采用LLC高性能架构，国内首款120Ｗ四口2C2A快充拆解
通过保修更换配件等手段，如今人们手上的设备使用寿命可以说是大大延长，相反的产品迭代速度却越来越快，很多小伙伴没忍住就会越买越多，桌面上笔记本、手机、平板等设备一大堆，就会导致排插很吃紧。面对这种情况，鸿达顺推出了120W超大功率多口桌面充电器。
这款产品仅占用一个排插插口，便能扩充出2A2C四个USB接口，并且两个C口和两个A口相互之间性能完全相同，支持盲插使用，无需专门去找接口，使用起来很方便。此外产品支持QC4+、PD3.0和5A PPS等快充协议，兼容性十分广泛，支持100W PD快充和华为22.5W SCP快充等，面对各类设备都能得心应手。下面充电头网就对其进行详细拆解，看看其内部设计做工如何。
值得一提的是，除了这款外，今年鸿达顺还相继发布了100W 2C3A五口快充充电器、65W 2C1A氮化镓快充充电器、48W 2A2C四口快充充电器等产品，大家可以进行详细了解。
一、鸿达顺120W充电器外观
包装盒顶面印有鸿达电源品牌、充电器外观图以及PPS、PD3.0、QC4+等特性标识。
底部印有可充电设备标识、参数、认证以及鸿达顺科技开发有限公司等信息。

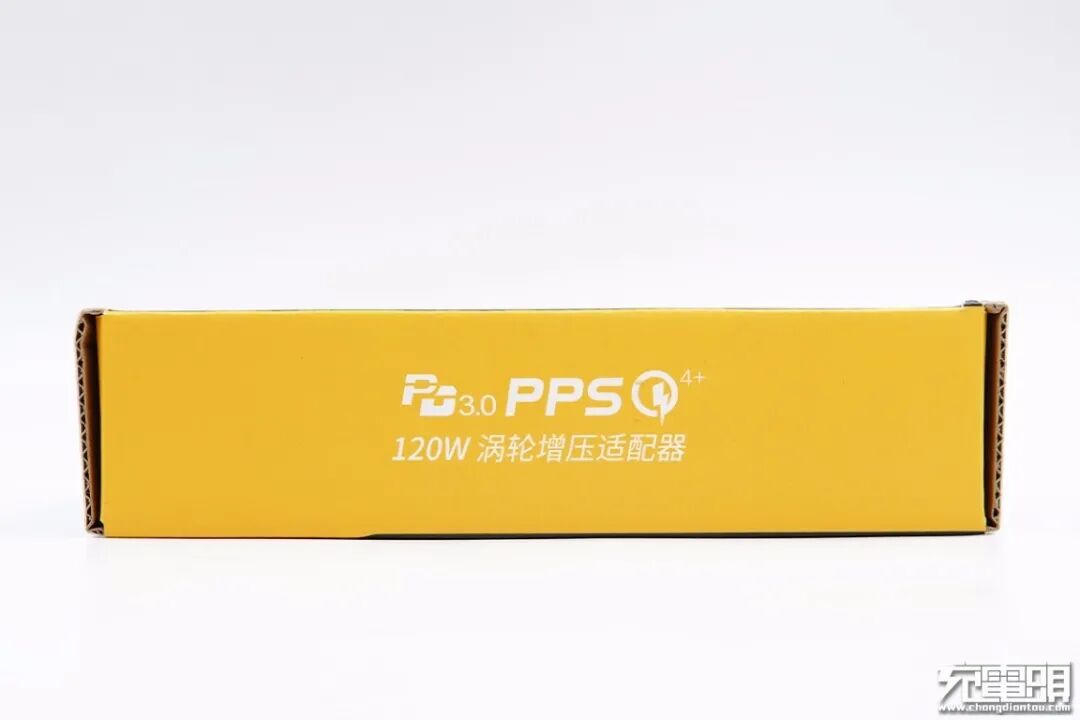

侧面印有120W涡轮增压和PPS、PD3.0、QC4+，很好的凸出产品核心性能。

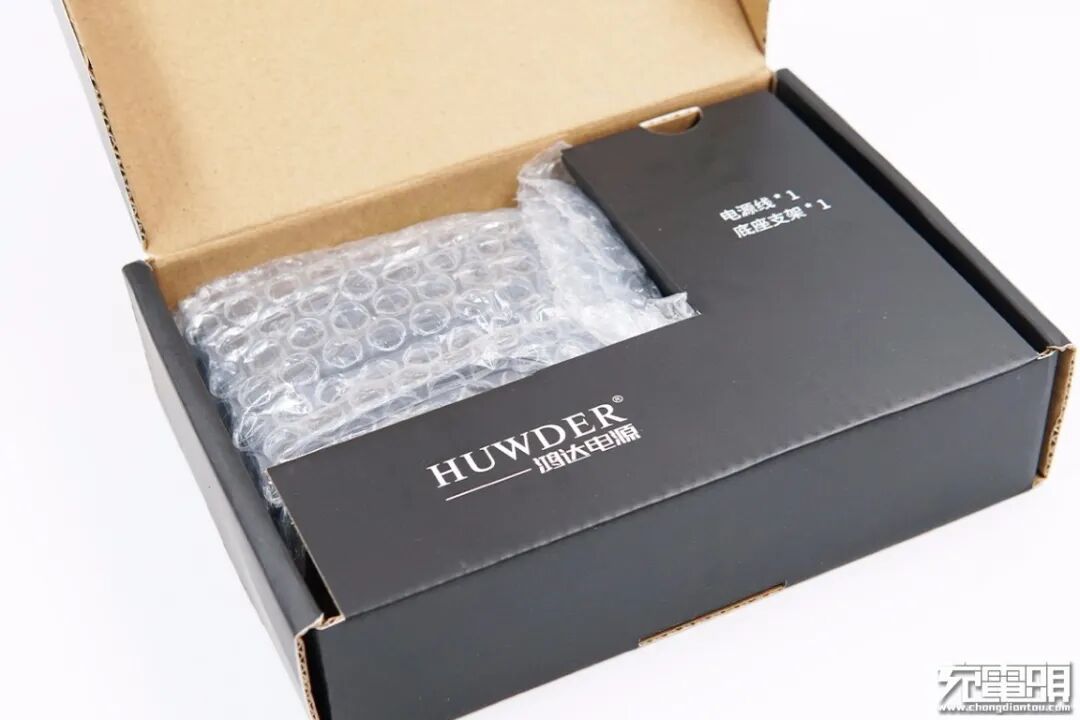

打开包装盒，里面采用防震气泡袋包裹保护，避免运输途中碰坏产品。
包装内全部东西一览，包括充电器、电源线、固定支架和使用说明书。

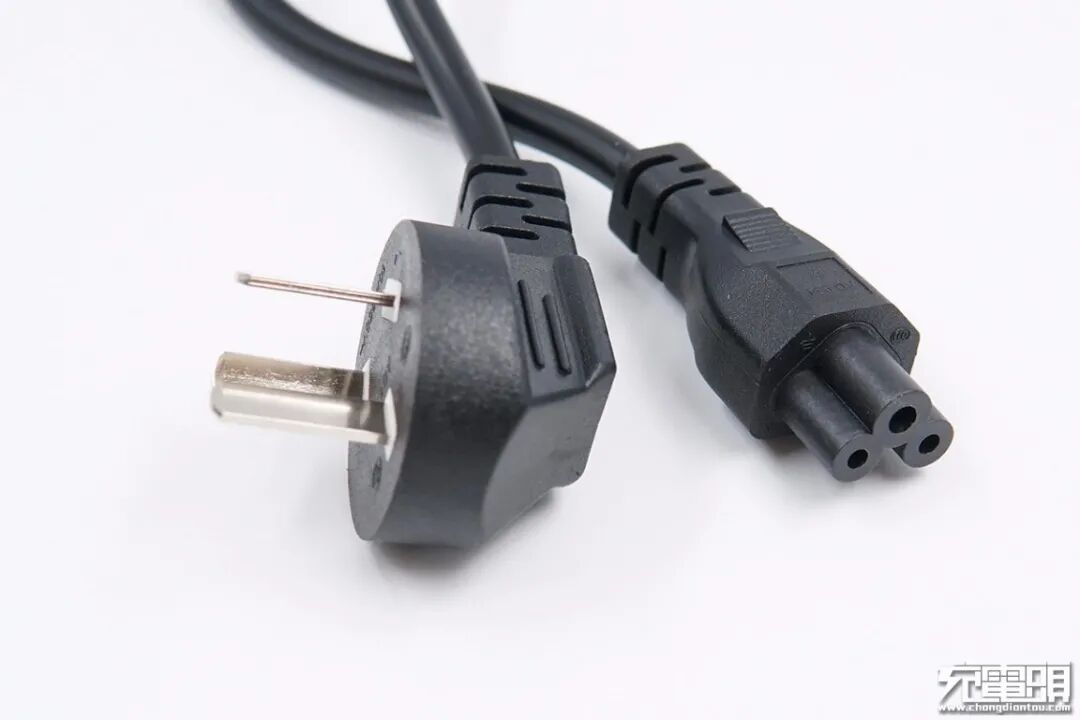

电源线两端分别是三脚插头和梅花插头，线头做了抗弯折和磨砂处理，并有凸齿设计，方便用户进行使用。
电源线长约1.5米。

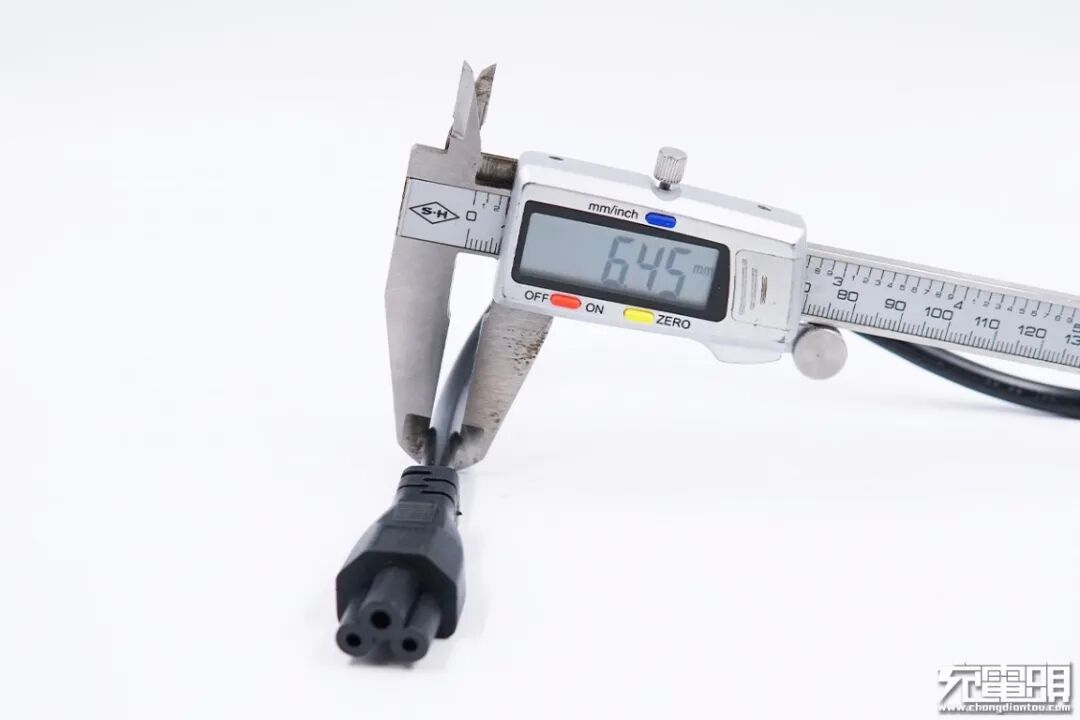

线身直径6.45mm，规格为3×0.75mm²，粗壮结实。

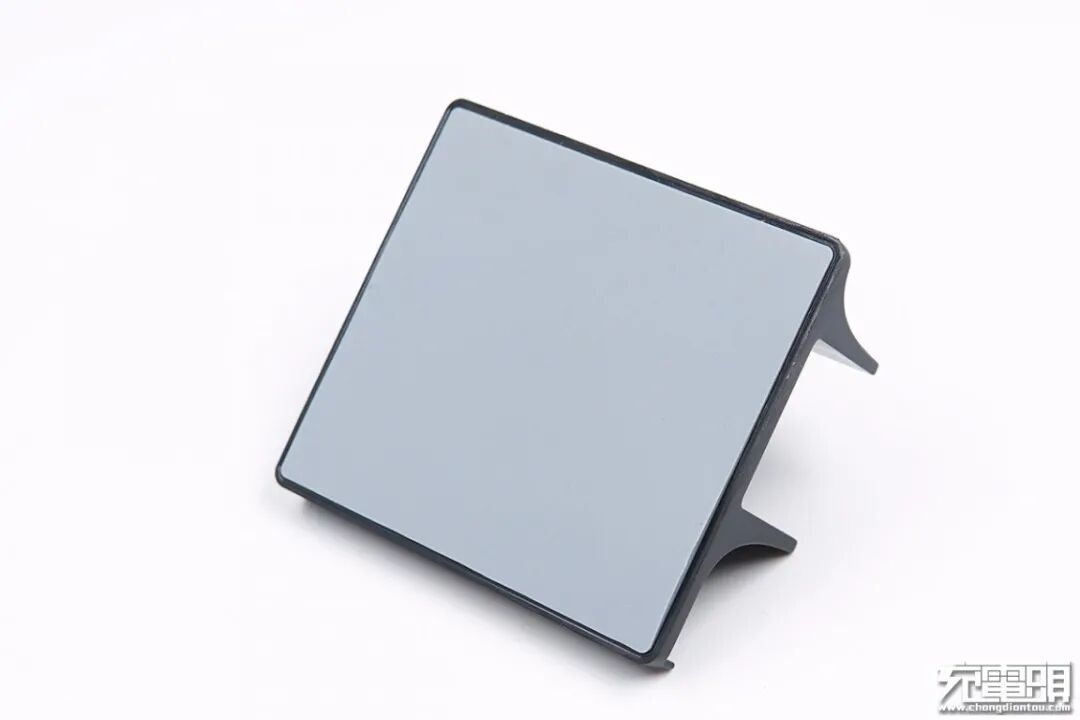

固定支架底部有防滑胶垫，防止产品使用过程中打滑。
充电器采用PC阻燃材质黑色外壳，表面是磨砂与亮面结合设计，机身边角过渡圆润，正面中心设有“HUWDER——鸿达电源”标识。
机身背面设有防滑垫，便于在桌面上放置使用。

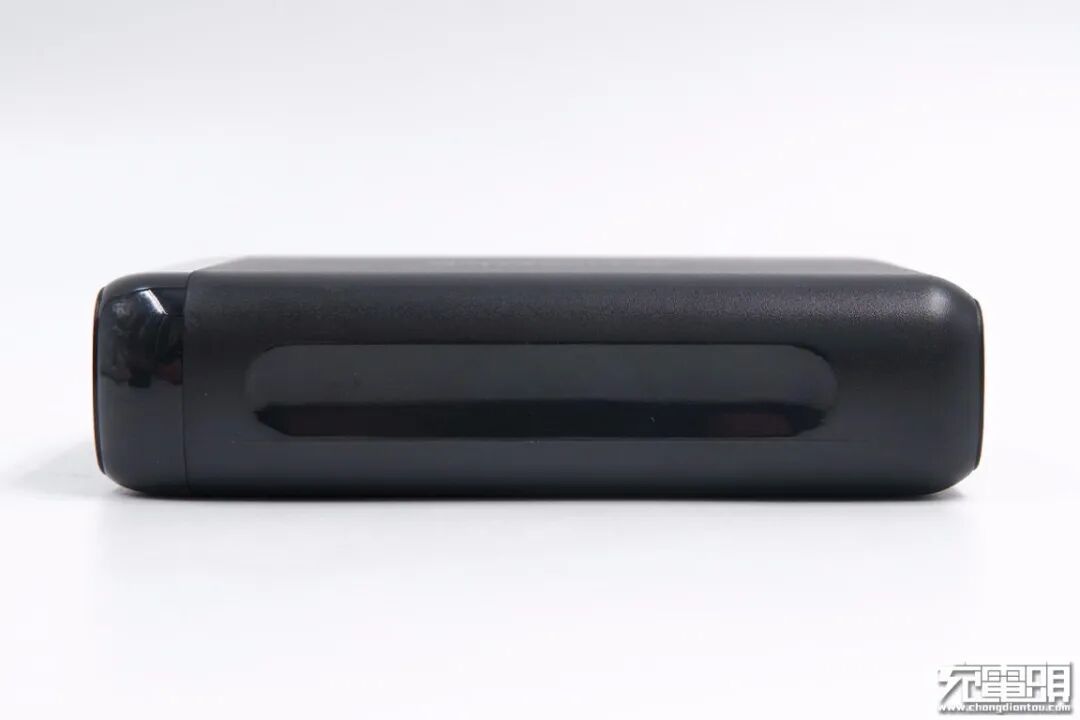

两侧设有亮面凹槽，增加持握感。

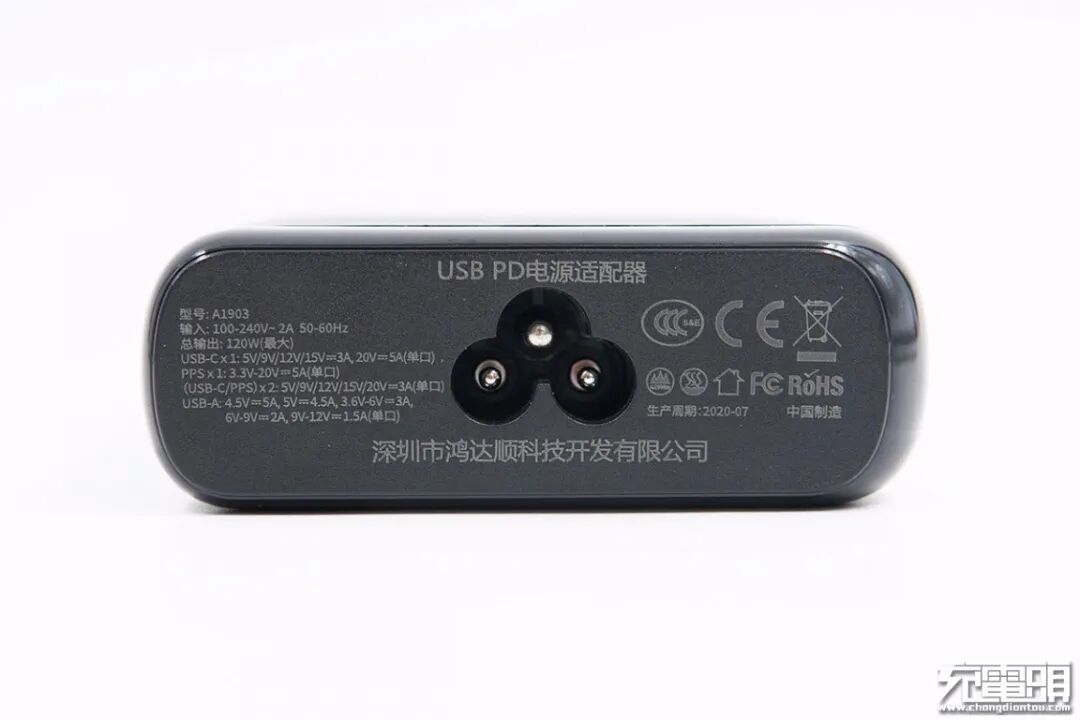

输入端外壳上标注产品的参数信息
产品型号：A1903
输入：100-240V~50/60Hz 2A
总输出：120W（最大）
USB-C单口输出：5/9/12/15V3A、20V5A（单口）
PPS：3.3-20V/5A（单口）
USB-C双口输出：5/9/12/15/20V3A（单口）
USB-A：4.5V5A、5V4.5A、3.6V-6V/3A、6V-9V/2A、9V-12V/1.5A（单口）
制造商：深圳市鸿达顺科技开发有限公司
产品已经通过了CCC、FCC、CE和RoHS认证。

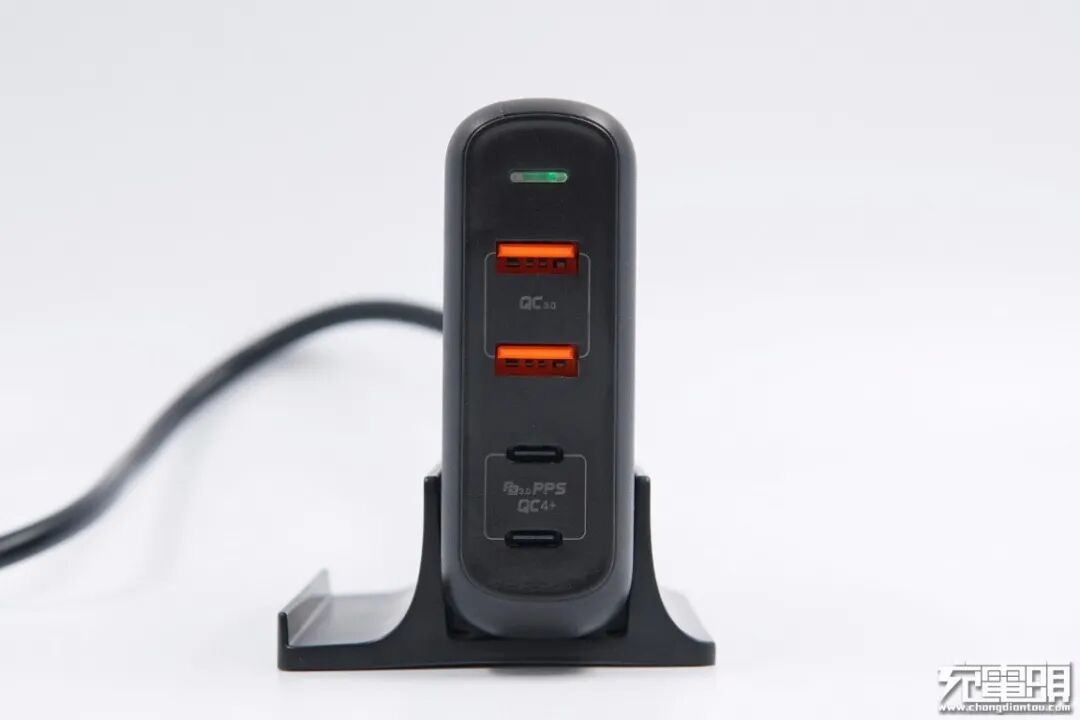

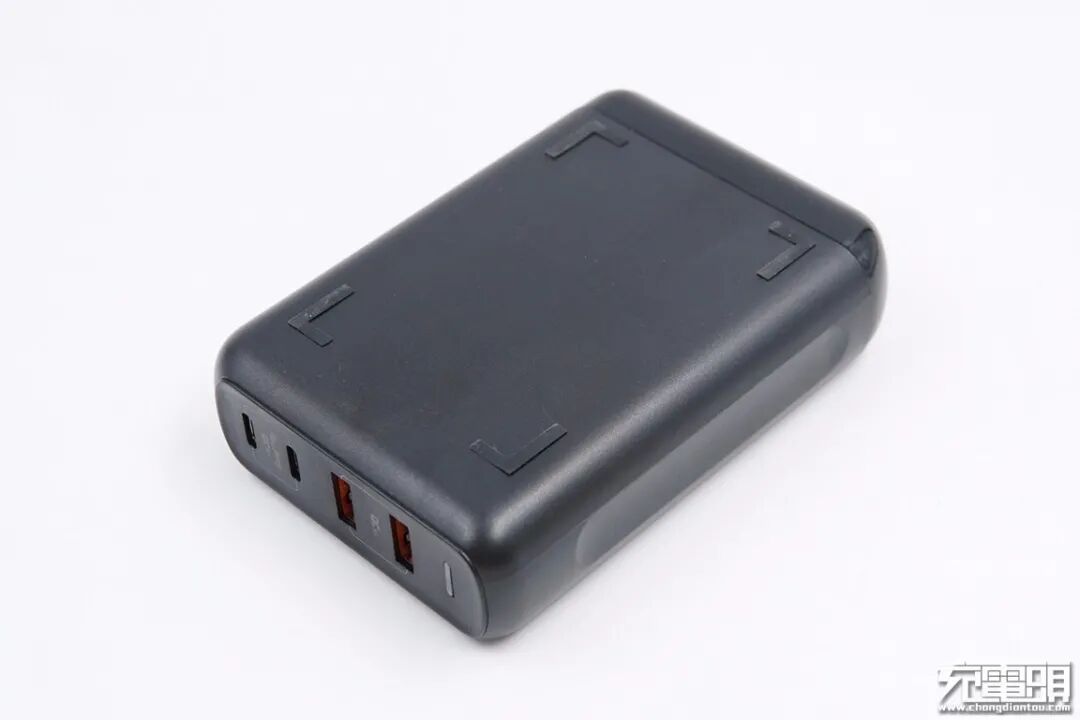

输出端配备2A2C四个输出接口和LED指示灯，USB-A口橘红色胶芯，USB-C口黑色胶芯不露铜，LED灯亮绿光。

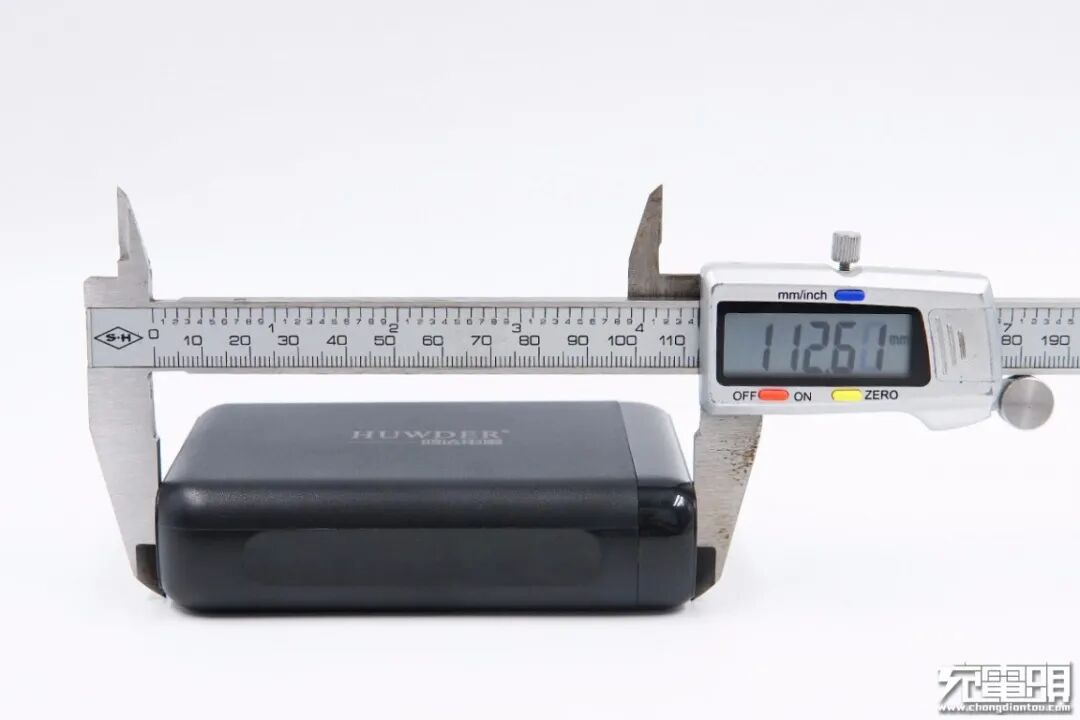

使用游标卡尺实测充电器机身长度为112.61mm。

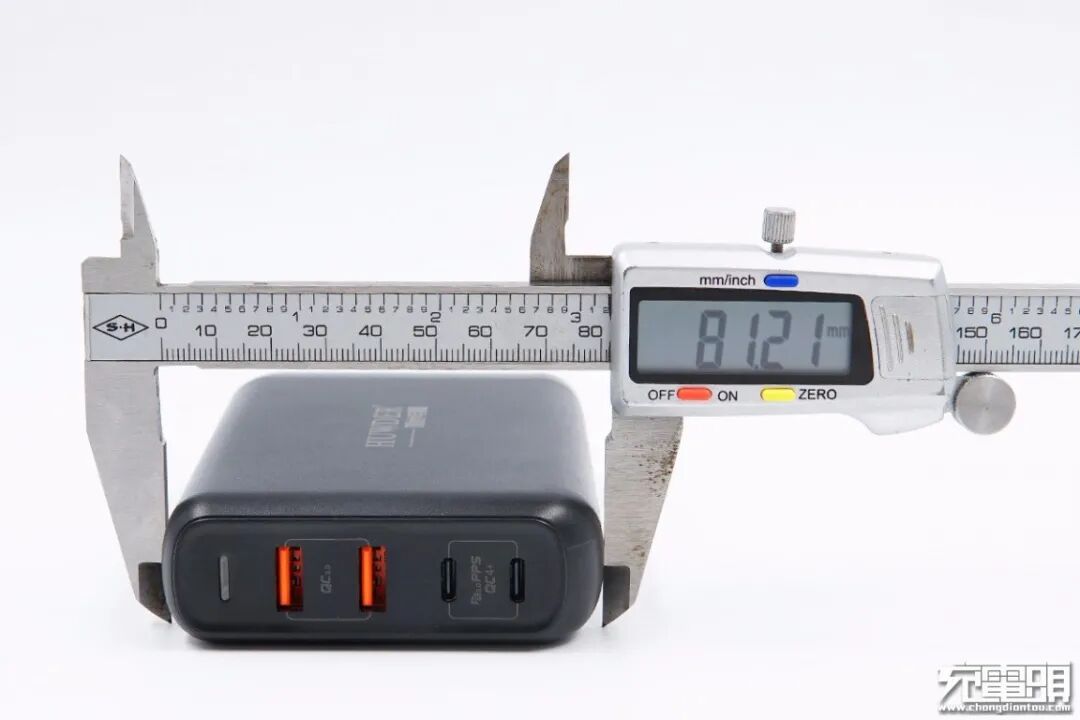

高度为81.21mm。

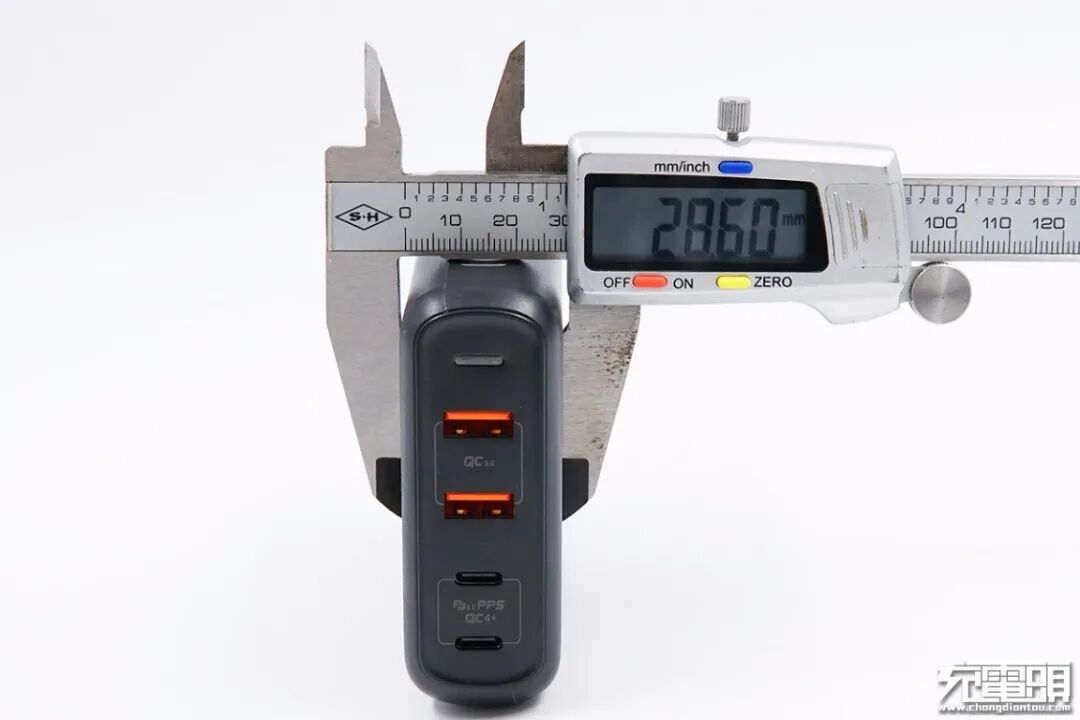

厚度为28.6mm。

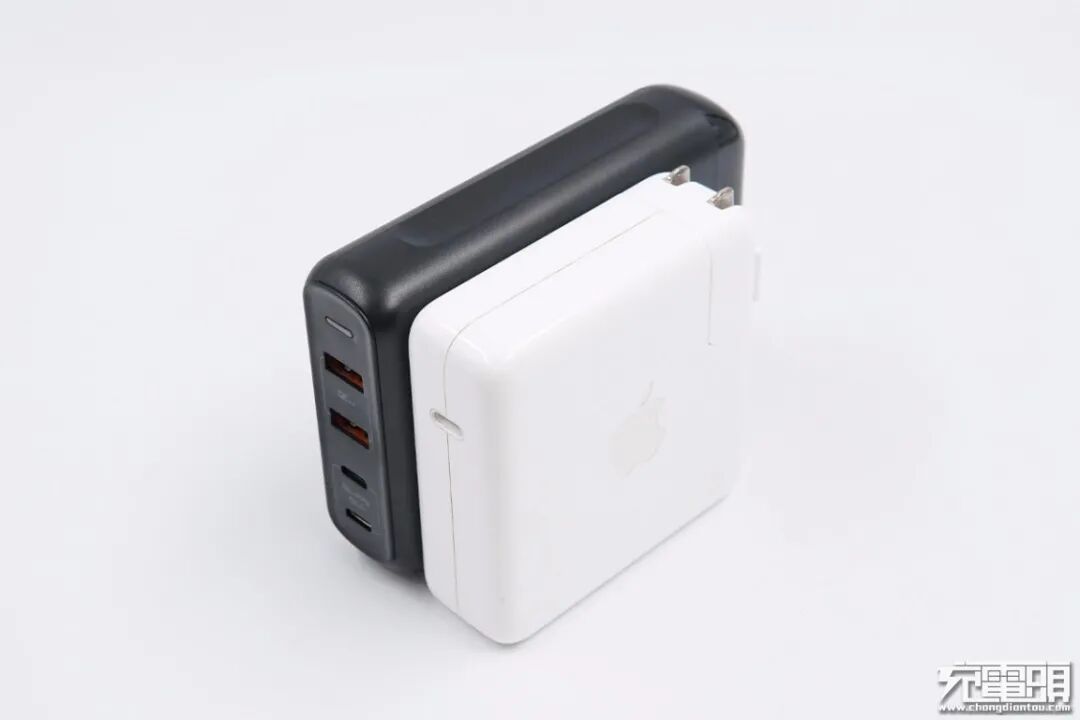

和苹果96W充电器大小直观对比，机身要长一些。

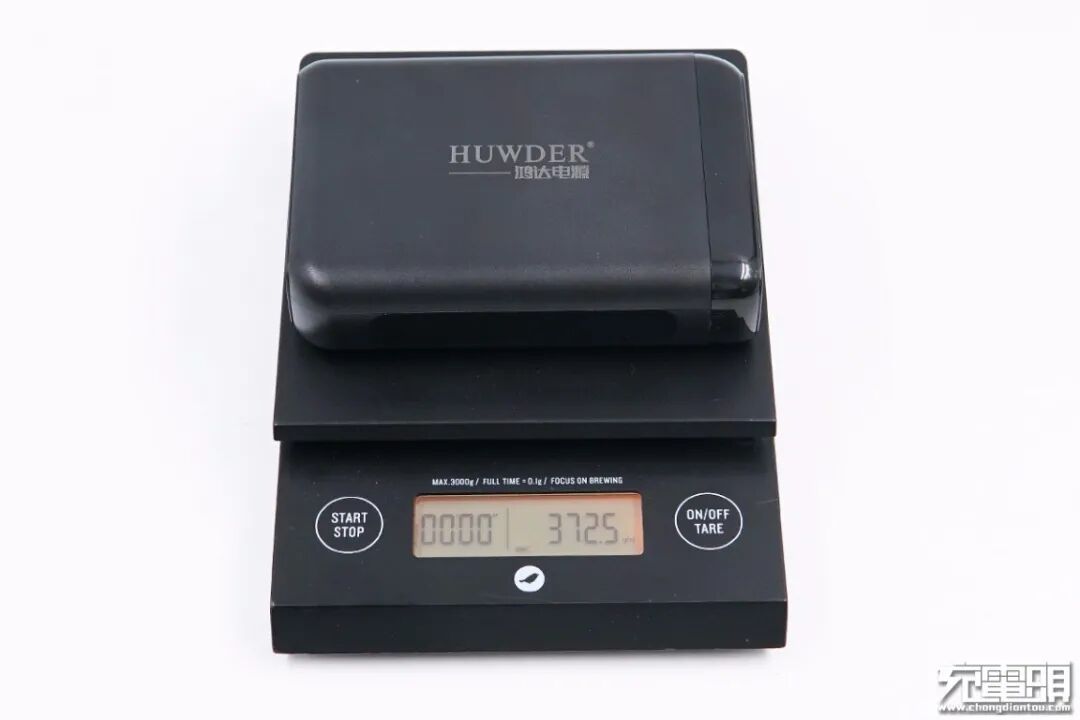

充电器净重约为373g。

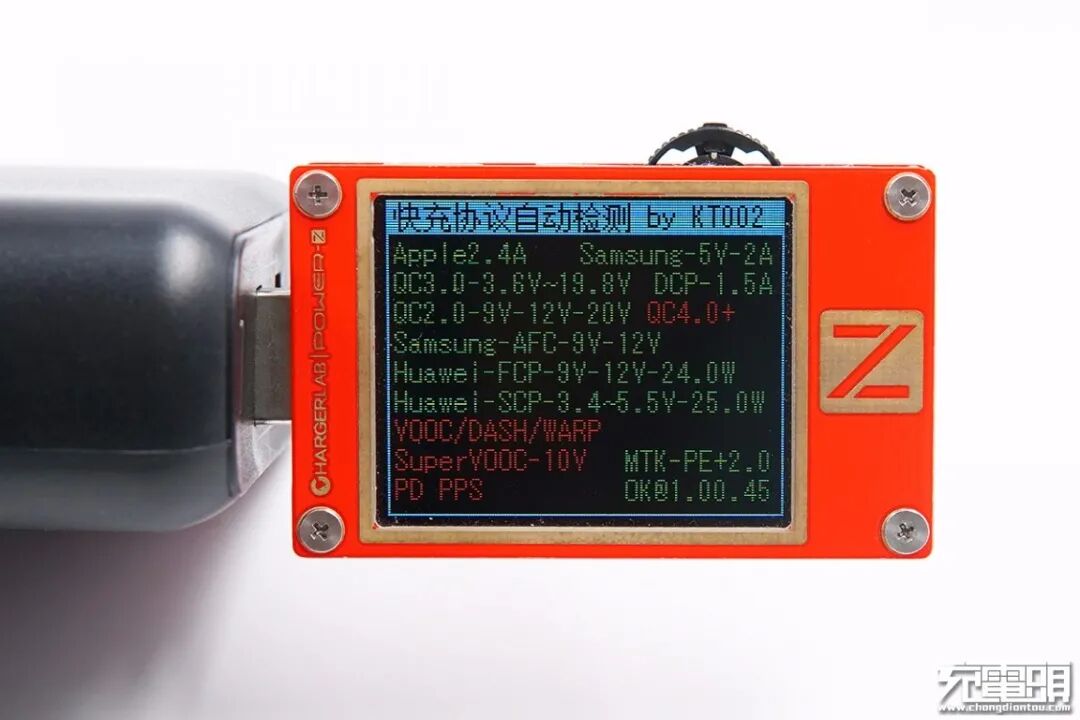

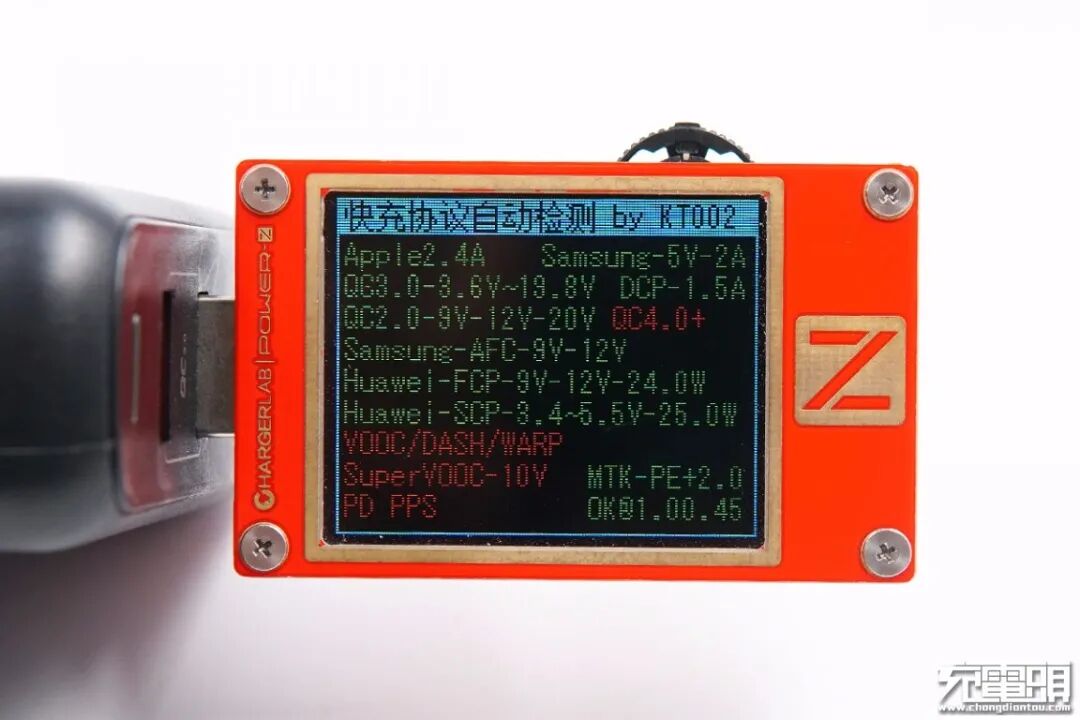

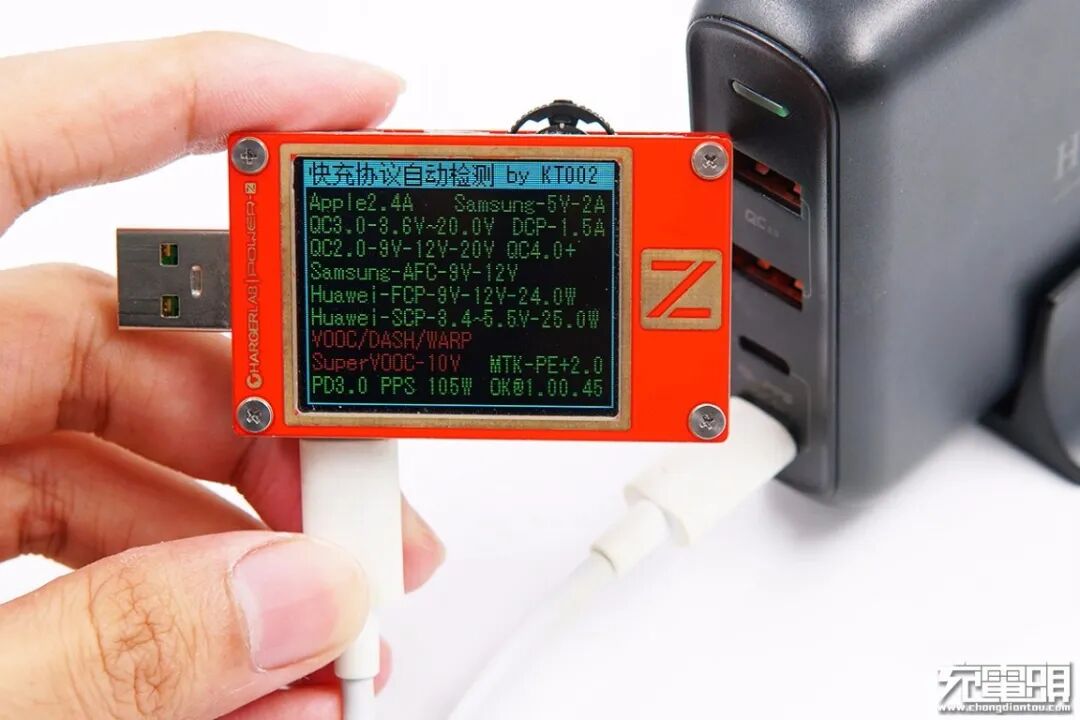

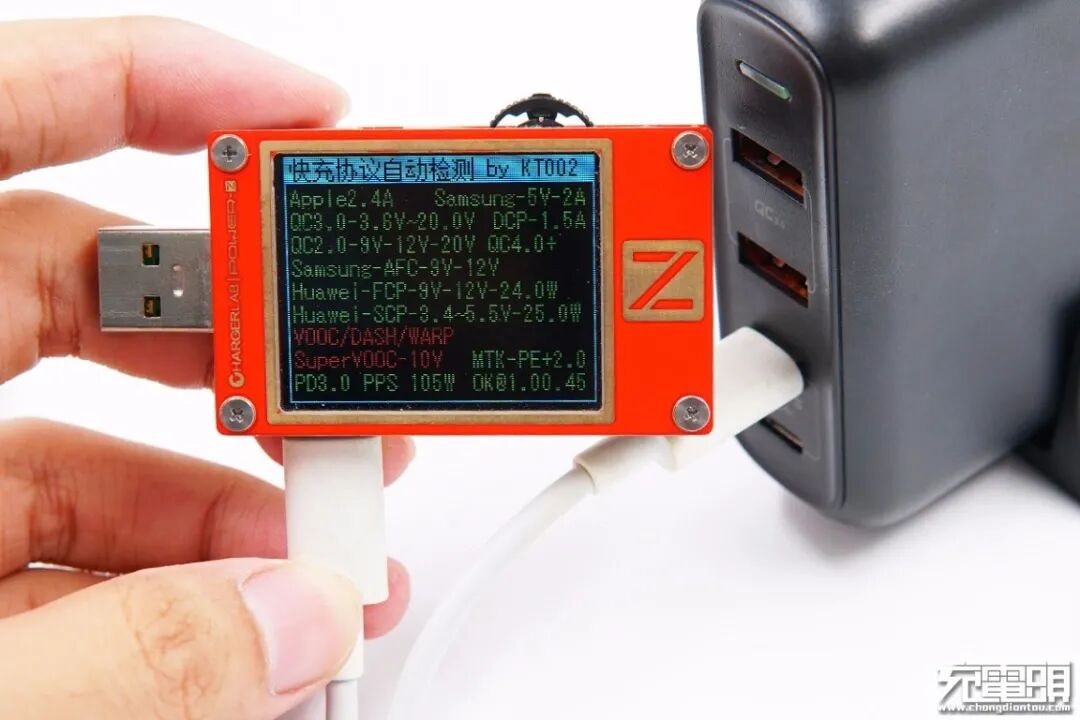

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP和MTK PE+2.0多个快充协议。
另一个A口经检测同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP和MTK PE+2.0协议，两个A口单口性能完全一样，支持盲插使用。
另外使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS协议。

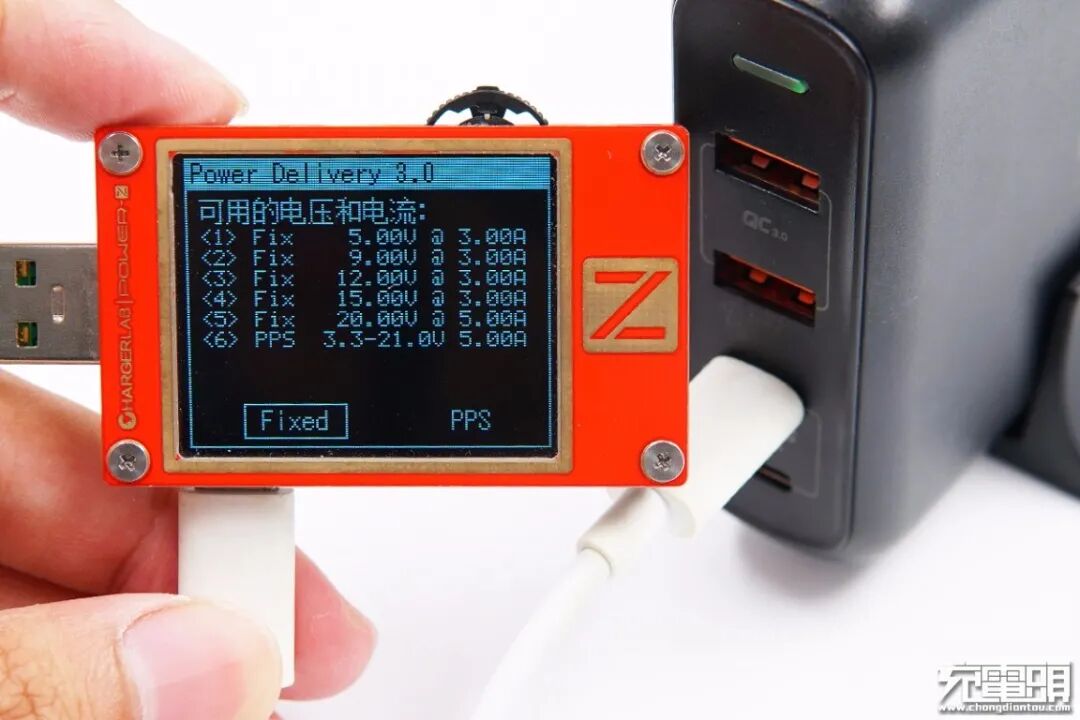

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V/5A一组PPS电压档位。
另一个USB-C口输出协议测试结果一览，两个C口支持协议完全相同。
此外也具备相同的电压档位，两个USB-C口性能也完全一样，支持盲插使用。

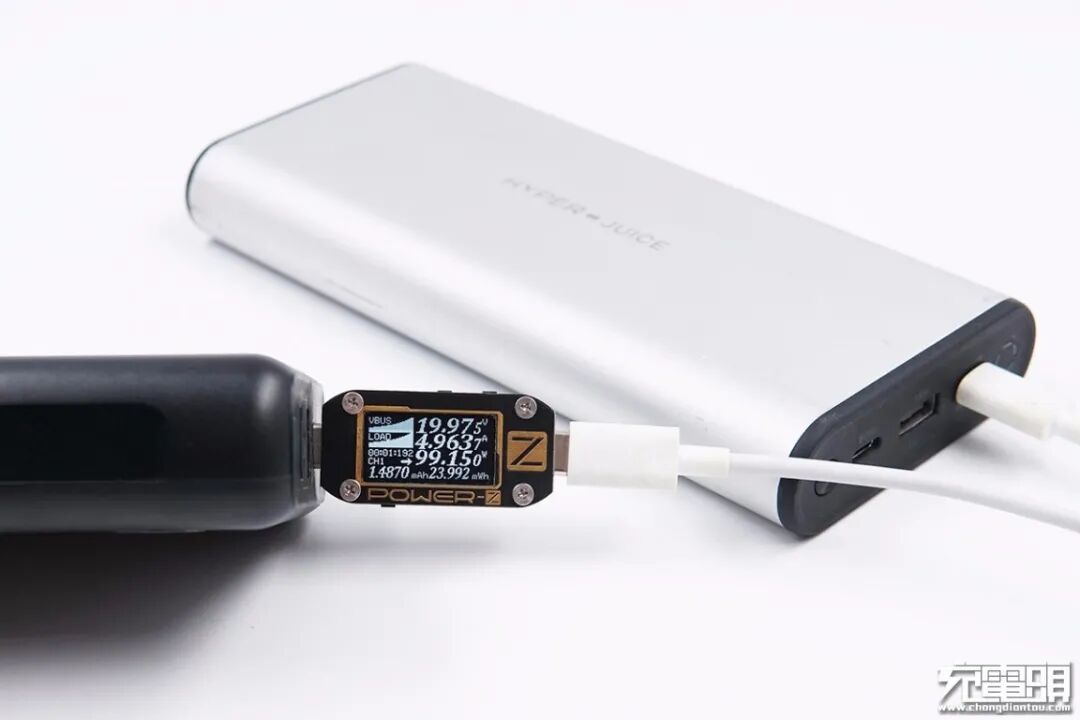

最后拿鸿达顺这款充电器给100W移动电源进行充电测试，使用POWER-Z KM001C测得充电功率为19.97V 4.96A 99.15W，成功开启100W PD快充。

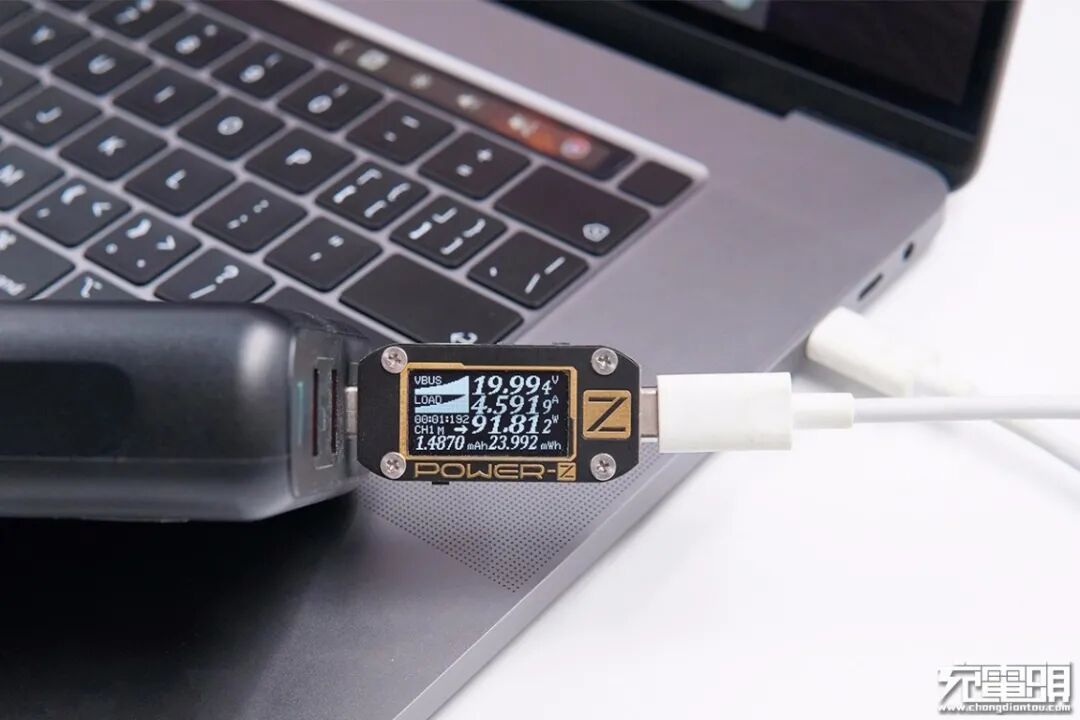

另外使用这款充电器为苹果最新款MacBook pro进行充电，测得充电功率为19.99V 4.59A 91.81W。
二、鸿达顺120W充电器拆解

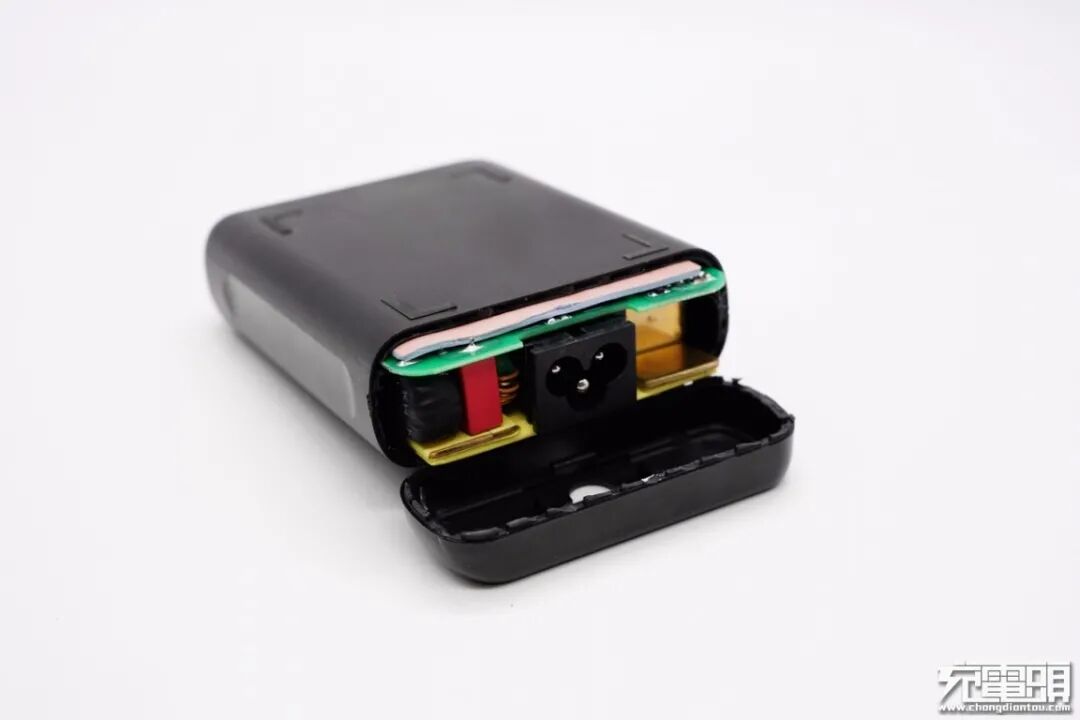

将输入端外壳拆开，两部分外壳使用超声波焊接连接。
PCB板正面上方覆盖大面积金属散热板，并粘贴绝缘胶带进行绝缘处理。

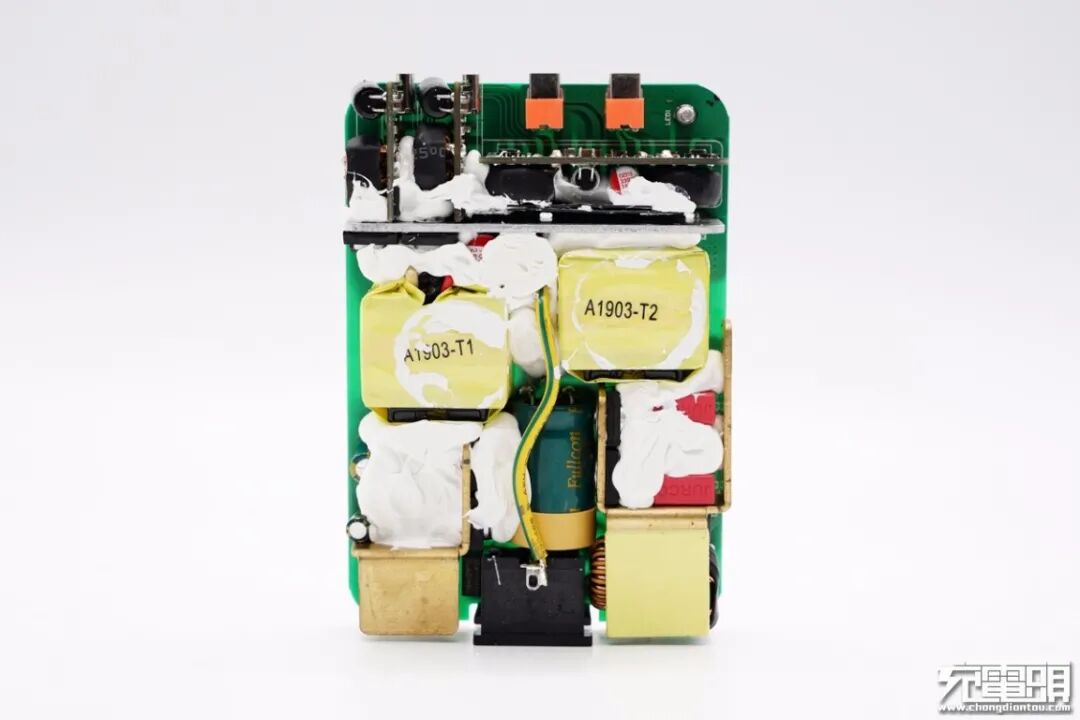

拆掉散热板，可以看到板子两侧元器件规划布局得很整齐，中心放置一颗大电容，顶部套有绝缘套，输出端设有多块小板，可以提高空间利用率降低充电器体积。

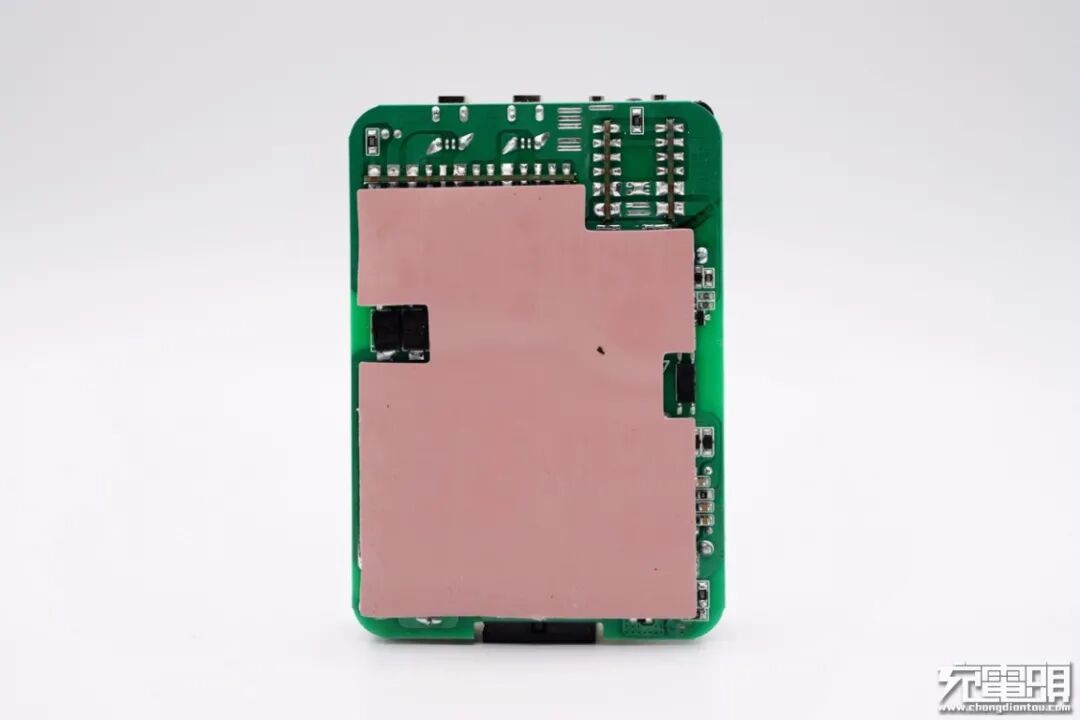

板子背面贴有大块硅胶导热垫帮助芯片进行散热。

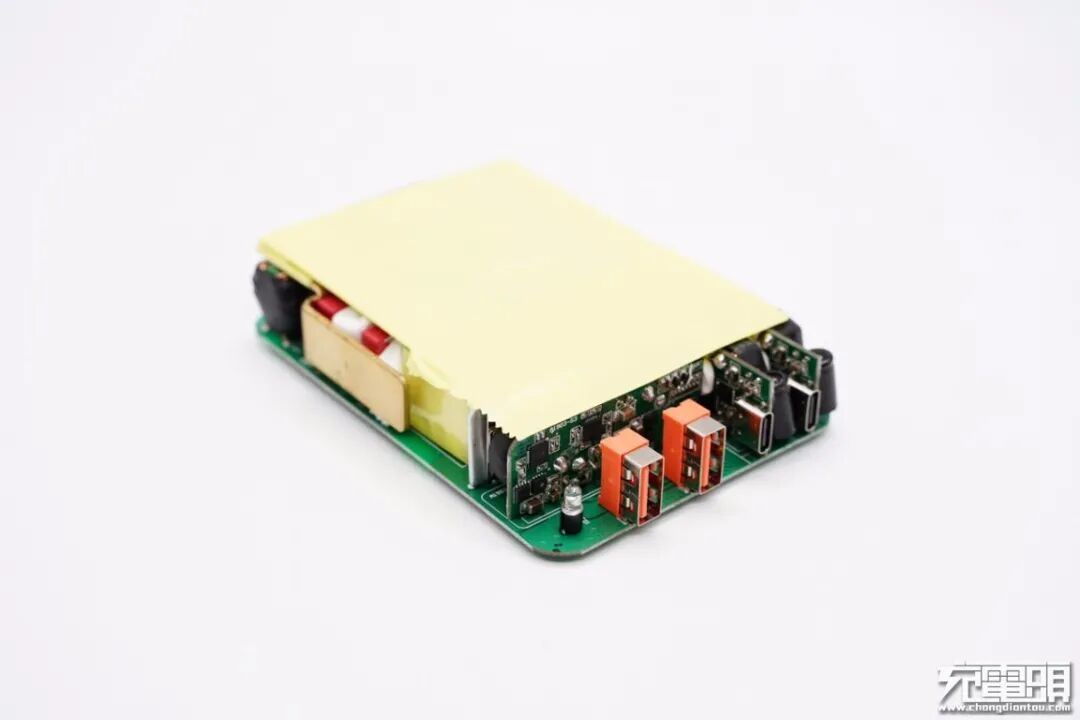

PCB板背面一览，可以看到初次级一共三颗核心控制器，整个背面大电流走线加锡，焊点饱满。
经过对PCB板正背面电路观察分析发现，鸿达顺120W 2A2C四口快充充电器采用了APFC升压供电，开关电源定压输出，四路独立二次降压进行输出的设计架构。初级侧开关电源电路以及APFC升压电路布局在左右两侧，整齐有条理。输出端采用多块电路小板设计，降低充电器体积。下面我们就从输入端开始一一了解各元器件的信息。

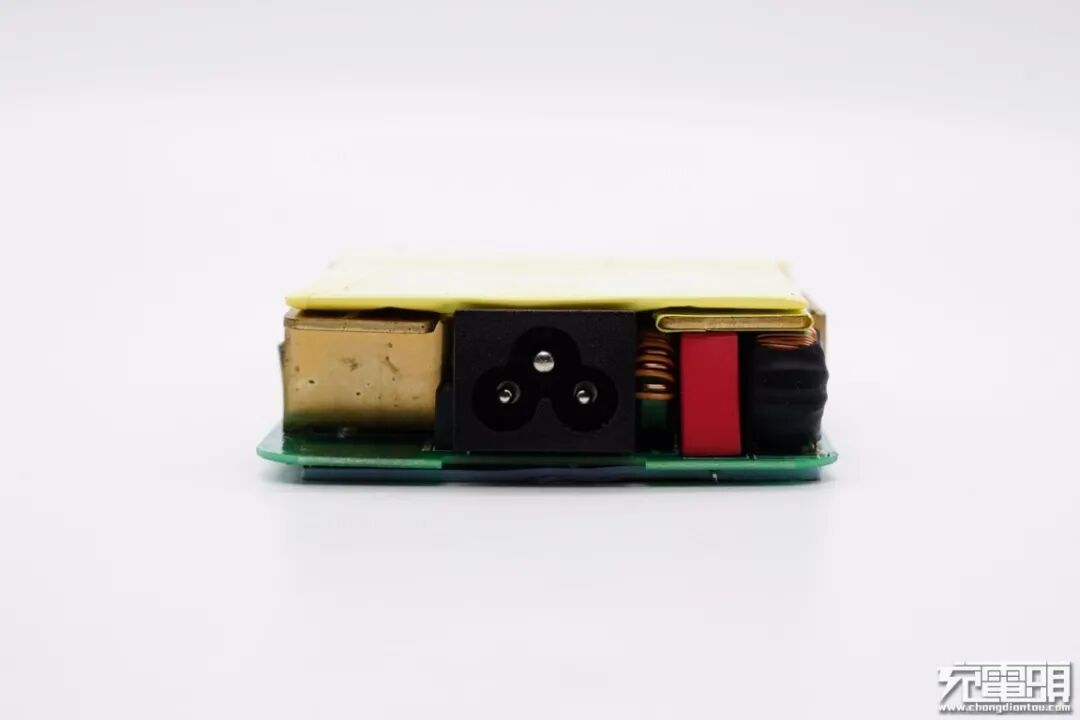

输入端一览，梅花插口左侧设有保险丝，右侧设有两级共模电感和X电容。

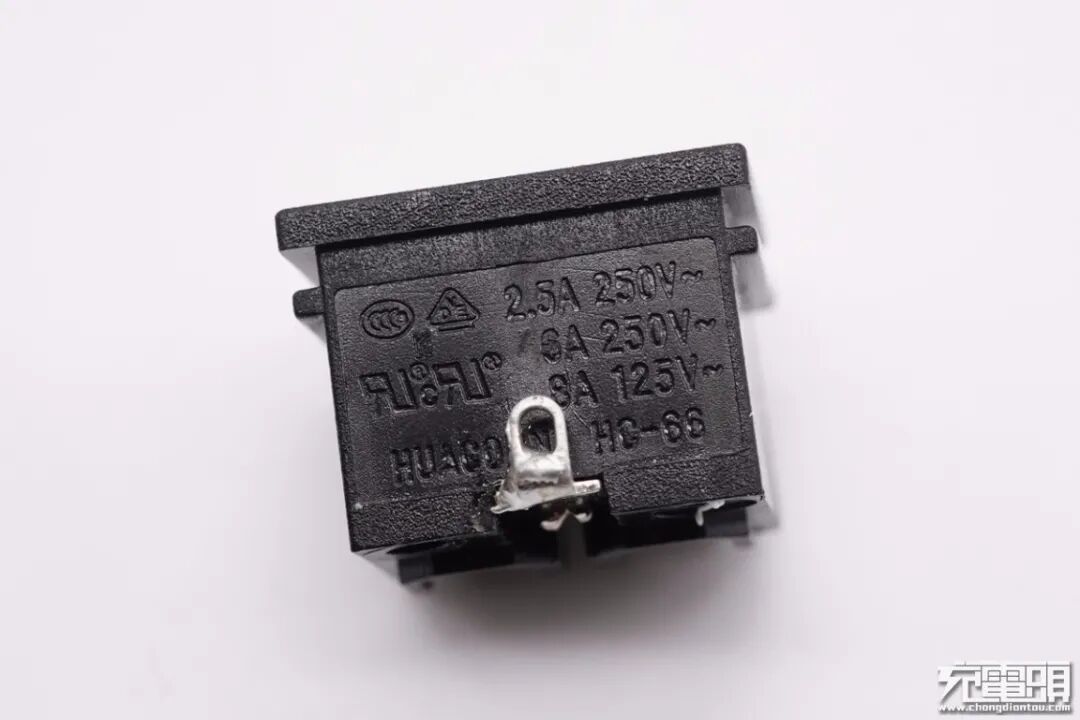

插口塑料壳上设有2.5A 250V规格，并且通过了CCC、VDE、KC和UL认证。

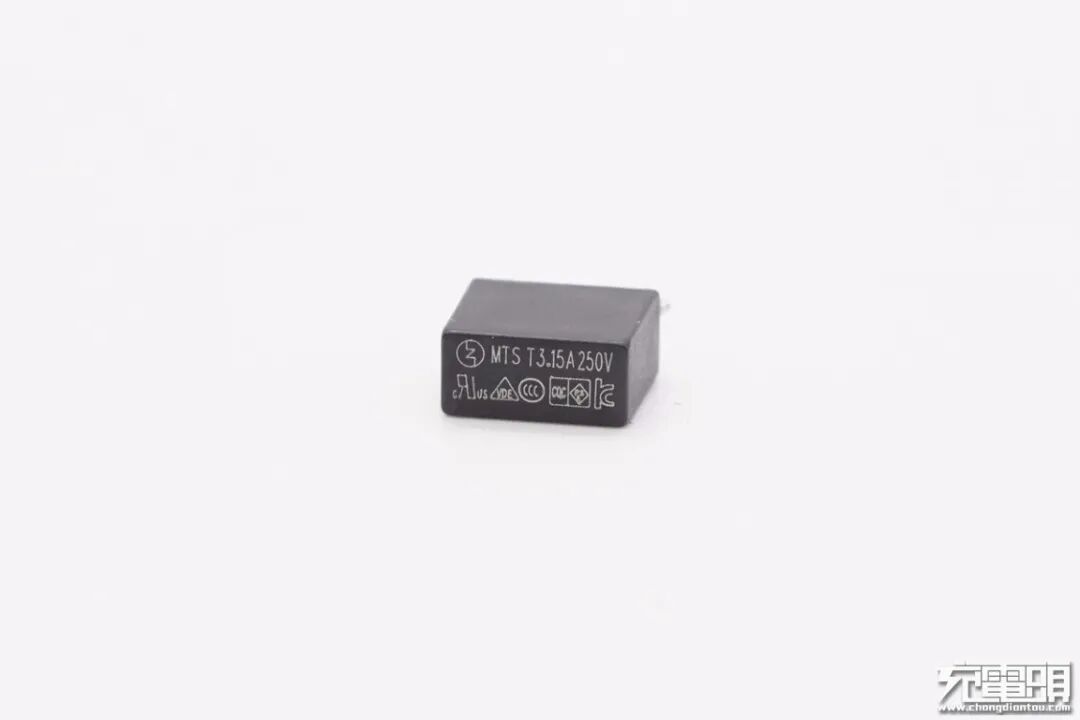

延时保险丝规格为3.15A 250V。
共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感外套热缩管。

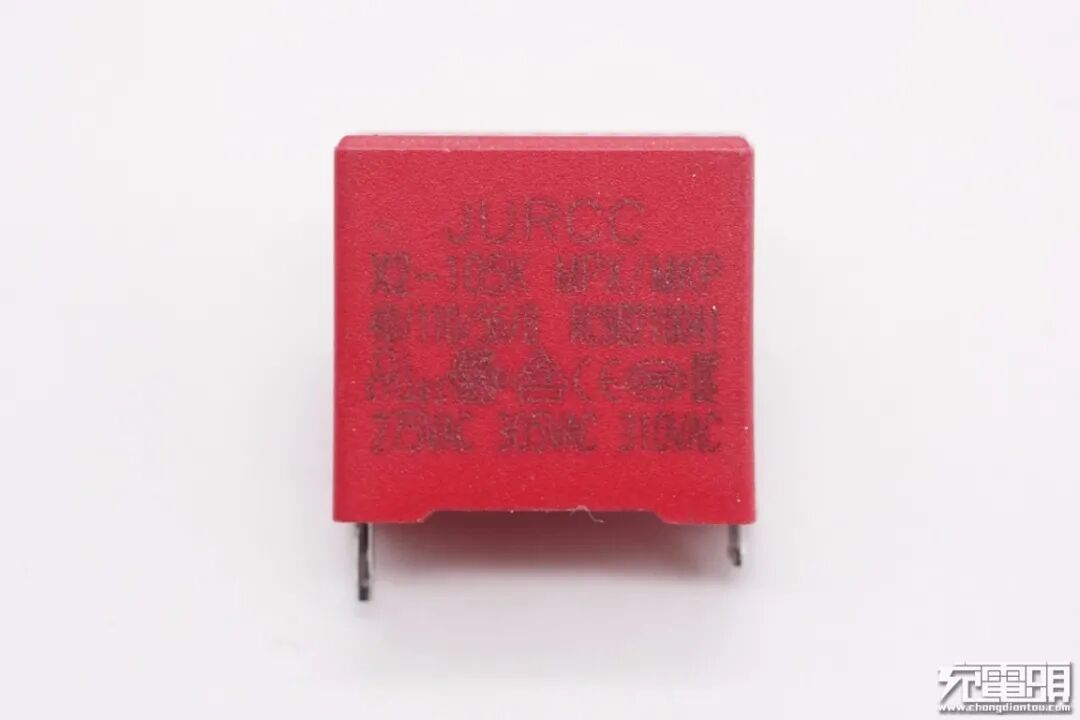

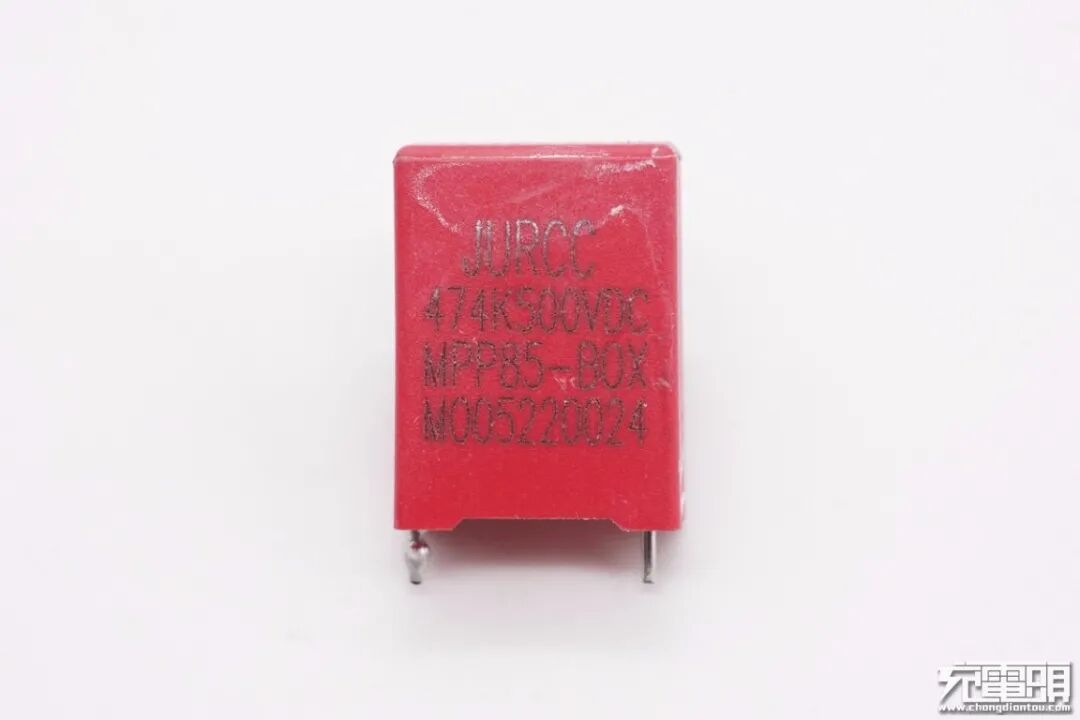

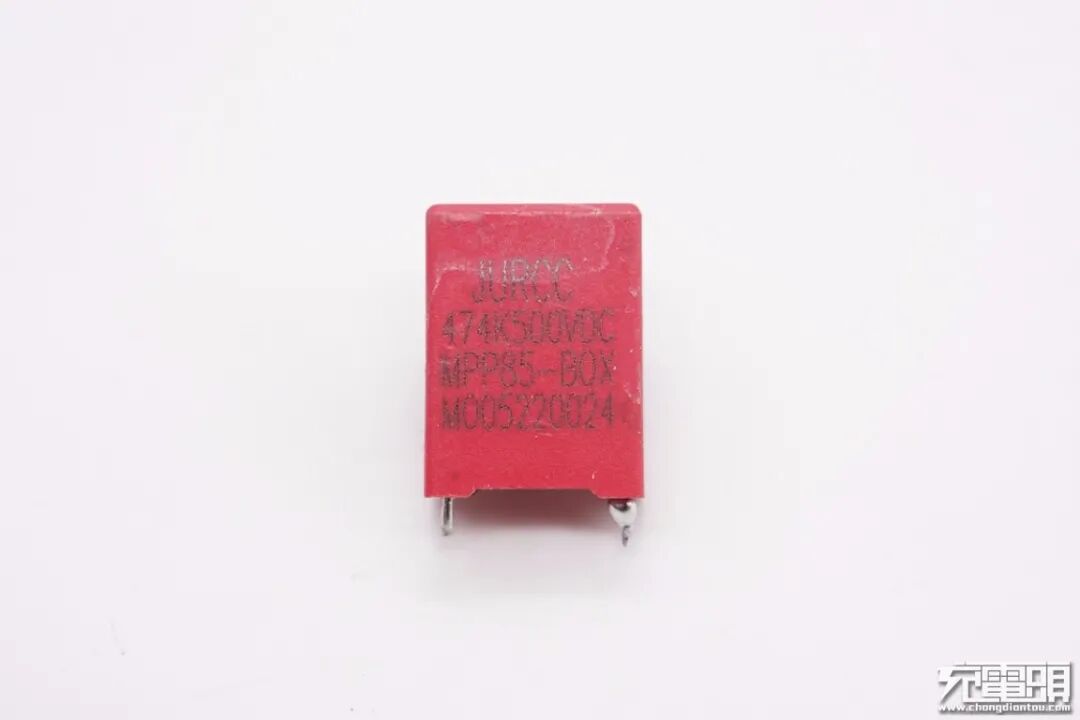

红色X电容来自JURCC捷威电子。

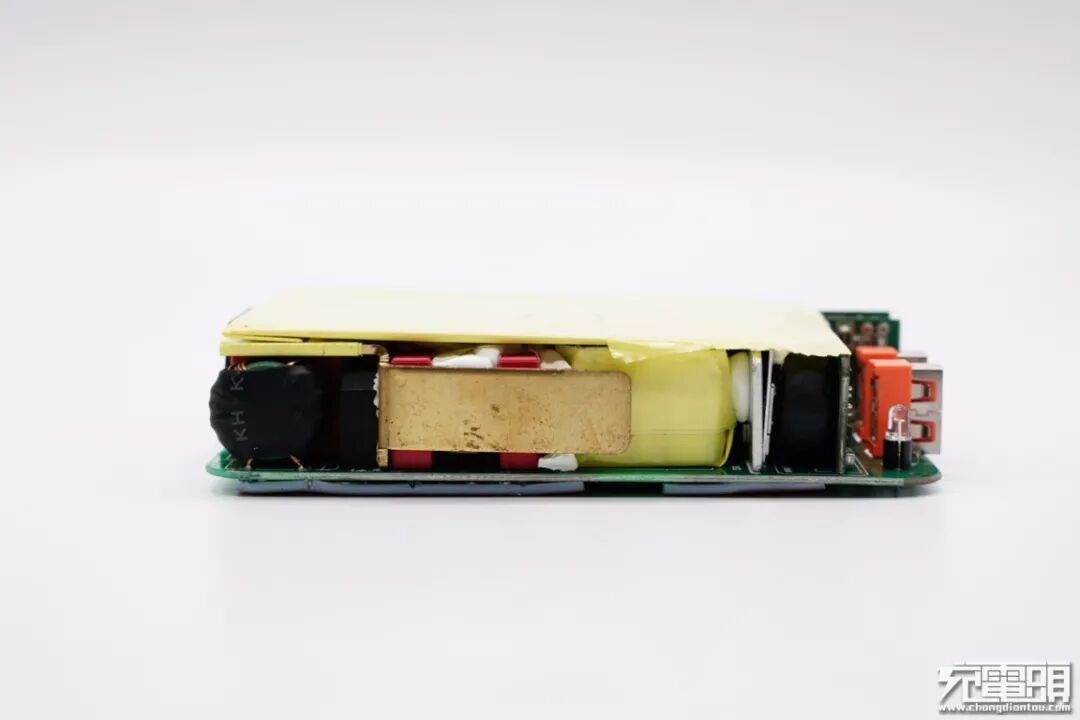

PCB板侧面一览，这一侧设有PFC升压电路，整流桥配有黄铜散热片帮助散热。

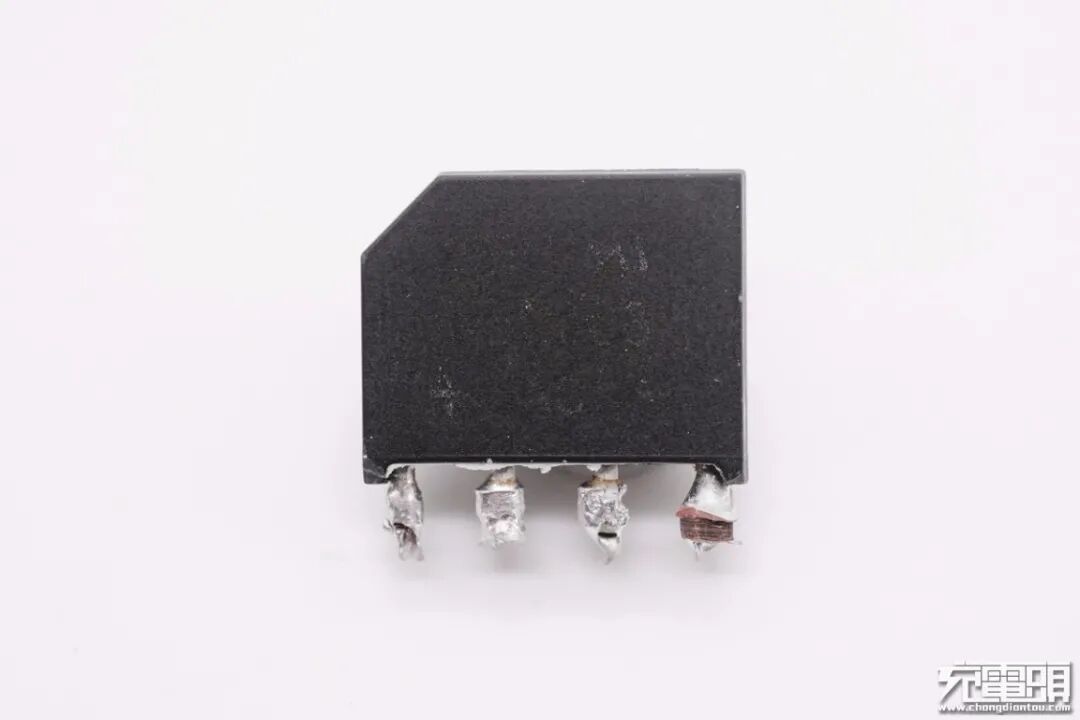

整流桥特写，丝印已看不清。
红色薄膜滤波电容特写，0.47μF，同样来自捷威电子。
另一颗捷威电容特写。

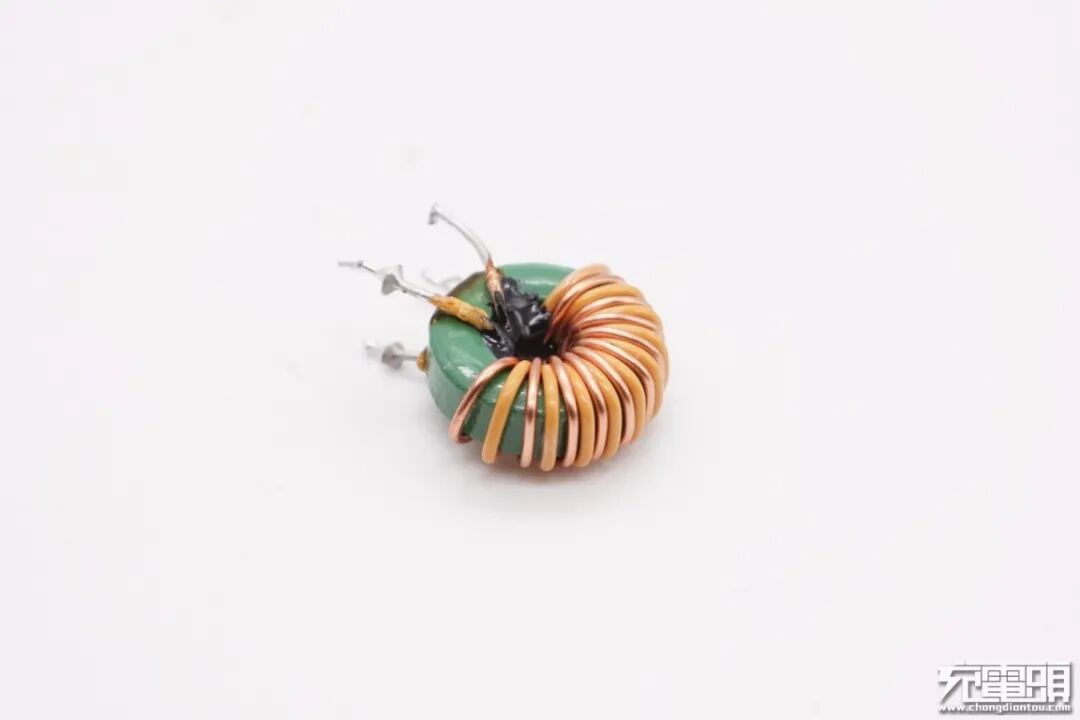

滤波电感特写。
PFC控制器采用NXP恩智浦TEA19162，用于将整流滤波后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。

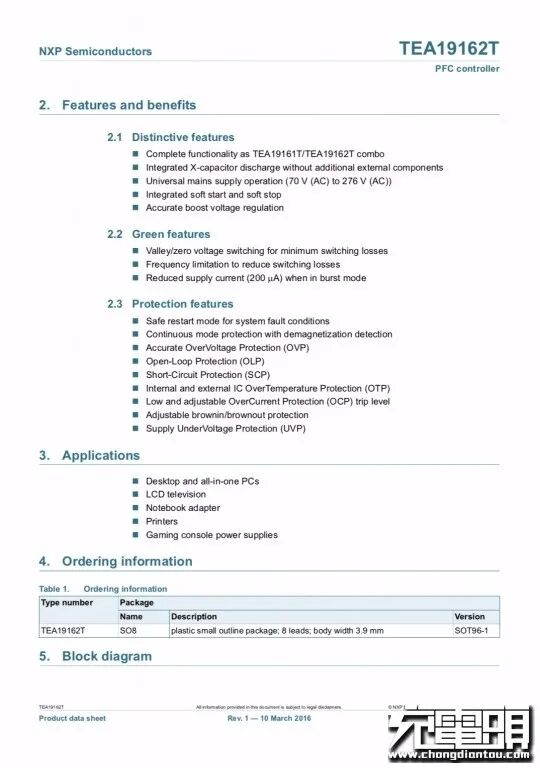

恩智浦TEA19162规格资料。充电头网了解到，采用恩智浦TEA19162的充电器还有戴尔笔记本130W USB PD快充充电器、美富达100W USB PD桌面快充充电器、Anker PowerPort Atom PD 4 100W充电器等。

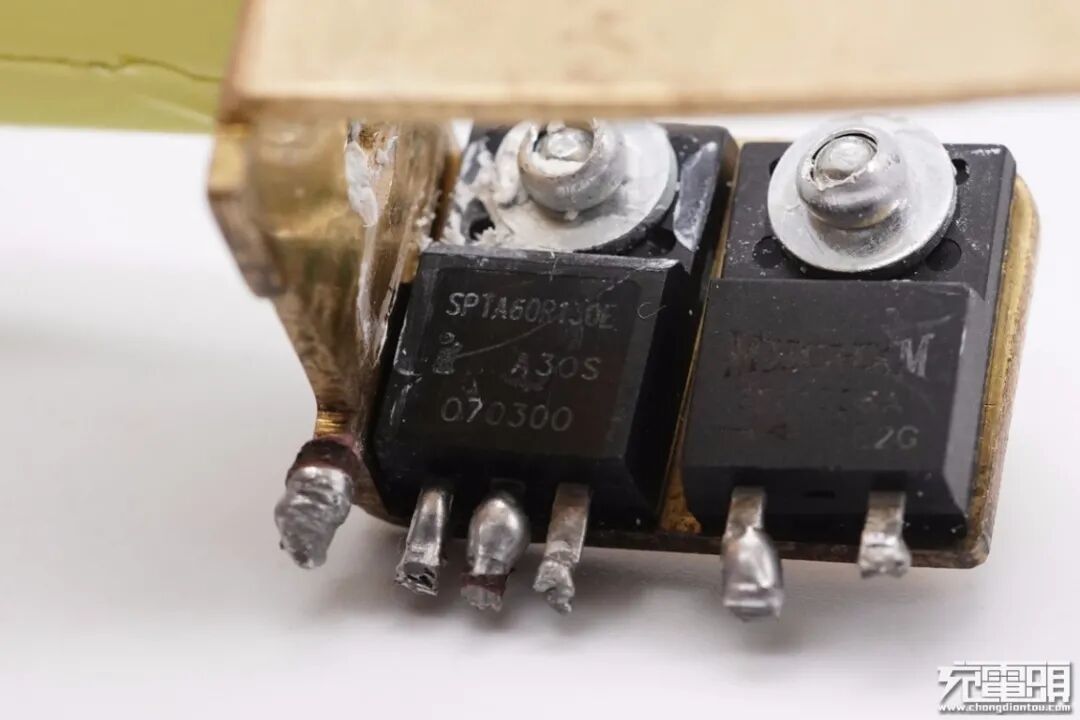

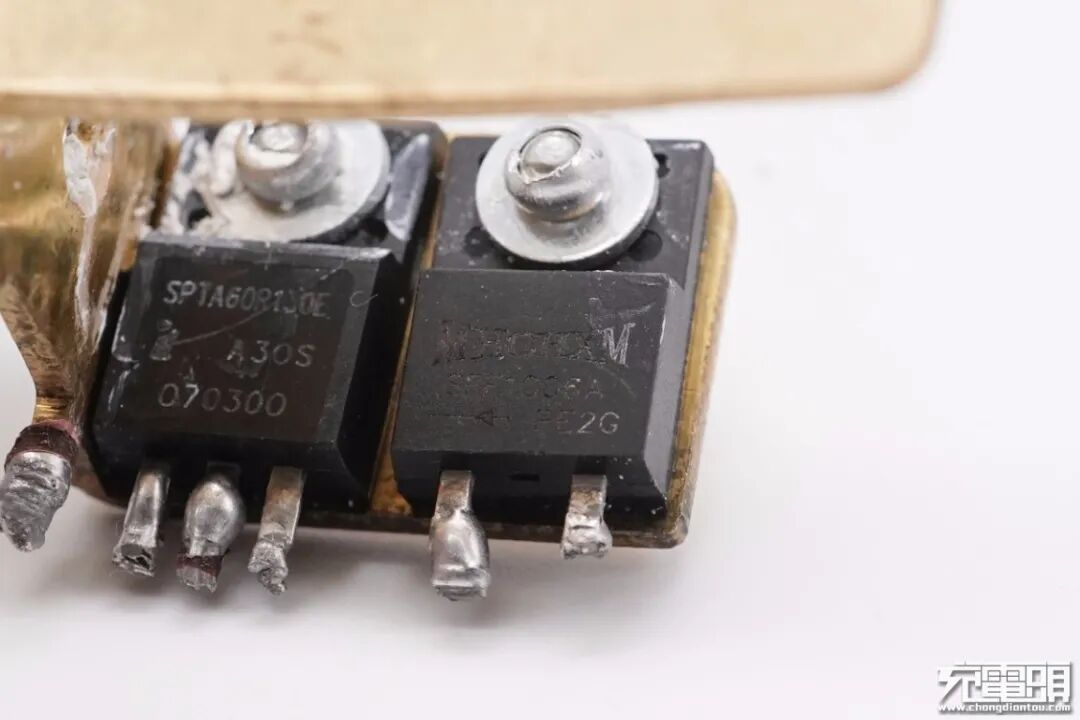

华润芯功率SPTA60R130E，APFC升压管。
海矽美超快恢复二极管SFF1006A，用于APFC整流。

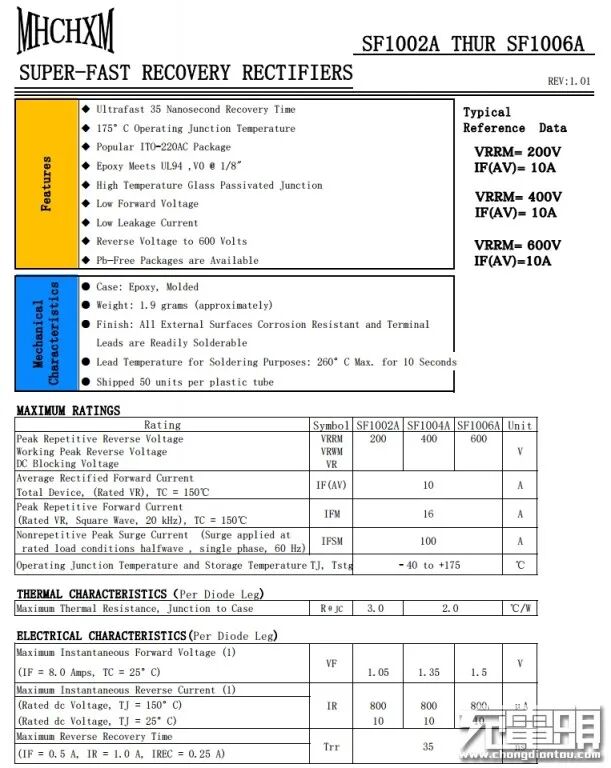

海矽美SFF1006A详细资料。

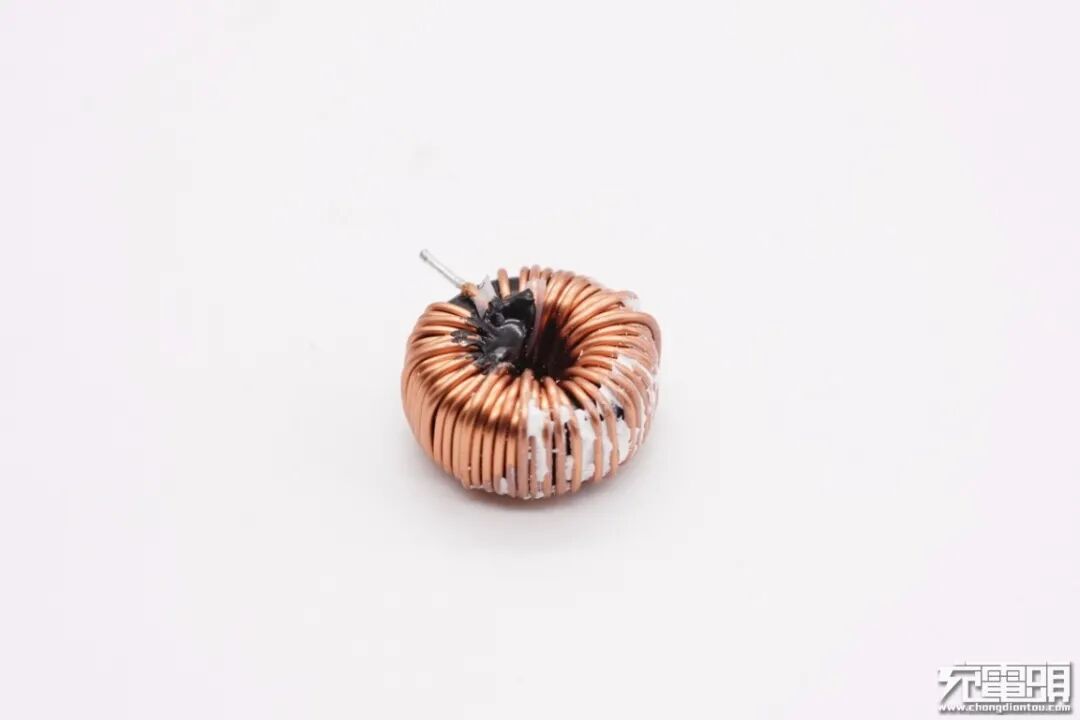

PFC升压电感特写，顶部贴有信息标签。

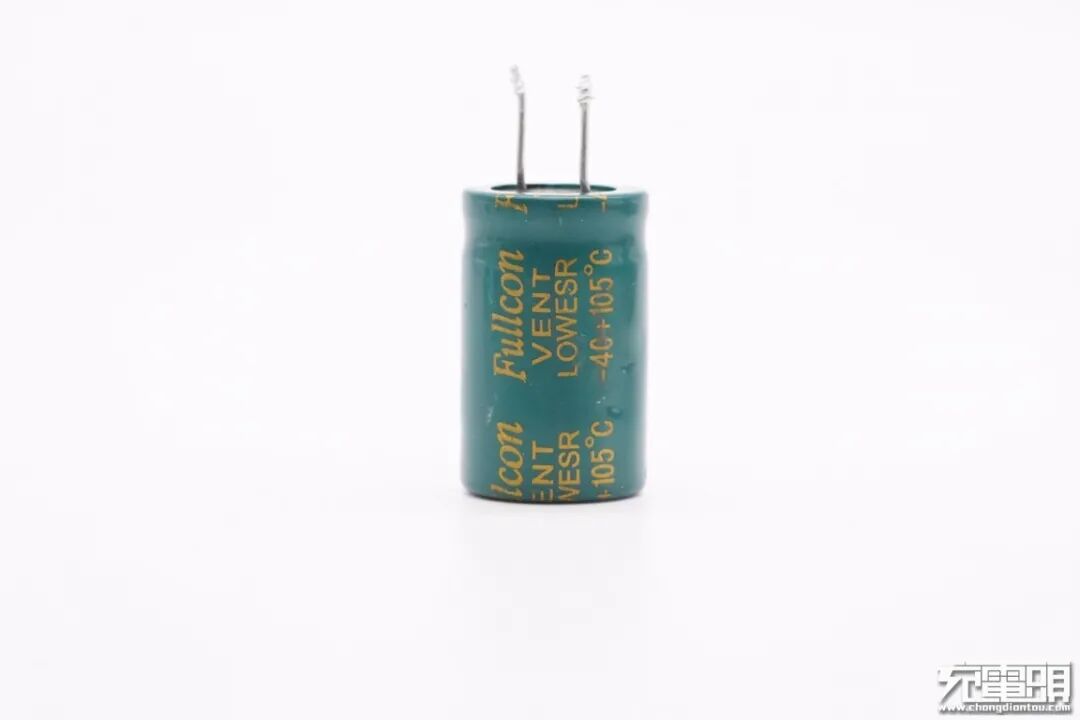

高压滤波电解电容Fullcon品牌。

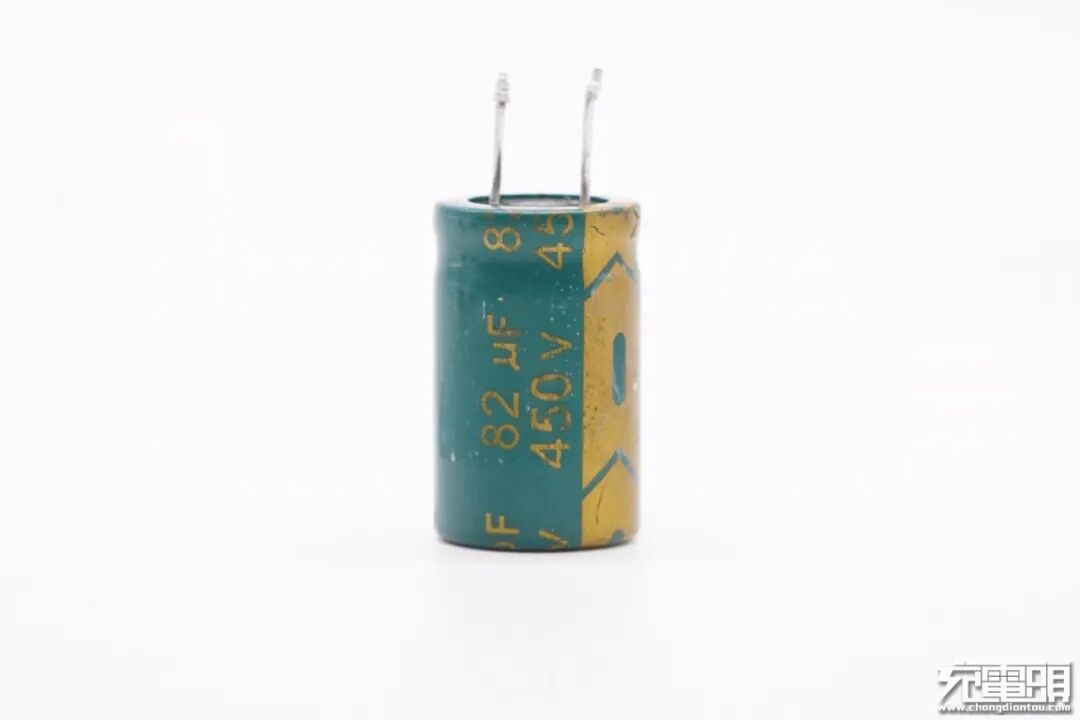

规格为450V 82μF。
PCB板另一侧一览。

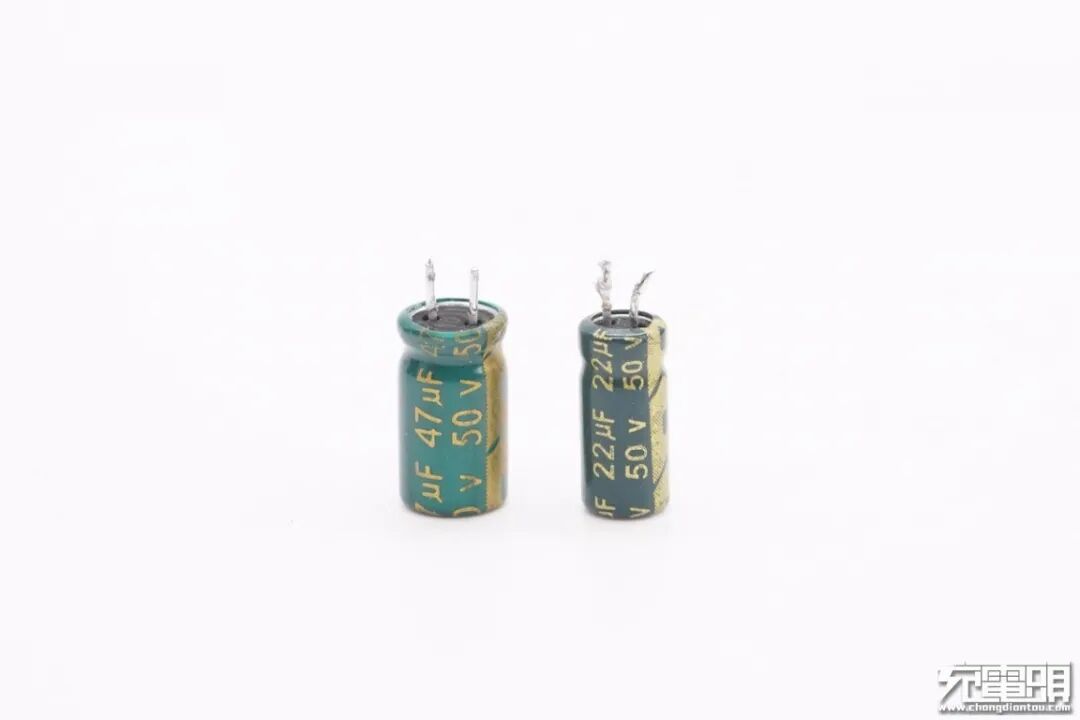

两颗小电容也是Fullcon品牌，规格分别是50V 47μF和50V 22μF，用于主控芯片供电。

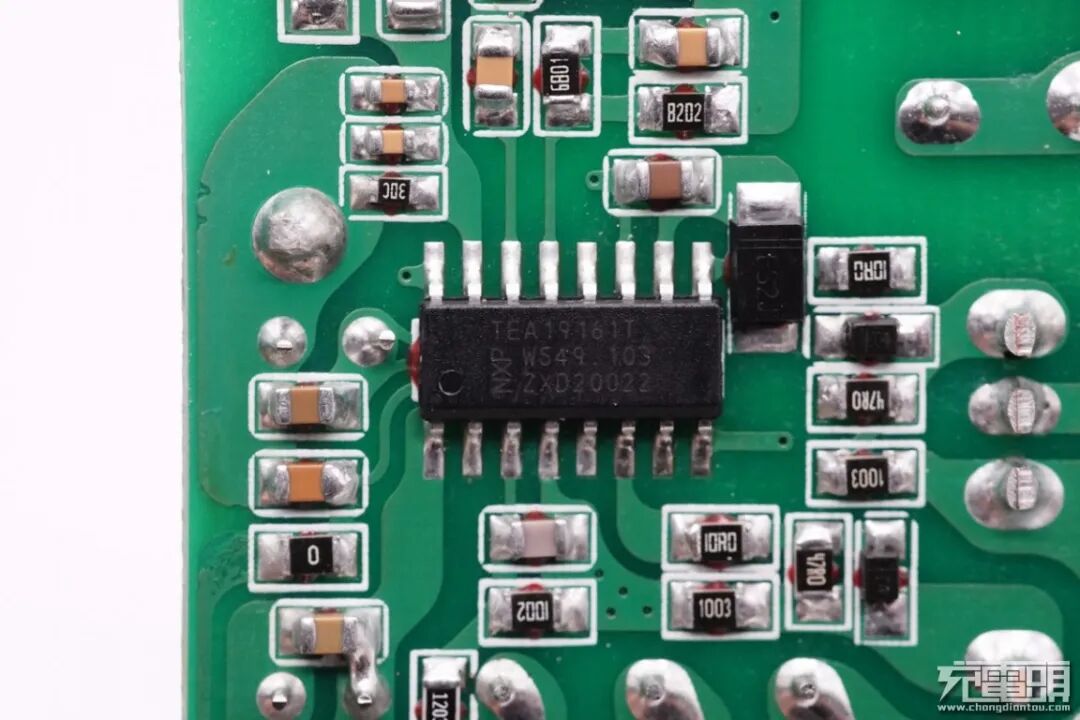

芯片TEA19161T为LLC控制器，与TEA19162组成带APFC的开关电源，用于提高电源转换效率。

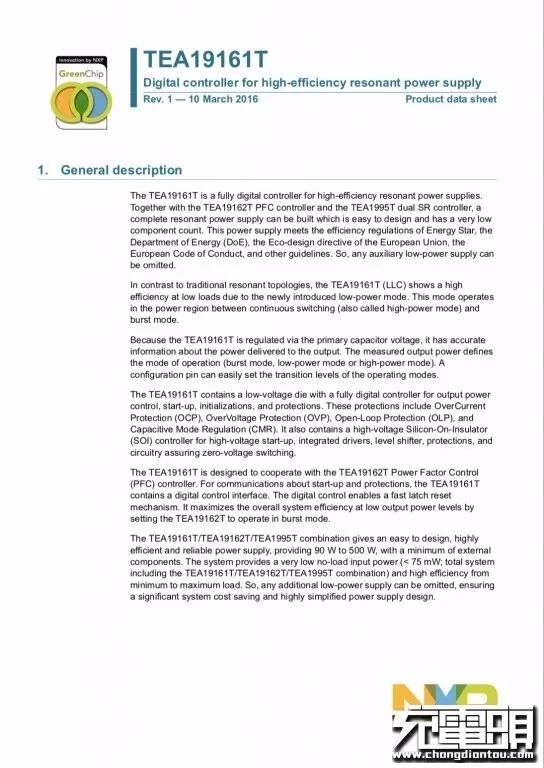

恩智浦TEA19161T介绍资料。

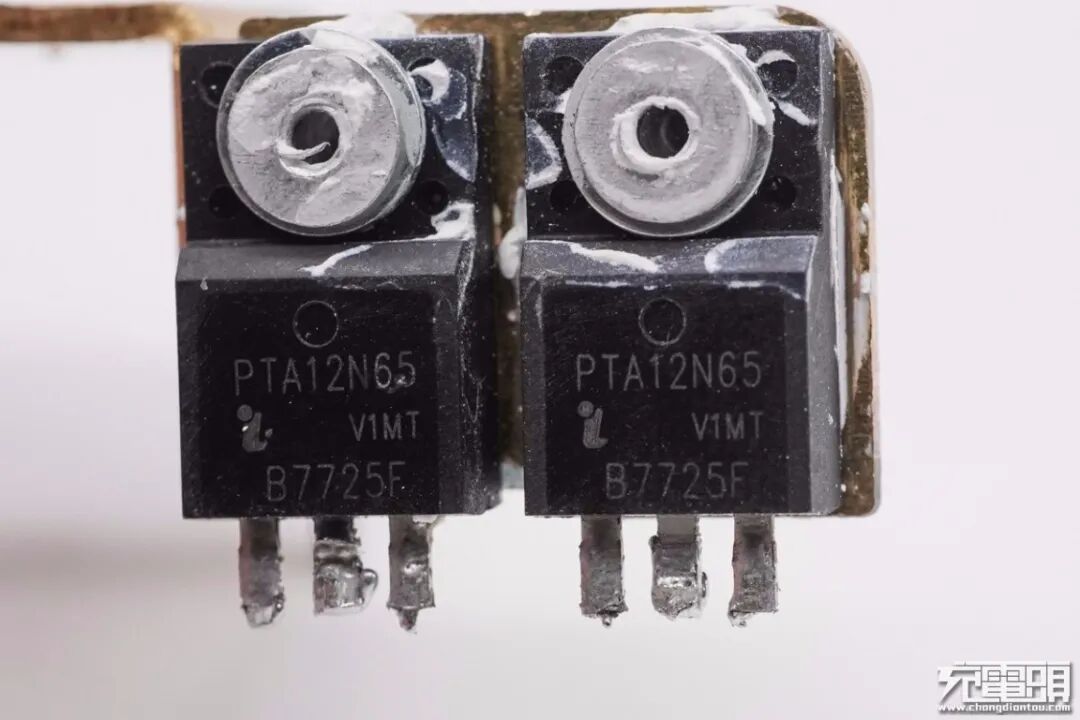

两颗PIP PTA12N65，NMOS，耐压650V，导阻0.6Ω，LLC开关管。

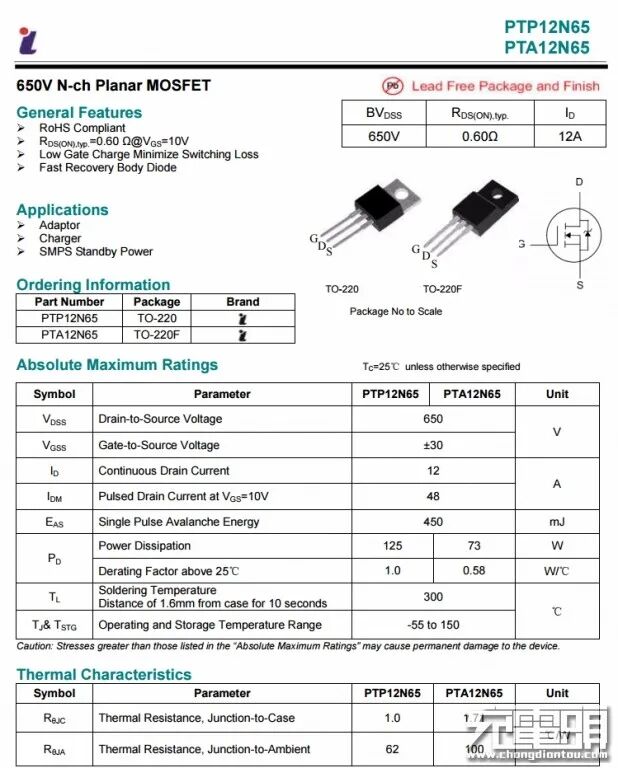

PIP PTA12N65资料信息。

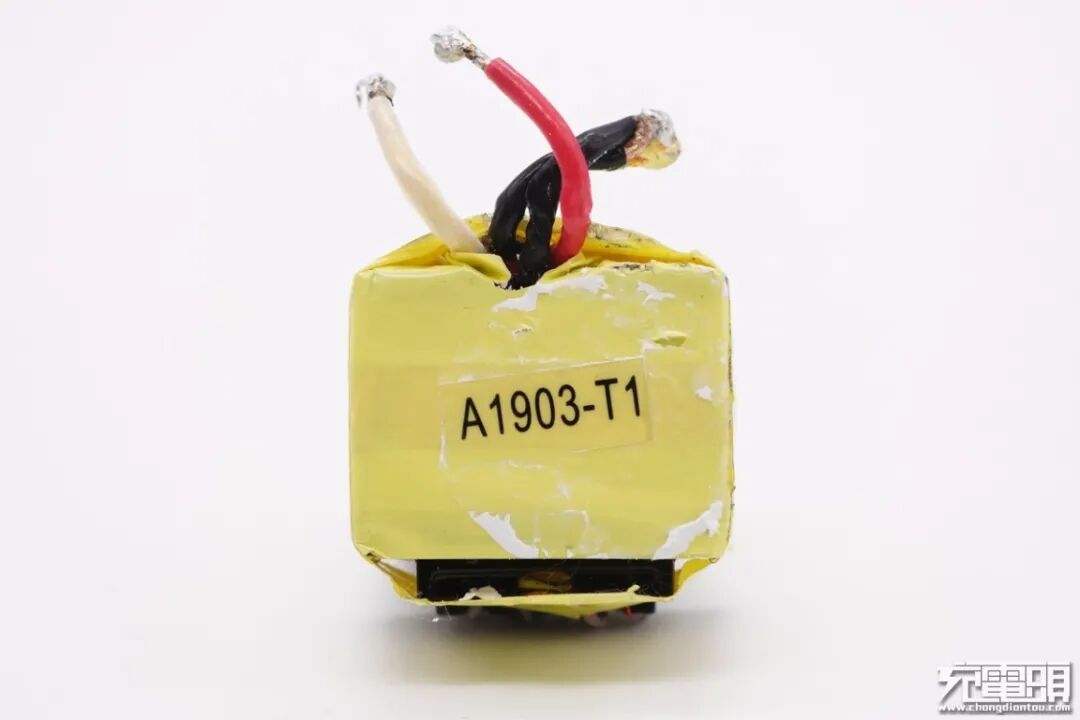

LLC谐振电感特写，标签上是A1903-T3字样。

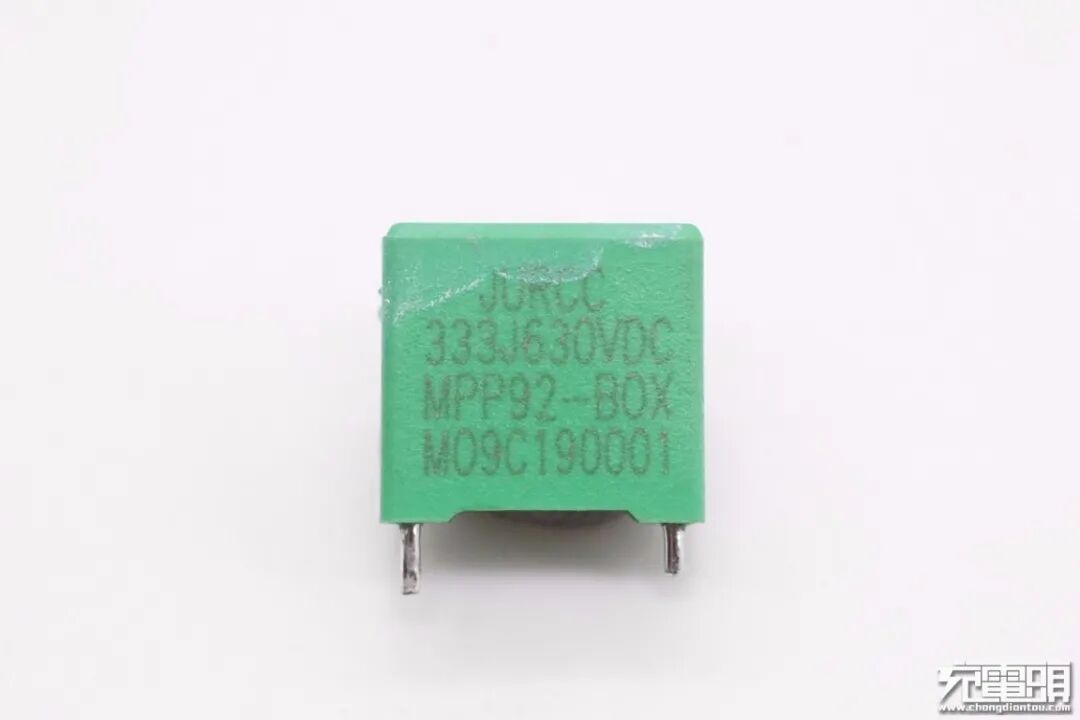

绿色谐振电容特写，捷威330J630V。

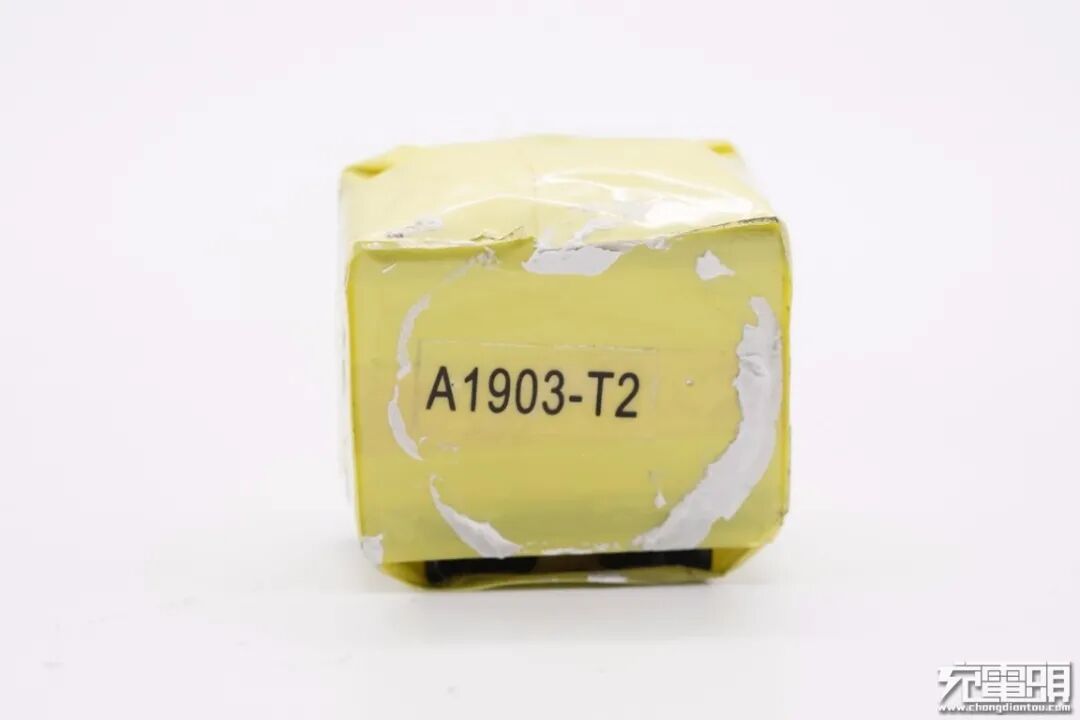

变压器特写，次级采用多股细漆包线并绕，提高效率。

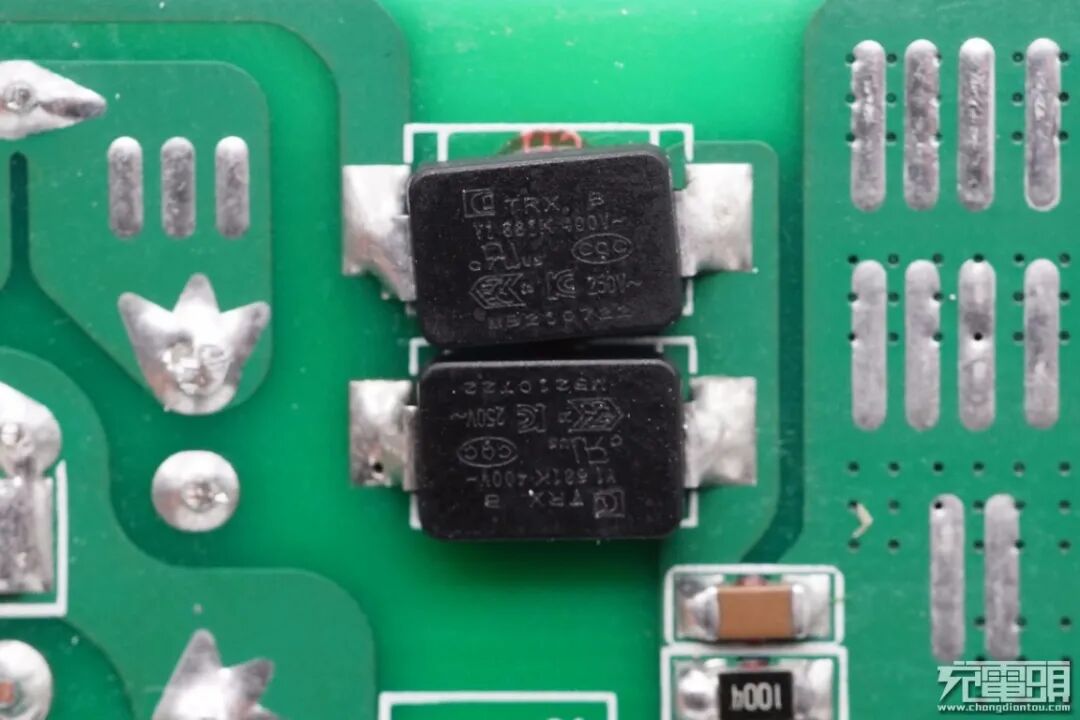

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
据了解，特锐祥贴片Y电容产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、可减少了电磁和射频干扰等特性，同时还易于实现自动化生产，提高生产效率，节省材料、能源、设备、人力、时间成本。在满足空间集约和性能条件的前提下，整体成本比传统更有优势。可以广泛应用于消费类电子、计算机和通信、工业电器、汽车电子、新能源、航天军工等行业领域，目前已在全球范围内取得CQC认证、UL认证、VDE认证、ENEC认证，安规500V、ISO9001等相关认证。

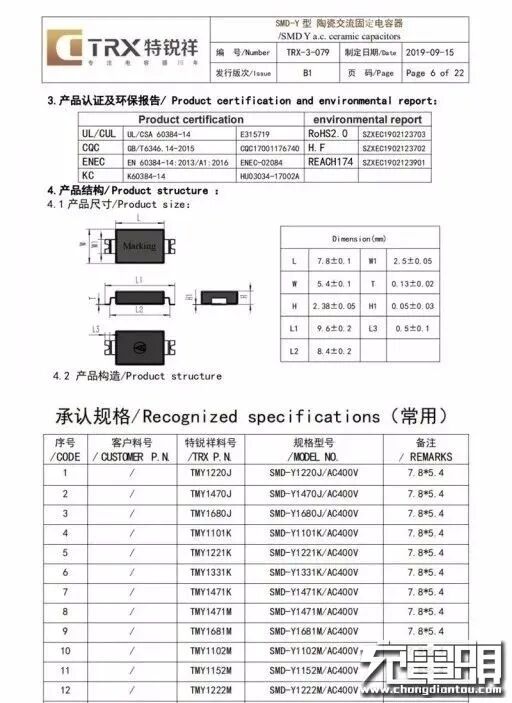

特锐祥贴片式Y电容详细资料信息。
充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。
板子正面还有一颗Y电容，用于输出抗干扰。

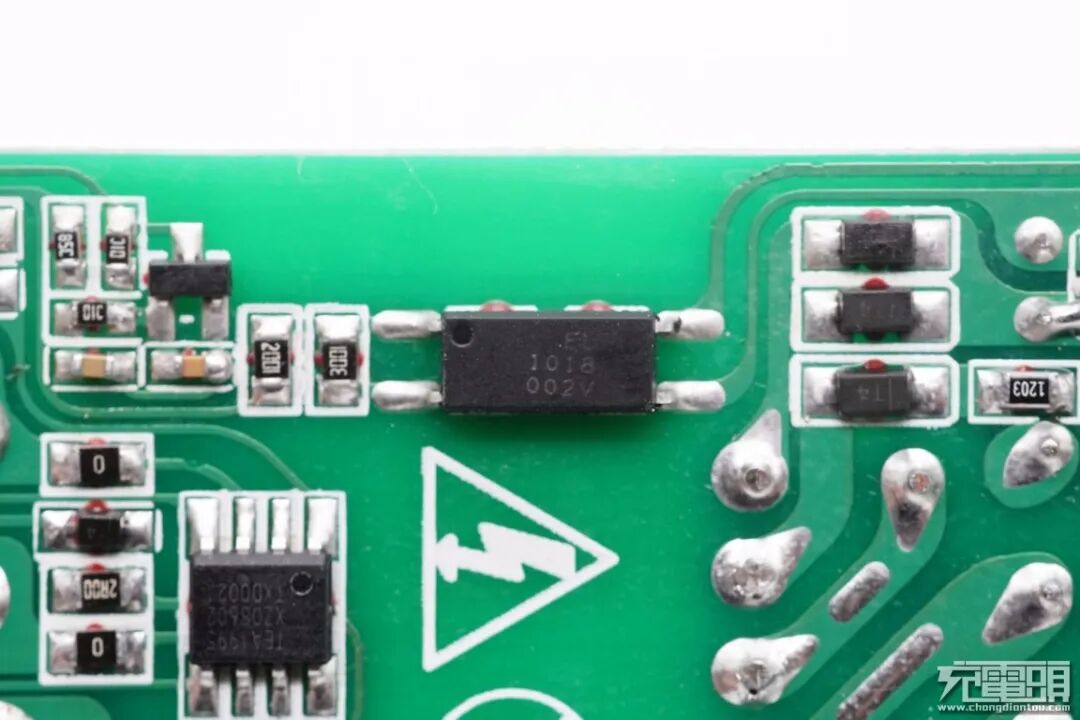

EL 1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

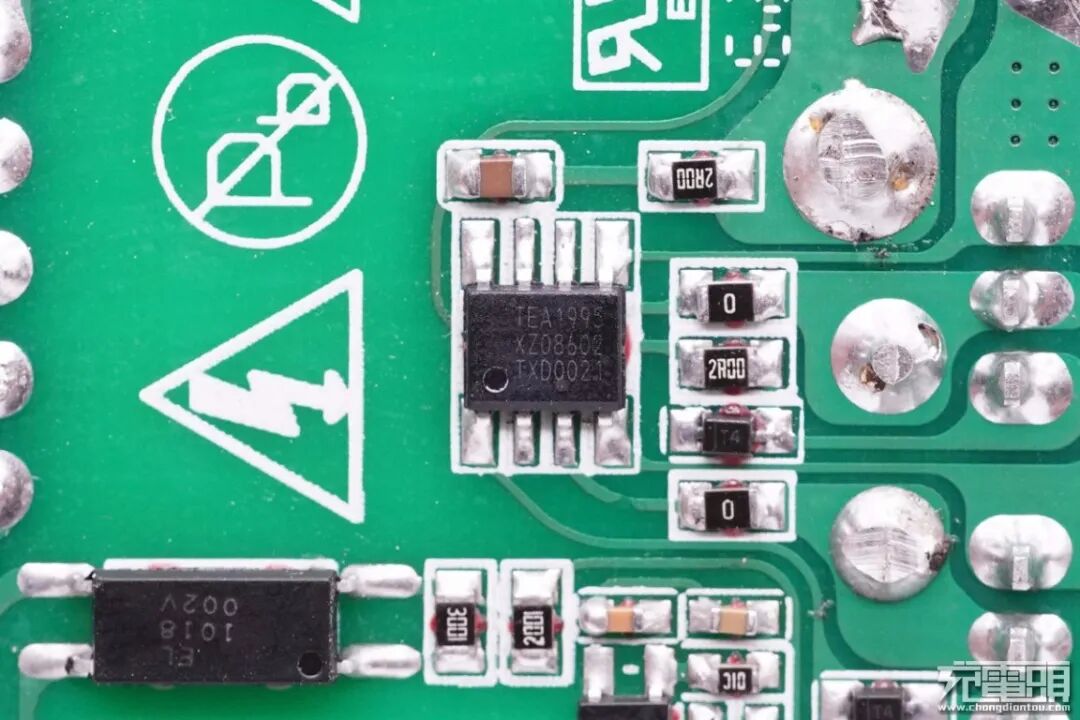

次级侧采用恩智浦TEA1995T的同步整流控制器，用于LLC双绕组同步整流。

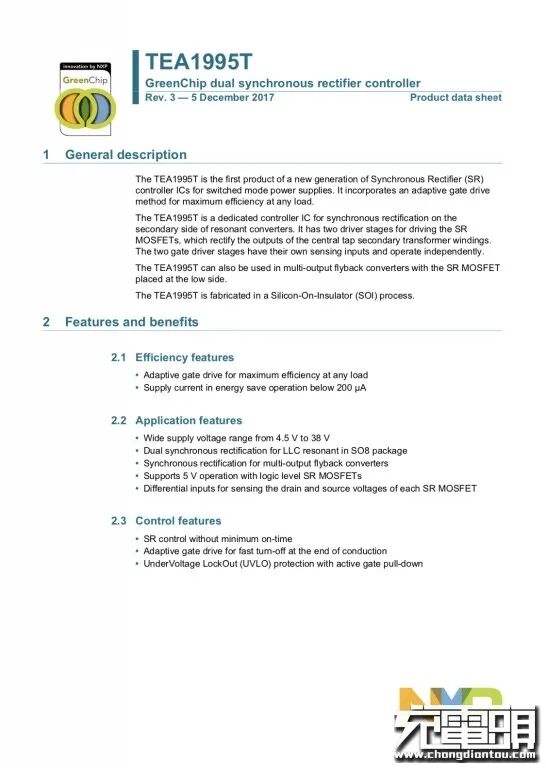

恩智浦TEA1995规格资料。
恩智浦的GreenChip电源解决方案TEA19161+TEA1995平台设计简单，具有业界领先的低负载下的效率，可以在整个负载范围内实现极高效率（特别是10-30%轻载条件下），轻松达到能效规范的要求，包括能源之星v6、CoC 2级、80+白金和EuP Iot6。此外，采用TEA19161的电源还具有低于75mW的低空载功耗，达到并超出能源之星、DoE、CoC 2等标准的要求。相比反激式式拓扑，LLC谐振拓扑能够更容易满足共模噪声要求，还能达到200%峰值功率要求。

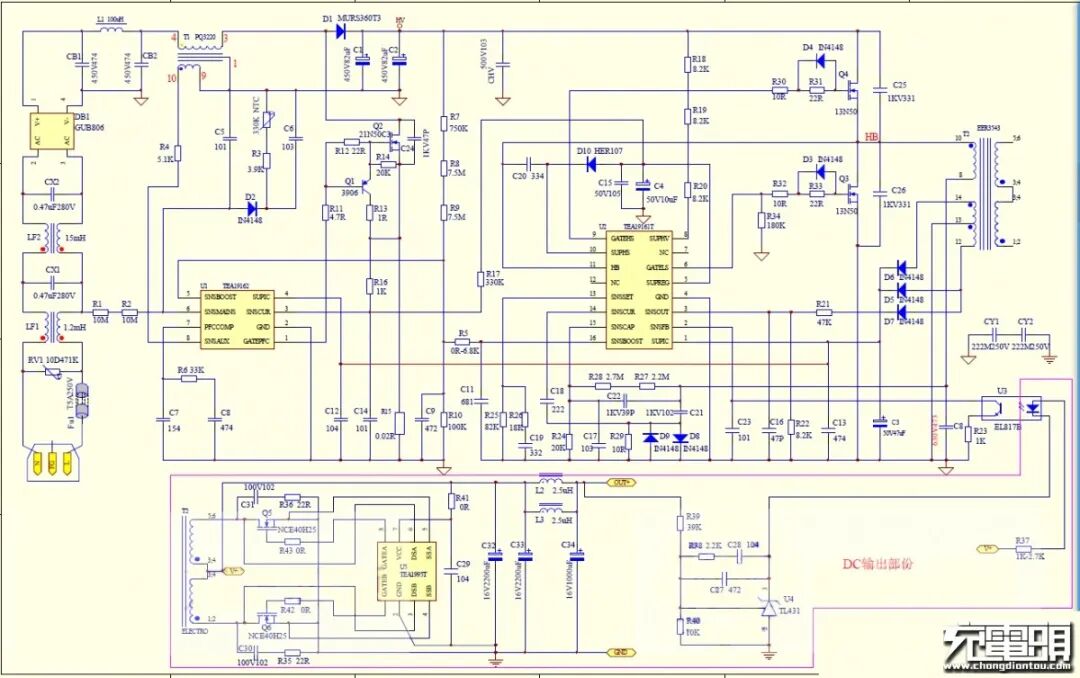

TEA19161+TEA19162+TEA1995T方案的参考电路图。

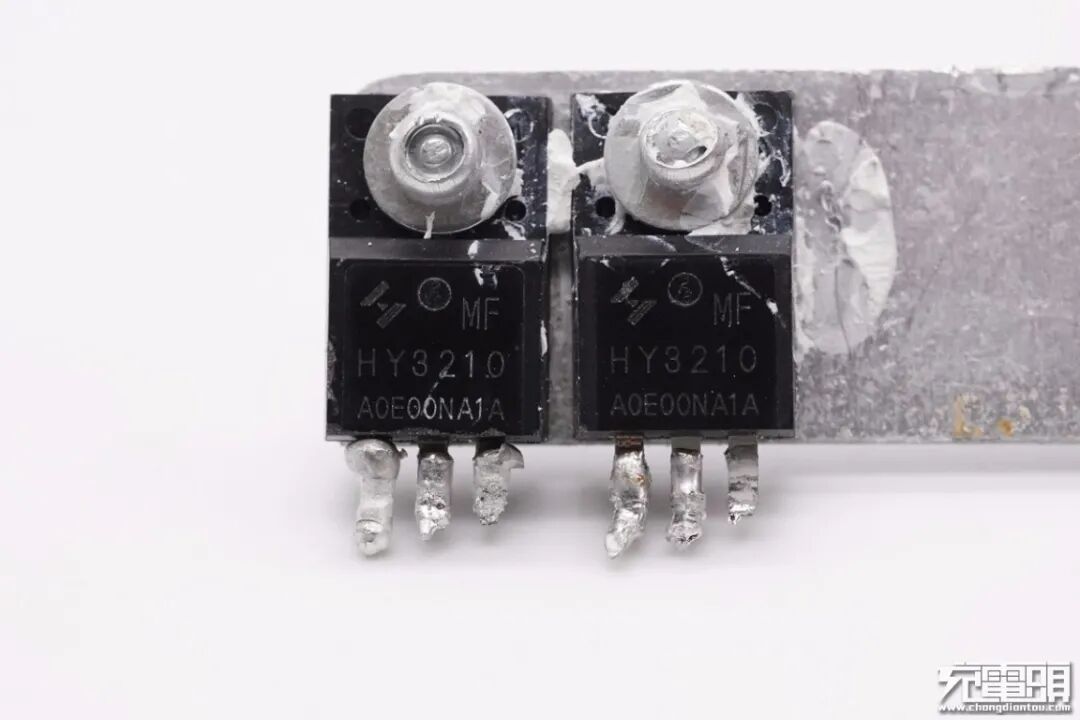

次级同步整流MOS采用华羿半导体HY3210MF，NMOS，耐压100V，TO220塑料封装。

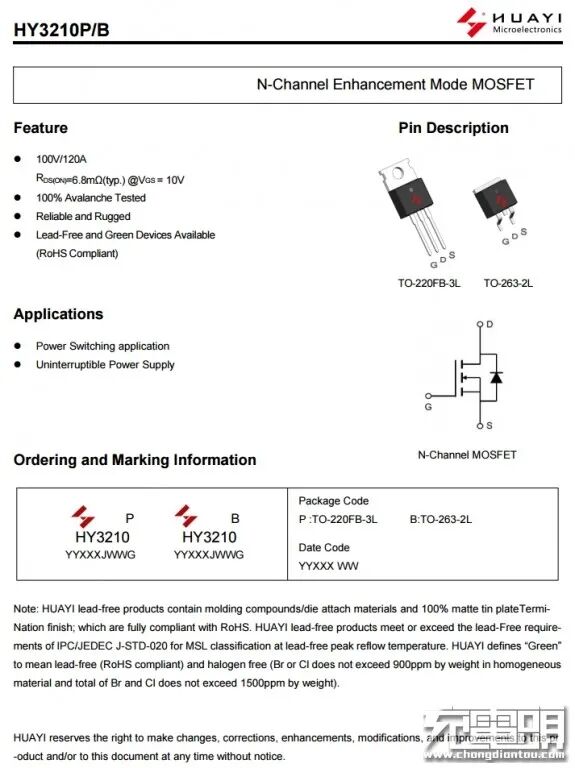

华羿半导体HY3210详细资料。

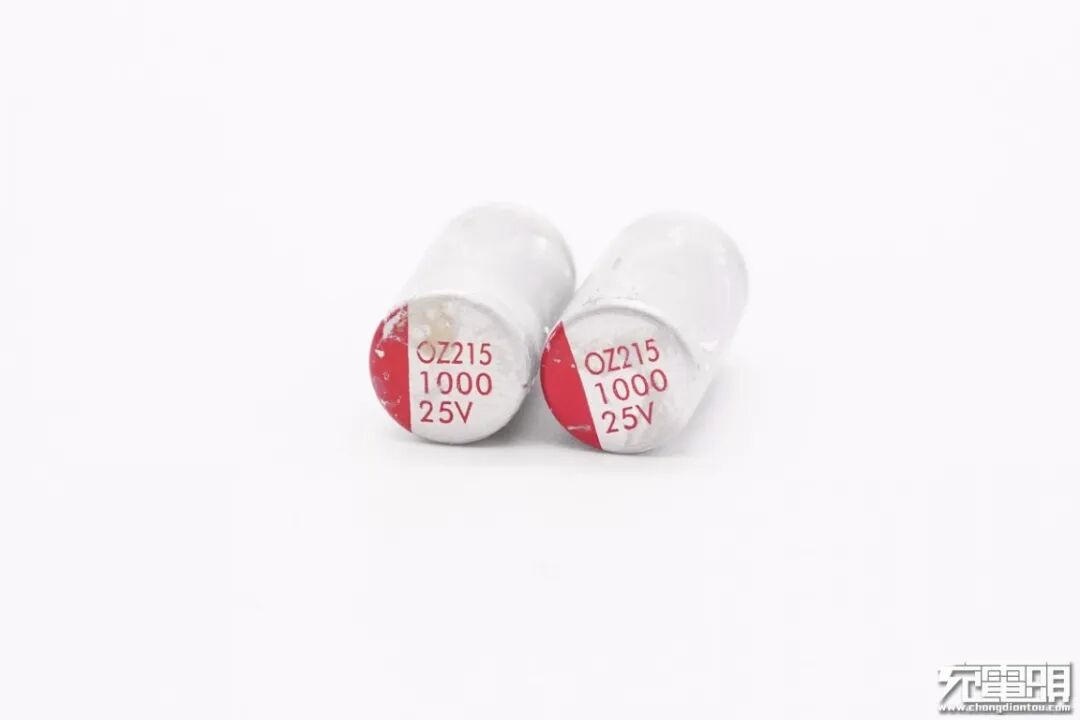

同步整流输出滤波固态电容，两颗规格均为25V 1000μF。

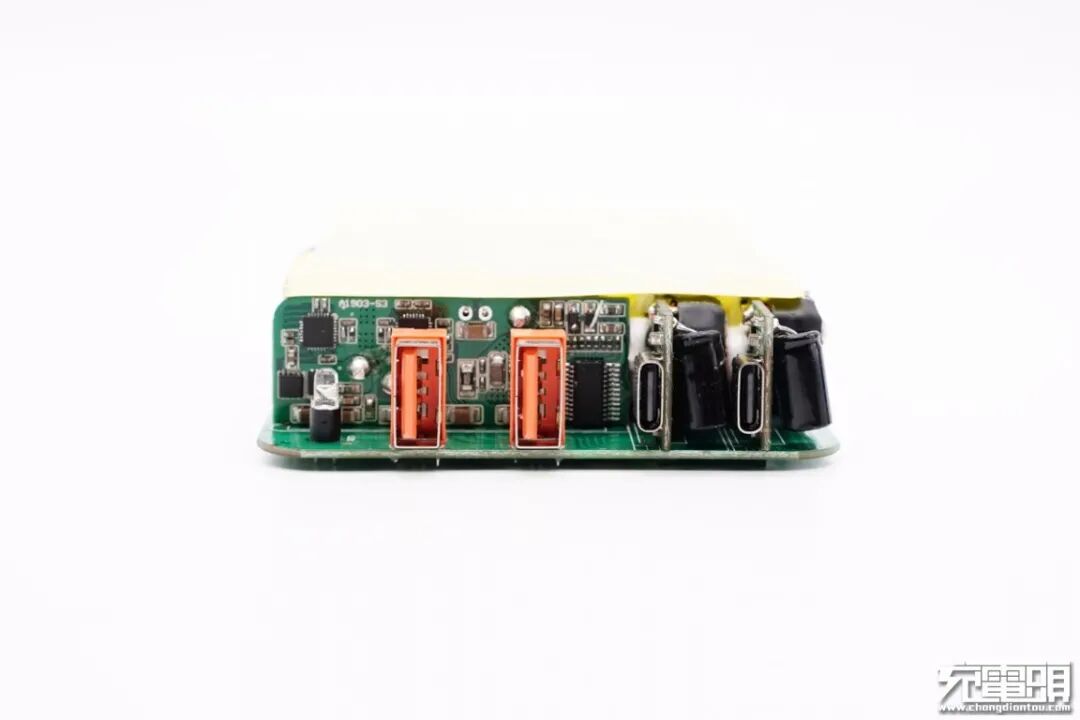

输出端一览，垂直焊接三块二次降压小板，三块小板四路独立输出设计，并且还配有降压电感和输出滤波固态电容等元器件。

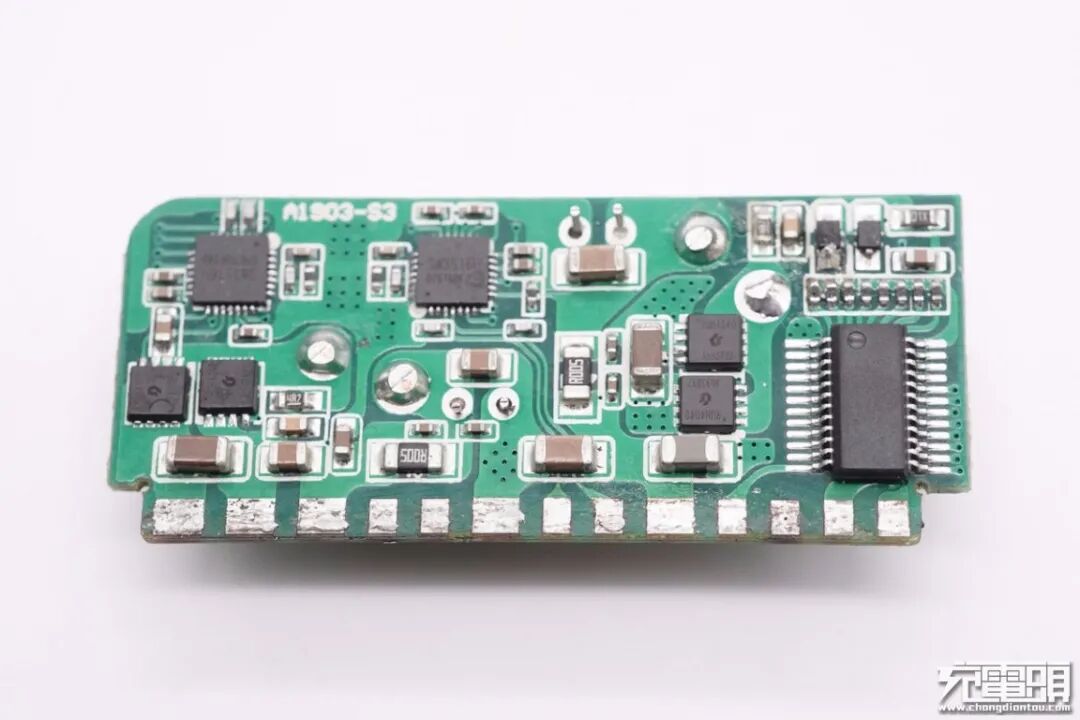

将USB-A母座后面的小板拆下，可以看到设有两路独立降压电路分别用于两个USB-A口降压输出，最右侧一颗单片机用于四路输出功率分配。

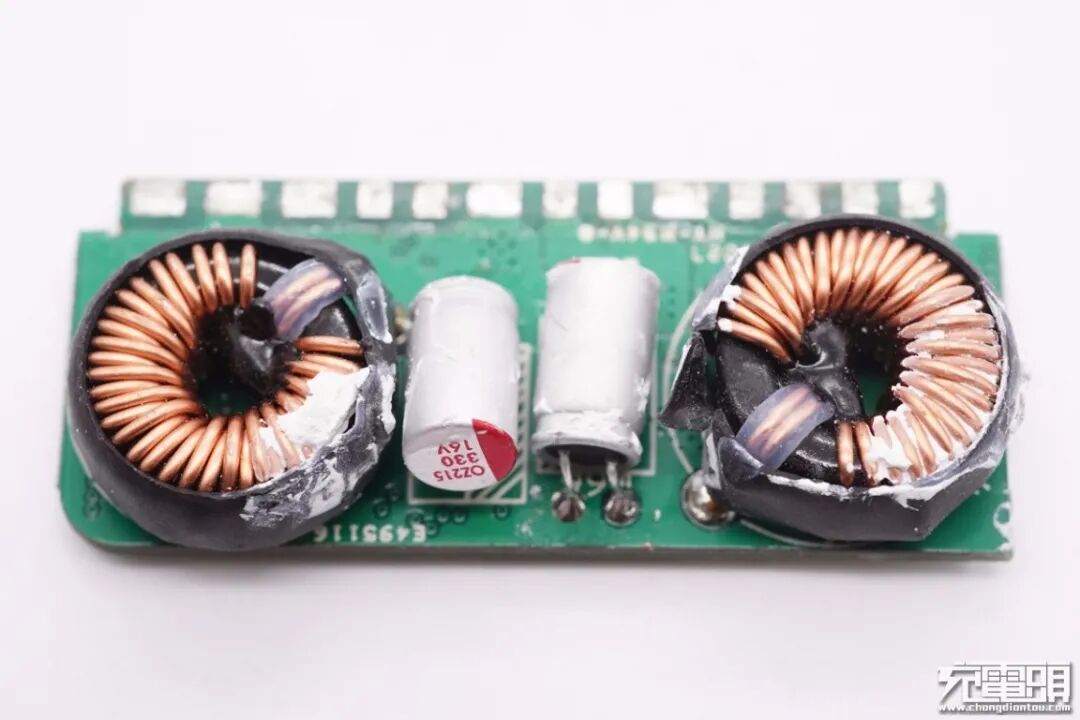

背面对应的设有两颗电感和电容，分别用于两路USB-A口降压输出和滤波。
无标单片机特写，信息不详，用于全局功率分配。

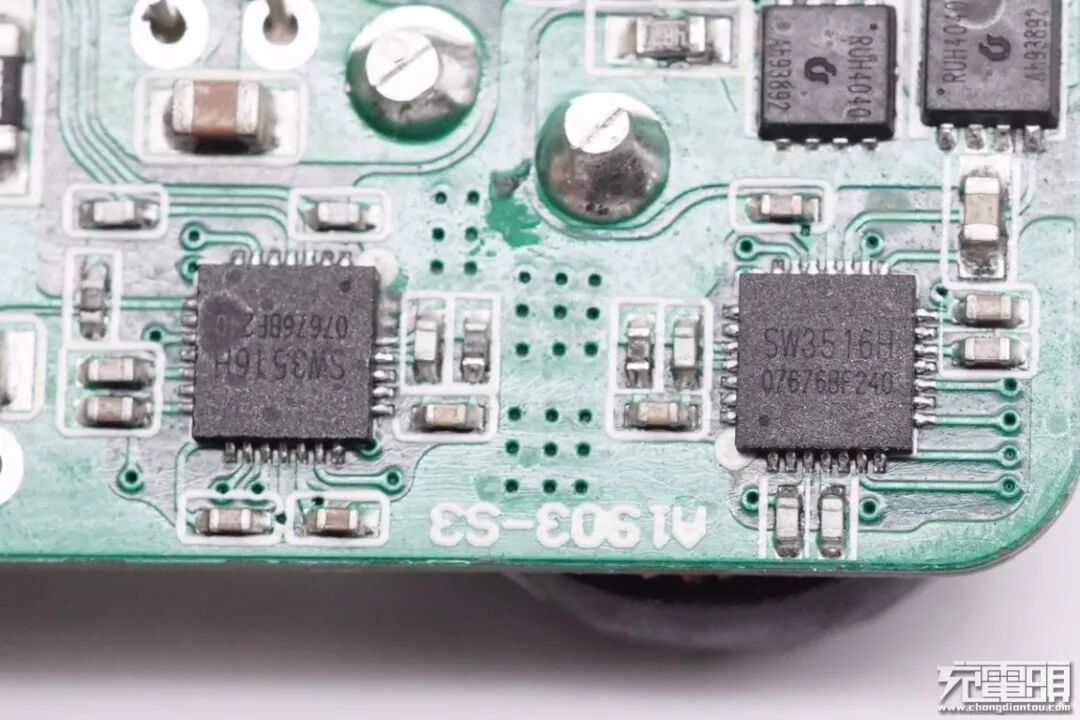

两个USB-A降压电路主控芯片采用的是智融SW3516H，分别用于两个A口降压控制和协议识别，因此两个接口的性能完全一样。
智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV 模式，以及双口管理逻辑。外围只需少量的 器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

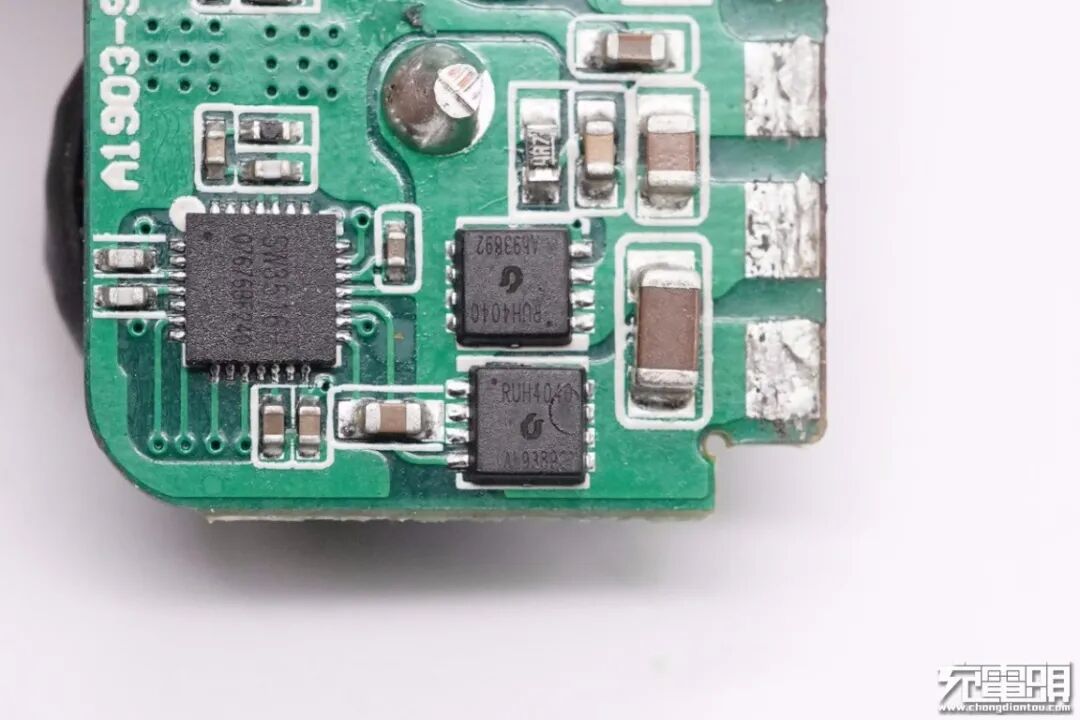

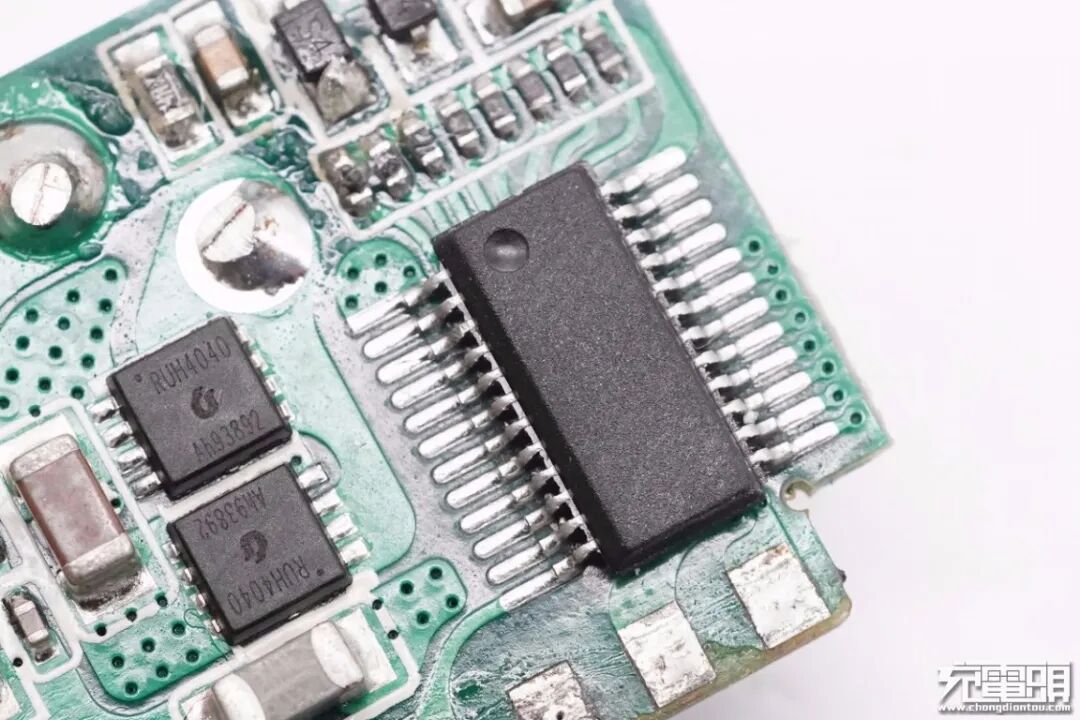

并且都外挂两颗锐骏半导体RUH4040M2来为USB-A口输出同步整流降压，NMOS，耐压40V。

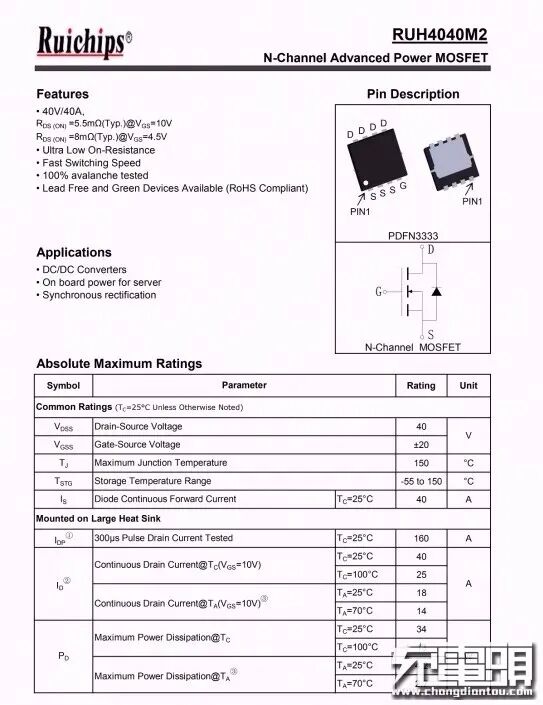

锐骏RUH4040M2详细资料。
充电头网了解到，采用锐骏MOS的产品还有毕亚兹65W 2C1A氮化镓充电器、京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器（ 1A1C）、倍思60W 2A1C USB PD快充充电器、爱否开物1A2C 65W PD氮化镓充电器等。
另一组锐骏RUH4040M2特写。
降压电感特写，外套热缩管。

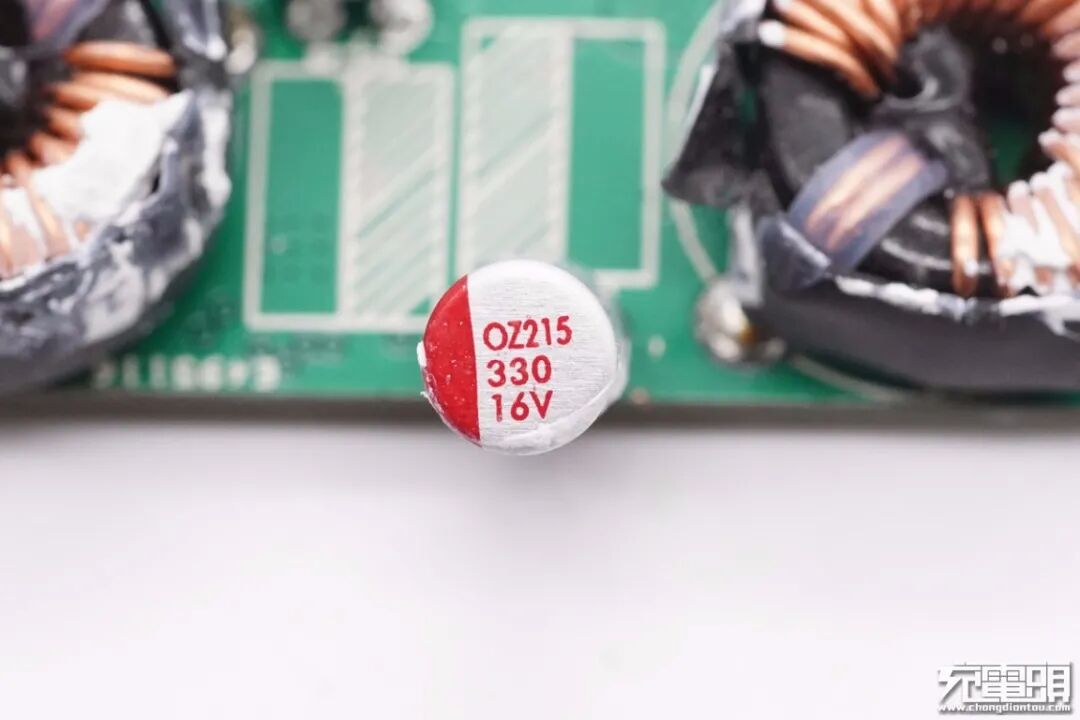

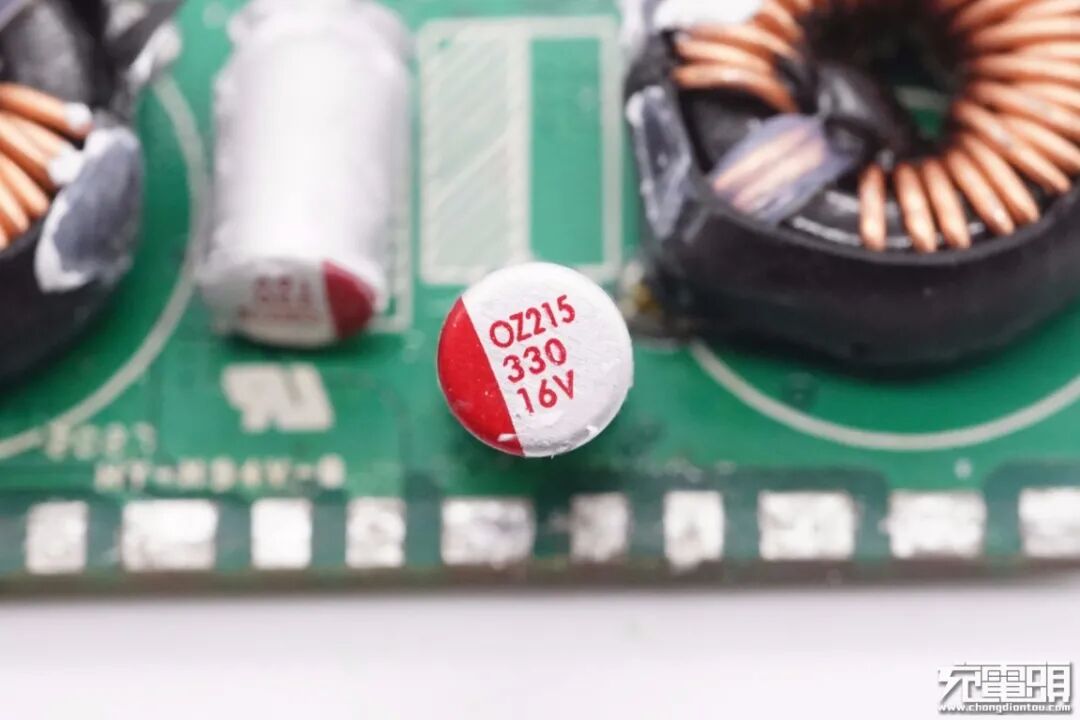

降压输出滤波固态电容特写，规格为16V 330μF。
另一路的降压电感，同样外套热缩管。
固态电容规格也是16V 330μF。

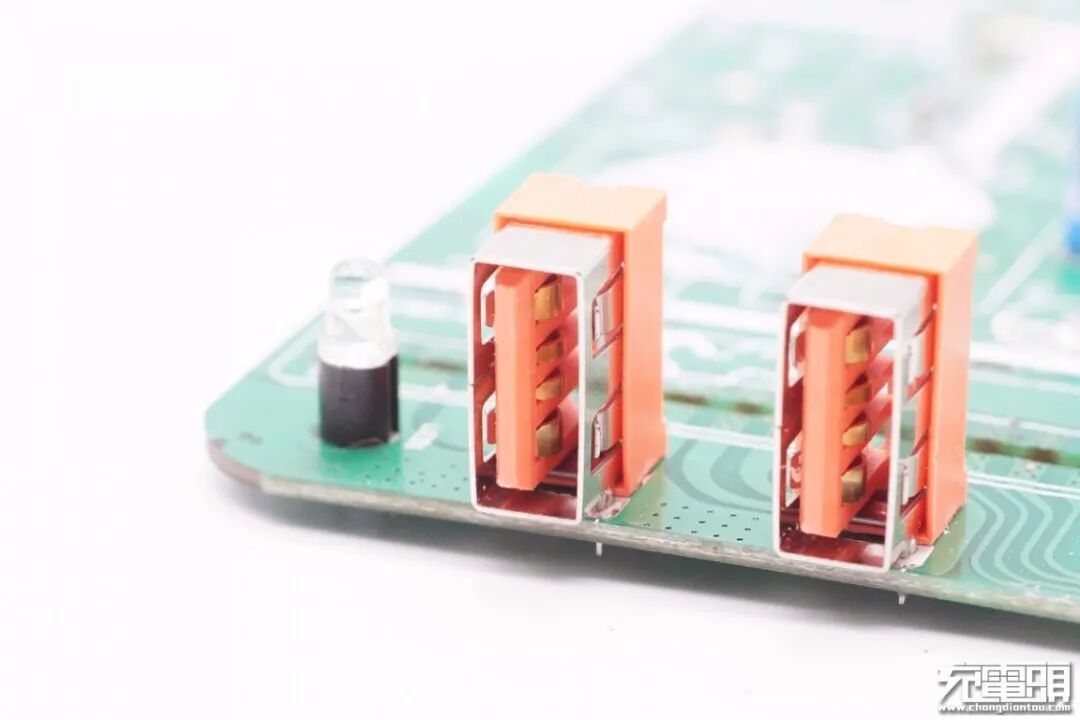

USB-A母座特写，外套塑料壳加固。
LED灯特写。
将USB-C母座所在小板拆下，母座所在一面设有二次降压电路。
另一面设有降压电感和滤波电容，电容外套绝缘塑料管保护。经观察发现两个USB-C母座所在小板一模一样，均由智融SW3516H搭配两颗华羿MOS进行二次降压输出，两C口输出一致也就在情理之中。下面就对其中一块板子进行详细了解。
智融SW3516H主控芯片特写，用于USB-C口降压控制和协议识别。

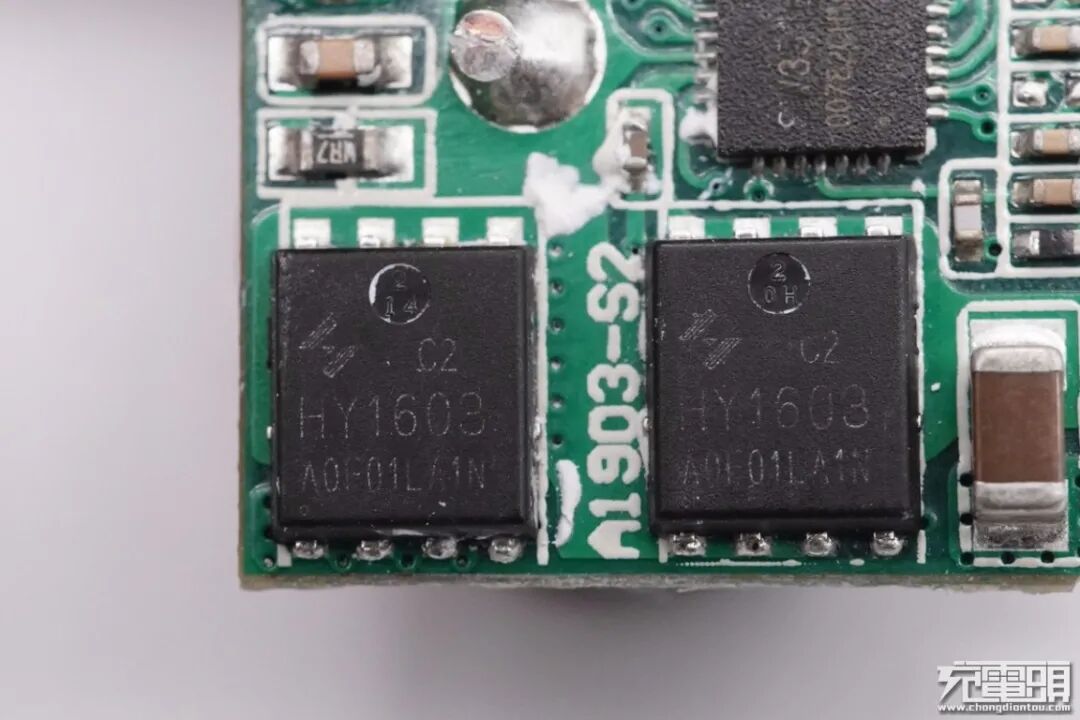

外挂两颗华羿HY1603C2 MOS管来为USB-C口输出同步整流降压，NMOS，耐压30V。

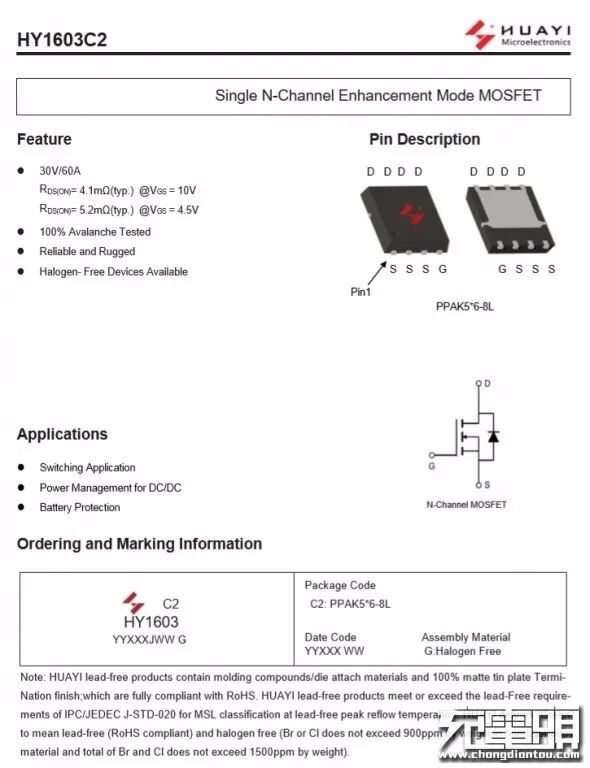

华羿半导体HY1603C2详细资料信息。

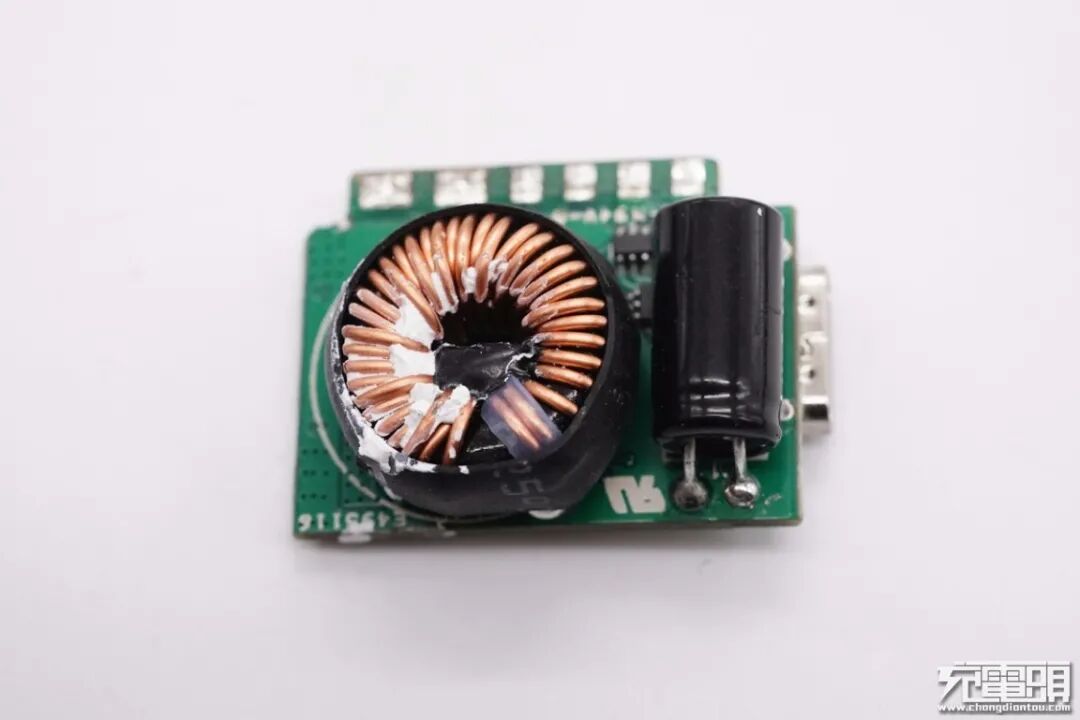

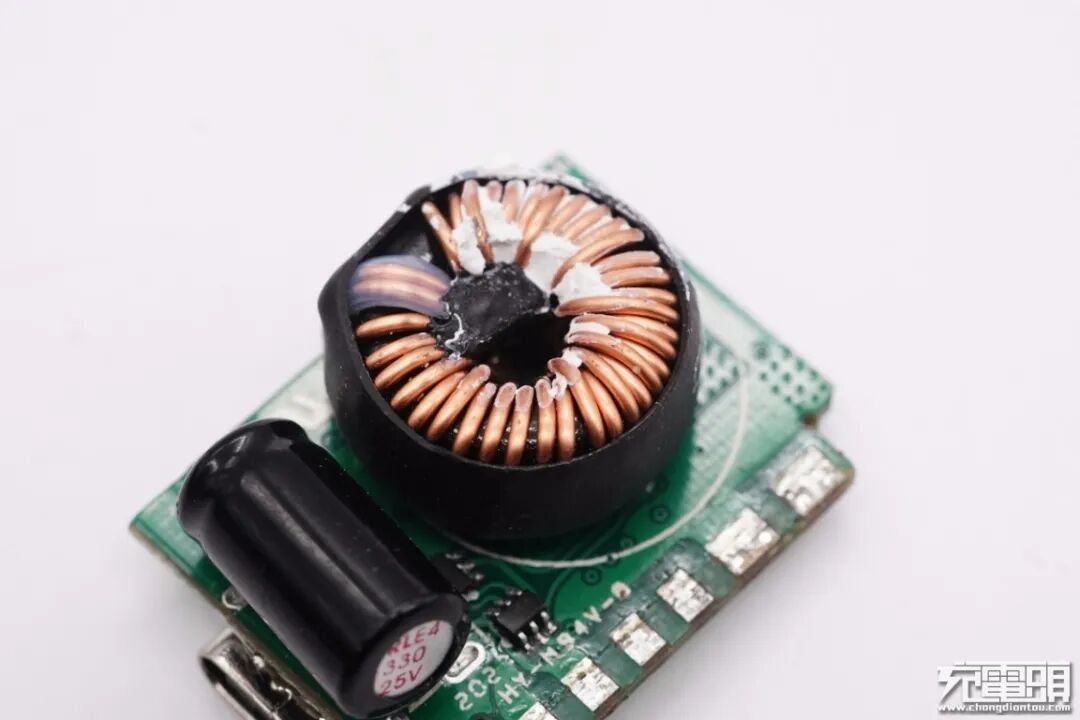

降压电感特写，外套热缩管。

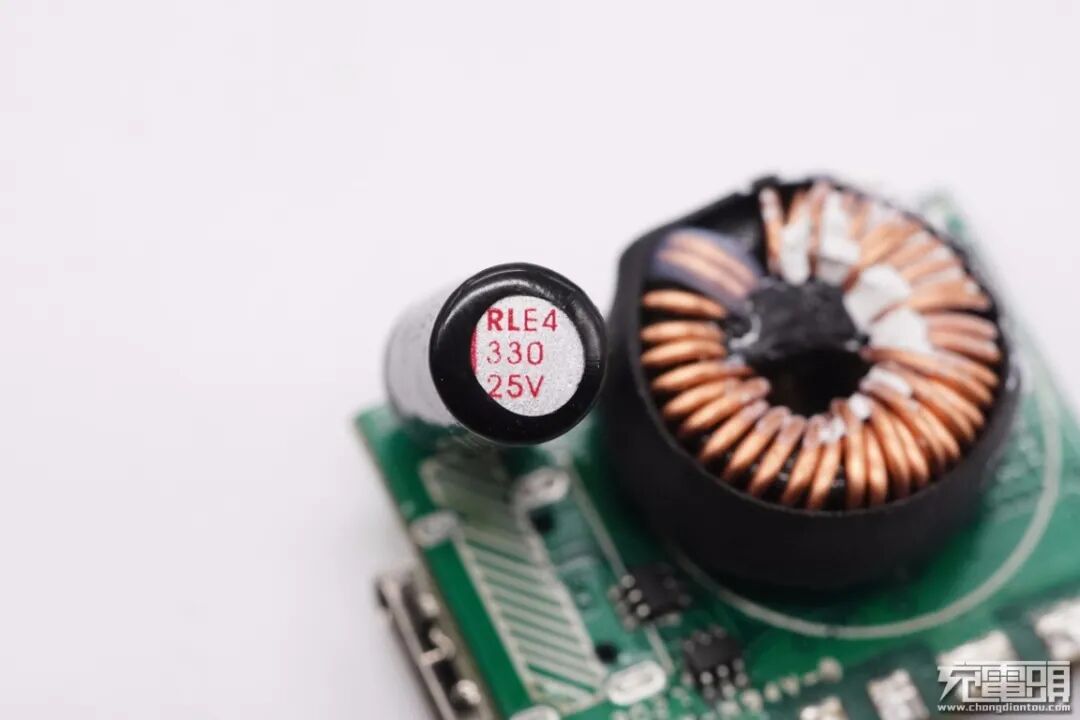

降压输出滤波固态电容特写，规格为25V 330μF。

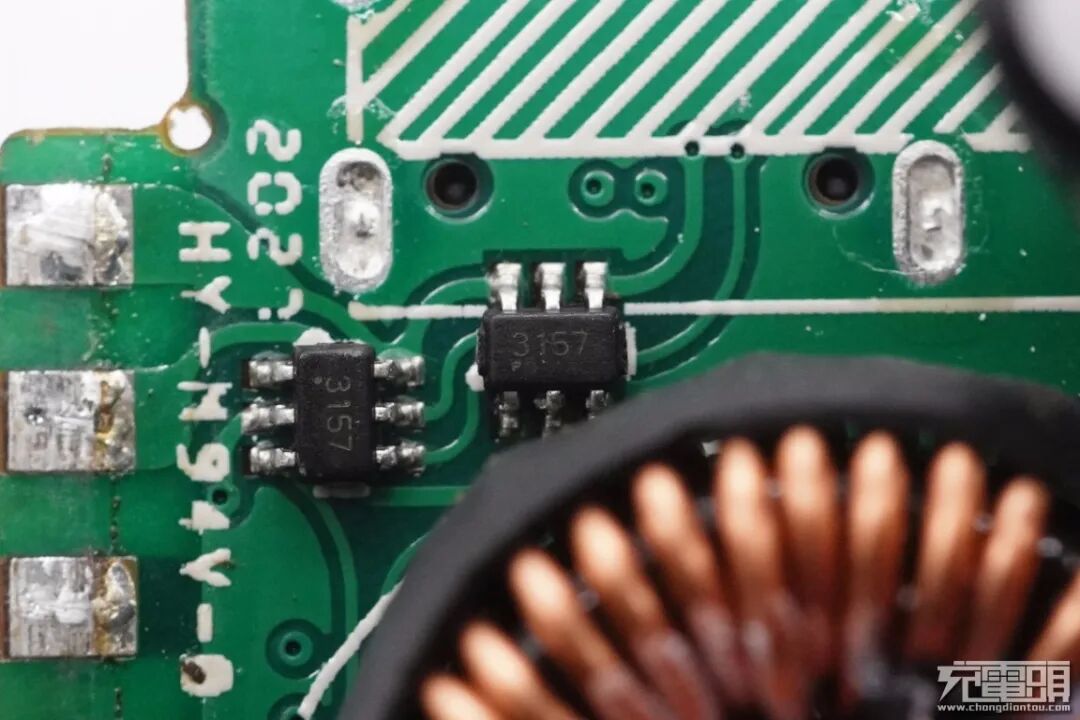

电感下面有两颗SGM3157切换开关，用于调节输出功率。

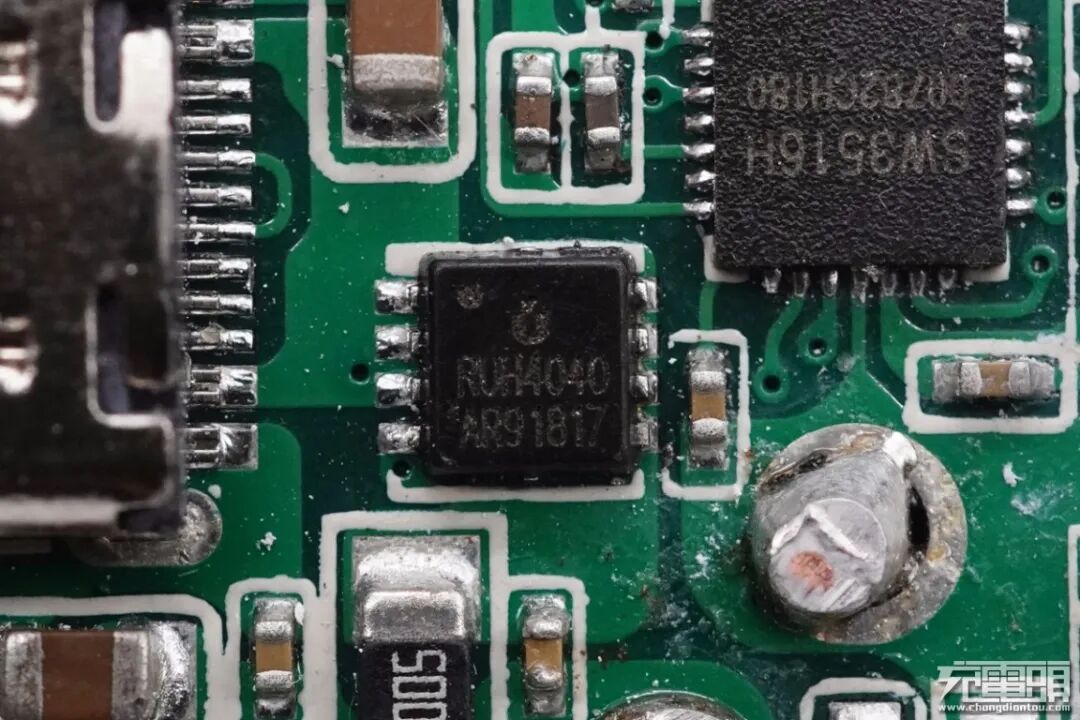

输出VBUS开关采用锐骏半导体RUH4040M2。

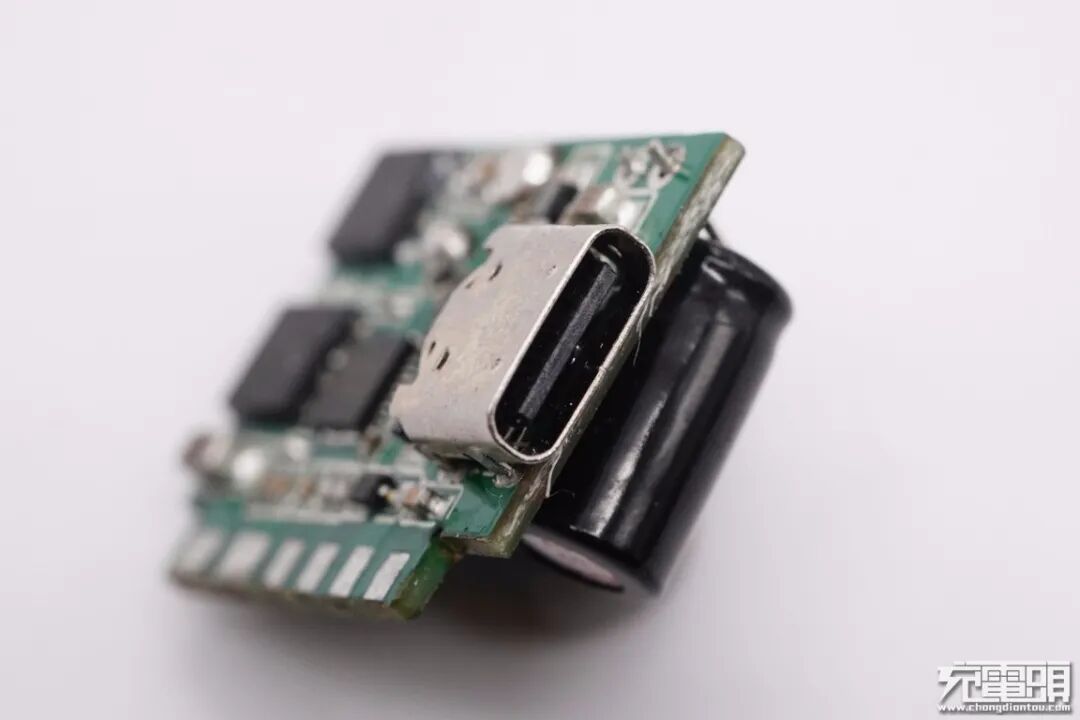

USB-C母座特写，黑色胶芯不露铜。

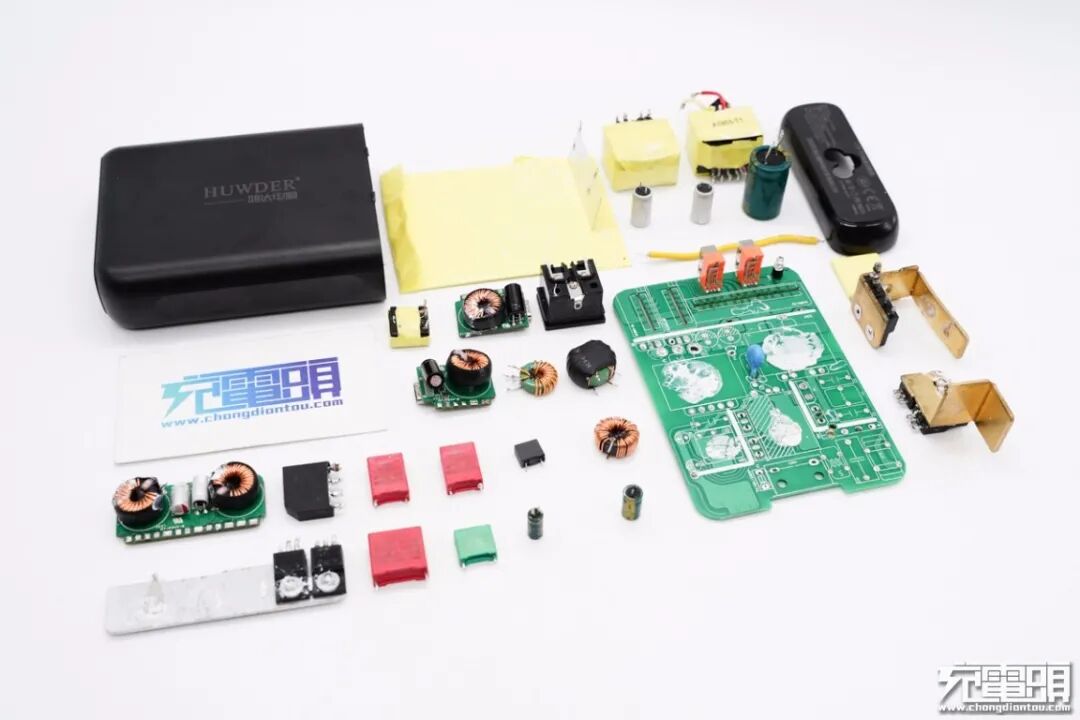

全部拆解完毕，来张全家福。
充电头网拆解总结
鸿达顺120W 2A2C四口快充充电器将两个A口和两个C口性能对称，使得接口可以盲插使用，让用户省心。性能方面，充电器支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和5A PPS等协议，下到普遍的18W快充，上到100W PD快充都能支持，满足绝大多数产品的充电需求。作为一款大功率桌面快充，将用户最关注的方便和实用两大核心问题解决。
充电头网通过拆解发现，这款充电器AC-DC部分采用TEA19161+TEA19162+TEA1995T电源解决方案，效率极高可轻松达到能效规范的要求。输出端分四路独立二次降压输出，且都采用智融SW3516H进行降压和协议识别，同时也造就了产品良好的兼容性。
设计上，这款充电器采用线体分离设计，电源线采用梅花头，接地设计不漏电；充电器外壳是磨砂与亮面的结合，边角过渡圆润，设计上考虑了持握感方面的细节；充电器内部设计布局很整齐，电路走向清晰，输出端设有三块小板以减小体积，此外配有大面积散热片和导热垫帮助导热。
