首款手机品牌120W快充深度拆解
2020年8月11日，小米举办十周年主题演讲，并顺势发布小米10至尊纪念版，其性能自不必说，只会是有过之而无不及。其中充电方面，小米10至尊纪念版在石墨烯基蝶式快充电池的加持下，支持120W超大功率快充，仅需5分钟就可以为4500mAh电池充入41%电量，让其在5G手机快充方面一骑绝尘。
此前充电头网已经对小米10至尊纪念版充电性能进行了全面实测，表现的确不俗，速度之快只能用震撼来形容。下面继续和大家分享该机标配120W充电器的拆解。这款充电器同样进行了魔改，除了支持QC快充以及小米私有协议外，搭配原装线还能支持65W PD快充，能够给笔记本进行充电。那么下面就一起来看看其内部设计做工如何。
此前充电头网已经拆解了小米18W USB PD快充充电器、小米9原装27W充电器、小米CC9 Pro原装30W充电器、小米9 Pro原装45W充电器、小米10 Pro原装65W充电器、小米65W氮化镓充电器、小米65W 2A1C三口快充充电器、小米90W USB PD快充充电器等多款快充产品，大家可以点击蓝色字体查看拆解详情。
一、小米120W充电器外观
小米10至尊纪念版套装一览。

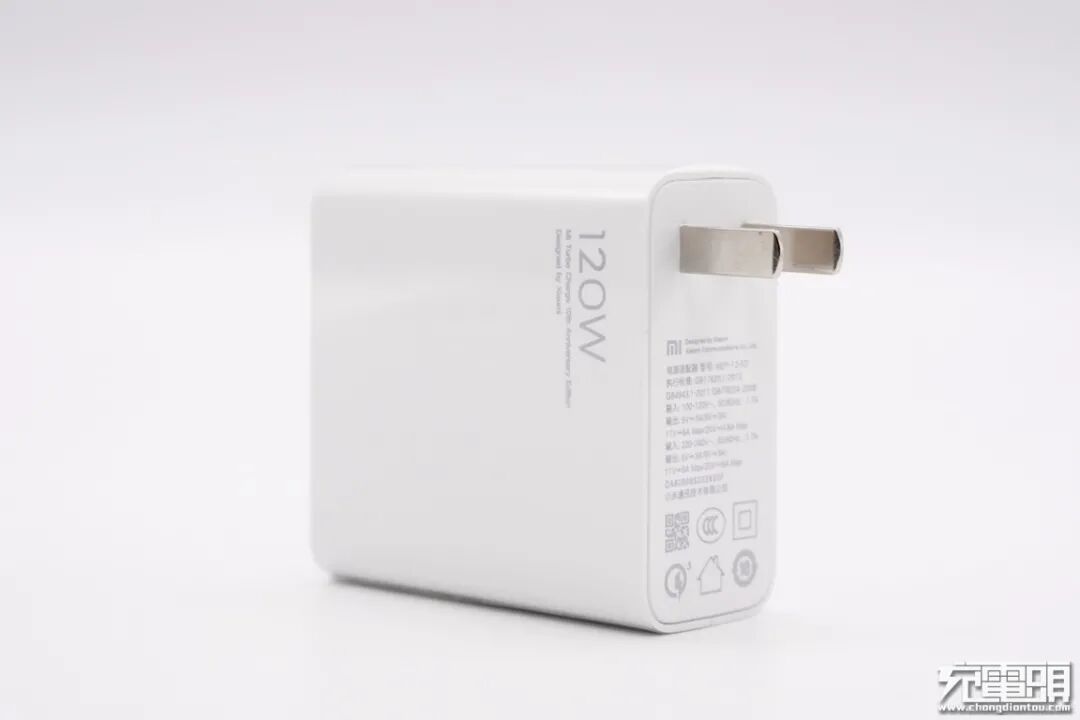

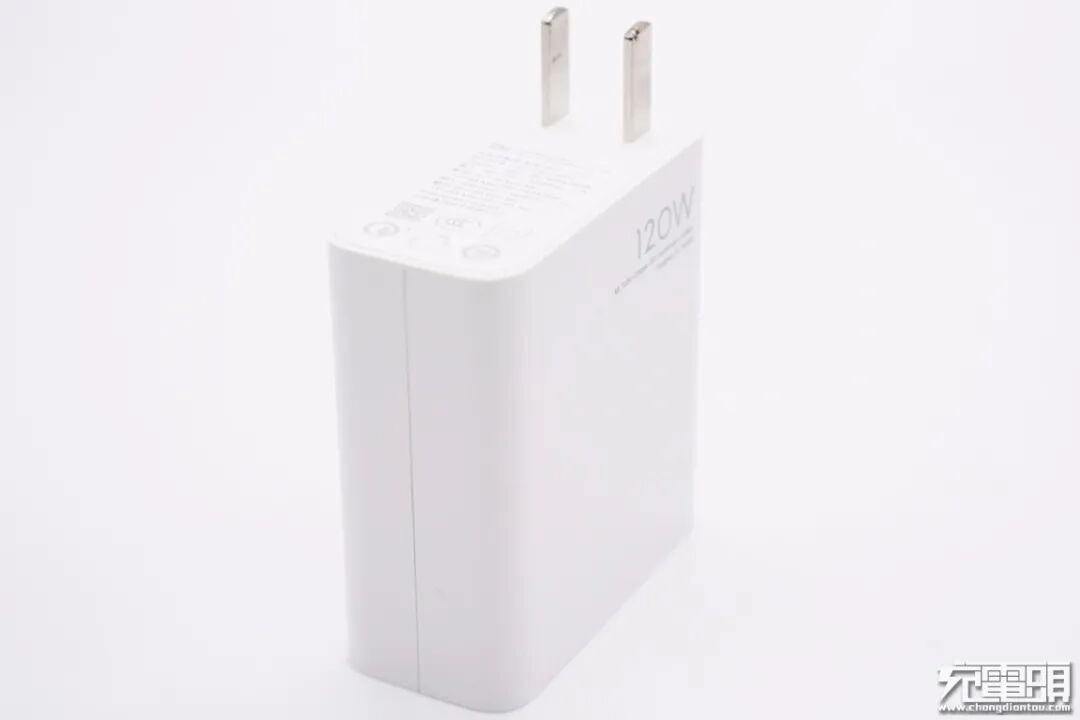

小米原装120W充电器采用PC阻燃材质白色外壳，整体设计风格简洁，充电器腰身亮面设计，输入输出端外壳磨砂处理，此外配备固定式国标插脚。

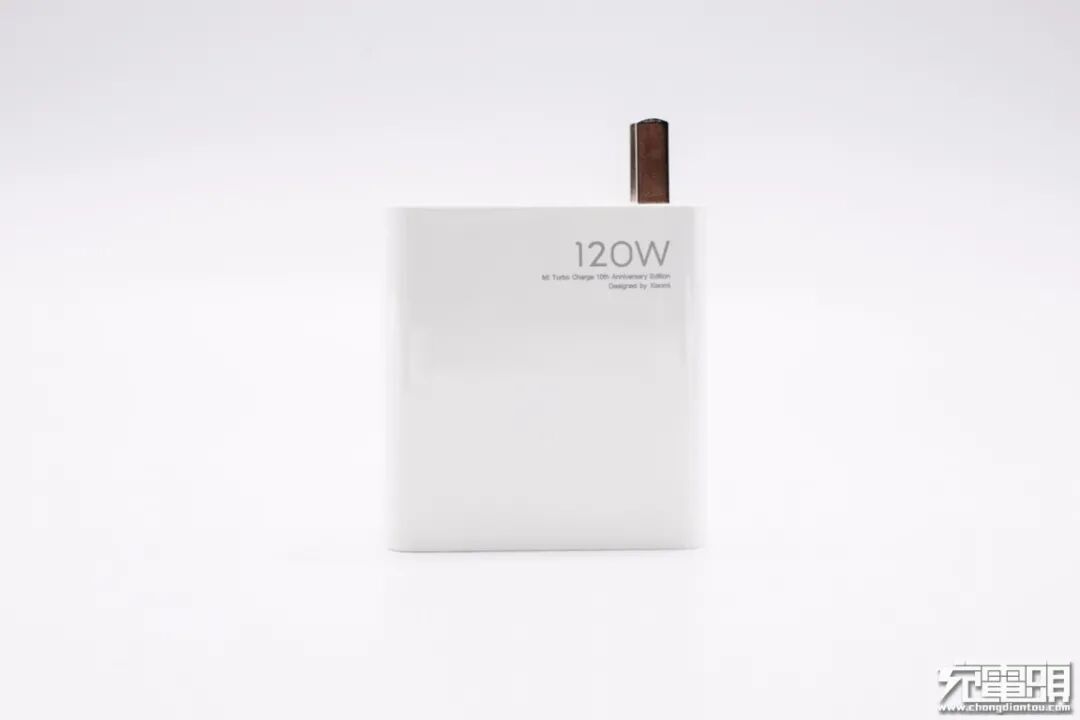

机身正面靠近插脚处设有120W MI Turbo Charge 10th Anniversary Edition Designed by Xiaomi标识。
腰身各面之间弧面过渡，两侧可以看到有组装缝。

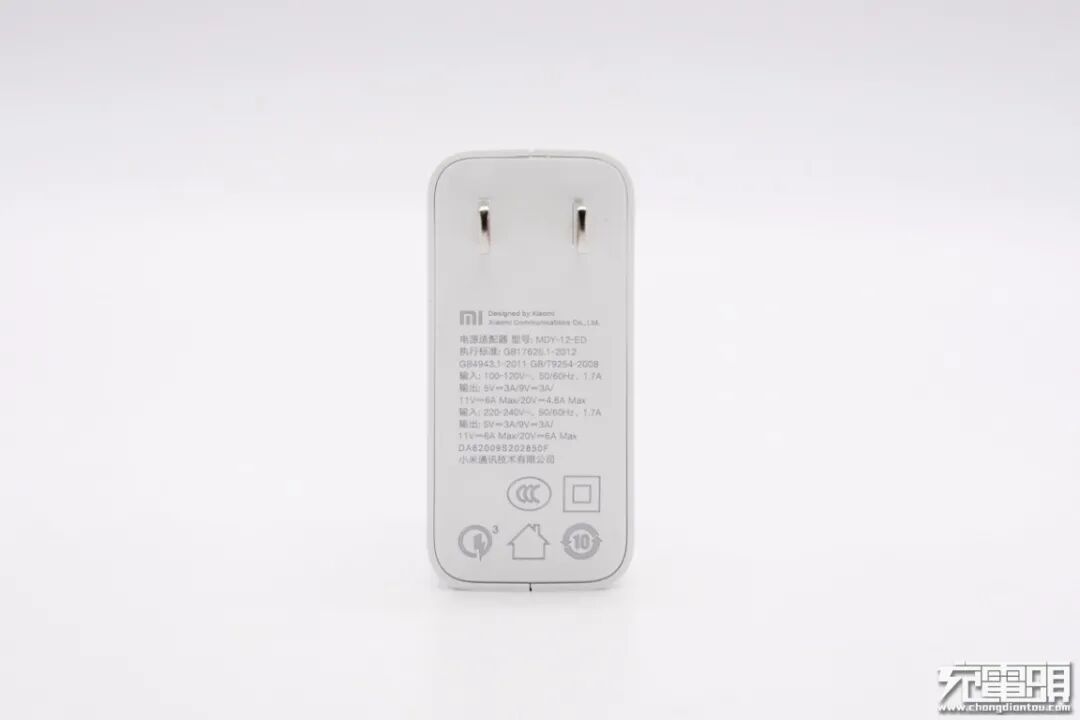

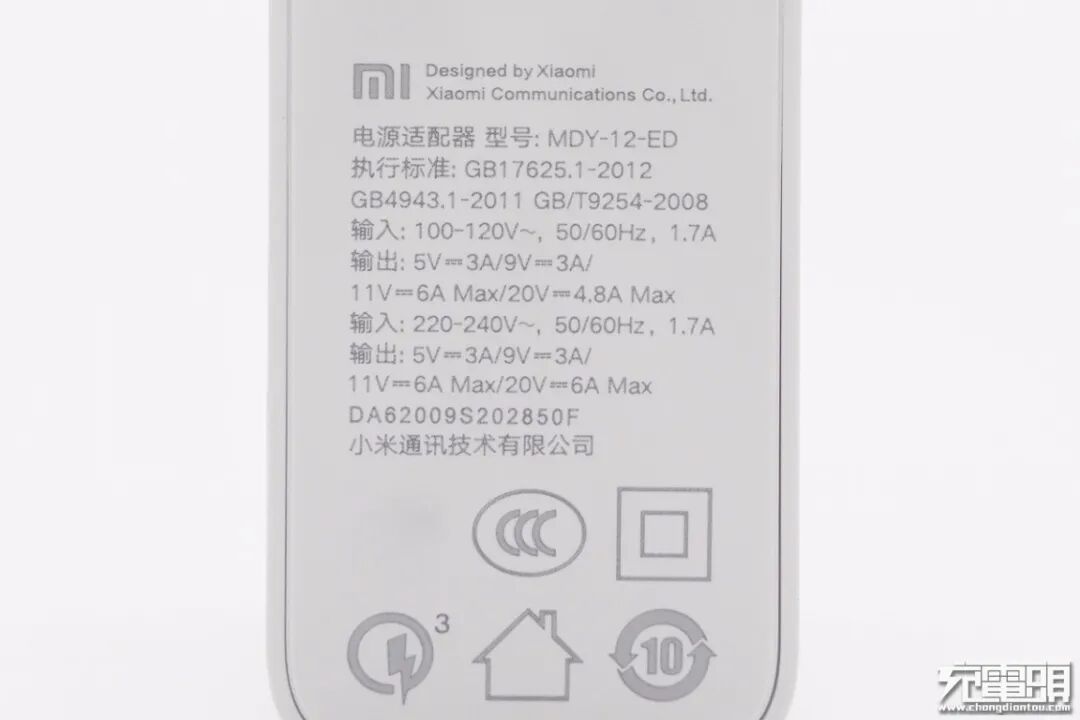

输入端外壳上标注充电器的参数信息。
型号：MDY-12-ED
输入：100-120V~50/60HZ 1.7A
输出：5V3A、9V3A、11V6A、20V4.8A
输入：220-240V~50/60HZ 1.7A
输出：5V3A、9V3A、11V6A、20V6A
产品已经通过了3C认证和QC3.0认证。

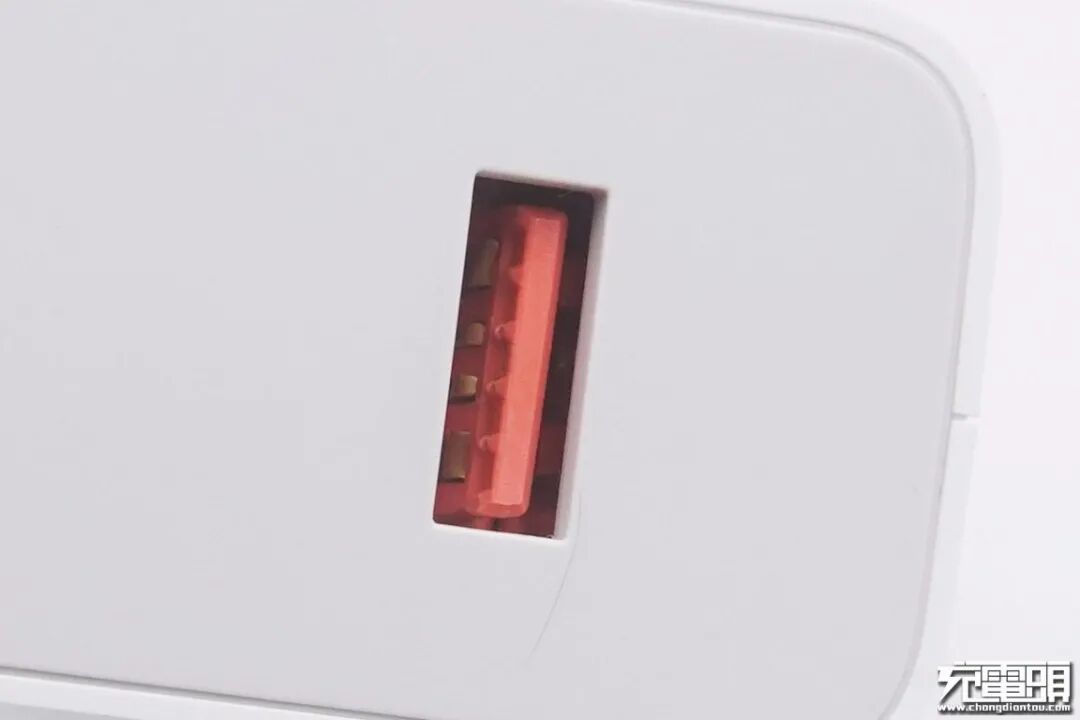

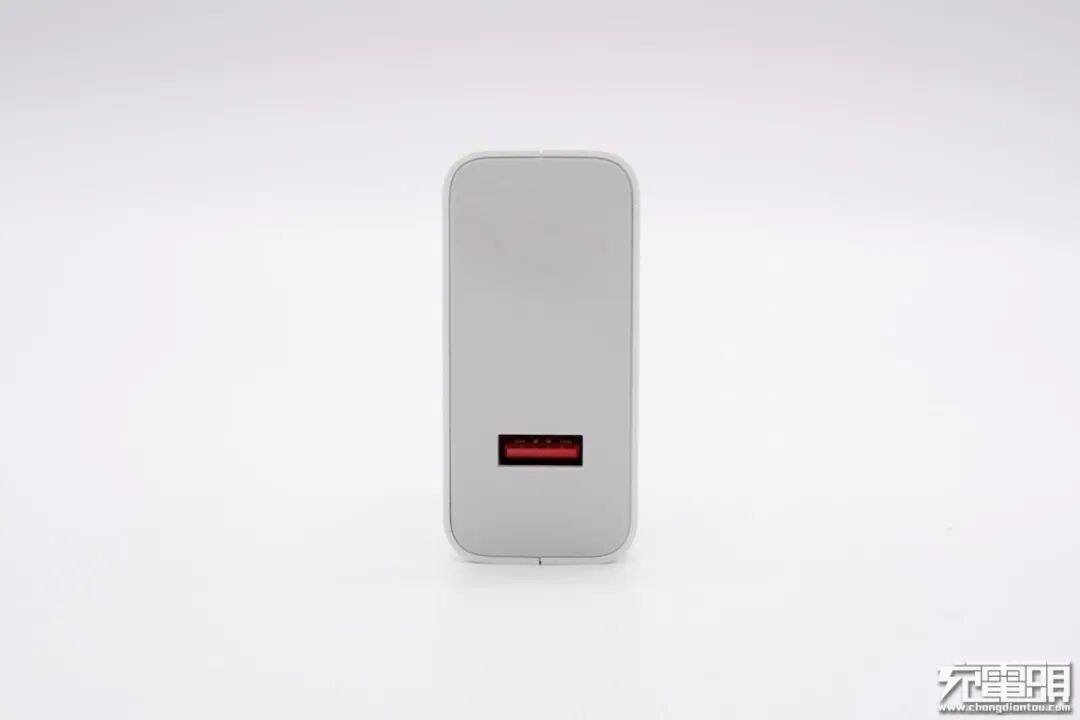

输出顶面一侧设有USB-A接口，红色舌片。

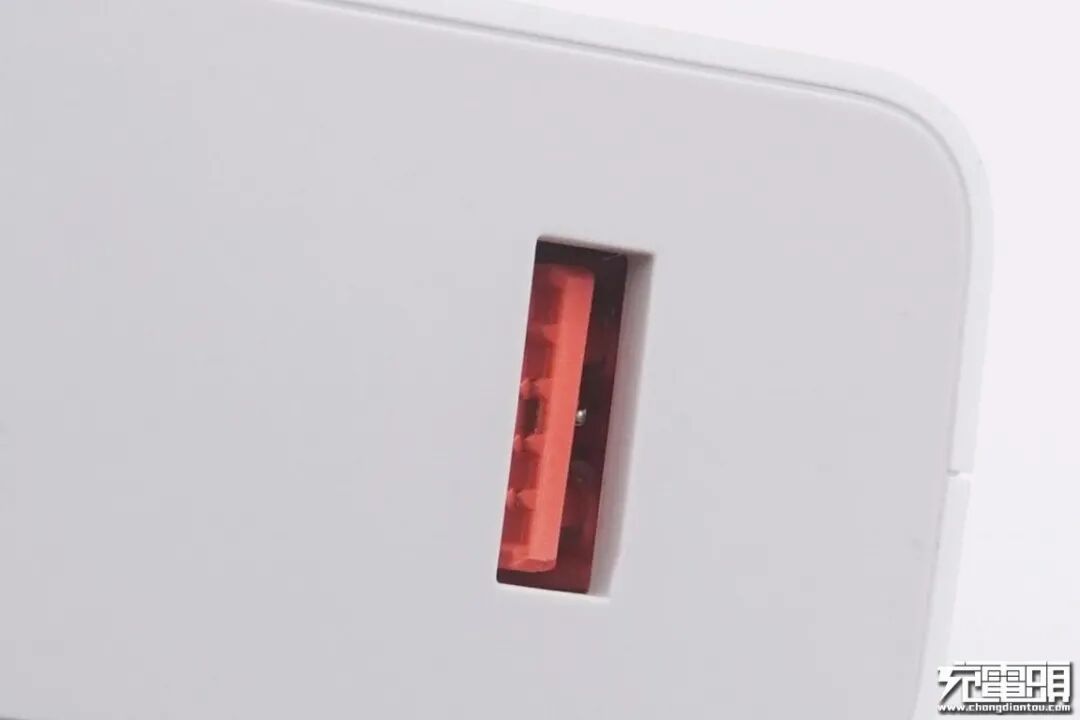

USB-A接口特写，外侧正负极弹片加宽处理，以便通过大电流。
此外舌片前端有一个特殊的触点，USB-A接口可支持120W这充电功率，便是经过魔改实现的。
使用游标卡尺实测充电器机身长度为63.69mm。

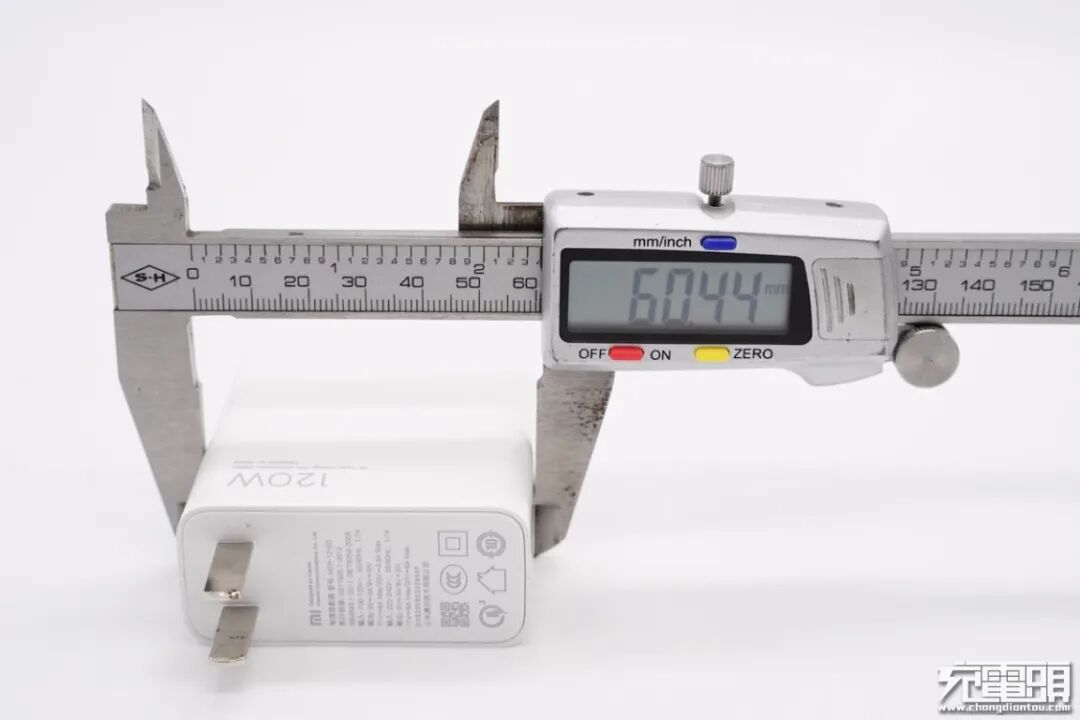

宽度为60.44mm。
厚度为28.34mm。通过充电器三维可得体积为109.1cm³，功率密度为1.1W/cm³，面对氮化镓充电器也毫不逊色。

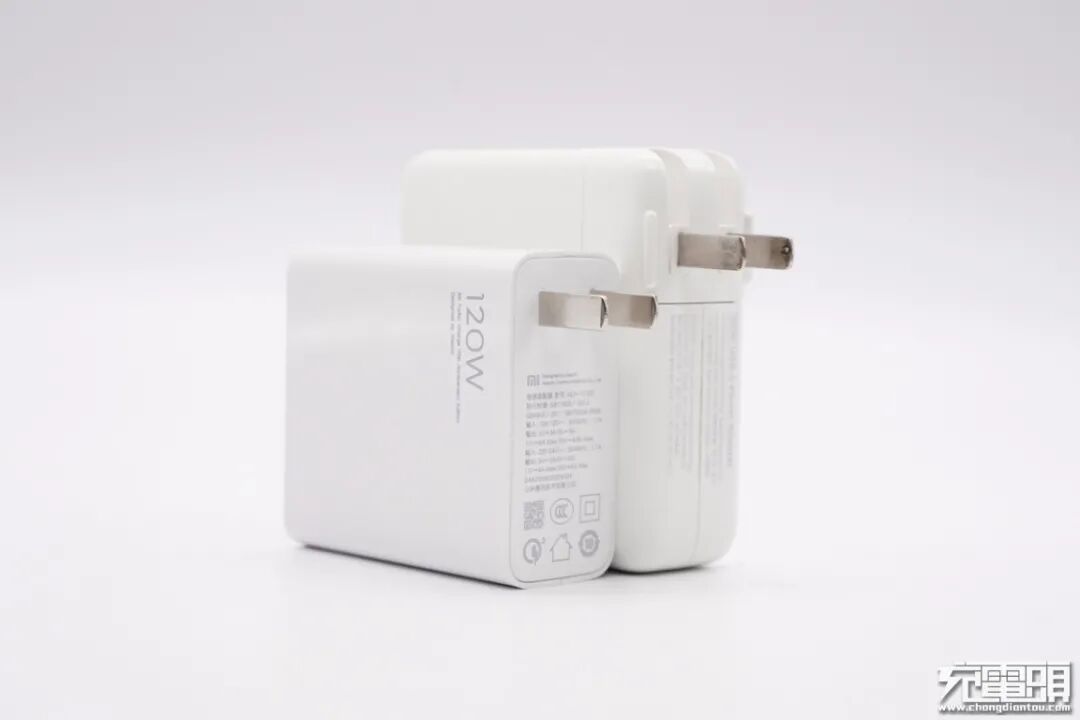

和苹果96W充电器大小直观对比，小米这款体积要小得多。

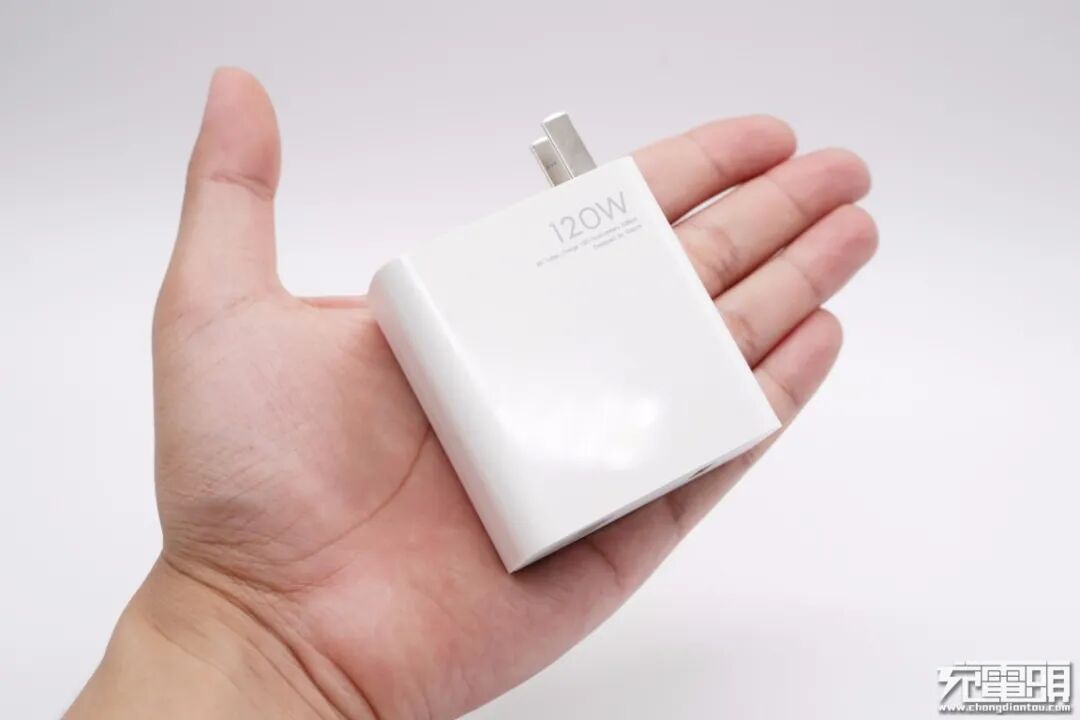

拿在手上的直观感受。

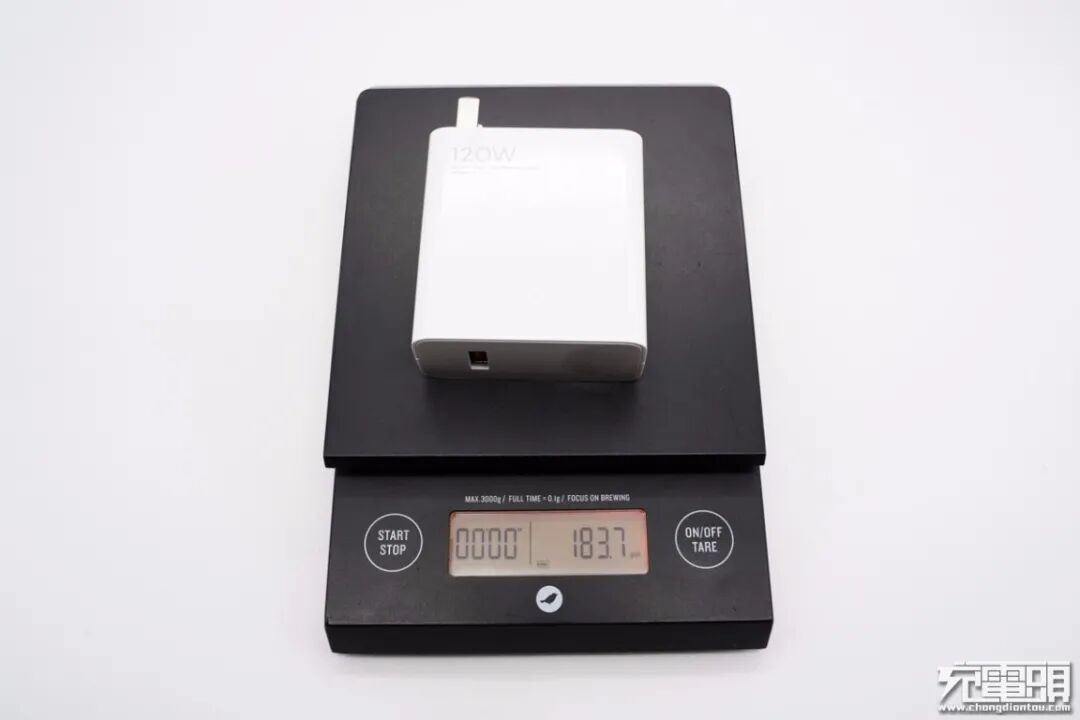

充电器净重约为184g。

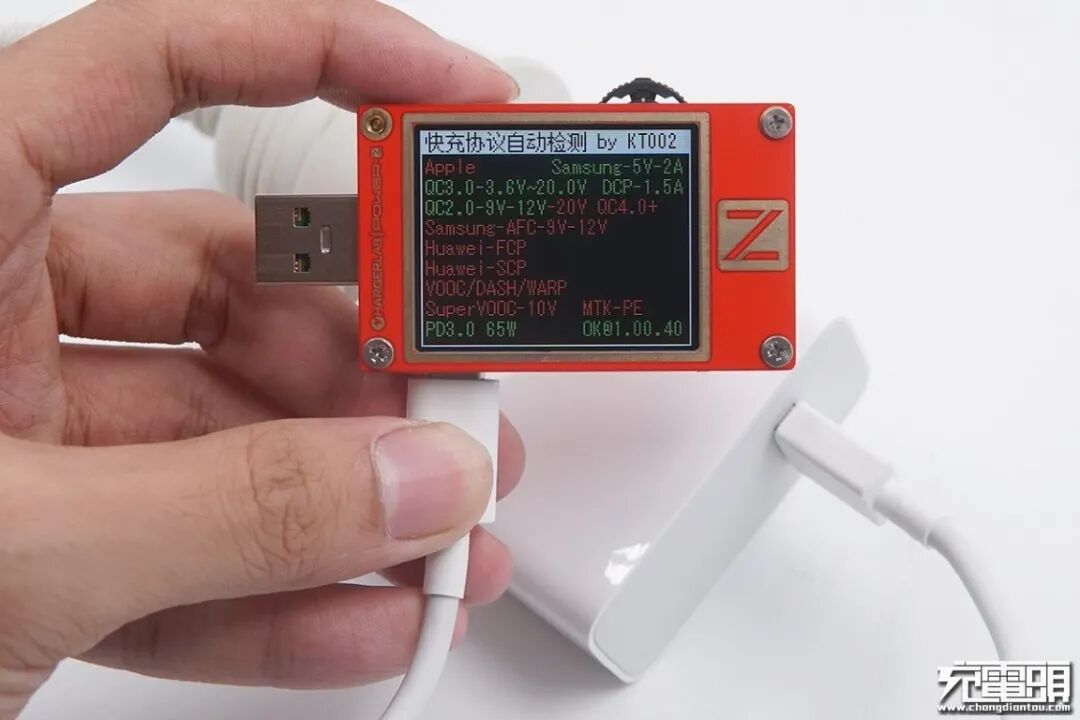

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持DCP、Samsung 5V2A、QC2.0/3.0和PD3.0协议。搭配原装线即可为笔记本进行65W PD快充。
二、小米120W充电器拆解

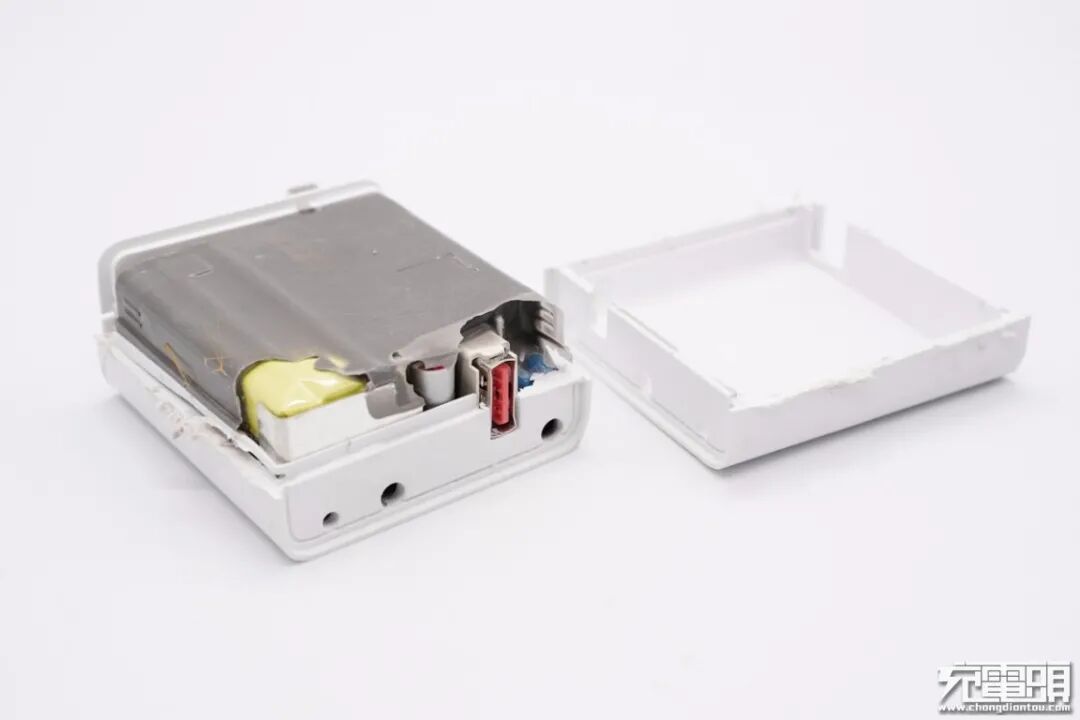

充电器两侧虽有组装缝，实际上封装的很牢固，只能通过切割方式才能打开。
充电器内部采用灰色导热胶填充，如此设计可以增强充电器散热性能以及机械强度，接下来就是繁琐的清理过程了。
将硅胶全部清理干净，PCB板正面元器件规划得整整齐齐，看上去很舒服，设计布局能力相当强。

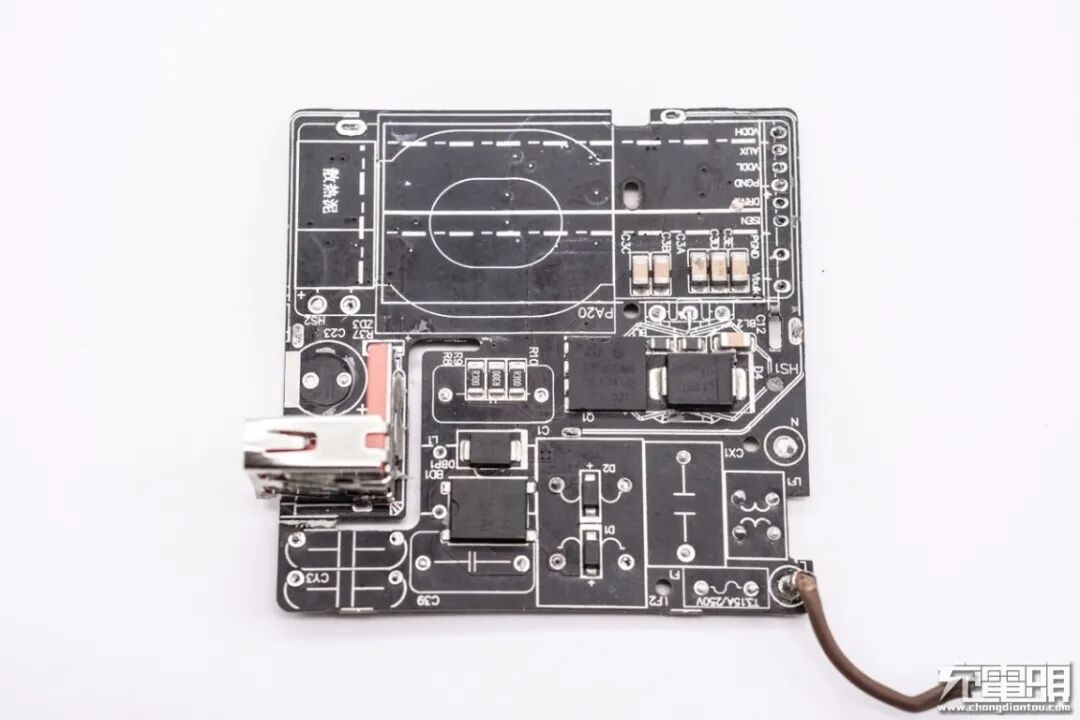

拆掉正面元器件后，可以看到板子上还有整流桥、PFC开关管等元器件。

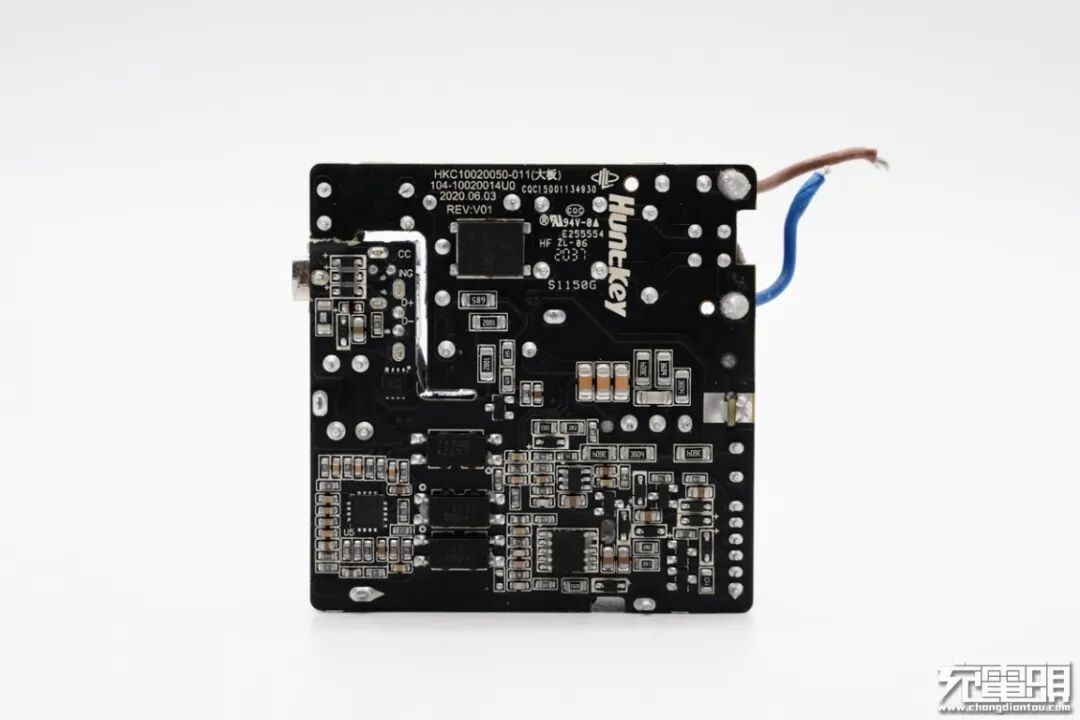

PCB板背面一览，设有主控和协议等芯片，初次级之间有三颗光耦。此外充电器PCB板上印有HuntKey航嘉代工。
通过对充电器正背面电路进行观察发现，小米120W快充充电器采用APFC升压供电，开关电源宽范围输出，同步整流，协议芯片控制输出电压的设计架构。下面我们就从输入端开始一一了解各元器件的信息。

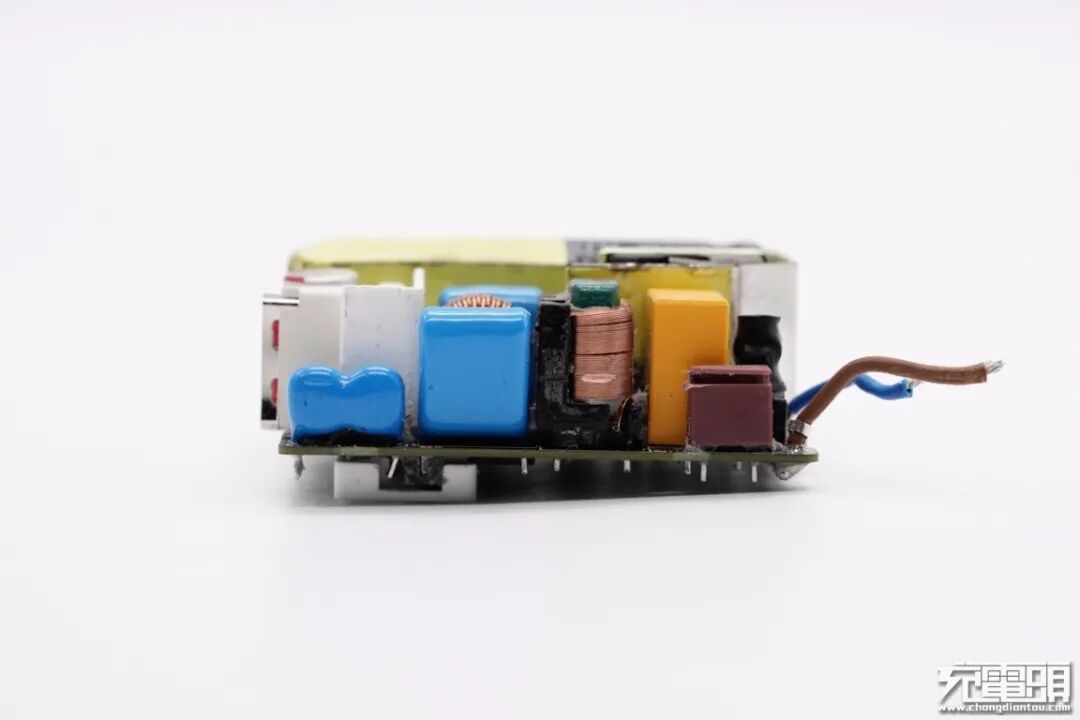

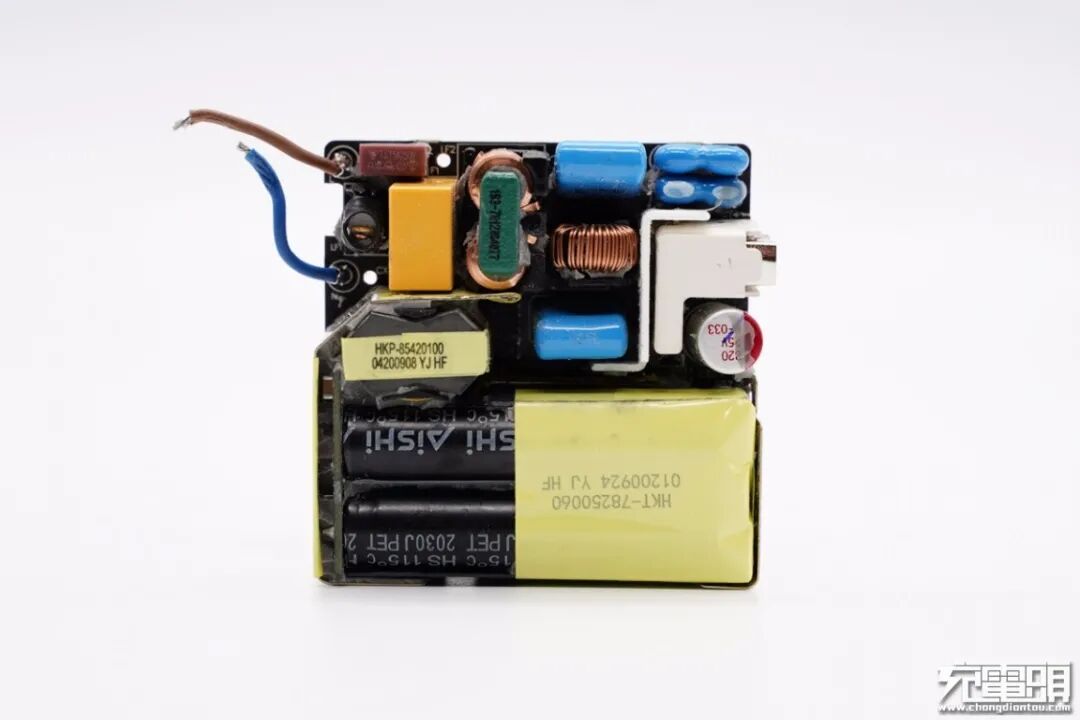

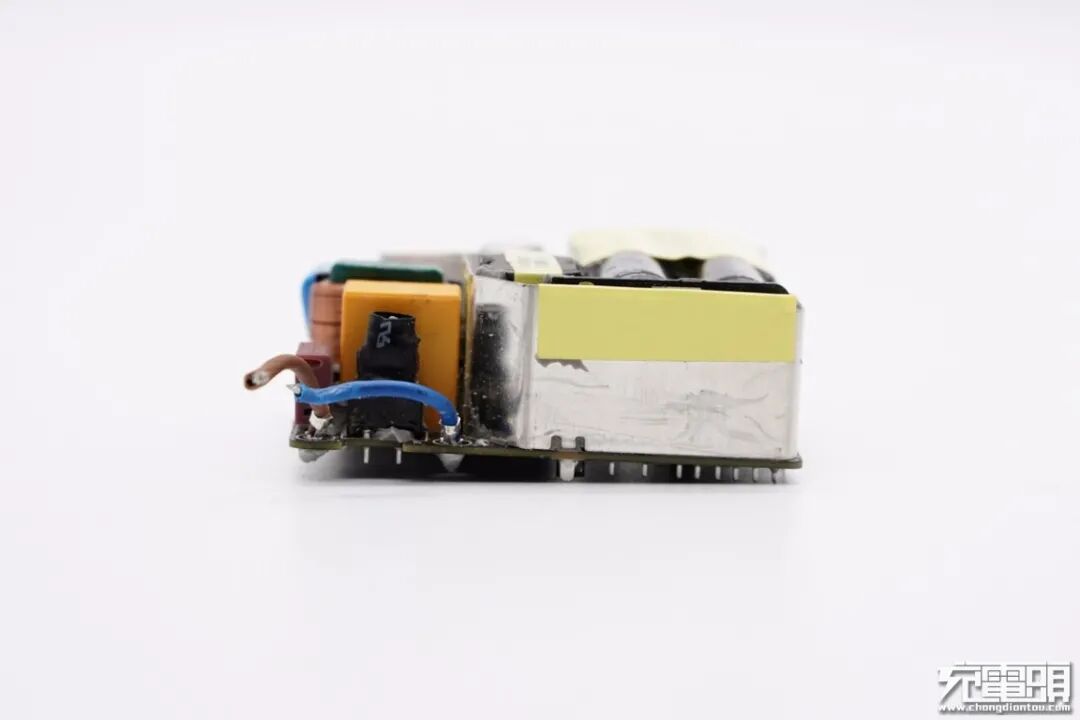

PCB板侧面一览，设有保险丝、X电容、共模电感和滤波电容等器件。

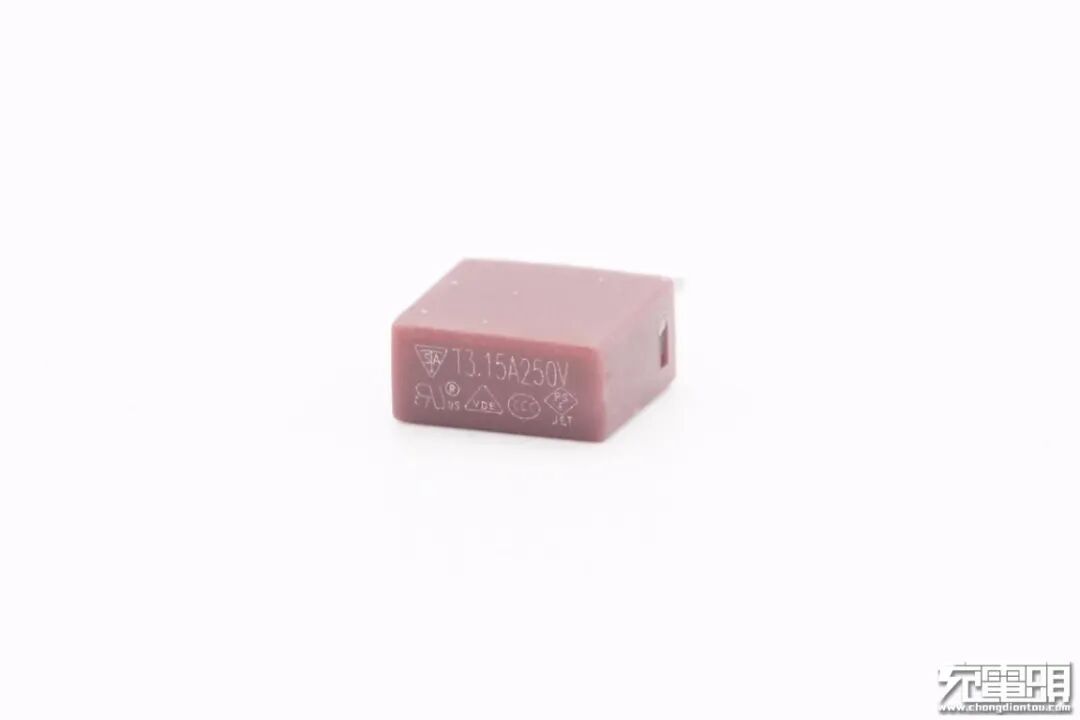

延时保险丝特写，规格为3.15A 250V。

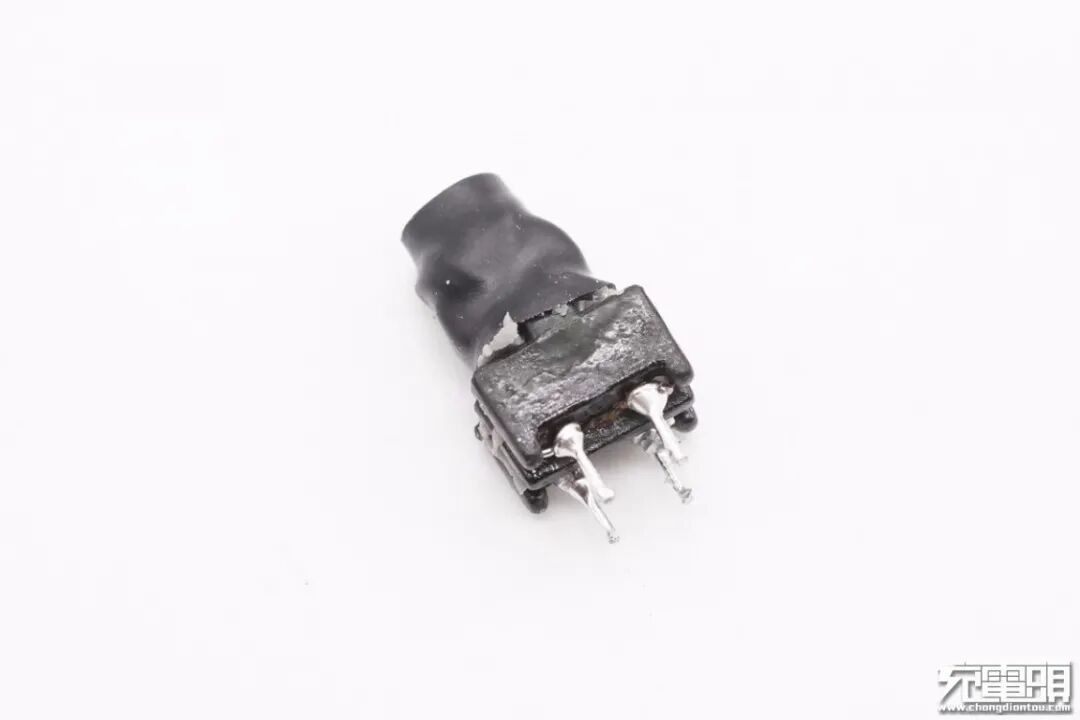

共模电感外套热缩管。

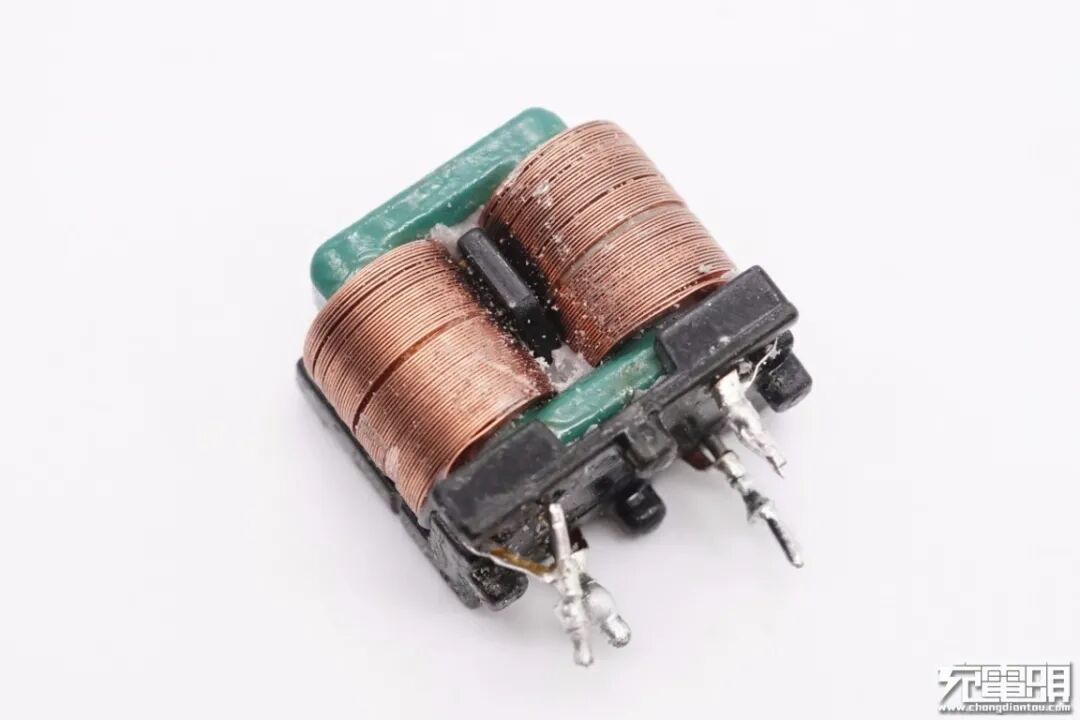

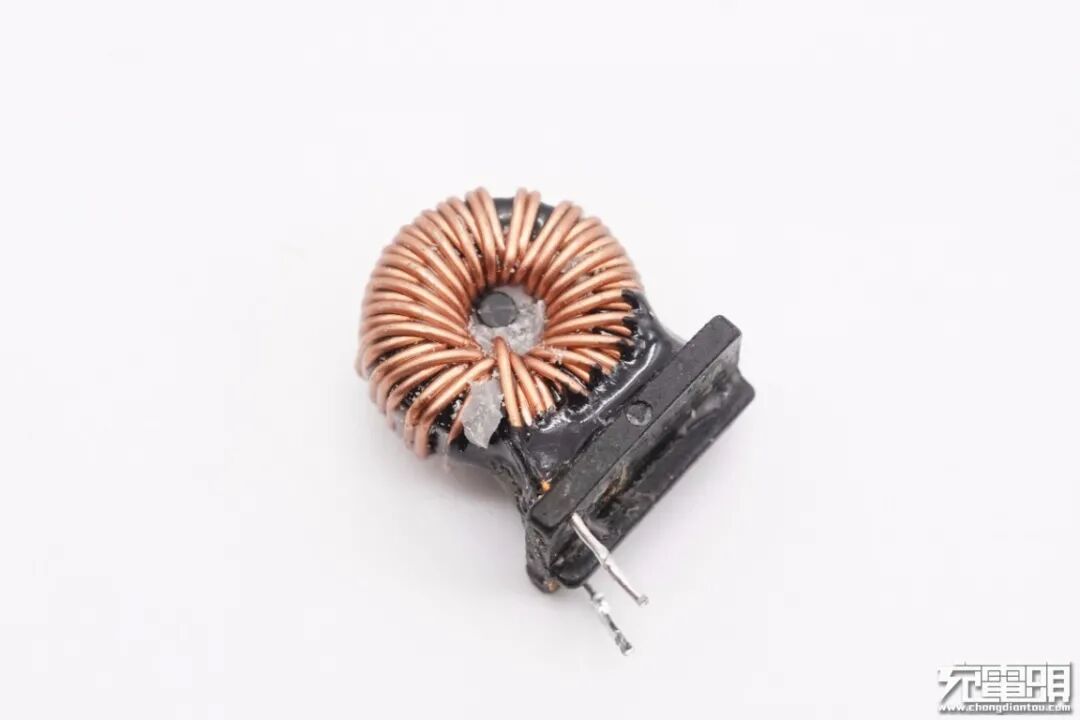

共模电感两级设计，另一颗绿色磁芯扁平铜带绕制，两颗用于滤除EMI干扰。

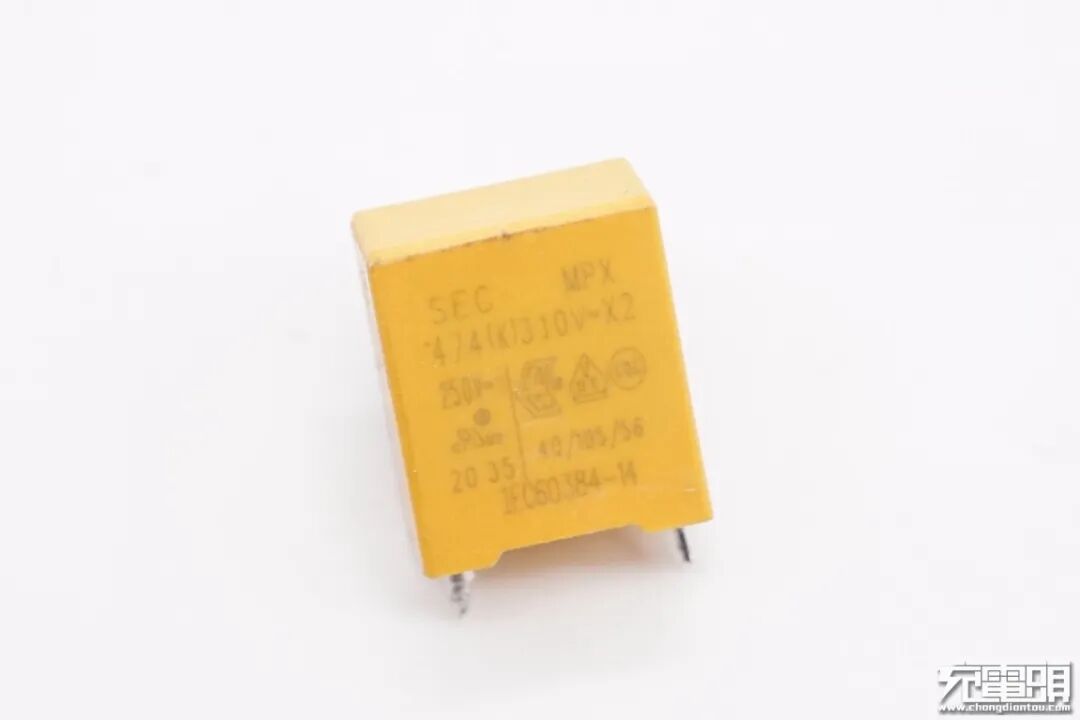

安规X电容特写。

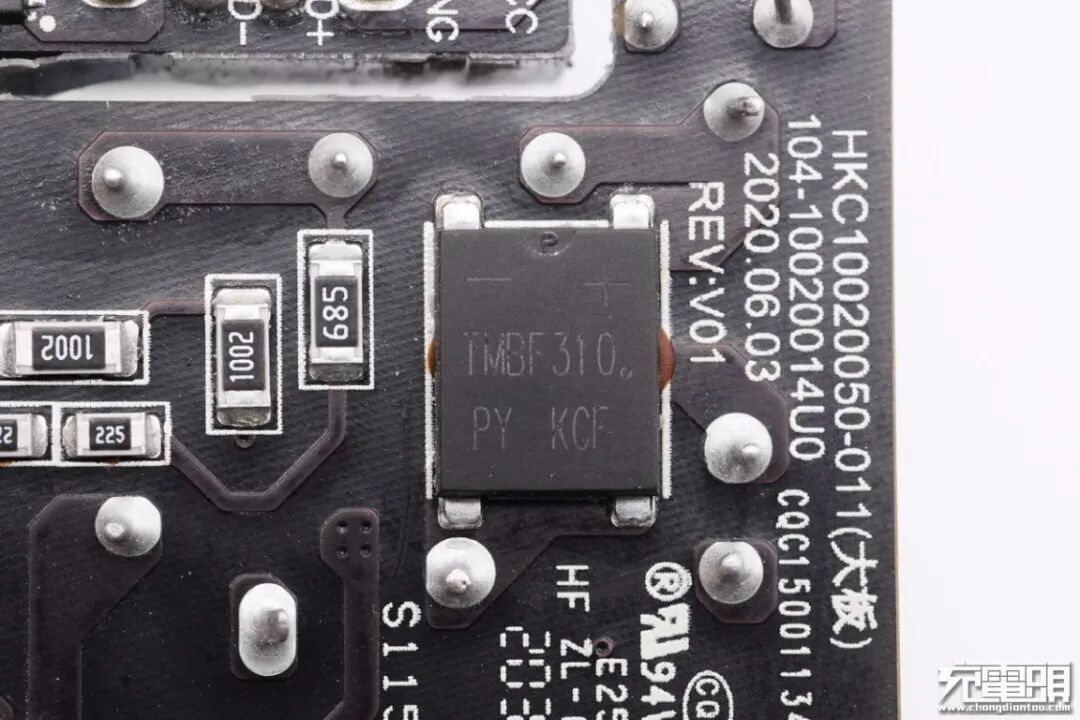

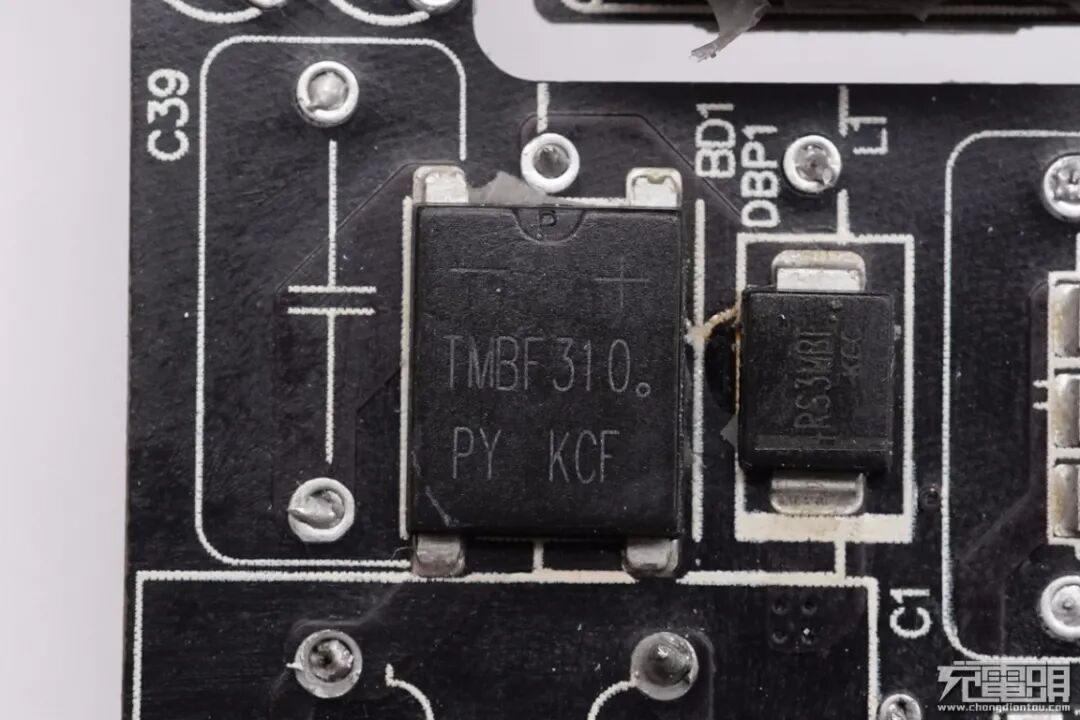

主板正面的TMBF310整流桥。
背面还有一颗，两颗用于均摊发热。

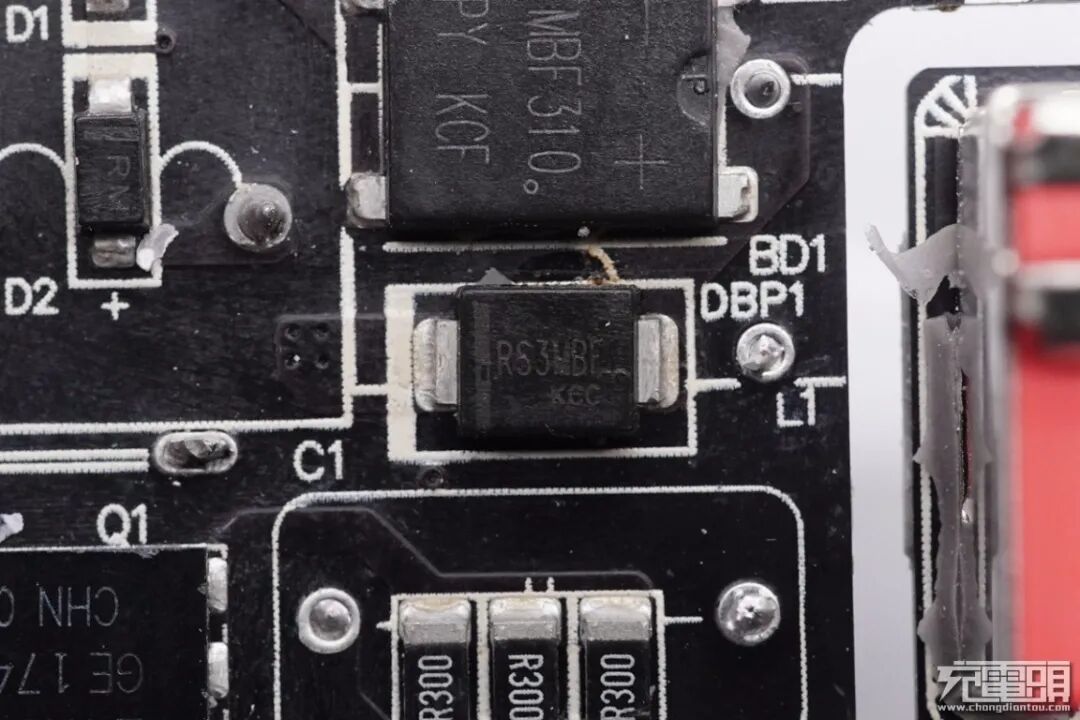

整流桥旁边设有一颗RS3MBF二极管。

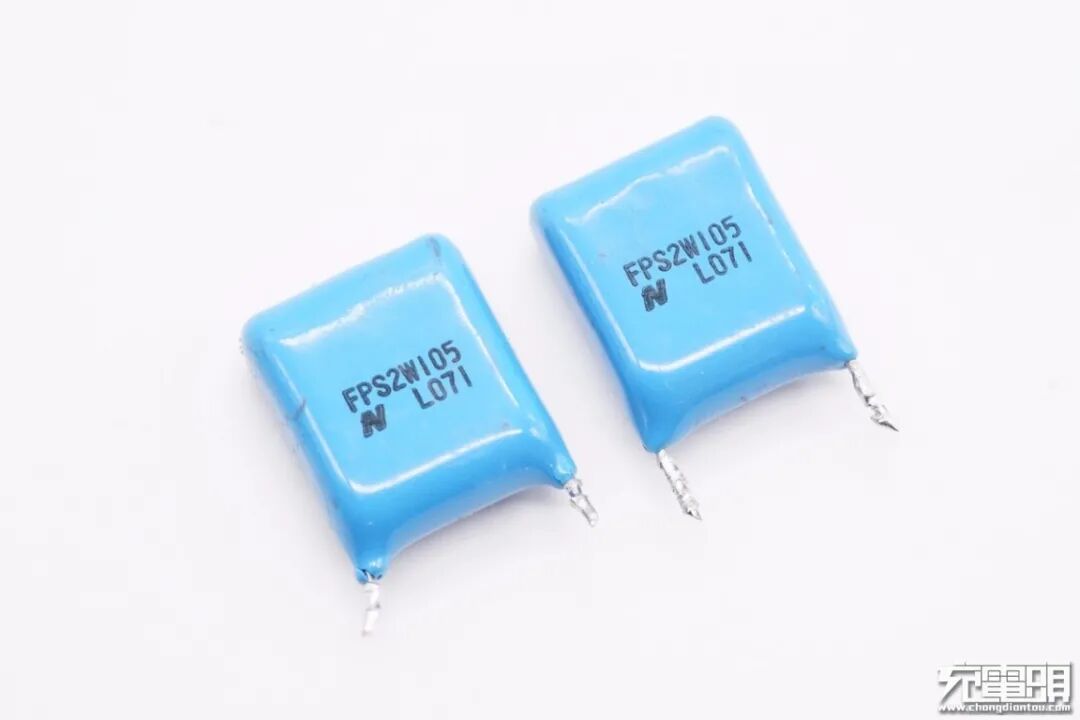

两颗蓝色薄膜电容，丝印FPS2WI05。
滤波电感特写。
PCB板前端一览，右侧采用散热片将PFC升压电感和电容等围住，增强散热。

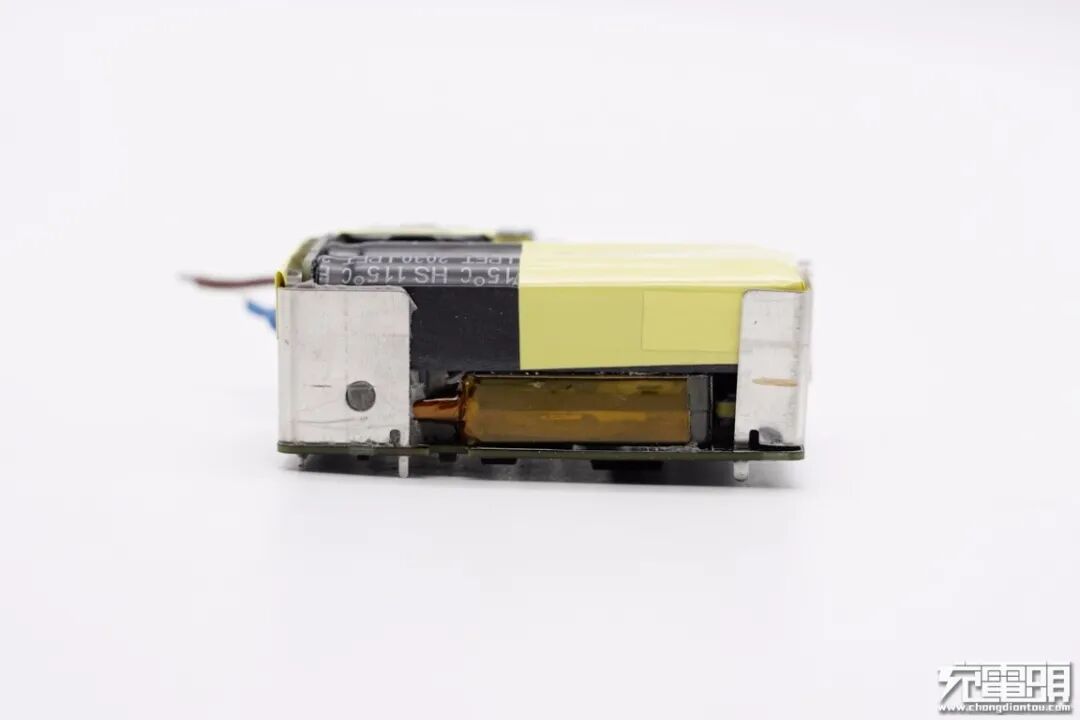

另一侧采用上下层结构设计，上层放置高压滤波电解电容，下层是平面变压器。

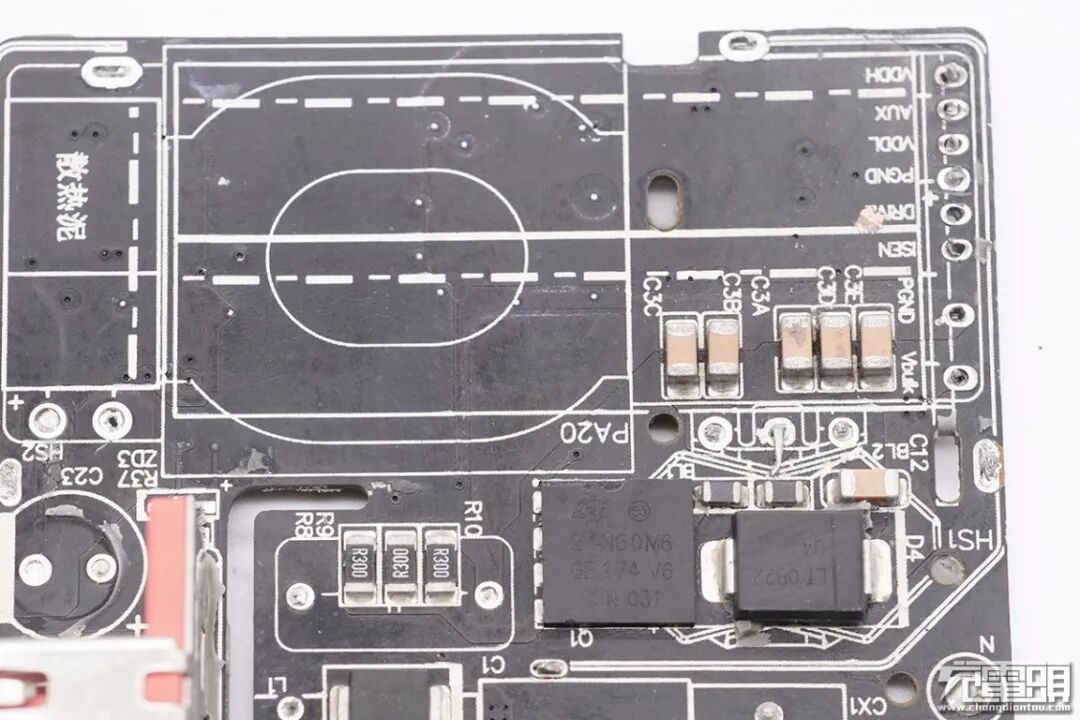

将电感、电容以及变压器拆掉，该区域右下角是PFC开关管以及一颗二极管。
TI德州仪器UCC28056，PFC升压控制器，具有超低空载效率，用于开关电源PFC升压。

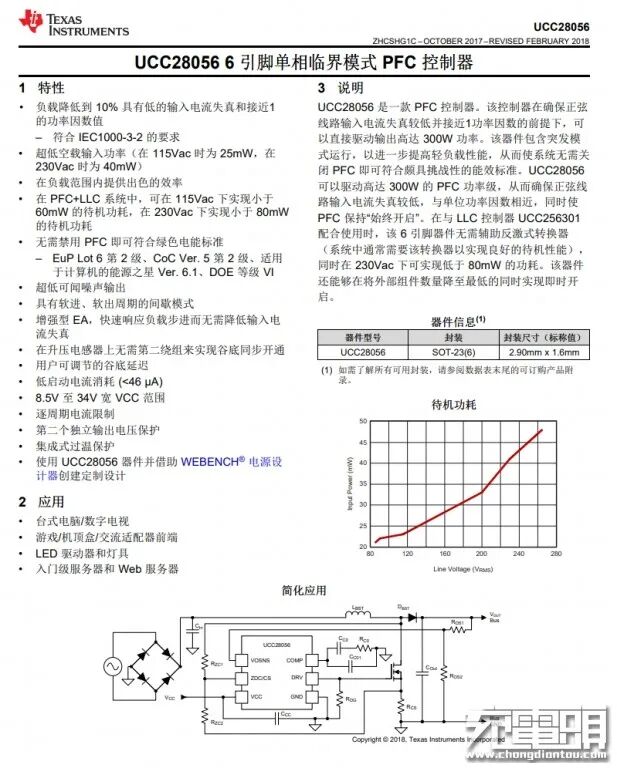

TI UCC28056 详细资料。

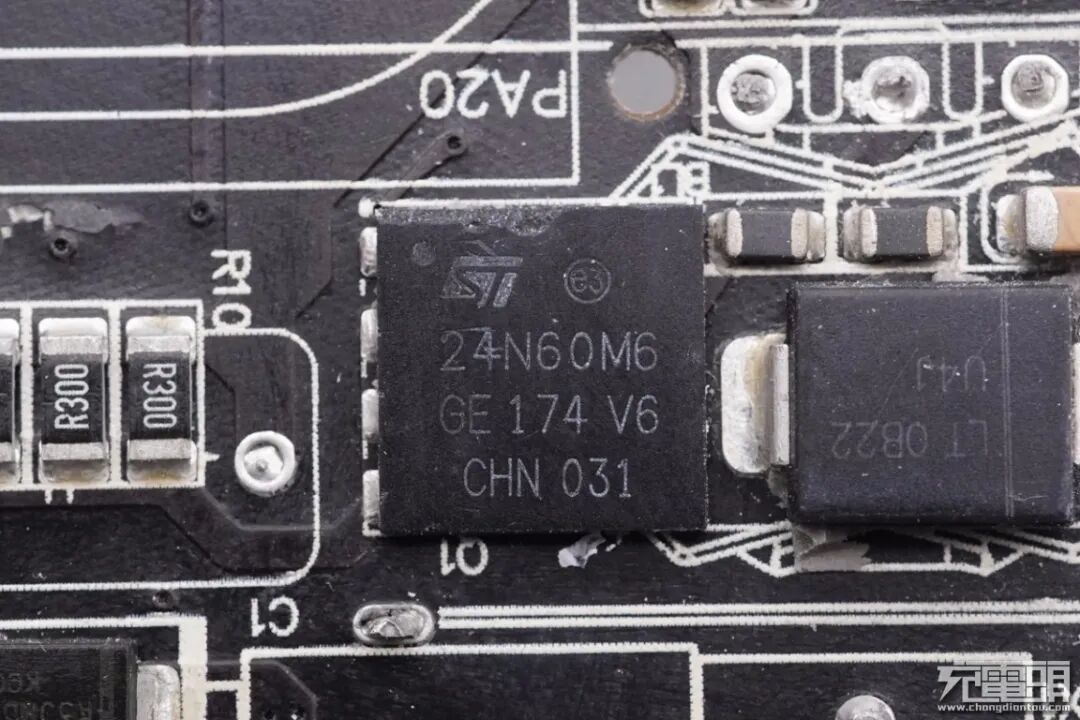

PFC开关管采用意法STL24N60M6，NMOS，耐压600V，导阻209mΩ。

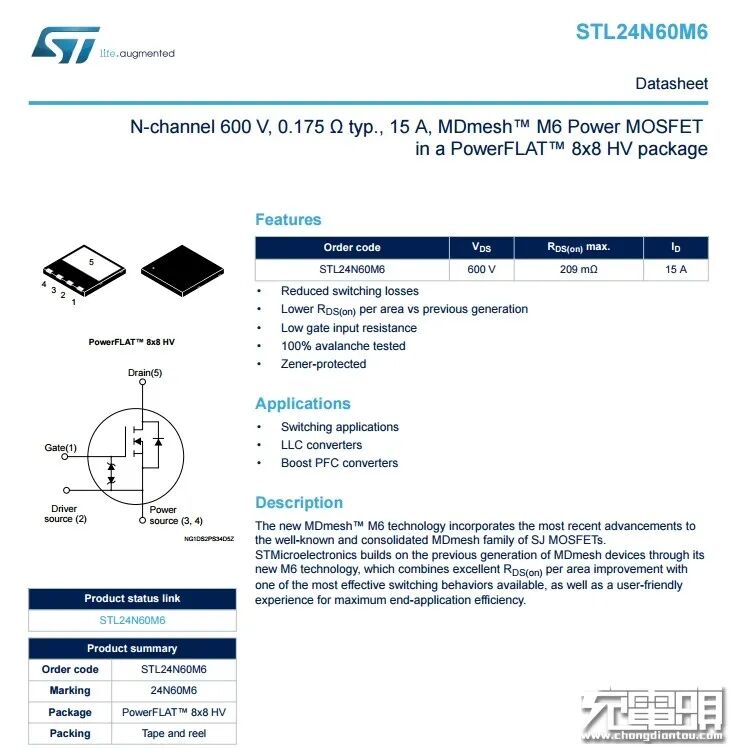

意法STL24N60M6资料信息。

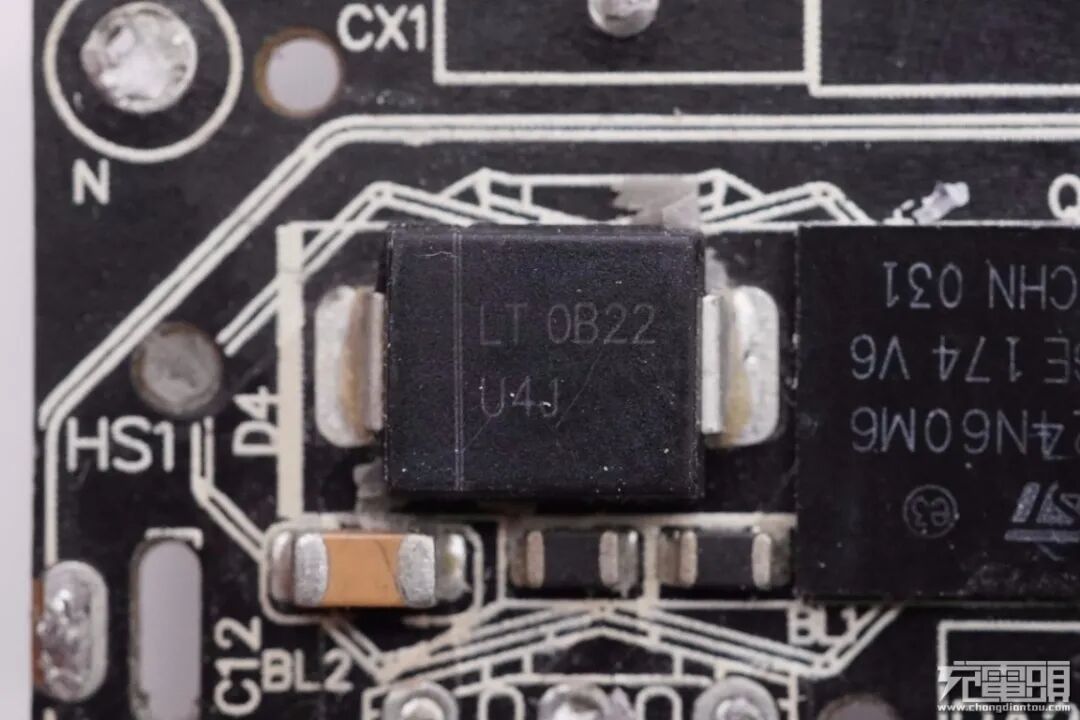

丝印 U4J的超快恢复二极管，用于APFC升压整流。

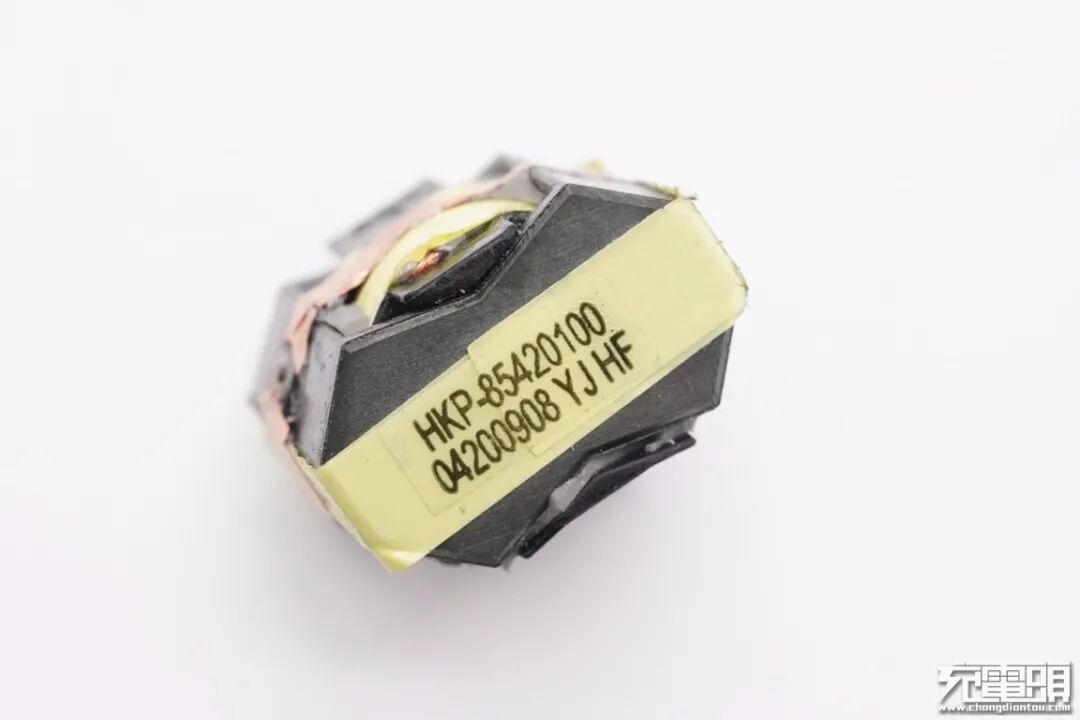

PFC升压电感特写，顶部贴有信息标签。

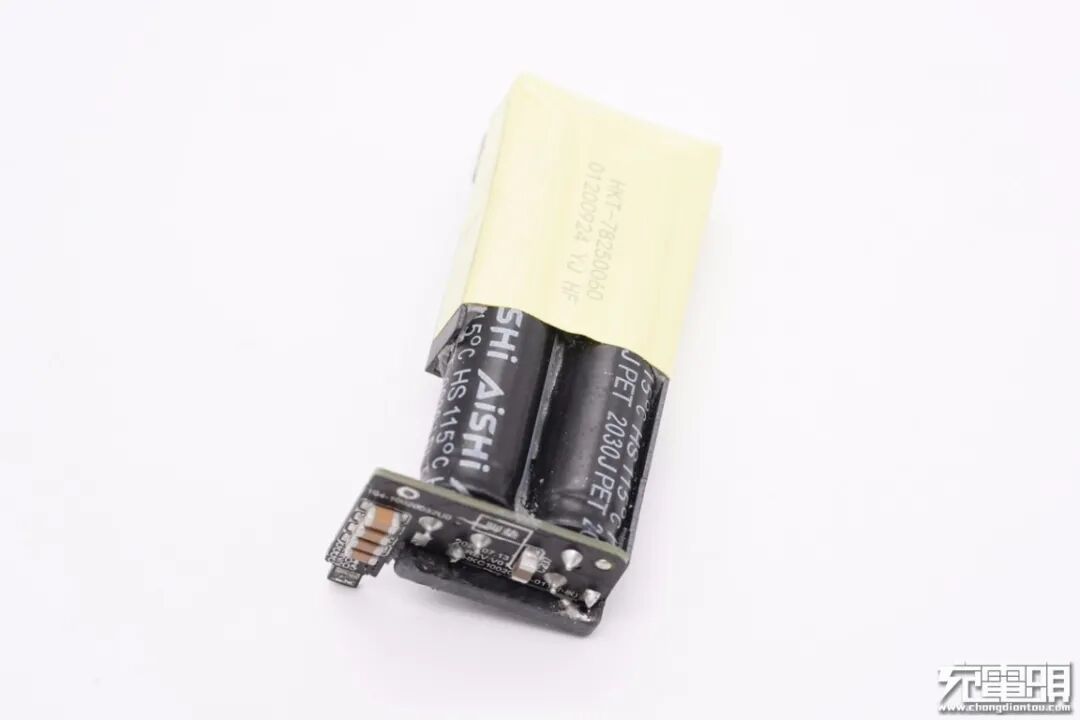

拆下的两颗高压滤波电解电容，头部使用绝缘胶带包裹保护。
底部有塑料壳将电容和变压器进行隔离。

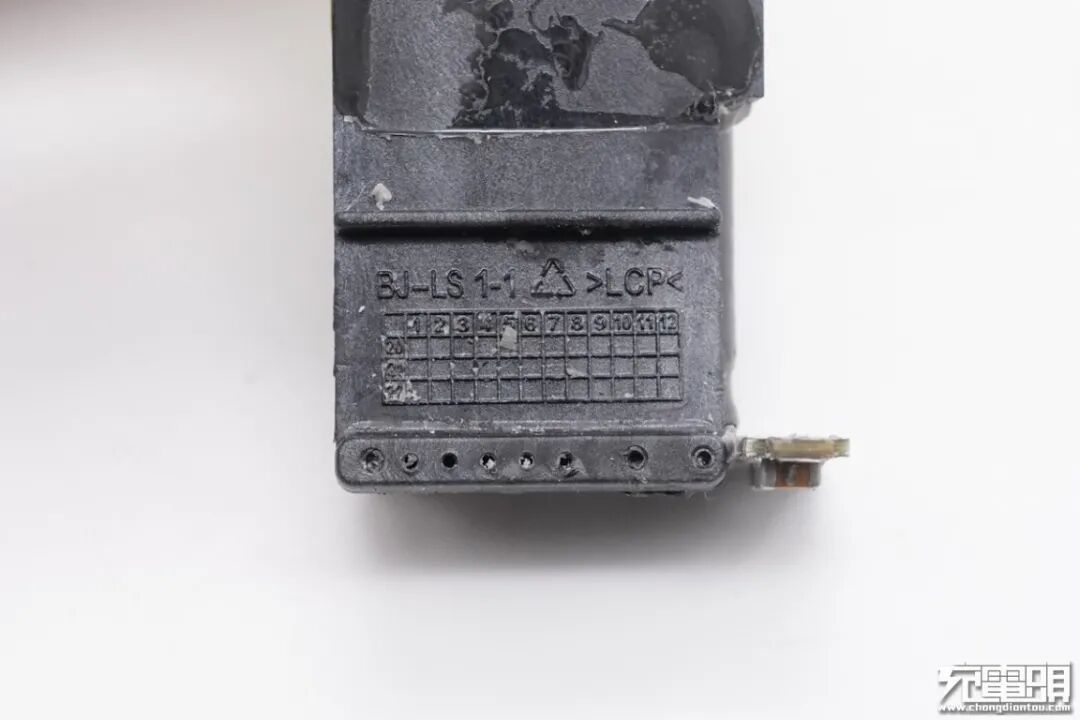

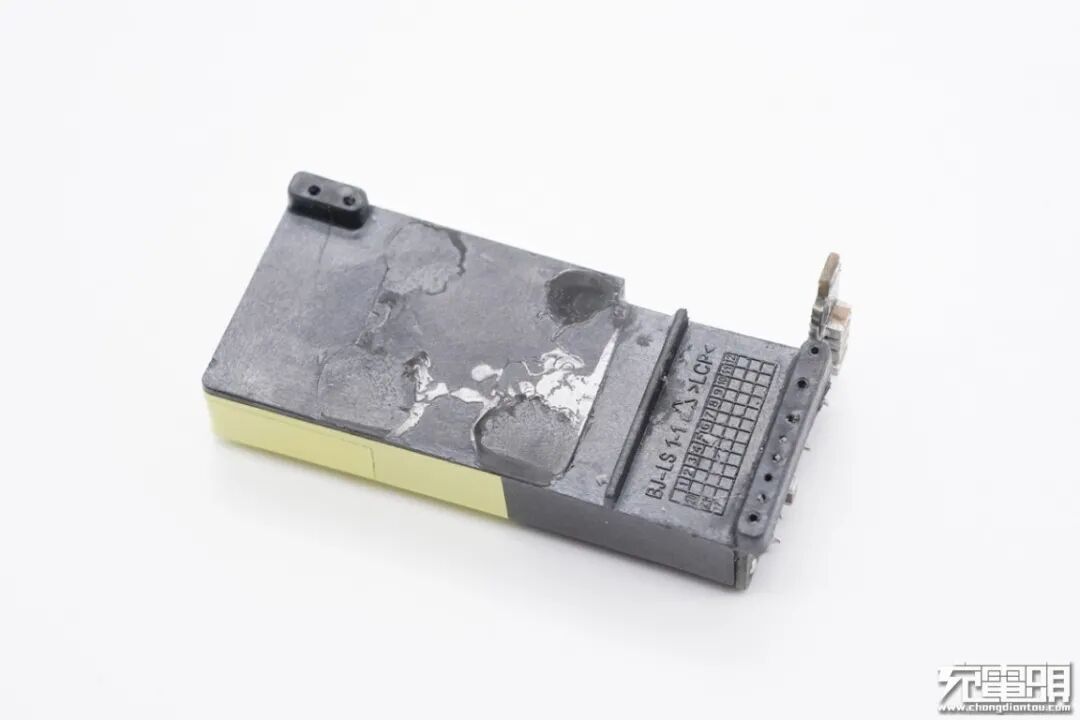

塑料壳一端设有日期表格凹槽和BJ-LS和LCP等字样，LCP也叫液晶聚合物，一种新型的高分子材料，有着优秀的绝缘和耐热。
两颗高压滤波电解电容为AiSH艾华品牌。
规格均为400V 56μF。

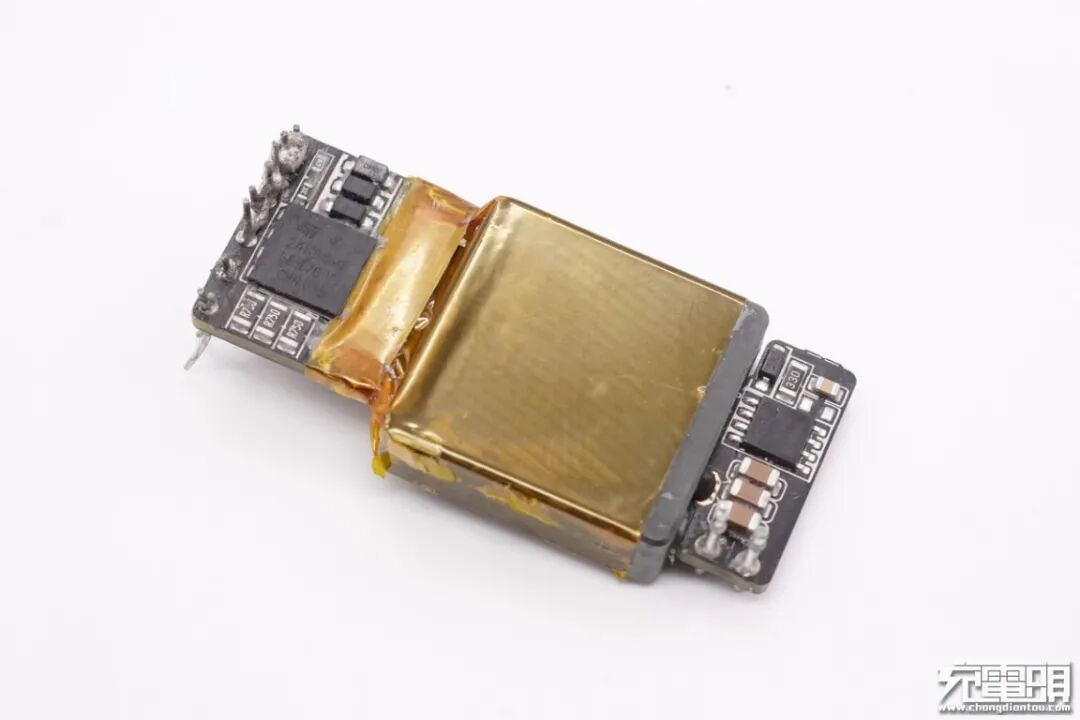

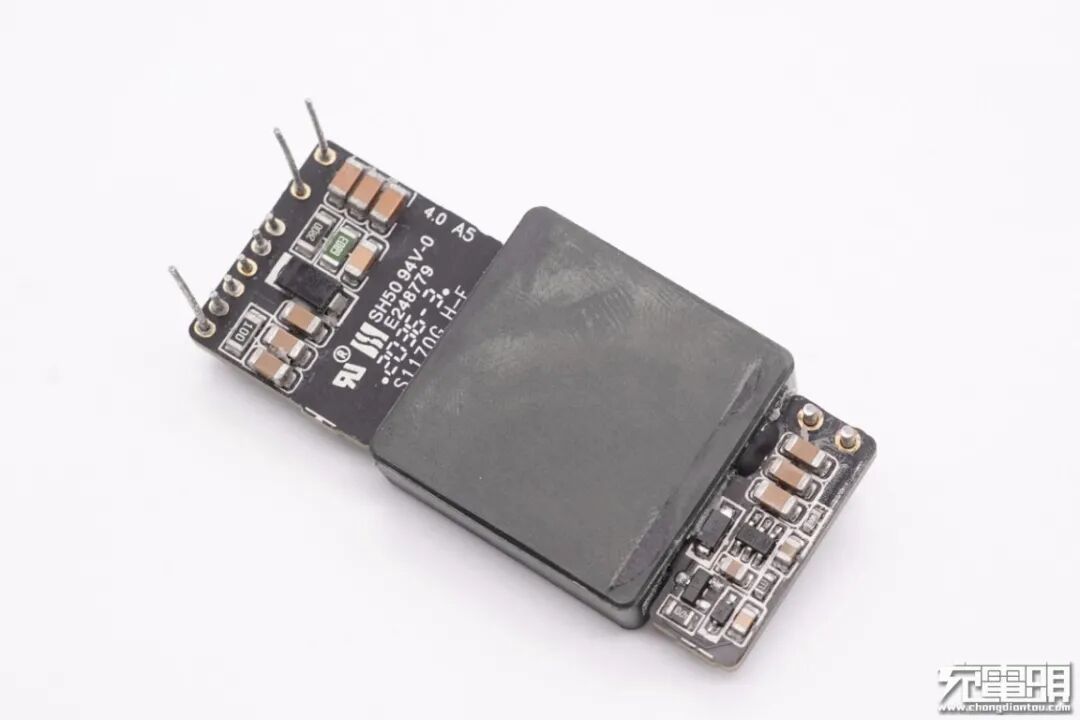

下层的平面变压器横穿在小板上，表面粘贴绝缘胶带。

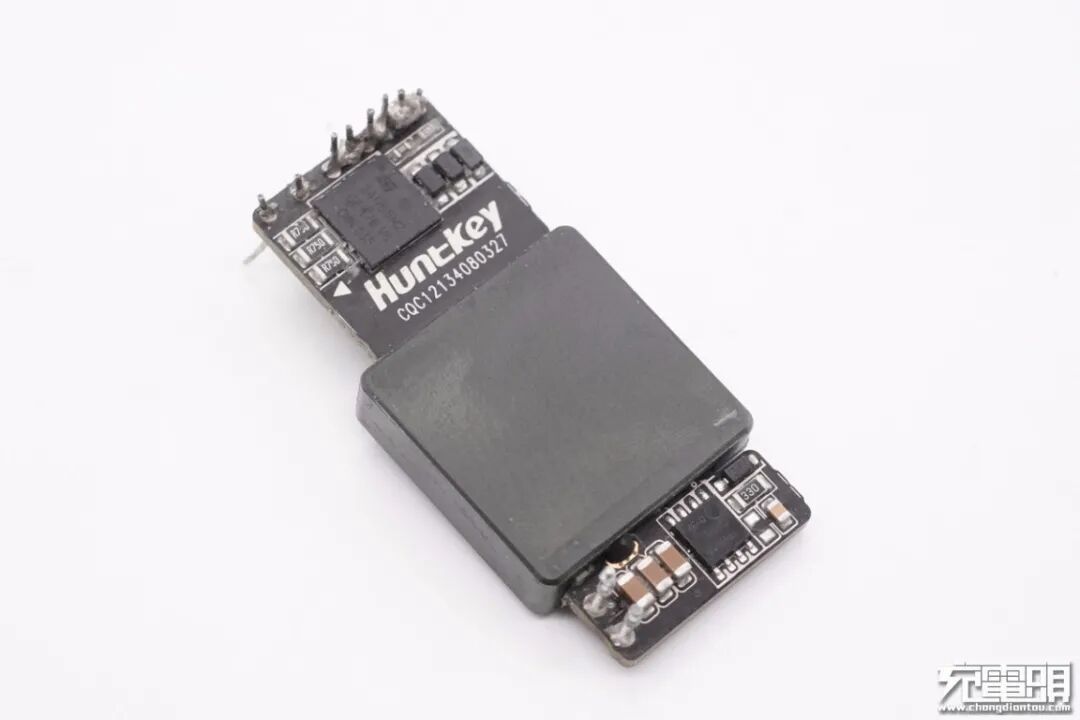

撕掉绝缘胶带，板子上有HuntKey字样，两端分别是高低压MOS管。
小板另一面一览，还有一颗六脚芯片，是次级同步整流控制器。

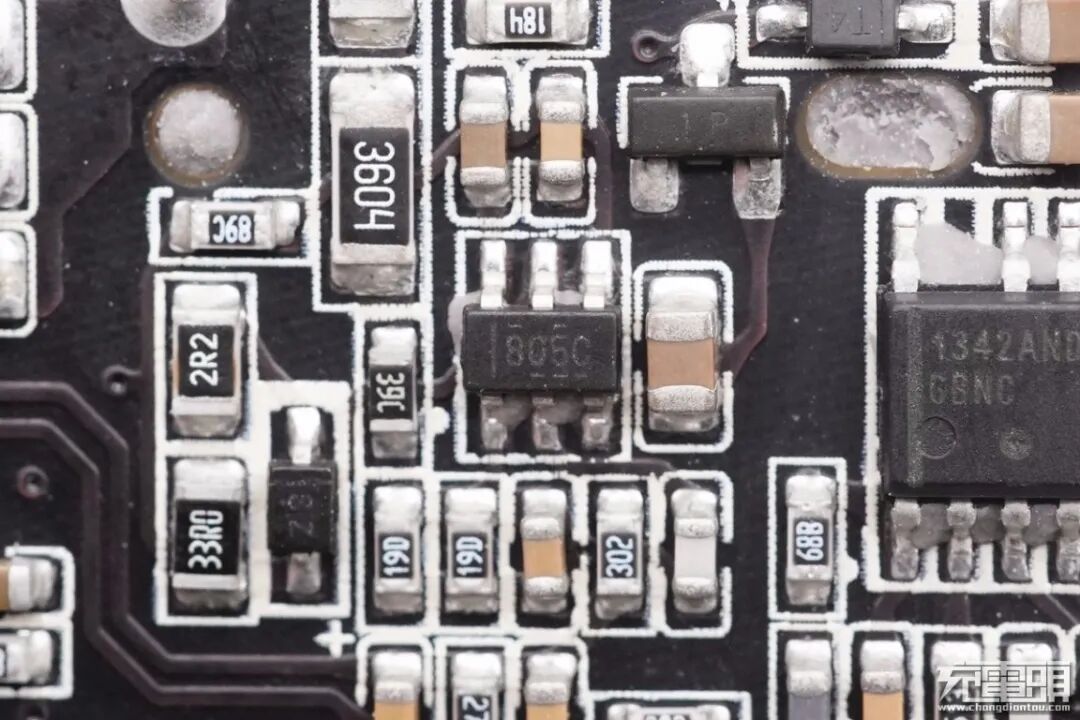

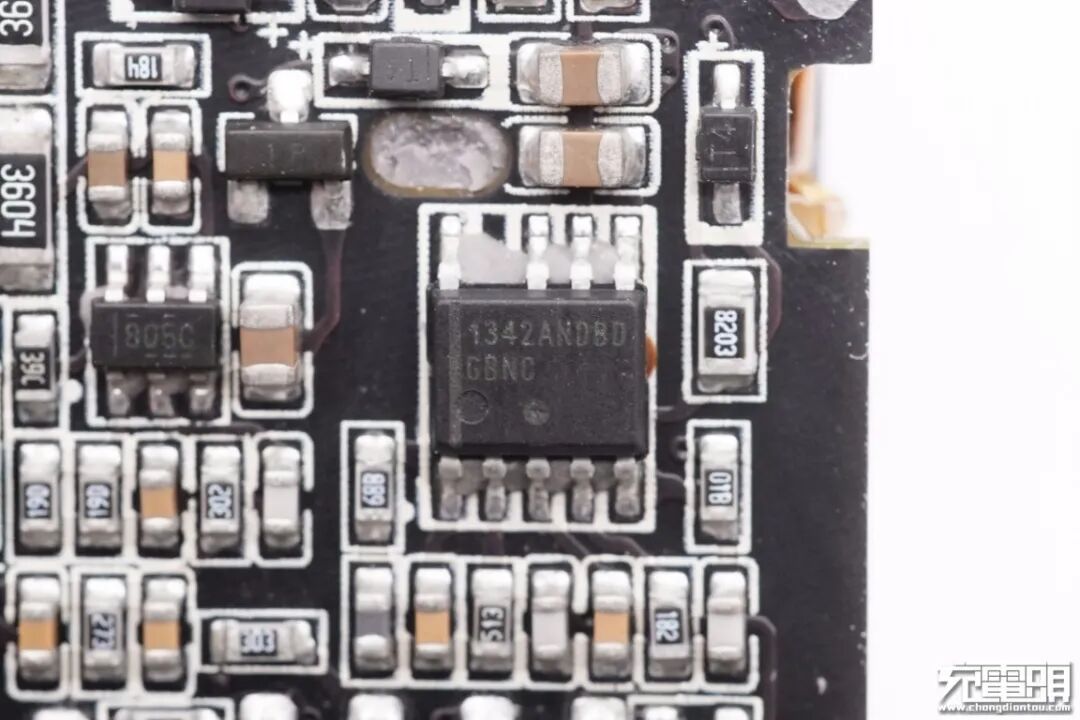

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、洛克65W氮化镓PD快充充电器等。

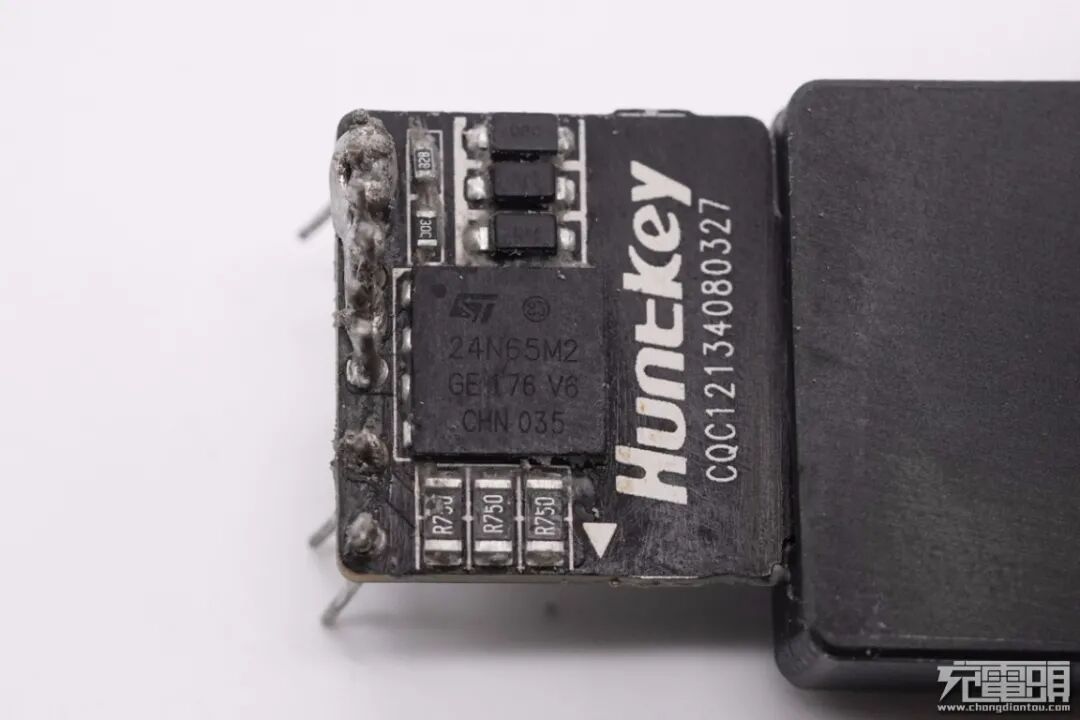

初级开关MOS采用意法STL24N65M2，NMOS，耐压650V，导阻0.25Ω。下方3颗并联的0.75欧电阻是初级电流检测电阻。
意法STL24N65M2资料信息。

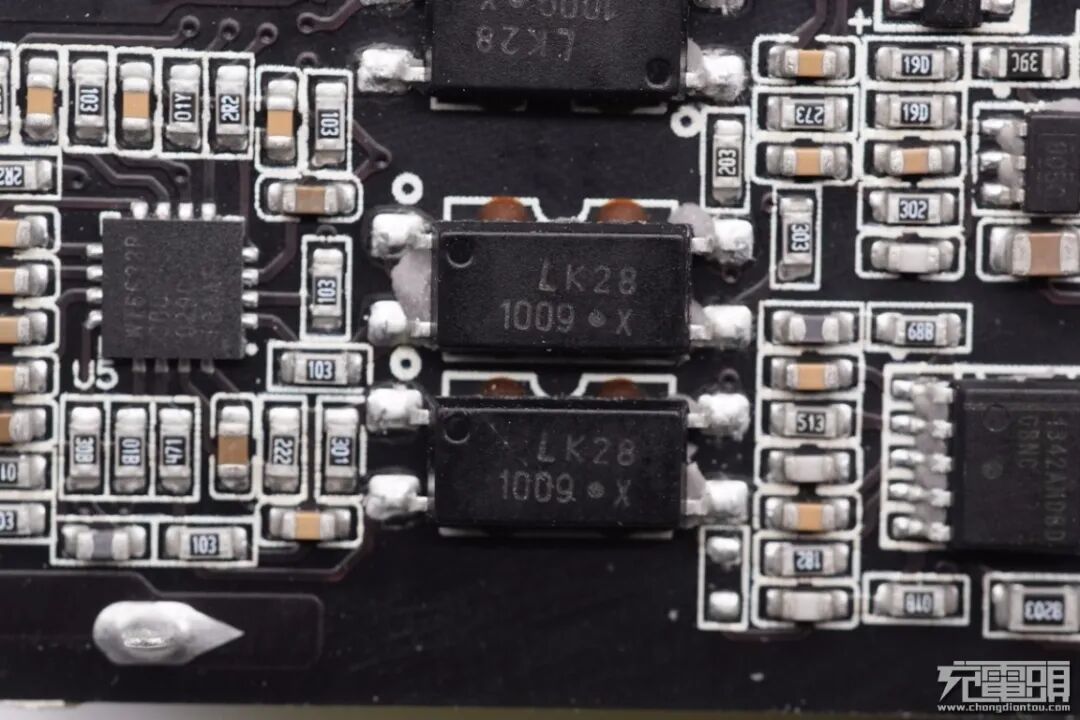

1009光耦特写。

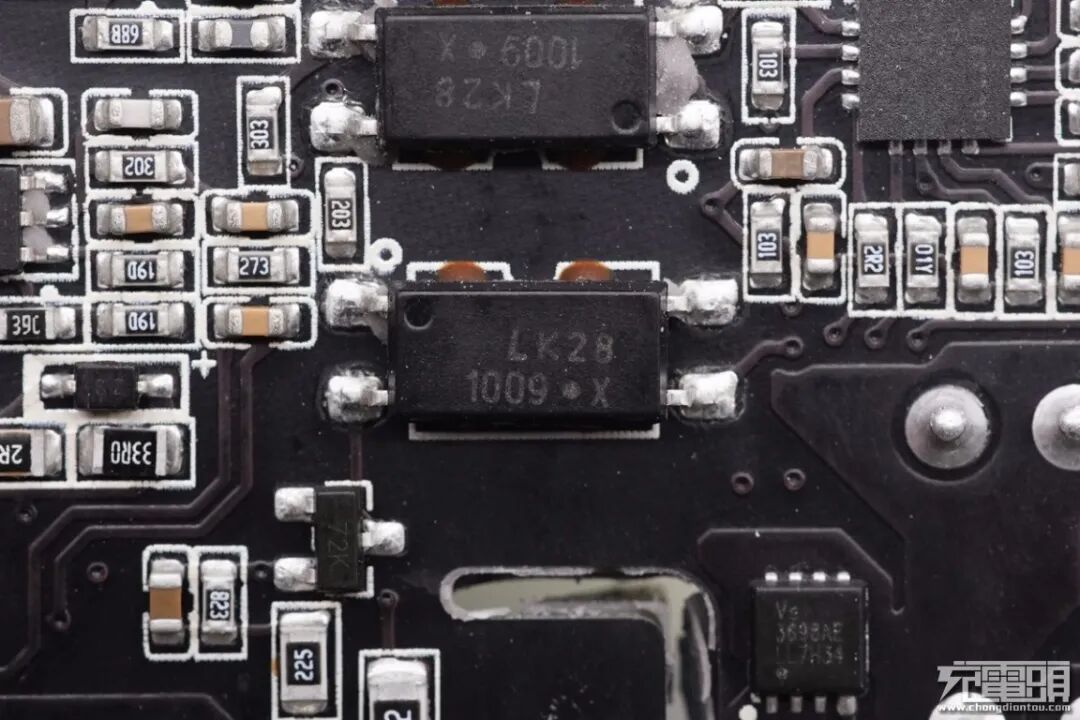

旁边还有两颗，用于输出电压调节及保护控制。

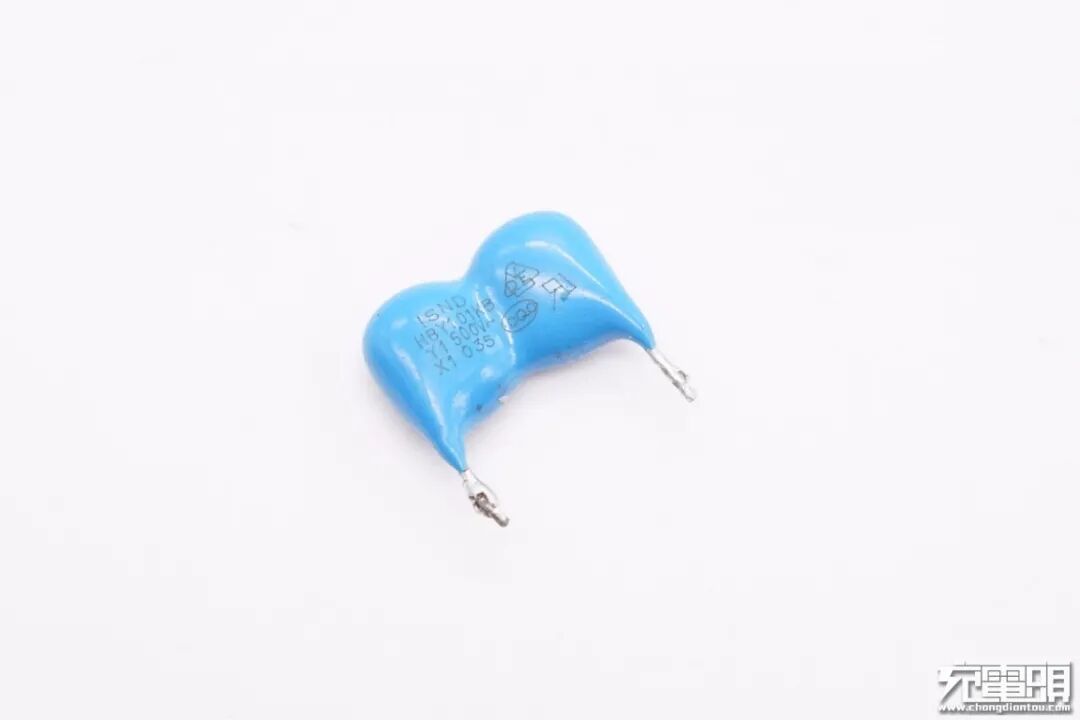

Y电容来自ISND厦门华信安电子，采用串联双重绝缘设计，用于输出抗干扰。
另一颗特写，两颗串联提升耐压等级。

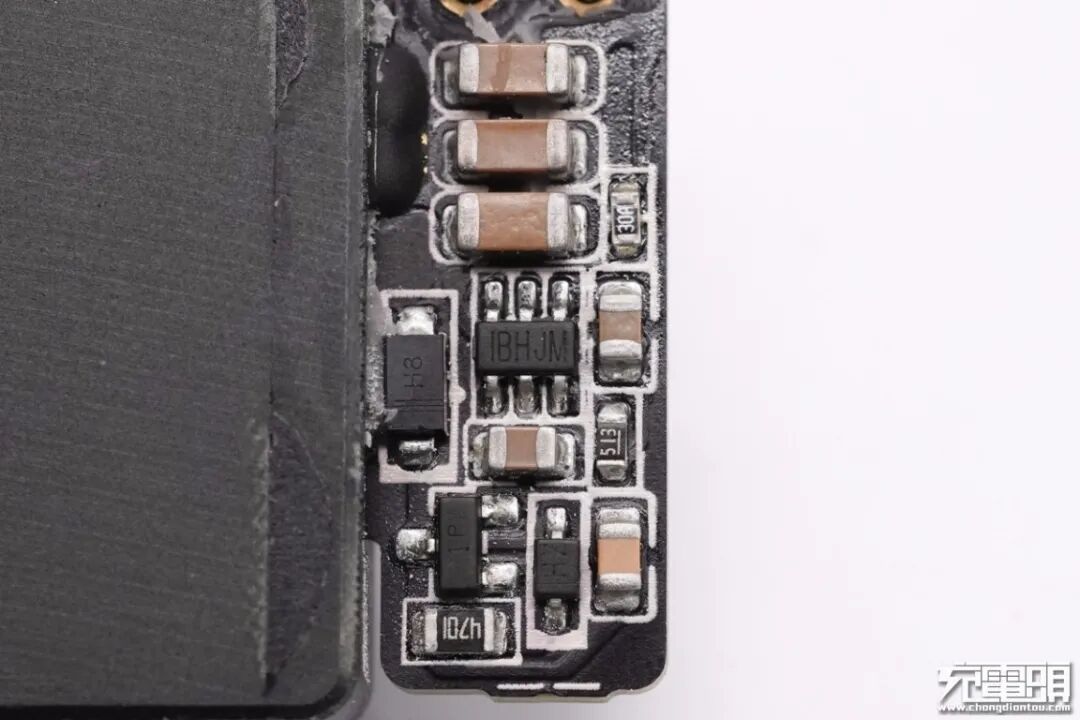

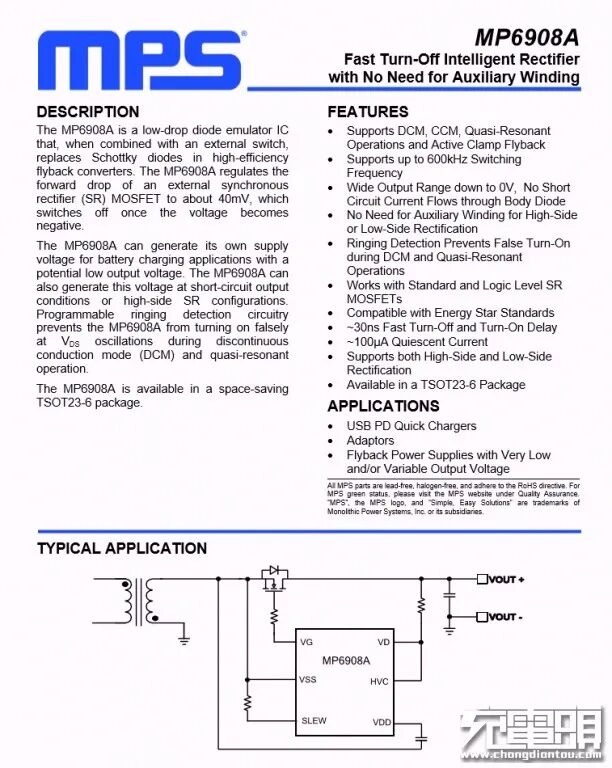

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
充电头网拆解了解到，采用MPS MP6908A的还有摩米士65W 2C1A氮化镓快充充电器、罗马仕65W USB PD氮化镓充电器、努比亚65W氮化镓充电器、飞频65W USB PD氮化镓充电器，此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

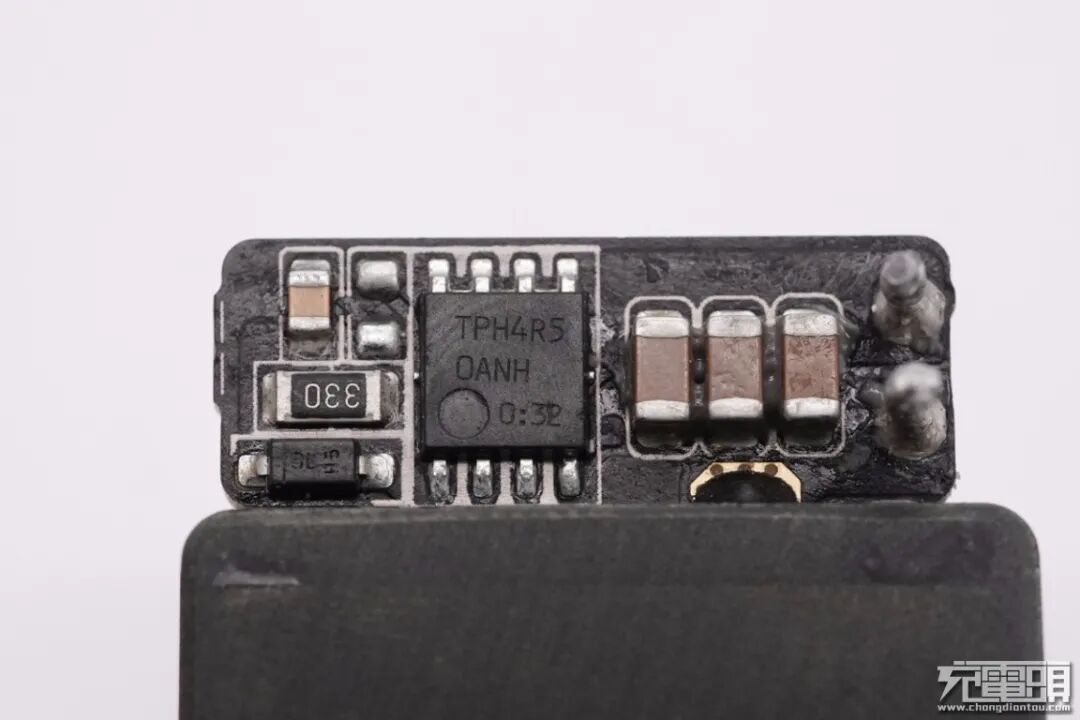

次级同步整流MOS采用东芝TPH4R50ANH，NMOS，耐压100V，右侧采用MLCC滤波。

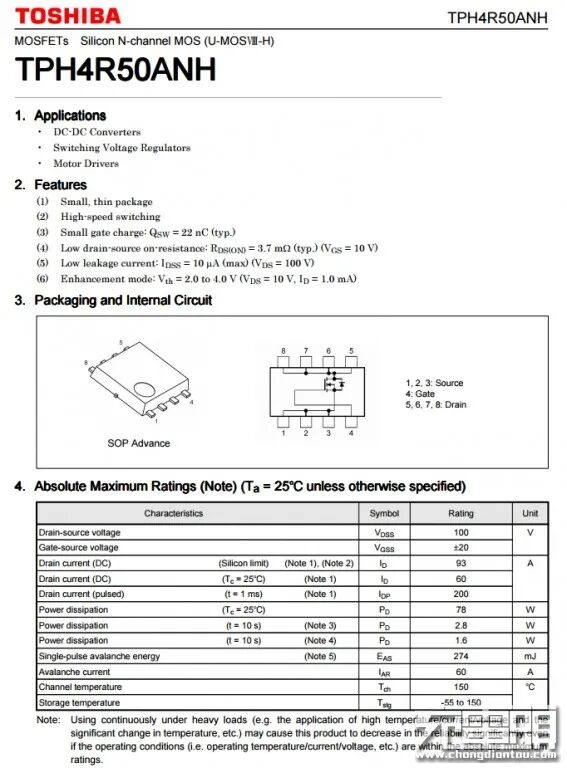

东芝TPH4R50ANH资料信息。

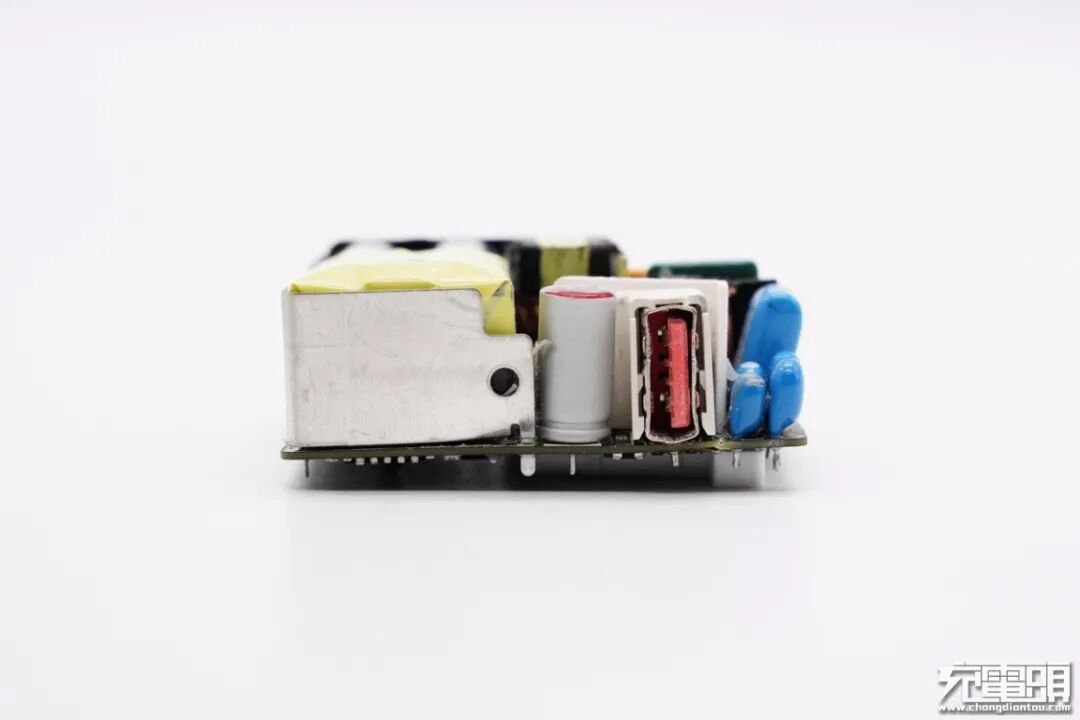

输出端一览，USB母座外套塑料壳加固和防尘。

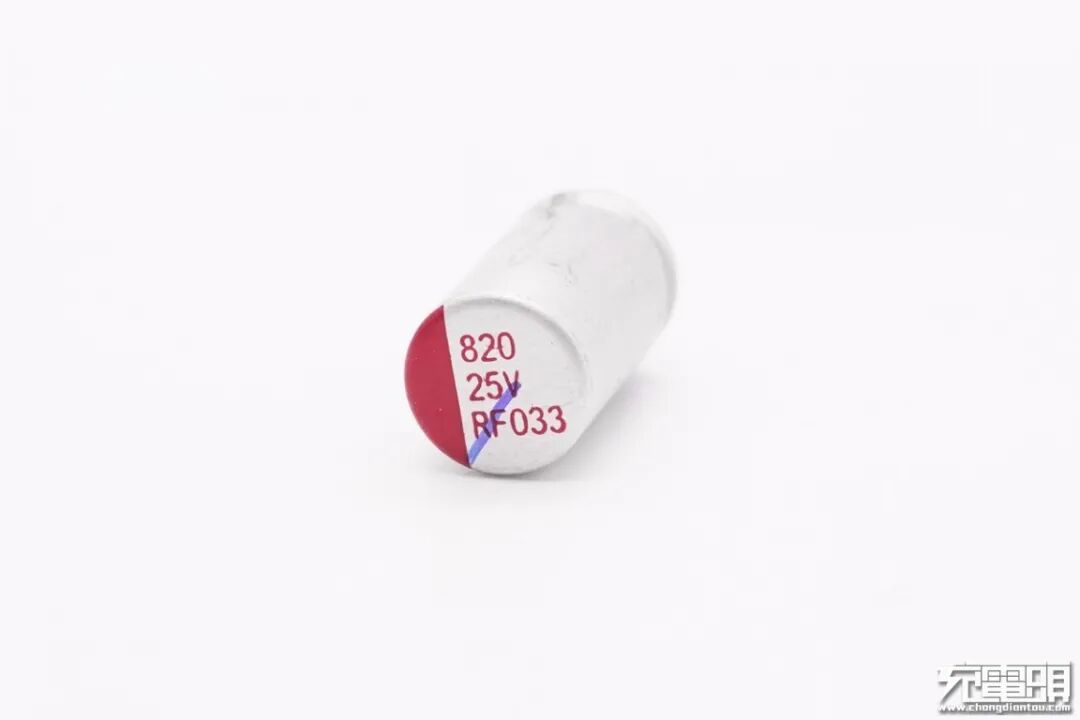

同步整流输出滤波固态电容，规格为25V 820μF。
充电头网了解到，采用伟诠快充芯片的还有ANKER 30W GaN氮化镓充电器、ZMI紫米65W 2C1A桌面PD快充充电器、联想65W USB-C电源适配器拆解、小米9 Pro原装45W快充充电器、小米10 Pro原装65W快充充电器等多款产品。

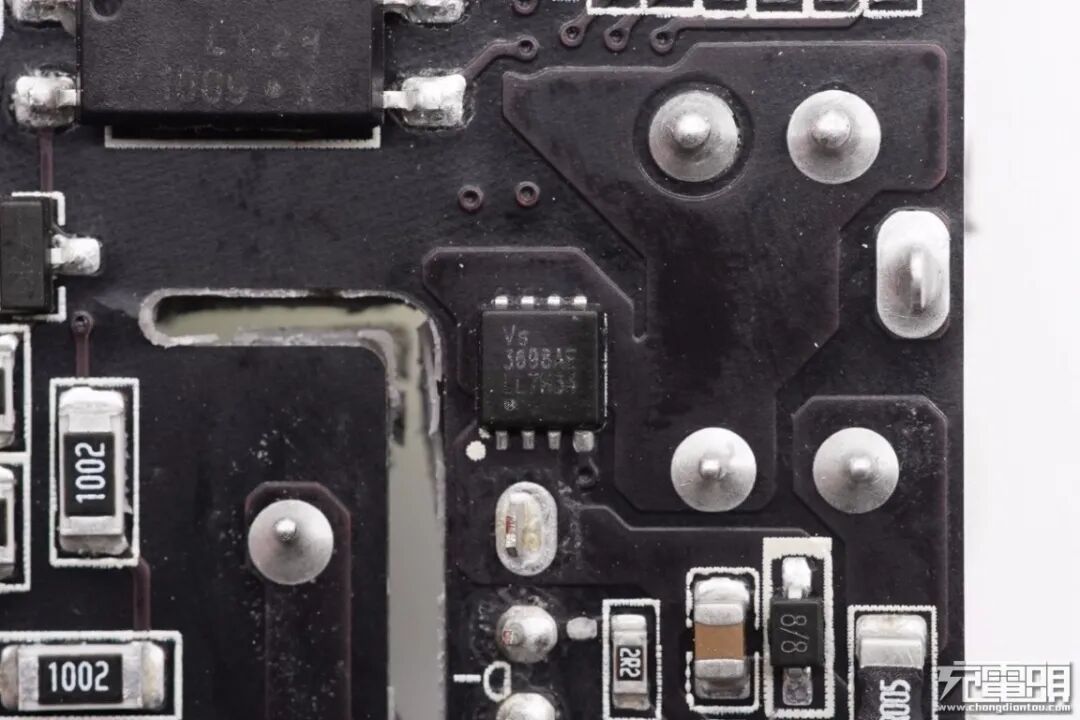

输出VBUS开关管采用威兆VS3698AE，NMOS，耐压30V。

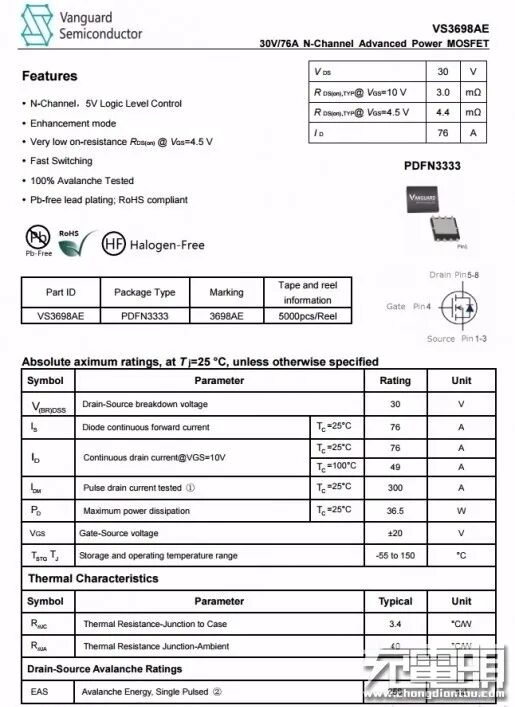

威兆 VS3698AE 资料信息。

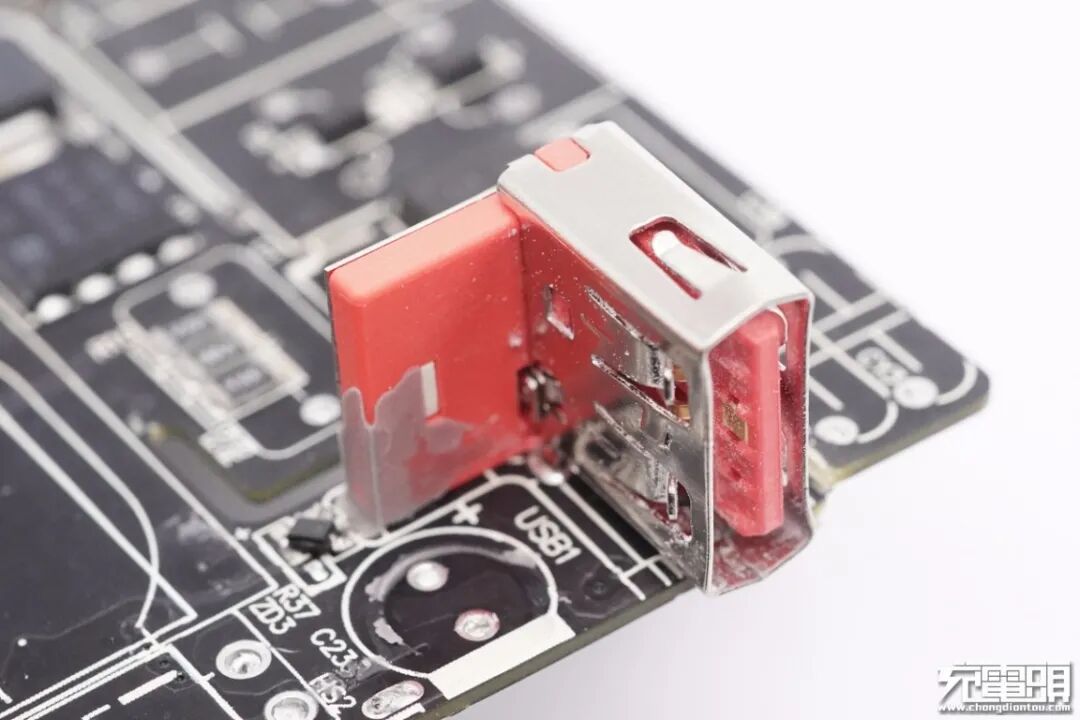

USB-A母座特写，背面设有固定板加固。

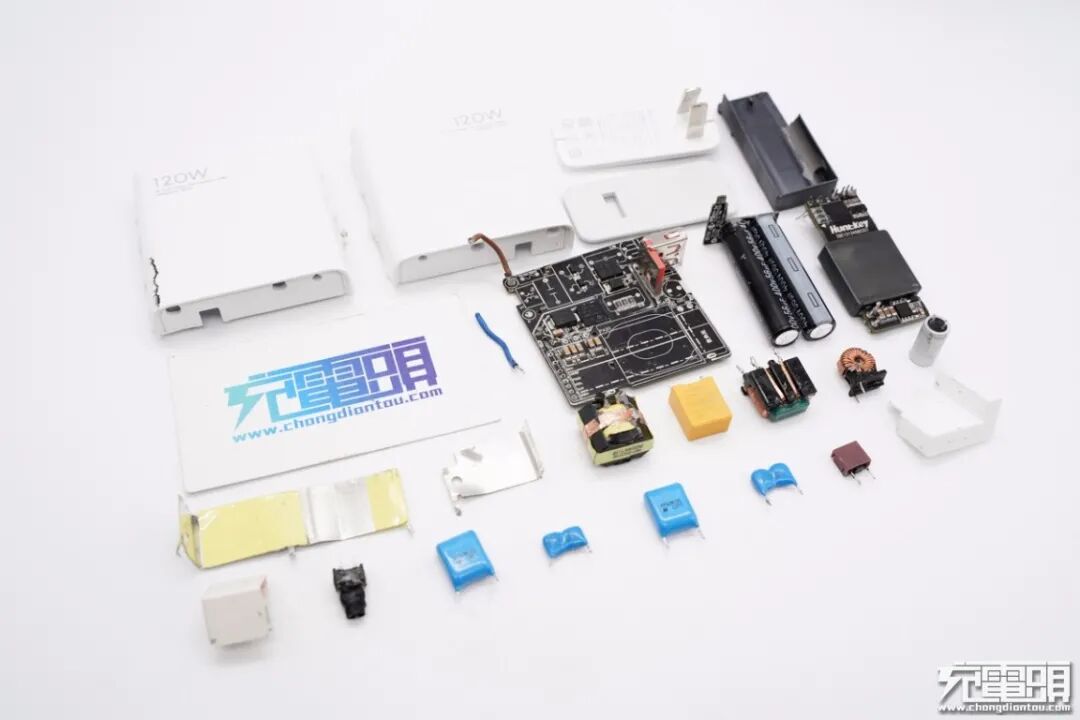

全部拆解完毕，来张全家福。
充电头网拆解总结
小米10至尊纪念版原装120W快充充电器采用PC阻燃材质白色外壳，主体亮面设计，整体光滑简洁。这款充电器在将功率提升到120W的同时，仍把体积控制的很好，1W/cm³的功率密度面对氮化镓充电器也毫不逊色。实测除特殊的20V6A快充档位外，充电器还支持QC2.0/3.0和PD 65W快充，满足手机、笔记本等设备充电需求，外出带一个就够了。

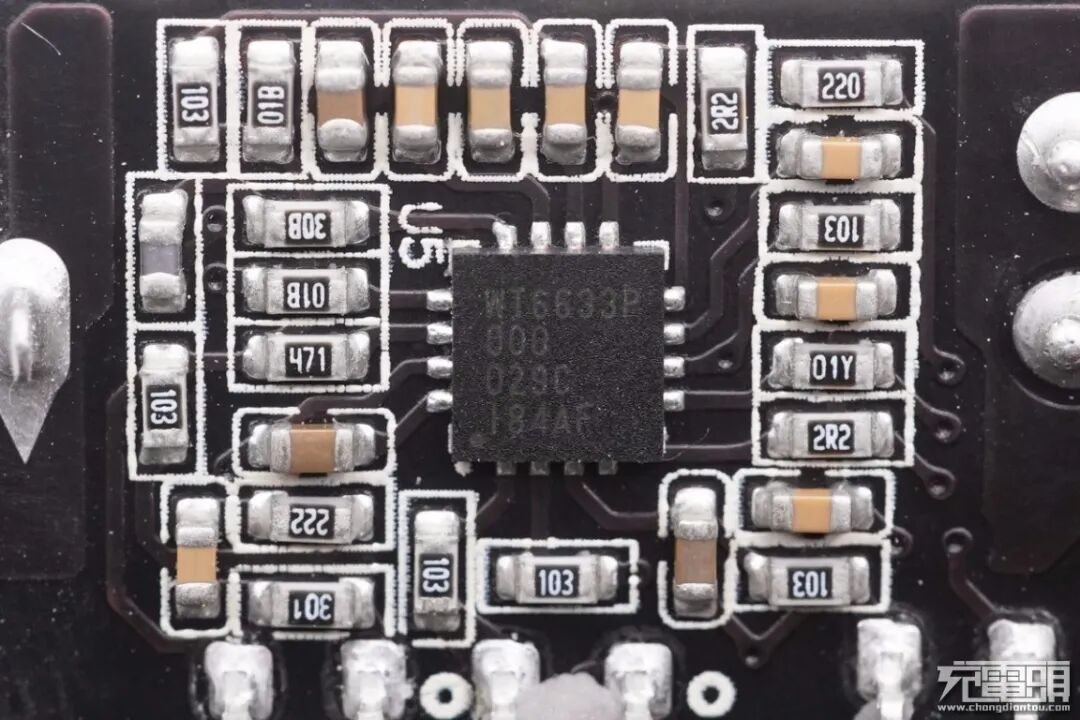

充电头网通过拆解发现，这款充电器内置PFC升压电路，TI UCC28056配合意法MOS管，消除大功率充电器对电网的污染。开关电源部分由安森美NCP1342和芯源MP6908A分别搭配意法和东芝的MOS管组成，输出宽范围电压。输出端采用伟诠WT6633P控制输出电压，充电器经过魔改支持65W PD快充全靠它。
充电器采用固定式插脚，和USB-A口一样都是靠侧面布置，很有小米自己的风格。充电器内部灌胶处理，整体的散热性能和机械强度大大加强。充电器由航嘉代工，PCB板上各元器件布局得整整齐齐，犹如“城市规划”一般，彰显大厂一流的设计功底。这款充电器整体做得很好，作为小米10至尊版的标配充电器很合格。
