近期由于iPhone 12新机发布以及不标配充电器，各大品牌商纷纷推出自家20W PD快充充电器来瓜分这一巨大的市场，小米及其生态链企业紫米也加入其中，分别推出了一款20W PD快充充电器在小米商城和紫米京东自营旗舰店进行售卖，不过售价都是39元。

小米这款20W PD快充充电器设计十分简约，支持QC、PD等快充协议，支持9V2.22A和12V1.67A快充输出，能够满足iPhone 12等手机日常快充需求。鉴于小米和紫米的关系，很多小伙伴纷纷提问，小米这款和紫米20W充电器有什么区别呢？下面充电头网就对这款充电器进行拆解，解答大家的疑问。

而这款产品仅是众多小米充电器中的一款，此前充电头网还拆解过小米18W USB PD快充充电器、小米9原装27W充电器、小米CC9 Pro原装30W充电器、小米9 Pro原装45W充电器、小米10 Pro原装65W充电器、小米65W氮化镓充电器、小米65W 2A1C三口快充充电器、小米90W USB PD快充充电器、小米120W超级快充充电器等多款快充产品，大家可以点击蓝色字体查看拆解详情。

一、小米20W充电器外观

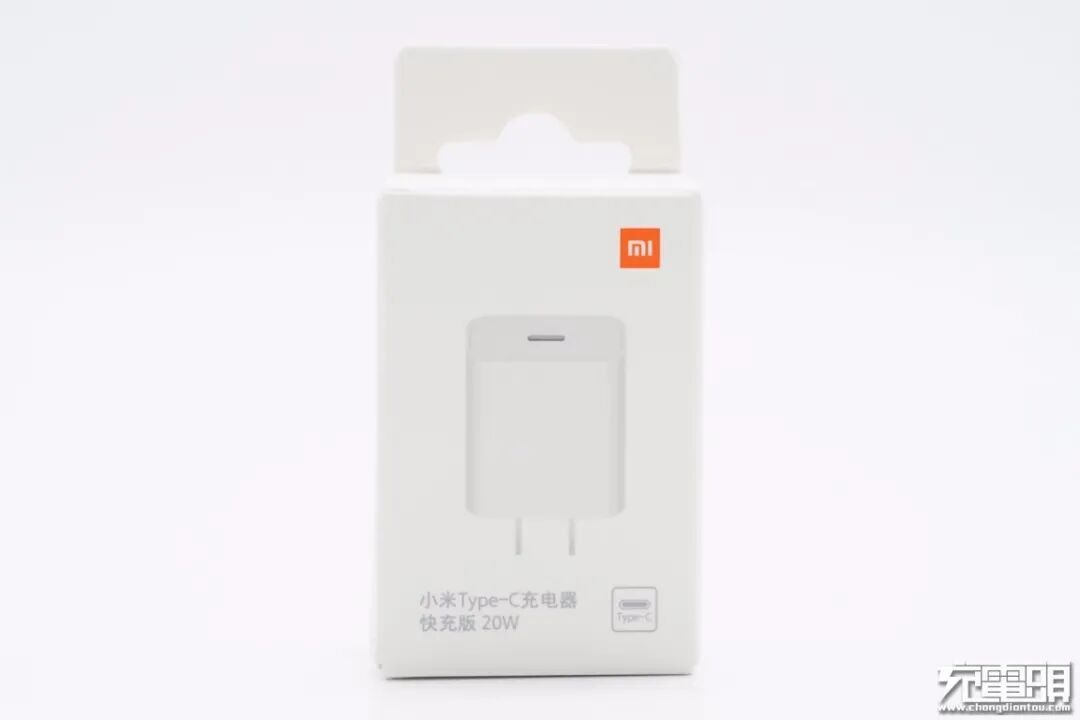

熟悉的包装盒，正面设有小米品牌logo、产品外观图和名称。

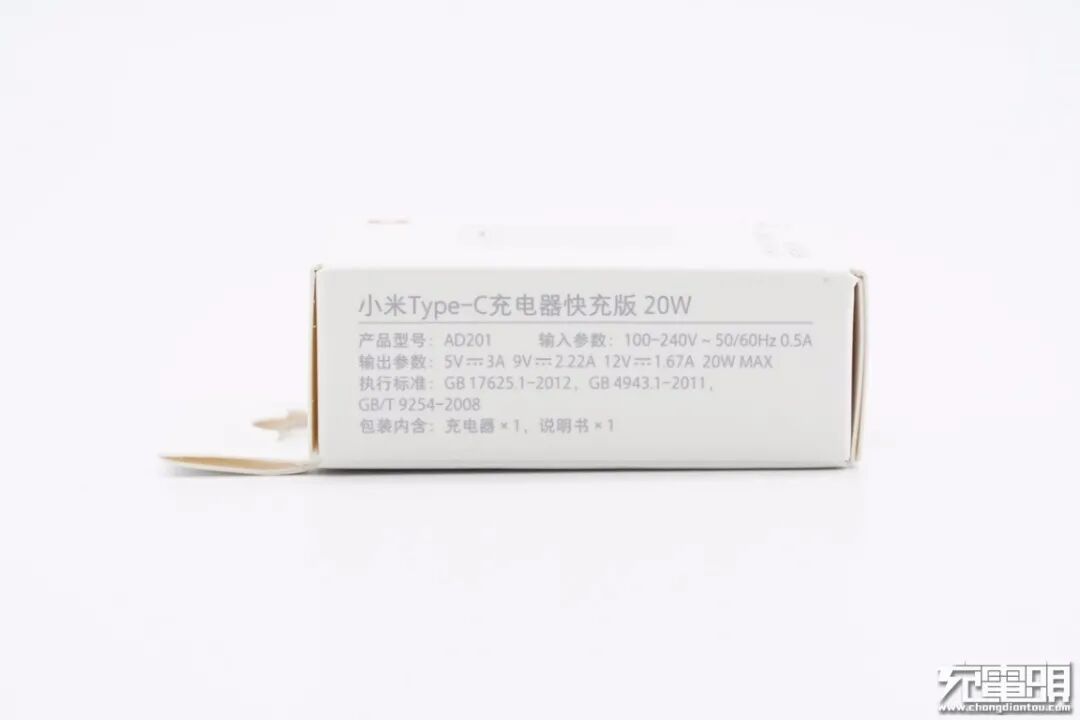

侧面标注有充电器参数信息。

另一侧是相关商家信息：
委托方：小米通讯技术有限公司
监制：江苏紫米电子技术有限公司
制造商：南京酷科电子科技有限公司
生产厂：东莞市福瑞康控股有限公司

充电头网了解到，由福瑞康生产的产品还有小米65W氮化镓快充充电器、小米65W USB PD快充充电器AD651、小米18W PD快充充电器、紫米65W USB PD快充六位延长线插线板CXP01等。

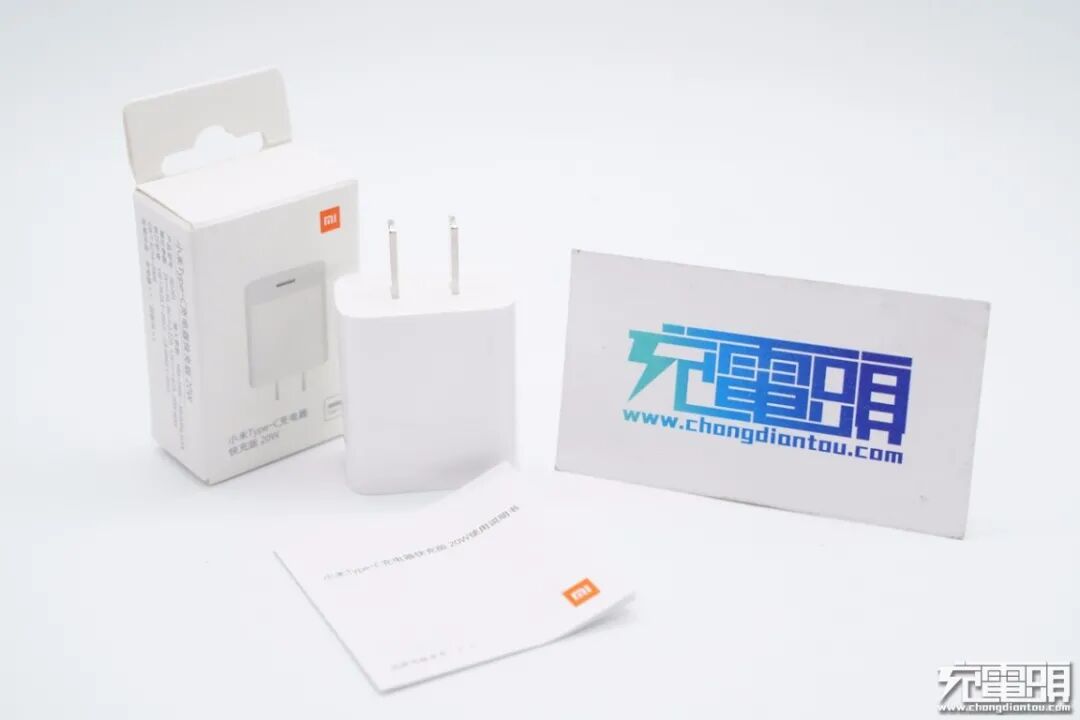

包装内含充电器和使用说明书。

充电器采用PC阻燃材质白色外壳，腰身亮面设计，输入输出端外壳磨砂处理，边缘棱边分明，产品整体设计风格十分简约。

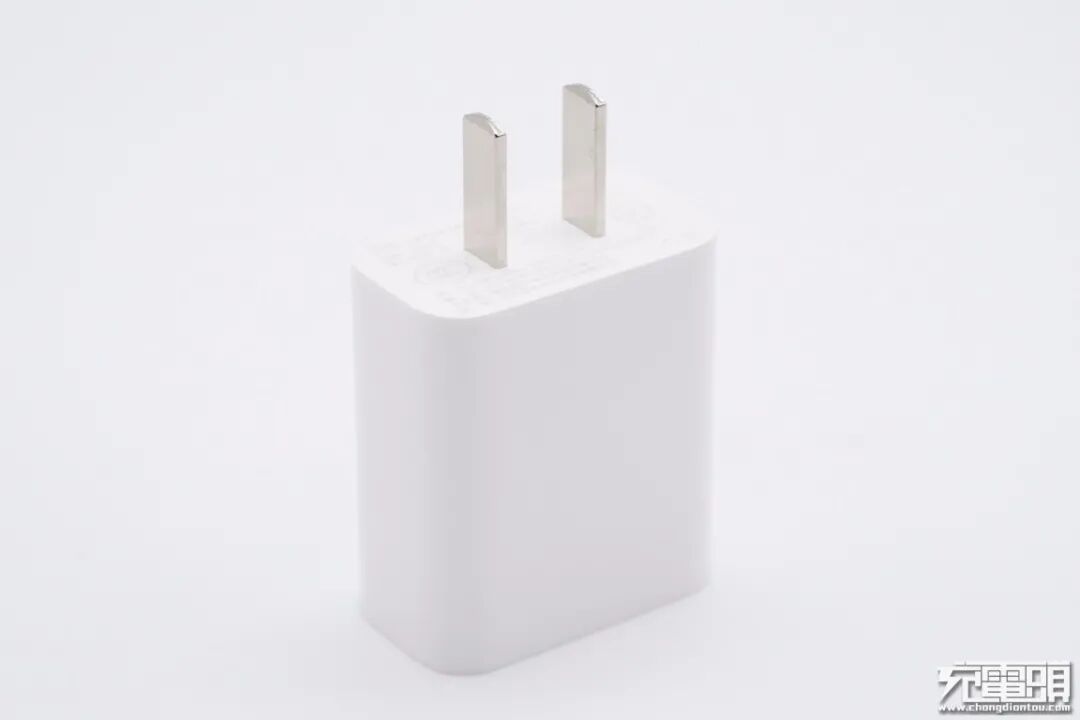

腰身各面之间弧面过渡，输入端配备固定式国标插脚。

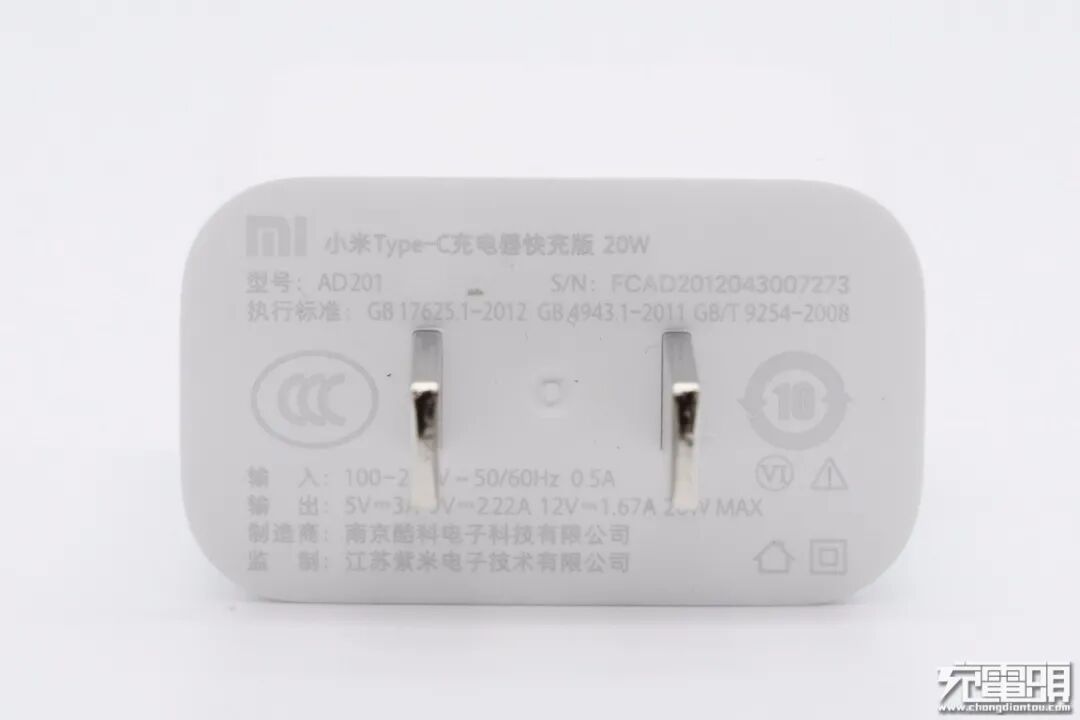

输入端外壳上标注有充电器参数信息
型号：AD201
输入：100-240V~50/60HZ 0.5A
输出：5V3A、9V2.22A、12V1.67A，20W Max
制造商：南京酷科电子科技有限公司
监制：江苏紫米电子技术有限公司
产品已经通过了3C认证和VI级能效认证。

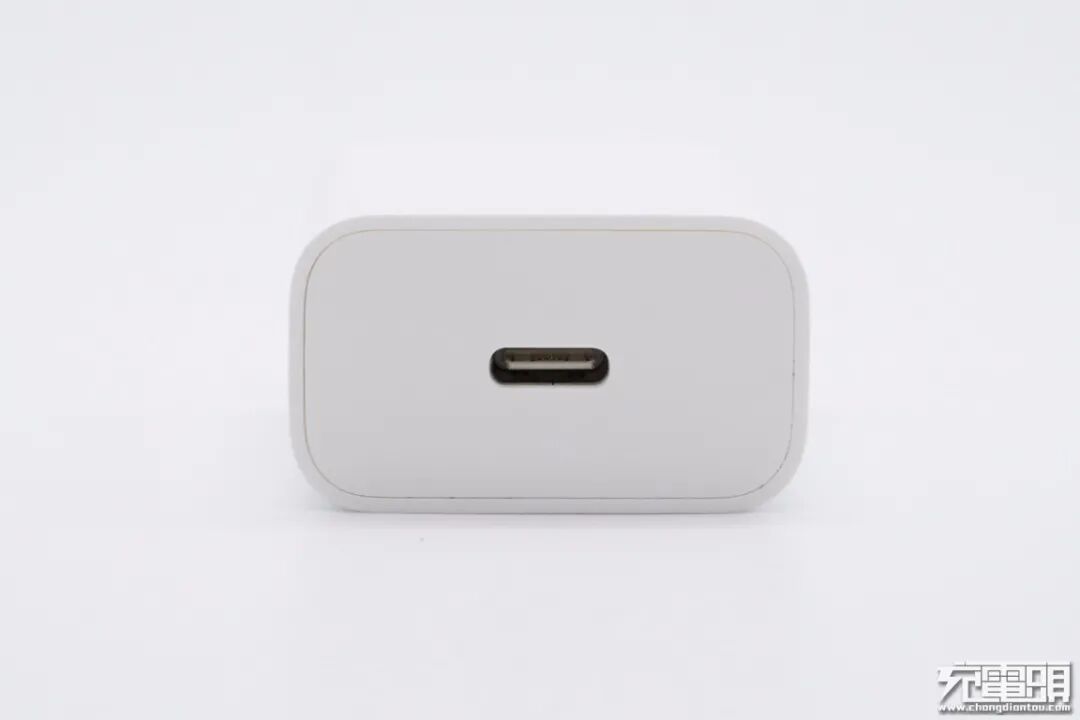

USB-C口设在顶面中心，白色胶芯。

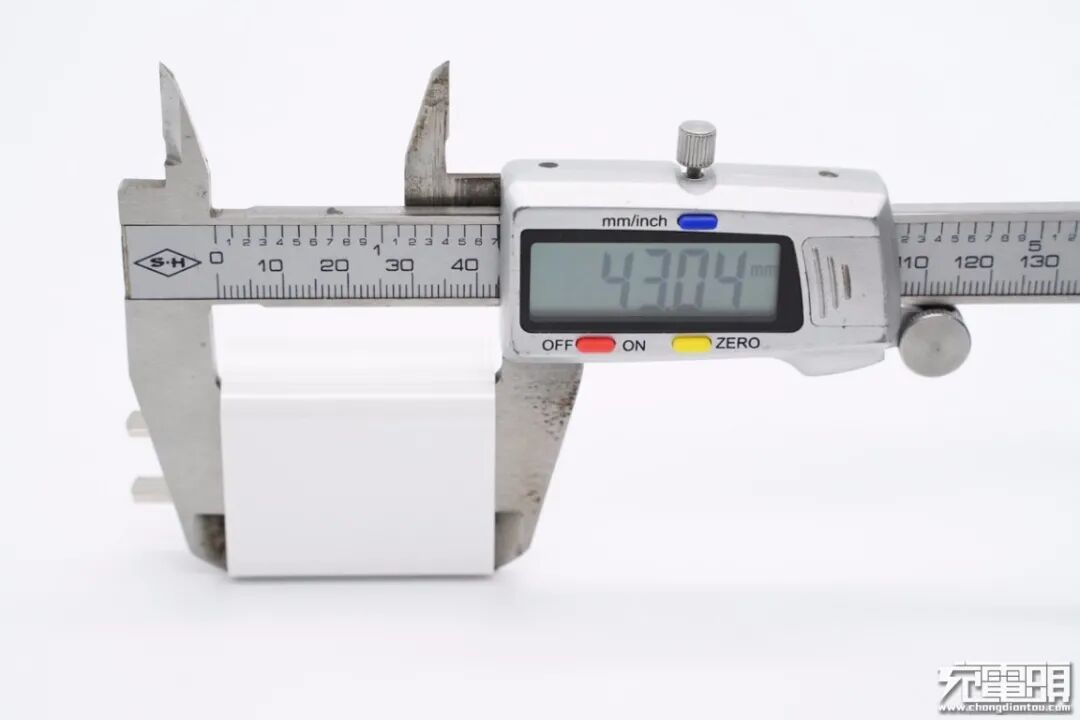

使用游标卡尺实测充电器机身长度约为43mm。

宽度约为38mm。

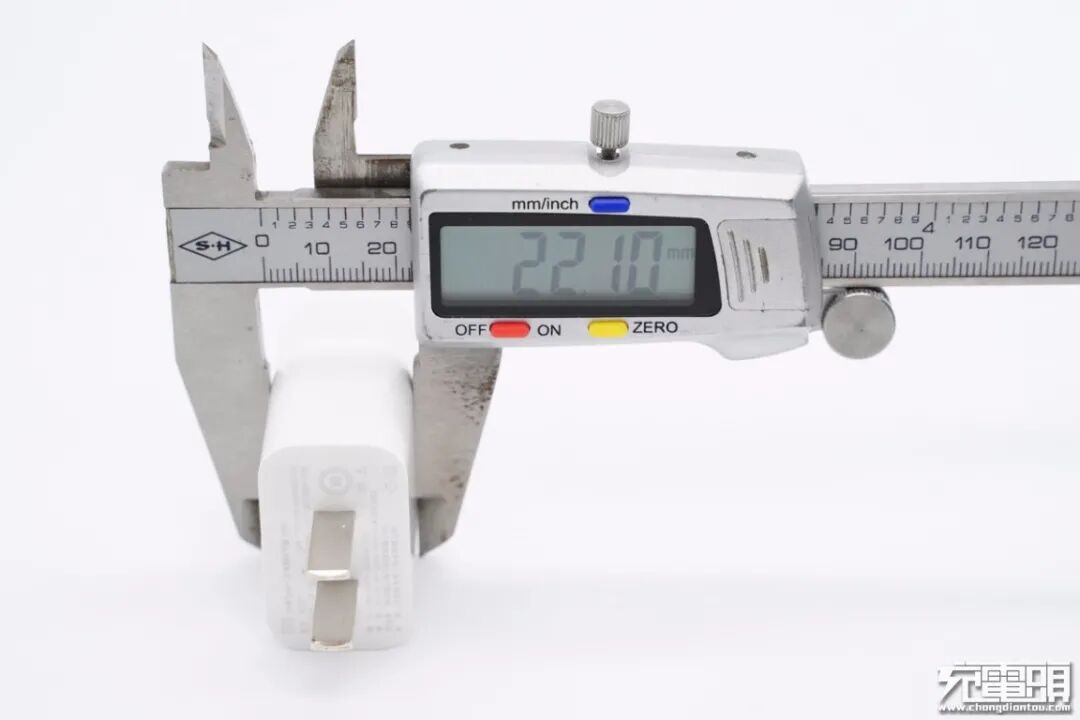

厚度约为22.1mm。

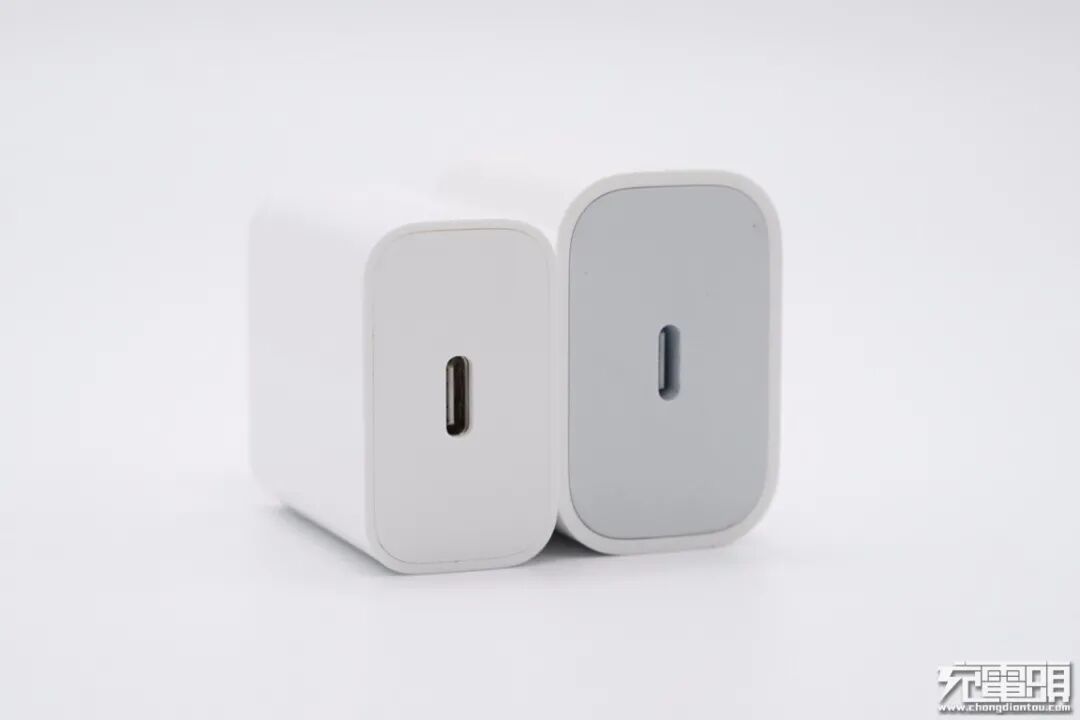

和苹果20W充电器大小直观对比，体积要小一些。

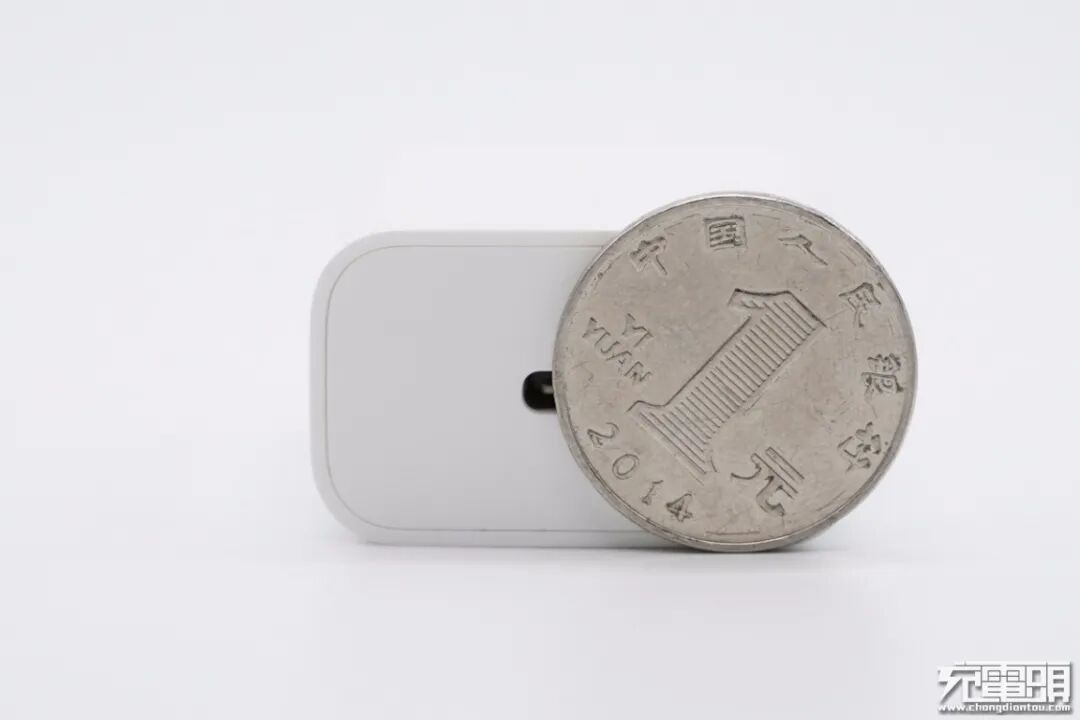

机身厚度比一元硬币直径小一些。

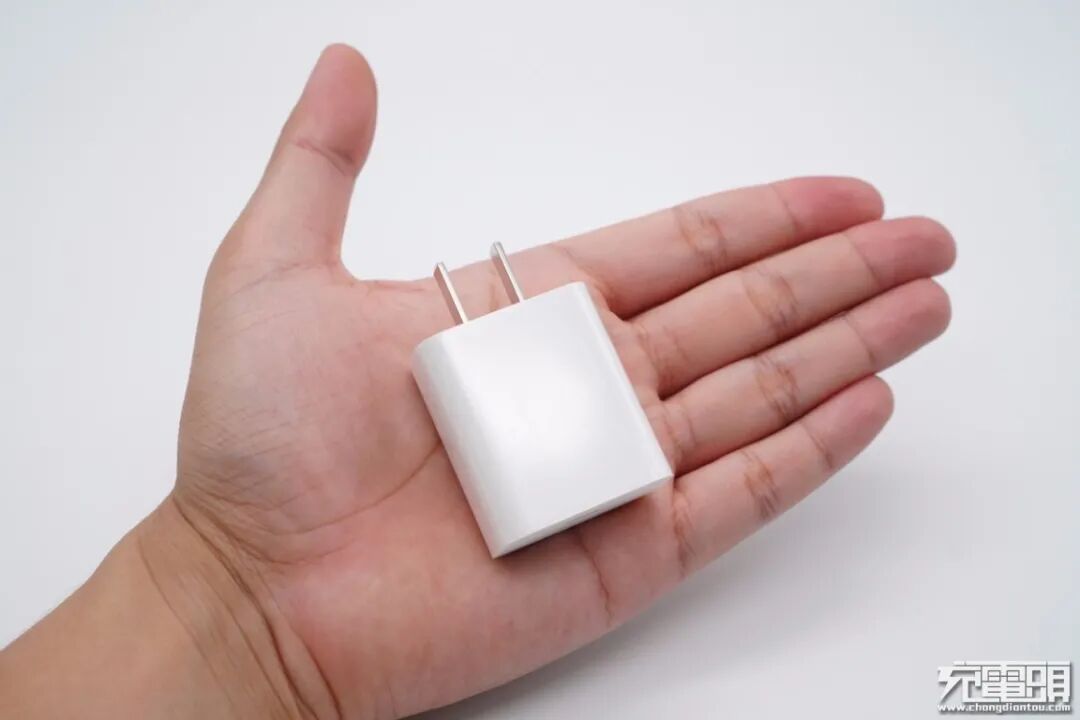

拿在手上的直观感受。

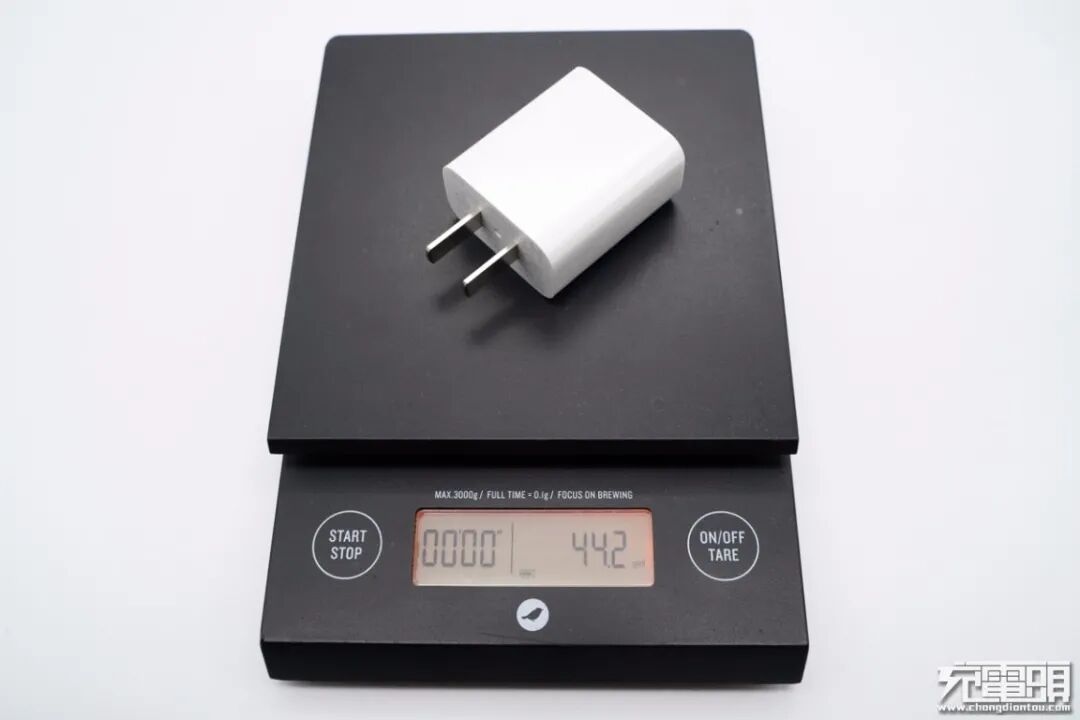

净重约为44g。

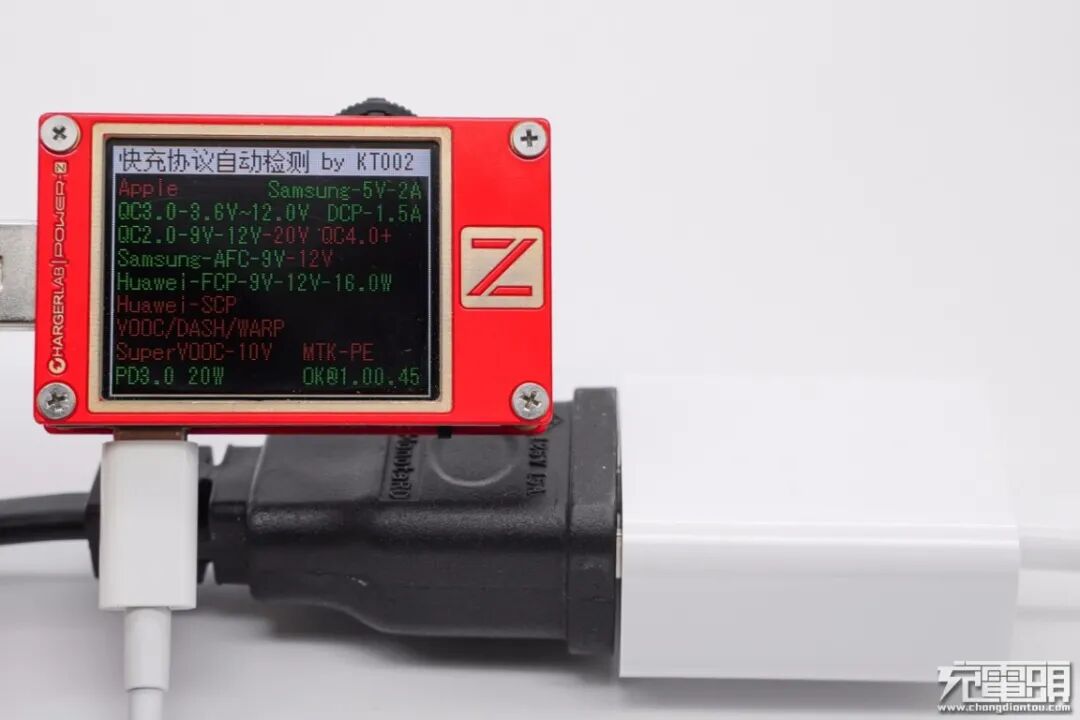

使用ChargerLAB Power-Z KT002读取USB-C口输出协议，显示支持Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0多个快充协议。

PDO报文显示USB-C口还具备5V3A、9V2.22A和12V1.67A三组固定电压档位。

二、小米20W充电器拆解

将输出端外壳拆开，边缘采用超声波焊接封装。

取出PCB板，机身壳内插脚和金属弹片压接，两侧设有凹槽用来固定PCB板。

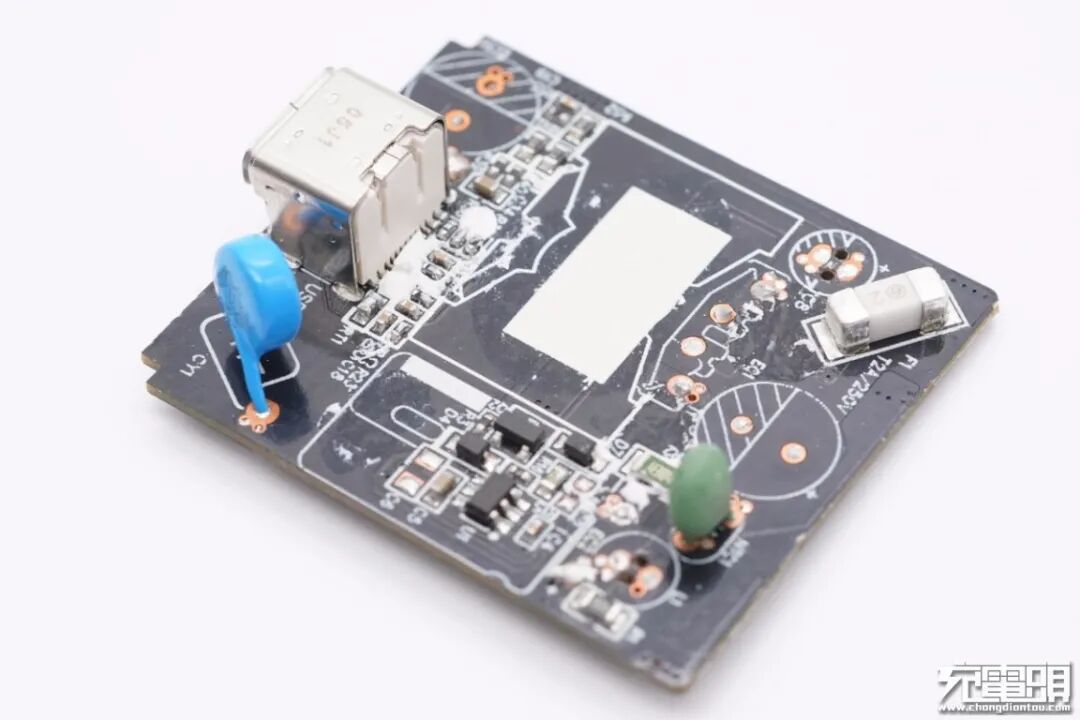

PCB板正面一览，变压器周围缝隙里都注胶处理，初级电解电容和次级滤波电容顶部有绝缘套。

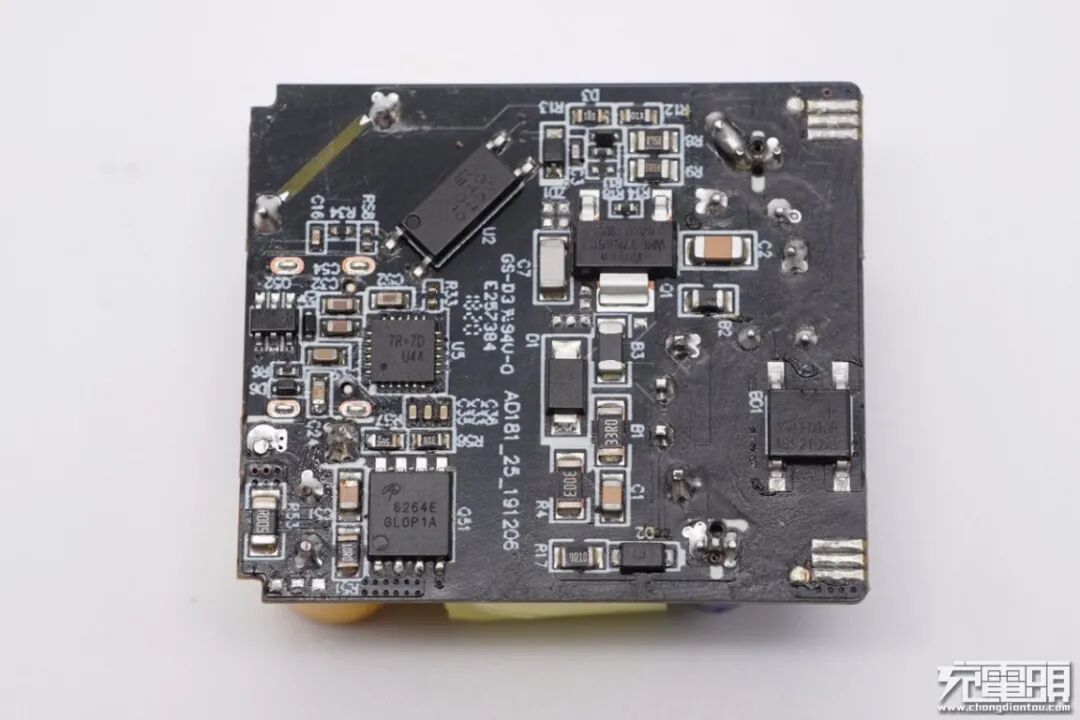

PCB板背面一览，设有整流桥、初级开关MOS、次级控制芯片以及同步整流MOS管等，初次级分界明显。

经过对充电器电路观察分析发现，小米20W USB PD快充充电器采用开关电源宽范围输出，协议控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

输入端一览，右边角落处设有保险丝，中间的高压滤波电解电容外套绝缘管。

白色保险丝特写，规格为2A 250V。

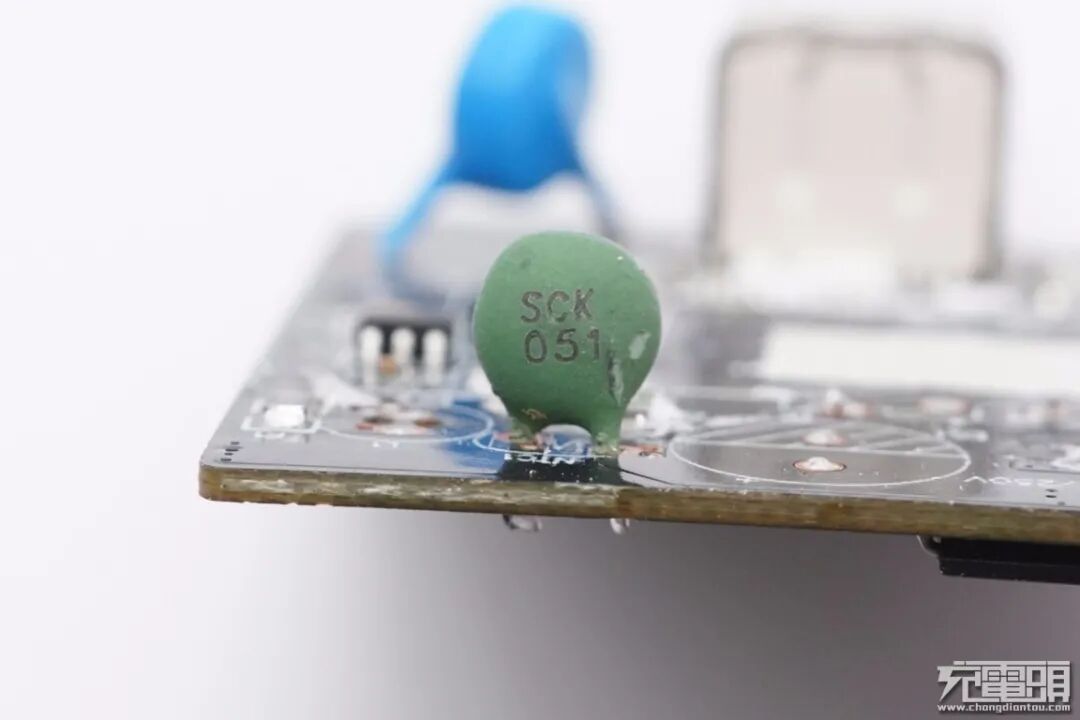

绿色NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

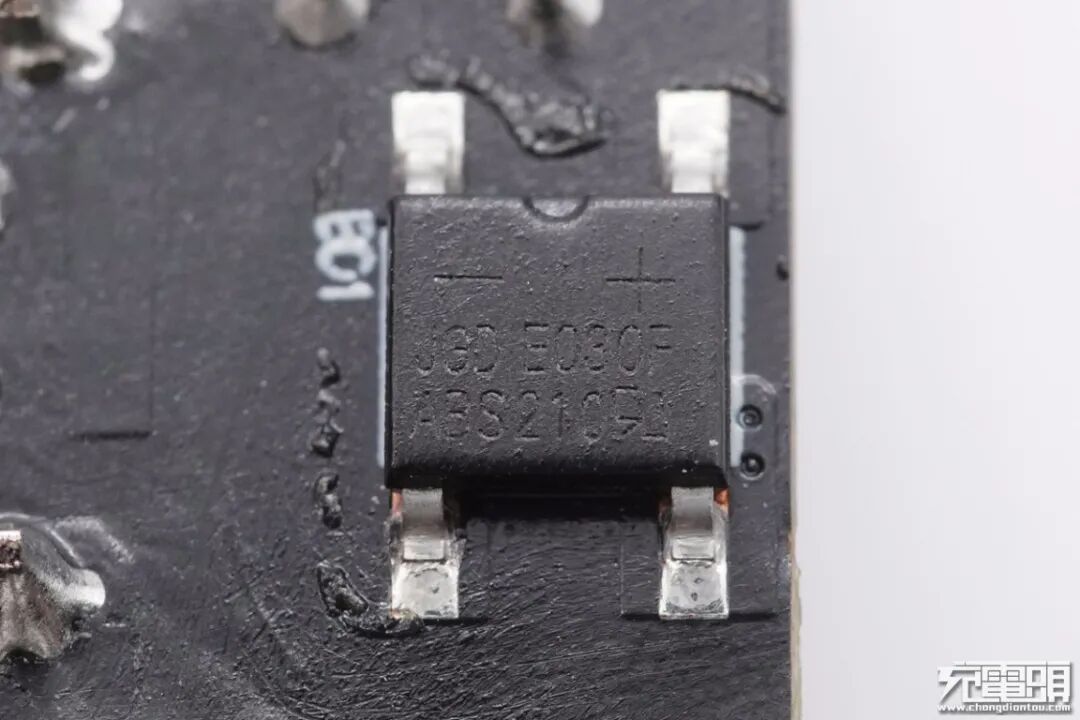

输入端ABS210整流桥。

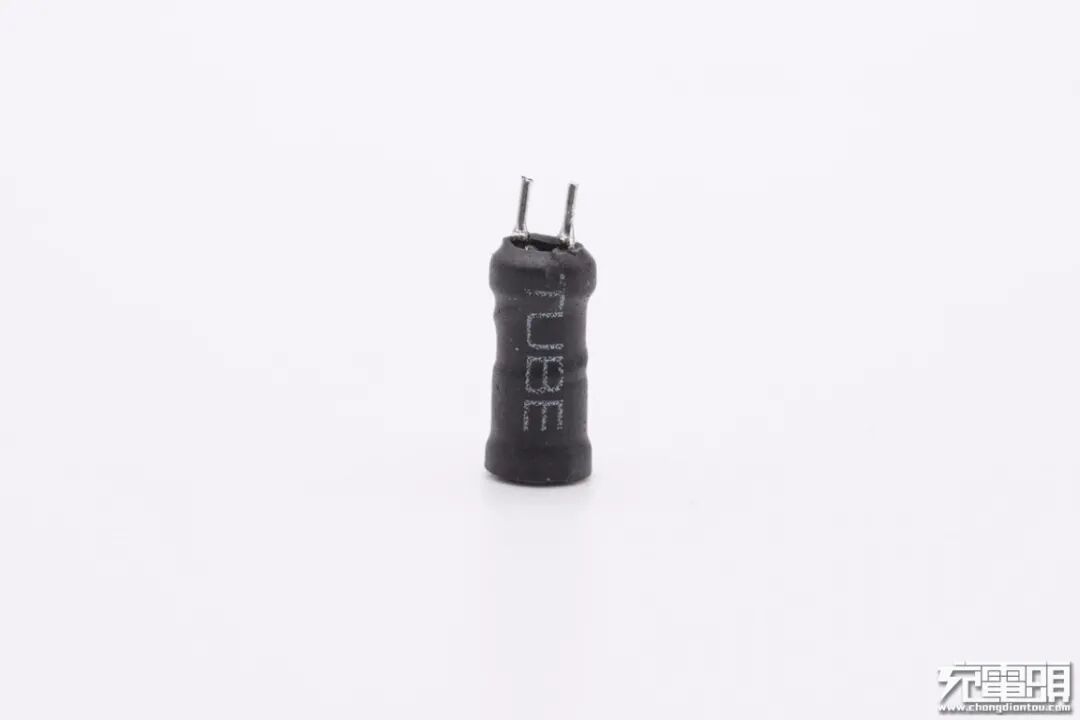

工字电感特写，外套热缩管。

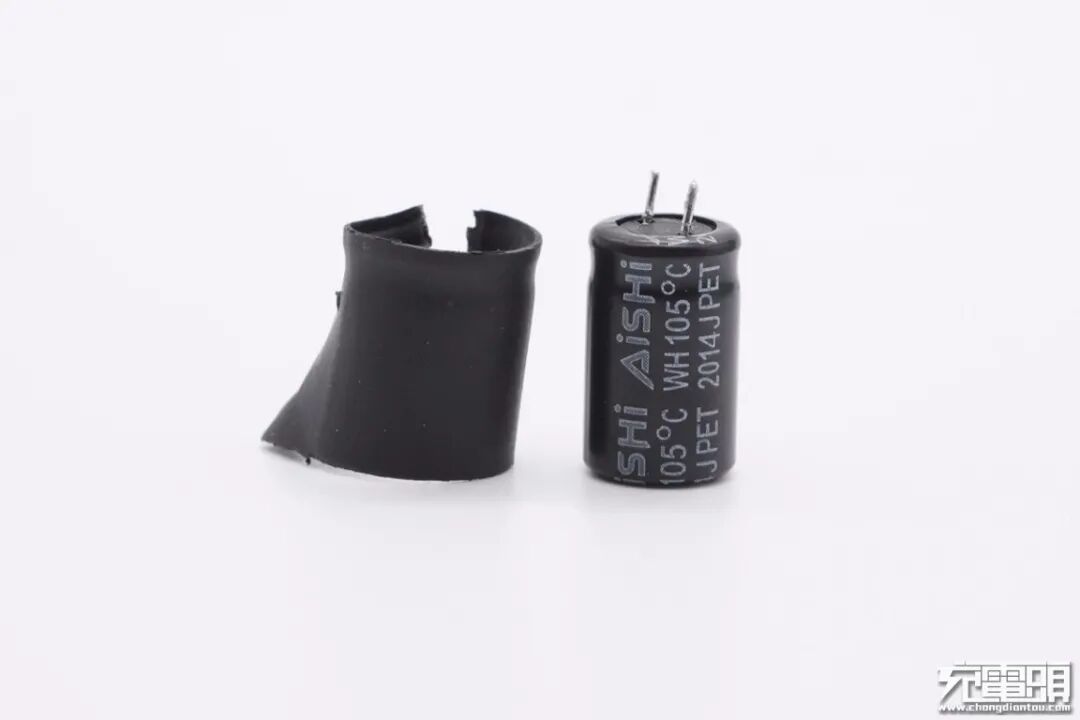

黑色高压滤波电解电容来自AiSHi艾华。

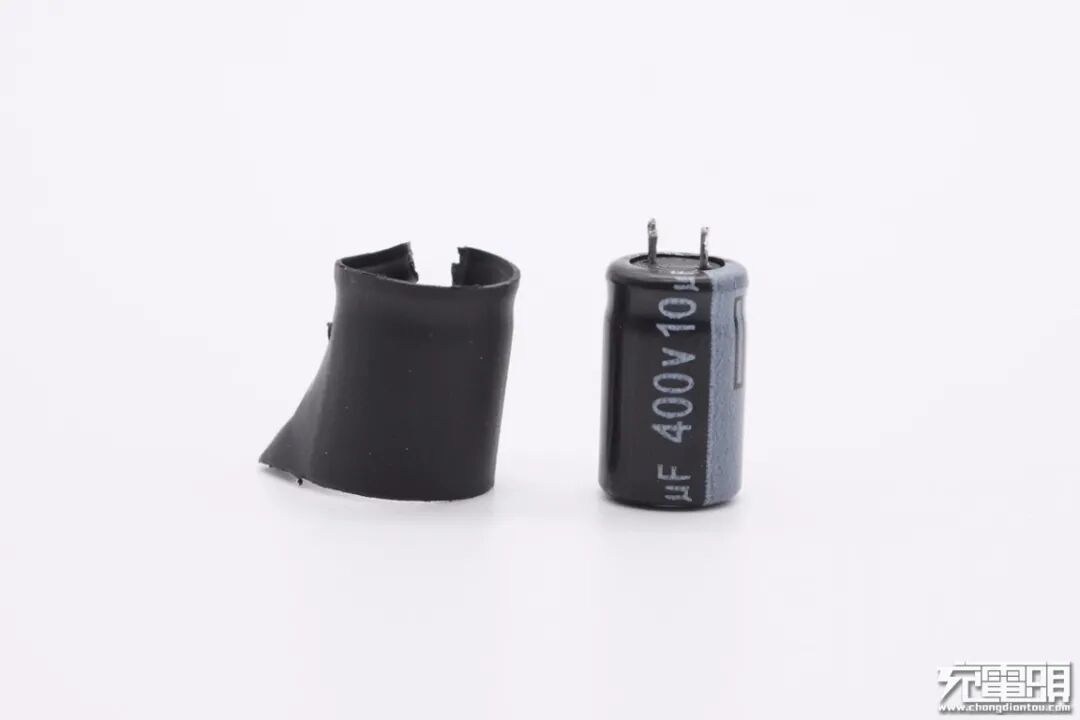

规格为400V 10μF。

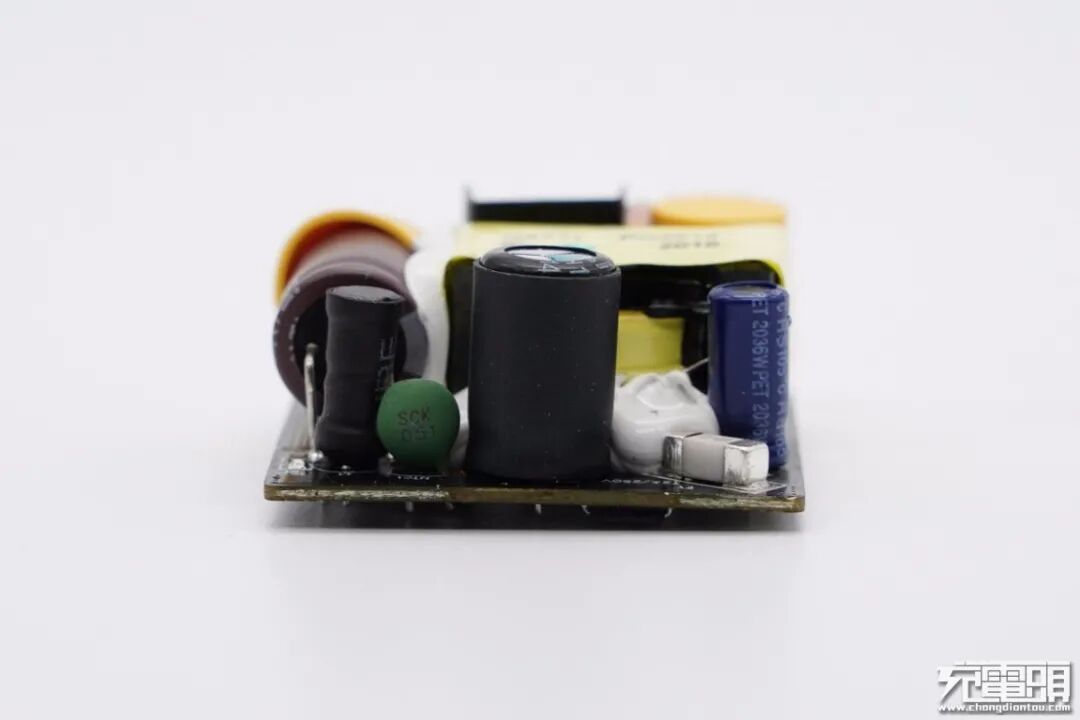

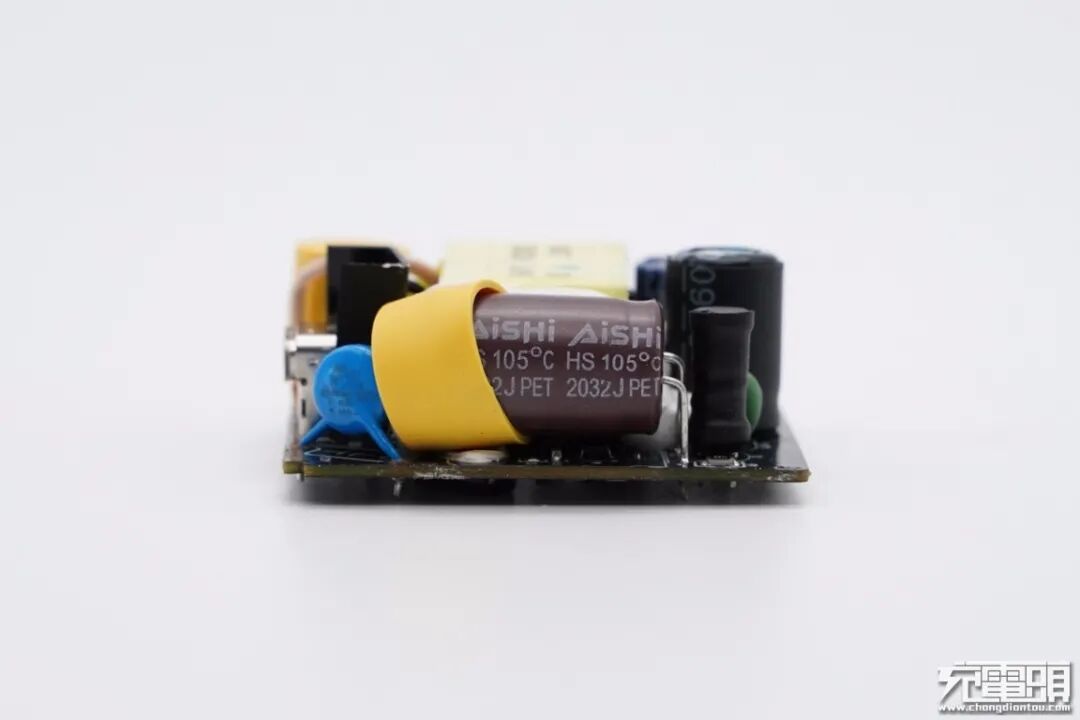

PCB板侧面一览，另一颗高压滤波电解电容横置，也是艾华品牌，头部套有黄色绝缘套管。

规格为400V 22μF。

PCB板另一侧一览，设有供电电容、变压器和输出滤波固态电容，固态电容套有黄色套管绝缘保护。

后面将PCB板正面元器件拆掉，褐色电容下方还有一颗PWM主控芯片。

主控芯片供电电容特写，规格为100V 4.7μF。

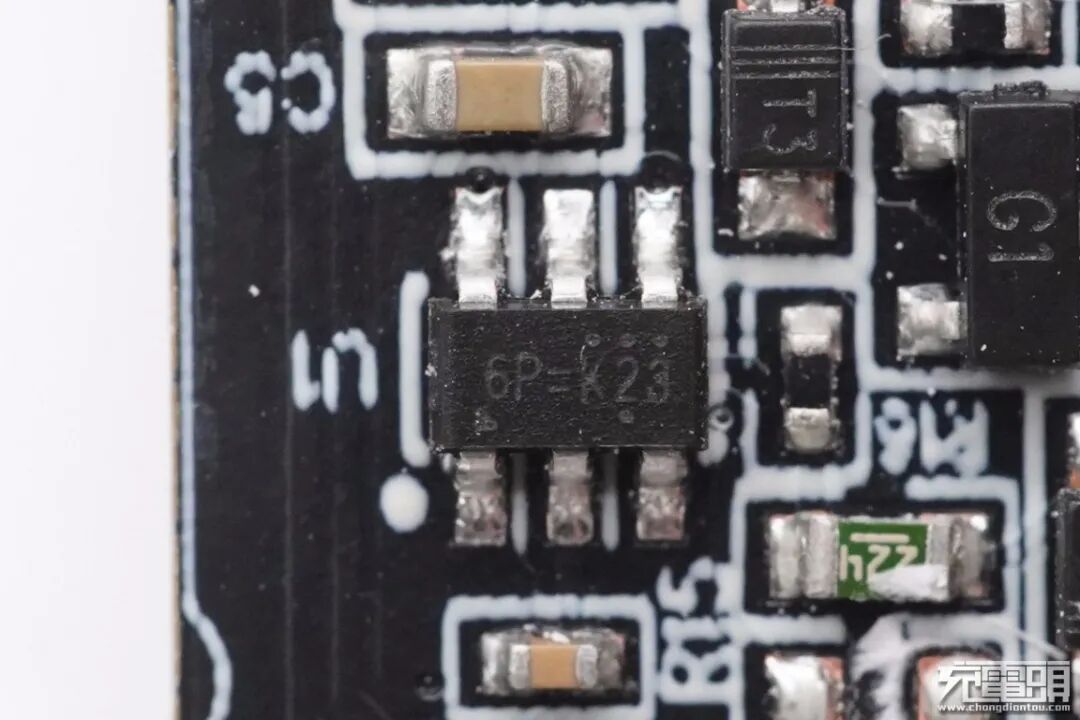

PWM主控芯片特写，丝印6P=K23，来自立锜科技，型号RT7752。该系列专门设计用于与控制器配合使用，为USB PD或可编程电源适配器提供整体解决方案。该芯片在5V待机状态下，可以实现高效率，满足安全标准，功耗小于50mW。

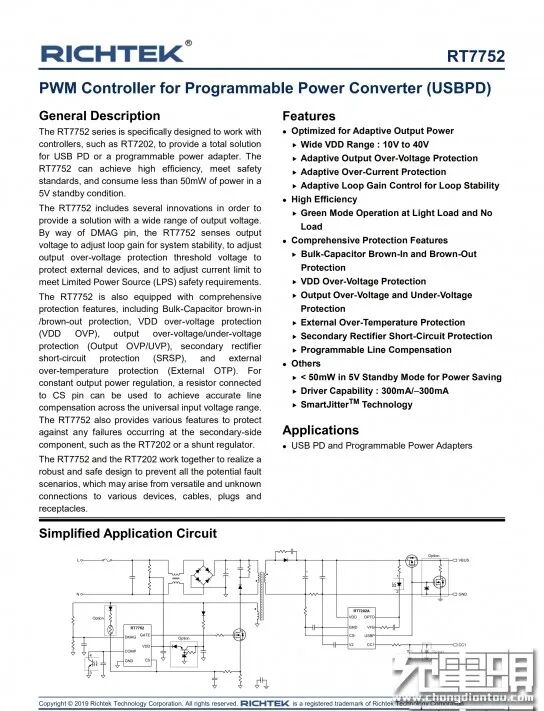

立锜科技RT7752详细规格资料。

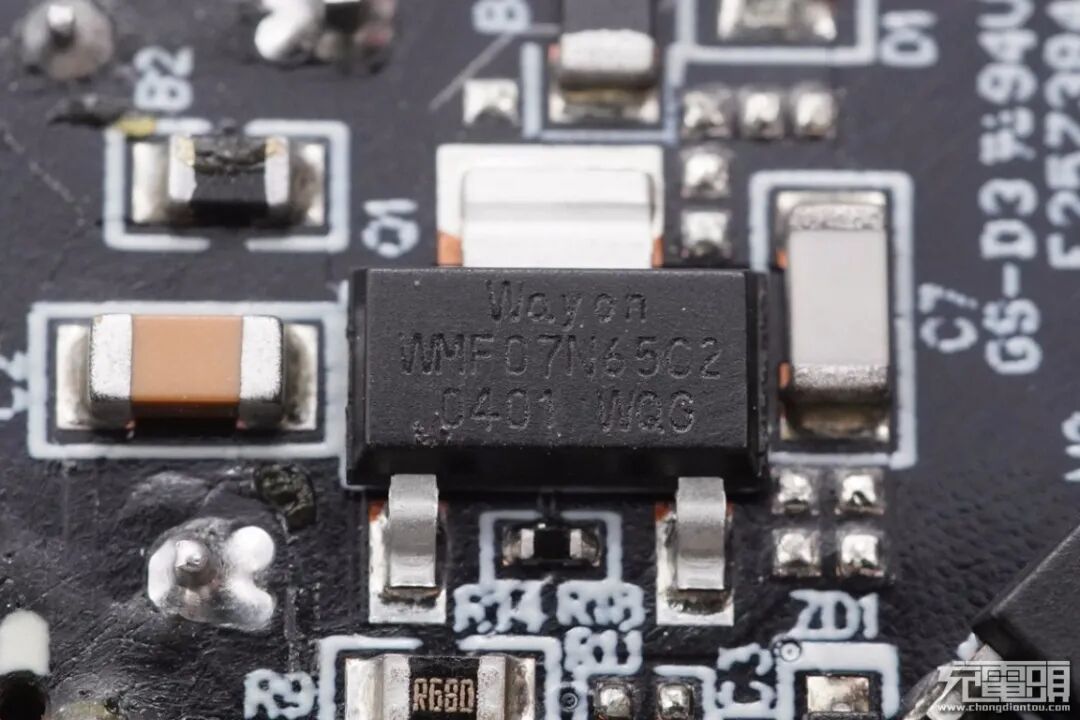

初级开关MOS来自上海维安电子有限公司，型号WMF07N65C2，耐压700V，导阻1Ω，SOT223封装。

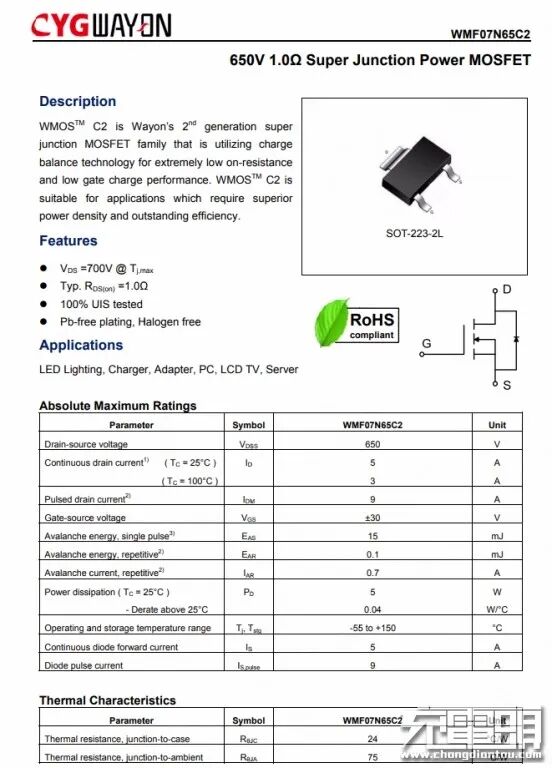

维安WMF07N65C2资料信息。

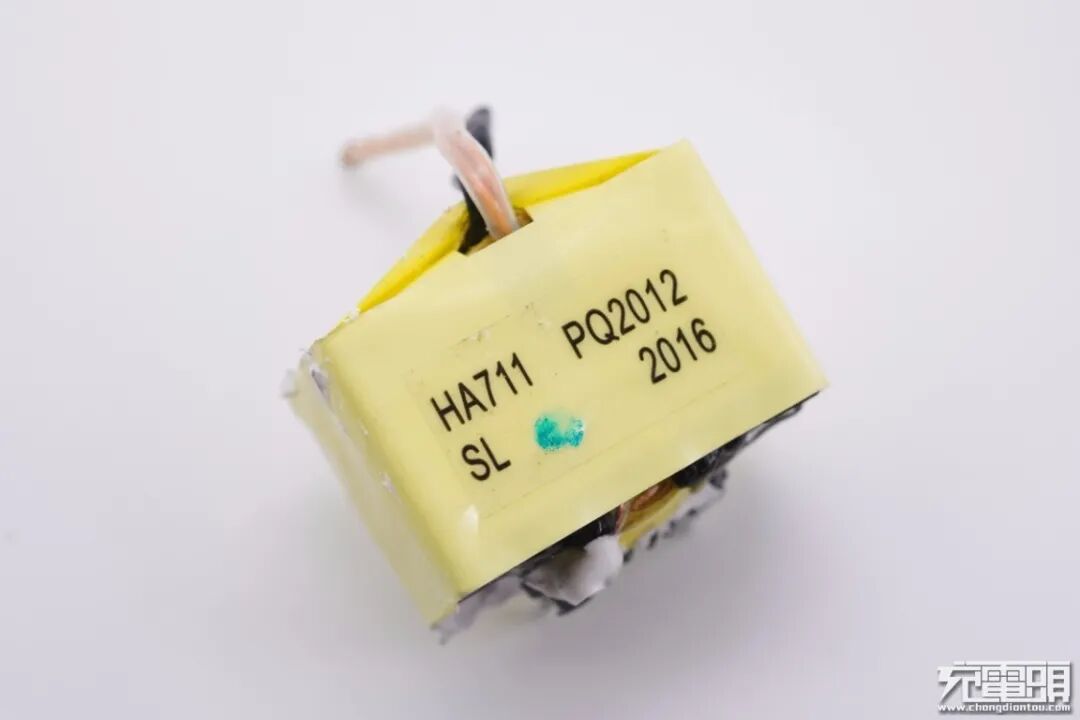

变压器特写，顶部喷码有信息，PQ201磁芯。

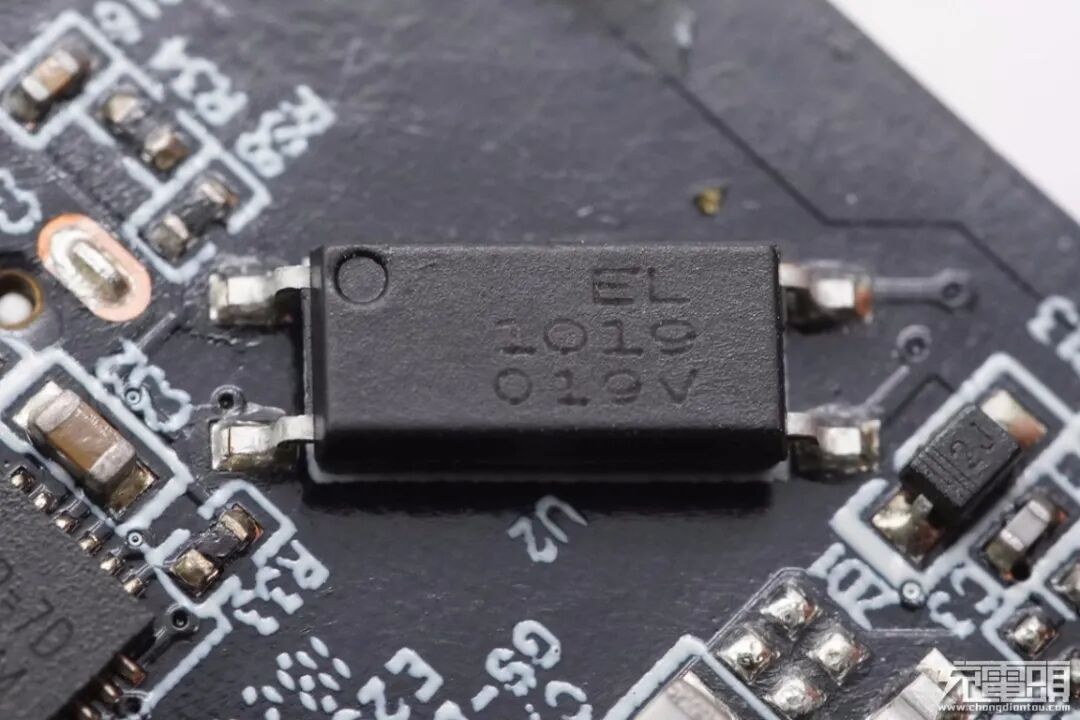

亿光EL 1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

输出端一览，USB-C母座定制，外套钢套加固，母座后面加了隔离板。

输出抗干扰蓝色Y电容。

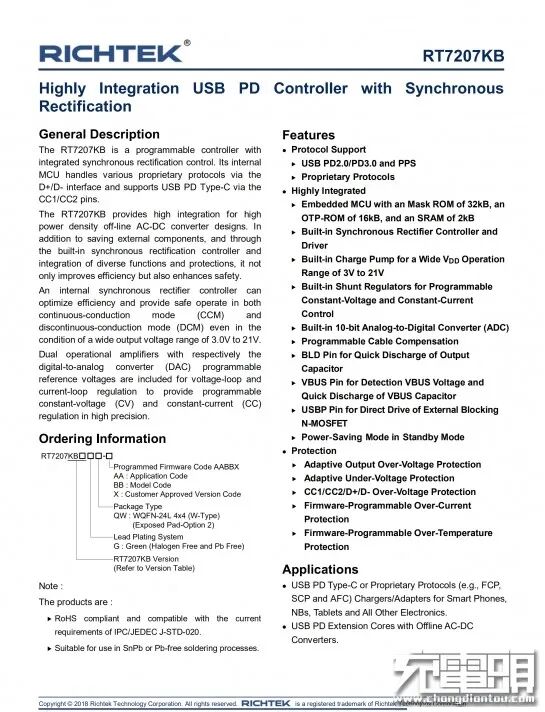

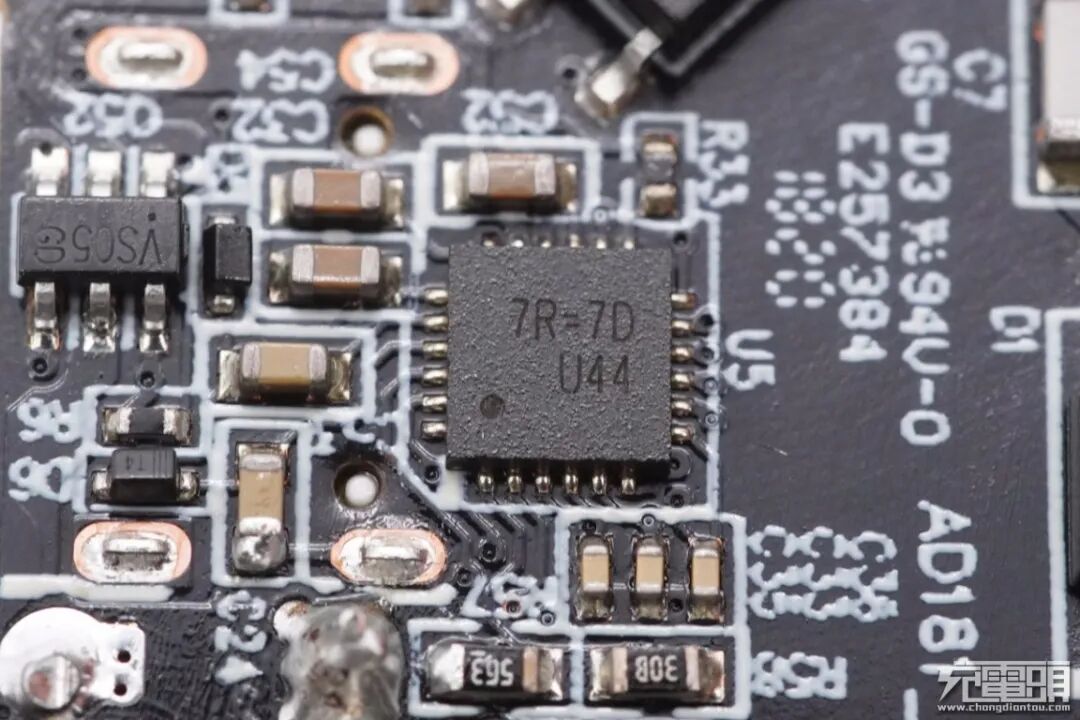

USB PD协议芯片控制器来自立锜科技，丝印7R=7D，实际型号为RT7207KB。这是一种集成同步整流控制的可编程控制器。其内部MCU通过D+/D接口处理各种专有协议，并通过CC1/CC2引脚支持USB PD Type-C。内置电荷泵，可编程的线缆补偿，支持自适应的过压，欠压保护，数据线过压保护，可编程的过流过热保护。

立锜RT7207KB为高功率密度离线AC-DC转换器设计提供了高集成度。除了节省外部元件外，还通过内置同步整流控制器和多种功能及保护的集成，内部同步整流控制器可以在3.0V到21V的宽电压范围内，在连续导通模式（CCM）和不连续导通模式（DCM）下均能达到最佳效率和安全运行数模转换器（DAC）的可编程参考电压包括电压环和电流环调节，以提供高精度的可编程恒压（CV）和恒流（CC）调节。

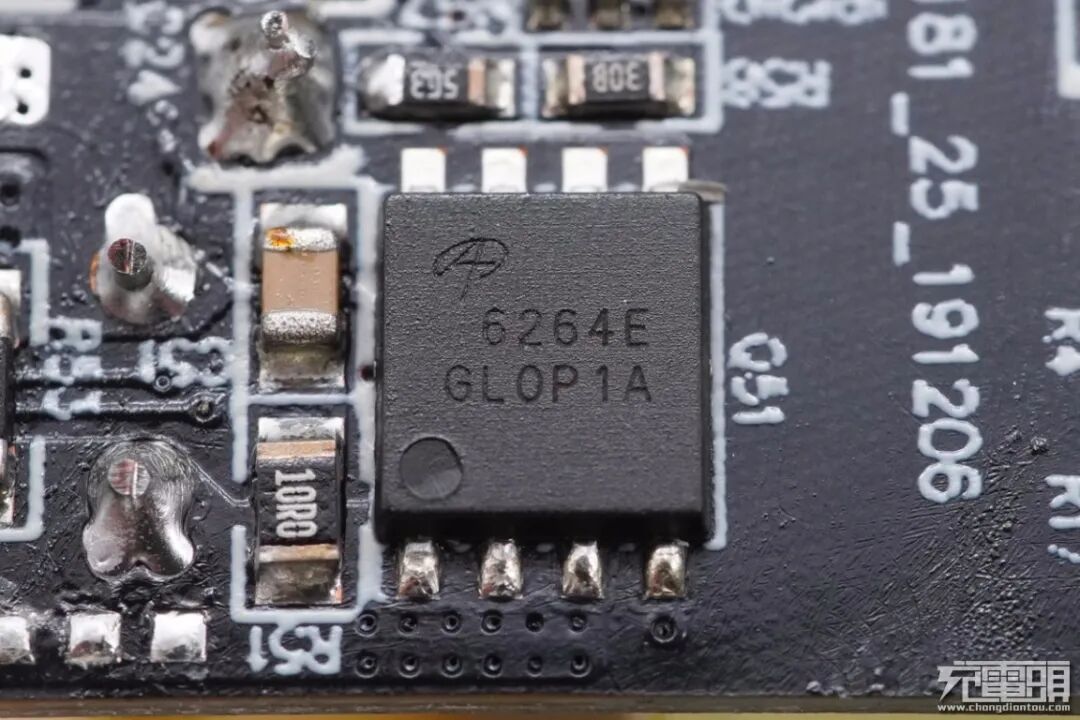

次级同步整流MOS采用AOS万代AON6264E，NMOS，耐压60V。

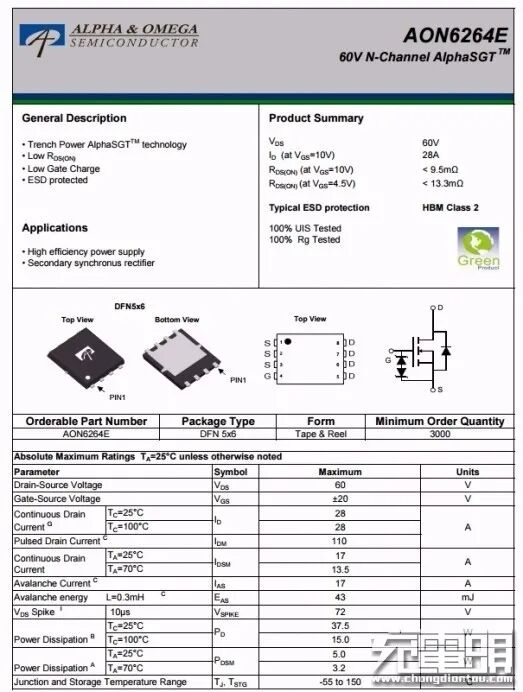

AOS AON6264E详细资料信息。

取下绝缘管，固态电容规格为820μF16V，台系知名品牌APAQ（钰邦），在电脑主板市场的占有率比较高，品质极佳，性能稳定，寿命长，性价比极高。

丝印VS05的MOS管是USB-C口的输出VBUS开关管。

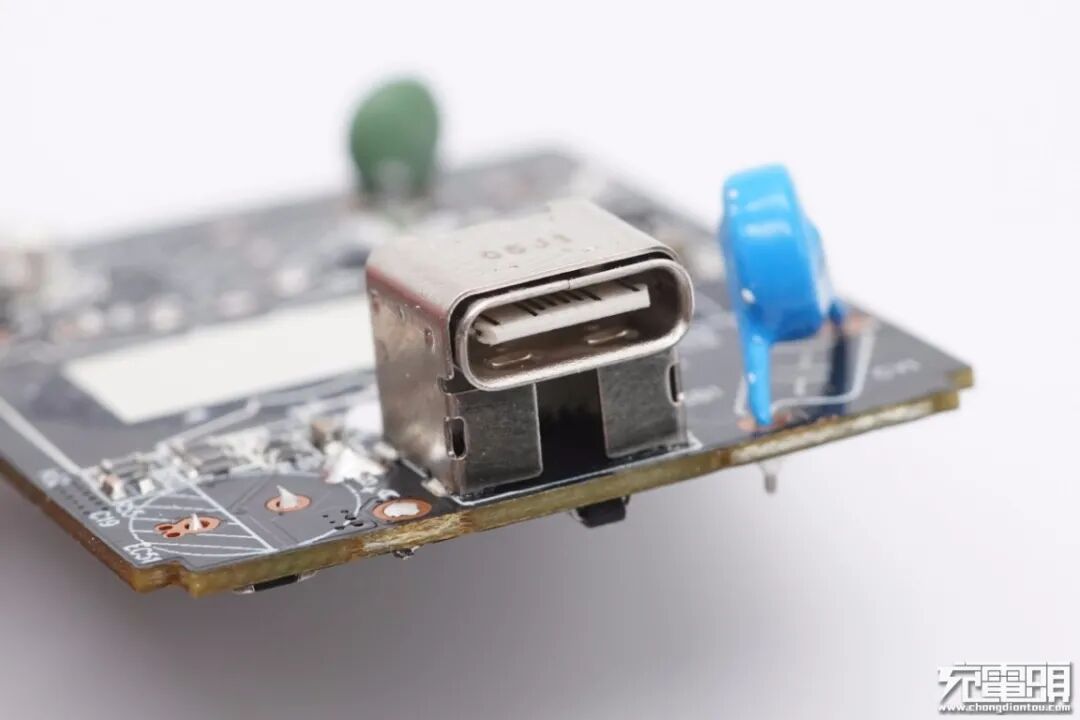

USB-C接口母座特写，外套钢套焊接加固，不易形变。

全部拆解完毕，来张全家福。

充电头网拆解总结

小米20W USB PD快充充电器支持USB PD、QC、AFC、FCP等多种主流协议，支持iPhone 12系列机型专用的9V2.22A档位，并且比苹果原装充电器多了一组12V1.66A输出，兼容性更广。充电器采用台系立锜全套电源方案，集成度颇高，这套方案在众多旗舰手机品牌充电器中被广泛采用。为了确保USB-C接口居中，小米工程师对USB-C接口进行了定制设计。通过拆解可见，内部电路、用料做工扎实、大气，是一线工厂生产工艺。

不得不说的是小米20W USB PD快充充电器的价格，仅售39元，香不香你说了算。结合充电头网此前的报道，目前iPhone12刺激了快充市场销量暴涨，20W快充单品月销10万台非常普遍，这也造成了上游芯片供货不足，价格上涨，品牌商巧妇能为无米之炊。在货源极其紧缺的行情下，小米20W PD充电器坚持39元定价，并且保持了持续供货，可见小米在上游供应链整合上，拥有超前的布局。
