----- 充电头网拆解报告 第1437篇 -----

SAMSUNG三星推出的Note 10+和S20 Ultra系列手机已经支持45W快充，不过手机标配的却是25W充电器。目前充电头网已经拿到了一款黑色欧规版本的三星25W PD快充充电器，其支持最大9V2.77A快充，此外还支持PPS快充协议，充满Note10+所花费的时间其实和三星45W充电器差不了多少。下面充电头网就和大家带来这款充电器的详细拆解，看看其设计做工如何。

虽说手机已经支持45W快充，但想要体验还得额外花钱购买一套45W PD充电器套装。此前充电头网已经对45W充电器的欧版、美版以及国行版进行了详细拆解。此外还拆解过三星S10 5G版原装25W USB-C充电器EP-TA800、25W AFC快充充电器EP-TA300、三星Galaxy S10原装15W充电器、三星NOTE7国行标配充电器、三星note8美规原装充电器等多款充电器，大家可以点击蓝色字体了解详细的拆解报告。

一、三星25W快充充电器外观

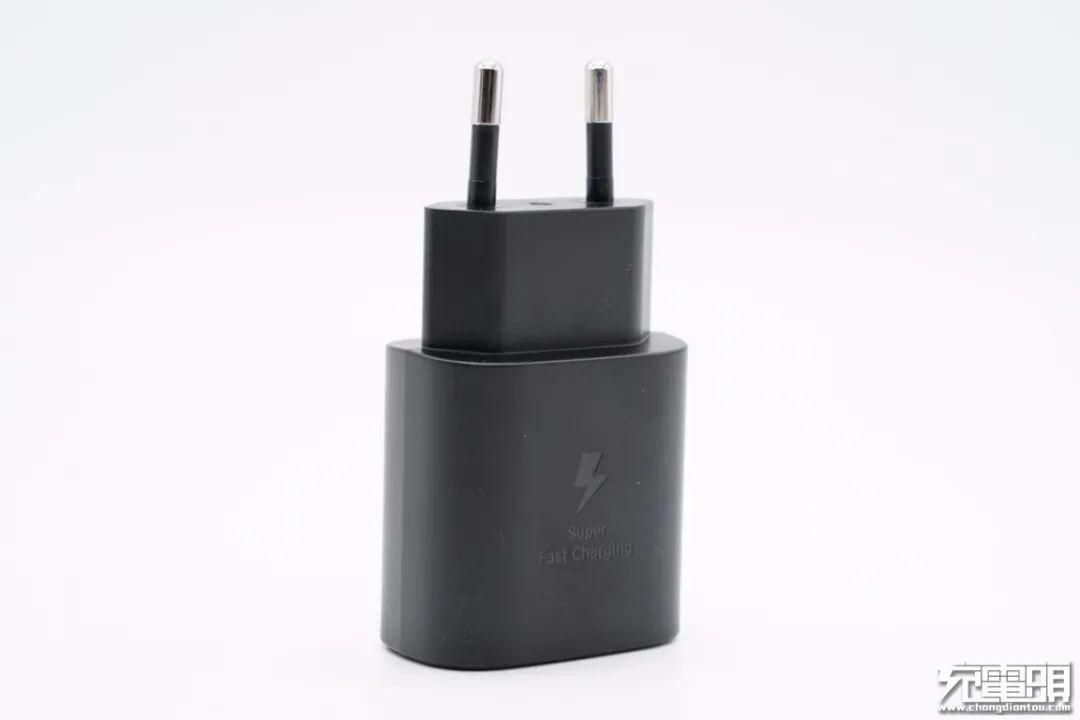

这款充电器采用PC阻燃材质黑色外壳，表面全部进行了磨砂处理，腰身各面之间过渡圆润。

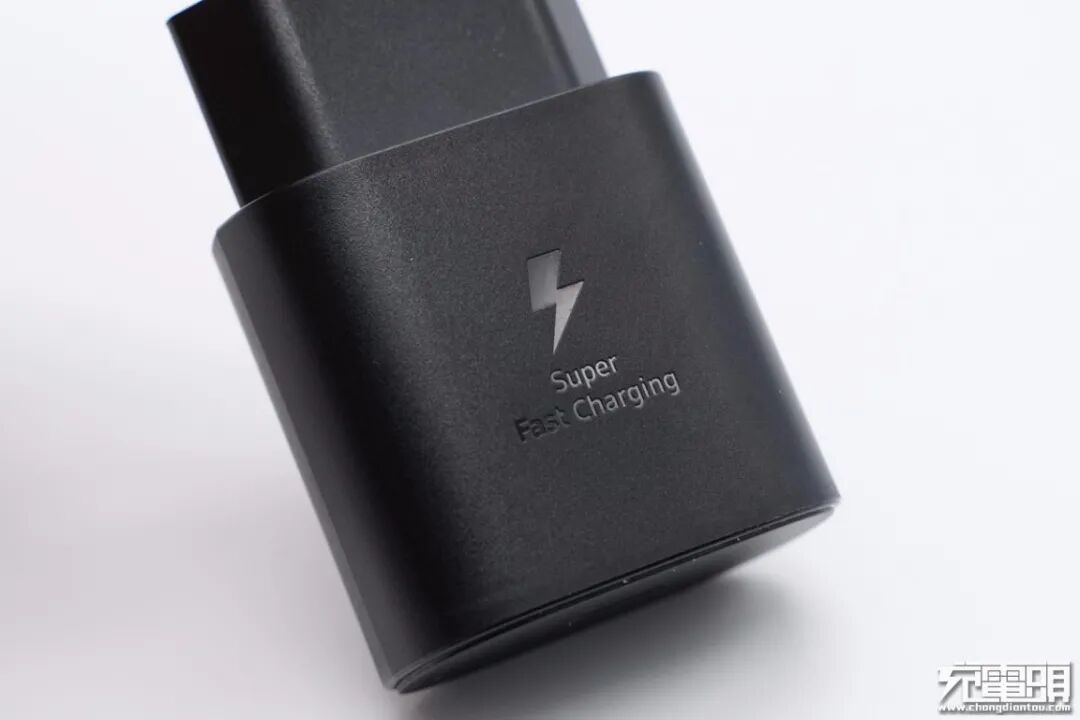

机身正面中心设有闪电logo以及“Super Fast Charging”字样。

背面印有充电器详细参数信息
型号：EP-TA800
输入：100-240V~50/60HZ 0.7A
输出：5V3A、9V2.77A、3.3-5.9V3A、3.3-11V2.25A
产品为越南制造，目前已经通过了CE认证、EAC认证、摩洛哥CP认证和VI级能效认证。

输入端设有凸出棱形状塑料壳，插入插座更稳定。

插脚特写，圆柱设计。

输出顶面中心设有USB-C接口，黑色胶芯不露铜。

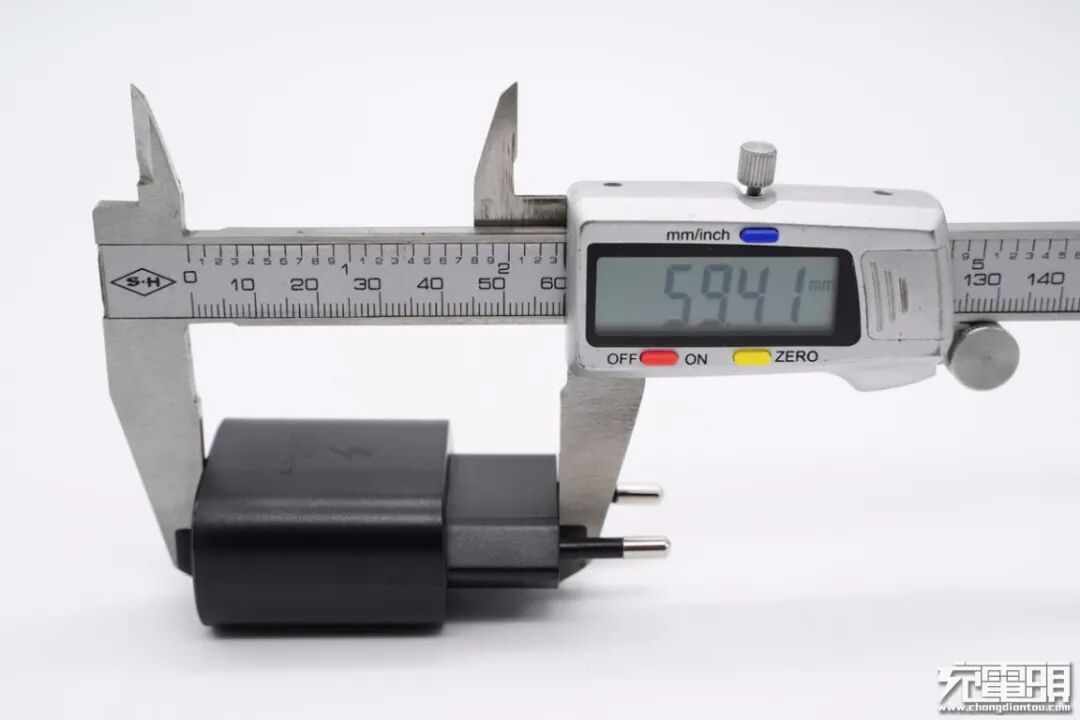

使用游标卡尺实测充电器机身长度为59.41mm。

宽度为41.19mm。

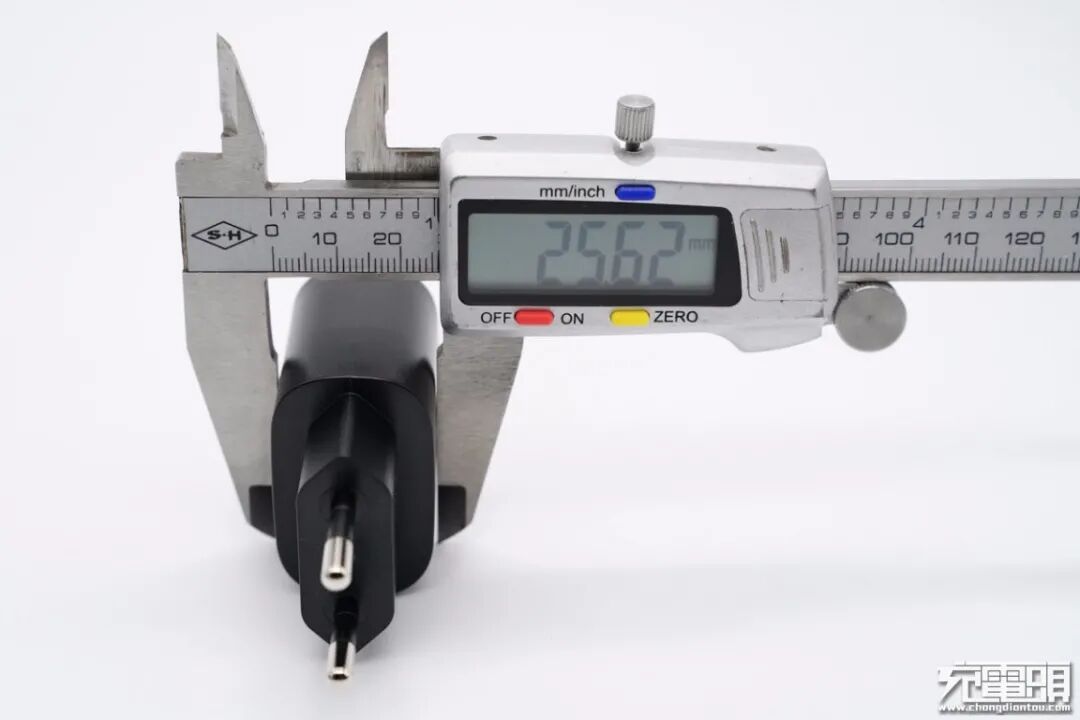

厚度为25.62mm。

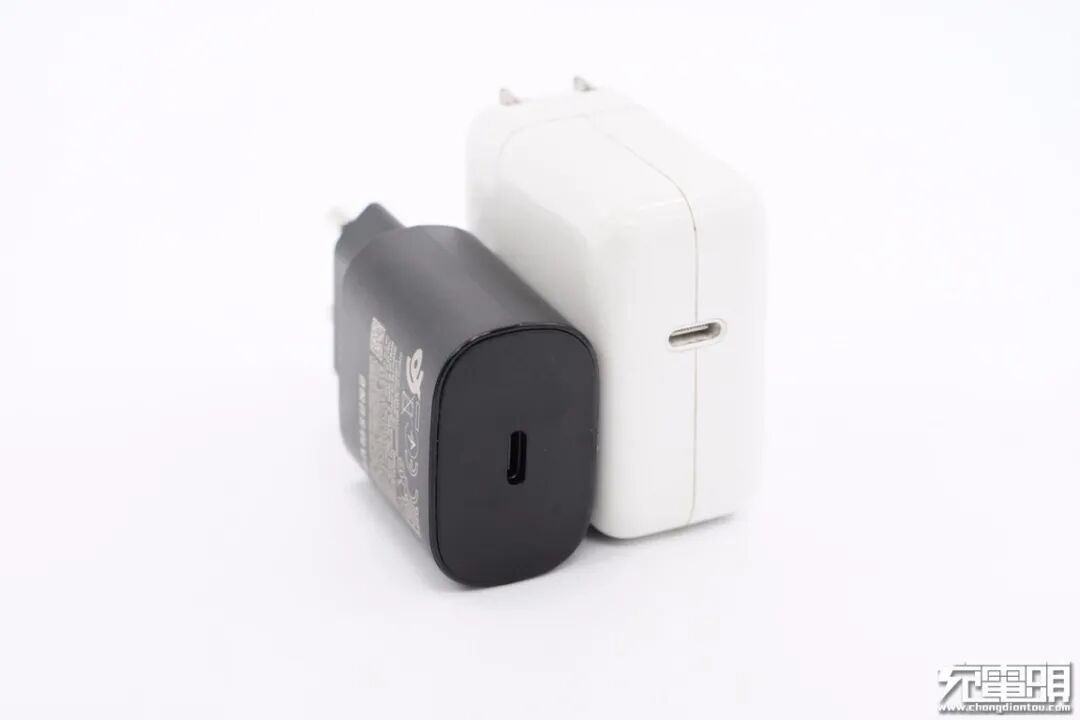

和苹果30W充电器大小直观对比，三星这款要小得多。

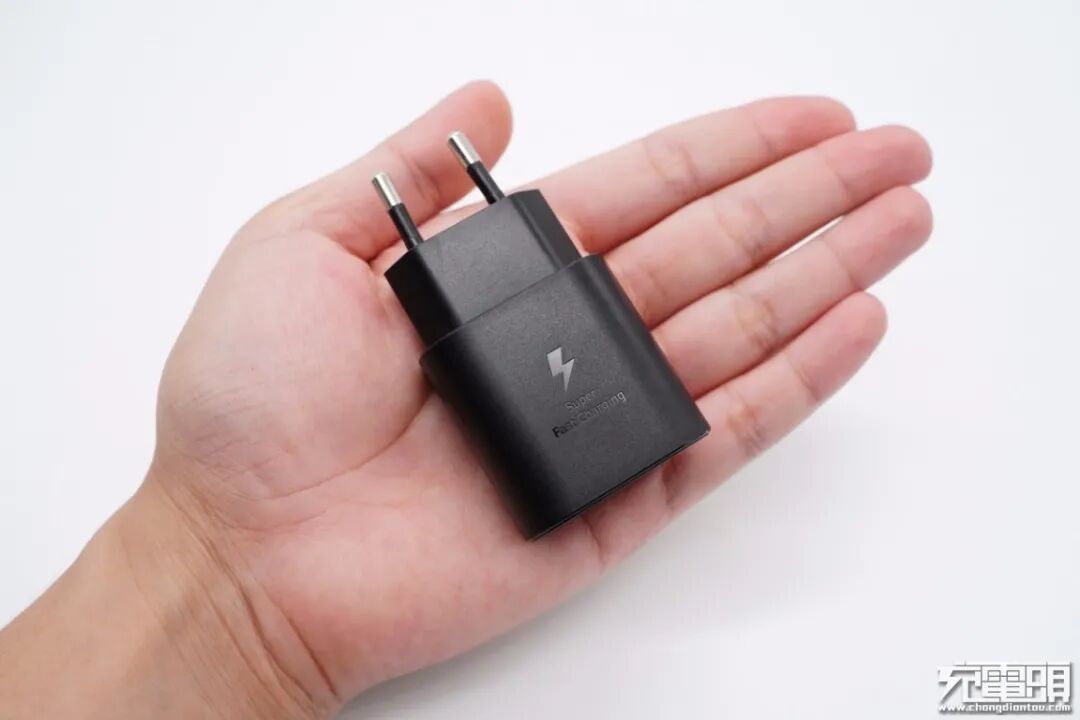

拿在手上的直观感受。

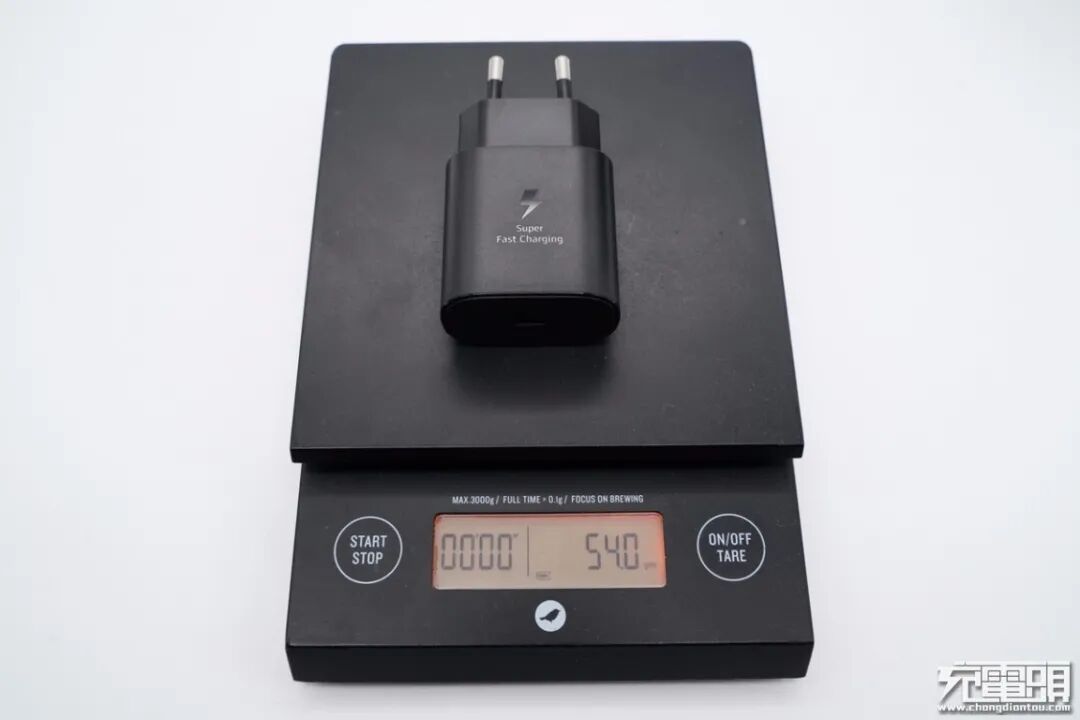

充电器净重约为54g。

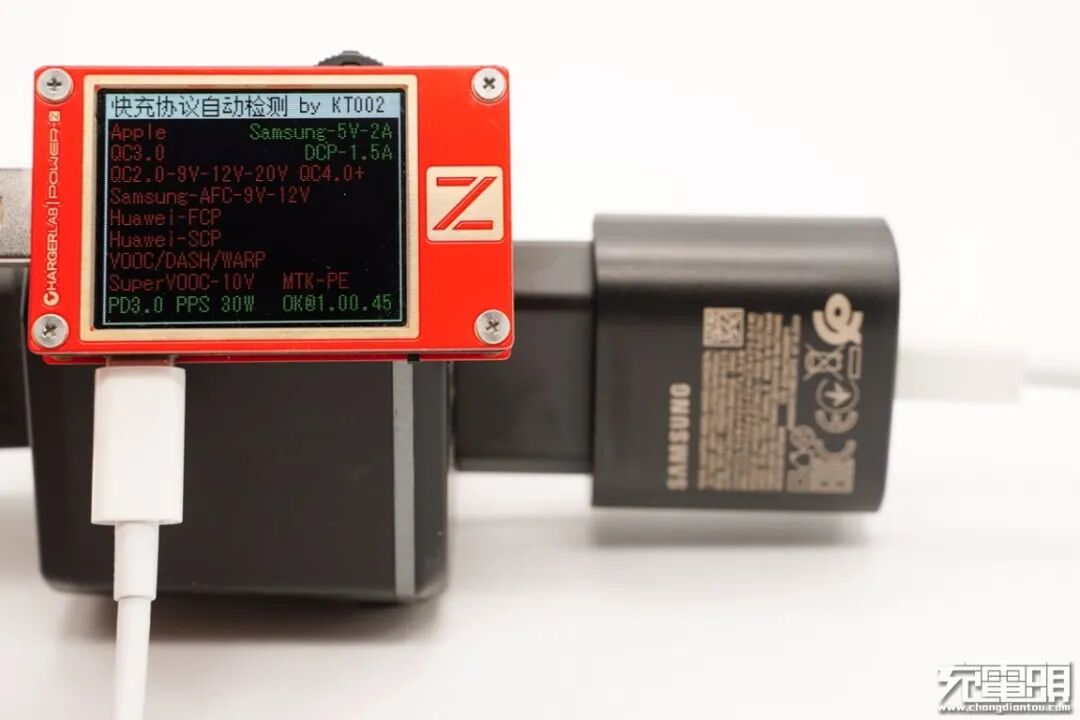

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Samsung 5V2A和DCP，以及PD3.0和PPS快充协议。

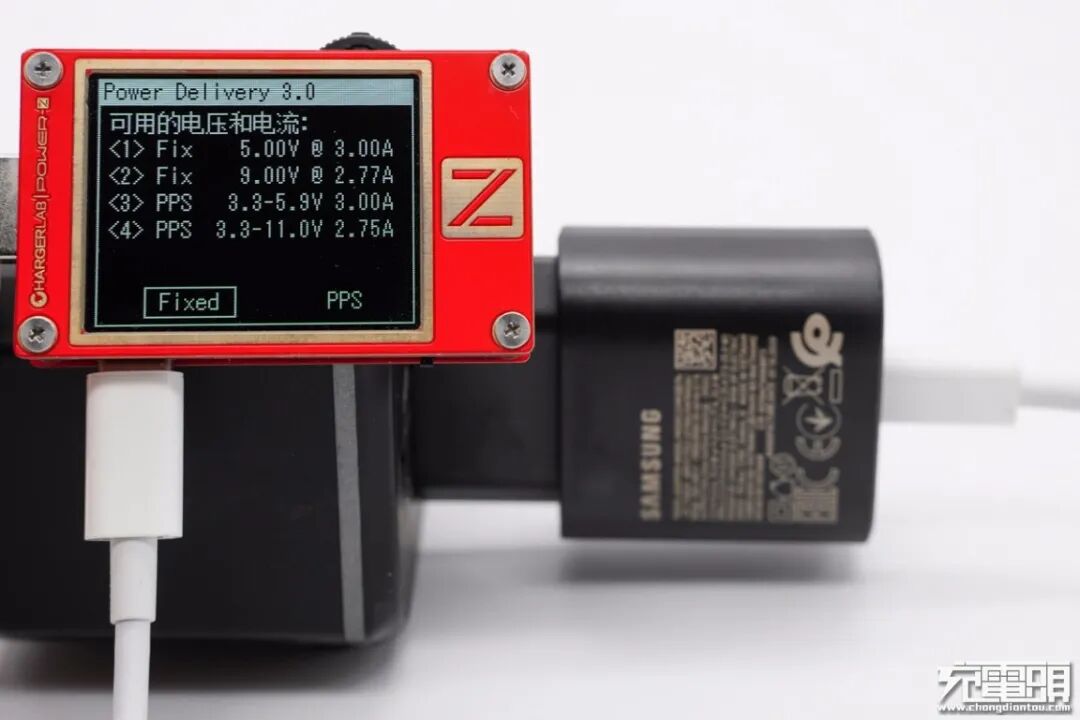

除此之外，PDO报文显示USB-C口还具备5V3A、9V2.77A两组固定电压档位，以及3.3V-5.9V3A和3.3V-11V2.75A两组PPS电压档位。

二、三星25W快充充电器拆解

将输出端外壳拆开，边缘采用卡扣和超声波焊接进行封装。

PCB板正面一览，板子前端以及右侧电容打白胶固定，电路板与插头弹片接触供电。

变压器使用塑料壳支撑和隔离，输出端母座外套塑料壳加固。

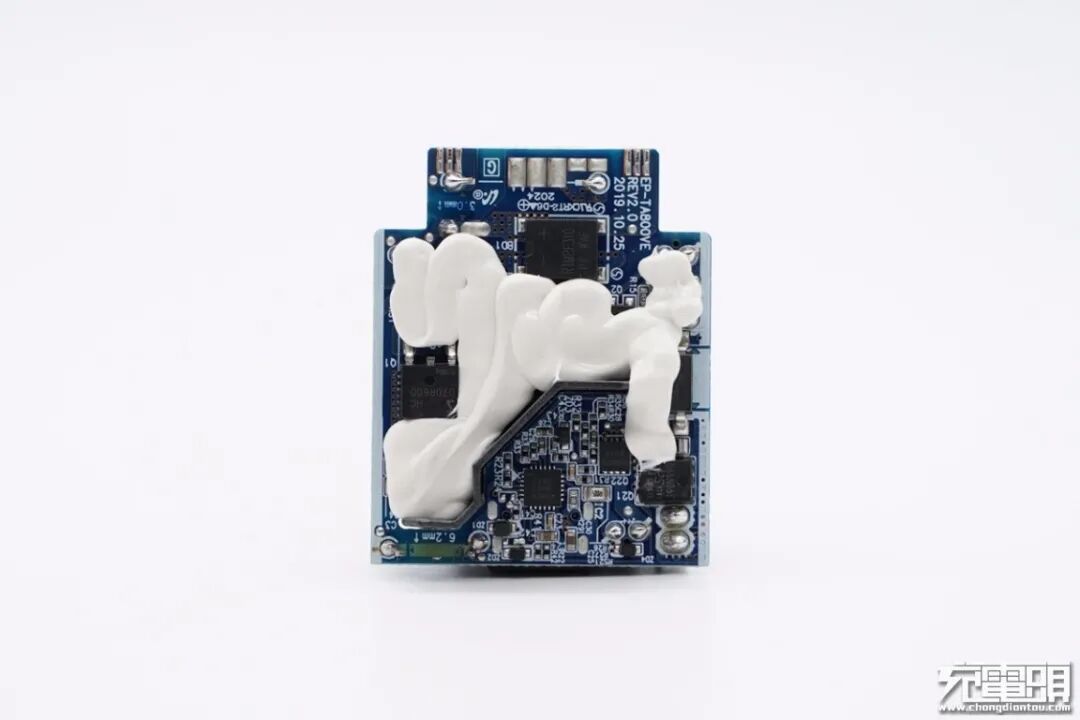

PCB板背面打胶处理，帮助芯片导热。

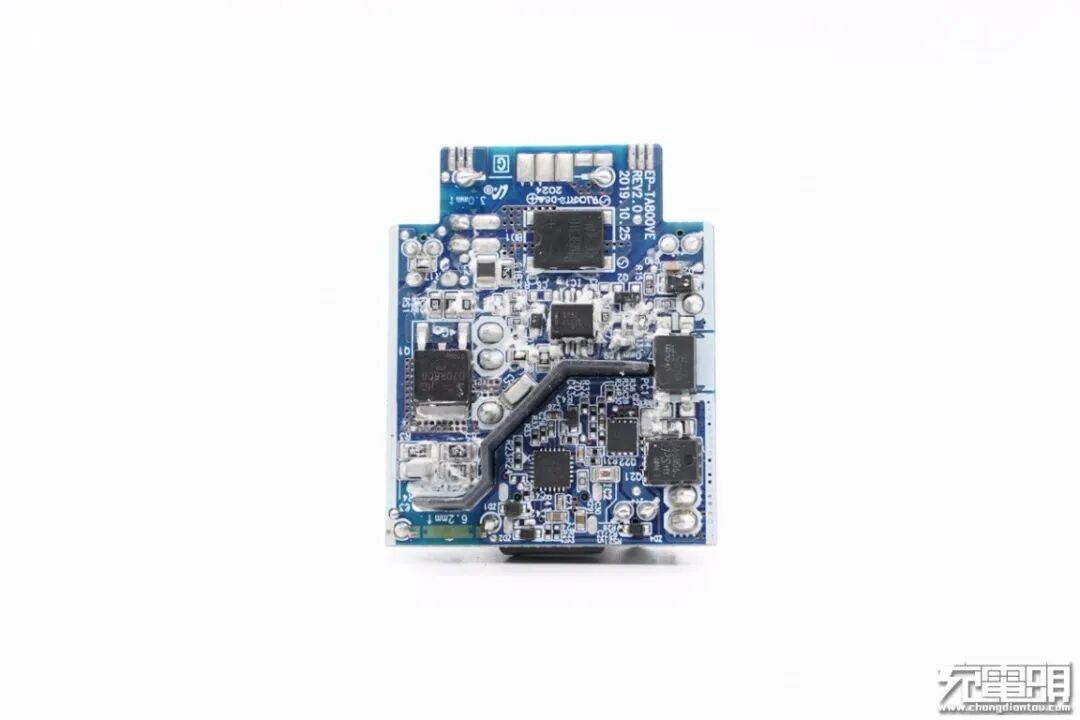

清理掉硅胶，板子中心处还有充电器主控芯片。

经过对充电器电路观察分析发现，三星25W USB PD快充充电器采用开关电源宽范围输出，协议芯片通过光耦控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

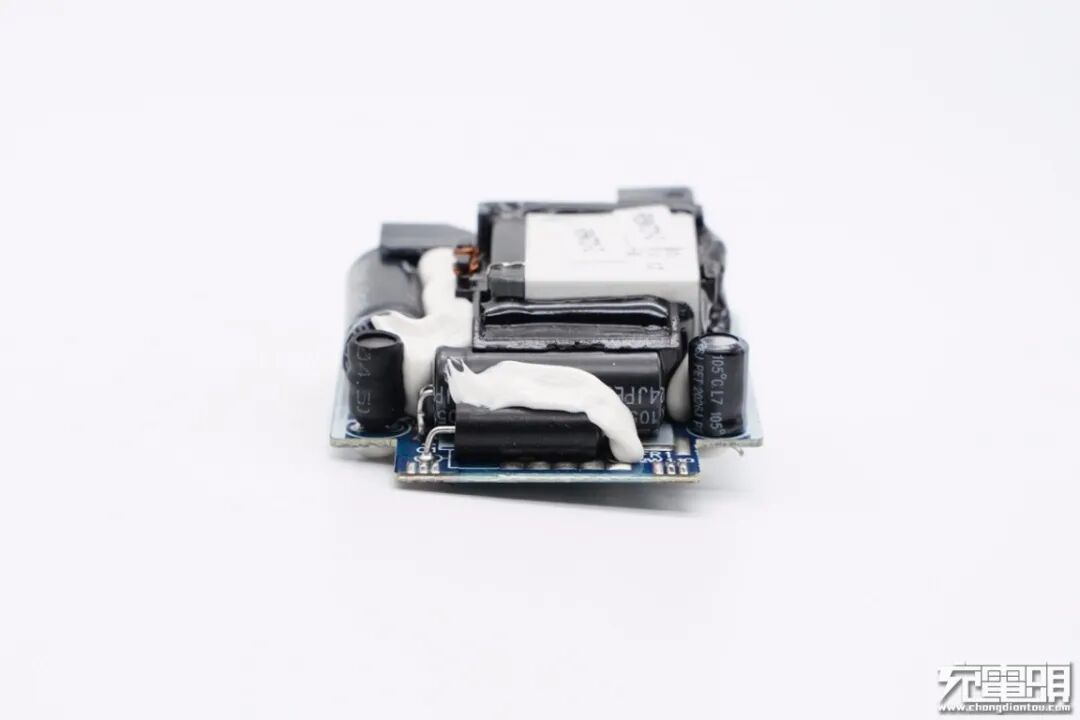

输入端一览，保险电阻和高压滤波电解电容打胶加固。

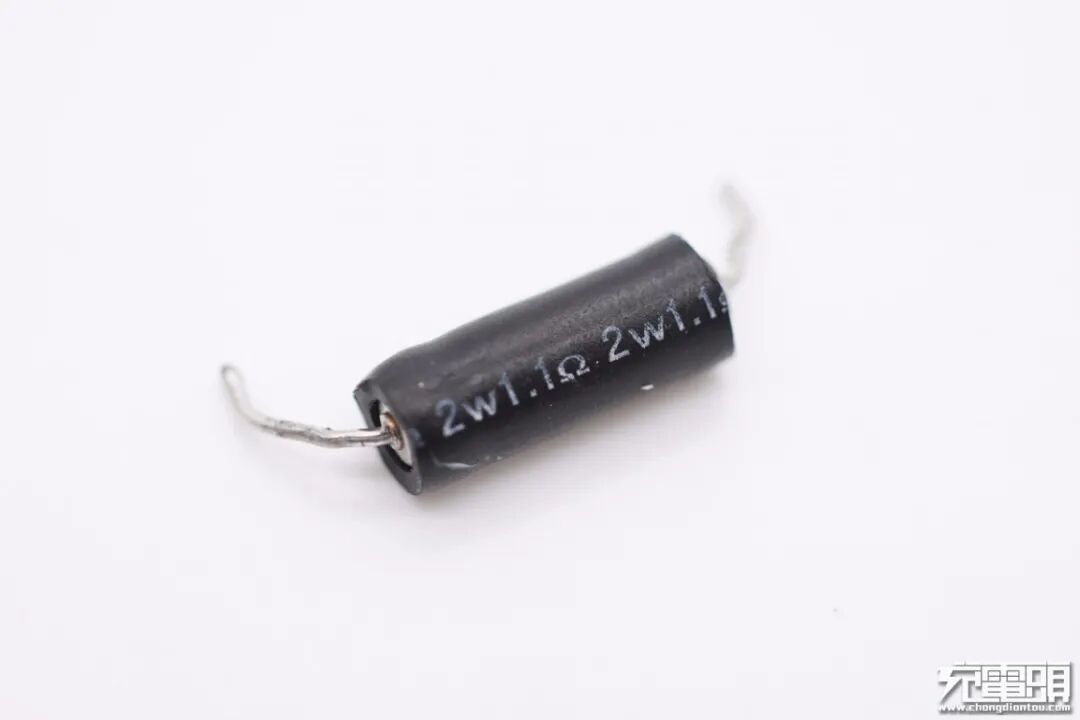

输入保险电阻特写，外套热缩管保护，2W 1.1Ω。

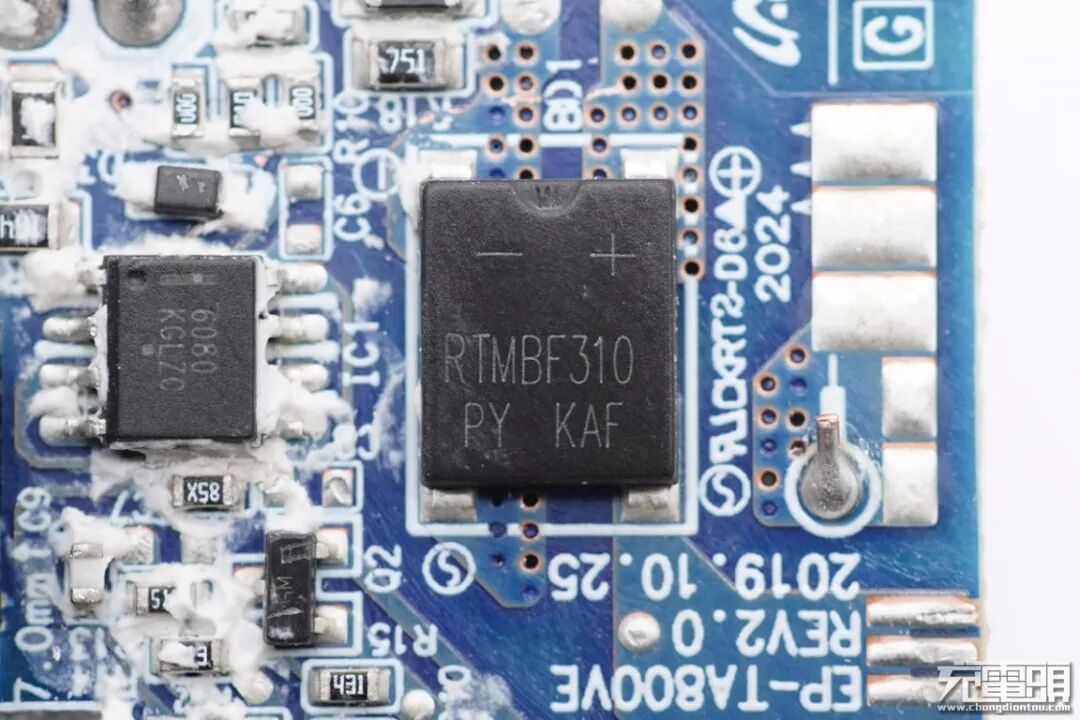

输入端RTMBF310整流桥。

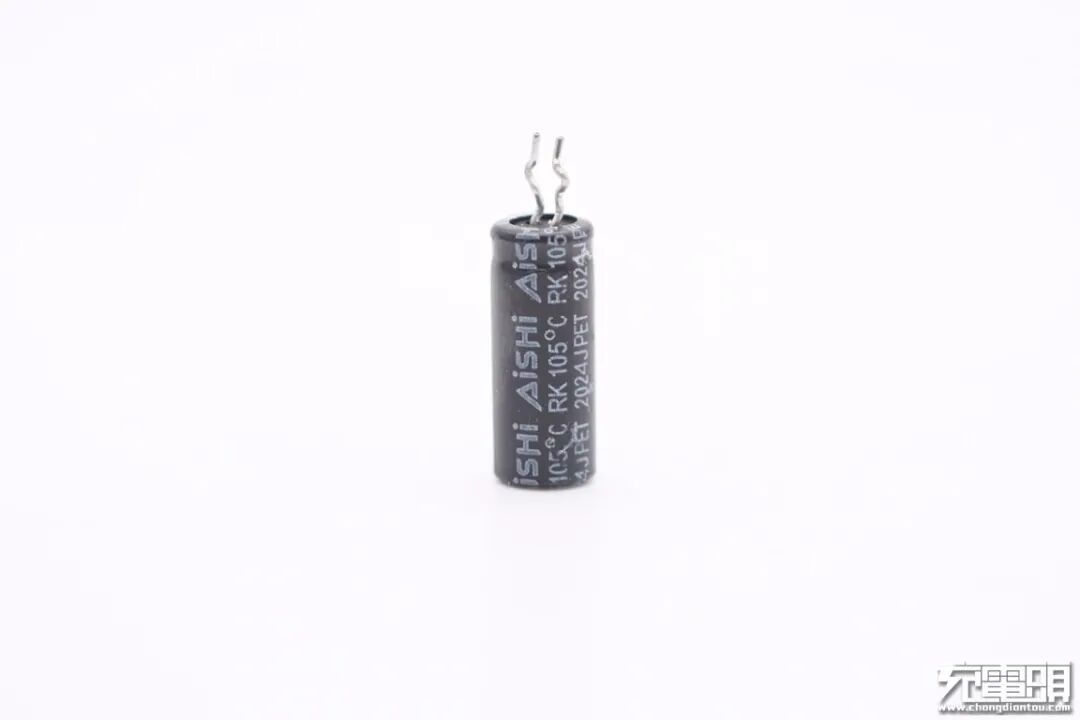

高压滤波电解电容来自艾华。

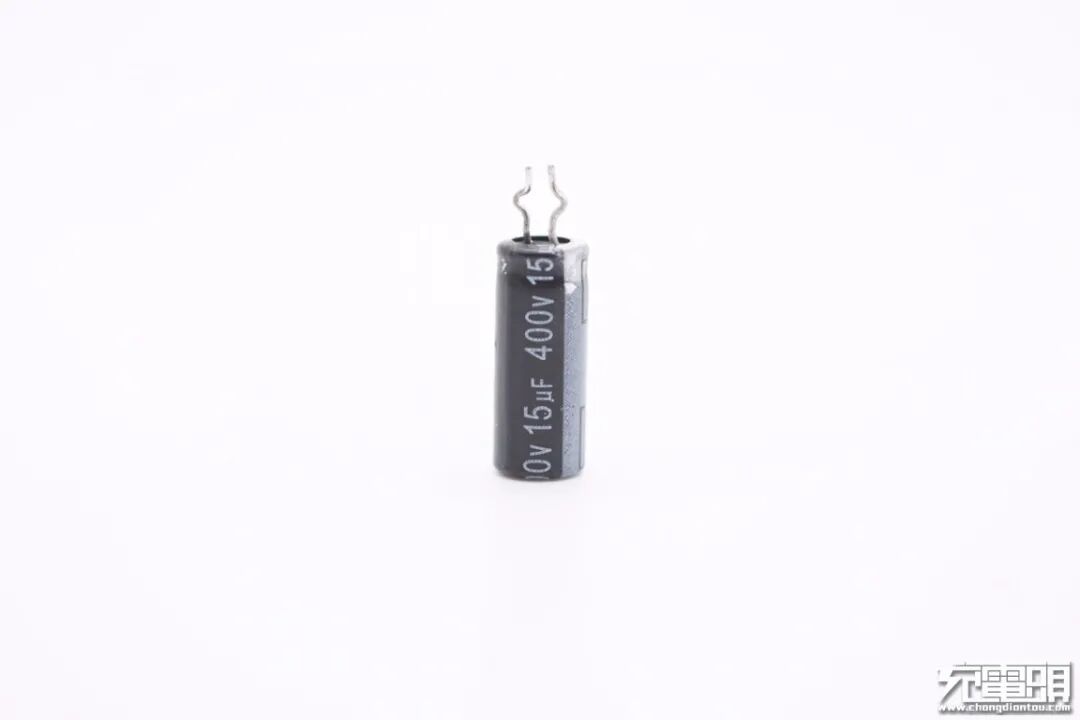

规格为400V 15μF。

PCB板侧面一览，设有另一颗高压滤波电解电容和工字电感。

另一颗电容也是来自艾华。

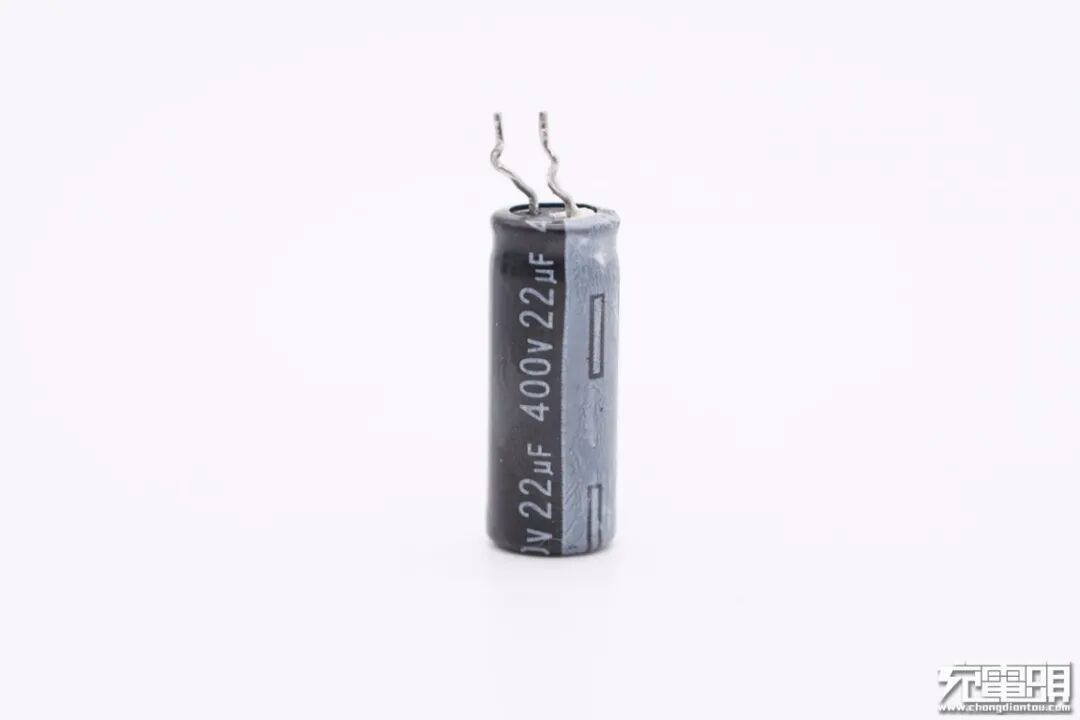

规格为400V 22μF。

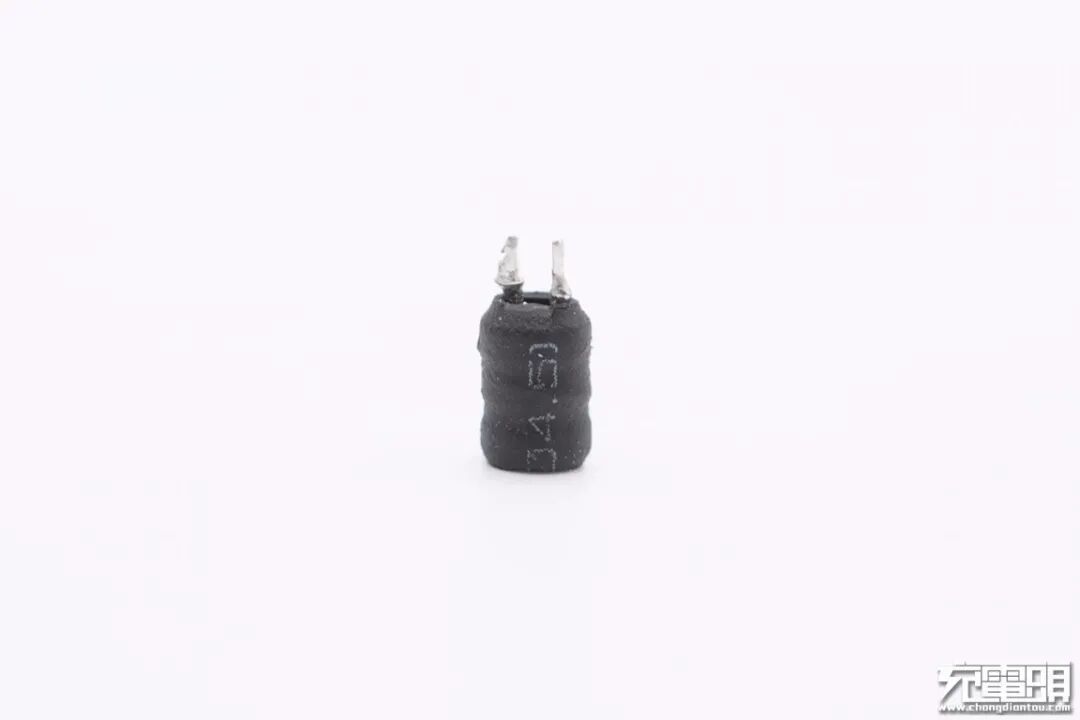

工字电感外套热缩管。

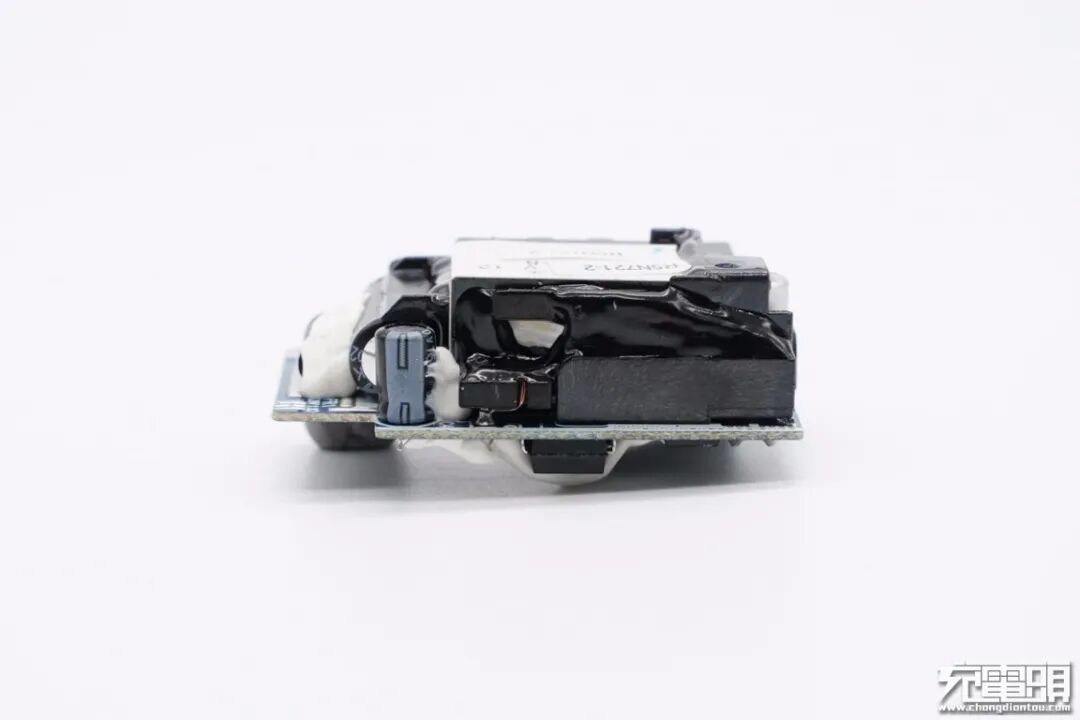

PCB板另一侧，设有主控芯片供电电容和变压器。

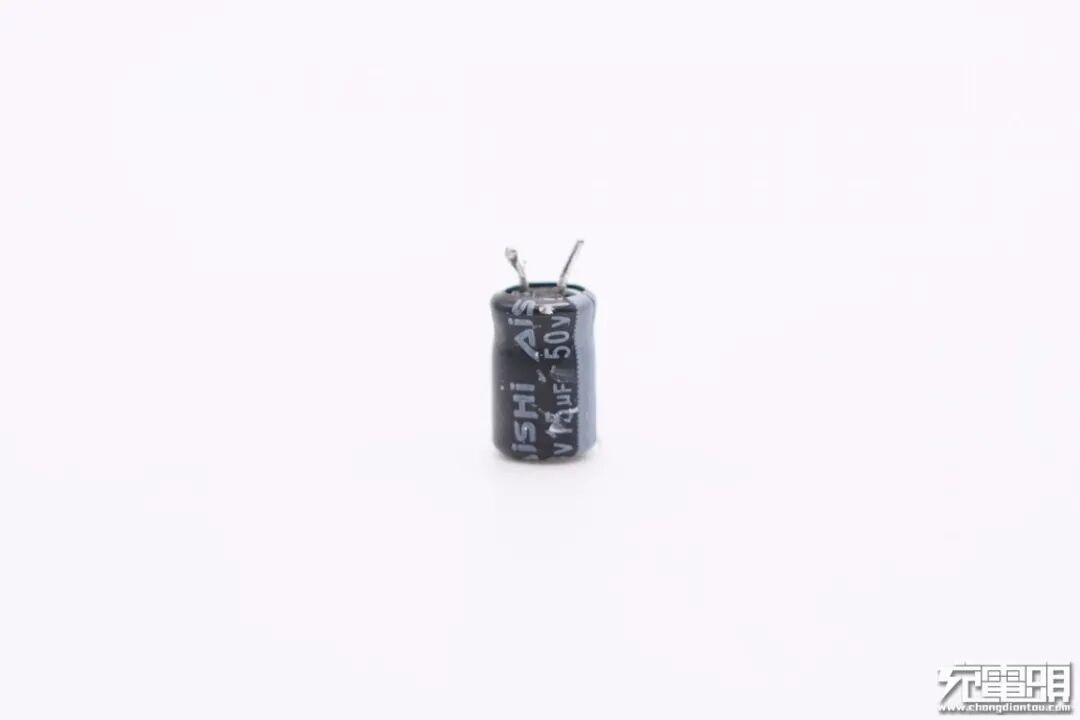

PWM主控芯片供电电容特写，规格为50V 15μF。

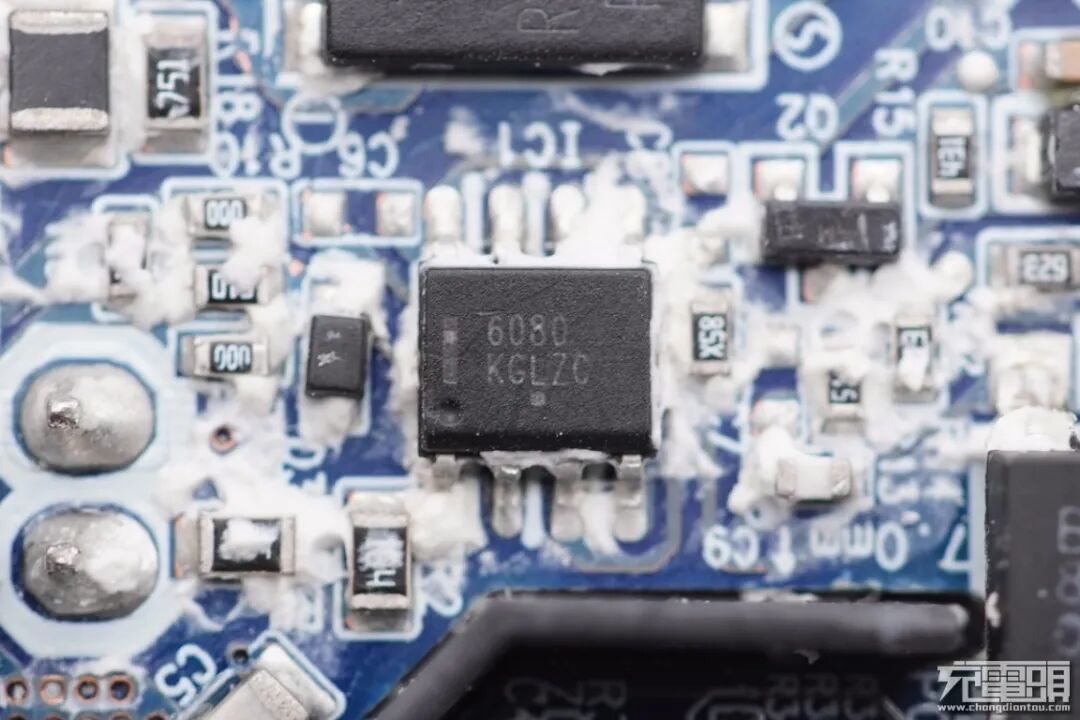

PWM主控芯片特写，丝印6080。

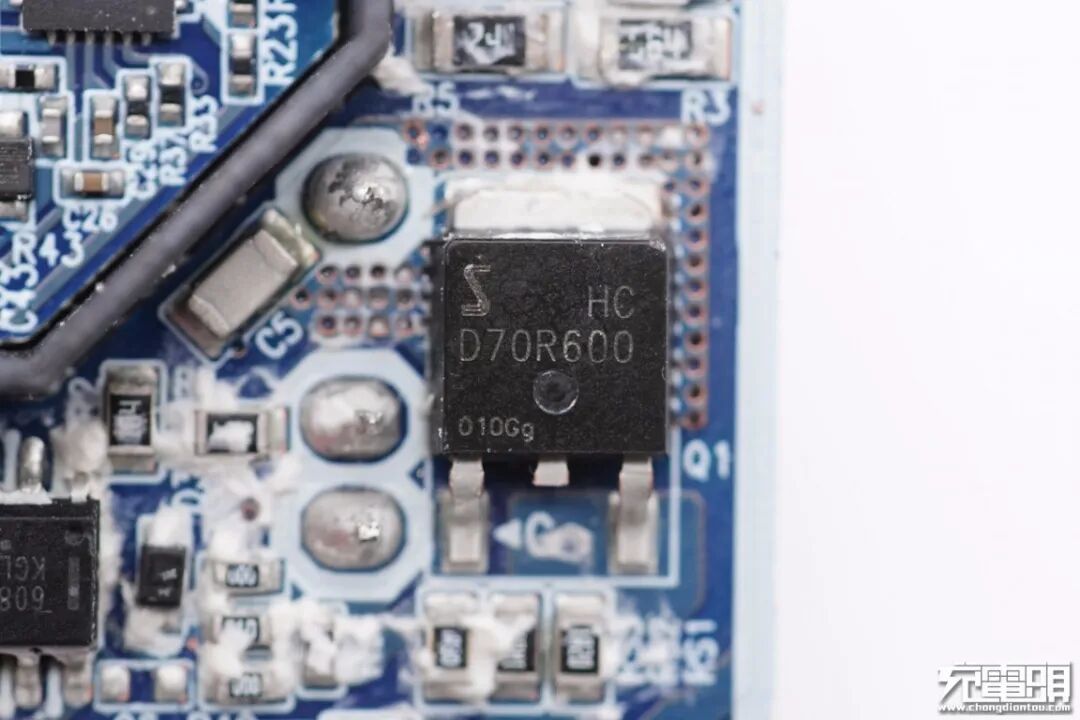

初级开关MOS来自SemiHow半导体，型号HCD70R600，750V超结NMOS，导阻0.6Ω。SemiHow半导体是目前量产的三星充电器的主要供应商，2017年开始与三星半导体战略合作开发高压超结工艺平台，目前基本覆盖600V~900V高压超结MOS常用型号，并且可确保产能为50000片/月。

SemiHow半导体超结MOS选用多层外延工艺，特别是在快充及PD应用上EMI表现优秀；内置ESD 二极管，防静电能力好。同时拥有全球优秀的晶圆生产品质管控体系支持，同苹果、高通的高端IC在同一个晶圆厂制造。

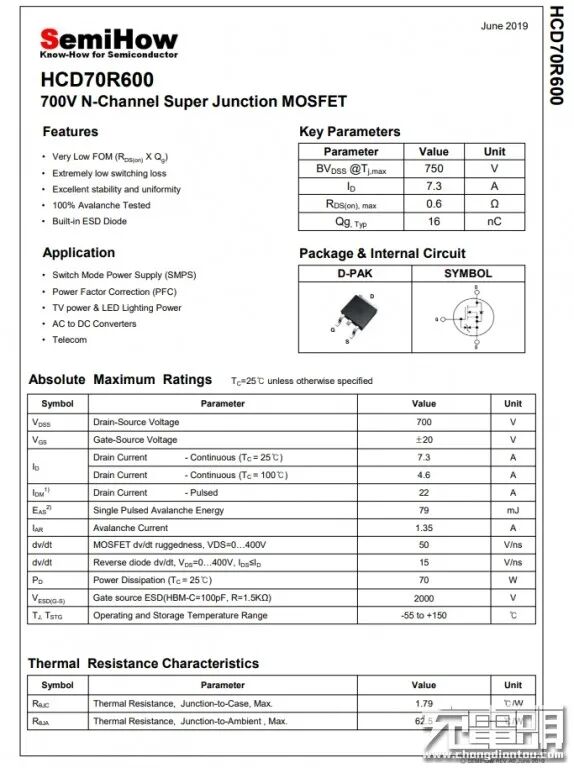

SemiHow半导体HCD70R600资料信息。

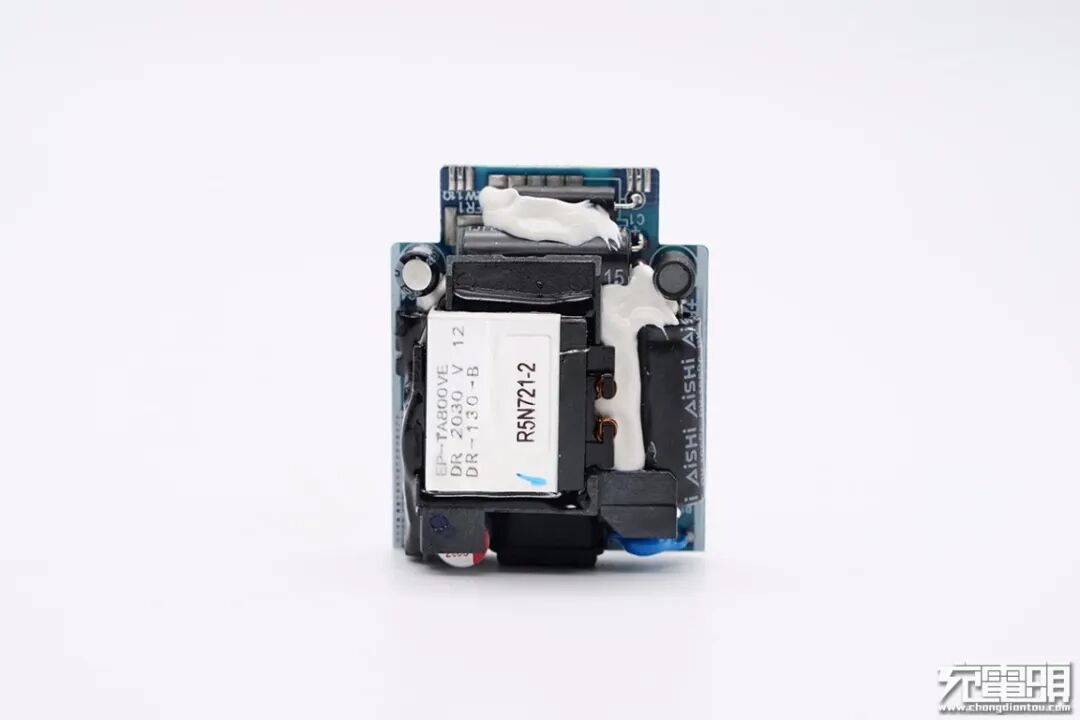

变压器特写，顶部贴有信息贴纸。变压器和塑料外壳打胶固定。

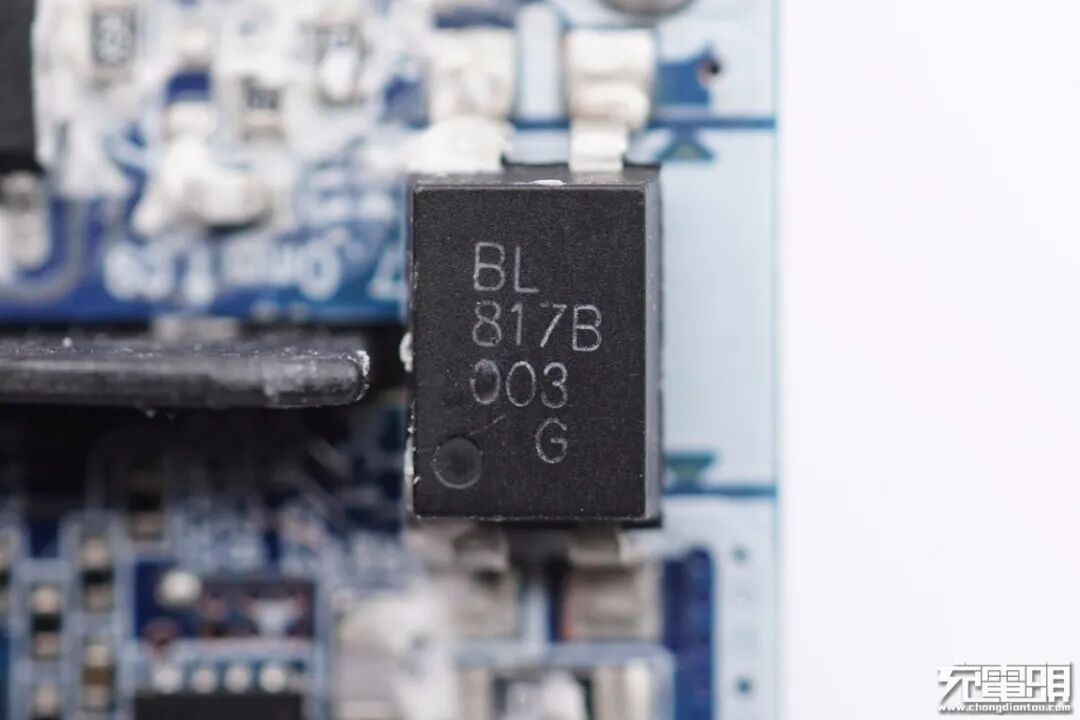

817B光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

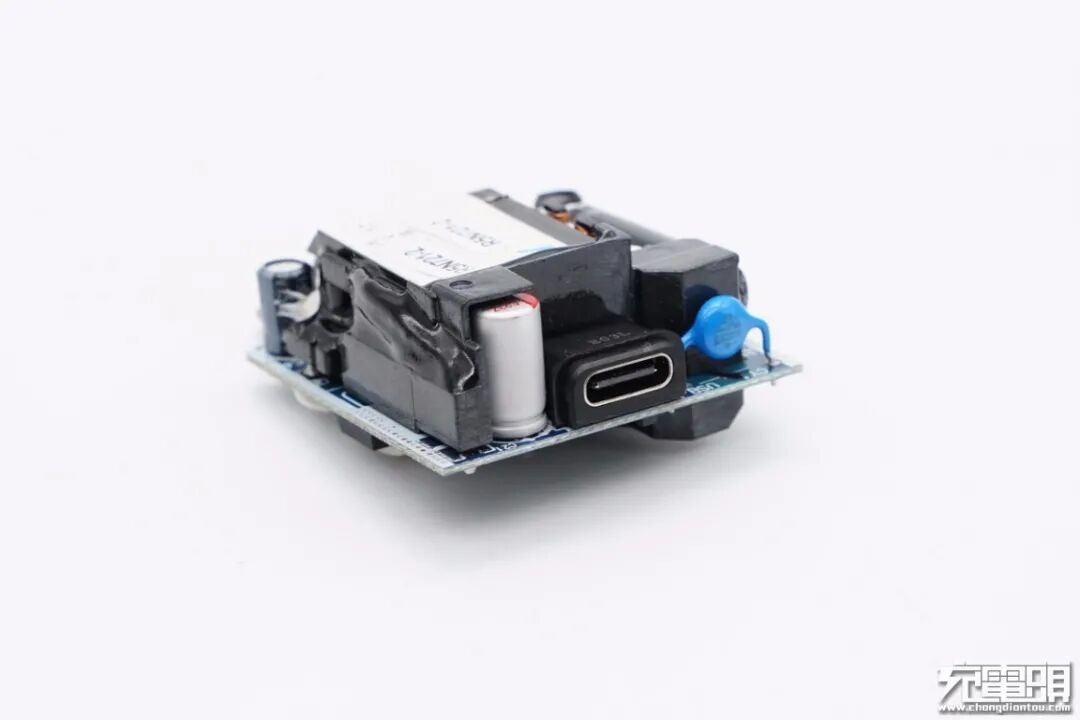

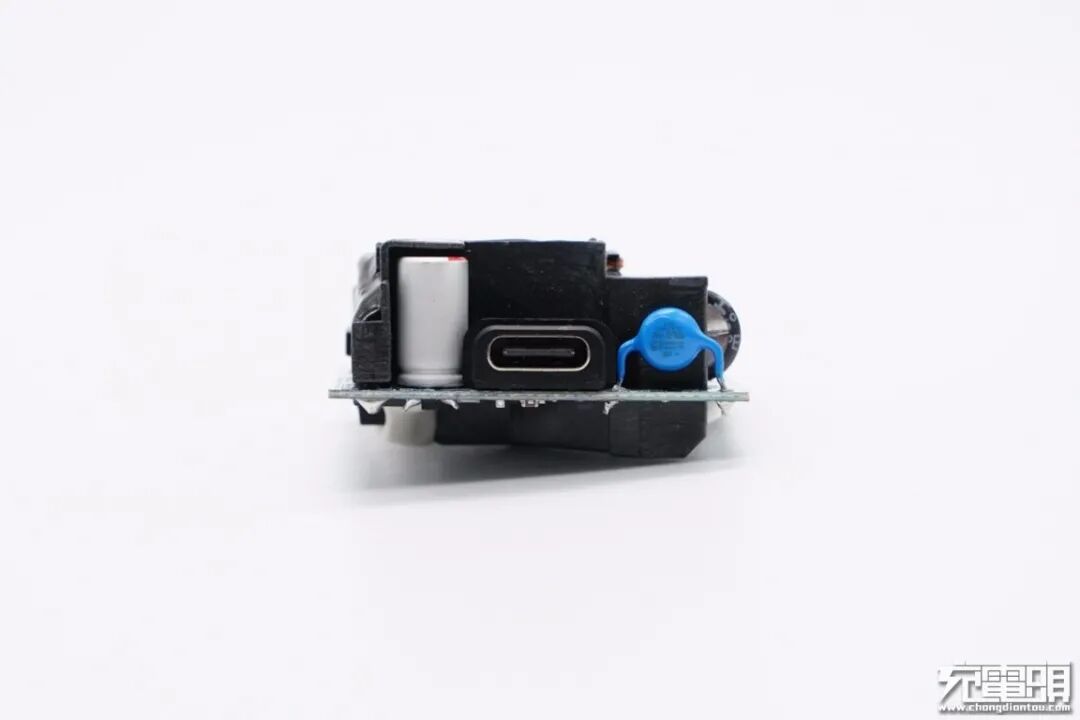

输出端一览，塑料壳还顺带充当初次级隔离板，USB-C母座外套塑料壳加固。

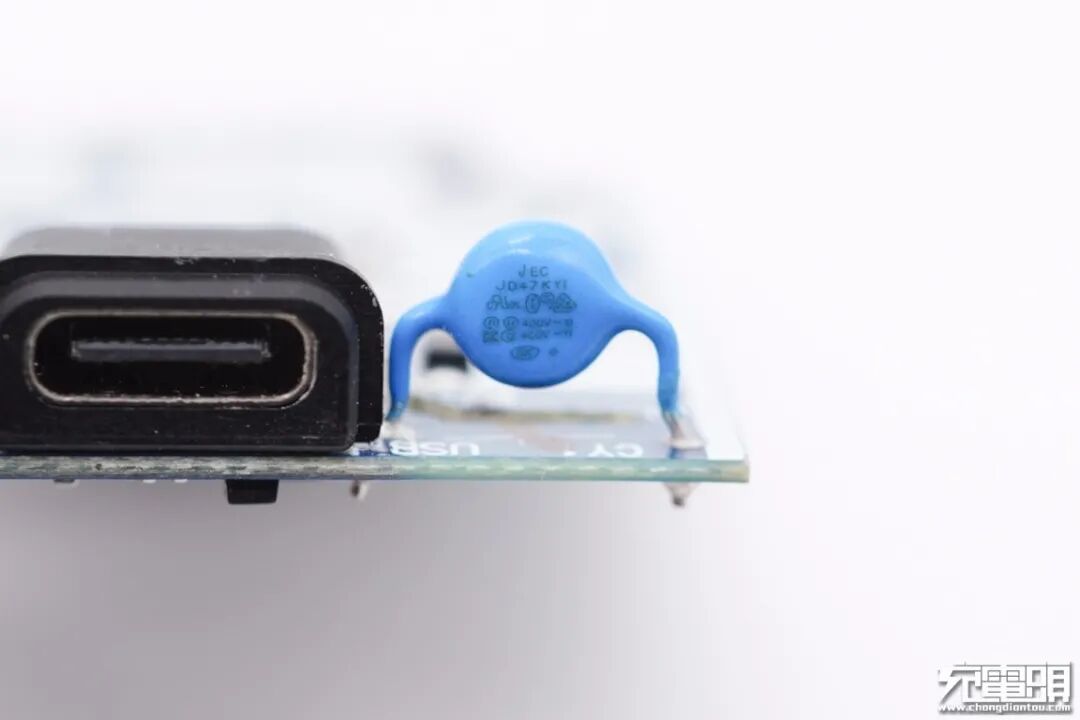

输出抗干扰蓝色Y电容，两侧出线降低高度。

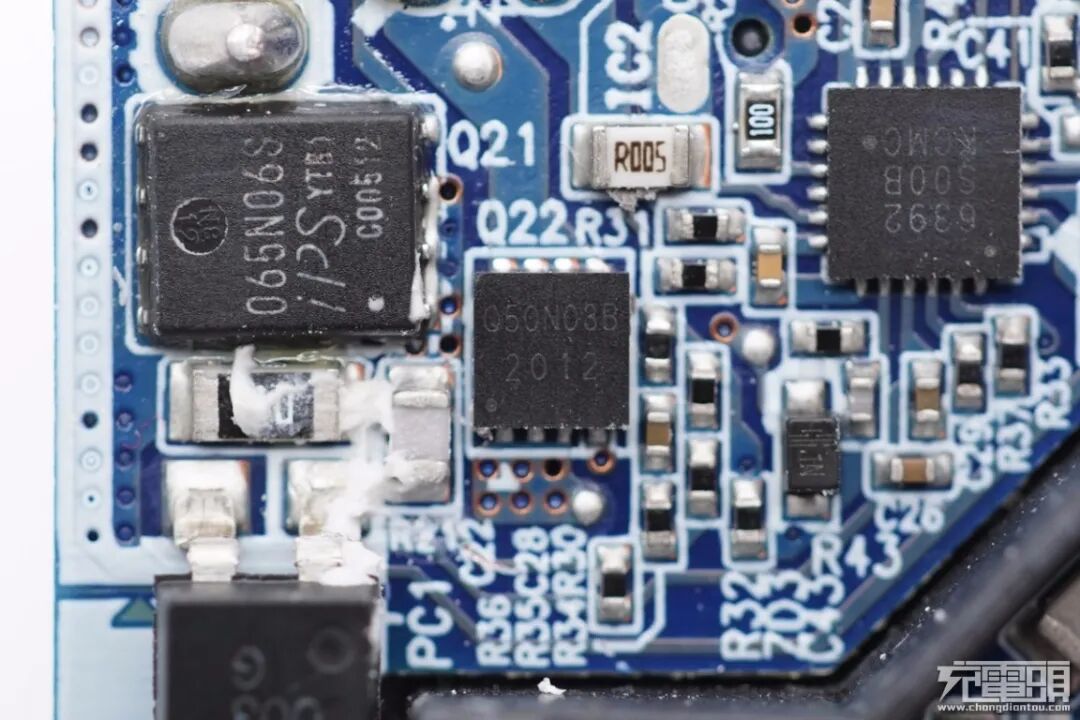

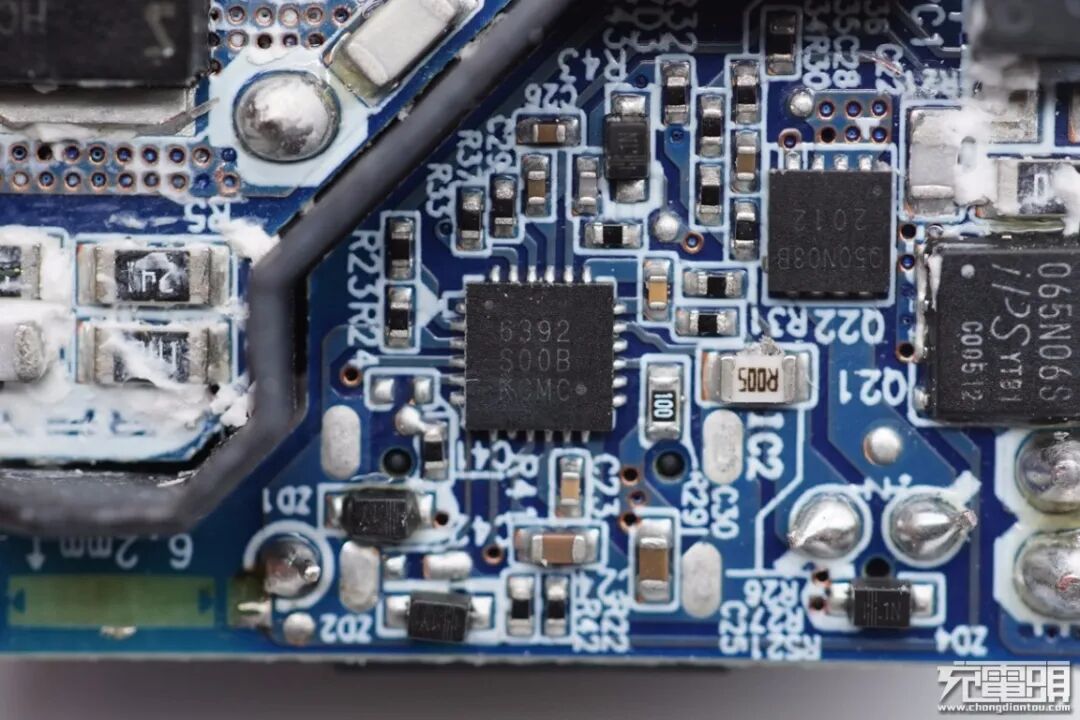

次级侧控制芯片，丝印6392 S00B，内部集成次级同步整流控制器和USB PD协议芯片。

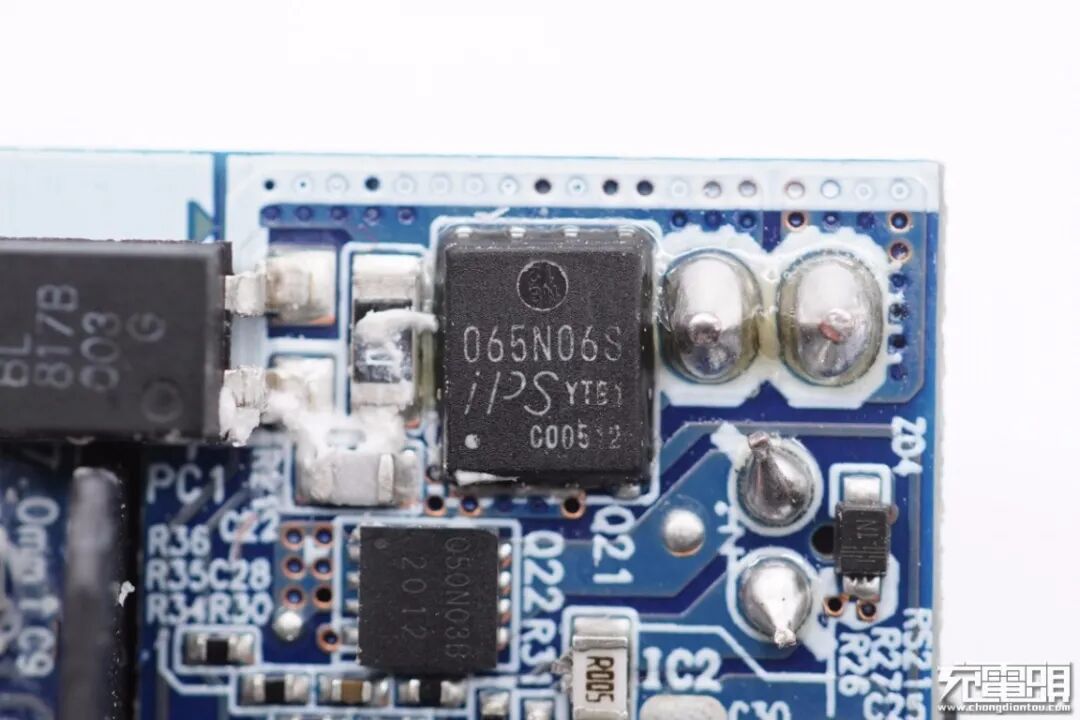

次级同步整流MOS管，丝印065N06S。

同步整流输出滤波固态电容，规格为14V 600μF。

USB-C口输出VBUS开关管，扬杰YJQ50N03B，NMOS，耐压30V。

扬杰YJQ50N03B资料信息。

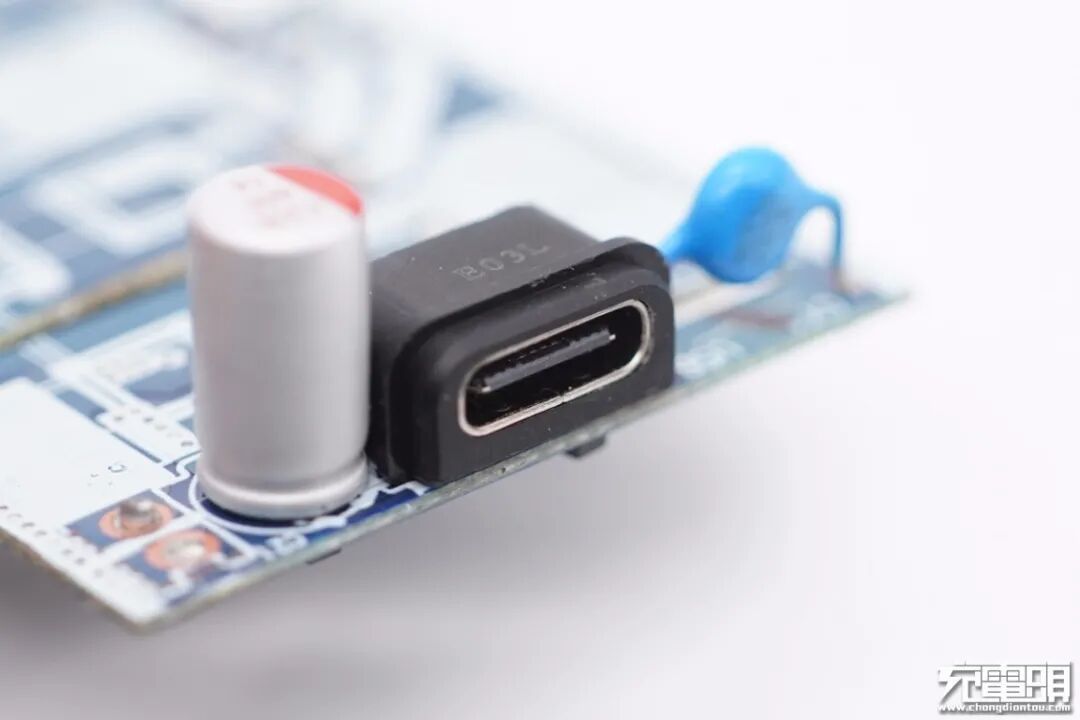

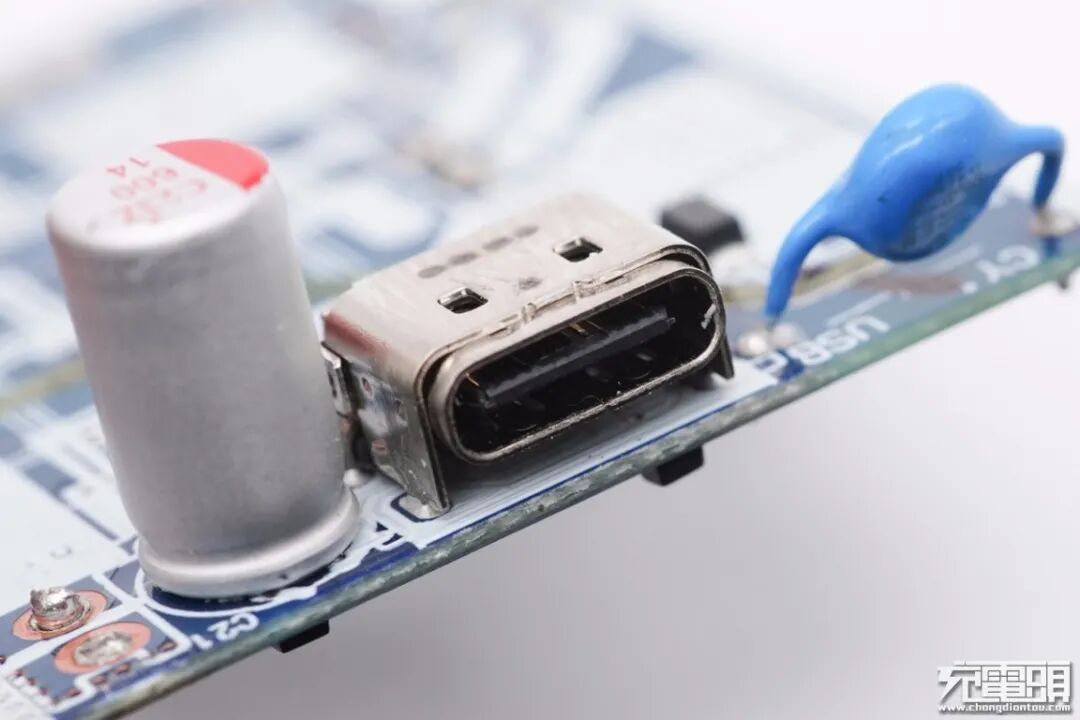

USB-C母座特写，外套塑料壳绝缘防尘。

拆掉塑料壳，里面还使用钢套进行加固。

全部拆解完毕，来张全家福。

充电头网拆解总结

SAMSUNG三星这款欧版25W PD充电器通体黑色，表面磨砂，输入端采用典型的欧规长插脚设计，使用起来十分稳定。充电器支持PD3.0和PPS快充输出，具备5V3A、9V2.77A、3.3V-5.9V3A和3.3V-11V2.75A电压档位，满足Note 10+和S20 Ultra系列手机日常快充需求。而且充满手机所花时间和45W充电器相差无几，小伙伴们不必过于纠结。

充电头网通过拆解发现，这款充电器采用开关电源宽范围输出，协议芯片通过光耦控制输出电压的设计架构。充电器初次级控制芯片均为定制型号，集成度非常高。初级开关MOS采用SemiHow半导体HCD70R600，该公司与三星长期合作，芯片质量获得三星高度认可。输入端采用艾华电容进行滤波，输出采用固态电容滤波。

此外充电器内部设计有一大块塑料壳，既用来固定保护变压器，同时还起到隔离作用。输出端USB-C母座过孔焊接，外套塑料壳和钢套防尘加固。产品整体用料做工扎实。
