最近充电头网拿到了一款美式插座，这款产品相比常规墙插插座，除了配有两个双脚AC插口外，还有两个USB-A接口，支持直接插上数据线即可为两台设备进行同时充电。其中两个USB-A口都支持最大5V4.8A 24W输出；双口输出时，能同时提供5V2.4A输出，满足两台iPhone手机同时充电，提高充电效率。下面充电头网就对这款产品进行拆解，一起来看看其内部设计做工如何。

一、美式双USB-A口插座外观

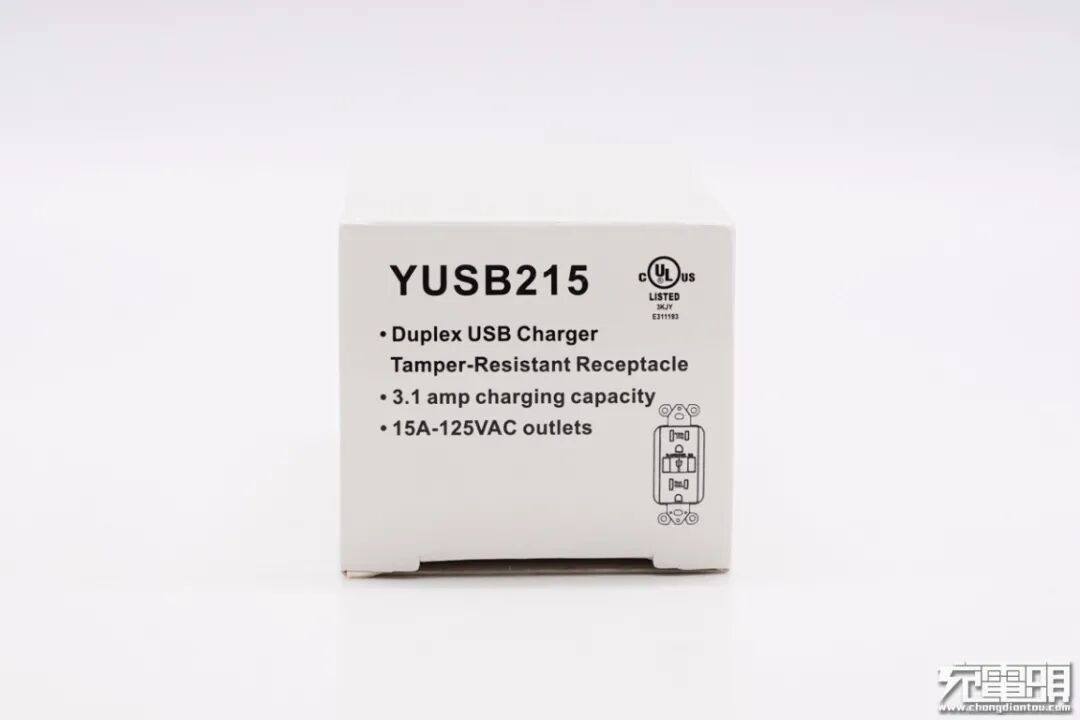

包装盒仅在顶部印有产品基本信息，设计十分简约。

打开包装盒可以直接将插座取出，整个包装十分简单。

插座机身壳采用黑白配色，顶部白色和大多数墙体颜色契合，看上去不突兀。此外机身两端设有固定铁片。

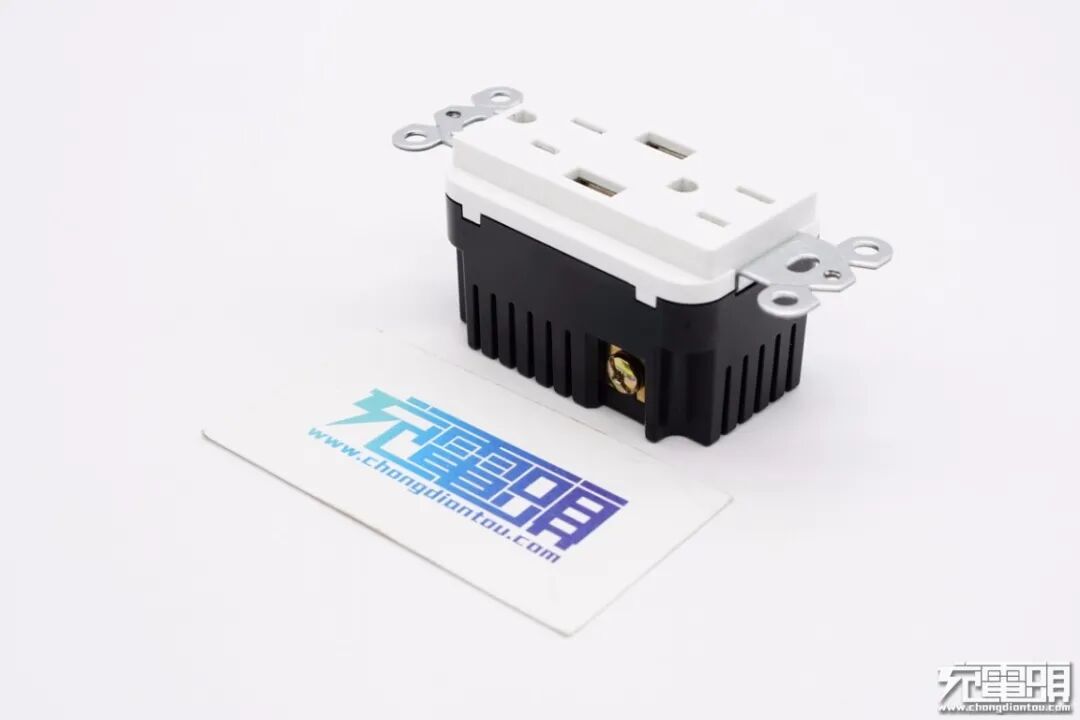

机身顶面配有两个AC插口和两个USB-A口。

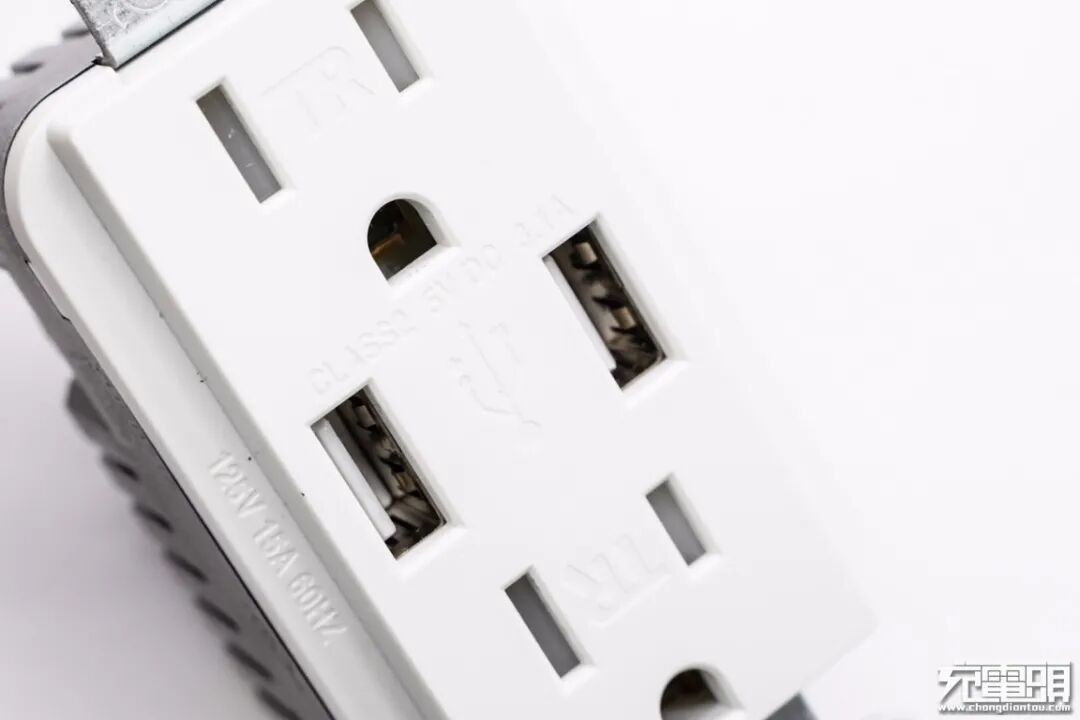

此外外壳上注塑凹印TR、USB标识和5V3.1A输出参数，不过实际上USB-A接口最大支持5V4.8A输出。

侧边凹印“125V 15A 60HZ”规格。

黑色机身壳上标注产品参数信息，支持125V 15A输入以及5V3.1A DC输出，产品已经通过了UL认证。

两侧设有固定螺丝，用来轧紧火线和零线。

此外黑色机身壳上还设有镂空槽，避免内部积热。

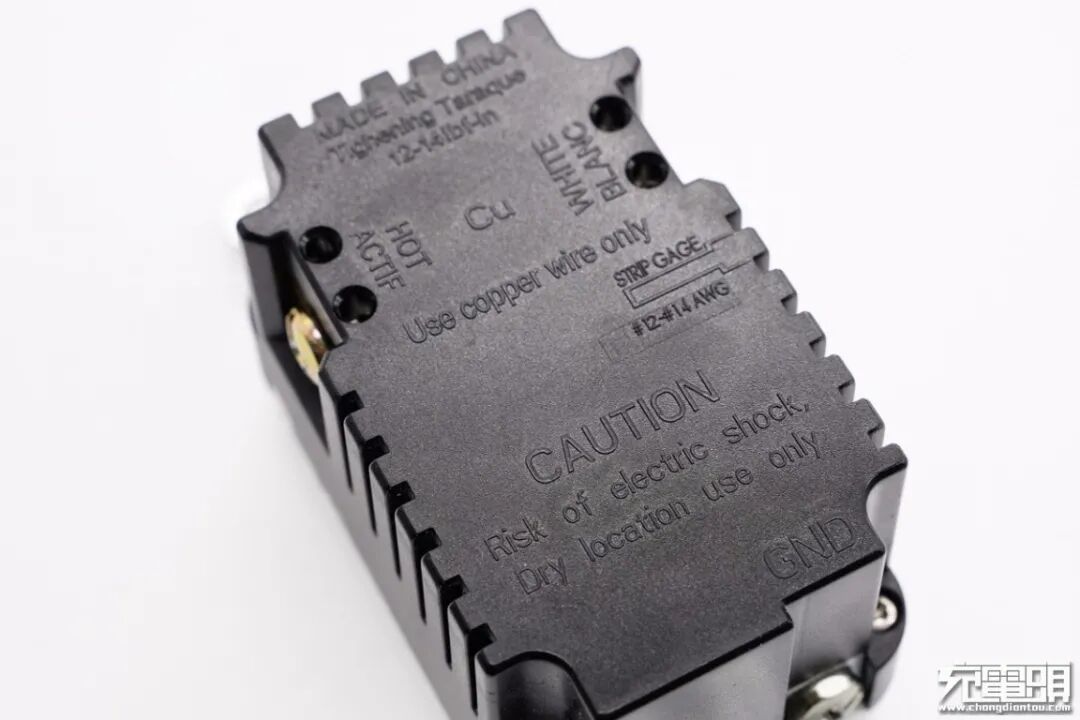

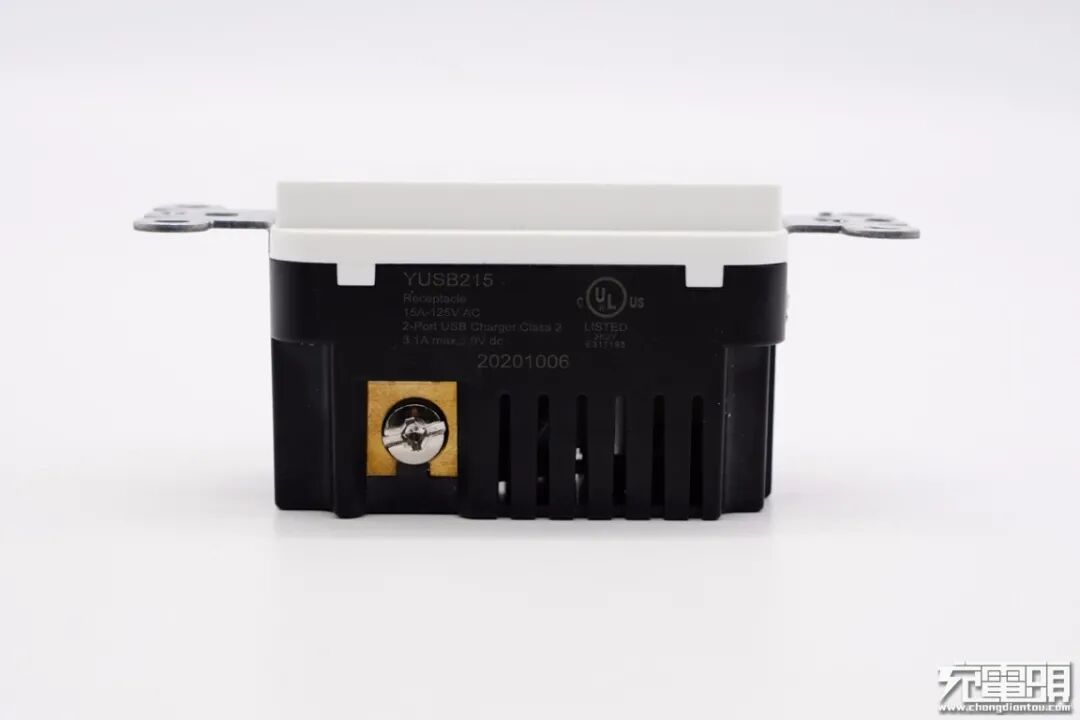

底部外壳上设有HOT ACTIF（火线）和WHITE BLANC（零线）提示标识。

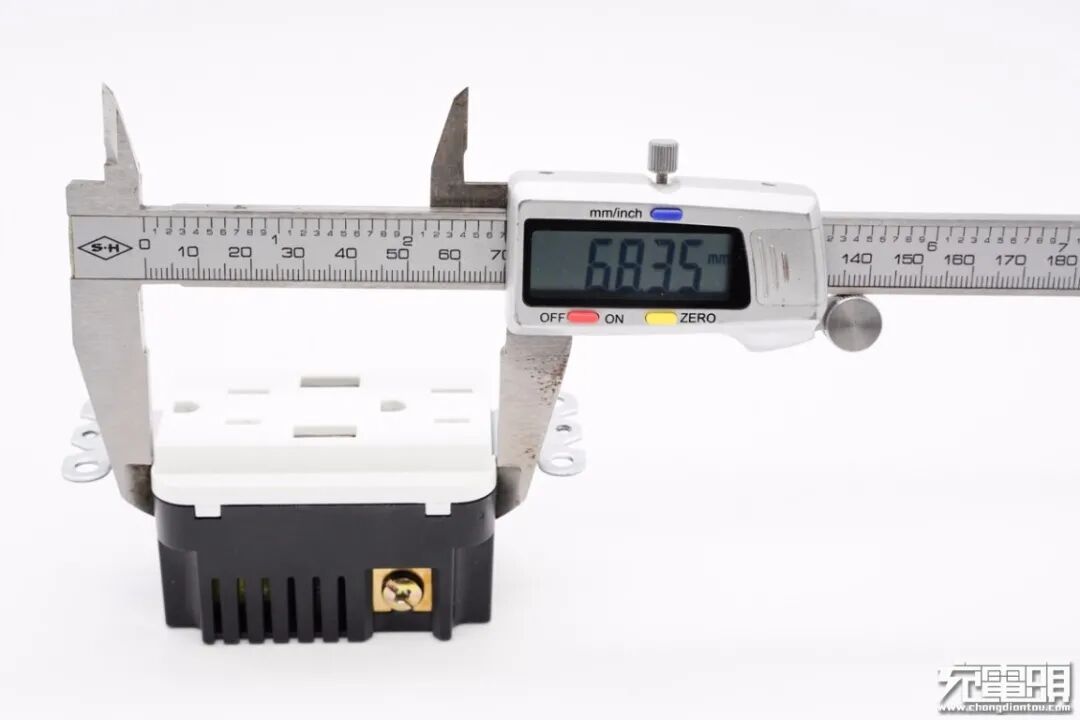

使用游标卡尺实测机身长度为68.35mm。

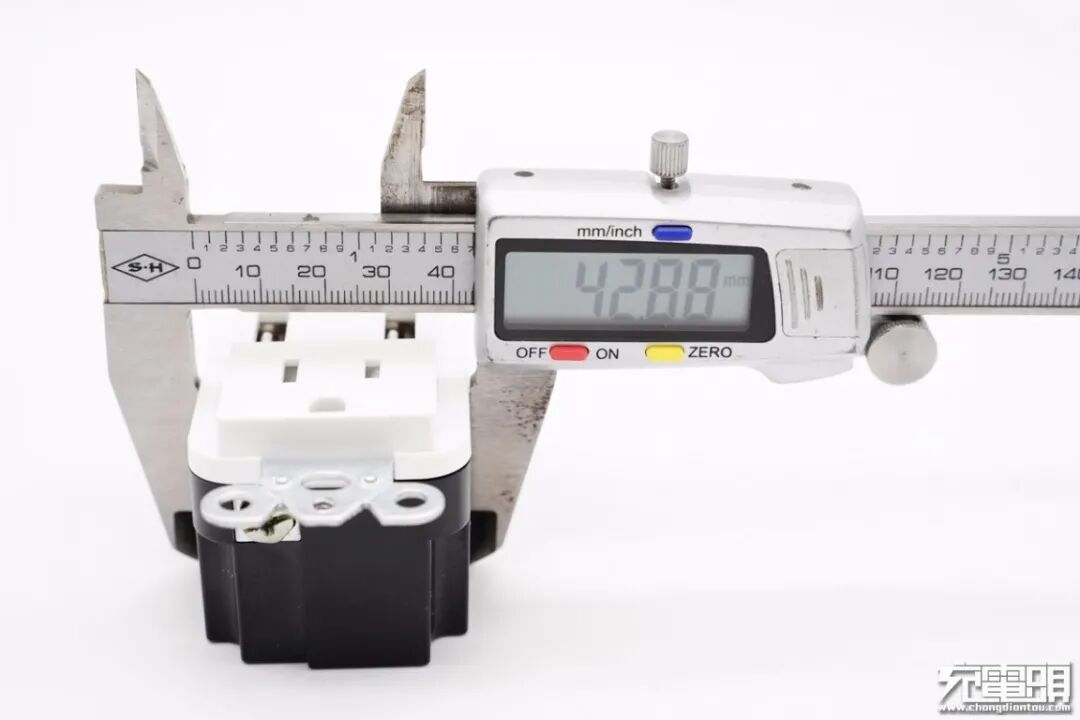

宽度为42.88mm。

厚度为44.21mm。

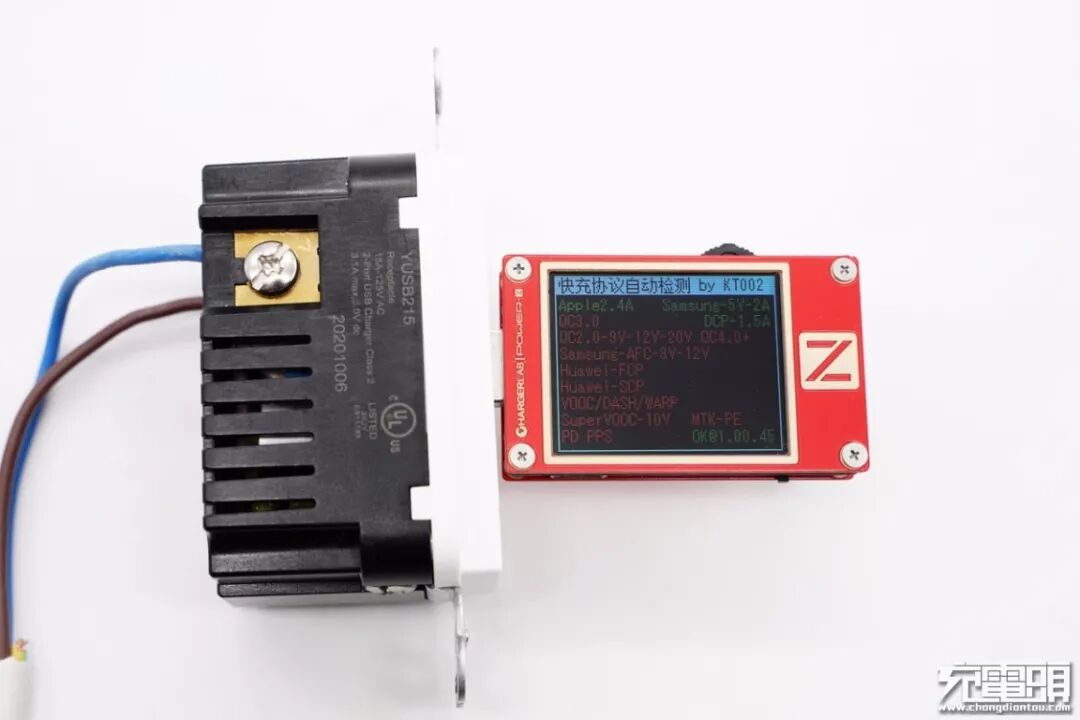

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议。

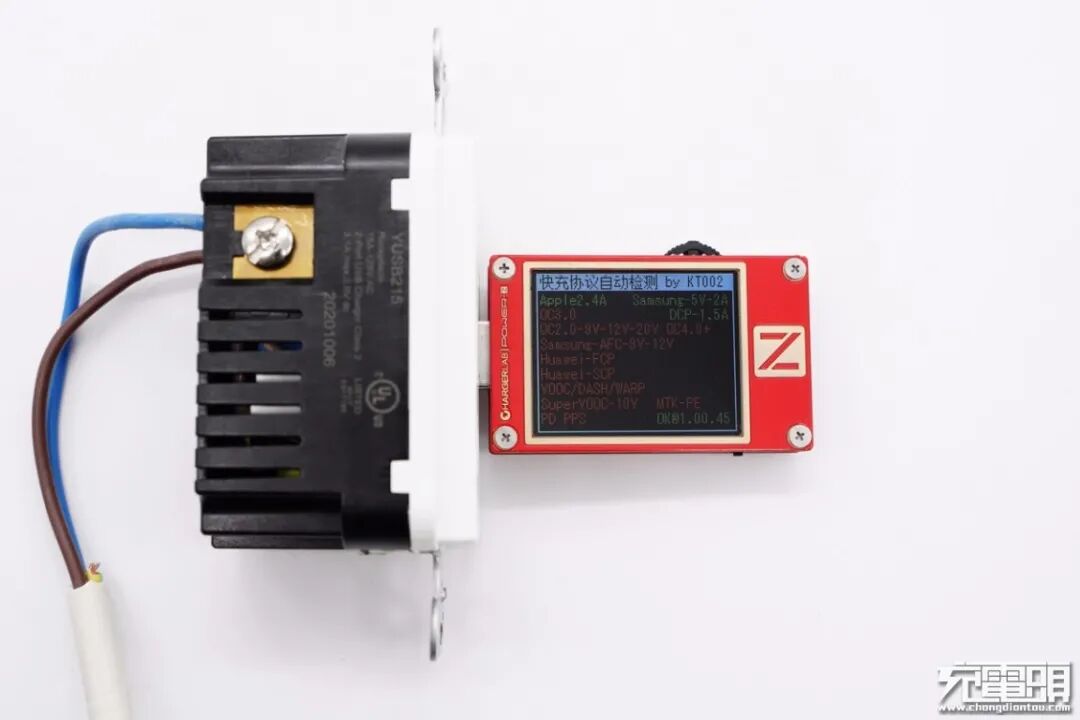

另外一个USB-A口经检测显示同样只支持Apple 2.4A、Samsung 5V2A和DCP协议。

二、美式双USB-A口插座拆解

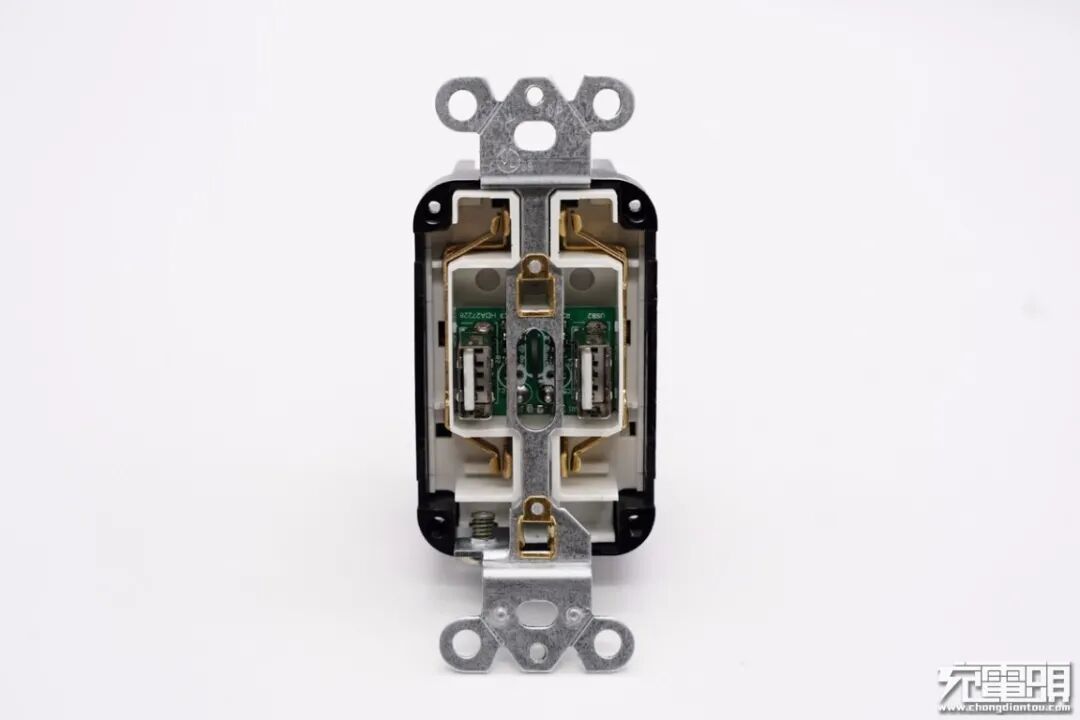

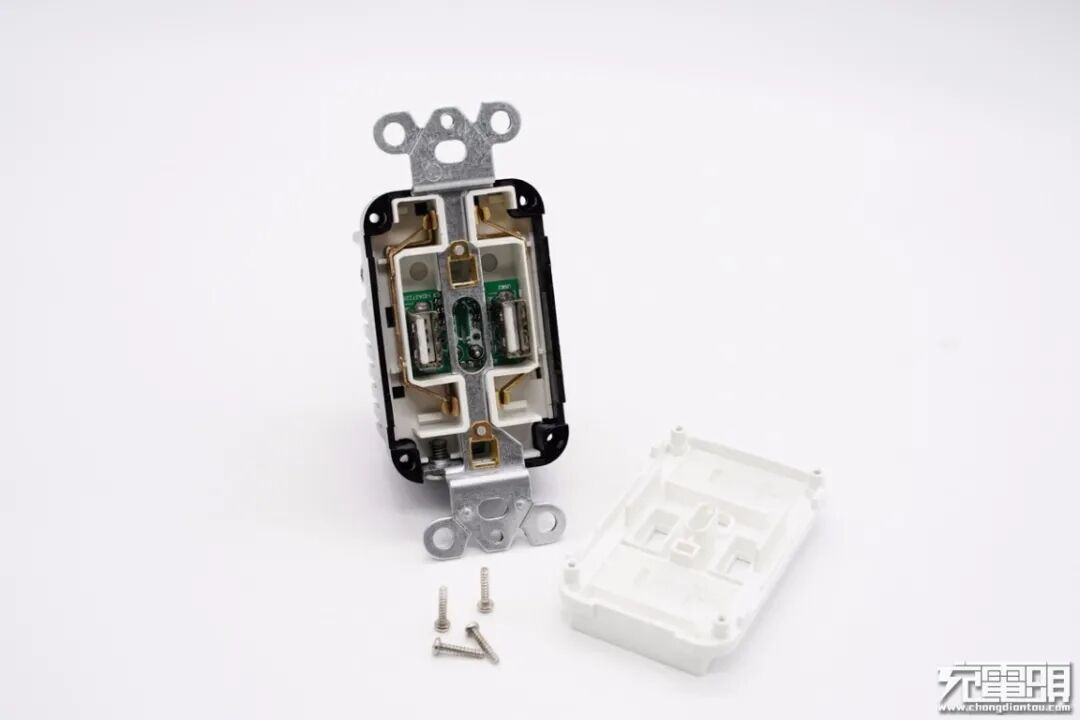

拆掉螺丝将机身壳打开，固定金属片横穿整个机身。

机身内部中心放置USB输出电路板，两侧放置一体式铜带，之间有白色塑料壳进行固定和隔离。

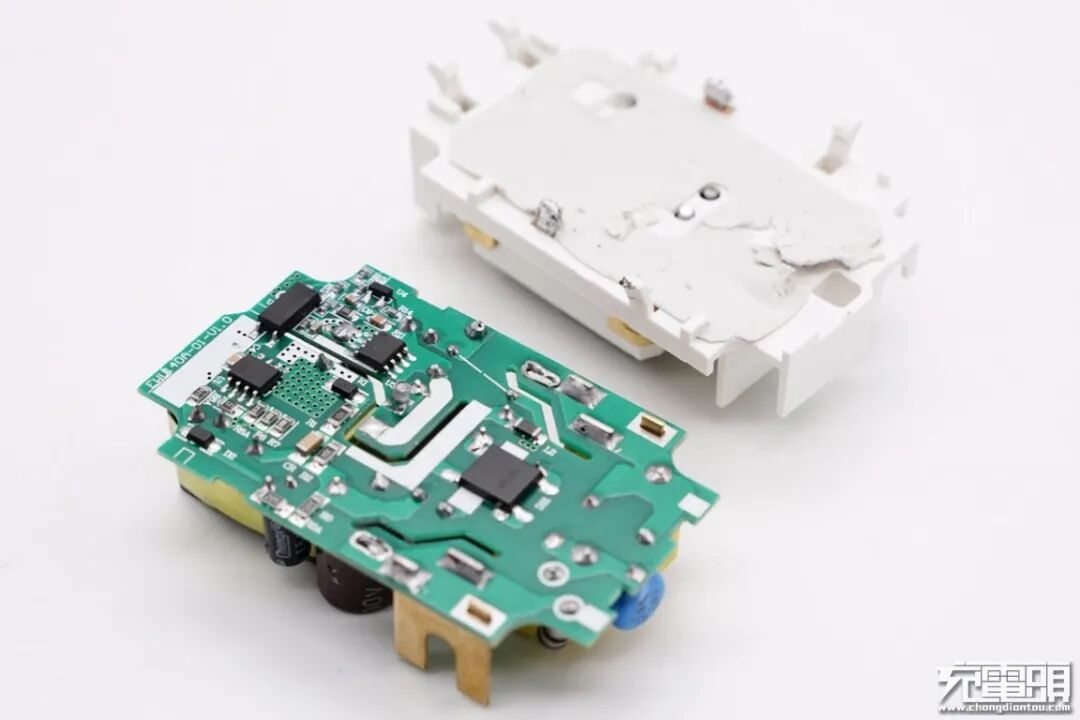

白色塑料壳另一面固定充电器PCB板。

PCB板正面一览，输入端两侧焊接黄铜片，用来连接火线和零线进行通电。

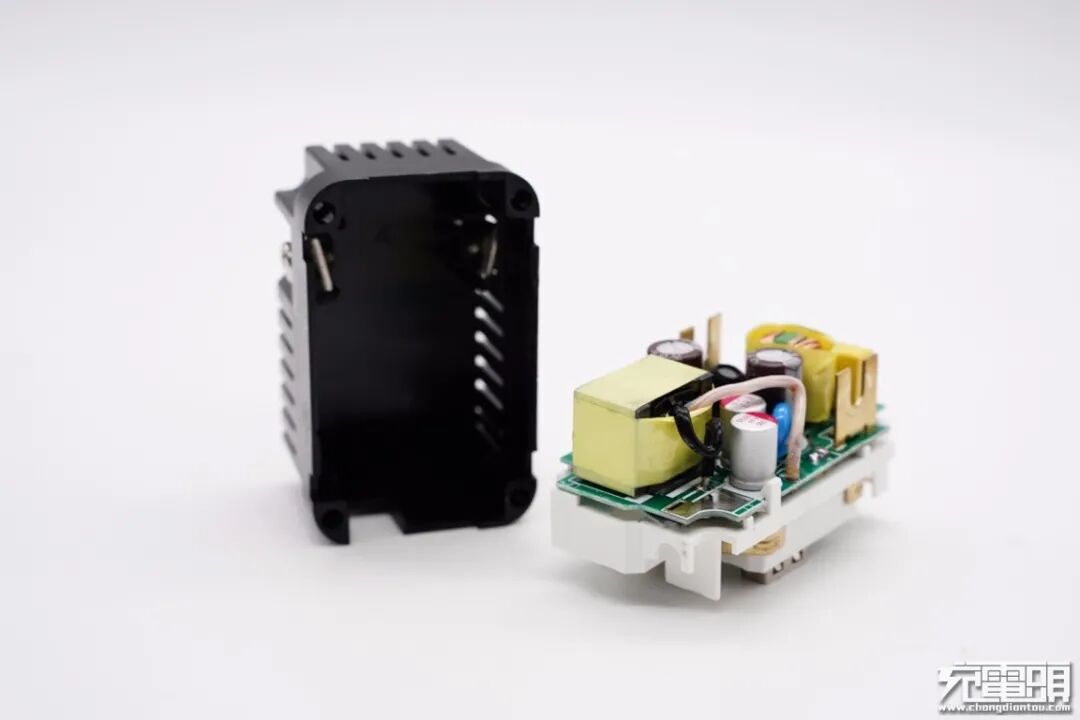

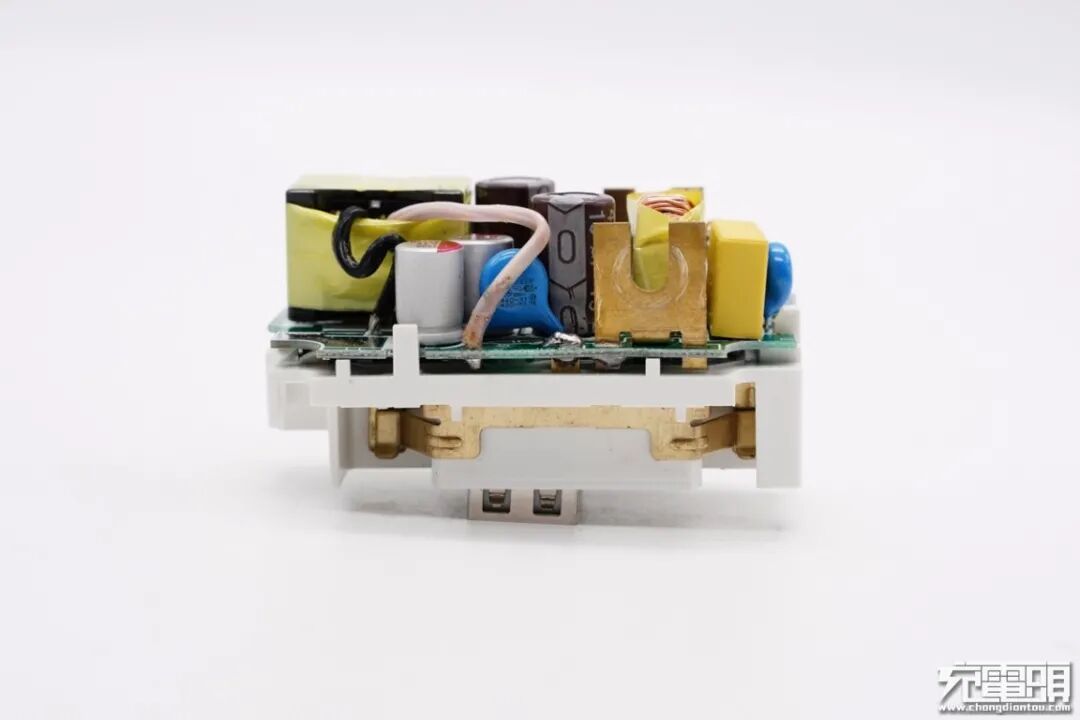

将PCB板拆下，在电路板和塑料壳之间还设有导热垫帮助背面芯片散热，USB模块输出采用铜柱连接输出小板。

PCB板背面一览。

经过对PCB板正背面电路观察分析发现，充电器采用开关电源固定电压输出，次级协议芯片自动识别的典型架构。下面我们就从输入端开始一一了解各元器件。

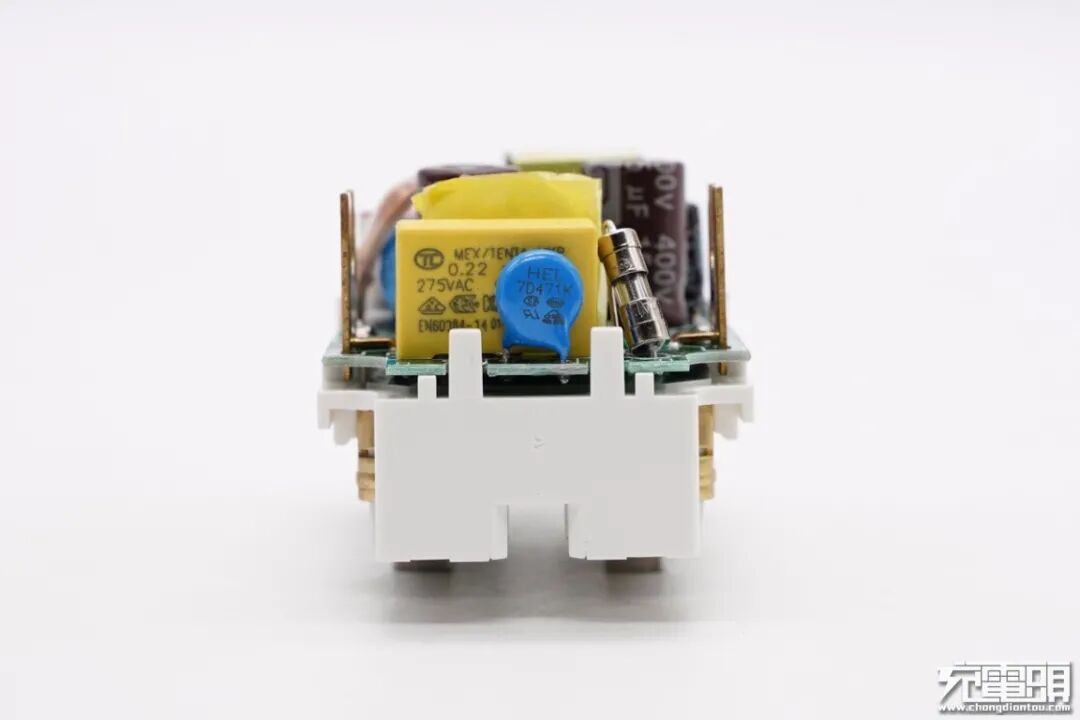

输入端一览，设有保险丝、压敏电阻和安规X电容，两侧焊接黄铜片。

黄铜片采用三脚设计，焊接更加牢固。

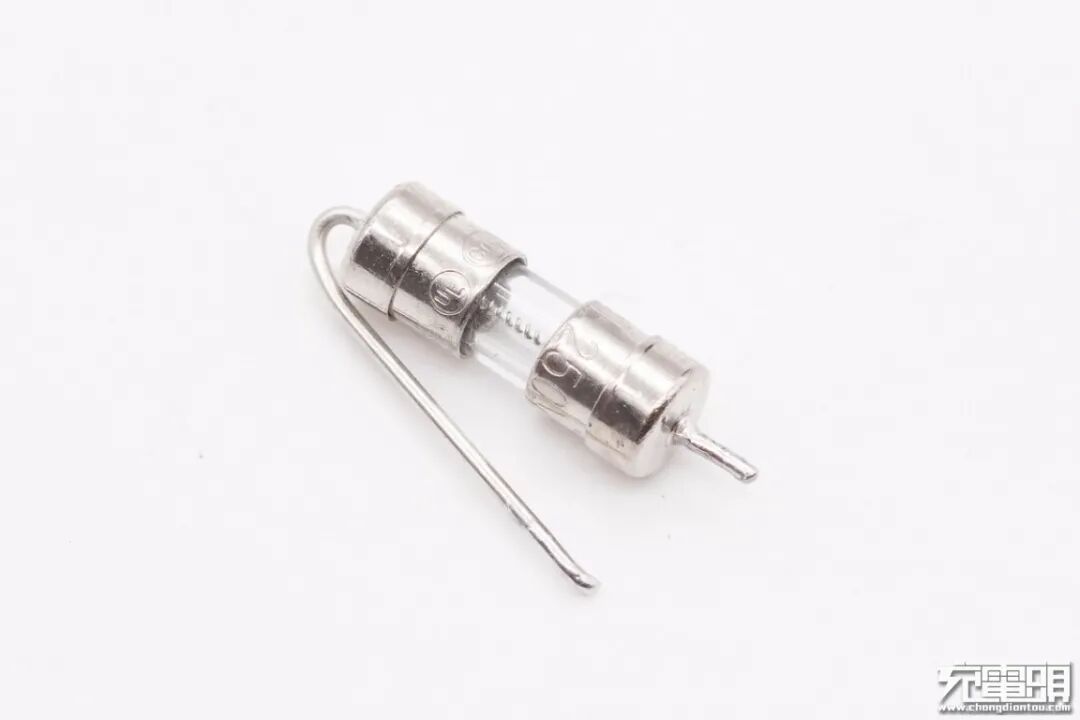

保险丝特写，规格为2A 250V。

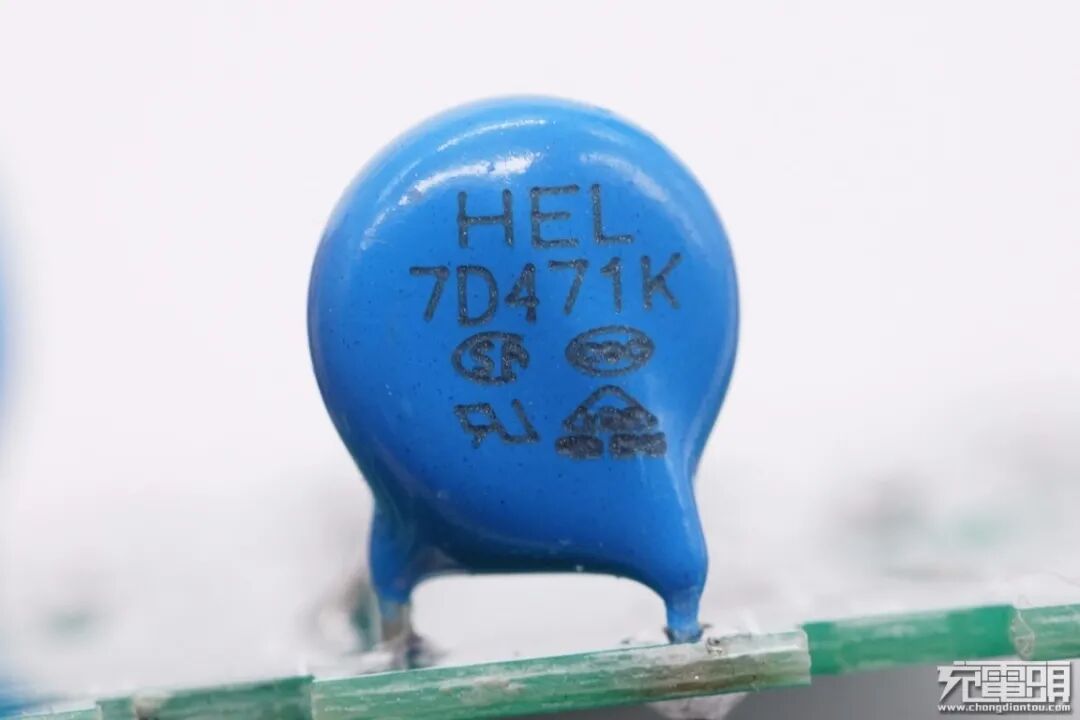

7D471K压敏电阻特写，在输入过压的情况下导通，熔断保险丝，断开电路。

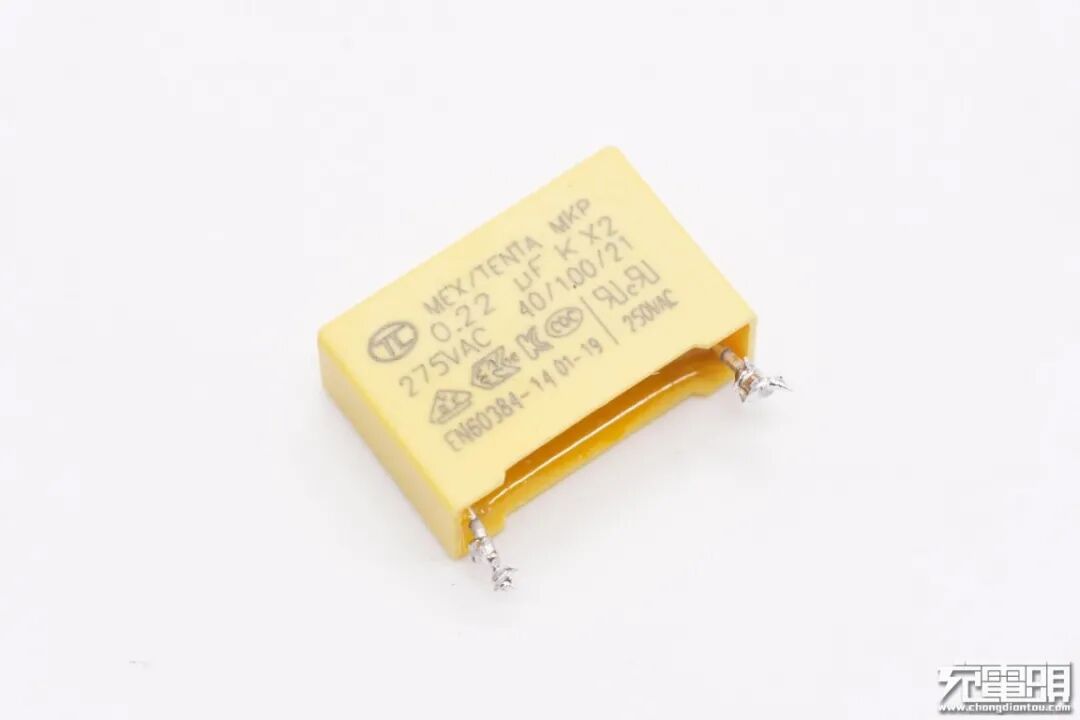

安规X电容特写，容量0.22μF。

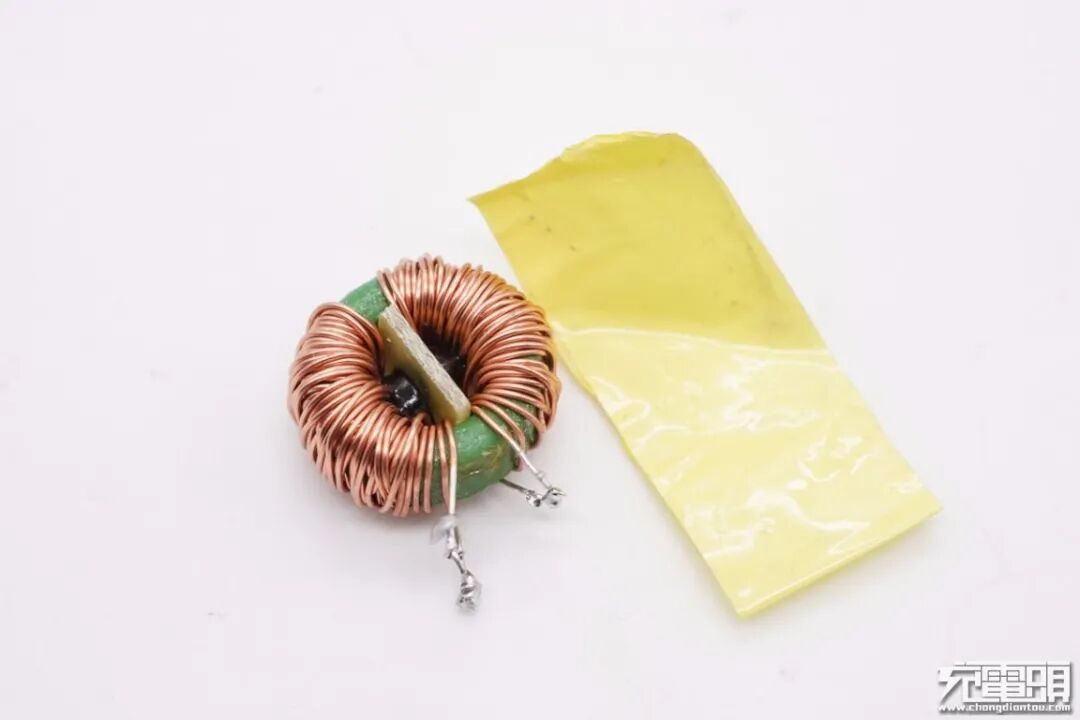

共模电感使用绝缘胶带包裹，用于滤除EMI干扰。

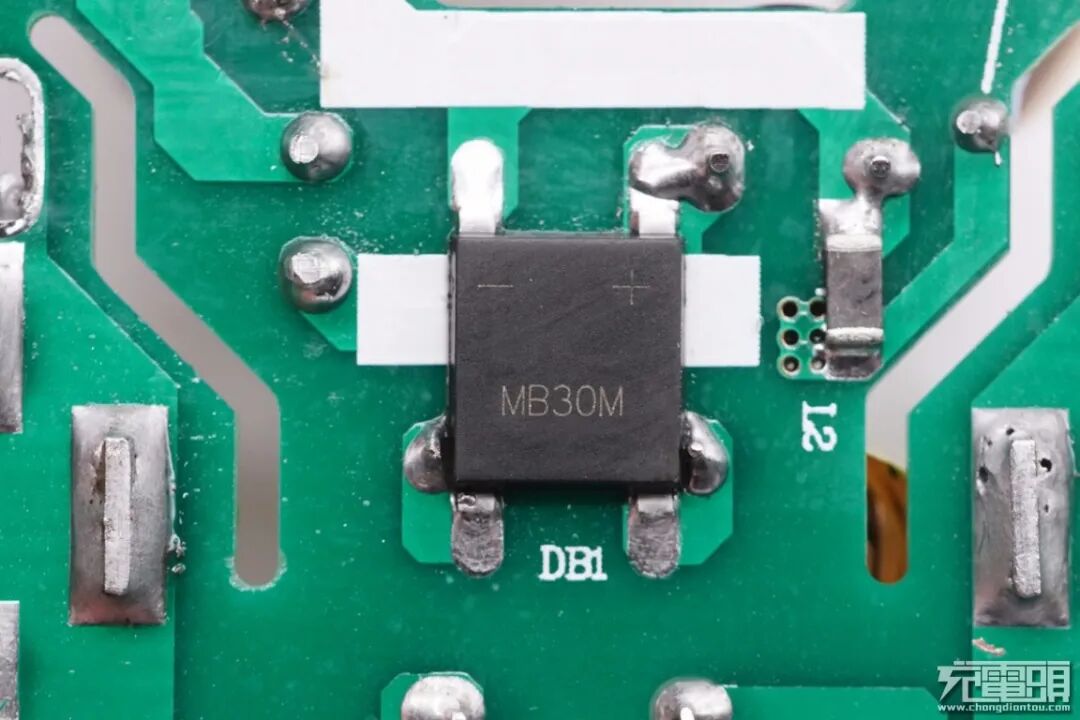

MB30M整流桥特写。

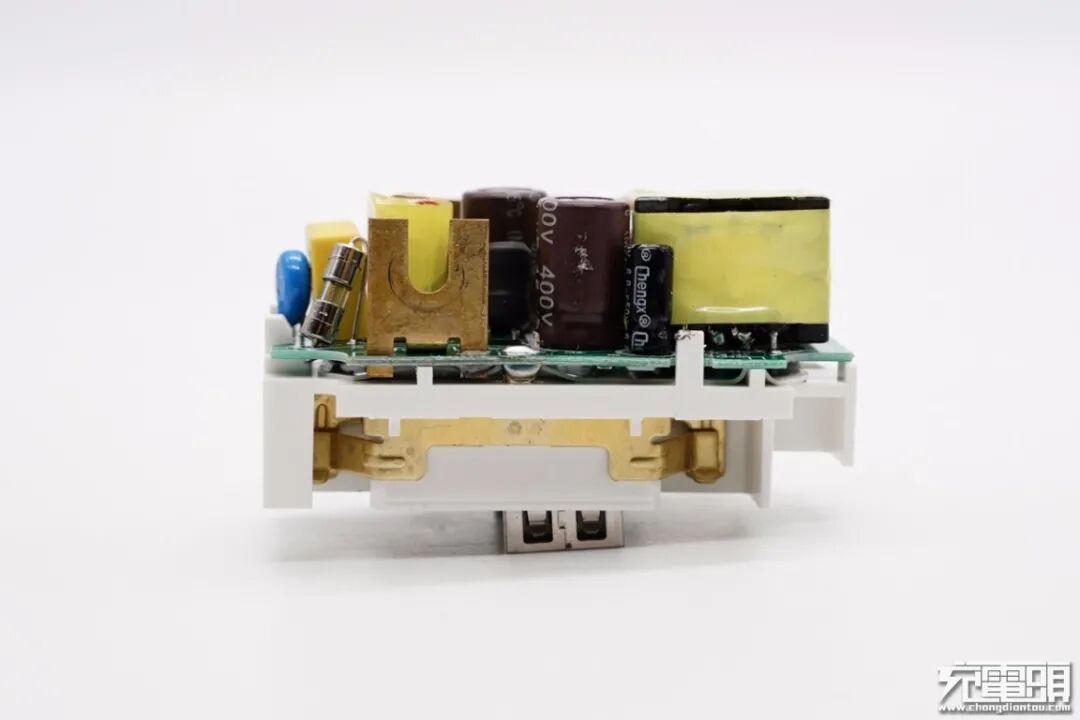

PCB板侧面一览。

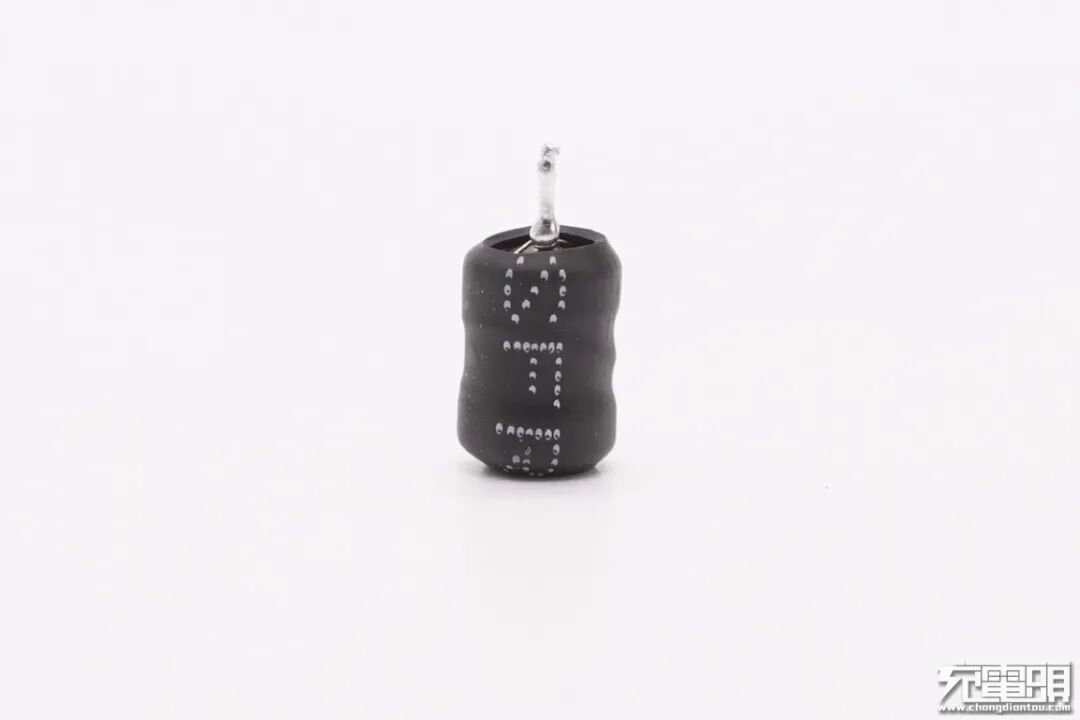

工字电感外套热缩管保护。

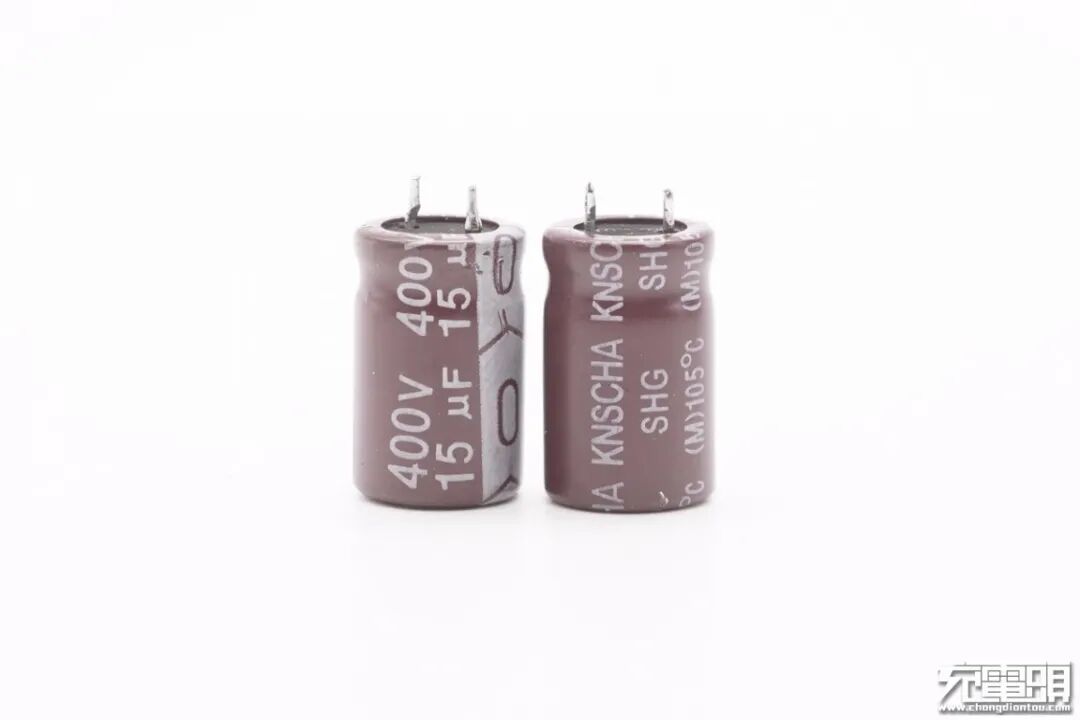

两颗高压滤波电解电容来自KNSCHA科尼盛电子有限公司，SHG低压系列，规格为400V 15μF。

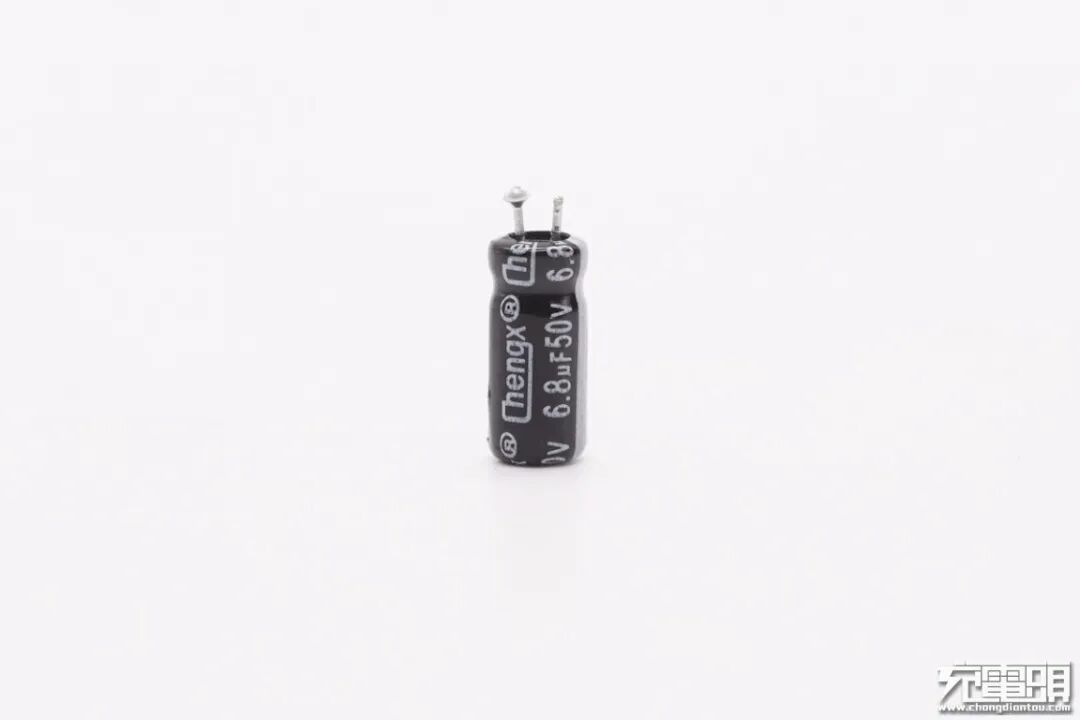

主控芯片供电电容来自ChengX承兴，规格为50V 6.8μF。

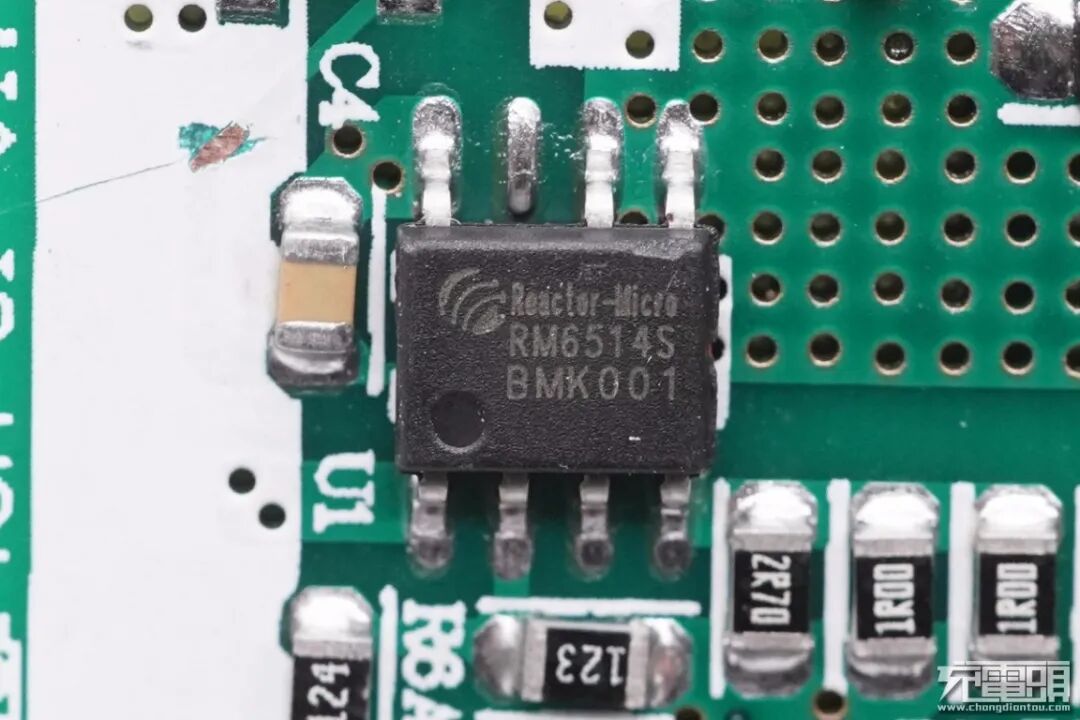

充电器主控芯片采用亚成微电子RM6514S，这是一种离线式开关电源管理芯片，内置电流模式PWM+PFM控制器，内置耐压650V高压MOS管，可满足6级能效标准，SOP-7封装。

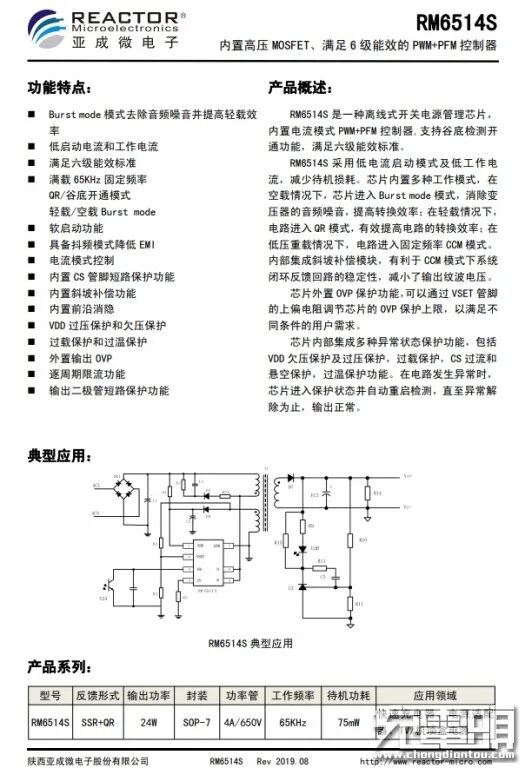

亚成微RM6514S资料信息。

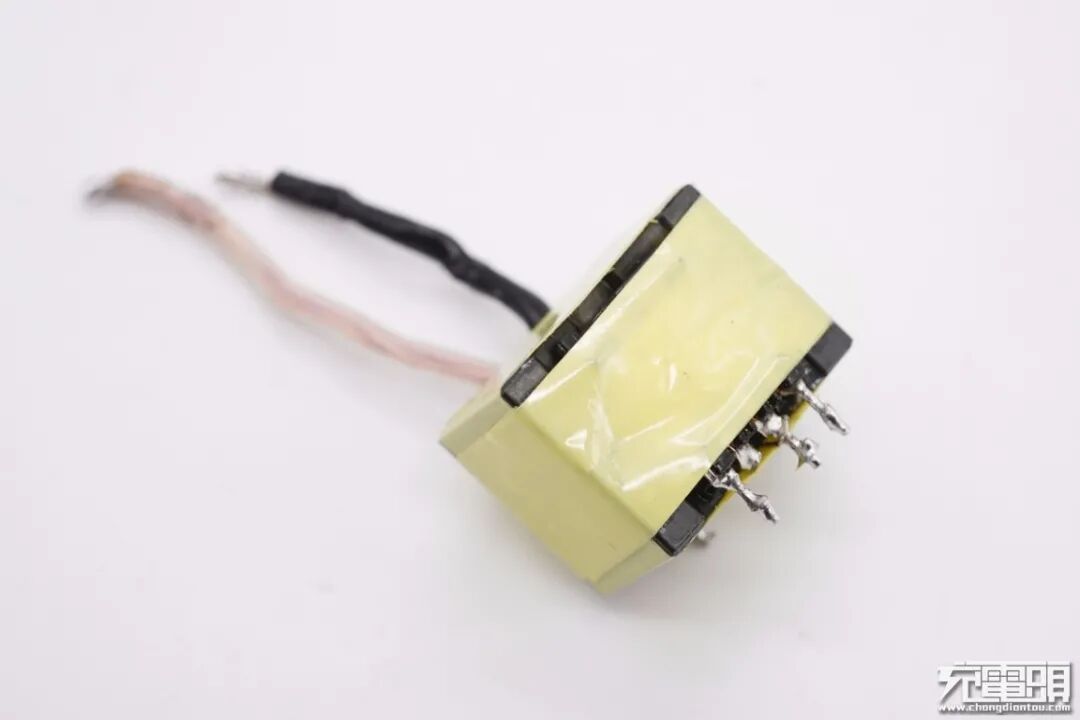

变压器特写，采用绝缘胶带缠绕。

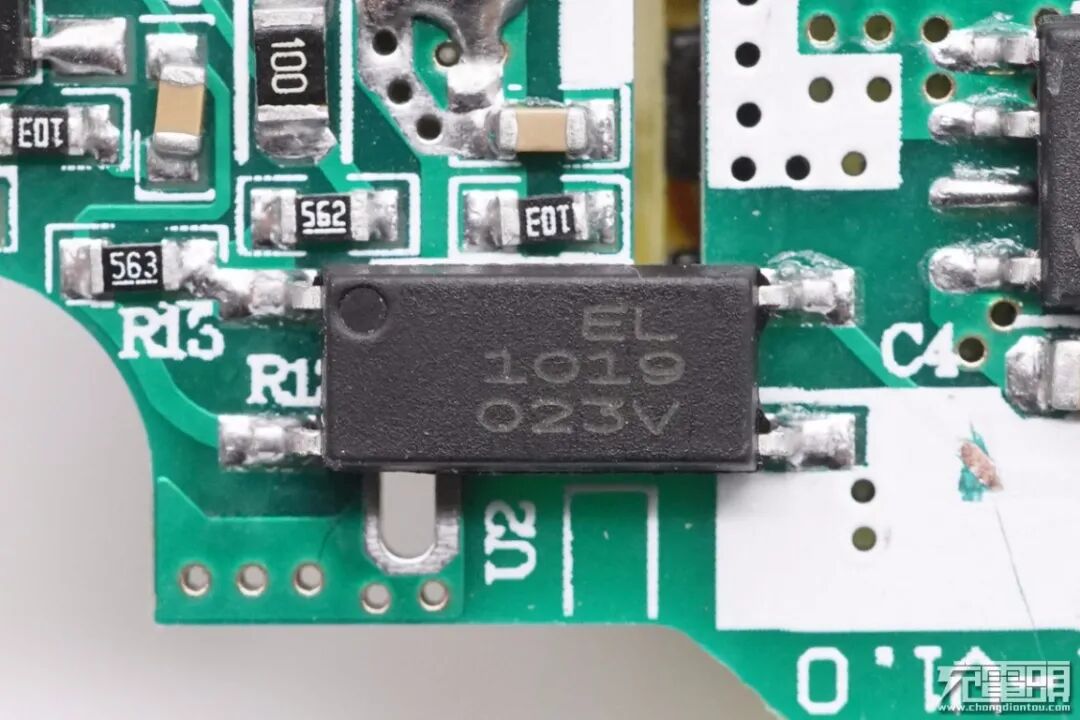

亿光EL 1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

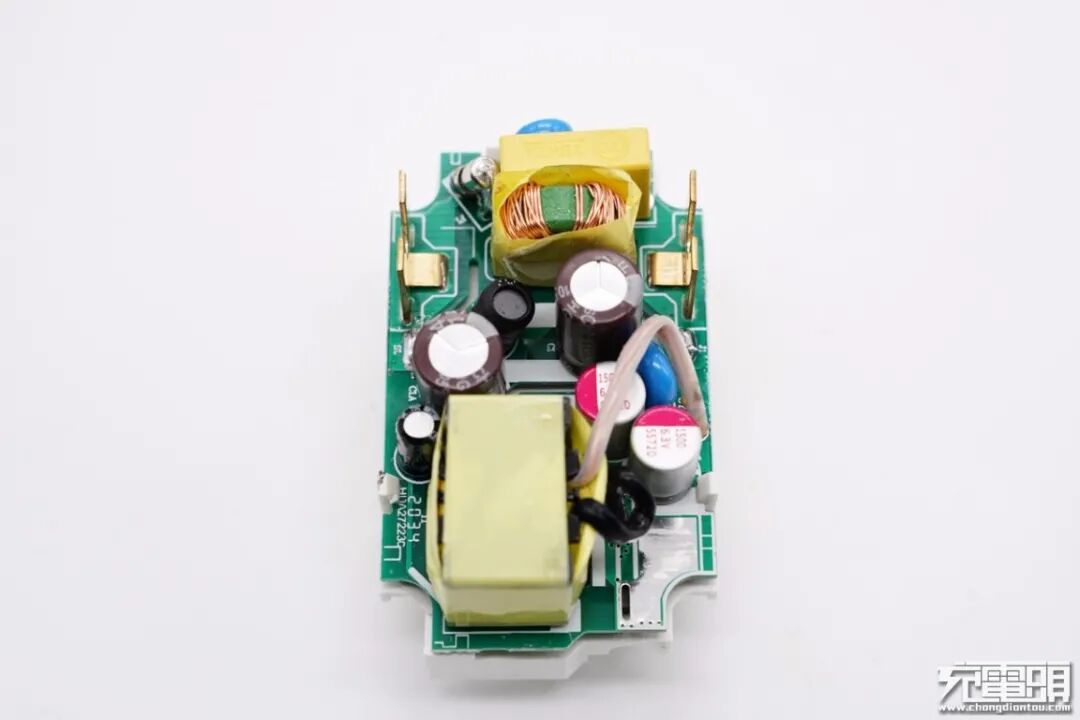

PCB板另一侧一览。

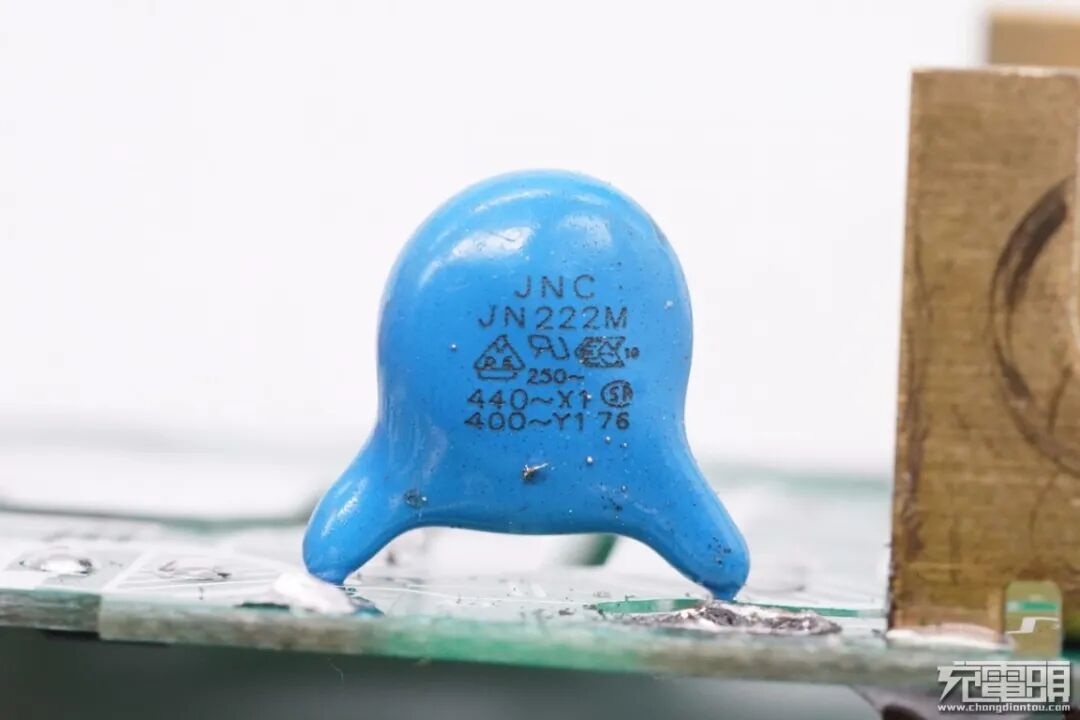

输出抗干扰蓝色Y电容，来自JNC嘉耐电子有限公司。

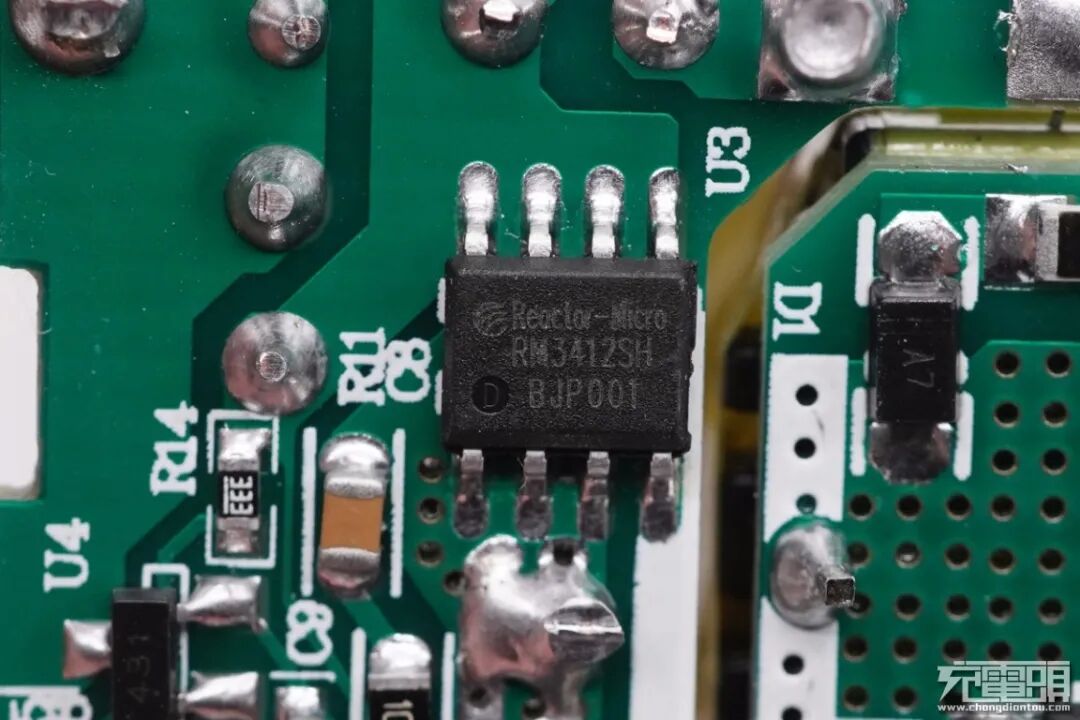

次级同步整流芯片同样来自亚成微电子，型号RM3412SH，内置次级同步整流控制器和同步整流管，耐压60V，导阻8mΩ，SOP-8封装。

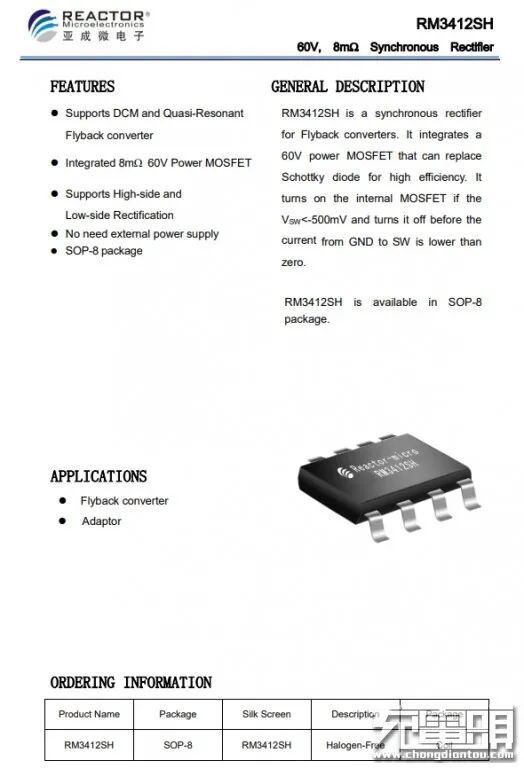

亚成微RM3412SH资料信息。

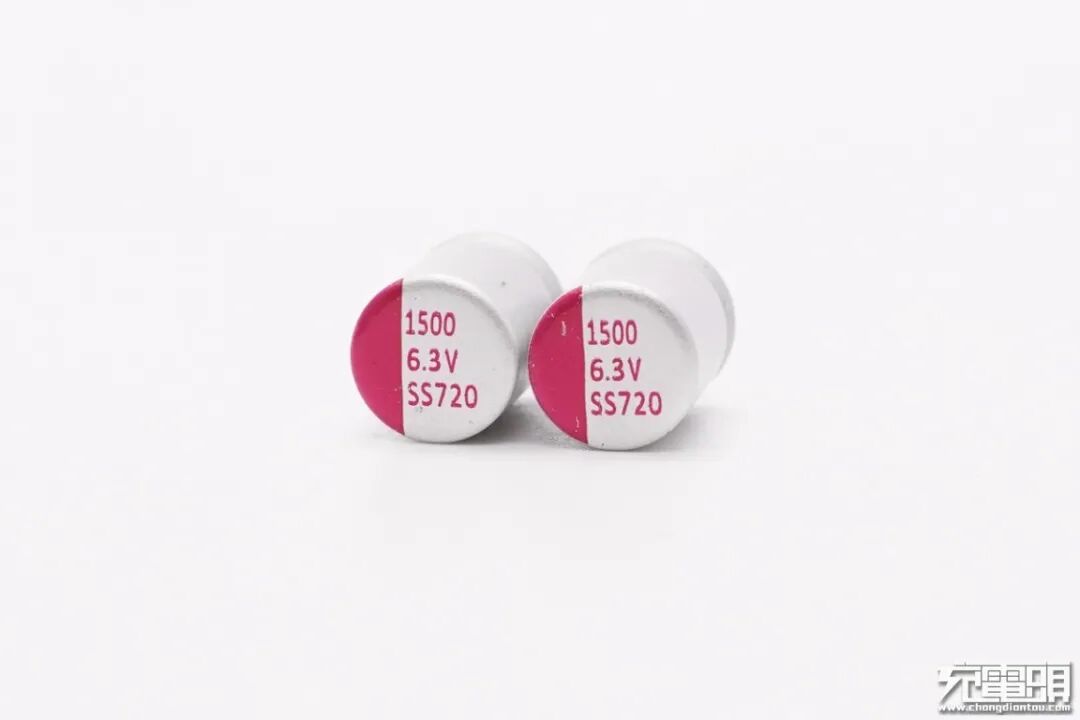

同步整流输出滤波固态电容，两颗规格均为6.3V 1500μF。

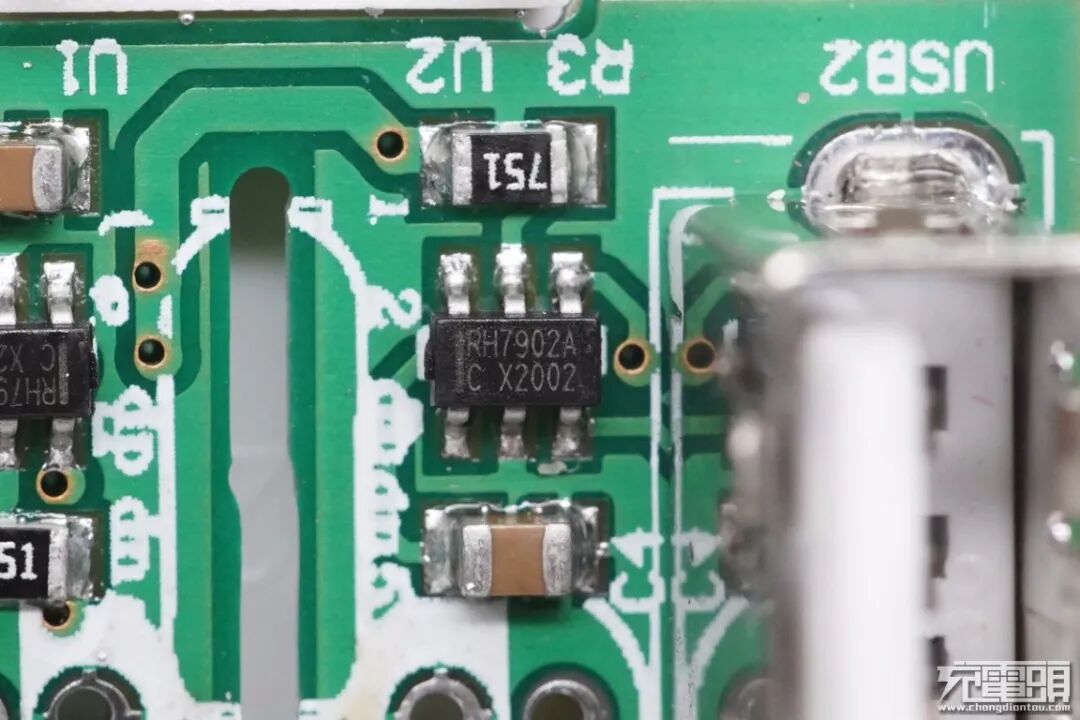

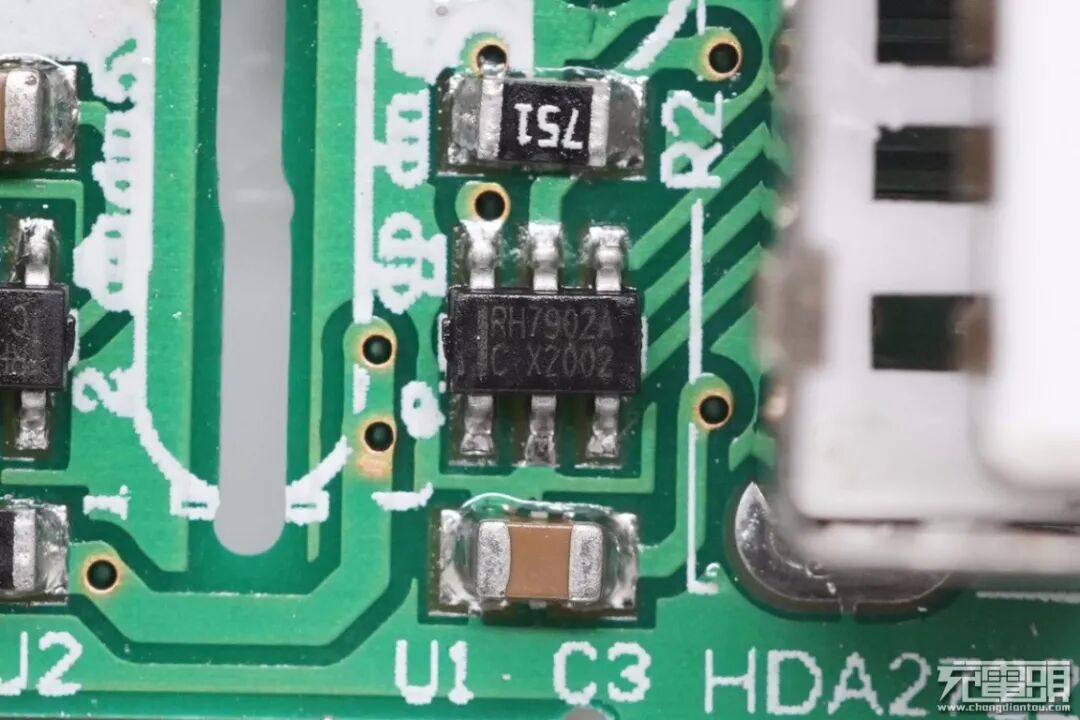

协议芯片采用融和微RH7902A，单芯片可以负责两路USB智能识别功能，带有苹果/三星/BC1.2/DCP 等多种识别协议。

融和微RH7902A资料信息。

另一颗特写，这里每一颗负责一个USB接口协议识别。

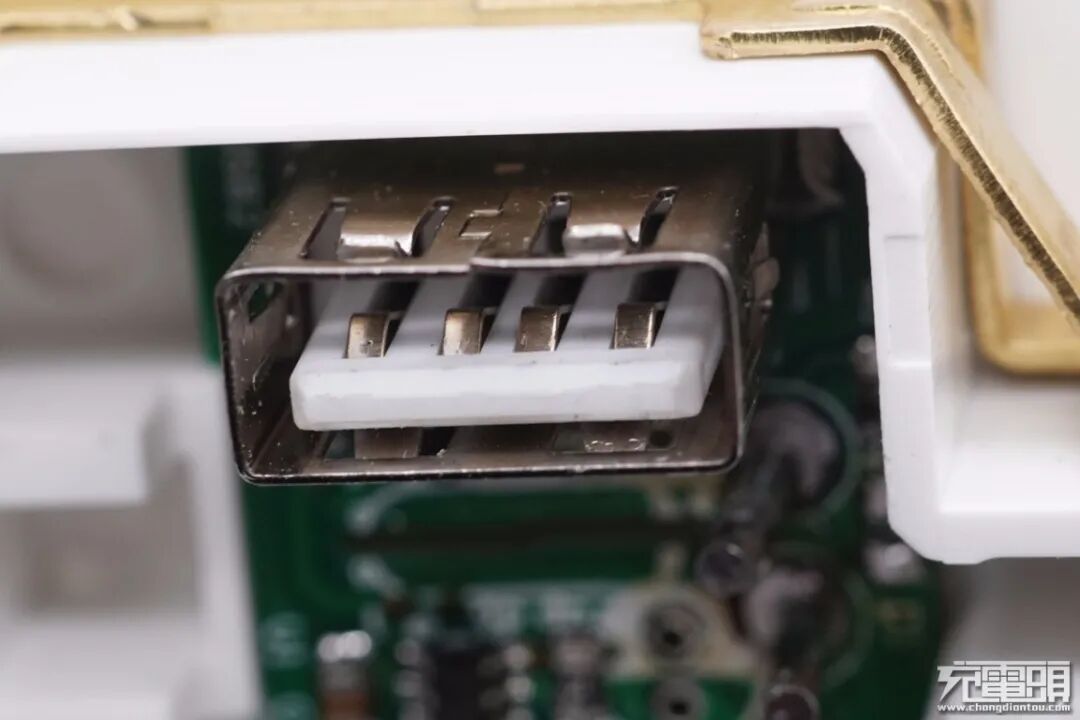

USB-A母座特写，垂直过孔焊接。

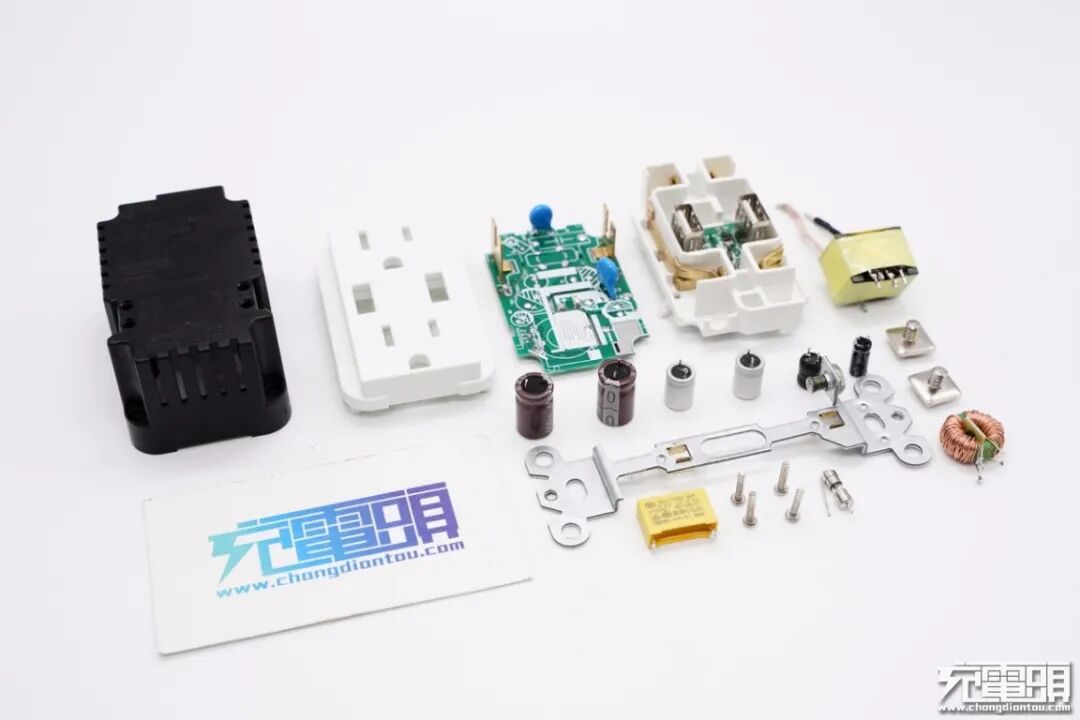

全部拆解完毕，来张全家福。

充电头网拆解总结

美式双USB-A口充电插座采用PC阻燃材质黑白色外壳，造型设计上和常规插座没多大区别，不过机身小巧，插口多是其一大特点。此外设有固定铁片和散热窗口，可以保证插座长期稳定工作。机身侧面设有固定螺丝，底壳上有提示信息，接线时很方便。一款小小的插座上边提供了4个供电接口，其中USB-A口支持单口24W和双口12W+12W充电模式，满足两台设备充电需求，节省时间。

充电头网通过拆解了解到，这款产品集成了插座和充电器两大模块，正面设有AC一体式铜带和USB输出小板，背面设有充电器主板，之间设有白色隔离板和导热垫帮助散热。充电器AC-DC部分采用亚成微电子RM6514S+RM3412SH初次级控制器均内置MOS管，大大精简电路降低产品成本。两个USB-A口都使用融和微RH7902A进行协议识别控制输出。
