近期充电头网拿到了一款AUKEY傲基100W氮化镓快充充电器，这款产品设计有2A2C四个输出接口，并且两个C口和两个A口相互之间性能完全相同，支持盲插使用，无需专门去找接口，使用起来很方便。同时这款充电器最多支持四台设备充电，大大缓解排插压力。

充电器USB-C接口支持QC、AFC、FCP、PD3.0快充协议，同时具备齐全的电压档位，支持最大100W PD快充；USB-A口支持12W输出。多达四口配置使其支持65W+12W、45W+45W和45W+45W+12W输出策略，智能满足各设备充电需求。下面充电头网就对其进行详细拆解，看看其内部设计做工如何。

此前充电头网已经拆解了Aukey 65W 1A1C氮化镓快充和Aukey 65W双USB-C接口氮化镓快充，大家可以点击蓝色字体查看拆解详情。

一、傲基100W氮化镓快充充电器外观

产品采用牛皮纸盒包装，顶面印有AUKEY品牌、产品名称和外观简图。

底面印有产品型号和相关认证信息。

打开包装盒，充电器放置在凹槽内固定保护，并外套防尘袋。

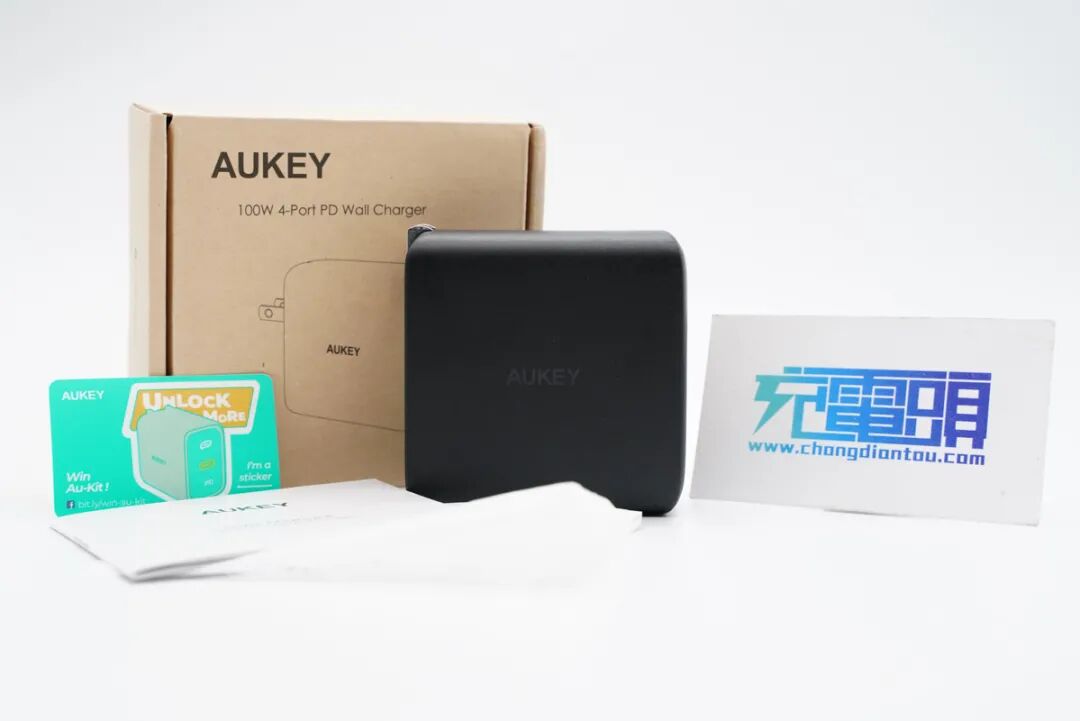

包装内全部东西一览，包括充电器和使用说明书。

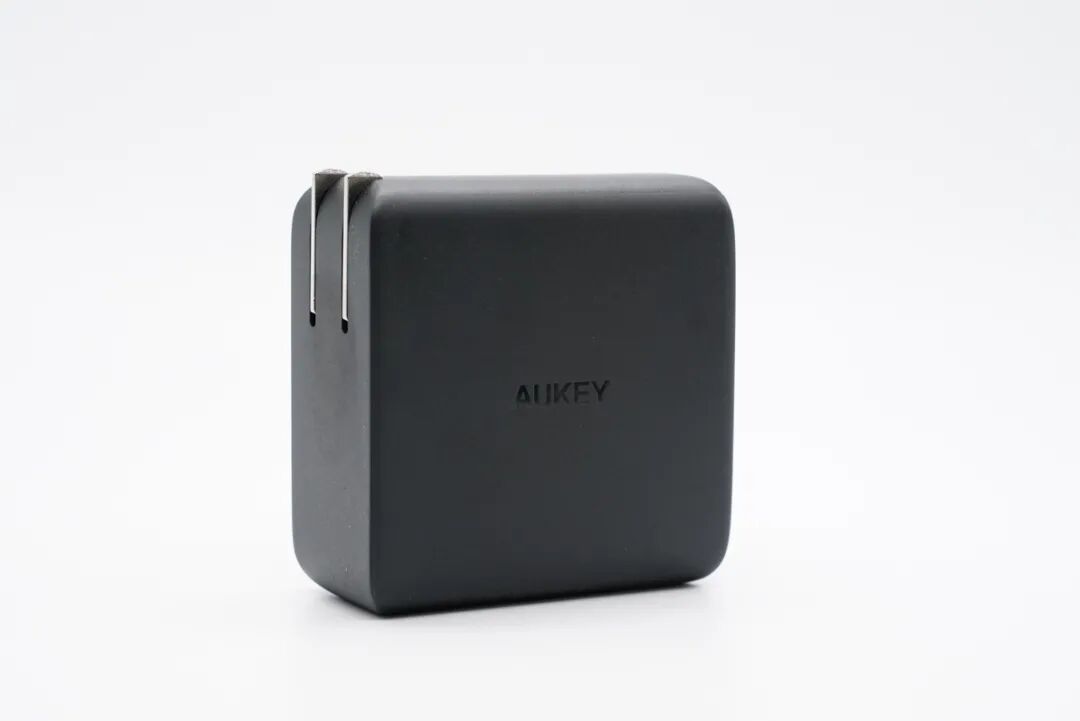

充电器采用PC阻燃材质黑色外壳，表面磨砂处理，腰身各面之间过渡圆润，整体设计风格简约。

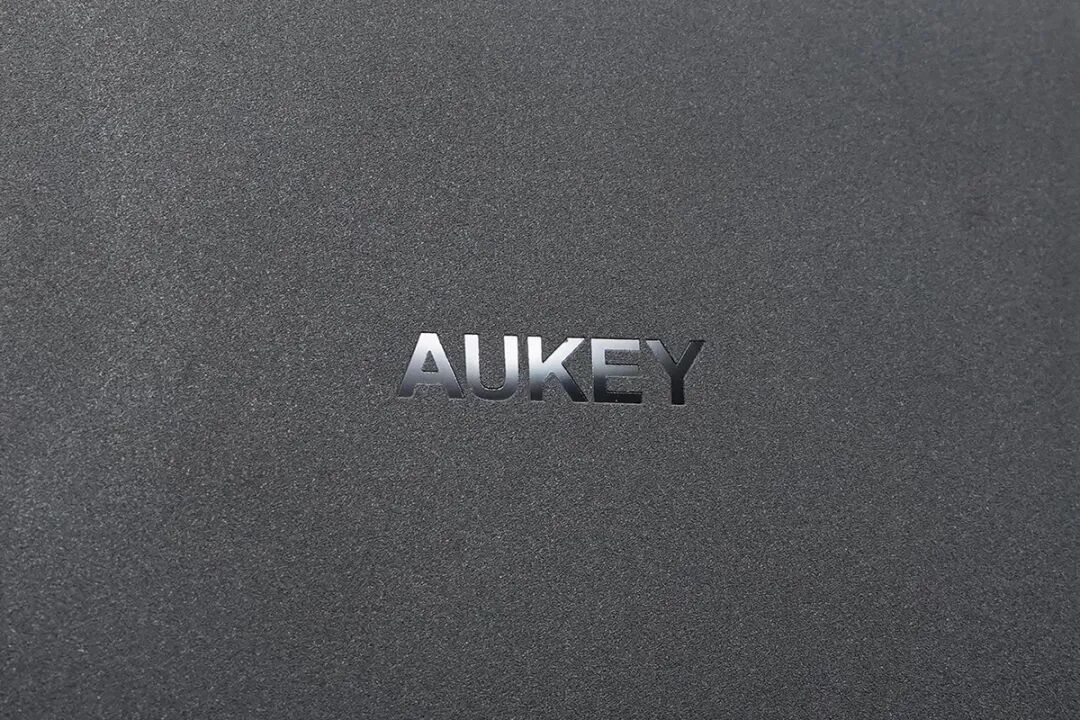

机身正面中心设有AUKEY品牌logo。

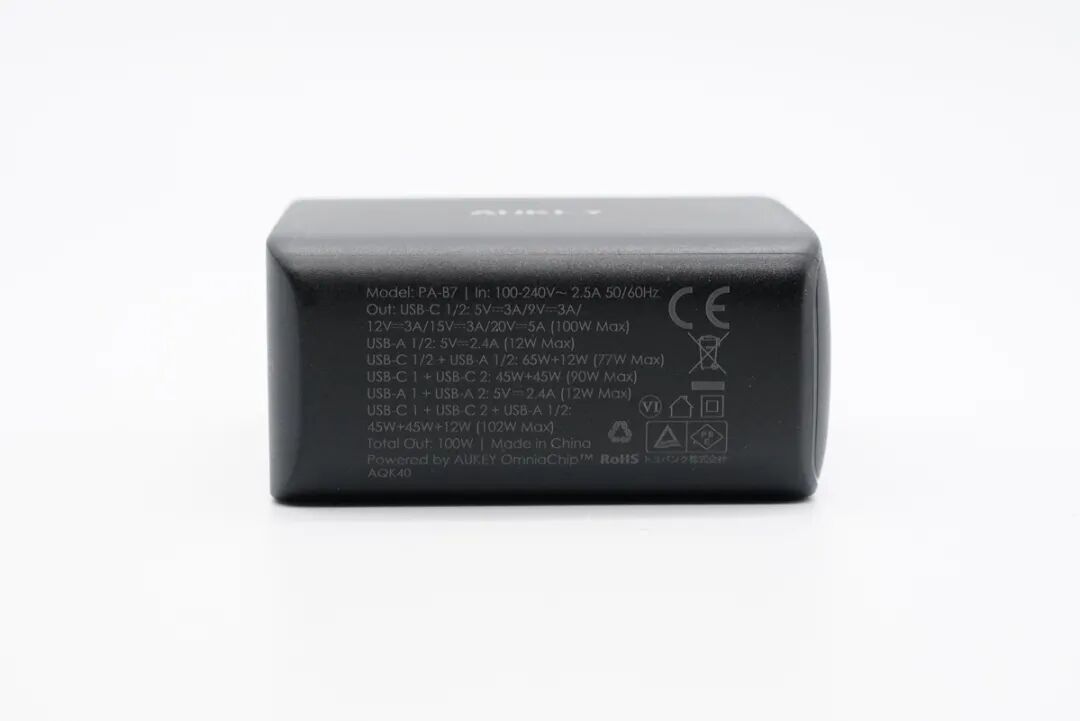

相邻侧面印有充电器参数信息。

型号：PA-B7

输入：100-240V~50/60HZ 2.5A

单口输出：

USB-C1/2：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）

USB-A1/2：5V2.4A（12W Max）

双口输出：

USB-C1/2+USB-A1/2：65W+12W（77W Max）

USB-C1+USB-C2：45W+45W（90W Max）

USB-A1+USB-A2：5V2.4A（12W Max）

三口输出：

USB-C1+USB-C2+USB-A1/2：45W+45W+12W（102W Max）

总输出：100W

产品已经通过了CE认证、FCC认证、RoHS认证、VI级能效认证和PSE认证。

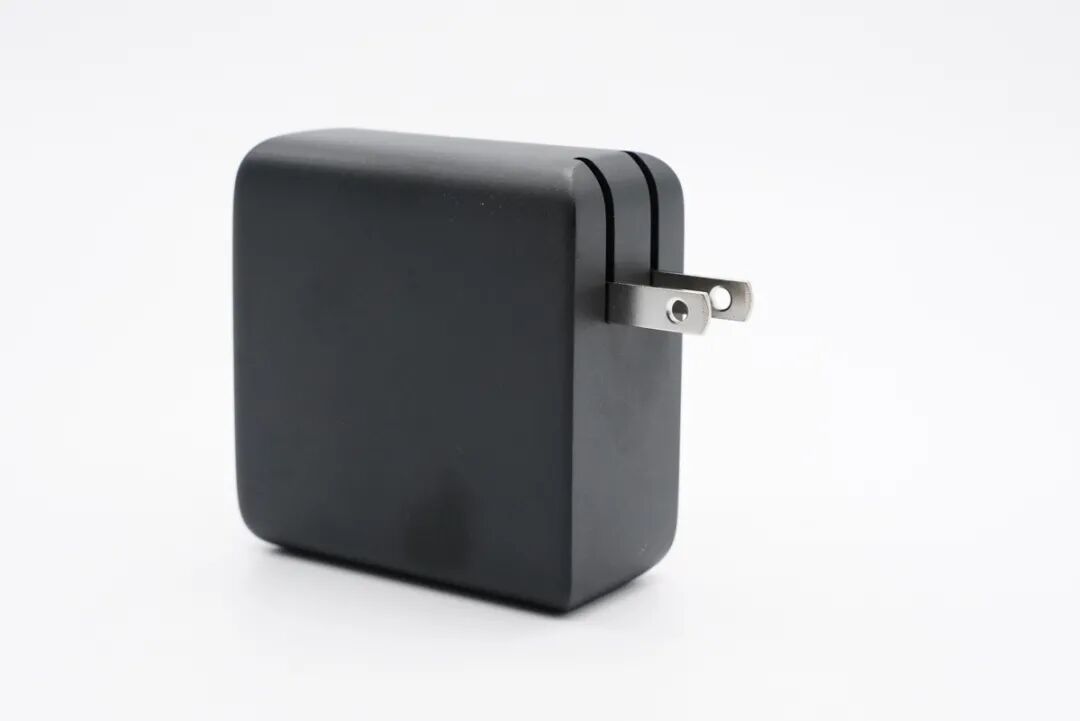

输入端配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

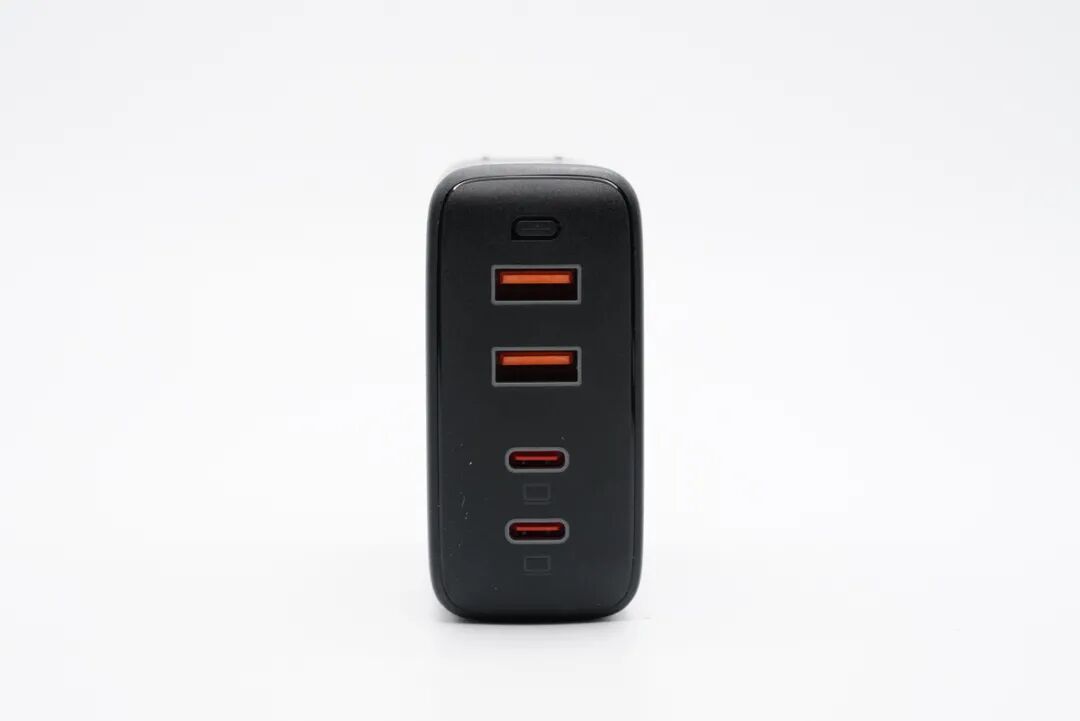

输出顶面配有LED灯和2A2C四个USB接口，接口均采用橘红色胶芯。

接通电源，LED灯亮白光。

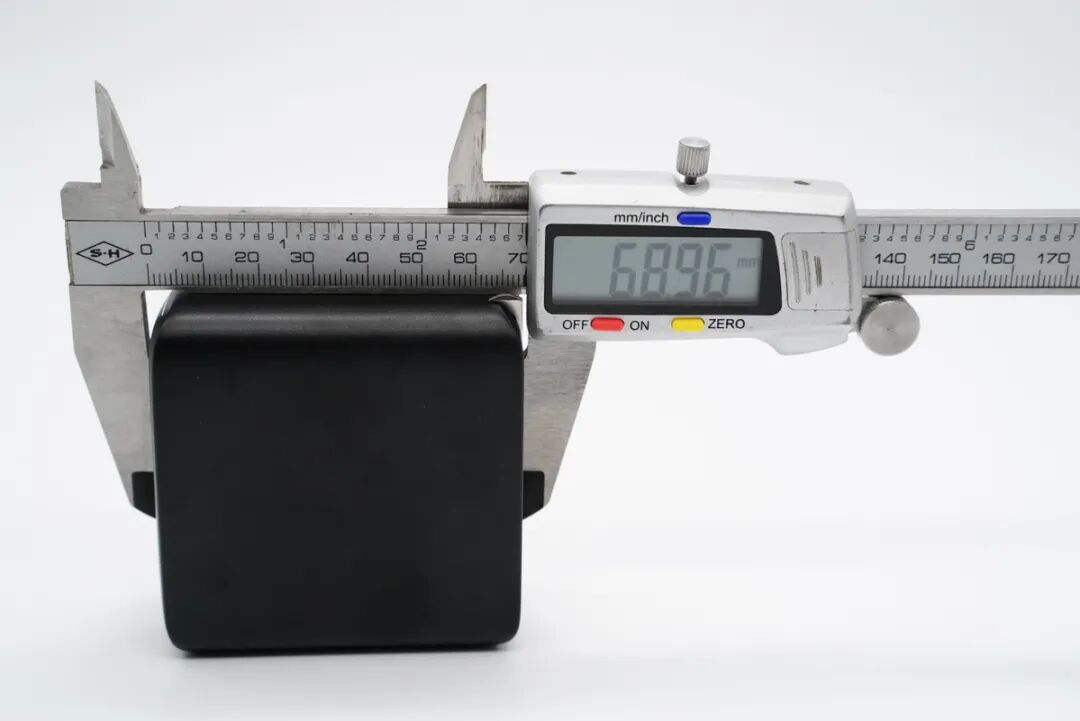

使用游标卡尺实测充电器机身长度为68.96mm。

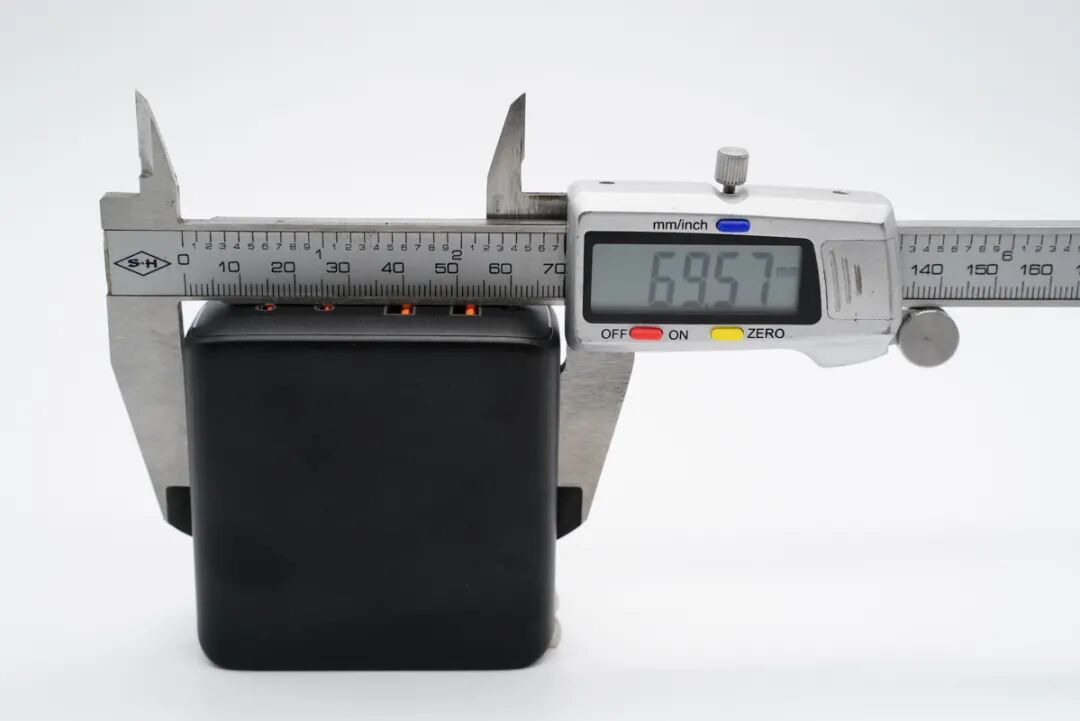

宽度为69.57mm。

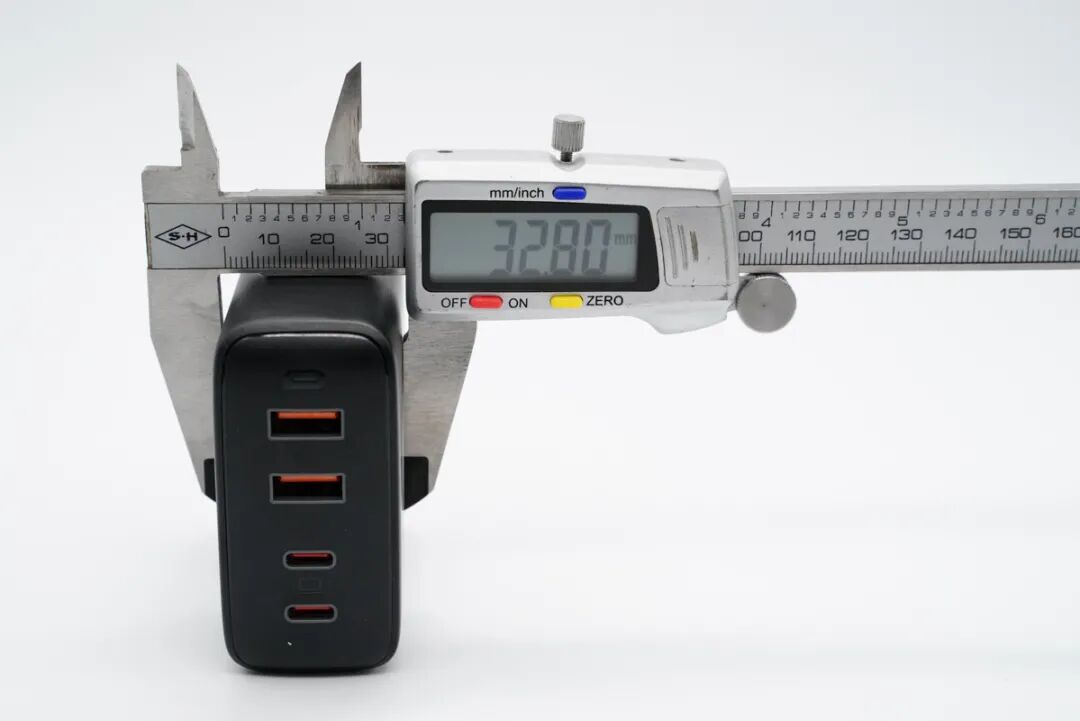

厚度为32.8mm。

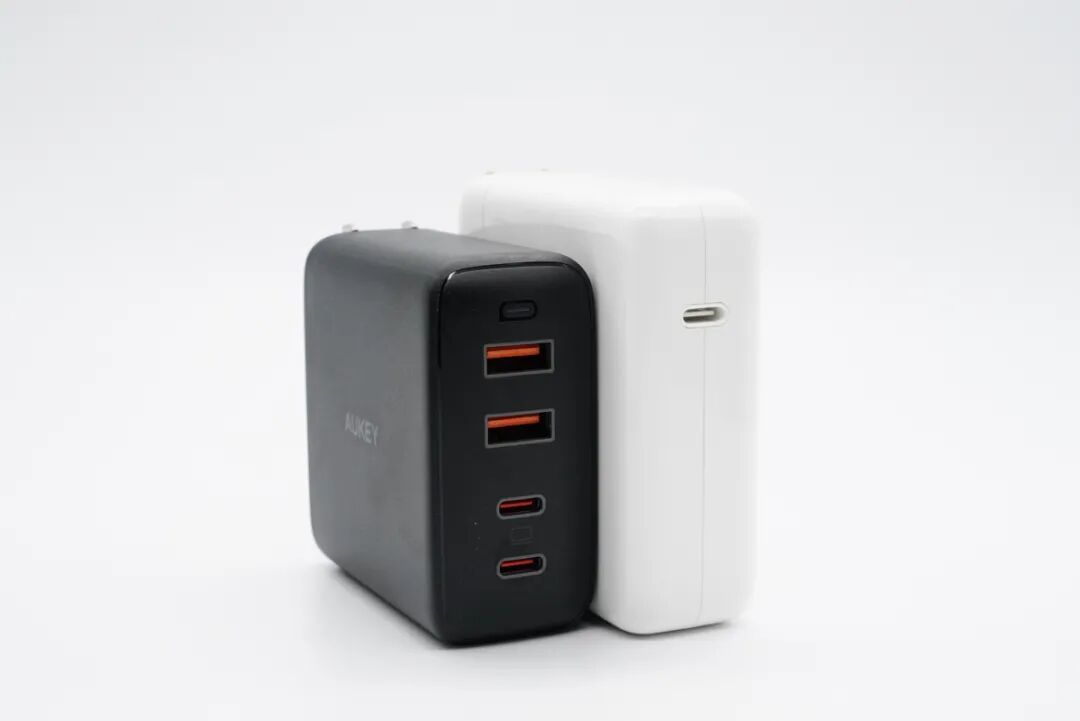

和苹果96W充电器大小直观对比，不仅体积更小，而且接口也更多。

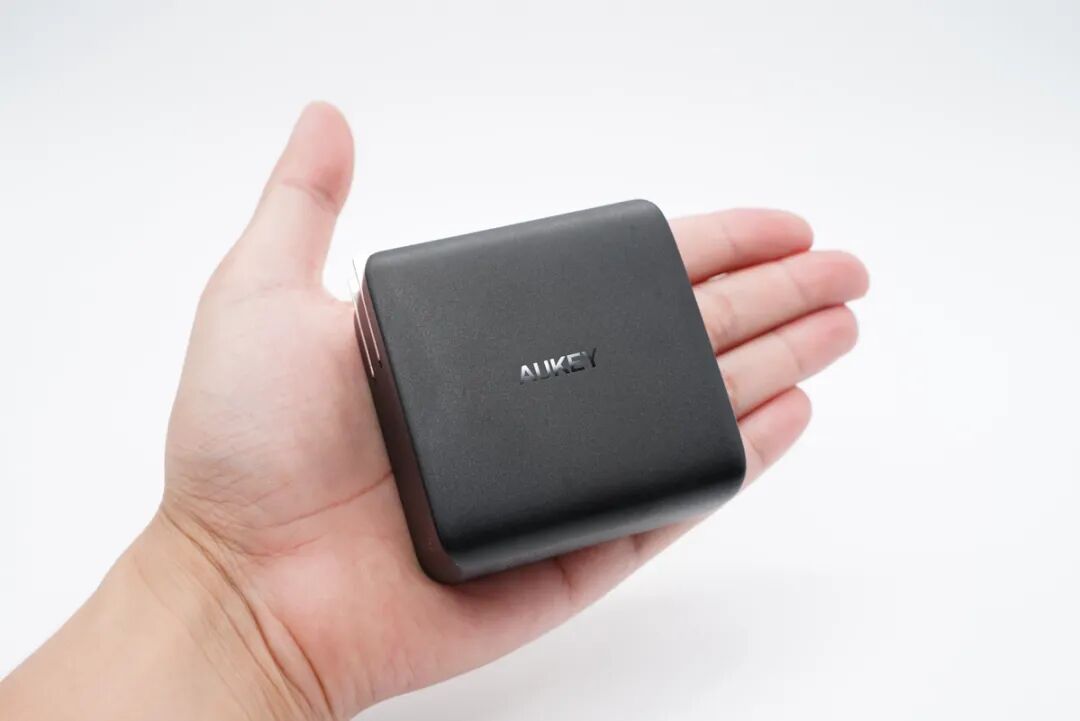

拿在手上的直观感受。

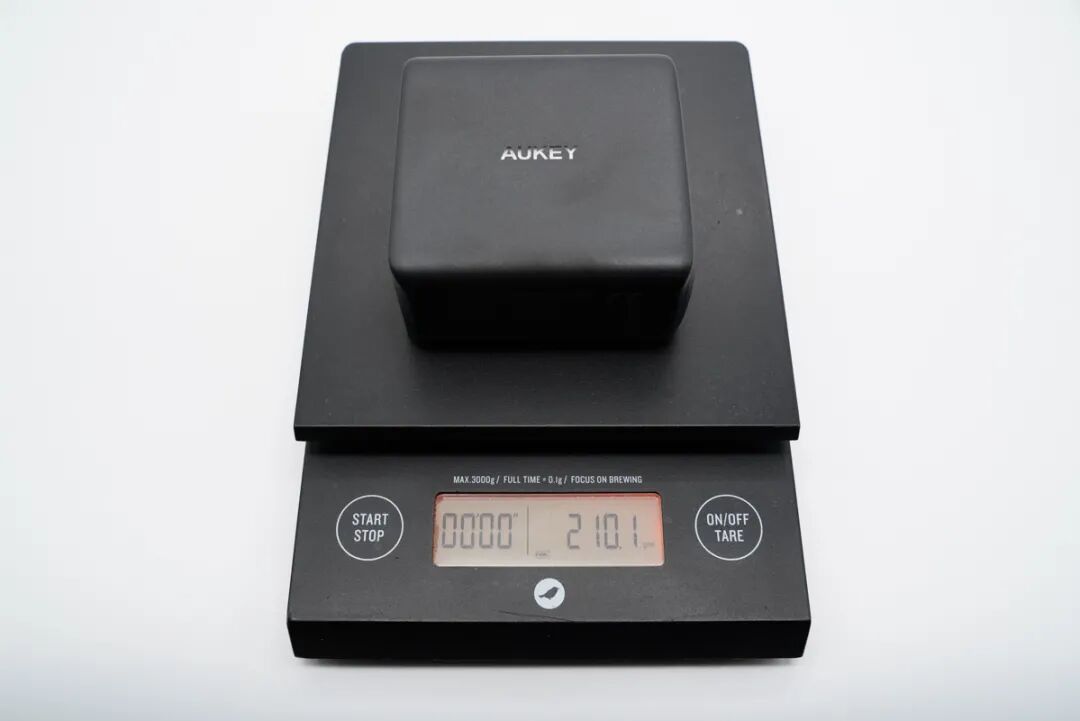

充电器净重约为210g。

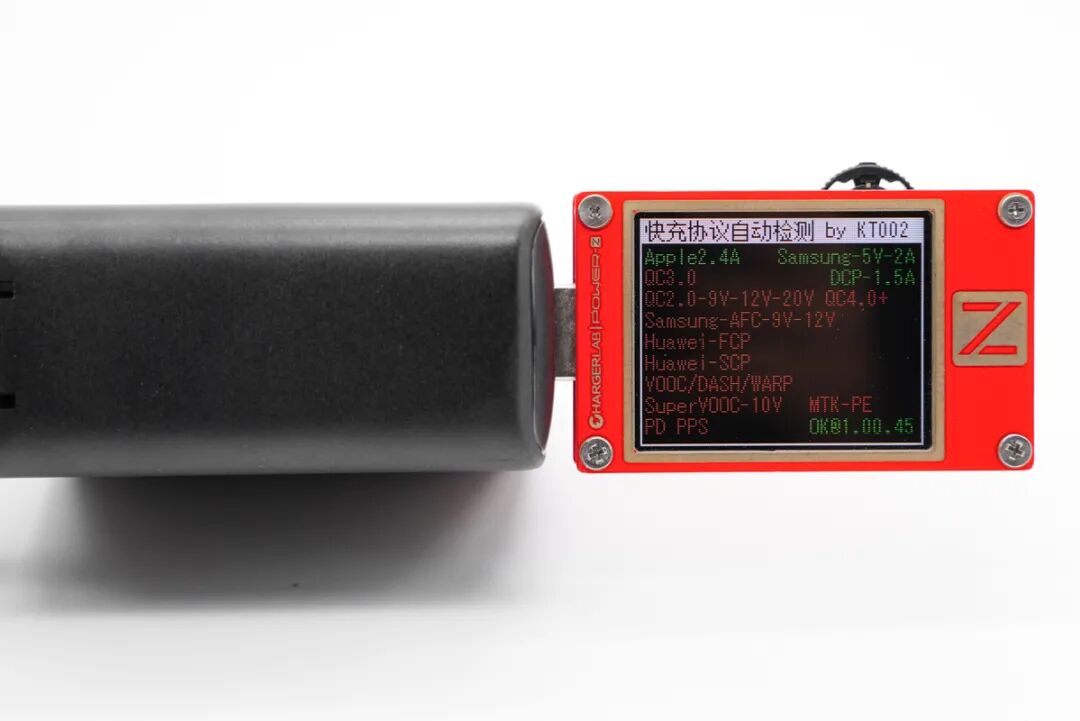

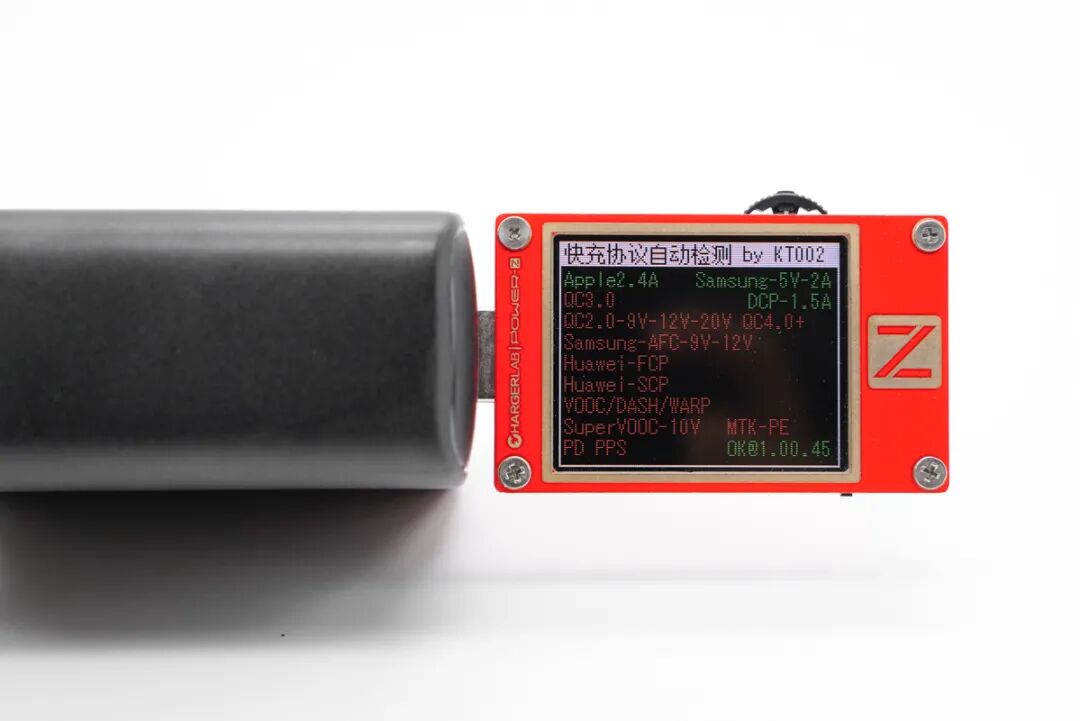

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议。

另外一个USB-A口同样只支持Apple 2.4A、Samsung 5V2A和DCP协议。

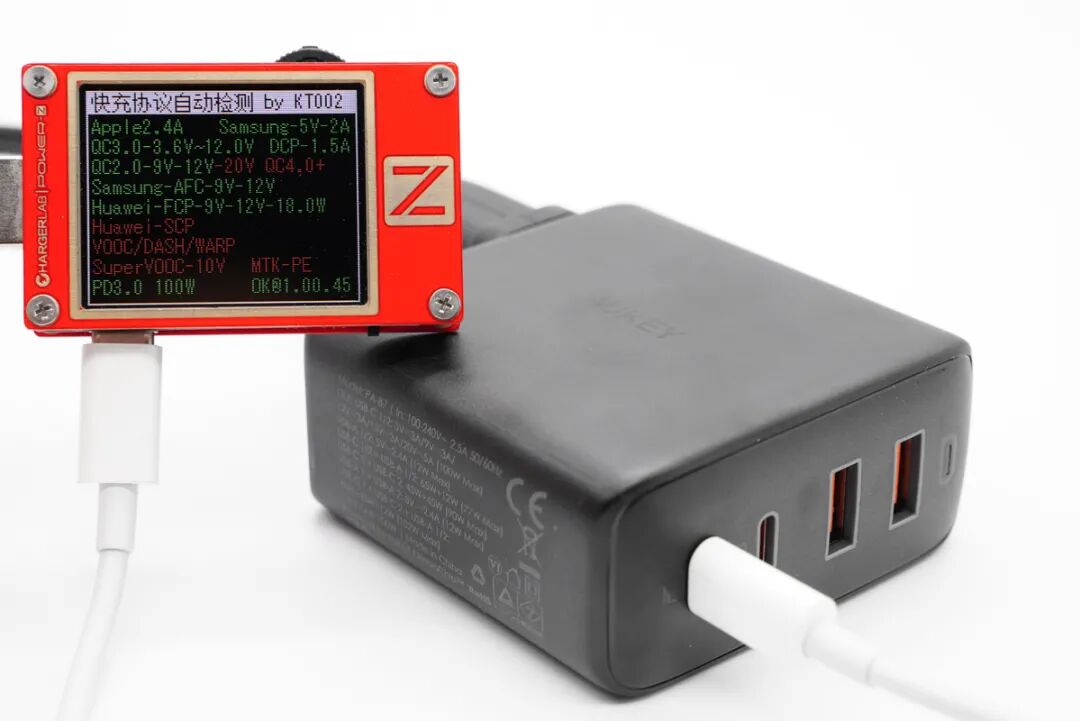

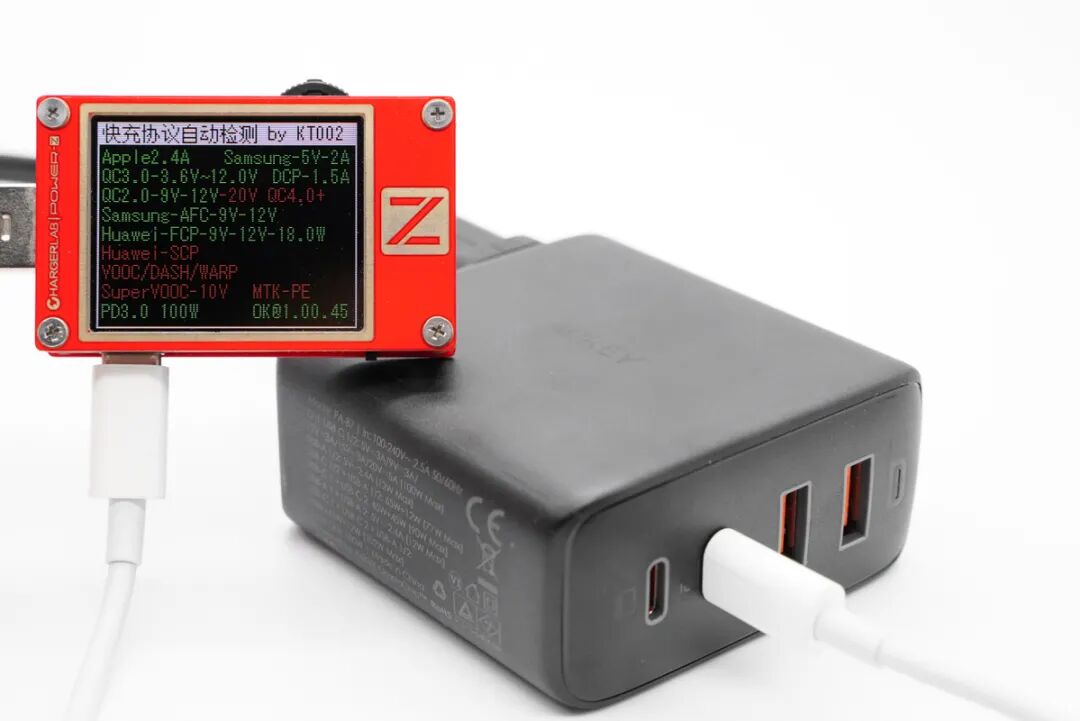

使用KT002检测USB-C1口的输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

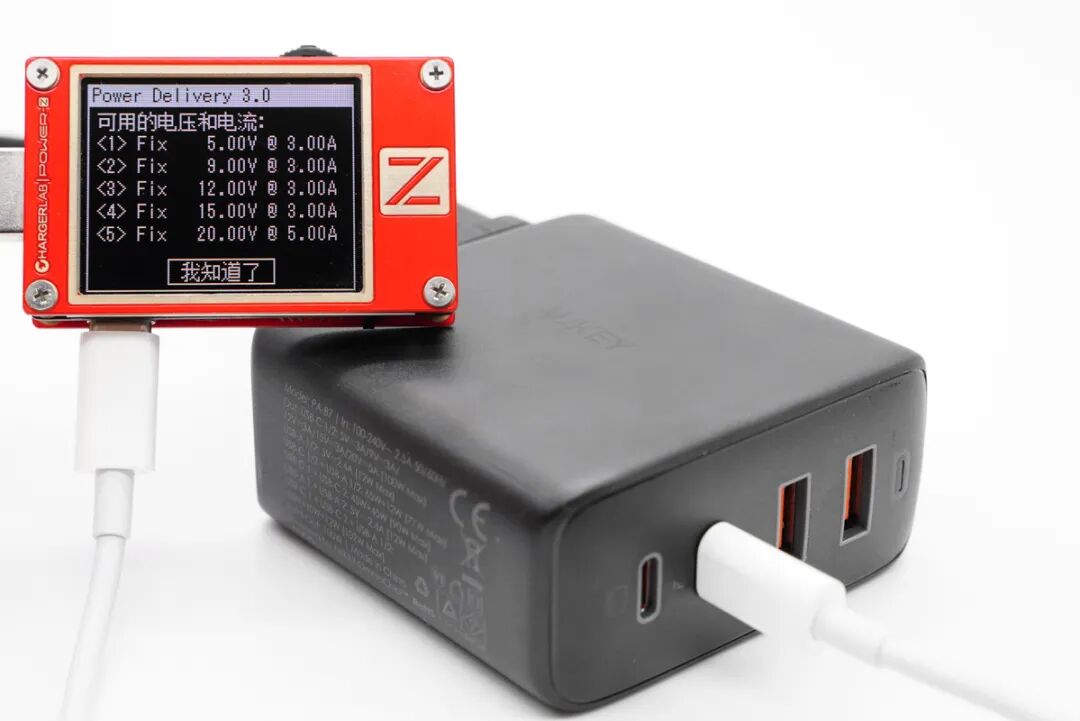

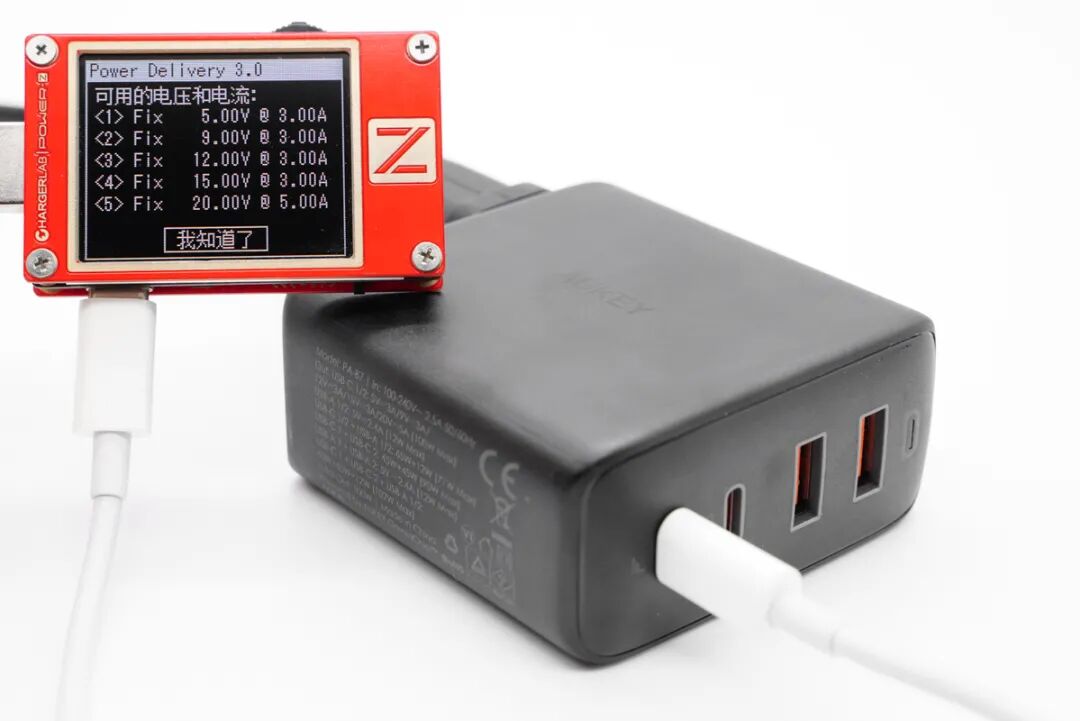

此外PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。

使用KT002检测发现USB-C2口输出协议和USB-C1口的一样，也都支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、PD3.0协议

除此之外，USB-C2口也具备5V3A、9V3A、12V3A、15V3A、20V5A五组电压档位。两个USB-C口单口输出性能完全一样，支持功率盲插，使用更方便。

二、傲基100W氮化镓快充充电器拆解

将输出端外壳拆开，边缘采用超声波焊接封装。

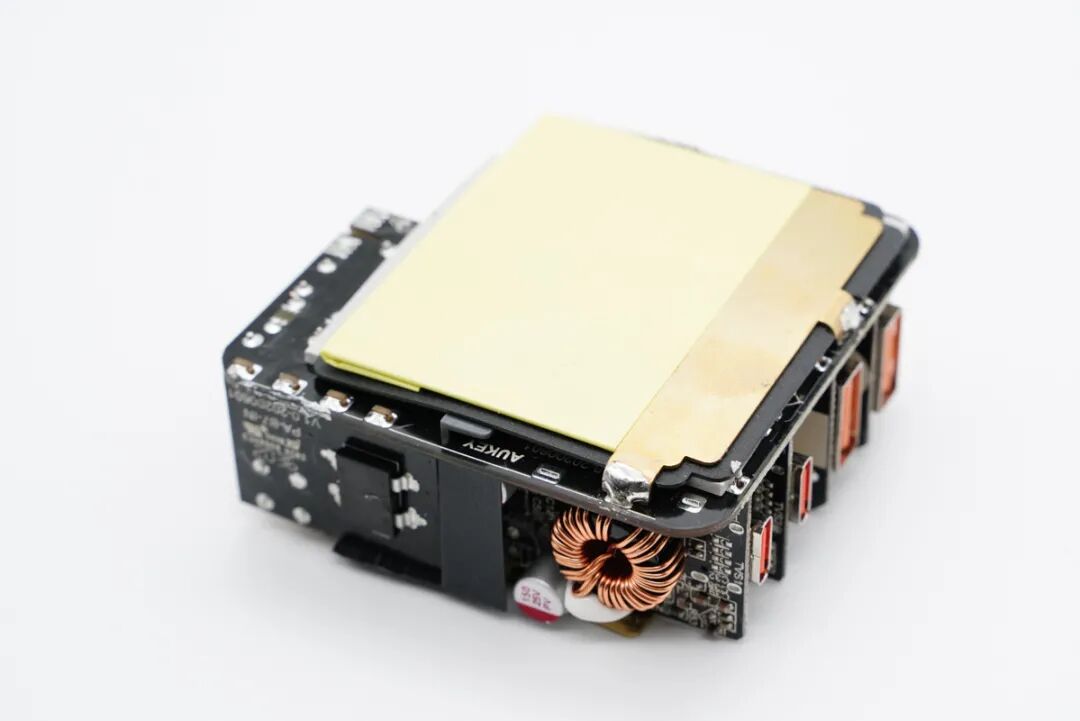

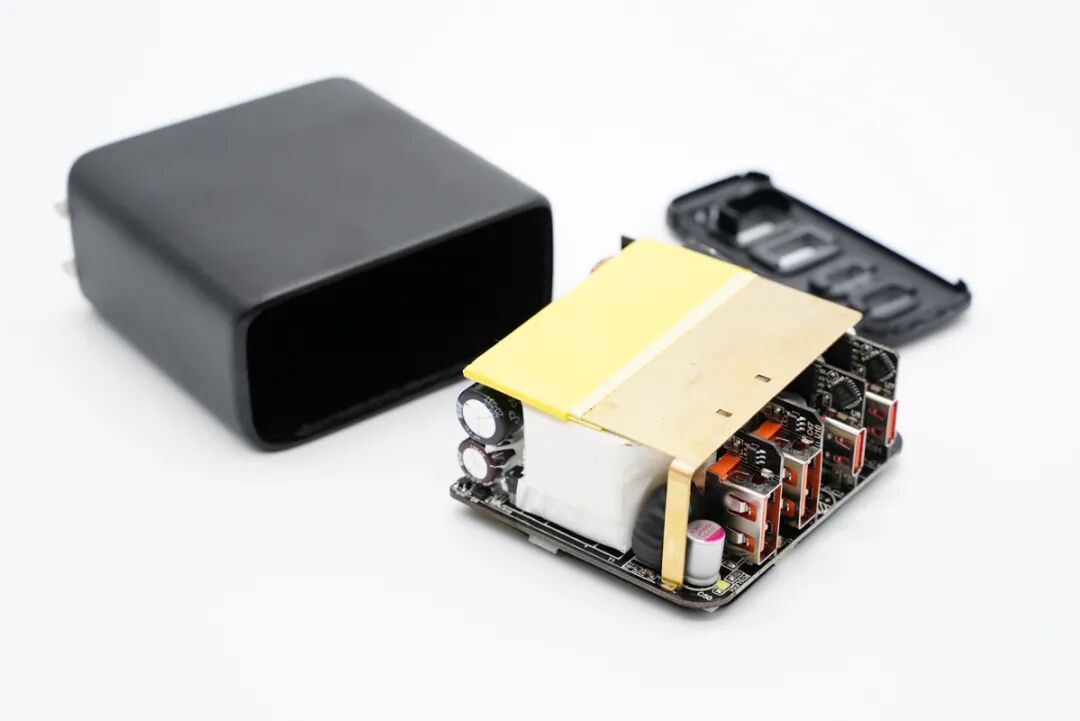

取出PCB板，正面覆盖黄铜散热片并焊接固定，靠近输入端处粘贴绝缘胶带。

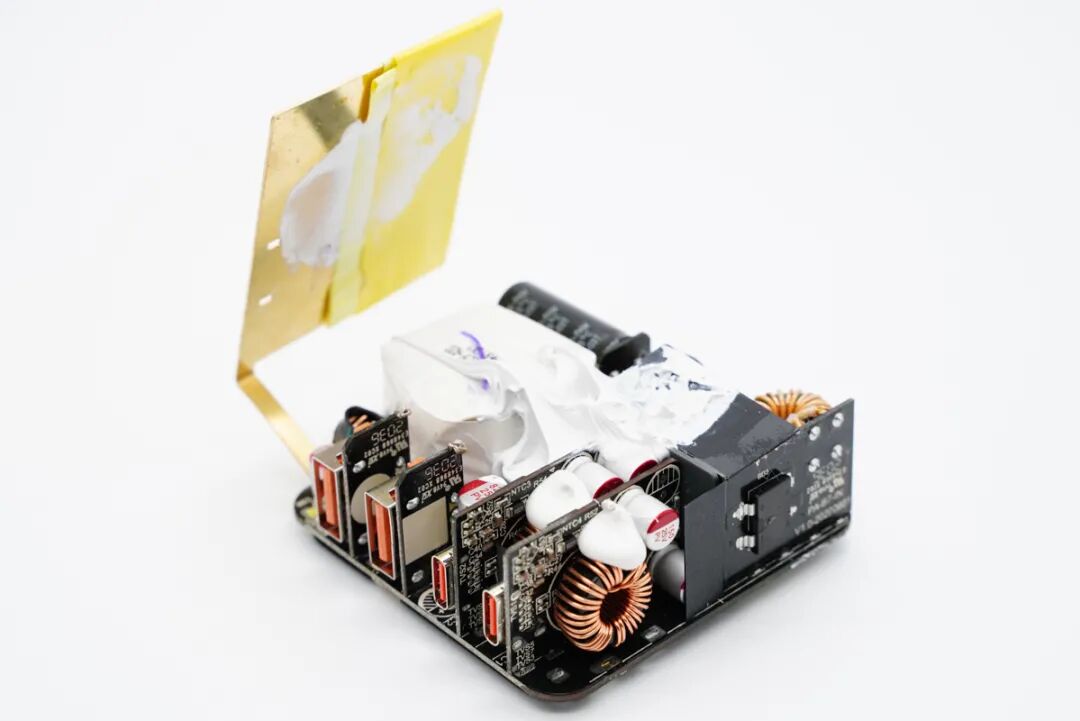

散热片下面注胶处理，帮助变压器散热。

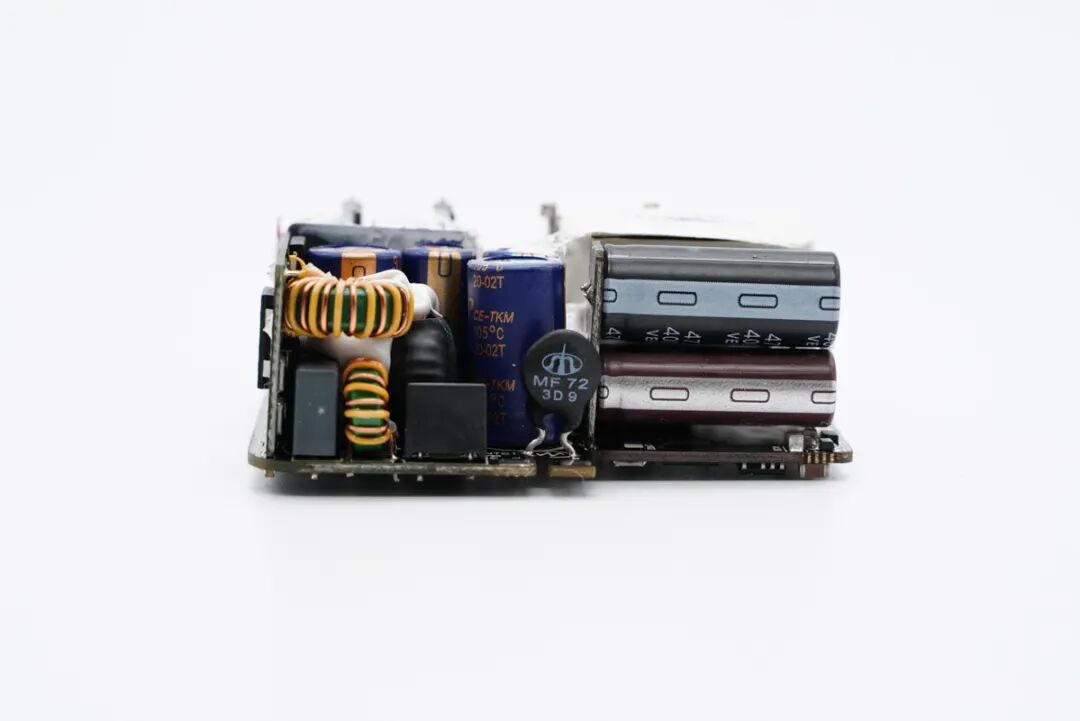

PCB板正面一览，输入输出端均设有小板，初次级之间采用隔离板做了隔离处理。

PCB板背面同样配有黄铜散热片，并使用绝缘板进行隔离，绝缘板下面是导热垫。散热片和PCB板焊接固定。

PCB板背面一览，白色光耦横跨在初次级之间，两侧分别设有初次级控制器以及MOS管。

通过对电路板正背面电路分析发现，傲基2A2C 100W快充氮化镓充电器采用了时下热门的开关电源定压输出，三路独立降压四口输出的设计架构。其中两个USB-A口为一路，二次降压以5V恒压输出，双口输出功率智能分配；另外两个USB-C口分两路采用相同的降压输出方案。下面我们从输入端开始了解各元器件的信息。

输入端设有两级共模电感，其中一颗焊接在左侧小板上，右侧小板上焊接两颗高压滤波电解电容。

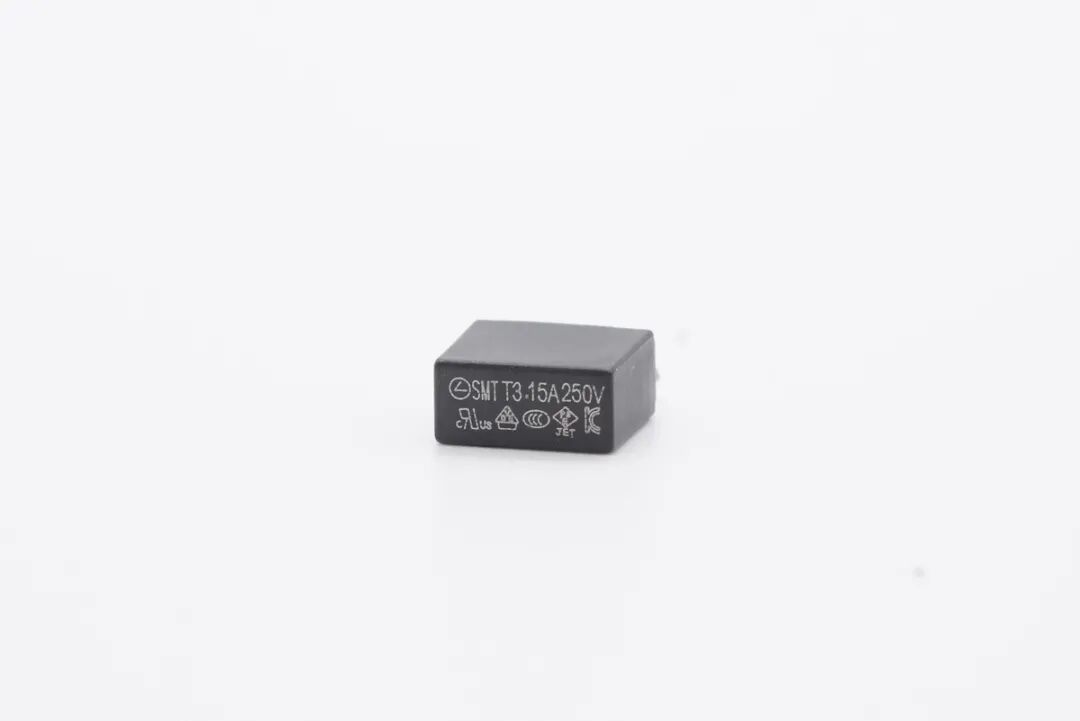

延时保险丝特写，规格为3.15A 250V。

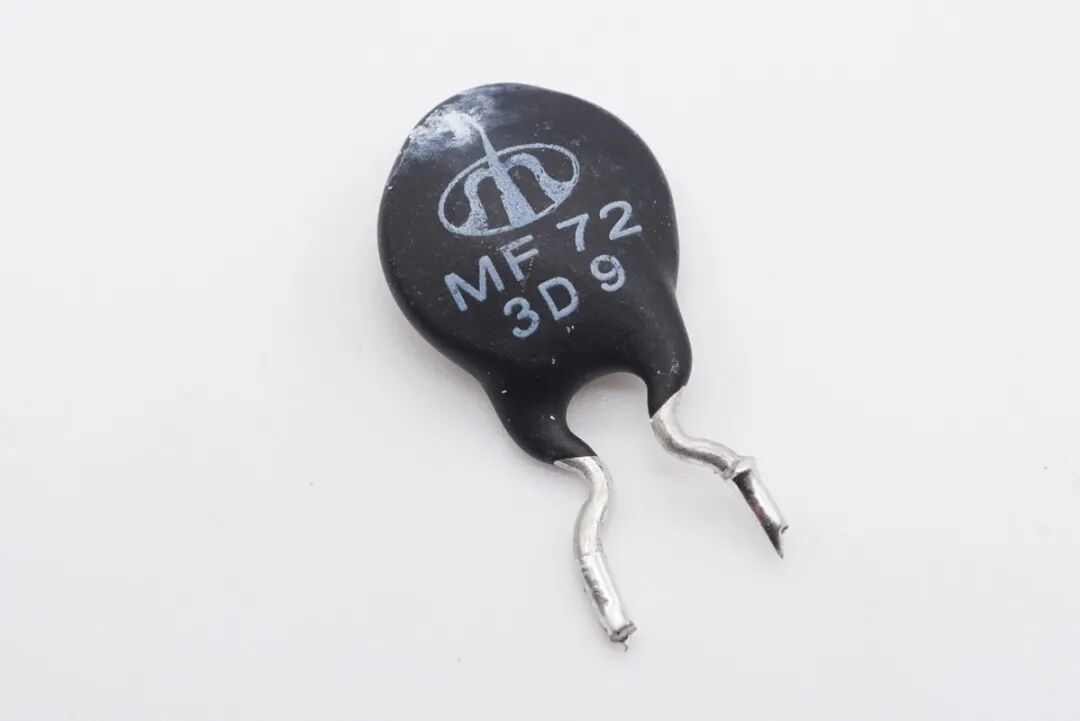

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

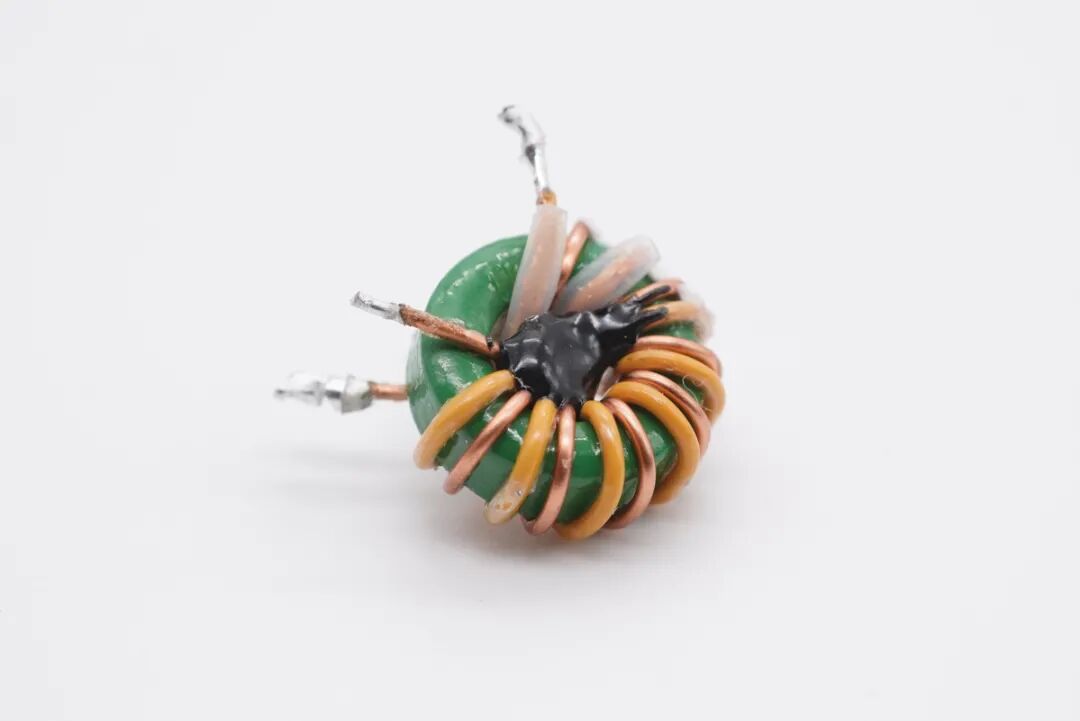

共模电感特写，双线绕制，用于滤除EMI干扰。

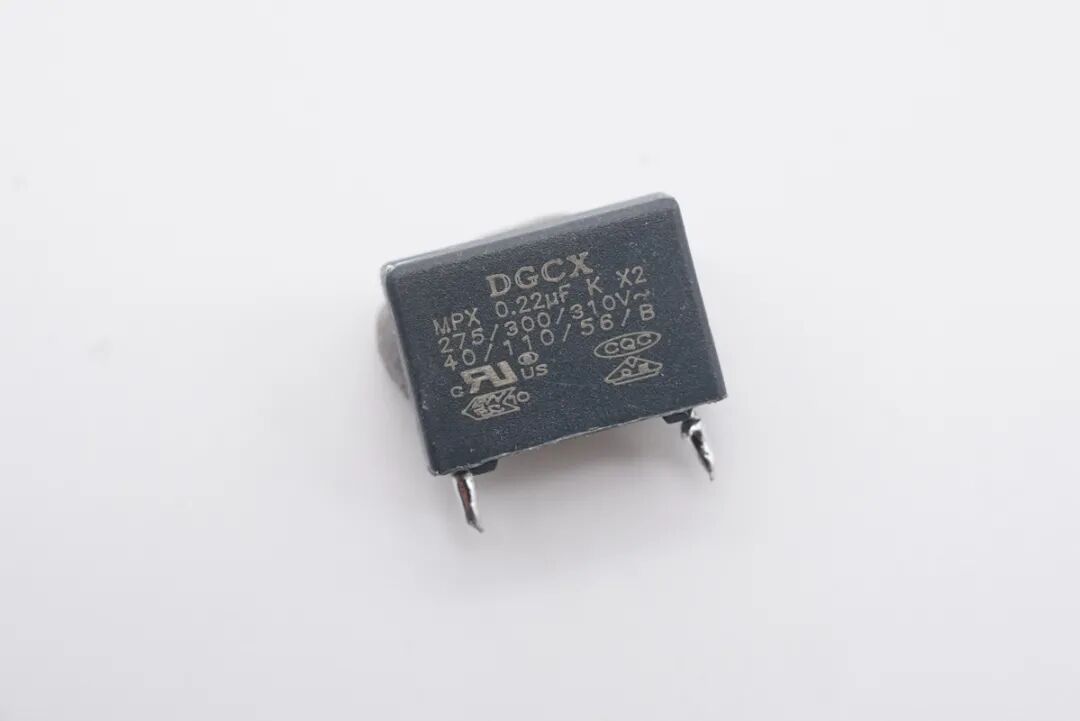

安规X电容特写，容量0.22μF，来自DGCX东莞市成希电子有限公司。

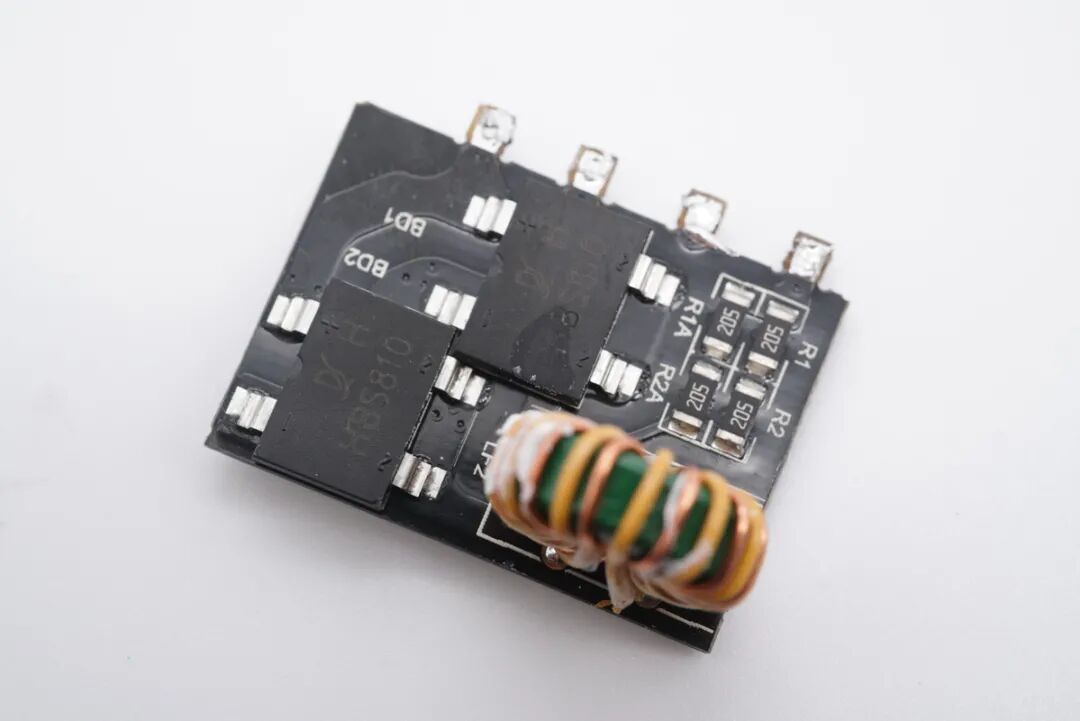

将输入端小板拆下，正面设有共模电感和两颗整流桥。

板子另一面还设有一颗，整流桥并联使用，均摊发热。

共模电感特写。

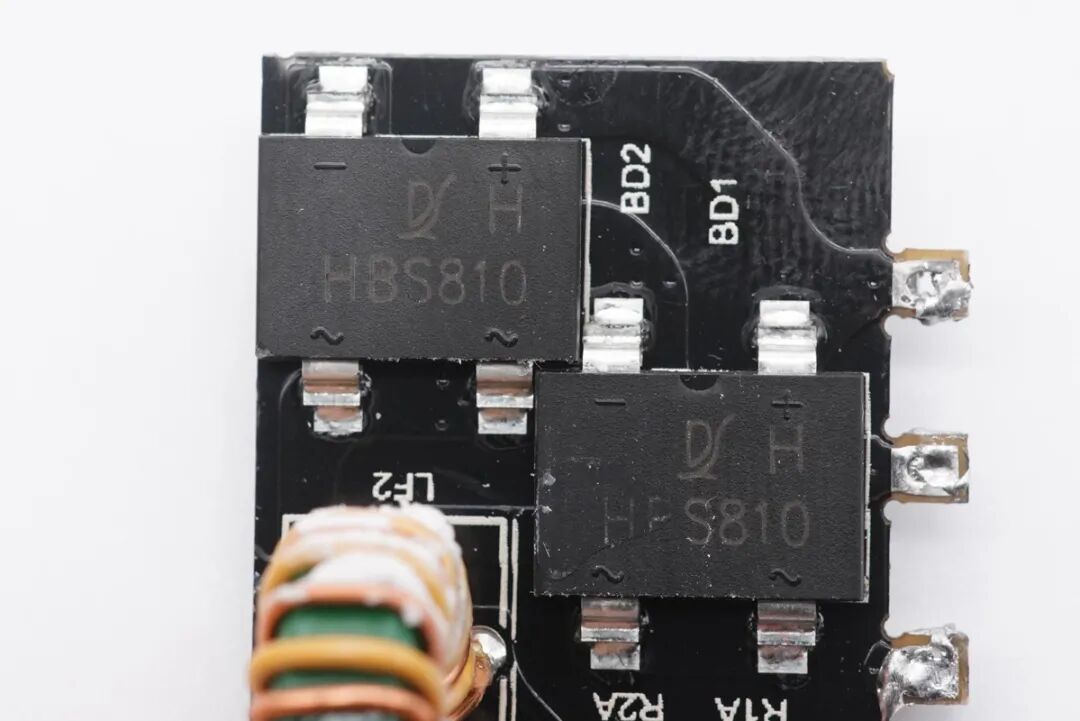

HBS810整流桥特写，设置三颗用于分摊发热。

滤波电感特写，外套热缩管。

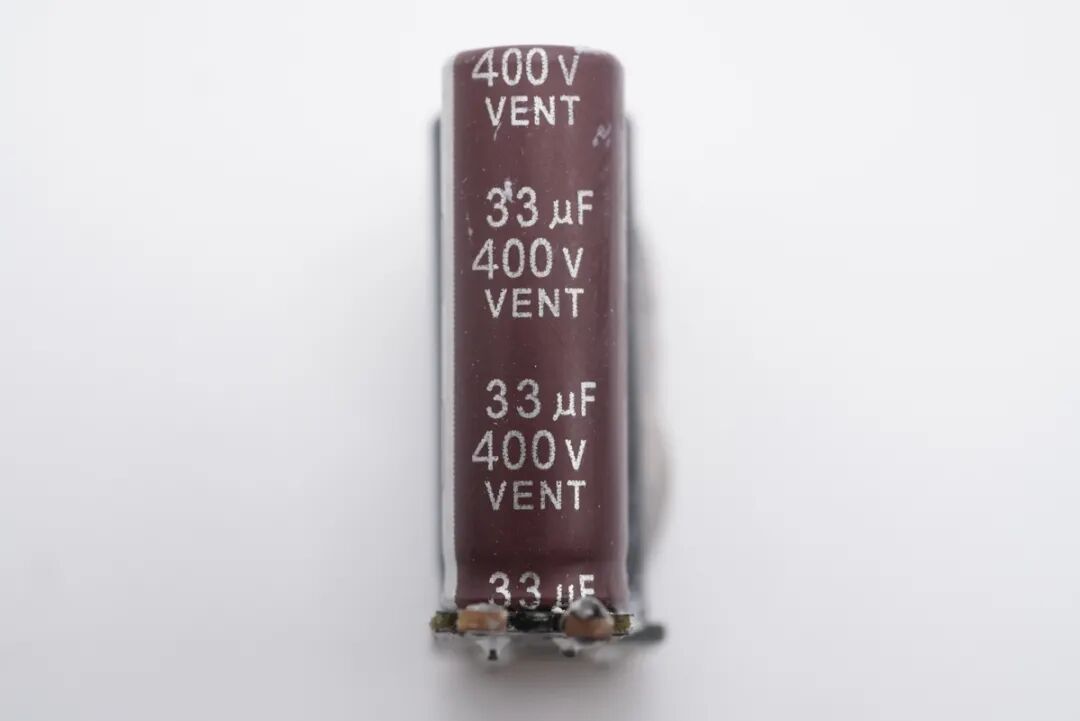

高压滤波电解电容来自捷盈电子，这两颗规格都是400V 33μF。

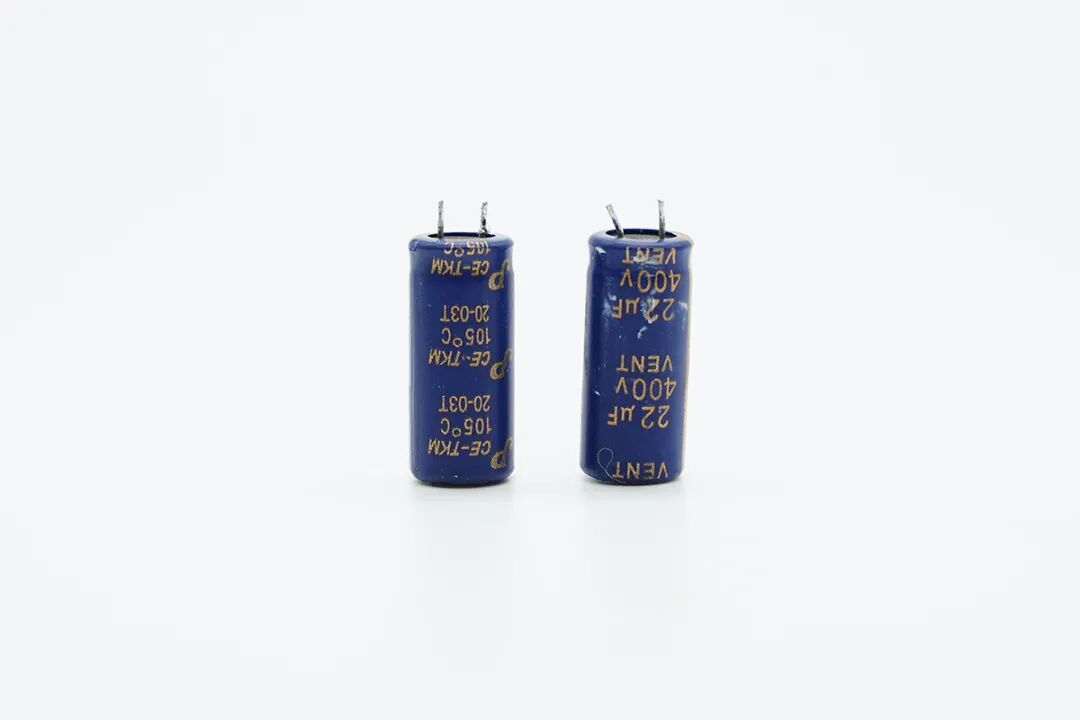

另外两颗的规格为400V 22μF。

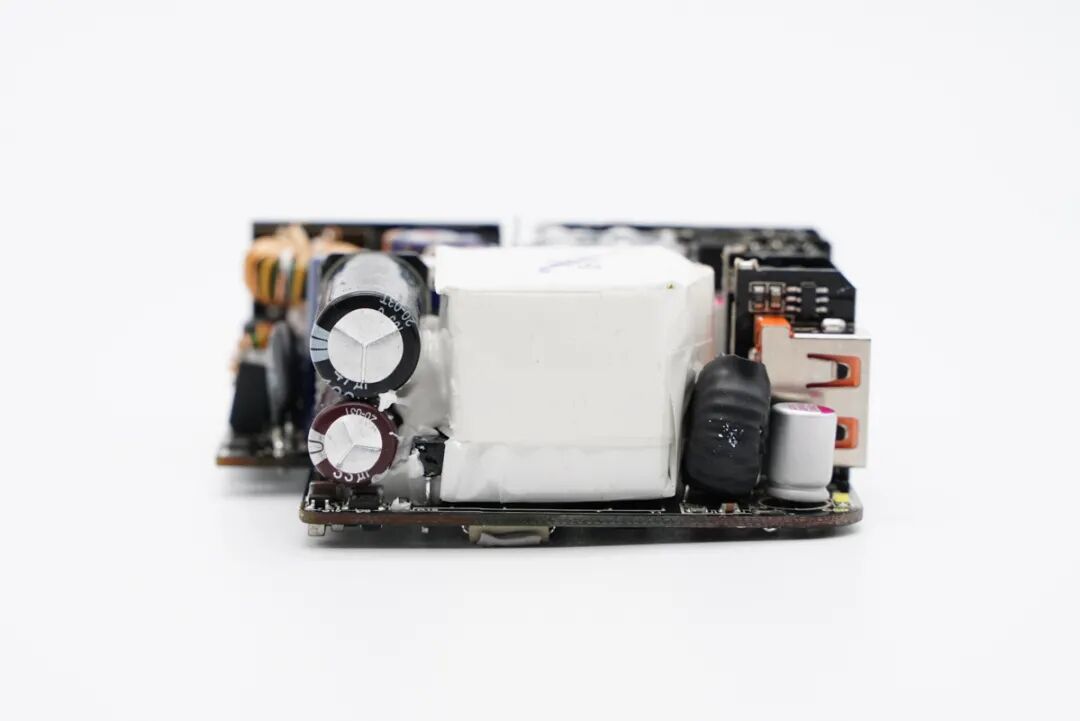

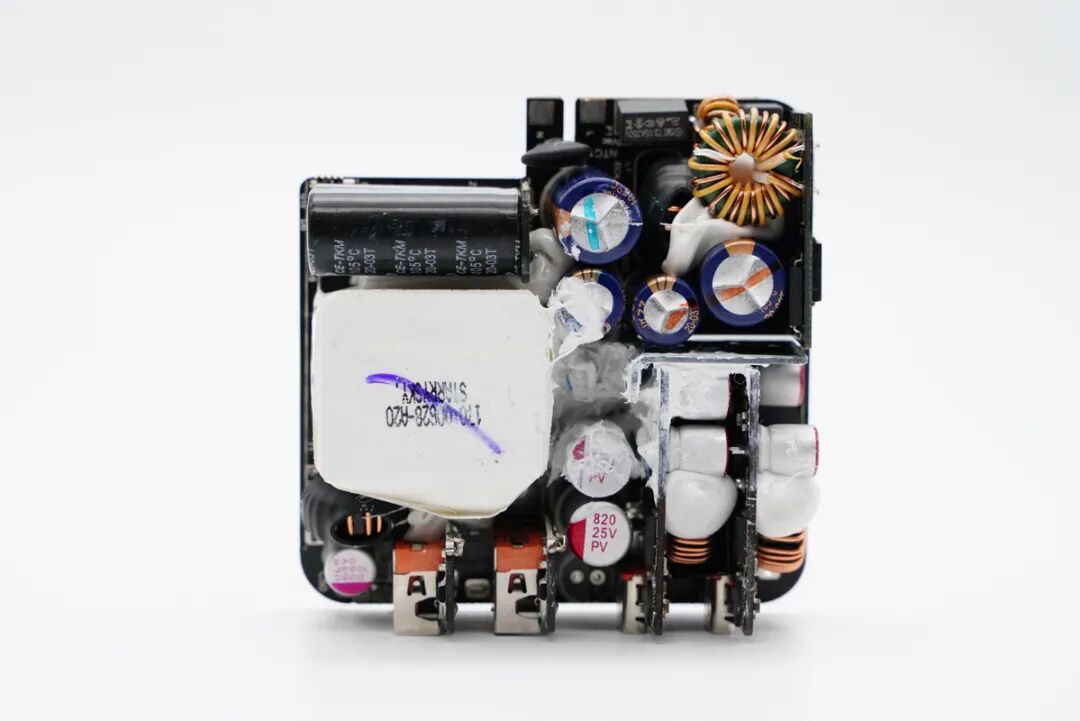

PCB板侧面一览，还有两颗高压滤波电解电容焊接在小板上。

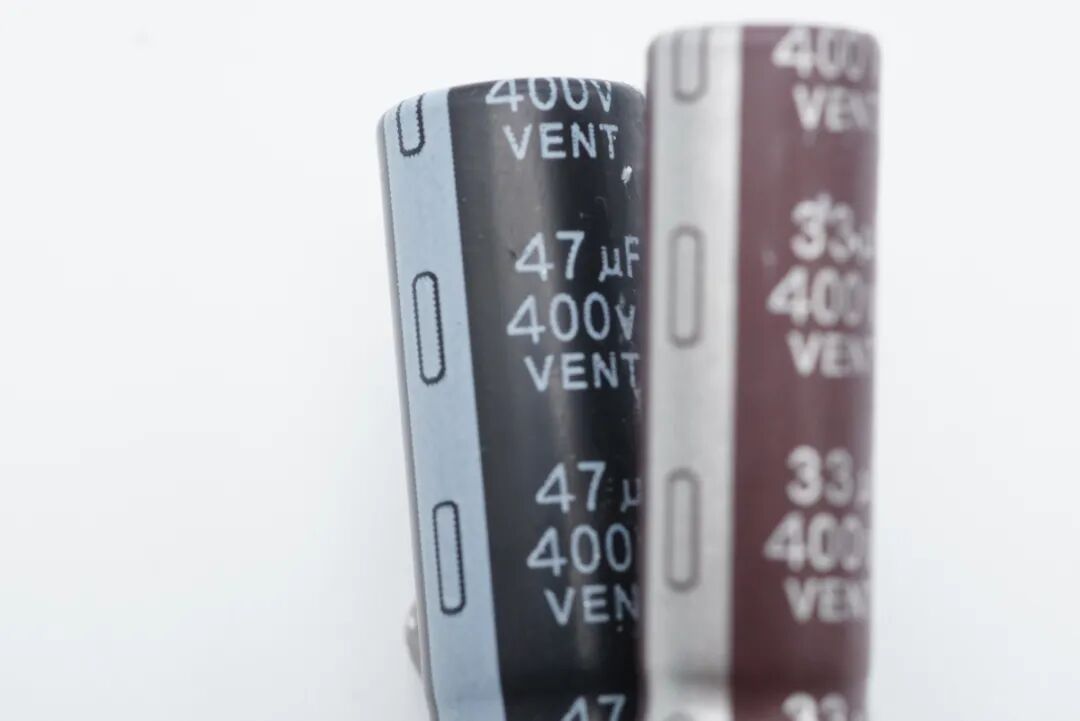

黑色电容规格为400V 47μF。

另一颗规格为400V 33μF，共计190μF容量，用于保障低压输入时的输出功率。

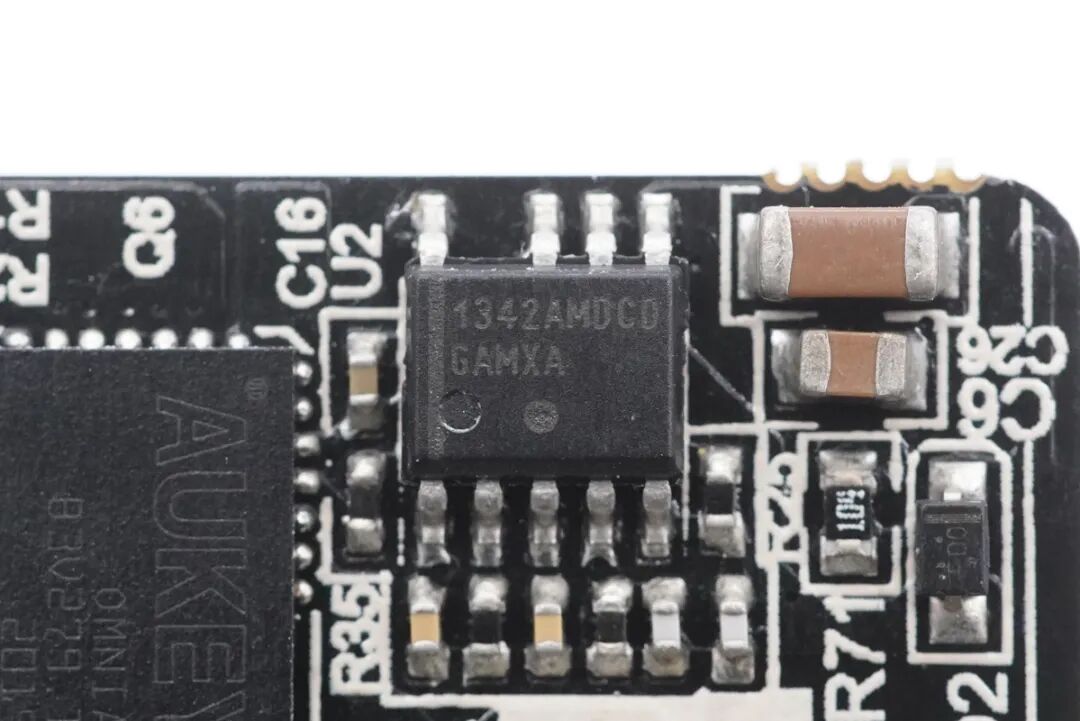

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

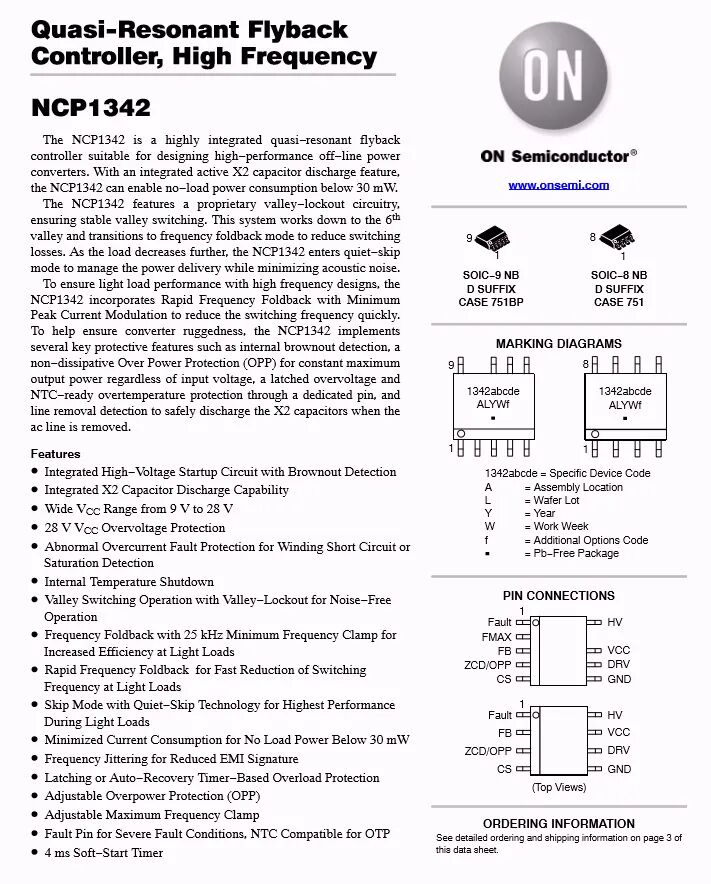

安森美NCP1342详细资料。

充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有雷柏65W GaN快充、联想90W闪充双口氮化镓快充、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、洛克65W氮化镓PD快充充电器等。

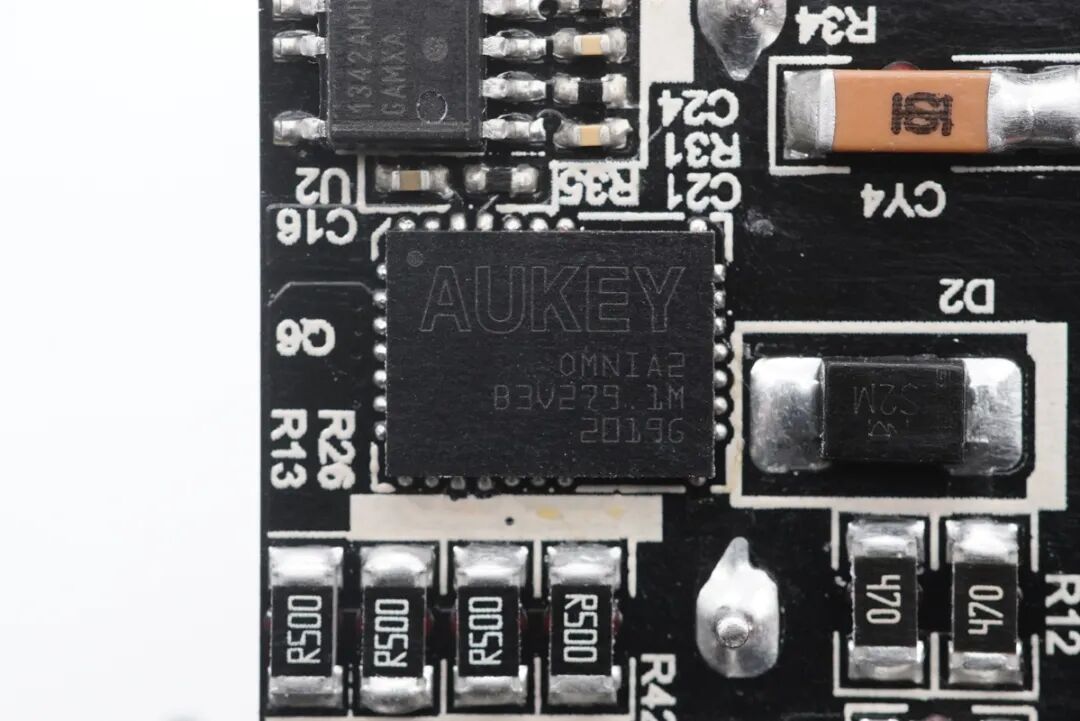

AUKEY傲基向纳微定制的氮化镓功率芯片，属于改进型封装，散热更好。开关管下面是初级电流检测电阻，4颗0.5Ω电阻并联。

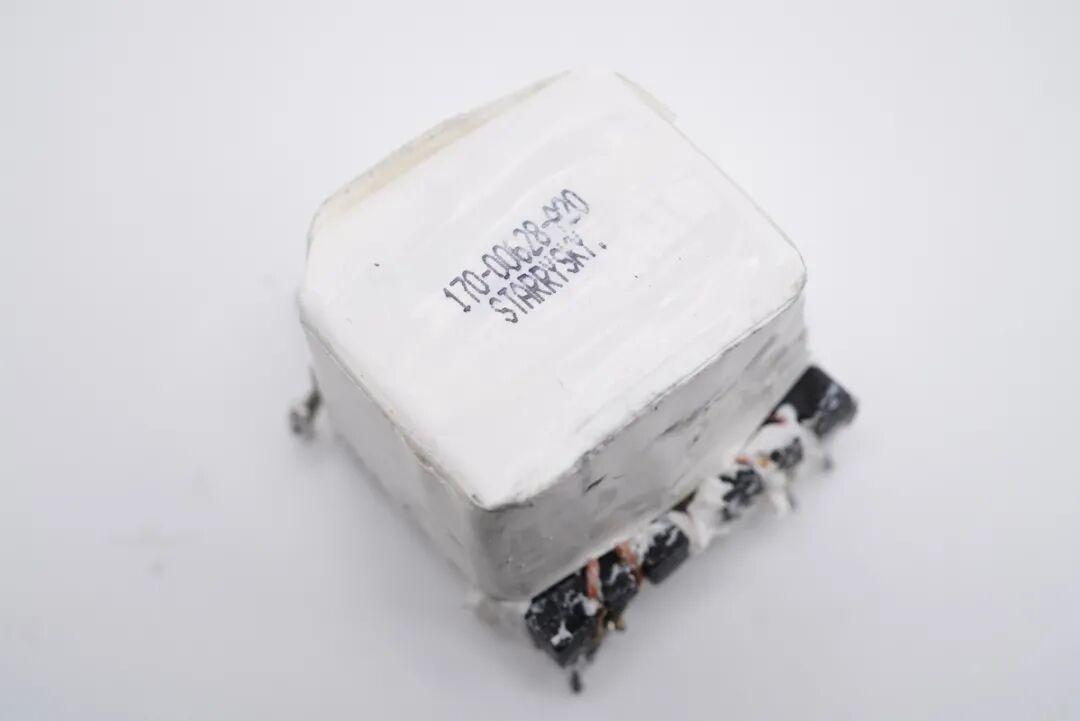

变压器特写，顶部喷码有信息，周身采用绝缘胶带包裹。

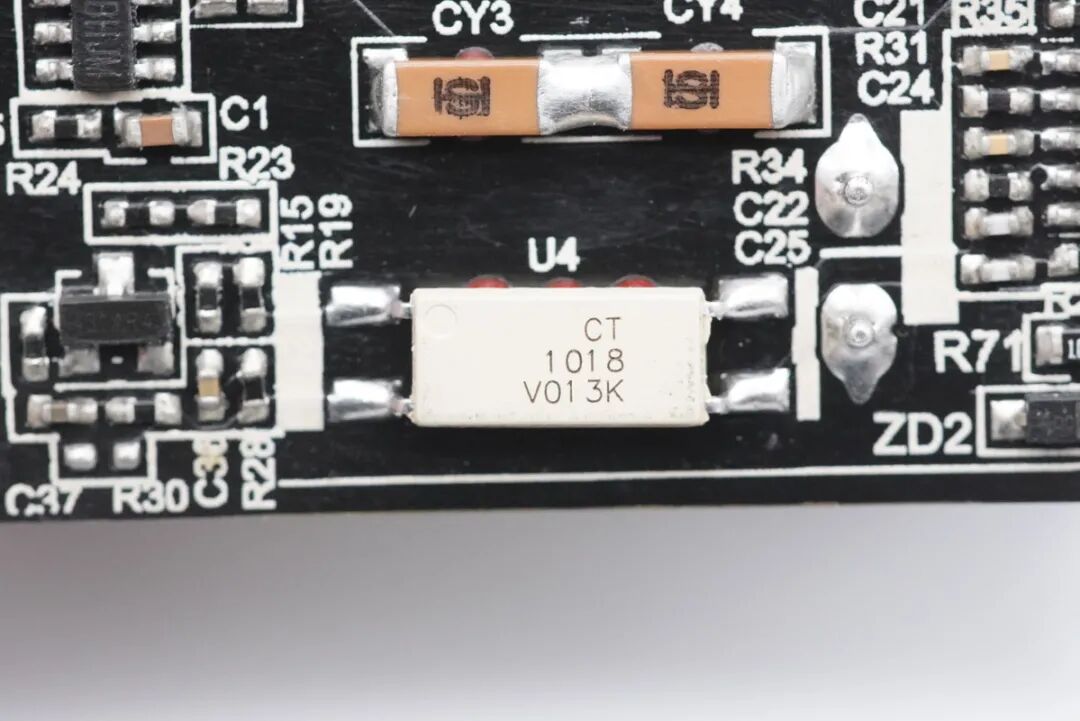

CT 1018光耦，用于初级次级通信，反馈输出电压。旁边两颗贴片Y电容串联。

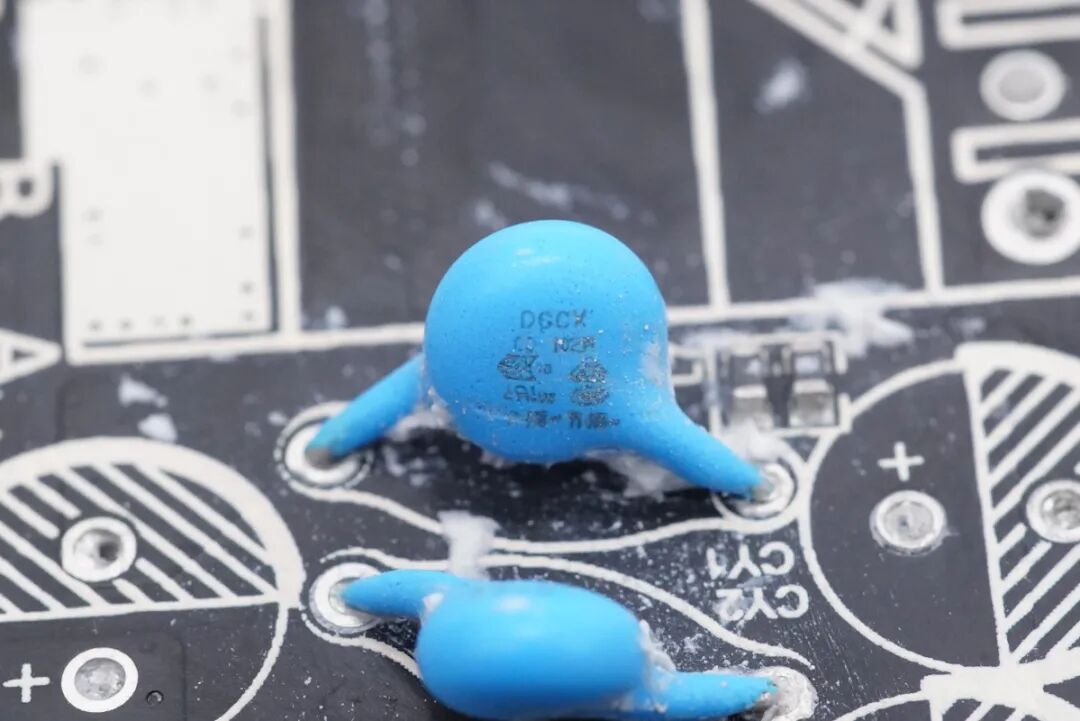

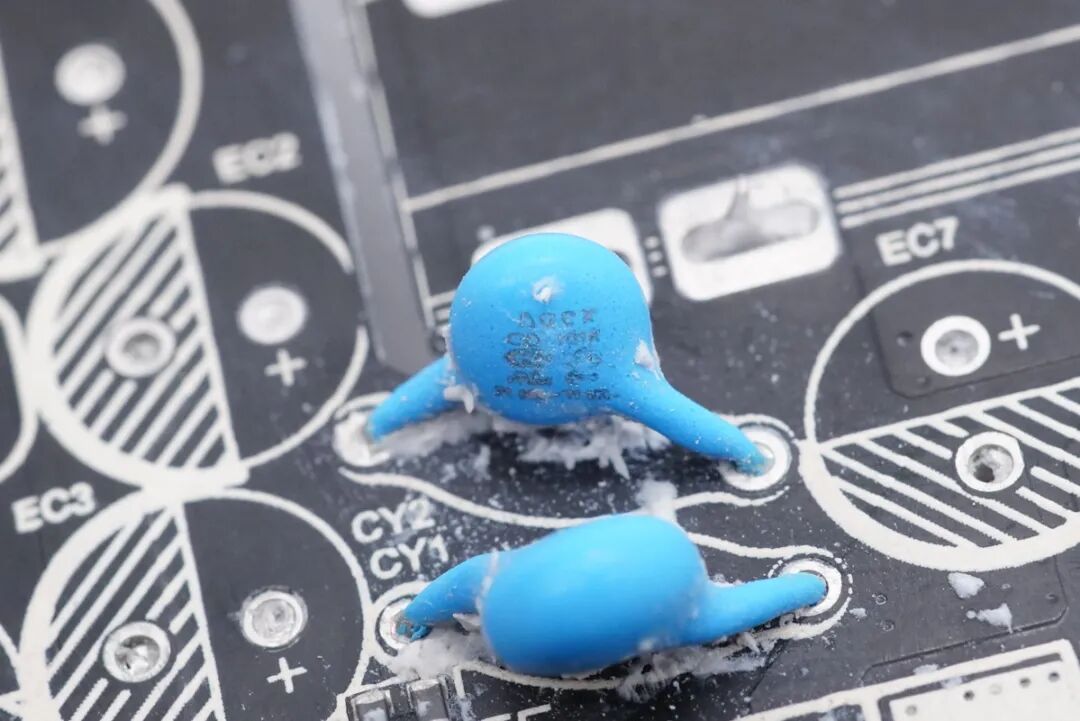

主板正面还设有两颗蓝色Y电容，用于输出抗干扰，同样都来自成希电子。

另一颗特写。

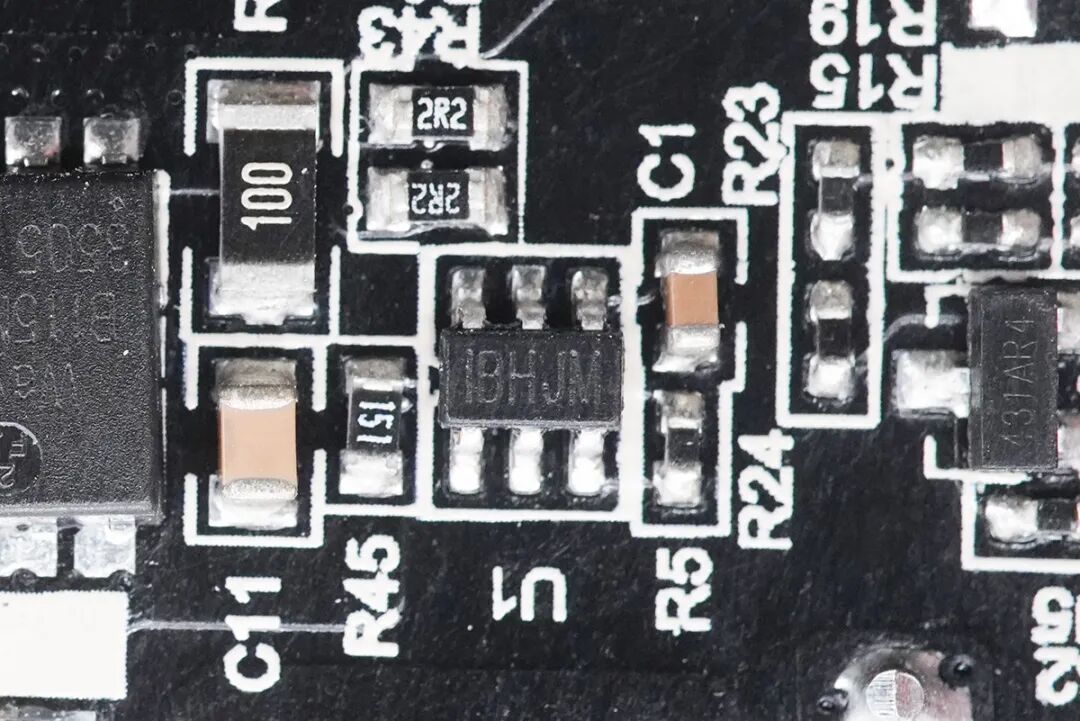

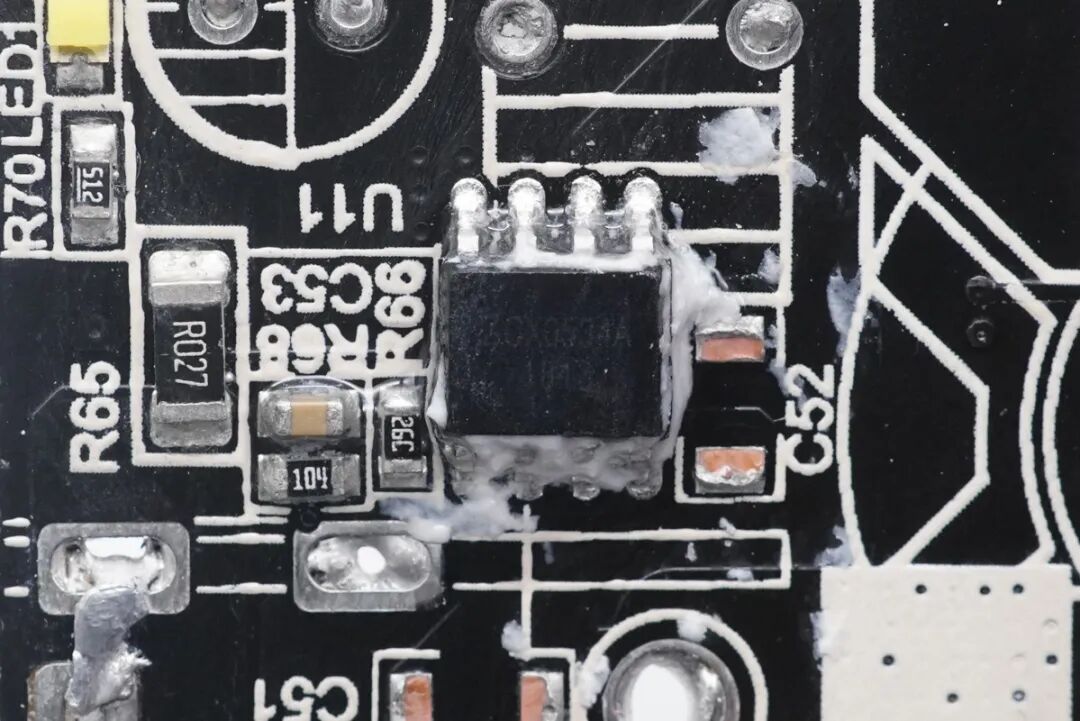

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。

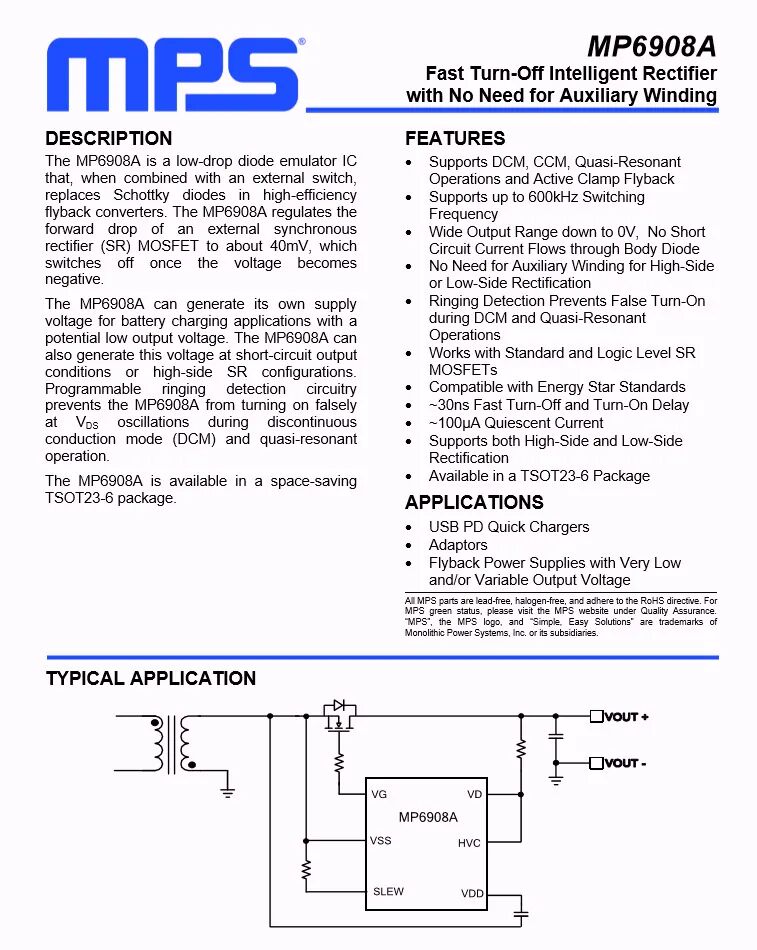

MPS MP6908A详细规格参数。

充电头网拆解了解到，采用MPS MP6908A的还有联想90W闪充双口氮化镓充电器、戴尔90W PD多口充电器、AUKEY双USB-C口65W氮化镓快充、摩米士65W 2C1A氮化镓快充等；此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

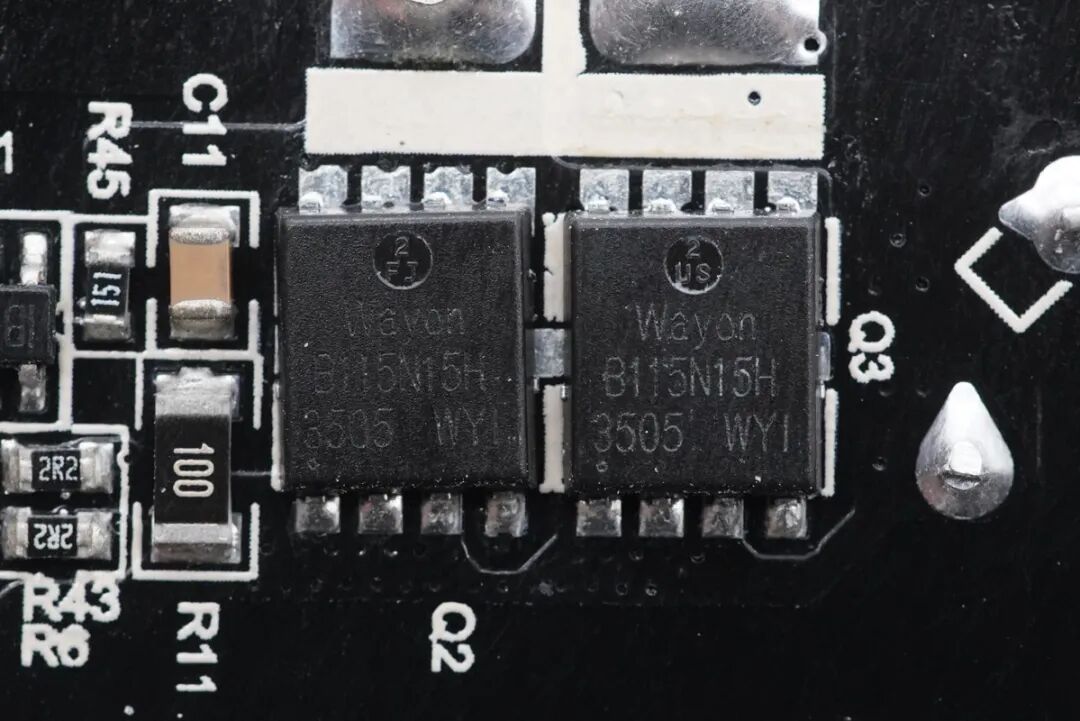

次级同步整流MOS，上海维安WMB115N15H，NMOS，耐压150V，导阻0.0115Ω，两颗并联。

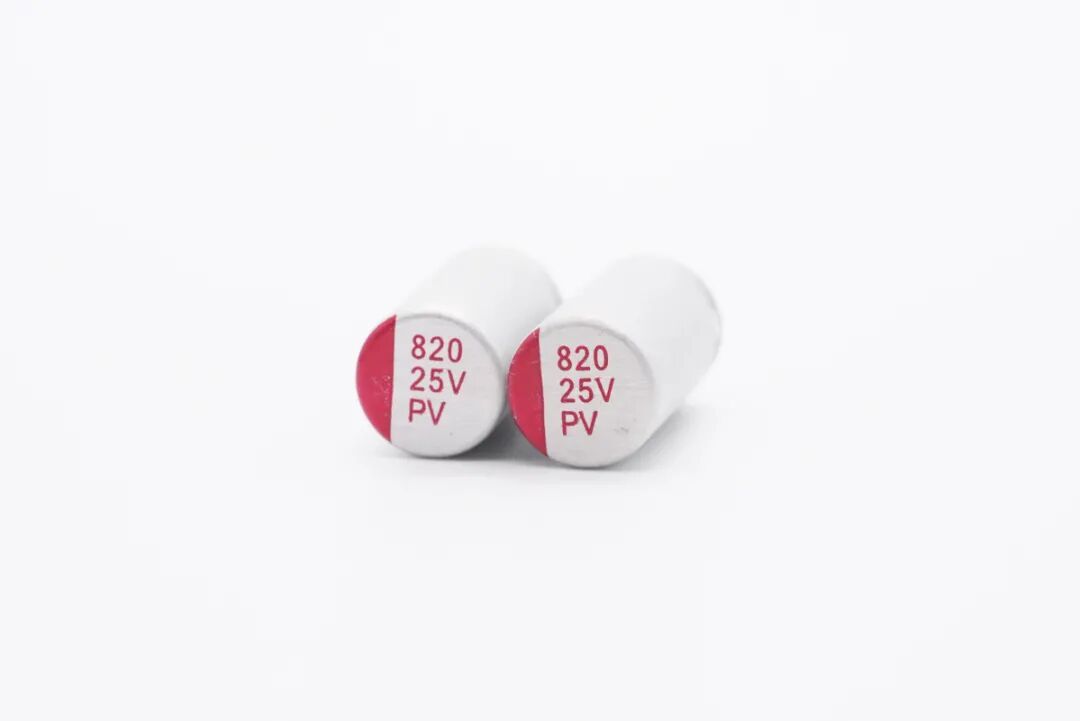

两颗来自韶关富仕达的同步整流输出滤波固态电容，规格均为25V 820μF。

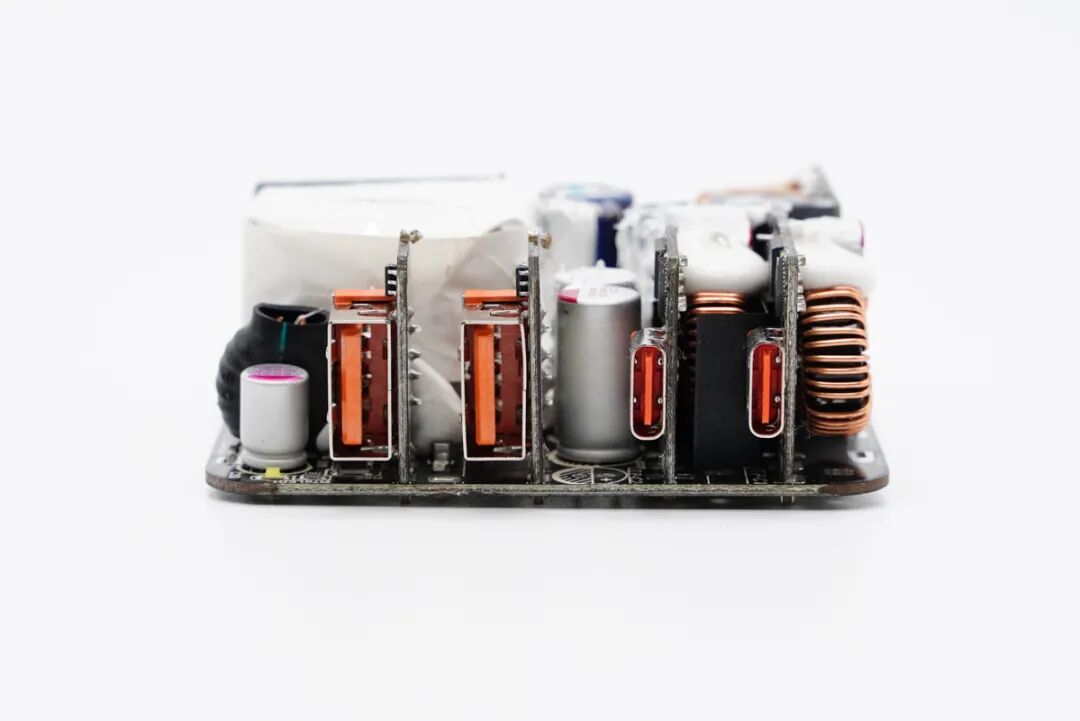

输出端一览，最左侧热缩管包裹的电感是USB-A口5V输出降压电感。

降压控制器，丝印不清晰，用于两个USB-A口降压5V输出。

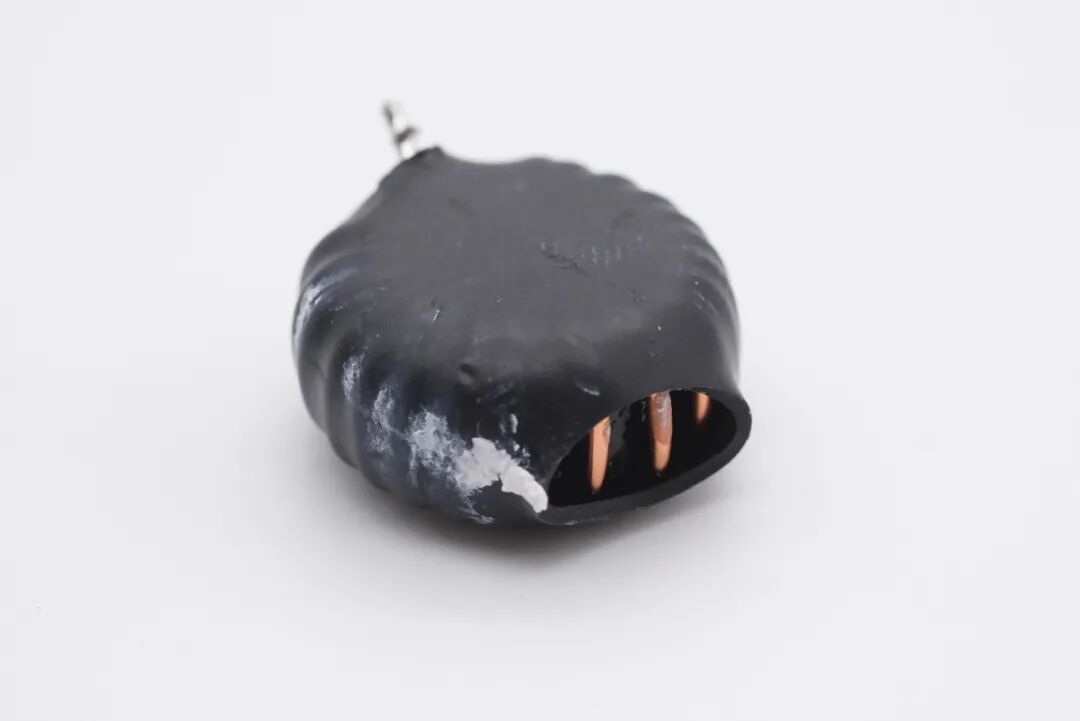

降压电感特写，外套热缩管。

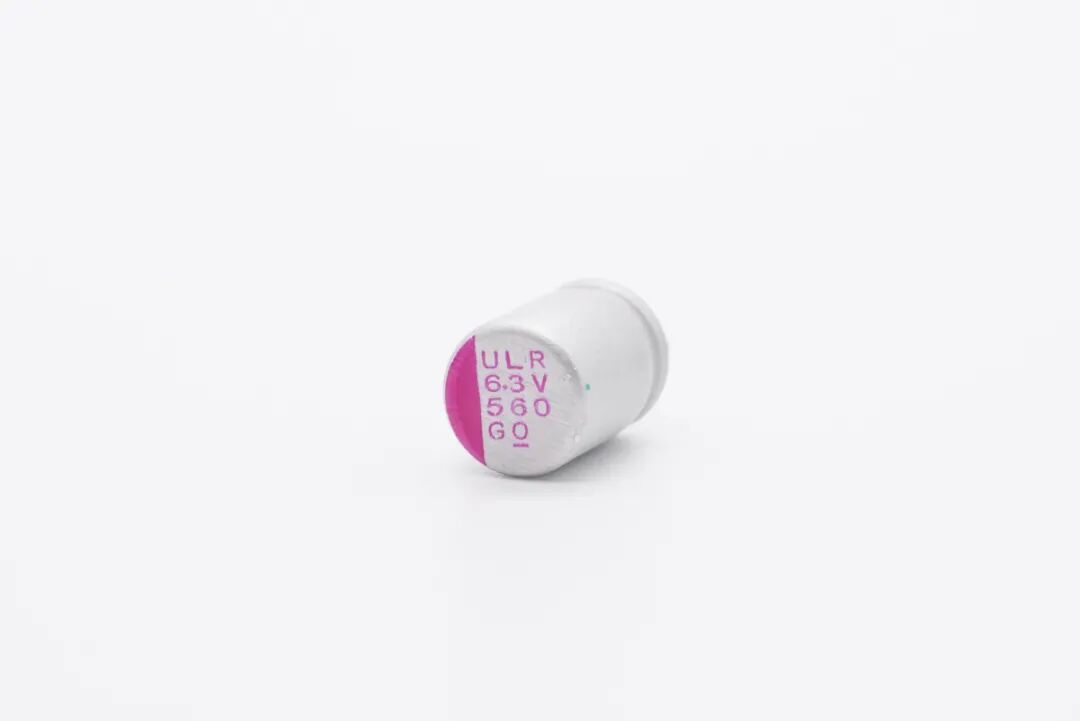

同步整流降压输出滤波固态电容，规格为6.3V 560μF，万裕ULR系列。

两个USB-A母座设置小板上，接口母座旁边都有一颗六脚芯片。

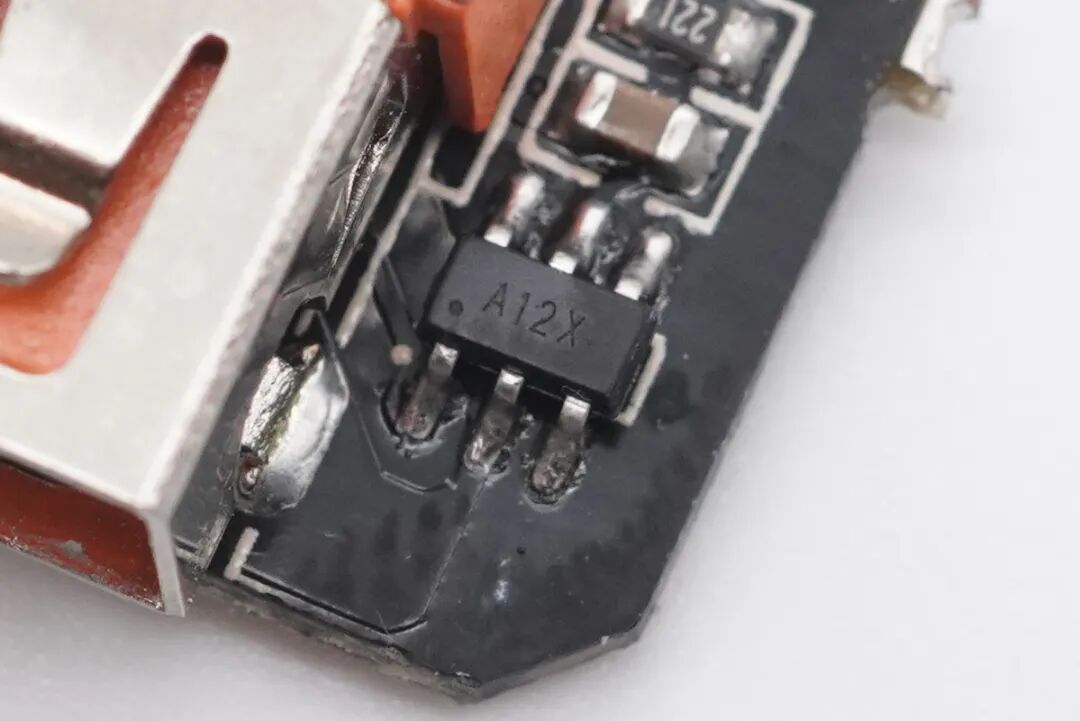

丝印A12X的自动识别IC。

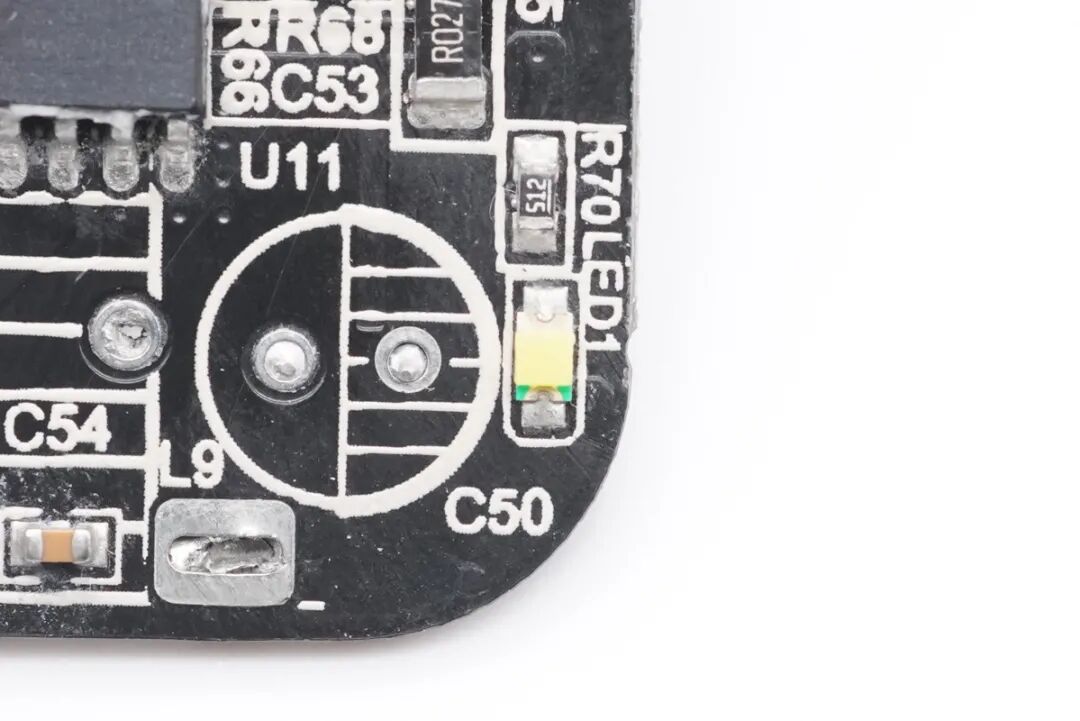

LED指示灯特写。

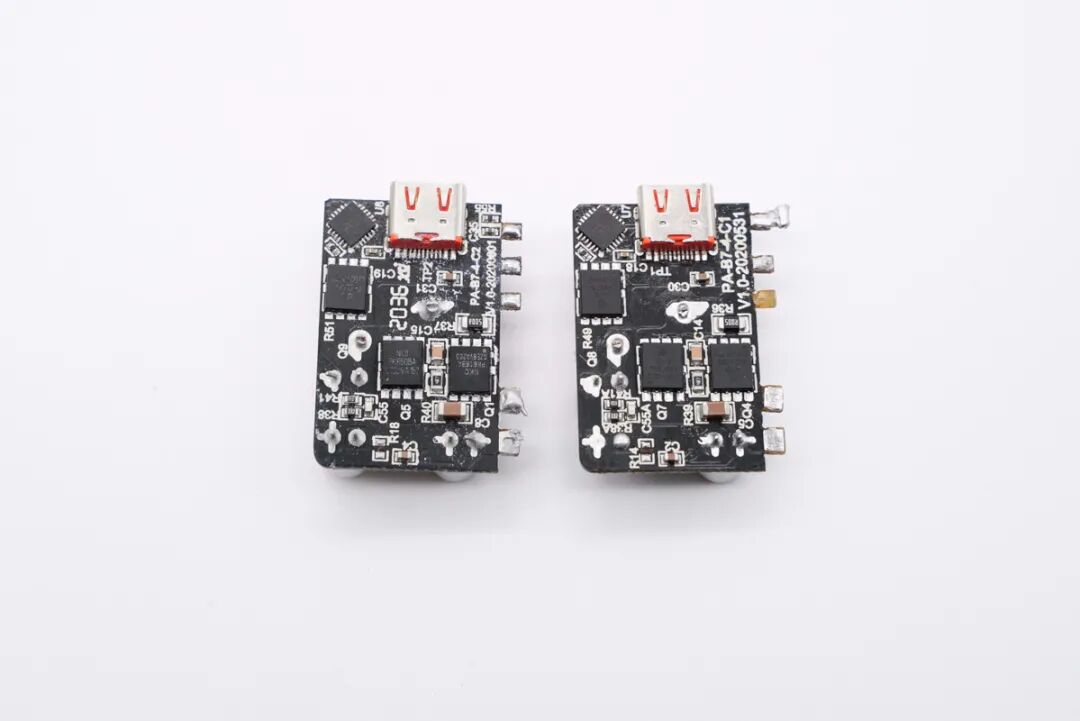

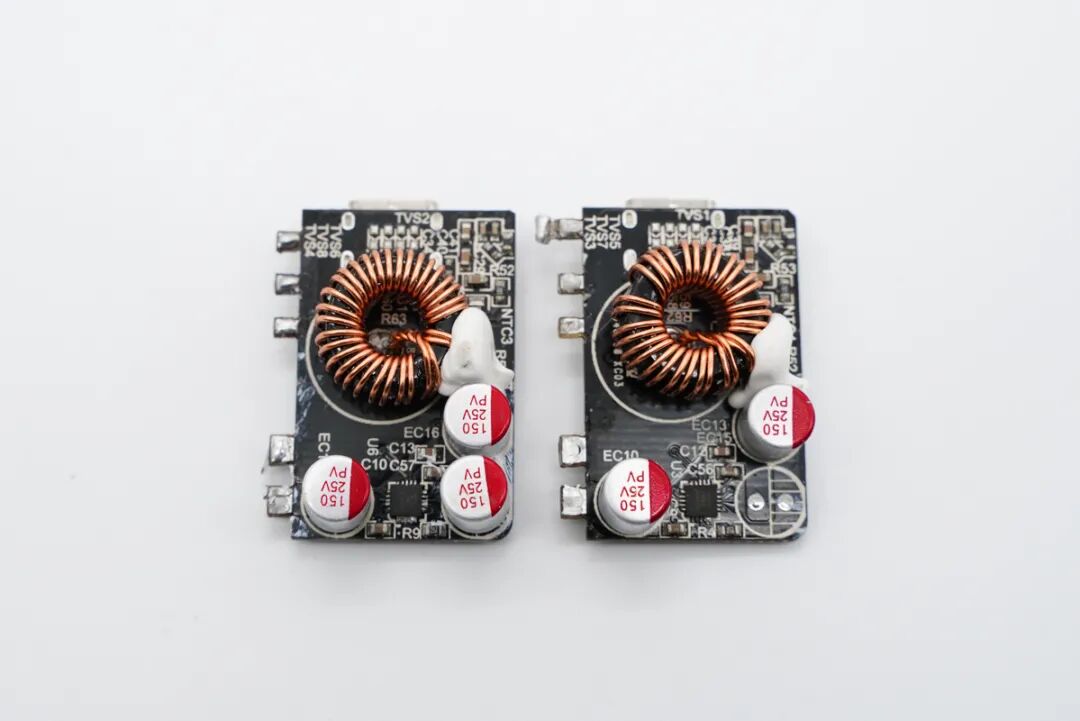

另外两块小板正面一览，都设有磁环降压电感和韶关富仕达固态电容，其中一块板少一颗电容，此外电容之间还有一颗二次降压控制芯片。

板子背面一览，都设有同步整流降压输出MOS管、协议芯片以及接口输出VBUS开关。经观察发现两块板子设计用料基本一样，因此两个USB-C口输出性能也就一样。

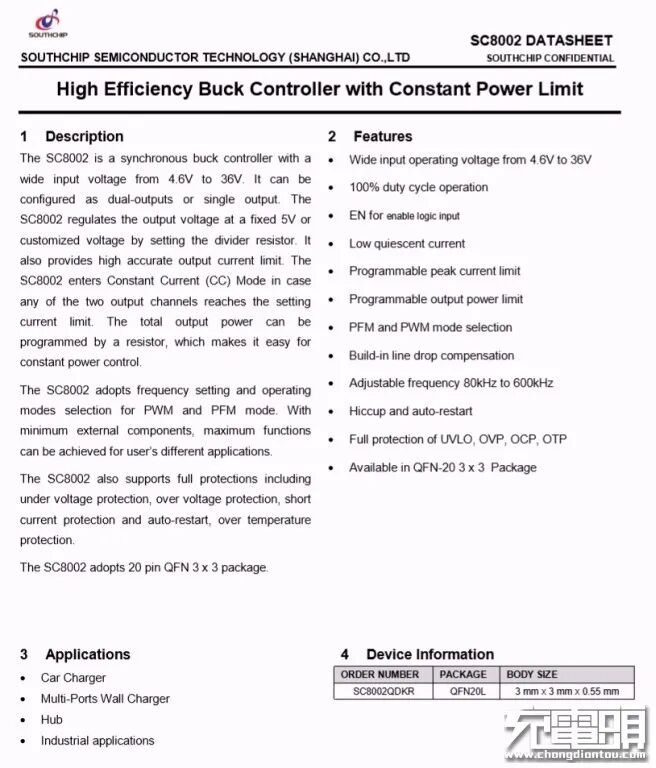

同步整流降压控制器采用南芯SC8002。这款芯片支持宽输入电压，可配置单或双输出，支持直通模式，可编程的峰值电流限制和输出功率限制，并且支持完整的保护功能。两路电路各采用一颗用于USB-C接口同步降压控制。

充电头网拆解了解到，采用南芯SC8002的产品还有摩米士65W 2C1A氮化镓快充充电器、魅族65W 2C1A氮化镓快充充电器、紫米65W USB PD快充六位延长线插线板、紫米65W 2C1A桌面PD快充充电器等。

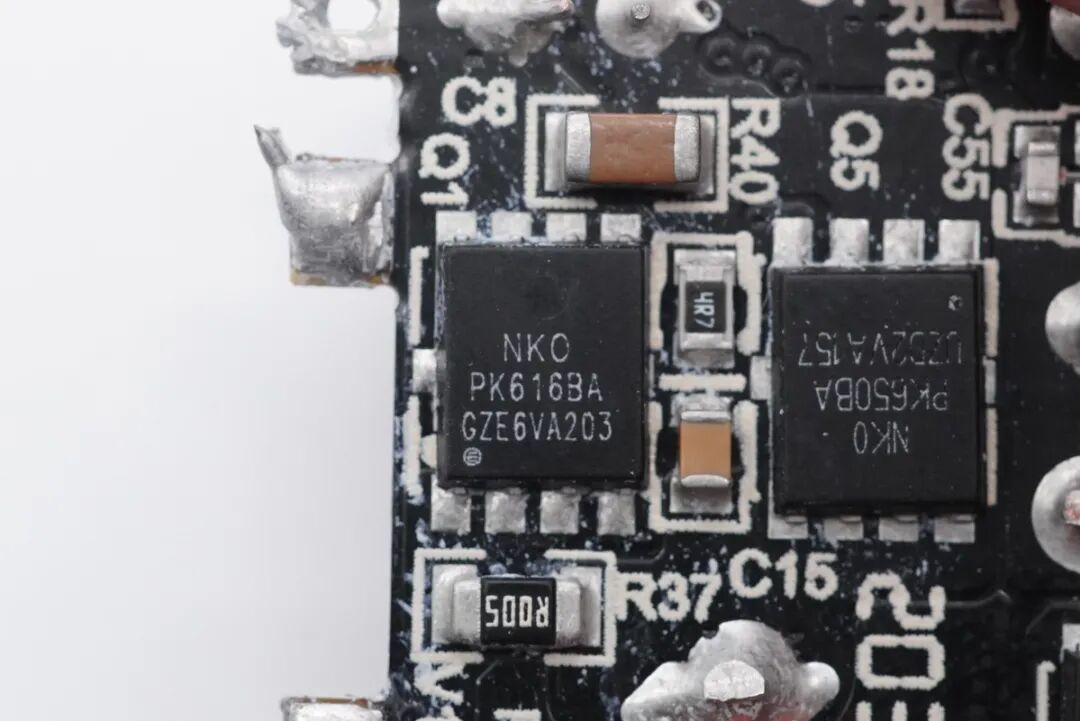

外挂两颗MOS管用于同步整流降压输出。其中一颗型号PK616BA，NMOS，耐压30V，导阻7mΩ。

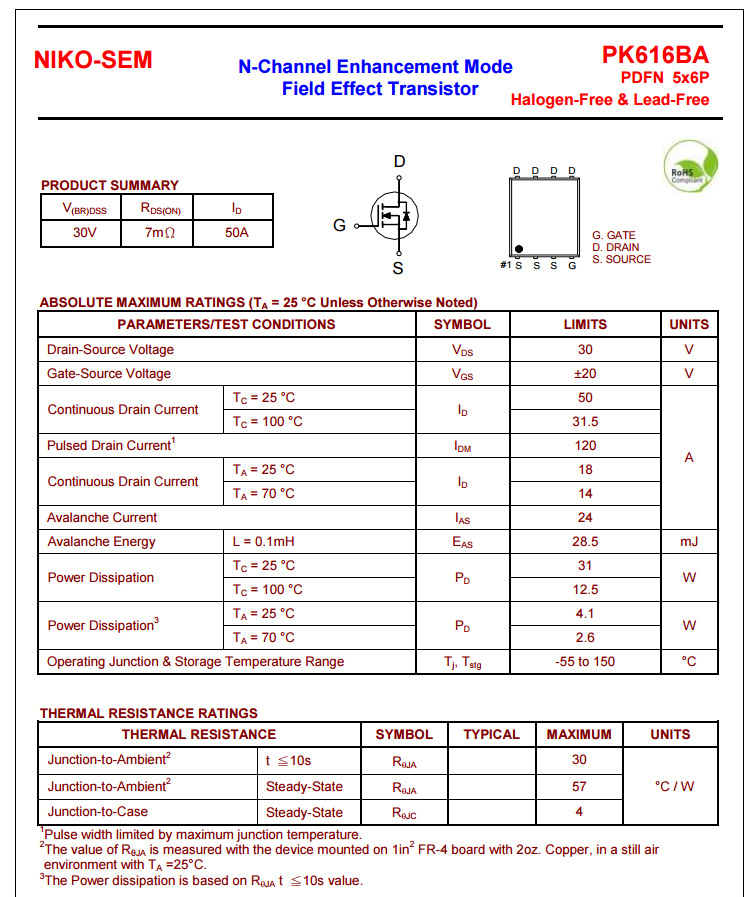

尼克森PK616BA资料信息。

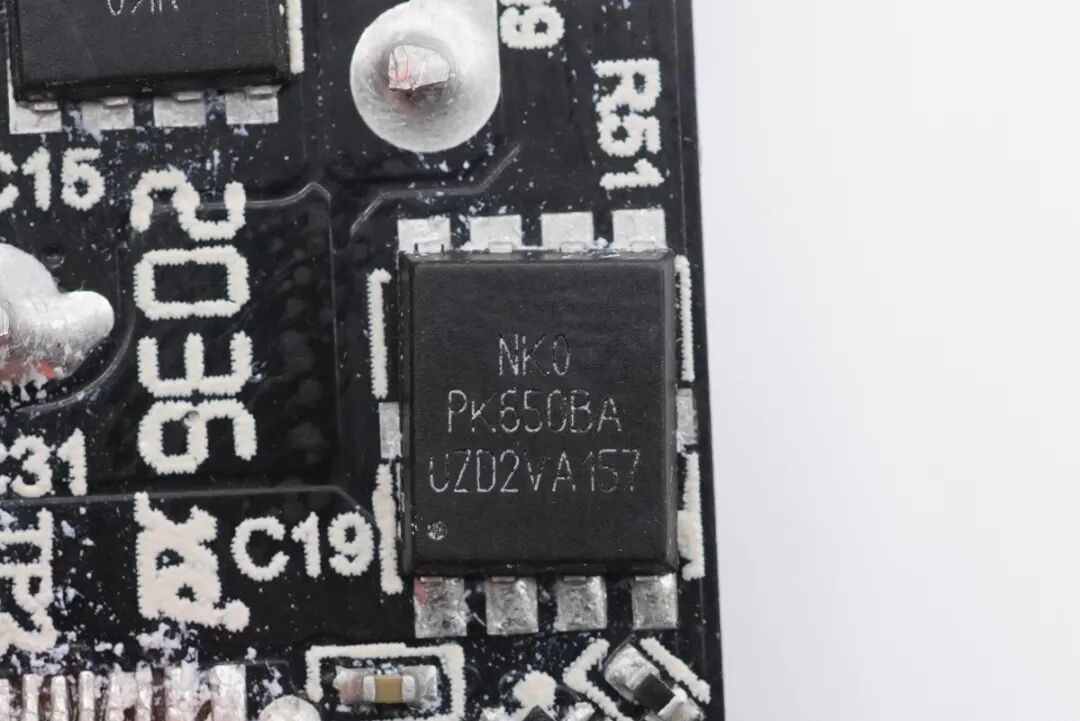

另一颗同样来自尼克森，型号PK650BA，NMOS，耐压30V，导阻3.3mΩ。

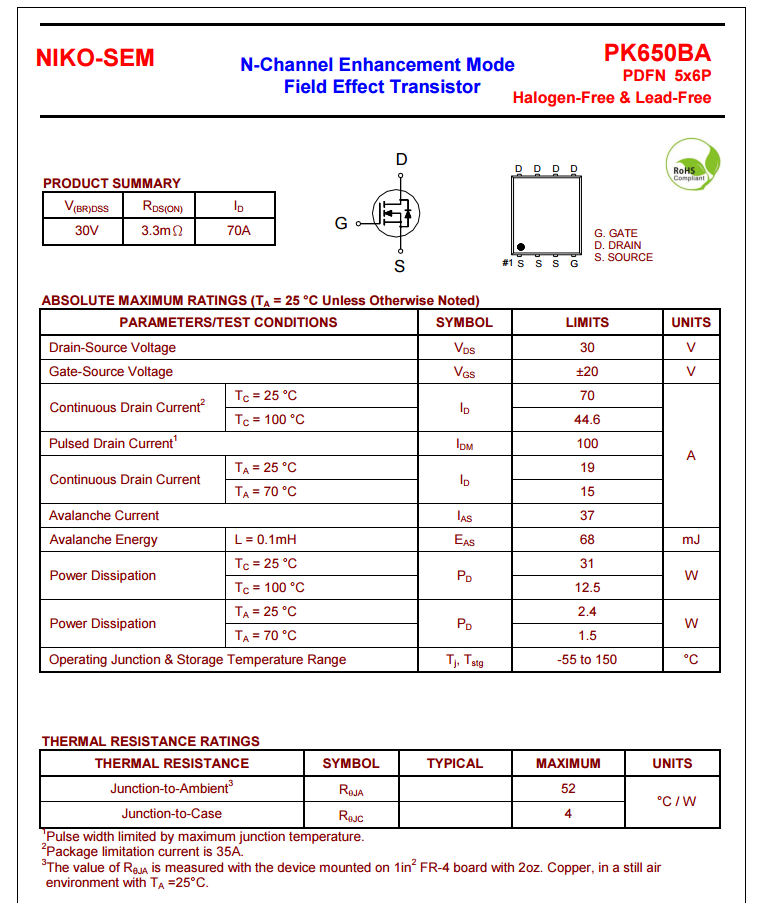

尼克森PK650BA资料信息。

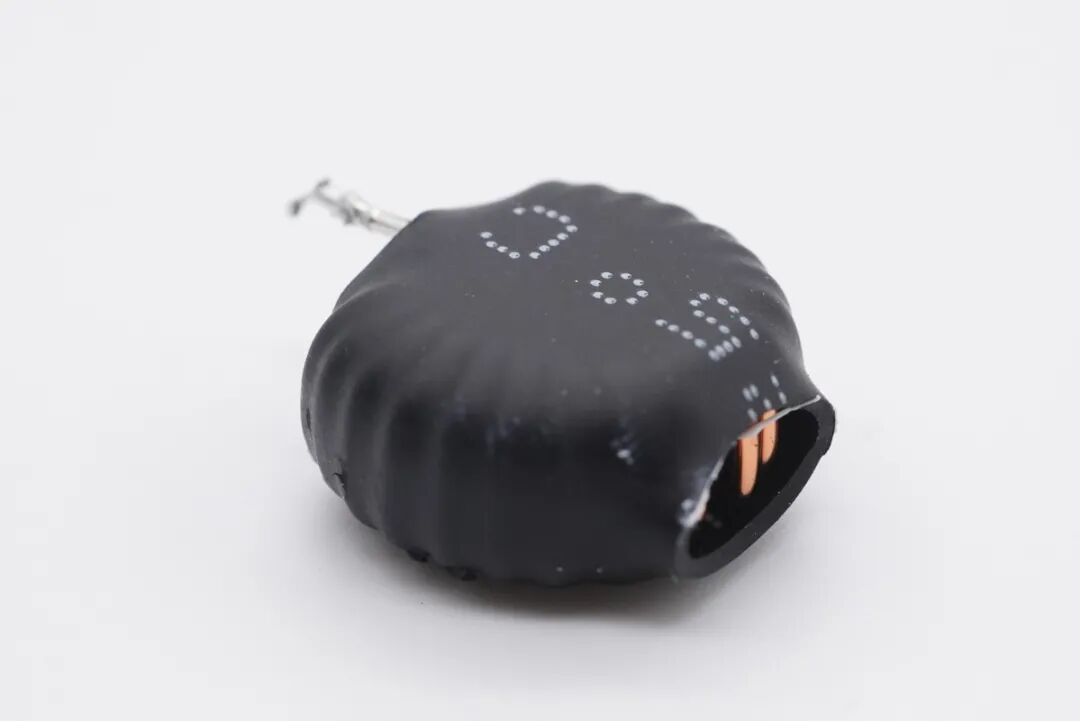

降压电感特写，双线并绕，并且使用胶水固定。

同步整流降压输出滤波固态电容来自韶关富仕达，三颗规格一样，都是25V 150μF。

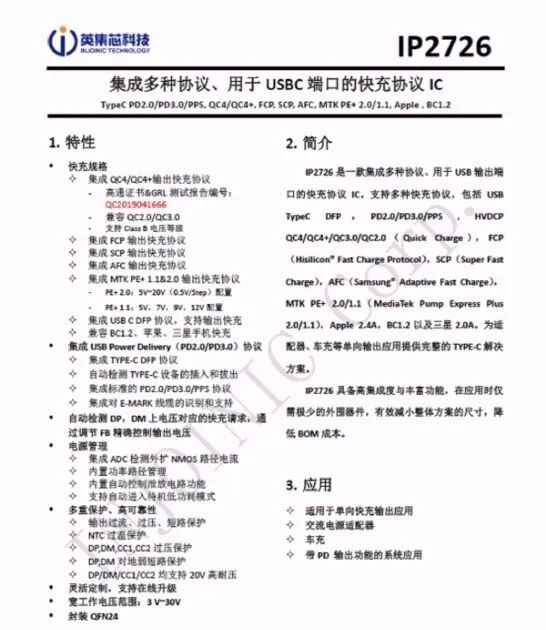

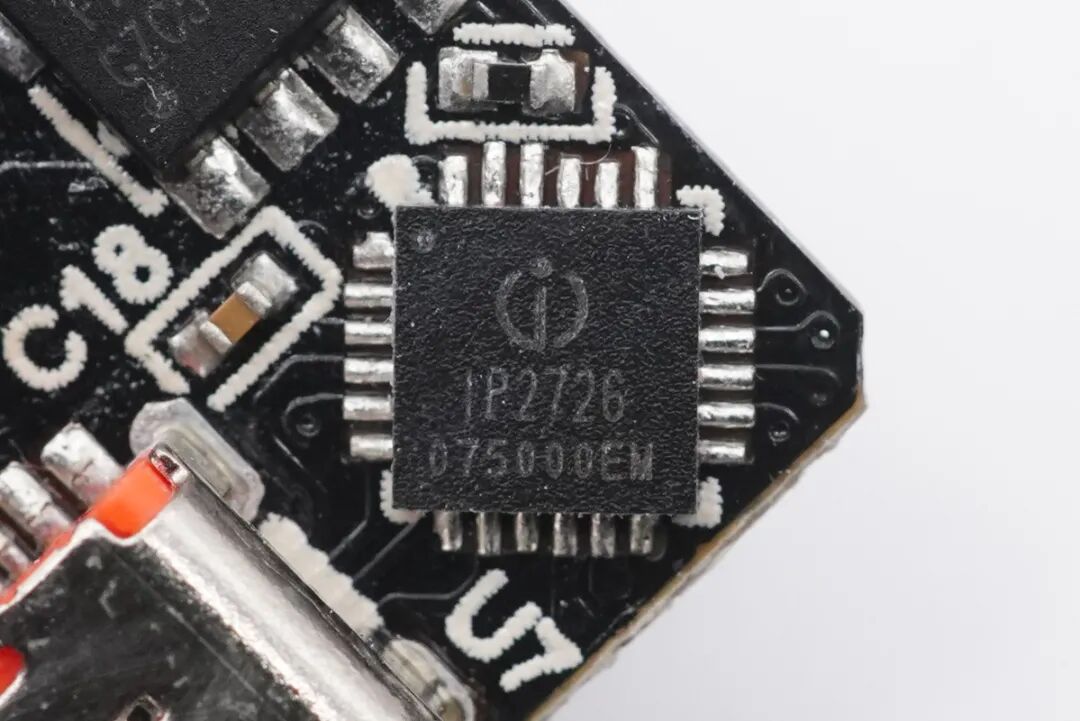

协议IC英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

此外还采用尼克森PK650BA作为USB-C口输出VBUS开关。

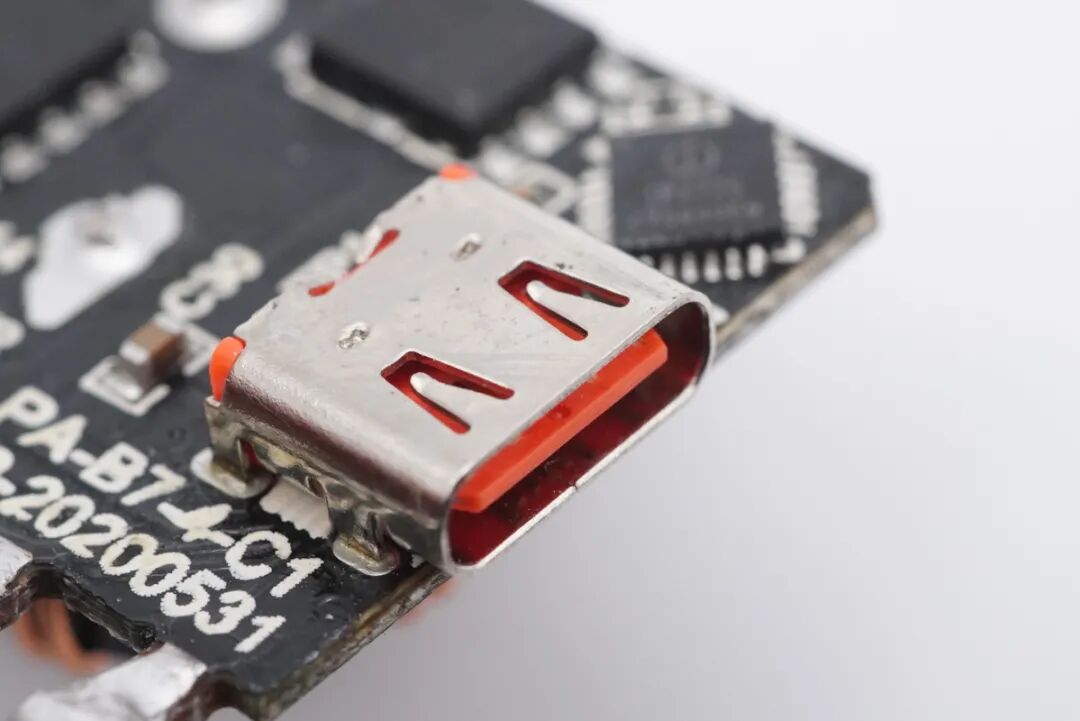

USB-C母座特写，橙色胶芯，过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

傲基2A2C 100W快充氮化镓充电器配备两个100W PD快充C口，支持QC2.0/3.0、AFC、FCP、PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，性能完全相同，支持功率盲插；另外两个USB-A口支持12W输出。通过接入一到四个接口，可实现多个充电模式，满足各种设备充电需求。

设计上，这款充电器采用PC阻燃材质外壳，表面磨砂，边角过渡圆润，整体使用手感好。输入端配备可折叠插脚，携带方便；输出端配备四个接口，从12W跨度到100W，多种输出模式，满足各类设备充电需求，为居家办公与商务出行打造。

充电头网通过拆解了解到，傲基这款充电器整体电路采用开关电源和三路DC-DC架构。其中开关电源部分，由安森美NCP1342搭配纳微为傲基定制的氮化镓功率芯片，以及MPS MP6908A搭配维安同步整流MOS组成，定压输出。两个USB-A口为一路二次降压5V恒压输出；两个USB-C口采用相同的输出方案，由南芯SC8002同步降压控制器外置开关管降压，英集芯IP2726进行协议识别。
