如今跨界设计的移动电源产品越来越多，传统的外带应急充电理念如今已不能满足人们的需求。可当支架使用，带无线充功能的移动电源正慢慢成为大众的首选。近期充电头网就拿到mophie这么一款跨界设计产品——powerstation wireless stand。

这款移动电源配备有1A1C接口，分别支持7.5W和18W充电，同时还设计有无线充电板，支持10W无线充，可以同时为三台设备进行充电。此外无线充电板可立起，使得整个产品摇身一变成为立式无线充电支架，在休息区使用时可解放用户双手，整个产品使用更灵活也更方便。下面充电头网就对这款产品进行拆解，一起看看其内部设计做工如何。

一、mophie无线充移动电源外观

包装盒正面印有mophie品牌、产品外观图、产品名称以及功能特性信息。

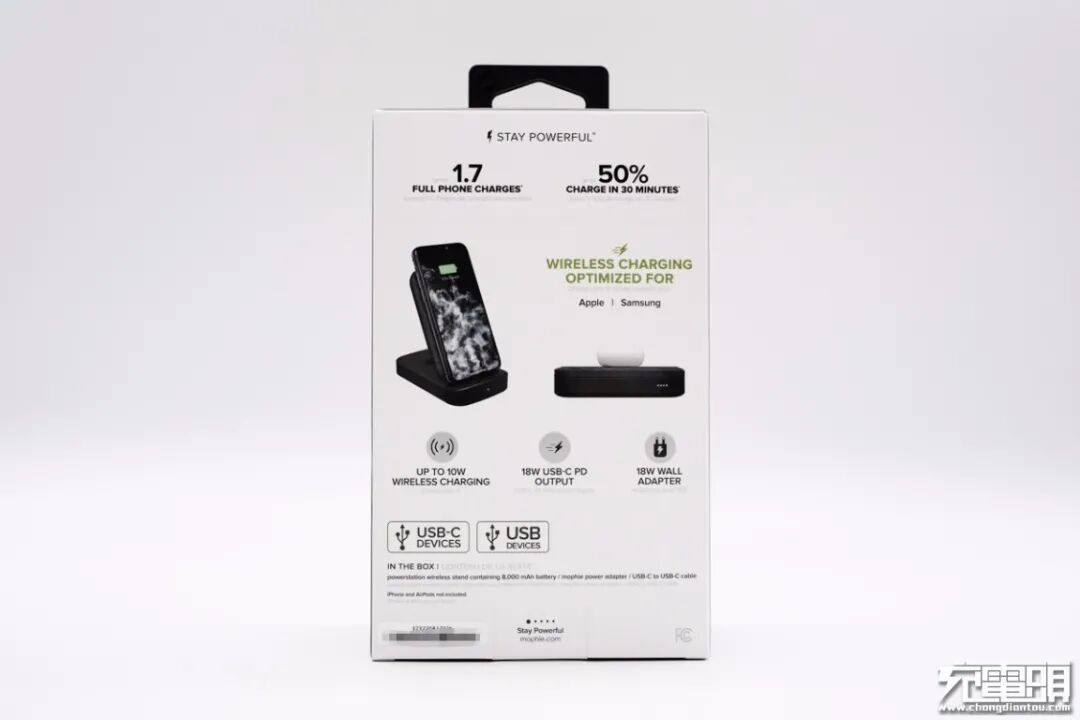

背面除了主要卖点之外，中间印有两个无线充的使用场景，支持手机立式无线充以及蓝牙耳机横置无线充。

侧面贴有产品信息贴纸。

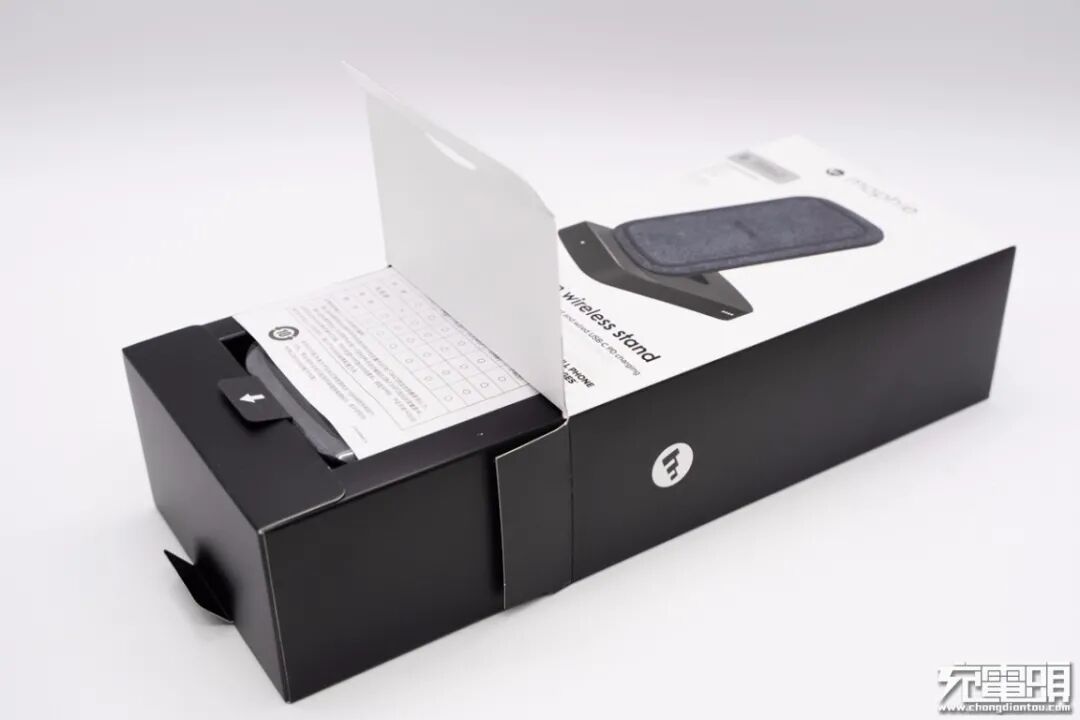

打开包装，内部采用黑色硬纸托盘来保护产品，前端设有提手，mophie典型的产品包装风格。

凹槽内分上下层，之间有硬纸板隔开，同时设有提手方便将移动电源取出，移动电源外套防刮塑料膜保护。

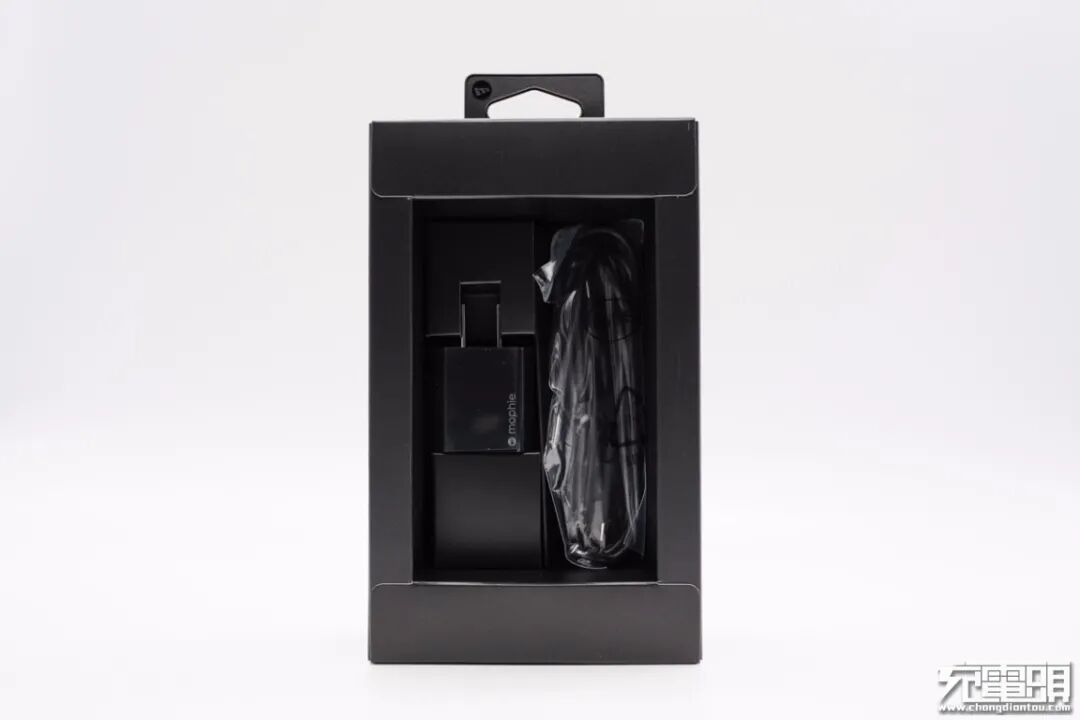

下层则放有充电器和数据线。

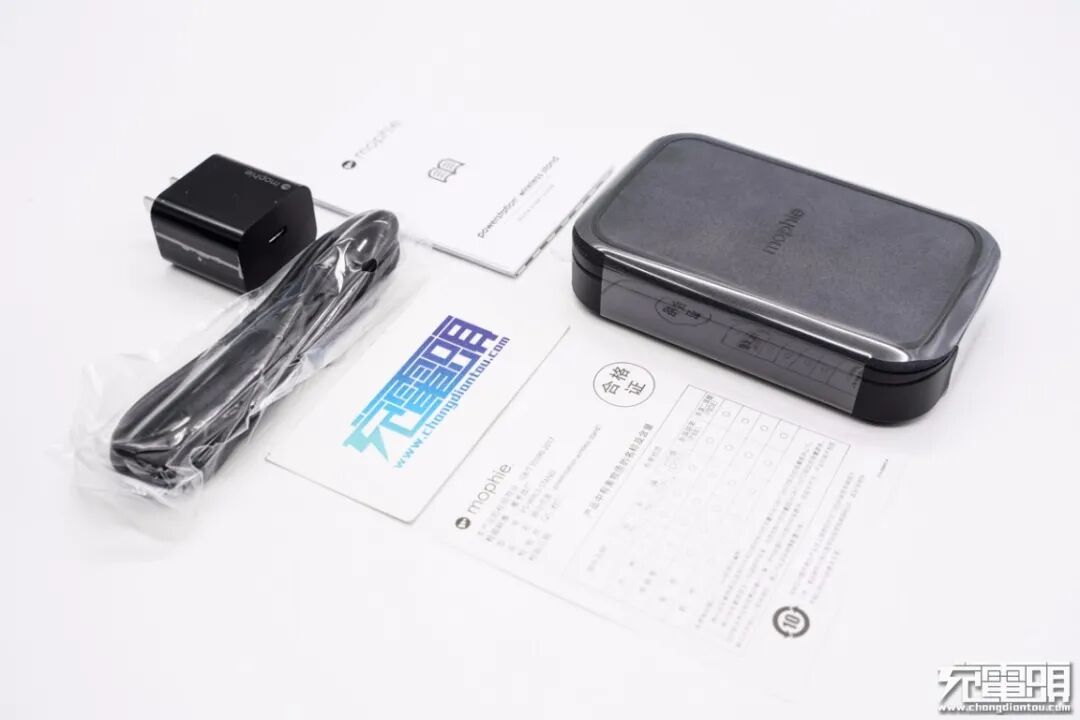

包装内全部东西一览，包括移动电源、充电器、数据线、说明书和合格证。

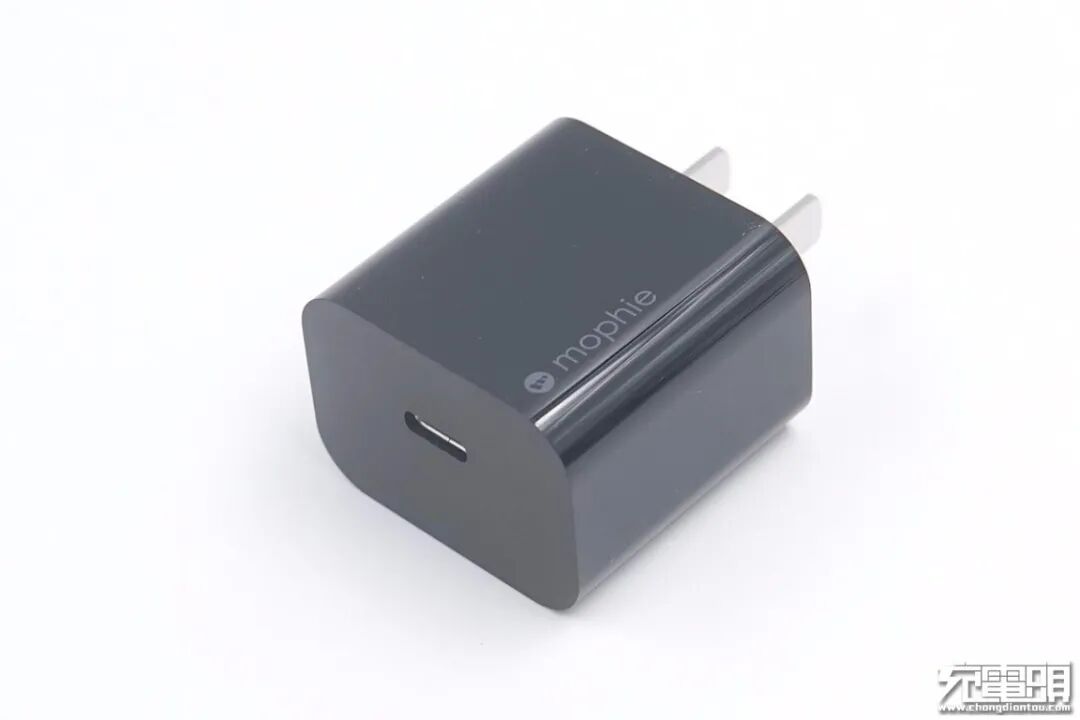

充电器侧身采用亮面设计，并设有mophie品牌，输入端采用固定式国标插脚，整体设计风格简约。

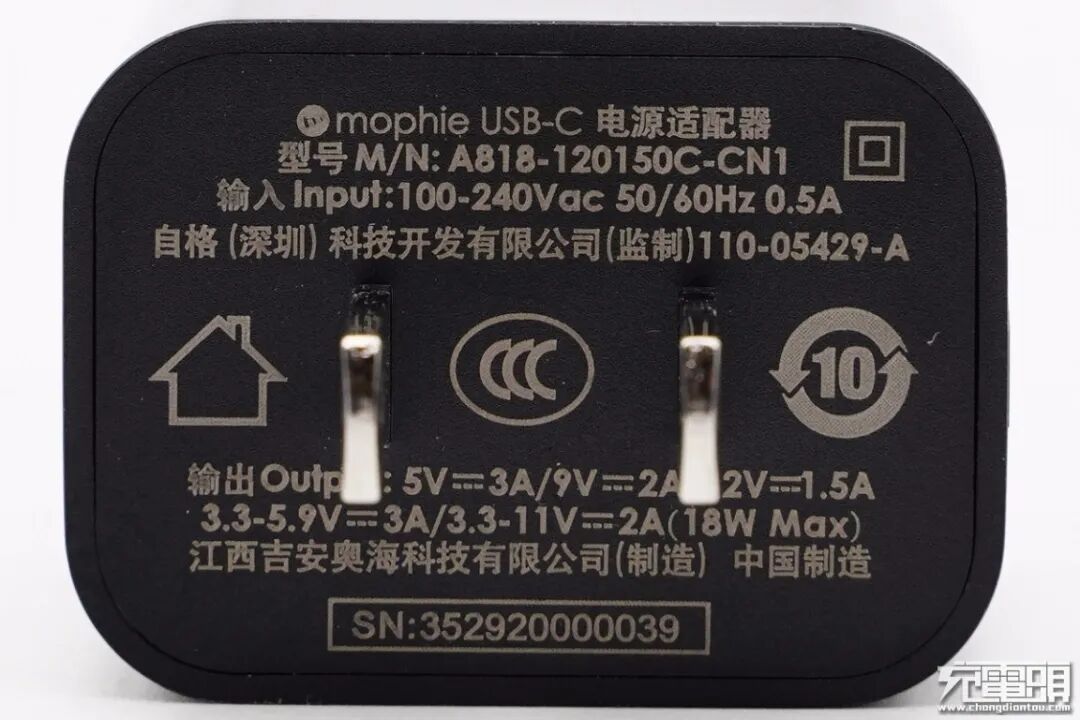

输入端外壳上标注有充电器参数信息
型号：A818-120150C-CN1
输入：100-240V~50/60Hz 0.5A
输出：5V3A、9V2A、12V1.5A、3.3-5.9V3A、3.3-11V2A
监制：深圳市自格科技开发有限公司
制造商：江西吉安奥海科技有限公司
充电器已经通过了CCC认证，而且支持常规18W PD快充和PPS快充，性能不错，除了给mophie移动电源充电外，用户还可以拿来给手机进行日常充电，一物多用。

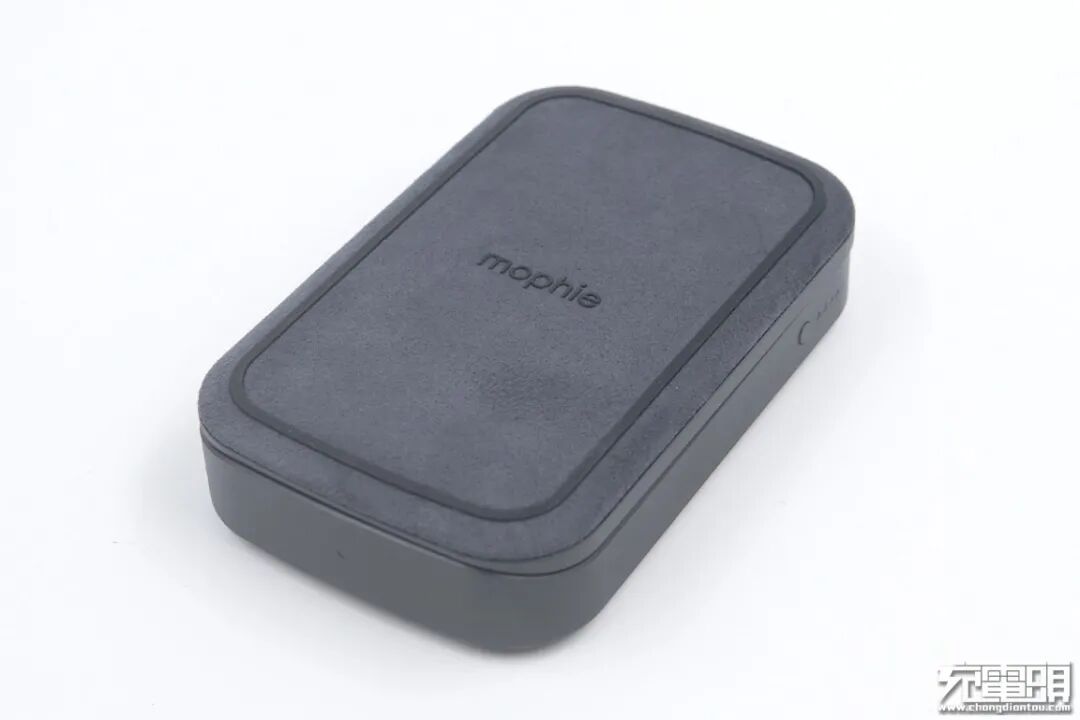

mophie这款产品整体设计ID延续了历代移动电源的设计风格，PC阻燃材质外壳表面磨砂处理，正面日本东丽布艺面料黑色偏蓝，四角弧面设计。

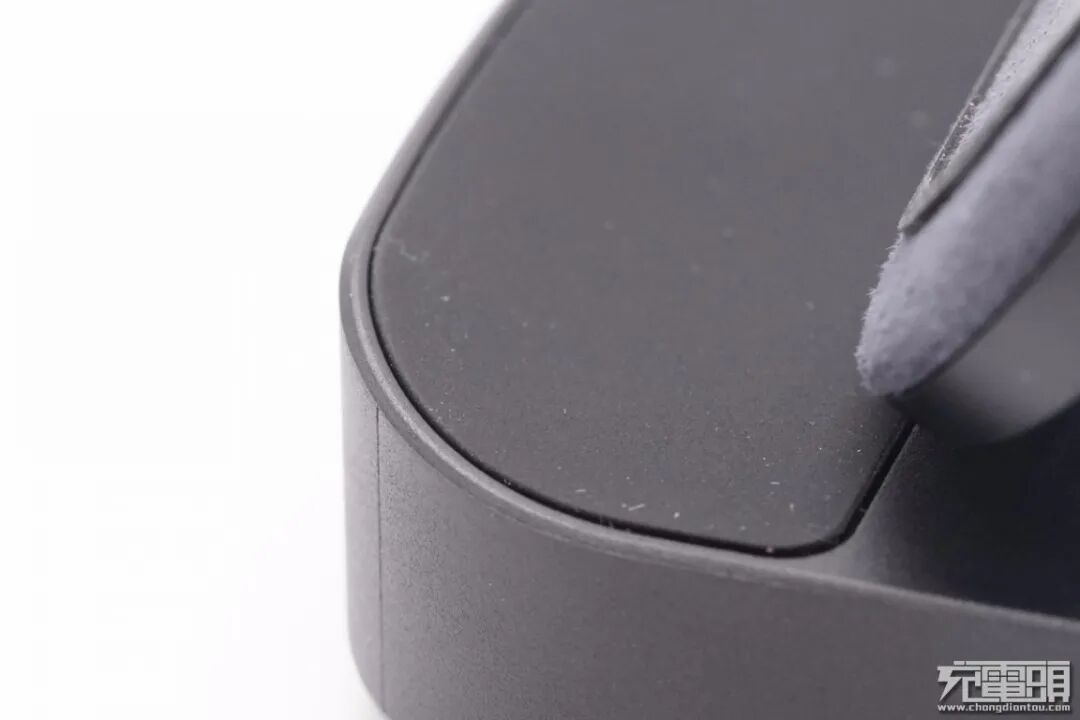

机身正面采用日本东丽布艺面料，触摸手感好，边缘设有胶圈，具有一定防滑效果。

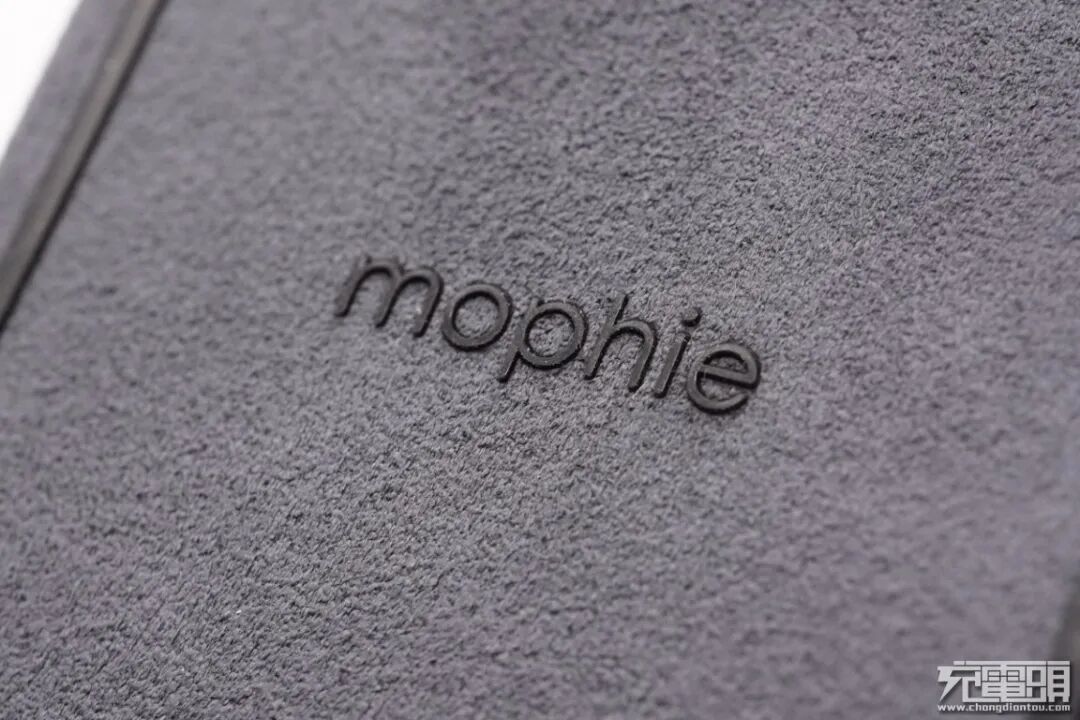

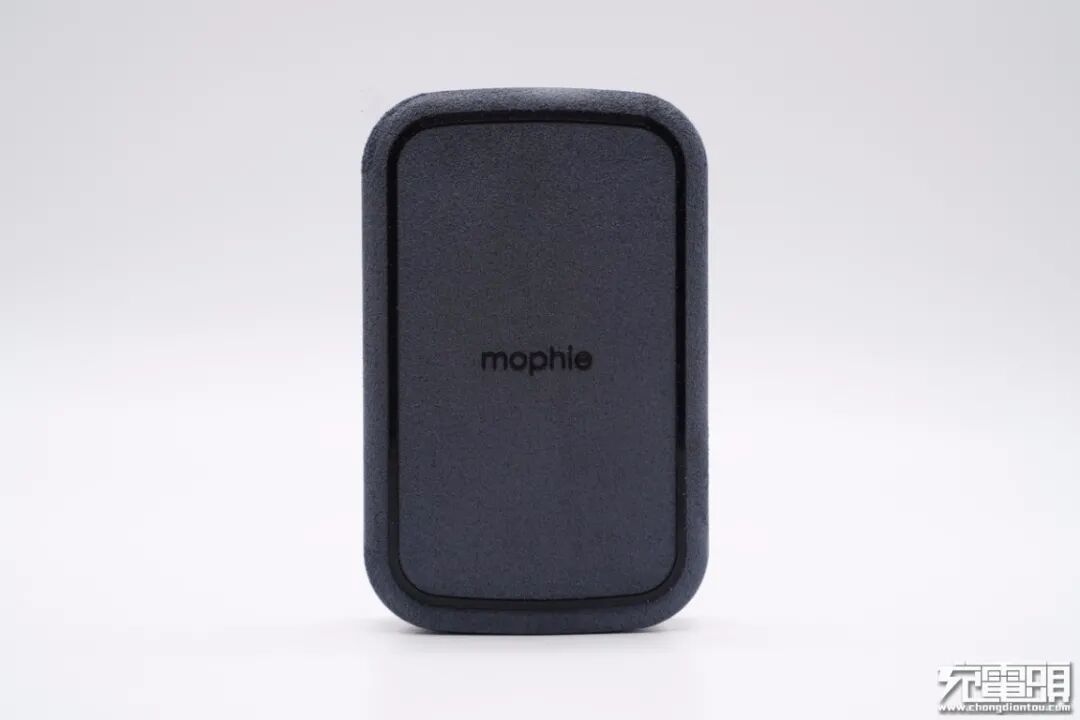

中心处设计有mophie品牌。

背面设有防滑胶垫，让充电更稳定。

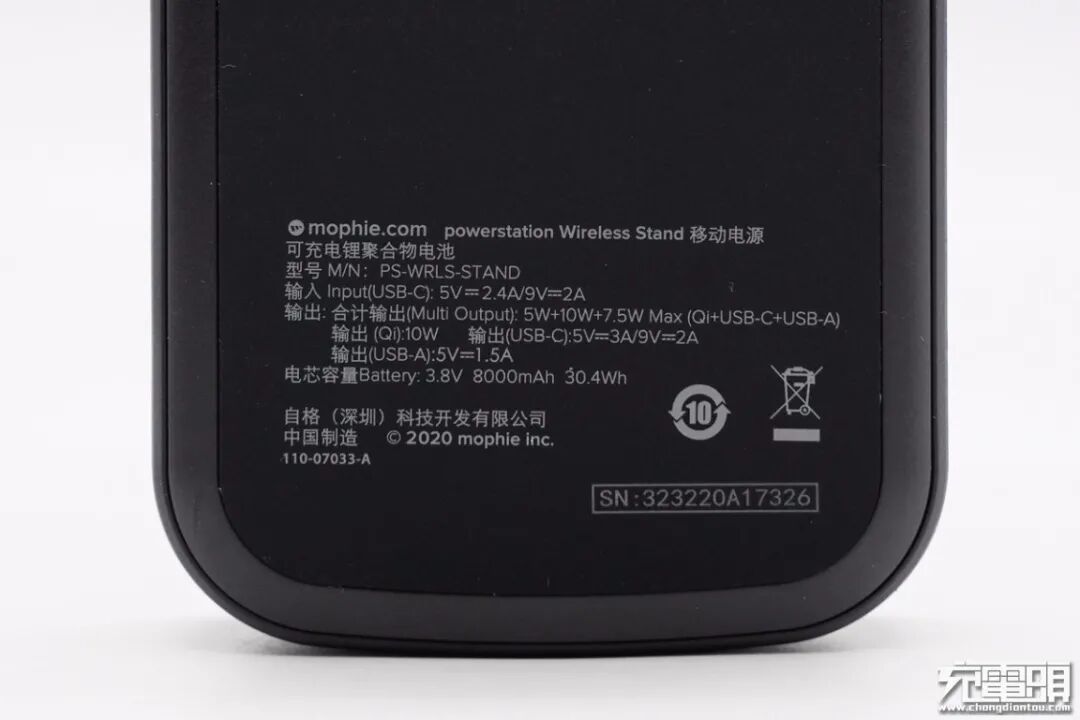

胶垫一端标注有移动电源参数信息
型号：PS-WRLS-STAND
电芯容量：3.8V 8000mAh 30.4Wh
电池种类：可充电锂聚合物电池
USB-C输入：5V2.4A、9V2A
USB-C输出：5V3A、9V2A
USB-A输出：5V1.5A
无线充输出：10W
总输出：5W+10W+7.5W Max（Qi+USB-C+USB-A）
制造商：自格（深圳）科技开发有限公司

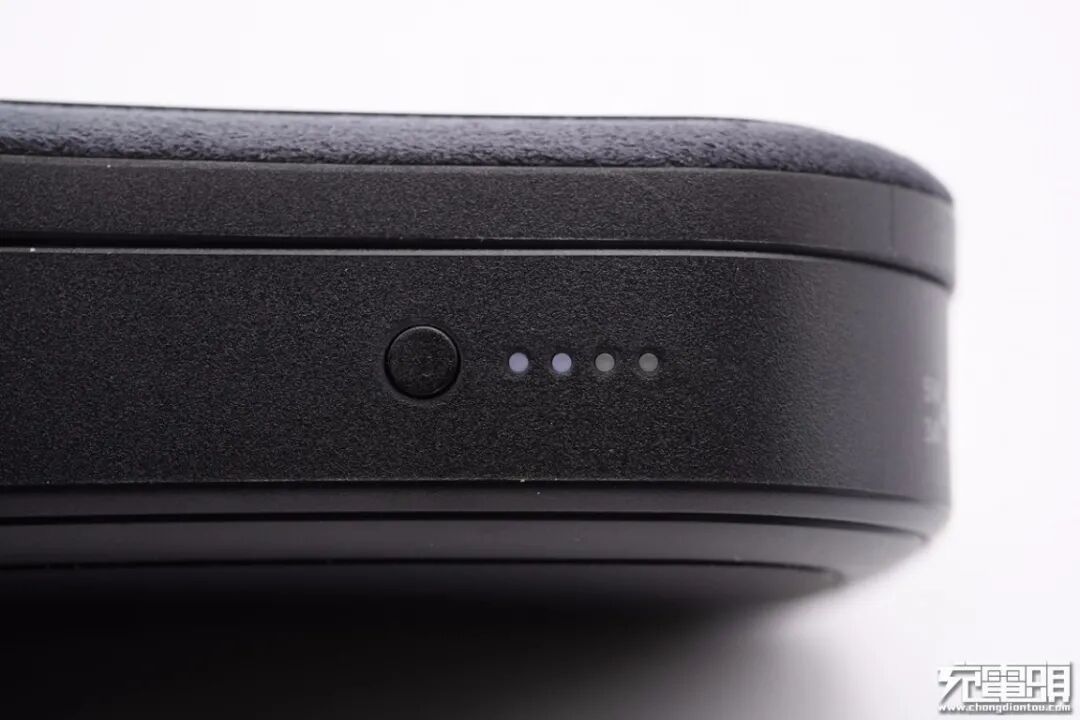

机身一侧设有电源键和四颗电量指示灯，LED灯亮白光。

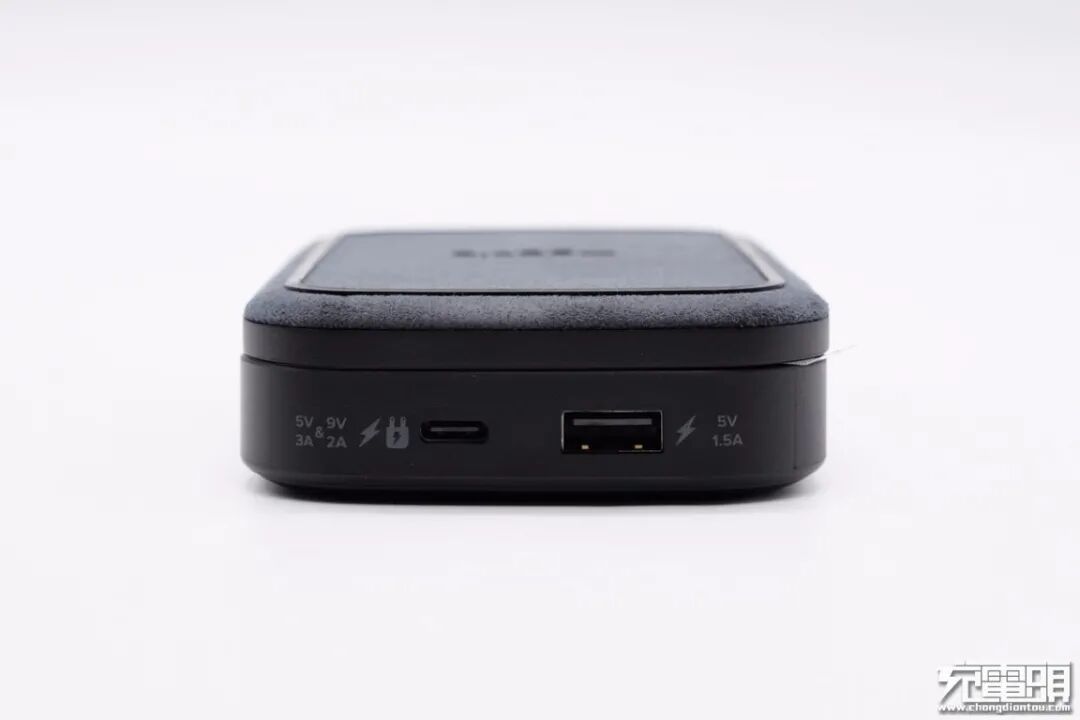

顶面配有1A1C输出接口，旁边标注输出参数以及闪电标识。

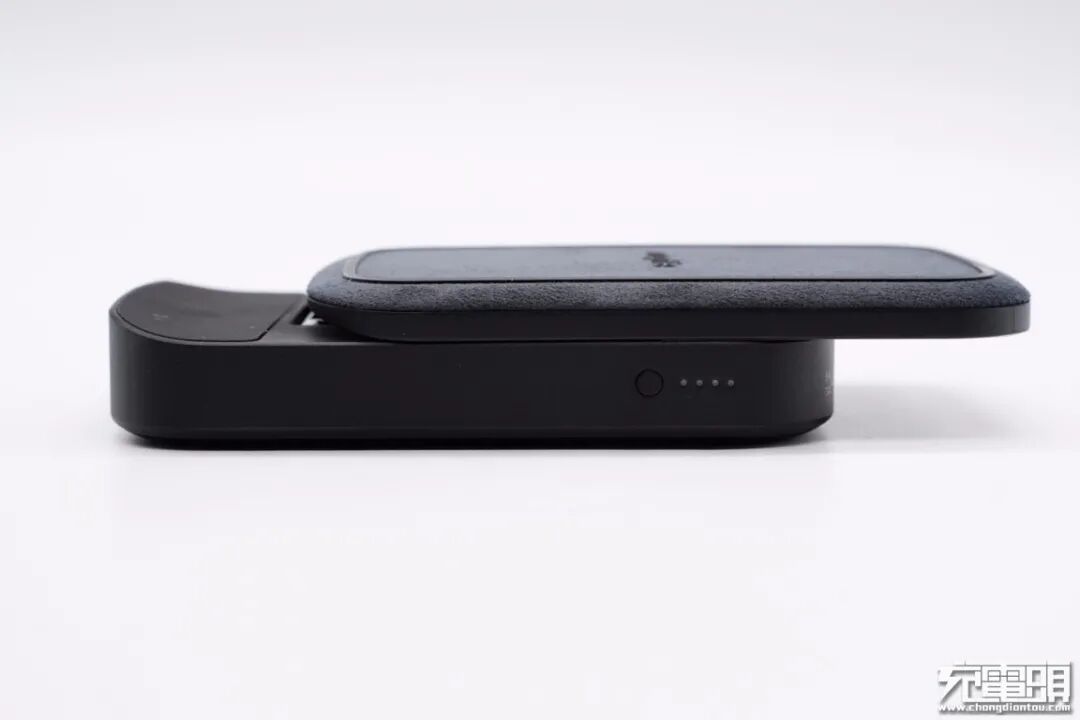

mophie这款产品和常规的无线充移动电源最大的区别就是将机身正面设计成滑盖式。

将滑盖支起，这款产品便摇身一变成为立式无线充电器，外带出门可当支架，边充边刷剧，解放用户双手，用户体验感大大增加。

支撑手机一端弧面上扬设计，并贴有防滑保护胶垫，让手机充电更稳定。

前端设有一颗LED无线充电指示灯。

使用时指示灯亮白光。

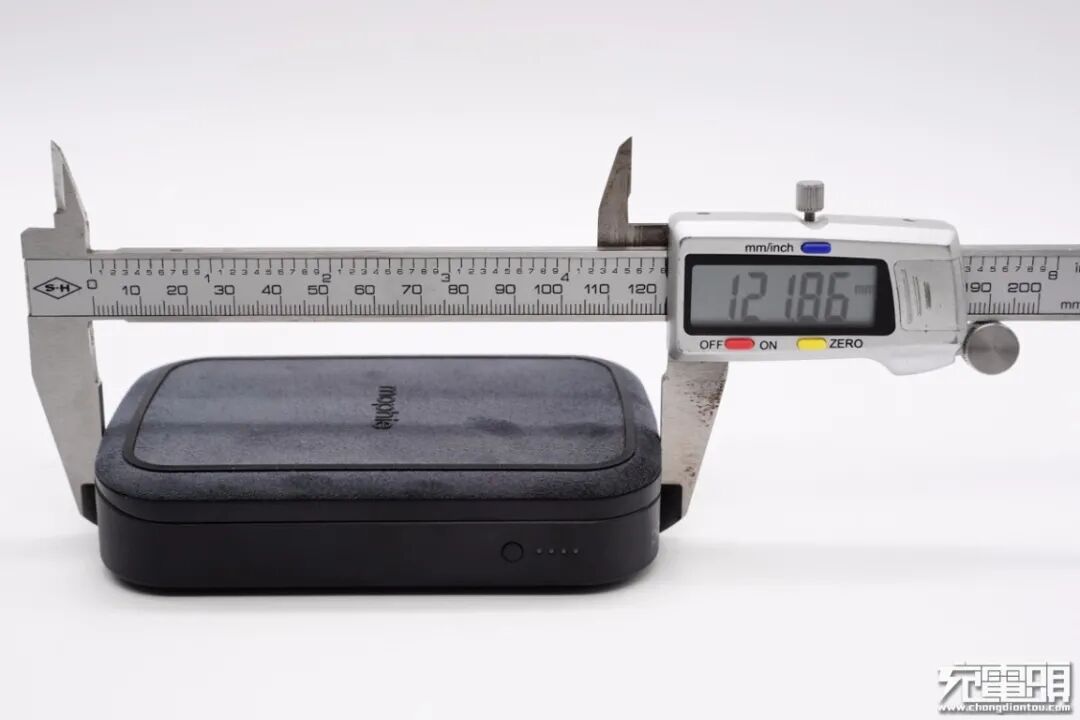

使用游标卡尺实测移动电源机身长度为121.86mm。

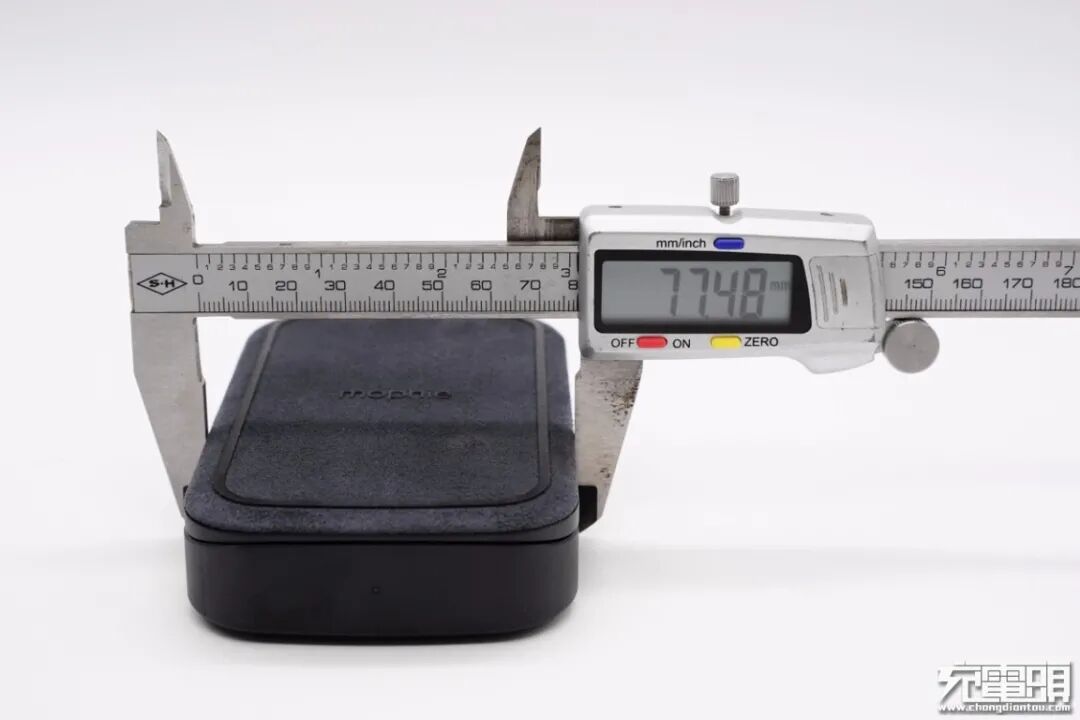

宽度为77.48mm。

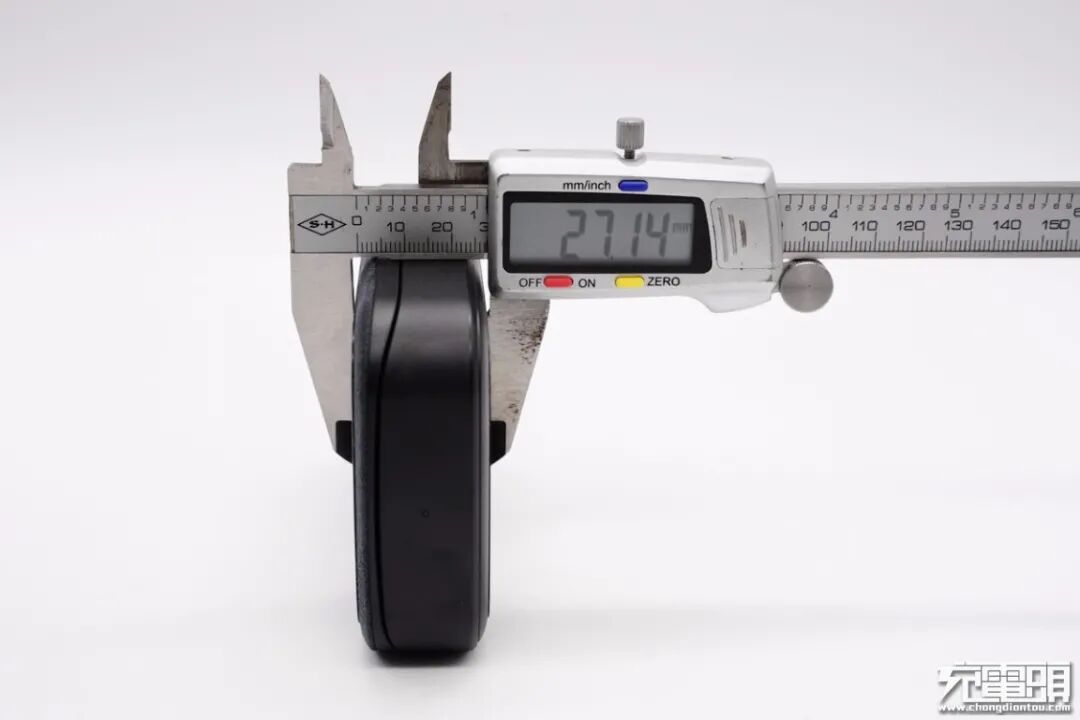

厚度为27.14mm。

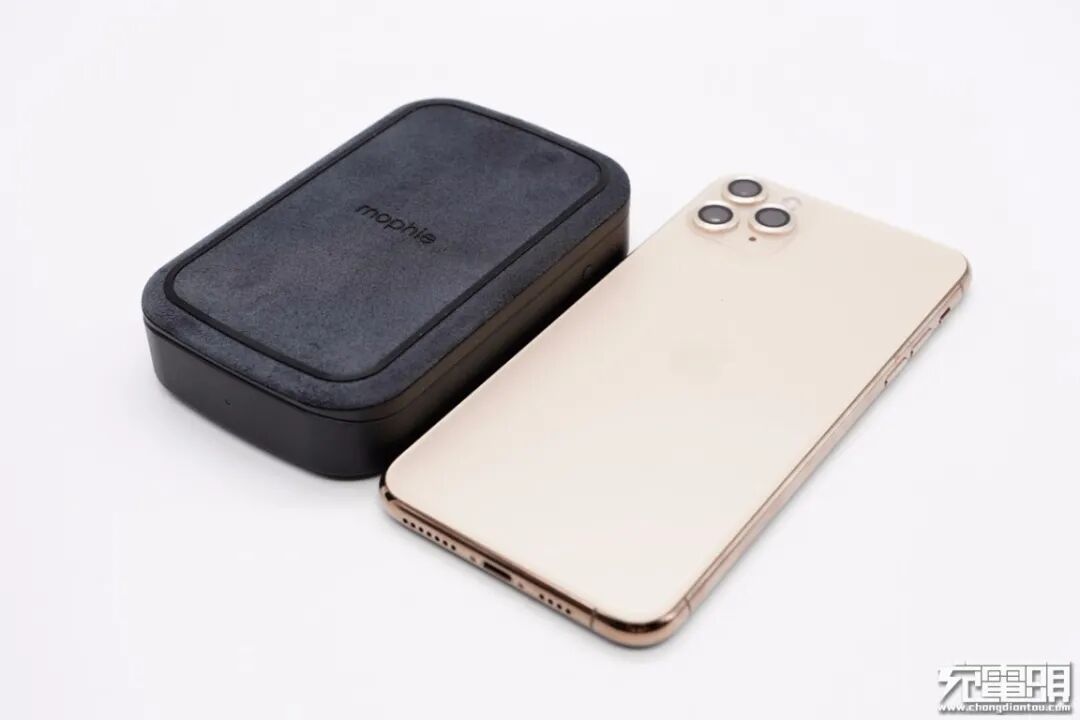

和iPhone 11 Pro Max大小直观对比，mophie这款产品要小得多。

拿在手上的直观感受。

移动电源净重约为303g。

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Samsung 5V/2A和DCP协议。

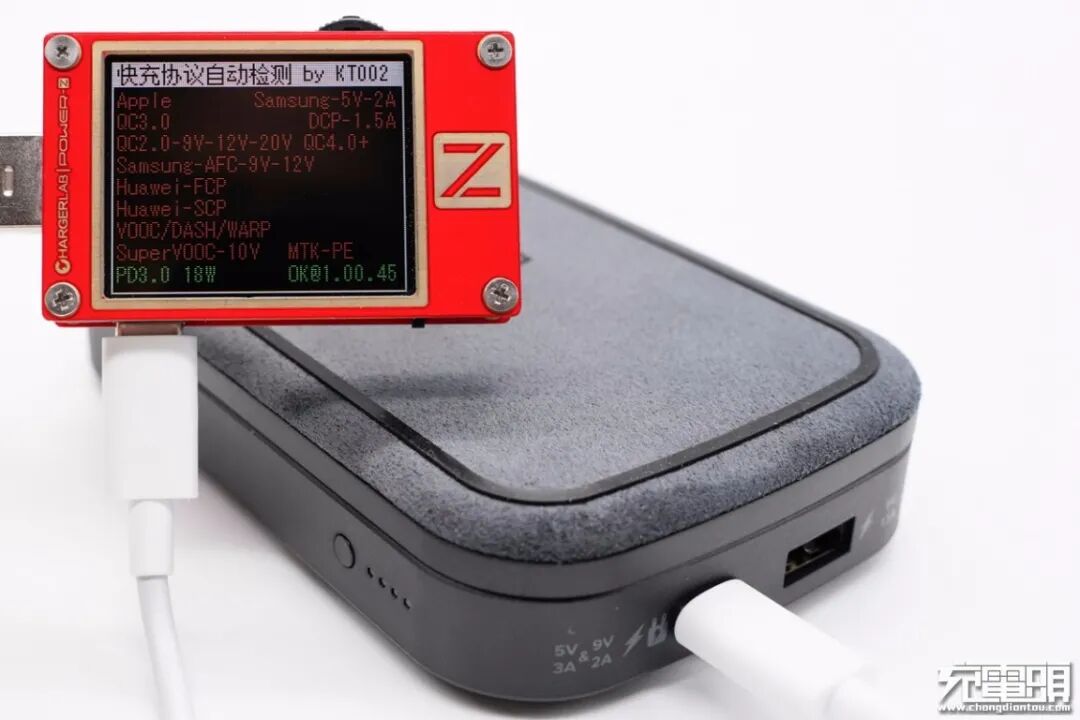

使用KT002检测USB-C口输出协议，显示支持PD3.0快充协议。

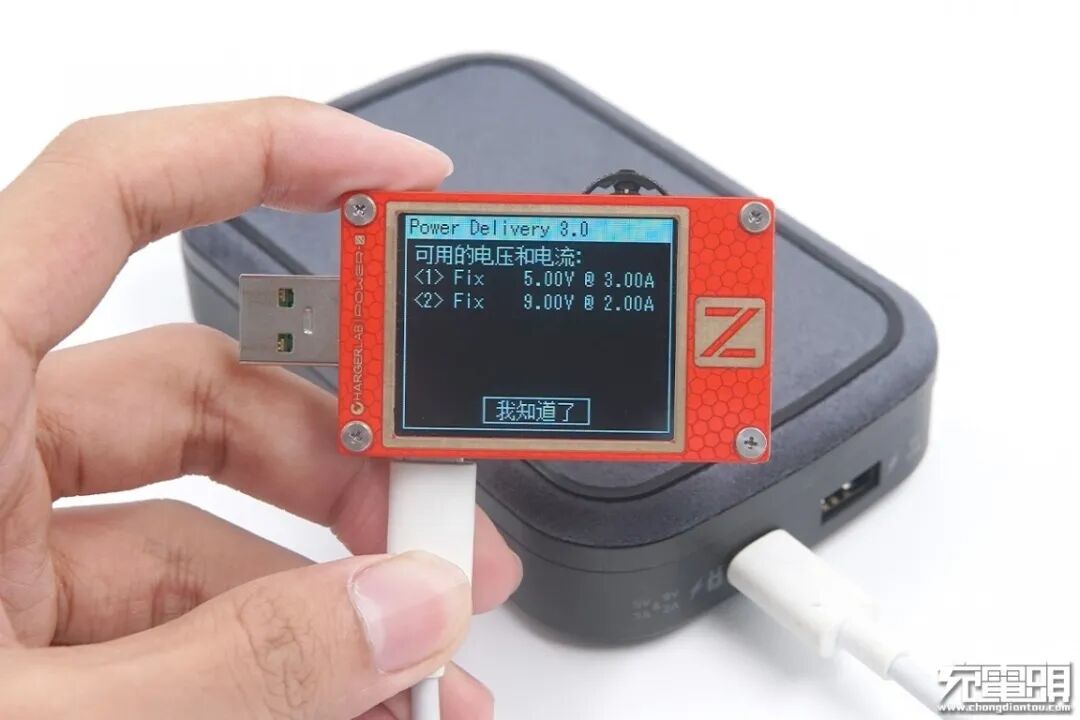

除此之外，PDO报文显示USB-C口具备5V3A和9V2A两组电压档位。

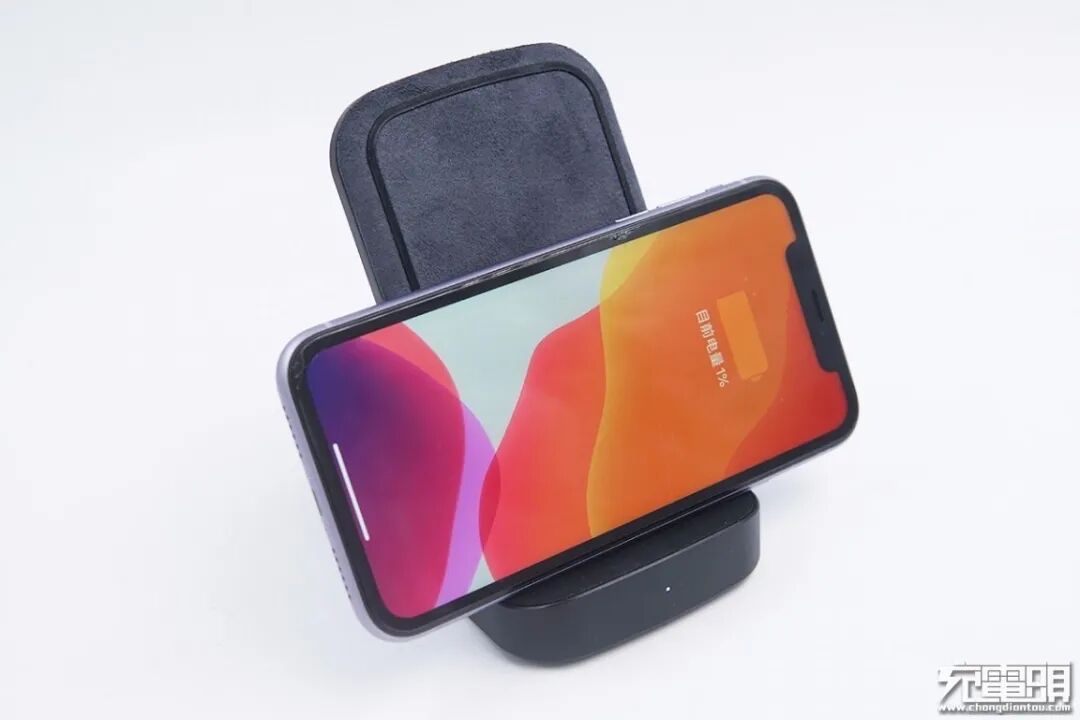

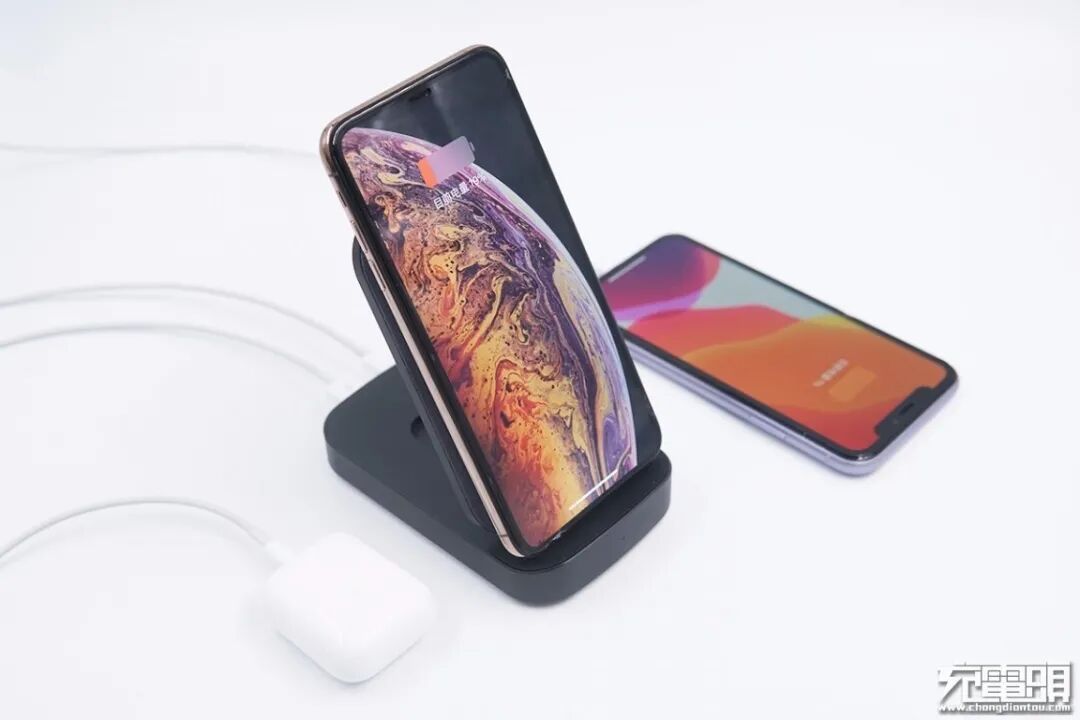

产品实际使用一览，手机横竖都能进行无线充电。

此外支持三台设备同时进行充电，提高充电效率。

二、mophie无线充移动电源拆解

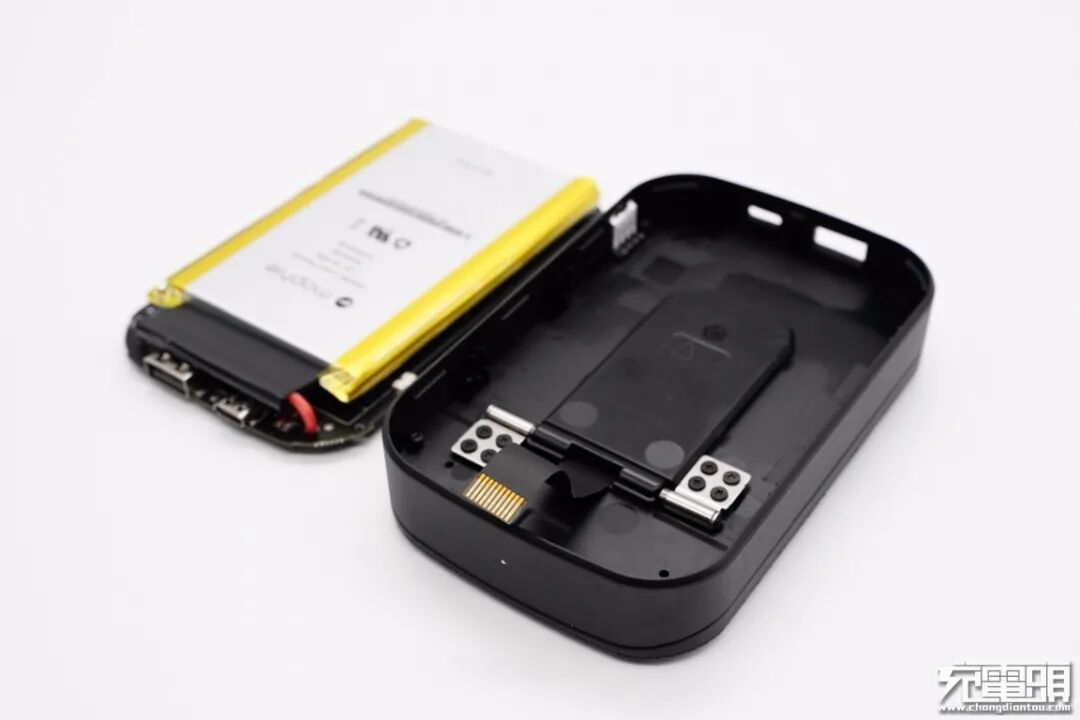

将移动电源背面机身壳拆开，边缘采用卡扣进行封装，PCB板两侧有螺丝进行固定。

PCB板和机身正面无线充电板之间采用排线连接。

支撑架转轴两侧金属板使用螺丝固定。

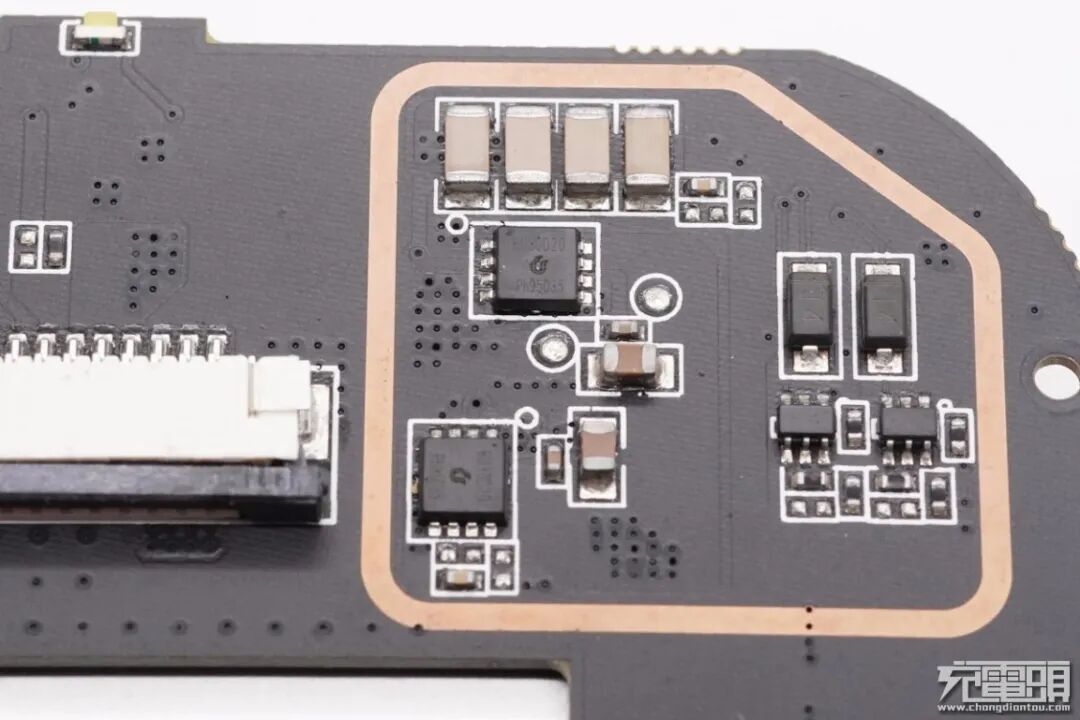

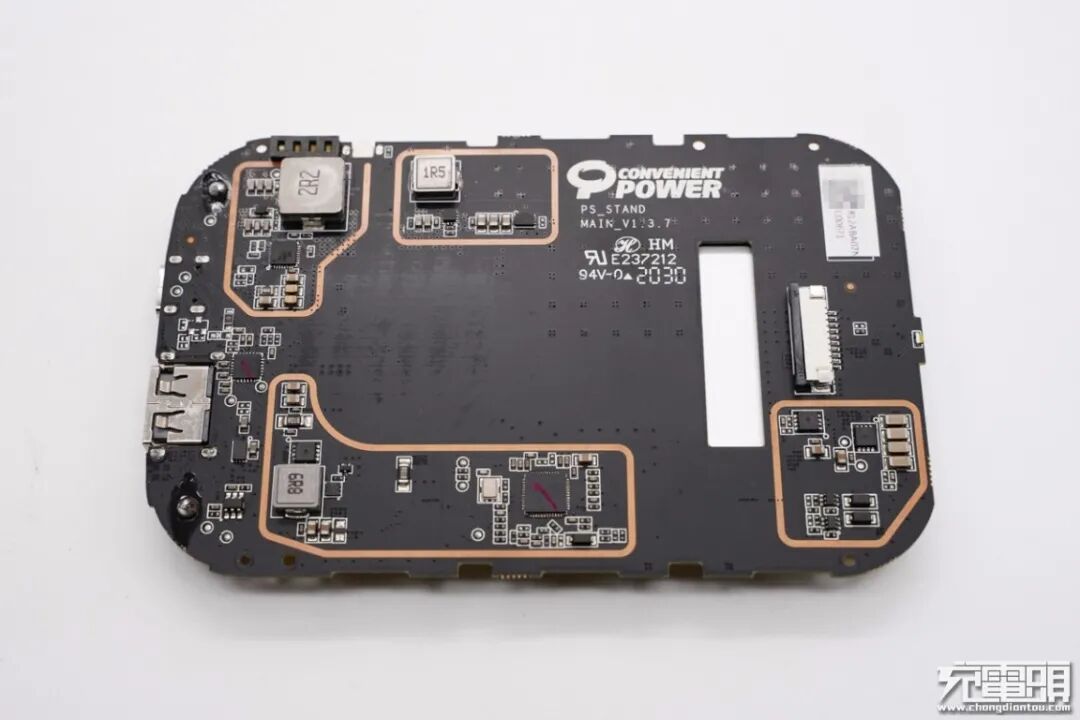

PCB板正面一览，有四个区域外围做了露铜处理，将各模块电路圈出，独立单元。

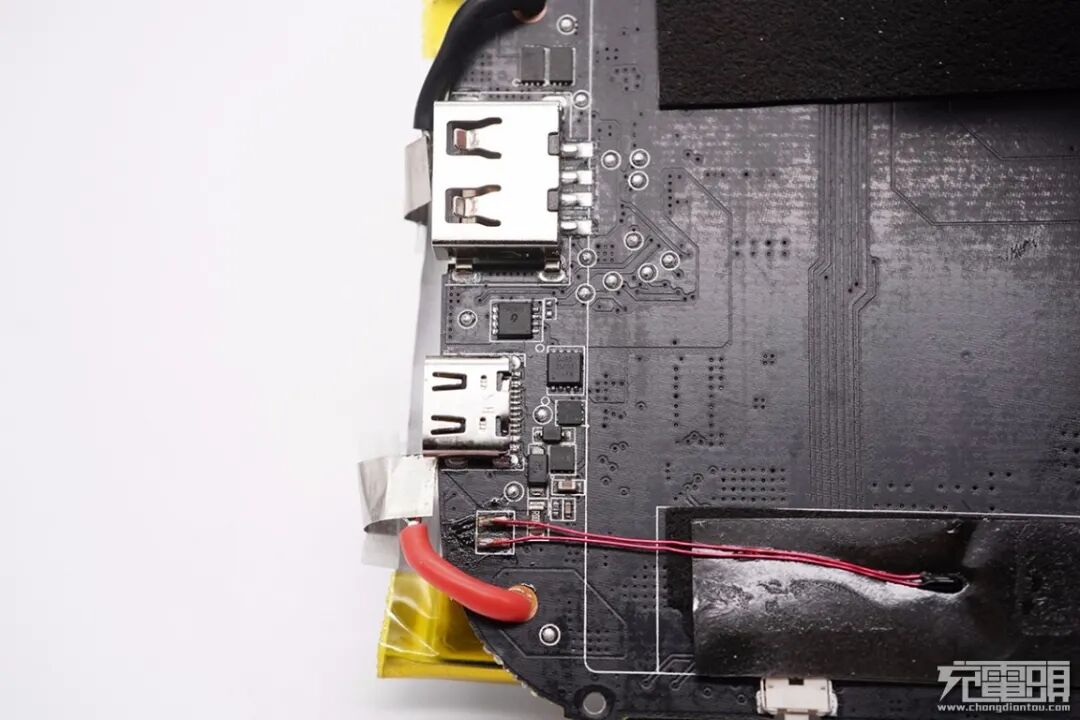

PCB板另一面只有接口端附近区域设有电路，另外区域两侧贴有泡棉胶，用来将电芯和电路板隔离，此外设有热敏电阻对电芯进行温度监控。

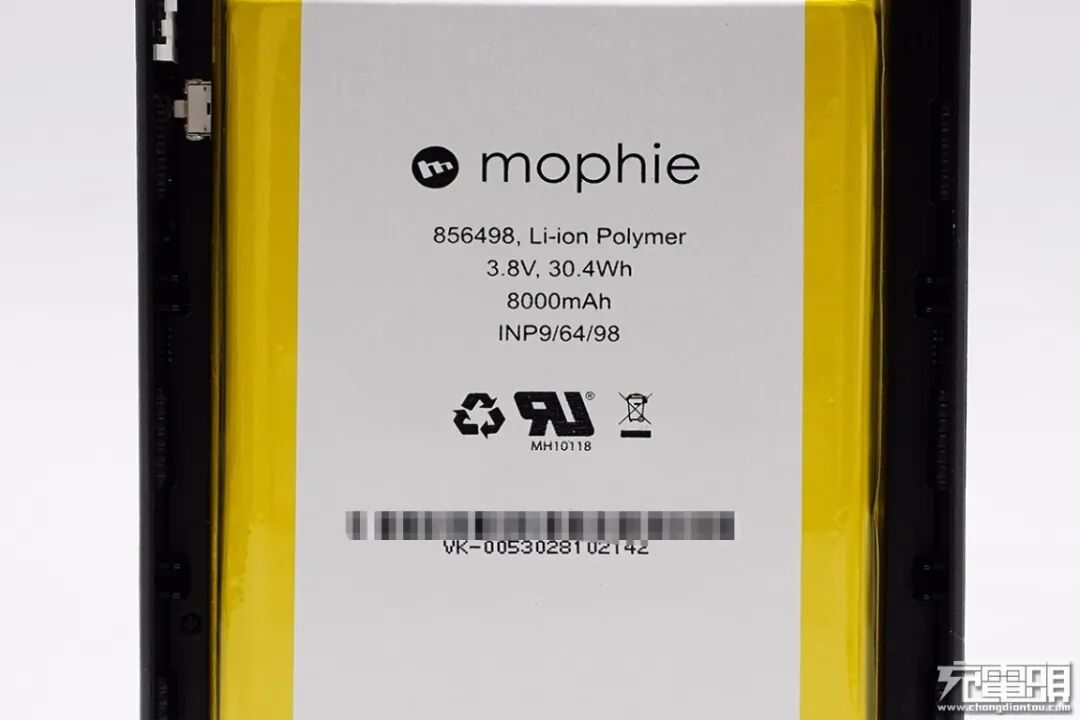

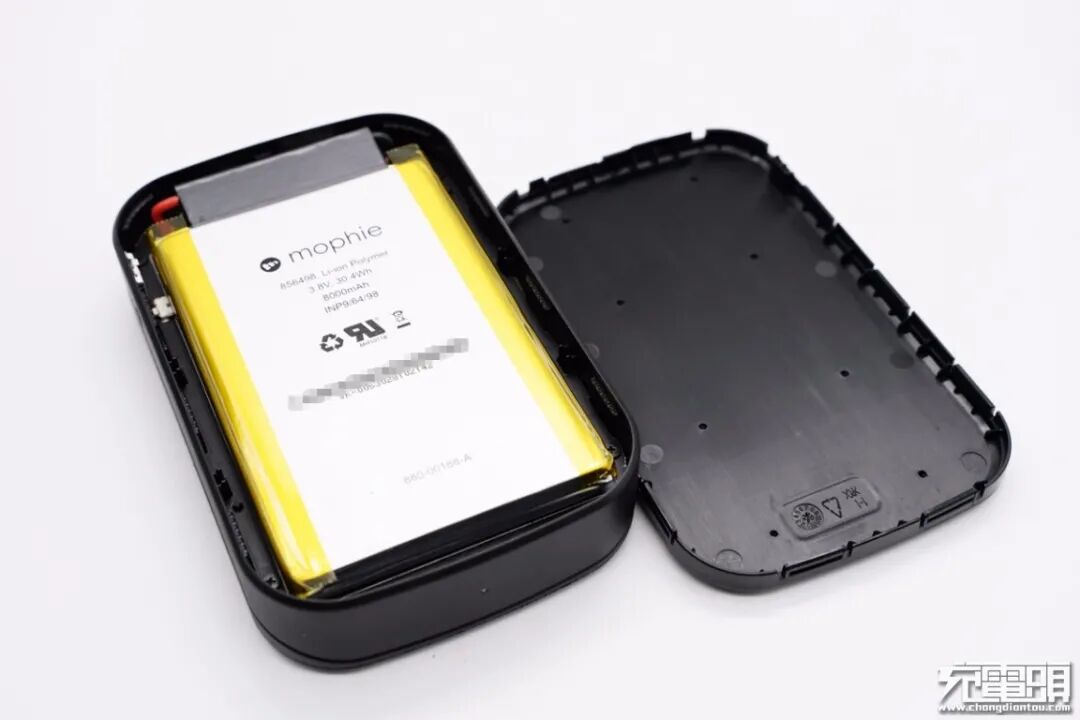

电芯特写，标有mophie品牌，锂聚合物电池，规格为3.8V/30.4Wh/8000mAh。

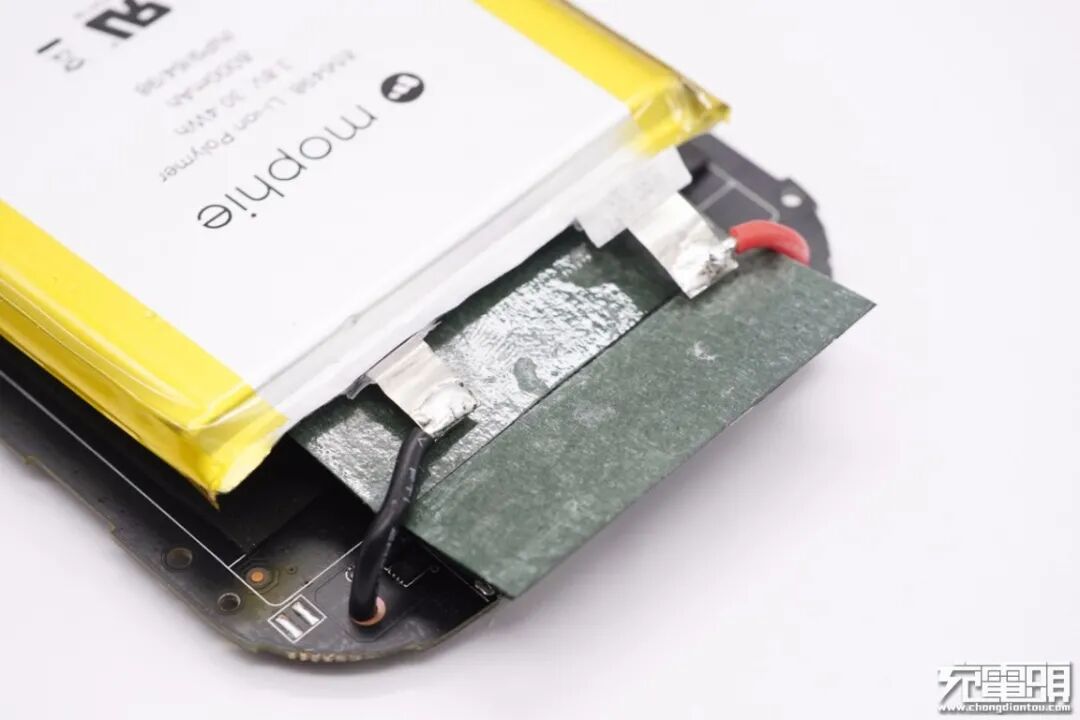

电芯镍片和导线焊接，使用两块青稞绝缘纸板夹起来进行绝缘保护。

HYCON宏康锂电池保护芯片，丝印301C。

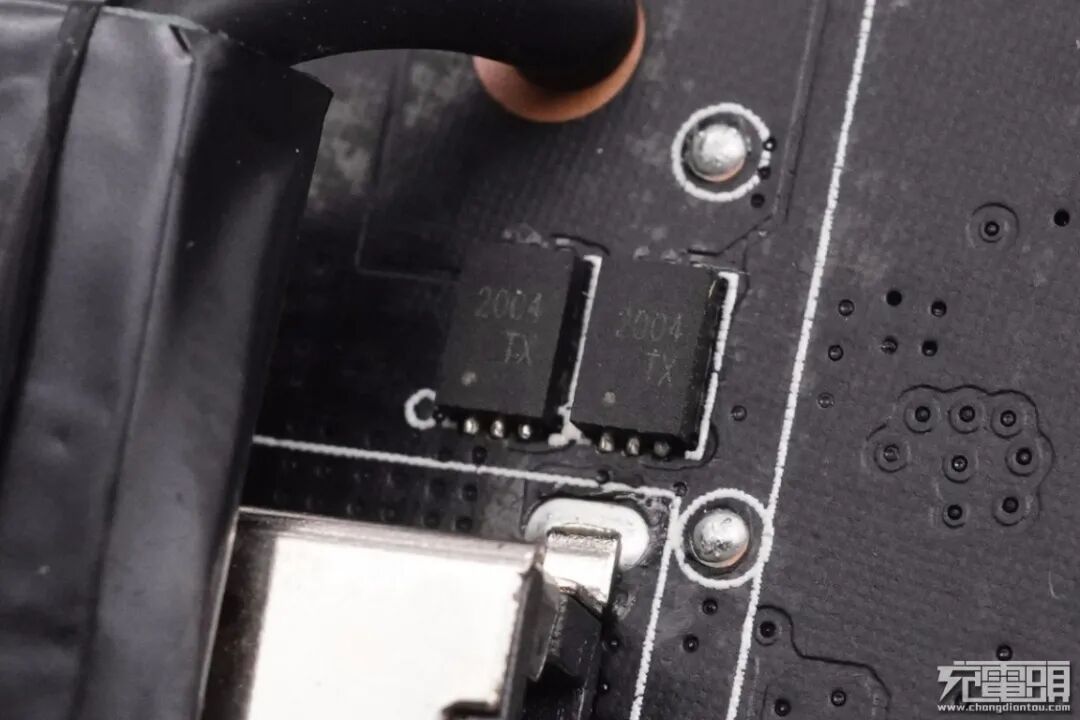

丝印2004的锂电保护管，两颗并联。

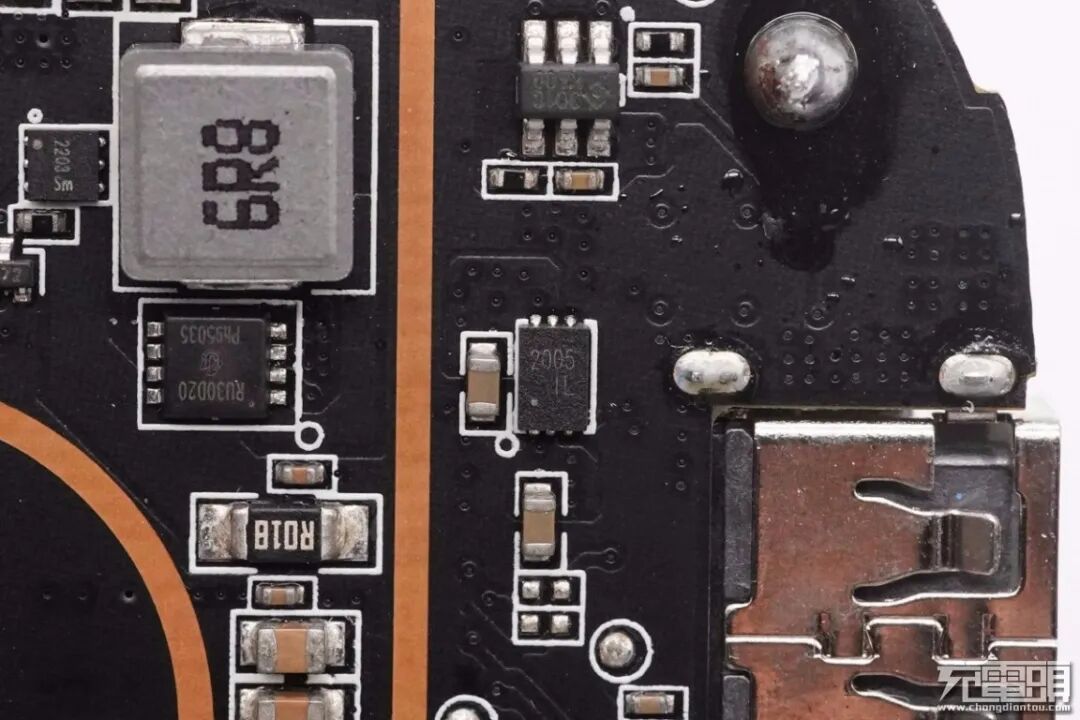

丝印2005的MOS管。

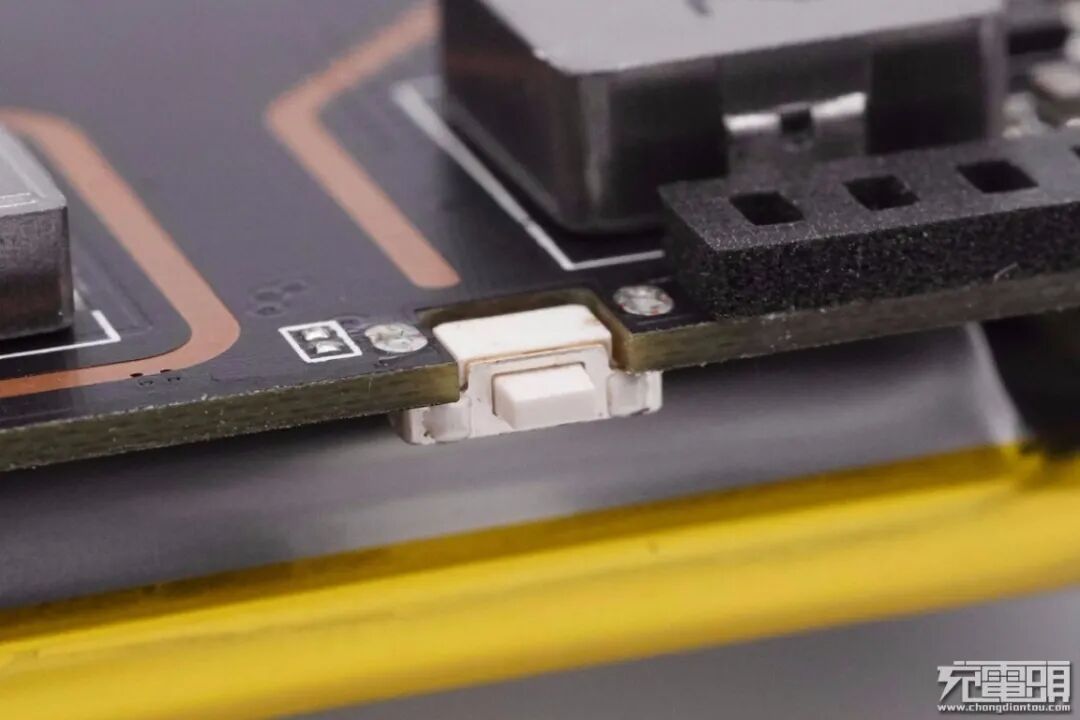

电源键特写，贴片焊接。

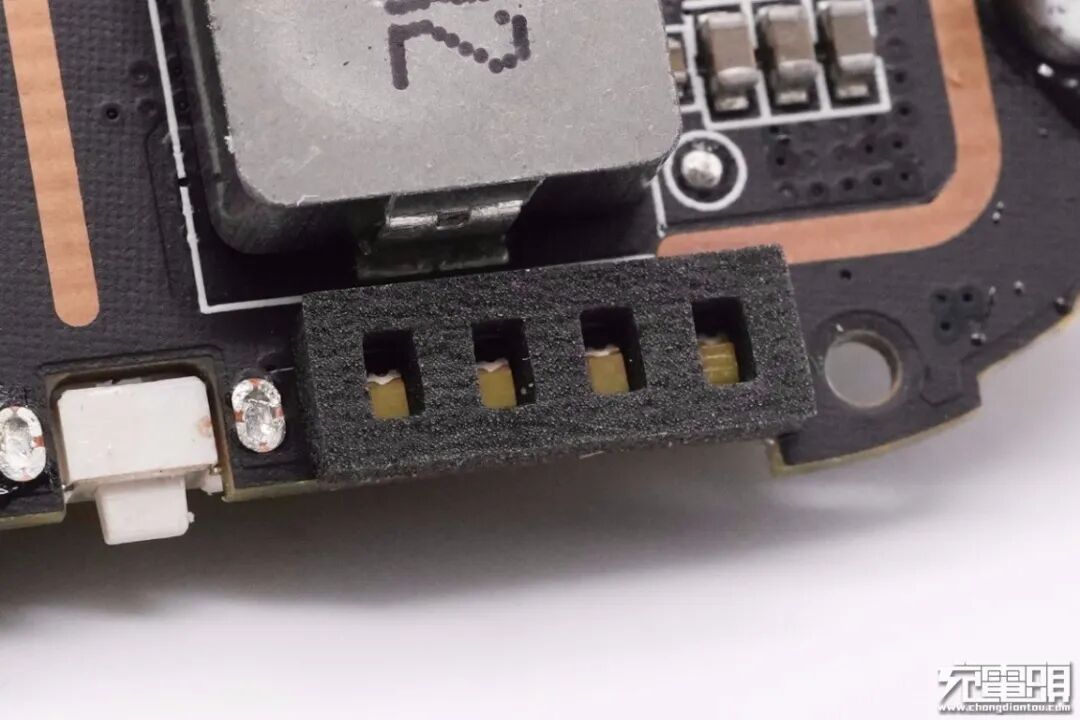

LED灯上覆盖有泡棉隔离，防止串光。

USB-C升降压充放电模块一览。

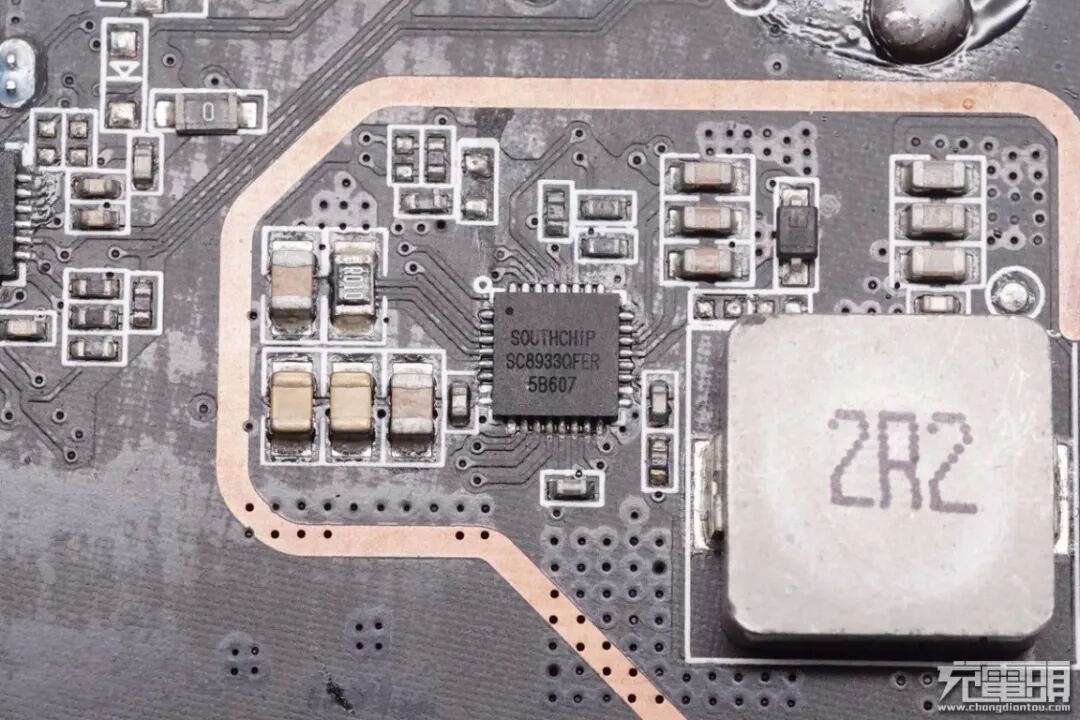

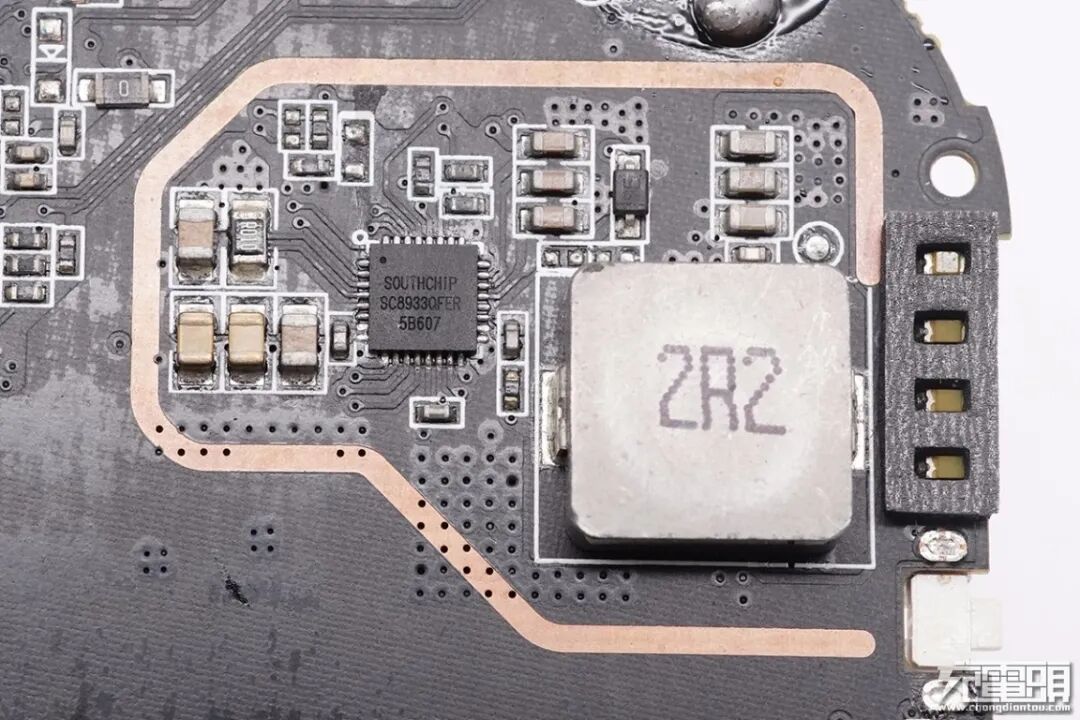

南芯SC8933是一款具有反向升压放电功能的同步降压充电转换器。内部集成了两个超低导阻的NMOS，可支持效率高达92%的12V2A充放电操作；采用I2C接口，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS隔离管驱动控制，最高支持3个USB端口。仅为 4*4mm 的QFN封装，外围器件少，非常节省空间。

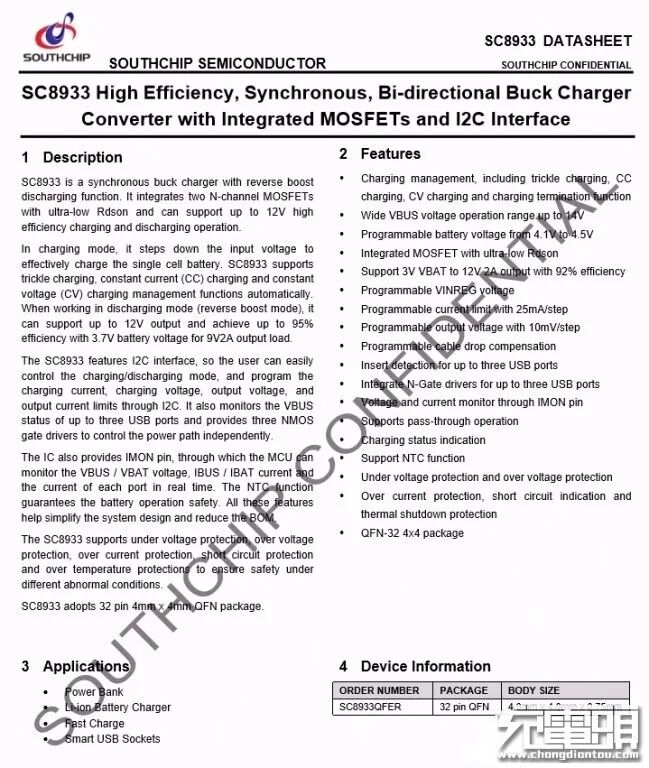

南芯SC8933资料信息。

充电头网了解到，采用南芯快充芯片的还有南孚Aircharge 65W PD快充充电器、爱否开物1A1C 65W PD快充充电器、紫米65W USB PD快充六位延长线插线板等产品。此外，南芯还有用于大功率移动电源、大功率车充的快充芯片，获得华为、小米、紫米、三星等品牌的认可。

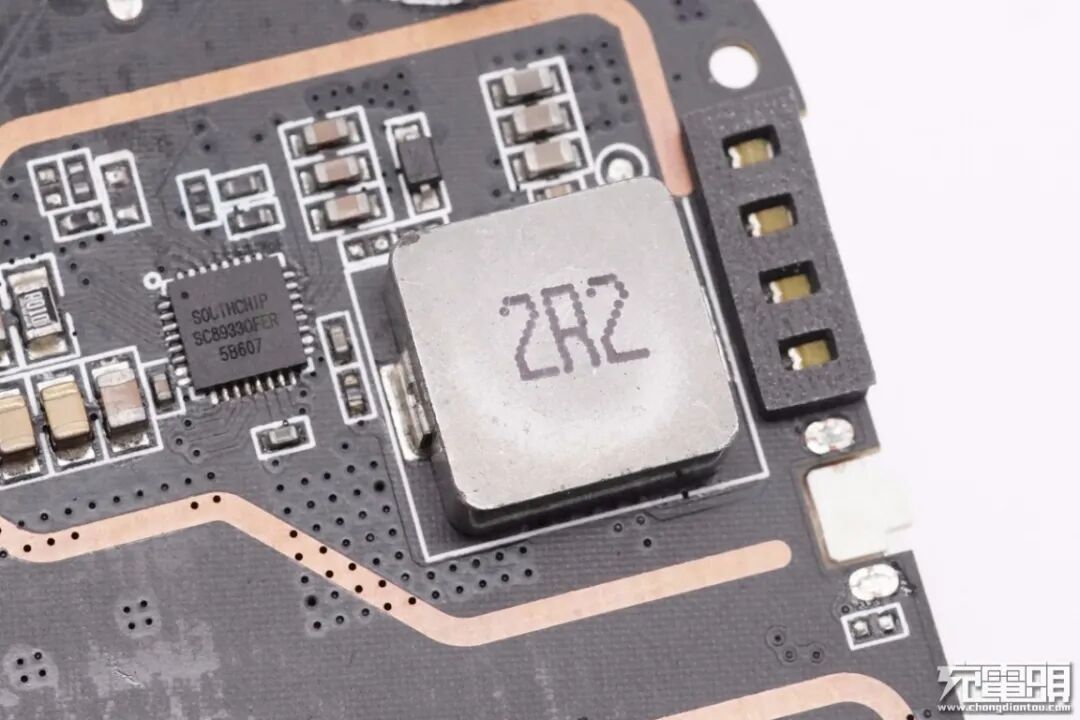

旁边是2R2升降压电感，配合南芯SC8933升降压，实现移动电源充放电。

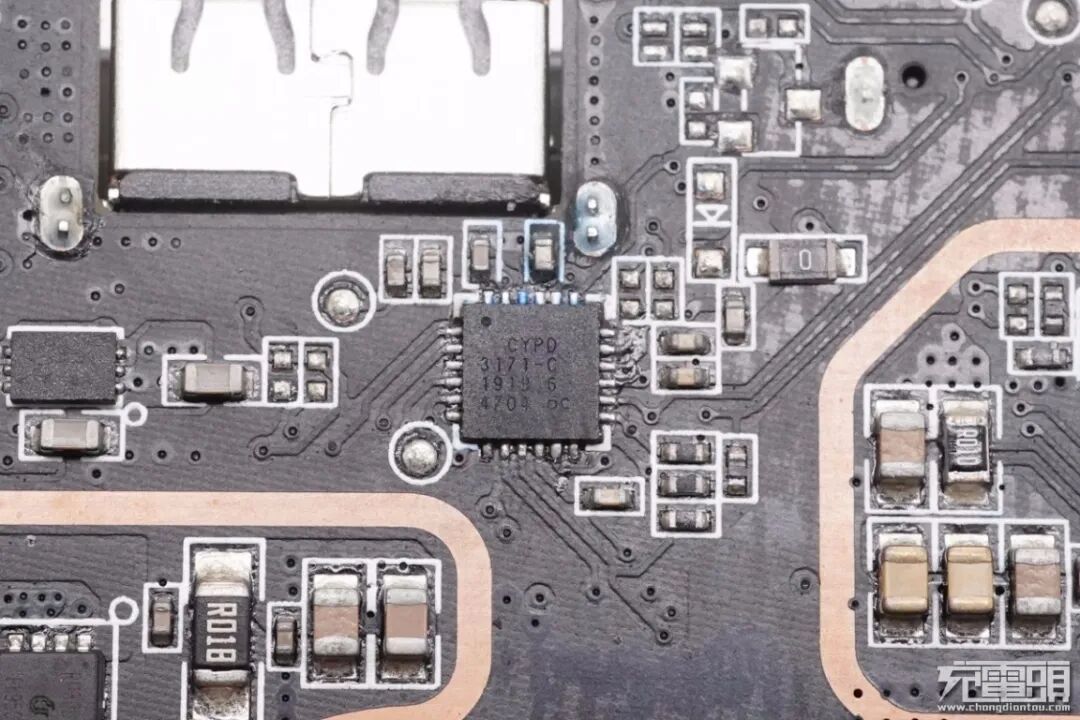

USB-C口控制器采用赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。

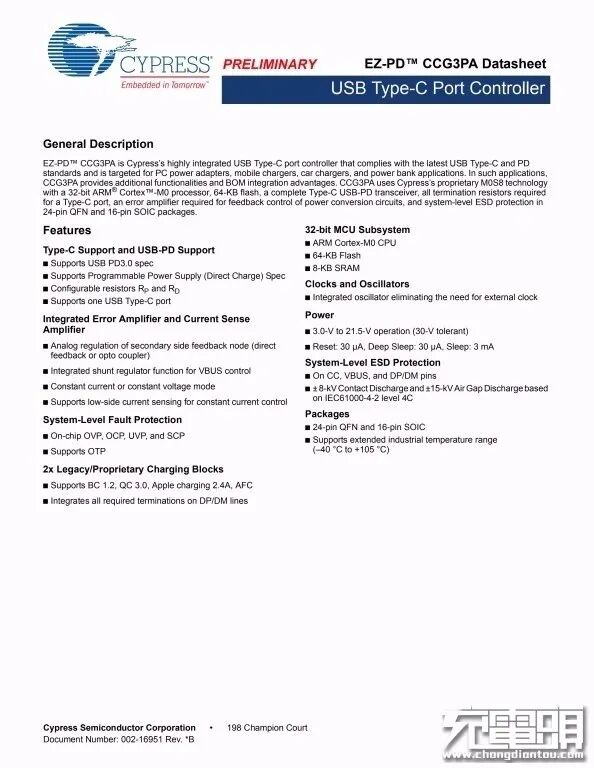

赛普拉斯CYPD3171规格资料。

充电头网了解到，采用赛普拉斯CYPD3171快充协议芯片的产品还有ANKER 10000mAh移动电源A1235、HELPERS LAB 20000mAh 60W 双PD+QC移动电源、thinkplus 14000mAh 45W PD快充移动电源、ANKER安克20000mAh双向18W PD快充移动电源。同时，赛普拉斯是苹果、华为、三星、小米等品牌的芯片供应商之一，芯片性能获得客户高度认可。

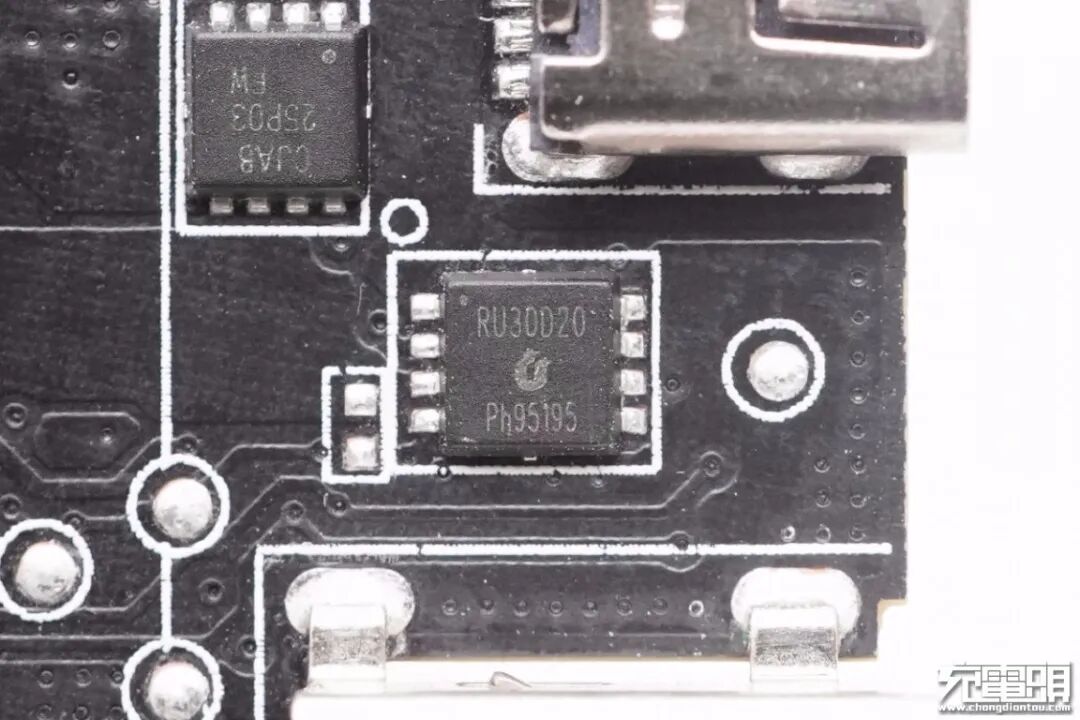

锐骏半导体RU30D20M2，双NMOS，耐压30V，用于USB-C和USB-A端口分配。

锐骏RU30D20M2详细资料。

两颗丝印2203的MOS管。

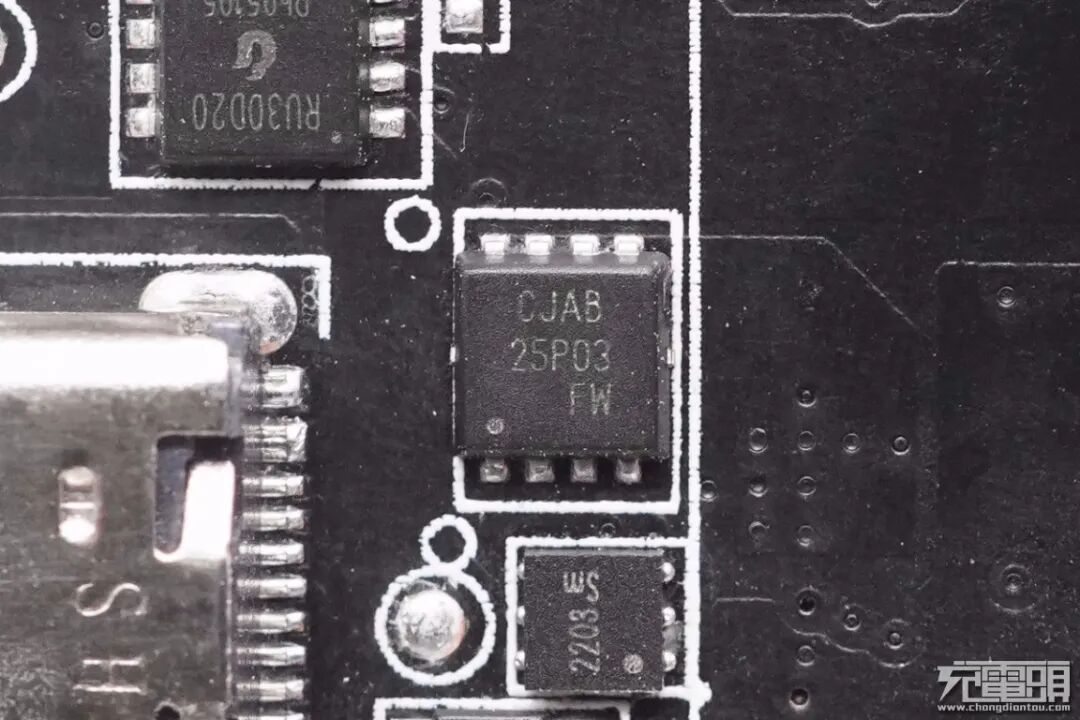

长晶科技 CJAB25P03 PMOS管，耐压30V。

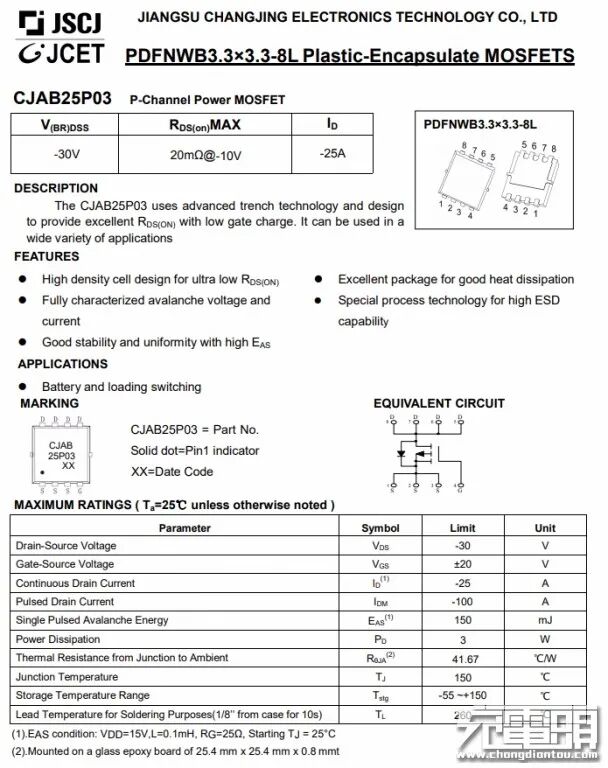

长晶科技 CJAB25P03资料信息。

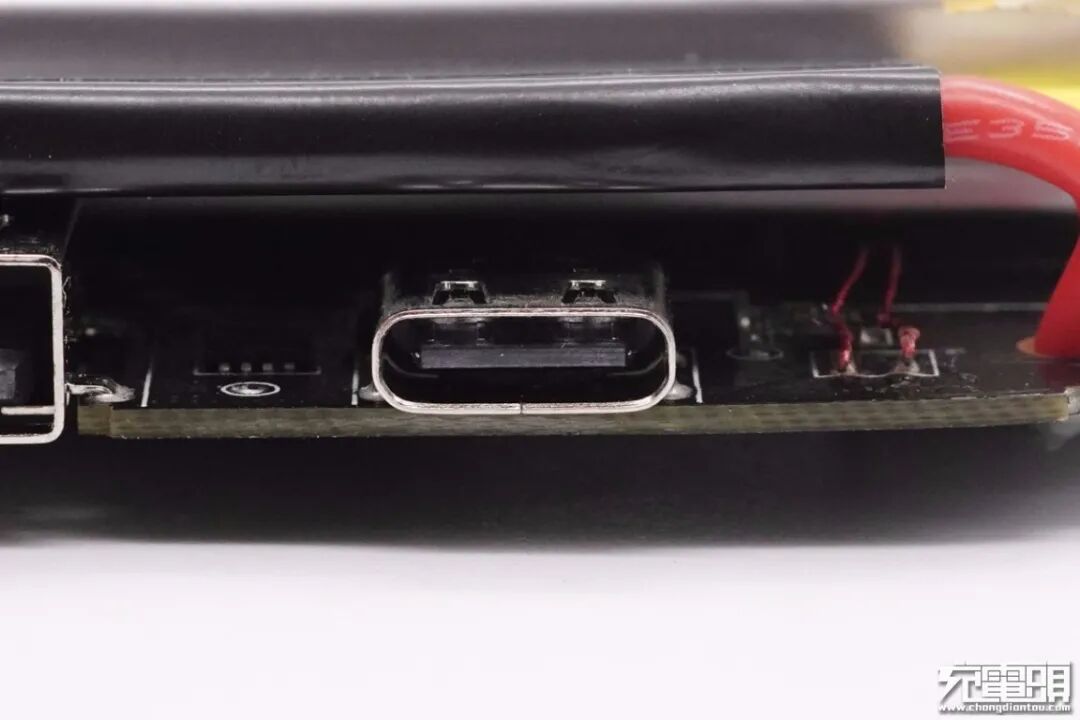

USB-C母座特写。

USB-A升压输出模块一览。

MPS MP3423 同步整流升压IC，将电池电压升压到5V，内置开关管，用于USB-A口充电。

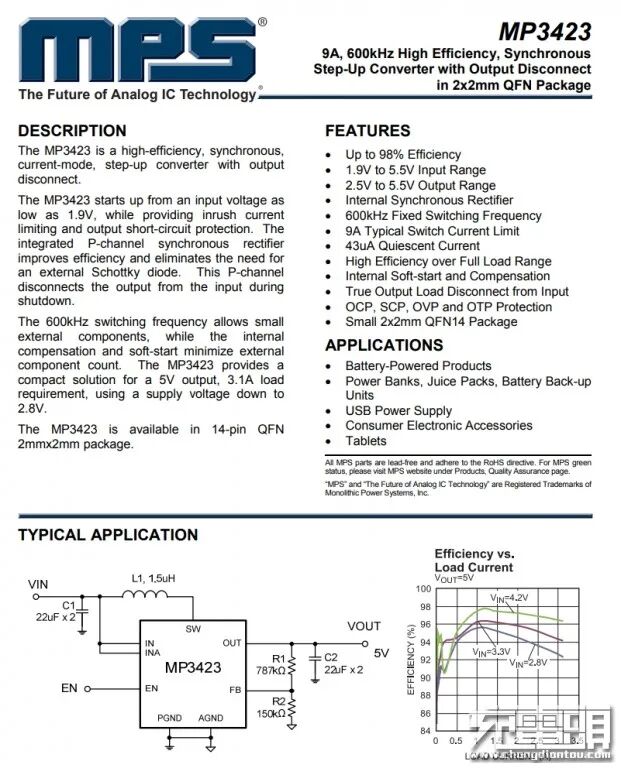

MPS MP3423 详细资料。

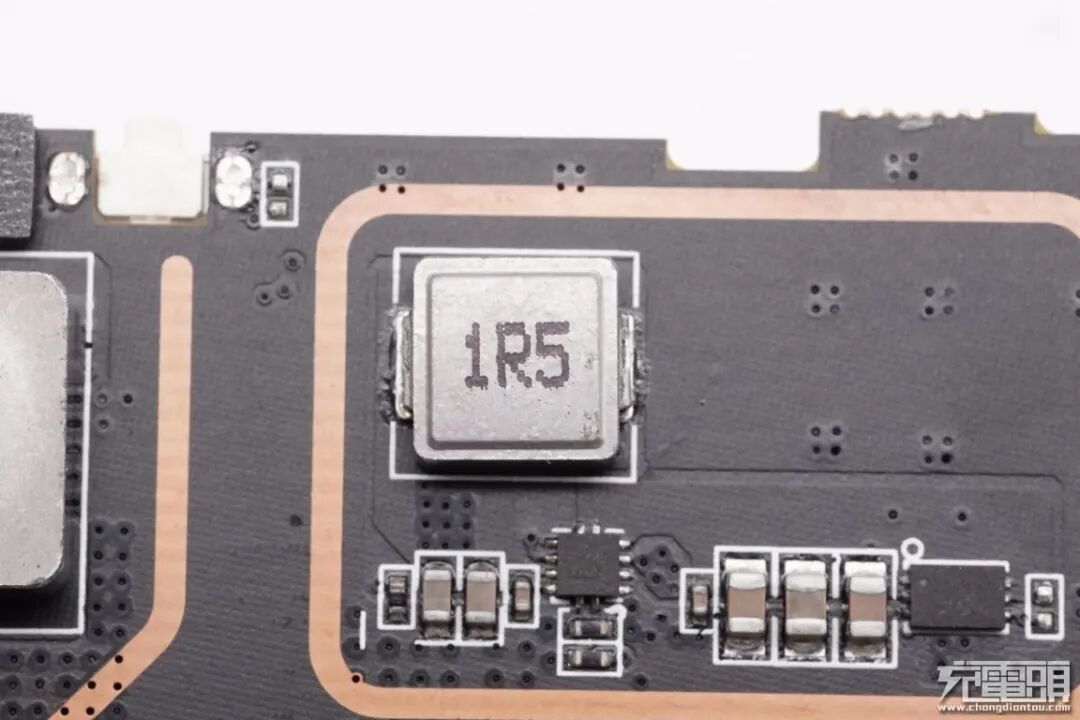

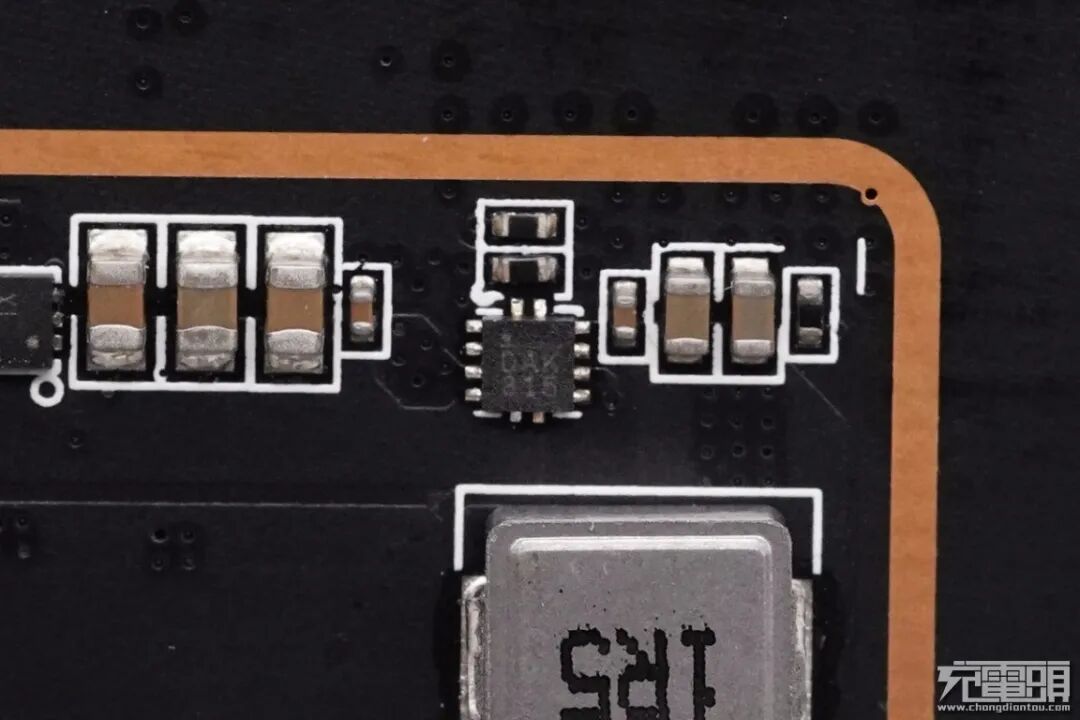

1.5μH升压电感特写。

丝印2004的MOS管。

USB-A母座特写，沉板过孔焊接。

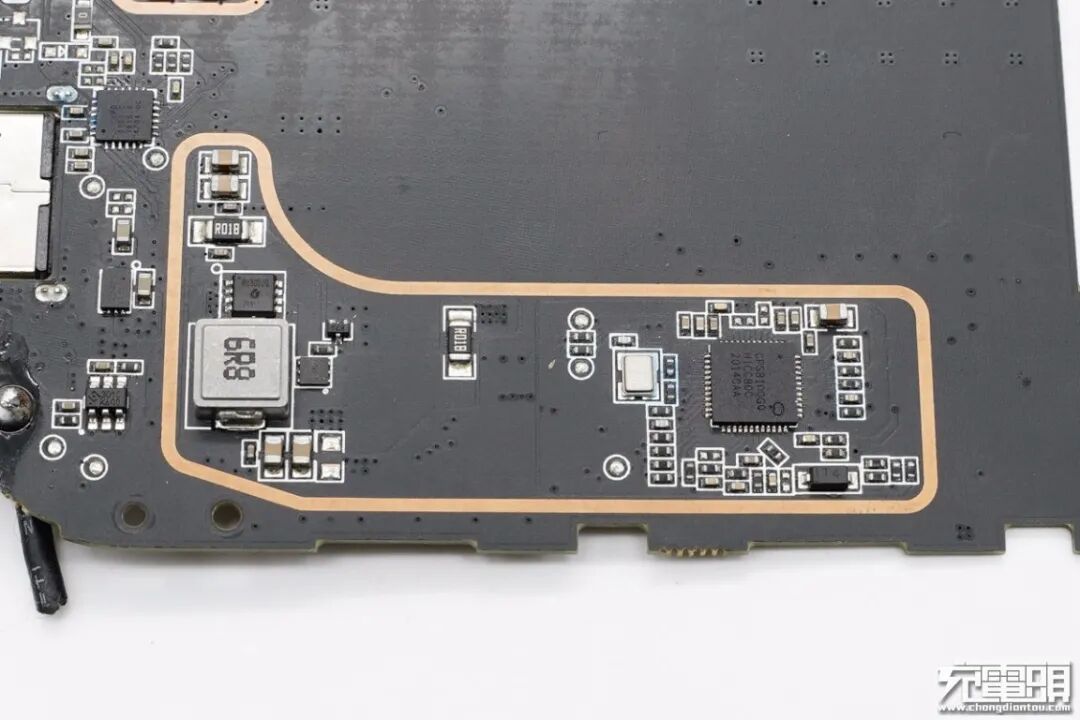

无线充控制和升压模块一览。

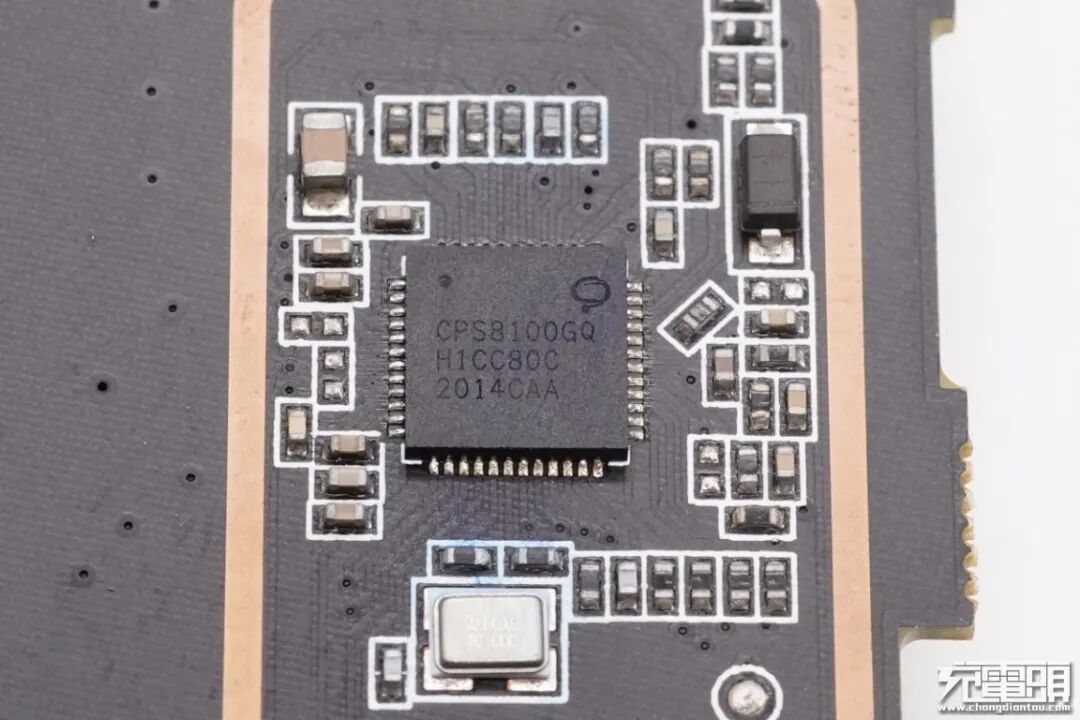

无线充主控芯片采用易冲CPS8100GQ，用于控制无线充电升压和驱动输出。

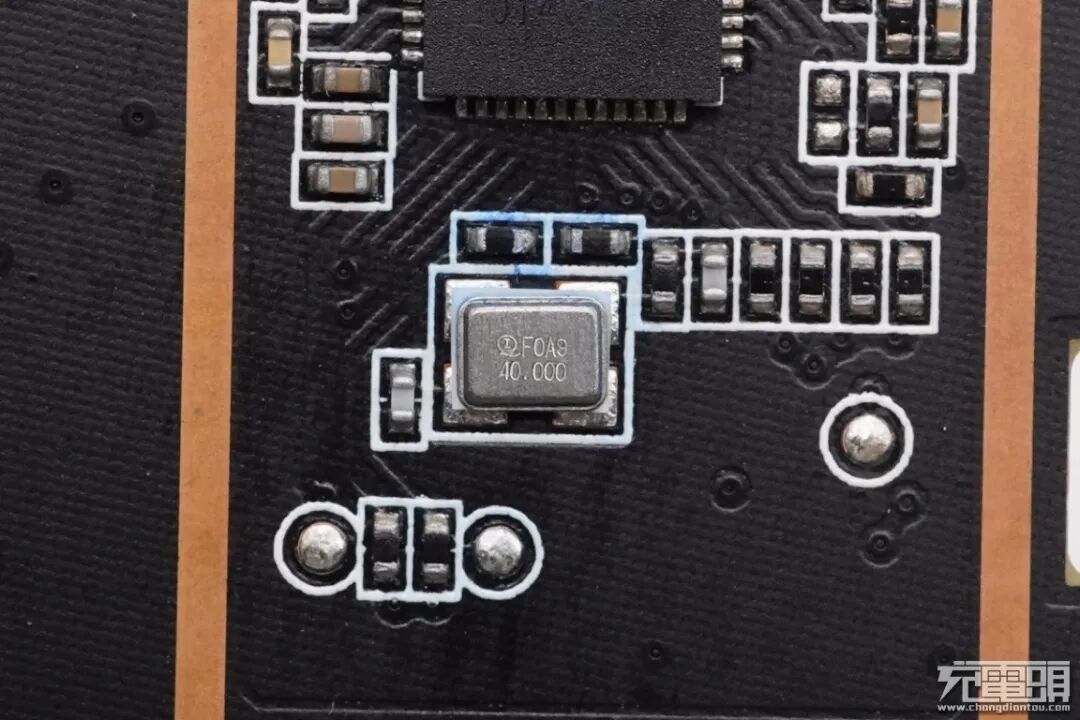

40.000MHz无源晶振，为无线充电主控芯片提供时钟。

锐骏RU30D20M2，用于无线充电升压。

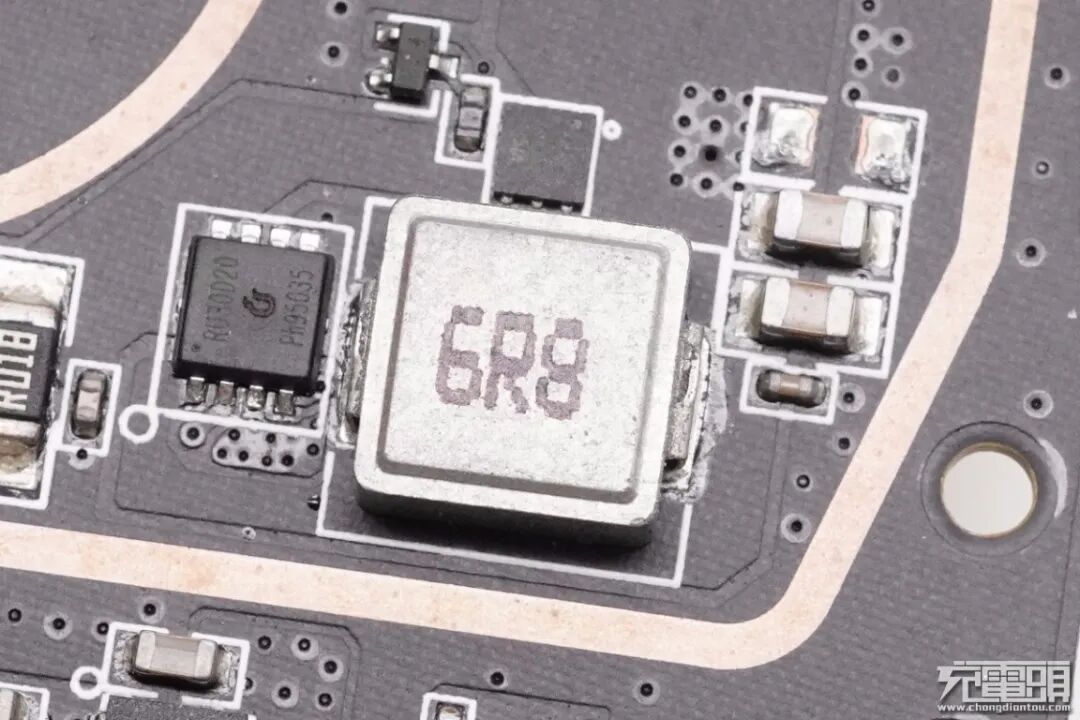

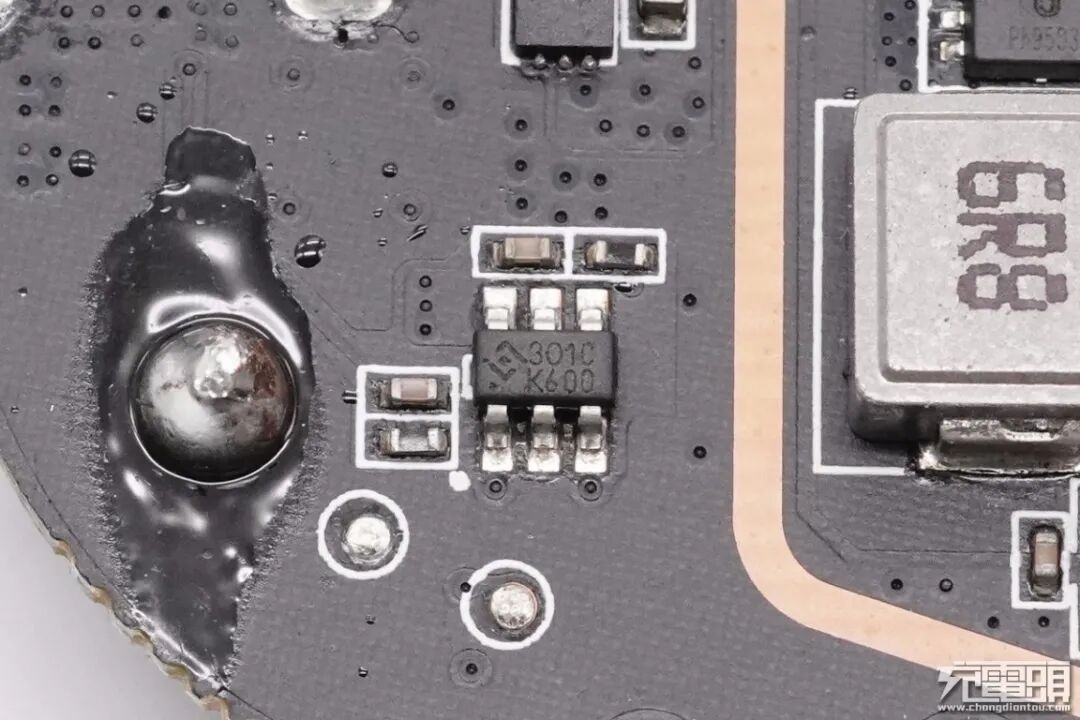

6.8μH升压电感特写。

电感旁边还有一颗丝印2203的MOS管。

无线充电线圈驱动电路一览。

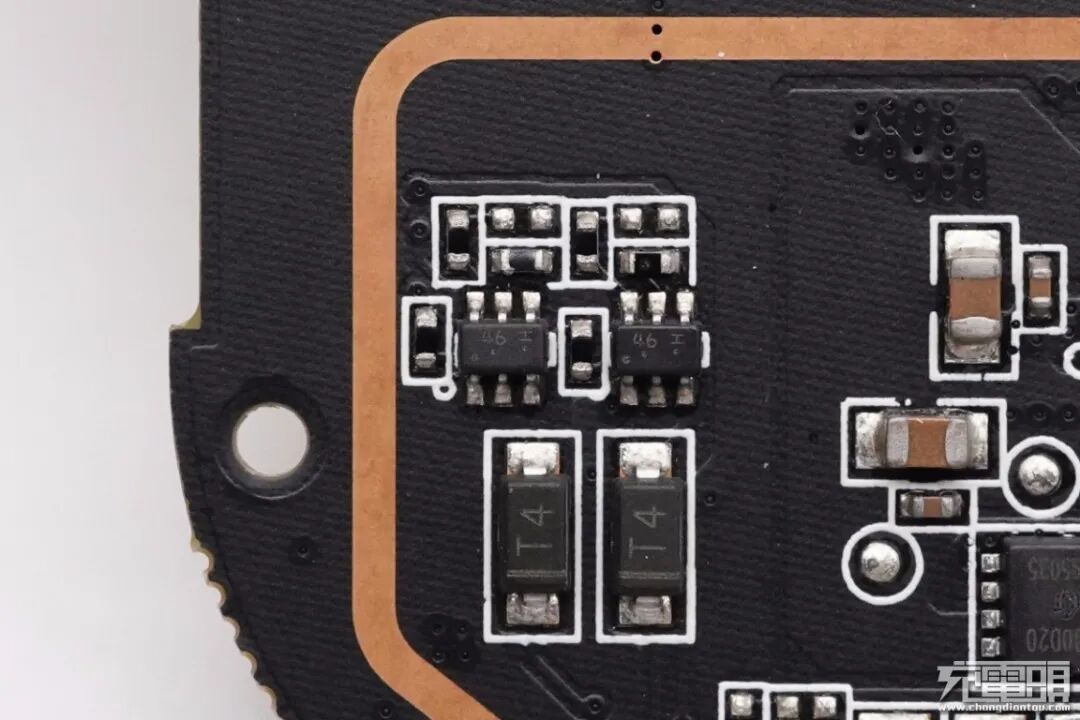

两颗LMBT3946通用PNP/NPN三极管。

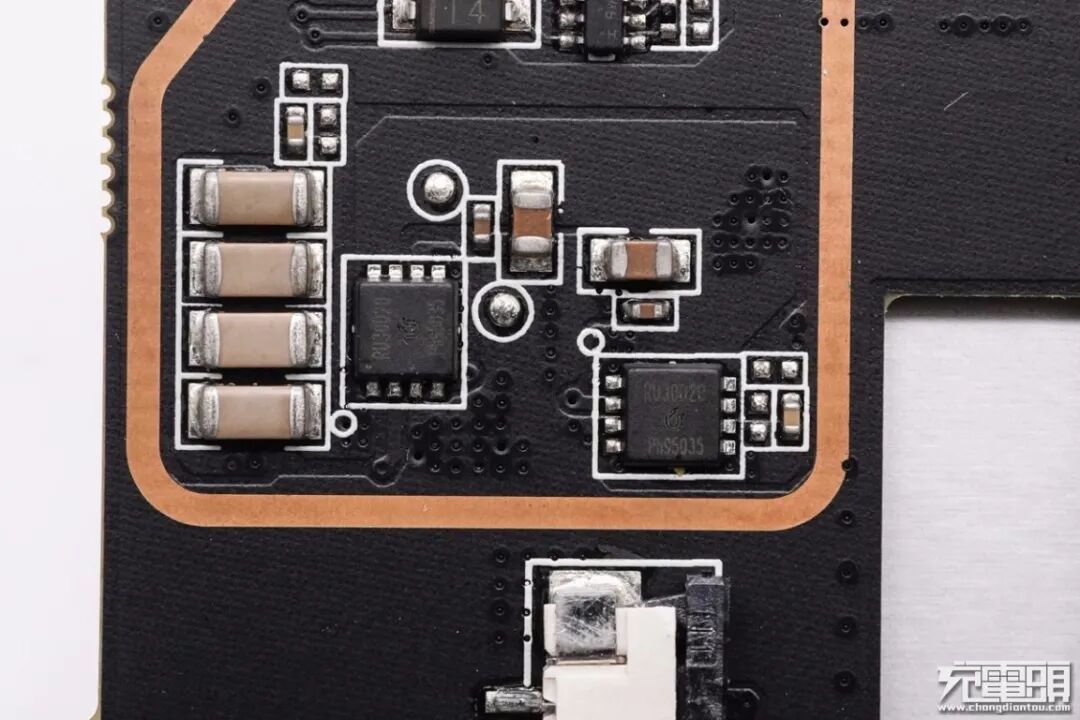

两颗锐骏RU30D20M2组成H桥用于无线充电线圈驱动，左侧四颗谐振电容并联。

无线充电指示灯特写。

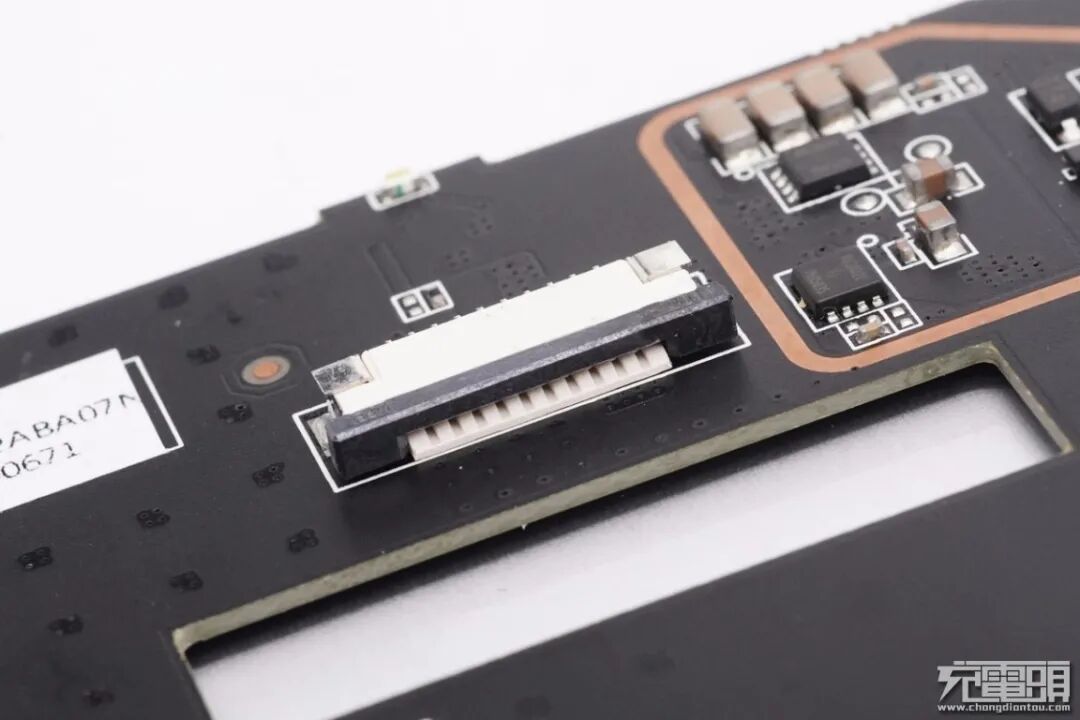

驱动电路旁边便是排线插槽，通过排线连接无线充电板供电。

无线充支撑板拆开，小PCB板使用螺丝固定在一侧，线圈下面固定铁板帮助散热。

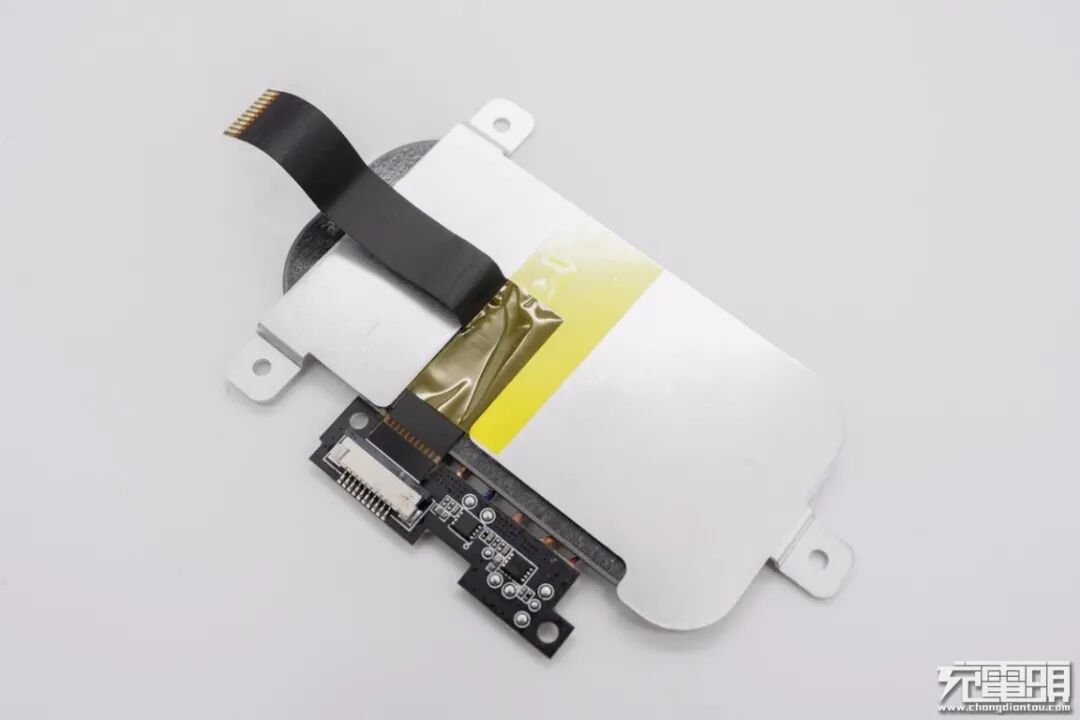

将小板和铁板拆下，排线使用胶带粘贴固定，小板上有两颗芯片。

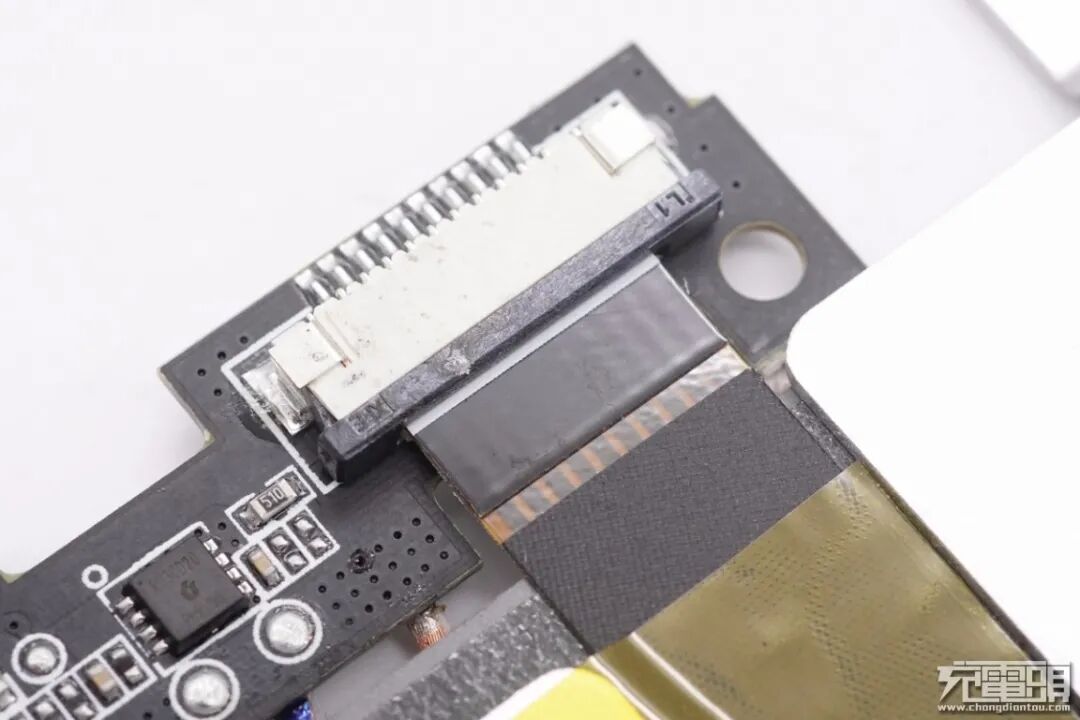

排线和插槽连接处特写。

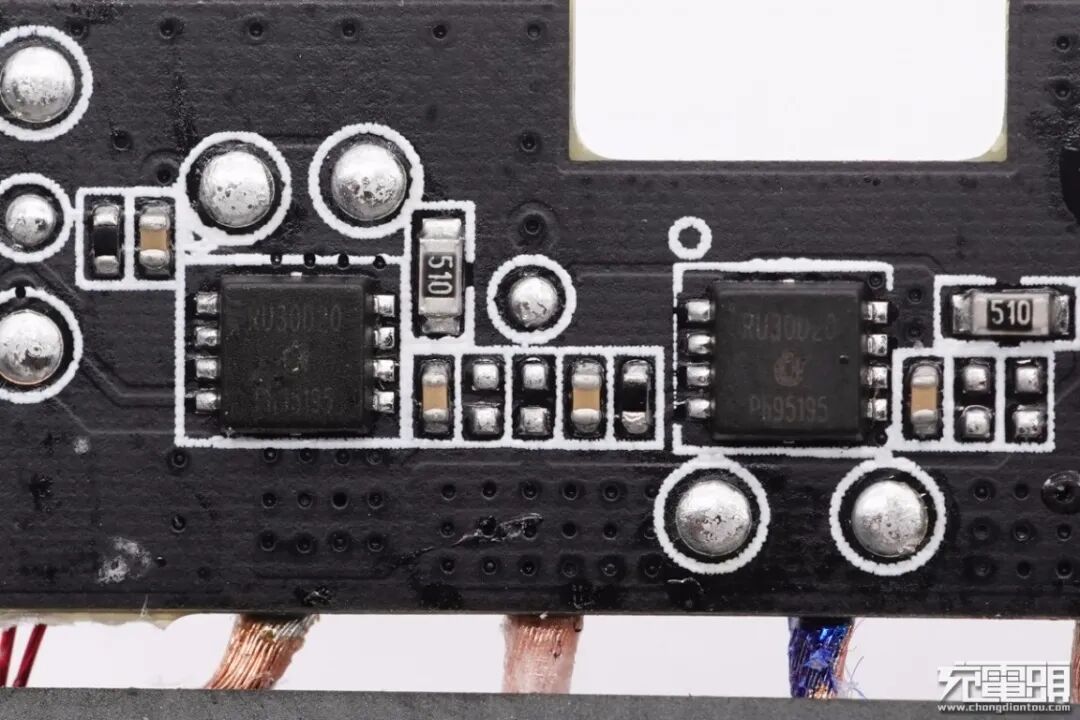

两颗锐骏RU30D20M2，用于双无线充电线圈切换。

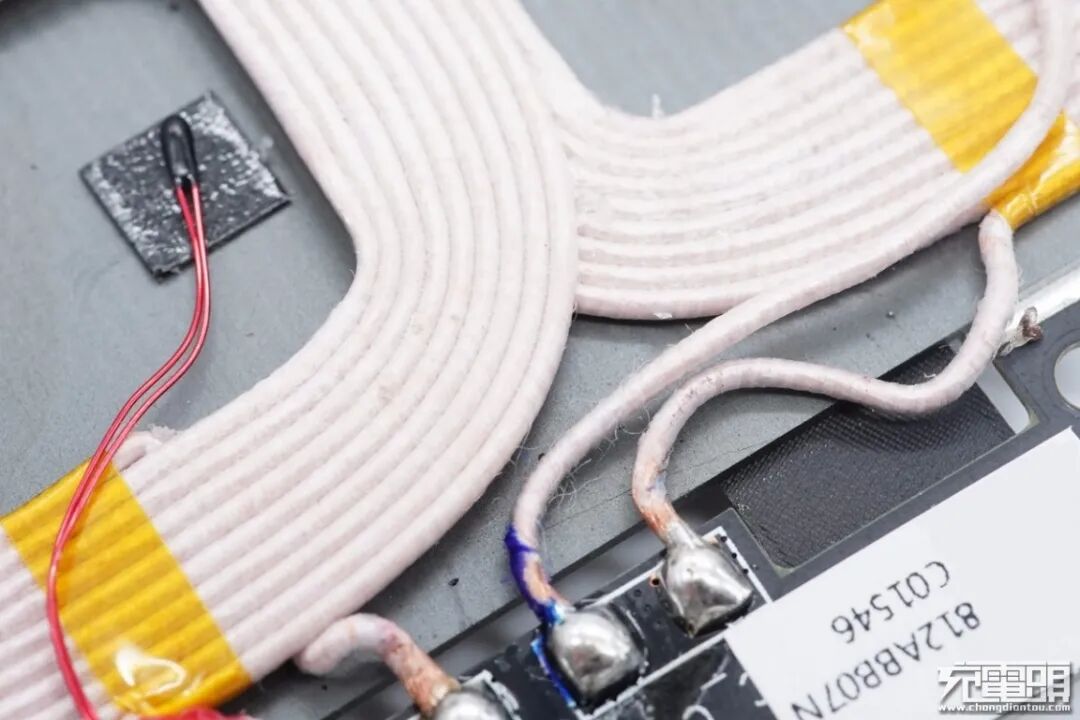

线圈和小板焊接，焊点饱满。

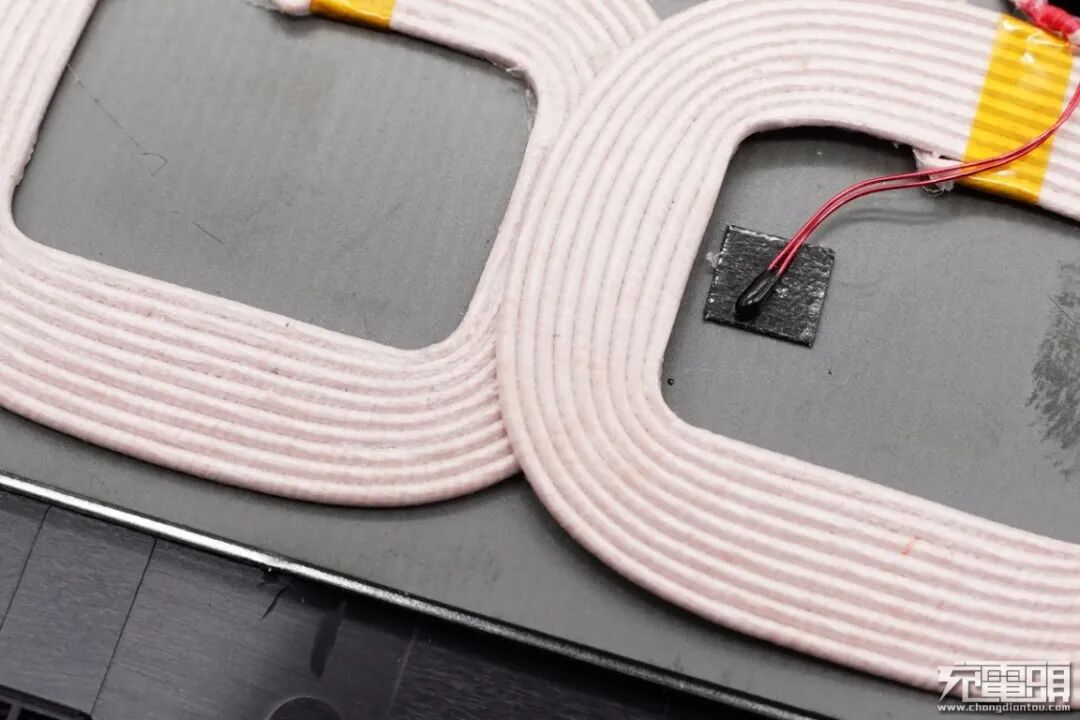

线圈特写，配有热敏电阻进行温度监控。

全部拆解完毕，来张全家福。

充电头网拆解总结

mophie无线充移动电源内置8000mAh容量电池，机身大小适中同时基本满足一天的用电需求。产品配备有1A1C接口和无线充电板，支持5W+10W+7.5W充电，满足三台设备同时充电。此外产品采用滑盖式设计，是移动电源与无线充电支架的结合，相比传统移动电源，使用更灵活也更方便，让用户更加省心。

充电头网通过拆解发现，移动电源主板上集成了1A1C和无线充三路电路，并且主板上做了露铜设计，将各个模块电路圈出，形成独立单元，清晰明了。移动电源内置MPS MP3423同步整流升压芯片用于USB-A口5V输出，南芯SC8933双向升/降压用于移动电源内置电池充电和USB-C快充输出，无线充电由易冲CPS8100GQ控制锐骏MOS管进行升压和无线充电驱动输出。
