一、诚芯微简介

深圳市诚芯微科技有限公司成立于2009年，总部位于中国深圳，并先后在成都、无锡多地成立研发中心，由多名海归博士主持研发探索，是业内领先的集成电路芯片设计企业，主要从事集成电路设计、开发和销售，并提供系统解决方案。

诚芯微致力于汽车电源管理、消费类电源、无刷电机驱动等领域核心芯片开发，已拥有BUCK电路电源芯片、开关电源芯片、同步整流芯片、快充协议芯片、中低压MOS、个护产品集成芯片等产品线，并有相关专利技术达50余项；产品广泛应用于汽车电子、便携式电子、小家电、新能源汽车等众多领域。

凭借专注领域、自主研发与前瞻决策，诚芯微自成立以来迅速发展壮大，并成为国家高新技术企业，先后与小米、飞利浦、ANKER、BYD、CE-LINK、格力等国内外数百家优秀企业建立战略合作关系，持续为品牌客户提供高性价比解决方案与优质技术服务。

2019年，诚芯微获得由深圳时代伯乐领投的数千万元Pre-A轮融资。资金的注入，既是对整个国产半导体电源行业发展前景的肯定，也是对诚芯微实力的认可。诚芯微将继续保持初心，砥砺前行，为行业带来更加优秀的产品及方案。

二、iPhone 12带动20W PD快充市场爆发，诚芯微化身黑马

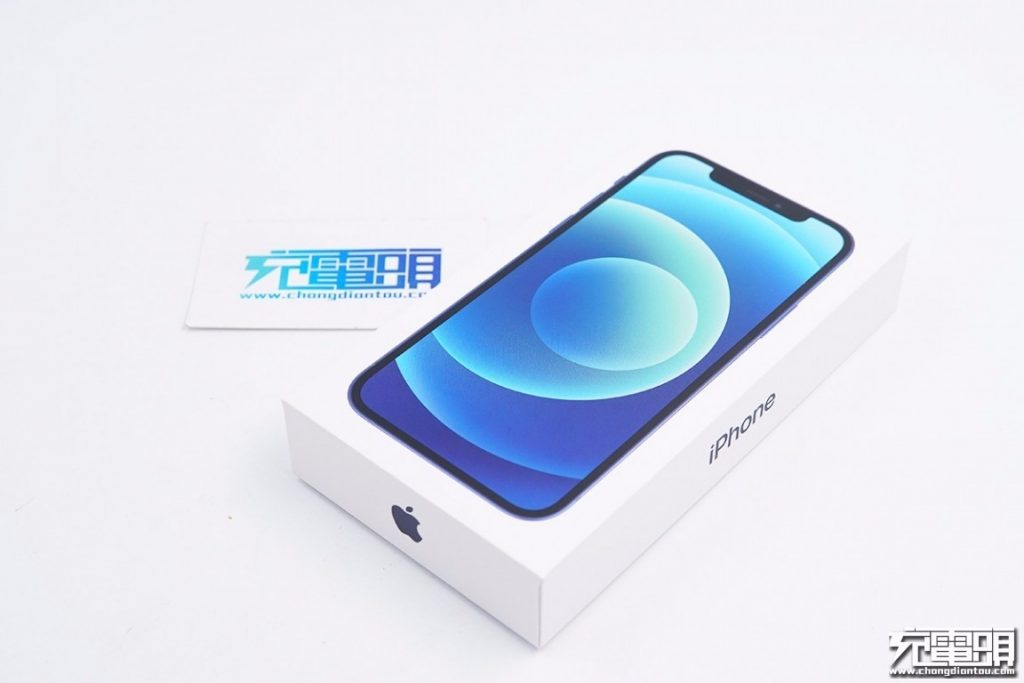

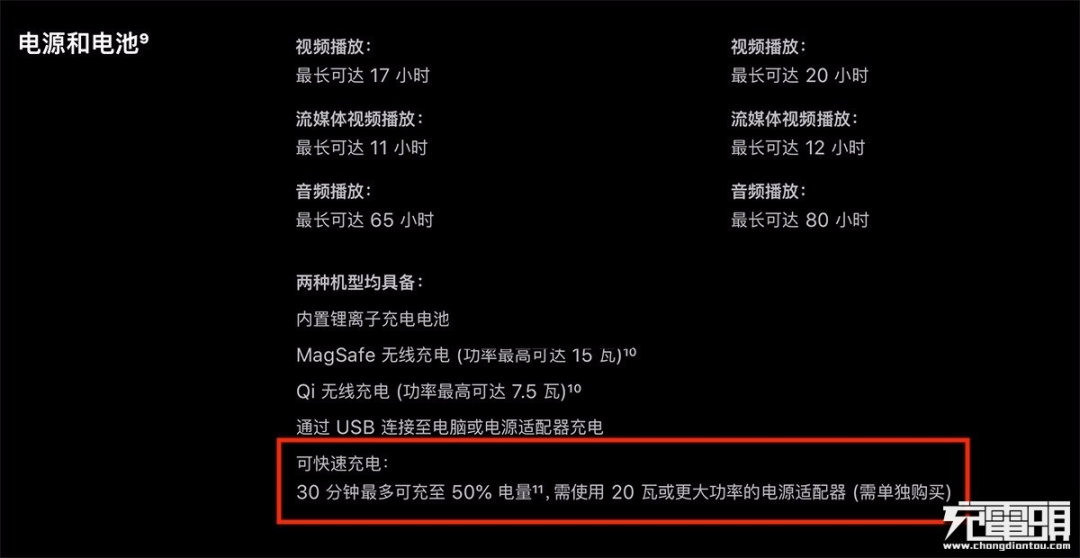

2020年苹果最新发布的iPhone 12系列手机首次取消了标配充电器。此外，苹果官网在售的所有旧款iPhone也一同取消了标配充电器。在苹果官方的引导下，20W PD快充迅速成了用户应对iPhone新机的最佳选择。

苹果新机全系取消标配充电器，极大地释放了市场对USB PD快充充电器的需求。凭借着千万级别的手机销量，苹果几乎是在一夜之间便造就了一个以iPhone 12为中心的20W PD快充市场，并迎来了包括芯片、方案、工厂、品牌等在内的成百上千家快充产业链企业入局。

第三方快充企业的出现，及时填补了由iPhone 12不标配充电器导致的市场空缺。同时20W PD快充的市场欢迎度也远超预期，单品月销量突破10万件变得很普遍。

面对20W PD快充爆发带来的市场红利，诚芯微牢牢把握市场机遇，迅速推出20W PD快充电源套片方案，并且凭借集成度、高性价比等优势成功进入十余家业内知名品牌快充供应链，取得喜人的出货量成绩，成为20W PD快充电源芯片领域的一匹黑马。

相比传统的20W PD快充方案而言，基于诚芯微快充电源芯片开发的20W PD快充方案具有高度集成、外围电路精简的特性，并且诚芯微的20W PD快充电源方案可以匹配市面上主流的PD快充协议芯片，应用过程中只需任意搭配一颗20W规格的协议芯片即可完成高集成20W PD快充充电器的开发，帮助电源厂及品牌商节约系统成本、缩短产品开发周期、加速产品上市。

诚芯微USB PD快充电源主控芯片CX7527C规格书。

据充电头网了解，目前诚芯微的高集成、高性价比20W PD快充方案已经被Great Wall（长城）、MOMAX（摩米士）、REMAX、HOCO（浩酷）、京东京造、台电、绿巨能、DEVIA（迪沃）、浦诺菲、MiNi等品牌采用，并且均已批量出货，芯片性能获得客户高度认可以及市场的验证。

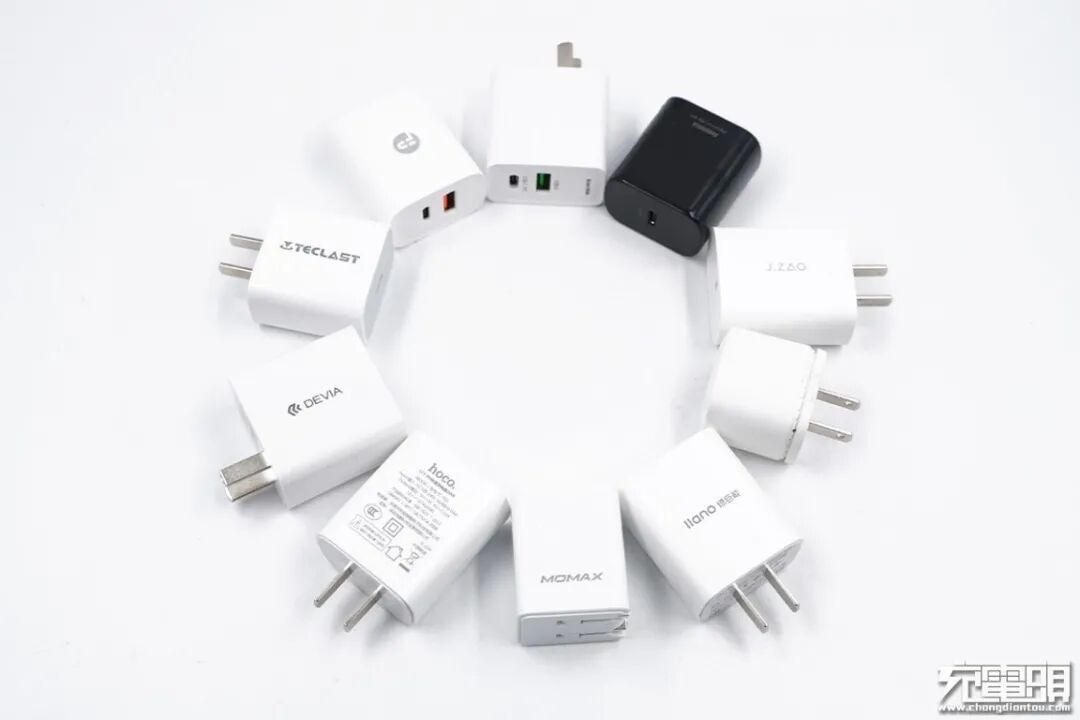

三、诚芯微20W PD快充方案应用案例

1、长城20W 1A1C快充充电器

初级PWM主控芯片：诚芯微CX7527C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD738
最大功率：20W

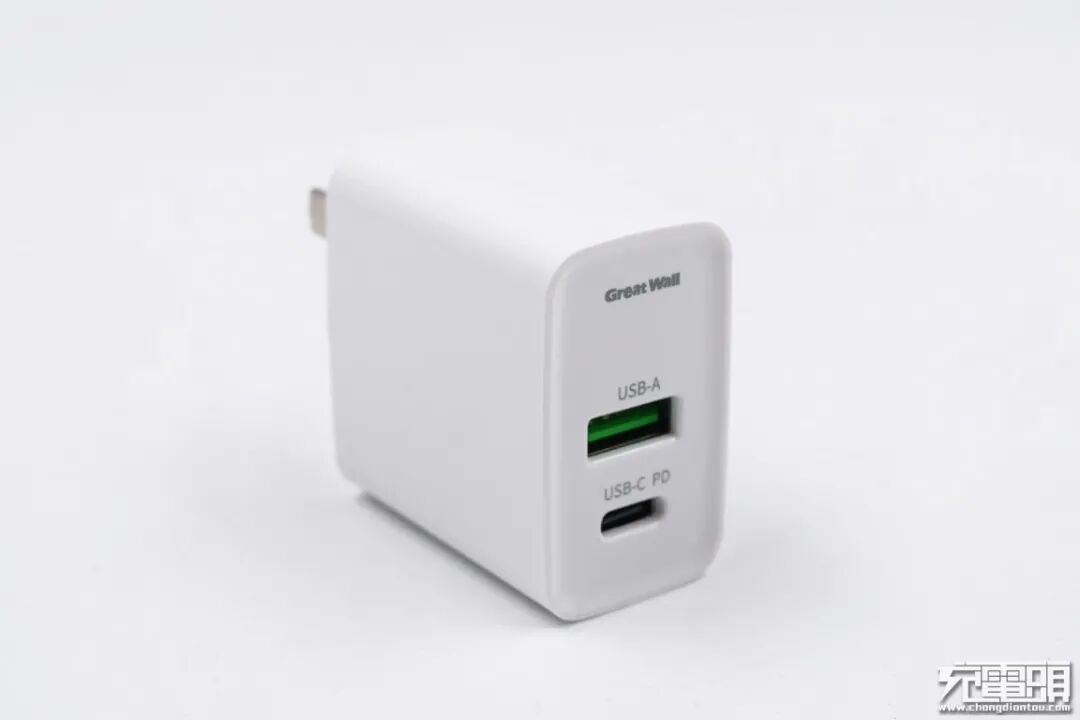

Great Wall长城20W PD快充充电器为1A1C双口输出设计，USB-C接口和USB-A接口在单口输出时，均支持Apple2.4A、Samsung5V/2A、QC2.0、QC3.0、DCP、AFC、FCP等协议，其中USB-C口还支持USB PD3.0 PPS快充；双口同时工作时，智能降为5V输出，满足两台设备的充电需求。

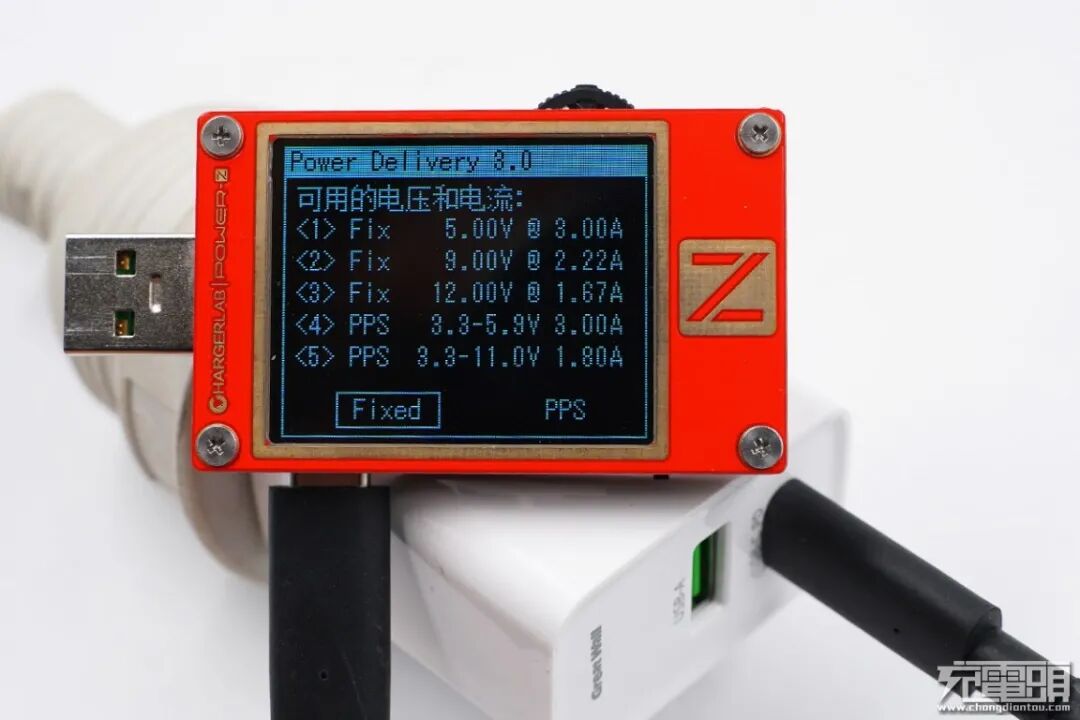

USB-C口PDO报文显示支持5V3A、9V2.22A、12V1.67A、3.3-5.9V3A、3.3-11V 1.8A五组电压档位，最大输出功率为20W。

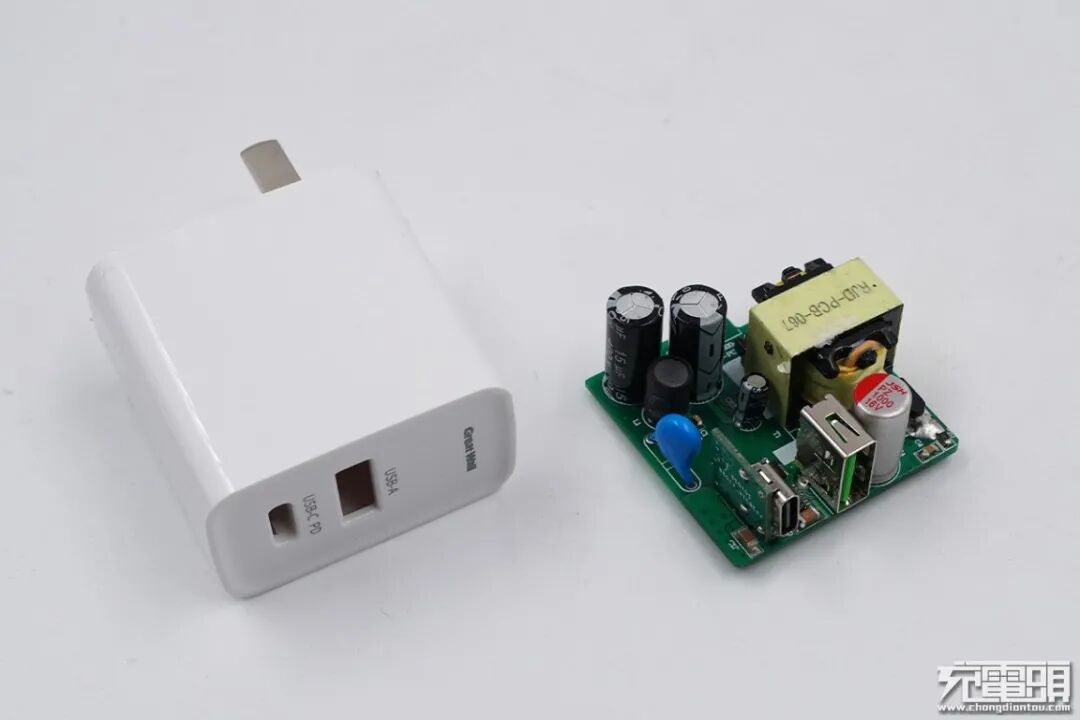

Great Wall长城20W PD快充充电器内部PCB正面。

Great Wall长城20W PD快充充电器内部PCB背面。

2、浦诺菲20W 1A1C快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD738
最大功率：20W

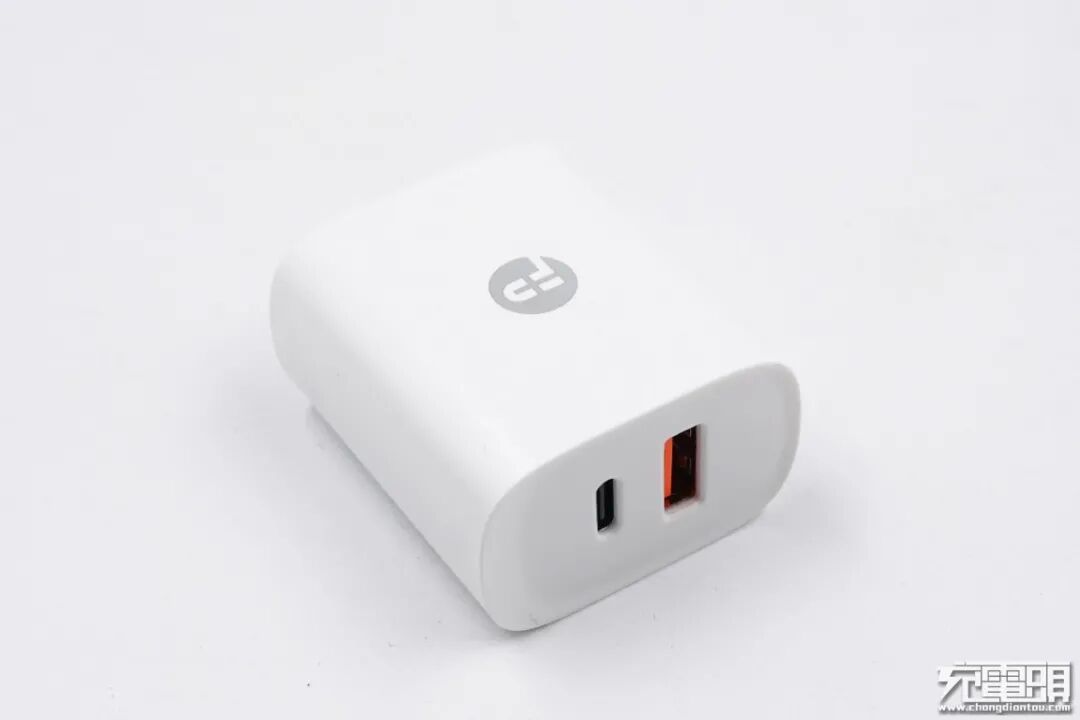

浦诺菲20W PD快充充电器为1A1C双口输出设计，体积与苹果原装20W PD快充相当，在单口输出时，两个接口均支持Apple2.4A、Samsung5V/2A、QC2.0、QC3.0、DCP、AFC、FCP、SCP等协议，其中USB-C口支持USB PD3.0，PPS协议，可以为多个品牌的手机快充；双口输出时可同时为两台设备充电，USB-A和USB-C共享5V3A。

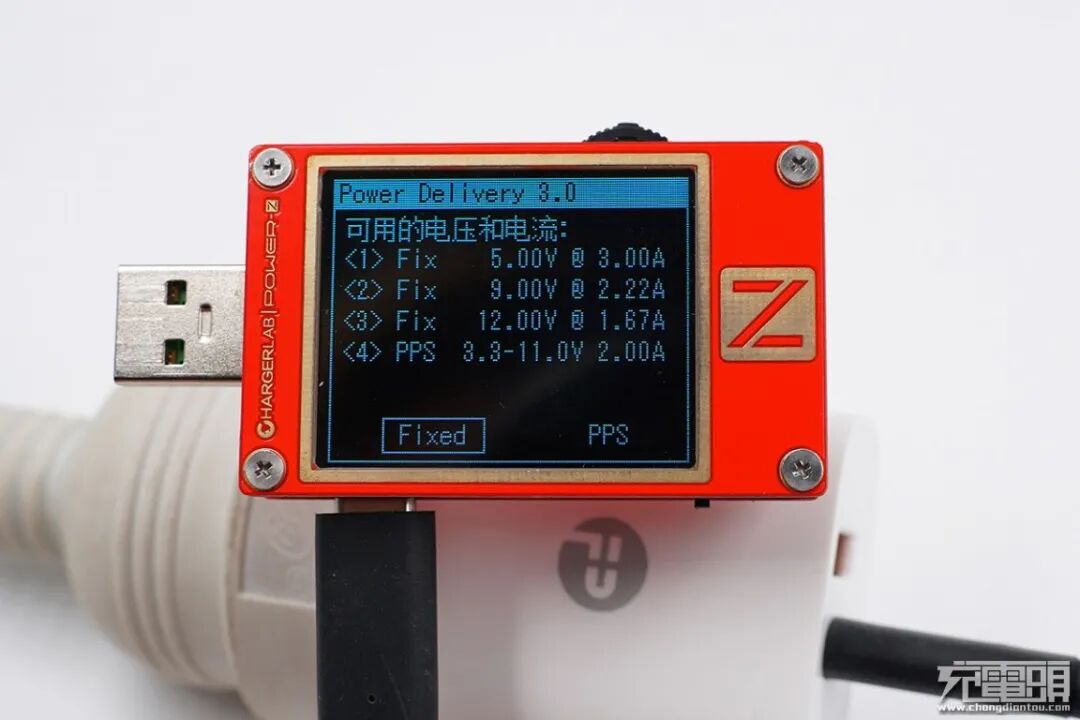

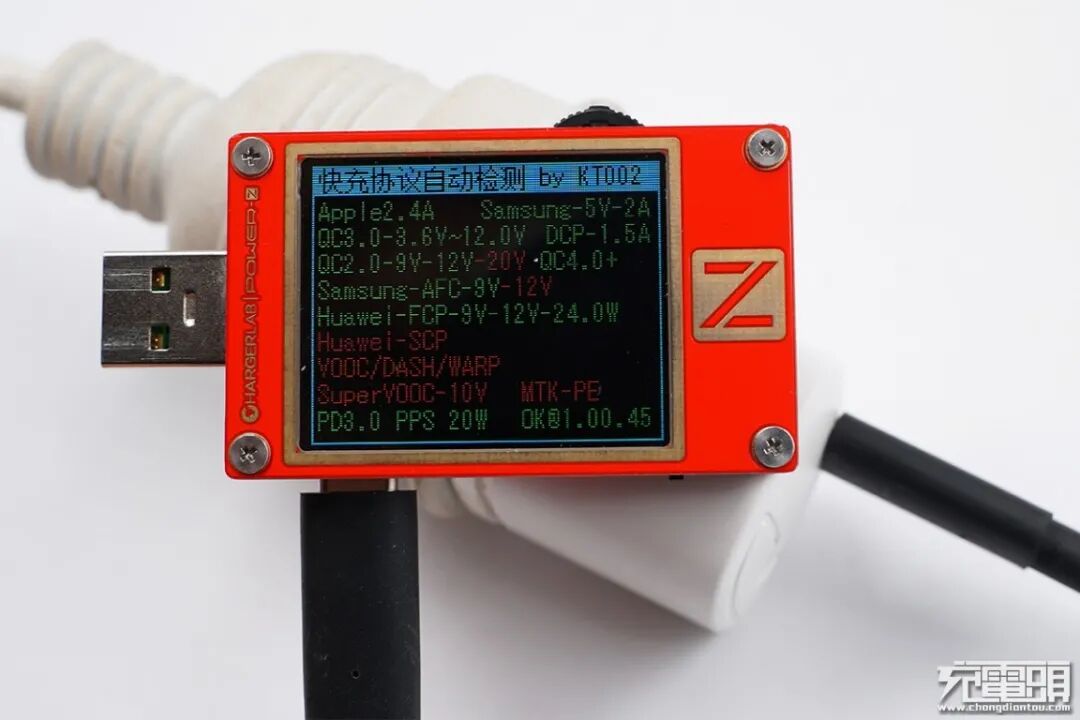

使用ChargerLAB POWER-Z KT002检测充电器PDO，支持5V3A、9V2.22A、12V1.67A、3.3-11V 2A四个电压档位。

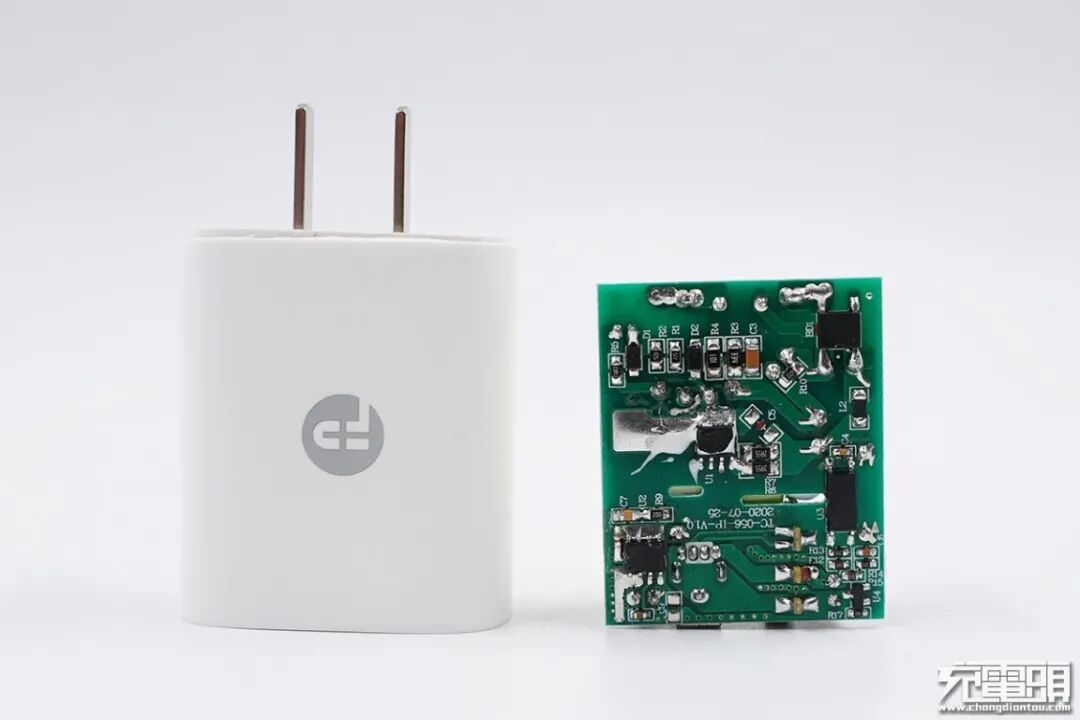

浦诺菲20W 1A1C快充充电器内部PCB板正面。

浦诺菲20W 1A1C快充充电器内部PCB板背面。

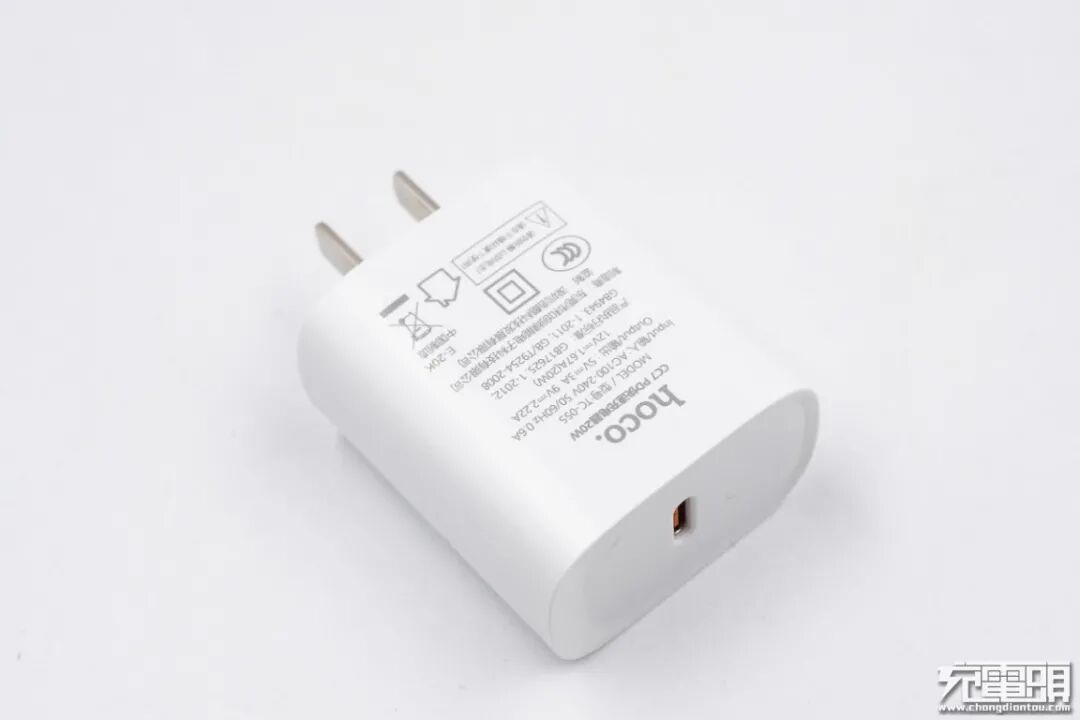

3、hoco浩酷20W PD快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD720
最大功率：20W

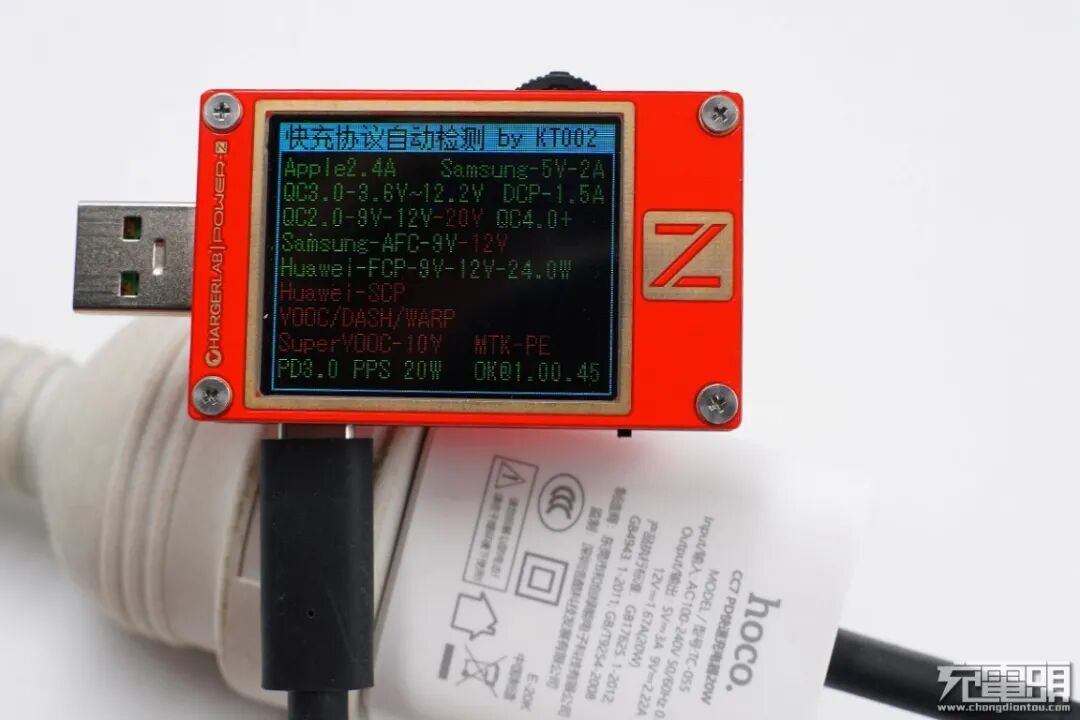

hoco浩酷20W PD快充充电器输入为固定插脚设计，支持100-240V宽幅范围电压输入，全球通用；输出支持Apple2.4A、Samsung5V/2A、QC2.0、QC3.0、DCP、AFC、FCP、USB PD3.0 PPS等多种协议，不仅支持iPhone手机快充，而且对小米、华为、三星等品牌手机均可快速充电。

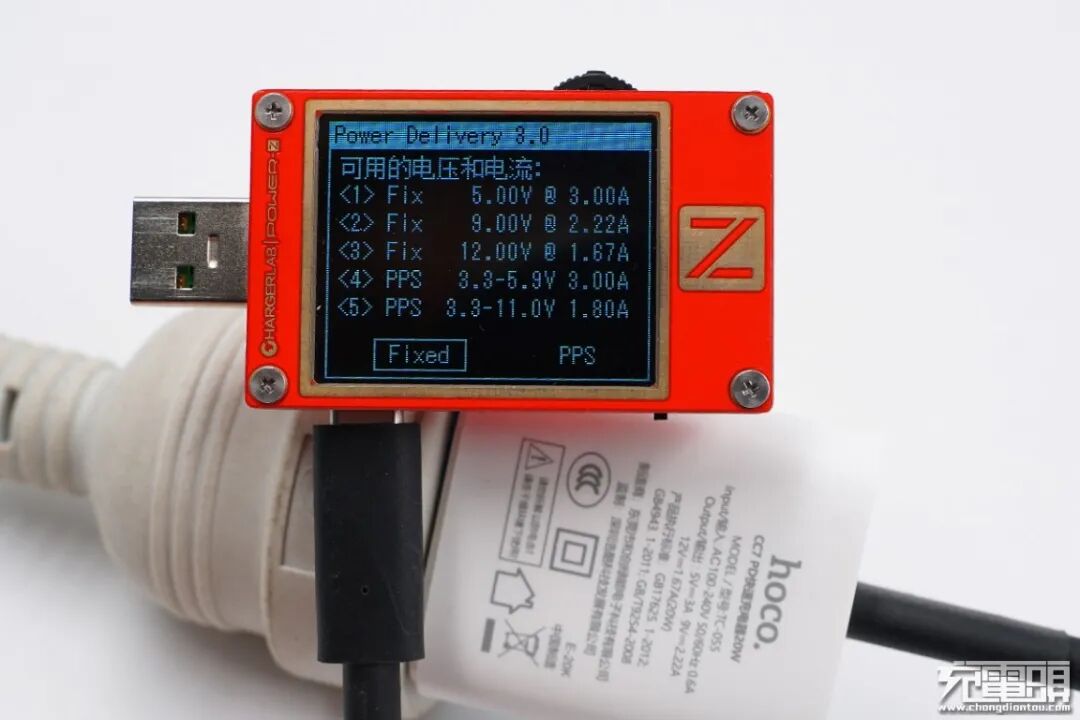

使用ChargerLAB POWER-Z KT002检测充电器PDO报文，显示支持5V3A、9V2.22A、12V1.67A三组固定电压以及3.3-5.9V 3A/3.3-11V 1.8A两组PPS电压。

hoco浩酷20W PD快充充电器内部PCB板正面一览。

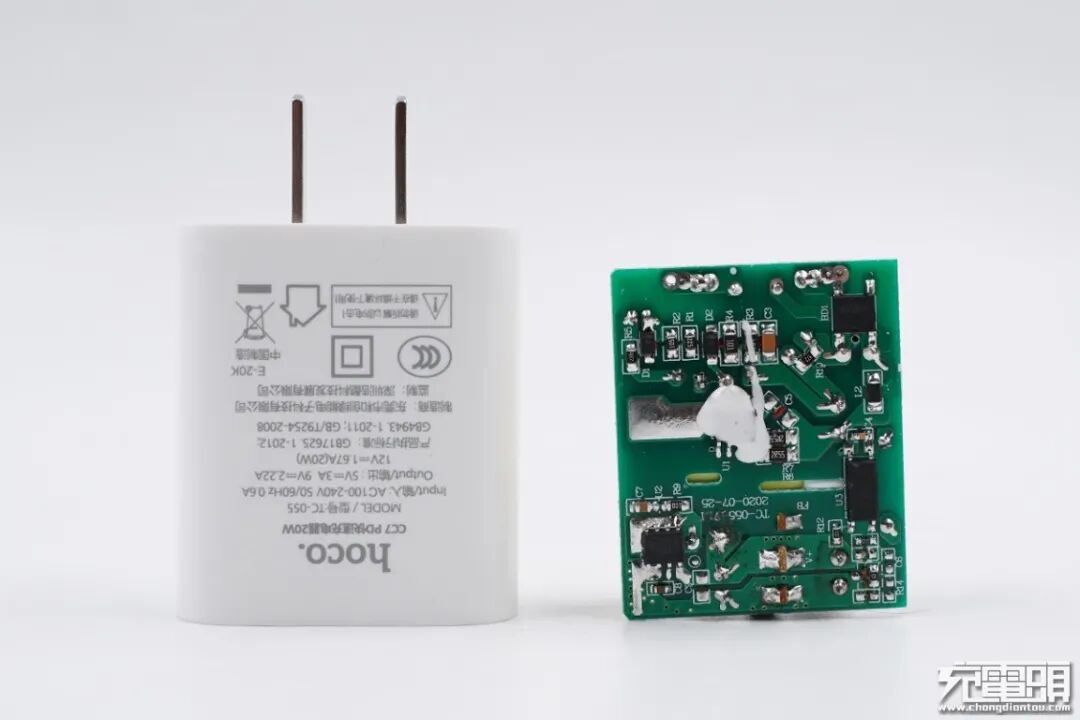

hoco浩酷20W PD快充充电器内部PCB板背面一览。

4、MOMAX摩米士20W PD快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD720
最大功率：20W

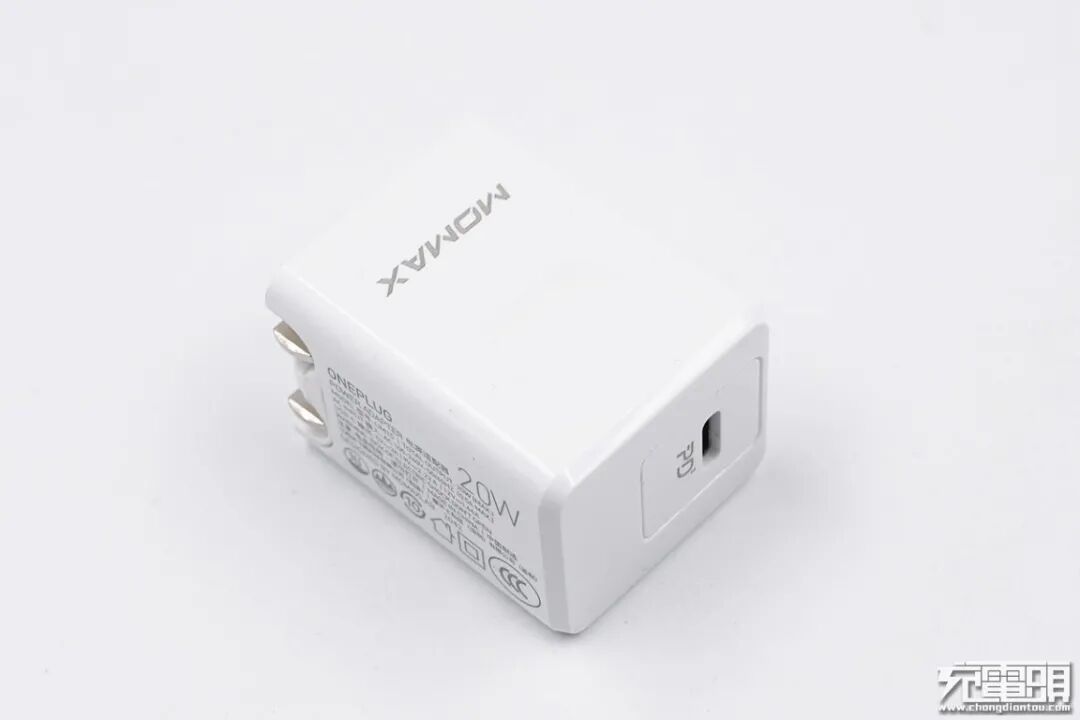

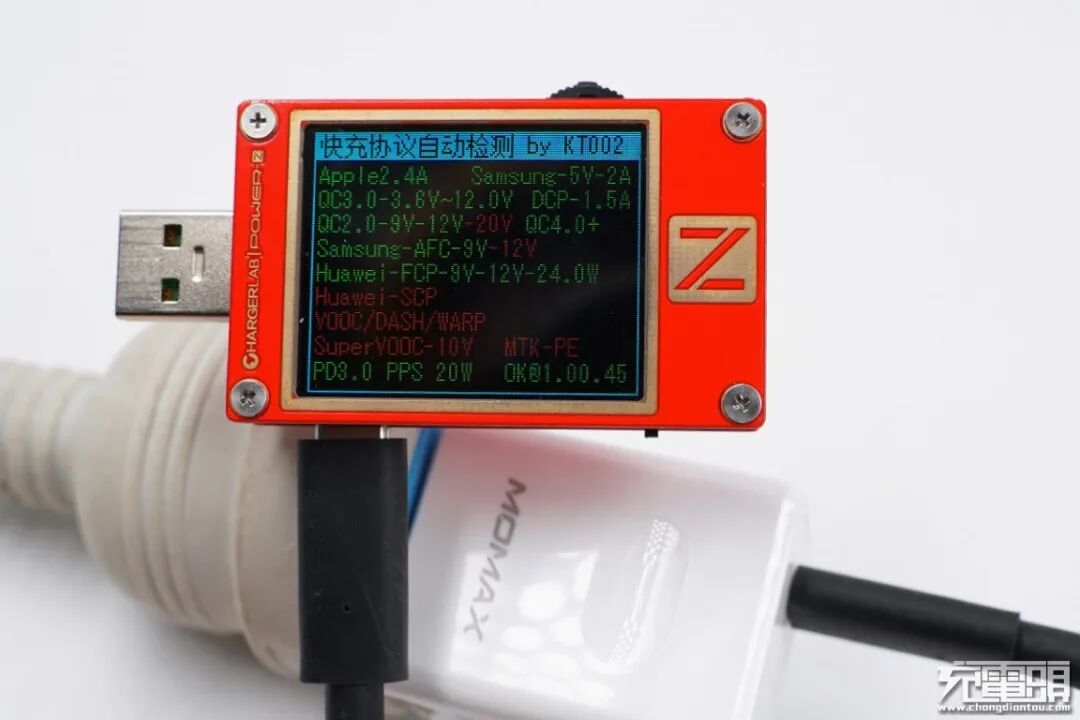

MOMAX摩米士20W PD快充充电器是目前市面上为数不多的带折叠插脚的产品，体积小巧、便携、易收纳。性能方面，这款充电器除了支持iPhone 12 20WPD快充之外，还可兼容Apple2.4、QC2.0、QC3.0、AFC、FCP等多种快充协议，可满足多种品牌手机的快充需求。

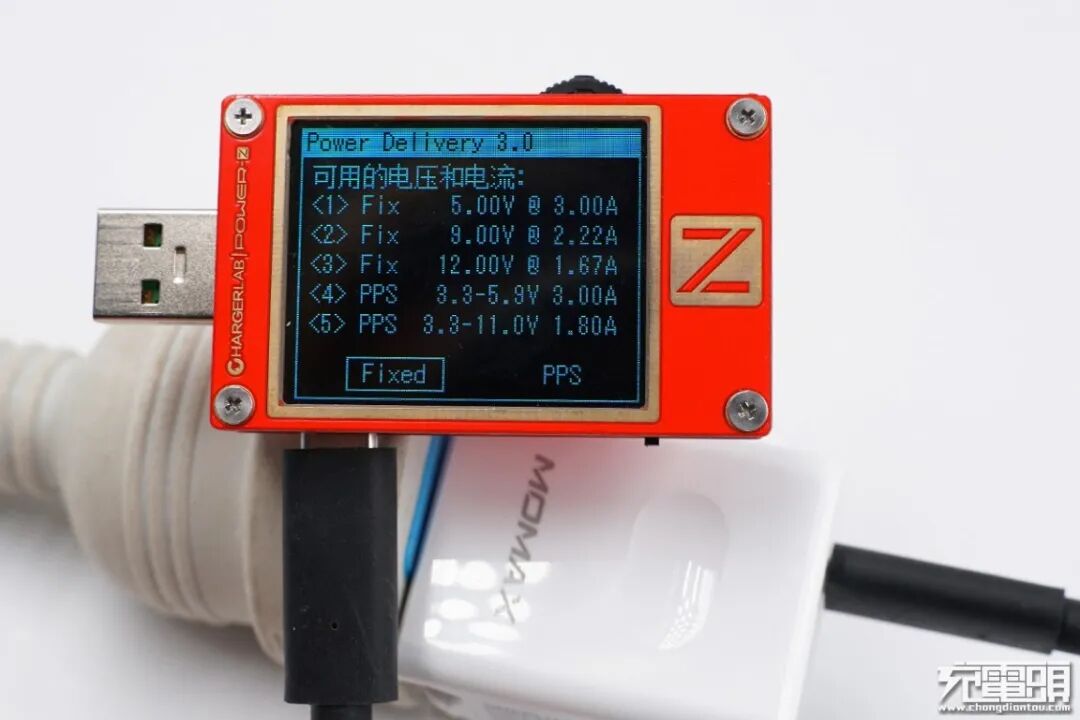

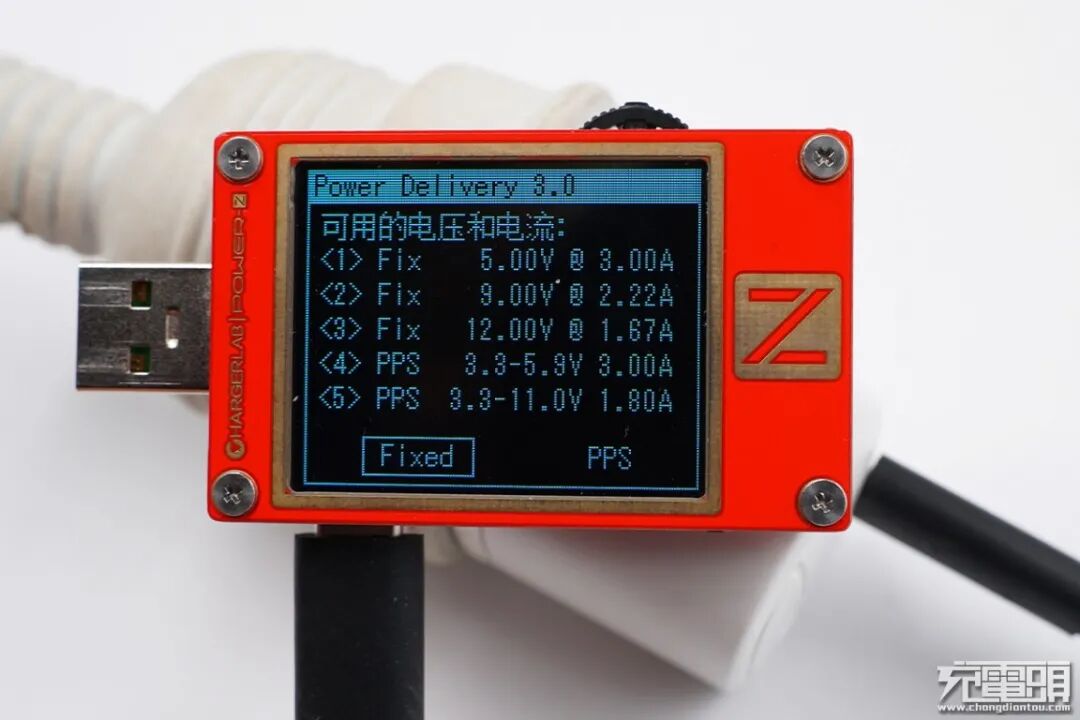

这款充电器的输出PDO显示支持5V3A、9V2.22A、12V1.67A三组固定电压，以及3.3-5.9V 3A、3.3-11V 1.8A两组PPS电压。

MOMAX摩米士这款快充充电器之所以能够在小体积内实现20W PD快充和折叠插脚设计，主要得益于诚芯微高集成电源芯片的采用和多块PCB板的堆叠设计。

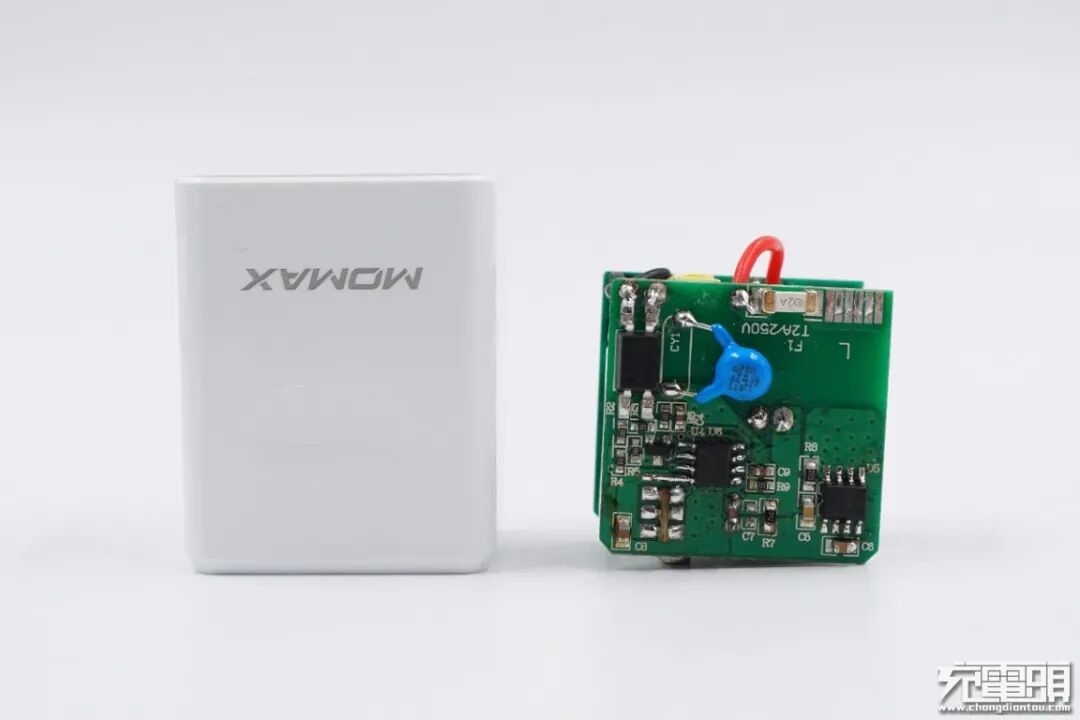

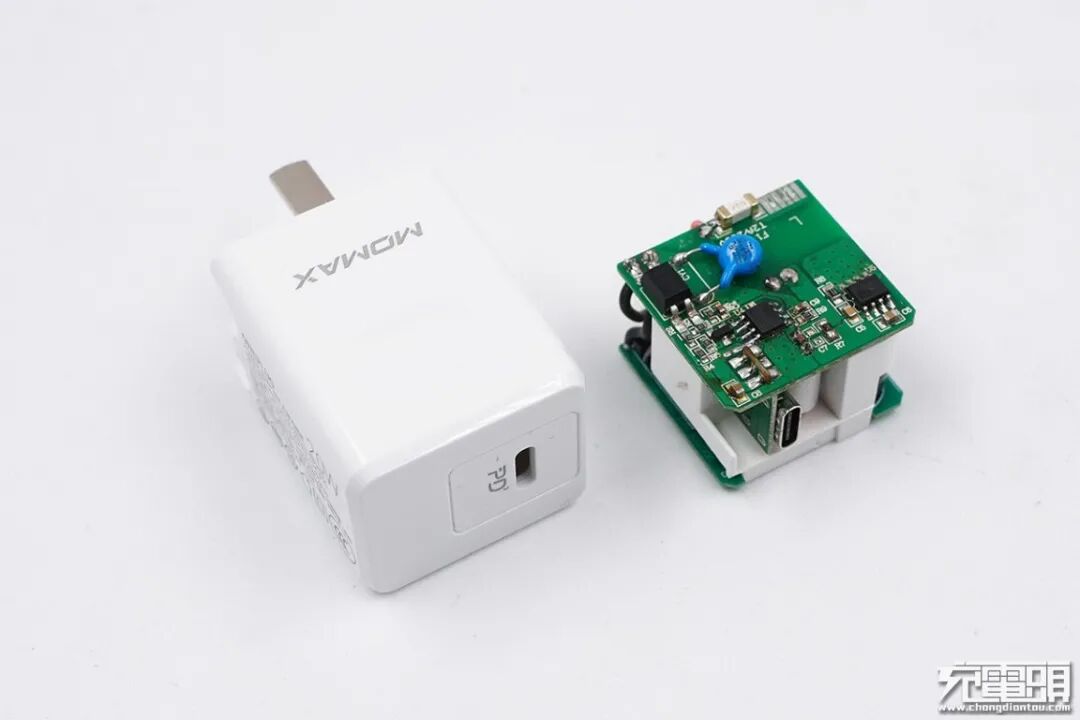

MOMAX摩米士20W PD快充次级PCB板一览。

5、REMAX 20W PD快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD720
最大功率：20W

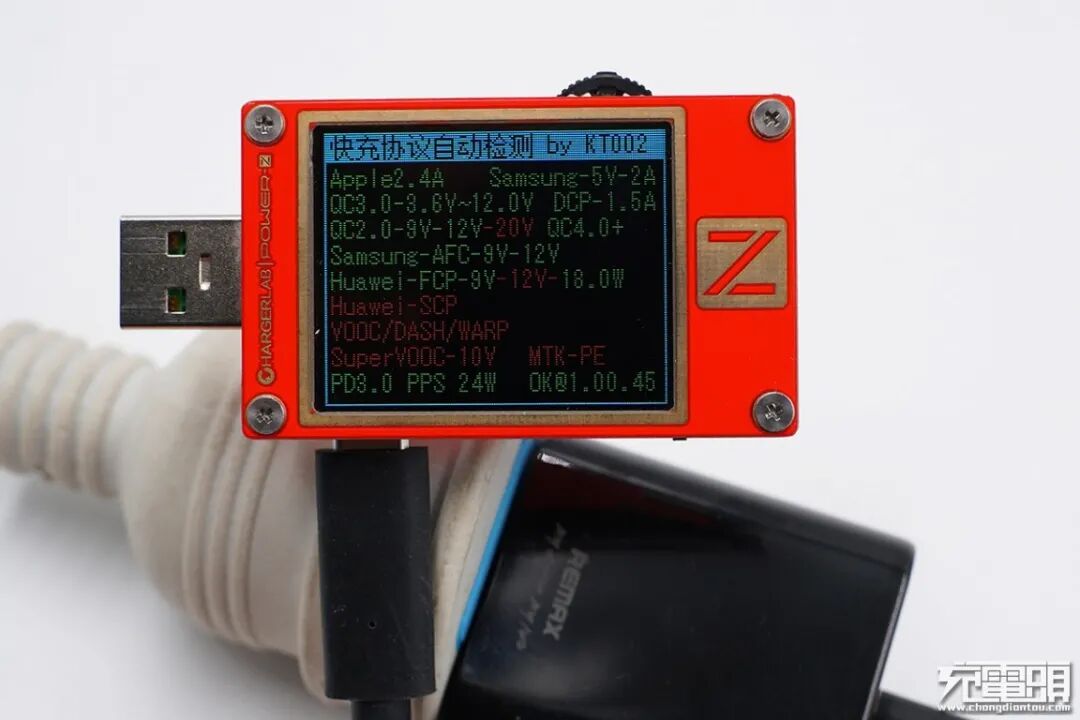

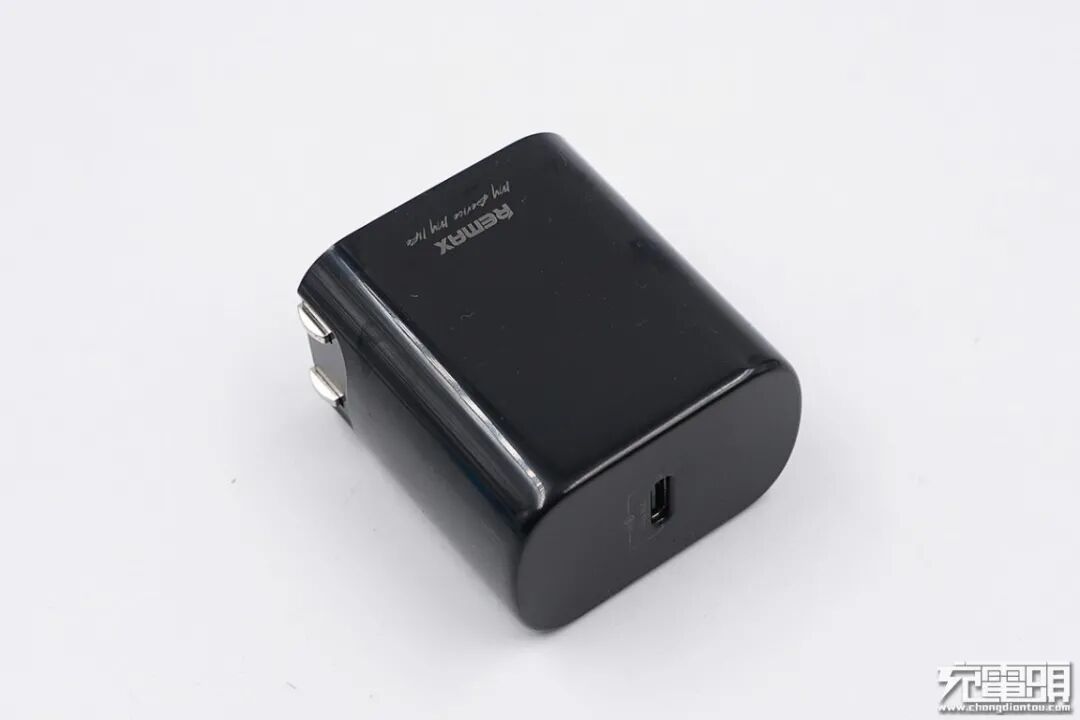

作为拼多多平台的百亿补贴数码品牌，REMAX的电源产品在近期逐渐被用户知晓。针对20W PD快充市场，REMAX的推出了多款新品，这款插脚可折叠的20W PD快充就是其中之一。充电器机身外壳为黑色亮面烤漆处理，单USB-C口输出。可支持Apple2.4、QC2.0、QC3.0、AFC、FCP、USB PD3.0等多种快充协议，可满足多种品牌手机的快充需求。

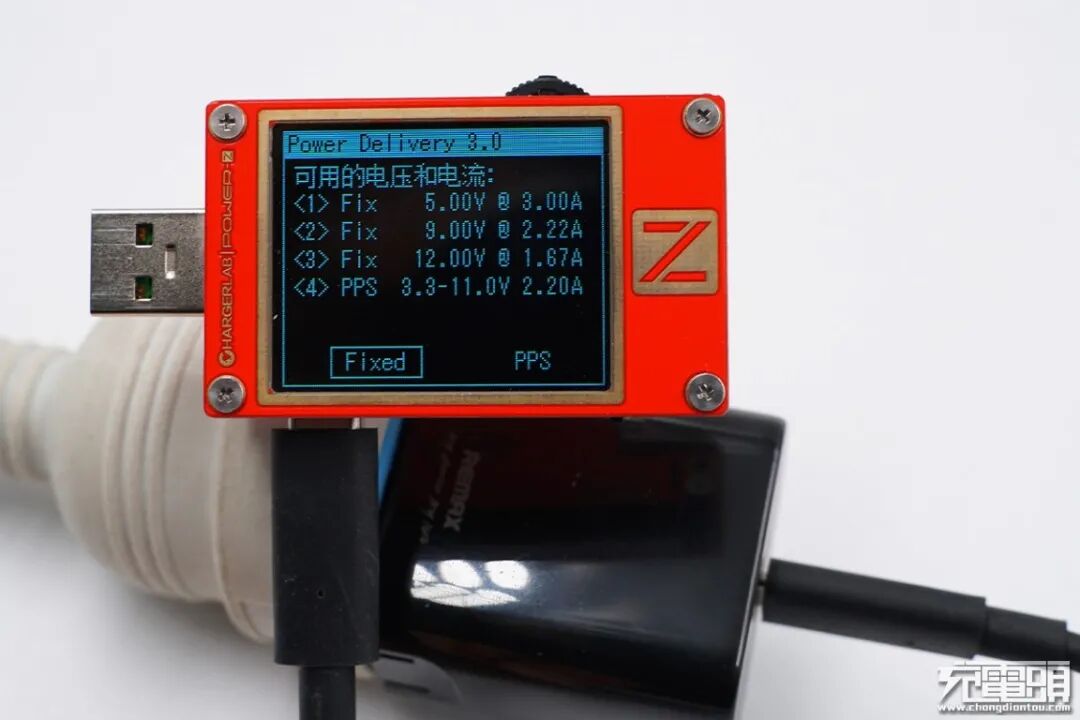

PDO报文显示，具备5V3A、9V2.22A、12V1.67A三组固定电压以及3.3-11V 2.2A的PPS电压输出。

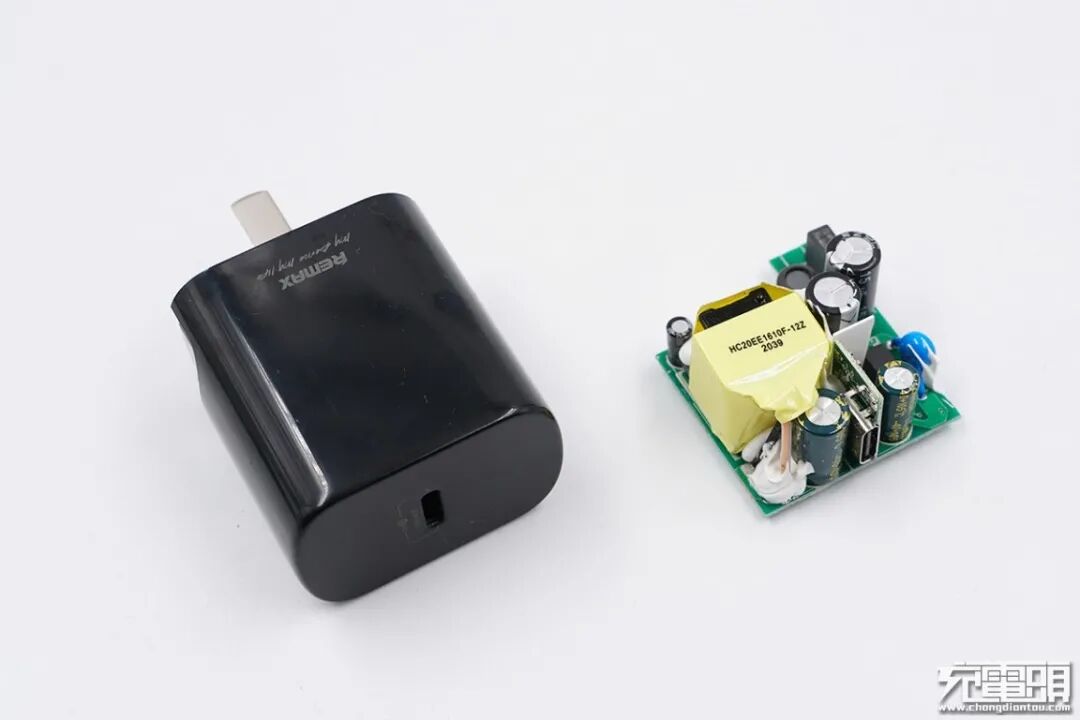

通过拆解可以看到，REMAX 20W PD快充内部PCB板布局十分紧凑，并采用了诚芯微高集成电源芯片方案，这也是单块PCB板实现20W PD快充，并支持折叠插脚的主要原因。

REMAX 20W PD快充内部PCB背面一览，芯片外围电路设计简洁。

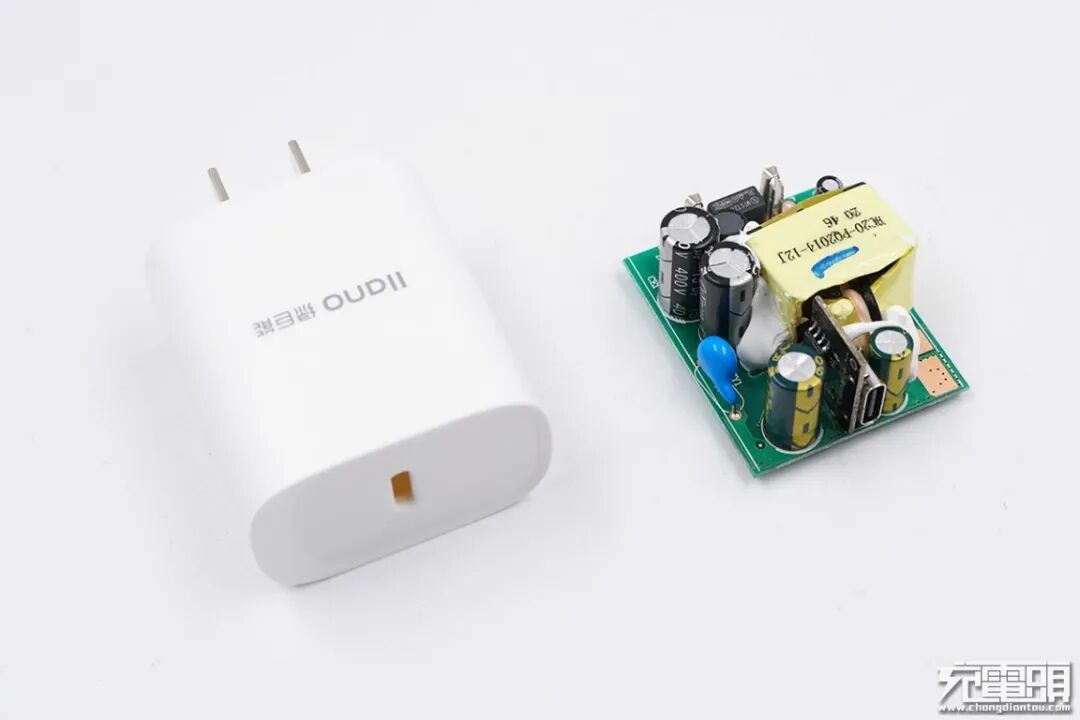

6、llano绿巨能20W PD快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD720
最大功率：20W

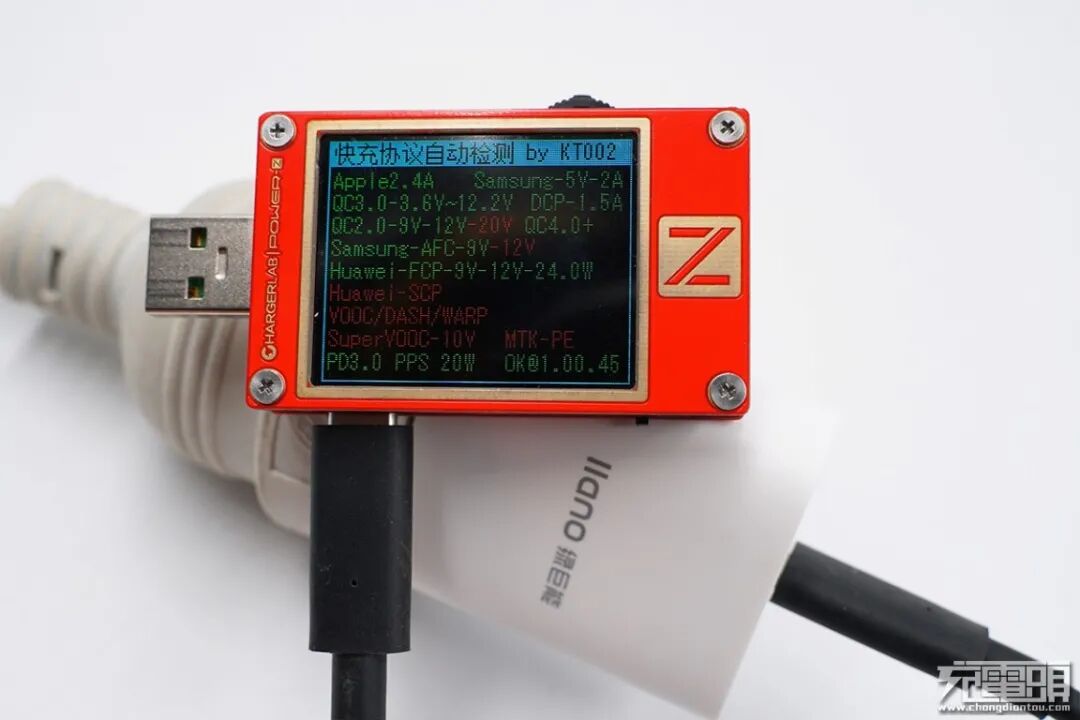

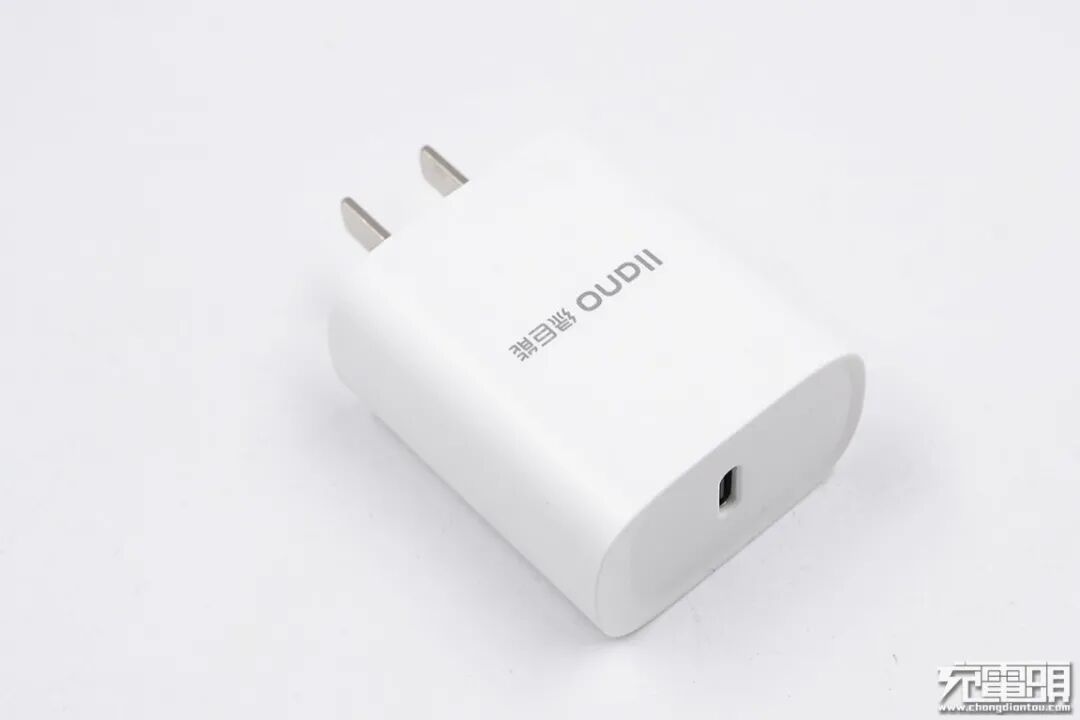

llano绿巨能20W PD快充充电器采用了市面上主流且经典的外观设计，固定插脚搭配扁平的机身，体积与苹果原装20W PD快充相当。性能方面，支持USB PD3.0，PPS快充协议，最大功率20W；此外还可兼容Apple2.4、QC2.0、QC3.0、AFC、FCP等多种快充协议，无论是iPhone新机还是其他安卓阵营的机型，均可实现快充。

实测llano绿巨能20W PD快充充电器支持5V3A、9V2.22A、12V1.67A三组固定电压，以及3.3-5.9V 3A、3.3-11V 1.8A两组PPS电压。

绿巨能20W PD快充充电器内部PCB正面一览。

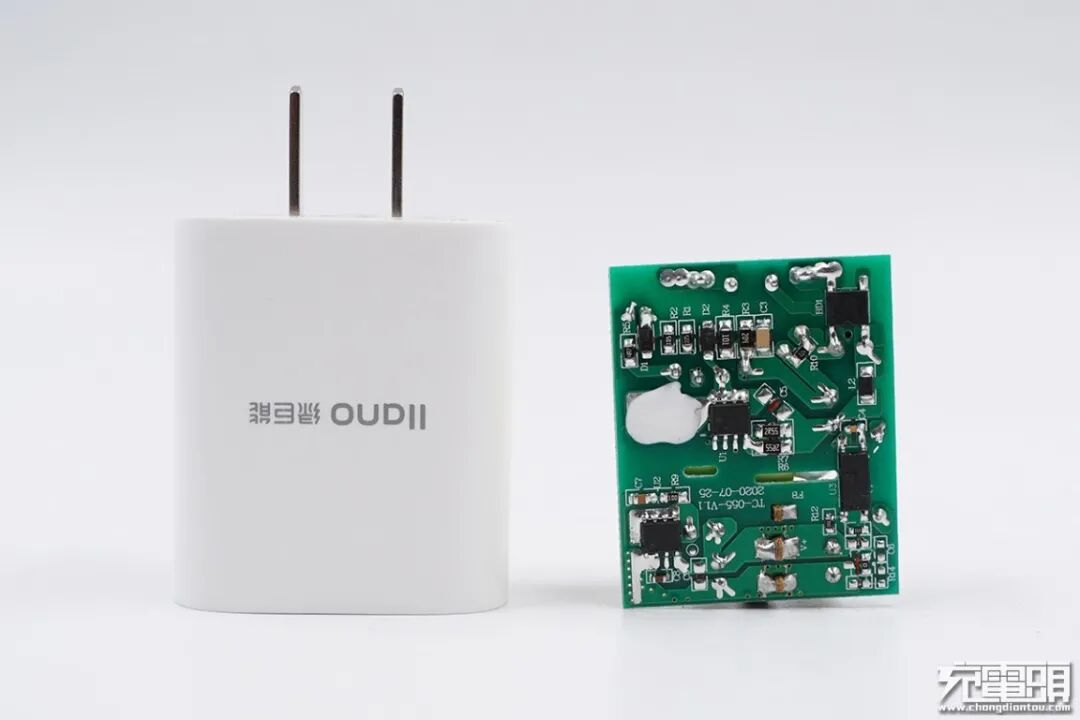

绿巨能20W PD快充充电器内部PCB背面一览。

7、mini 20W PD快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD720
最大功率：20W

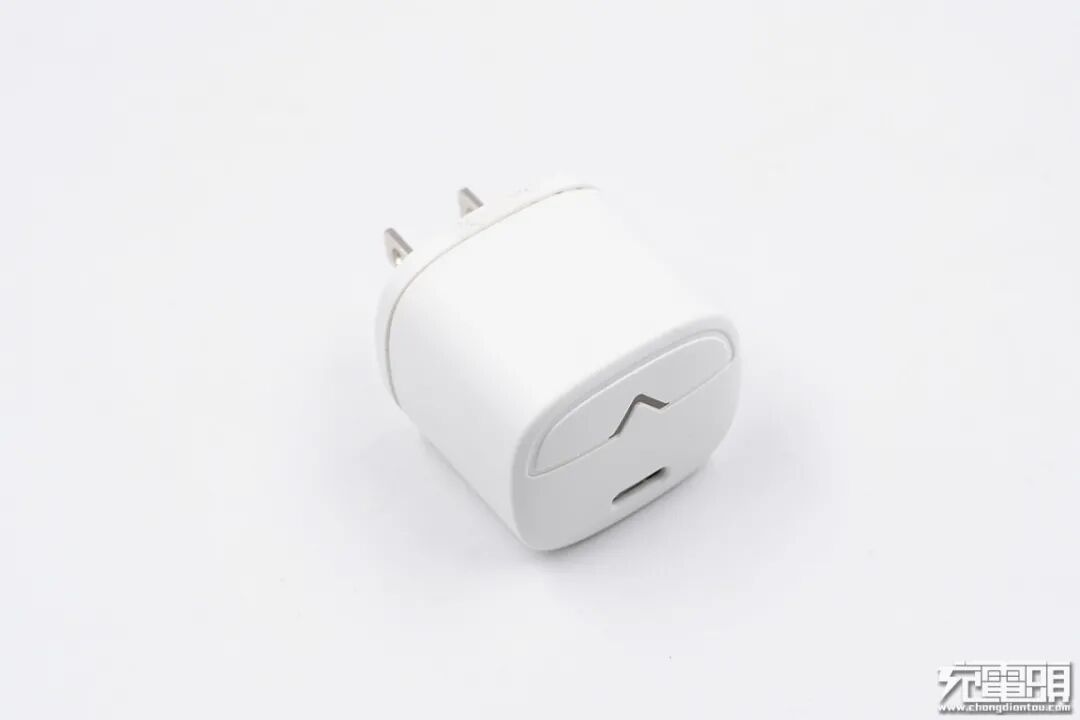

这款mini 20W PD快充充电器基于诚芯微高集成快充方案以及内部多块PCB板巧妙组合设计，实现了小巧的外形尺寸。并且内置了多协议快充芯片，不仅支持iPhone 12系列20W快充，还可以为小米、华为、三星等品牌的手机快速充电。

实测这款mini 20W PD快充充电器支持5V3A、9V2.22A、12V1.67A三组固定电压，以及3.3-5.9V 3A、3.3-11V 1.8A两组PPS电压。

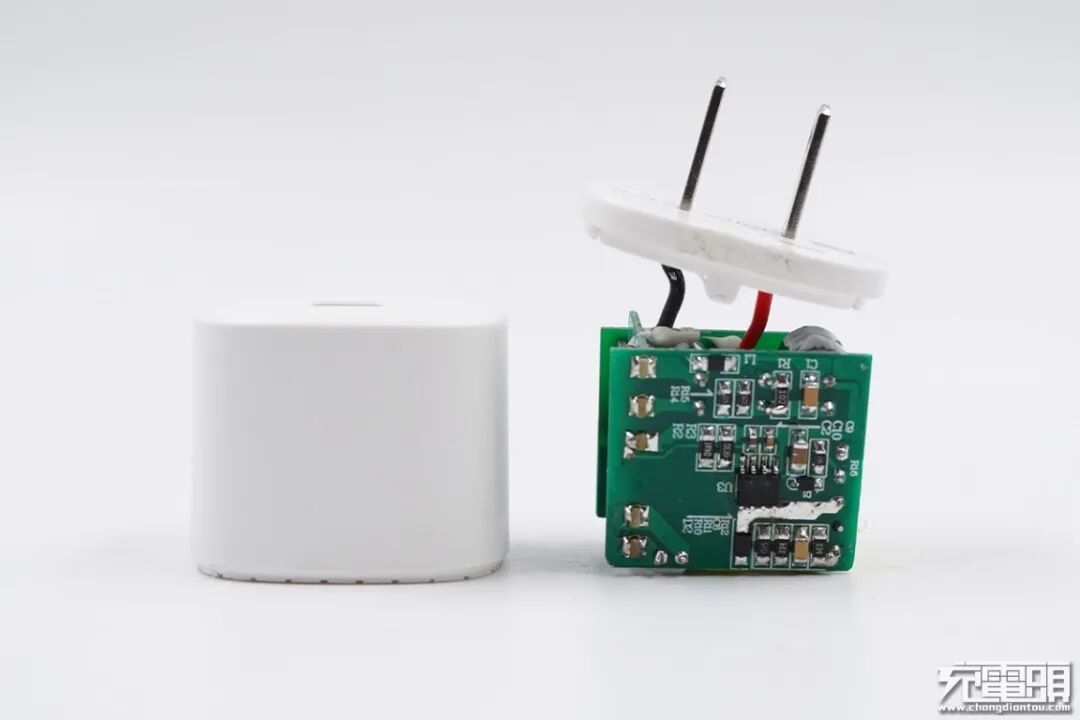

基于诚芯微高集成电源芯片开发的这款20W迷你快充充电器内部采用了三块PCB板组合设计，空间利用率极高。

20W迷你PD快充充电器内部PCB板一览。

8、京东京造20W PD快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：云矽半导体XPD720
最大功率：20W

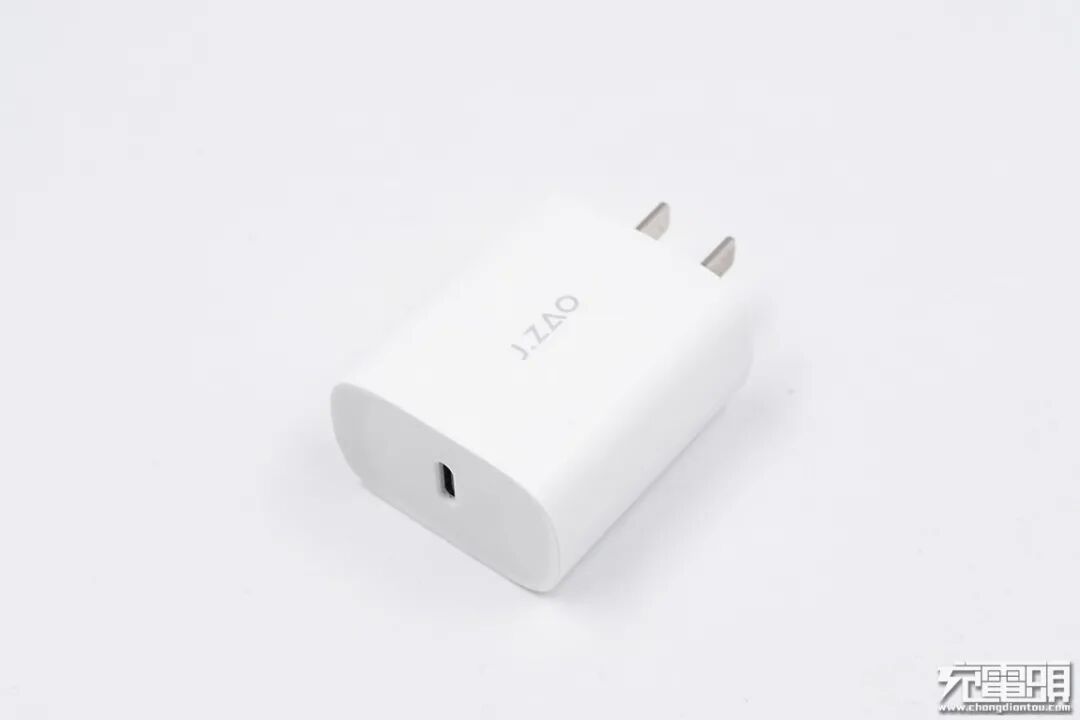

京东京造20W PD快充充电器在协议兼容性方面延续了上一代的18W PD快充产品，虽然充电器的功率仅提升2W，但是内部却采用了全新升级元器件的用料，两颗诚芯微快充电源芯片就实现了AC-DC开关电源变换，性能提升的同时，电路更加精简。

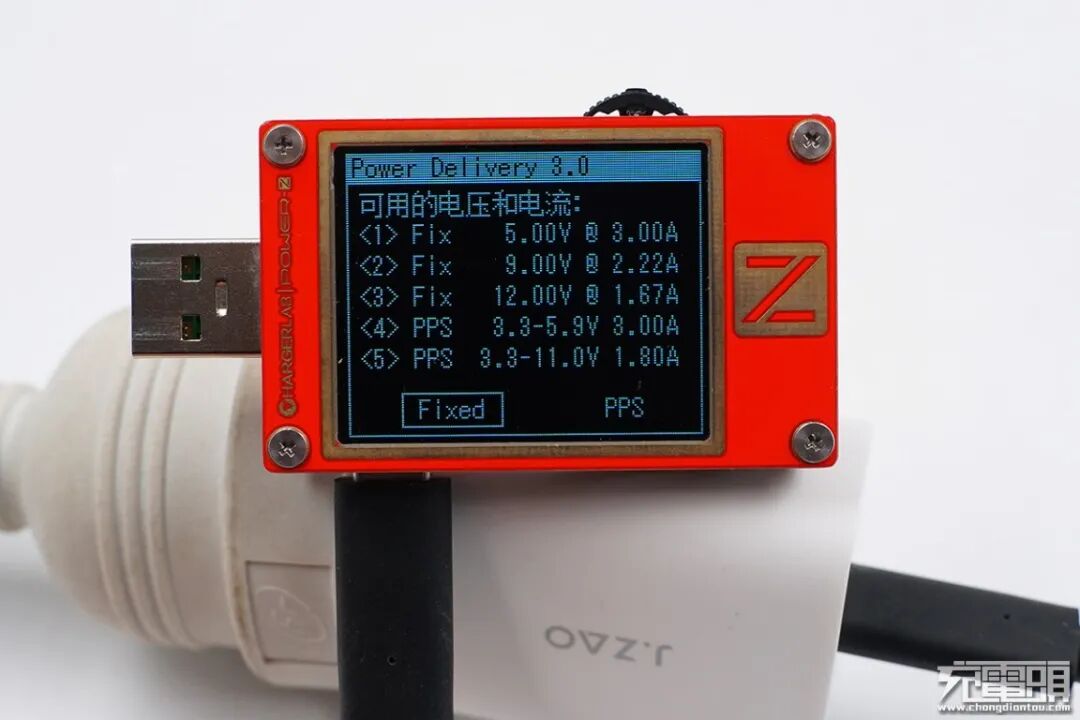

实测京东京造20W PD快充充电器支持5V3A、9V2.22A、12V1.67A三组固定电压，以及3.3-5.9V 3A、3.3-11V 1.8A两组PPS电压。

京东京造20W PD快充充电器内部PCB板正面插件元器件布局紧凑，并有注胶处理。

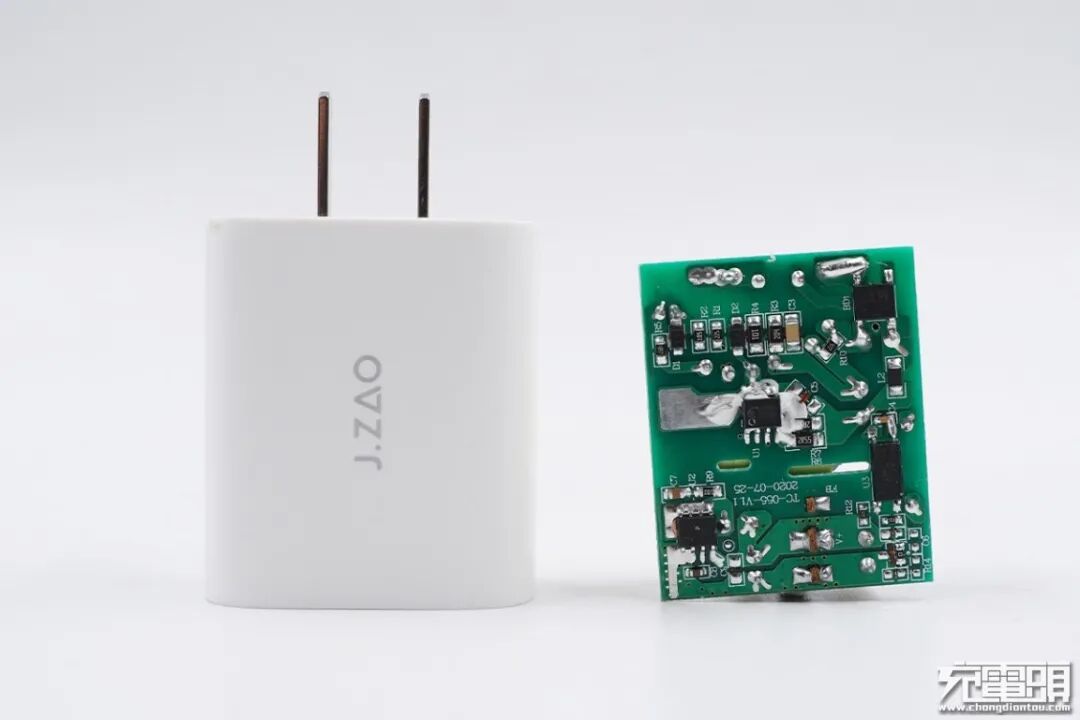

京东京造20W PD快充充电器内部PCB板初级和次级侧均只使用了一颗芯片，分别是诚芯微CX7509C和诚芯微CX7538B。

9、TECLAST台电20W PD快充充电器

初级PWM主控芯片：诚芯微CX7527C
次级同步整流芯片：诚芯微CX7538B
协议芯片：诚芯微CX2919C
最大功率：20W

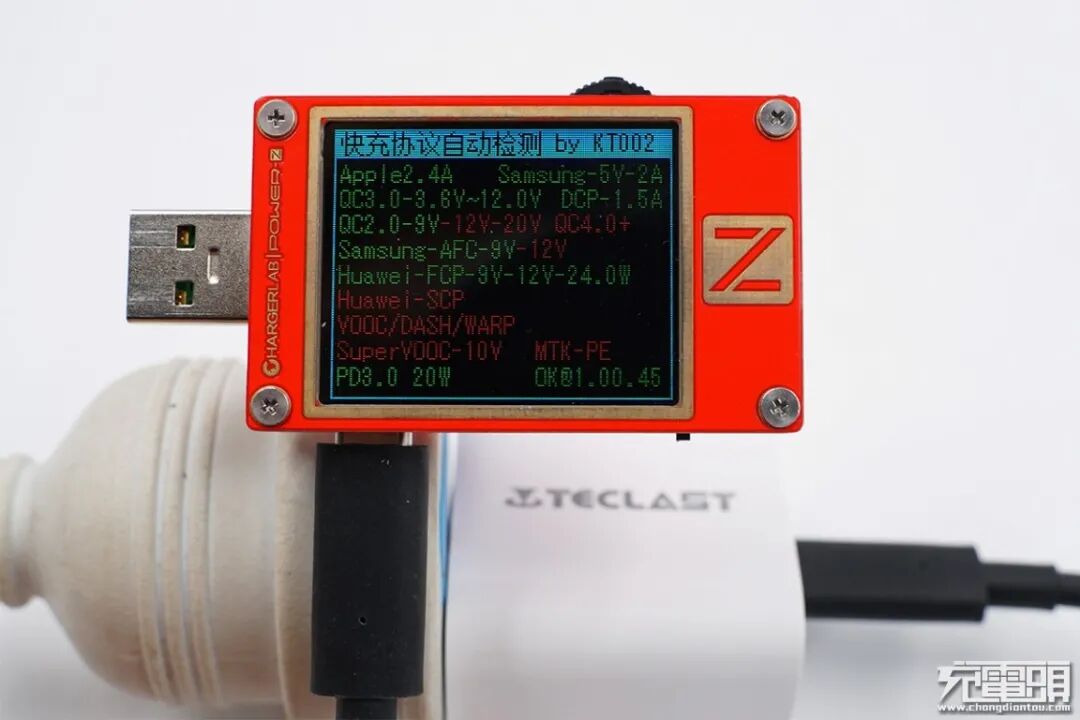

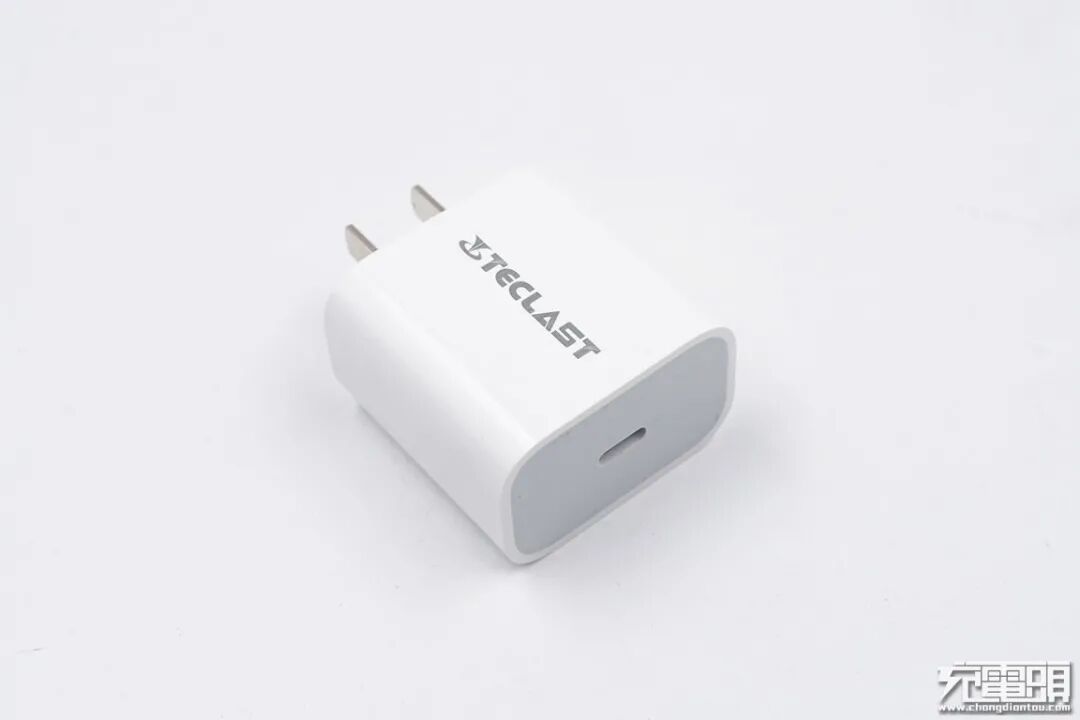

TECLAST台电20W PD快充充电器采用了苹果原装快充的外观风格，充电器正面印着品牌logo。这款充电器采用了诚芯微全套AC-DC快充电源芯片以及USB PD协议芯片。实测支持Apple2.4A、Samsung 5V2A、QC2.0、QC3.0、AFC、FCP、USB PD3.0等多种协议。

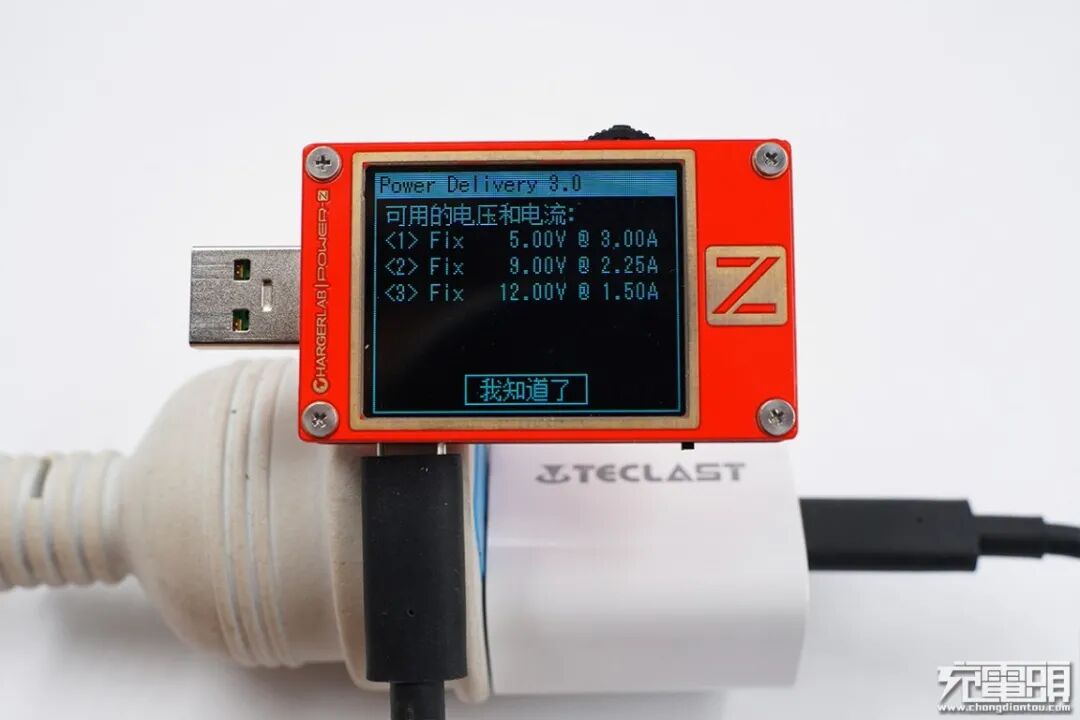

PDO报文显示支持5V3A、9V2.25A、12V1.5A三组固定电压档位，最大输出功率20W，满足iPhone 12快充条件。

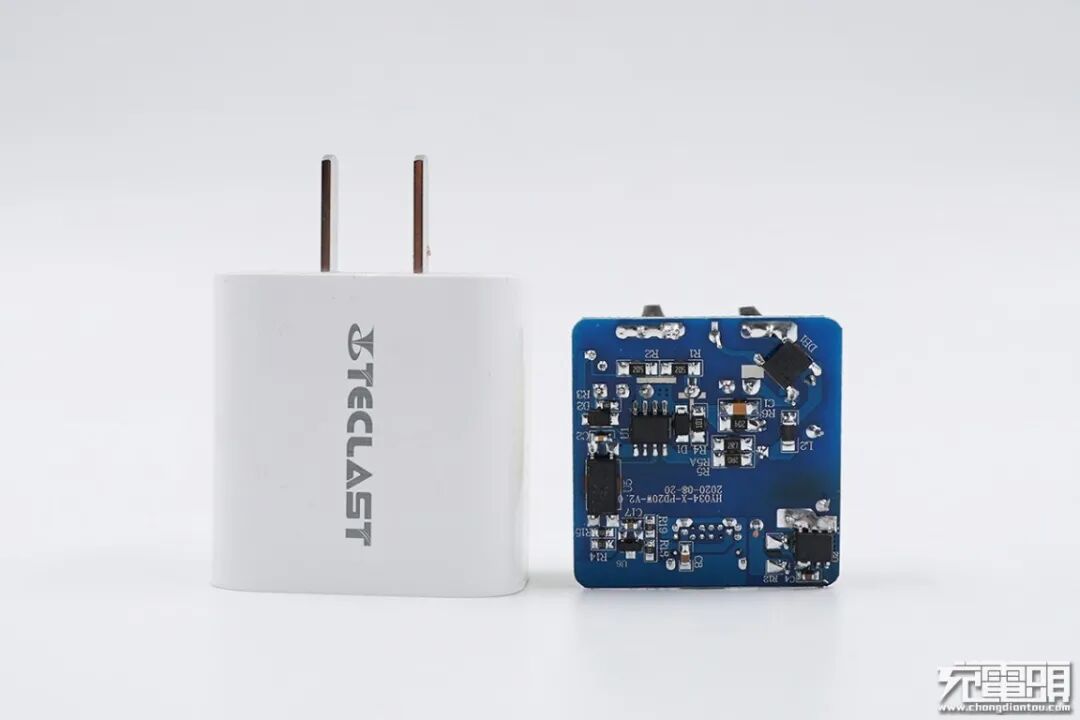

台电 20W PD快充充电器内部PCB正面。

台电20W PD快充充电器内部PCB背面。

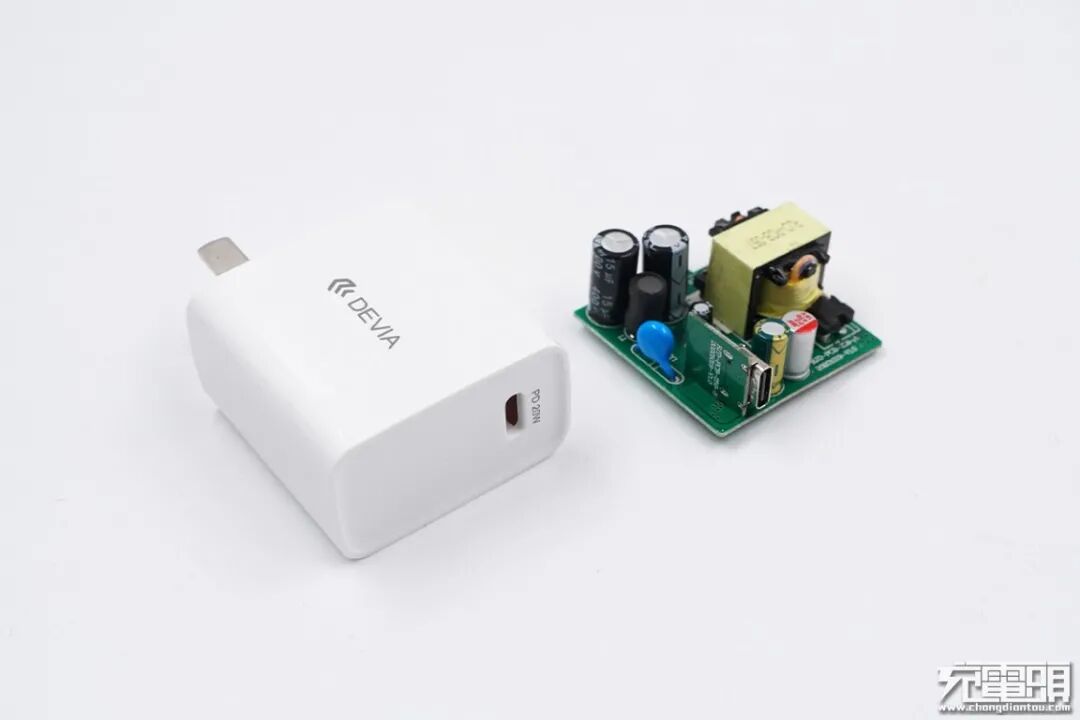

10、DEVIA迪沃20W PD快充充电器

初级PWM主控芯片：诚芯微CX7509C
次级同步整流芯片：诚芯微CX7538B
协议芯片：诚芯微CX2919C
最大功率：20W

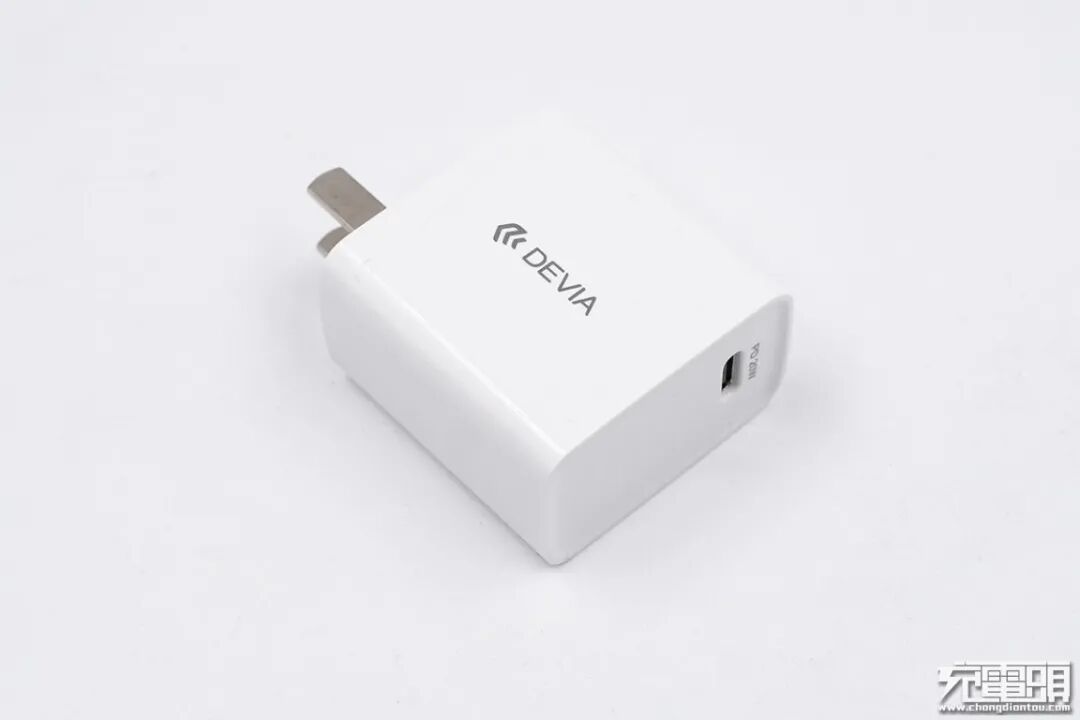

DEVIA迪沃20W PD快充充电器为单口输出设计，输入端配固定式插脚；充电器体积较常规同级别快充偏大。拆解过后发现其插件部分的元器件布局较为松散，充分考虑了产品的散热性能和生产制造的便利性。

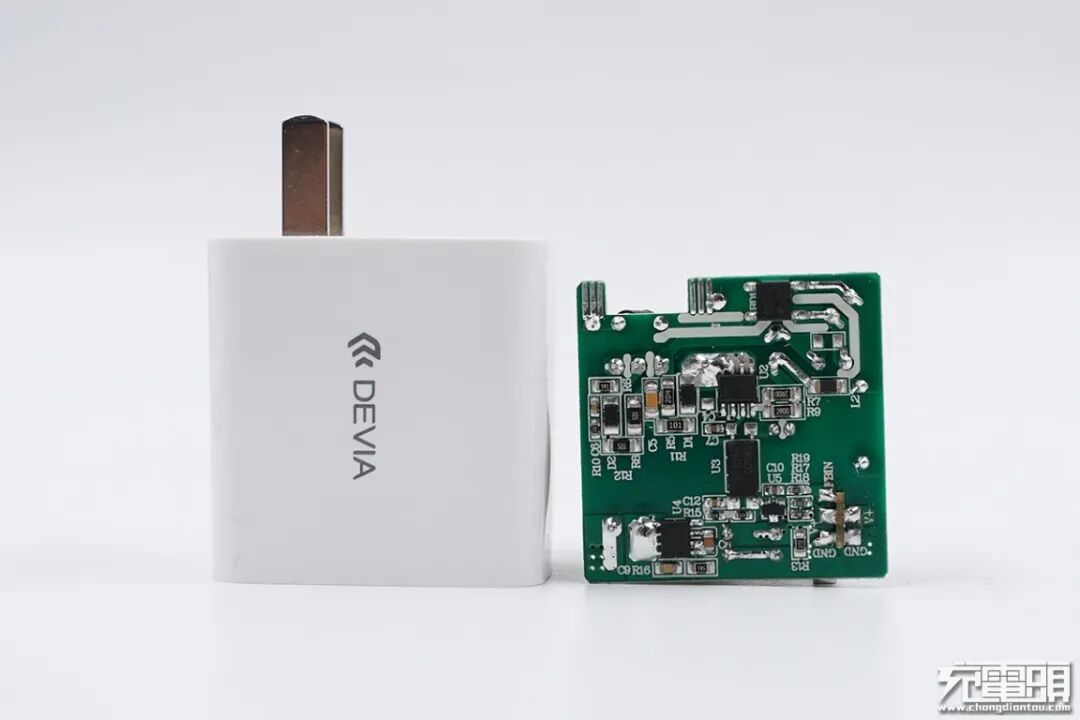

PCB板背面仅使用了两颗电源芯片，电路设计十分精简。

充电头网总结

在iPhone 12系列正式发布之前，或许谁也没有想到20W PD快充市场竟会来得如此凶猛。随着新机出货量不断增加，20W PD快充市场的容量日益扩大，市场缺口也越来越大；短短半个月时间，20W PD快充市场就进入了高速增长的爆发期。

诚芯微是国产电源芯片品牌少数可提供高集成AC-DC快充方案套片的厂商，同时也得益于诚芯微对快充市场风向的研判，提前开发布局了高集成、高性价比的20W PD快充电源芯片套片方案。在帮助快充电源厂商抓住市场机遇、加速产品上市的同时，也进入了多家知名品牌快充供应链，实现了自身出货量的提升与行业价值。

此外充电头网还了解到，诚芯微拥有从18W到65W等功率的多款快充方案，如需了解更多产品案例，可与诚芯微官方接洽。

诚芯微原厂联系方式：

于先生：18718516802
黄先生：13714426886
周小姐：13005477447
曹先生：13510309697
资料下载请前往：www.cxwic.com（诚芯微企业官网）
