----- 充电头网拆解报告 第1469篇 -----

众所周知iPhone 12并未配送充电器，各品牌纷纷开始抢占20W快充市场，最近SHARGE闪极也跟着推出了一款20W PD快充充电器，这款产品虽支持QC、PD和PPS等快充协议，性能比较全面，但是并未再延续闪极特有的棱角硬朗ID风格，而是改为了圆边直面板设计，打破粉丝固有印象。那么这款充电器其内部又是如何设计的呢？下面充电头网就为大家带来充电器的详细拆解。

一、闪极20W充电器外观

包装盒黑色配色，正面印有SHARGE品牌、充电器外观图以及名称。

包装盒背面印有充电器参数和商家信息。

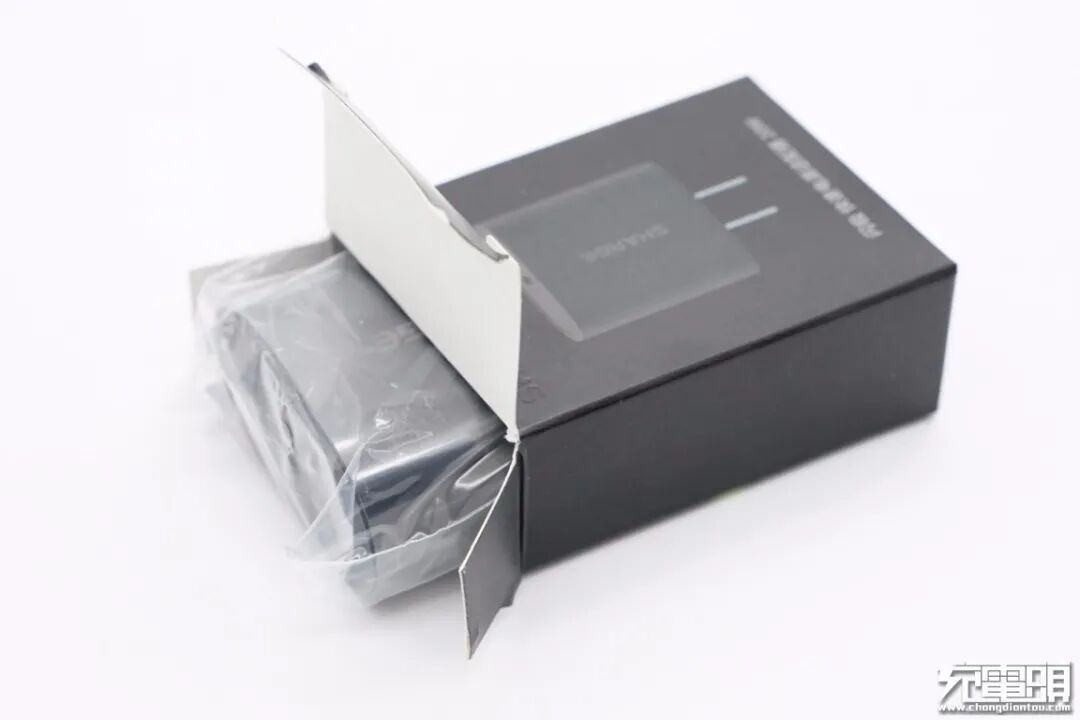

打开包装盒，充电器外套塑料袋防尘。

充电器采用PC阻燃材质黑色外壳，机身表面哑光处理，两侧半圆弧面设计，对于闪极来说是一次大胆的尝试。

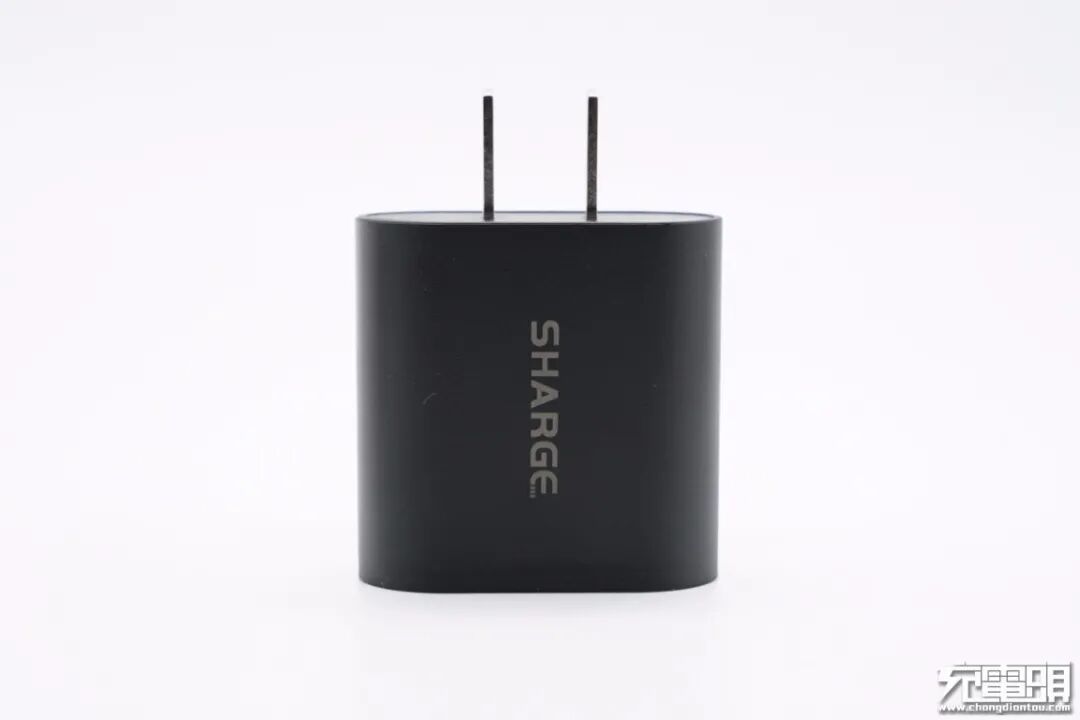

机身正面设有SHARGE品牌logo。

输入端配备固定式国标插脚。

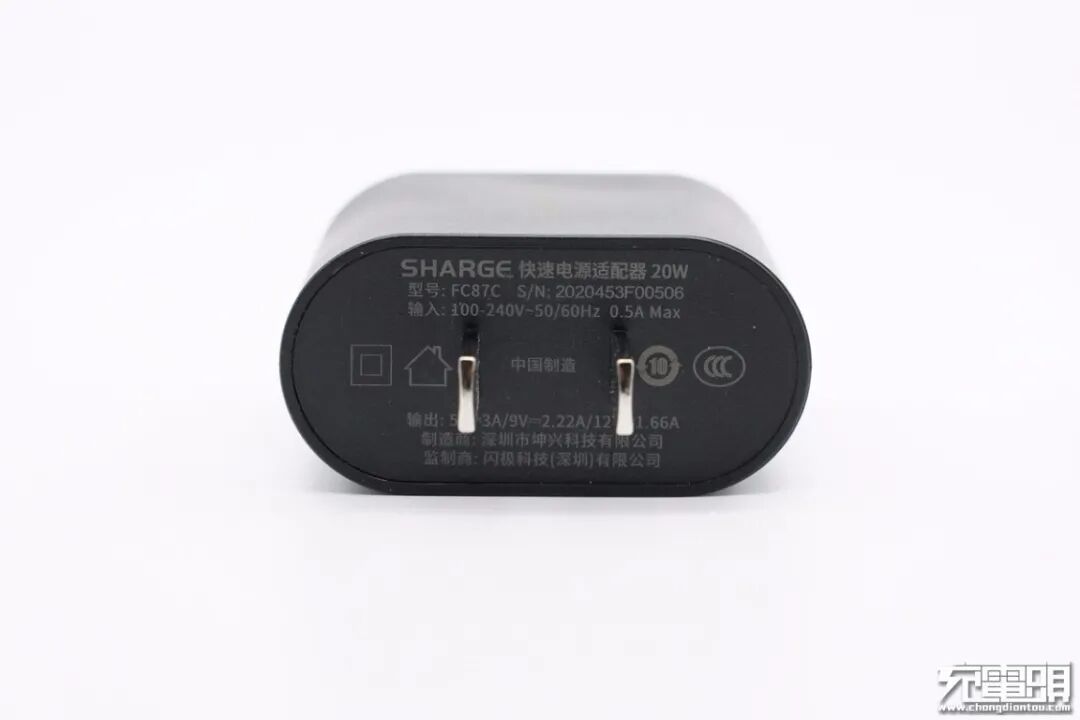

输入端外壳上印有充电器规格参数信息
型号：FC87C
S/N：2020453F00506
输入：100-240V~ 50/60Hz 0.5A
输出：5V3A、9V2.22A、12V1.66A
制造商：深圳市坤兴科技有限公司
监制商：闪极科技（深圳）有限公司
产品已经通过了3C认证。

充电头网了解到，由坤兴科技生产的产品还有努比亚65W USB PD快充充电器、飞频65W USB PD氮化镓充电器、努比亚红魔5G手机原装55W USB PD快充充电器、努比亚红魔30W USB PD PPS充电器、图拉斯30W 1A1C USB PD快充充电器、毕亚兹65W 2C1A氮化镓快充充电器。

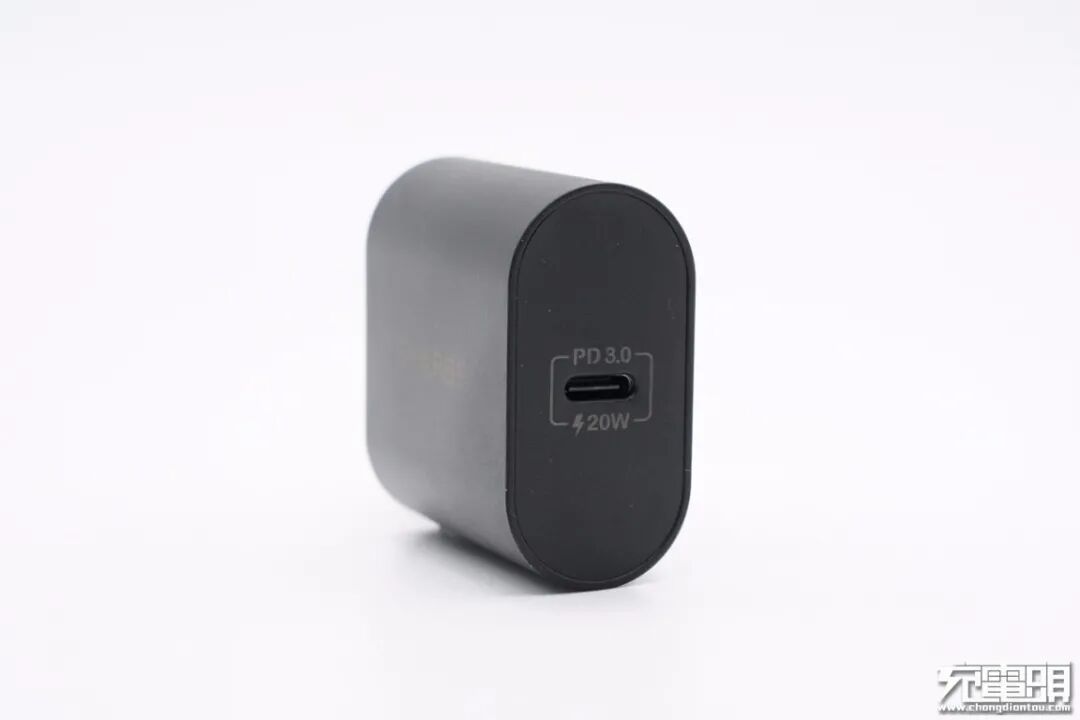

输出顶面中心设有一个USB-C接口，黑色胶芯不漏铜，接口旁设有PD3.0和20W标识。

使用游标卡尺实测充电器机身长度为45.73mm。

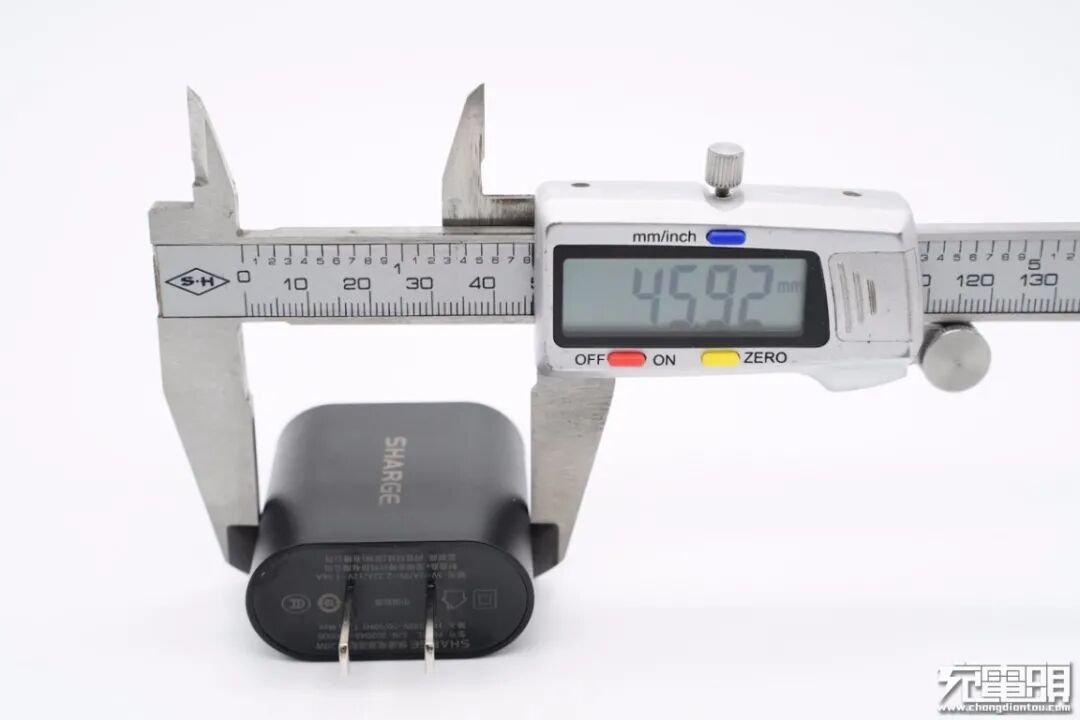

宽度为45.92mm。

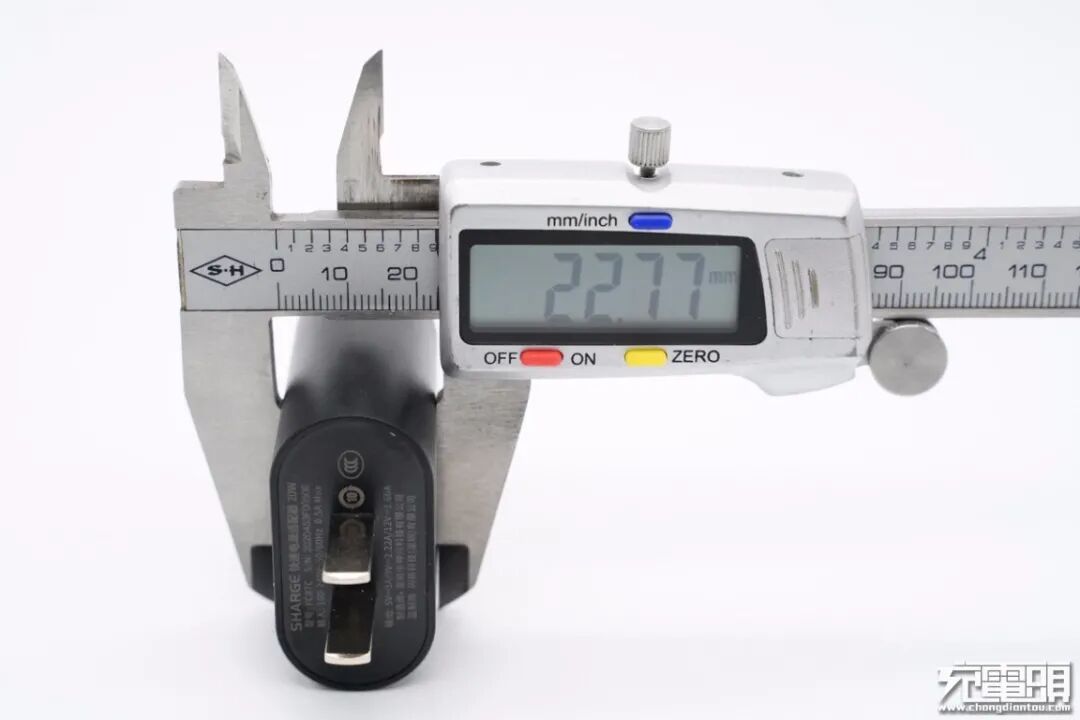

厚度为22.77mm。

和苹果20W充电器大小直观对比，闪极这款充电器机身要宽一些。

充电器拿在手上的直观感受。

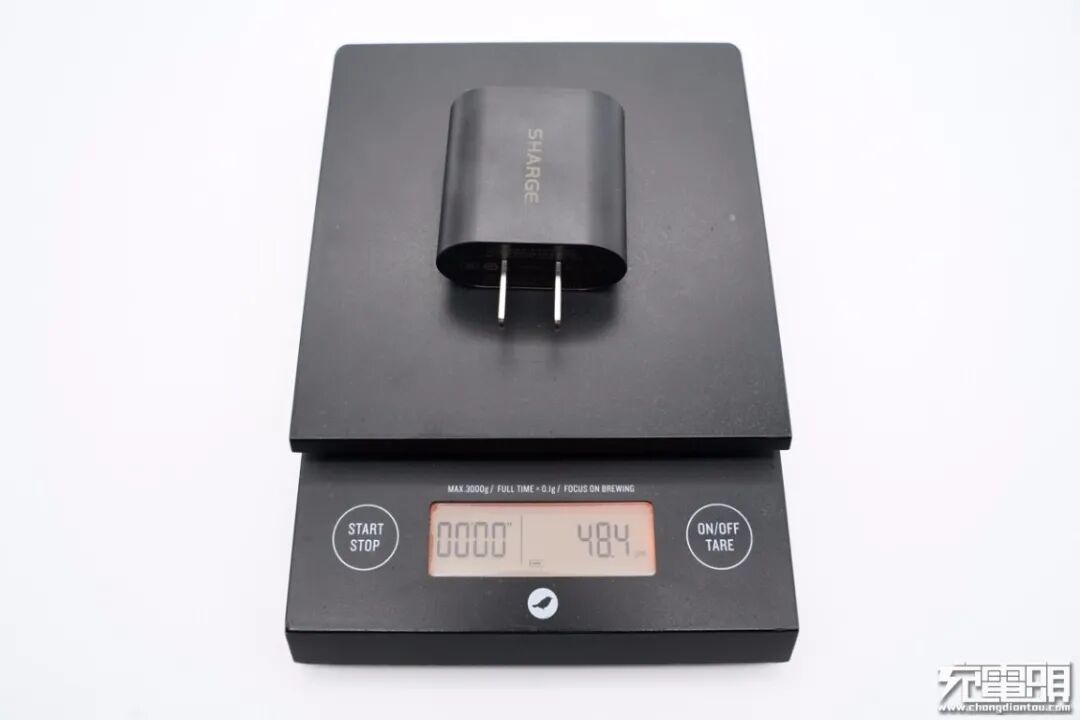

净重约为48g。

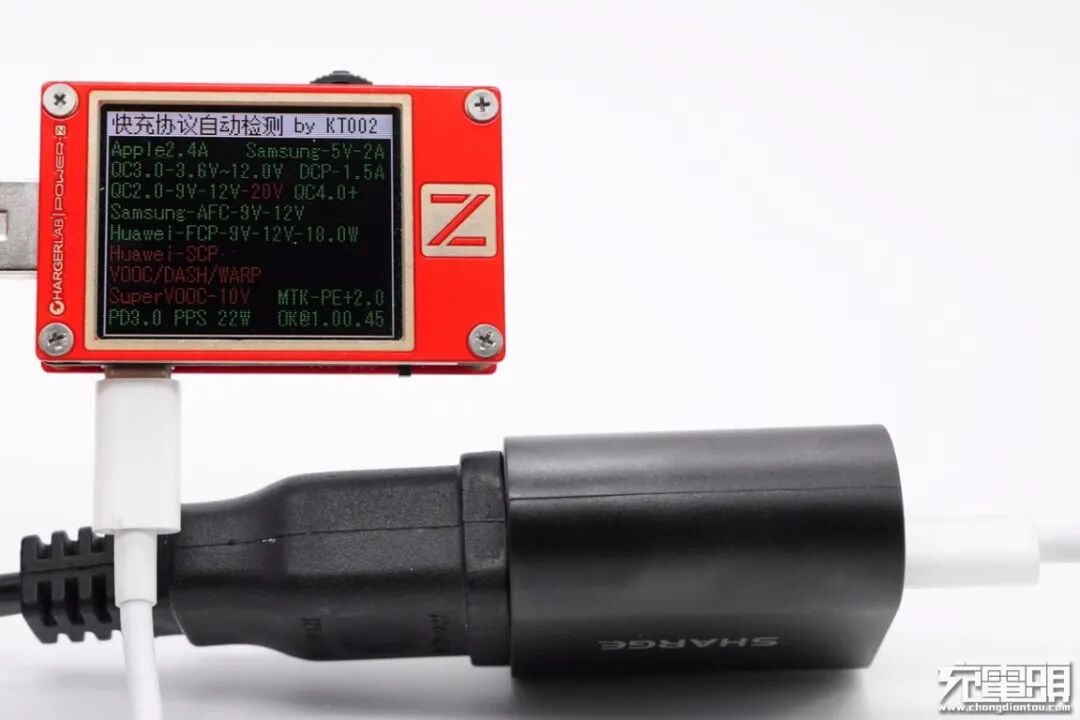

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0和PPS多个快充协议。

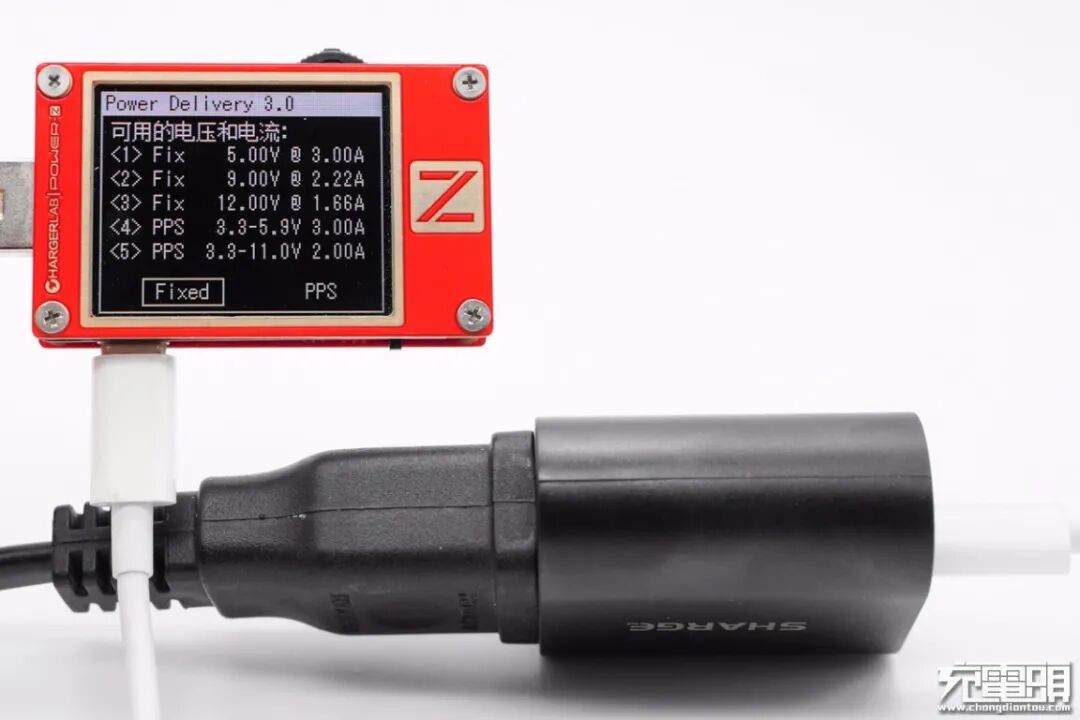

此外PDO报文显示USB-C接口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位，以及3.3-5.9V3A和3.3-11V2A两组PPS电压档位。

二、闪极20W充电器拆解

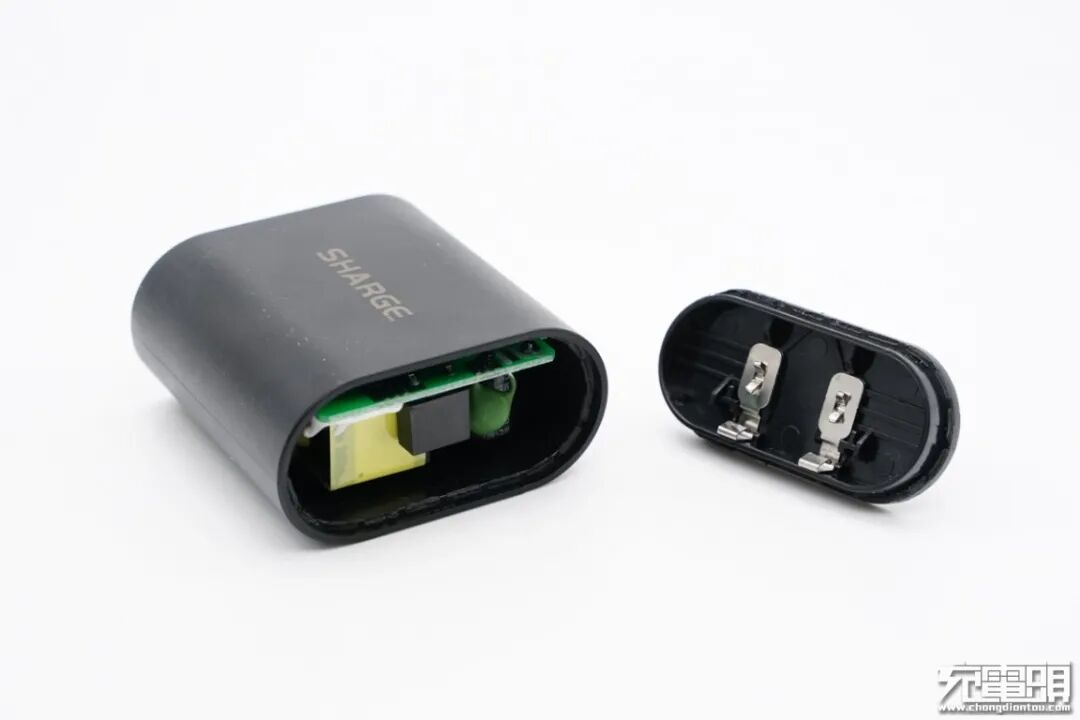

将输入端外壳拆开，边缘采用超声波焊接封装。插脚和金属弹片压接，再通过弹片和PCB板接触进行通电。

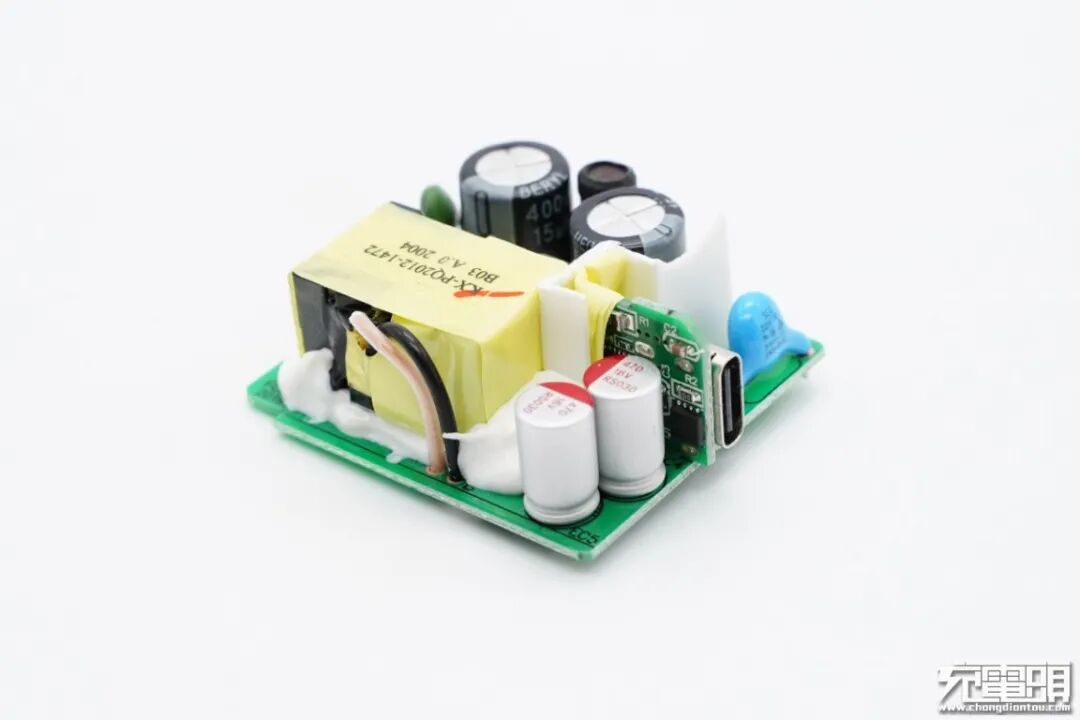

将PCB板取出，初次级之间设有隔离板，变压器整体涂胶固定。USB母座使用协议小板垂直焊接，而且小板靠近变压器一端还缠绕绝缘胶带加强绝缘。

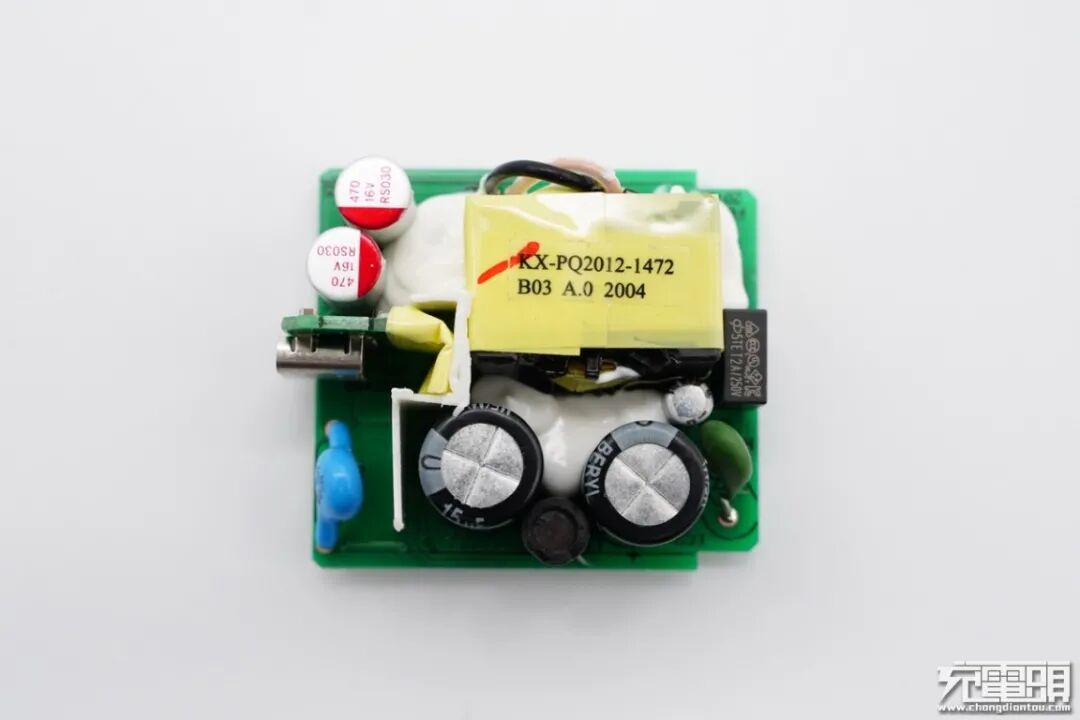

PCB板正面整体一览，变压器和电容等元器件打胶处理。

PCB板背面一览，初次级之间设有镂空槽，用来穿过隔离板。

经过对充电器电路观察分析发现，闪极这款20W PD快充充电器采用开关电源宽范围输出，协议芯片通过光耦反馈去控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

输入端一览，延时保险丝后面有一颗PWM主控芯片供电电容，左侧是NTC浪涌抑制电阻。

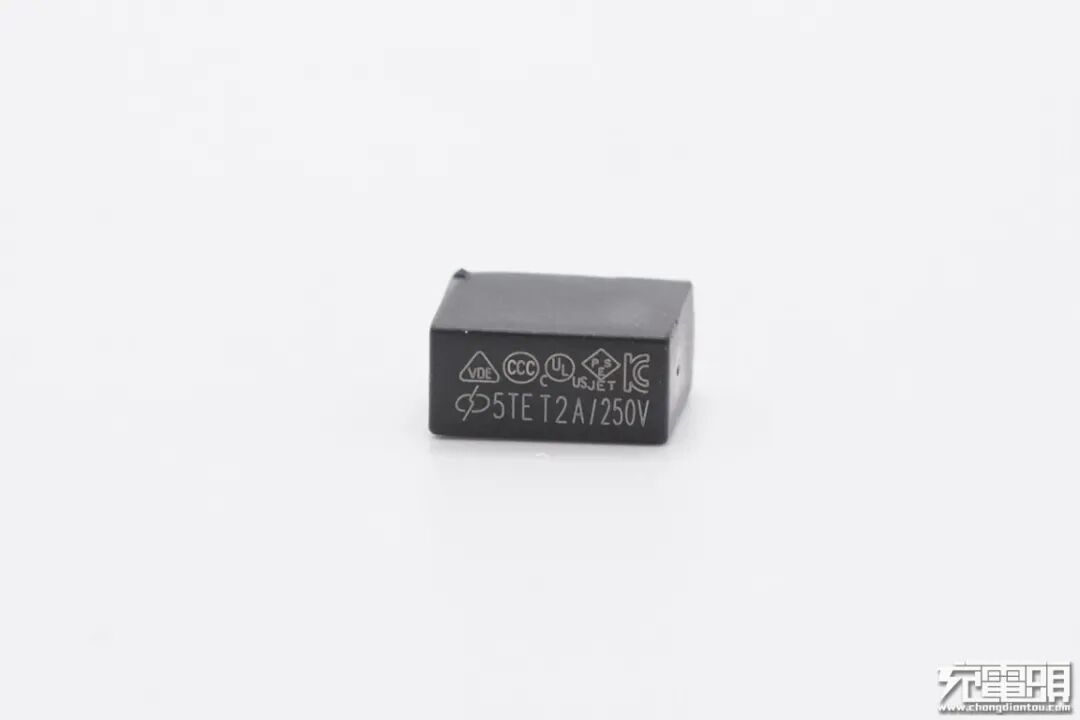

延时保险丝规格为2A 250V。

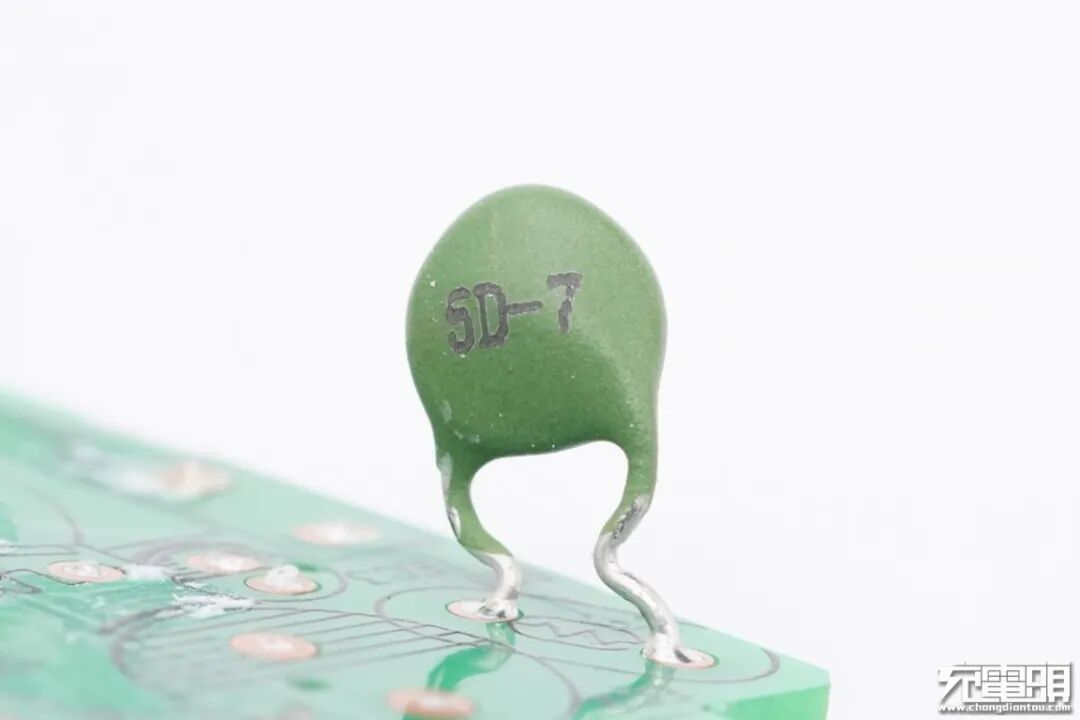

绿色NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

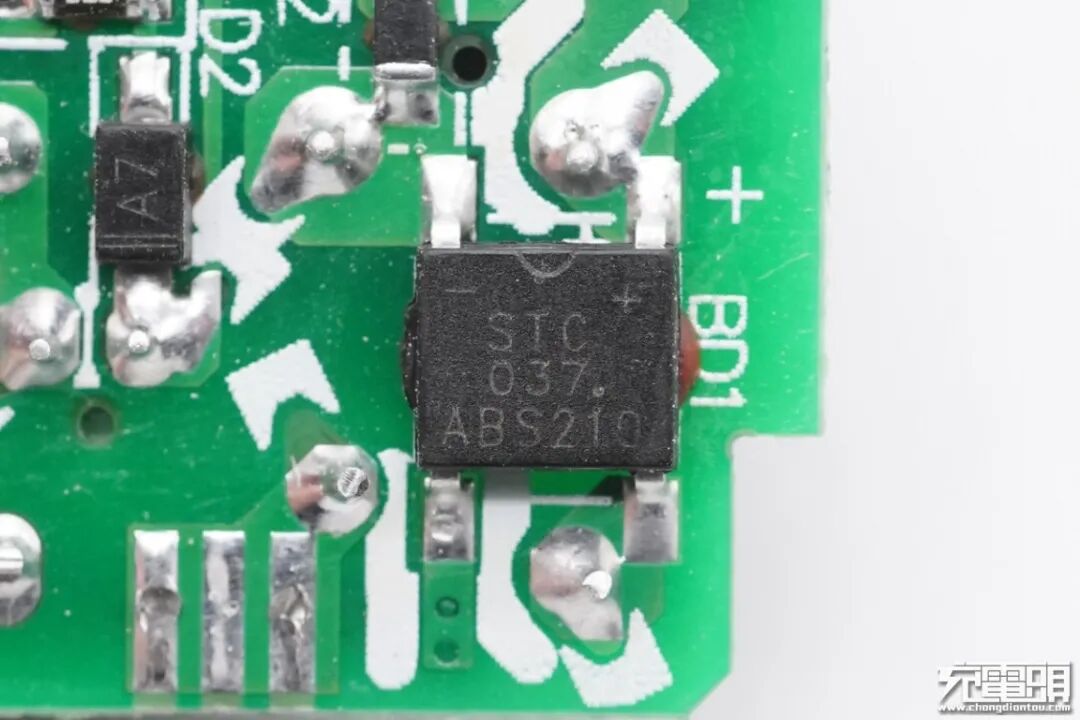

输入端ABS210整流桥。

PCB板侧面设有两颗高压滤波电解电容以及工字电感。

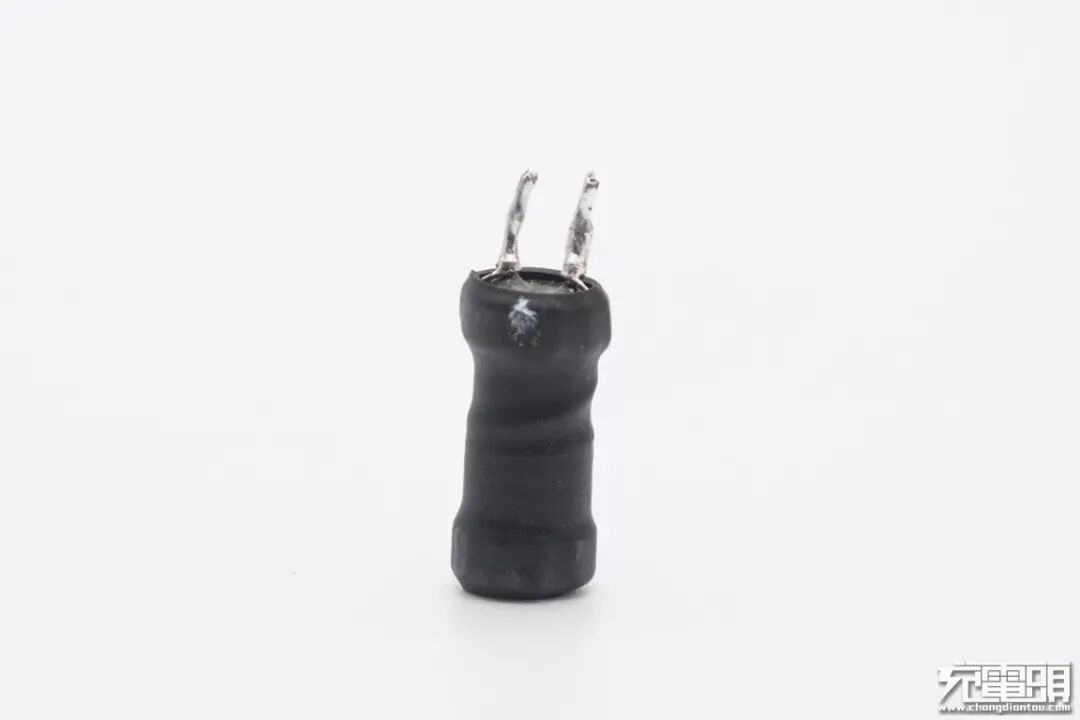

工字电感外套热缩管。

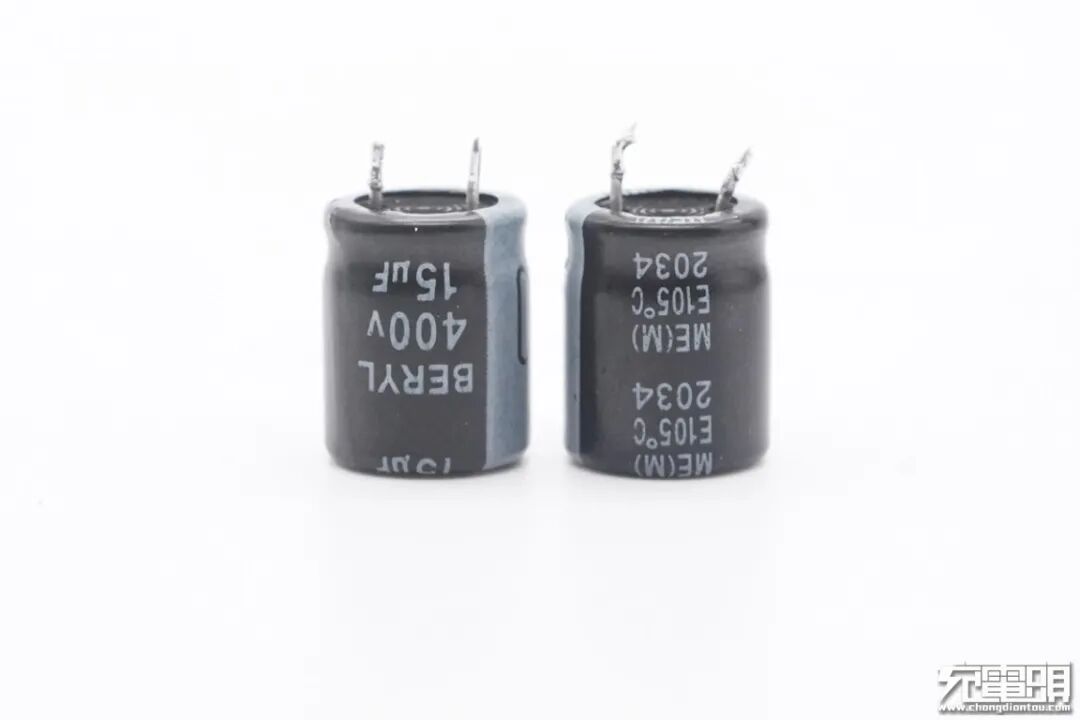

两颗高压滤波电解电容规格均为400V 15μF，来自肇庆绿宝石。

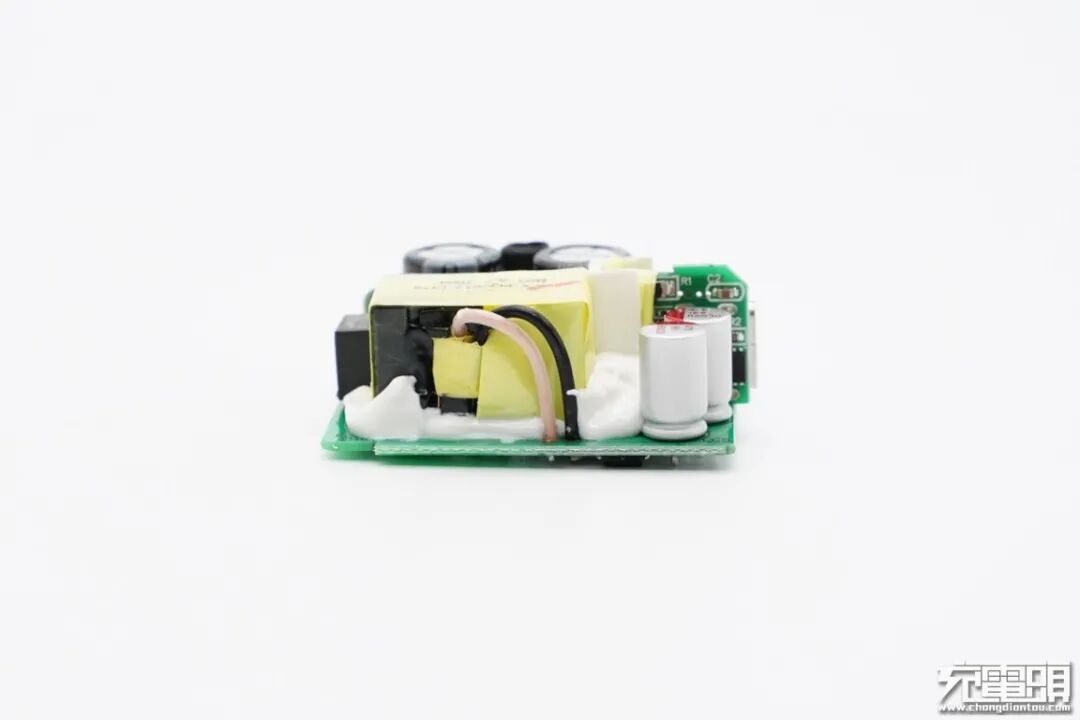

PCB板另一侧一览，变压器底部有白胶固定。

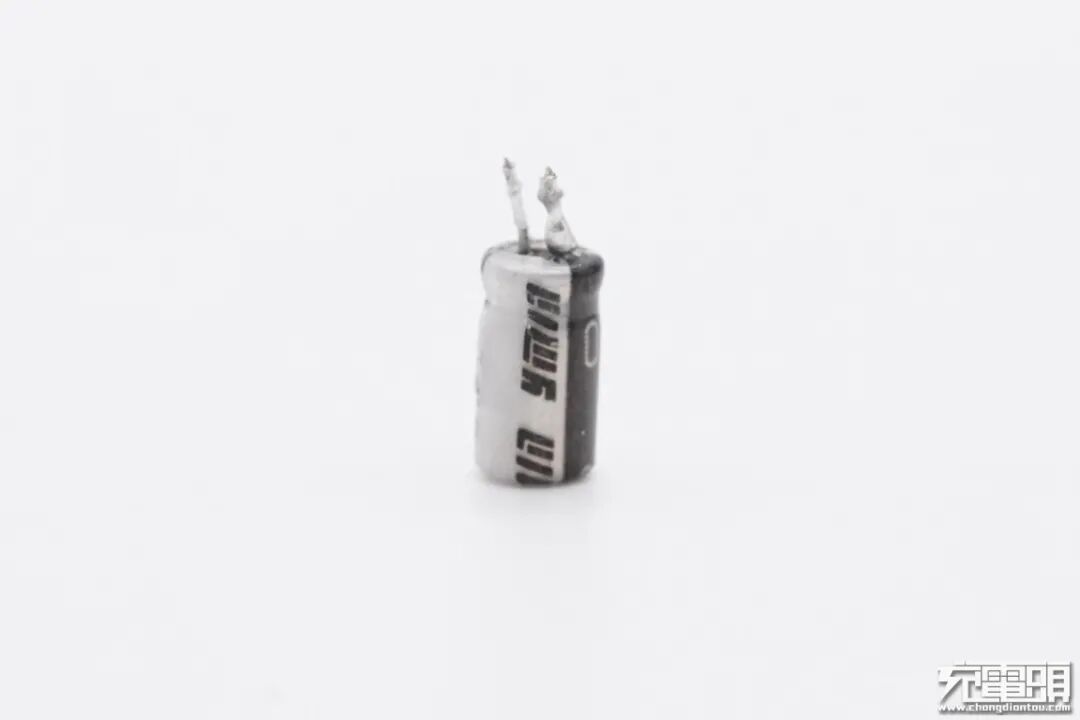

PWM主控芯片供电电容来自永铭。

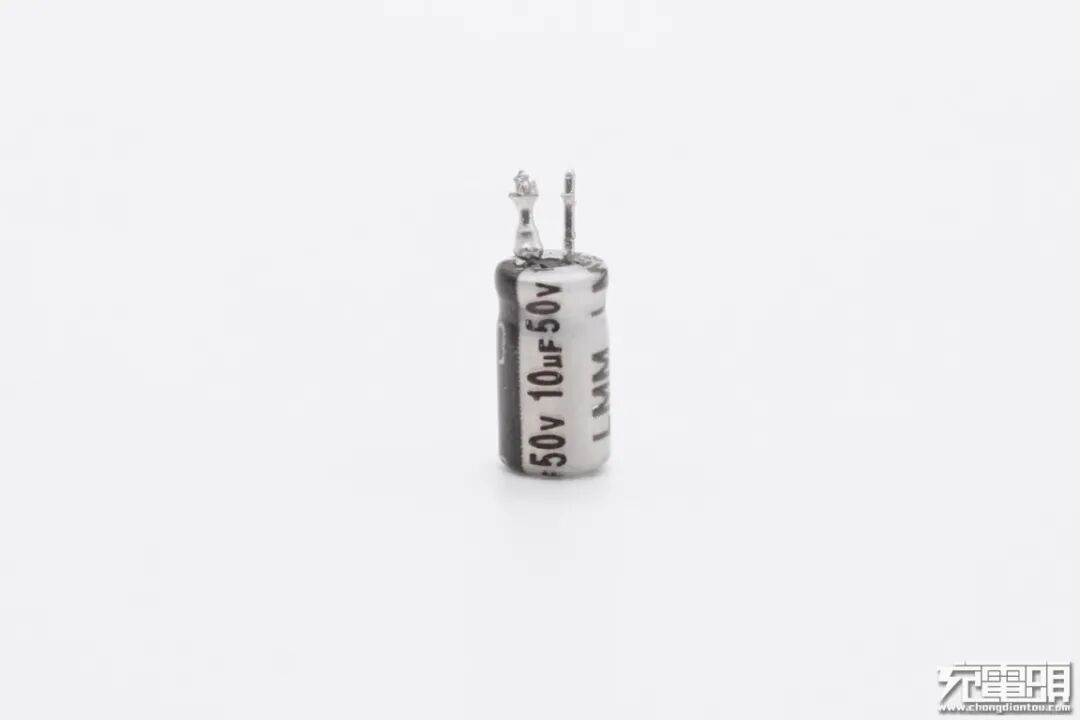

规格为50V 10μF。

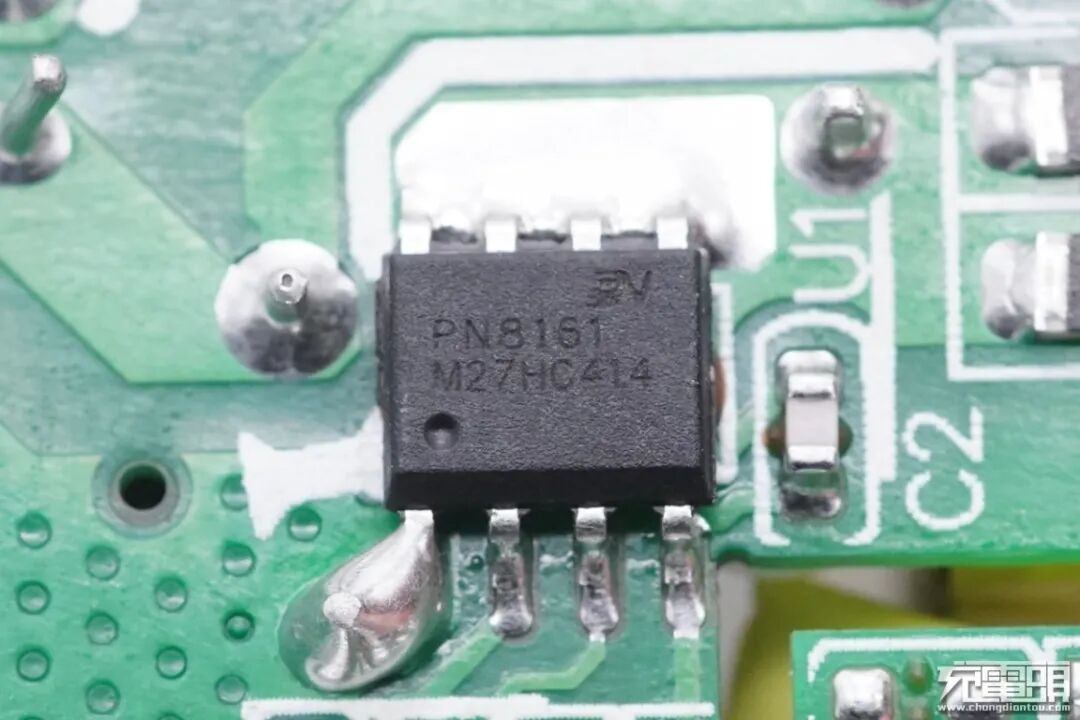

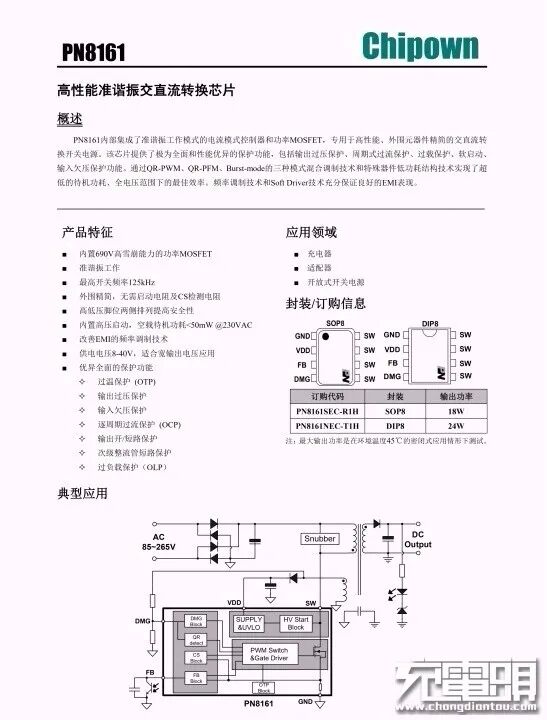

PWM主控芯片PN8161来自Chipown芯朋微。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。

PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

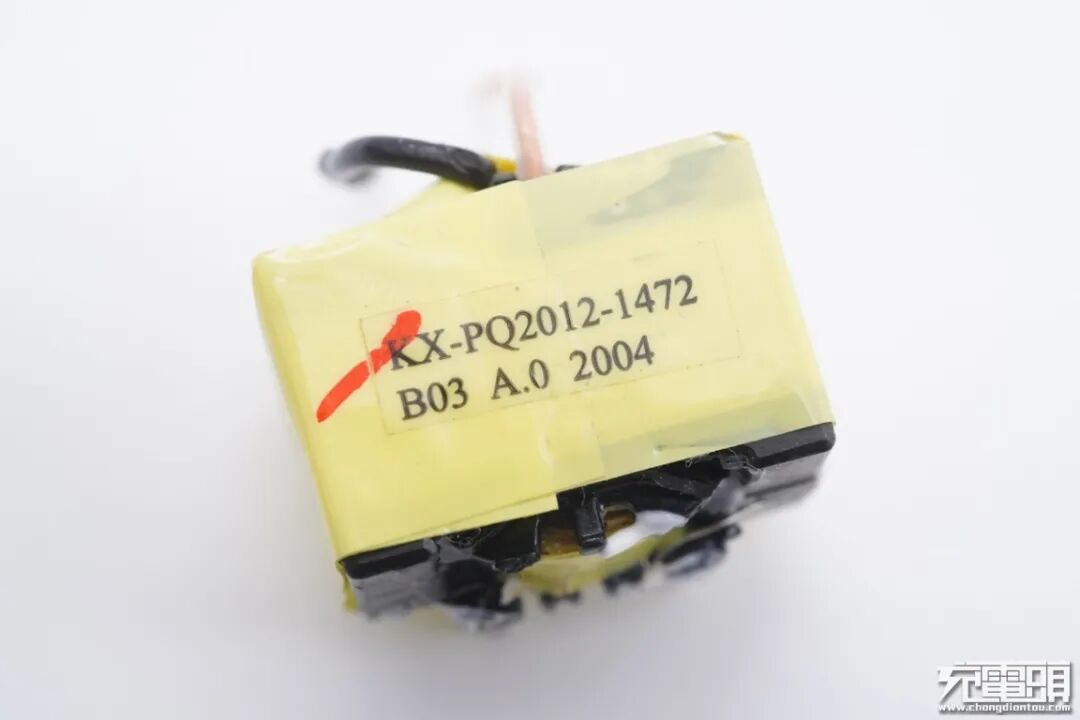

变压器特写，顶部贴有信息标签，次级采用多层绝缘线。

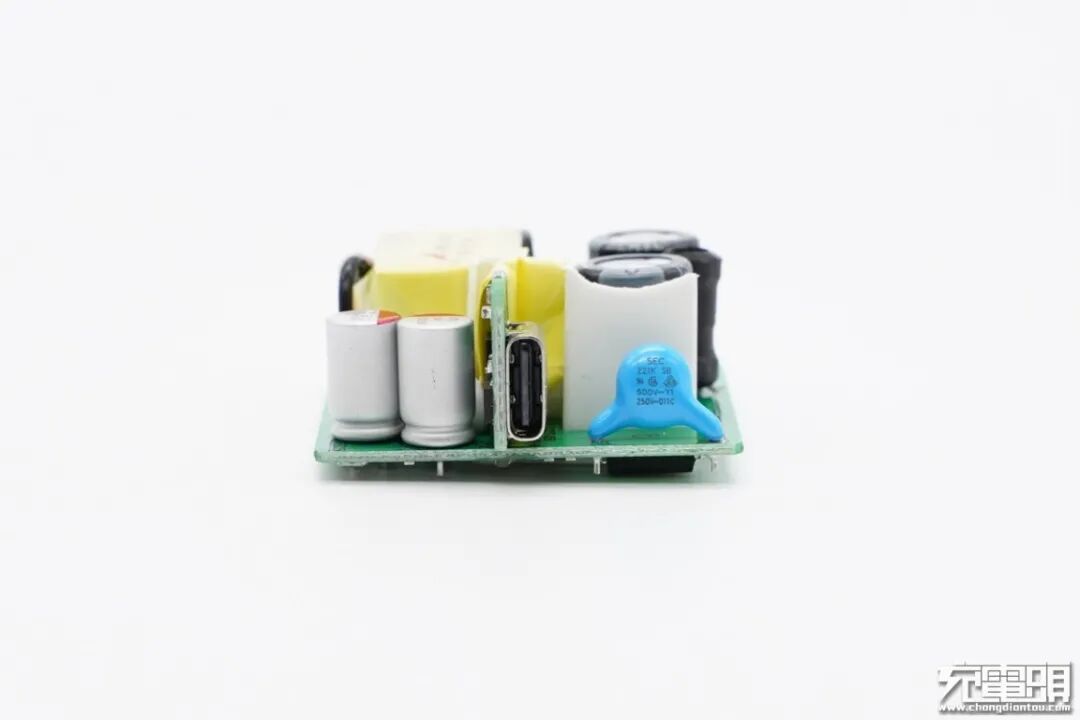

输出端一览，USB母座焊接在协议小板上，右侧是Y电容，左侧是两颗同步整流输出滤波固态电容。

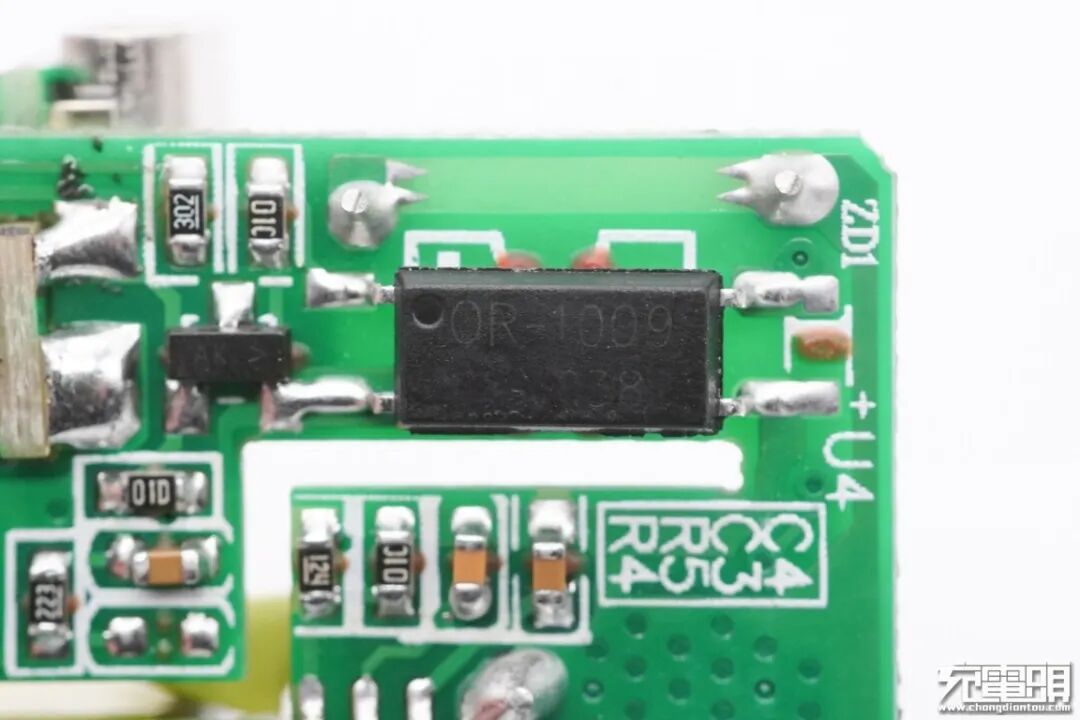

OR-1009光耦，横跨在初次级之间，用于初级次级通信，反馈输出电压。

蓝色Y电容特写，用于输出抗干扰。

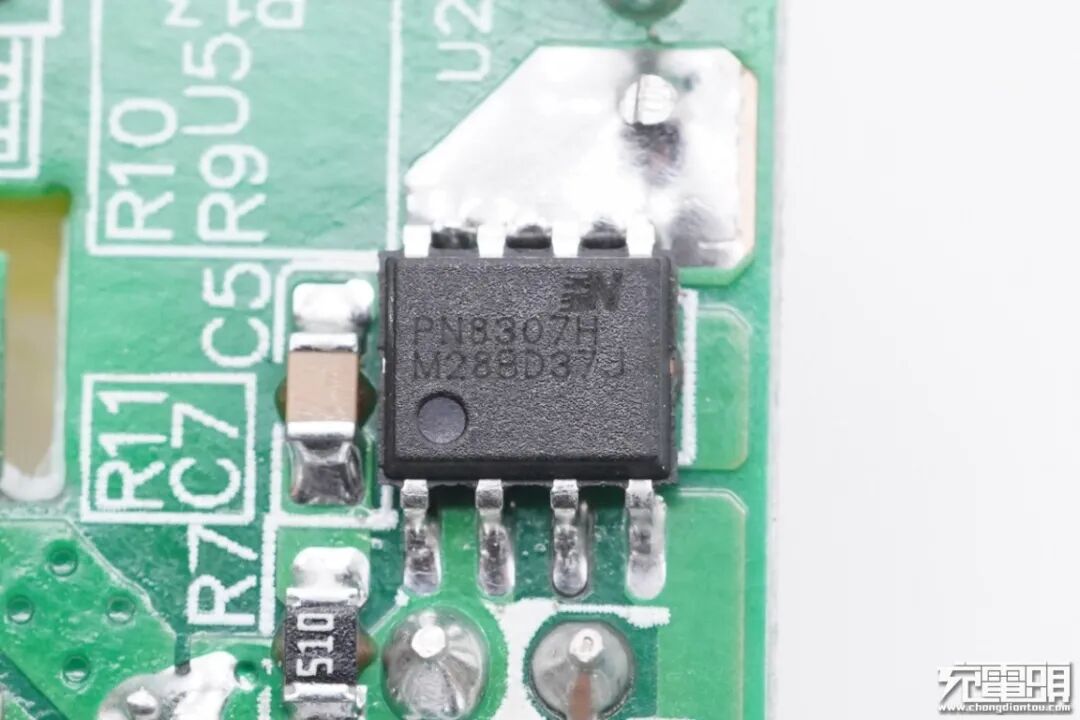

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。

Chipown芯朋微PN8307H内置12mΩ 60V耐压同步整流管，适用3.6V-20V常用适配器输出，支持DCM和QR工作方式，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

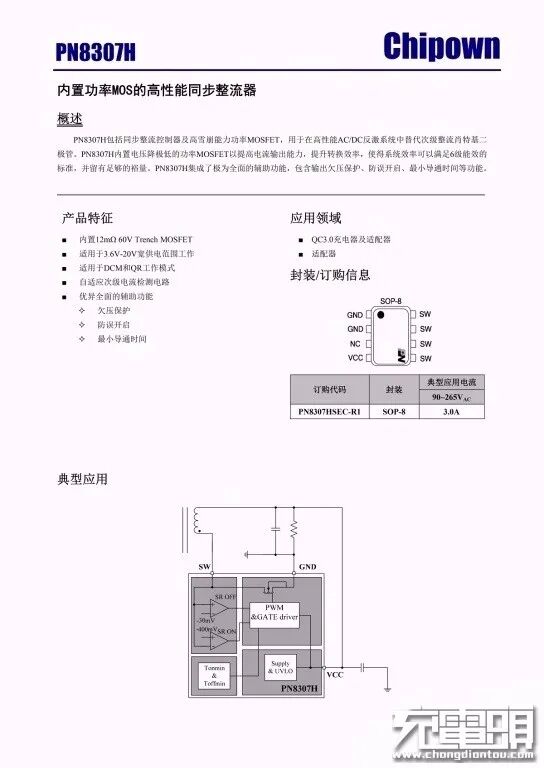

芯朋PN8307H详细参数资料。

充电头网拆解了解到，采用芯朋微PN8161+PN8307H组合方案的还有贝尔金1A1C 30W快充充电器、飞小二18W PD快充充电器、倍思18W PD快充充电器、品胜18W USB PD快充充电器、毕亚兹18W USB PD充电器、SSK飚王18W USB PD快充充电器、POWER4 18W USB PD快充充电器等多款产品采用。

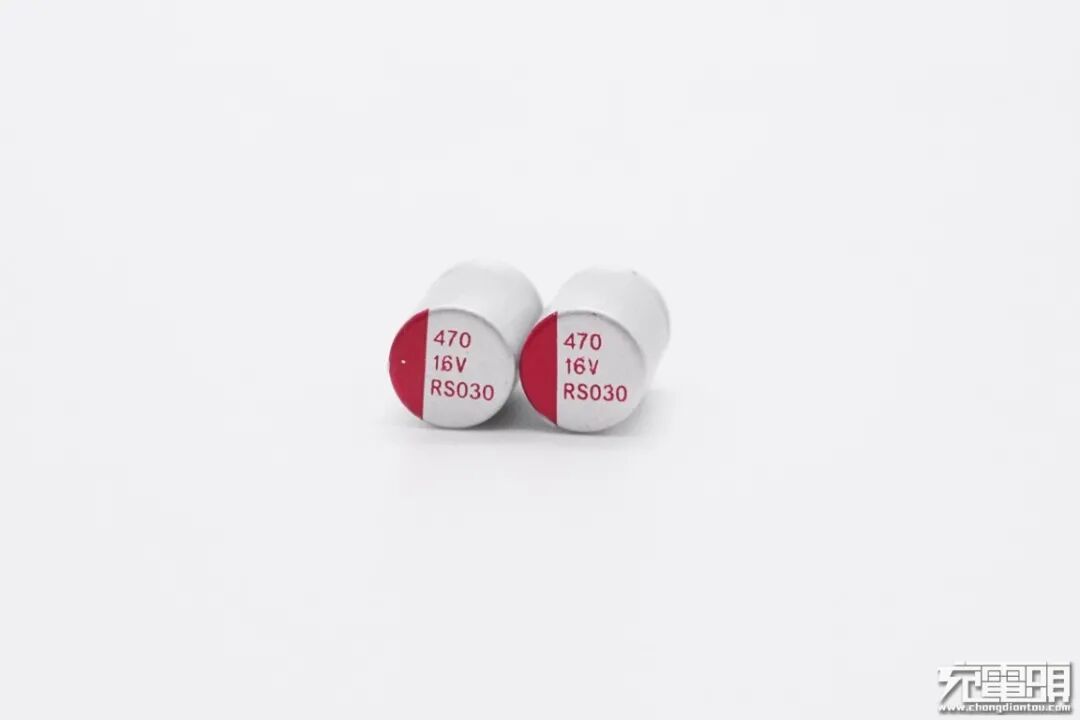

同步整流输出滤波固态电容特写，两颗规格都是16V 470μF。

将协议小板拆下，正面焊接USB母座。

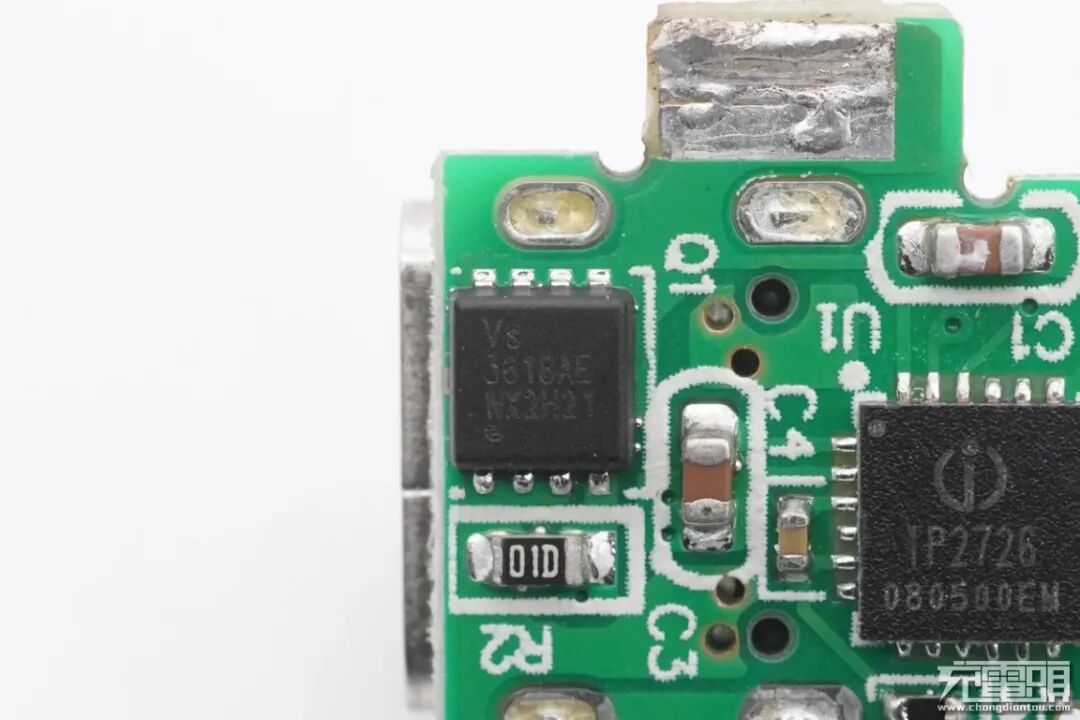

背面设有协议芯片，输出VBUS开关管和输出电流检测电阻。

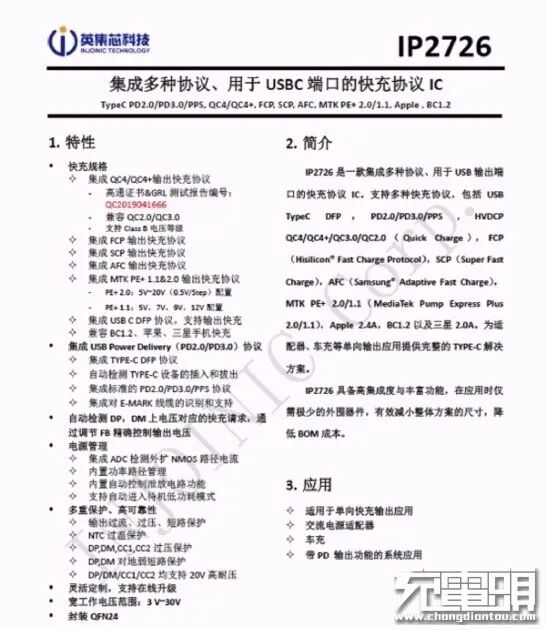

USB PD协议芯片采用英集芯IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。采用该芯片的产品还有联想thinkplus 65W氮化镓口红电源Pro、纽麦斯65W 2C1A氮化镓快充充电器、Aukey 100W氮化镓快充、AUKEY 65W 1A1C氮化镓快充、RAVPOWER 90W双口PD快充、摩米士65W 2C1A氮化镓快充、联想手机65W快充等。

输出VBUS开关管采用威兆半导体VS3618AE，NMOS，耐压30V，导阻6mΩ。

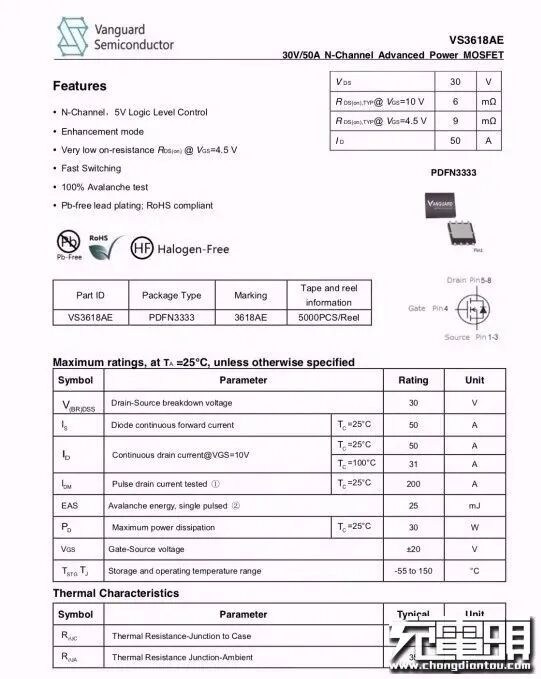

威兆VS3618AE资料信息。

USB-C母座特写，过孔焊接，黑色胶芯不露铜。

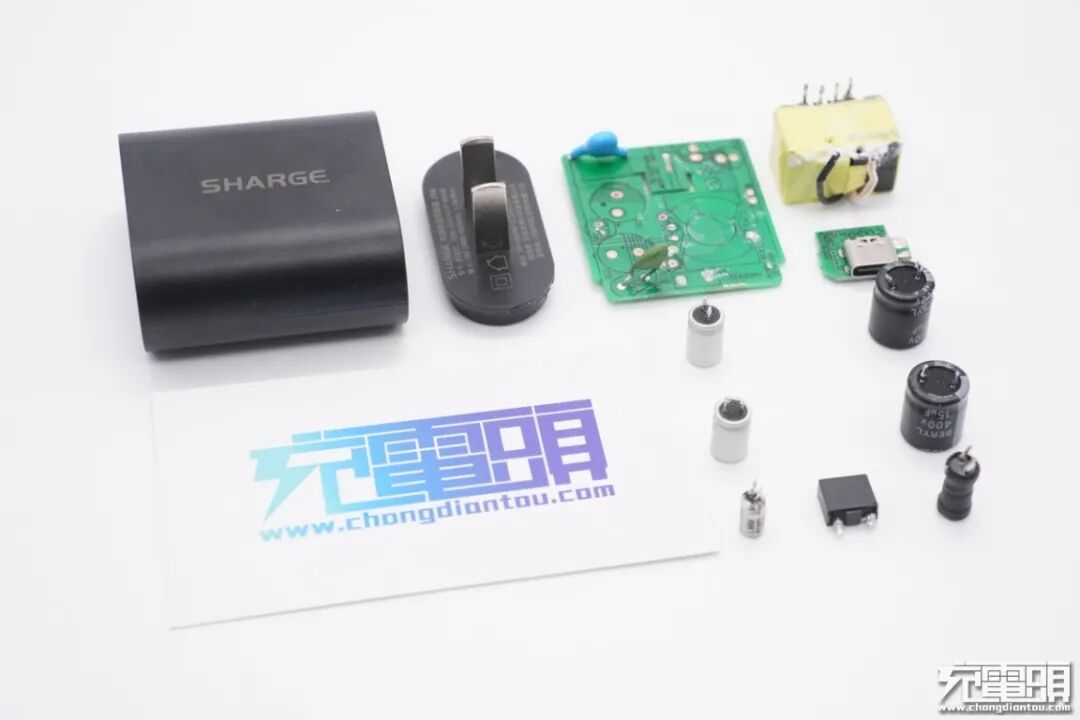

全部拆解完毕，来张全家福。

充电头网拆解总结

SHARGE闪极20W PD充电器采用PC阻燃材质外壳，采用圆边直面板造型设计，两侧是半圆弧面，增加用户使用手感，输入端配备固定式插脚，一改闪极特有的棱角硬朗ID风格。充电器支持QC、AFC、FCP、PE2.0、PD3.0、PPS多个快充协议，兼容性广泛，除了能兼容苹果家族产品快充外，不少安卓机型也能获得良好的快充体验，多设备党可以考虑。

充电头网拆解了解到，充电器AC-DC降压部分采用芯朋微PN8161+PN8307H极简快充方案，同时还采用英集芯IP2726 QC4+认证芯片，绿宝石电解和固态电容滤波，用料扎实可靠。总而言之，这是一款闪极面对入门级市场的产品，售价仅39元，性价比很高。
