今年是氮化镓充电器爆发元年，各大品牌纷纷推出自家氮化镓充电器，竞争十分激烈。SHARGE闪极作为一家年轻的科技公司，虽然受到疫情冲击，但仍一口气推出了65W、90W和100W三款氮化镓快充充电器，充分展示了公司的活力和实力。

其中闪极100W氮化镓快充充电器配备有3C1A四个接口，两个C口支持100W快充，性能完全一样，支持功率盲插，另外1A1C接口都支持30W快充输出。此外充电器还支持多种充电策略，兼容协议广泛电压档位齐全，充分满足各类设备日常快充需求。下面充电头网就对这款产品进行详细拆解，一起来看看其设计做工如何。

一、闪极100W氮化镓充电器外观

包装盒采用暗灰配色，且为两段设计，上端印刷黑色平行条纹，下端设有SHARGE品牌，“E”字母使用3个绿色小点点缀，十分显眼。

包装背面同样是黑色主体配以绿色设计，此外印有充电器名称、特性和参数等信息。

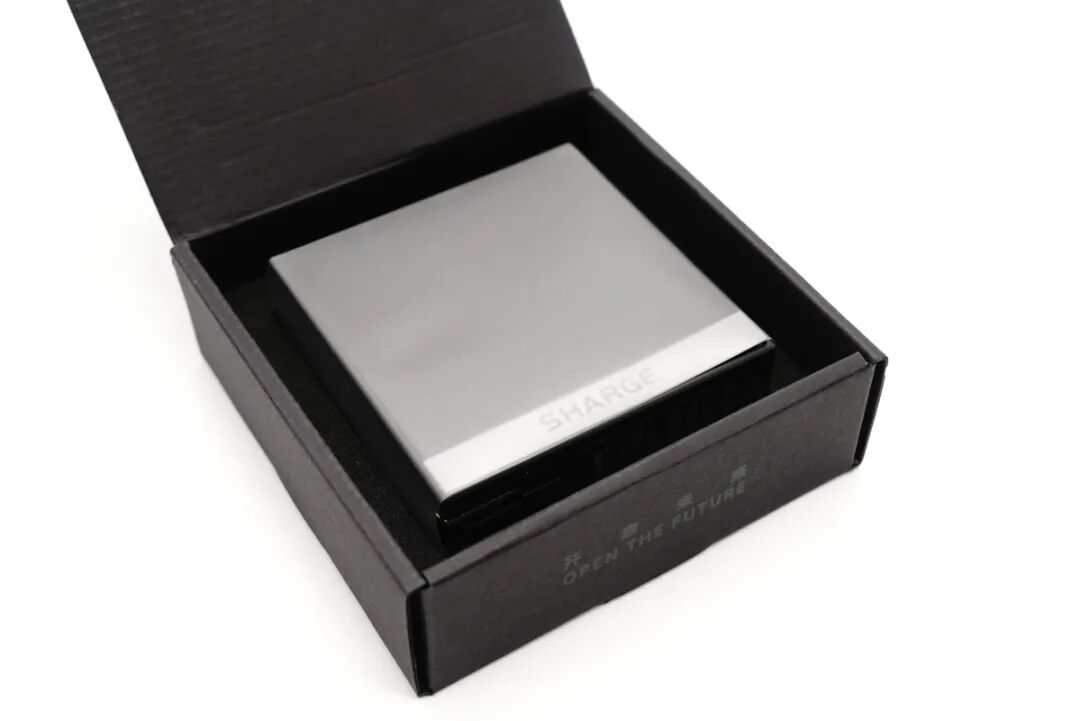

打开包装盒，充电器外套防刮塑料膜，并使用黑色EVA固定保护。

取出充电器，下面放有使用说明书。

包装内全部东西一览。

充电器采用方块造型设计，机身棱角分明，正背面主要采用独特斜纹槽设计，增加散热和提升使用手感。

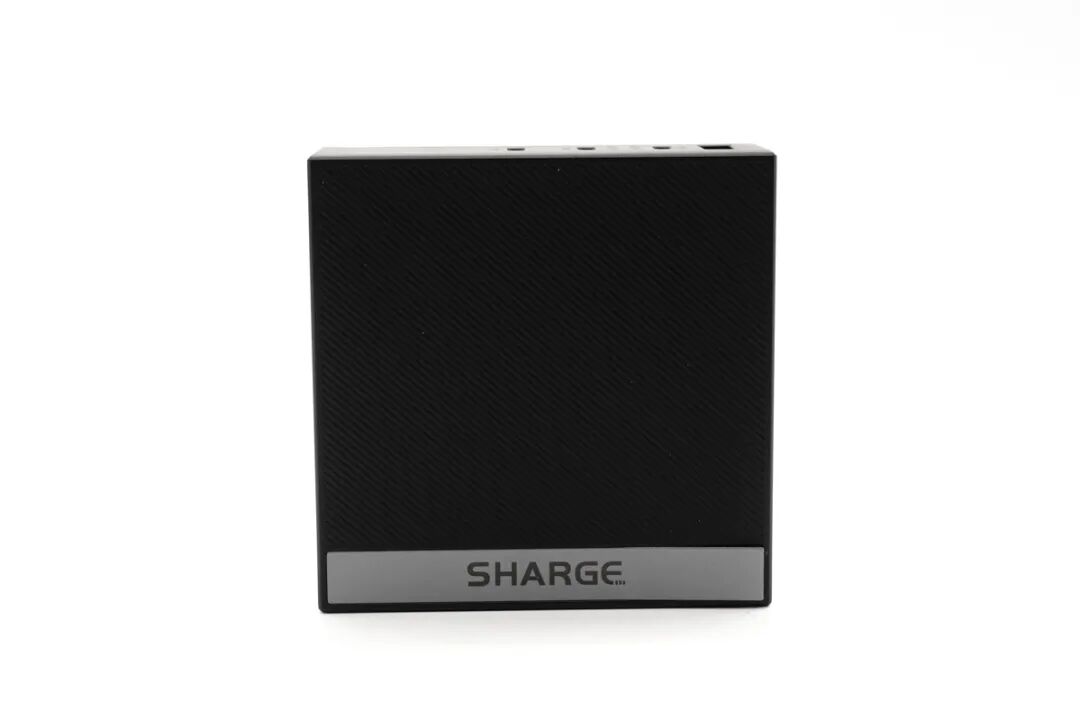

从正面看去宽高相同，正方形几何美学凸显。

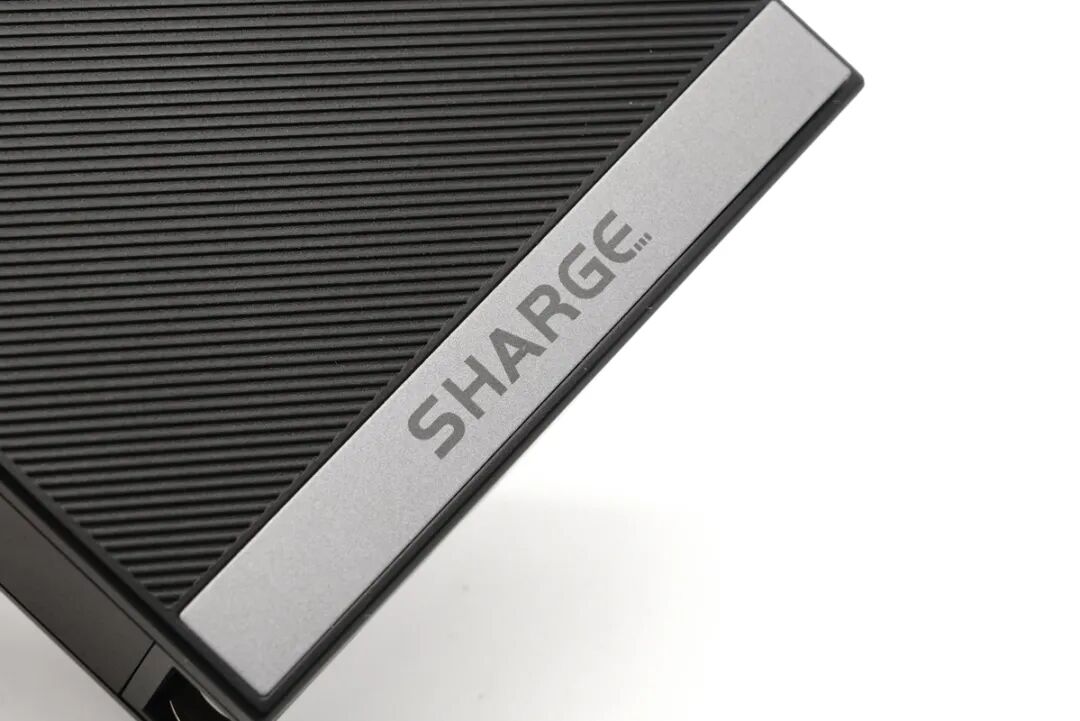

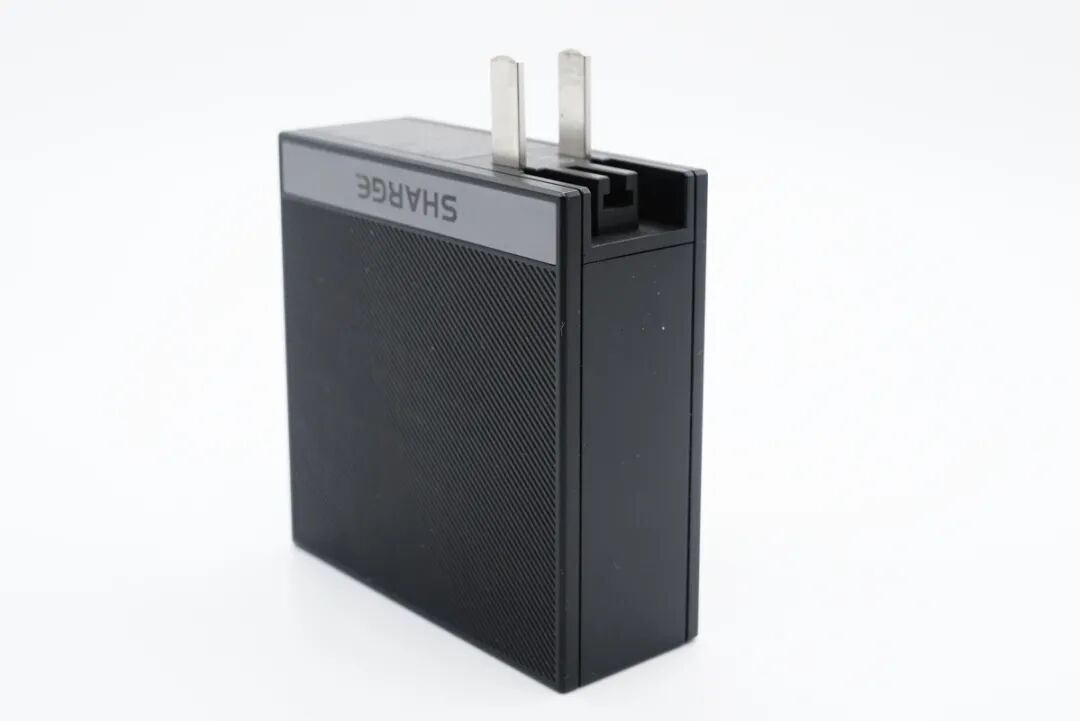

底部镶嵌一条银灰铝合金标贴，镭雕SHARGE品牌logo。

充电器自身携带一个可折叠国标插脚，此外还可组装其它插脚，方便外地出差使用。

该侧机身壳上还标注有充电器参数信息

型号：S100A

输入：100-240V~50/60Hz 1.5A Max

单口输出：

USB-C1/C2：3.3-20V5A、5V3A、9V3A、12V3A、15V3A、20V5A

USB-C3：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A：4.5-5V5A、9V3A、12V2.5A、20V1.5A

双口输出：

USB-C1+USB-C2：65W+30W

USB-C3+USB-A：15W

USB-C1/C2+USB-C3：65W+30W

USB-C1/C2+USB-A：65W+30W

三口输出：

USB-C1+USB-C2+USB-C3/A：45W+30W+24W

USB-C1/C2+（USB-C3+USB-A）：65W+15W

四口输出：

USB-C1+USB-C2+（USB-C3+USB-A）：45W+30W+15W

委托方：Sharge，Inc（美国闪极公司）

制造商：闪极科技（深圳）有限公司

产品已经通过了3C认证。

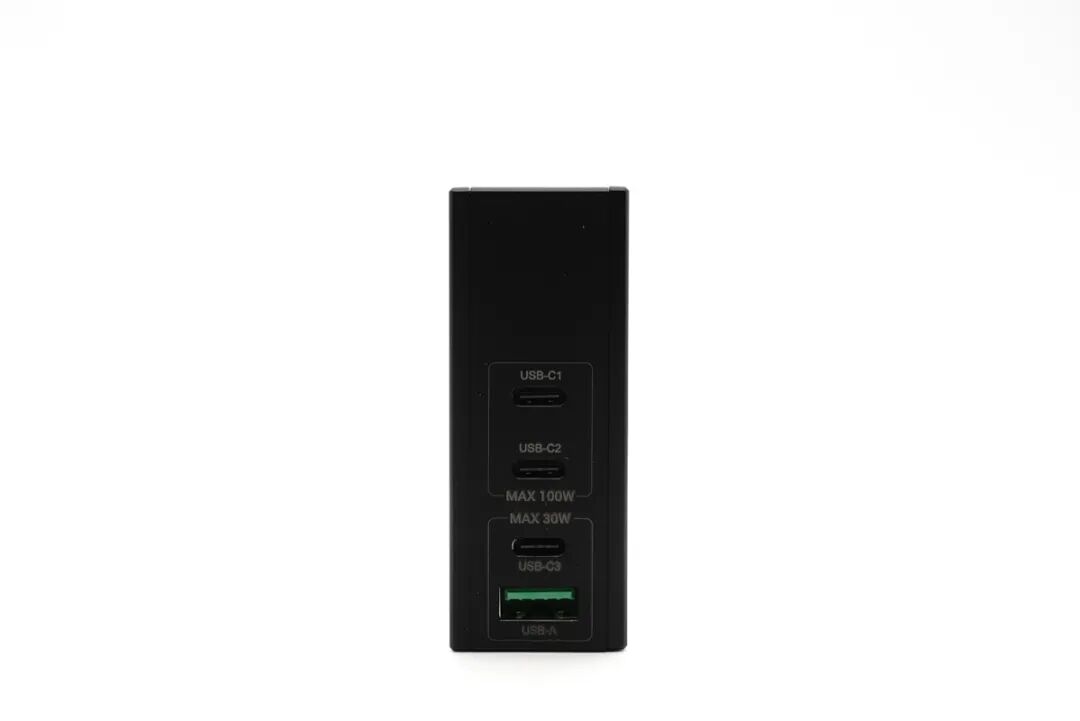

输出端配备3C1A四个接口，USB-C口黑色胶芯不露铜，USB-A口绿色胶芯，接口旁设有功率标识。

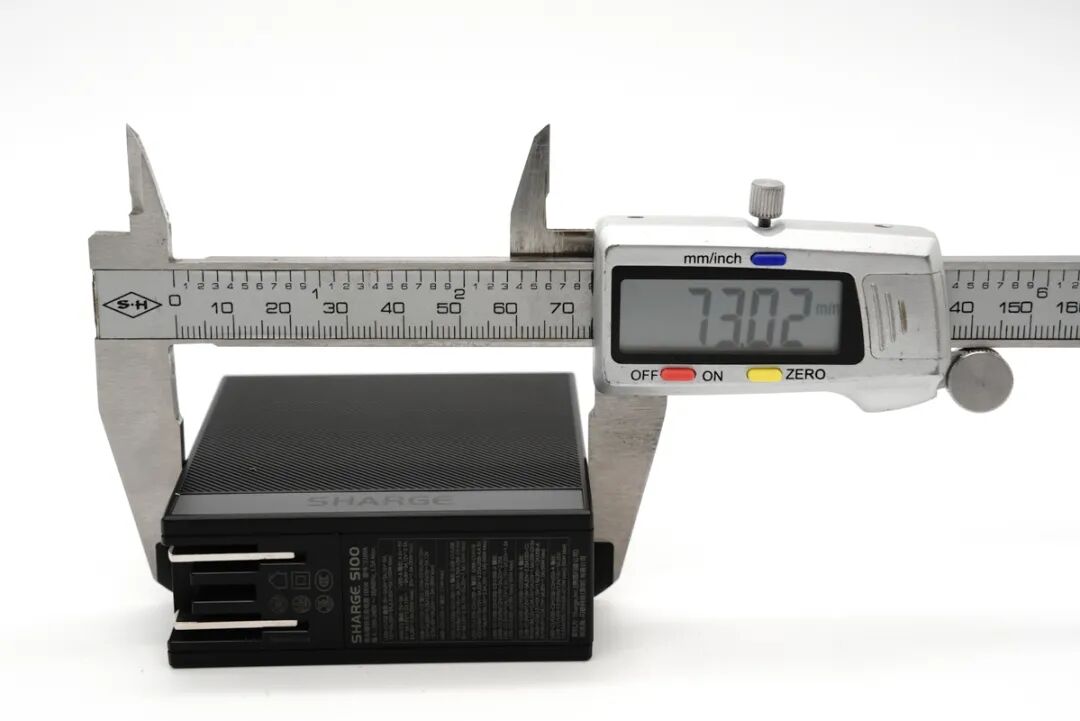

使用游标卡尺实测充电器机身宽度为73.02mm。

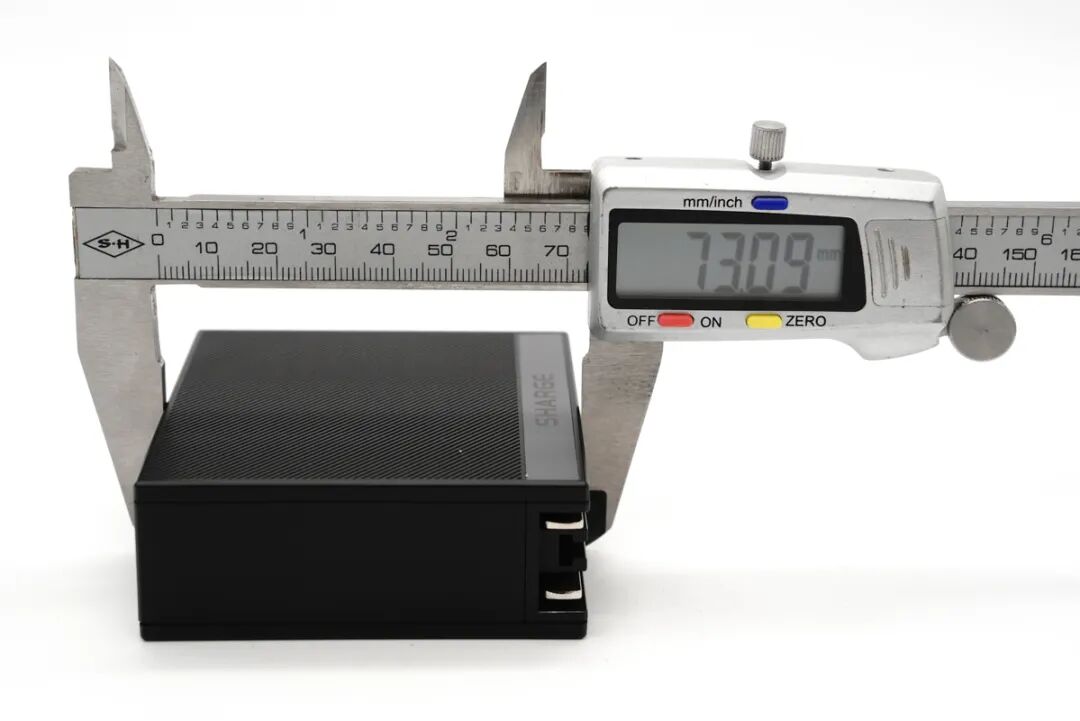

高度为73.09mm。

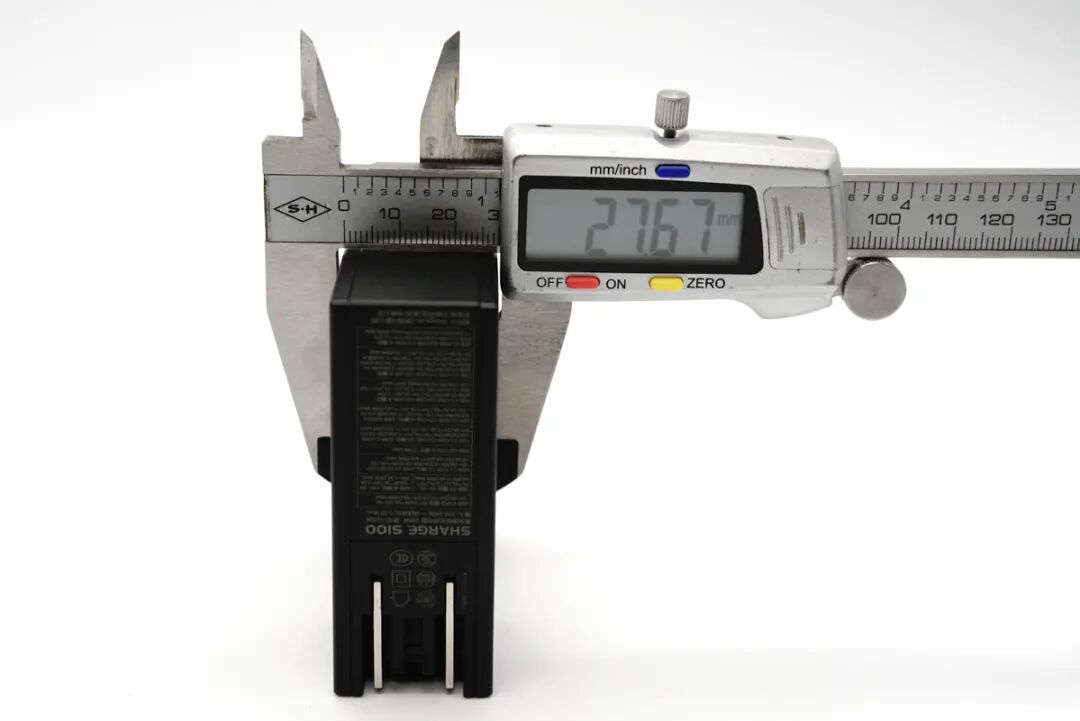

厚度为27.67mm。

和苹果96W充电器大小直观对比，两者体积相差无几。

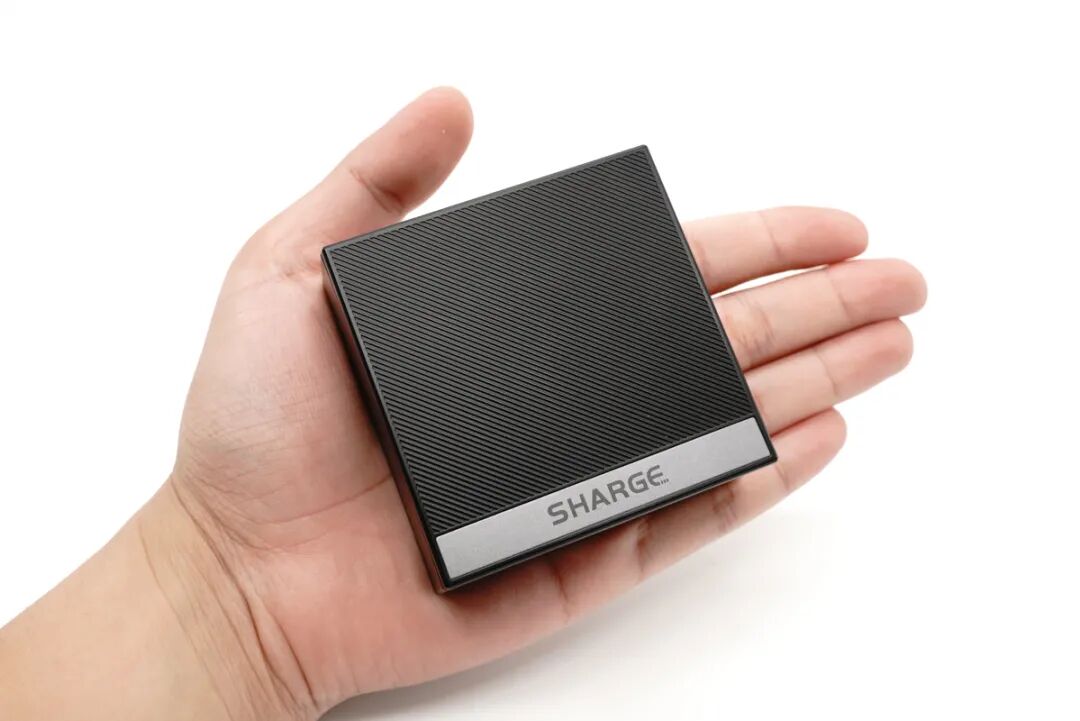

拿在手上的直观感受。

充电器净重约为222g。

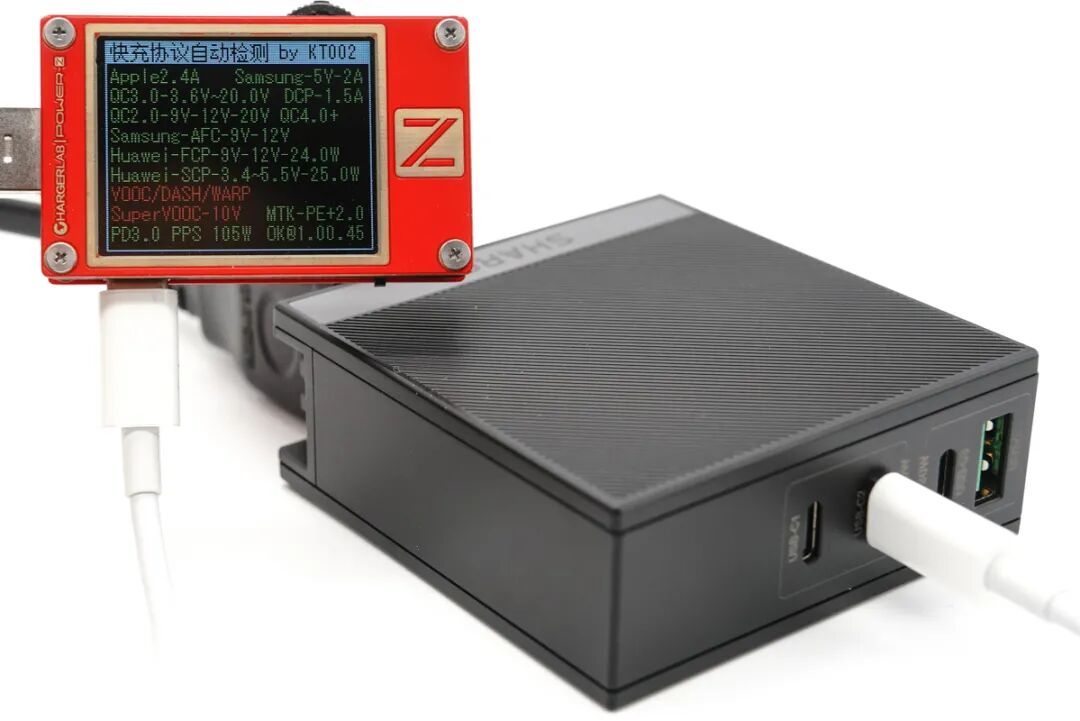

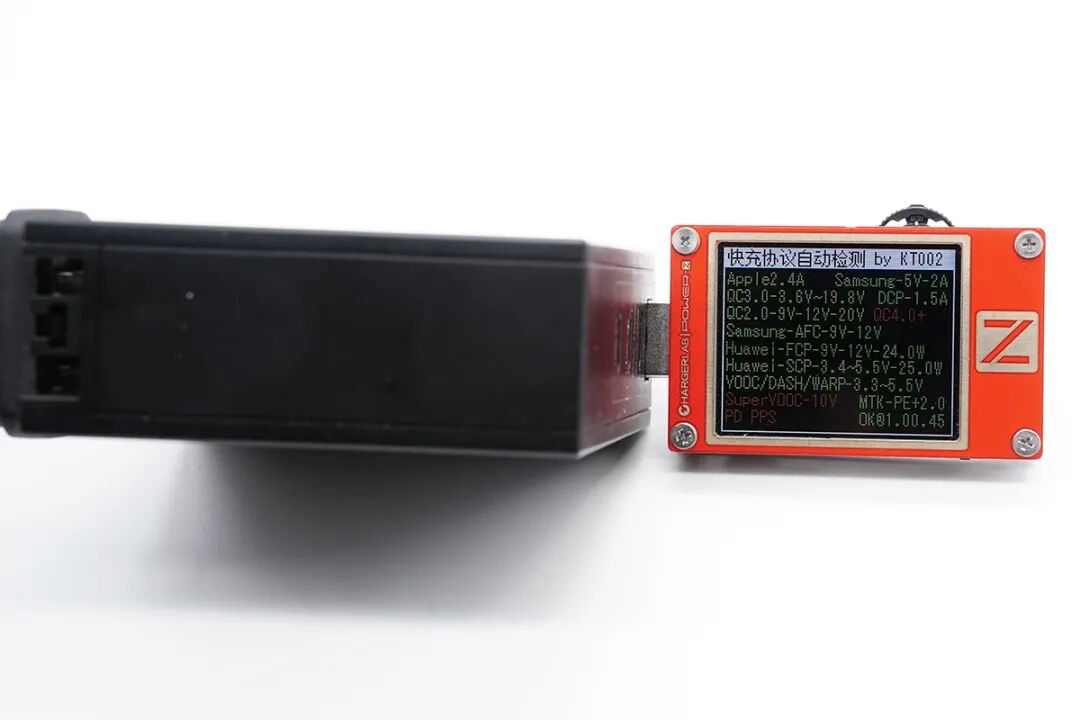

使用ChargerLAB POWER-Z KT002检测USB-C1口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0、PPS多个快充协议。

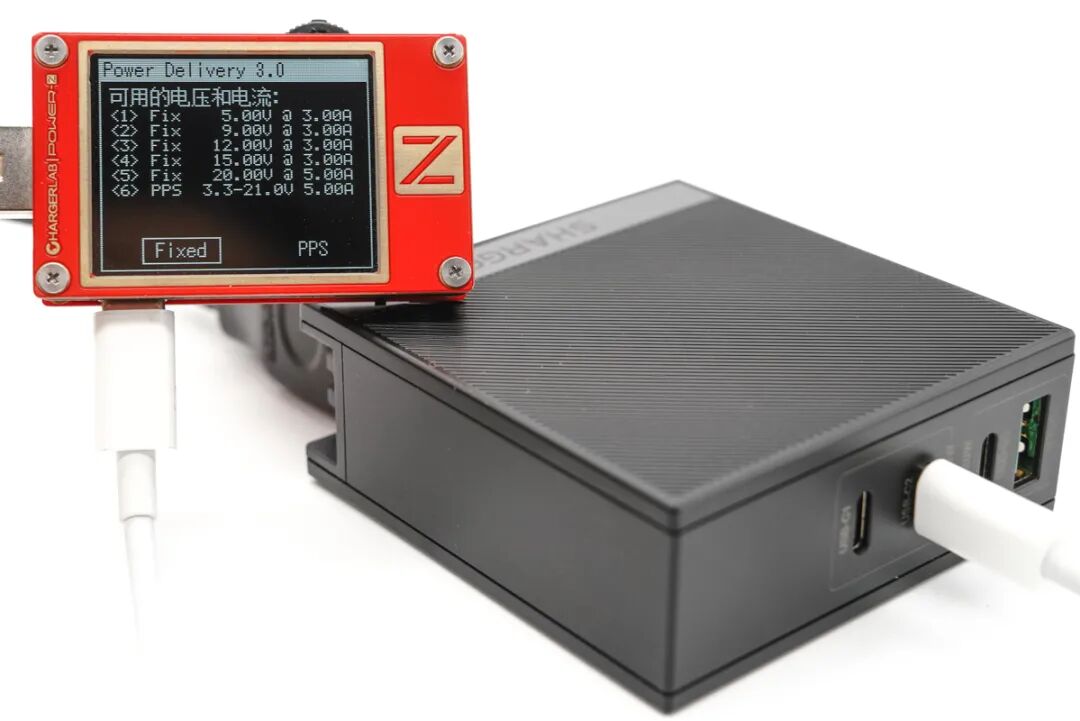

除此之外，其PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。

另外使用KT002检测发现USB-C2口输出协议和C1口的完全相同。

此外PDO报文也相同，USB-C1和USB-C2这两个接口单口输出性能完全一样，支持功率盲插，使用更方便。

USB-C3口输出协议也和C1、C2口的一样。

不过PDO报文就不一样了，USB-C3口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。

最后使用KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0等多个快充协议。

二、闪极100W氮化镓充电器拆解

将机身壳拆开取出充电器，输入端通过AC导线连接通电，PCB板背面配有黄铜散热片，并且粘贴绝缘胶带进行绝缘保护。

正面黄铜散热片与PCB板之间还使用白色导线接地。

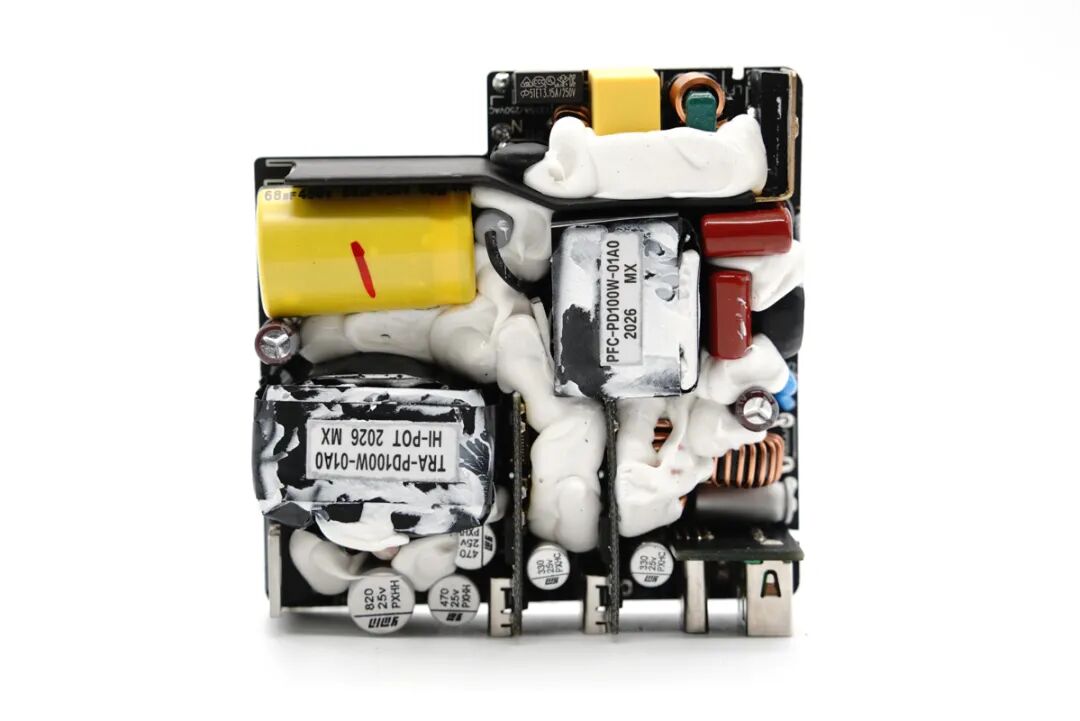

PCB板正面一览，各元器件之间全部打胶处理。

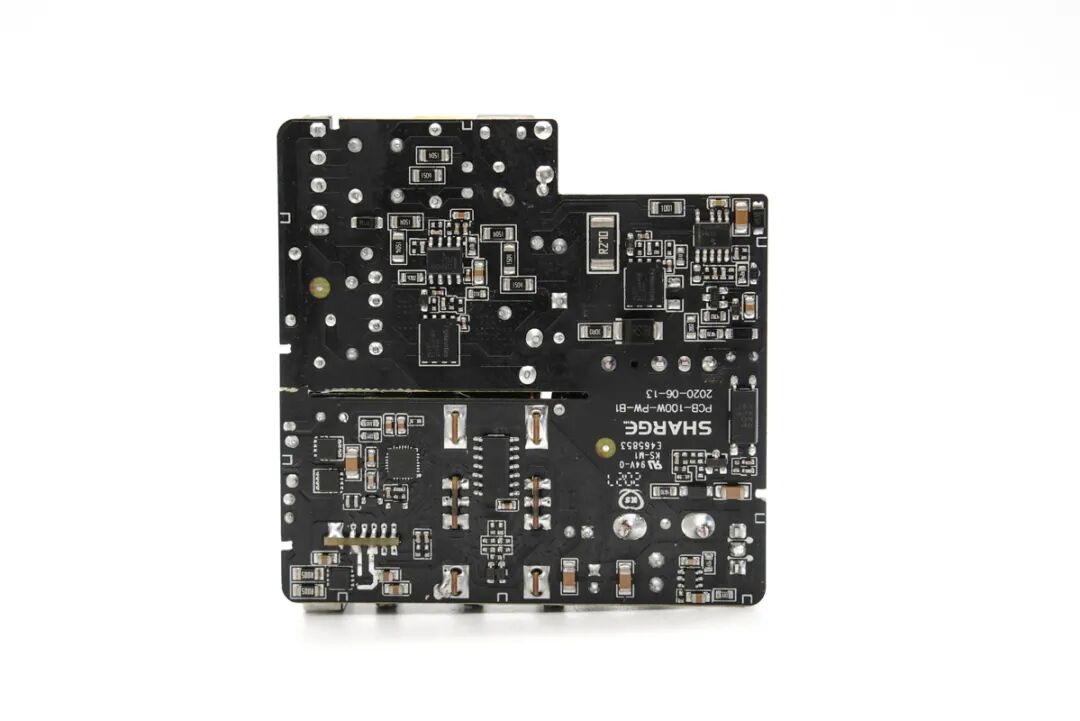

PCB板背面一览，初次级之间镂空并设有绝缘隔离板。

取下绝缘隔离板可以看到两颗被遮挡的APFC升压元件。

通过对电路板正背面电路分析发现，闪极这款充电器采用了APFC升压供电，开关电源定压输出，三路独立降压四口输出的设计架构。其中C1和C2口二次降压方案完全一样，从而实现了单口输出性能完全一致，支持功率盲插功能。下面我们从输入端开始了解各元器件的信息。

输入端一览，设有保险丝、NTC浪涌抑制电阻、两级共模电感、X电容以及整流桥，并且打胶处理，左侧整流桥还使用螺丝固定在散热片上，散热片外套有绝缘管。

延时保险丝规格为3.15A 250V。

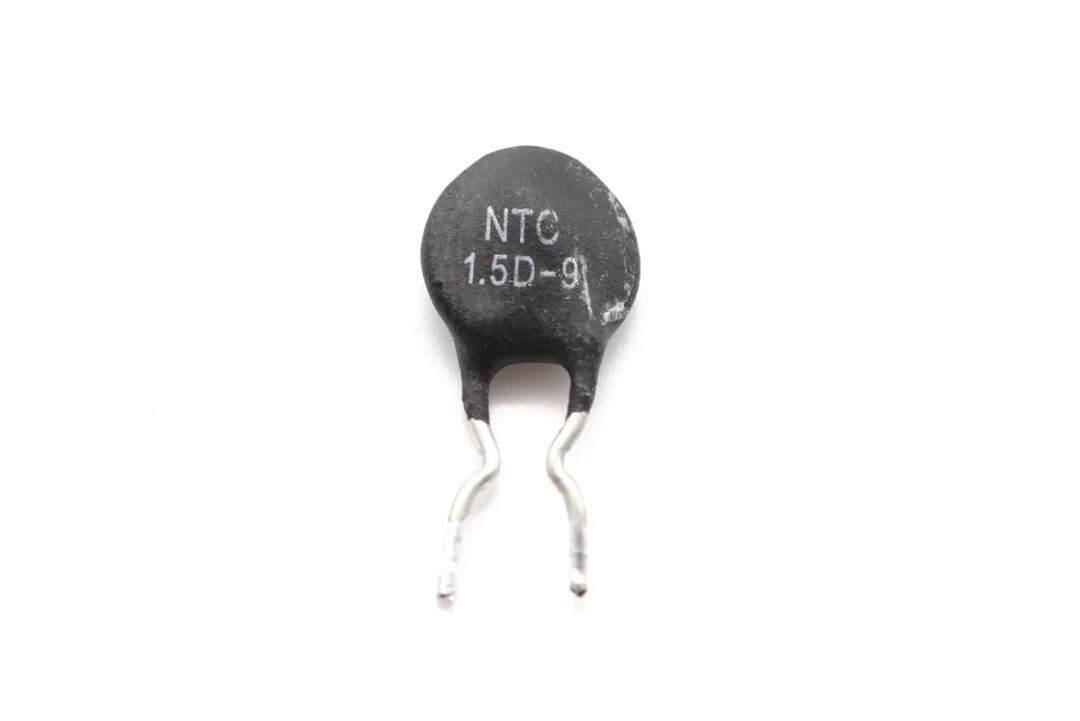

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

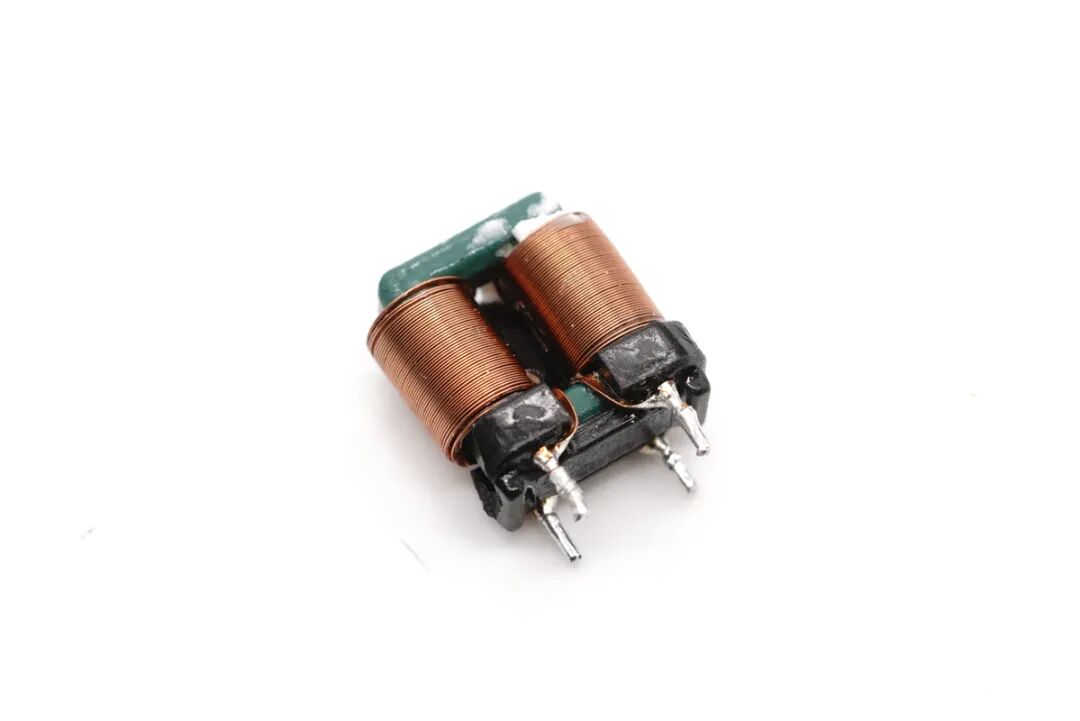

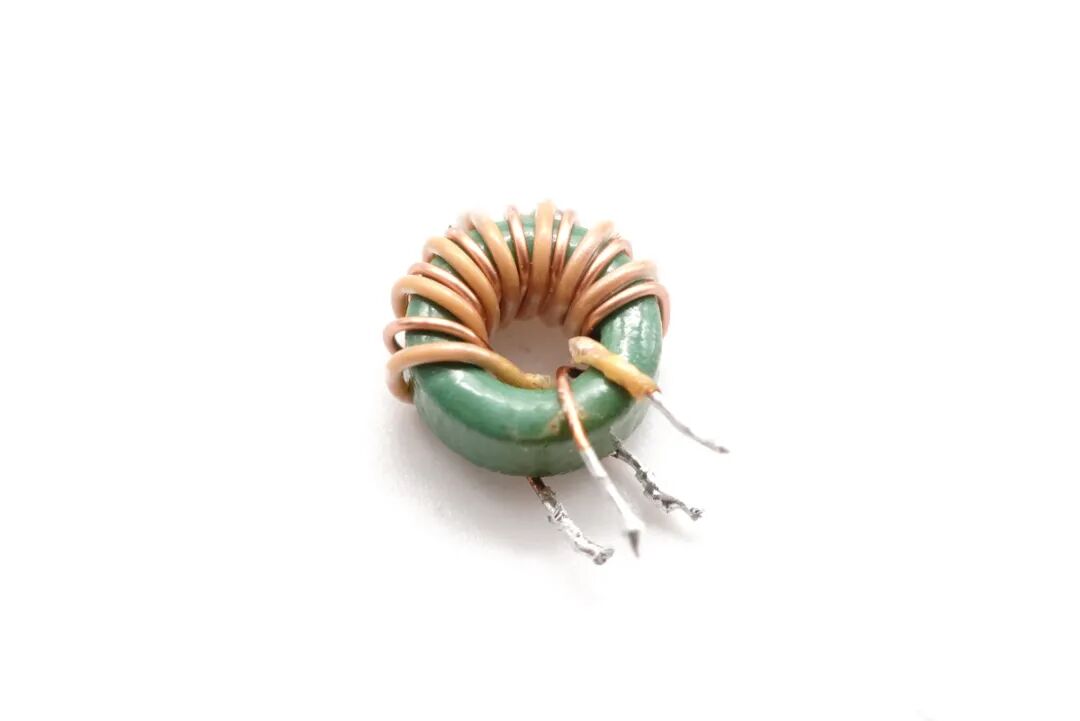

共模电感双向绕制绿色磁芯，用于滤除EMI干扰。

另一颗共模电感扁平铜带绕制。

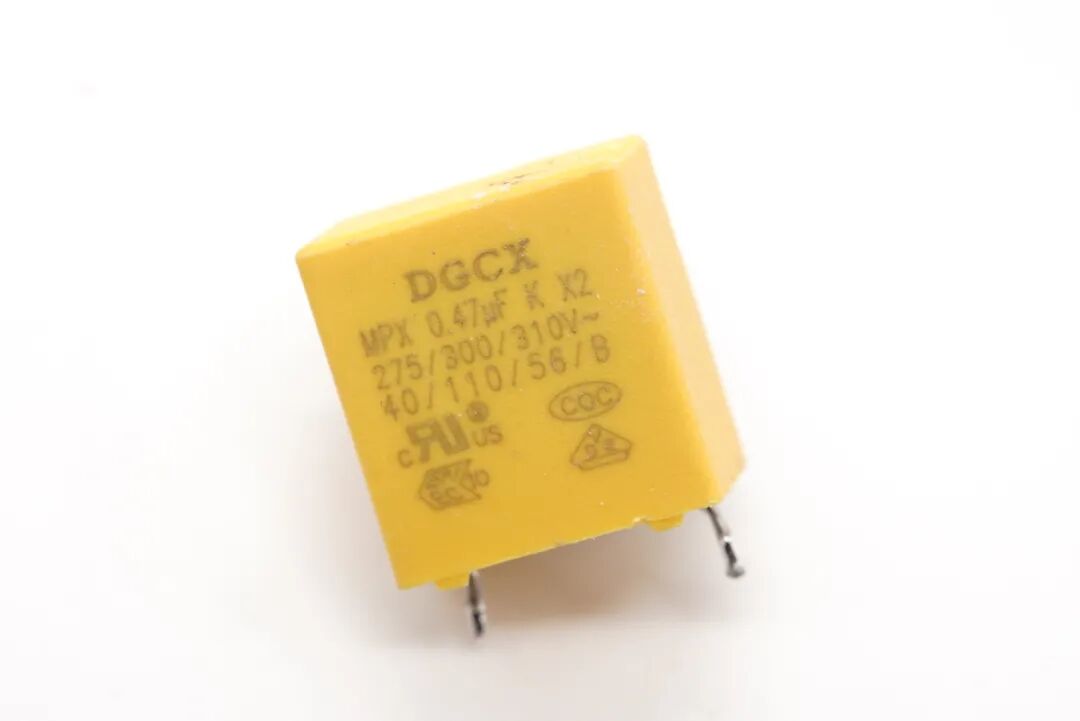

安规X电容容量0.47μF，来自DGCX东莞市成希电子有限公司。

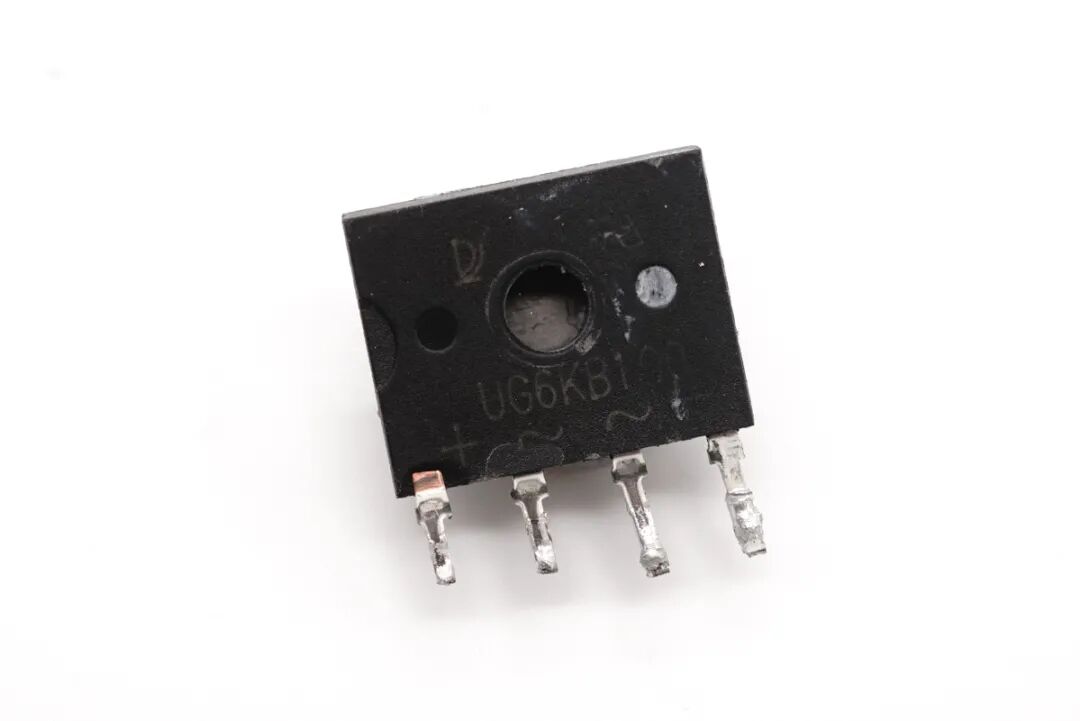

UG6KB100整流桥特写。

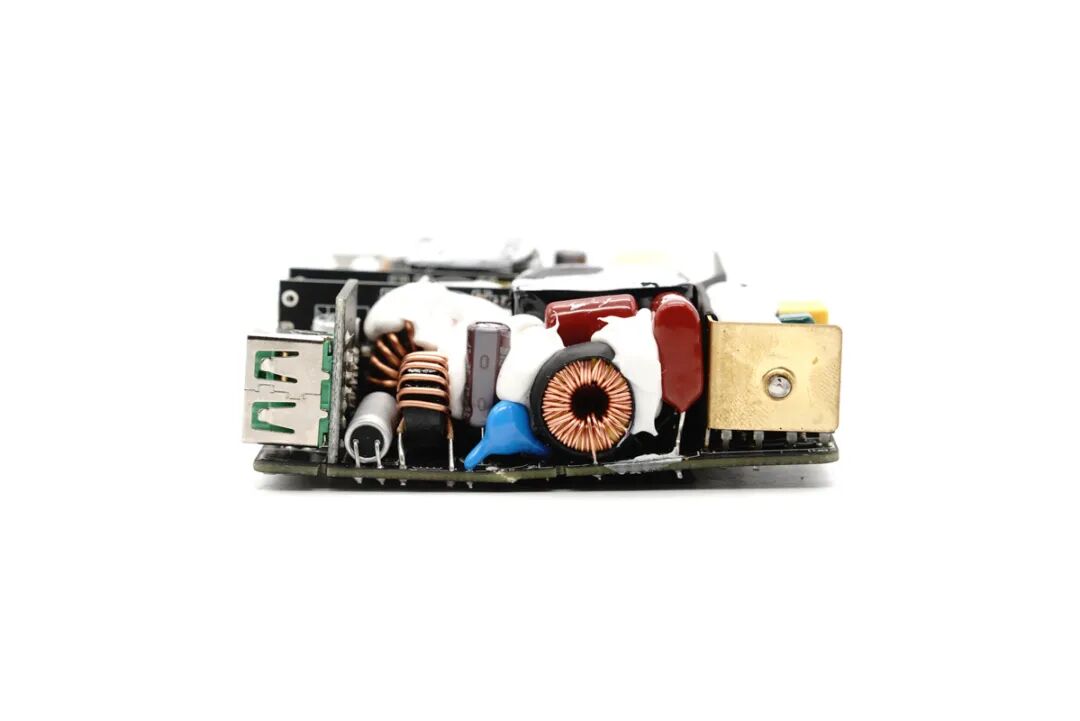

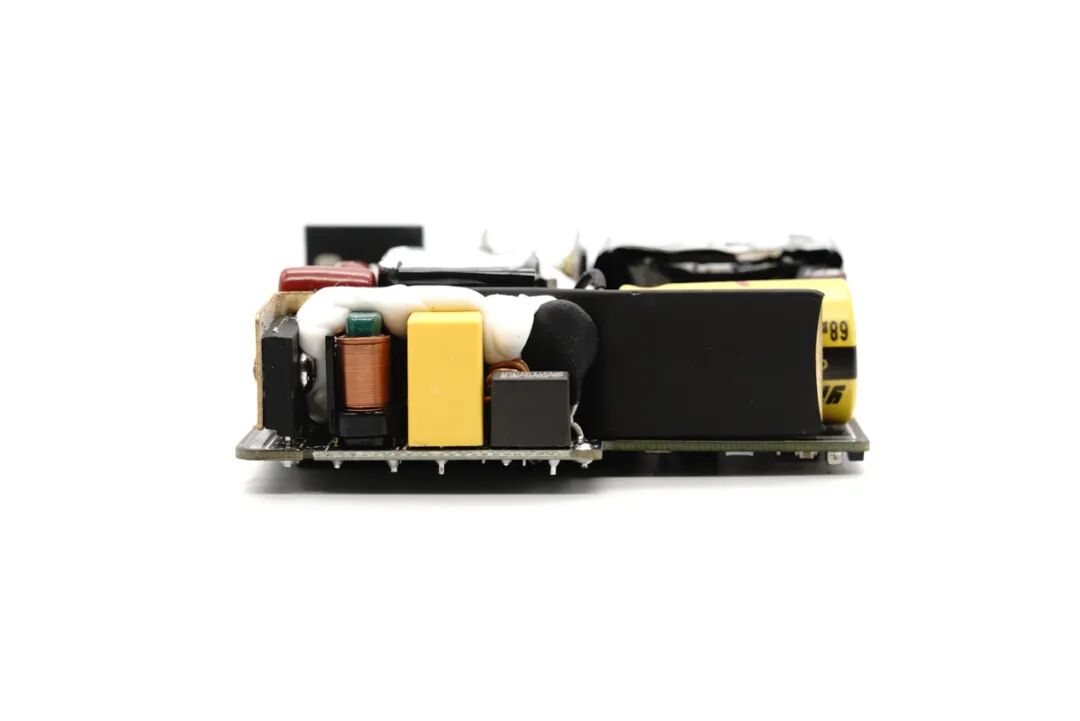

PCB板侧面一览。

散热片另一侧是PFC升压电路，可以看到设有红色薄膜电容和PFC升压电感。

主板背面对应区域设有PFC升压控制器和开关管。

滤波电感外套热缩管。

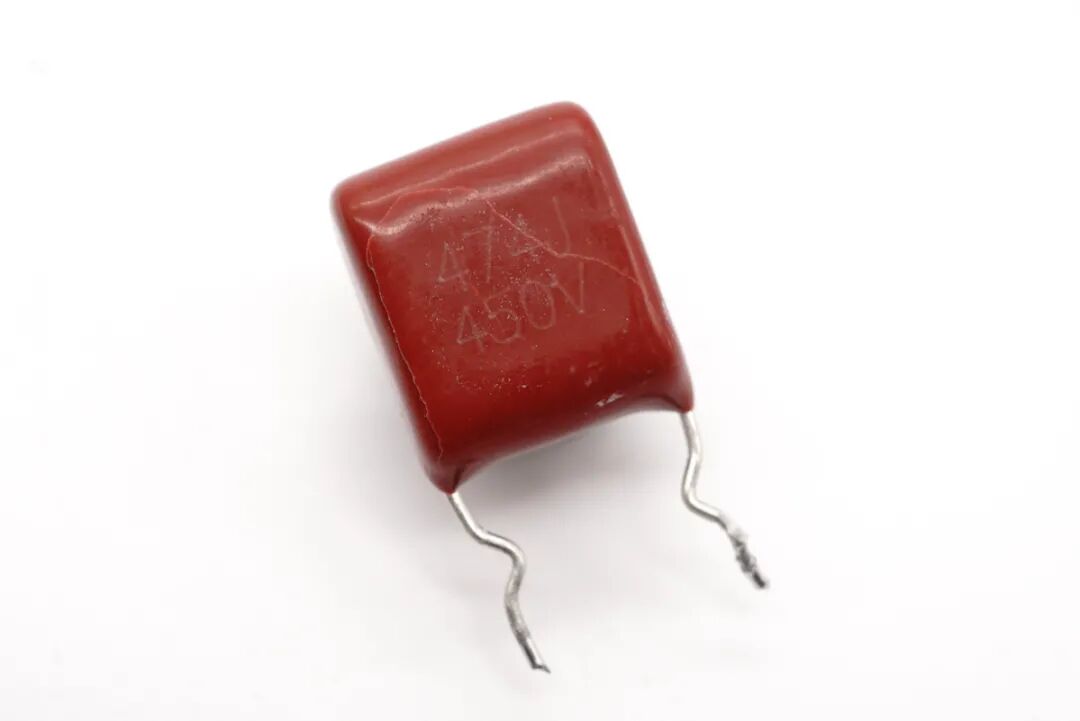

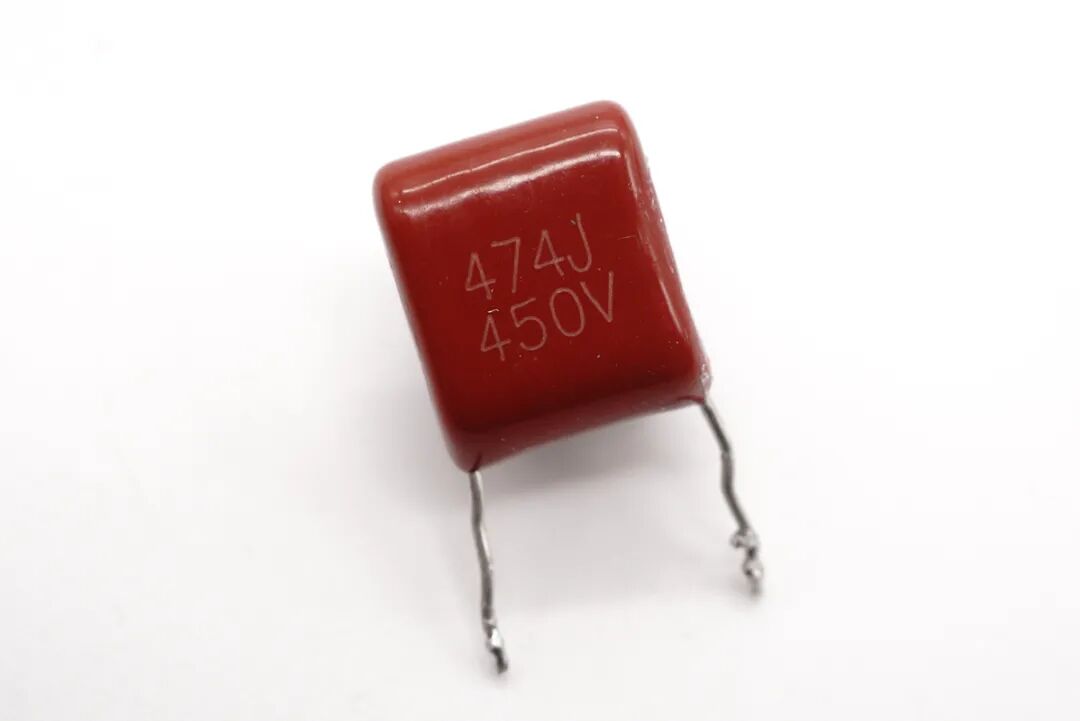

红色薄膜滤波电容特写，规格为0.47μF 450V。

另一颗特写，规格同样是0.47μF 450V。

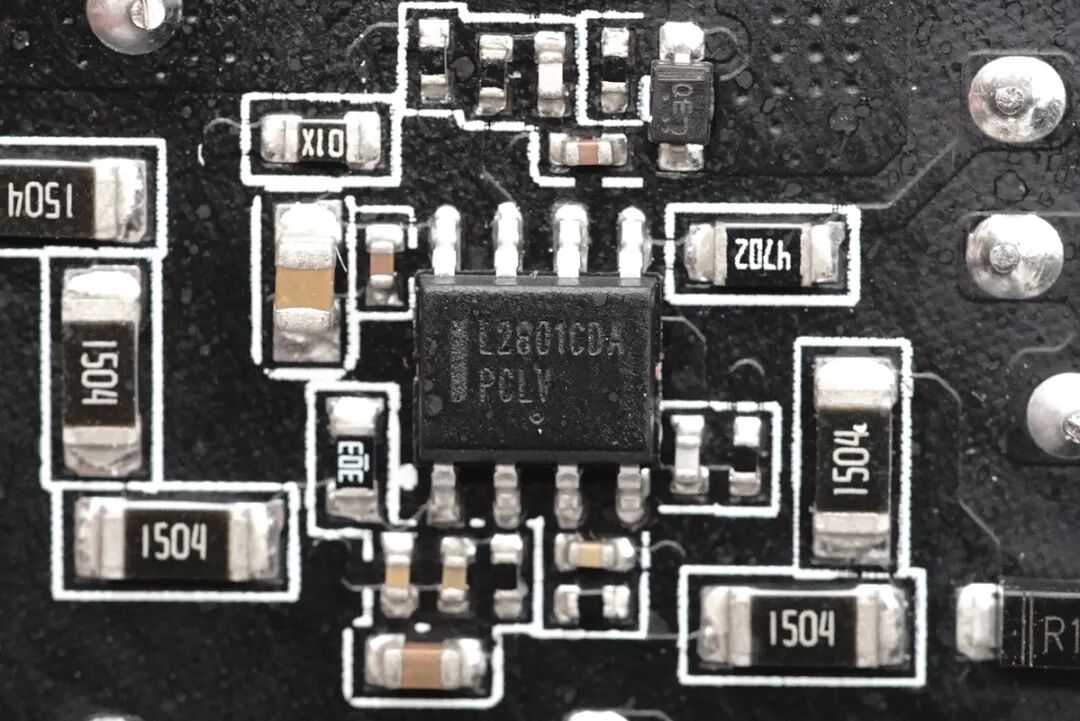

PFC升压控制器采用ON安森美NCL2801，增强的高效率PFC控制器。

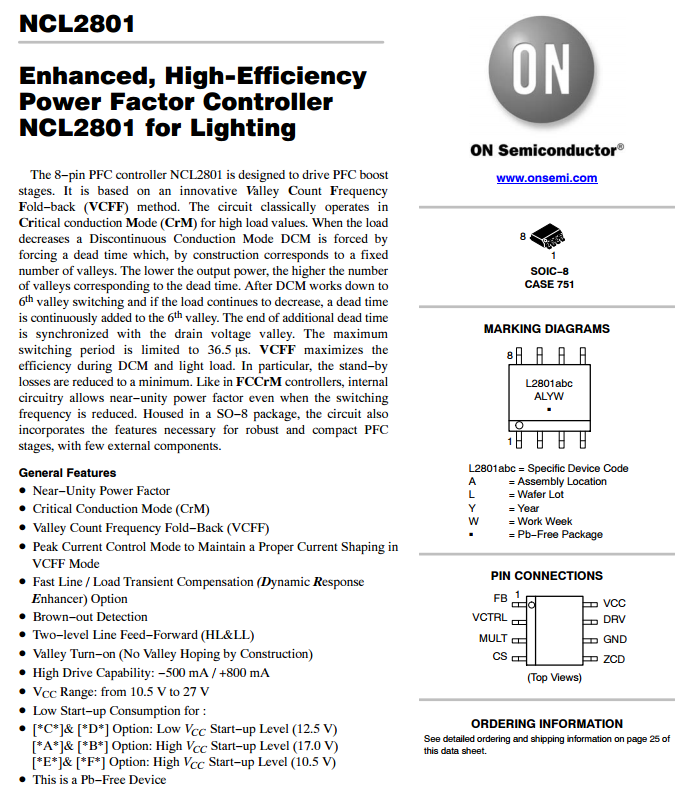

安森美NCL2801。

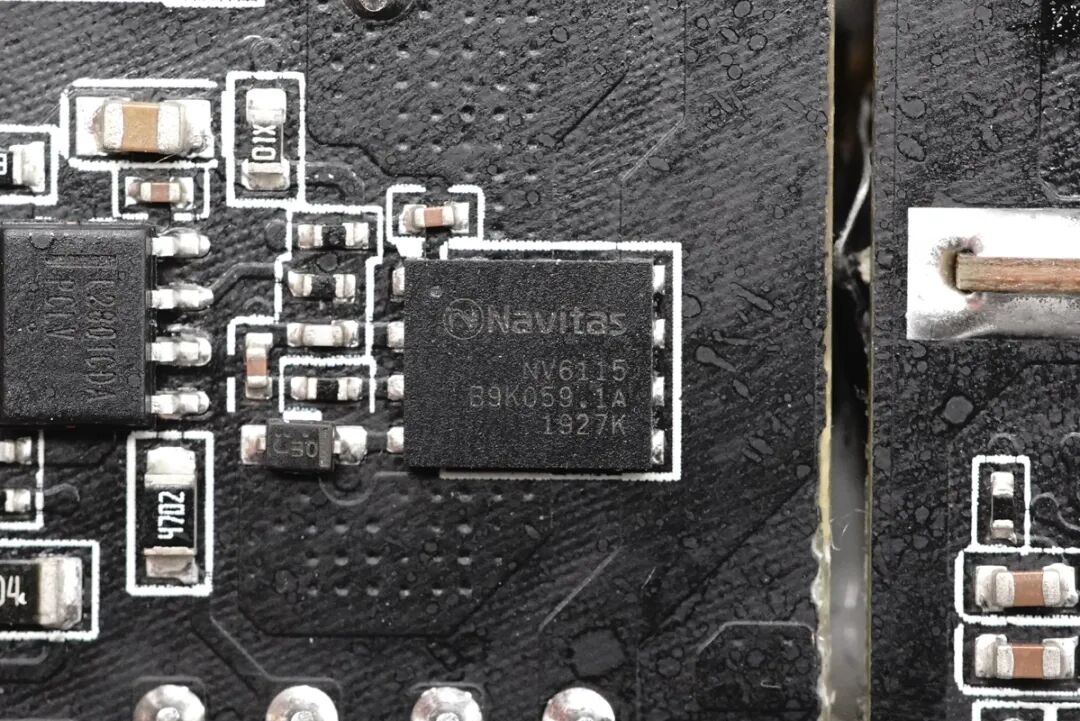

PFC开关管采用纳微NV6115氮化镓功率芯片。NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，简化驱动电路，更加节省PCB空间。

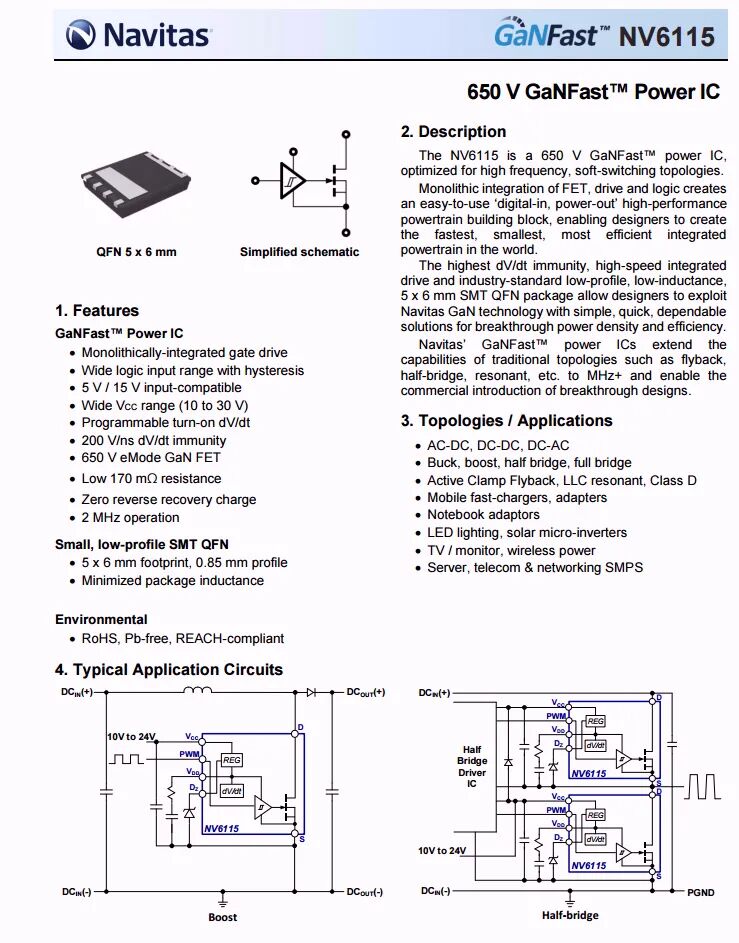

纳微半导体 NV6115 详细资料。

充电头网拆解了解到，采用纳微半导体NV6115的还有小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器、雷柏65W GaN快充、摩米士65W 2C1A氮化镓充电器、柚比30W 1A1C氮化镓充电器、倍思120W氮化镓充电器等产品。

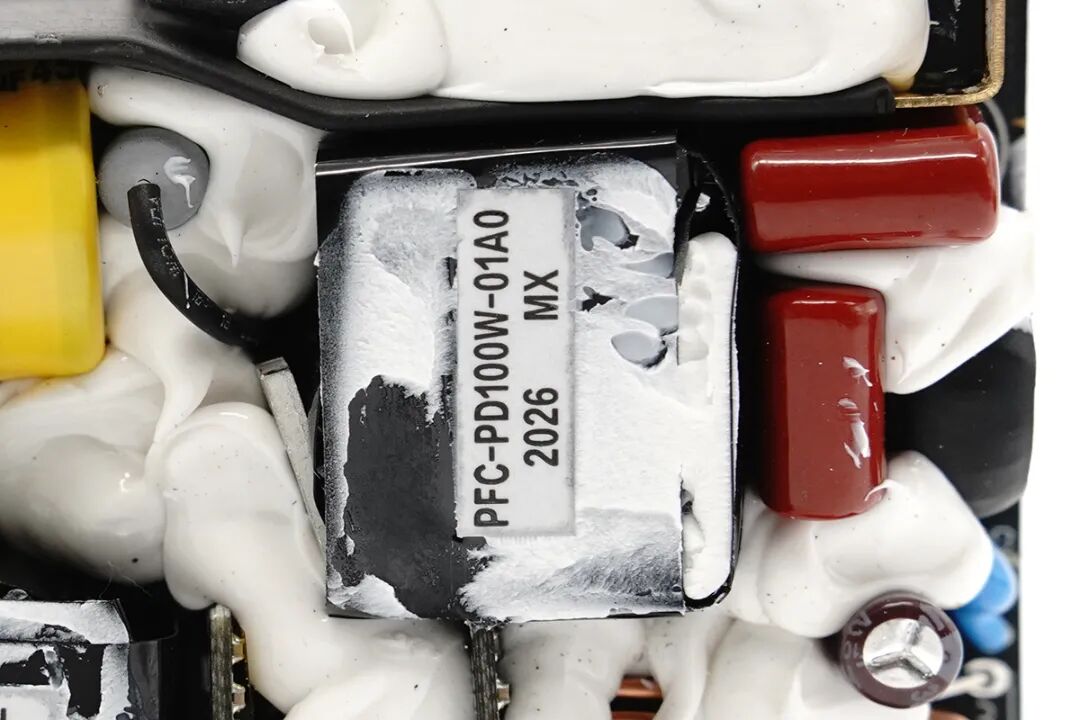

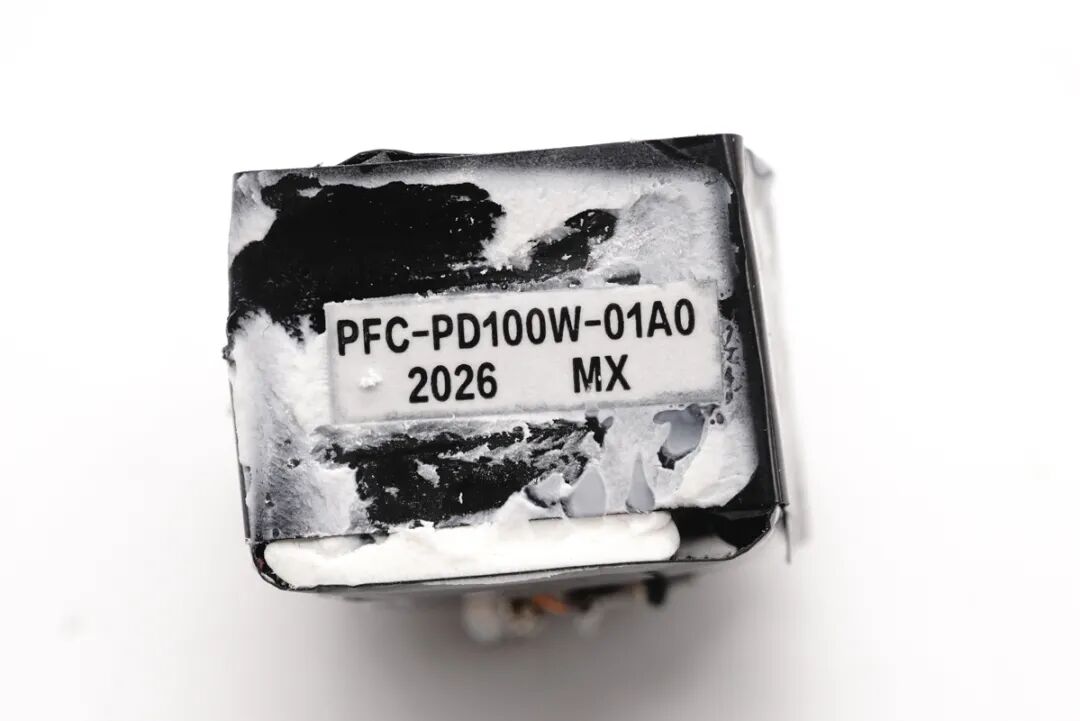

PFC升压电感特写，顶部贴有信息标签。

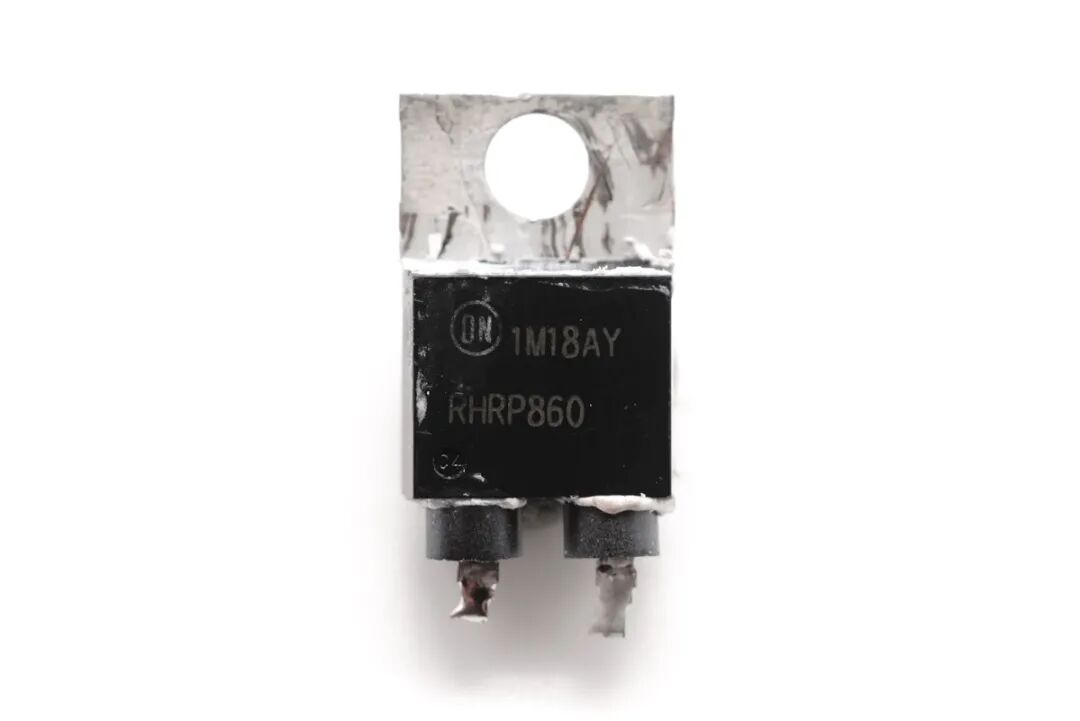

安森美RHRP860，具有软恢复特性的超高速二极管。

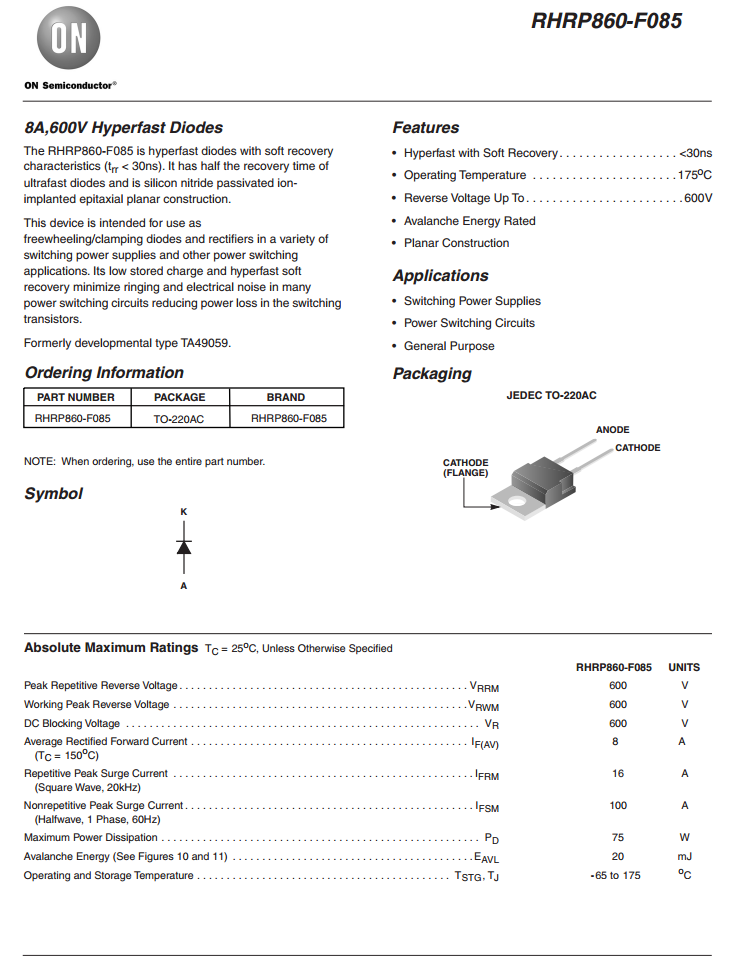

安森美RHRP860-F085资料信息。

PFC电流检测的色环电阻特写。

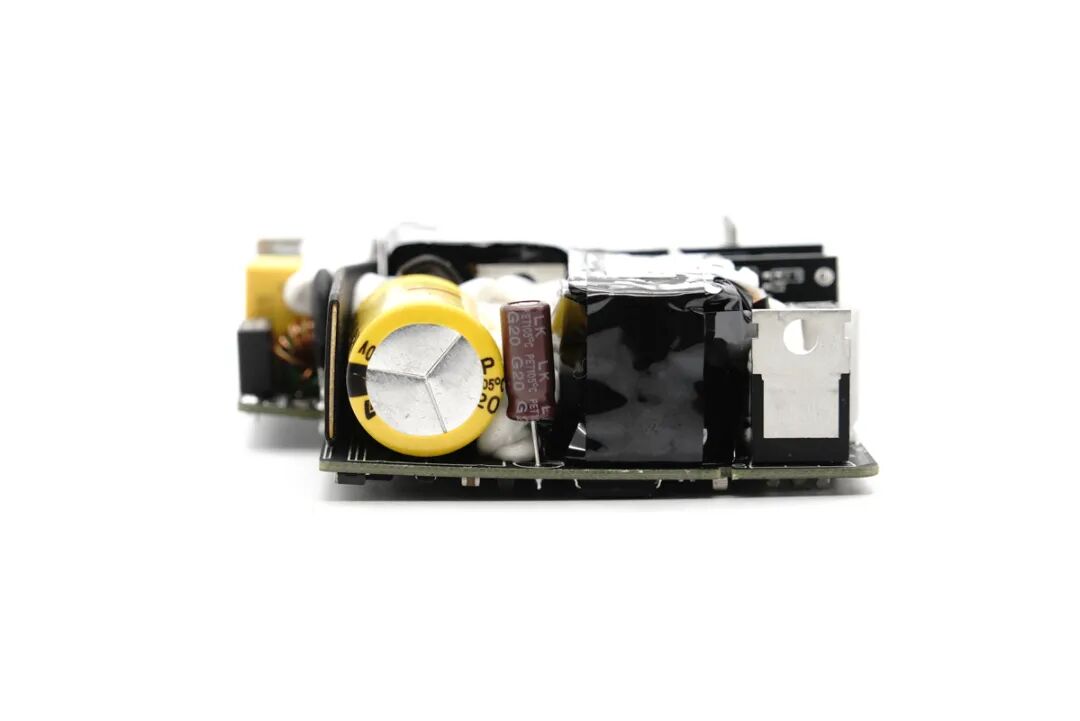

PCB板另一侧一览，设有高压滤波电解电容、PWM主控芯片供电电容、变压器和次级同步整流MOS管。

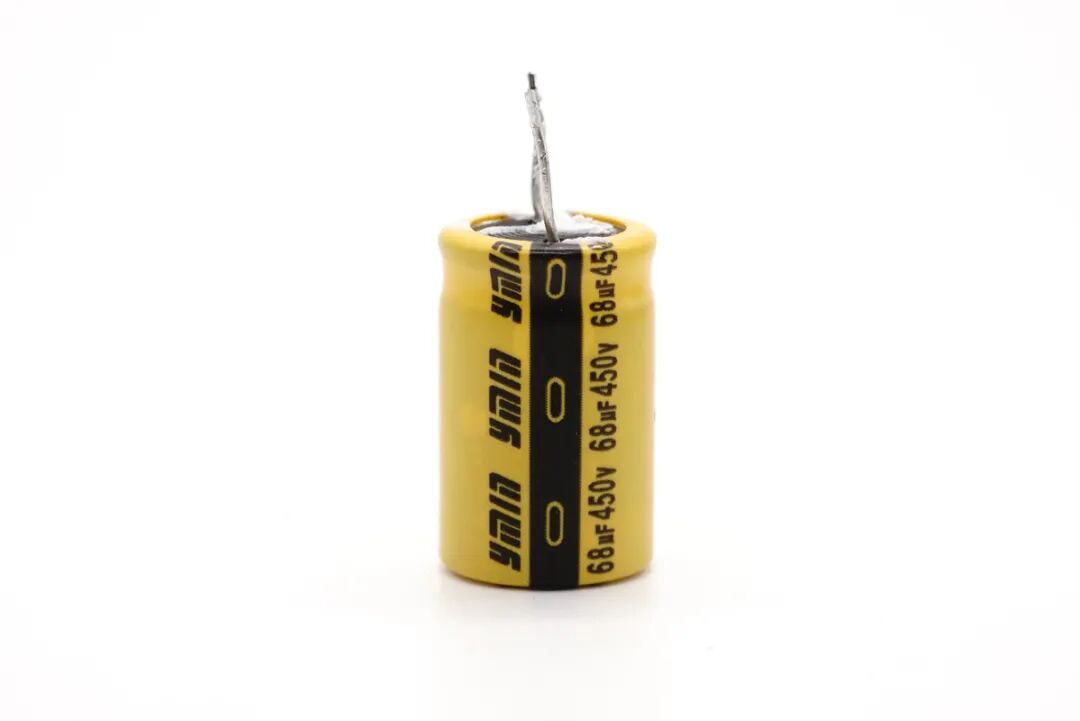

高压滤波电解电容来自永铭，规格为68μF 450V。

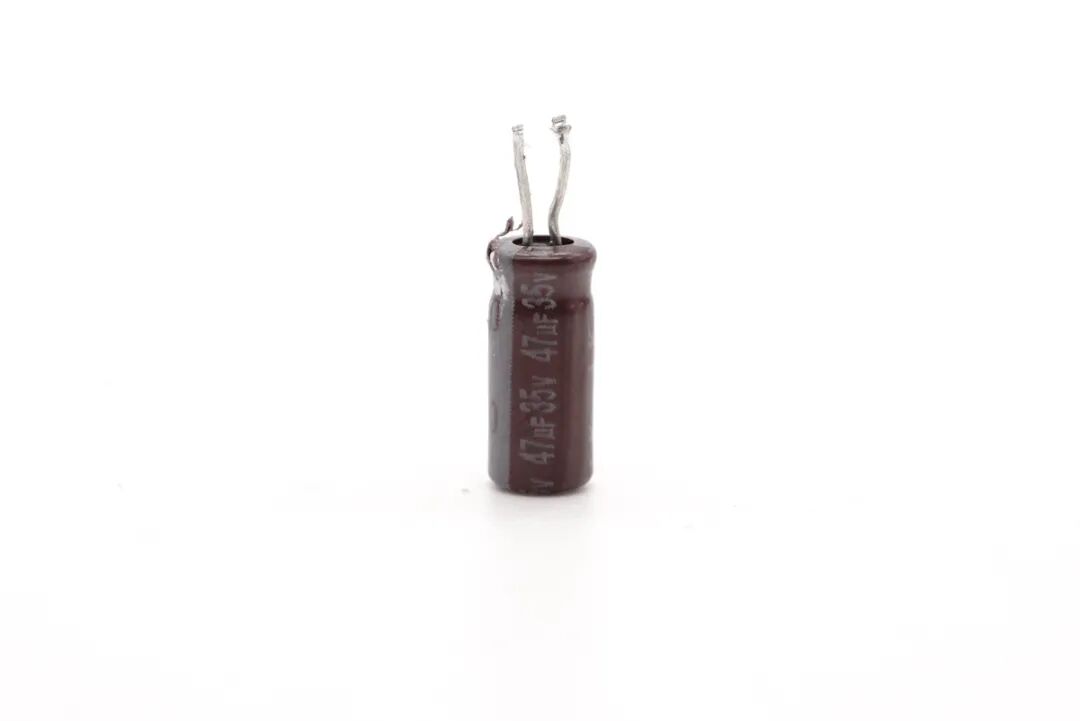

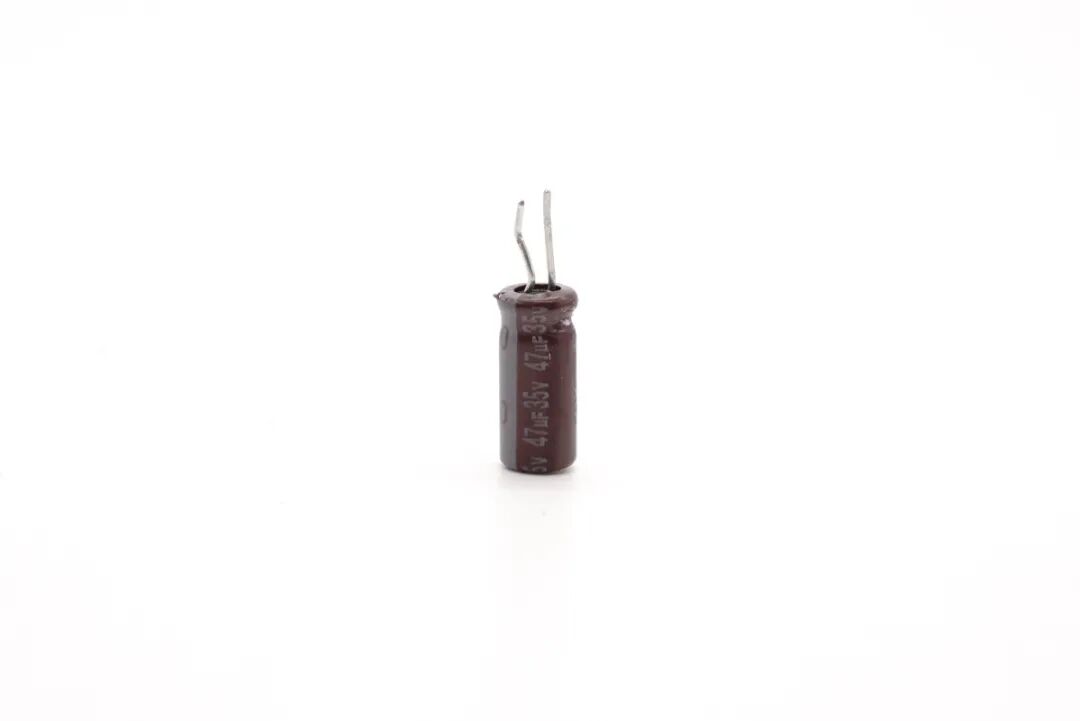

PWM主控芯片供电电容特写，规格为35V 47μF。

另一颗特写，规格同样是35V 47μF，为PFC升压控制器供电。

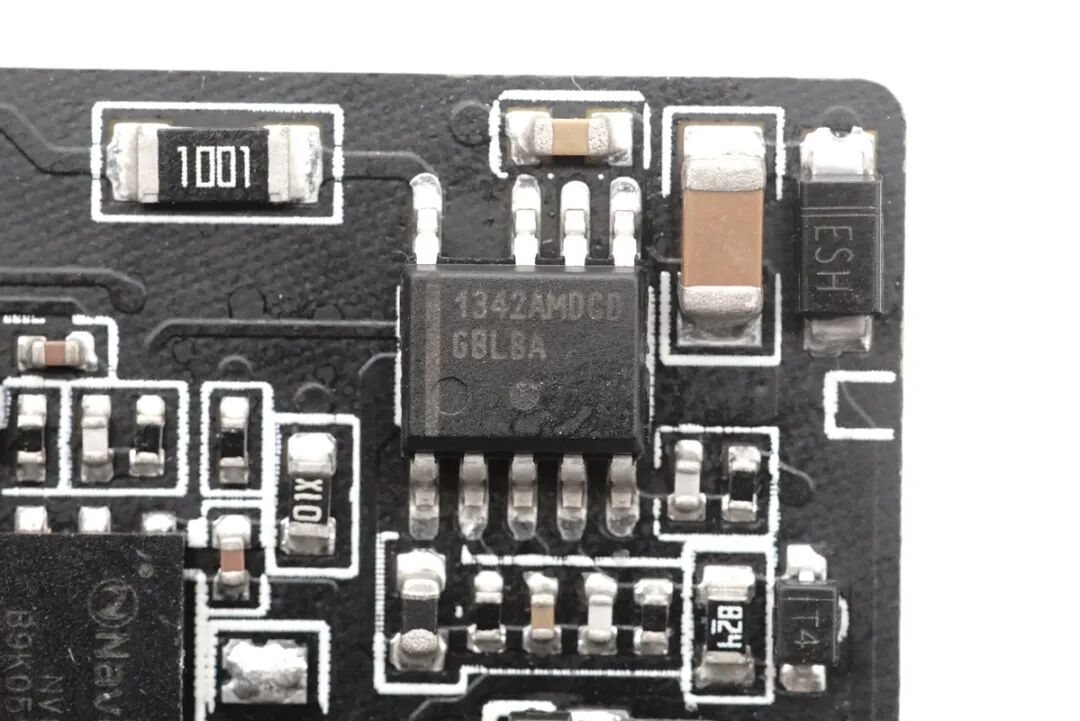

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

安森美NCP1342详细资料。

充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有小米120W超级快充、iQOO 120W闪充充电器、傲基100W氮化镓快充、联想90W闪充双口氮化镓充电器、努比亚65W氮化镓充电器、洛克65W氮化镓PD快充充电器、飞利浦65Ｗ快充插座等。

初级开关同样采用纳微NV6115氮化镓功率芯片。

变压器特写，顶部贴有信息标签。

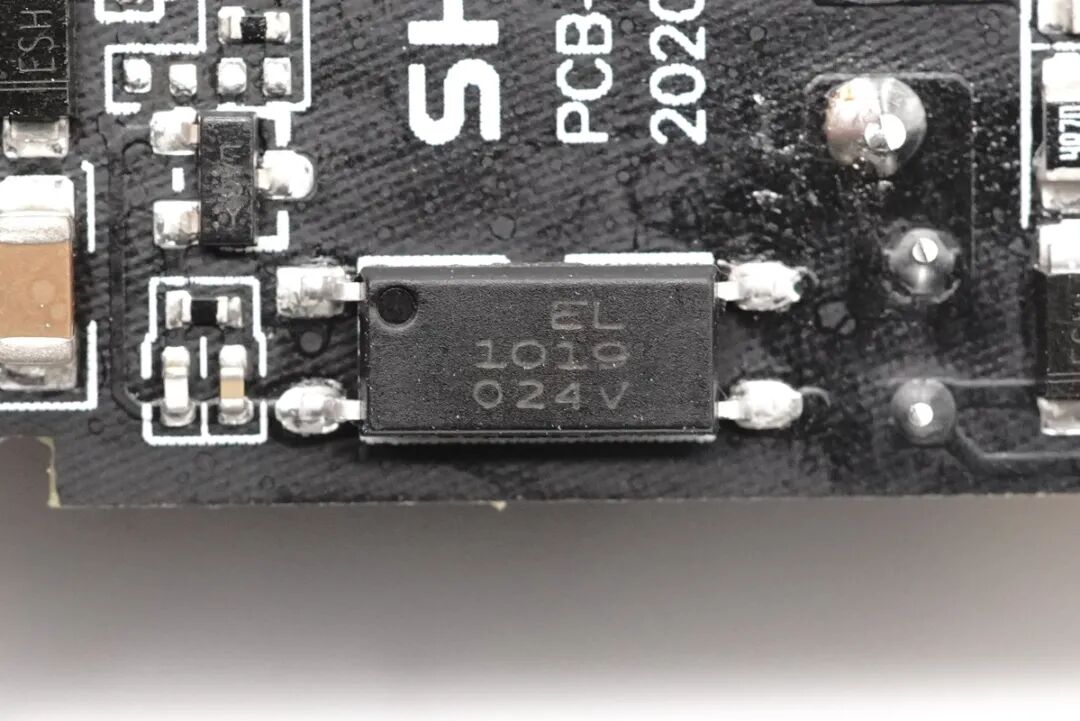

亿光EL 1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

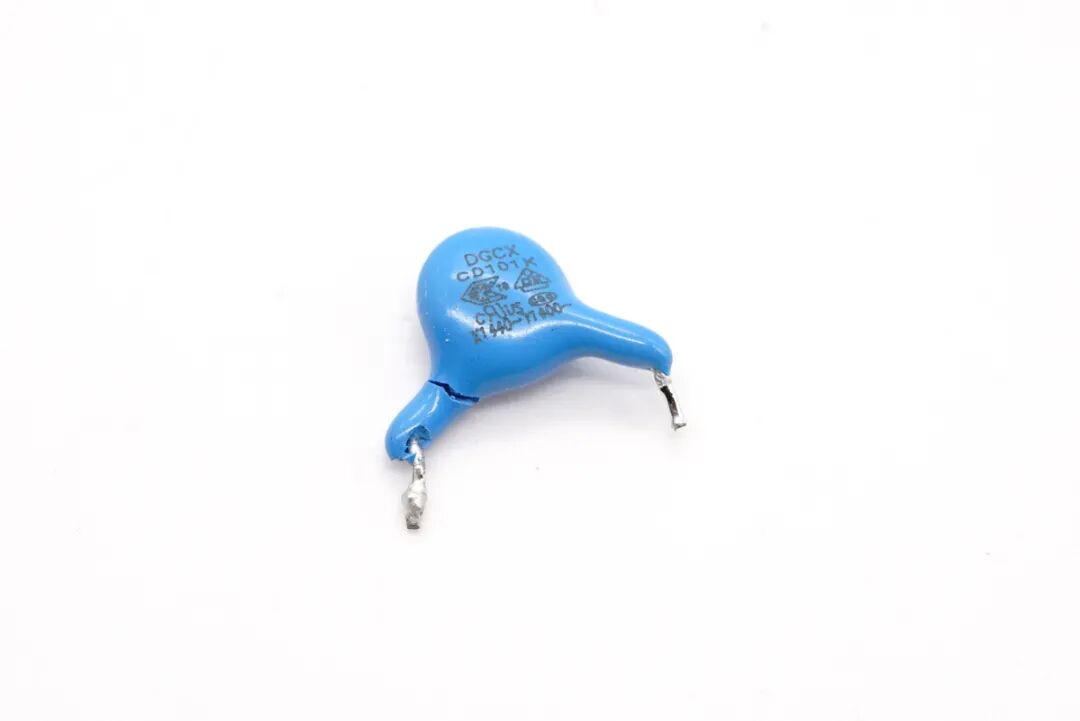

输出抗干扰蓝色Y电容，来自DGCX东莞市成希电子有限公司。

另一颗特写。

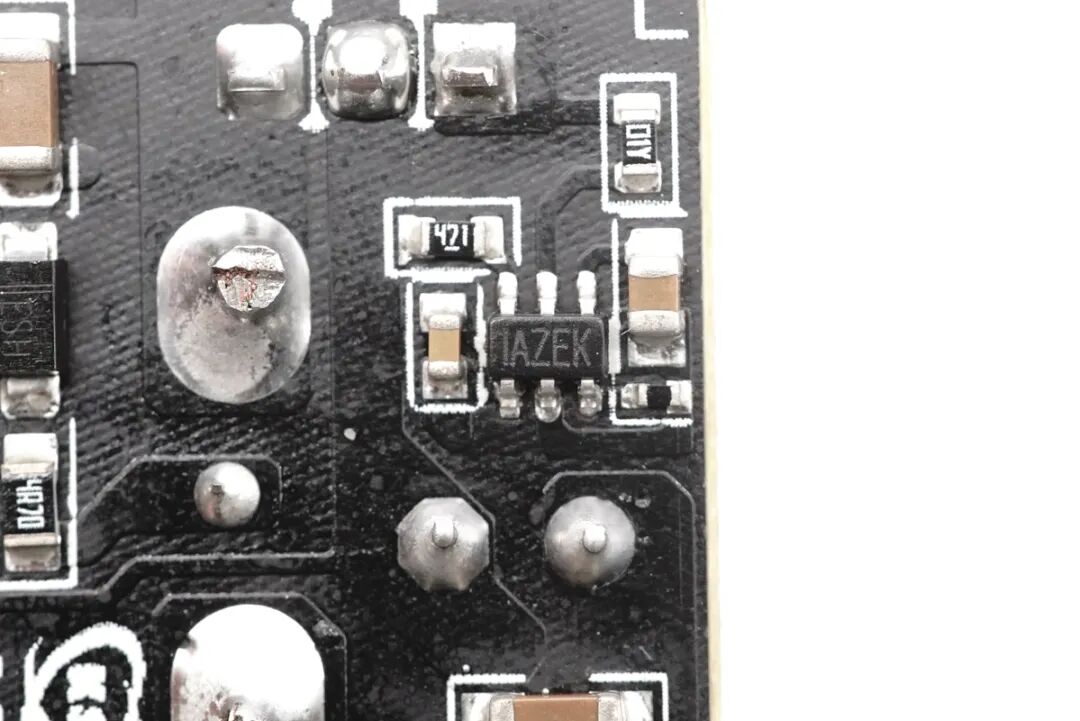

丝印IAZEK次级同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持多种操作模式。

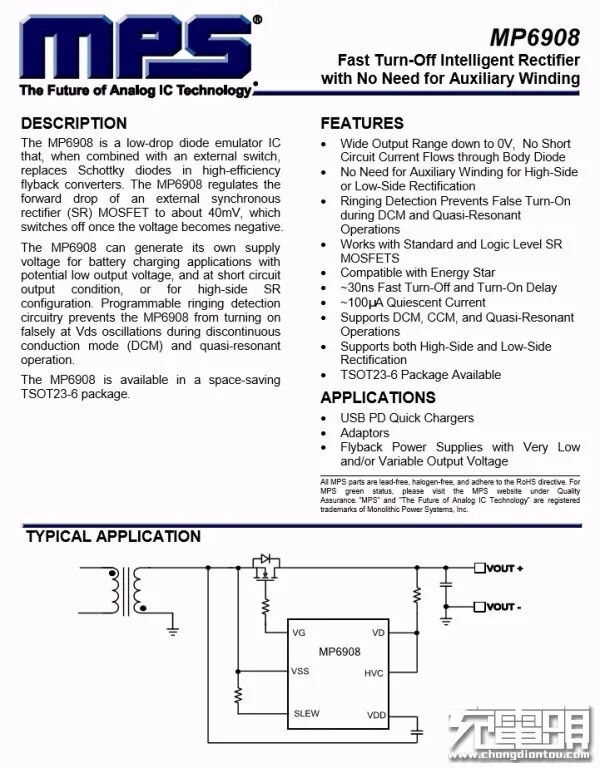

MP6908详细规格参数。

充电头网了解到，采用MPS MP6908的还有小米GaN充电器Type-C 65W、雷柏65W GaN快充、安克 65W USB PD快充充电器、小米USB PD充电器+充电宝、联想YOGA 65W USB PD快充充电器等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、紫米65W 2C1A桌面PD快充充电器等数十款产品采用。

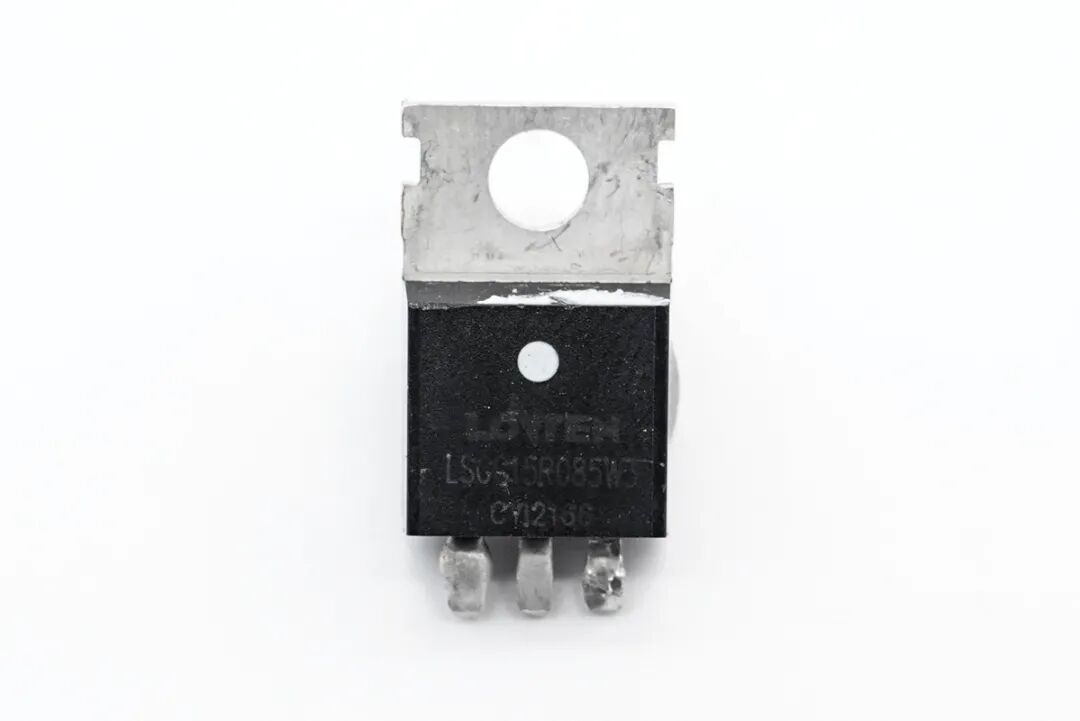

次级同步整流MOS特写，龙腾LSGC15R085W3。

输出端一览，四个USB母座均焊接在小板上。

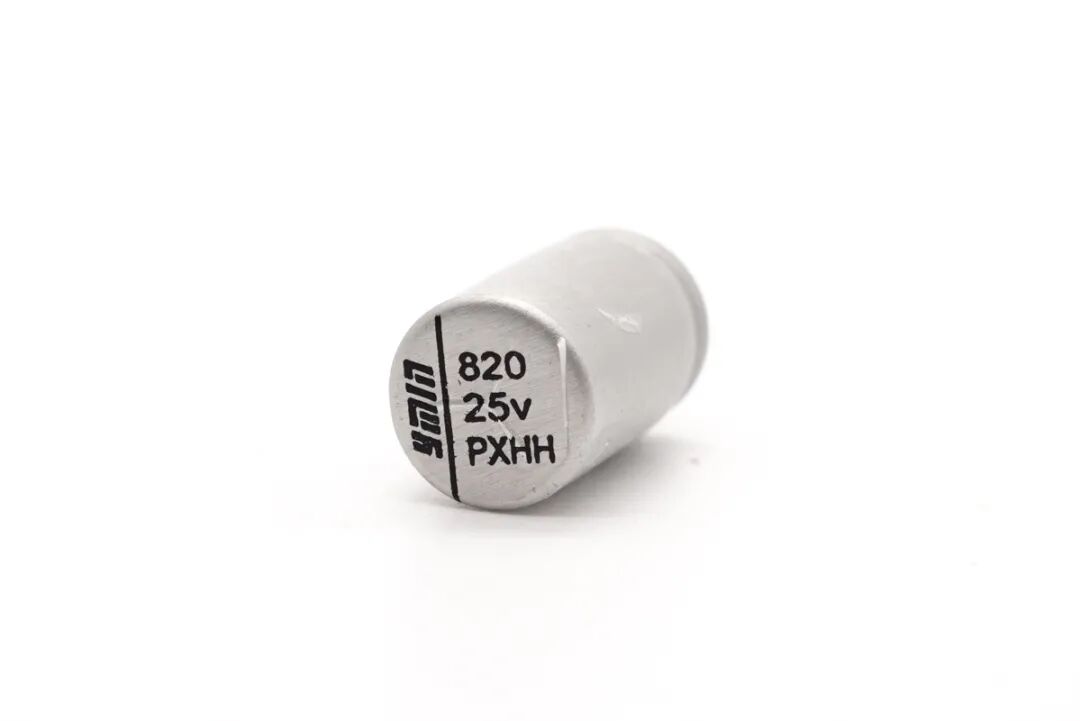

同步整流输出滤波固态电容，永铭NPX系列固态电容，规格为25V 820μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。

充电头网了解到，永铭NPX系列固态电容此前已被摩米士65W 2C1A氮化镓快充充电器、倍思45W 1A1C氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户一致认可。

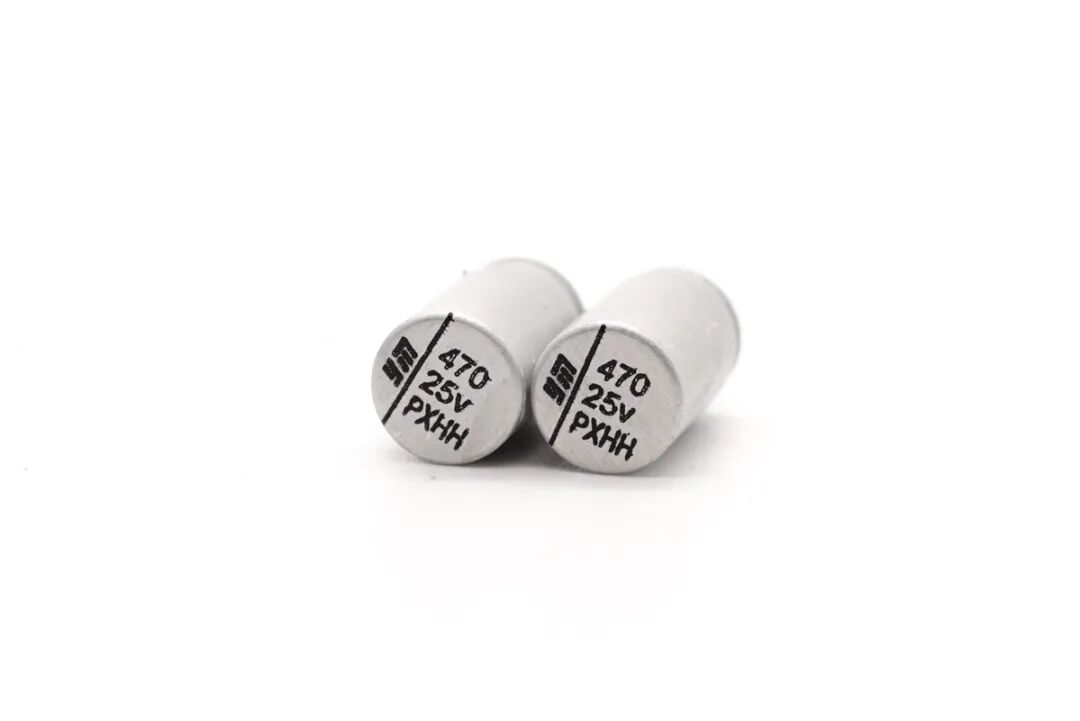

另外两颗规格为25V 470μF。

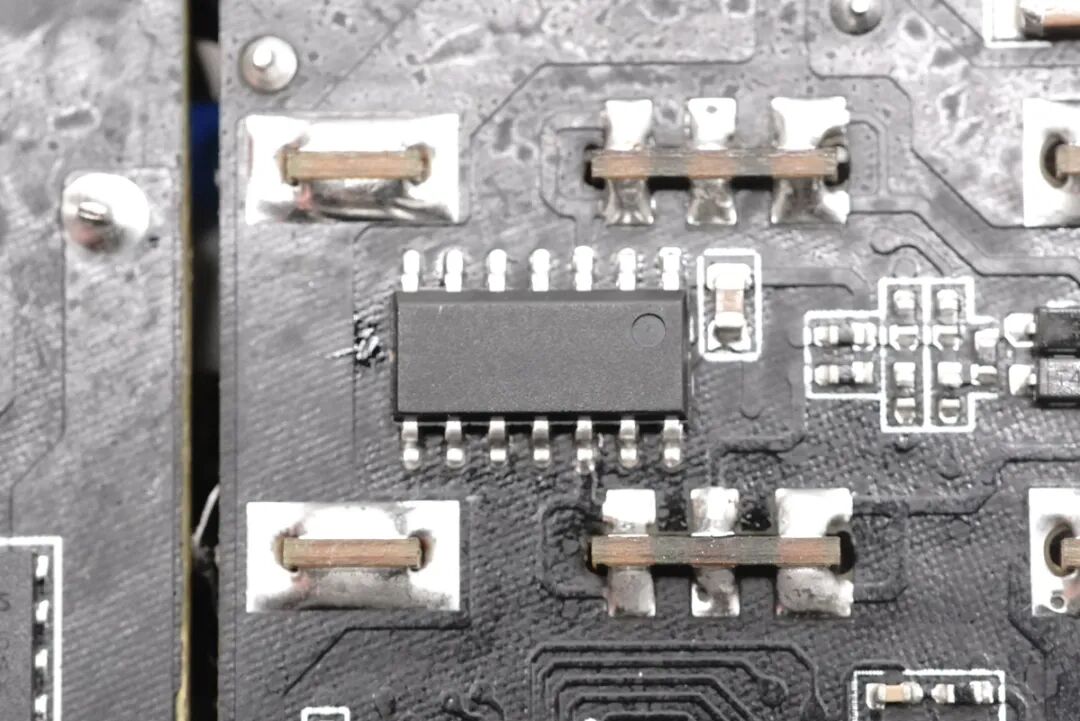

无丝印芯片特写，用于输出接口功率智能分配。

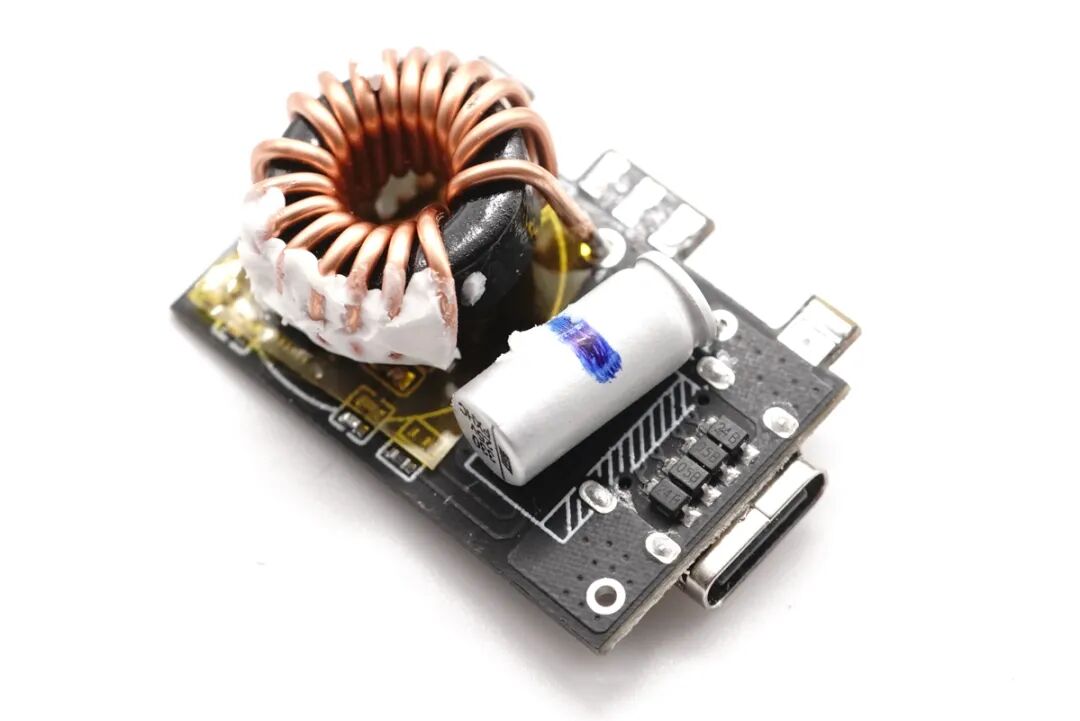

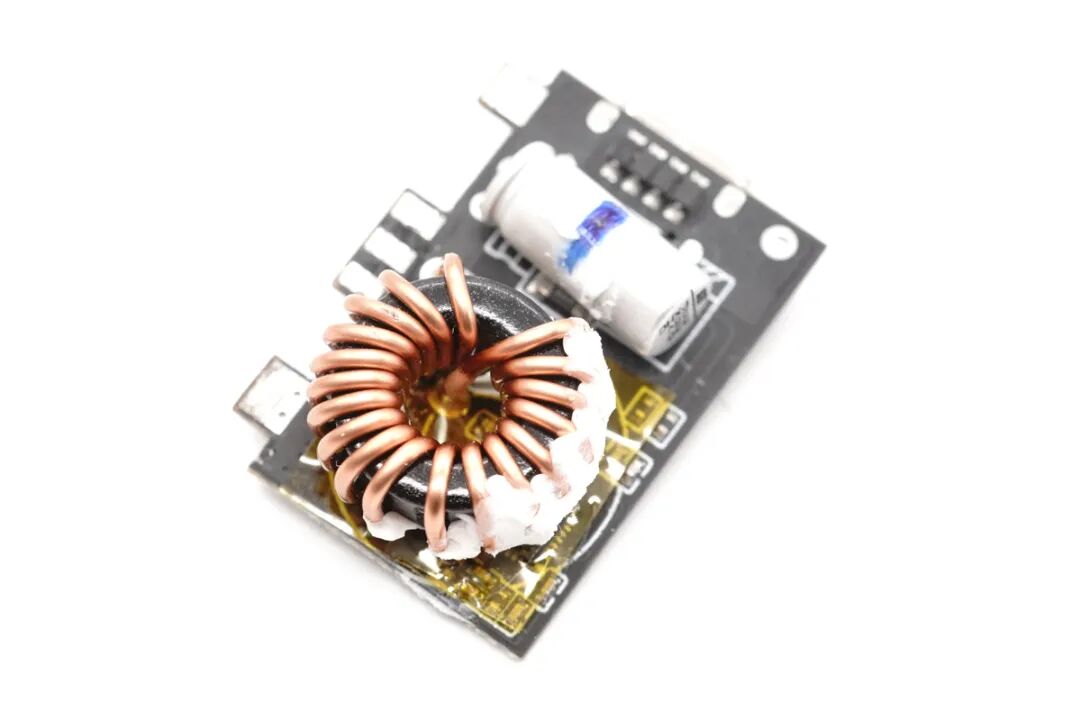

USB-C1母座所在小板正面设有降压电感和固态电容，电感下面有绝缘胶带进行隔离，Type-C母座有TVS进行静电保护。

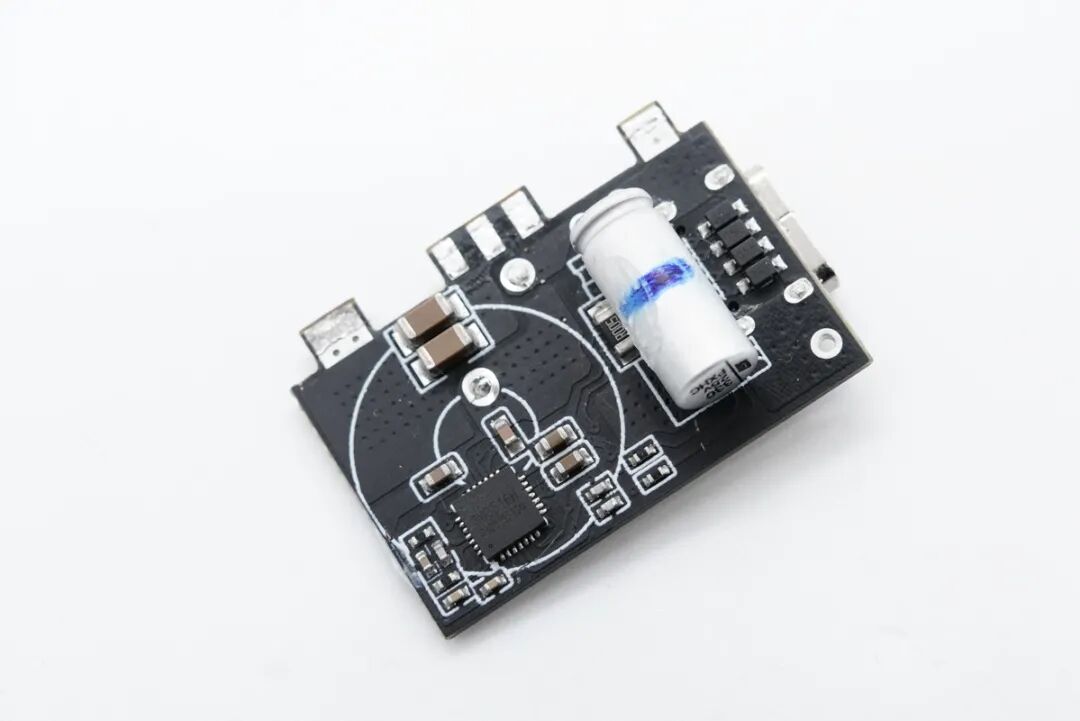

将电感拆掉，下面设有二次降压主控芯片。

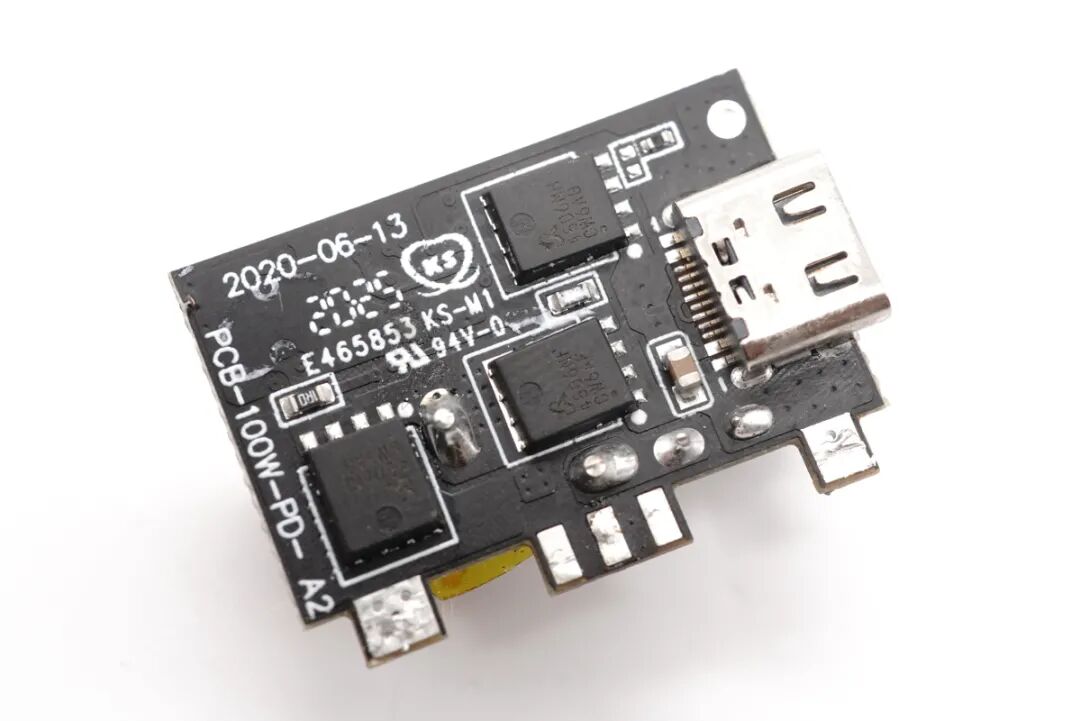

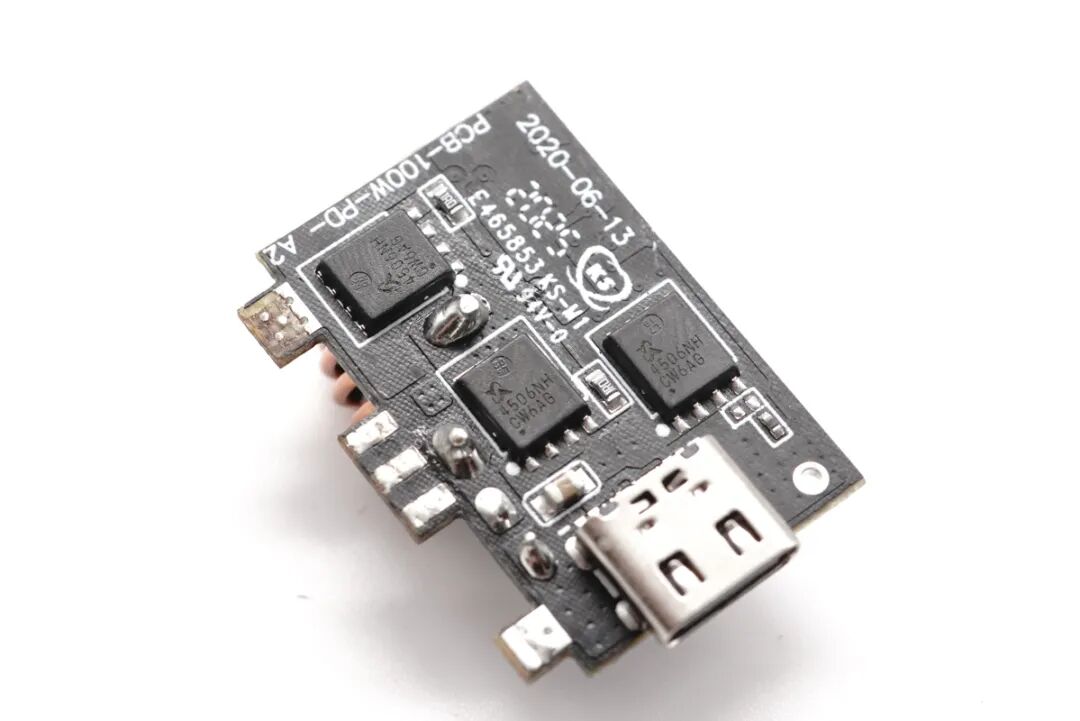

背面设有三颗MOS管。

USB-C1降压电路主控芯片均采用的是智融SW3516H，用于降压控制和协议识别。

智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV 模式，以及双口管理逻辑。外围只需少量的 器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

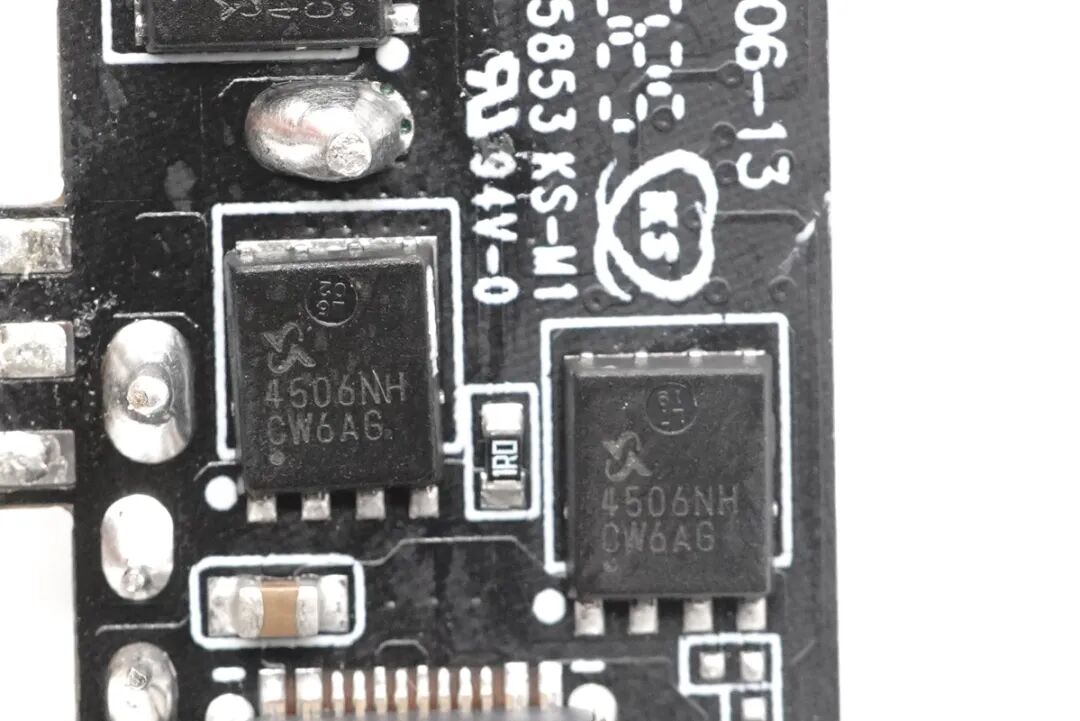

背面三颗MOS管均为大中SM4506NHKP，NMOS，耐压30V，DFN5x6-8封装。其中两颗用于为USB-C1口输出同步整流降压。

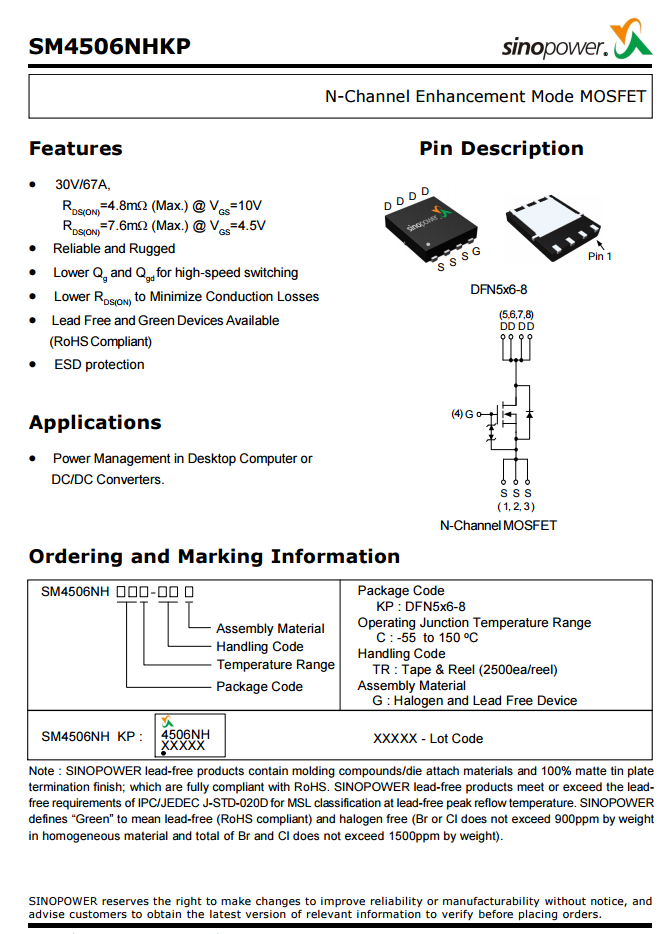

大中SM4506NHKP资料信息。

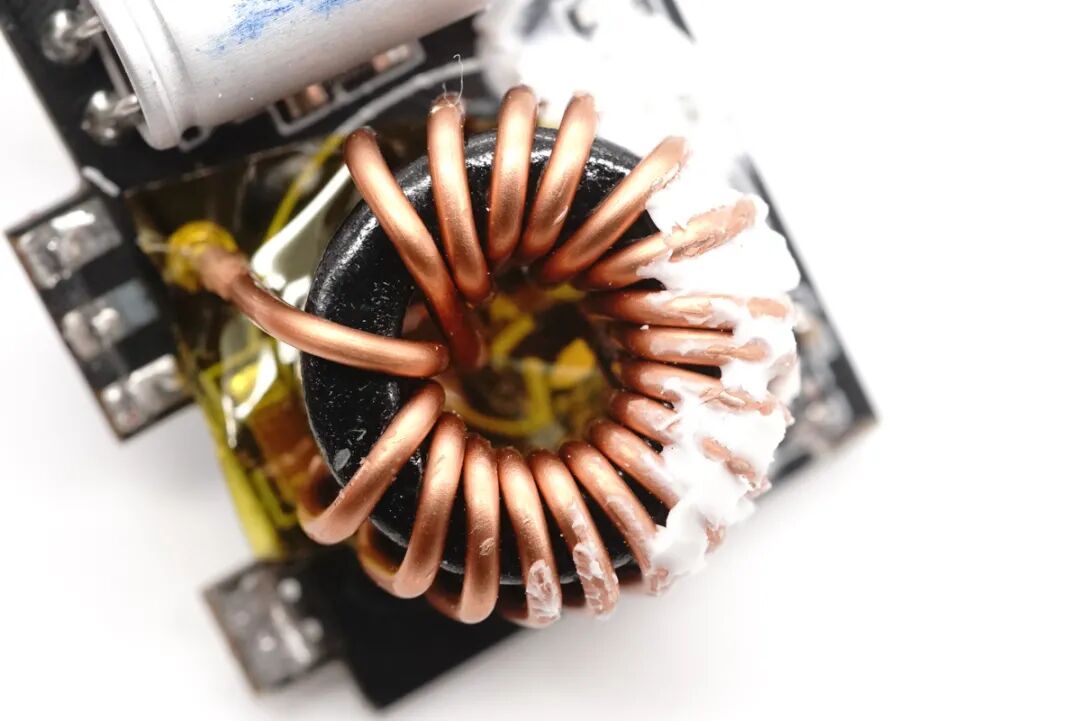

降压电感特写。

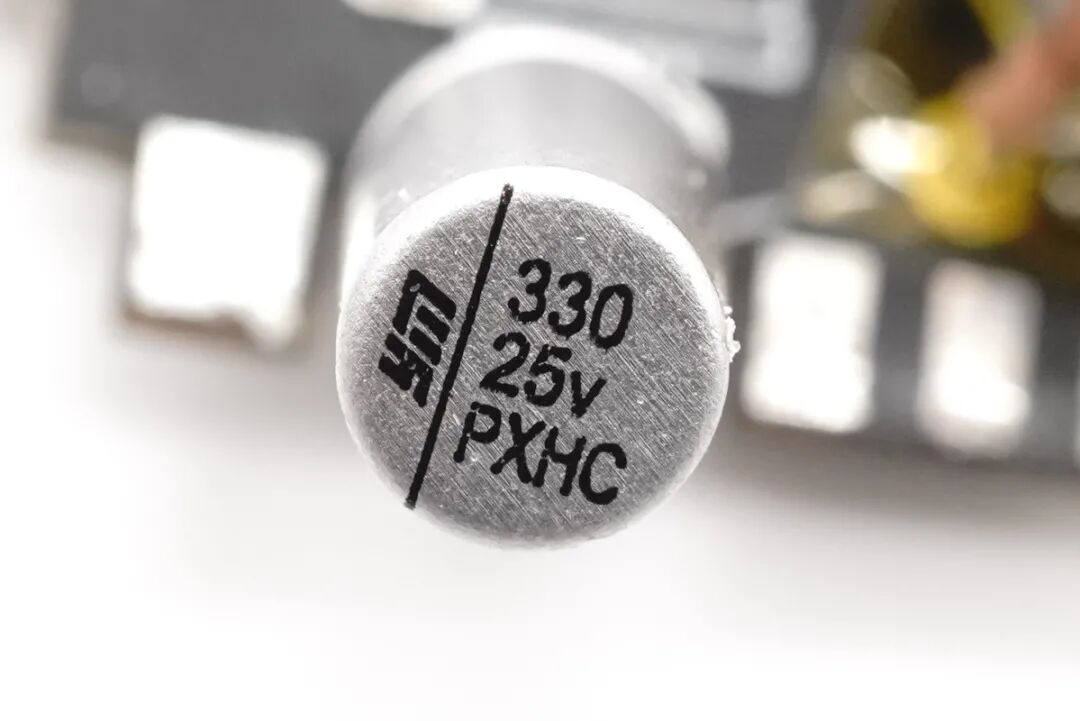

降压输出滤波固态电容特写，规格为25V 330μF。

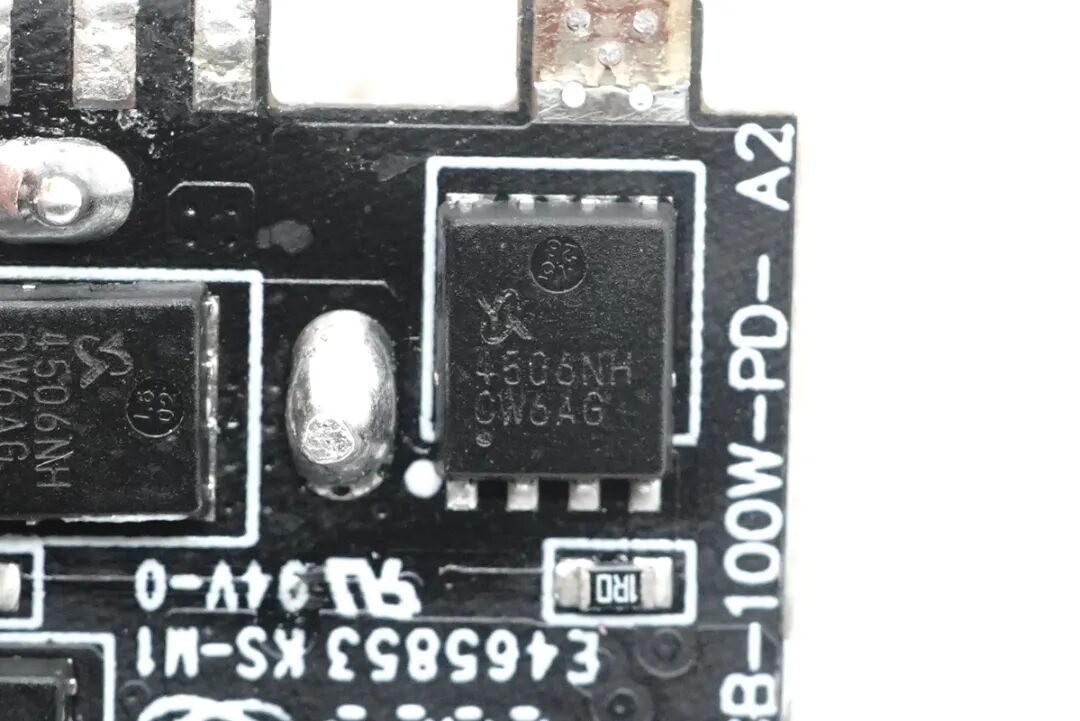

第三颗大中SM4506NHKP作为USB-C1口输出VBUS开关管。

USB-C1母座特写，过孔焊接。

USB-C2口所在小板正面一览，同样设有电感和电容。

背面也是三颗大中SM4506NHKP MOS管。经观察发现上述两块小板用料设计完全一样，因此单口输出性能也就相同，支持功率盲插。

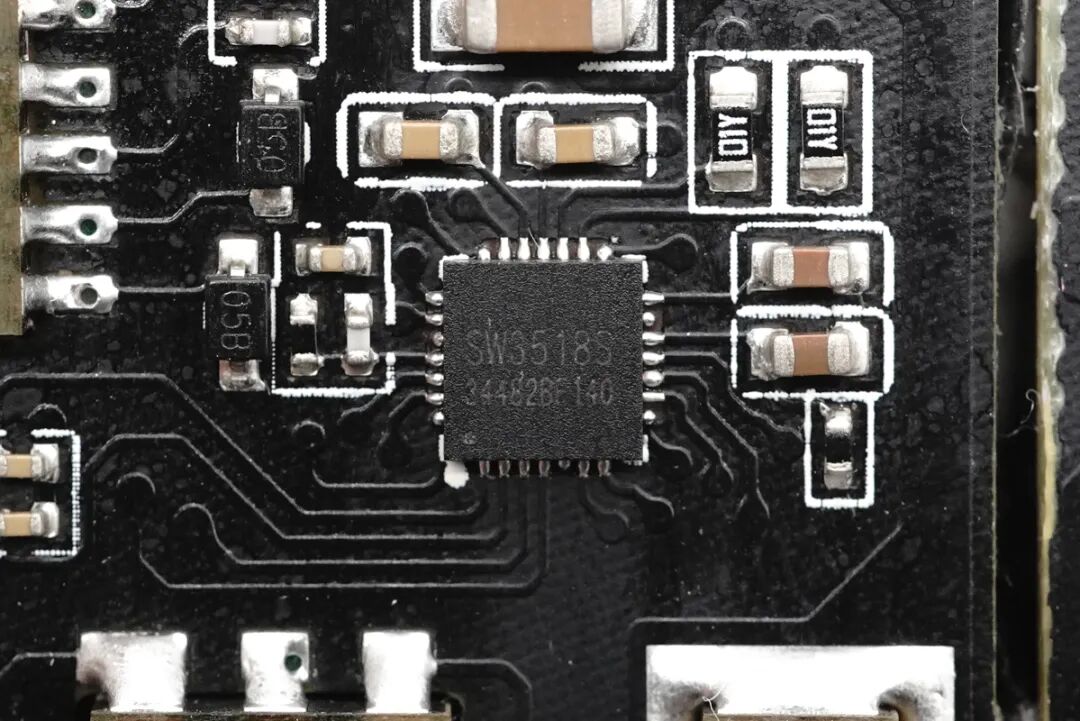

另外1A1C接口二次降压电路主控芯片采用智融SW3518S，这是一款高集成度的多快充协议双口充电芯片，并已经通过了VOOC认证。芯片支持A+C口任意快充输出，支持双口独立限流，集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，最大输出PD100W。

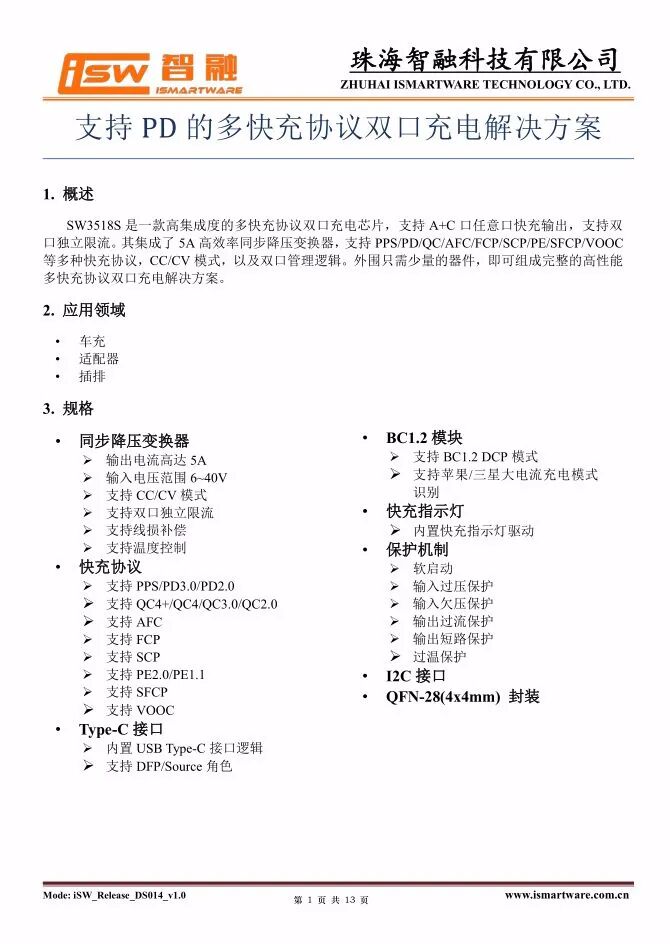

智融SW3518S资料信息。

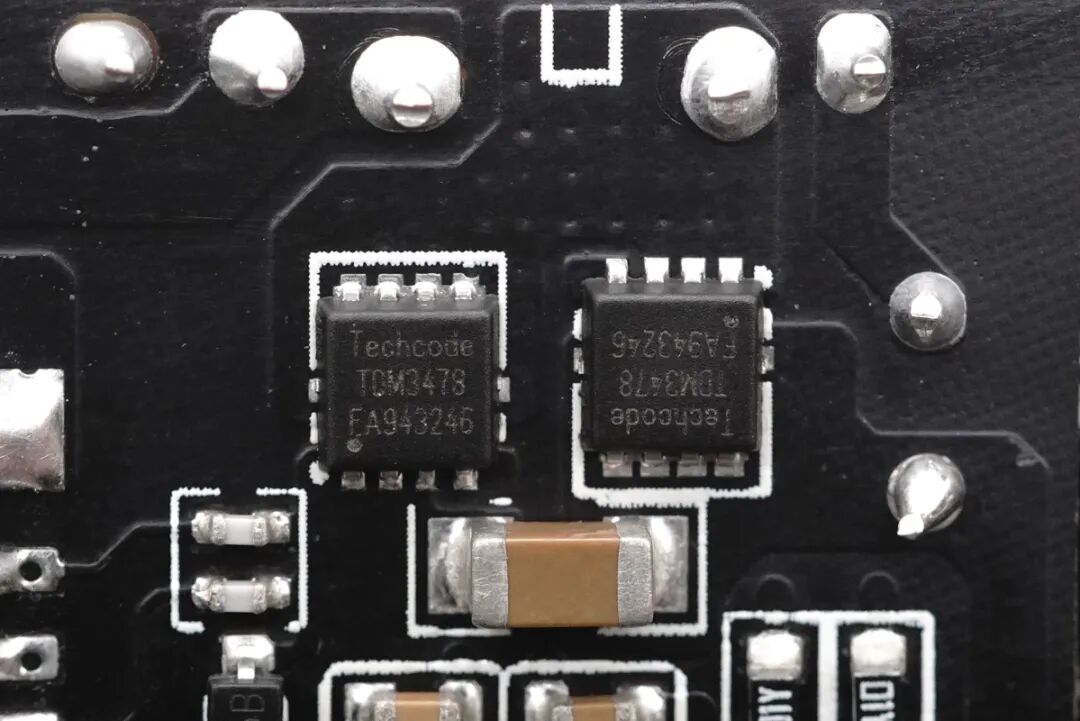

外挂两颗泰德TDM3478 NMOS管，NMOS，耐压30V，用于为1A1C接口输出同步整流降压。

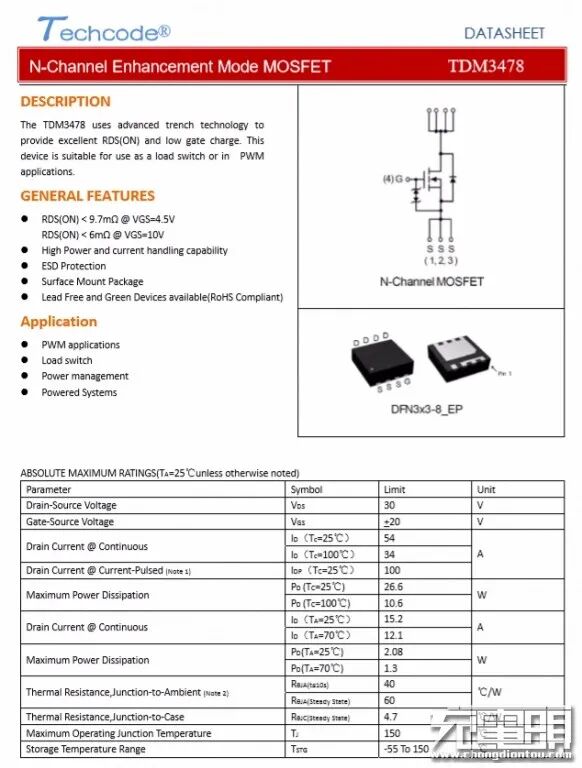

泰德 TDM3478 详细资料。

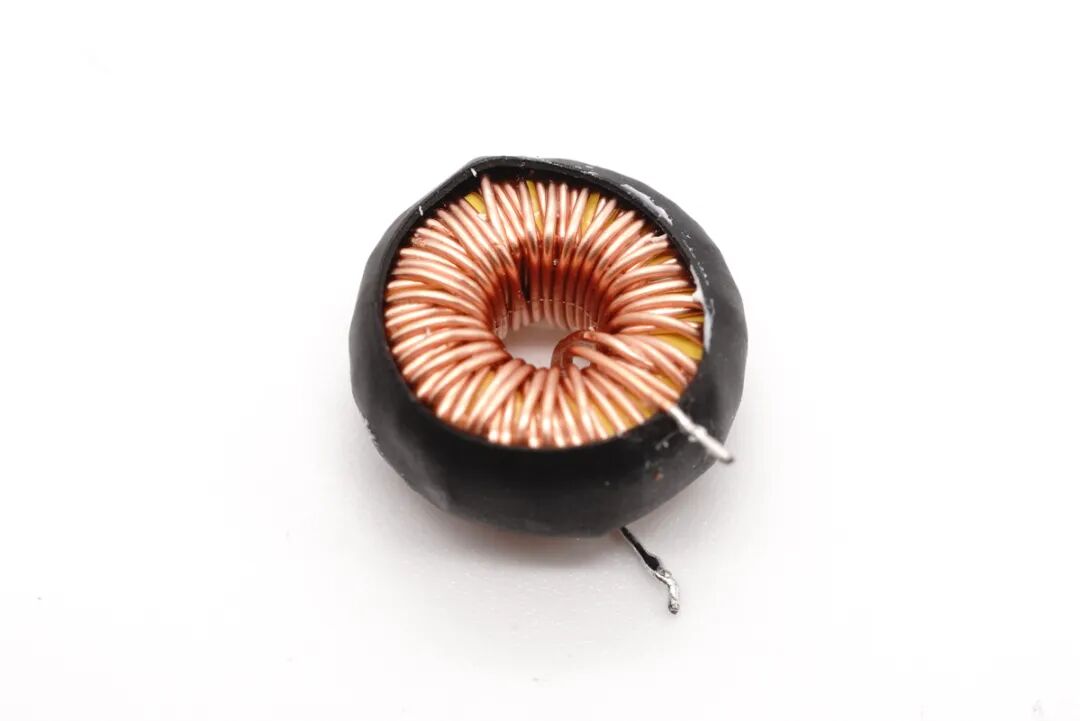

降压电感特写。

降压输出滤波固态电容，规格为25V 330μF。

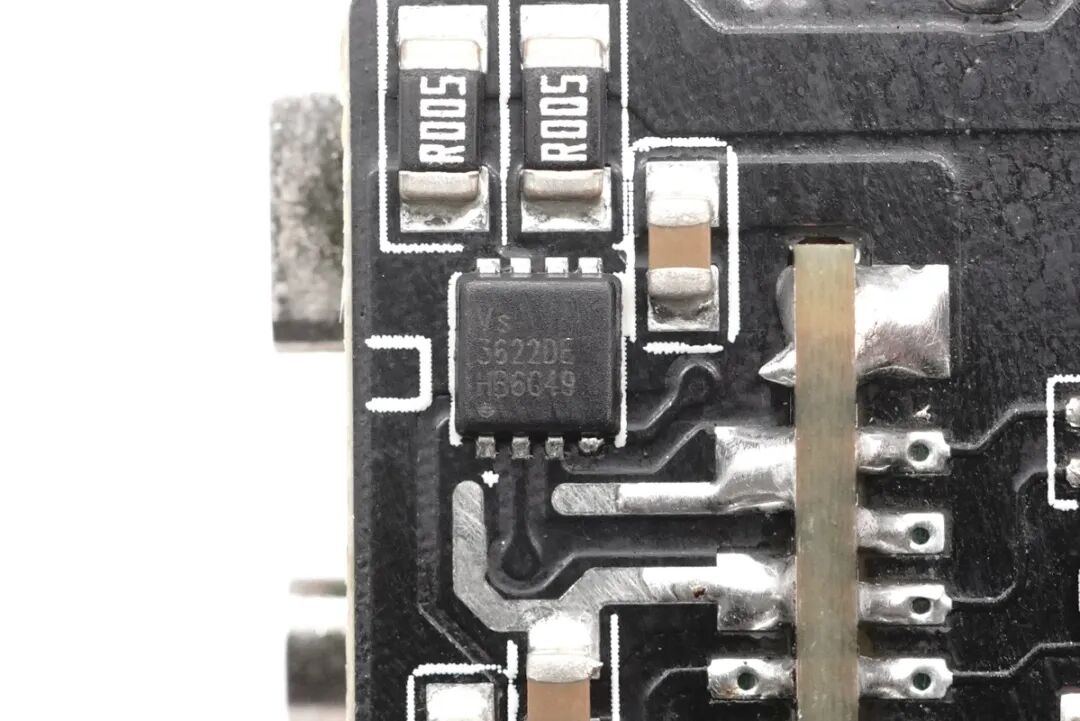

威兆 VS3622DE 双NMOS，耐压30V，这里作为USB-C3和USB-A口的输出VBUS开关管，上方两颗R005电阻为1A1C接口输出检流电阻。

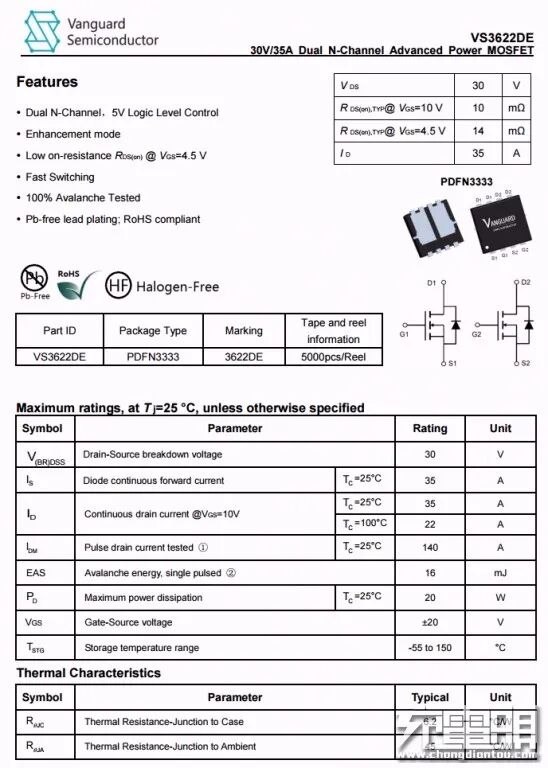

威兆 VS3622DE 资料信息。

充电头网了解到，威兆MOS还被WIZ 96W USB PD快充超级充电站、毕亚兹2C1A 65W氮化镓充电器、华为20W电荷泵快充充电器、vivo 33W FlashCharge2.0快充充电器、小米原装30W快充充电器、紫米65W USB PD迷你充电器等数十款电源产品采用。

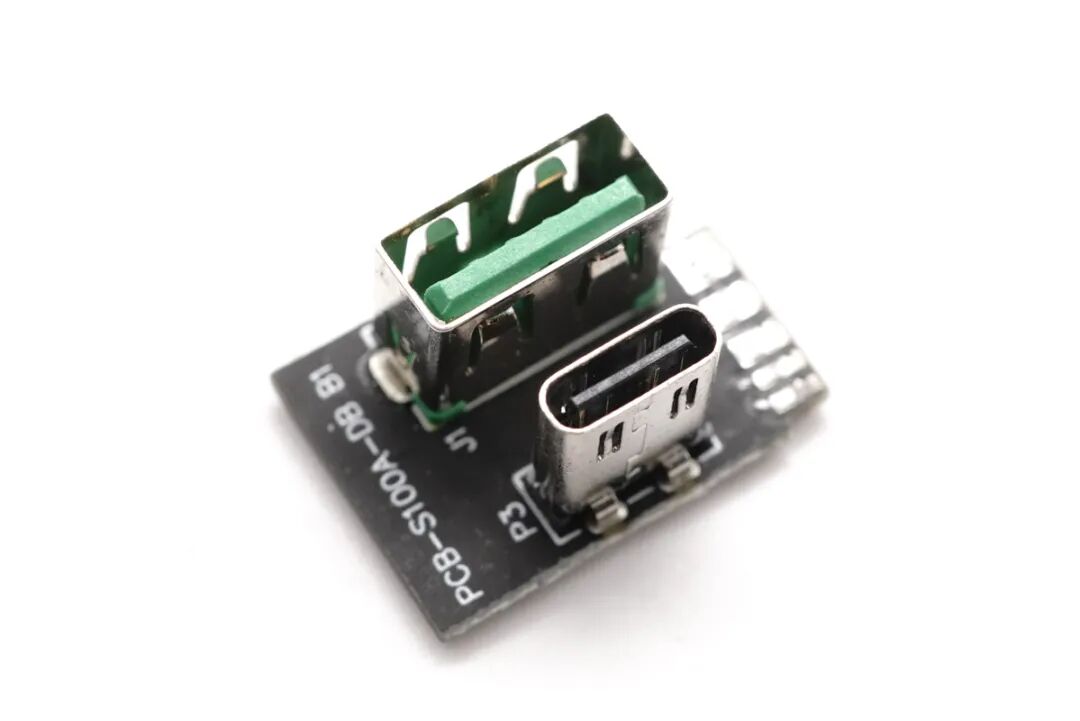

将另外1A1C接口所在小板拆下。

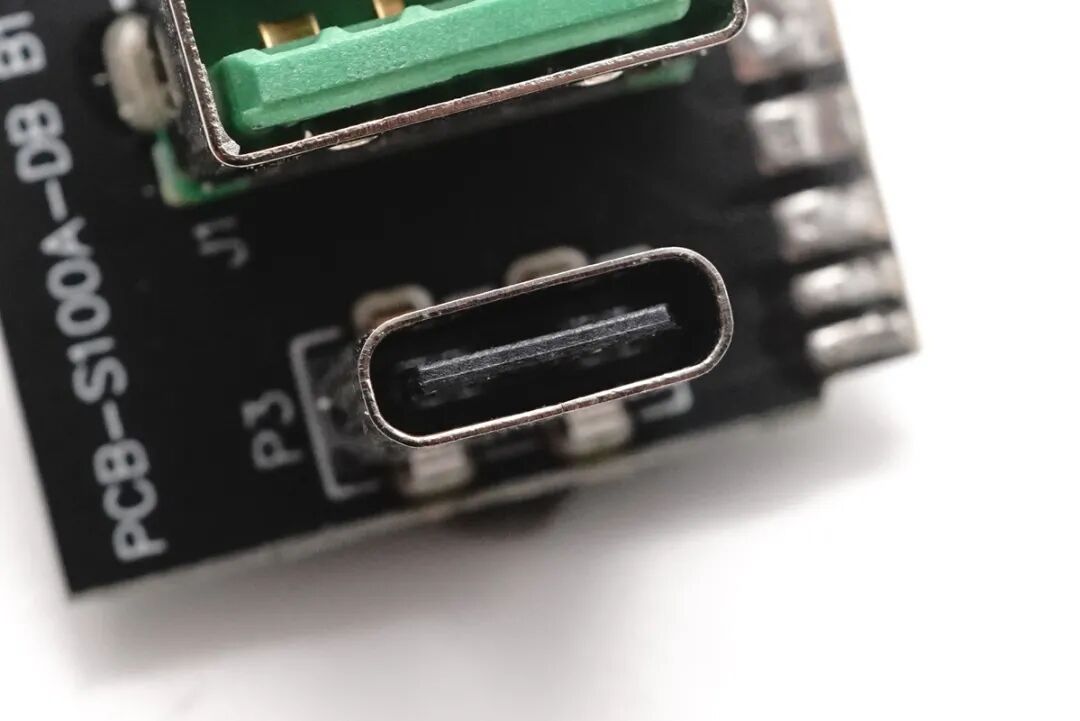

USB-C3母座特写。

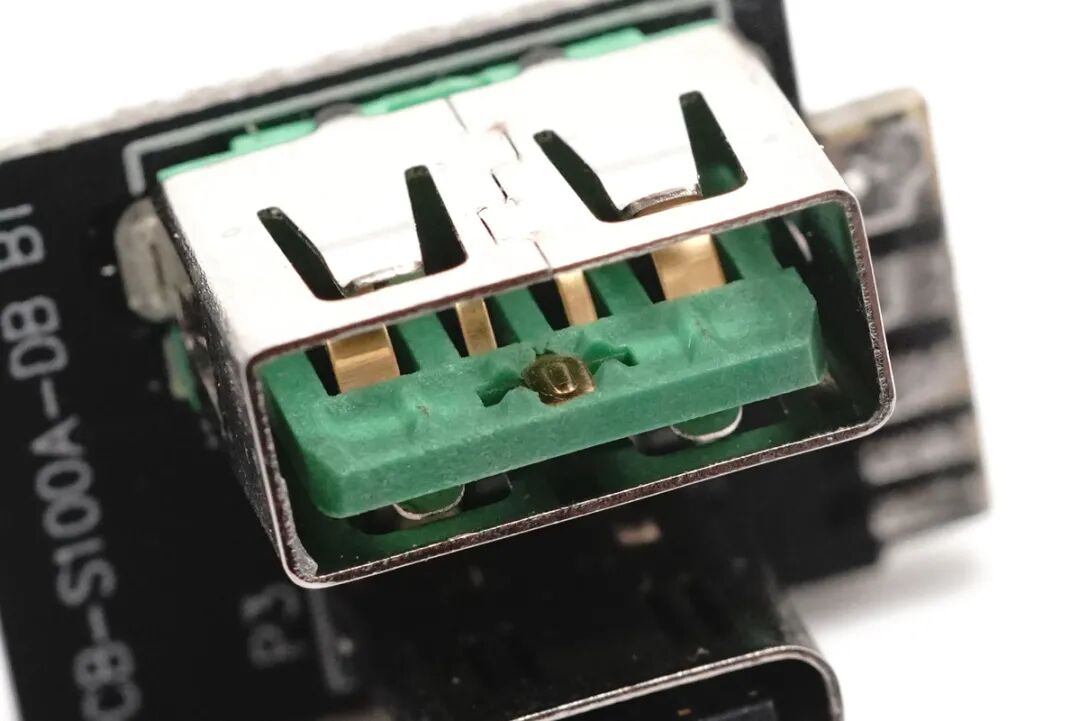

USB-A母座特写，正负极加宽，舌片前端有特殊触点。

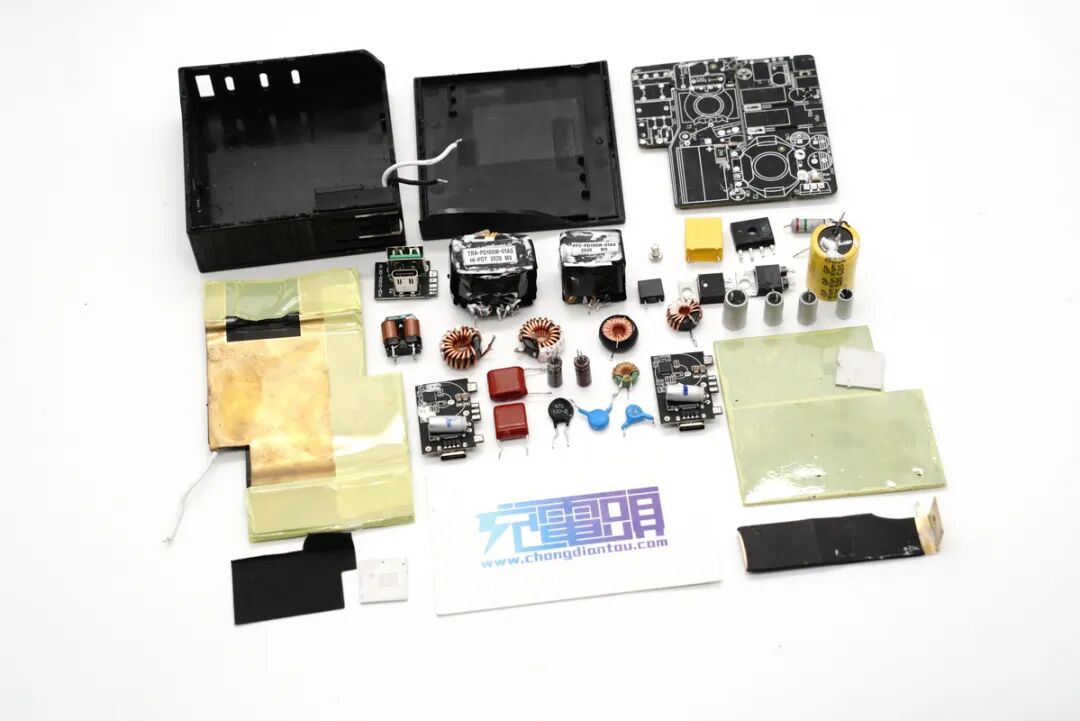

全部拆解完毕，来张全家福。

充电头网拆解总结

闪极100W氮化镓充电器采用方块造型机身，棱角分明，正背面是冷感纹理，外观别具一格。充电器自带可折叠插脚，同时还可加装其它规格插脚，居家使用或携带外地出差都得心应手。此外充电器性能也是万金油般的存在，支持QC、AFC、FCP、SCP、PE+2.0、PD3.0、PPS等多个快充协议，支持65W+30W或45W+30W+24W充电策略，满足多台设备同时快充需求。

充电头网通过拆解了解到，充电器采用APFC升压、开关电源和三路独立DC-DC架构组成。其中APFC升压电路采用安森美NCL2801搭配纳微NV6115氮化镓功率芯片；开关电源由安森美NCP1342搭配纳微NV6115，以及芯源MP6908A搭配龙腾MOS组成，同步整流定压输出固定电压；C1和C2两路均采用智融SW3516H进行二次降压和协议识别，另外C3和USB-A为一路采用的是智融SW3518S方案。

此外PCB板上的元器件注胶处理，正背面还配有隔离板和大面积黄铜散热片，增强内部稳定性和散热性能；为解决多口带来的体积问题，采用了多颗永铭小体积电容进行滤波，此外输出端设有三块小板增加空间利用率。
