充电头网近期拿到了三星一款15W欧规充电器，上手后发现这款充电器依然沿用EP-TA200这个经典的型号，而且整体外观设计也和之前拆解过的三星国行版15W充电器没多大区别，不过却将USB-A口设计在了机身一侧，非常逆大众化的设计。充电器支持三星AFC快充协议，可为三星S10进行15W充电。下面充电头网就对其进行详细拆解，看看内部设计做工如何。

一、三星15W充电器外观

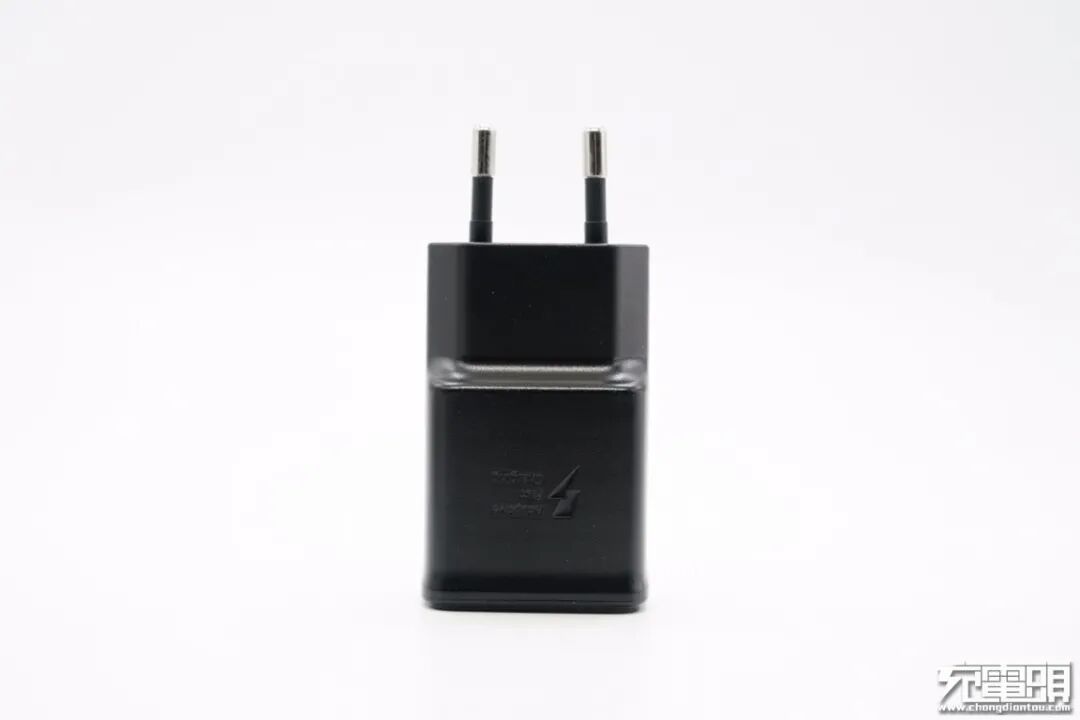

充电器为纯黑色机身，表面磨砂处理，边角过渡圆润。机身正面印着闪电标识以及“Adaptive Fast Charging”字样，也就是我们常说的AFC自适应快速充电协议。

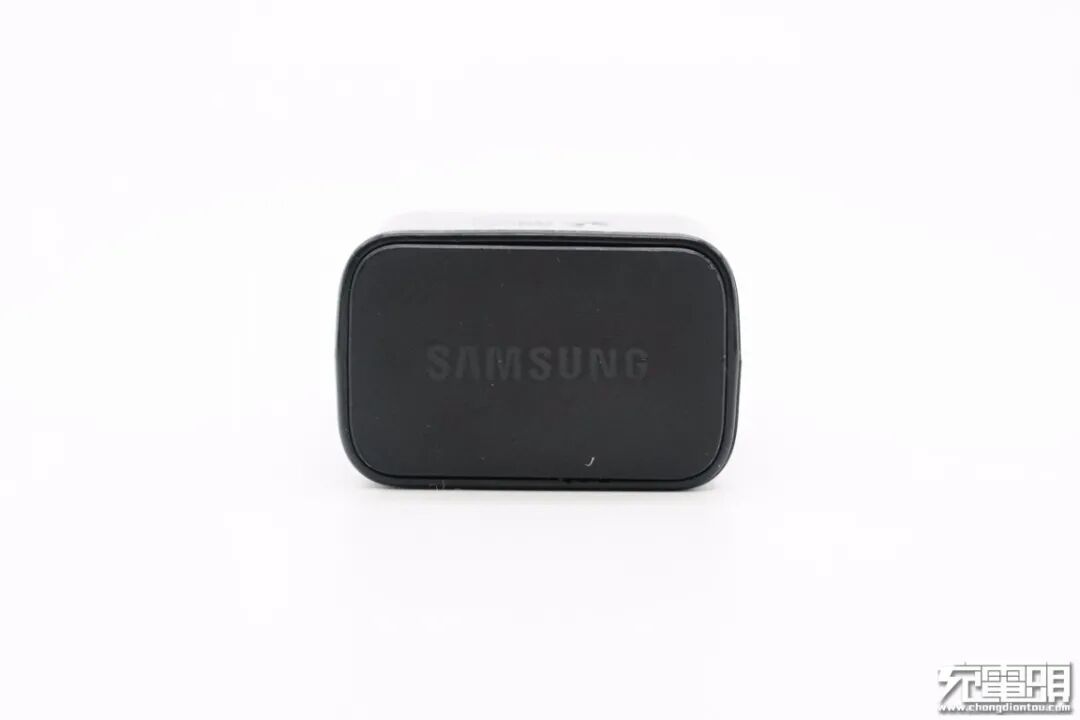

顶面设有三星logo。

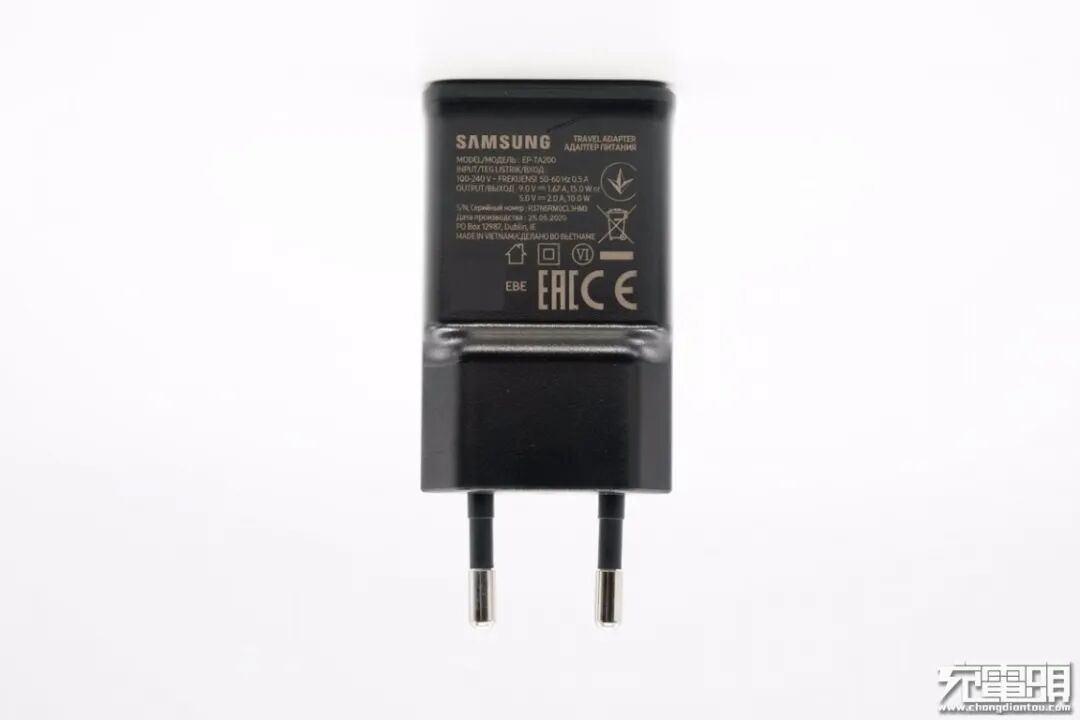

背面印有充电器参数信息
型号：EP-TA200
输入：100-240V~ 50/60Hz 0.5A
输出：9V1.67A、5V2A
产品已经通过了EAC、CE和VI级能效认证。

输入端配备欧规插脚。

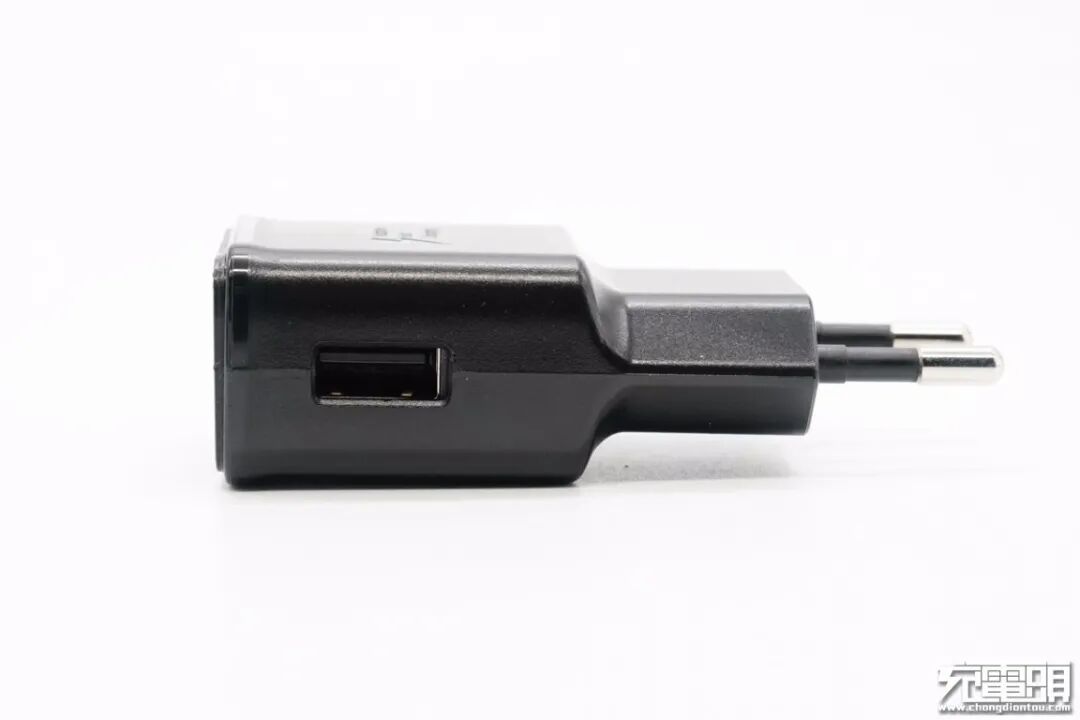

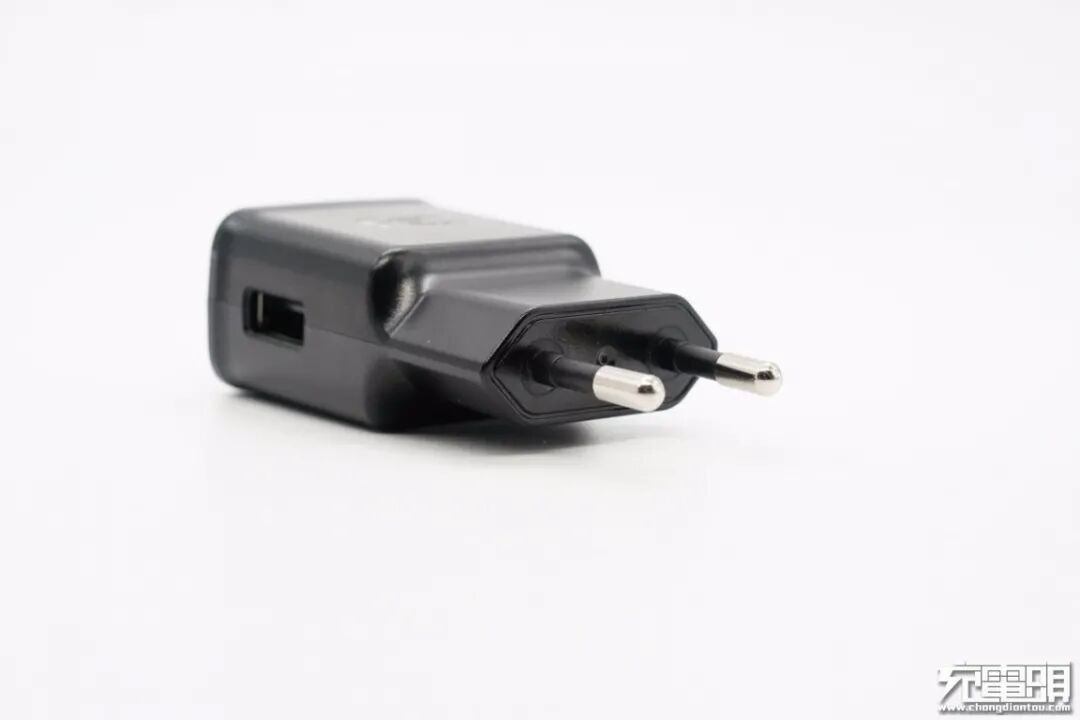

USB-A输出接口设在机身一侧，黑色胶芯。

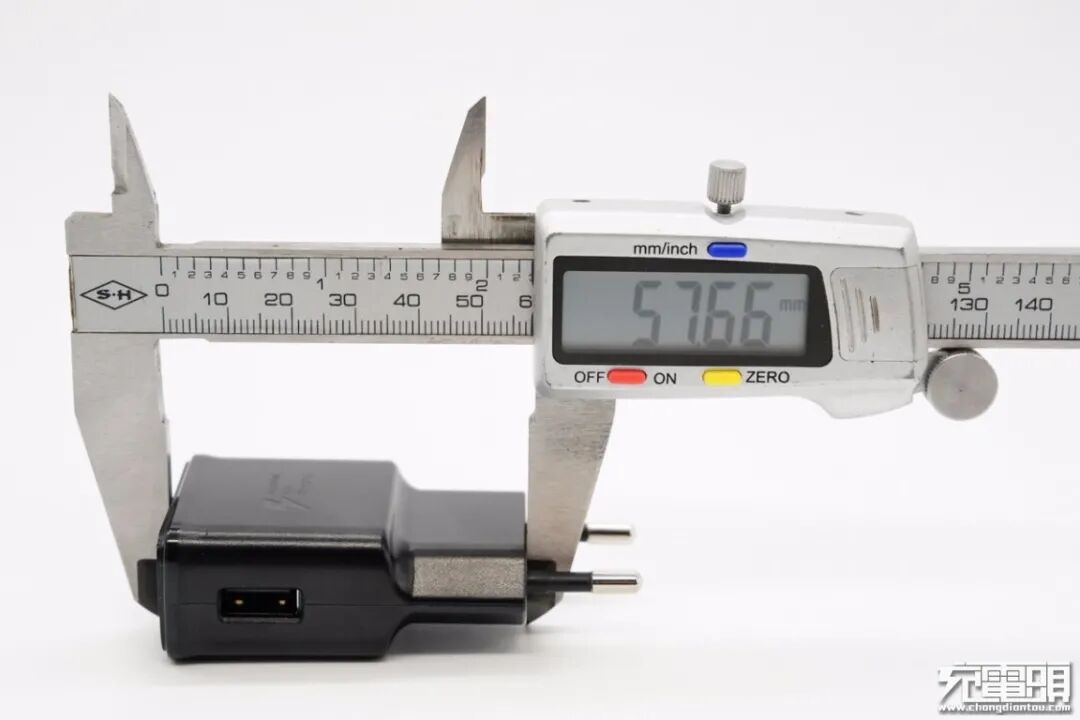

使用游标卡尺实测充电器机身长度为57.66mm。

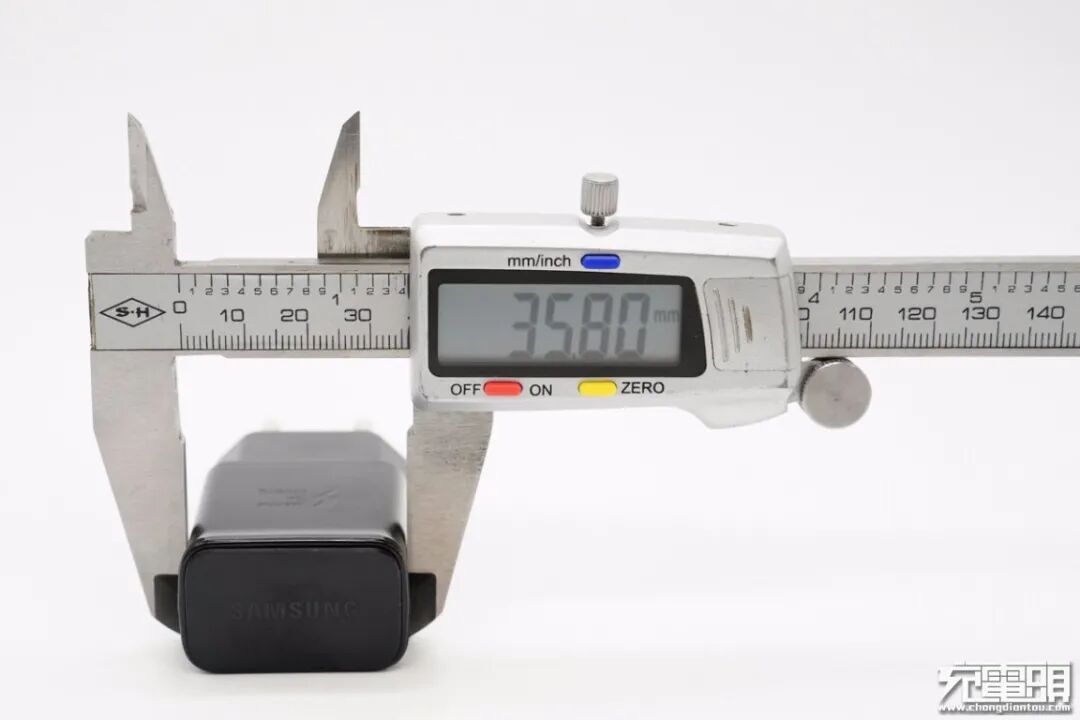

宽度为35.8mm。

厚度为22.49mm。

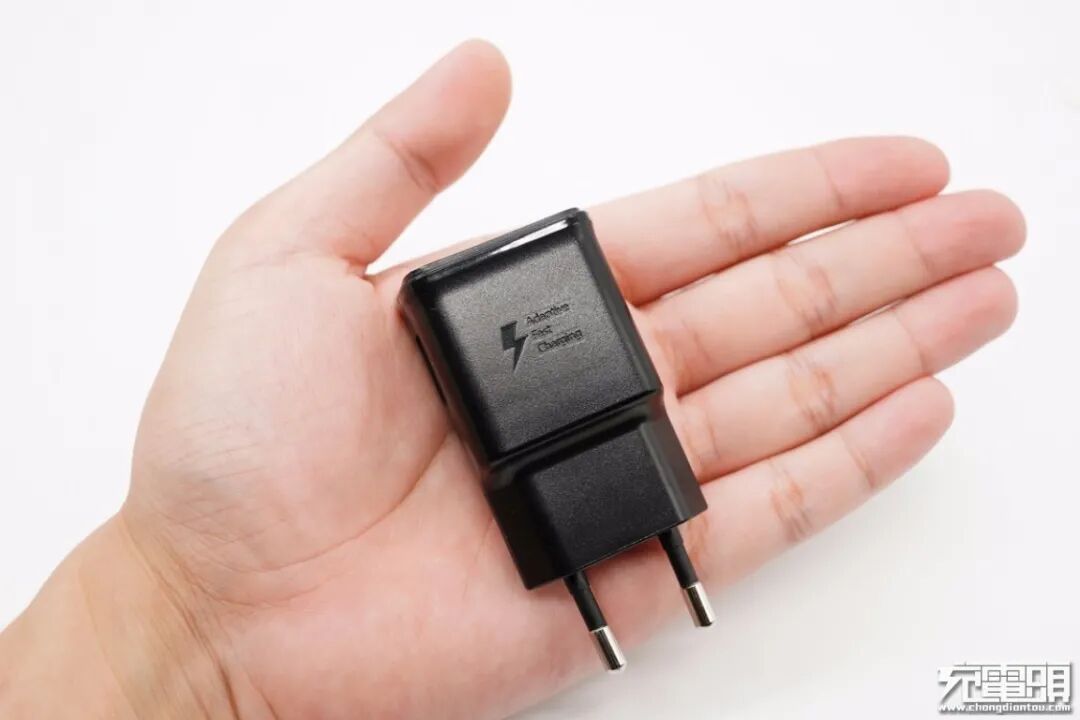

拿在手上的直观感受。

充电器净重约为38g。

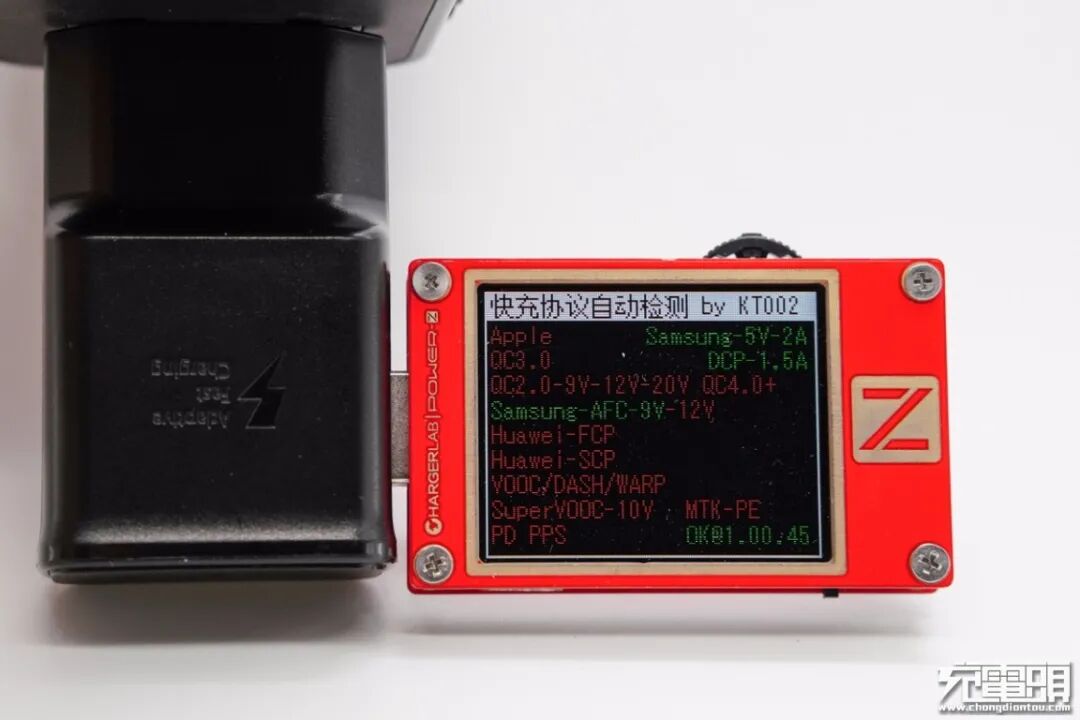

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Samsung 5V2A、DCP和AFC协议。

二、三星15W充电器拆解

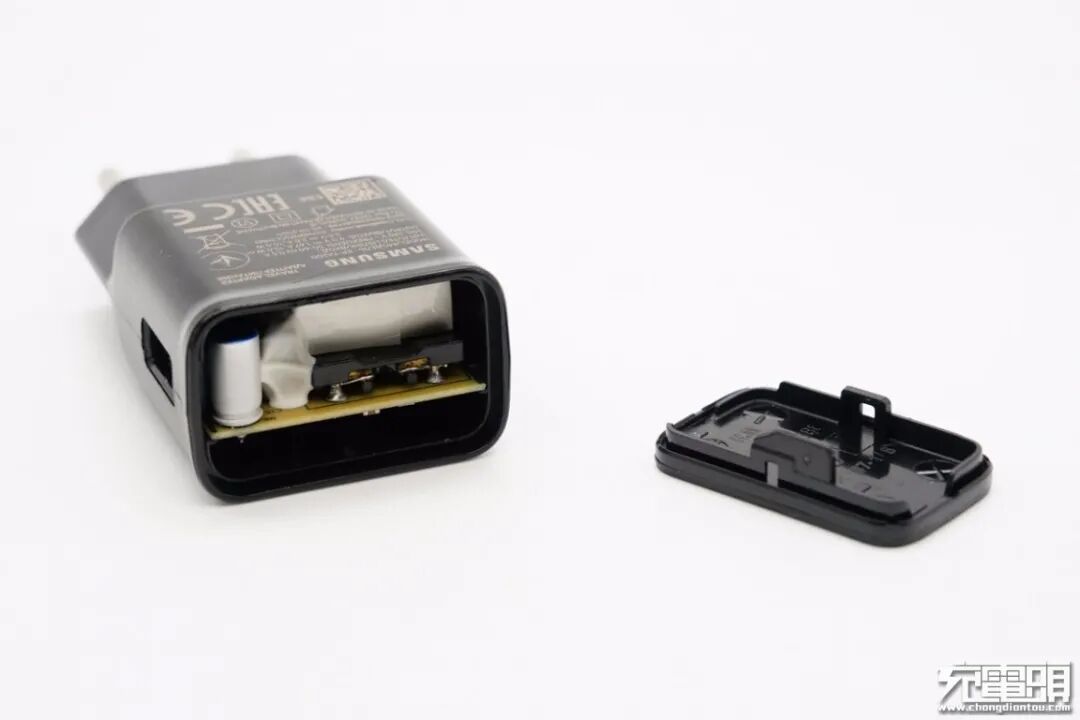

将机身顶面外壳拆开，边缘采用卡扣和超声波焊接进行封装。

PCB板正面一览，电容和变压器等器件打胶加固，USB-A母座外套塑料壳防尘，同时还起到隔离初次级的作用。

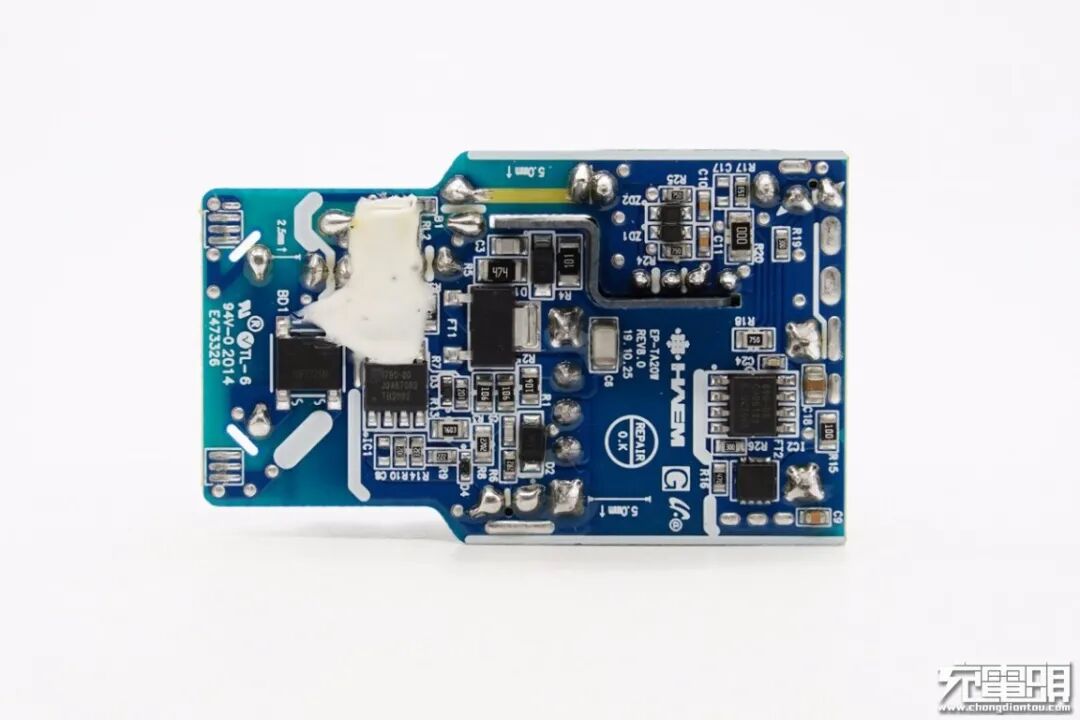

PCB板背面一览，初次级之间分界明显。

经过对充电器电路观察分析发现，三星15W充电器采用开关电源宽范围输出，协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

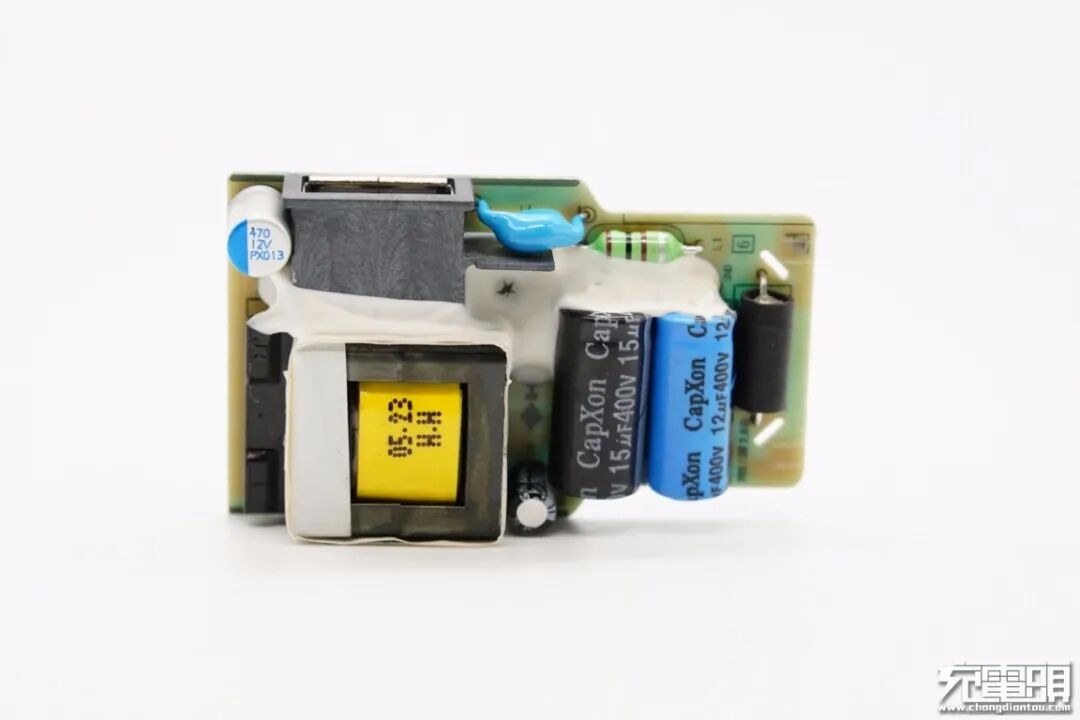

输入端一览，设有保险电阻、色环电感以及两颗高压滤波电解电容。

保险电阻特写，外套热缩管保护，2W 2.8Ω。

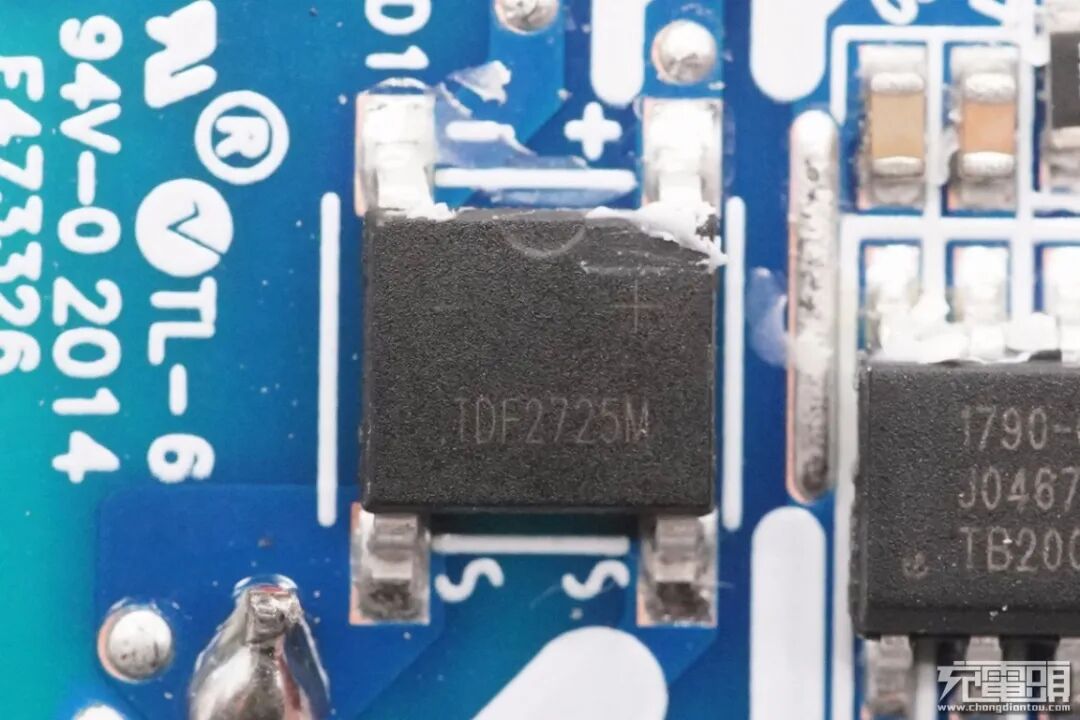

输入端TDF2725M整流桥。

色环电感特写。

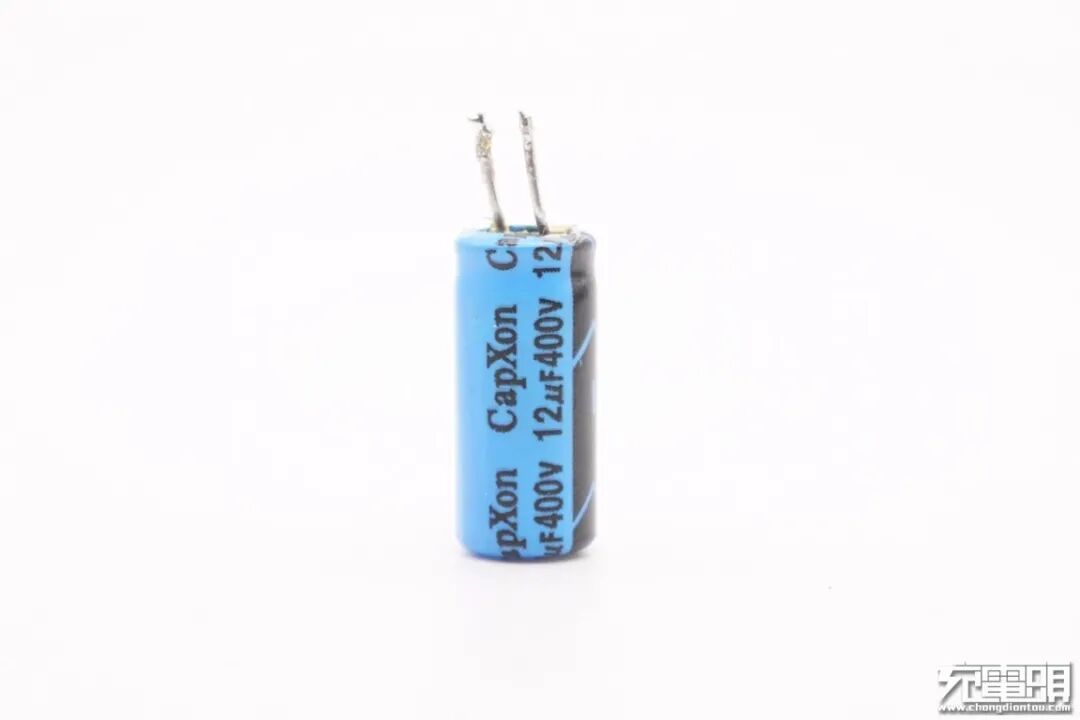

高压滤波电解电容均来自CapXon丰宾，蓝色电容规格为400V 12μF。

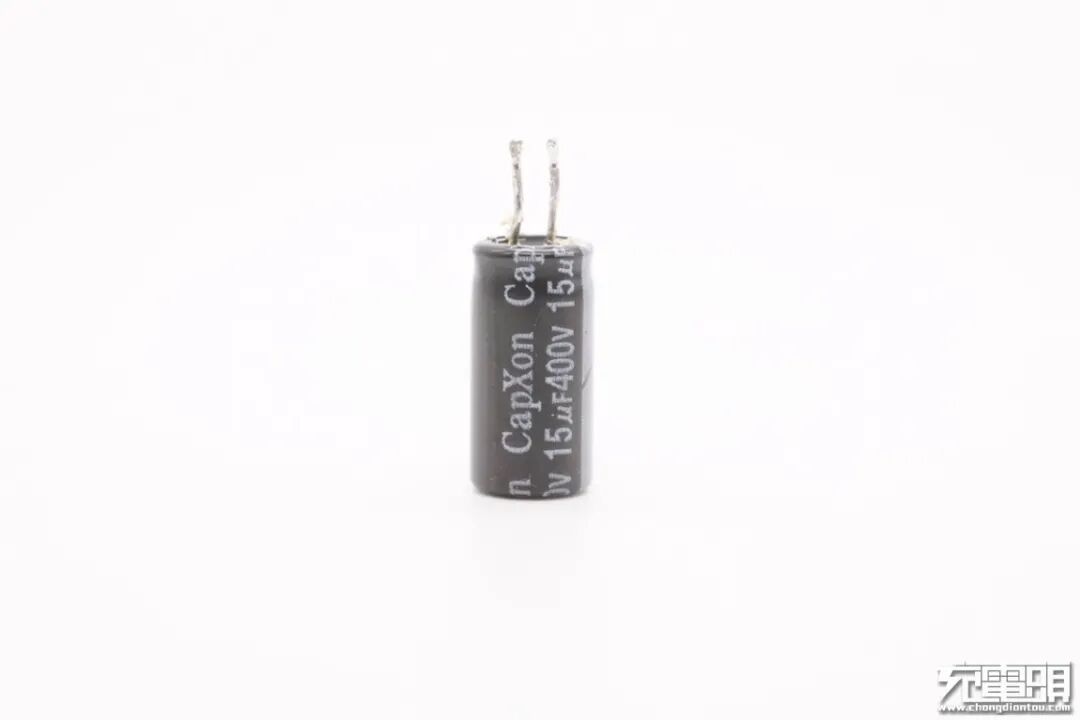

黑色电容规格为400V 15μF。

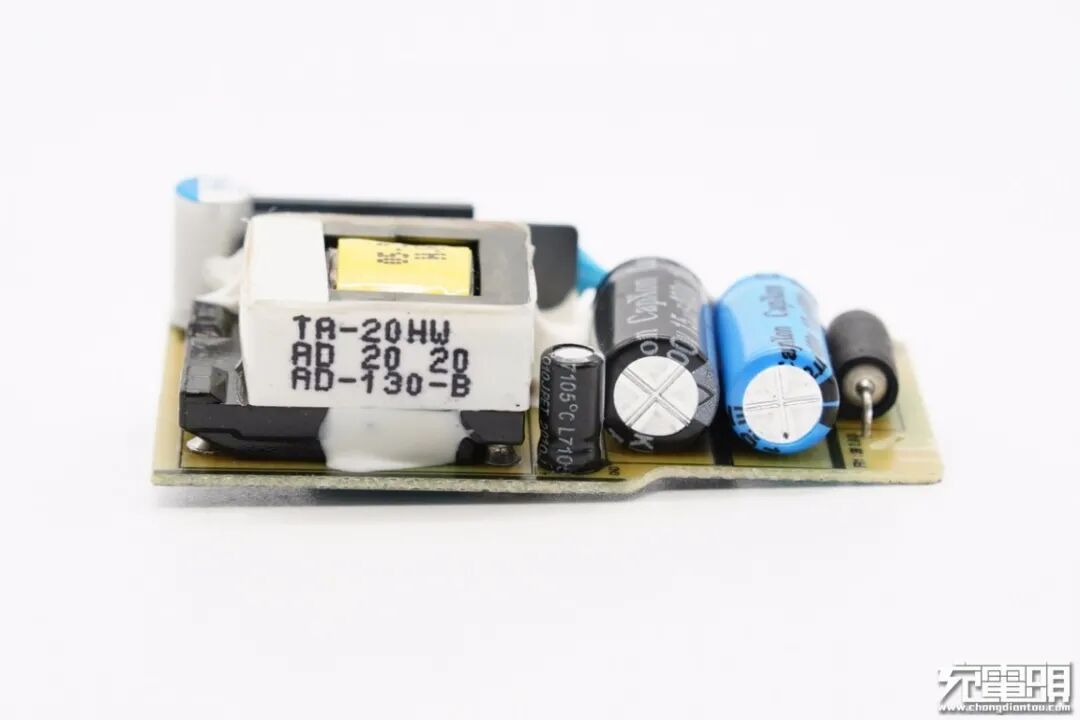

PCB板侧面一览。

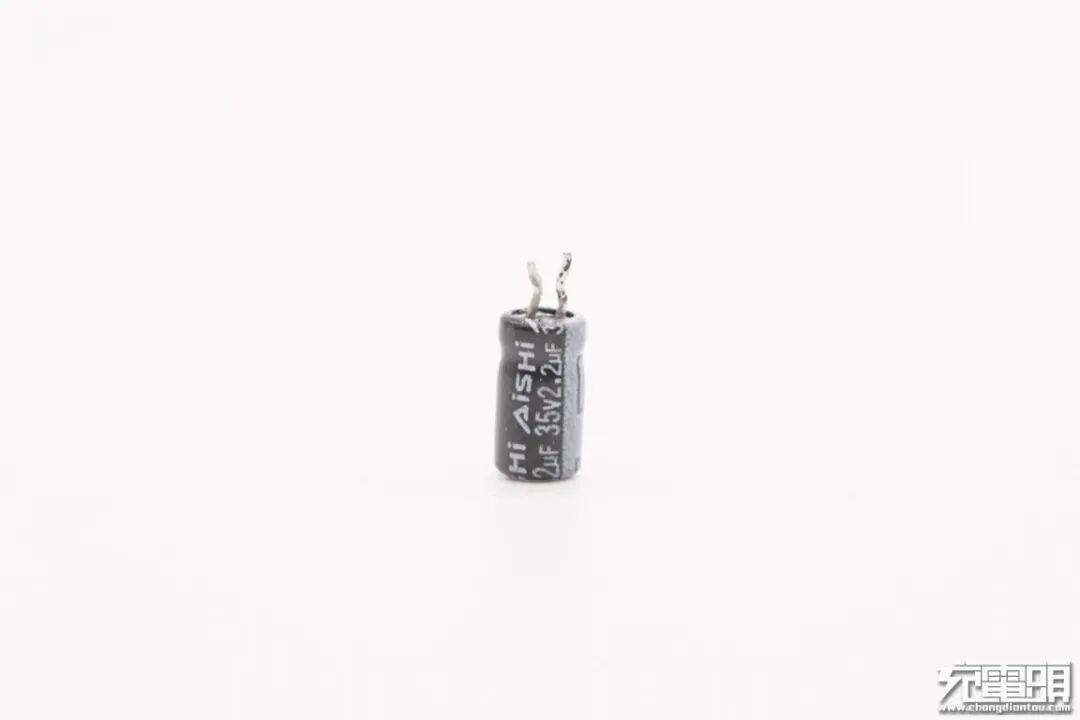

PWM芯片供电电容来自艾华，规格为35V 2.2μF。

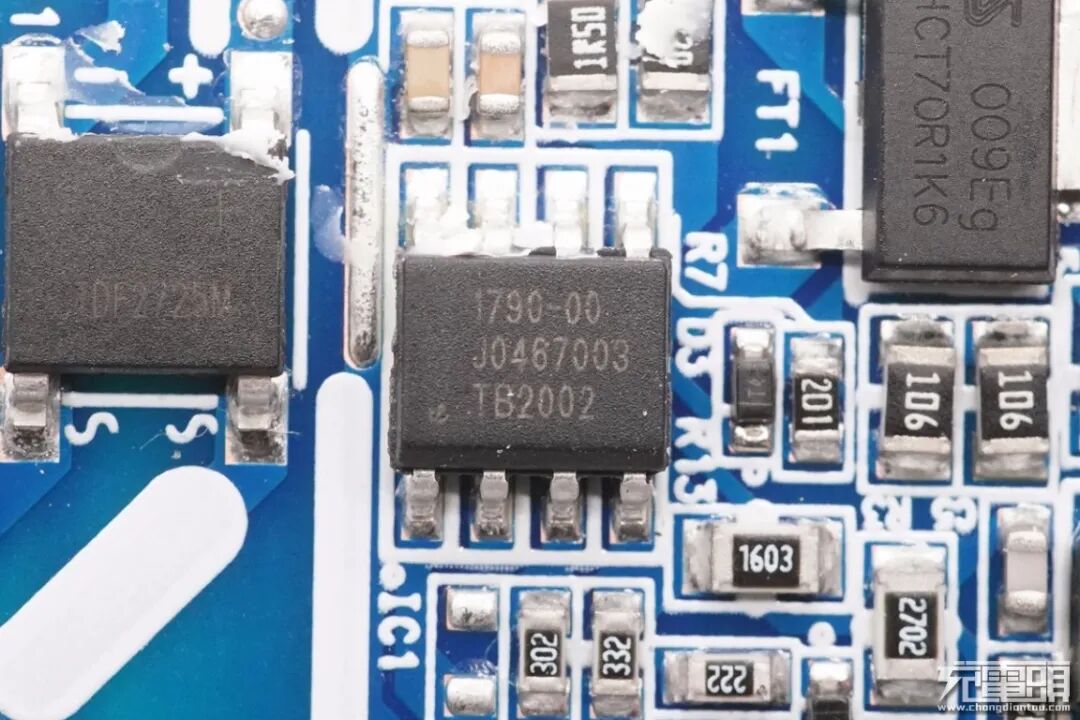

PWM初主控芯片采用Dialog iW1790，该方案无需光耦或其他反馈元件，与自家协议芯片搭配使用，通过变压器进行通讯，减少外围元件数量，简化系统设计。

Dialog iW1790详细资料。

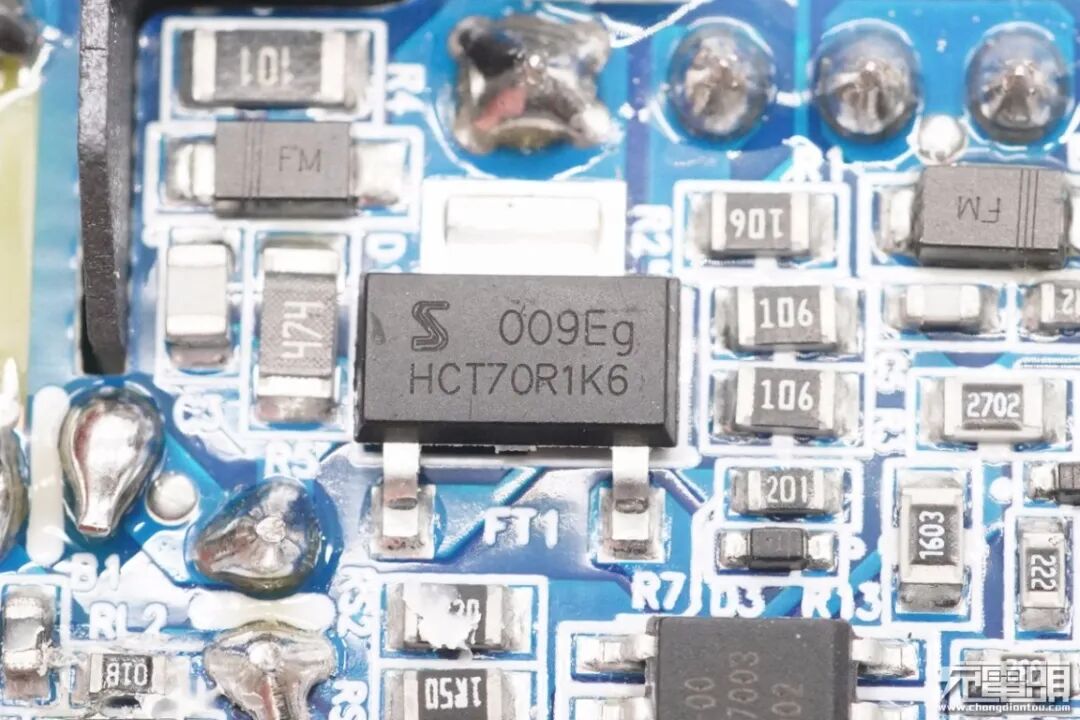

初级开关MOS来自SemiHow半导体，型号HCT70R1K6，750V超结NMOS，导阻1.6Ω。SemiHow半导体是目前量产的三星充电器的主要供应商，2017年开始与三星半导体战略合作开发高压超结工艺平台，目前基本覆盖600V~900V高压超结MOS常用型号，并且可确保产能为50000片/月。

SemiHow半导体超结MOS选用多层外延工艺，特别是在快充及PD应用上EMI表现优秀；内置ESD 二极管，防静电能力好。同时拥有全球优秀的晶圆生产品质管控体系支持，同苹果、高通的高端IC在同一个晶圆厂制造。

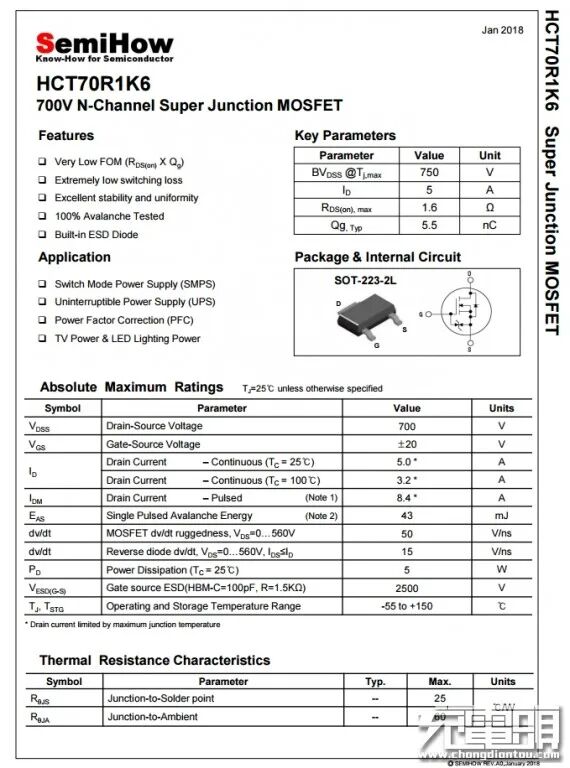

SemiHow半导体HCT70R1K6资料信息。充电头网了解到，SemiHow的超结MOS此前还被三星25W PD快充充电器采用。

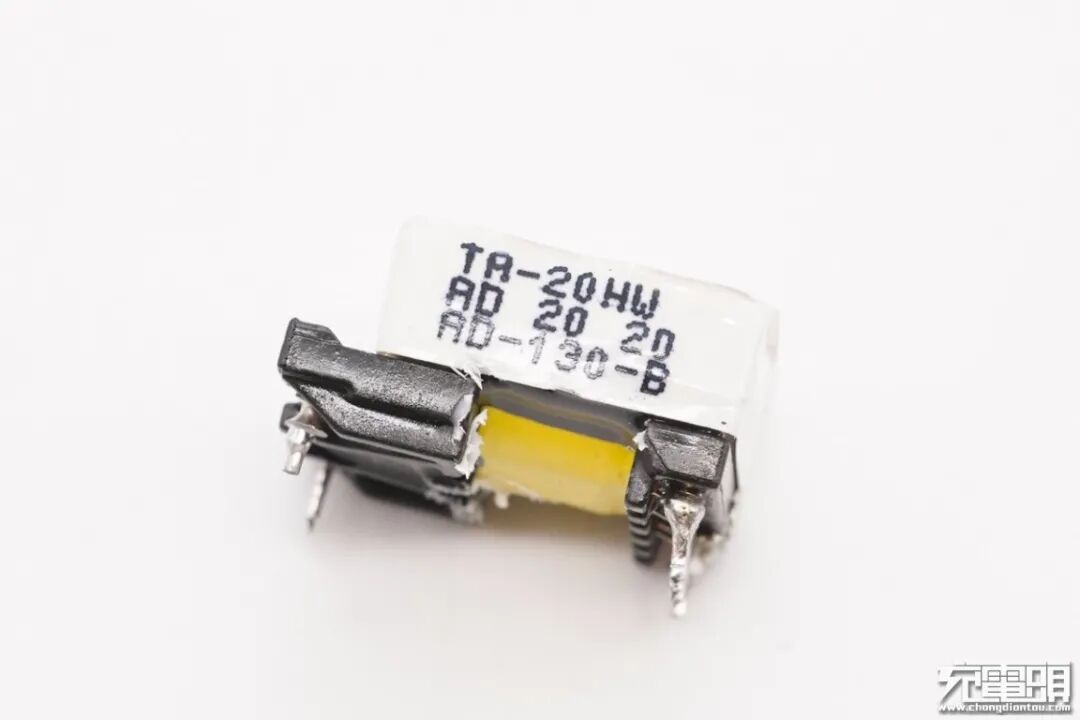

变压器一侧印有编码信息。

PCB板另一侧一览，母座两侧分别设有Y电容和同步整流输出滤波固态电容。

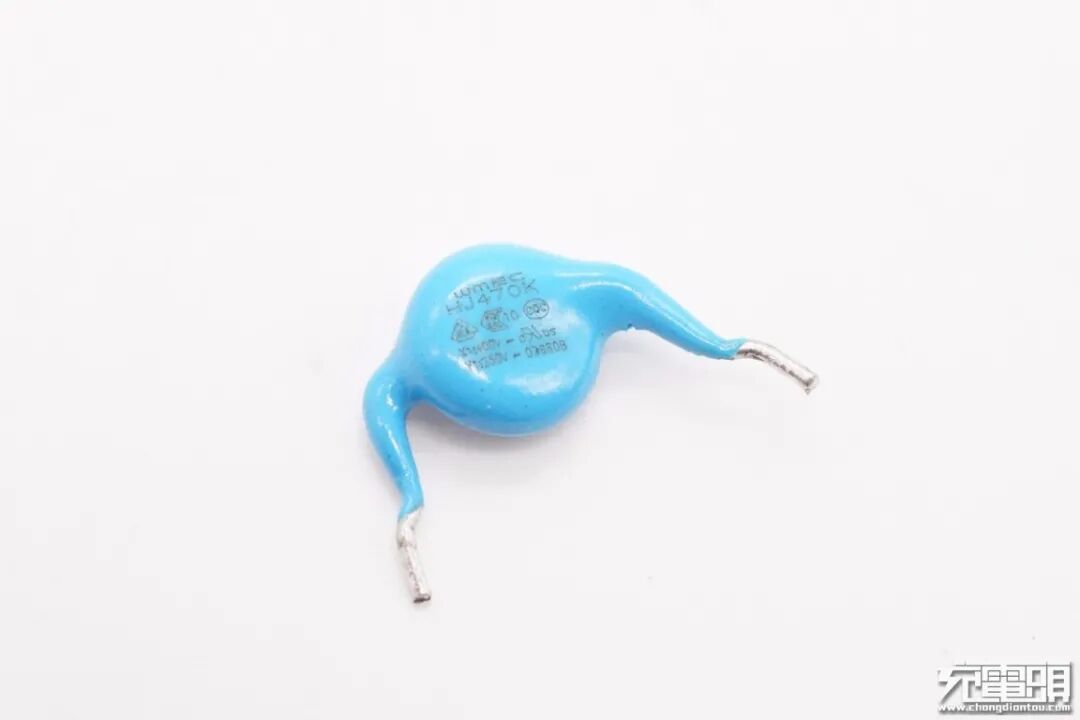

蓝色Y电容特写，两侧出线降低厚度，用于输出抗干扰。

USB-A口协议芯片，定制型号，内置AFC协议识别和次级同步整流控制器，来自Dialog，支持无光耦反馈，外围元件精简。

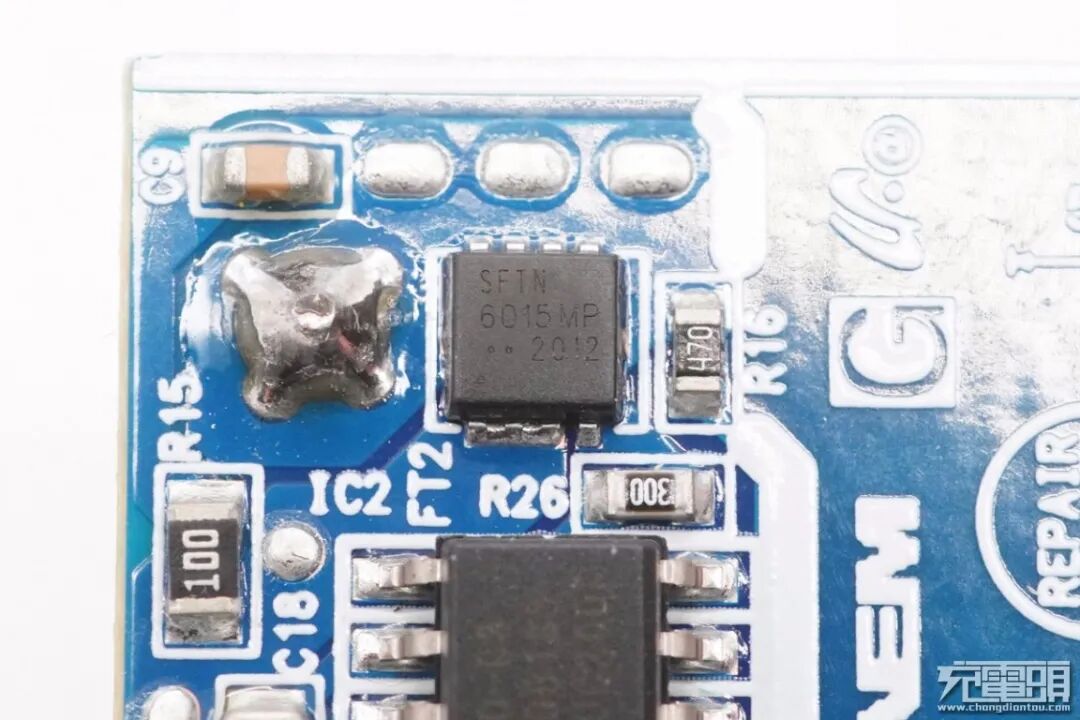

次级同步整流MOS，SFTN6015MP ，耐压60V，DFN3030封装。

同步整流输出滤波固态电容，规格为12V 470μF。

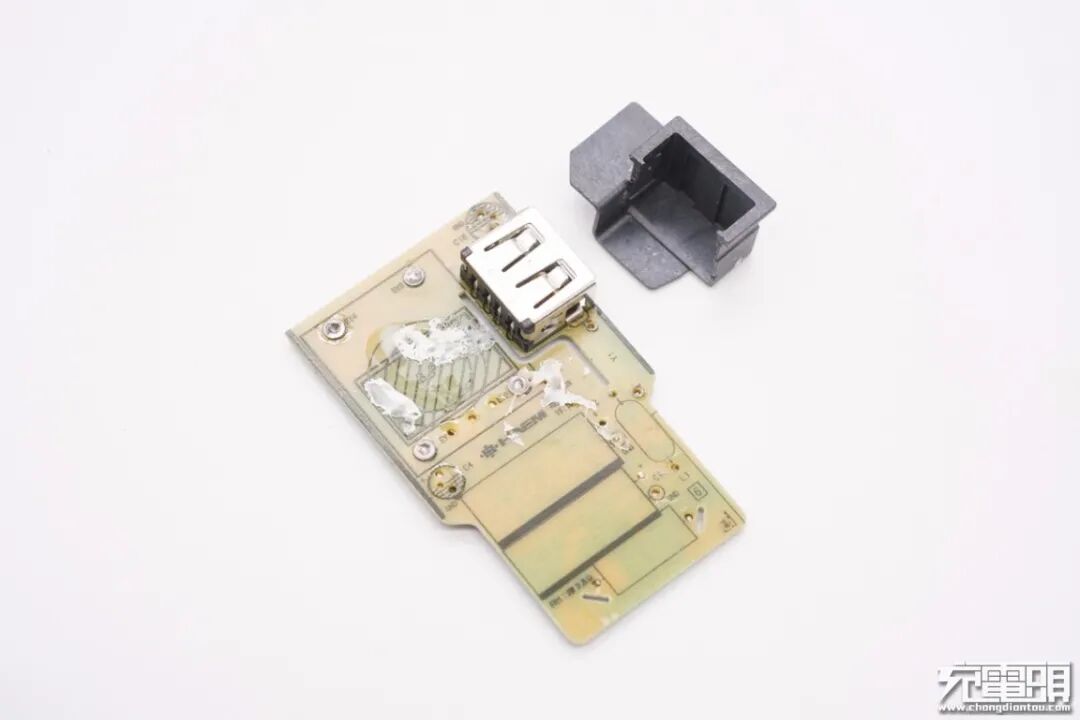

塑料壳采用卡扣和母座进行固定。

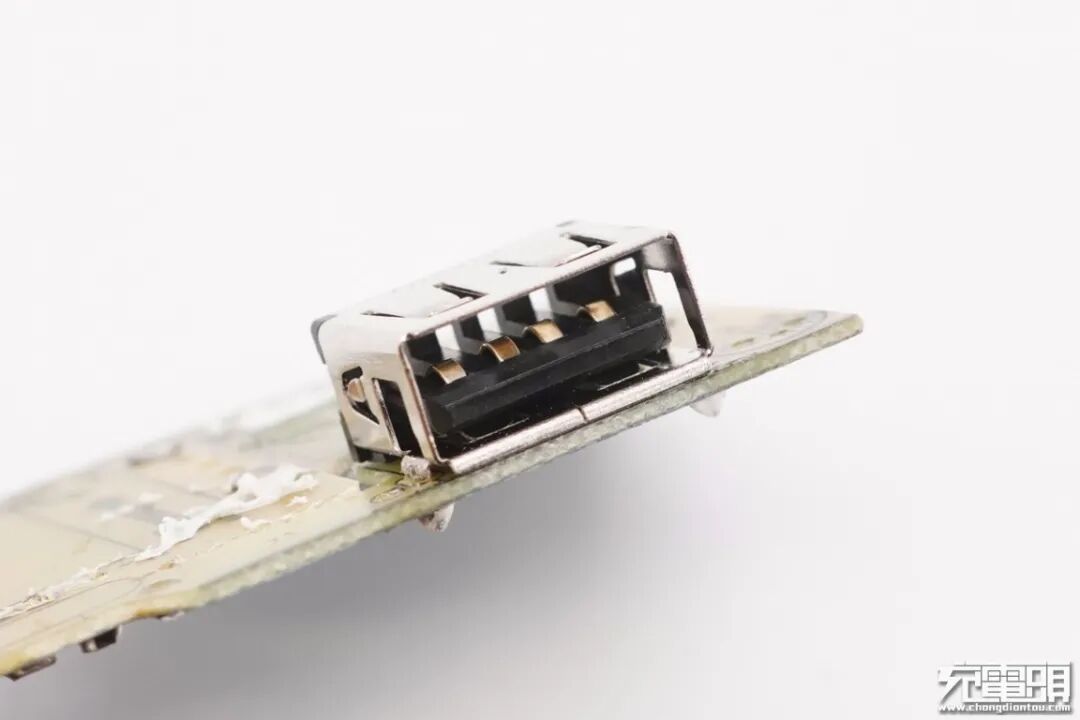

USB-A母座特写。

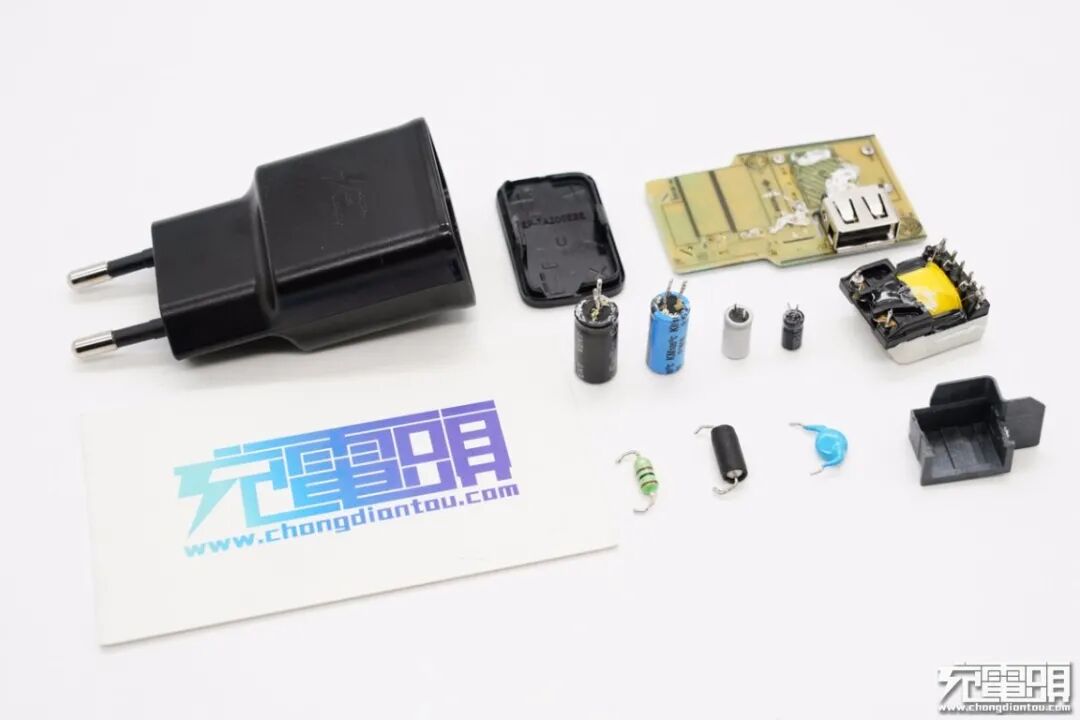

全部拆解完毕，来张全家福。

充电头网拆解总结

三星这款欧规充电器通体黑色，表面磨砂，输入端采用典型的欧规长插脚设计，使用起来十分稳定。不过在性能方面，同样取消了对QC2.0的兼容，仅支持自家AFC快充，最大充电功率15W，整体来看功能不免有些单一，不过拿到这款充电器的一般也是三星手机用户，也就见怪不怪吧。

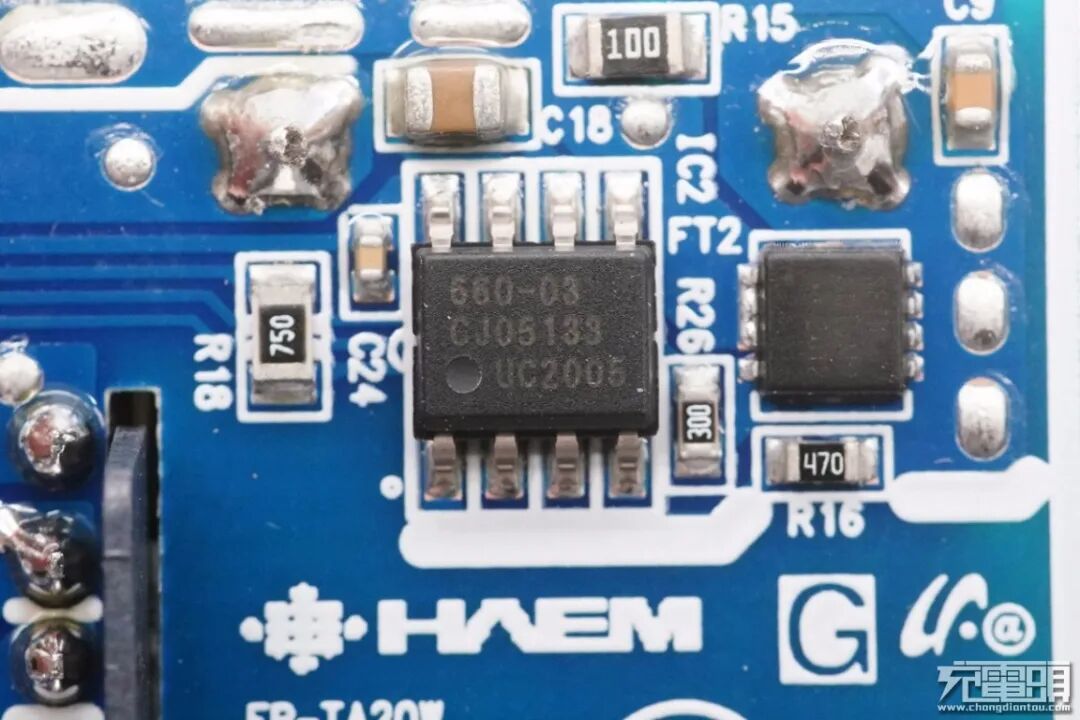

充电头网拆解发现，这款充电器采用Dialog iW1790+iW660方案，芯片集成度高，无需光耦，简化PCB设计。此外初级开关MOS采用SemiHow半导体HCT70R1K6，该公司与三星长期合作，芯片质量获得三星高度认可。充电器整体做工、用料都沿袭了三星历代充电器的风格，性能可靠。
