云矽半导体XPD720进入倍思20W迷你PD快充供应链
面对iPhone 12带来巨大的20W快充市场，知名品牌Baseus倍思推出了20W超级硅充电器，并有国行和欧规两种款式，分别用来应对国内和海外市场，取得了非常不错的成绩。不过倍思并没因此停止脚步，近期又推出了一款更为迷你的20W快充充电器。
这同样是一款超级硅快充充电器，同时体积更加小巧，充分满足部分消费者对小巧充电器的需求。值得一提的是，这款迷你PD快充充电器还内置了云矽半导体USB PD3.0认证的高性能XPD720快充协议芯片，这样也标志着云矽半导体正式进入一线数码品牌倍思快充供应链。
一、倍思20W迷你PD快充充电器外观

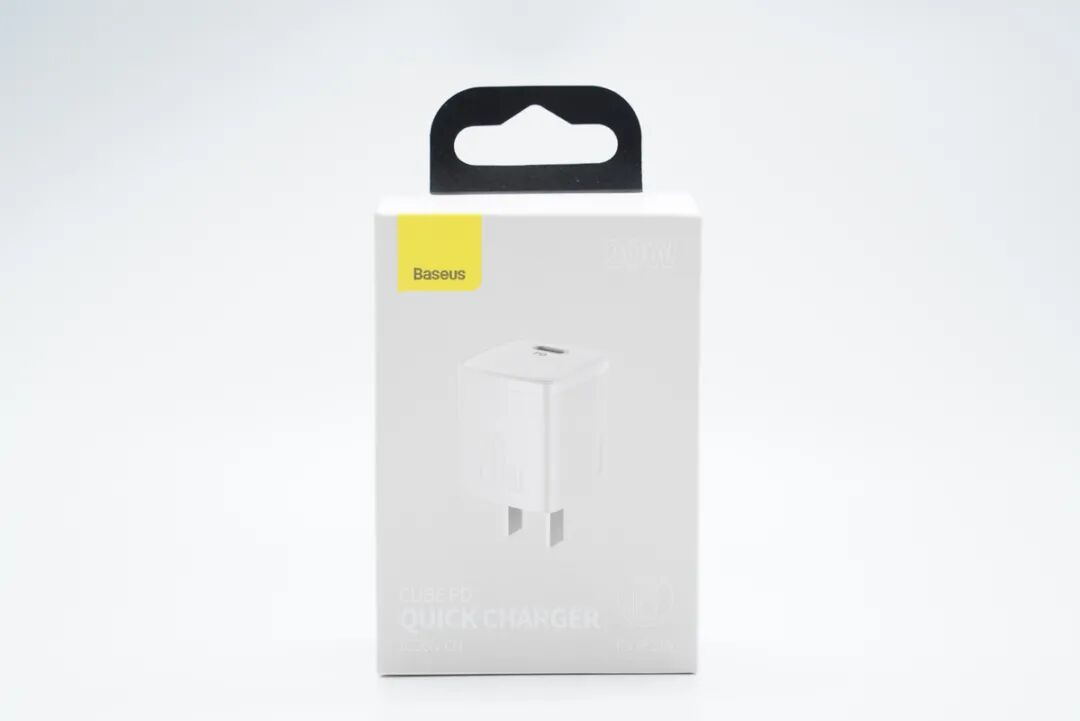

包装盒正面中心印有充电器外观图，上方是Baseus品牌和20W标识，下方是产品名称和FOR iP 20W标识。

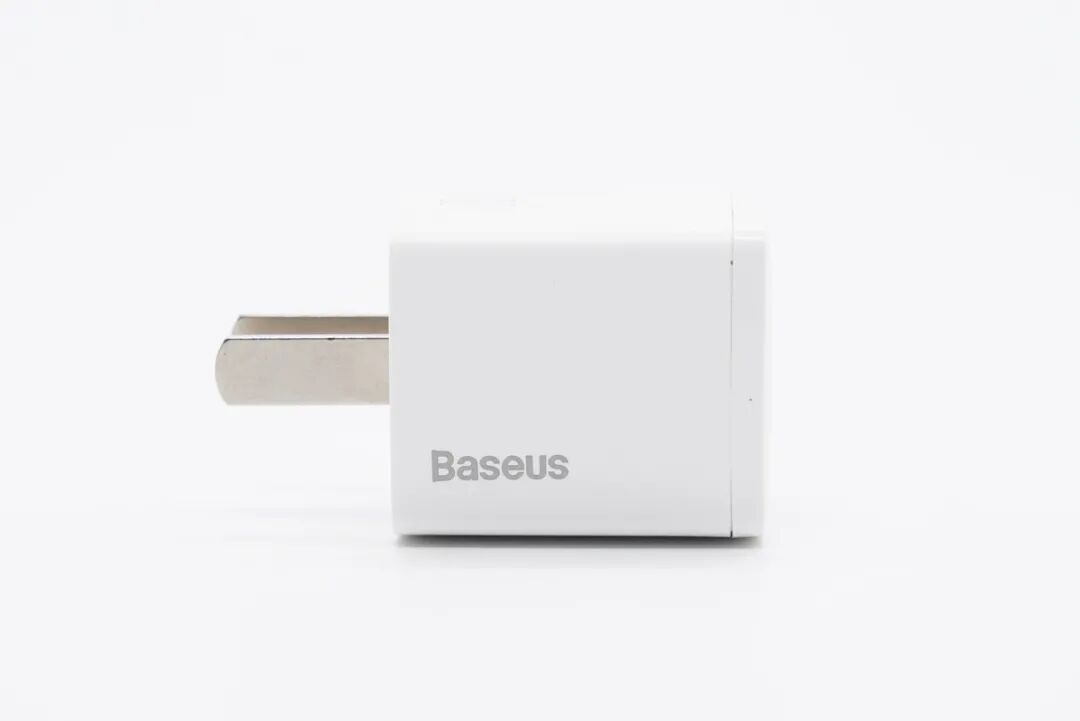

倍思20W PD快充充电器采用PC阻燃材质外壳，表面哑光处理，侧面之间过渡圆润，并印有Baseus品牌logo和20W字样。

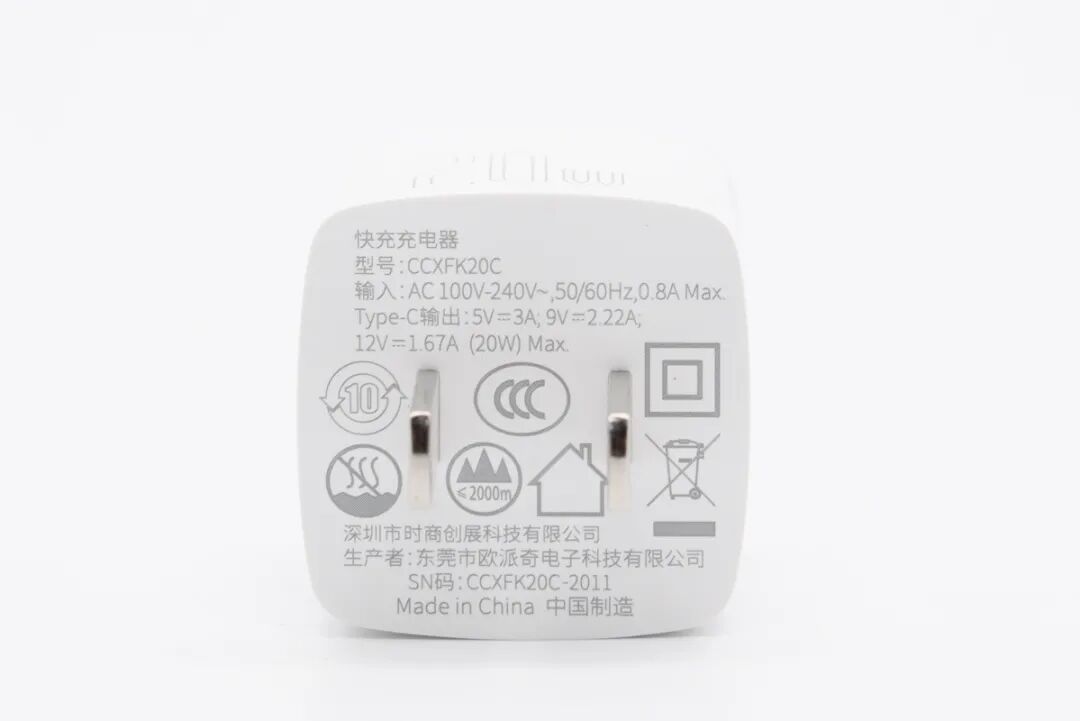

输入端外壳上标注有充电器参数信息
型号：CCXFK20C
输入：100-240V~50/60HZ 0.8A Max
Type-C输出：5V3A、9V2.22A、12V1.67A，（20W）Max
制造商：东莞市欧派奇电子科技有限公司
产品已经通过了CCC认证。

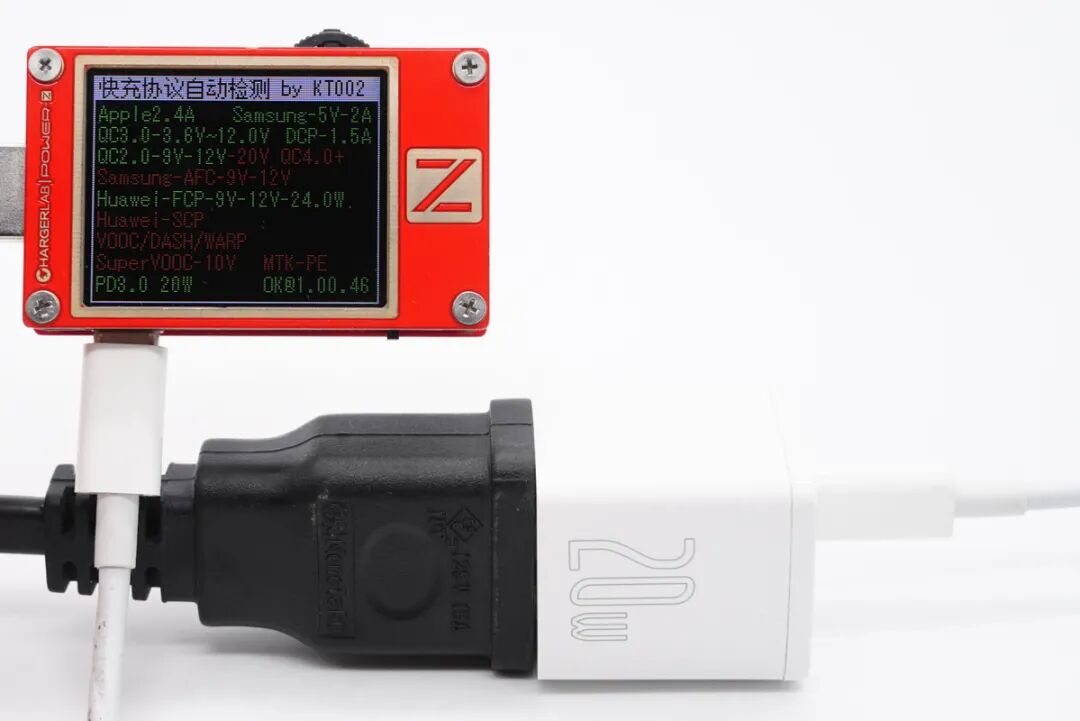

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、FCP、PD3.0快充协议。

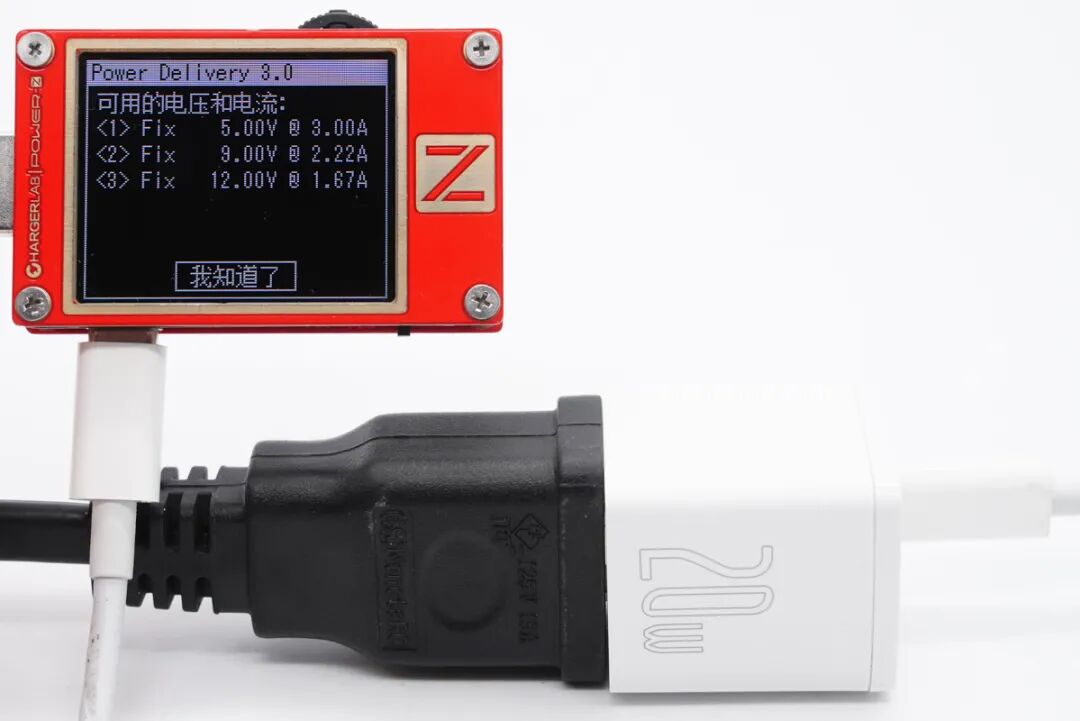

除此之外，PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、云矽半导体协议IC获倍思20W迷你PD快充采用
将倍思20W迷你PD快充充电器机身顶部外壳拆开，边缘采用超声波焊接工艺封装，输出固态电容有绝缘套管绝缘，输出端有导热垫。

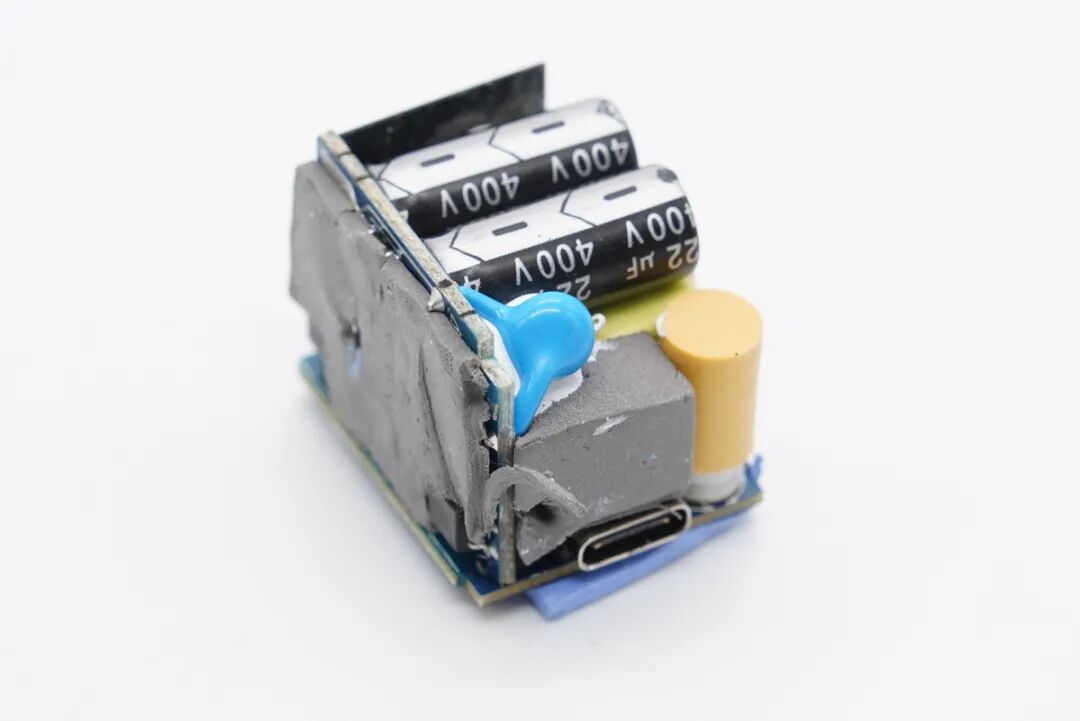

倍思这款20W USB PD快充充电器采用两块小板相互垂直焊接组成，侧面小板和USB母座上均贴有导热垫，为典型的开关电源宽范围输出，由次级协议芯片控制输出电压的设计架构。

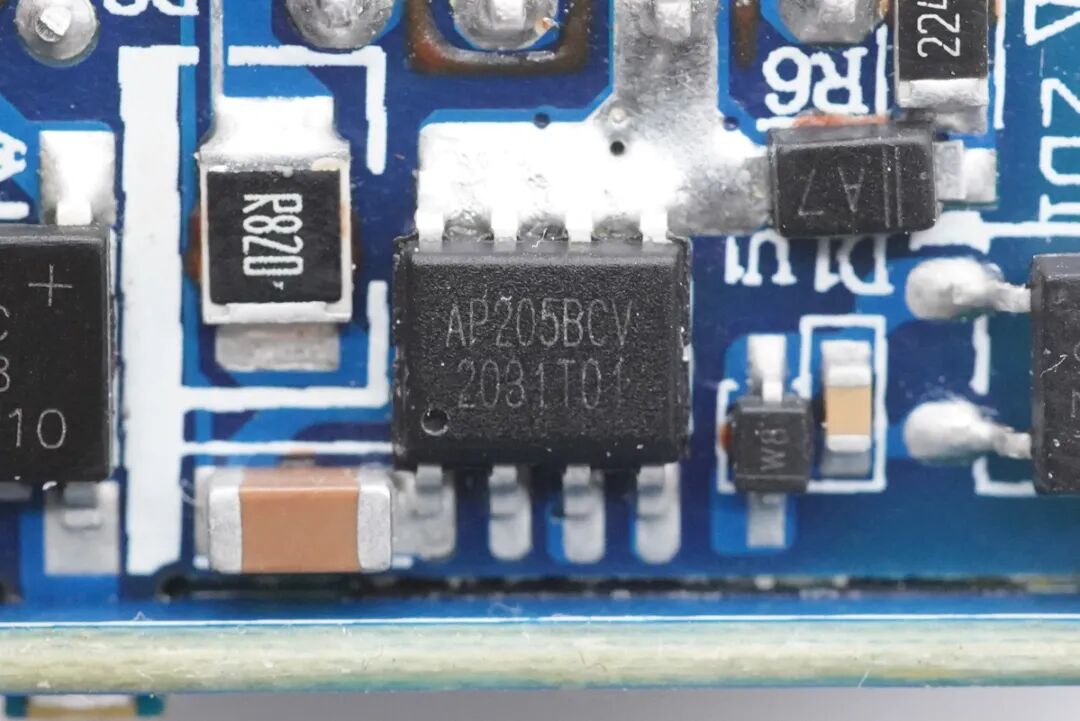

充电器主控芯片AP205B-CV。

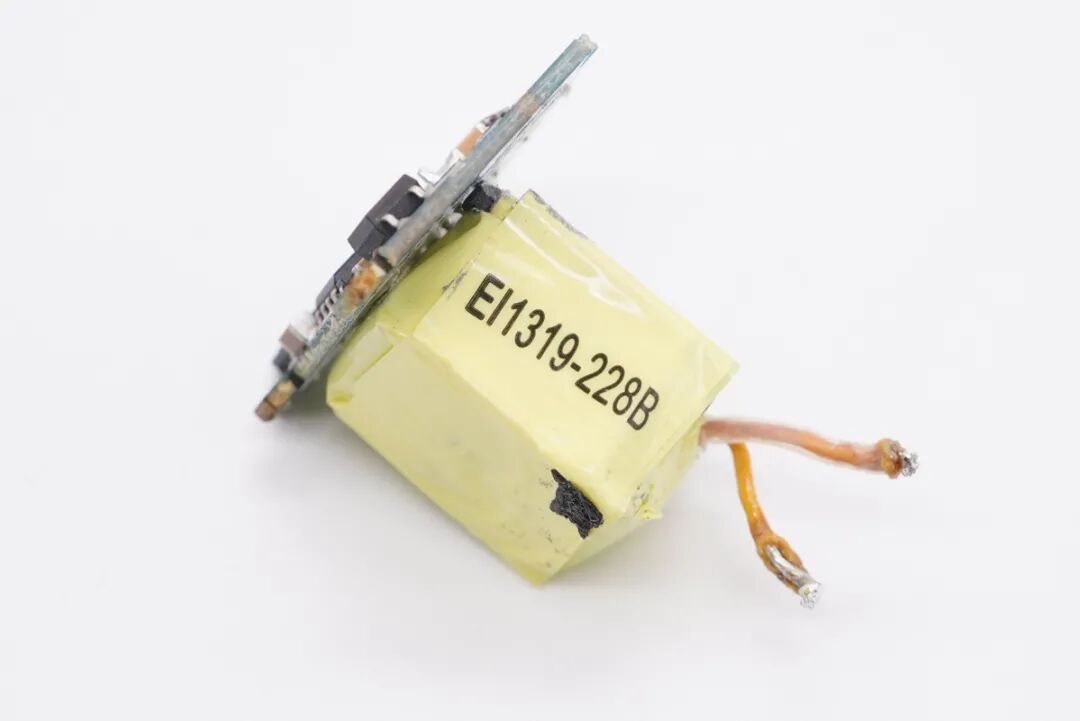

变压器使用绝缘胶带包裹严密。

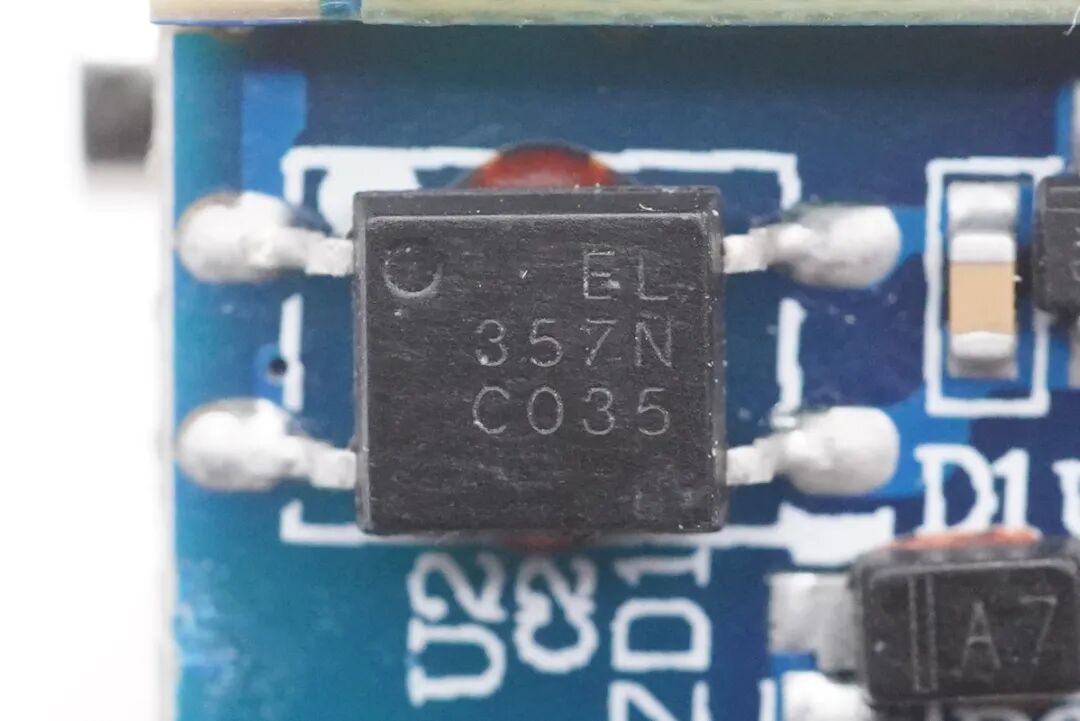

亿光EL 357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

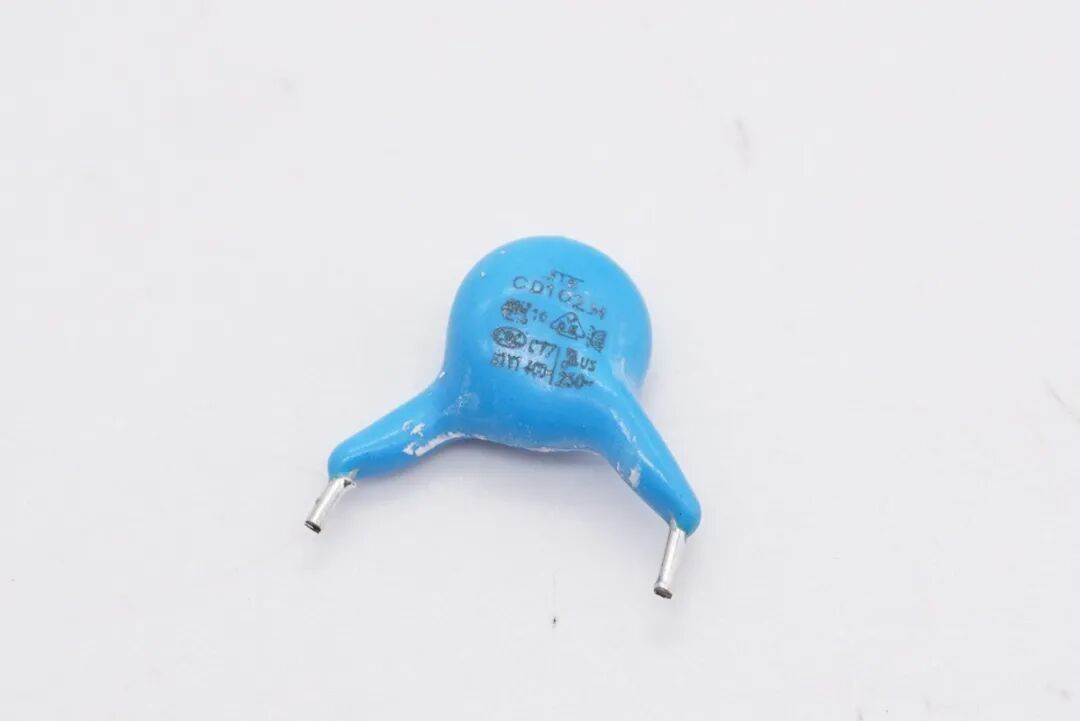

蓝色Y电容来自STE松田电子，用于输出抗干扰。

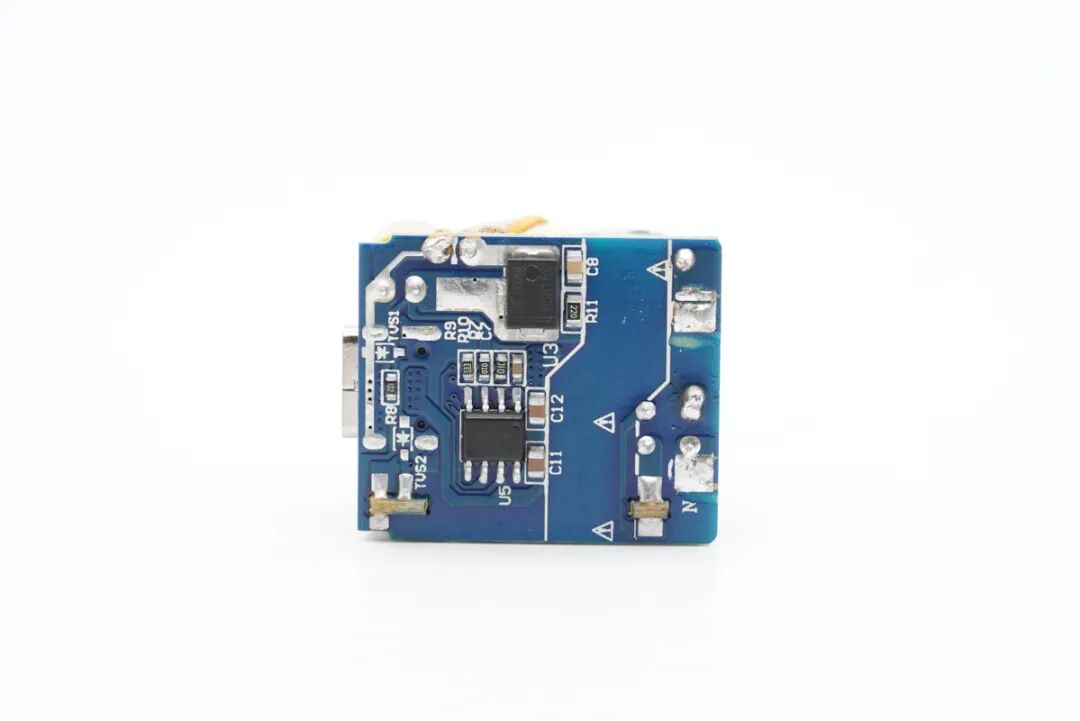

小板背面设有次级同步整流芯片和协议芯片。

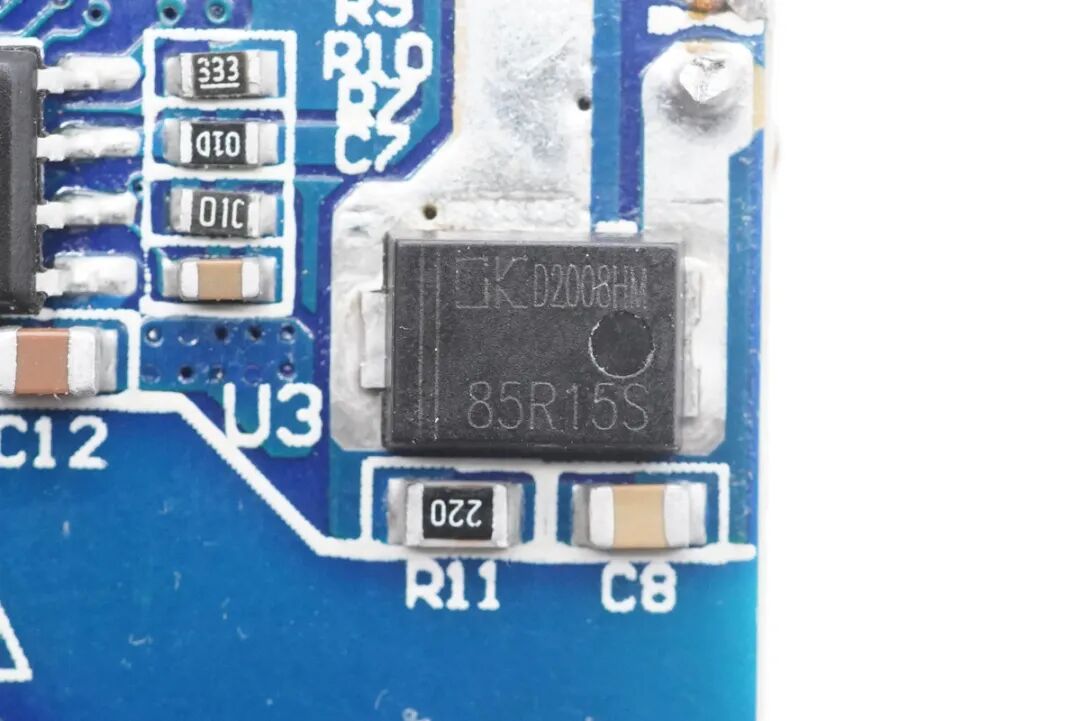

DK东科半导体高性能双引脚同步整流芯片DK5V85R15S，可直接取代肖特基二极管，降低导通损耗，提高整机转换效率。
USB PD协议芯片采用云矽半导体XPD720，这款芯片已经通过了USB PD3.0认证，TID：3479，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，引脚支持过压保护，内置完善的保护功能，节省外围元件数量，降低成本。采用ESOP8封装。
云矽半导体XPD720资料信息。

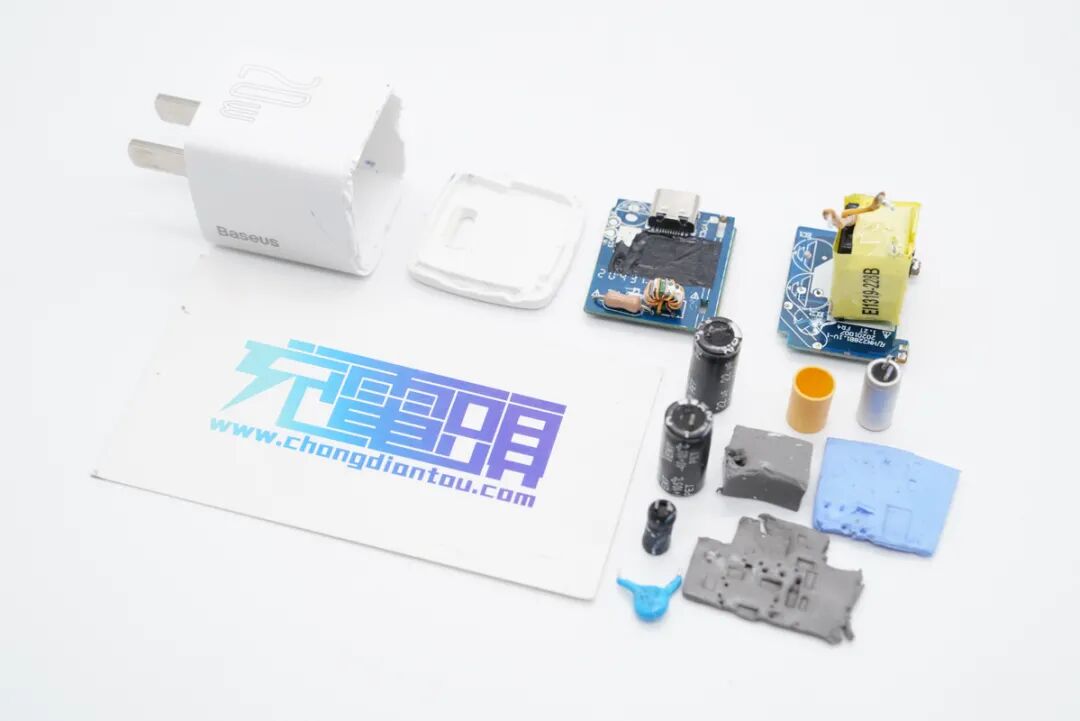

全部拆解完毕，来张全家福。
充电头网总结
倍思20W PD快充充电器机身造型趋于小方块，外壳上设计有Baseus品牌和20W字样，输入端配备的是主流固定式插脚。充电器支持QC2.0/3.0、FCP和PD3.0快充协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，非常适合拿来给iPhone 12充电，加之小巧的机身，让消费者又多了一个新的选择。充电器采用矽力AP205B-CV+东科DK5V85R15S同步整流方案，输出端采用云矽半导体USB PD3.0认证芯片XPD720，外围元件少，整套方案精简可靠。
