新型45W饼干氮化镓快充问世：PI携手英集芯联合开发
近日充电头网从供应链获悉，国际知名电源芯片品牌PI携手业界知名快充芯片品牌英集芯联合开发了一款全新的45W高密度氮化镓快充参考设计。其AC-DC部分采用了PI最新发布的MinE-Cap切换芯片、氮化镓电源芯片以及平面变压器；协议部分搭配英集芯IP2726快充芯片。
充电头网进一步了解到，该套充电器方案根据饼干充电器的理念，保持超薄设计风格，PCB板功率密度高达1.5W/cm³。值得一提的是该套方案还还保留了折叠插脚，并支持全电压输入，可长时间工作在45W输出功率下。

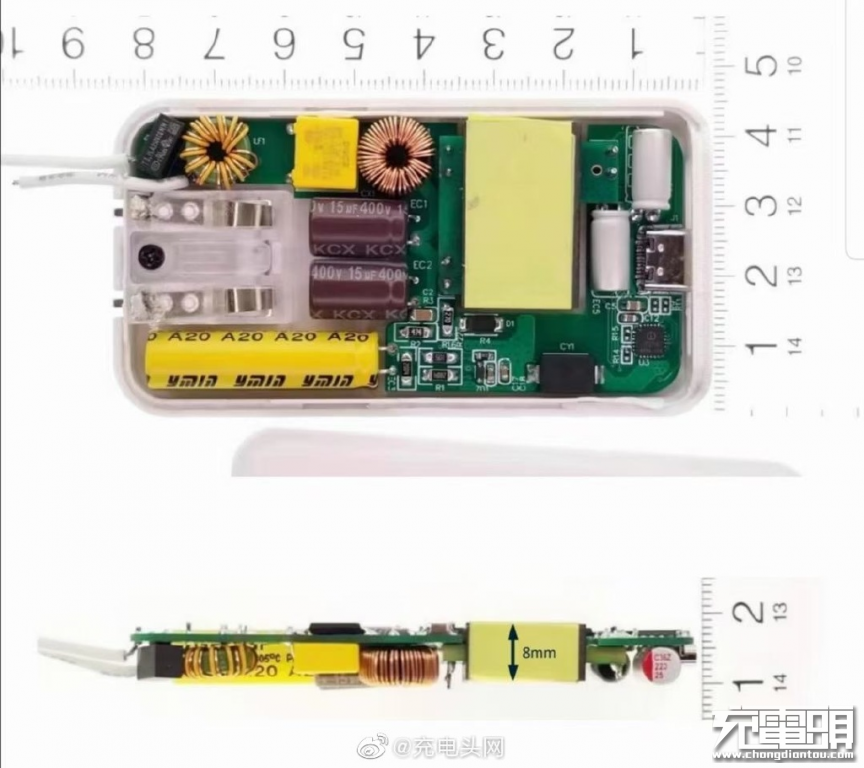

图中可以看到这套方案的尺寸，外壳长85mm，宽45mm，同时也得益于使用了平面变压器和永铭的小尺寸电解电容，裸板厚度被压缩到8mm左右，这在之前是不可想象的。

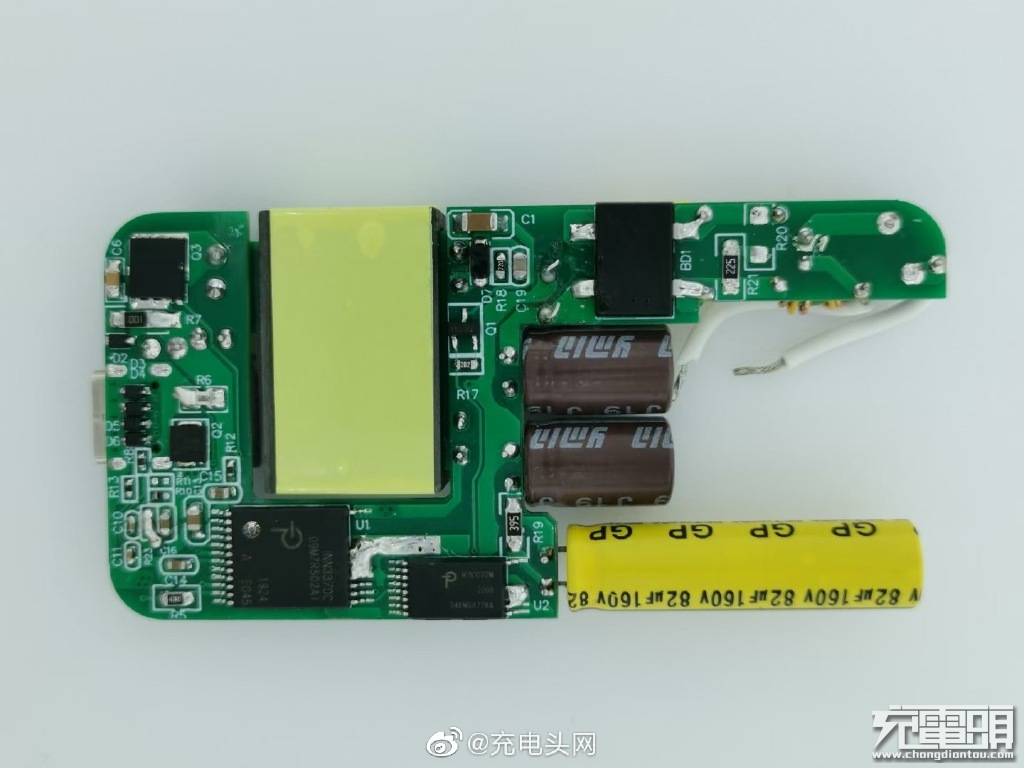

这款超薄45W氮化镓快充方案采用PI INN3370C氮化镓控制器和PI MIN1072M MinE-CAP器件。电路板背面镂空放置变压器，降低厚度。

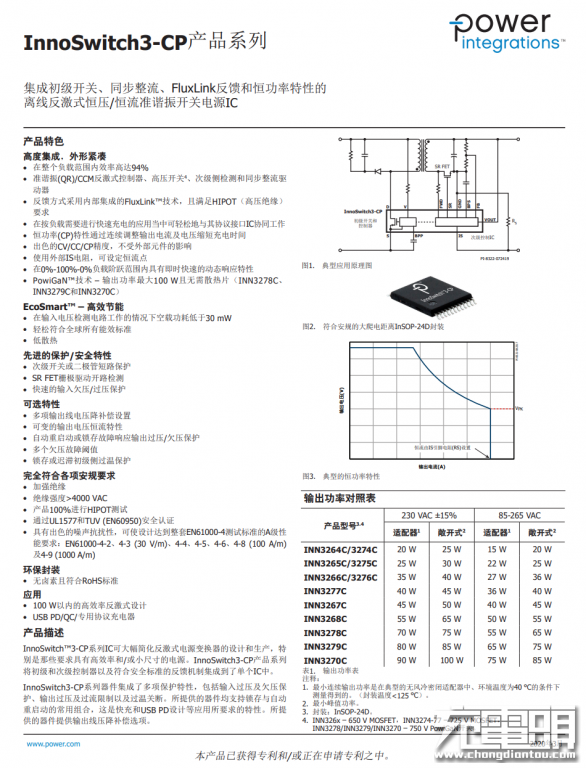

PI INN3370C内置750V PowiGaN开关，在密闭适配器中，宽电压输入条件下可达75W输出功率，这款适配器最大输出为45W，降额使用减小发热。

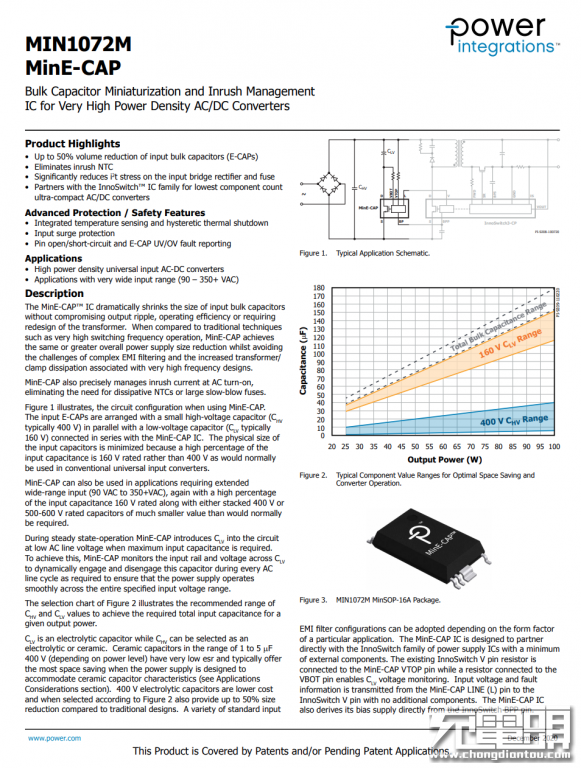

PI MIN1072M在电路中起到根据输入电压判断，在低压输入时投入低压电解电容的作用，避免使用高压大容量的电解电容增加适配器体积。在低压时投入低压电容，可实现足够的容量满足输出需求，充电头网对此器件有详细介绍。

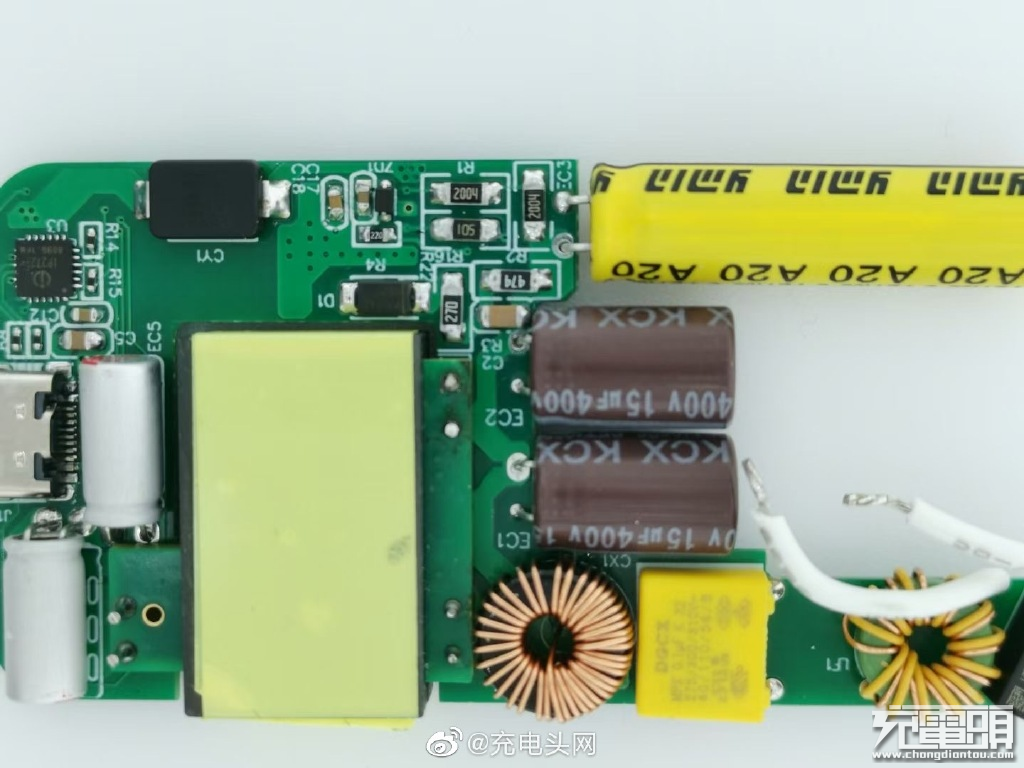

通过产品图片可以看出，这款适配器采用两颗400V15μF的高压电解和一颗160V82μF的低压电解电容组合，在220Vac市电输入下，只使用两颗15μF电解并联即可满足45W输出功率，在110Vac输入时，82μF电解接入电路，满足低压下电容容量。并且，小的高压电容容量可以减小上电时的浪涌电流，这款适配器内部没有使用负温度系数热敏电阻等浪涌抑制元件。

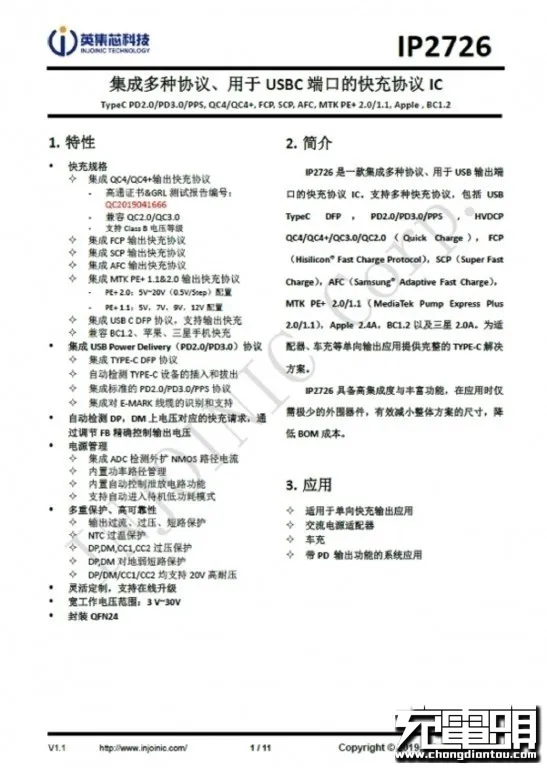

协议芯片使用英集芯 IP2726，这是一颗集成多种协议、用于USB输出端口的快充IC，此外还支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。IP2726通过了高通QC4+认证，最高支持100W输出，可以通过光耦，FB脚反馈以及I2C总线调压，适配各种产品应用，可反复擦写，在线升级，PC在线调试，简化开发设计难度。
充电头网总结
PI MinE-CAP自动切换芯片可以根据输入电压自动切换低压大容量电解电容，这减小了传统使用高压大容量电解电容的体积，可以使用小体积的低压大容量电解电容配合高压小容量电解电容使用。减小了适配器体积，保证了宽范围输入适配器的高功率密度。同时这款适配器还使用了PI INN3370C氮化镓控制器，有效提高适配器功率密度，并且搭配英集芯IP2726协议IC，提高了适配器的兼容性，协议支持更加广泛。
