拆解报告：小米11原装55W氮化镓充电器
12月28日晚小米举行线上发布会，推出小米11手机，首发高通骁龙888处理器，8这一数字在中国人心中的地位不必多说，能让高通如此命名想必也是为了国内市场。当然作为小米又一款高端旗舰机，其它方面的配置也是只增不减。
而充电方面，小米11有标准版和套装版供消费者选择，且价格一样，既响应了环保号召，同时又将选择权交到用户手上，此外这也是对套装版标配55W氮化镓充电器一个很好的宣传，可谓是一石二鸟。经过两天之后，这款小米55W氮化镓充电器开始上架单独零售，定价为99元。
这是继小米9 Pro、小米10手机标配充电器之后又一魔改产品，配备USB-A口，不仅支持小米55W私有快充，同时搭配原装线还支持PD快充，此外充电器还采用了氮化镓技术，体积十分小巧。充电头网下面就和大家分享这款充电器的详细拆解，看看其内部设计做工如何。
此前充电头网相继拆解了小米18W USB PD快充充电器、小米9原装27W充电器、小米CC9 Pro原装30W充电器、小米65W氮化镓充电器、小米65W 2A1C三口快充充电器、小米90W USB PD快充充电器、小米120W超级快充等多款快充产品，大家可以点击蓝色字体查看拆解详情。

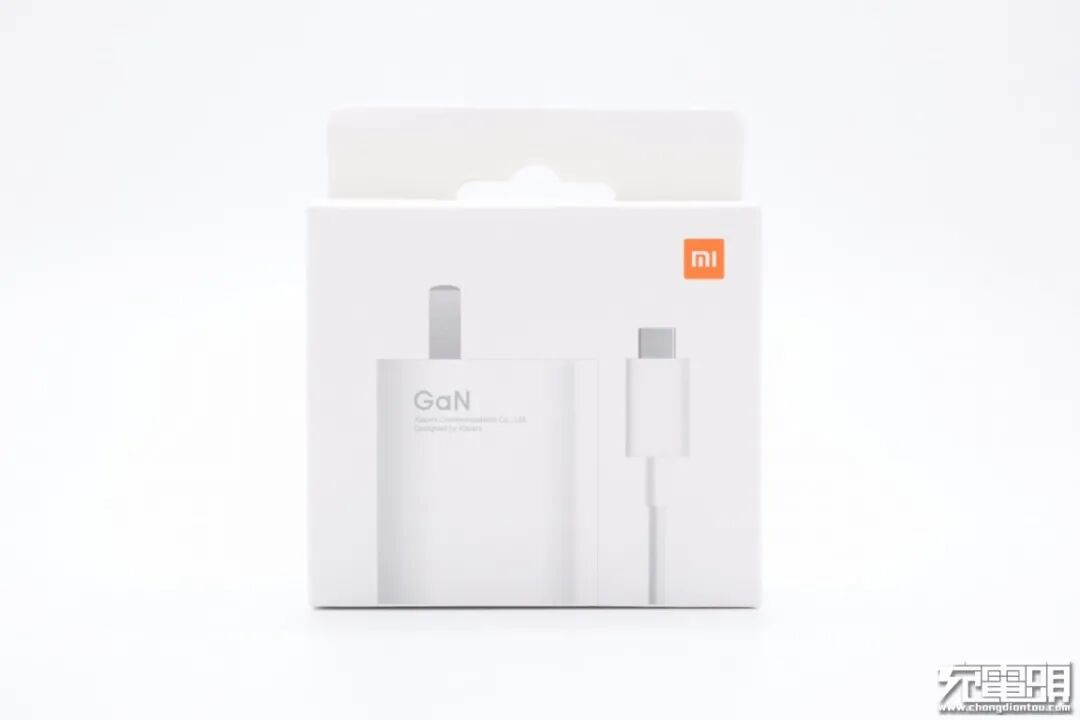

包装盒小巧且设计十分简洁，正面印有充电器套装外观图以及MI logo。

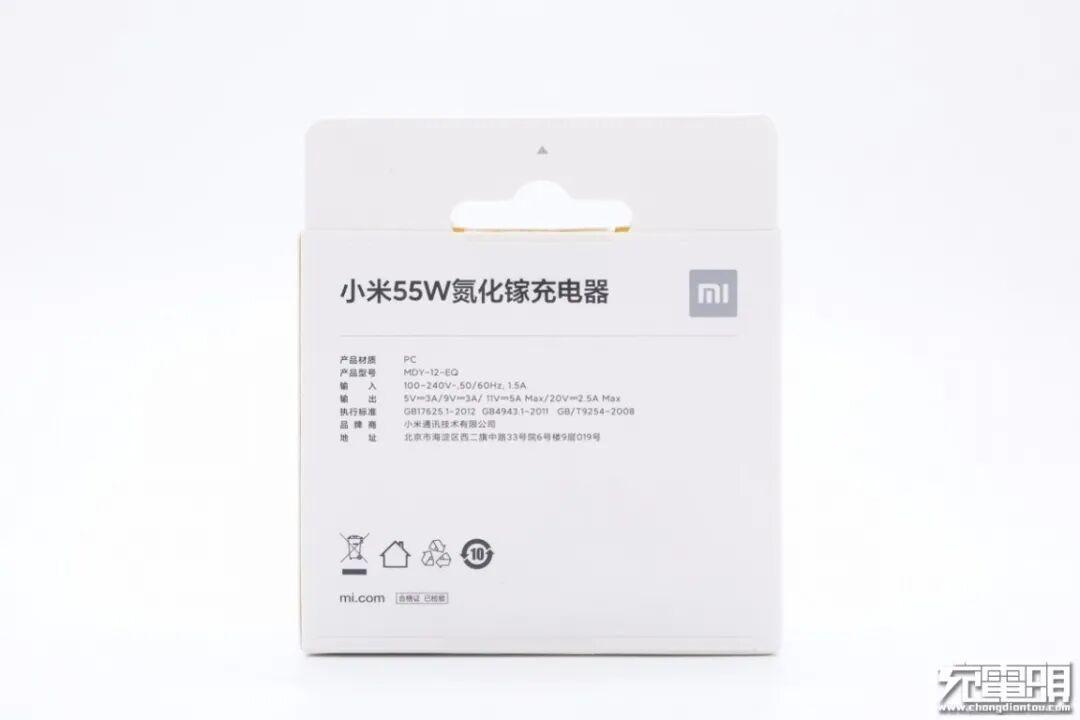

背面印有充电器参数信息。

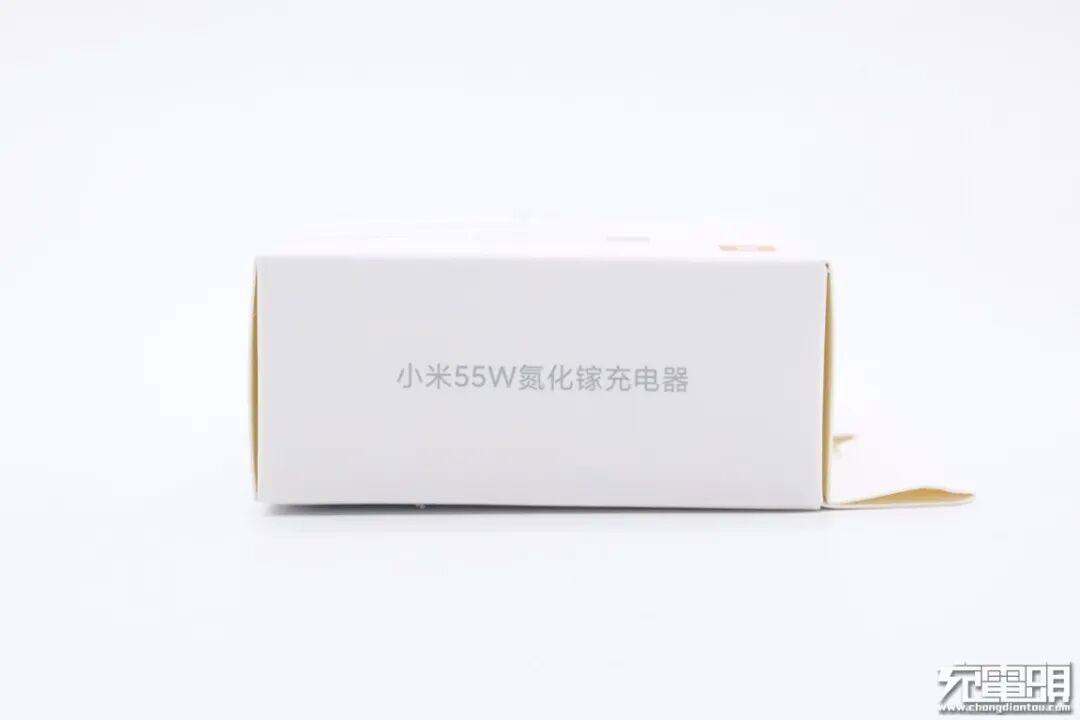

侧面印有产品名称——小米55W氮化镓充电器。
包装内含充电器、数据线、使用说明书和三包凭证。

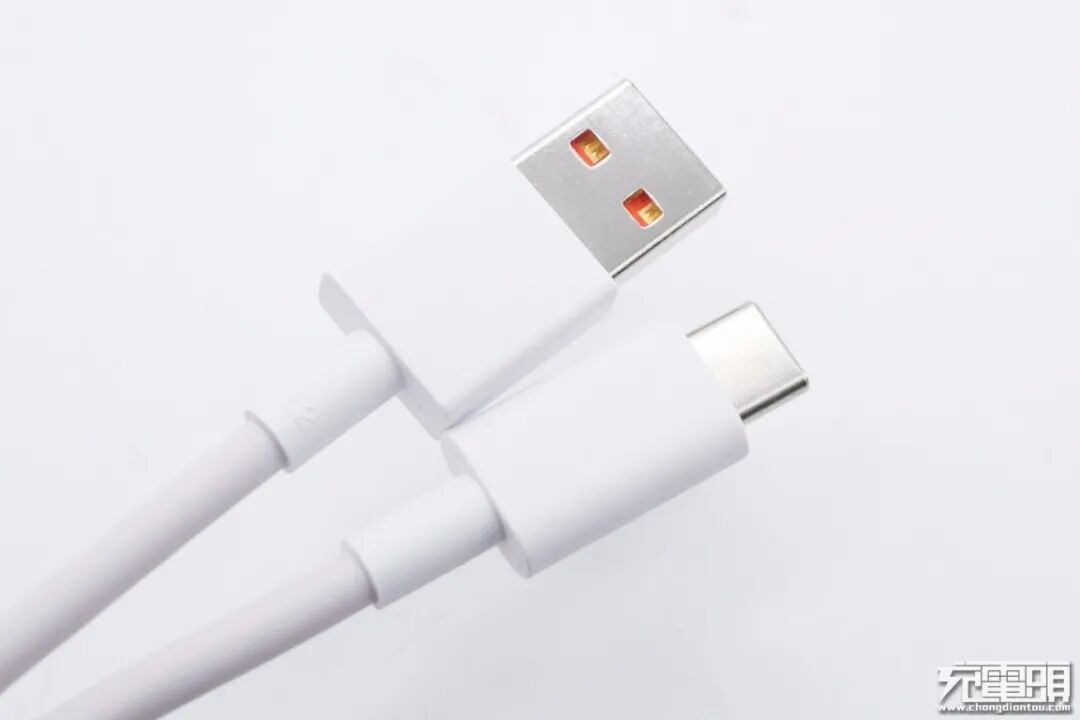

附带的数据线是A to C线，线缆两端做了抗弯折处理，线头塑料壳磨砂处理，方便用户插拔使用。

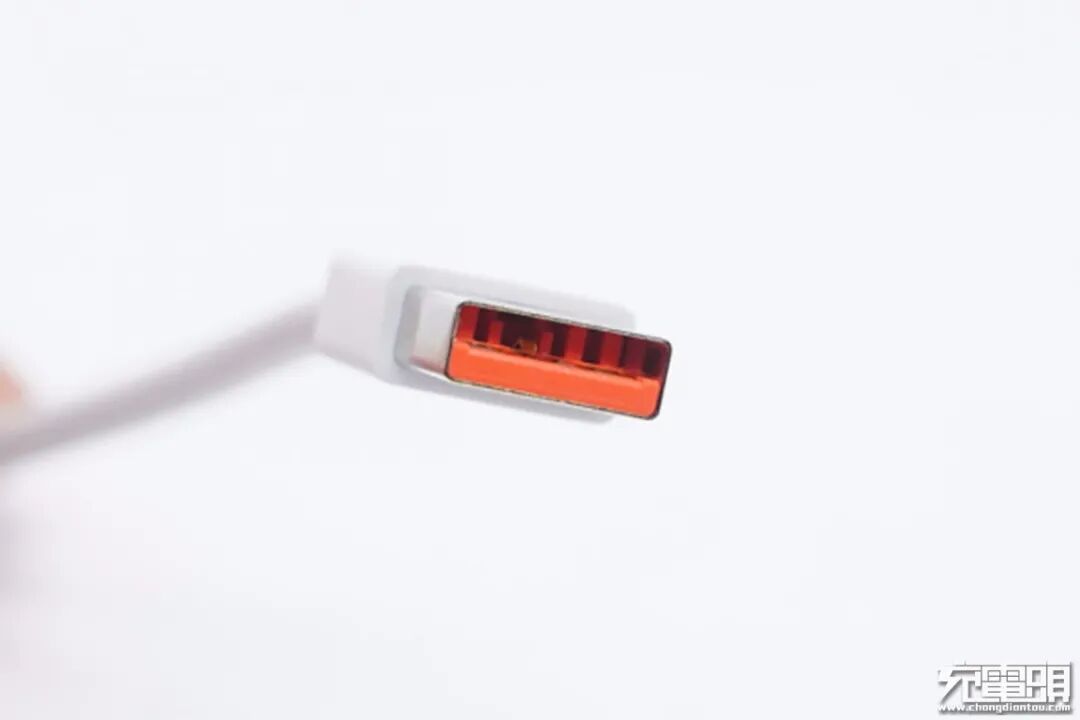

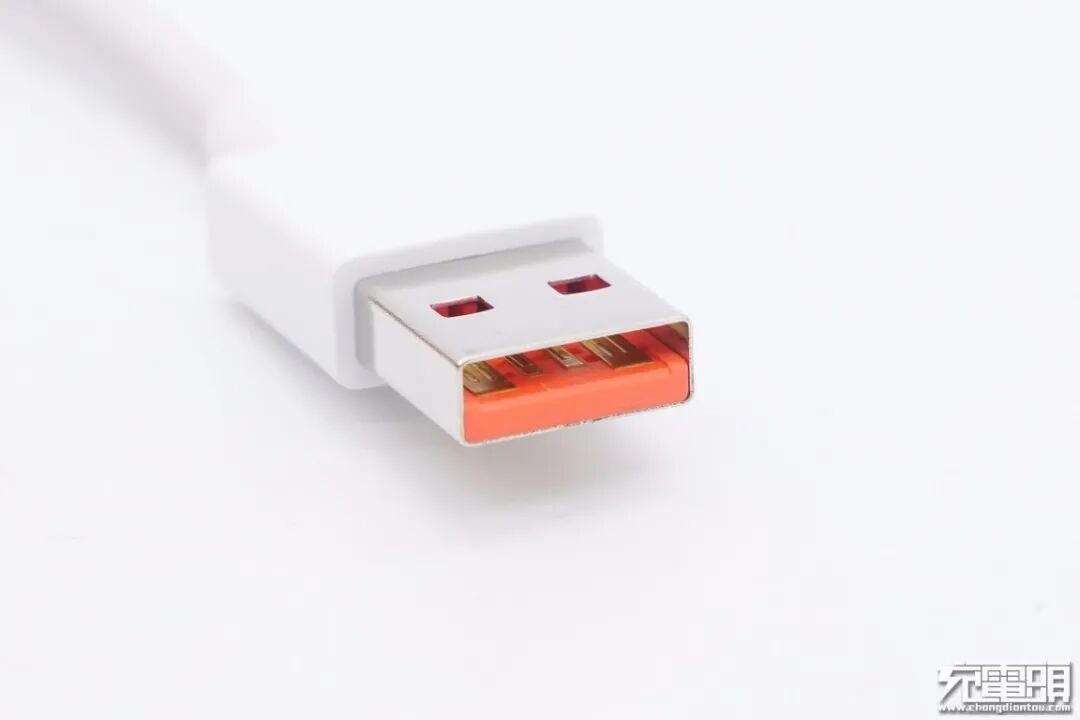

USB-A公头特写，正负极加宽来通过大电流。
中心处设有特殊弹片。

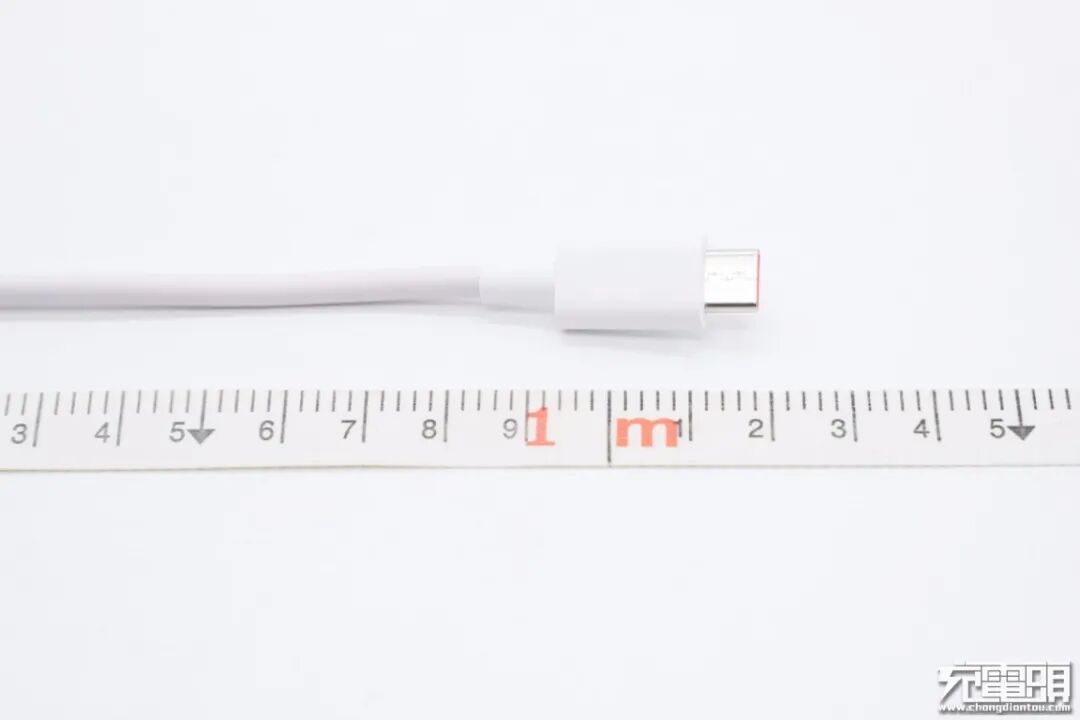

线缆长度约为1米。

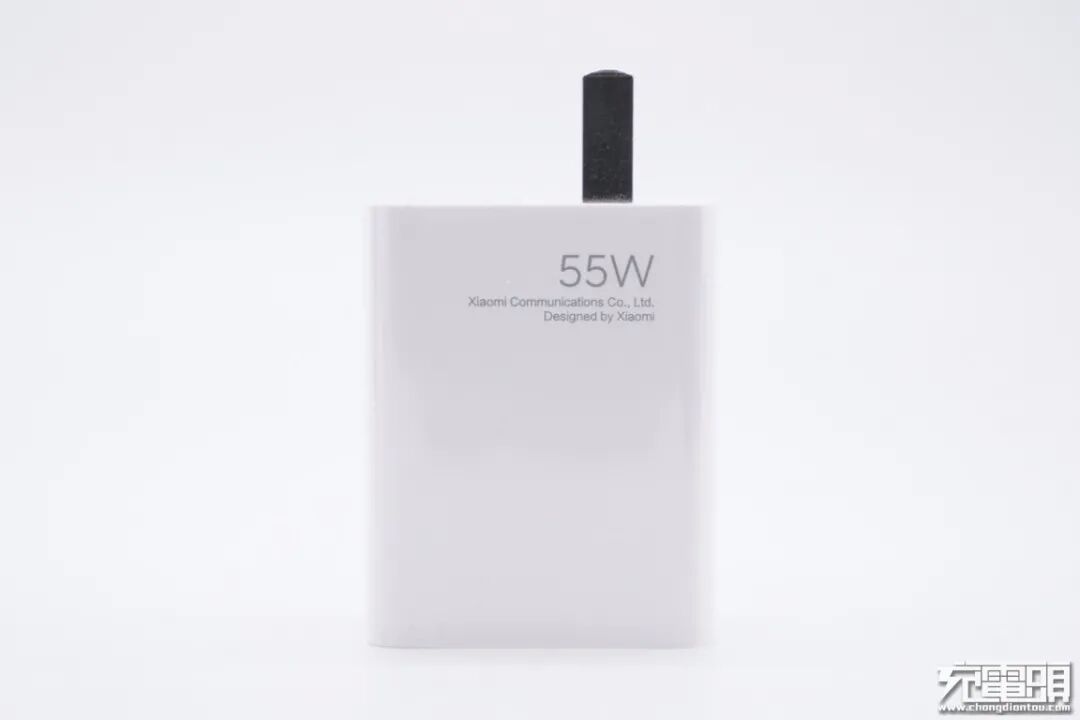

充电器采用PC阻燃材质白色外壳，腰身亮面设计，各面之间过渡圆润，插脚和USB-A接口都是靠侧边设计，十分典型。机身正面印有55W字样，表明这款充电器输出功率是55W。

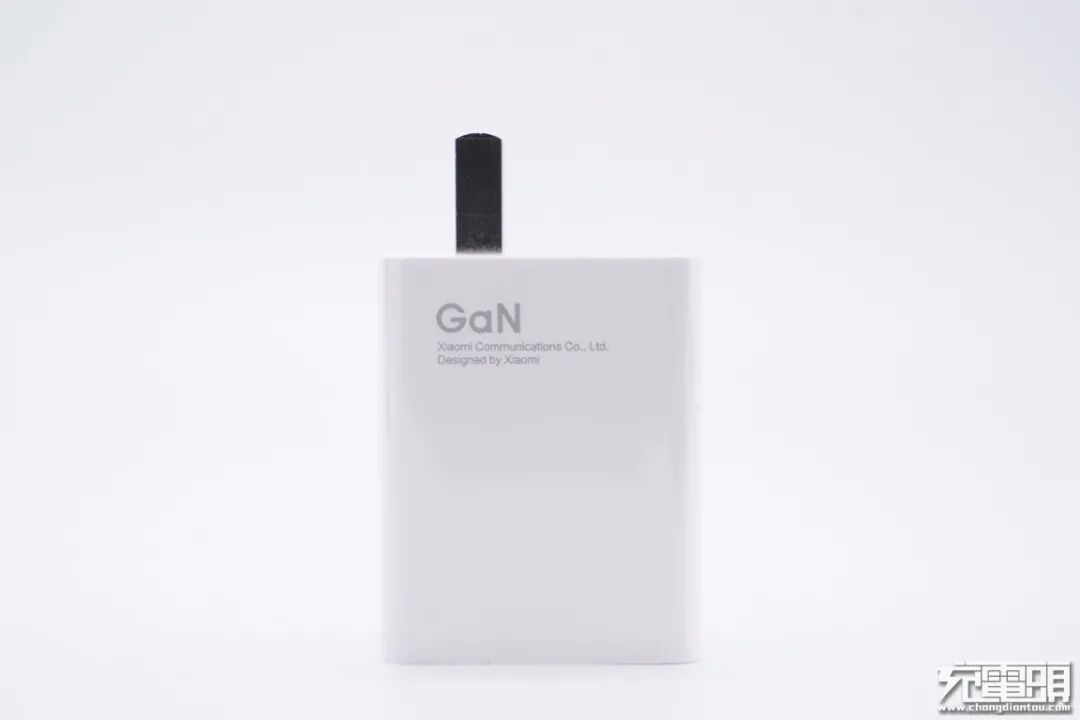

另一面印有GaN字样，表明这是一款氮化镓充电器。

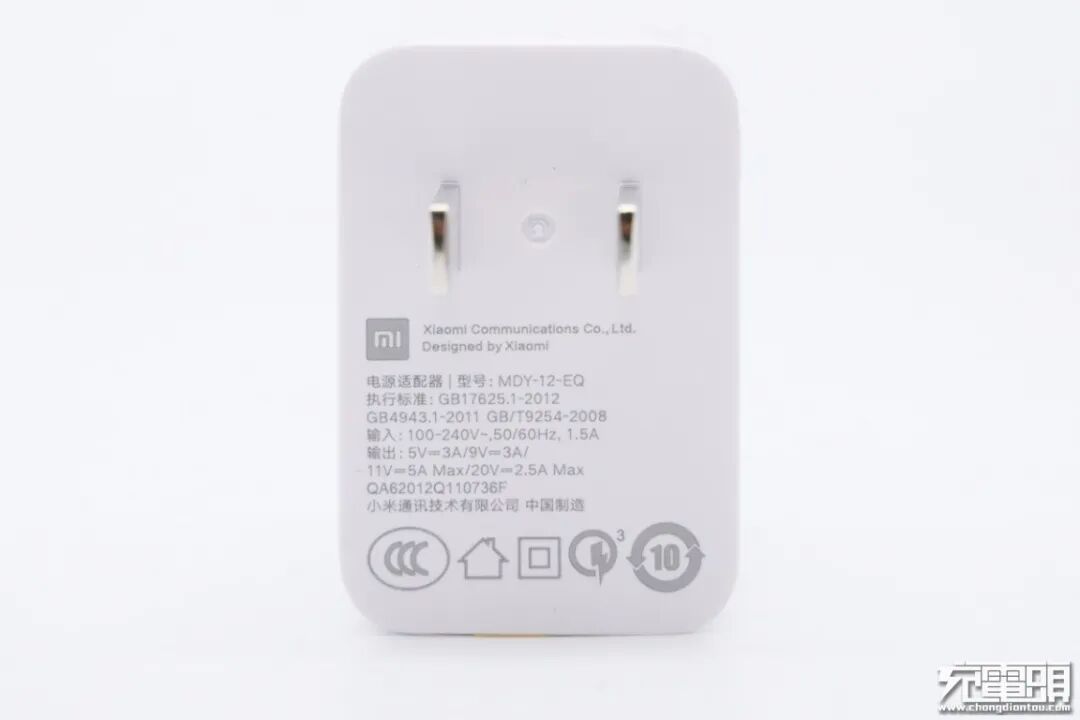

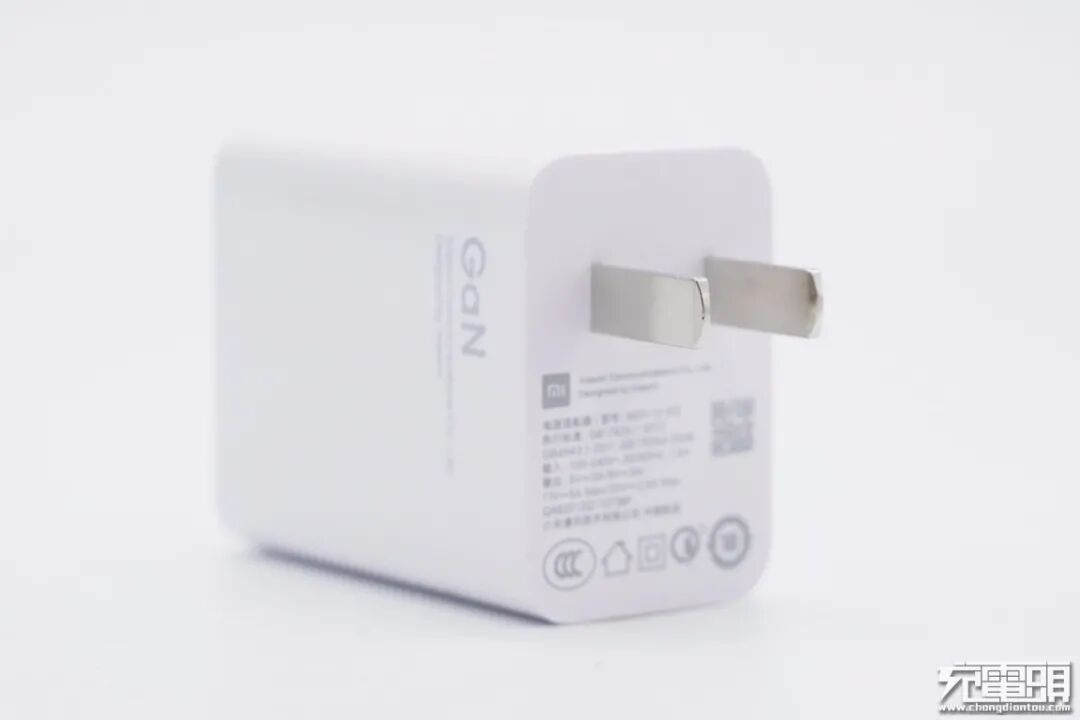

输入端外壳上标注有充电器参数信息
型号：MDY-12-EQ
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、11V5A、20V2.5A
产品已经通过了3C认证。
输入端采用固定式插脚，并且靠侧边设计。

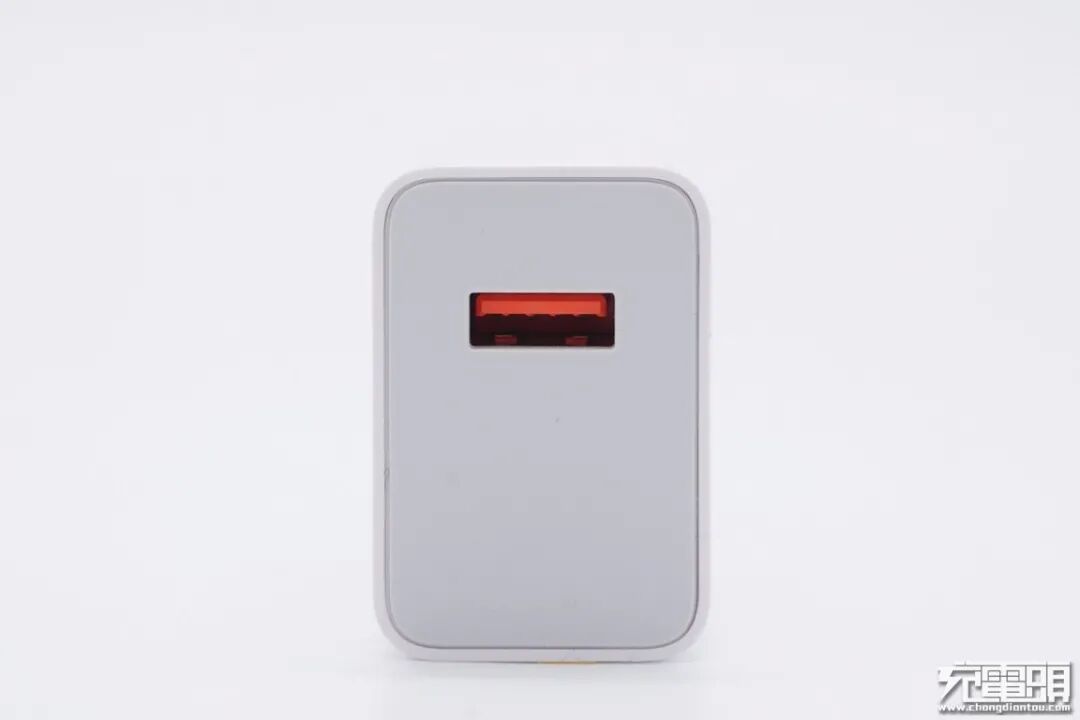

输出顶面一览，USB-A口同样靠侧边设计，橘红色胶芯。
USB-A口母座正负极弹片加宽，有一个特殊触点实现PD输出。

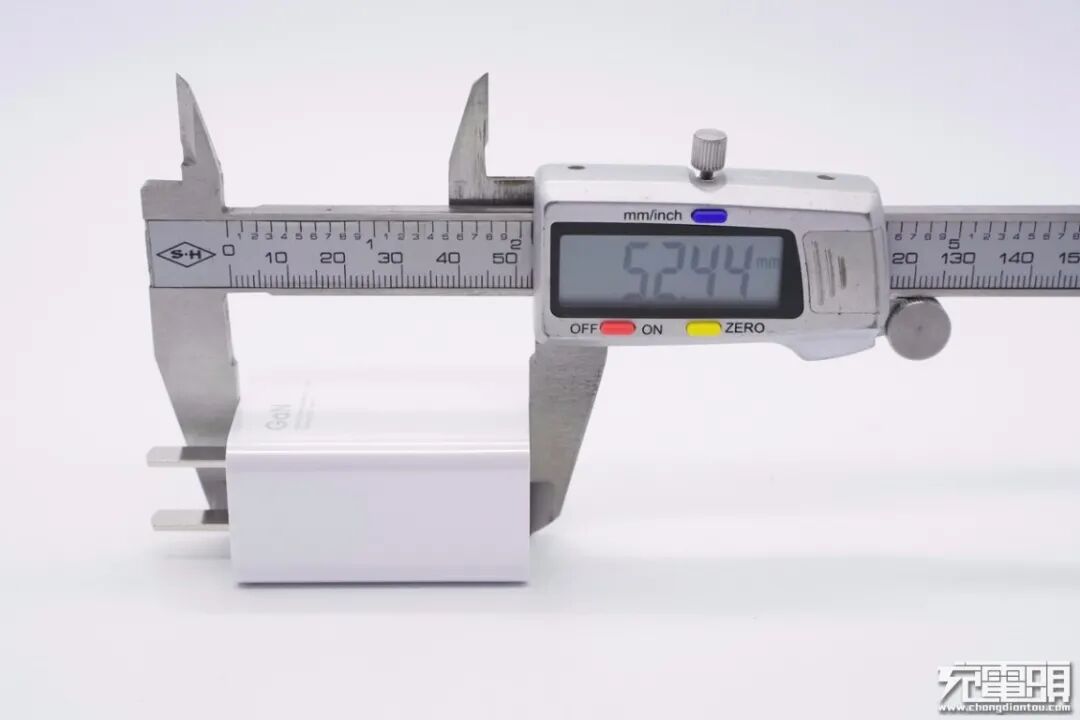

使用游标卡尺实测充电器机身长度为52.44mm。

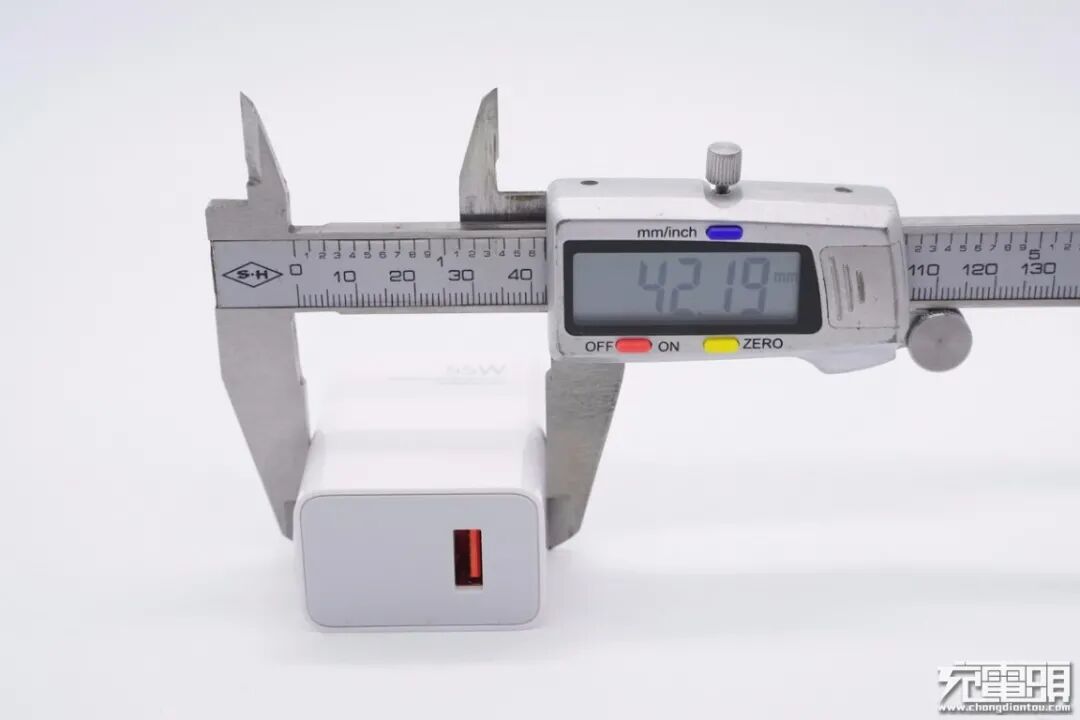

宽度为42.19mm。

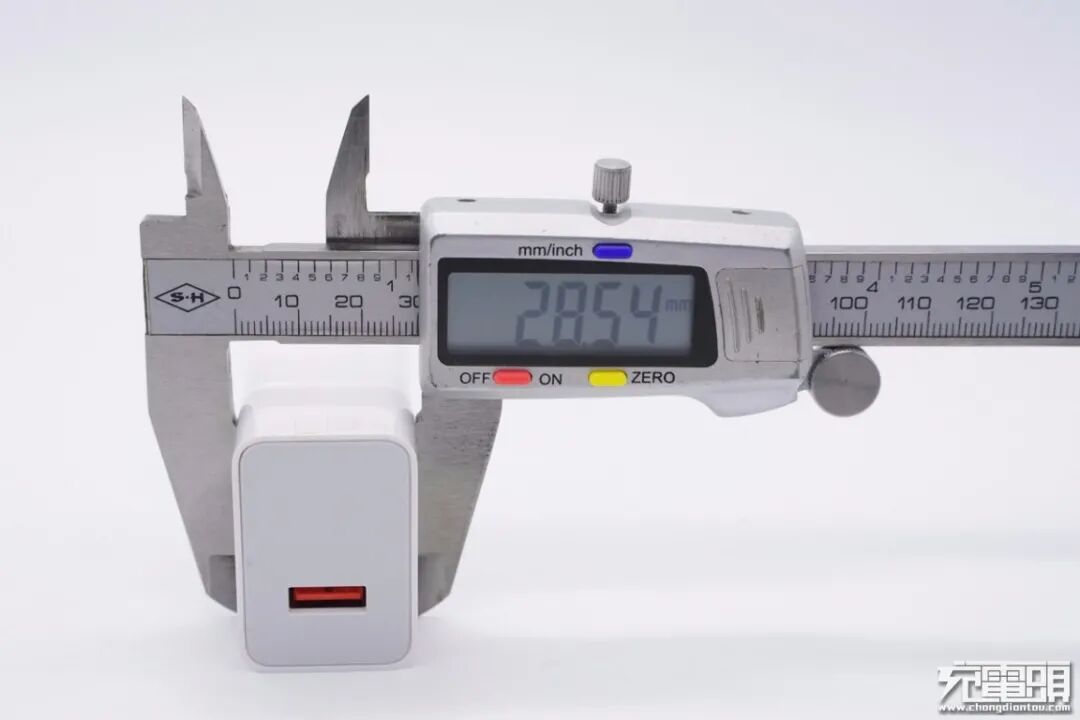

厚度为28.54mm。

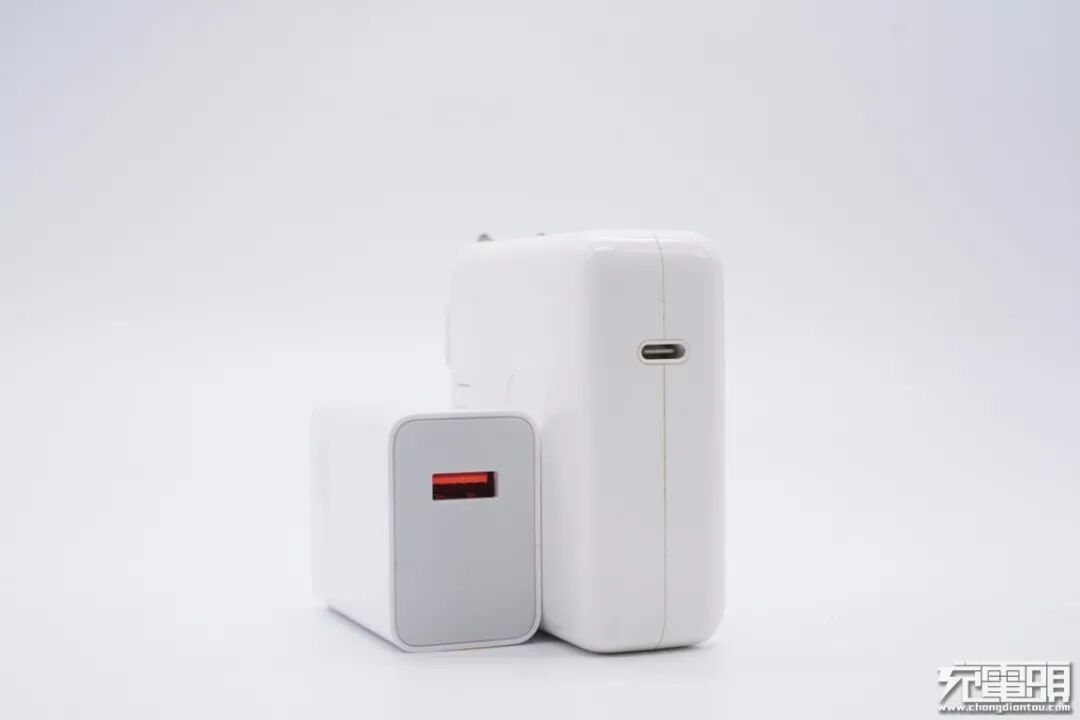

和苹果61W充电器大小直观对比，体积优势非常明显。

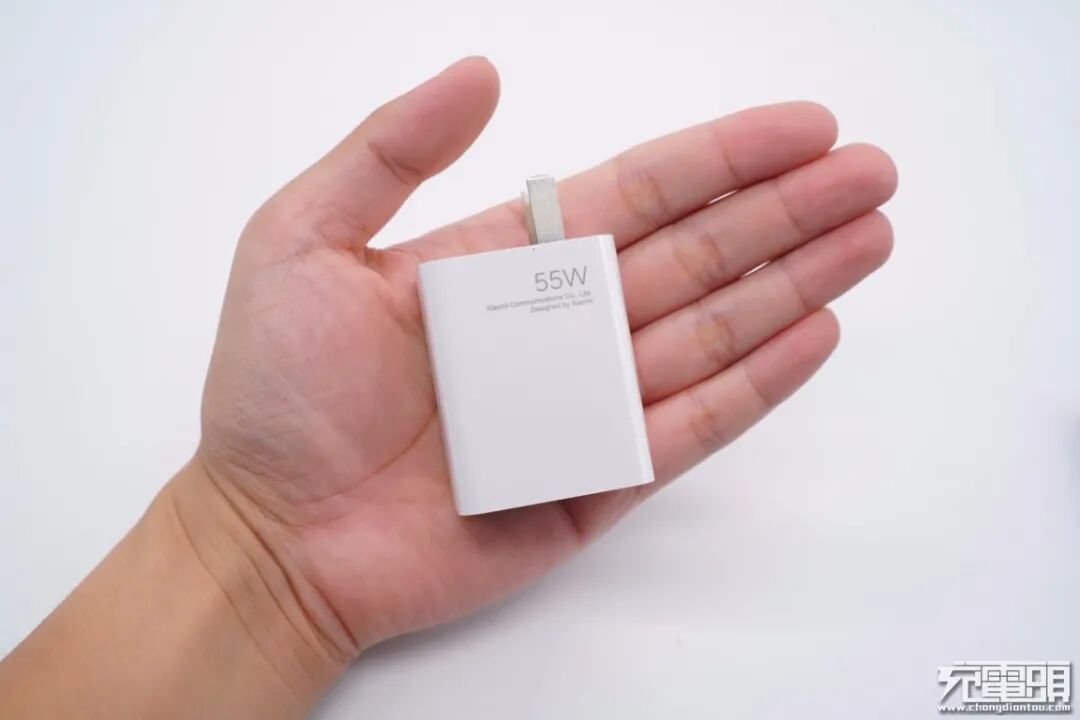

拿在手上的直观感受。
充电器净重约为101g。

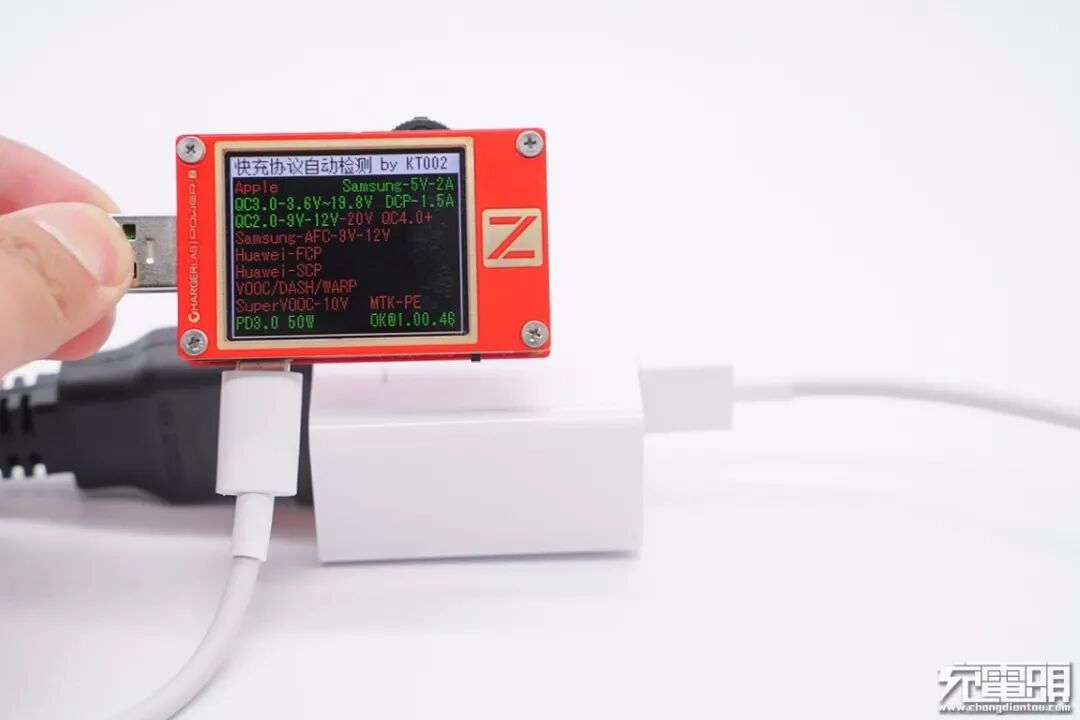

小米55W氮化镓充电器搭配原装数据线使用，通过ChargerLAB POWER-Z KT002检测得充电器支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。

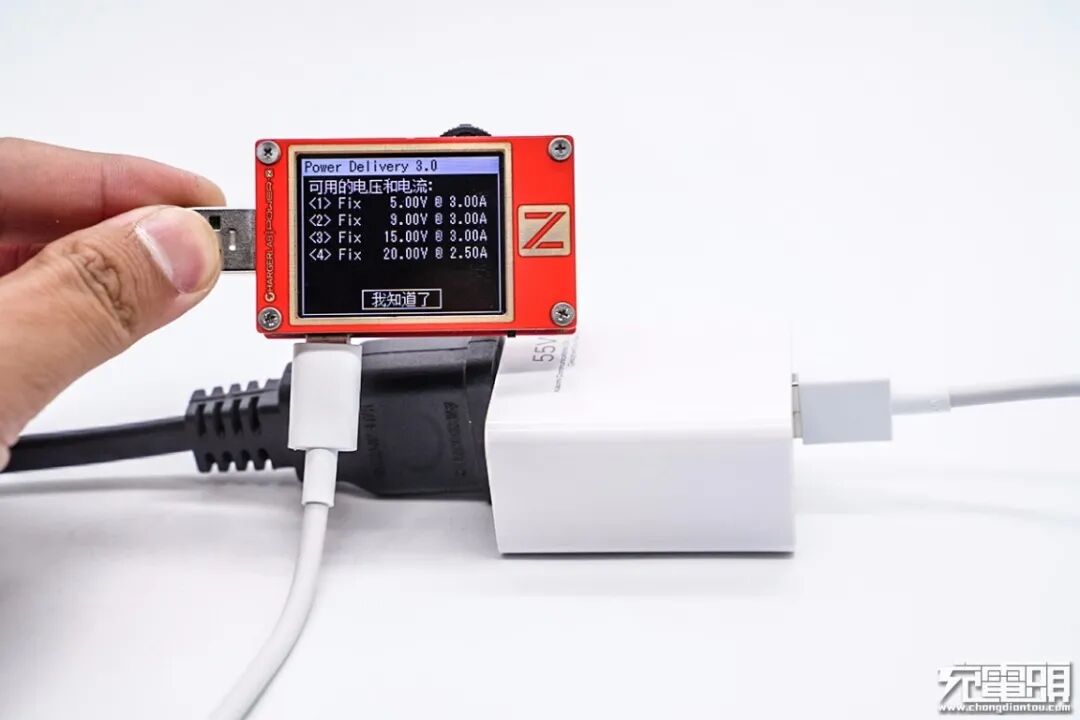

同样搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V2.5A四组固定电压档位，此外还支持小米私有11V5A私有快充档位。
二、小米55W氮化镓充电器拆解

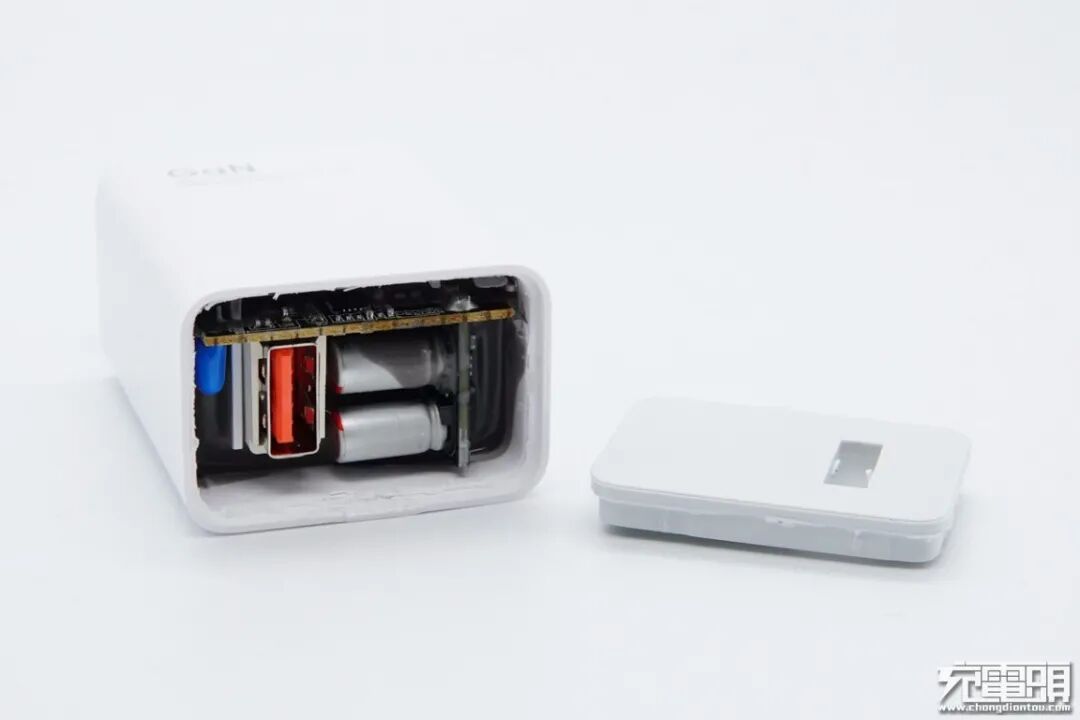

从输出端拆开盖子，充电器内部采用PCB堆叠焊接，壳体内部填充导热灌封胶。

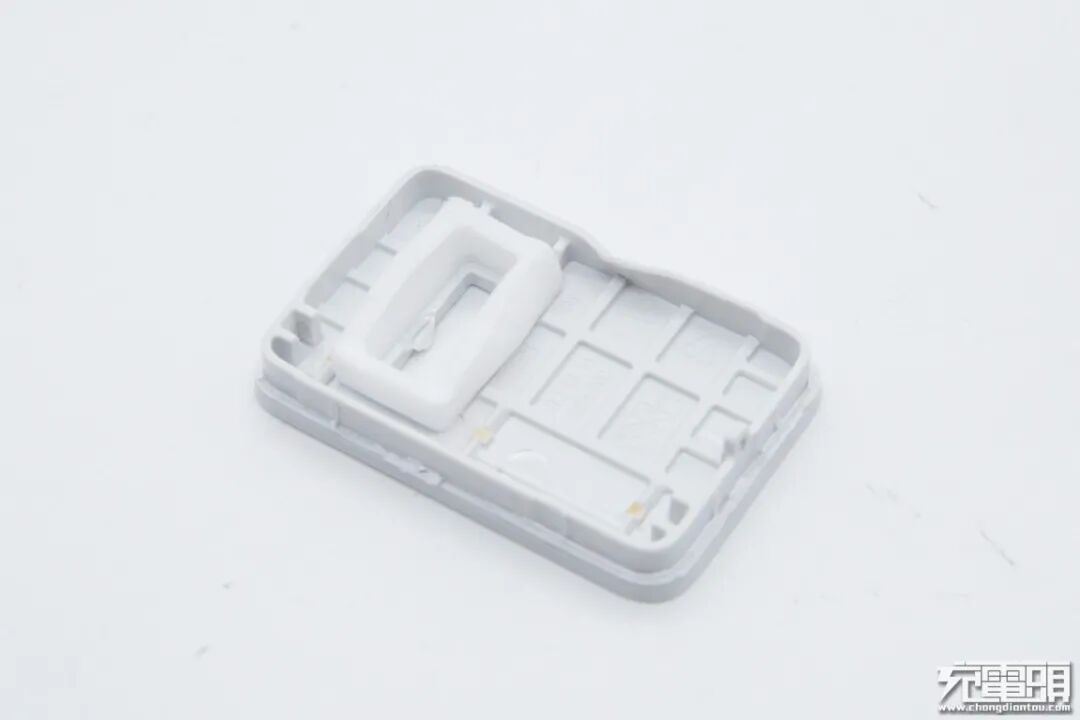

外壳内部接口处有一圈泡棉密封，防止异物进入充电器。

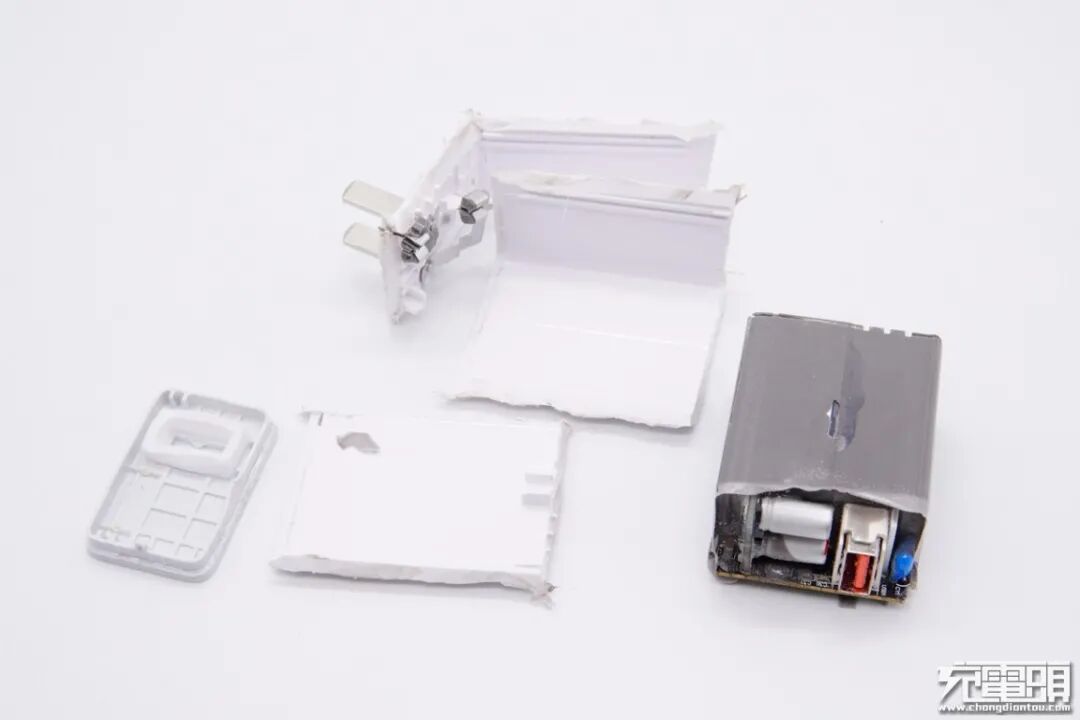

由于充电器内部灌封，无法取出PCB，采用切割机切开外壳，取出充电器PCB。

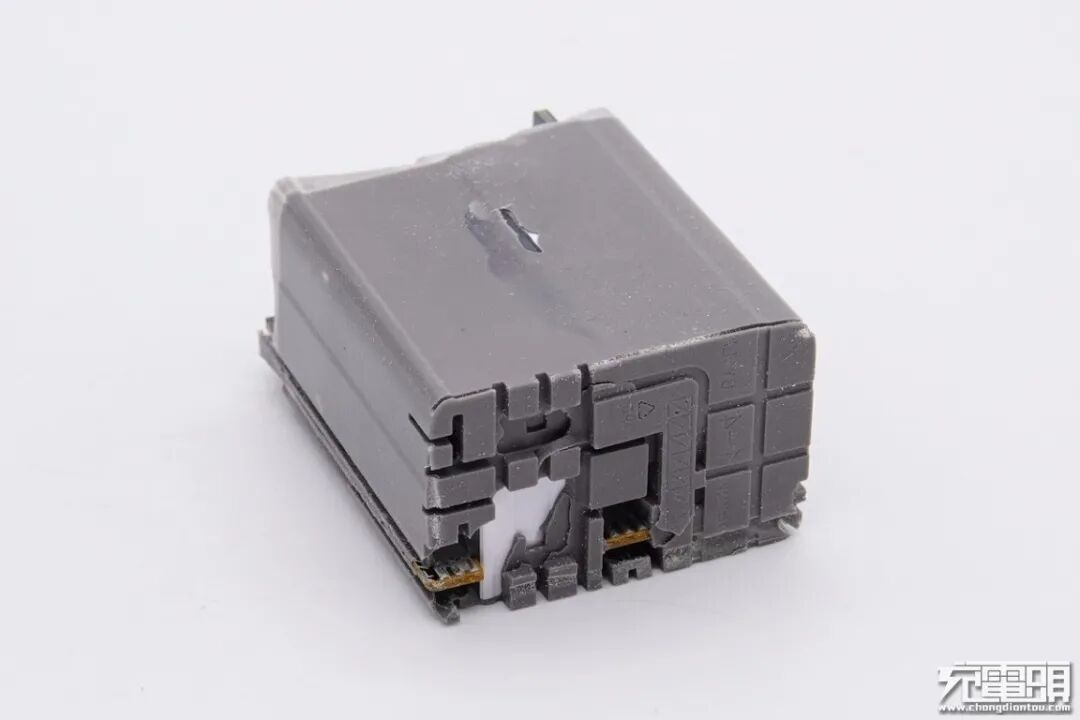

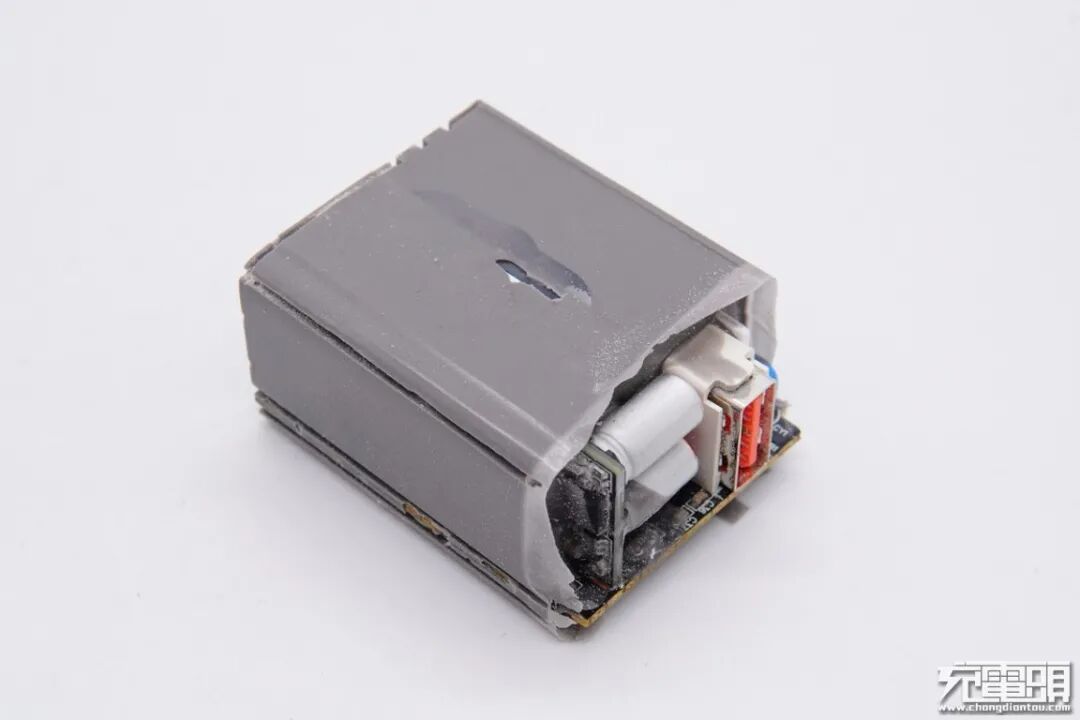

PCB整个被灌封胶密封，如此设计可以增强充电器散热性能以及机械强度。
输入端可以看到外壳内部注塑加强筋，左下角是AC输入弹片位置，与PCB接触供电。
清理掉灌封胶，小米这款充电器采用了平面变压器，并设在主板左侧，和其它元器件之间有塑料板隔离。

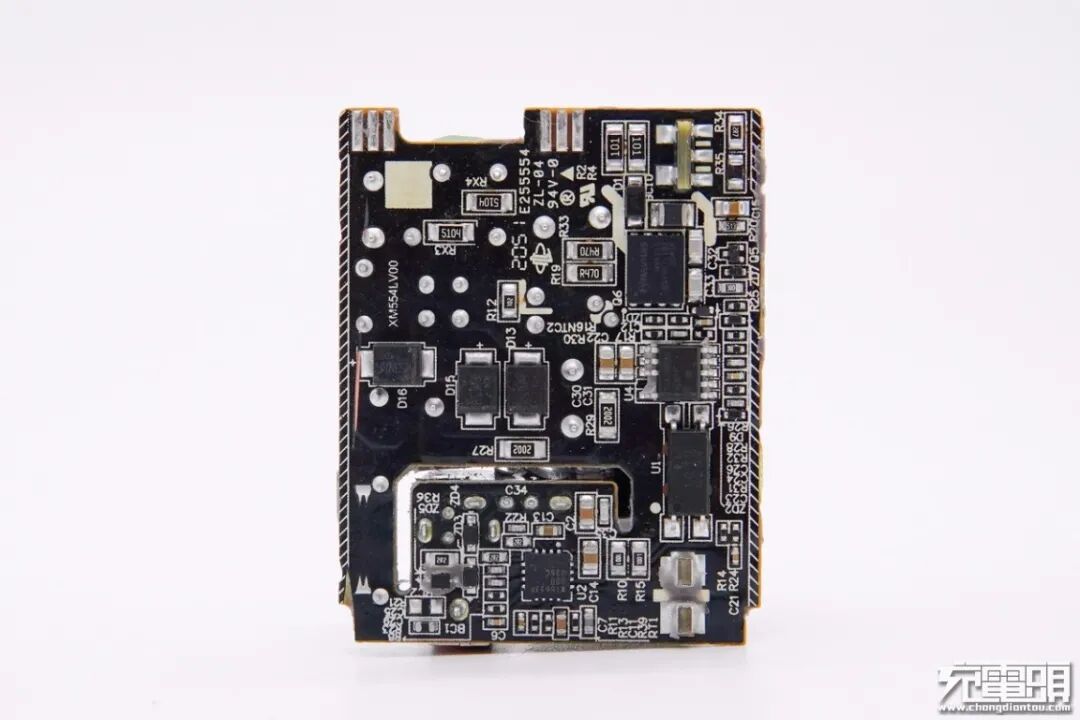

PCB板背面一览，初次级之间设有镂空槽，用于穿过一体式隔离板。主板背面可以看到有整流二极管、PWM主控芯片、氮化镓功率芯片、光耦和协议芯片。
通过对PCB电路观察发现，小米11原装55W充电器采用典型的开关电源宽范围输出电压，由协议芯片通过光耦控制输出电压的设计架构。
输入端一览，绿色TVR压敏电阻，后面是X电容，右侧是两颗高压滤波电解电容，顶部覆盖塑料壳。

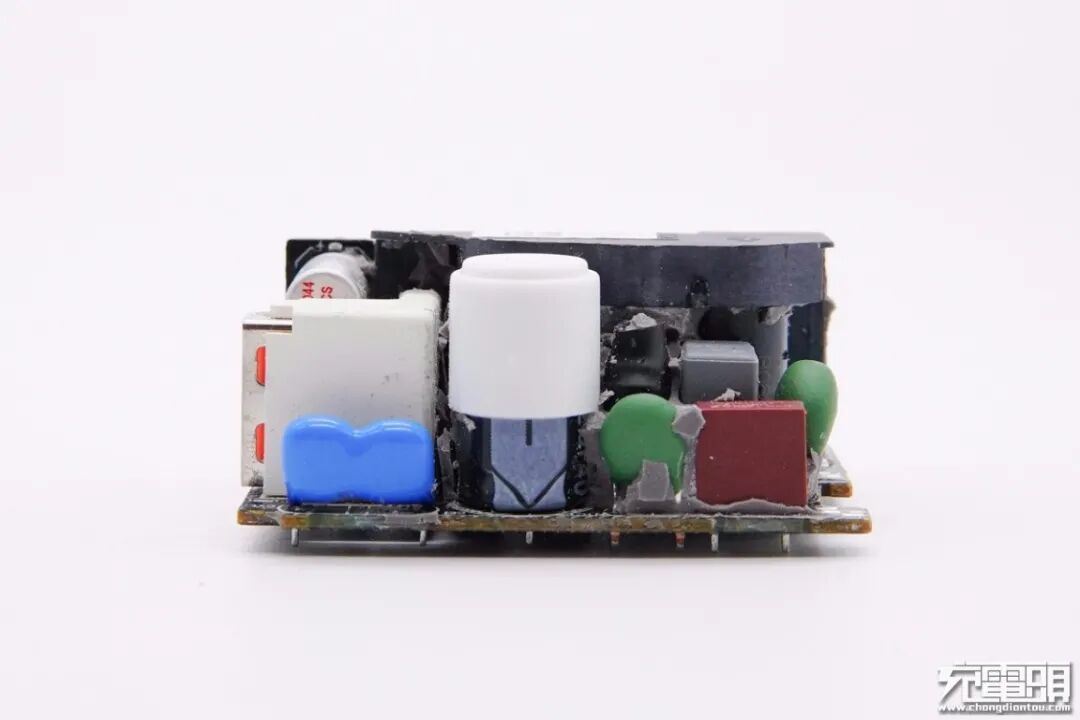

PCB板侧面一览，从左到右依次是串连的Y电容，高压滤波电解电容，NTC热敏电阻和延时保险丝，电容套有白色绝缘管。

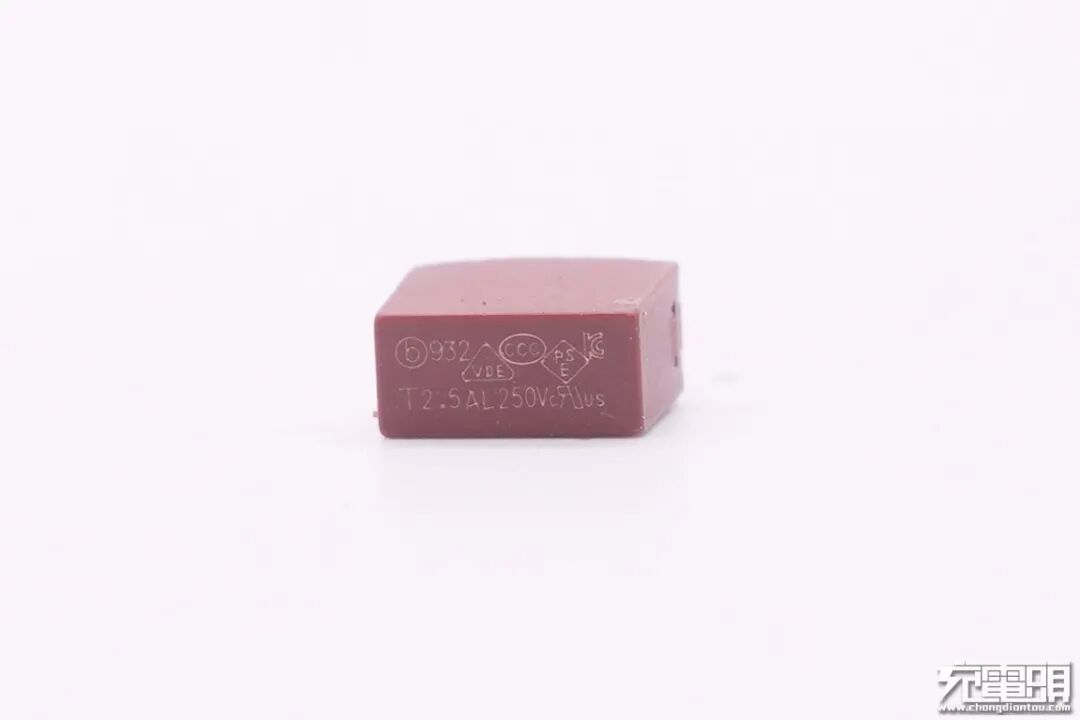

延时保险丝特写，规格为2.5A 250V。

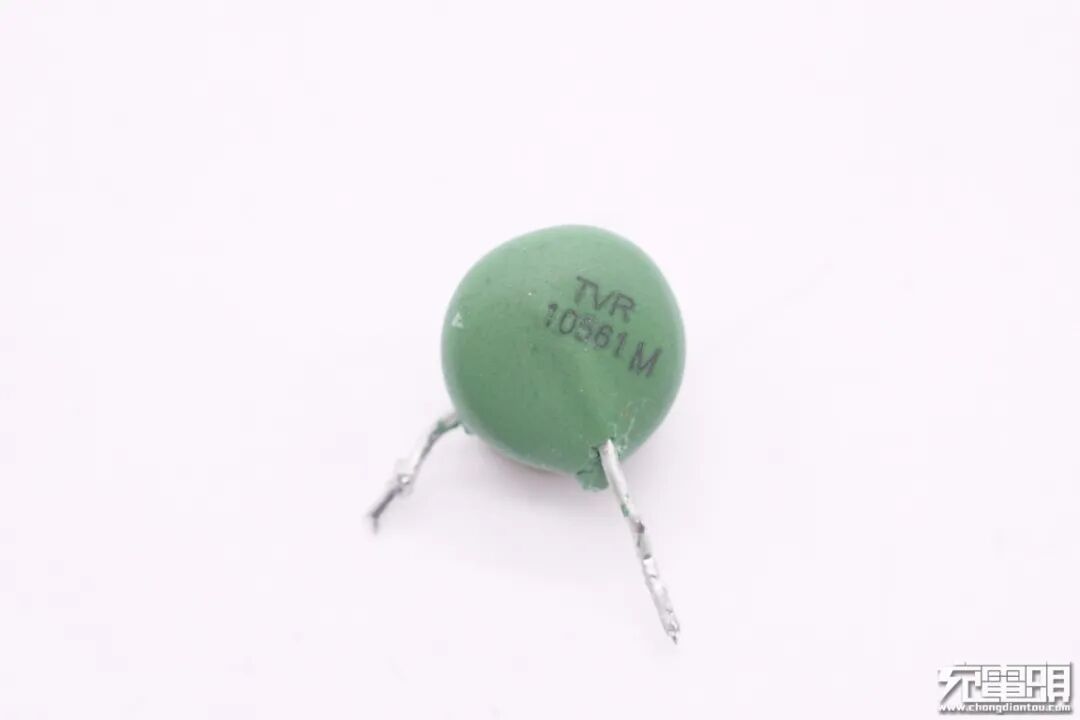

TVR10561 氧化锌压敏电阻，用于输入过压保护，当输入交流电压过高时，短路输入，保险丝熔断切断电路，保护后级元件。

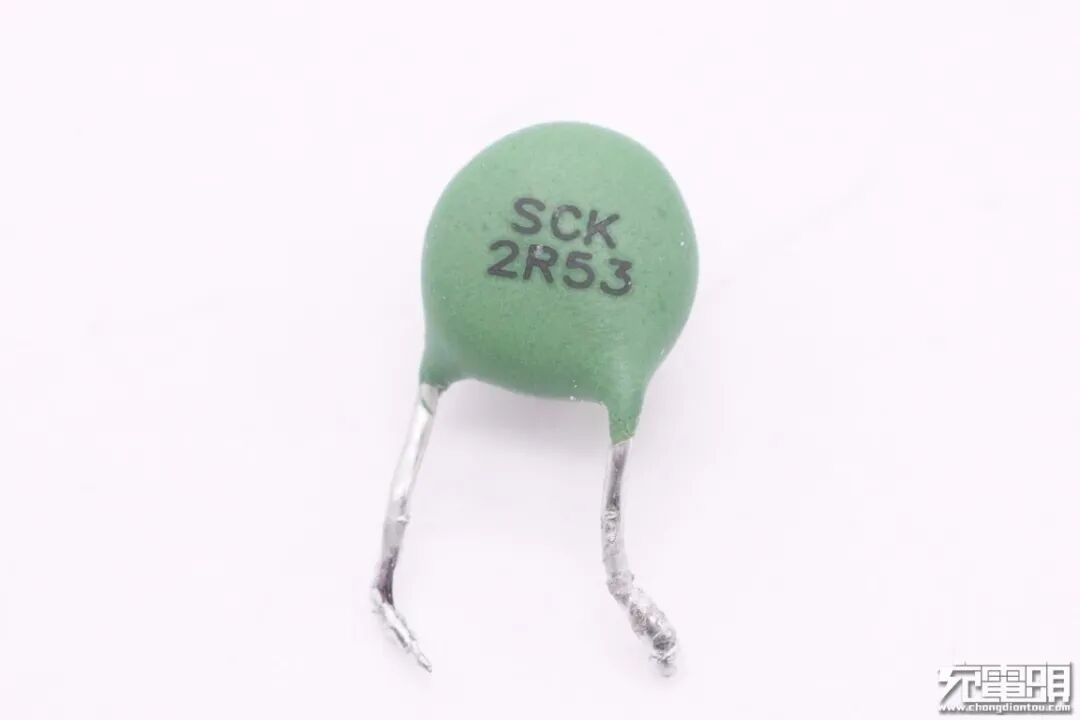

SCK2R53 NTC热敏电阻，用于抑制输入浪涌电流，减小充电器插电时的冲击电流。

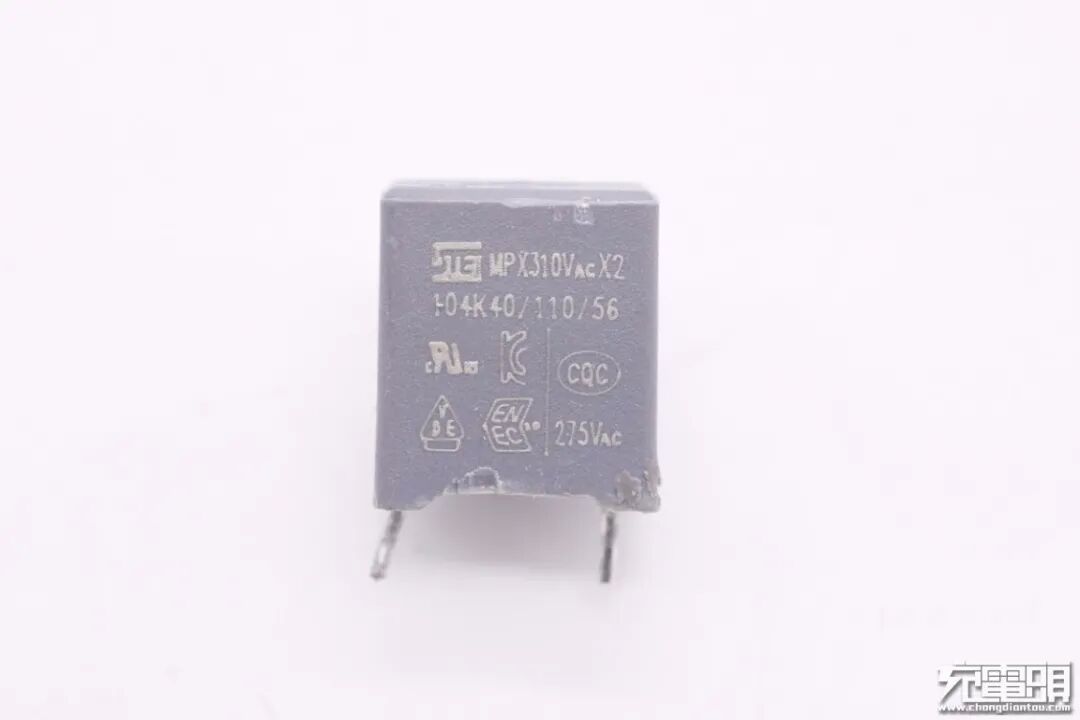

松田电子STE X2安规电容，104K310V。
共模电感特写，用于滤除EMI干扰。

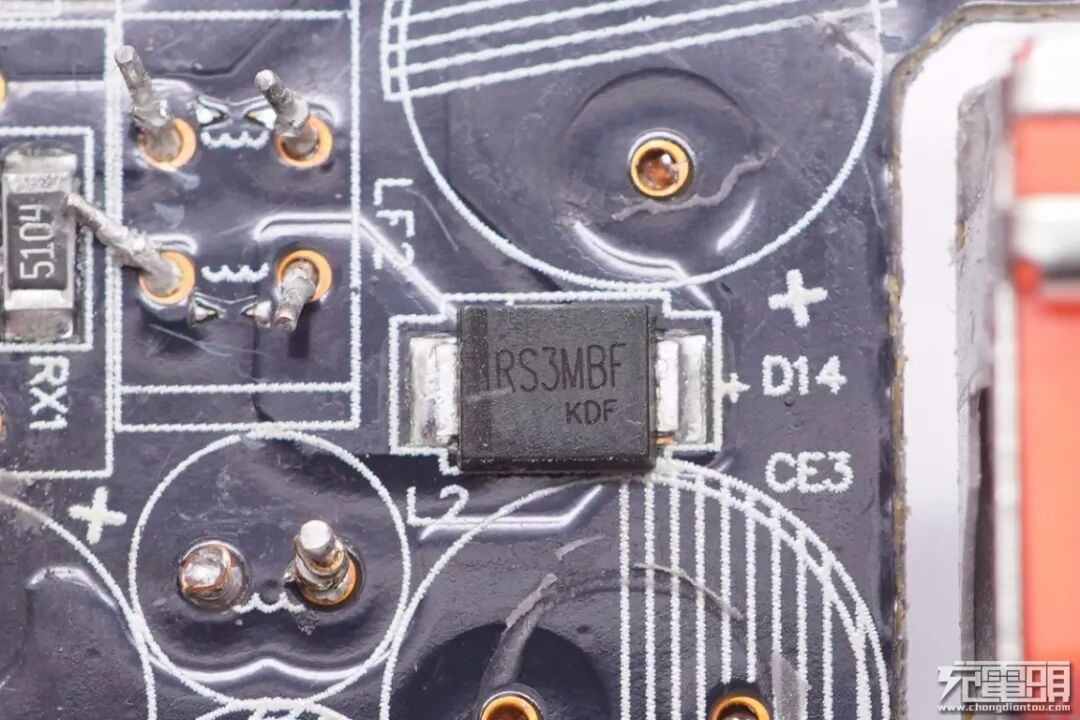

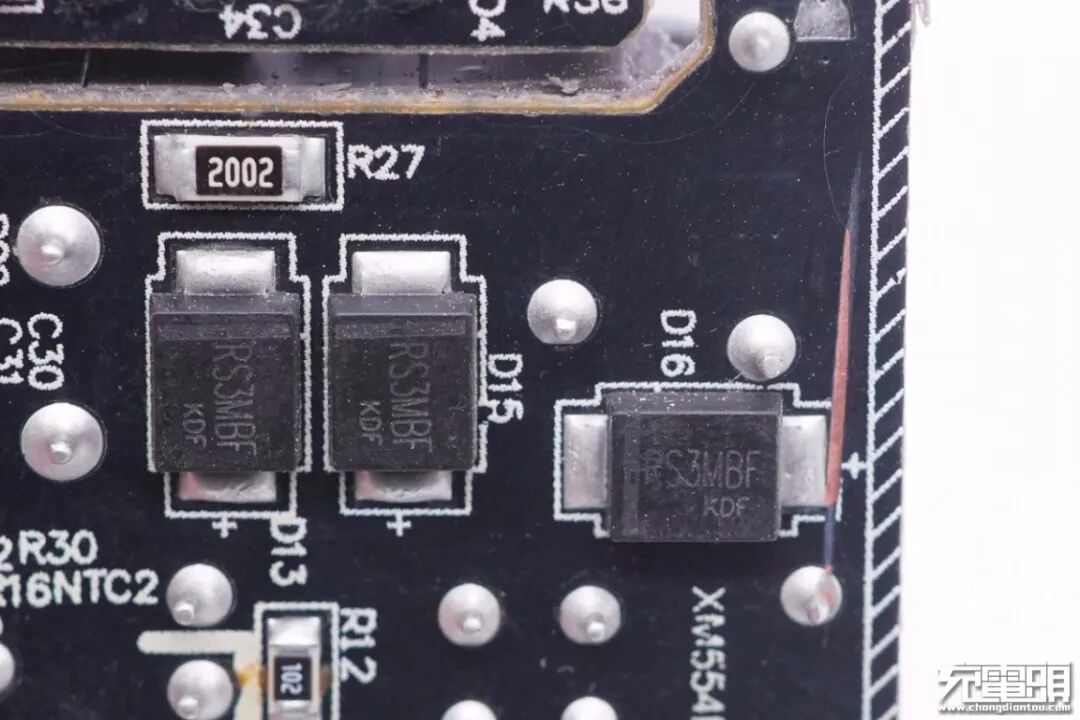

PCB背面三颗RS3MBF二极管。
拆掉其它元器件后发现主板正面还有一颗，四颗组成桥式整流。

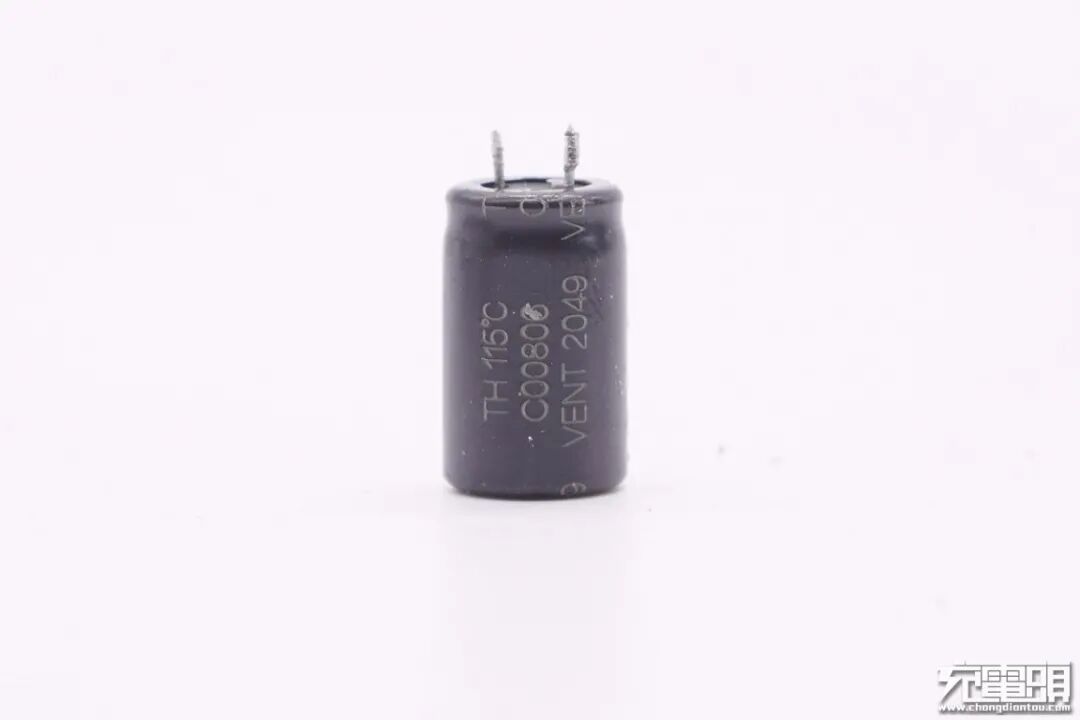

充电器共使用丰宾三颗22μF 400V电解电容滤波。
电容耐热为115℃。

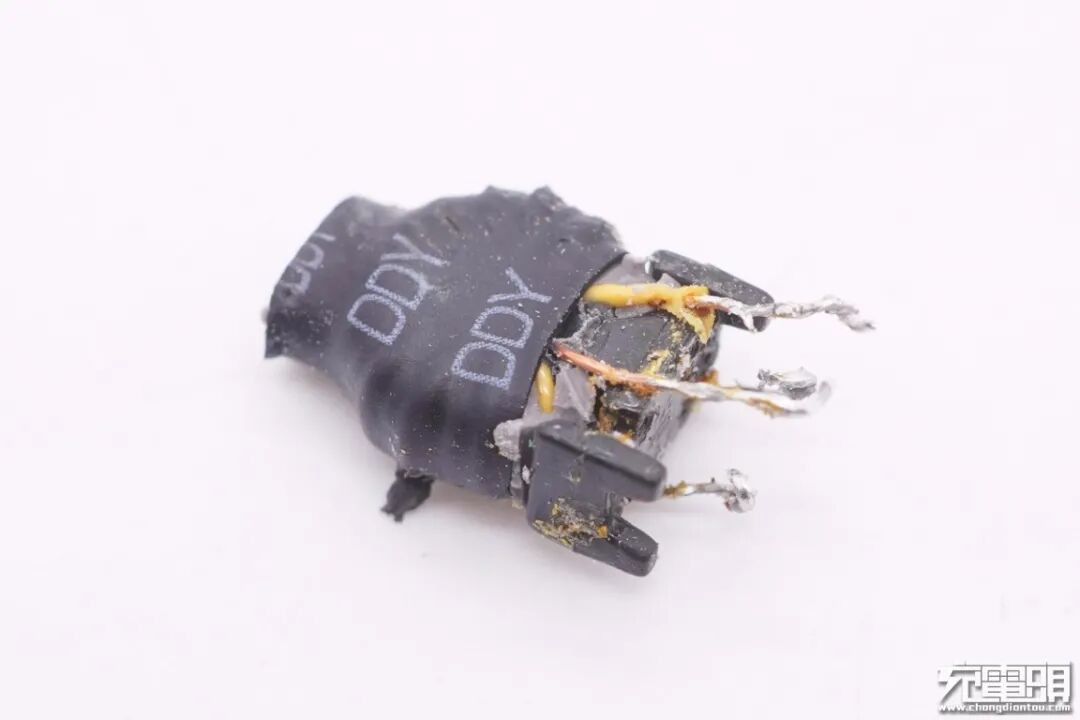

工字电感特写，外套热缩管。

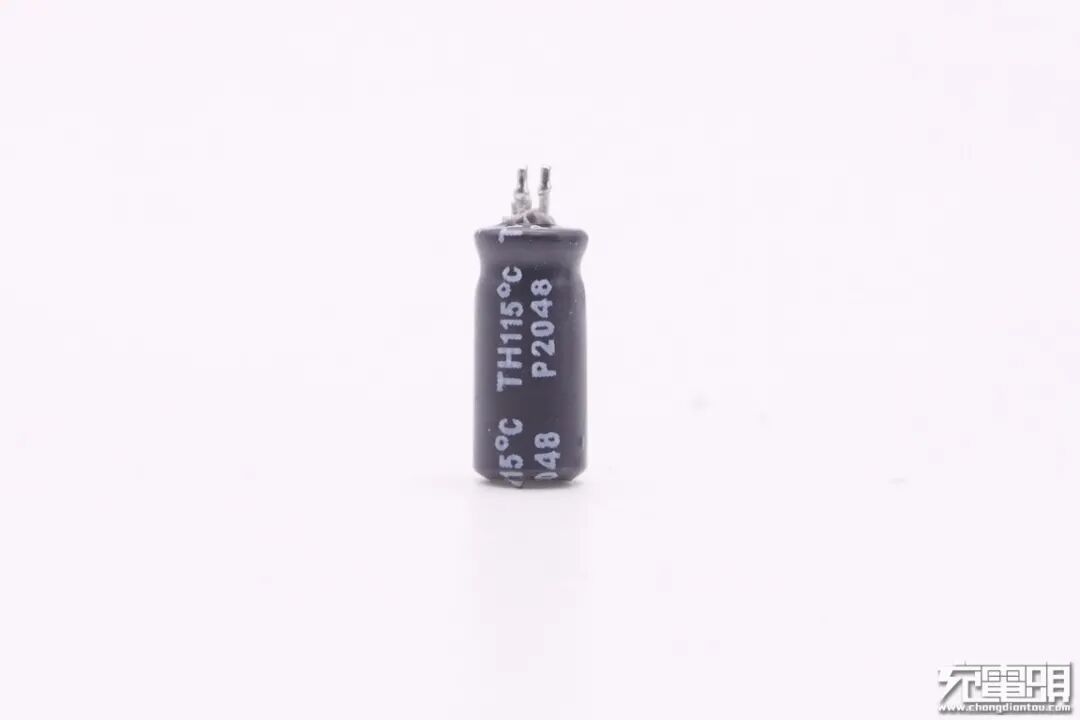

PWM芯片供电电容为4.7μF100V。
电容耐热同样为115℃。

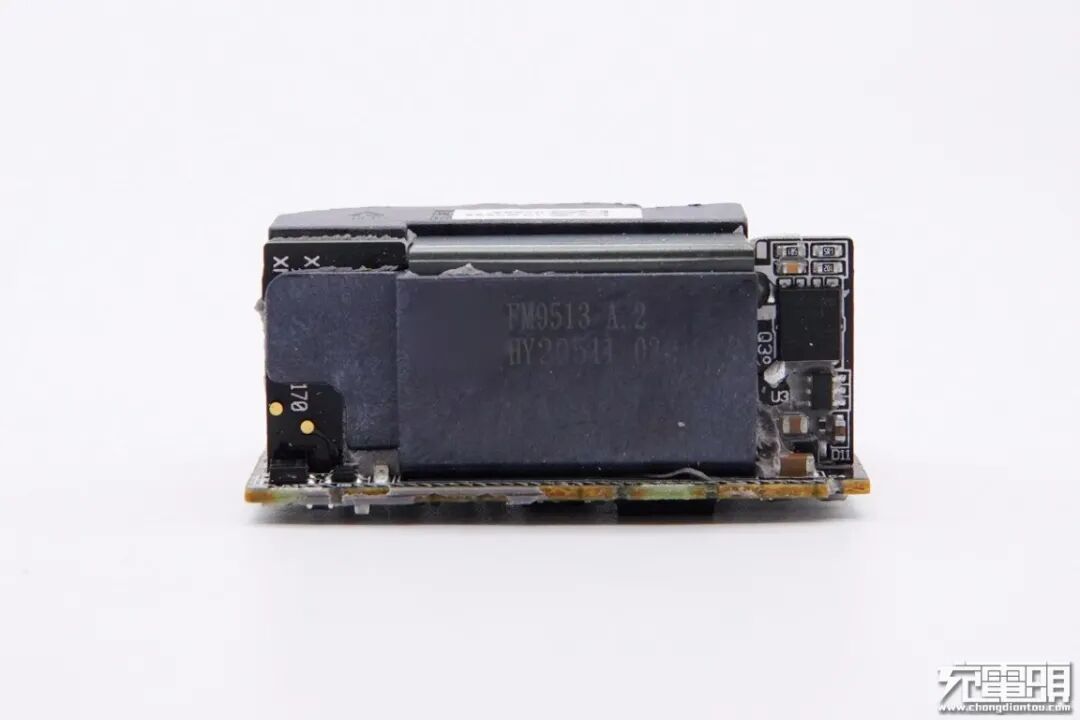

PCB板另一侧一览，这一侧垂直焊接平面变压器小板，变压器磁芯覆盖绝缘罩。

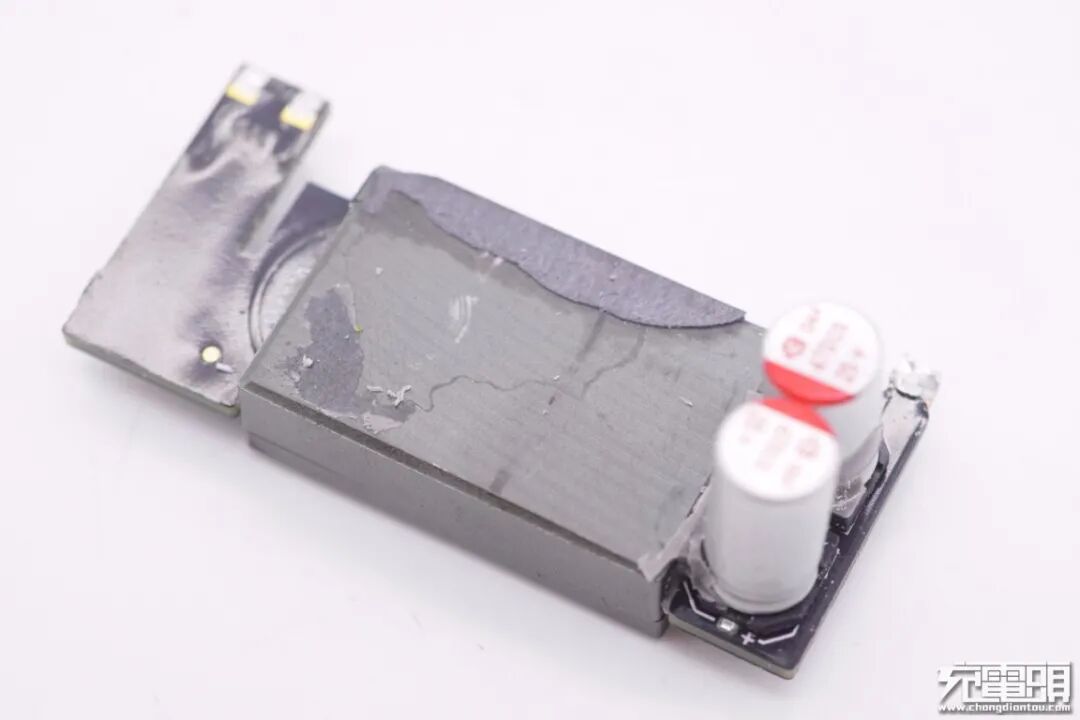

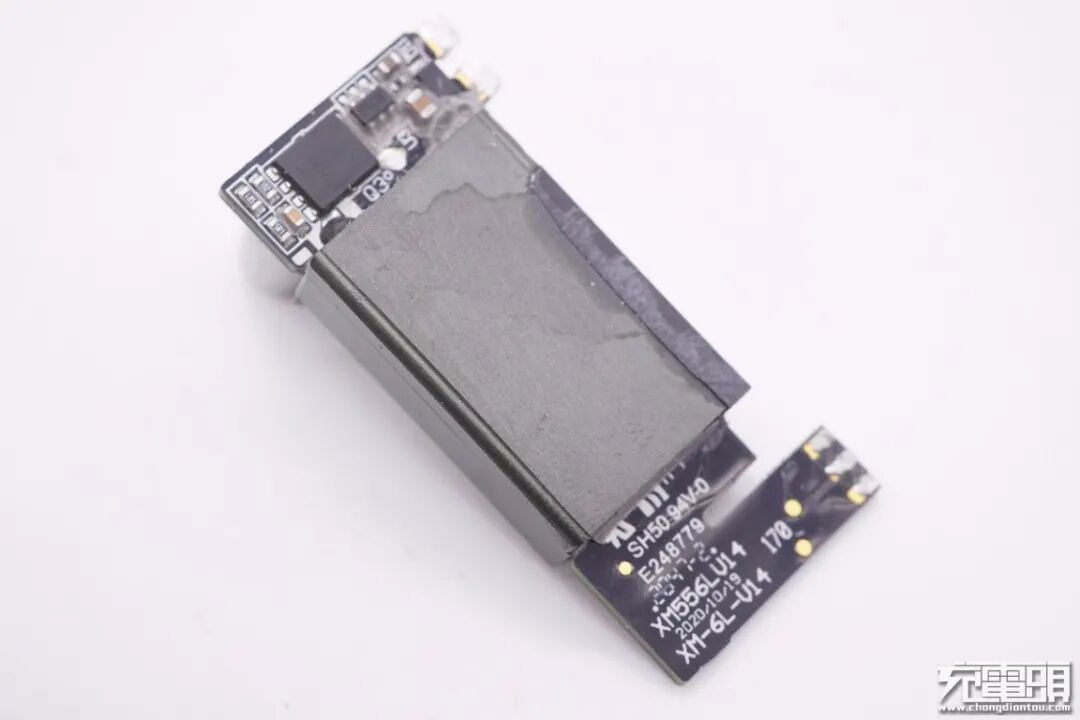

将平面变压器所在小板拆下，底部粘贴绝缘罩，次级焊接滤波固态电容。
另一面一览，次级还焊接同步整流管和同步整流控制器。

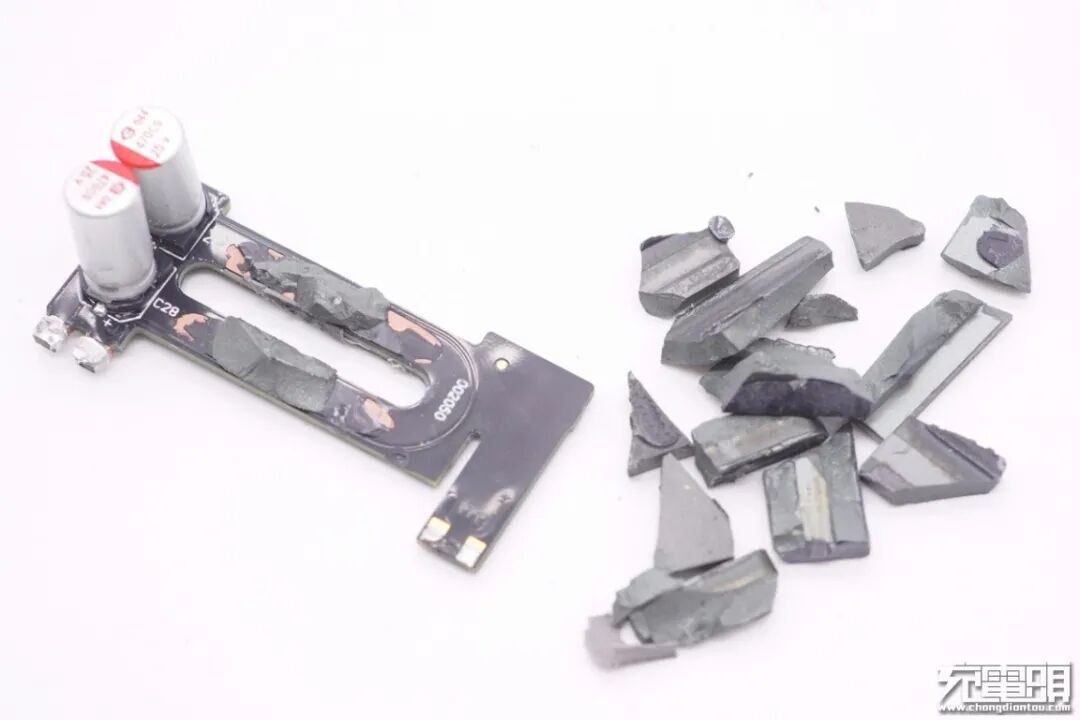

砸碎变压器磁芯，线圈采用跑道型。

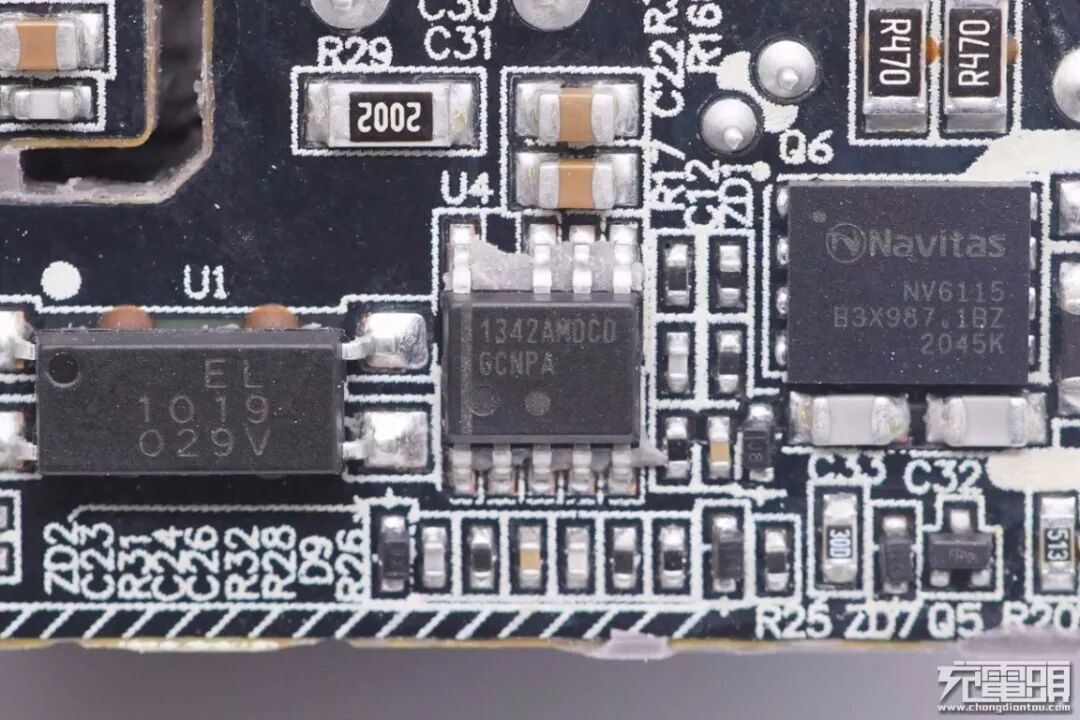

充电器PWM采用安森美 NCP1342，高度集成的准谐振反激控制器，用于高性能的开关电源，内部集成X2电容放电，支持宽范围VCC供电和VCC过压保护，内置过热关断，支持完善的保护功能。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有OPPO新款65W超级闪充氮化镓充电器、一加65W Warp闪充充电器、坚果65W单C口氮化镓充电器、闪极100W 3C1A氮化镓快充充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器、傲基100W氮化镓快充、联想90W闪充双口氮化镓充电器等。

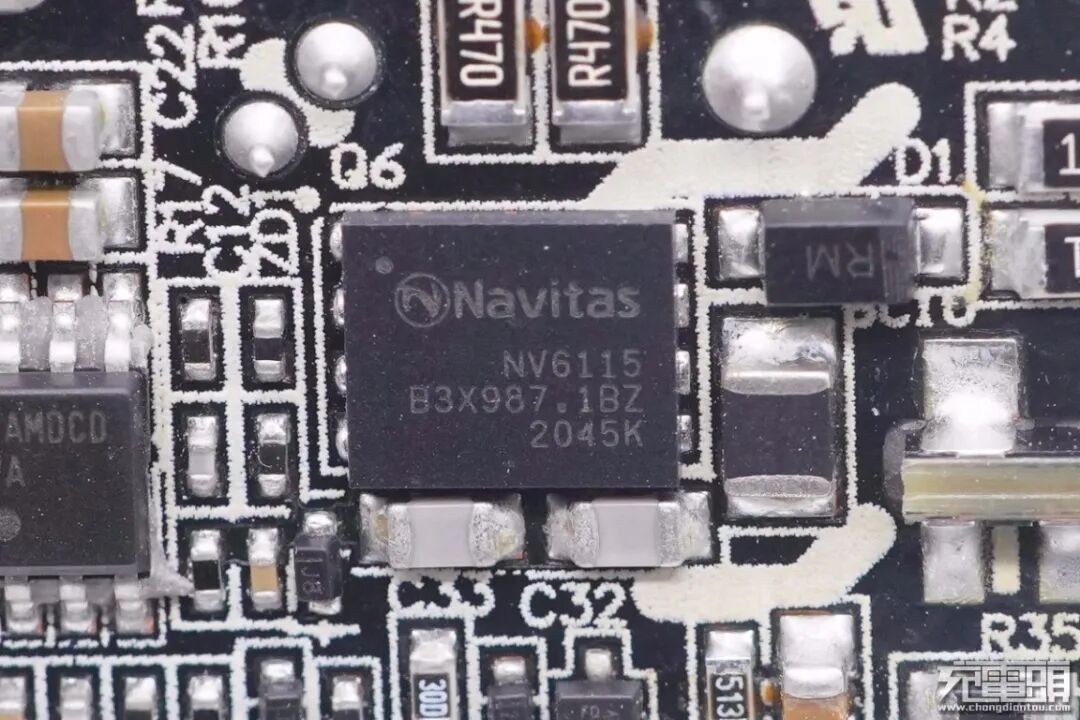

充电器采用纳微NV6115 GaN功率器件，这是充电器的核心元器件。左侧还有一颗NTC检测GaN器件温度，配合NCP1342用于过热检测。
NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。

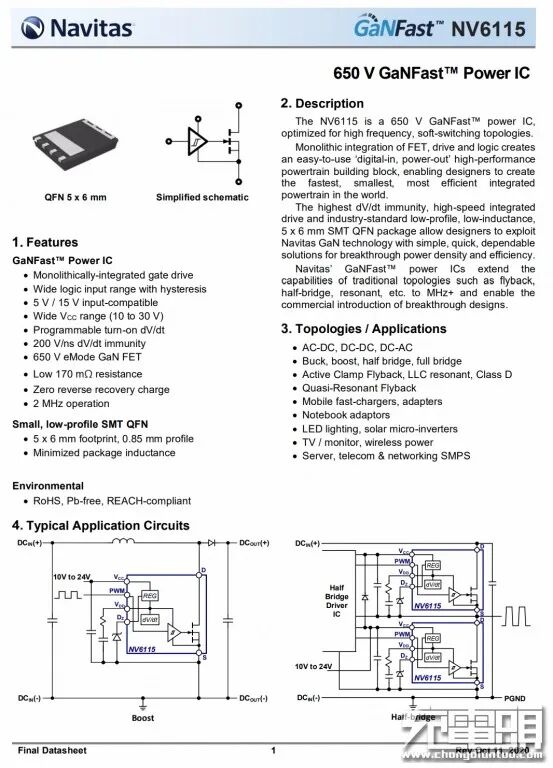

纳微 NV6115 详细资料。
充电头网拆解了解到，采用纳微半导体NV6115的还有华硕2C1A 65Ｗ氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、贝尔金68W双C口GaN充电器、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器等产品。

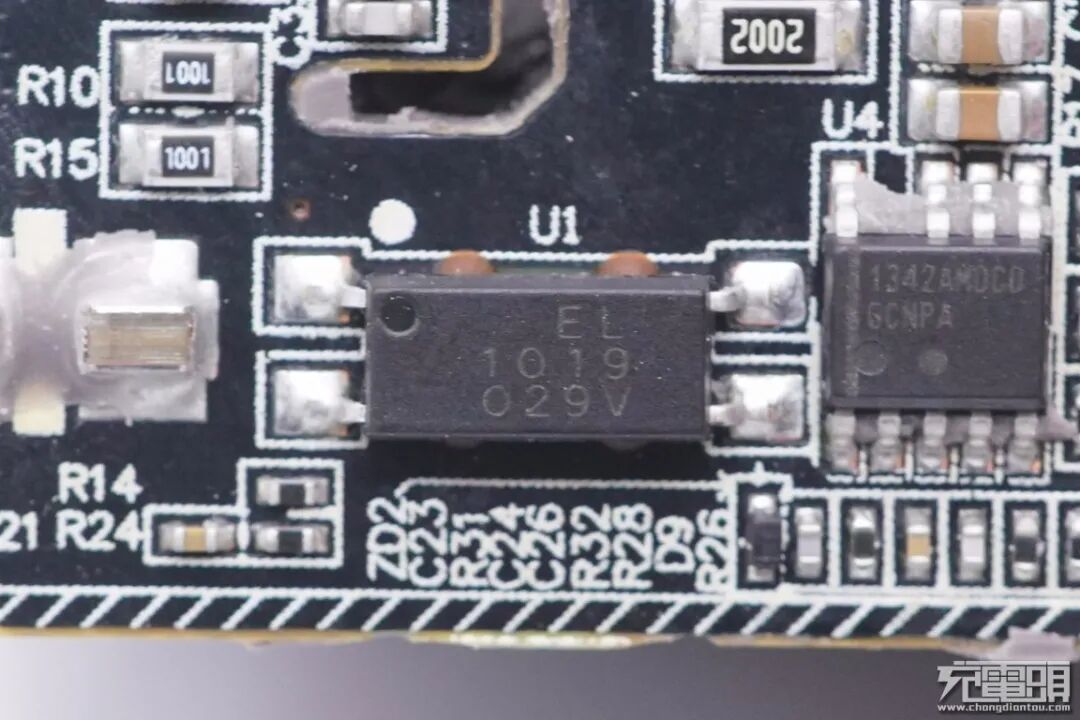

亿光EL1019光耦，用于反馈调节输出电压。

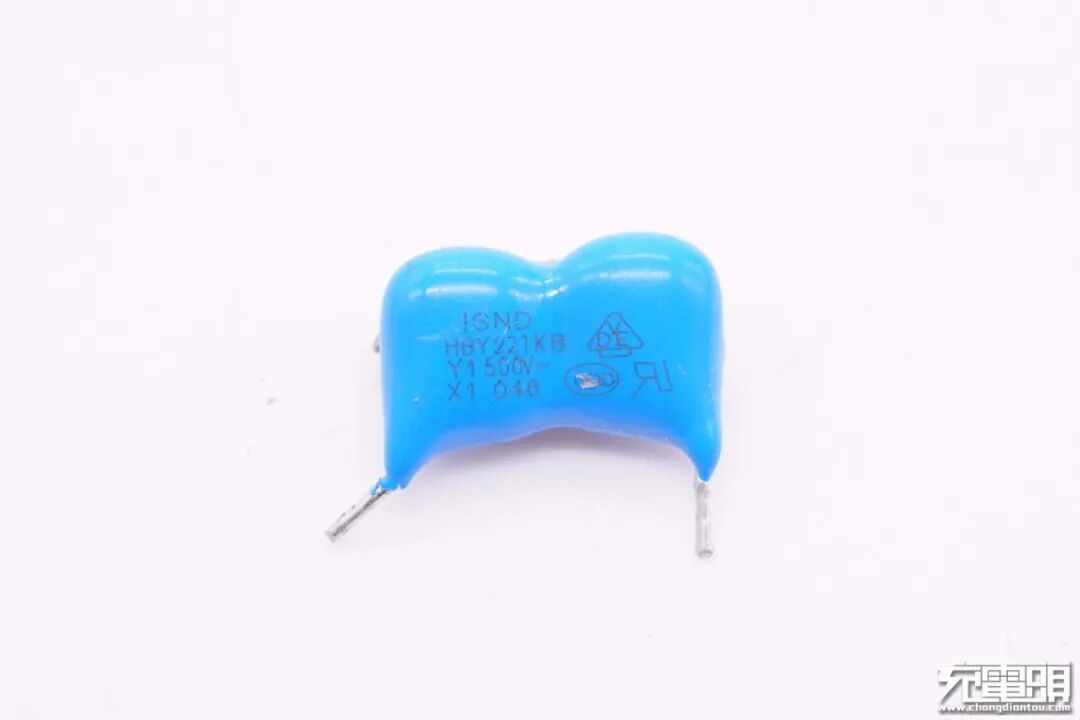

双Y安规陶瓷电容采用厦门华信安产品，串联双重绝缘设计。

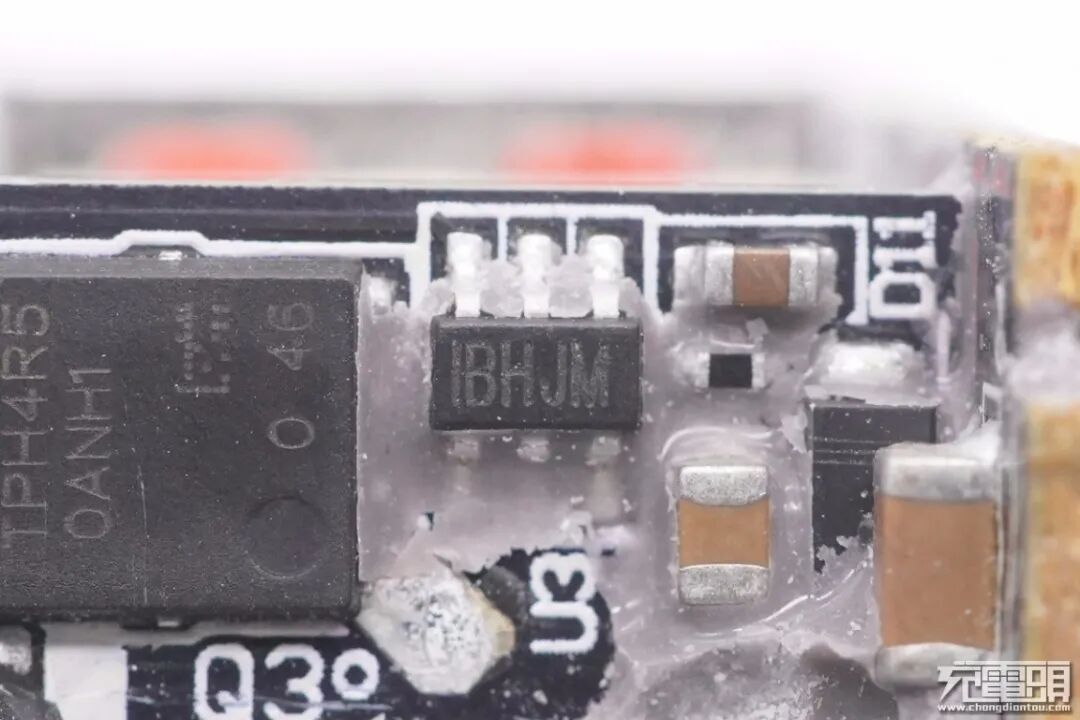

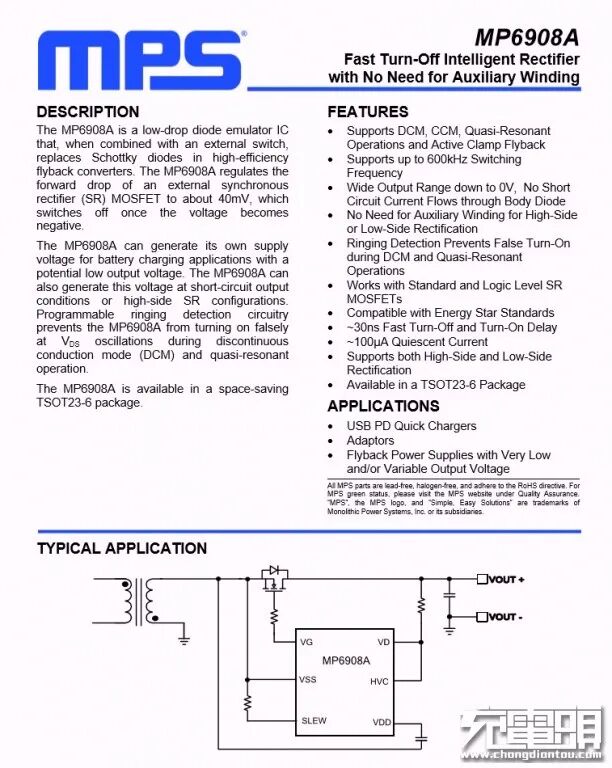

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
充电头网拆解了解到，采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65Ｗ快充插座等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

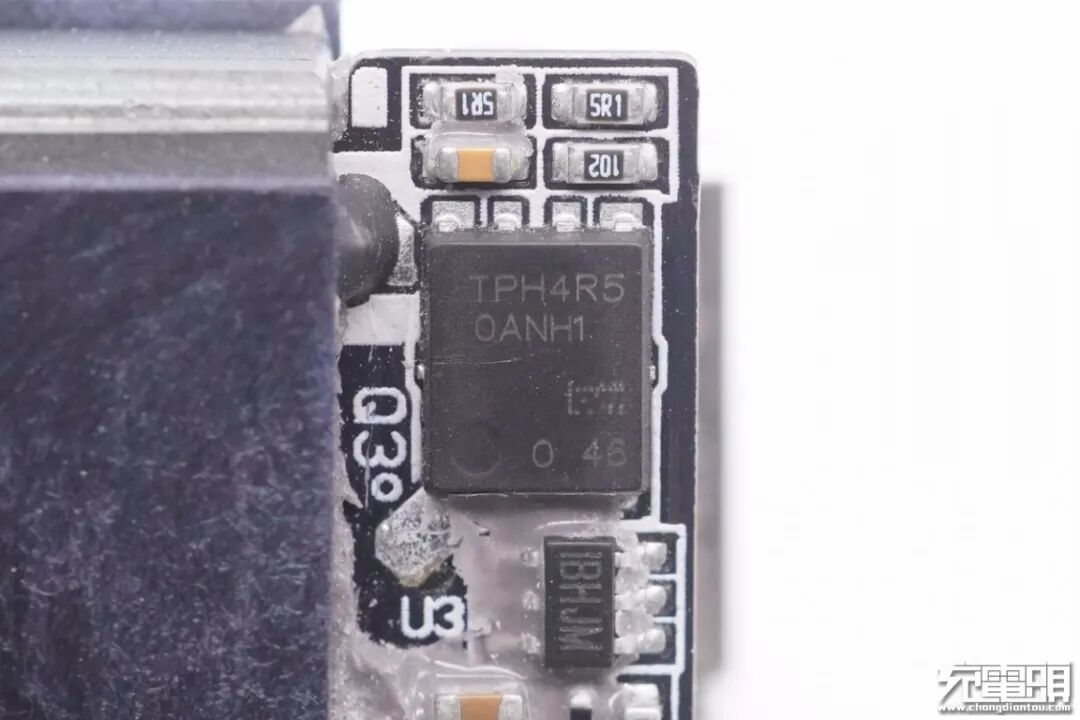

同步整流管为东芝TPH4R50ANH，100V耐压，导阻3.7mΩ，适合于DC-DC转换器，开关稳压器和马达驱动。

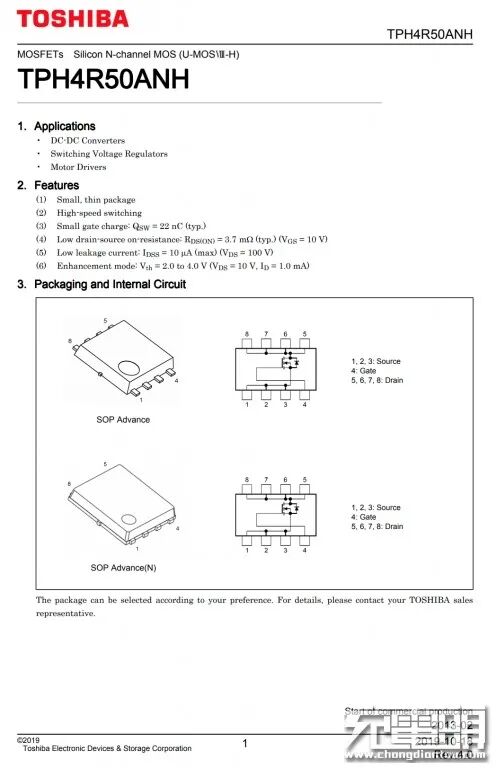

东芝 TPH4R50ANH 详细资料。

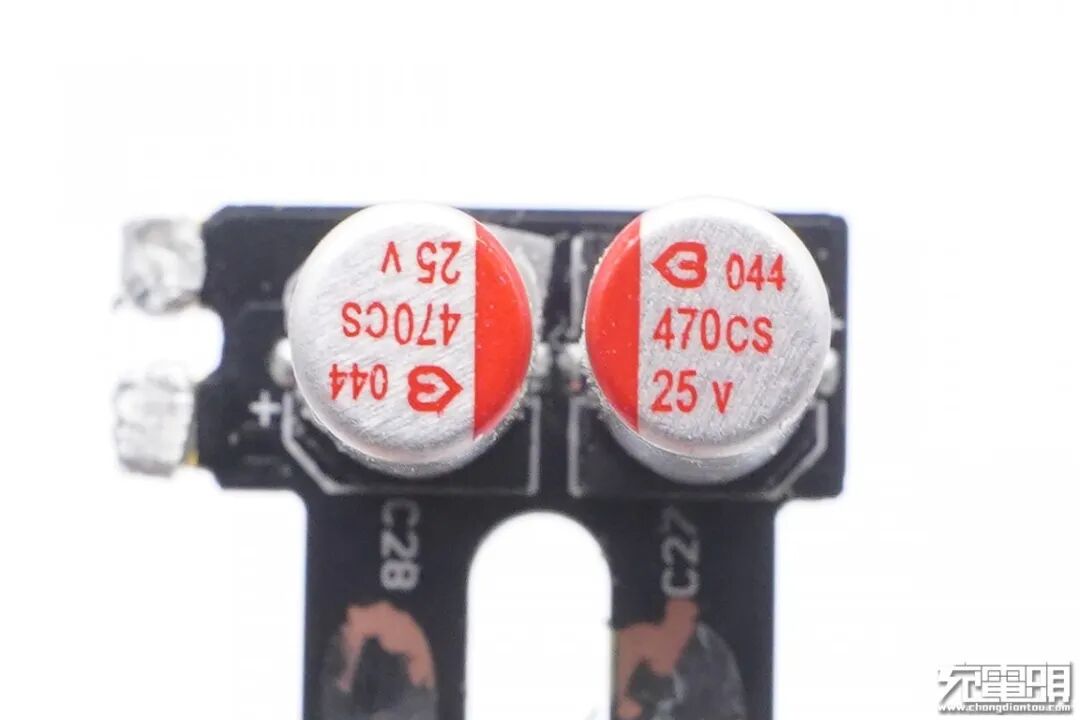

两颗SMD贴片型固态电容规格为470μF25V，为绿宝石股份生产，小型化尺寸为6.3*13mm，查询规格书，得知可承受高温回流焊达 265°C，为低阻抗，贴片型产品，便于客户自动化作业，减少人工成本。
根据小编的调查，绿宝石的固态贴片型电容器已大量出货，满足很多客户小型化需求。此同类固态贴片型电容器产品也在华为小型化66W车充、华为66W超级快充充电器、小米22.5W快充充电器、飞利浦65W氮化镓快充摩天轮插座、锤子55W PD快充充电器、公牛20W USB PD快充充电器、VIVO 55W FlashCharge2.0闪充充电器等数十款产品上使用过，产品质量获得客户一致认可。
输出端一览，USB-A母座外套有白色塑料绝缘罩。

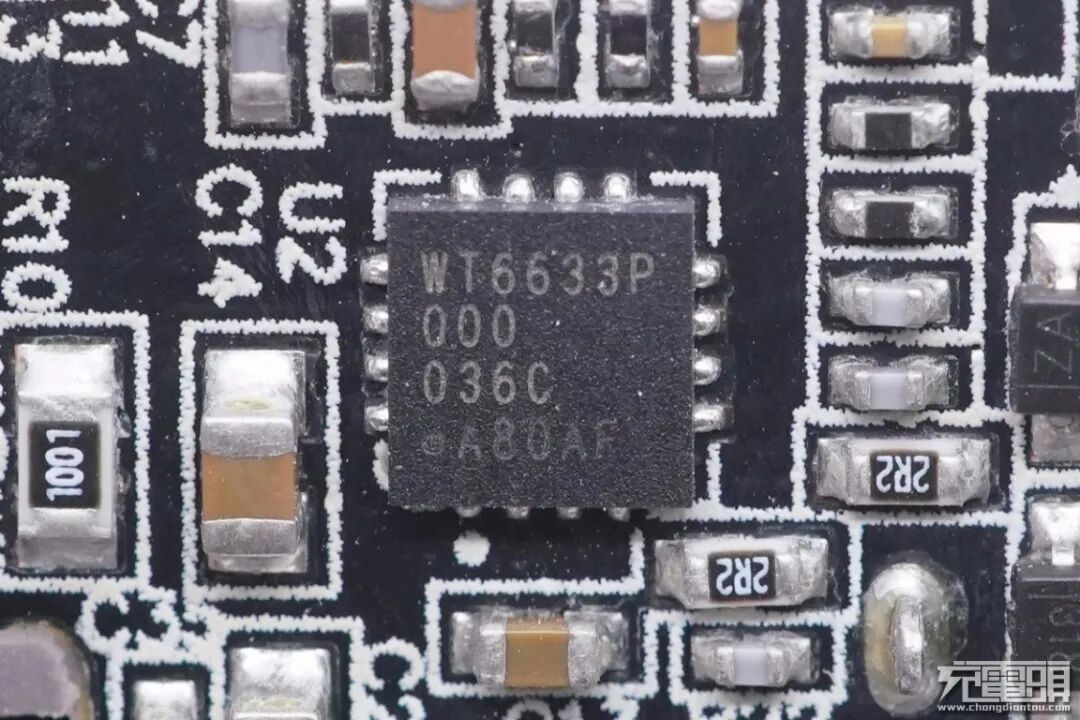

充电头网通过拆解了解到，采用伟诠WT6633P的还有坚果65W单C口氮化镓充电器、小米120W超级快充、小米10 Pro原装65W快充充电器、小米9 Pro原装45W快充充电器、联想27W USB PD快充充电器、安福瑞63W双口快充充电器等产品。

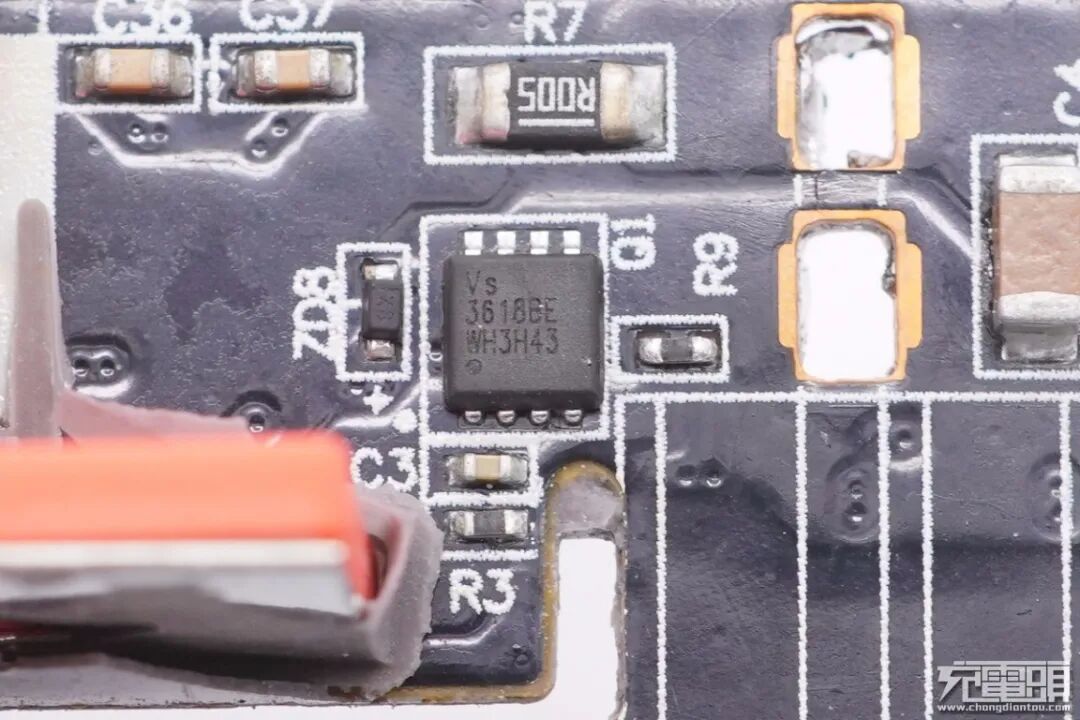

输出VBUS开关管采用威兆 VS3618BE，耐压30V，PDFN3333封装，R005是输出电流检测电阻。

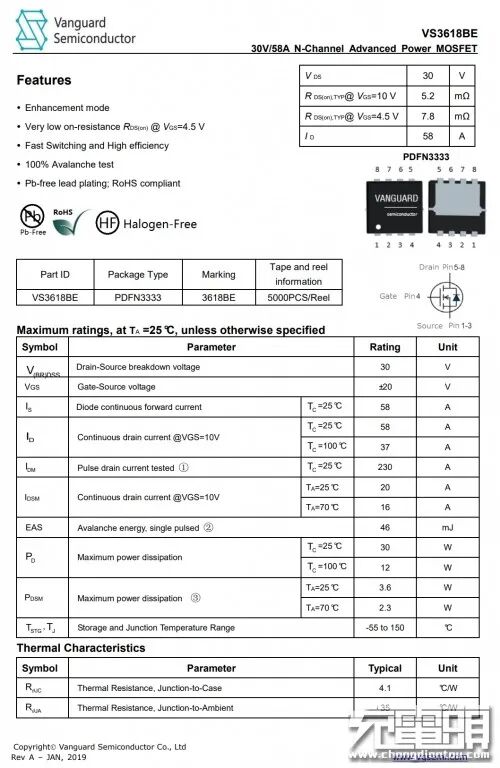

威兆 VS3618BE 详细资料。

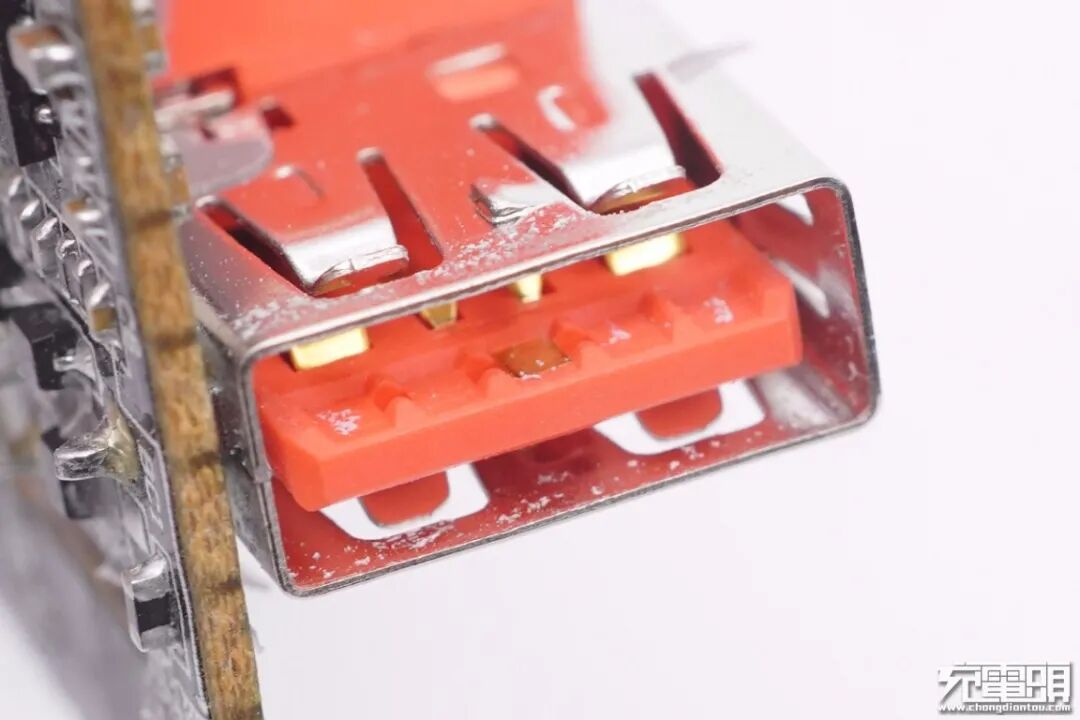

USB-A母座特写。

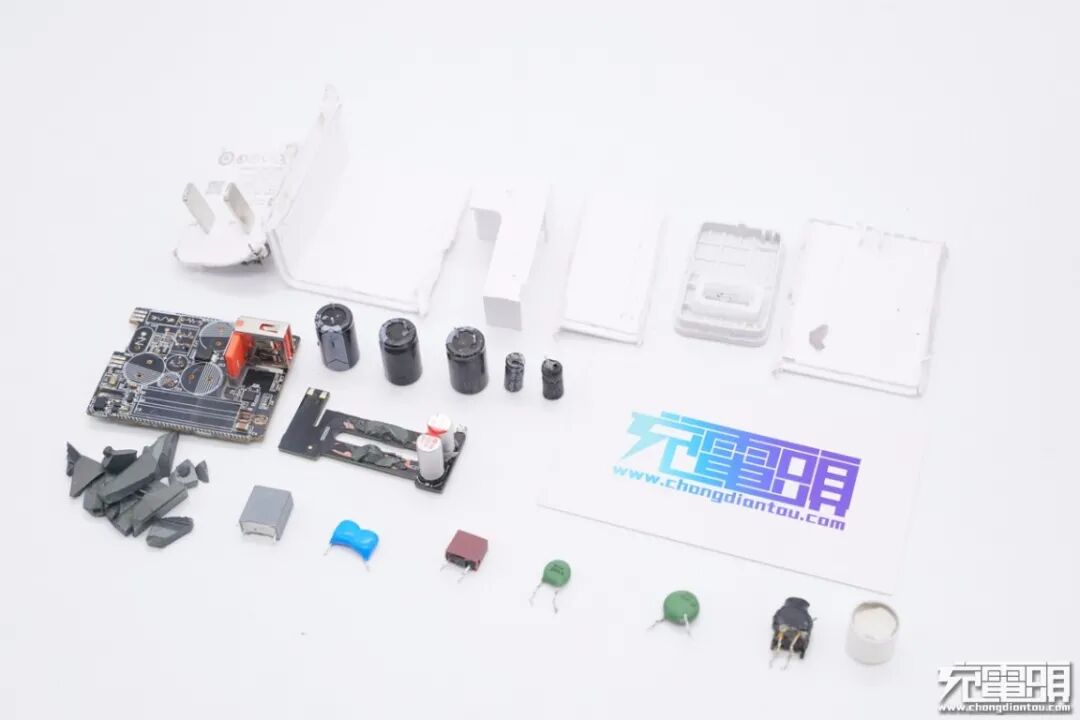

全部拆解完毕，来张全家福。
充电头网拆解总结
小米11原装55W氮化镓充电器不仅进行了魔改，同时又与时俱进，采用氮化镓技术，机身小巧功率密度约0.9W/cm³。此外造型也是家族风，插脚接口靠侧边设计，搭配原装线使用，不仅支持55W私有快充，还支持50W PD快充。自小米9手机以来，每代标配的充电器都进行了魔改，小米似乎也很乐意去打造魔改充电器生态，至于这条道路未来如何，有待时间考验。
充电头网通过拆解了解到，小米11原装55W氮化镓充电器内部采用导热灌封胶灌封成一个整体，可提高适配器的防水性、导热性，元器件没有位移空间，起到提高耐候性，加强导热避免局部热点的作用，大大提高适配器的可靠性。
此外充电器在纳微GaN功率器件旁放置了一颗热敏电阻，由安森美NCP1343检测适配器温度，进行过热保护，这在充电头网拆解过的适配器中并不多见，可以看出，小米是要打造一款最强的小米配机充电器。
话说回来，这款充电器初级采用安森美NCP1342驱动纳微NV6115氮化镓器件，次级采用MPS MP6908A驱动东芝TPH4R50ANH进行同步整流，输出协议IC使用伟诠WT6633P，性能强悍。初级采用丰宾115℃耐热电解电容，输出采用绿宝石超低阻抗固态电容滤波，高耐热电容保证了使用寿命，低阻抗固态电容保证了输出质量。元件均来自一线大厂，并且还使用灌封工艺，品质值得肯定。
