拆解报告：傲基1A1C 32W快充充电器
此前AUKEY傲基针对iPhone 12推出了一款20W超迷你PD快充充电器，不仅支持20W PD快充，还可兼容多种主流快充协议。近期傲基又推出了新款20W充电器，不过设计理念截然不同，不仅配备可折叠插脚，还设有两个USB接口，总输出达32W，可同时满足新旧iPhone手机充电。下面充电头网就对这款产品进行详细拆解，看看其内部用料和做工。
此前充电头网还拆解过傲基2A2C 100W快充氮化镓充电器、Aukey 65W 1A1C氮化镓快充和Aukey 65W双USB-C接口氮化镓快充，大家可以点击蓝色字体查看拆解详情。
一、傲基32W充电器外观
包装盒顶部带有挂钩，方便产品进行展卖；盒子正面印有AUKEY品牌、充电器外观图以及卖点标识等信息。
包装盒背面印有产品特性描述和规格参数等。

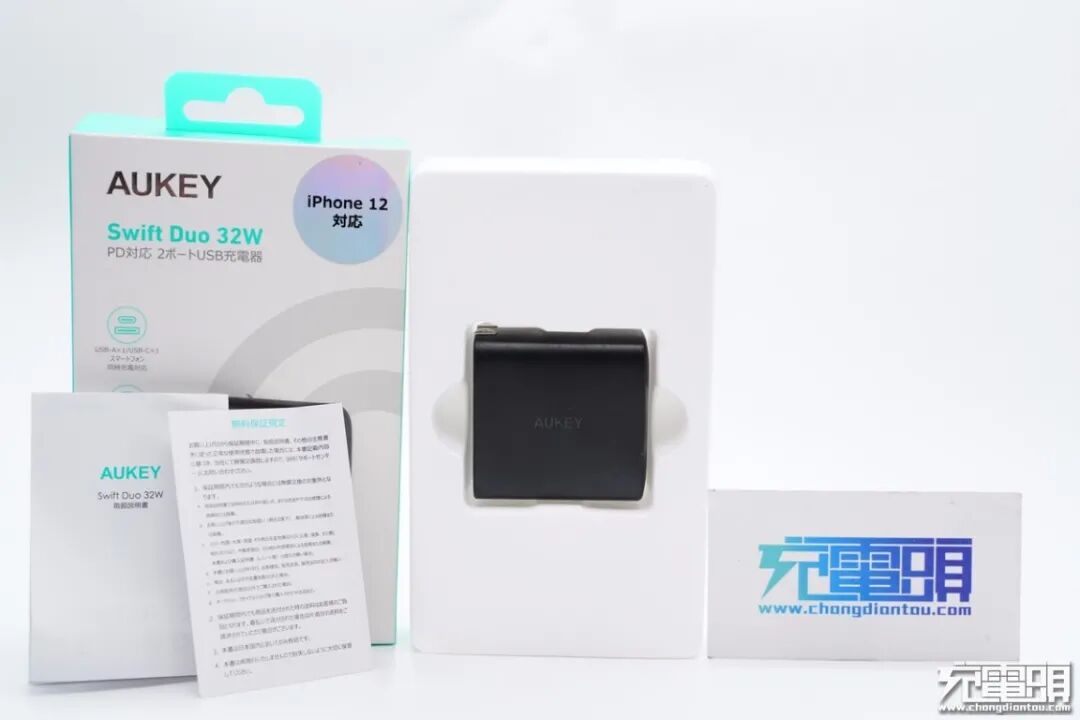

包装内含充电器和使用说明书。
充电器采用PC阻燃材质黑色外壳，机身壳表面磨砂处理，边角过渡圆润使用不硌手。

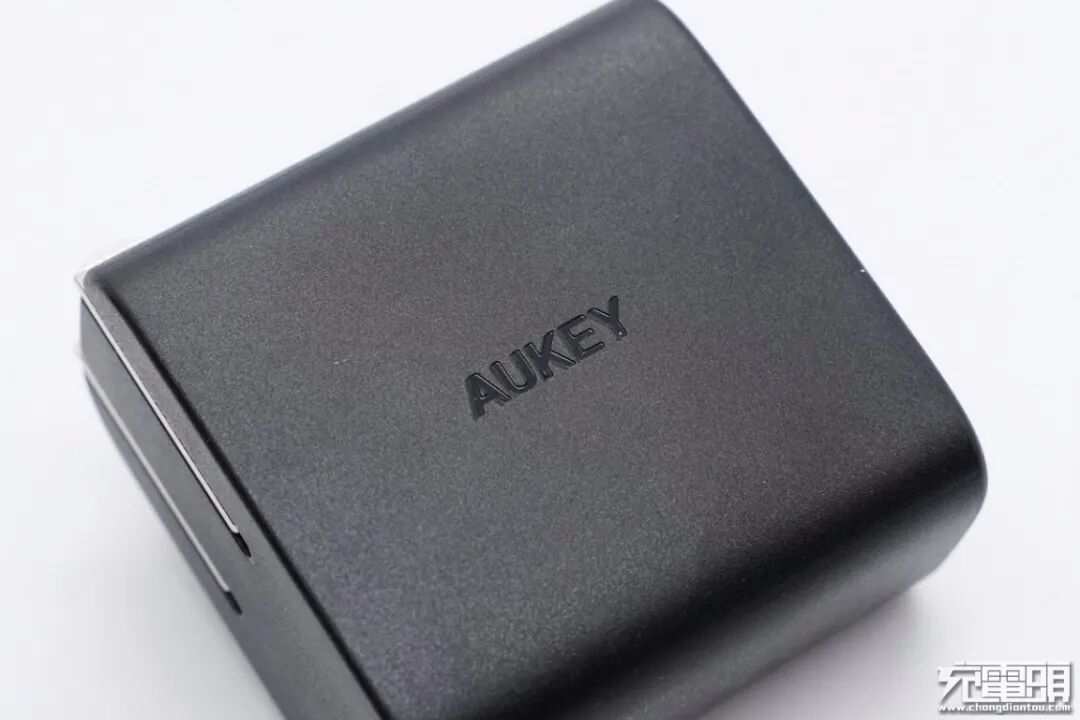

腰身正面凹印AUKEY品牌logo。

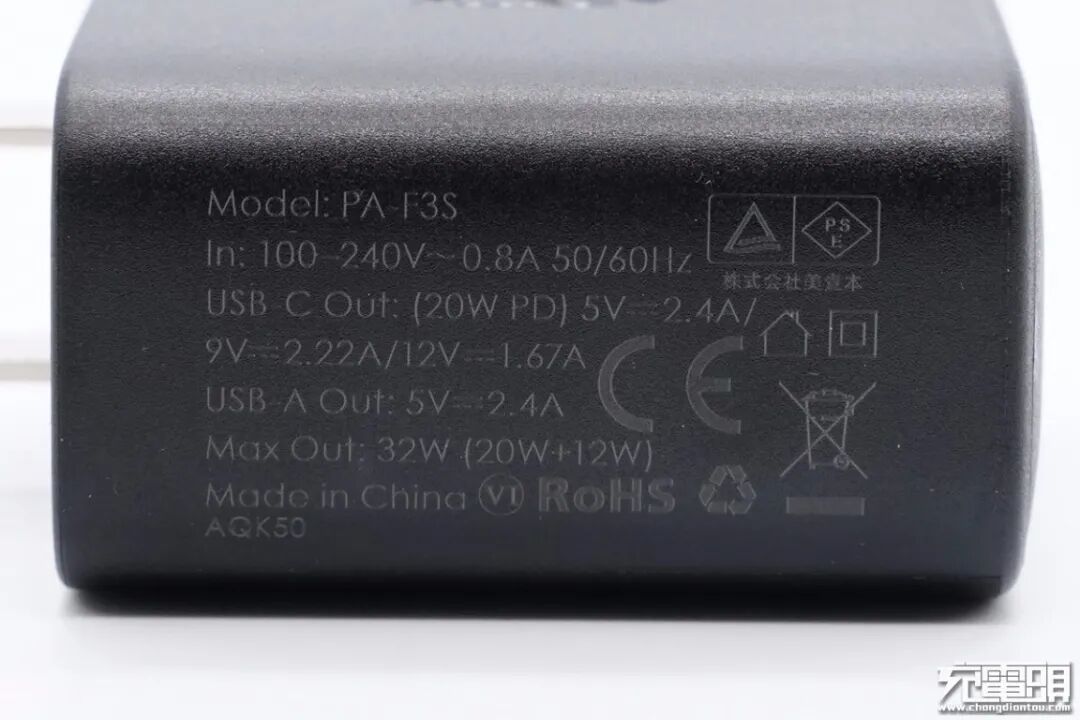

相邻侧面外壳上标注有产品参数信息
型号：PA-F3S
输入：100-240V~50/60HZ 0.8A
USB-C输出：5V2.4A、9V2.22A、12V1.67A
USB-A输出：5V2.4A
总输出：32W（20W+12W）
产品已经通过了CE、FCC、PSE、RoHS和VI级能效认证。

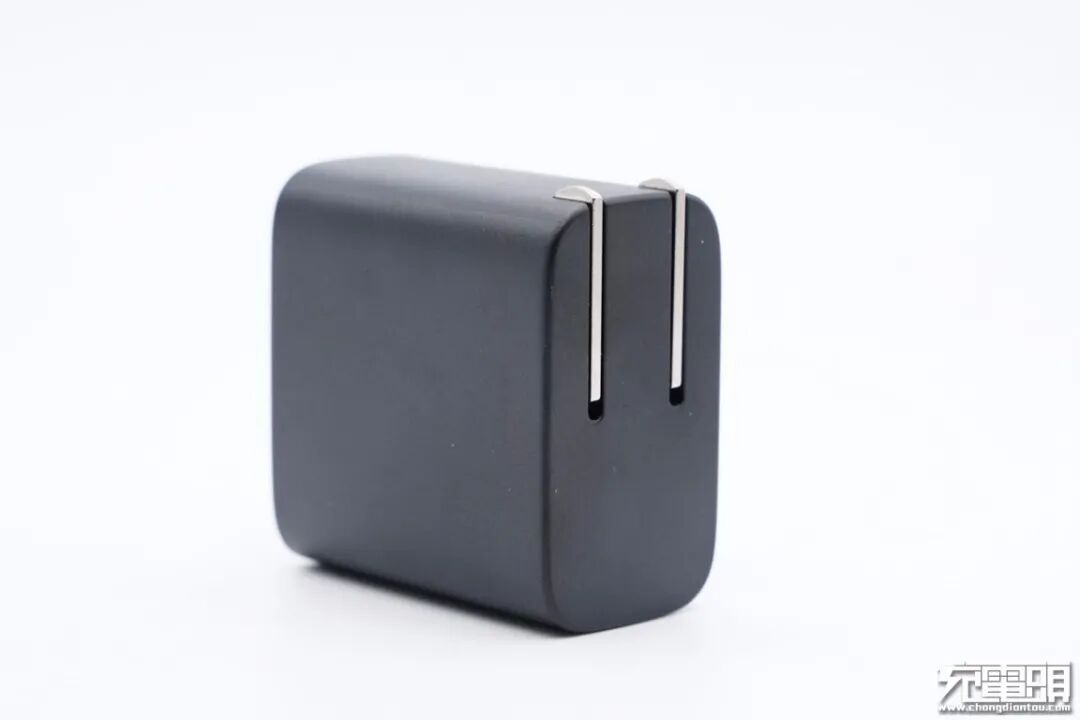

输入端配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

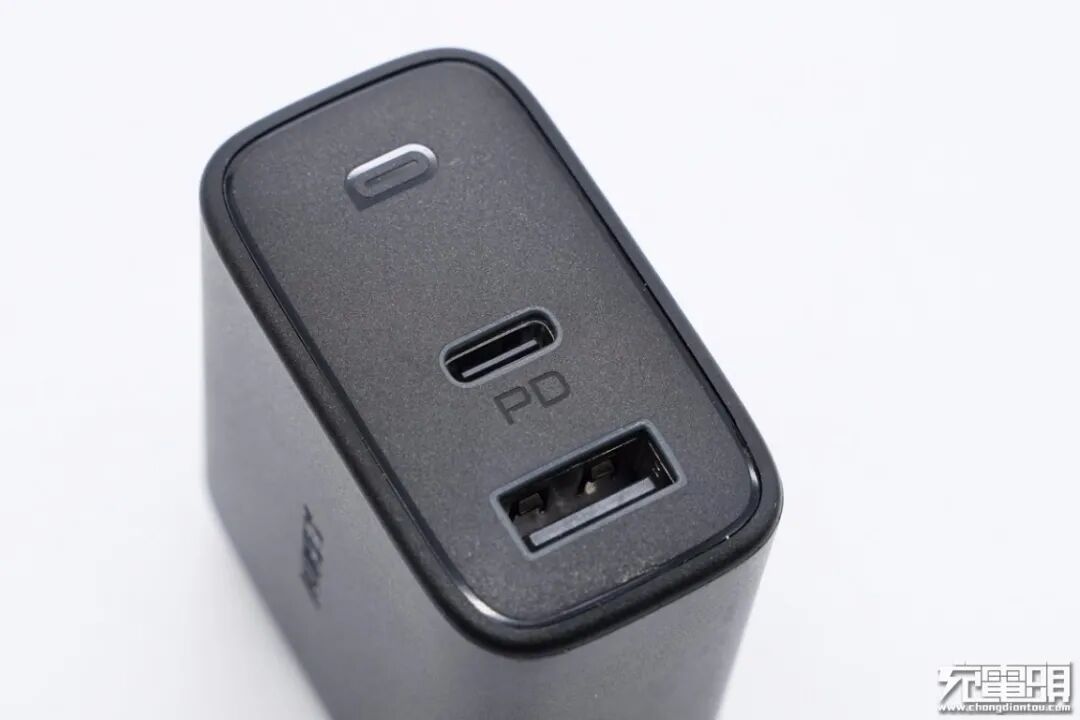

输出端配有LED指示灯和1A1C双USB接口，均采用黑色胶芯。

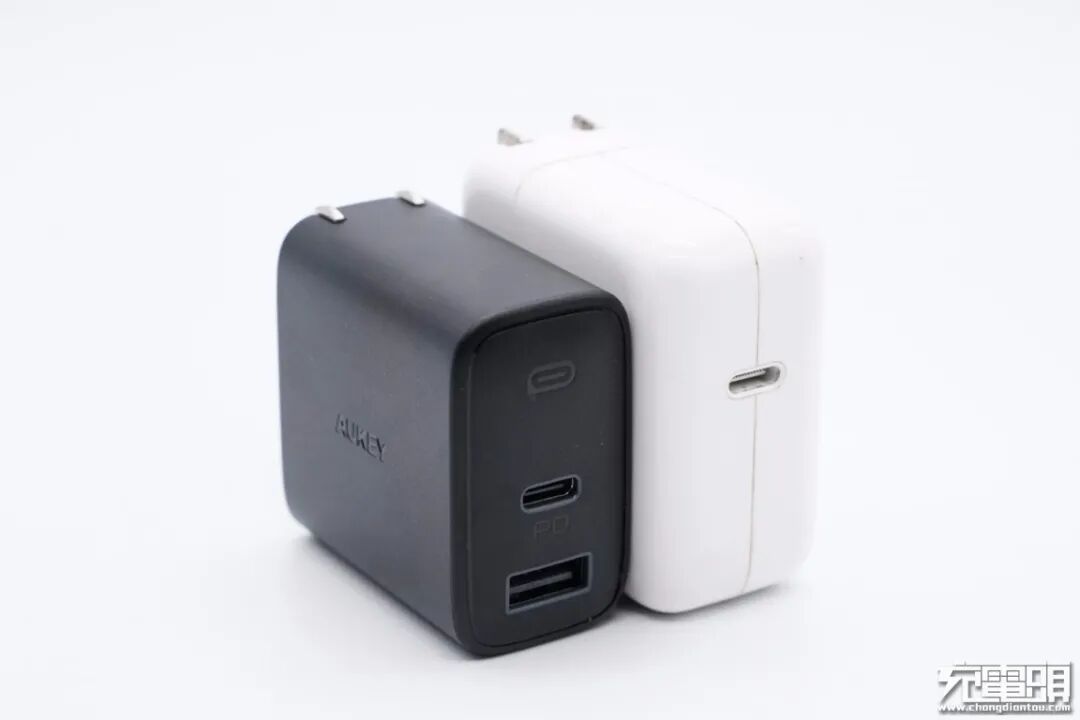

和苹果30W充电器大小直观对比，傲基这款要小一些。

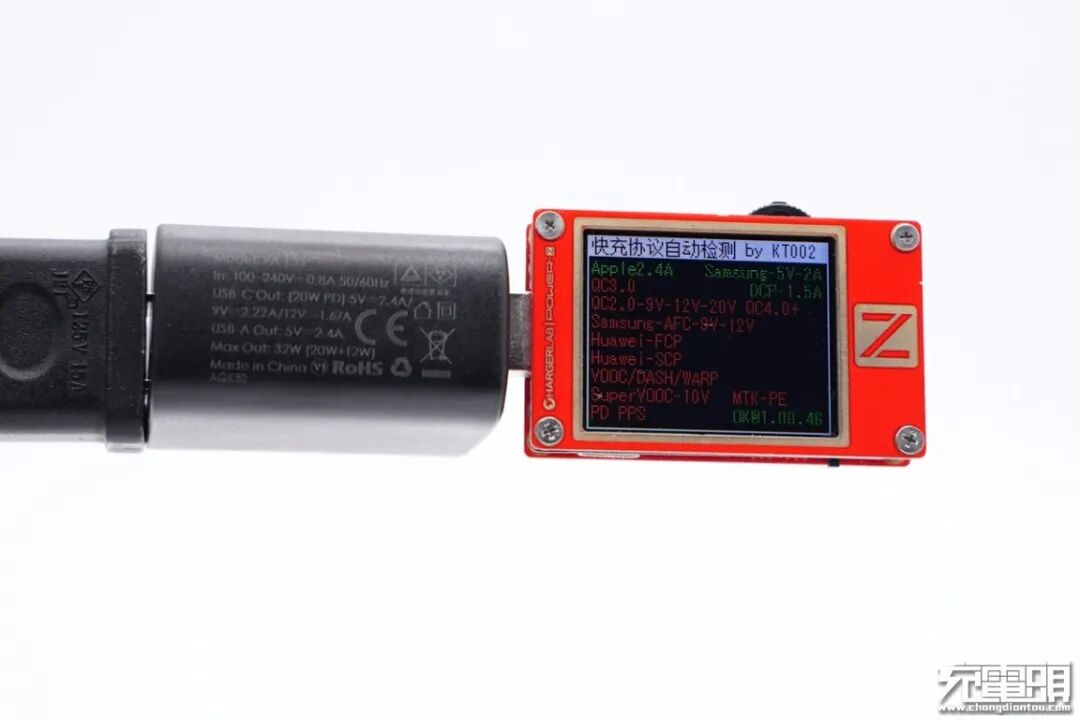

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议。

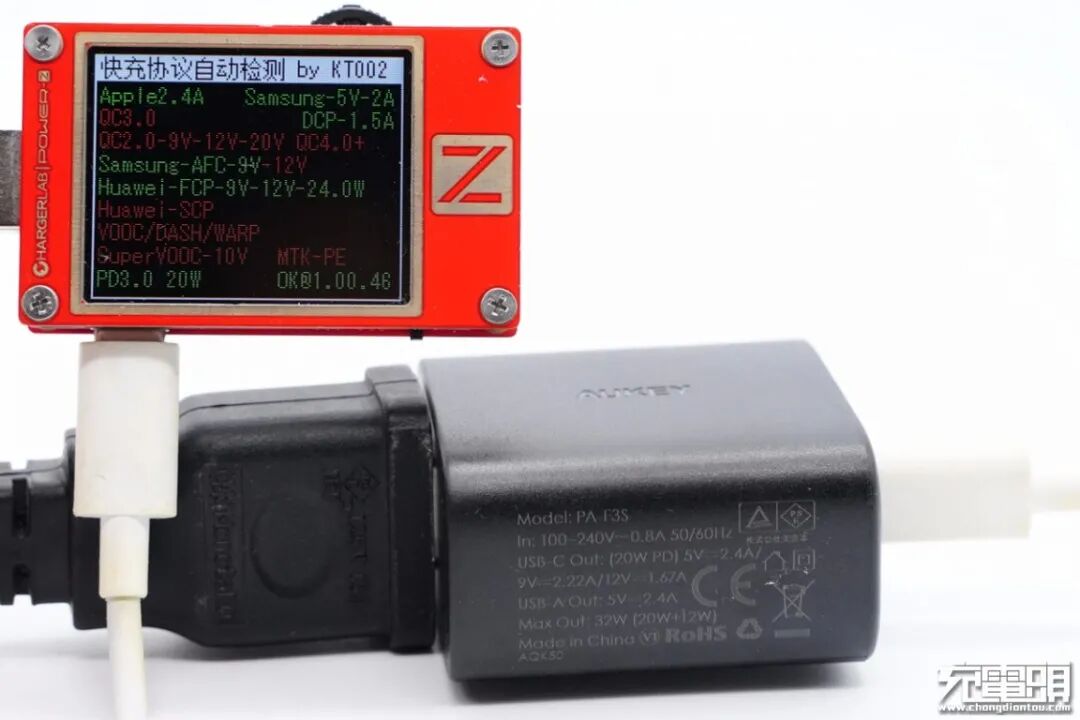

使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及AFC、FCP、PD3.0快充协议。

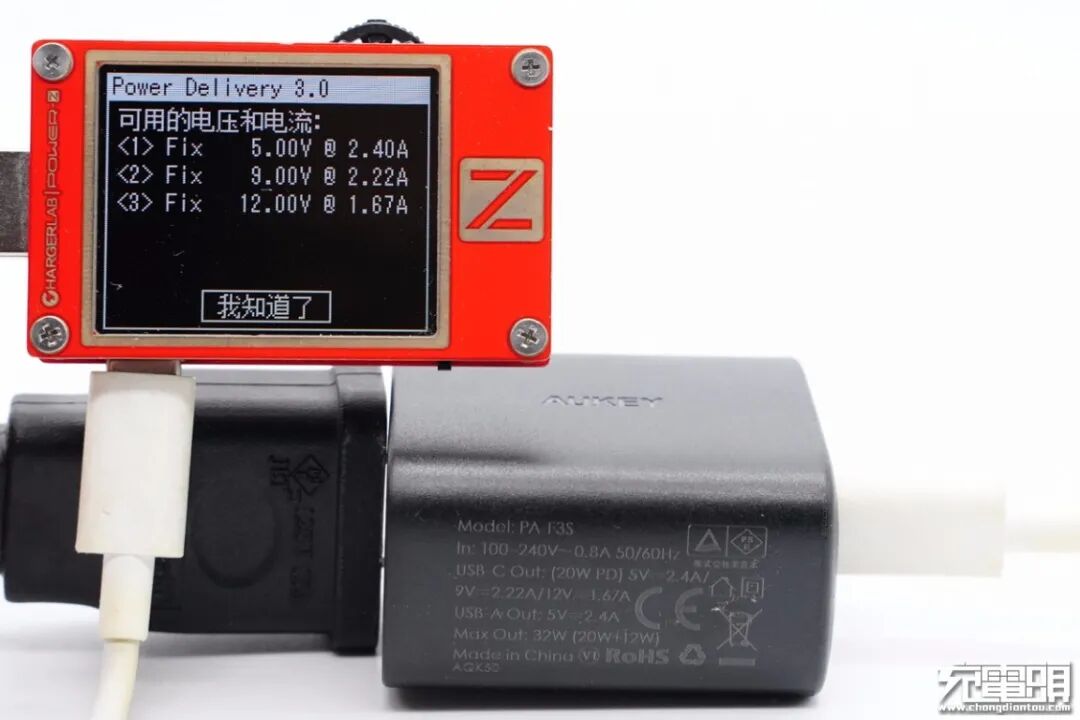

此外PDO报文显示USB-C口具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位。
二、傲基32W充电器拆解

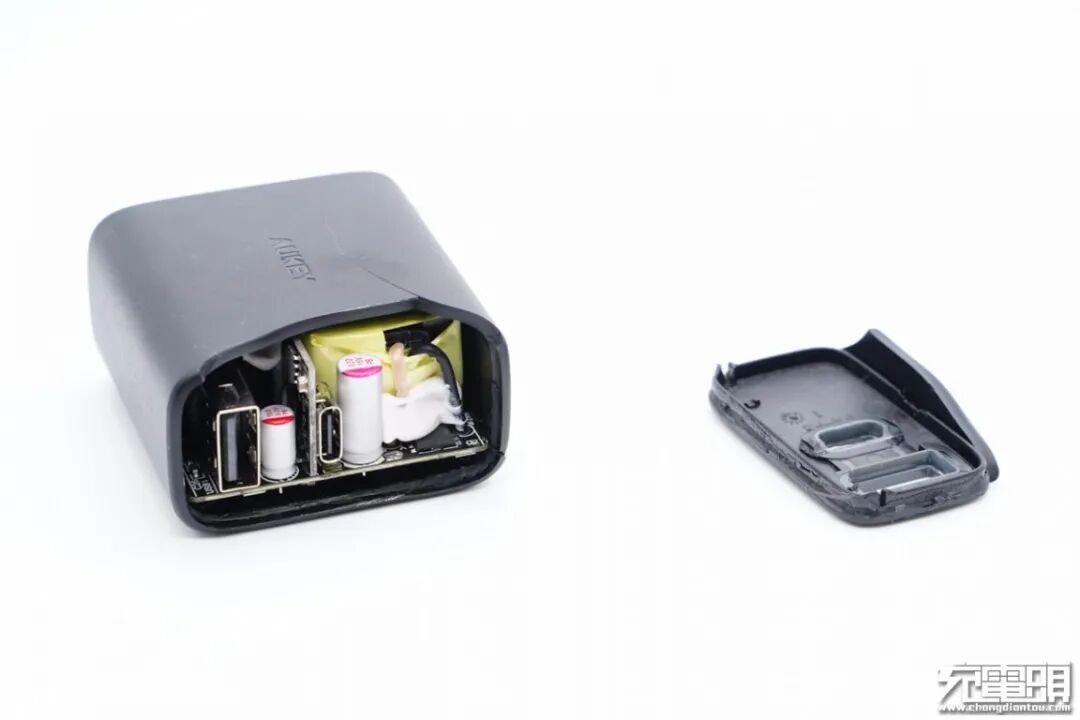

将输出端外壳拆开，边缘采用超声波焊接封装。

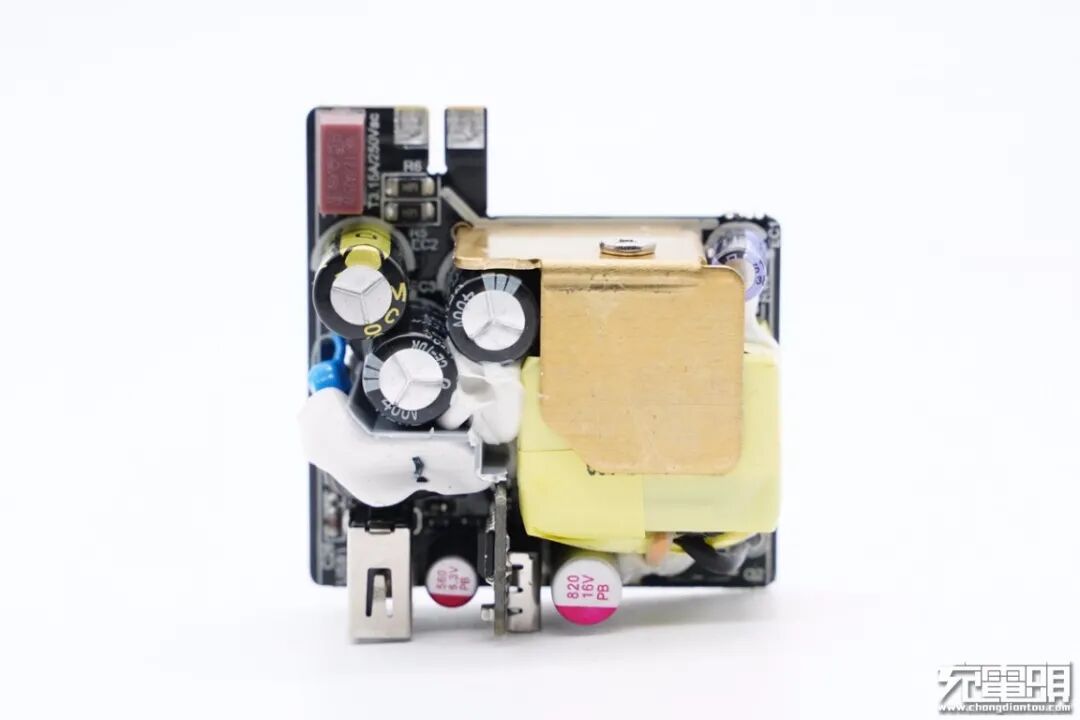

PCB板正面一览，变压器旁边设有黄铜散热片，初次级元件之间设有隔离板。

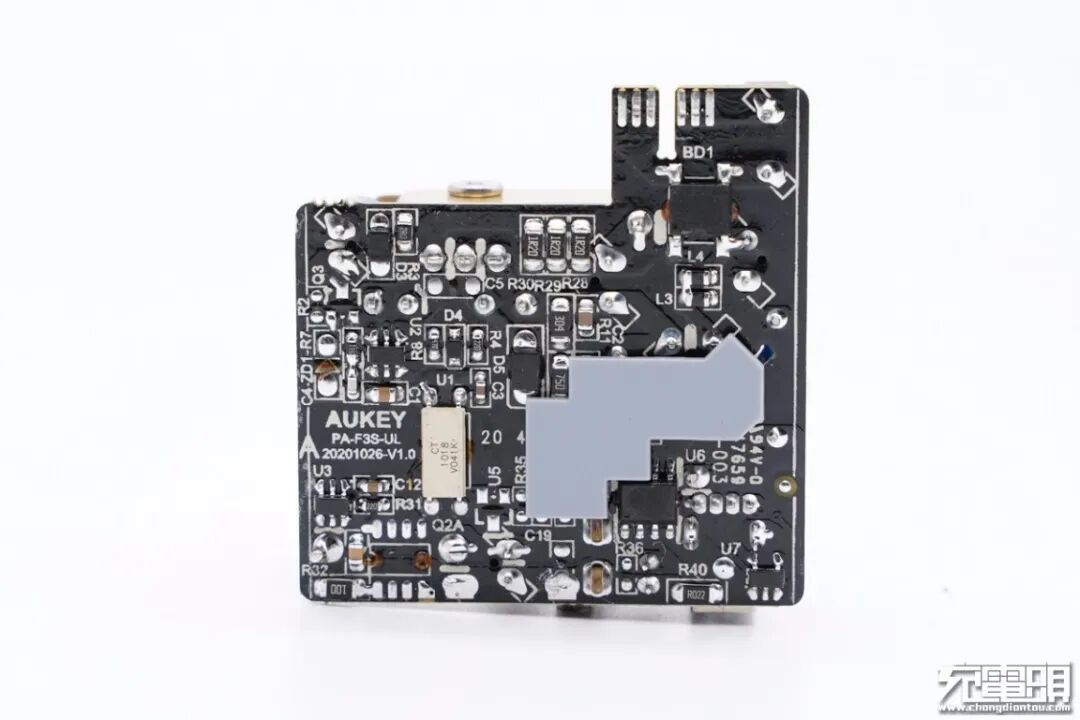

PCB板背面一览，白色光耦横跨在初次级之间，PCB初次级之间开槽插入隔离板绝缘。
通过对PCB板电路观察发现，傲基这款32W充电器采用开关电源宽范围输出，USB-C口由协议芯片通过光耦控制输出电压，USB-A口二次降压固定5V恒压输出。下面我们从输入端开始详细了解各元器件。

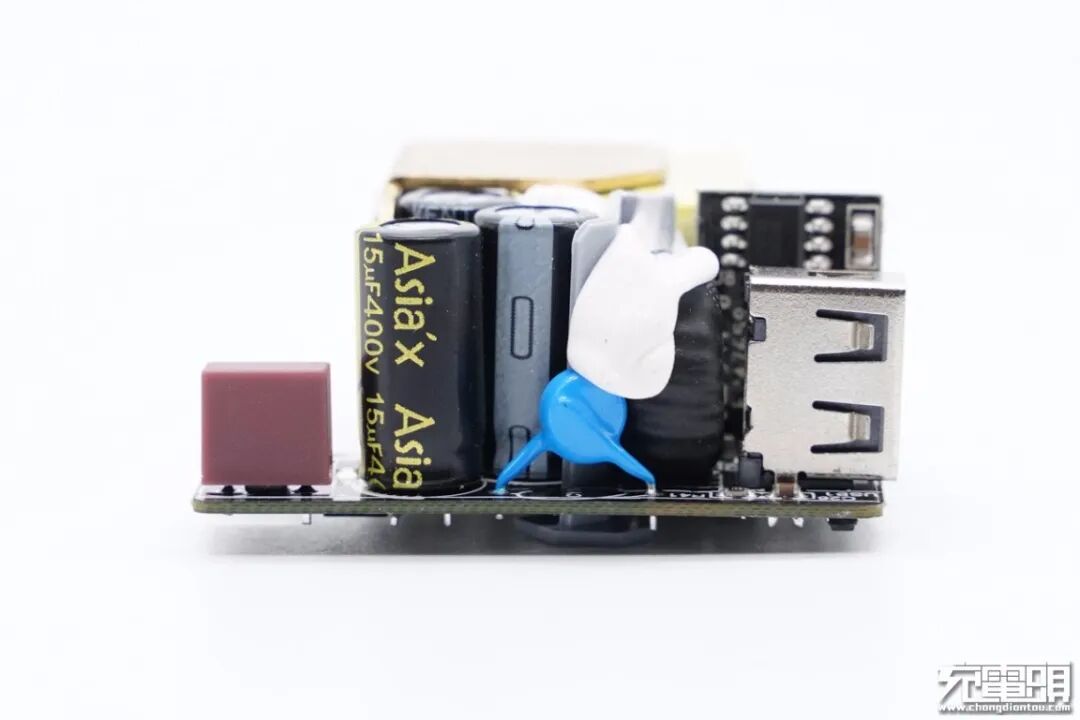

PCB板侧面一览，设有保险丝、三颗高压滤波电解电容、Y电容、降压电感。

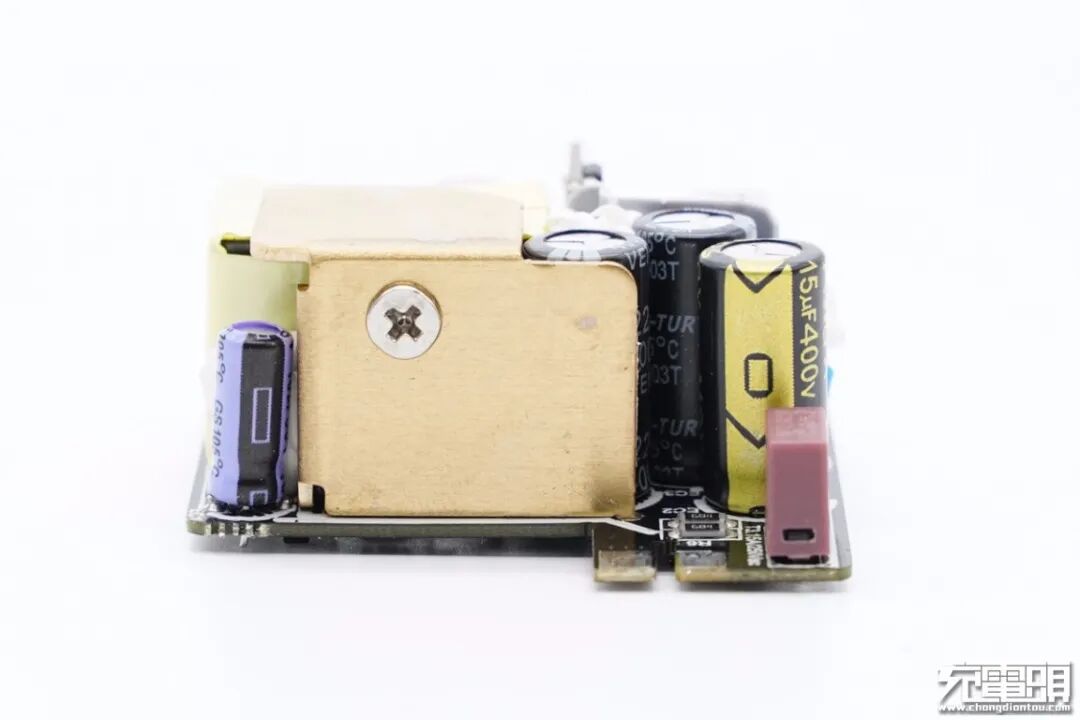

PCB板前端一览，初级开关MOS管配有黄铜散热片帮助散热，并使用螺丝固定。
PWM主控芯片特写，昂宝 OB2633，高效率多模式初级PWM控制器，支持宽供电电压，多模式运行，内置软启动和增强的突发模式，内置完善的保护功能。适用于快充适配器应用。

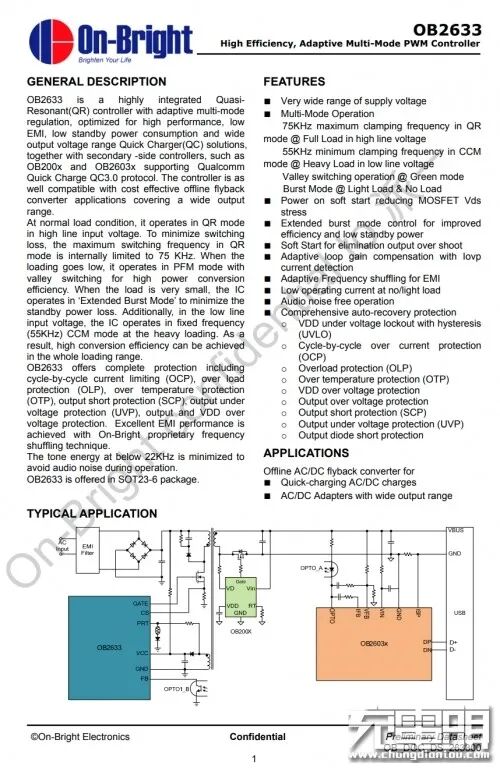

昂宝 OB2633 详细资料。
充电头网了解到，昂宝OB2633此前已被老七机基地三USB-C口66W PD快充充电器、美顺和30W快充充电器、公牛18W PD快充充电器、iWALK 30W PD快充充电器、网易智造18W USB PD快充充电器、IDMIX 1A1C 18W PD快充充电器、MOMAX 66W USB PD快充充电器、等产品采用。

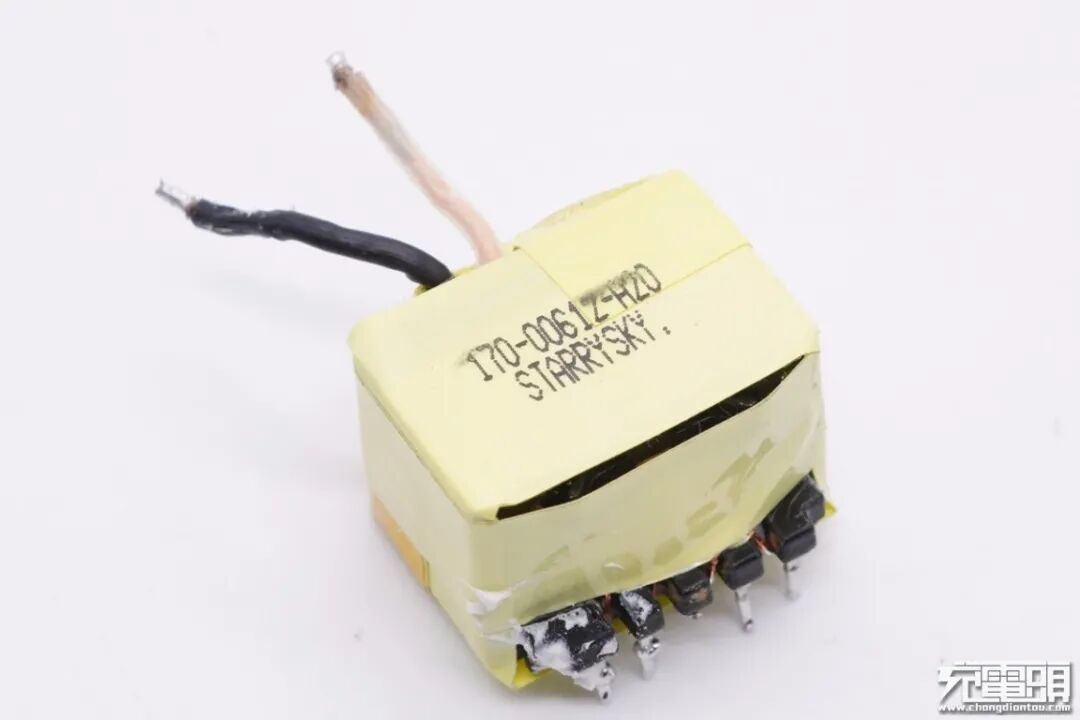

变压器特写，顶部喷码有信息。

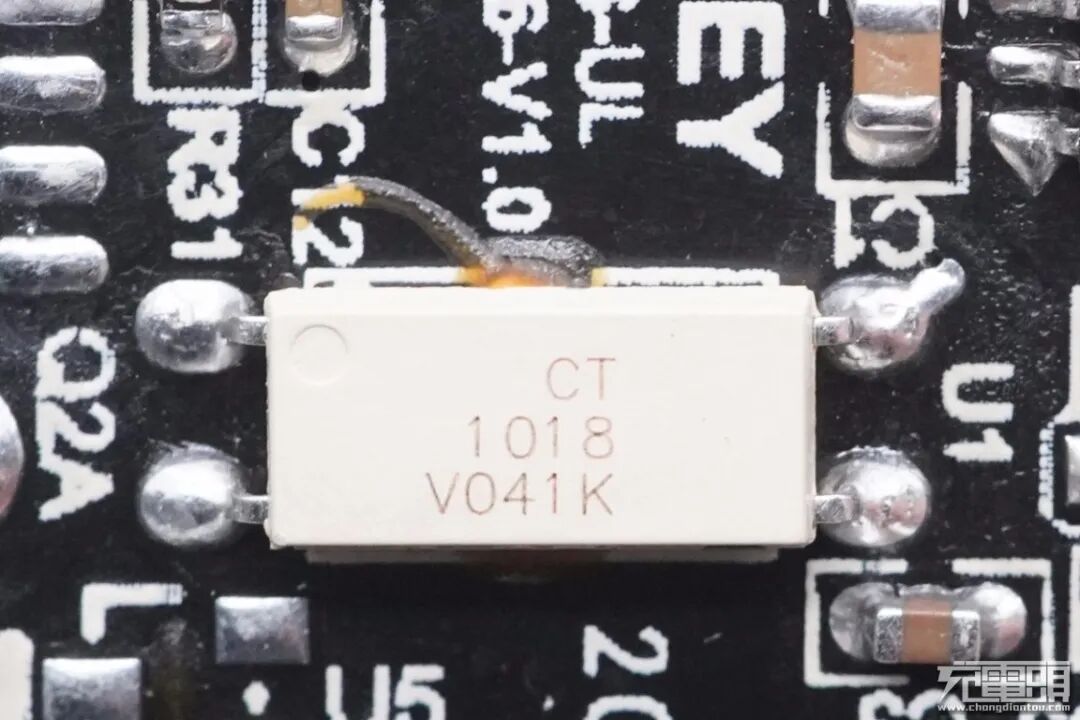

CT 1018光耦，用于初级次级通信，反馈输出电压。

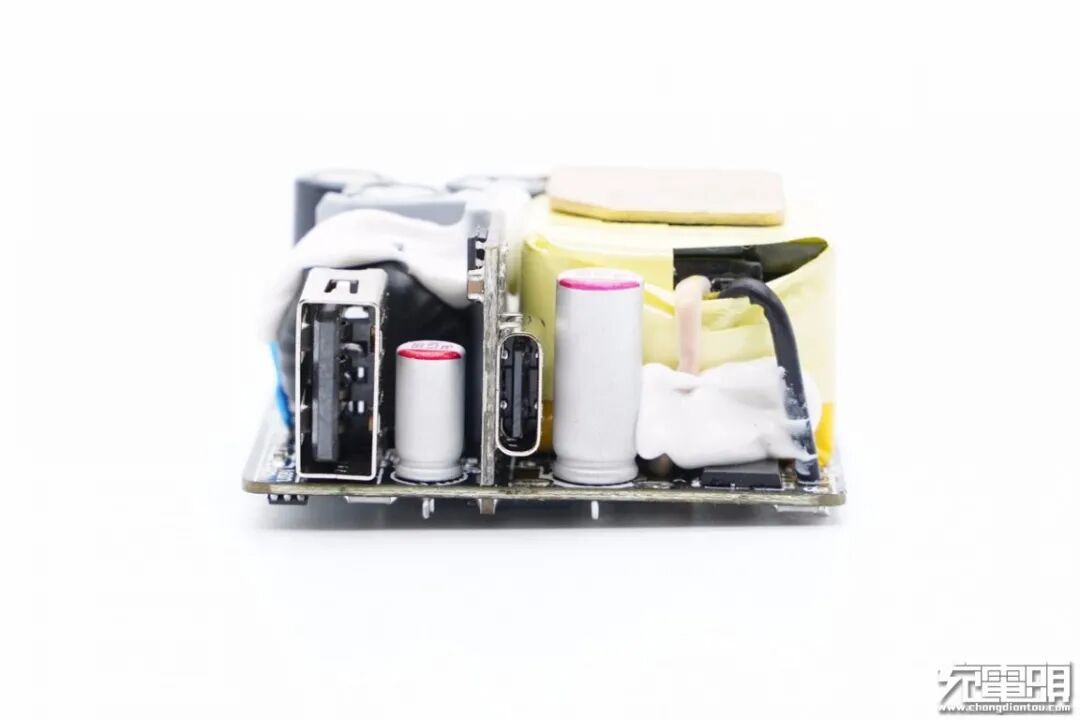

输出端一览，USB-C母座使用协议小板垂直焊接，右侧同步整流MOS管打胶处理。

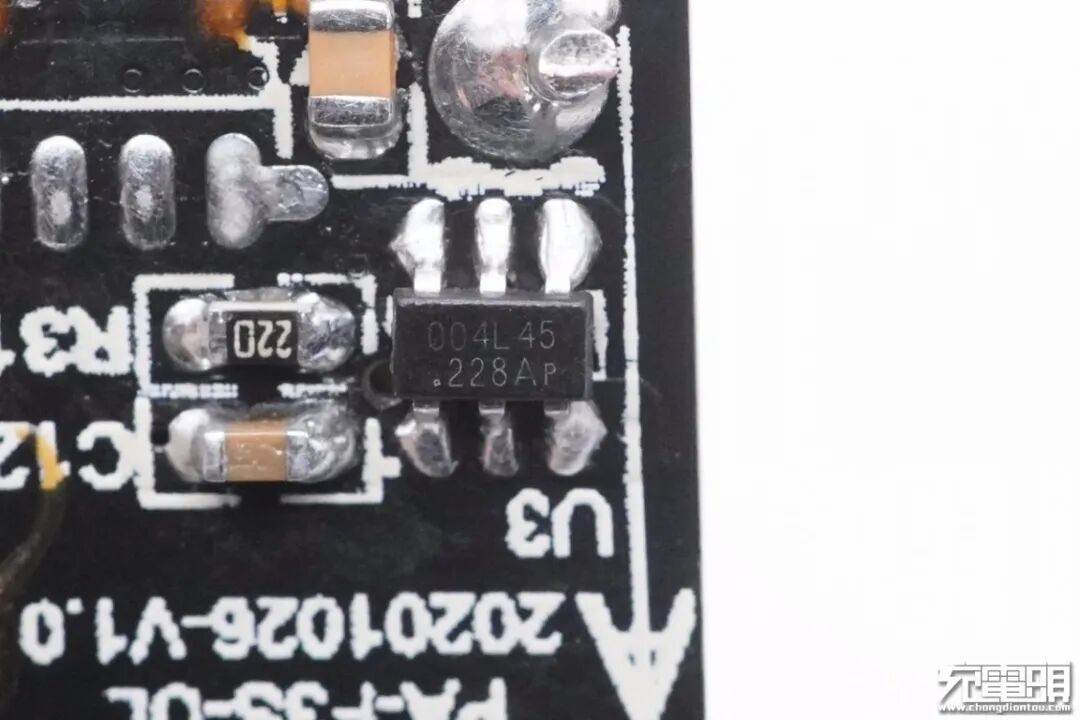

次级同步整流控制器特写，昂宝 OB2004A，高性能同步整流控制器，适用于DCM、QR、CCM运行模式。
昂宝 OB2004A 详细资料。

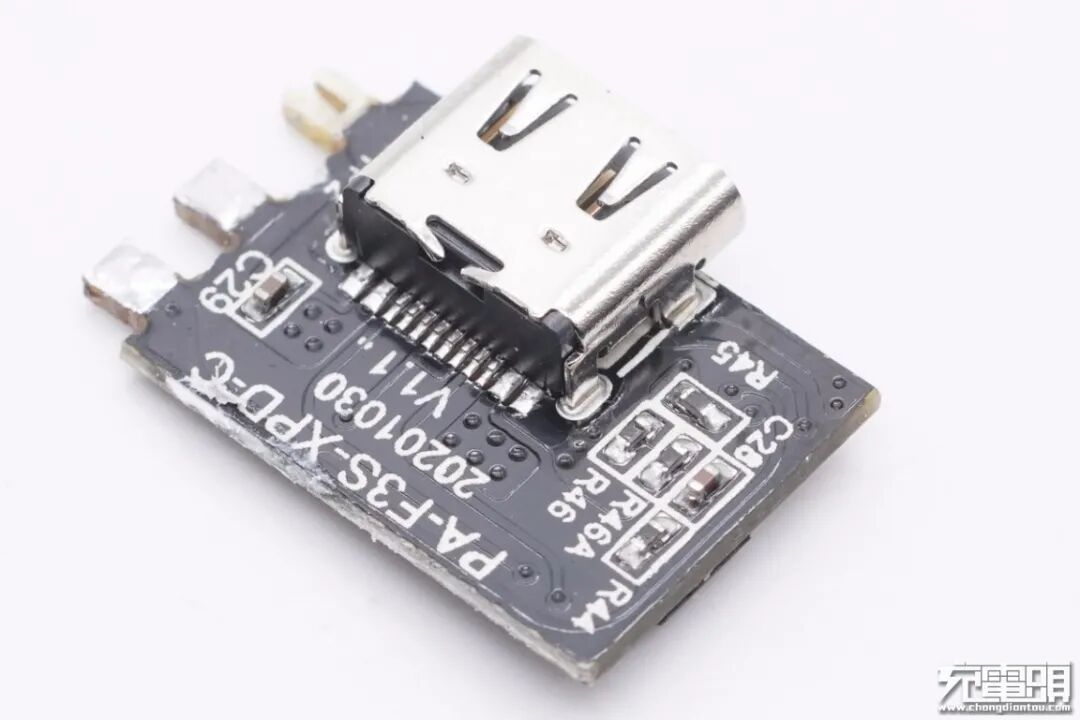

USB-C母座所在小板拆下。
USB PD协议芯片采用云矽半导体XPD720，这款芯片已经通过了USB PD3.0认证，TID：3479，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，降低成本。采用ESOP8封装。

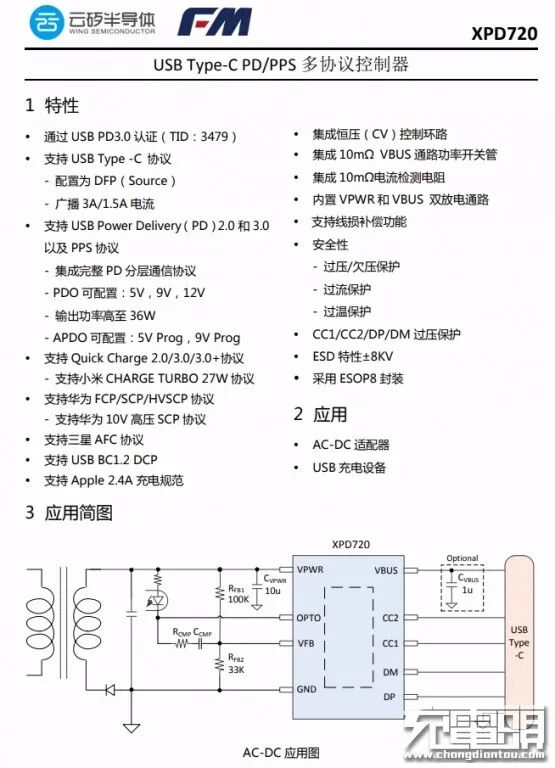

云矽半导体XPD720资料信息。

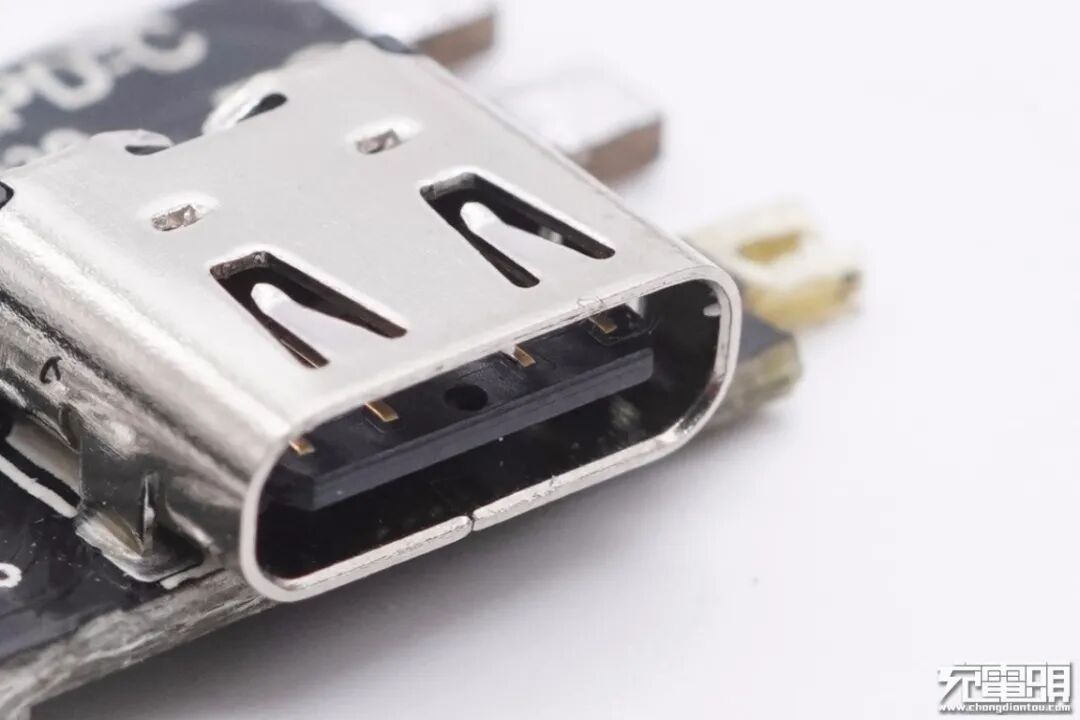

USB-C母座特写，黑色胶芯不露铜。

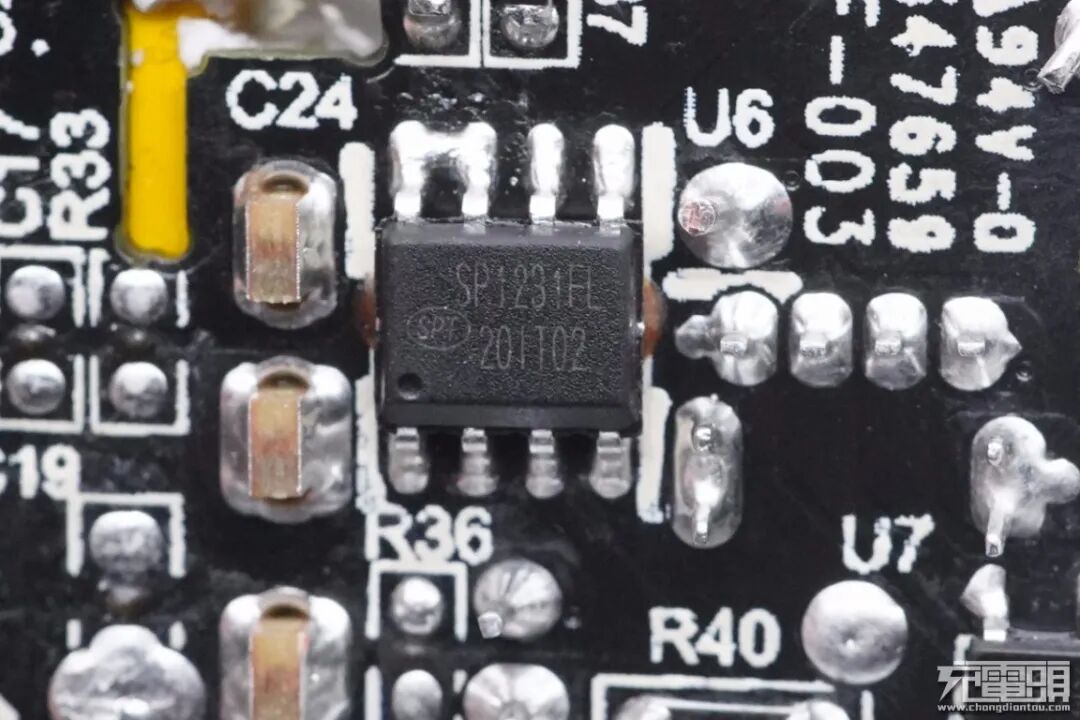

同步降压转换器来自无锡硅动力微电子股份有限公司，型号SP1231FL，国内首款超低待机功耗，66mV Sense 基准，相比同类产品5V输入更小压差。工作电压范围5到30V，100%占空比，频率可调，可以做到小体积设计，是目前多口PD快充产品USB-A口应用的高性价比选择。

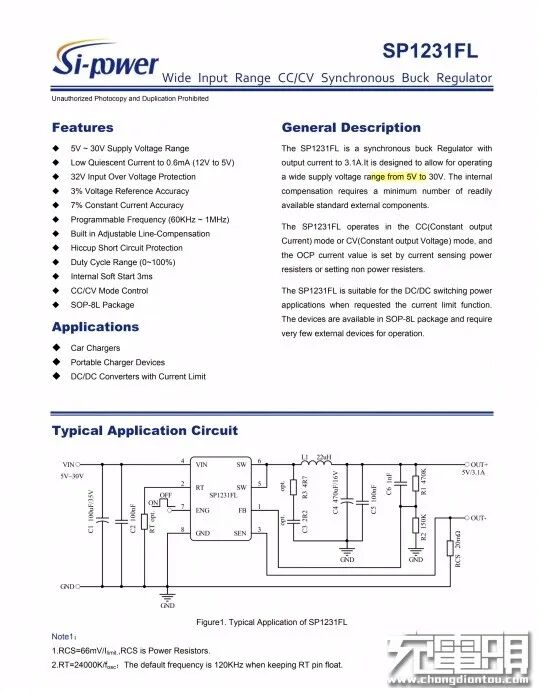

硅动力SP1231FL相关规格资料。
降压电感外套热缩管。

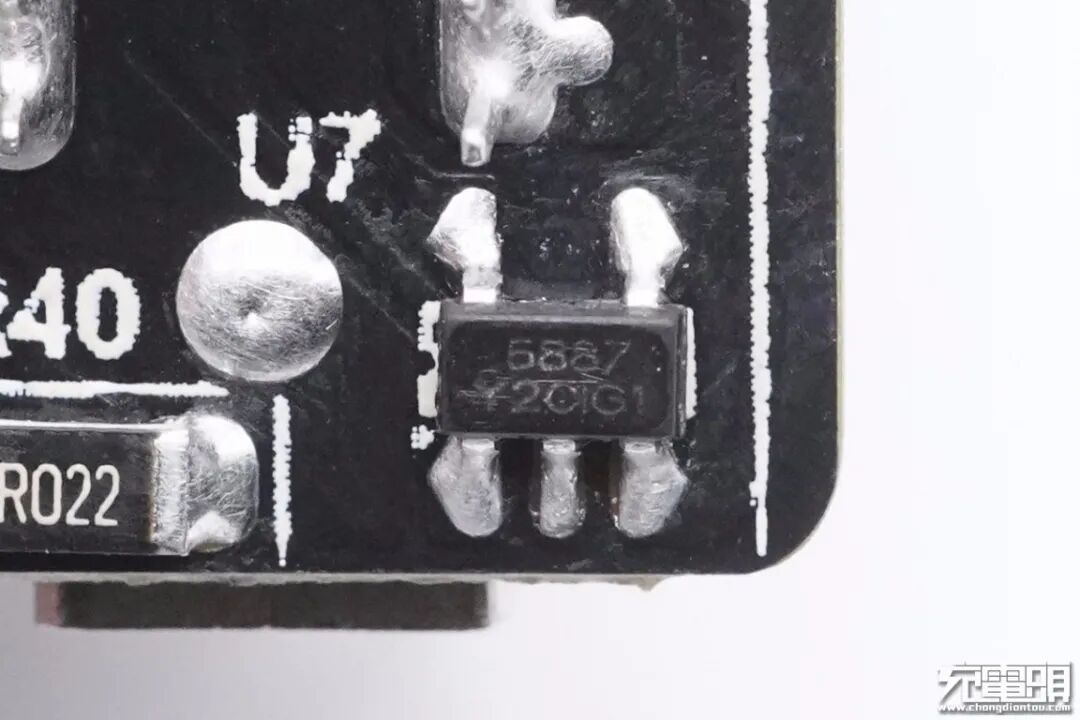

USB-A口协议芯片，印字5887，单口自动识别IC。

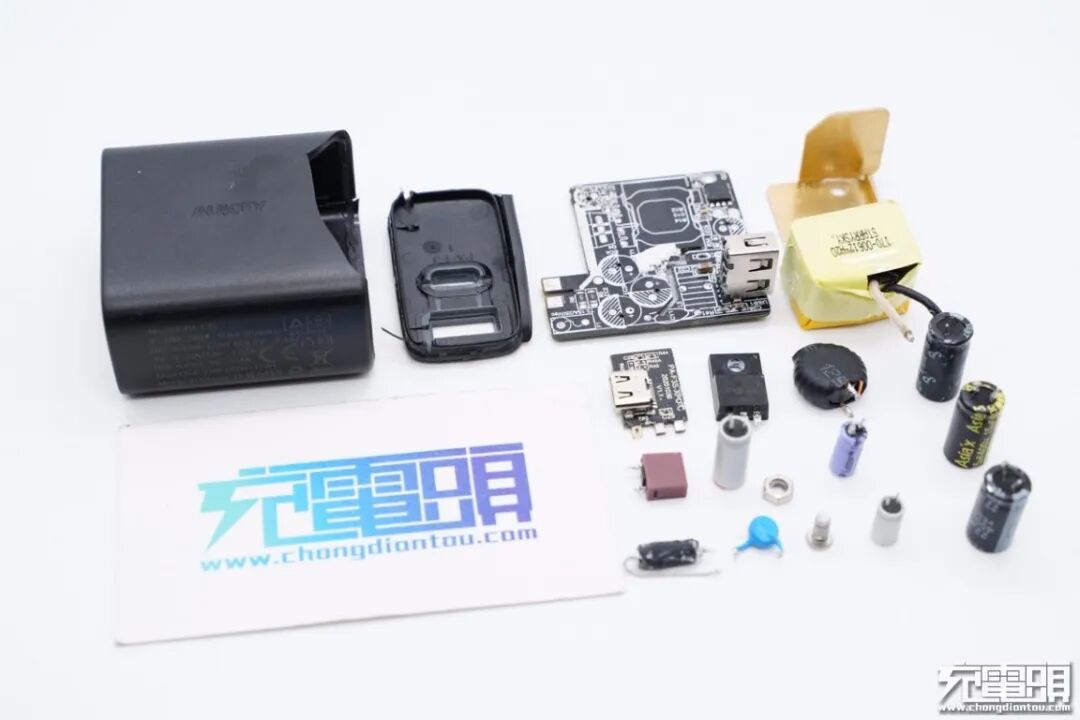

全部拆解完毕，来张全家福。
充电头网拆解总结
傲基这款充电器延续家族PA系列充电器造型ID设计，机身方正扁平，边角过渡圆润，输出顶面配有LED指示灯。输入端配备可折叠插脚携带方便。USB-A口支持苹果Apple 2.4A协议，可为旧款iPhone手机进行12W充电；USB-C口支持PD3.0快充，具备5V2.4A、9V2.22A、12V1.67A三组电压档位，可满足iPhone 12新机20W快充。产品设计针对性很强，非常适合果粉老用户使用。
充电头网拆解发现，充电器内部设计架构也很清晰。采用昂宝OB2633+OB2004A方案，开关电源宽范围输出，USB-C口采用云矽半导体XPD720协议芯片控制输出电压；USB-A口采用硅动力SP1231FL进行二次降压以5V恒压输出，并配有自动协议识别芯片5887。输入端采用金属弹片接触式通电，方便组装；初级开关MOS管配有散热片，并使用螺丝固定。
