拆解报告：斯泰克20W迷你PD快充充电器

广东斯泰克电子科技有限公司成立于2008年，是一家集研发、制造、销售于一体的专业电源制造企业；先后荣获“广东省制造业500强”、“国家4A级标准化良好行为企业” 、 “广东省品牌企业”、 “广东省品牌产品” 、“省级企业技术中心”等荣誉或称号。

近期斯泰克针对20W快充市场也推出了20W PD快充充电器，插脚覆盖了中规、美规、欧规、英规，可供应海内外市场。下面充电头网就对这款充电器进行详细拆解，看看其设计用料如何。

一、斯泰克20W充电器外观

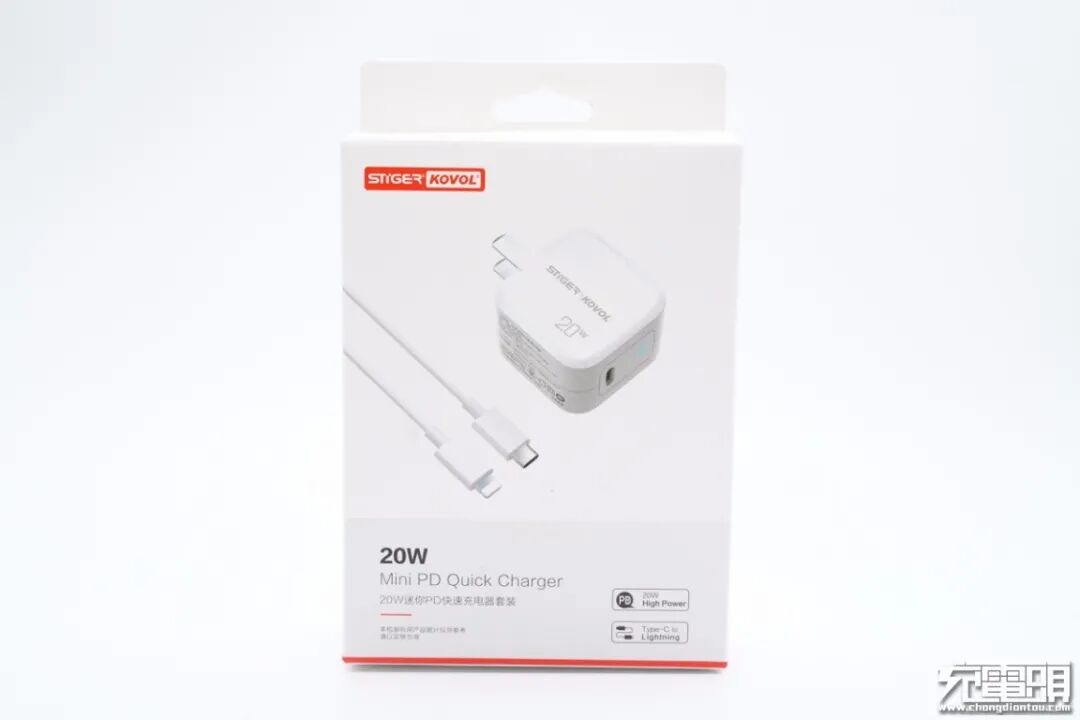

包装盒主体为白色，正面印有STIGER品牌、充电器套装外观图以及名称等信息。

背面是产品使用场景图、参数以及商家信息。

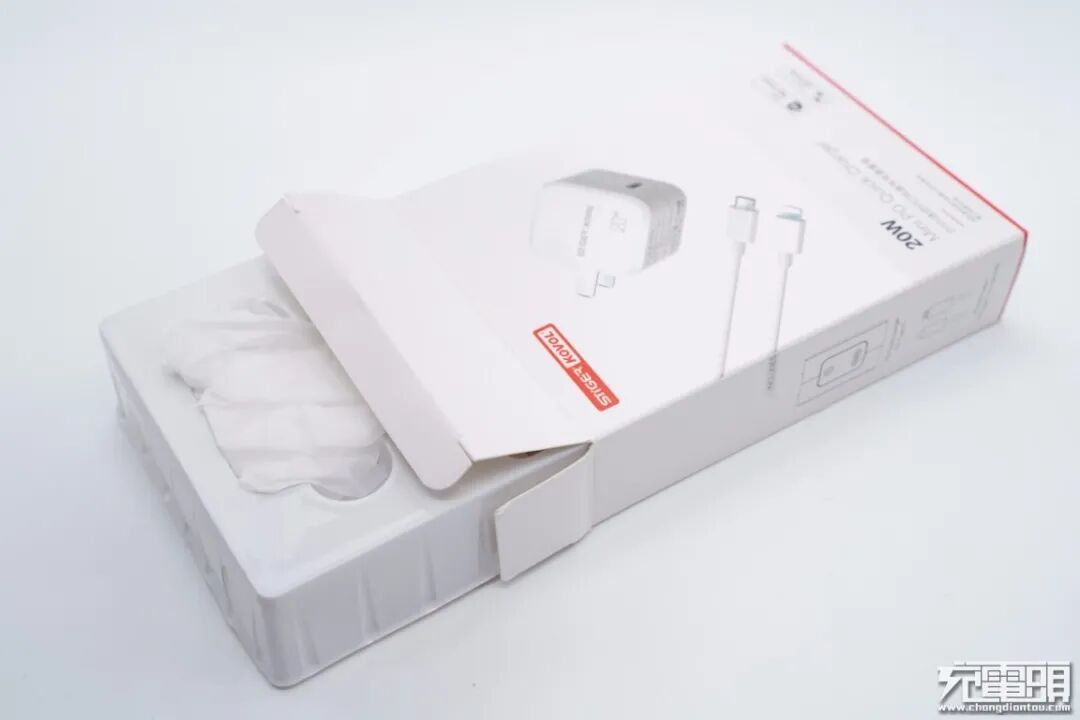

内部采用塑料盒对充电器进行固定保护，此外充电器外套塑料袋防尘。

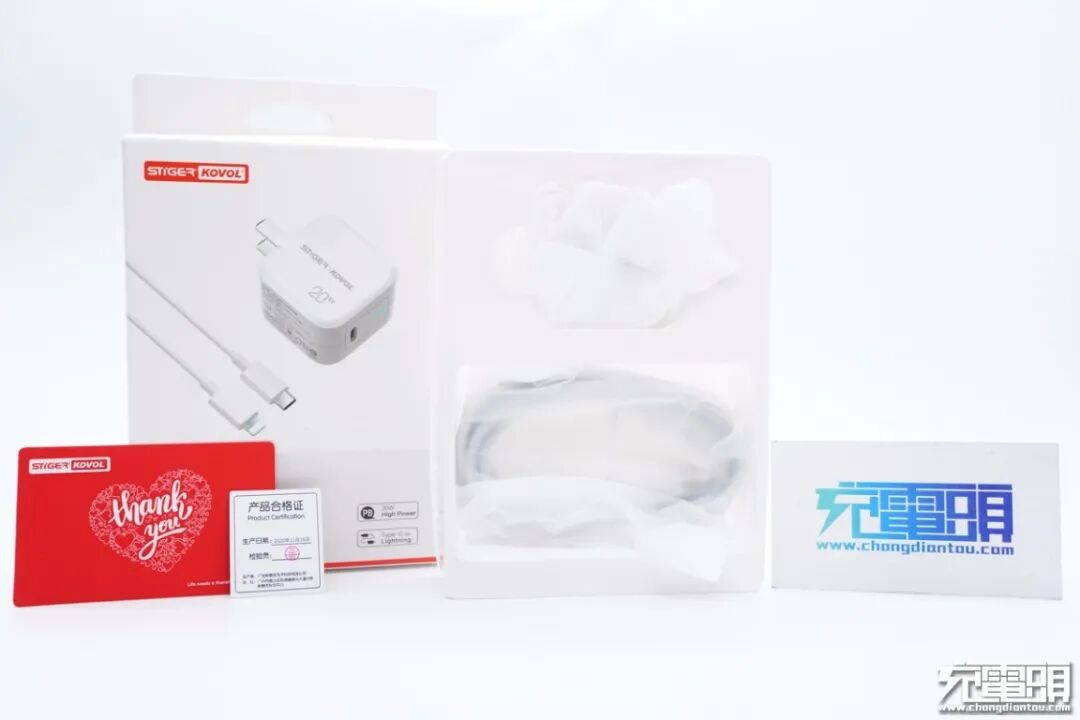

塑料托盘两个凹槽分别放置充电器和数据线，另外还有红色感谢小卡片和产品合格证。

线缆两端做了抗弯折处理，线头塑料壳亮面设计，方便插拔。

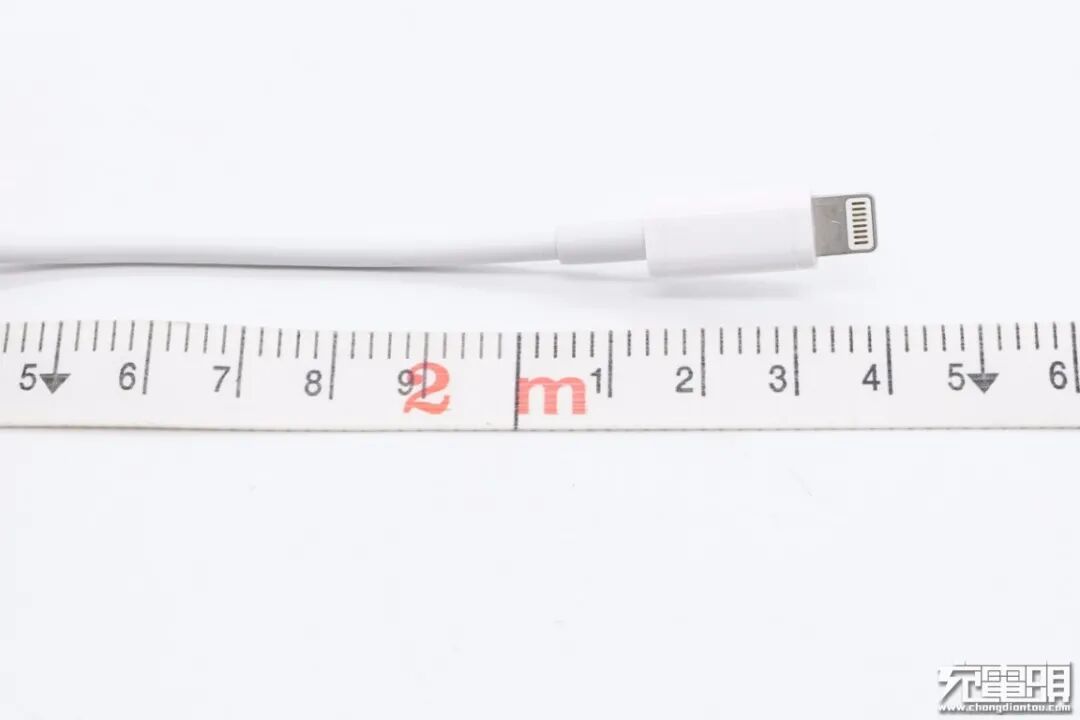

这根线总长度超过了2米。

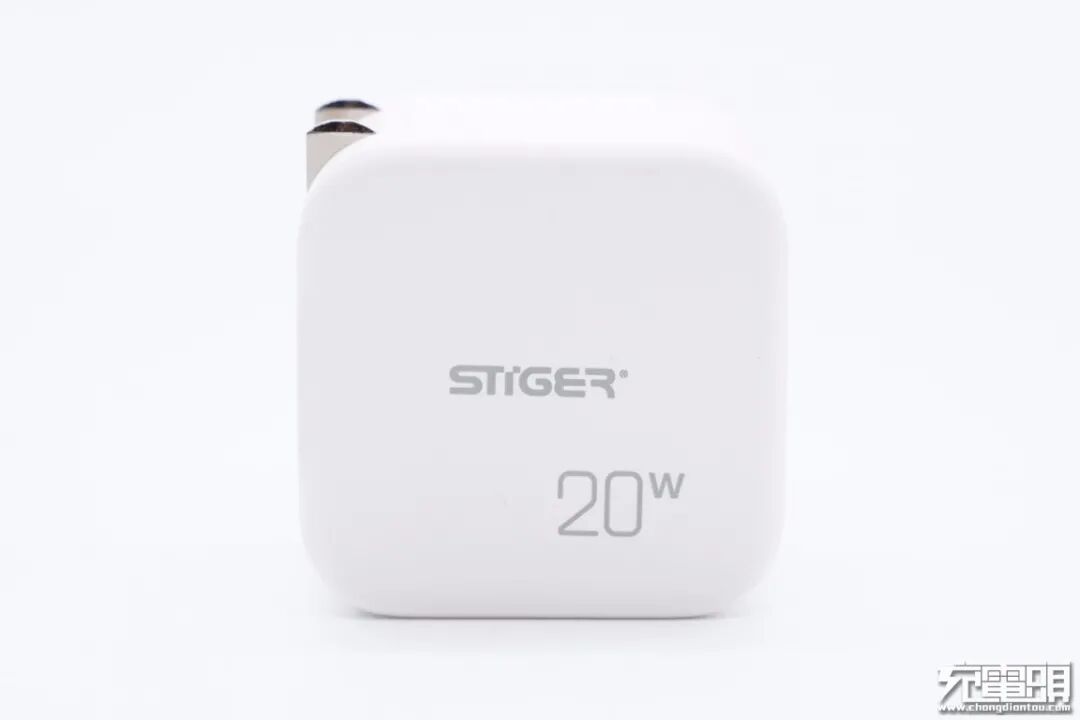

斯泰克20W迷你PD快充充电器采用圆角方正机身造型，机身壳表面磨砂处理，边缘过渡圆润，整体体积很小。此外机身正面设计有STIGER品牌和20W字样。

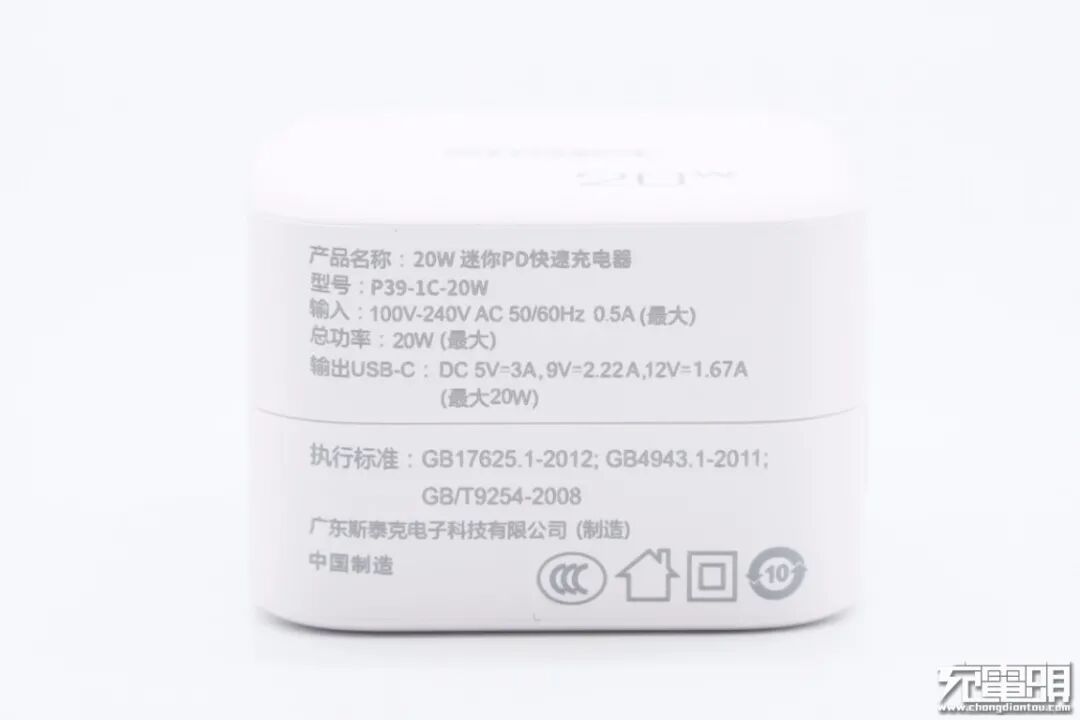

侧身外壳上标注有充电器参数信息
产品名称：20W 迷你PD快充充电器
型号：P39-1C-20W
输入：100-240V~50/60HZ 0.5A
输出：5V3A、9V2.22A、12V1.67A（20W MAX）
制造商：广东斯泰克电子科技有限公司
产品已经通过了3C认证。

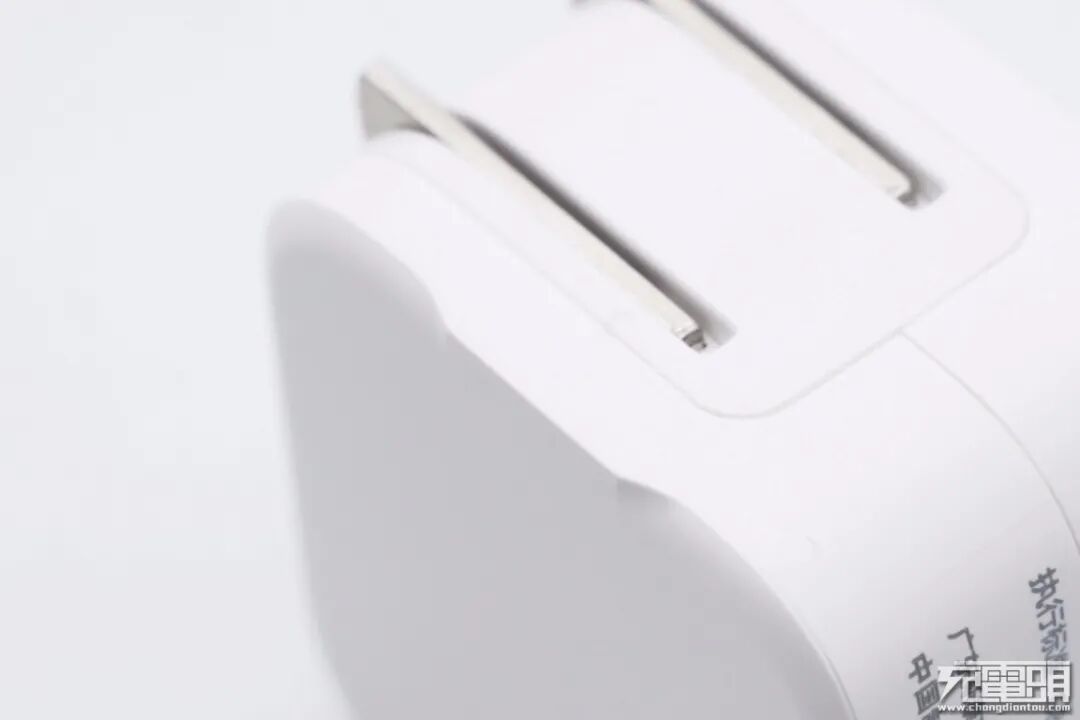

输入端配备可折叠国标插脚。

此外输入端外壳两侧加入双翼支撑设计，使用更稳定。

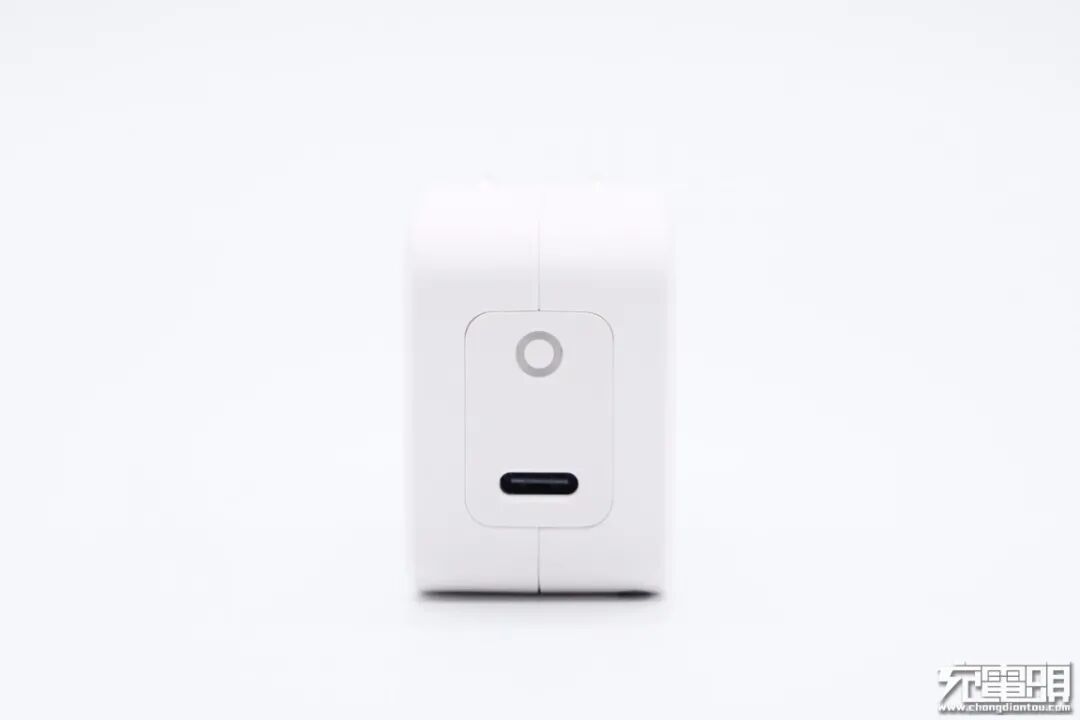

输出顶面配有环形LED指示灯和USB-C接口，黑色胶芯不露铜。

使用游标卡尺实测充电器机身长度为42.14mm。

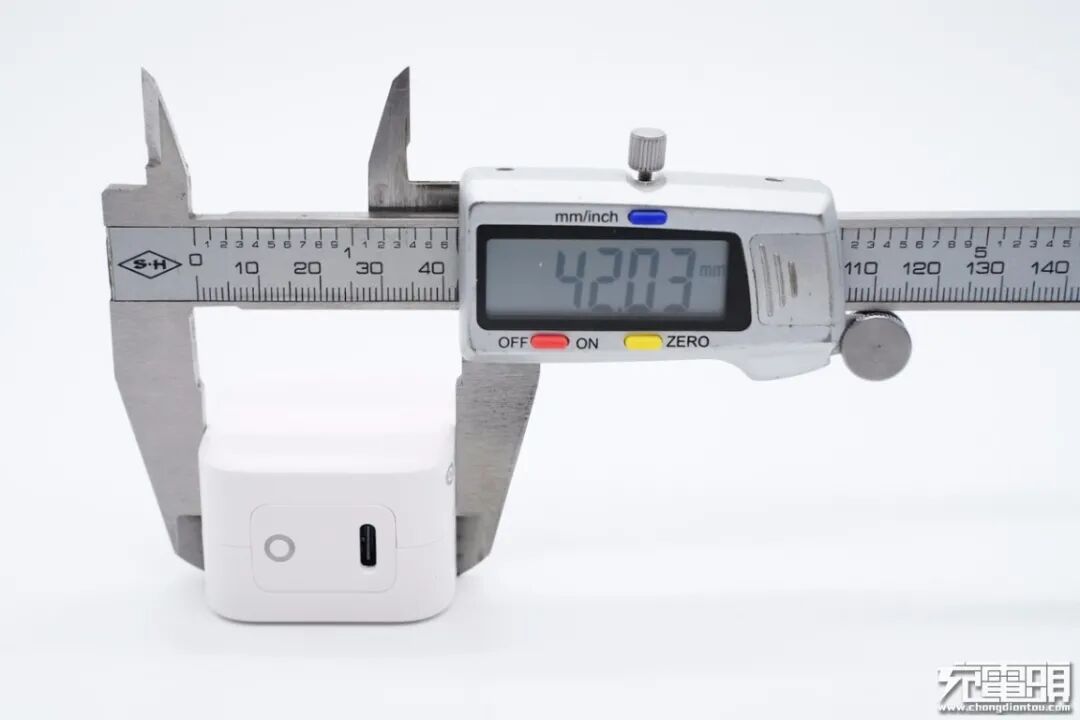

宽度为42.03mm。

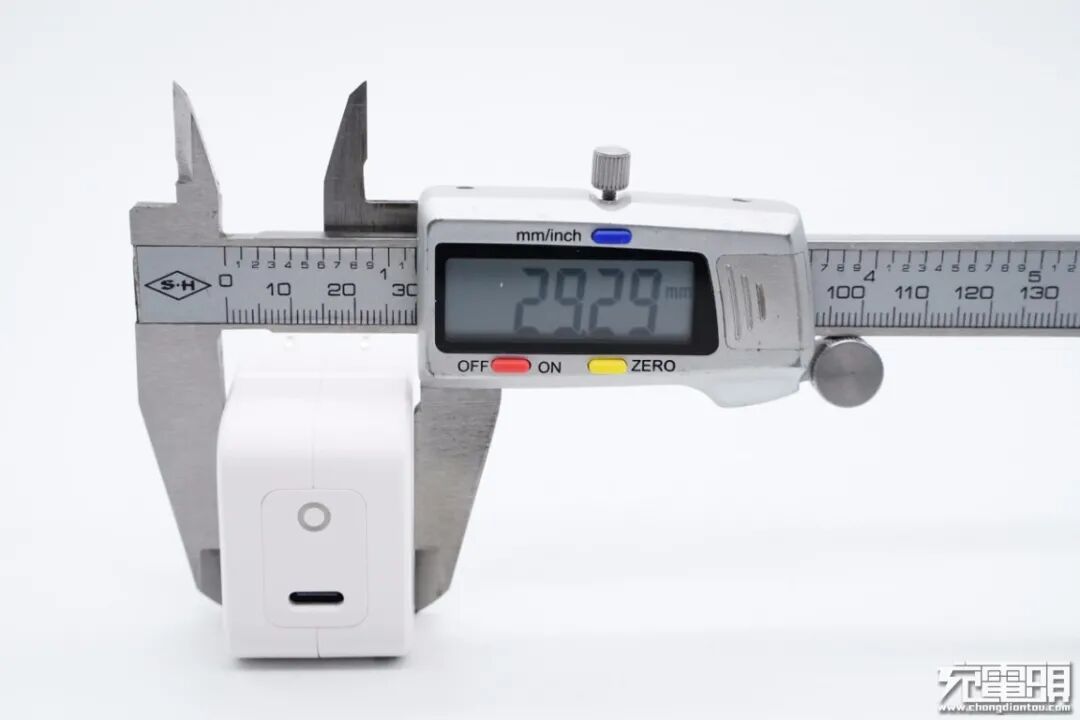

厚度为29.29mm。

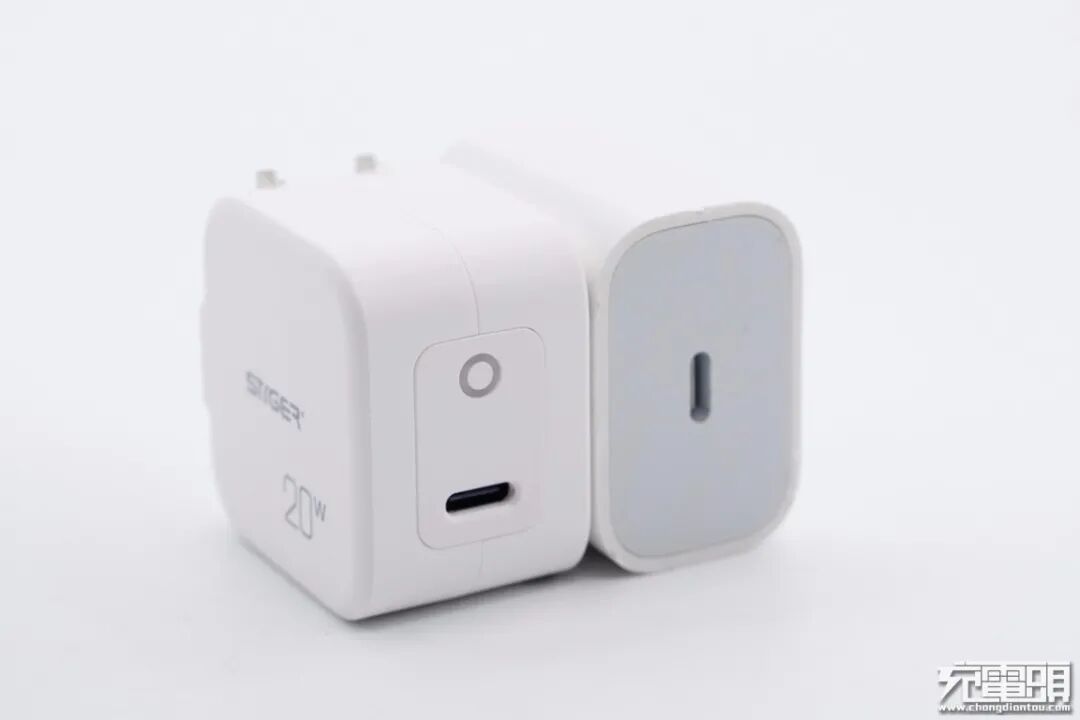

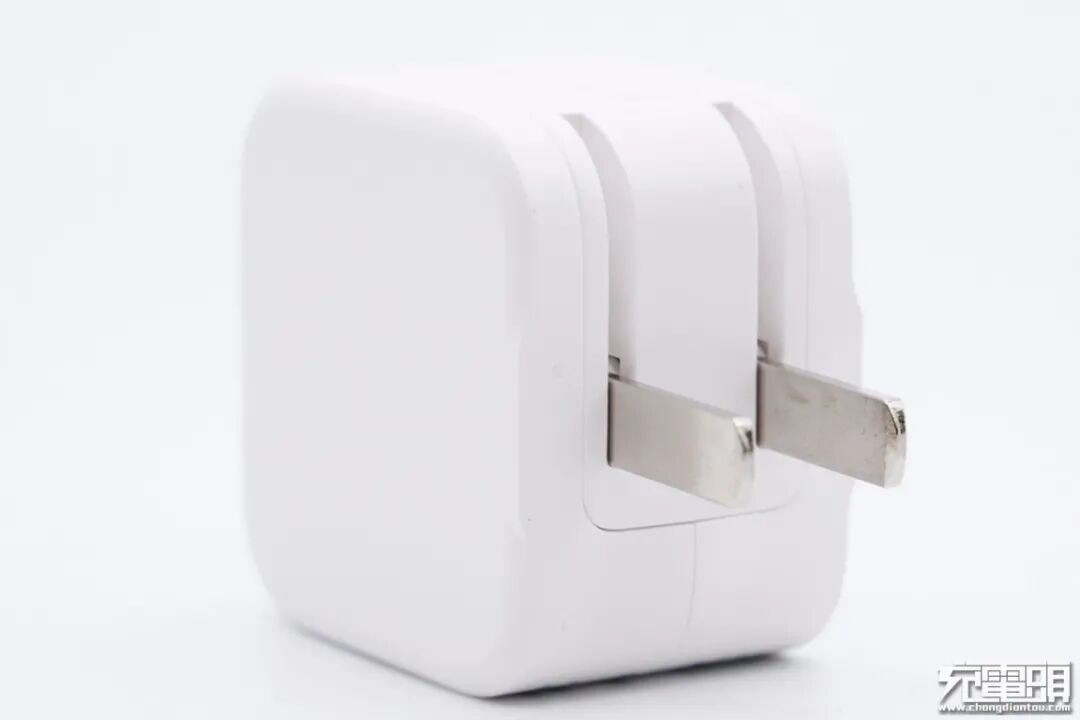

和苹果20W充电器大小直观对比，两者体积相当。

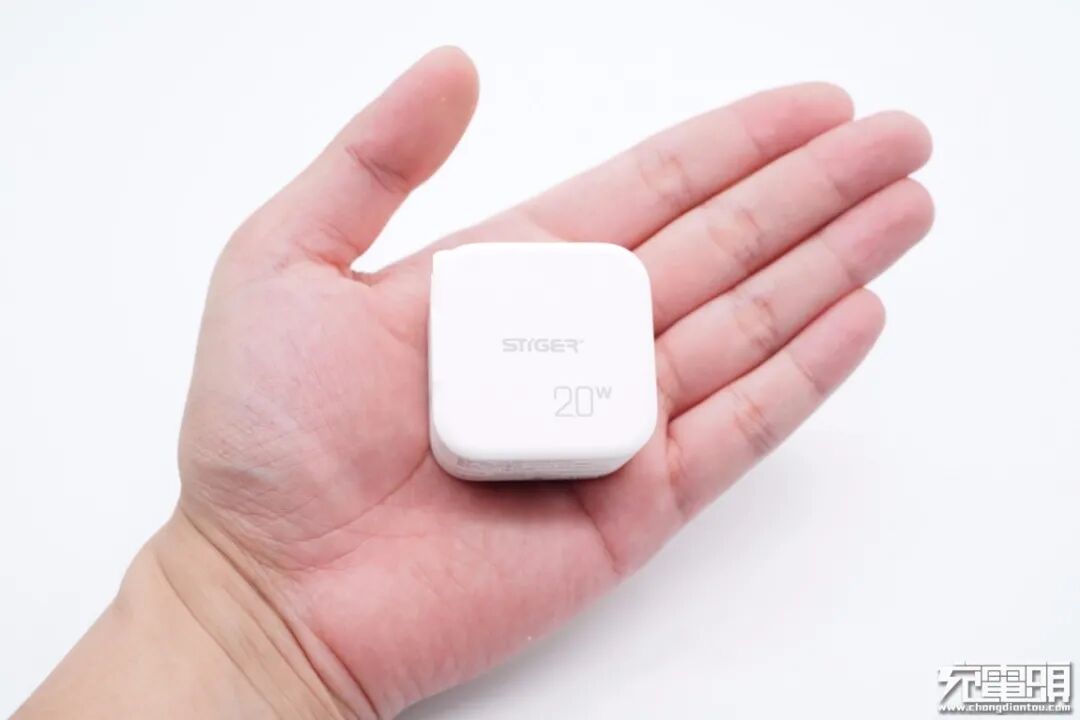

充电器拿在手上的直观感受。

净重约为57g。

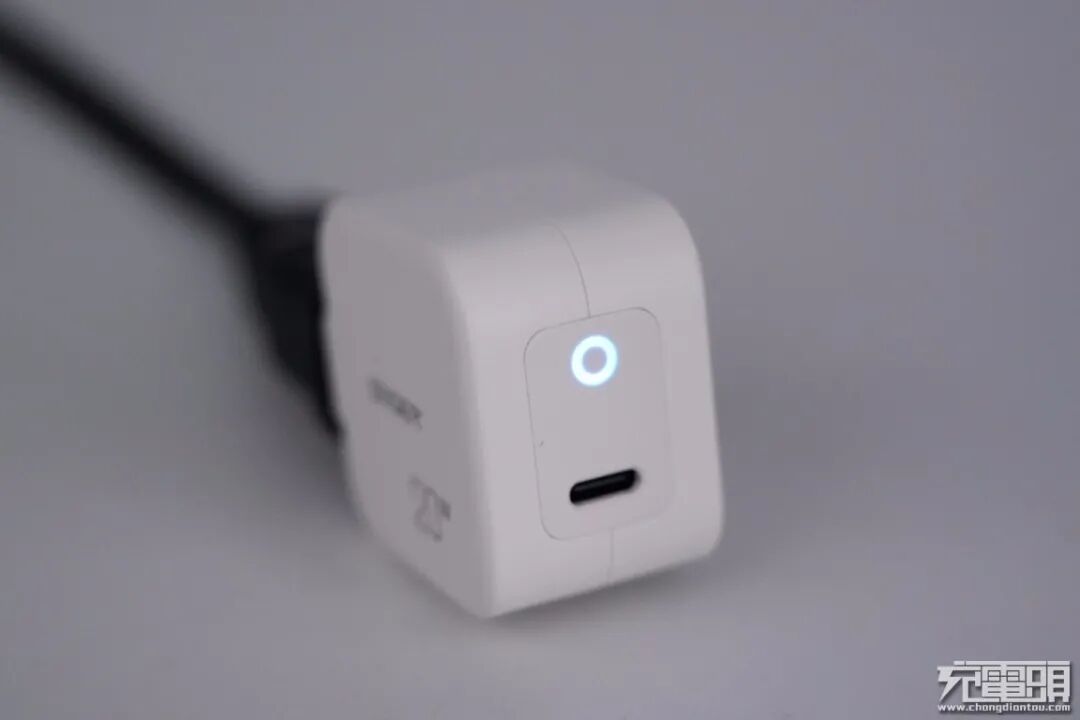

接通电源，LED指示灯亮白光。

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

此外PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

二、斯泰克20W充电器拆解

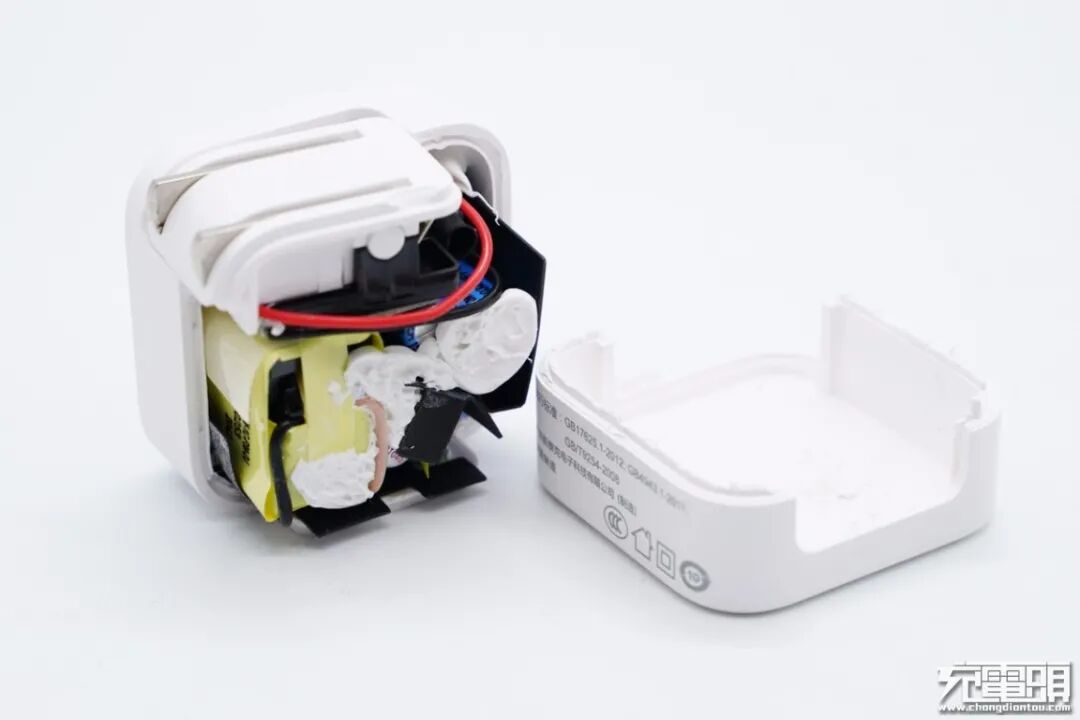

沿侧身将机身壳拆开，两部分外壳采用超声波焊接封装，初次级之间有绝缘板，与元器件之间涂胶固定及散热。

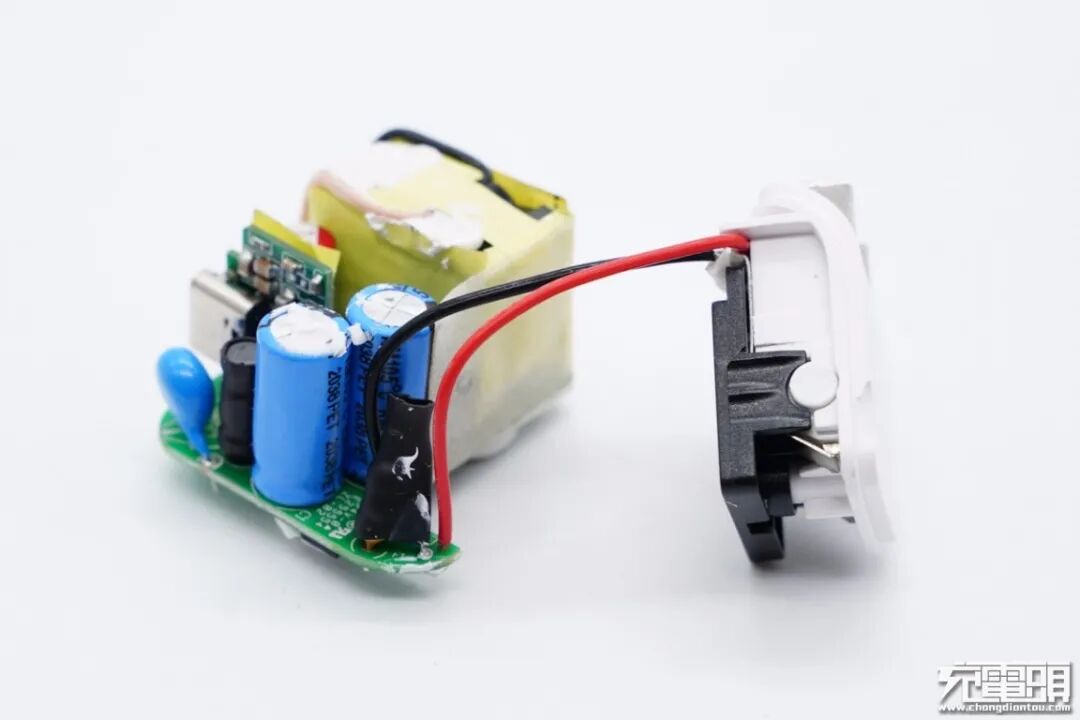

插脚外壳采用独立模块设计，和PCB板通过红黑导线连接通电。

PCB板正面一览，电容、变压器等元器件一目了然。

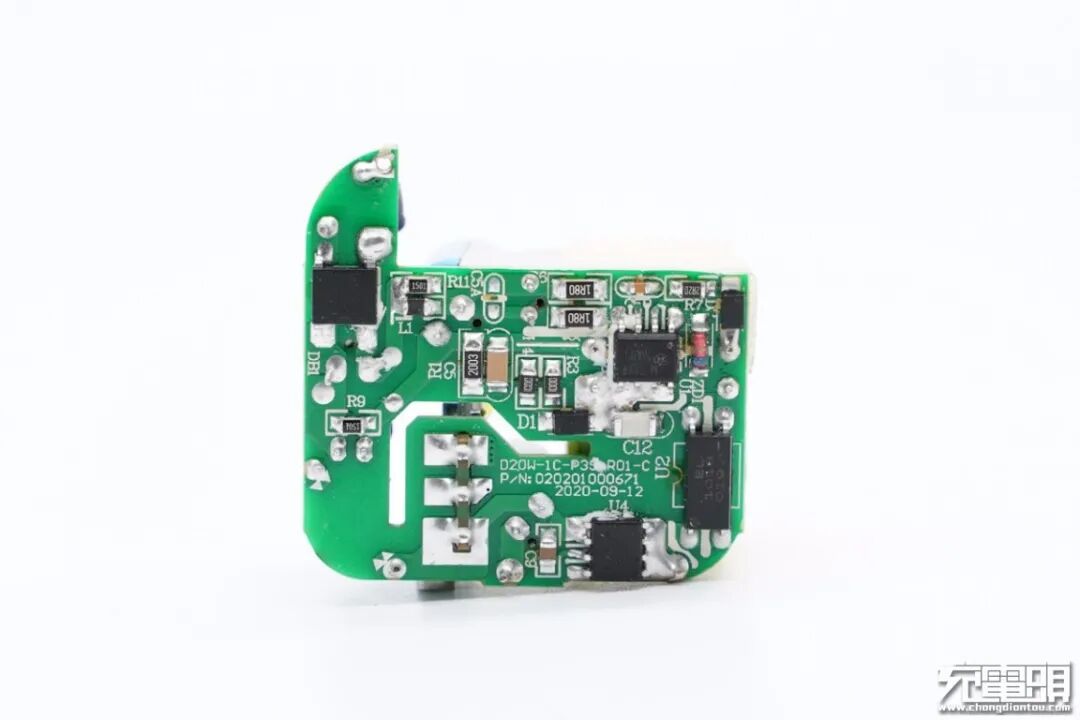

PCB板背面一览，初次级之间设有镂空槽，用来穿过隔离板。板子背面非常简洁，初次级控制器均内置MOS管，集成度很高。

通过对PCB板电路观察发现，斯泰克这款20W充电器采用开关电源宽范围输出，再由协议芯片通过光耦控制输出电压的架构。下面就由输入端开始一一了解各元器件信息。

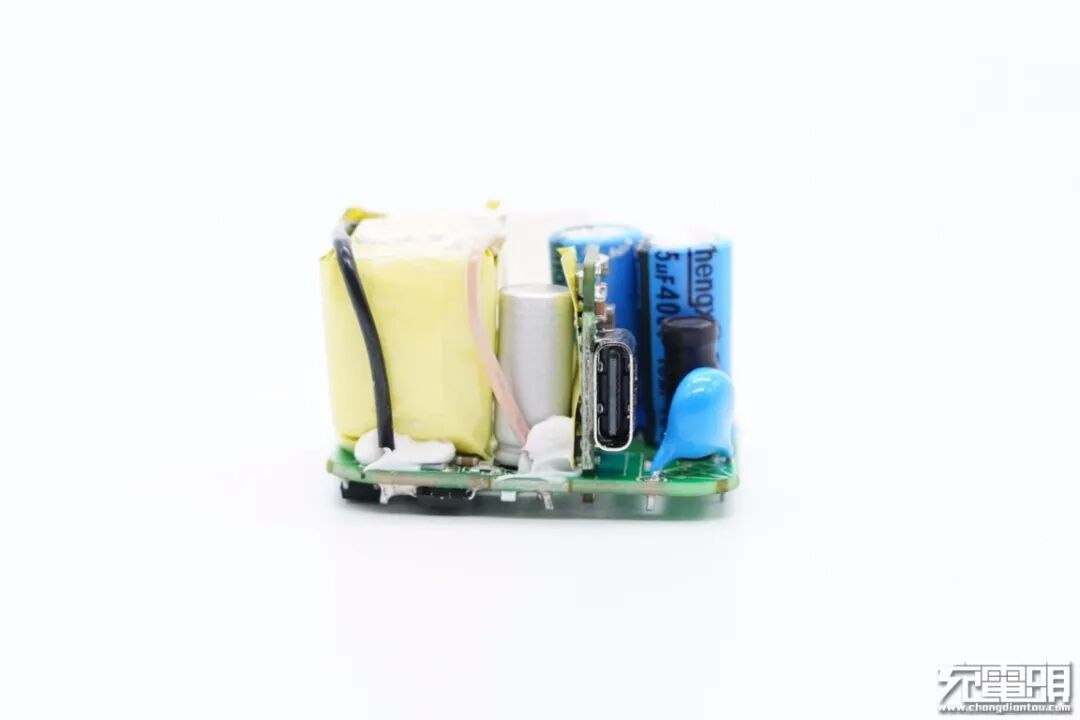

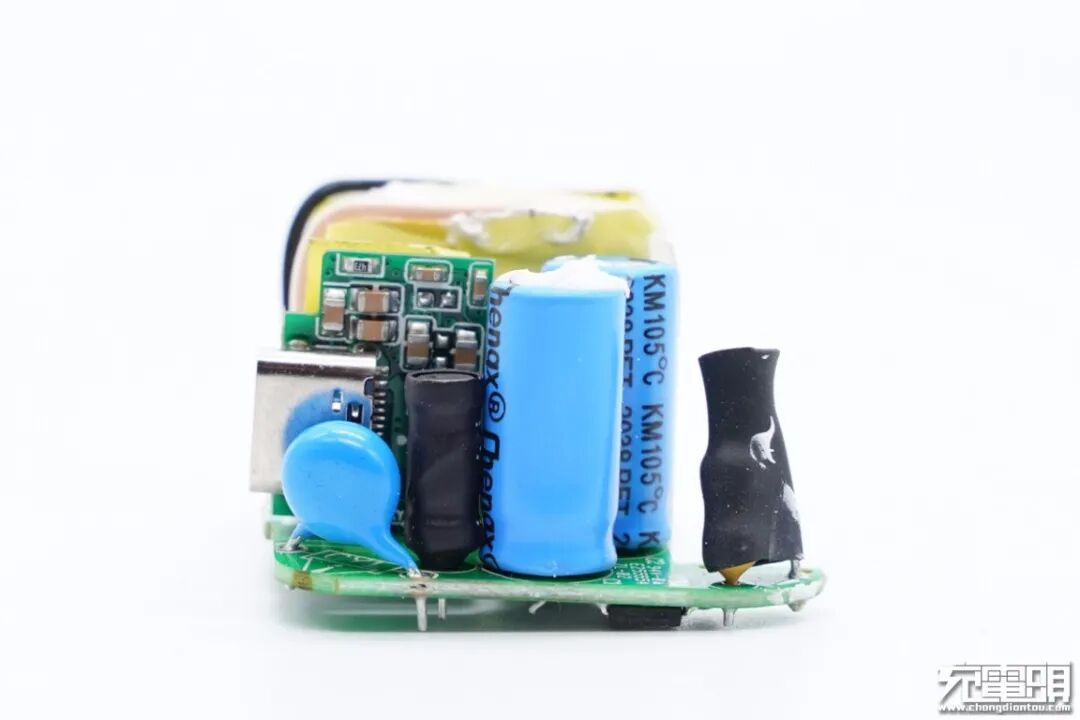

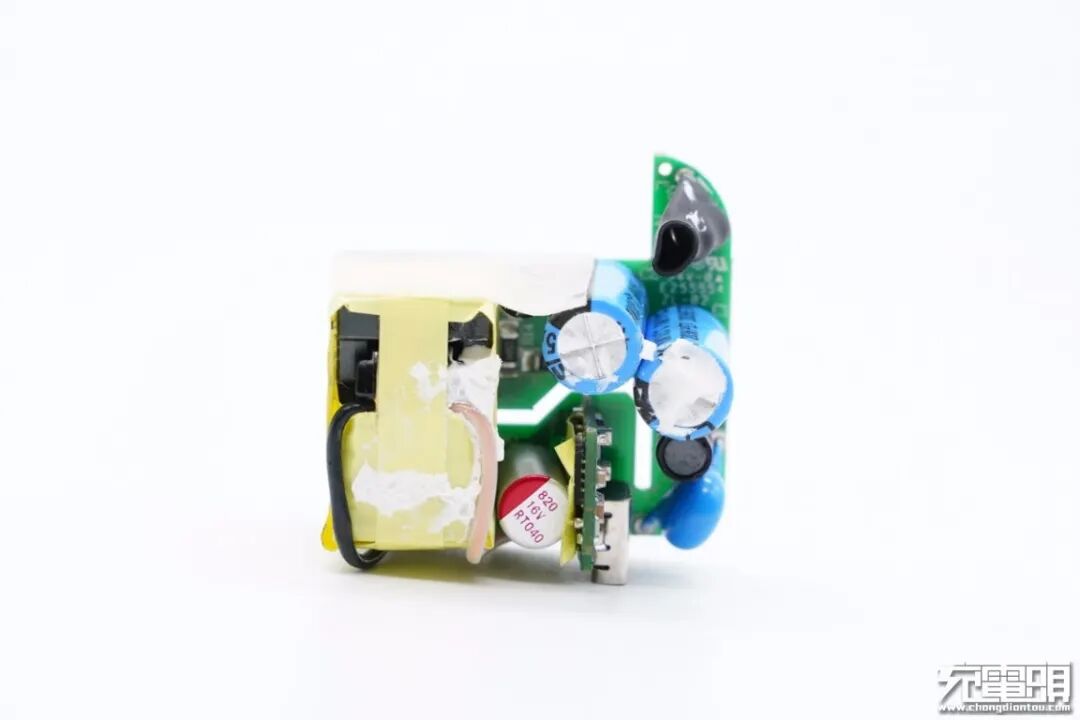

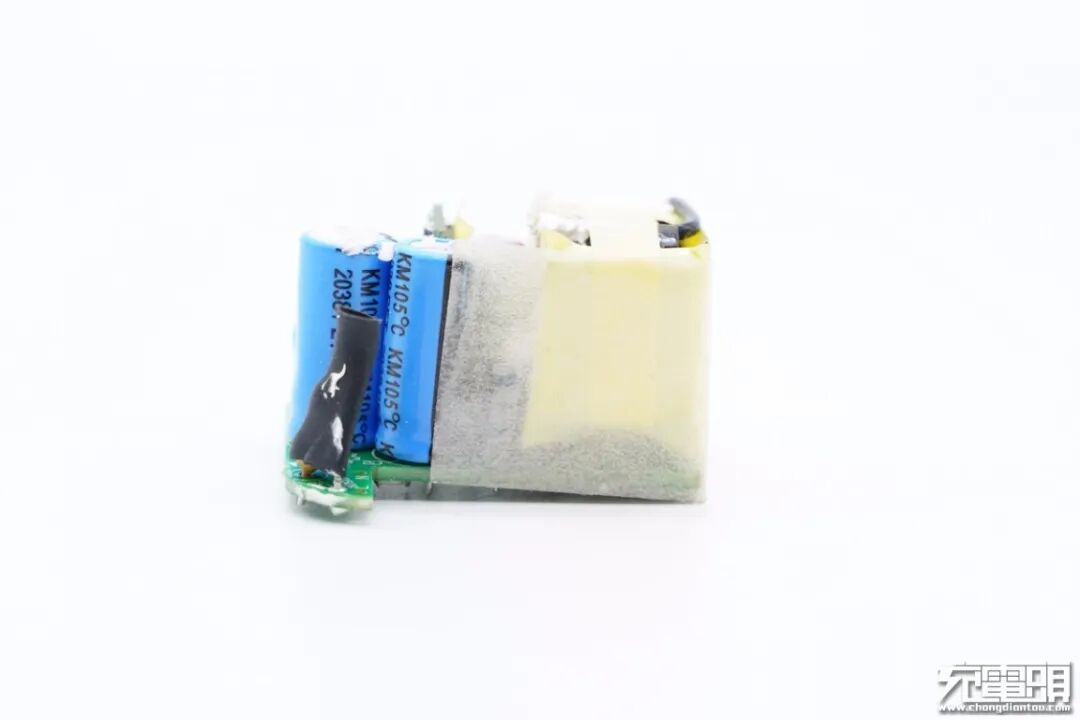

PCB板侧面一览。

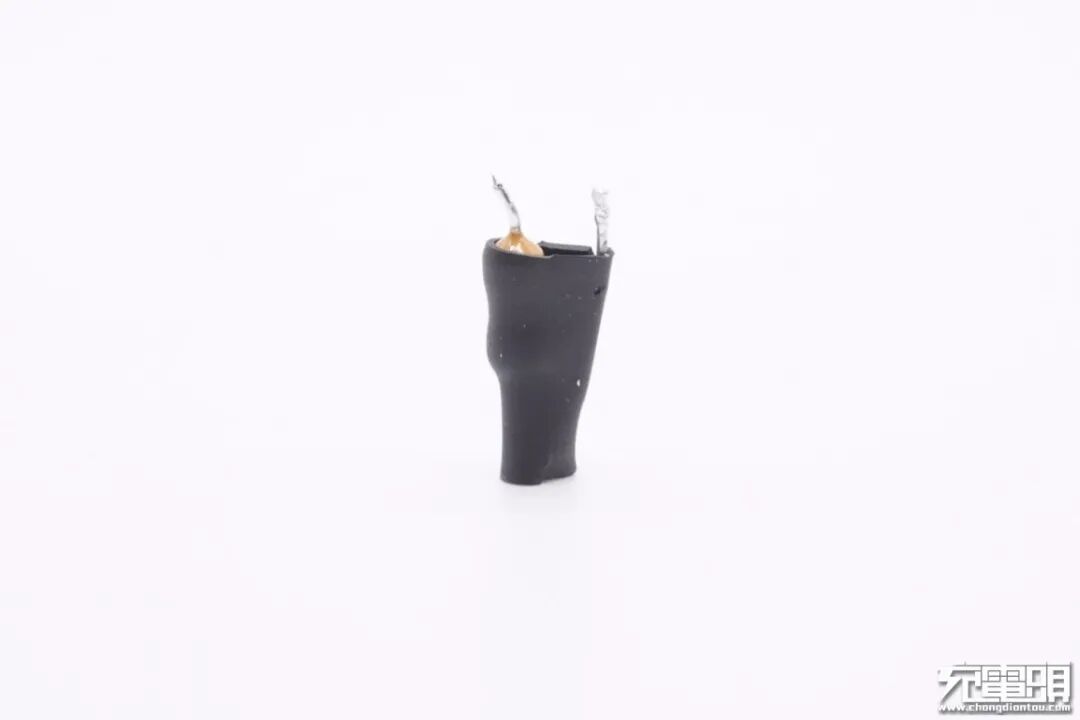

输入端保险丝外套热缩管。

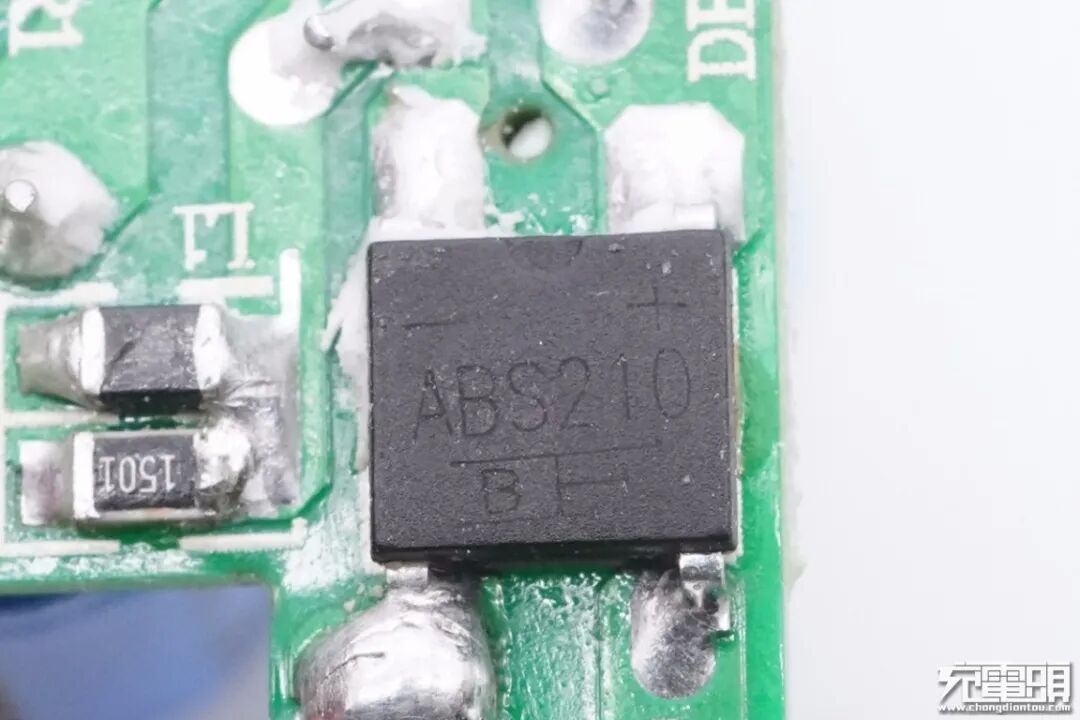

ABS210整流桥特写。

两颗高压滤波电解电容来自ChengX承兴，规格均为400V 15μF。

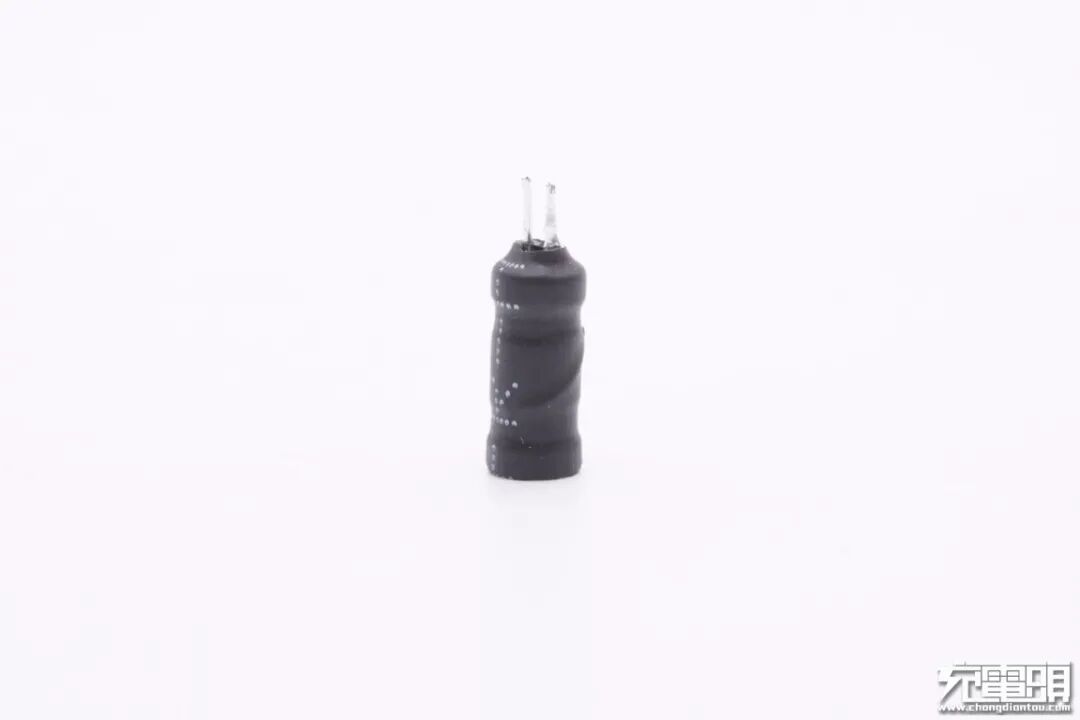

工字电感特写。

PCB板前端一览，变压器一侧贴上绝缘纸，并遮挡住了主控芯片供电电容。

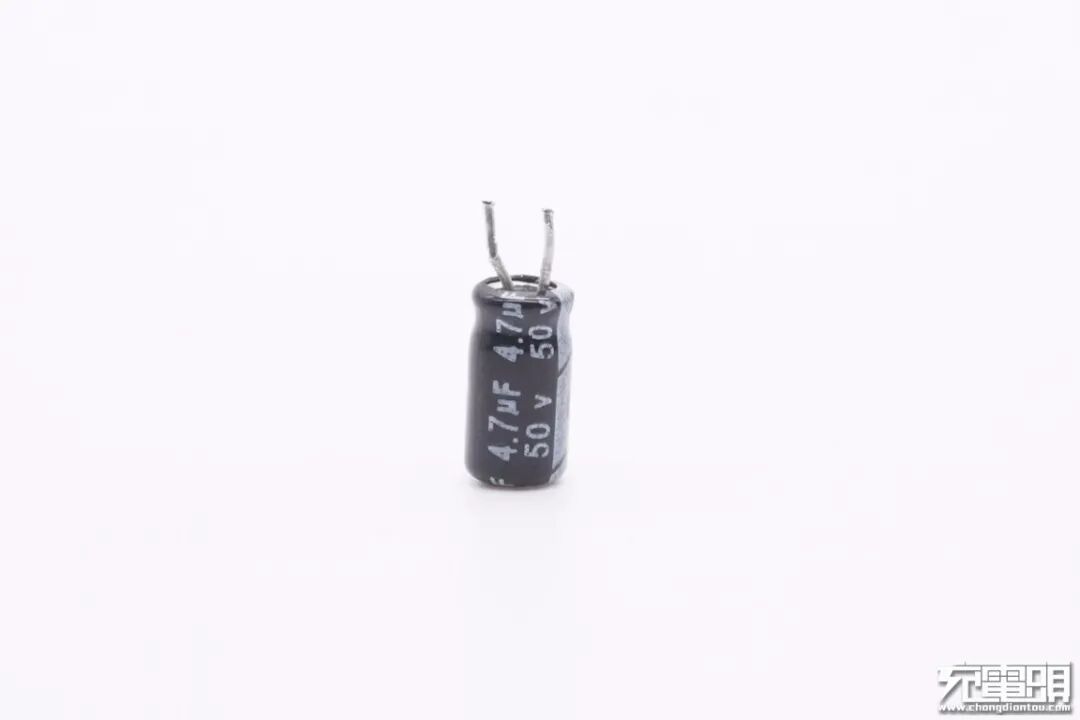

主控芯片供电电容规格为50V 4.7μF。

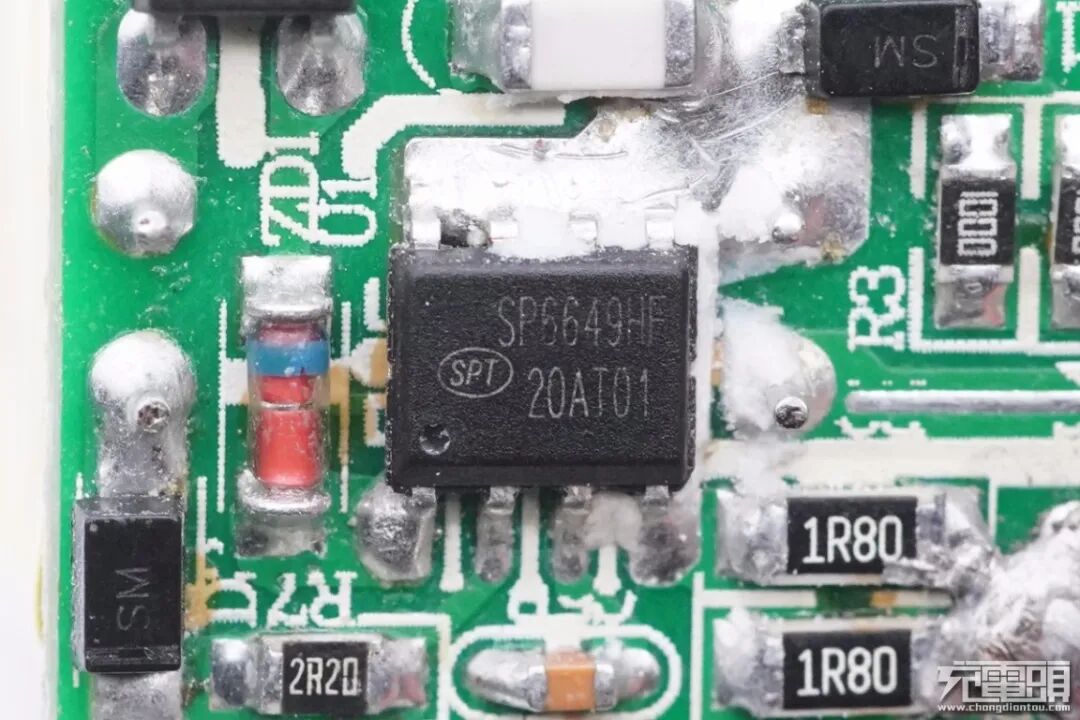

开关电源主控芯片采用硅动力SP6649HF。SP6649HF是一颗电流模式PWM控制芯片，内置650V高压功率MOSFET，应用于功率在30W以内的方案，固定65KHz开关频率，内置抖频功能用于改善EMI性能，跳频模式提高轻载效率，降低待机功耗。同时内置多种完善的保护功能，全功率范围无音频噪声，采用SOP8封装。

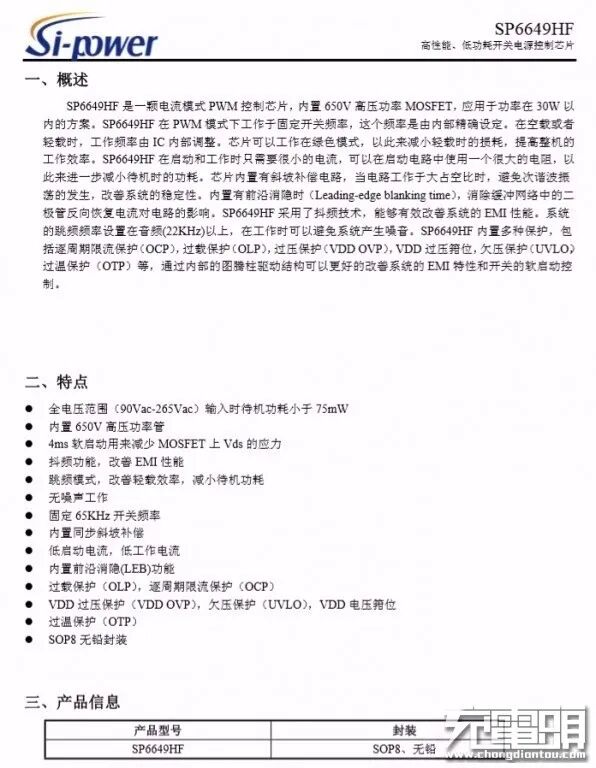

硅动力SP6649HF资料信息。

PCB板另一侧放置变压器。

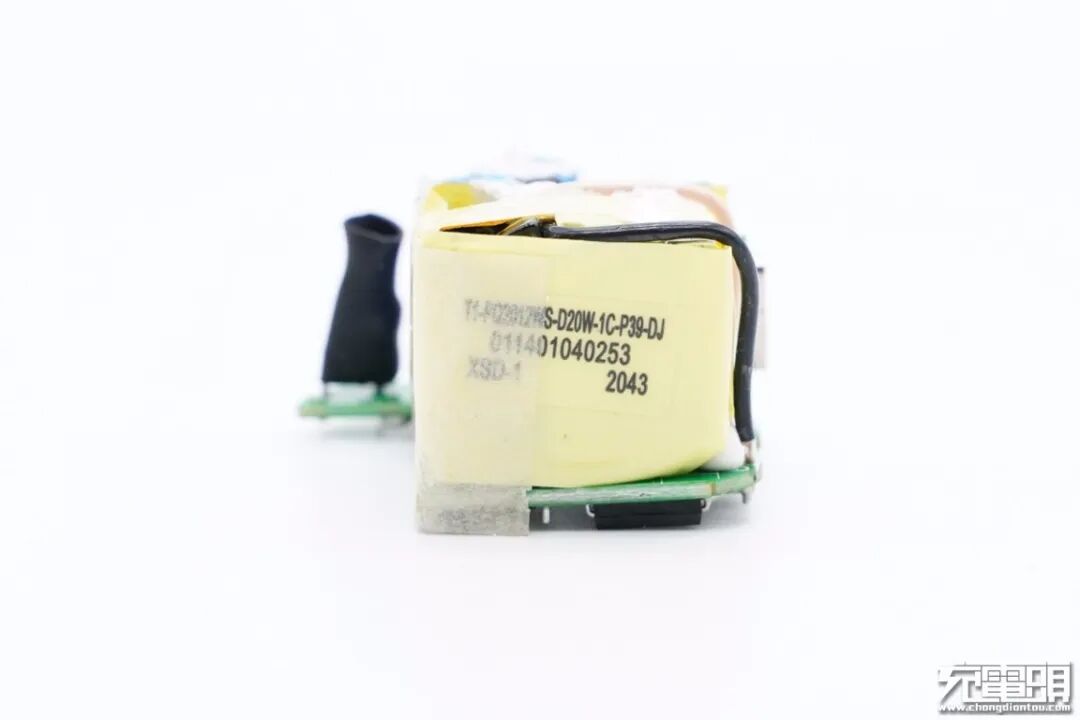

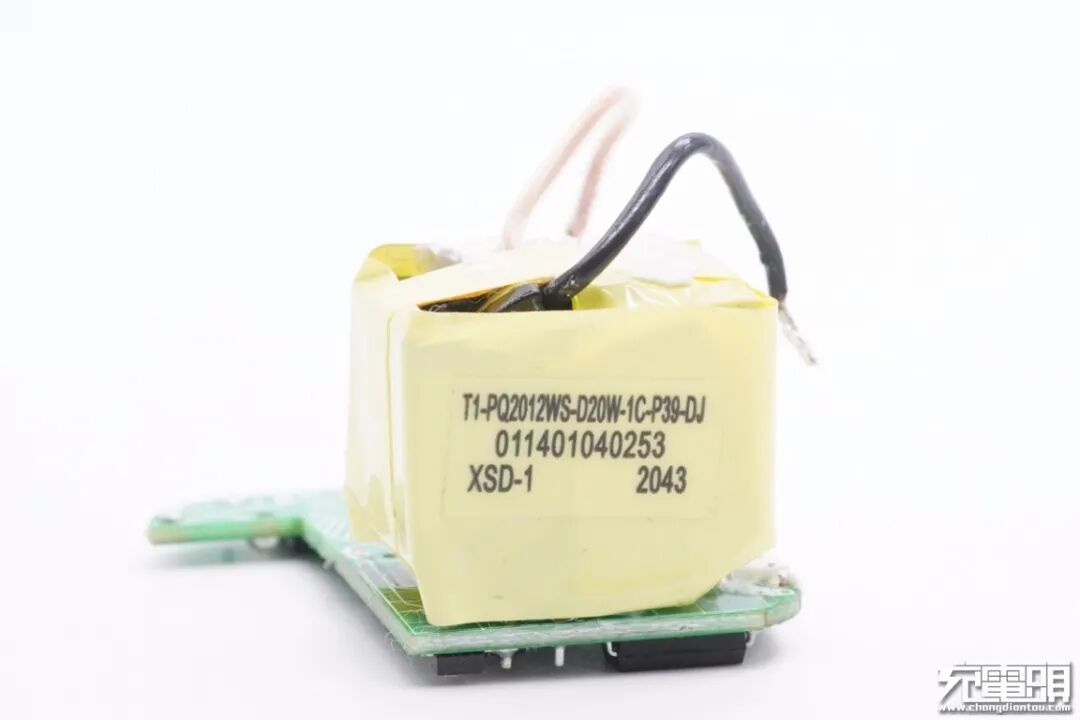

变压器使用绝缘胶带包裹，侧面贴有信息标签，采用PQ2012磁芯。

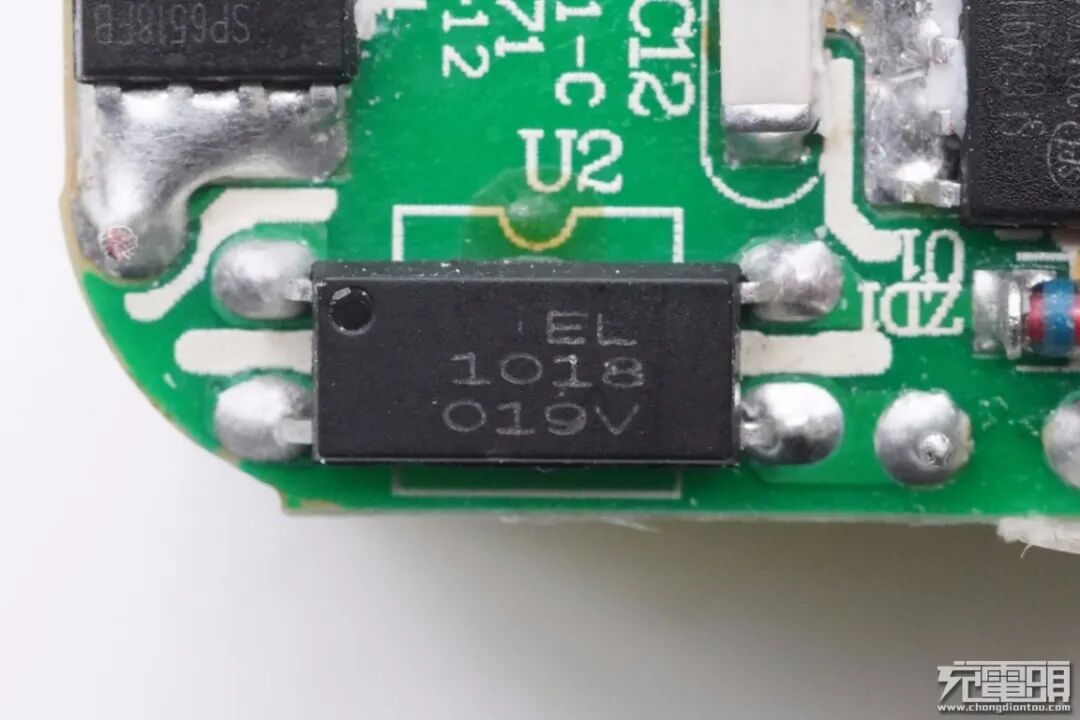

亿光EL 1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

输出端一览。

蓝色Y电容来自JNC东莞嘉耐电子有限公司，用于输出抗干扰。

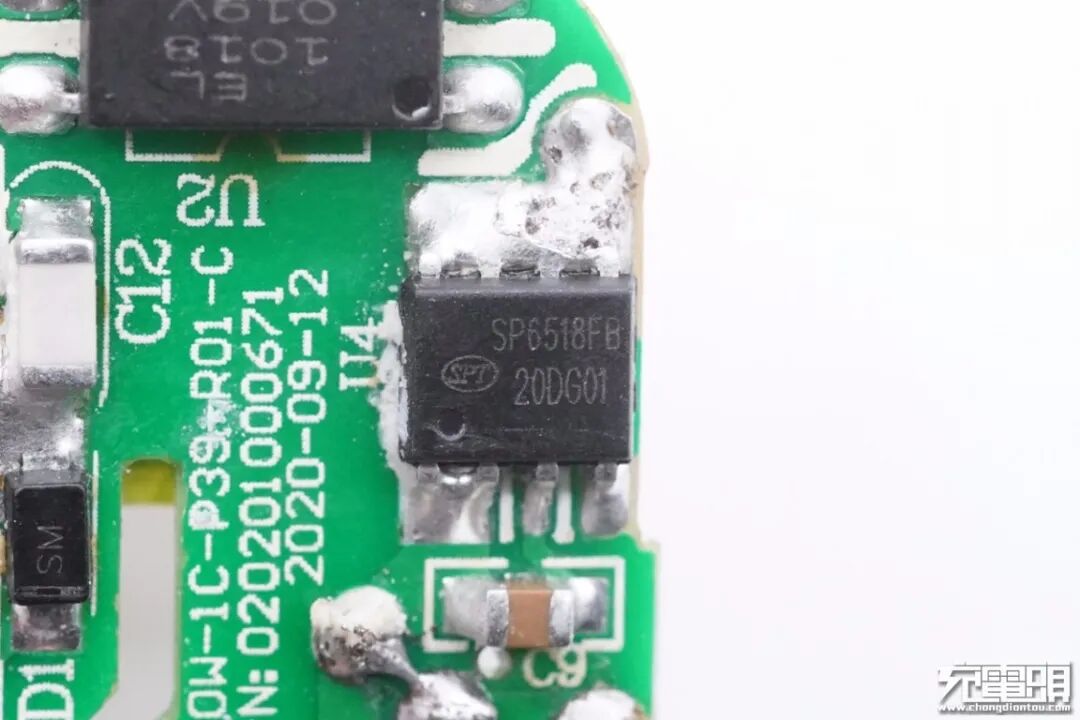

次级同步整流芯片同样采用硅动力SP6518FB。这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案，SP6518FB支持150KHz工作频率，支持CCM/QR/DCM工作模式，适合3.3-12V快充同步整流应用，采用SOP8封装，外围元件精简。

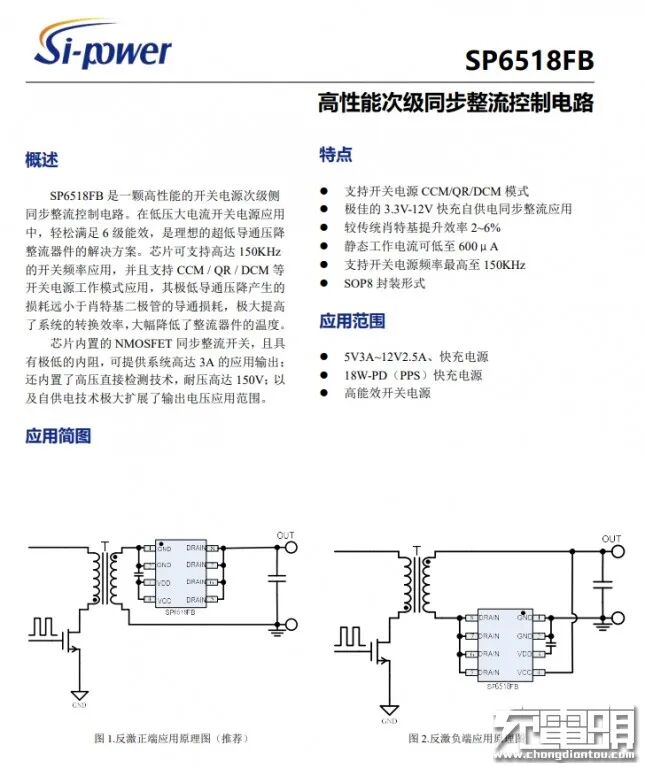

硅动力SP6518FB资料信息。

输出滤波固态电容特写，规格为16V 820μF。

协议小板正面设有输出VBUS开关管。

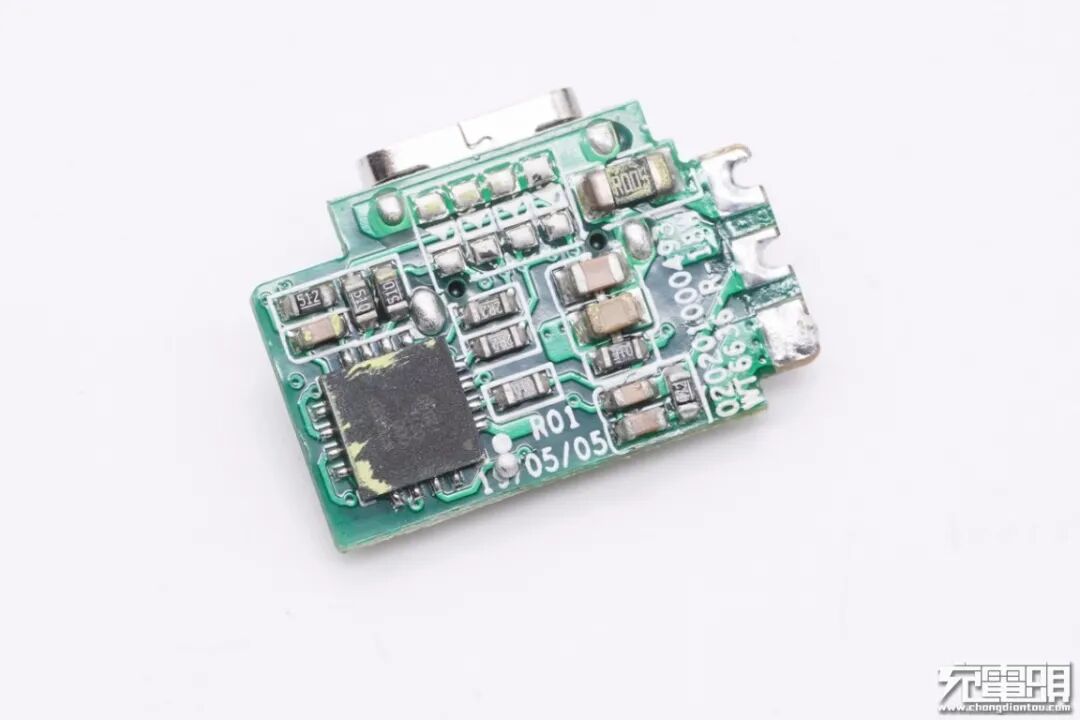

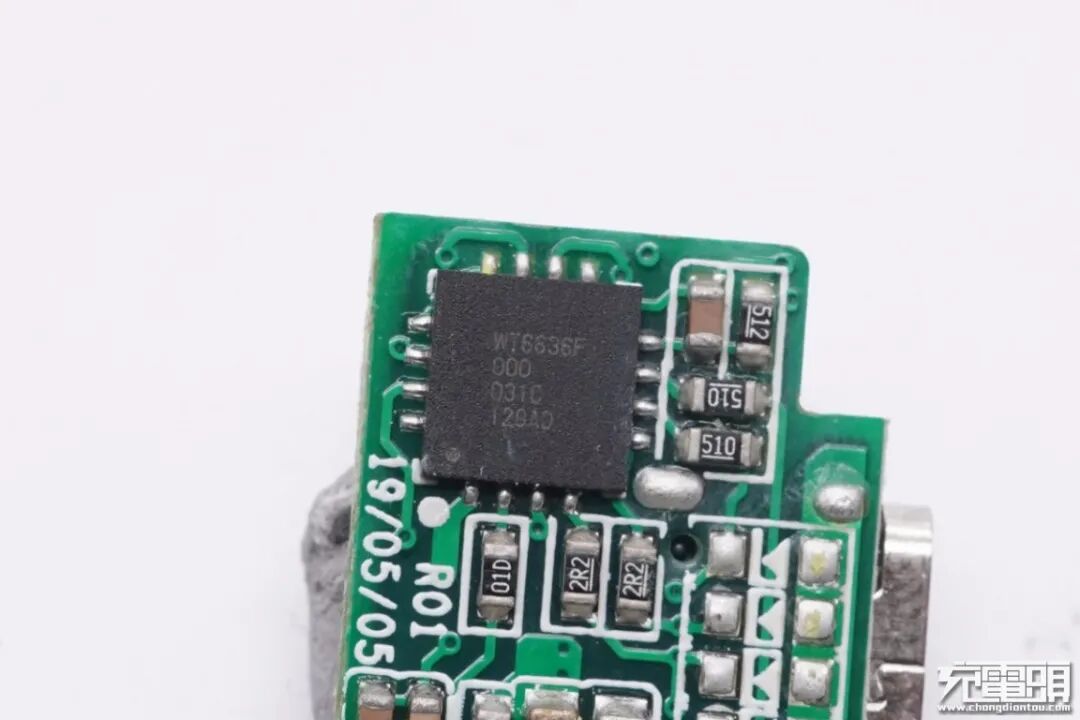

另一面设有协议芯片和电流检测电阻。

USB PD协议芯片采用伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

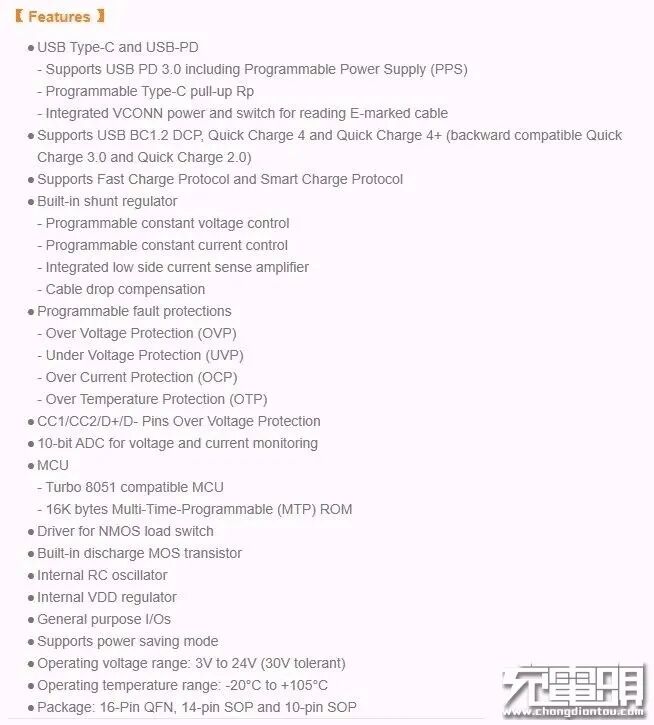

伟诠 WT6636F 资料信息。

据充电头网了解，采用WT6636F的产品还有联想thinkplus 65W氮化镓口红电源Pro、网易智造61W PD快充氮化镓充电器、雷柏65W氮化镓快充充、安克 65W USB PD快充充、锤子55W PD快充、魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、紫米65W USB PD迷你充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

输出VBUS开关管采用恒泰柯HTM040N03P，NMOS，耐压30V，DFN3.3×3.3封装。

恒泰柯HTM040N03P资料信息。

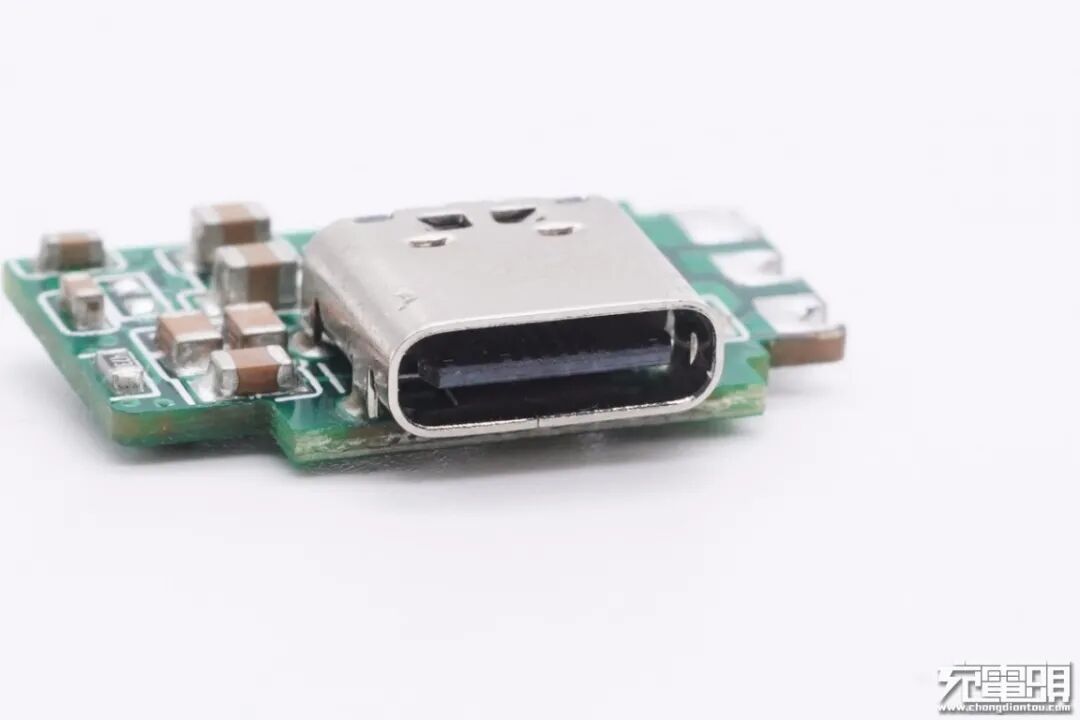

USB-C母座特写，过孔焊接固定，黑色胶芯不露铜。

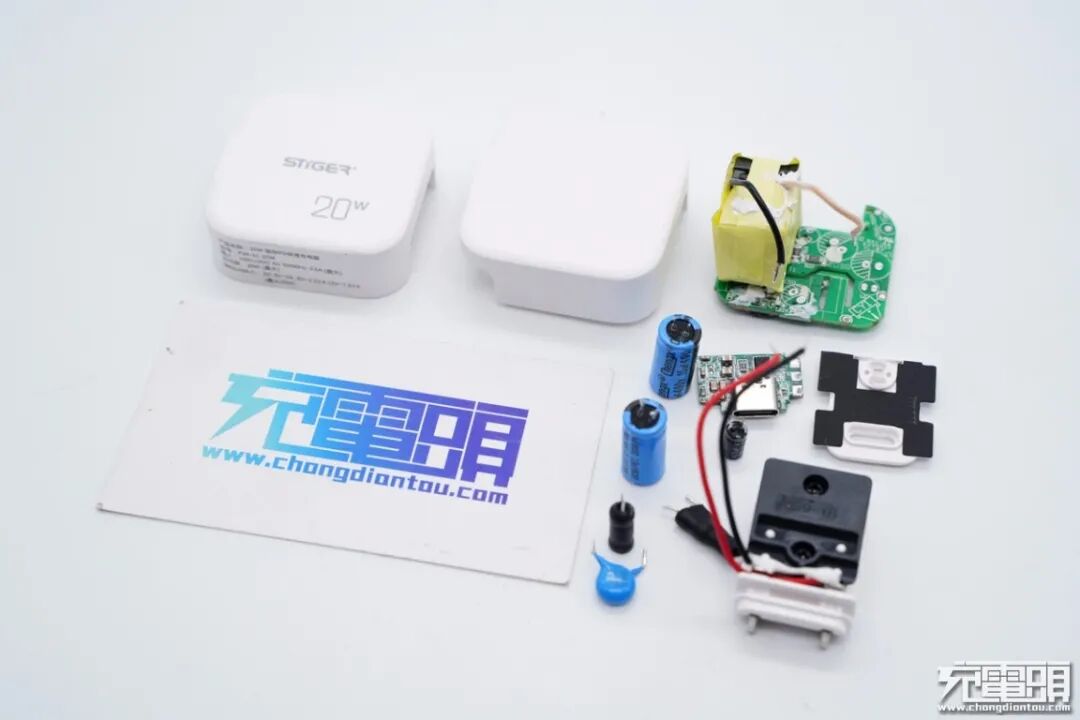

全部拆解完毕，来张全家福。

充电头网拆解总结

斯泰克20W PD快充充电器采用“豆腐块”方正机身造型设计，边角过渡圆润，且配备可折叠插脚，整体非常小巧，对于用户来说便携便用。充电器支持QC、AFC、FCP、SCP、PD3.0等快充协议，同时具备5V3A、9V2.22A、12V1.67A三组固定电压档位，兼容性广，可支持包括iPhone 12在内的各大品牌手机日常快充需求。

充电头网通过拆解了解到，这款充电器输入端采用导线连接通电，输出端设有协议小板，整个主板元器件少且布局紧凑。此外充电器AC-DC部分，采用硅动力SP6649HF+SP6518FB快充方案，集成度高，可降低充电器成本以及缩小体积，提升产品竞争力，目前傲基，泽宝，倍斯，图拉斯，罗马仕等品牌都有选择硅动力的快充芯片方案。此外输出端由伟诠WT6636F协议芯片控制输出，并带有指示灯指示充电器通电，方便使用。
