拆解报告：倍思65W 2C氮化镓快充充电器
近期Baseus倍思又推出了一款差异化新品——倍思65W GaN2 Lite充电器。这款产品有1A1C和双C两个版本，也有黑白两种经典颜色。其中双C口款式的两个接口性能完全一样，支持功率盲插，无需花费心思找接口，使用方便。
两个USB-C口支持QC、PD、PPS等多个市面主流快充协议，支持多电压档位，最大输出均为65W，可满足两台设备同时快充需求。下面充电头网就对其进行拆解，看看充电器内部设计做工如何。
在氮化镓市场布局上，倍思先后推出了65W 2C1A、120W 2C1A、45W双USB-C口以及45W 1A1C、新款65W 2C1A等氮化镓充电器。另外面对时下热门的20W快充市场，还推出了20W超级硅充电器、迷你20W充电器。而这些产品充电头网都进行了详细拆解，大家可以点击蓝色字体观看。
一、倍思65W氮化镓充电器外观
包装盒正面印有充电器外观图、倍思品牌、65W和GaN标识。

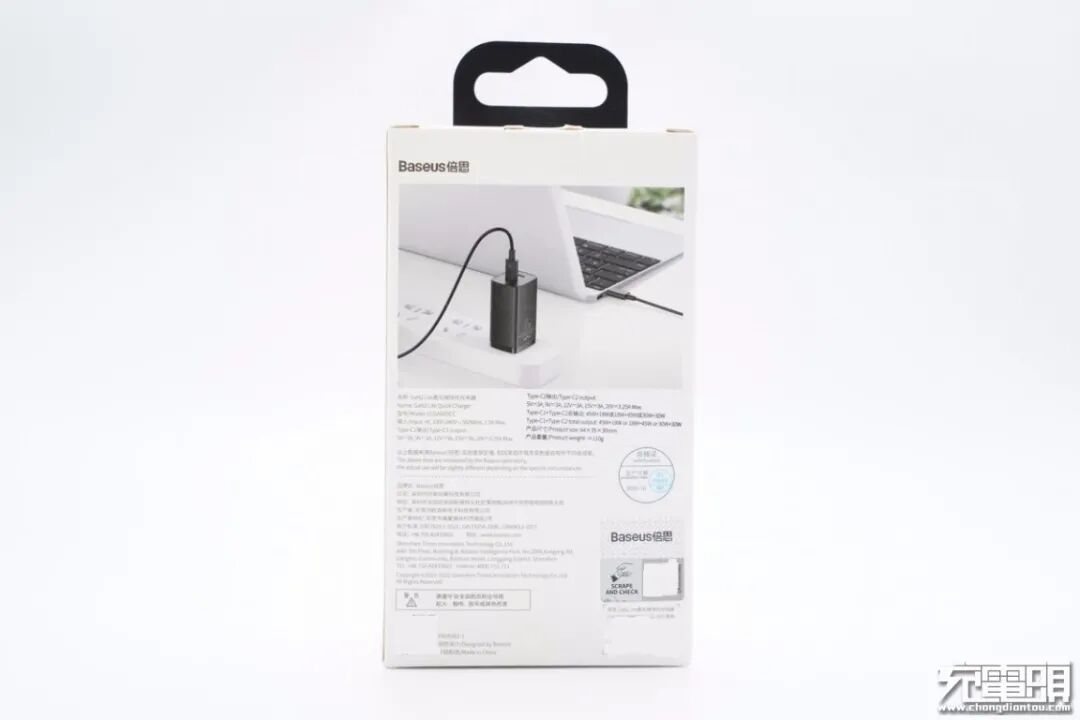

背面是充电器使用场景图以及参数信息。
打开包装盒，内部使用塑料盒对充电器进行固定保护。

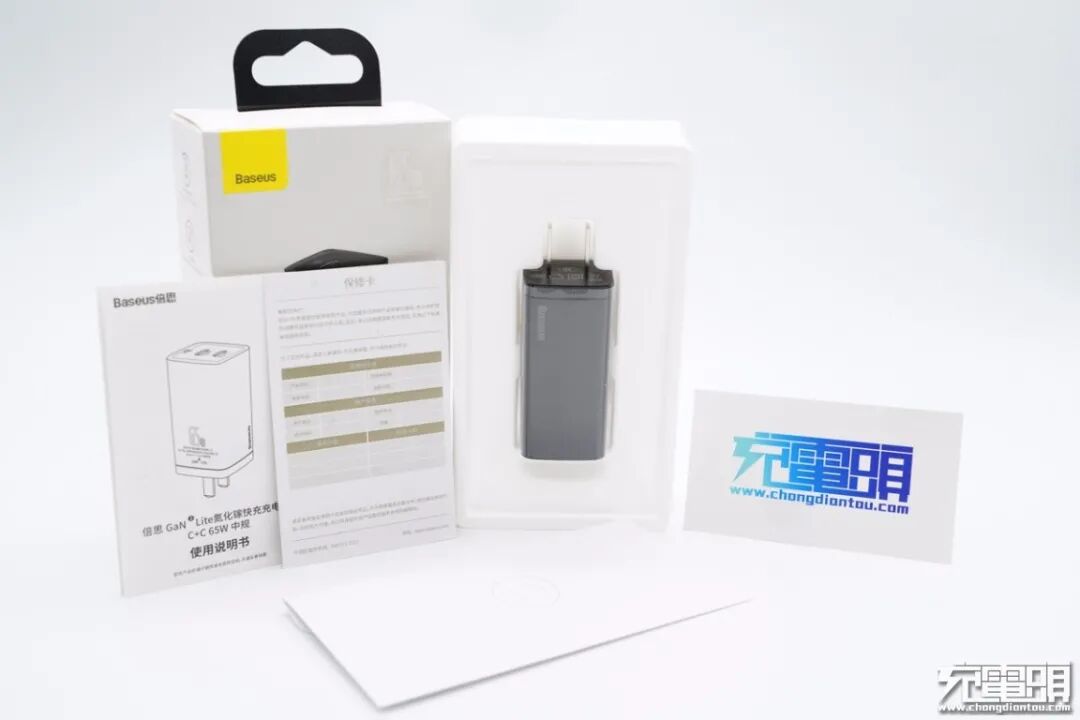

包装内含充电器、使用说明书和保修卡，充电器外套有保护塑料膜。

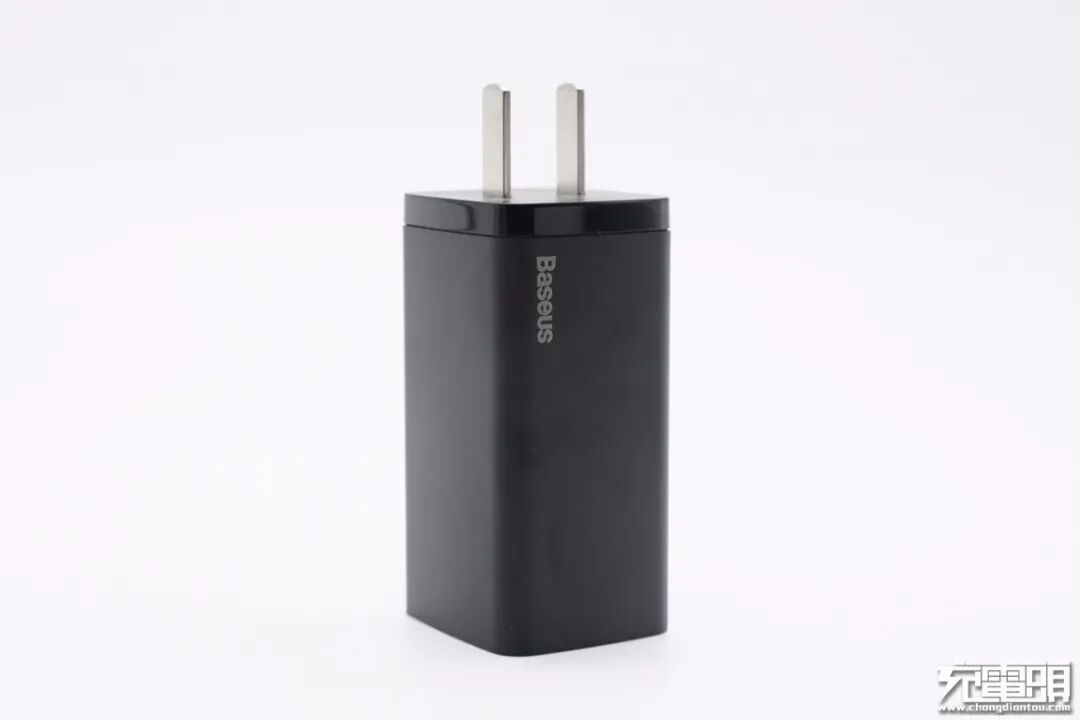

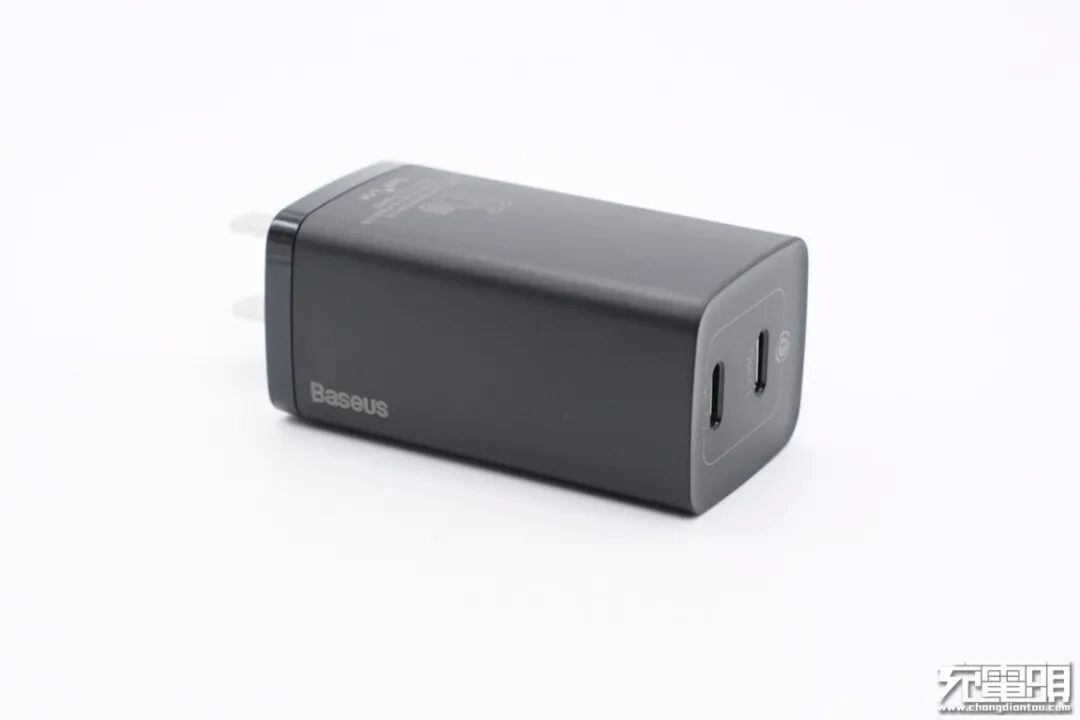

充电器采用长条柱状造型设计，机身壳表面磨砂处理，输入端配备固定式国标插脚，整体设计风格简约。
腰身各面之间过渡圆润。
侧面一角印有Baseus品牌logo。

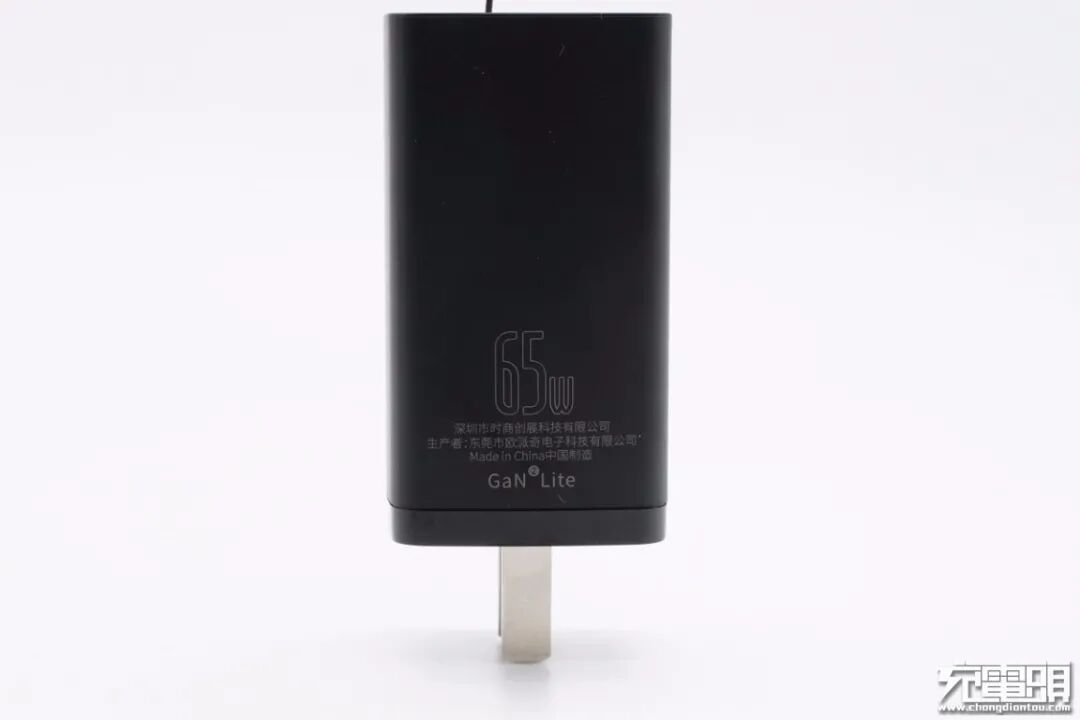

相邻侧面设有“65W”艺术字体以及企业信息，生产者为东莞市欧派奇电子科技有限公司。

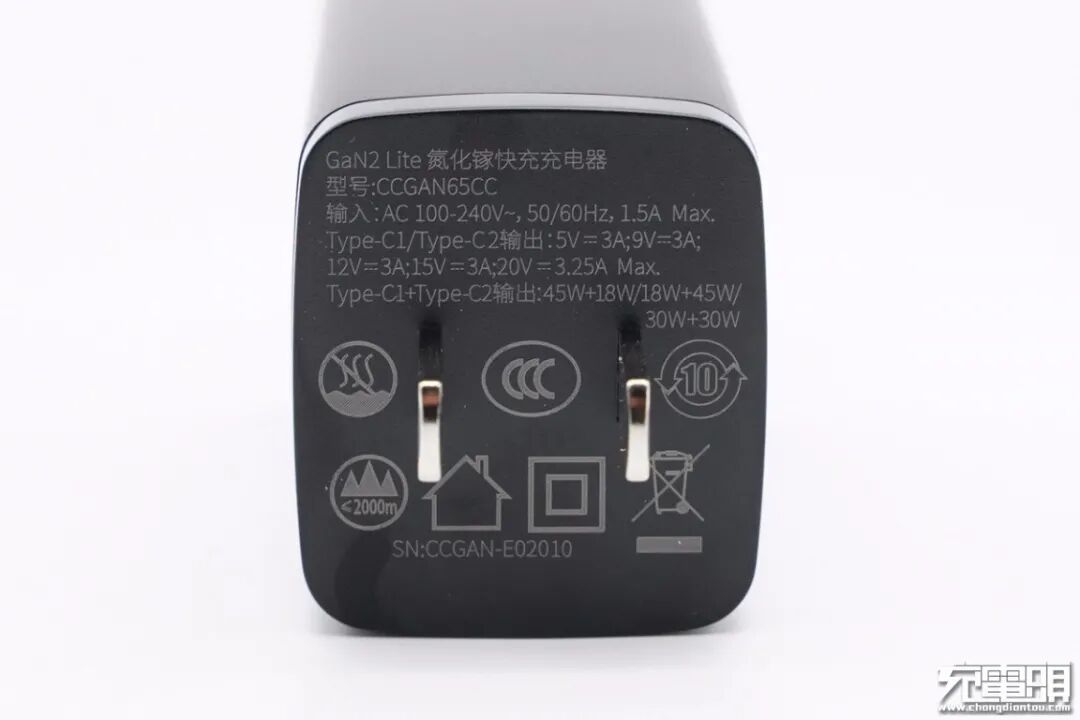

输入端外壳上标注有充电器参数信息
型号：CCGAN65CC
输入：100-240V~50/60HZ 1.5A
USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V3.25A Max
USB-C1+USB-C2输出：45W+18W、18W+45W、30W+30W
产品已经通过了3C认证。

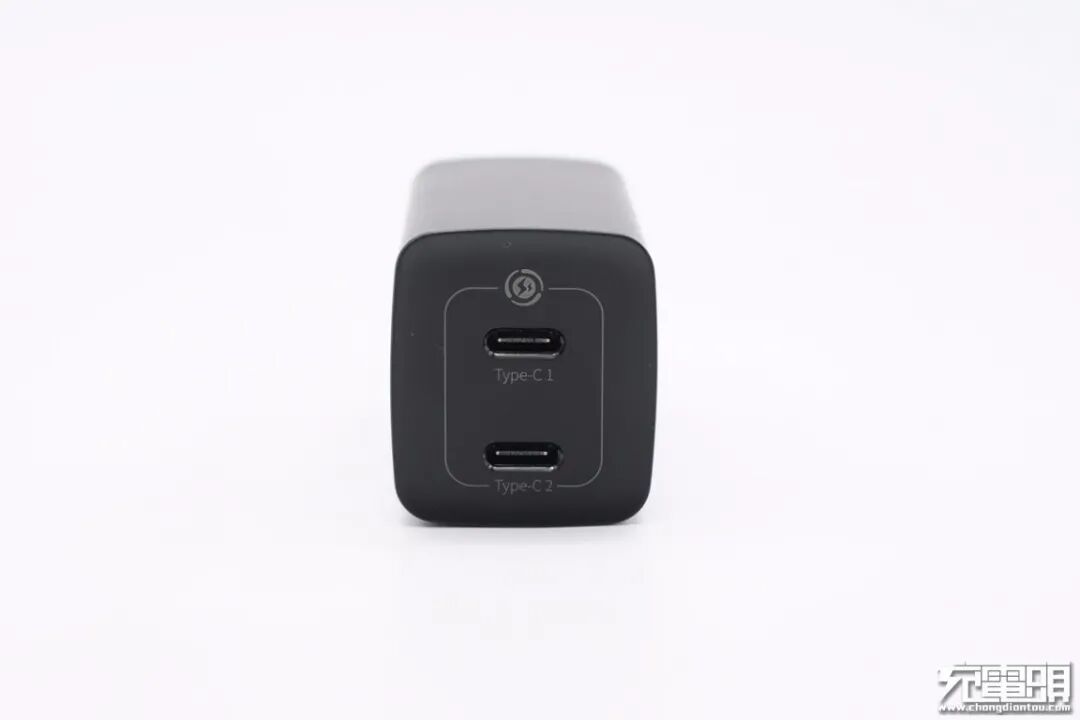

输出端顶面略微内凹，USB-C口黑色胶芯不露铜，两个接口旁印有Type-C1和Type-C2标识加以区别。
使用游标卡尺实测充电器机身长度为63.52mm。
宽度为30.25mm。

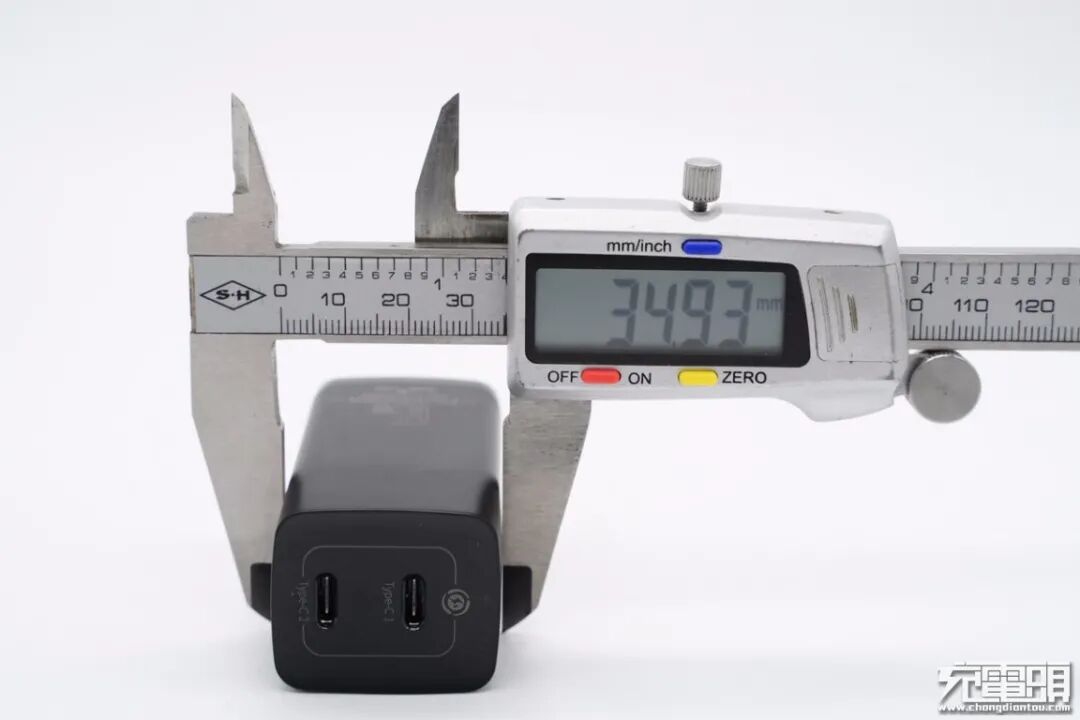

厚度为34.93mm。

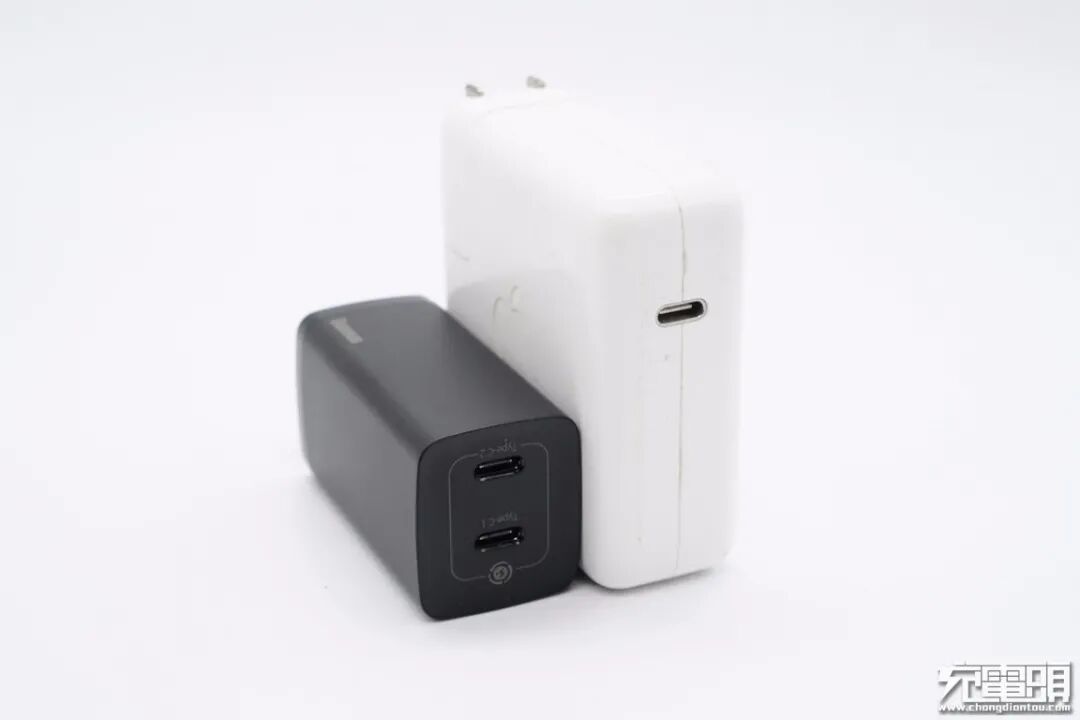

和苹果61W充电器大小直观对比，体积优势明显。

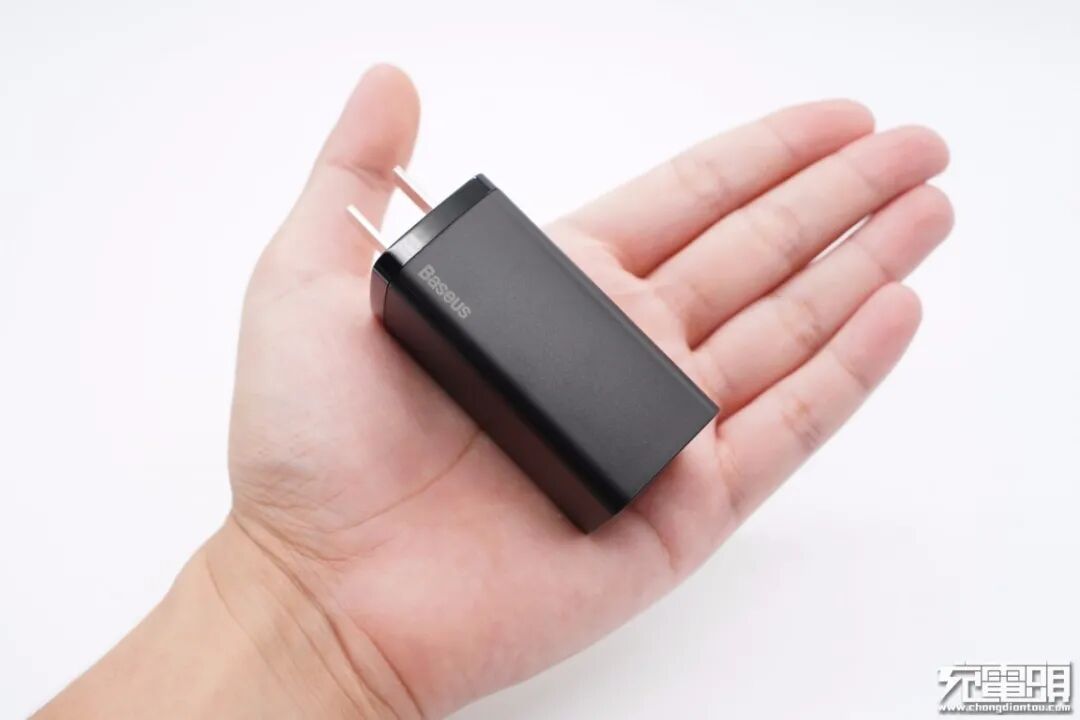

充电器拿在手上的直观感受。
净重约为108g。

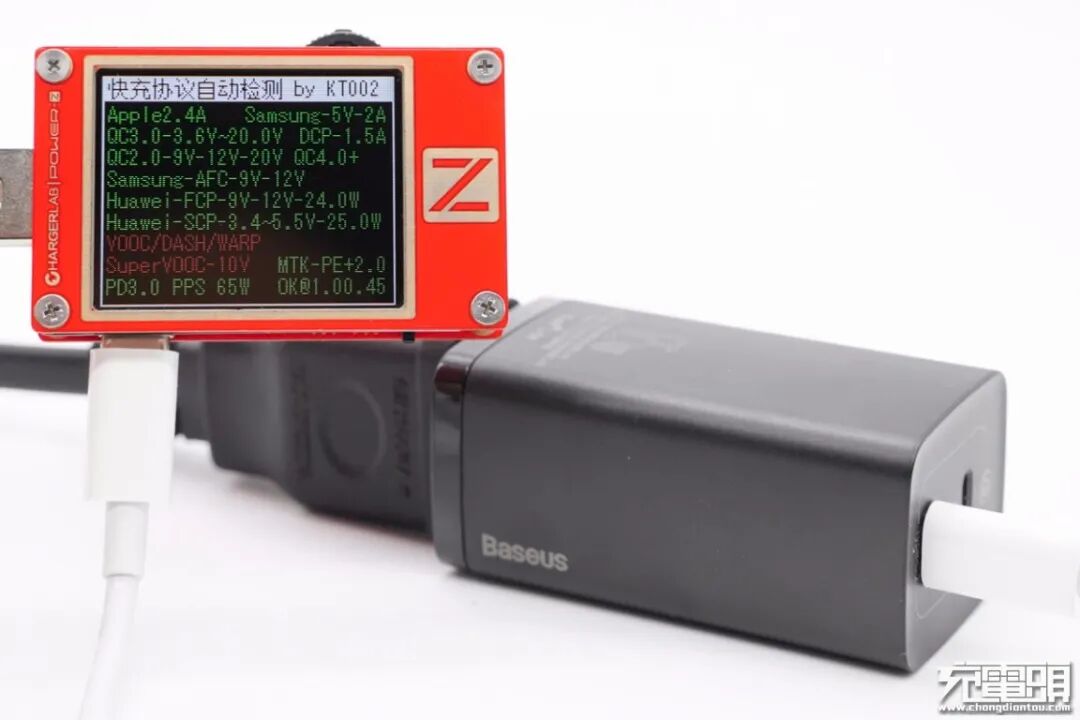

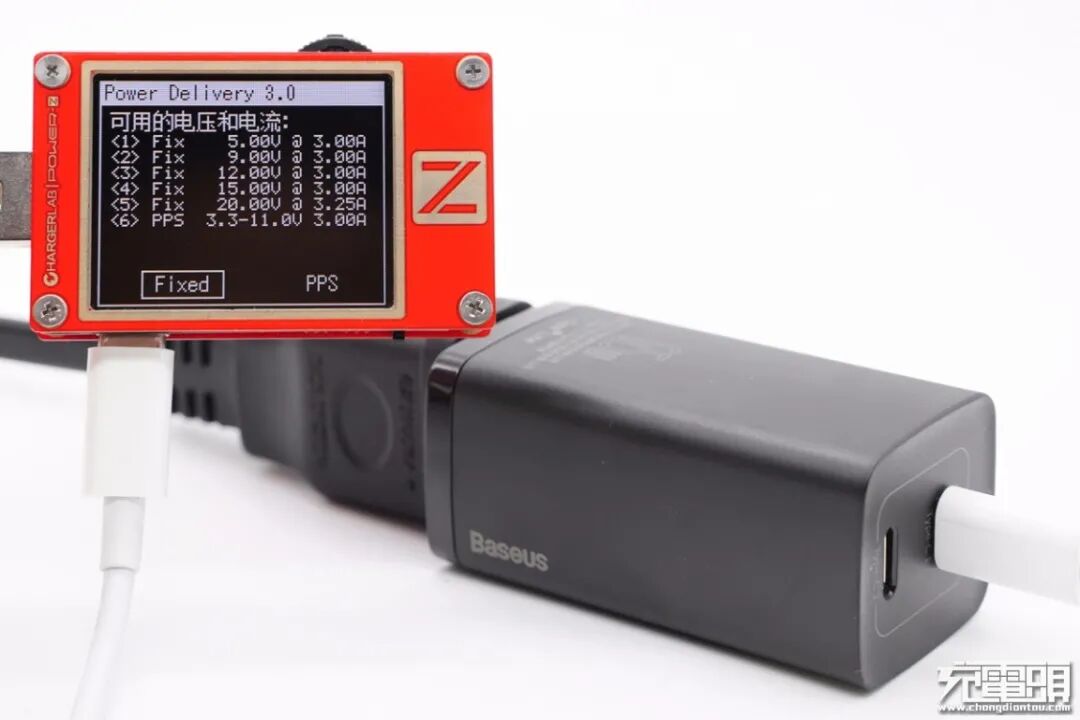

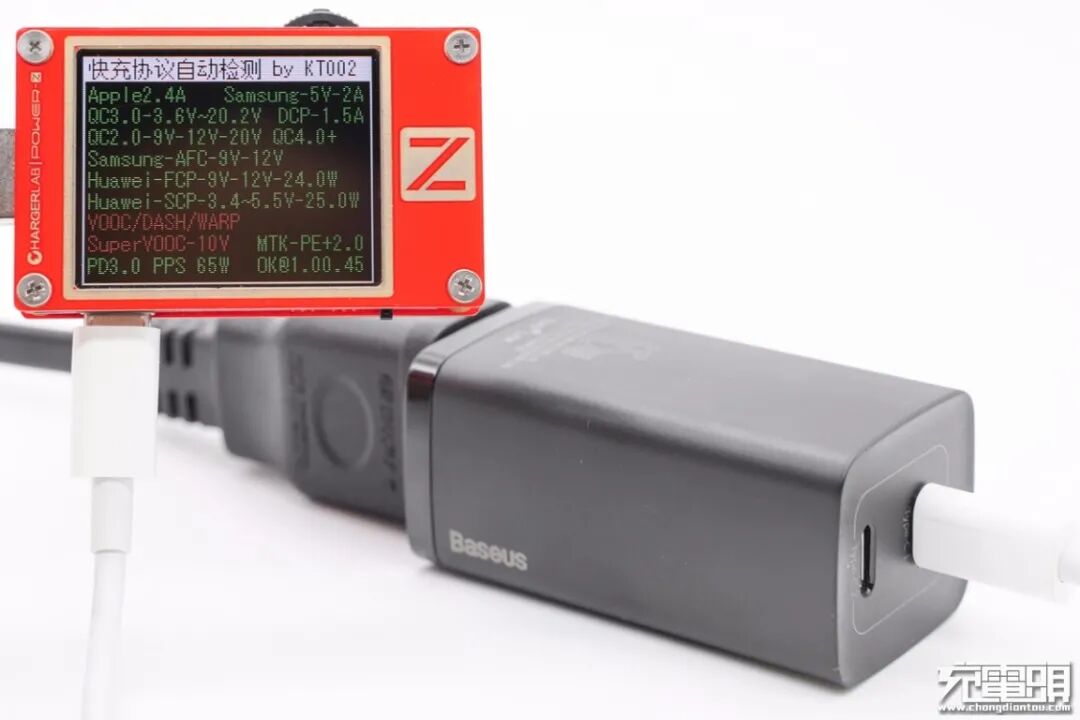

使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS快充协议。
除此之外，PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
使用KT002检测USB-C2口的输出协议，显示同样支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0、PPS等协议。
此外PDO报文也一样，两个C口输出一致，支持功率盲插，使用更方便。
二、倍思65W氮化镓充电器拆解
将输入端外壳拆开，边缘采用超声波焊接封装，充电器采用金属弹片接触式通电，输入端设有隔离板。

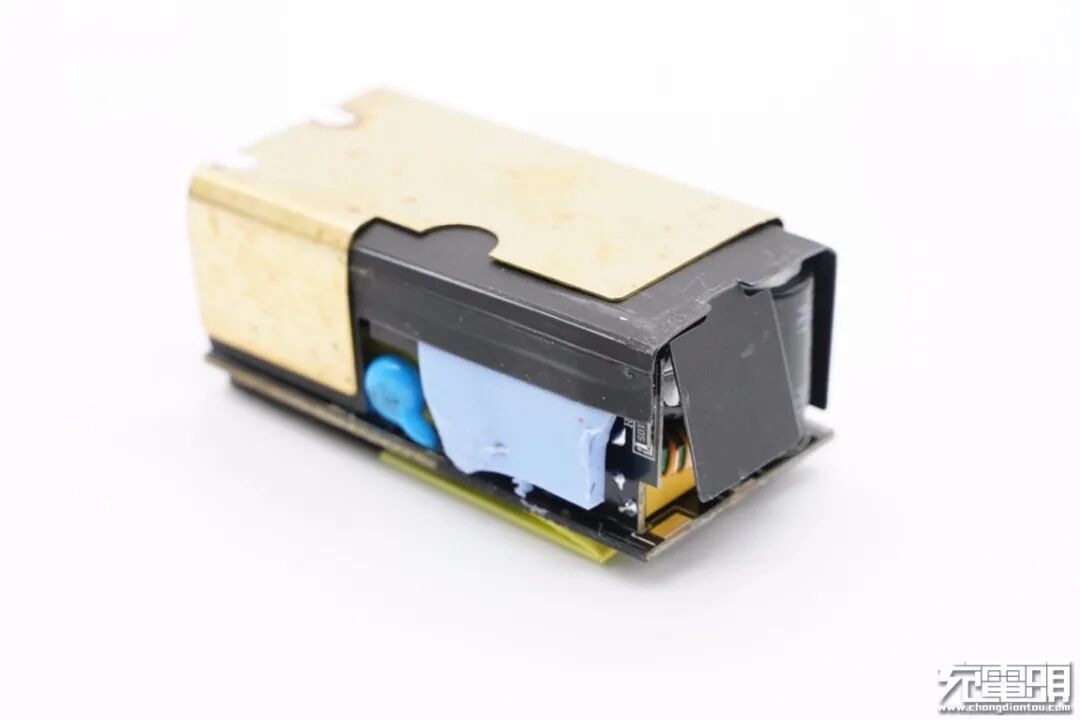

PCB板正面覆盖黄铜散热片。

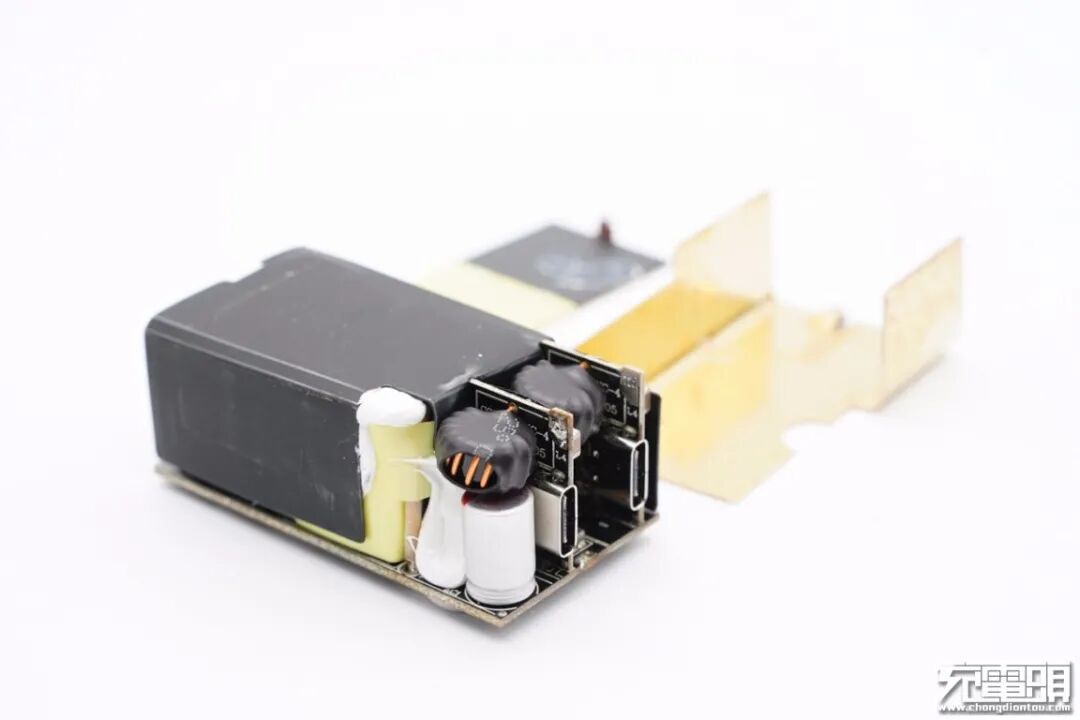

拆下散热片，充电器初级侧覆盖绝缘板进行隔离保护，输出端两个USB母座均焊接在小板上。

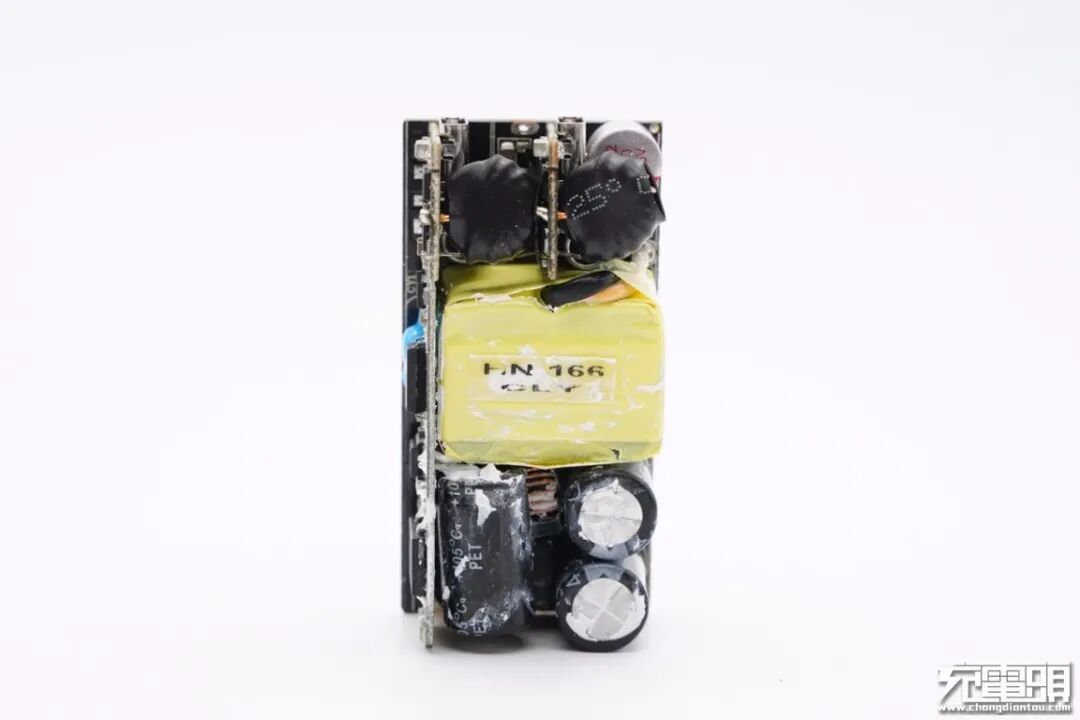

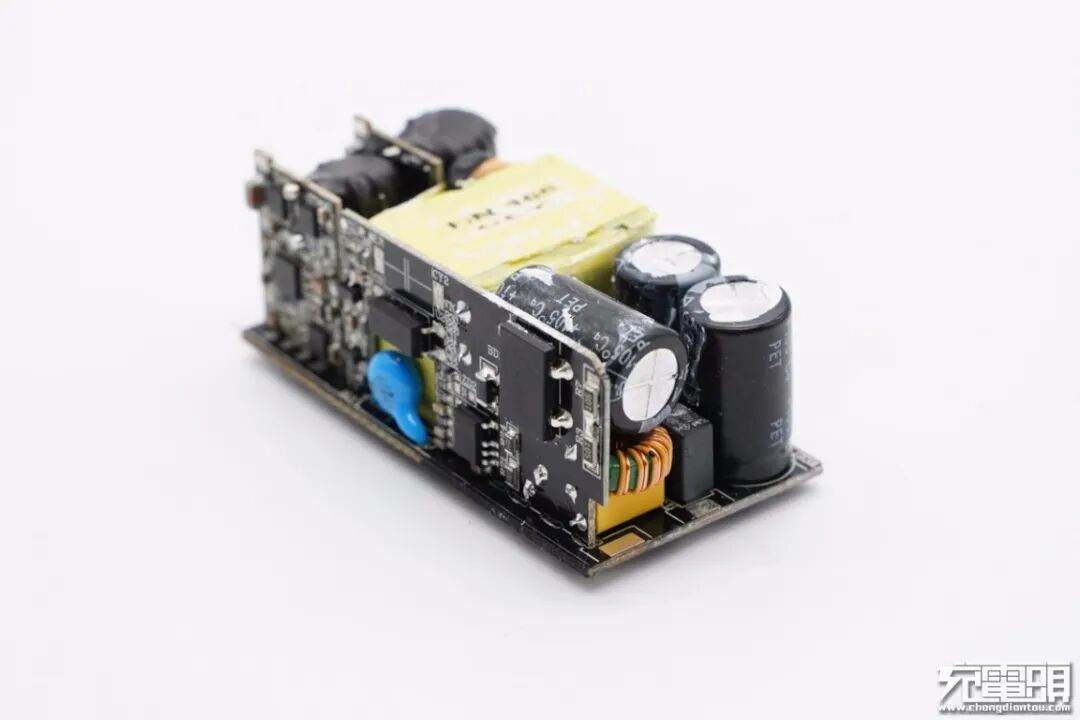

PCB板中间位置放置变压器，输入端设有高压滤波电解电容等元器件。

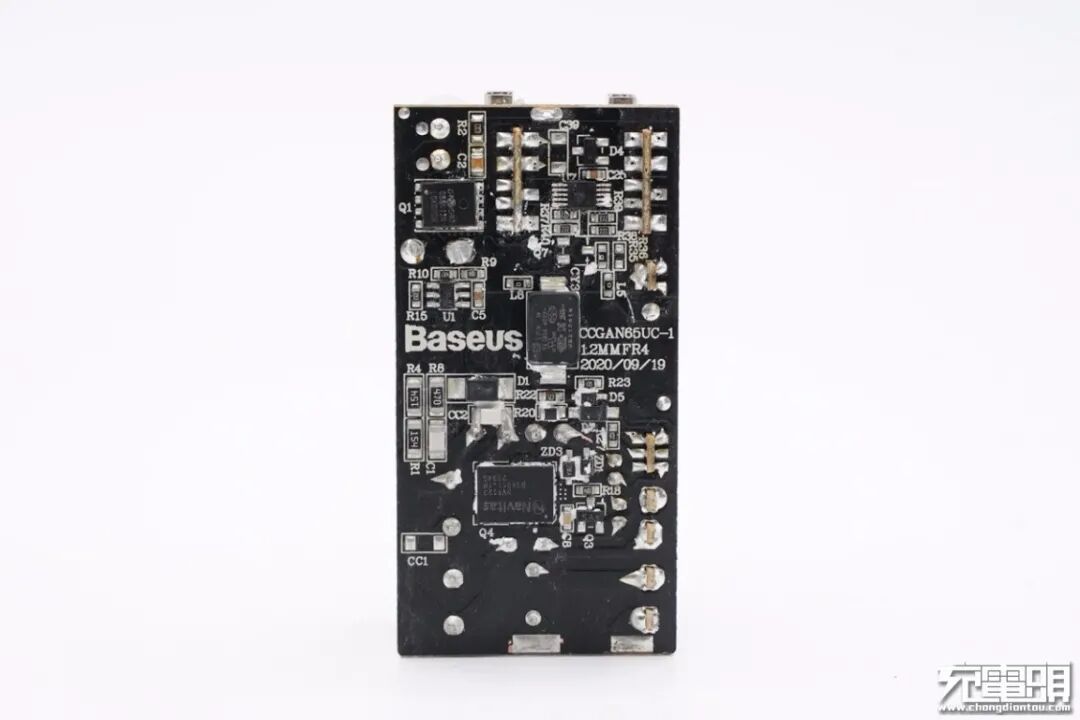

PCB板背面同样配有黄铜散热片，并和主板焊接固定。
PCB板上涂有导热胶帮助芯片散热。
清理掉硅胶可以看到氮化镓功率芯片、次级同步整流控制器和MOS管等元器件，贴片Y电容横跨在初次级之间。
通过对电路板正背面电路分析发现，倍思65W 2C氮化镓快充充电器采用时下热门的开关电源定压输出，两路输出独立降压的设计架构。其中C1和C2两路电路独立设计，但采用相同的降压输出方案，由一颗MCU智能分配输出功率。下面从输入端开始深入了解整个电路设计情况。
输入端一览，主板上设有保险丝和两颗高压滤波电解电容，左侧焊接一块小板。

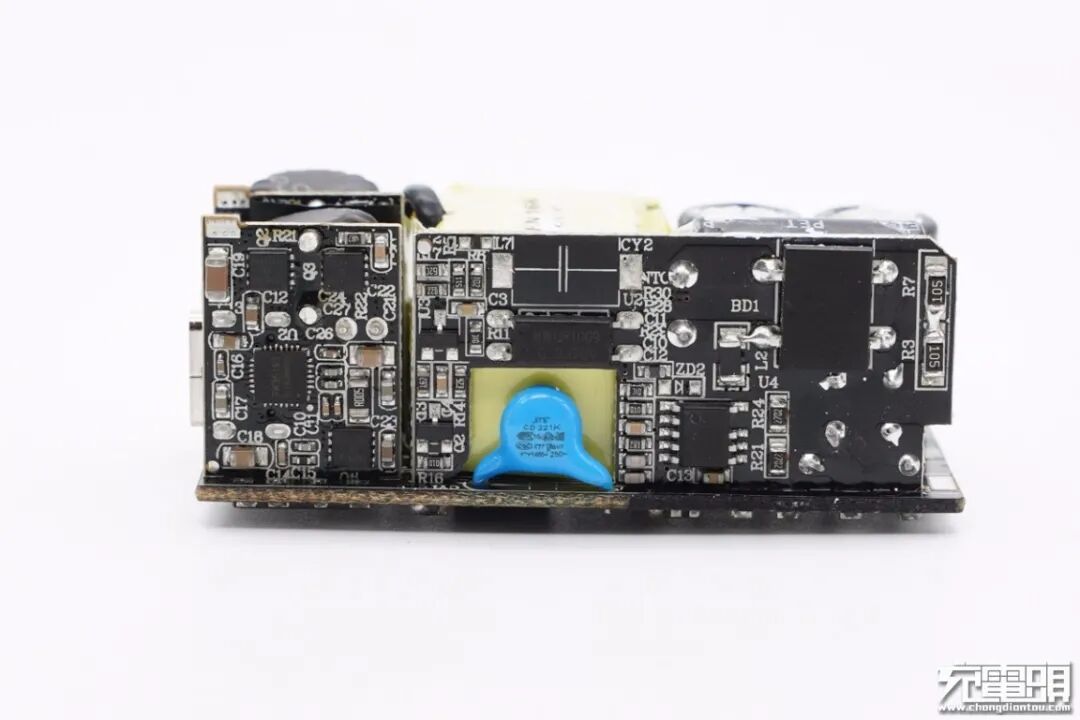

PCB板侧面一览，小板上设有整流桥和PWM主控芯片和光耦，Y电容所在位置镂空处理。

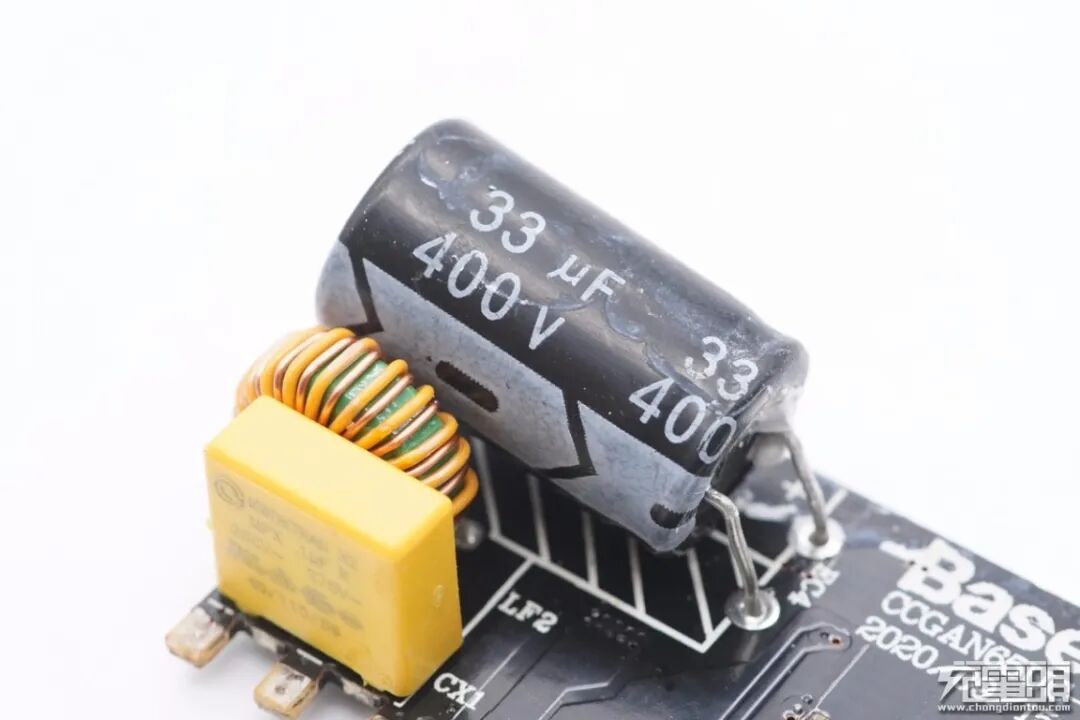

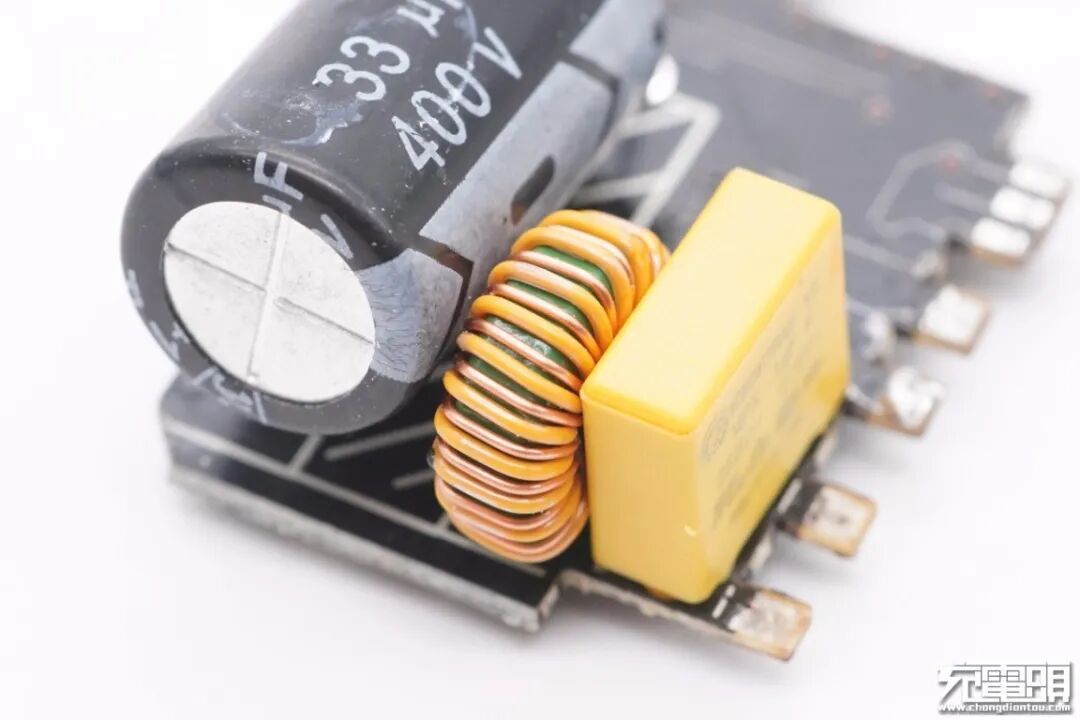

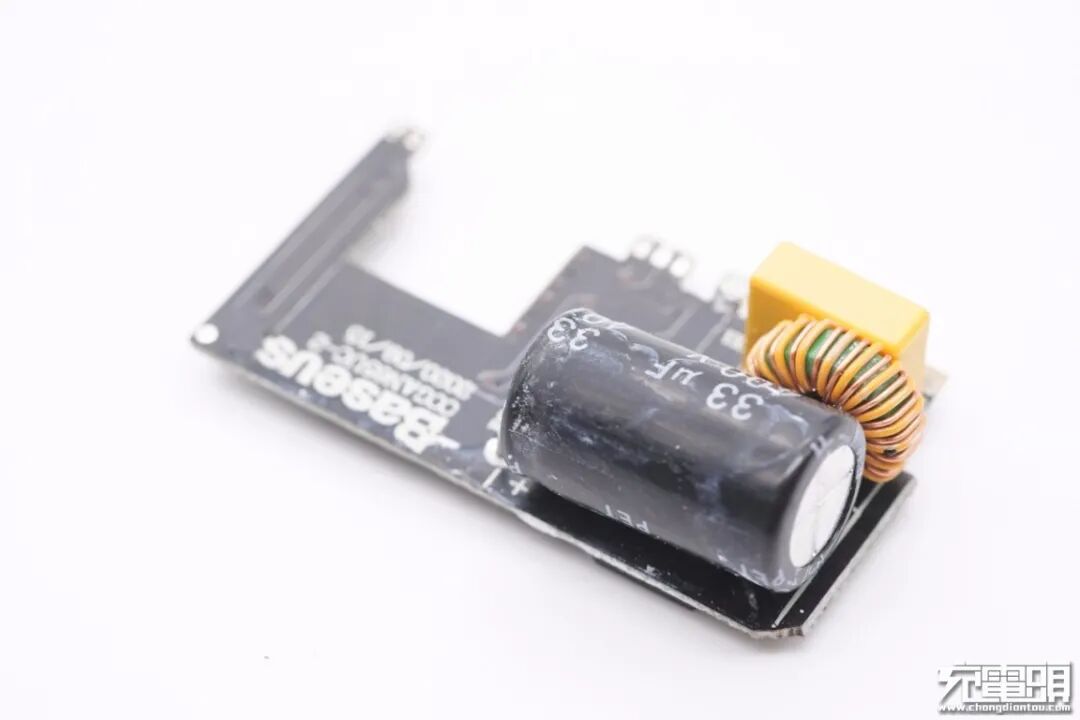

将小板拆下，正面设有X电容、共模电感和第三颗高压滤波电解电容。

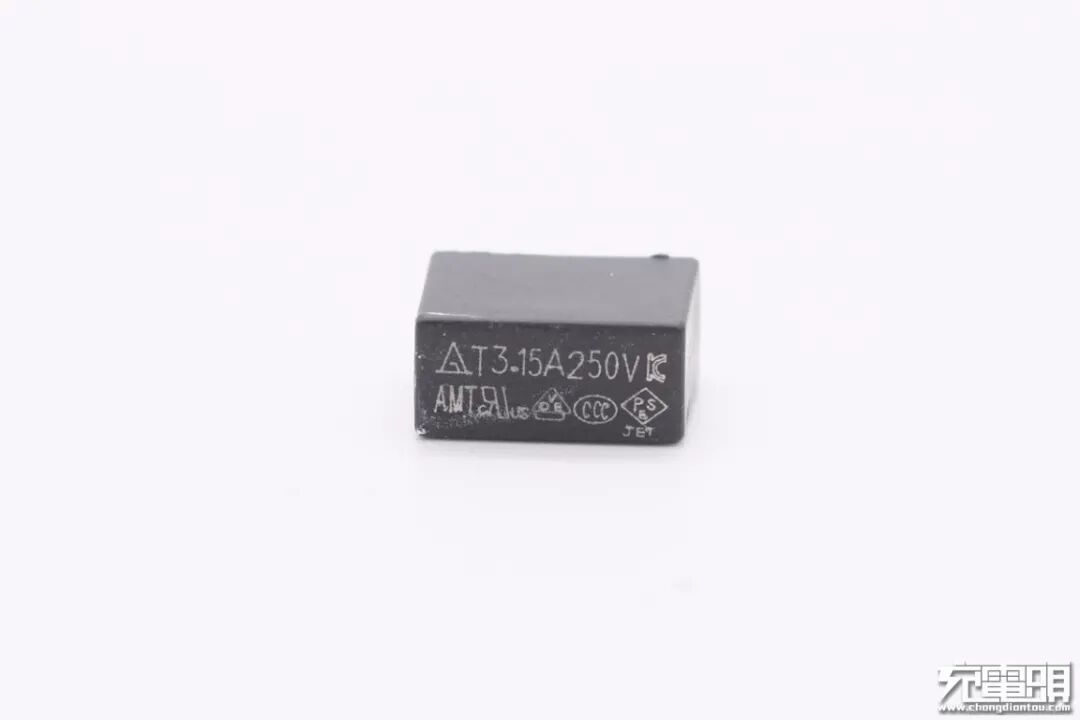

延时保险丝特写，规格为3.15A 250V。
安规X电容特写，容量0.1μF。
共模电感双线绕制，用于滤除EMI干扰。

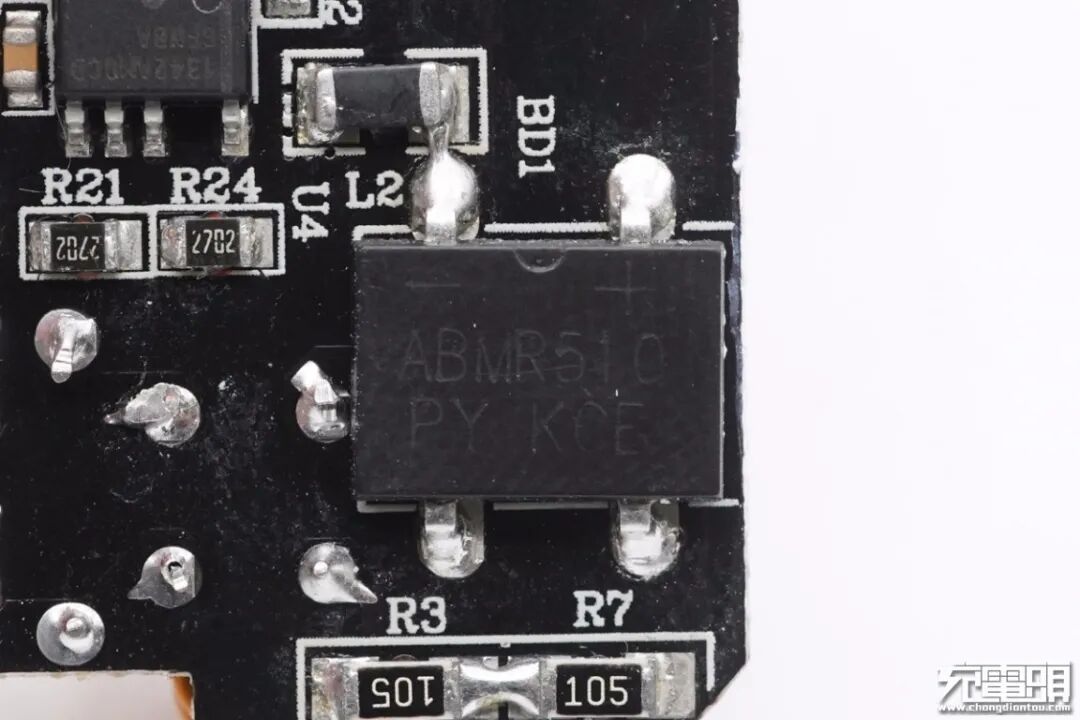

输入端ABMR510整流桥。
高压滤波电解电容为y.u.g品牌，来自深圳市昱光电子有限公司。工作温度范围：-40℃~105℃，具备抗雷击、耐纹波、高频低阻等优势，可以为快充优化产品结构、提升组装工艺发挥作用。
电容规格为400V 33μF。
PCB板侧面一览。

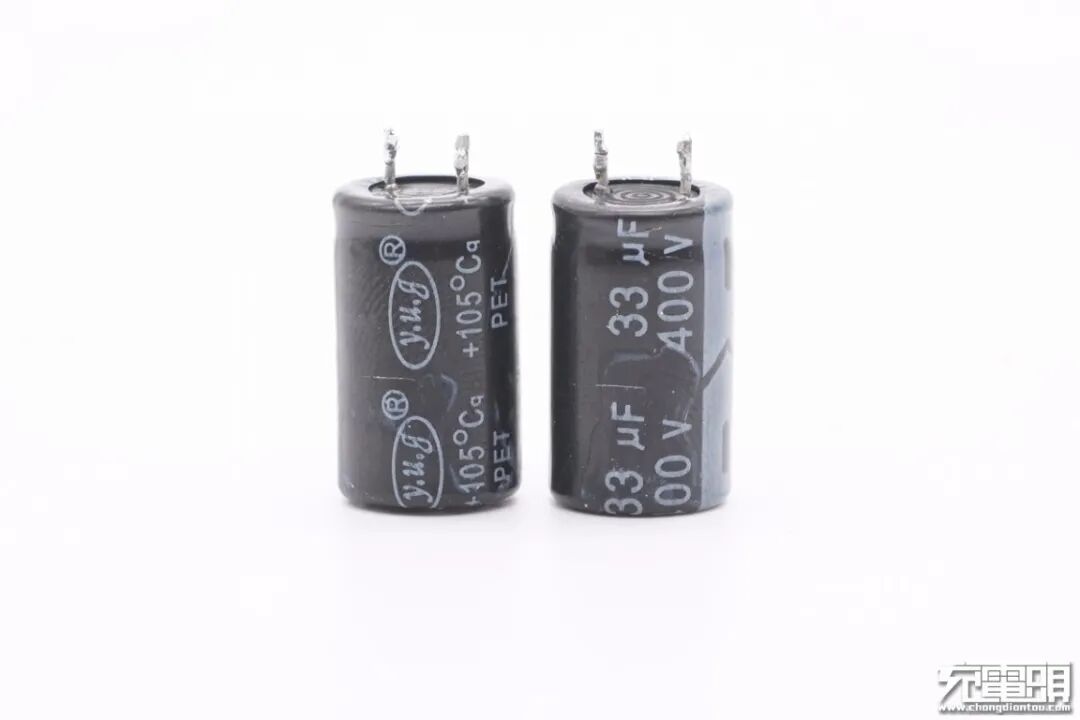

另外两颗电容同样来自昱光电子，规格也是400V 33μF。
滤波电感外套热缩管。

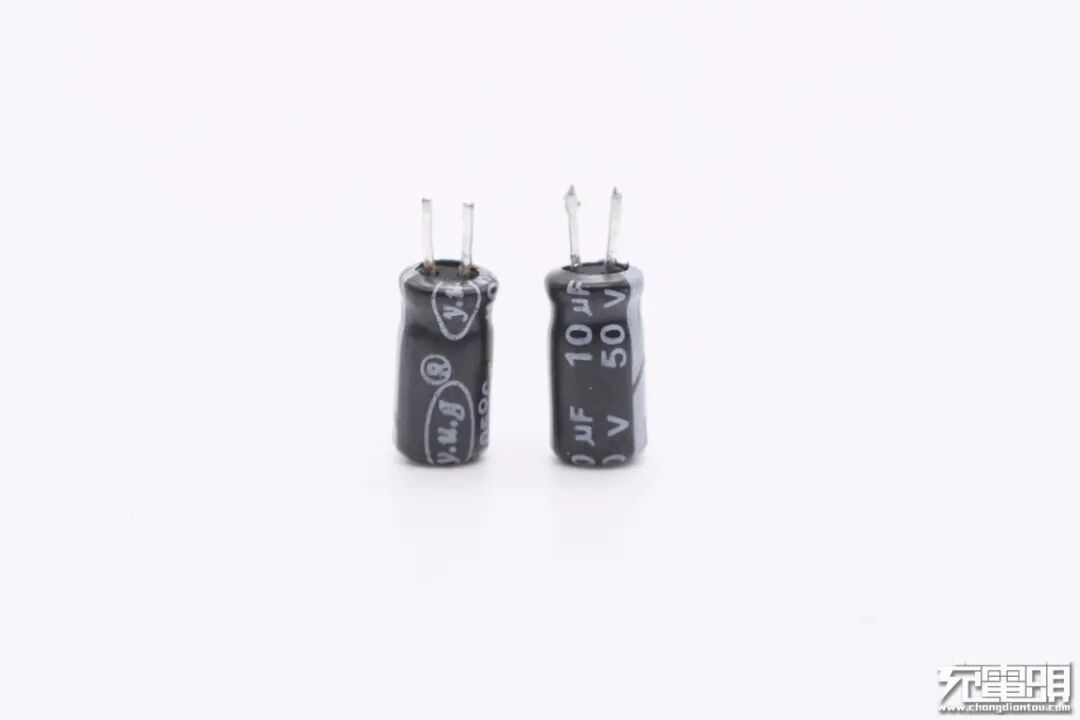

两颗PWM主控芯片供电电容，规格均为50V 10μF。

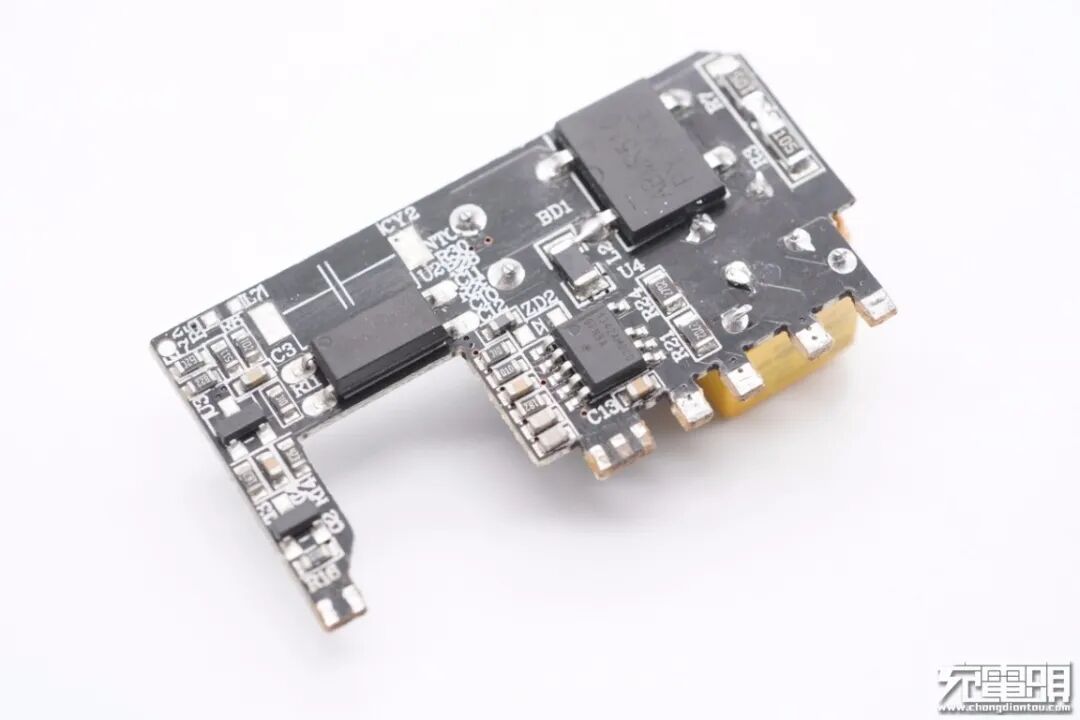

输入端小板背面一览。

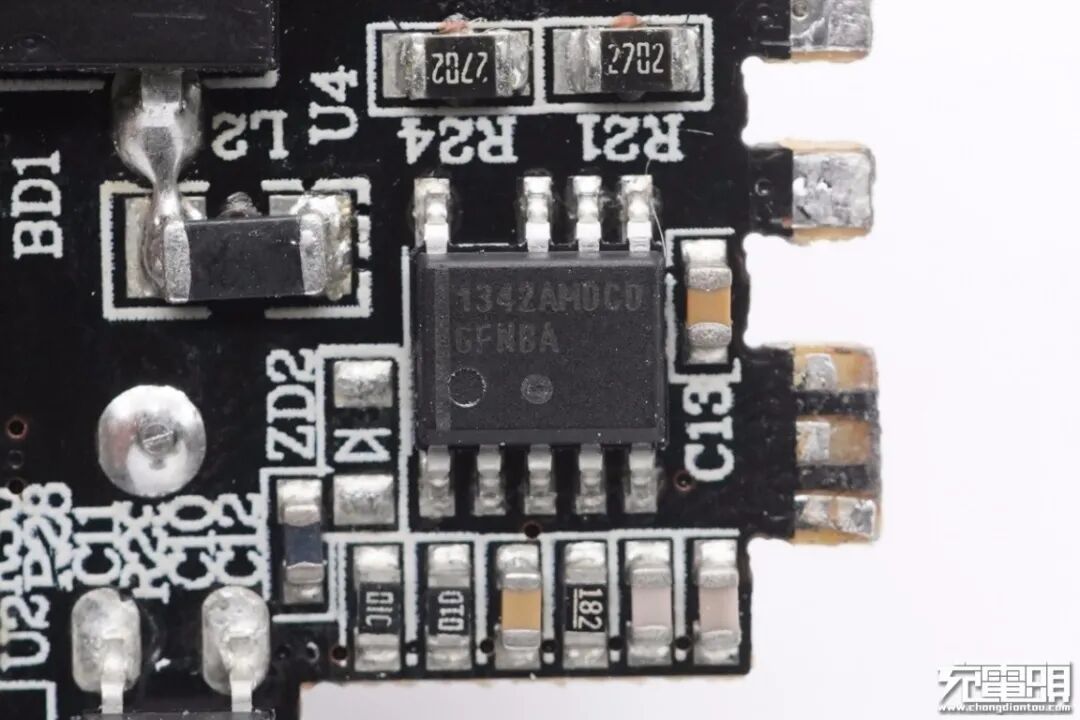

充电器主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有小米55W氮化镓充电器、华硕65Ｗ氮化镓充电器、OPPO新款65W超级闪充氮化镓充电器、一加65W Warp闪充充电器、坚果65W单C口氮化镓充电器、闪极100W 3C1A氮化镓快充充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器、傲基100W氮化镓快充、联想90W闪充双口氮化镓充电器等。

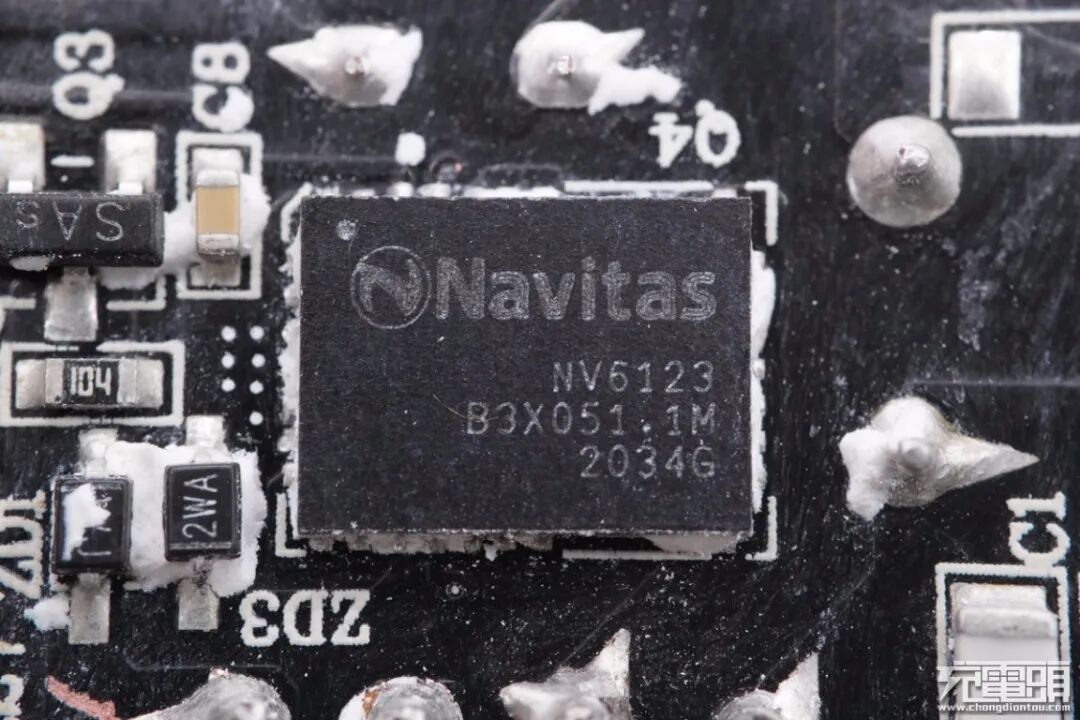

初级侧氮化镓功率芯片采用纳微NV6123，是NV6113的散热增强版，为高频率和软开关拓扑优化，内部集成驱动器，导阻300mΩ，6*8mm QFN封装。

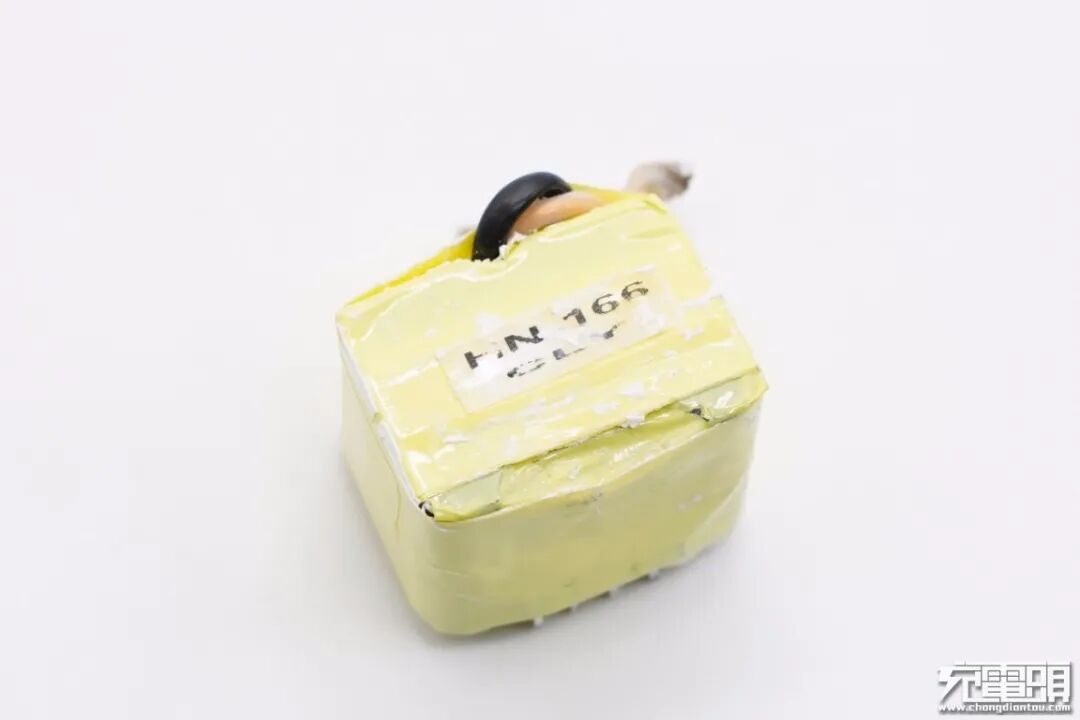

变压器使用绝缘胶带严密包裹，顶面贴有信息标签。
HWOR1009光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

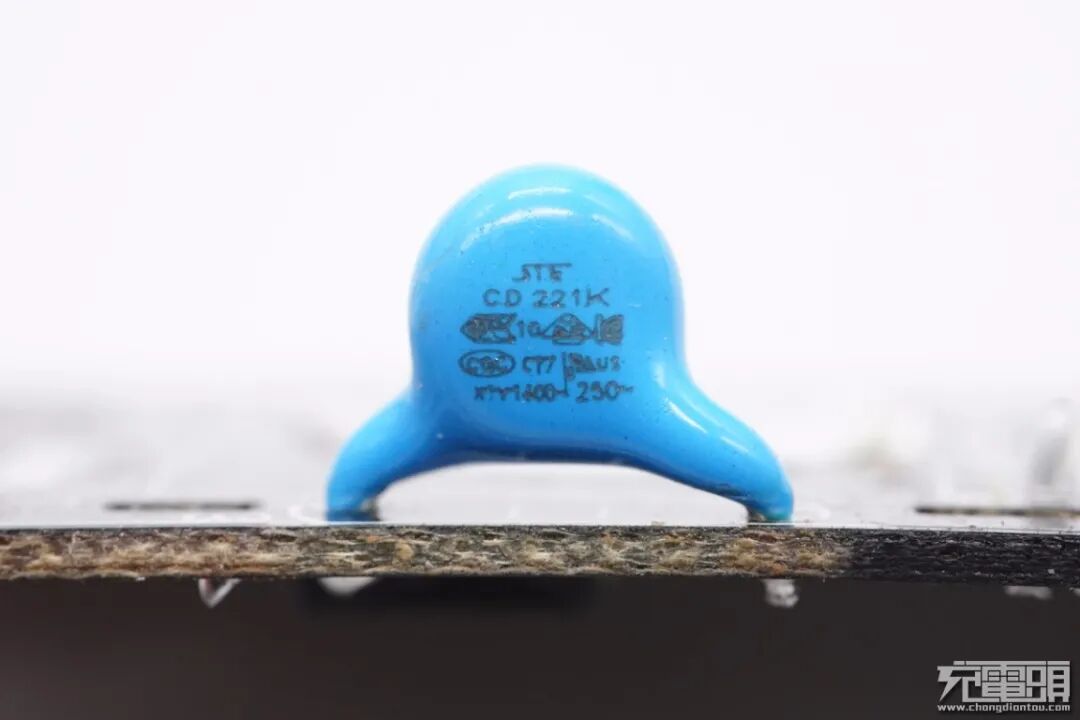

输出抗干扰蓝色Y电容特写，来自STE松田电子。

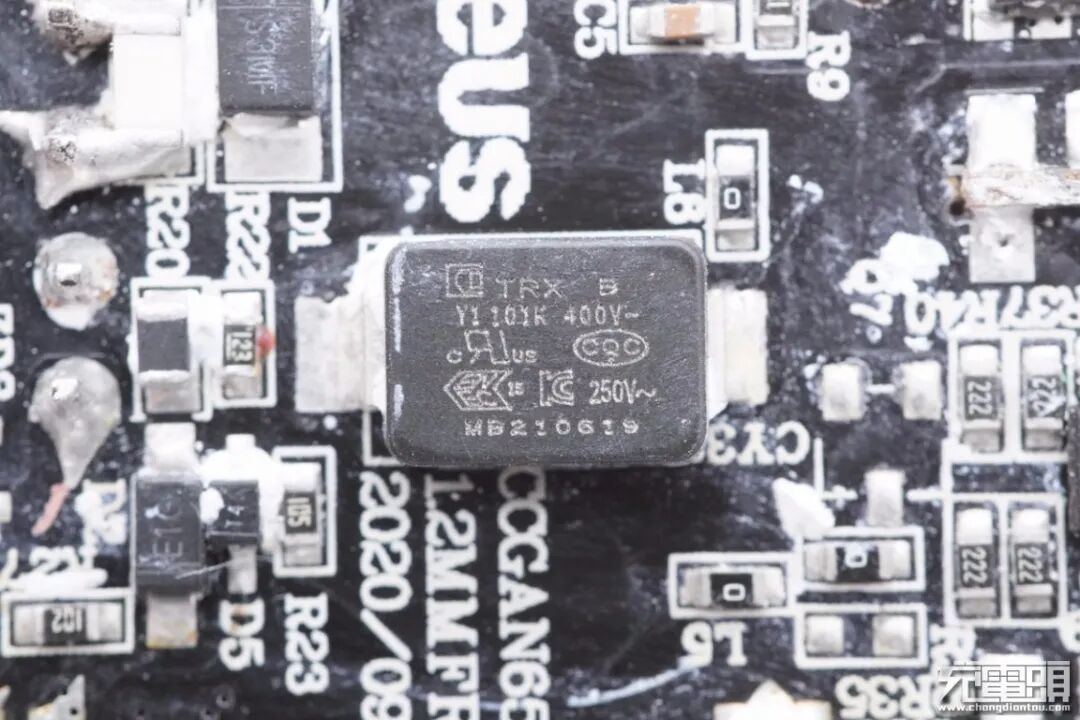

主板背面还有一颗贴片Y电容，来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

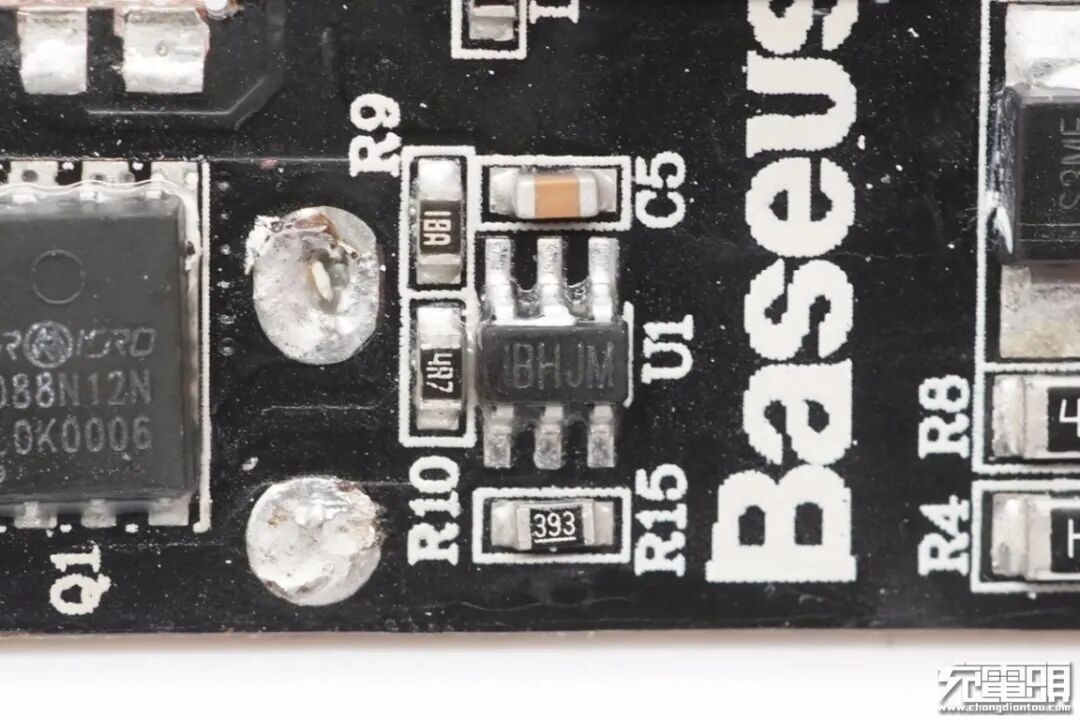

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
充电头网拆解了解到，采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65Ｗ快充插座等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

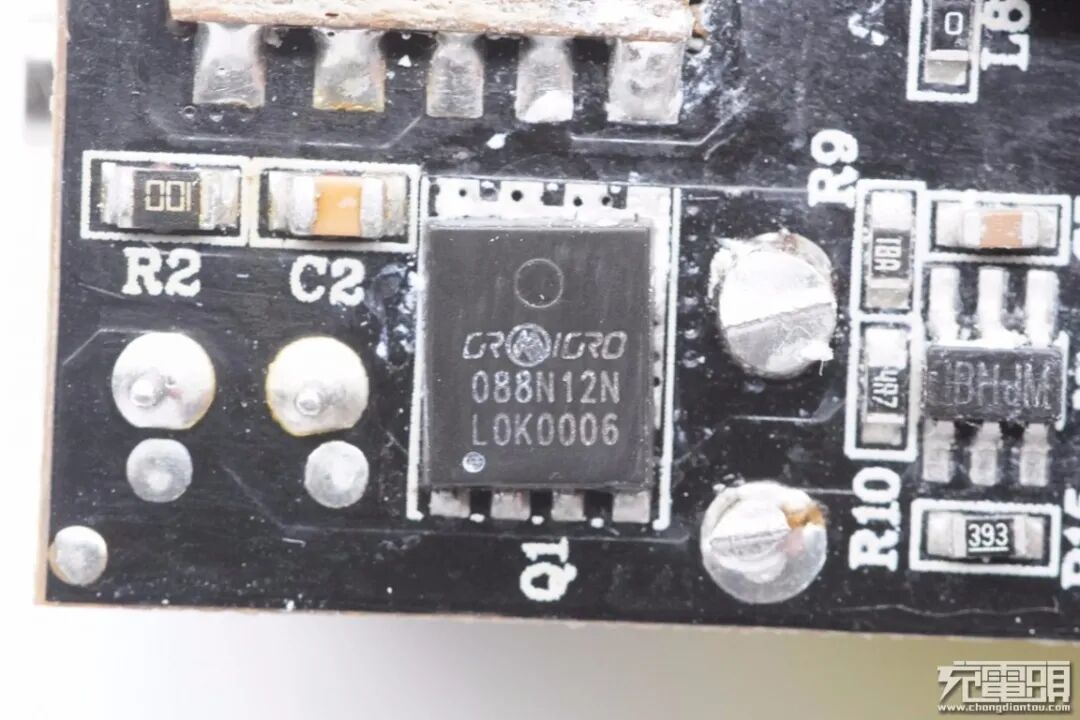

次级同步整流MOS来自华润微，丝印088N12N。

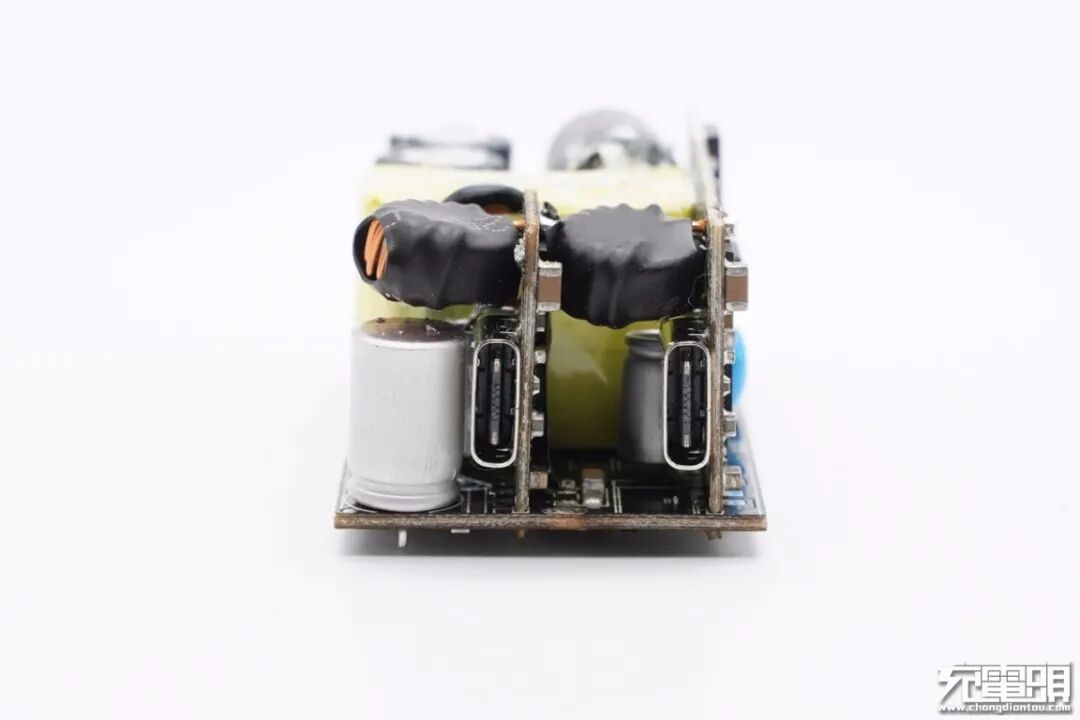

输出端一览，设有输出滤波固态电容和两块二次降压小板。

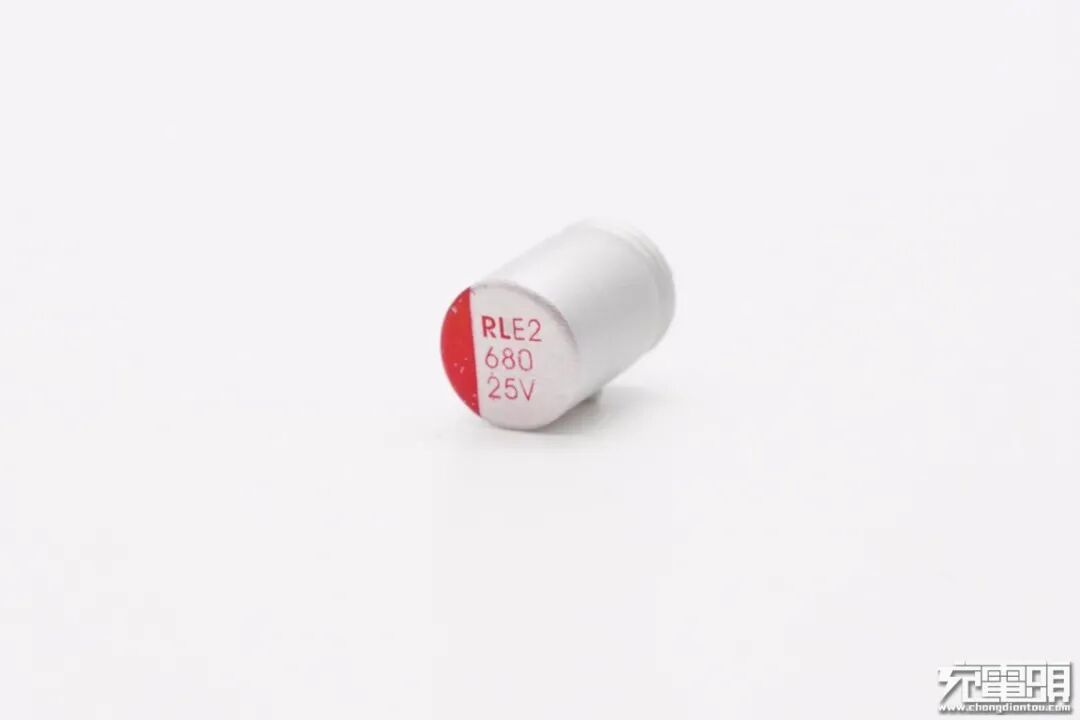

同步整流输出滤波固态电容，规格为25V 680μF。

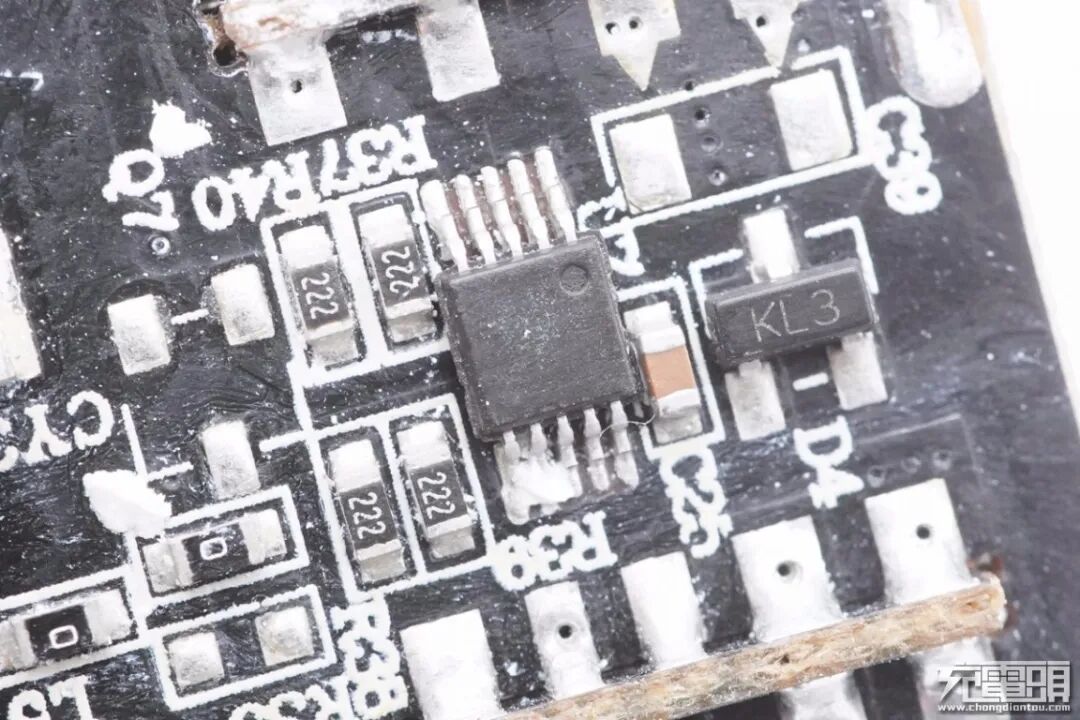

主板背面还有一颗MCU，用于两路输出功率智能分配。

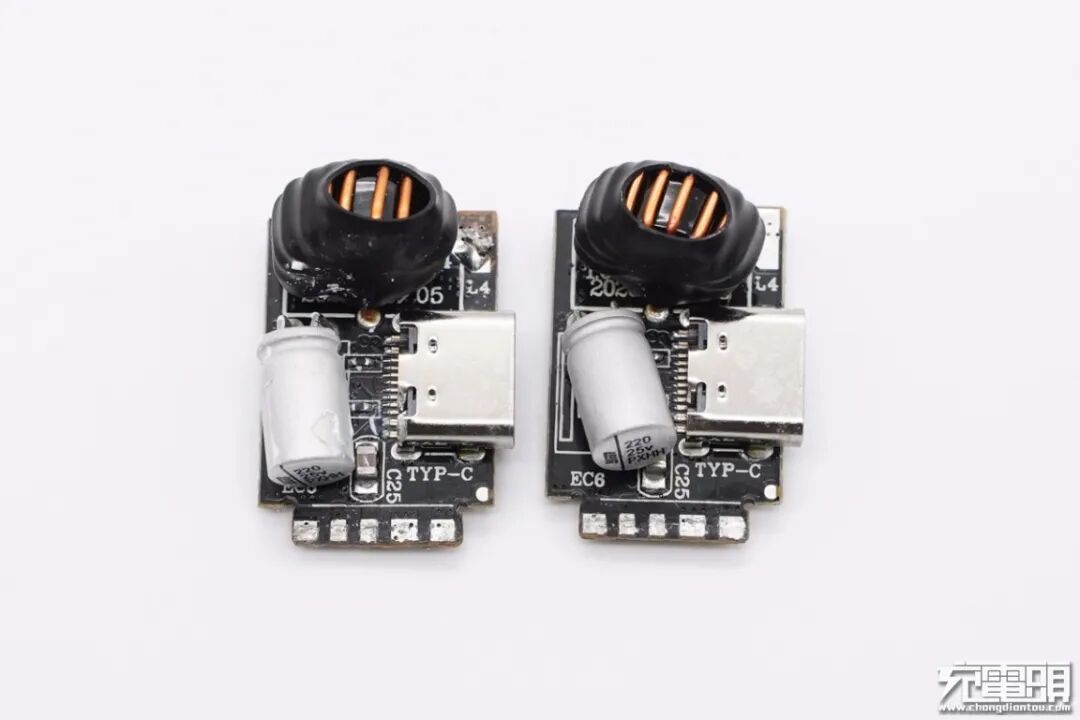

将两块小板拆下，正面都设有磁环降压电感和滤波固态电容。

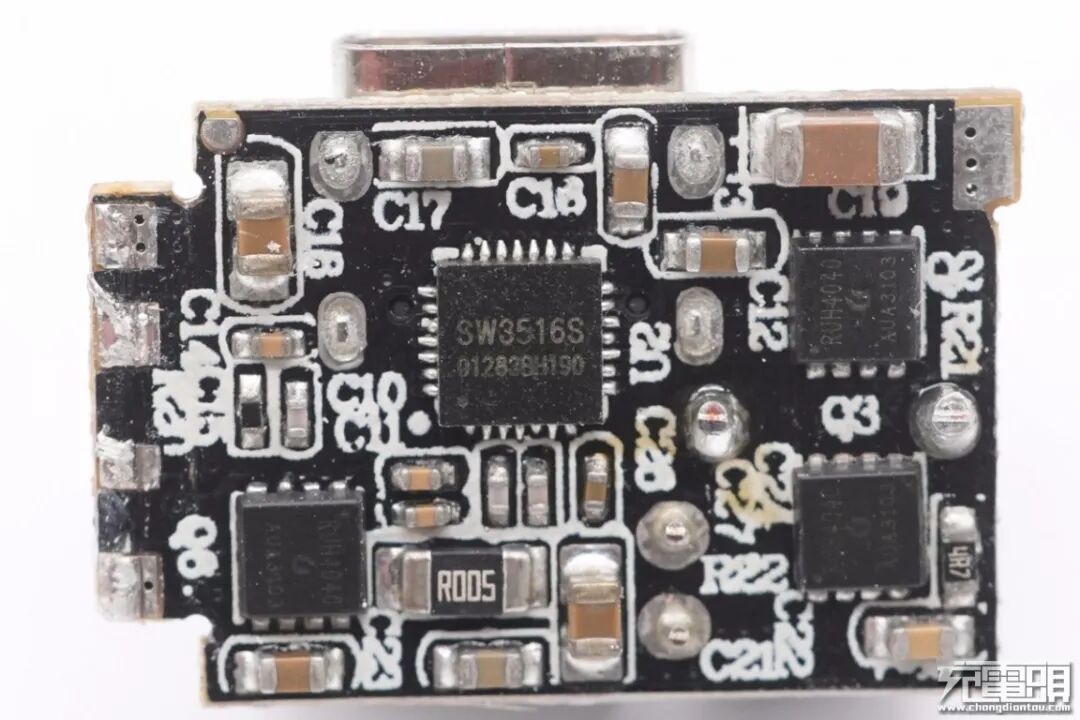

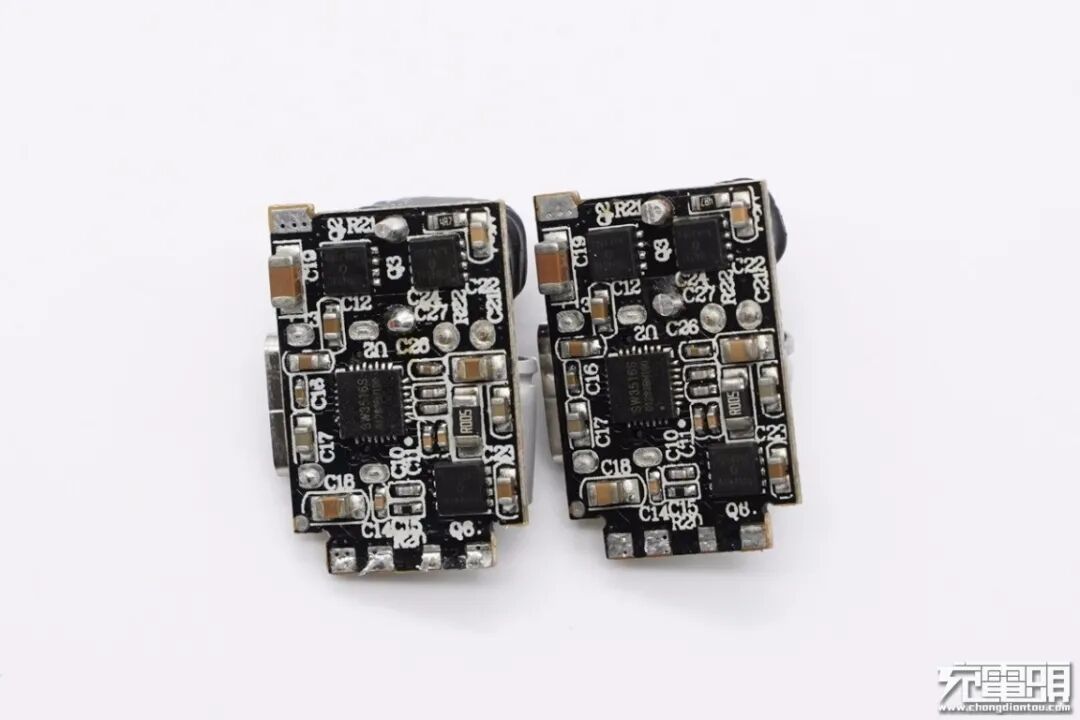

背面均设有降压协议芯片和三颗MOS管。这两块小板设计布局完全一样，都采用的是智融SW3615+锐骏RUH4040M2方案，因此C1和C2口输出性能完全一样。
采用智融SW3516主控芯片作为USB-C口的降压控制器和协议识别。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。
外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。

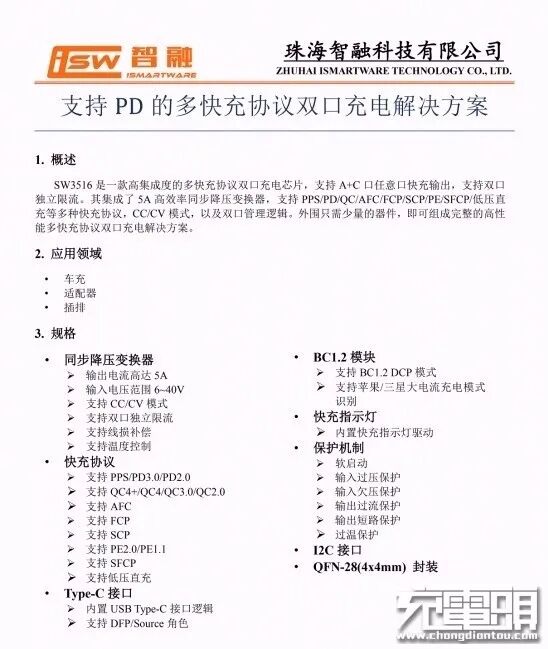

智融SW3516资料信息。
充电头网通过拆解发现，SW3516还被REMAX 100W氮化镓充电器、华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

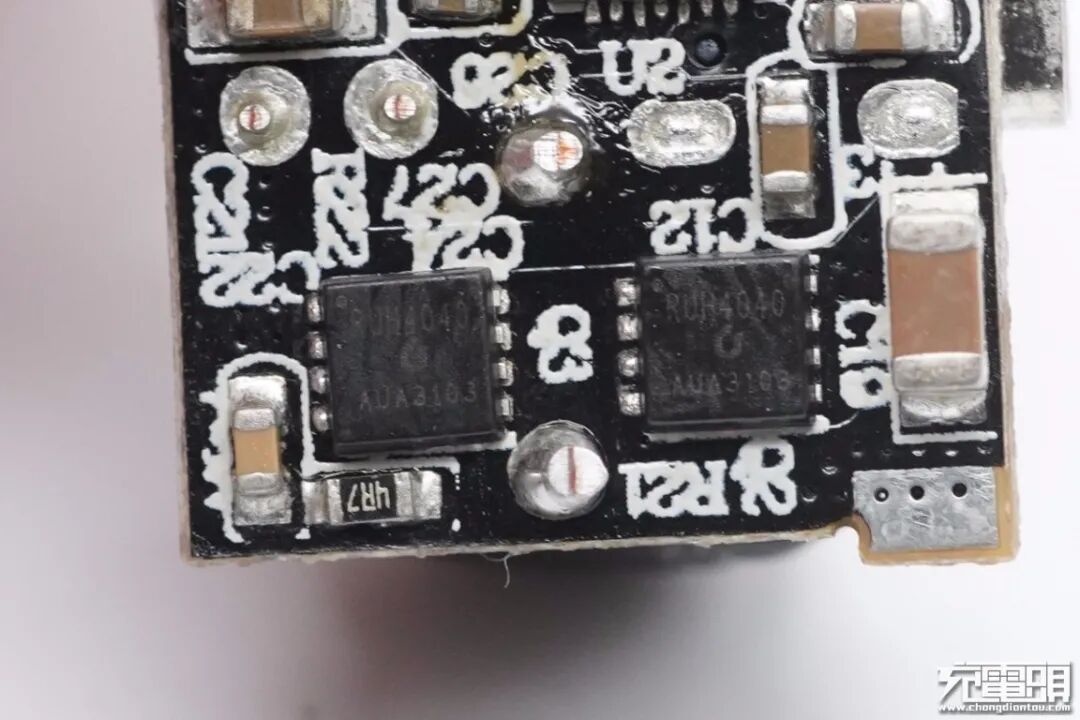

外挂两颗锐骏半导体MOS，型号为RUH4040M2，NMOS，耐压40V，用于为USB-C口输出同步整流降压。

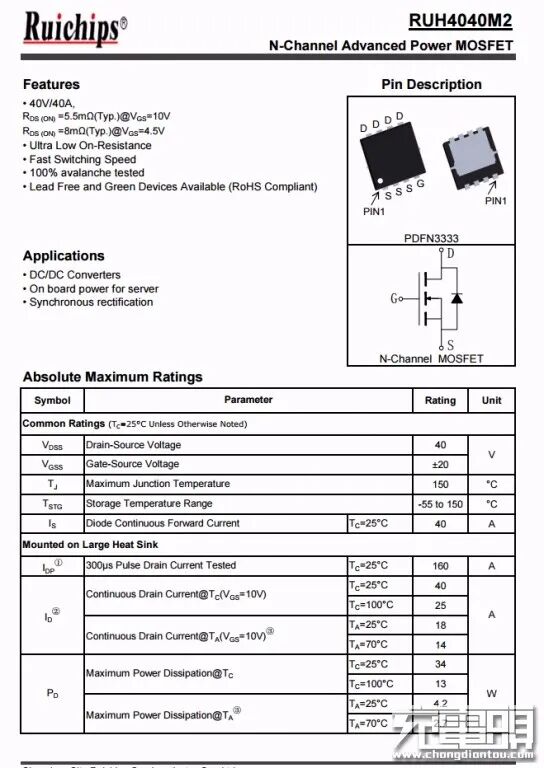

锐骏RUH4040M2详细资料。

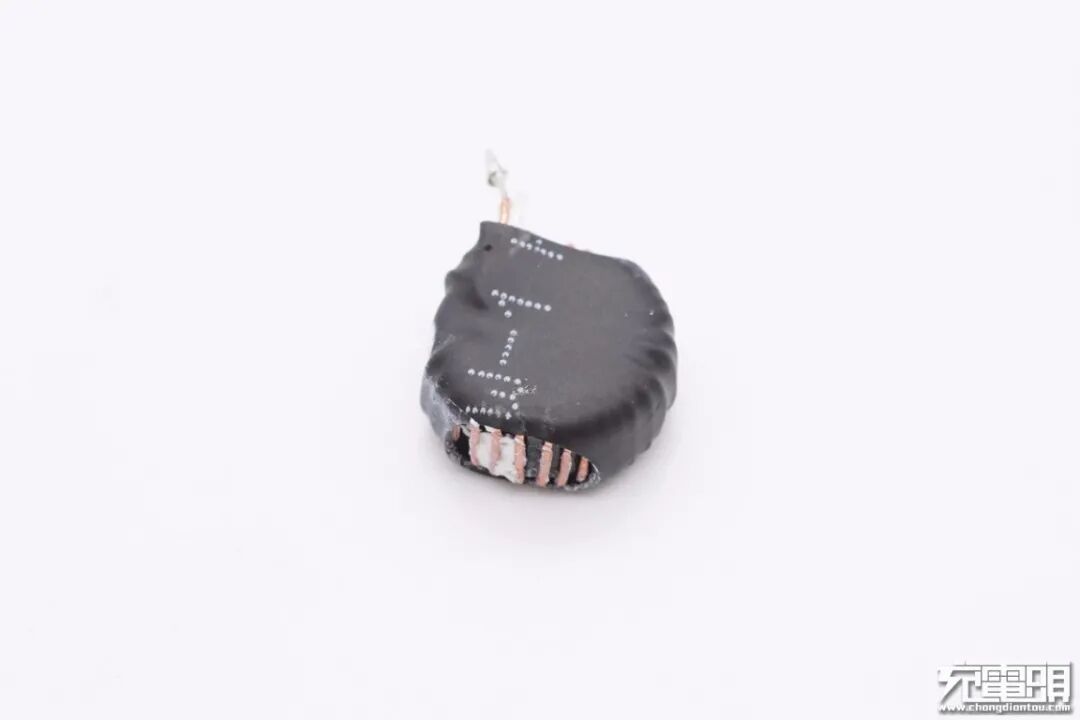

降压电感外套热缩管。
充电头网了解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、倍思45W 1A1C氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户一致认可。

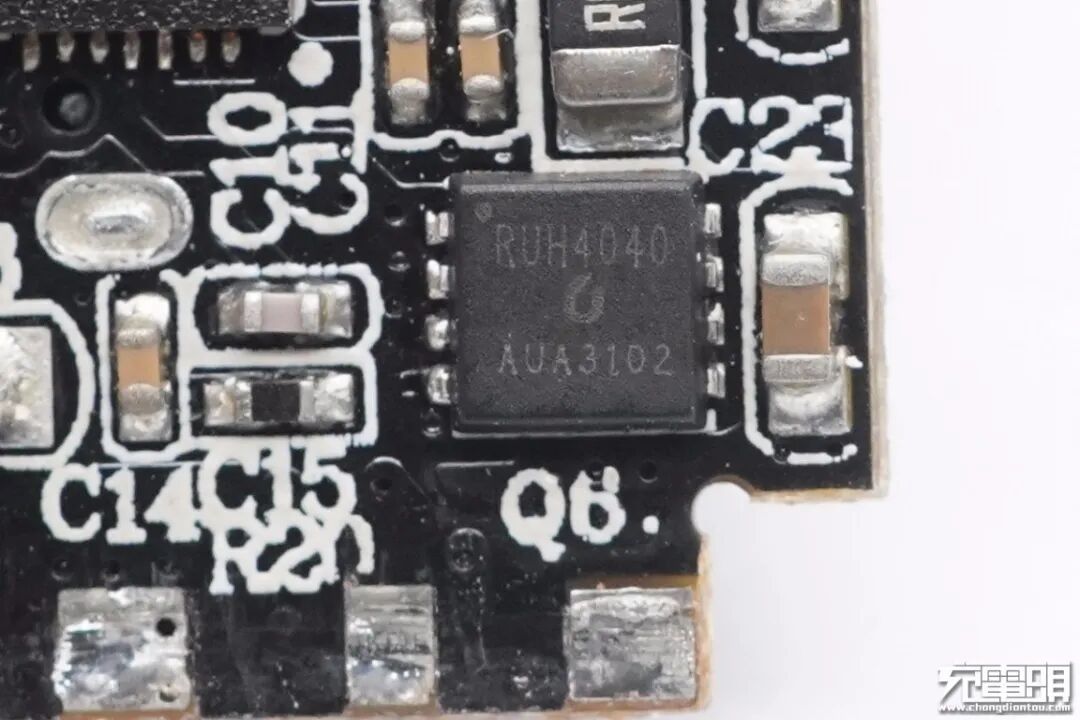

此外采用一颗锐骏RUH4040M2作为接口输出VBUS开关。

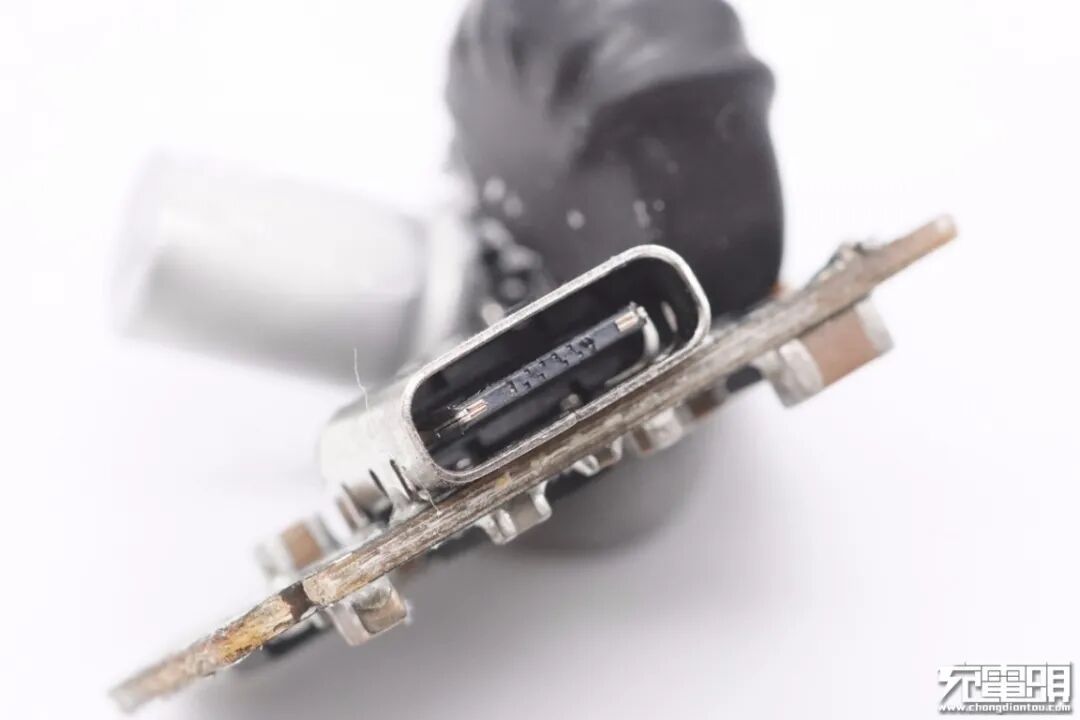

USB-C母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
倍思这款氮化镓充电器机身修长简洁，腰身分别是亮面和磨砂处理，使得整体机身有撞色设计。输入端采用固定式插脚，输出端配备两个性能一样的USB-C接口，支持QC、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS多个快充协议，具备5V3A、9V3A、12V3A、15V3A、20V2.25A、20V3.25A和PPS电压档位，兼容各种品牌设备，满足两台设备同时快充，适合居家办公等固定场所使用。
充电头网通过拆解了解到，充电器采用开关电源定压输出和两路DC-DC降压架构。开关电源部分由安森美NCP1342搭配纳微NV6123氮化镓功率芯片，以及MPS MP6908搭配华润微同步整流MOS组成。然后分两路独立二次降压输出，并且两个C口均采用智融SW3615进行降压和协议识别，输出性能完全一样，支持功率盲插。充电器输入输出端设有小板，内部使用导热垫和黄铜散热片帮助散热。
