拆解报告：台电20000mAh 2A1C快充移动电源

轻薄也许是每位消费者的共同追求，相信之前有关注充电网的小伙伴会了解到，TECLAST台电卡片X系列就是这样定位的产品，该系列产品的10000毫安仅为硬币的一半的厚度，今天我们进行拆解，看其是如何压缩整体体积来实现轻薄的。

台电卡片X系列移动电源，包含了X10、X10 Pro、X20、X20 Pro四款产品。带Pro即为带快充的型号，充电头网拿到了X10 Pro和X20 Pro两个款式。

其中X10 Pro容量10000mAh，机身小巧扁平，适合逛街等日常活动中使用；X20 Pro容量达20000mAh，体积和前者对比，更像是稍微“长胖”的X10 Pro而已，和传统2万毫安充电宝一比，体积优势同样很明显，出远门携带成本更低。此前充电头网已经对产品进行了详细评测，下面就和大家分享拆解，看看该系列充电宝用料做工如何。

一、台电X20 Pro移动电源外观

台电X20 Pro和X10 Pro移动电源外包装分别是灰色和红色，除了在容量以及“至小至轻，巨能快充”、“薄若无物，全能快充”两个描述可以看到，一个强调小、一个强调薄，整体格调设计一样。

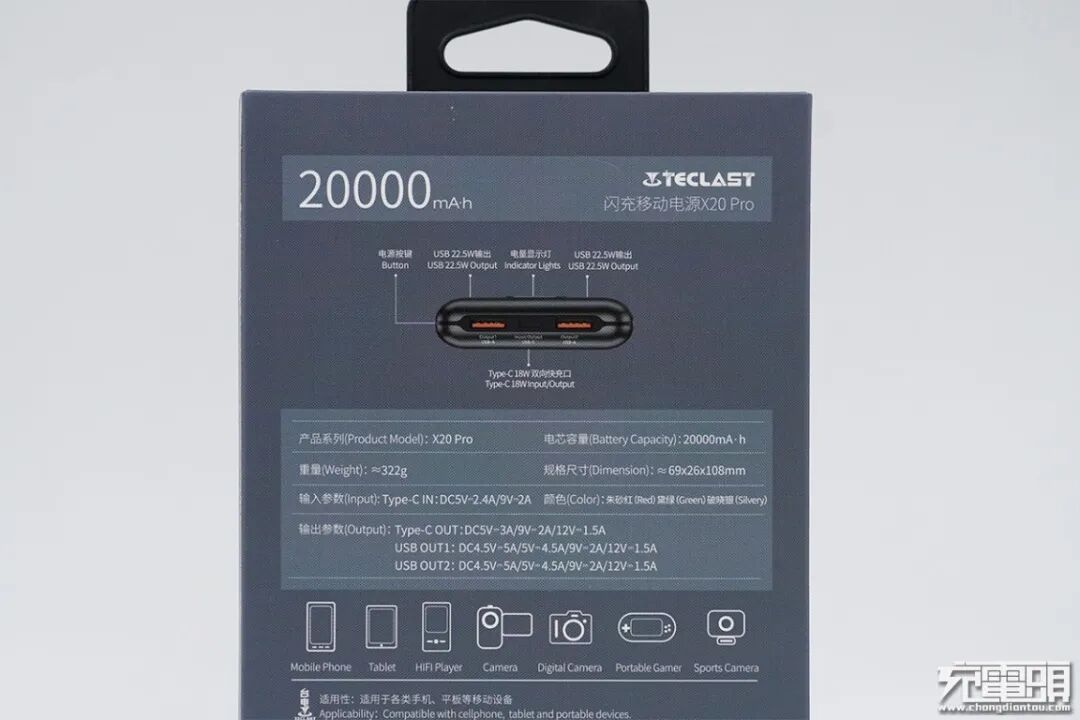

X20 Pro移动电源包装盒的背面印有产品介绍图、具体参数以及可兼容设备等。

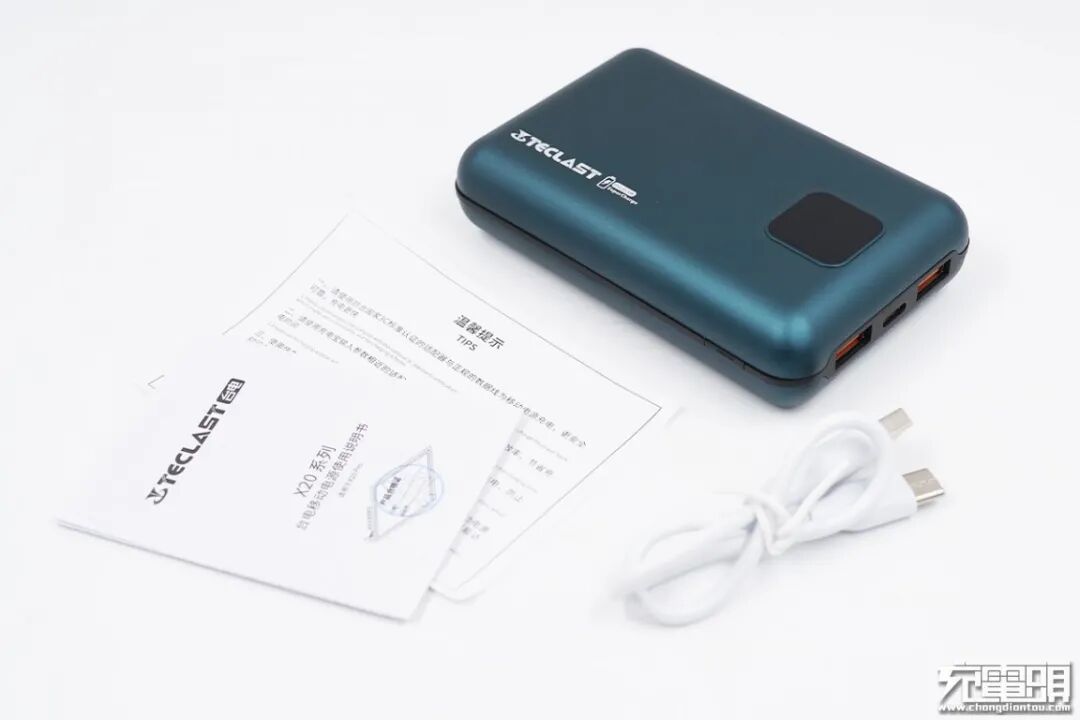

包装内含移动电源、A to C数据线以及一些纸质说明书。

台电X20 Pro充电宝整体采用金属外壳设计，表面喷砂，四周过渡圆润，握持手感好。

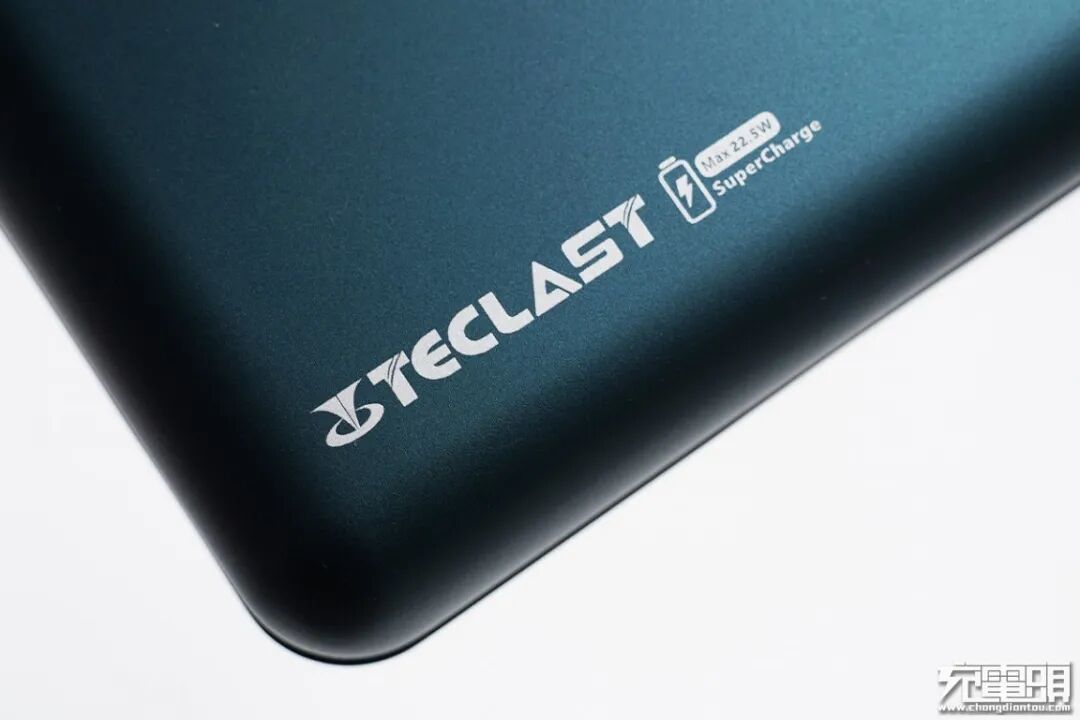

机身正面左下角是TECLAST品牌Logo以及22.5W SuperCharge的标识。

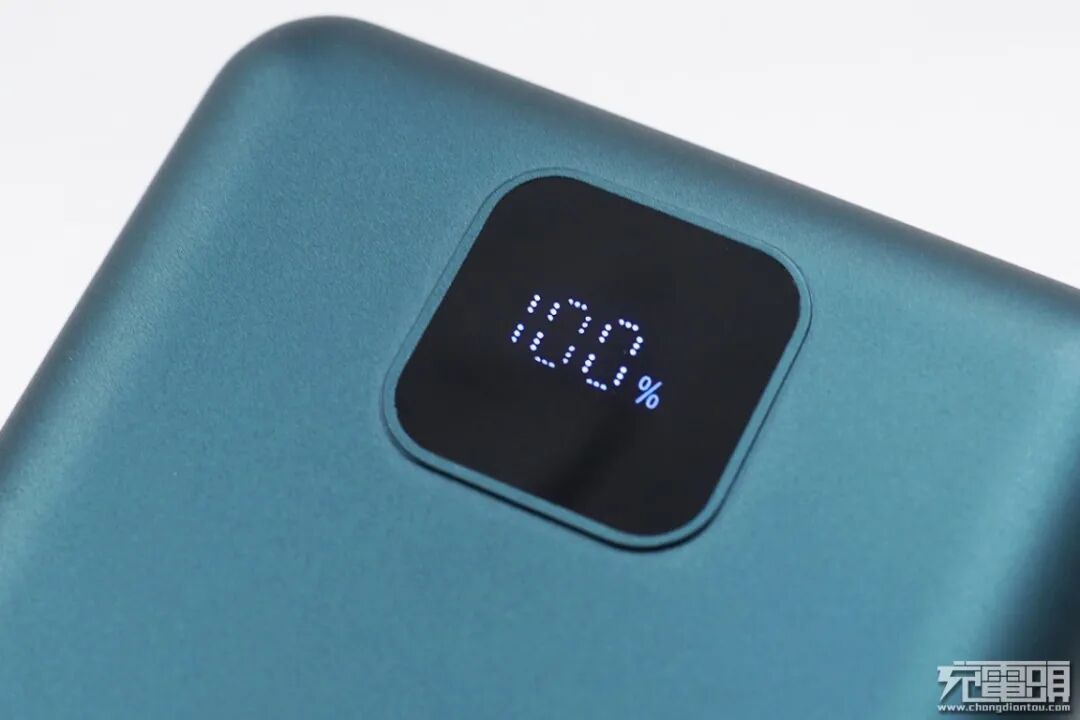

另一端设有一块数显屏，可以精准显示当前充电宝的剩余电量。

此外在百分比符号的上面还带有绿色小闪电标识，当充电宝在快充输入/输出时，绿色小闪电亮起，方便用户判断充电宝的工作状态，设计很贴心。

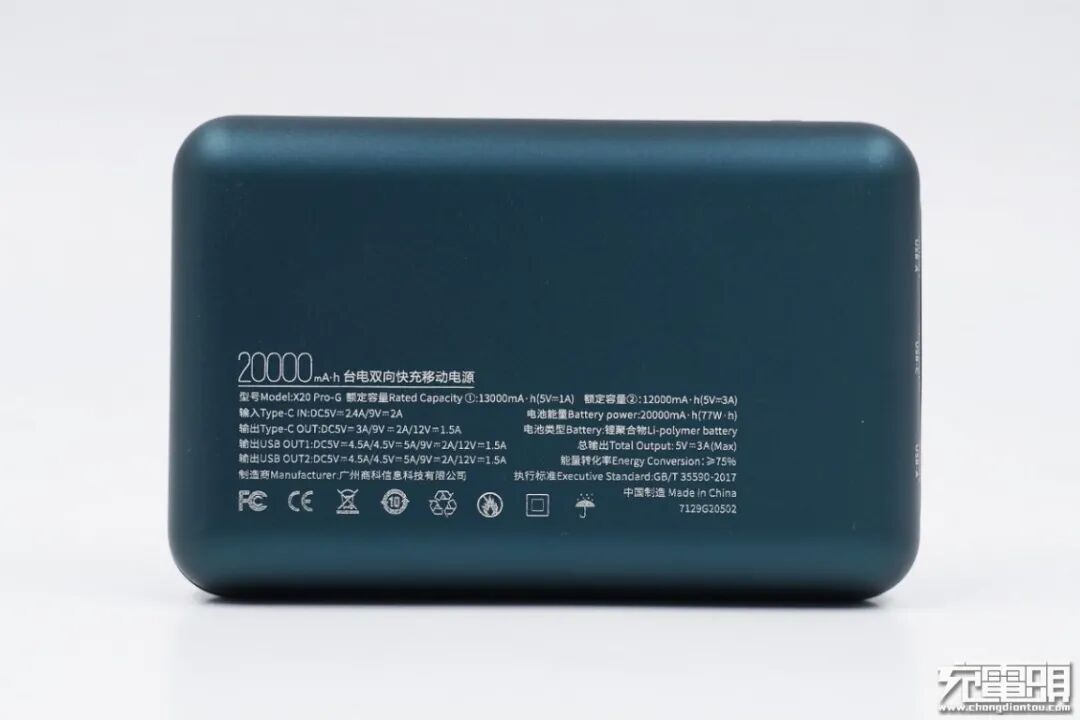

壳体背面是具体的参数信息
产品名称：20000mAh台电双向快充移动电源
型号：X20 Pro-G
电池能量：20000mAh（77Wh）
额定容量：13000mAh（5V1A）12000mAh（5V3A）
电池类型：锂聚合物
USB-C输入：5V2.4A、9V2A
USB-C输出：5V3A、9V2A、12V1.5A
USB-A1输出：5V4.5A、4.5V5A、9V2A、12V1.5A
USB-A2输出：5V4.5A、4.5V5A、9V2A、12V1.5A
总输出：5V3A
能量转化率：≥75%
制造商：广州商科信息技术有限公司

电源按键设在机身侧面，隐藏在黑色的中间线条当中。

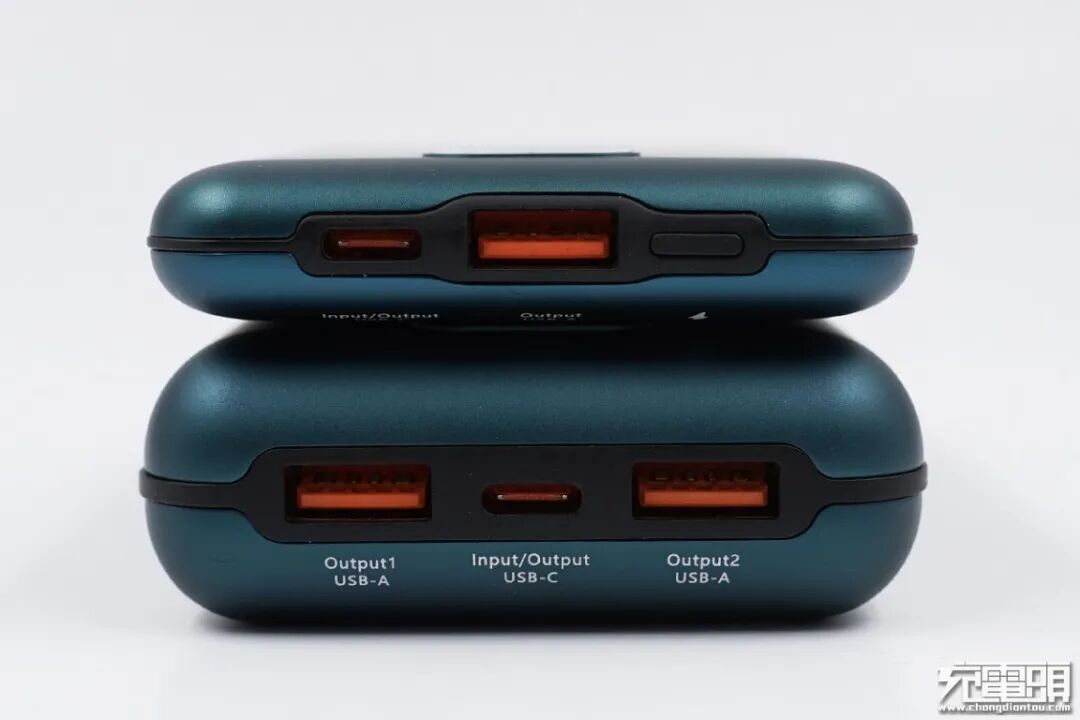

X10 Pro移动电源配备1A1C接口，X20 Pro配备2A1C接口，且接口胶芯均为橘红色。两款产品除了接口配置以及容量带来的厚度不一样之外，整体设计风格基本一样。

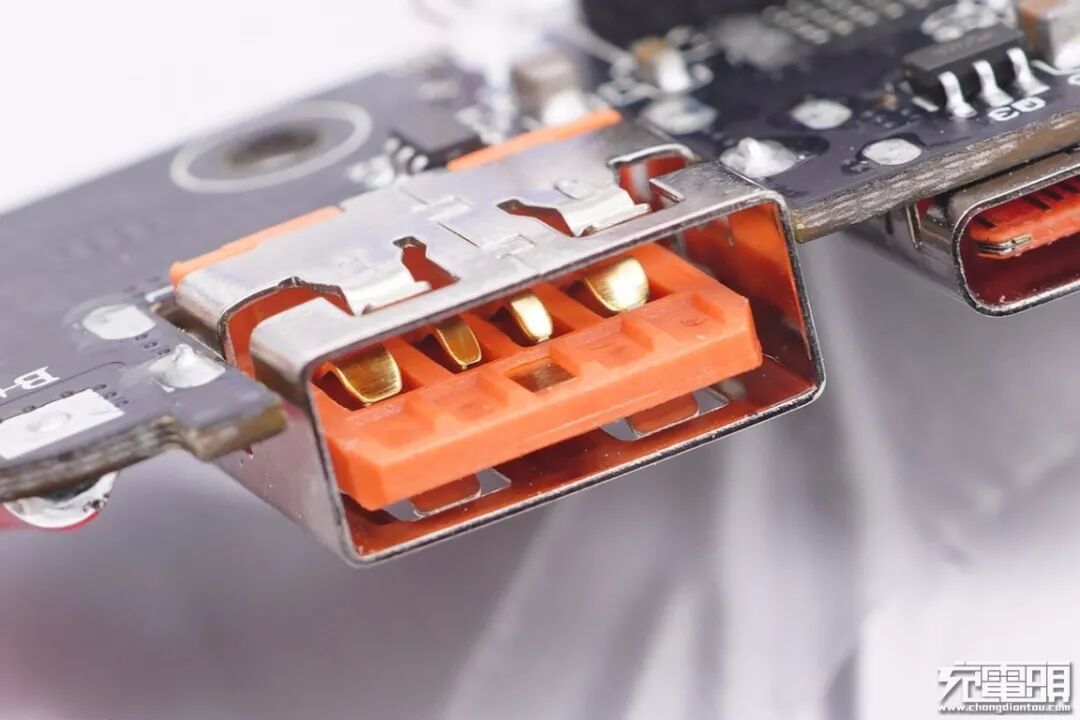

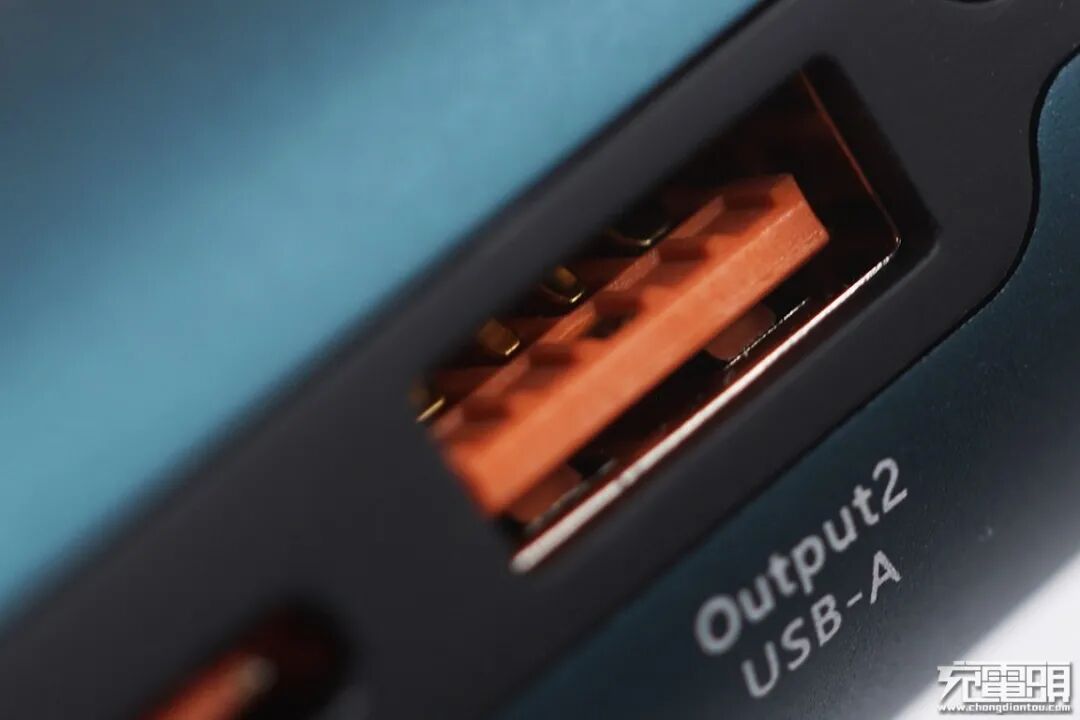

USB-A接口特写，胶芯前端设有特殊触点。

使用卡尺实测X20 Pro移动电源机身长度为108.12mm。

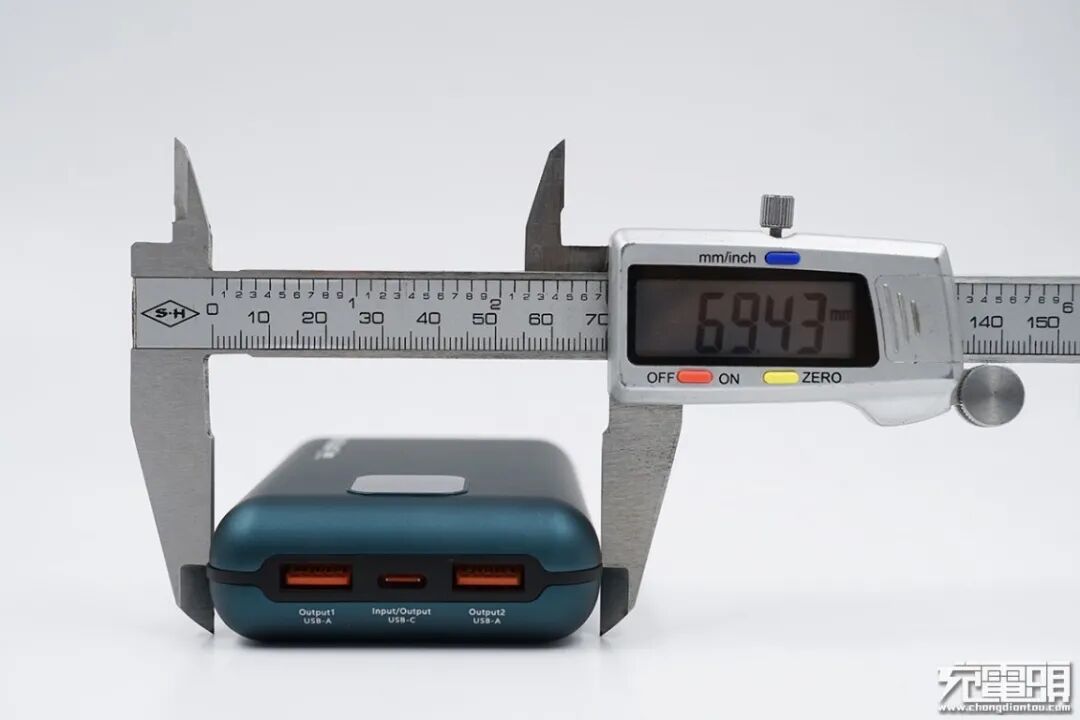

宽度约为69.43mm。

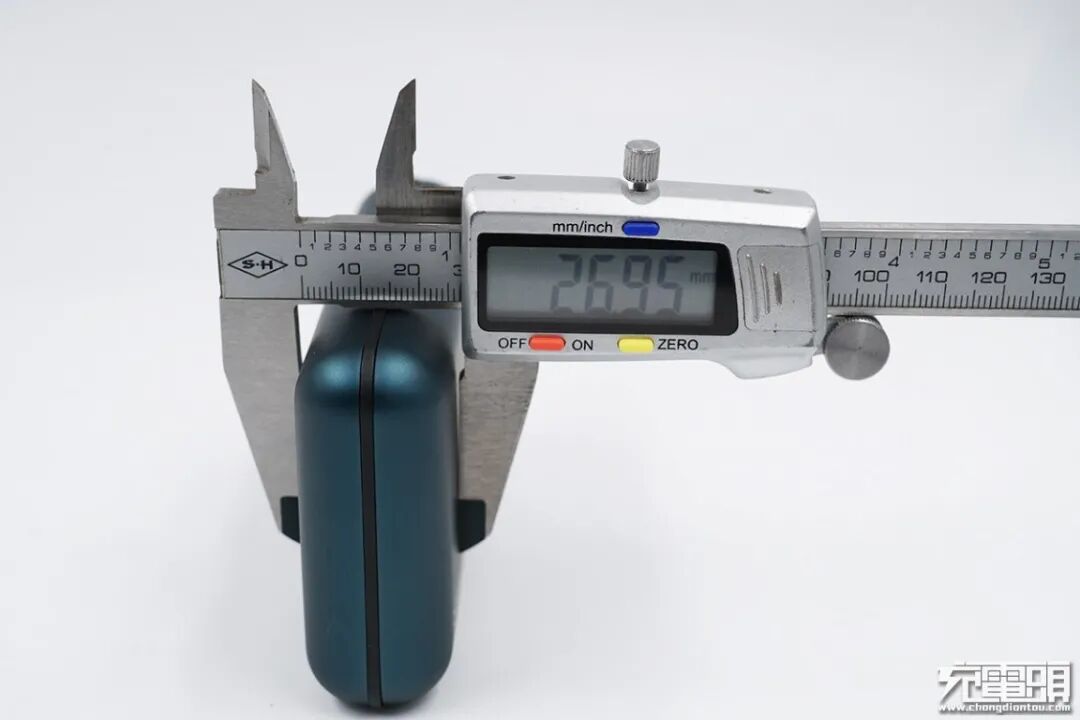

厚度约为26.95mm。

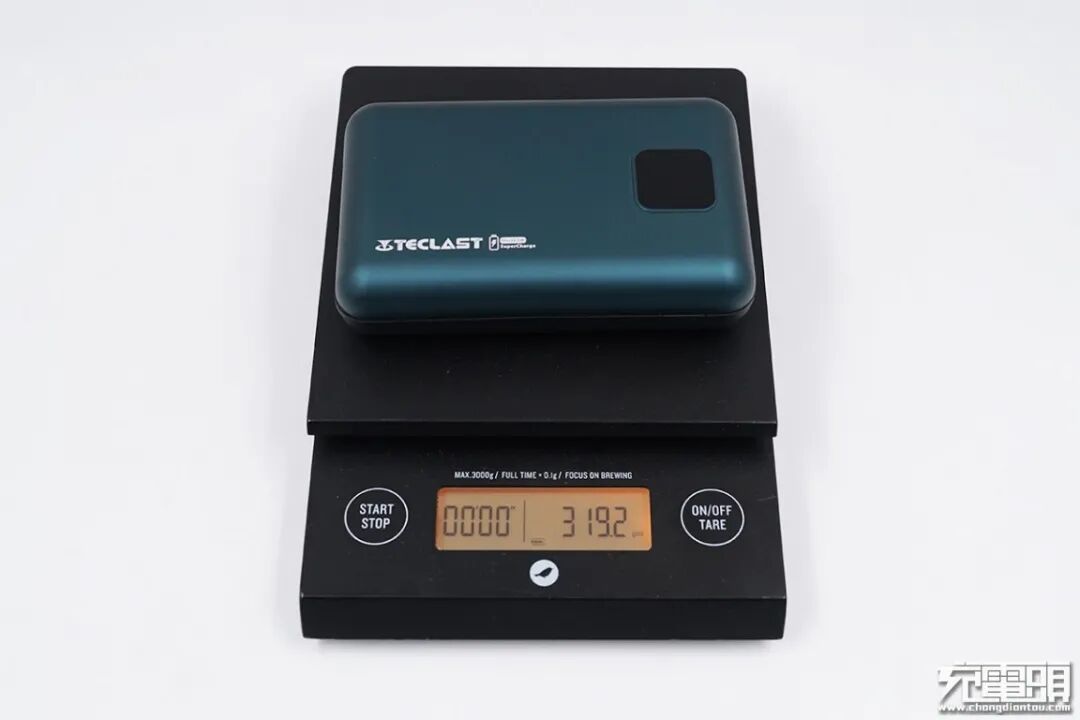

净重约为319g。

移动电源拿在手上的直观感受，比起传统20000mAh充电宝，更小更轻，携带方便。

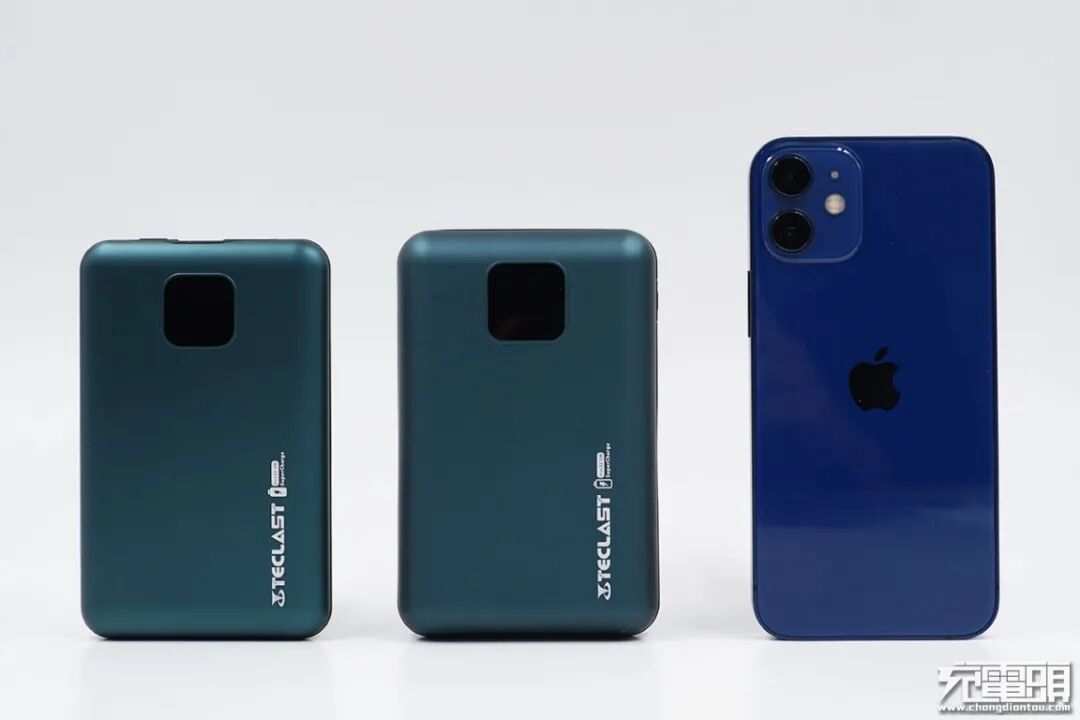

两款充电宝和iPhone 12 mini作对比，整体来看要比手机小很多。

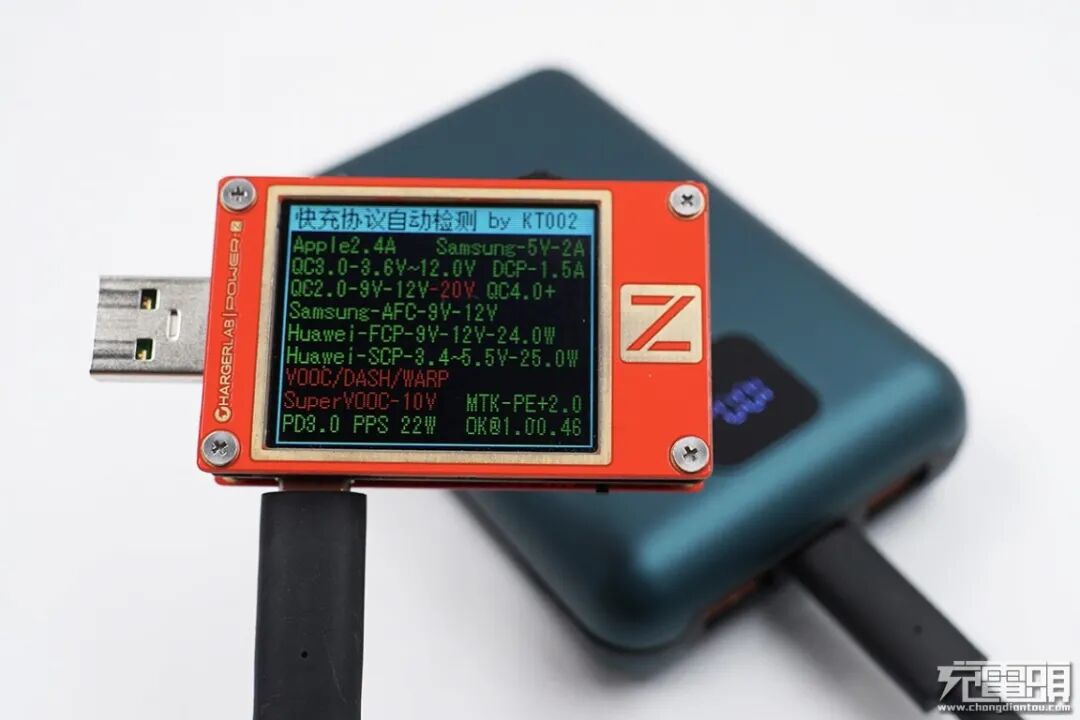

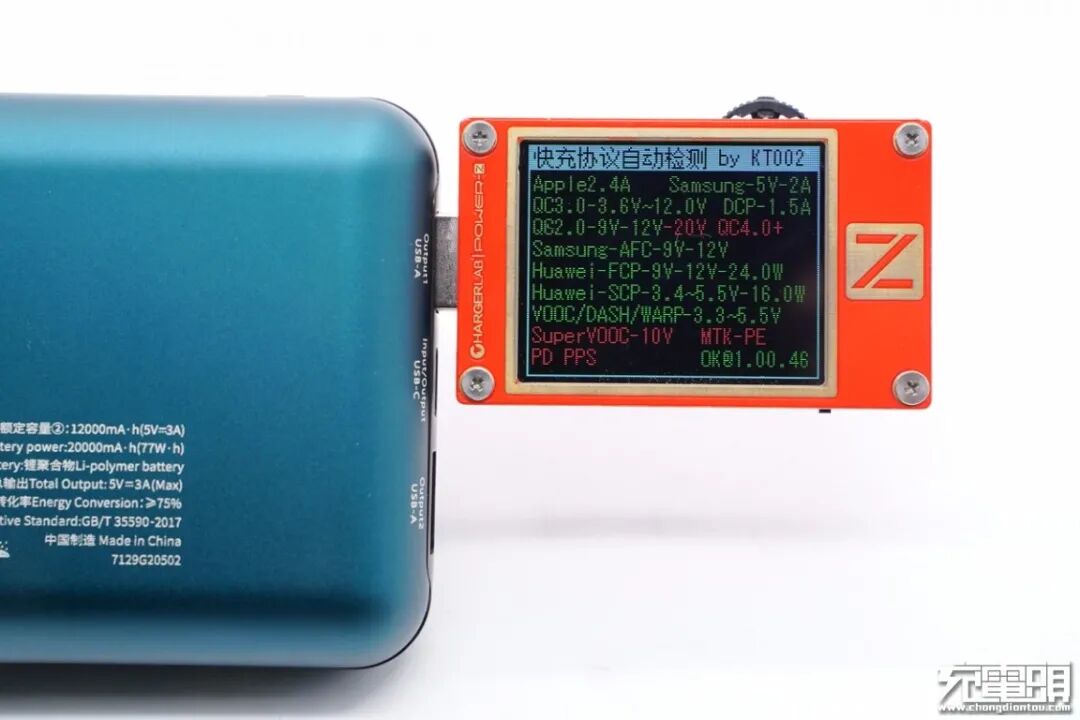

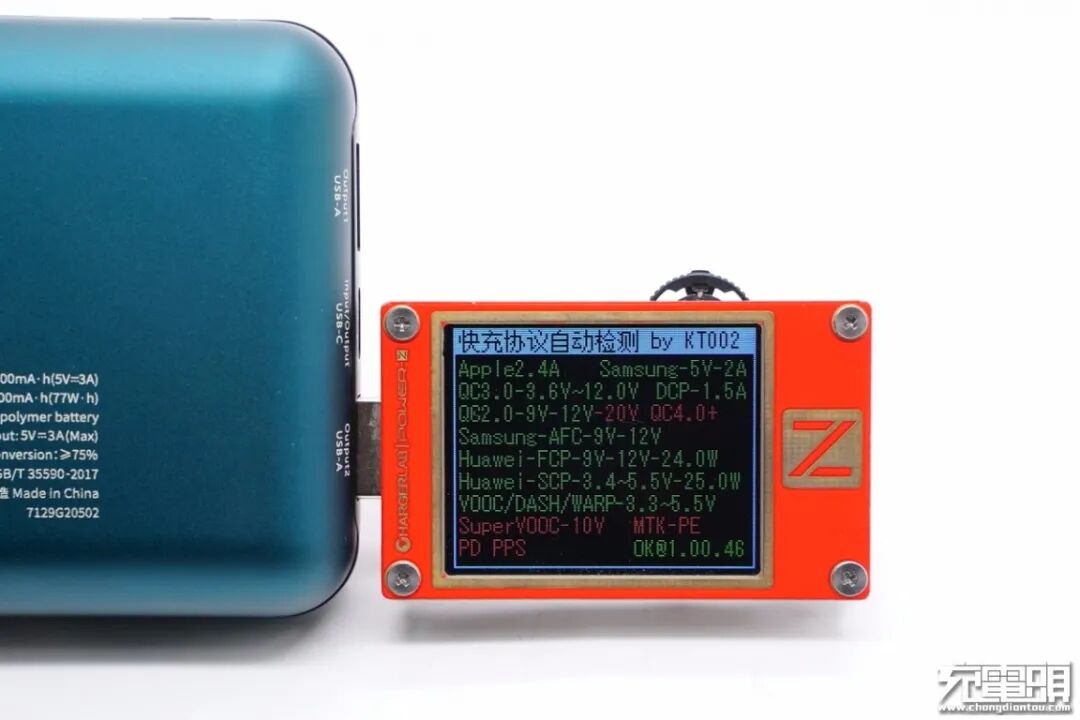

使用ChargerLAB POWER-Z KT002读取USB-C接口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS快充协议。

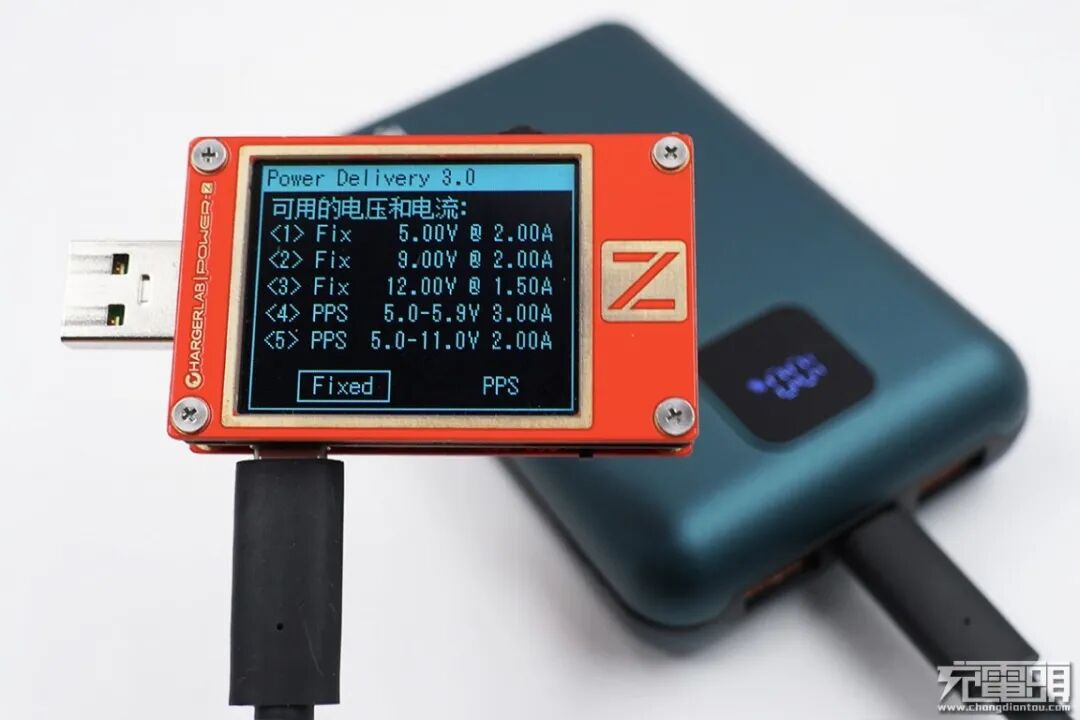

此外PDO报文显示USB-C口还具备5V2A、9V2A、12V1.5A三个固定电压档位，以及5-5.9V3A和5-11V2A两组PPS电压档位。

最后读取USB-A1接口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PE2.0协议。

USB-A2接口输出协议和USB-A1口的一模一样。

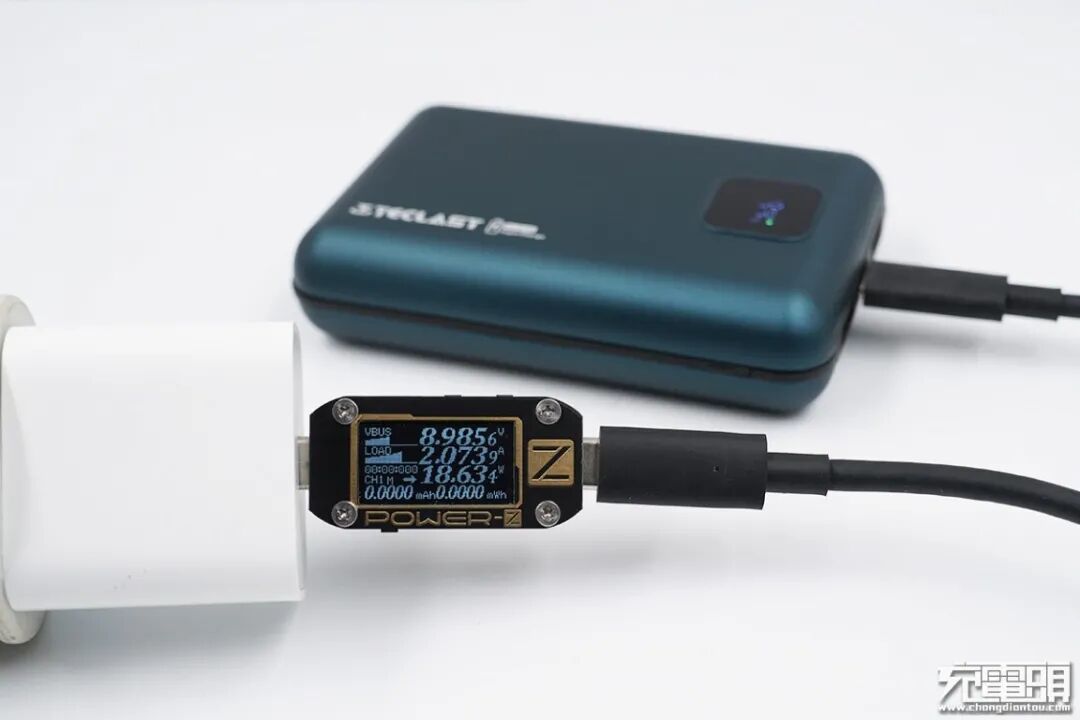

使用PD充电器为充电宝充电，功率为8.98V 2.07A 18.63W，充电宝支持18W PD快充输入。

另外使用这款充电宝给iPhone 12充电，功率为9.11V 1.97A 18.03W，成功握手18W PD快充。

二、台电X20 Pro移动电源拆解

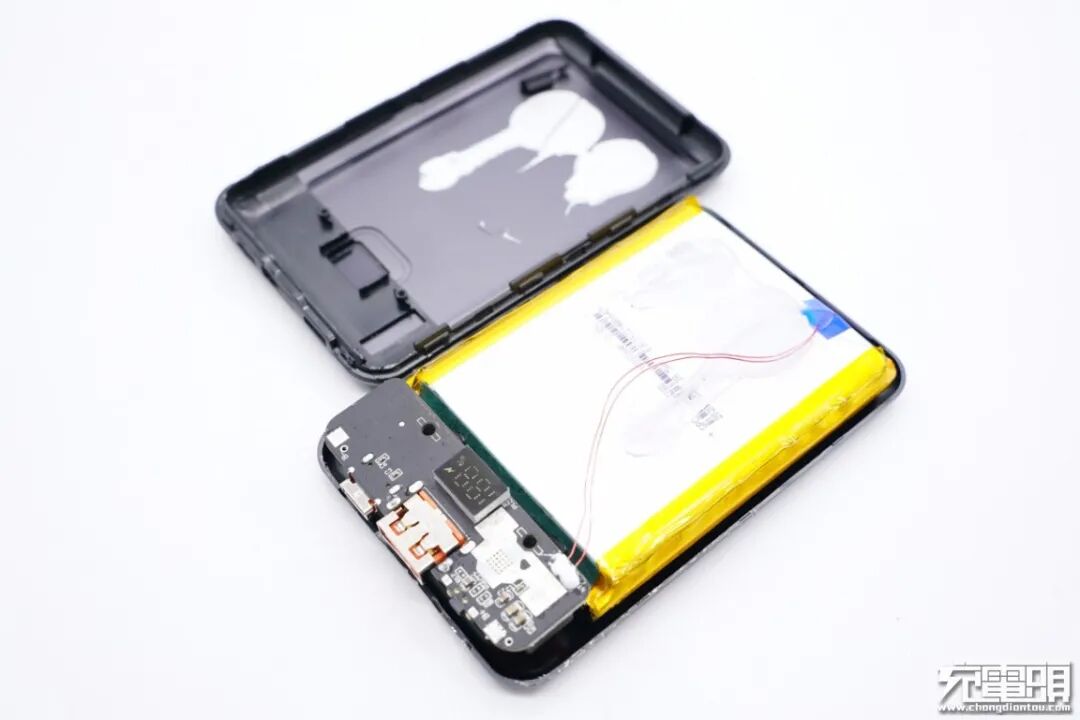

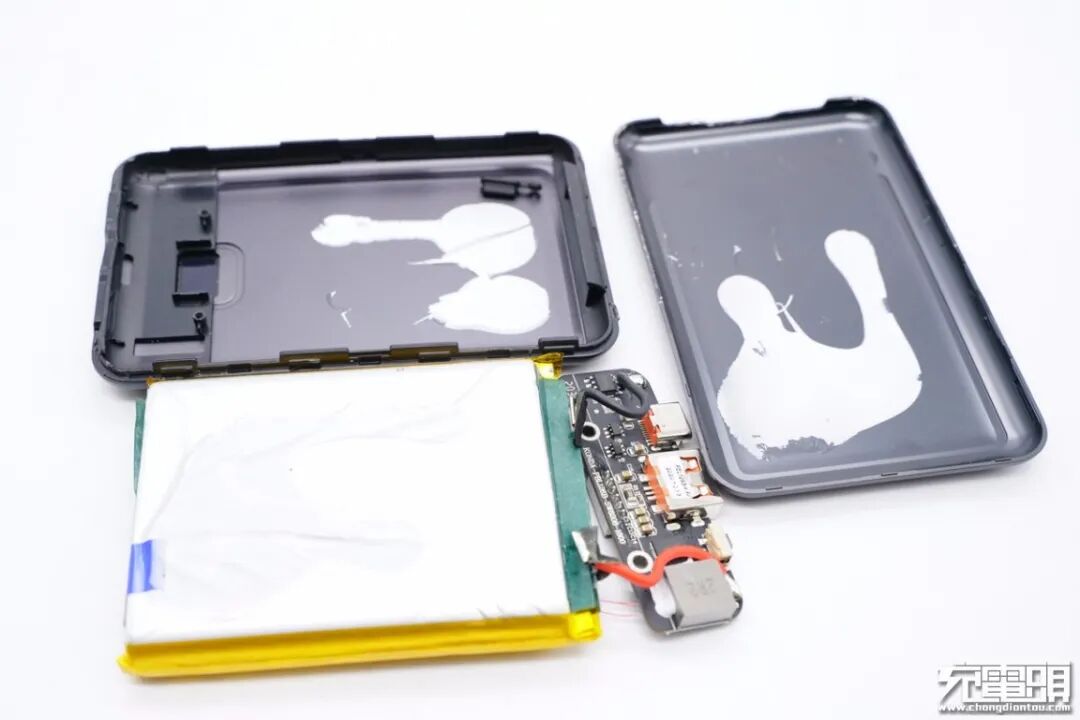

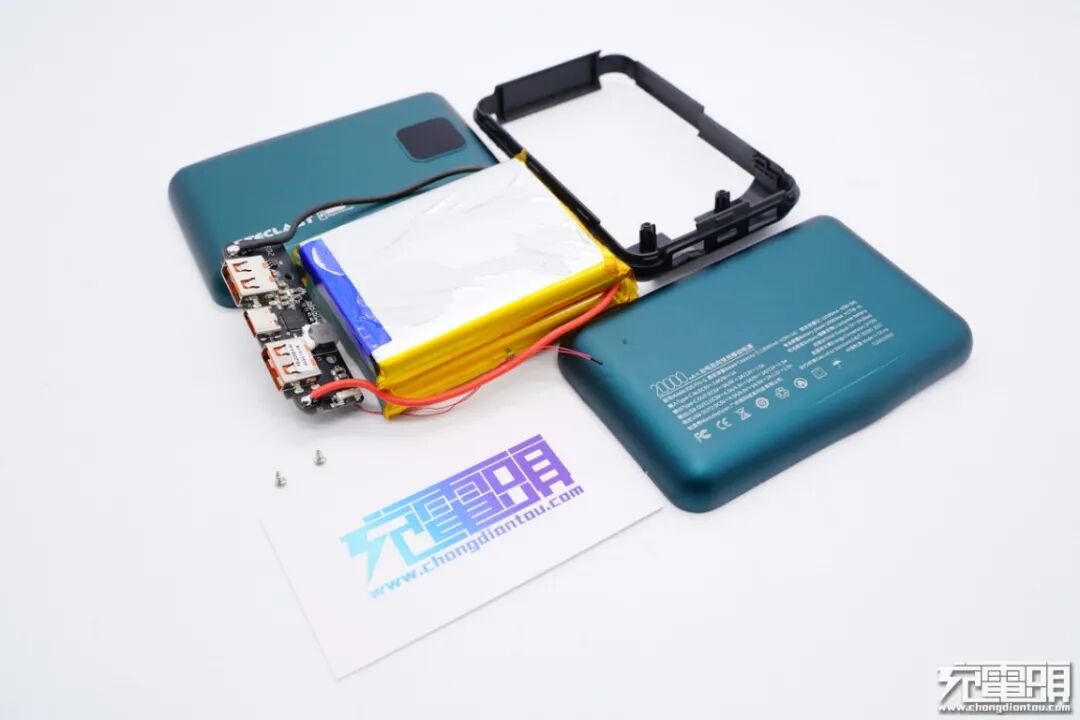

将移动电源拆开，两半机身壳上都打胶帮助固定电芯。

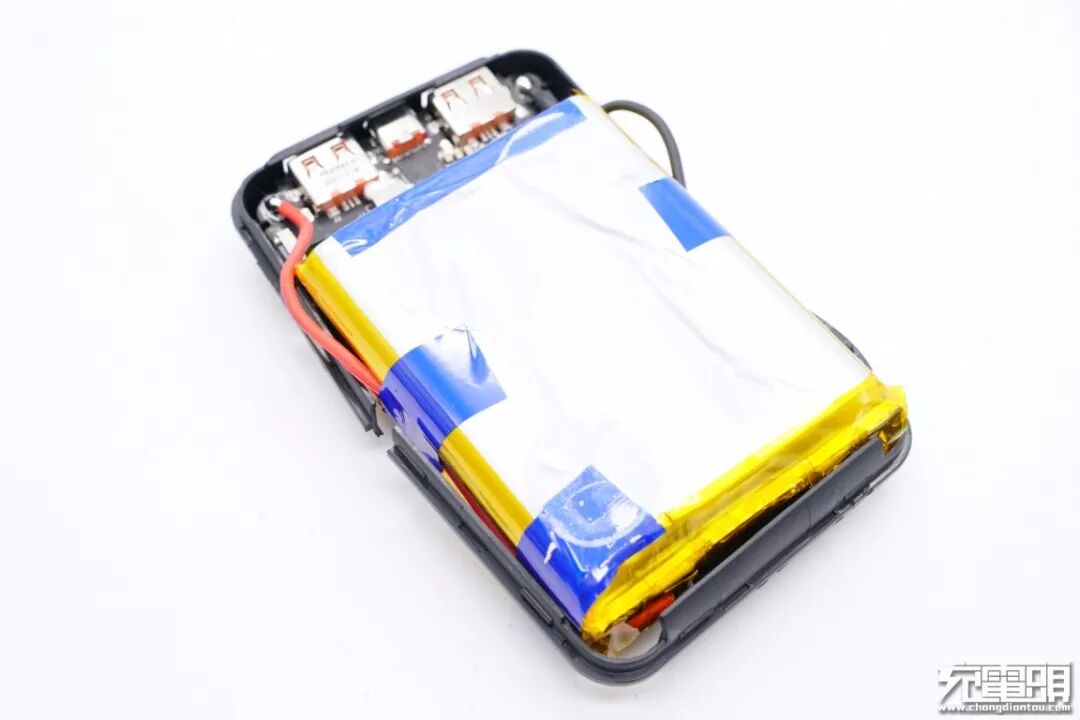

电芯和PCB板套有环形塑料框，有意思的是电芯并没有按照传统方式放置，而是底部对向PCB板，正负极在另一端，通过红黑长导线和PCB板连接，应该是考虑到整体间隙过小的安全性，即电芯与PCB的距离过小，所以对电芯进行倒置设计。

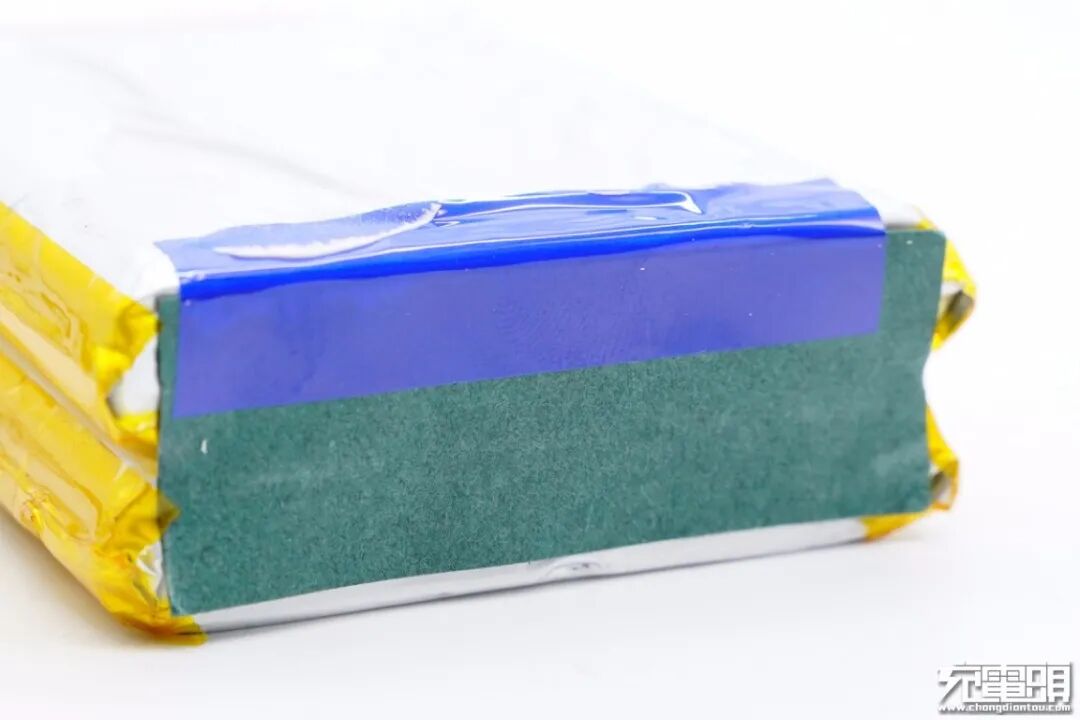

电芯底部贴有青稞绝缘纸。

正负极一端一端除了贴有青稞绝缘纸（已撕掉），还粘贴绝缘胶带。

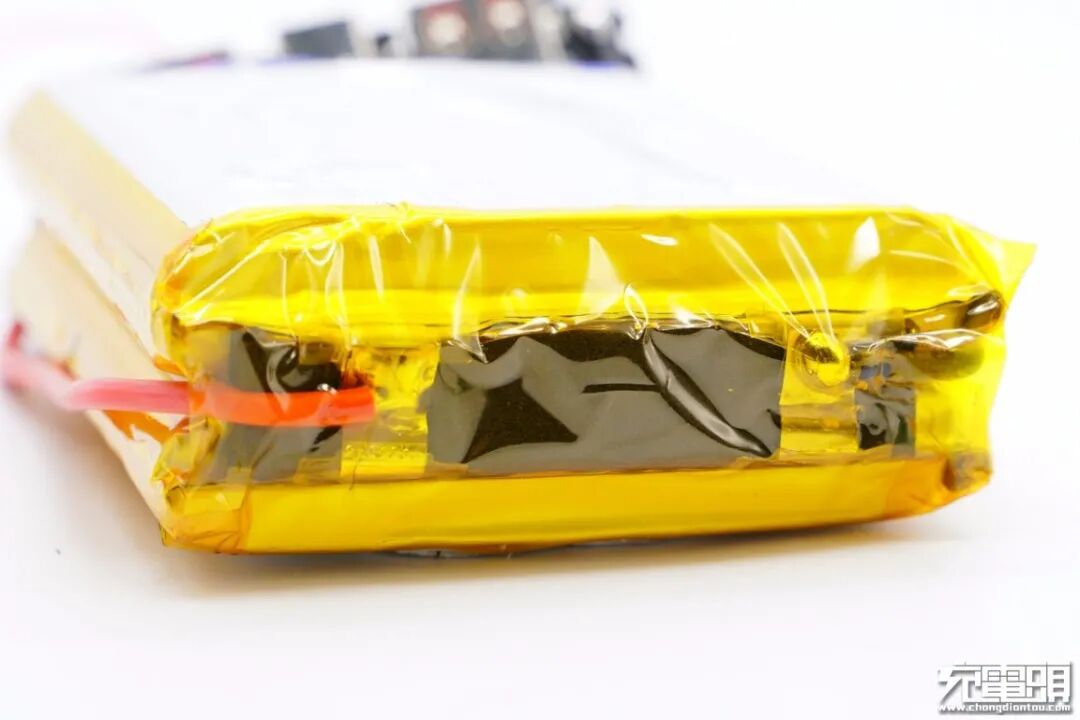

极耳处填充泡棉支撑，两片电池并联连接。

两片电池的镍带通过点焊并联，硅胶线焊接连接，焊点圆润饱满。

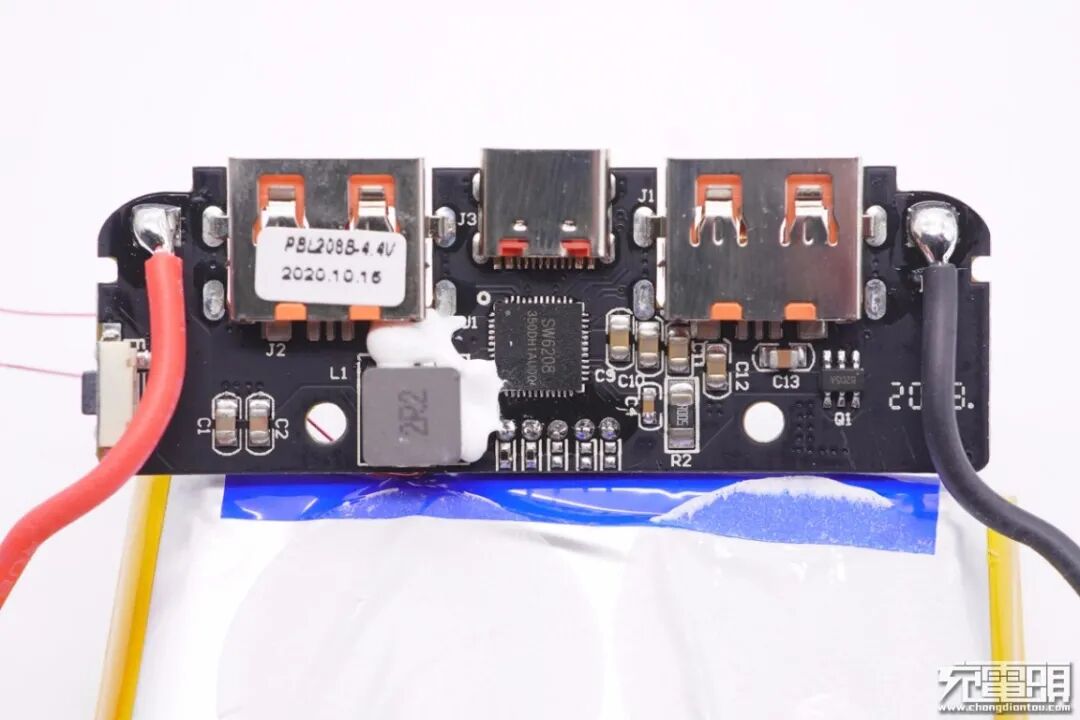

PCB板正面一览，中间区域设有移动电源主控芯片和电感，电感打胶导热加固。

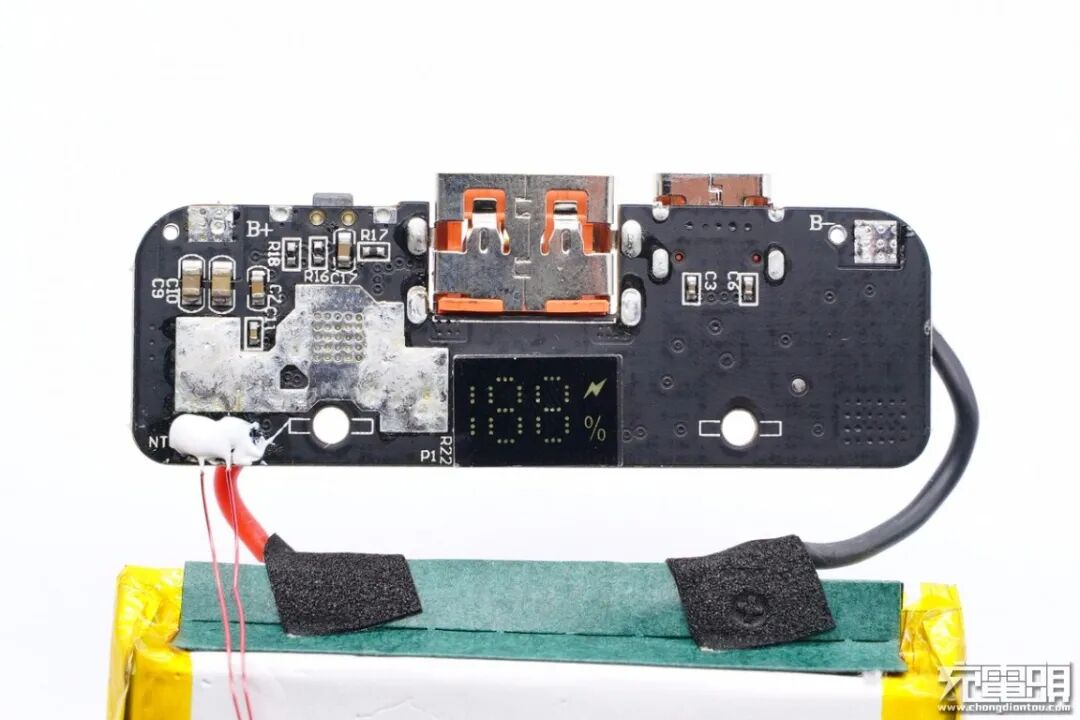

背面中心设有LED显示屏，下方电路板露铜加锡处理，帮助主控芯片和电感散热。

PCB板前端一览，两个USB-A母座沉板过孔焊接，LED显示屏下有泡棉支撑。

经过对PCB板正背面电路观察分析发现，台电这款X20 Pro移动电源采用一颗主控芯片进行升/降压转换实现2A1C三口任一口快充输入/输出，多口输出功率智能分配。下面我们从电芯放电到三路输出来了解各元器件信息。

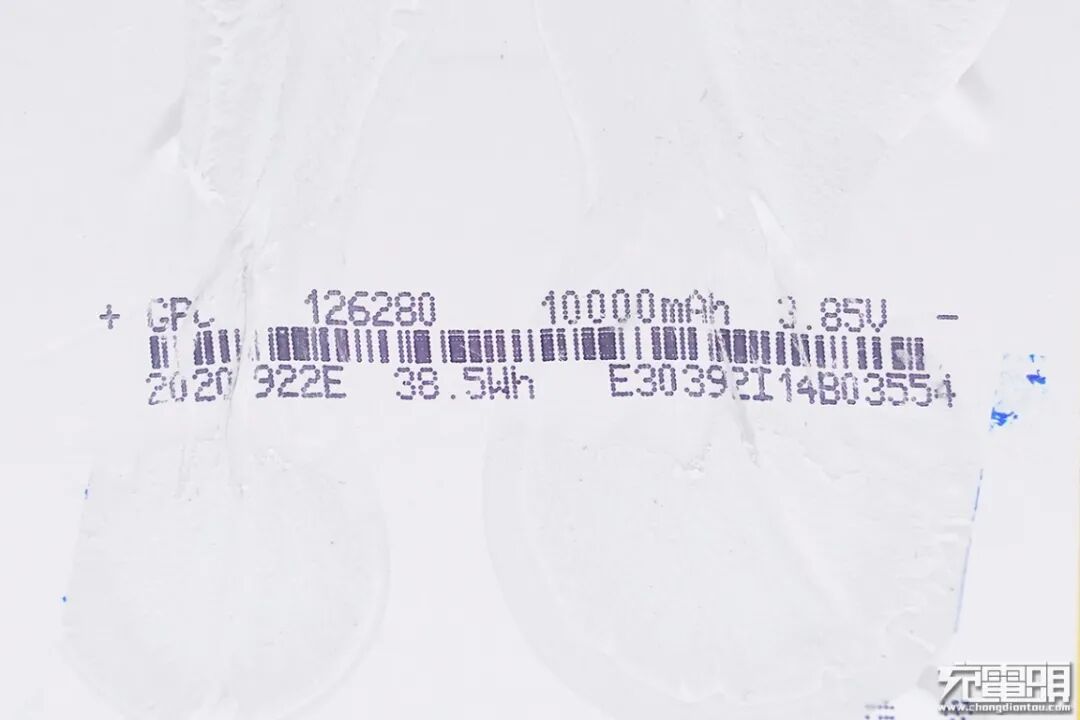

台电X系列能拥有极致迷你的体积，其“功臣”首当其冲就是电芯的选择上采用了高密度电芯，我们看到电芯规格为长80mm，宽62mm，厚12mm；电芯品牌为业界中高端定位常见的格林德，单块规格为10000mAh/3.85V/38.5Wh。

通过计算我们算出其电池的能量密度，按照能量密度公式：电池能量/体积=10000mAh*3.85V/12*62*80mm，转换单位可知该电池的能量密度为646.84Wh/dm³。对比市面上最常见的1260110电池，能量密度为467.17Wh/dm³，能量密度相较提高了38%，这就是该款充电宝轻薄的核心原因。

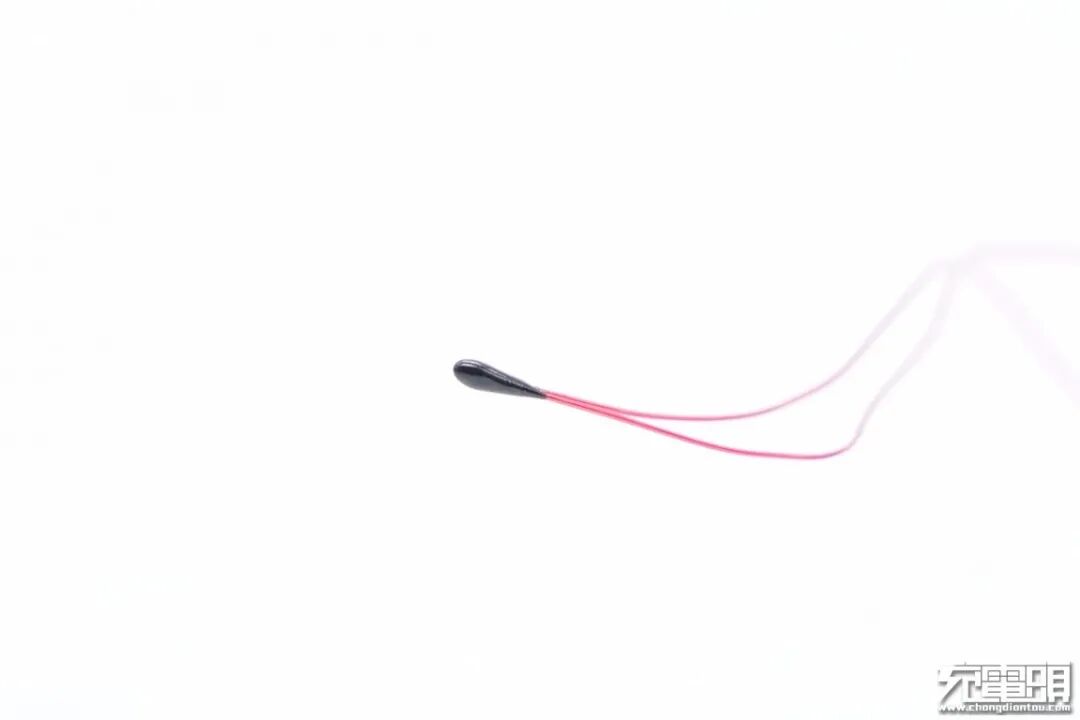

用于检测电池温度的热敏电阻。

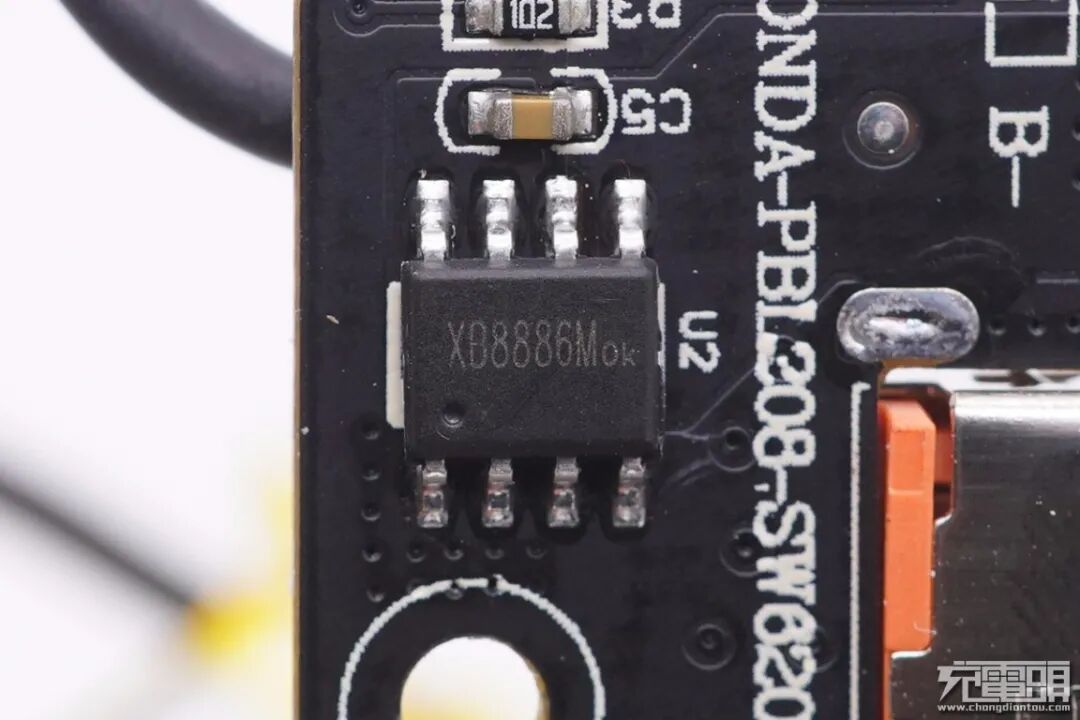

苏州XYsemi赛芯微XB8886M一体化锂电保护芯片，适用于高压平台锂电池保护，内置8.5mΩ保护管，用于移动电源的电池过充过放过流保护。

移动电源主控芯片采用智融SW6208。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，数码管/LED灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

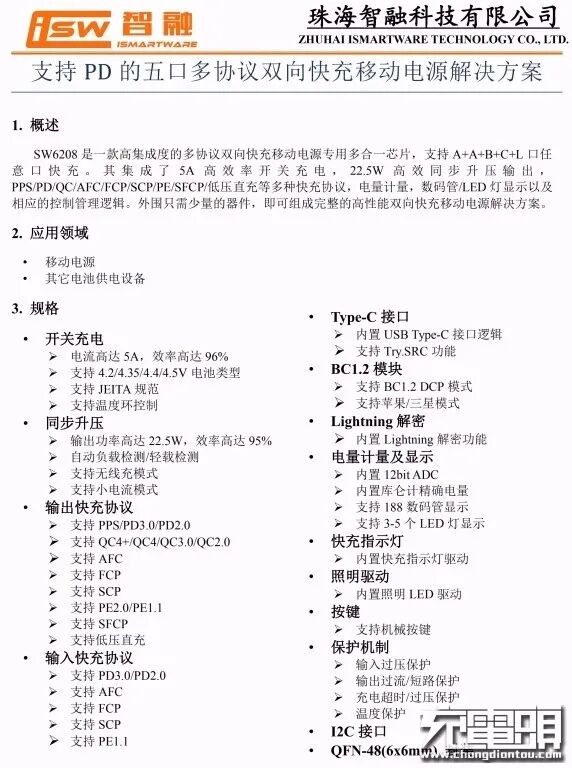

智融SW6208规格资料。

充电头网了解到，智融SW6208还被傲基支架式无线充移动电源、ZYXEI 22.5W全协议快充移动电源、ANKER 18W双USB-A口快充移动电源、绿巨能PD100W笔记本移动电源、ELEPOWER Thunder 18W双向快充移动电源、RAVPower口红移动电源等众多产品采用，获得众多客户青睐。此外智融的快充芯片还可用于USB PD快充充电器等领域。

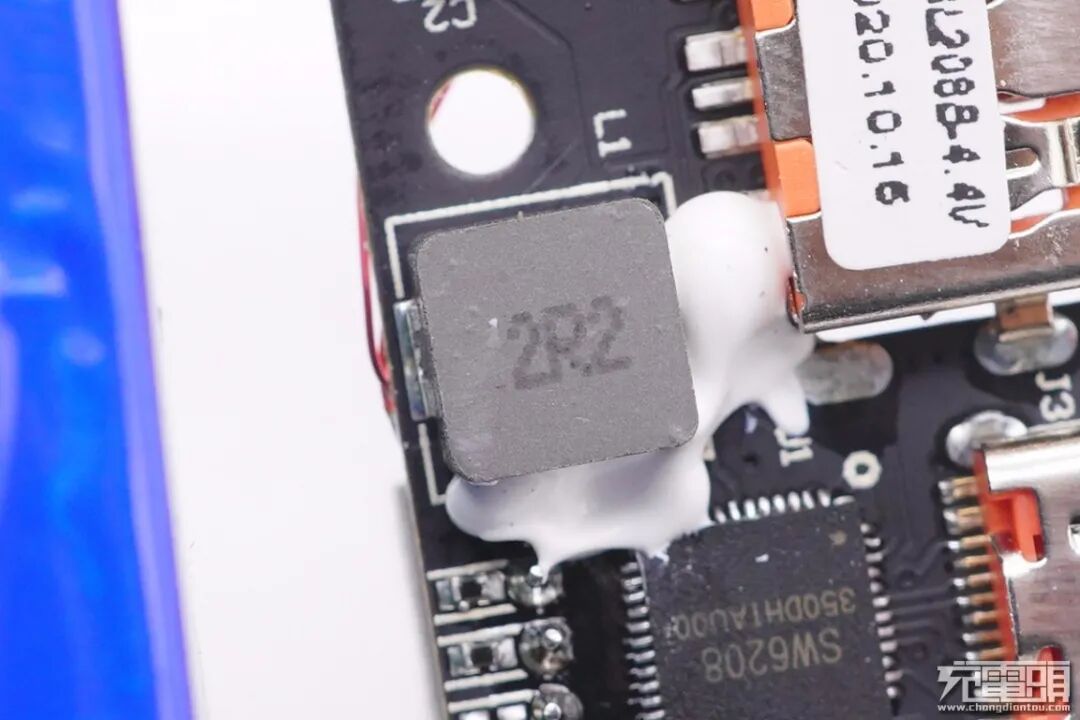

2R2升降压电感特写。

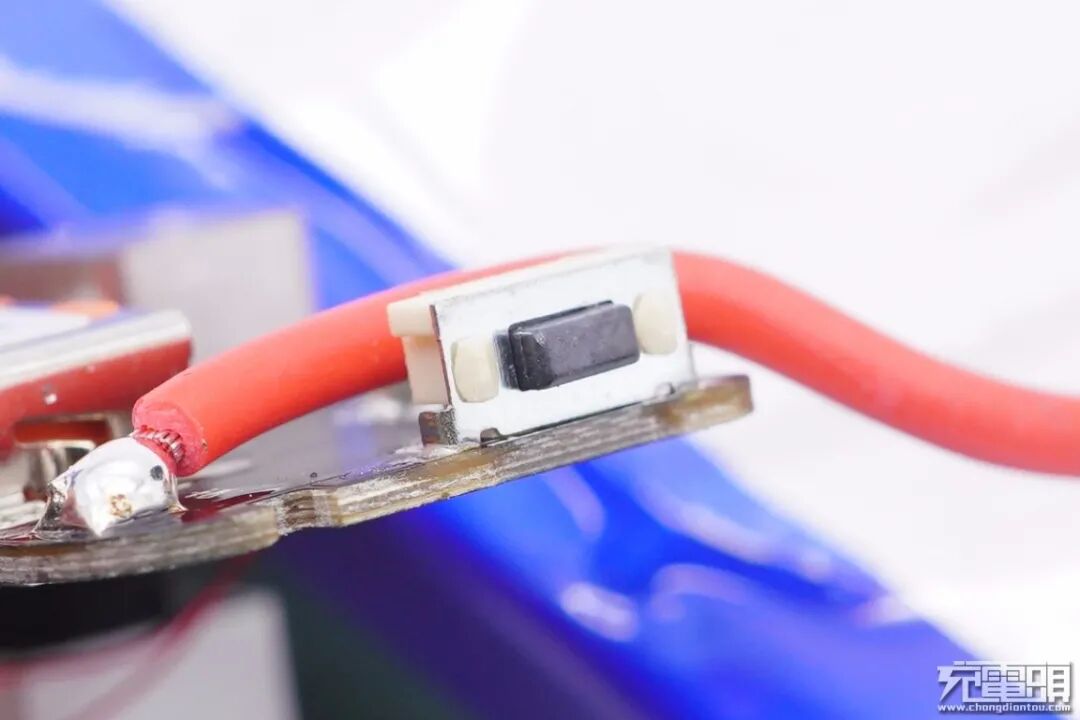

电源键特写，贴片焊接。

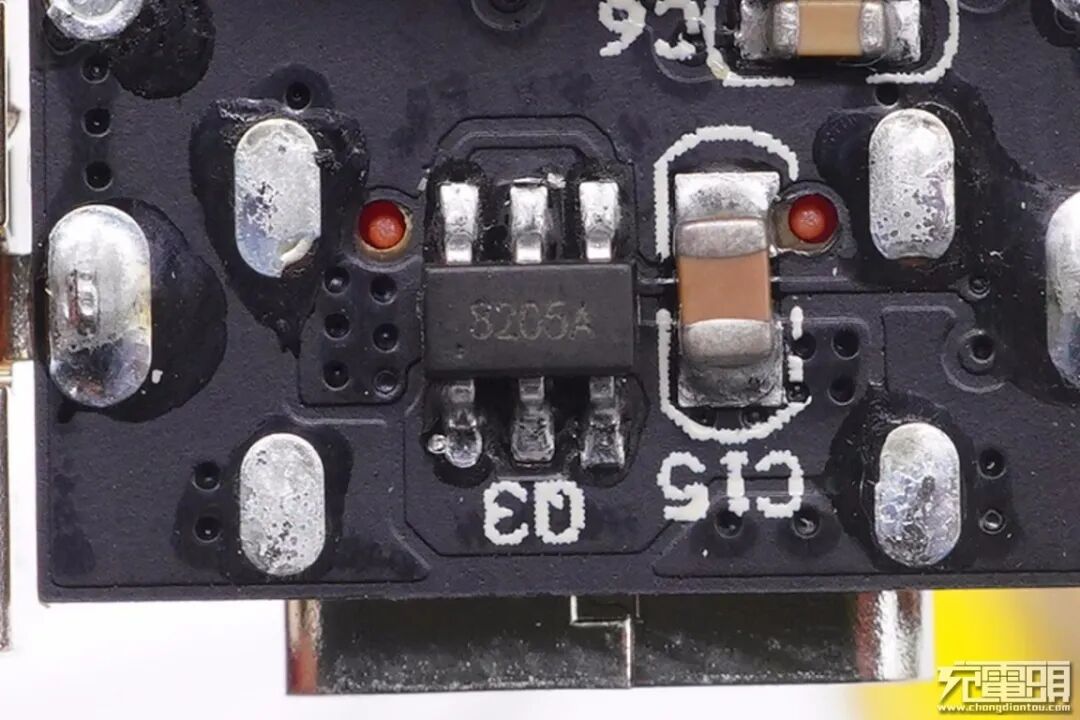

8205A 双NMOS管，每个接口都配有一颗，用于单口快充时关闭其他接口。

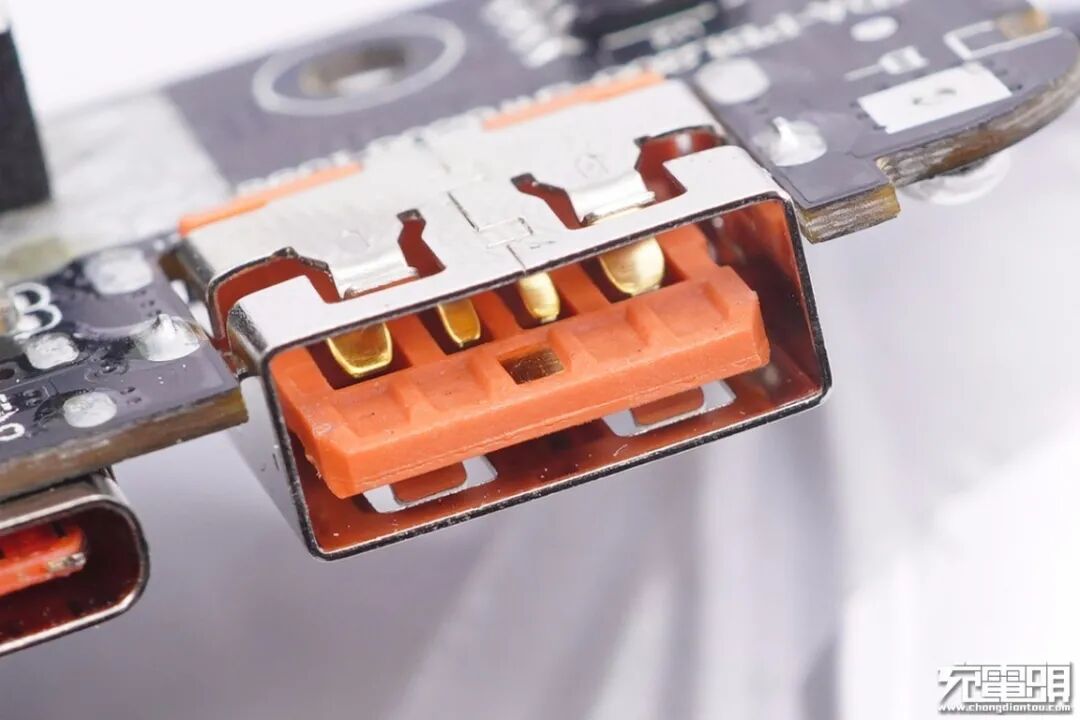

USB-A母座特写。外体镀镍，内部触点镀金，正负极弹片加宽并加入辅助触点用于大电流快充。

另一个USB-A母座特写，采用同样设计。

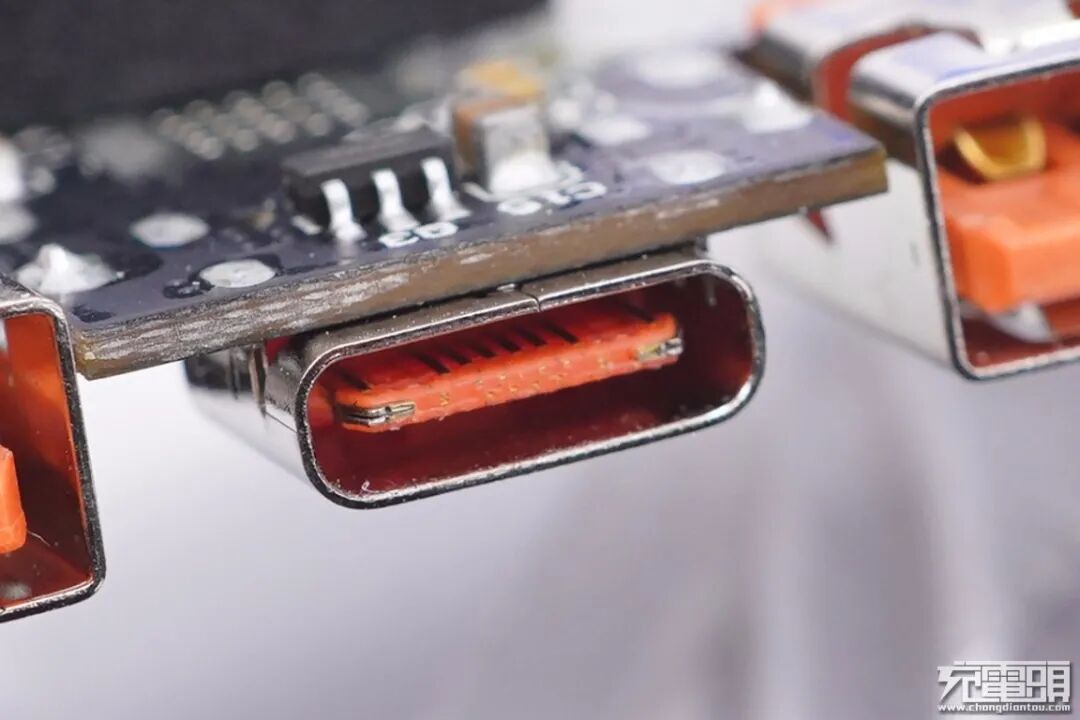

USB-C母座特写，橙色胶芯，内部夹钢片，更加耐用。

LED显示屏特写，采用泡棉支撑固定。

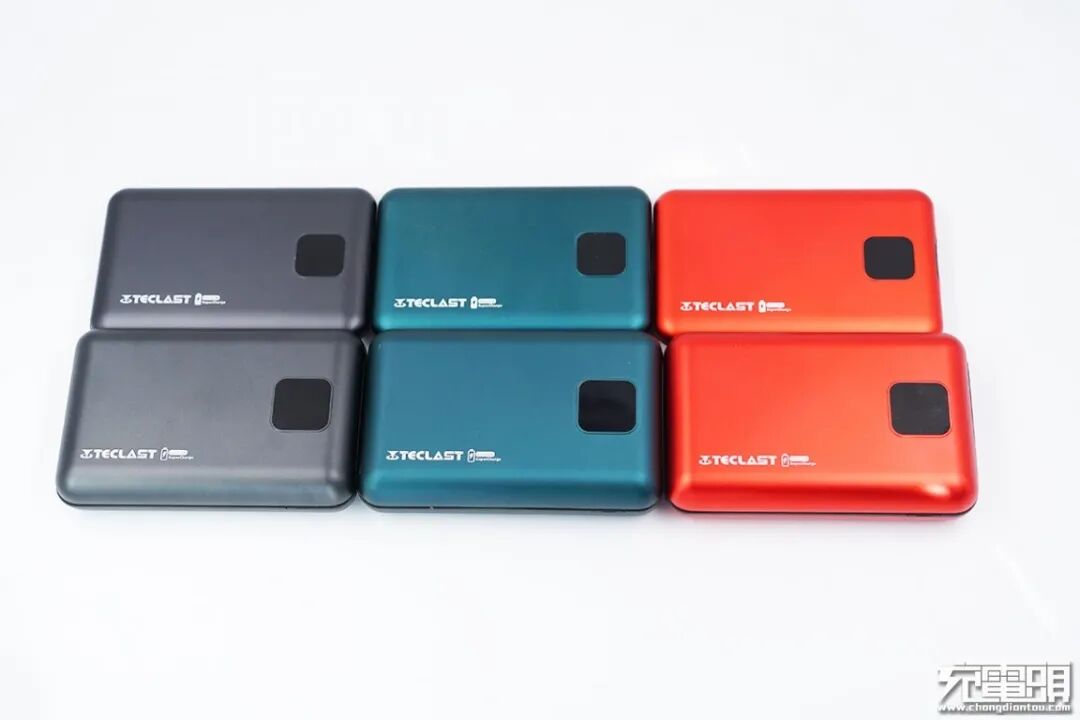

X20 Pro移动电源全家福。

顺便将X10 Pro移动电源也拆开看看。

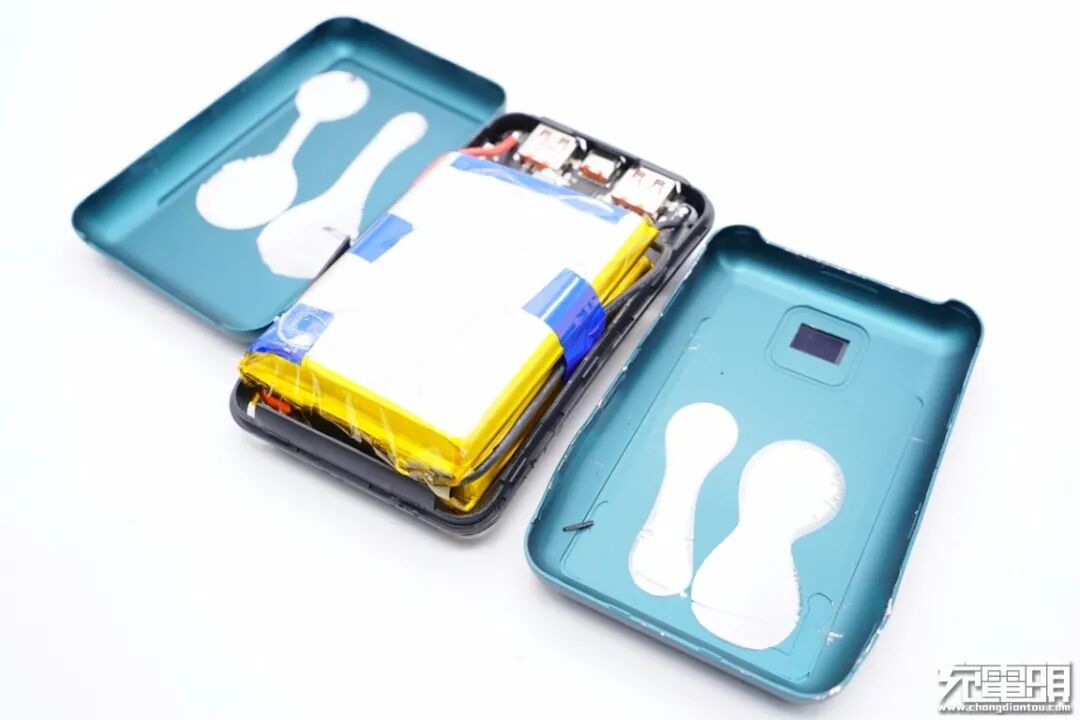

机身壳上同样打胶处理，电芯两端也做了绝缘措施。

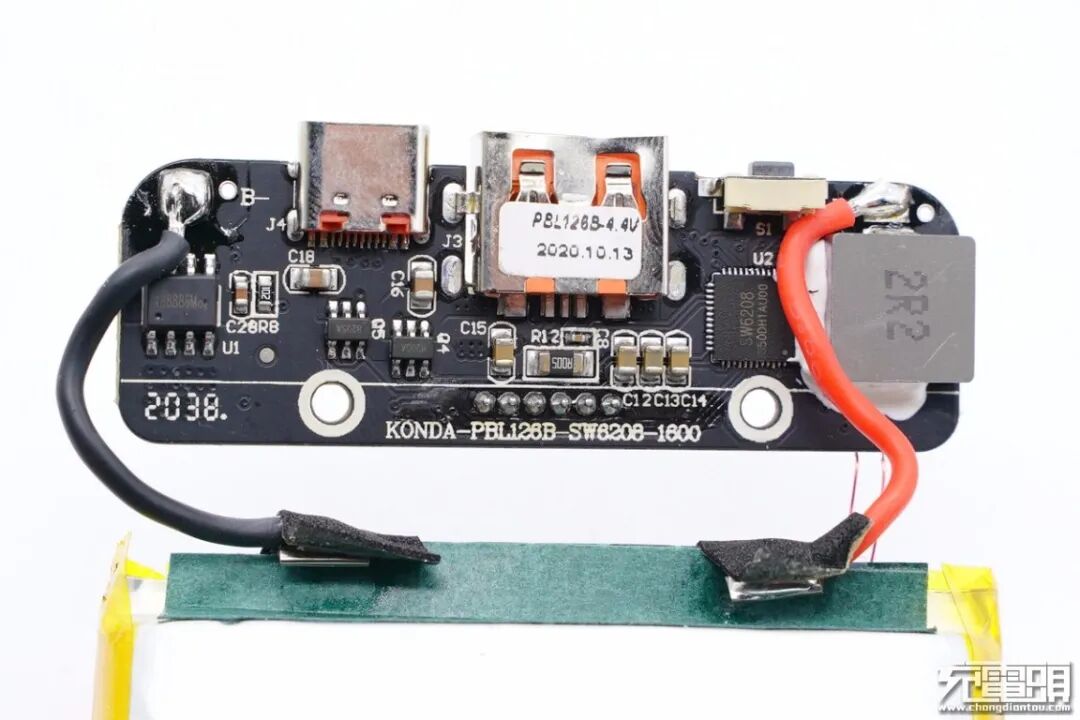

PCB板一览，最左侧是赛芯微XB8886M锂电保护芯片，右侧是智融SW6208主控芯片和电感，电芯焊点贴绝缘胶带绝缘。

PCB板背面一览，左侧热敏电阻焊点涂胶加固，左侧区域露铜加锡处理，增加散热，中间是LED显示屏。

充电头网拆解总结

台电X系列移动电源拥有标准版本及快充Pro版本，均采用铝合金材质外壳，侧边弧面设计。更加细化来说，X10 Pro容量小，机身小巧扁平，主要面向日常生活使用；X20 Pro容量大，续航强，支持三台设备同时充电，适合出远门使用。两款移动电源均支持18W双向快充，支持QC、AFC、FCP、SCP、PE、PD、PPS主流快充协议，兼容性好。

充电头网通过拆解了解到，两款移动电源内部设计风格也差不多，均采用智融SW6208主控芯片进行升降压转换，实现移动电源单口快充，多口输出功率智能分配。PCB板上对应主控芯片处都做了露铜加锡处理，USB母座过孔焊接，电芯做了充分绝缘处理，并配有锂电保护电路和热敏电阻进行过充过放以及温度保护，整体做工扎实。

值得一提的是采用定位较高的高密度电芯，使在同规格容量下做出体积更小的产品，使用上可拥有较为明显的轻薄及小的体验，对于消费者对充电宝体积有追求的话，可以多关注一下。
