拆一款游戏本专用120W氮化镓适配器！

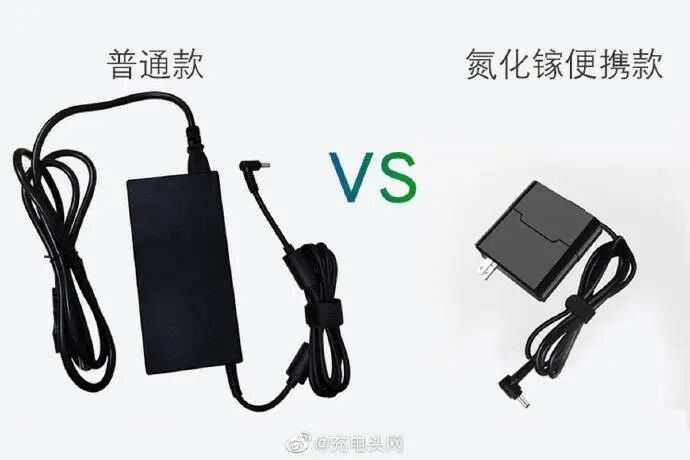

目前市面上绝大部分氮化镓充电器都是USB PD充电器，单口输出功率最高20V5A 100W，可以为超极本、平板、手机等设备提供轻巧便携的PD快充体验。然而游戏笔记本却没办法享受到这个红利，因为性能强大的游戏本功率已经超过USB PD 100W上限，游戏本用户只能使用又重又大的祖传大板砖。
面对这种情况，尚巡将氮化镓高频高效优势应用到超大功率笔记本充电器当中，专门为游戏本而开发了一款120W游戏本氮化镓充电器，让游戏玩家也能体验到氮化镓充电器小巧强大便携优势。下面充电头网就对这款充电器进行详细拆解，看看其内部如何设计。
一、尚巡120W氮化镓充电器外观
包装盒设计十分简洁，正面印有尚巡品牌、灰色的氮化镓（GaN）标识以及产品名称。
背面印有充电器参数以及制造商信息。

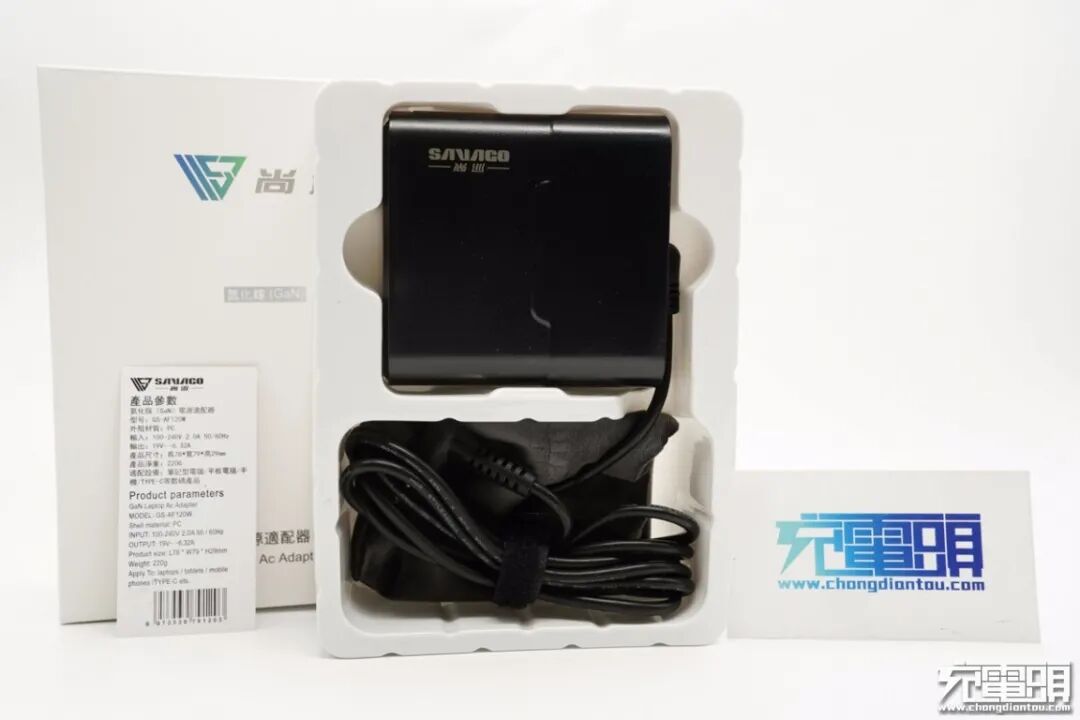

包装内含充电器、收纳袋和使用说明书。

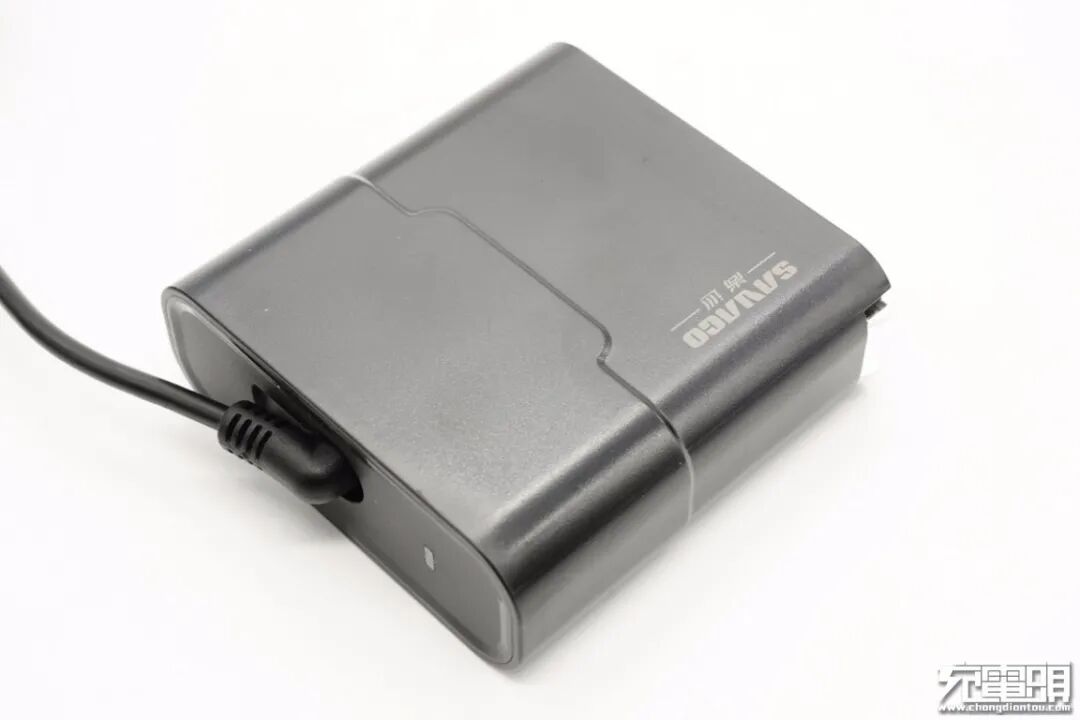

充电器采用PC阻燃材质黑色外壳，表面哑光处理，机身两侧过渡圆润。机身壳前后大小不一样，中间看上去有凸出，整个外壳像是拼装而成，设计很有特点。
机身一角印有尚巡品牌logo。

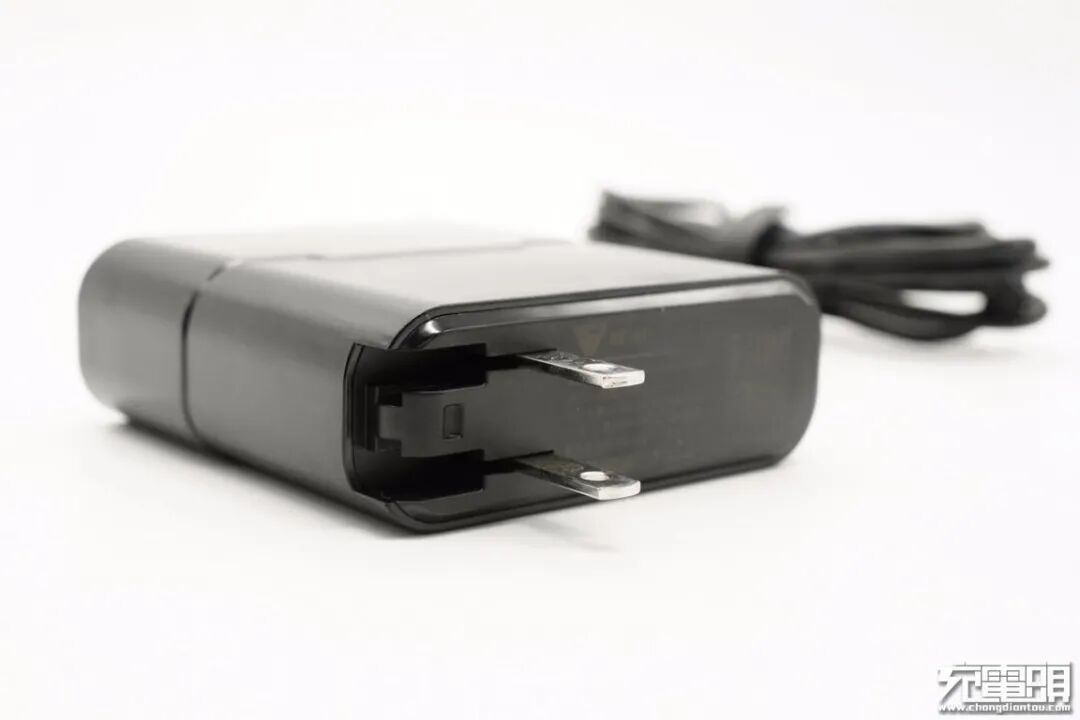

充电器输入端配备可折叠美规插脚。
输入端外壳标有参数信息，边缘设有导光圈
型号：GS-AF-120W
输入：100-240V~50/60HZ 2A
输出：19V6.32A
制造商：深圳市尚合电子工业有限公司
产品已经通过了CE、FCC、RoHS认证。

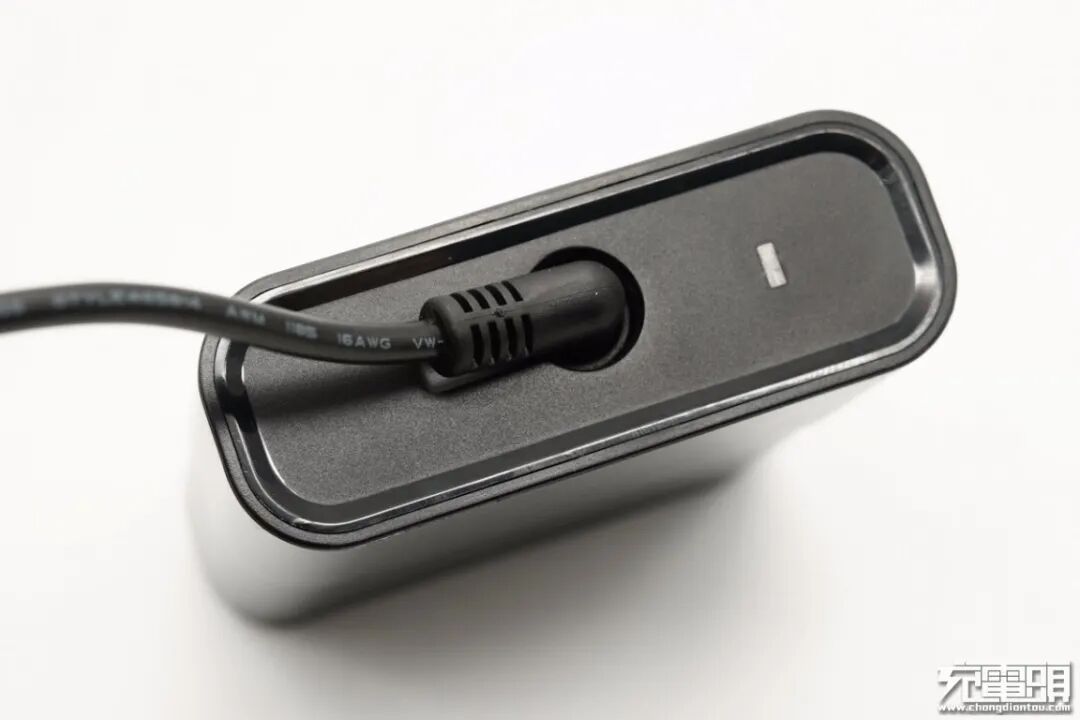

输出顶面配有LED指示灯，线缆两端均采用90°弯折设计，且都做了抗弯折处理。

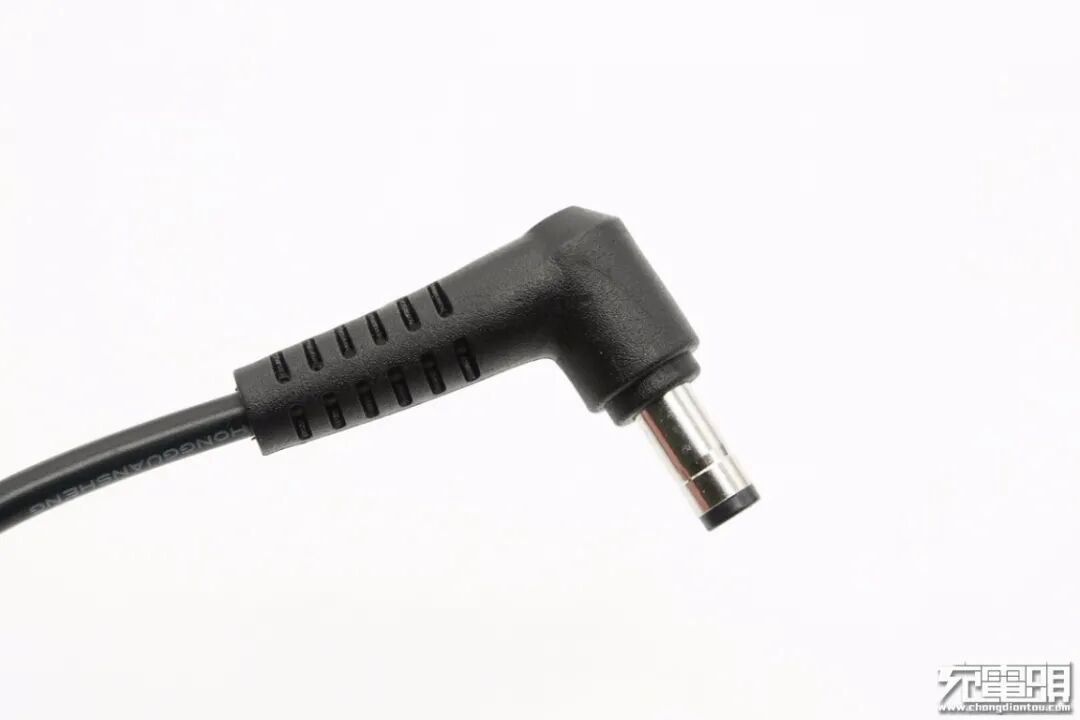

线缆输出端特写。

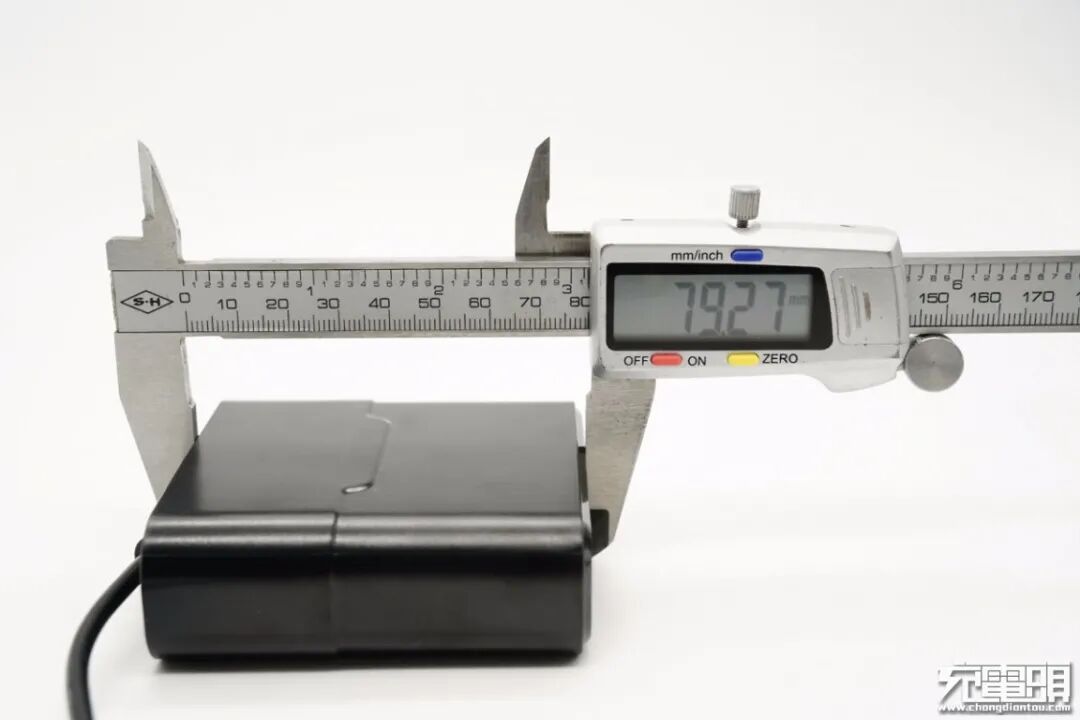

使用游标卡尺实测充电器机身长度约为79.27mm。
宽度为76.71mm。

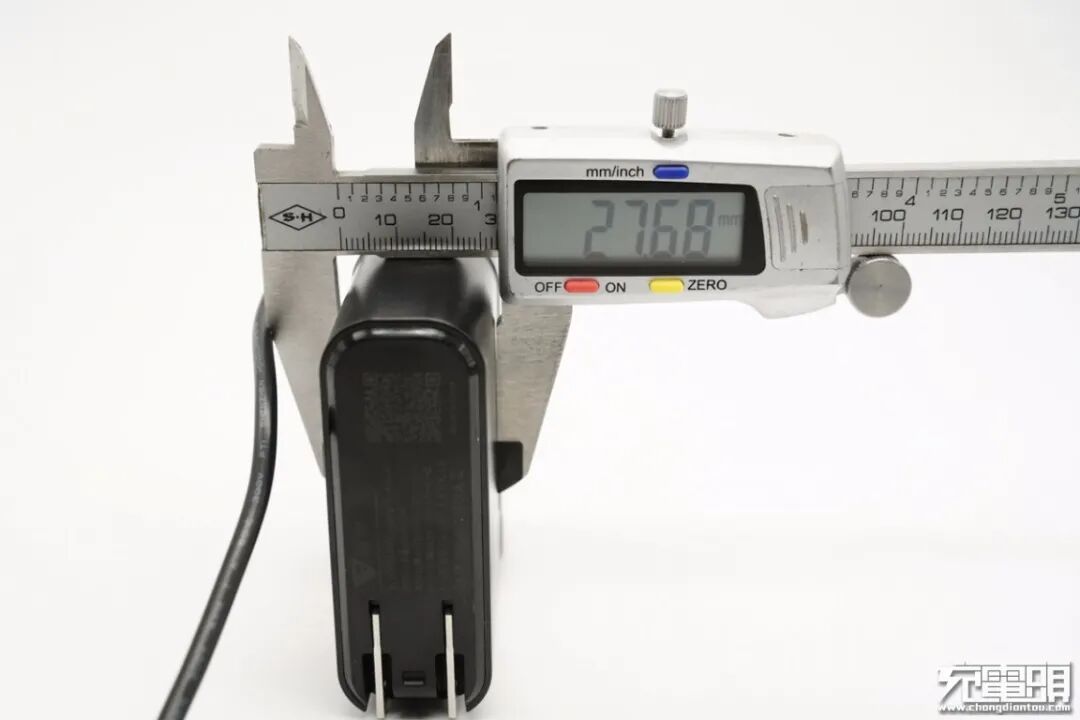

厚度为27.68mm。
输出线缆长约1.7米。

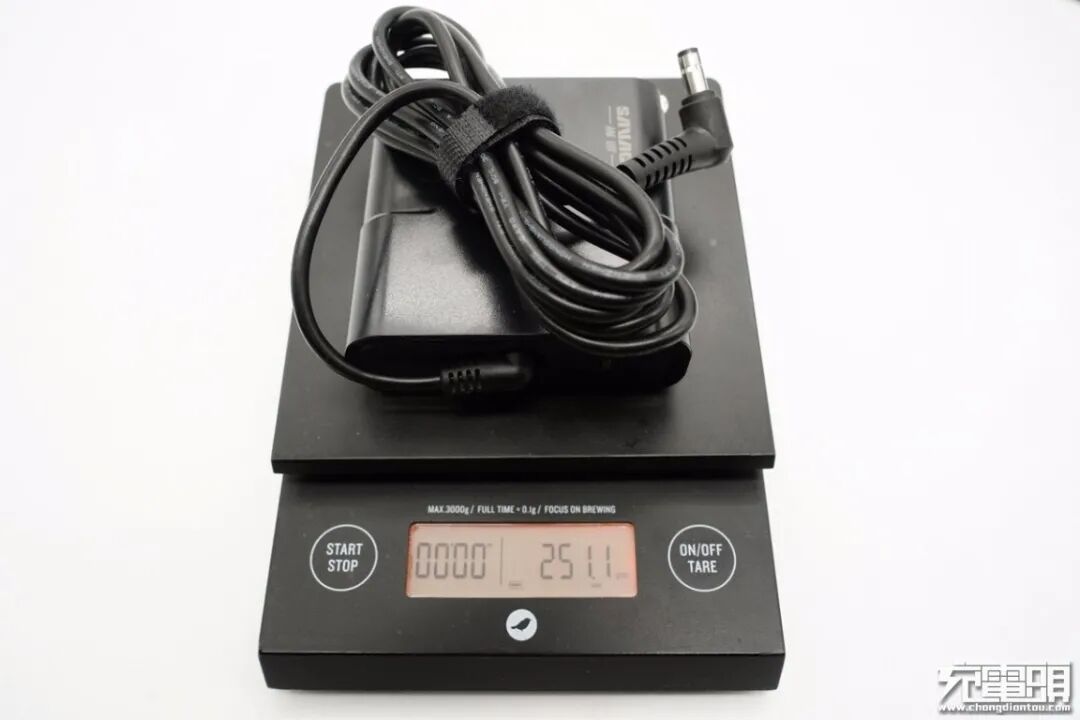

产品总重量约为251g。
二、尚巡120W氮化镓充电器拆解

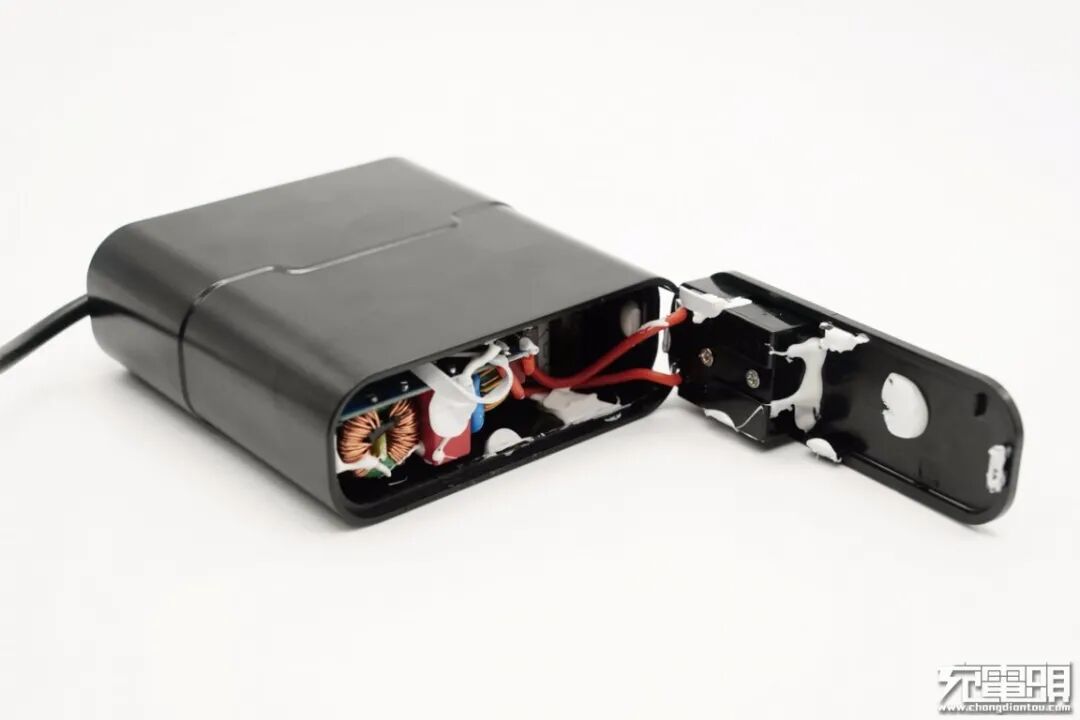

将输入端外壳拆开，插脚和PCB板通过导线连接通电，导线打胶绝缘。

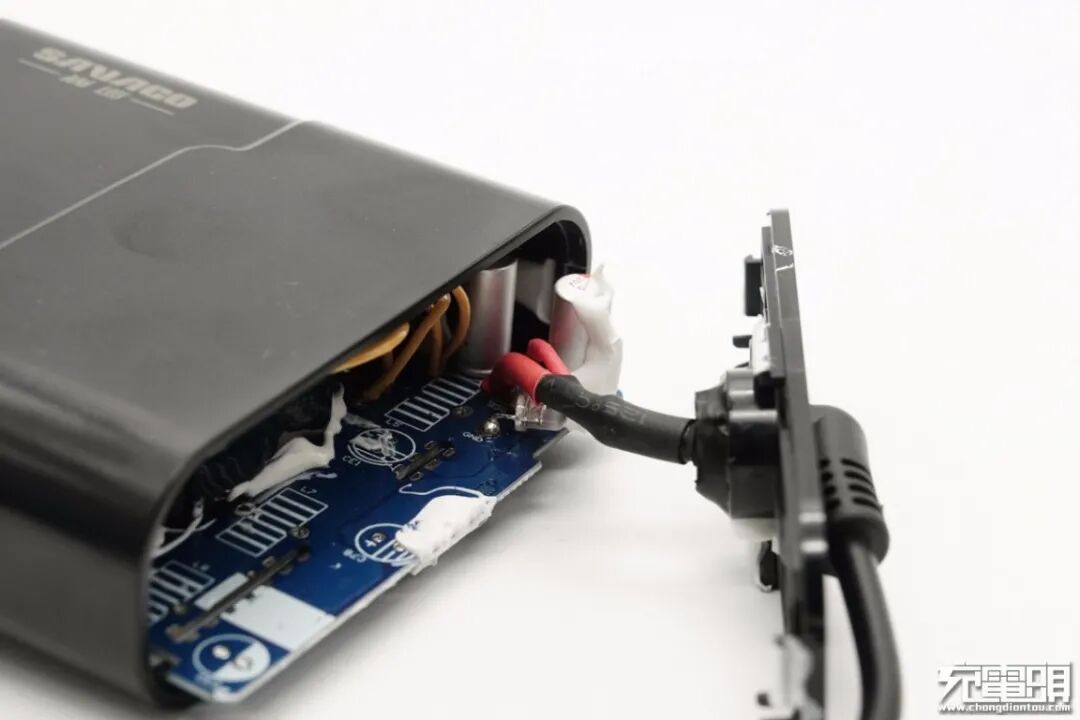

输出端外壳也拆开，输出导线用热缩管绝缘。

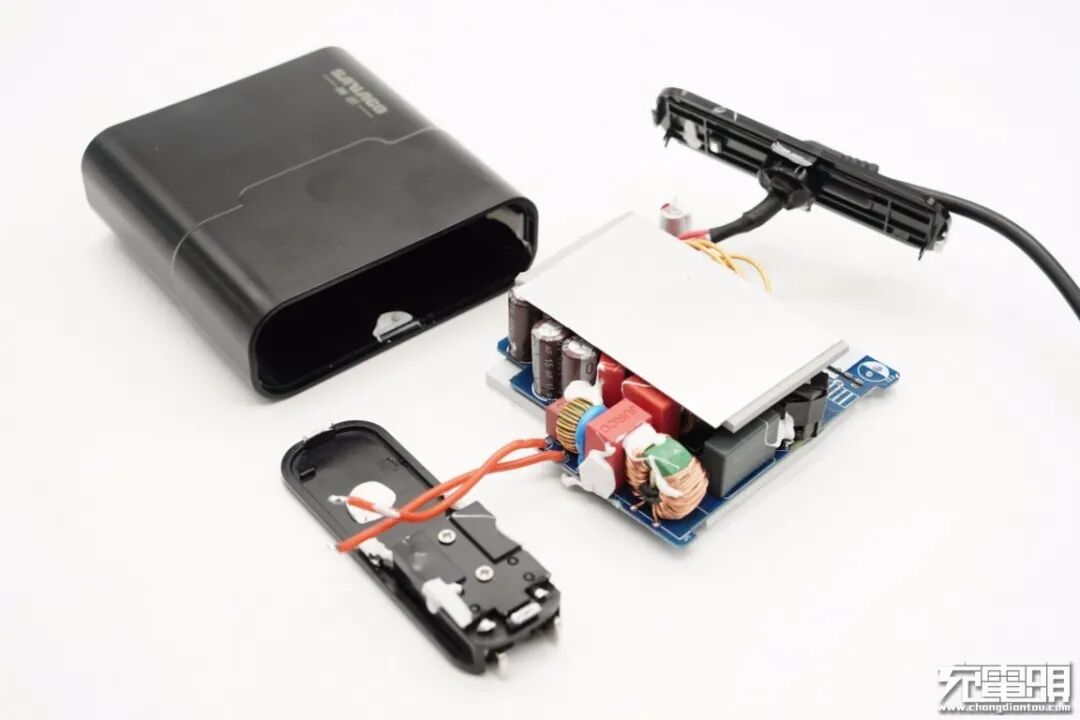

两端外壳拆开后即可将充电器取出。

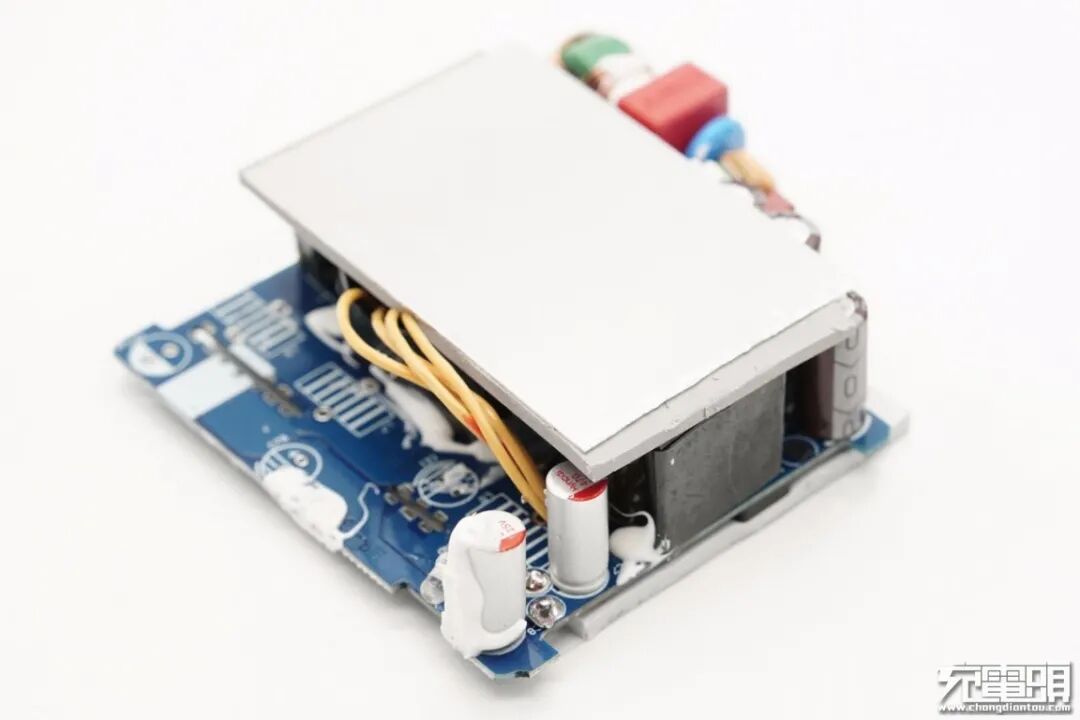

PCB板正面覆盖导热垫和散热片。

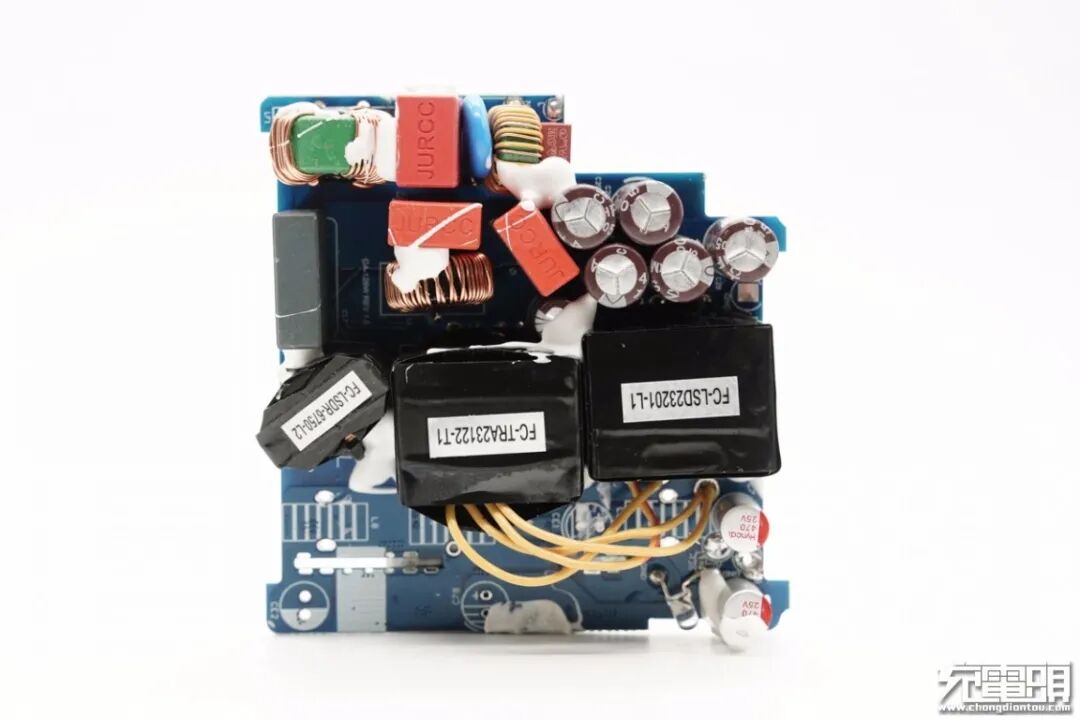

取下导热垫，正面最显眼的是PFC升压电感和变压器。输出端预留有空间和焊盘，可以基于这款设计焊接PD降压小板生产多口PD快充产品。

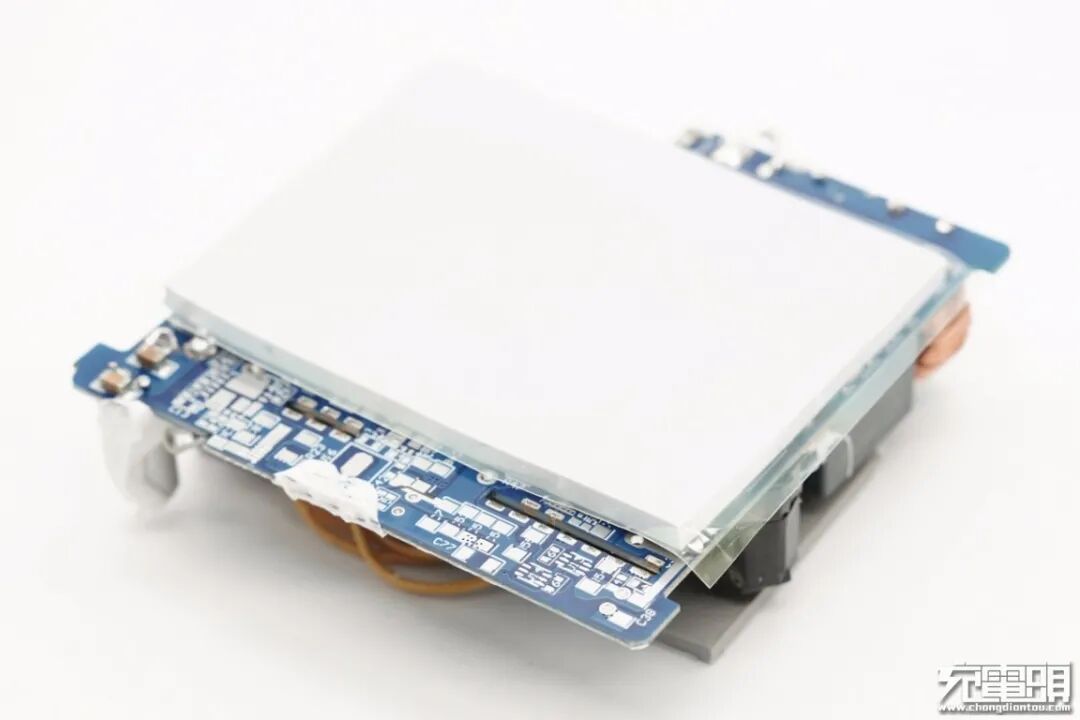

背面也贴有导热垫，此外还额外贴有一层绝缘塑料膜。

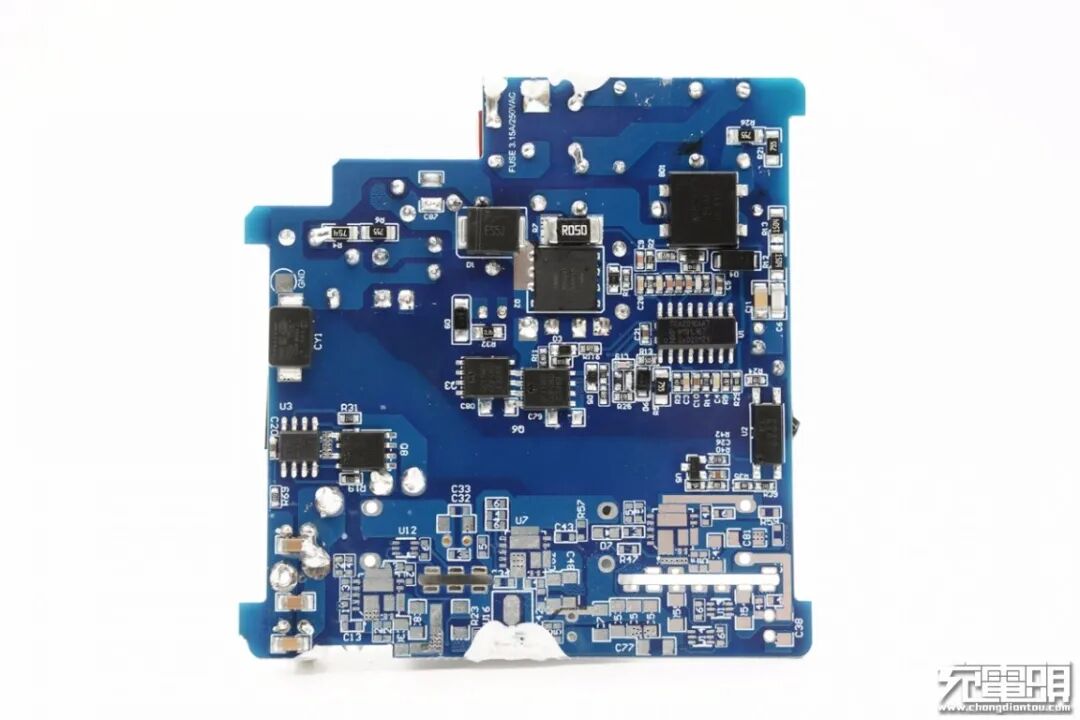

PCB板背面一览，初级采用PFC+LLC架构，由于固定电压输出，次级侧非常简洁，仅设有同步整流控制器和MOS管。
输入端一览，左侧设有保险丝、两级共模电感、压敏电阻和X电容。

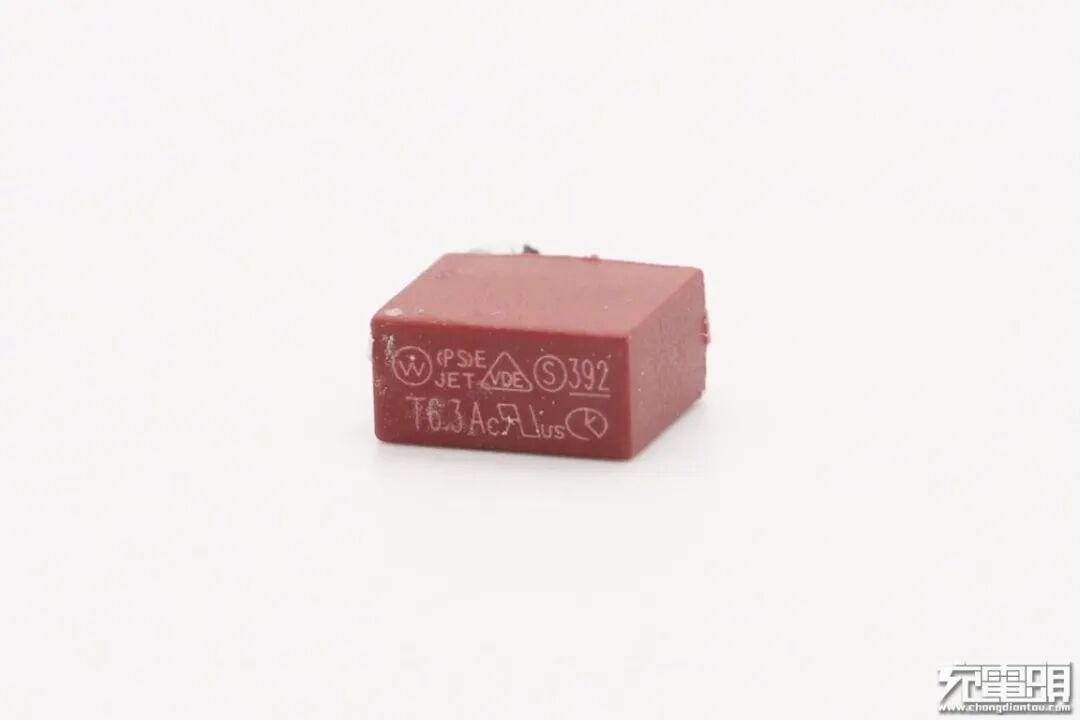

延时保险丝特写，额定电流6.3A。

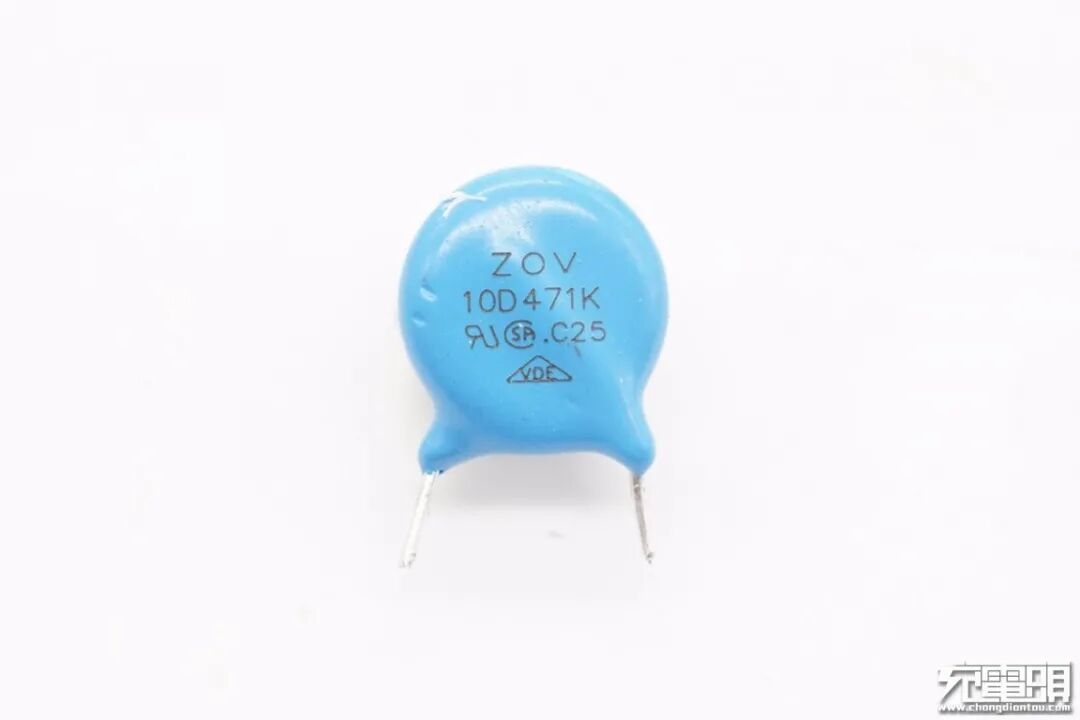

10D471K压敏电阻，用于输入过压保护，当输入交流电压过高时，短路输入，保险丝熔断切断电路，保护后级元件。
共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写。

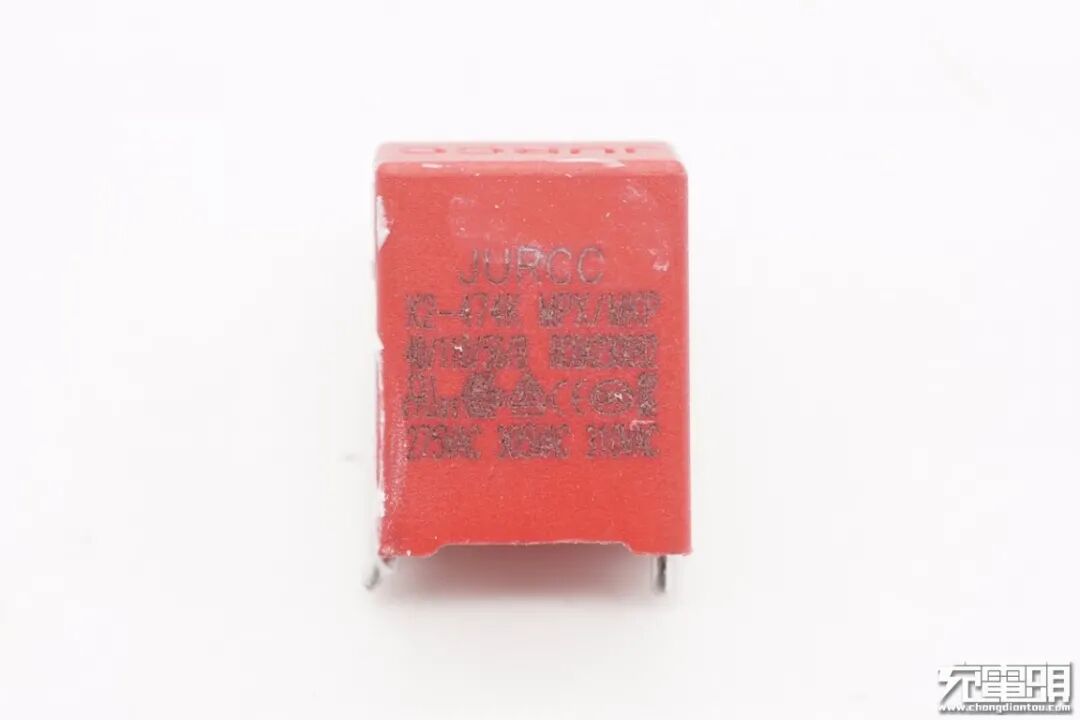

红色X电容来自JURCC捷威电子。

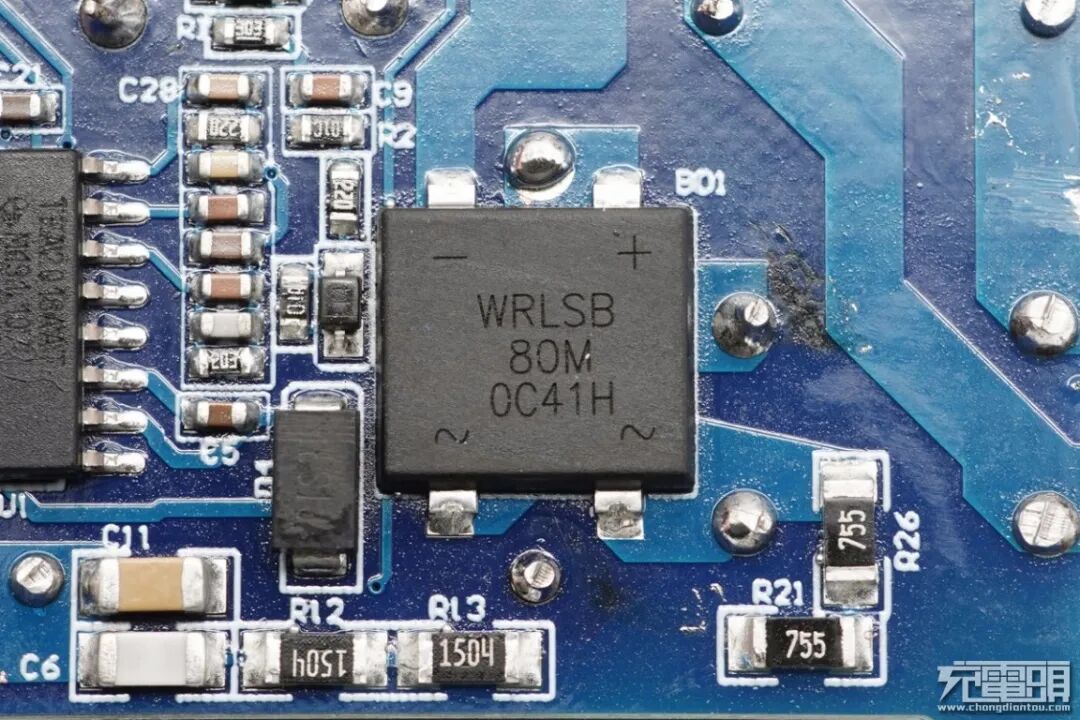

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

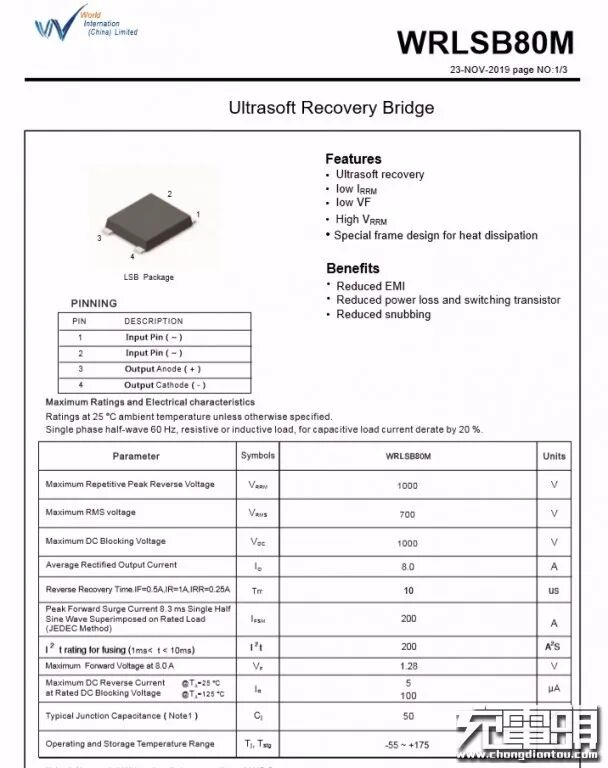

沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

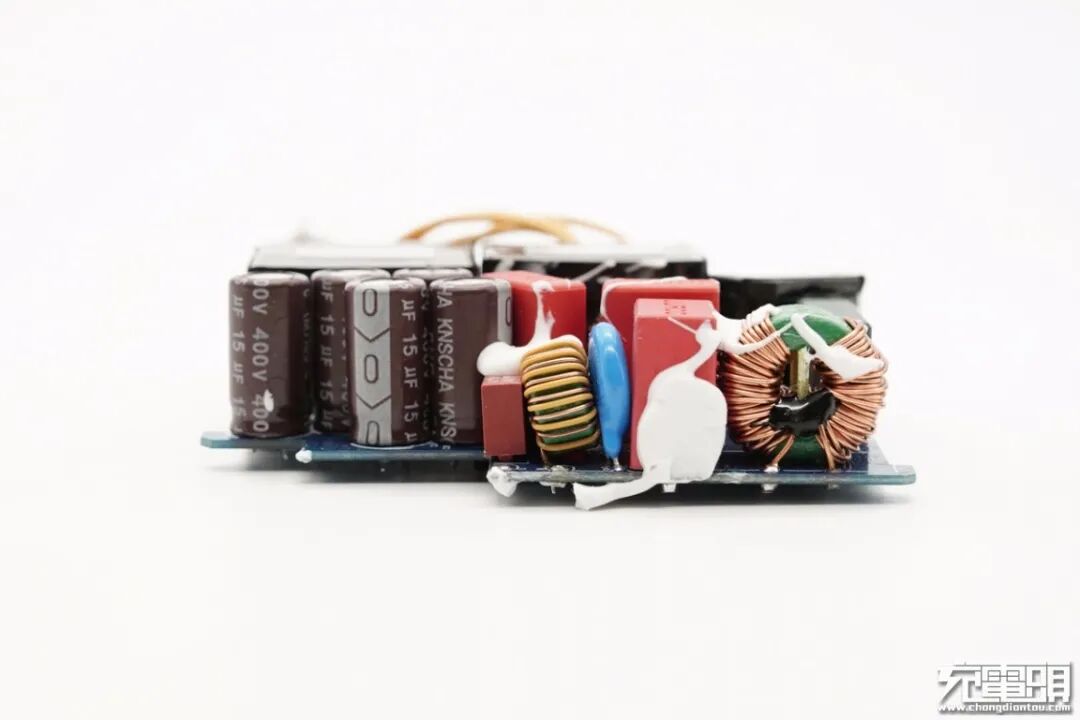

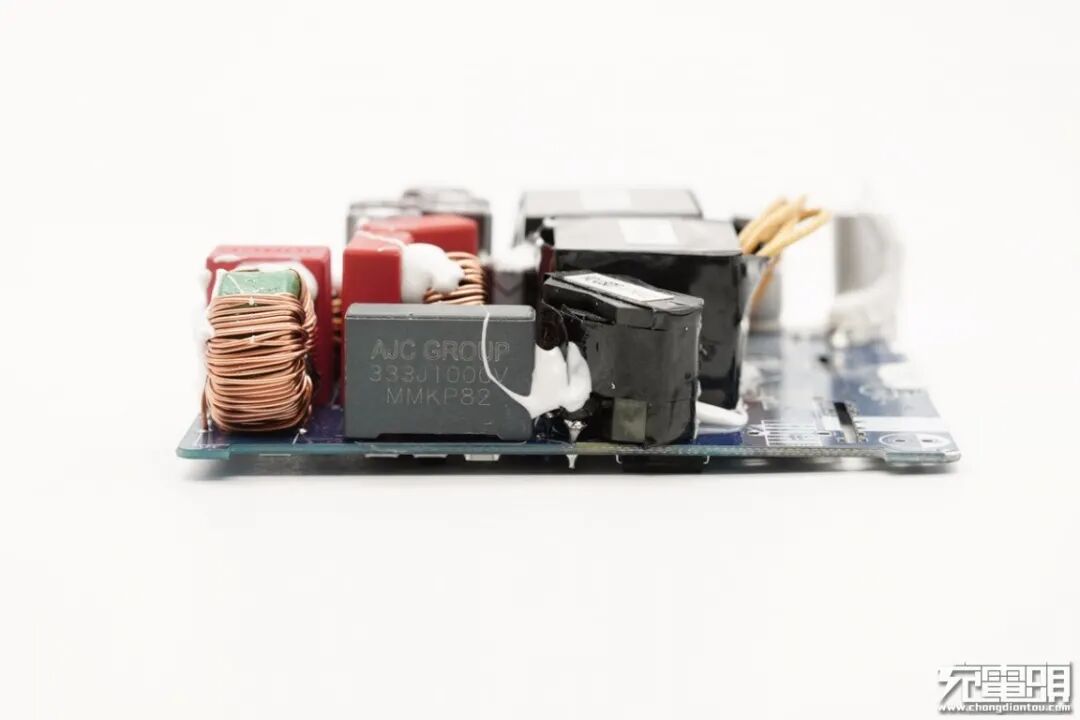

PCB板侧面一览。

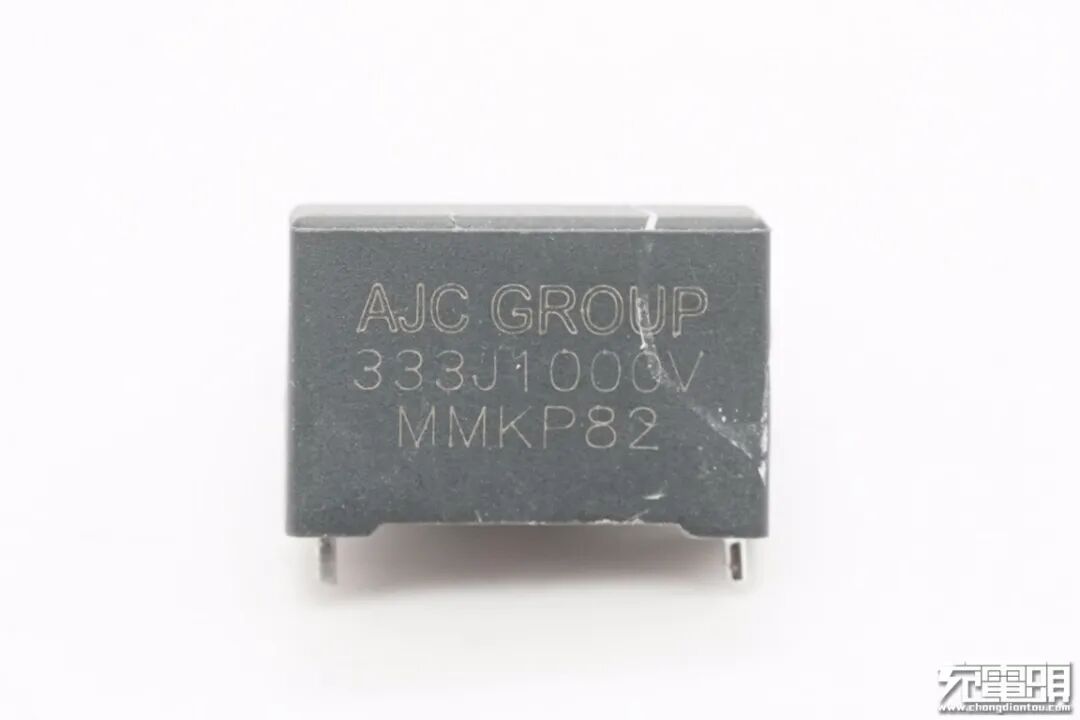

灰色滤波电容特写，333J1000V。

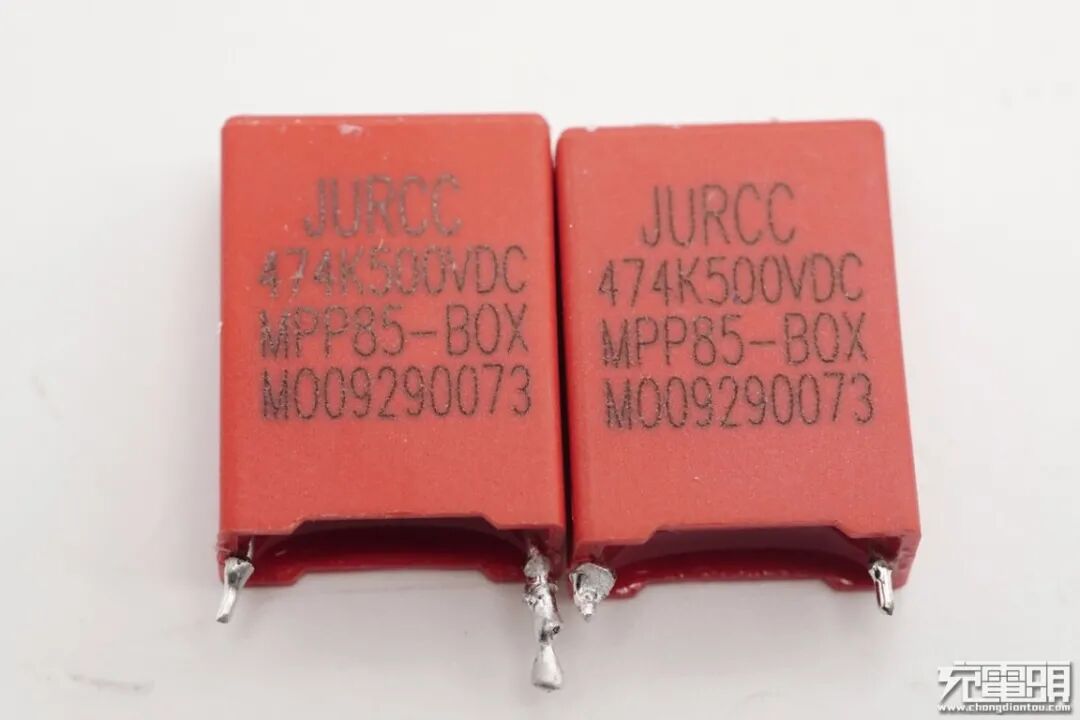

两颗红色薄膜滤波电容也是来自捷威电子，容量0.47μF。

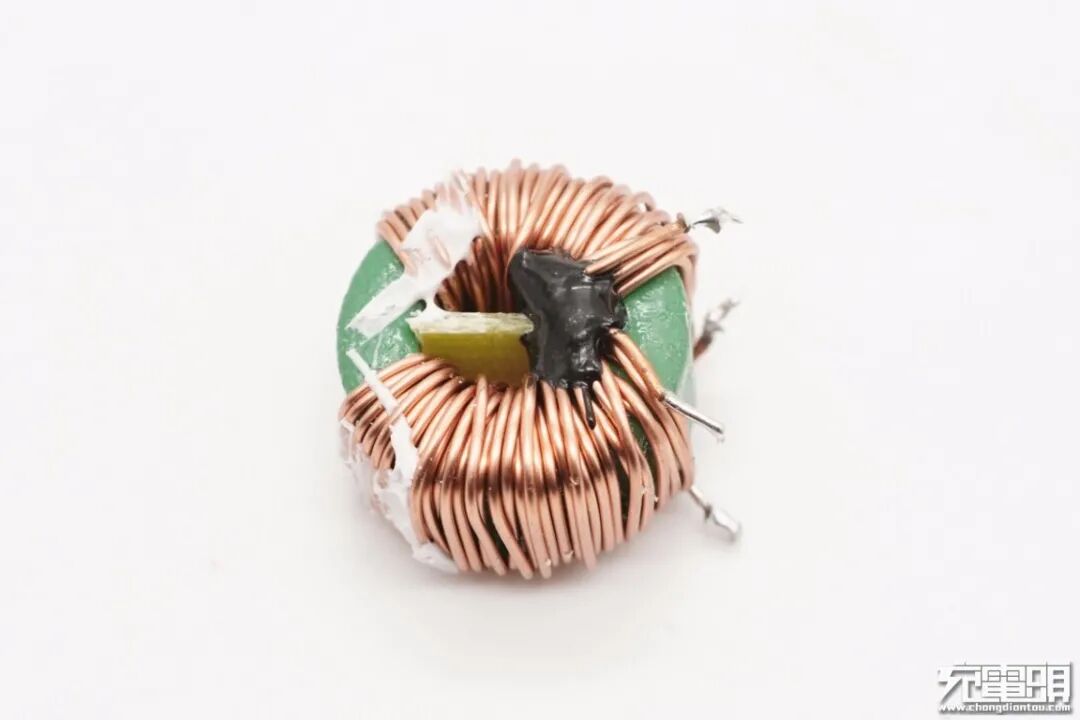

滤波电感特写。

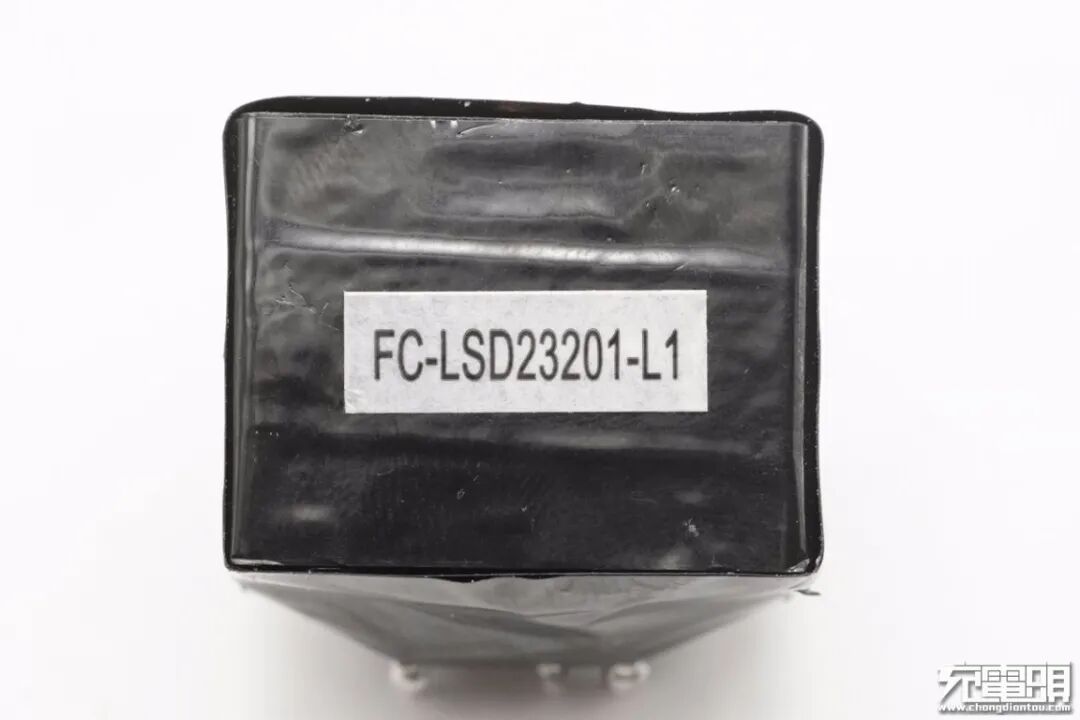

LLC谐振电感特写，顶部贴有信息标签。
PCB板另一侧一览，中间是变压器，两侧是输入输出滤波电容。

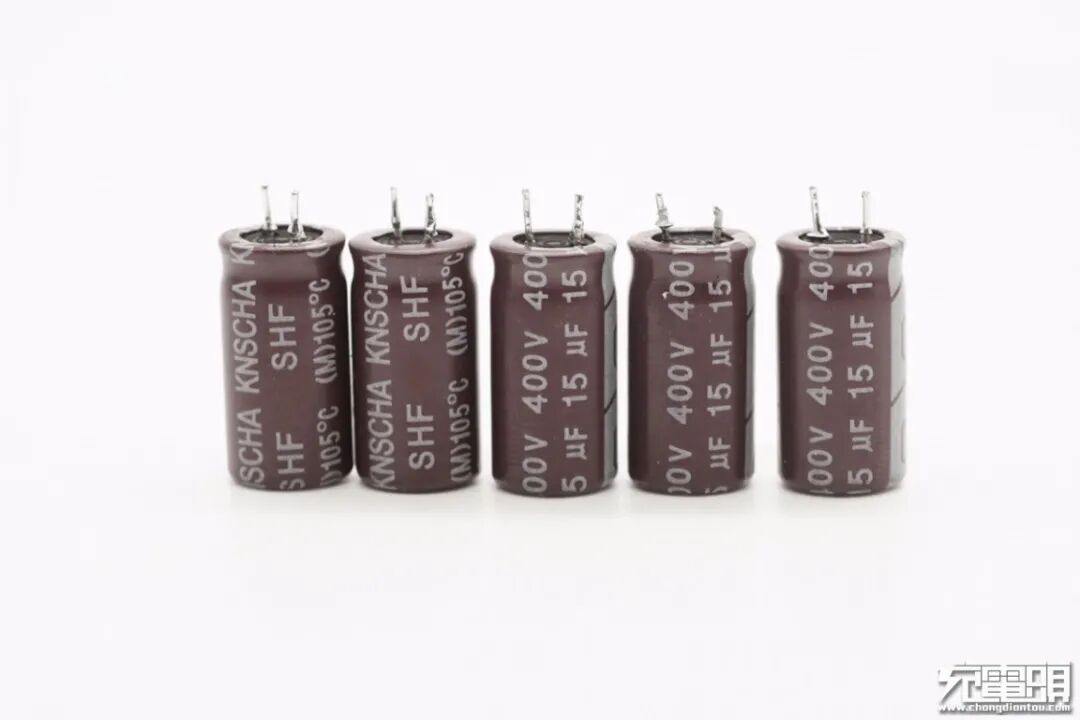

五颗高压滤波电解电容均来自KNSCHA科尼盛，规格为400V 15μF，使用PFC升压电路可以降低输入电容容量。

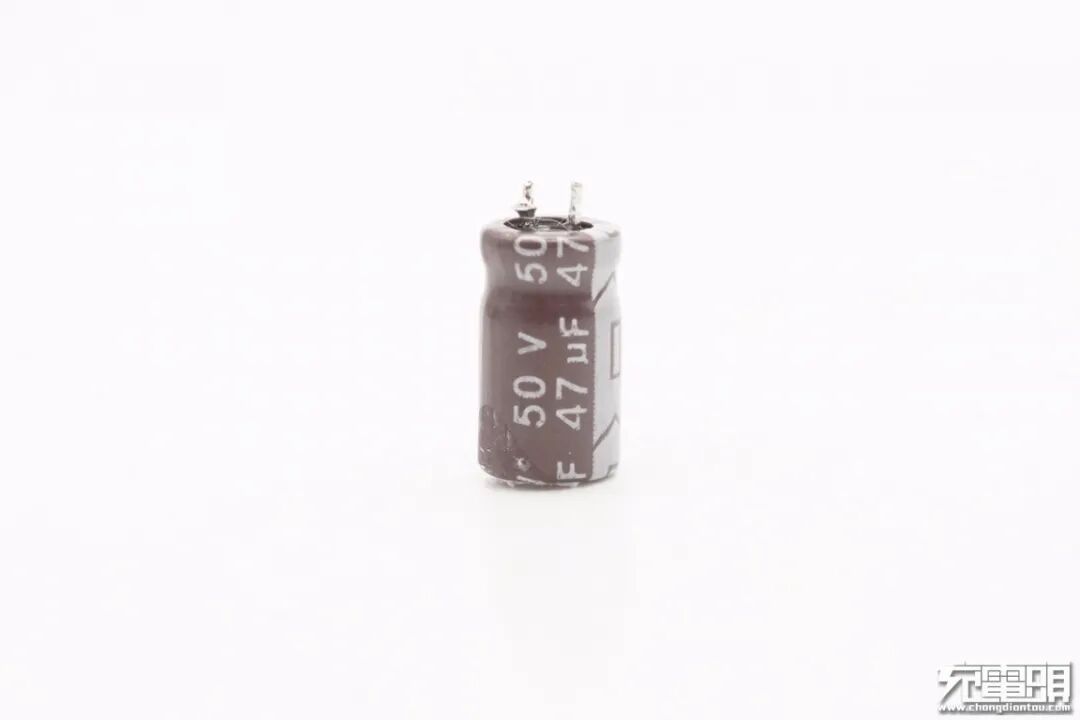

主控芯片供电电容特写，规格为50V 47μF。

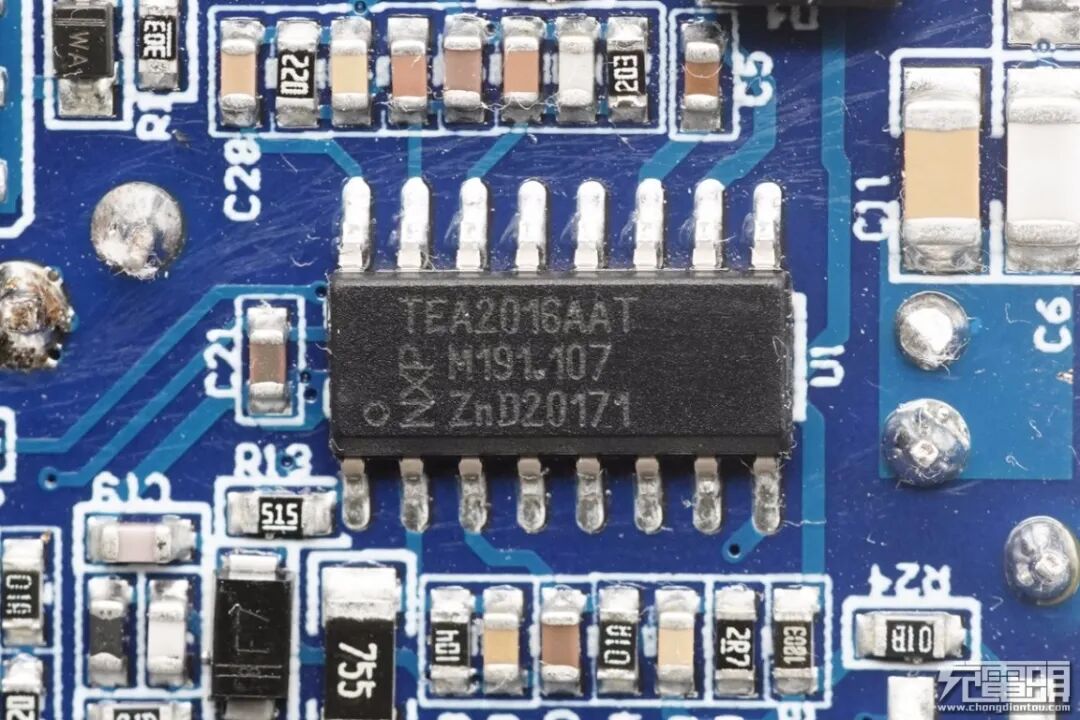

充电器初级PWM主控芯片采用NXP恩智浦TEA2016AAT，一颗芯片内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。

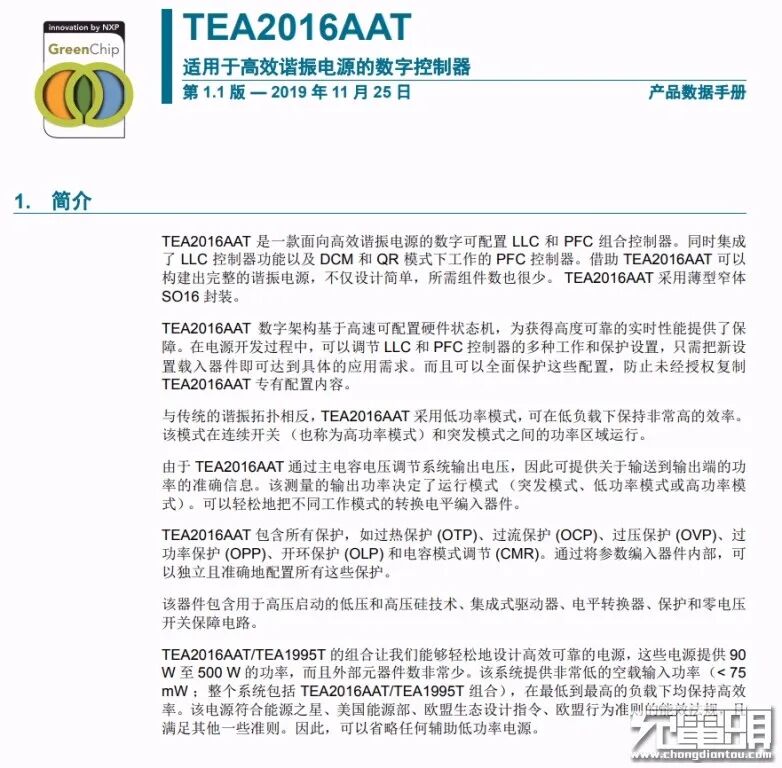

恩智浦TEA2016AAT简介。该芯片此前已被MOMAX 100W氮化镓快充、REMAX 100W氮化镓快充等产品采用。

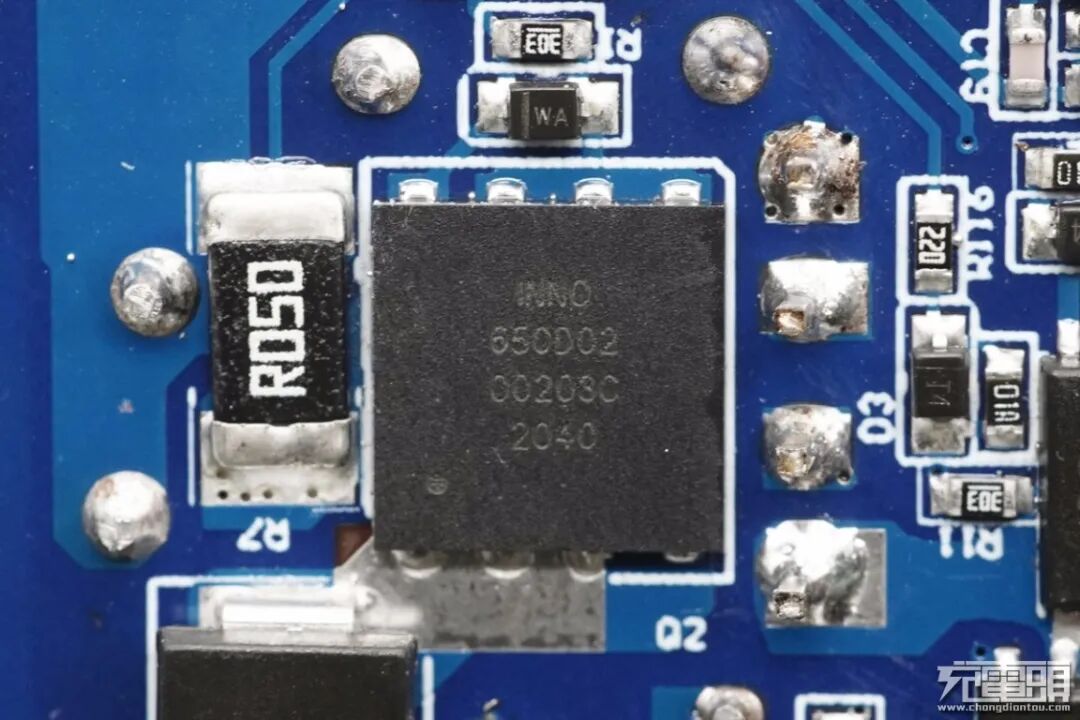

初级侧PFC开关管采用英诺赛科INN650D02，其耐压650V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，这是整个产品的核心元器件。INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
英诺赛科向充电头网透露，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。

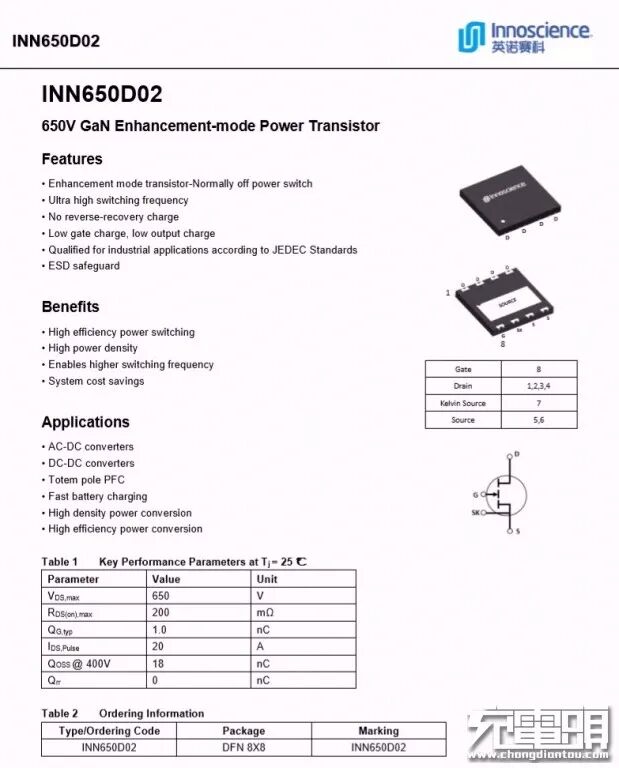

英诺赛科 INN650D02 详细资料。
充电头网拆解了解到，该氮化镓开关管还被摩米士100W 2A2C氮化镓快充、REMOAX 100W氮化镓快充、努比亚65W USB PD氘锋氮化镓快速充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、飞频65W USB PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W USB PD氮化镓快充充电器、ROCK 65W 2C1A氮化镓快充充电器等多款产品采用。
PFC升压电感特写，整个使用绝缘胶带严密包裹。

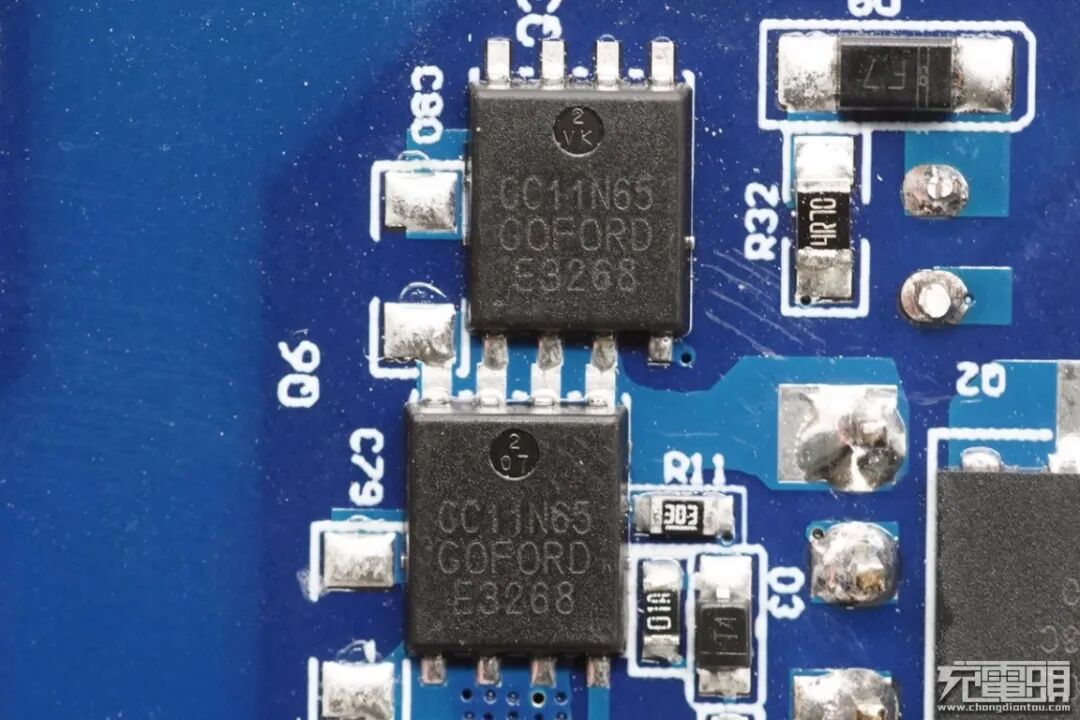

LLC半桥采用两颗谷峰GC11N65D5 NMOS管，耐压650V，导阻330mΩ，DFN5*6封装。

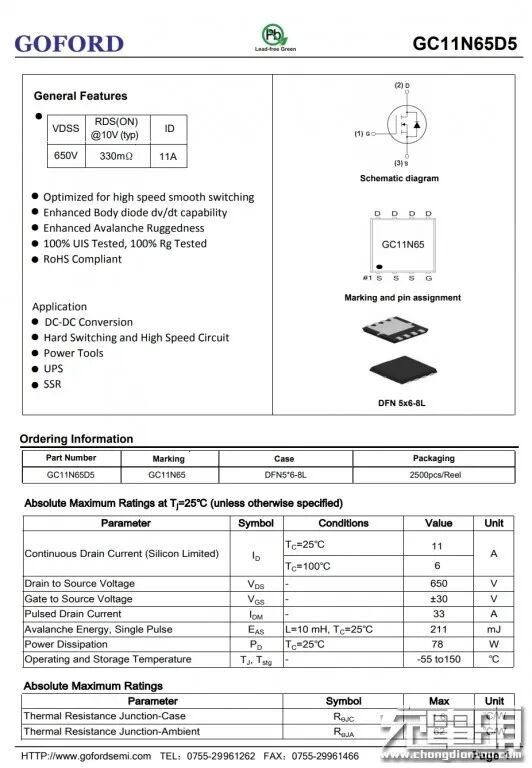

谷峰 GC11N65D5 详细资料。

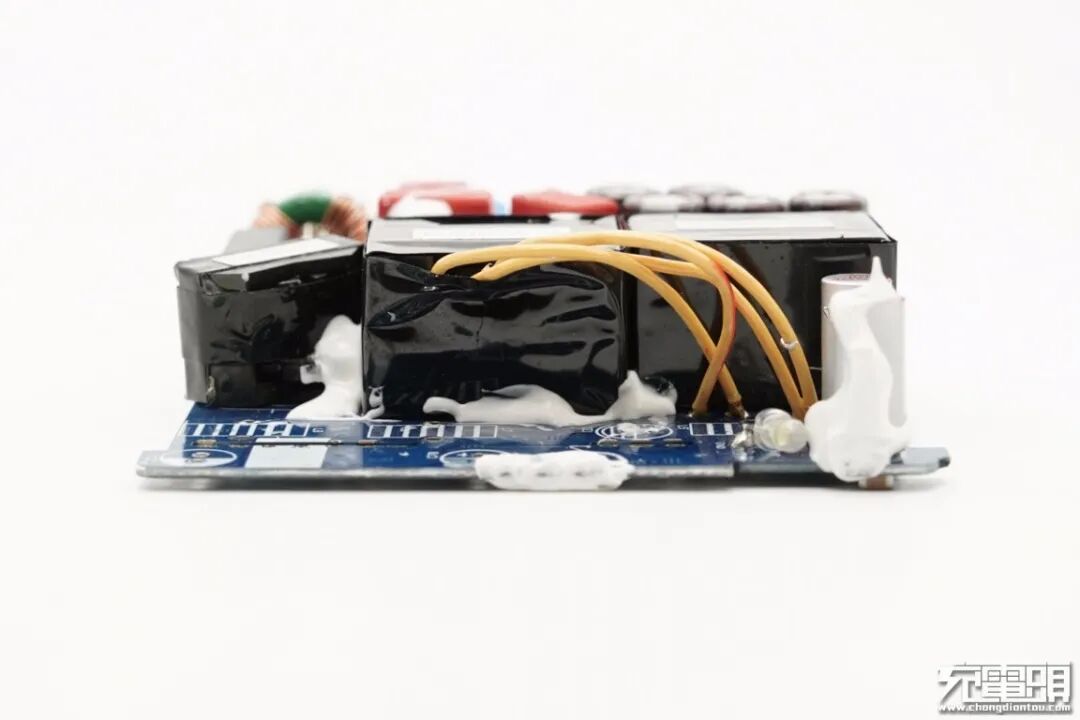

从输出端看去，变压器放置在中间，输出采用多层绝缘线。
变压器特写，外面缠绕绝缘胶带包裹。
亿光EL 1019光耦，用于初级次级通信，反馈输出电压。
贴片Y电容均来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，采用特锐祥贴片Y电容的产品还有第一卫20W快充小冰粒充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、贝尔金20W氮化镓PD快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。
次级同步整流控制器采用恩智浦TEA1995T，其内置两个驱动器用于LLC架构开关电源的同步整流，外围元件精简。

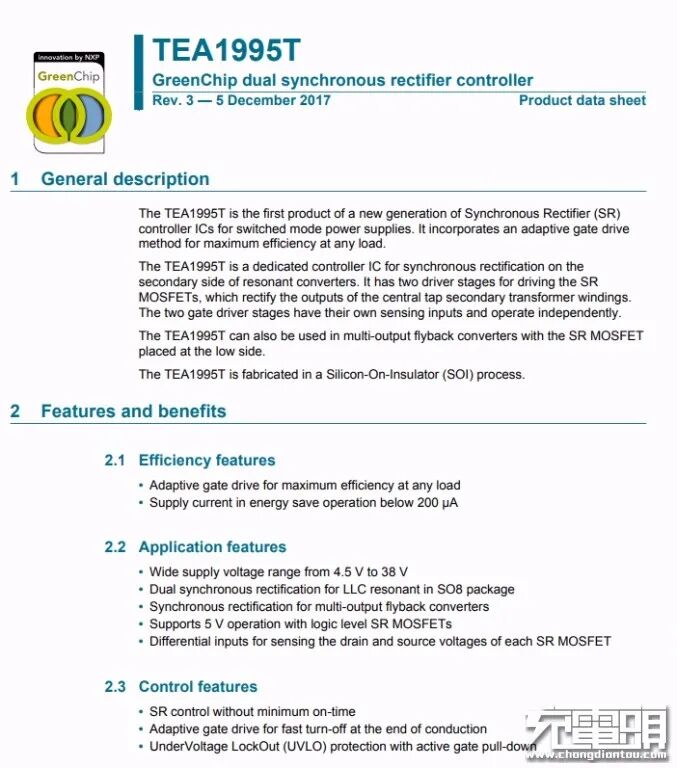

恩智浦TEA1995规格资料。

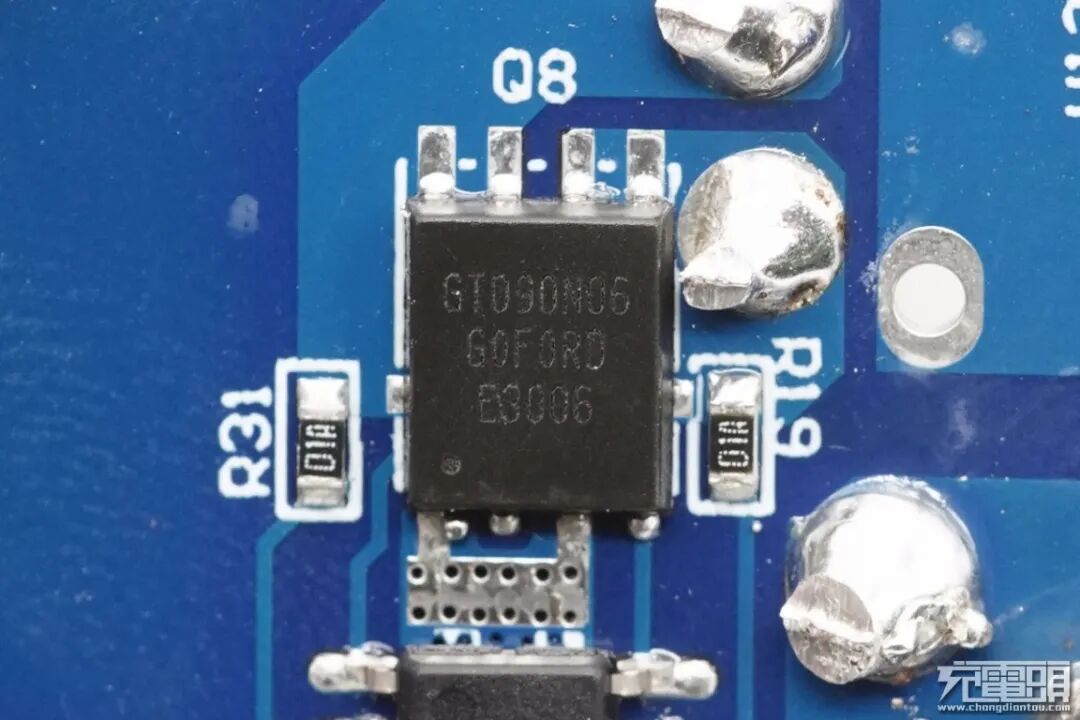

次级采用谷峰GT090N06 双NMOS进行LLC同步整流。

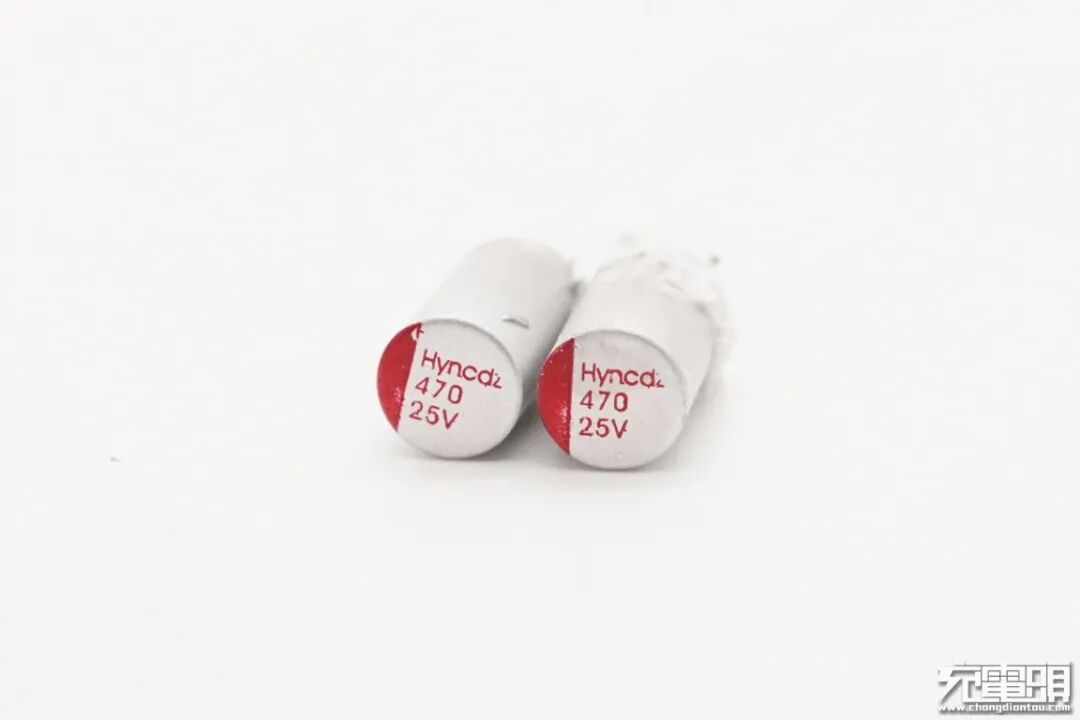

两颗输出滤波固态电容特写，规格都是25V 470μF，来自深圳市宏远纳川电子有限公司。

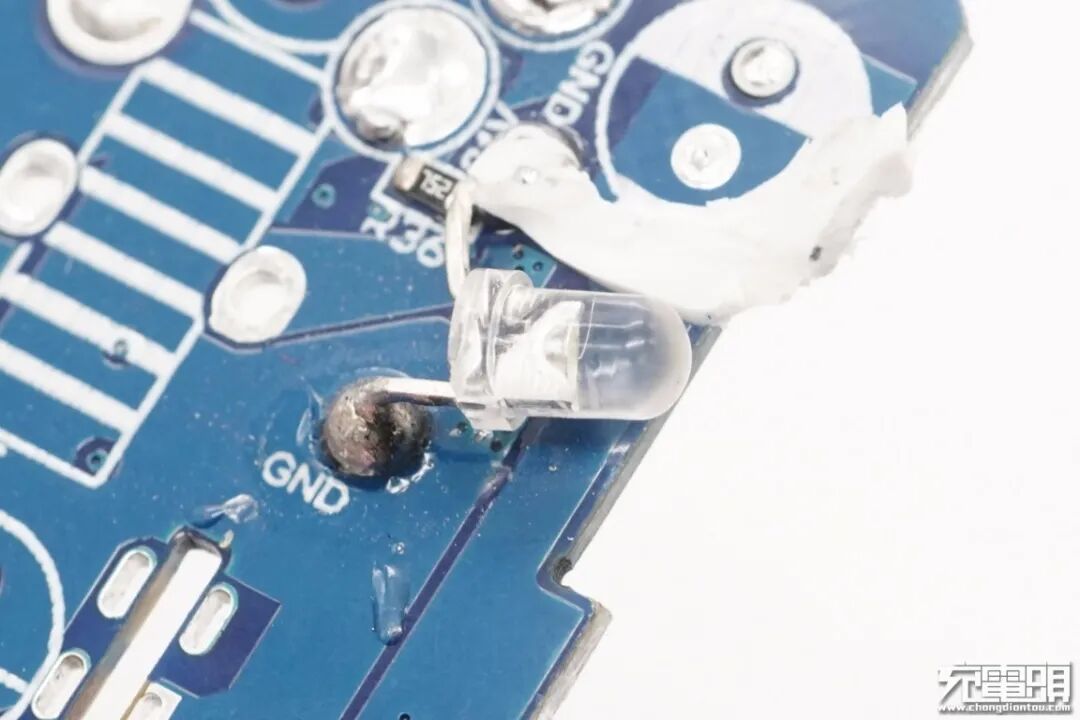

LED指示灯特写。

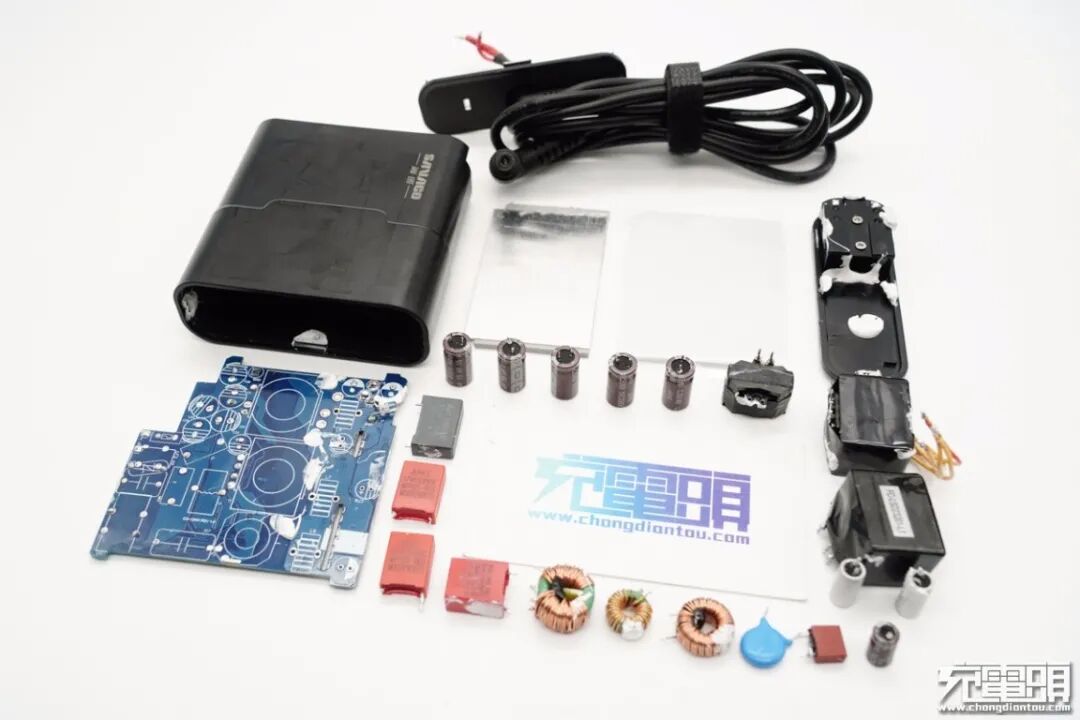

全部拆解完毕，来张全家福。
充电头网拆解总结
尚巡120W快充氮化镓充电器机身壳设计比较独特，同时自带1.7米长的圆头输出线缆，对于一款氮化镓充电器来说，这一设计也很少见，对仍在使用DC圆口取电的设备来说很友好，旧设备也能享受高效的快充体验。
充电头网通过拆解发现，这款充电器内置PFC功率因数校正电路，采用LLC+SR高性能架构。以恩智浦TEA2016AAT+TEA1995方案为核心，分别搭配英诺赛科氮化镓功率芯片和谷峰MOS管组成开关电源部分，实现效率和功率密度的提高，性能明显优于常规反激方案。
虽说自带圆头输出线缆很少见，但这款充电器在次级侧也预留有足够的空间，随时可以根据客户需求，设计不同类型的多口PD快充充电器，十分灵活。
