拆解报告：傲基20W PD快充充电器

近日知名跨境电商AUKEY傲基推出了一款迷你20W PD快充充电器，目前已经进入亚马逊美国站20W PD快充销量TOP10，成为畅销海外的本土品牌。

这款充电器配备的是可折叠插脚，相比PA-B1，在保持小体积的同时更加强调便携性，适合外带使用。此外在性能方面，支持QC、PD、PPS等快充，兼容性很好。下面充电头网就对这款充电器进行详细拆解，看看内部用料如何。

此前充电头网还拆解过傲基63W氮化镓快充、傲基2A2C 100W快充氮化镓充电器、Aukey 65W 1A1C氮化镓快充、Aukey 65W双USB-C接口氮化镓快充、傲基1A1C 32W快充充电器等产品，大家可以点击蓝色字体查看拆解详情。

一、傲基20W充电器外观

产品采用牛皮纸盒包装，顶部印有AUKEY品牌，绿色纸片上印有充电器名称、简图和型号。

底部印有产品三大特性。

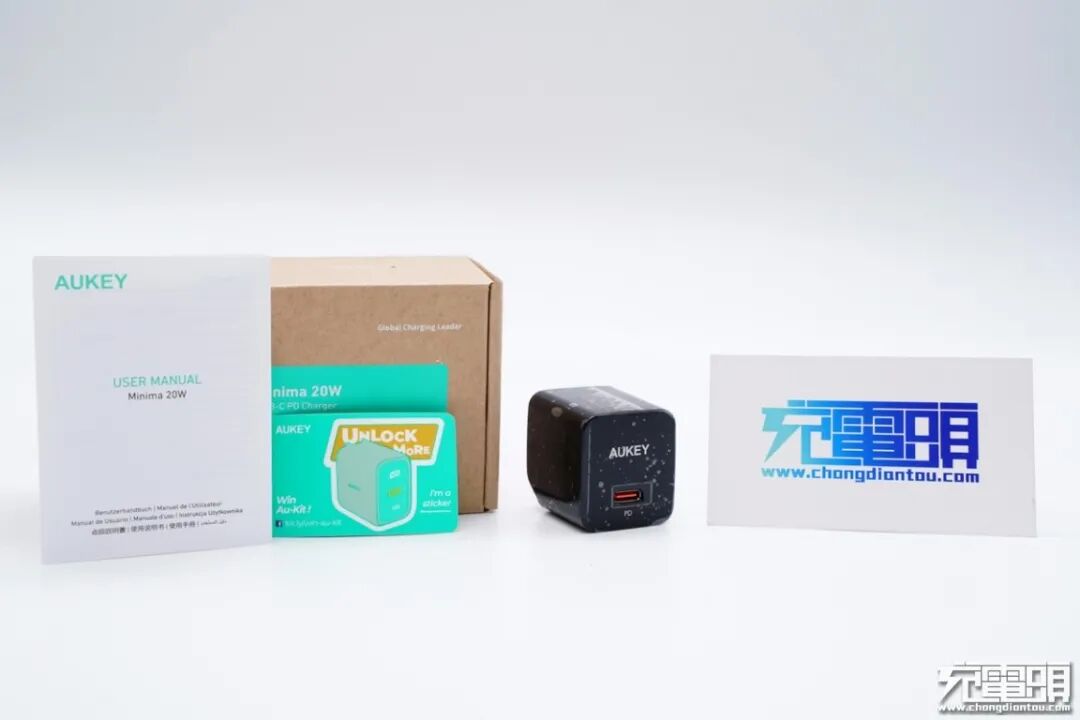

包装内含充电器、使用说明书和卡片。

充电器采用PC阻燃材质黑色外壳，表面全部钢琴烤漆工艺处理，十分光滑，同时整体设计也很简约。

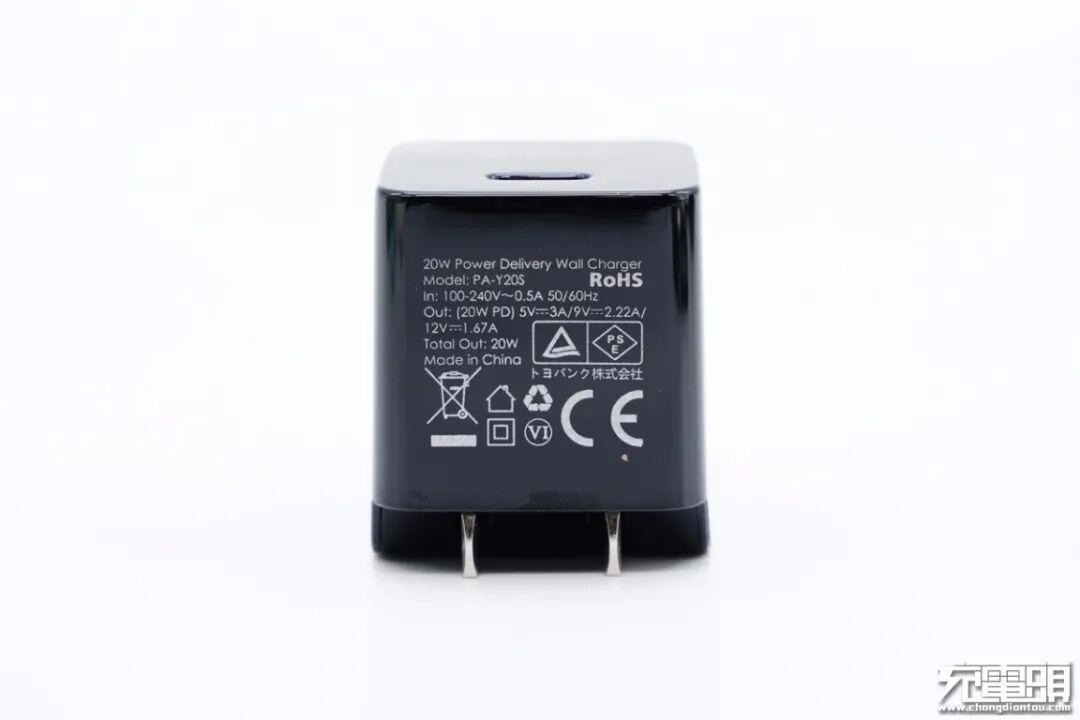

机身侧面标注有充电器参数
型号：PA-Y20S
输入：100-240V~ 50/60Hz 0.5A
输出：5V3A、9V2.22A、12V1.67A
产品已经通过了CE、RoHS、PSE和VI级能效等认证。

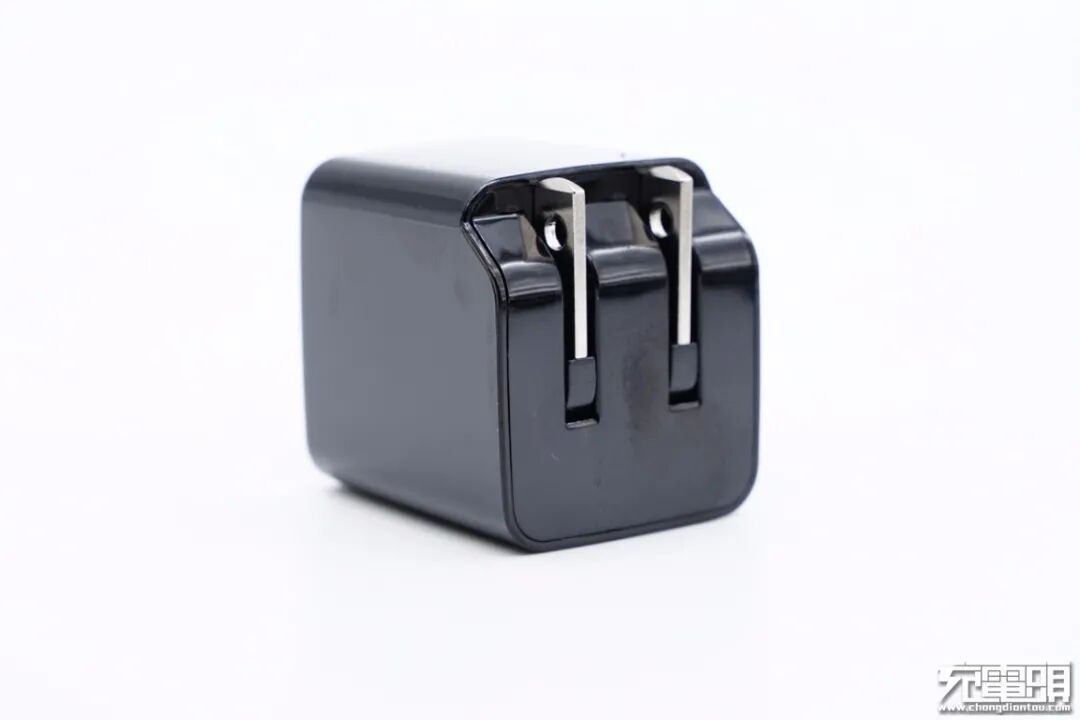

输入端一角采用缺口式设计，方便用户将插脚取出使用，此外配备的是美规插脚。

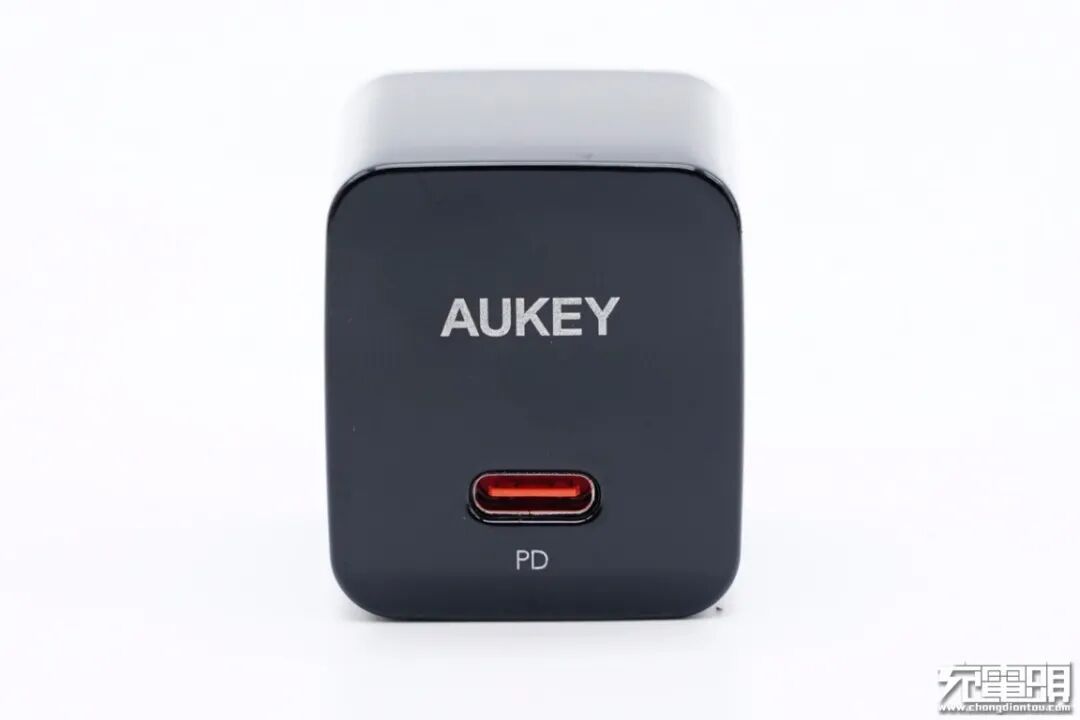

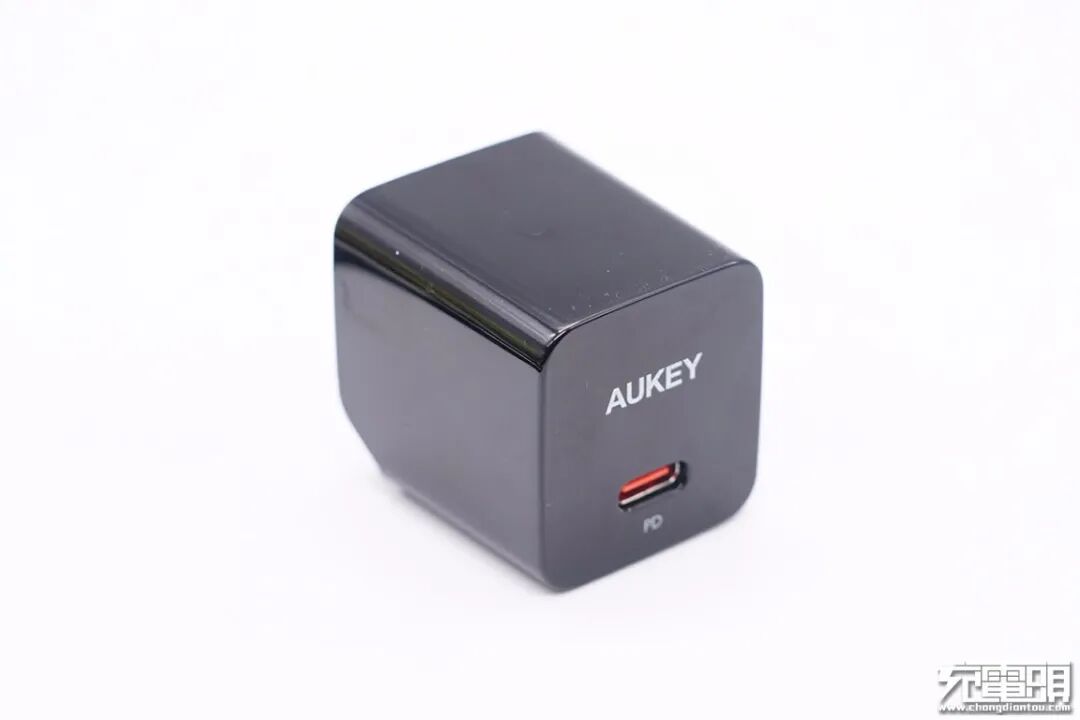

输出顶面USB-C口靠边缘设计，红色胶芯，外壳上印有AUKEY和PD字样。

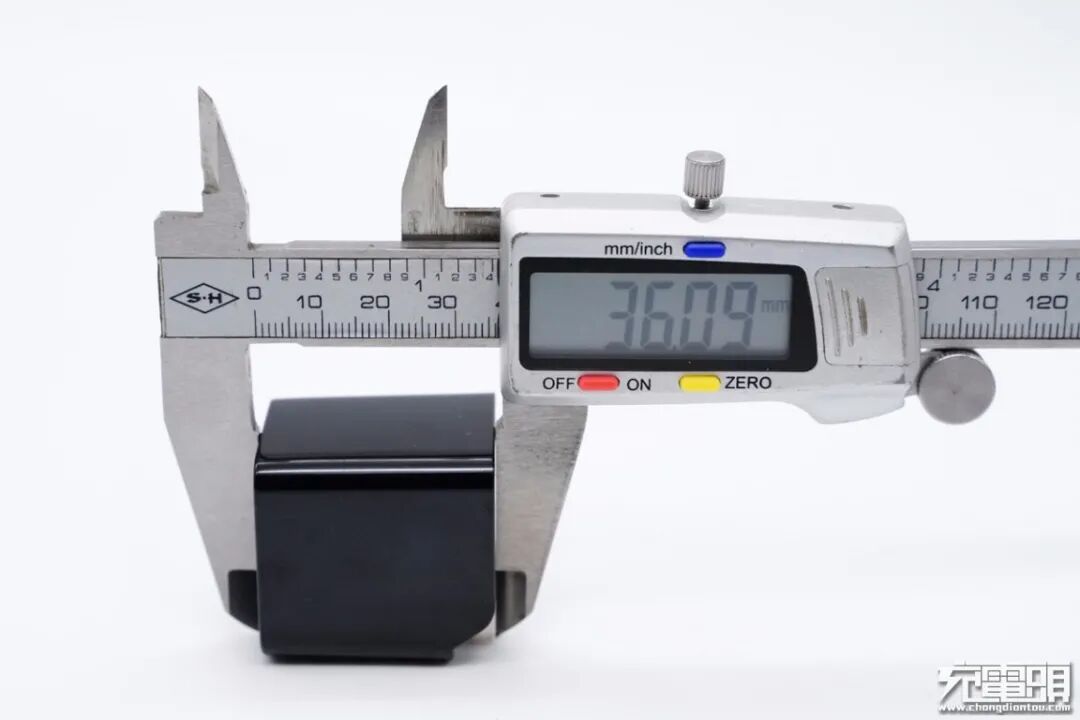

使用游标卡尺实测充电器机身高度为36.09mm。

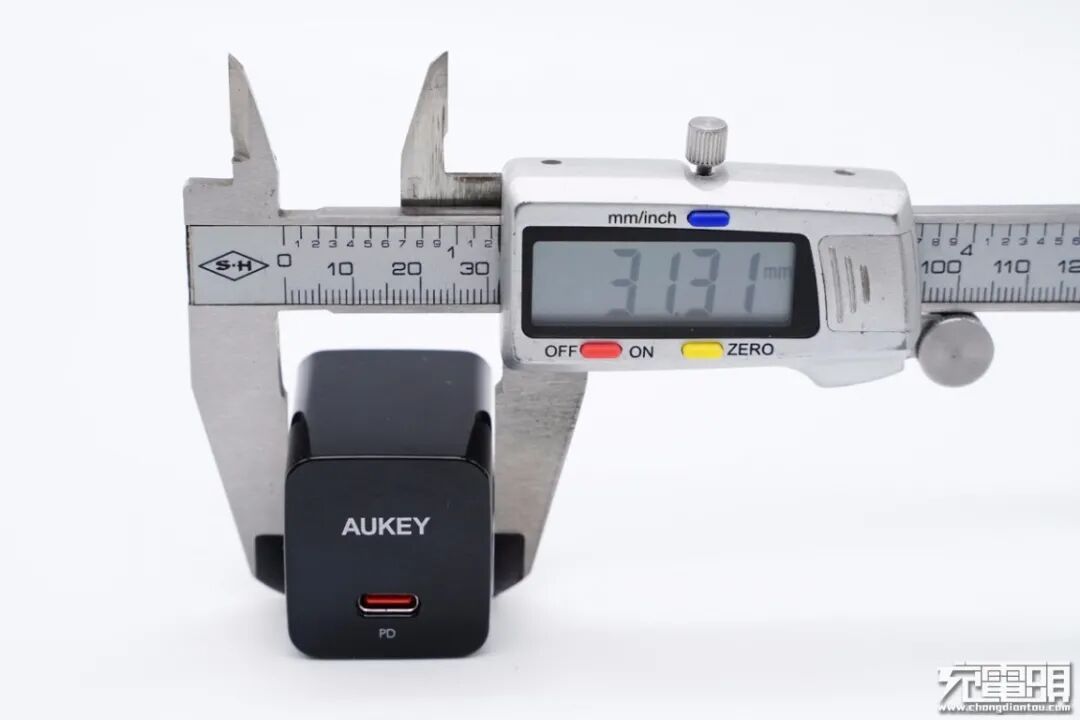

宽度为31.31mm。

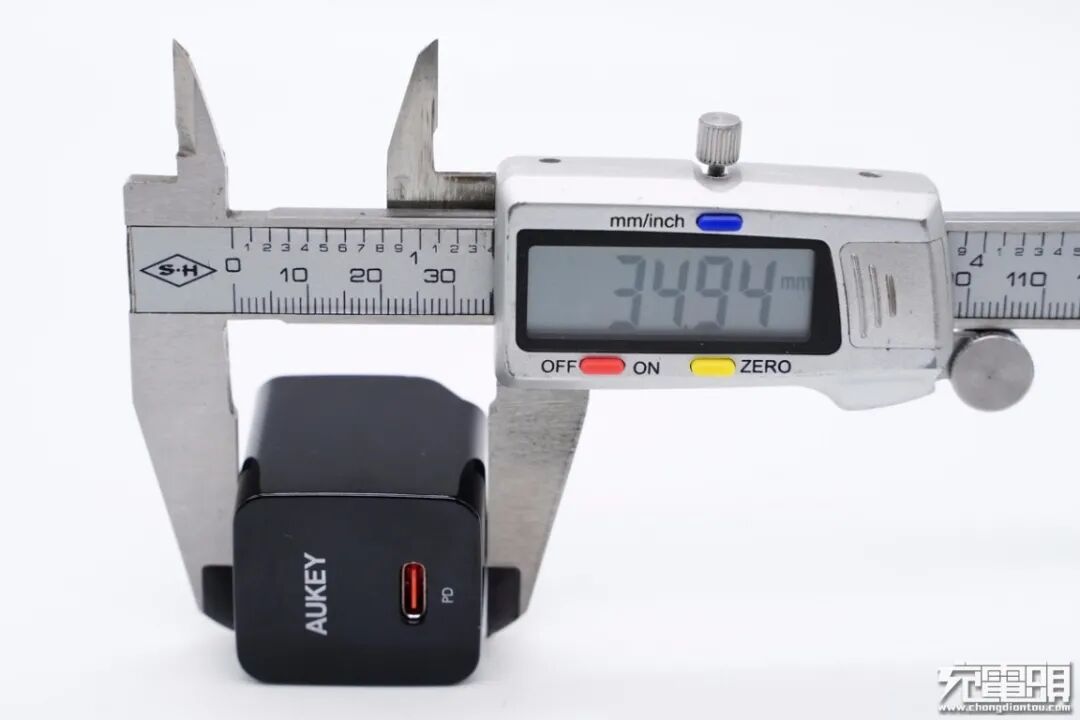

厚度为34.94mm。

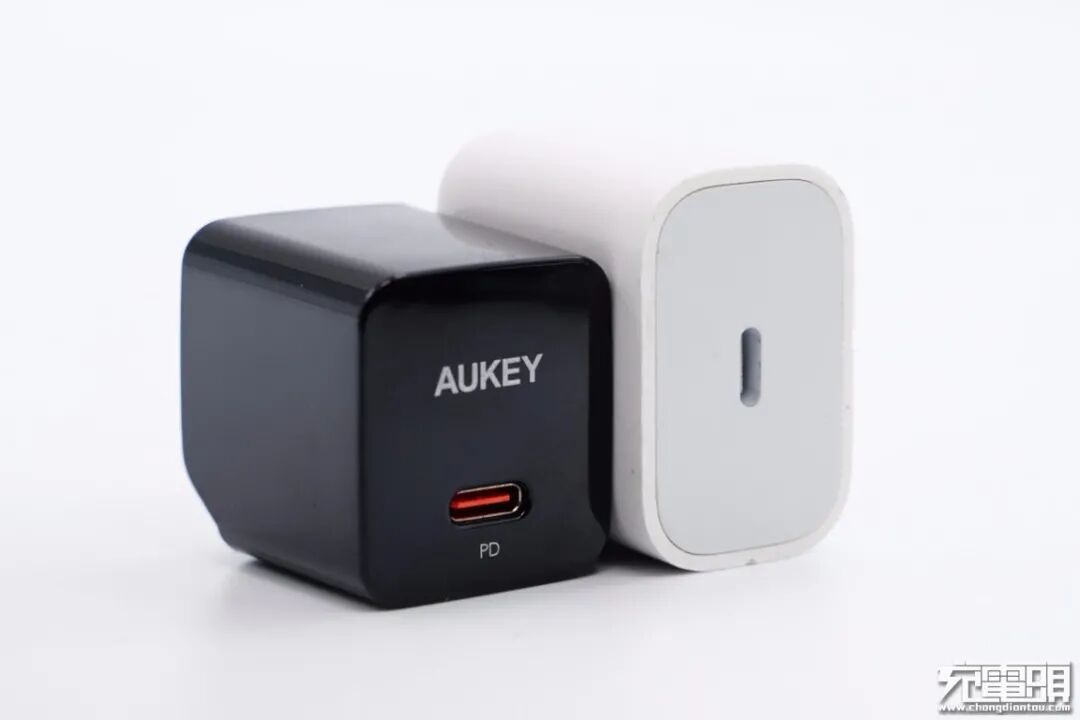

和苹果20W充电器直观对比，整体要小一些。

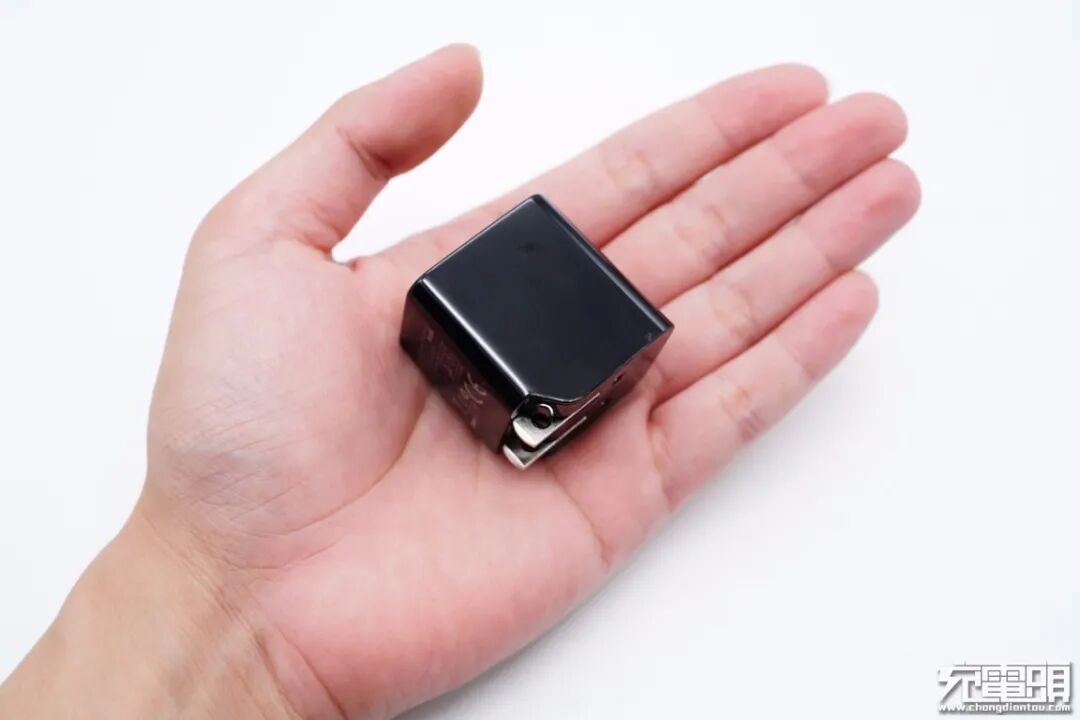

拿在手上的直观感受。

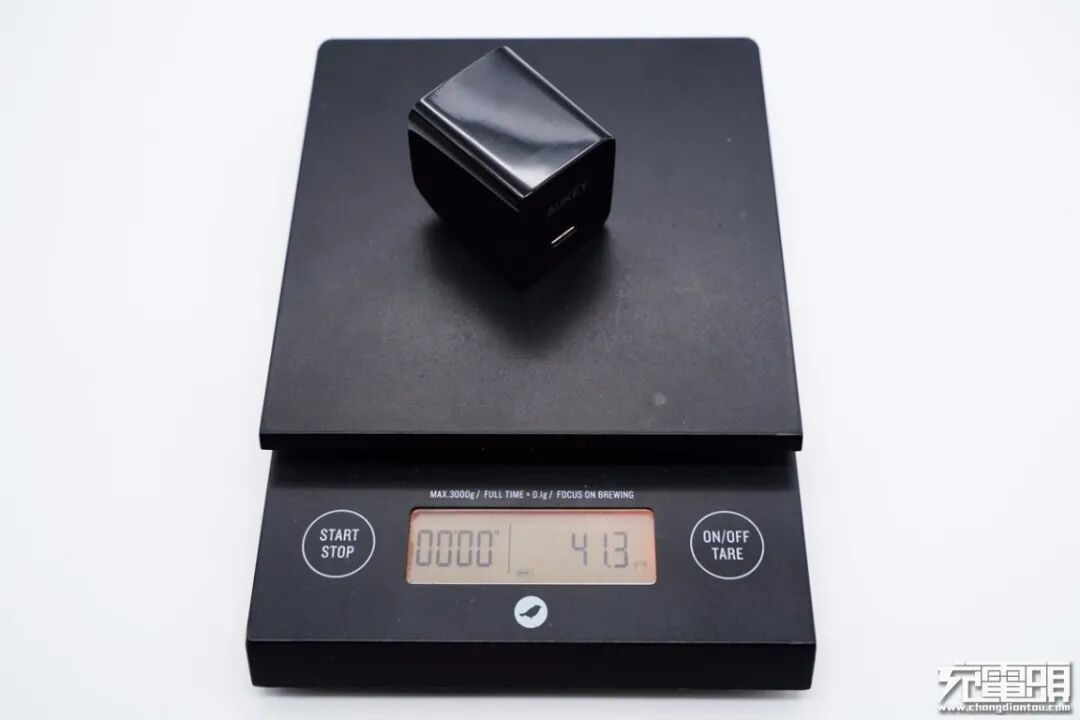

净重约为41g。

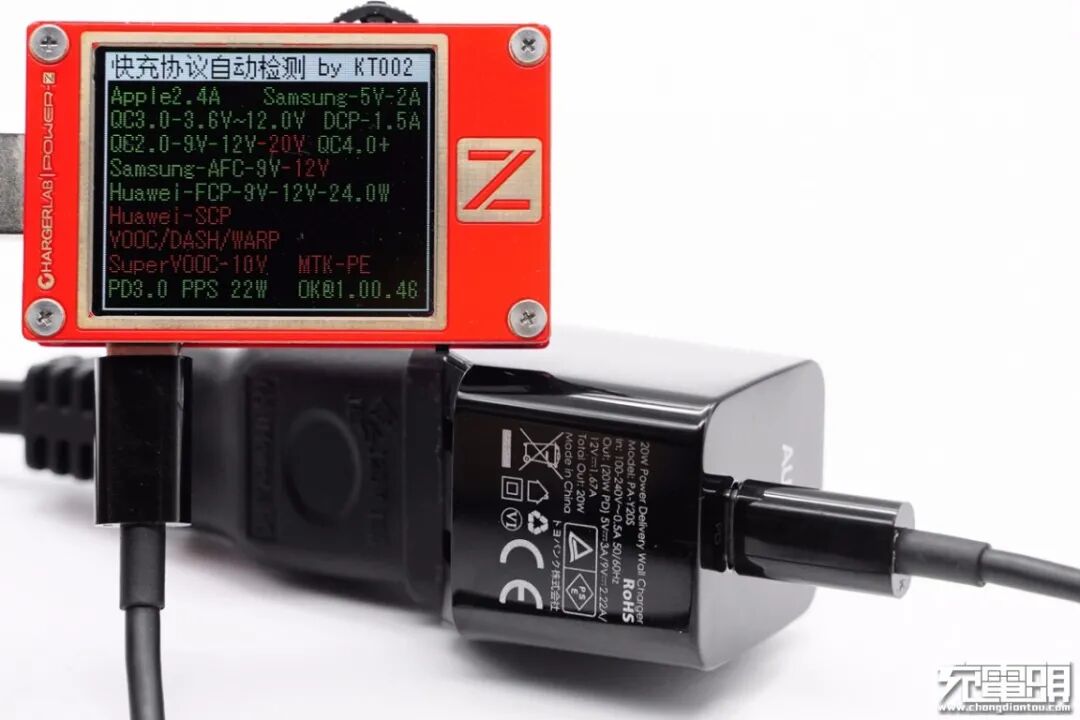

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS多个快充协议。

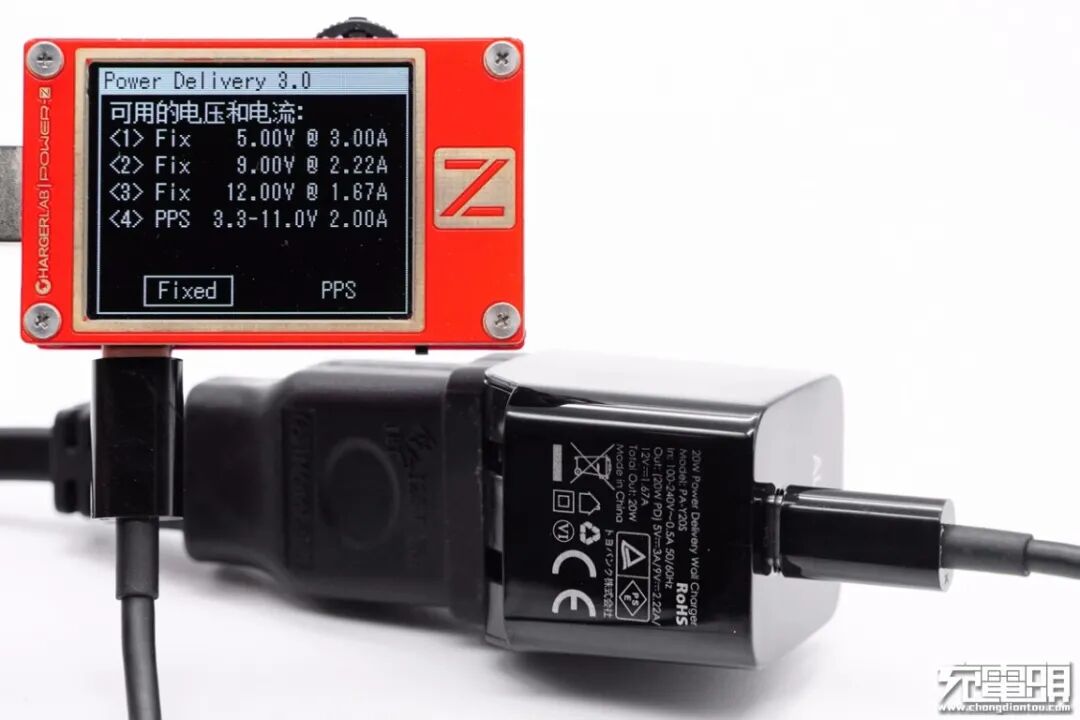

此外PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

二、傲基20W充电器拆解

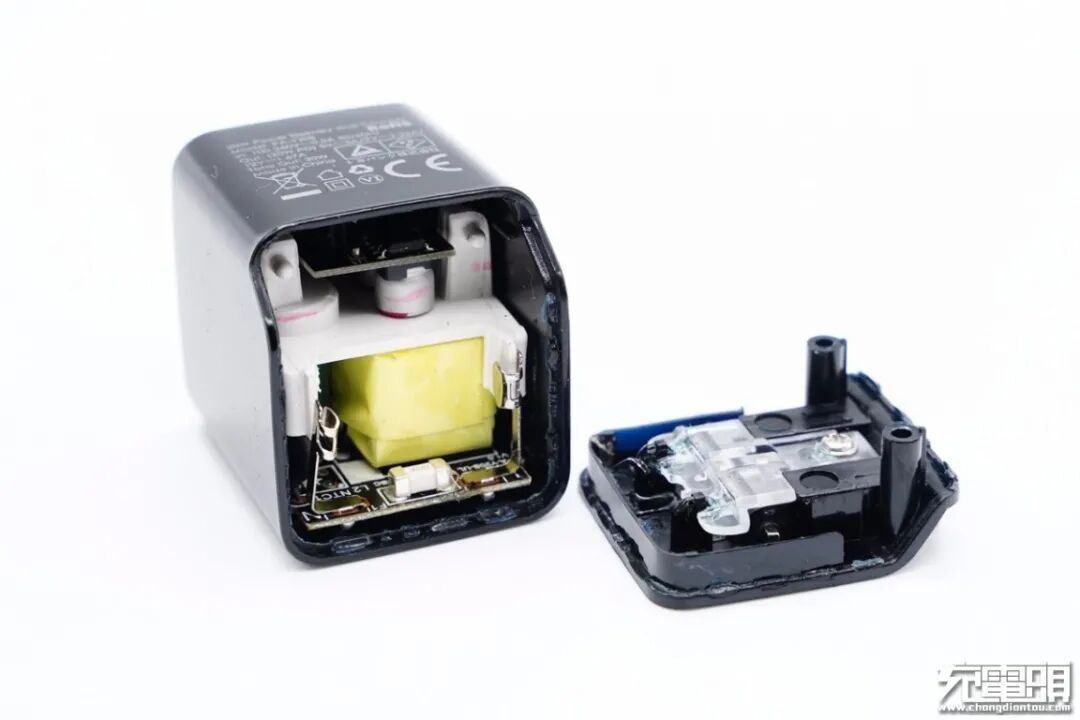

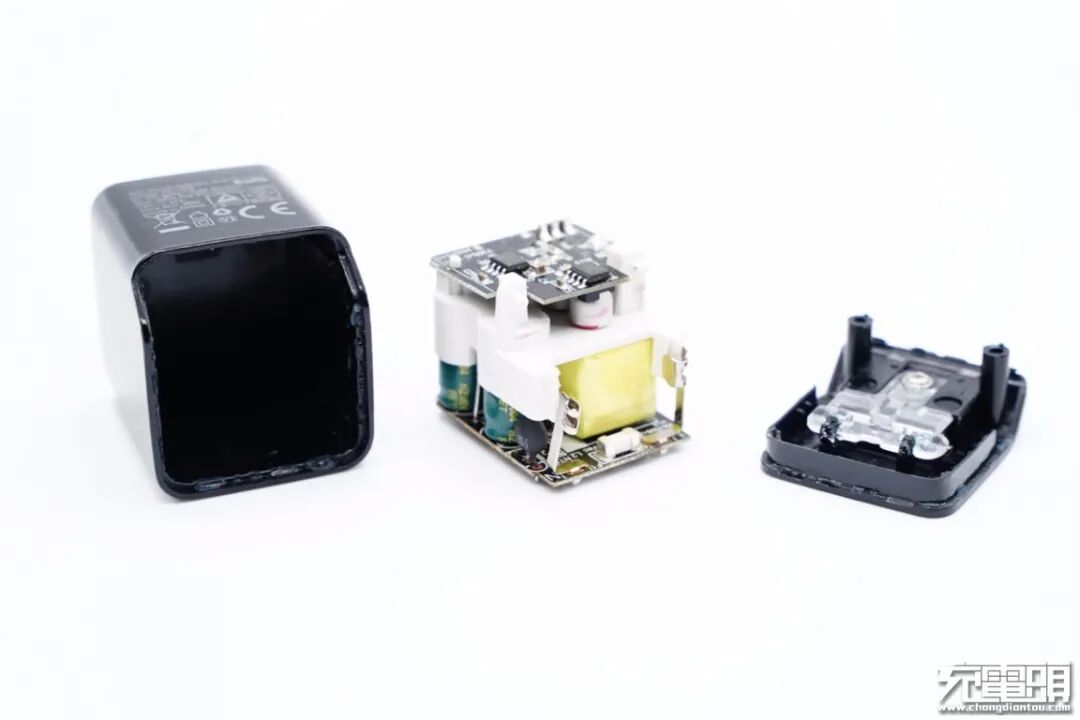

将输入端外壳拆开，插脚使用透明塑料板和螺丝封装固定，接触式通电设计。

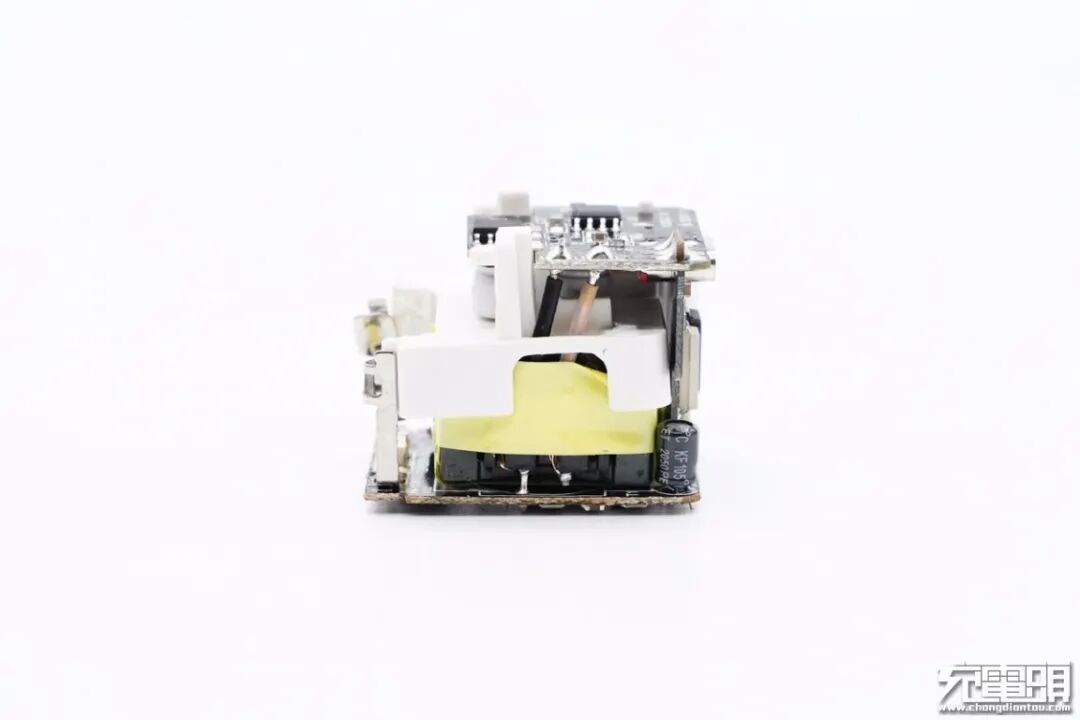

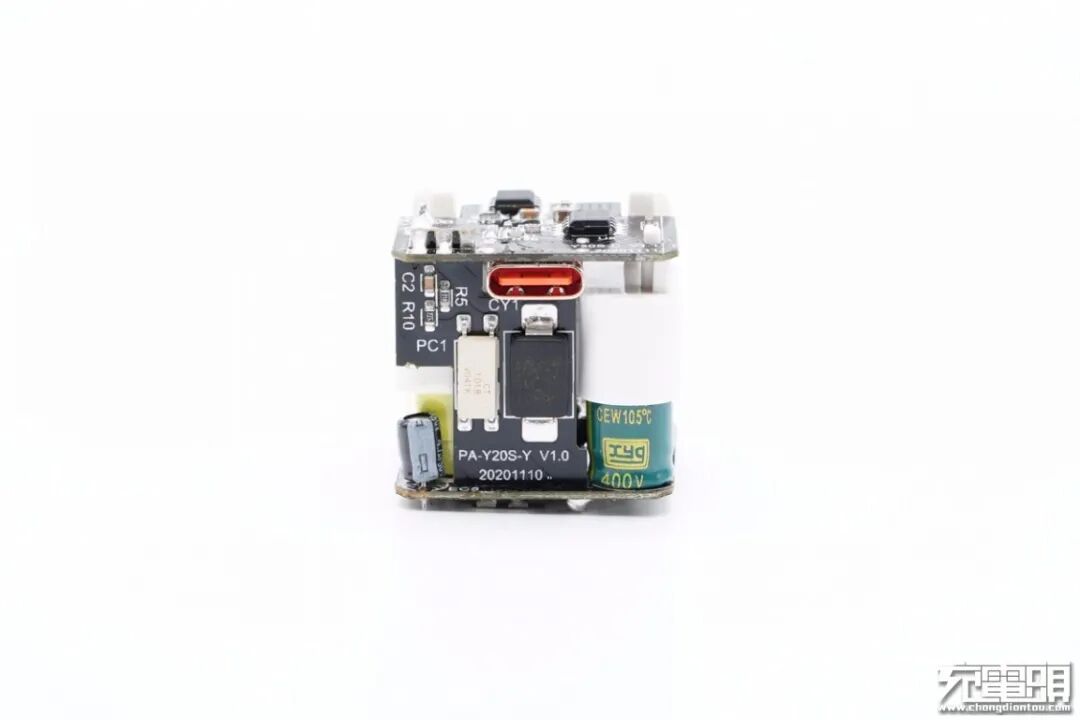

将充电器取出，上下两块小板之间有白色塑料壳进行隔离。

上下两块小板中间有一块小板进行连接。

将输出端小板拆下，通过观察发现，这款充电器采用开关电源宽范围输出，次级协议芯片通过光耦控制输出电压的典型架构。初次级之间有白色塑料绝缘罩隔离。下面我们就从输入端开始一一了解各元器件。

充电器输入端一览。

充电器输入采用一颗贴片保险丝，额定电流2A。

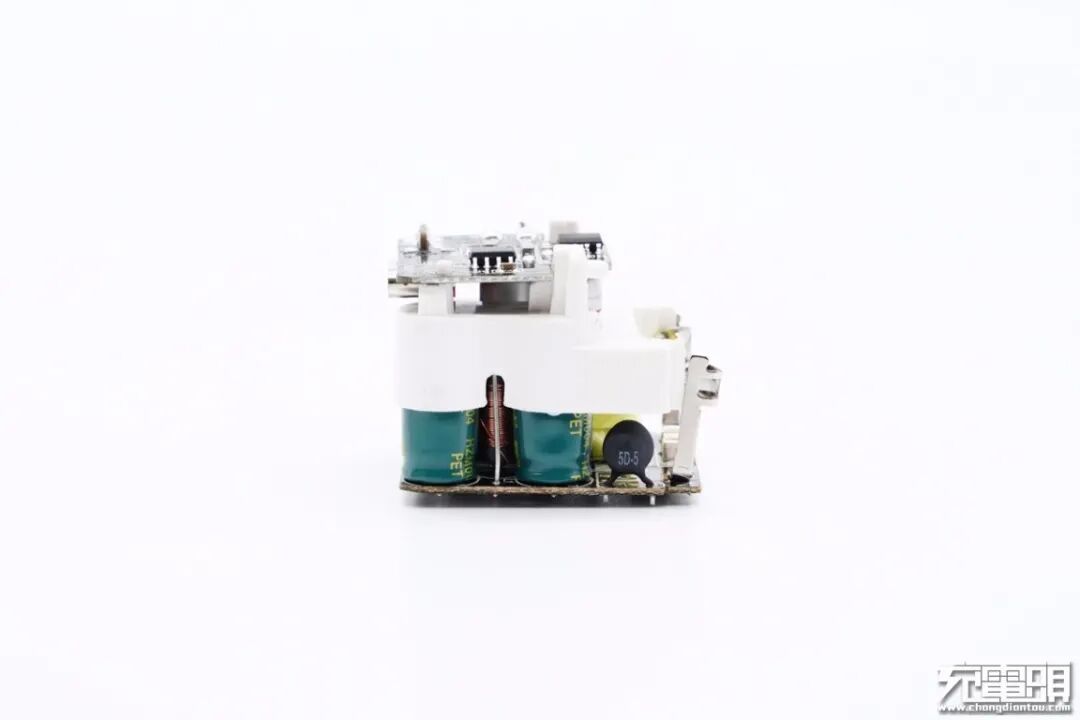

侧面设有NTC浪涌抑制电阻、工字电感以及两颗高压滤波电解电容。

输入端小板背面设有整流桥和PWM主控芯片。

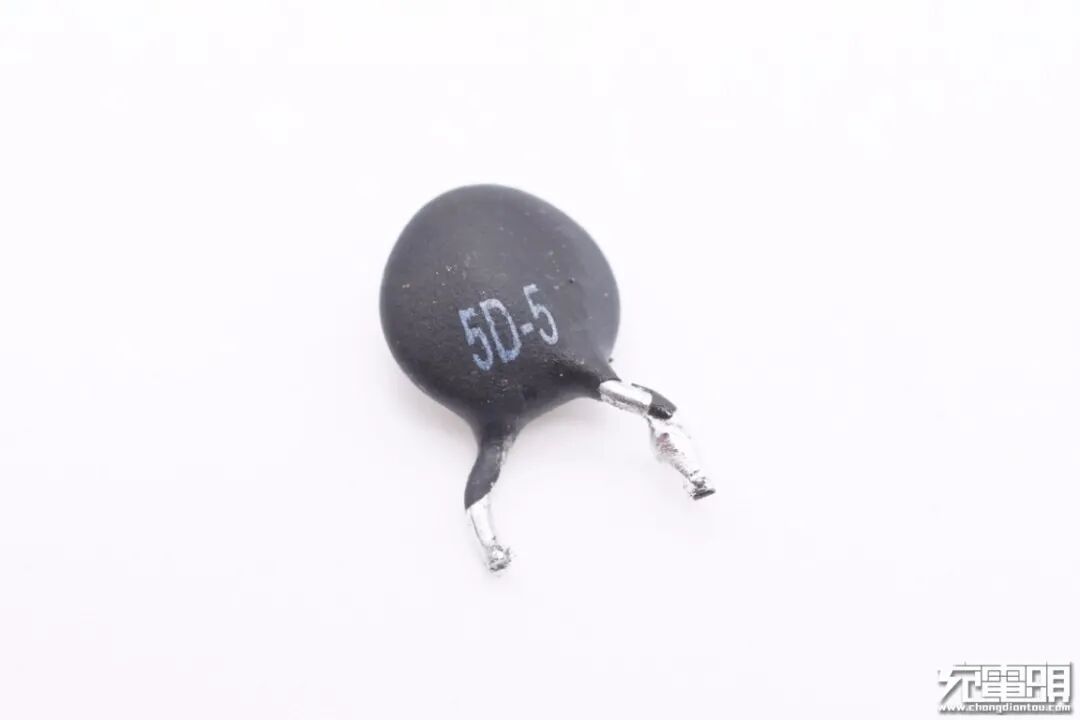

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

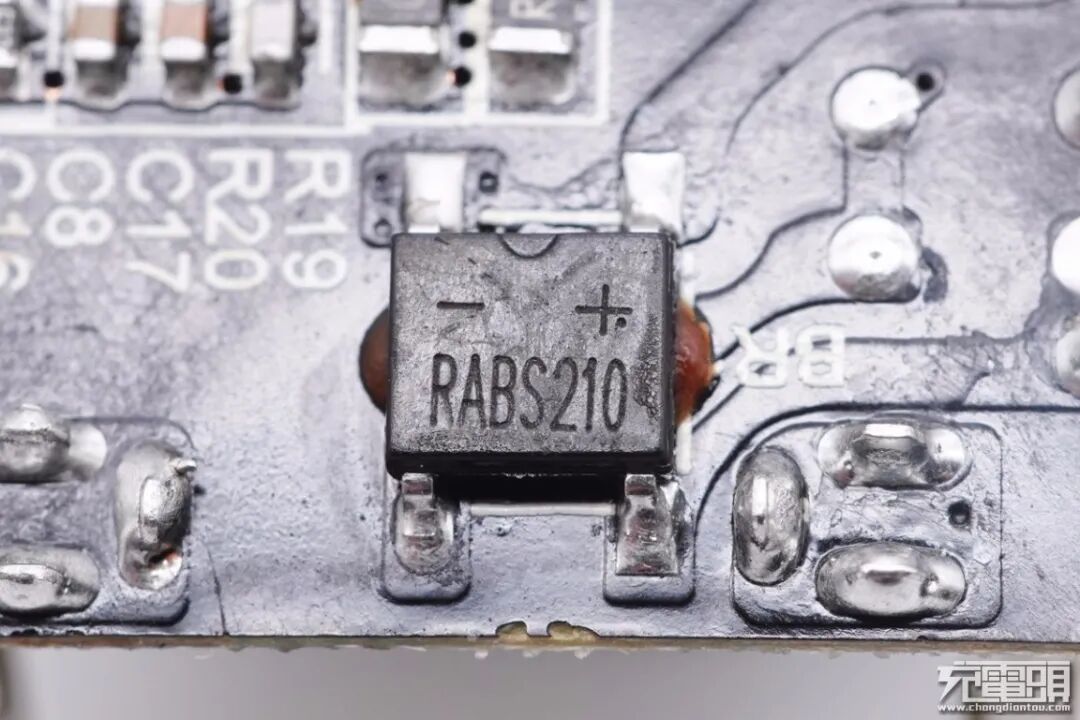

RABS210整流桥特写。

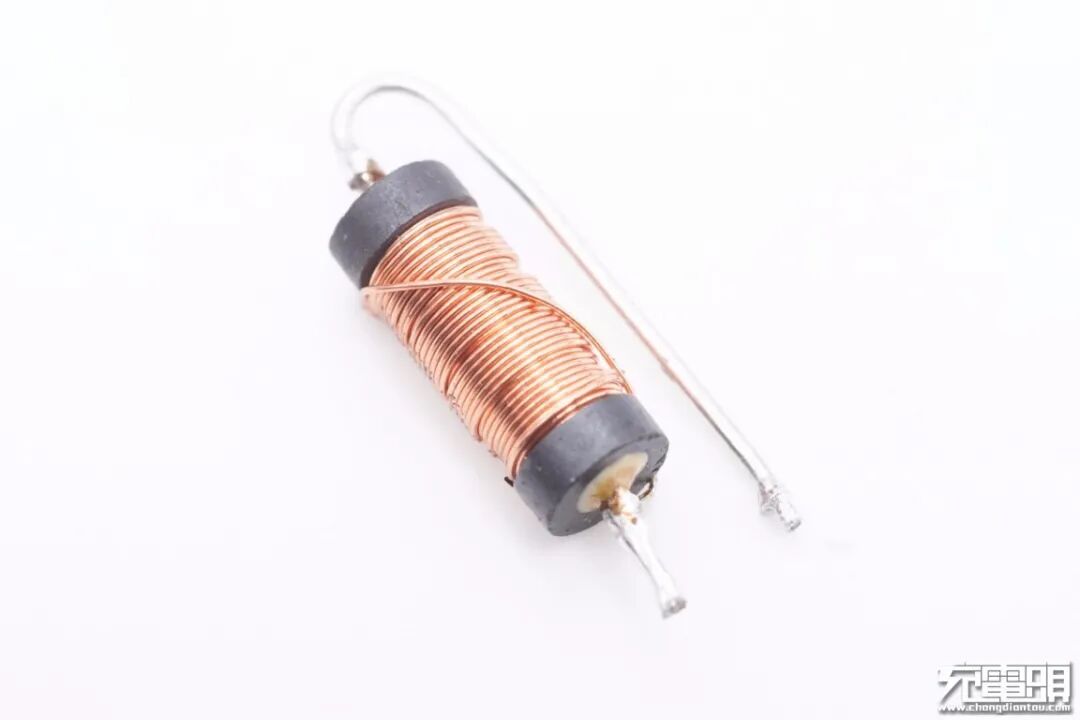

工字电感特写。

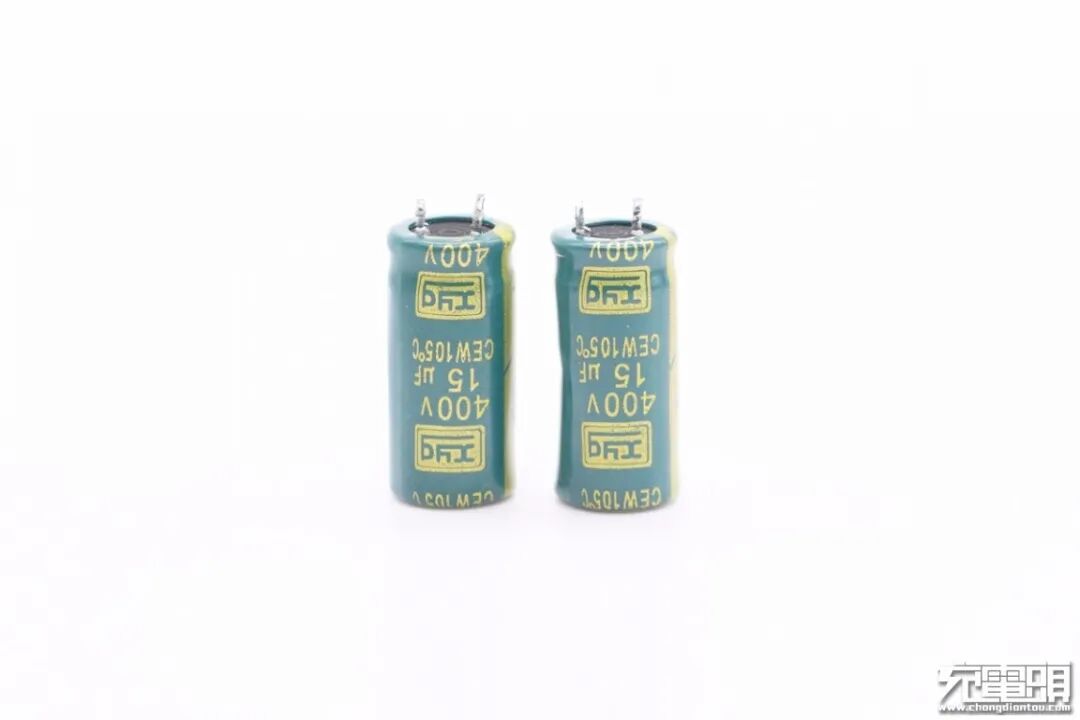

两颗高压滤波电解电容规格均为400V 15μF。

另一侧设有变压器和主控芯片供电电容。

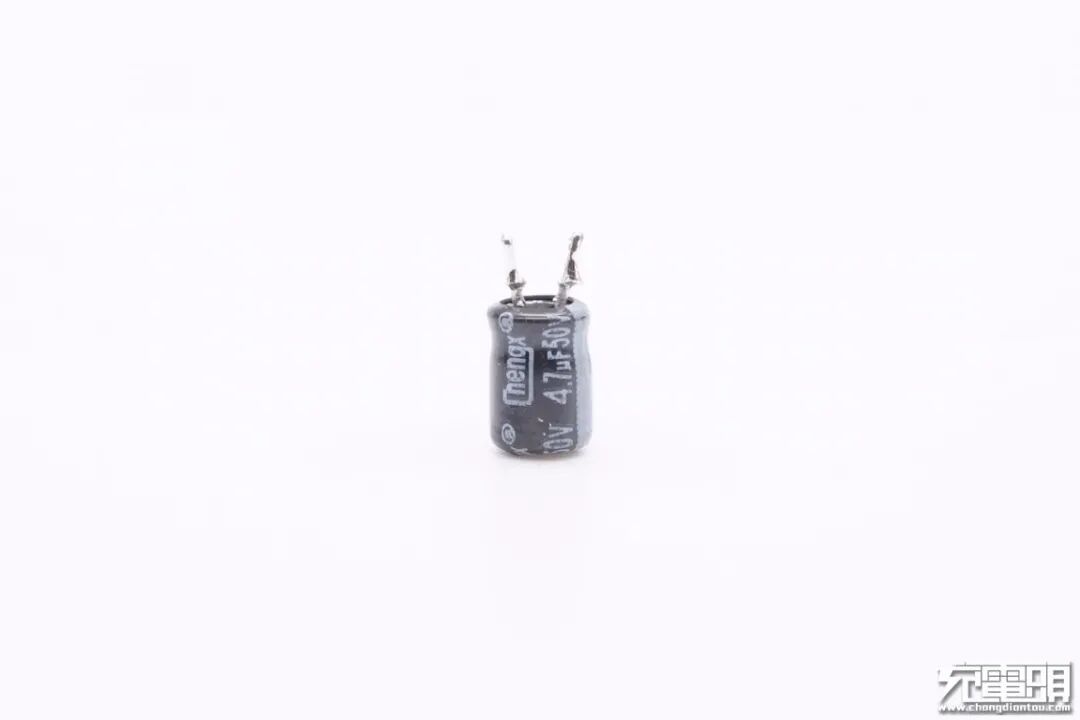

PWM主控芯片供电电容来自ChengX承兴，规格为50V 4.7μF。

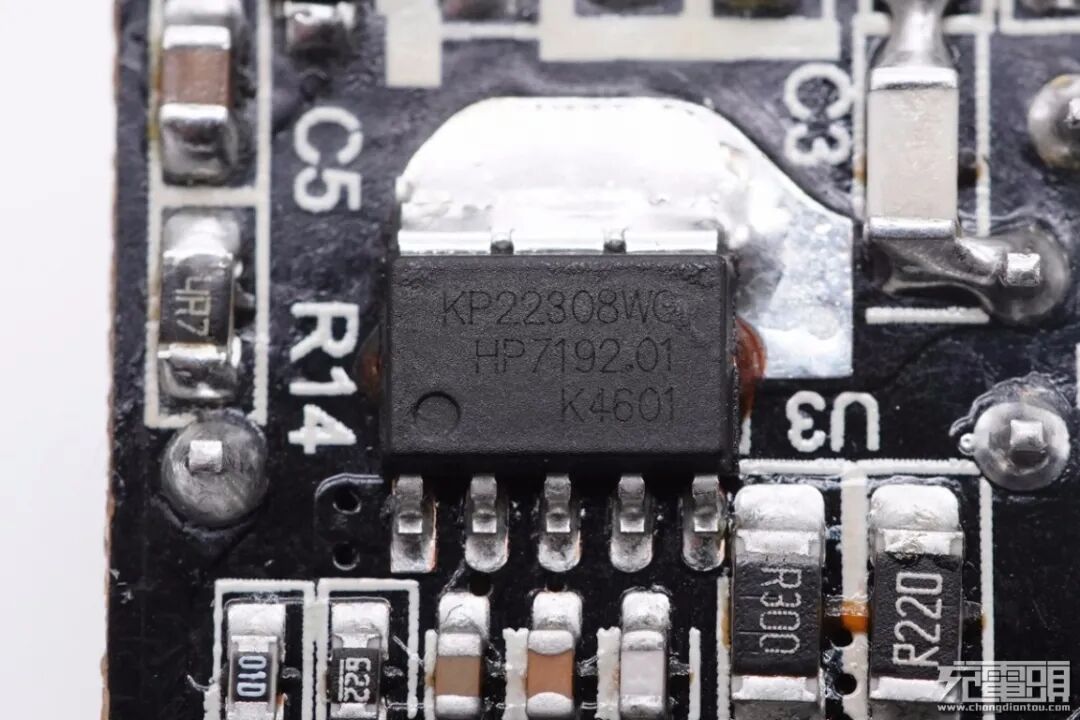

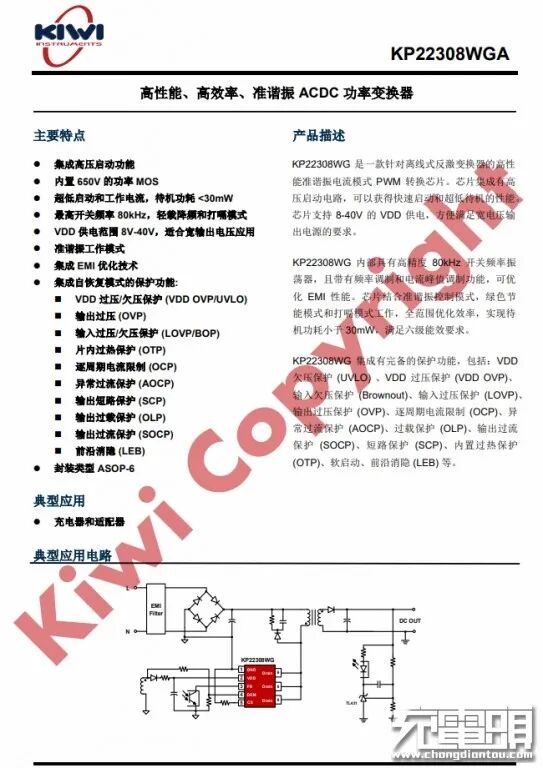

充电器主控芯片采用必易微KP22308WG。这是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片，集成有高压启动电路，可以获得快速启动和超低待机的性能，芯片支持8-40V的VDD供电，方便满足宽电压输出电源的要求。

KP22308WG内置650V MOS管，内部具有高精度80kHz开关频率振荡器，且带有频率调制和电流峰值调制功能，可优化EMI性能。

芯片结合准谐振控制模式，绿色节能模式和打嗝模式工作，全范围优化效率，实现待机功耗小于30mW，满足六级能效要求，并且集成全面的保护功能。

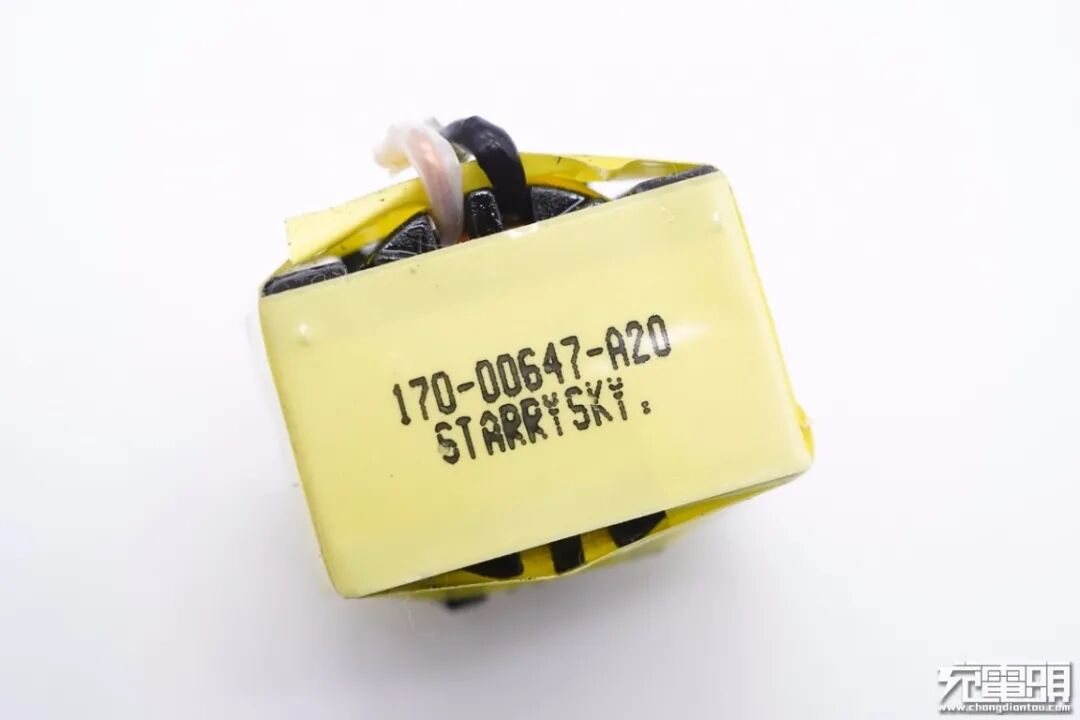

变压器特写，顶部喷码有信息。

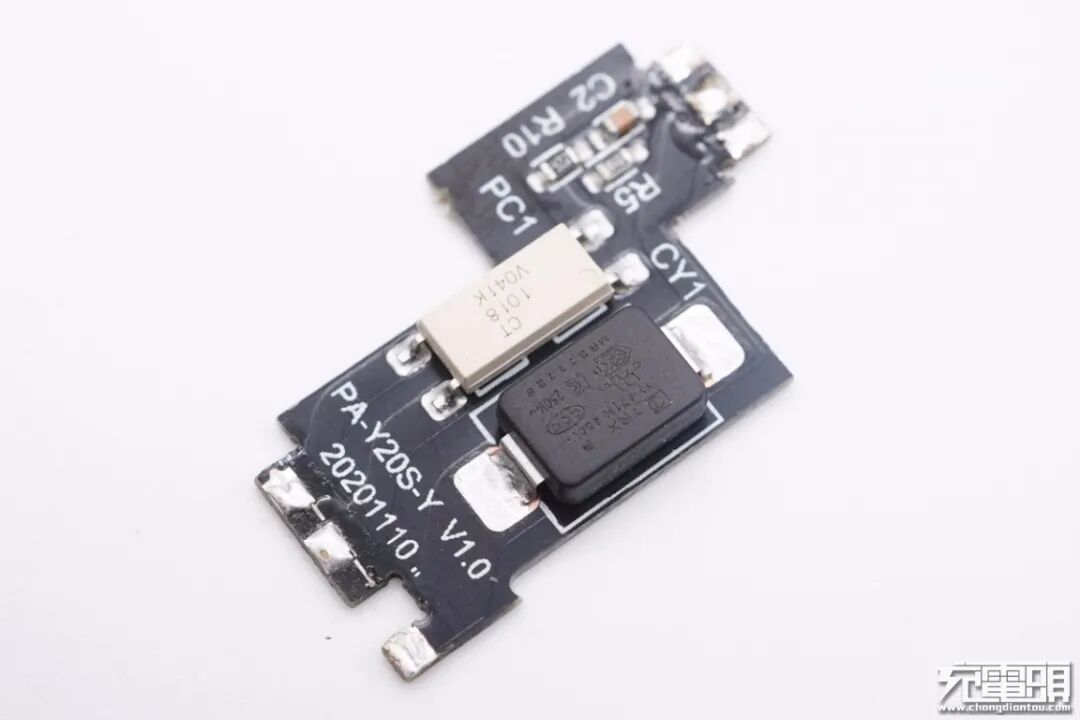

连接小板上设有光耦和贴片Y电容。

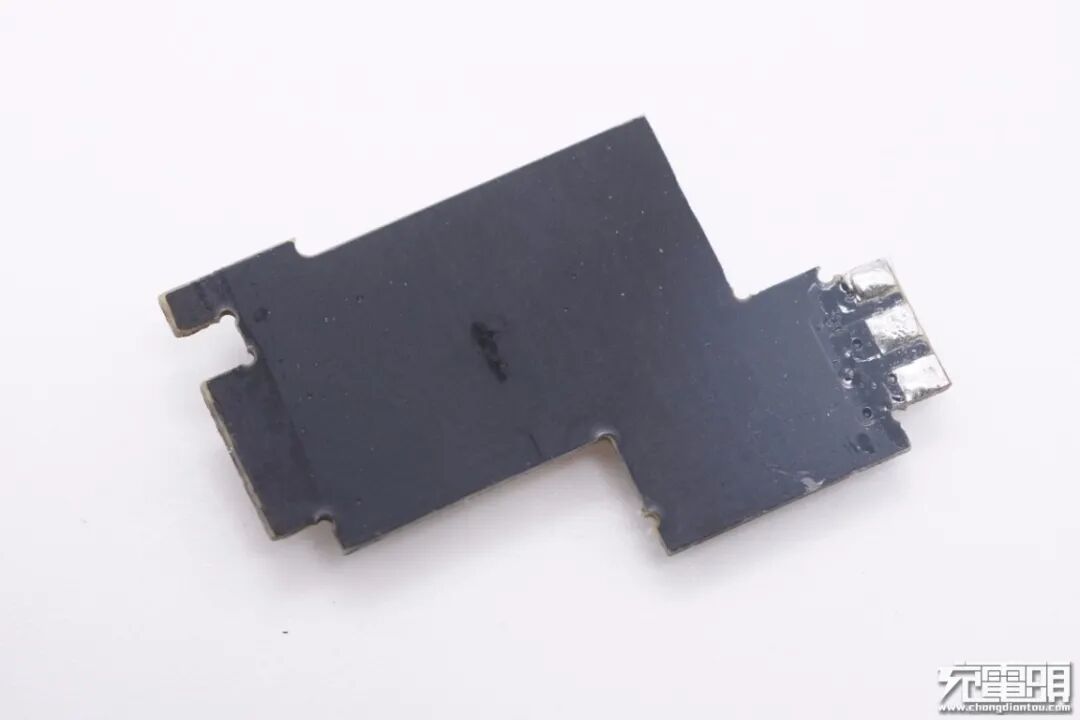

连接板另一面没有焊接元器件。

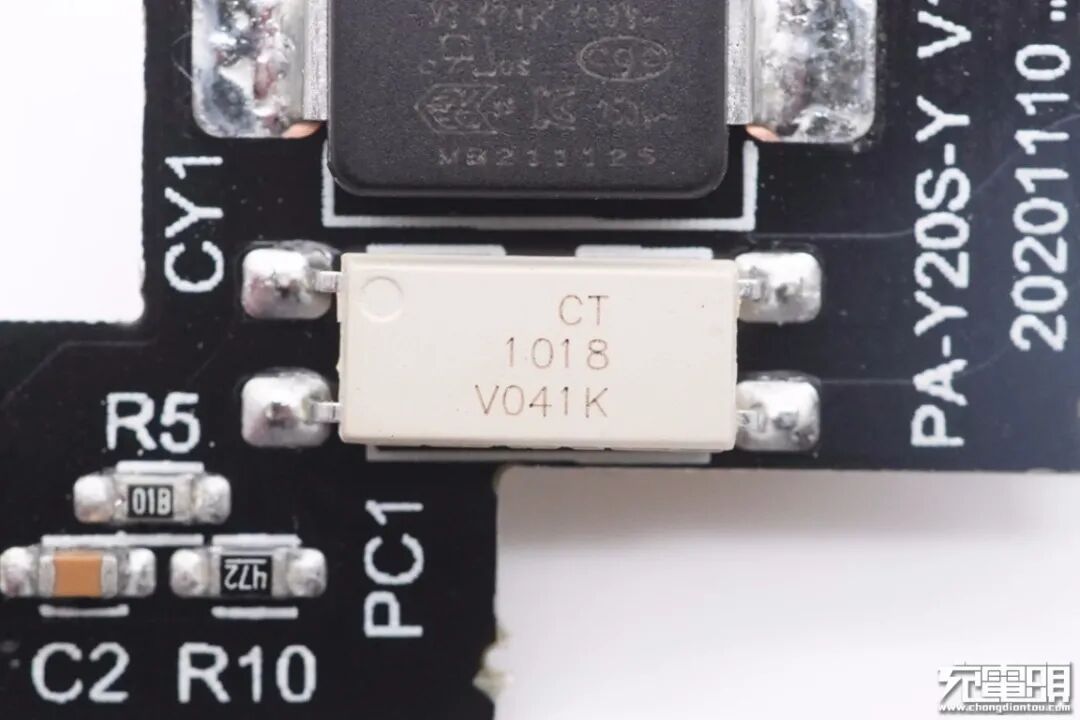

CT 1018光耦特写，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

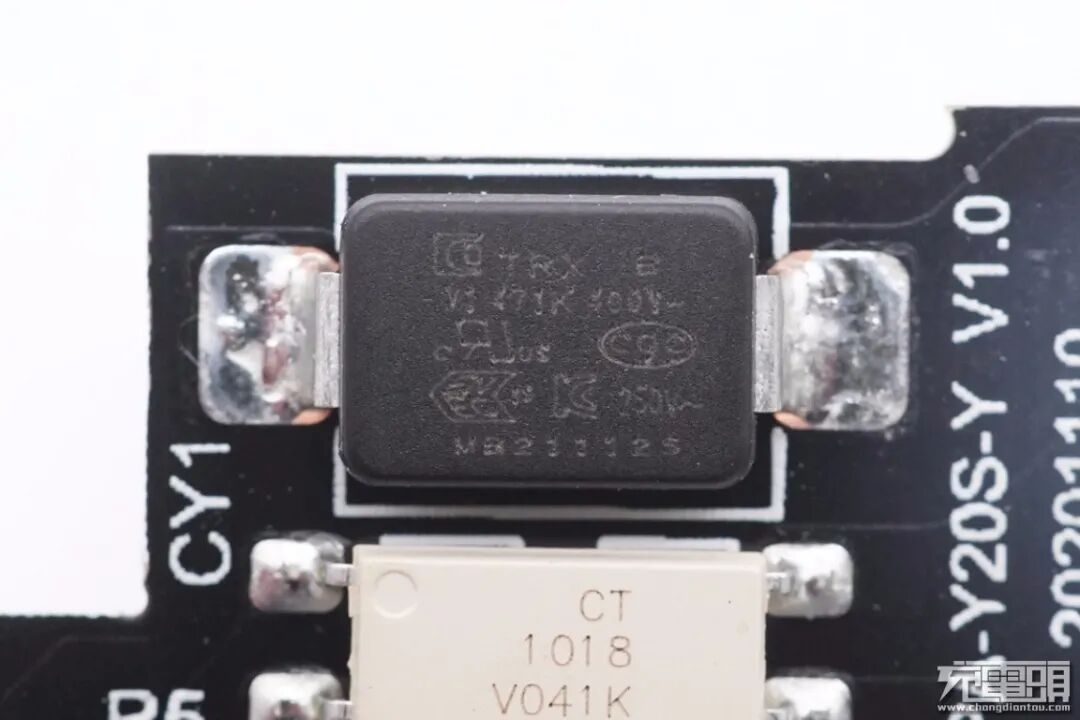

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

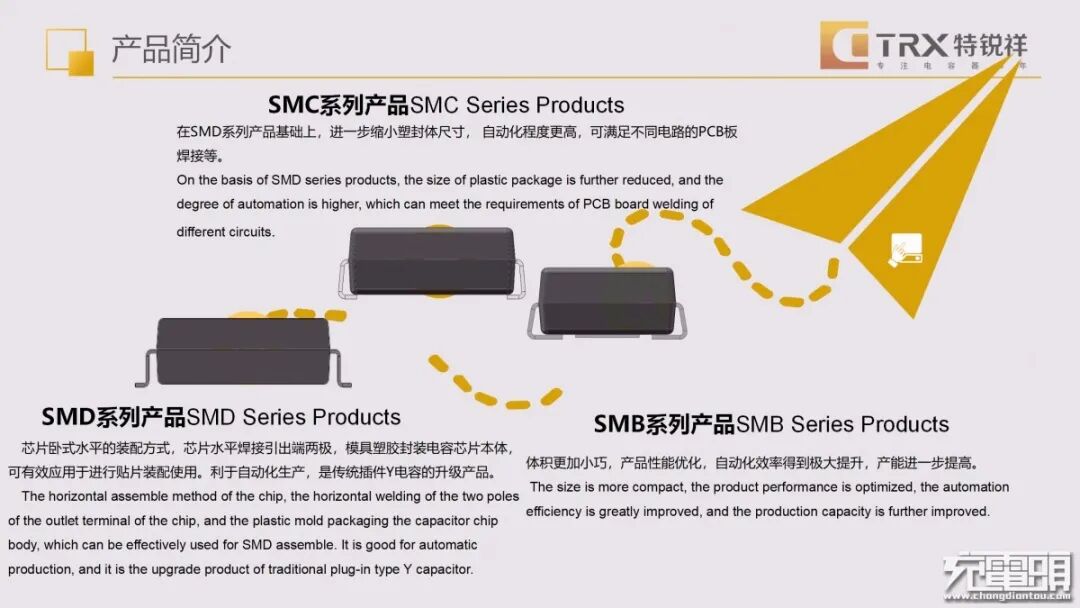

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，采用特锐祥贴片Y电容的产品还有第一卫20W快充小冰粒充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、贝尔金20W氮化镓PD快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一致认可。

输出端小板背面设有次级同步整流芯片和协议芯片。

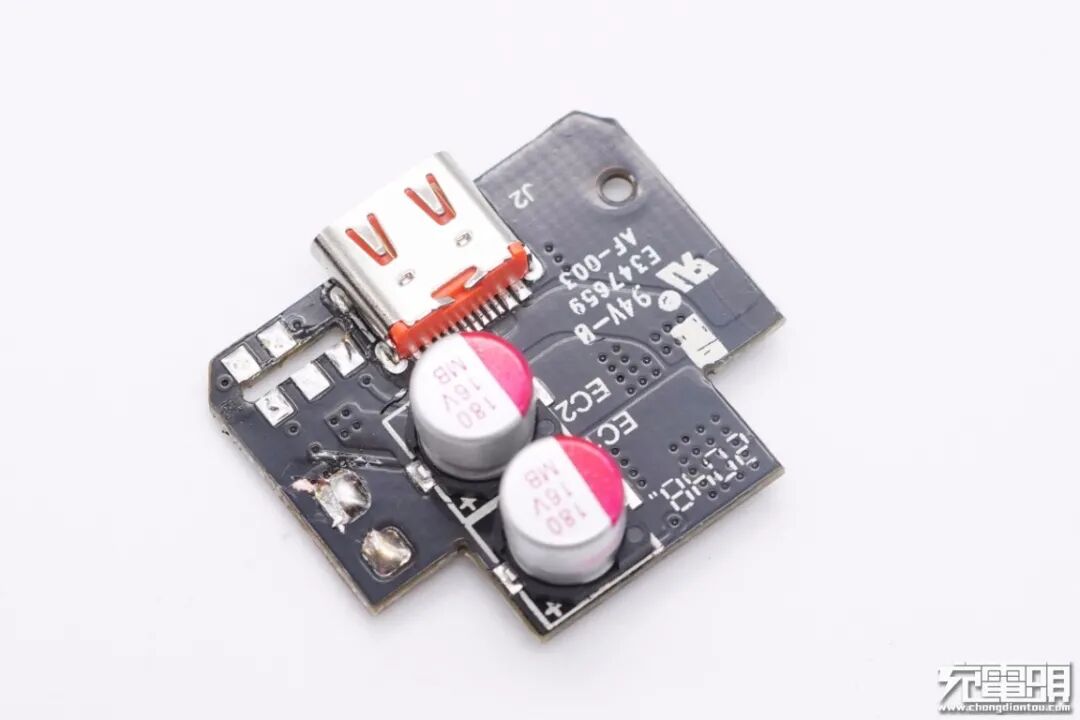

正面是两颗固态电容和USB母座。

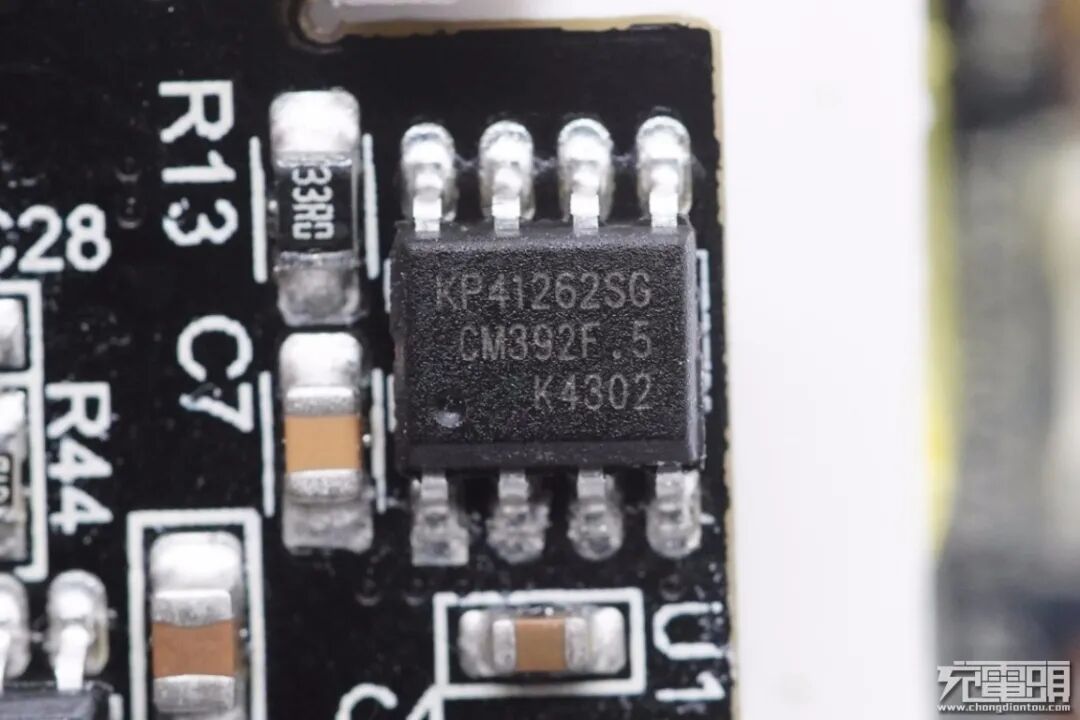

次级同步整流芯片同样采用必易微KP41262。这是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗功率MOSFET以提升系统效率。支持High Side和Low Side配置，同时支持系统断续工作模式(DCM)和准谐振工作模式(QR)。

KP41262内置60V功率MOS管，采用SO8封装。内置VDD高压供电模块，无需VDD辅助绕组供电，降低了系统成本。

对Low Side配置的12V系统，增加Vo LDO供电方式以降低供电损耗。内部集成有VDD欠压保护和VDD电压钳位功能。

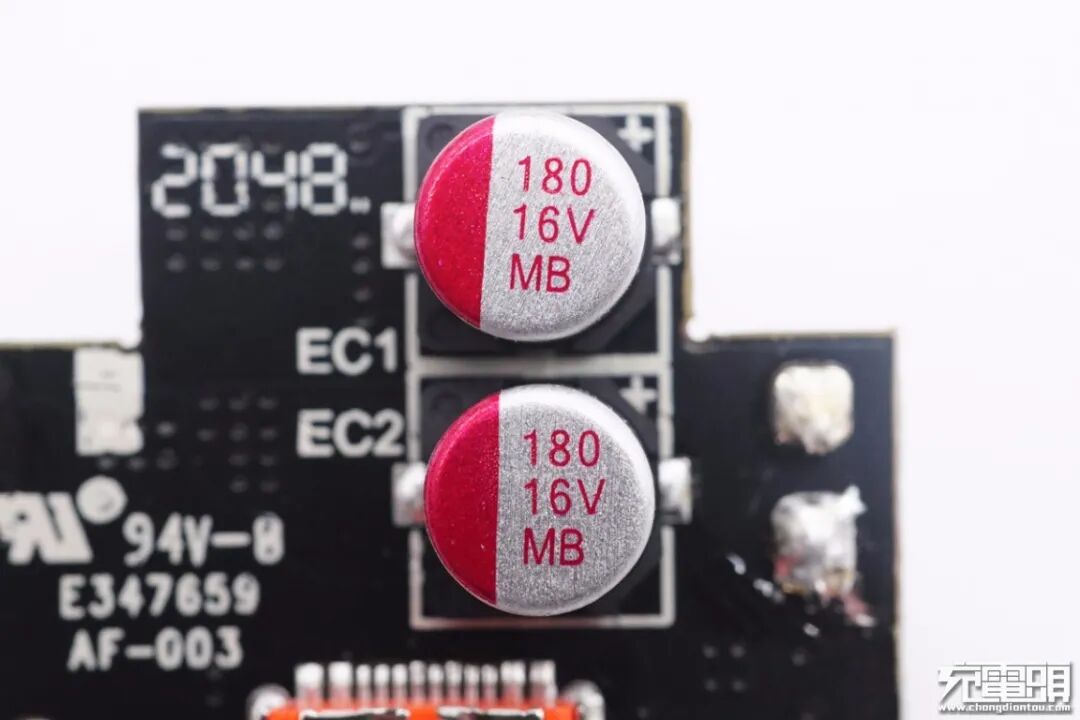

两颗贴片固态电容规格都是16V 180μF，韶关富仕达MB系列，具有125℃耐热，高可靠性的特点。

充电头网了解到，韶关富仕达针对USB PD快充市场推出了PV、PB、PR、MV、MB、MR等多个系列固态电容。此前已被傲基63W氮化镓快充、AUKEY2A2C 100W快充氮化镓充电器、AUKEY双C口65W氮化镓快充充电器、AUKEY 65W 1A1C氮化镓快充充电器、公牛65W 2C1A快充插线板、绿联65W 3C1A氮化镓快充充电器、绿联2A2C 48W智能充电器等多款产品用，产品性能获得品牌客户一致认可。

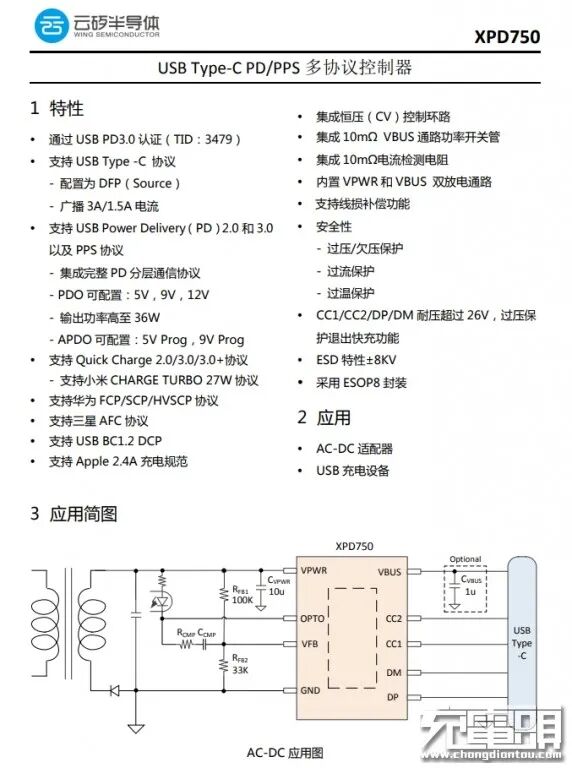

协议芯片采用云矽半导体XPD750。XPD750通过了USB PD3.0认证（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议。

内部集成10mΩ VBUS通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，降低成本。采用ESOP8封装。

云矽半导体XPD750资料信息。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥睿科20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

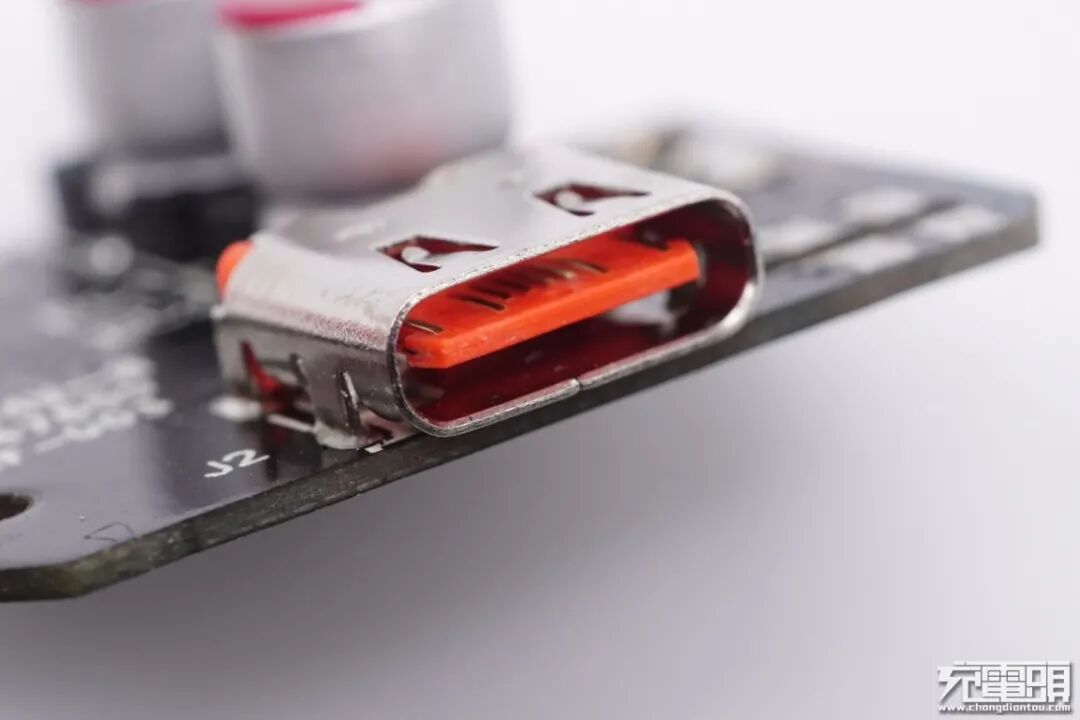

USB-C母座特写。过孔焊接。

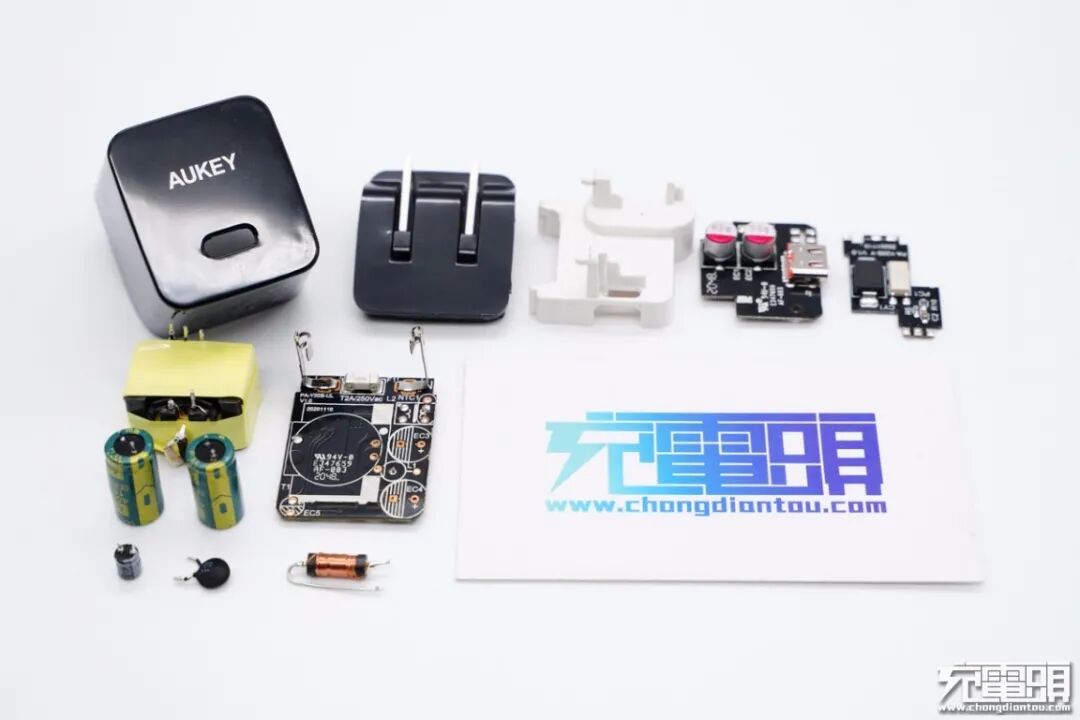

全部拆解完毕，来张全家福。

充电头网拆解总结

傲基这款20W PD快充充电器造型风格硬朗，外壳表面全部采用亮面设计，十分光滑。配备可折叠插脚的同时，保持很小的体积，同时插脚端进行了“缺口”细节设计，产品整体便携便用。

充电器支持QC、AFC、FCP、PD、PPS多个快充协议，具备3.3-11V2A PPS电压档位，兼容性很好，既可以给iPhone 12使用，也能满足其它品牌手机日常快充需求。

充电头网通过拆解了解到，充电器采用必易微KP22308WG+KP41262高性能高集成快充方案，输出端协议芯片采用云矽半导体XPD750。整套方案可以有效减少外围元器件数量，电路设计非常简洁。

另外采用了富仕达MB系列贴片固态电容进行输出滤波，该系列电容体积非常小，很好压缩充电器体积，使得傲基这款20W充电器在配备折叠插脚的情况下，体积仍然很小。
