拆解报告：JBL 100W电源适配器
充电头网近期拿到了一款JBL 100W电源适配器，为JBL BOOMBOX2音响供电。其自带一根DC圆头输出线缆，机身采用长条直板造型设计，设计风格十分简约。
适配器支持24V4.2A 100.8W输出，并已经通过了UL、FCC、CE、PSE、VI、EAC、NOM、KC等各项认证，全球绝大多数地区都能使用。下面充电头网就对其进行拆解，看看适配器内部是如何设计的。
一、JBL 100W电源适配器外观

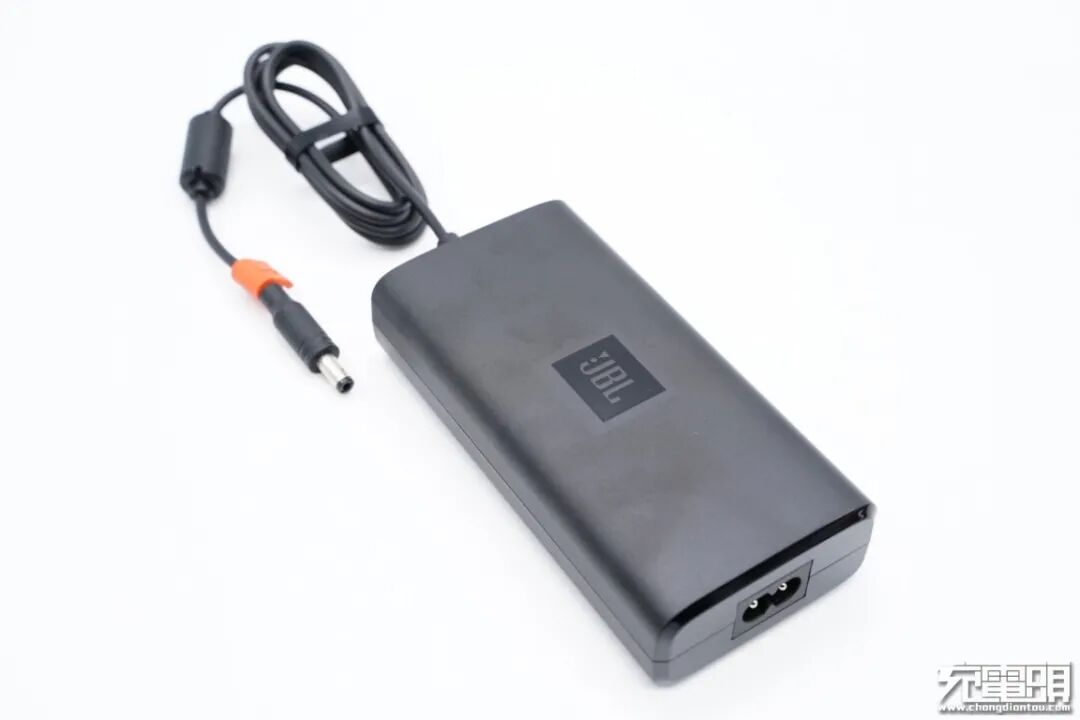

这款100W电源适配器自带输出线缆，机身采用长条直板造型设计，机身壳表面磨砂处理，腰身过渡圆润。

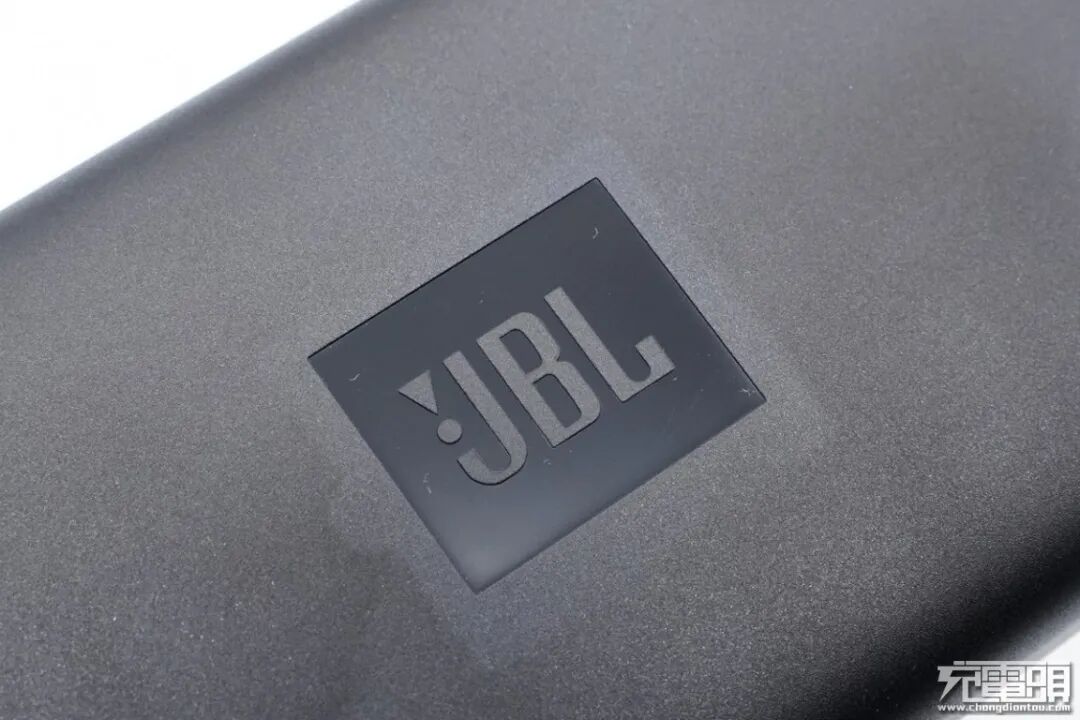

正面中心设计有JBL品牌logo。

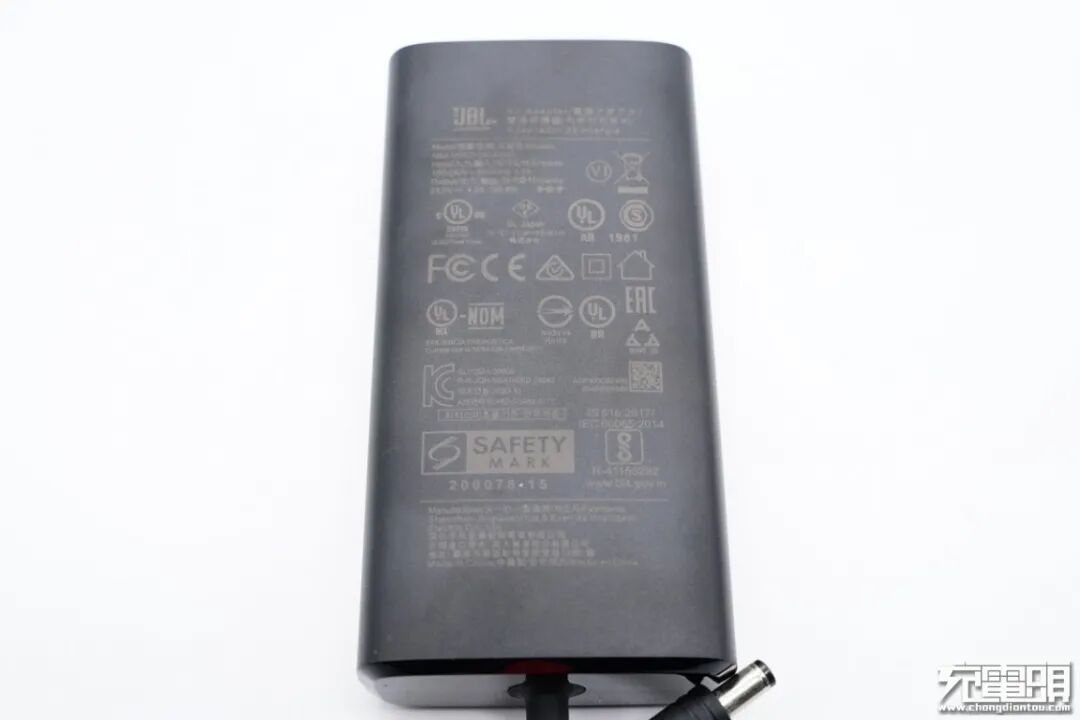

机身背面印有产品参数信息
型号：NSA100ED-24042000
输入：100-240V~50/60HZ 1.5A
输出：24V4.2A，100.8W
制造商：深圳市京泉华智能电气有限公司
产品已经通过了UL、FCC、CE、PSE、VI、EAC、NOM、KC等各项认证，全球绝大多数地区都能使用。
输入端外壳亮面设计，边缘倒角处理，采用8字型输入接口。
输出端是一样的设计，线缆做了抗弯折处理。

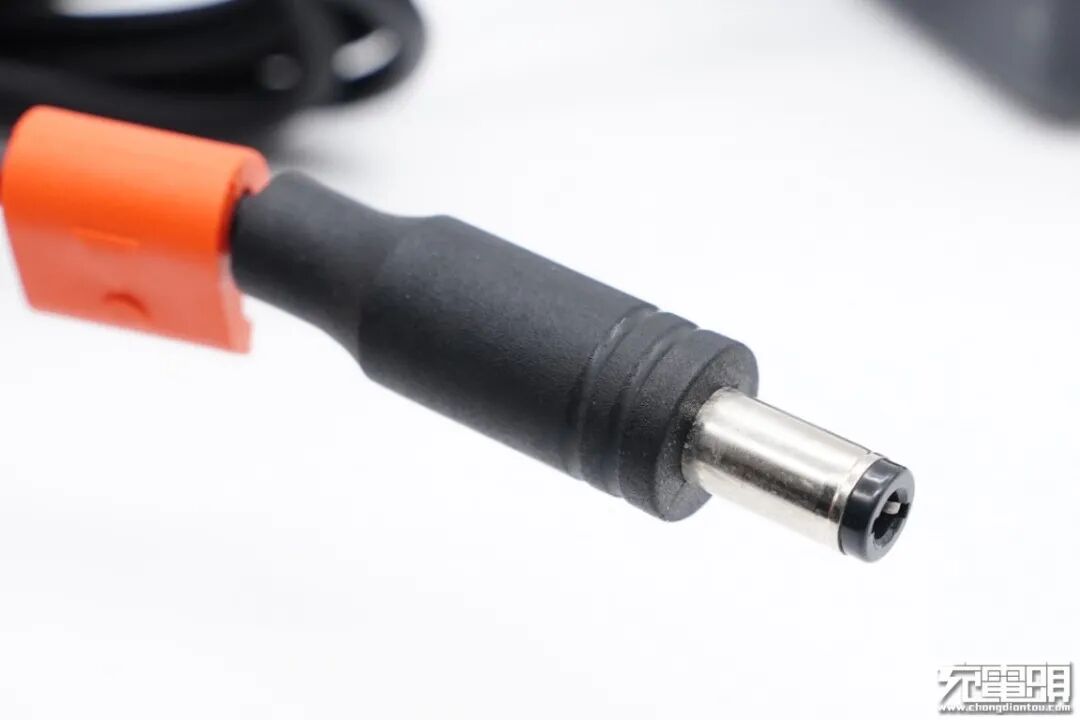

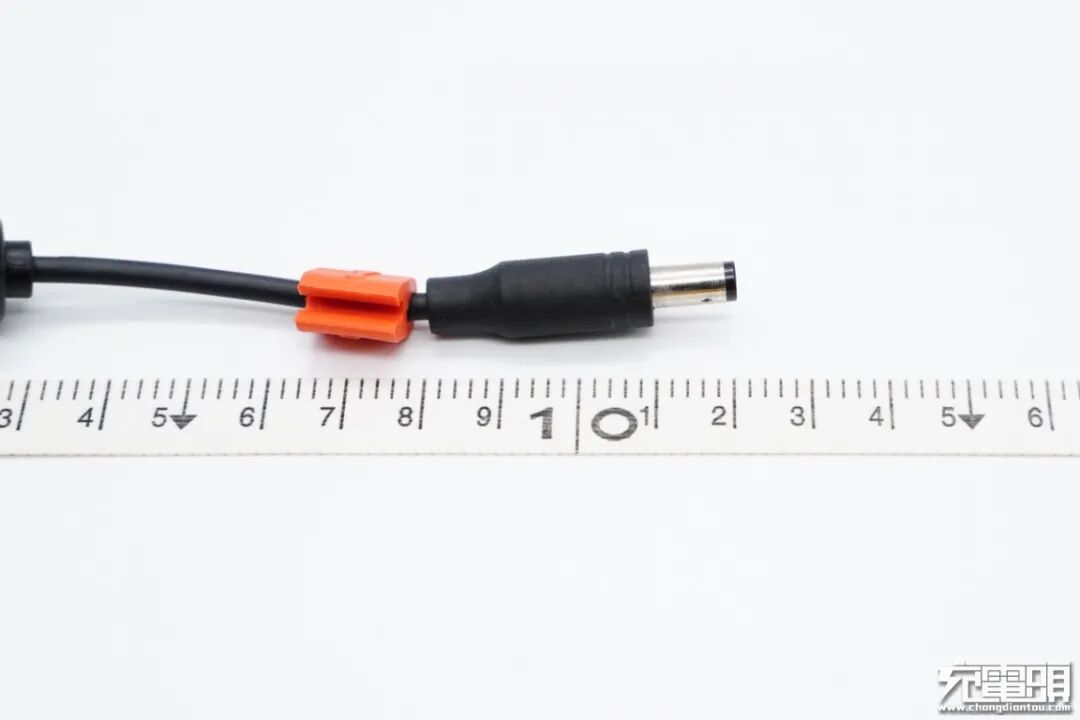

线缆输出端是DC圆头，塑料外壳磨砂处理，方便插拔。

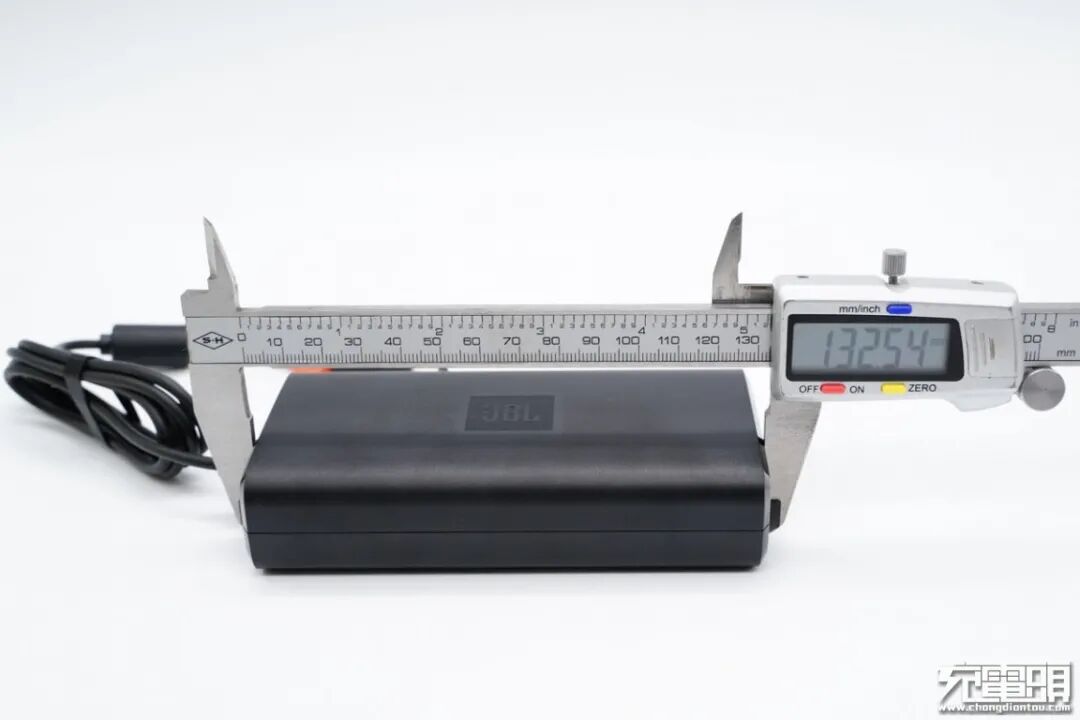

使用游标卡尺实测充电器机身长度为132.54mm。

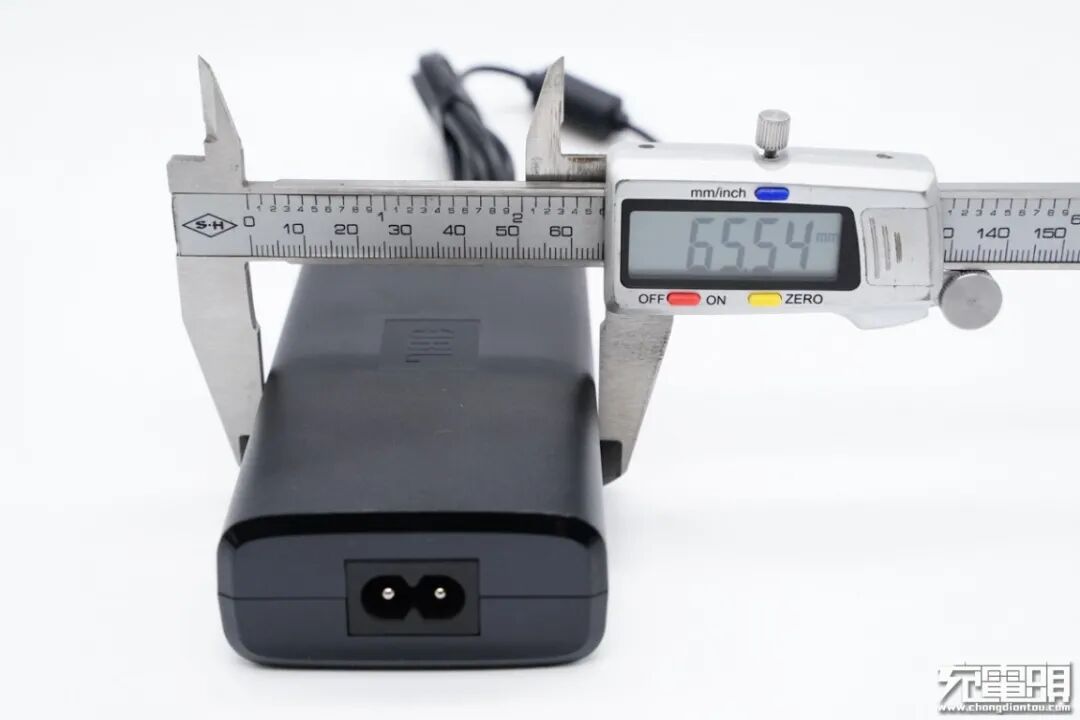

宽度为65.54mm。
厚度为31.44mm。
线缆长度约为112cm。

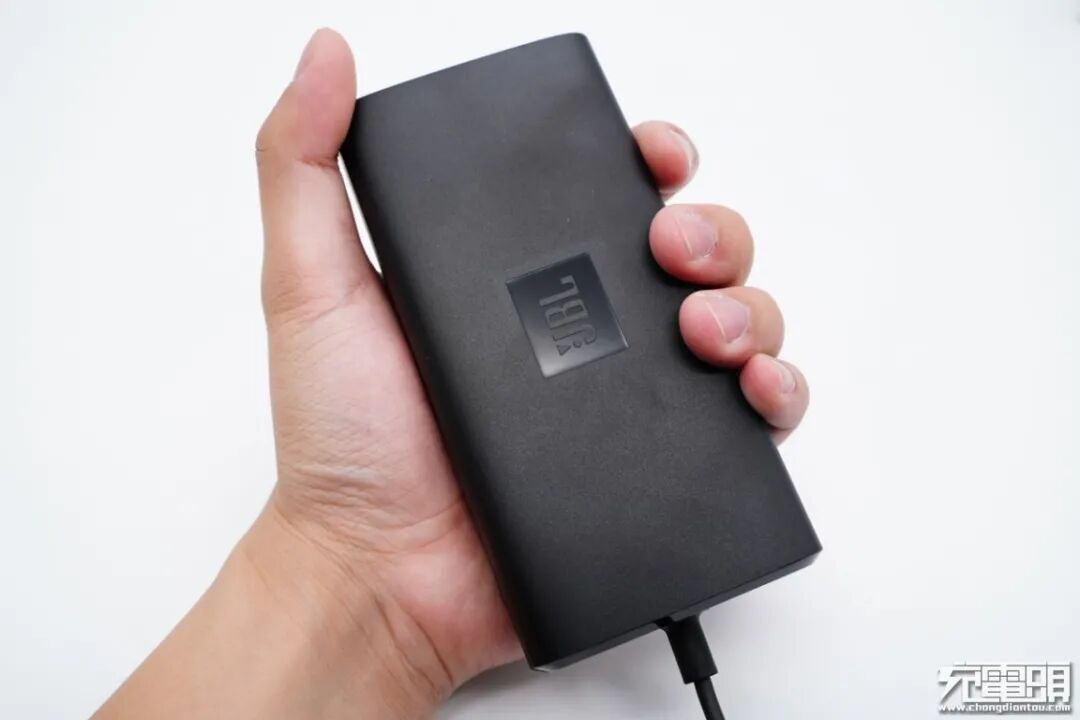

适配器机身拿在手上的直观感受。

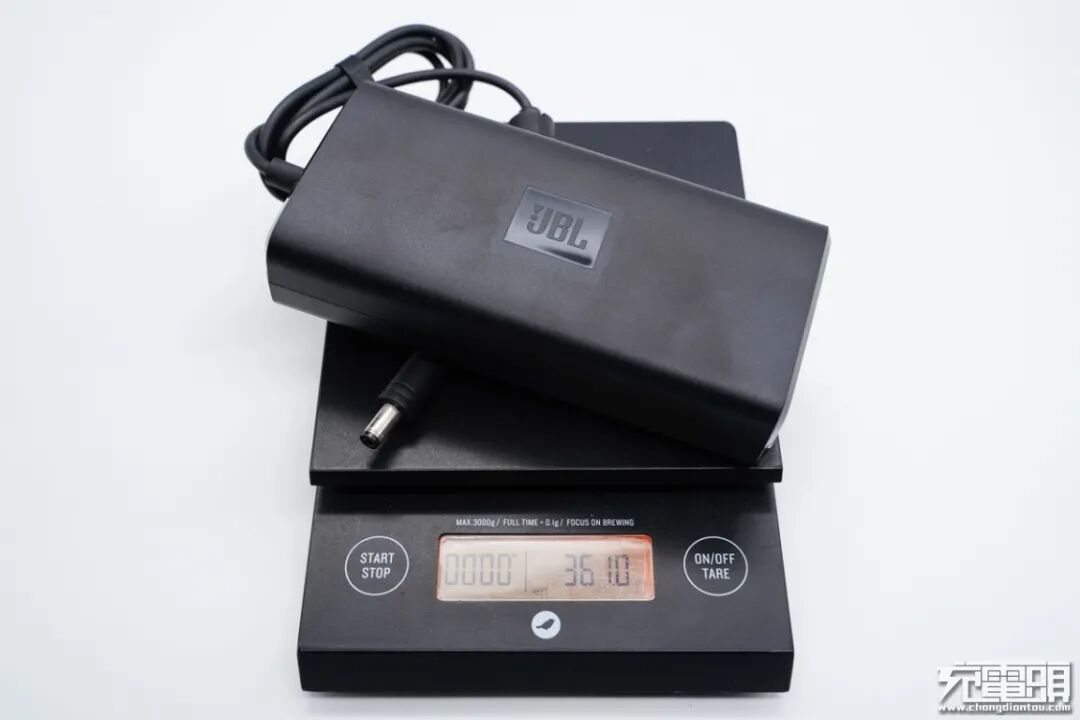

总重量约为361g。
二、JBL 100W电源适配器拆解
将外壳拆开，PCB板四面覆盖散热铝片，铝片和机身壳之间打胶帮助导热。

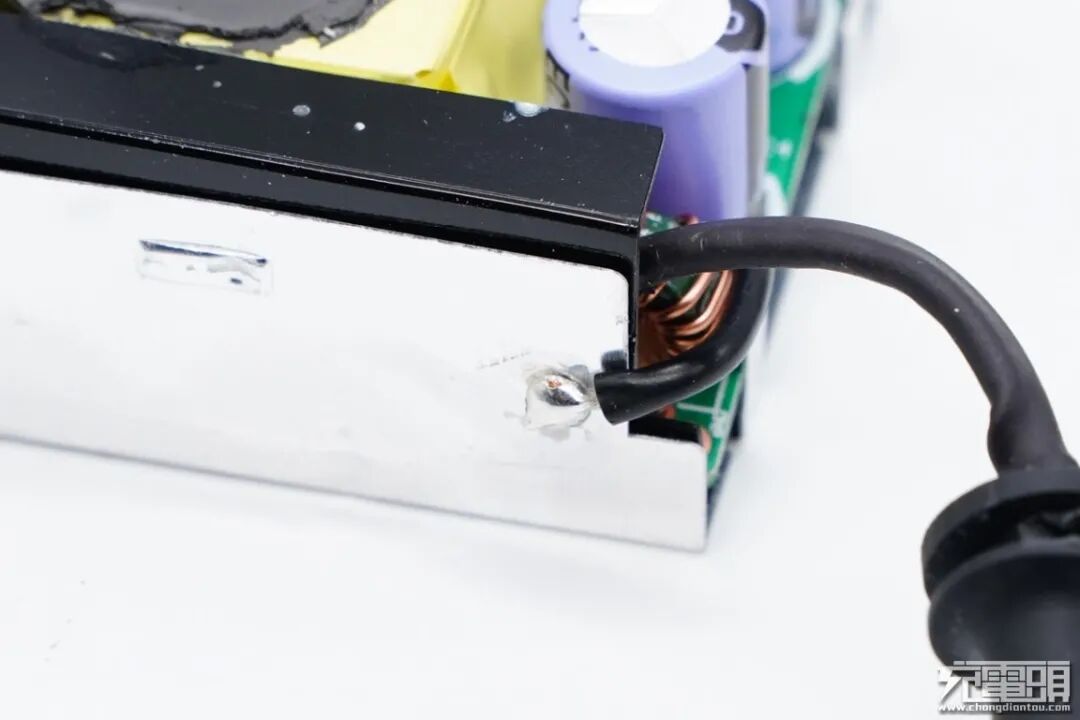

充电器输出端还有一根导线和铝片锡焊连接。
铝片本身粘贴绝缘胶带，此外和电路板之间还设有绝缘塑料板隔离。

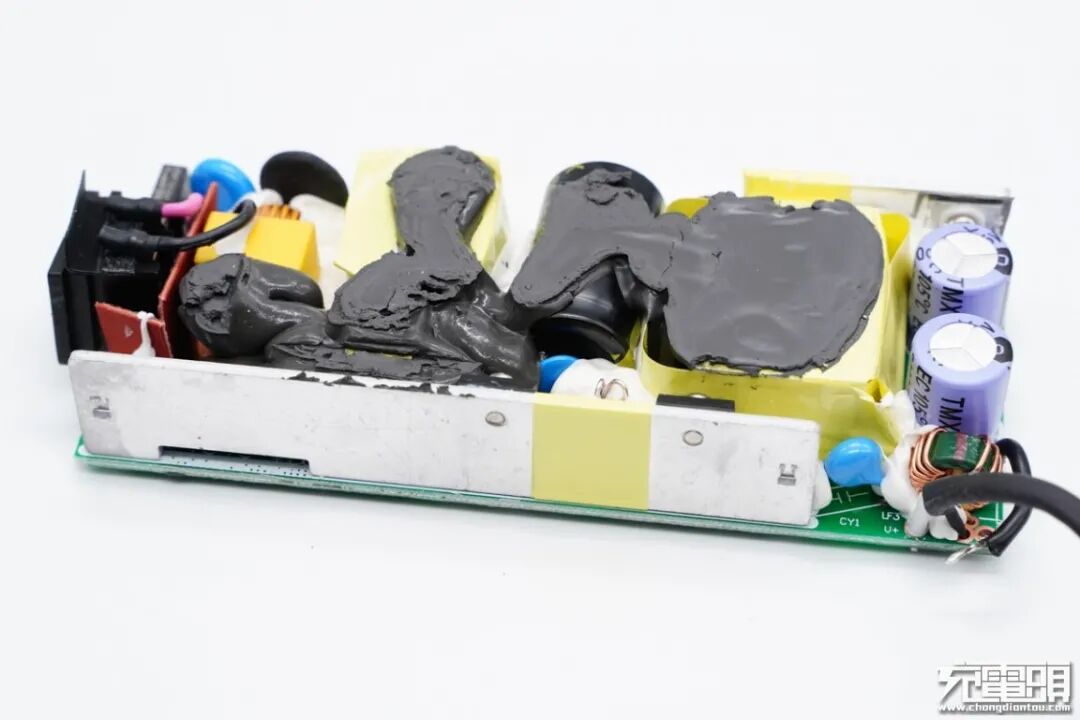

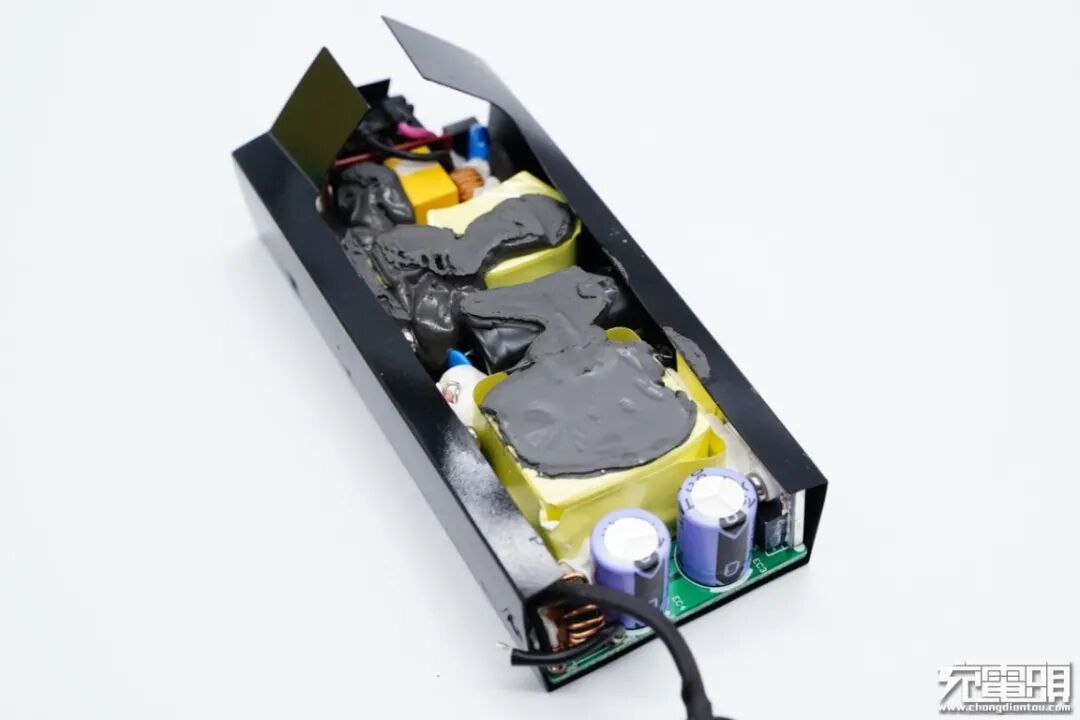

PCB板正面，PFC升压电感、高压滤波电解电容、变压器等打上导热硅胶，侧面固定有一块长条散热铝板，为开关管散热。

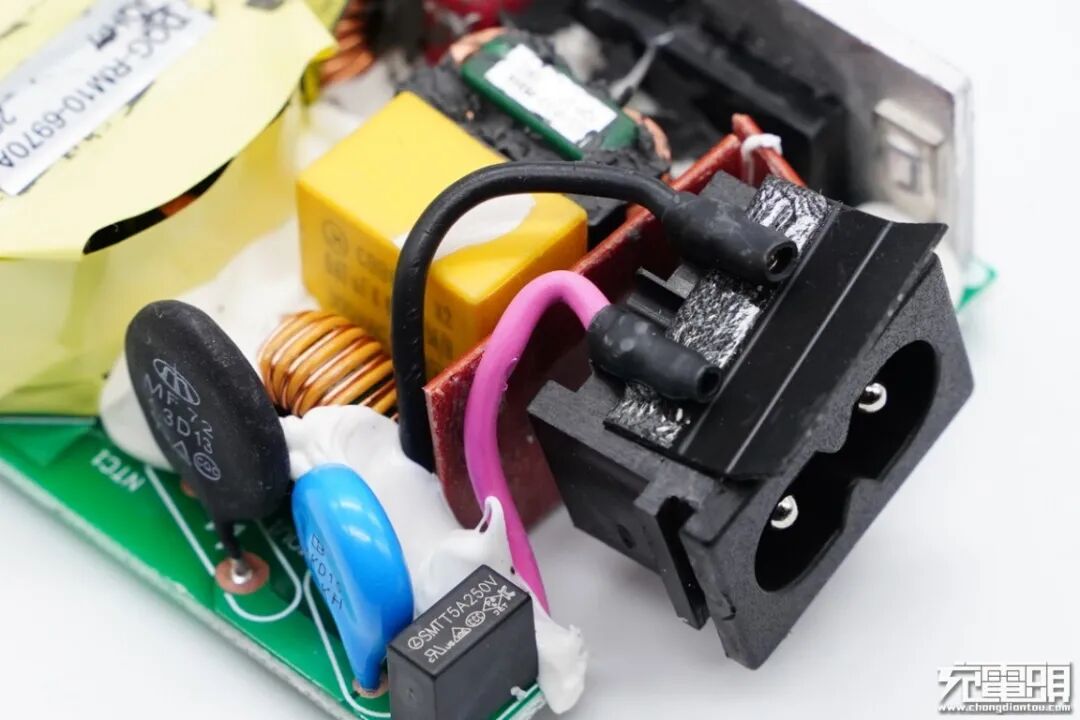

输入端母座和PCB板通过导线焊接连接通电，导线一端套上绝缘管，另一端打胶绝缘。

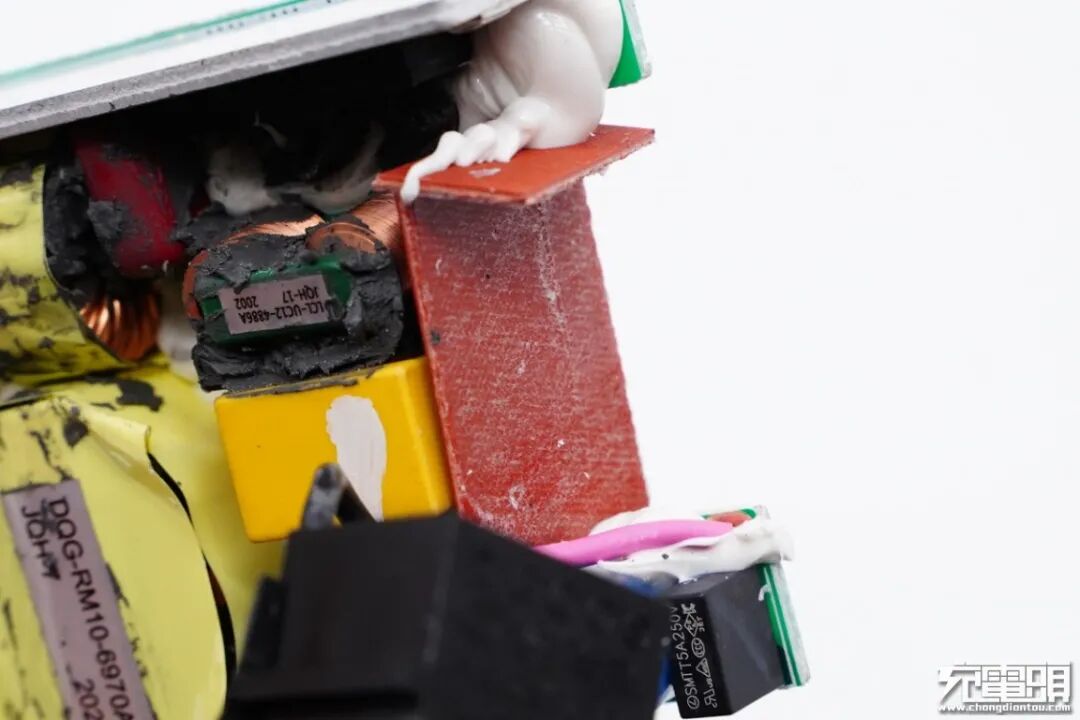

母座和共模电感以及X电容等器件之间还有绝缘纸隔离。

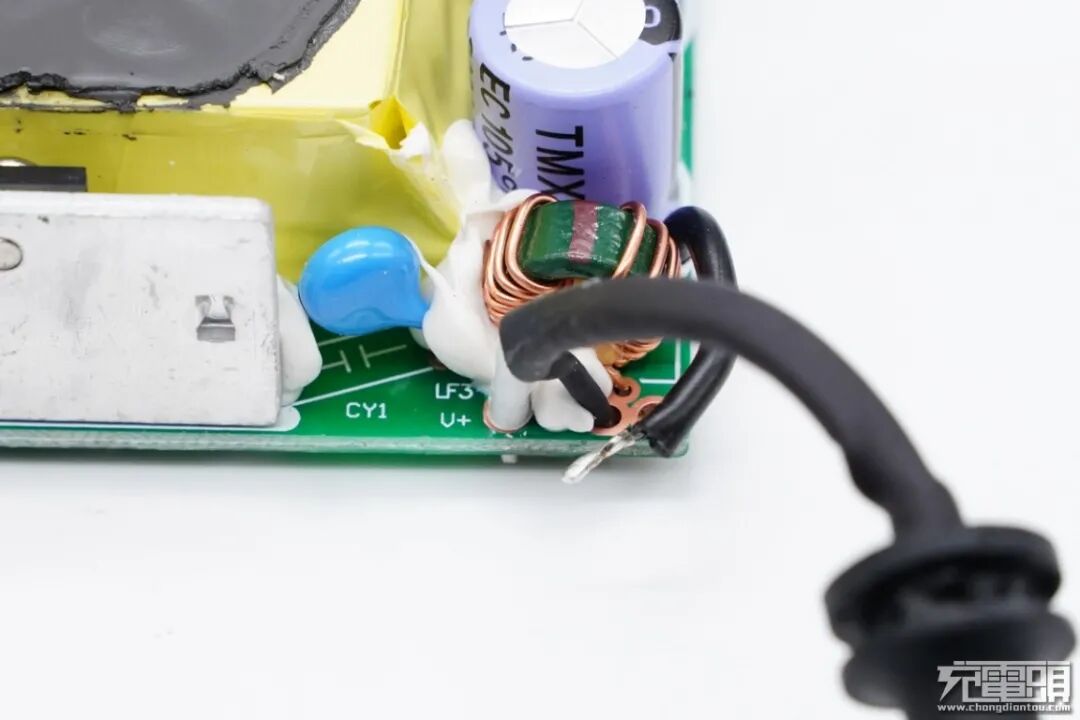

输出端线缆同样打胶加固。

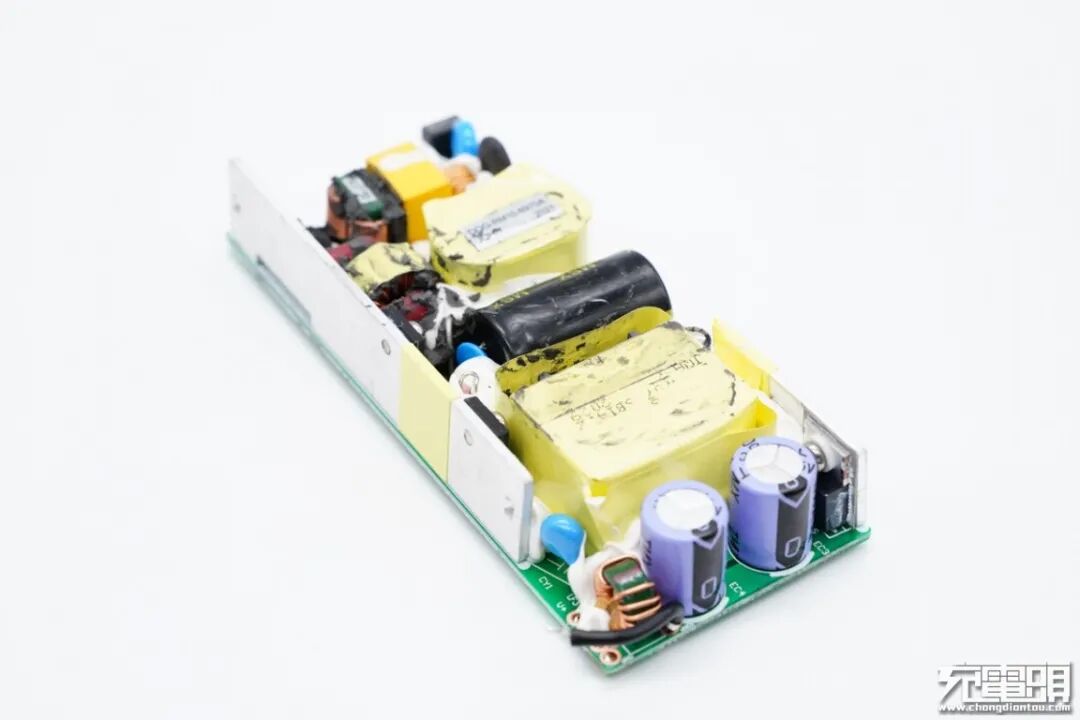

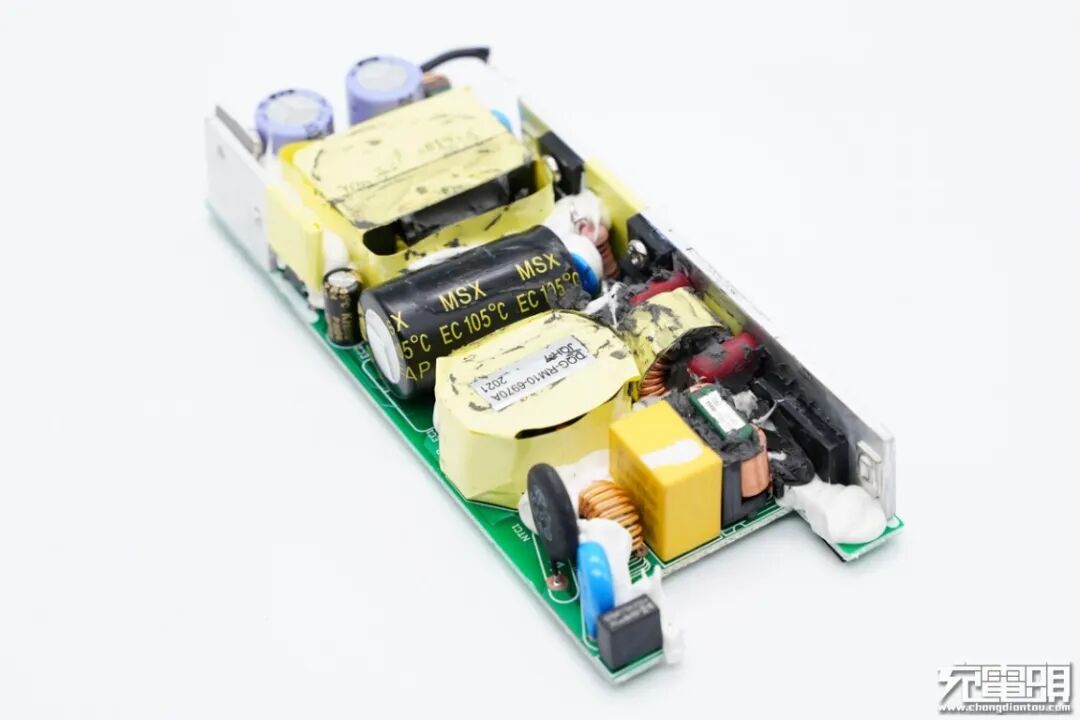

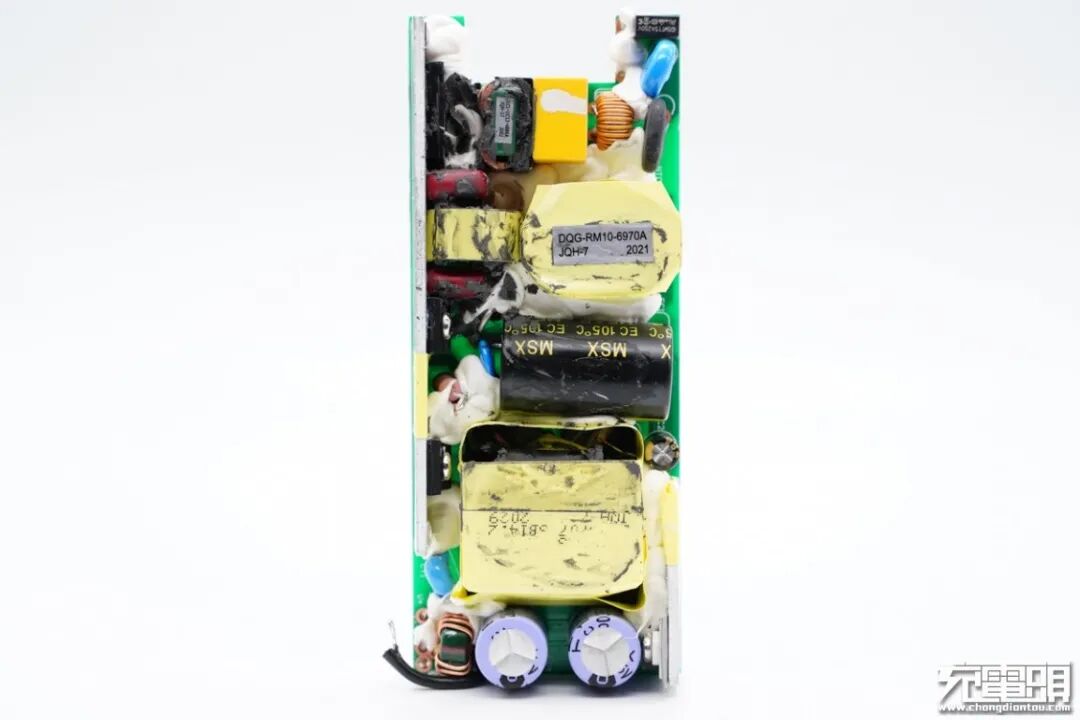

将硅胶清理干净，充电器输入端设有PFC升压电路，中间横置一颗很大的高压滤波电解电容，在往下是变压器和输出滤波电解电容、电感。

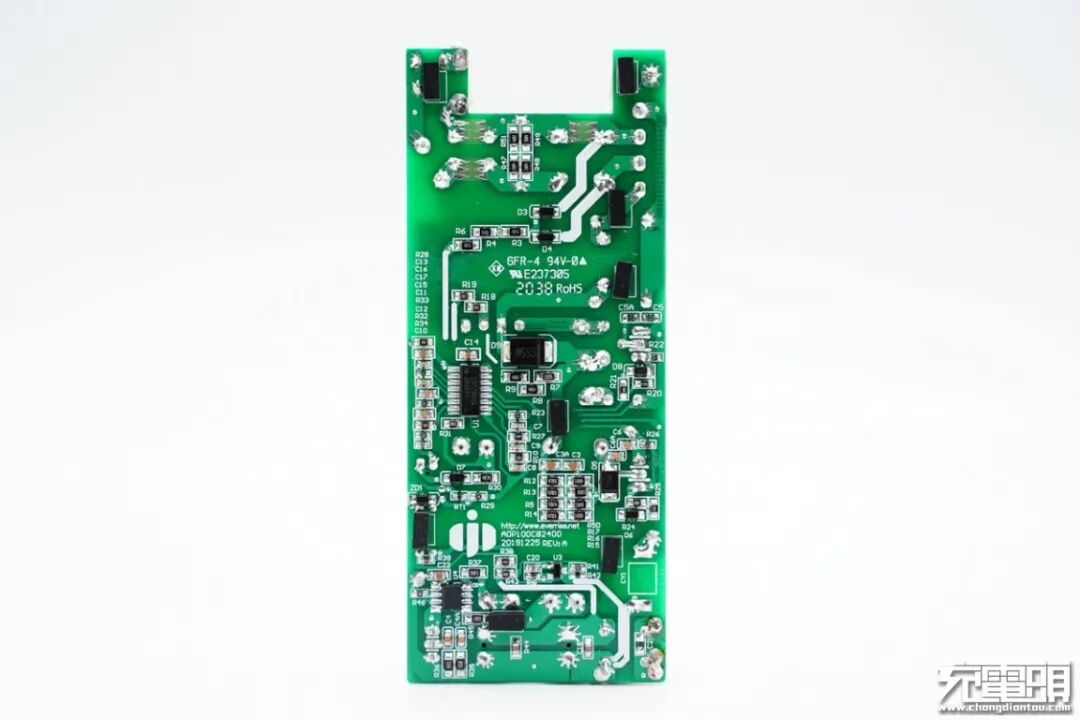

电路板背面设有充电器主控芯片和次级控制器，另外贴有很多支撑黑色橡胶块。
经过对充电器电路观察发现，JBL 100W充电器内部采用APFC升压后为开关电源供电，开关电源定压输出，光耦反馈输出电压，同步整流的设计架构。下面我们就从输入端开始一一了解各元器件的信息。
输入端一览。

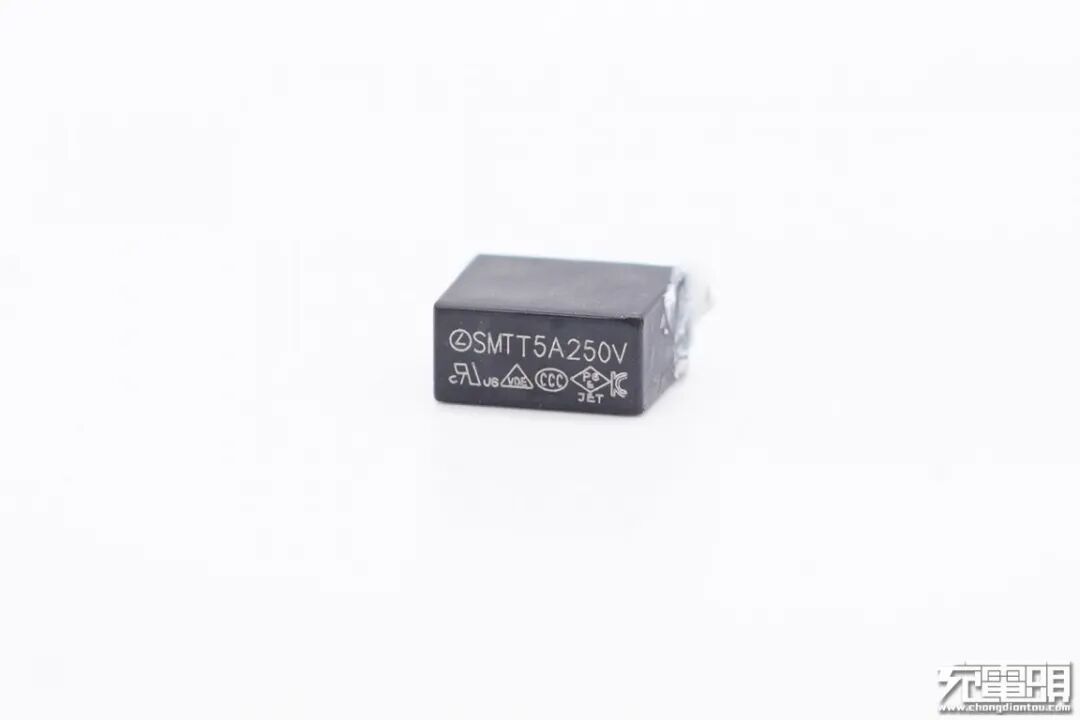

延时保险丝规格为5A 250V。

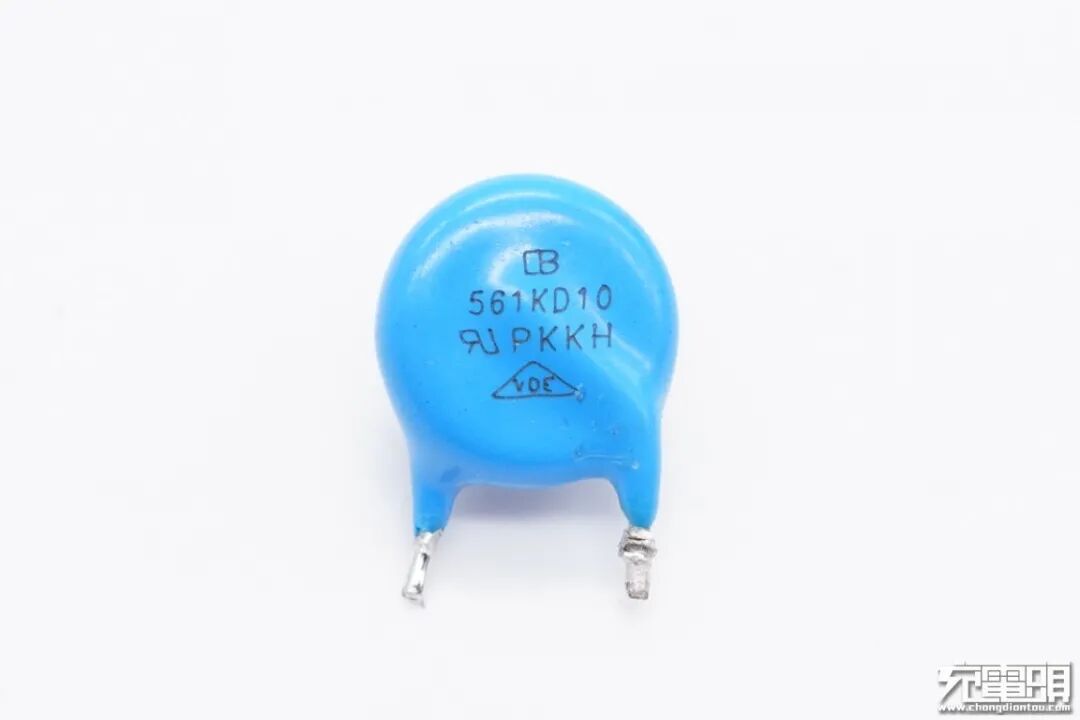

561KD10压敏电阻，用于输入过压保护。

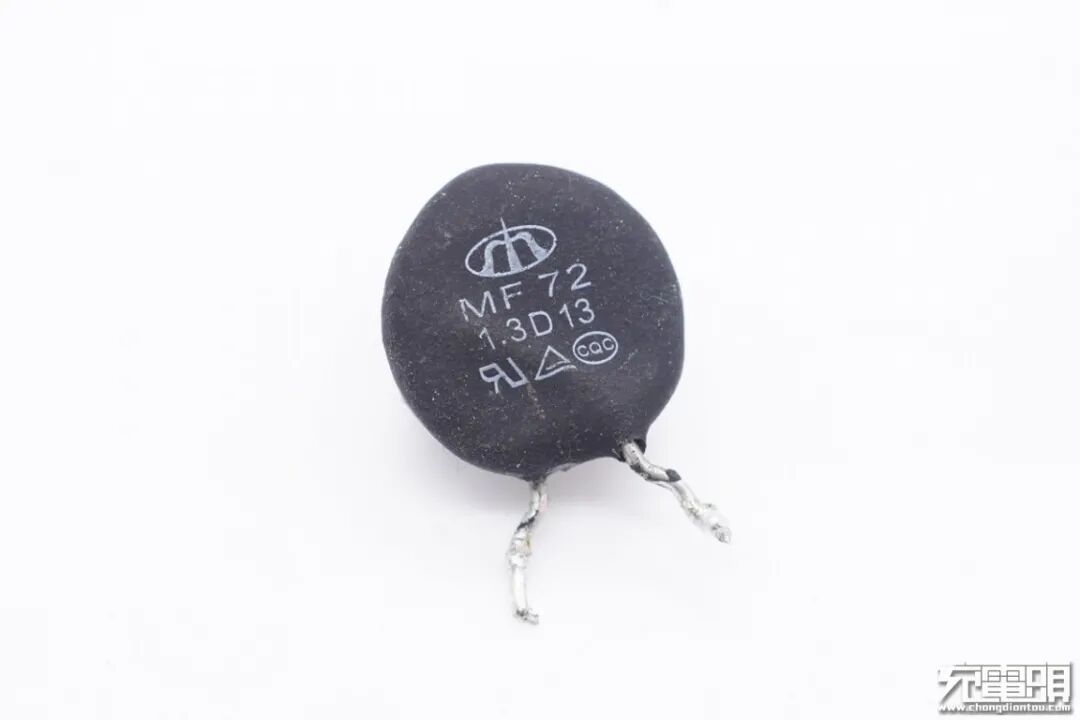

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

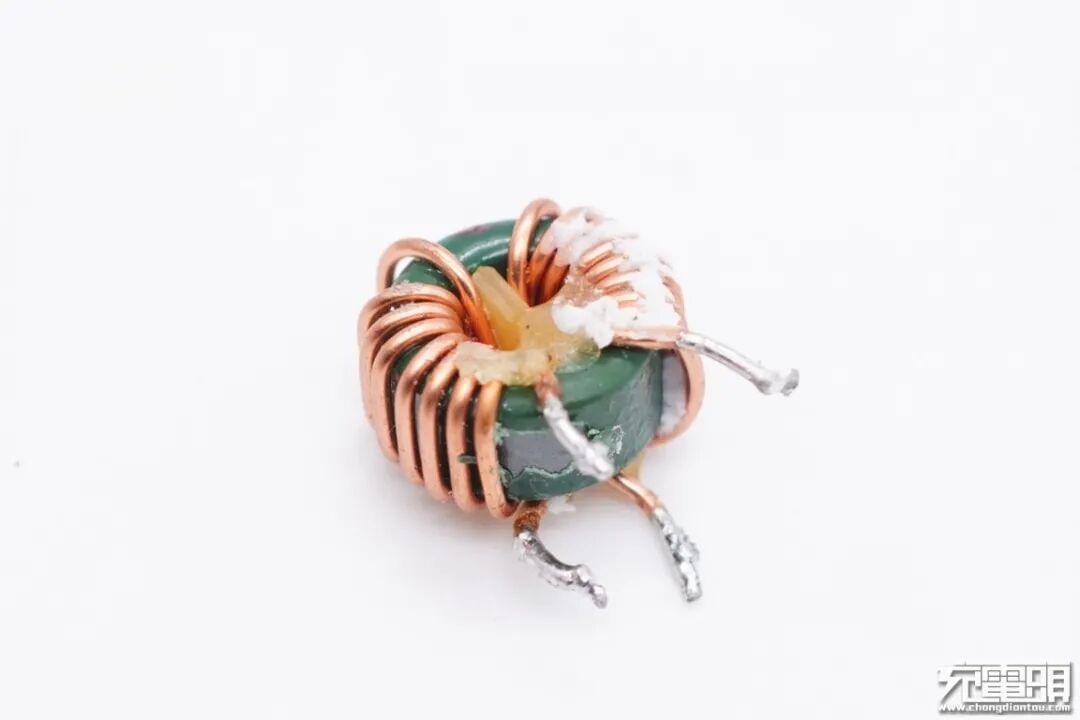

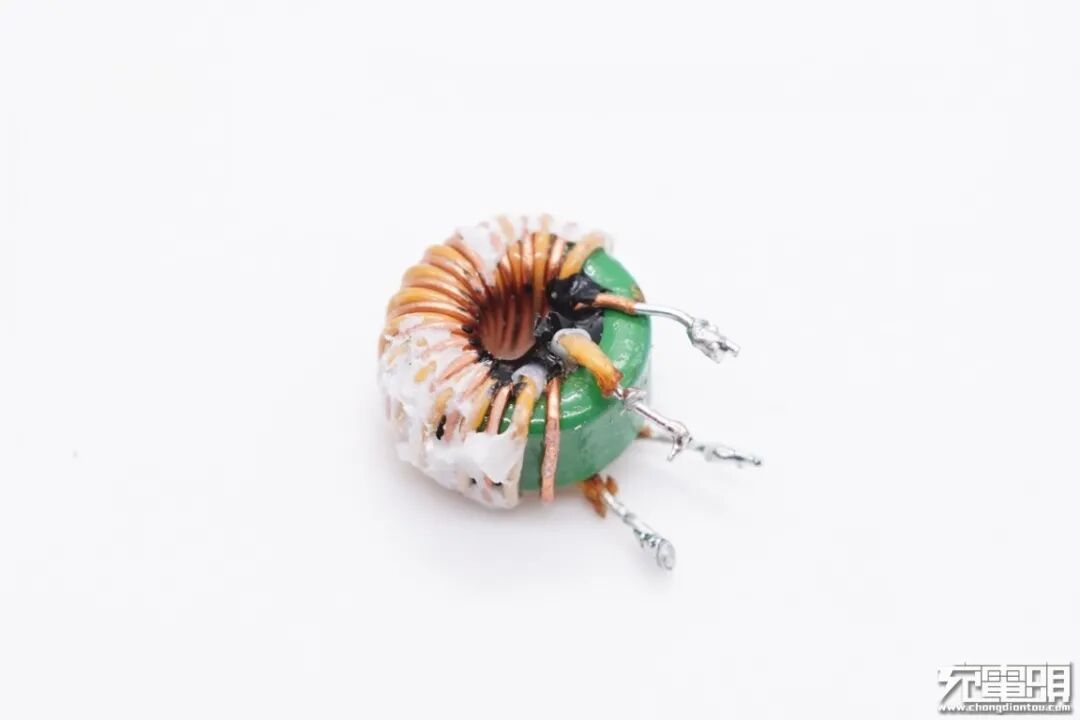

输入端设有两级共模电感来滤除EMI干扰，这颗采用双线绕制。

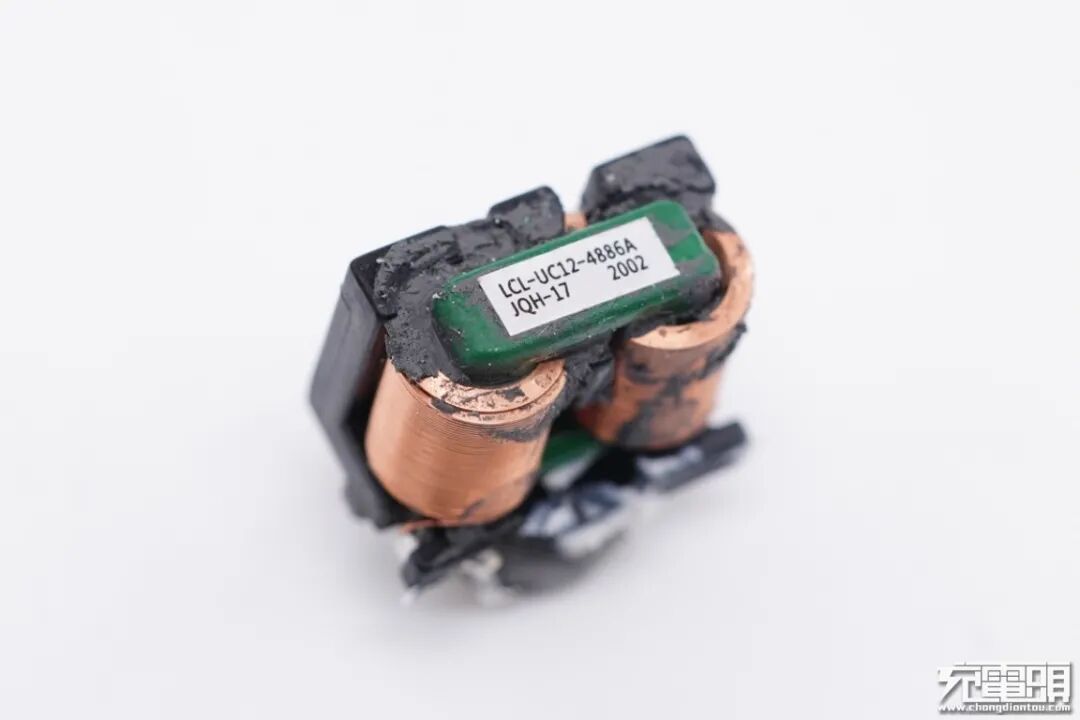

另一颗采用扁平铜带绕制，顶部贴有信息贴纸。

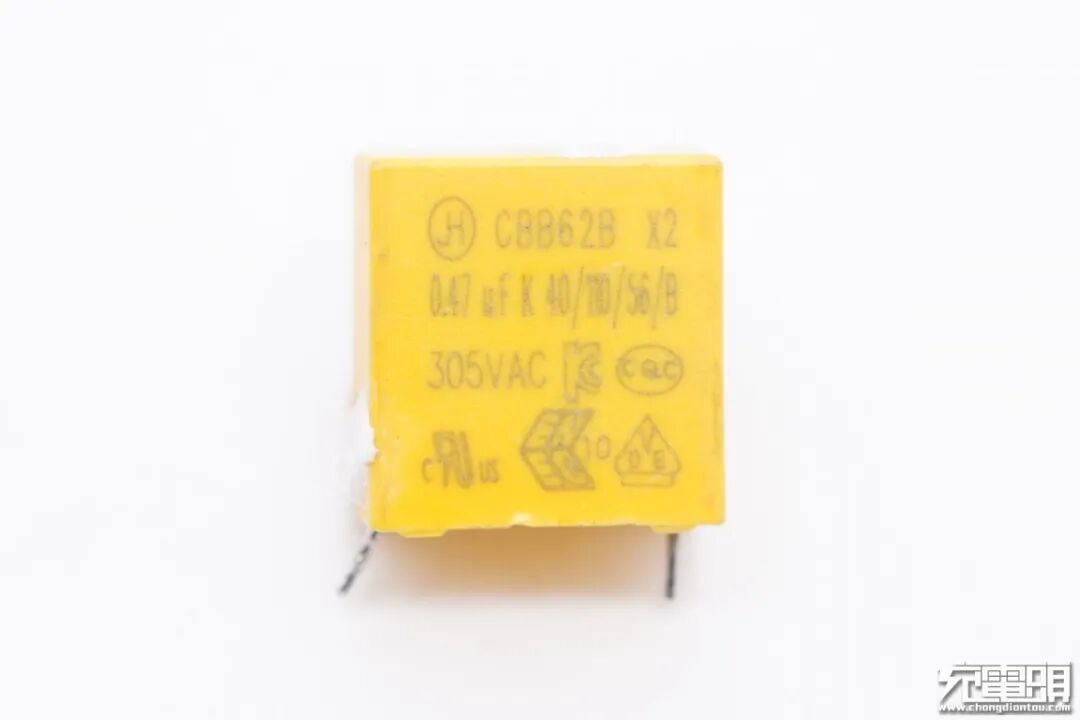

安规X电容特写，容量0.47μF。
GBL610整流桥。
GBL610整流桥详细资料信息。
红色滤波薄膜电容特写，474J 耐压450V。
另一颗特写。
滤波电感缠绕绝缘胶带包裹。
主控芯片供电电容来自丰宾，规格为50V 47μF。
充电器主控芯片采用通嘉LD7790，临界模式的PFC和电流模式准谐振PWM控制器，内部集成PFC和准谐振反激控制器，内置X电容放电，输入欠压保护，内置软启动，轻载下可关闭PFC，支持过压保护，逐周期电流保护，内置过热保护，采用SOP-16封装。

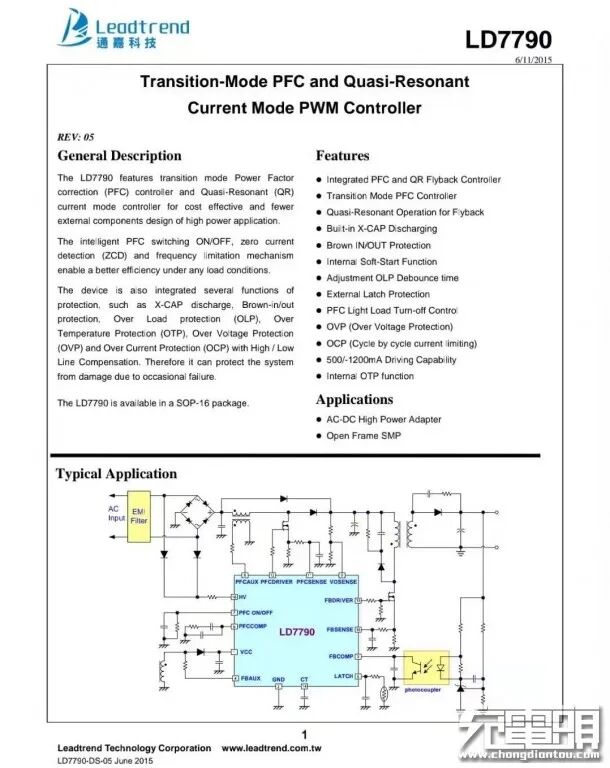

通嘉LD7790资料信息。
PFC升压开关管采用士兰微SVF18N50F，NMOS，耐压500V，导阻0.26Ω。

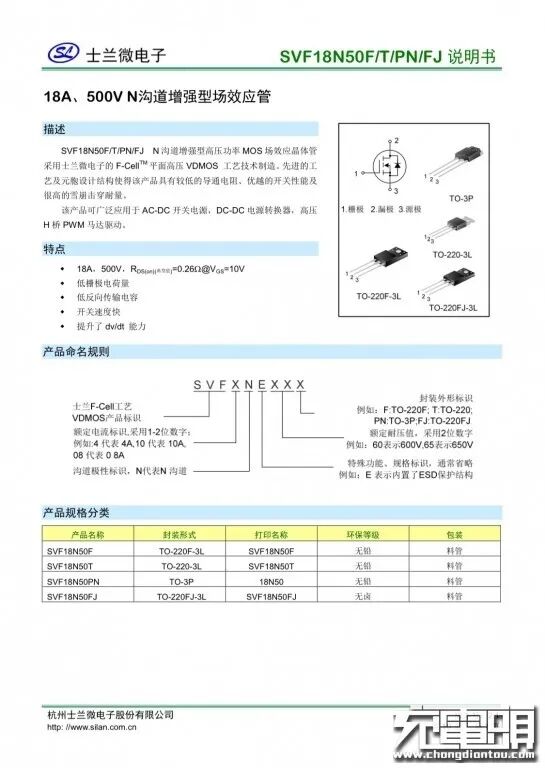

士兰微SVF18N50F详细规格资料。

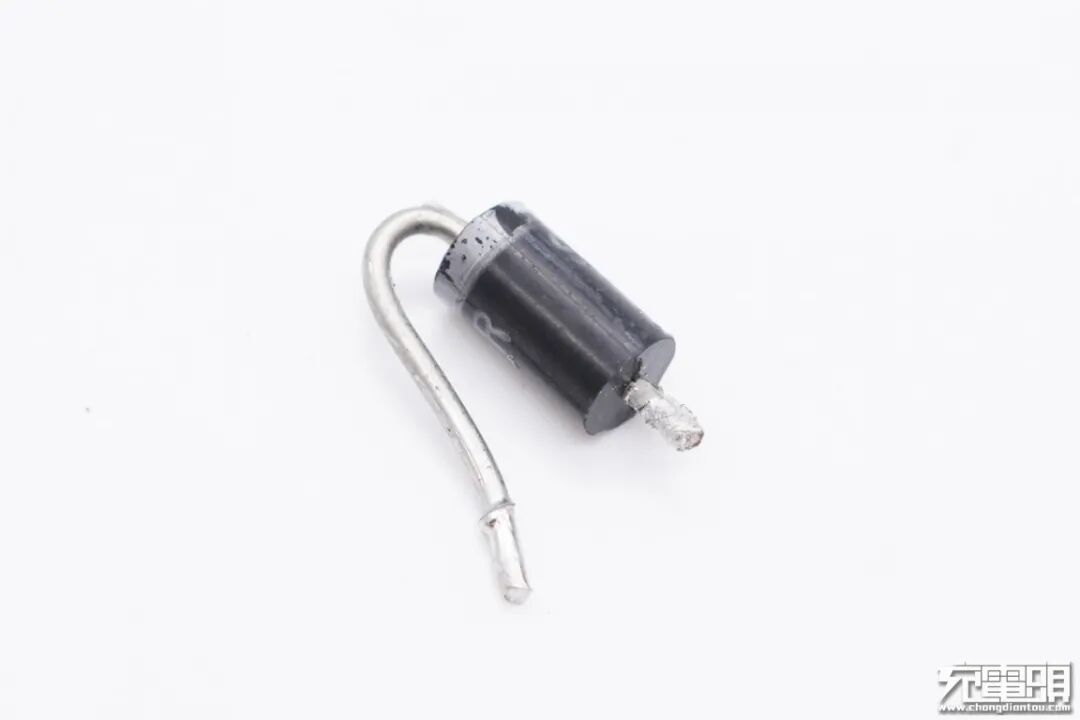

PFC整流二极管。

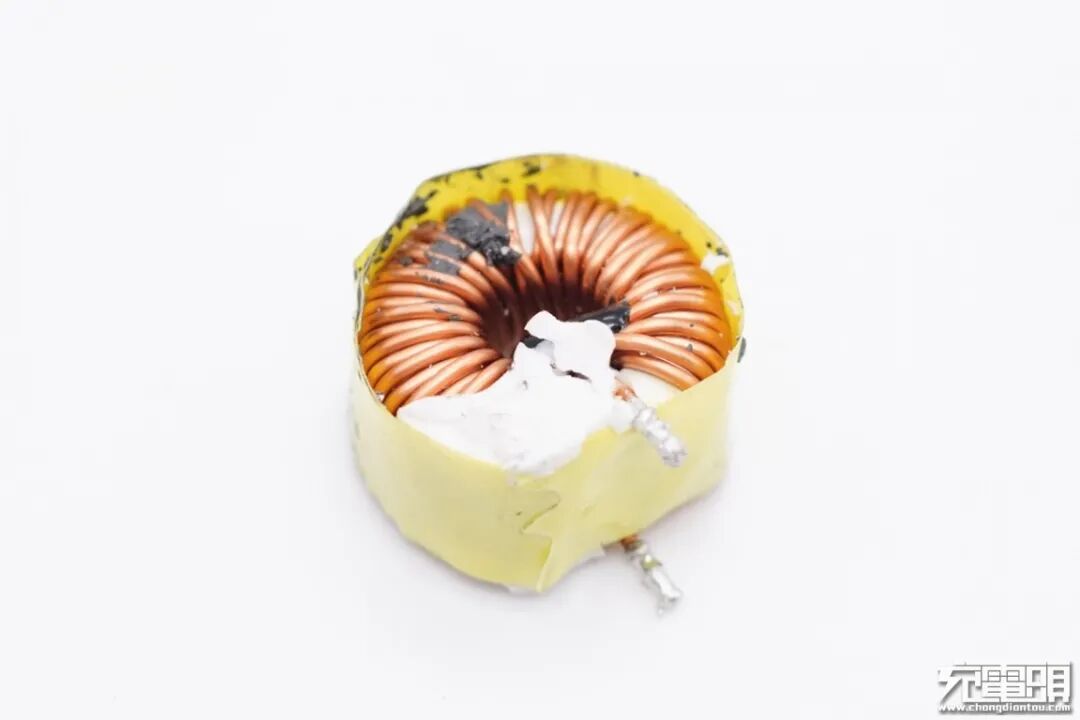

PFC升压电感特写，顶部贴有信息标签。

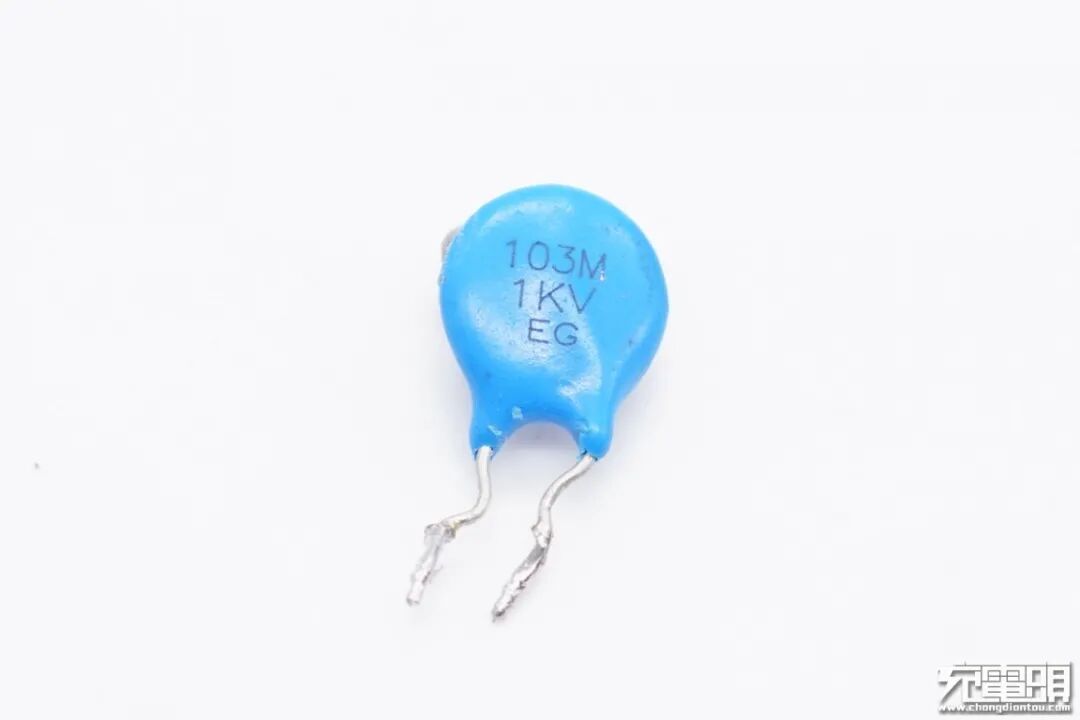

高压瓷片电容，103M，耐压1KV。

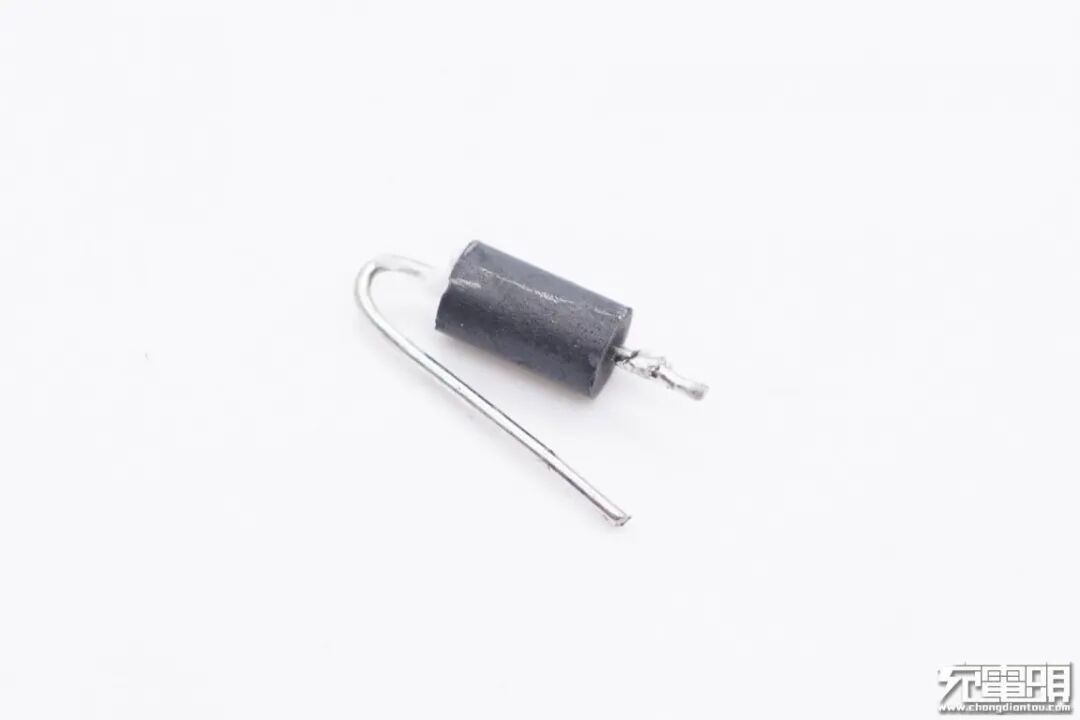

跳线上套有磁珠，用于抑制高频噪声。

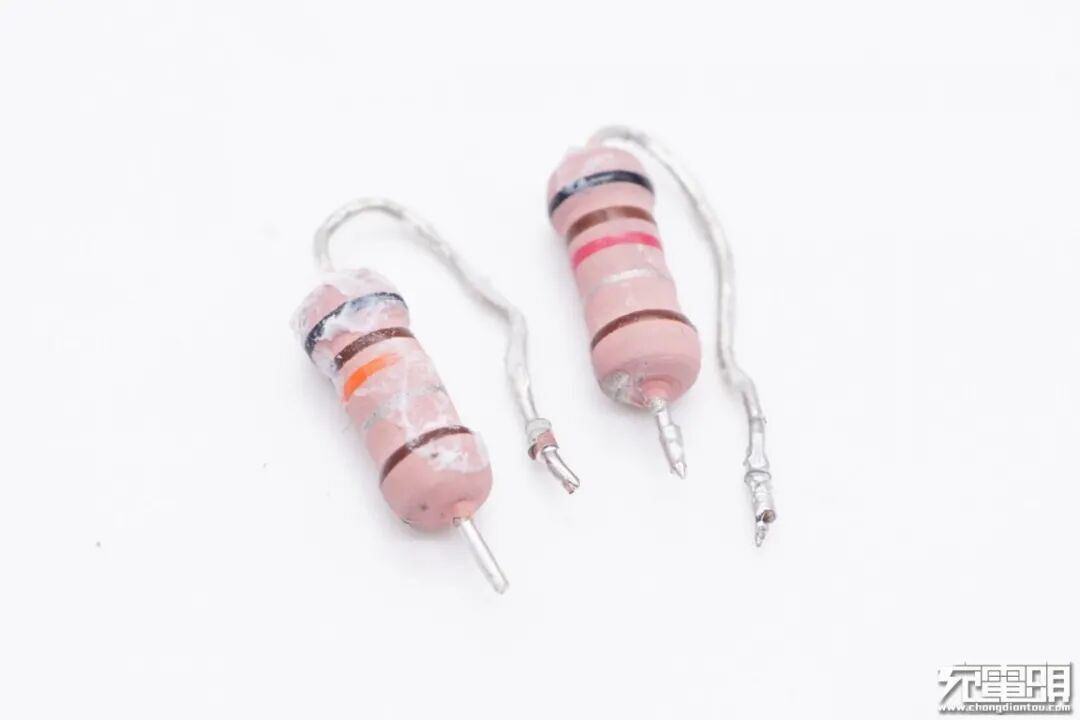

色环电阻特写，用于检测开关管电流。
艾华Asia’x高压滤波电解电容，规格为450V 100μF。

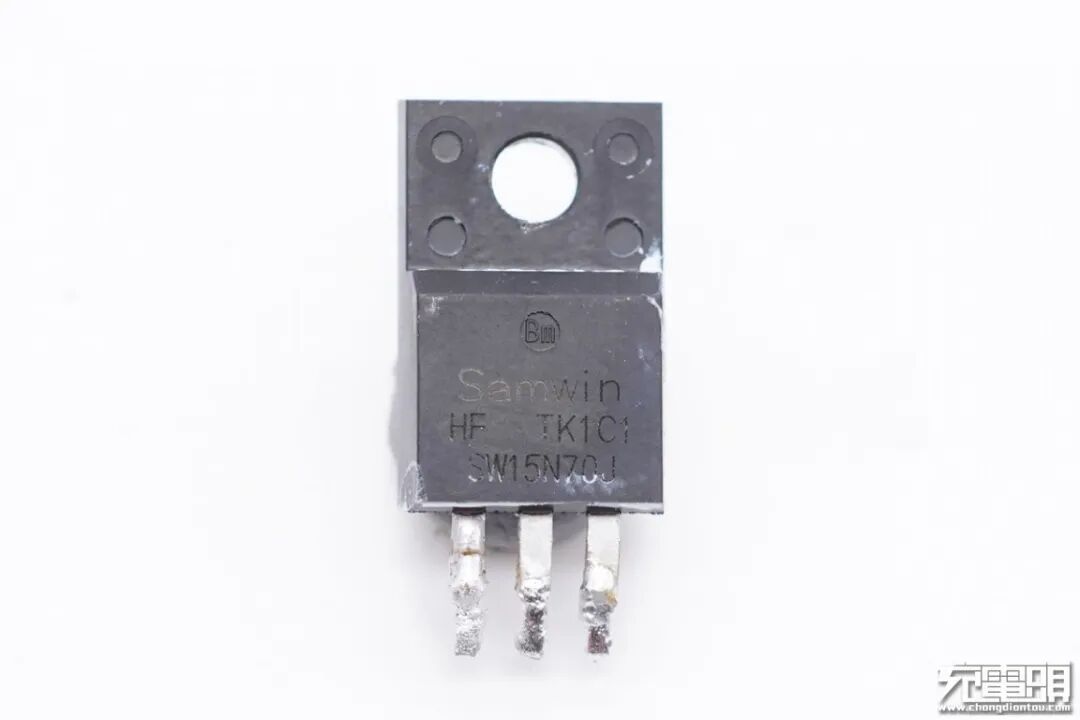

初级高压开关MOS管采用芯派科技SW15N70J，15A，耐压700V。
输出端一览。

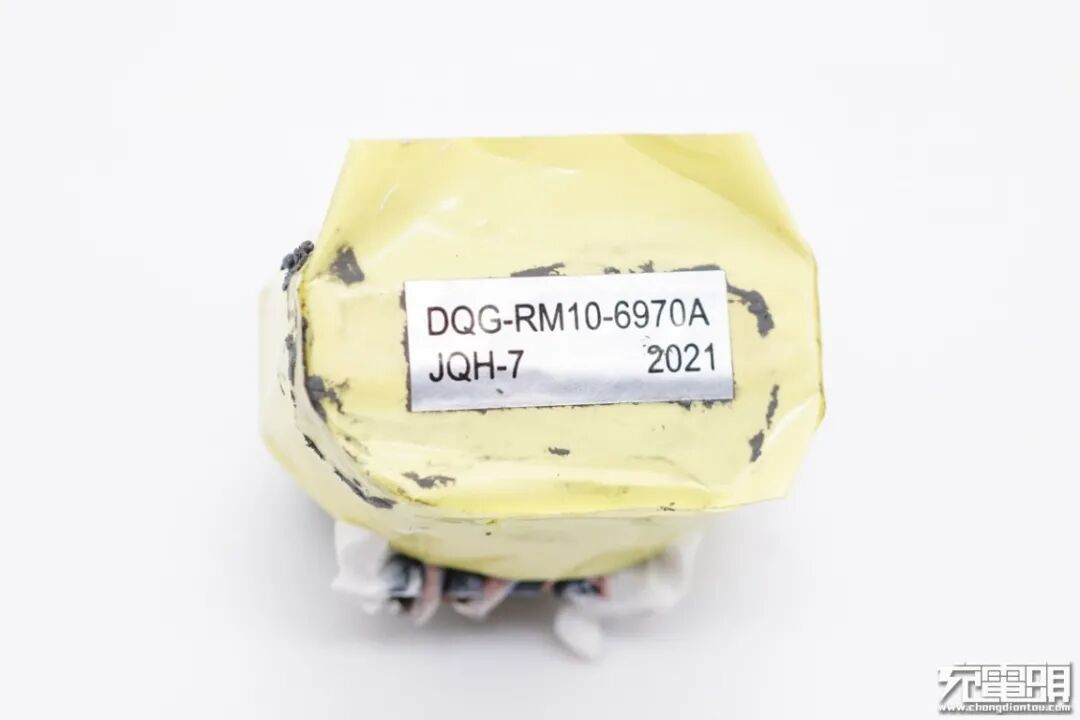

变压器特写。

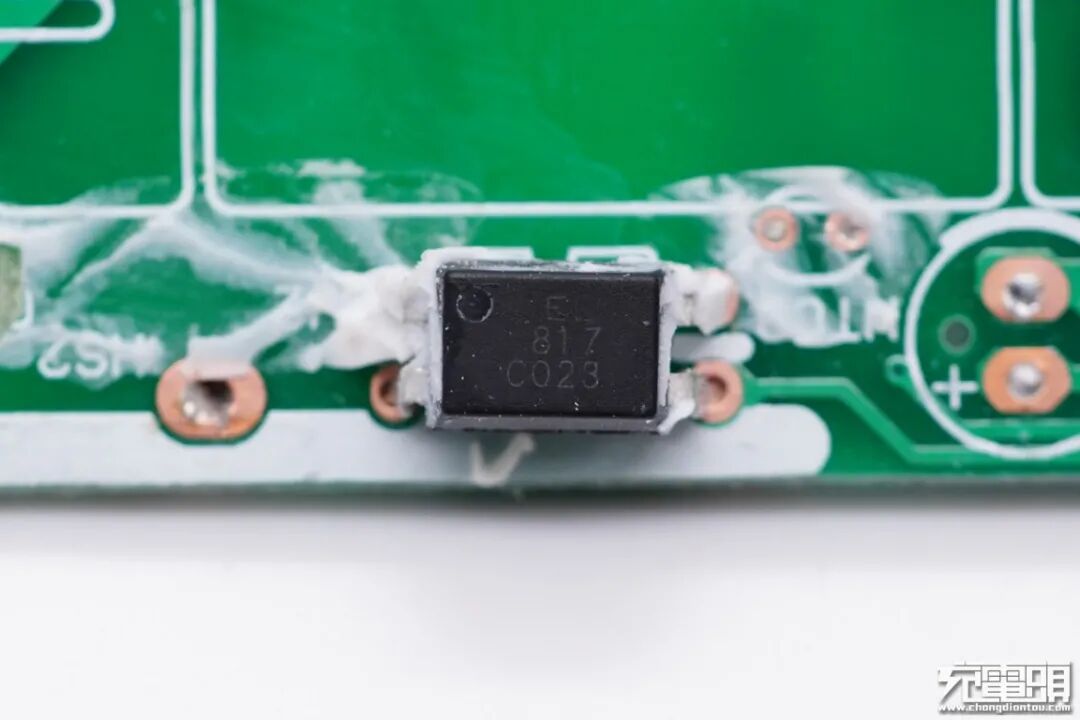

EL 817光耦，用于初级次级通信，反馈输出电压。

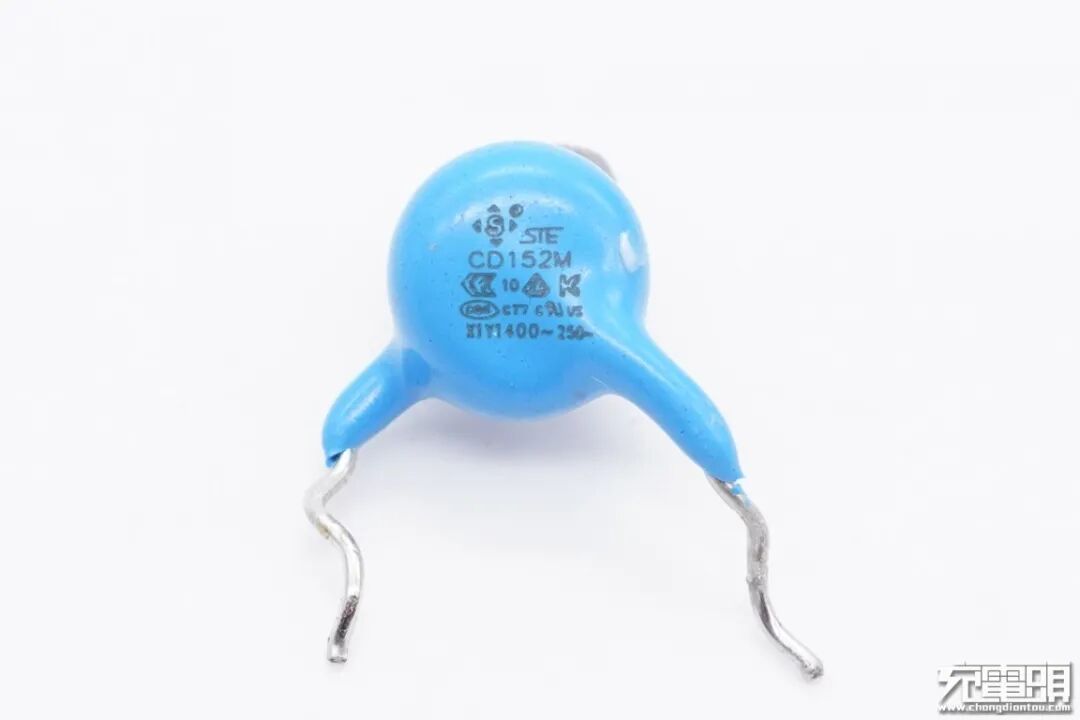

输出抗干扰蓝色Y电容，来自STE松田电子。

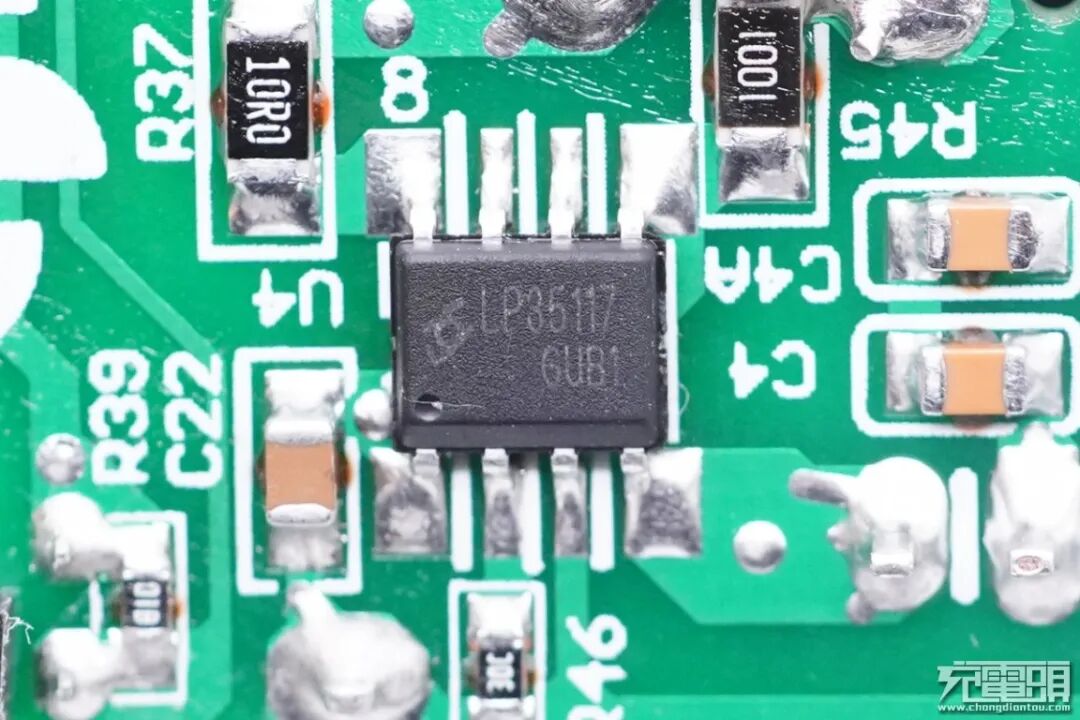

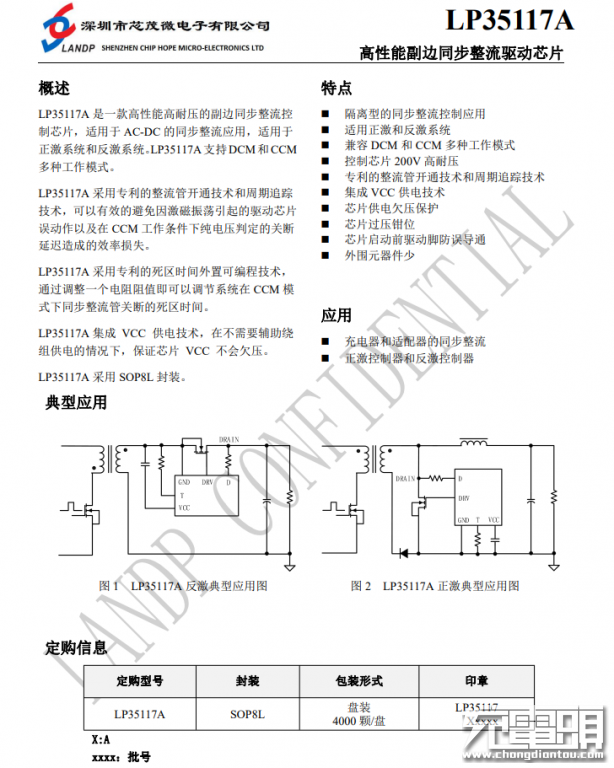

同步整流控制器采用芯茂微LP35117A。这是一款高性能高耐压的副边同步整流控制芯片，适用于AC-DC的同步整流应用，适用于正激系统和反激系统。LP35117A支持DCM和CCM多种工作模式。
LP35117A采用专利的整流管开通技术和周期追踪技术，可以有效的避免因激磁振荡引起的驱动芯片误动作以及在CCM工作条件下纯电压判定的关断延迟造成的效率损失。
LP35117A采用专利的死区时间外置可编程技术， 通过调整一个电阻阻值即可以调节系统在CCM模 式下同步整流管关断的死区时间；集成VCC供电技术，在不需要辅助绕 组供电的情况下，保证芯片 VCC不会欠压；采用SOP8L封装。

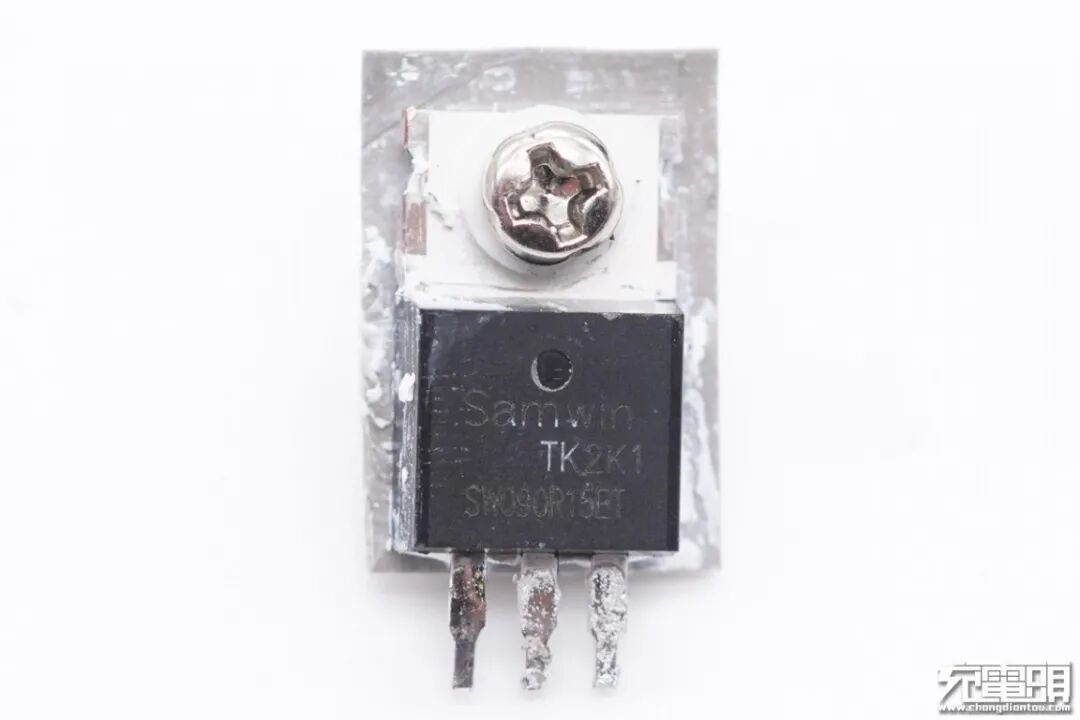

次级同步整流管采用芯派科技SW090R15ET，NMOS，耐压150V，导阻9mΩ。

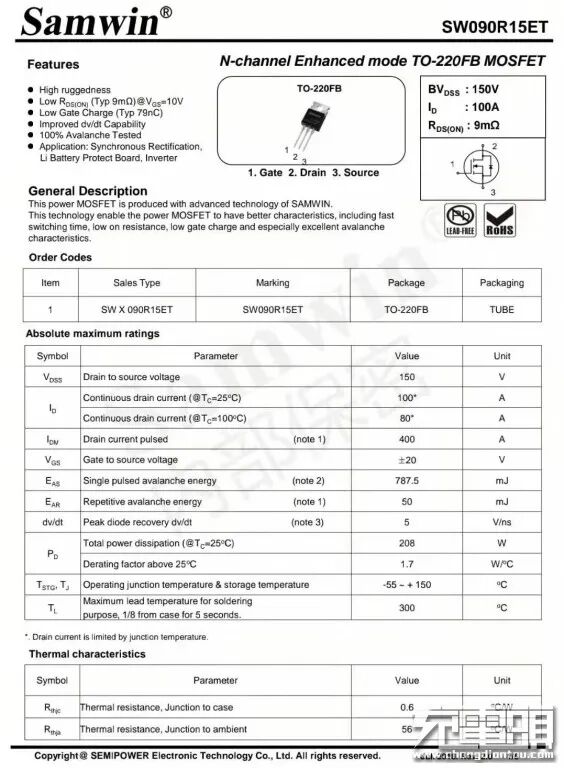

芯派科技SW090R15ET资料信息。

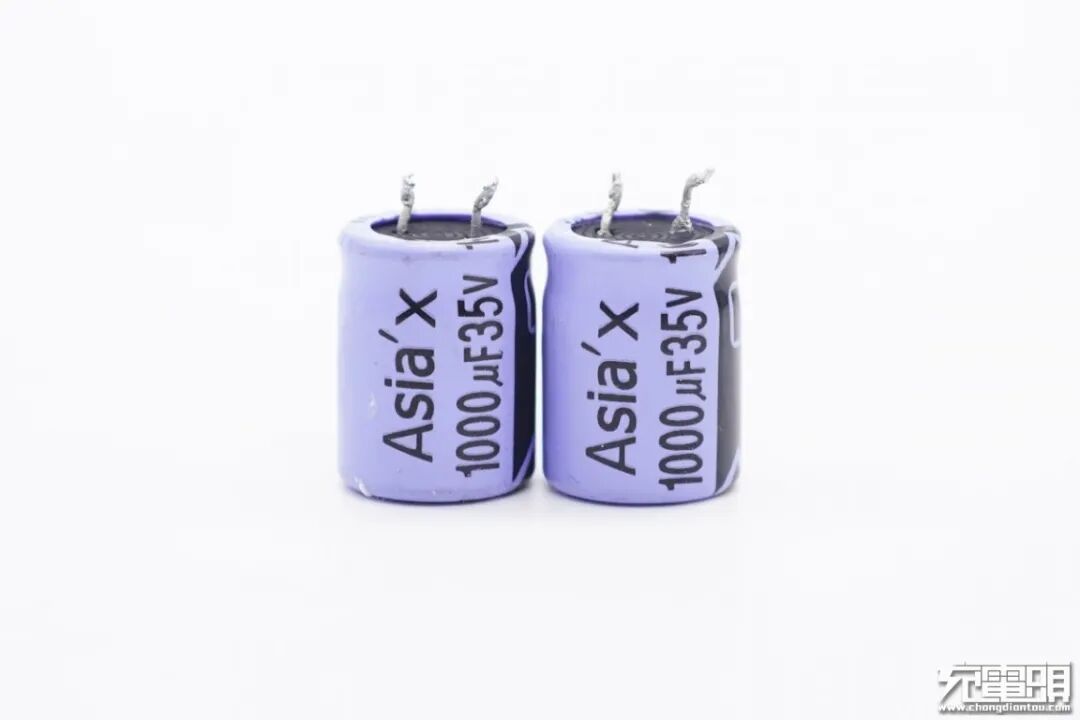

艾华Asia’x铝电解电容，两颗规格均为1000μF 35V ，用于同步整流输出滤波。
滤波电感特写。

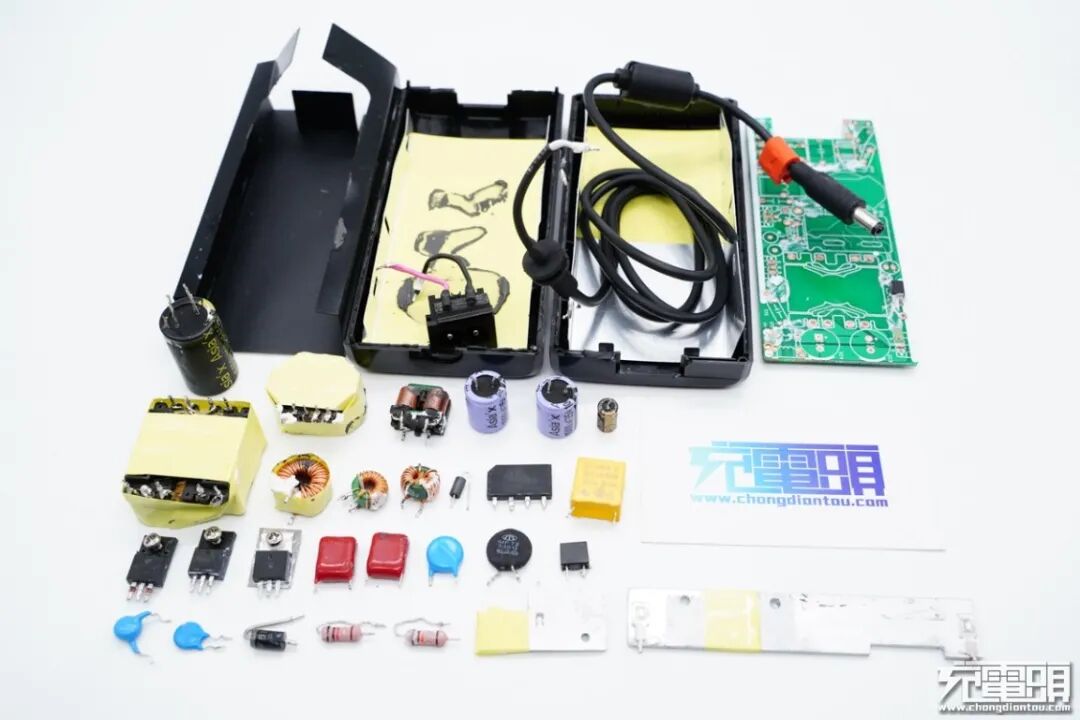

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，充电器采用通嘉LD7790分别搭配士兰微和芯派科技MOS管，以及芯茂微LP35117A搭配芯派科技同步整流管组成带PFC升压电路的开关电源。PFC升压滤波以及同步整流输出滤波电解电容均采用艾华Asia’x系列。
适配器内部配有大面积铝片以及长条铝板帮助散热，同时大量打胶帮助导热或加固，元器件有序焊接，非常典型的大功率适配器设计风格。
