拆解报告：MAGIC FOX魔狐10000mAh彩屏无线快充移动电源MF20
近期MAGIC FOX魔狐推出了一款彩屏无线快充移动电源，物如其名，配有一块彩色显示屏，不仅可以看充电宝剩余电量、实时充电功率，甚至用的哪个接口或无线充充电都有提示，和传统LED电量显示屏比起来，内容更丰富，查看体验也更好。
此外移动电源容量为10000mAh，整体小巧扁平，日常外带使用很方便。而且还支持iPhone 12手机20W有线快充或磁吸无线充。下面充电头网就对这款产品进行详细拆解，看看其内部如何设计。
一、魔狐彩屏无线充移动电源外观

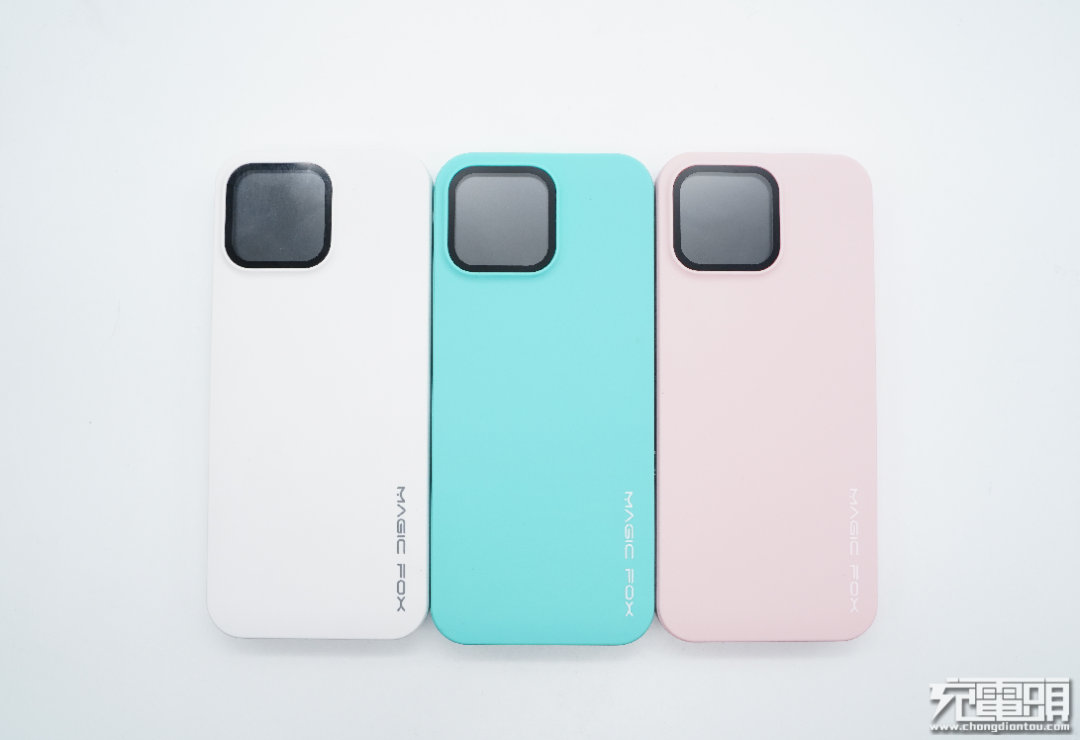

移动电源有粉、白、绿等多种配色，机身扁平，表面哑光处理且具有类肤手感，正面印有MAGIC FOX，并设有一块彩屏。

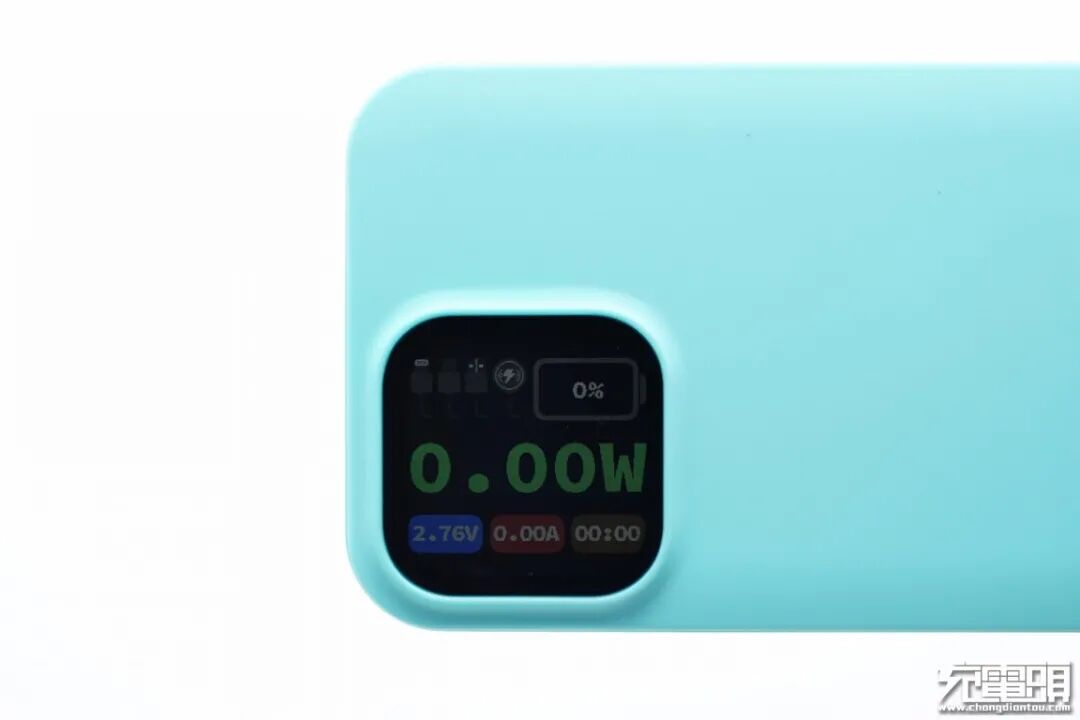

彩屏可显示电量、充电实时功率、时长以及使用的是哪个接口等，功能丰富。

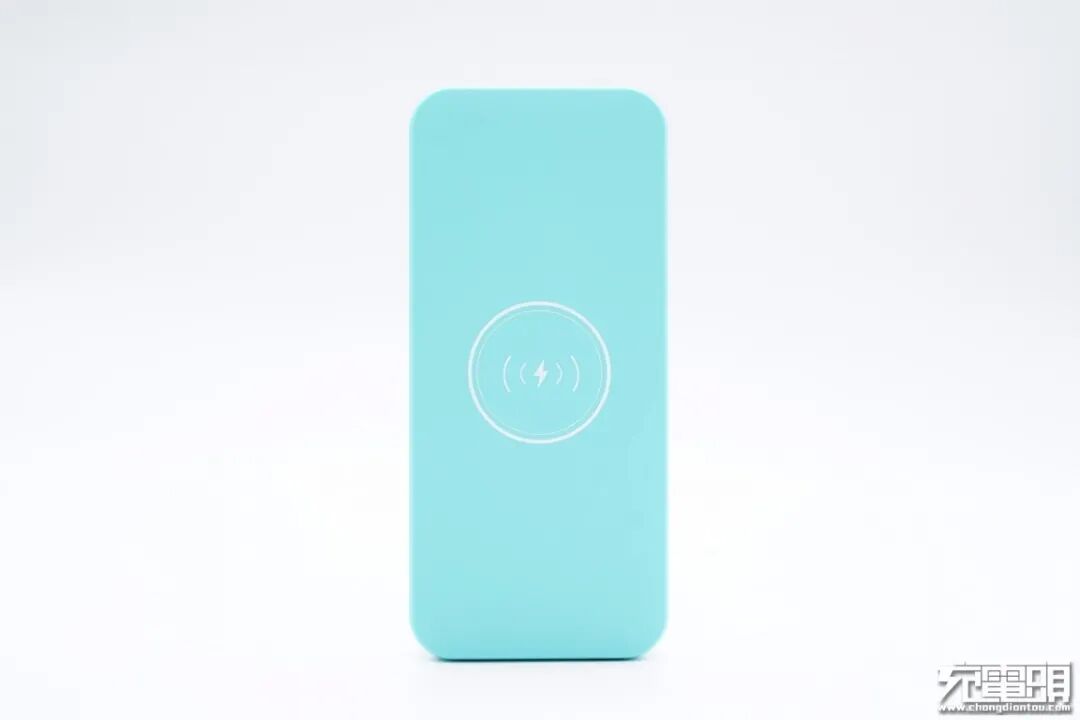

另一面中心印有无线充电标识。

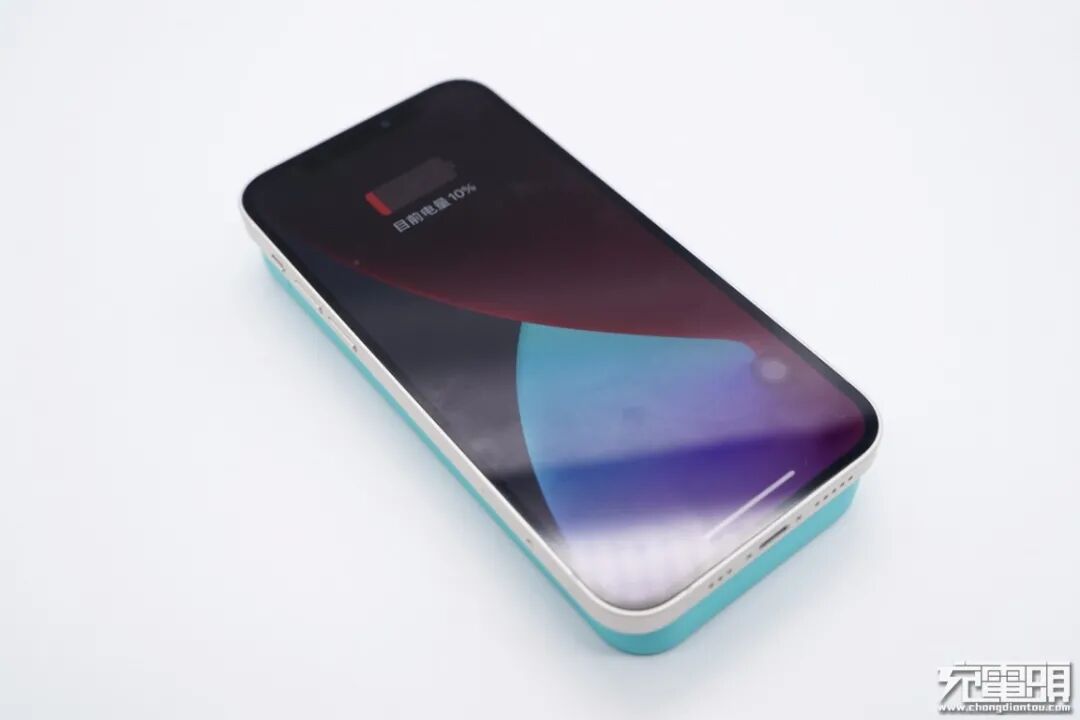

将iPhone 12放上即可进行无线充电。

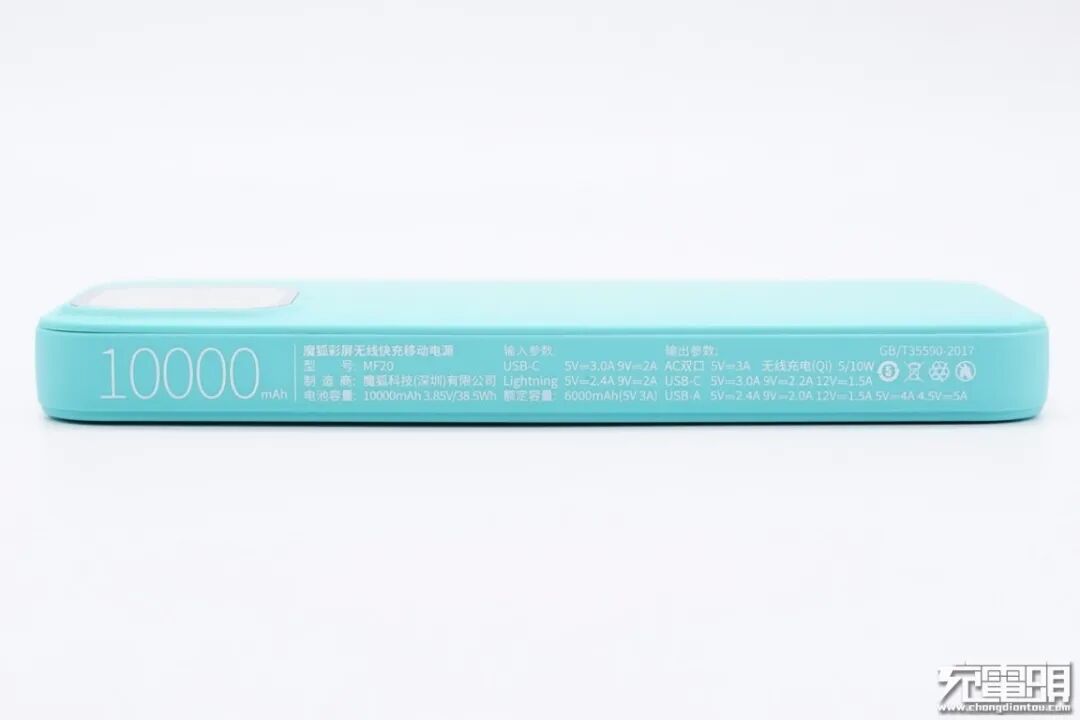

侧面印有移动电源参数
型号：MF20
电池容量：10000mAh/3.85V/38.5Wh
额定容量：6000mAh（5V3A）
输入：
USB-C：5V3A、9V2A
Lightning：5V2.4A、9V2A
输出：
USB-C：5V3A、9V2.2A、12V1.5A
USB-A：5V2.4A、9V2A、12V1.5A、5V4A、4.5V5A
A+C：5V3A
无线充：5/10W
制造商：魔狐科技（深圳）有限公司

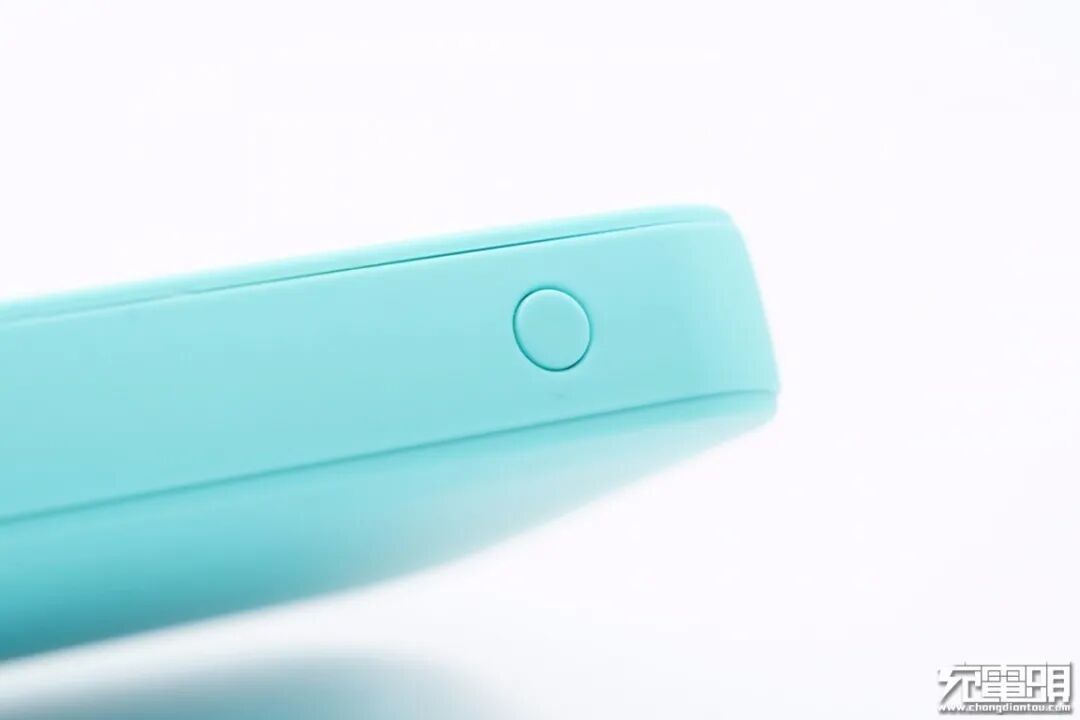

另一侧设有电源键。

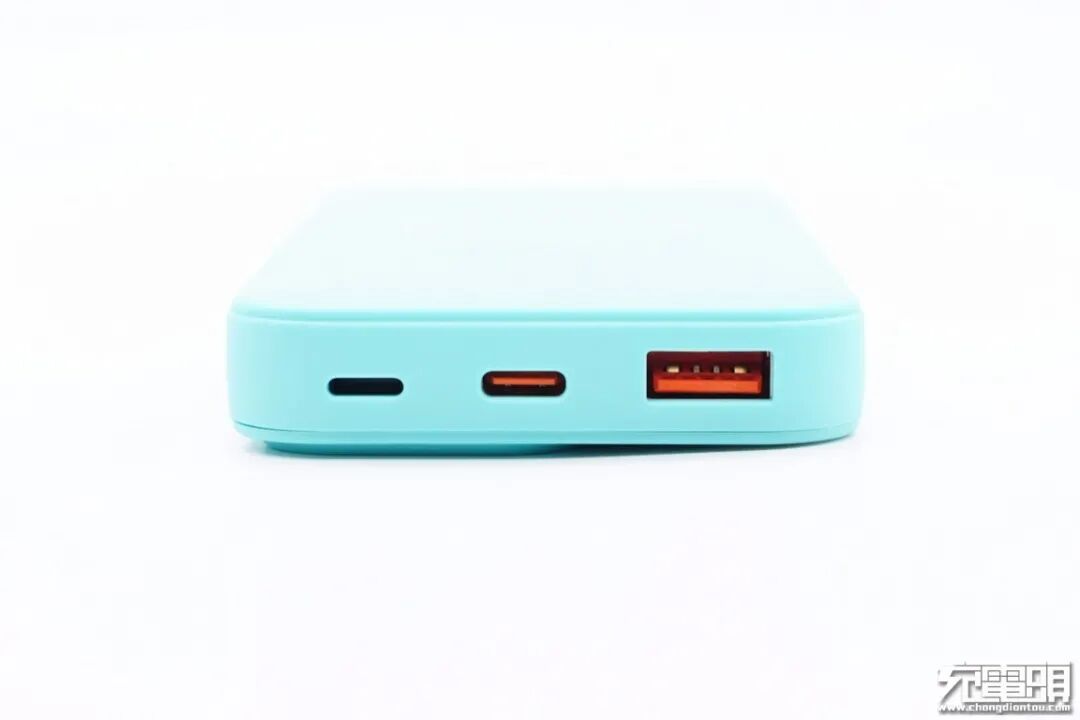

顶面配有Lightning输入接口、USB-C双向快充口、USB-A快充输出口，右边两个USB接口采用橘红色胶芯。

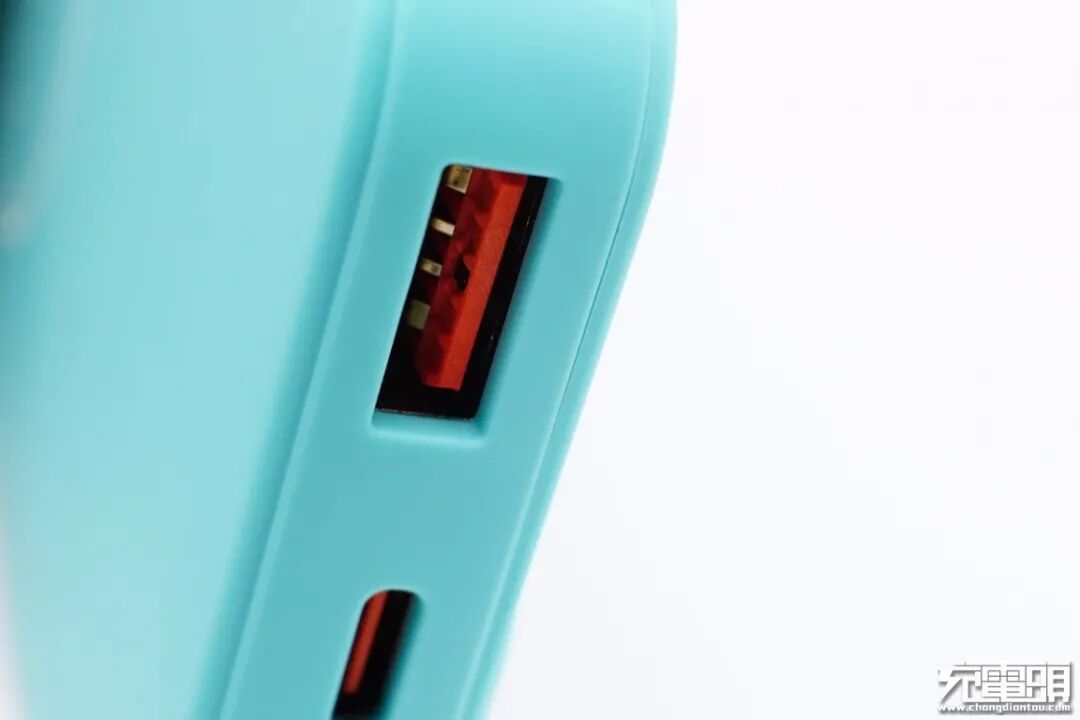

A口舌片前端有特殊触点，正负极触点加宽设计。

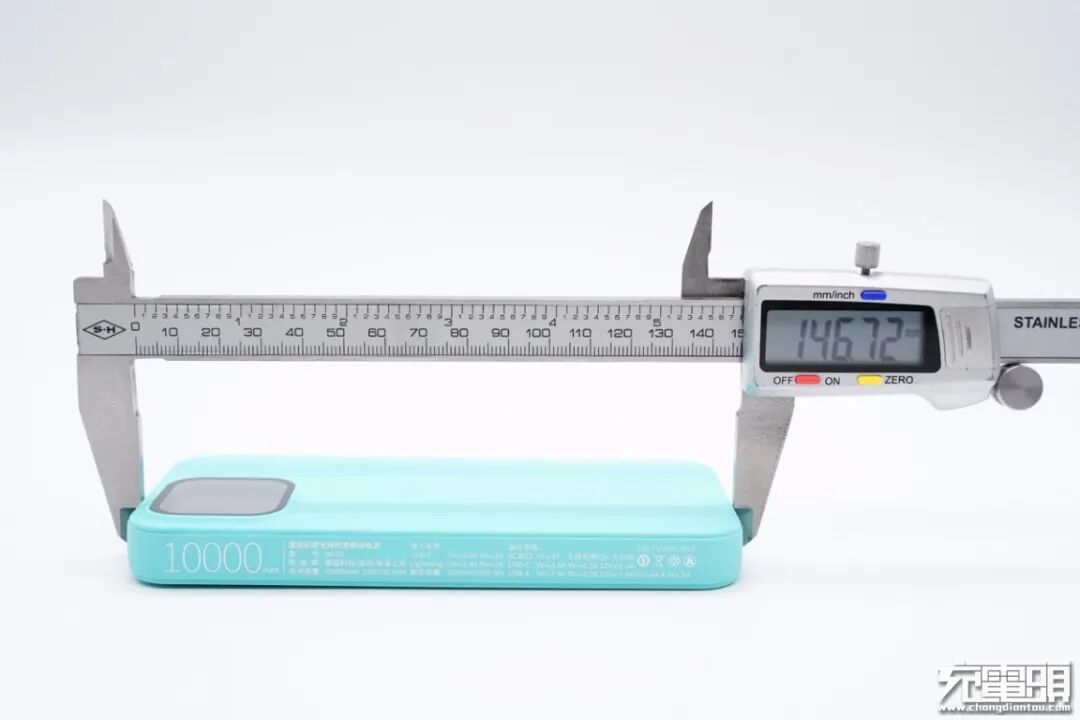

使用游标卡尺实测移动电源长度为146.72mm。

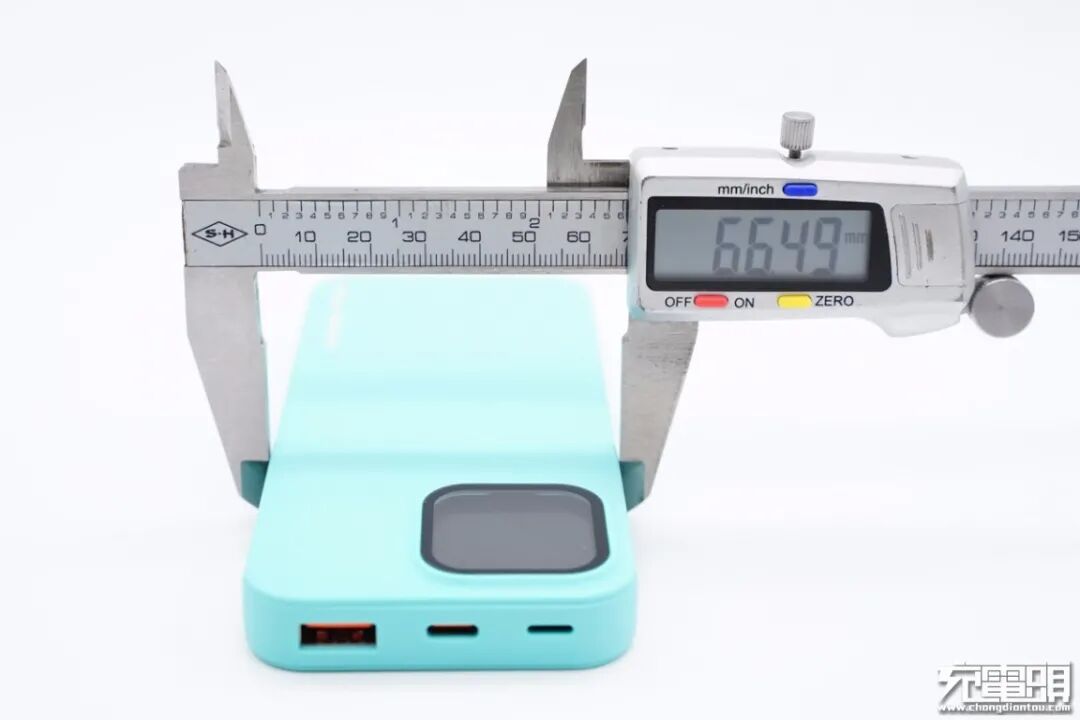

宽度为66.49mm。

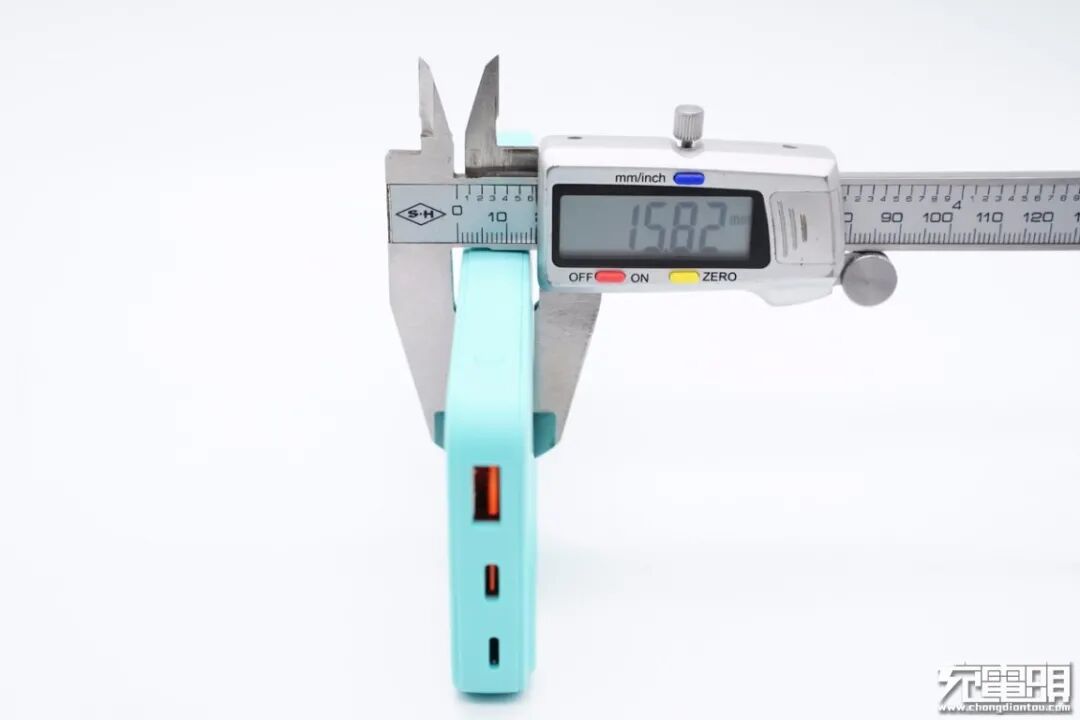

厚度为15.82mm。

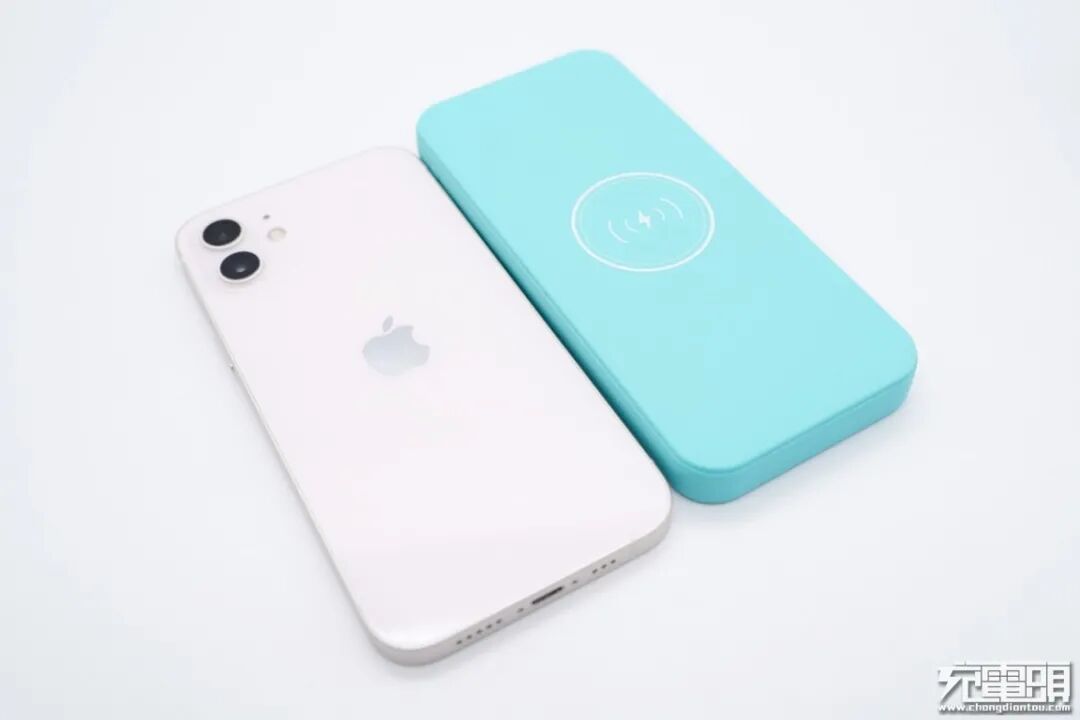

和iPhone 12直观对比，移动电源整体还要小一圈。

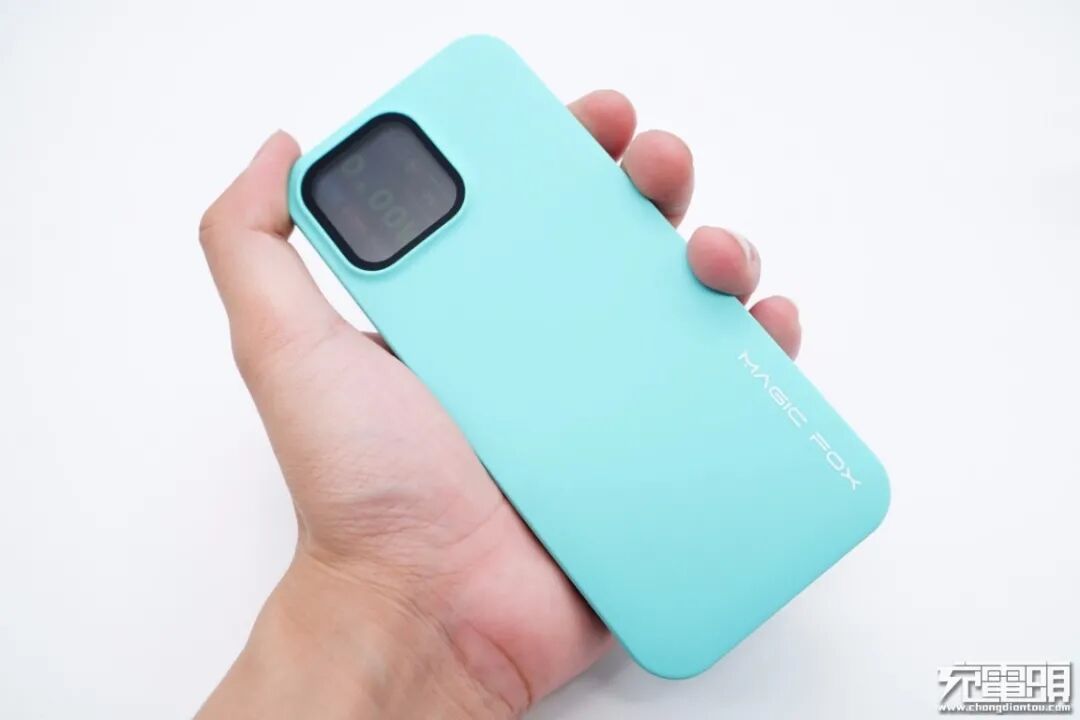

拿在手上的直观感受。

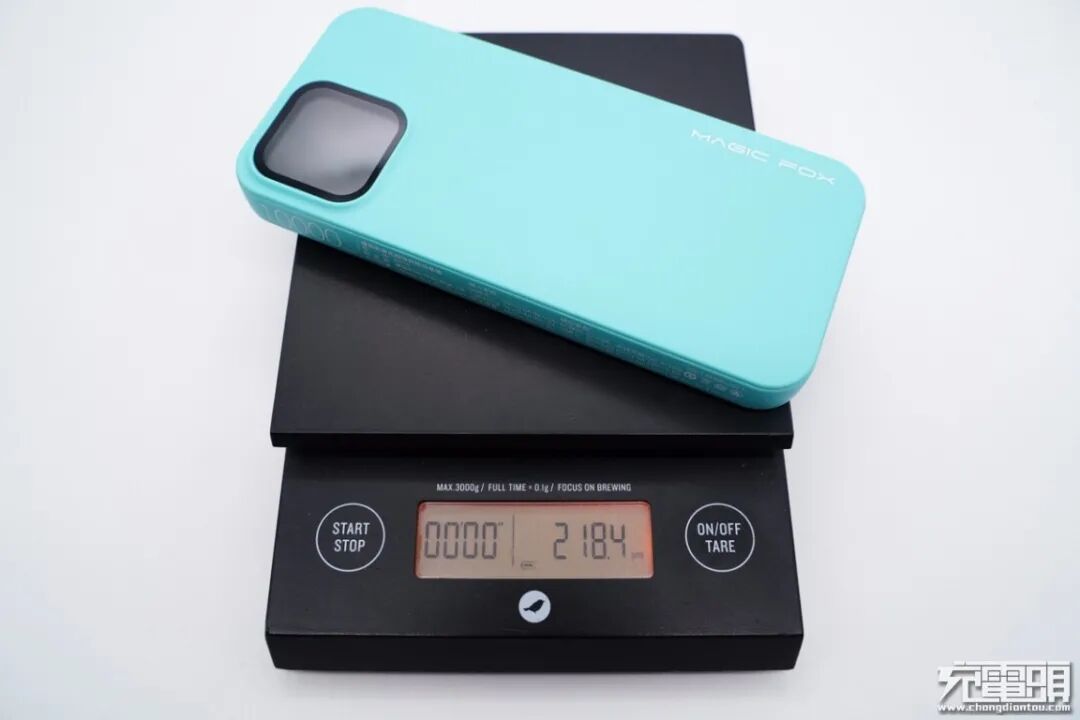

净重约为218g。

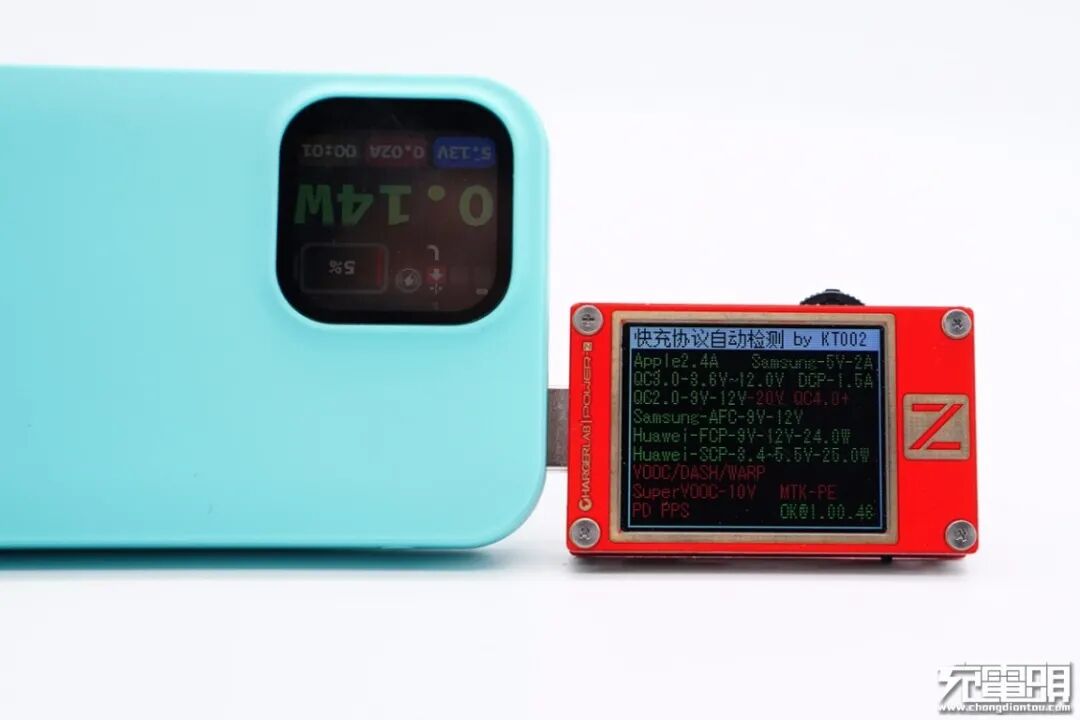

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

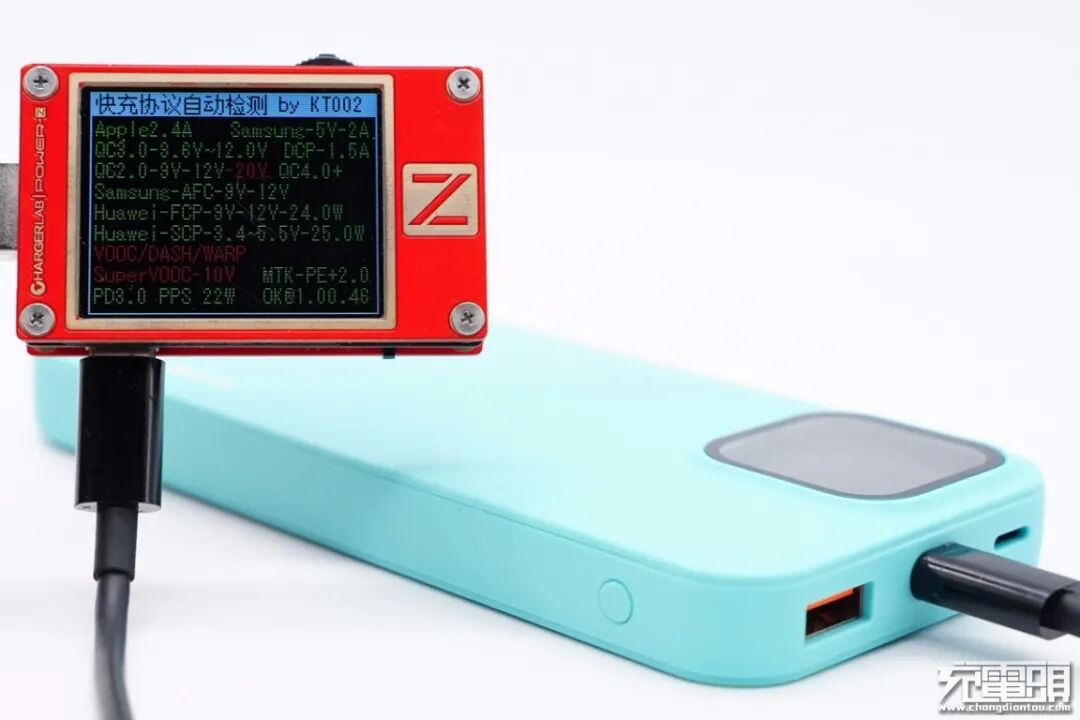

另外使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。

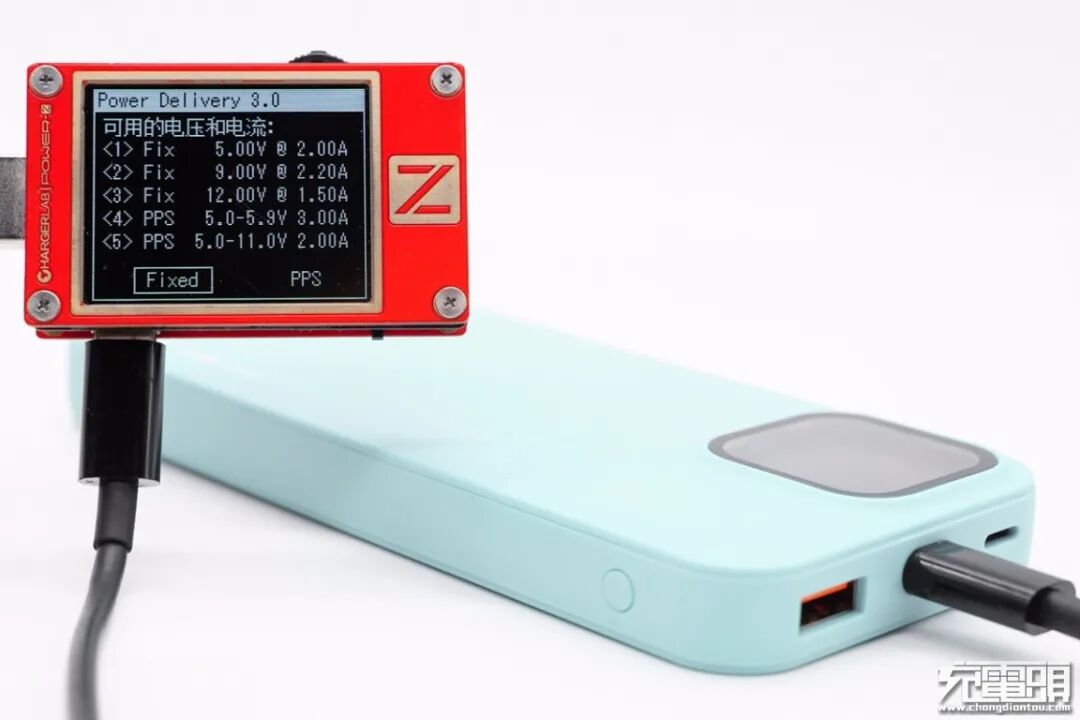

此外PDO报文显示USB-C口还具备5V2A、9V2.2A、12V1.5A三组固定电压档位，以及5-5.9V3A和5-11V2A两组PPS电压档位。
二、魔狐彩屏无线充移动电源拆解

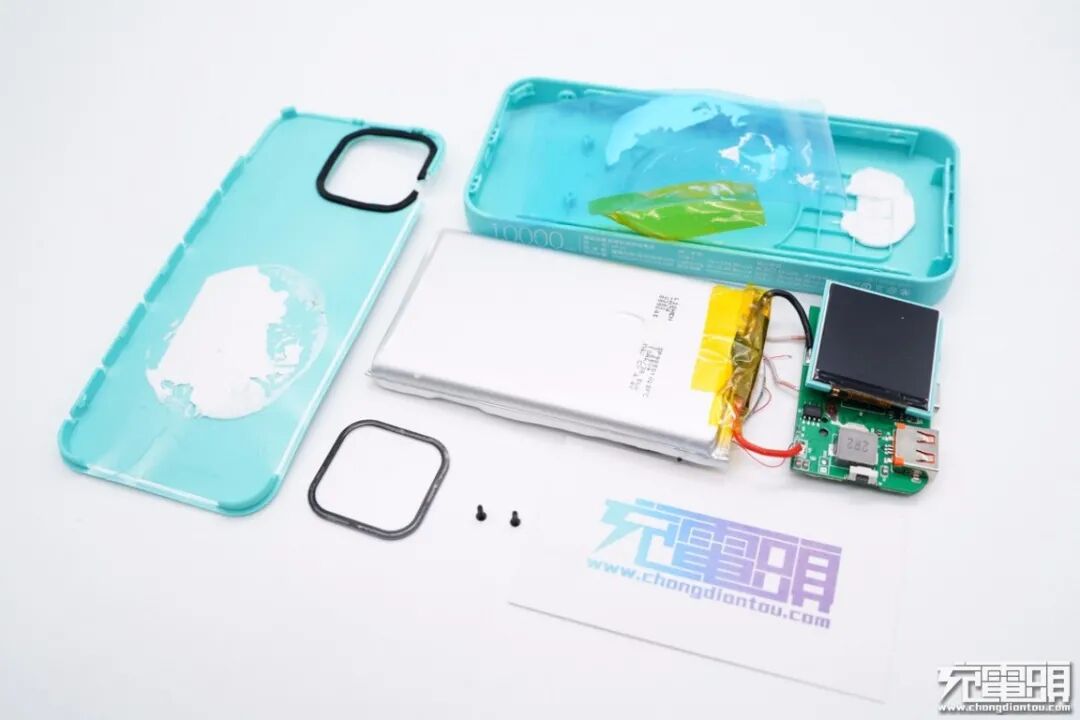

将机身壳拆开，边缘采用卡扣进行封装。

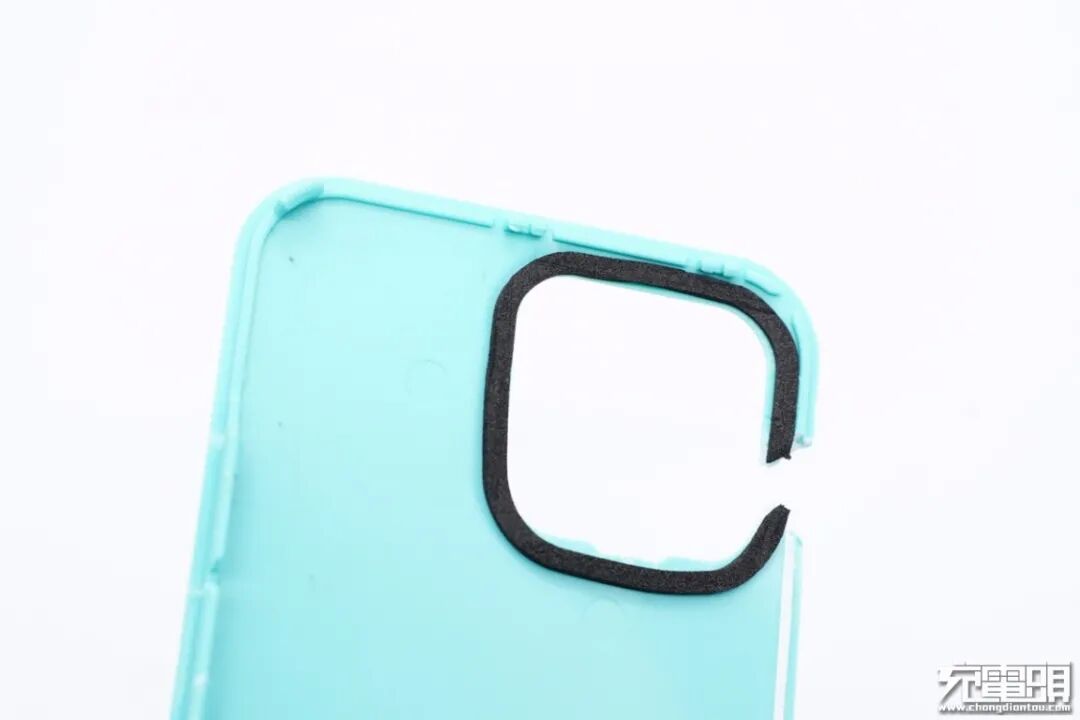

机身壳上对应显示屏处贴有一圈泡棉防尘缓冲保护。

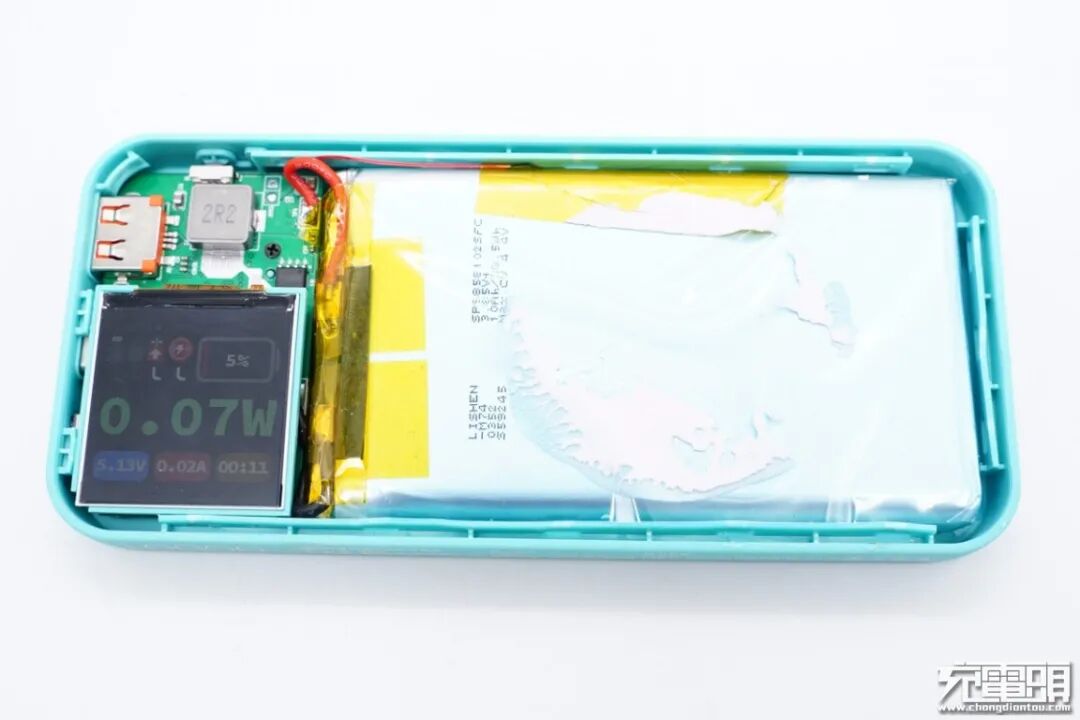

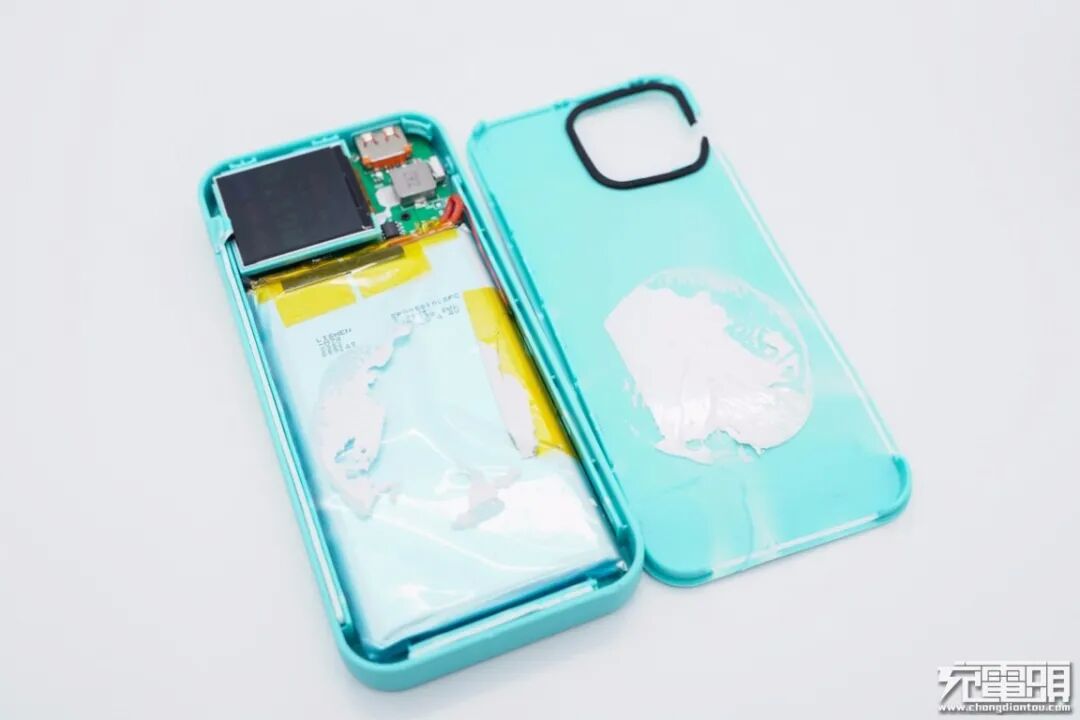

PCB板使用螺丝固定，显示屏采用塑料板支撑，电芯包有淡蓝色塑料热缩膜保护。

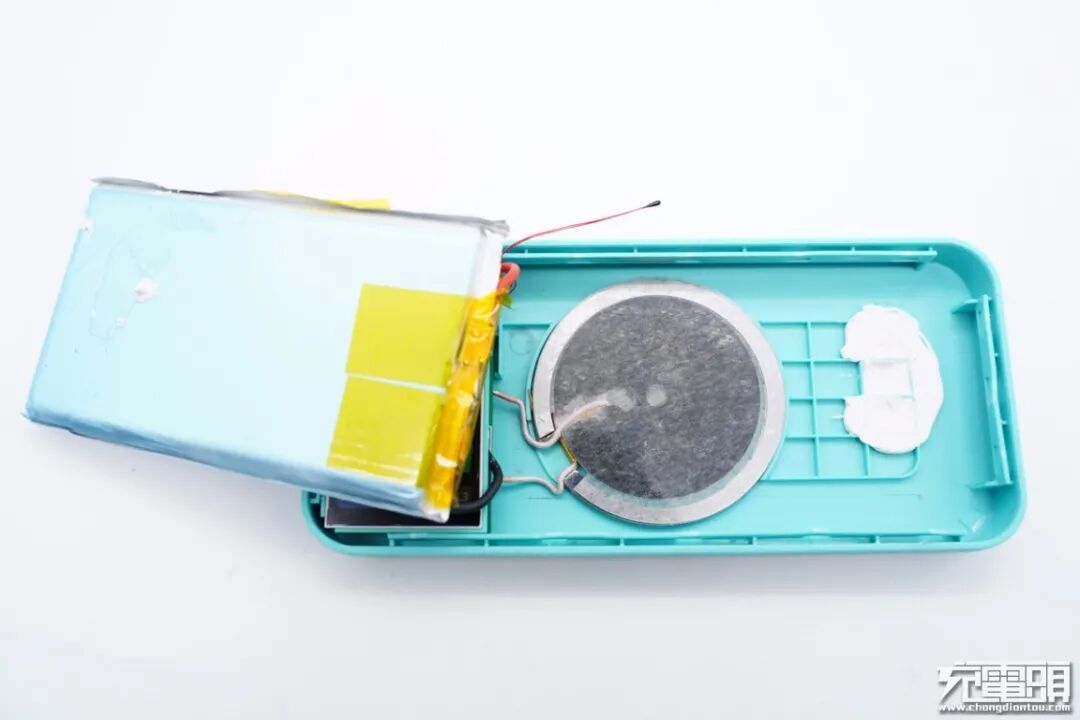

电芯下有无线充电线圈，有定位板固定。

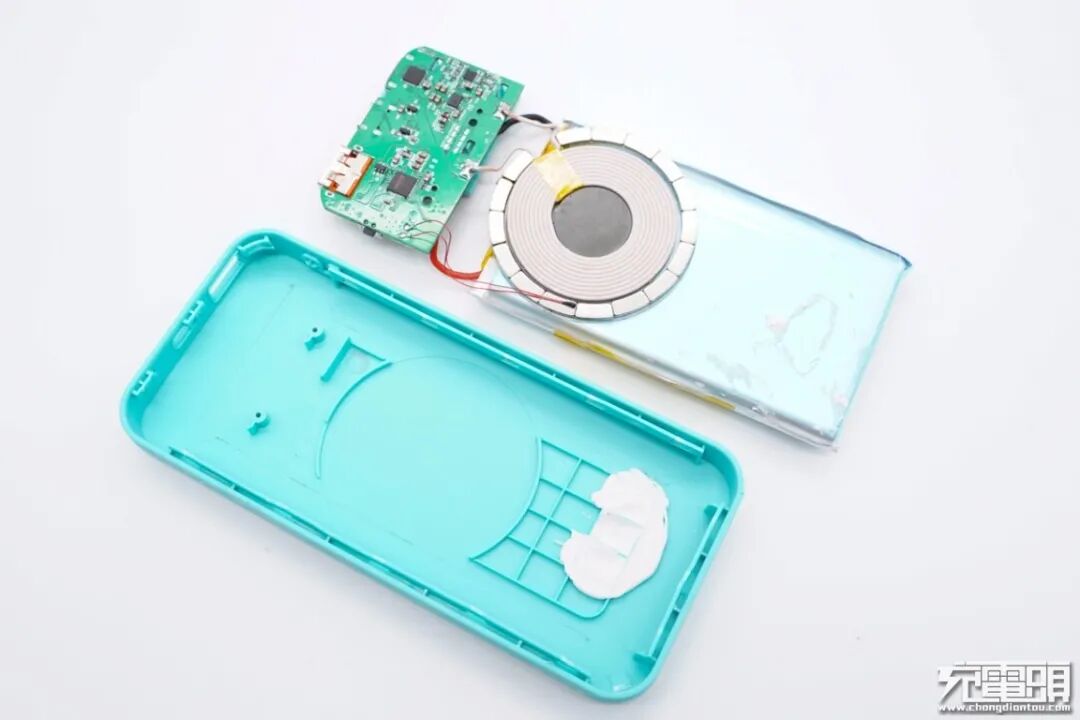

将PCB板和电芯取出。

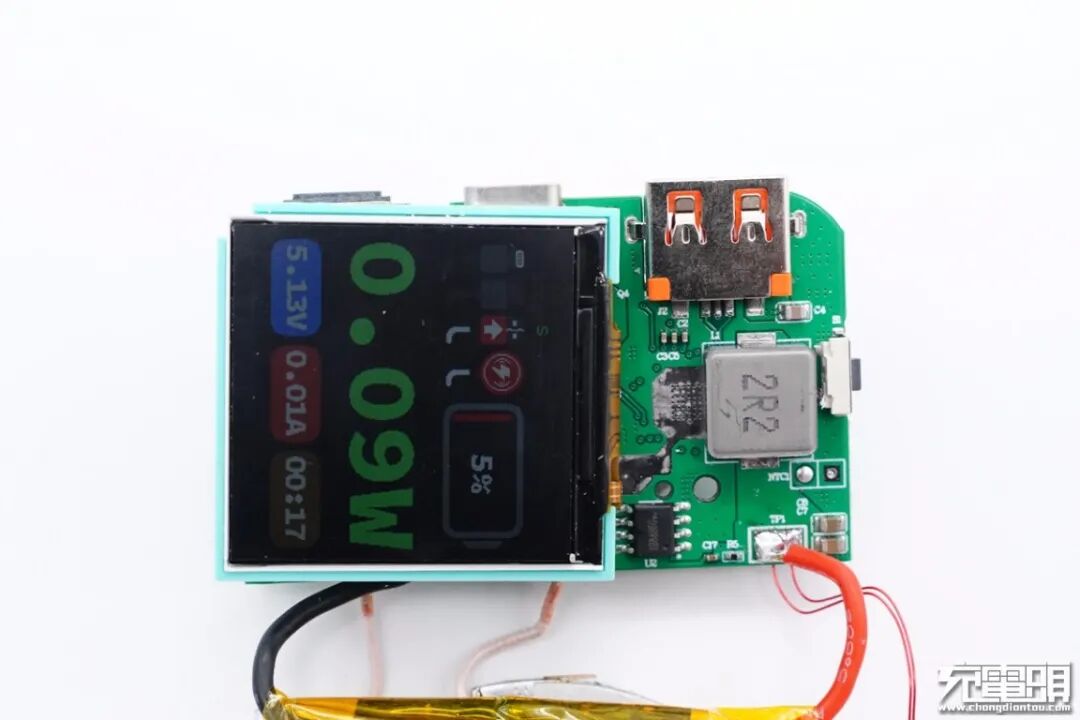

PCB板正面一览，左侧是显示屏，右侧设有锂电保护芯片、升降压电感、电源键等。

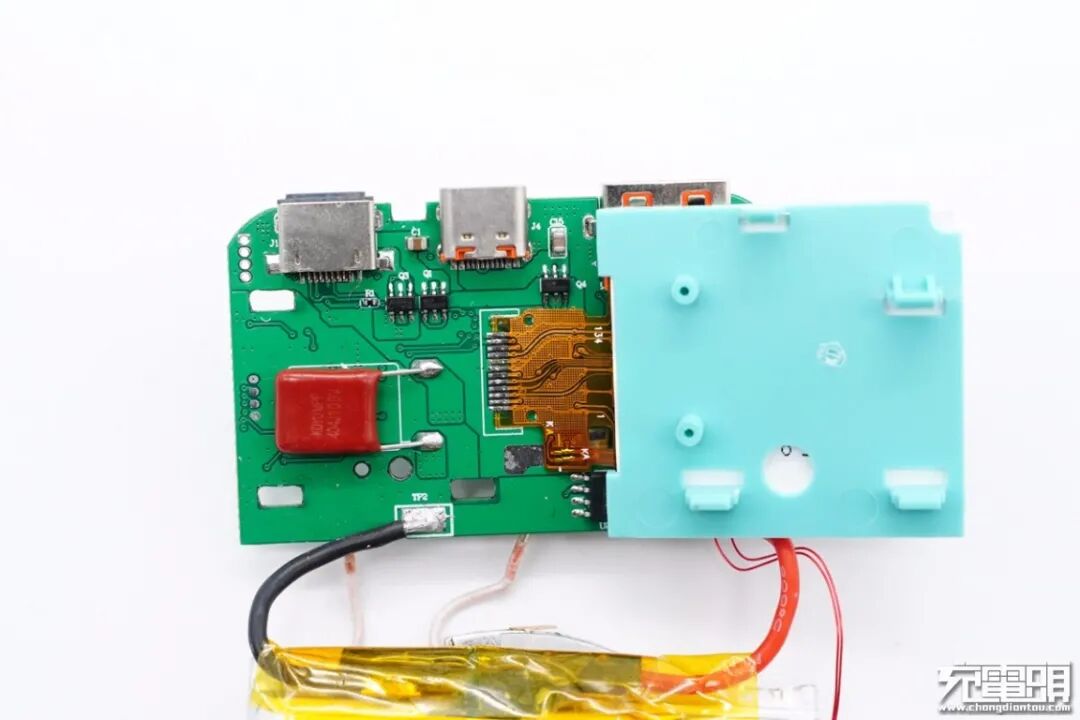

显示屏的支撑塑料板采用卡扣固定在电路板上，下方有一颗红色薄膜谐振电容。

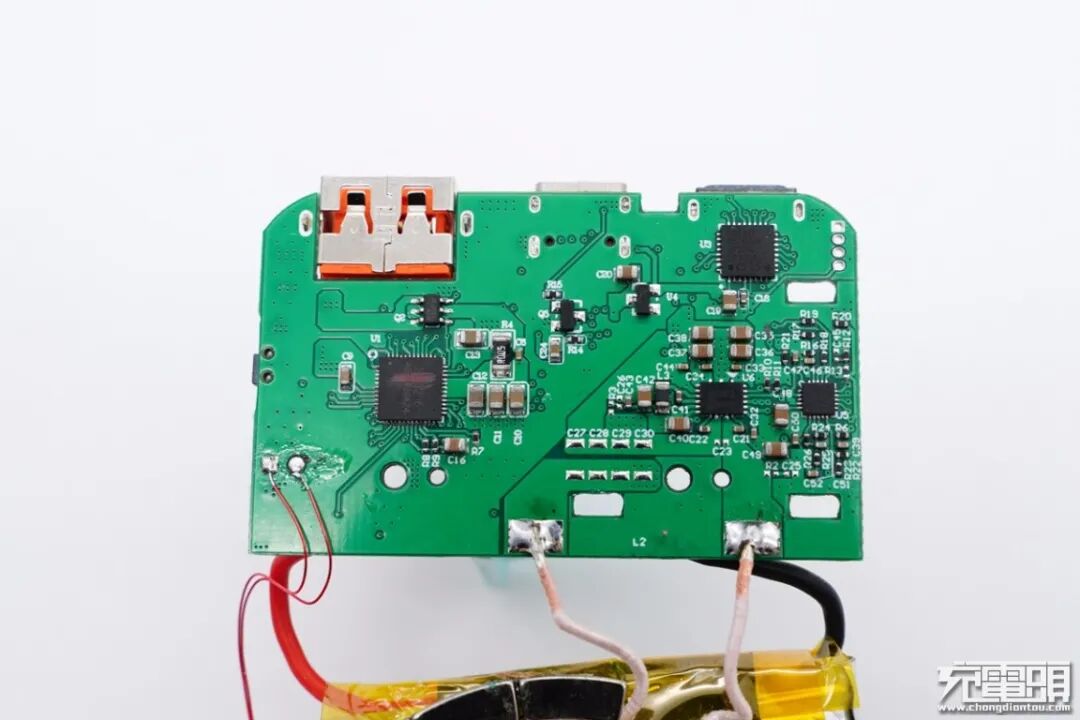

PCB板背面一览，两颗较大的方块芯片分别是移动电源主控芯片和驱动屏幕的单片机。此外右侧还设有无线充电路，仅需两颗芯片即可，方案高度集成。
Lightning输入口特写。

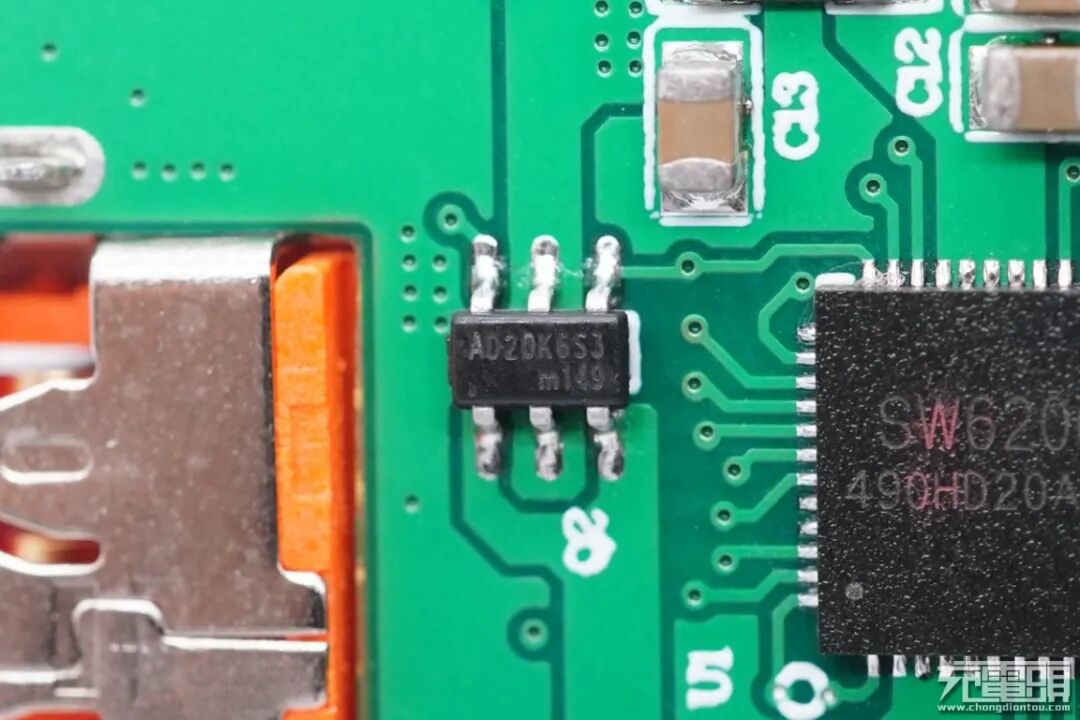

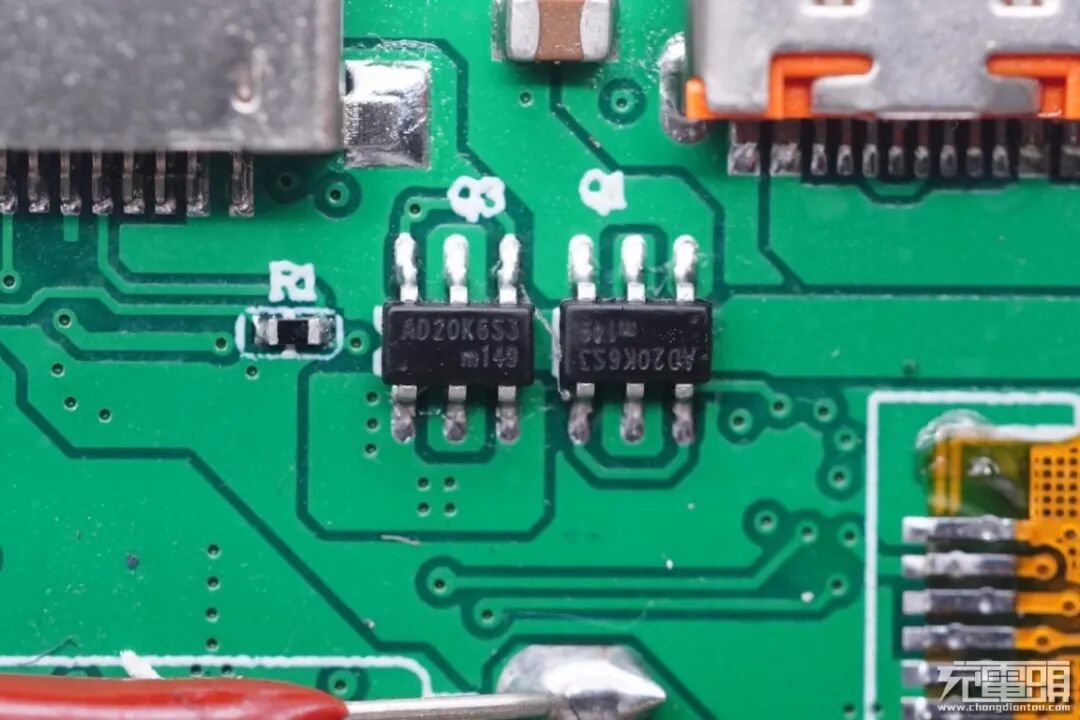

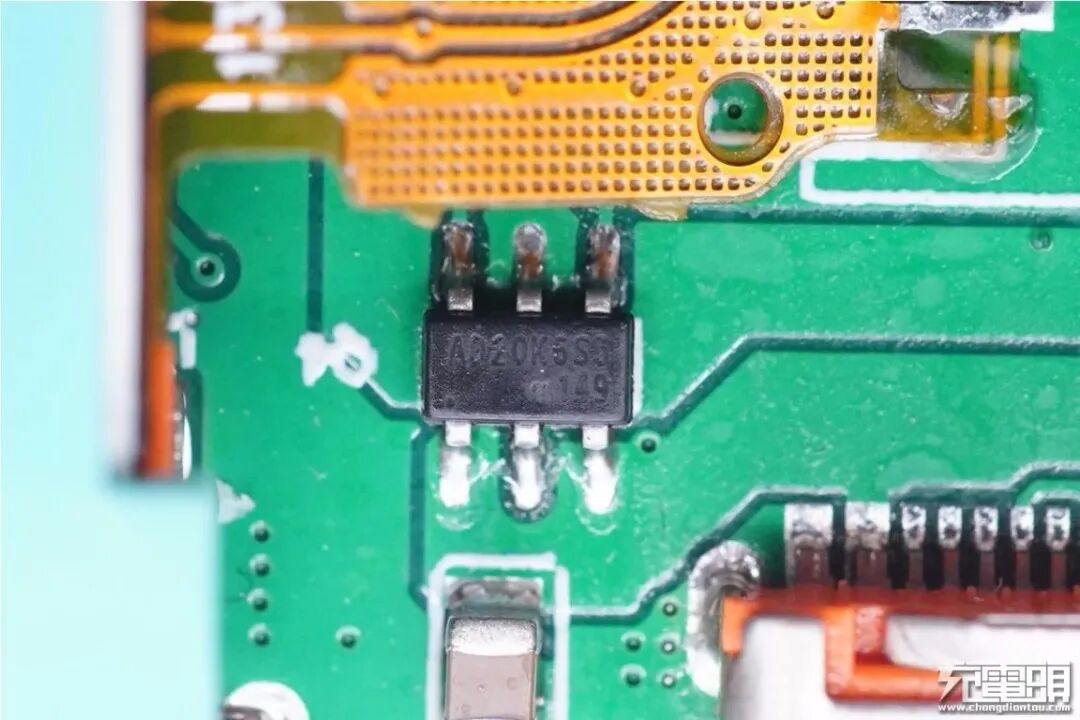

砹德曼 AD20K6S3，NMOS，两颗对向串联防止倒灌，用于Lightning口开关。

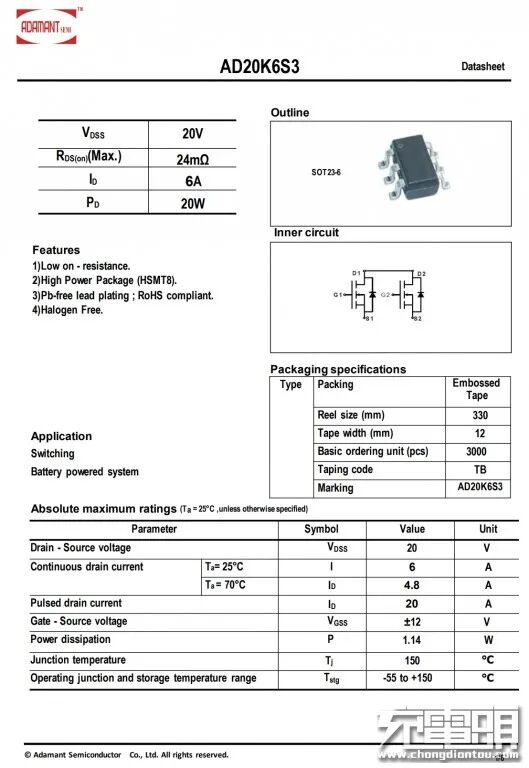

砹德曼 AD20K6S3 详细资料。

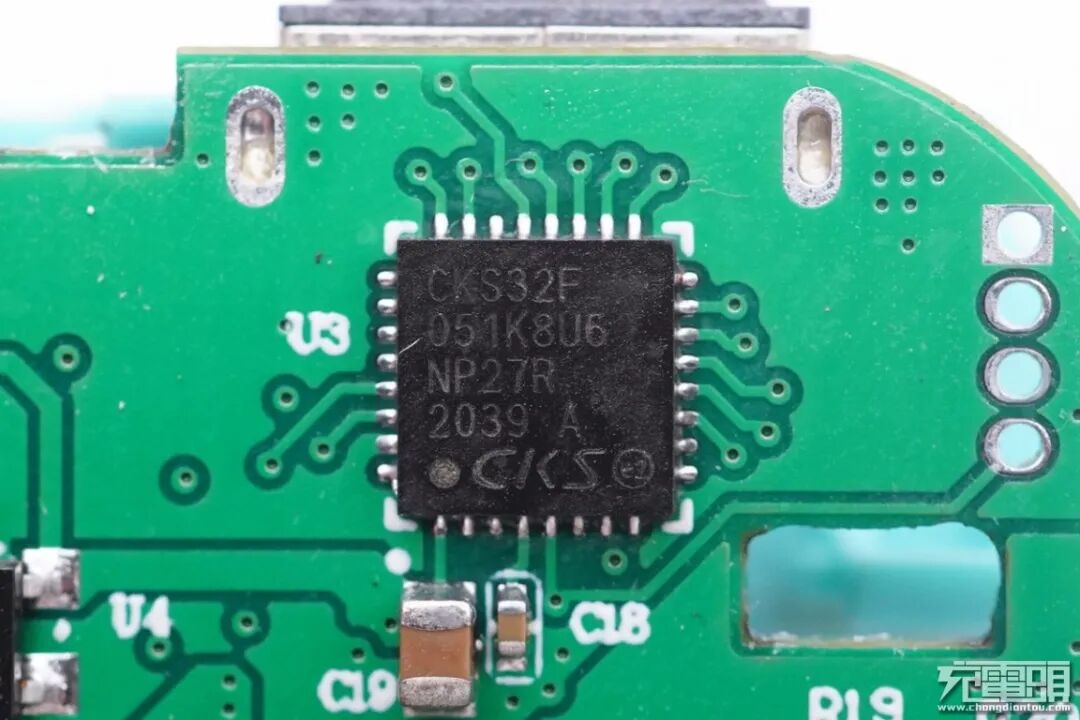

中科芯 CKS32F051K8U6单片机，内置ARM M0内核，用于屏幕显示驱动。
中科芯 CKS32F051K8U6 详细资料。

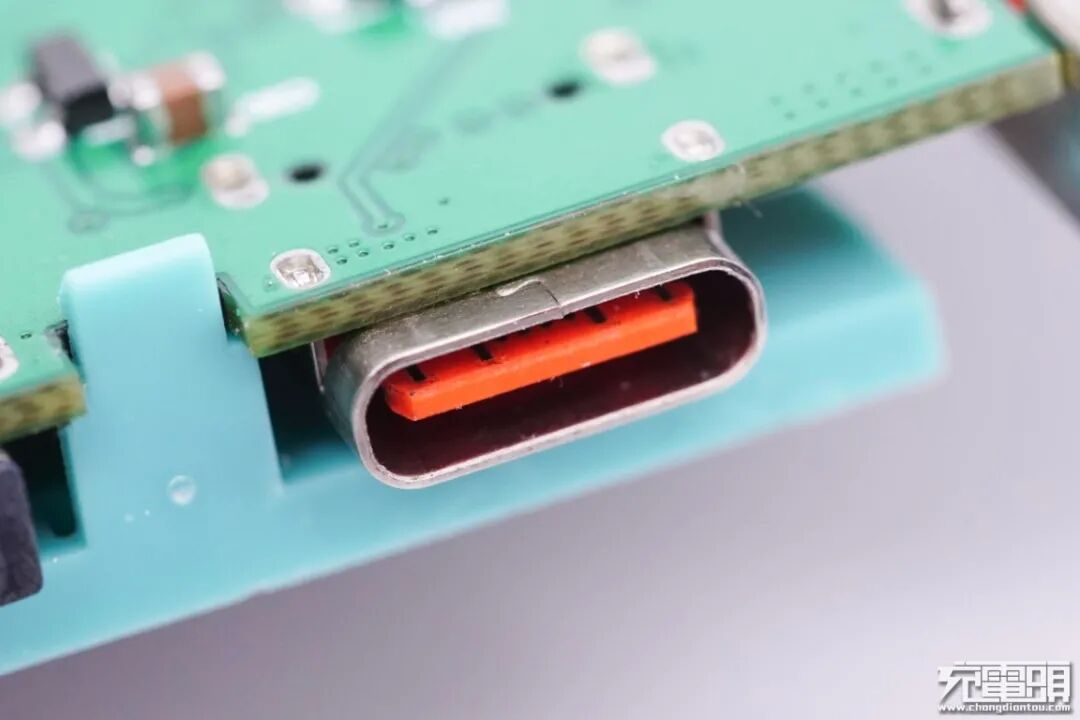

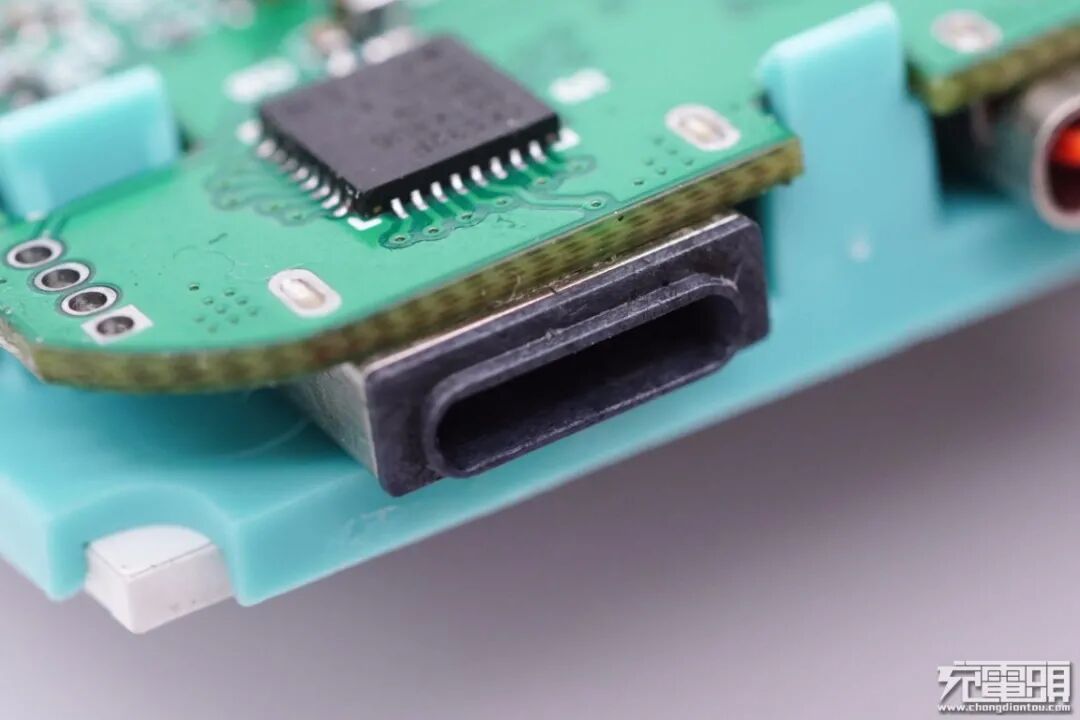

USB-C母座特写，过孔焊接。
砹德曼 AD20K6S3，这是USB-C口输入输出切换管。

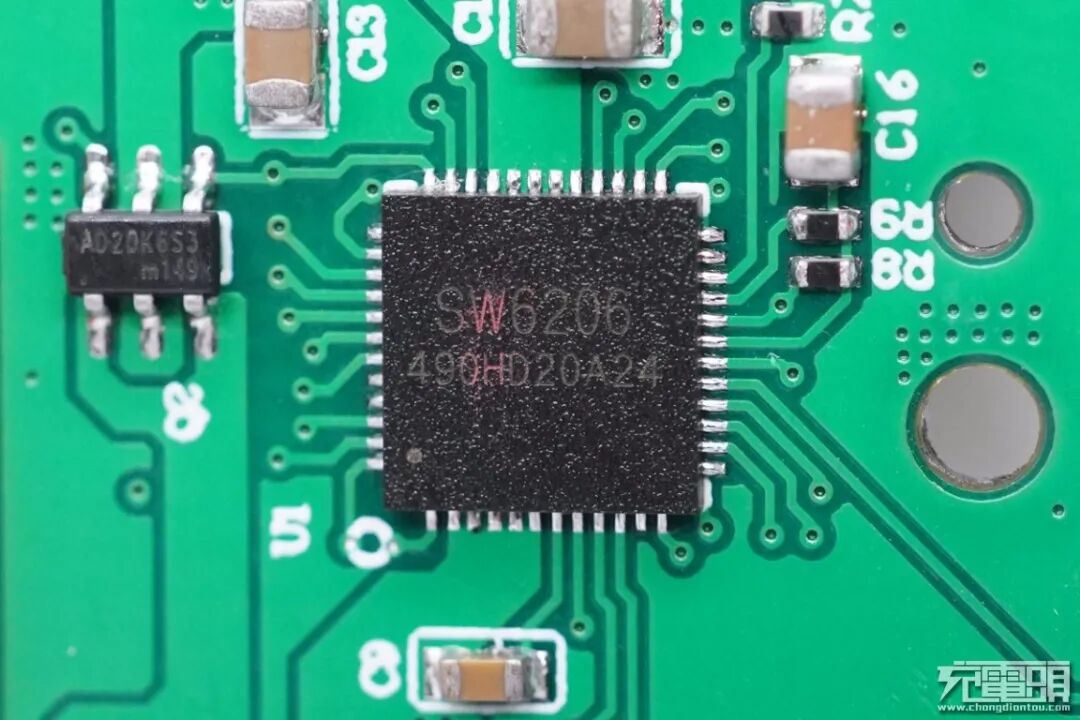

移动电源主控芯片采用智融SW6206，这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出。
支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

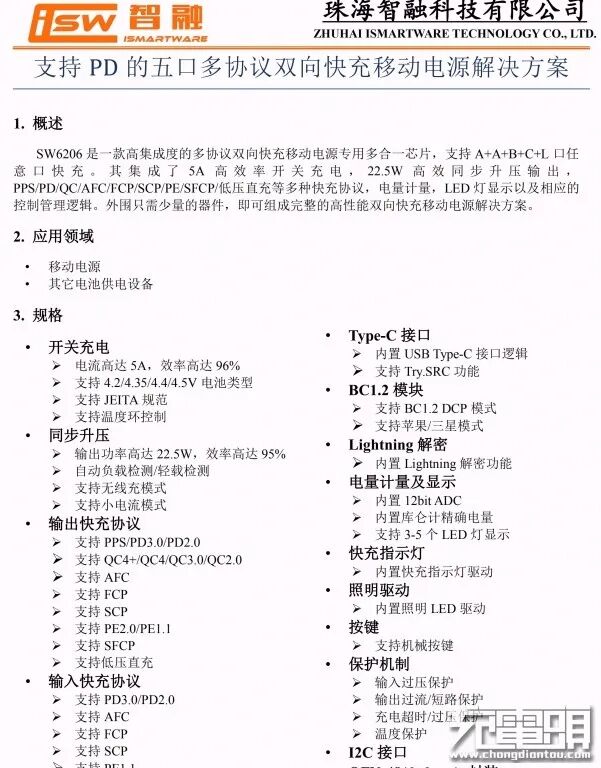

智融SW6206详细参数资料。
充电头网了解到，采用智融SW6206主控芯片的产品还有麦多多10000mAh磁吸无线充移动电源、欧派奇2A1C 20W快充无线充电移动电源、网易智造10000mAh无线充移动电源、品胜20000mAh 22.5W全协议快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源等。
此外，智融的移动电源芯片还被南孚AirCharge无线快充充电宝、RAVPower 20000mAh MFi认证USB PD移动电源、ANKER 18W双USB-A口快充移动电源等数十款产品采用。
2R2升降压电感特写，左侧区域露铜加锡以及过孔设计，帮助主控芯片散热。

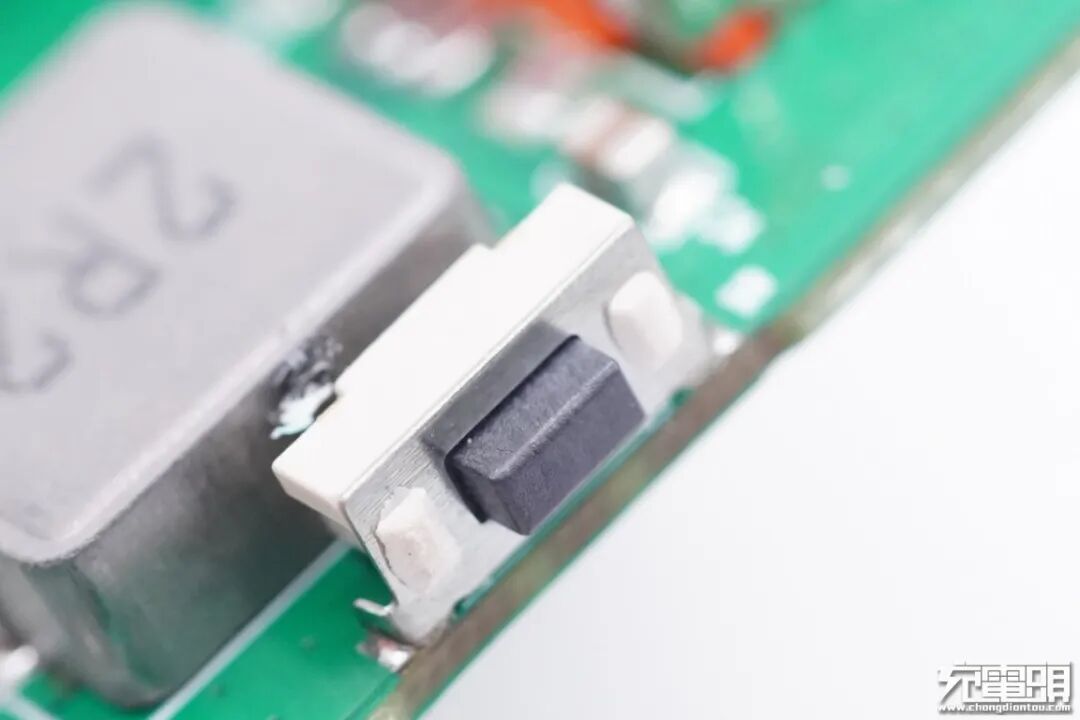

电源键贴片焊接。

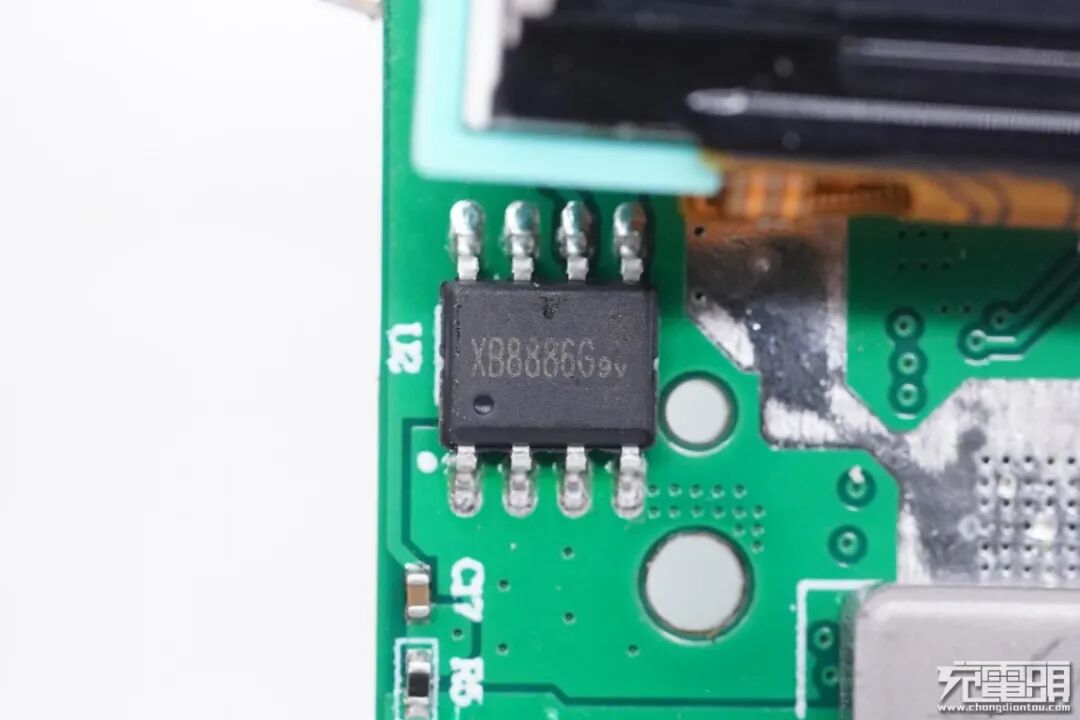

赛芯微XB8886G一体化锂电保护芯片，用于移动电源电池过充过放过流保护。

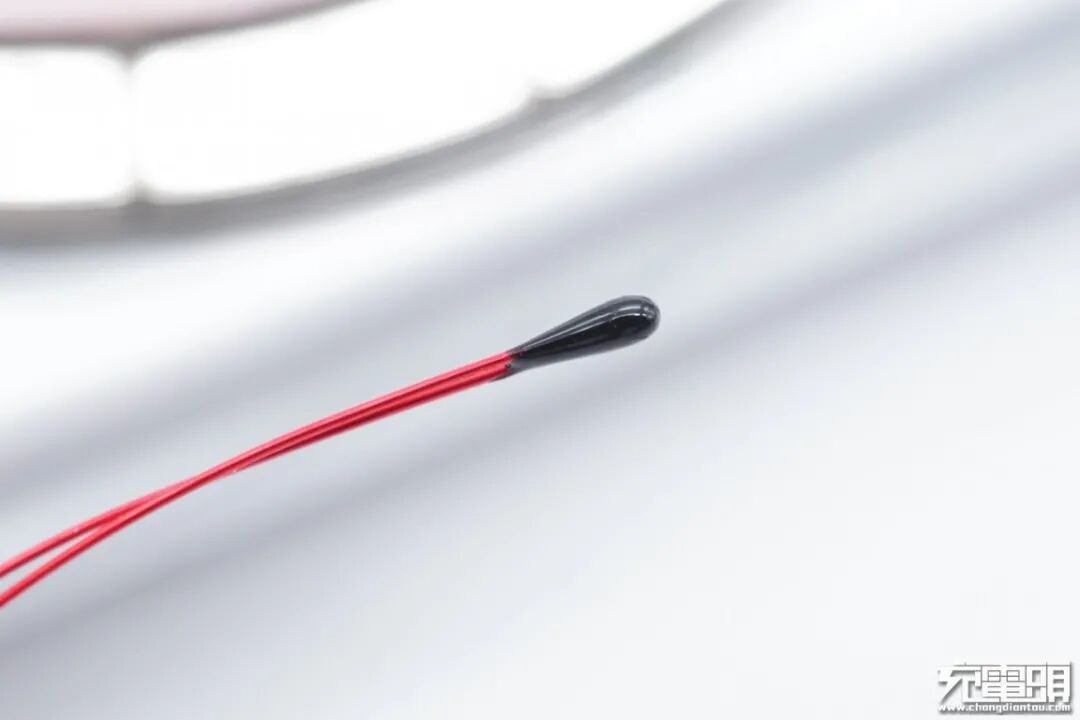

电芯配有热敏电阻进行温度监控。

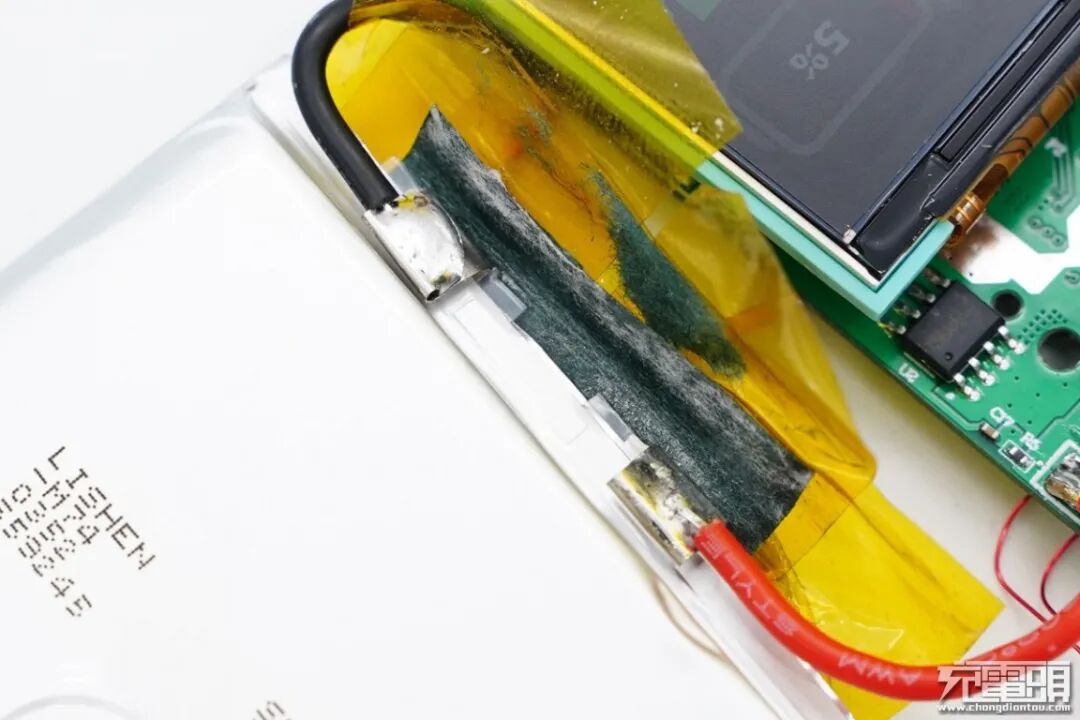

连接导线和电芯镍片锡焊，外包裹青稞绝缘纸和胶带保护。

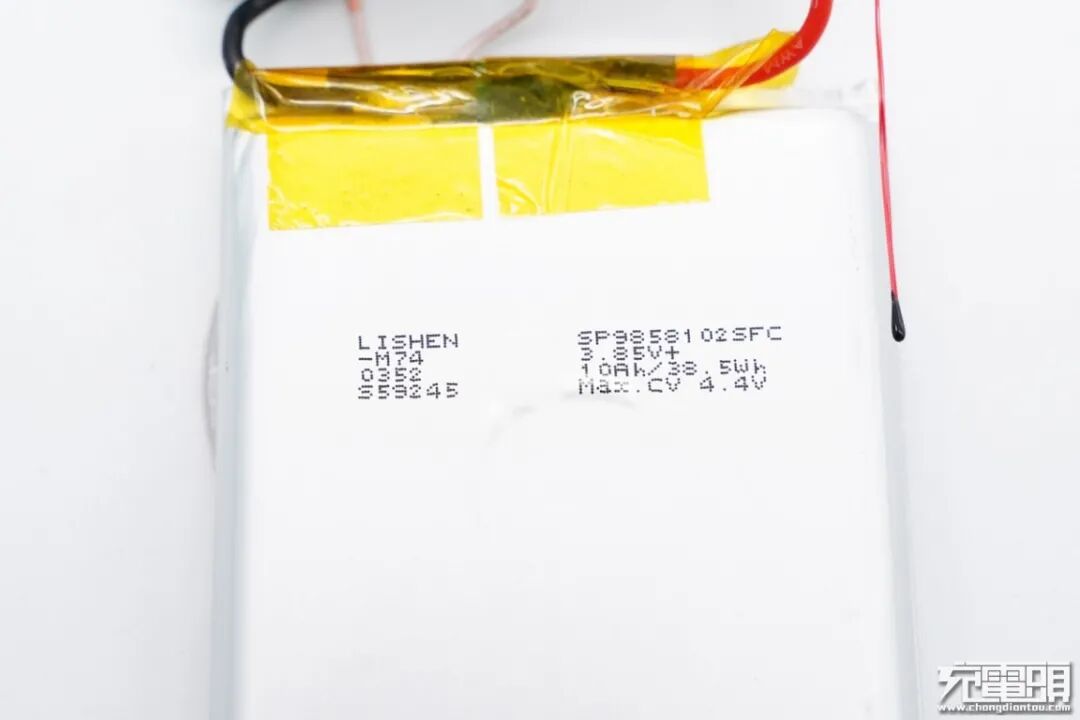

电芯来自力神，高压电芯，规格为3.85V/10Ah/38.5Wh，充电限制电压4.4V。
USB-A口输出保护管。

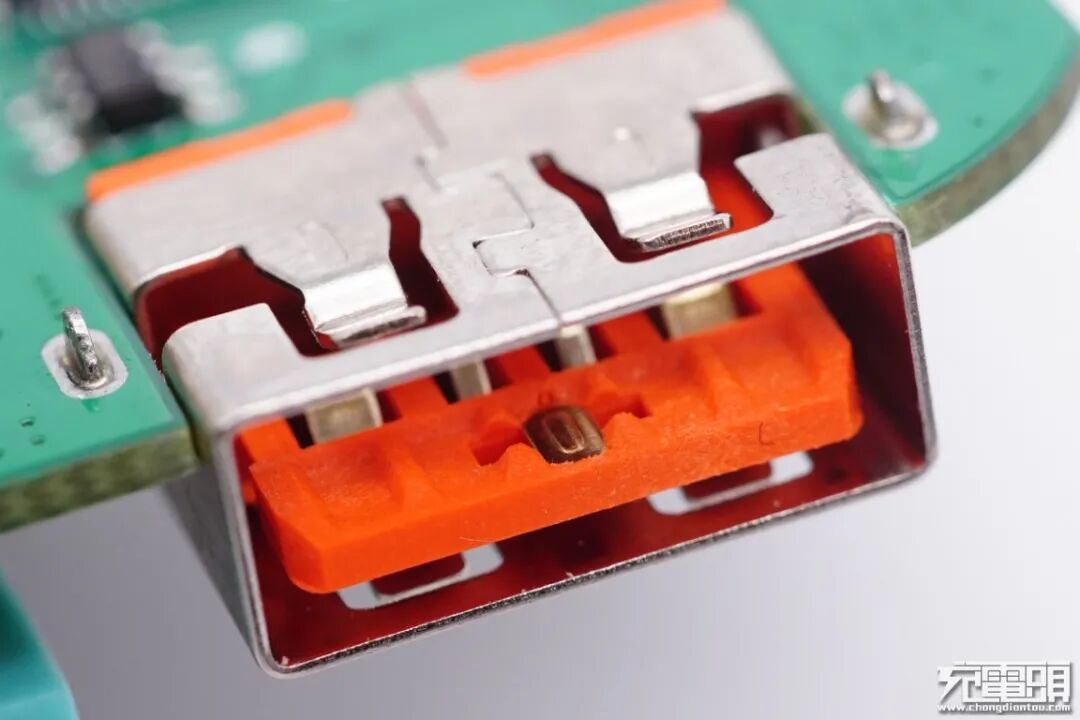

USB-A口母座特写，沉板过孔焊接，正负极加宽，前端有特殊触点。

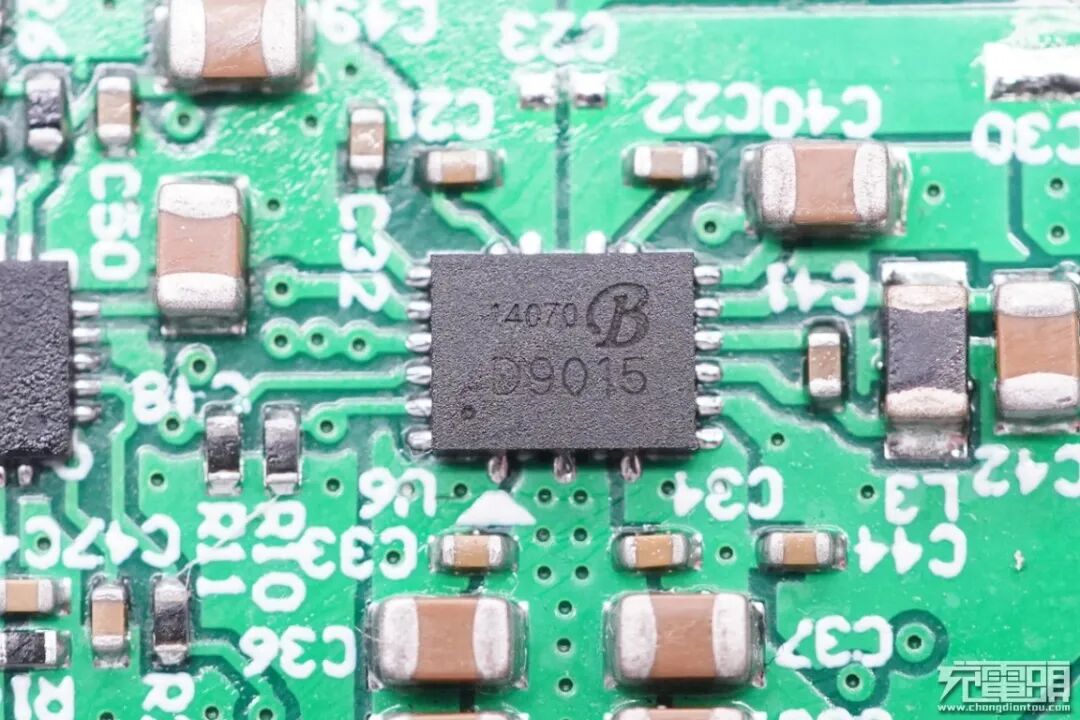

无线充电输出PowerStage芯片同样来自贝兰德，型号D9015。该芯片内置全桥功率级，最高输出功率10W，集成5V同步整流降压转换器，3.3V LDO，可以为控制器和其他外部设备供电。
内置2%高精度的输入电流检测，用于异物检测和解调，支持过流保护和热关断，对PCB布线友好，采用3*4mm QFN19L 封装。D9015集成功率级可以提供5V供电，减少外围元件数量，提供更多功能。

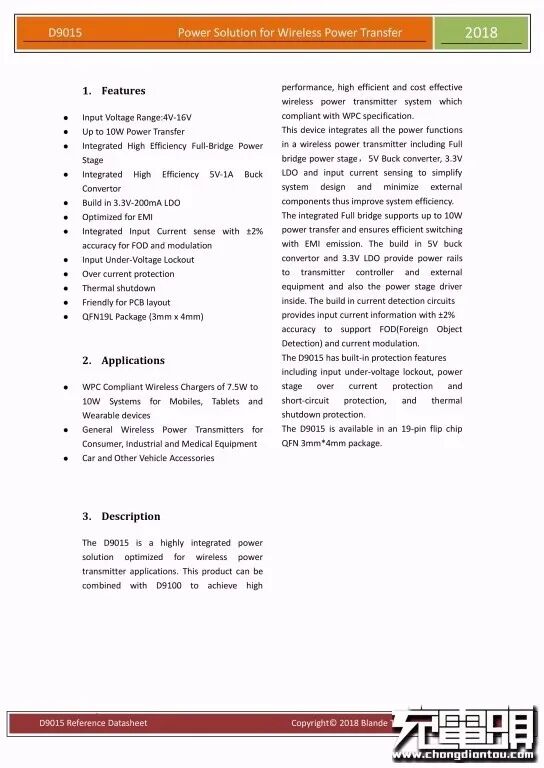

贝兰德D9015详细规格资料。

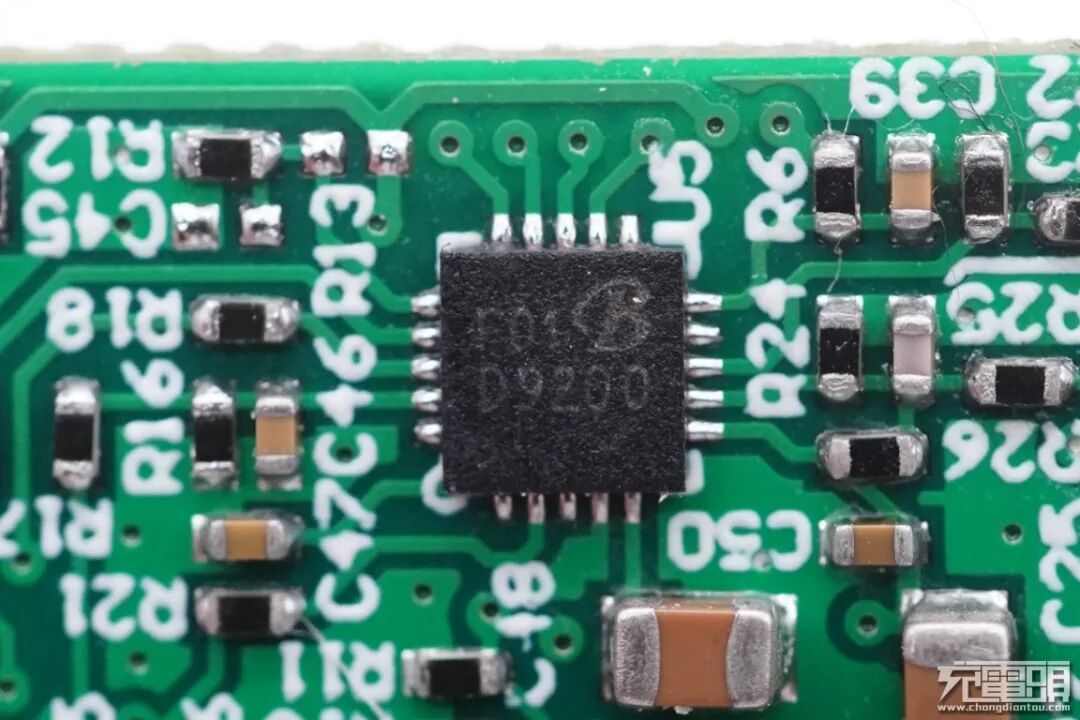

贝兰德D9200是一款无线功率发送器控制器，兼容WPC V1.2.4规范的数字控制器。集成了符合Qi标准或专有标准的5V/9V发送器所需的所有控制，支持最大10W无线充电，和配套的发射芯片组合，效率高达84%。
支持动态功率锁定，数字解调节省外部元器件数量，支持异物检测，支持PD2.0/3.0协议升压取电，支持过热保护，过电流保护，输入欠压闭锁和状态指示灯，采用3*3mm QFN20封装。
贝兰德D9200资料信息。
光与电子 MPP无线充专用薄膜电容，0.4μF，100V耐压。

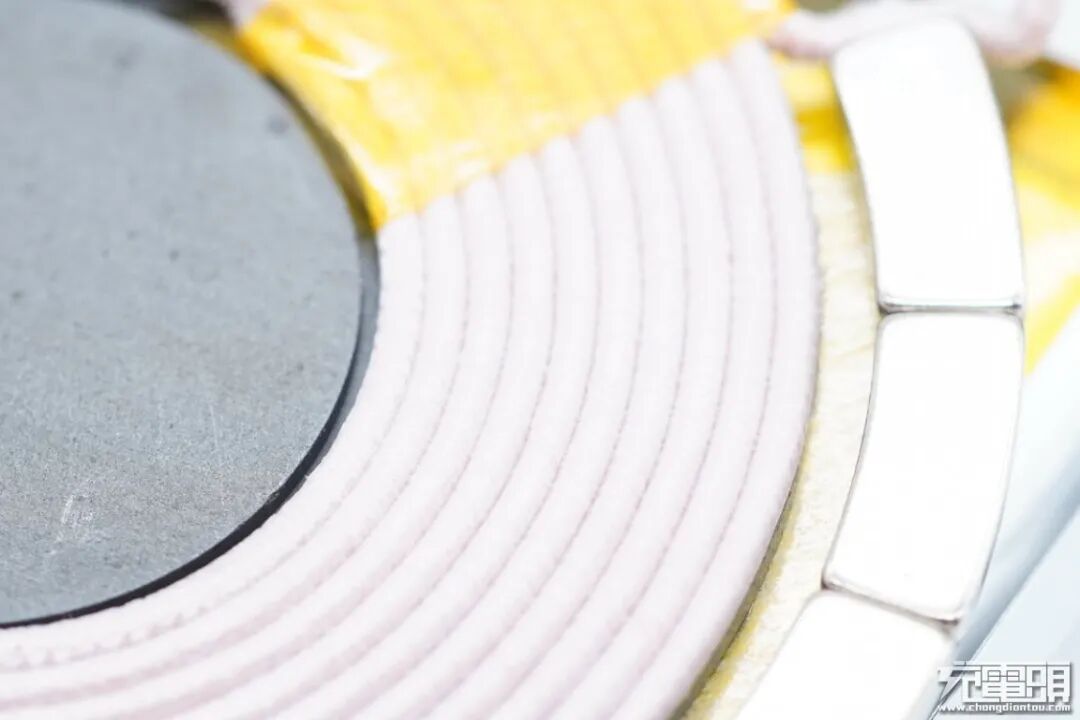

无线充电线圈特写，绕制紧密。

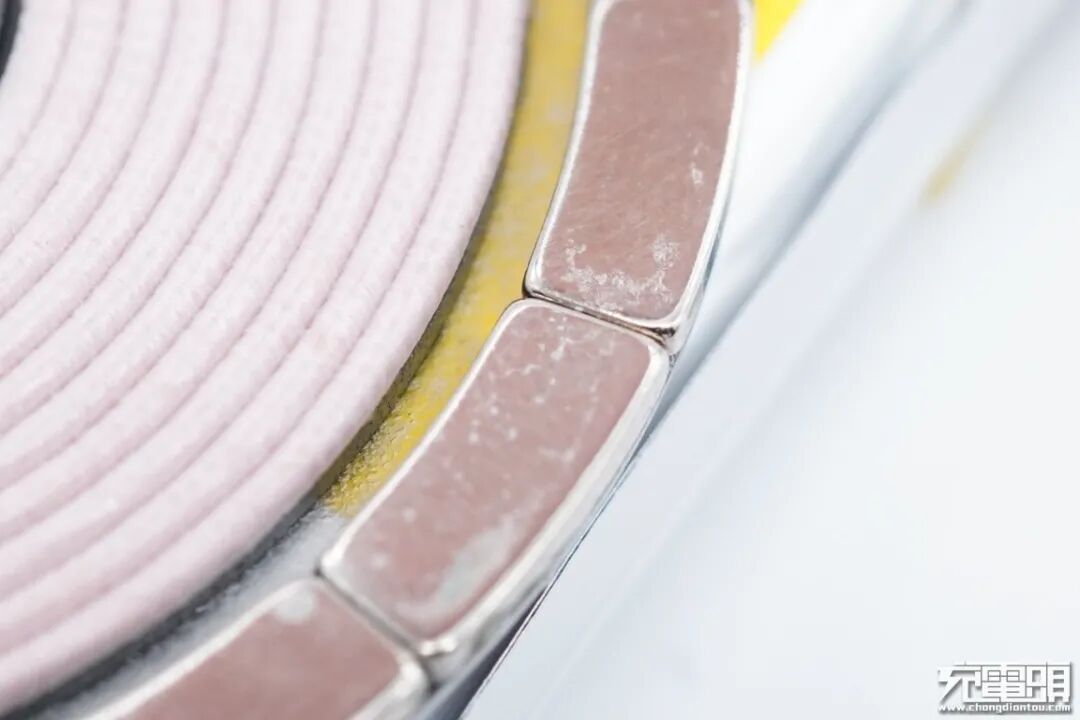

边缘磁铁镀镍处理。
全部拆解完毕，来张全家福。
充电头网拆解总结
魔狐彩屏无线充移动电源有多种配色，可满足不同人群的喜好。机身小巧扁平，加之表面具有类肤手感，上手体验感好。移动电源配有彩屏，支持iPhone 12 20W快充，华为22.5W SCP快充以及常规18W QC/PD快充，此外还支持5W/10W无线充，功能十分丰富，产品实用性强。
充电头网通过拆解发现，移动电源主控芯片采用智融SW6206，该芯片集成度非常高，性能强悍。正是得益于它，这款充电宝兼容协议全面，同时支持PPS电压档位，能兼容各大品牌手机使用。
此外采用贝兰德D9200+D9015 10W无线充方案，该方案支持Qi标准，使得产品可为iPhone 12进行7.5W无线充电，无线充电方案集成度高，节省PCB面积。
