英飞凌发布XDPS21071多模式数字化ZVS零电压反激控制器

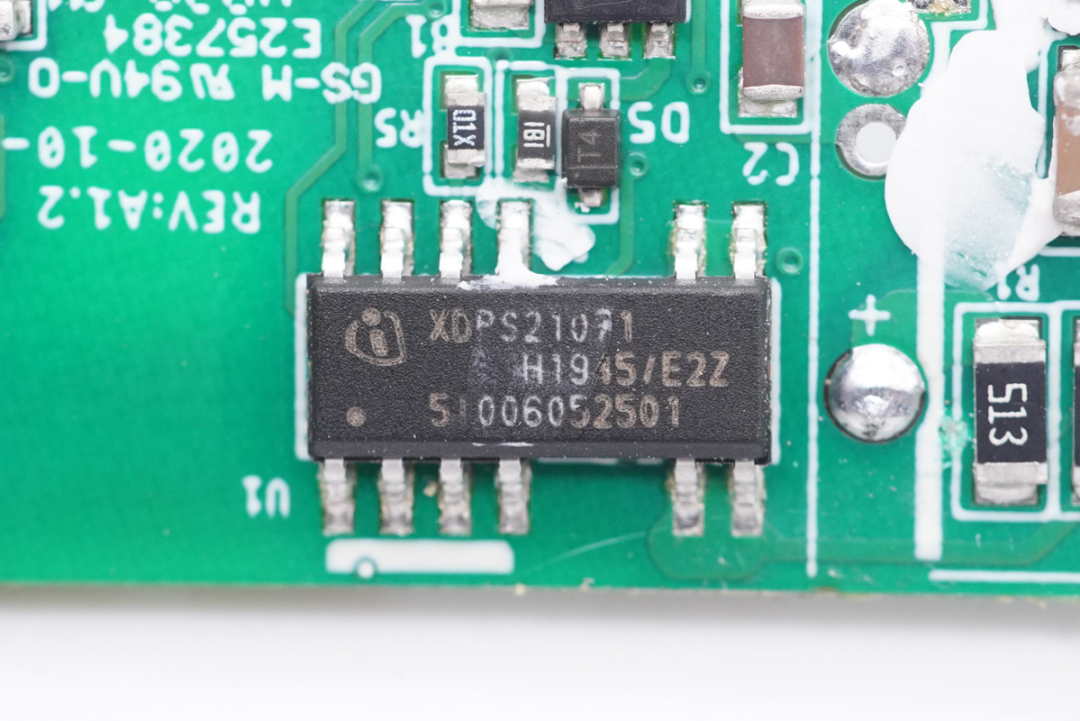

近日，充电头网在拆解一款45W PD快充时，发现其内部PWM主控芯片使用了英飞凌的XDPS21071多模式，强制谐振零电压，高性能反激控制芯片。这是业内第一款在初级侧引入零电压开关的反激控制器芯片。
英飞凌XDPS21071通过简化的电路和经济的开关管来实现更高的工作效率，相比传统反激，XDPS21071通过驱动外部低压开关产生负电流使主开关MOS放电，可进一步降低开关损耗。同时XDPS21071确保DCM工作模式，配合同步整流实现更高的工作效率，和更高的可靠性。

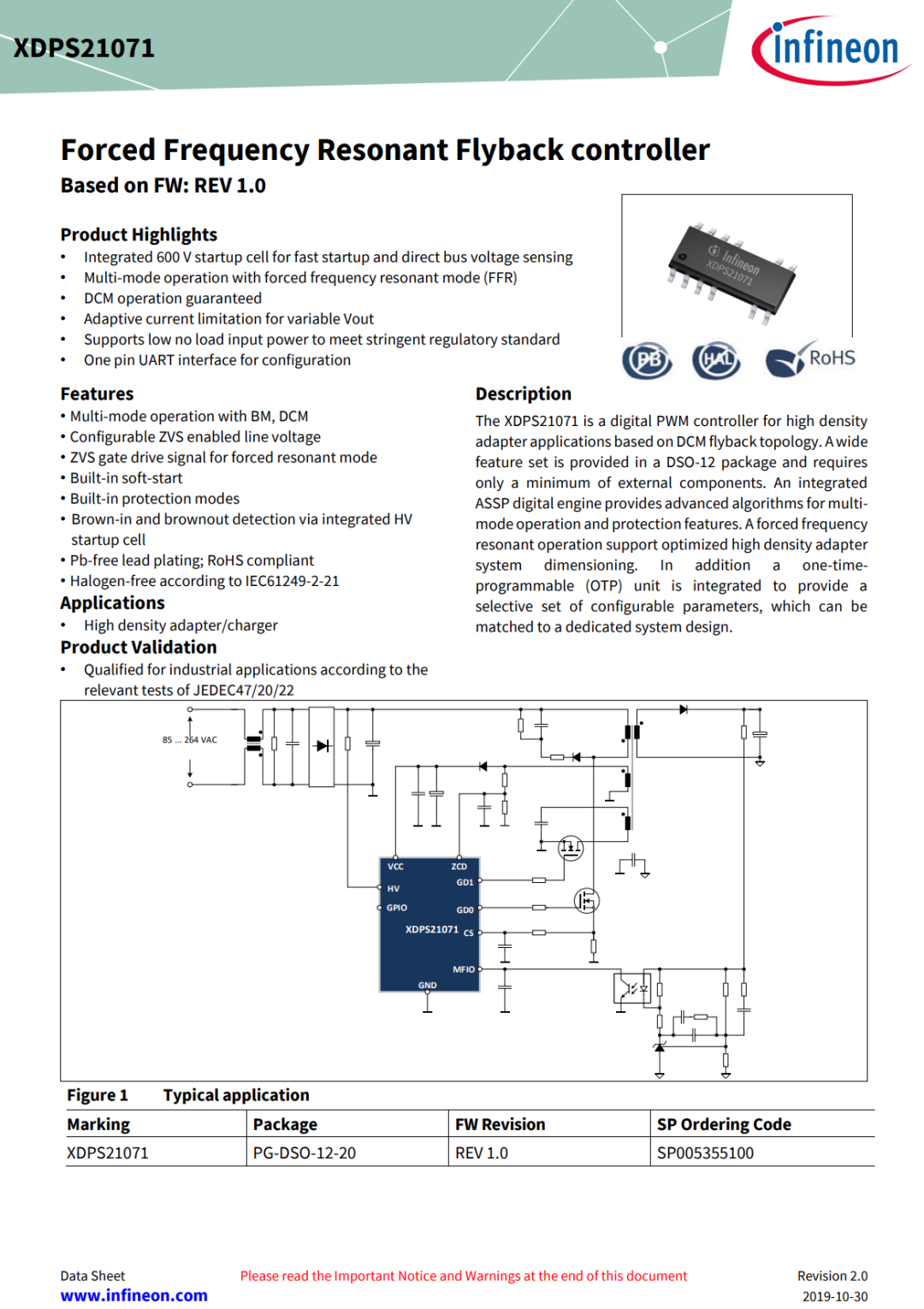

英飞凌XDPS21071是一颗电流模式的数字化控制器，用于高密度开关电源应用。芯片采用可配置的多模式控制器，可在突发模式和DCM模式切换。先进的算法提供了多模式操作和多种保护功能。芯片内部集成模拟信号和混合信号外设，降低待机功耗的同时并且简化电路。
英飞凌XDPS21071内部集成600V高压启动电路，用于快速启动和直接电压采集，为可变的输出电压提供自适应的电流限制，具有超低的空载功耗，同时可使用单引脚UART接口进行配置。XDPS21071可通过UART接口配置系统参数及保护功能。
英飞凌XDPS21071内置两路驱动器，分别用于驱动主开关管和辅助开关管，辅助开关管与变压器的附加绕组配合工作，用于降低主回路的谐振电压，降低开关损耗，优化系统体积。XDPS21071采用DSO-12贴片封装。XDPS21071符合JEDEC47/20/22相关工业应用实验要求，可应用于高功率密度的适配器和充电器。
