英飞凌发布数字多模式PFC和LLC控制器IDP2308
近日充电头网从供应链了解到，英飞凌继推出多模式数字化ZVS零电压反激控制器之后，再次推出了一款集成了PFC和LLC架构的控制器，型号IDP2308，简化初级侧设计并且可提供更高的转换效率和更低的待机功耗。LLC架构属于双管半桥谐振，采用谐振电感、励磁电感和谐振电容串联，故名LLC。
LLC采用零电压开关（ZVS）软开关技术，具有工作频率高、损耗小、效率高、体积小的优点，可提高充电器功率密度。其谐振操作可实现全负载范围的软开关，减小开关损耗。从而成为高频和高功率密度设计的理想选择，适合固定电压输出，EMI特性更好。
传统反激架构在开关管关闭的瞬间，变压器漏感生成的谐振尖峰需要RCD吸收电路来吸收，这会在一定程度上降低转换效率，以及开关损耗也会降低转换效率，从而不适合更大功率输出。
开关电源输出功率提高以后，对应的对电网的干扰也会增大，为了提高功率因数，PFC电路成为必须要加入的一个环节。目前主流的解决方案是采用主动式PFC来提高功率因数，主动式PFC是一个BOOST电路，将整流后的脉动直流通过电感升压，采用一颗较小容量的电解电容滤波，还可提高适配器的功率密度。
但是加入单独的PFC级会增大电源的待机功耗，还会增加元件数量， 那么这个问题能够被很好的解决吗？英飞凌就推出了一款Combo，整合PFC和LLC的数字多模式控制器。
一、英飞凌推出混合LLC架构控制器

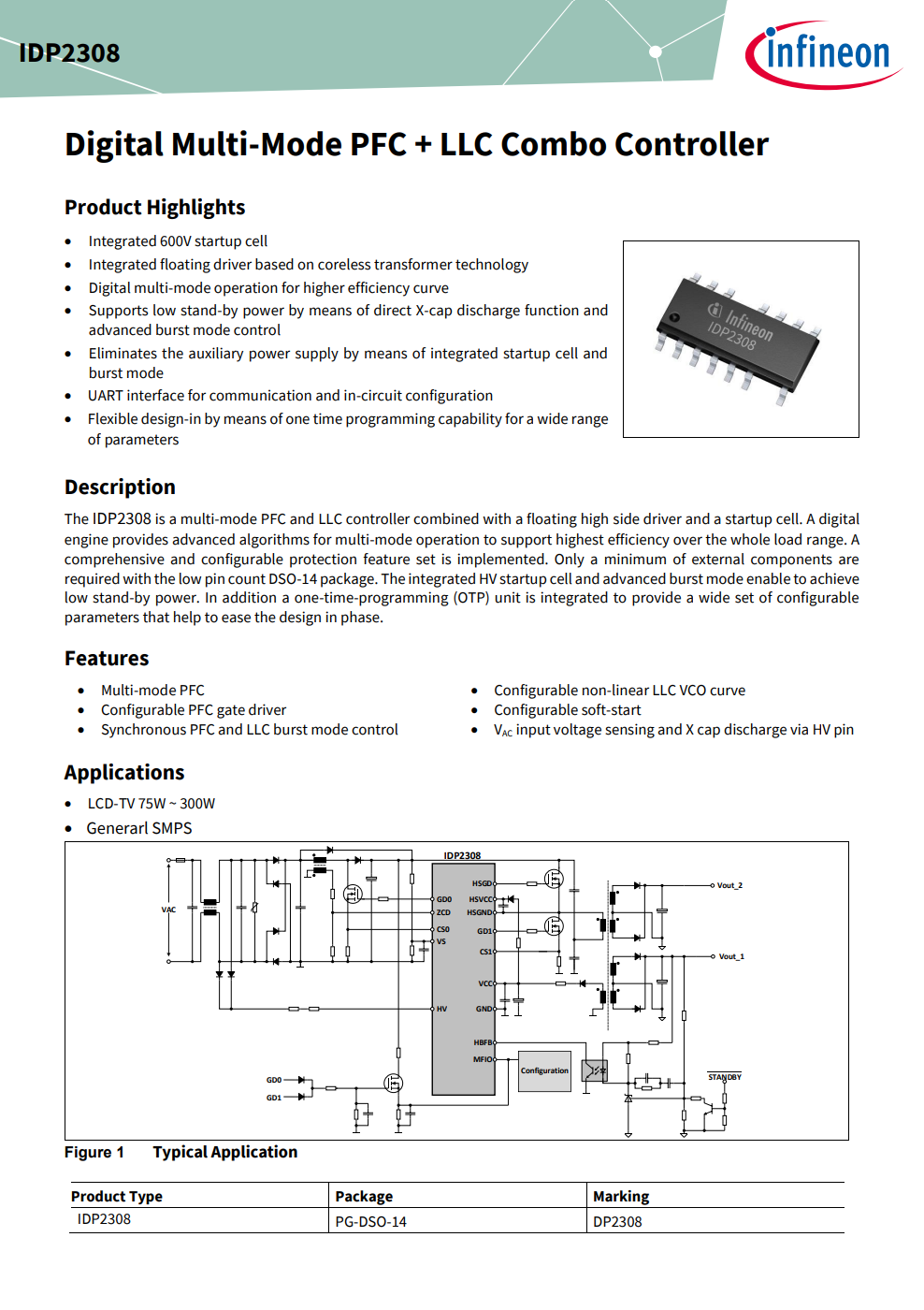

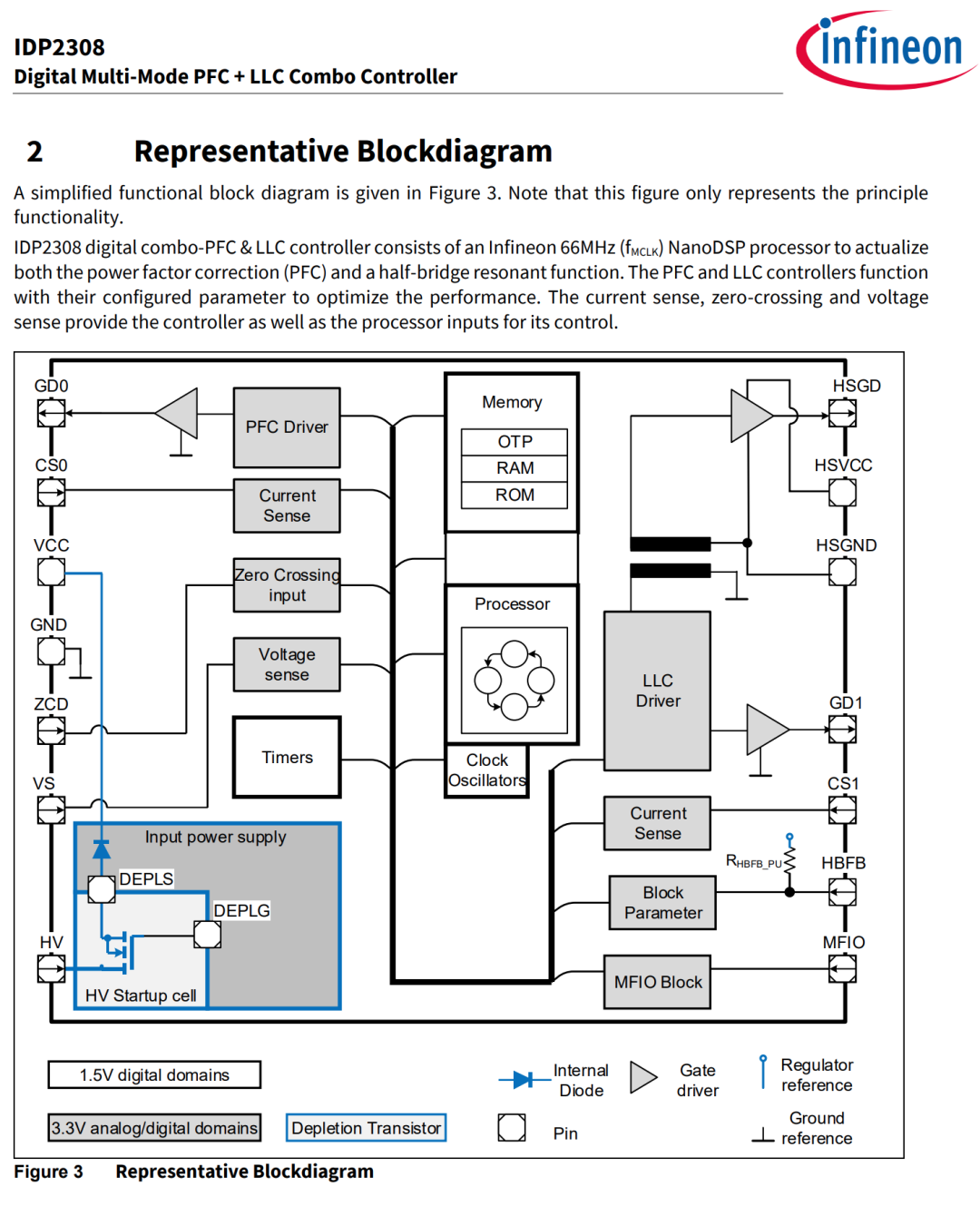

英飞凌IDP2308是一个数字多模式PFC和LLC控制器，集成了浮动高侧驱动器和启动单元。数字引擎为多模式操作提供高级算法，以支持整个负载范围内的最高效率，实现了全面且可配置的保护功能。DSO-14 封装仅需要最少的外部组件。集成的高压启动单元和先进的突发模式可实现低待机功率。此外，集成了一个一次编程 （OTP） 单元，以提供一组广泛的可配置参数，有助于简化相位设计。
英飞凌IDP2308支持同步PFC和LLC突发模式控制，PFC驱动器可配置并支持多模式，优化效率。可配置非线性LLC VCO曲线，软启动可配置，支持交流电压感应和X电容放电，最高支持300kHz工作频率。可以充分利用GaN器件的高频优势，低Qg、低Coss和低导通阻抗，实现效率和功率密度的提高，性能明显优于LLC+传统MOS的搭配。IDP2308支持可配置的保护功能，外围元件极简。
英飞凌IDP2308内建的处理器可使用dpVision软件通过半双工UART接口进行编程，配置PFC和LLC参数，使用内置的单次编程存储器进行参数存储。
二、英飞凌IDP2308参考设计

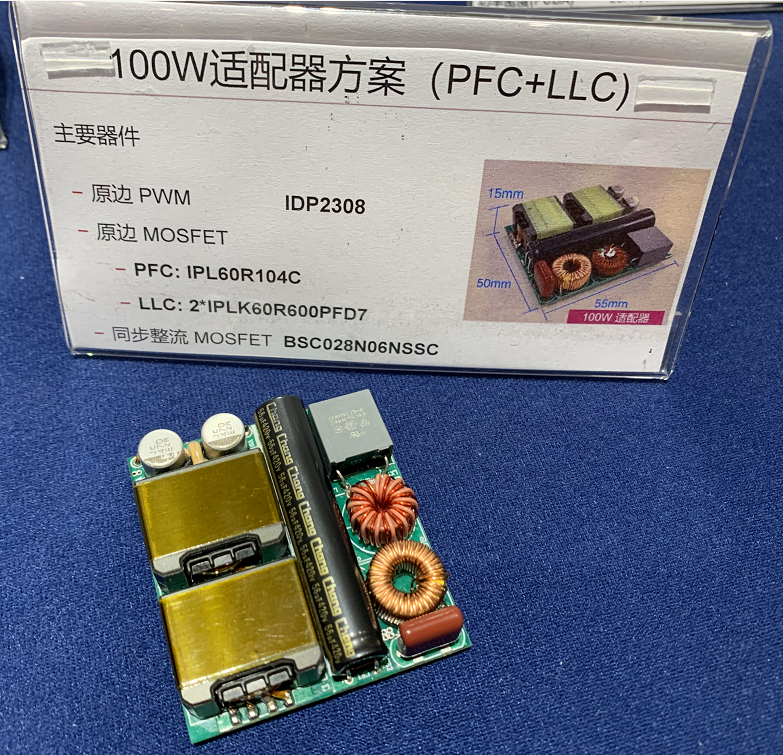

图为采用英飞凌 IDP2308的适配器尺寸图，55*50*15mm可输出100W功率，两个由胶带缠绕的磁芯分别是PFC升压线圈和LLC变压器，占据适配器一半体积，功率密度高达2.42W/cm³。支持宽电压输入，空载效率小于150mW，满载输出20V5A，90Vac时转换效率为93.7%，230Vac时转换效率为95.3%。

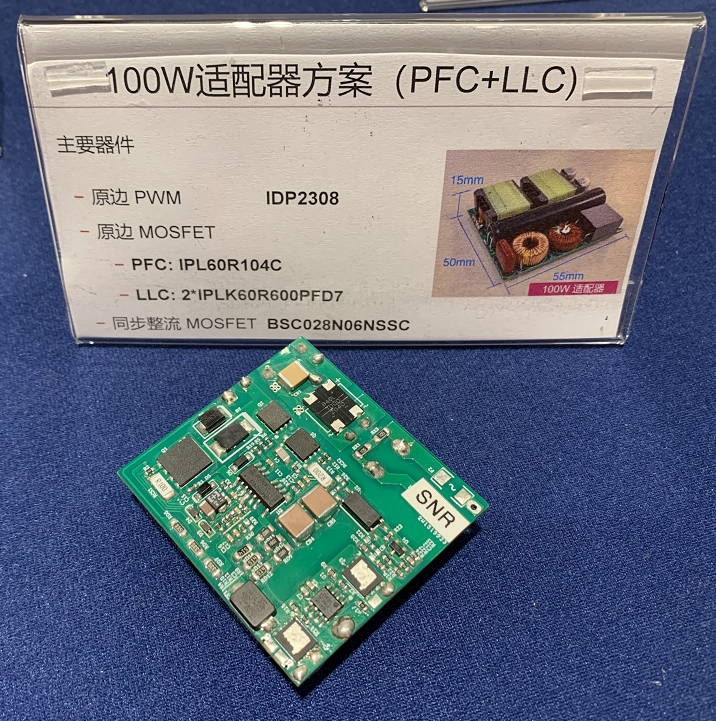

适配器电路板背面可以看到PFC和LLC开关管，PFC开关管为ThinPAK8*8封装，IPL60R104C，耐压650V，导阻104mΩ，LLC开关管为IPLK60R600PFD7，ThinPAK 5*6封装，耐压600V，导阻600mΩ。
两颗白色的电阻分别用于PFC级和LLC级电流采样，输出电压通过光耦反馈，采用贴片Y电容。输出采用同步整流方案，一颗控制器外置两颗同步整流管，同步整流管采用英飞凌BSC028N06NSSC，双面散热，耐压60V，2.8mΩ导阻。适配器采用固定电压输出。
三、英飞凌快充矩阵优势
英飞凌具有非常全面的电源方案，从15W到1KW均有芯片设计，包括反激和LLC架构等。英飞凌的USB PD方案从PFC控制器，主变换控制器，MOS管，同步整流MOS，同步整流控制器，负载开关MOS，PD协议控制器均有提供，实现充电器一站式的解决方案。
英飞凌的电源芯片性能领先，效率及功耗处于领先水平，CoolMOS和CoolGaN以及OptiMOS器件在业内具有非常强的竞争力，高效率高可靠性，并且具有多种封装，适合不同场合应用。由英飞凌自有12寸晶圆厂生产，产能有保证。
充电器内部每个主要功能模块英飞凌都有成品芯片，是业界少有的能全面覆盖电源全产业链的半导体巨头，同时英飞凌还提供工业级和车规级器件以及大功率模块等。
充电头网总结
英飞凌IDP2308将PFC和LLC控制器集成到一颗芯片上，首先是节省了占板面积和元件数量，这在寸土寸金的高功率密度适配器上显得尤为重要。芯片内部集成高压启动电路和高侧驱动器，简化外部电路，并且其PFC可与LLC同步联动，在轻载时可进一步降低待机功耗，节省能源。IDP2308内置的处理器可大范围配置PFC和LLC参数，适应设计。
