拆解报告：Baseus倍思1A1C 40W快充车充CCJDZ-C
----- 充电头网拆解报告 第1552篇 -----
此前Baseus倍思推出了全新的40W双口快充车载充电器，接口配置方面共有1A1C和2A两种款式，支持20W+20W双口独立快充，可以同时对两台设备一起快充，互不干扰。下面充电头网就对其进行详细拆解，看看内部如何设计。
此前充电头网还拆解过倍思65W 1A1C快充车充、倍思45W 1A1C快充车充、倍思双SCP快充口车充、倍思22.5W迷你金属车充、倍思30W迷你USB PD快充车充、倍思45W USB PD PPS双口数显车充等产品，大家可以点击蓝色字体查看拆解详情。
一、倍思双口40W快充车充外观
包装盒正面印有Baseus品牌、车充外观图、名称以及40W标识。
背面是产品使用场景图以及商家信息等。
侧面则印有车充参数。
打开包装，内部使用塑料托盘对车充进行固定和保护。

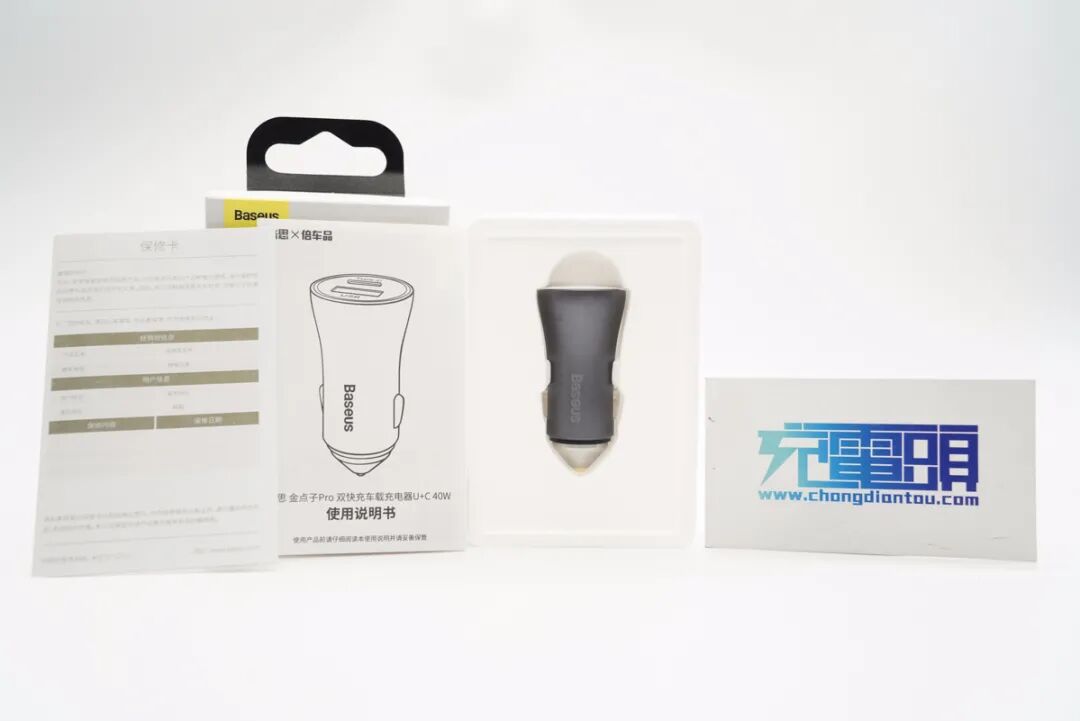

除了车充，盒子内还有使用说明书。

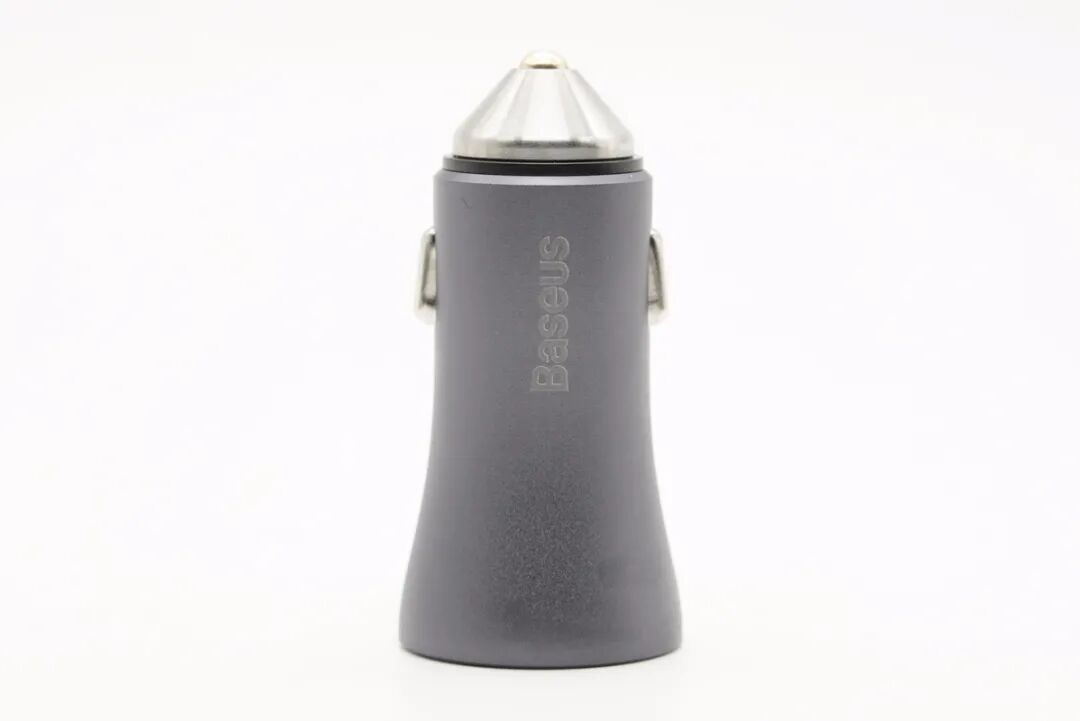

倍思这款车充采用“导弹”造型设计，主体外壳采用铝合金材质，正负极之间设有塑料隔离。灰色机身壳表面喷砂处理，正面印有Baseus。

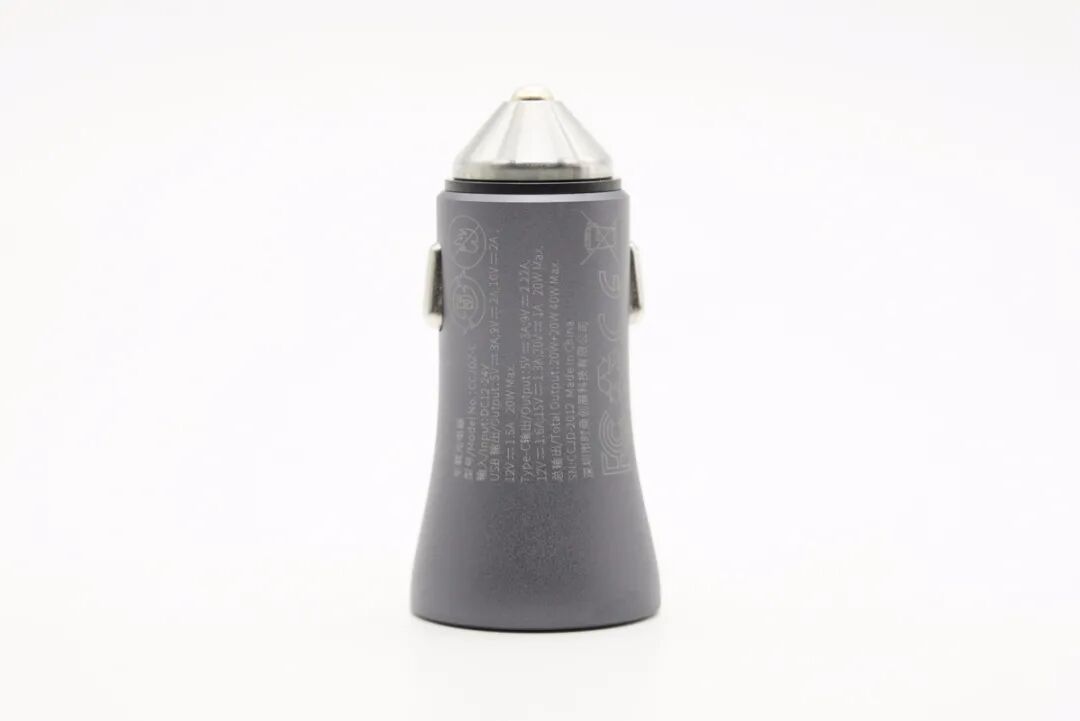

背面印有车充参数信息
型号：CCJDZ-C
输入：DC 12-24V
USB-A输出：5V3A、9V2A、10V2A、12V1.5A
USB-C输出：5V3A、9V2.22A、12V1.6A、15V1.3A、20V1A
USB-C+USB-A总输出：20W+20W
产品通过了CE和FCC认证。

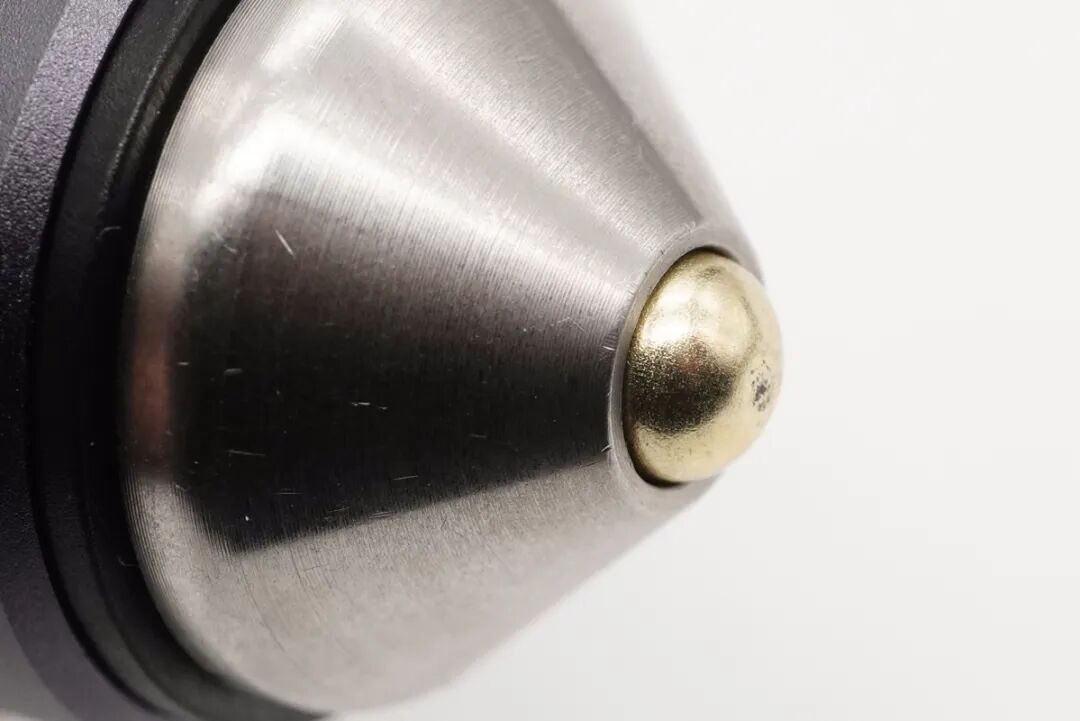

车充正极特写，锥体设计，触点镀金用于更好的接触。

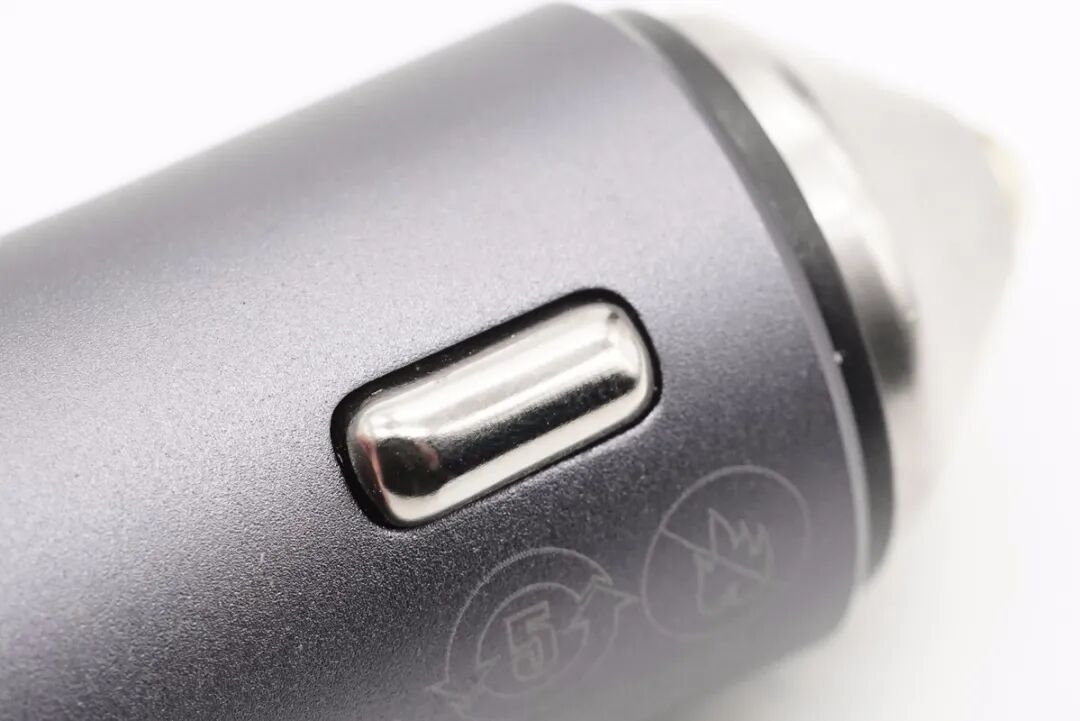

负极金属弹片特写。

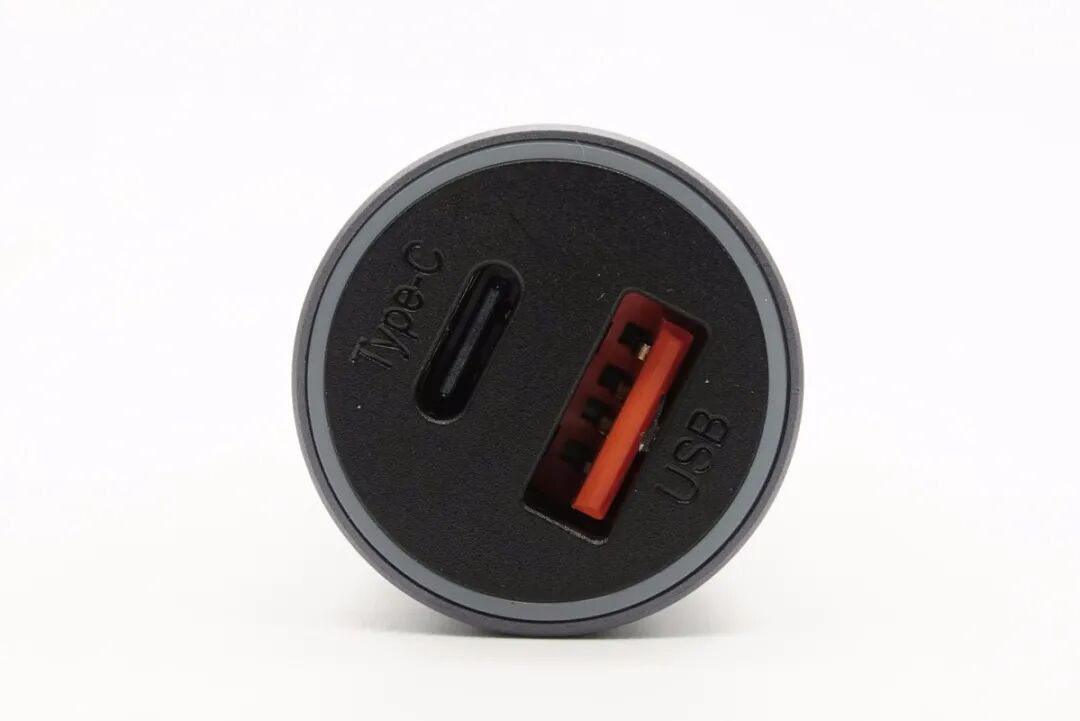

输出顶面设有1A1C接口，橘红色和黑色胶芯，边缘是一圈LED导光圈。

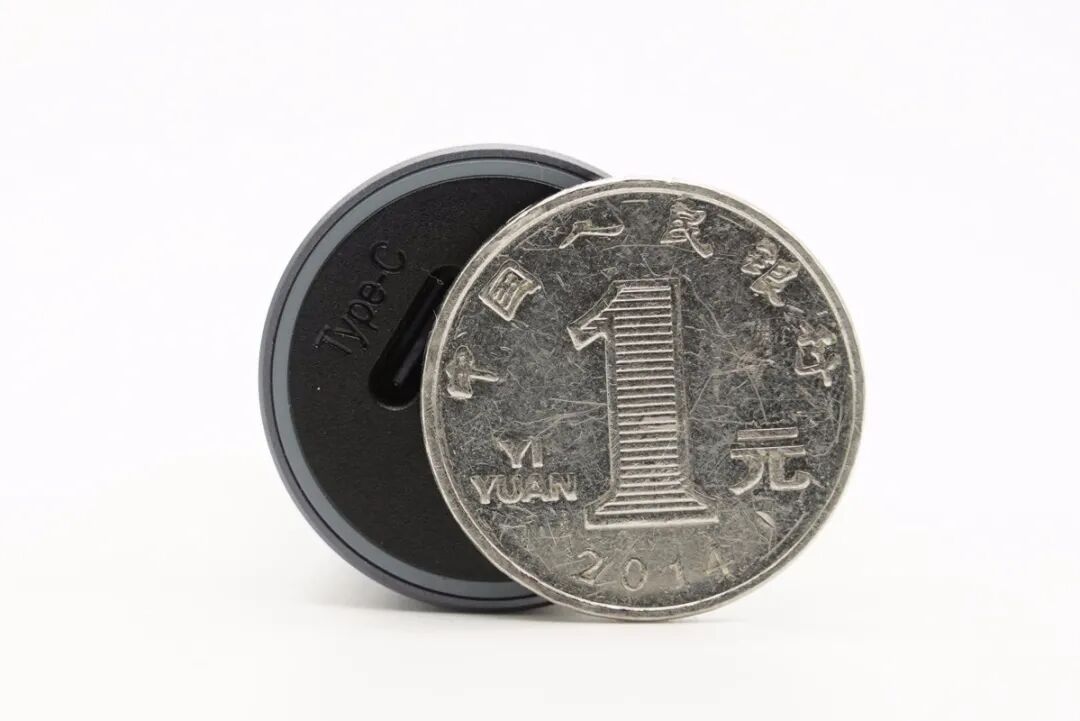

输出顶面和一元硬币直观对比，两者大小相当。

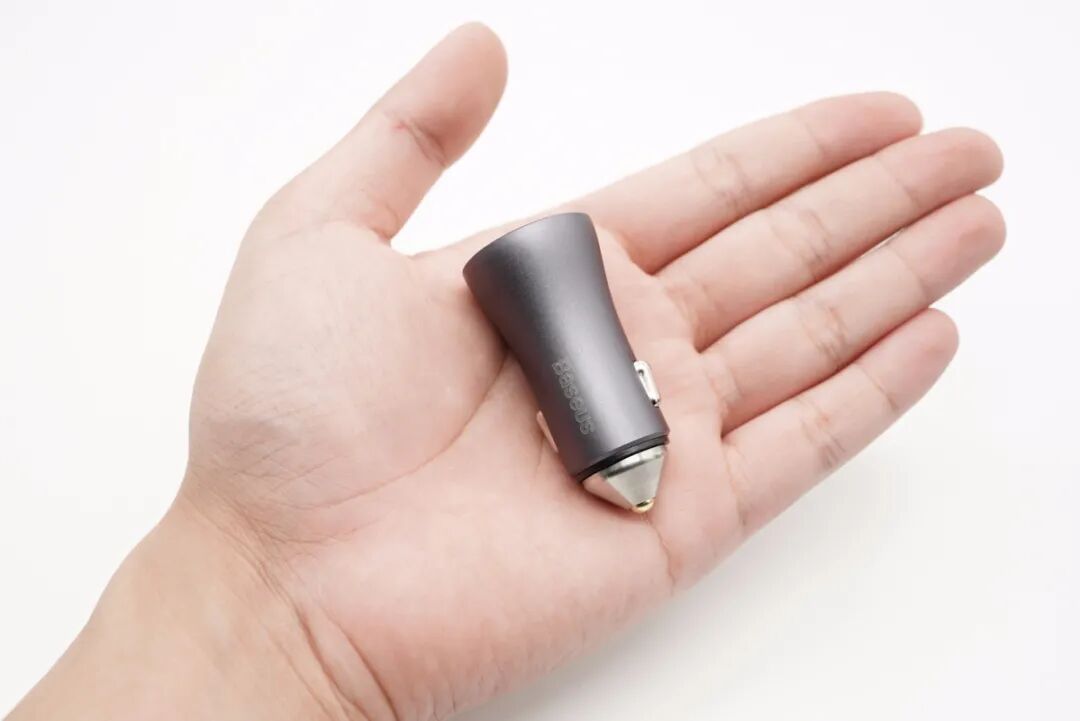

车充拿下手上的直观感受。

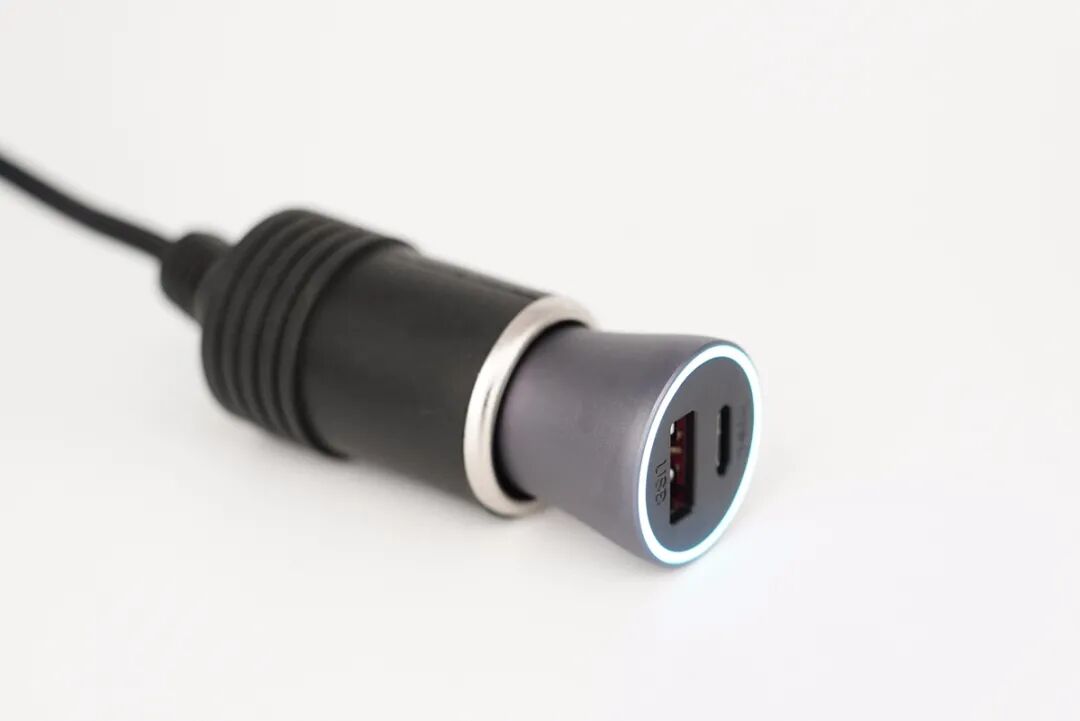

接通电源，车充顶面导光圈亮白光。

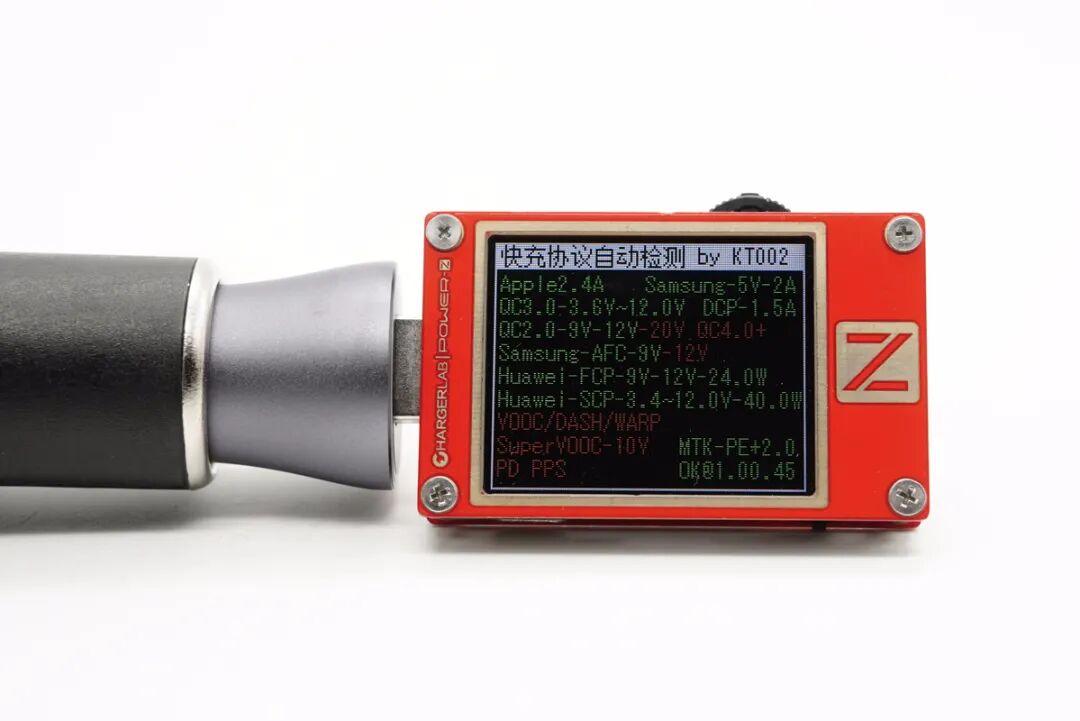

外接电源为车充输入24V，模拟真实车载环境，使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP和PE2.0快充协议。
另外使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议。

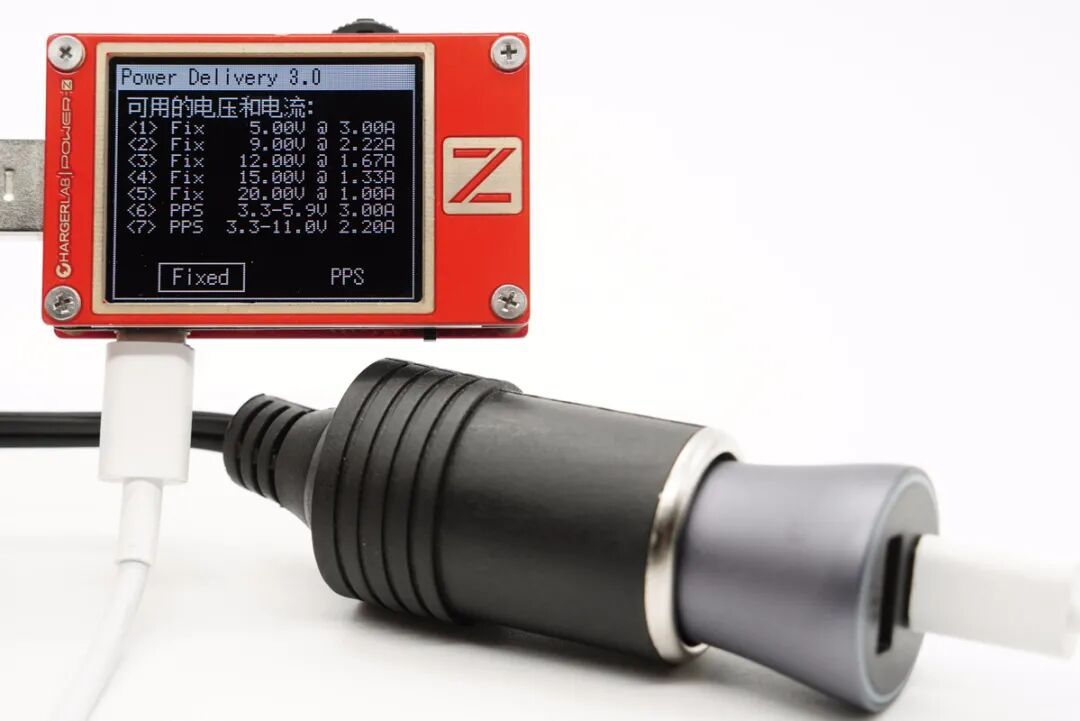

此外，PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A、15V1.33A、20V1A五组固定电压档位，以及3.3-5.9V3A和3.3-11V2.2A两组PPS电压档位。
二、倍思双口40W快充车充拆解

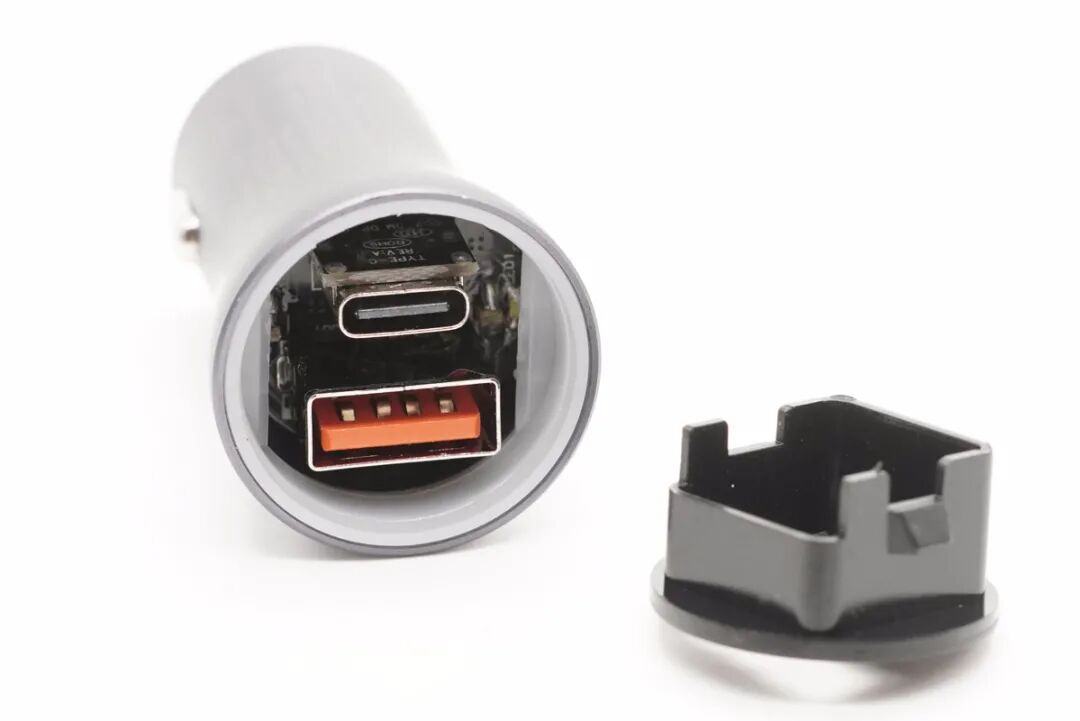

将输出顶面外壳拆开，金属壳内侧设有塑料壳进行绝缘隔离。
将正极外壳也拆掉即可将PCB板取出。
从侧面看去，车充由两块小板组成，输入端小板两面均设有电感与滤波电容，输出端小板上焊接USB母座。

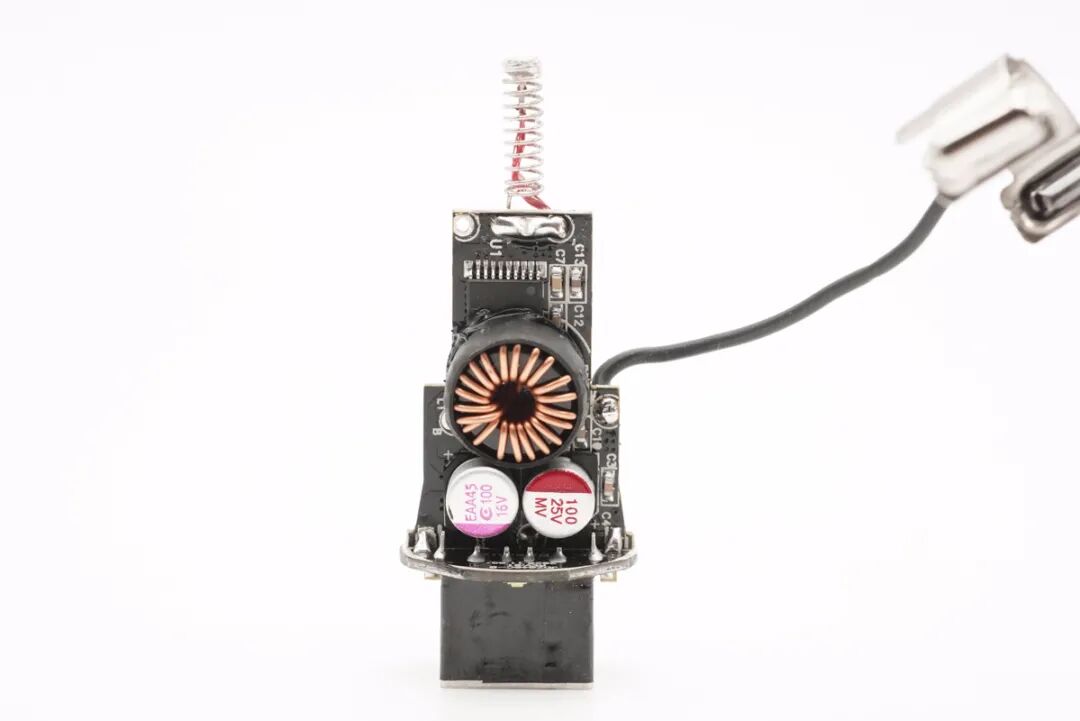

PCB板正面一览，设有输入滤波固态电容以及USB-C电路降压电感，负极弹片使用导线和PCB板连接。

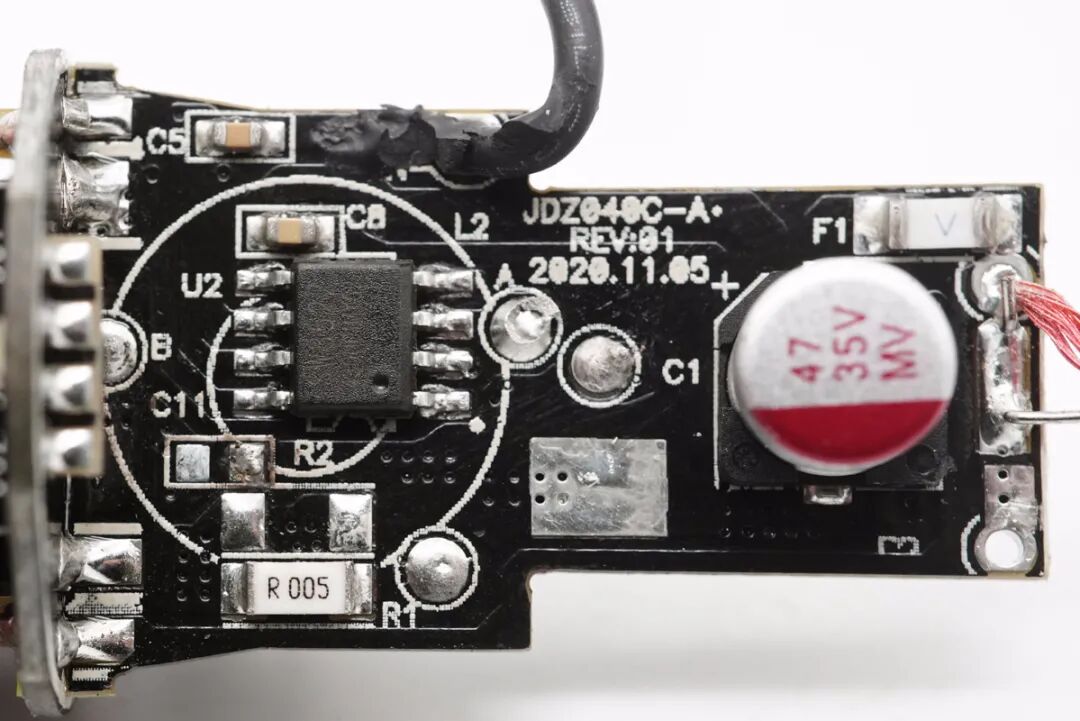

拆掉电感，下面设有降压协议IC和输出电流取样电阻。
小板另一面设有USB-A降压电路以及两颗输出滤波固态电容。

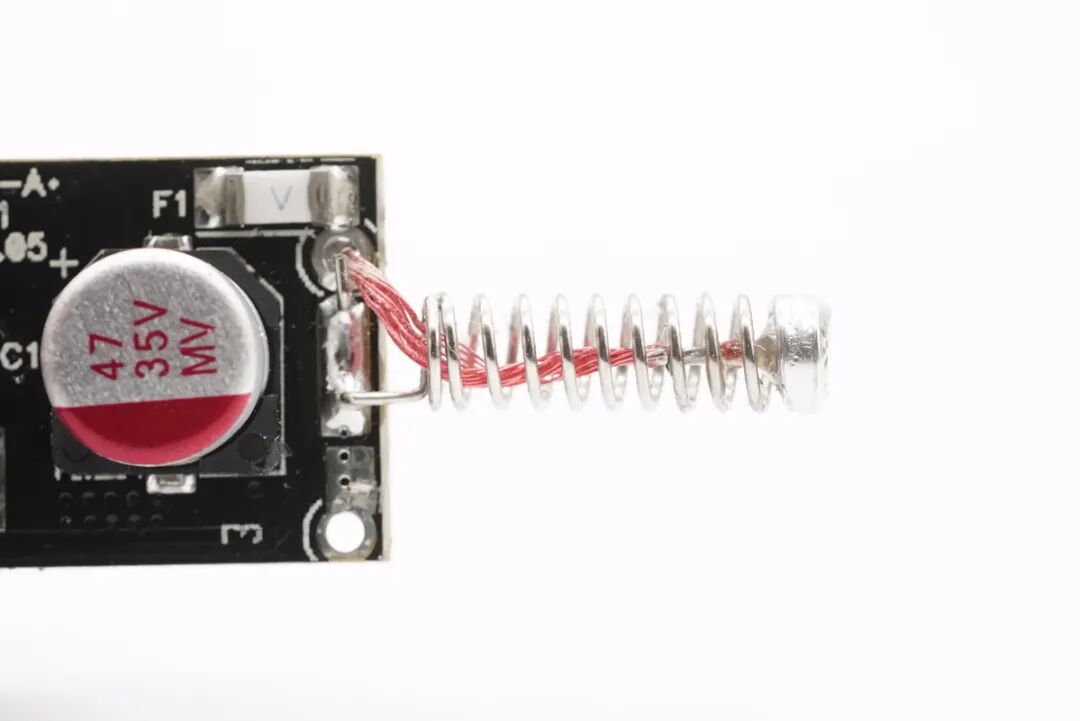

正极弹簧内焊接一根红色导线降低电阻，输入端有一颗白色贴片保险丝。

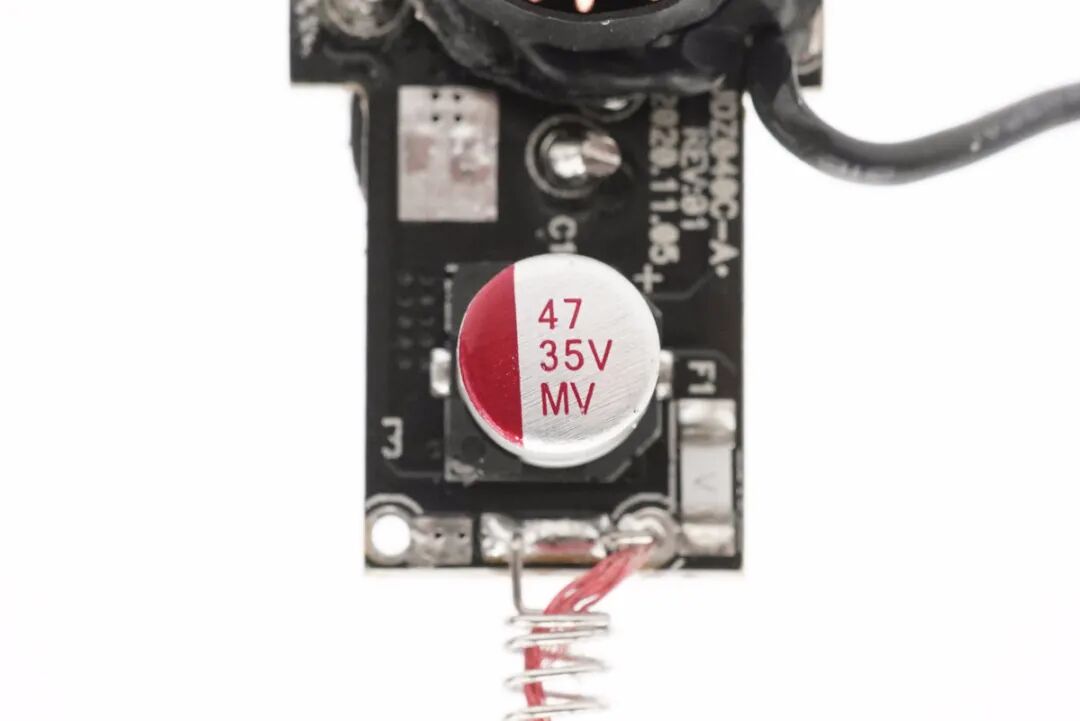

输入滤波固态电容特写，规格为35V 47μF。

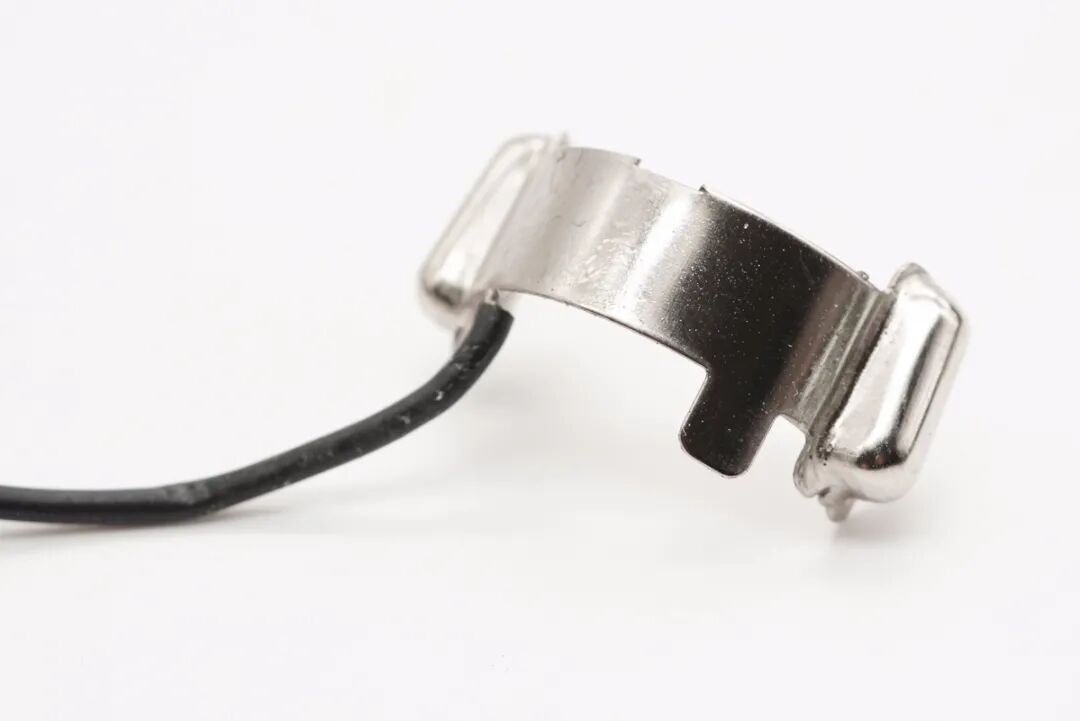

负极弹片特写。
智融SW3522负责USB-C接口的降压控制和协议识别，这是一款高集成度的多快充协议充电芯片，其集成了 3.5A 高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SFCP等多种快充协议以及CC/CV模式。外围仅需少量的器件，即可组成完整的高性能多快充协议充电解决方案。
智融SW3522资料信息。
降压电感特写，外套热缩管，底部有青稞纸用来绝缘。

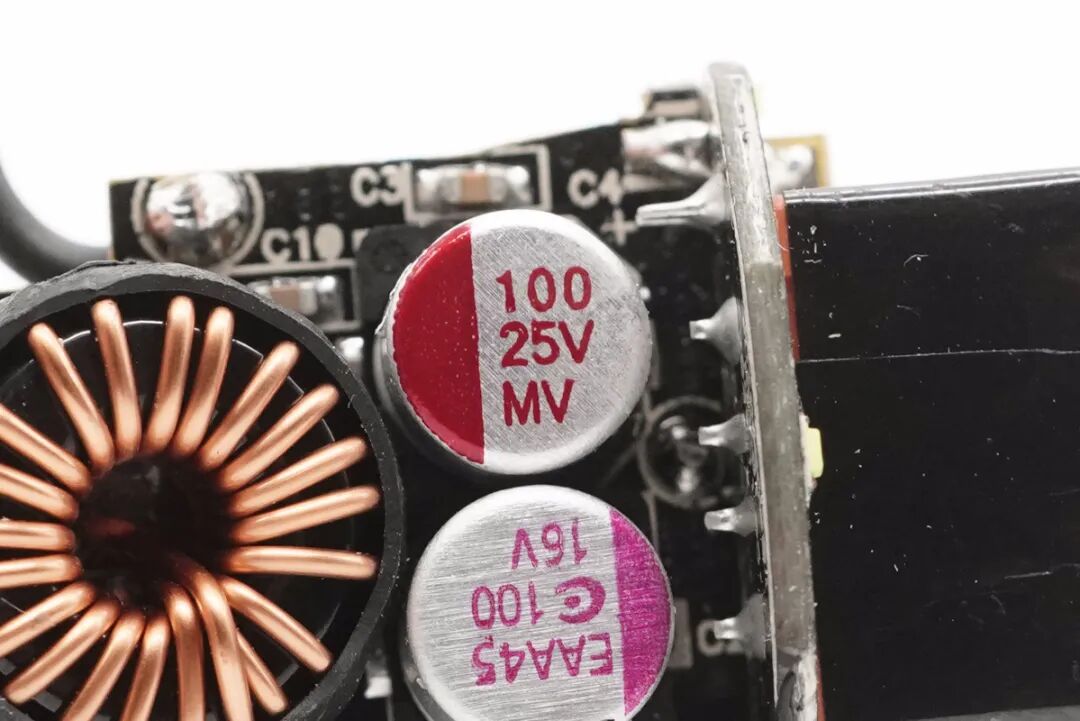

USB-C口输出滤波固态电容。规格为25V 100μF。

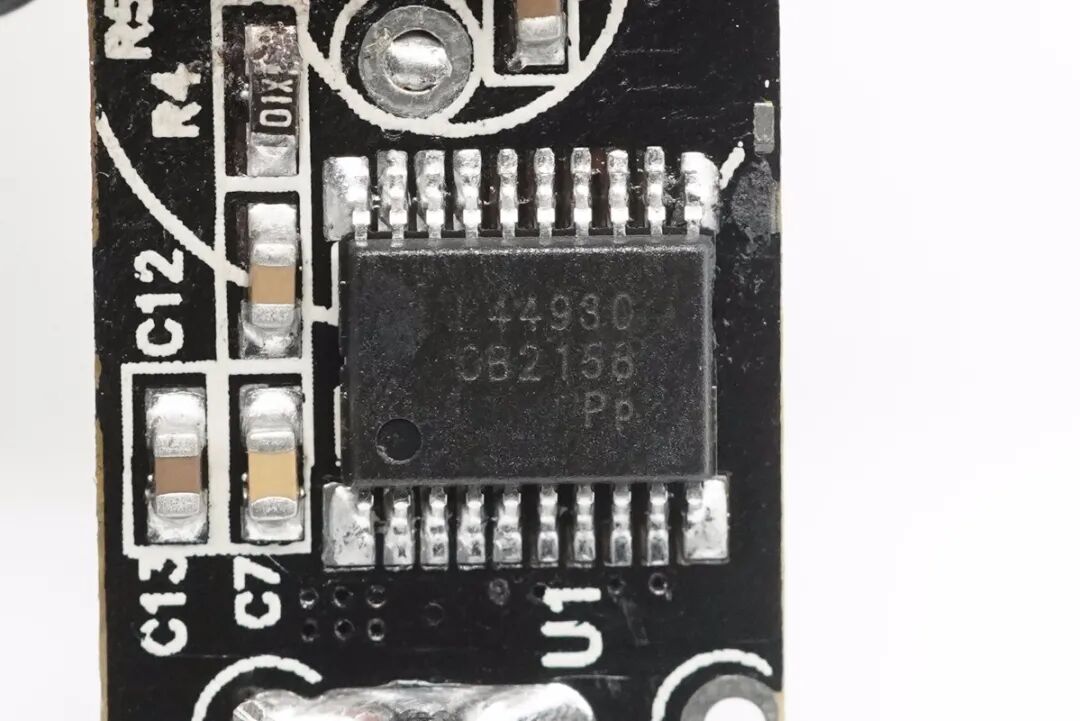

USB-A口降压协议IC采用昂宝OB2158。这是一颗内置协议的高性能恒压恒流同步降压转换器，支持多种快充协议和PD3.0快充协议，支持5/9/12V输出，支持华为SCP协议，内置线损补偿，工作电压9.5到30V，内置开关管，支持完善的保护功能。

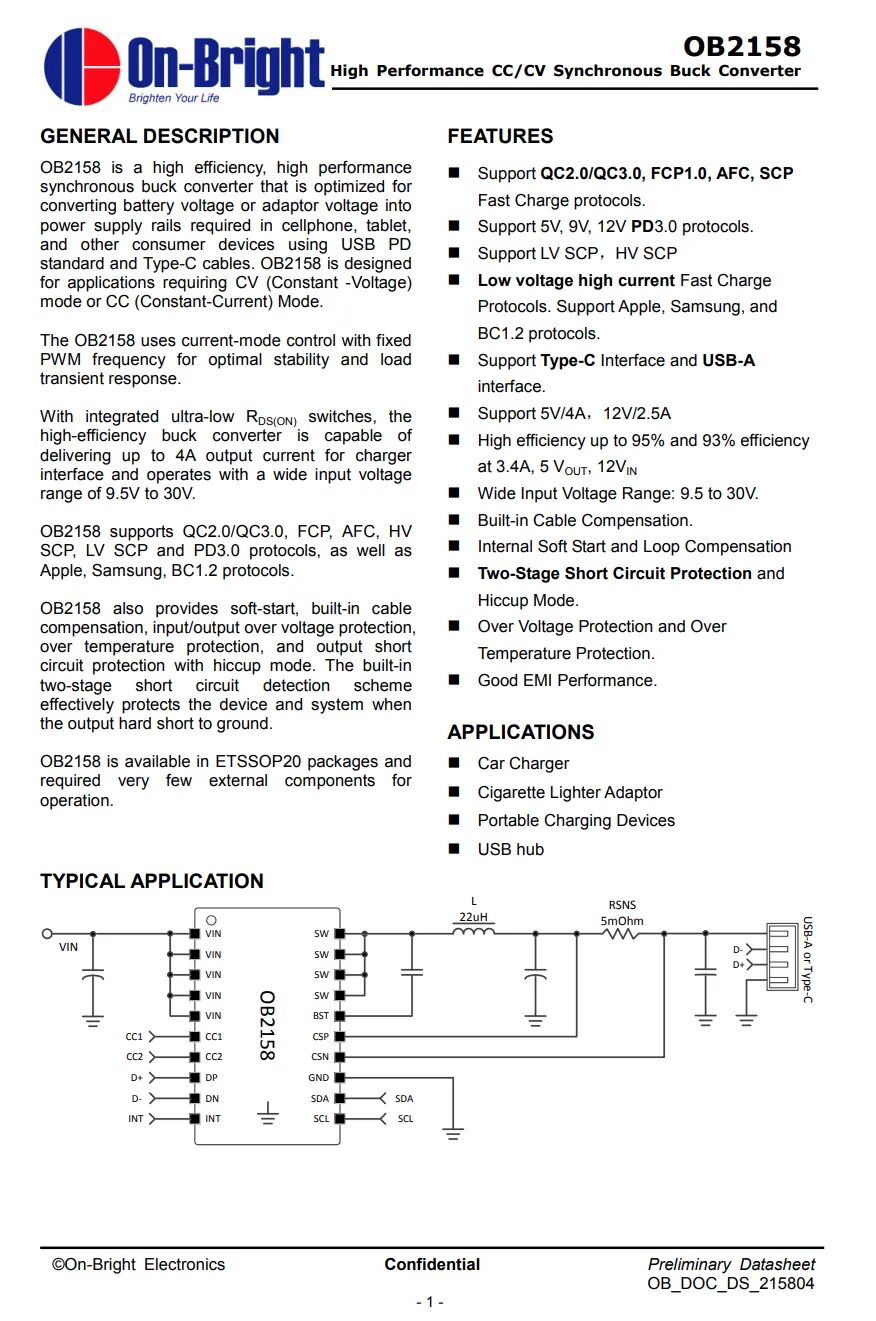

昂宝 OB2158 详细资料信息。

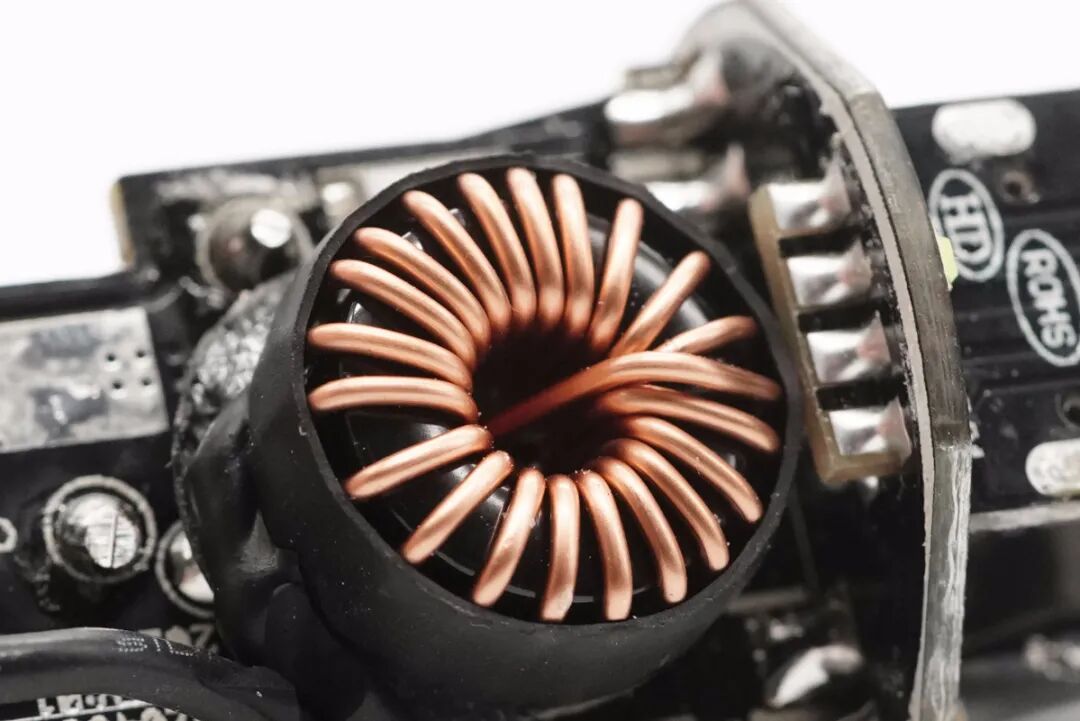

USB-A电路降压电感特写，外套热缩管并打胶加固。

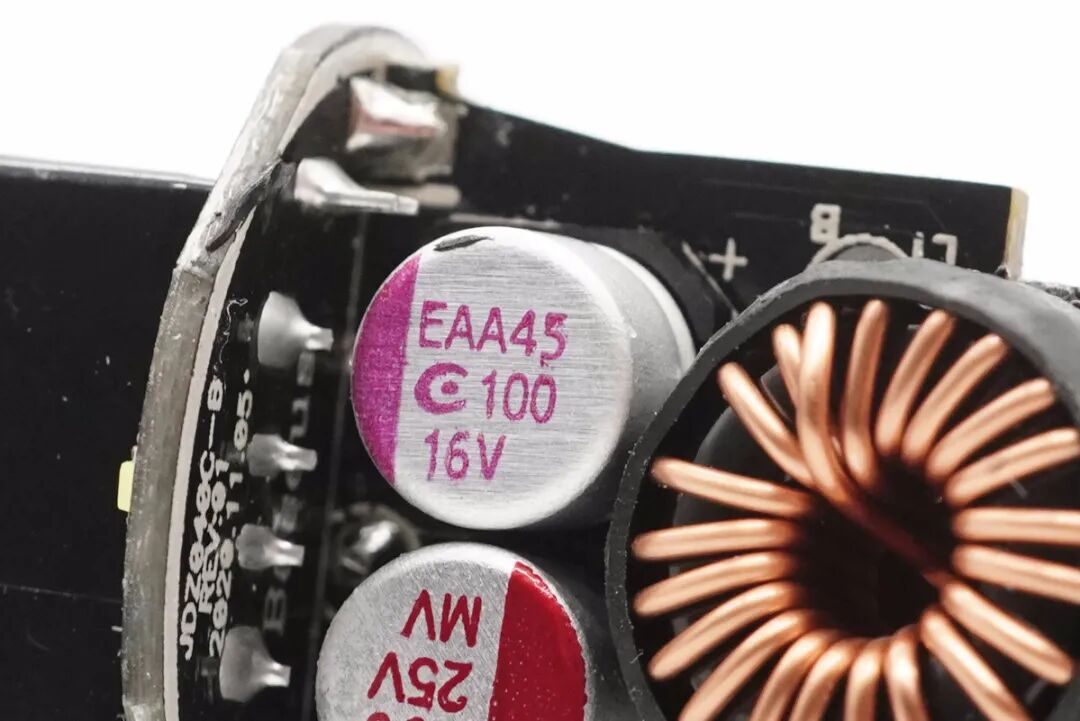

USB-A口输出滤波固态电容来自台系钰邦，规格为16V 100μF。

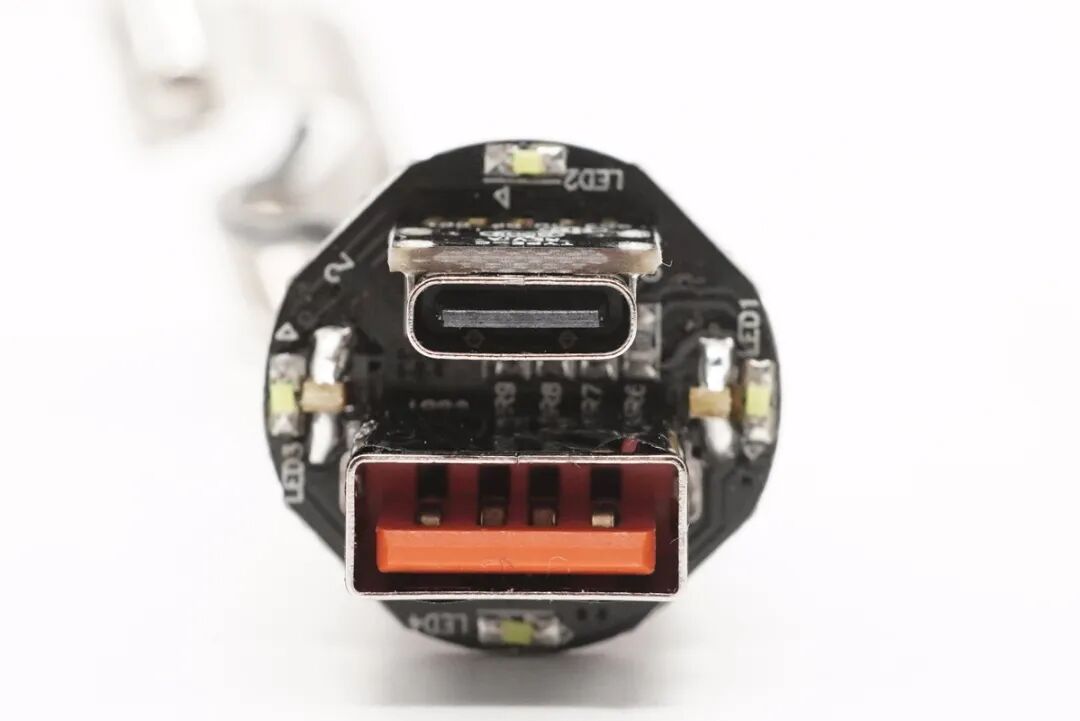

输出端一览，除USB母座外，PCB板边缘还设有四颗LED指示灯。

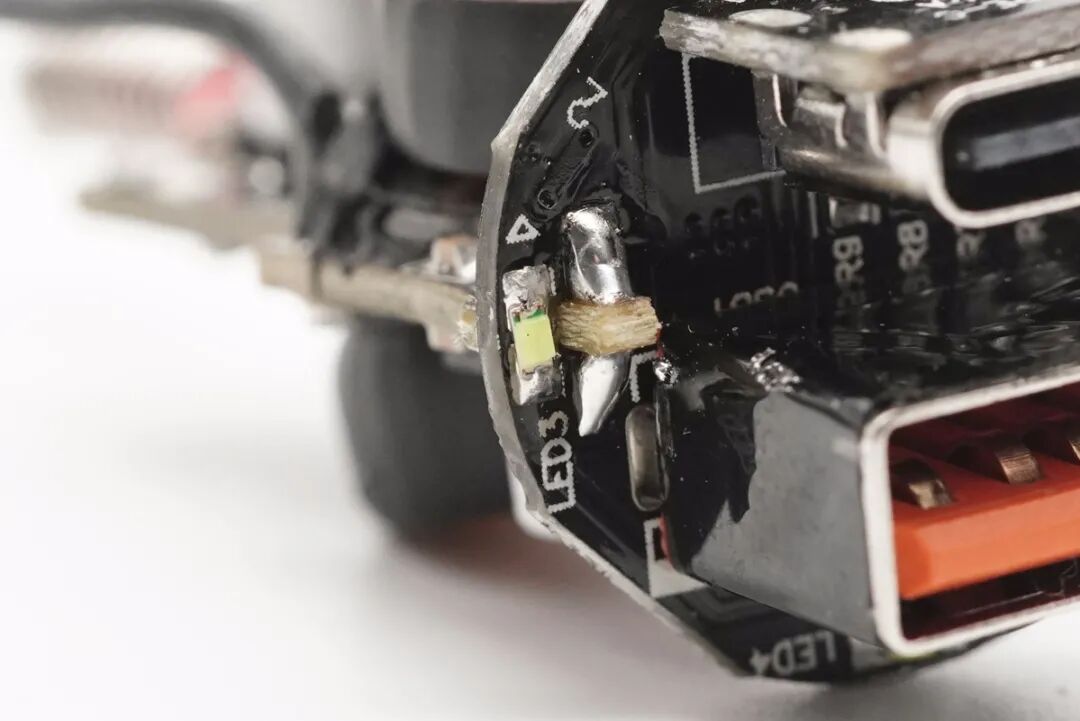

LED指示灯特写。

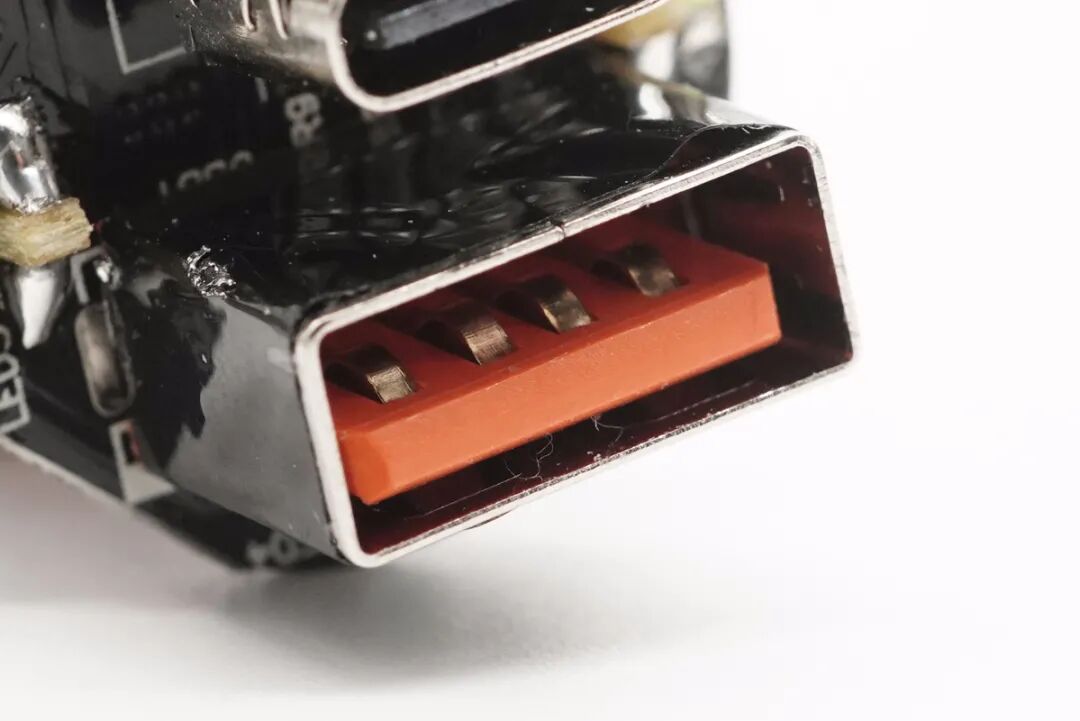

USB-A母座特写，金属壳缠绕胶带防尘。

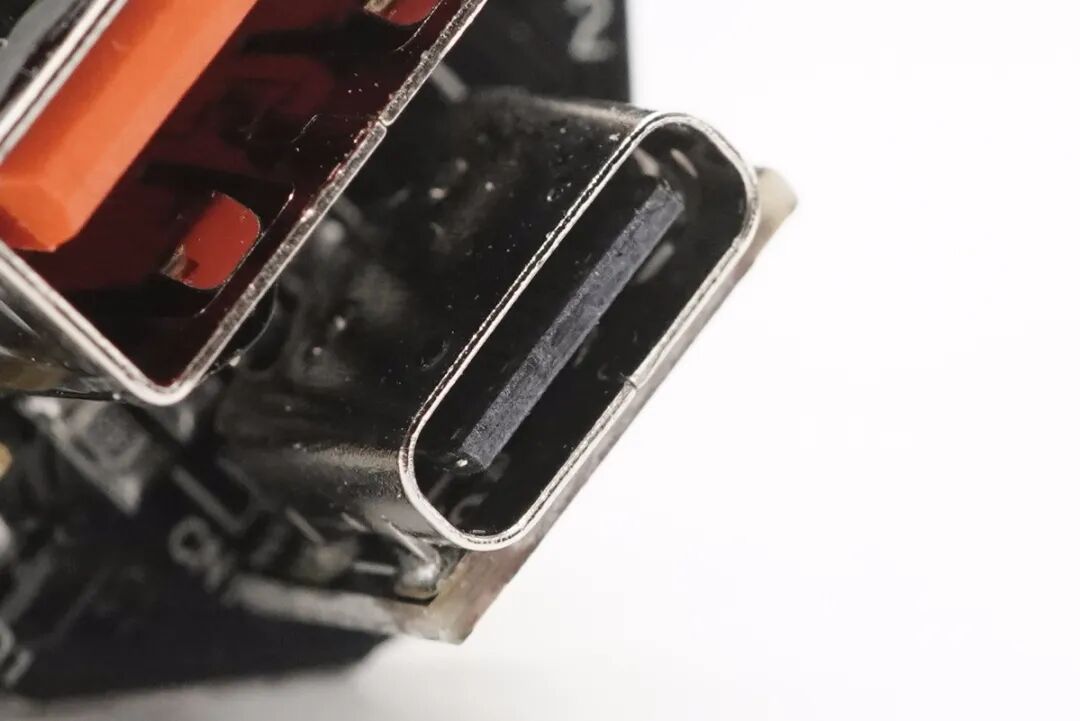

USB-C母座特写，黑色胶芯不露铜，内部夹钢片加固。
全部拆解完毕，来张全家福。
充电头网拆解总结
倍思40W快充车充采用铝合金外壳，整体经久耐用。车充配备1A1C接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0和PPS等快充协议，而USB-C口还具备5V3A、9V2.22A、12V1.67A、15V1.33A、20V1A、3.3-5.9V3A、3.3-11V2.2A电压档位，整体兼容性好，满足苹果、华为、小米等品牌手机快充需求，实用性强。
充电头网通过拆解了解到，车充为1A1C双口分别设有两路独立降压电路，其中USB-C口降压协议IC采用智融SW3522，USB-A口的为昂宝OB2158，均内置开关管，一颗芯片完成所有功能，集成度非常高。另外设有固态电容进行输入输出滤波，车充输出纯净。
