拆解报告：RAVPOWER NP-FZ100电池充电套装
----- 充电头网拆解报告 第1553篇 -----
最近充电头网拿到了RAVPOWER一款电池充电套装RP-BC018，包括充电座和两块电池，这一套装便是为索尼NP-FZ100相机设计的。毕竟和其它耗电设备一样，要是没电了，再美的风景也拍不了。下面充电头网就对这款产品进行拆解，看看其做得如何。
一、RAVPOWER电池充电套装外观
包装盒设计简约，顶面印有RAVPOWER品牌和产品名称。

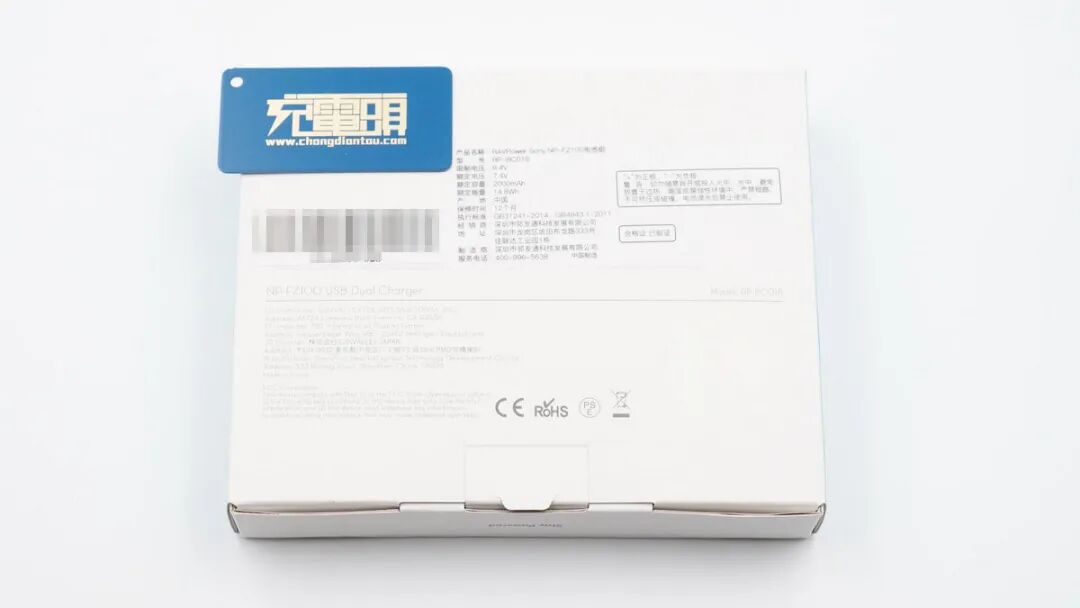

背面印有产品相关参数信息，产品已经通过了CE、RoHS和PSE认证。

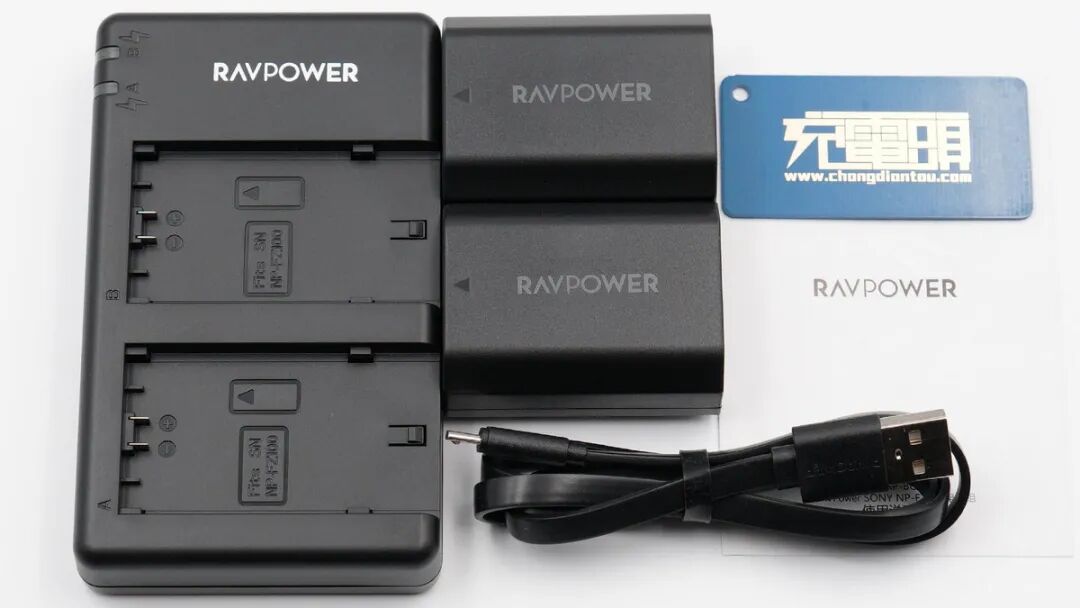

包装内全部东西一览，包括充电座、两块NP-FZ100电池组和USB-A to Micro数据线。
数据线使用橡胶圈捆扎整理，线身扁平设计，两端线头磨砂处理方便插拔使用。
充电座机身扁平，外壳磨砂处理，边角圆润。顶面设有RAVPOWER品牌、LED指示灯和两个电池充电槽。
LED指示灯有两颗，分别用于两个充电槽充电状态提示。

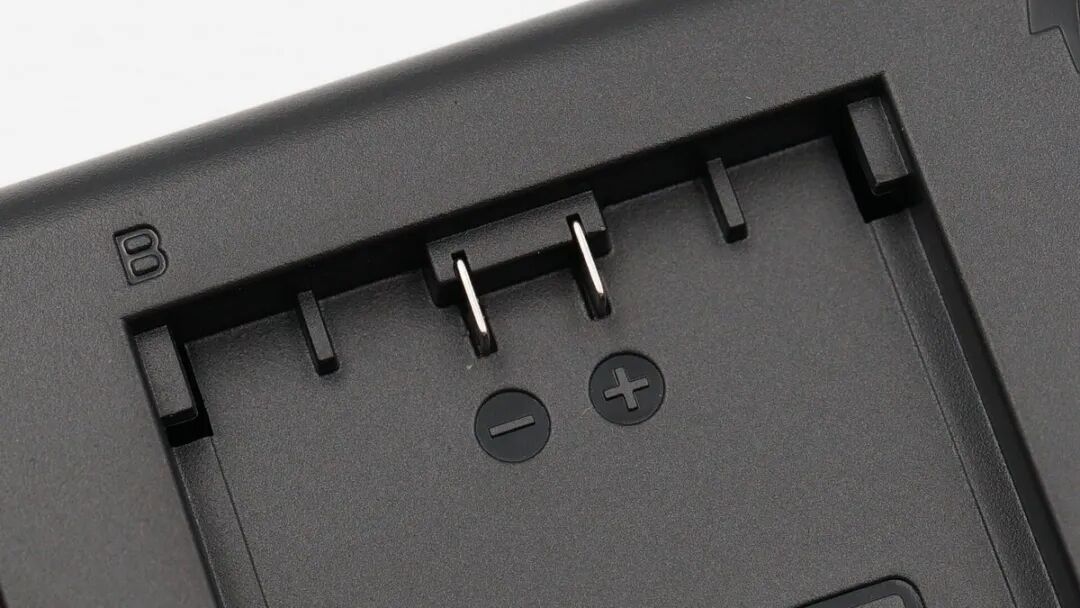

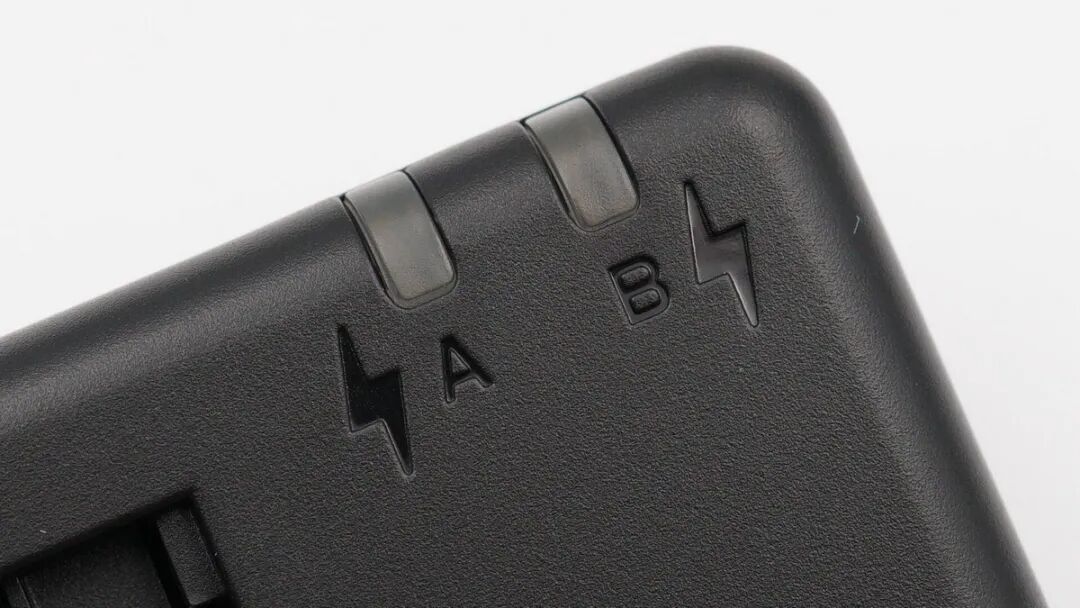

充电槽特写，插槽边设有A和B字样加以区别，用于对应LED指示灯。槽内设有定位板和正负极触点，旁边是正负极标识。

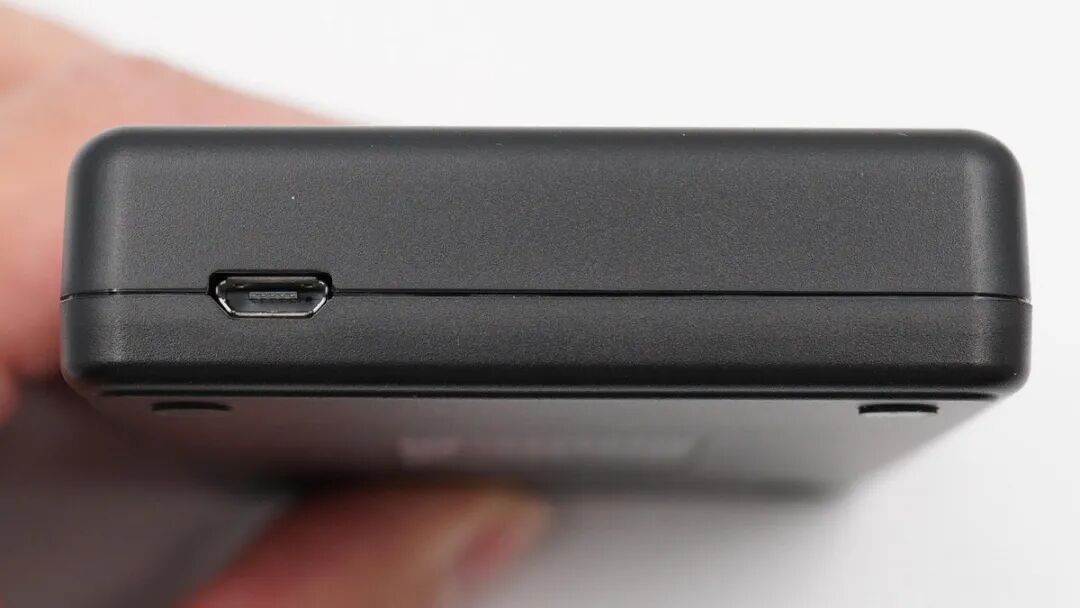

机身侧面配有一个Micro USB输入接口。

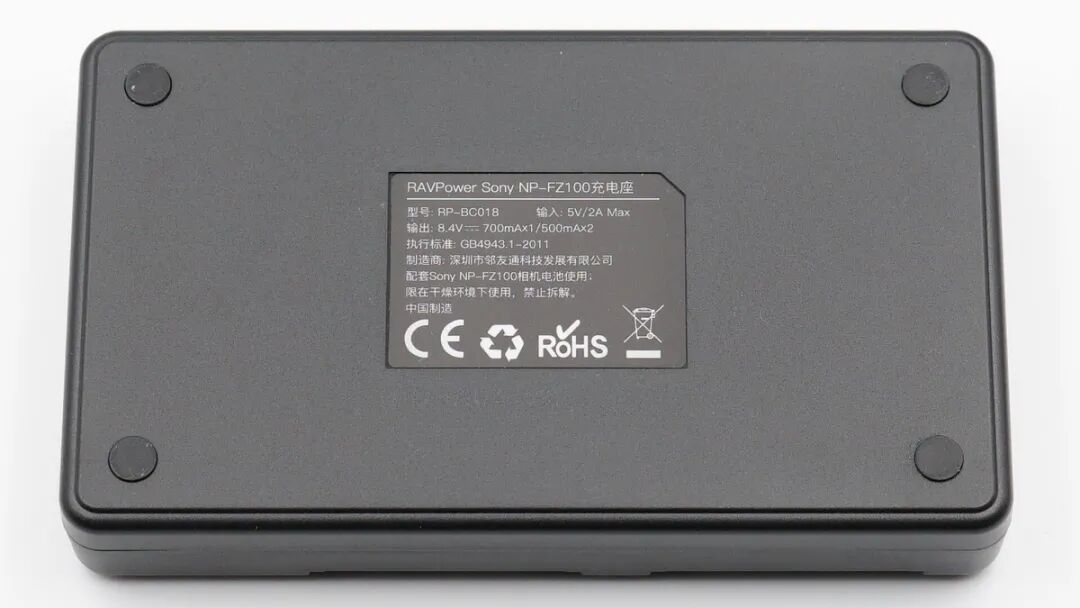

底部四角有防滑胶垫，中心贴有充电座参数信息
型号：RP-BC018
输入：5V2A
输出：8.4V0.7*1/0.5A*2
制造商：深圳市邻友通科技发展有限公司

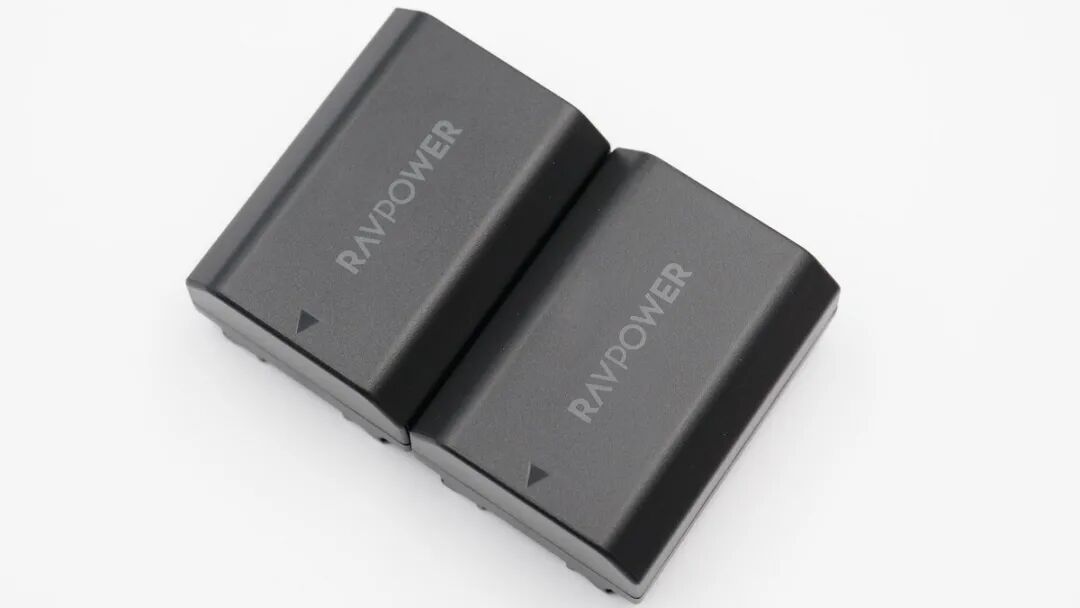

电池盒表面磨砂塑料，棱边圆润，正面印有RAVPOWER品牌。此外还在一端设有亮面三角形，给用户使用进行提示。

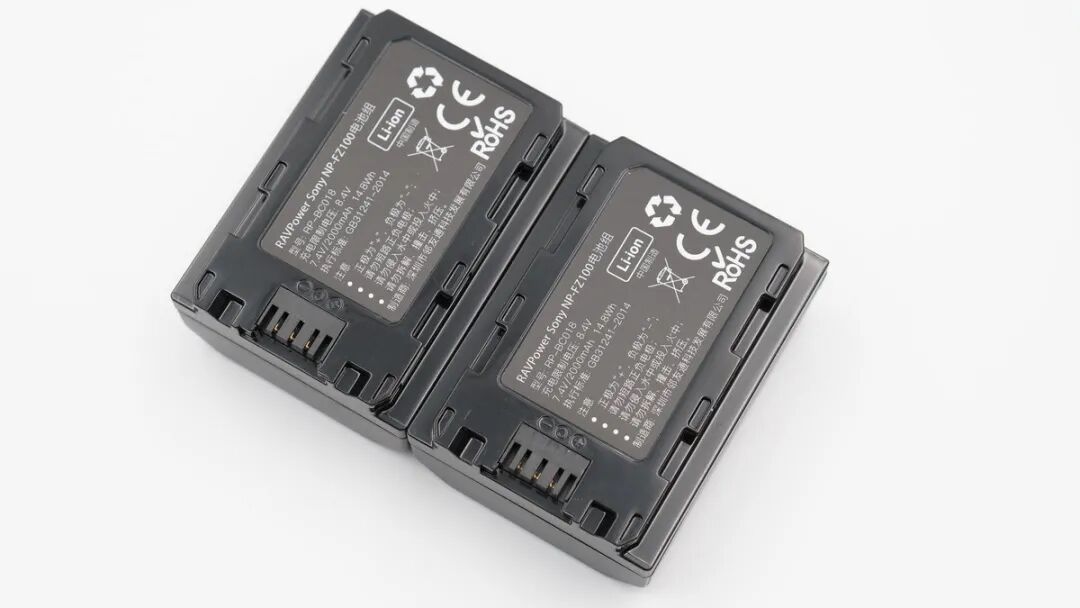

背面贴有电池参数信息。
型号：RP-BC018
充电限制电压：8.4V
电池类型：可充电锂离子电池
电池容量：7.4V/2000mAh 14.8Wh
电池盒输入端插槽特写。

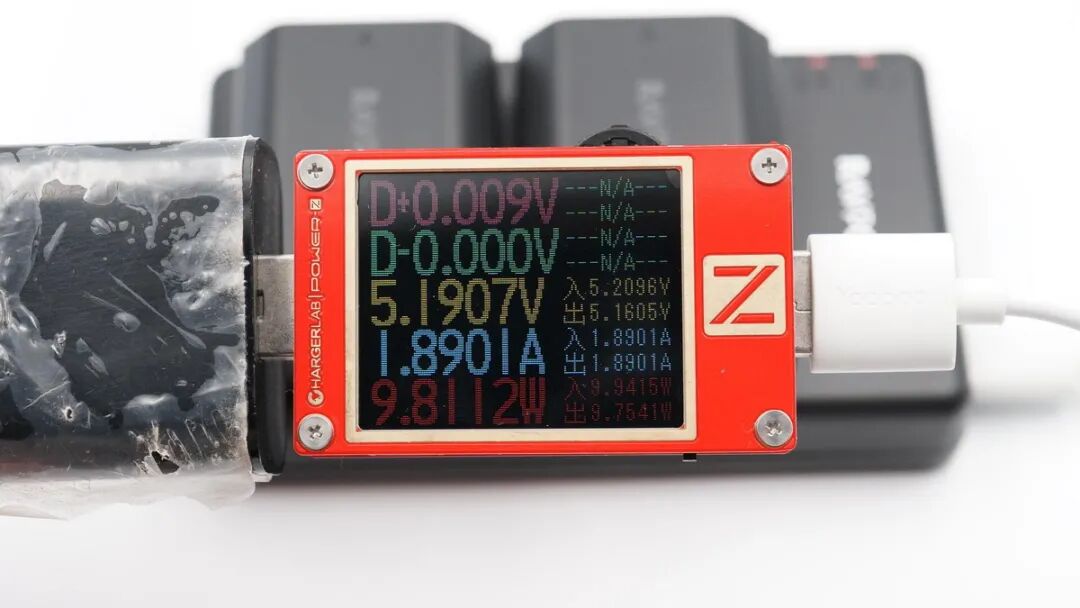

同时给两块电池进行充电，使用ChargerLAB POWER-Z KT002测得输入功率为5.2V 1.9A 9.8W，符合产品标称。
二、RAVPOWER电池充电套装拆解

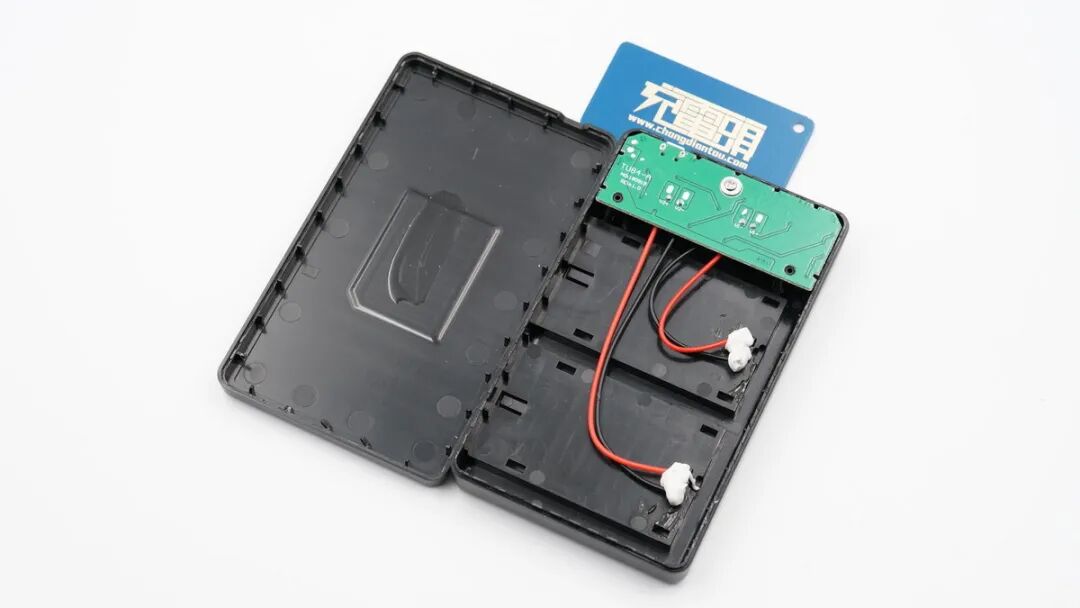

将充电座机身壳拆开，内部PCB板使用螺丝和固定柱固定。

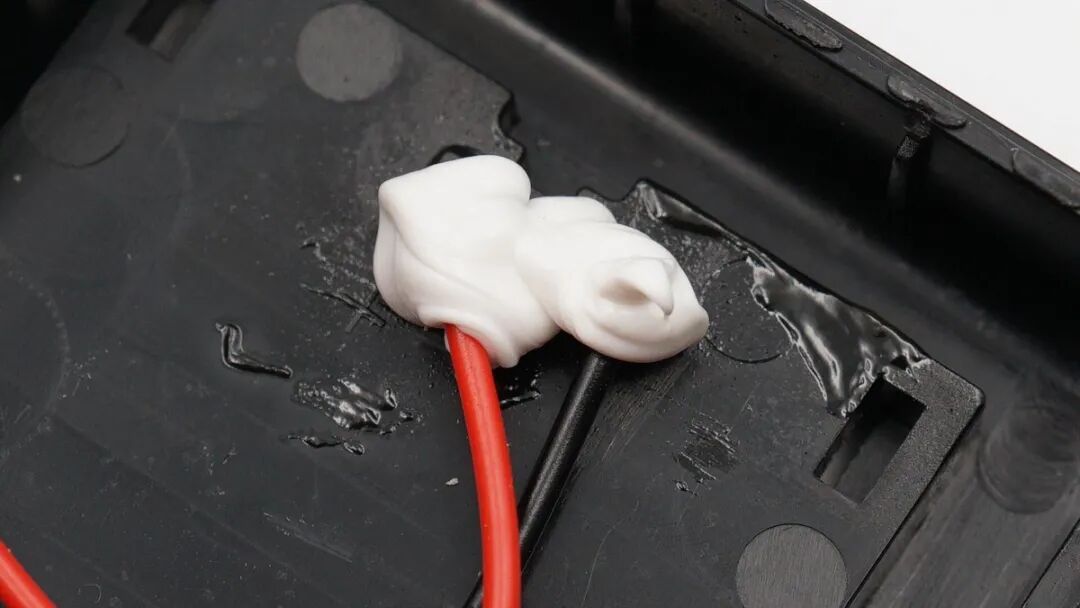

两组导线焊接处均打胶绝缘。
PCB板正面一览，以中间的芯片分界设有两个独立的升压电路，电感、电容、二极管成对配置，中间的芯片用于控制升压充电和指示灯显示充电状态。
PCB板背面一览，没有设有元器件。
板子中心的芯片特写，信息不详，用于输出升压驱动信号和LED灯指示。

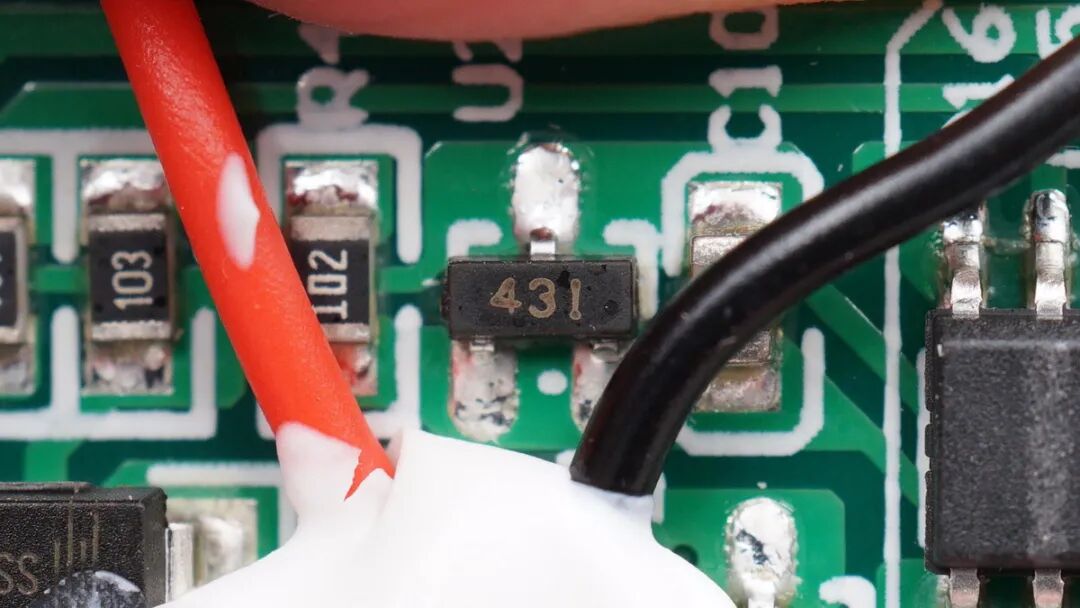

TL431电压基准，提供基准电压。

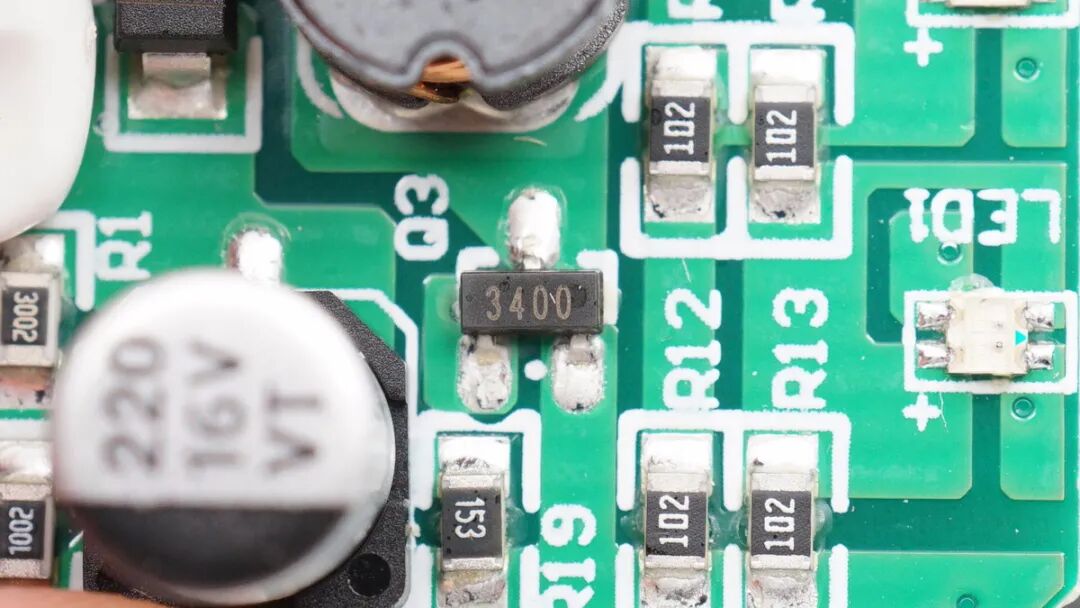

AO3400，NMOS管，配合电感升压。

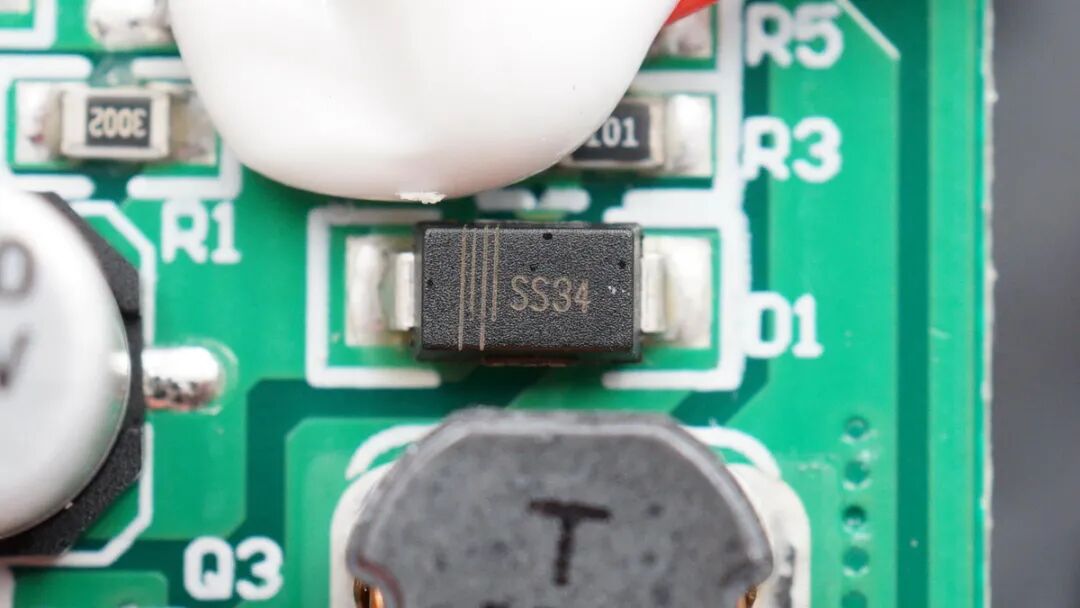

SS34肖特基二极管。

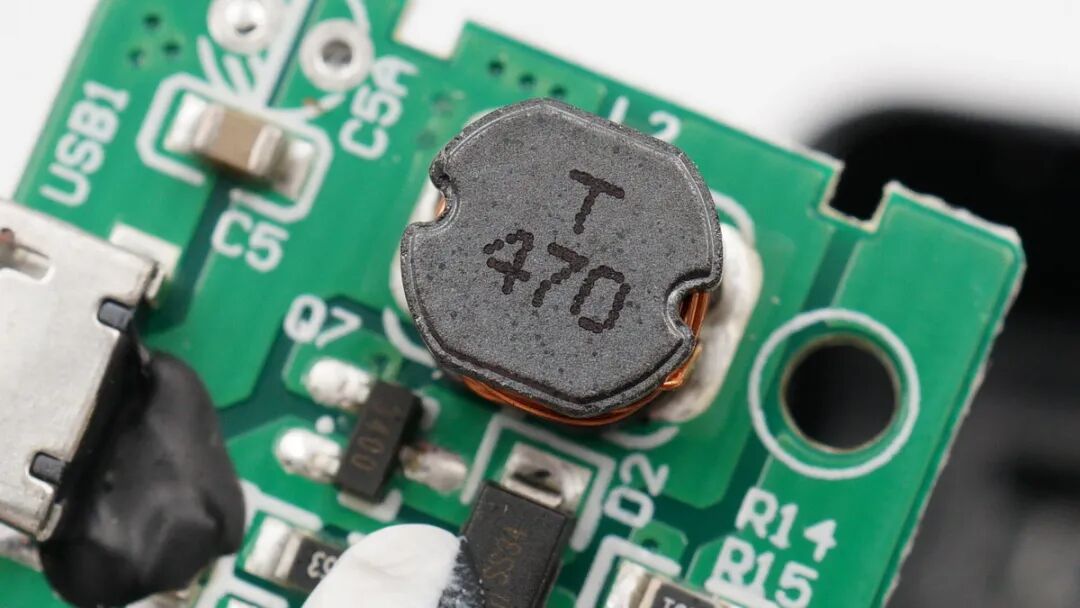

工字电感特写，用于升压，左侧Micro-USB插座打胶加固
升压输出滤波电解电容，规格为16V 220μF。

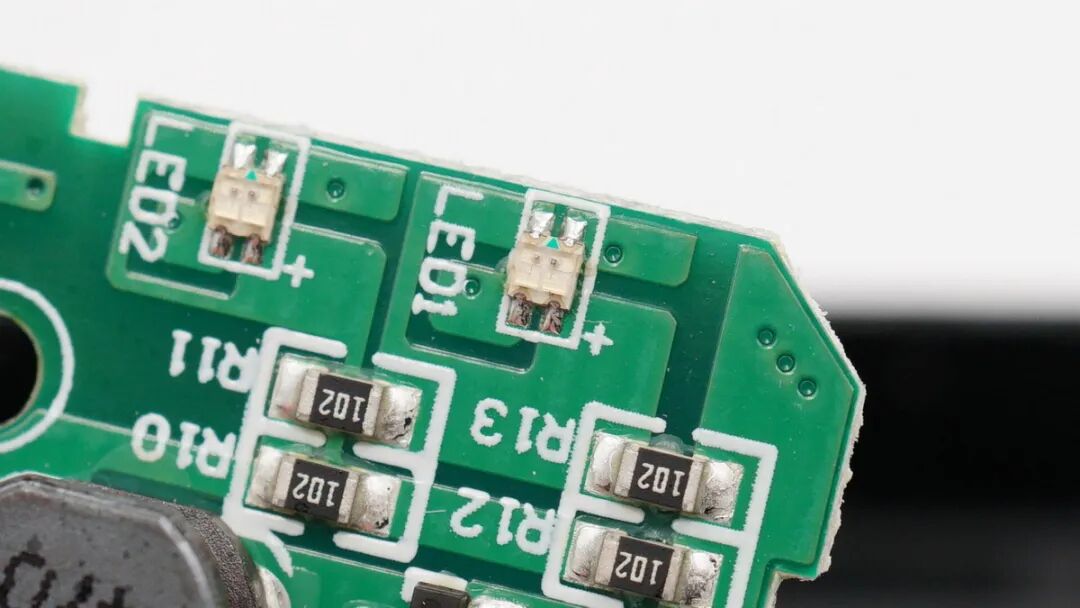

LED充电指示灯特写。
将电池盒拆开，内部一共设有两颗锂电池，电池一端贴有双面胶帮助固定。

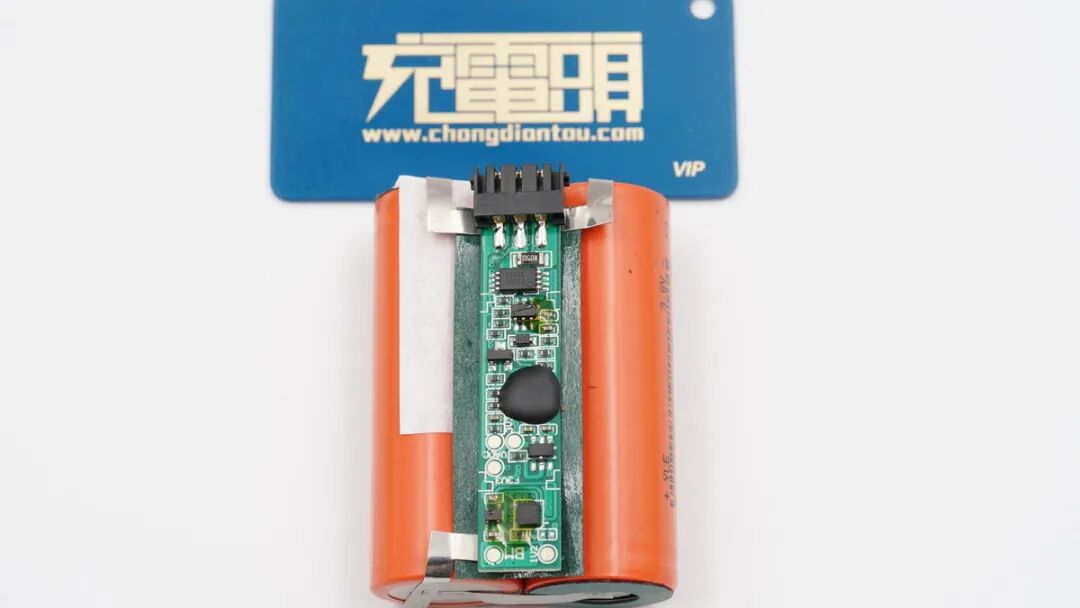

将电池取出，另一面设有PCB板，板子和电池之间设有青稞绝缘纸进行隔离。

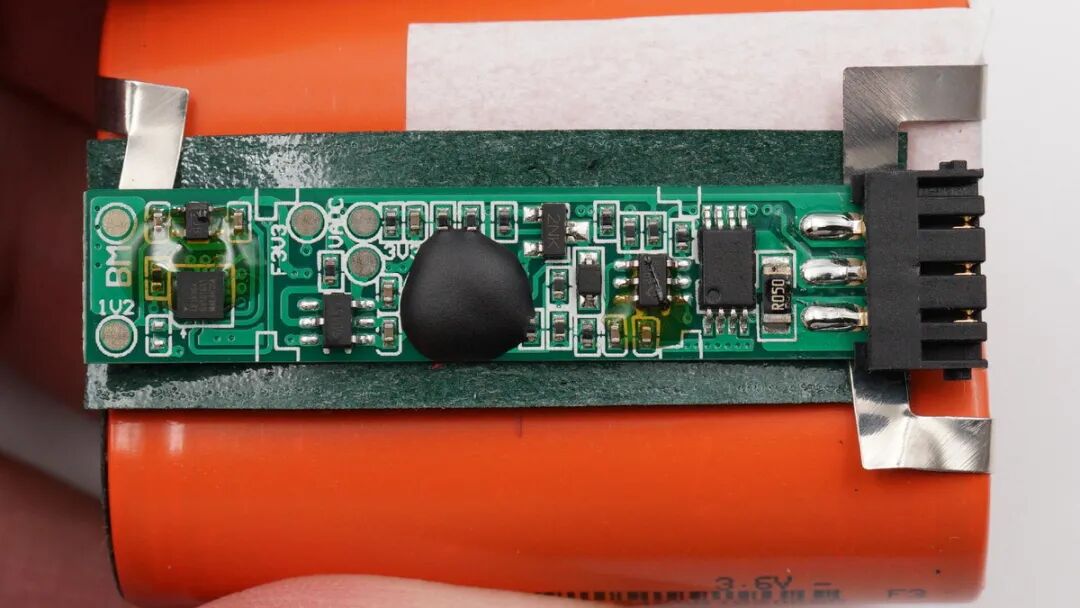

PCB板正面一览。

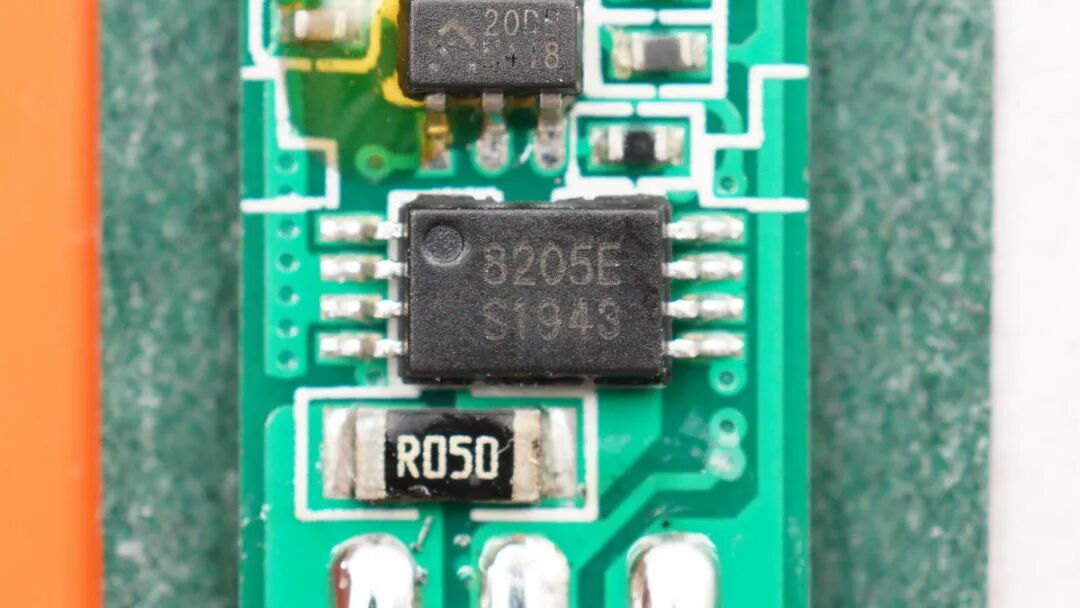

8205E电池保护管，下方是输出电流采样电阻。
HYCON宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。

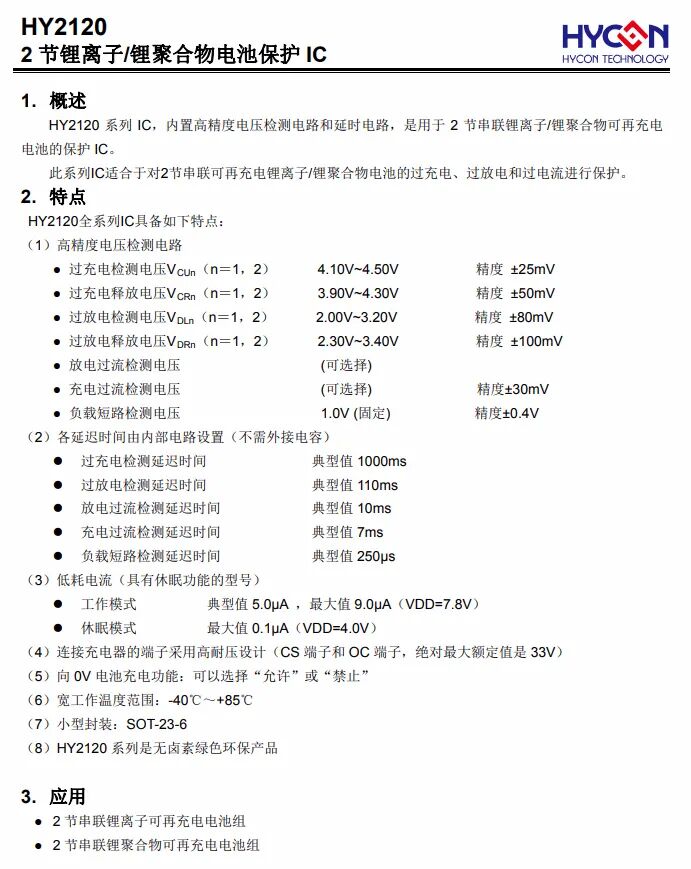

HYCON HY2120 详细资料。
板子中间区域有一颗单片机。
丝印U1SI的IC。

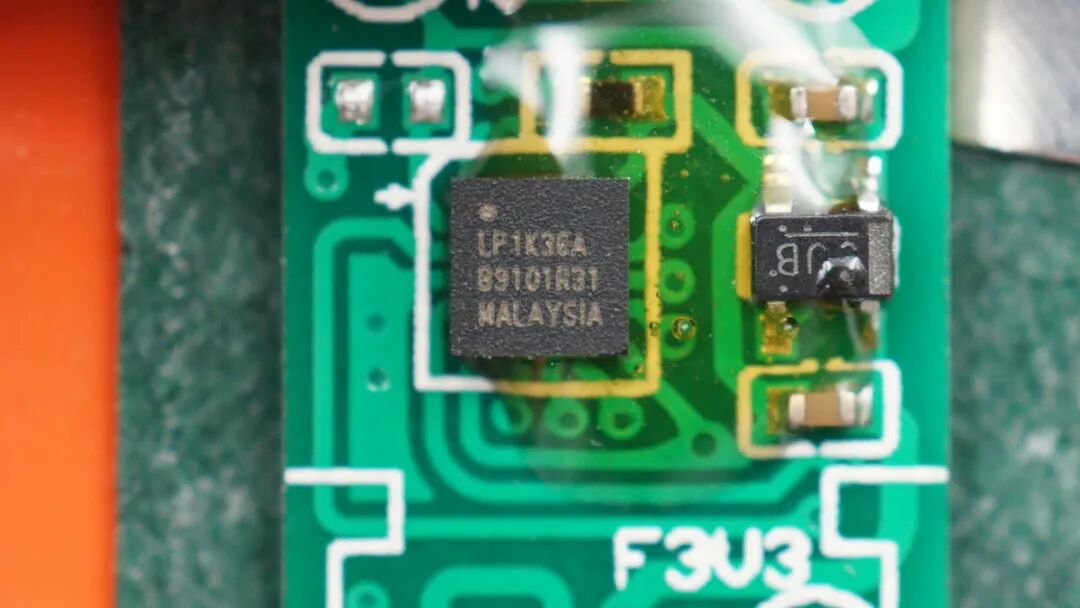

LATTICE ICE40LP1K，超低功耗可编程门阵列，配合无标单片机的电量数据，模拟原装电池内部的计量IC与相机通信传输认证信息，报告电池电量，右侧是为FPGA供电的稳压IC，注胶加固。

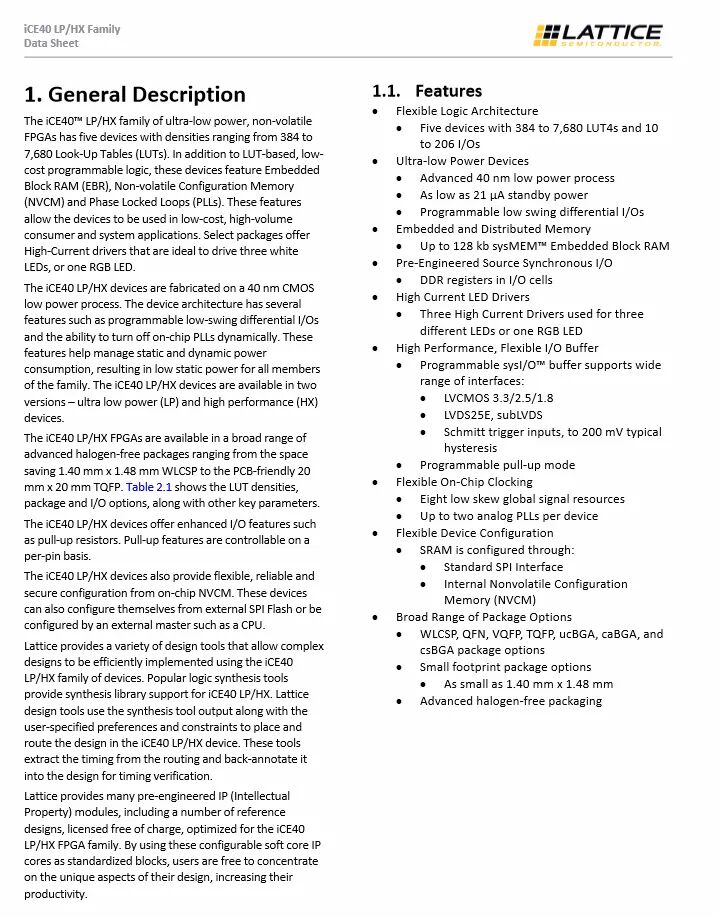

LATTICE ICE40LP1K资料信息。

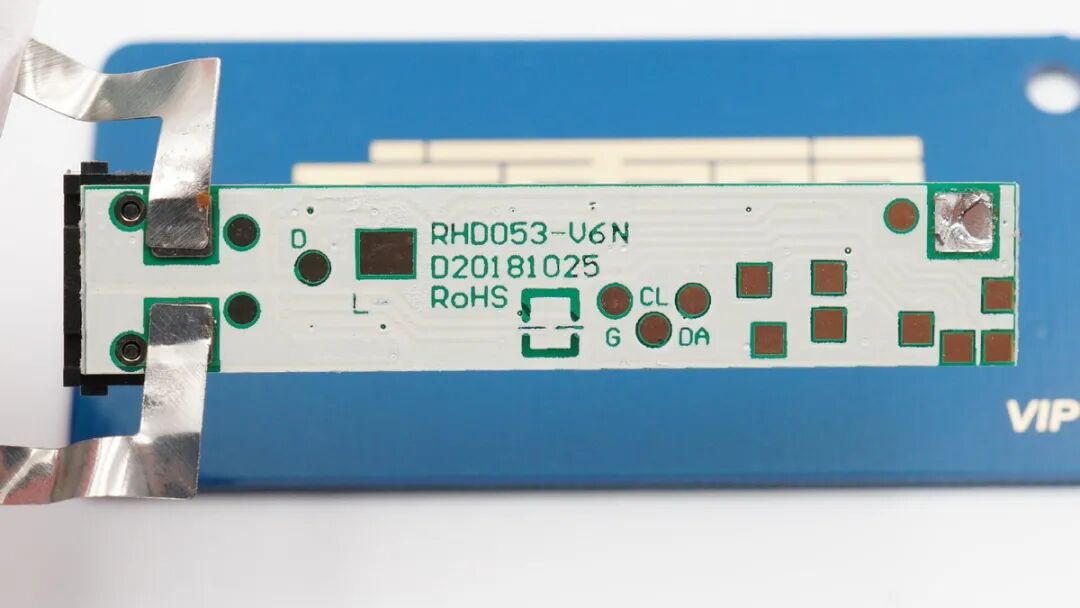

板子背面一览。

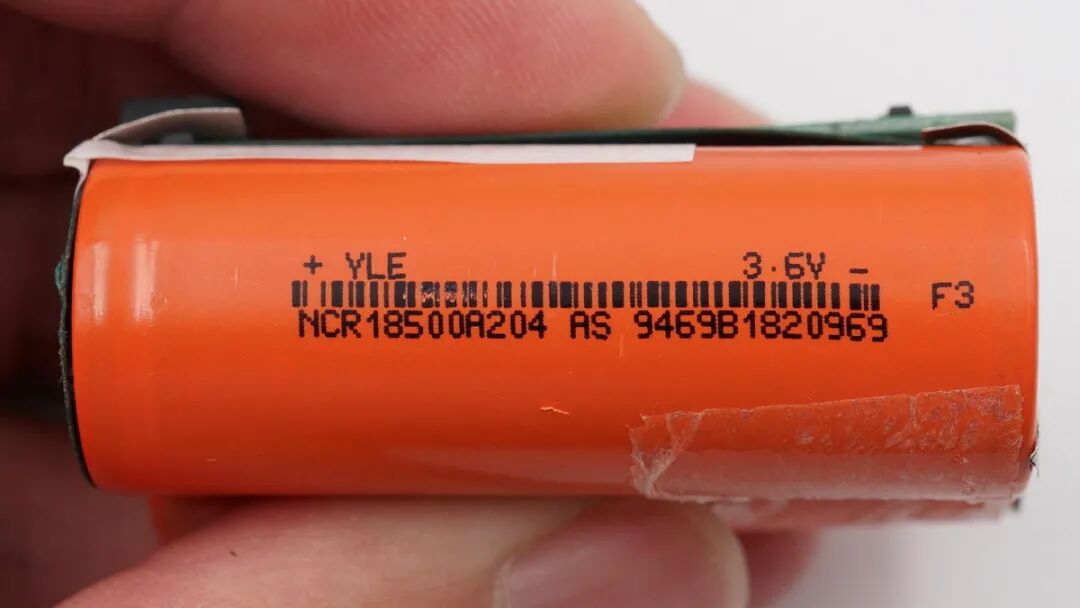

NCR18500电池特写。
电池一端特写，镍片点焊，电池正极贴有青稞绝缘纸。

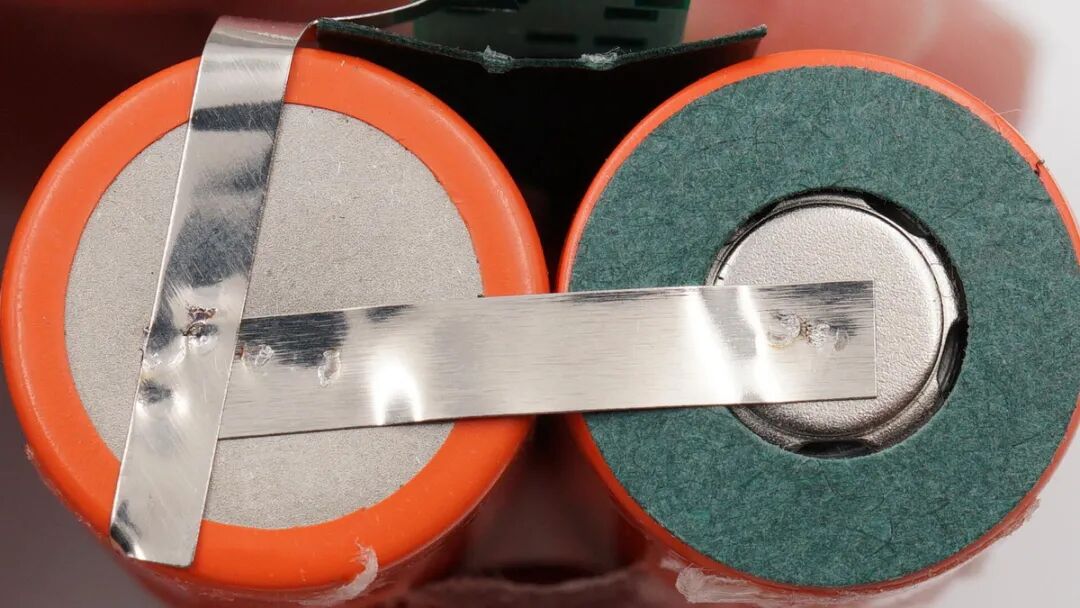

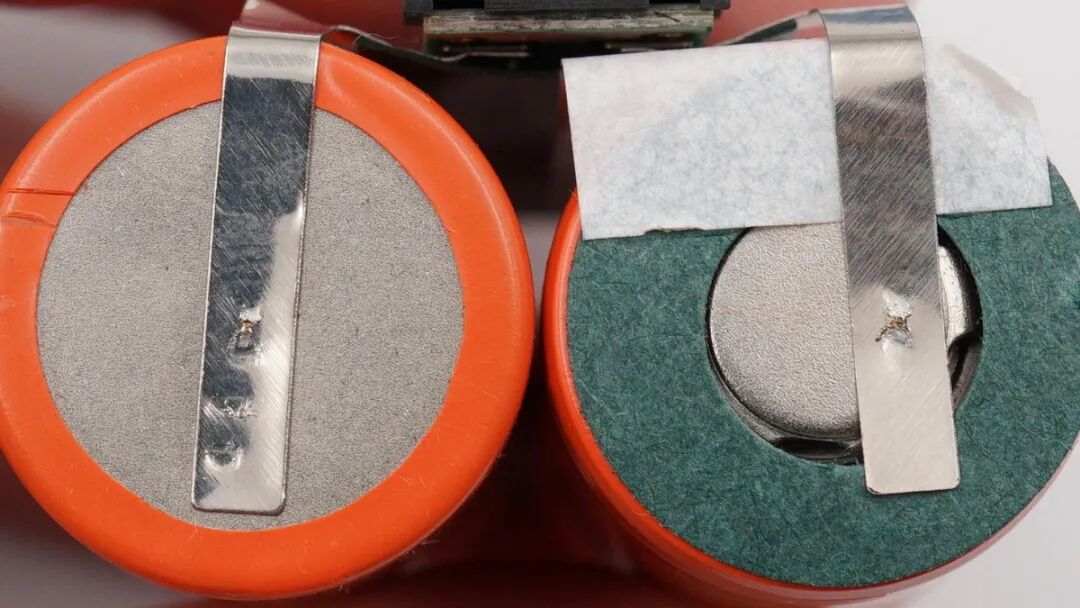

另一端特写，两颗电池镍片点焊连接，2串结构。
全部拆解完毕，来张全家福。
充电头网拆解总结
RAVPOWER相机电池充电座设有两个充电槽位以及对应的充电指示灯，可同时给两块电池进行充电，两块电池交替使用以及充电，保证旅途中相机一直处于有电状态。充电座拆开发现，内设两路电路，布局相对对称，且设有电容进行输出滤波，此外导线打胶绝缘，细节讲究。
另外电池拆开发现内置两颗NCR18500电芯以及保护电路板，锂电池保护芯片采用宏康HY2120，此外电芯和电路板之间有青稞纸隔离绝缘。
