----- 充电头网拆解报告 第1554篇 -----

RAVPOWER立式充电座RP-CPCN004配有Micro USB和USB-C两个输入接口，新旧设备都能为其供电，此外不仅设有两个电池槽位，而且采用立式设计，充电过程十分稳定。配有LED电量显示屏可以查看电池充了多少点，整体设计更加人性化。下面充电头网就对这一充电座进行拆解，看看其内部如何设计。

一、RAVPOWER NP-FZ100电池充电座外观

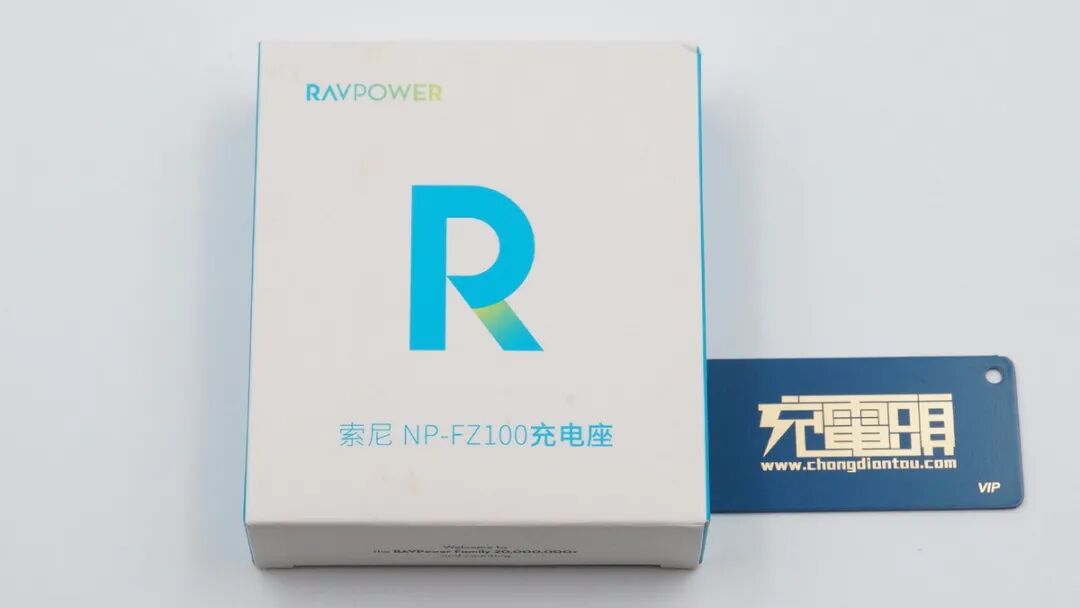

包装盒设计简约，正面设有RAVPOWER品牌和产品名称。

背面印有产品商家的基本信息。

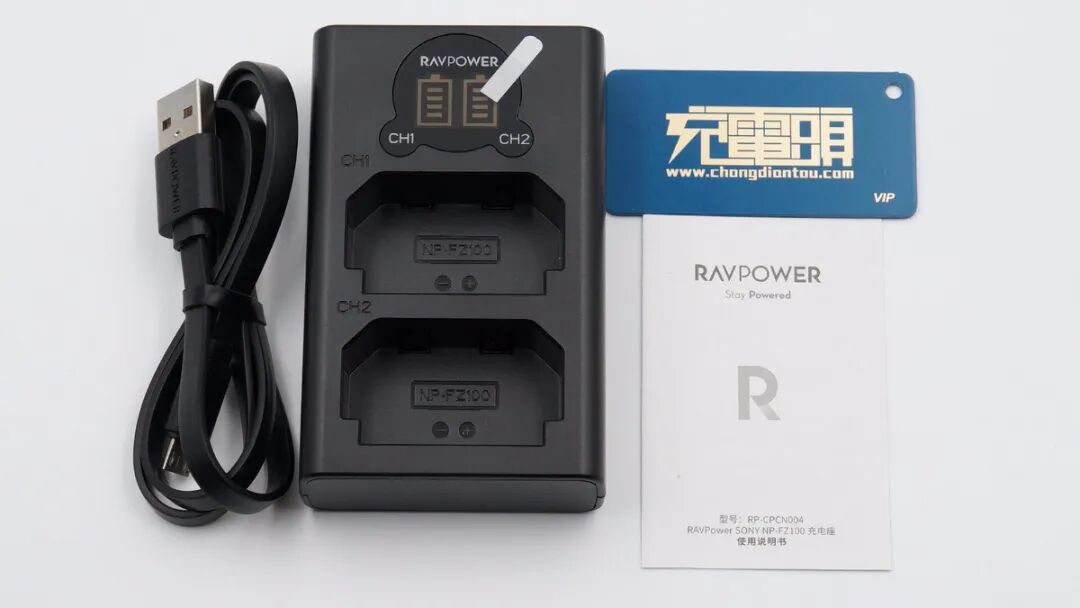

包装内含充电座、USB-A to Micro充电线和使用说明书。

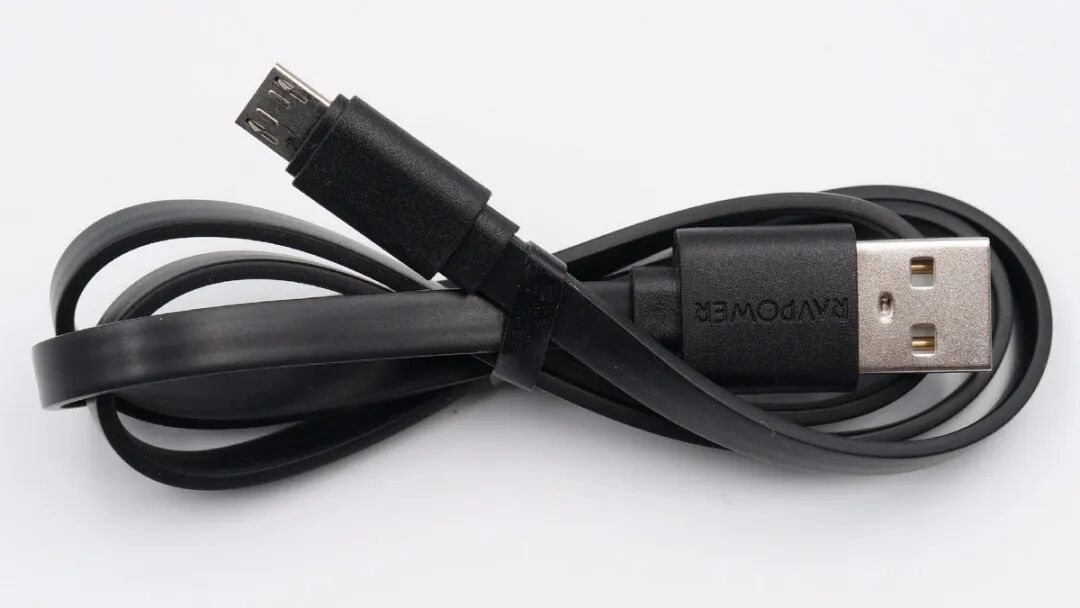

数据线使用橡胶圈捆扎整理，线身扁平设计，两端线头塑料壳磨砂处理，外壳上注塑凹印RAVPOWER品牌。

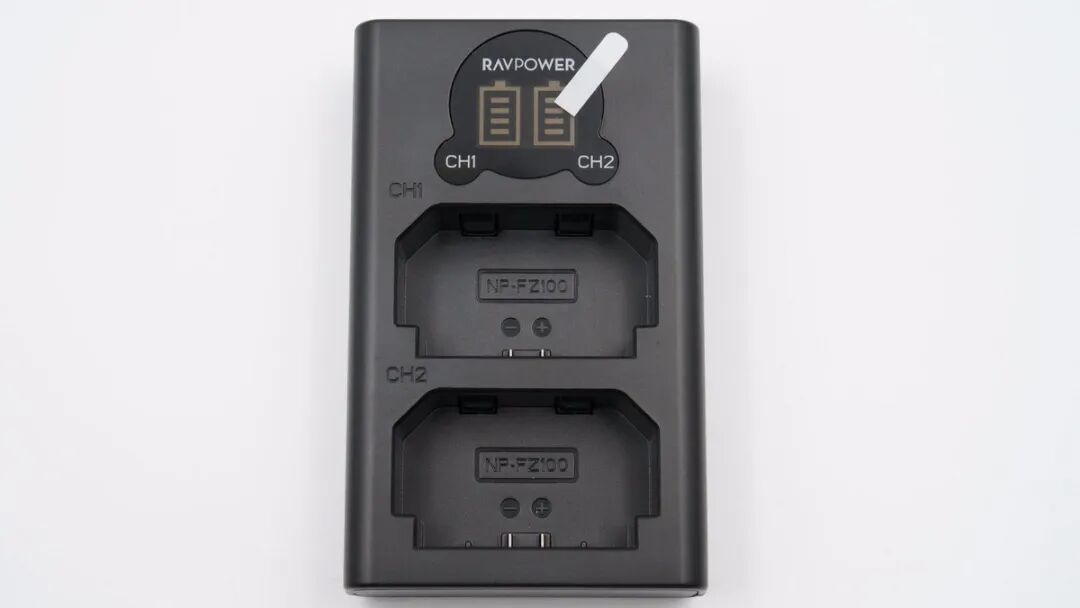

充电座机身采用长方体造型设计，外壳磨砂处理，两侧过渡圆润。机身顶面设有充电显示屏和两个电池充电槽。

显示屏上设有RAVPOWER品牌和两个电池标识，两侧设有CH1和CH2字样加以区别。

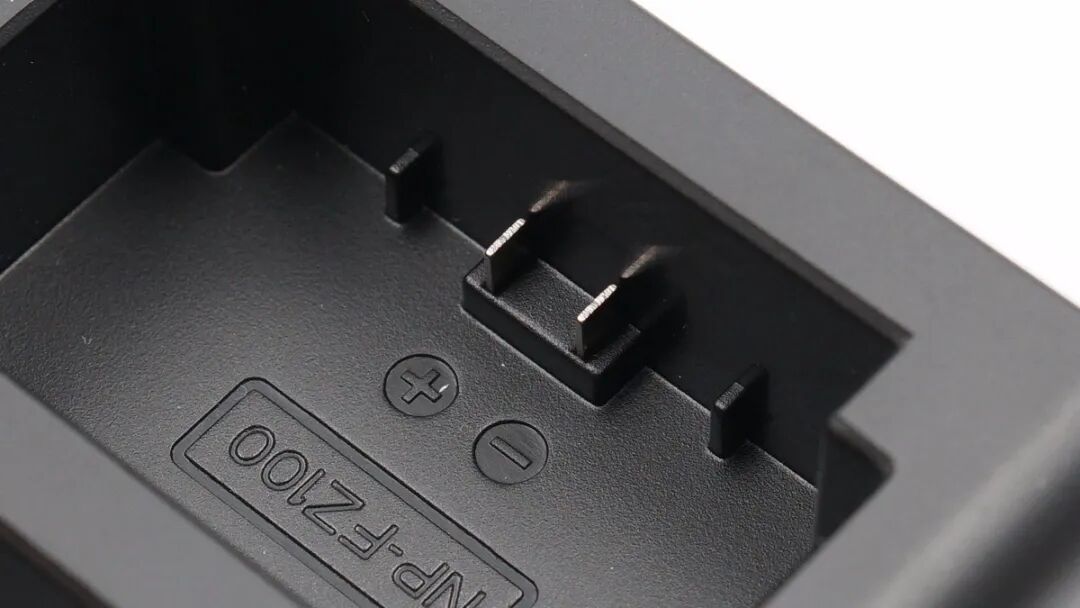

电池充电槽特写，底部凹印NP-FZ100型号，侧边设有正负极触点和定位板。

机身侧面配有Micro USB和USB-C充电接口，新旧线缆都能用。

充电座实际使用场景一览，可同时为两块电池充电。

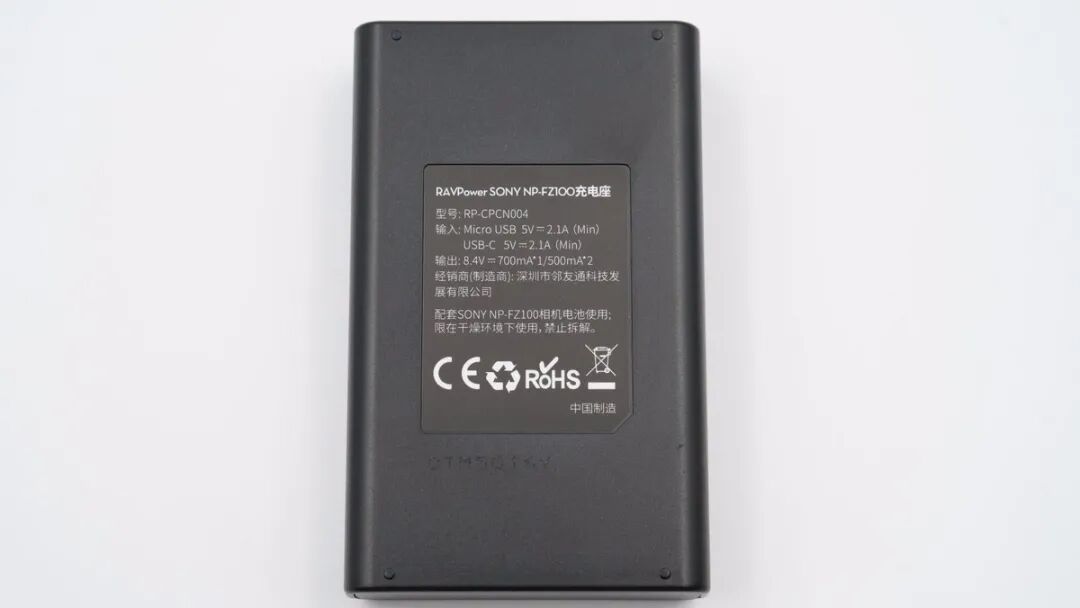

机身底部贴有充电座参数信息

型号：RP-CPCN004

输入：Micro USB：5V2.1A（Min）

USB-C：5V2.1A（Min）

输出：8.4V0.7*1/0.5A*2

制造商：深圳市邻友通科技发展有限公司

产品已经通过了CE和RoHS认证

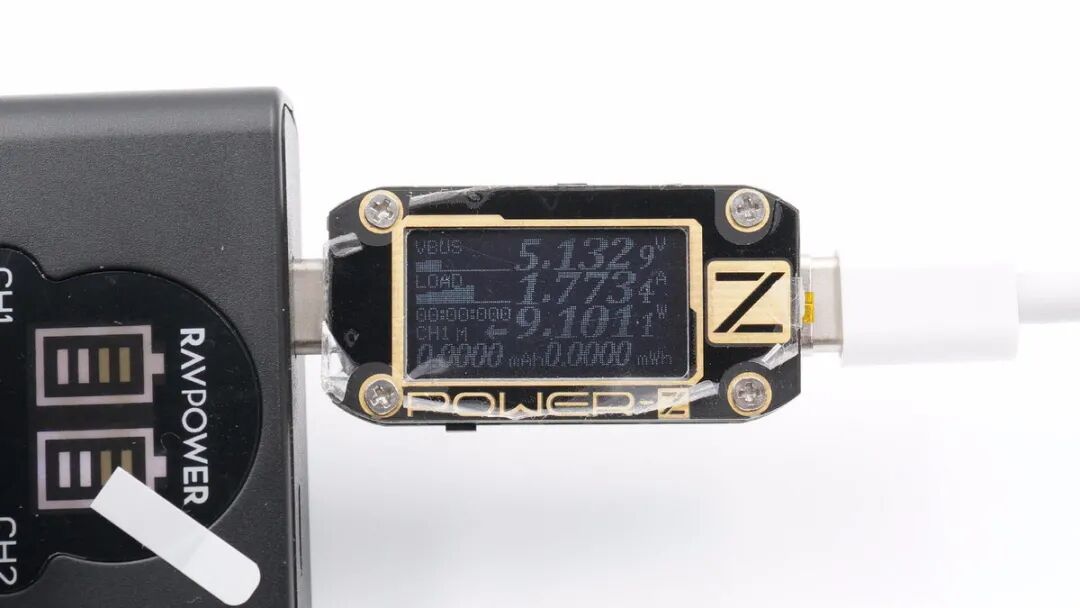

对充电座进行充电测试，使用ChargerLAB POWER-Z KT002测得输入功率为5.1V 1.8A 9.1W，符合产品标称。

二、RAVPOWER NP-FZ100电池充电座拆解

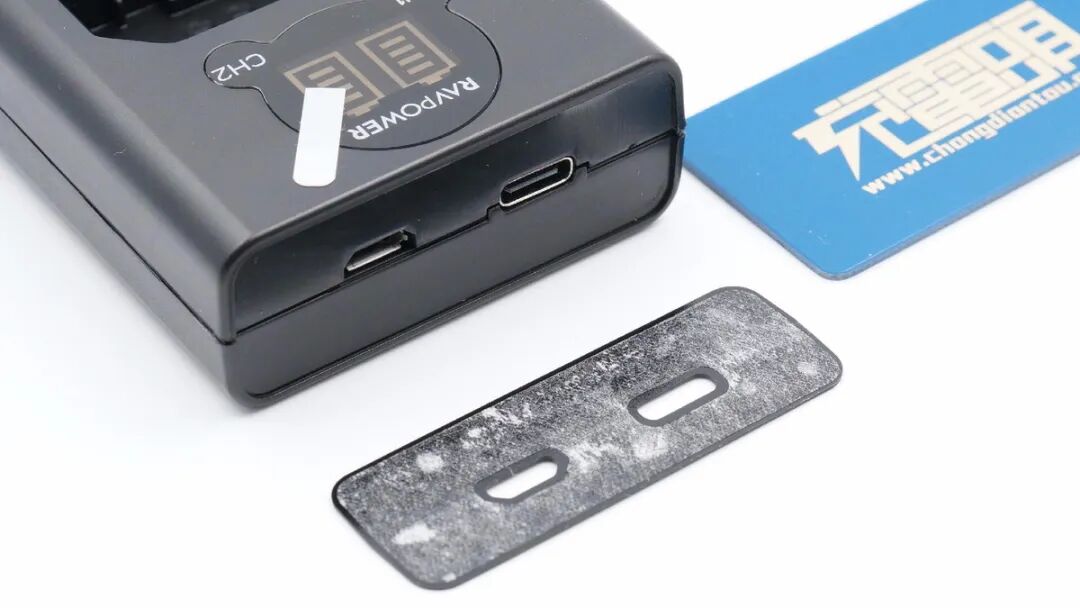

将接口侧塑料板拆下，使用双面胶粘贴固定。

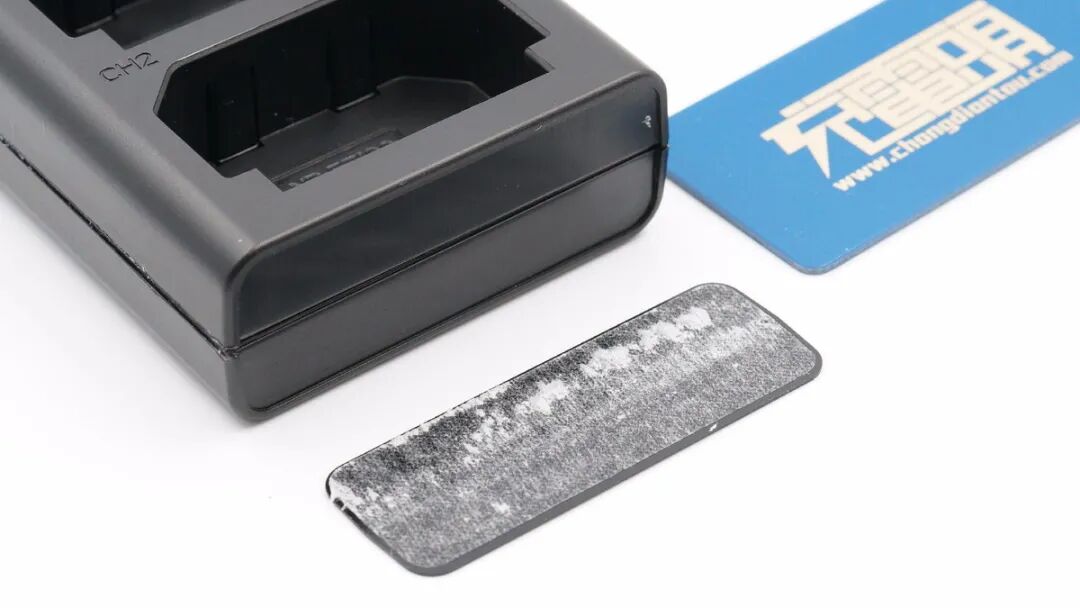

另一端封装塑料板同样设有双面胶粘贴固定。

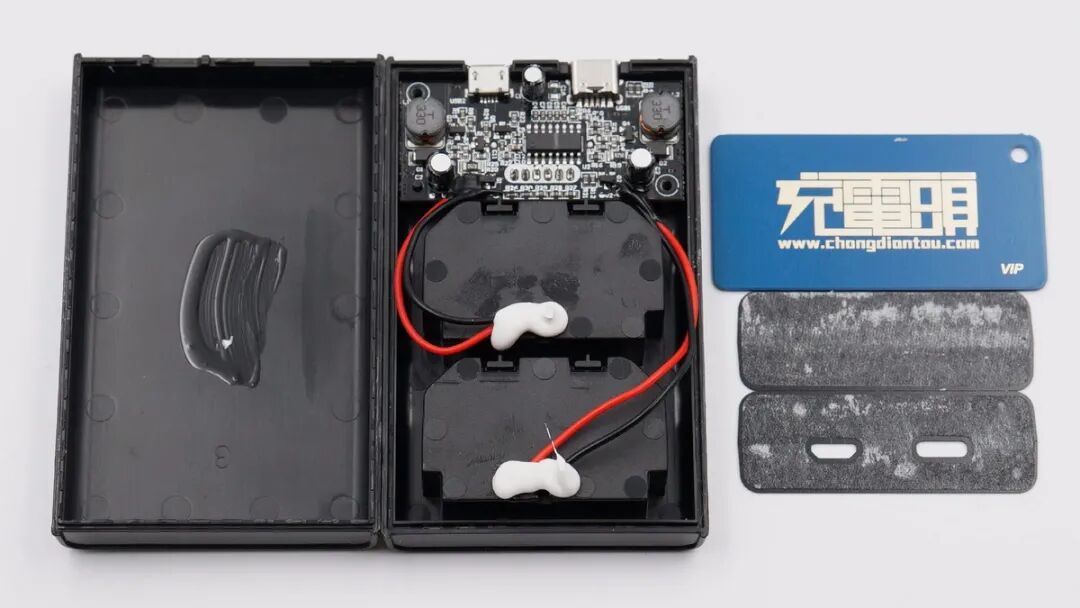

将机身壳拆开，边缘采用超声波焊接封装，两组导线分别和两个充电槽的金属片连接。

导线焊接处打胶保护。

PCB板使用螺丝和固定柱进行固定。

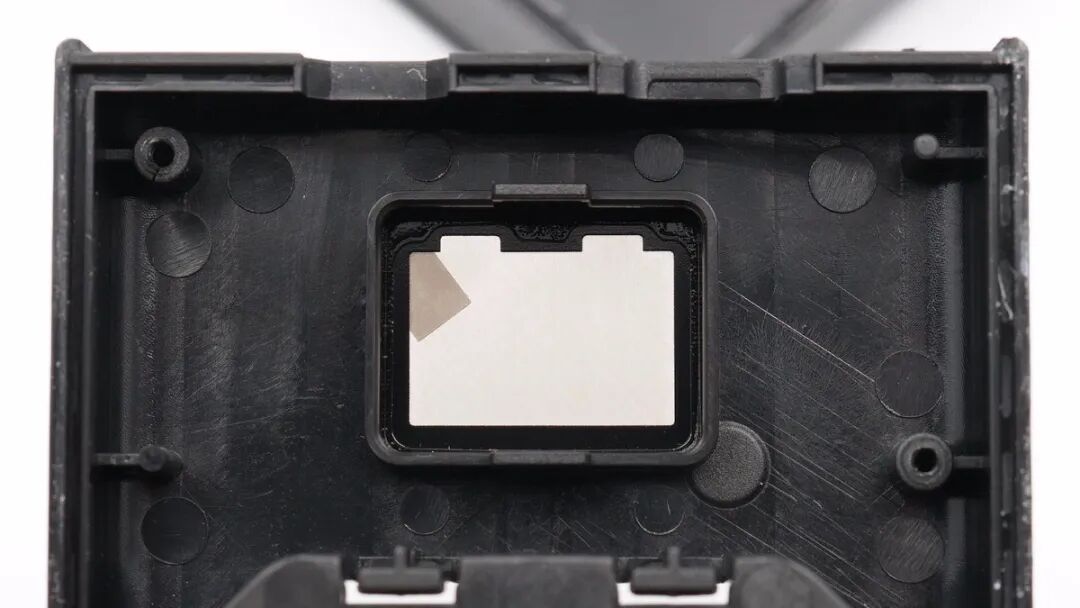

拆下PCB板，另一半外壳上镂空有显示屏窗口。

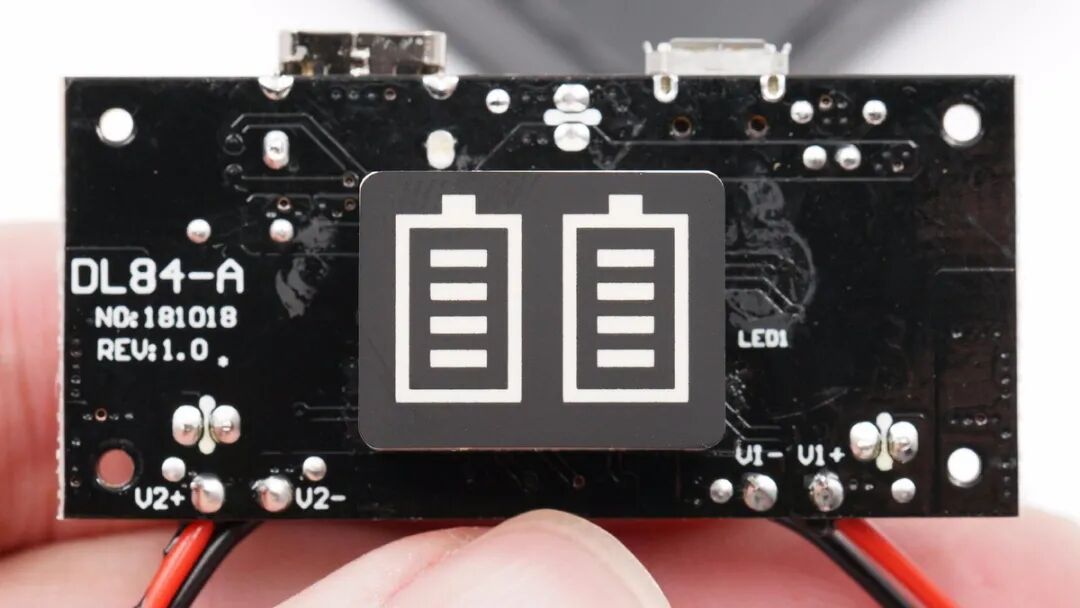

PCB板正面一览，中心处设有充电状态显示屏。

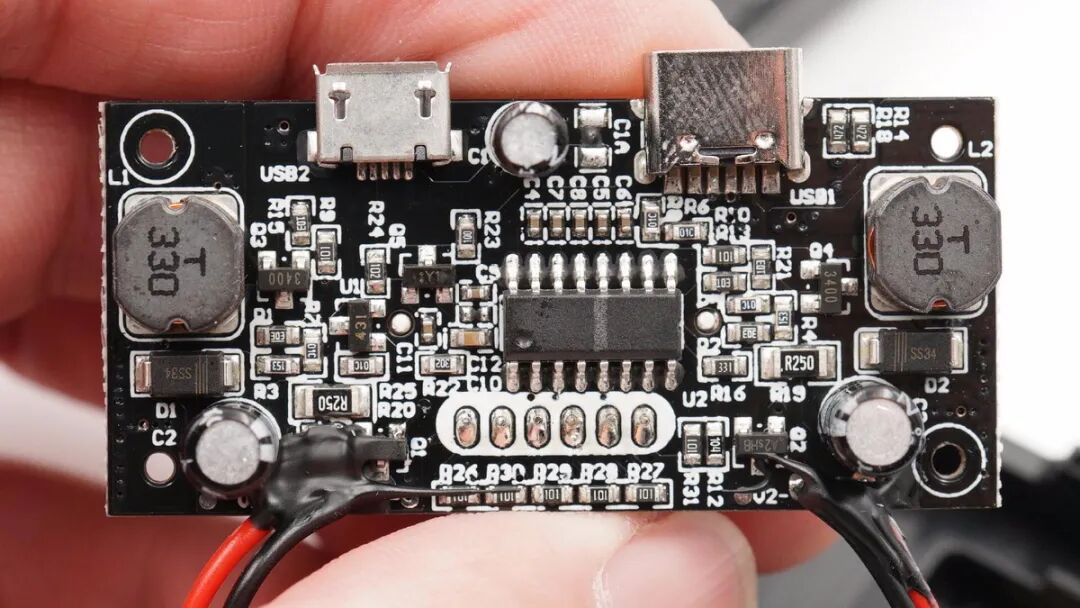

PCB板背面一览，以中间的芯片分界设有两个独立的升压电路，电感、电容、二极管成对配置，中间的芯片用于控制升压充电和显示屏显示充电状态。

两个接口母座之间设有一颗小电容，规格为16V 47μF，用于输入滤波。

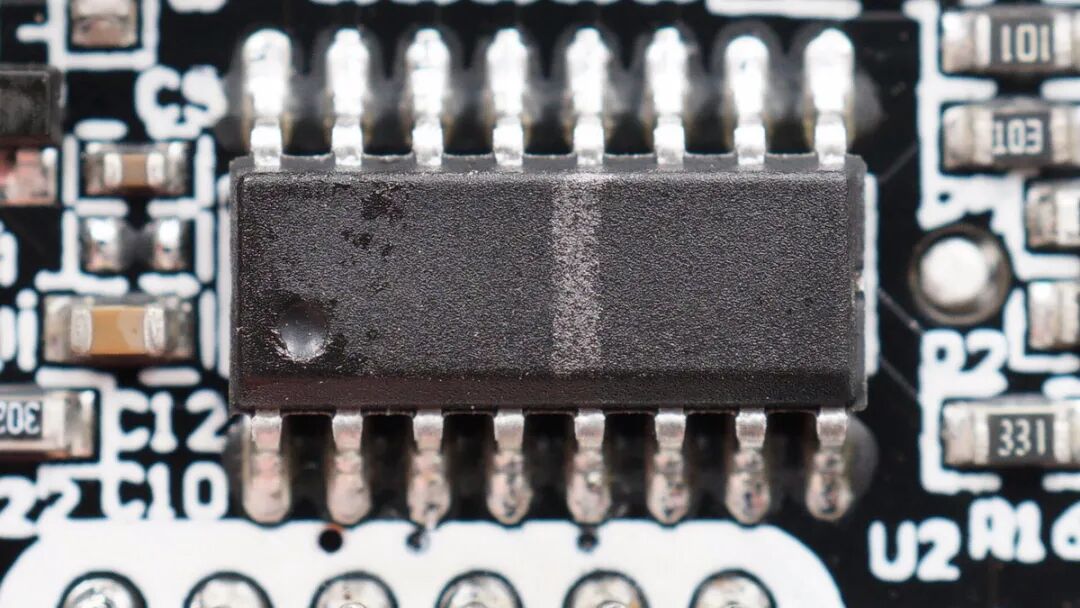

中心的芯片特写，信息不详，用于输出升压驱动信号和显示屏状态显示。

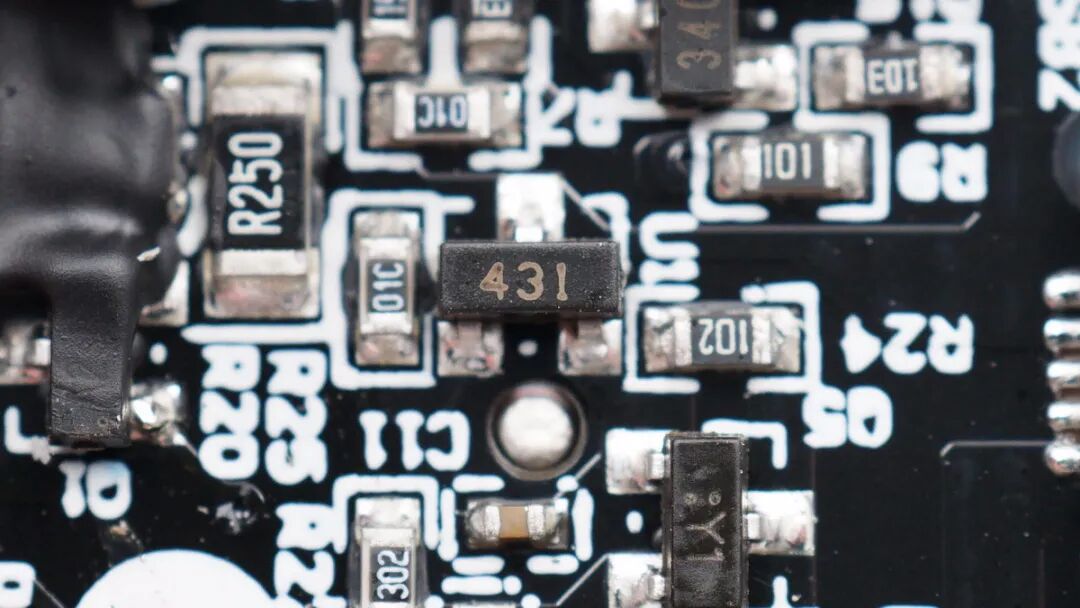

TL431电压基准，提供基准电压。

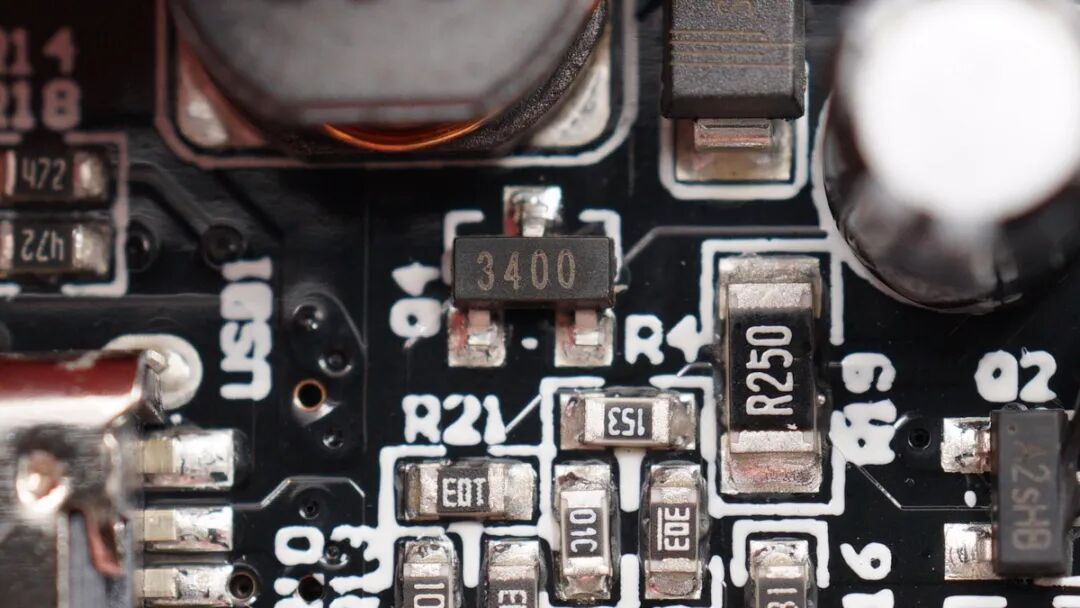

AO3400，NMOS管，配合电感升压。

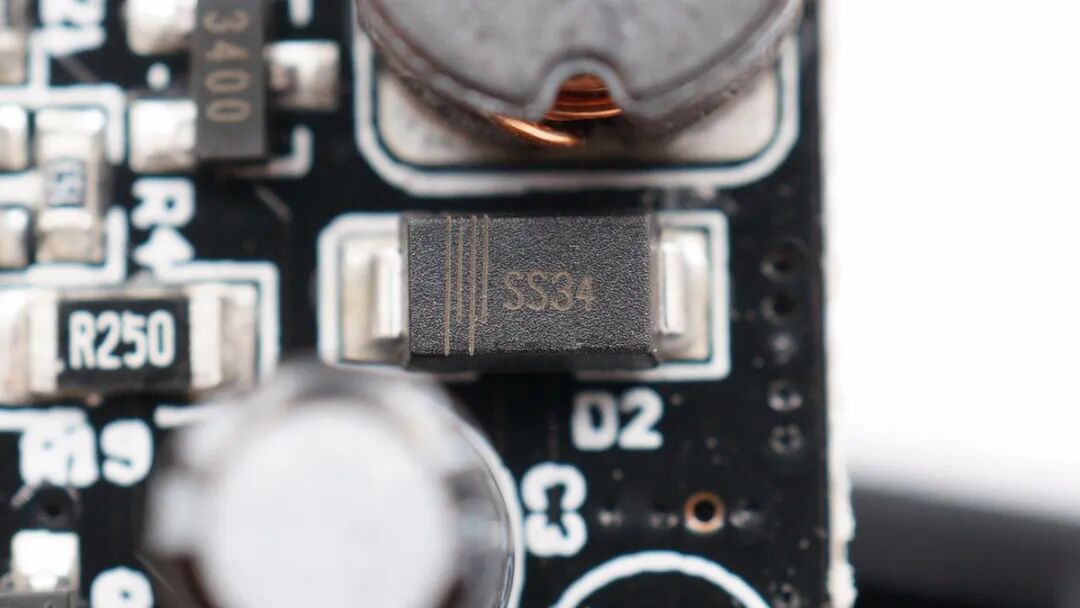

SS34肖特基二极管。

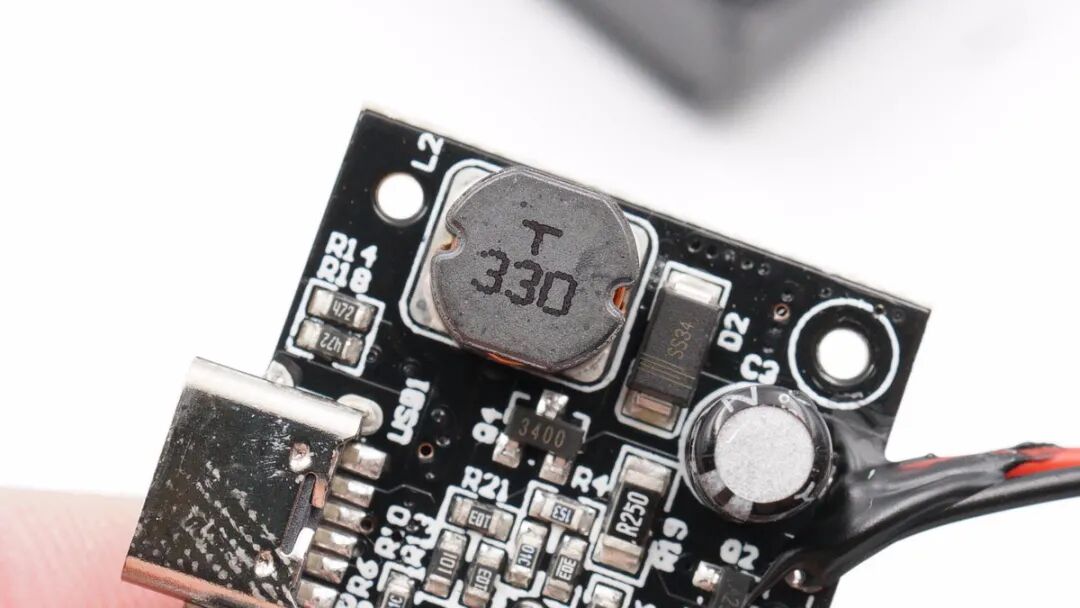

升压电感特写。

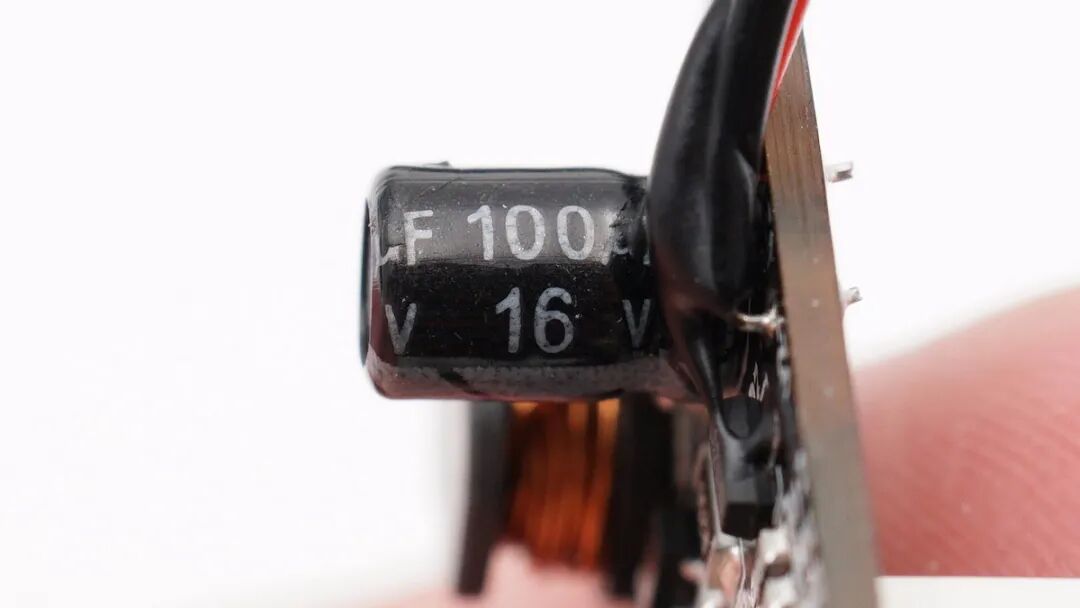

升压输出滤波电解电容，规格为16V 100μF。

另一路输出滤波电解电容特写，规格也是16V 100μF。

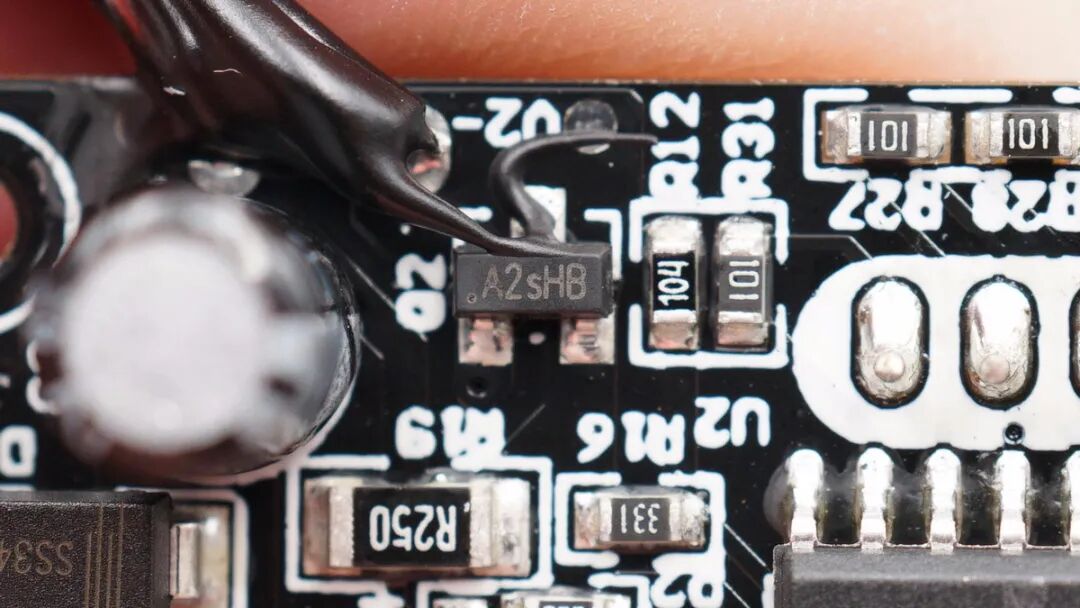

丝印A2sHB，旁边导线打胶绝缘。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，这款充电座内部设有两路独立升压充电电路，布局相对对称，且设有电容进行输入和输出滤波，此外导线打胶绝缘。虽然作为一款相机电池充电座，相对来说结构要简单得多，但做工细节也很讲究。
