随着笔记本的超薄化，像VGA、RJ45等大尺寸接口自然就会被移除，仅保留USB-C接口，因此扩展坞配件市场得以发展。充电头网最近拿到了eeco一款USB-C多功能扩展坞，这款产品便集成了USB-C/A、HDMI、RJ45四个使用最频繁的接口，上网、看视频和充电拷贝文件等日常活动均能满足。下面我们就对这款产品进行拆解，看看里面用料如何。

此前充电头网还拆解了eeco USB-C to HDMI转换器，大家可以点击蓝色字体查看详细文章。

一、eeco多功能扩展坞外观

包装盒正面印有eeco品牌和Type-C - Hub产品名称。

产品已经通过了FCC认证和CE认证。

打开包装盒，内部使用纸盒对产品进行固定保护。

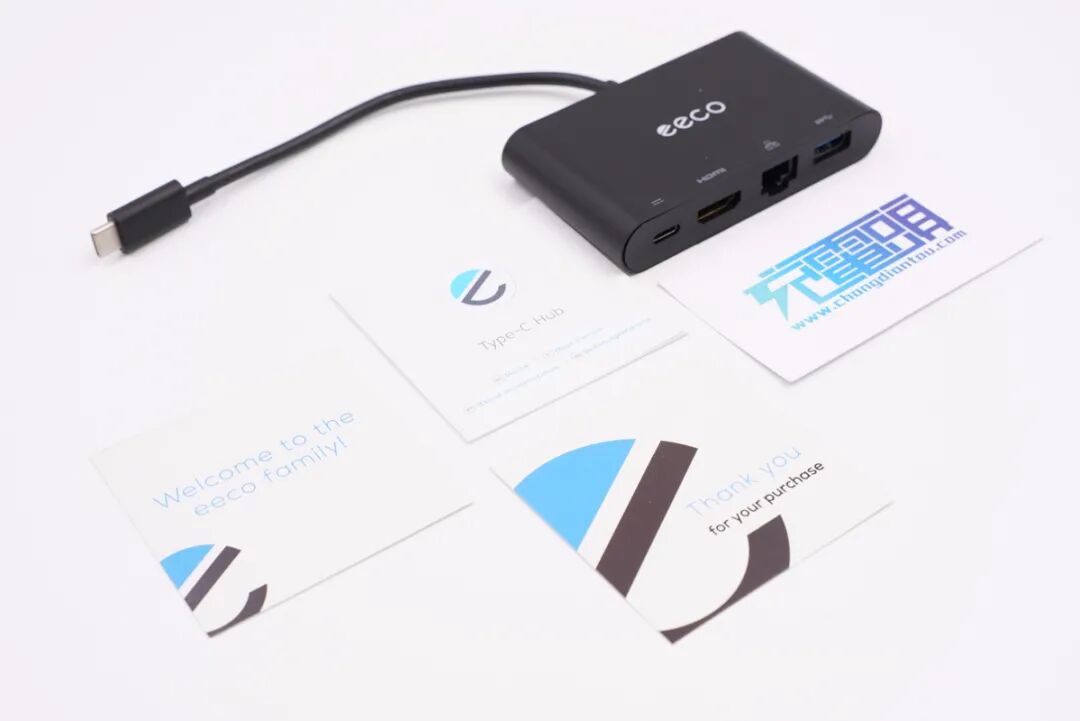

包装内全部东西一览，包括扩展坞、使用说明书和感谢小卡片。

eeco这款扩展坞自带USB-C线缆，机身壳采用PC阻燃材质，表面哑光处理，两侧半圆弧面设计，顶面印有eeco品牌logo和接口标识。

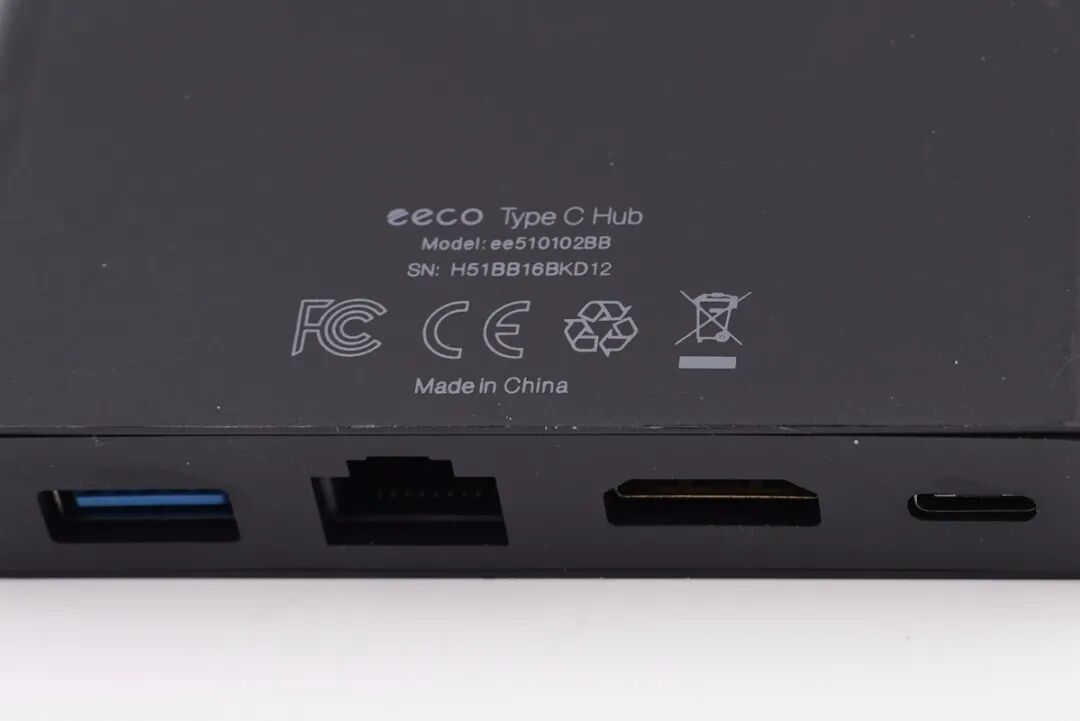

底面上印有产品型号、SN码和认证信息。

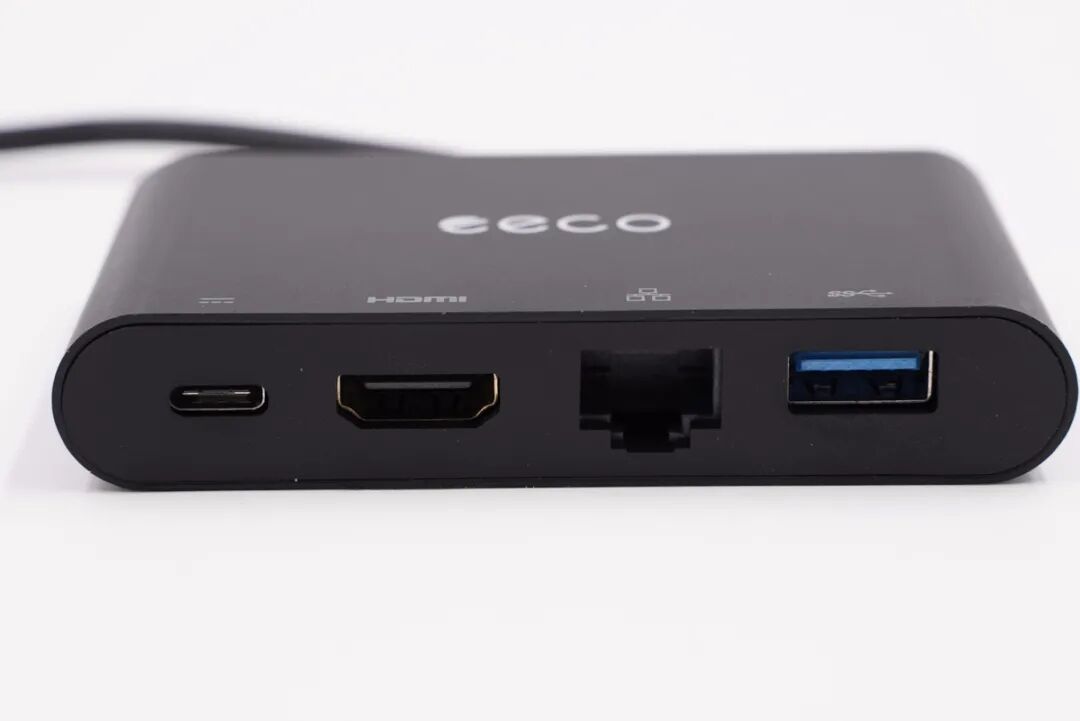

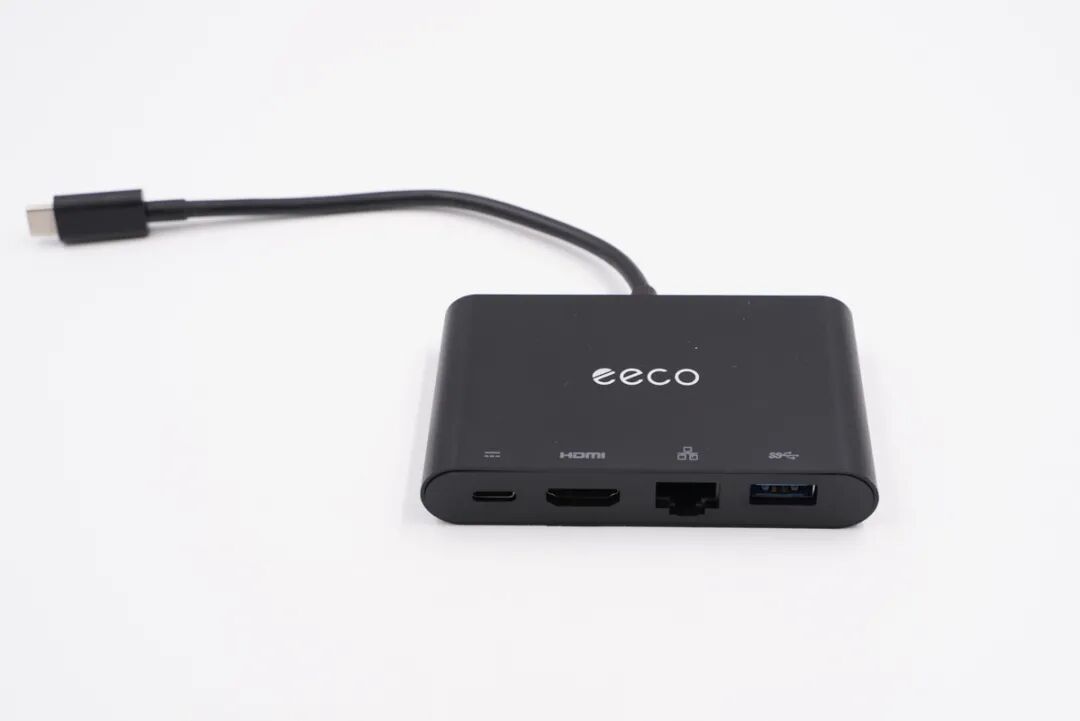

机身前端设有USB-C、HDMI、RJ45和USB-A四个接口，接口旁都印有对应标识。

线缆和机身连接处做了抗弯折处理。

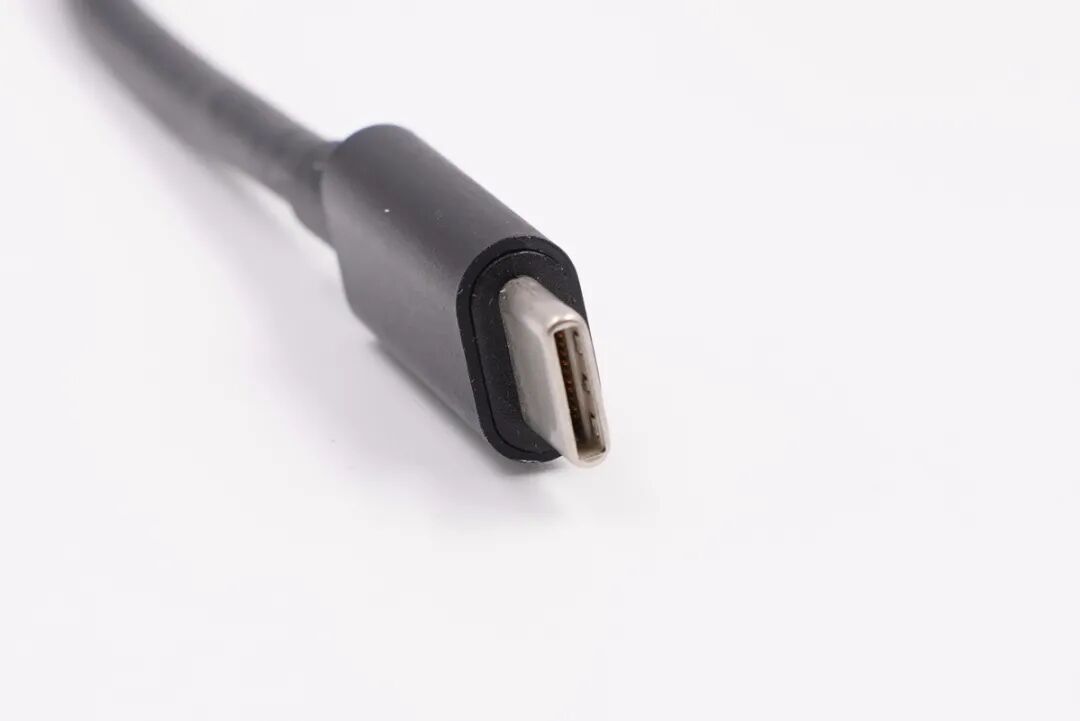

USB-C公头特写。

二、eeco多功能扩展坞拆解

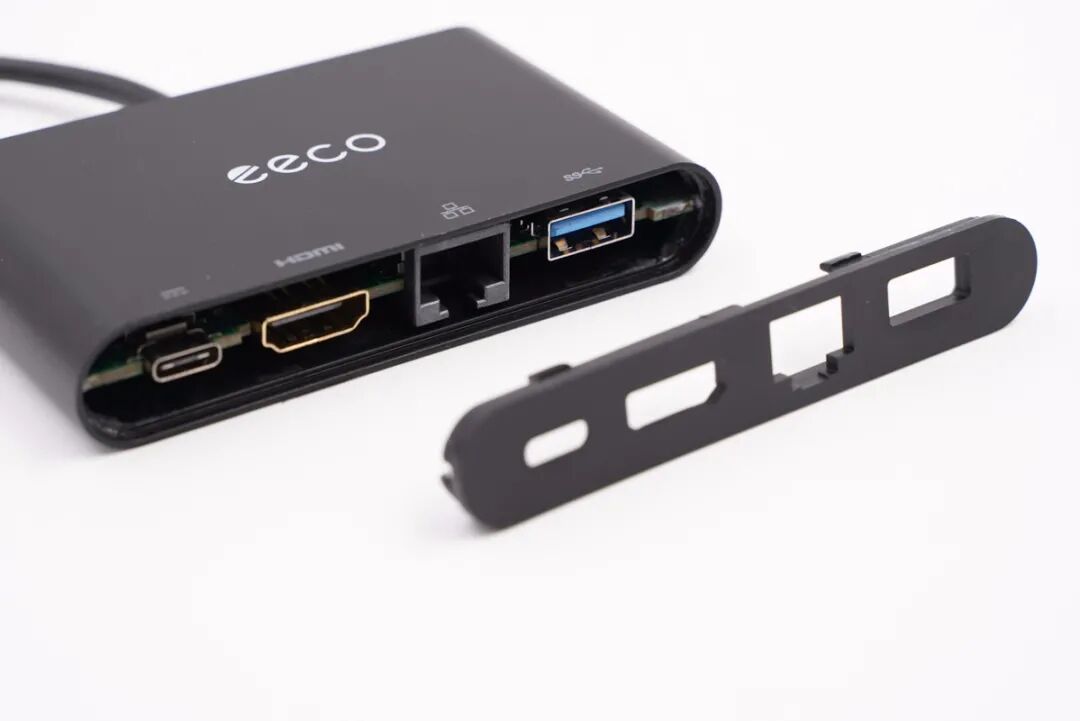

机身前端外壳采用卡扣进行封装。

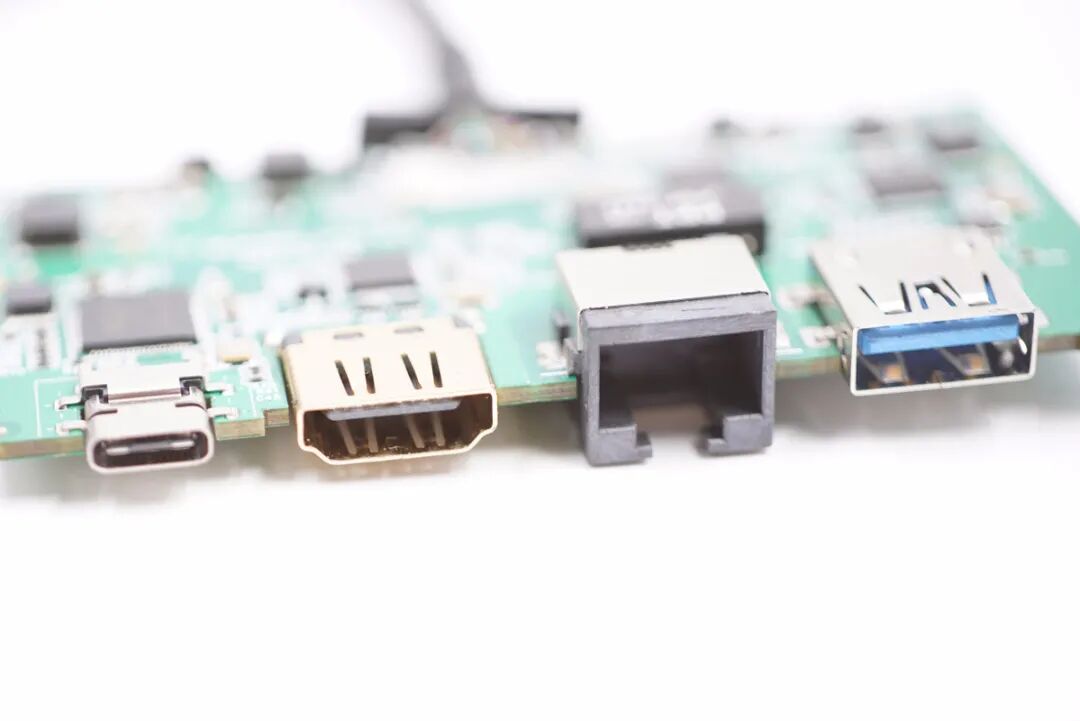

将PCB板取出，四个接口均为沉板过孔设计，以降低机身厚度。

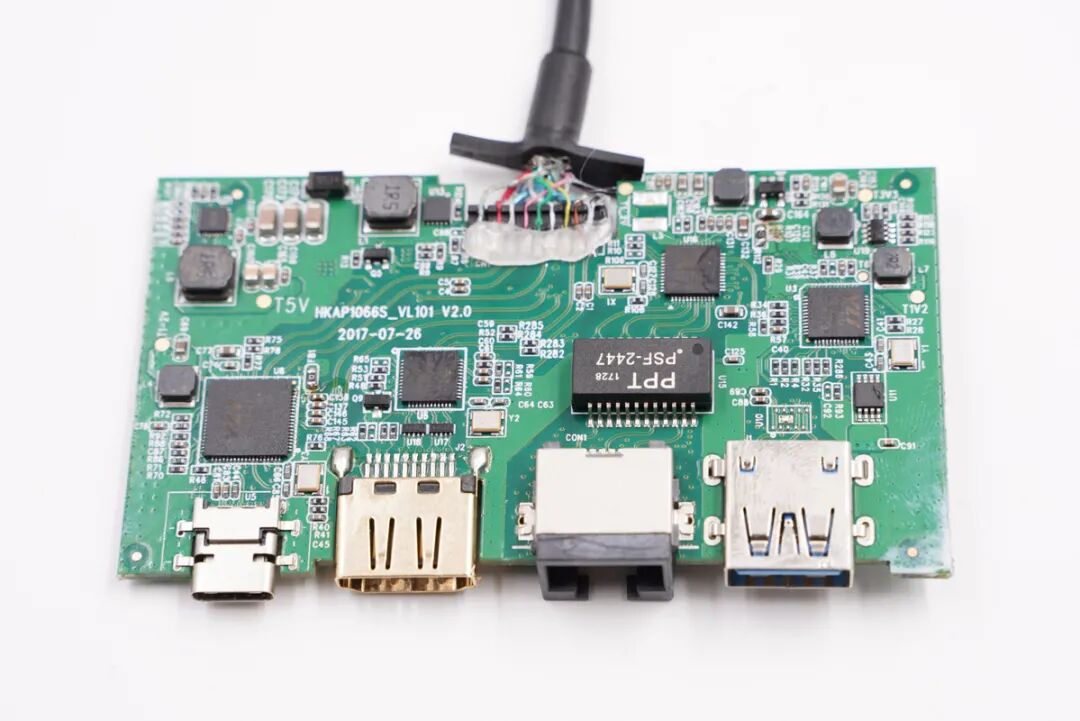

PCB板正面一览。

PCB板背面一览。

矽力杰 SY7304 升压转换器，支持1MHz开关频率。

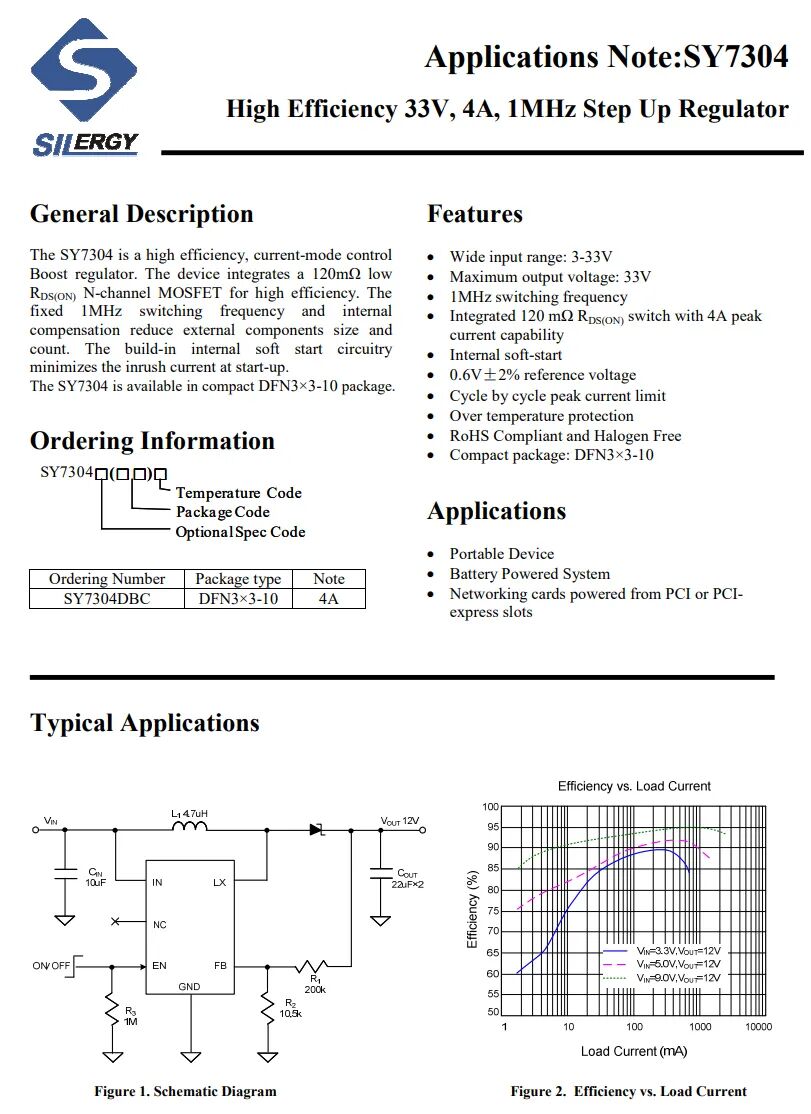

矽力杰 SY7304 详细资料。

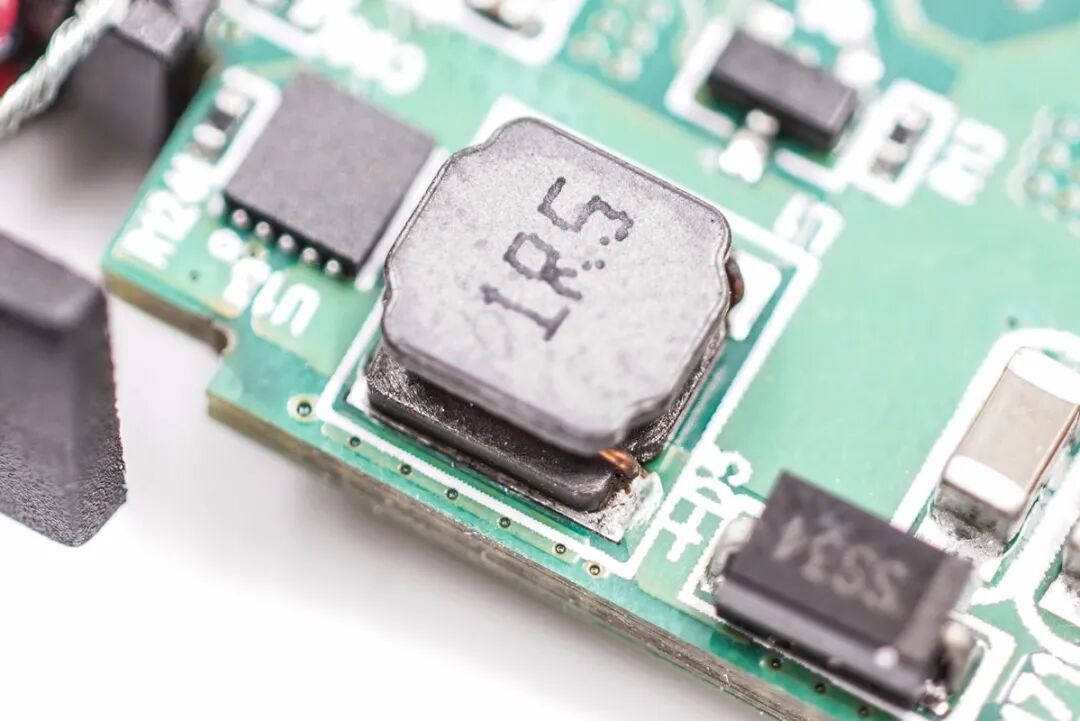

1R5升压电感。

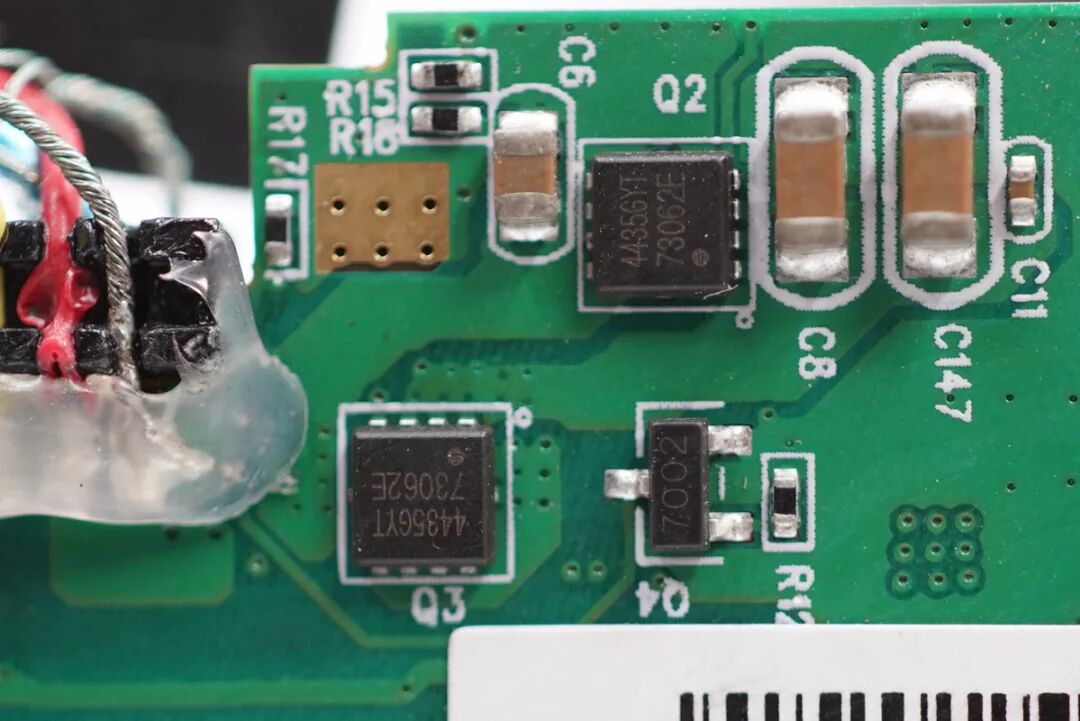

APEC富鼎4435GYT MOS，PMOS，耐压30V，导阻21mΩ，用于供电切换。

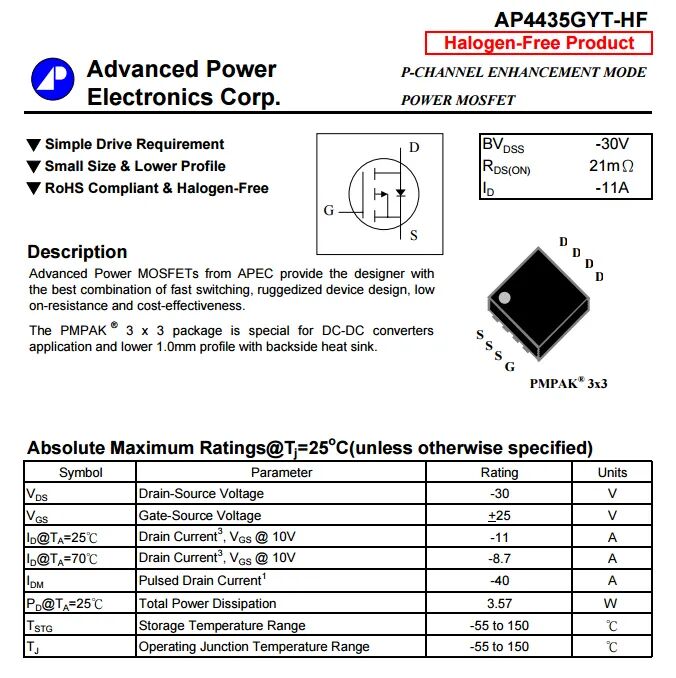

富鼎4435GYT资料信息。

矽力杰 SY8286A 同步降压转换器。

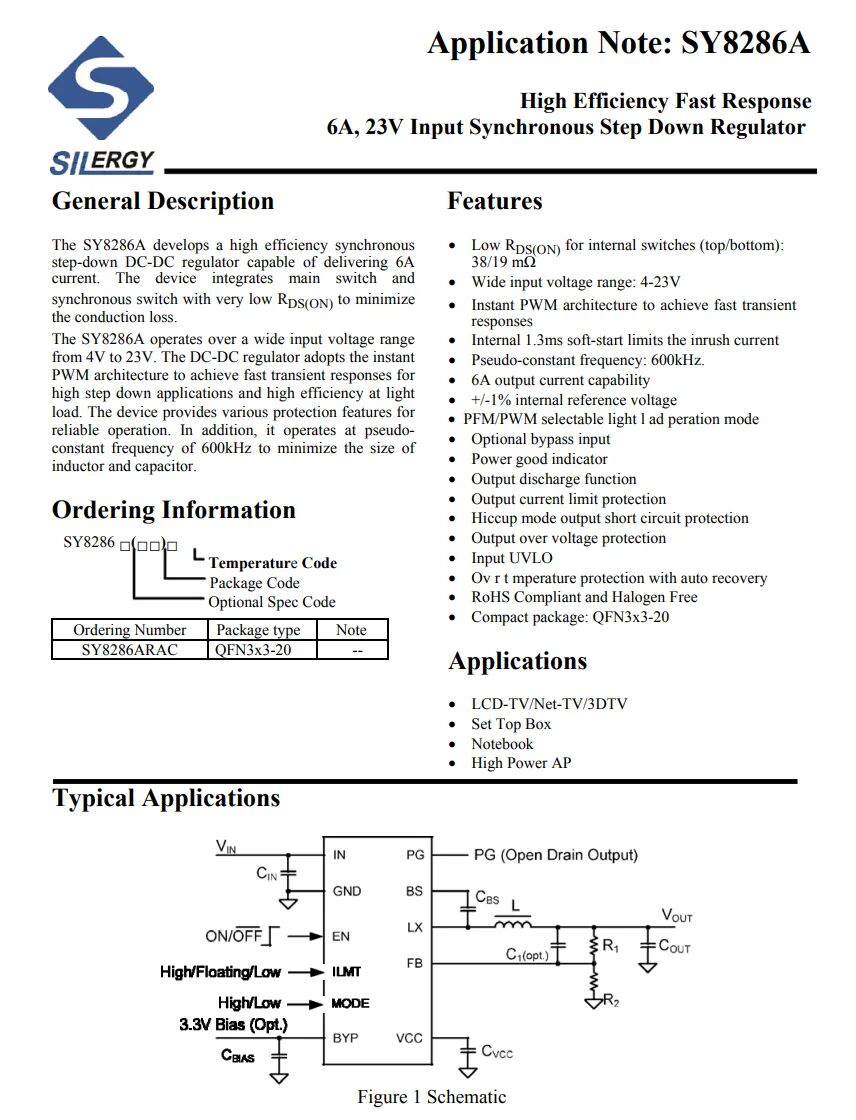

矽力杰 SY8286A 详细资料。

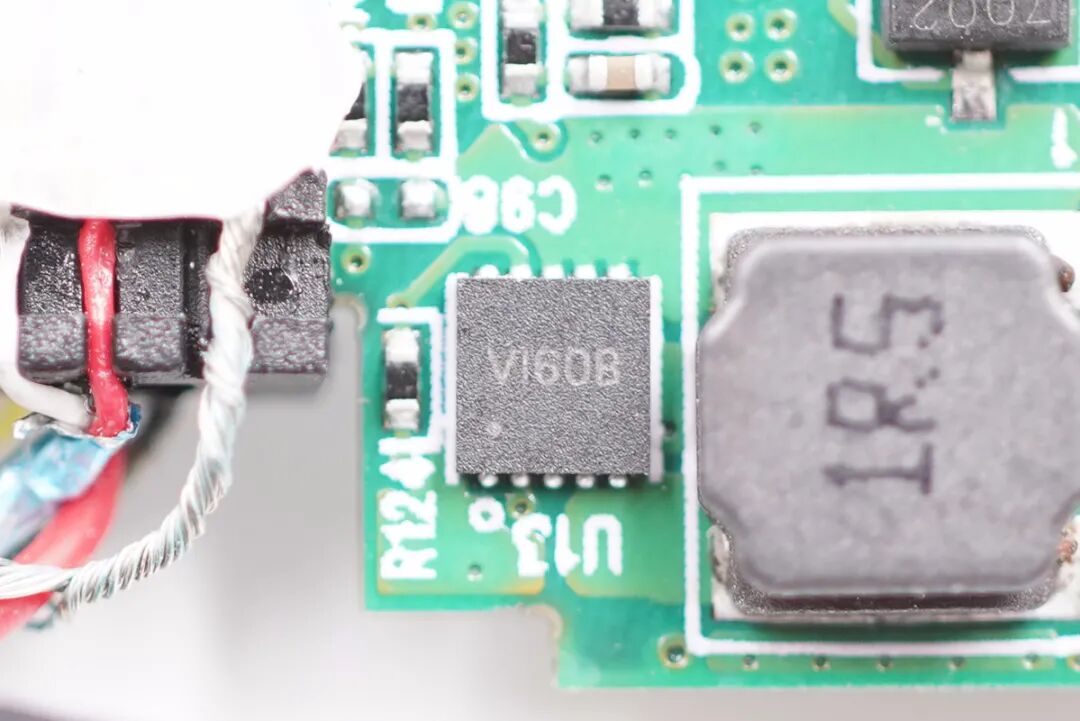

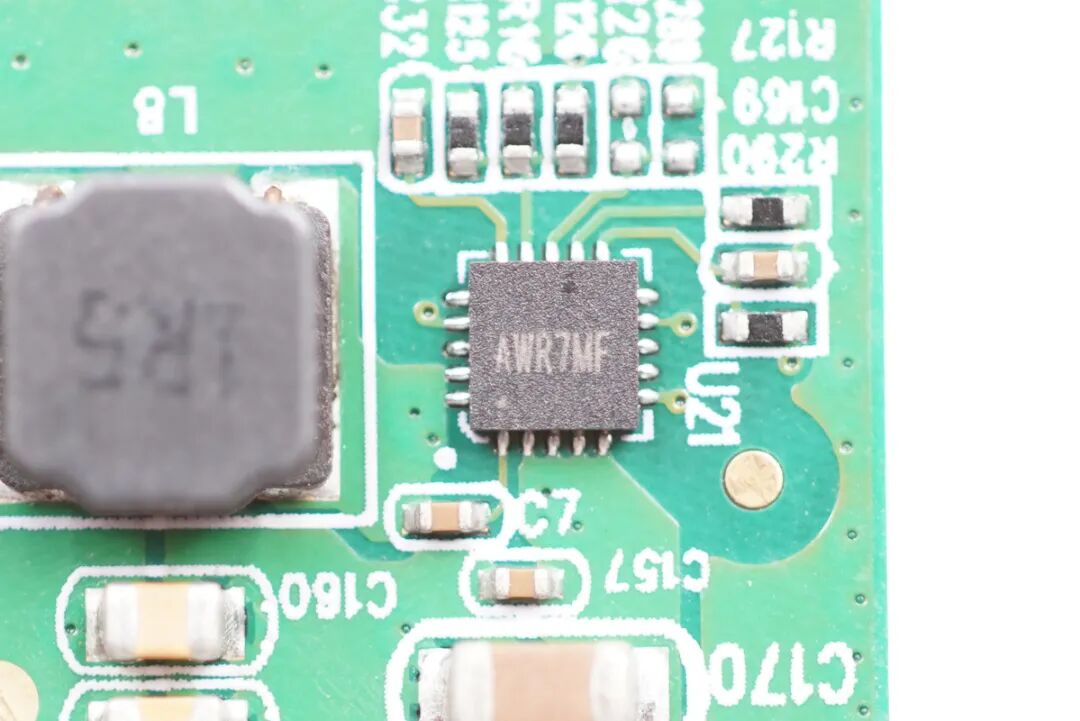

旁边的1R5电感特写。

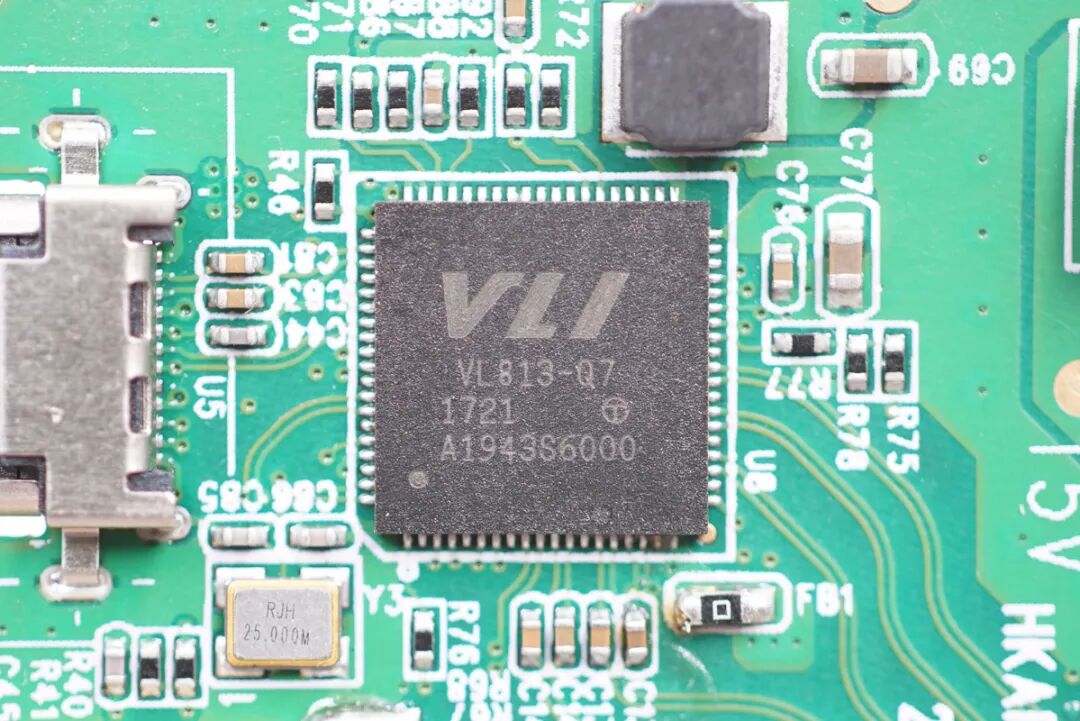

VIA威锋电子VL813-Q7，USB3.0 集线器芯片，将一路信号分成4路，给USB接口和网卡转换芯片使用，芯片内置稳压器。

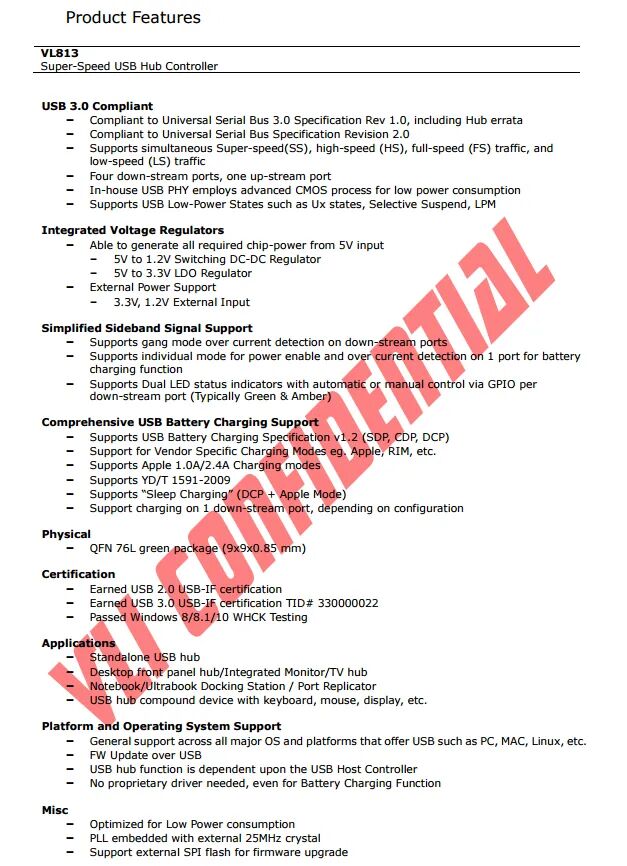

威锋VL813资料信息。

MXIC旺宏25L512E存储器，存储集线器芯片配置。

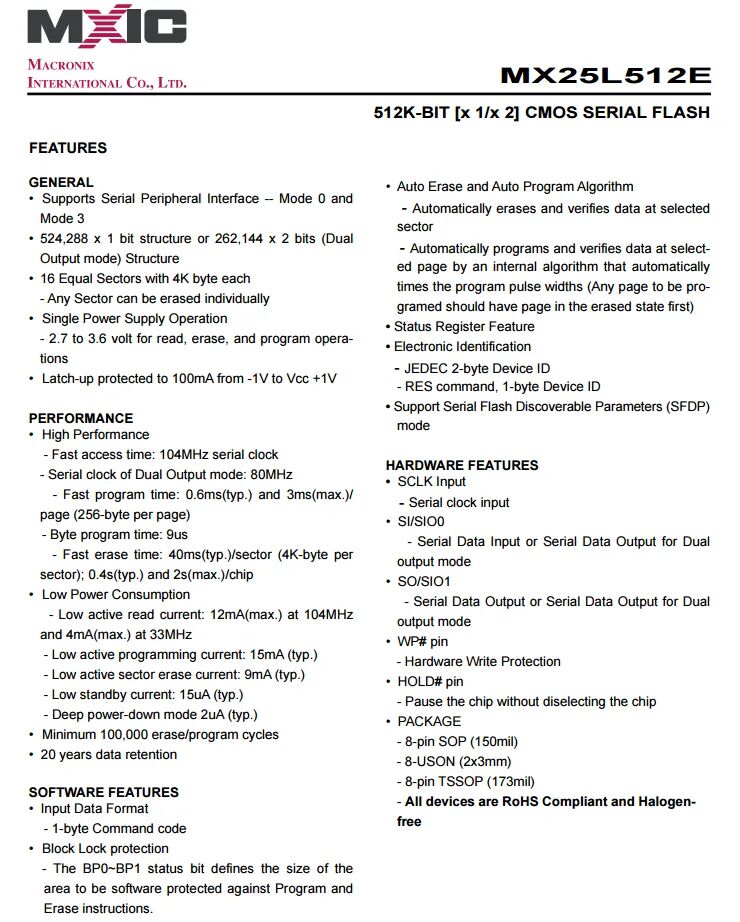

旺宏25L512E资料信息。

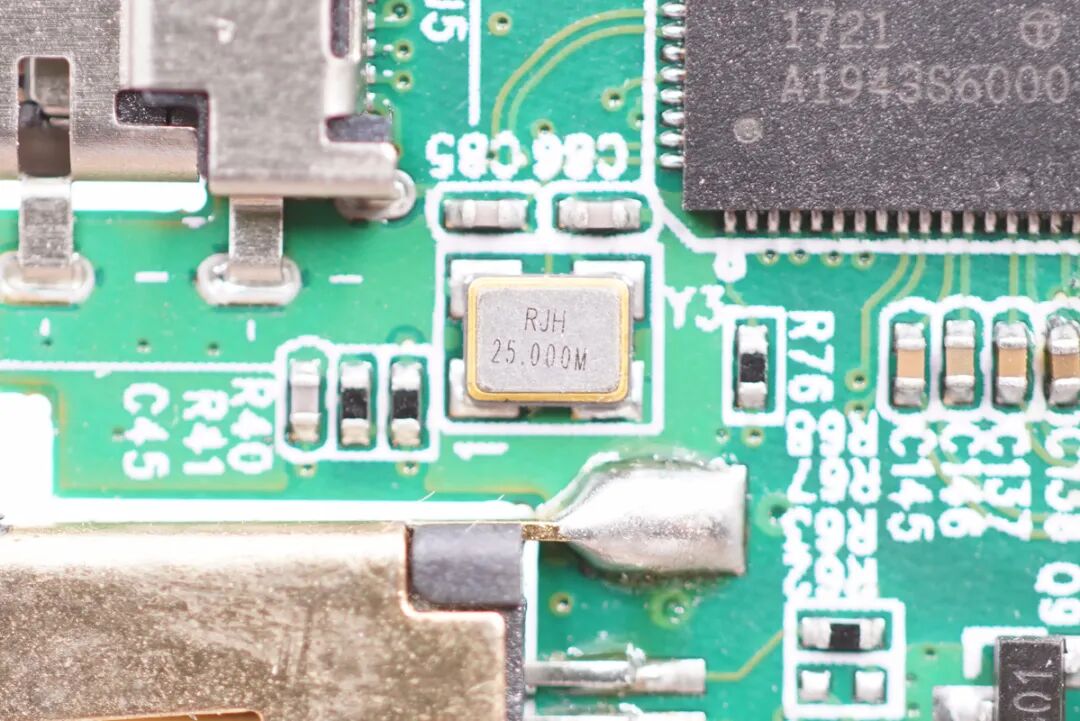

25.000MHz无源晶振，为USB HUB芯片提供时钟。

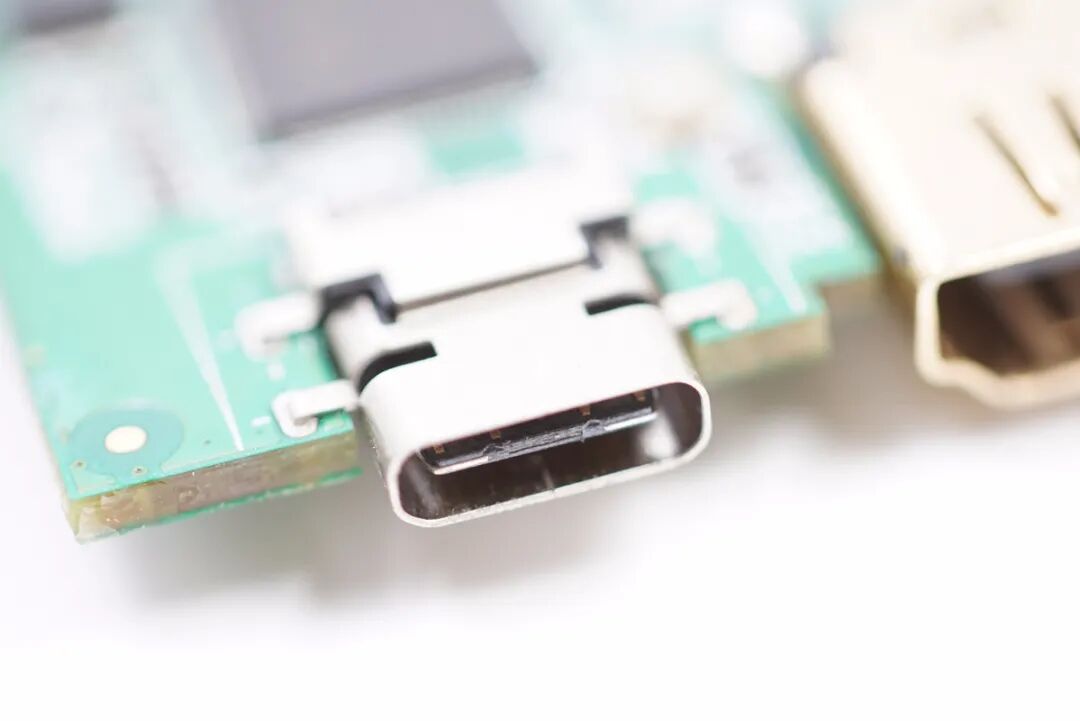

USB-C口母座特写，内部夹钢片更加耐用。

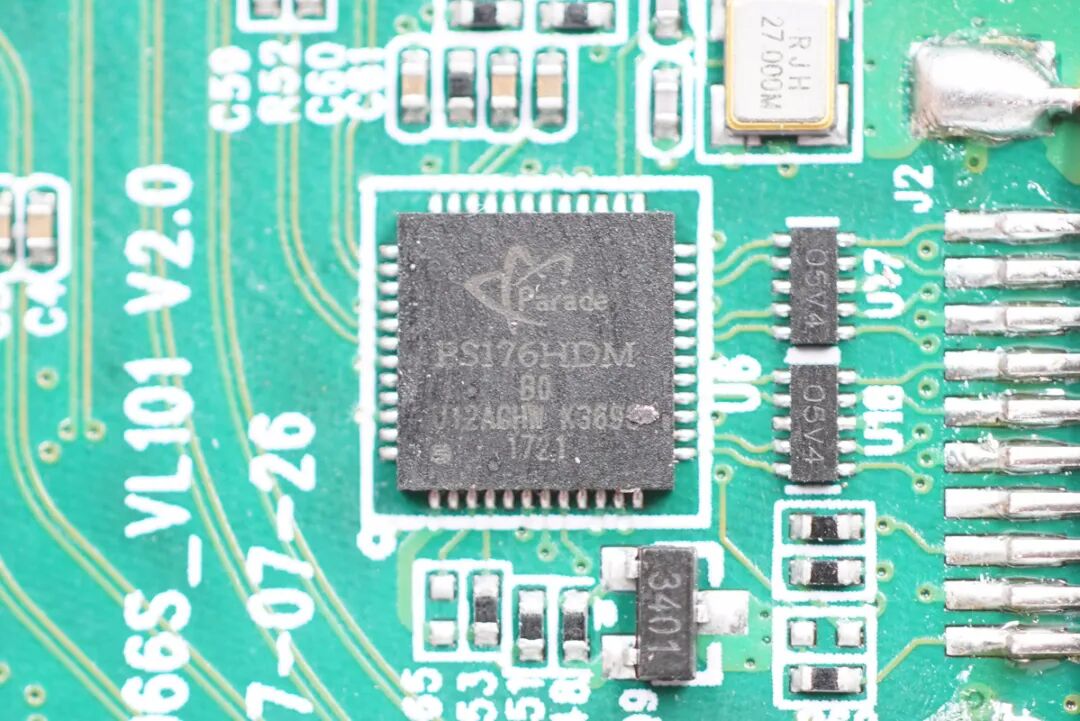

Parade谱瑞PS176HDM DP转HDMI芯片，将USB-C口中的DP信号转为HDMI输出，充电头网了解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出。另外转换芯片与HDMI接口之间还有ESD二极管阵列保护，防止静电击穿损坏转换芯片。

充电头网了解到采用这款芯片的还有ACASIS阿卡西斯多功能转换器AC-CM056、三星DeX Station智能手机扩展坞、联想USB-C迷你集线器、华为高清投屏连接线（CP76）、Moshi摩仕 USB-C多媒体转接器等产品。

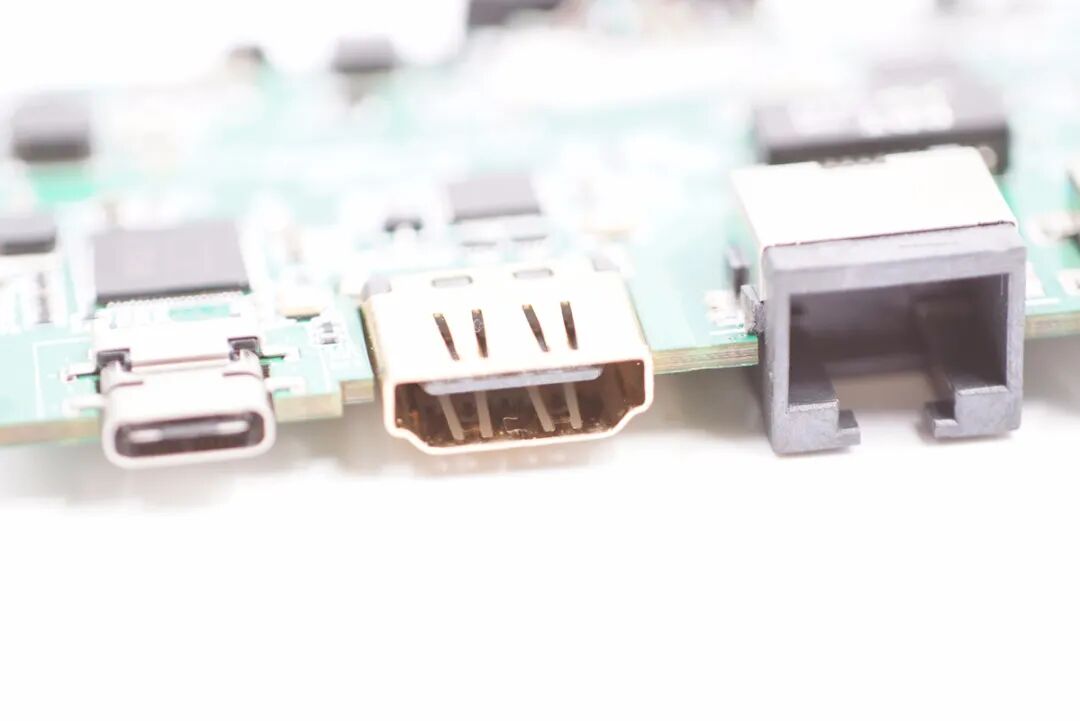

HDMI接口特写。

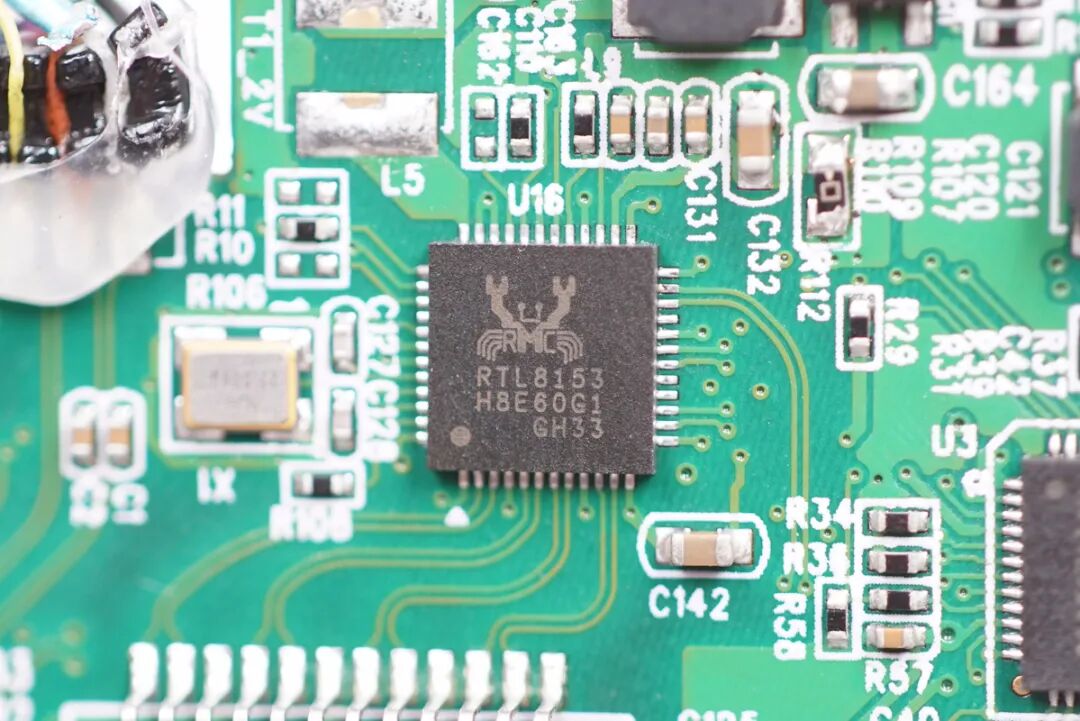

REALTEK瑞昱RTL8153，网卡桥接芯片，用于USB转换成网卡，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。

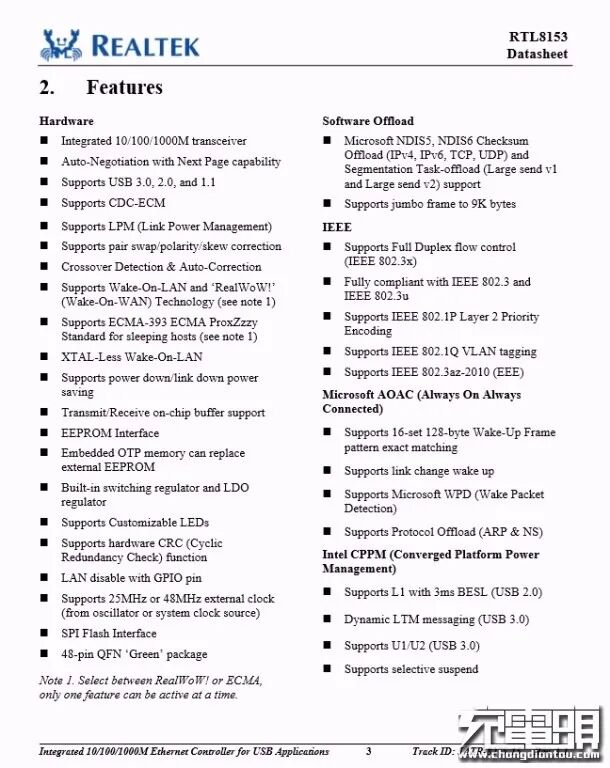

瑞昱RTL8153规格资料。

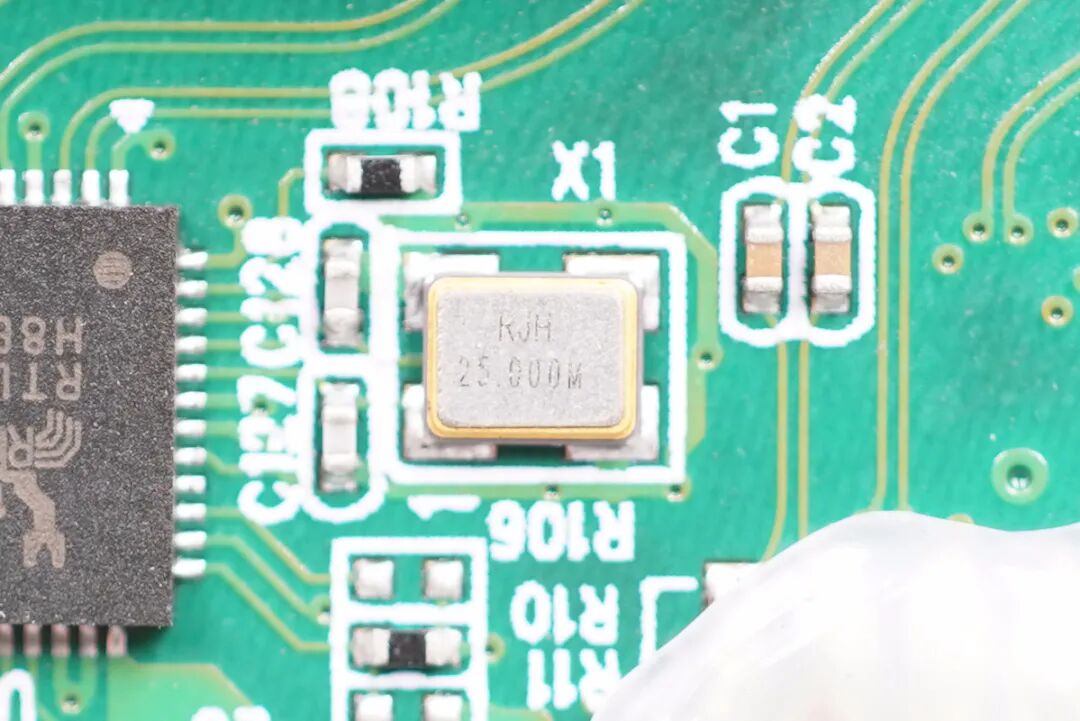

旁边是一颗25.000MHz无源晶振，为网络桥接芯片提供时钟。

网络隔离变压器，用于增强信号，抗干扰，并且对USB转网口芯片还有保护作用。

RJ45接口特写。

旺宏 MX25L1606E 存储器芯片。

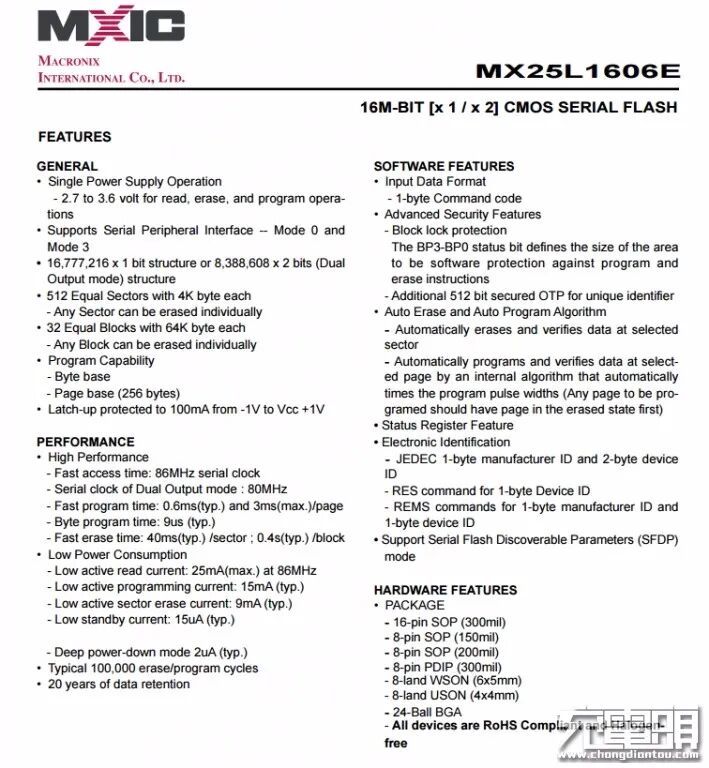

旺宏 MX25L1606E详细资料信息。

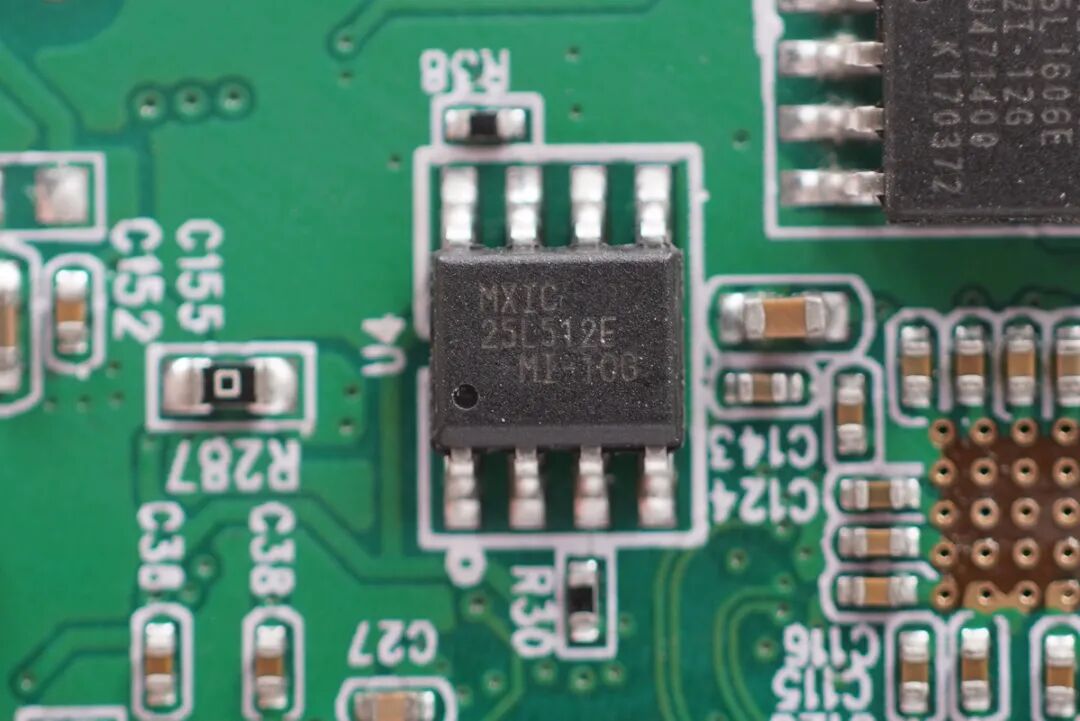

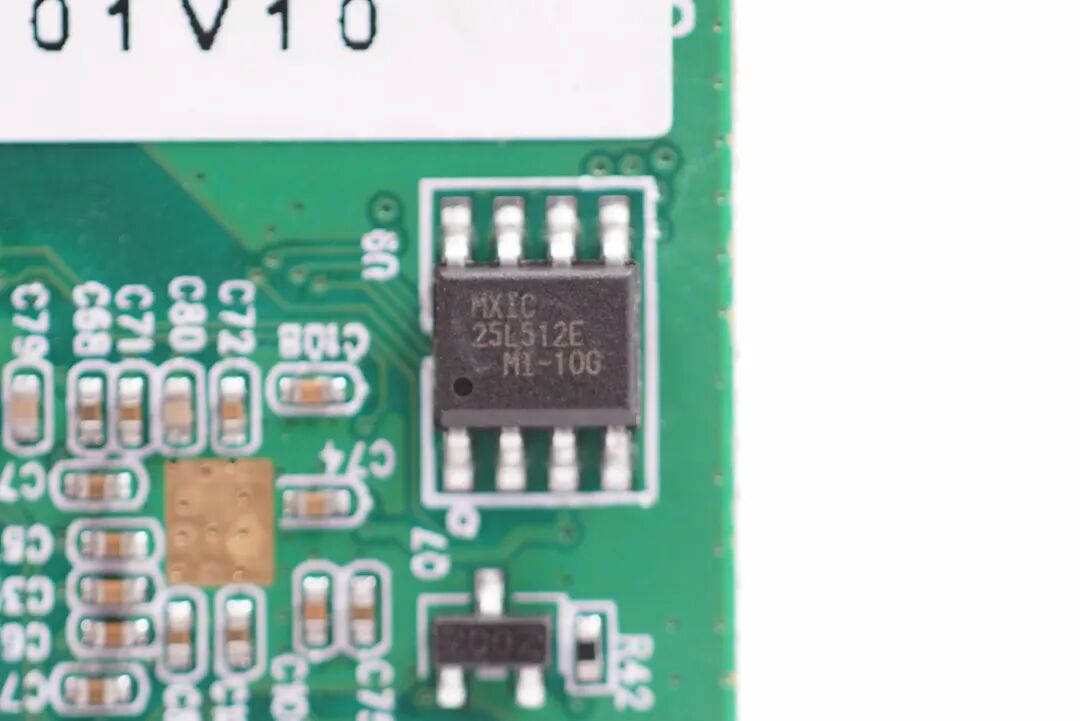

旺宏25L512E存储器芯片。

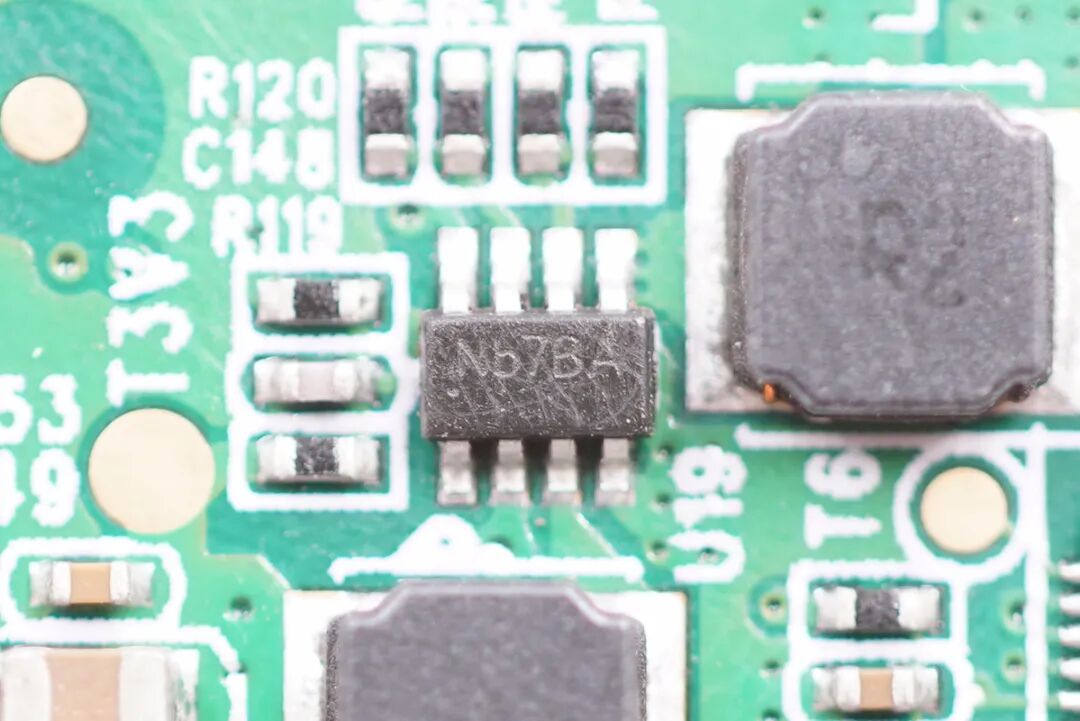

丝印Nb7BA的芯片。

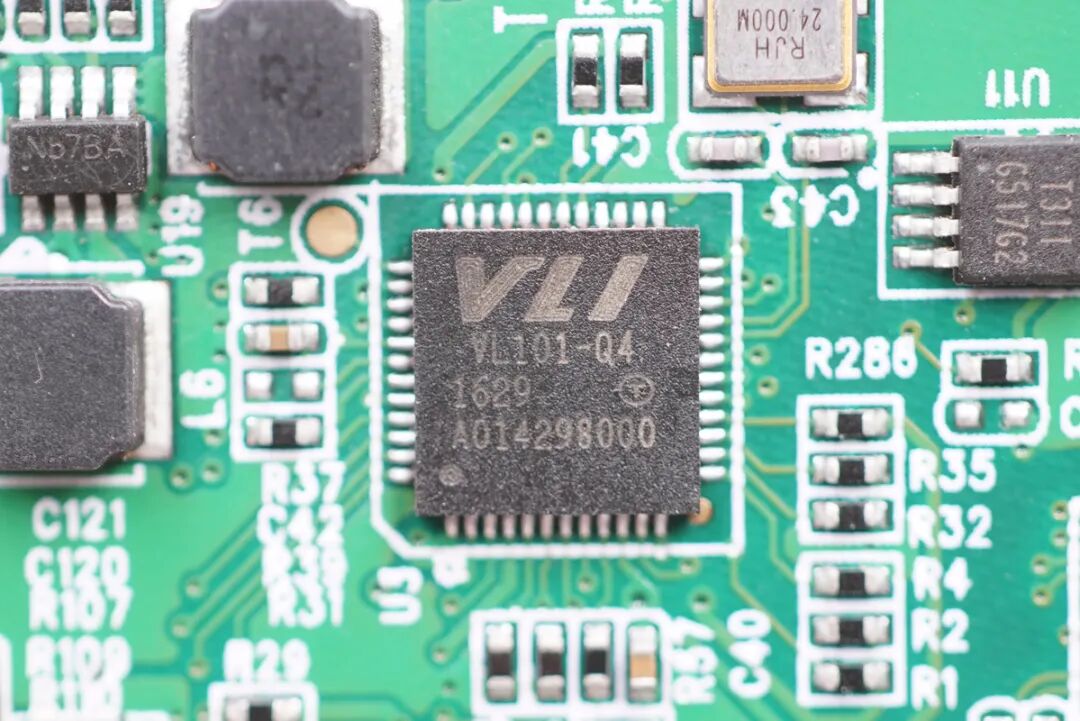

VIA威锋VL101-Q4，增强的DP交替模式芯片与Type-C接口控制器，用于DP Alt模式的视频输出。

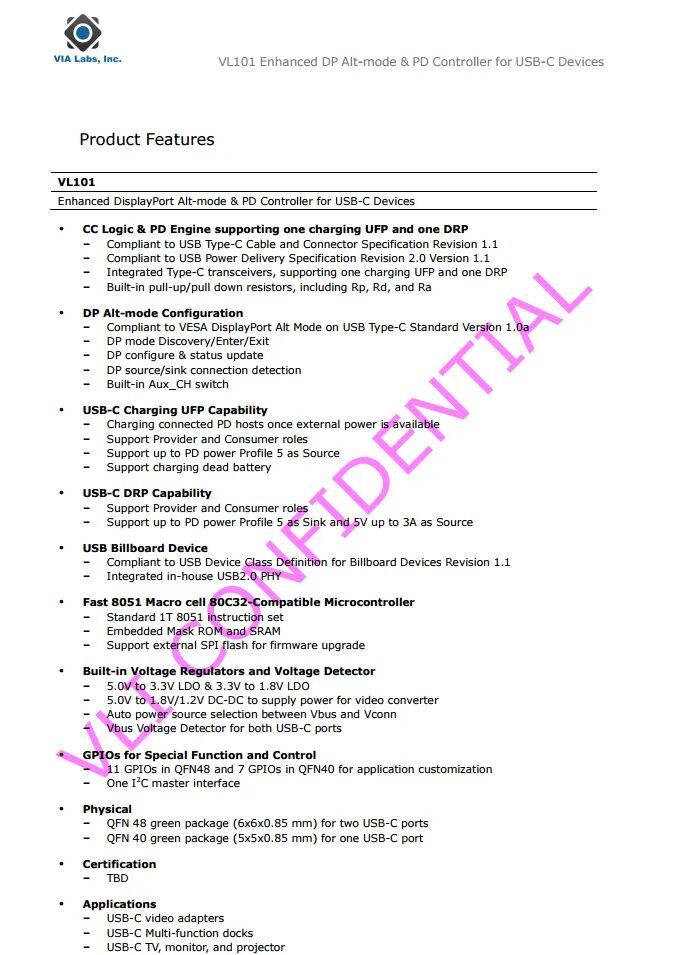

威锋VL101-Q4资料信息。

USB-A端口的过流保护IC。

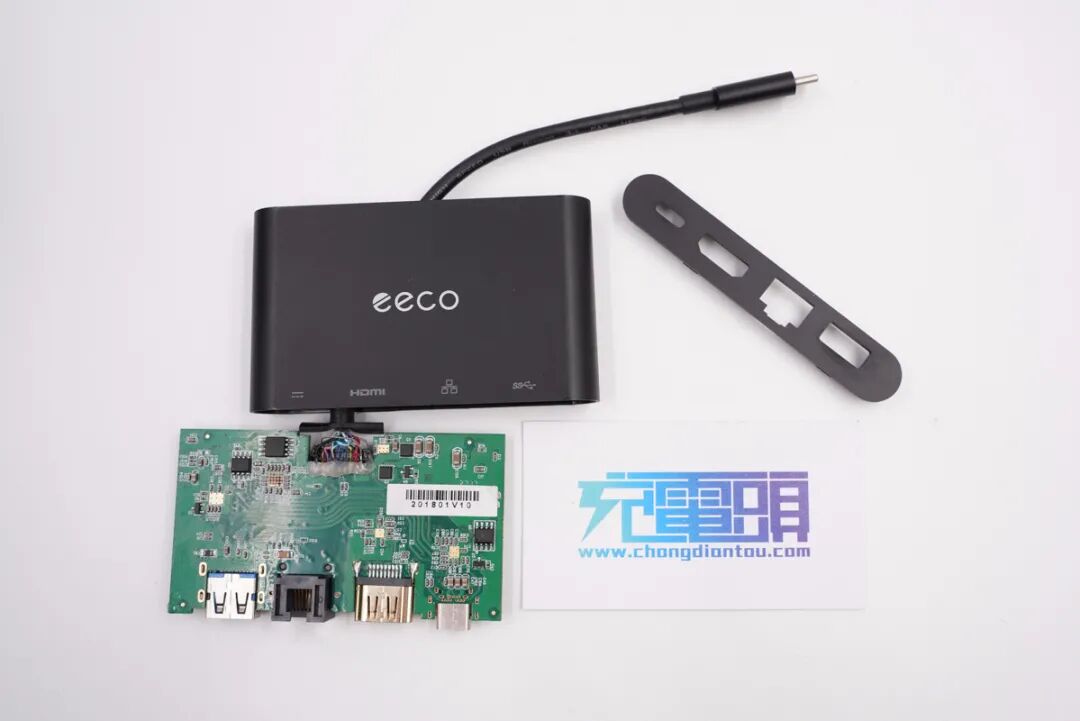

全部拆解完毕，来张全家福。

充电头网拆解总结

eeco 1A1C四合一多功能扩展坞自带USB-C线缆，机身壳哑光处理，两侧弧面设计使用不硌手。产品整体小巧扁平，不占用桌面空间。这款扩展坞集成了USB-C、USB-A、HDMI、RJ45四个使用最频繁的接口，满足日常办公的基本活动需求。

充电头网通过拆解发现，扩展坞内部采用了富鼎4435GYT、谱瑞PS176HDM DP转HDMI 转换芯片、瑞昱RTL8153网络桥接芯片、威锋VL813-Q7 USB3.0集线器芯片和VL101-Q4 DP切换芯片以及旺宏25L512E和MX25L1606E等多款业界知名厂家的芯片，用料扎实。

此外内部线芯注塑固定和保护；所有的接口均为沉板过孔焊接，不仅降低了产品的厚度而且增强牢固性；USB-C线缆抗弯折处理更耐用。
