拆解报告：索尼相机九款可充电电池
----- 充电头网拆解报告 第1560篇 -----
索尼相机闻名世界，因此相关第三方充电座以及电池等产品琳琅满目。最近充电头网收罗到了市面上包括品胜、沣标、绿巨能、绿联等品牌在内的九款电池，并进行拆解对比，一起来看看这些电池的内部设计做工，九款中是否有一款你正在使用呢？
一、索尼相机原装电池组FZ100
将电池盒拆开，电池槽中间设有定位板对电池进行固定，电池两端打胶处理。

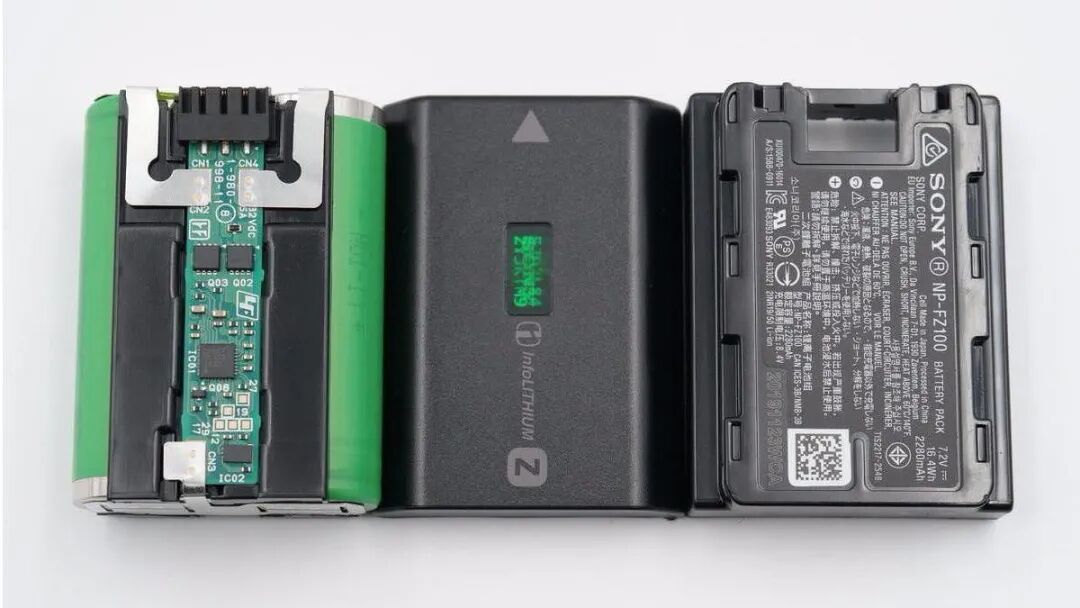

两颗电池另一面设有固定板，中间放置充放电控制电路板；电池盒正面设计有三角形箭头和infoLITHIUM字样，背面贴有规格参数贴纸
产品名称：锂离子电池组
型号：NP-FZ100
电池组规格：2280mAh/7.2V/16.4Wh
额定容量：2280mAh
充电限制电压：8.4V
产品2019年11月23日生产，并且已经通过了KC认证和PSE认证。

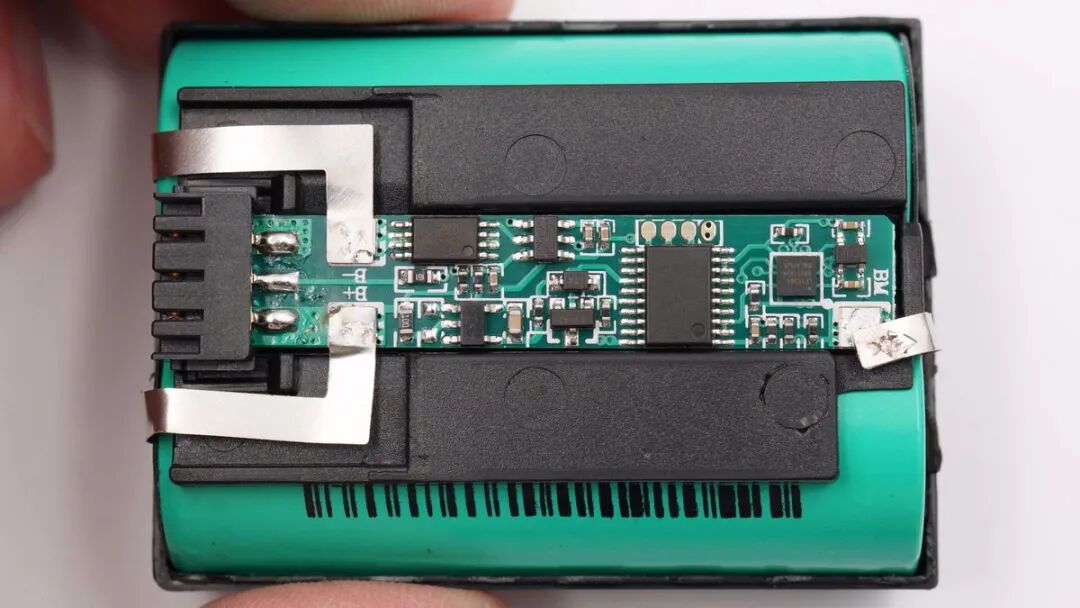

镍片和PCB板点焊连接，小板正面设有四颗芯片。

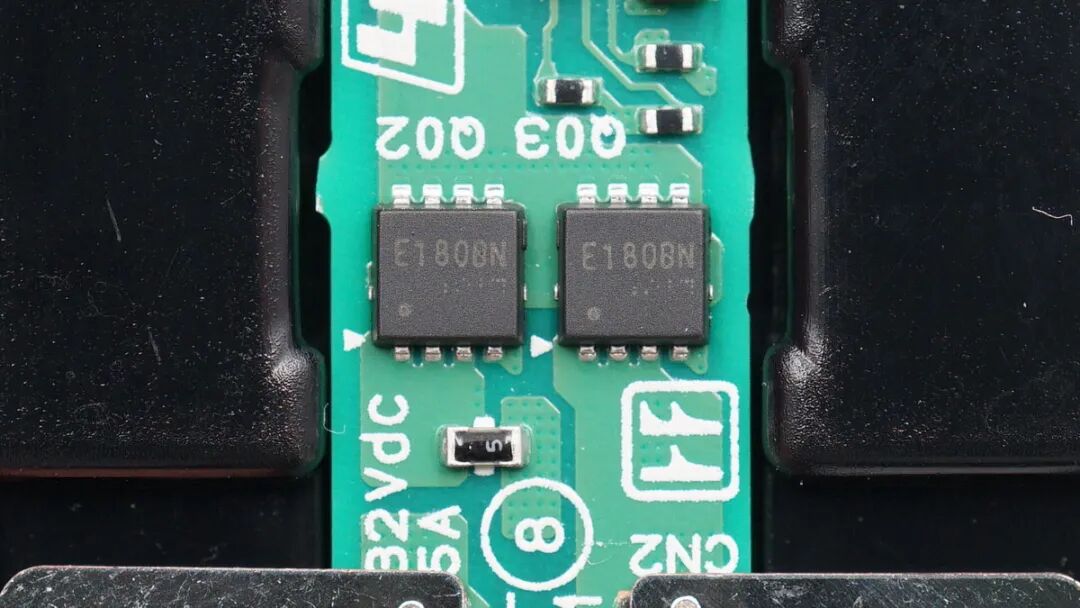

丝印E1800N。

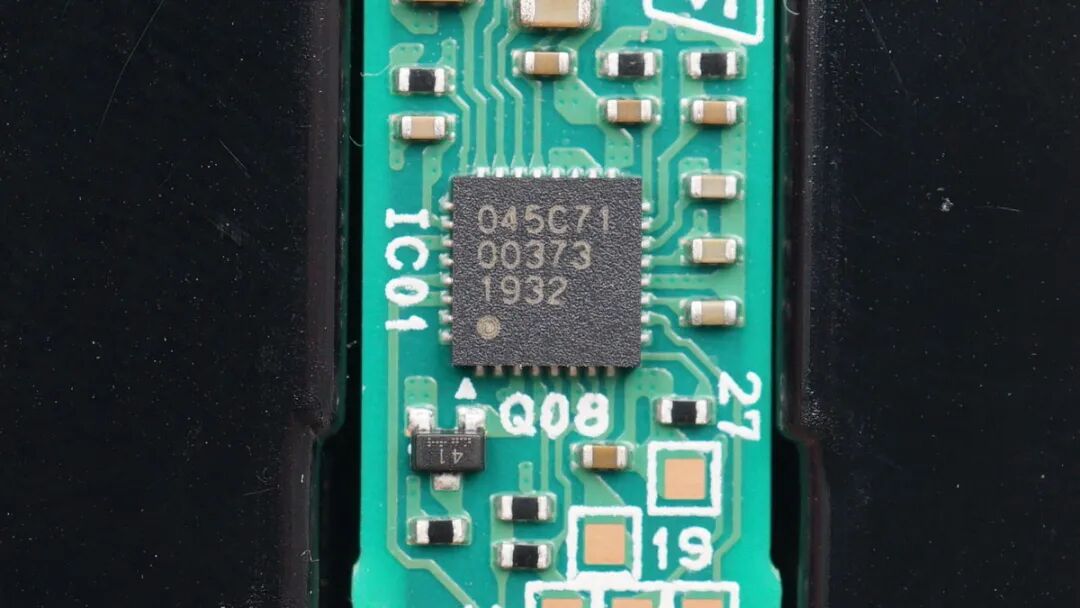

丝印045C71。

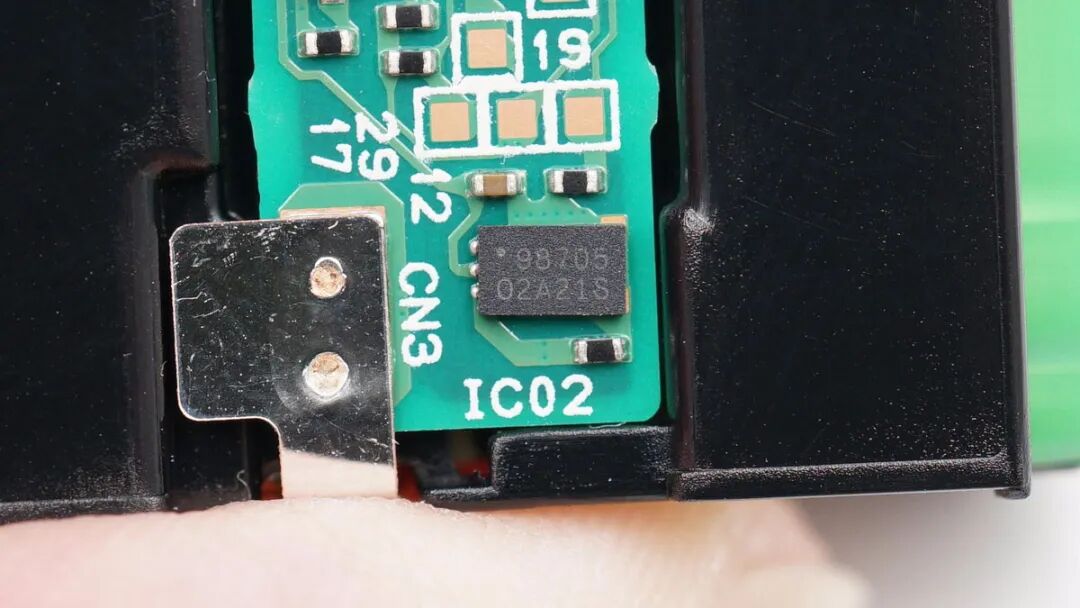

丝印98705。

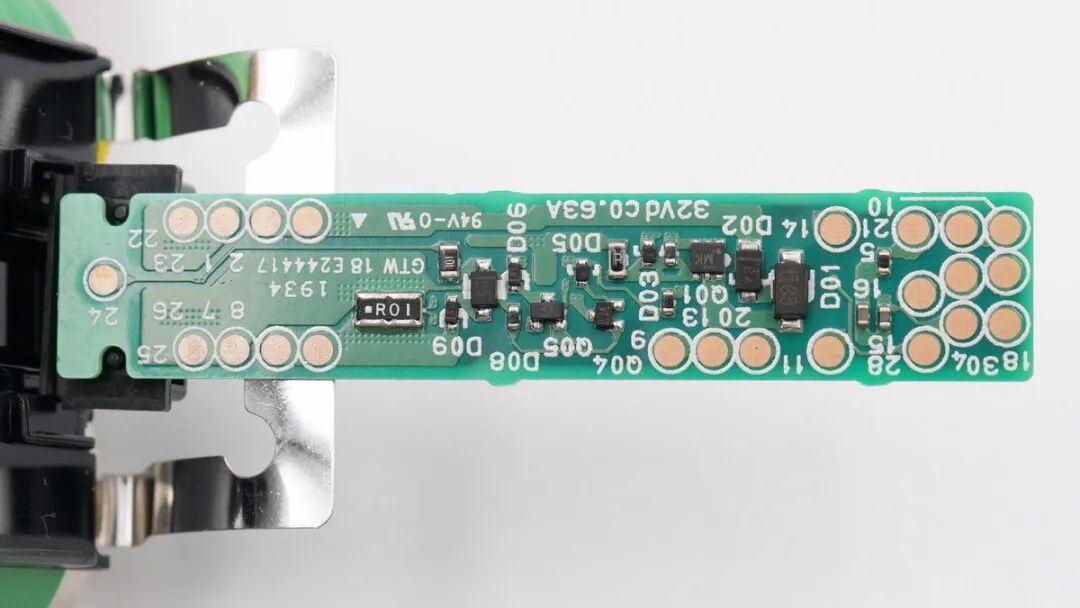

小板背面一览，焊接有多颗二极管。

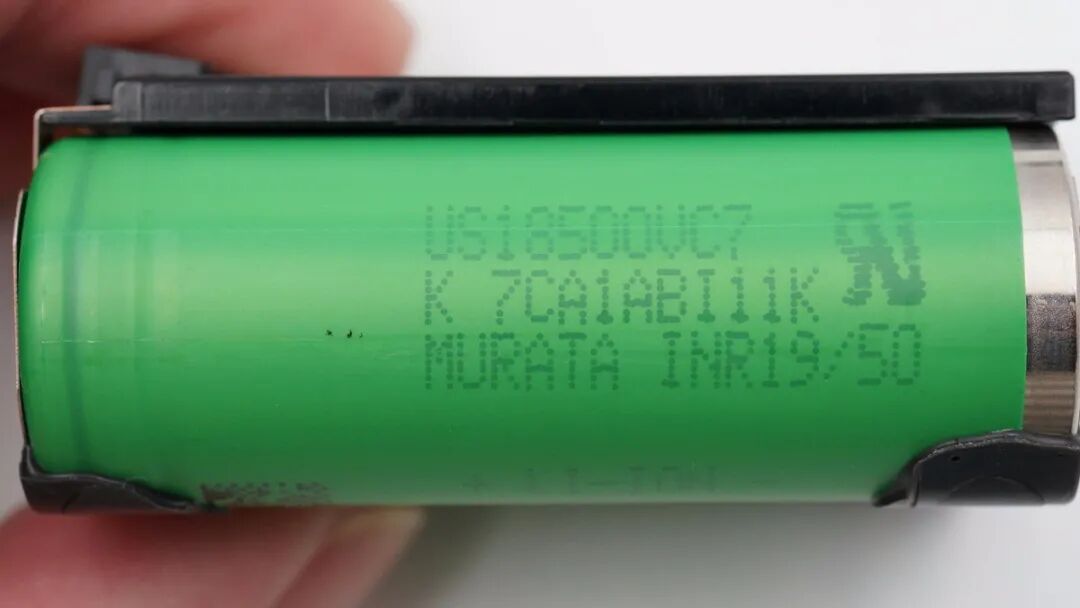

US18500电芯特写。
电芯一端特写，镍片点焊固定。

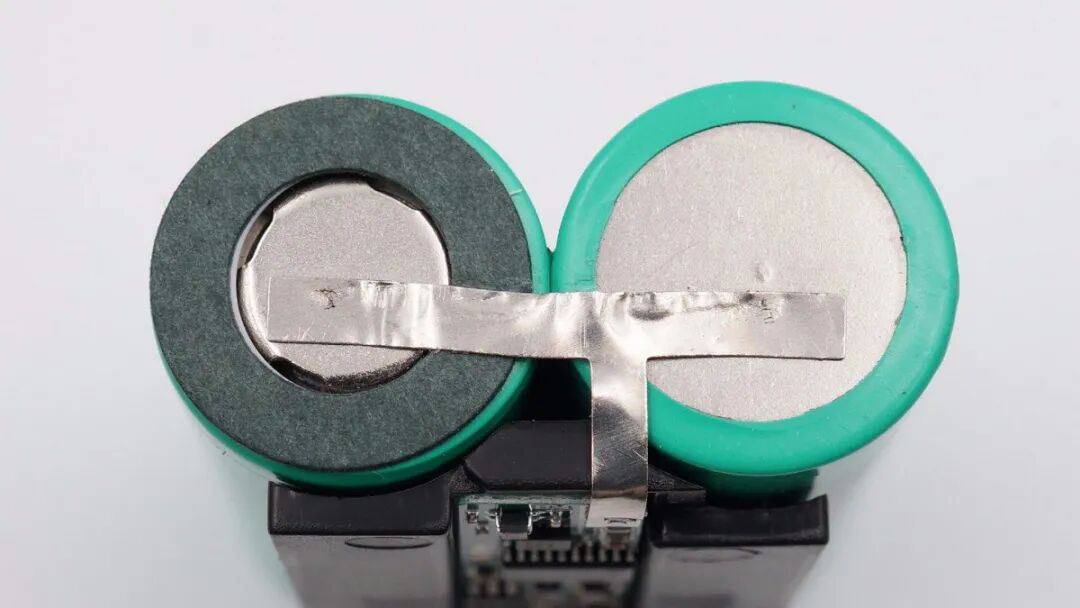

另一端一览，电池公共点连接采用一体化镍带点焊连接，2串结构。
二、TELESIN 锂离子电池组

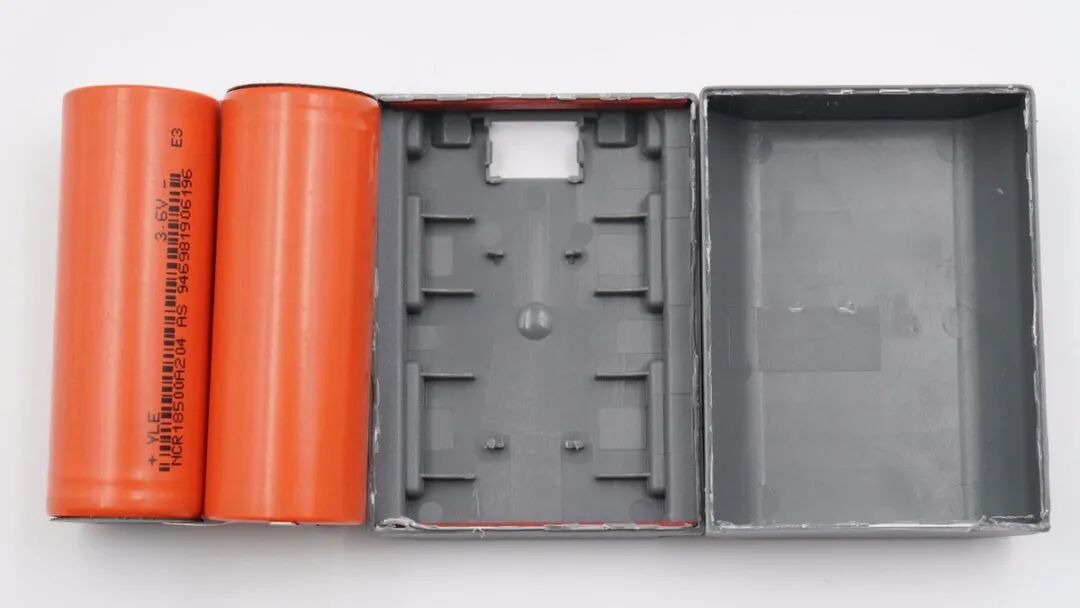

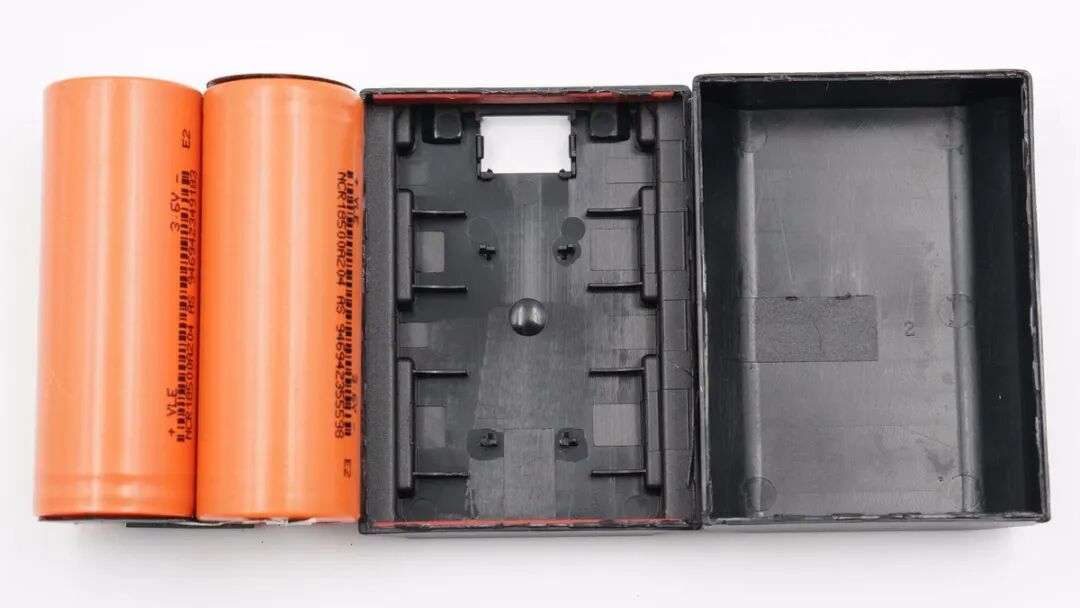

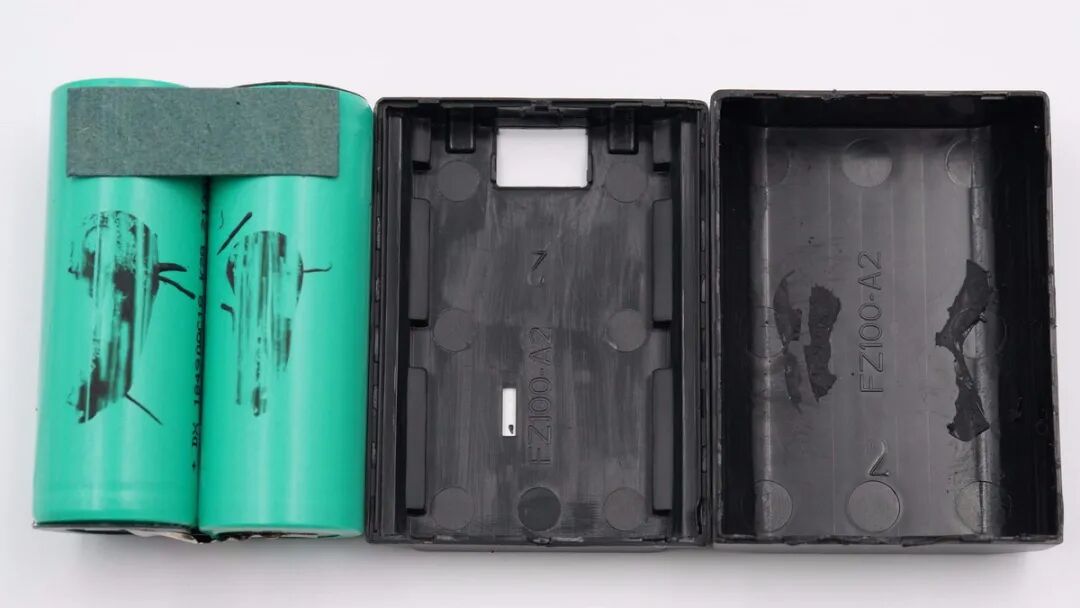

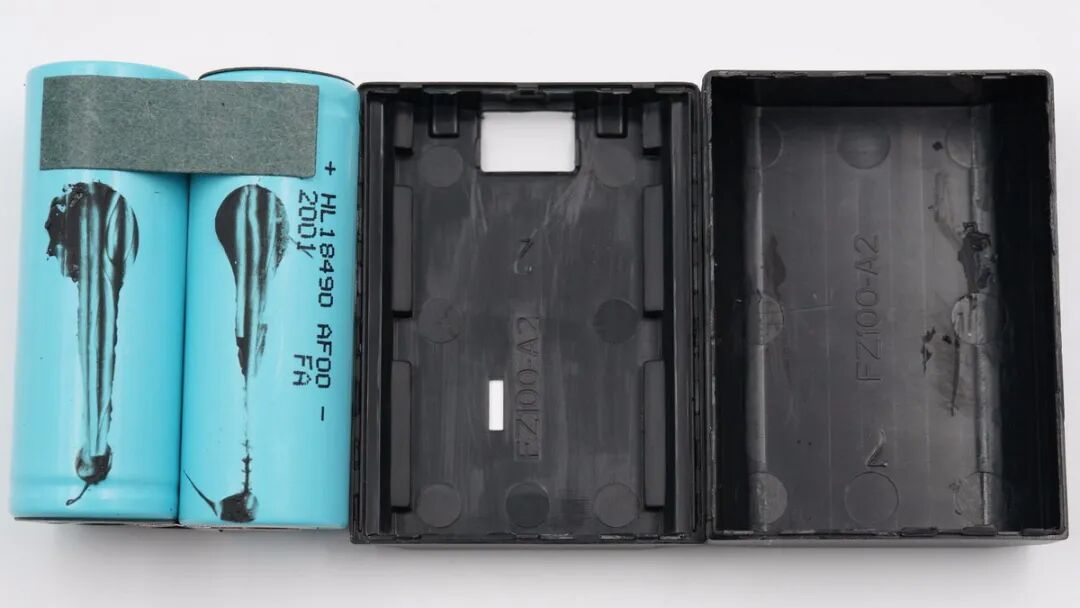

打开电池盒，两颗电池均打黑胶固定，其中一端还贴有青稞绝缘纸，塑料壳上有FZ100-A2字样。

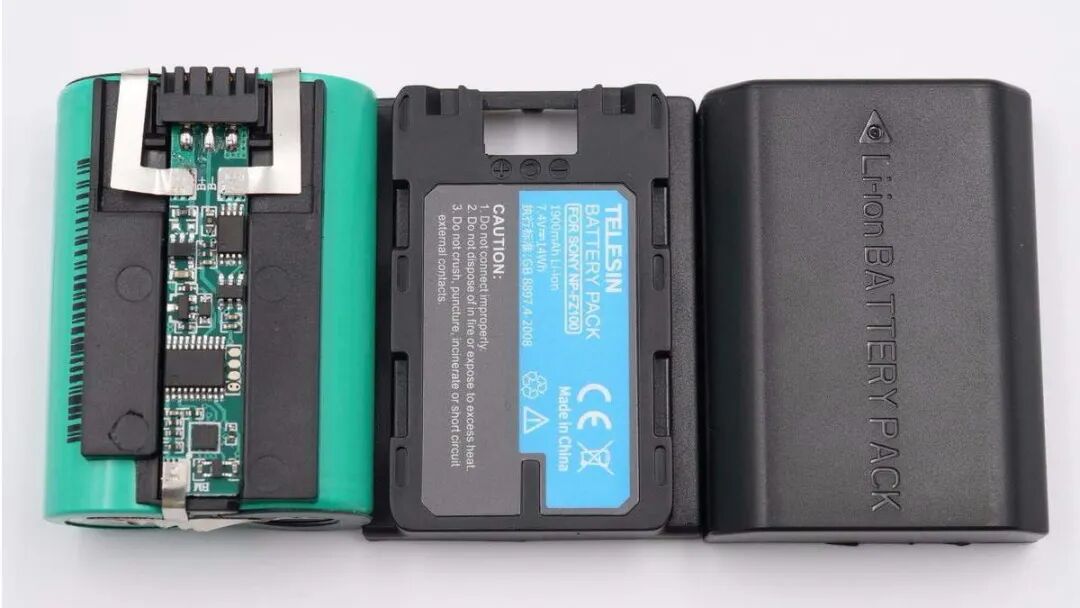

电池盒正面凹印Li-ion BATTERY PACK，背面贴有信息贴纸：TELESIN品牌，电池组参数为1900mAh/7.4V/14Wh，产品通过了CE认证。

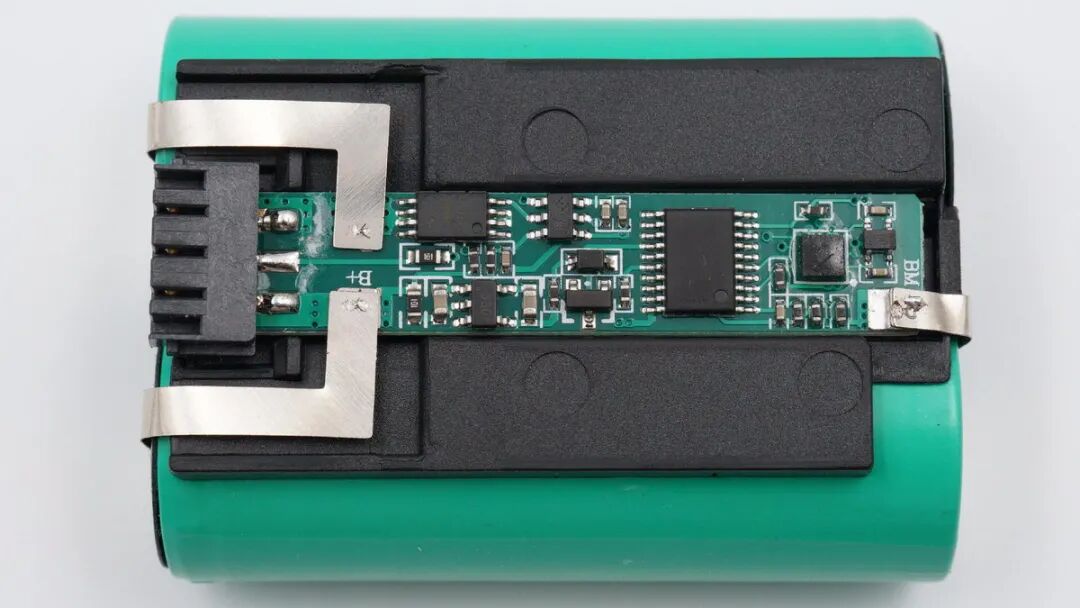

电池保护板固定在塑料槽中，塑料槽与外壳形状对应。
精工 S812系列稳压管。

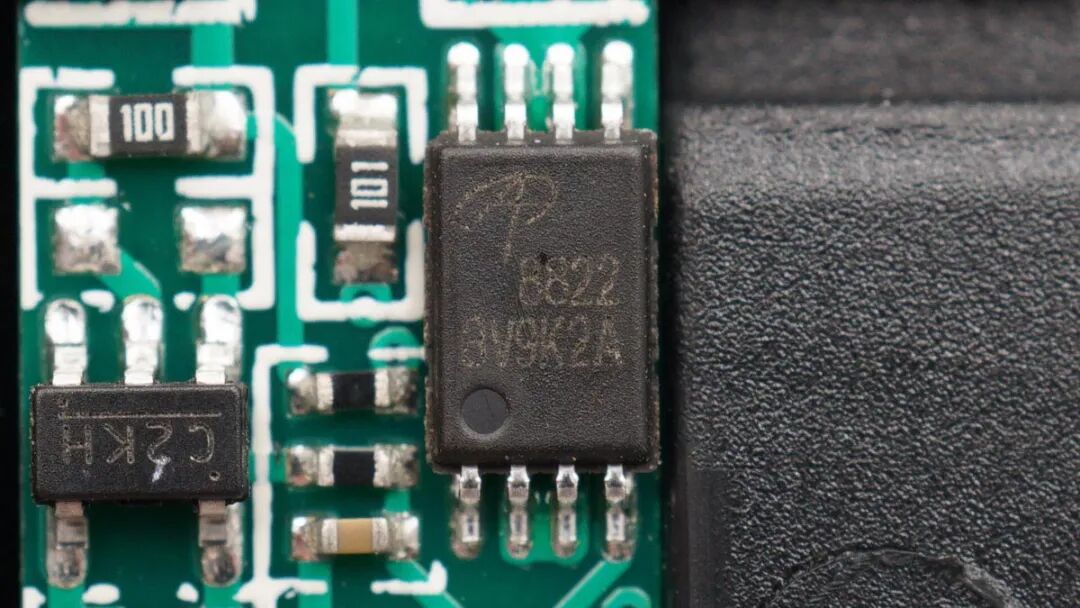

AOS万代AO8822双NMOS，耐压20V，电池保护管。

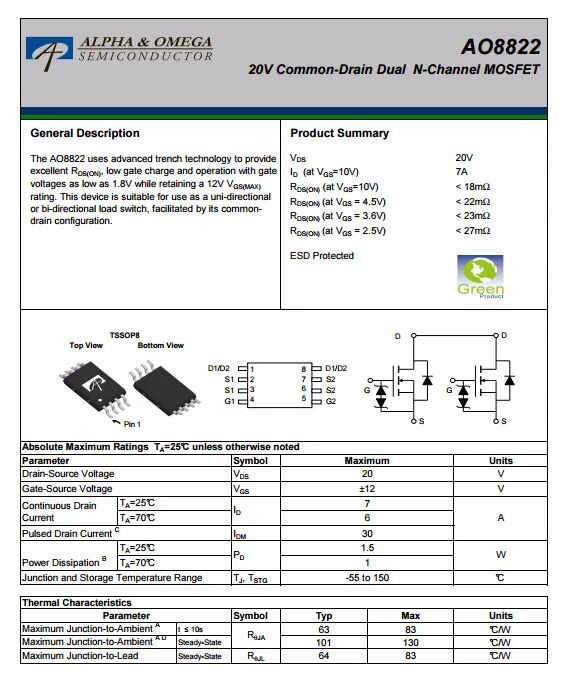

AOS AO8822资料信息。
HYCON宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。

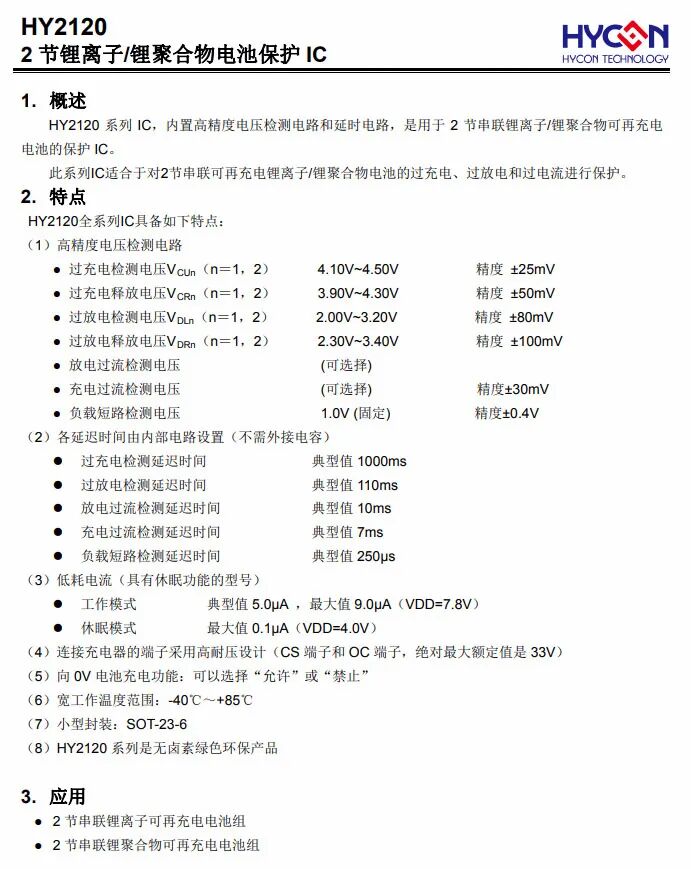

HYCON HY2120 详细资料。

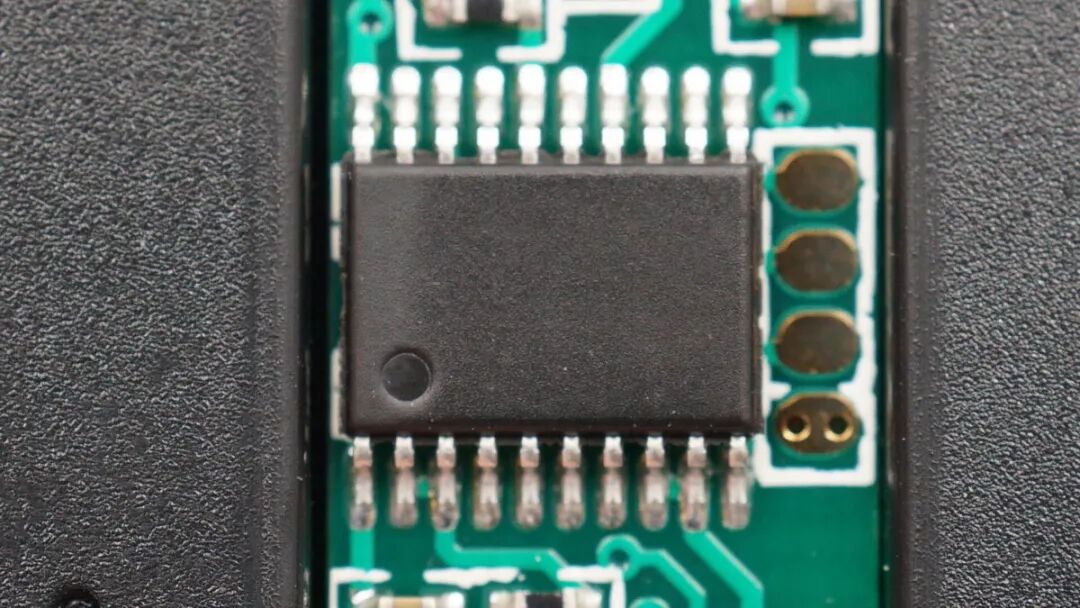

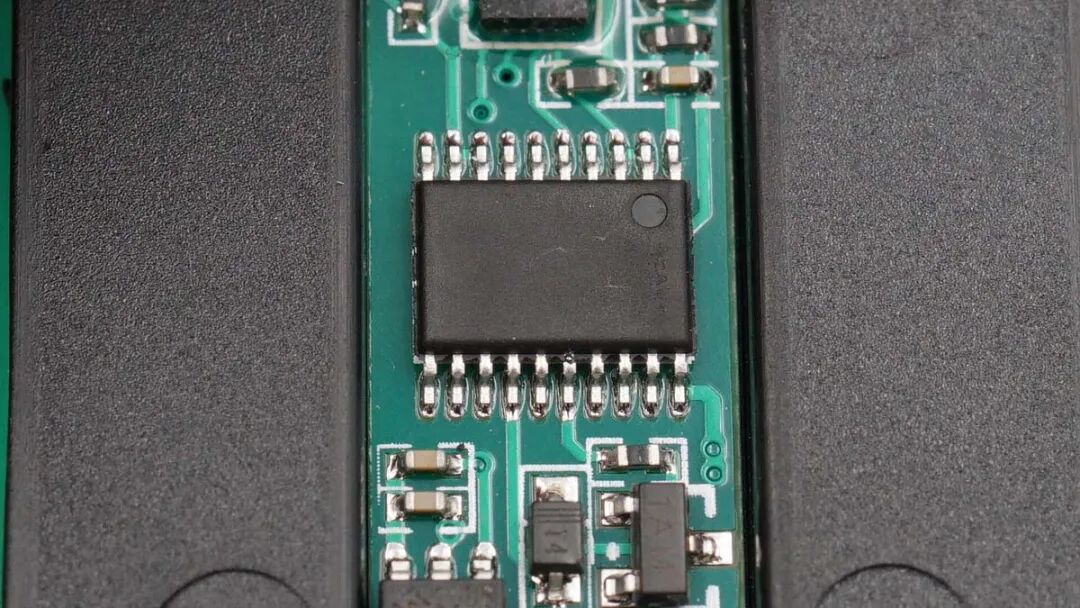

一颗无标单片机，用于采集电池电压，通过ADC转换成数字量输出。

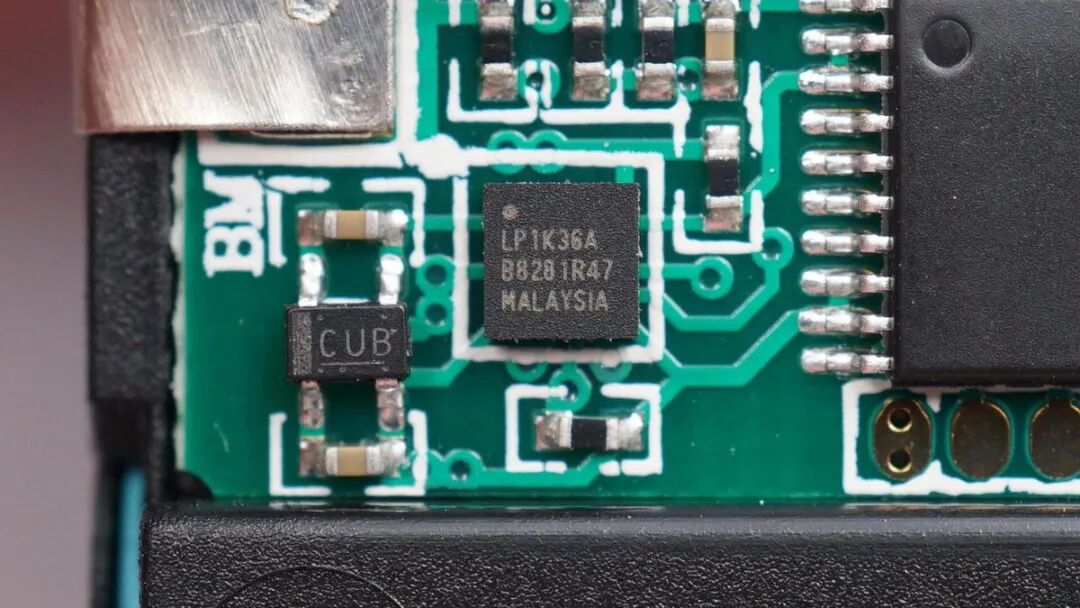

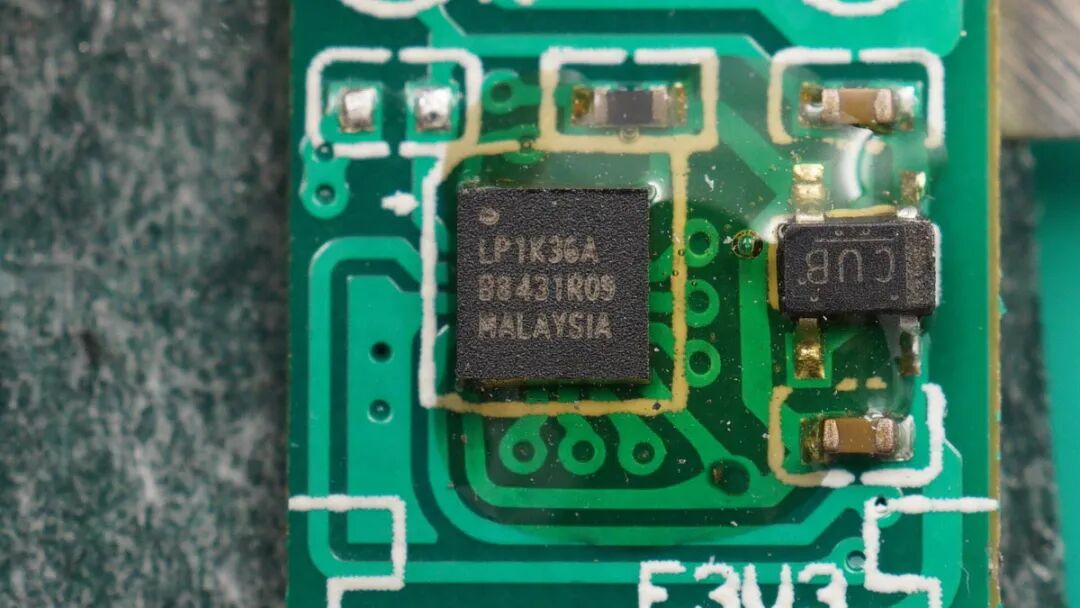

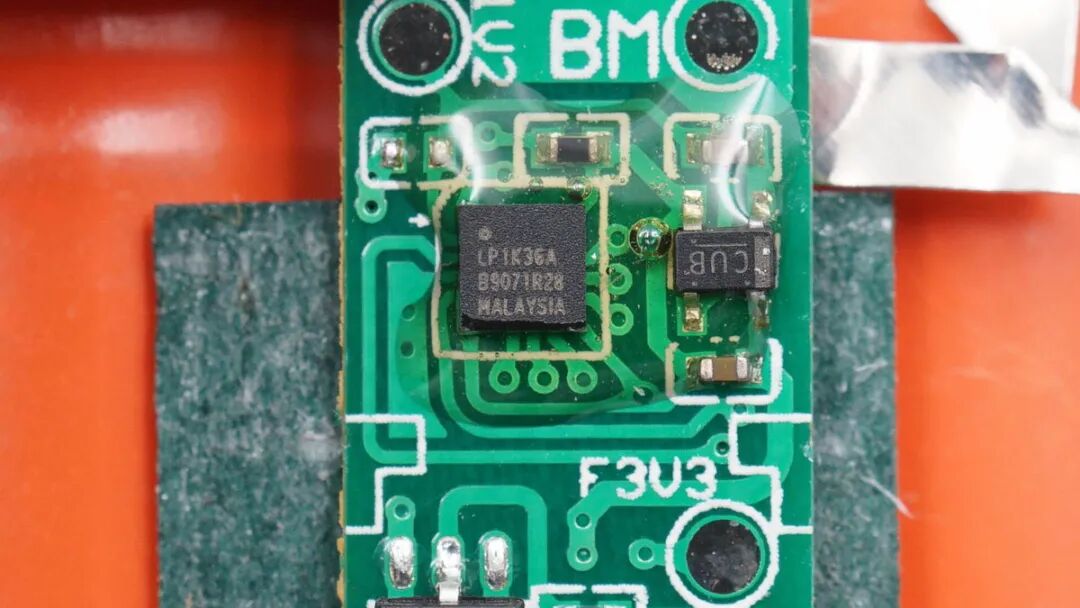

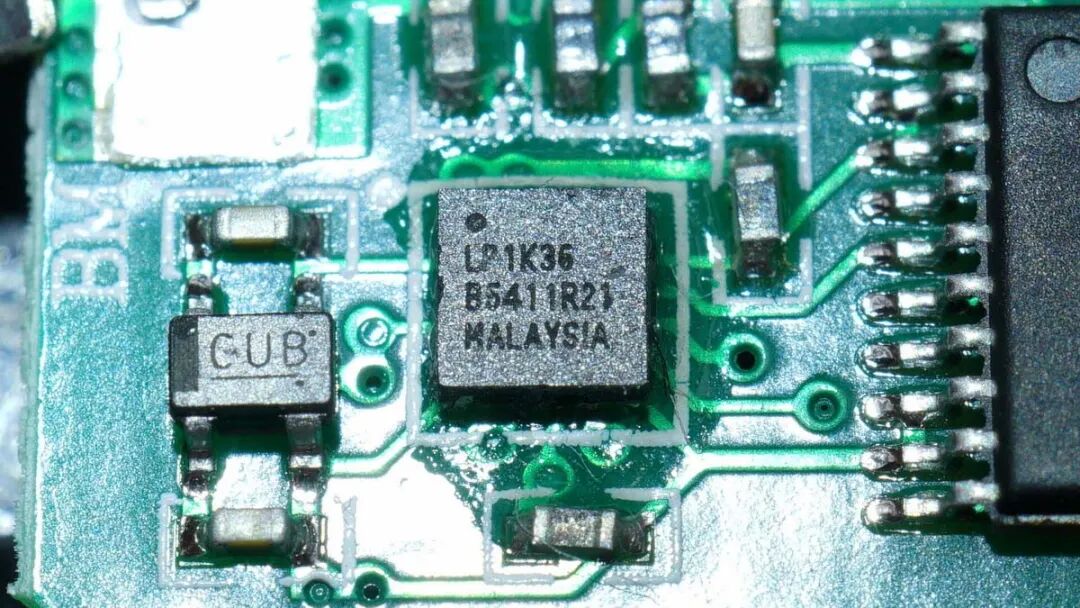

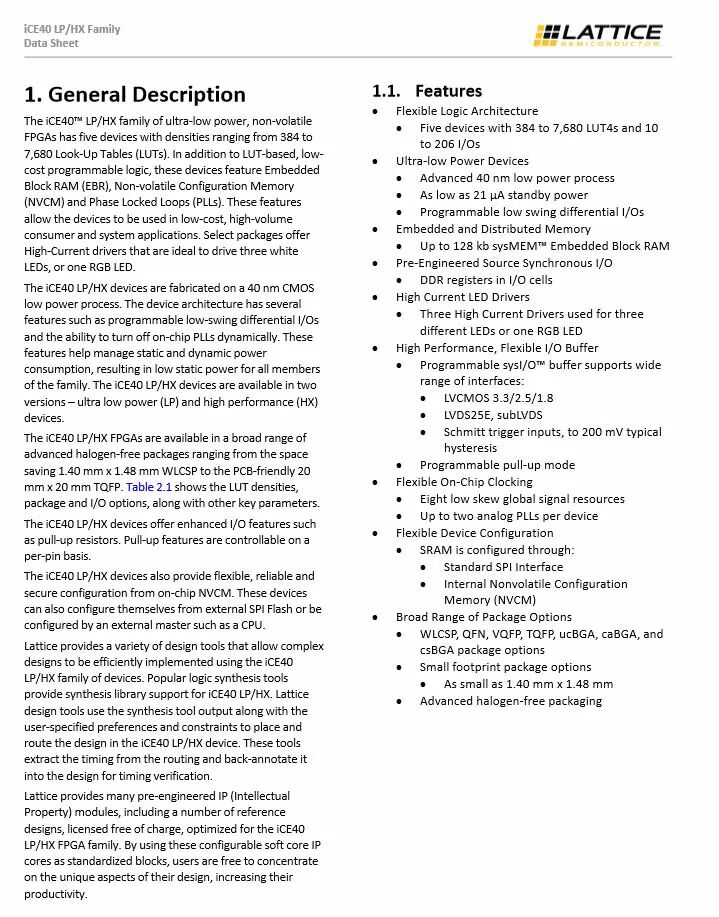

LATTICE ICE40LP1K，超低功耗可编程门阵列，配合无标单片机的电量数据，模拟原装电池内部的计量IC与相机通信传输认证信息，报告电池电量，左侧是为FPGA供电的稳压IC。
LATTICE ICE40LP1K资料信息。

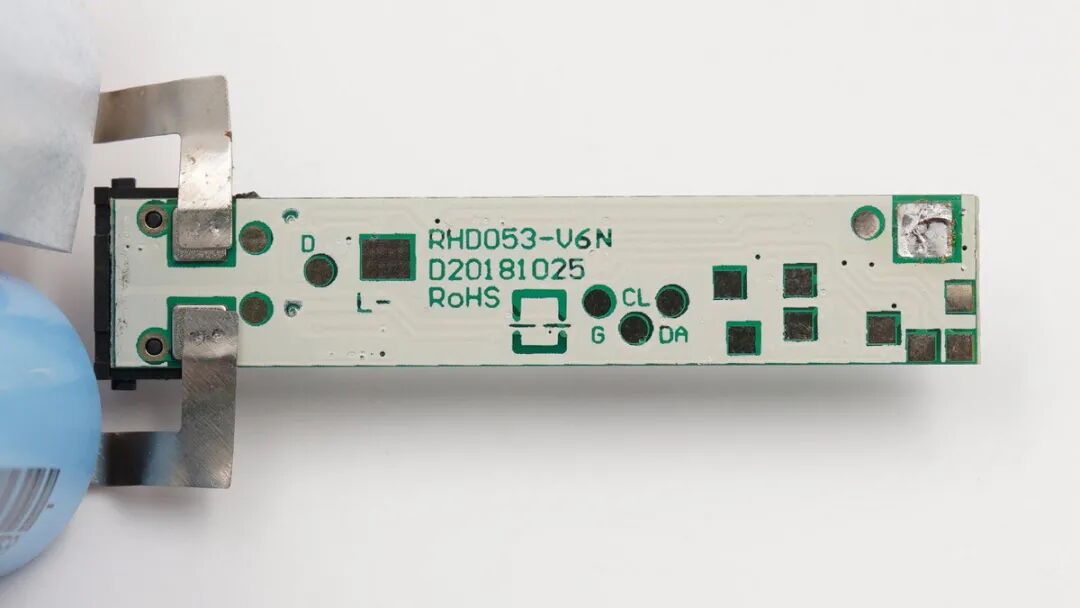

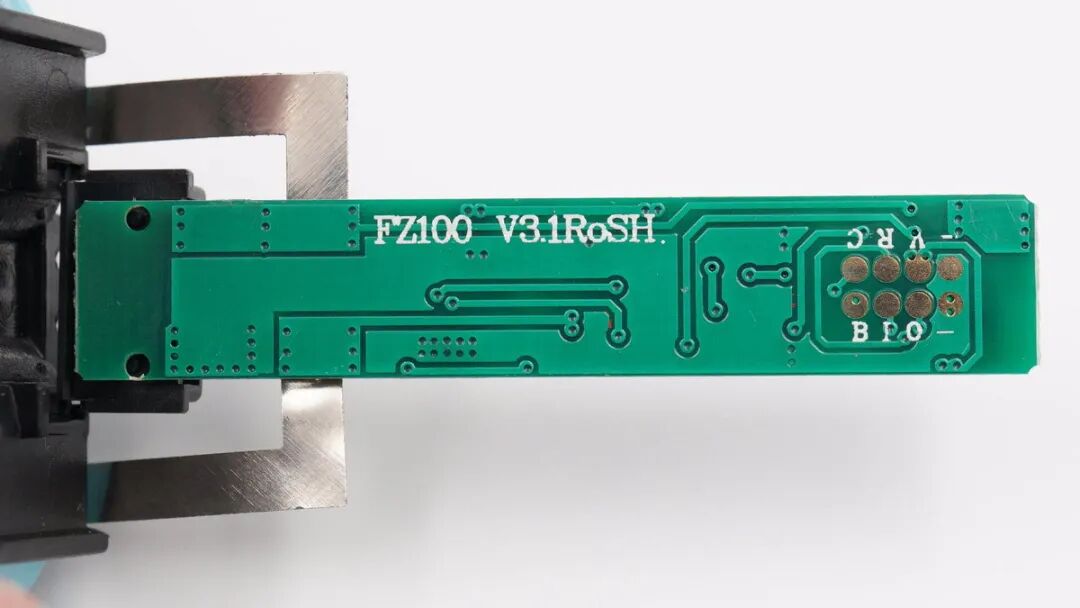

保护板背面有固件刷写端子。

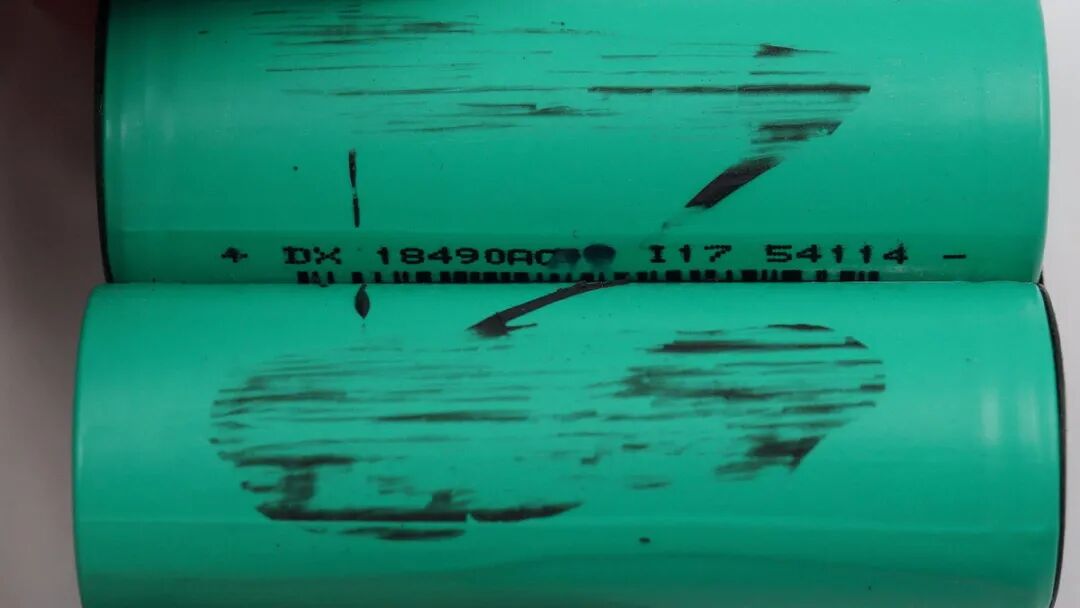

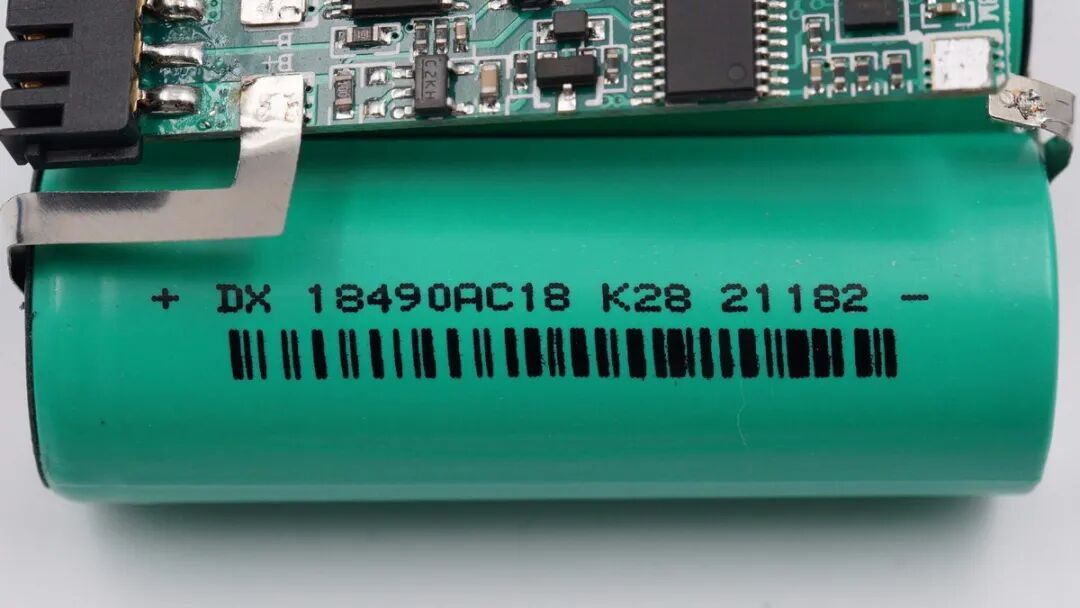

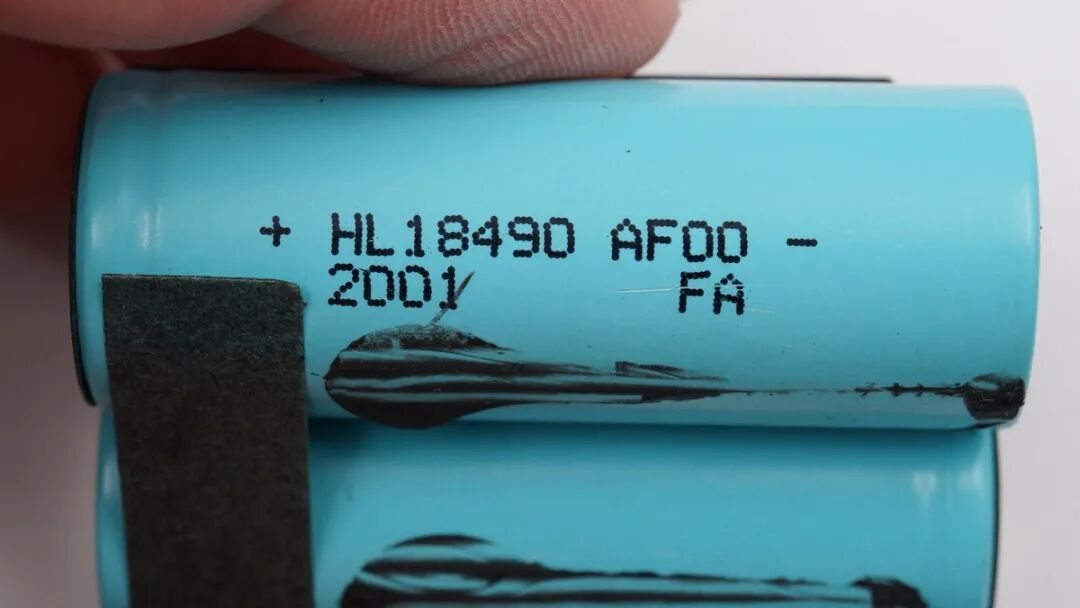

电池特写，18490尺寸电芯。

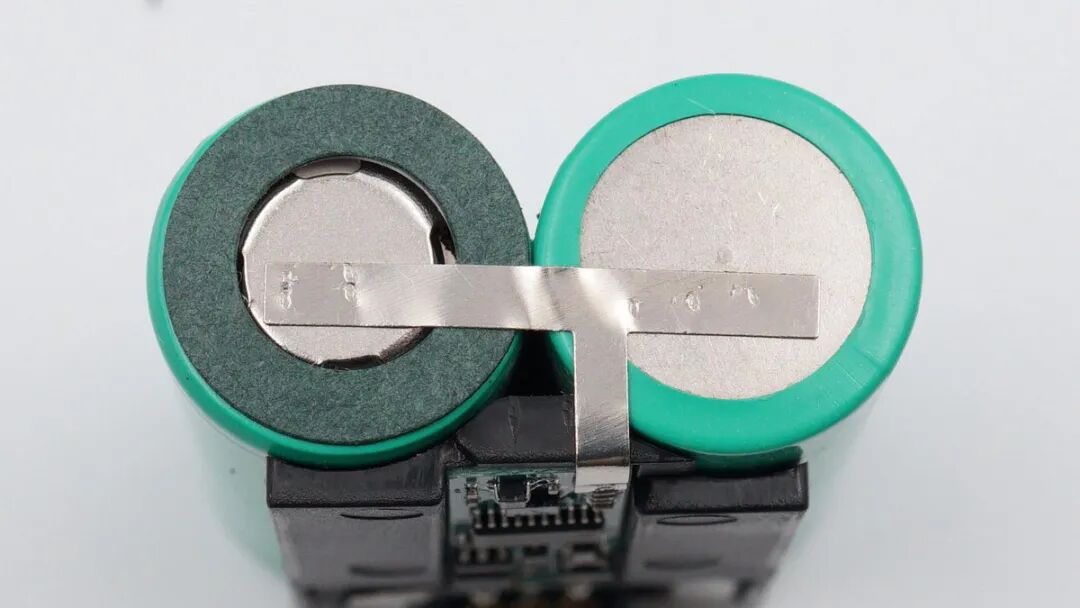

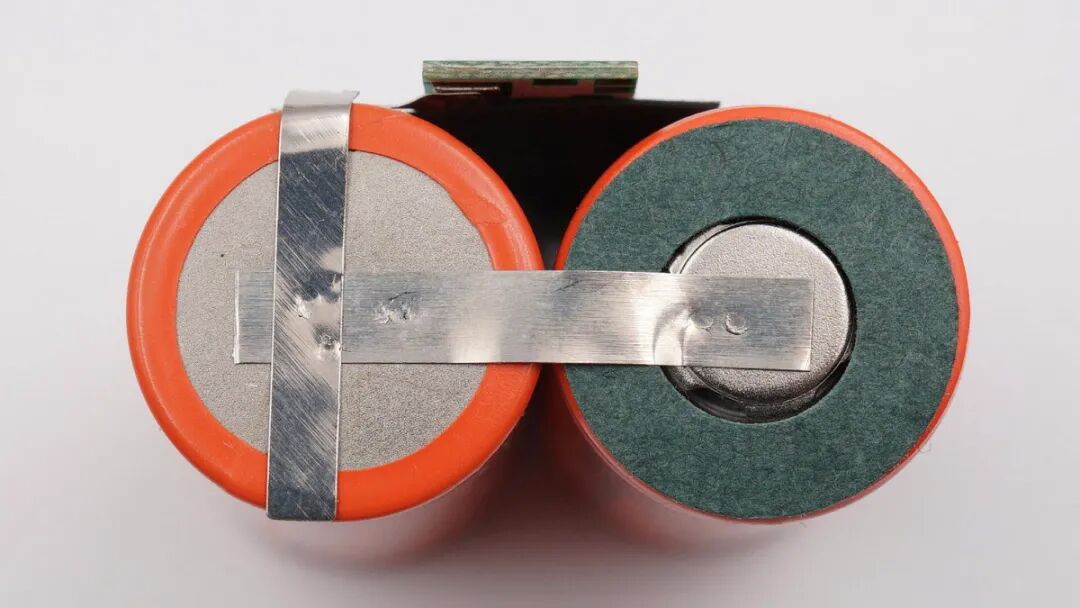

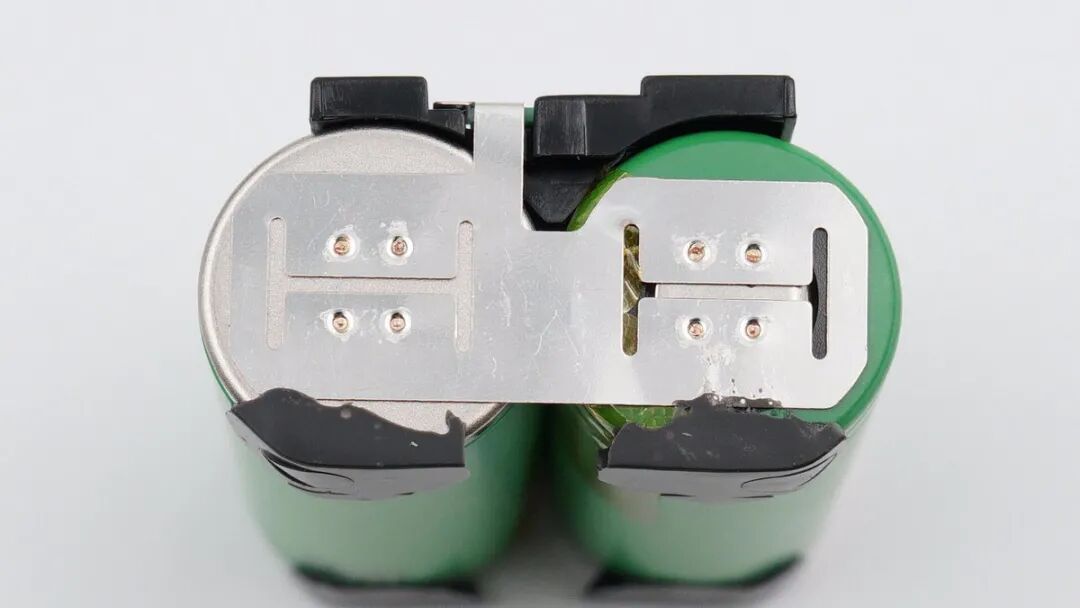

电池公共点连接采用一体化镍带点焊连接，2串结构。

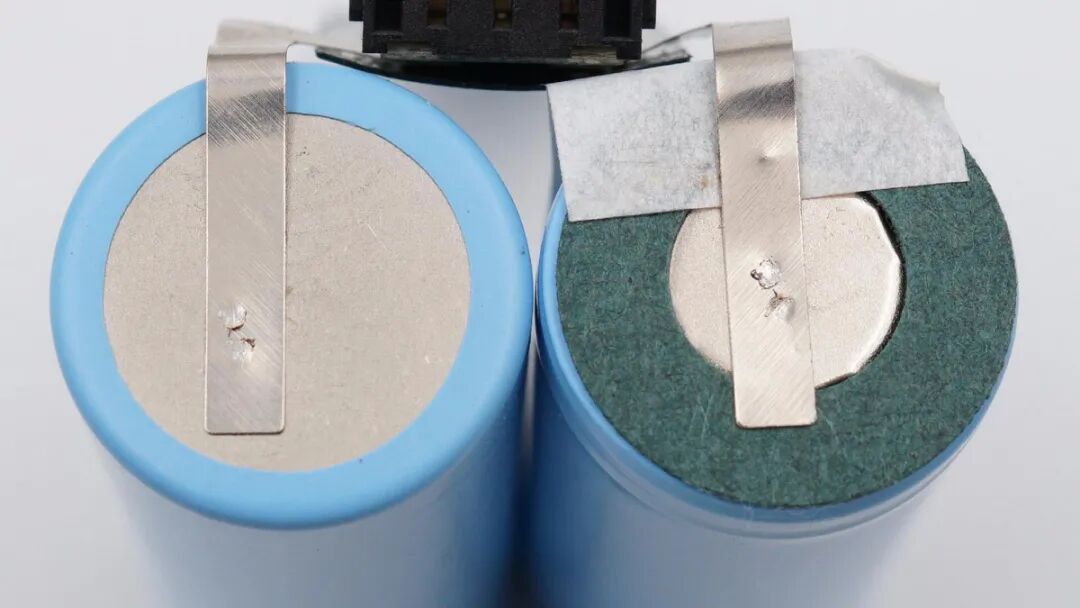

电池正负极点焊，电池正极均正确使用青稞纸绝缘。
三、JJC 电池B-NPFZ100

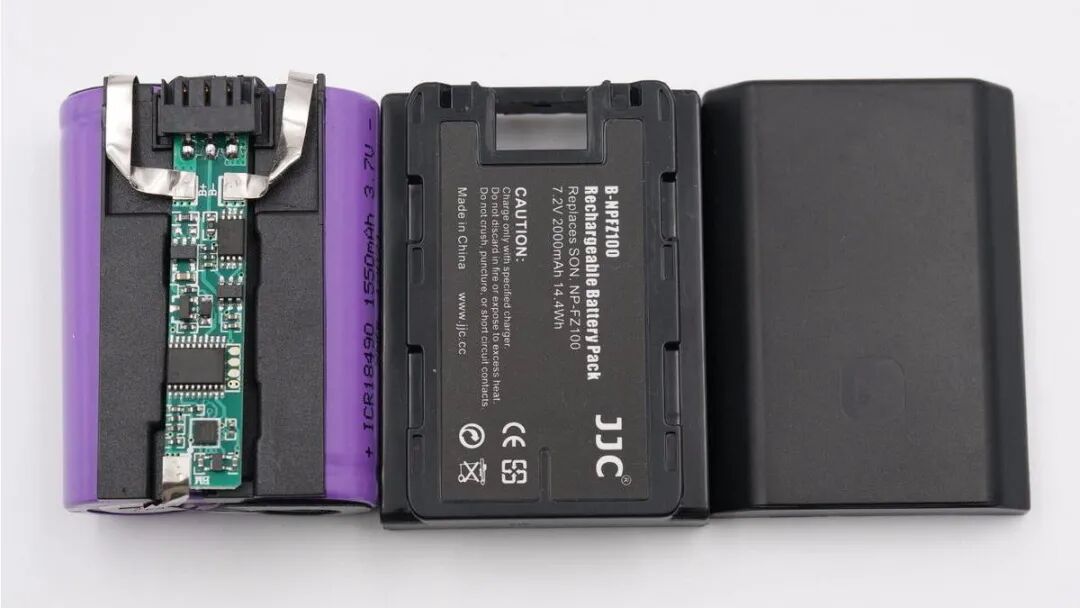

将电池盒拆开，机身壳上设有充电窗口，电芯一端粘贴青稞绝缘纸。
两颗电池另一面设有固定板，中间放置充放电控制电路板；电池盒上标注有规格参数信息
型号：B-NPFZ100
电池组规格：2000mAh/7.2V/14.4Wh
产品已经通过了CE认证。
PCB板输入端三个焊点饱满，和电池通过镍片点焊连接。
丝印C2KF，精工 S812系列稳压管。

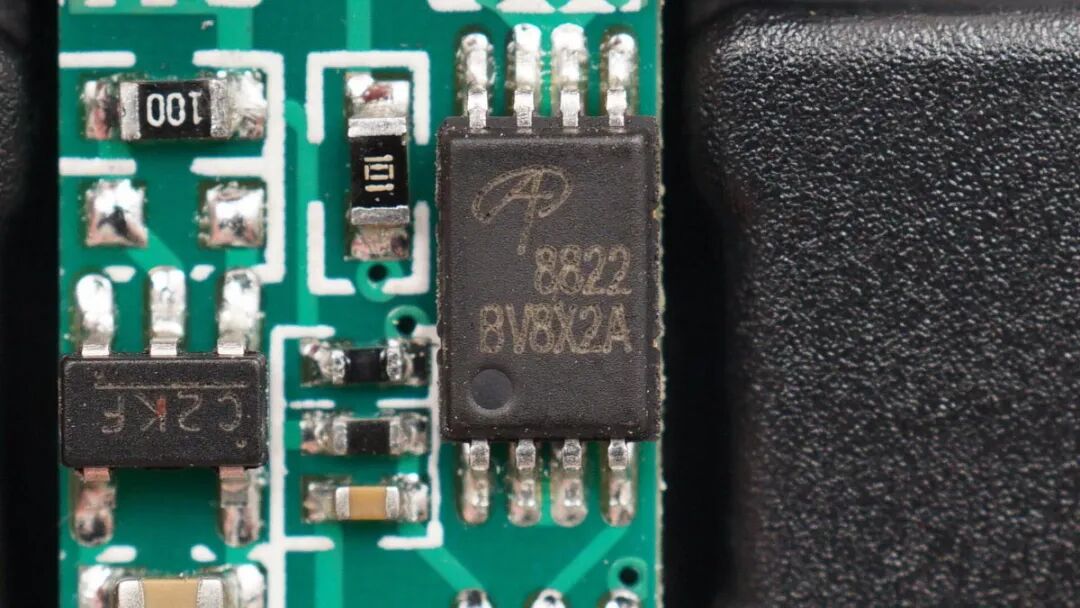

AOS万代AO8822双NMOS，耐压20V，电池保护管。

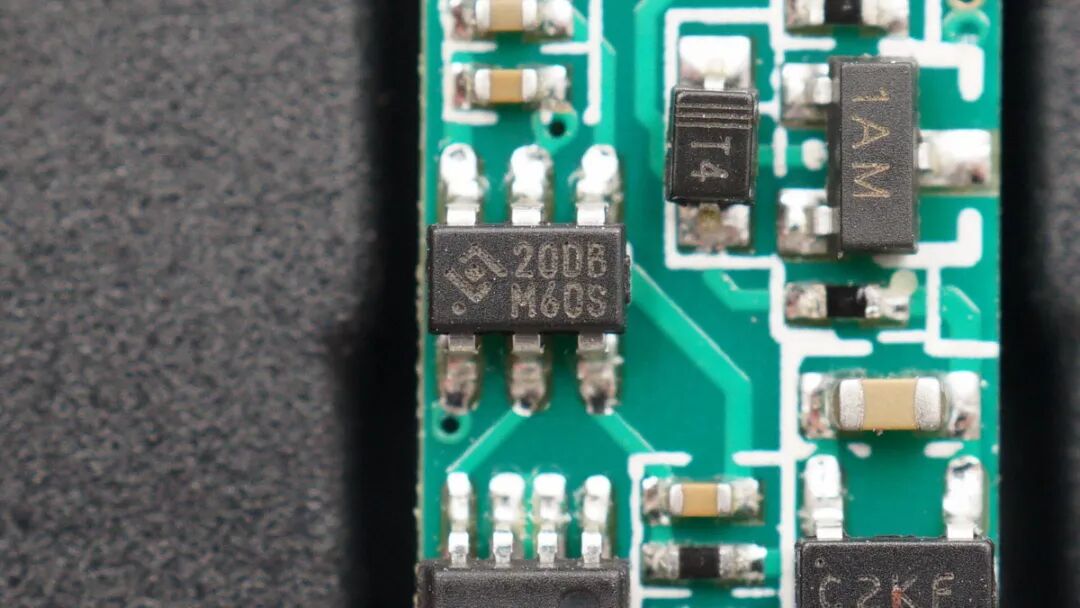

宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。

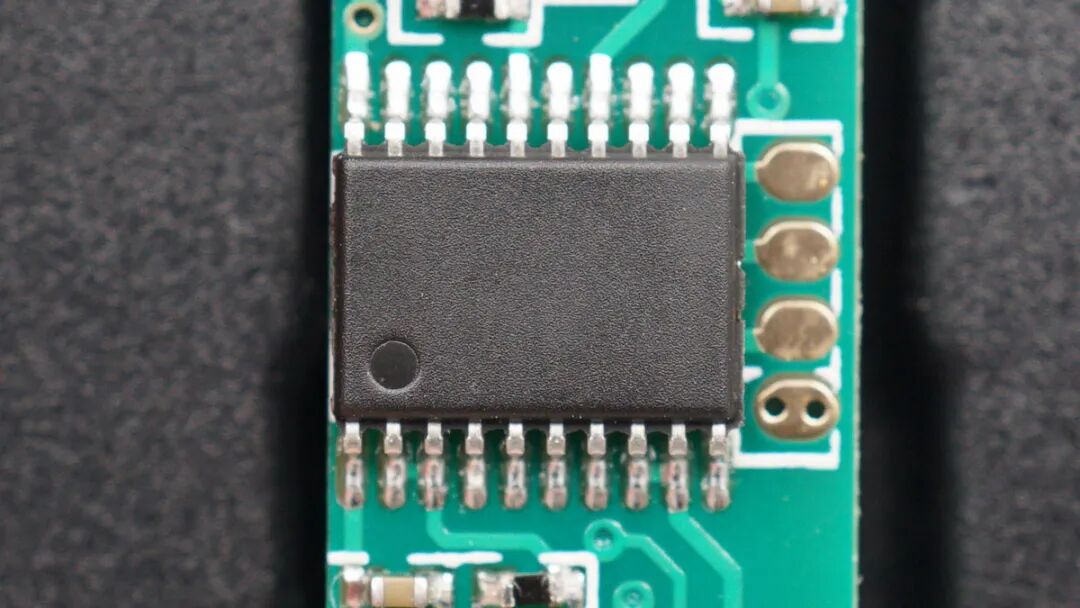

无标单片机，用于采集电池电压，通过ADC转换成数字量输出。
LATTICE ICE40LP1K，左侧是为FPGA供电的稳压IC。

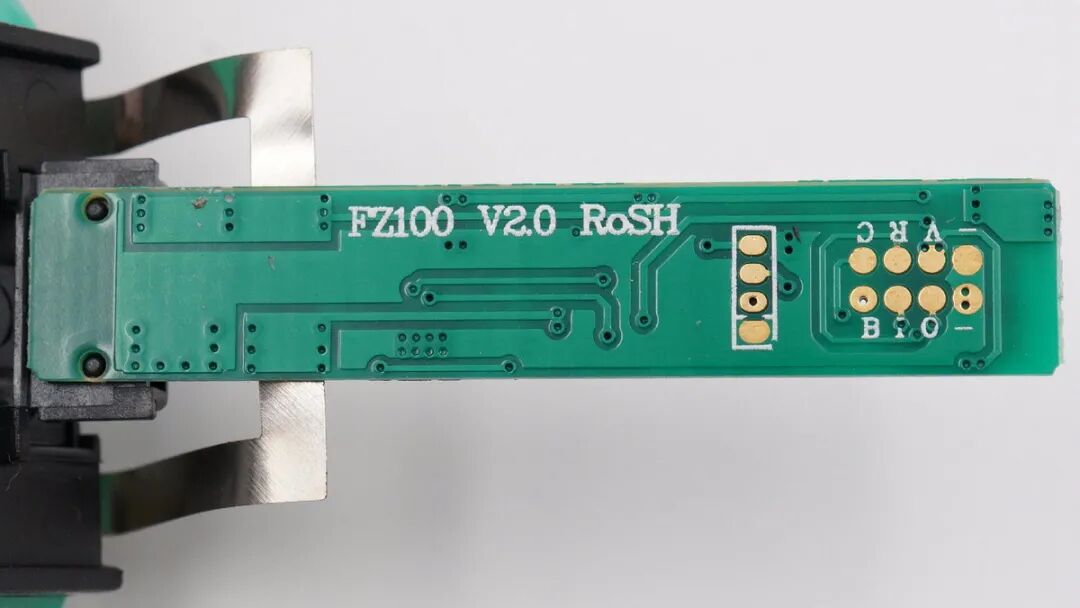

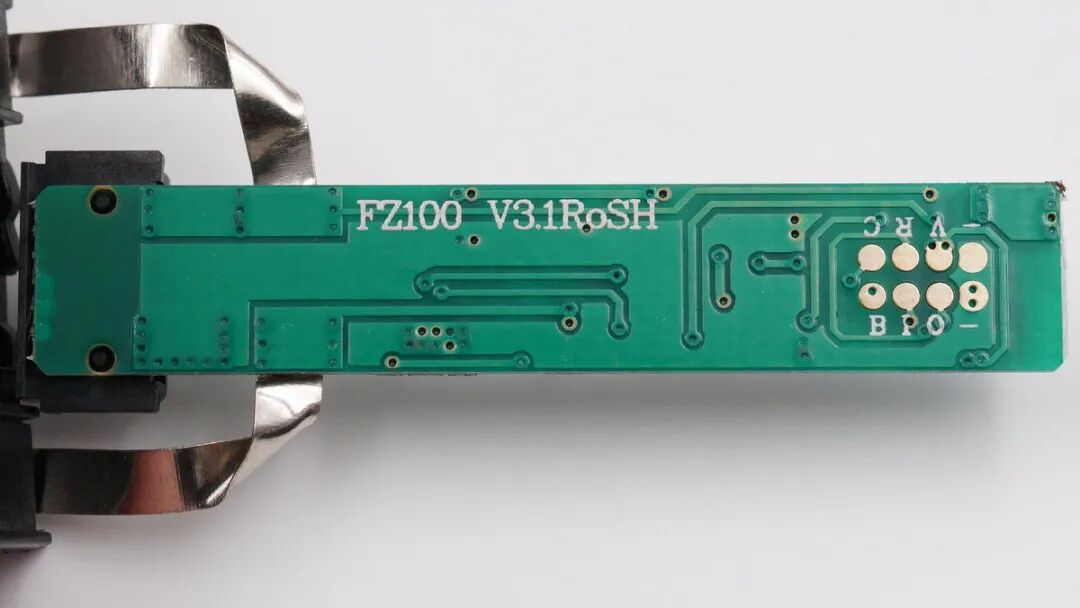

保护板背面有固件刷写端子。

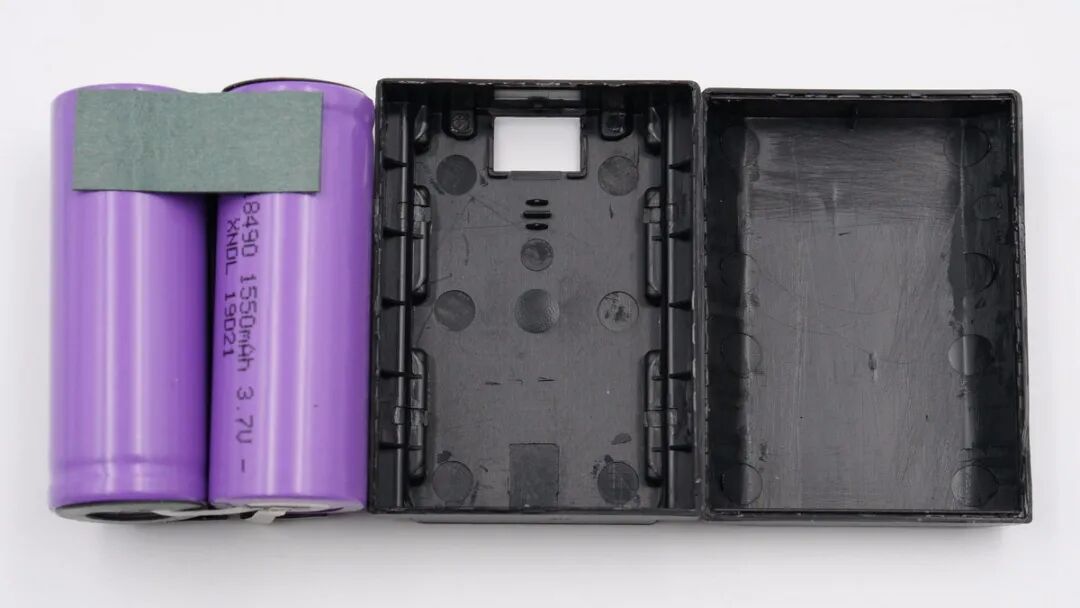

电芯特写，18490尺寸电芯，规格为1550mAh/3.7V。

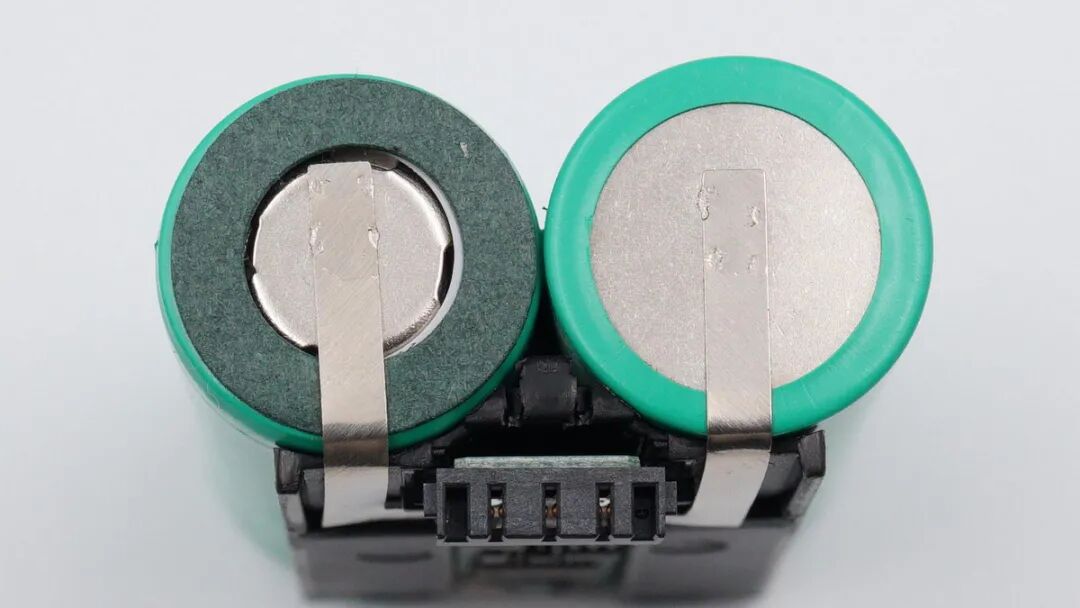

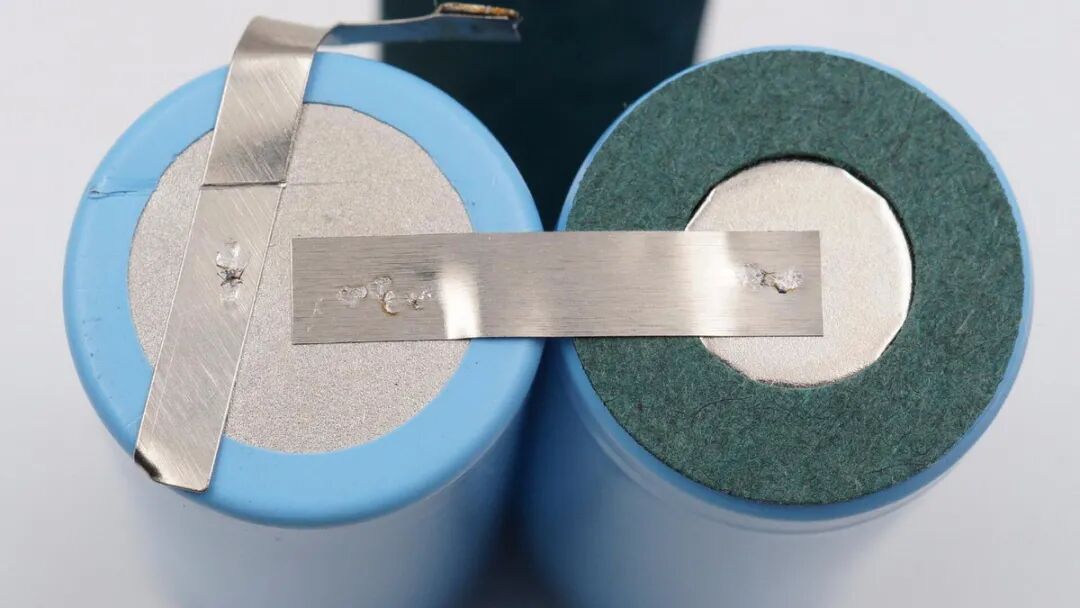

电池一端特写，镍片点焊，正极贴有青稞绝缘纸。

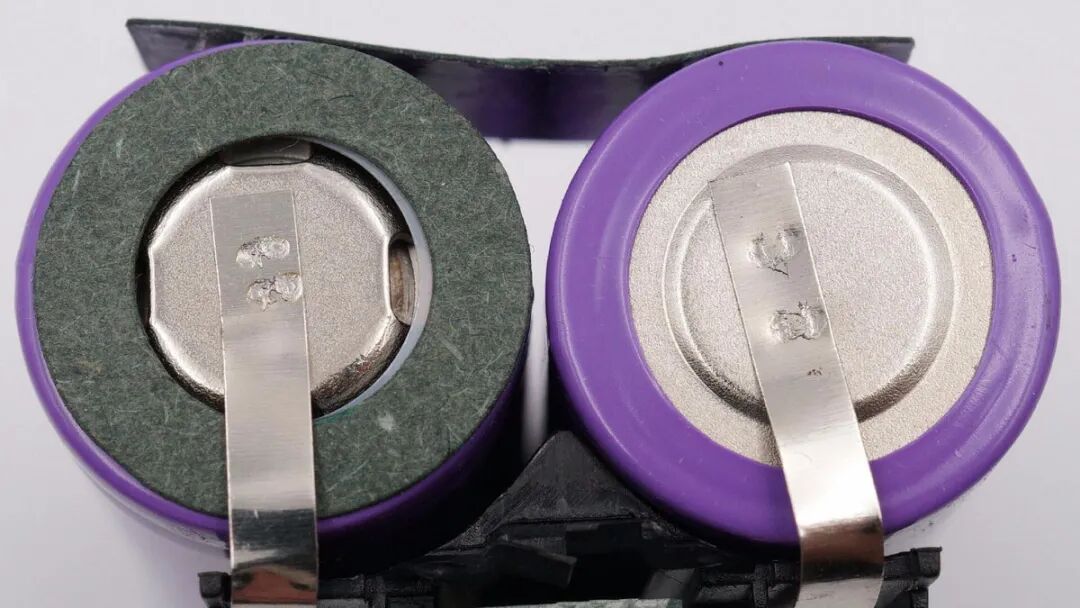

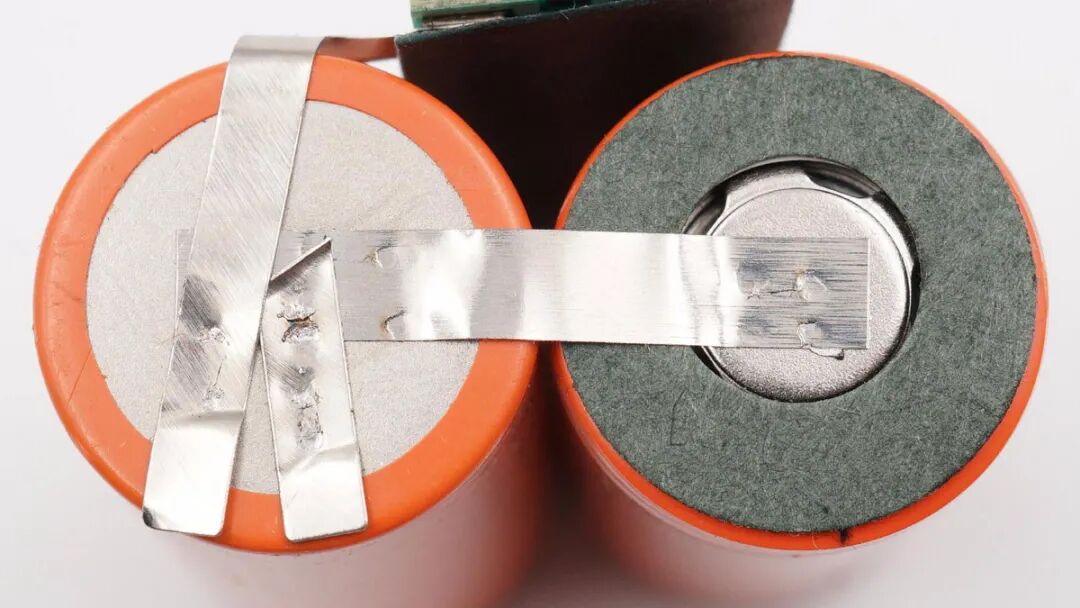

另一端特写，两颗电池镍片点焊连接，2串结构。
四、PISEN品胜电池组
打开电池盒，电池一端贴有青稞绝缘纸，机身壳内有FZ100-A2字样。

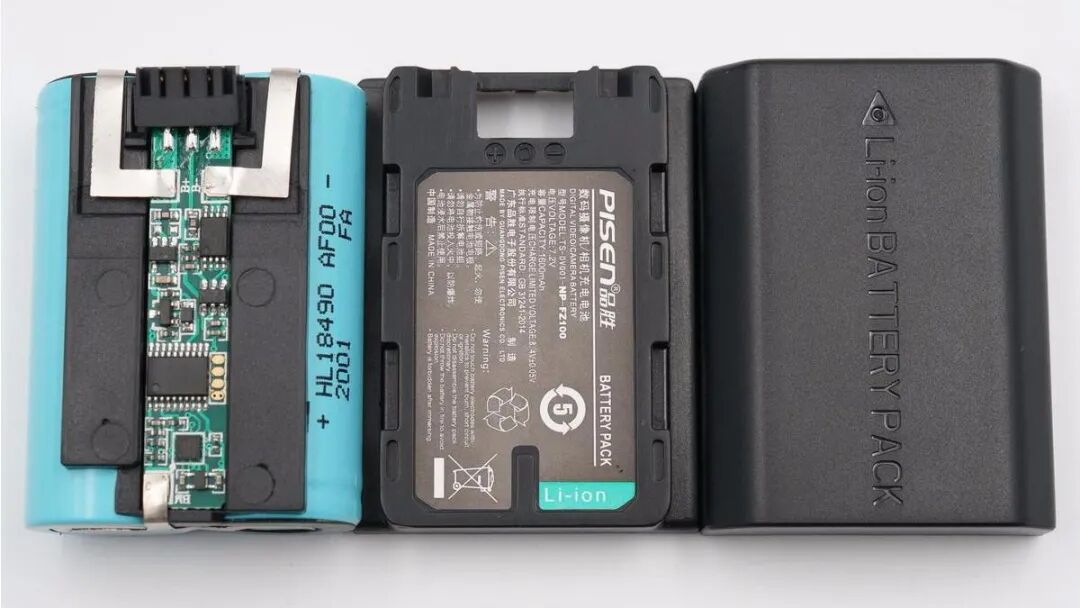

电池盒表面磨砂处理，正面凹印Li-ion BATTERY PACK，背面贴有信息贴纸
型号：TS-DV001-NP-FZ100
电压：7.2V
容量：1600mAh
充电限制电压：8.4V±0.05V
广东品胜电子有限公司
电池保护板固定在塑料槽中，塑料槽与外壳形状对应。

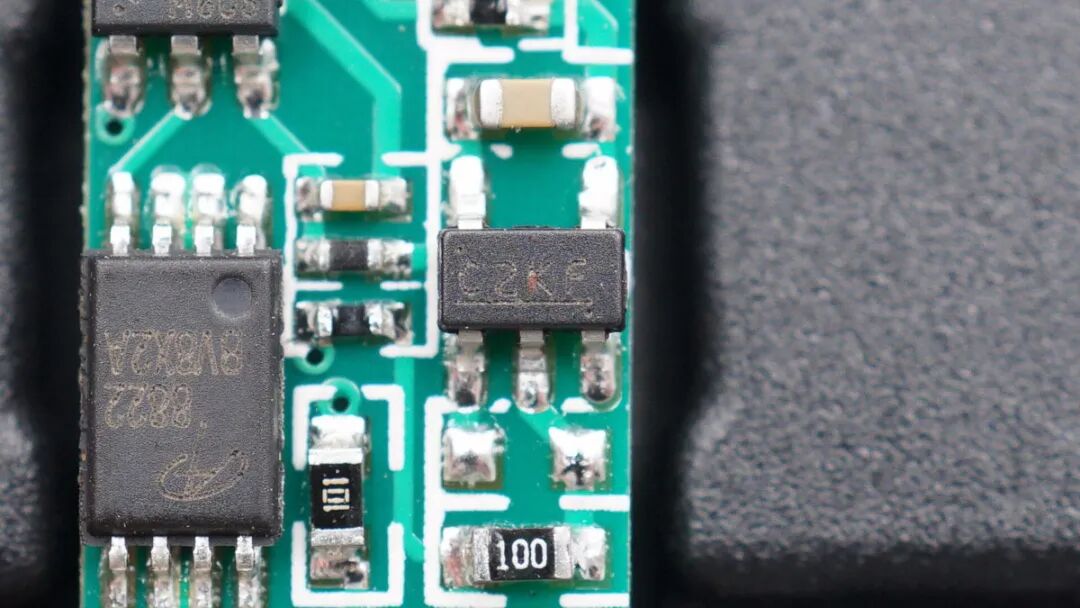

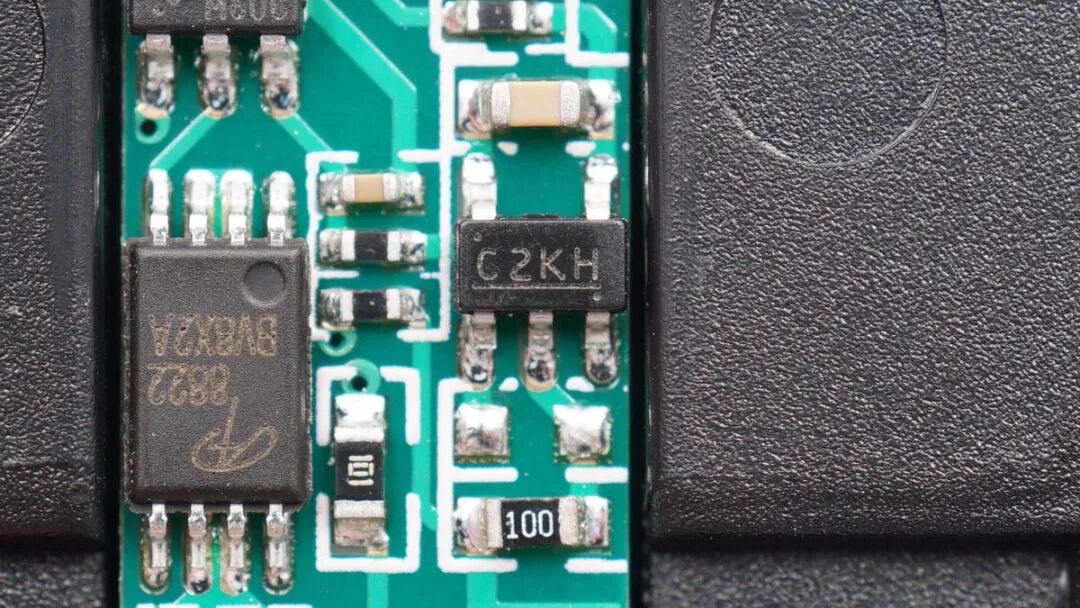

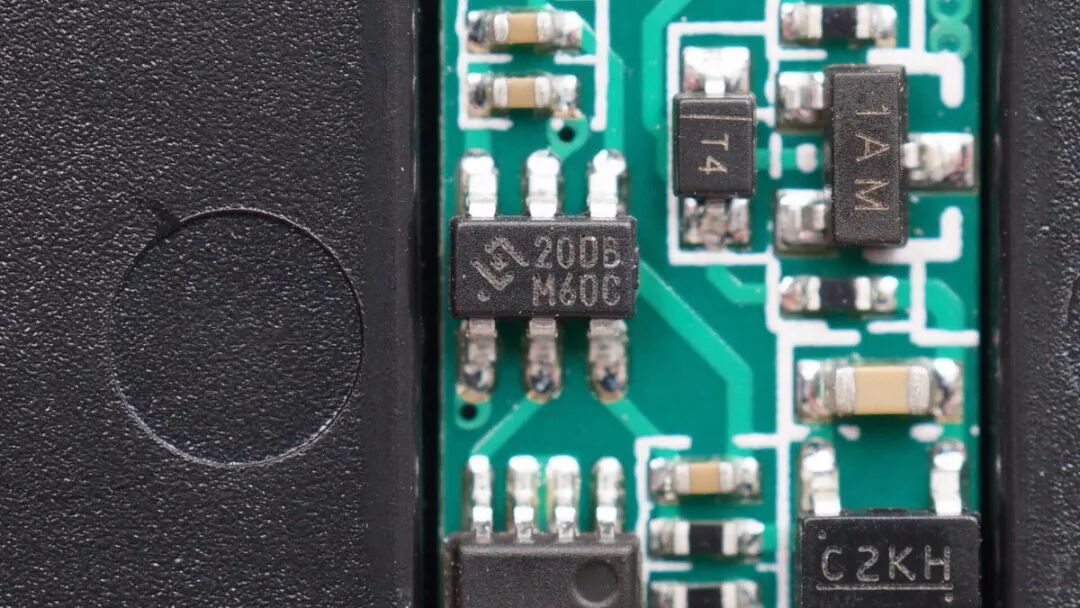

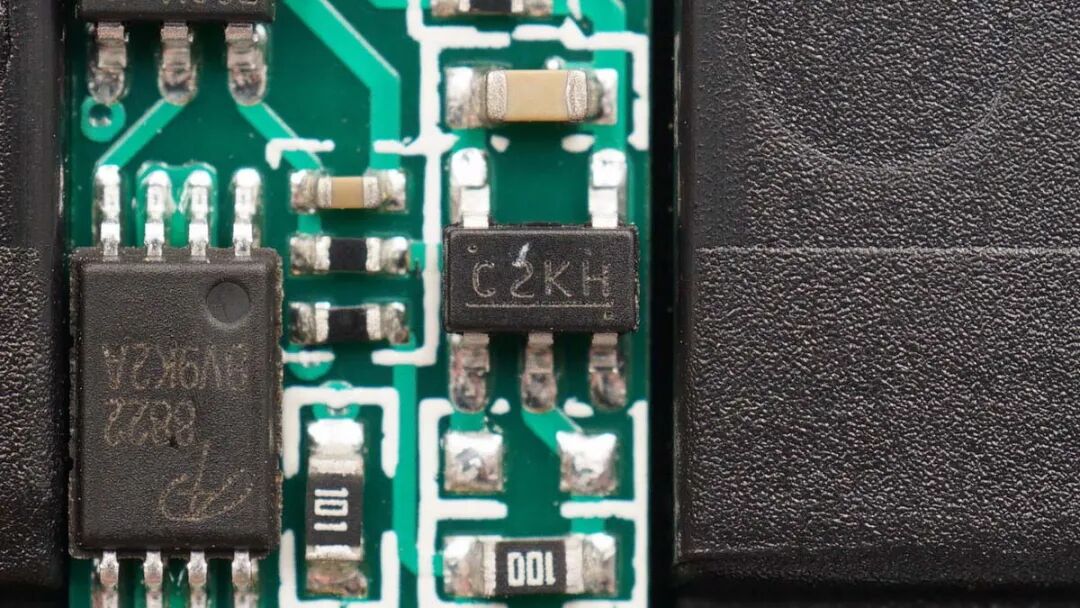

丝印C2KH，精工 S812系列稳压管。

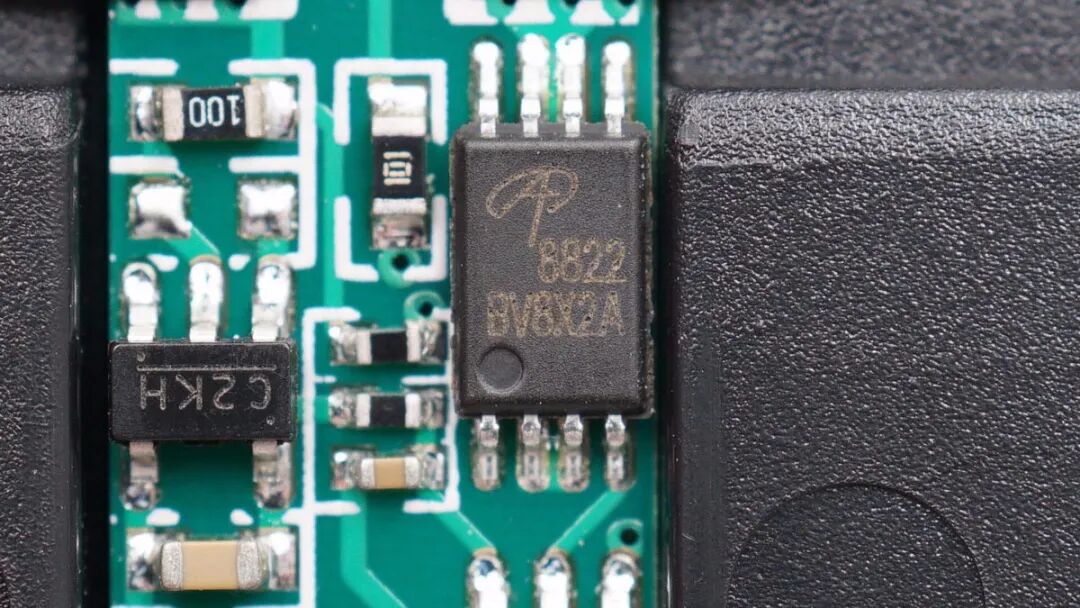

AOS万代AO8822双NMOS，耐压20V，电池保护管。
宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。

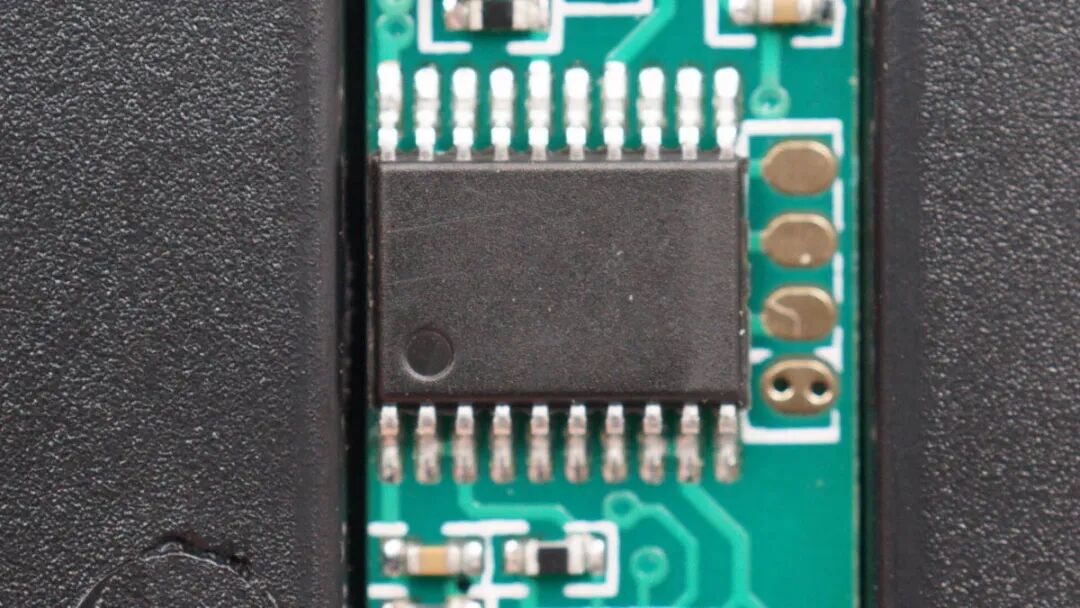

无标单片机，用于采集电池电压，通过ADC转换成数字量输出。

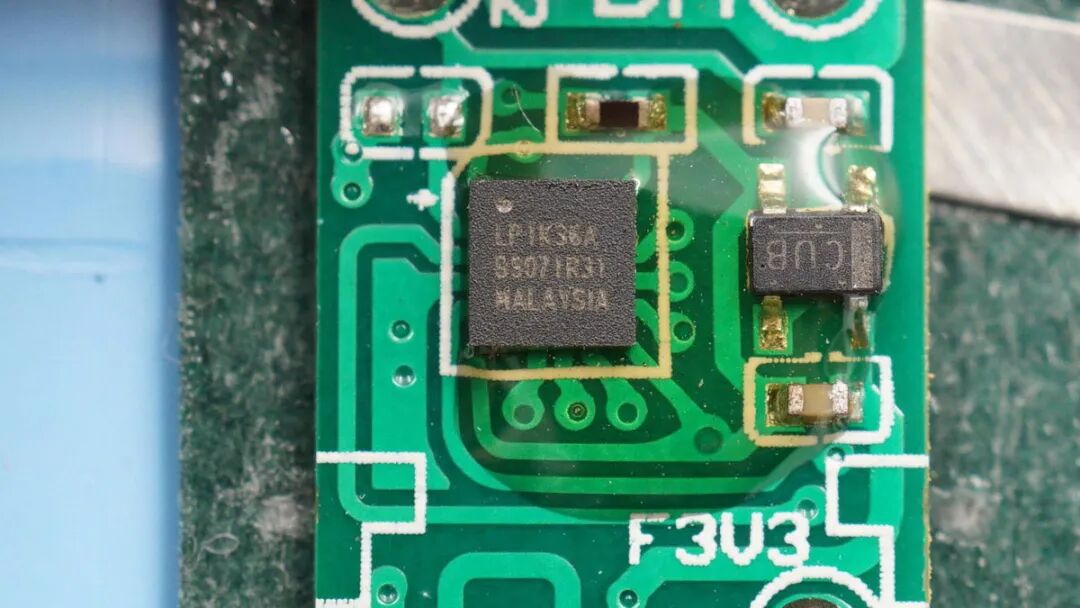

LATTICE ICE40LP1K，左侧是为FPGA供电的稳压IC。
保护板背面有固件刷写端子
电芯特写，18490尺寸电芯。
电池一端特写，镍片点焊，正极贴有青稞绝缘纸。

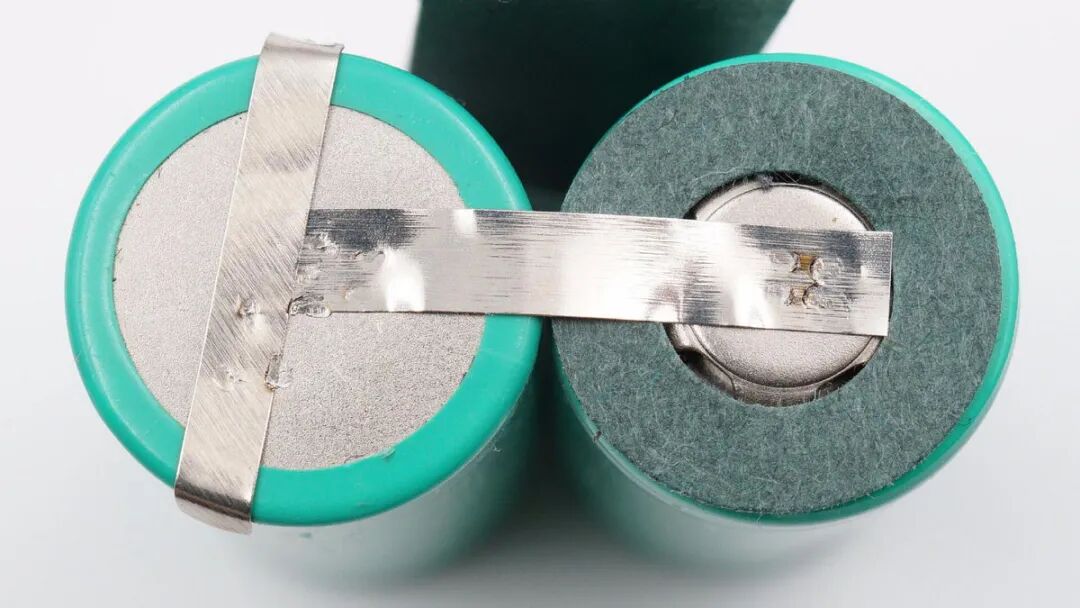

两颗电池另一端采用一体化镍带点焊连接，2串结构。
五、Sidande斯丹德电池组
打开电池盒，两颗电池打胶处理，机身壳内有FZ100字样。
电池盒表面磨砂处理，正面凹印Li-ion BATTERY PACK，背面贴有信息贴纸
型号：FZ100
电压：7.4V
容量：2000mAh
充电限制电压：8.4V
深圳市摄彩电子科技有限公司
产品已经通过了CE认证、FCC认证和RoHS认证。

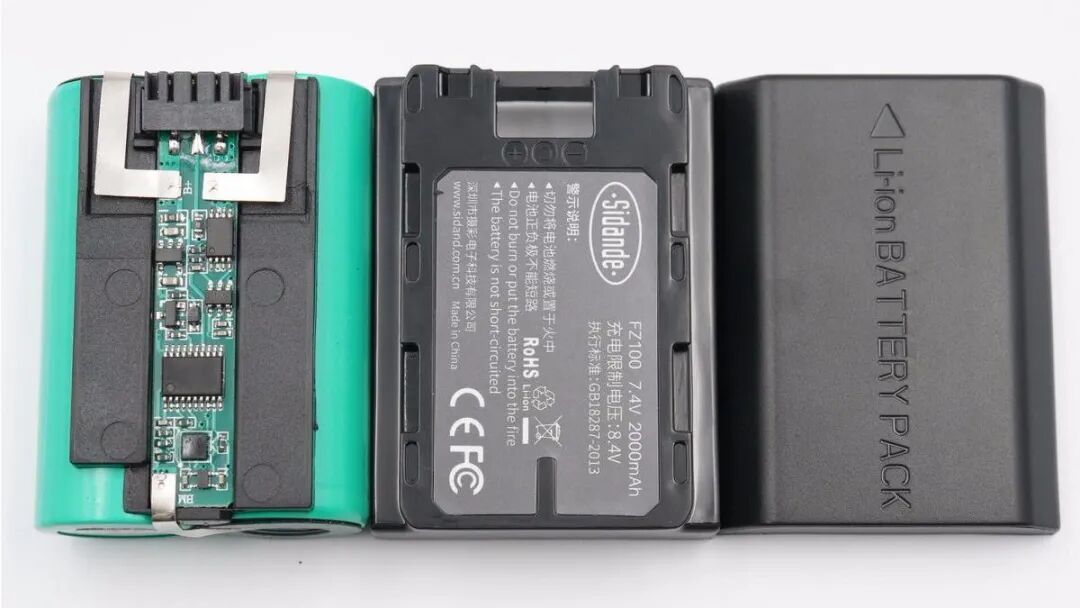

电池保护板固定在塑料槽中，塑料槽与外壳形状对应。板子和电池镍片点焊连接，输入端焊点饱满。

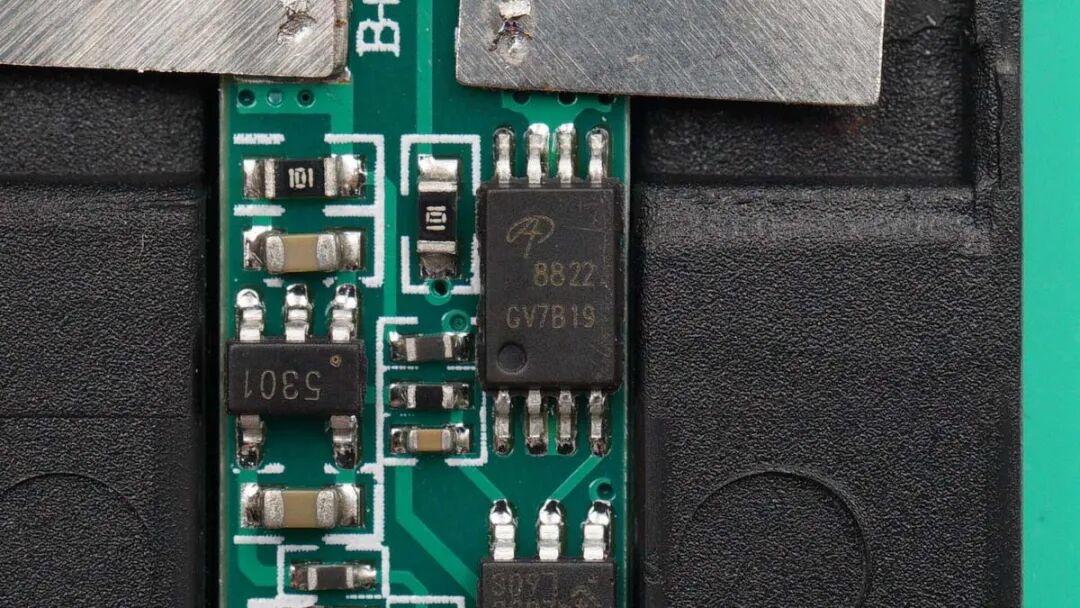

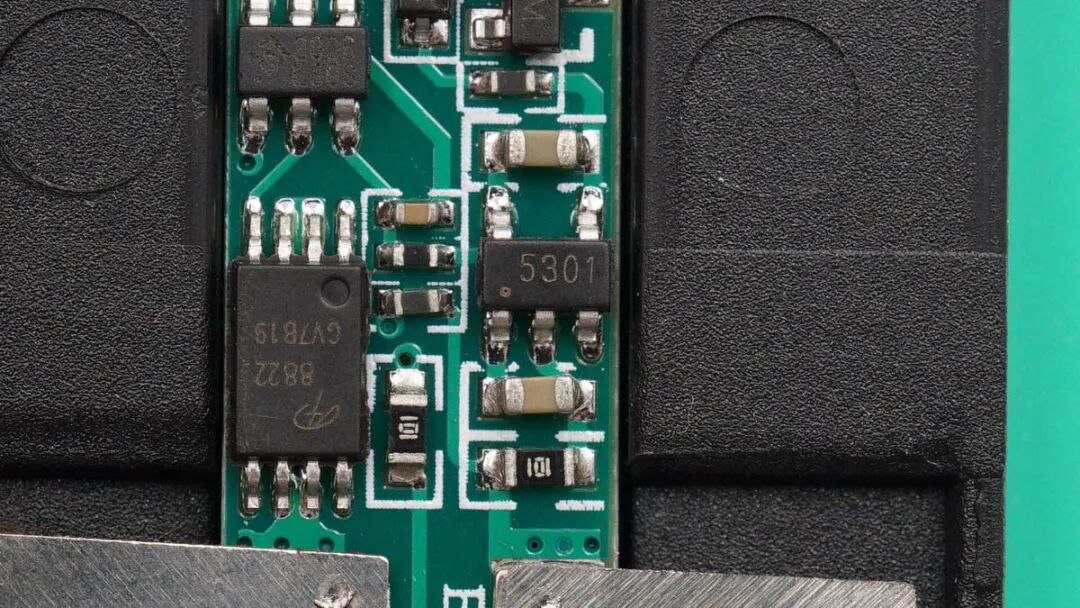

丝印5301。
AOS万代AO8822双NMOS，耐压20V，电池保护管。
宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。
无标单片机，用于采集电池电压，通过ADC转换成数字量输出。
LATTICE ICE40LP1K，左侧是为FPGA供电的稳压IC。
保护板背面有固件刷写端子。
电芯特写，18490尺寸电芯。
电池一端特写，镍片点焊，正极贴有青稞绝缘纸。
两颗电池另一端采用一体化镍带点焊连接，2串结构。
六、KODAK 电池组

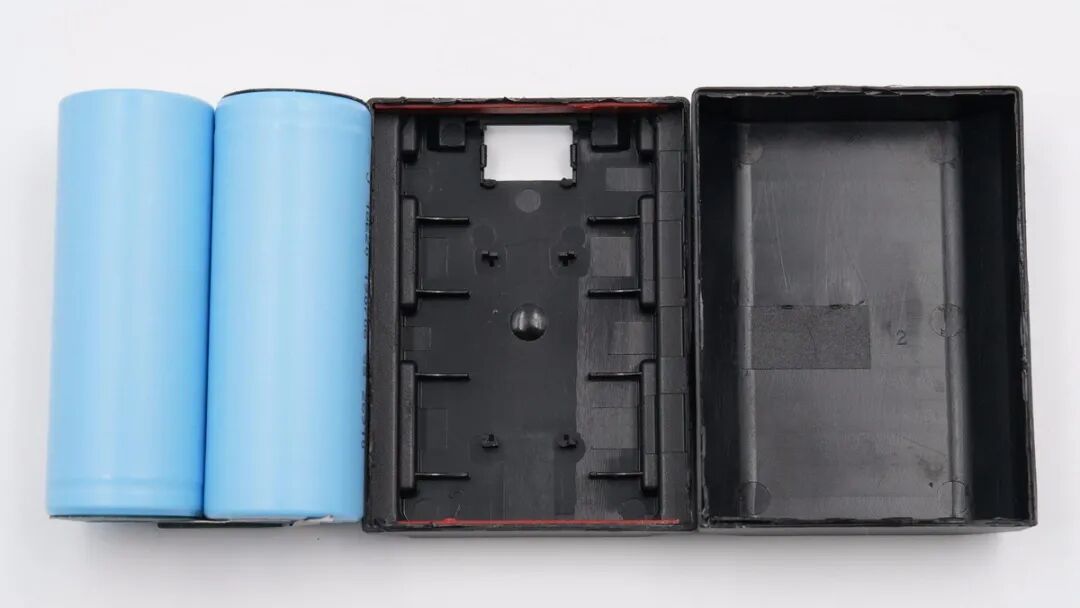

打开电池盒，内部设计有支撑固定板和小柱子。

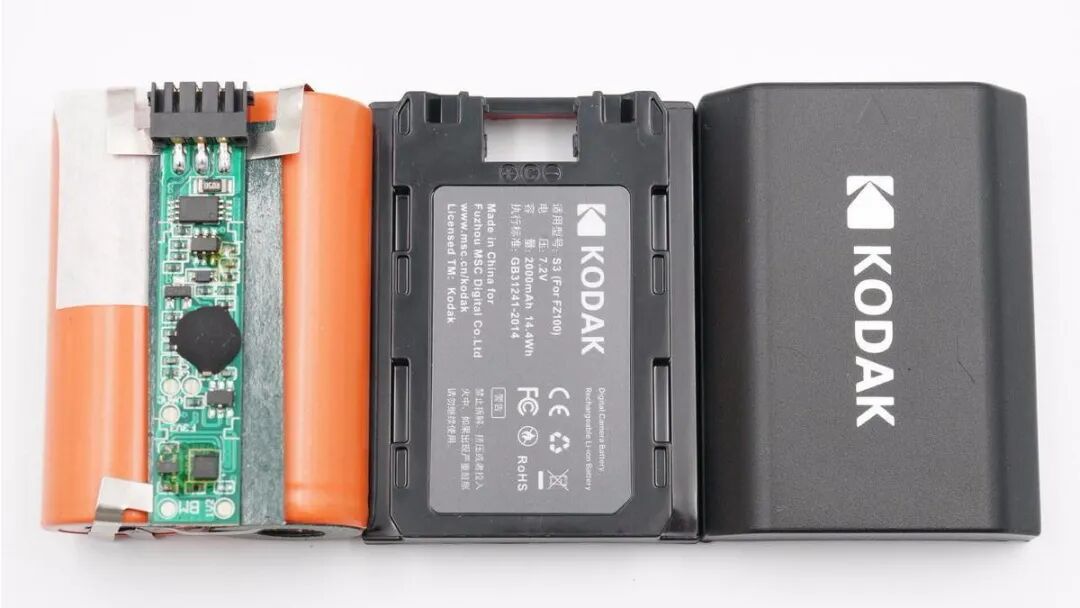

电池充放电控制电路板下面有青稞绝缘纸；电池盒正面有KODAK品牌，背面标注有规格参数信息
适用型号：S3（For FZ100）
电压：7.2V
容量：2000mAh 14.4Wh
产品已经通过了FCC认证和CE认证。
PCB板输入端三个焊点饱满，和电池通过镍片点焊连接。

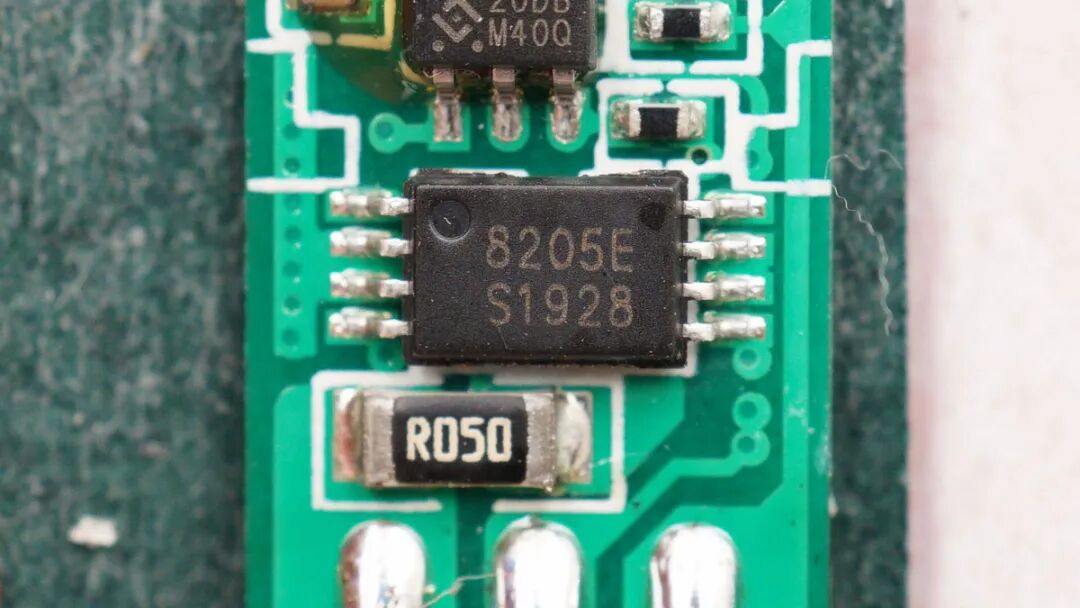

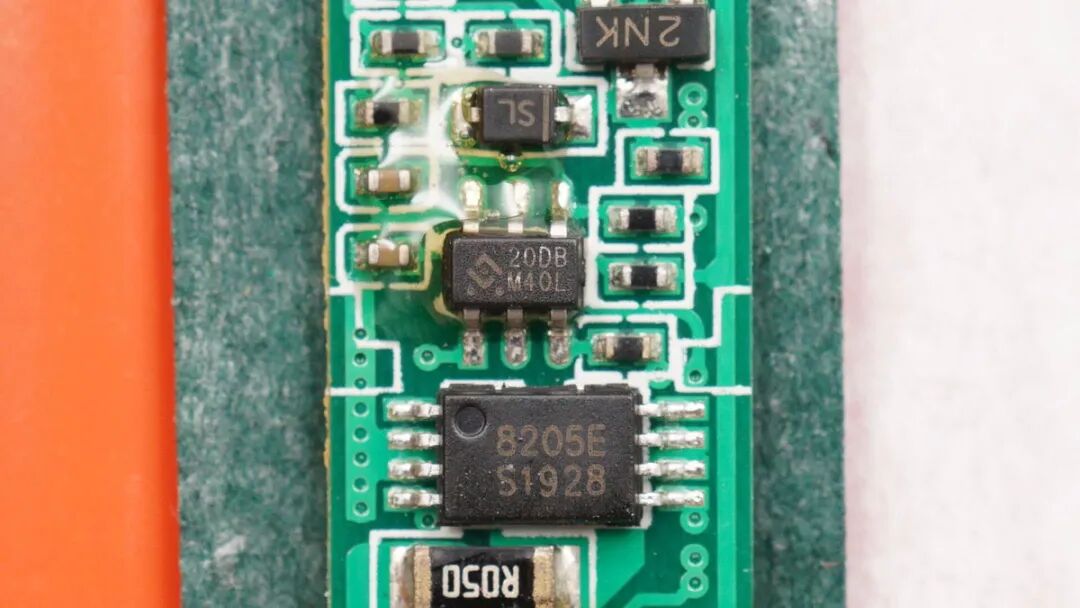

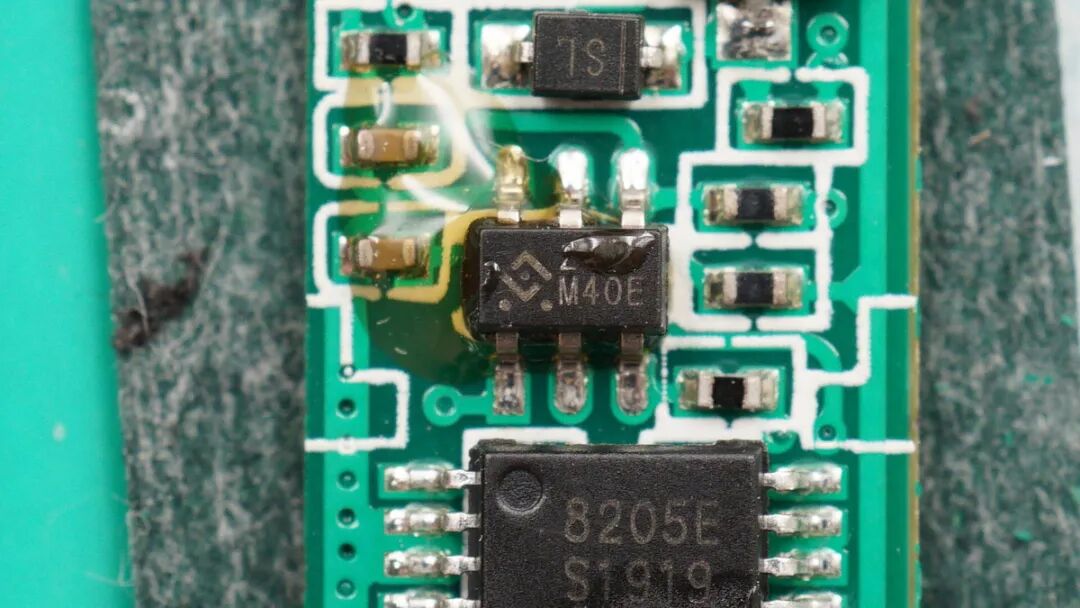

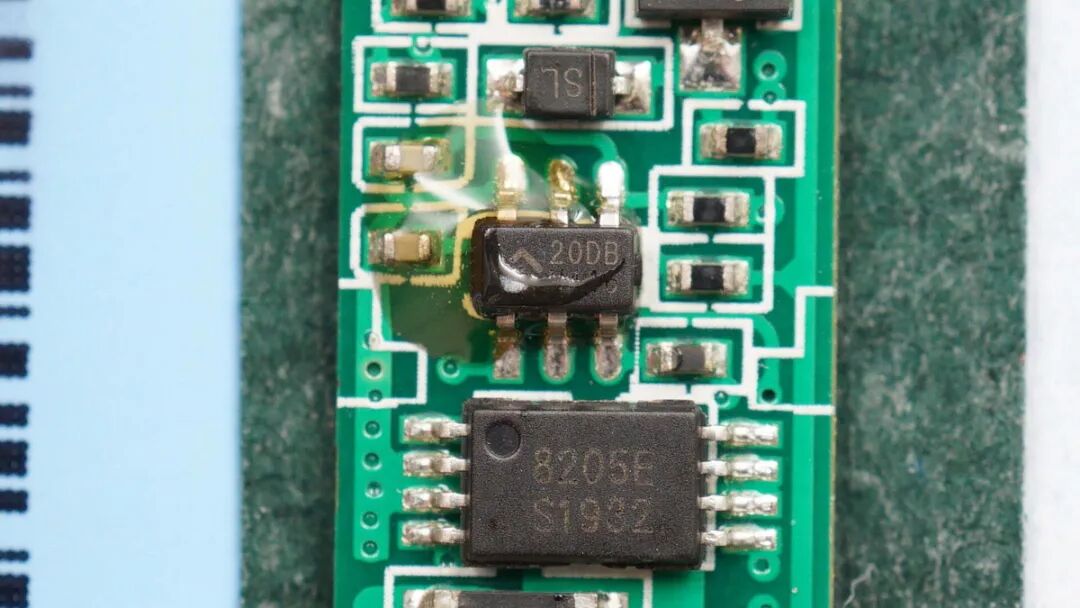

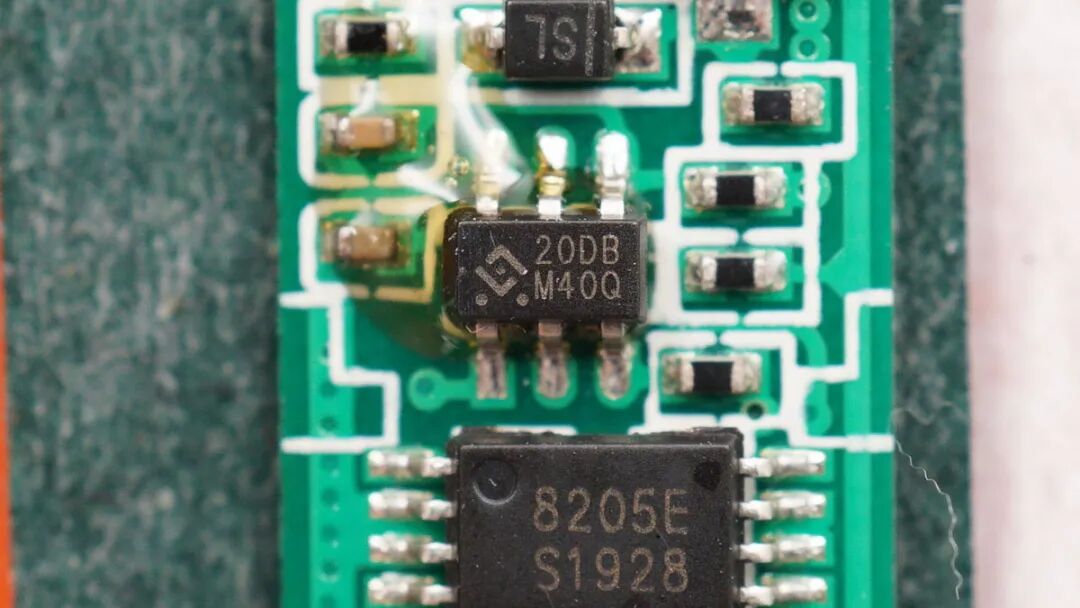

丝印8205E的电池保护管。
宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。

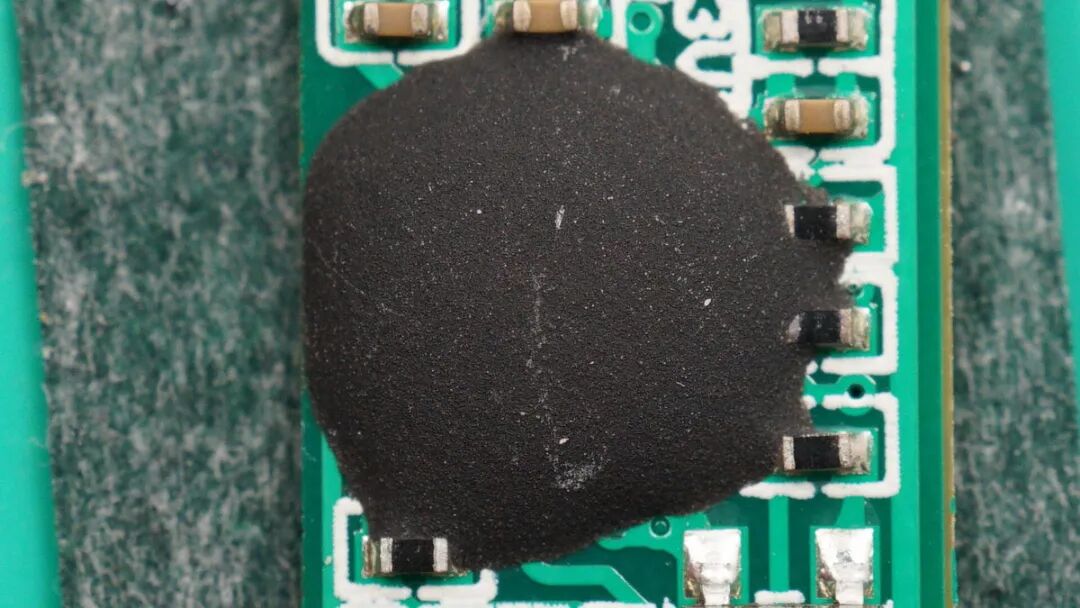

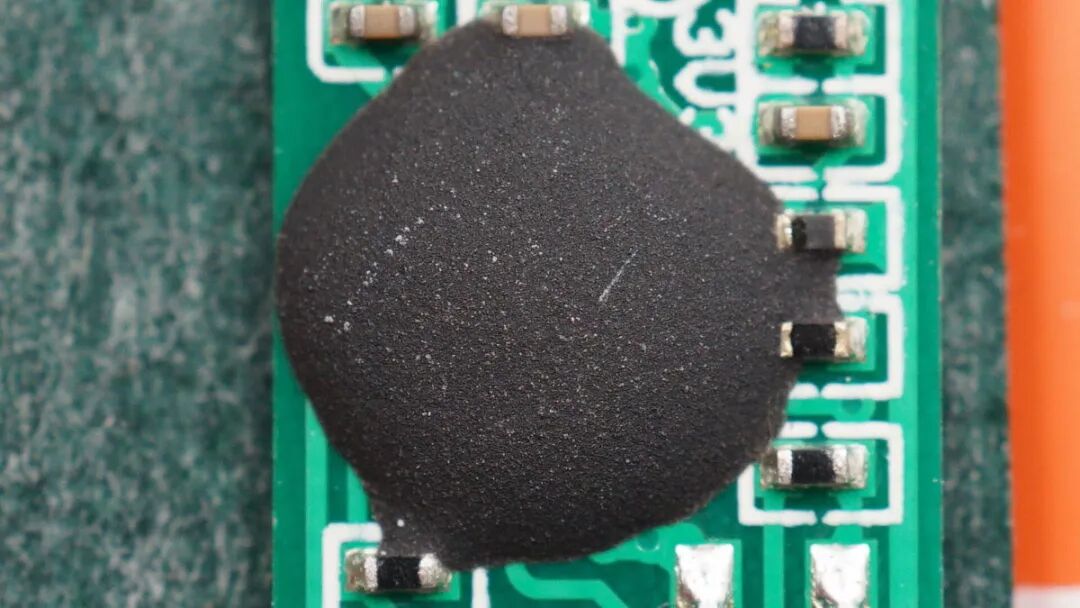

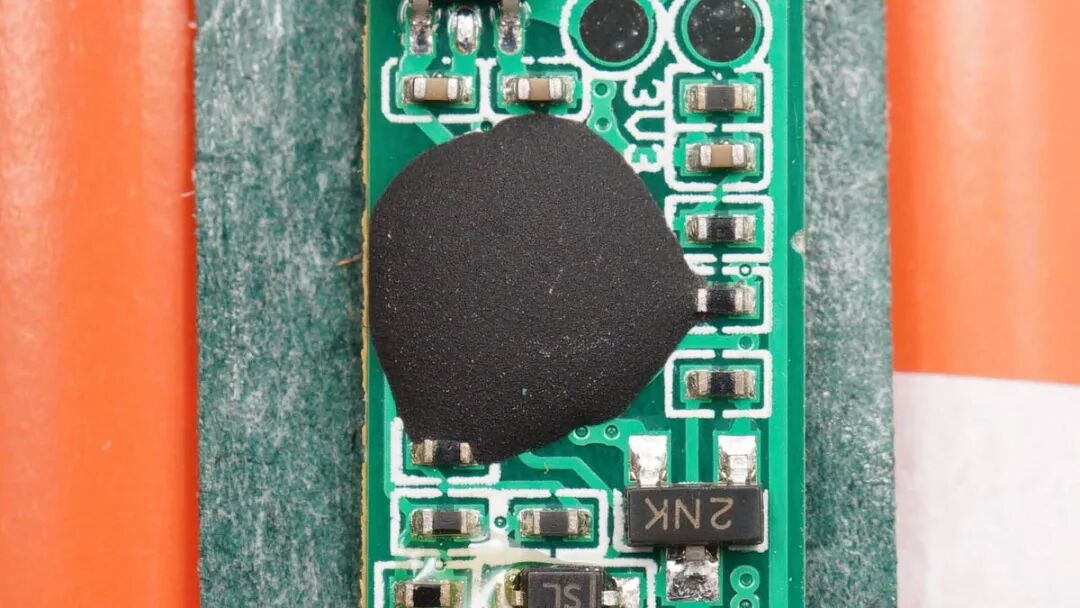

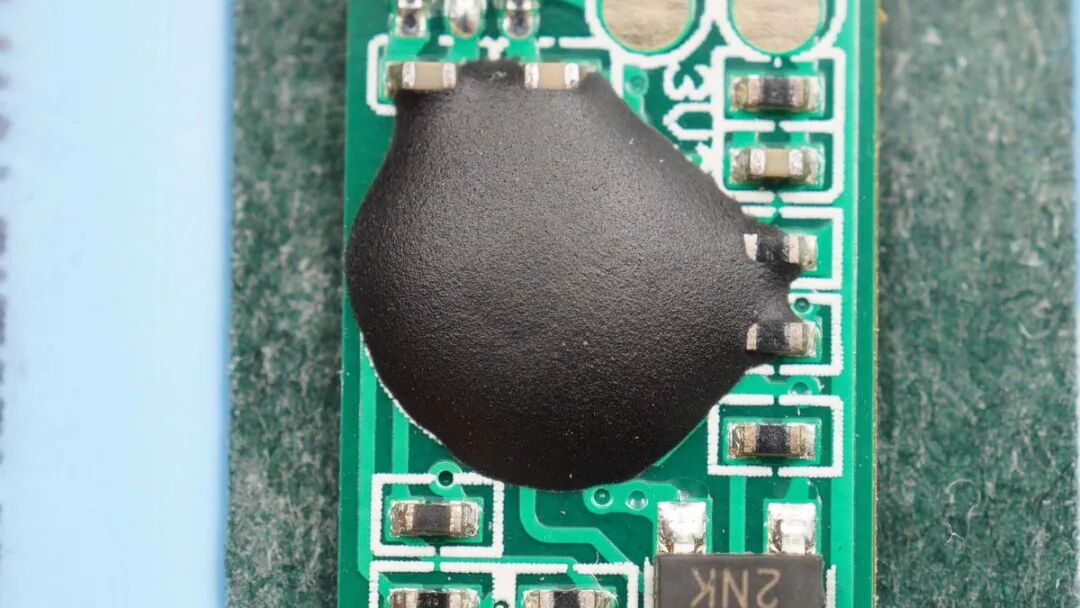

该区域注塑处理。

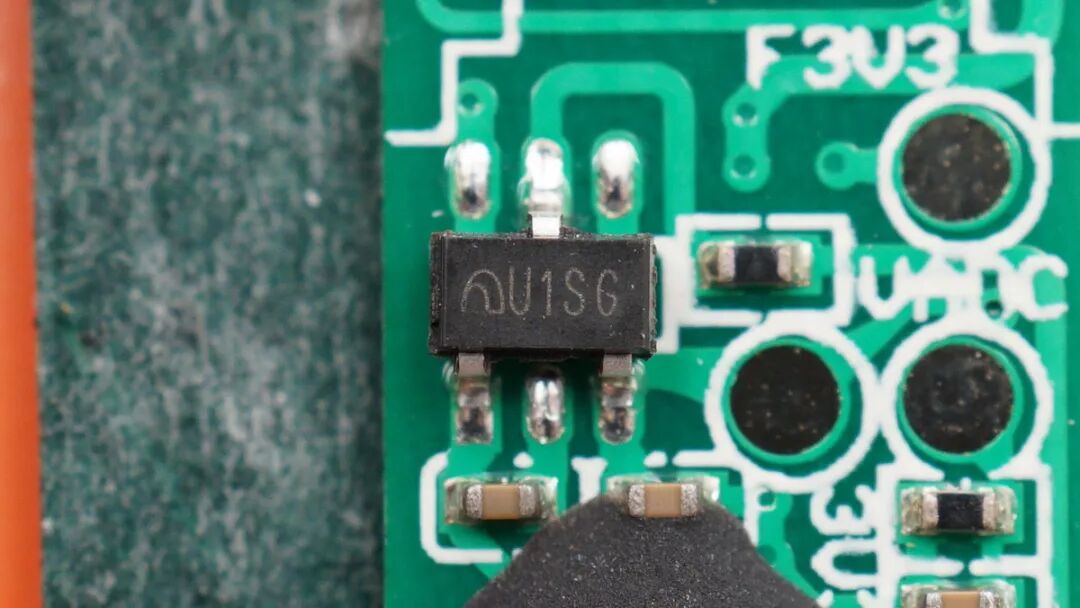

丝印U1SG。

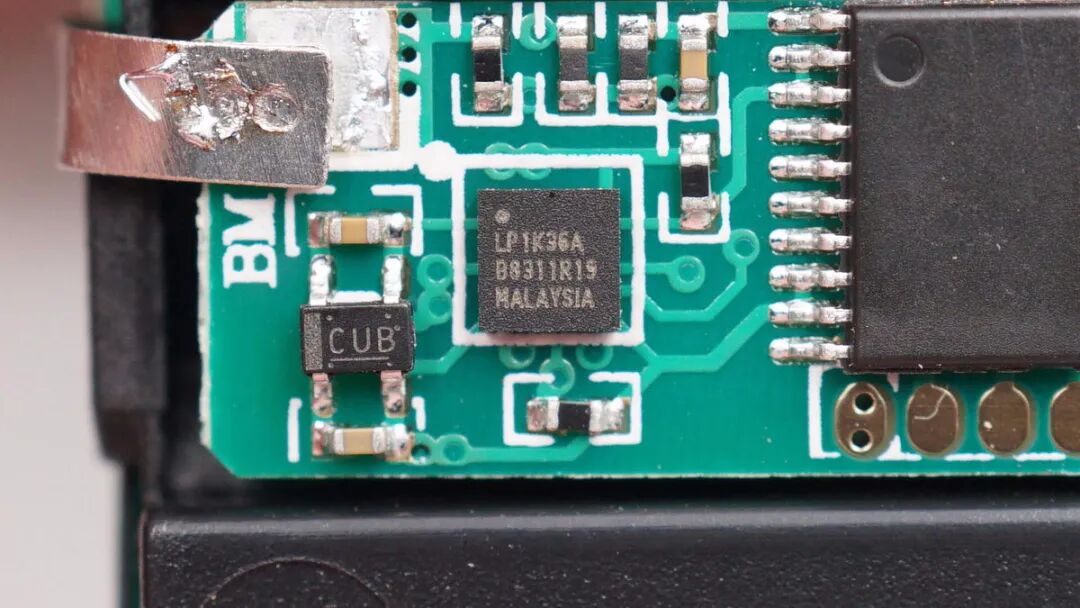

LATTICE ICE40LP1K，左侧是为FPGA供电的稳压IC。
板子背面一览。

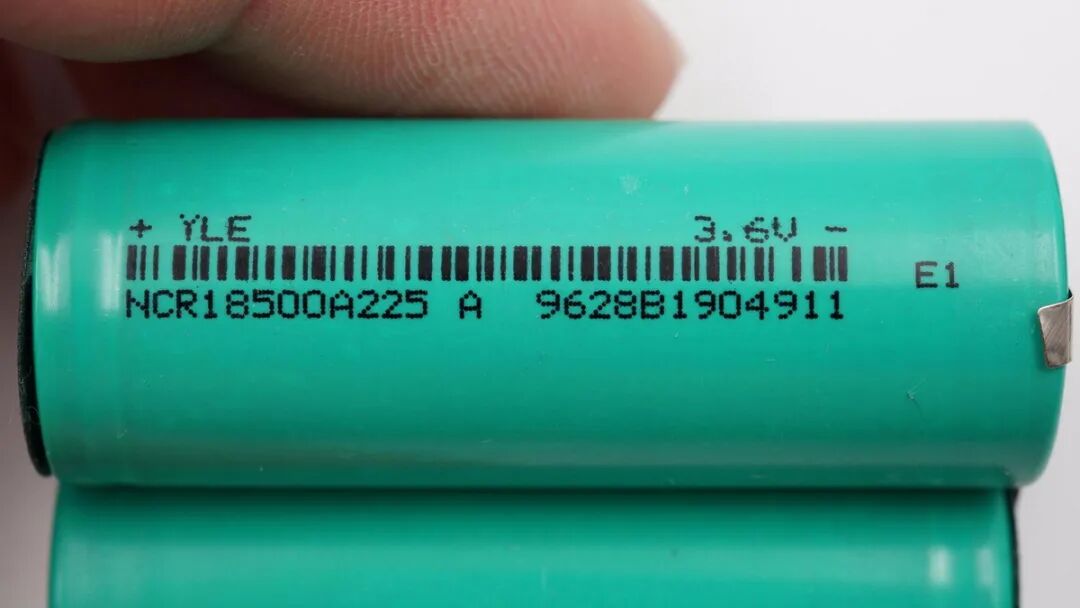

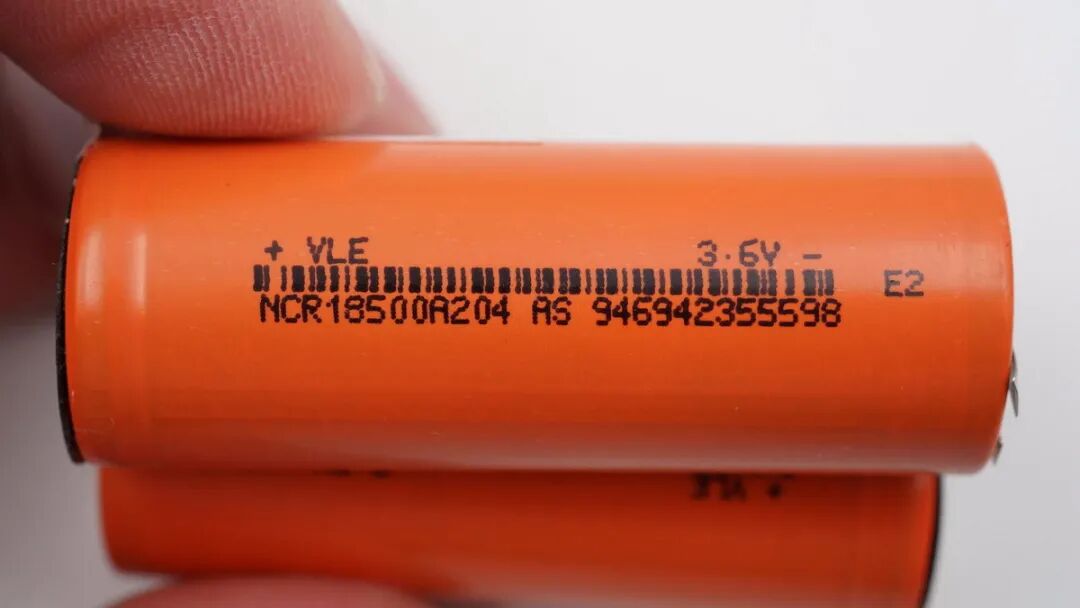

NCR18500电池特写。

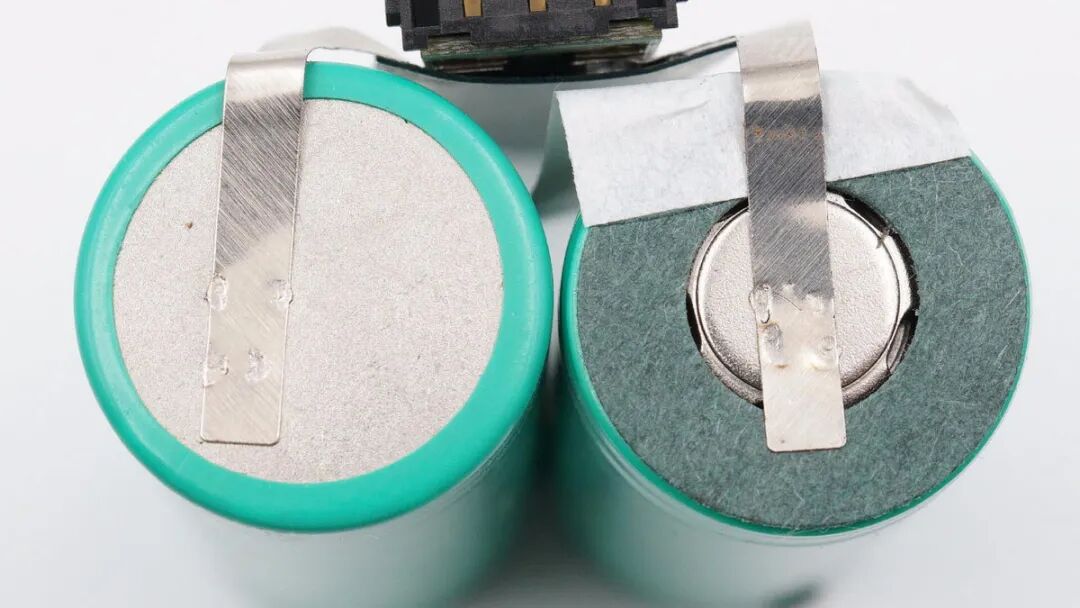

电池一端特写，镍片点焊，其中一颗正极贴有青稞绝缘纸。
另一端特写，两颗电池镍片点焊连接，2串结构。
七、FB沣标锂离子电池组
打开电池盒，内部设计有支撑固定板和小柱子。

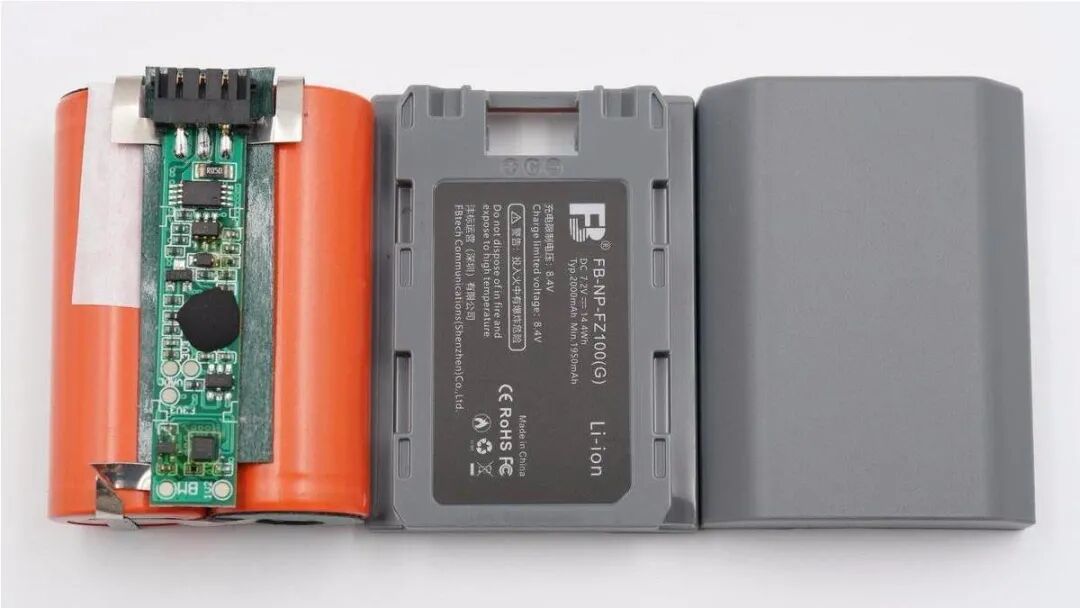

电池充放电控制电路板下面有青稞绝缘纸；电池盒背面有FB沣标品牌，并标注有规格参数信息
型号：FB-NP-FZ100（G）
DC：7.2V/14.4Wh
容量：1950~2000mAh
充电限制电压：8.4V
沣标运营（深圳）有限公司
产品已经通过了FCC认证、CE认证和RoHS认证。

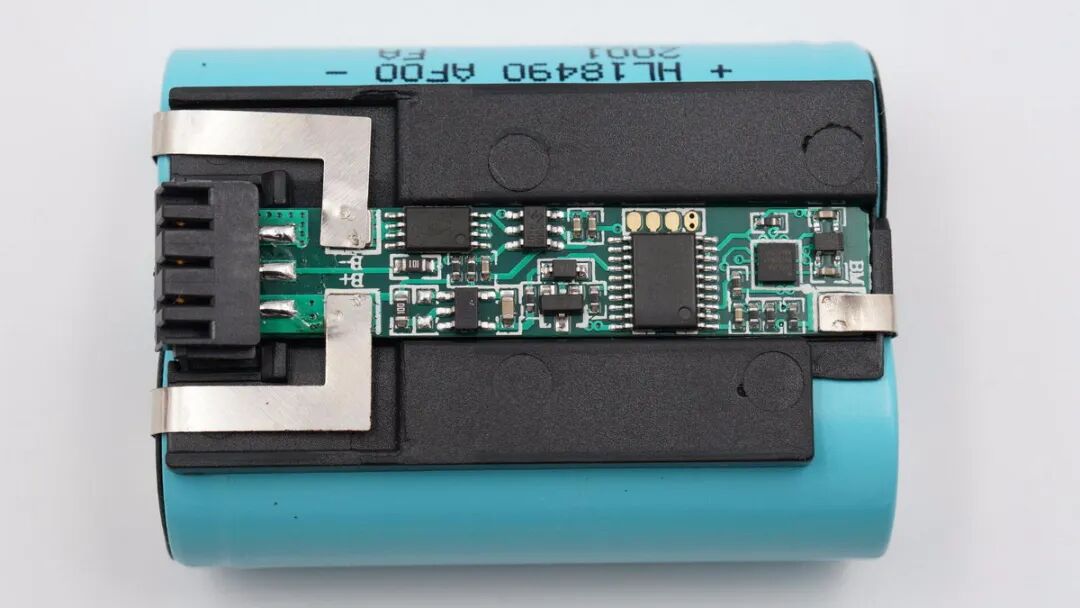

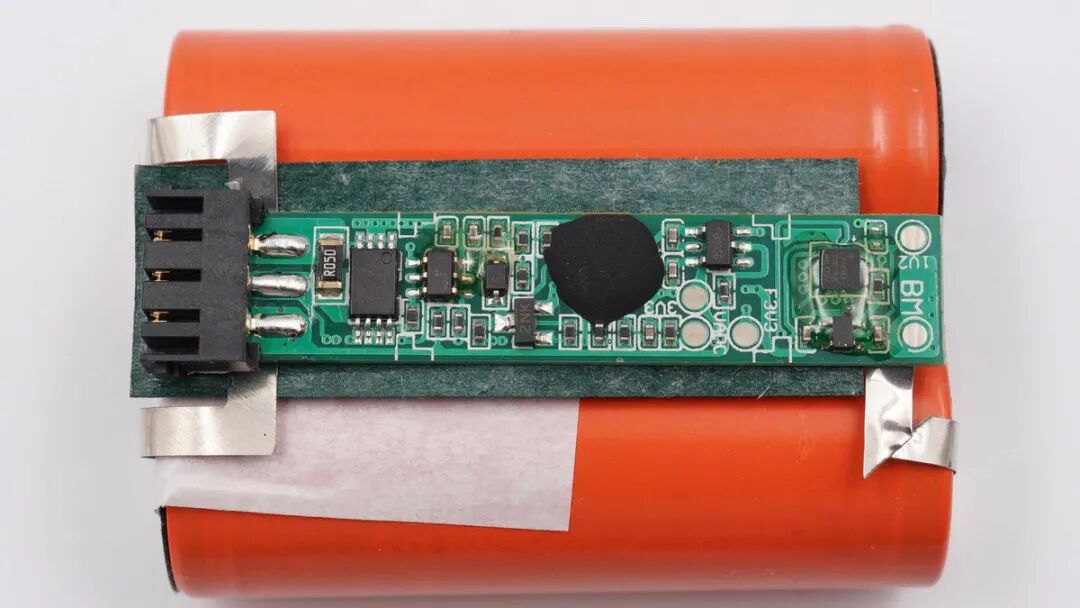

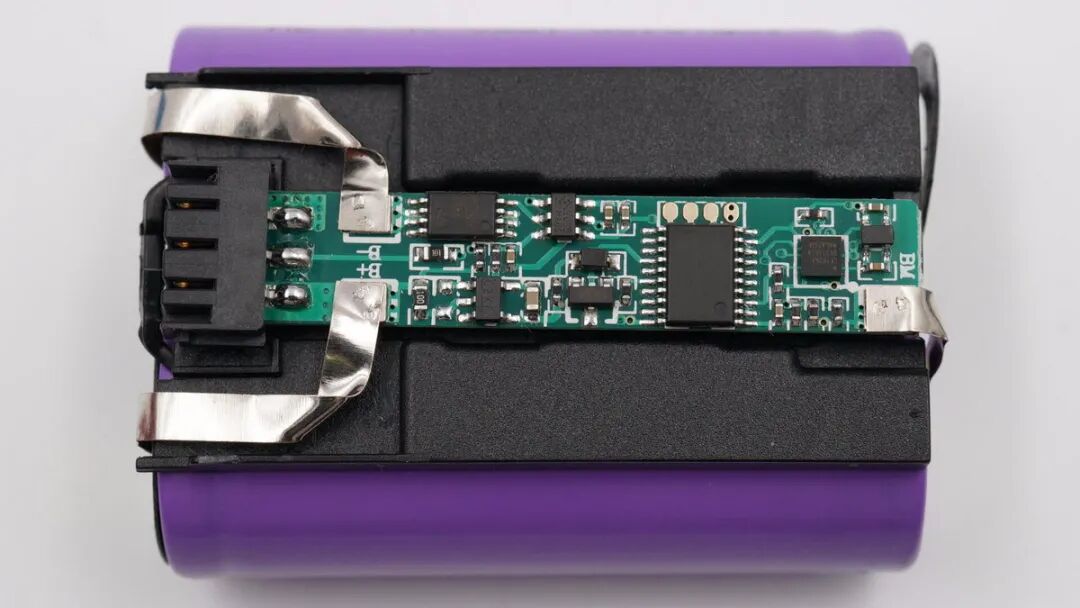

PCB板正面一览，输入端三个焊点饱满，板子和电池通过镍片点焊连接。
丝印8205E的电池保护管。
宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。
该区域注塑处理。
丝印U1SD。
LATTICE ICE40LP1K，左侧是为FPGA供电的稳压IC。

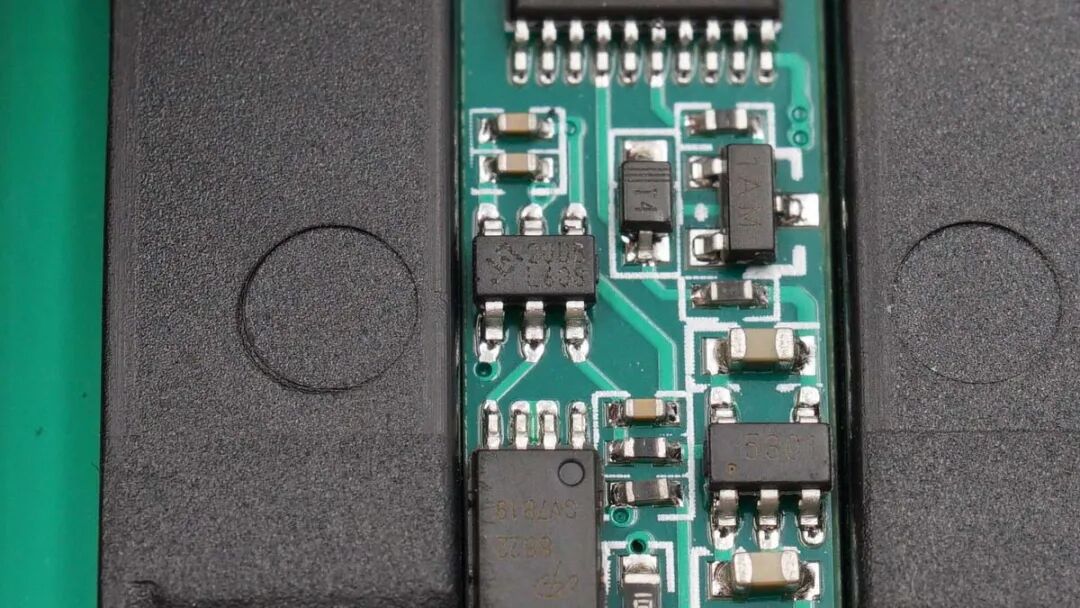

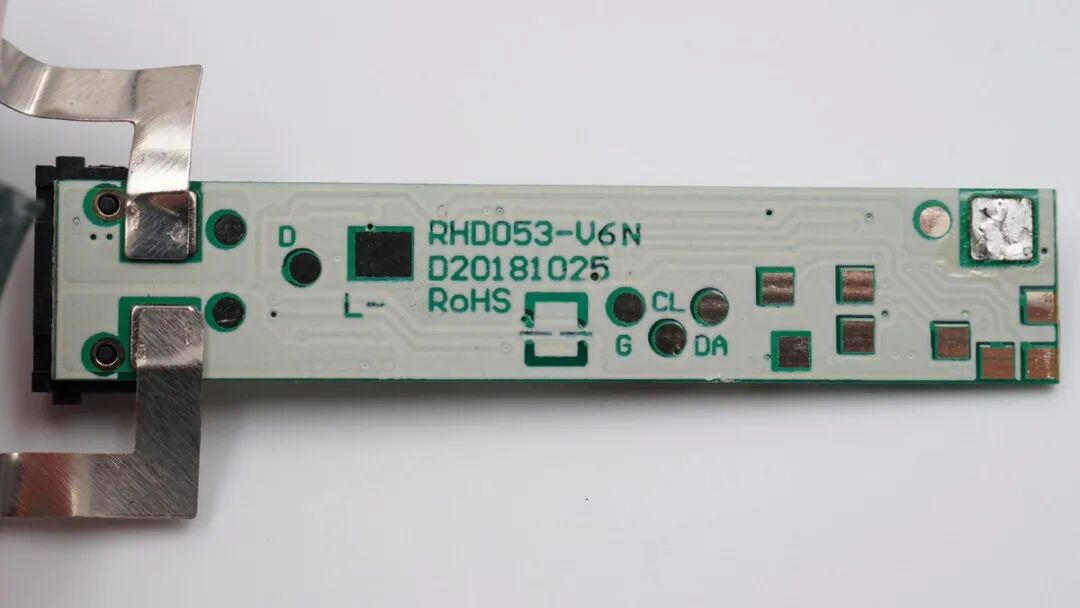

板子背面一览。

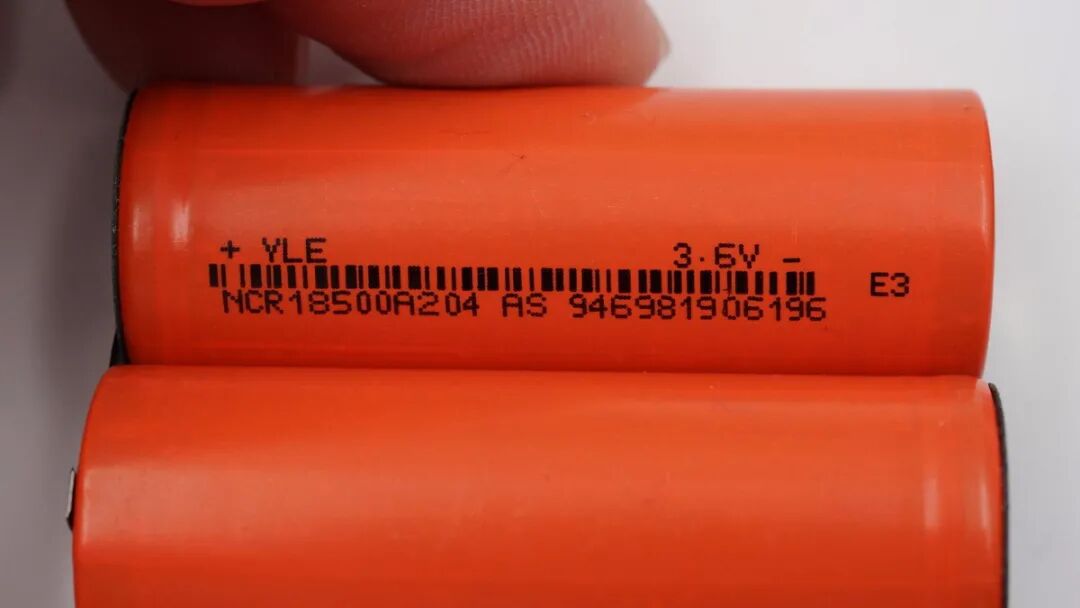

NCR18500电池特写。
电池一端特写，镍片点焊，电池正极贴有青稞绝缘纸。
另一端特写，两颗电池镍片点焊连接，2串结构。
八、llano绿巨能电池组
打开电池盒，内部设计有支撑固定板和小柱子。

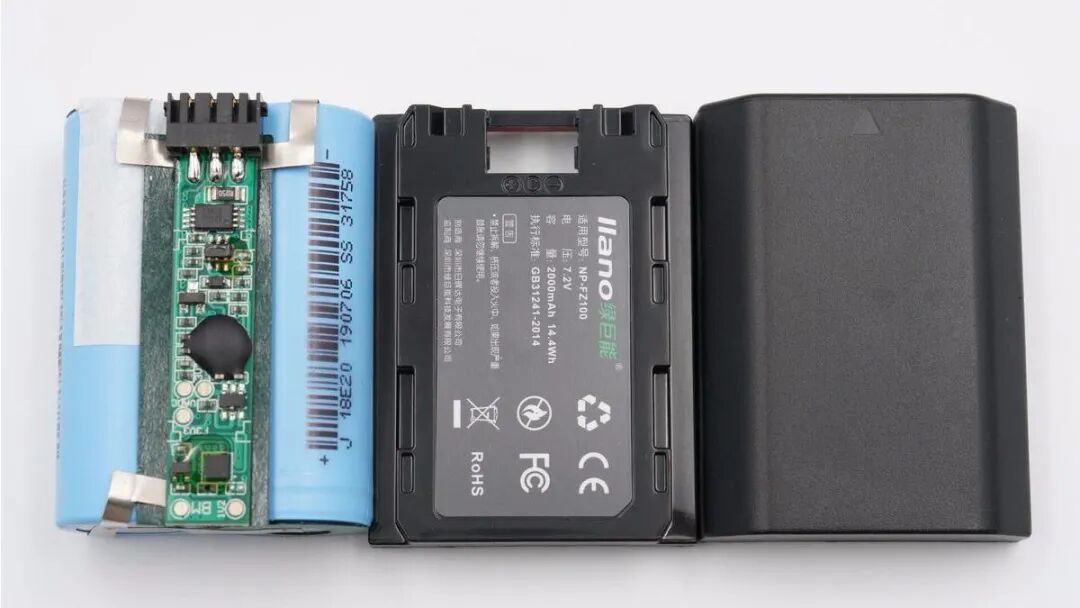

电池盒表面磨砂处理，正面一端有三角形箭头设计，背面贴有信息贴纸
型号：NP-FZ100
电压：7.2V
容量：2000mAh 14.4Wh
制造商：深圳市日辉达电子有限公司
监制商：深圳市绿巨能科技发展有限公司
产品已经通过了FCC认证和CE认证。

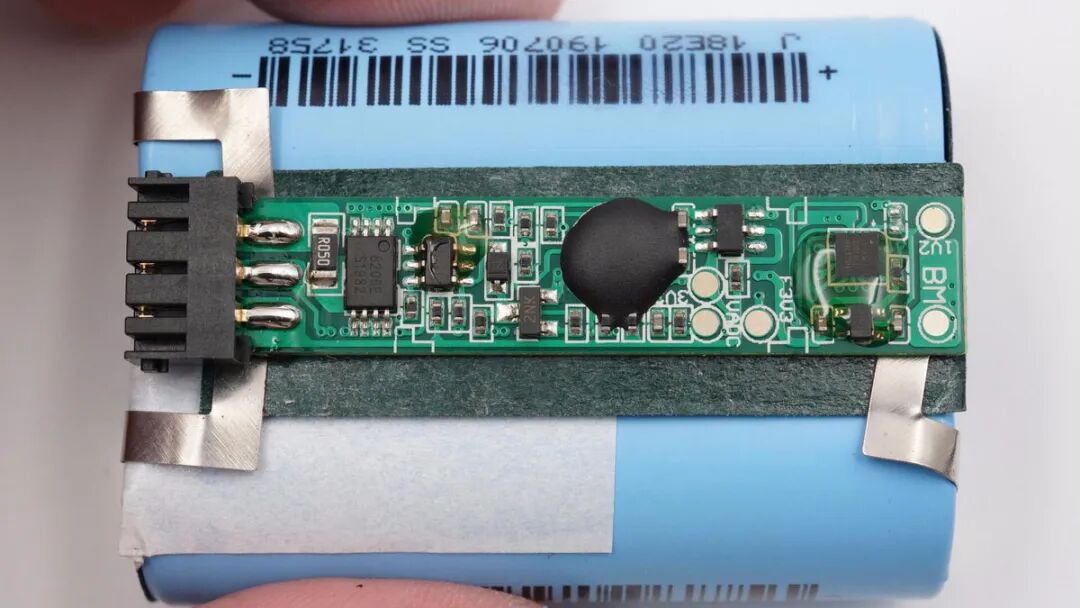

PCB板下面放置青稞绝缘纸，输入端三个焊点饱满，板子和电池通过镍片点焊连接。
丝印8205E的电池保护管。
宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。
该区域注塑处理。
丝印U1SH。
LATTICE ICE40LP1K，左侧是为FPGA供电的稳压IC。

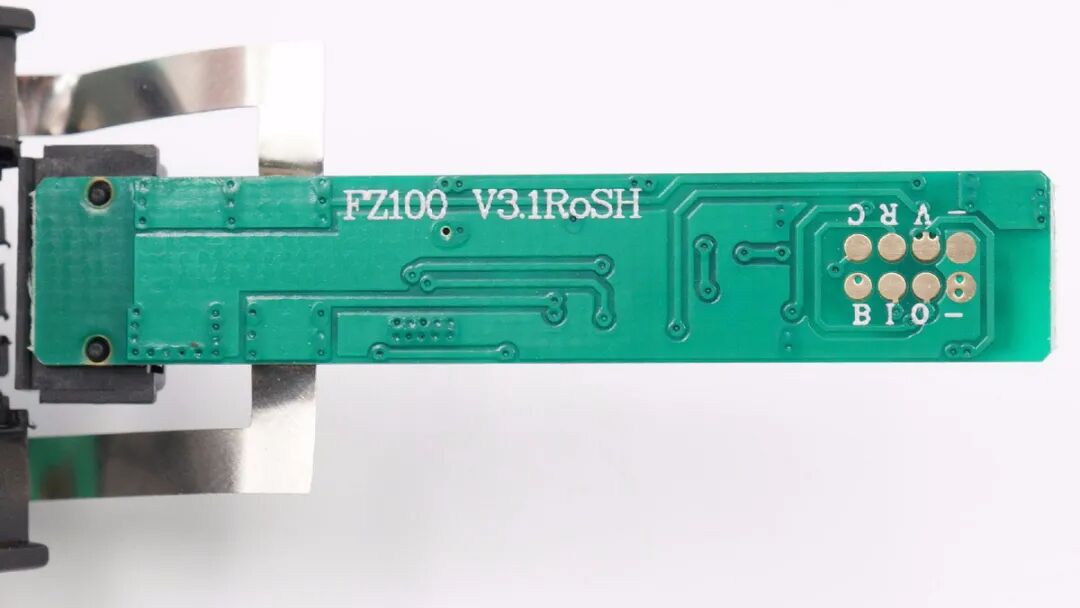

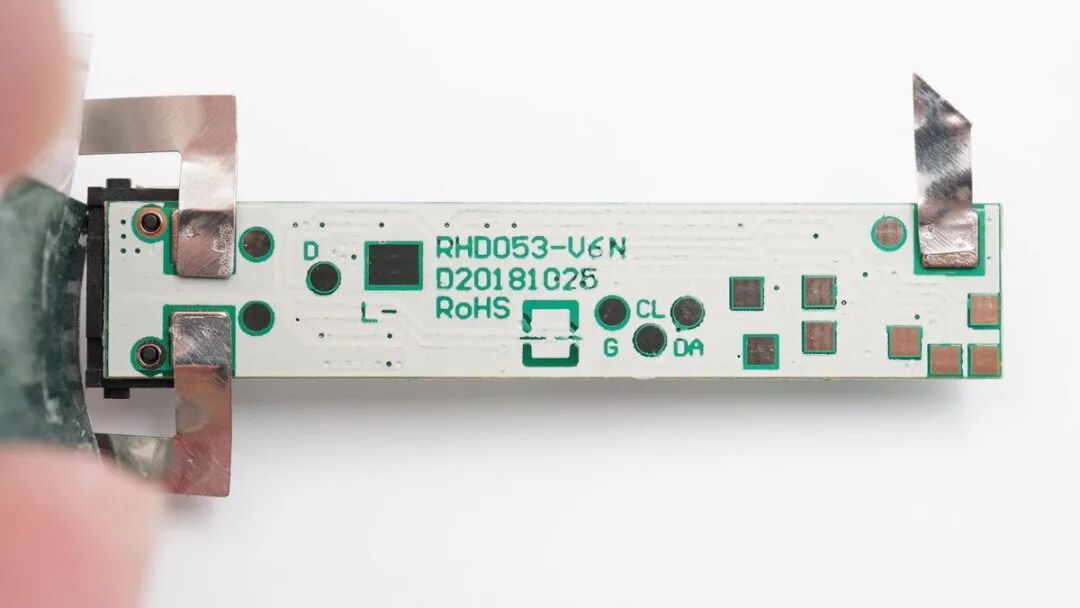

板子背面一览。

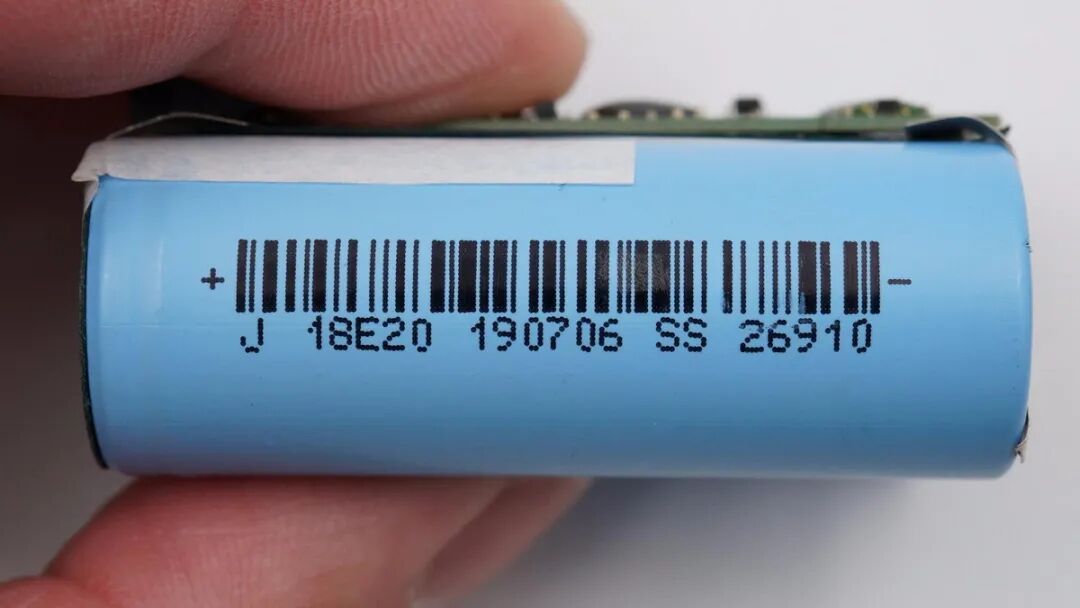

电池特写。

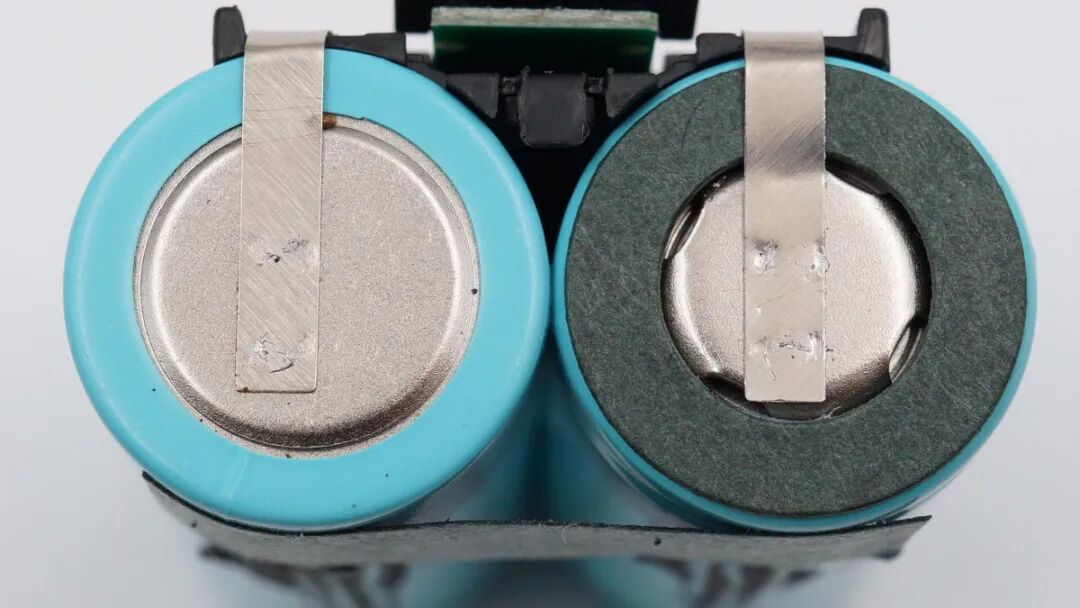

电池一端特写，镍片点焊，电池正极贴有青稞绝缘纸。
另一端特写，两颗电池镍片点焊连接，2串结构。
九、UGREEN绿联电池组

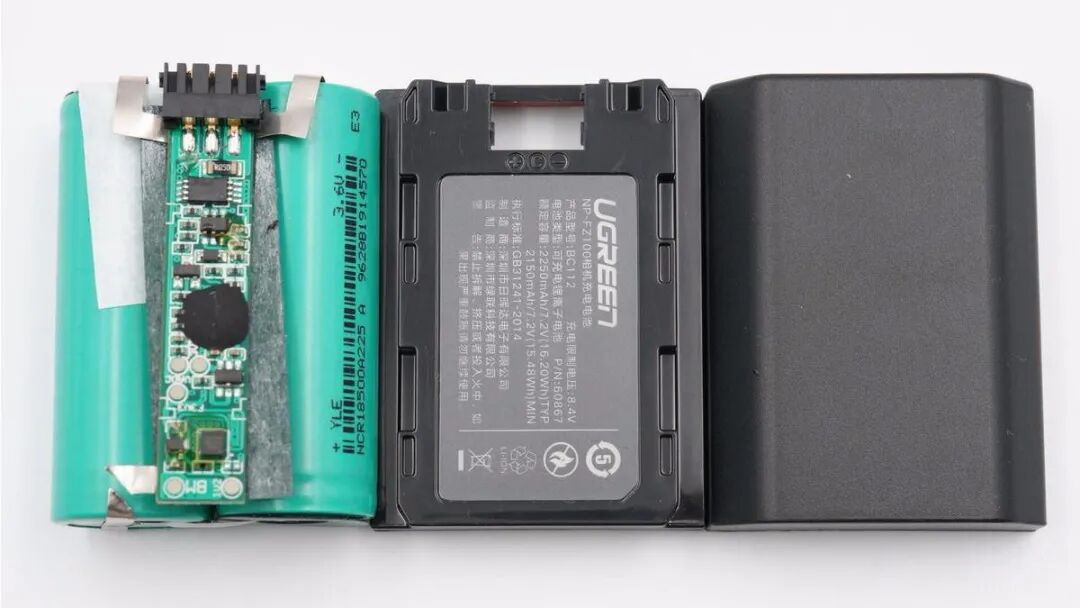

打开电池盒，内部设计一览。
电池盒表面磨砂处理，正面一端有三角形箭头设计，背面贴有信息贴纸
型号：BC112
充电限制电压：8.4V
电池类型：可充电锂离子电池
P/N：60867
额定容量：2250mAh/7.2V（16.20Wh） TYP
2150mAh/7.2V（15.48Wh） MIN
制造商：深圳市日辉达电子有限公司
监制商：深圳市绿联科技有限公司
PCB板和电池之间有青稞绝缘纸隔离，输入端三个焊点饱满，板子和电池通过镍片点焊连接。
丝印8205E的电池保护管。
宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放保护。
该区域注塑处理。

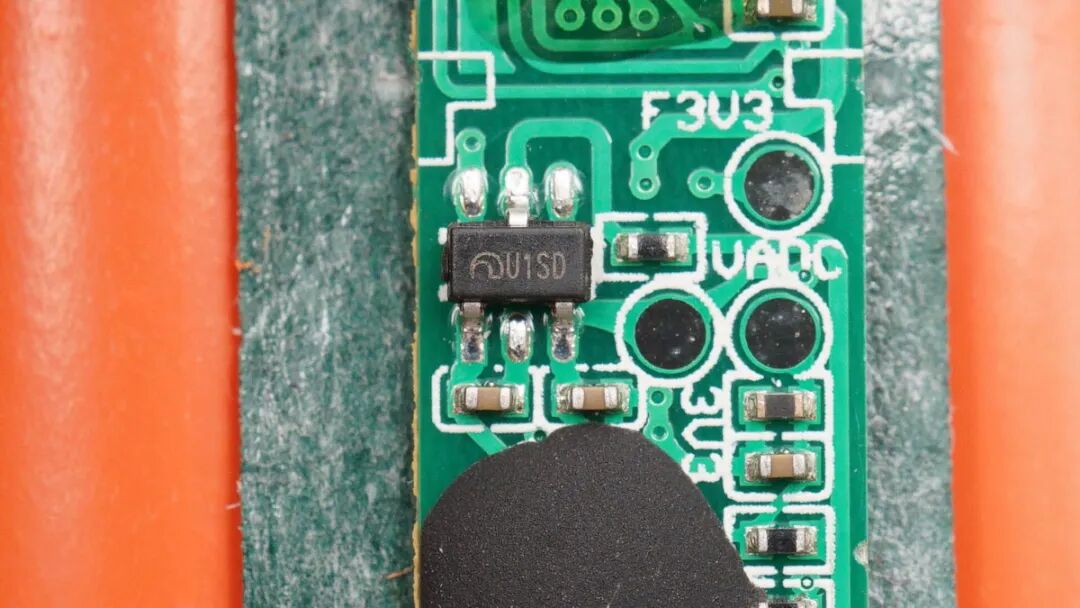

丝印U1SD。

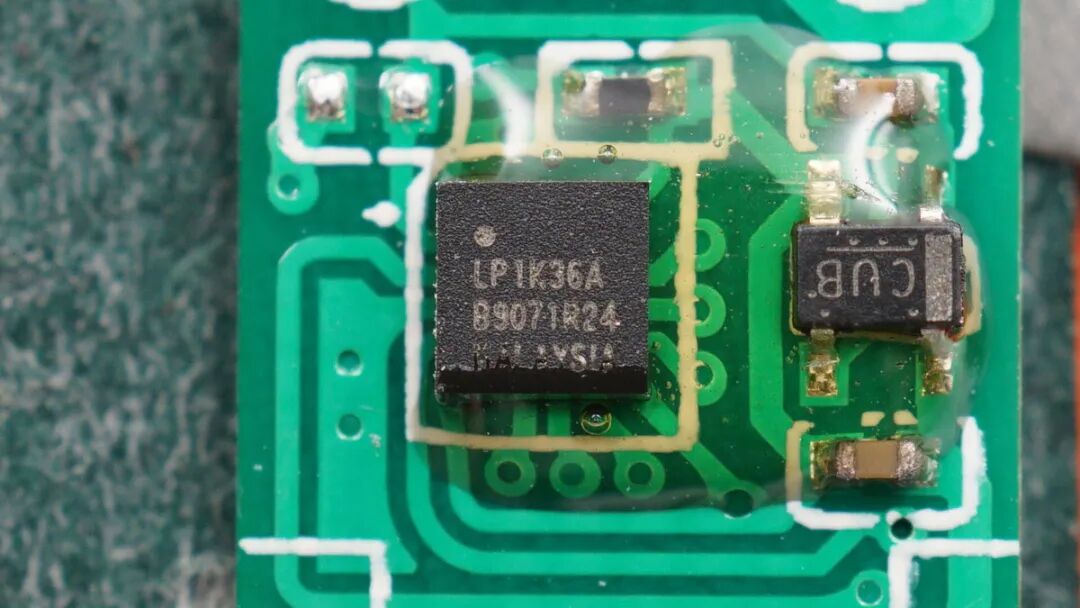

LATTICE ICE40LP1K，左侧是为FPGA供电的稳压IC。
板子背面一览。
NCR18500电池特写。

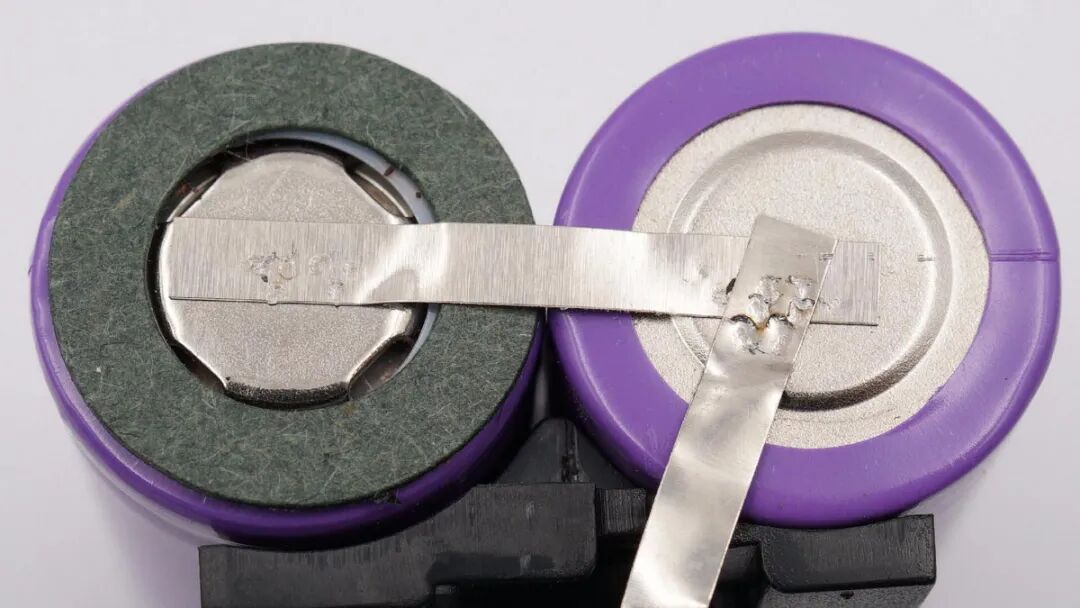

电池一端特写，镍片点焊，电池正极贴有青稞绝缘纸。

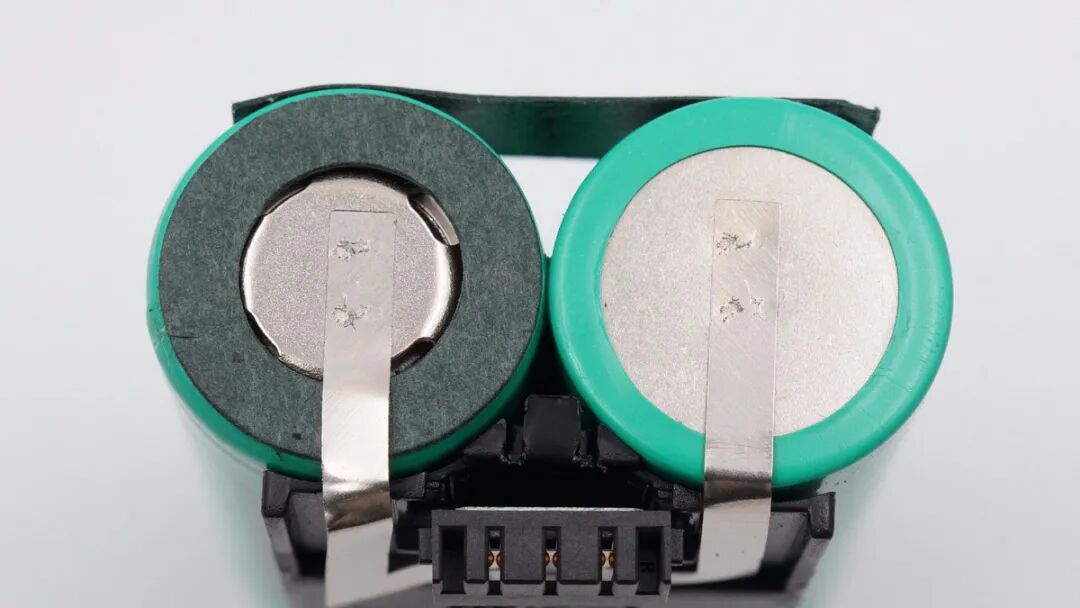

另一端特写，两颗电池镍片点焊连接，2串结构。

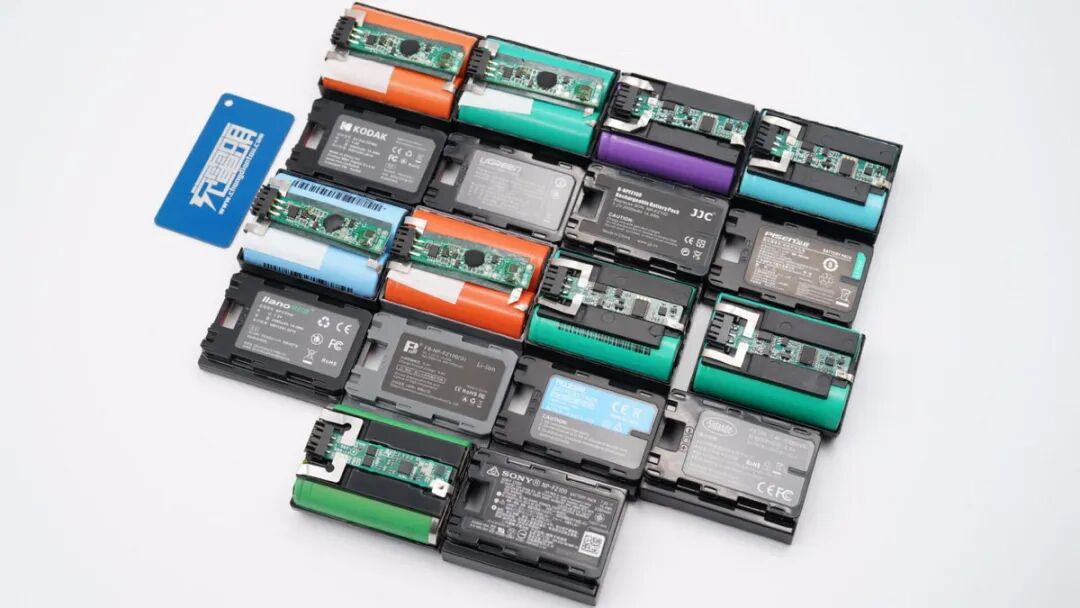

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解发现，首先索尼相机的原装电池在用料做工方面确实是比第三方的电池要讲究。其次，第三方品牌电池设计大体相同，采用了精工S812系列稳压管、宏康HY2120 2串锂电池保护IC、LATTICE ICE40LP1K等，电路板和电池之间都有做隔离处理，电池点焊串联。
