拆解报告：Siyou 27000mAh 2A1C 100W快充移动电源
----- 充电头网拆解报告 第1565篇 -----
最近充电头网拿到了一款Siyou品牌的100W快充移动电源，内置27000mAh/99.9Wh的超大容量电芯，既能保证续航又可以携带上飞机。这款移动电源配有2A1C三个接口，其中C口支持65W输入以及100W输出，两个USB-A口最大输出功率18W，此外还加入了无线充功能，支持最大10W输出，功能全面。下面就和大家分享这款移动电源的拆解，看看其内部设计做工如何。
一、Siyou 100W快充移动电源外观

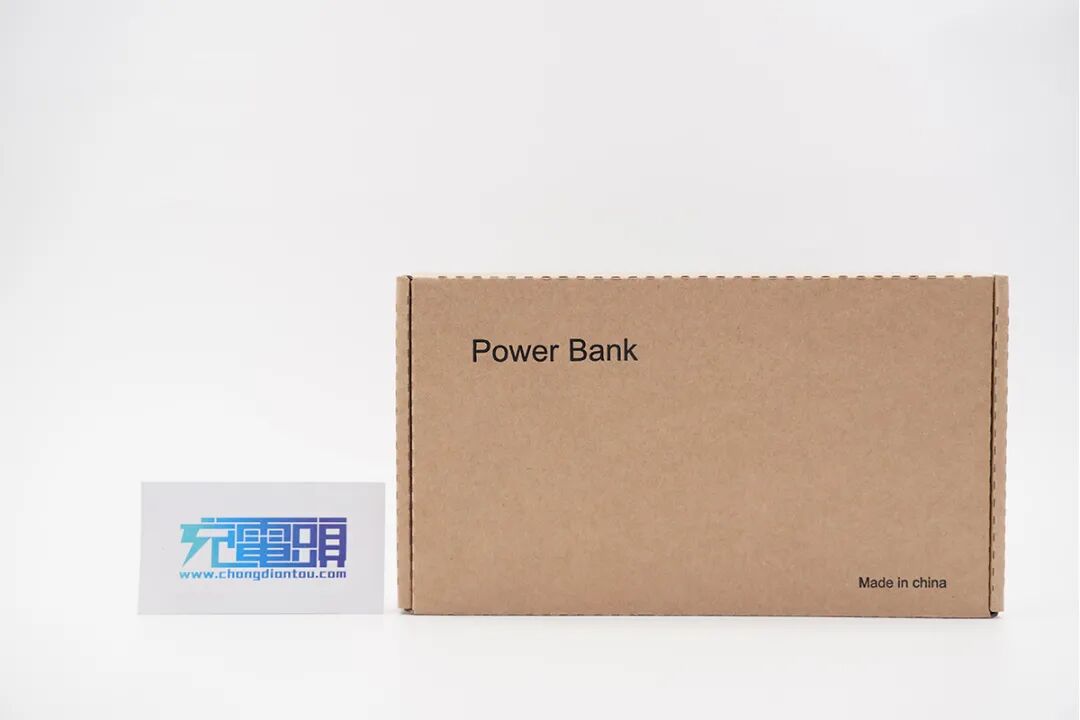

这款移动电源使用牛皮纸盒包装，正面印有“Power Bank”和“Made in China”字样，设计简洁。

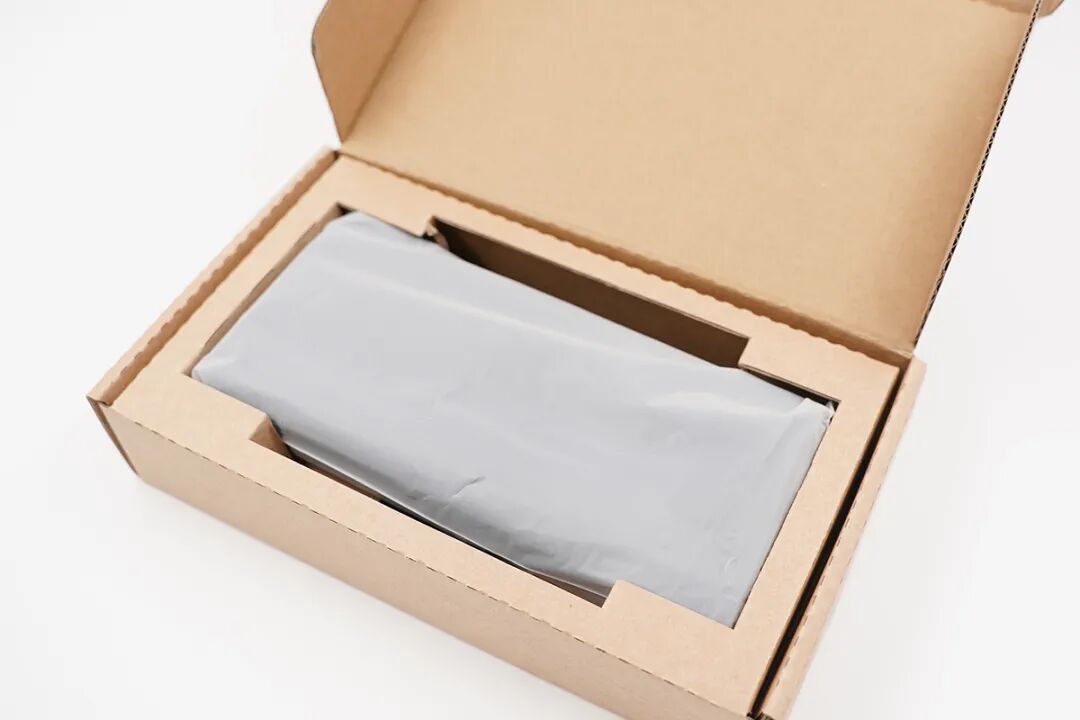

打开包装，里面为凹槽设计，移动电源就放置在凹槽里，并且还套有防尘袋。

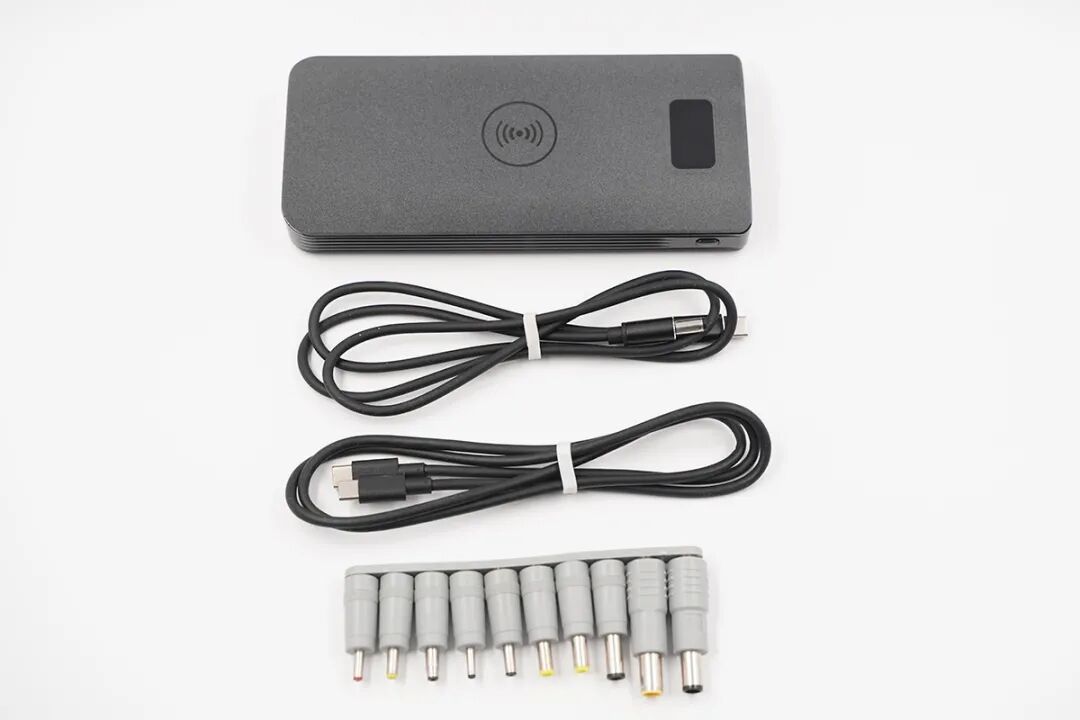

包装内含充电器、USB-C to USB-C数据线、充电转接线以及多达十个各种规格的充电接头。

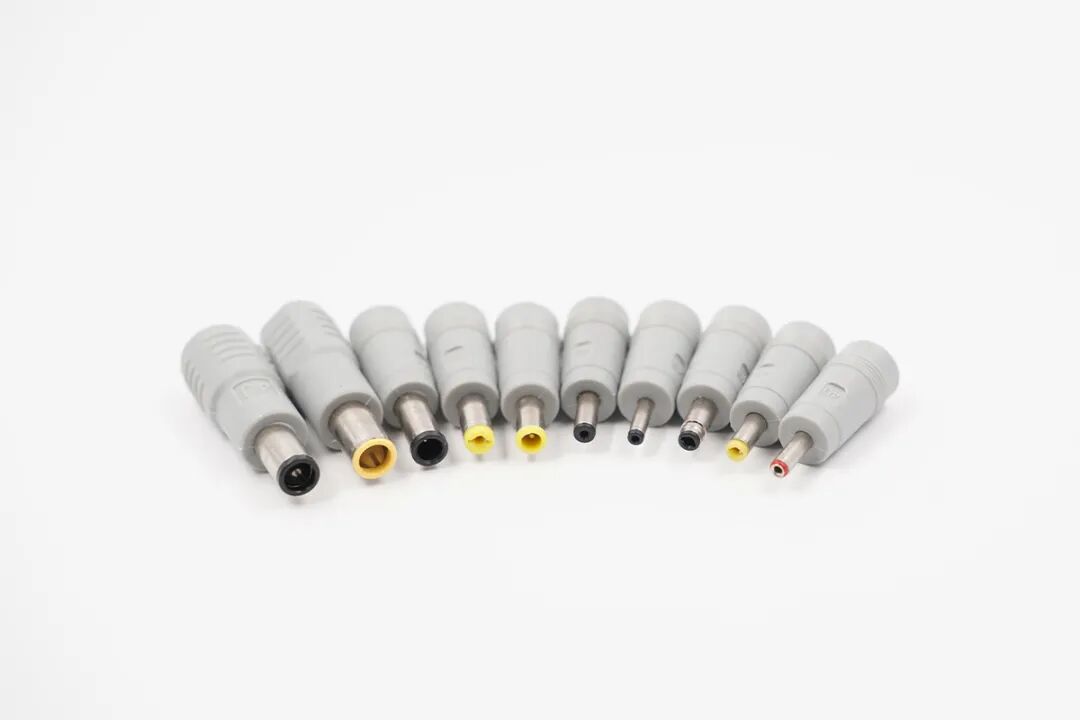

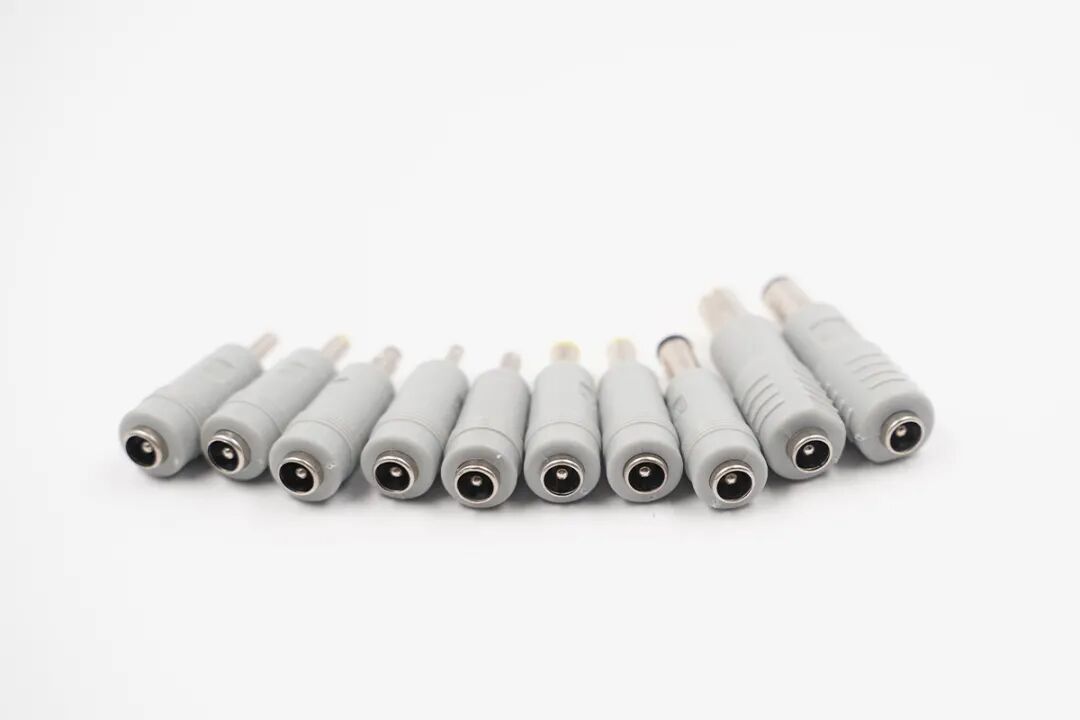

充电接头不同尺寸用于适配不同品牌不同型号的笔记本。
各充电接头输入端则是一样。
USB-C to USB-C数据线做了抗弯折处理，线头塑料壳磨砂设计，方便用户插拔。

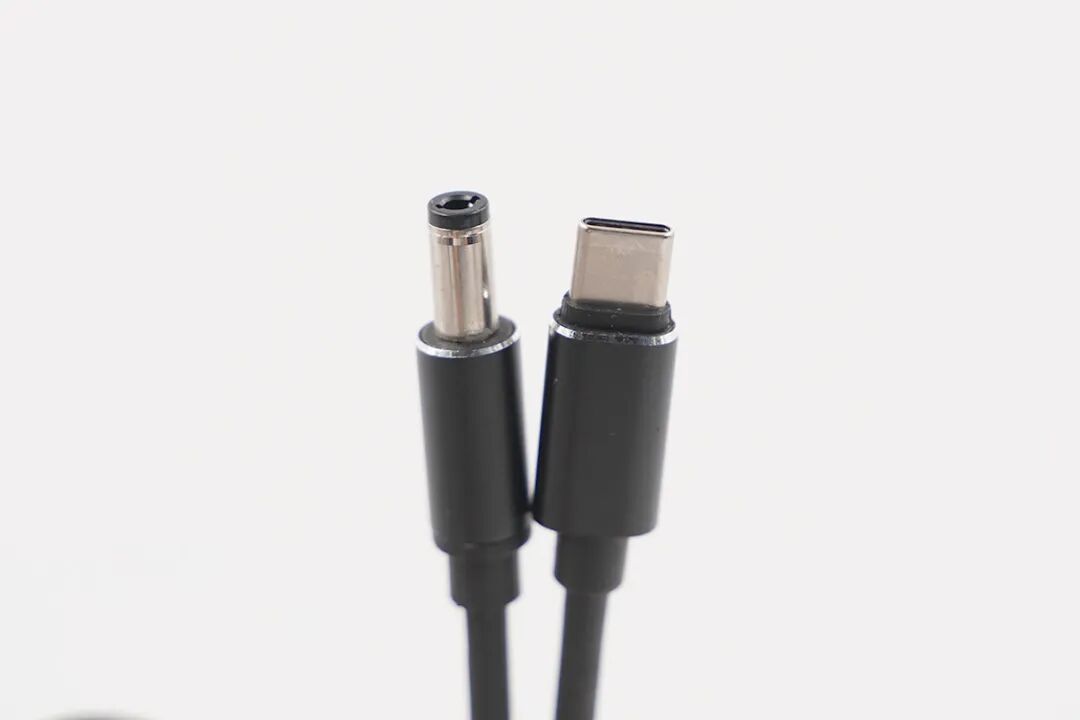

充电转接线一端圆形插头一端USB-C插头，线头外壳采用金属壳，保护性更好。

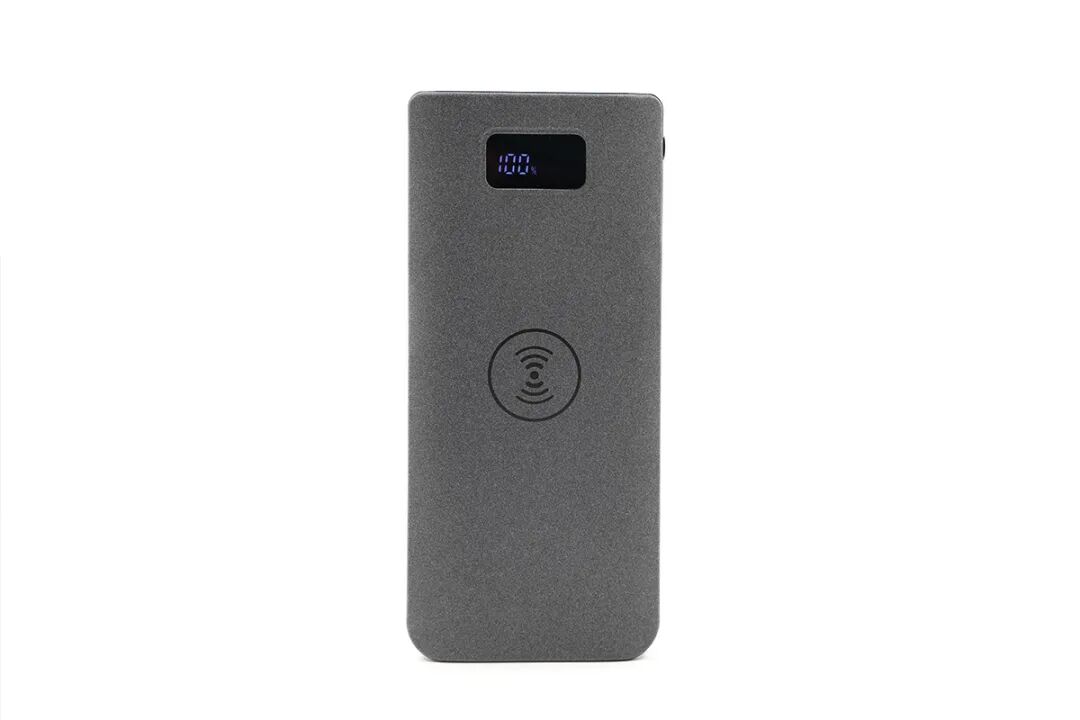

这款移动电源采用PC阻燃材质黑色外壳，正反面为灰色磨砂设计，机身边角圆润使用不硌手。机身正面配有LED数显屏以及无线充电logo。

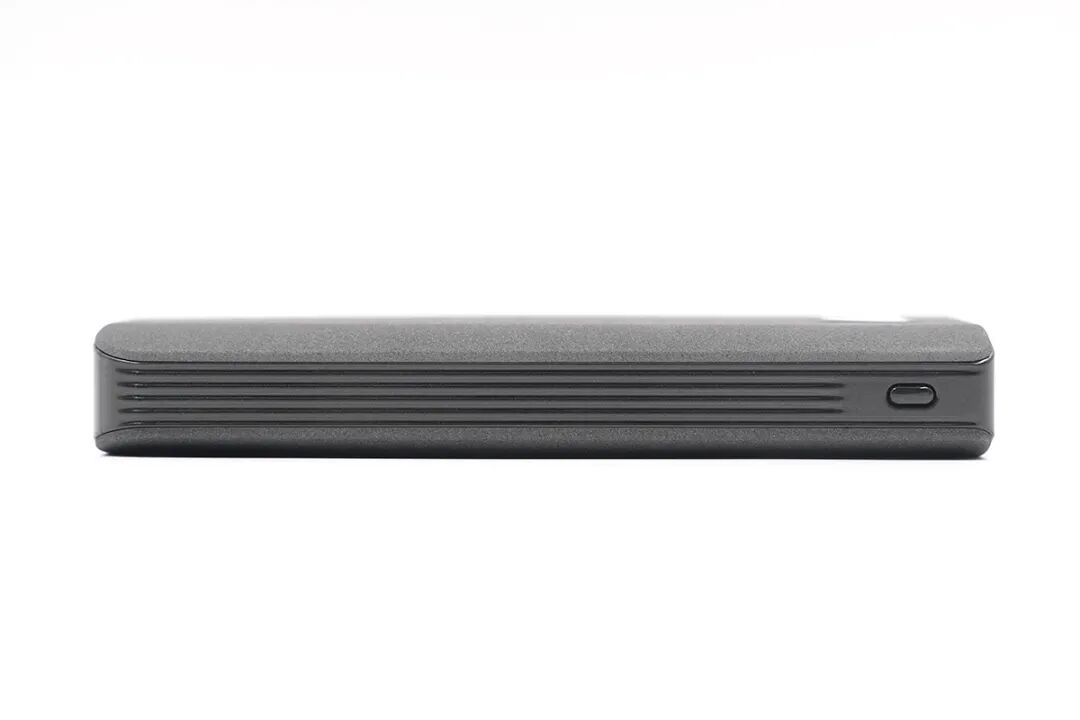

机身两侧为凹凸条纹设计，这一面右端还配有一个电源开关键。

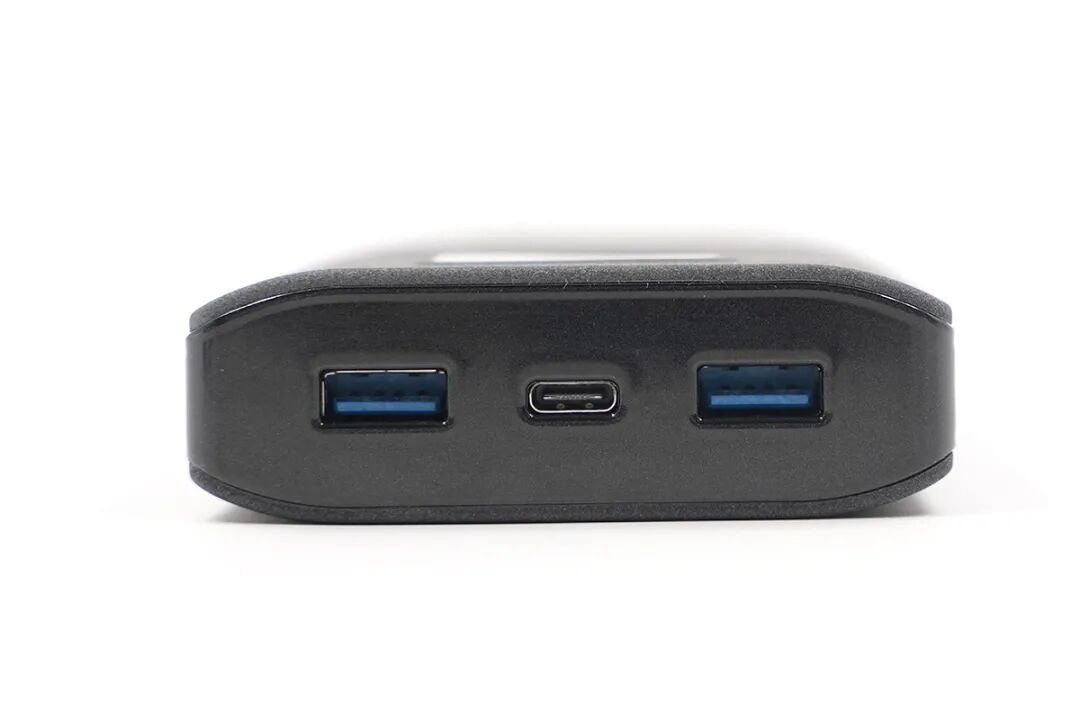

输出顶面配备2A1C接口，USB-C口黑色胶芯，两个USB-A口蓝色胶芯。

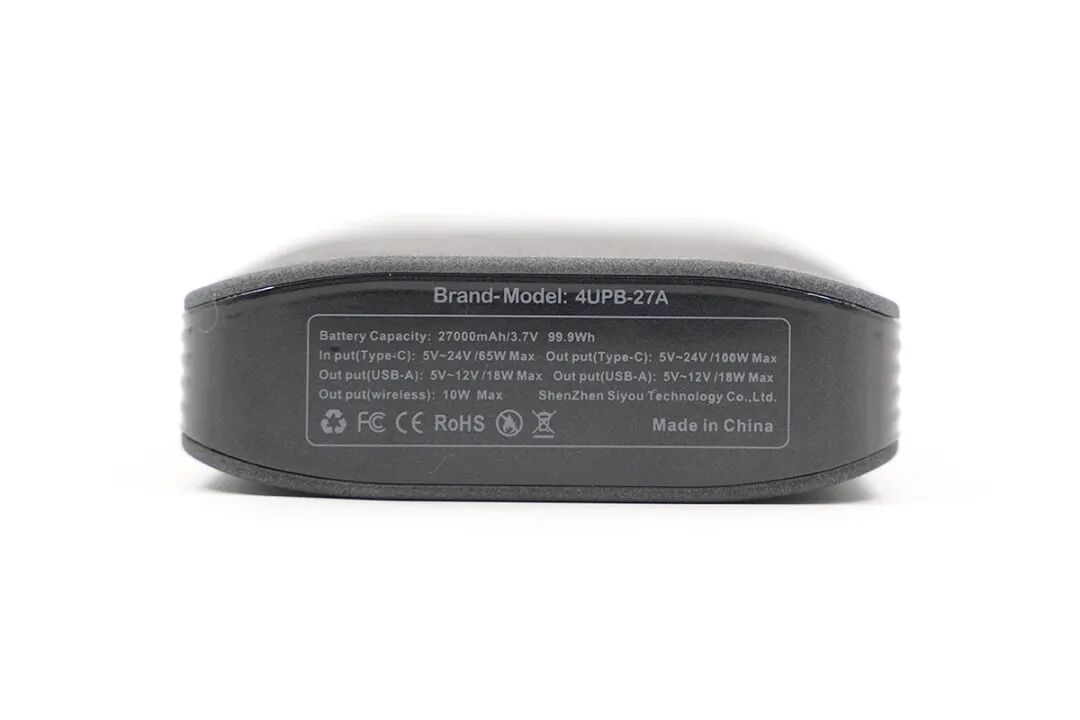

底部外壳上标注产品的参数信息
型号：4UPB-27A
电池容量：27000mAh/3.7V 99.9Wh
USB-C输入：5-24V/65W Max
USB-C输出：5-24V/100W Max
USB-A输入/输出：5-12V/18W Max
无线充输出：10W Max
产品已经通过了FCC认证、CE认证、RoHS认证。
和苹果iPhone 11 Pro Max大小比较，移动电源要大一些。

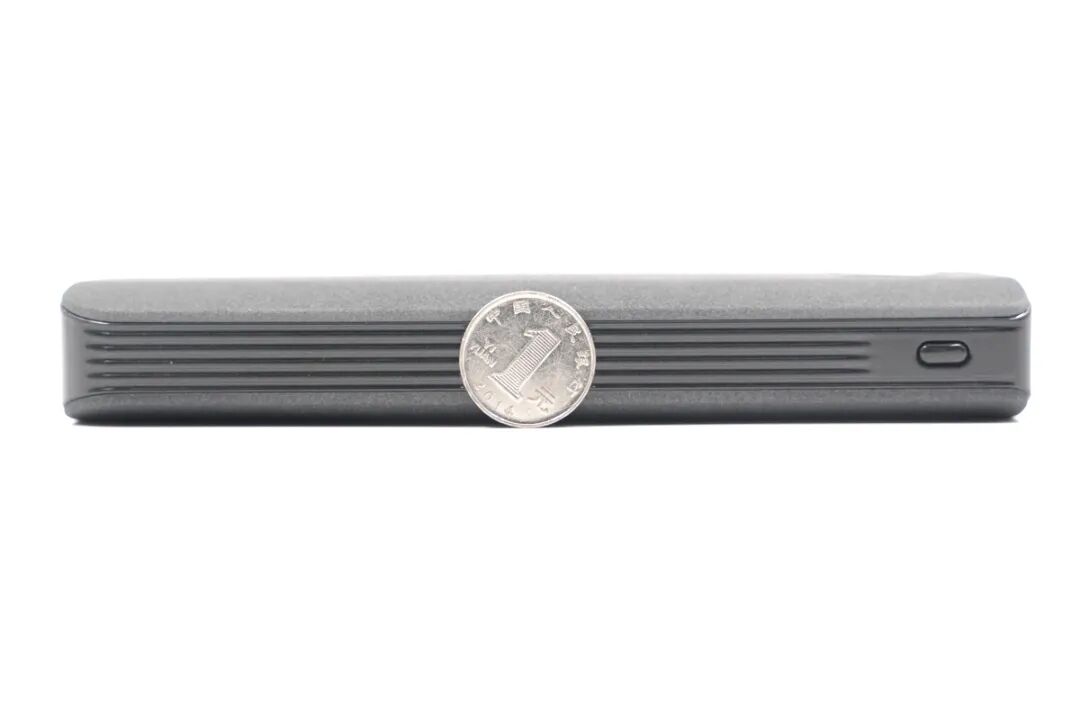

厚度比一元硬币直径大一点。

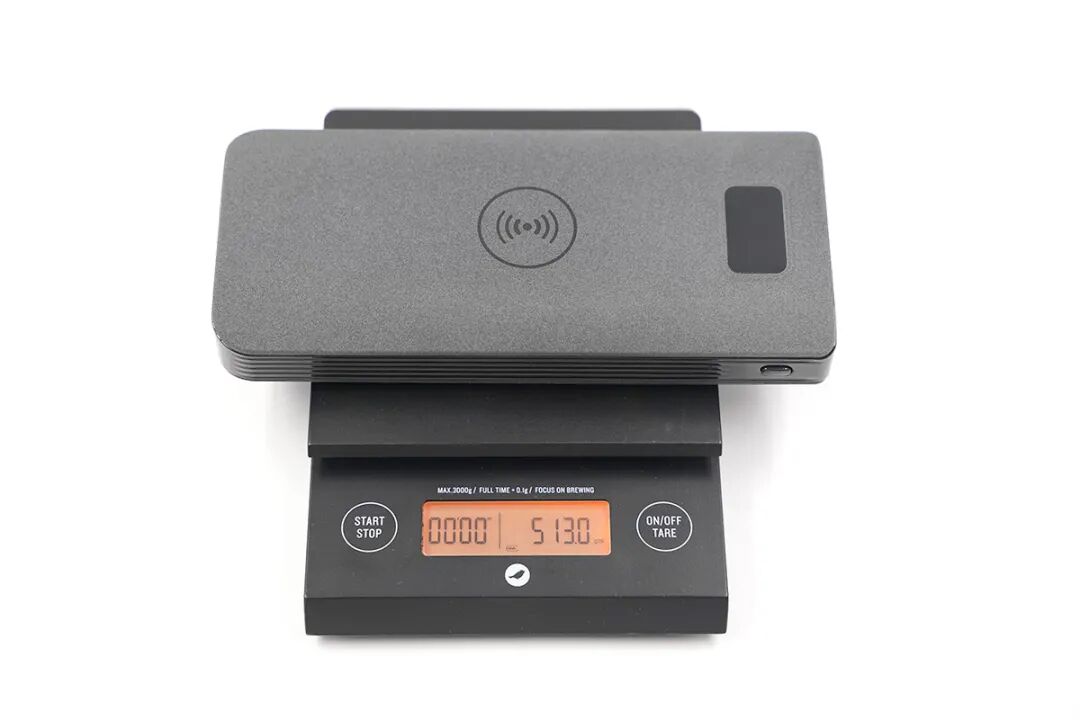

净重约为513g。

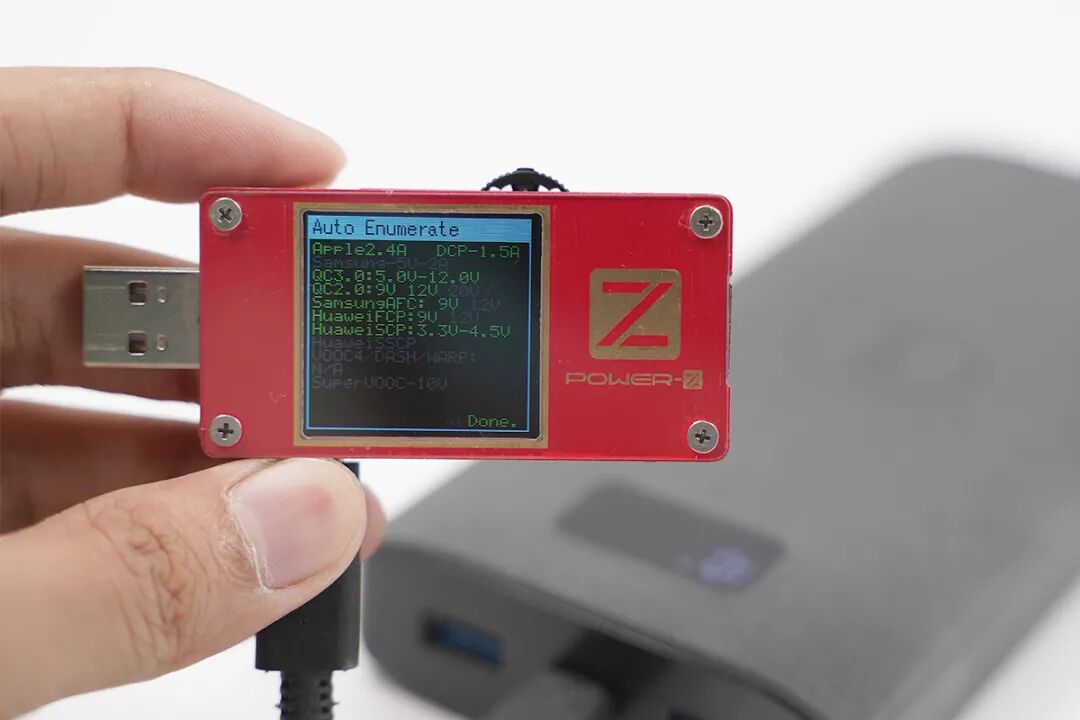

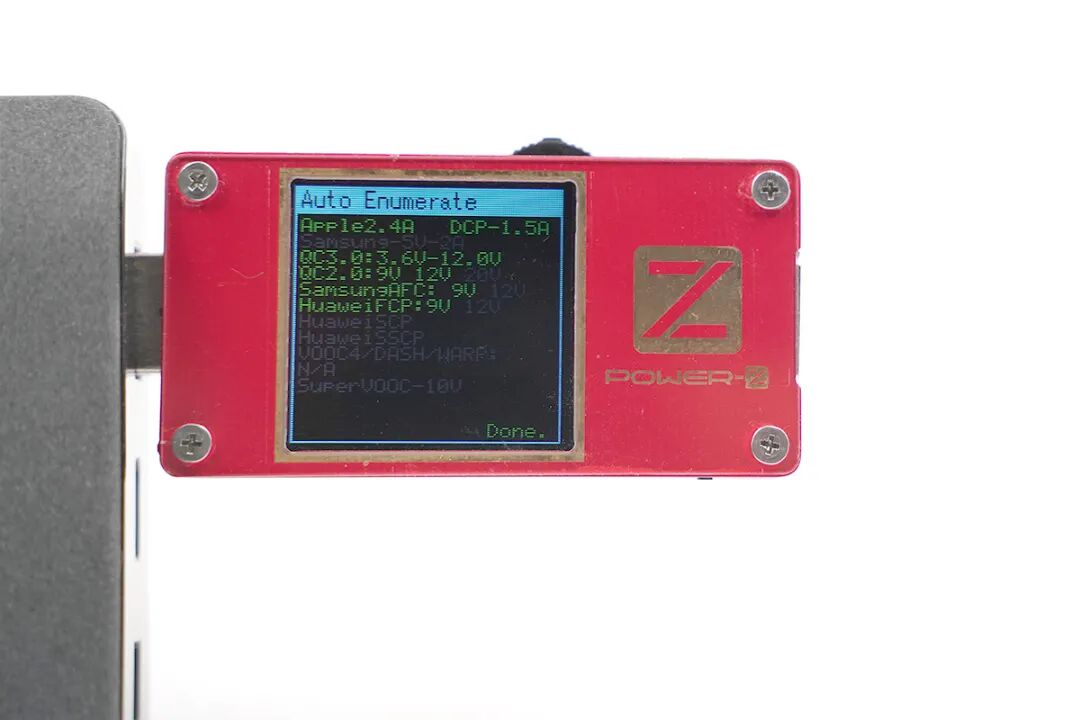

使用ChargerLAB POWER-Z KT001检测两个USB-A口的输出协议，发现它们都支持Apple 2.4A和DCP协议，以及QC2.0、QC3.0、AFC、FCP多个快充协议。
另外使用KT001检测USB-C口的输出协议，发现C口除了支持Apple 2.4A、DCP、QC2.0/3.0、AFC、FCP这些协议外，还多支持一个SCP协议。

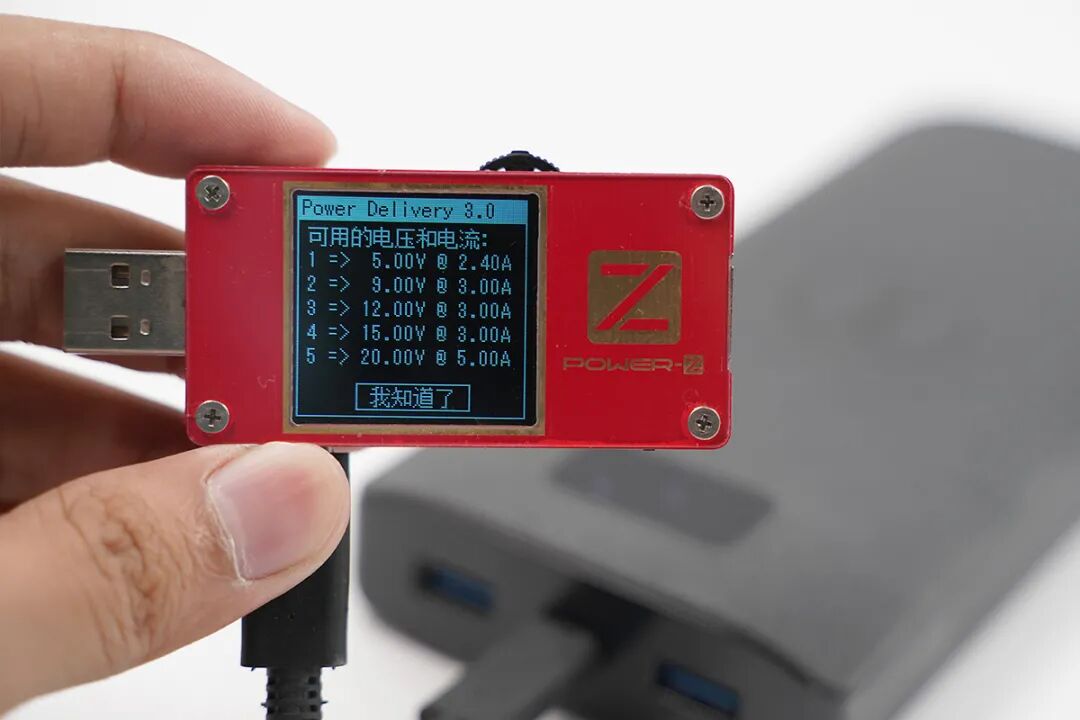

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2.4A 、 9V3A、 12V3A 、15V3A 、 20V5A五组固定电压档位。
另外将手机放在移动电源机身正面上即可进行无线充电，使用简便。
二、Siyou 100W快充移动电源拆解

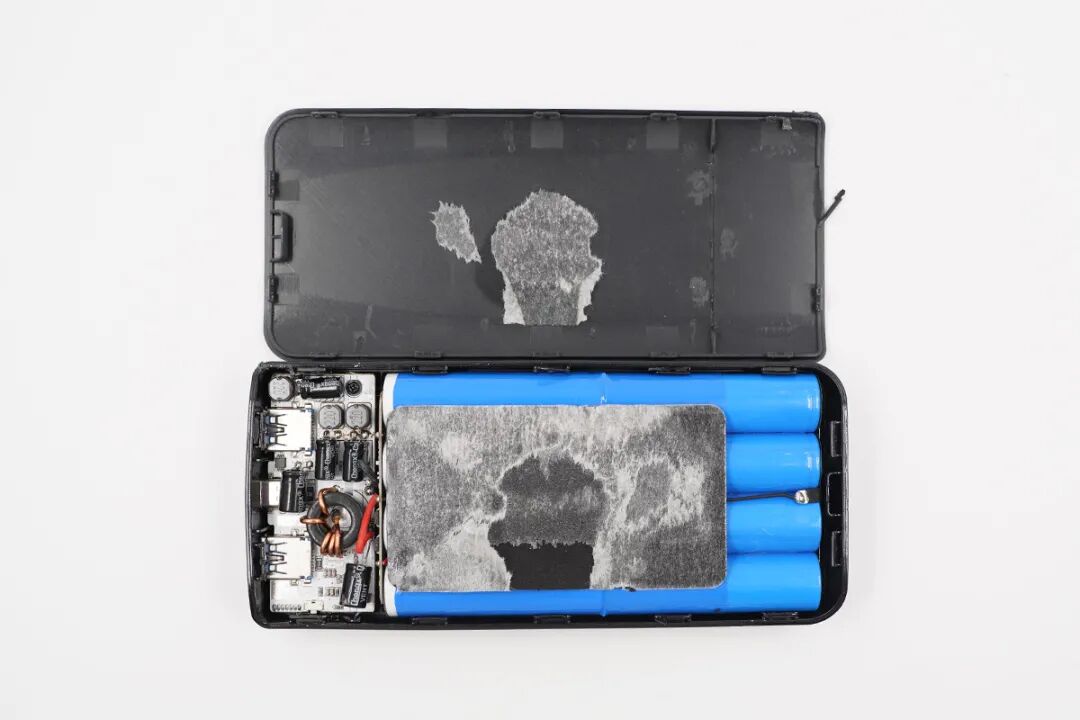

将机身壳拆开，电芯上包裹一圈蓝色电池塑封皮，和机身壳之间设有一块黑色泡棉胶进行整体固定以及保护。
主控PCB板使用螺丝进行固定，设有电解电容、电感等元器件。主控PCB板和电芯之间还垂直放置有一块小PCB板。
将电芯取出，另一面上同样粘贴黑色泡棉胶保护，泡棉胶上放置无线充电线圈，电芯底部还有一块小PCB板。
经过对移动电源电路整体观察分析发现，Siyou 100W快充移动电源采用电芯保护电路，USB-C路双向升降压充放电，三路降压，两个USB-A输出，一路无线充的架构，并通过南芯双向升降压芯片以及英集芯高集成降压芯片实现。下面我们从电芯放电到各路输出一一来了解电路的芯片信息。
电芯及保护电路信息：
移动电源采用蓝白两排共8颗电芯，白色电芯上印有条形码和相关信息，蓝色电芯则什么也没有印有。经小编实测蓝白电芯均为18650电芯。

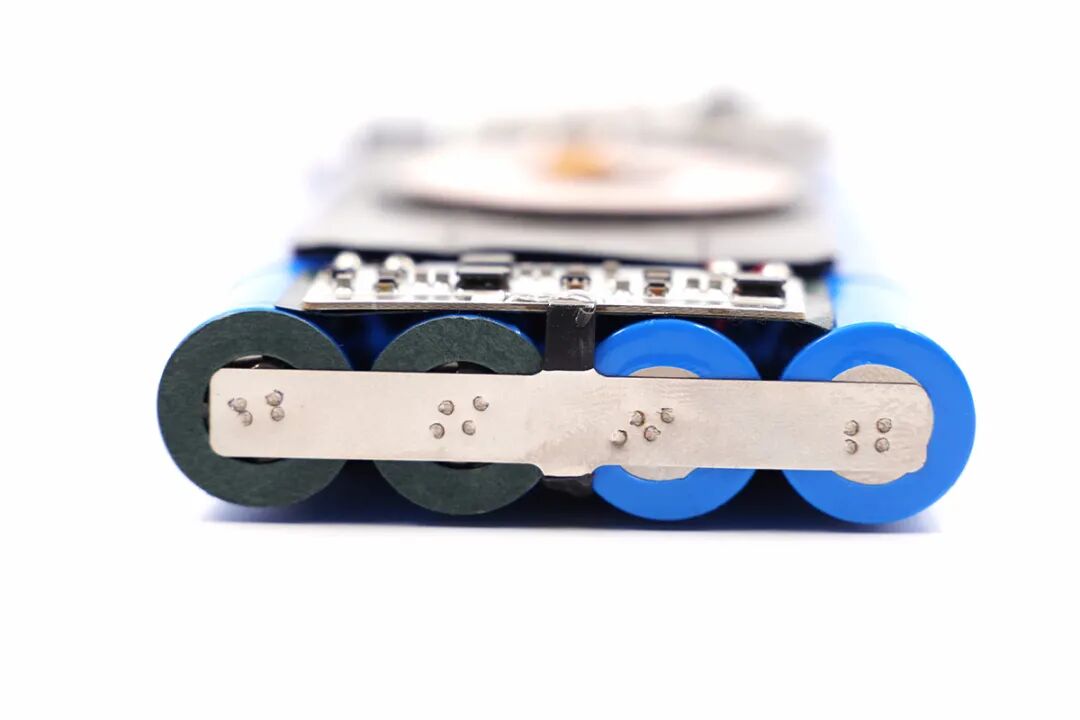

8颗电芯采用2并4串连接方式，均使用镍片点焊连接，并在每颗电芯正极均粘贴青稞绝缘纸保护。
底部小PCB板是电池组外置均衡电路板，用于4串电池组的单体均衡。

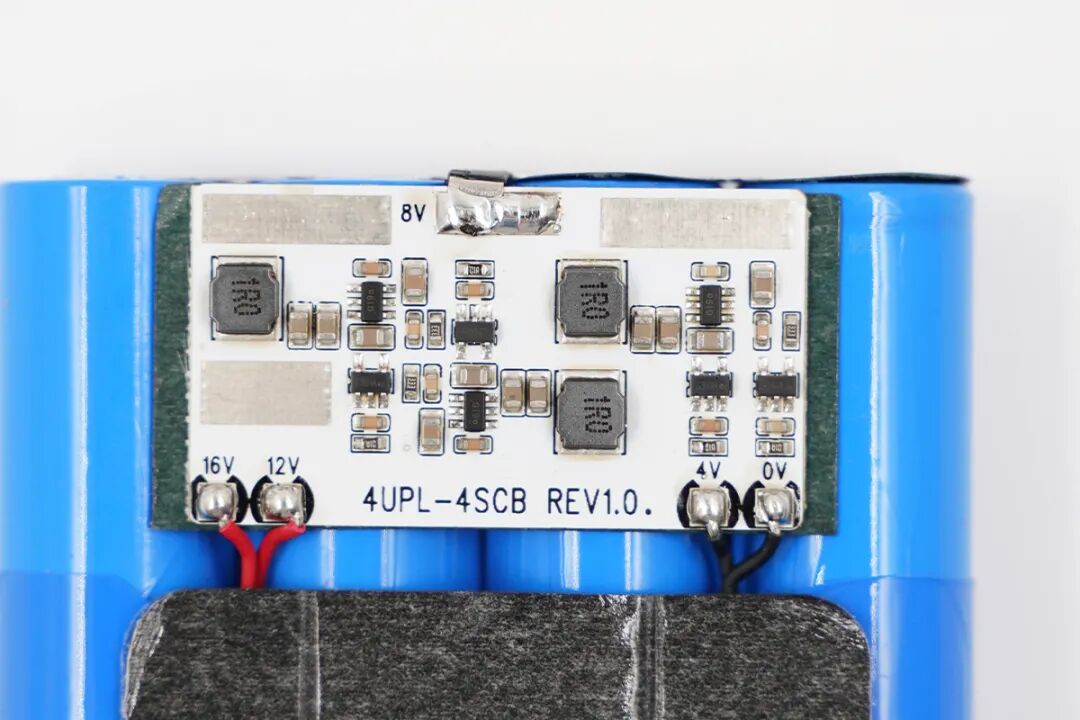

均衡小板上面是3颗钰泰 ETA3000 电池均衡IC和4颗XY5361A电池保护IC。钰泰 ETA3000 电池均衡IC可提供最大2A的均衡电流，采用电感均衡，最高传输效率92%，均衡精度30mV，自动检测电池是否平衡，并且支持电池过电压保护。

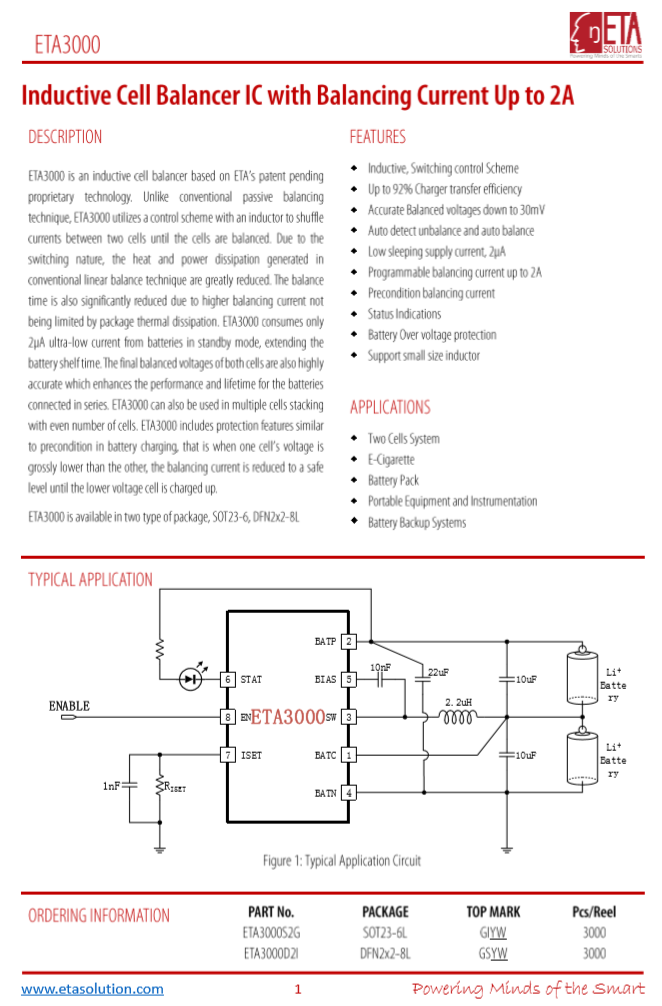

钰泰 ETA3000 详细资料。

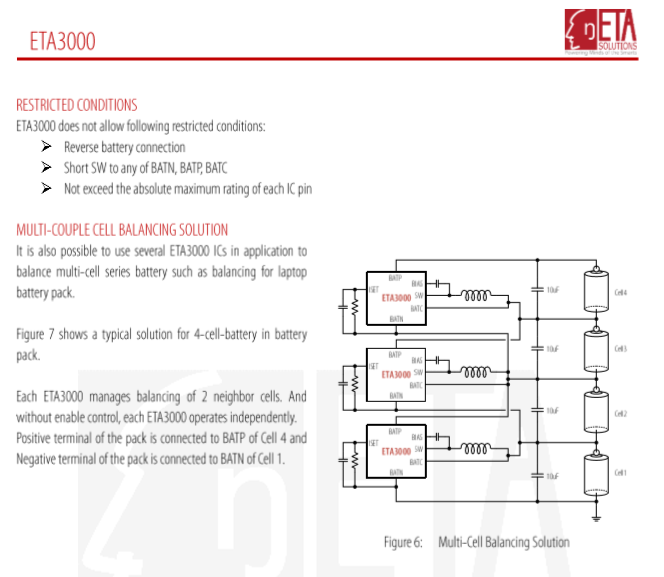

钰泰 ETA3000 4串均衡解决方案。
电芯前端小PCB板上焊接有锂电保护电路。
电芯输入输出锂电保护芯片采用英集芯IP3254。这是一颗3-4串锂电保护IC，具有高精度电压检测保护和超低功耗，适合应用于多串锂电池组电芯保护。

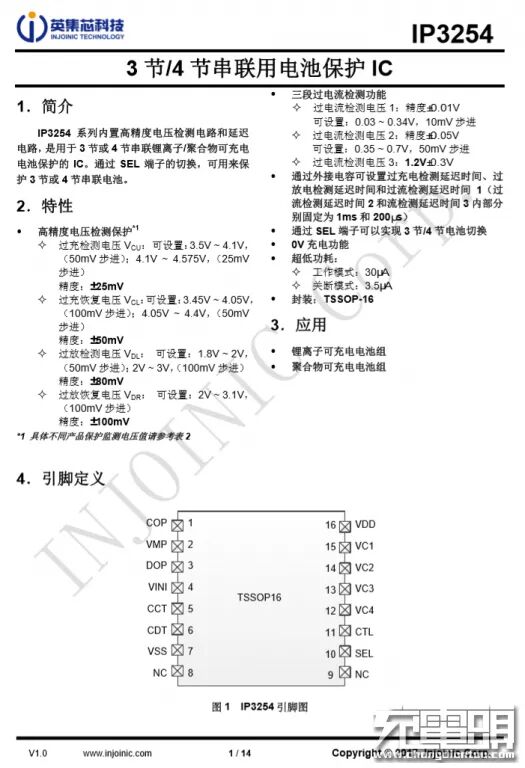

英集芯 IP3254 详细资料。充电头网了解到，采用英集芯IP3524锂电保护芯片的产品还有倍思65W PD快充移动电源30000mAh、HELPERS LAB 20000mAh 60W 双PD+QC移动电源。

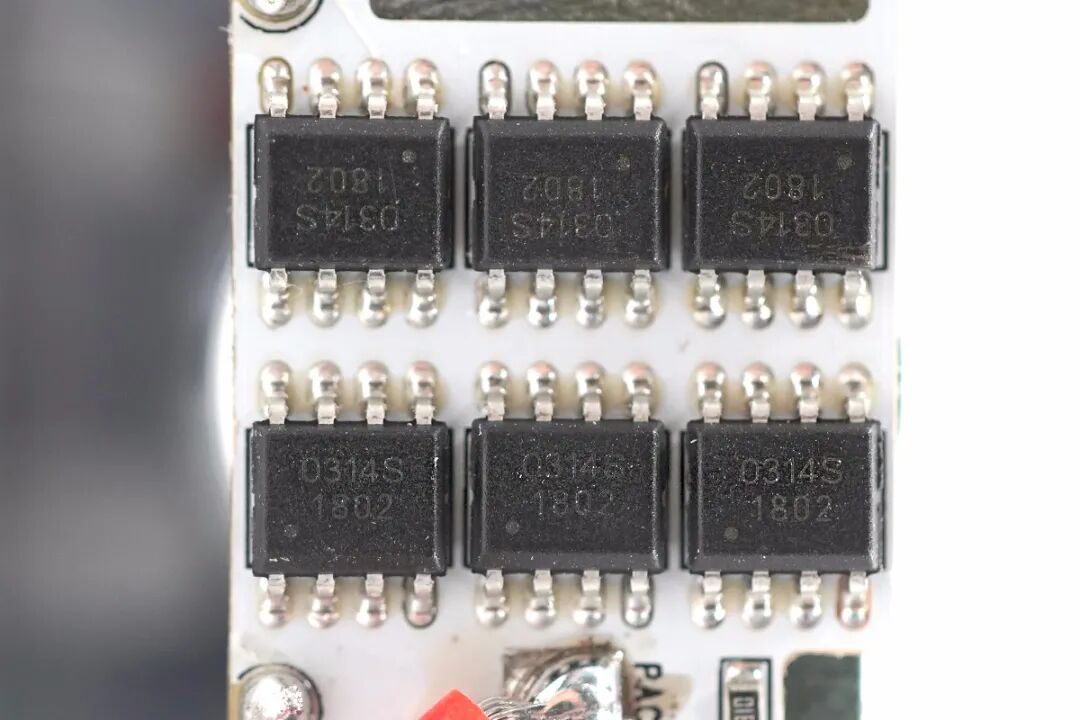

六颗丝印0314S的电芯保护MOS管。

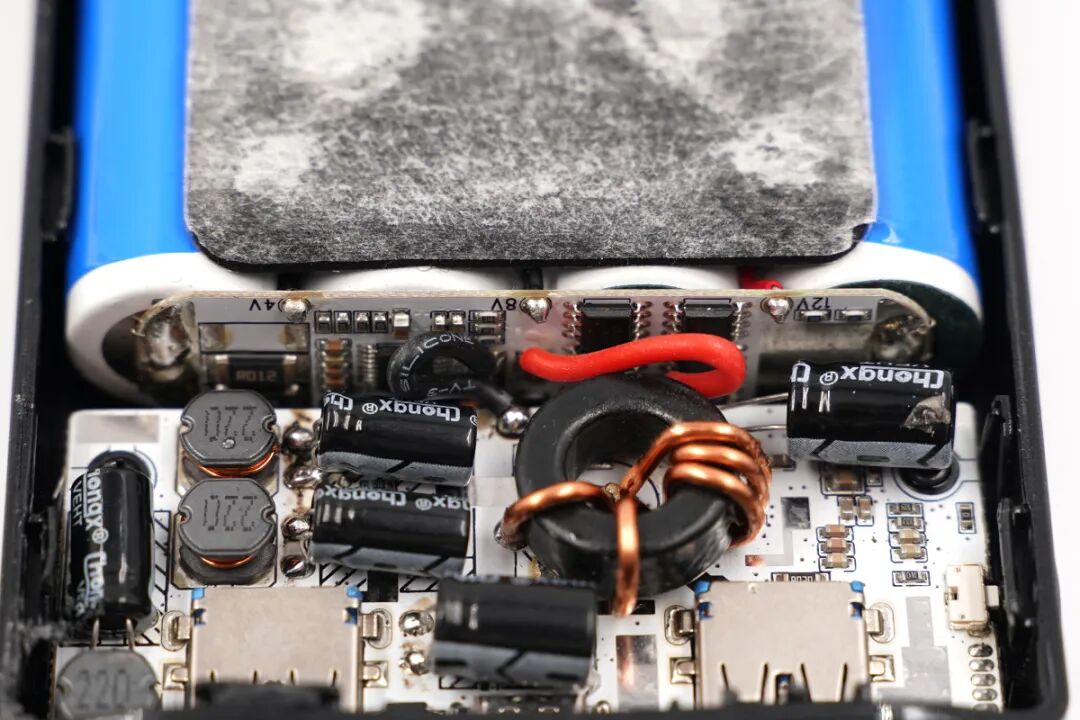

主控PCB板正面一览，焊接有滤波电容、升降压电感等元器件。

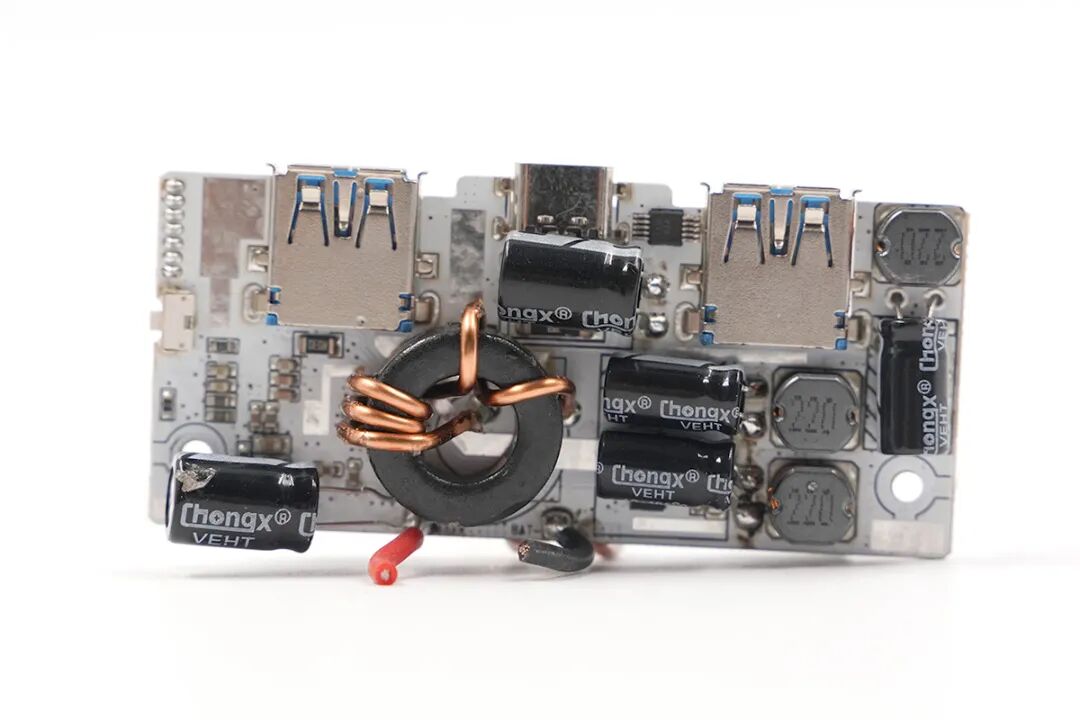

PCB板背面一览，设有USB-C升降压电路、USB-A和无线充三路降压电路。

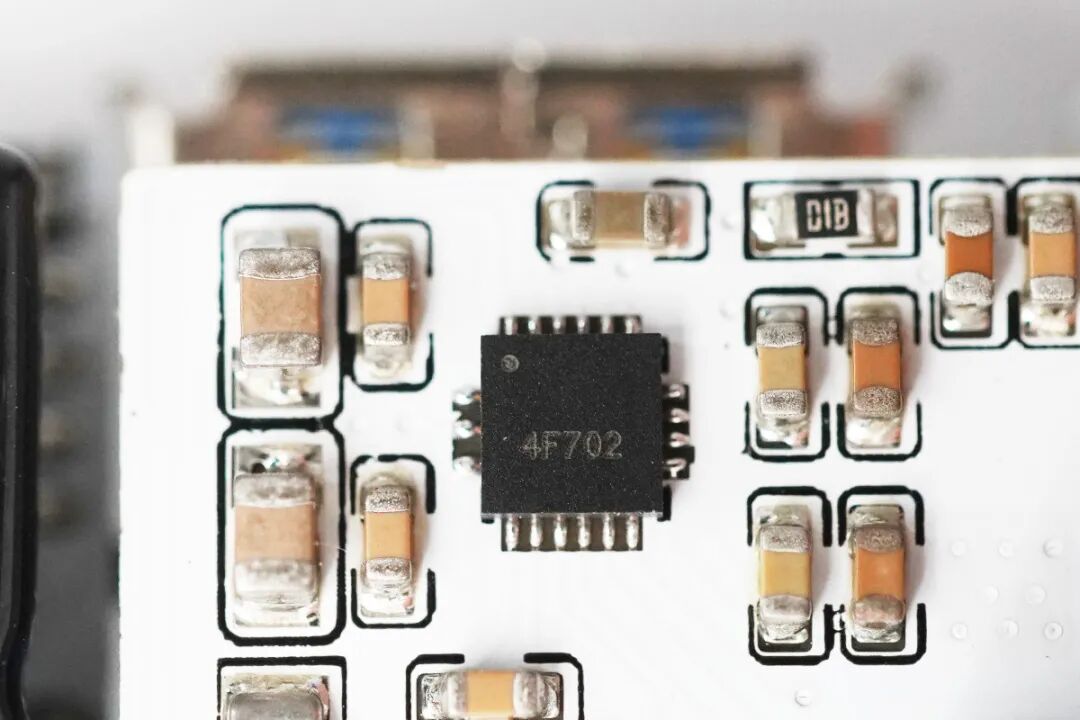

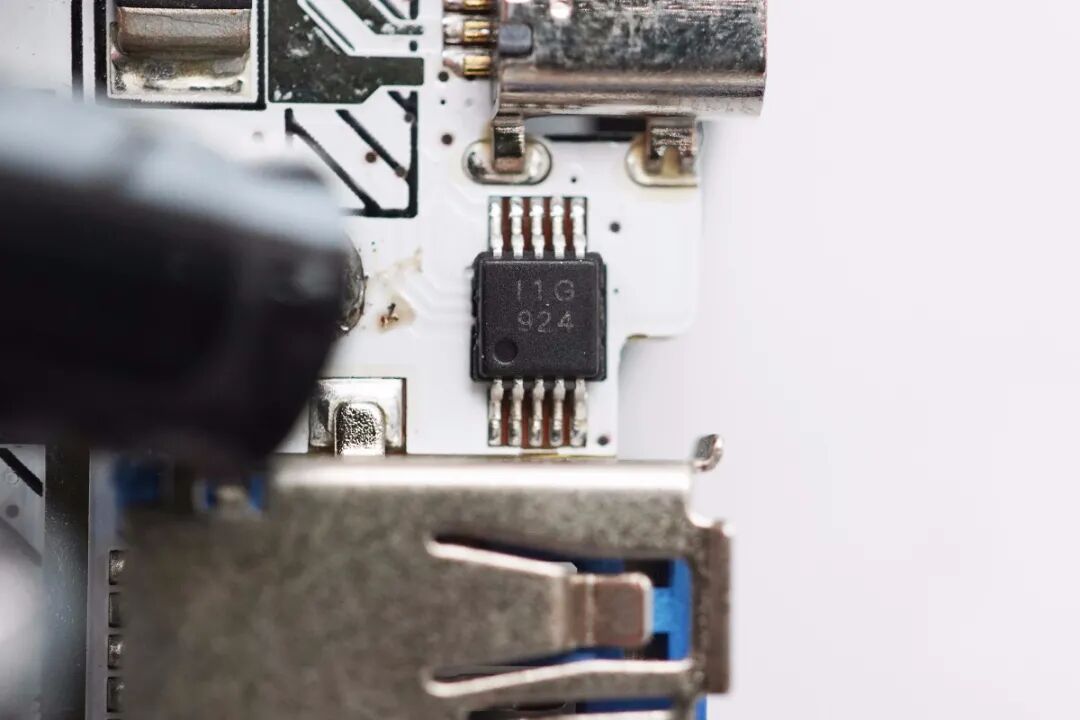

这颗芯片用于多口同时输出时智能分配功率。

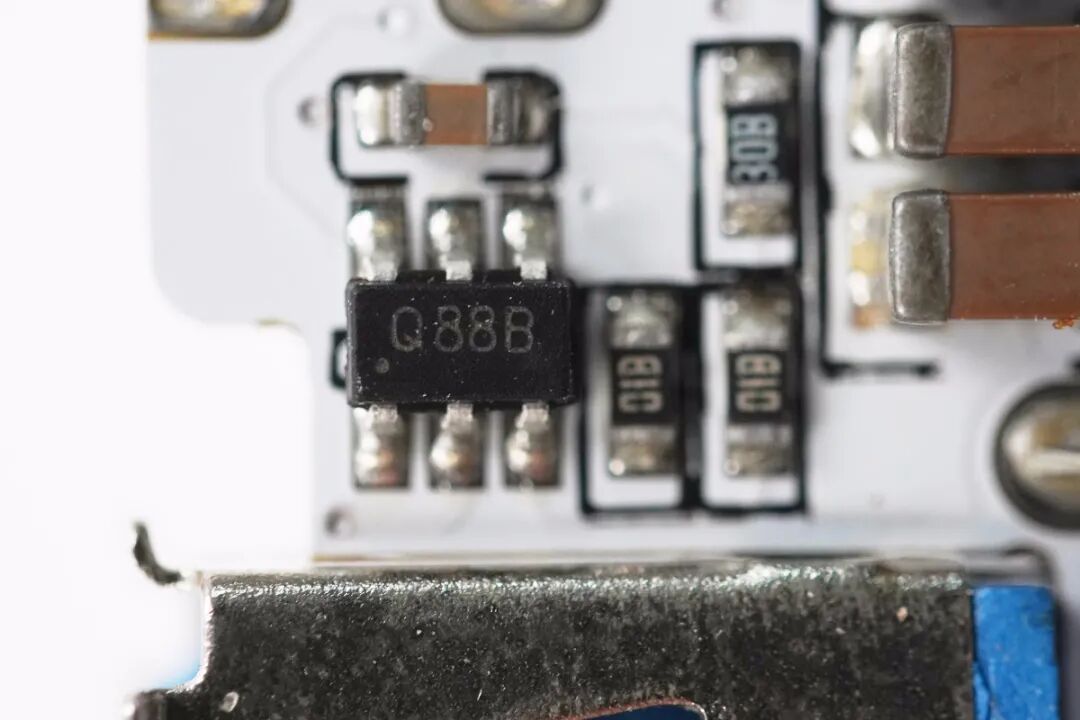

另一面对应位置有一颗丝印Q88B芯片。
USB-C接口双向充放电电路分析：

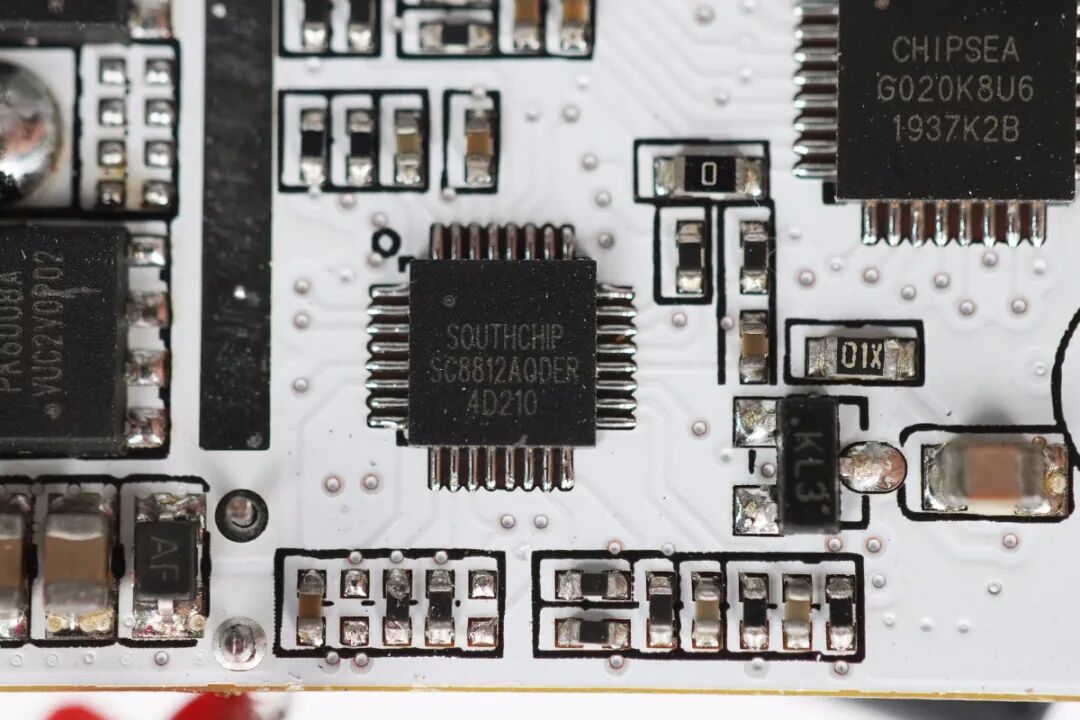

南芯SC8812A高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积，控制旁边四颗开关管进行电压转换。
南芯SC8812A资料信息。
充电头网了解到，南芯SC8812A此前已被锤子20000mAh 45W双向PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源、全汉10000mAh USB PD移动电源、羽博26800mAh 45W USB PD快充移动电源、电友 20000mAh 45W双向快充移动电源等产品。此外，南芯的快充芯片还被广泛应用于充电器、车充等领域，并获得数十款产品采用。

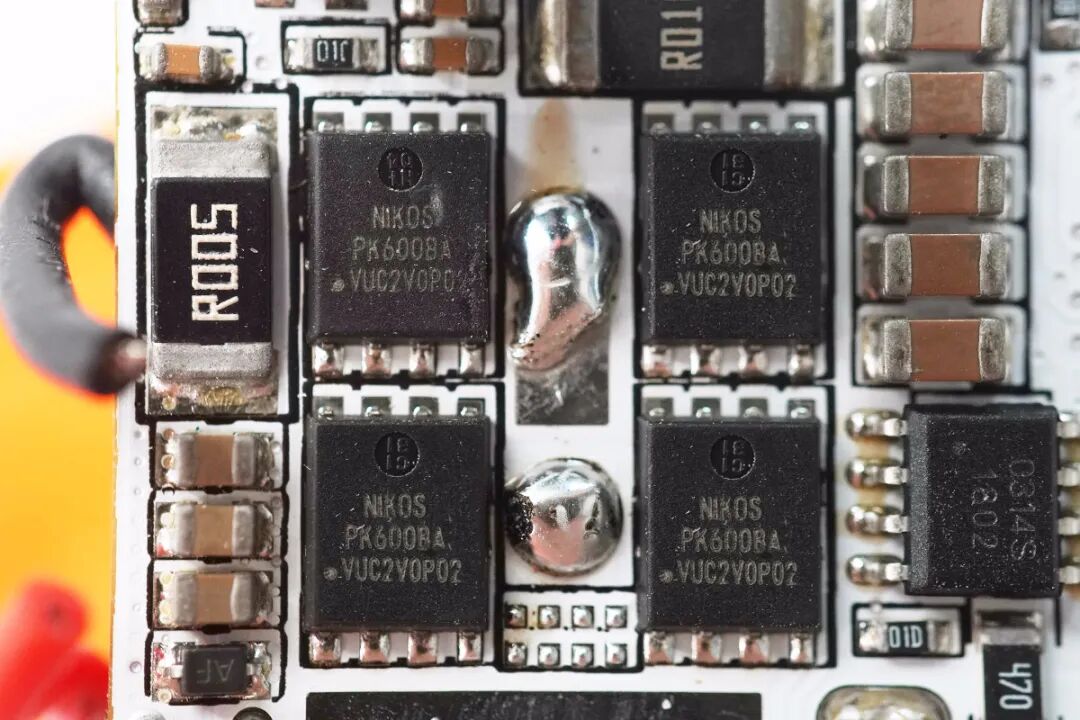

四颗NIKO-SEM尼克森PK600BA NMOS开关管，耐压30V，用于同步升降压电压转换。
尼克森PK600BA详细资料信息。

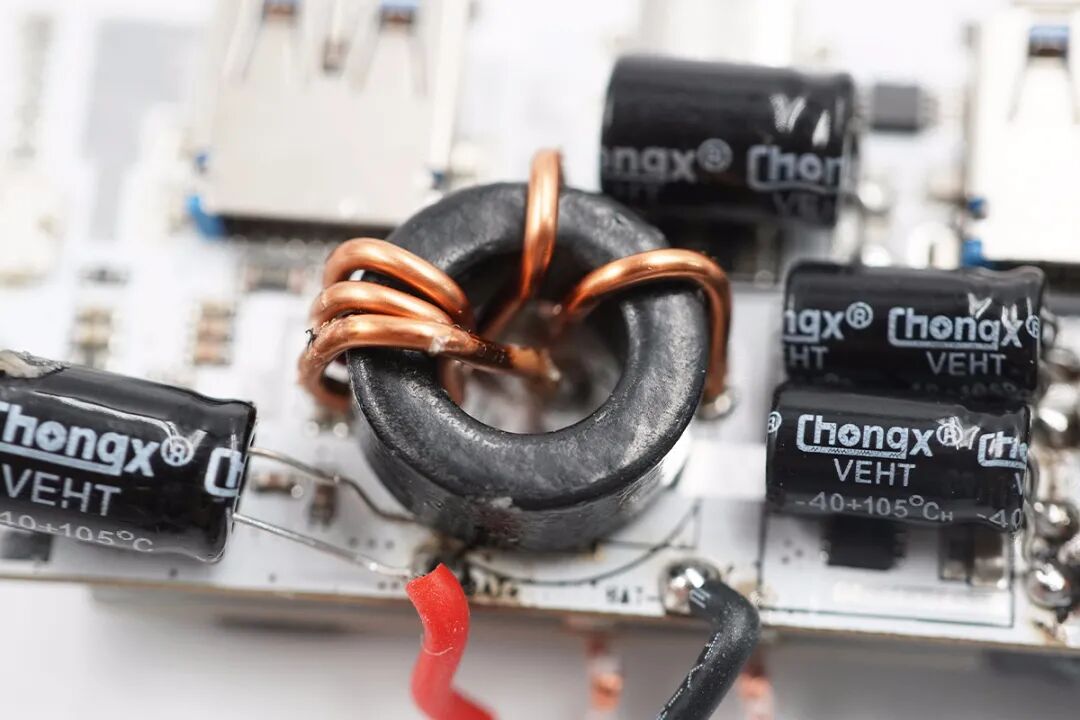

升降压磁环电感特写，配合南芯SC8812A进行升降压。

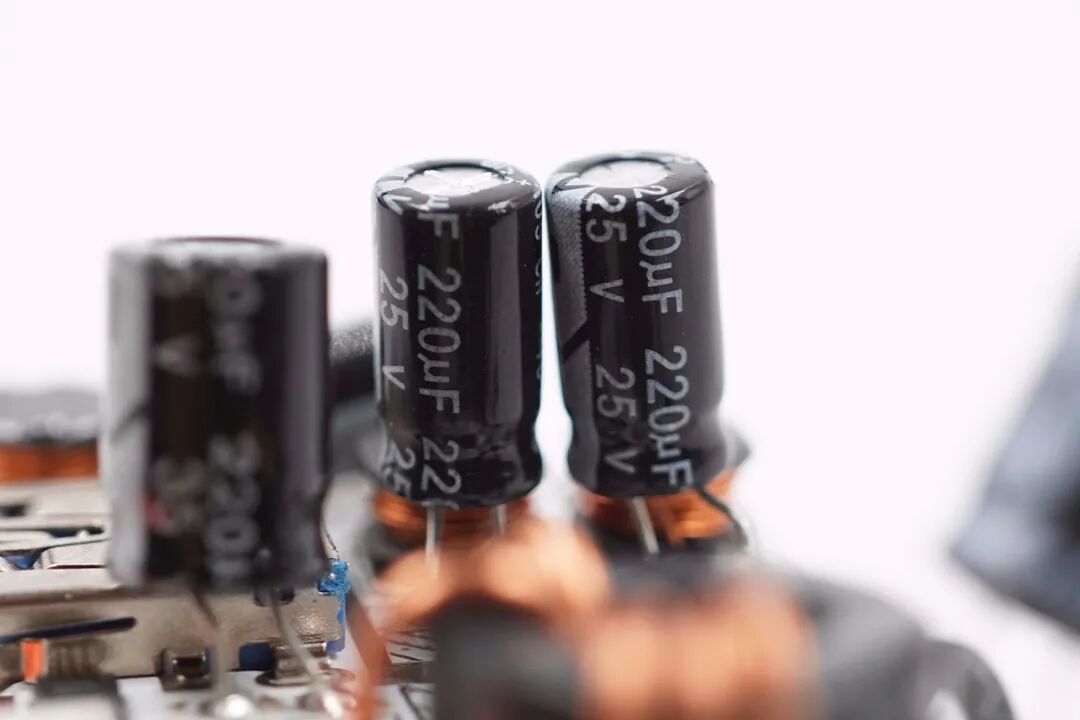

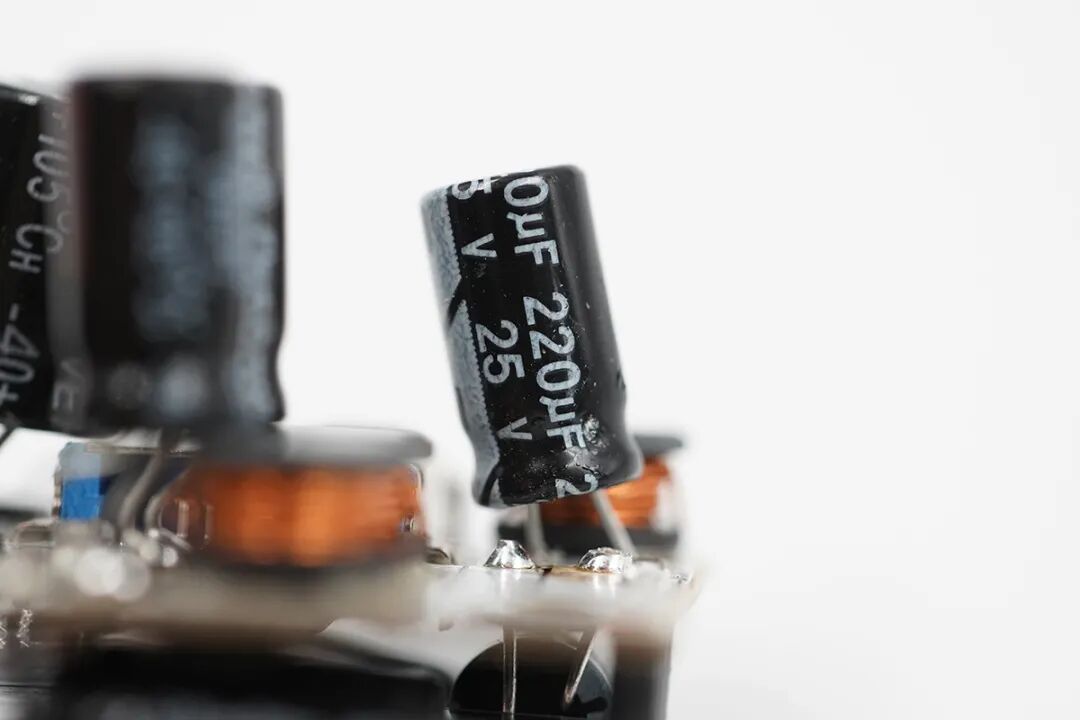

两颗25V 220μF规格滤波电解电容，用于双向升降压电路总的滤波。
Chipsea芯海科技CS32G020K8U6 32位MCU，CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。
CS32G020内嵌ARM Cortex-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ，4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。

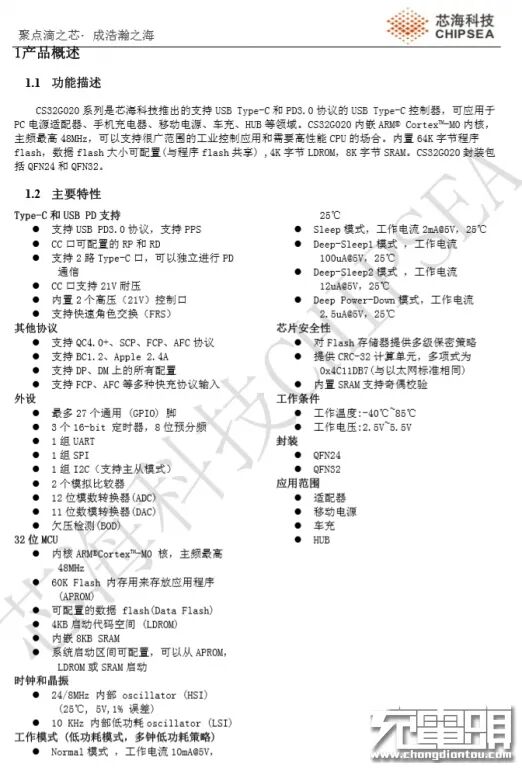

Chipsea芯海科技 CS32G020K8U6 详细资料。
充电头网了解到，使用这款芯片的还有绿联MFi认证10000mAh快充移动电源、羽博300W便携式储能电源、RAVPOWER 20000mAh 60W PD快充移动电源、电友 20000mAh 45W双向快充移动电源、HENGLISAM 45W PD双向快充移动电源、努比亚红魔45W USB PD氘锋移动电源等产品。

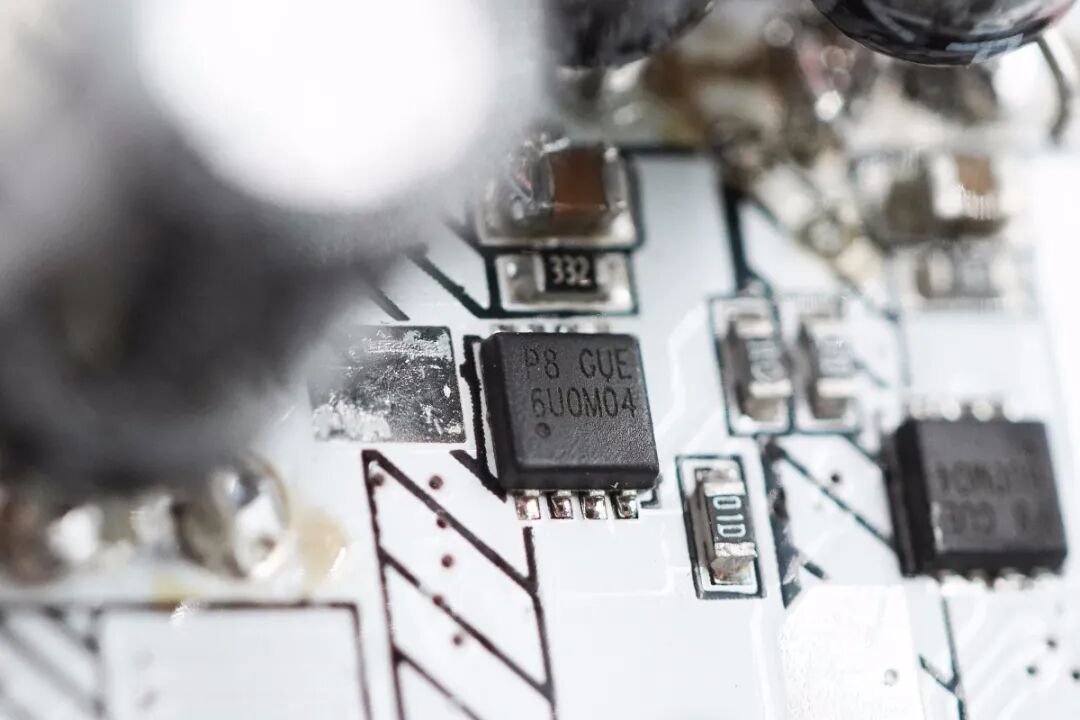

板子背面两颗丝印6U0M04 MOS管，USB-C口VBUS开关管。

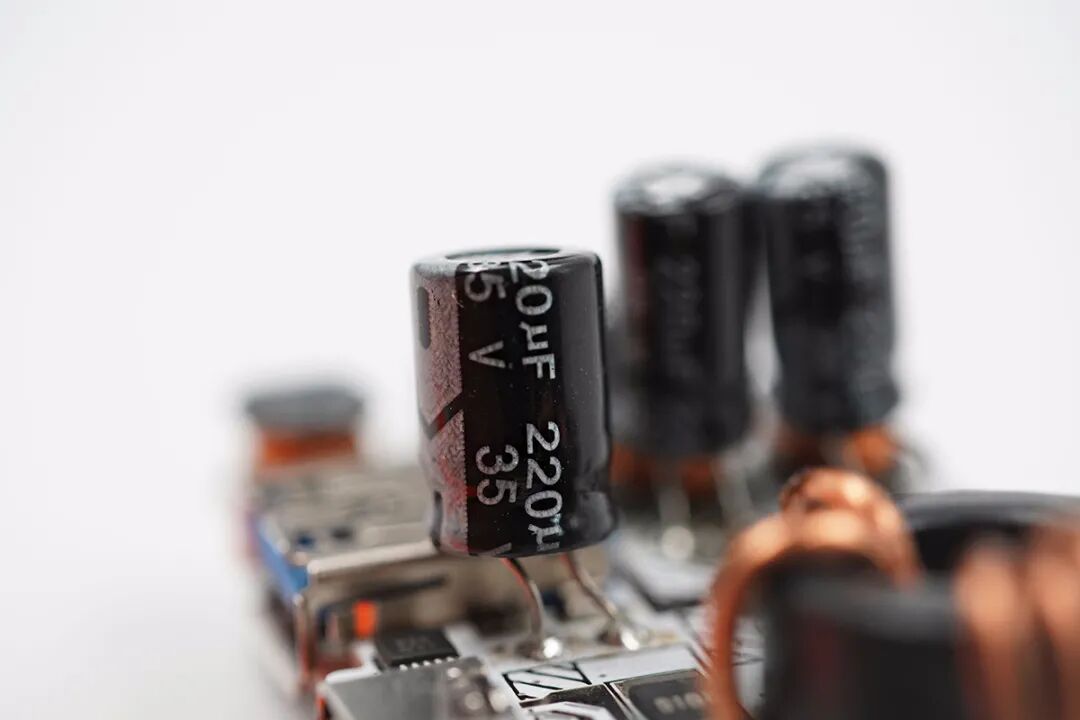

USB-C口输出滤波电解电容，规格为35V 220μF。
下面是两个USB-A接口所在电路分析：
两颗英集芯的IP6525T，用于两个USB-A口降压输出。这是一款集成同步开关的降压转换器、支持4种输出快充协议，其内置功率MOS，降压转换效率高至98%，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率。
此外能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完整的解决方案，移动电源内部4串电池通过IP6525T降压输出给USB-A口。

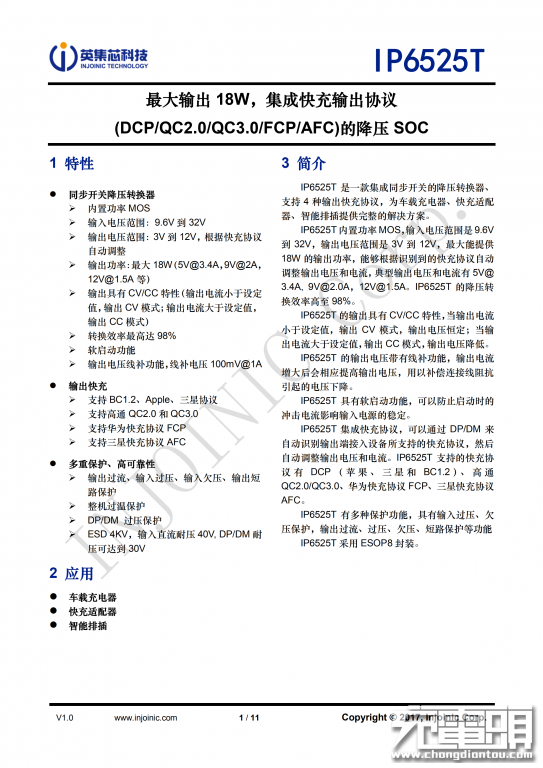

英集芯IP6525T规格资料。

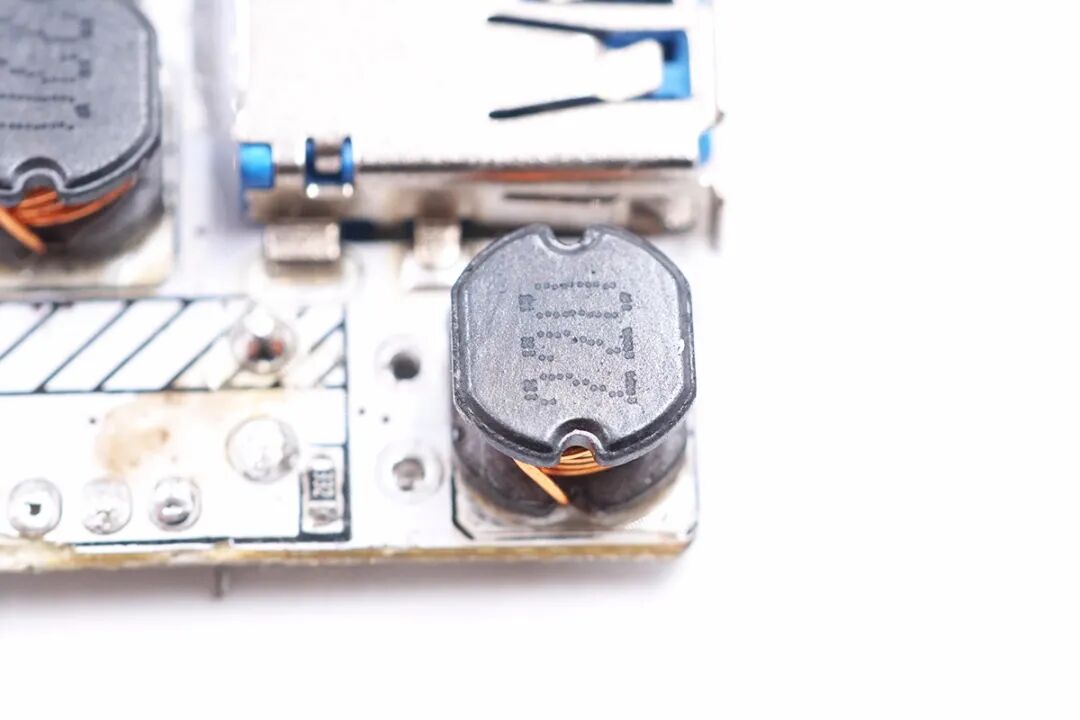

2颗22μH工字电感，用于IP6525T降压。
这两颗电解电容分别用于两颗英集芯IP6525T降压输出滤波。

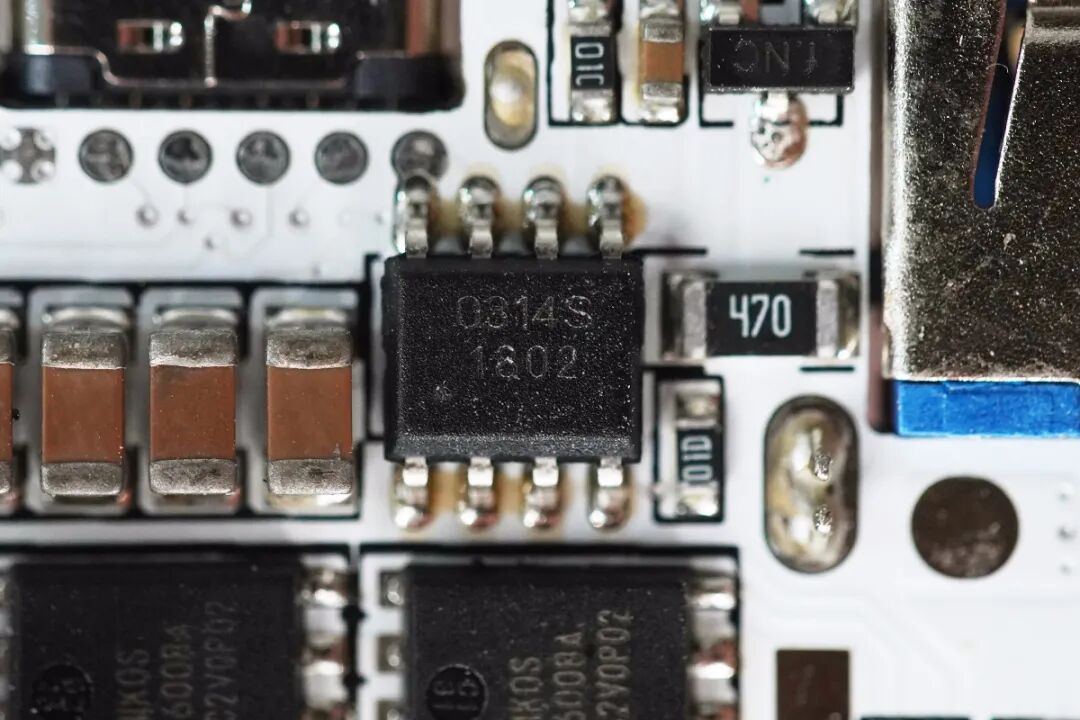

丝印0314S MOS管，这里作为USB-A口输出VBUS开关管。

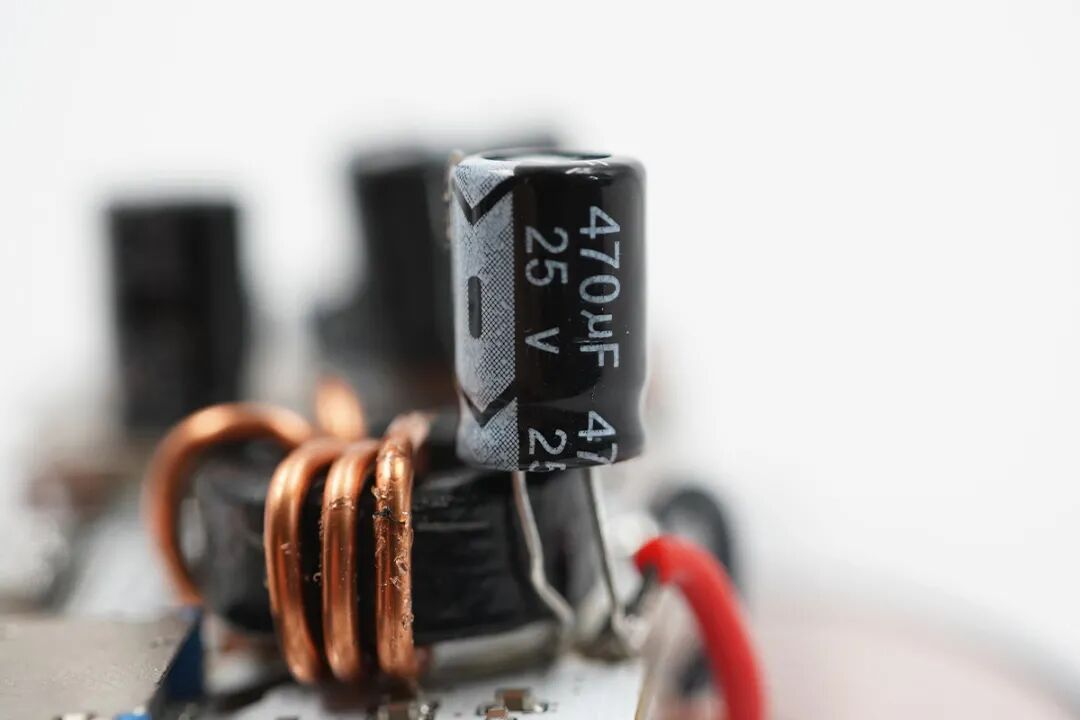

USB-A口的输出滤波电解电容，规格为25V 470μF。
丝印0314S MOS管，这里作为另一个USB-A口的输出VBUS开关。
另一个USB-A口的输出滤波电解电容，规格为25V 220μF。
三个USB母座沉板过孔焊接。

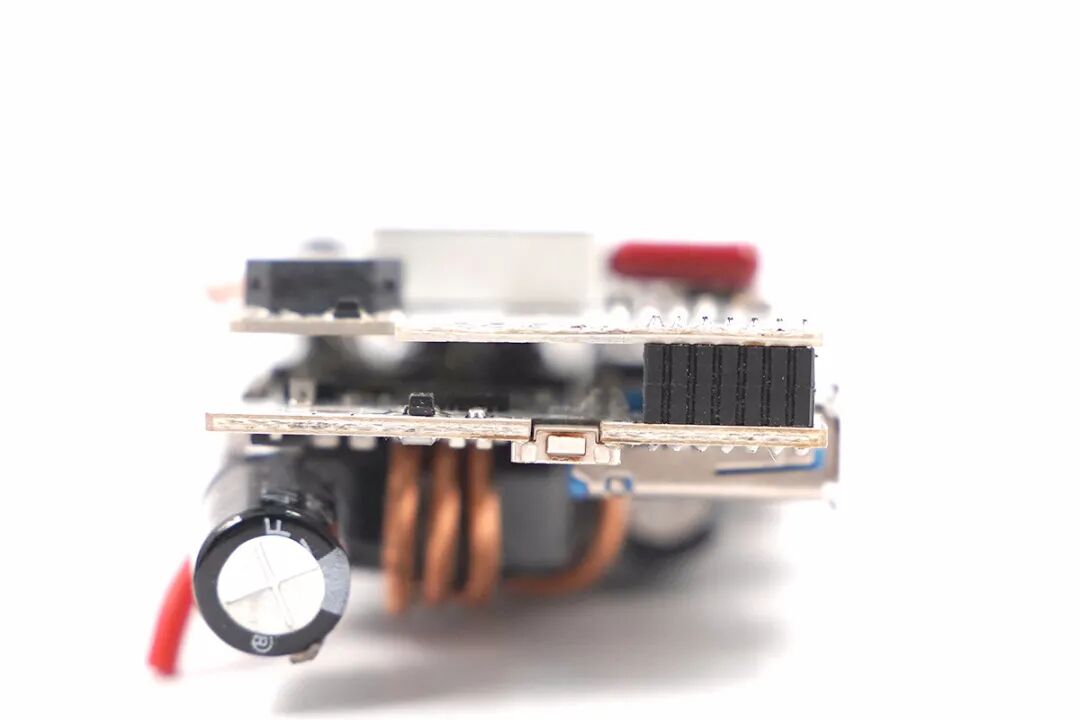

USB和无线充两块电路板通过排针连接。
无线充电电路分析：
第三颗英集芯IP6525T降压芯片，这里为无线充提供降压输出。
22μH工字电感，用于第三颗IP6525T降压。

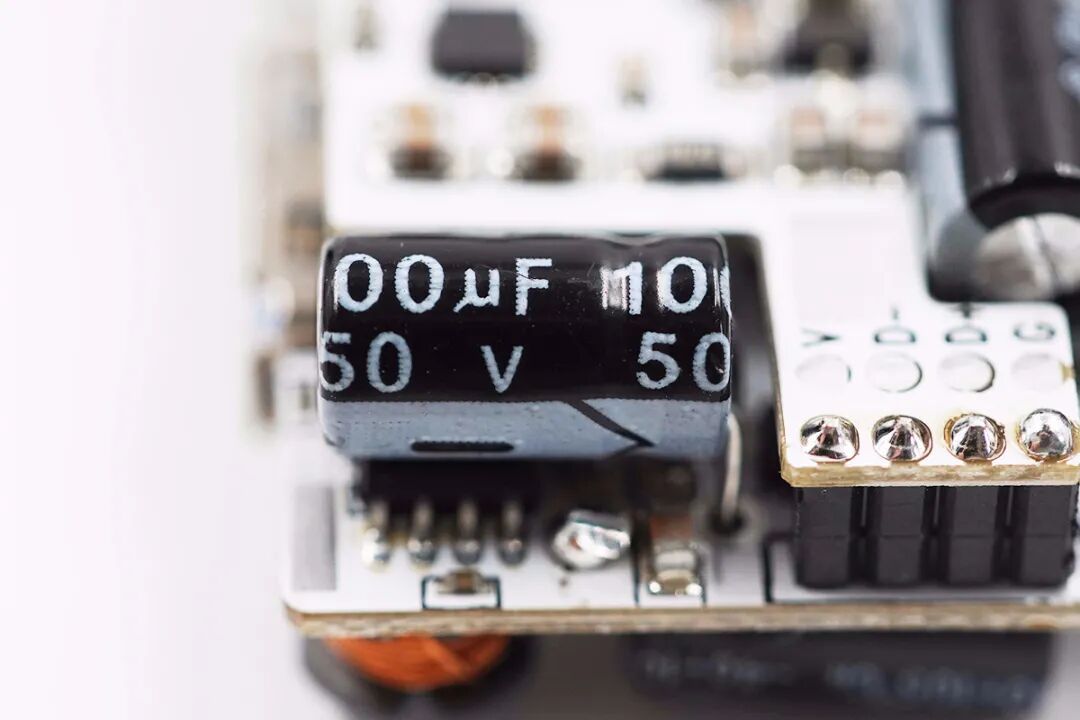

为无线充电电路滤波输出的电解电容，规格为50V 100μF。

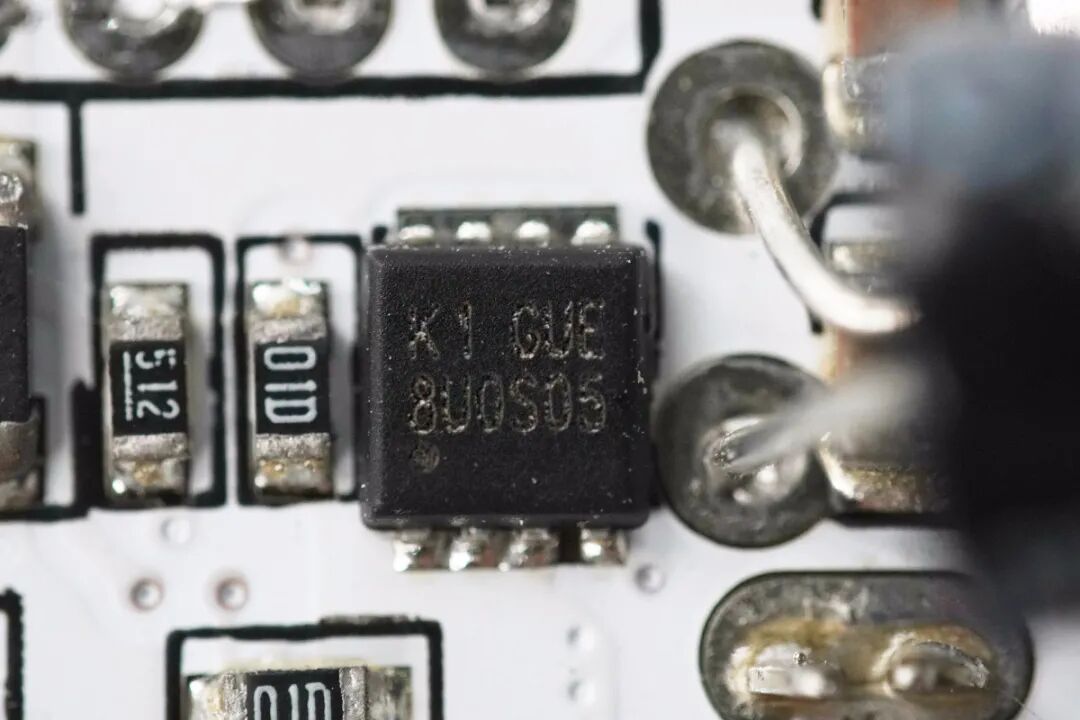

丝印8U0S05。
无线充所在小板正面一览，上面焊接有LED显示屏和无线充谐振电容等器件。
板子背面露铜加锡，增强载流。

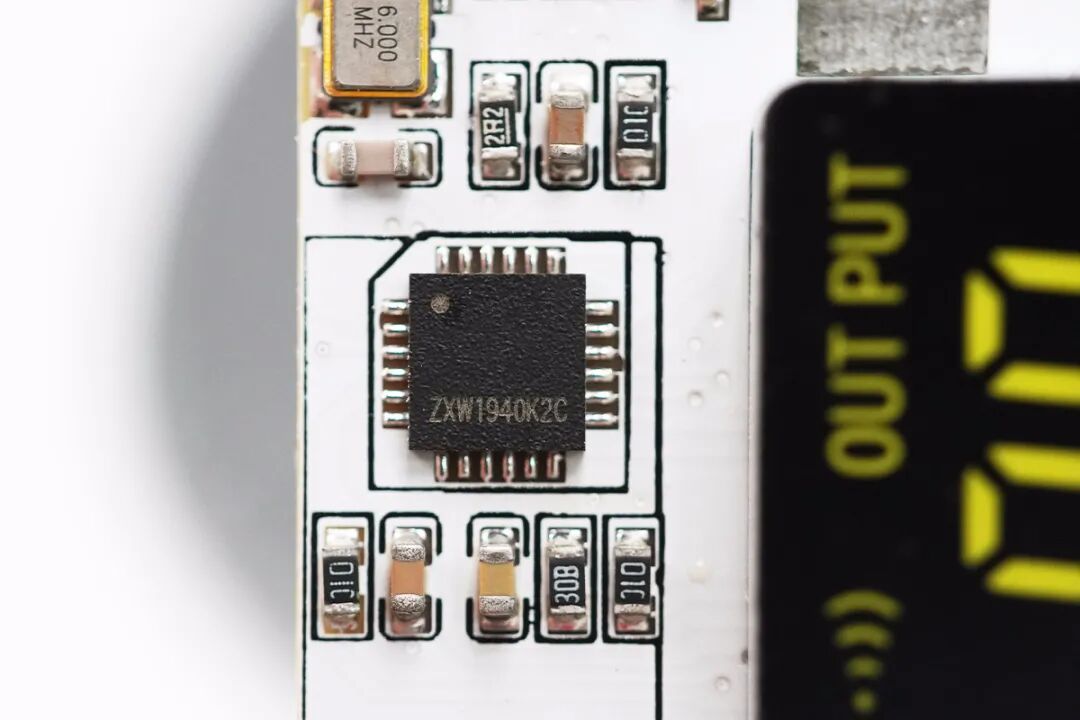

卓芯微 ZXW8025，无线充电主控，集成信号解码、功率控制、异物检测、过压过流过热保护功能。

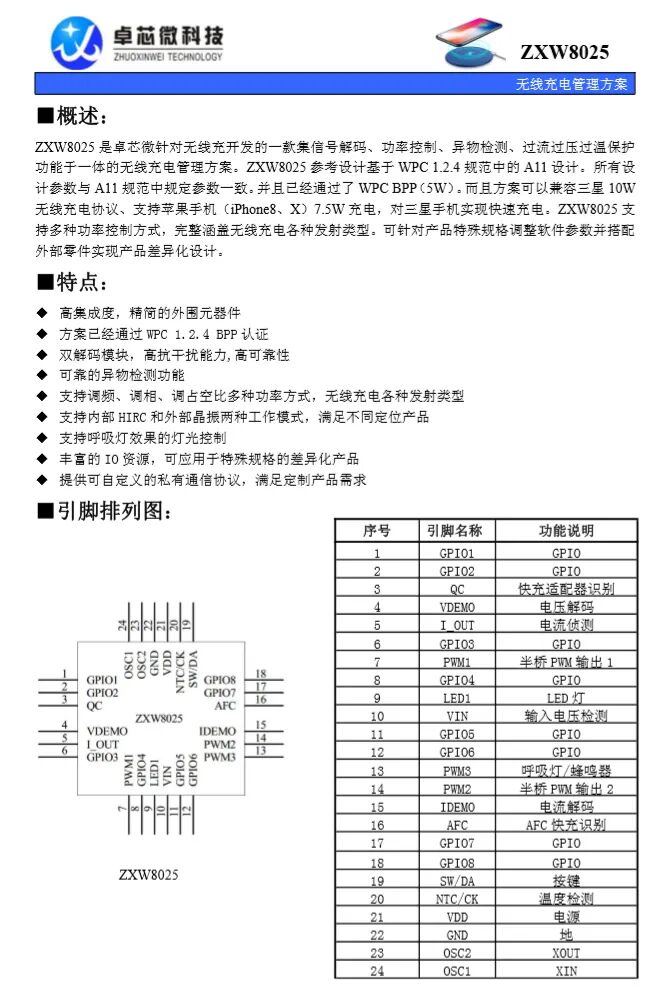

卓芯微 ZXW8025 详细资料。

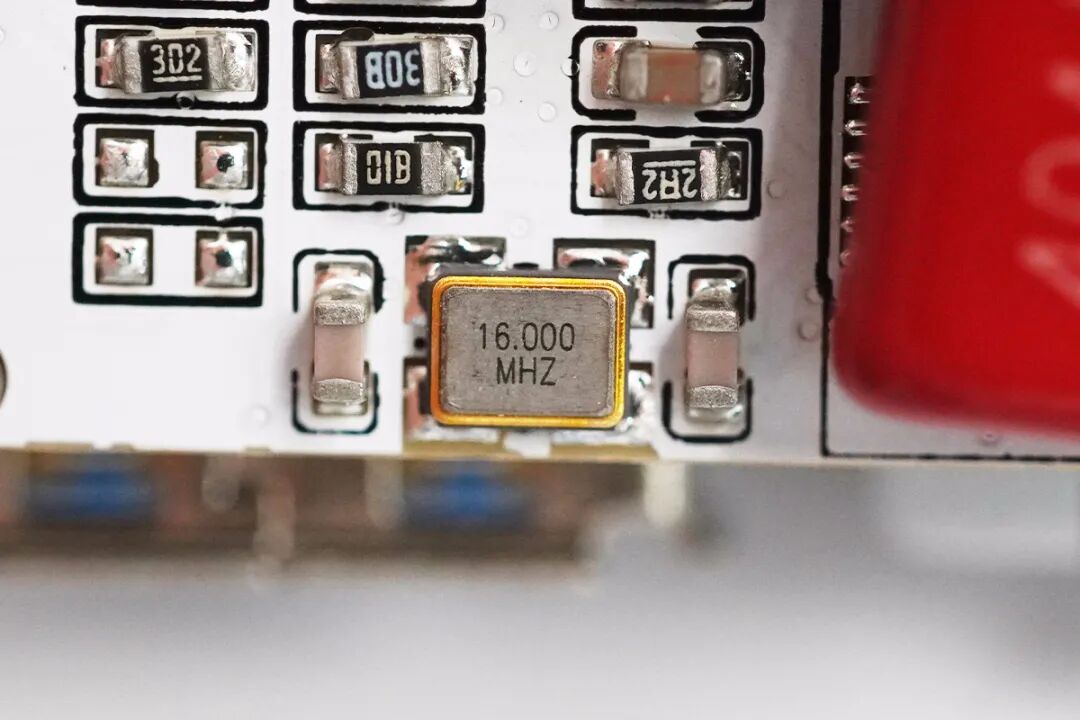

16.000MHz无源晶振，为无线充电主控提供时钟。
卓芯微 ZX8803 15W无线充电全桥功率级，用于无线充电发射，内部集成解调电路，LDO，MOS管，集成用于异物检测的高精度电流检测，支持多种保护功能，采用3x3mm DFN封装，节省面积。

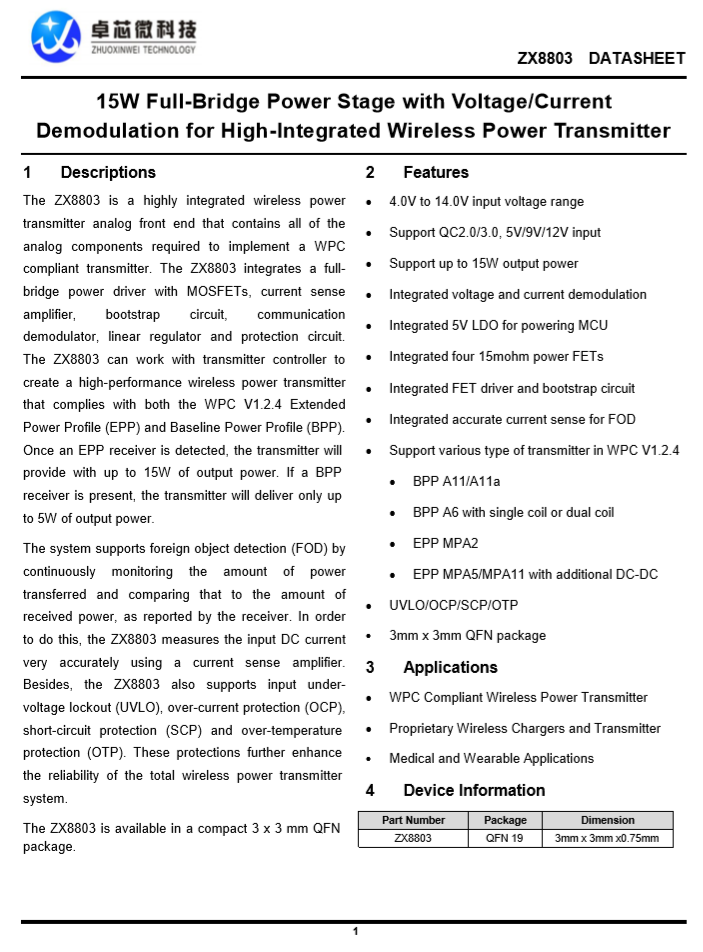

卓芯微 ZX8803 详细资料。

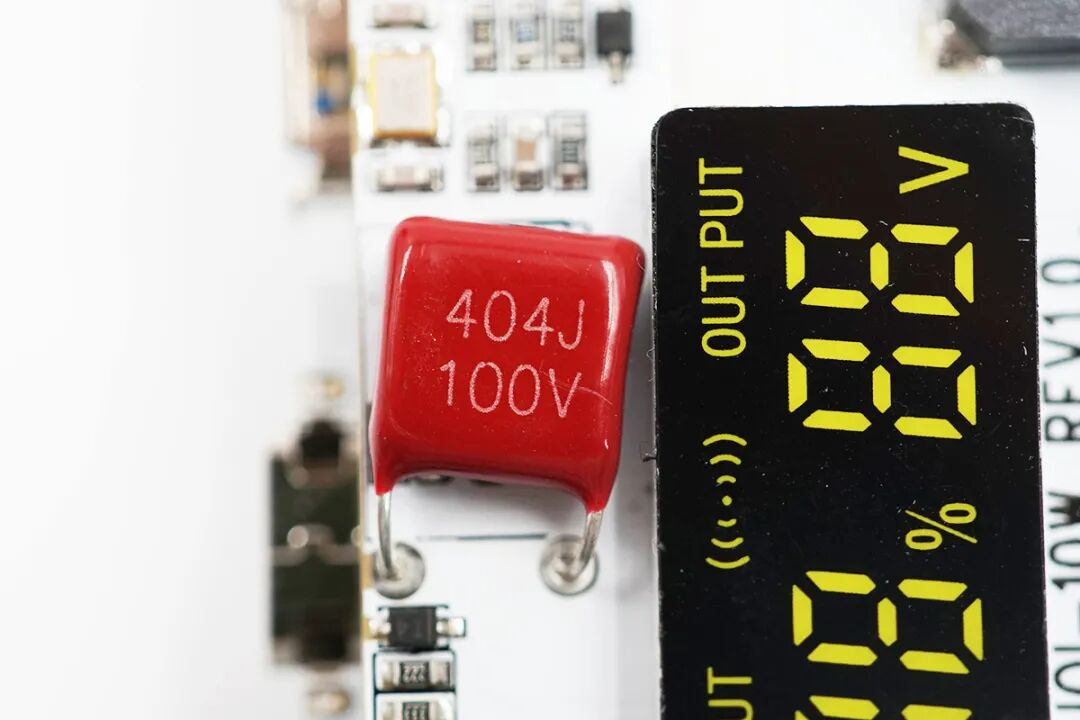

无线充谐振电容，规格为0.4μF 100V。

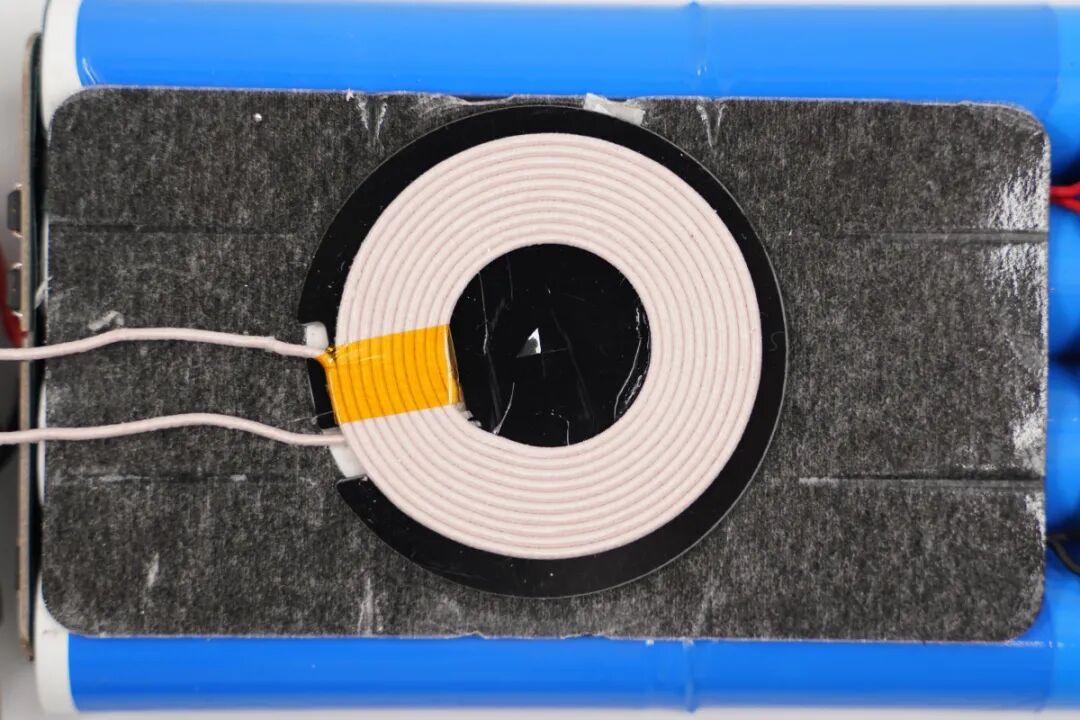

无线充电线圈特写，使用胶带捆绑固定线圈引出线。
黑色塑料壳蜂鸣器。

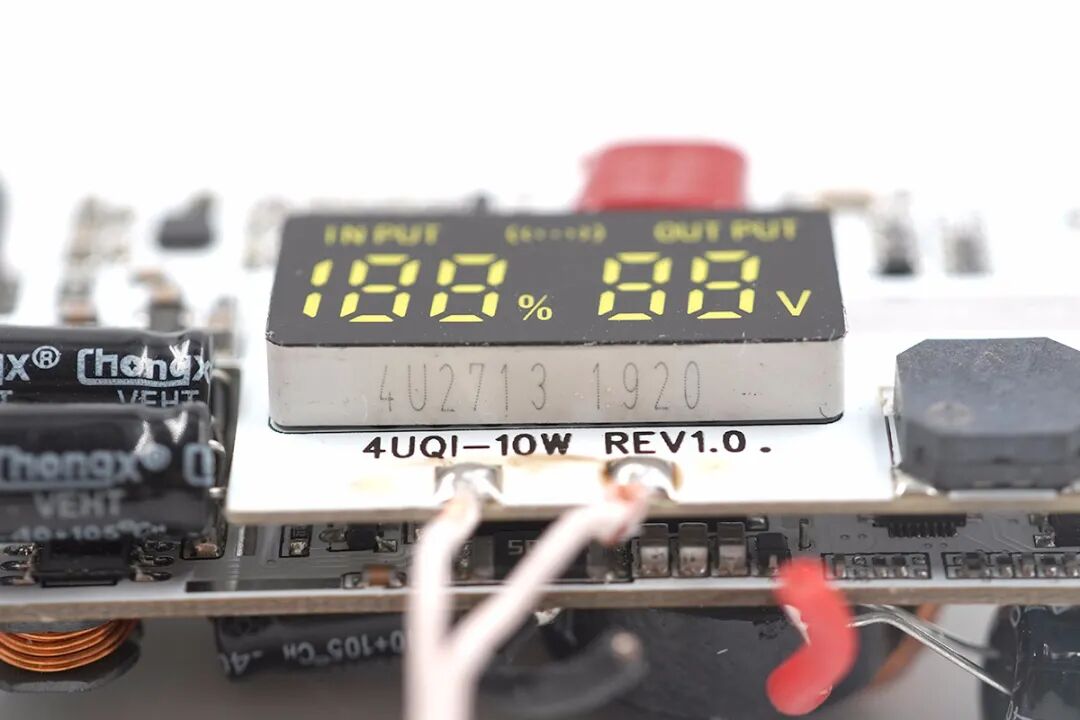

LED显示屏侧面印有4U2713 1920字样。

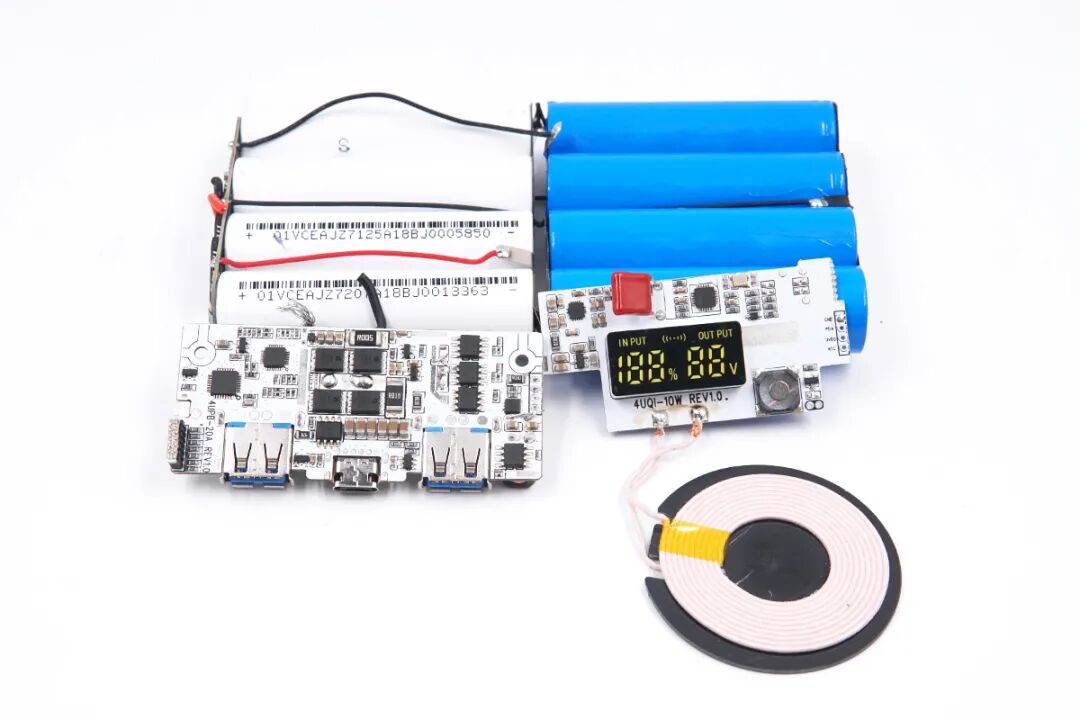

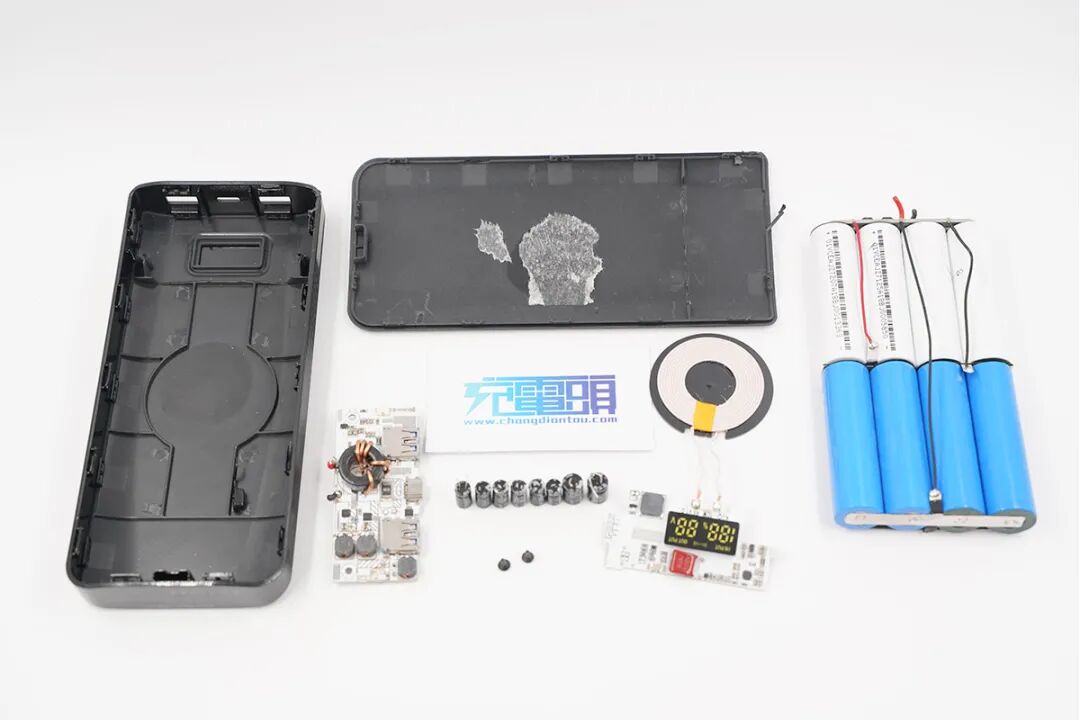

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解发现，Siyou 100W移动电源内部设计成四路电路进行工作。其中USB-C为一路，采用南芯SC8812A高效双向升降压方案搭配芯海科技CS32G020K8U6 32位MCU实现C口双向快充；另外两个USB-A口则采用英集芯IP6525T实现降压输出；无线充电路同样使用英集芯IP6525T降压后，采用卓芯微ZXW8025+ZX8803无线充电方案控制输出。
移动电源内部设有多颗滤波电容进行二次滤波，输出纯净；电芯使用蓝色电池塑封皮和泡棉胶进行固定，内部稳定性有保证；线芯焊接牢固，电芯镍片点焊连接，无线充电线圈绕制紧密，产品整体做工扎实。
Siyou这款100W快充移动电源USB-A接口均支持QC2.0/3.0、AFC、FCP快充协议，C口还支持SCP协议以及USB PD3.0快充标准，具备齐全的电压档位，无线充电可以随时为手机充电，免去了插线的麻烦，数显屏幕可以轻松的了解移动电源状态，最大100W PD快充可以满足多数手机以及轻薄笔记本电脑的充电需求，此外27000mAh/99Wh容量大容量的同时还能携带上飞机，非常实用。
