曾经VR一词可以说是火爆全网，与之相关的产品比如VR眼镜也有售卖，VR眼镜可以为用户带来身临其境的爽快体验感，这是传统观看方式不能比的。此前HUAWEI华为也在自家商城上架了一款VR眼镜。
充电头网发现这款产品配有一根独特的数据线，和传统的不一样，在线缆之间配有一个类似充电器的机身。最近我们拿到了这款数据线，下面就和大家分享它的拆解，看看其有什么独特设计之处。
一、华为VR Glass原装数据线外观

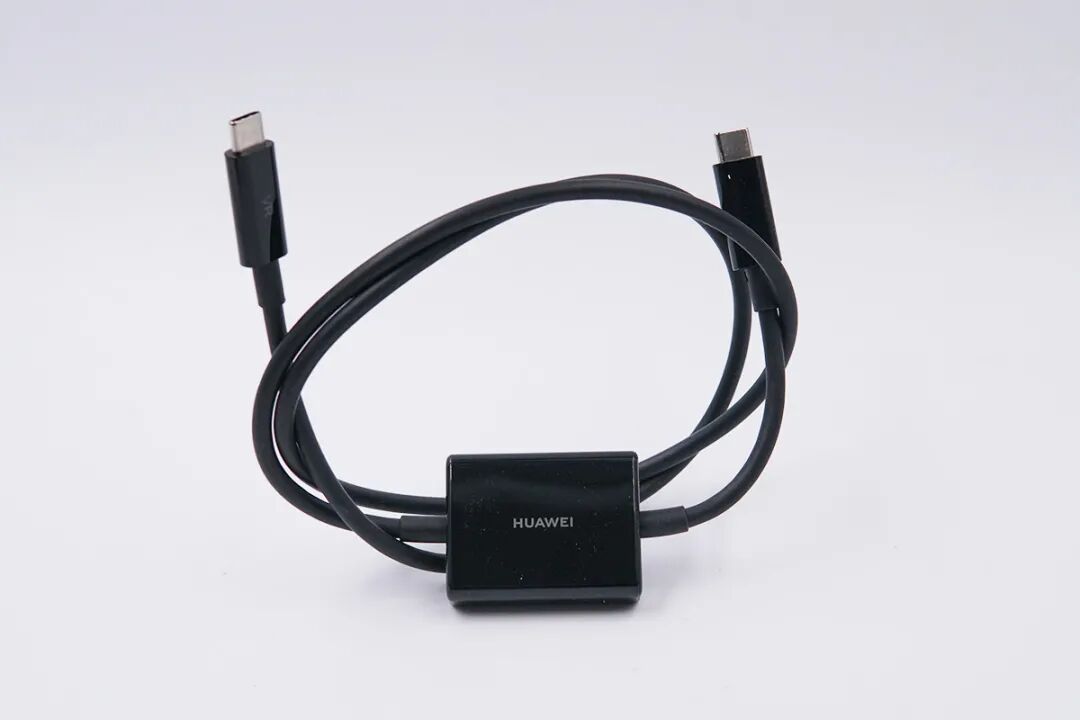

华为VR眼镜原装充电数据线通体黑色，气质感十足且耐脏。和一般数据线不同，这款在线身中加入类似充电头的器件，让人耳目一新。

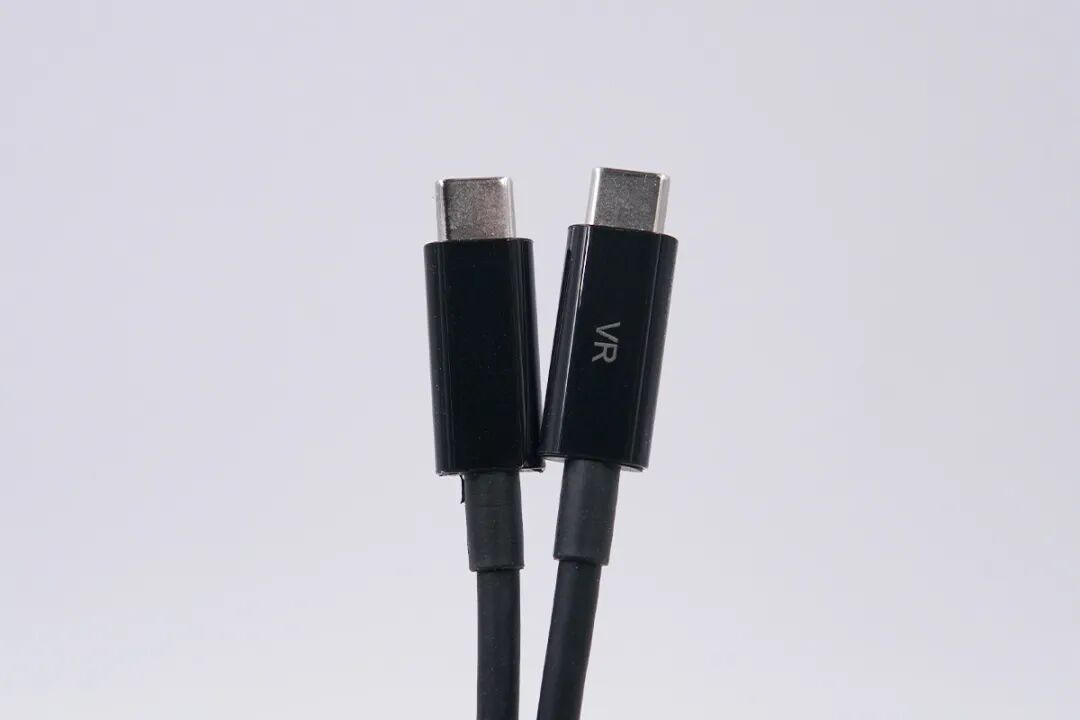

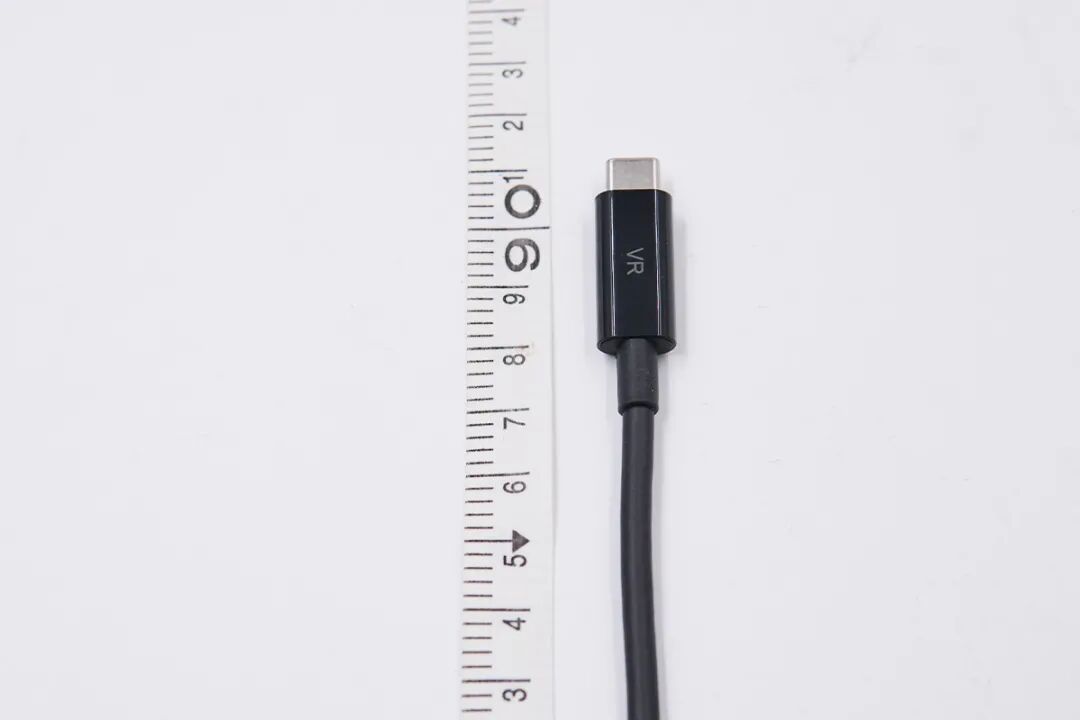

数据线两端均为USB-C插头，并且采用黑色硬质塑料外壳进行封装，外壳亮面烤漆处理，并印有VR字样，两端均进行抗弯折处理。
充电线机身外壳同样采用亮面烤漆工艺处理，中心位置印有华为“HUAWEI”品牌，两端和线身交界处也进行了抗弯折处理。

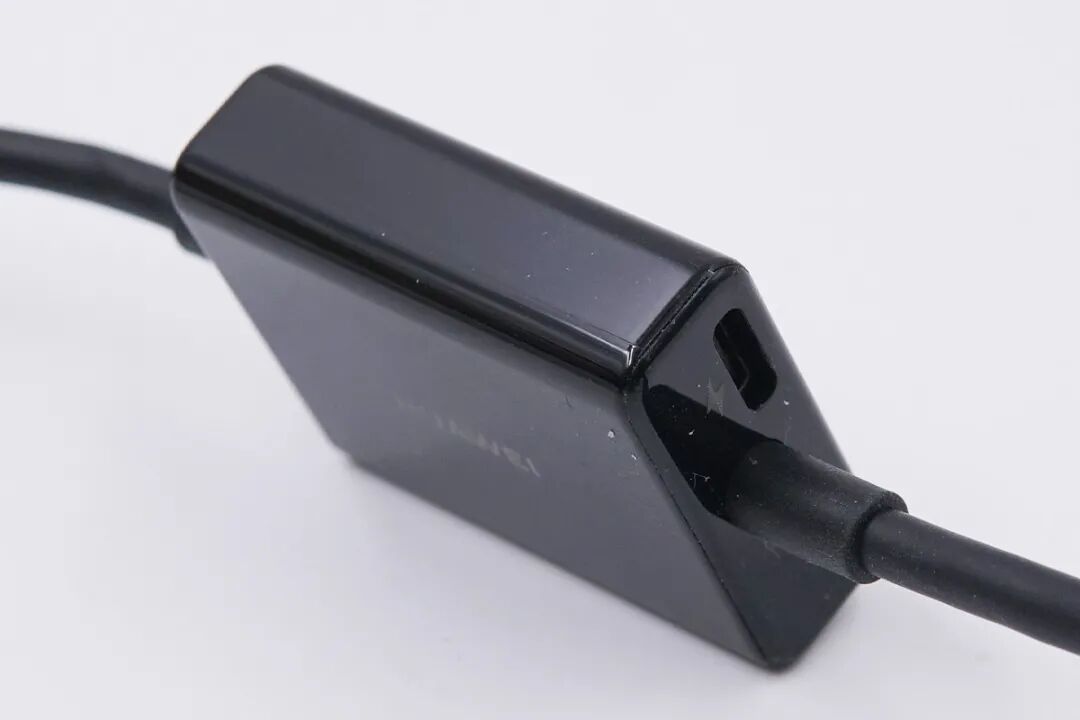

机身侧面光滑弧面过渡，使用不硌手，增加用户体验感。

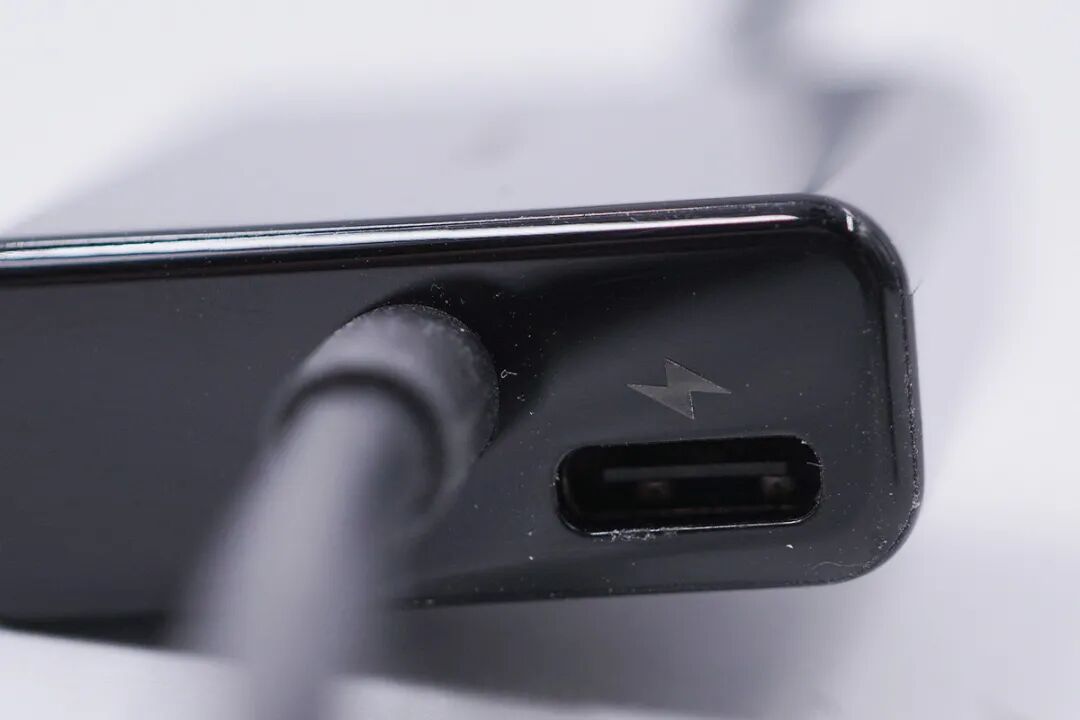

其中一端还配有一个USB-C接口，接口旁边有闪电标识，通过这个接口还能同时为VR眼镜和手机进供电，边充边玩，长时间使用也不用担心电量问题。
数据线全长91cm，足够应付各种使用场景。
使用游标卡尺实测数据线直径4.12mm。

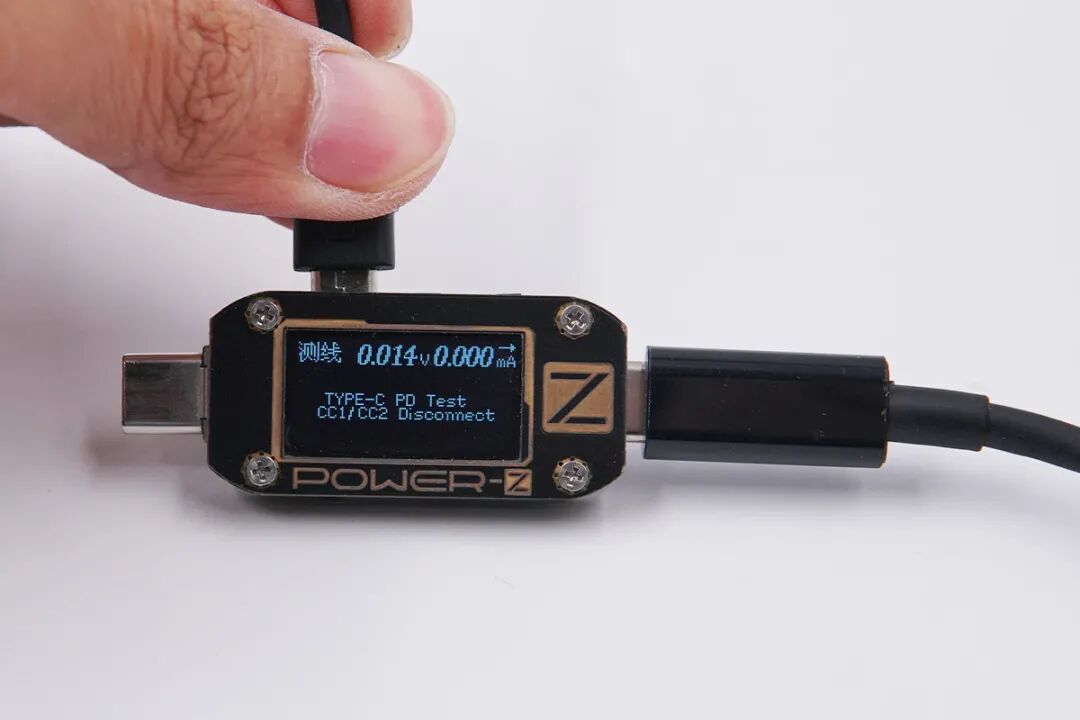

使用ChargerLAB POWER-Z KM001C检测，显示该线缆没有带E-Marker芯片。

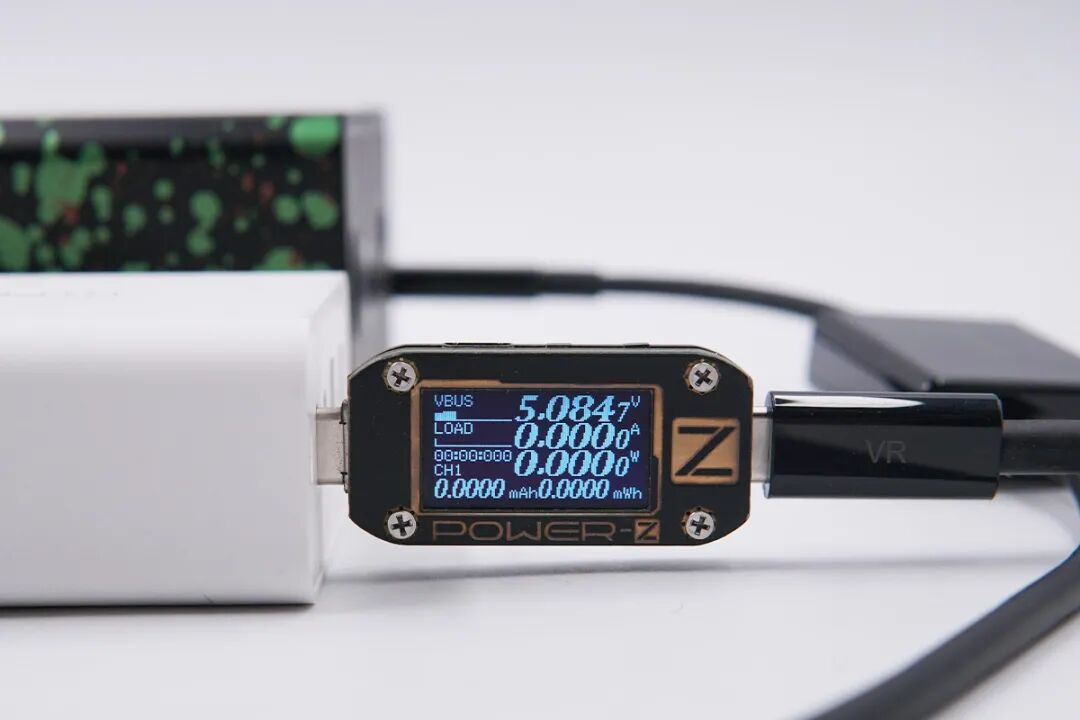

使用充电器搭配这款数据线给充电宝充电，实测电流为0，无法进行充电。
二、华为VR Glass原装数据线拆解

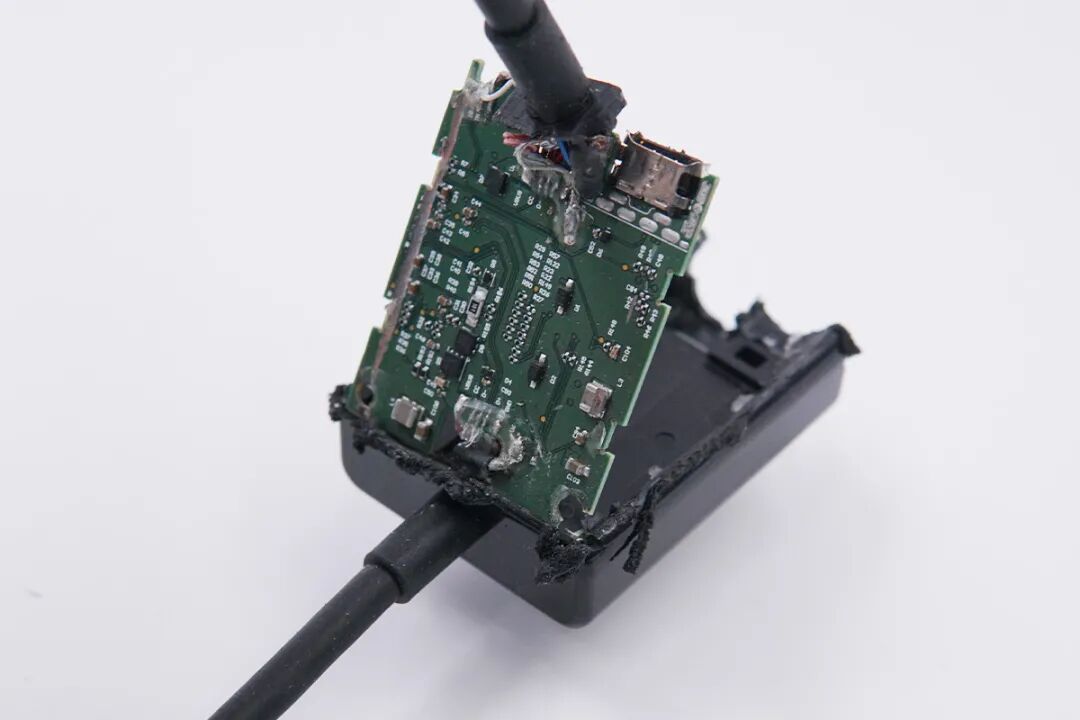

将机身壳拆开，内置一块PCB板。
电路板下面有一块塑料隔离板进行隔离保护。

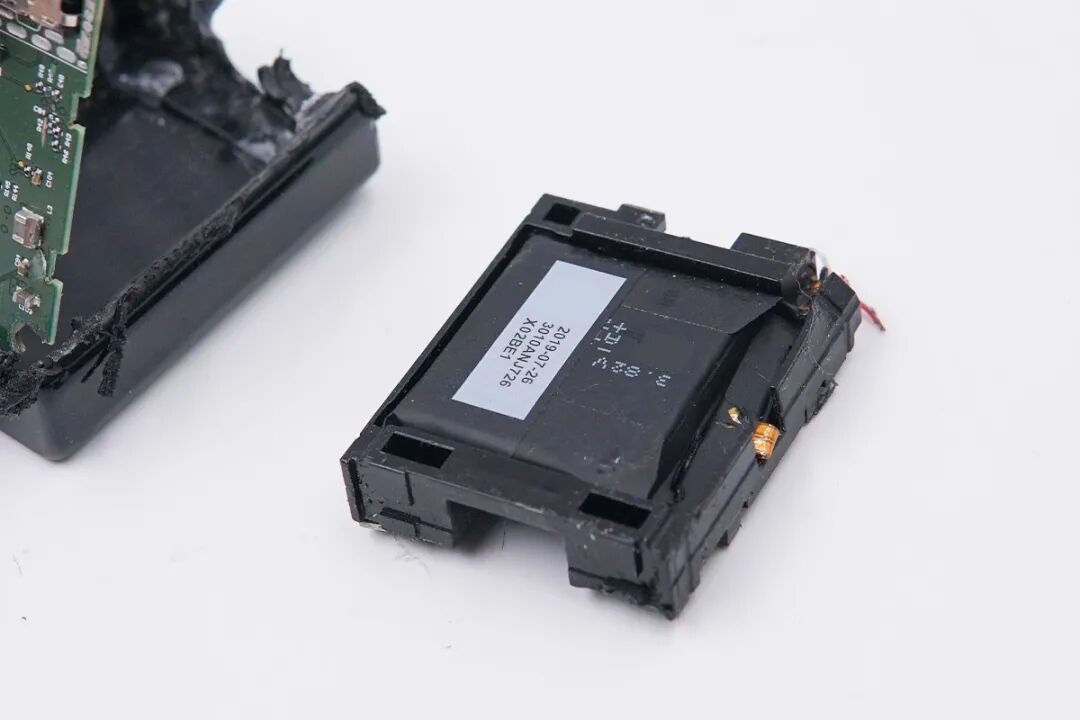

隔离板另一面凹槽设计，用来放置电芯。

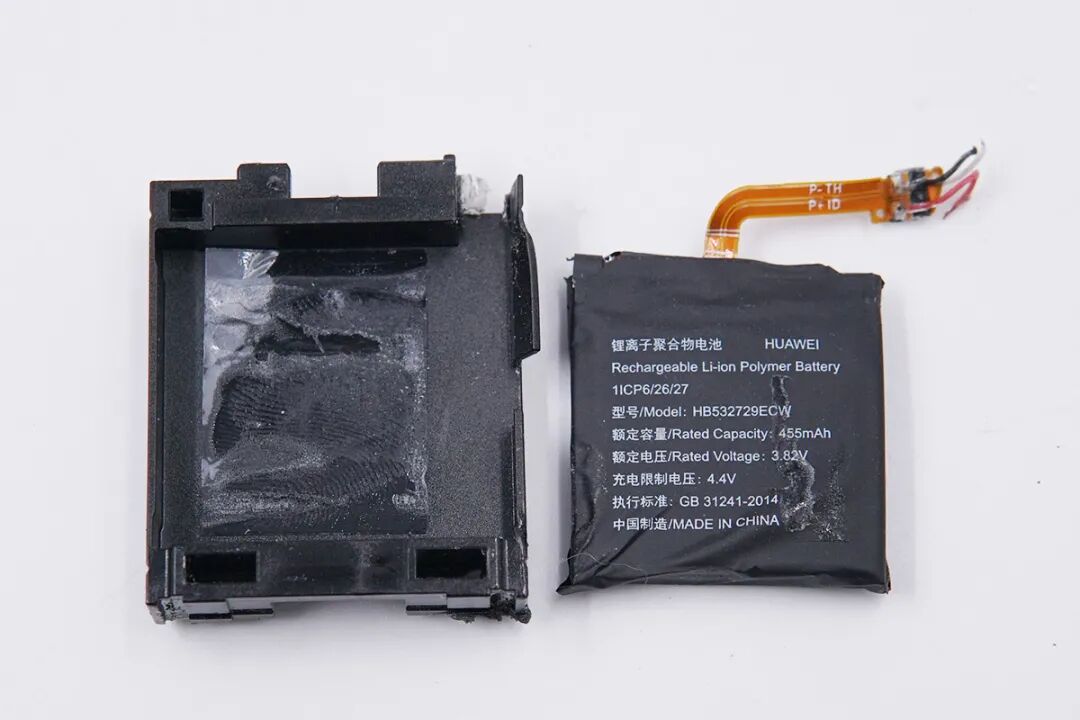

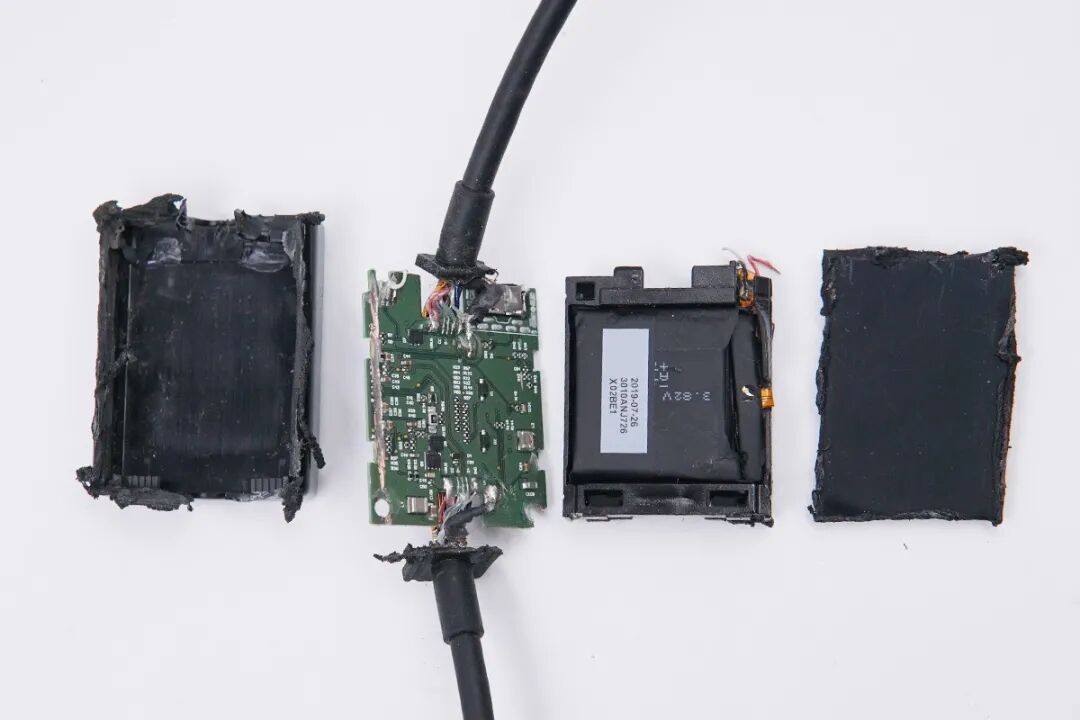

机身内部全部东西一览。

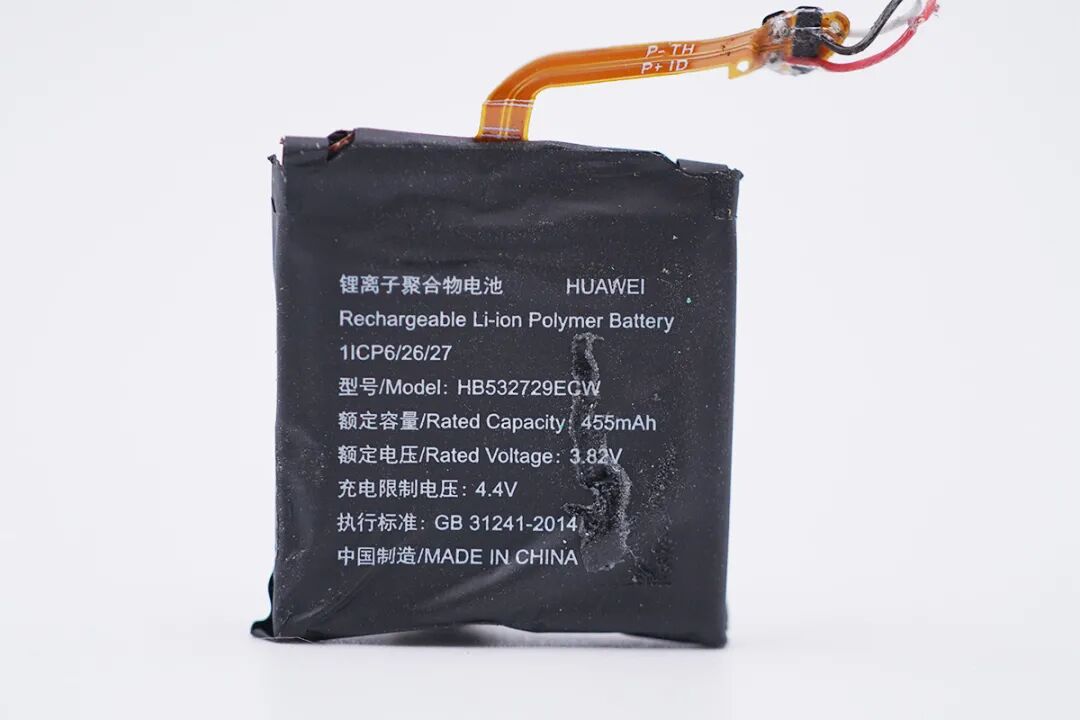

电芯背面粘贴双面胶固定，并印有相关参数信息。
电芯类型：锂离子聚合物电池；型号：HB532729ECW；容量：455mAh；额定电压：3.82V；充电限制电压：4.4V。

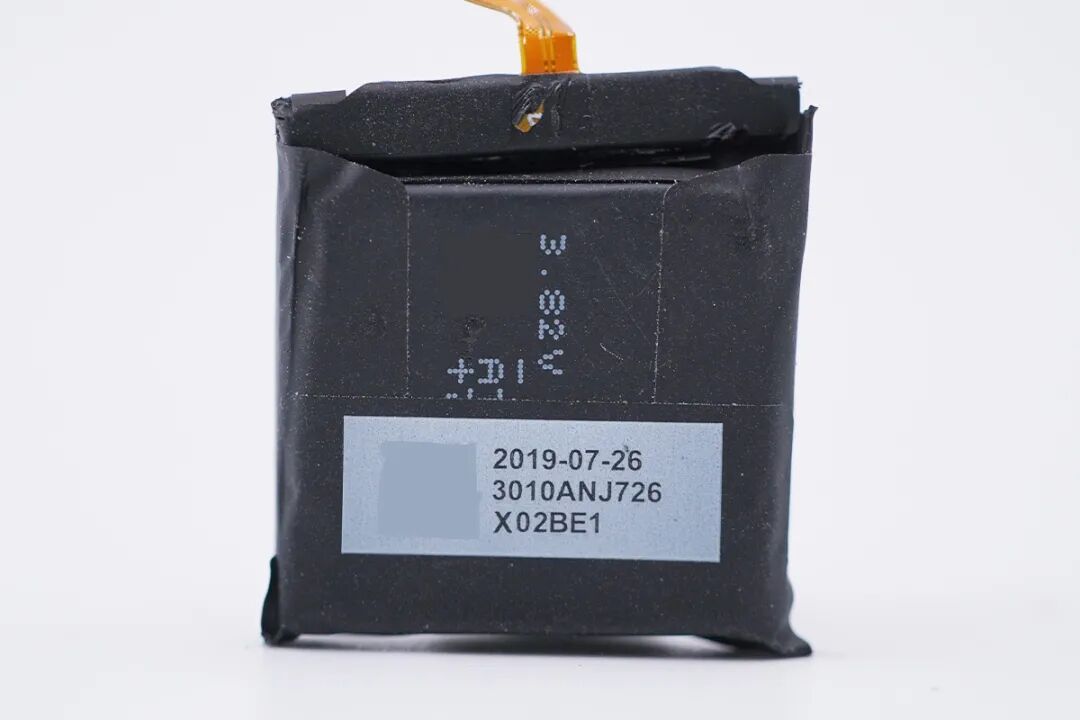

电芯上还粘贴黑色绝缘胶带，生产日期为19年7月26日。

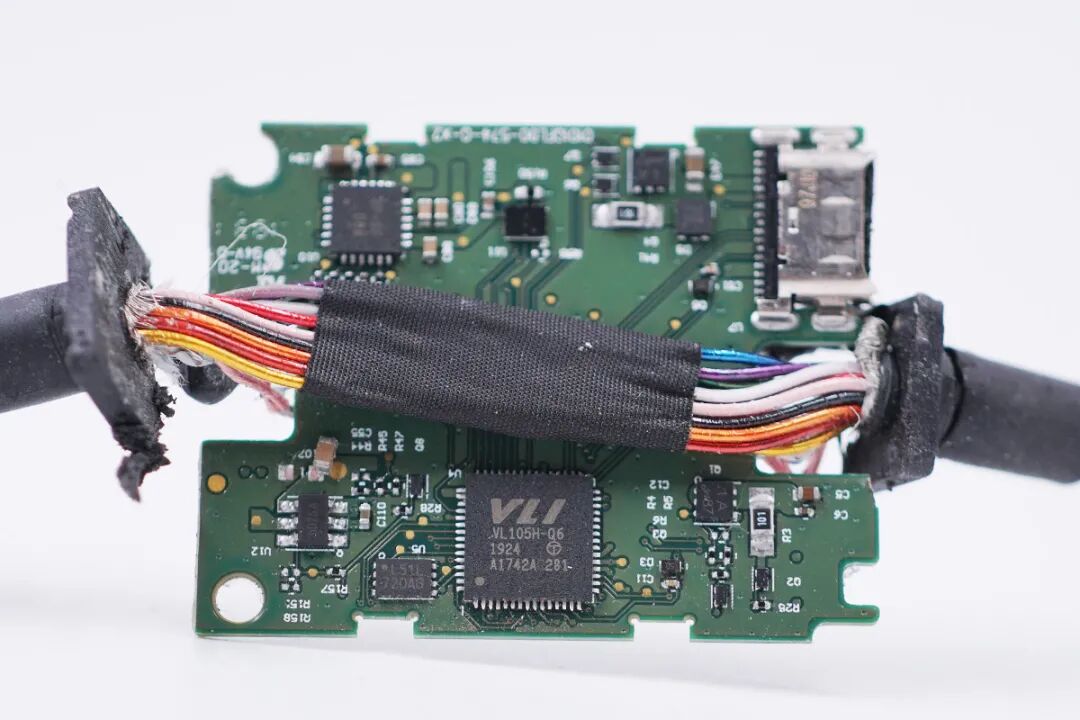

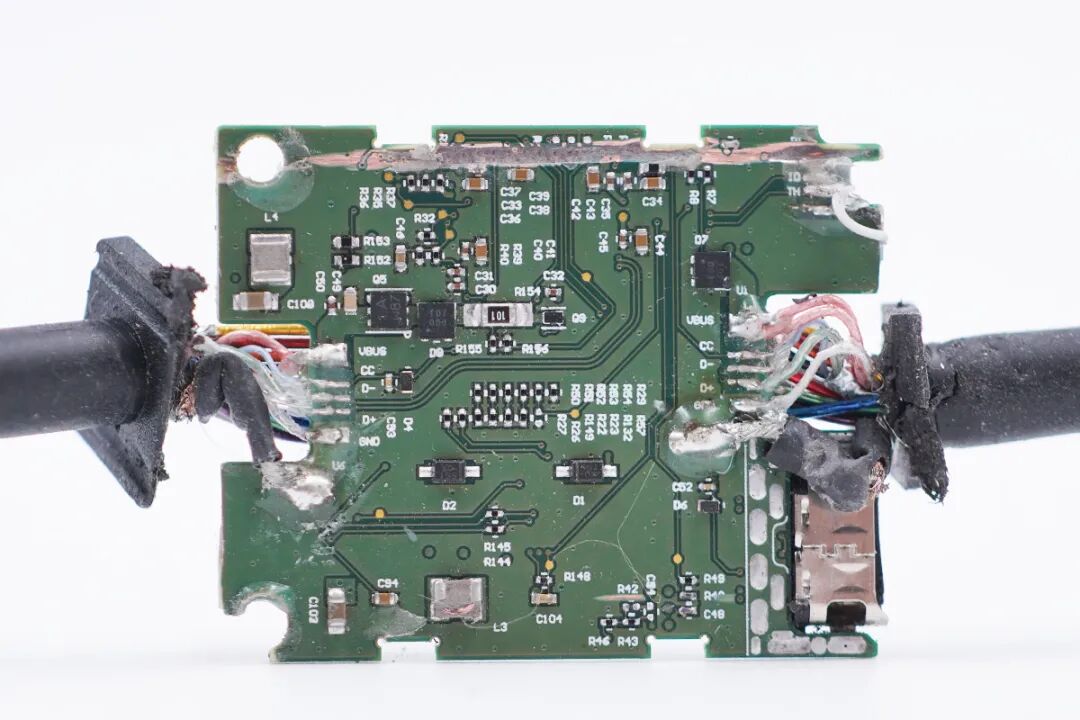

数据线横穿PCB板，并且采用胶带捆扎，电路板正面焊接有几颗芯片。

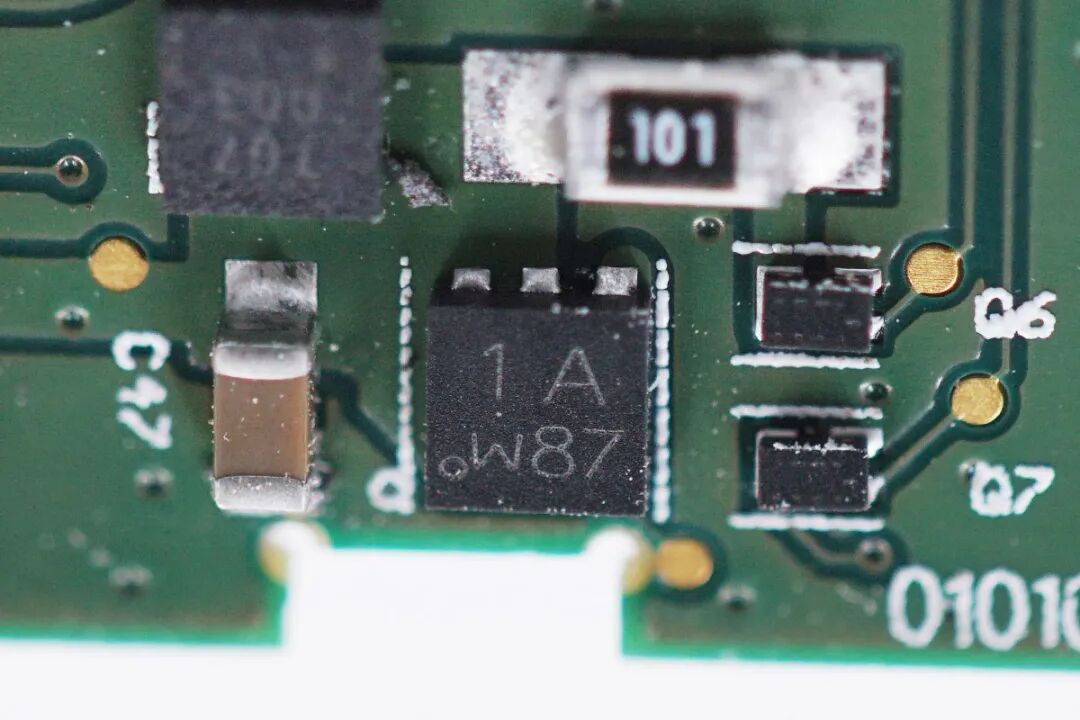

丝印1A的MOS管。
VLI威锋电子的VL105H-Q6集线器控制芯片。

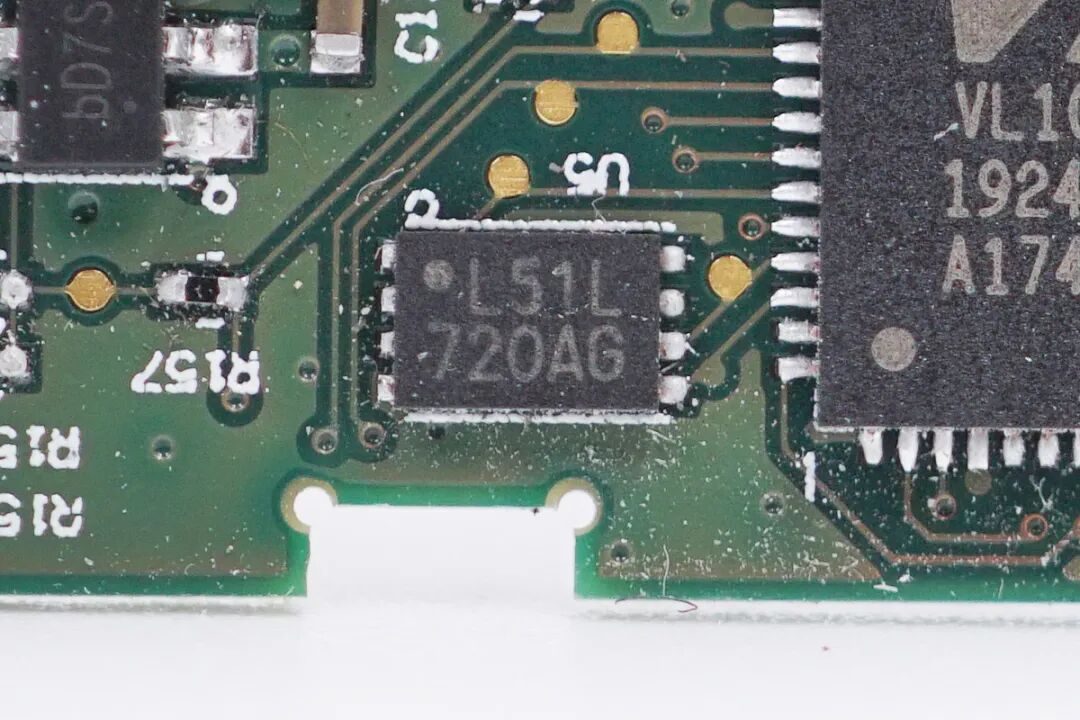

丝印L51L的外置存储器，用于存储芯片固件配置信息。
丝印bD7SA。

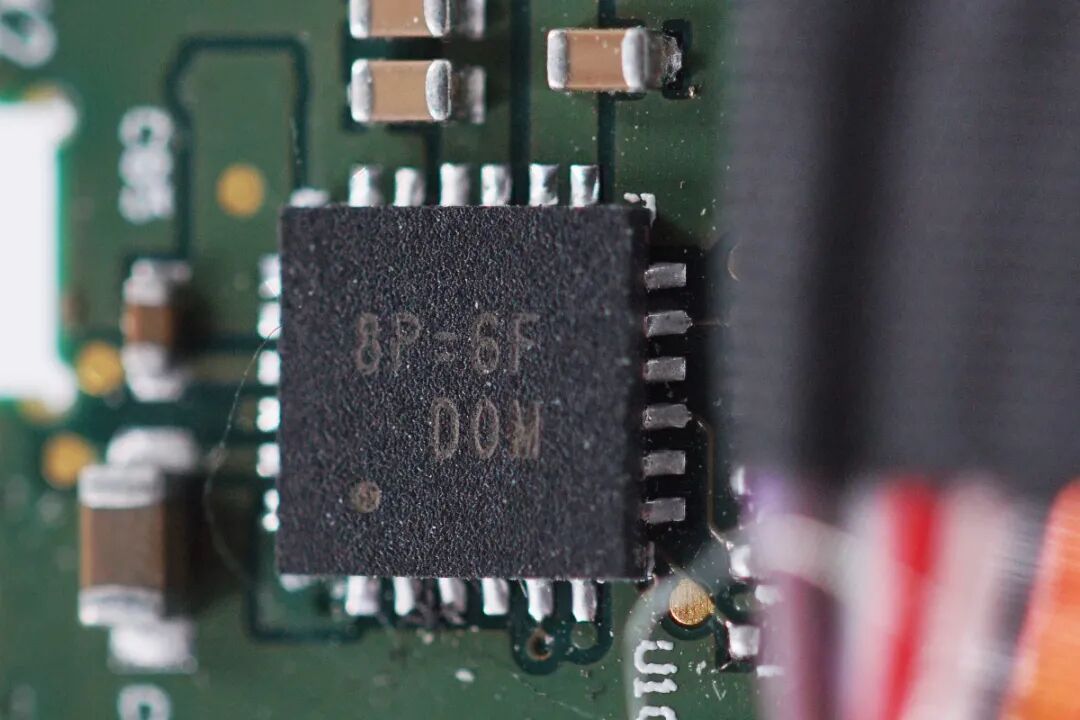

丝印8P=6F，实际是立锜RT9471/D单节电池充电管理芯片。

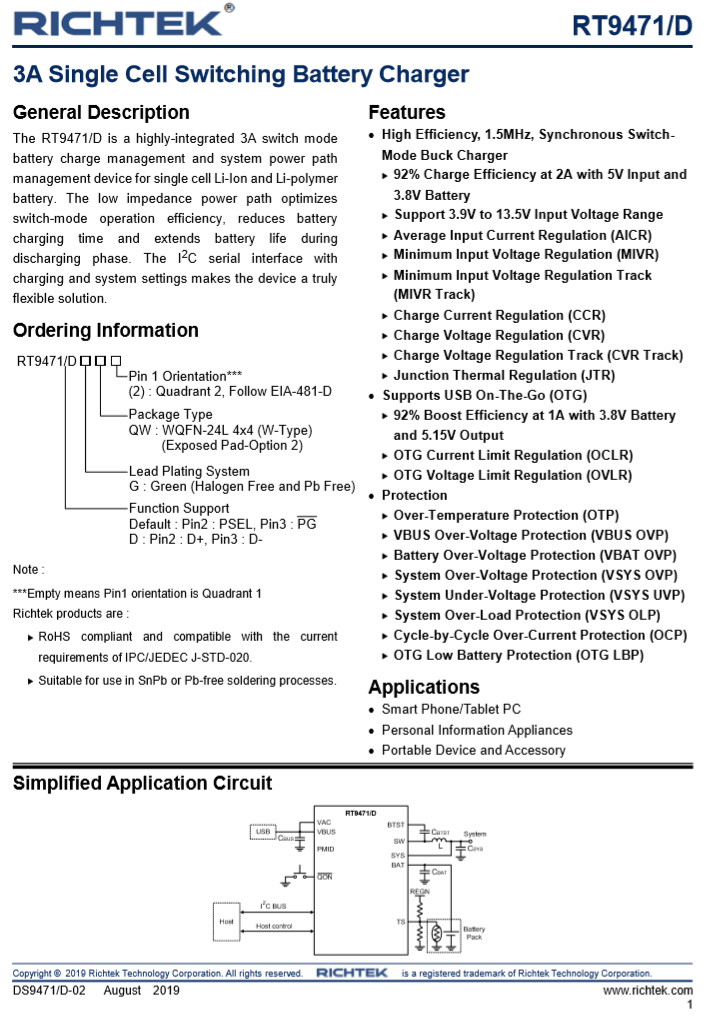

立锜RT9471/D资料信息。

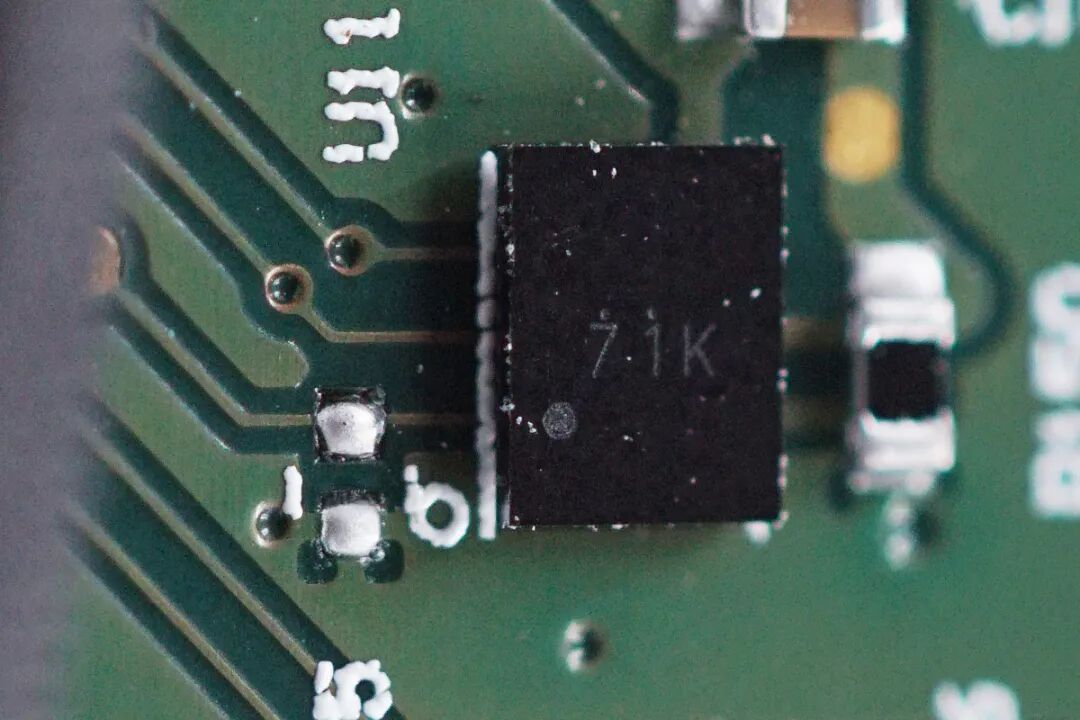

丝印71K。
丝印1A的MOS管。

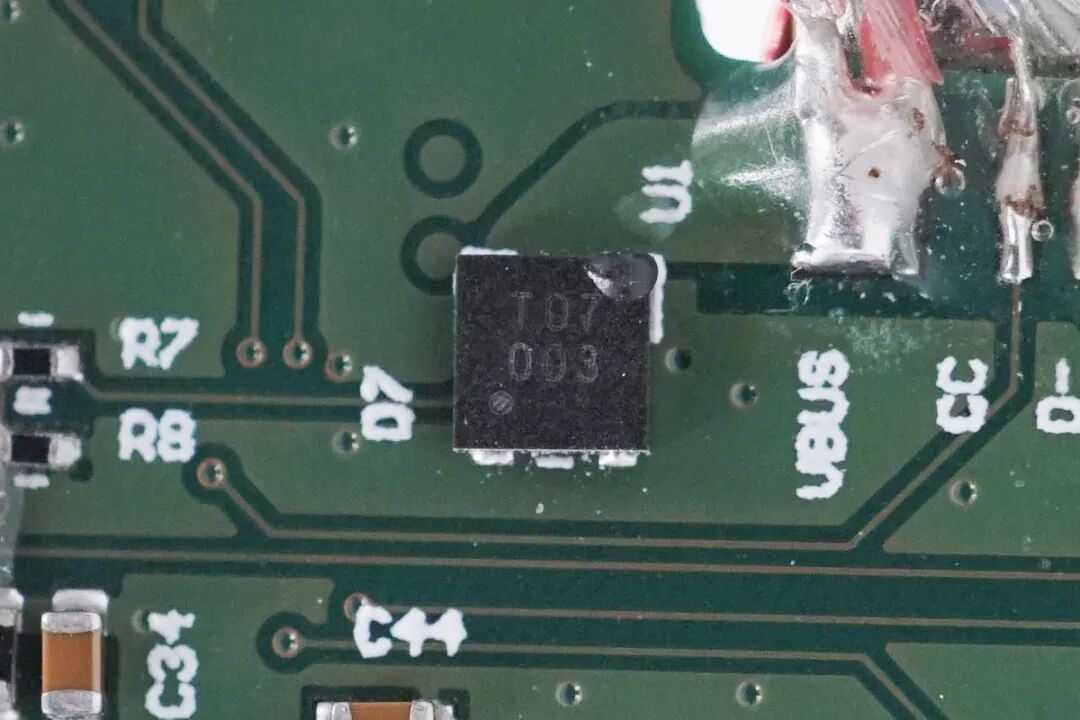

丝印T07 TVS。

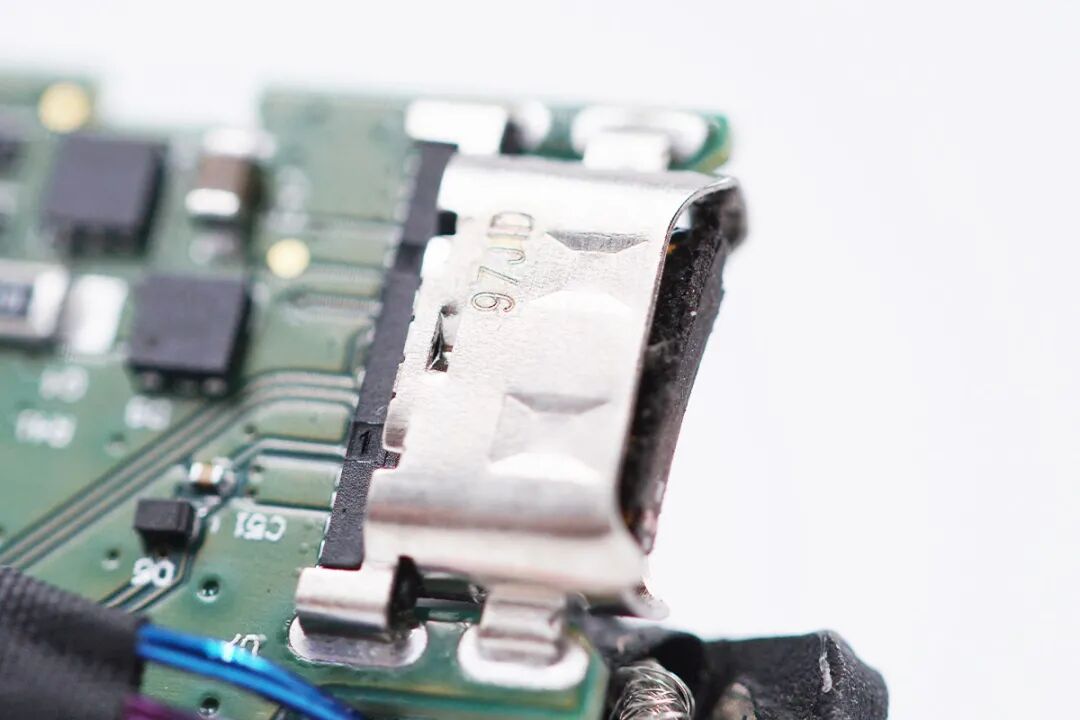

USB-C母座特写，外壳上刻有97JID字样。
PCB板背面一览。

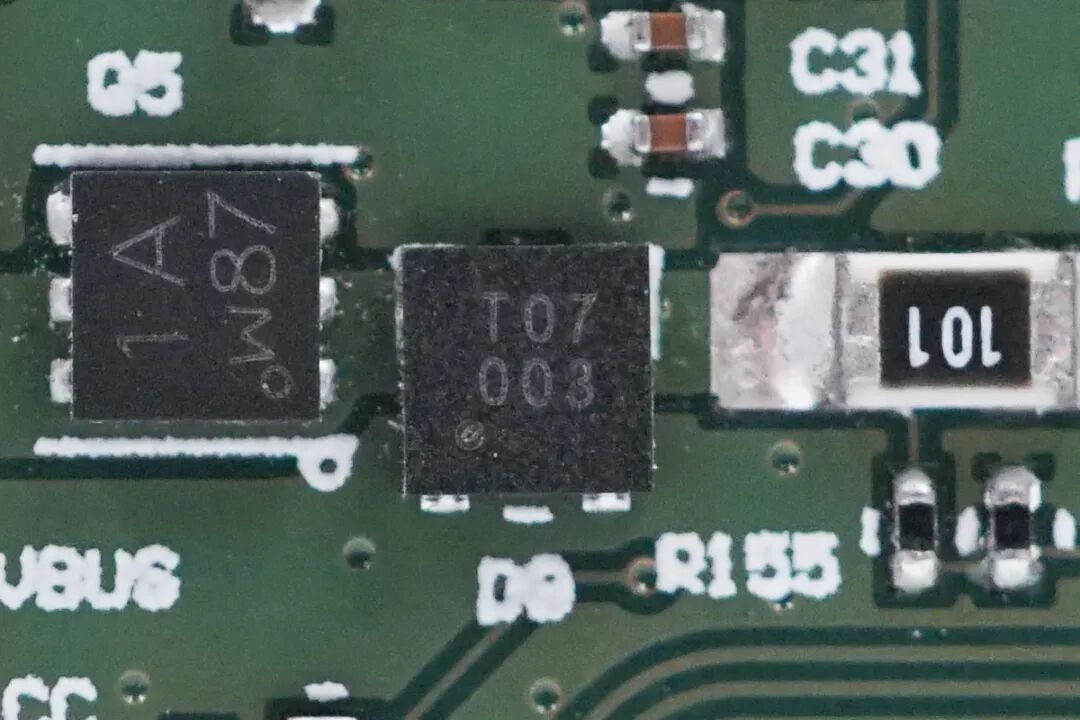

背面也有两颗1A的MOS管和T07 TVS。
另一颗T07芯片。

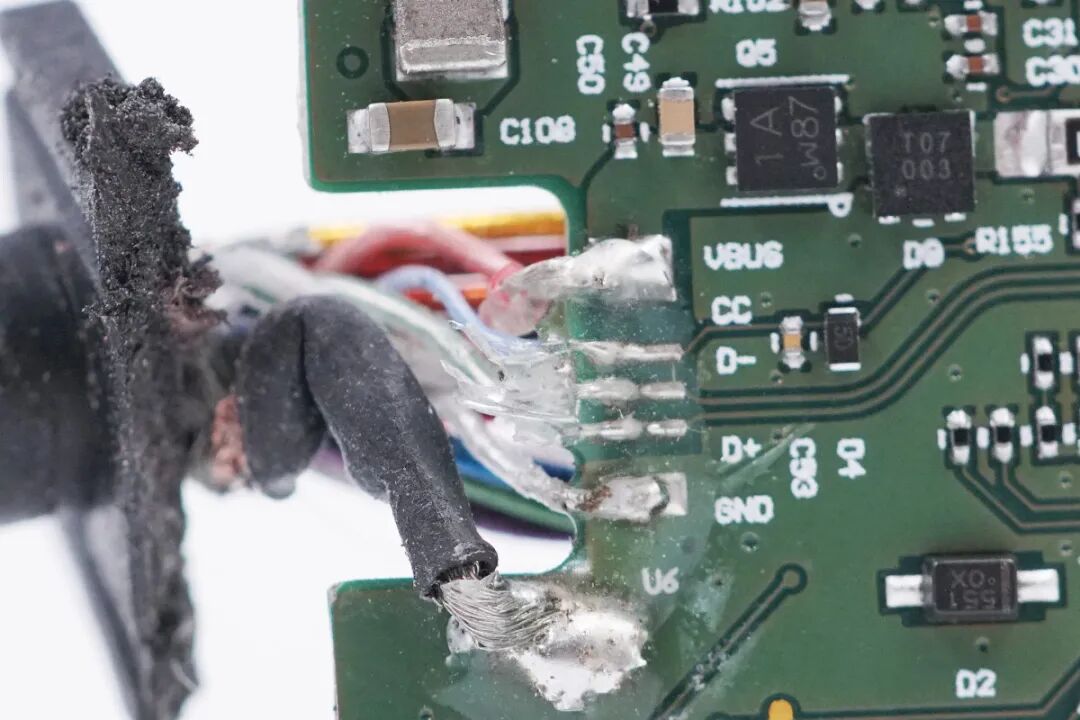

线芯和PCB板焊接处注塑固定和保护，焊点饱满。
切割掉数据线线头塑料外壳，内部使用钢套进行加固保护，钢套和公头点焊连接，并包裹有一层铜箔。
拆掉钢套，内部注塑填充保护。

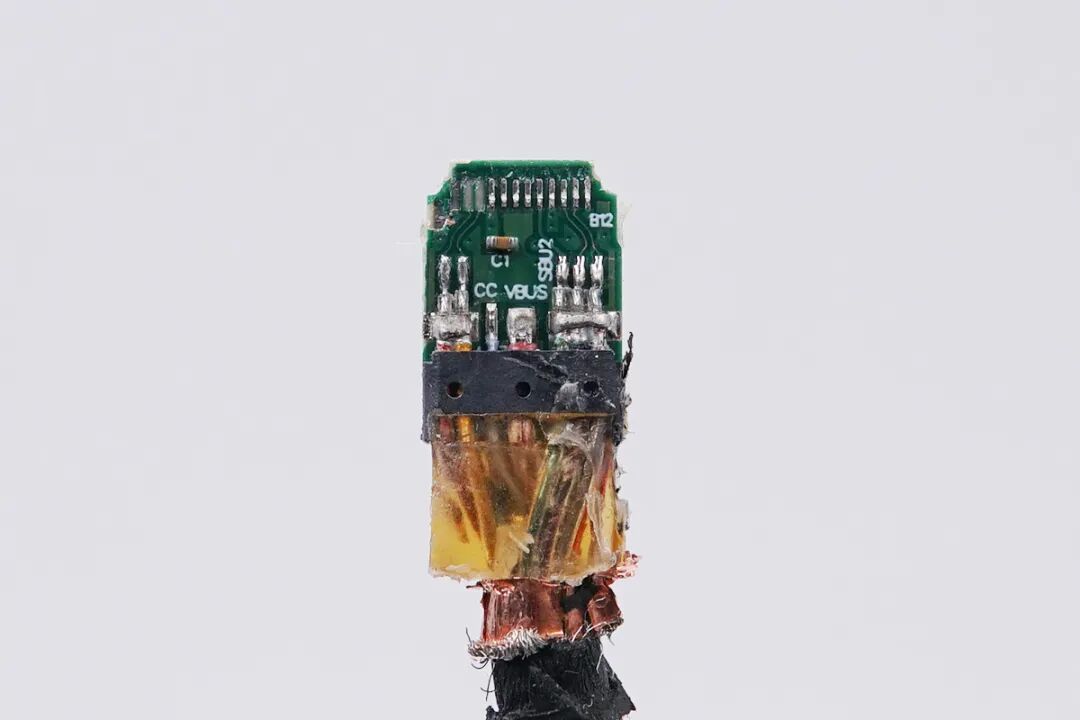

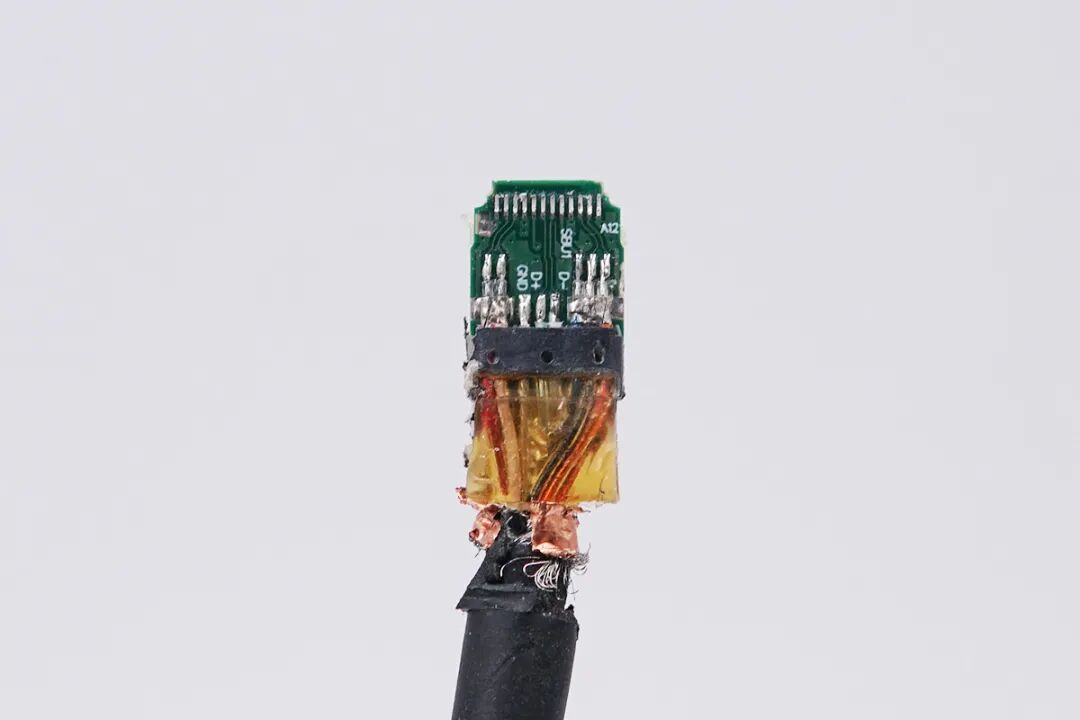

同轴线芯整齐排列焊接，数据线采用黑色塑料固定焊接。
板子另一面做工一样，同轴线焊接整齐。
再来看一下线材的横截面，内部线芯相当多，很容易看得出它们的线径大小。

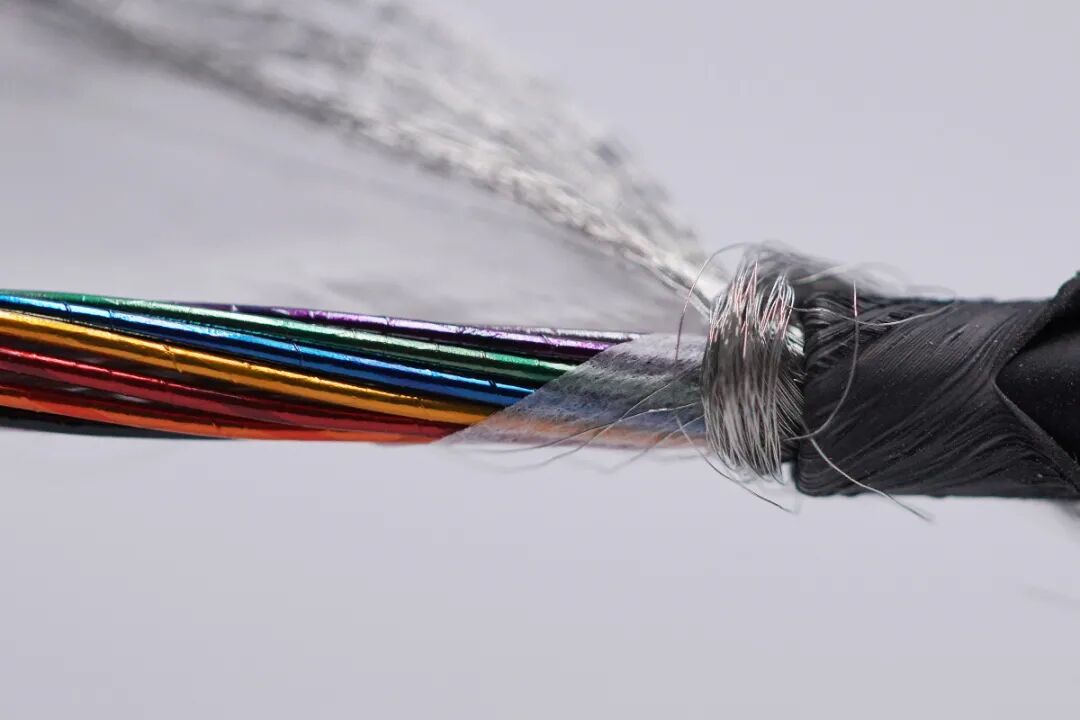

黑色TPE外皮下面是屏蔽网，具有屏蔽保护与稳固编织网层的作用。
屏蔽网下面使用绝缘纸对线芯进行包裹。
中心轴绿白两根线芯使用屏蔽锡纸加强屏蔽效果。
黑色线芯特写，这根线芯采用塑料外皮+铜箔+金属屏蔽网同轴线设计，最里面的传输线芯使用透明外皮。其余较粗壮的线芯均和黑色线芯一样的设计做工，不再赘述。

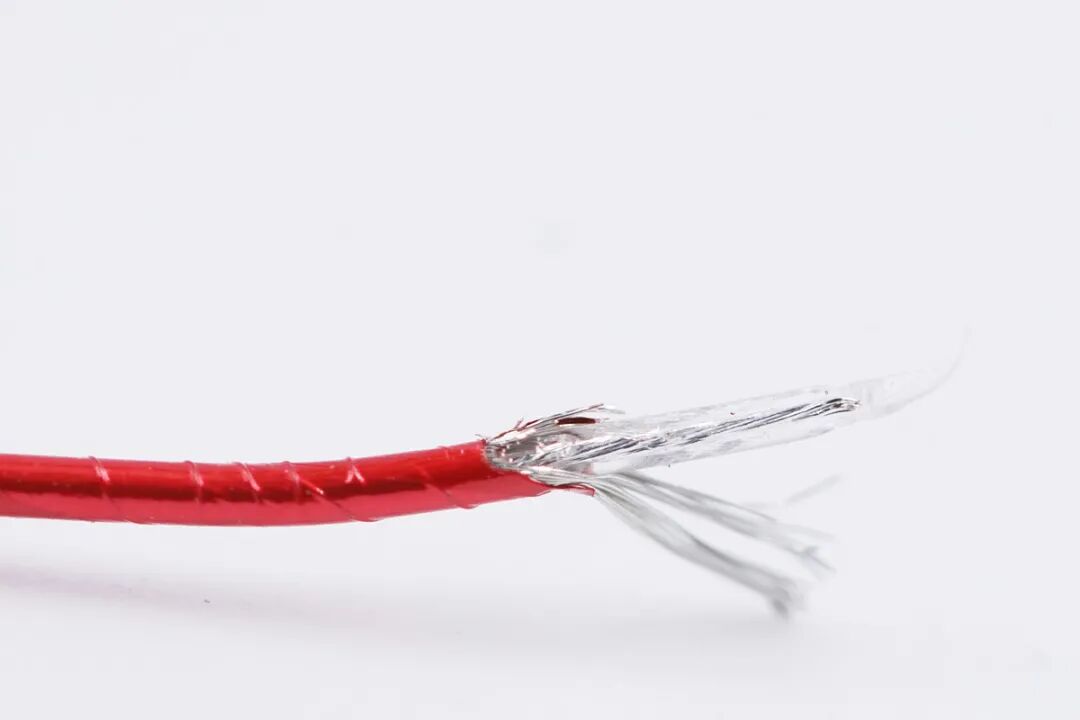

红色线芯特写。
橙色线芯特写。

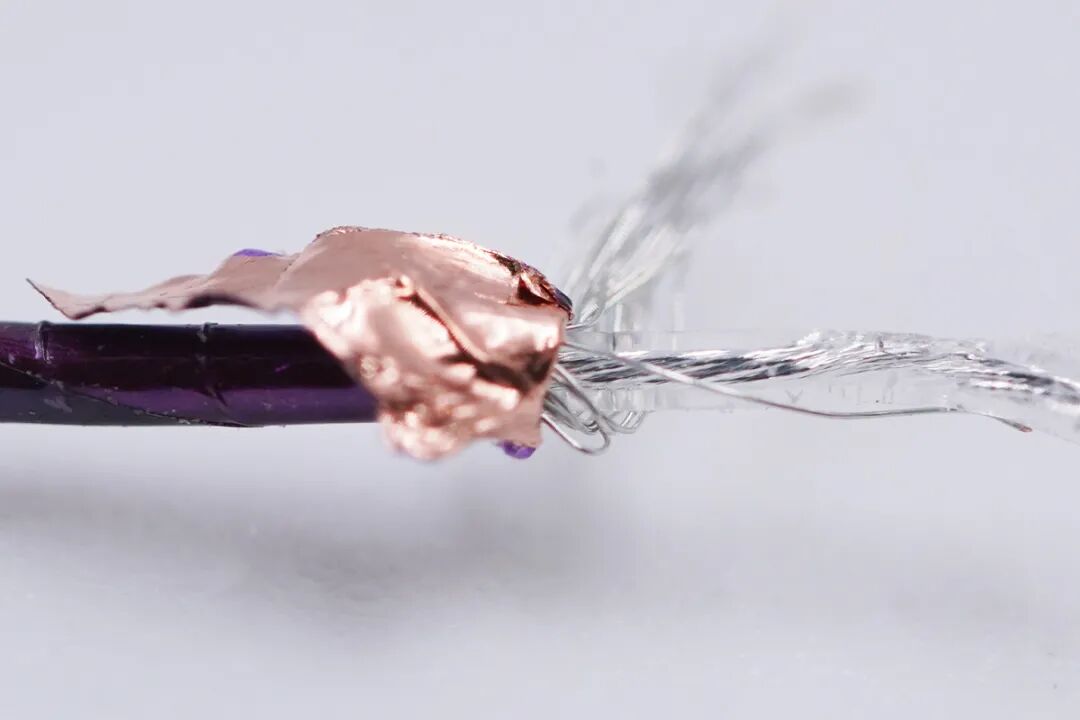

紫色线芯特写。

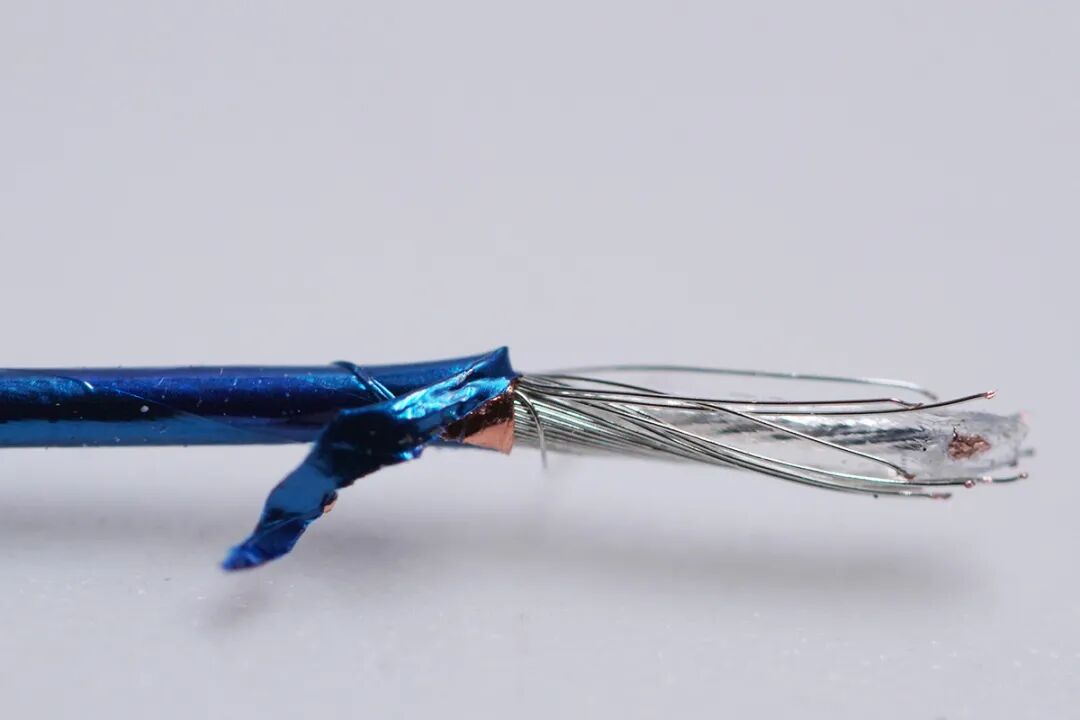

蓝色线芯特写。

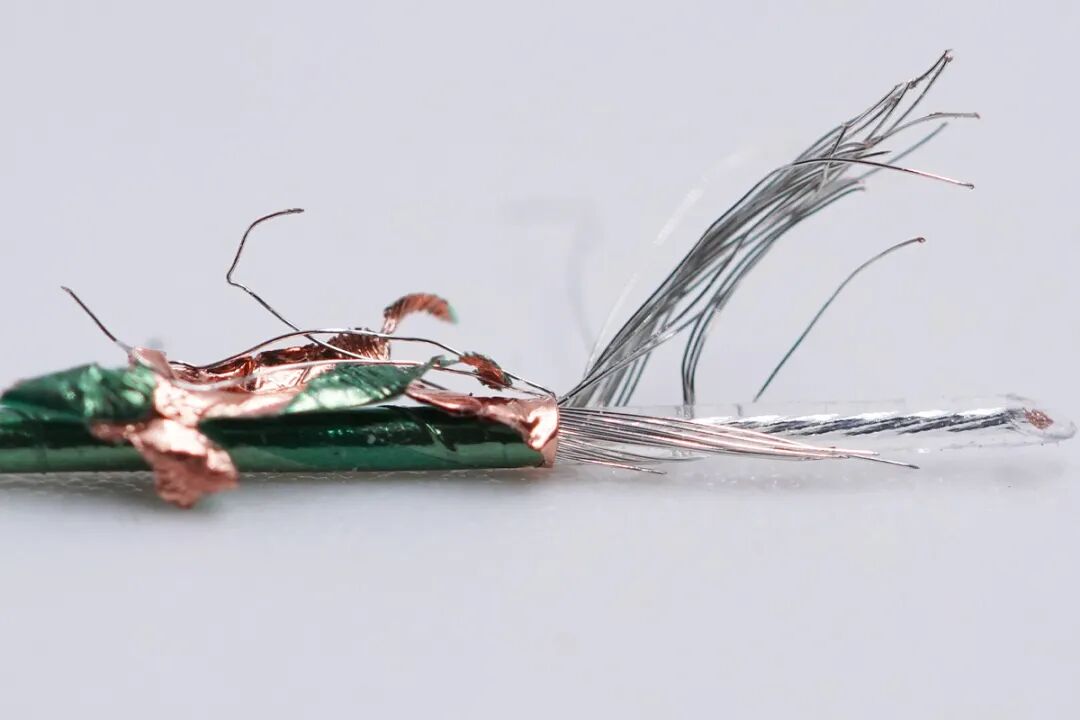

绿色线芯特写。
其余小线芯使用塑料管包裹，镀锡铜丝材质组成。

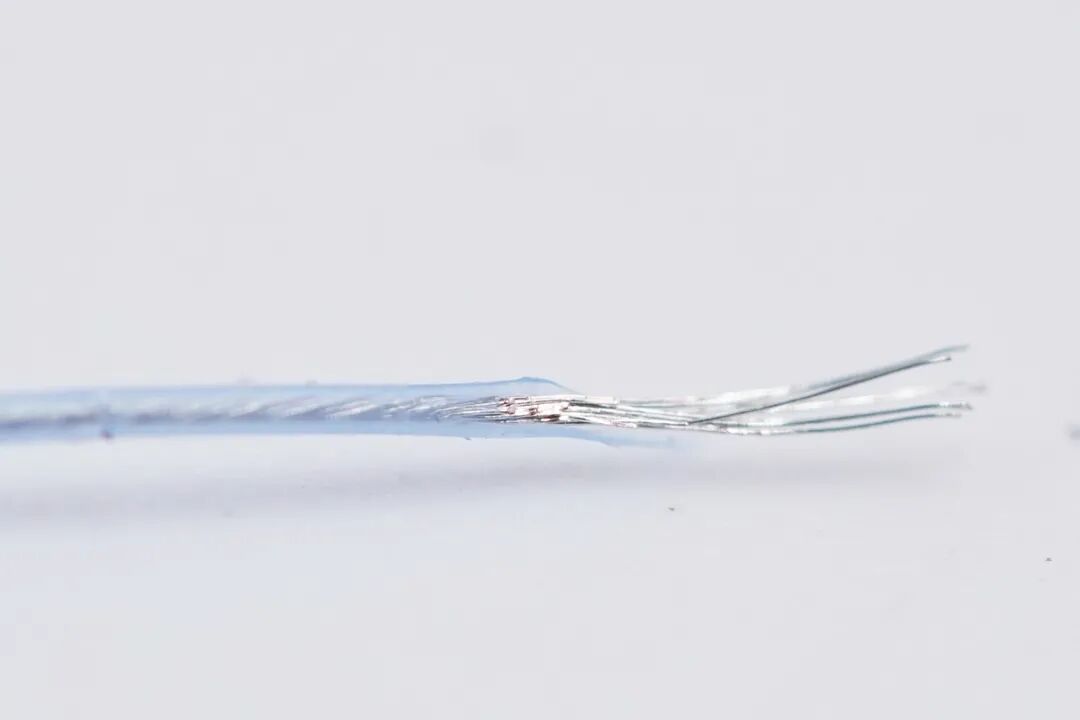

淡蓝色线芯特写。

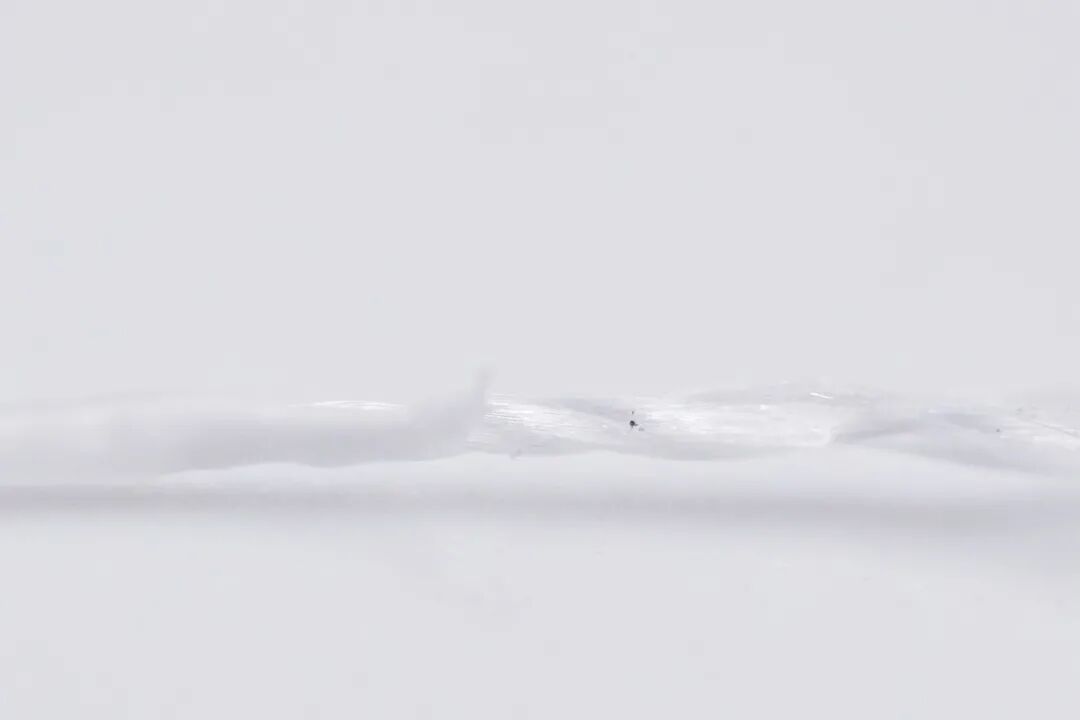

此外线缆内部还配有白色抗拉线，增强数据线抗拉性能。

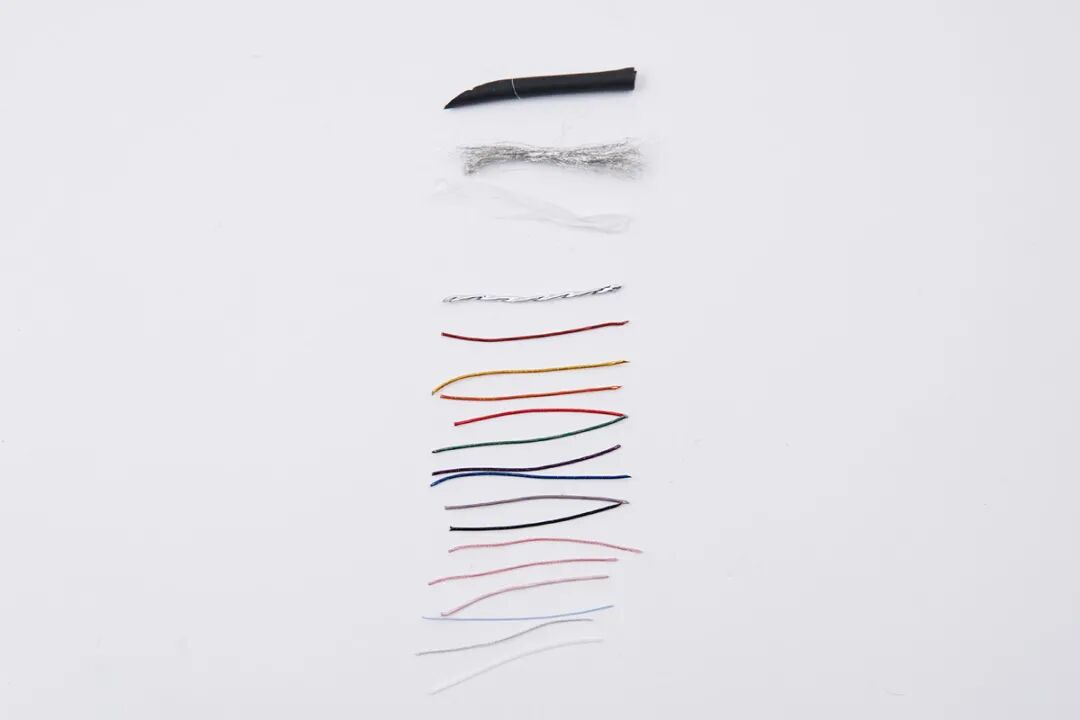

线材部分一览，从上到下分别是TPE外皮、金属屏蔽网、铝箔复合屏蔽层、电力和数据线芯、四根棉线。

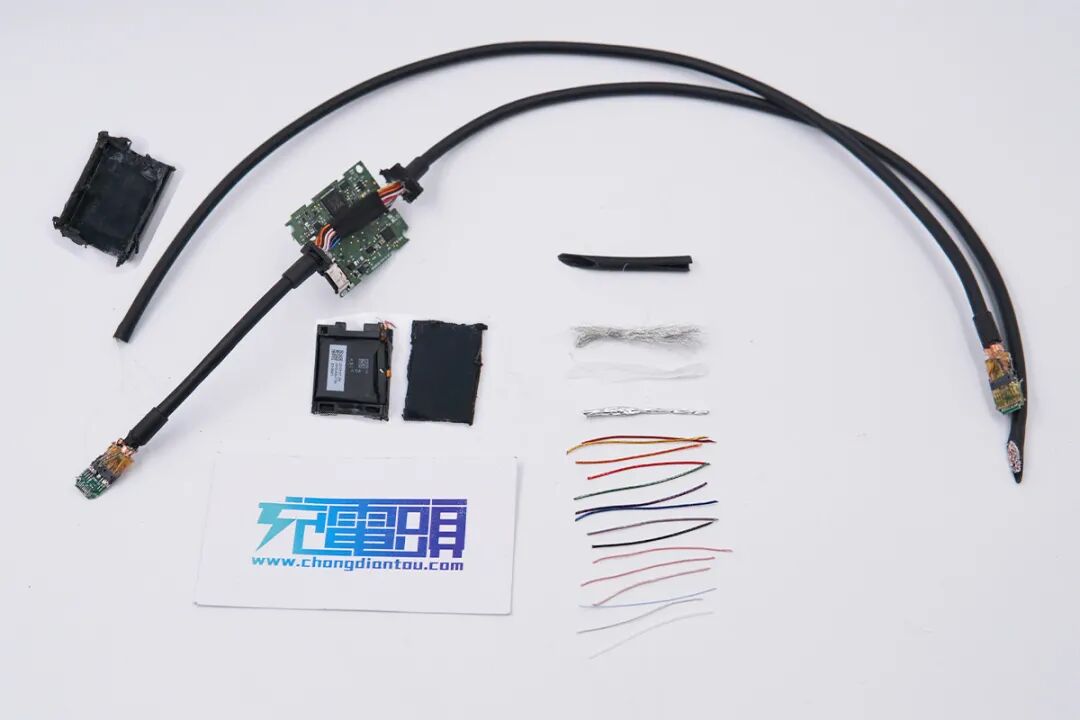

全部拆解完毕，来张全家福。
充电头网拆解总结
华为VR眼镜配套的这根原装充电线通体黑色，线缆做了抗弯折处理，而且柔韧使用手感好。线长90cm可以满足各种使用场景，和传统数据线不同，线缆配有一个类似充电头机身，并有一个USB-C口，可以通过这根线同时给VR眼镜和手机充电，避免长时间使用手机电量不足，增加续航时间。
充电头网通过拆解了解到，类似充电头的机身内部配有一块电芯，容量为455mAh，可充当VR眼镜的应急移动电源。此外PCB板上使用了威锋电子VL105H-Q6芯片；线缆两端线头采用钢套保护，内部注塑填充；数据线芯采用同轴线，焊接整齐牢固。线缆整体做工扎实。
