拆解报告：BuQu iPhone 6新款背夹式移动电源
----- 充电头网拆解报告 第1570篇 -----
说到手机，除了充电器、蓝牙耳机等配件外，大多数用户还会为自己的手机配一个保护壳，不仅美观而且可以很好的保护手机延长使用寿命。最近我们拿到了BuQu一款iPhone 6背夹式移动电源，这款产品还设计有出音口、耳机插口和摄像口，在保护手机的同时，不影响其使用性。下面我们就对其进行拆解，看看内部做工如何。
一、BuQu iPhone 6电池背夹外观
包装盒正面印有产品以及iPhone 6手机外观图，上端有BuQu品牌和NEW for iPhone 6标识，下方是产品名称和MFi认证标识。
盒子背面是对产品的特性介绍，保修期两年。

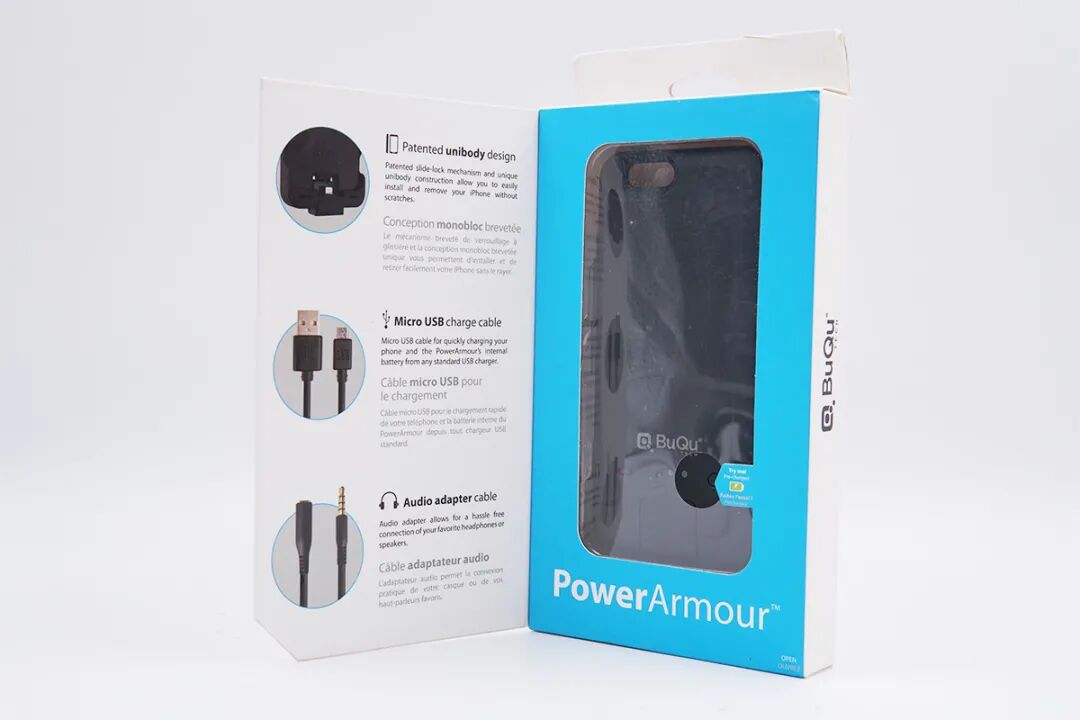

包装盒顶部有挂钩，正面为“书本式”设计，边缘有磁铁吸附，封面下面设有“橱窗”，可以方便观看产品实体。并且“封面”上还印有附带的数据线介绍和使用说明。

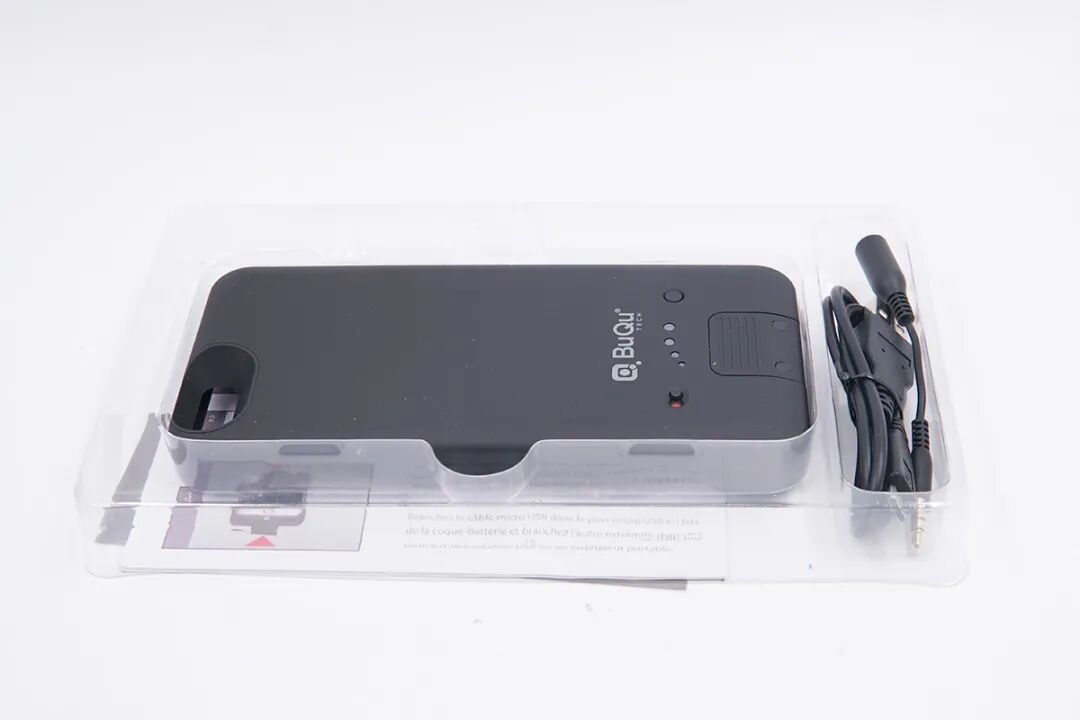

电池背夹和数据线分别放置在塑料盒的两个凹槽里。

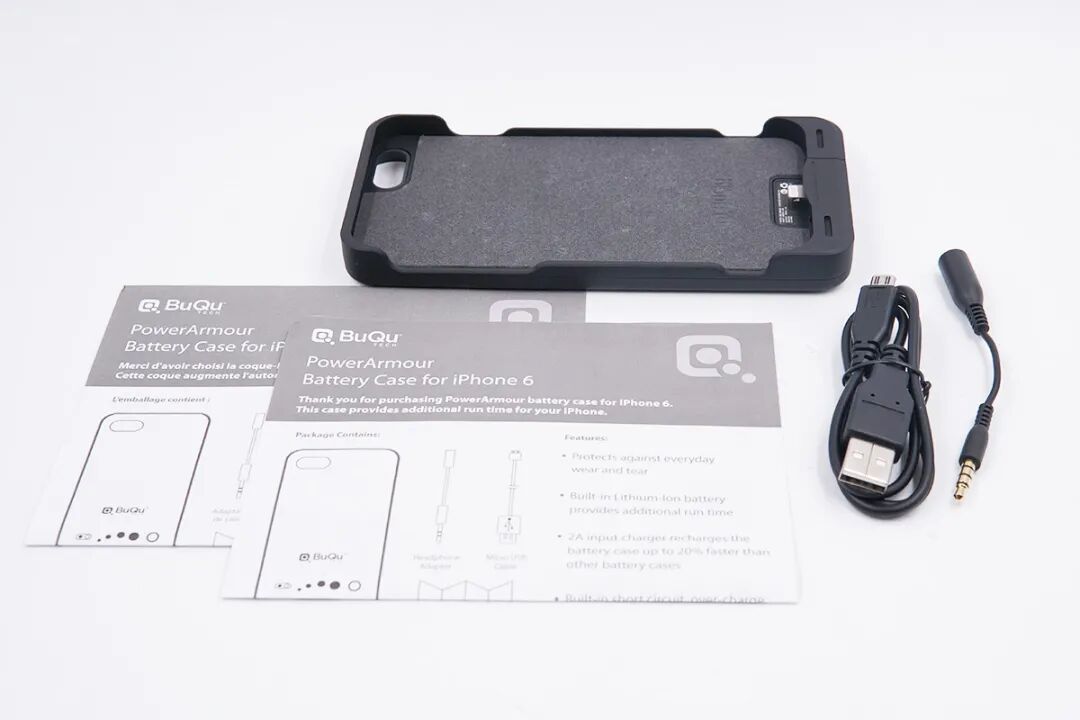

包装内部全部东西一览。

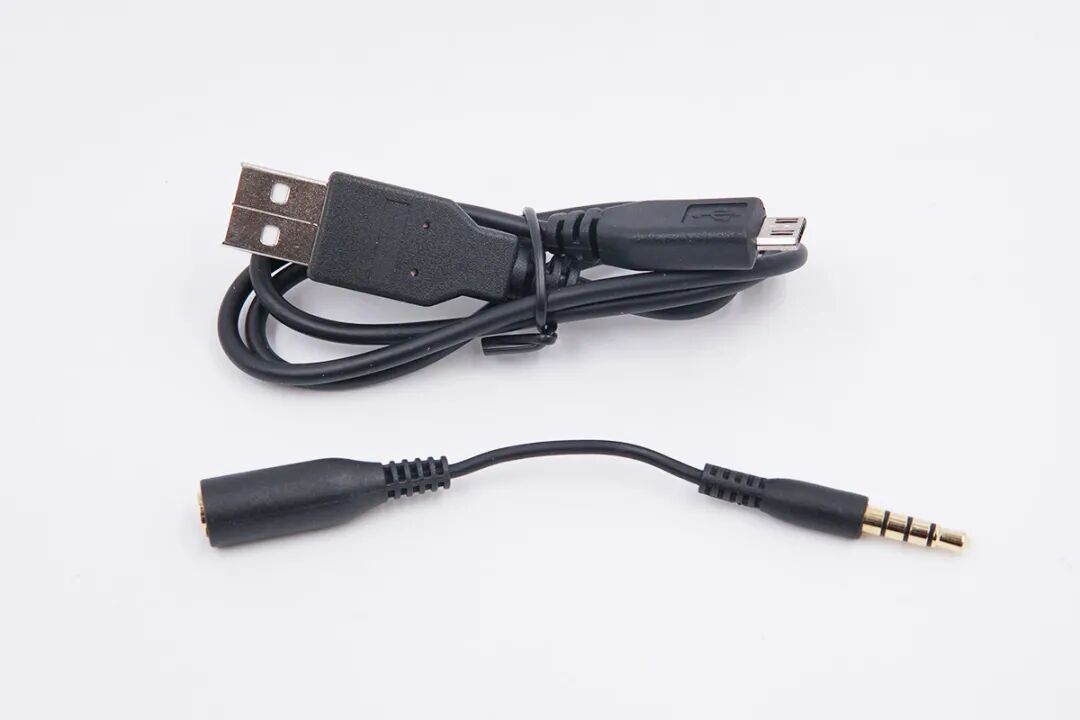

产品附带了一根USB-A to Micro USB充电器和耳机转接头。

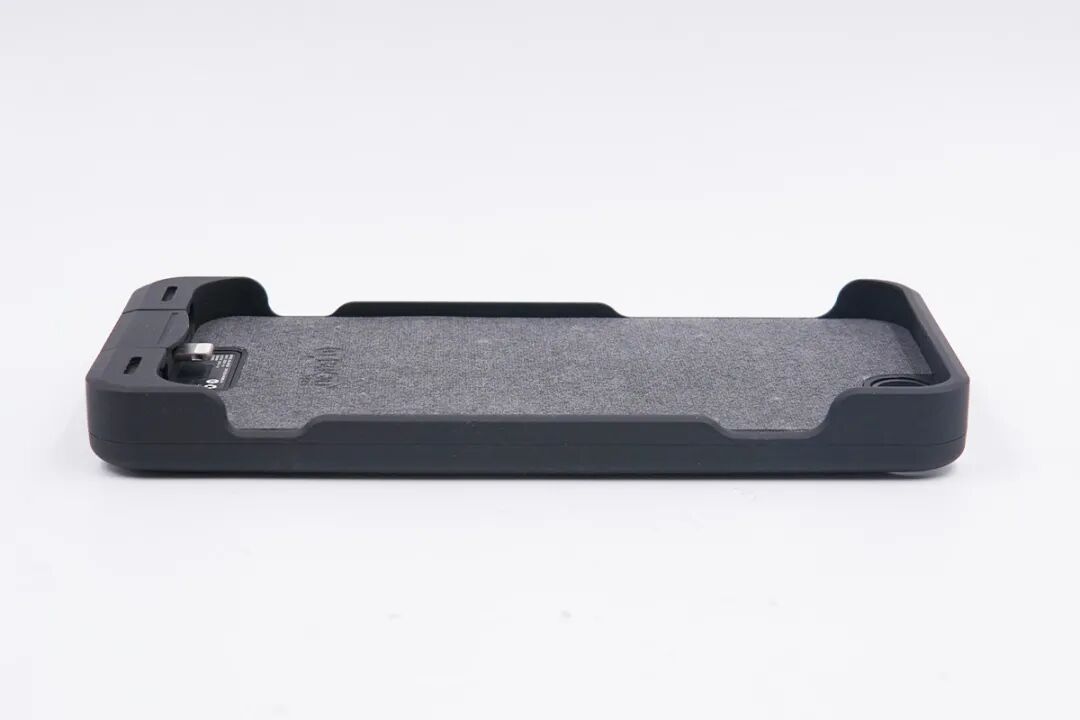

BuQu这款iPhone 6背夹式移动电源机身通体黑色，机身边角圆润过渡，表面有类肤手感，上手感好，机身两侧有凸起设计，用来固定手机。
放置手机槽面贴有棉布，用以保护iPhone 6手机，防止磨损，并且棉布上印有BuQu品牌。

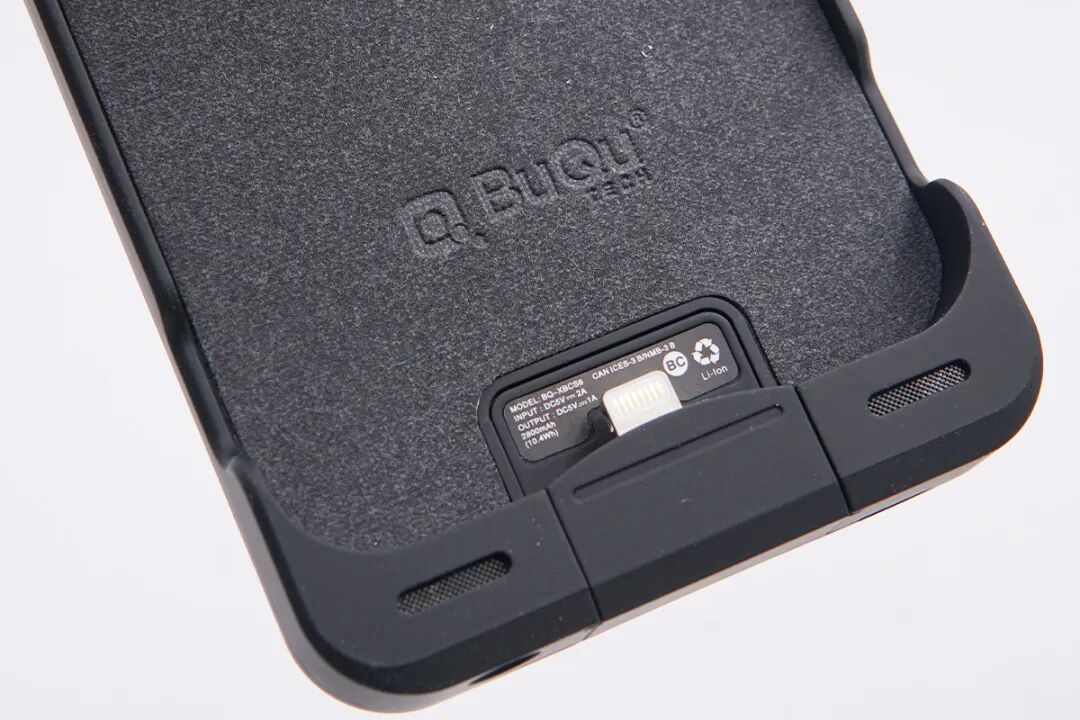

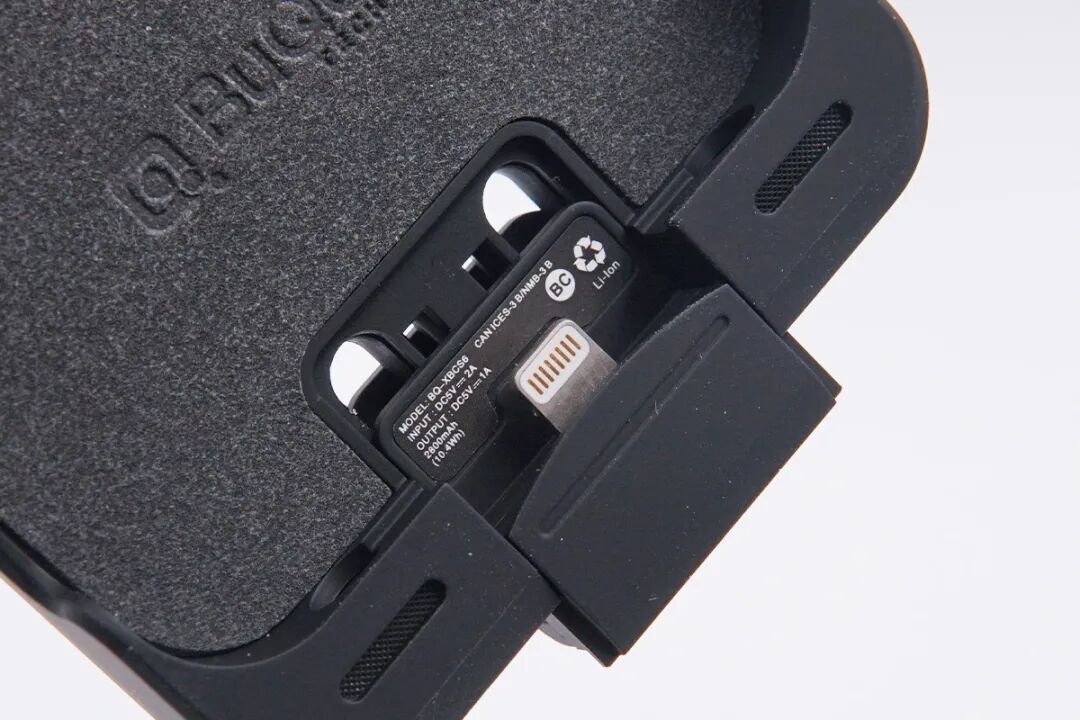

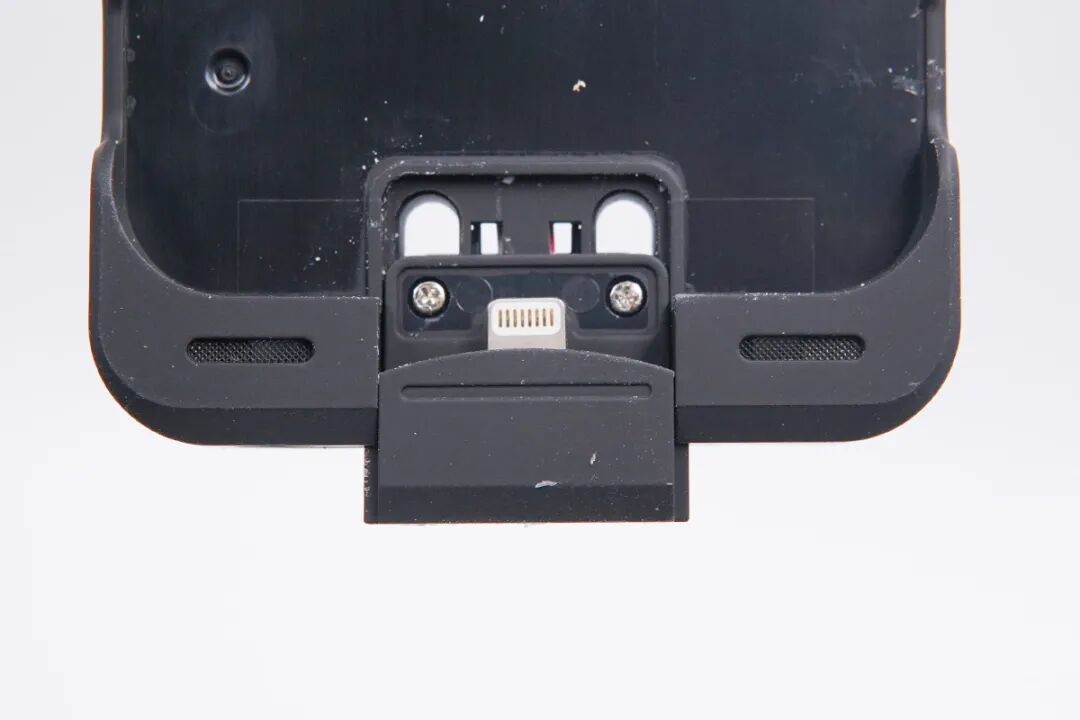

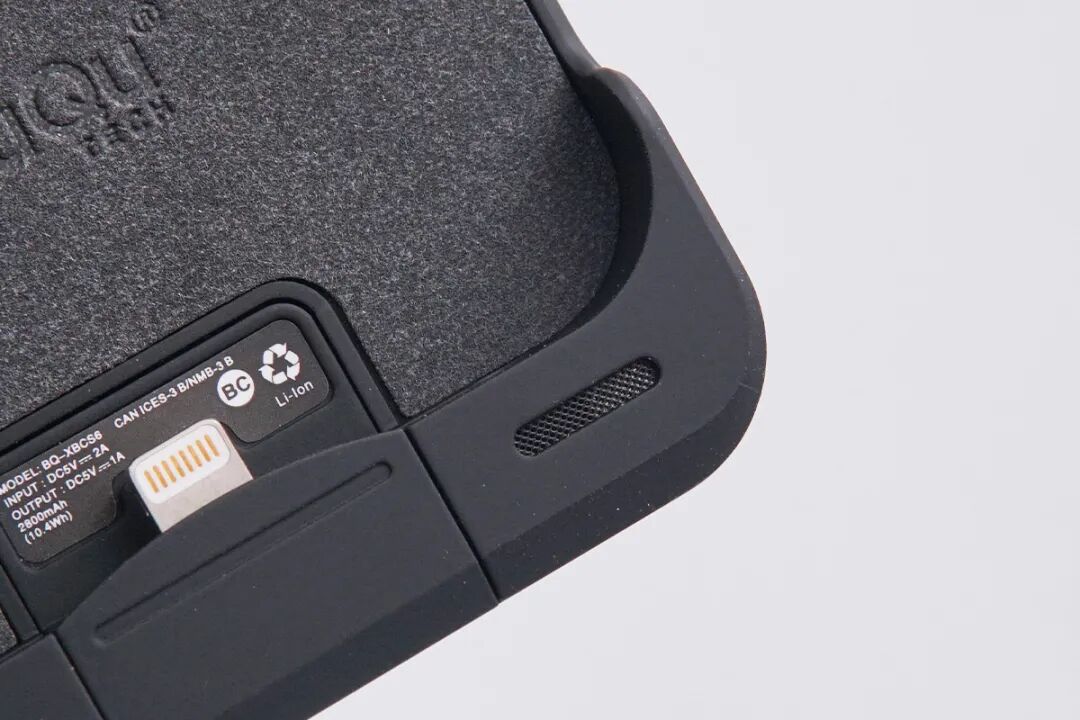

机身底部配有Lightning输入端子，并采用可滑动设计，方便手机放入。端子下方贴有信息标签，型号为BQ-XBC56，输入5V2A，输出5V1A，容量2800mAh（10.4Wh）。
机身底部两端还设计有出音口，即使手机底部被遮挡了也不影响音量音质。

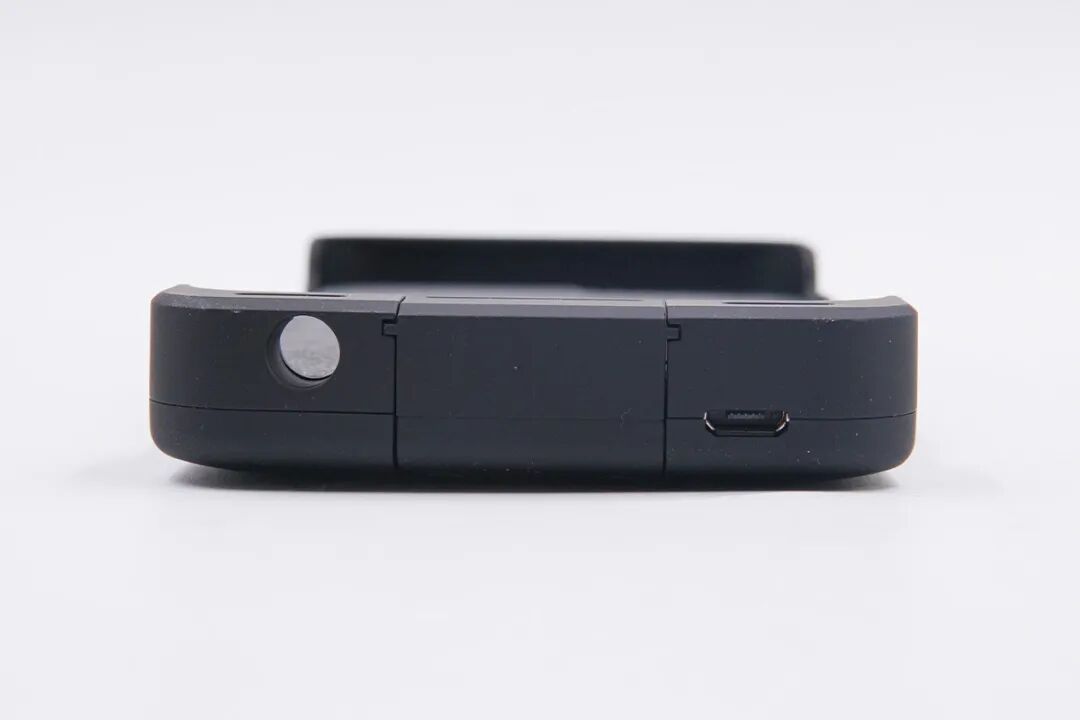

底部设有耳机插孔和Micro输入接口。

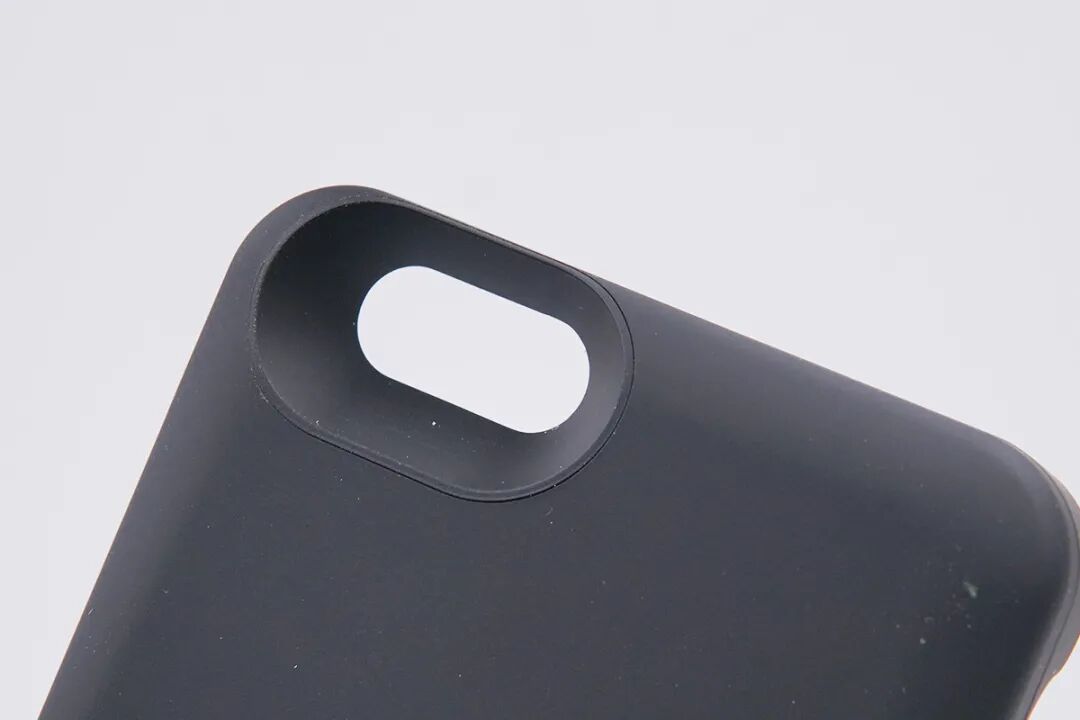

头部有摄像孔设计，即使套上背夹也能随时拍摄。

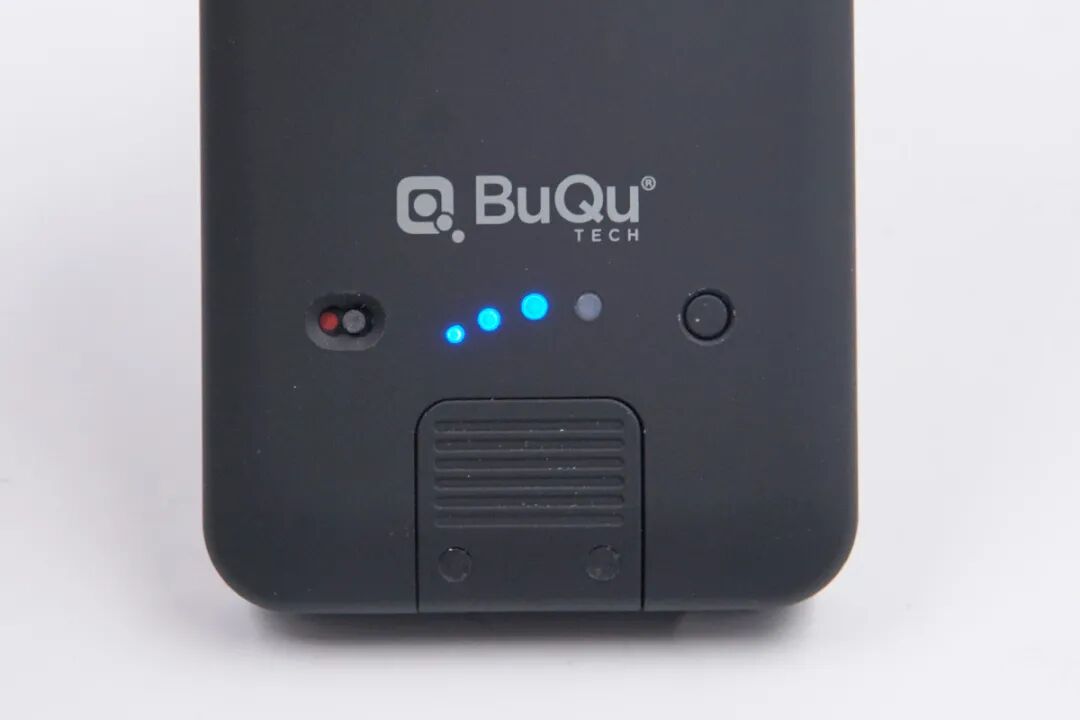

背面印有BuQu品牌，下方是弧状LED灯设计，亮蓝光，此外灯的左侧是电源开关键，右侧是LED灯开关键。

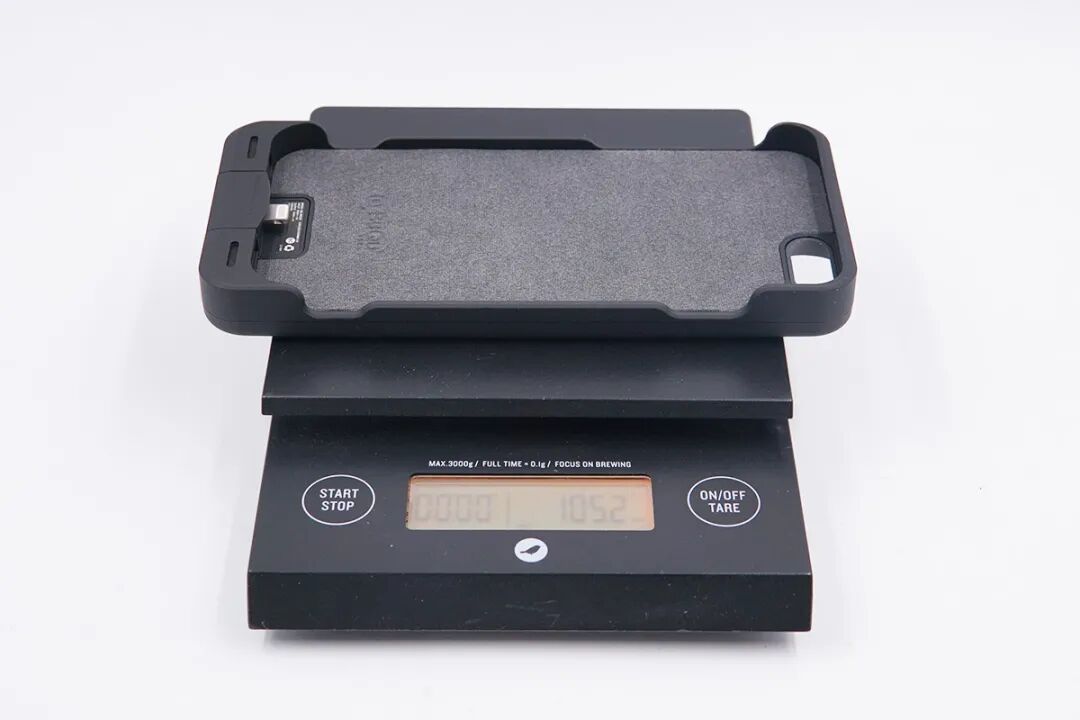

产品净重约为105g。
二、BuQu iPhone 6电池背夹拆解
撕开滑块信息贴纸，下面有两颗螺丝。

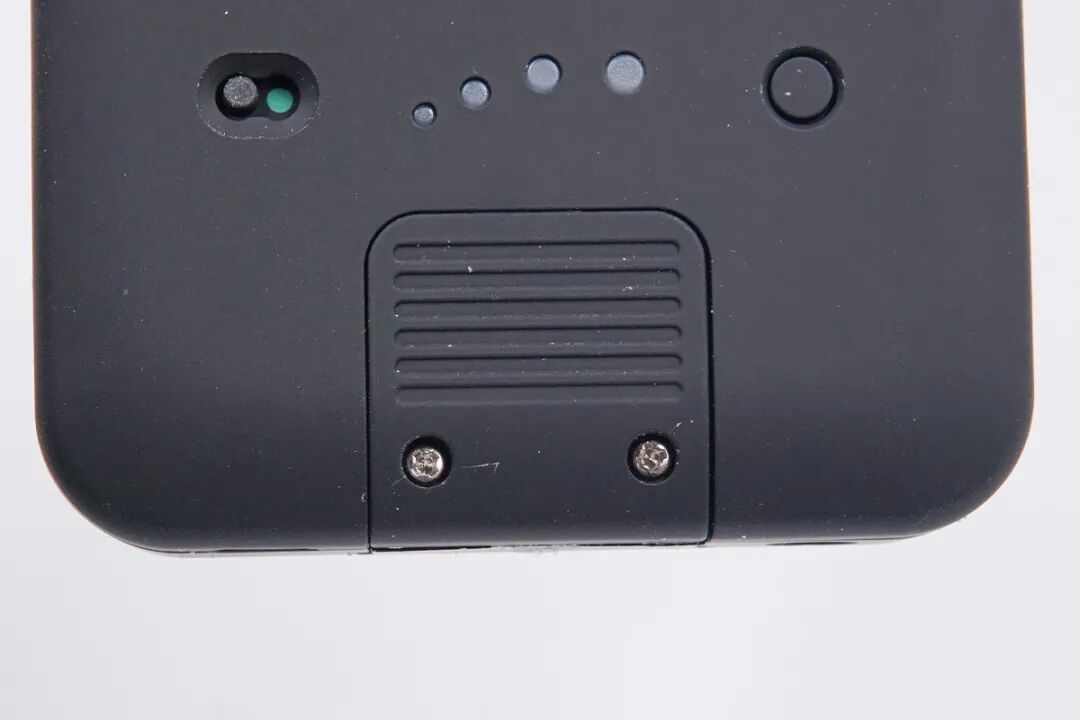

滑块背面也有两颗螺丝进行封装。

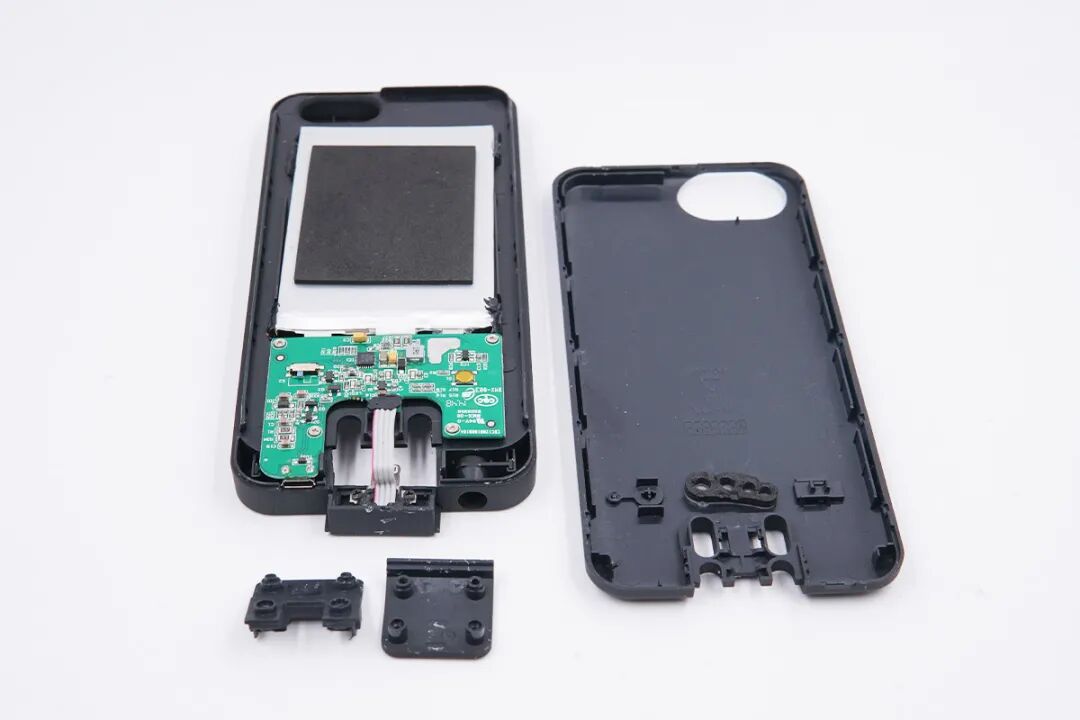

将机身壳拆开，边缘采用卡扣进行封装。

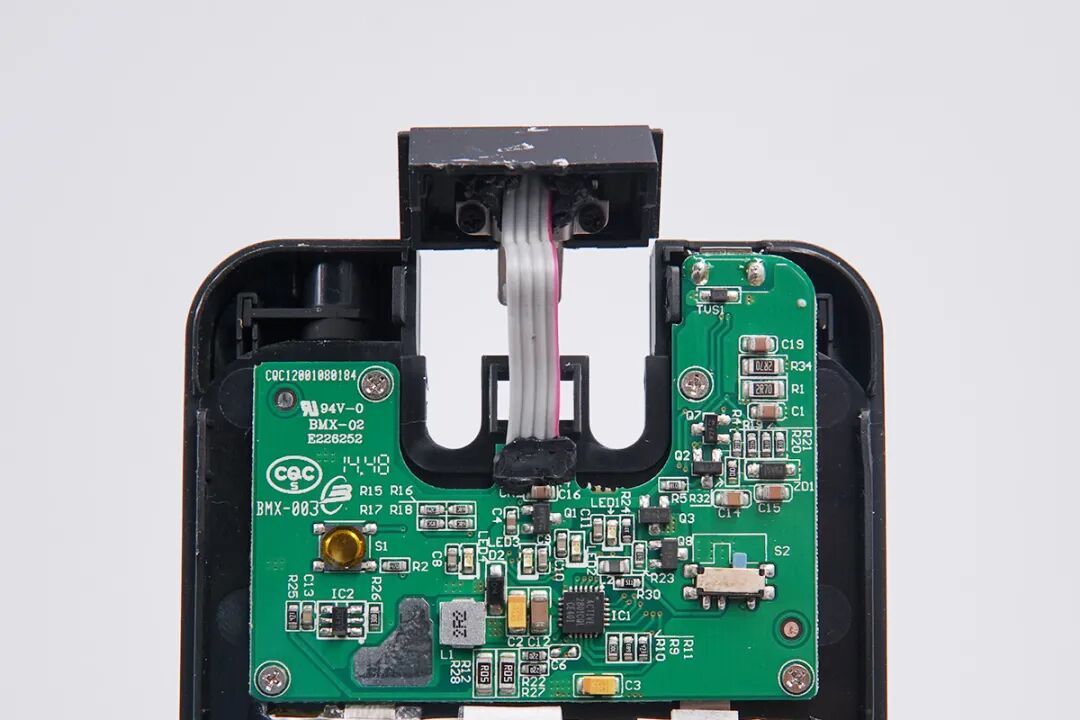

PCB板使用螺丝进行固定。

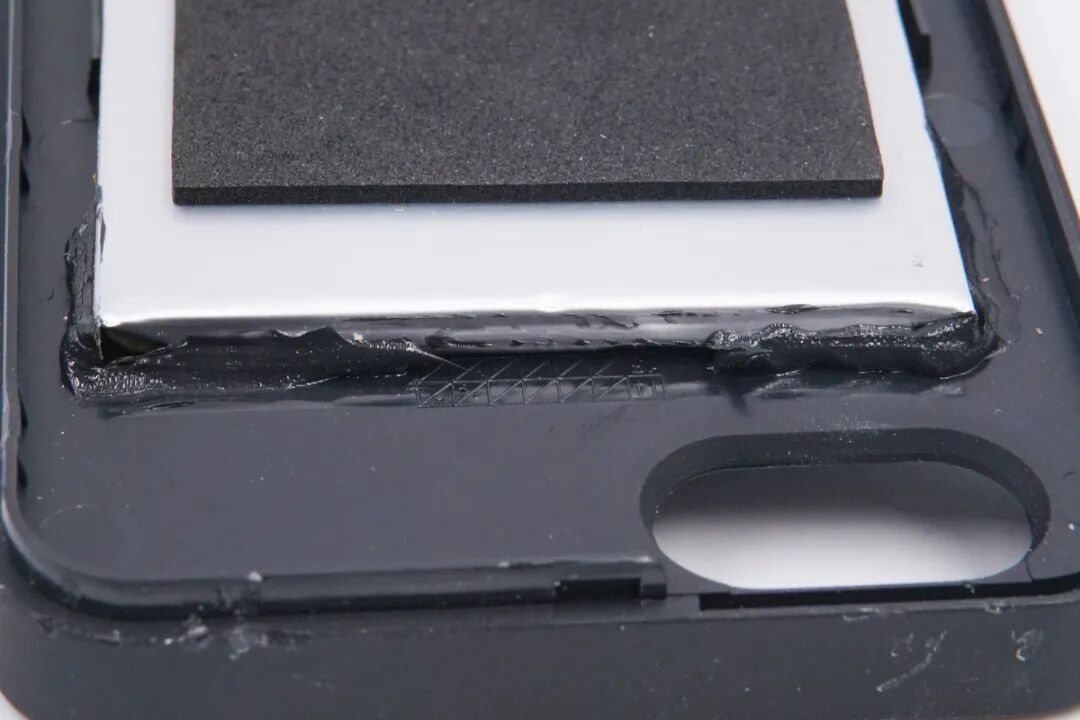

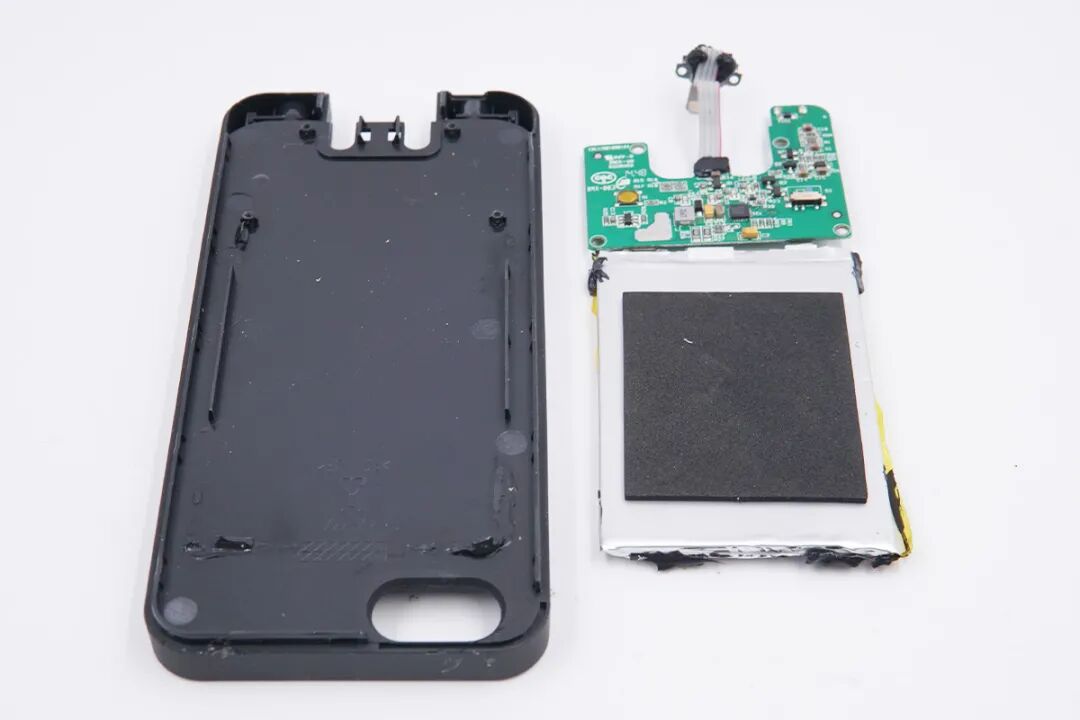

电芯上贴有泡棉保护，边缘打胶固定。
机身壳两侧还设计有两块小塑料板用于固定电芯。

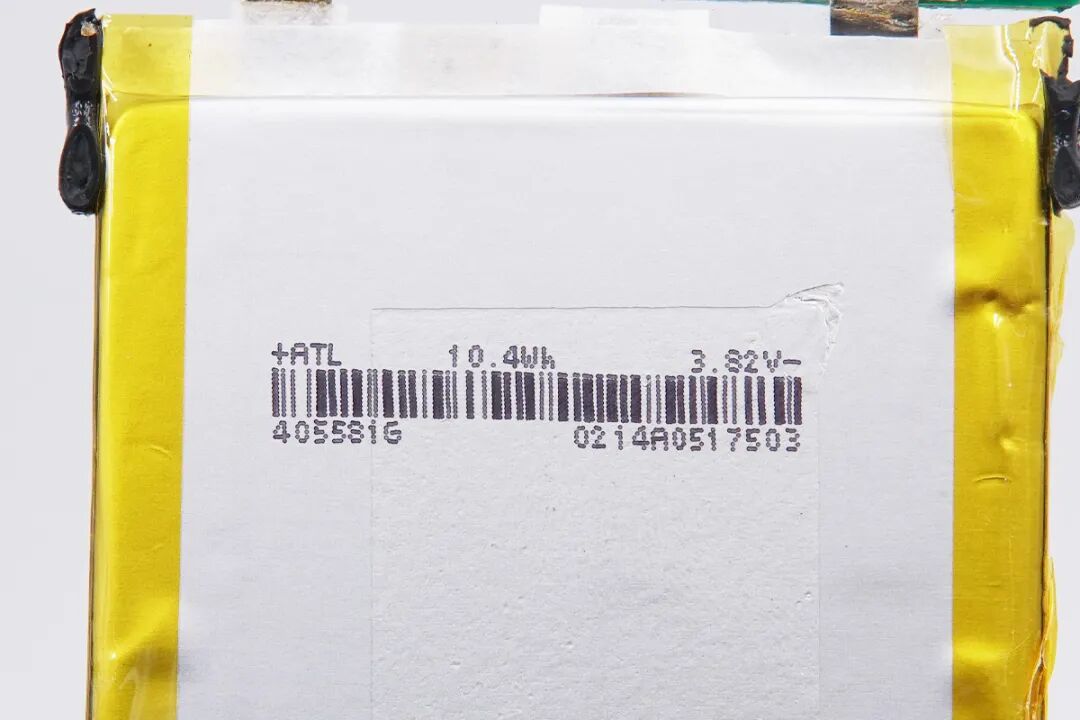

这款产品采用的是ATL电芯，容量2800mAh/10.4Wh/3.82V，长81mm，宽55mm，厚4mm。
PCB板正面一览。

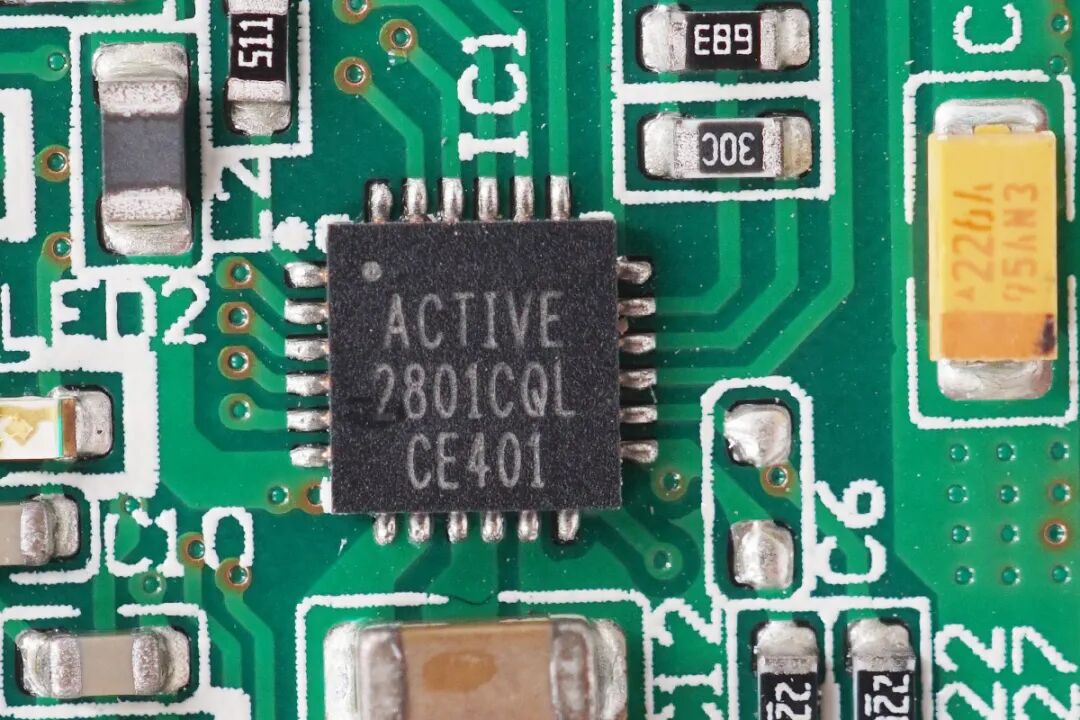

移动电源主控芯片采用Active-semi的ACT2801C。

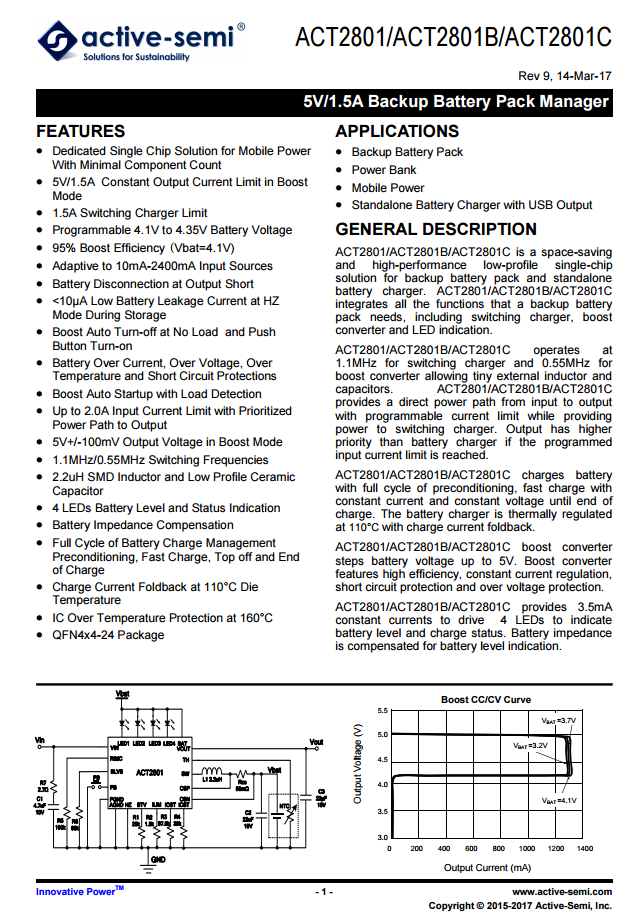

ACT2801C资料信息。

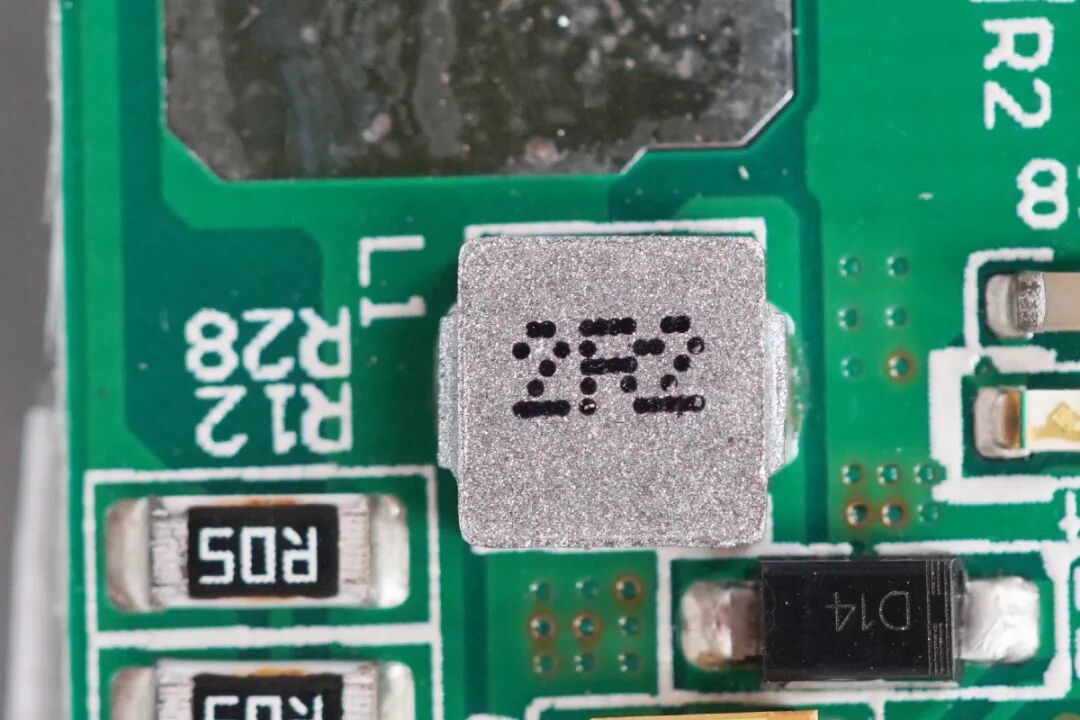

2R2电感特写。

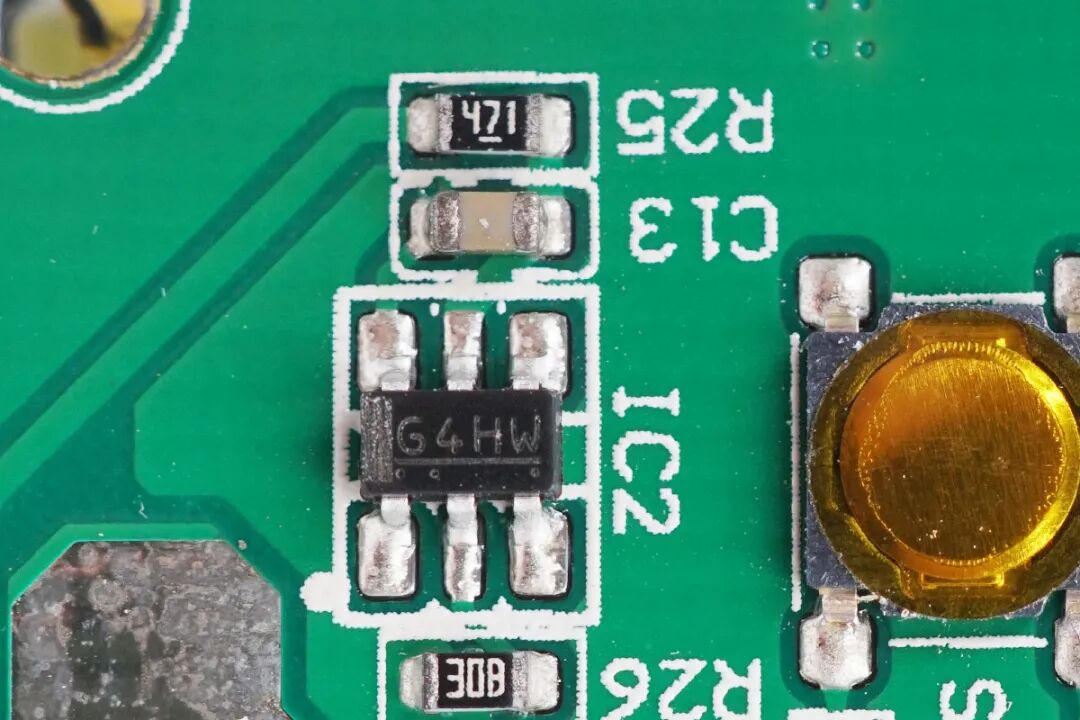

丝印G4HW锂电池保护芯片。
PCB板背面一览。

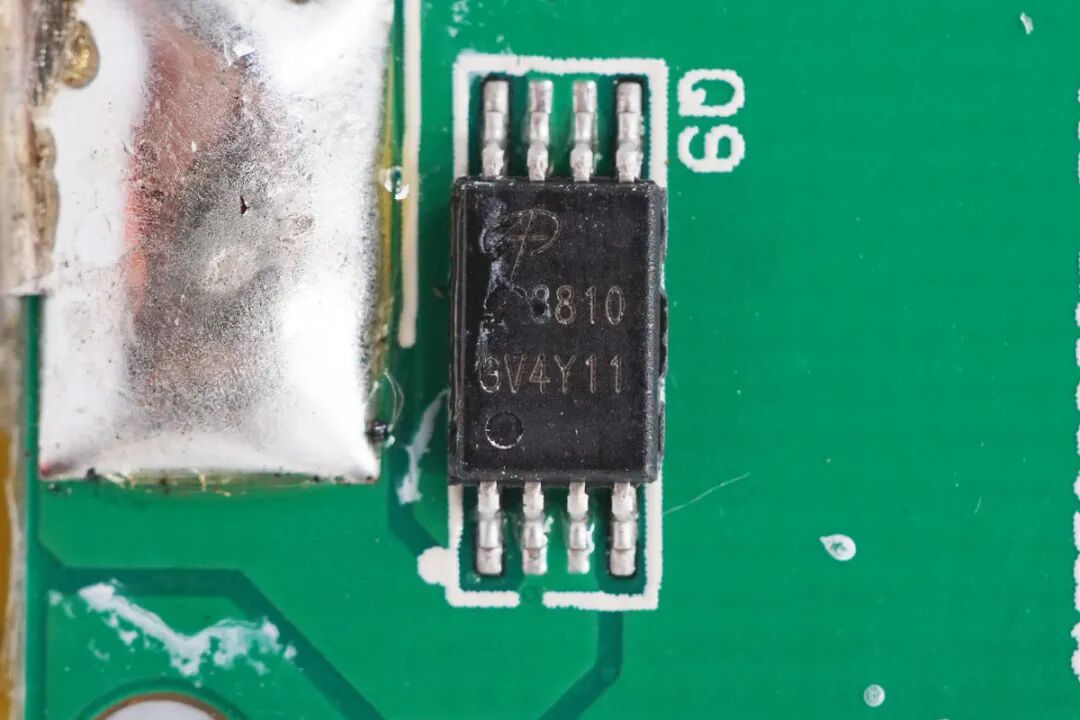

万代AOS AON3810电池保护管，NMOS，耐压20V。

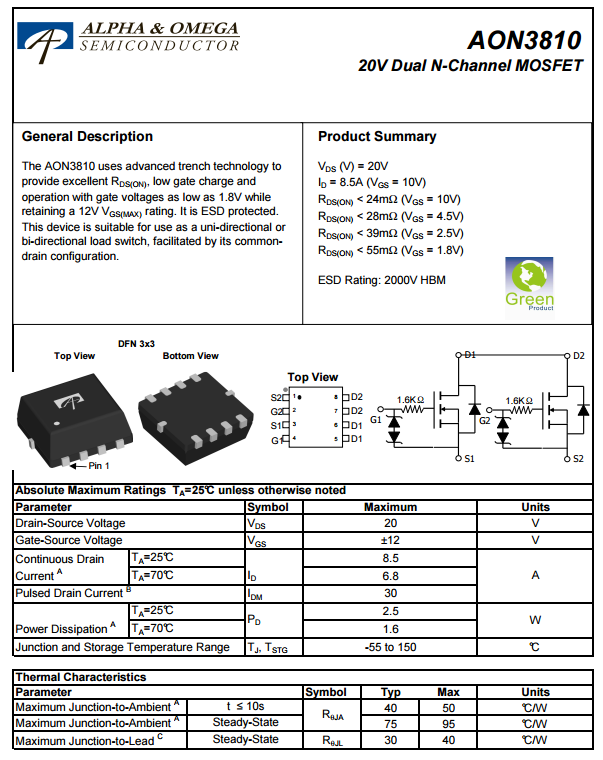

AON3810资料信息。

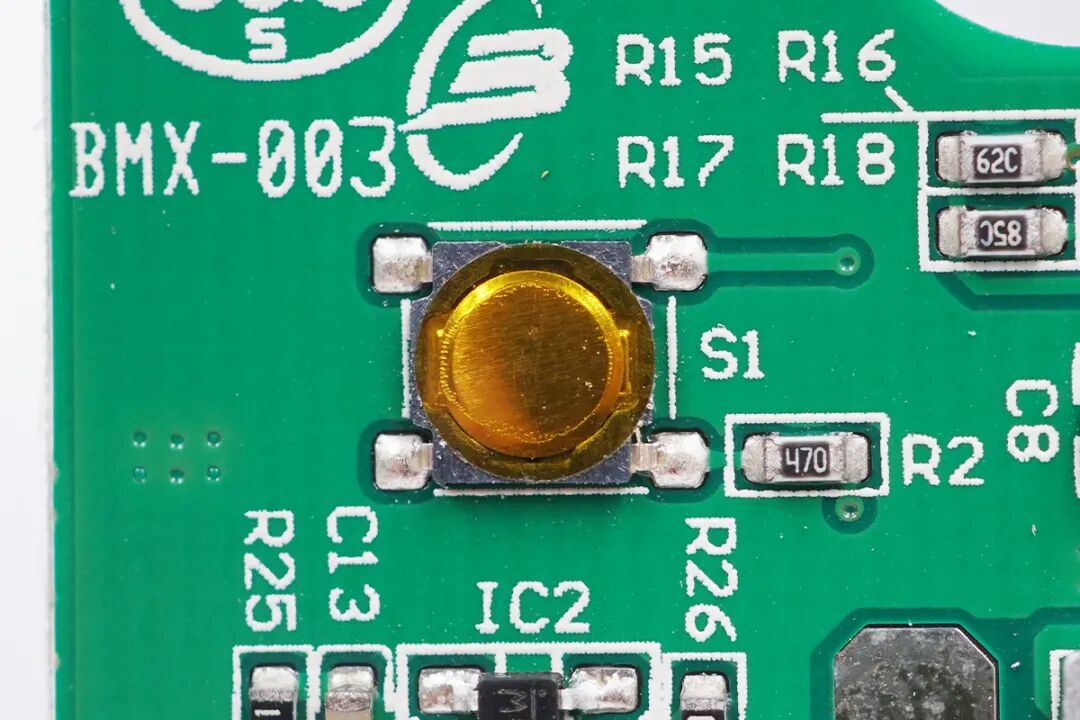

电源键贴有绝缘胶带，细节讲究。

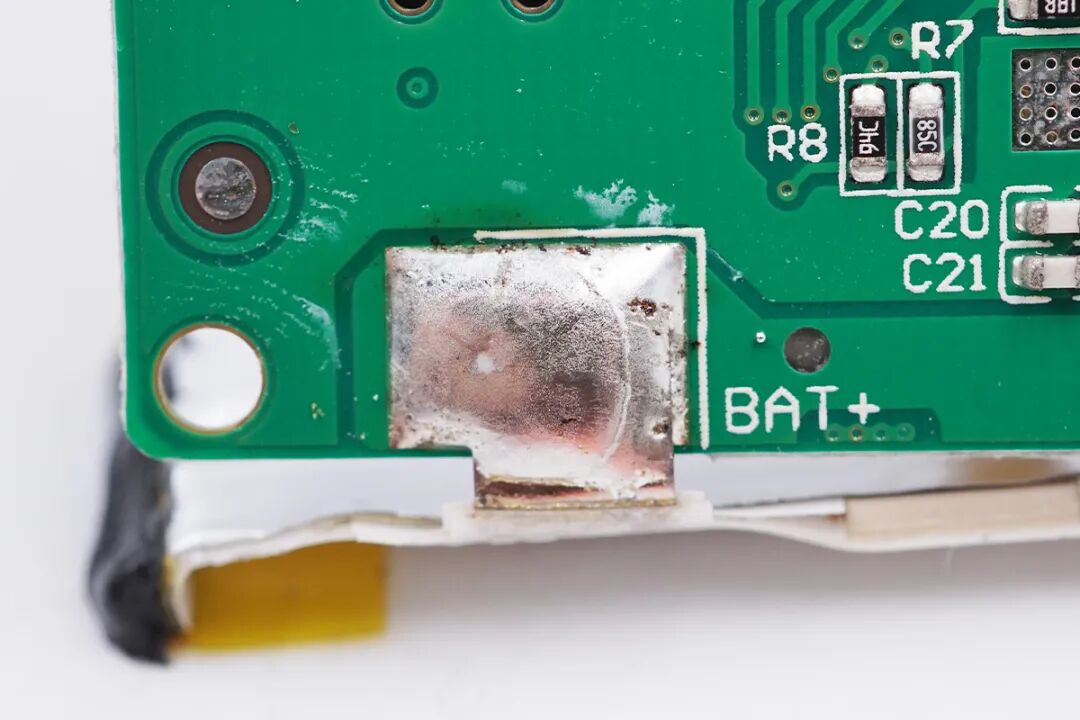

电芯极耳焊接牢固。

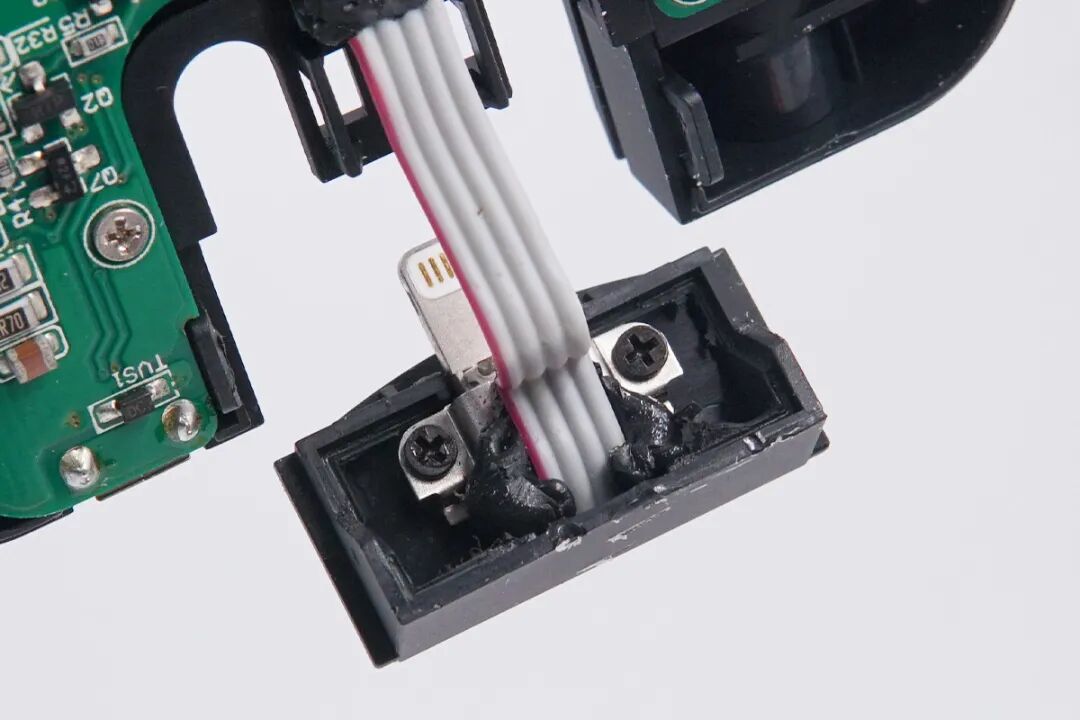

Lightning端子打胶和使用螺丝固定。

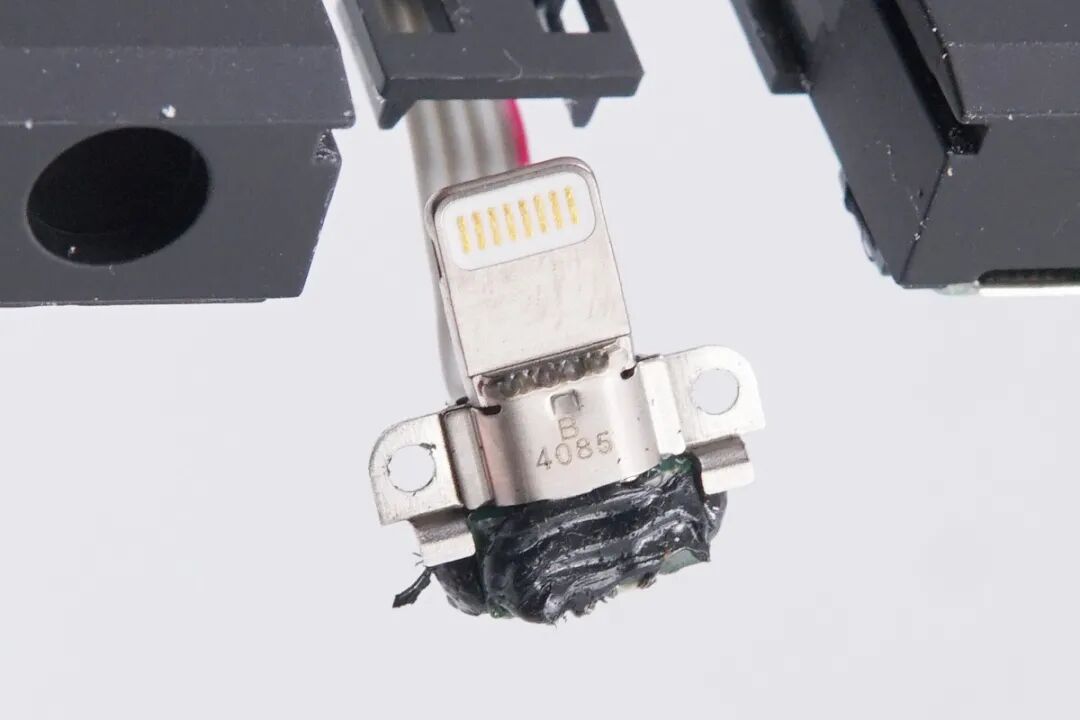

金属壳上印有4085字样。

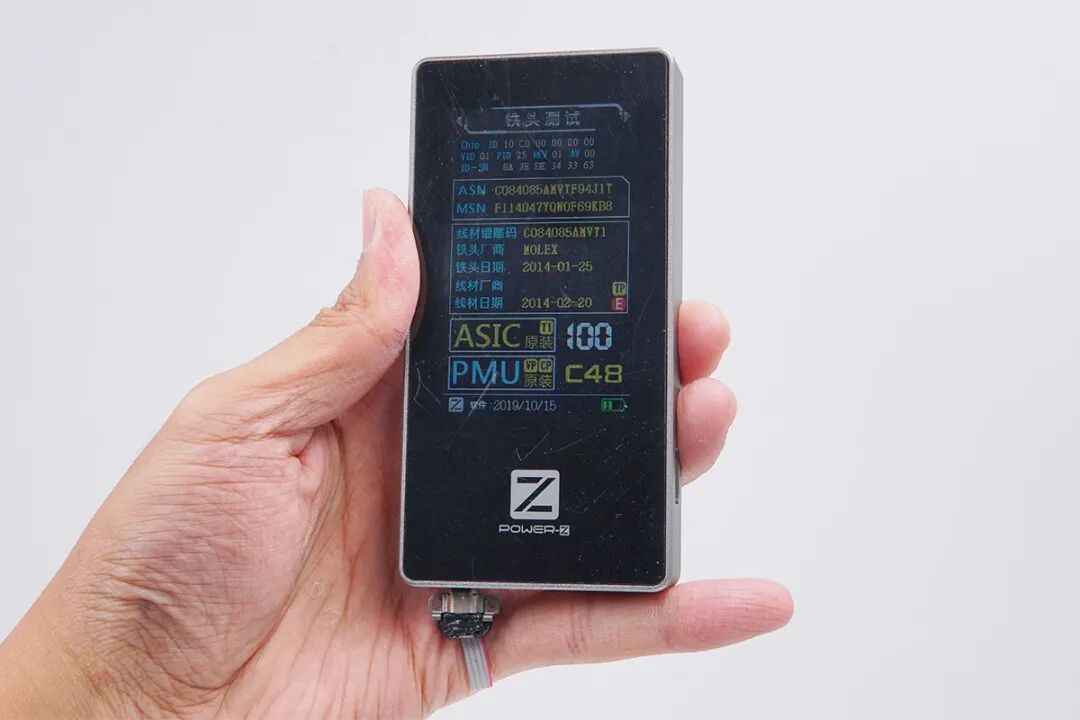

对Lightning端子使用ChargerLAB Power-Z MF001测试仪进行测试，从测试仪的屏幕中可以看到，ASIC、PMU均为原装C48元件，评分为100分，生产日期在2014年。

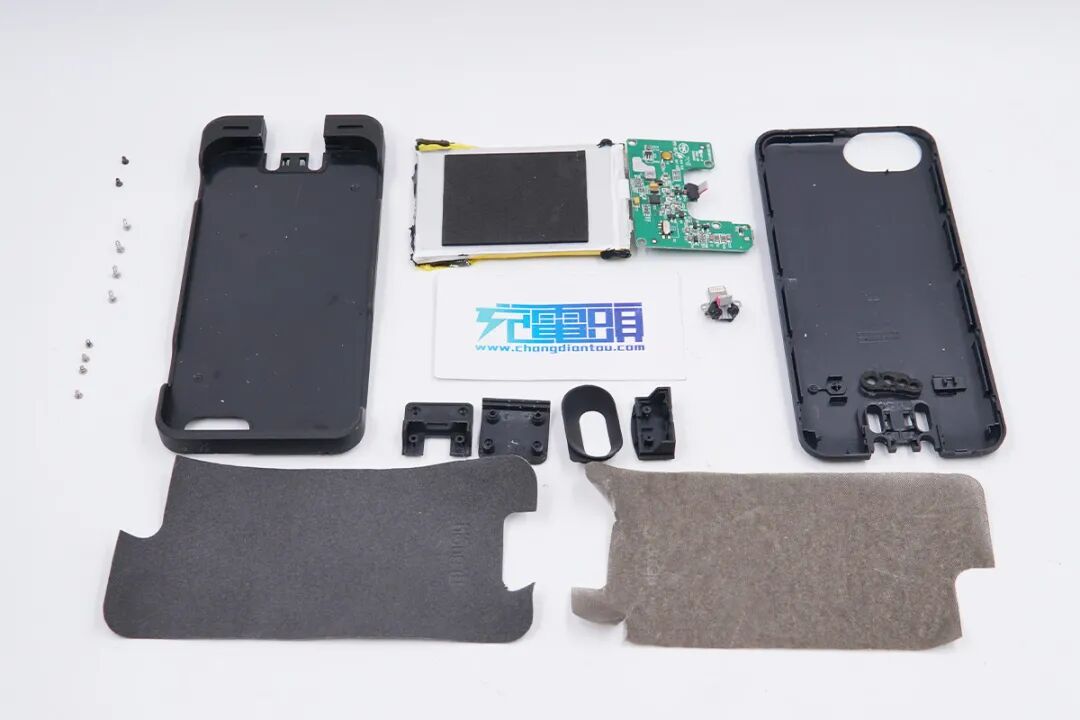

全部拆解完毕，来张全家福。
充电头网拆解总结
BuQu这款背夹式移动电源专为iPhone 6手机设计，机身通体黑色，表面有类肤手感设计，边角圆润，加上出音口、耳机插口和摄像口等细节设计，可以大大提升用户体验性。此外产品内置2800mAh电芯，并且支持5V2A输入和5V1A输出，可以为手机进行应急充电。
充电头网通过拆解发现，内部使用了Active-semi ACT2801C、万代AOS AON3810和锂电保护IC等芯片；Lightning端子的ASIC、PMU均为原装C48元件；电芯使用泡棉和双面胶固定保护，极耳镍片焊接牢固，整体用料做工扎实。
