拆解报告：小米GaN充电器Type-C 33W

原创充电头网编辑部充电头网

收录于合集

近日，小米正式入局迷你快充市场，推出33W氮化镓迷你充电器。2月25日，小米33W氮化镓充电器正式开售，套装售价79元。充电器采用方块造型设计，在氮化镓加持下，功率密度达到了1.05W/cm³，整体非常小巧。

此外这款充电器一如既往保持小米独有的PPS快充特色，因此兼容性也很好。不仅支持11V3A快充，还能满足iPhone 12系列20W充电需求，宛如是给20W快充市场扔了一颗重磅炸弹。充电头网现已提前拿到了这款充电器，下面就和大家分享产品的详细拆解，看看设计做工如何。

此前充电头网还拆解过小米55W和65W两款氮化镓充电器，此外还拆解过小米120W快充充电器、90W PD快充充电器、65W充电器疾速闪充版、65W 2A1C三口快充充电器、20W PD快充等多款产品，大家可以点击蓝色字体进行观看。

一、小米33W氮化镓充电器外观

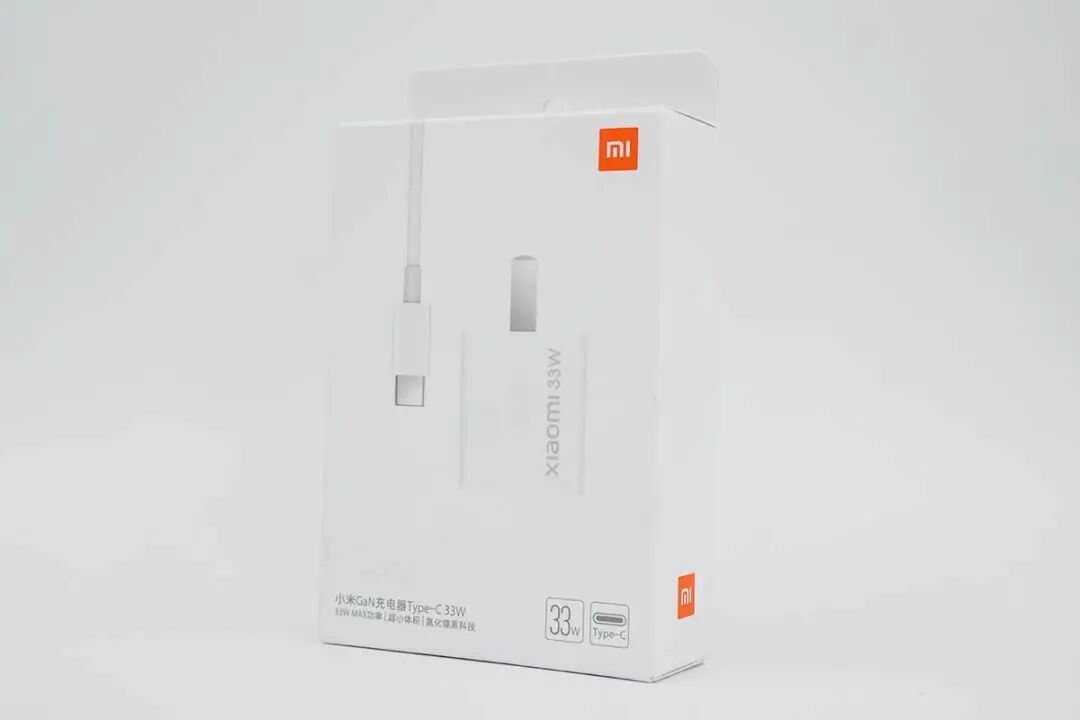

包装盒依旧延续家族风格设计，正面可以看到MI logo、充电套装图、产品名称以及功率和接口标识。

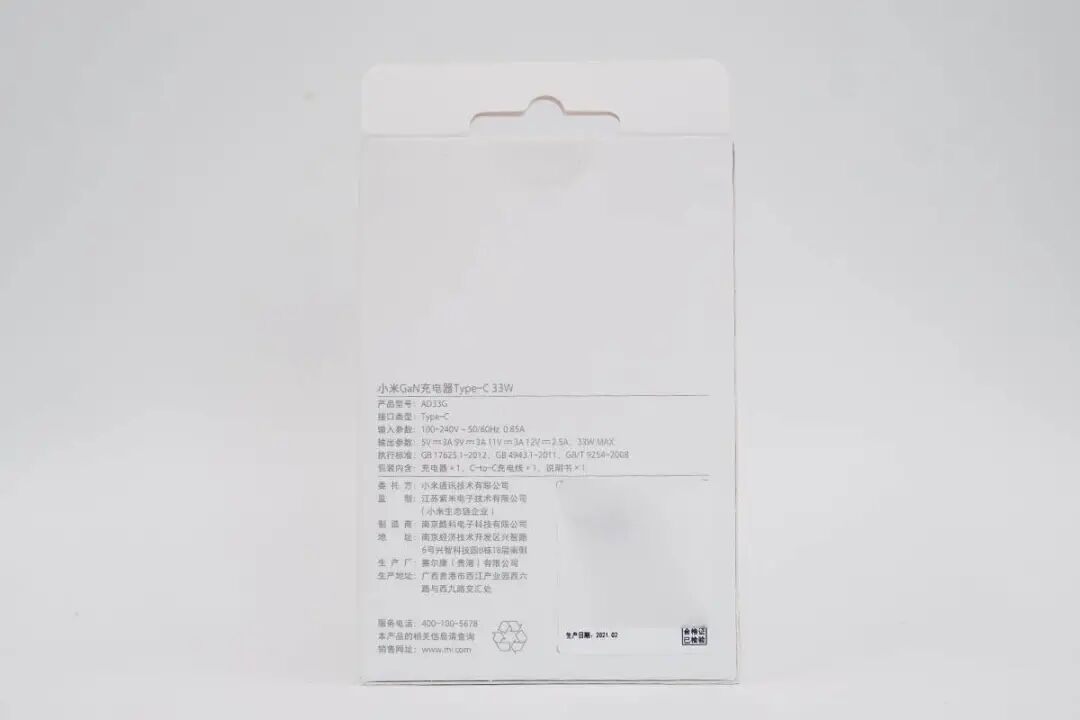

背面印有充电器参数以及商家信息。

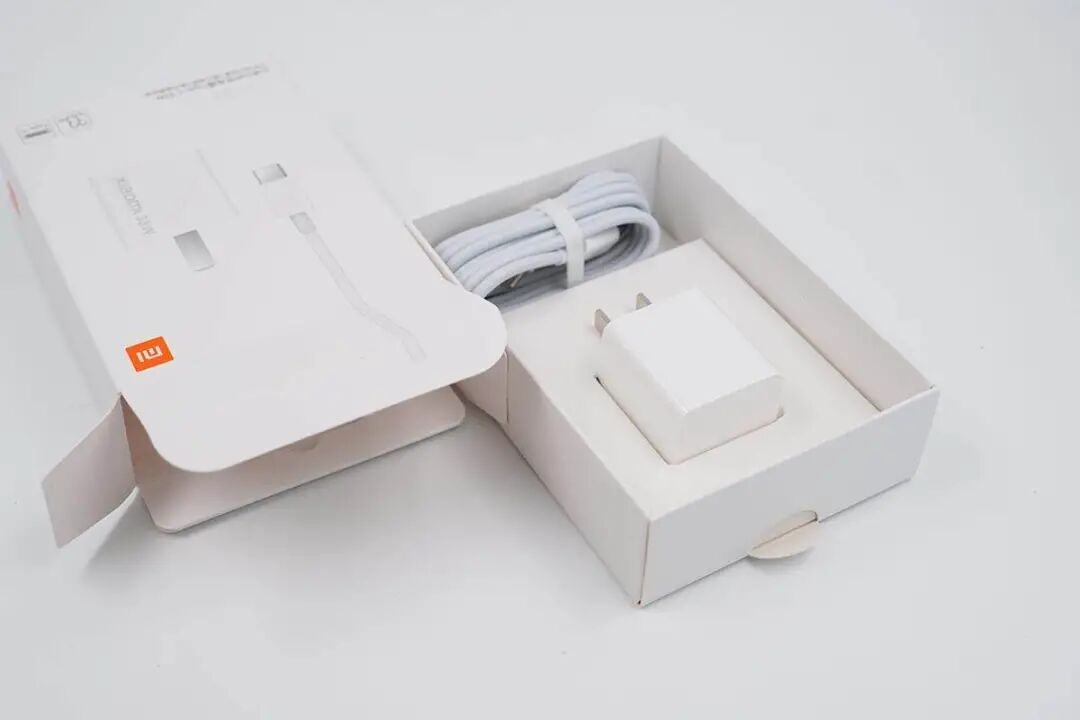

包装内含充电器和CC数据线，充电器固定在凹槽里。

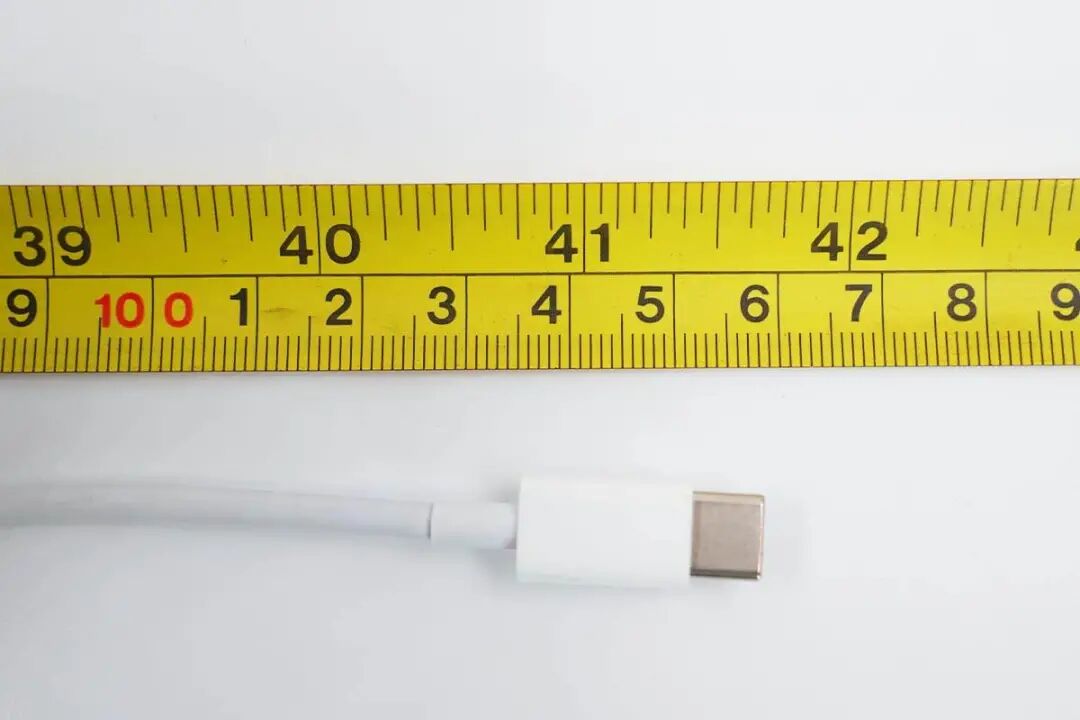

使用卷尺测得数据线长约106cm。

另外使用ChargerLAB POWER-Z KM001C测得该线缆没有带E-Marker芯片，充电器最大输出电流3A，E-Marker芯片不是强制要求。

充电器为小方块造型，上下端切面设计边缘棱边分明，腰身钢琴烤漆处理，各面之间过渡圆润，产品整体设计十分简洁。

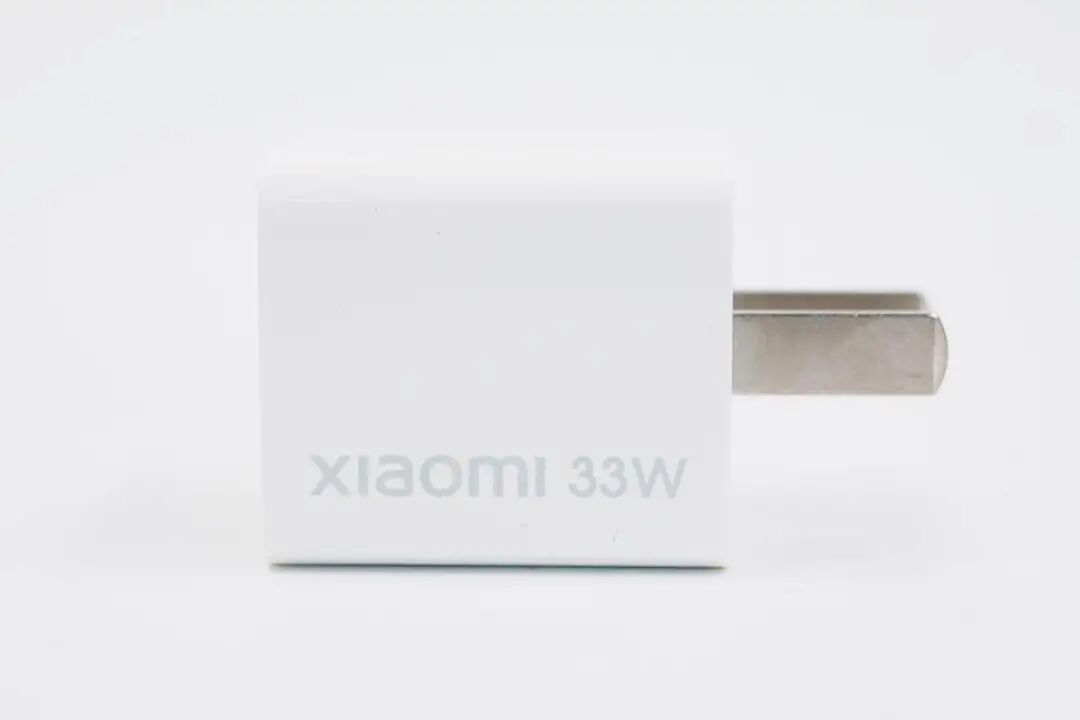

腰身一面上印有xiaomi 33W字样。

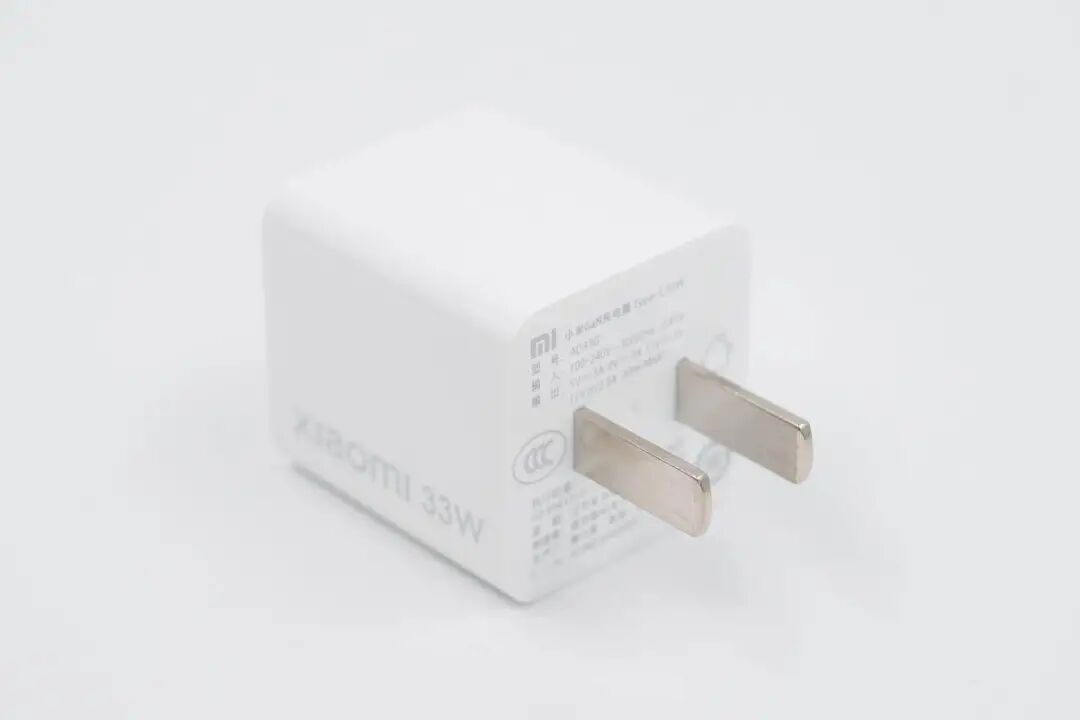

充电器采用固定式国标插脚。

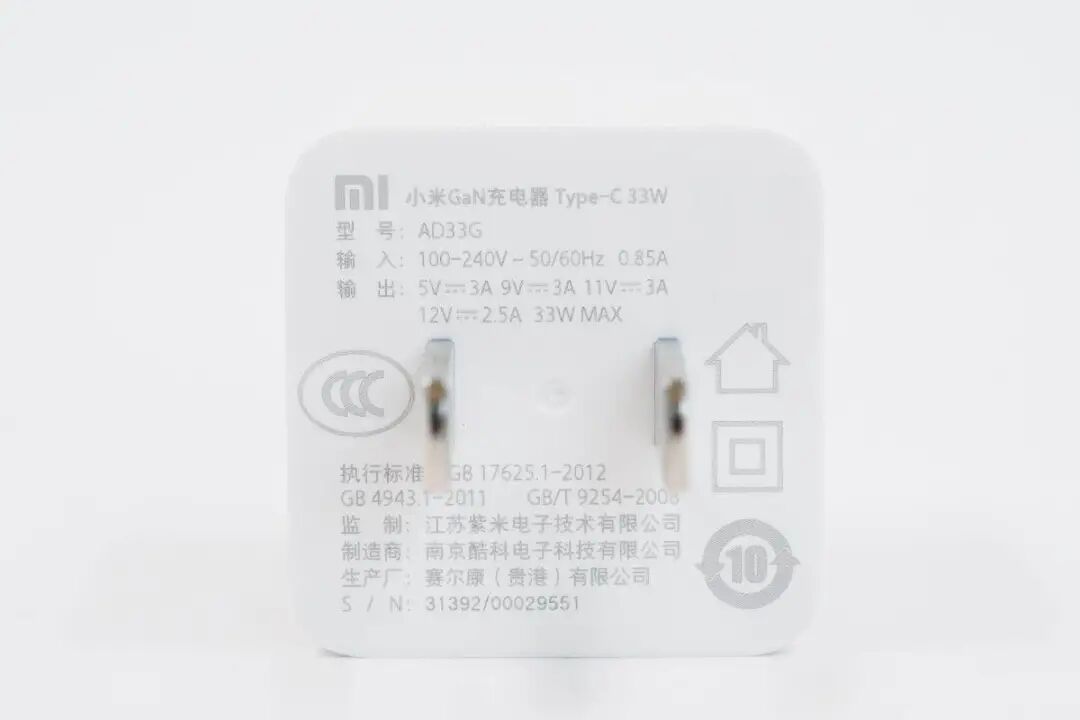

输入端外壳上印有产品参数信息

型号：AD33G

输入：100-240V~50/60HZ 0.85A

输出：5V3A、9V3A、11V3A、12V2.5A，33W MAX

监制：江苏紫米电子技术有限公司

制造商：南京酷科电子科技有限公司

生产厂：赛尔康（贵港）有限公司

产品已经通过了3C等认证。

值得一提的是，此前小米推出的65W氮化镓USB PD快充充电器也由酷科研发，可见酷科在GaN氮化镓充电器研发方面有很深的造诣。

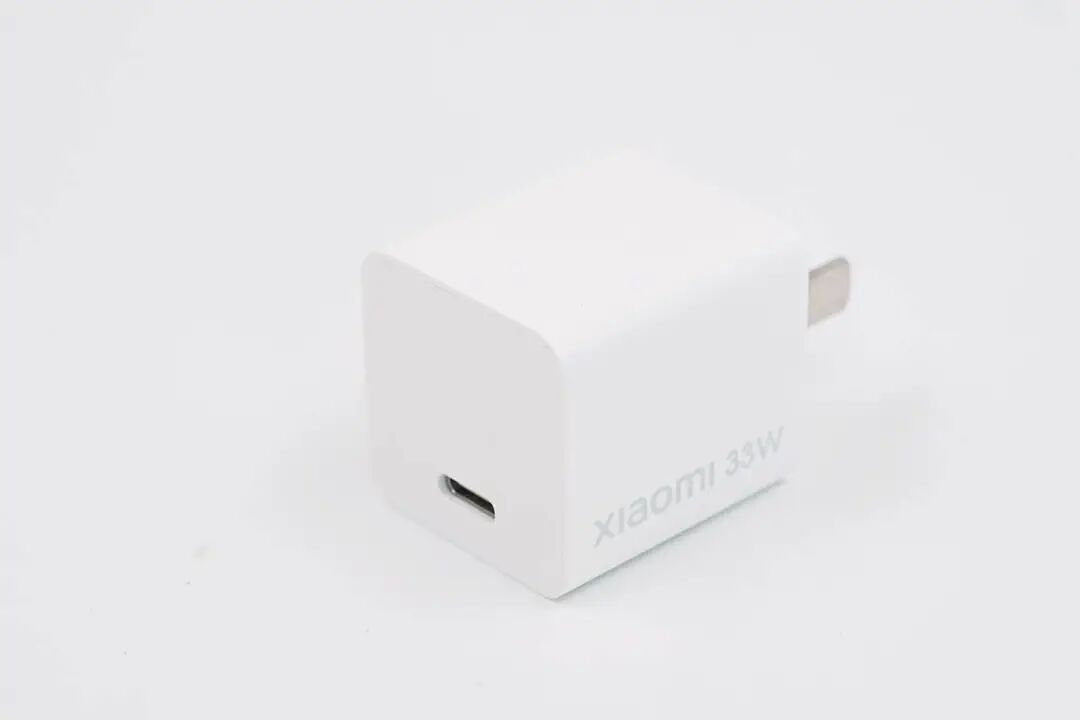

输出顶面USB-C口靠侧边设计，白色胶芯。

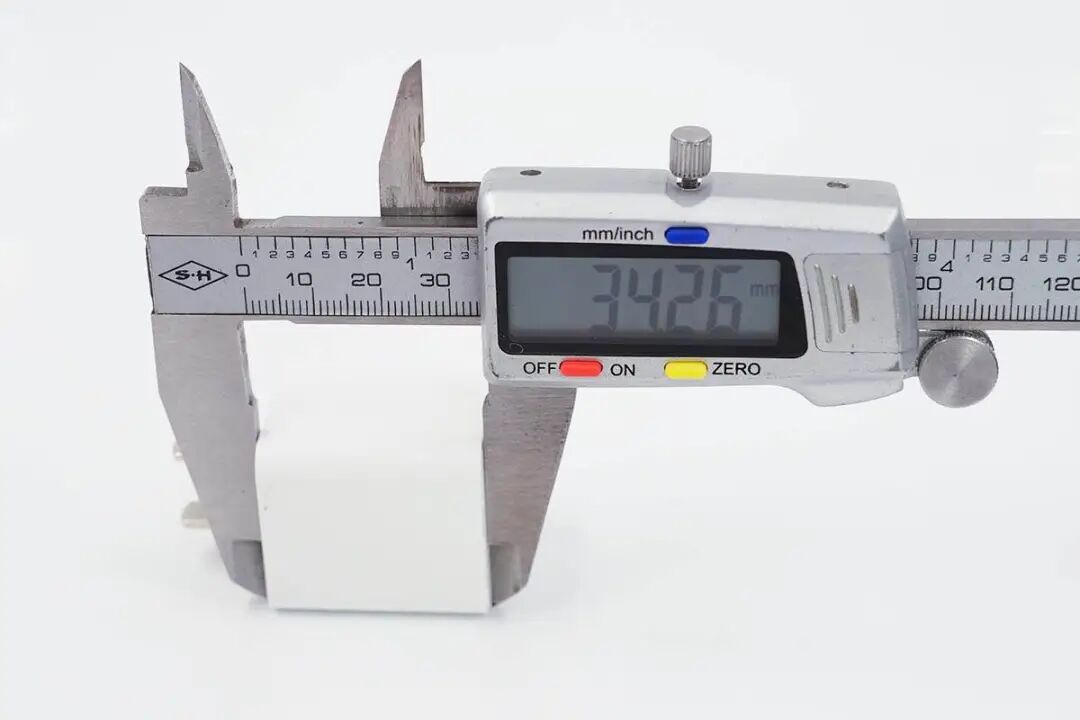

使用游标卡尺实测充电器机身高度为34.26mm。

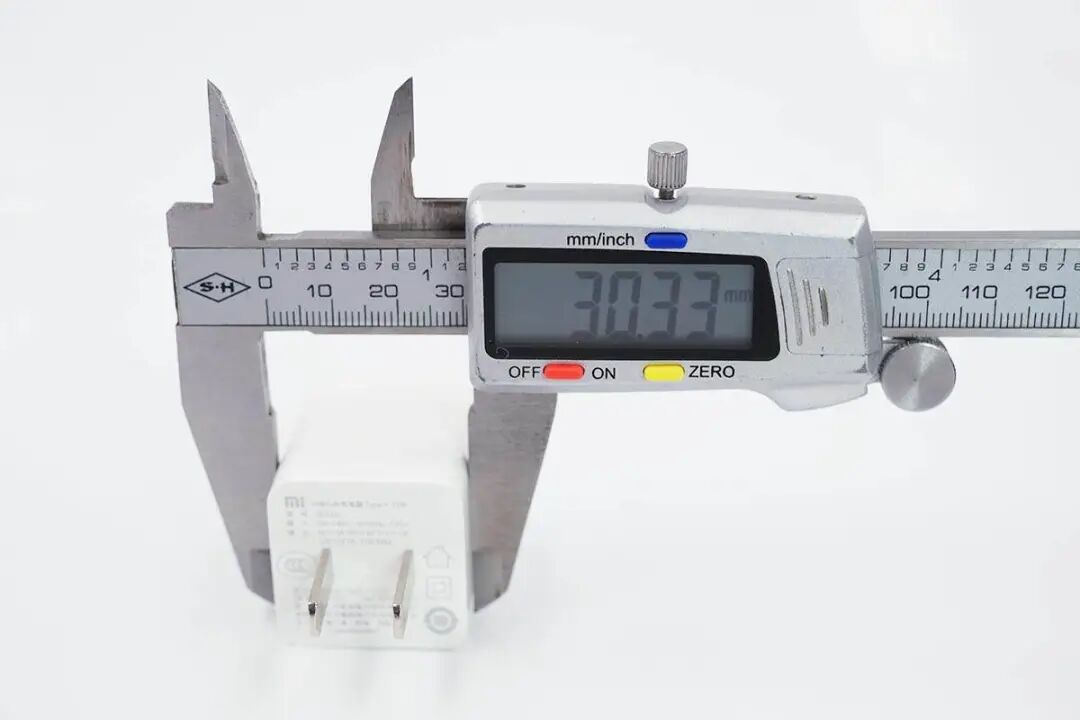

宽度为30.33mm。

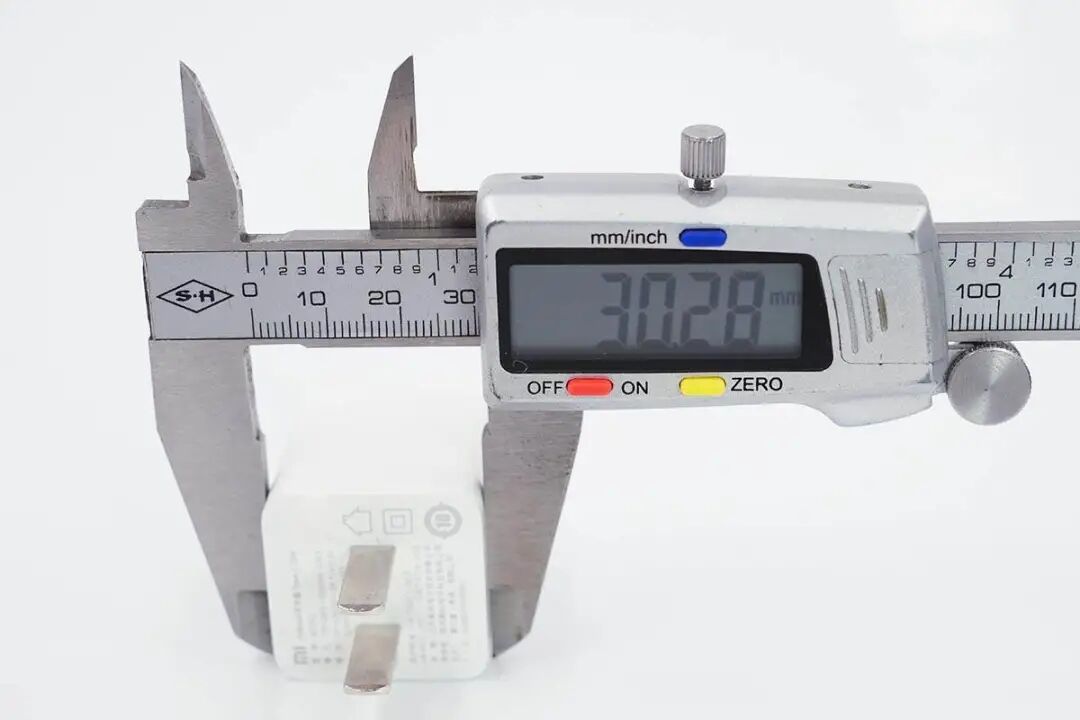

厚度为30.28mm。通过充电器三维可算得体积约为31.46cm³，功率密度约为1.05W/cm³。

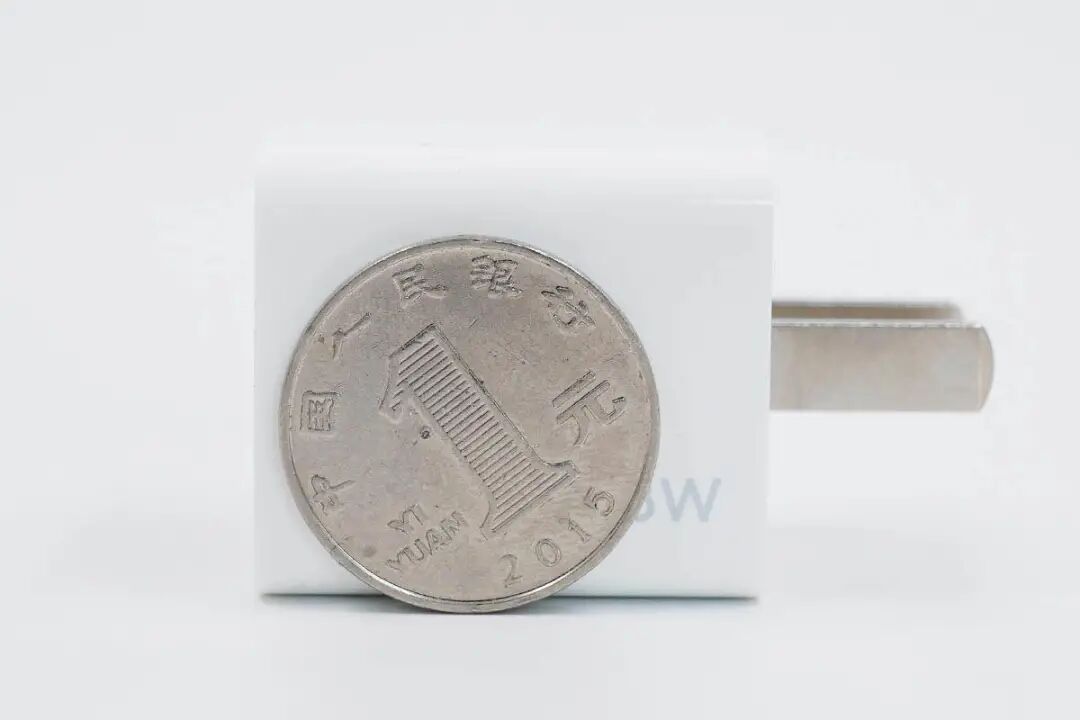

和一元硬币直观对比。

相较于充电头网之前拆解的魔改33W充电器，体积上缩小了56%。

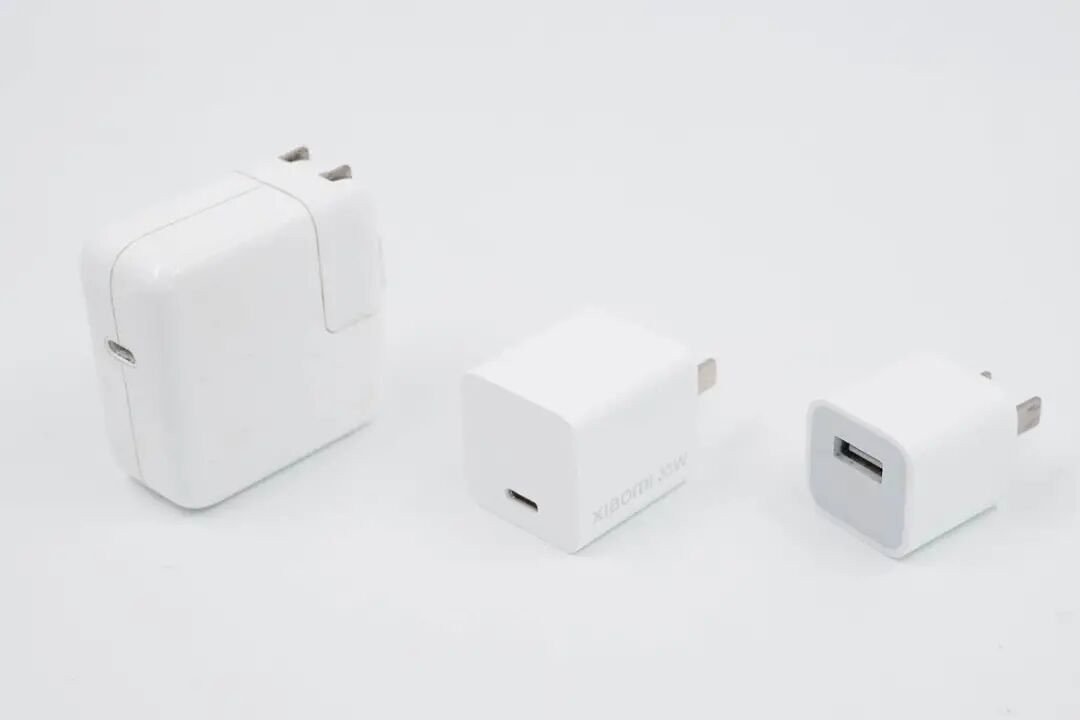

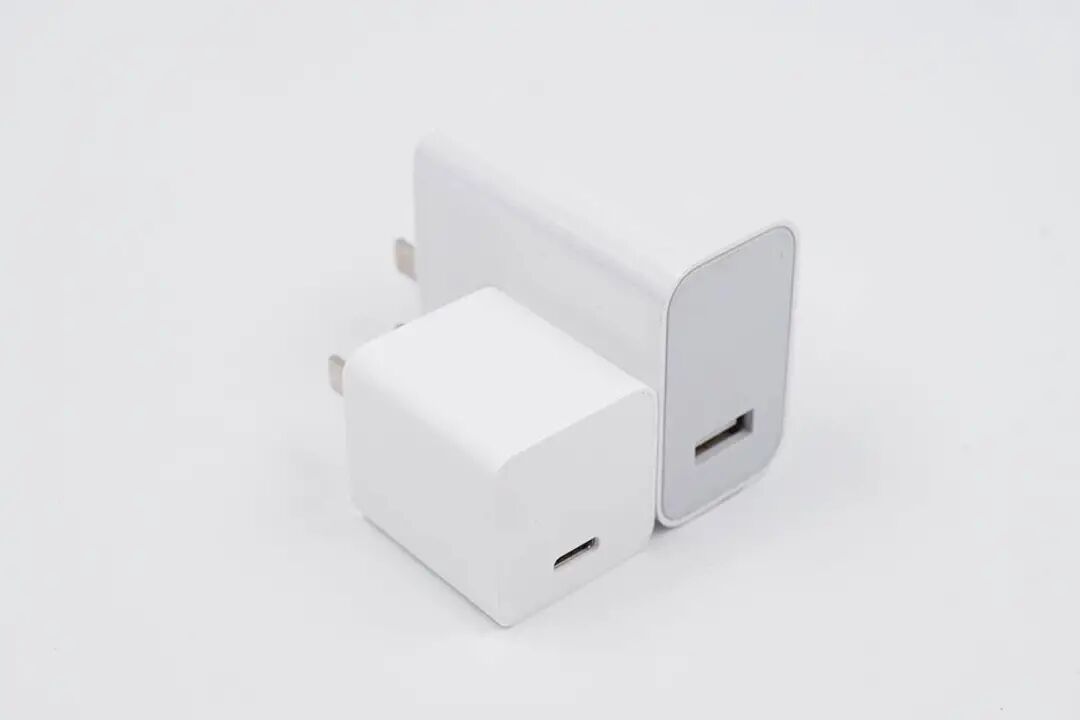

而这款充电器整体比苹果5W充电器大一圈，比苹果30W充电器小得多。

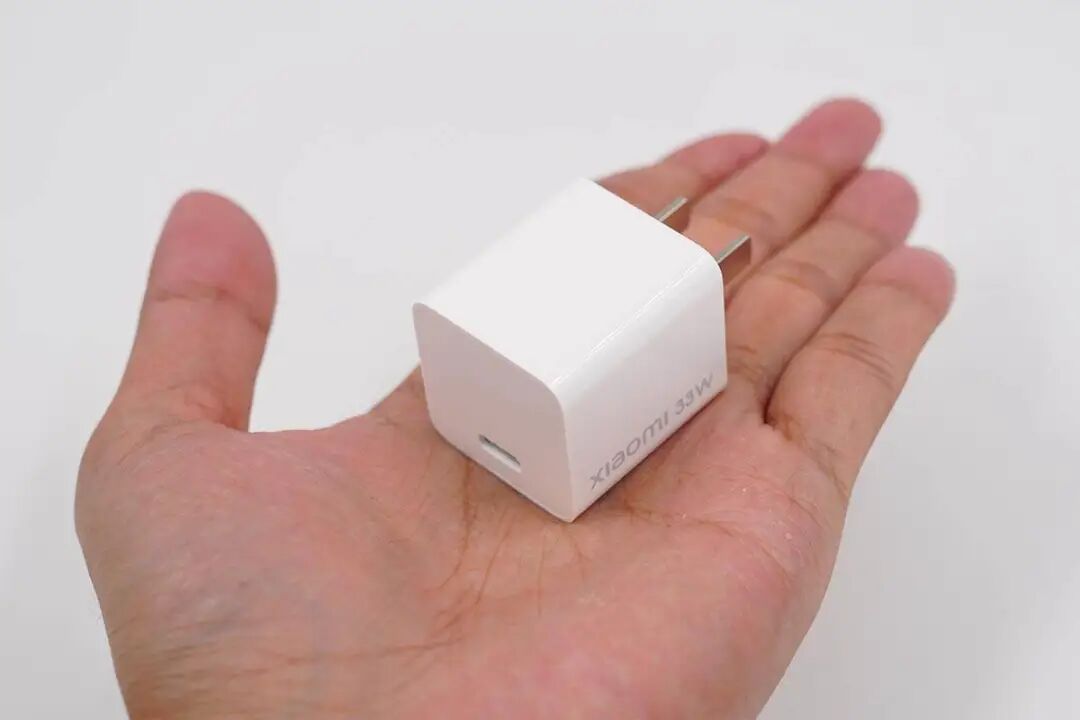

拿在手上的直观感受。

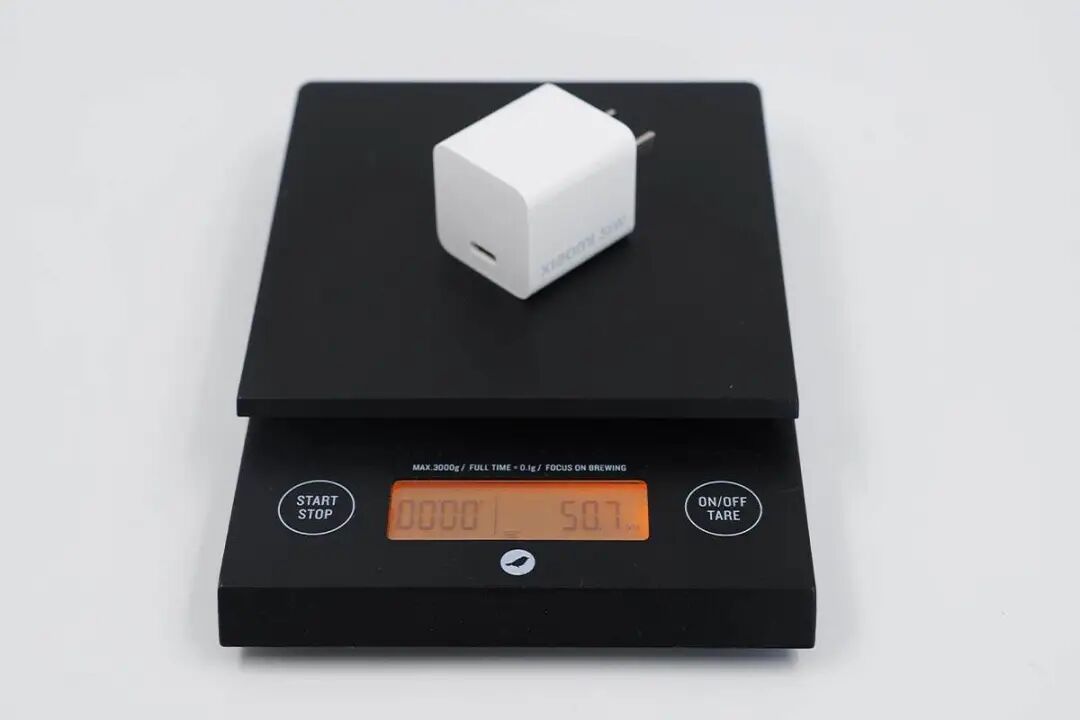

充电器净重约为51g。

使用KT002检测USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

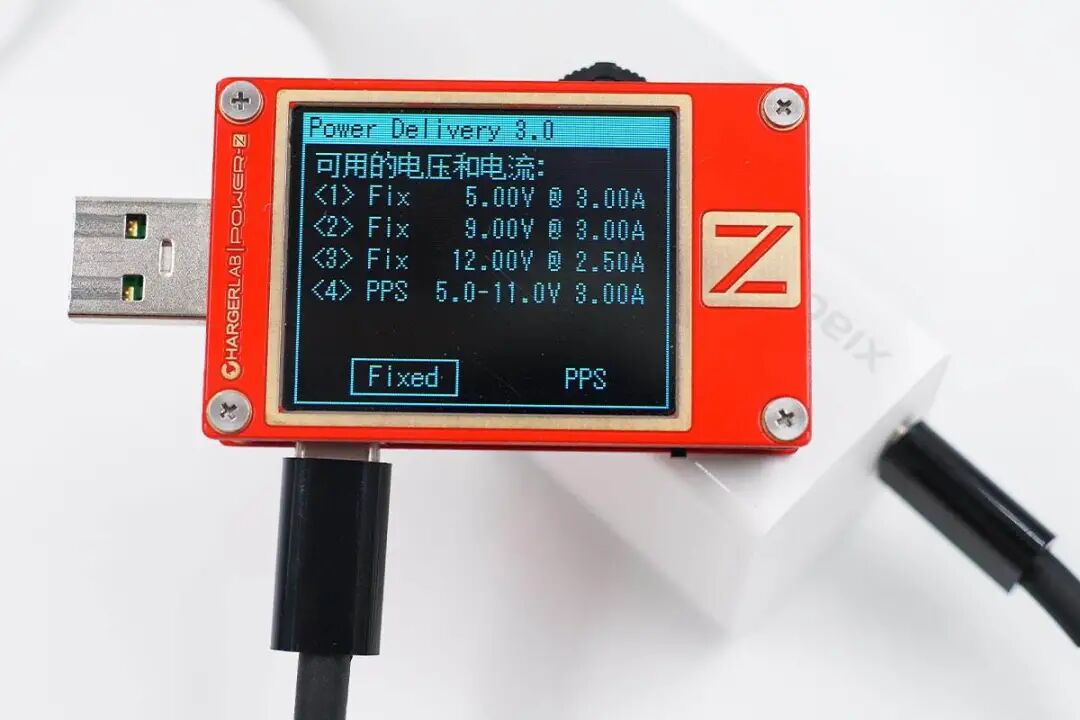

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A三组固定电压档位，以及5-11V3A一组PPS电压档位。

小米33W氮化镓的9V3A档位可满足iPhone 12系列手机全速20W充电需求，实测给iPhone 12 Pro充电功率为8.89V 2.53A 22.5W。

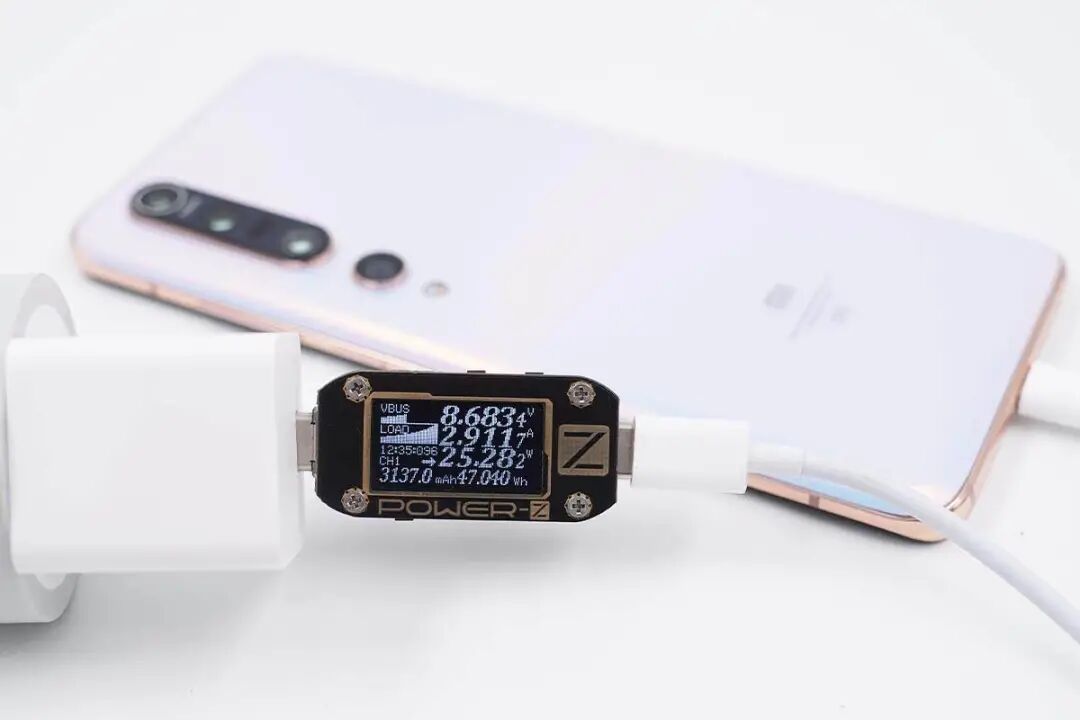

另外这款充电器支持PPS协议，给小米10手机进行充电，实测充电功率为8.68V 2.91A 25.28W。

给小米11手机进行充电，实测充电功率为8.67V 3A 26W，开启PD快充。

二、小米33W氮化镓充电器拆解

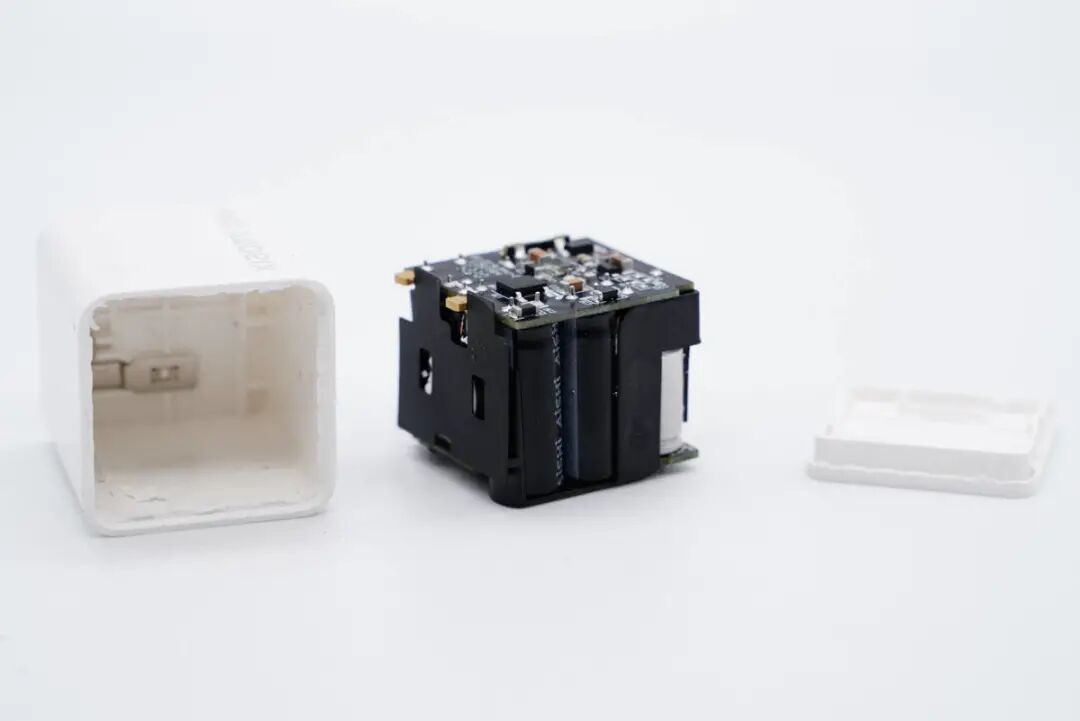

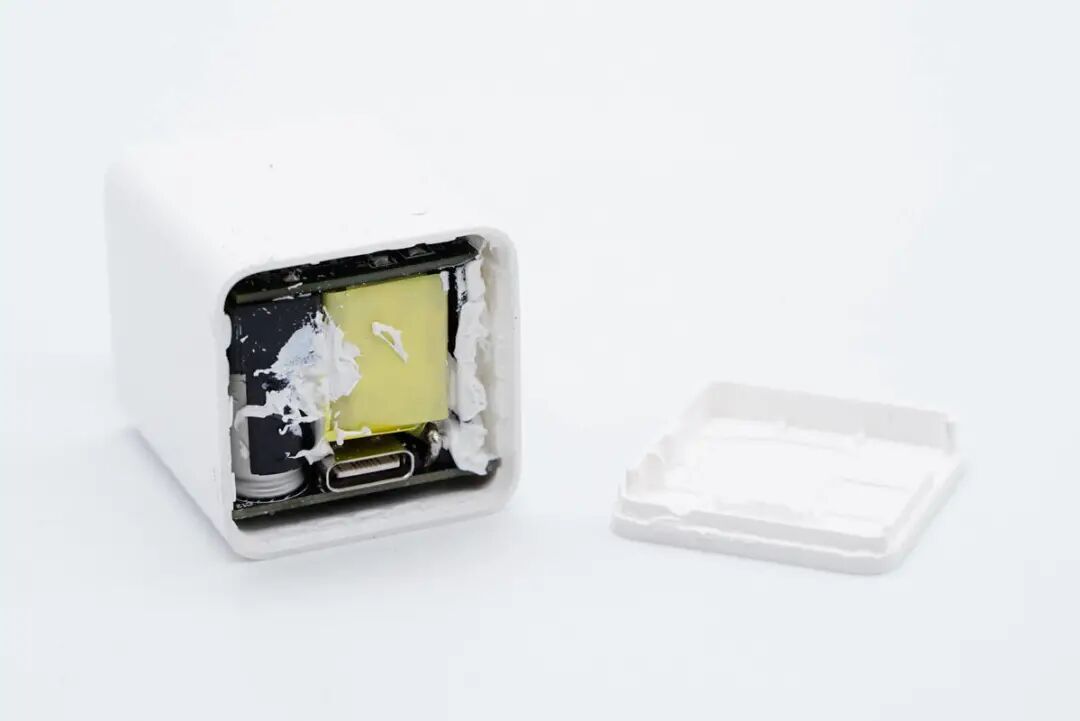

将顶面外壳拆开，PCBA模块和外壳之间的空隙注胶填充加固。

将模块取出，充电器采用接触式通电设计，插脚和金属弹片压接。

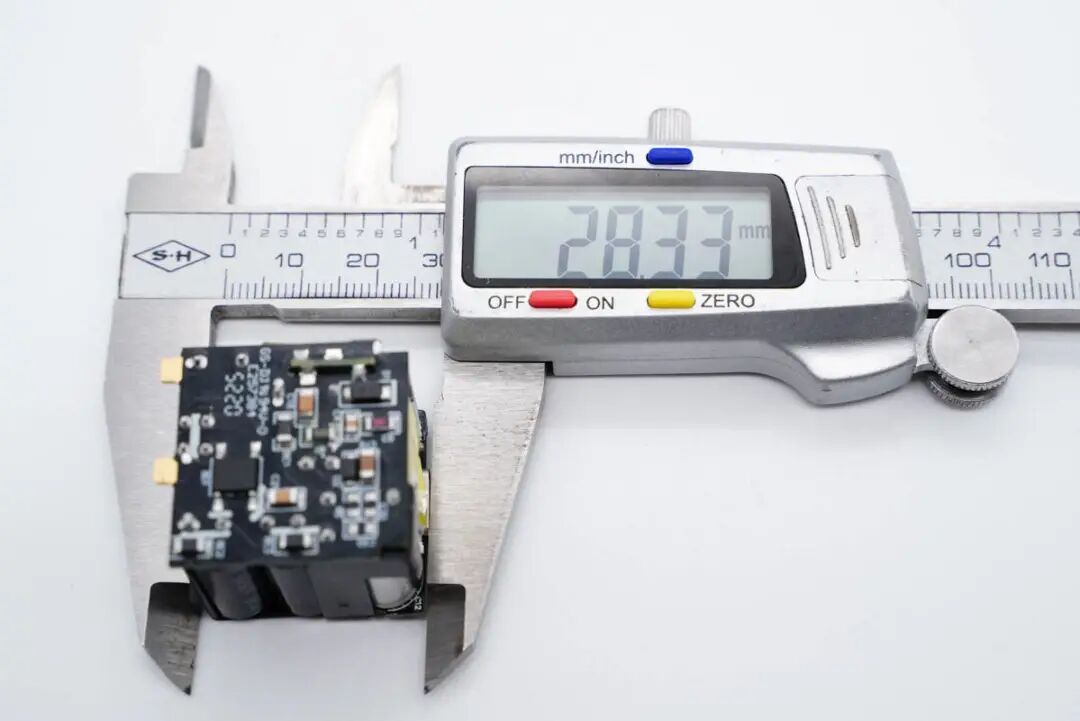

使用游标卡尺测得PCB板模块长度为28.33mm。

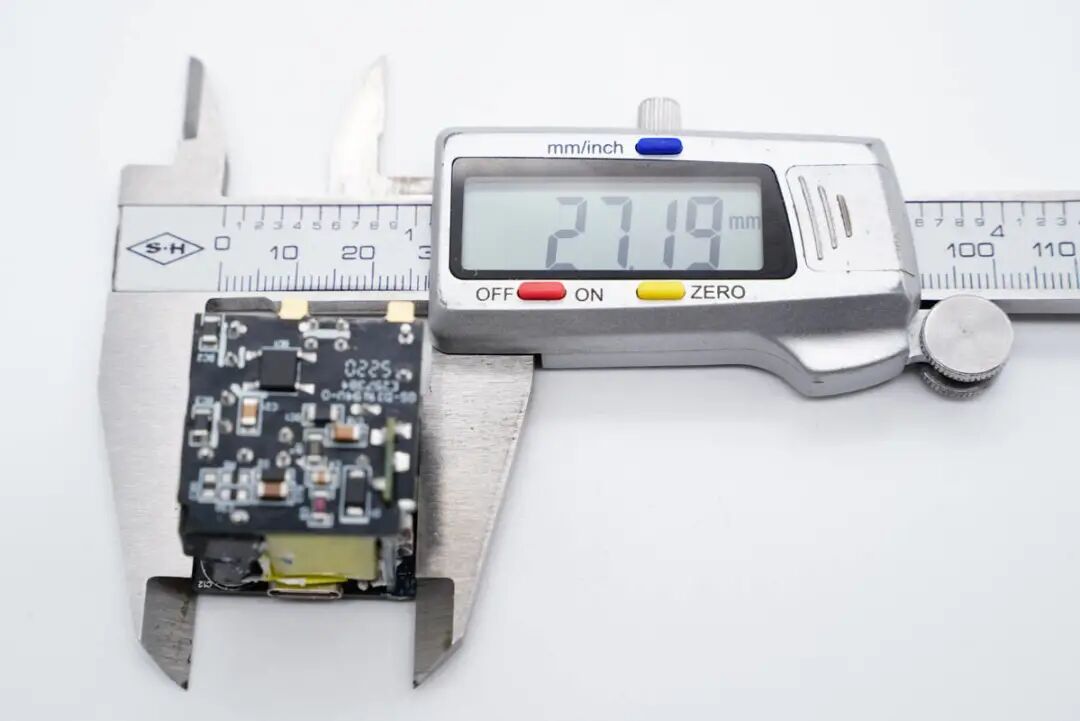

宽度为27.19mm。

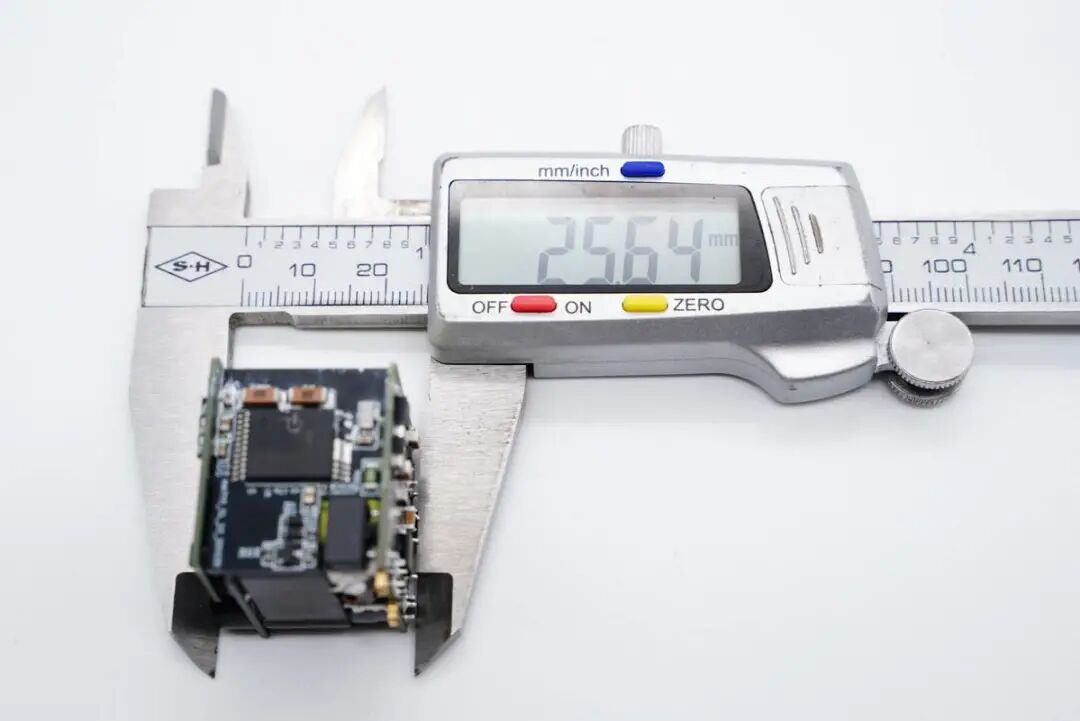

厚度为25.64mm。通过三维则可算得模块体积约为19.75cm³，功率密度约为1.67W/cm³。

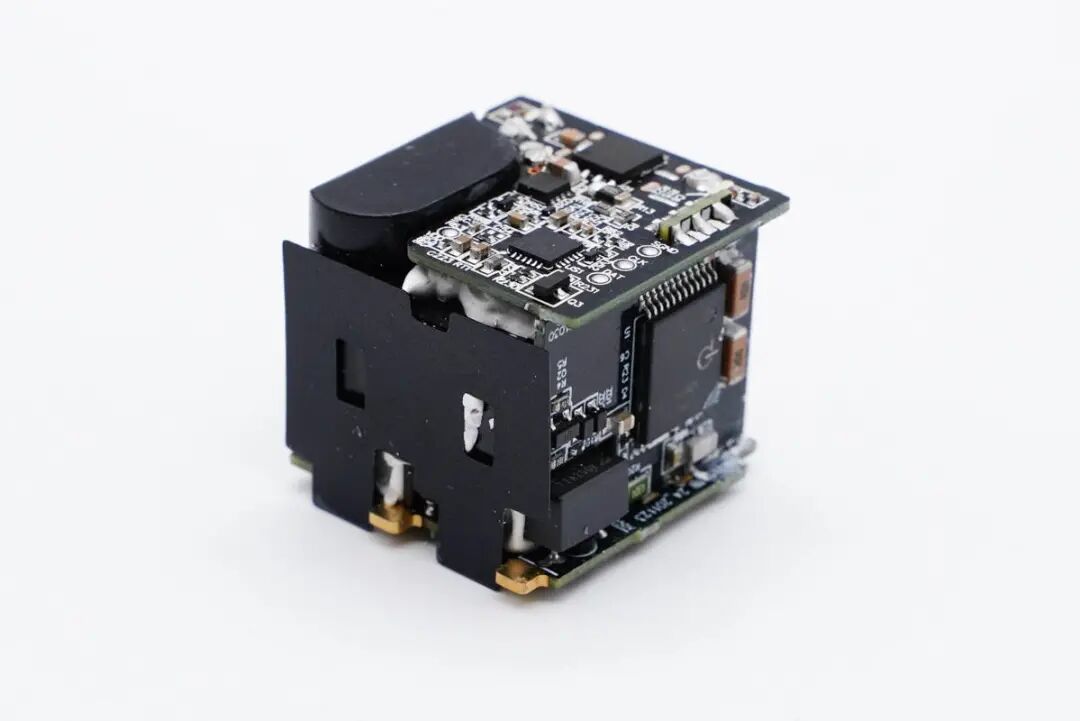

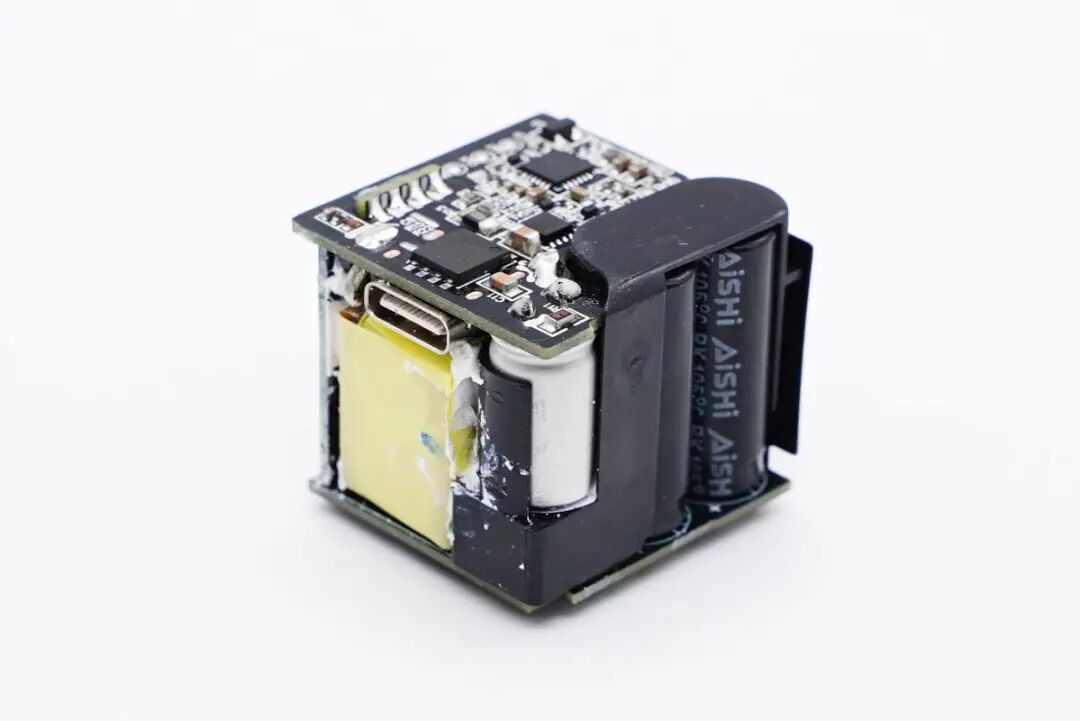

充电器采用时下热门的三块PCB小板组合焊接设计，输入端设有绝缘隔离板。

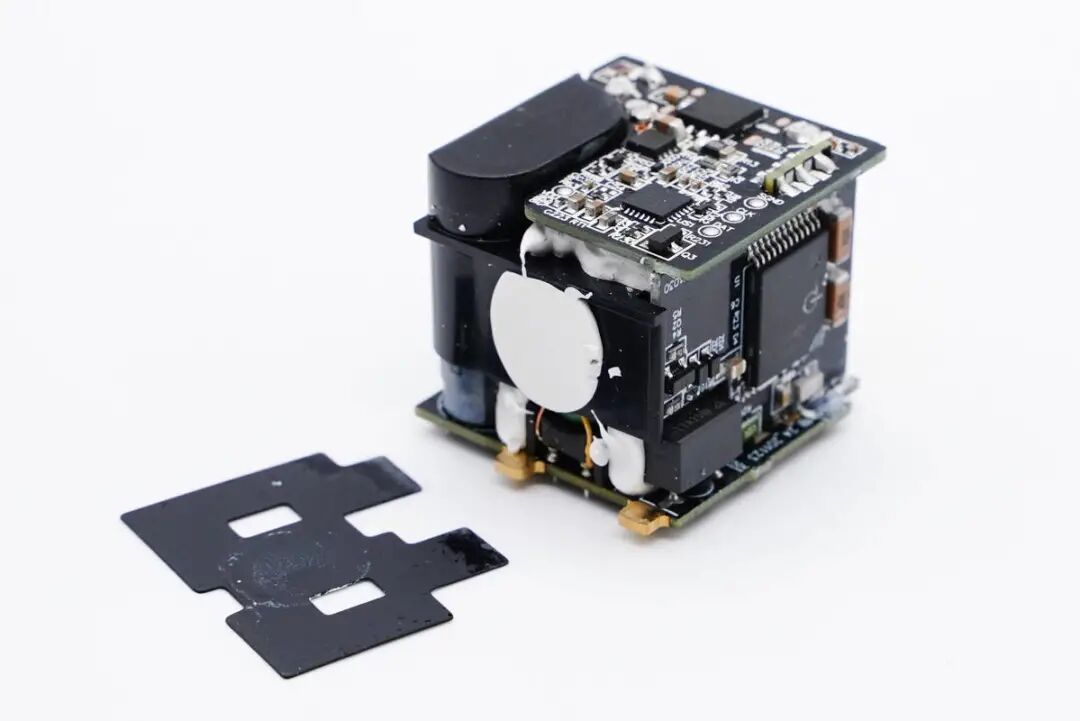

绝缘隔离板采用胶水固定在绝缘塑料框架上。

初次级小板之间采用一体塑料壳进行高低压隔离。

除采用多块PCB板组合焊接设计以压缩体积外，通过观察发现，充电器还采用典型的反激开关电源宽范围输出，由协议芯片控制输出电压的架构。下面我们就从输入端开始一一了解各元器件。

输入端可以看到，右侧有延时保险丝，中间是共模电感。

模块侧面设有高低压滤波电容，电解电容来自艾华。

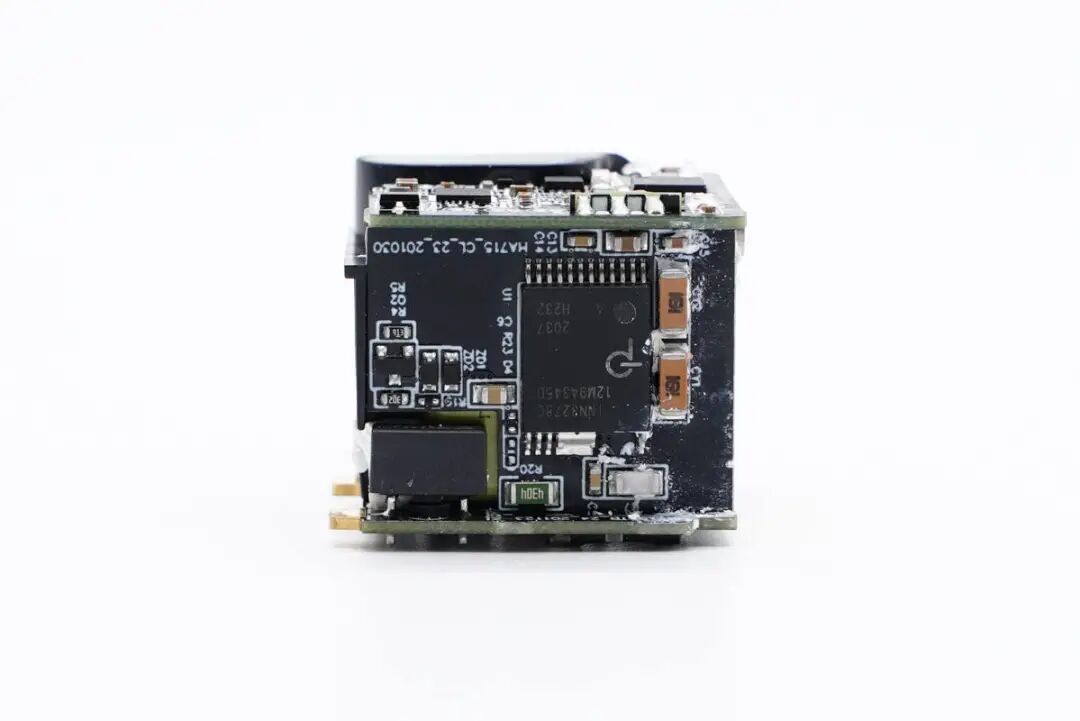

另一侧是连接小板，PI的主控芯片以及两颗贴片Y电容横跨初次级。

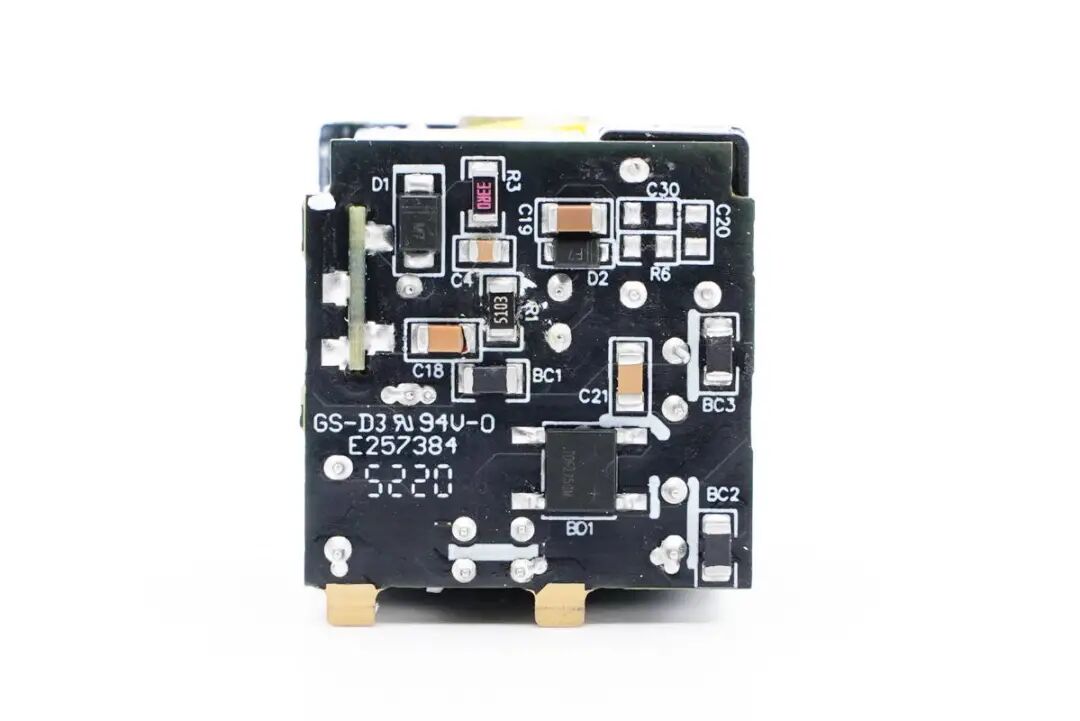

输入端小板背面则有一颗整流桥。

将PCBA模块拆开，变压器放置在中间，低压侧小板使用塑料绝缘罩隔离。

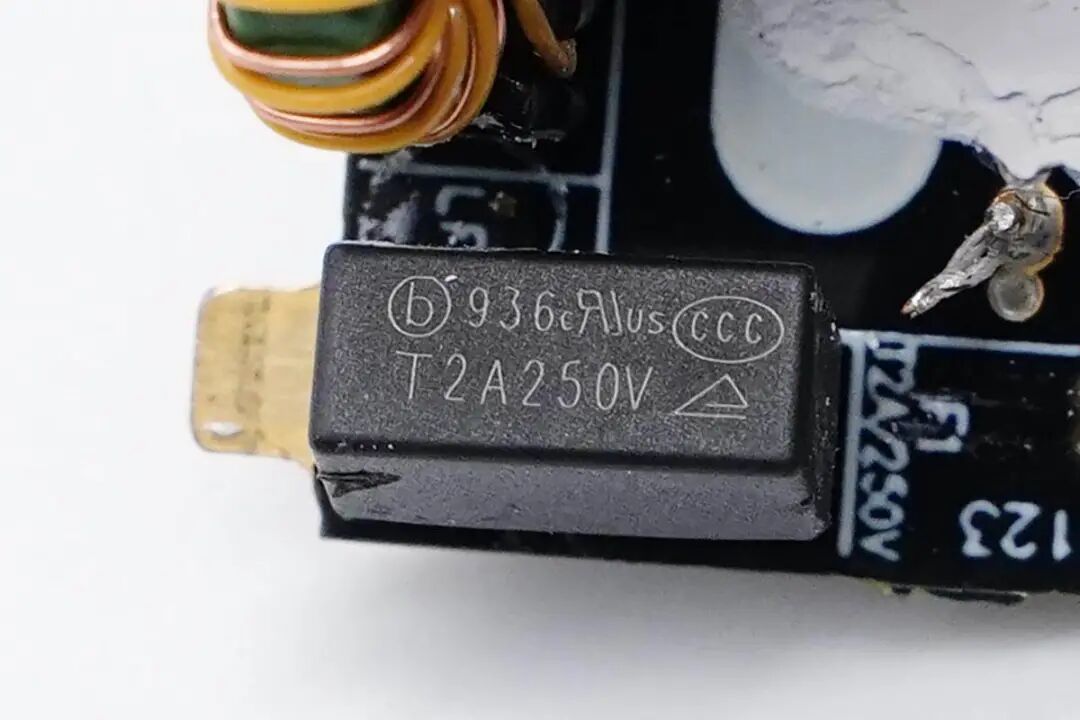

延时保险丝规格为2A 250V。

输入共模电感特写，用于滤除EMI干扰，AC输入端子沉金。

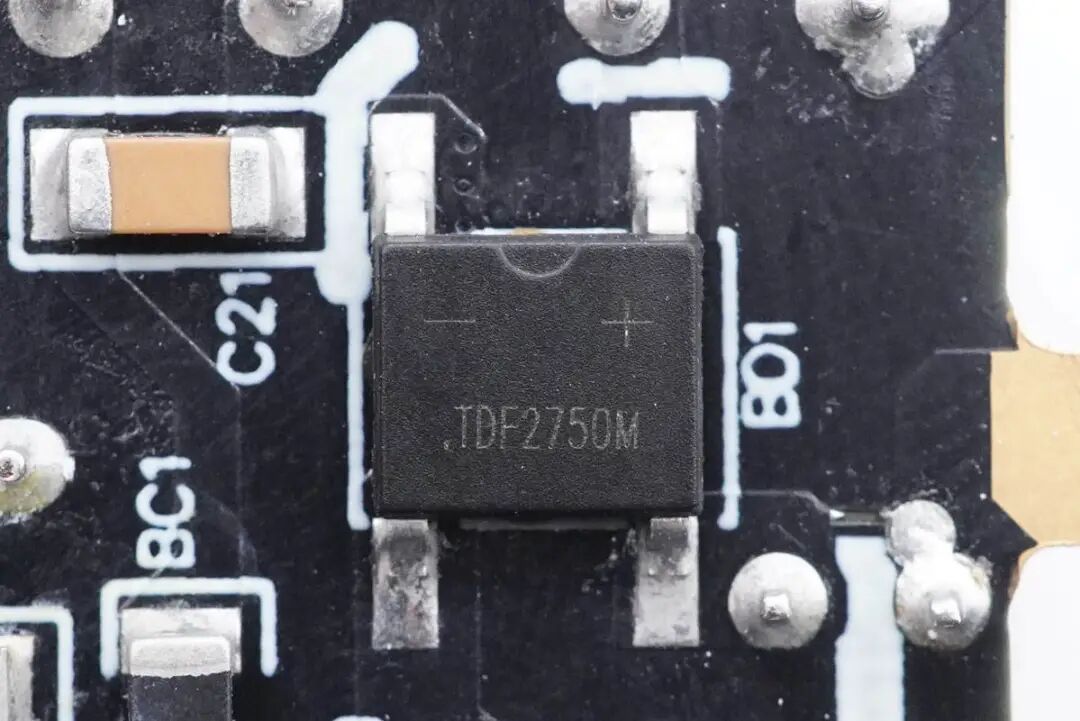

TDF2750M整流桥特写。

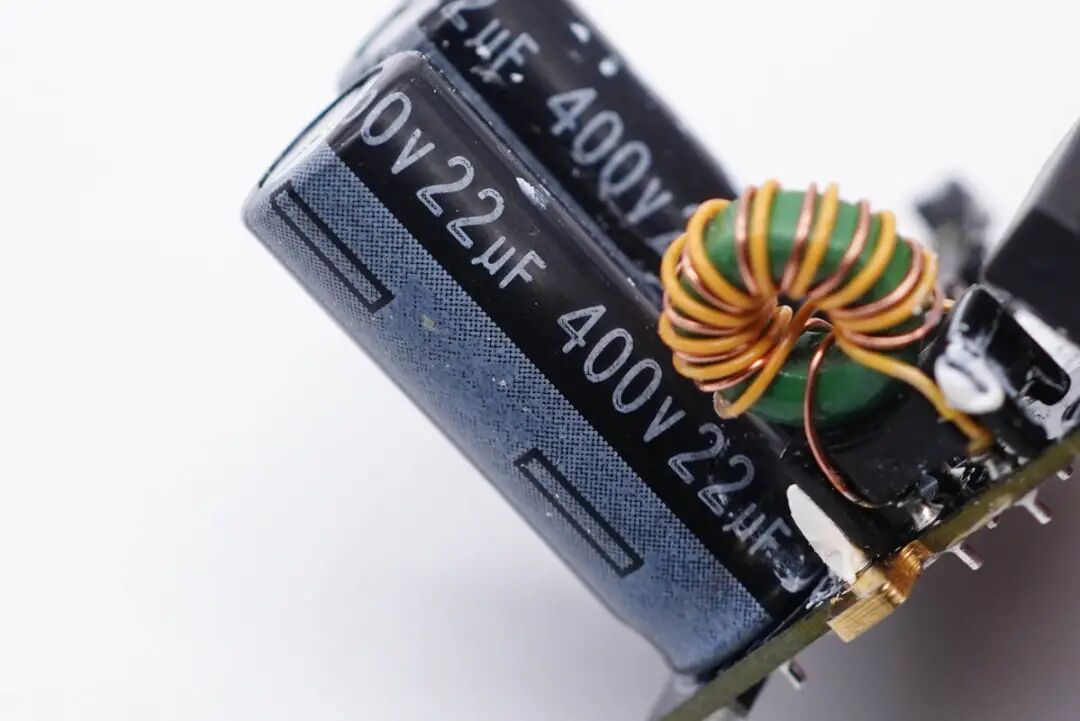

两颗艾华高压滤波电解电容规格均为400V 22μF。

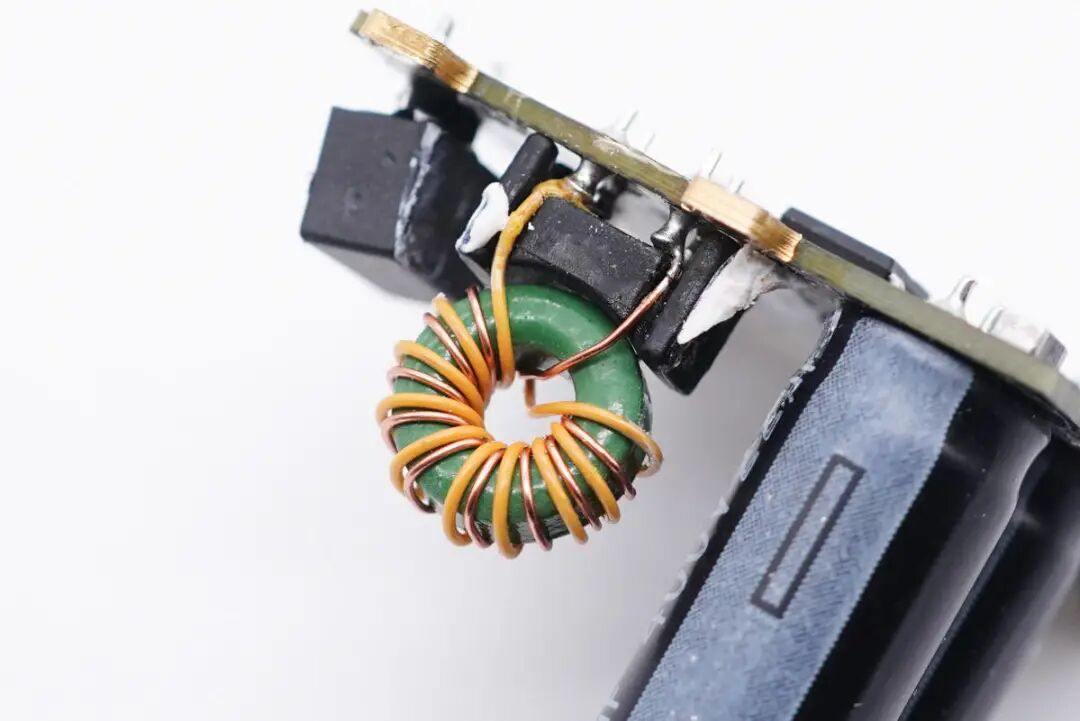

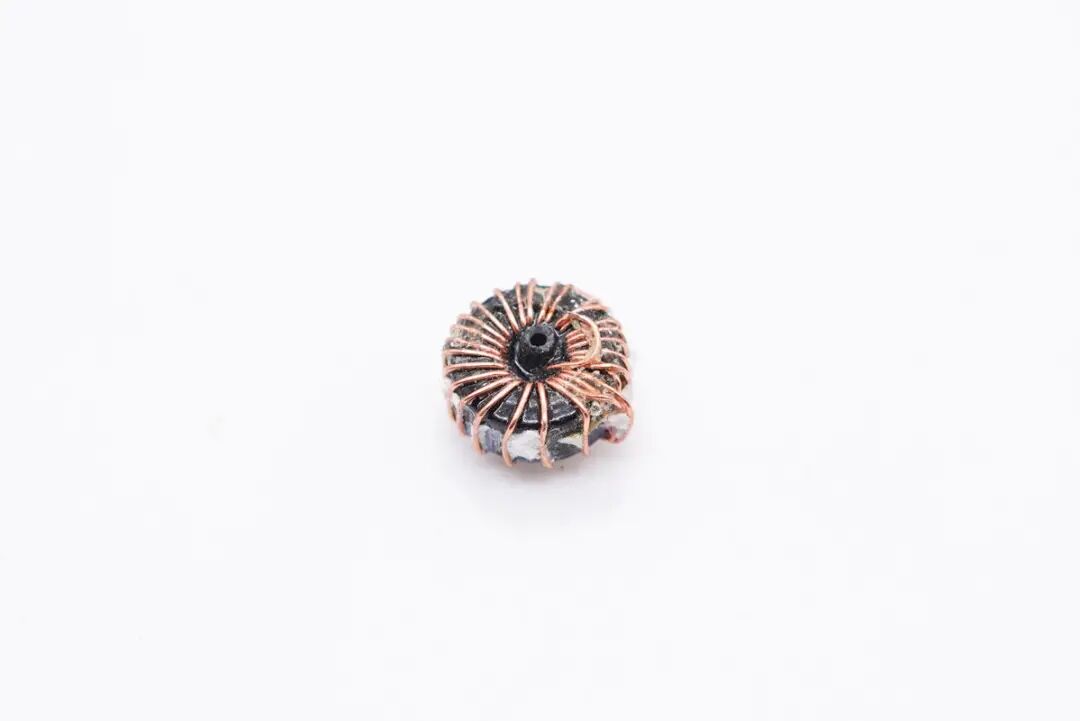

磁环滤波电感特写。

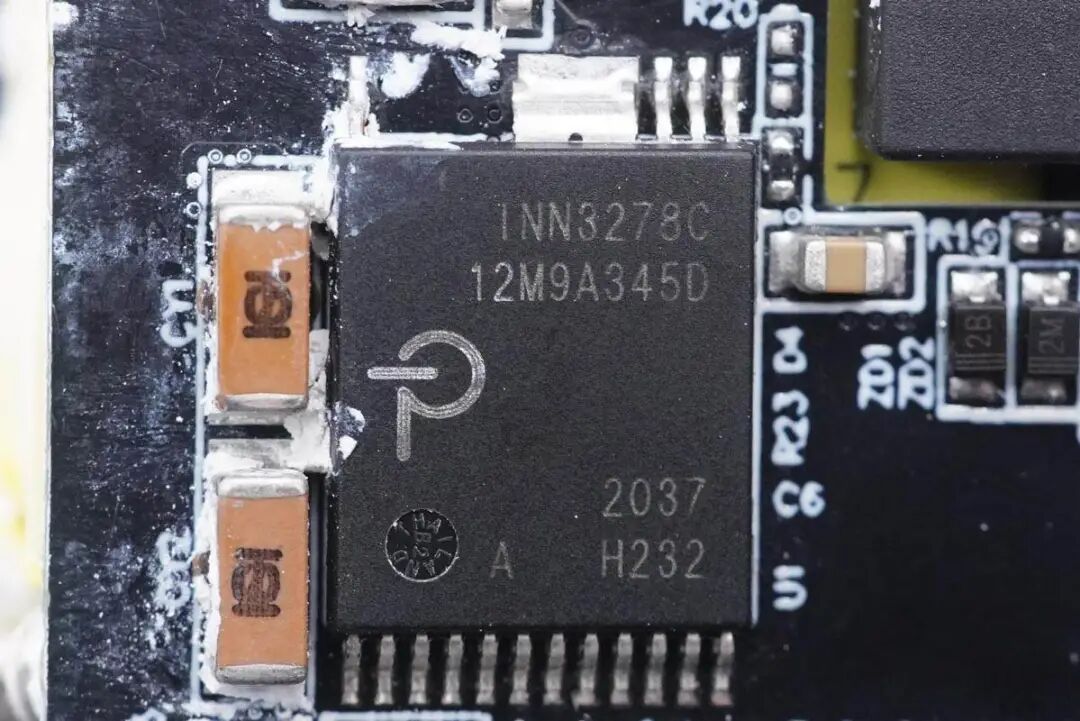

充电器主控芯片采用PI INN3278。这是一颗内部集成初级开关，同步整流控制器，反馈和恒功率特性的准谐振反激电源IC。其内部集成750V PowiGaN开关管，支持在密闭环境宽电压范围内输出55W功率。小米33W充电器降额使用，可降低发热。

INN3278待机功耗小于30mW，支持次级整流管短路保护，支持同步整流管栅极开路检测，具有快速的动态负载响应和输入欠压/过压保护，并且内置完善全面的保护功能，适用于USB PD快充适配器。

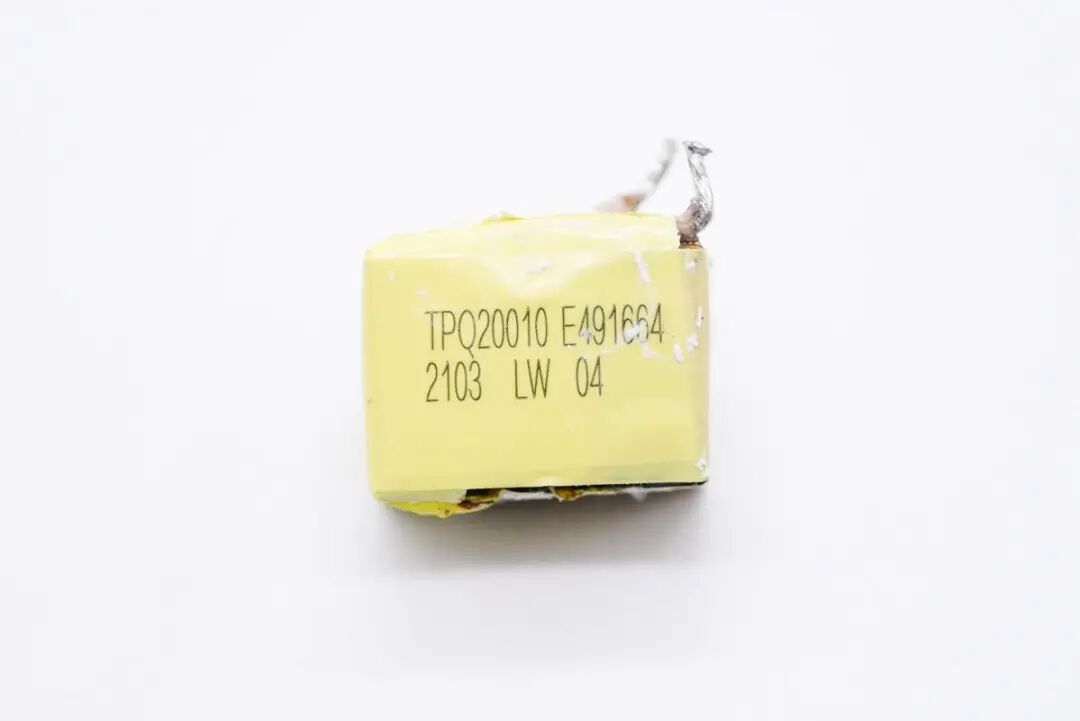

变压器特写。

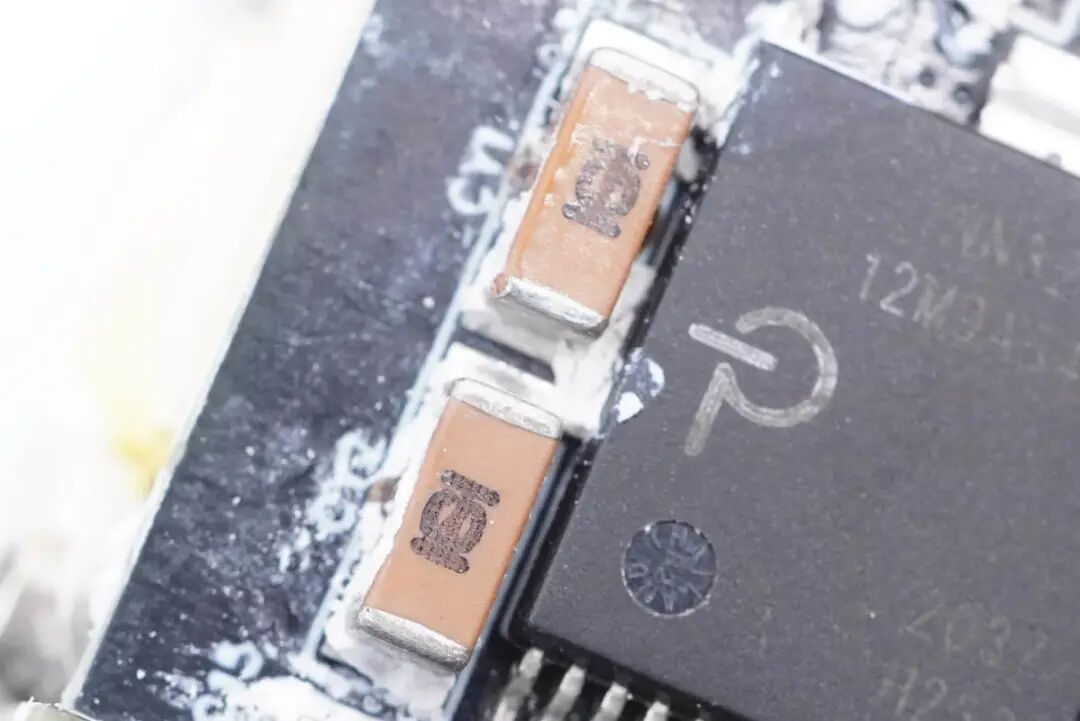

两颗贴片Y电容串联。

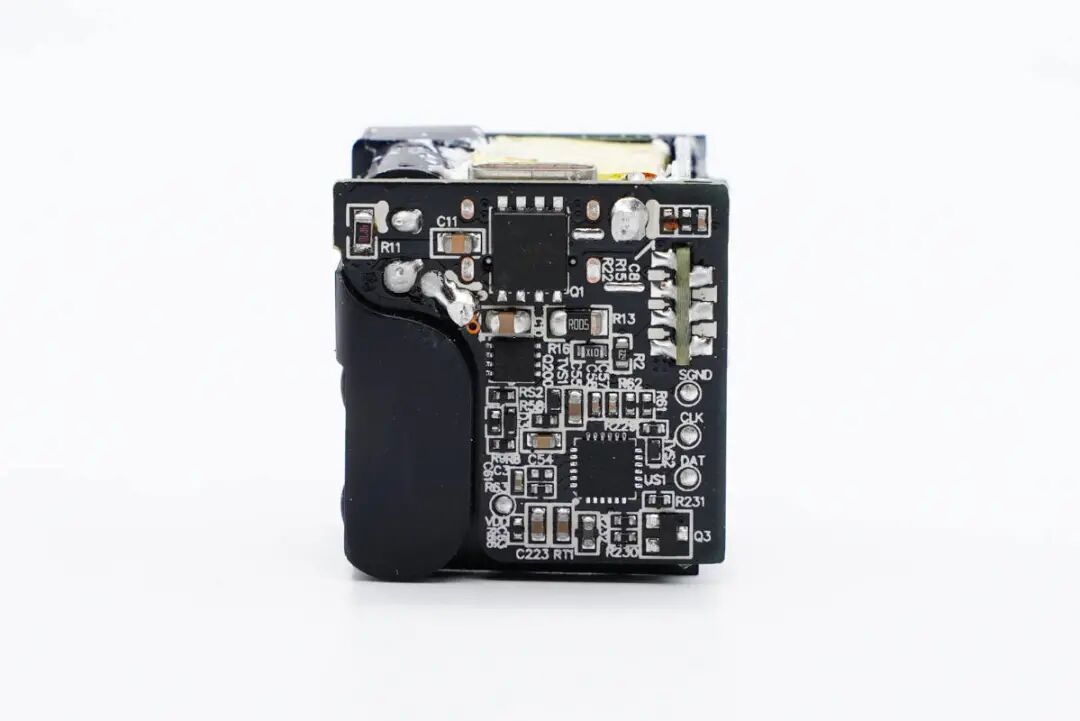

输出端小板背面设有同步整流管、协议芯片以及输出VBUS开关管。

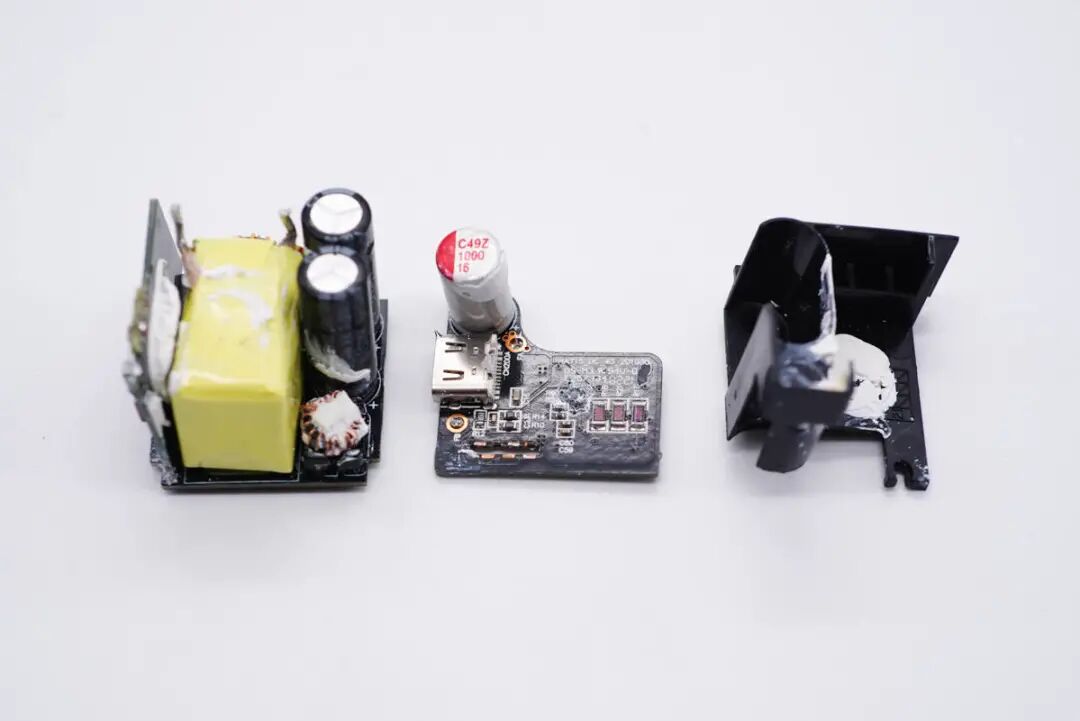

板子拆下，正面设有输出滤波固态电容以及USB母座。

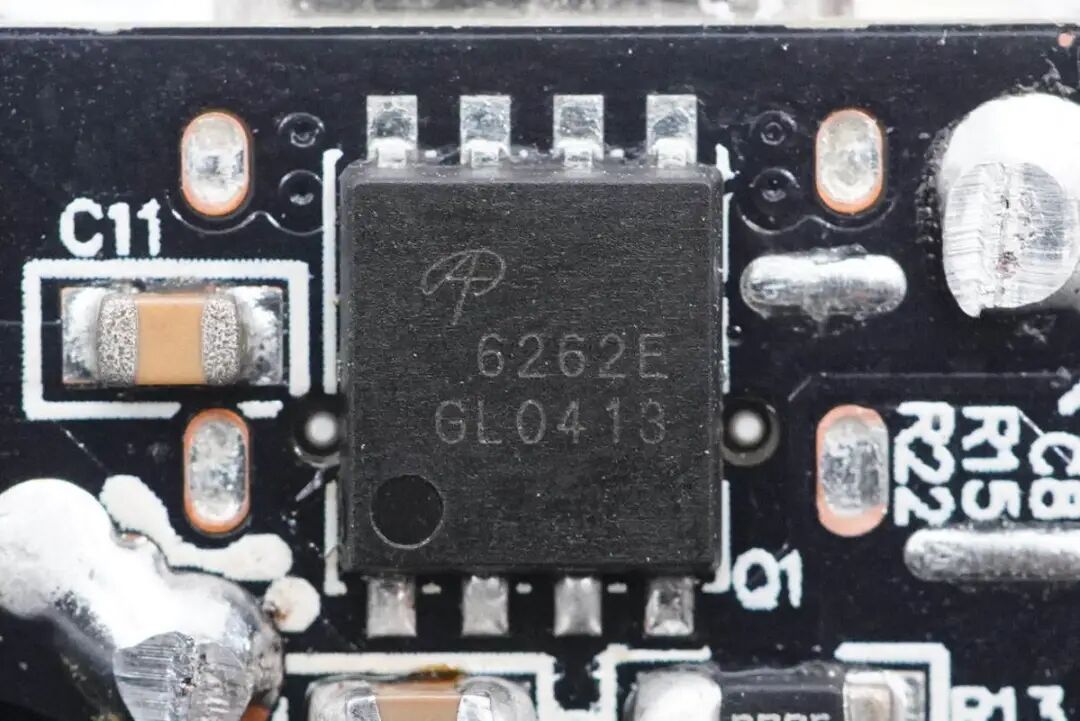

同步整流管采用AOS万代AON6262E，耐压60V，DFN5*6封装。

AOSMD AON6262E 详细资料。

输出滤波固态电容特写，规格为16V 1000μF。

USB PD协议芯片采用赛普拉斯CYPD3175。这款芯片支持1A1C接口，支持QC4.0和其他快充协议，集成次级反馈和输出电流检测放大器，内置多重完善的系统级保护，内置32位MCU，内置时钟，支持3-24.5V宽泛的工作电压范围，左侧是热敏电阻，用于检测适配器温度，进行温度保护。

赛普拉斯 CYPD3175 详细资料。

充电头网了解到，CYPD3175是一颗通过了协会USB PD3.0（PPS）认证的芯片，此前已被安克60W 1A1C氮化镓充电器、安克Nano 20W和18W快充充电器、Anker PowerCore Fusion PD超级充、安克65W氮化镓4口桌面PD快充充电器等产品采用。同时，赛普拉斯的快充协议芯片还可用于USB PD快充车充、移动电源等领域，并被数十款电源产品采用。

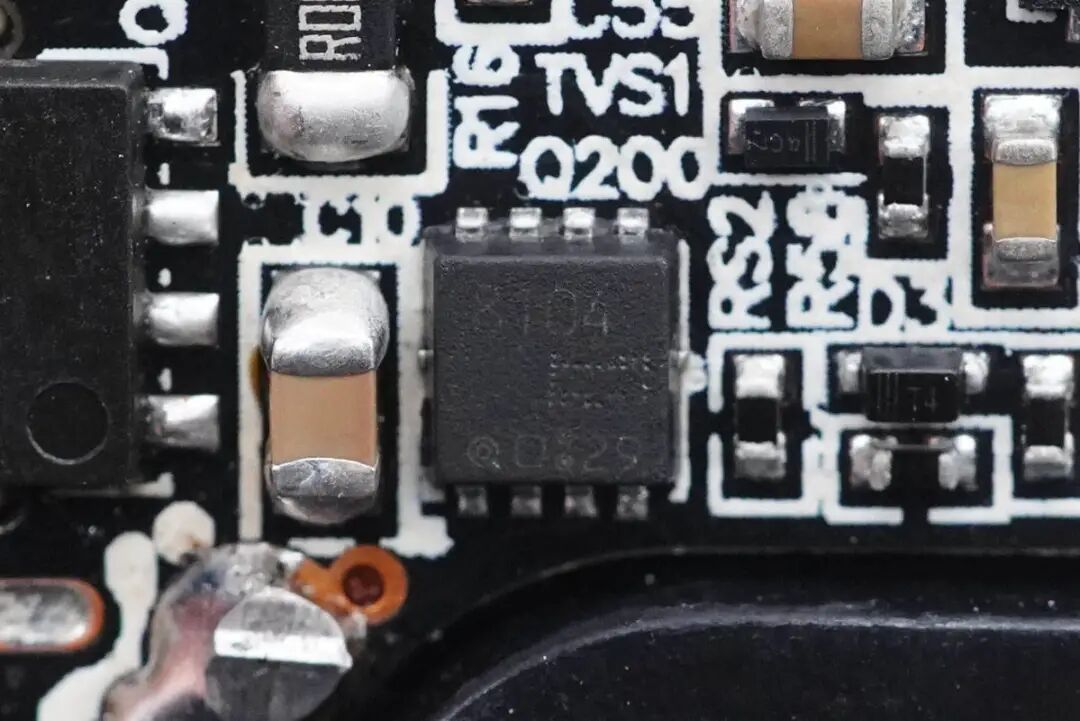

输出VBUS开关管采用东芝TPCC8104，PMOS，耐压30V。

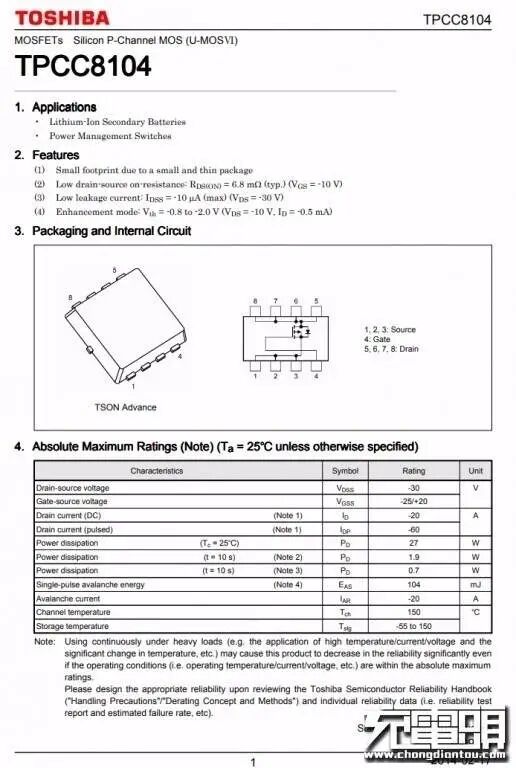

东芝TPCC8104 详细资料。

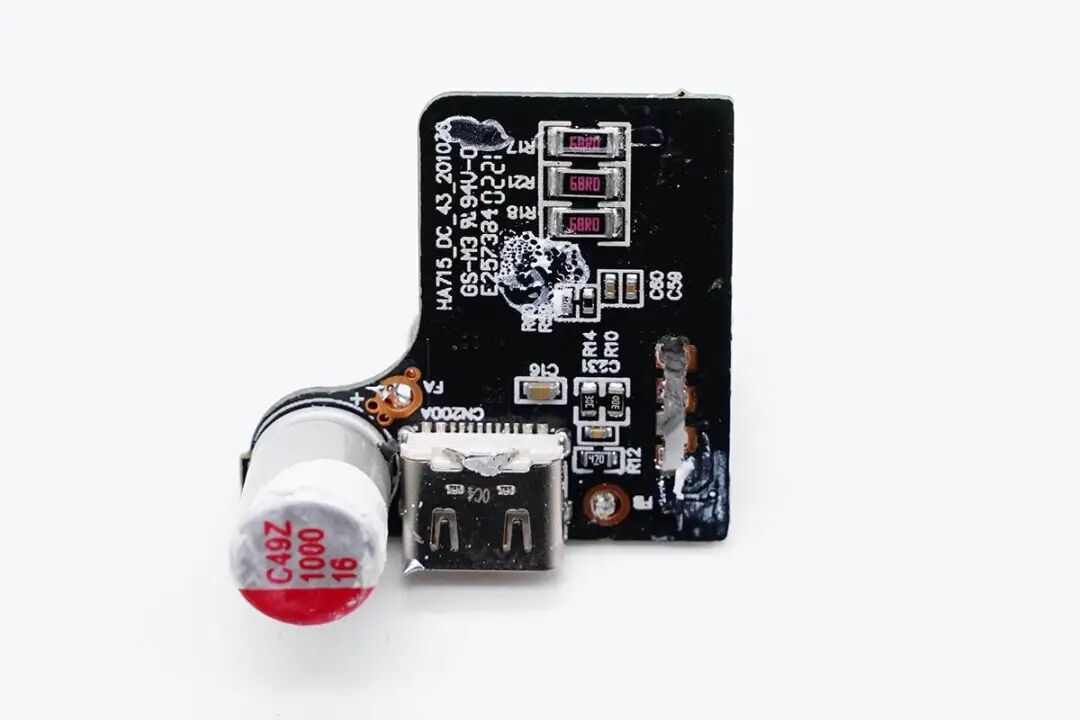

小板背面有3颗68欧电阻并联，用于输出电容放电。

USB-C母座特写，过孔焊接，白色胶芯不露铜。

全部拆解完毕，来张全家福。

充电头网拆解总结

小米33W氮化镓充电器延续家族充电器外观ID设计，整体十分简洁小巧。性能上，支持QC、AFC、FCP、PD、PPS快充，具备5-11V3A电压档位，不仅可以满足小米旗下各种手机快充需求，对苹果、三星等品牌手机也有很好的兼容性。

充电头网通过拆解发现，充电器内部采用时下热门的多PCB板组合结构设计，可以充分利用内部空间，此外还采用了PI高集成氮化镓主控芯片，有效简化电路，帮助充电器实现小型化。除主控外，还采用了万代同步整流管、赛普拉斯协议芯片以及东芝VBUS保护管，输入滤波电容来自艾华，输出使用固态电容滤波，使用热敏电阻配合赛普拉斯CYPD3175进行过热保护，整体用料扎实可靠。

这款充电器充电头网已第一时间进行了详细拆解，看着这设计用料，结合79元的套装售价，小伙伴们觉得值得入手吗？
