整流桥堆是充电器中交流输入整流元件，我们常用的市电输入，通过充电器内部的保险丝，EMI滤波电路后进入整流桥。

通过整流桥进行桥式整流后为脉动直流电，由初级电容滤波，输出直流电为PFC或开关电源初级供电。整流桥堆在充电器上电的时候要承受来自初级电容充电的冲击电流，还要在高温下保证参数稳定，辰达行的整流桥满足充电器的严苛要求。

MDD辰达行是一家专业研发、生产二极管、桥式整流器的半导体企业。公司总部位于广东深圳，厂区位于江苏常州，厂区占地24亩，建筑面积20000平方，现有员工300余人，年产销二极管、整流桥总量约60亿只。

公司引进全套国外先进设备和科学管理体系，通过了ISO9001:2015质量管理体系、IS014001:2015环境管理体系认证;产品获得UL，SGS等认证，符合最新RoHS指令，产品质量在国内外市场中享有良好的信誉。

公司自创建以来，高品质的“MDD品牌”产品得到广大客户的信赖与支持。工厂致力于二极管晶圆芯片研发及生产，主要生产整流二极管扩散片、普通及快恢复、瞬变抑制GPP芯片等产品；生产和封装普通整流、快恢复、高效率、超快速、肖特基、整流桥、双向触发、高压、瞬态抑制、开关、稳压等类别，封装有SOD-123、SOD-123FL、SOD-323等。可为客户提供量身定制与研发设计的专业服务，并可以提供满足客户需求的无卤素产品。

辰达行整流桥应用案例

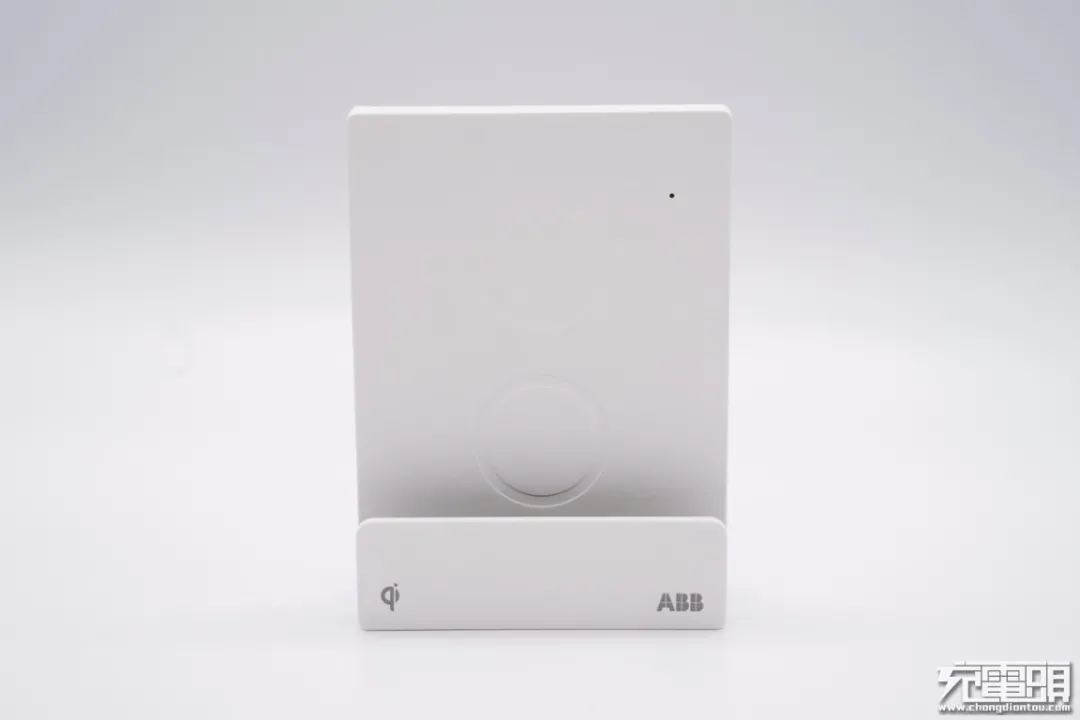

1、电工巨头ABB入局无线充市场：首款壁装式无线充电插座拆解

一般来说，墙壁插座如果损坏需要断电更换，而断电又会造成不便，所以墙壁插座对元器件的可靠性要求是很高的。

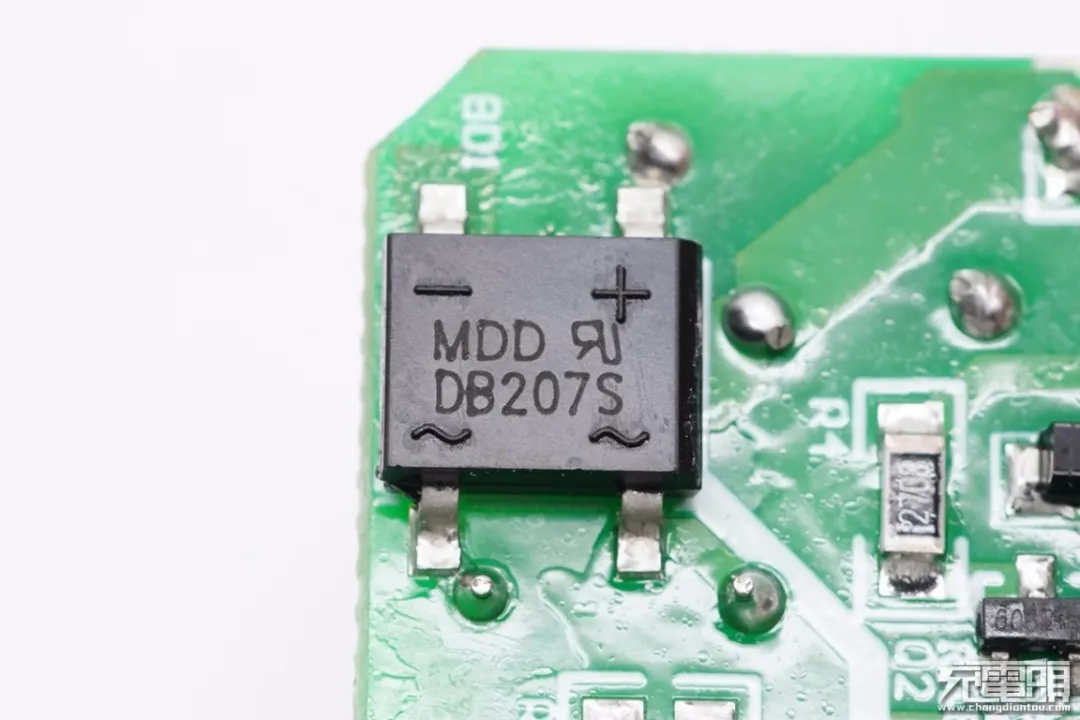

充电头网在拆解ABB这款壁装式无线充电插座时，发现内部开关电源输入整流采用了辰达行的DB207S整流桥。

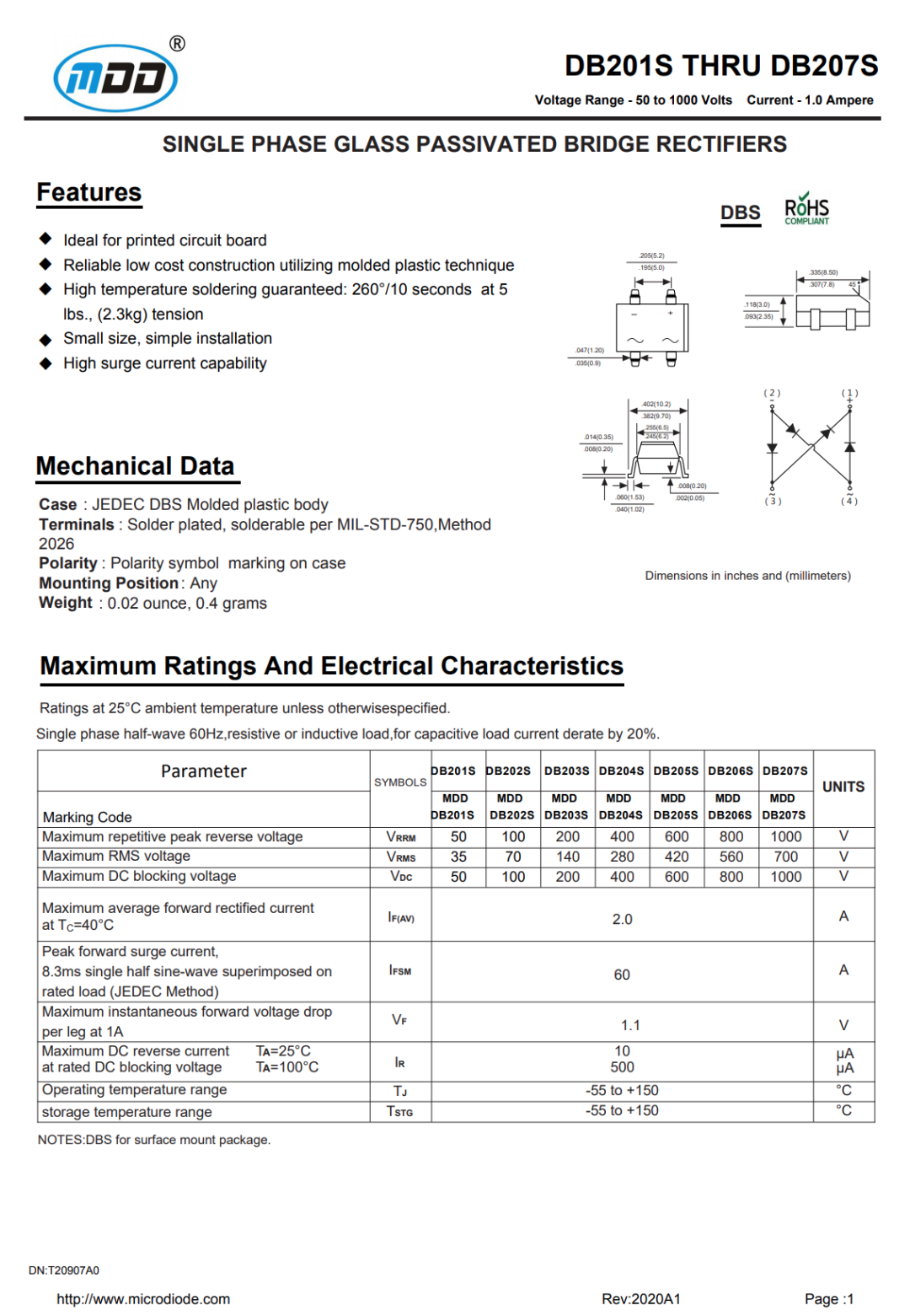

辰达行DB207S整流桥耐压1000V，最大平均整流电流2A，峰值承受电流60A，额定电流下正向压降1.1V。支持-55℃到150摄氏度工作温度。辰达行DB207S内部采用高纯度无氧铜框架及引脚，散热性能好，高温性能稳定，可靠性通过了ABB品牌的认可。

3、全网首拆：18W自供电双绕组快充充电器

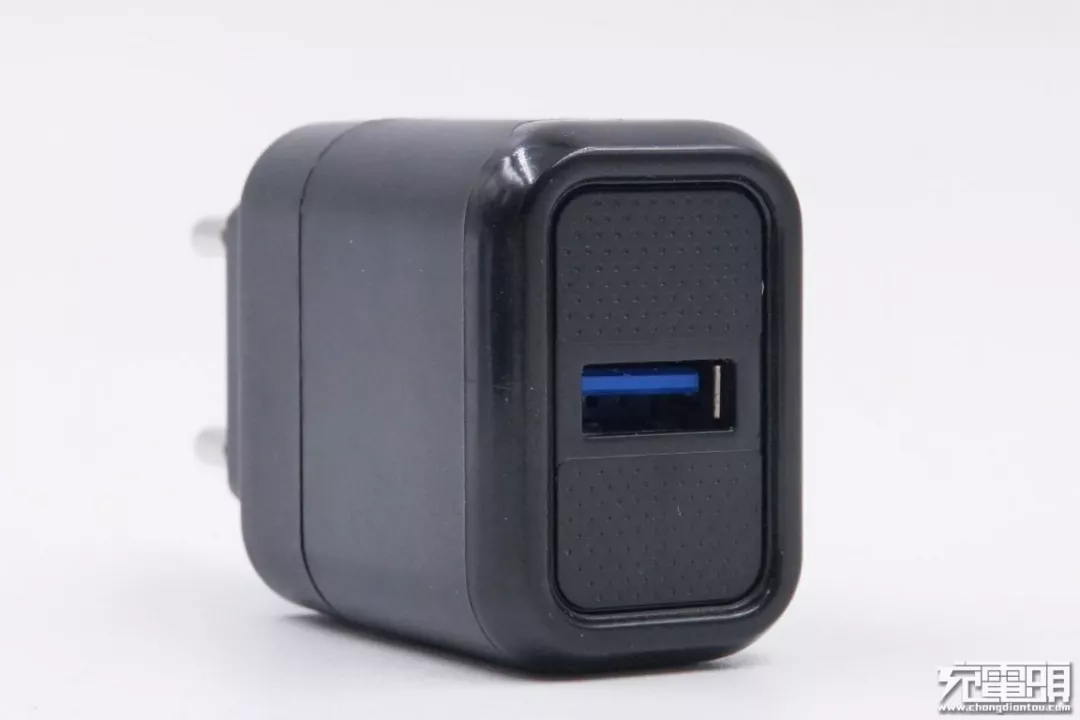

这是一款18W的QC快充充电器，采用蓝色胶芯表示支持快充。

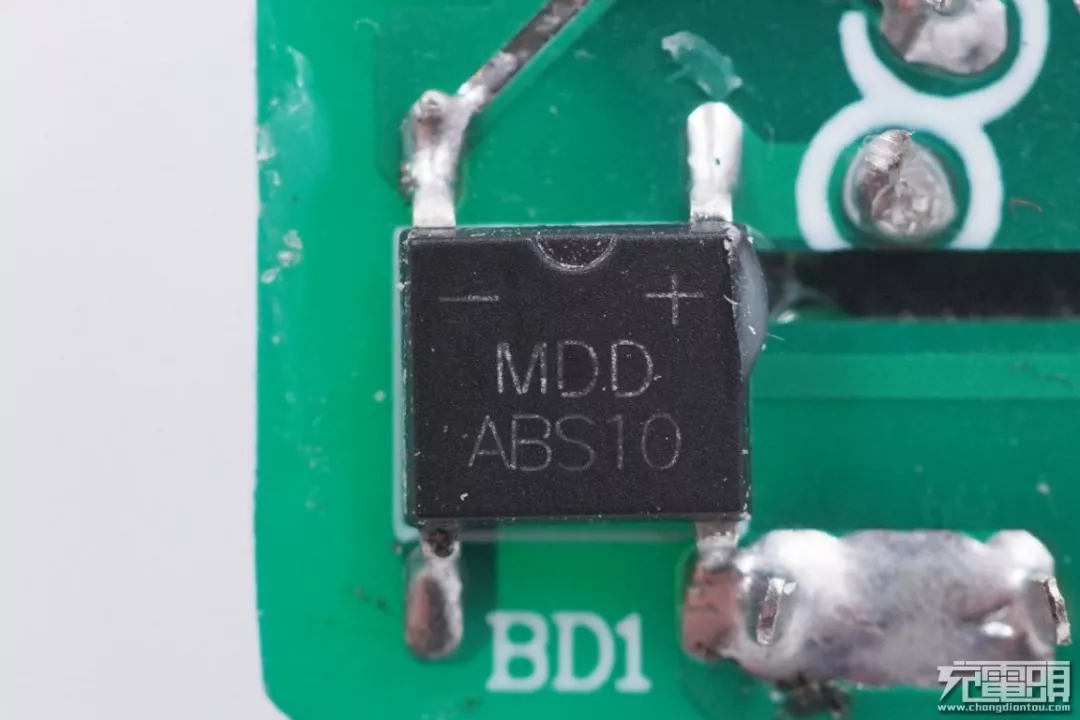

这款充电器采用辰达行ABS10整流桥用于输入整流。

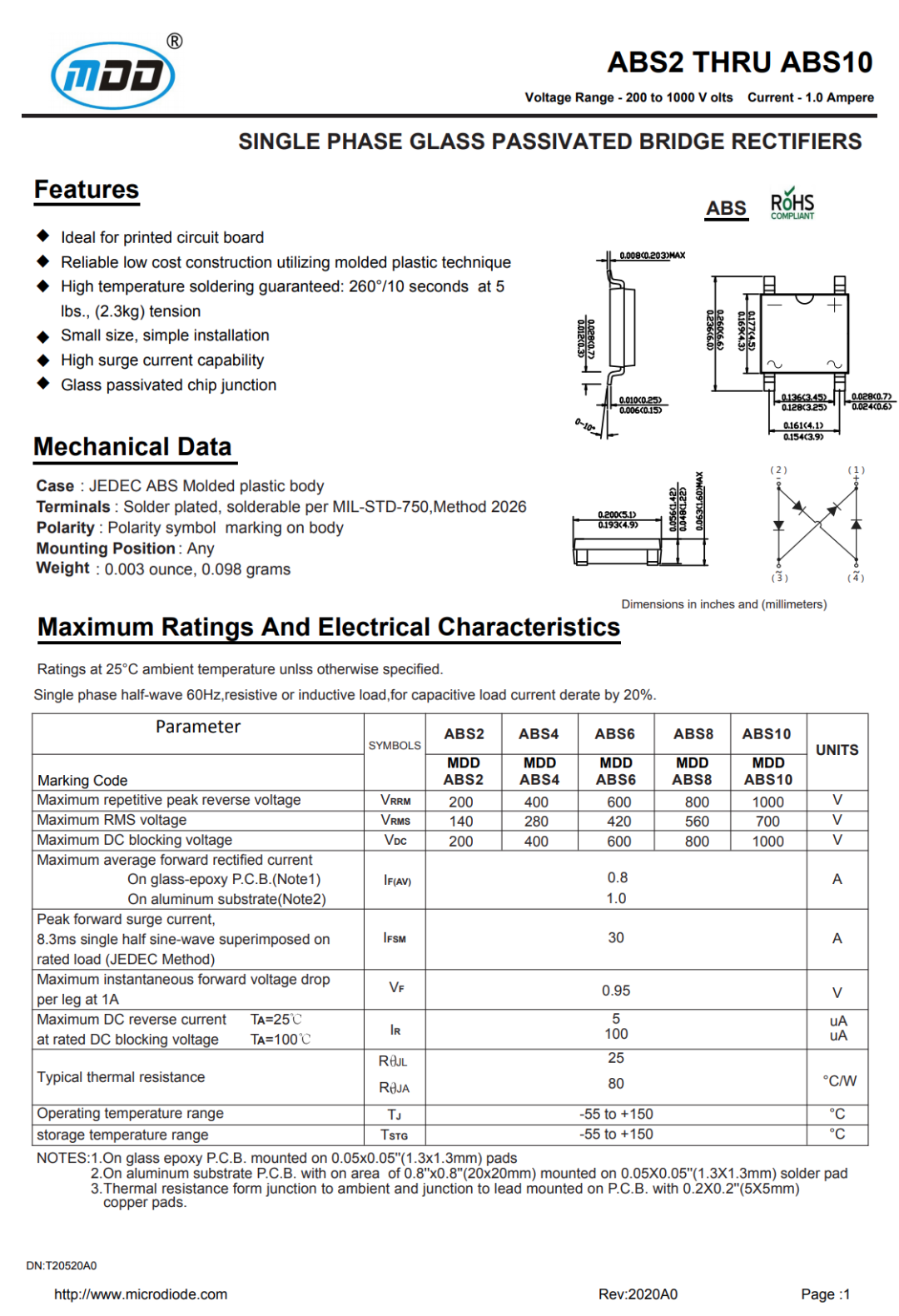

辰达行ABS10整流桥耐压1000V，最大平均整流电流1A，峰值承受电流30A，额定电流下正向压降0.95V。支持-55℃到150摄氏度工作温度，贴片封装，是传统插件整流桥的理想替代品。

充电头网总结

整流桥堆由四只整流二极管组成，在充电器中，整流桥起到将交流输入整流成可以被开关电源所使用的高压直流输出的作用。整流桥的可靠性直接决定着充电器的使用寿命，可以说整流桥相当于充电器的一道门，对充电器的质量来说非常重要。

辰达行整流桥采用GPP玻璃钝化的芯片结构，并且耐冲击电流，可确保长期可靠性及参数稳定性。采用行业标准的小体积大电流贴片封装，适用于体积严苛的适配器需求。同时，辰达行整流桥较低的正向压降，可提高适配器转换效率，降低发热。
