----- 充电头网拆解报告 第1579篇 -----

2021年初，LG电子在首届CES 2021虚拟线上展中推出备受期待的新款LG gram笔记本，并一举夺魁，拿下CES 2021大奖。

这款新款笔记本延续LG gram系列“随时随地，使用无忧”设计理念，非常轻薄，超级便携，是目前市面上最轻薄的16寸笔记本电脑，整机重量仅为1190g，荣获世界最轻16英寸笔记本电脑美誉。

今天要拆解的这款适配器便是上述笔记本的标配电源，其采用标配笔记本适配器造型设计（输入8字形，自带输出TypeC） ，输出支持PD/PPS快充，最大输出功率65W。

和我们平时见到的不是正方形就是长方形的其它品牌氮化镓充电器相比，为了提升安全性，实现更好的散热效果，这款产品采用了弧线形板砖造型设计。人性化的设计，握在手中，毫无压力。下面我们就对这款产品进行详细拆解，看看产品内部具体是怎么设计的。

一、LG gram笔电标配65W氮化镓充电器外观

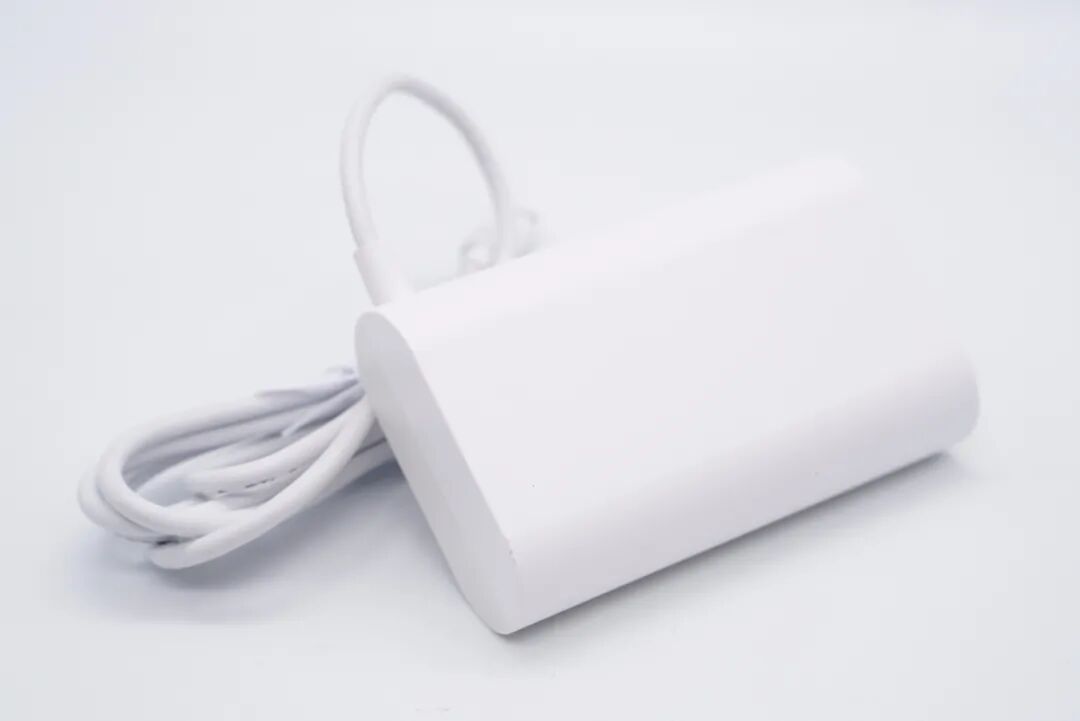

LG这款65W氮化镓充电器采用标准笔记本电源适配器风格设计，自带USB-C输出线缆，机身表面磨砂处理，两侧为边缘弧面。

机身背面贴有充电器铭牌

型号：ADT-65DSU-D03-2

输入：100-240V~50/60HZ 1.6A

输出：5V3A、9V3A、15V3A、20V3.25A，65W MAX

产品已经通过了CE、KC、UL、CCC、PSE等认证。

充电器采用8字型输入接口，可根据不同地区更换对应规格电源线，使用更方便。

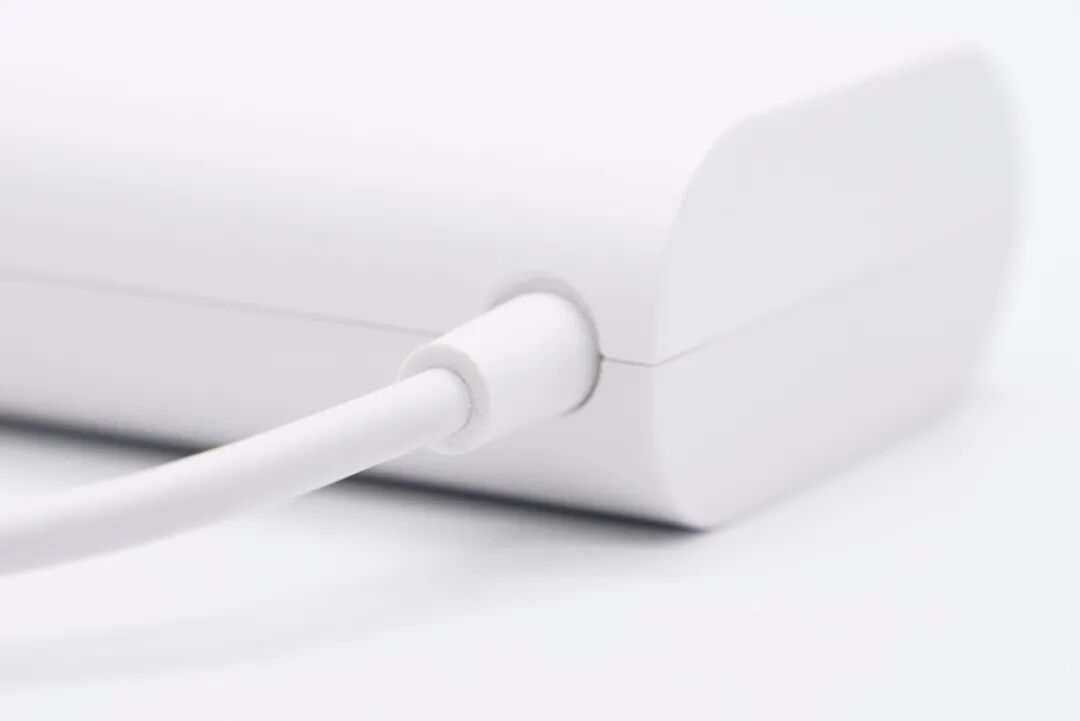

输出线缆和机身交界处做了抗弯折处理。

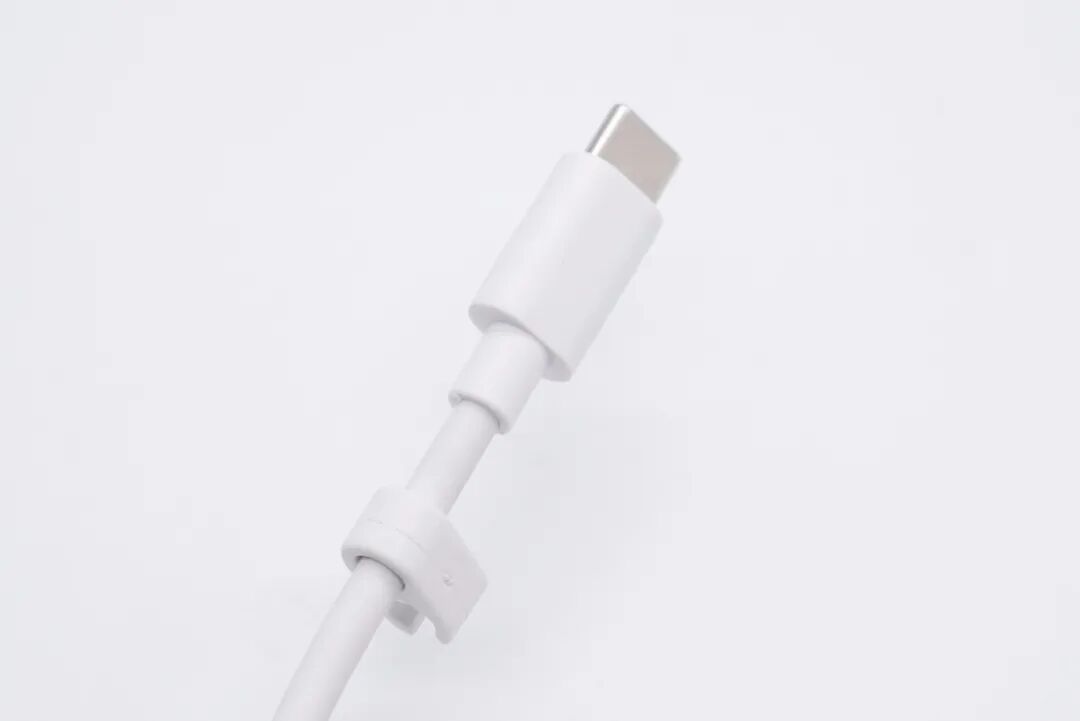

线缆另一端设计有锁扣，方便整理。

使用游标卡尺实测充电器机身长度为97.79mm。

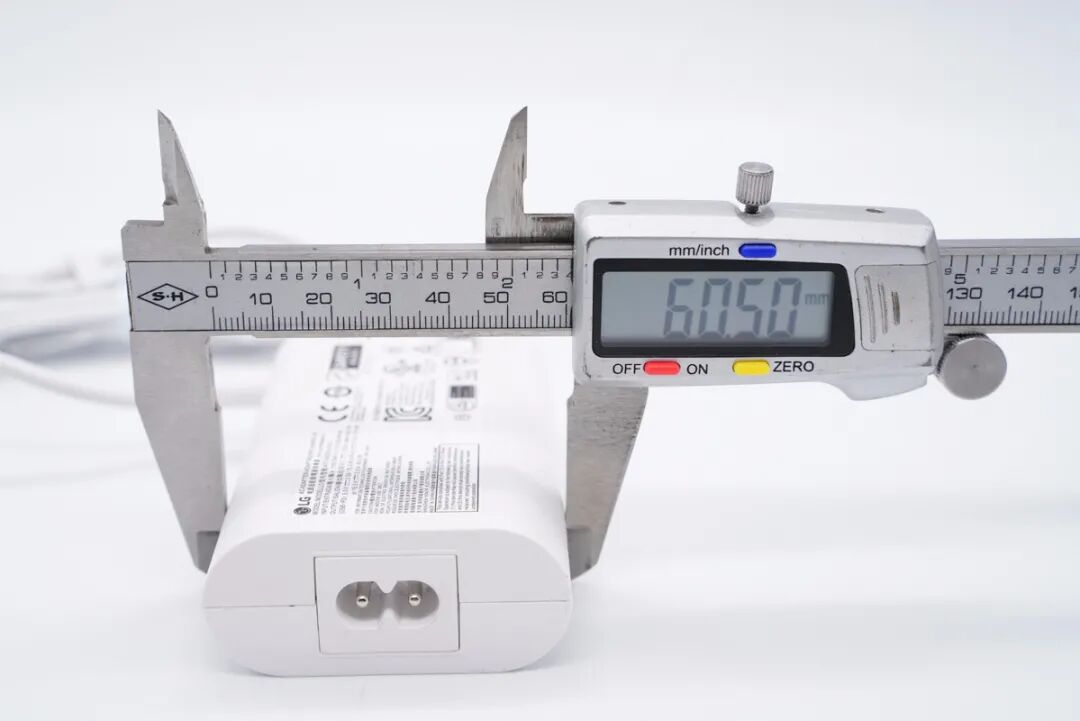

最大宽度为60.5mm。

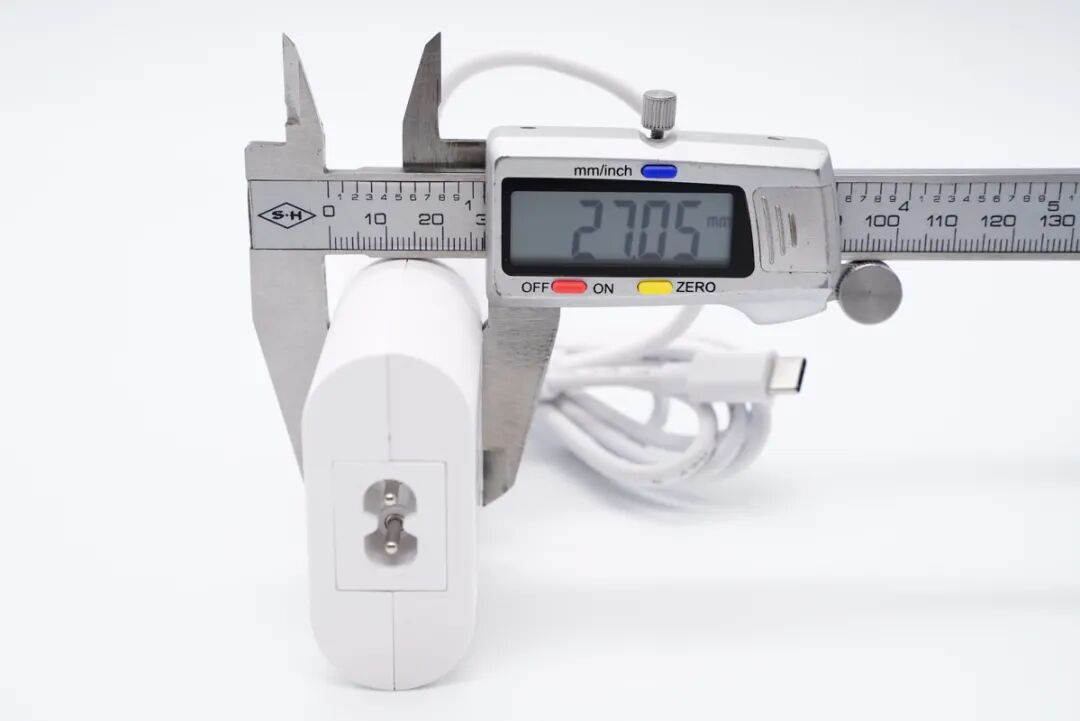

厚度为27.05mm。

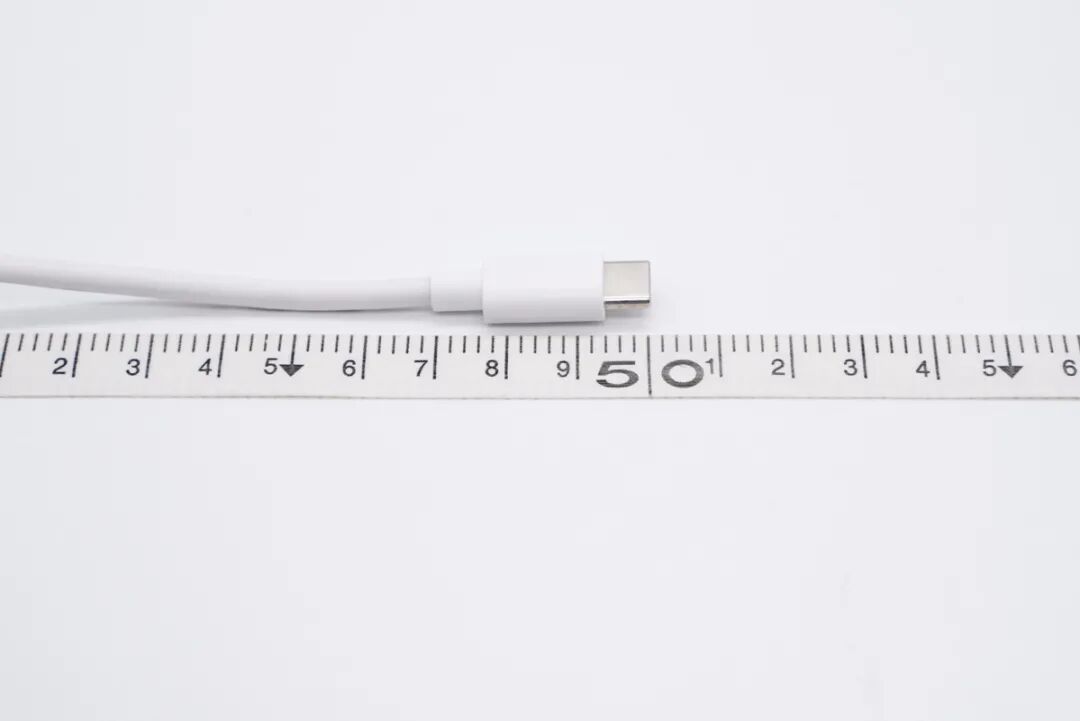

另外自带的线缆长约1.5米，满足日常使用。

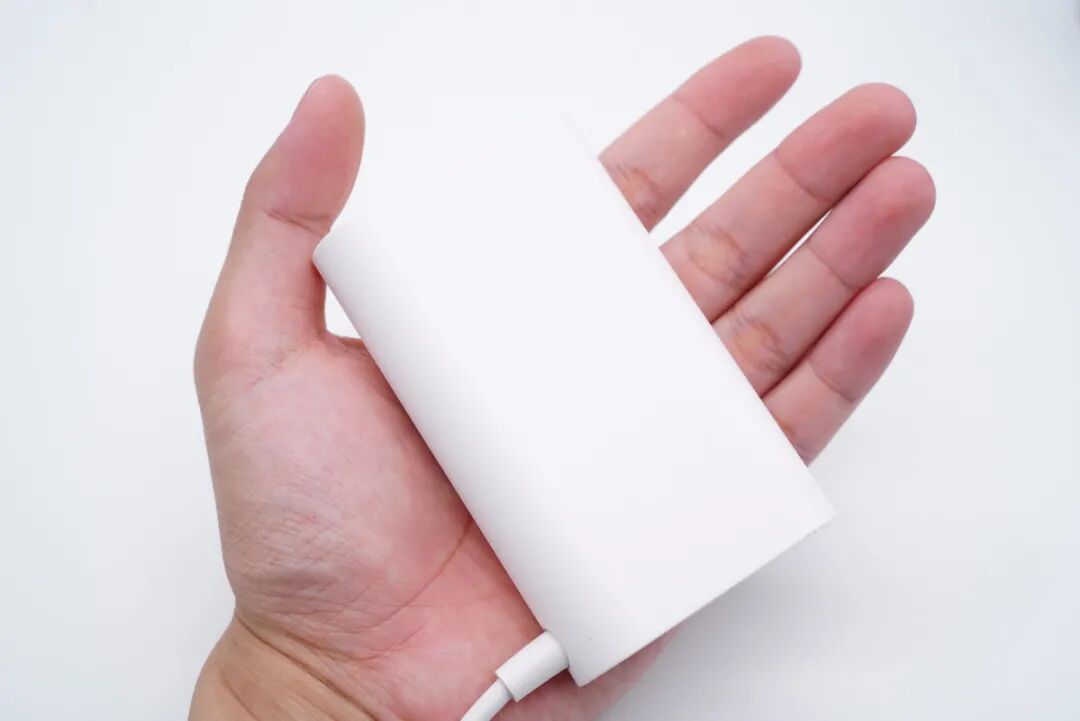

机身拿在手上的直观感受。

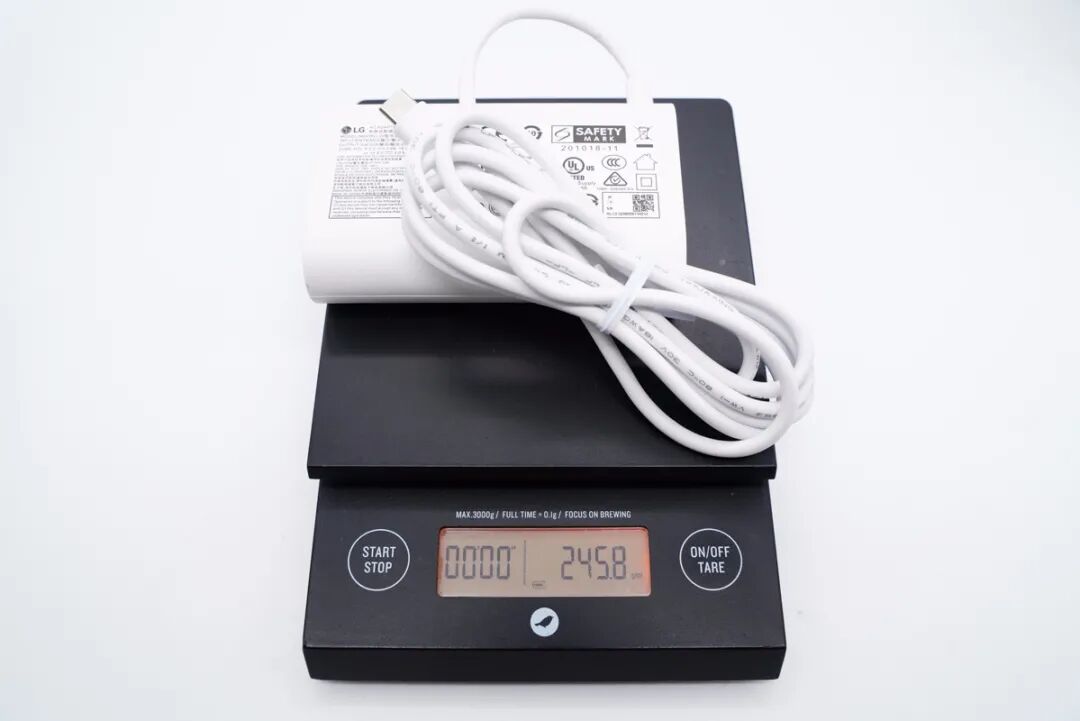

充电器带线总重量约为246g。

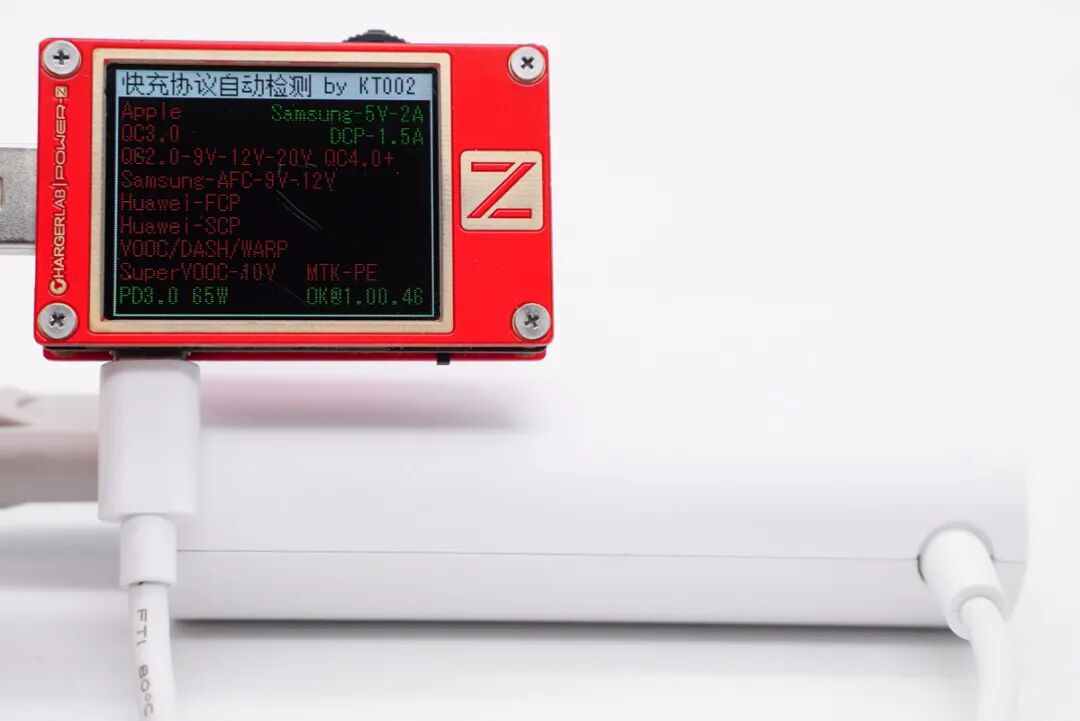

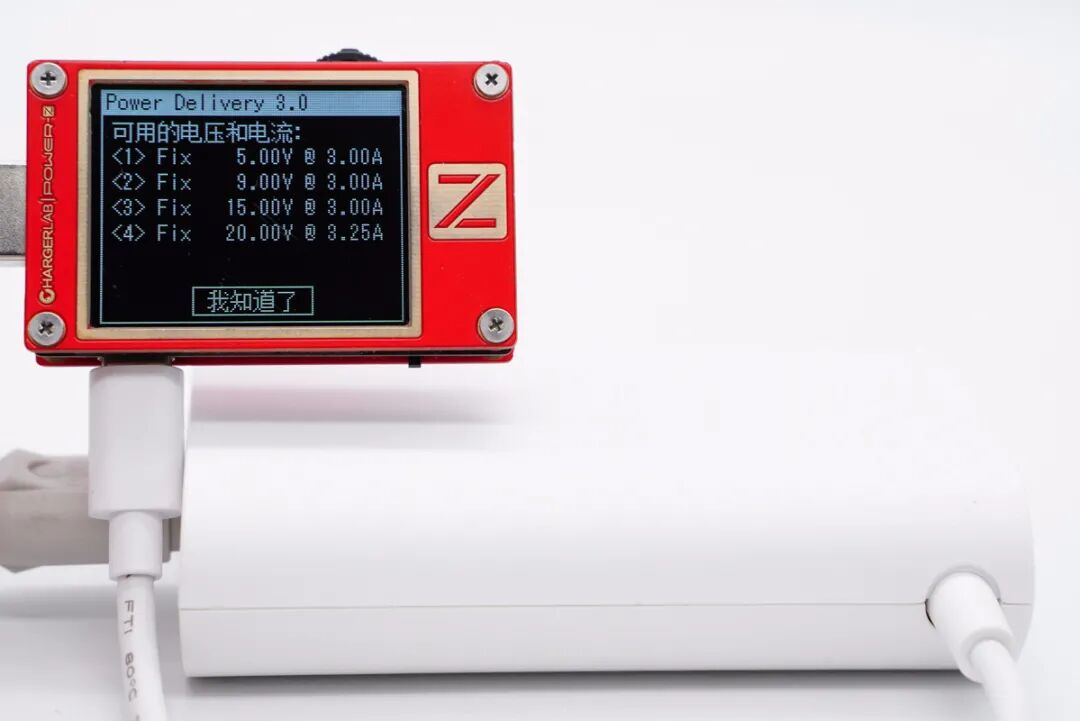

使用ChargerLAB POWER-Z KT002测得充电器仅支持PD3.0快充协议。

除此之外，PDO报文显示其还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位。

二、LG gram笔电标配65W氮化镓充电器拆解

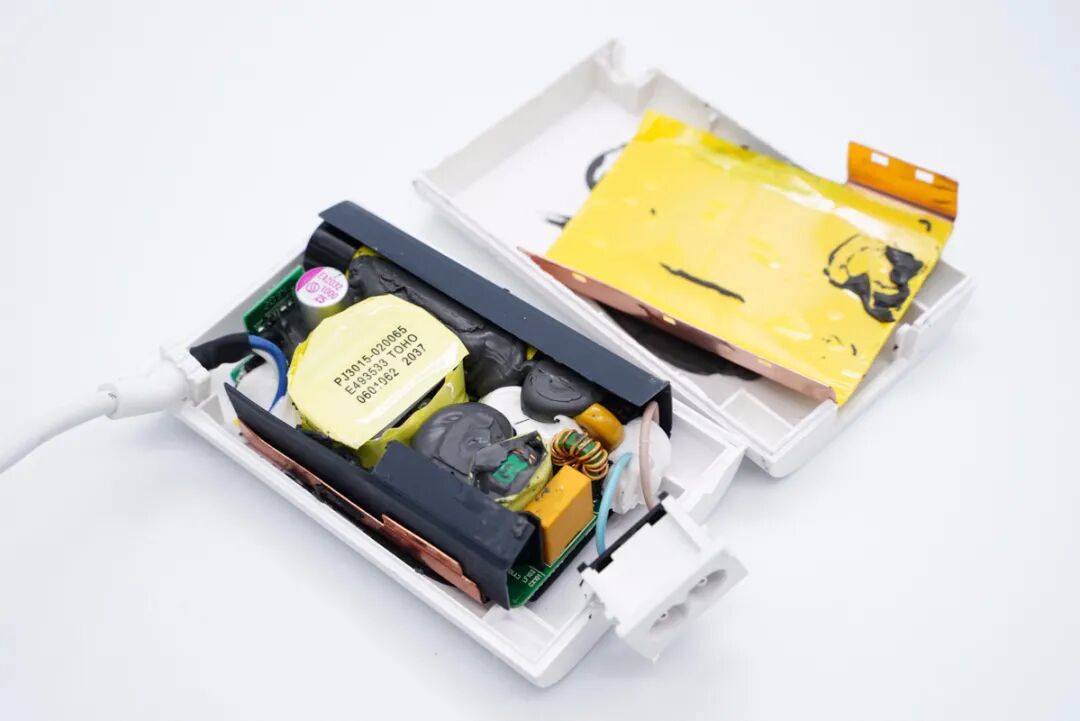

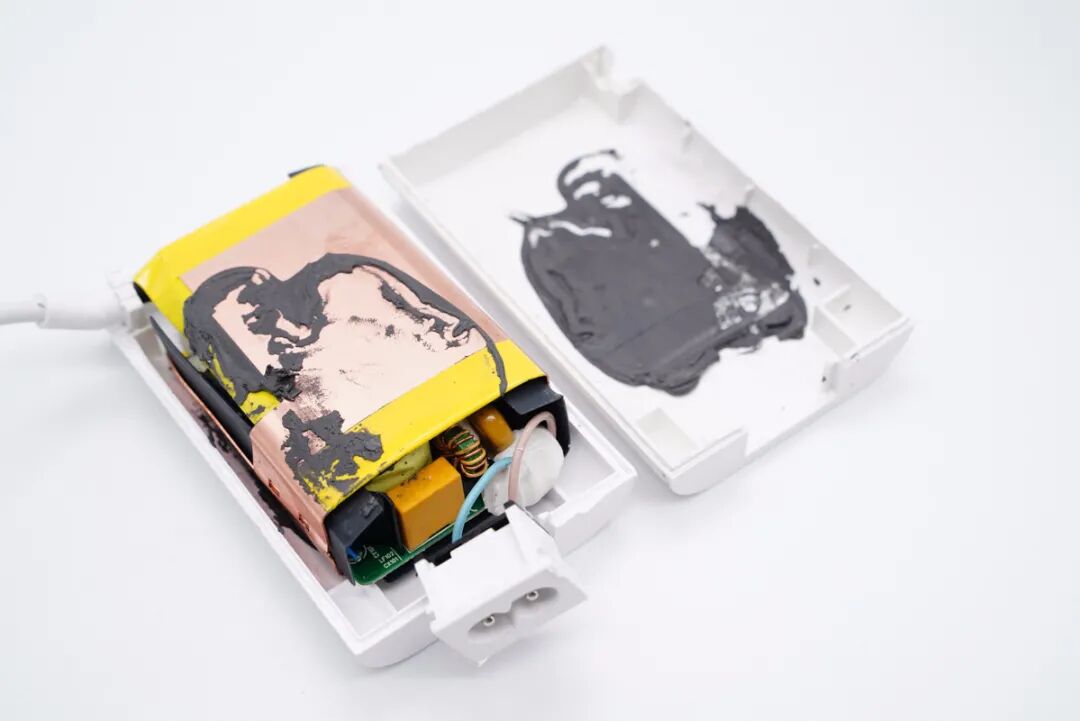

从侧面将机身壳拆开，整个PCBA模块使用紫铜散热片包裹，并且和机身壳之间打胶帮助导热。

散热片内侧粘贴绝缘胶带，同时和电路板之间还有绝缘板进行隔离。

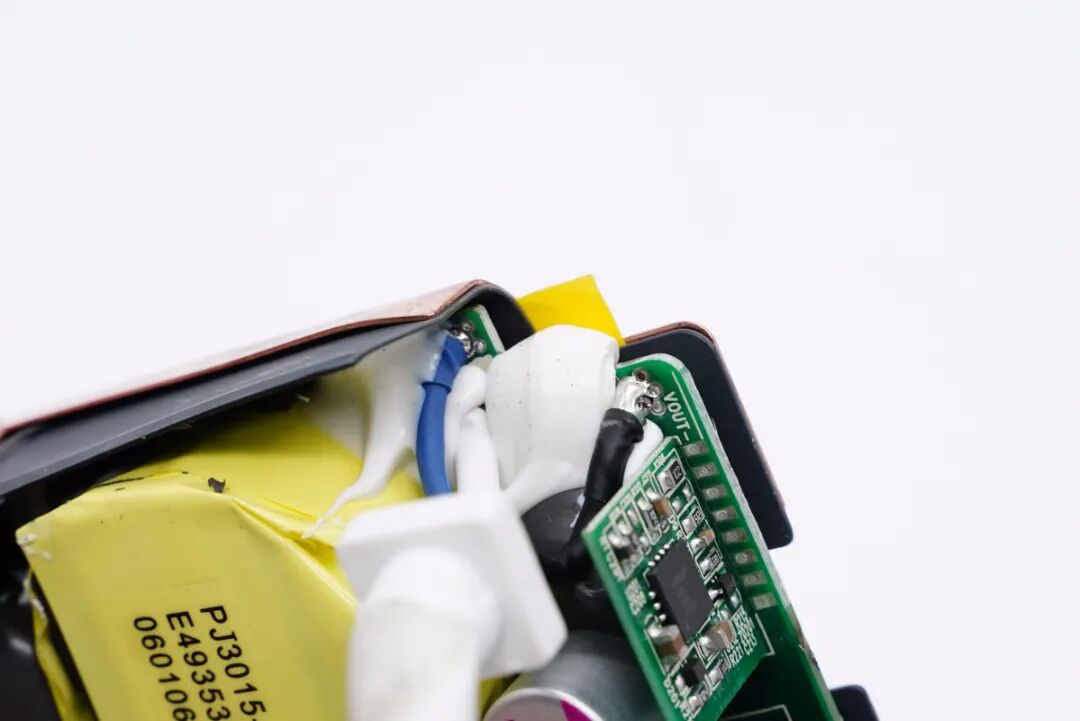

输出输入端导线焊接处均打胶进行绝缘。

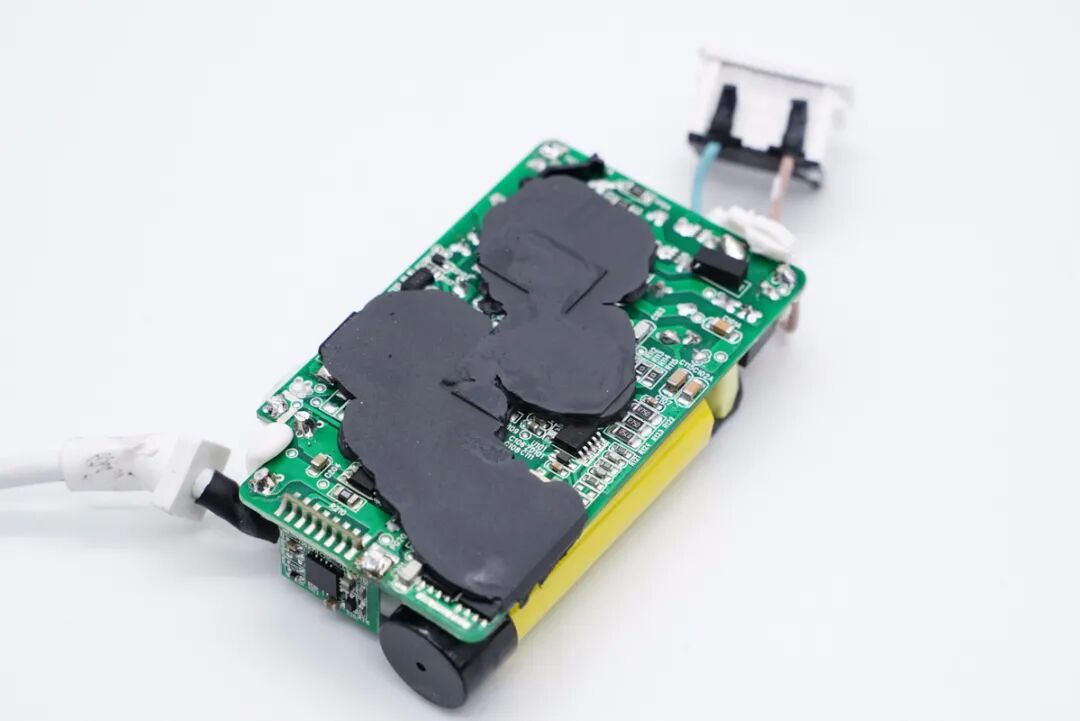

PCB板正面打上黑白胶帮助加固和导热。

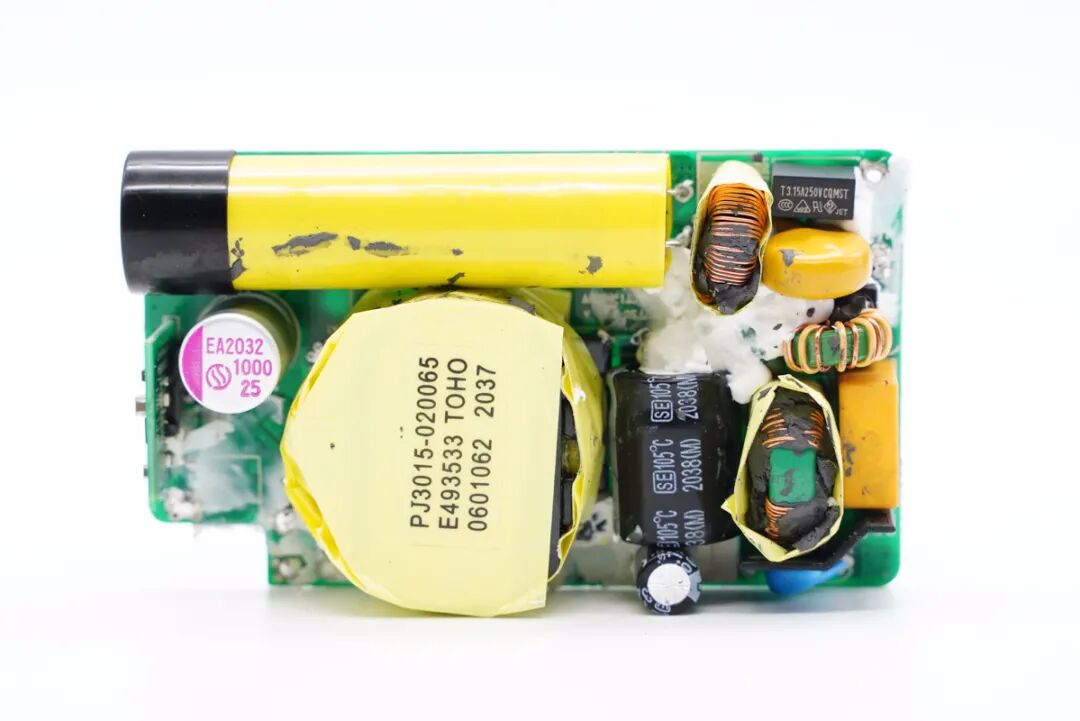

PCB板正面一览，右侧输入端元器件布局紧凑，左侧输出端仅有一颗固态电容以及协议小板，形成鲜明对比。

PCB板背面涂有大量黑色硅胶帮助芯片导热。

清理干净后发现，背面贴有多块支撑胶垫，从左到右依次设有两颗整流桥、主控芯片和氮化镓功率开关管、白色光耦、次级控制器和两颗同步整流管、以及下方的输出VBUS开关管。

经过对充电器电路观察发现，LG这款65W氮化镓快充充电器采用典型的反激开关电源宽范围输出，由次级协议芯片通过光耦反馈控制输出电压的架构。下面我们就从输入端开始一一了解各元器件。

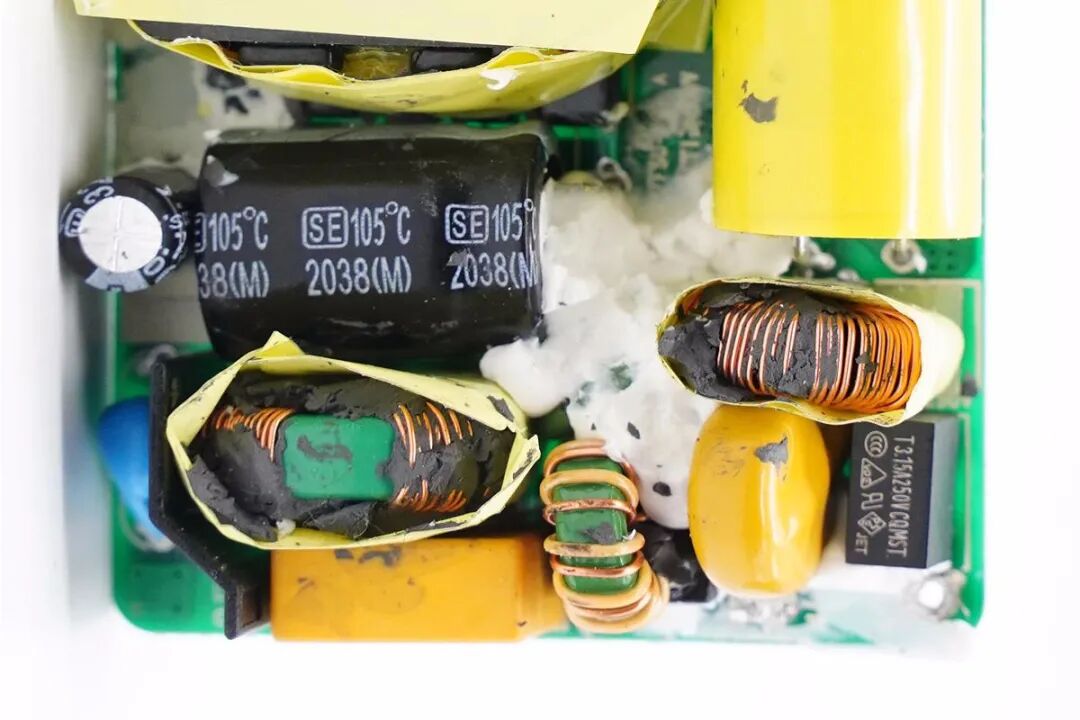

充电器输入端一览，滤波电感和共模电感包裹绝缘胶带。

延时保险丝特写，规格为3.15A 250V。

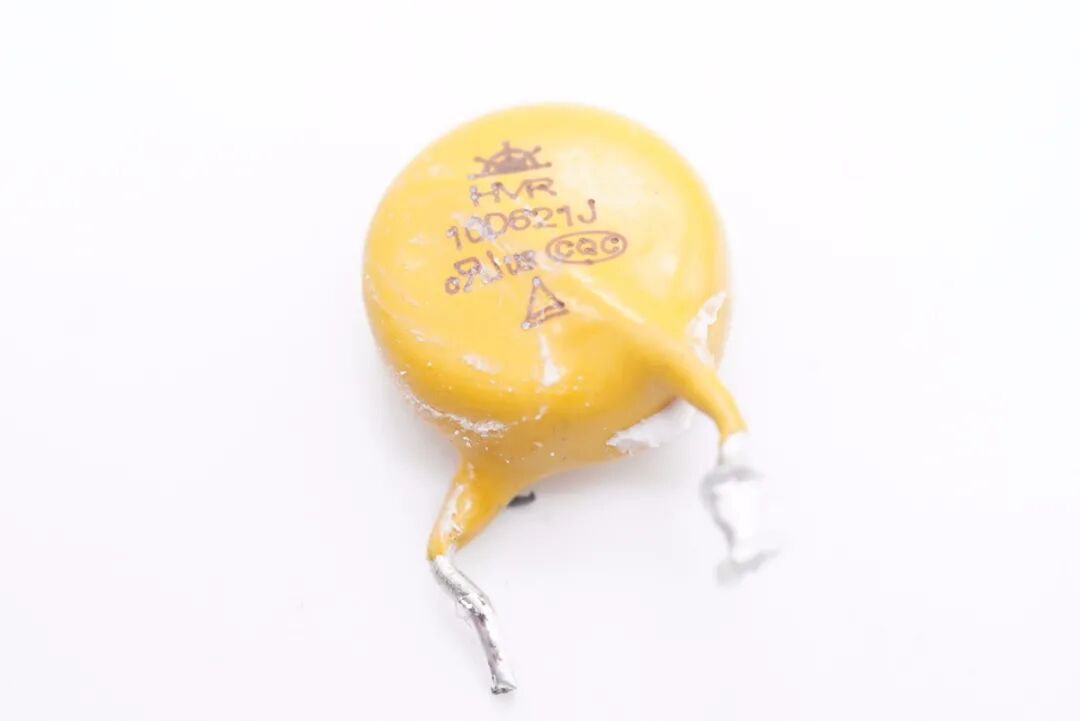

HVR10D621J压敏电阻，用于输入过压保护，当输入交流电压过高时，短路输入，保险丝熔断切断电路，保护后级元件。

NTC浪涌抑制电阻用于抑制上电浪涌电流。

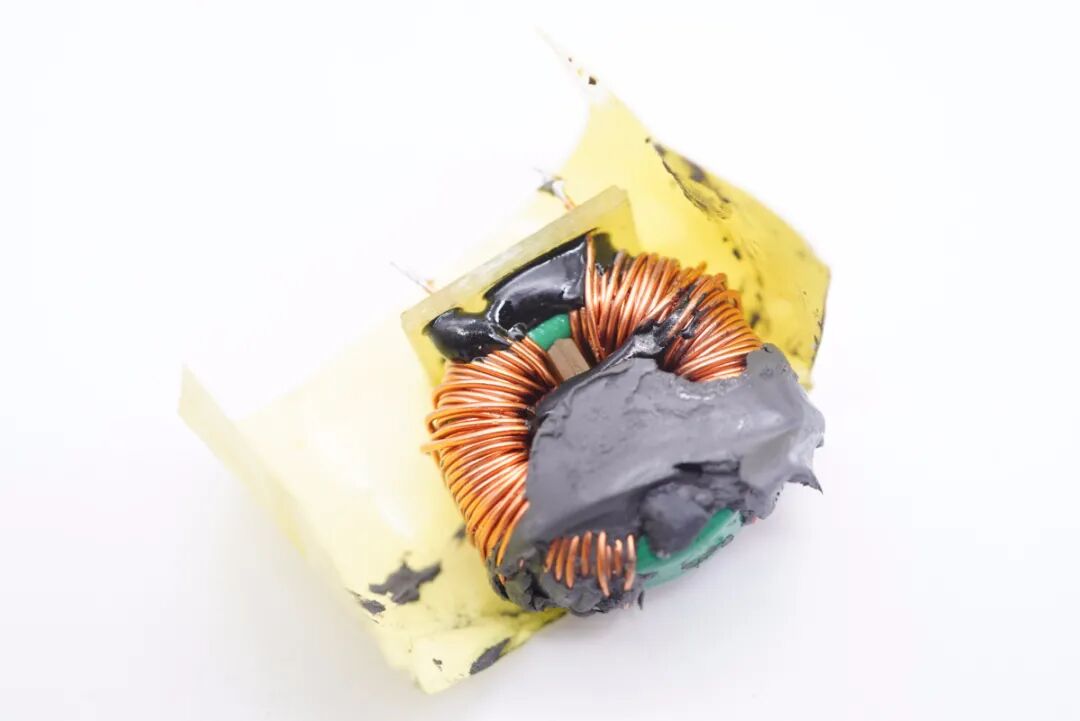

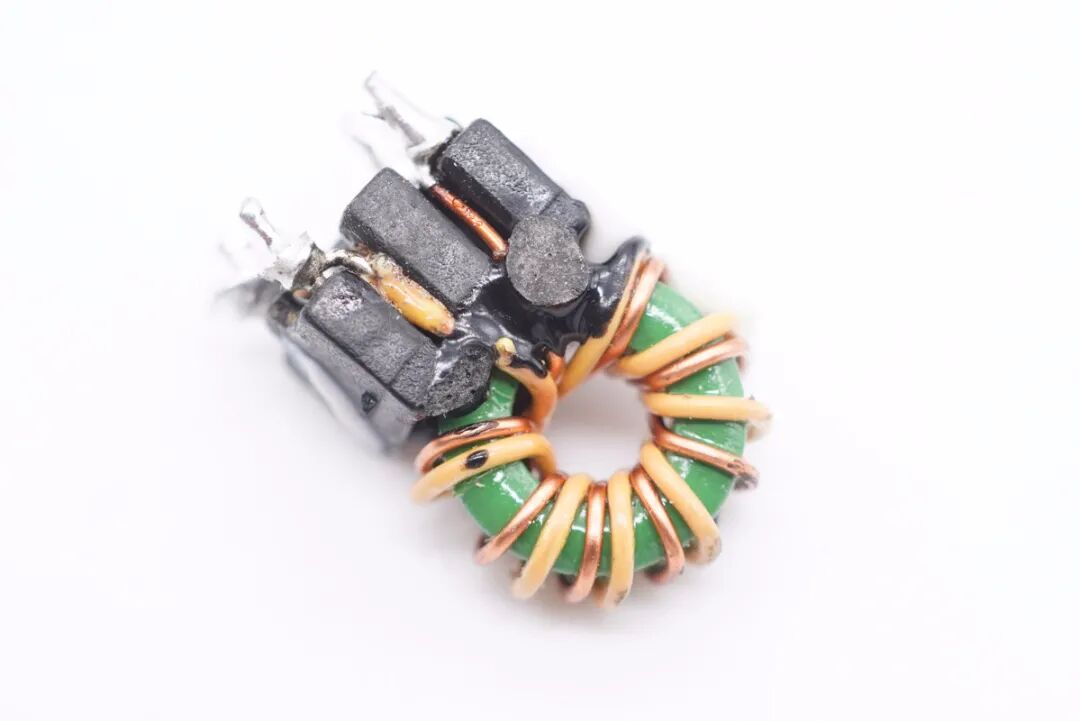

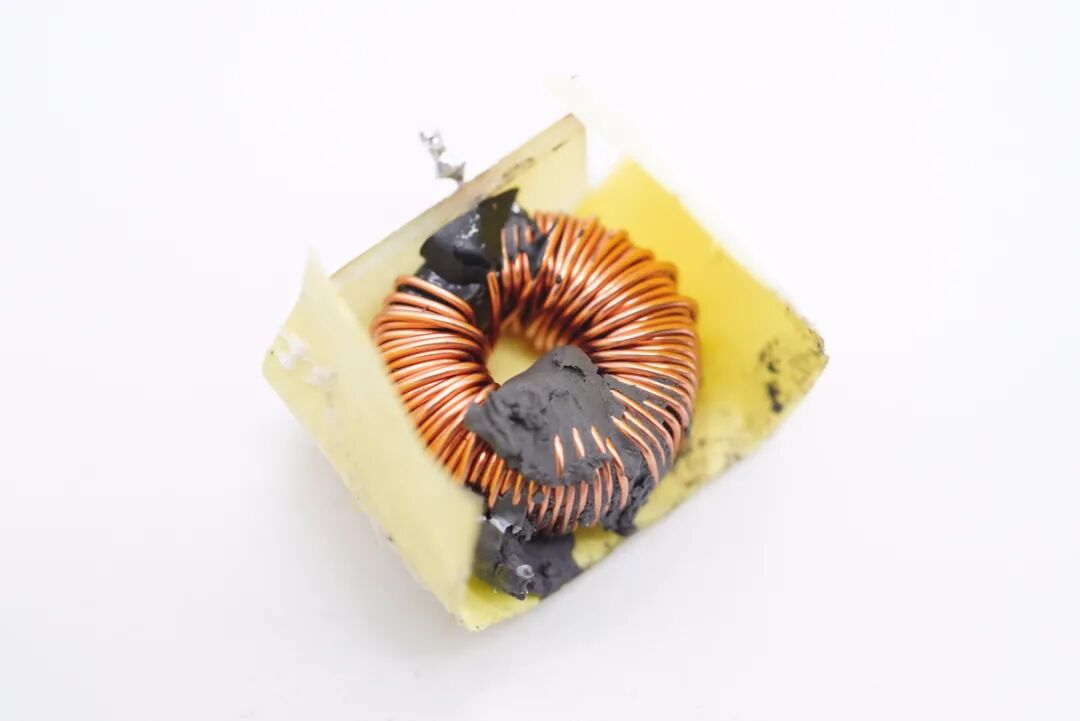

共模电感特写，双线绕制，用于滤除EMI干扰。

另一颗共模电感特写，使用绝缘胶带包裹。

安规X电容容量0.1μF。

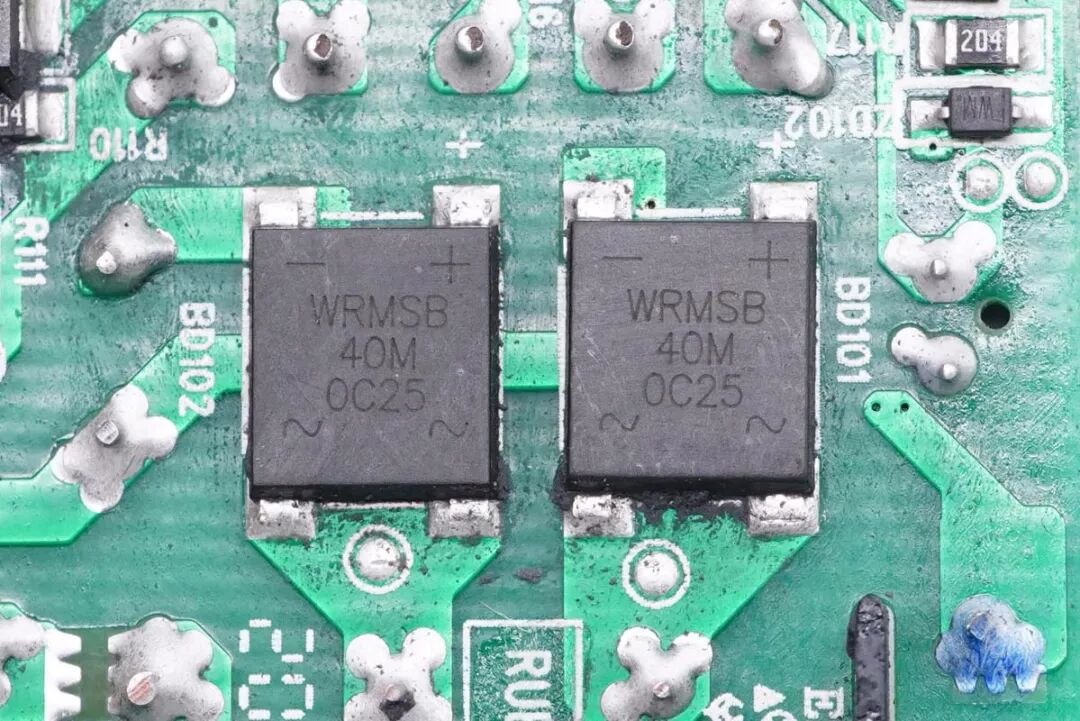

输入端两颗WRMSB40M整流桥，用于均摊发热，降低温升。WRMSB40M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

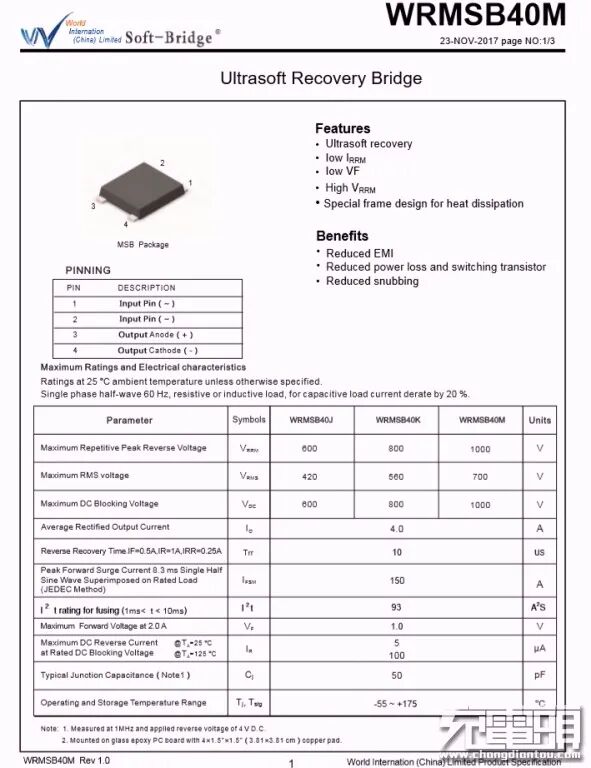

沃尔德WRMSB40M详细资料信息。

充电头网了解到，沃尔德软桥还被努比亚65W氘锋三口氮化镓快速充电器、OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

滤波电感特写。

高压滤波电解电容来自SUSCON冠坤，规格为450V 15μF。

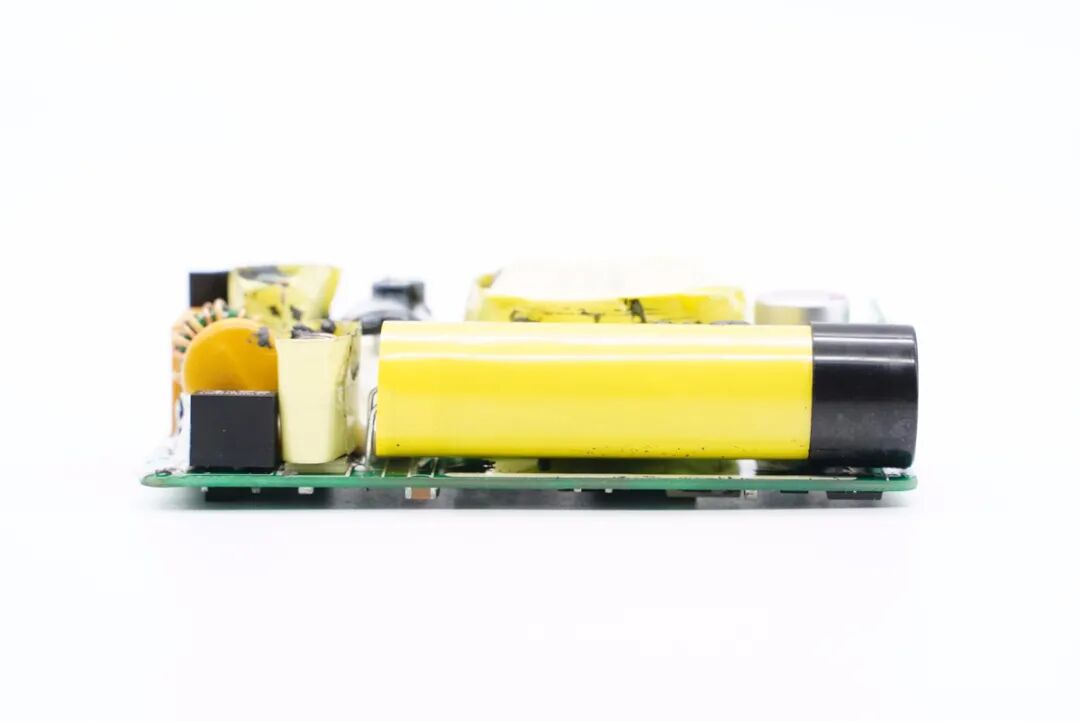

PCB板侧面还横置一颗大体积电解电容，头部套上黑色绝缘管，其余部位使用绝缘胶带包裹加强绝缘。

这颗电容也是来自冠坤，规格为450V 100μF。

PCB板另一侧设有Y电容、主控芯片供电电容以及变压器。

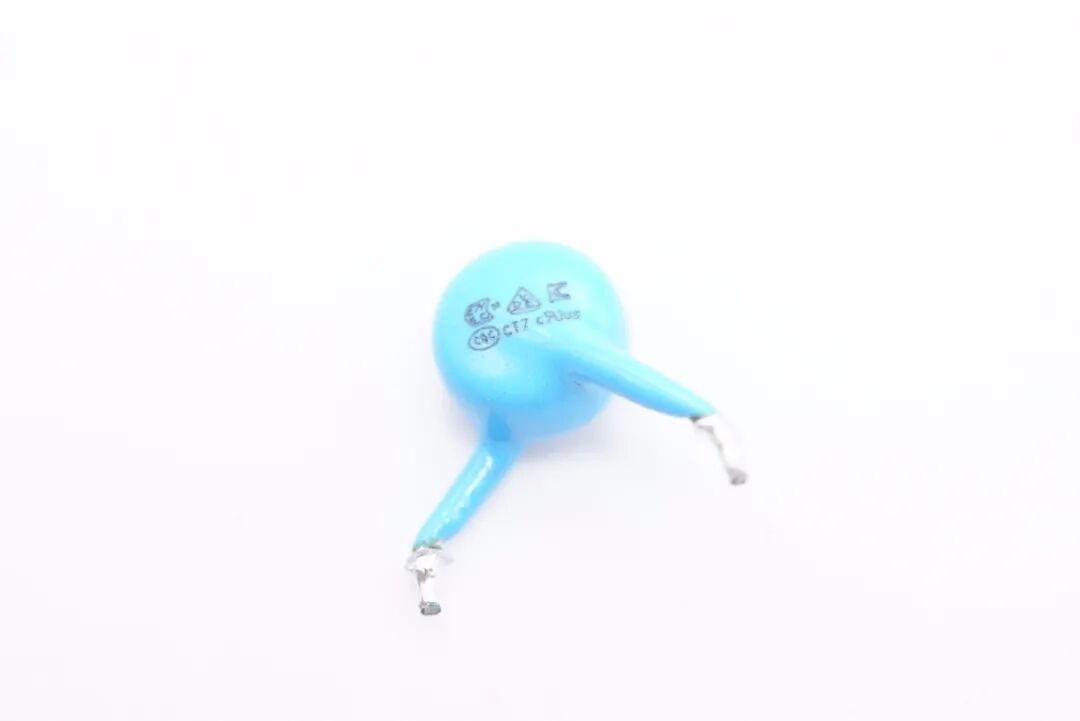

Y电容特写。

主控芯片供电电容规格为200V 4.7μF。

充电器主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。

充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有倍思65W 2C氮化镓快充、芯茂微65W 2C1A氮化镓快充、小米55W氮化镓充电器、华硕65Ｗ氮化镓充电器、OPPO新款65W超级闪充氮化镓充电器、一加65W Warp闪充充电器、坚果65W单C口氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器等。

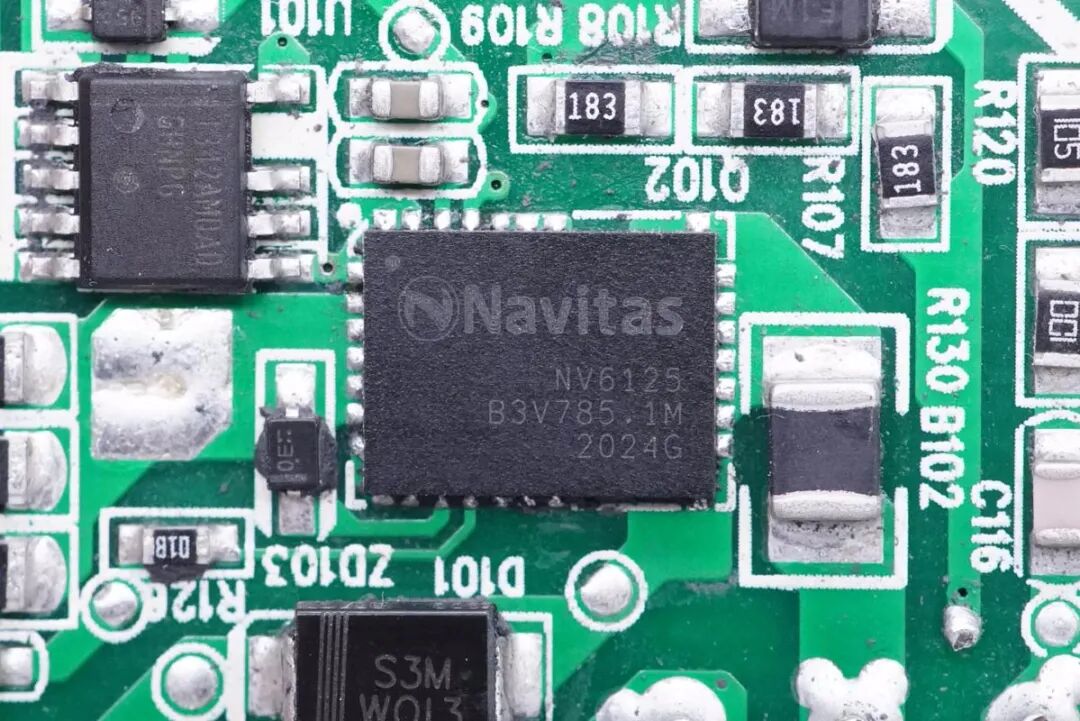

初级侧氮化镓功率芯片采用纳微NV6125，内置驱动器，无需外置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，采用散热增强的QFN6*8mm封装，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

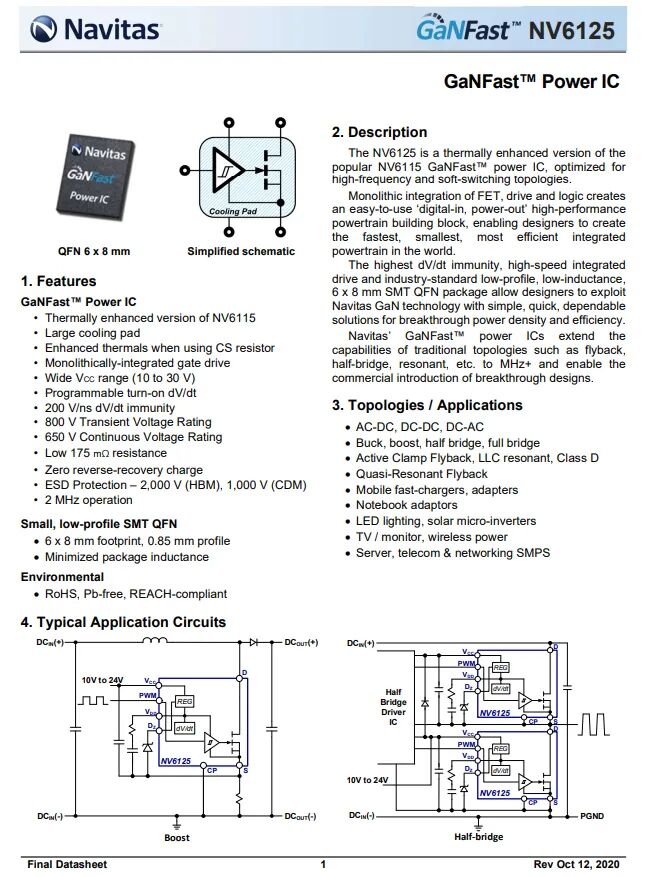

纳微半导体NV6125详细资料。

充电头网了解到，采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。

此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器等数十款产品采用。

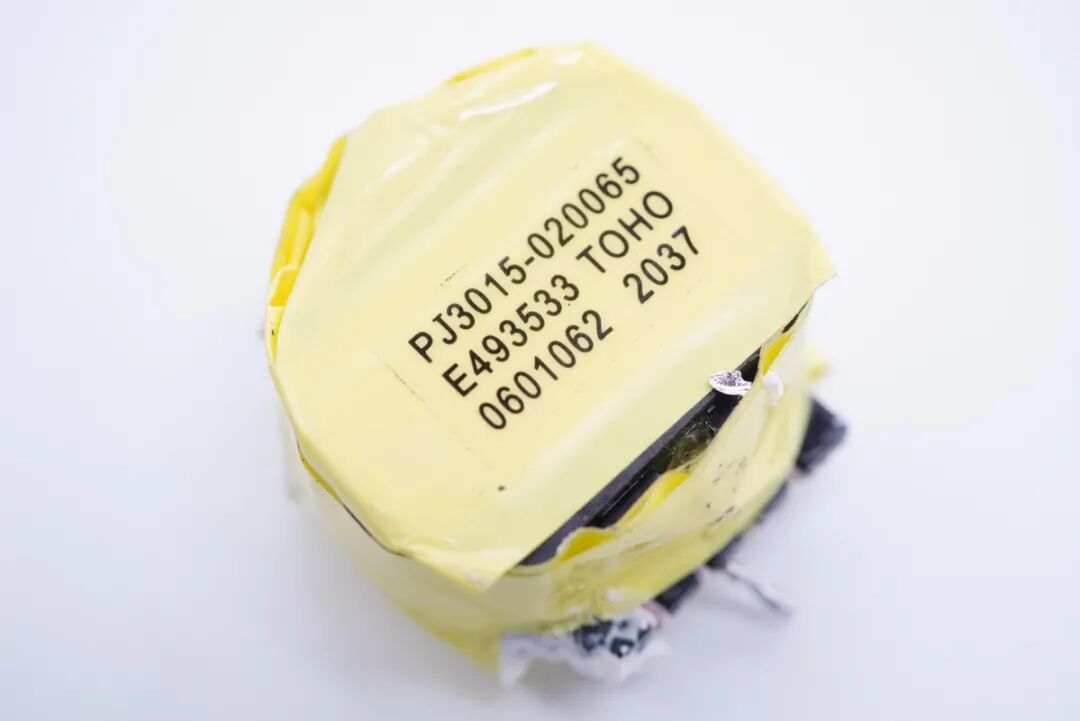

变压器特写，顶部贴有信息标签。

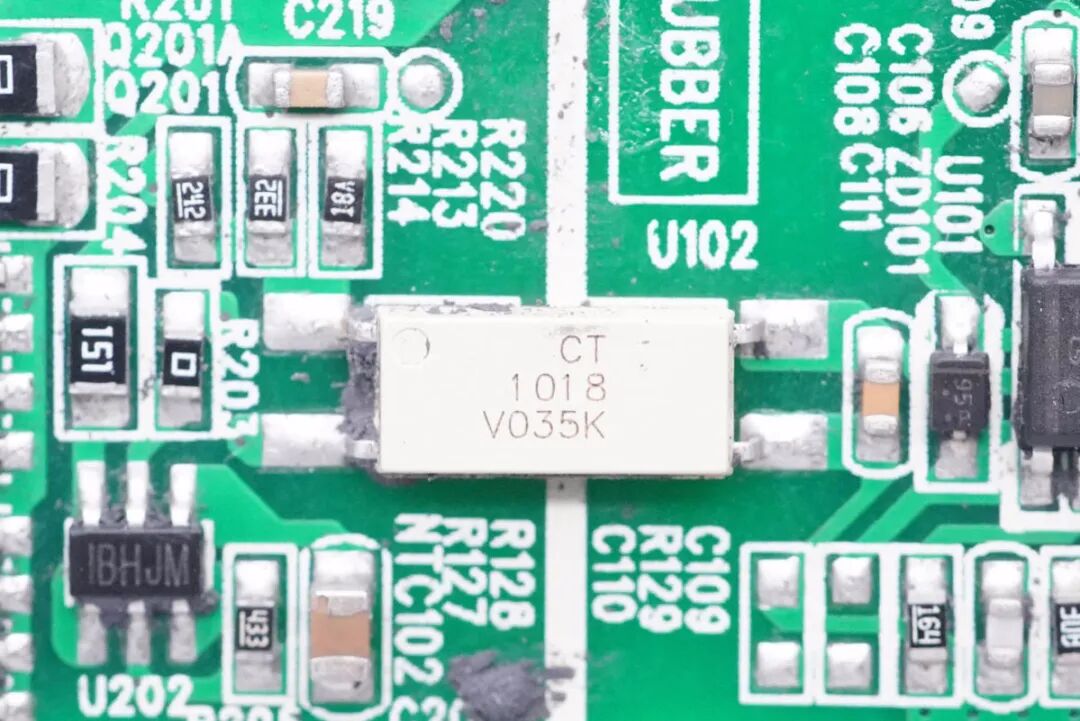

CT 1018光耦，用于初级次级通信，反馈输出电压。

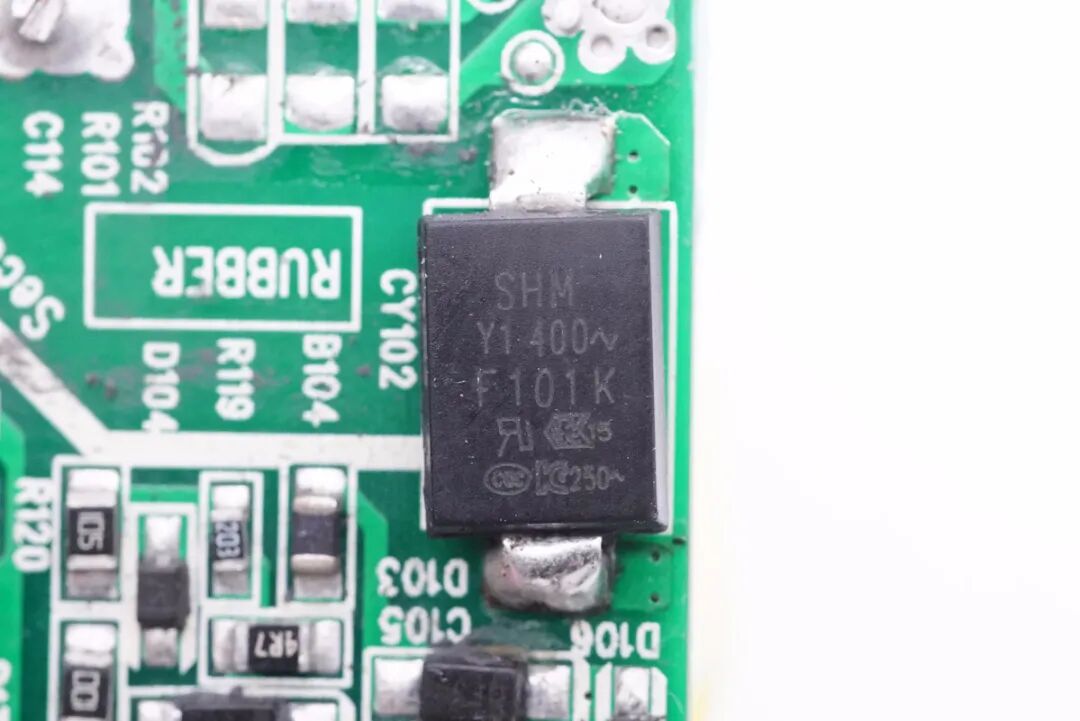

贴片Y电容来自广东南方宏明电子科技股份有限公司，用于输出抗干扰。

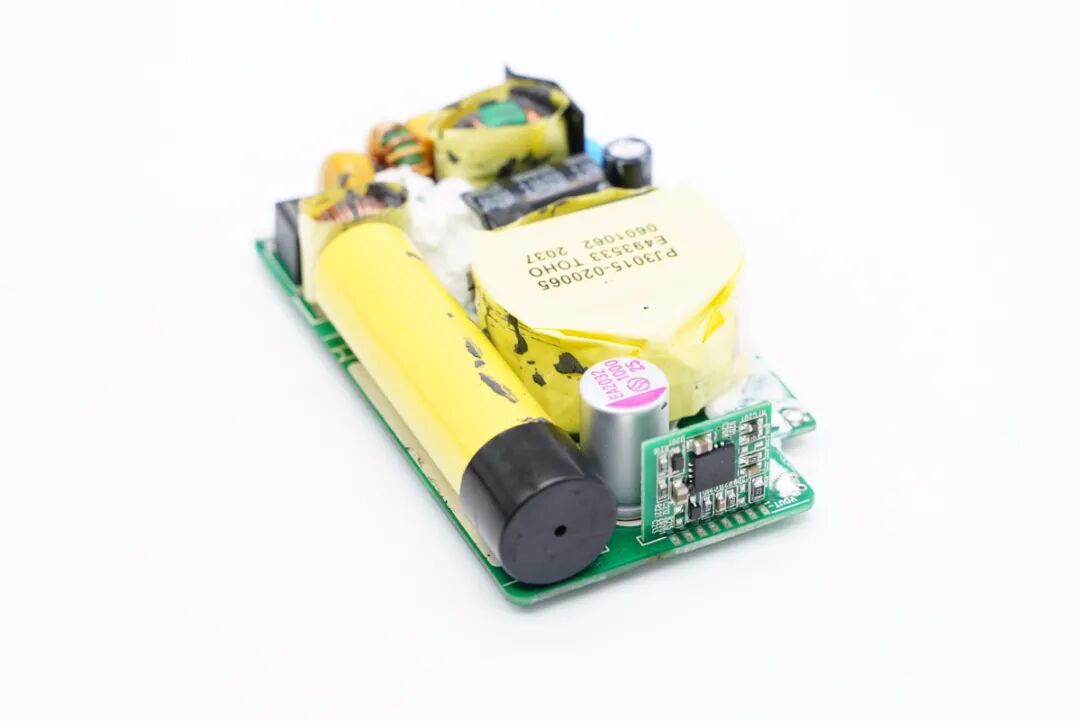

输出端一览，协议小板垂直焊接，后面有一颗输出滤波固态电容。

MPS芯源半导体次级同步整流控制器MP6908A，最高工作频率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持标准电压和逻辑电压驱动的同步整流管。

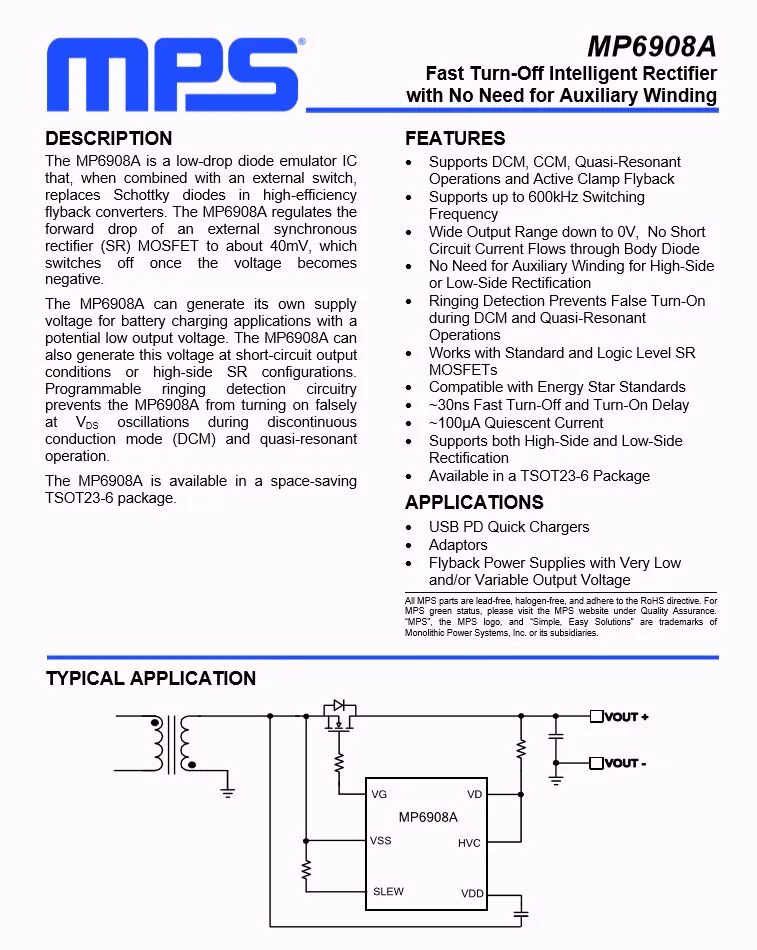

MPS MP6908A详细规格参数。

充电头网拆解了解到，采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65Ｗ快充插座等。

此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

次级同步整流MOS管采用AOS万代的AONS62922，NMOS，耐压120V，两颗并联。

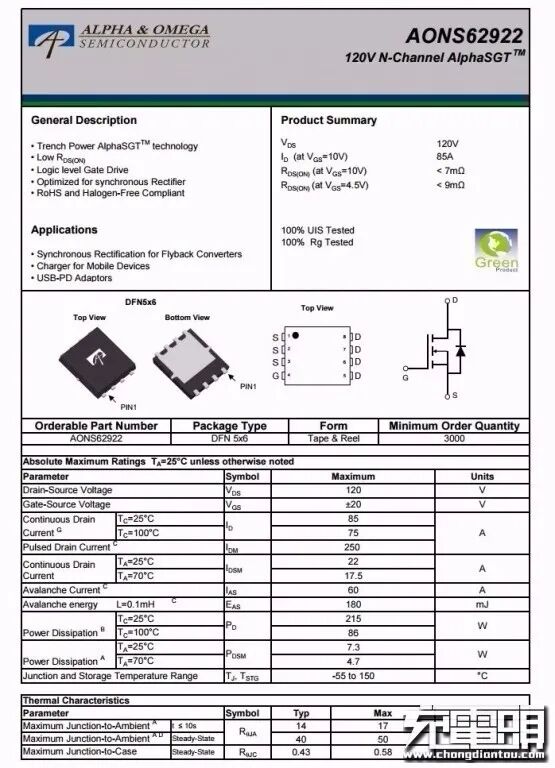

AOS AON62922详细规格资料。

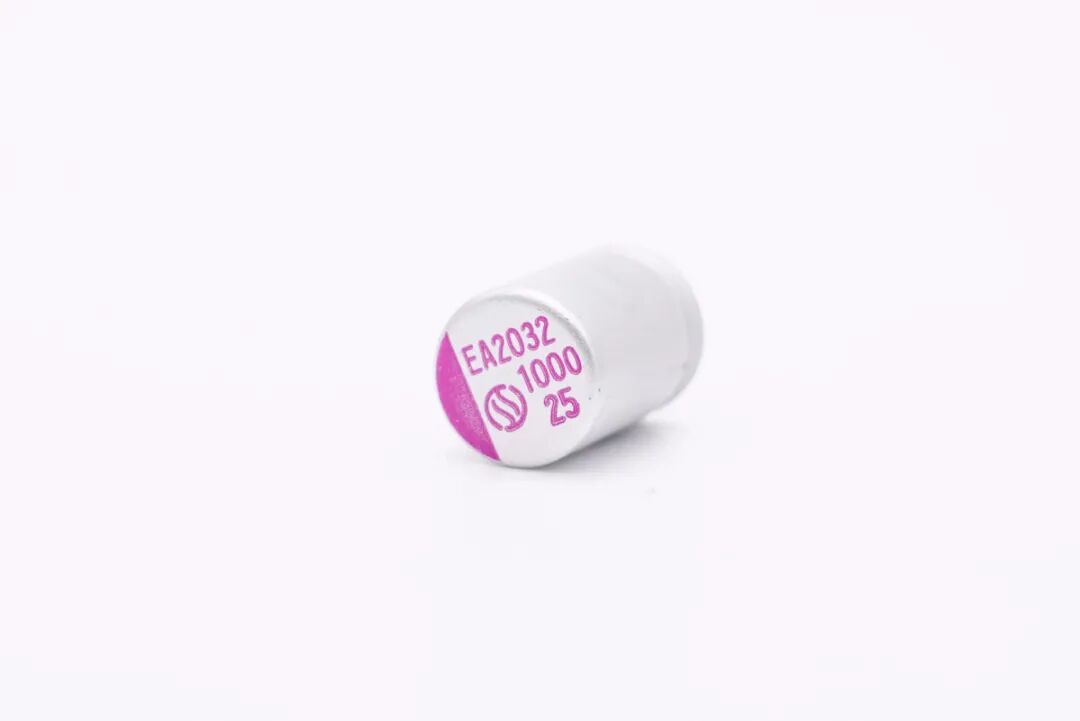

输出滤波固态电容采用冠坤EA系列，规格为25V 1000μF。

将协议小板拆下。

USB PD协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。

WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

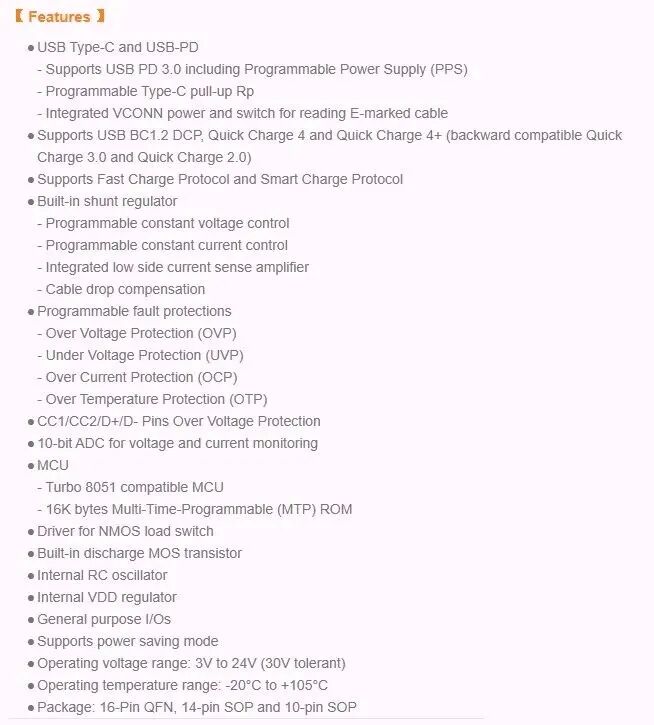

伟诠 WT6636F 资料信息。

据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

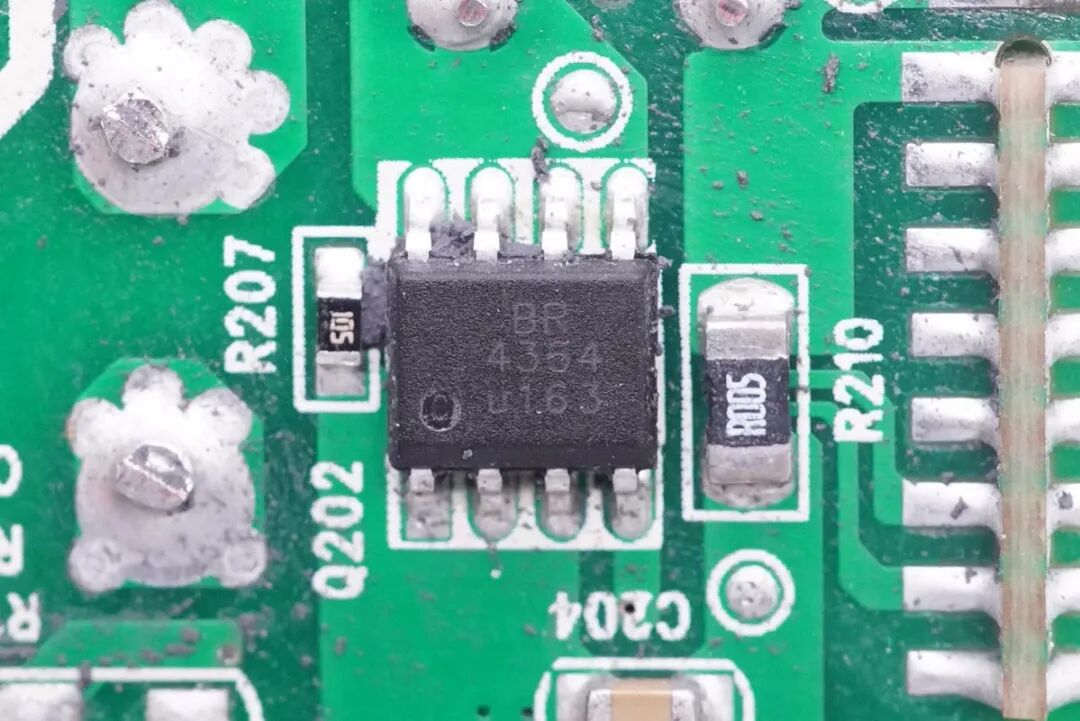

输出VBUS开关管特写，丝印4354，右侧是输出电流检流电阻。

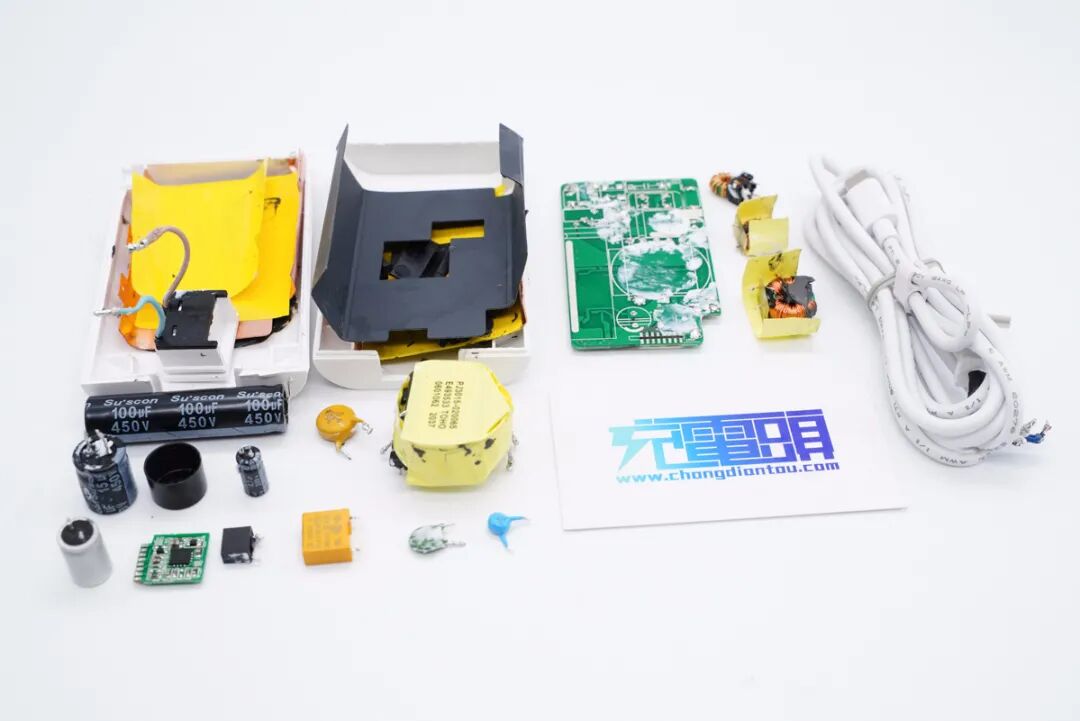

全部拆解完毕，来张全家福。

充电头网拆解总结

LG   65W PD标配快充氮化镓充电器造型设计经典，风格简约，作为一款笔电适配器可以说非常典型。而作为一款氮化镓充电器，板砖机身又自带USB-C输出线缆，就显得有些“另类”。性能方面，支持PD3.0快充，具备5V3A、9V3A、15V3A、20V3.25A四组电压档位，可以满足笔电日常快充需求。

充电头网通过拆解了解到，充电器开关电源由安森美NCP1342搭配纳微NV6125氮化镓功率开关管，以及MPS MP6908A搭配万代同步整流管组成，输出协议芯片采用伟诠WT6636F认证芯片，并且外接热敏电阻进行过热保护。另外充电器采用大容量电容进行输入输出滤波，且均来自台系冠坤，内部大面积填充导热胶，整体用料扎实可靠。
