拆解报告：闪极90W 2C1A氮化镓快充充电器
----- 充电头网拆解报告 第1580篇 -----
去年SHARGE闪极一口气推出了65W、90W和100W三款氮化镓快充充电器，作为同“尖锐”系列不同功率段充电器，三款产品外观设计ID相同。其中90W氮化镓充电器配有2C1A接口，两个C口均支持90W PD快充，A口支持60W快充。此外支持多个主流快充协议，整体性能强悍。下面充电头网就对这款充电器进行详细拆解，看看其设计做工如何。
一、闪极90W氮化镓充电器外观

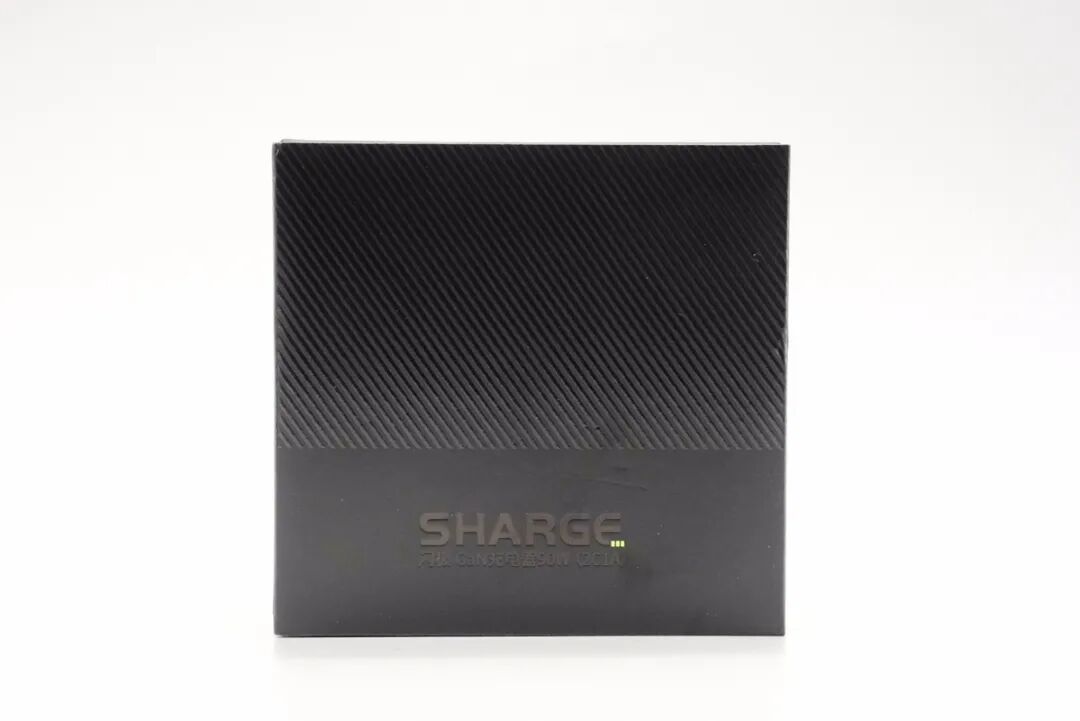

包装盒采用两段设计，上端印刷黑色平行条纹，下端设有SHARGE品牌，外观设计上和充电器保持一致。

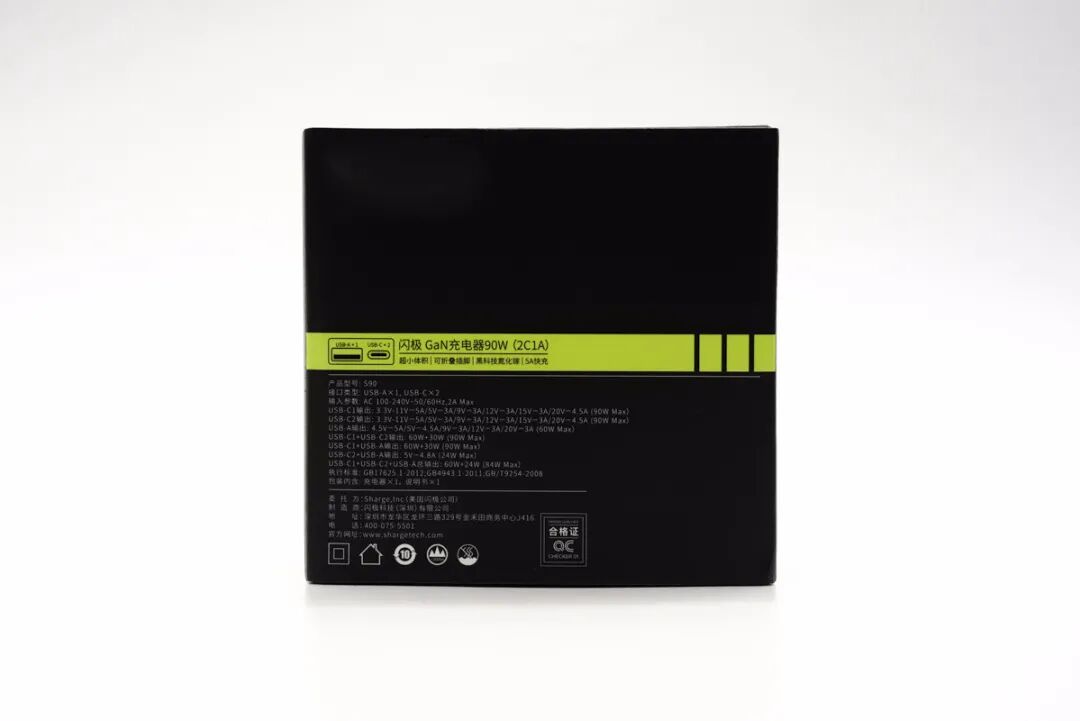

背面中间是绿色配色，印有产品名称以及USB接口标识，下方印有充电器参数信息。

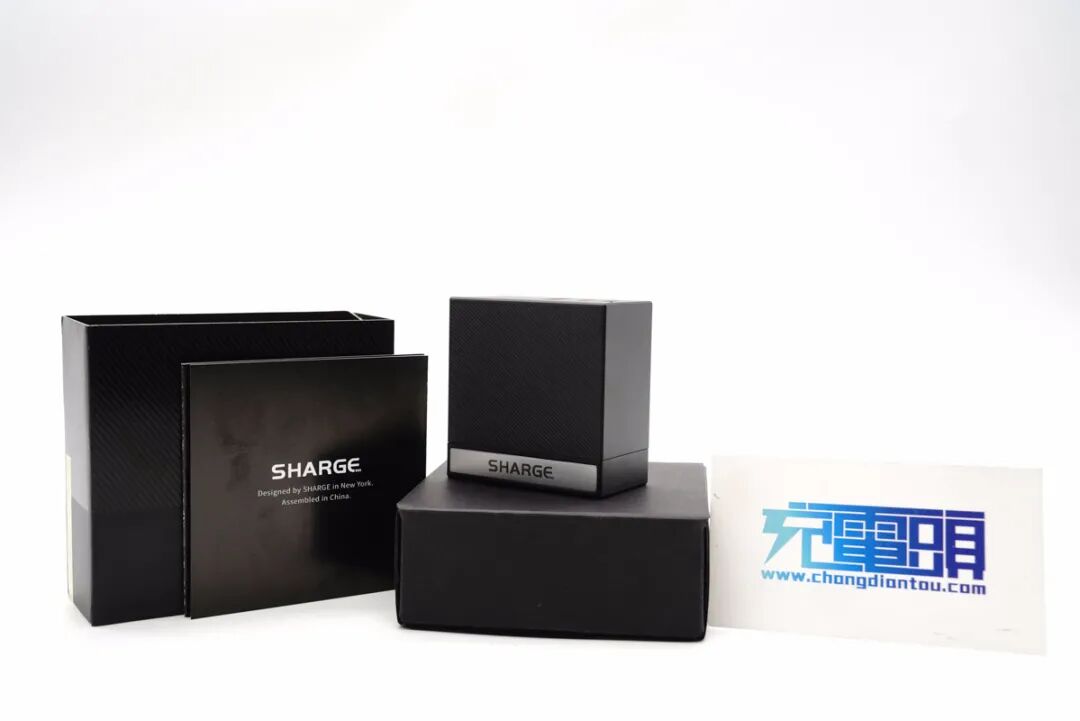

包装内含充电器和使用说明书。
充电器采用方块造型设计，机身棱角分明，正背面主要采用独特斜纹槽设计，增加散热和提升使用手感。

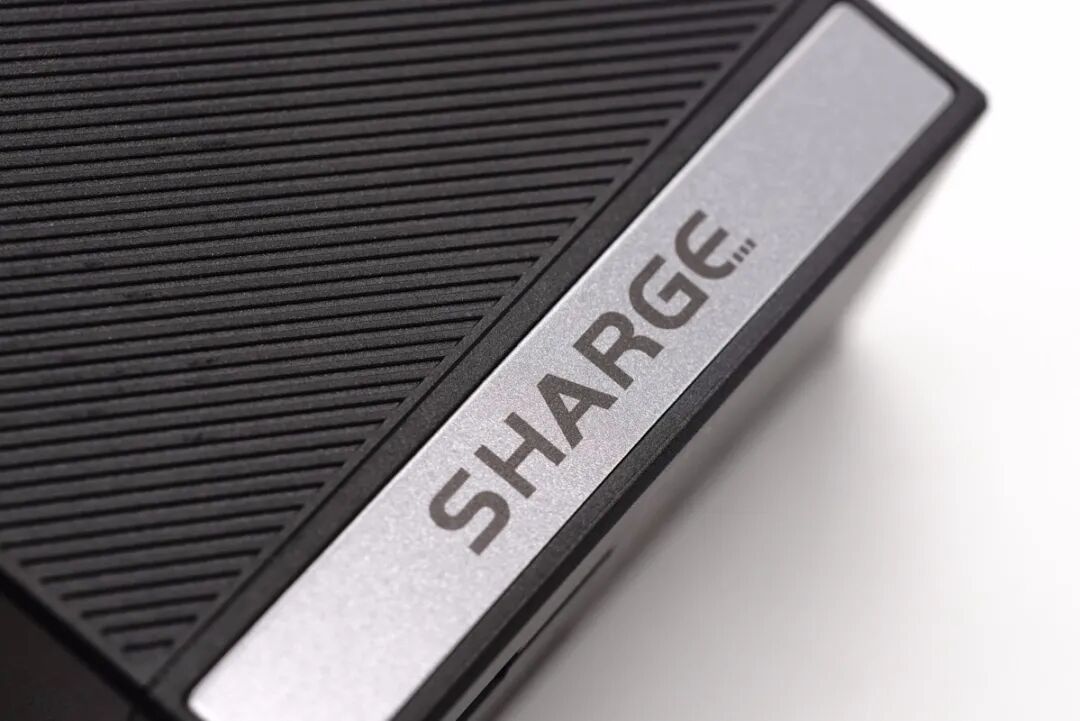

正背面除独特斜纹槽外，还镶嵌一条银灰色铝合金标贴，镭雕SHARGE品牌logo。
输入端外壳上印有充电器参数信息
型号：S90
输入：100-240V~50/60Hz 2A
单口输出：
USB-C1/C2：3.3-11V5A、5V3A、9V3A、12V3A、15V3A、20V4.5A
USB-A：4.5V5A、5V4.5A、9V3A、12V3A、20V3A
双口输出：
C1+C2：60W+30W
C1+A：60W+30W
C2+A：5V4.8A
三口输出：
C1+（C2+A）：60W+5V4.8A
制造商：闪极科技（深圳）有限公司
产品已经通过了3C认证。

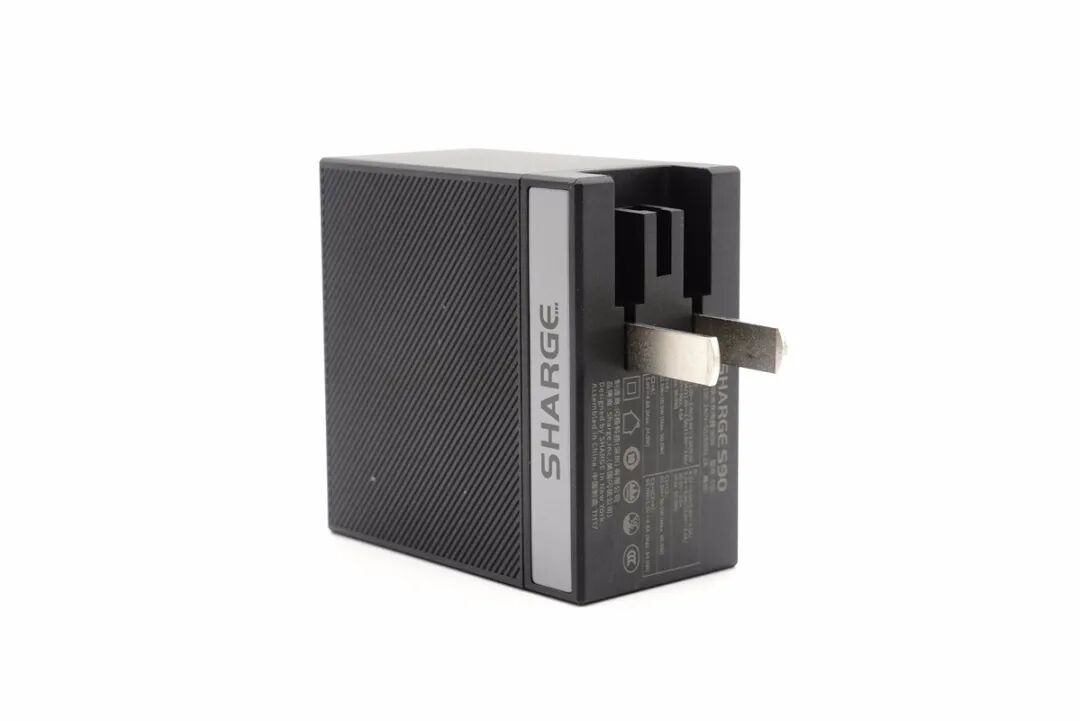

充电器自身携带一个可折叠国标插脚，此外还可组装其它插脚，方便出国使用。

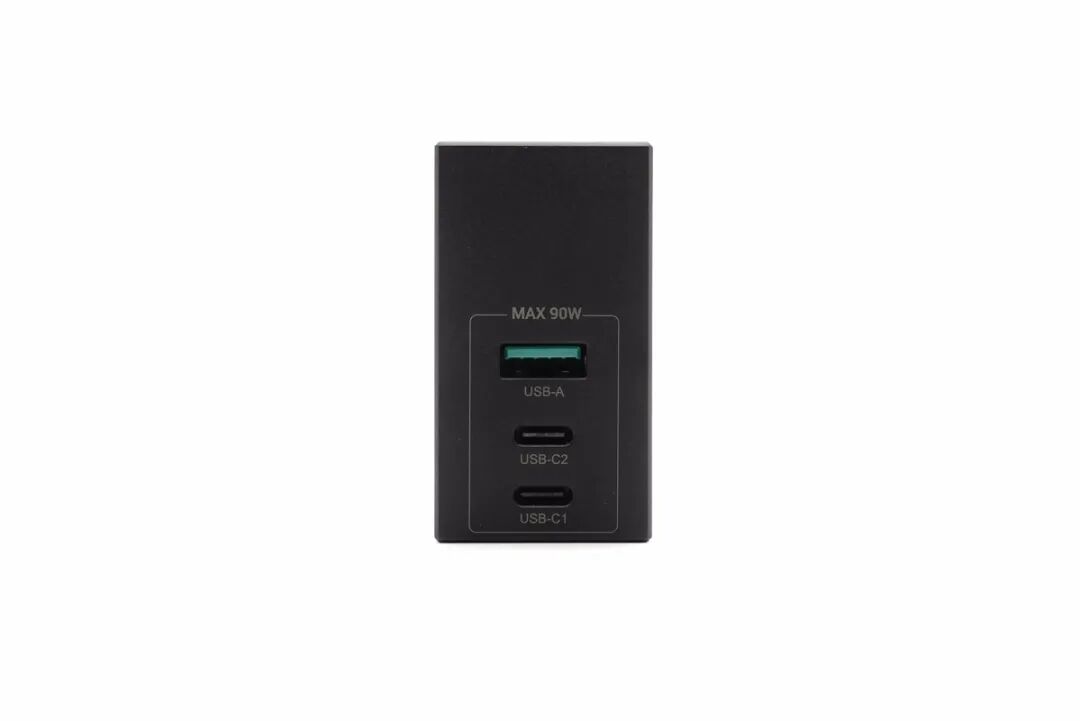

输出端配备2C1A三个接口，USB-C口黑色胶芯不露铜，USB-A口绿色胶芯。

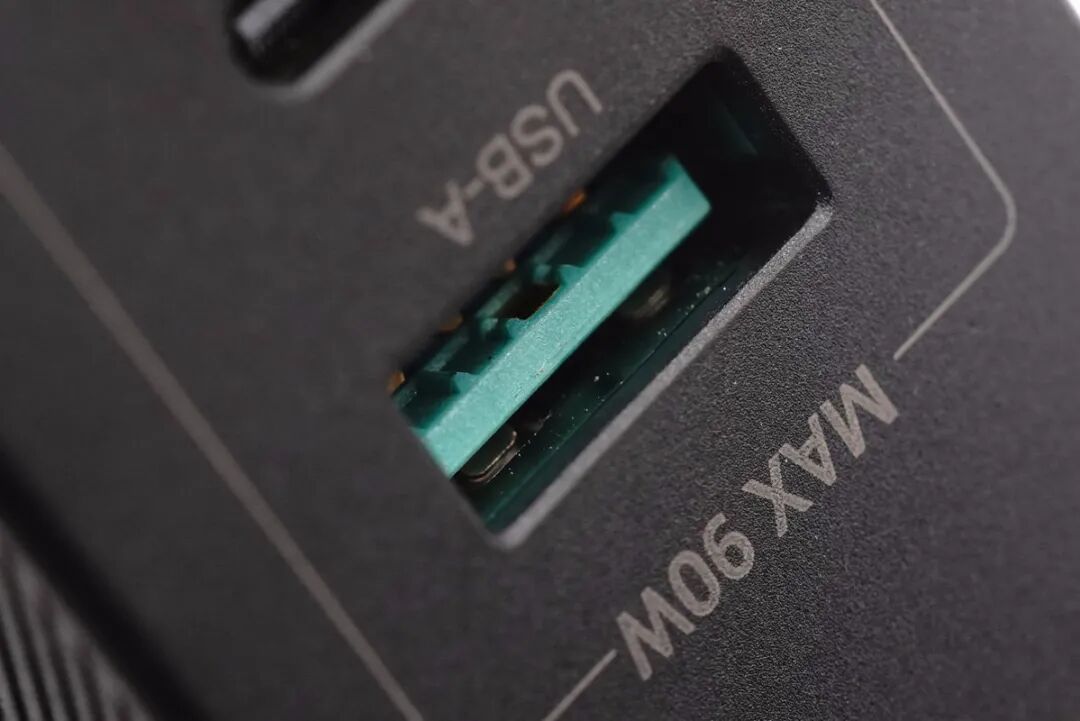

A口舌片前端设有特殊触点。

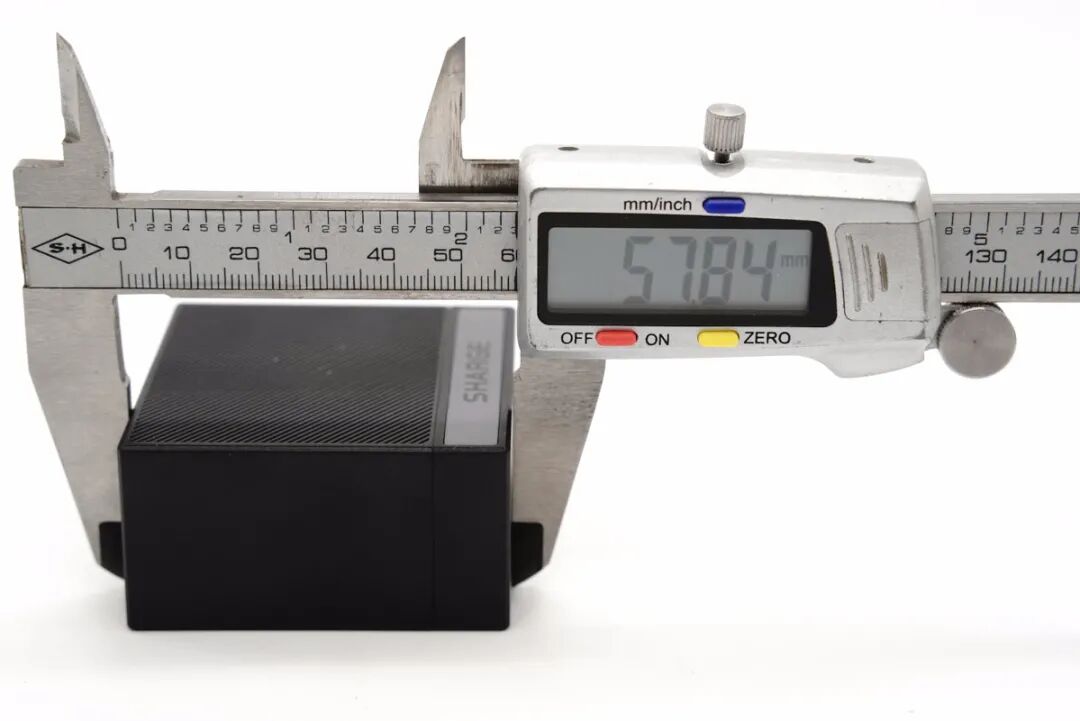

使用游标卡尺实测充电器机身高度为57.84mm。

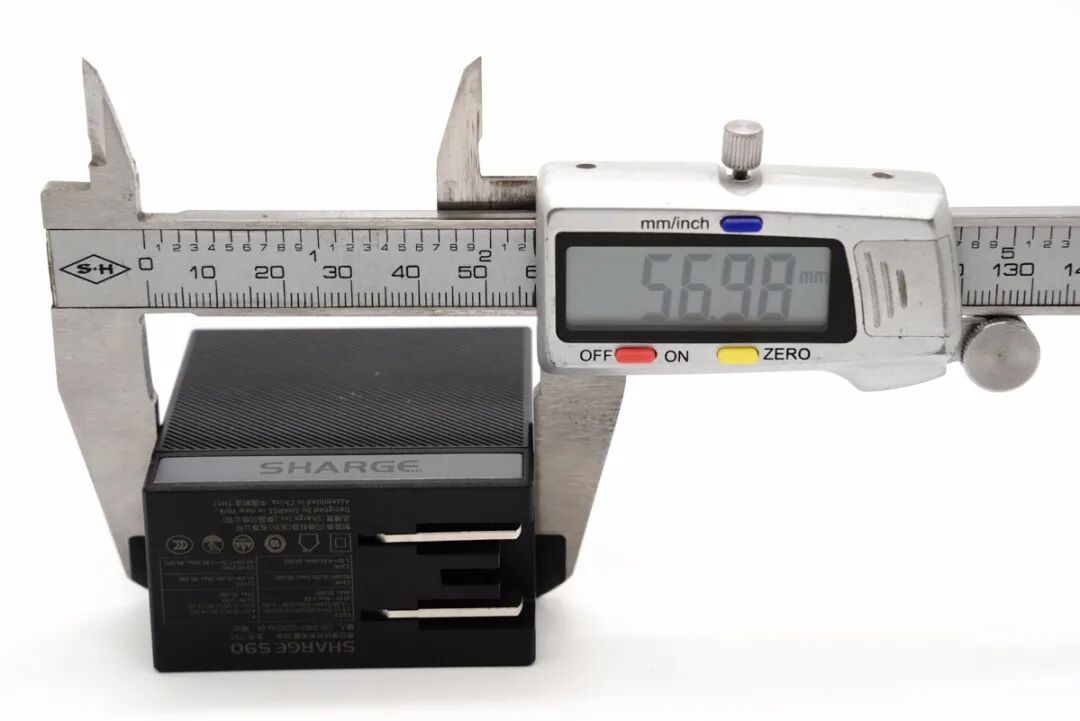

宽度为56.98mm。

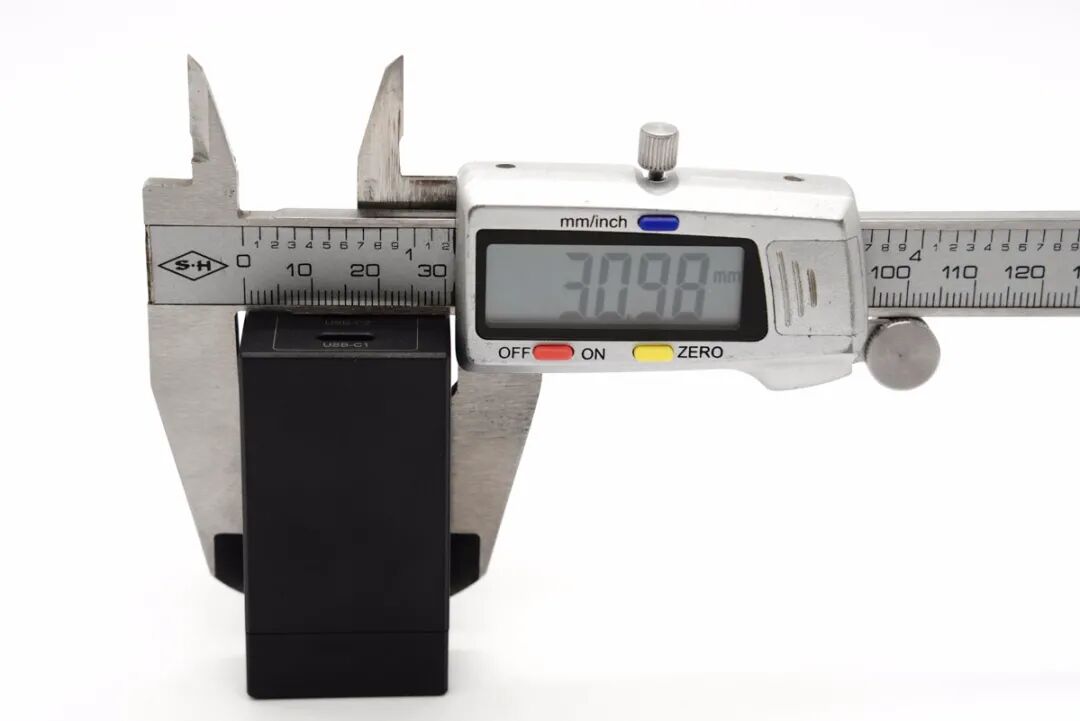

厚度为30.98mm。

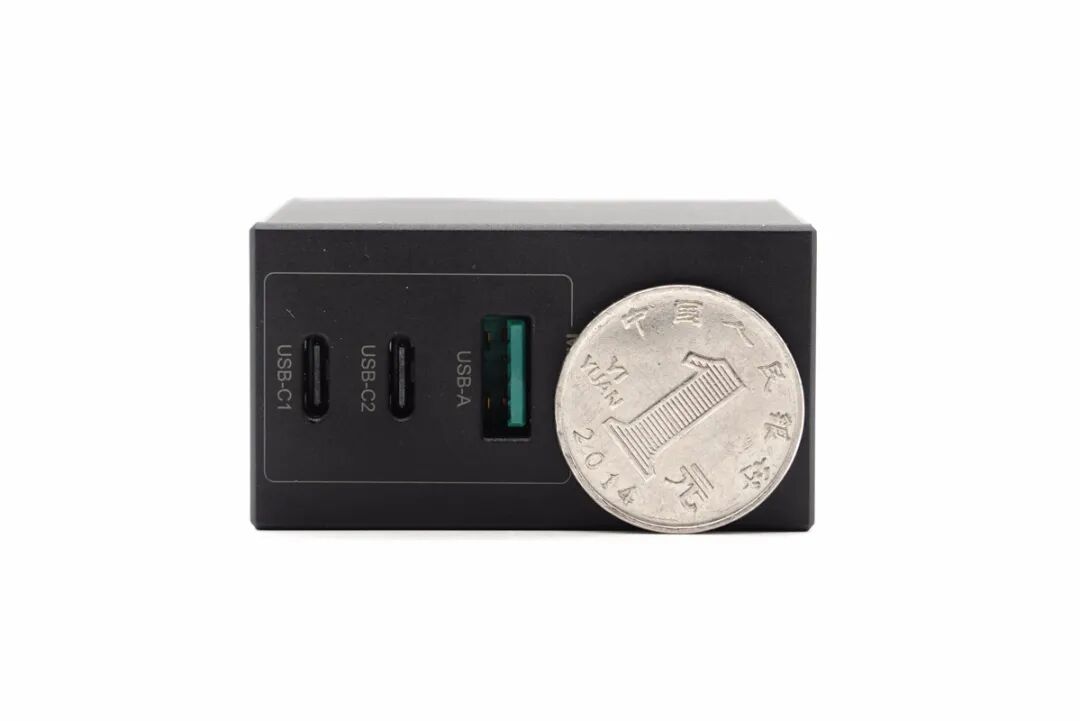

机身厚度比一元硬币直径大一些。

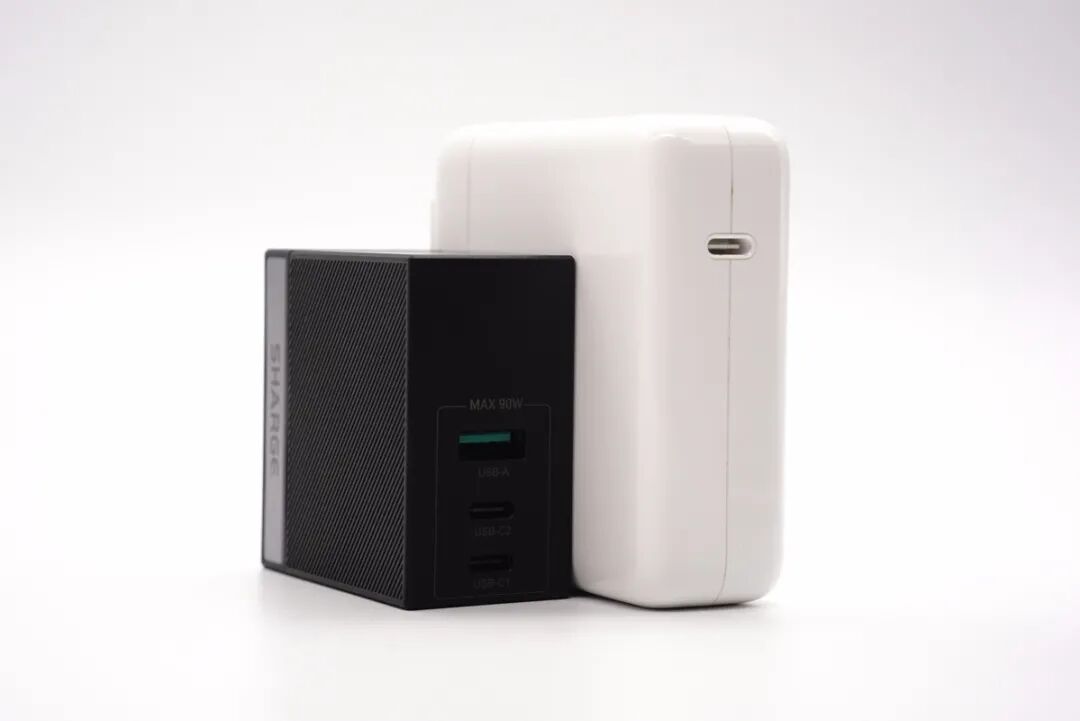

和苹果96W充电器直观对比，体积优势非常明显。
拿在手上的直观感受。

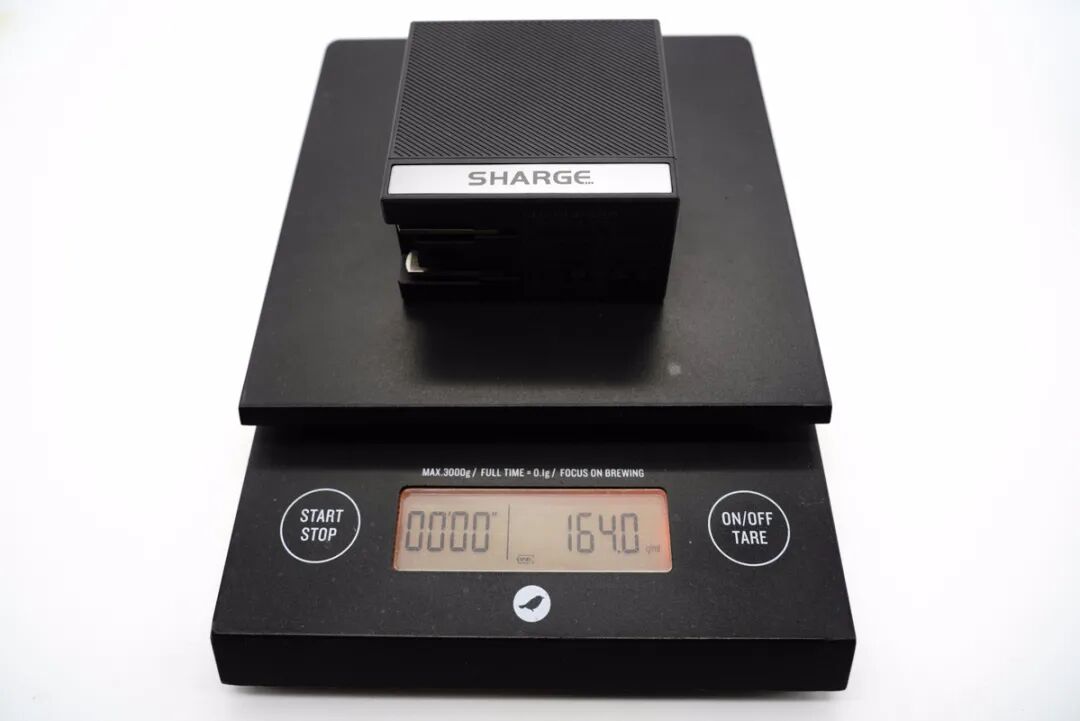

充电器净重约为164g。

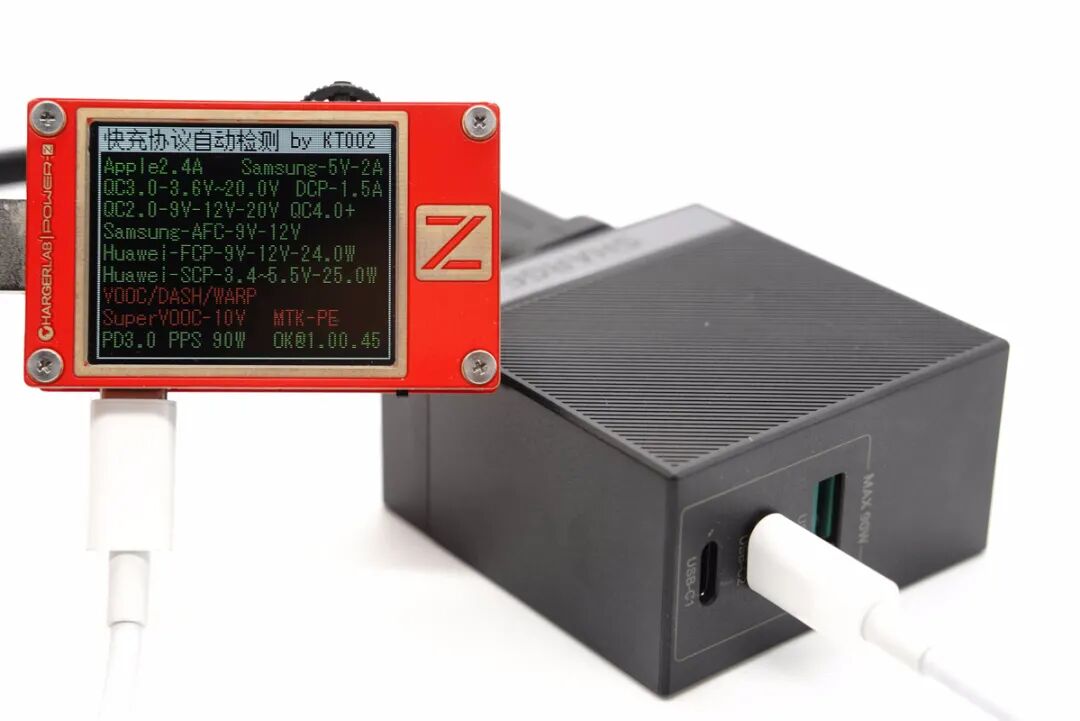

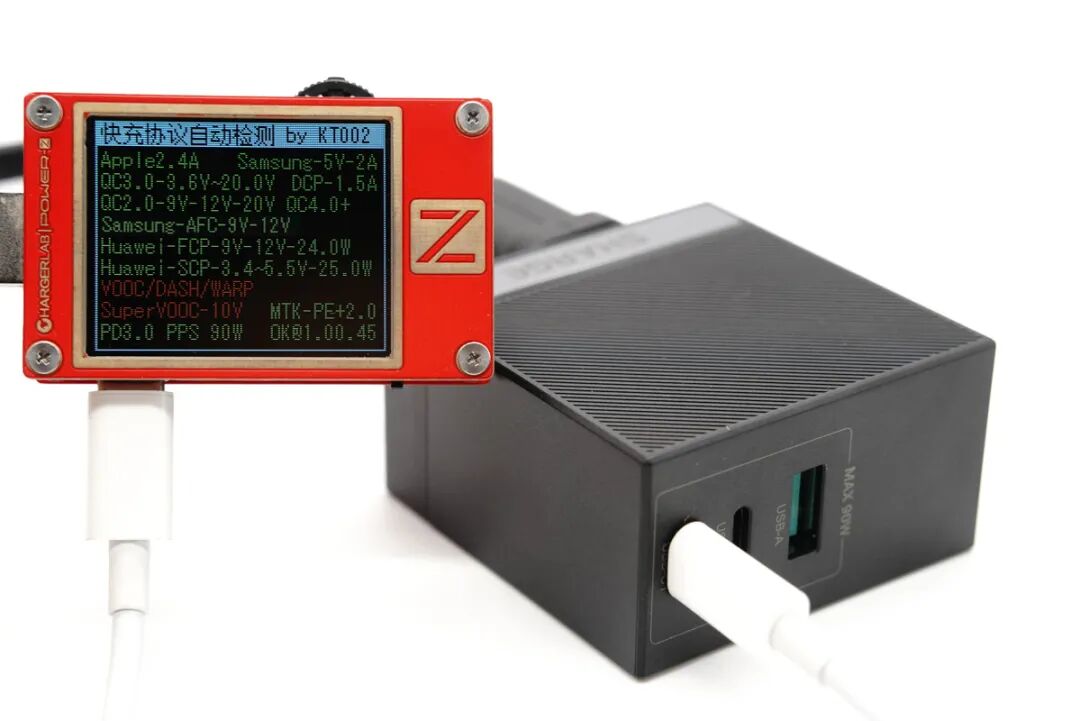

使用ChargerLAB POWER-Z KT002检测USB-C1口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。

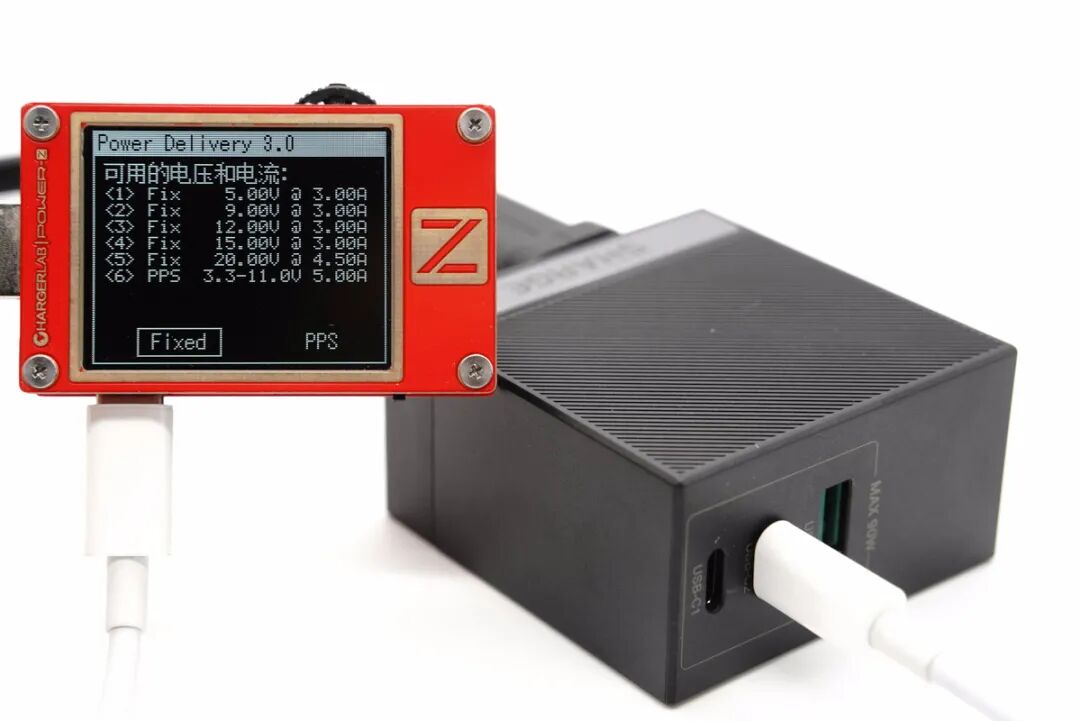

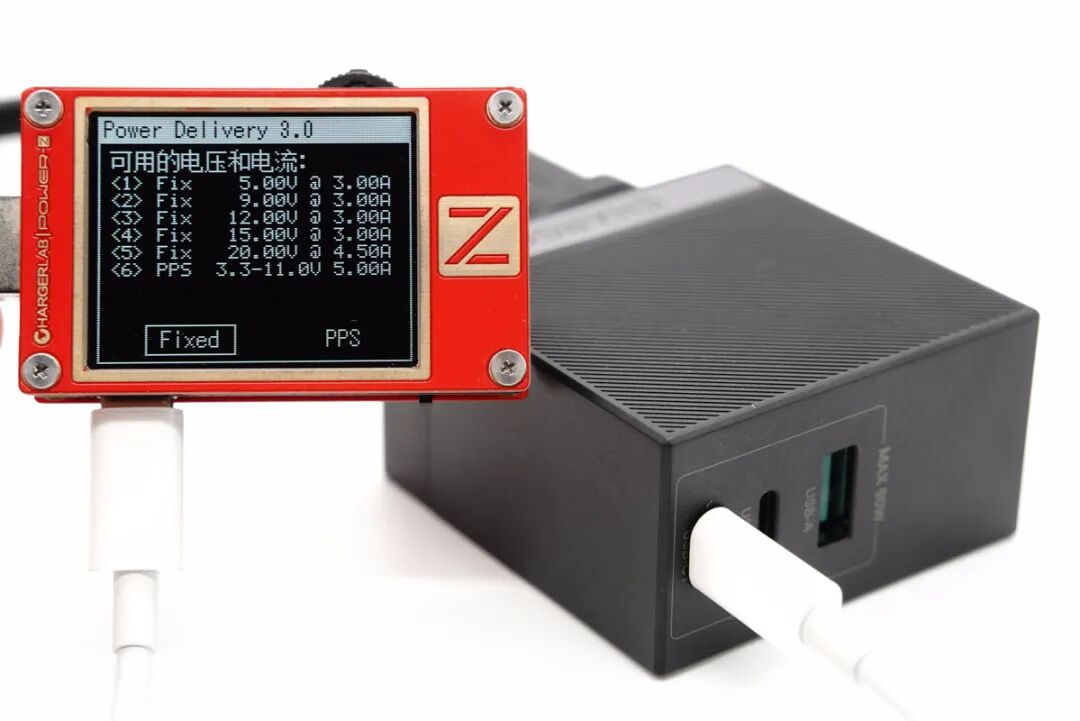

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V4.5A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
使用KT002检测USB-C2口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS多个快充协议。
而PDO报文则和C1口的完全相同，同样支持最大90W PD快充，两个C口完全可以盲插使用。

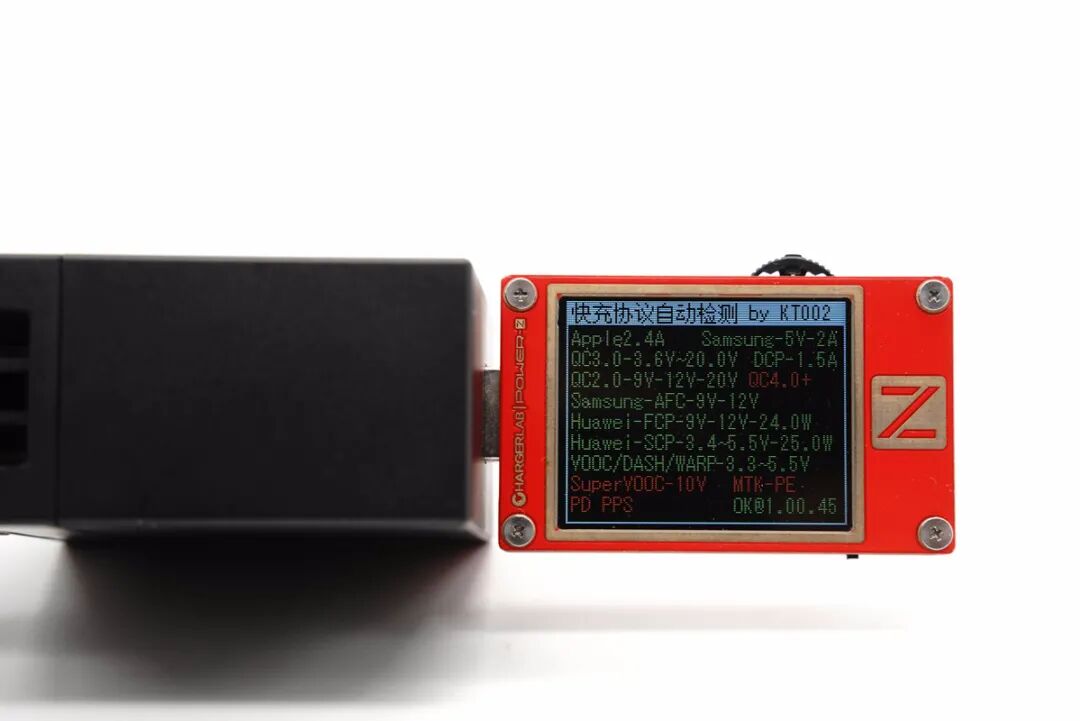

最后使用KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP等多个快充协议。
二、闪极90W氮化镓充电器拆解

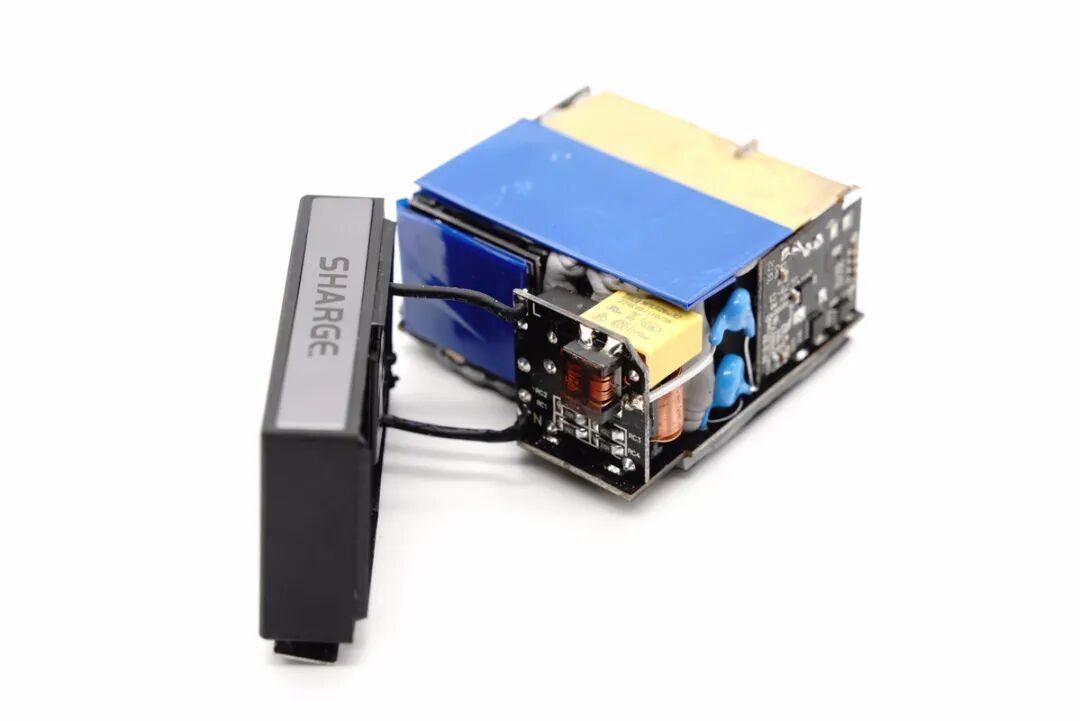

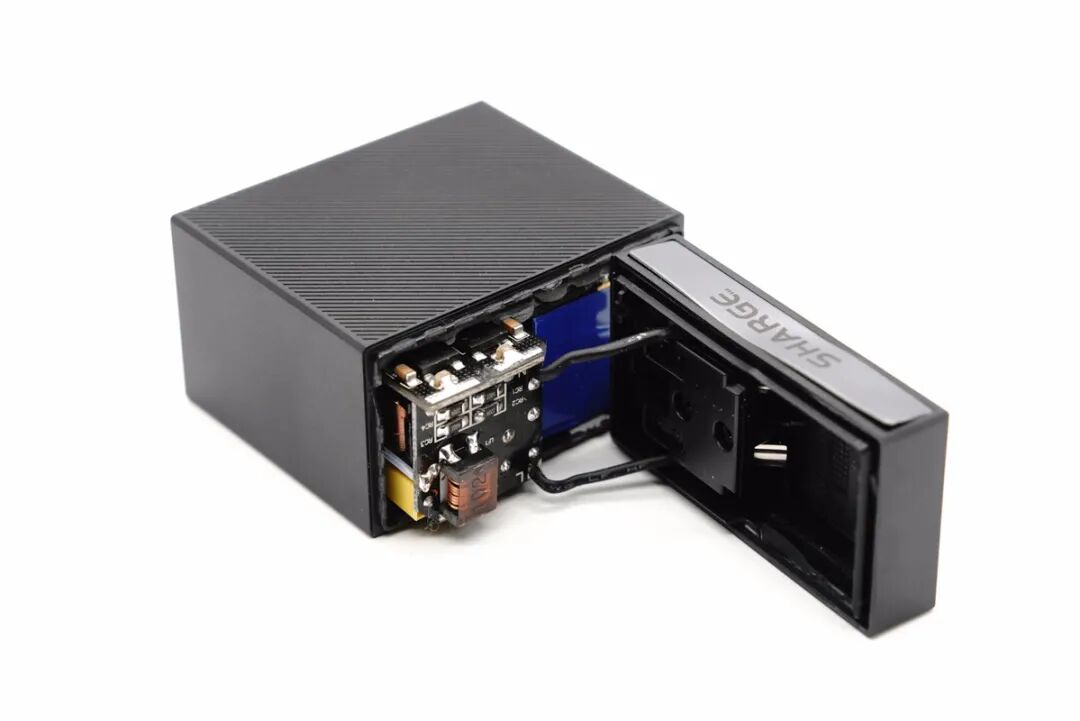

机身壳采用两段式设计，壳体交界处采用超声波焊接封装。
机身壳采用两段式设计，壳体交界处采用超声波焊接封装。

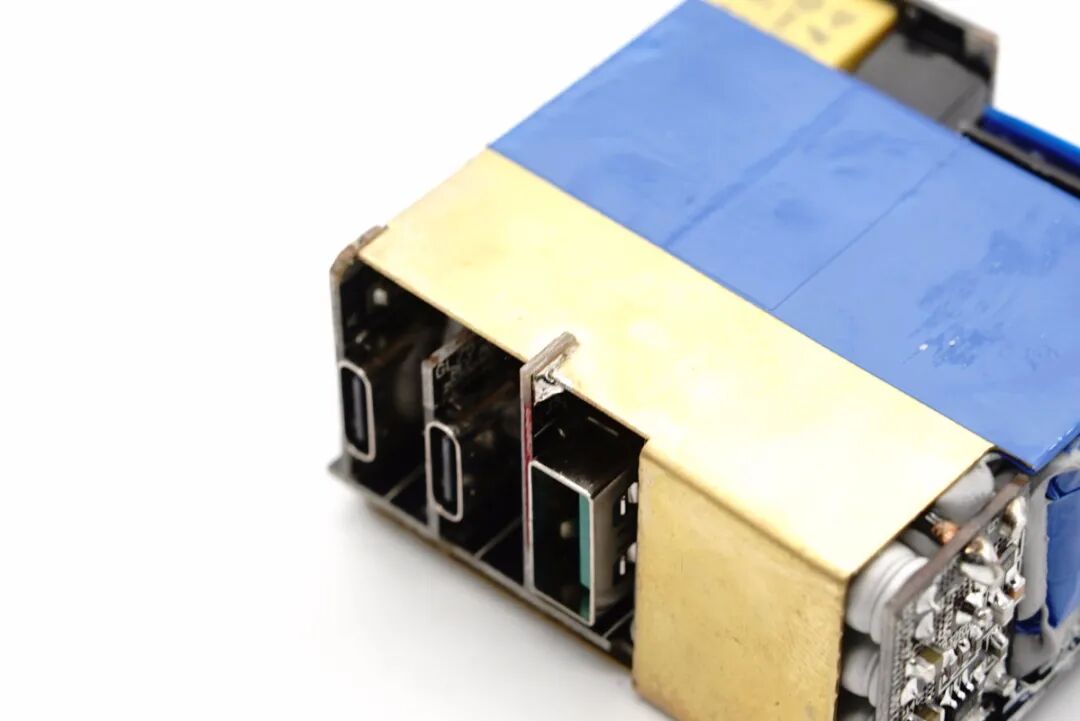

散热片开口与A口输出小板焊接固定，降低机身厚度同时也能加固小板，一举两得。

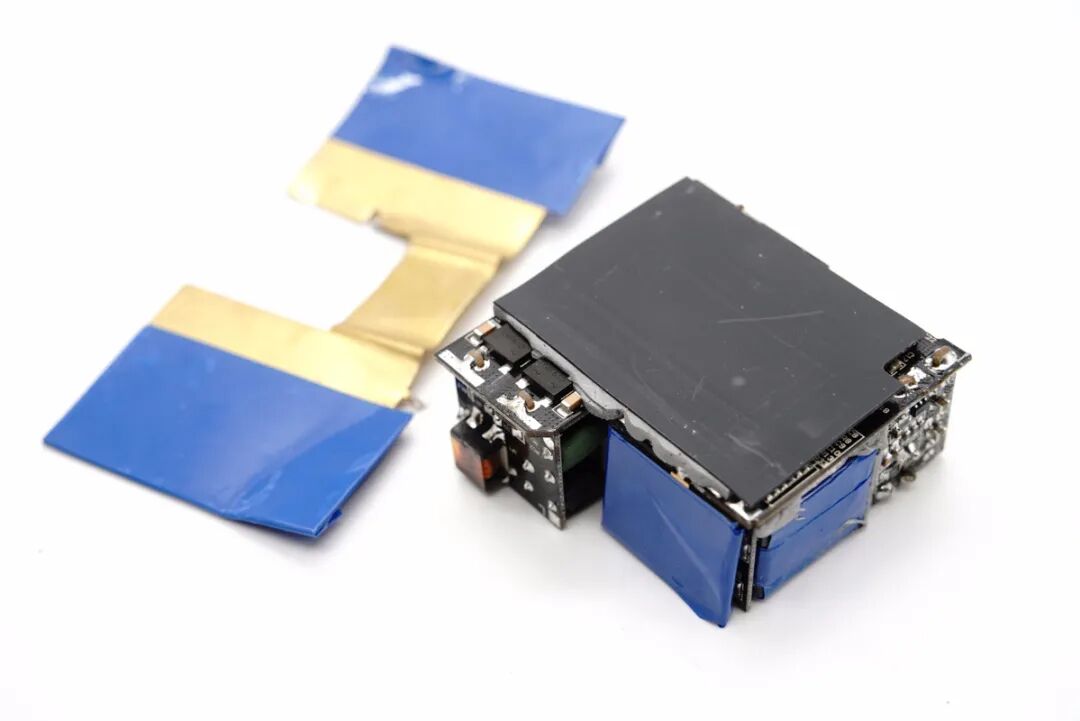

板子背面同样覆盖导热垫，并加装绝缘板进行隔离。

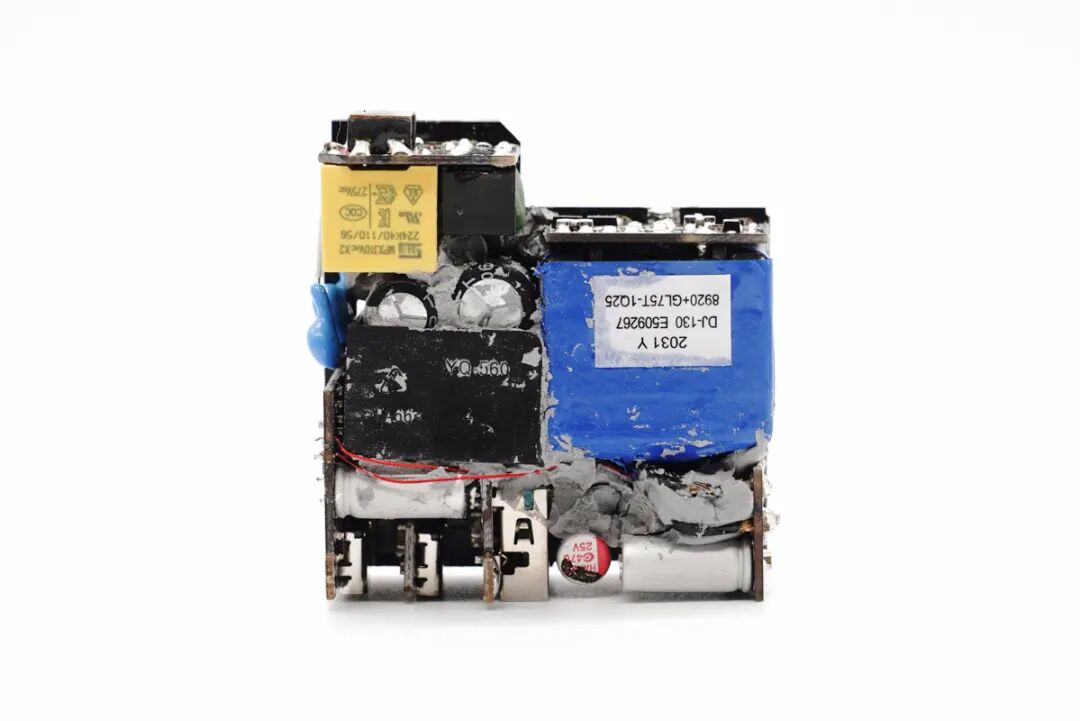

PCB板正面一览，元器件交错布局，排列紧凑有序，整个主板空间充分利用。
PCB板背面一览，初级侧设有两颗整流桥、PWM主控芯片和氮化镓功率开关管；次级侧设有USB-C2口和USB-A口二次降压电路。
通过观察发现，充电器采用反激开关电源定压输出，两路独立降压三口输出的设计架构。其中C1口单独一路，另外1A1C口为一路，三口输出功率智能分配。下面我们从输入端开始了解各元器件的信息。

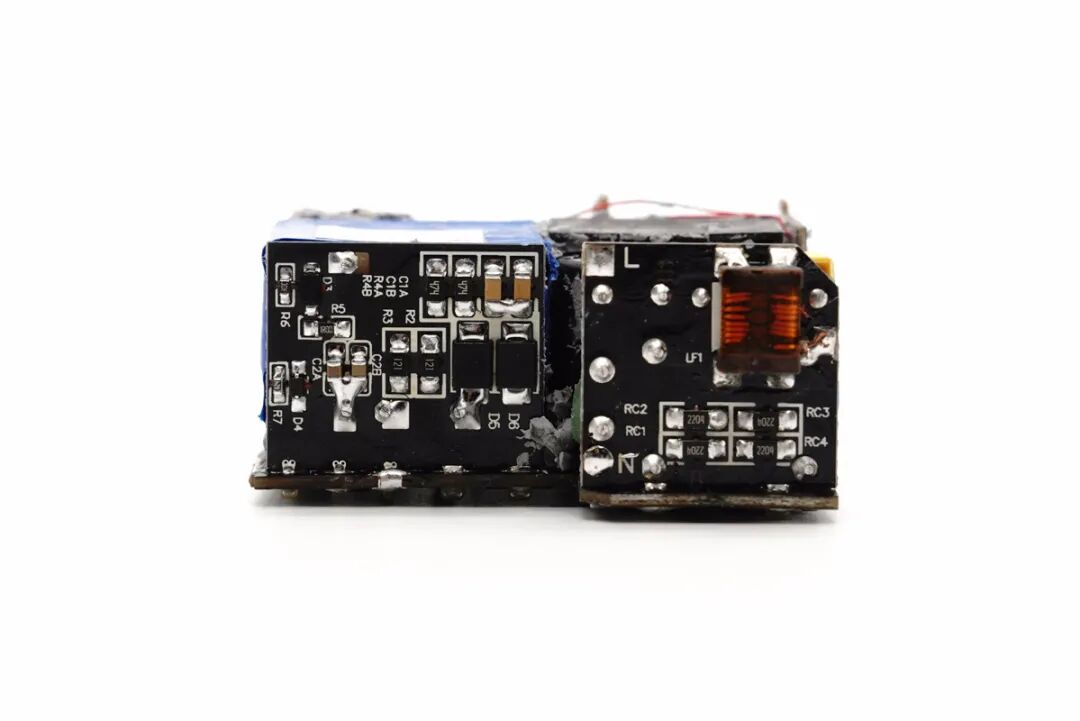

充电器输入端焊接有两块小板，输入端滤波小板背面有一颗滤波电感。

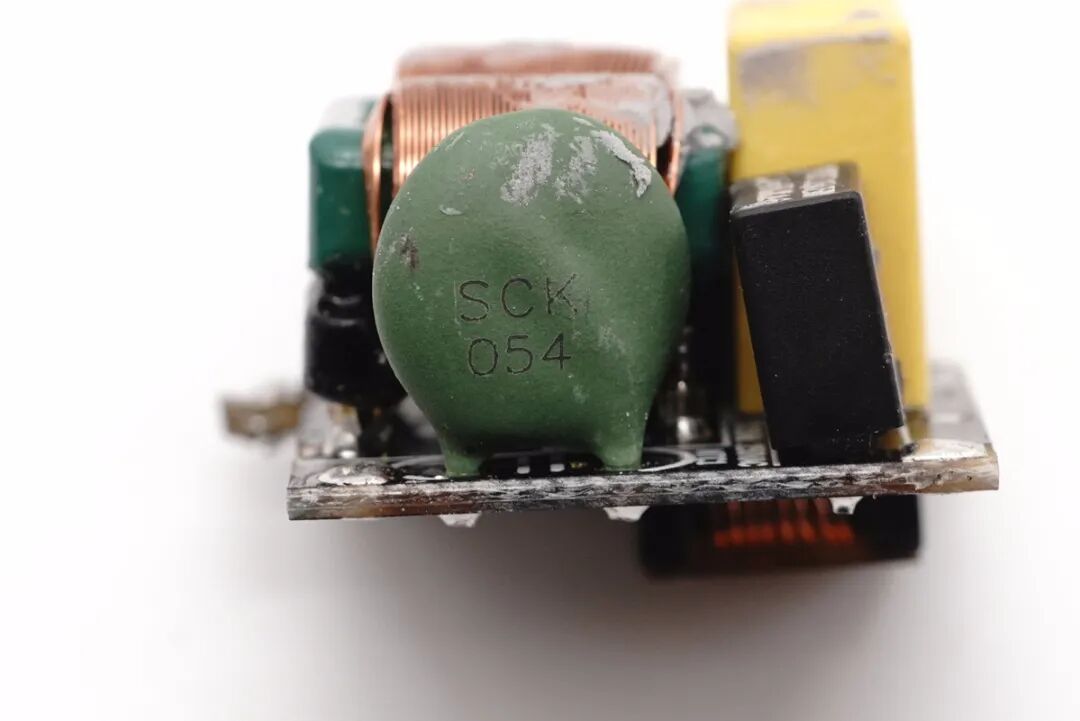

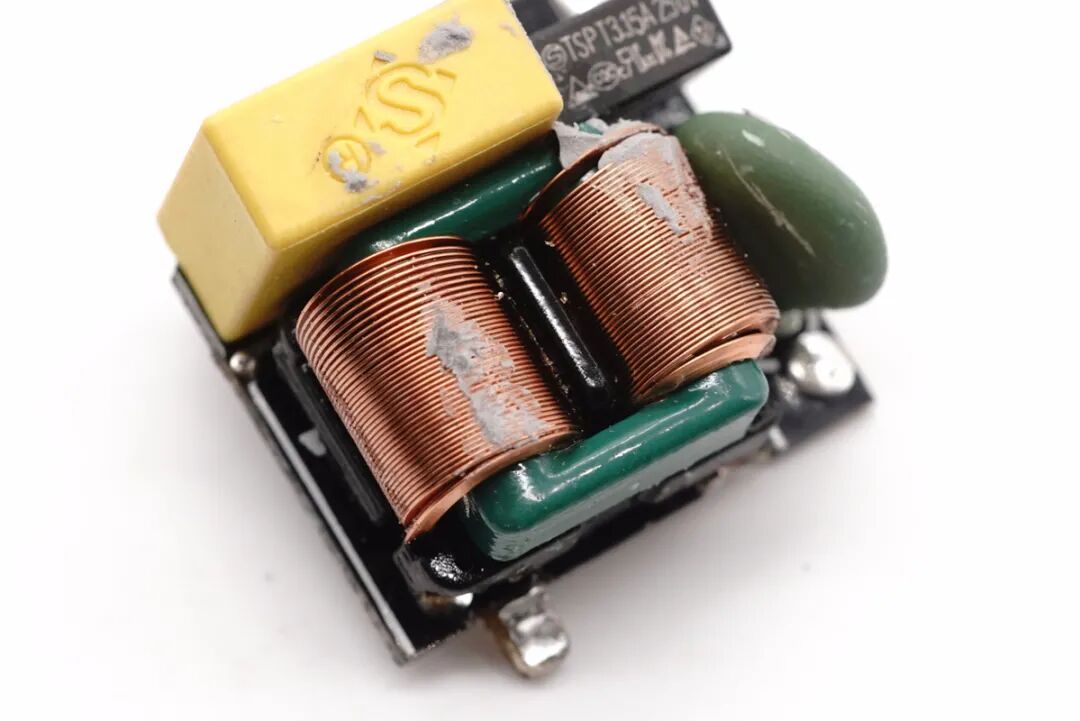

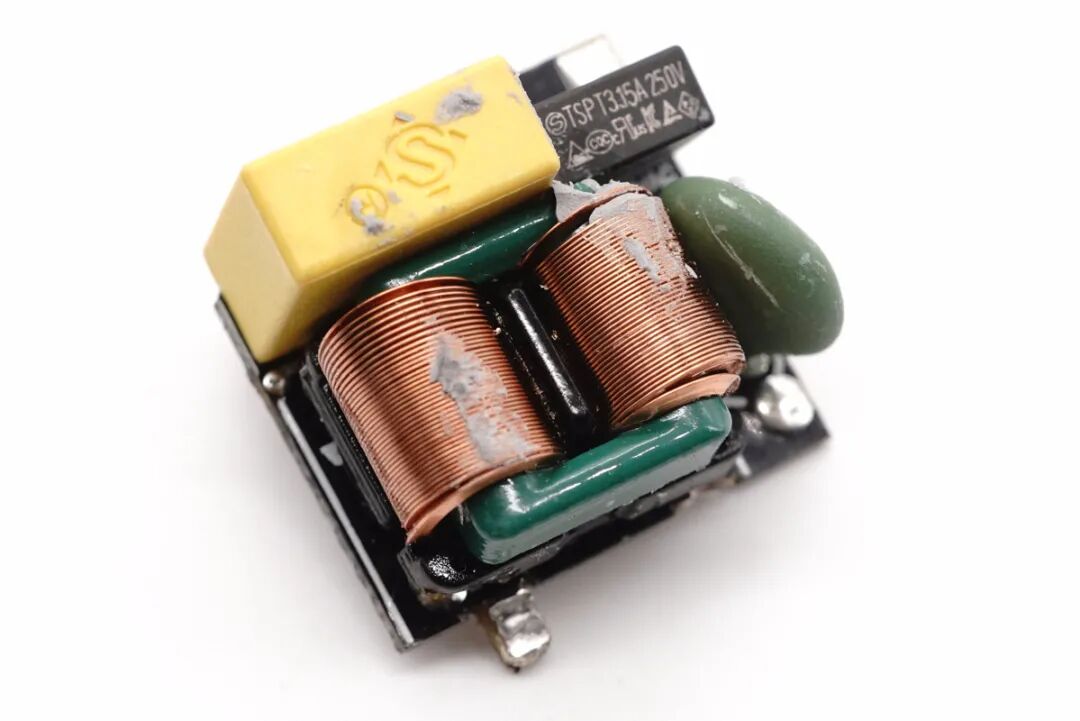

将滤波小板拆下，正面设有保险丝、NTC浪涌抑制电阻、共模电感和X电容。

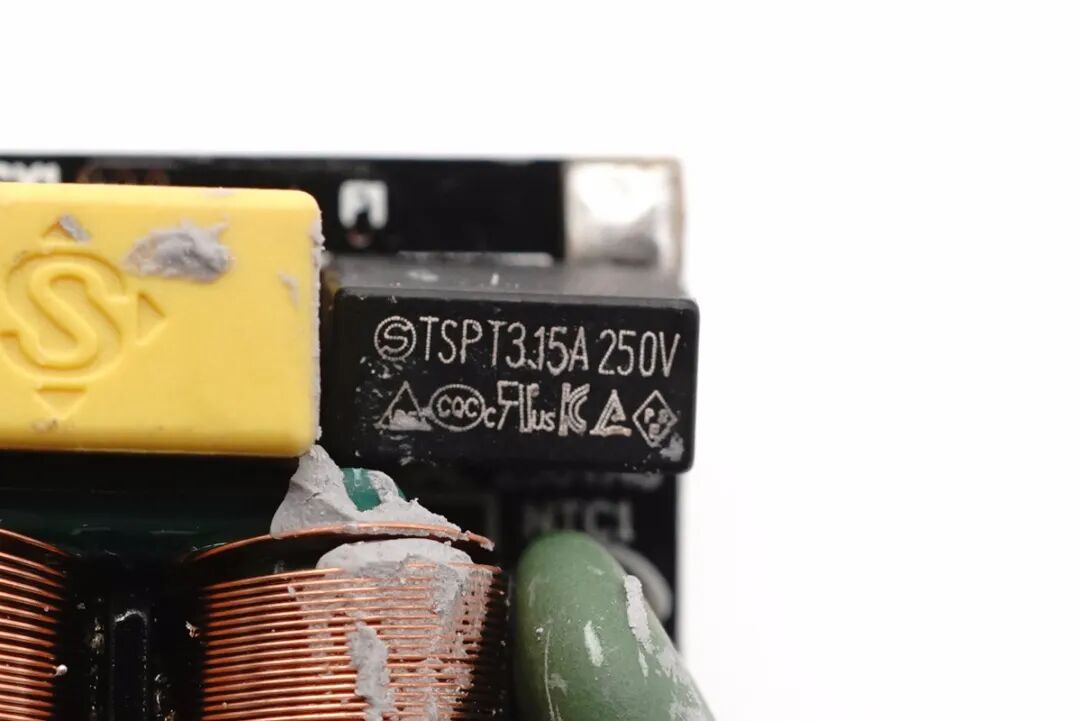

延时保险丝规格为3.15A 250V。
NTC浪涌抑制电阻用于抑制上电浪涌电流。
共模电感使用扁平铜带绕制，用于滤除EMI干扰。

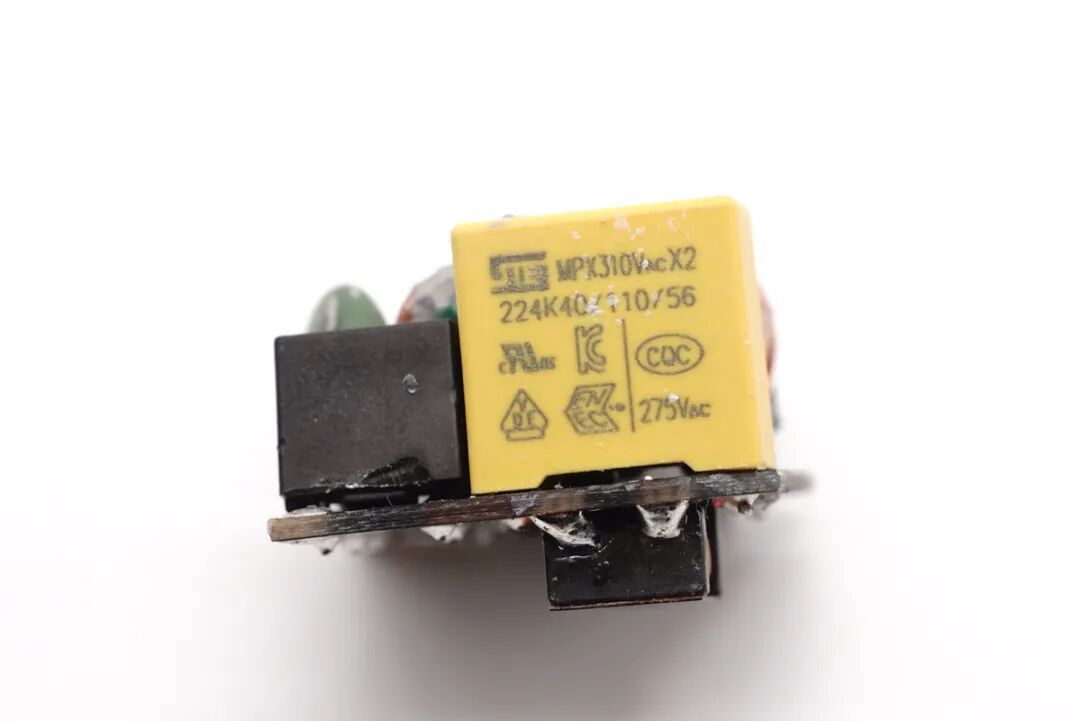

安规X电容来自STE松田电子。

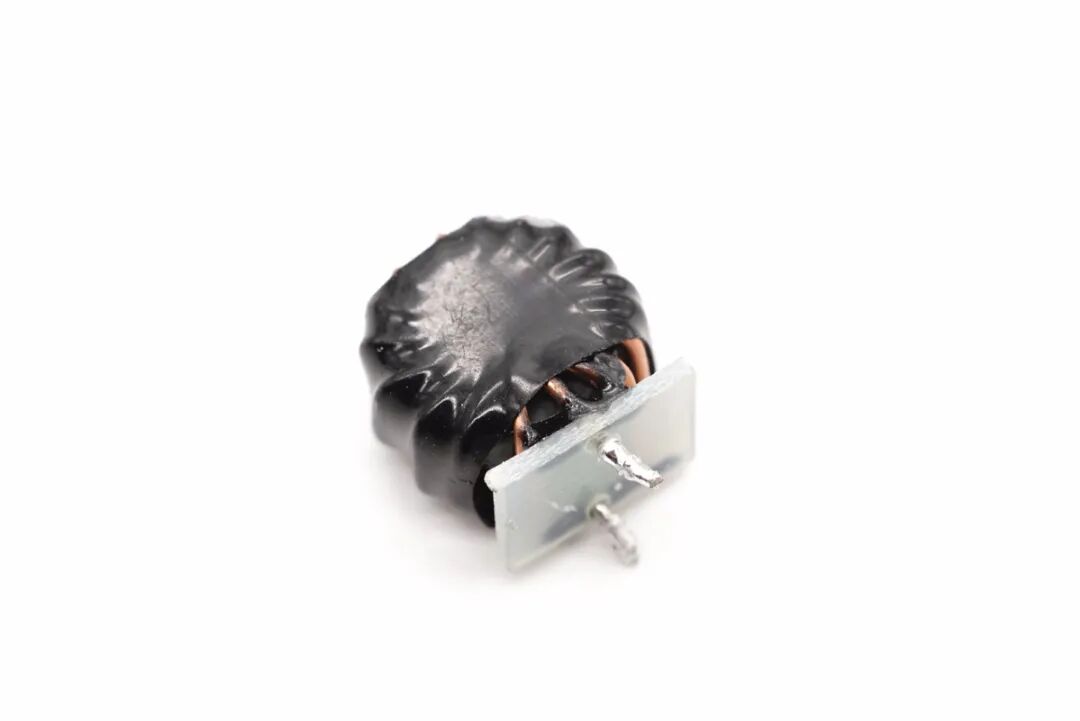

滤波电感特写。

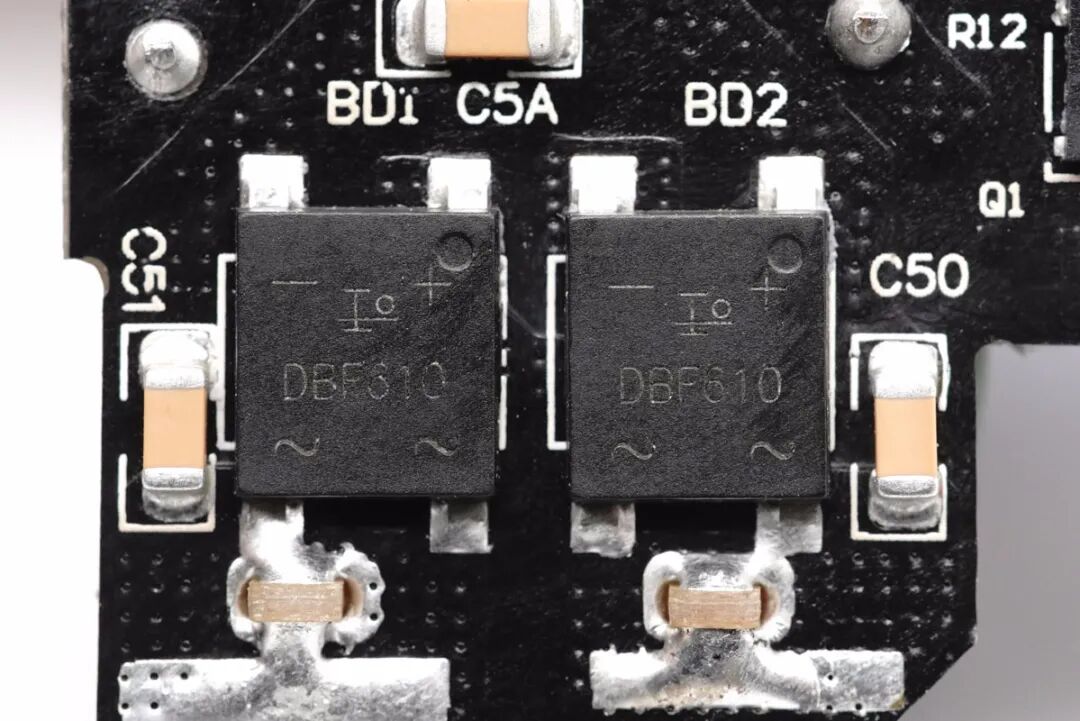

DBF610整流桥特写，使用两颗用于均摊发热。
主板一侧，在输入输出端小板之间区域里设有四颗高压滤波电解电容，初次级之间做了隔离处理。

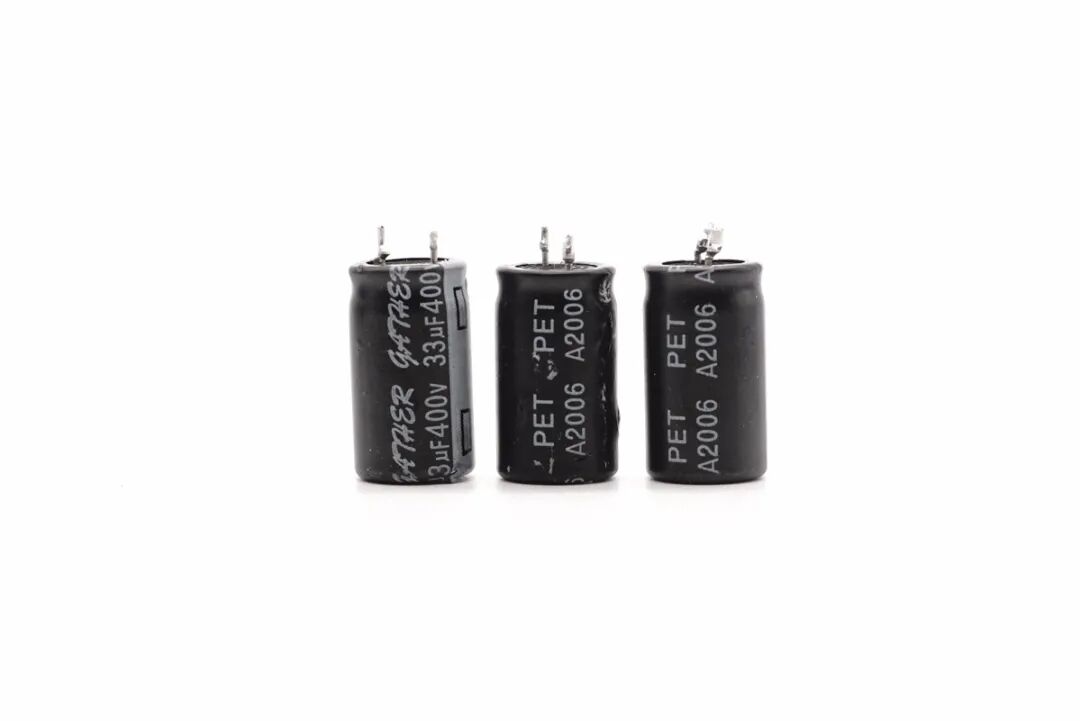

电解电容来自深圳凯泽电子，其中三颗规格400V 33μF。

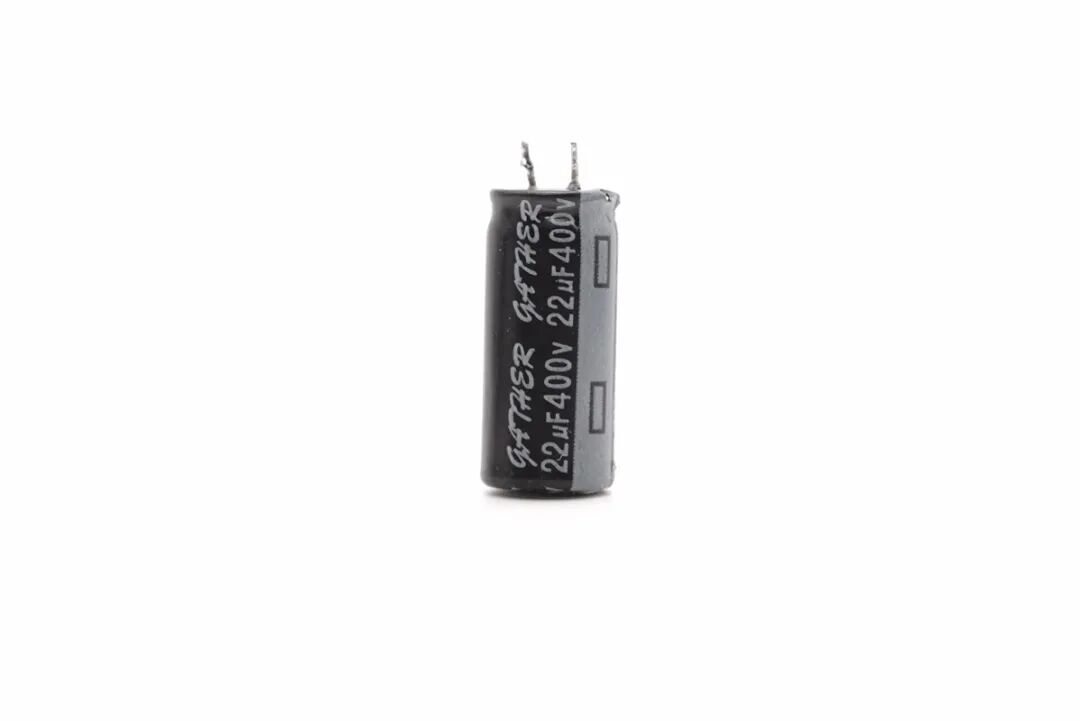

一颗规格为400V 22μF。
主板另一侧放置变压器，变压器使用垂直小板焊接，并且下方使用金属块支撑及导热。

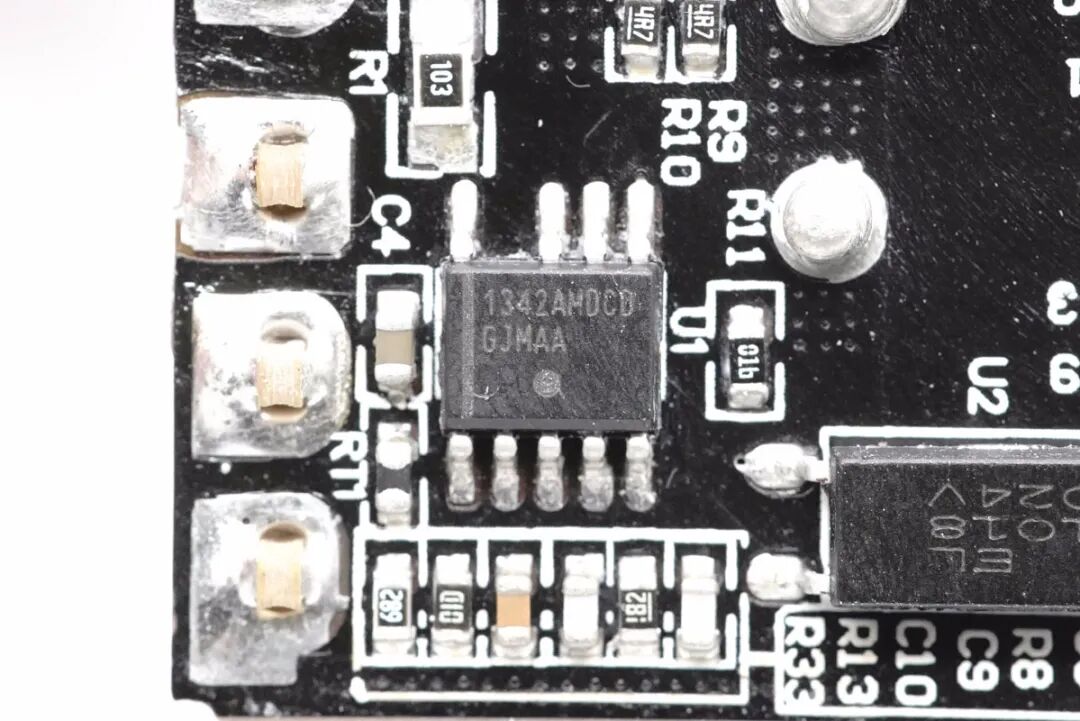

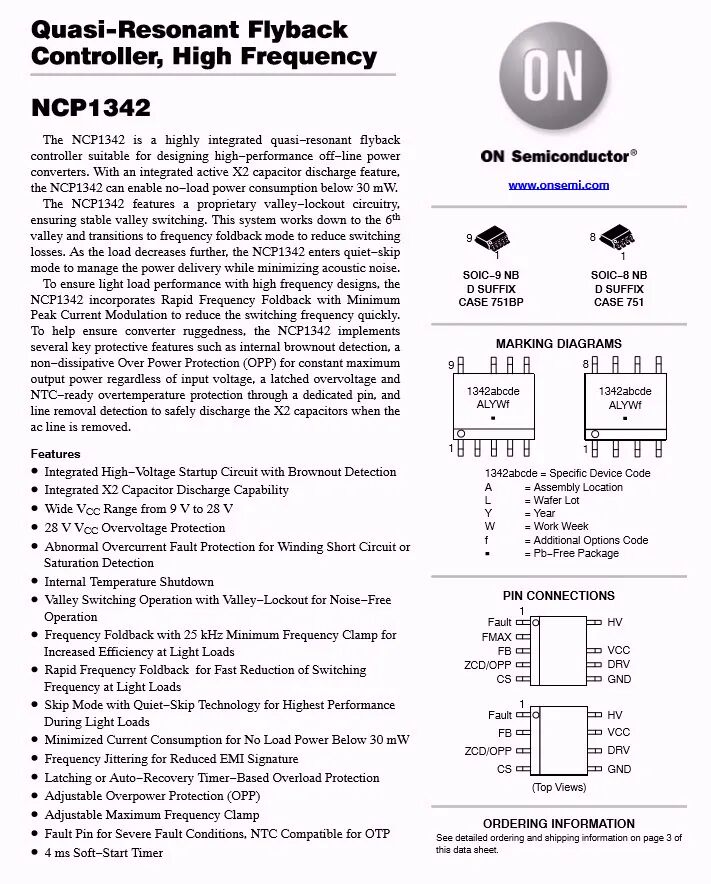

充电器主控芯片为ON安森美NCP1342，这是一颗高频初级准谐振反激控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有倍思65W 2C氮化镓快充、芯茂微65W 2C1A氮化镓快充、小米55W氮化镓充电器、华硕65Ｗ氮化镓充电器、OPPO新款65W超级闪充氮化镓充电器、一加65W Warp闪充充电器、坚果65W单C口氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器等。

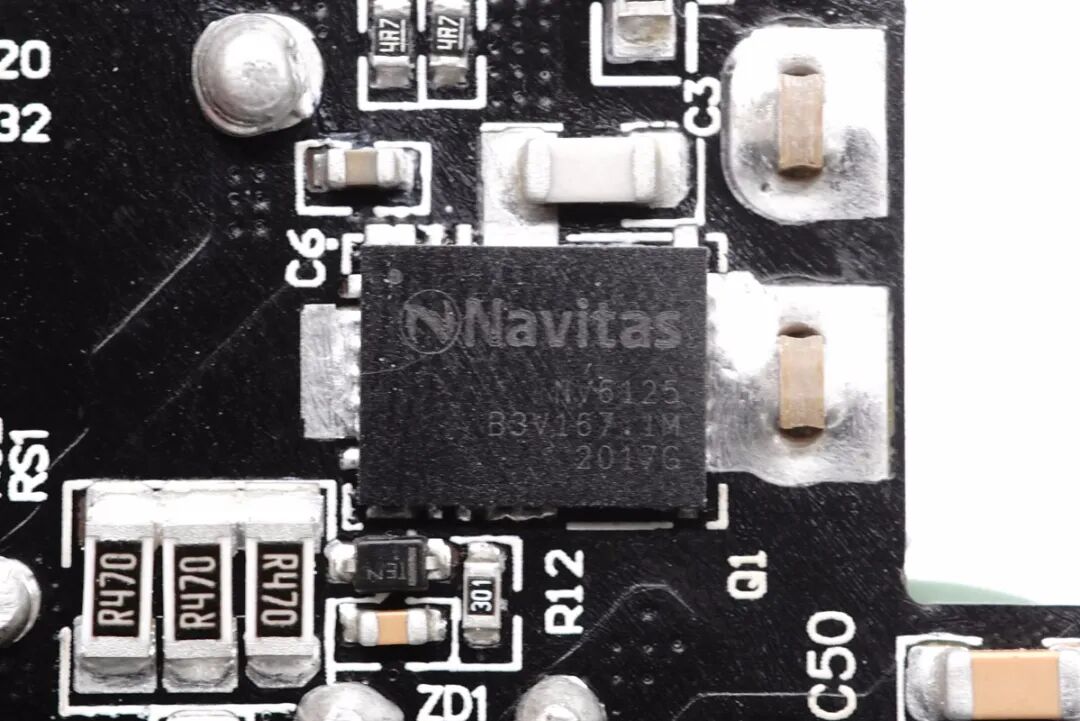

初级侧氮化镓功率芯片采用纳微NV6125，其内置驱动器，无需外置驱动器，简化电路设计。NV6125耐压650V，175mΩ导阻，支持2MHz开关频率，采用散热增强的QFN6*8mm封装，适用于升压、降压、半桥、全桥开关电源等诸多应用场合。
纳微半导体NV6125详细资料。
充电头网了解到，采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器等数十款产品采用。

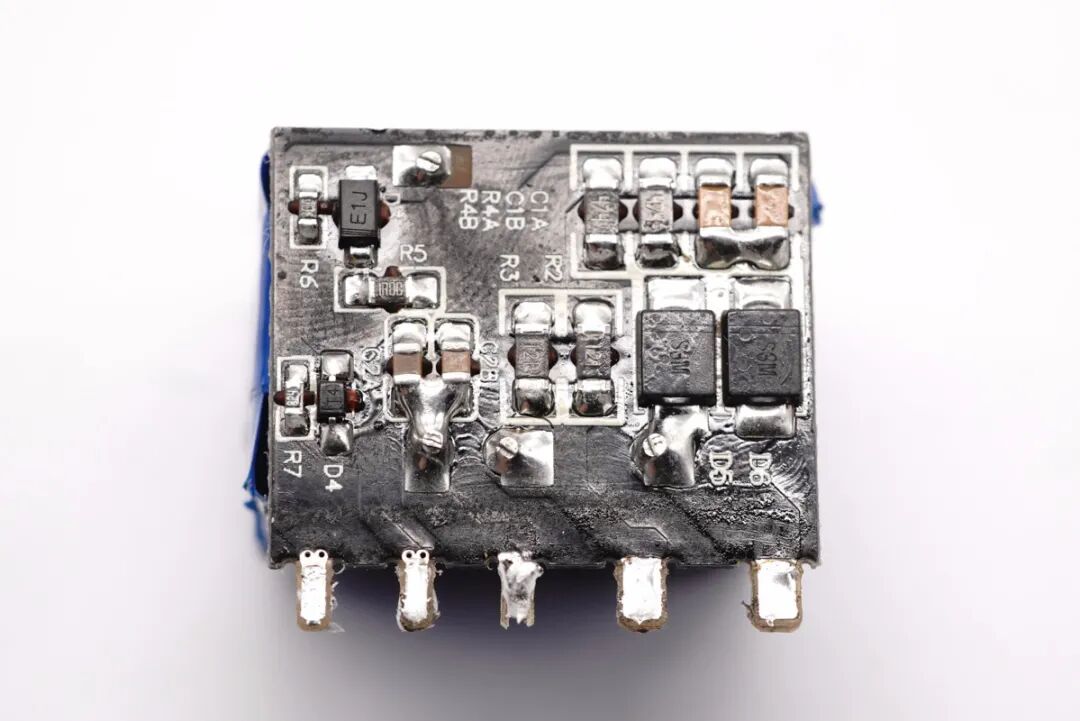

变压器所在小板背面一览，焊接了RCD吸收元件和供电电路。

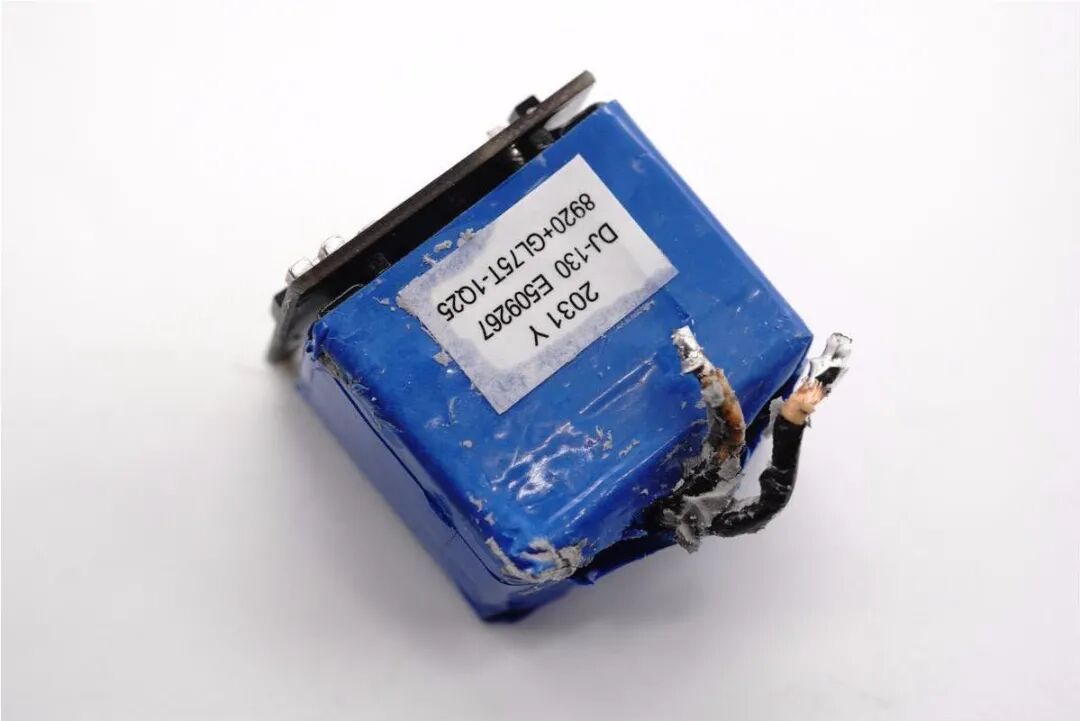

变压器造型方方正正，全身包裹绝缘胶带，顶部贴有信息贴纸。

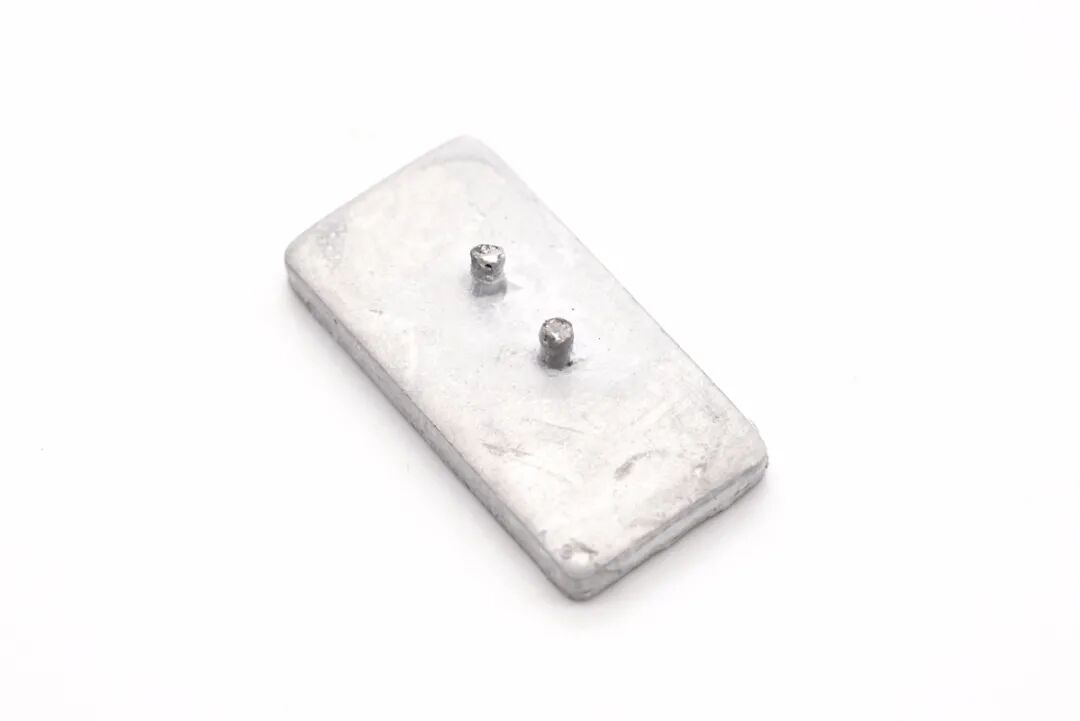

变压器下的金属块特写，设有两个固定柱。
亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

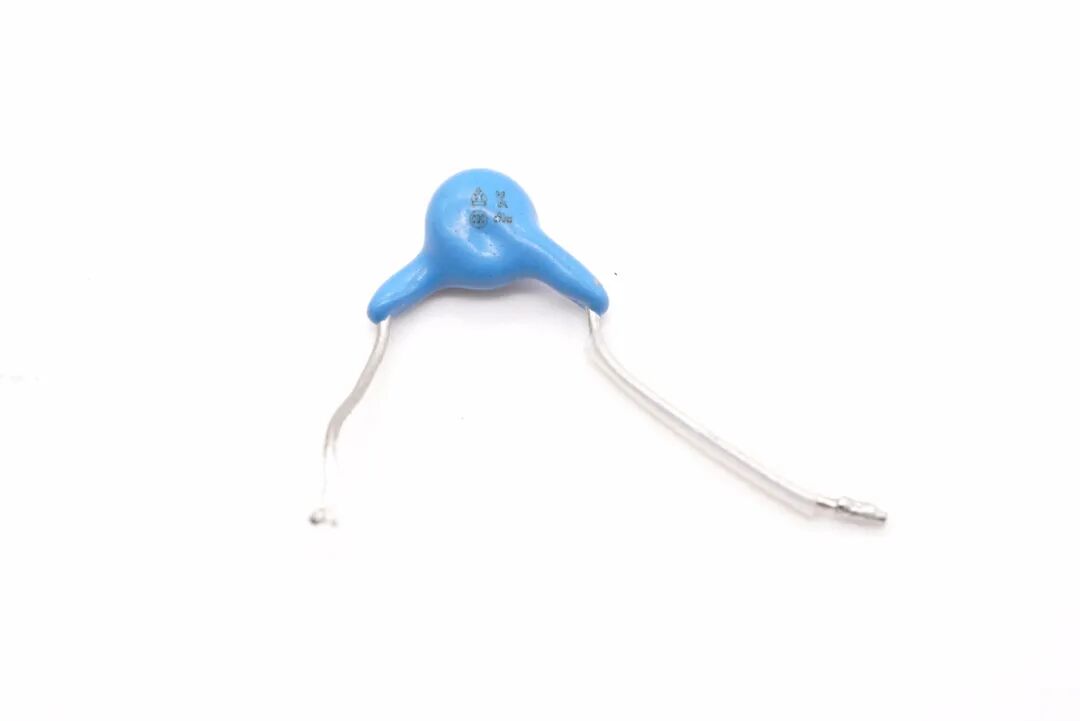

Y电容特写，其中一个焊脚上套有绝缘管。

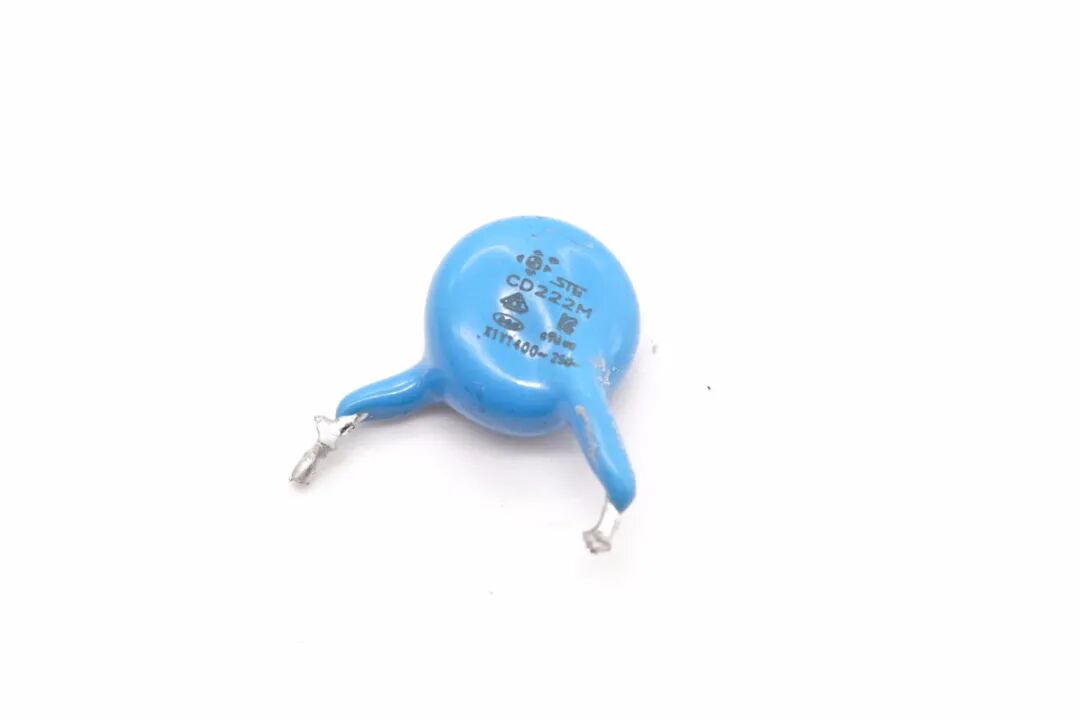

另一颗Y电容来自松田电子，用于输出抗干扰。

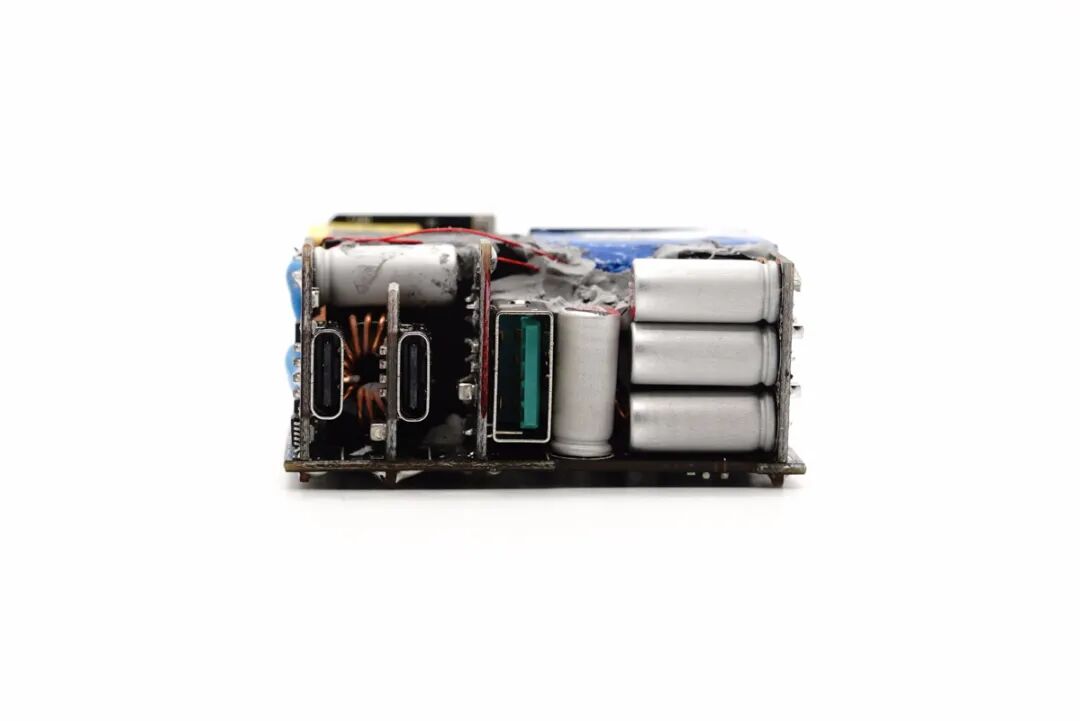

输出端一览，三个USB母座均采用小板垂直焊接，另外右侧还设有同步整流小板。

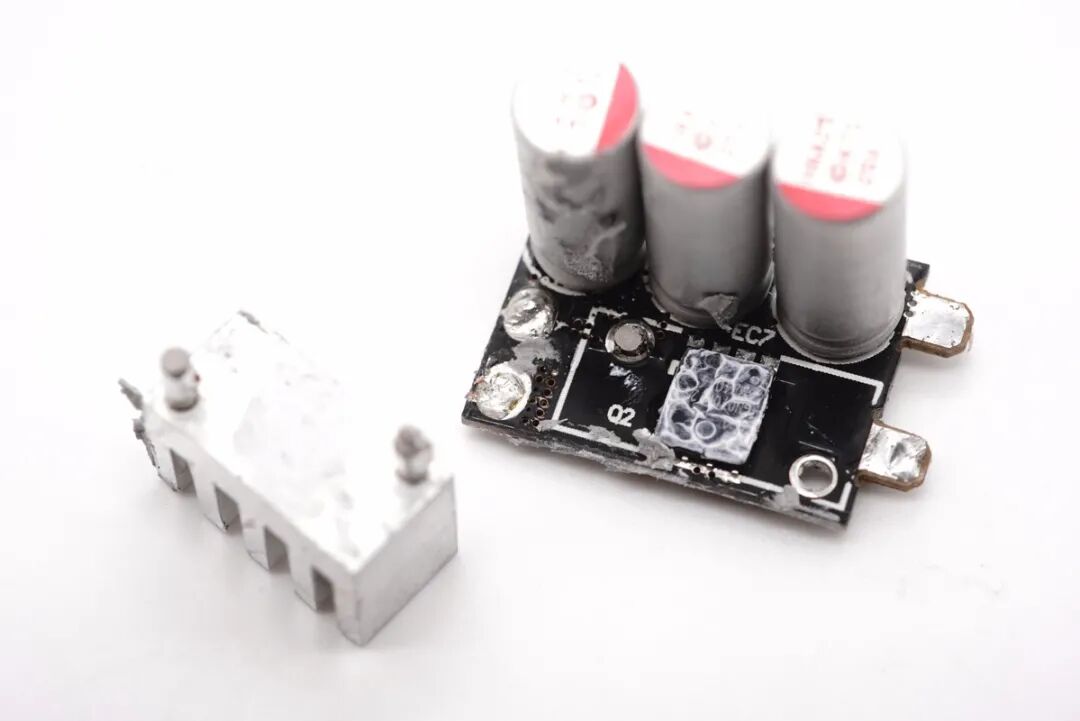

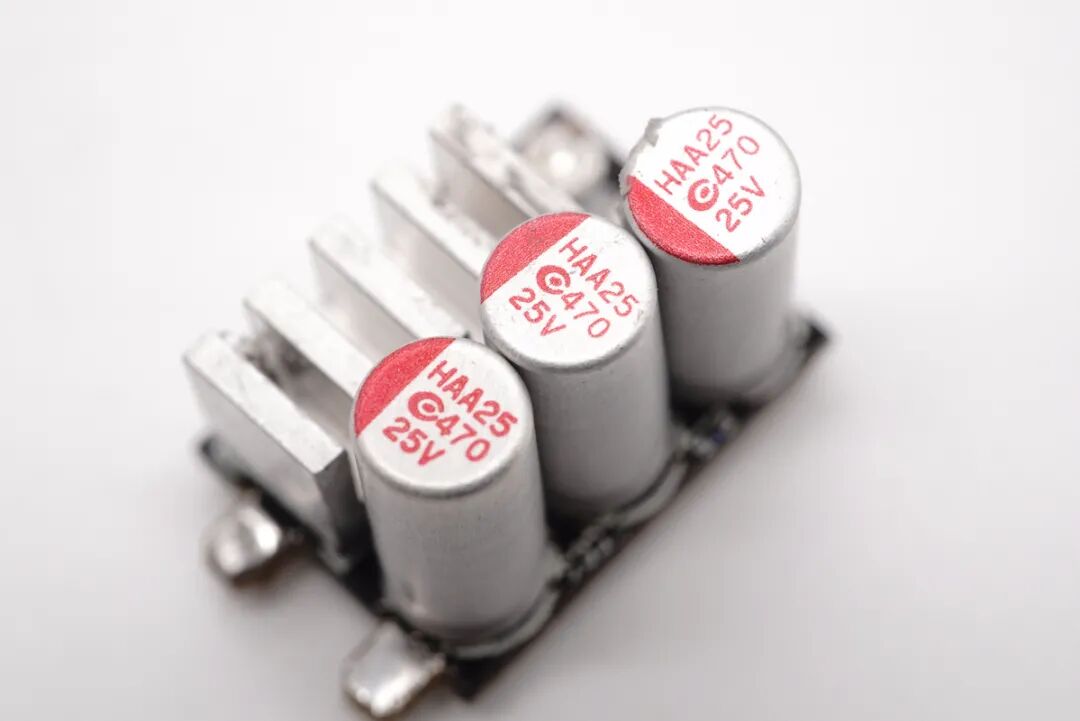

将同步整流小板拆下，正面设有三颗滤波固态电容以及散热片。
将散热片拆下，下方有一颗同步整流管，涂有硅脂帮助导热。

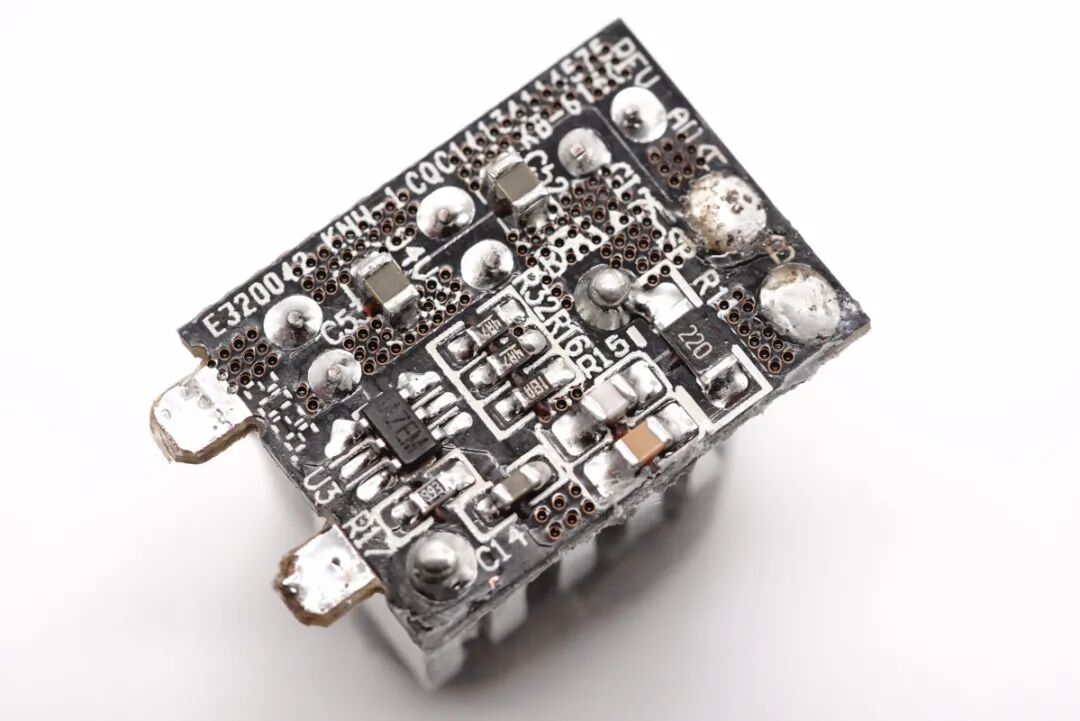

小板背面设有次级同步整流控制器，此外做了大量过孔，帮助导热。

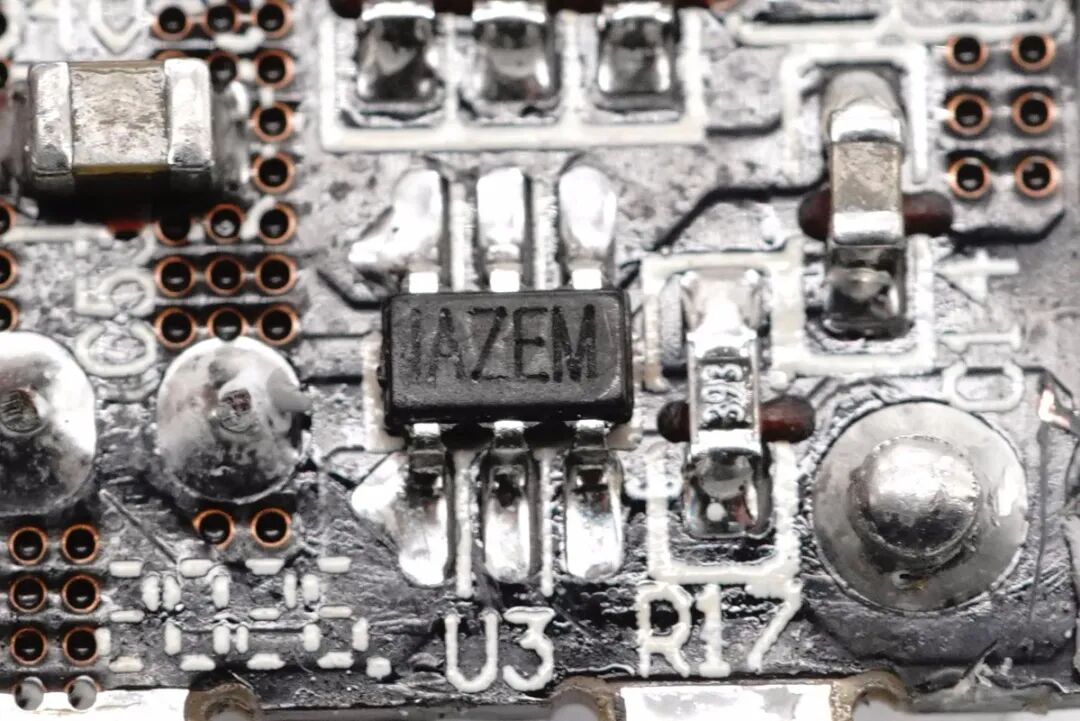

丝印IAZEM次级同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

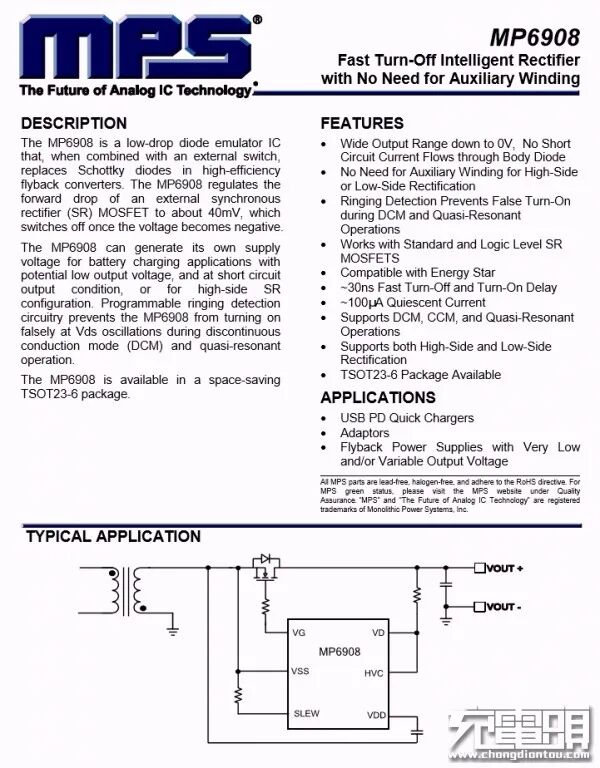

MP6908详细规格参数。
充电头网了解到，采用MPS MP6908的还有闪极100W 3C1A氮化镓快充充电器、雷柏65W GaN快充、安克65W PD快充、小米65W GaN充电器、小米18W双模充、电友65W 2C1A氮化镓快充、联想YOGA 65W PD快充。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、紫米65W 2C1A桌面PD快充充电器等数十款产品采用。

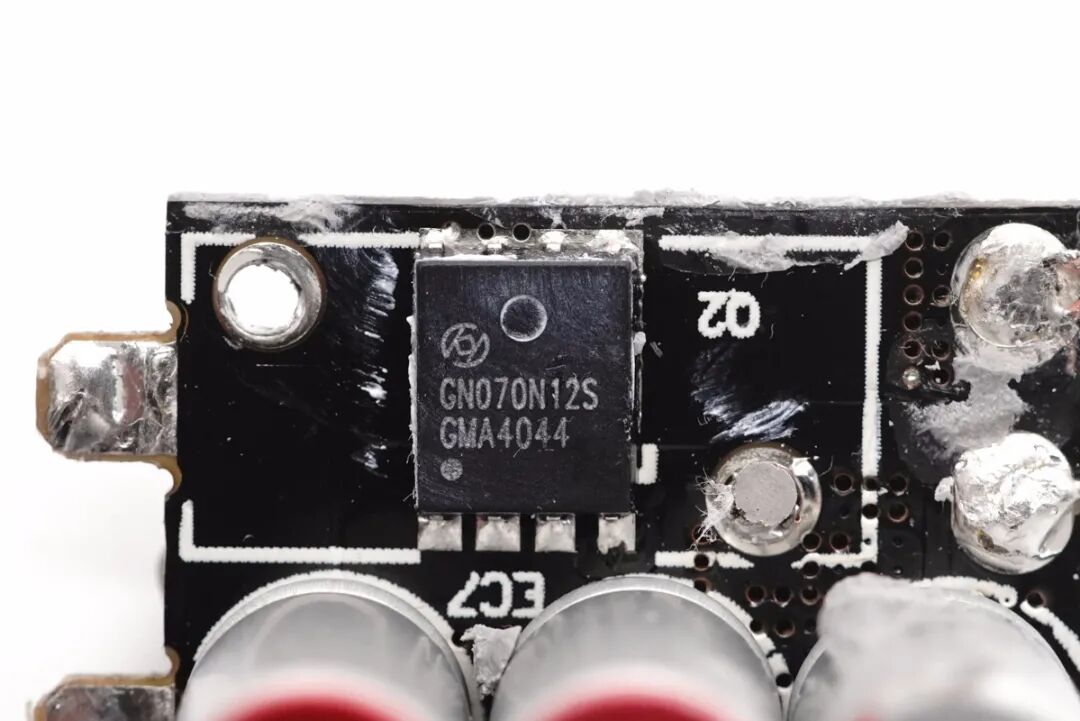

次级同步整流管采用恒泰柯HGN070N12S，NMOS管，耐压120V，DFN5x6封装。

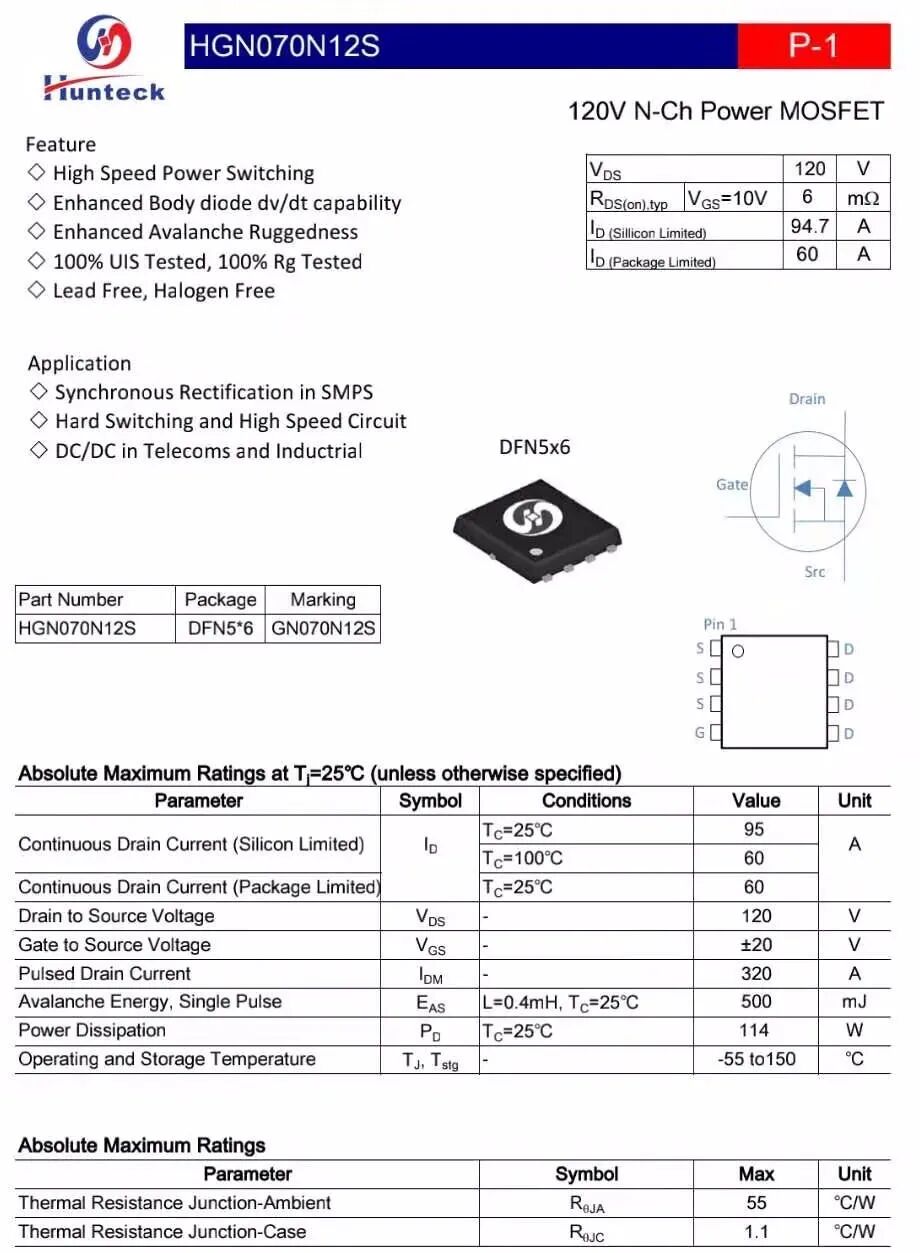

恒泰柯HGN070N12S资料信息。
三颗输出滤波固态电容来自钰邦，规格均为25V 470μF。

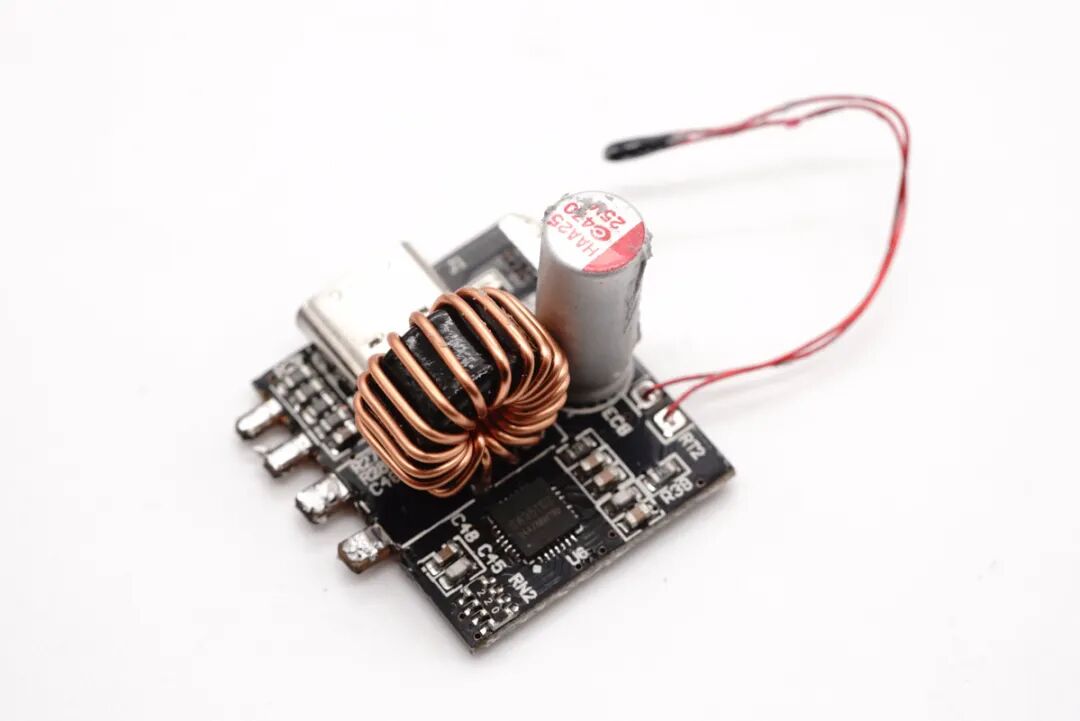

USB-C1母座所在小板拆下，正面设有降压协议IC、降压电感、滤波电容以及热敏电阻。

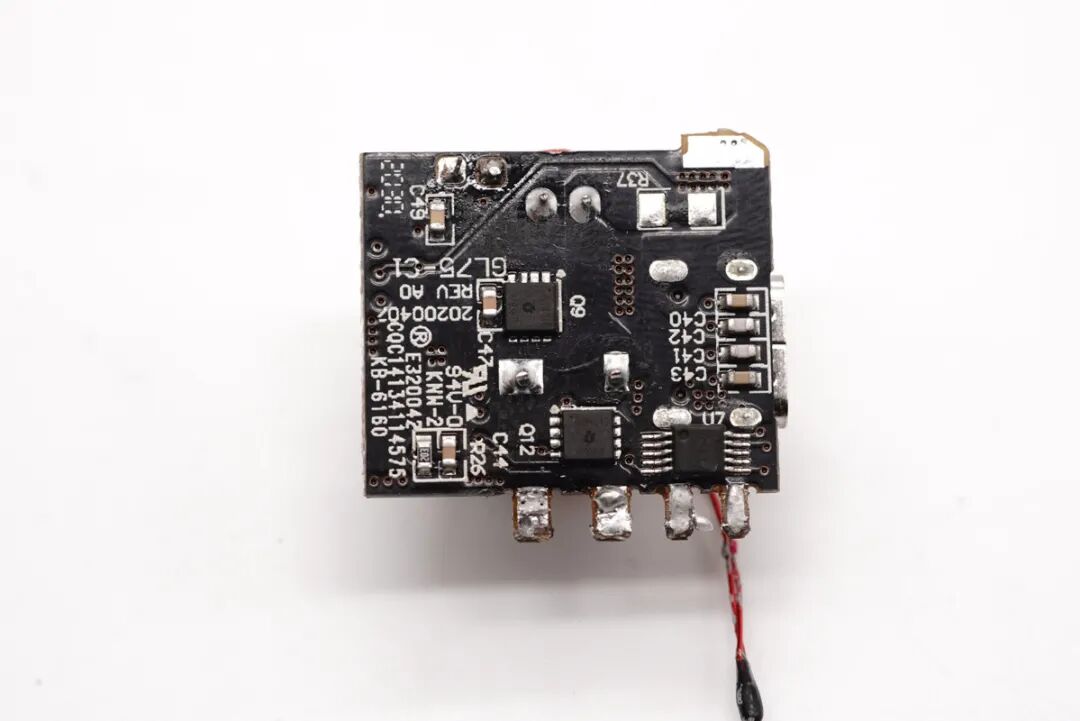

背面设有一颗MCU以及两颗MOS管。

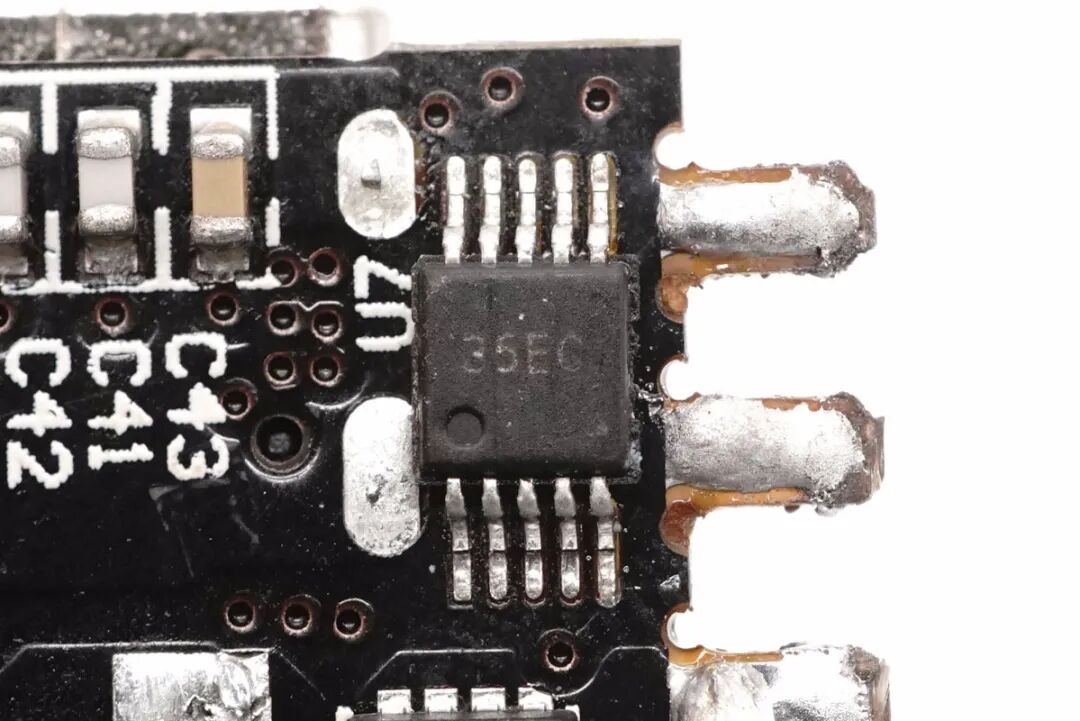

丝印35EC的MCU，用于多口输出功率智能调节。

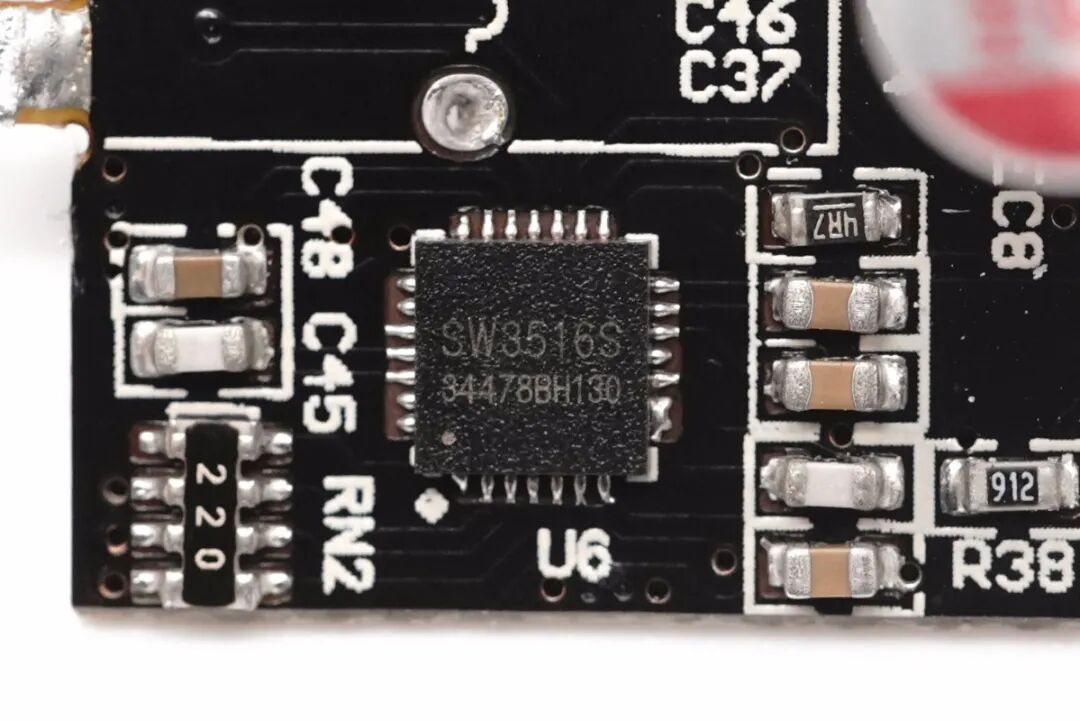

采用智融SW3516S主控芯片作为USB-C1接口的降压控制和协议识别。
智融SW3516S是一款高集成度的支持PD协议的Type-C口充电芯片，通过PD3.0认证，TID号：1583。其集成了高效率同步降压变换器，CC/CV模式，PD以及Type-C协议控制器。外围只需少量的器件，即可组成完整的高性能PD协议的Type-C口充电解决方案。

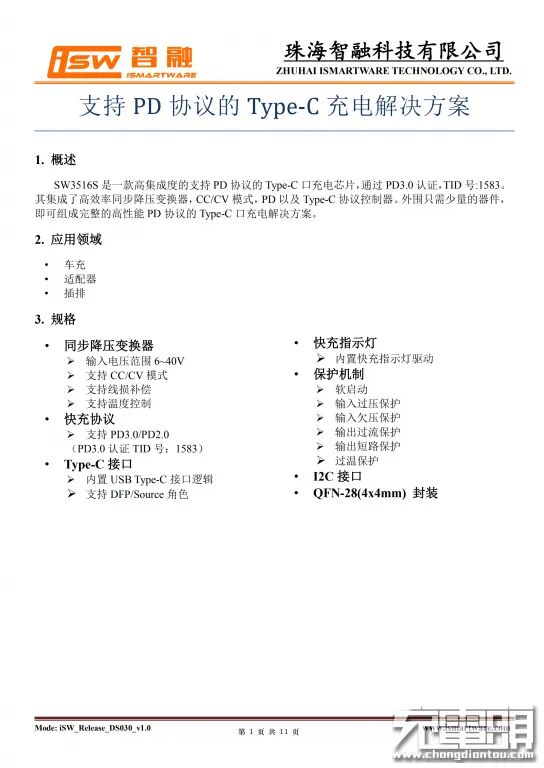

智融SW3516S资料信息。

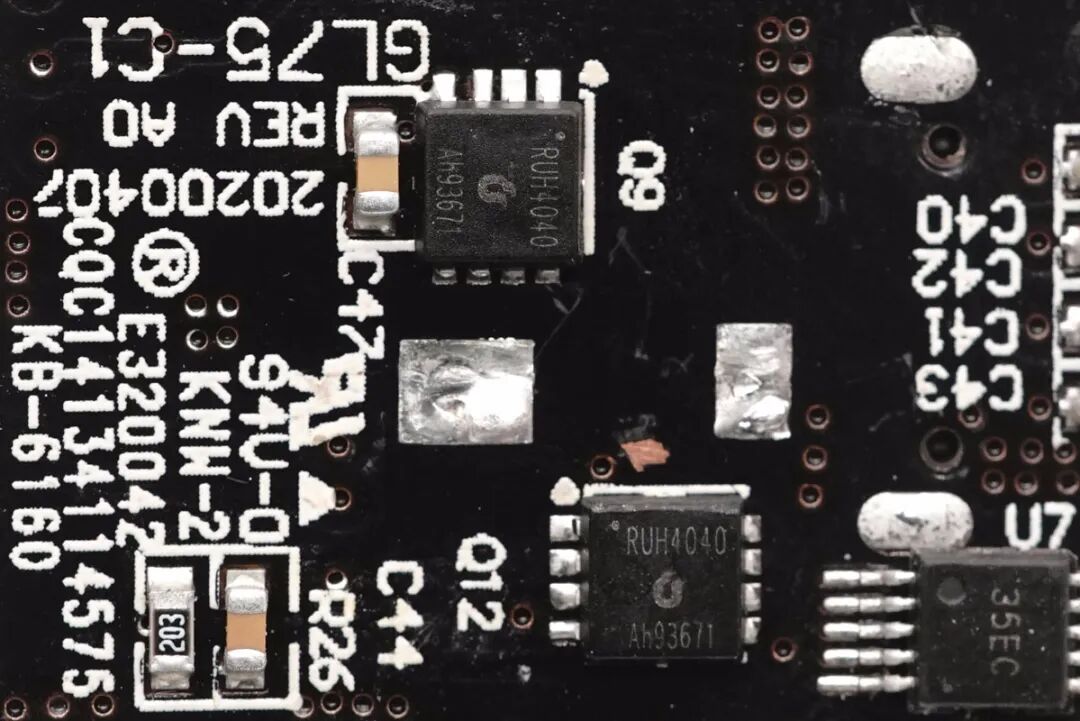

外挂两颗锐骏RUH4040M2 MOS管为USB-C1口输出同步整流降压，NMOS，耐压40V。

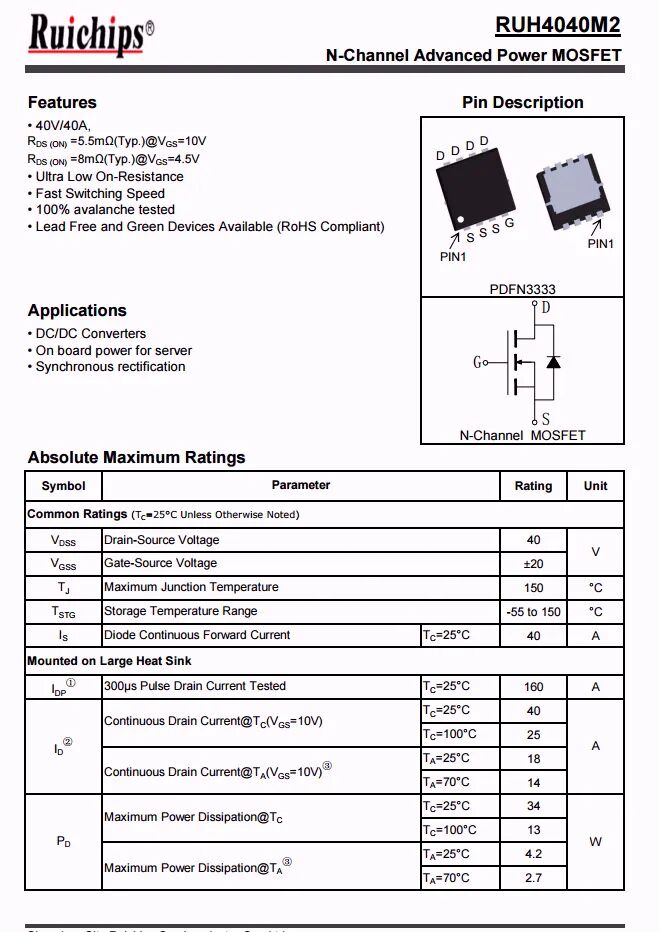

锐骏RUH4040M2详细资料。
充电头网了解到，采用锐骏MOS的产品还有华硕65Ｗ 2C1A氮化镓充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、鸿达顺120Ｗ四口2C2A快充、摩米士65W 2C1A氮化镓快充充电器、倍思45W 1A1C氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等多款产品采用。

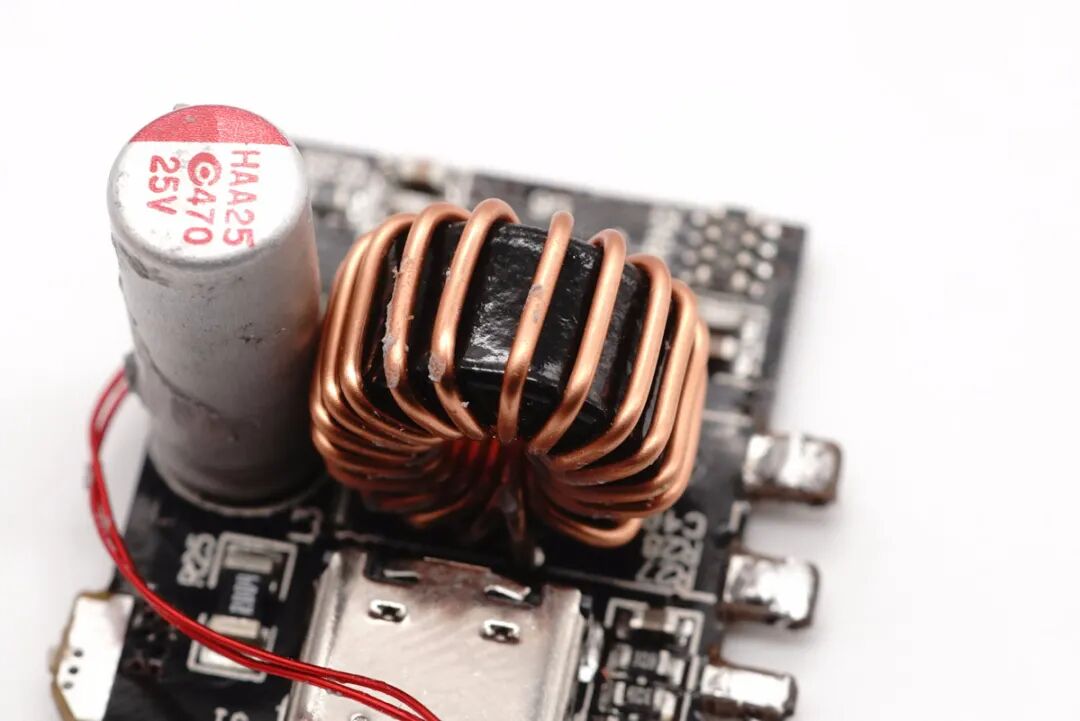

磁环降压电感特写。

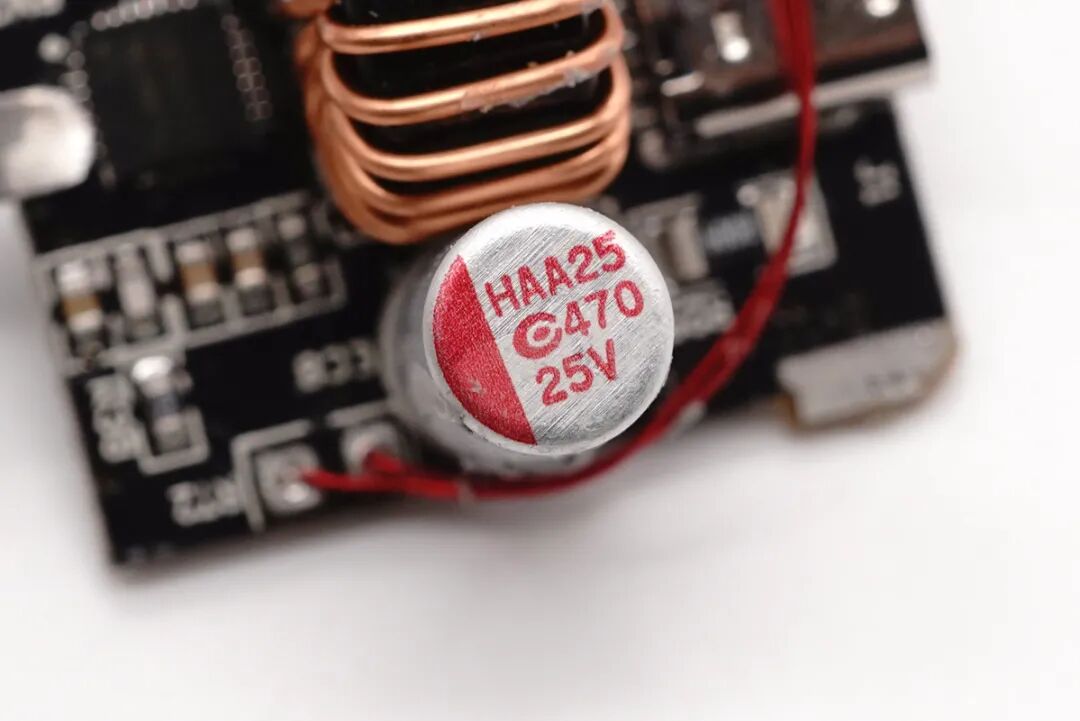

二次滤波固态电容也是来自钰邦，规格为25V 470μF。

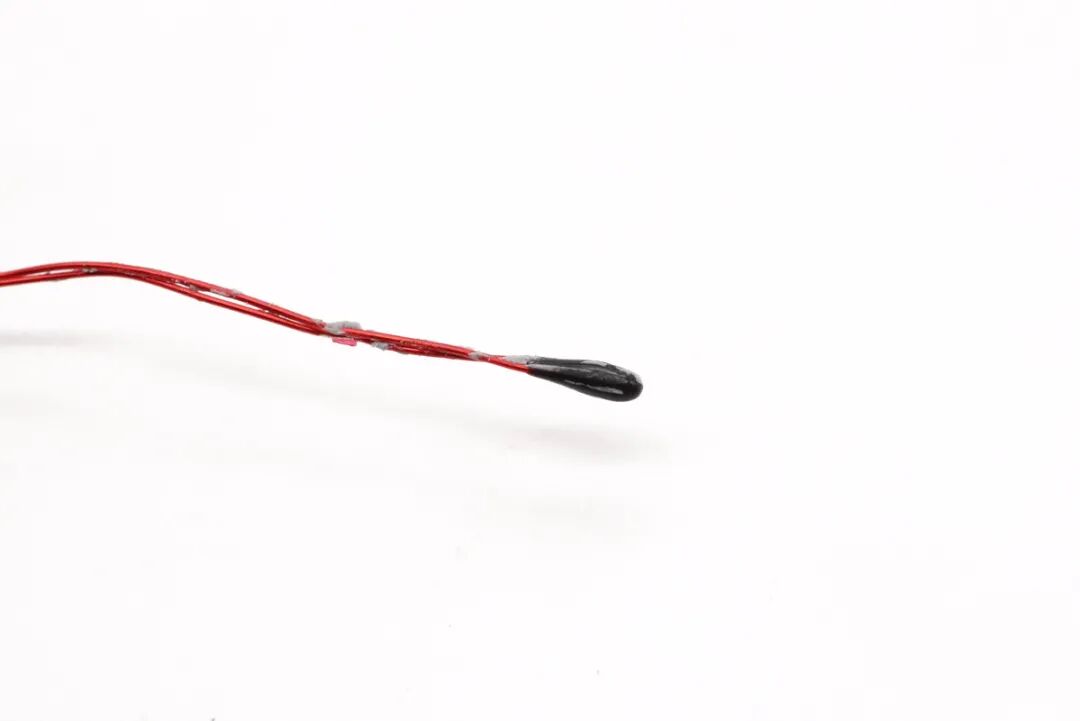

热敏电阻特写，用于检测适配器温升，进行温度保护。

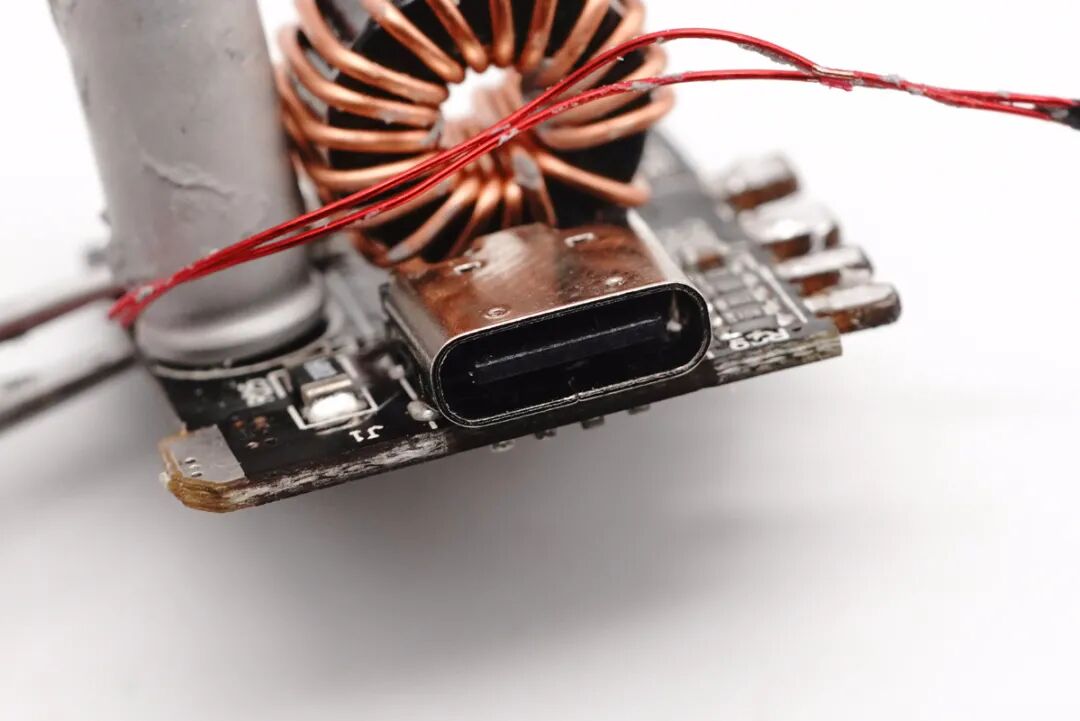

USB-C母座特写，过孔焊接。
USB-C2口和USB-A口二次降压电路设在主板背面，且主控芯片采用智融SW3518S。这是一款高集成度的多快充协议双口充电芯片，并已经通过了VOOC认证。芯片支持A+C口任意快充输出，支持双口独立限流，集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，最大输出PD100W。
智融SW3518S资料信息。

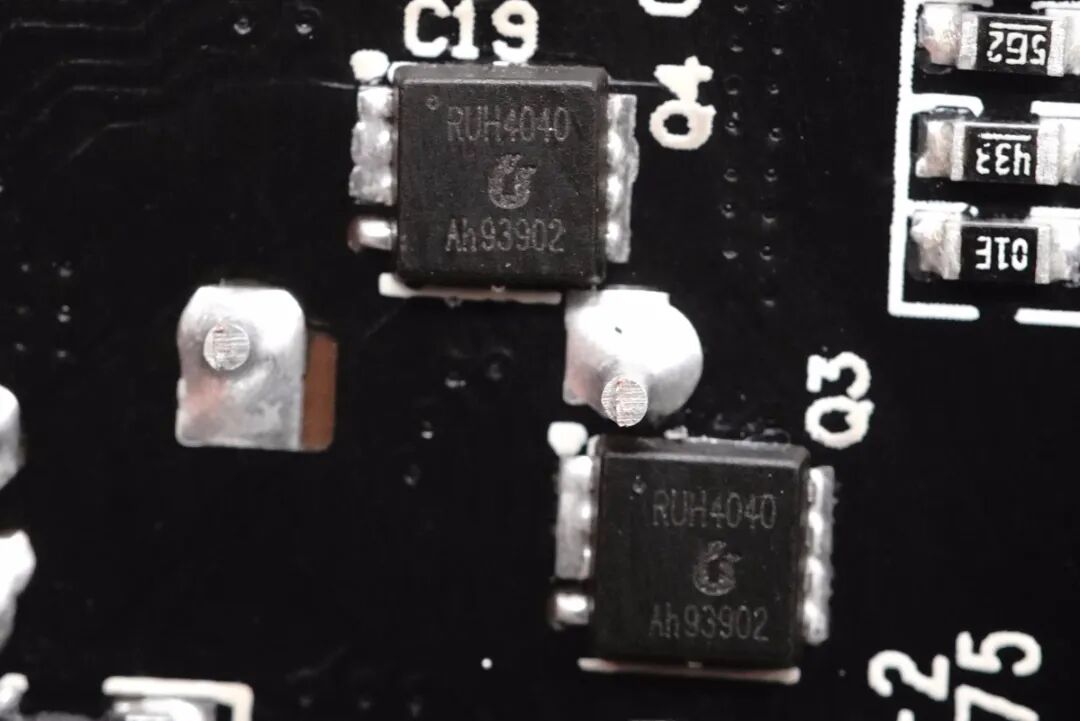

外挂MOS管同样是锐骏RUH4040M2，为C2口和A口输出同步整流降压。
降压电感外套热缩管绝缘，底部有玻纤板用于绝缘。
输出滤波固态电容规格为25V 470μF。

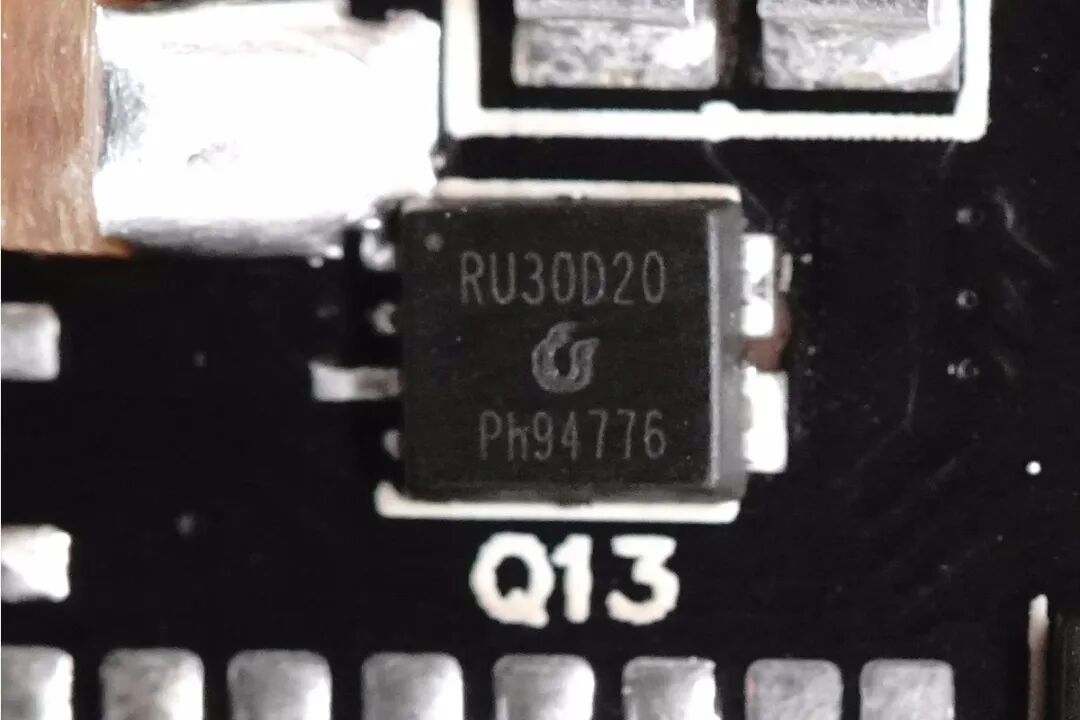

锐骏RU30D20M2双NMOS管，耐压30V，用于1A1C快充端口分配。

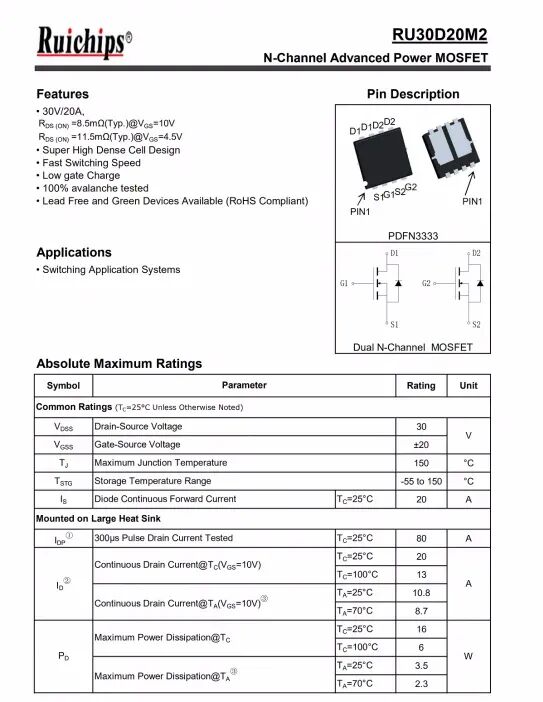

锐骏RU30D20M2详细资料。
USB-C2母座特写。

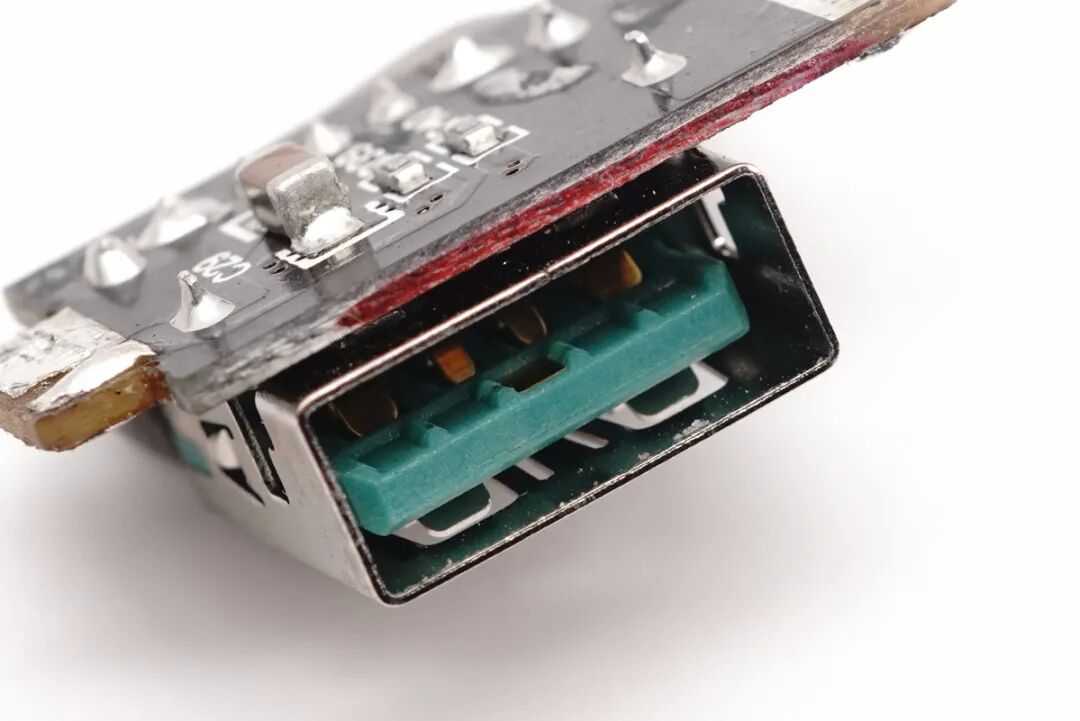

USB-A口母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
闪极90W氮化镓充电器延续“尖锐”系列外观ID设计，方块机身加尖锐棱角，特征鲜明。充电器支持QC、AFC、FCP、SCP、PE2.0、PD3、PPS等多个主流快充协议，双C口均支持90W大功率快充，且支持盲插使用，另外支持60W+30W充电策略，满足笔电手机同时快充需求。
充电头网通过拆解了解到，充电器元器件布局相当紧凑有序，为充分利用空间，输入输出端均设有小板。此外PCB板正面打胶，背面使用导热垫散热，整体覆盖黄铜散热片，同步整流管等还额外配有散热片，散热措施做得很充分。
充电器开关电源由安森美NCP1342搭配纳微NV6125，以及芯源MP6908搭配恒泰柯同步整流管组成，同步整流输出固定电压；两路DC-DC采用智融SW3516S和SW3518搭配锐骏MOS降压方案。此外采用钰邦固态电容进行同步整流和二次降压输出滤波，并配有温度保护。产品整体用料扎实。
