拆解报告：RedmiBook Pro 15笔记本标配100W PD快充充电器
----- 充电头网拆解报告 第1584篇 -----
在前几天的红米K40双旗舰发布会上，除手机外还同步推出了RedmiBook Pro轻薄本和电视等新品，其中RedmiBook Pro 15搭载英特尔11代酷睿H35系列标压处理器，内置70Wh电池，支持100W快充，价格4999元起，让很多人直呼“太香了”。
并且RedmiBook Pro 15笔电标配100W充电套装，充电器体积很小，CC线长约1.5米，相比传统笔电板砖适配器来说，外带更加方便，同时又能快速让笔记本满血复活。充电套装充电头网已经拿到，下面就对其进行详细拆解，一起来看看设计用料如何。
此前充电头网还拆解过小米33W、55W和65W三款氮化镓充电器，此外还拆解过小米120W快充充电器、90W PD快充充电器、65W充电器疾速闪充版、65W 2A1C三口快充充电器、20W PD快充等多款产品，大家可以点击蓝色字体进行观看。
一、小米100W充电器外观

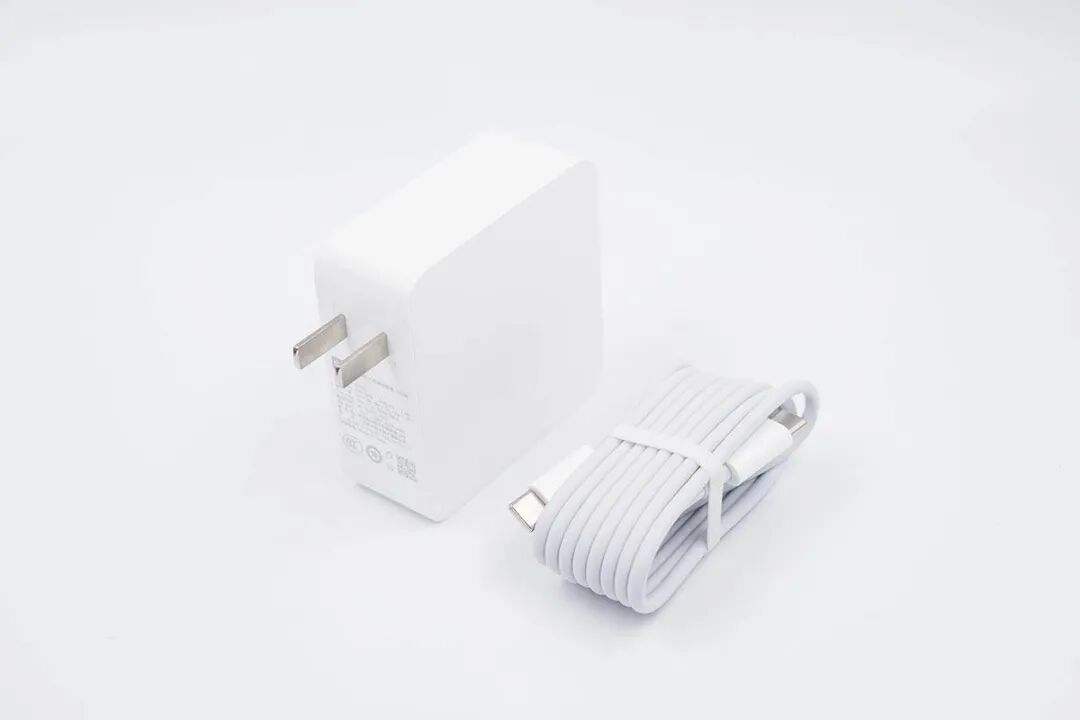

小米100W充电套装一览。

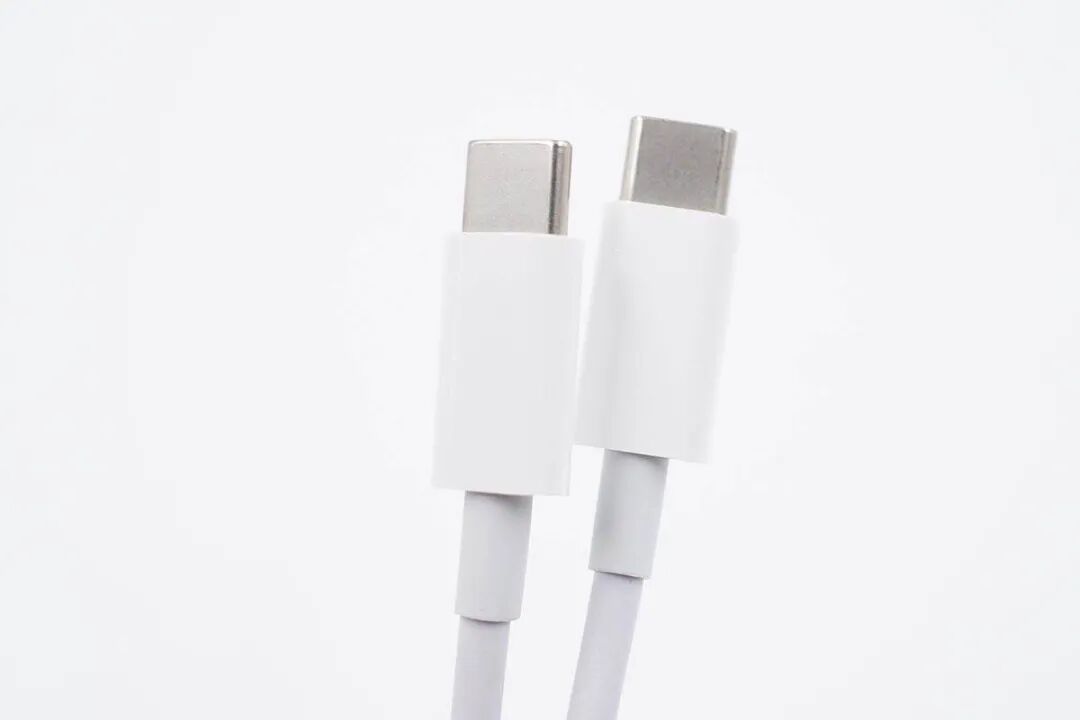

线头塑料壳亮面设计，两端均做了抗弯折处理。

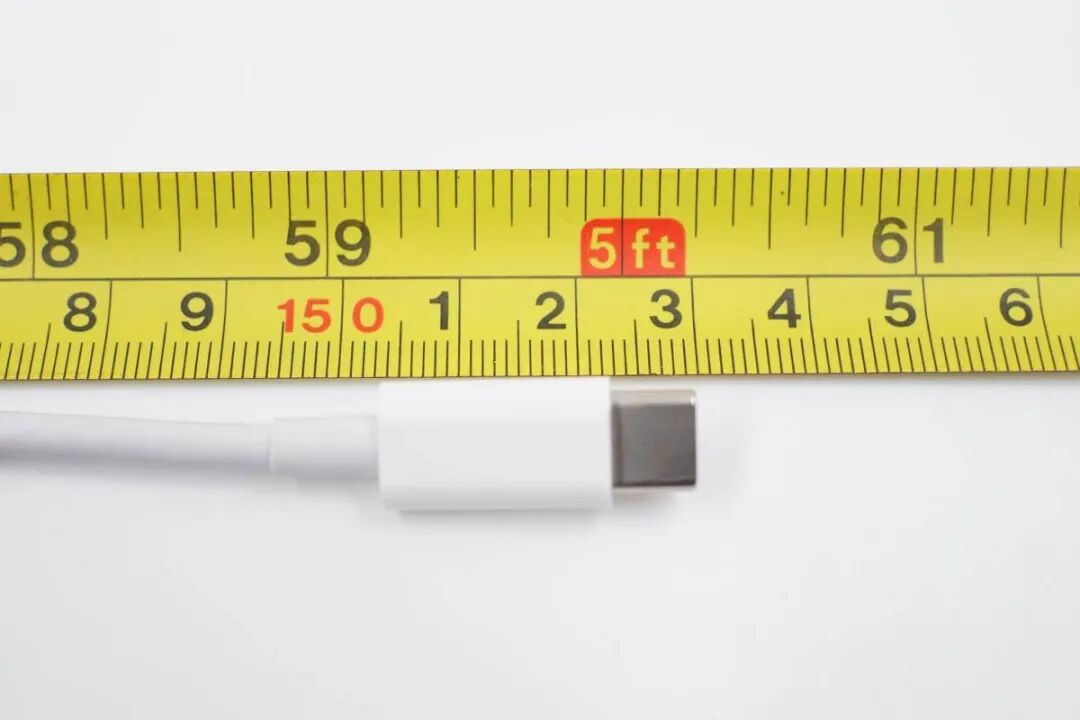

整根线缆长约153cm。
使用ChargerLAB POWER-Z KM001C检测显示该线缆带有E-Marker芯片，其电力传输能力为20V5A 100W，数据传输能力为USB2.0。
充电器采用PC阻燃材质白色外壳，正背面磨砂，侧身亮面，整体非常简洁。
机身造型方正扁平，一如既往的棱边设计，输入端采用固定式国标插脚。
插脚采用单独塑料模块，输入端外壳上标注有充电器参数
型号：AD100
输入：100-240V~50/60Hz 1.6A
输出：5V3A、9V3A、12V3A、15V3A、20V5A
制造商：南京酷科电子科技有限公司
监制：江苏紫米电子技术有限公司
充电器已经通过了CCC认证。

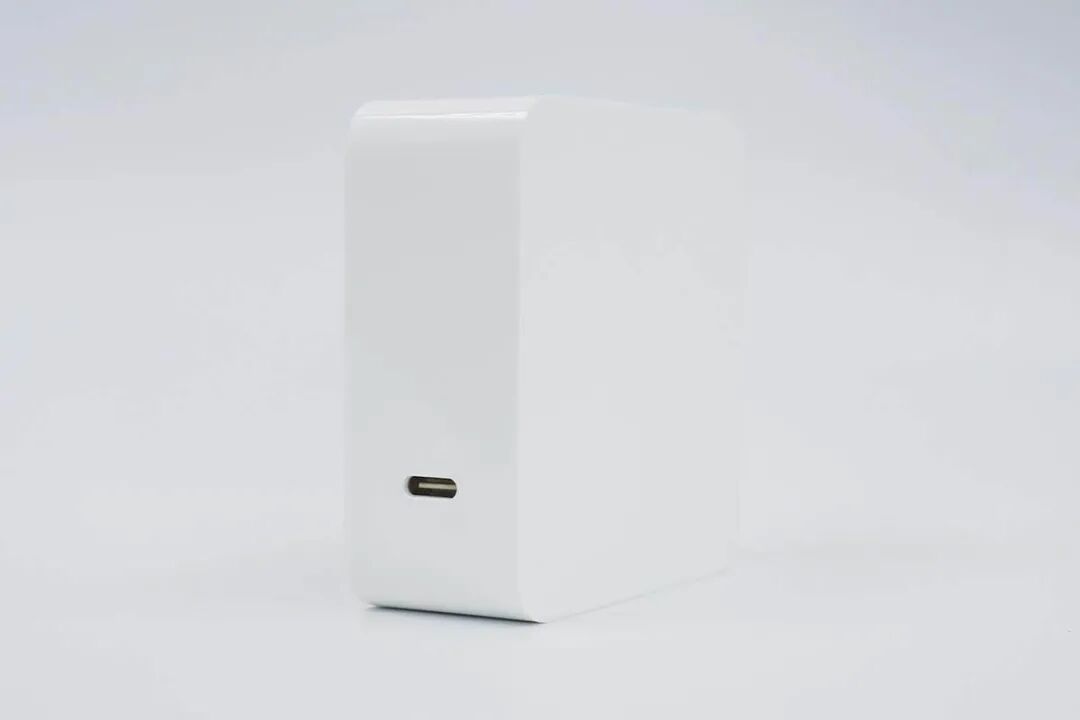

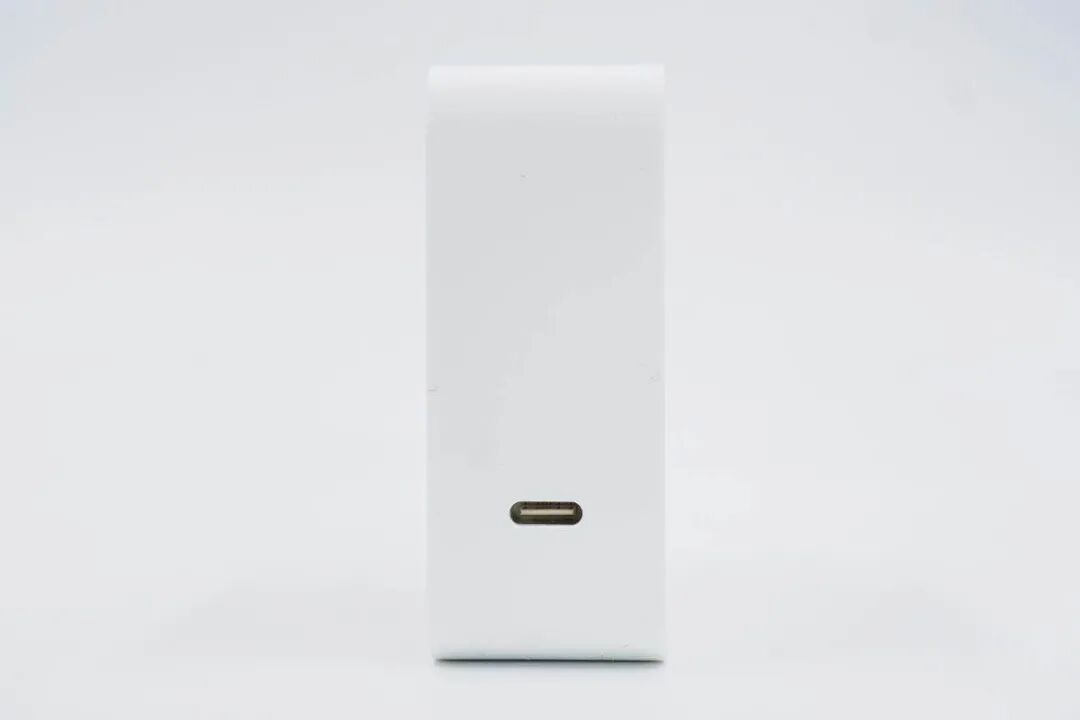

另一面设有一个USB-C接口，白色胶芯不露铜。

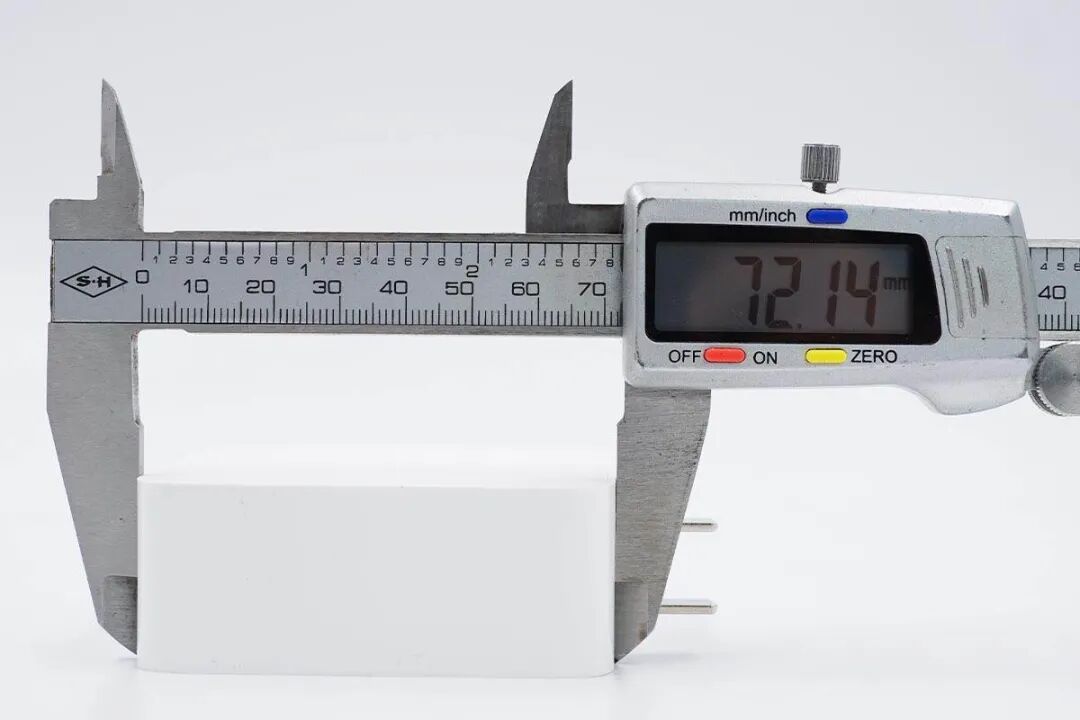

使用游标卡尺实测充电器机身高度为72.14mm。

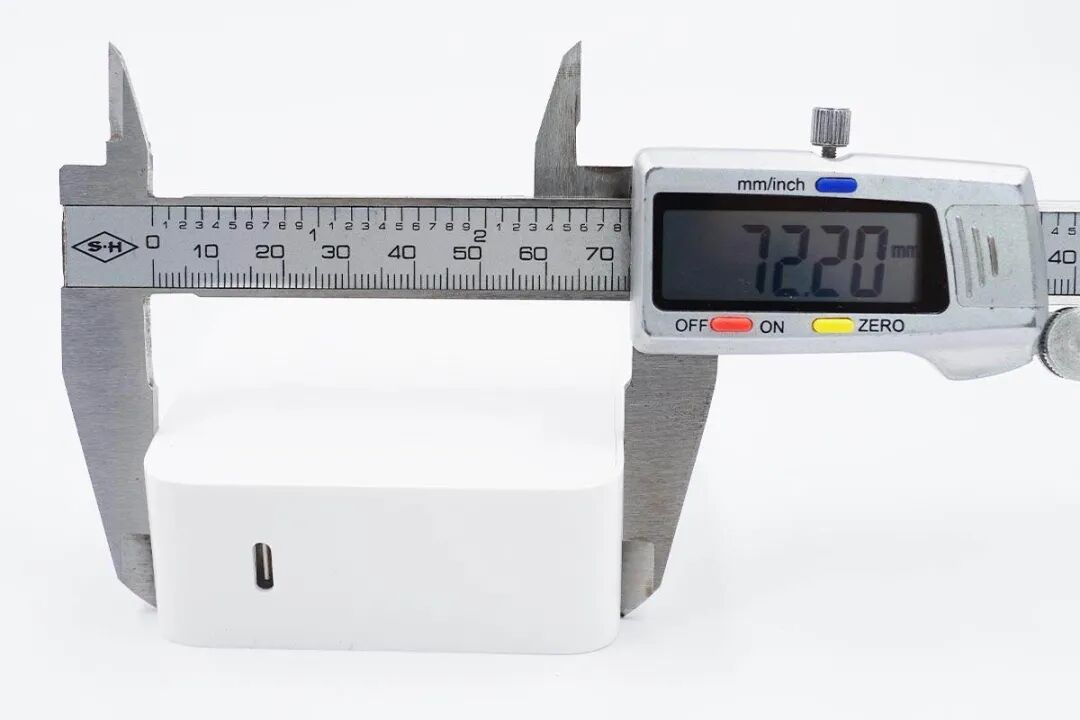

宽度为72.2mm。

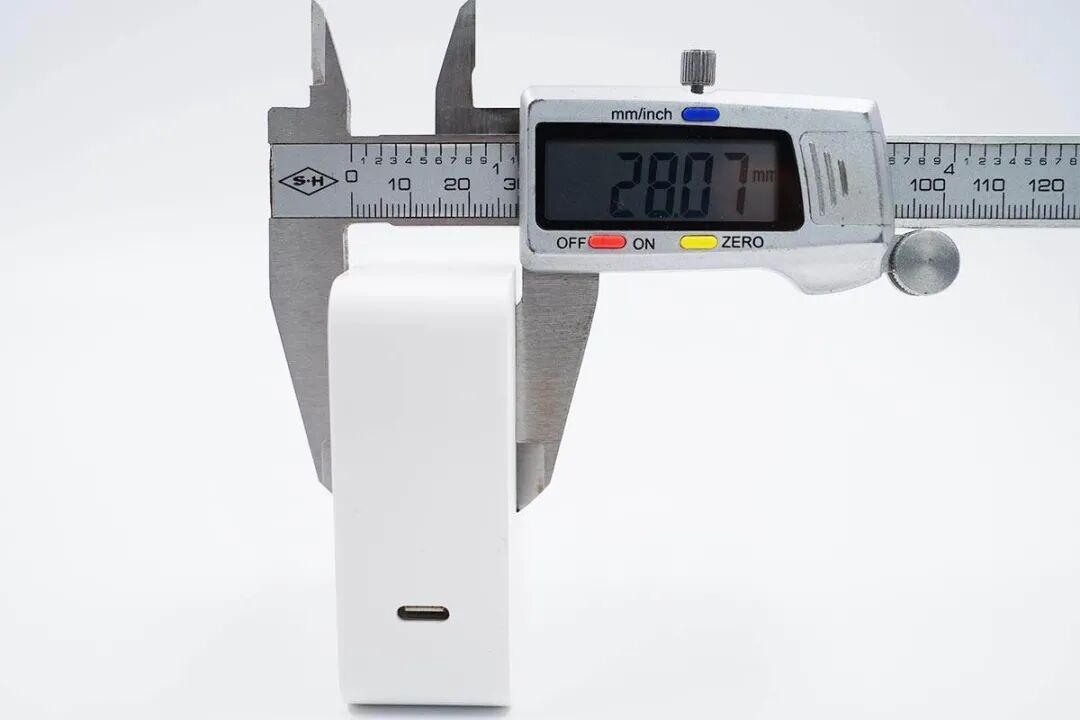

厚度为28.07mm。

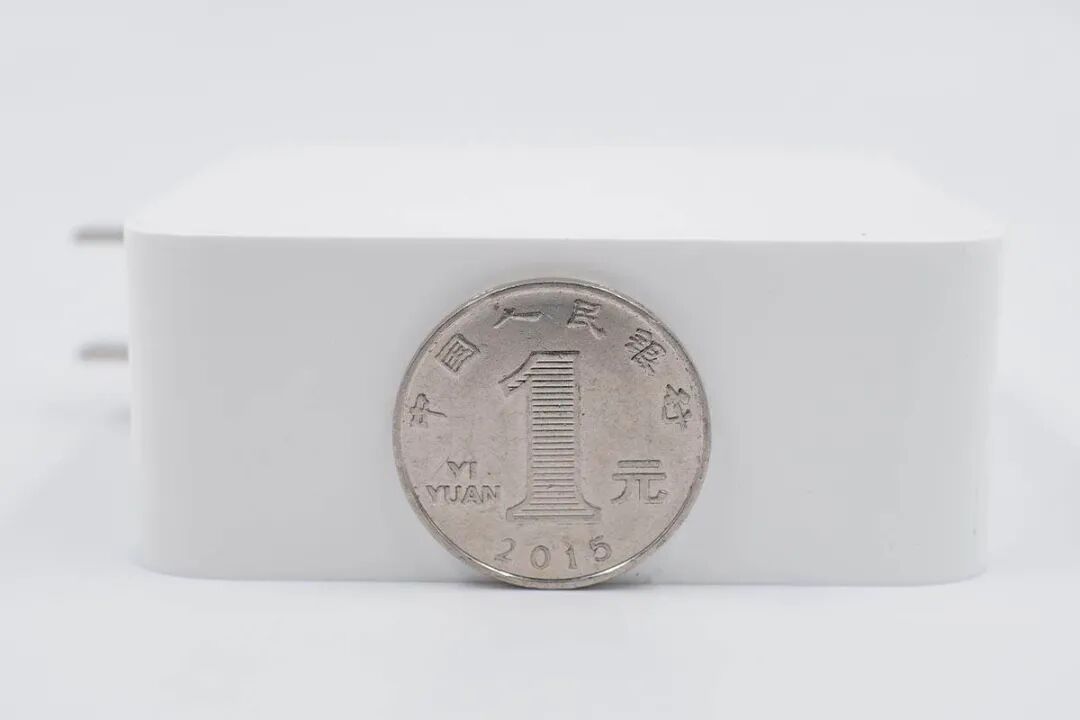

机身厚度比一元硬币直径大一点。

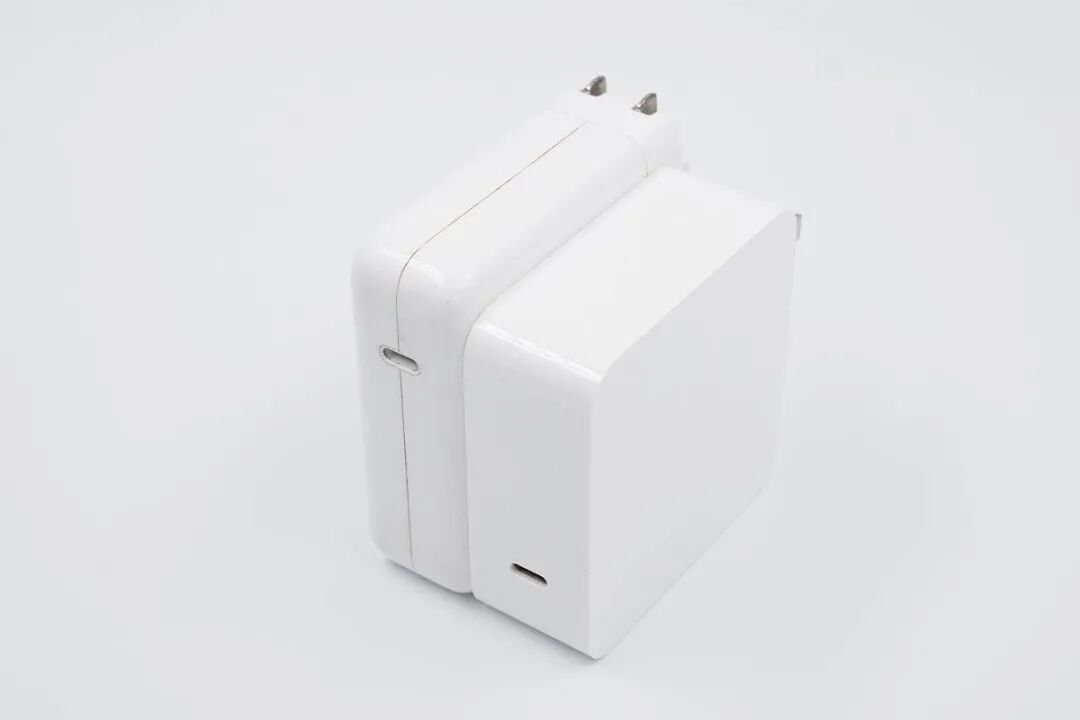

和苹果96W充电器直观对比，功率更大，体积反倒还要小一圈。

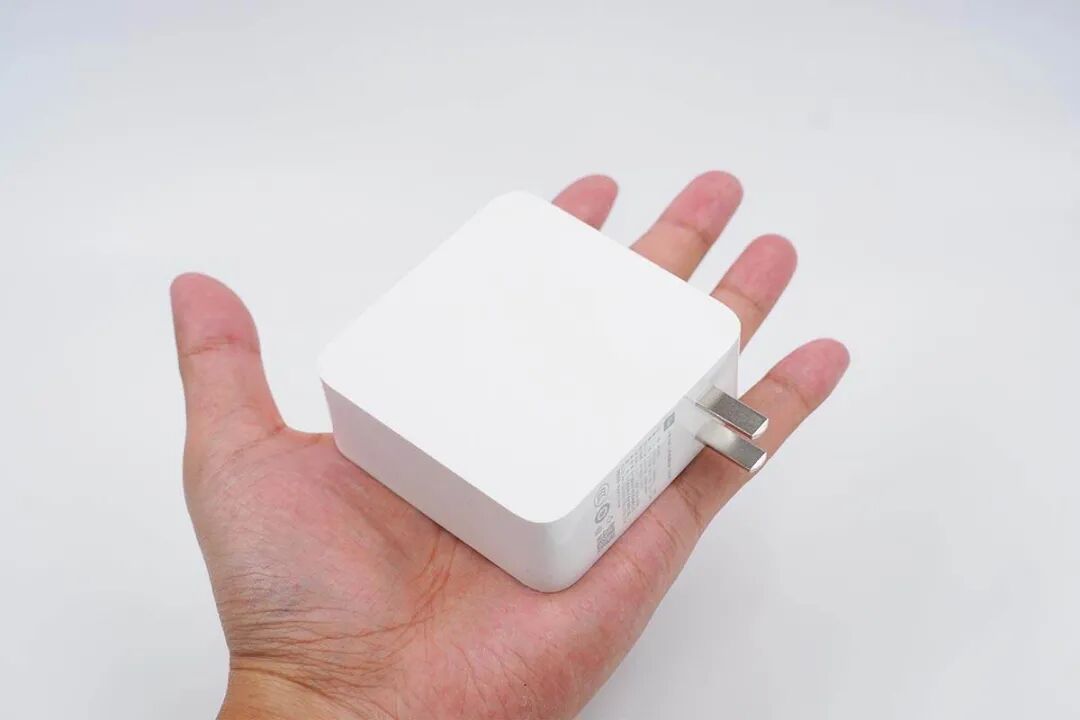

拿在手上的直观感受。
使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、PD3.0快充协议。
此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。
拿来给自家小米11手机进行充电，实测充电功率为9.06V 1.92A 17.37W，充电器不支持PPS协议输出。
拿来给苹果MacBook Pro 16进行充电，实测充电功率为20V 4.59A 92W，满功率进行充电。
二、小米100W充电器拆解

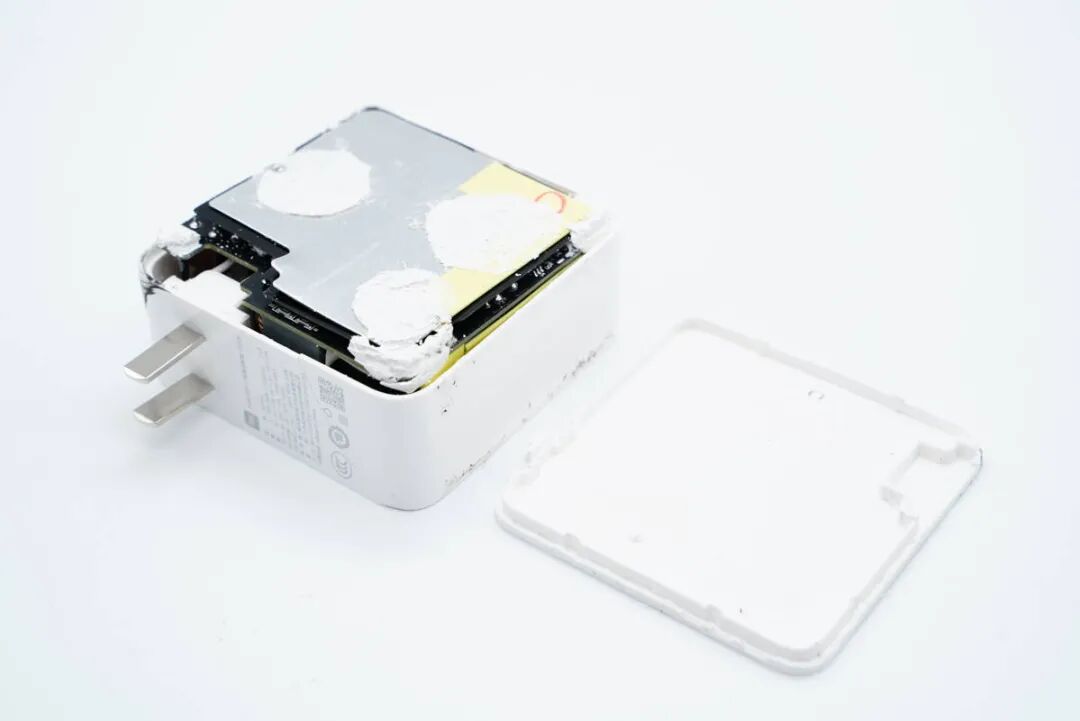

将机身壳拆开，边缘采用超声波焊接封装。

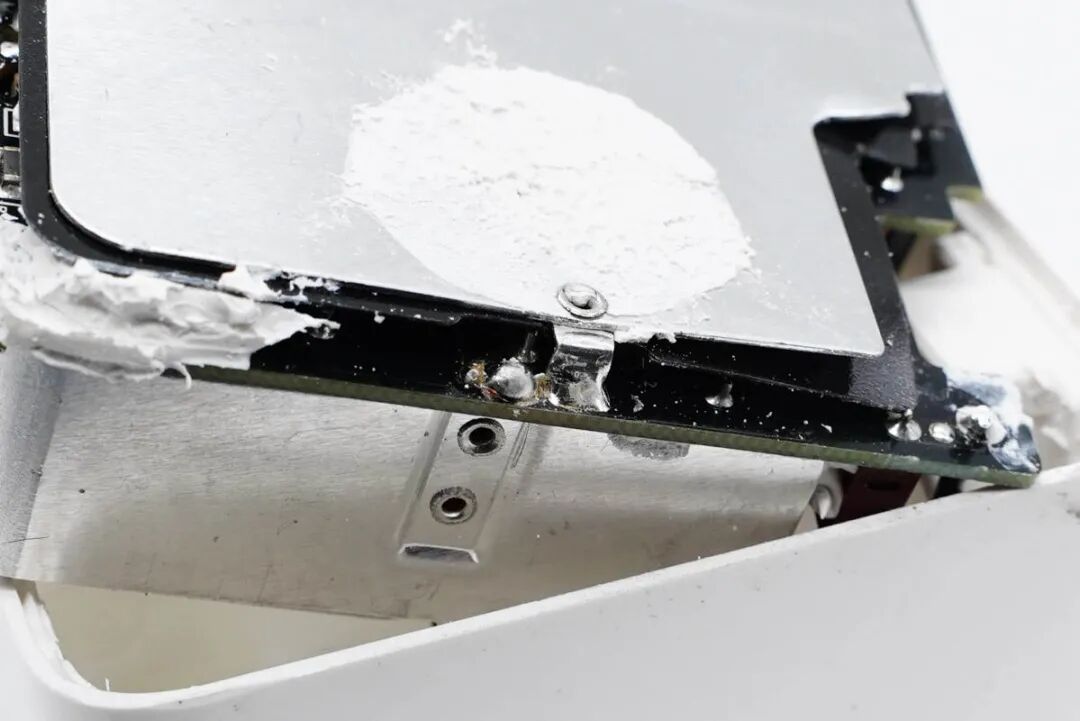

散热铝板和PCB板锡焊固定。

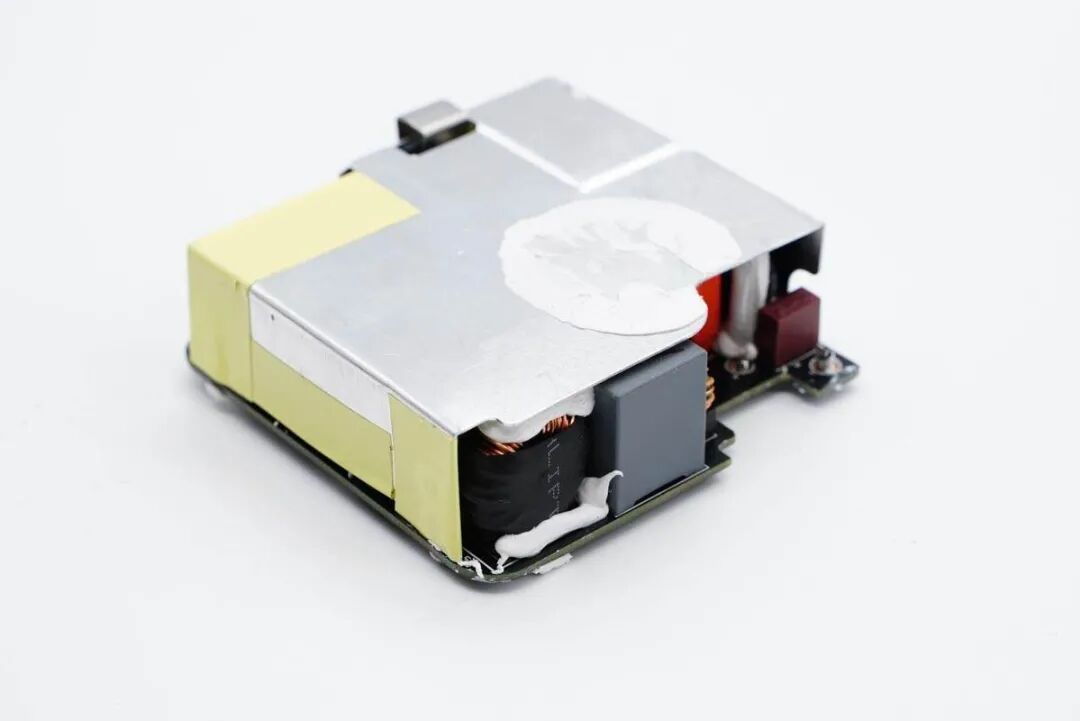

整个PCBA模块除了输入端，其余各面均覆盖散热片。

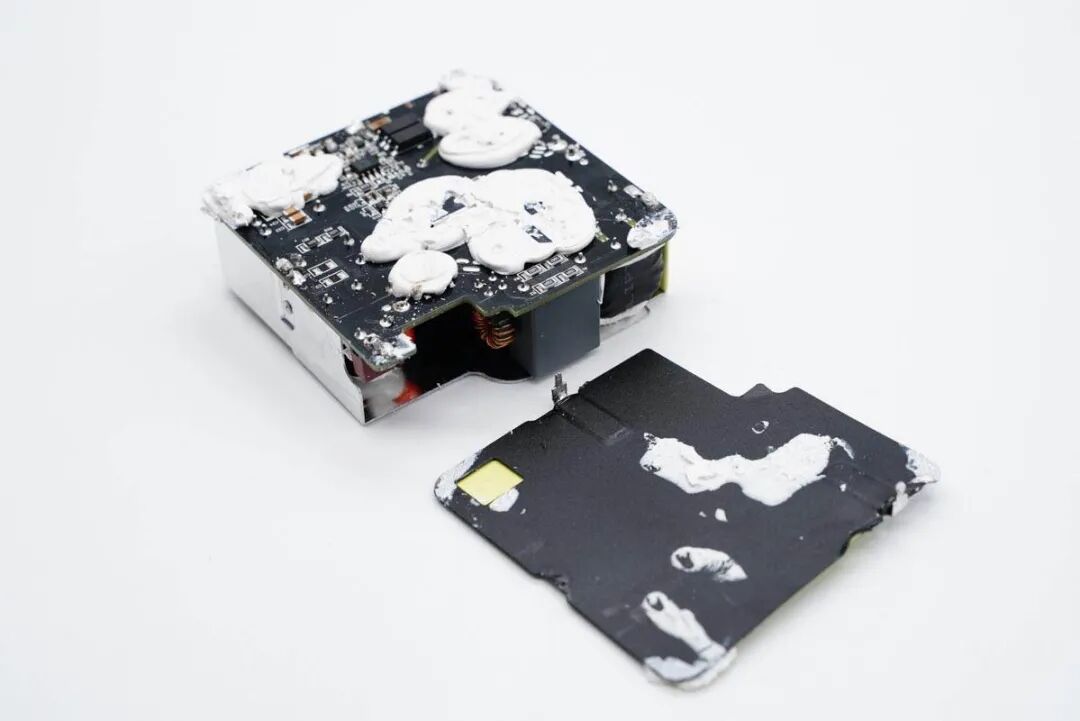

主板背面主要发热芯片也都打胶帮助导热。

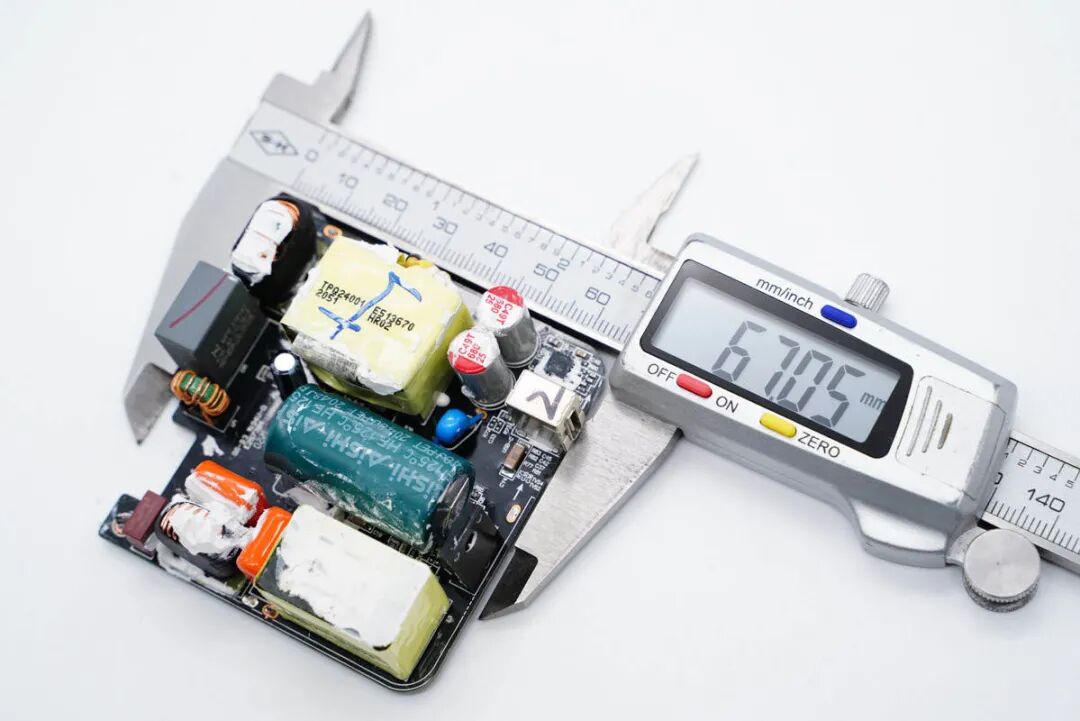

使用游标卡尺实测充电器主板长度为67.05mm。

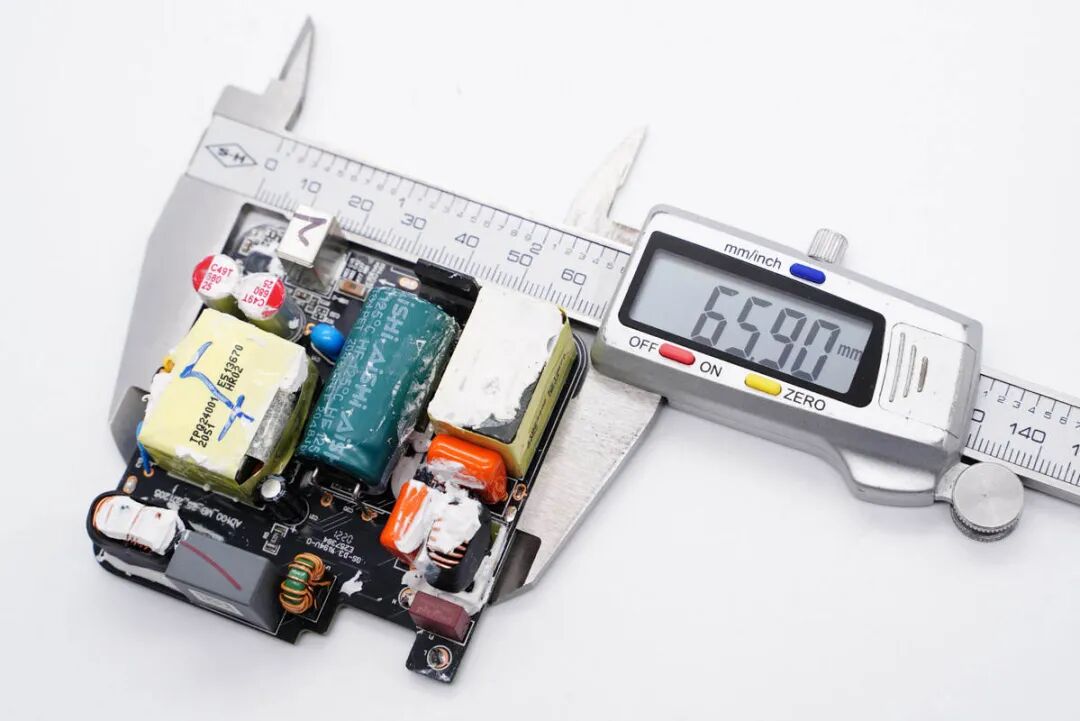

宽度为65.9mm。
PCB板正面一览，各元器件布局相对稀疏，可以避免积热。

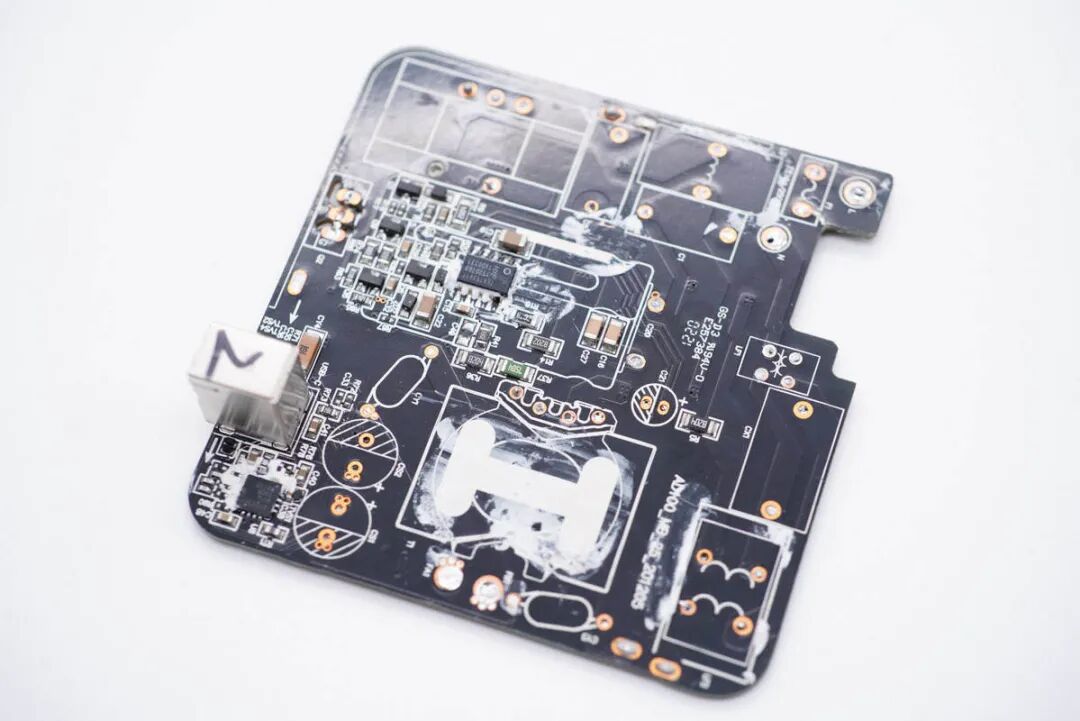

PCB板背面一览，两颗光耦横跨在初次级之间，初级侧有两颗整流桥、初级开关MOS管、PFC升压控制器；次级侧有同步整流控制器、同步整流管和输出VBUS开关管。
经过对充电器电路观察发现，小米这款100W PD快充充电器内部采用APFC升压后为反激开关电源供电，开关电源宽范围输出，由协议芯片控制输出电压的架构。下面我们就从输入端开始一一了解各元器件的信息。
输入端一览，前排设有保险丝、两级共模电感和安规X电容。

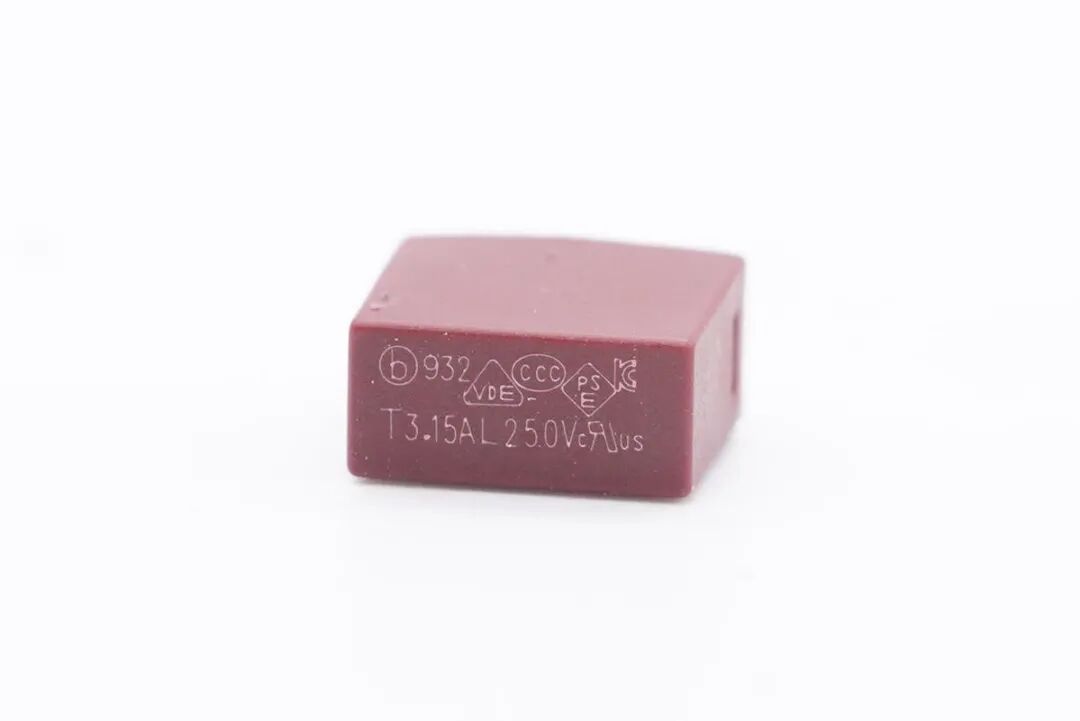

延时保险丝特写，规格为3.15A 250V。
共模电感双线绕制，用于滤除EMI干扰。

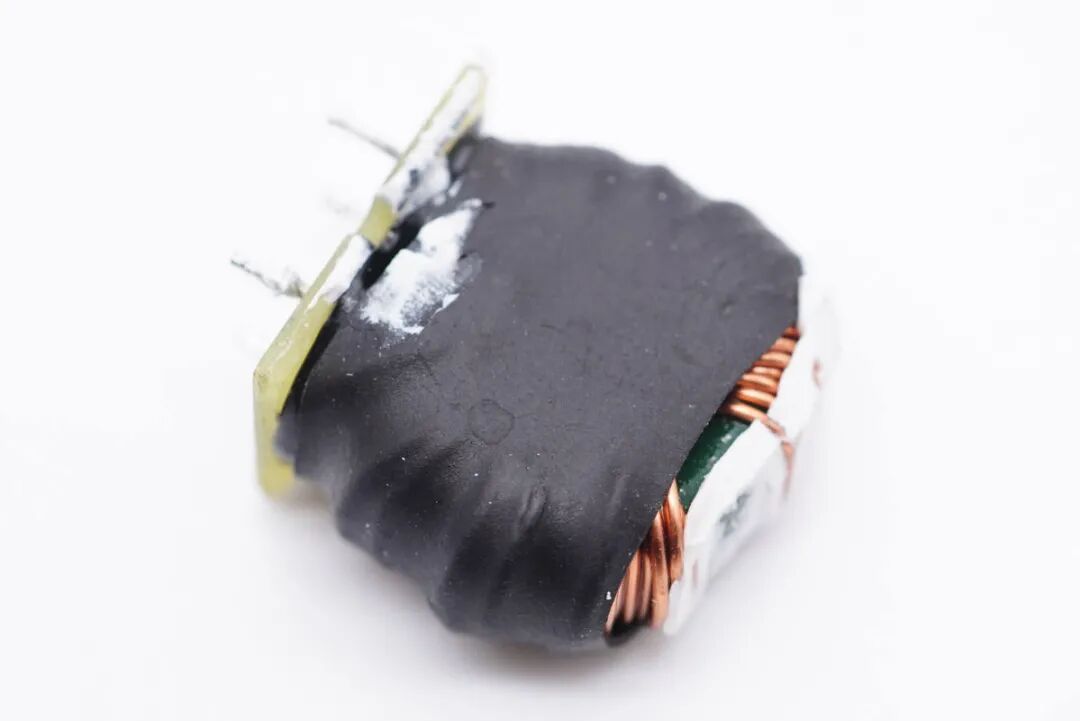

另一颗共模电感外套绝缘管，底部设有小板来和主板进行隔离，加强绝缘。

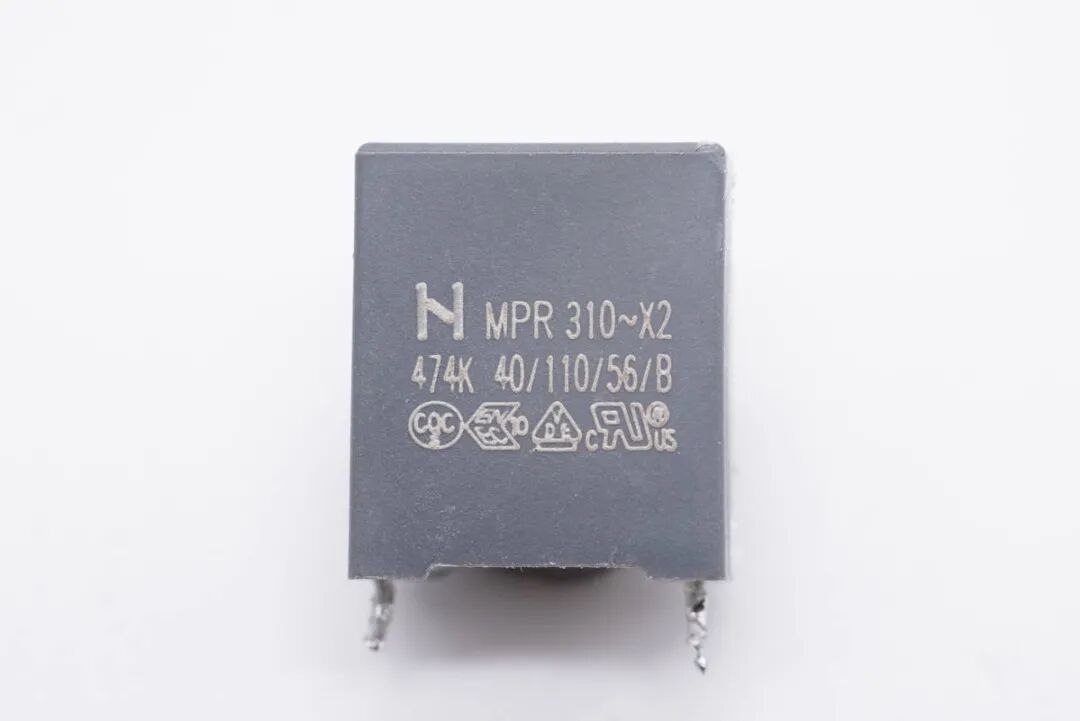

安规X电容特写，容量0.47uF。

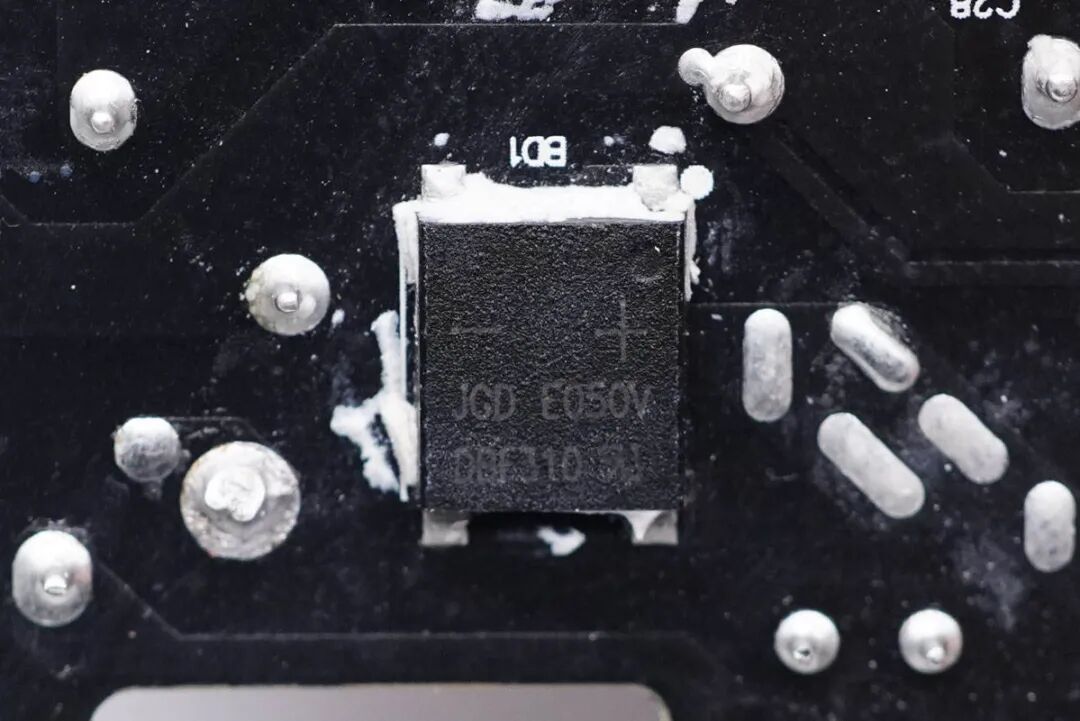

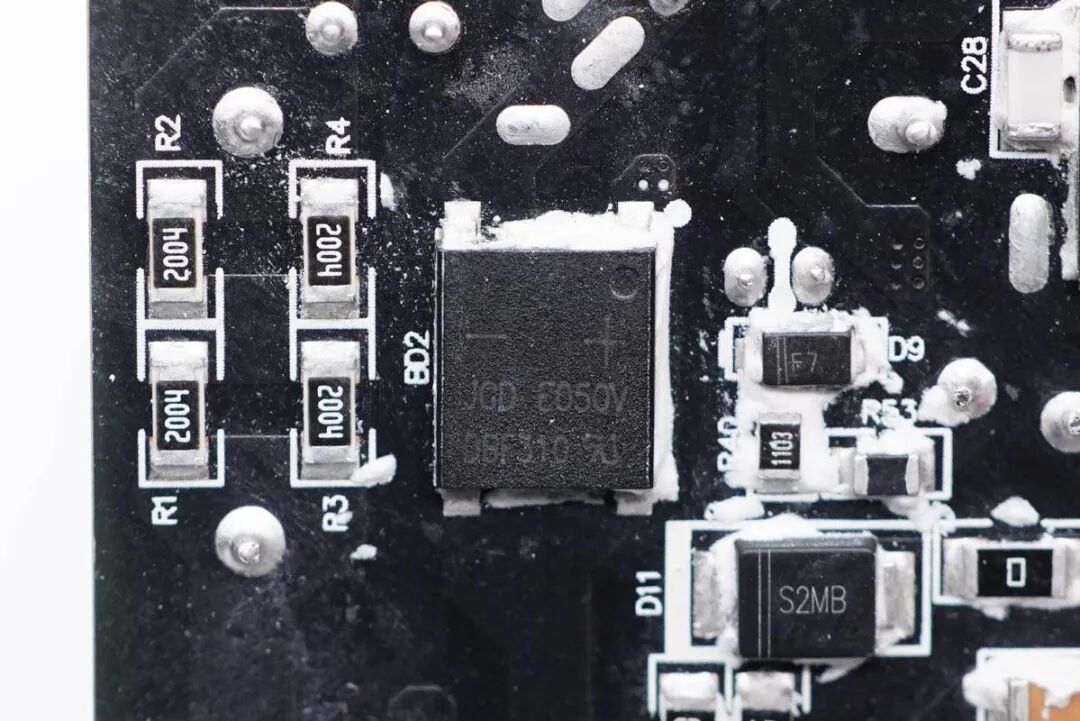

DBF310整流桥特写。
另一颗特写，设置两颗用于均摊发热。

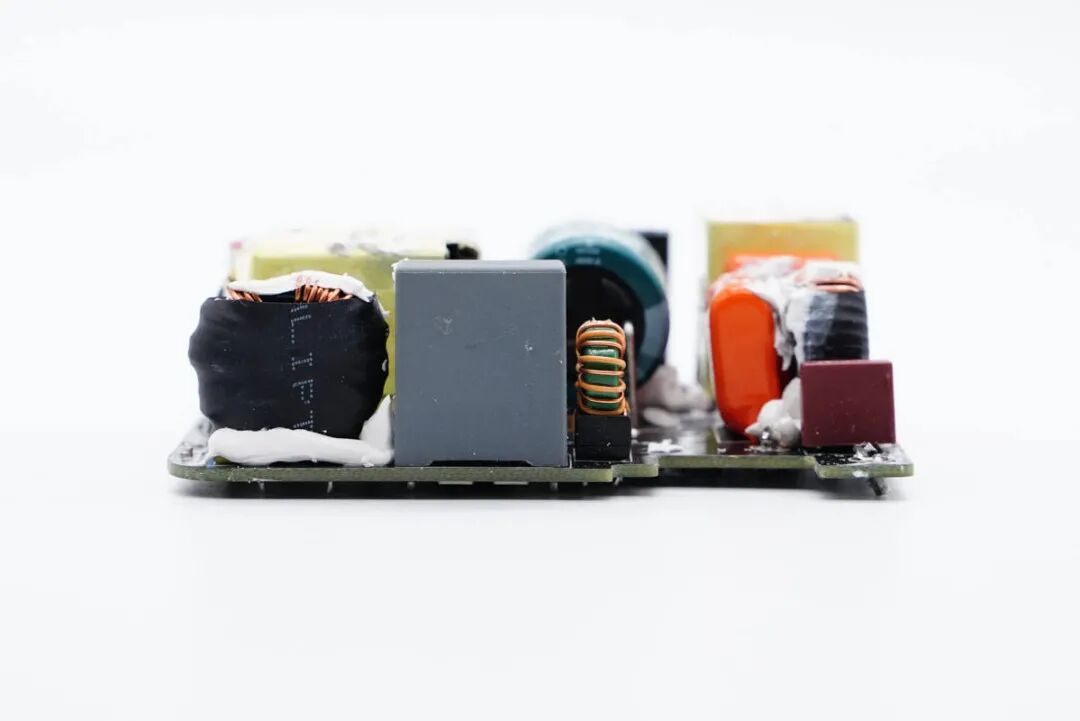

主板侧面设有PFC升压电路元器件，有滤波电感、电容、PFC升压电感等。
主板中间横置一颗艾华高压滤波电解电容，左侧是PFC升压开关管。
电容下遮住的芯片是充电器主控芯片。

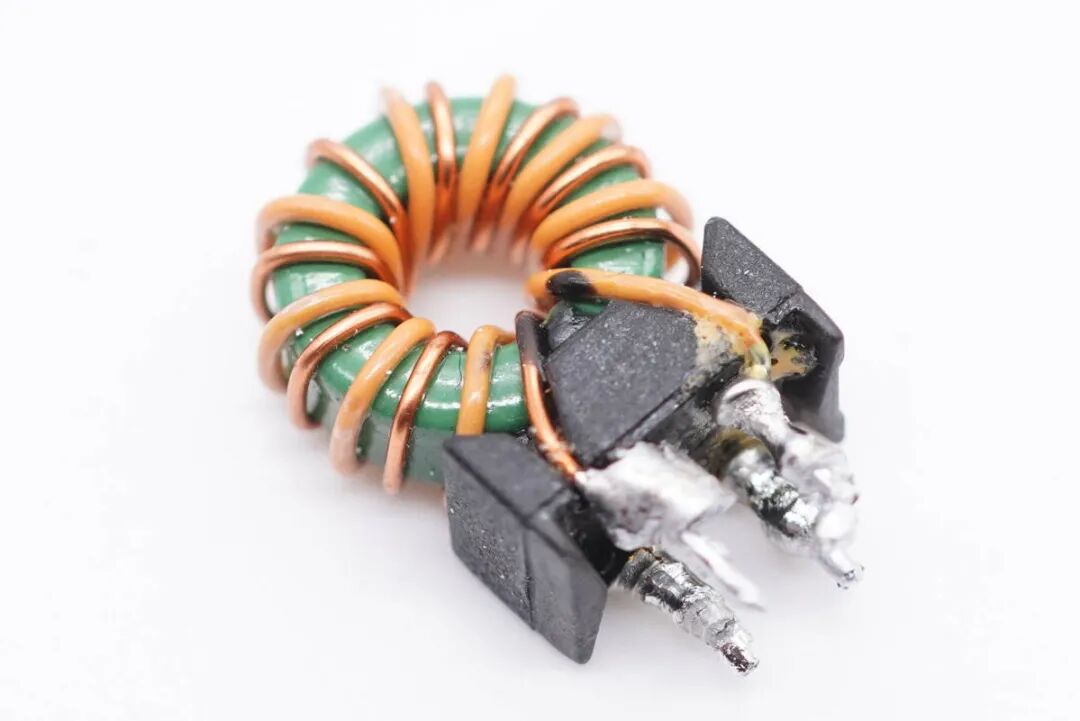

滤波电感特写，底部同样设有小隔离板。
薄膜电容特写，0.68μF 450V。

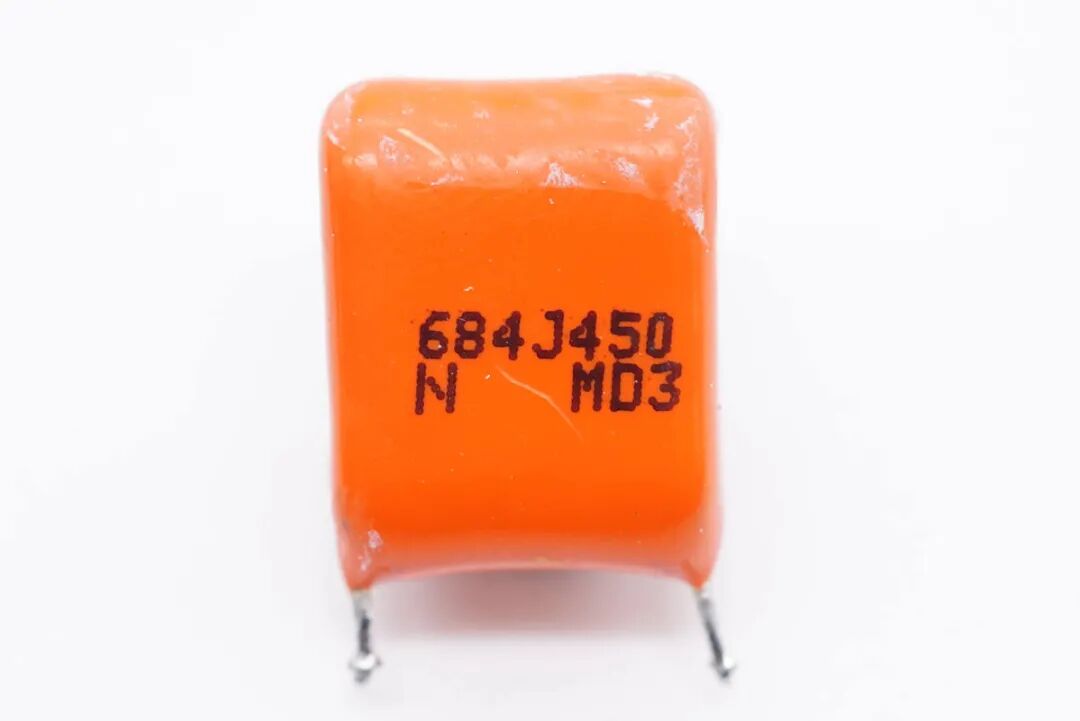

另一颗特写，105J450V。

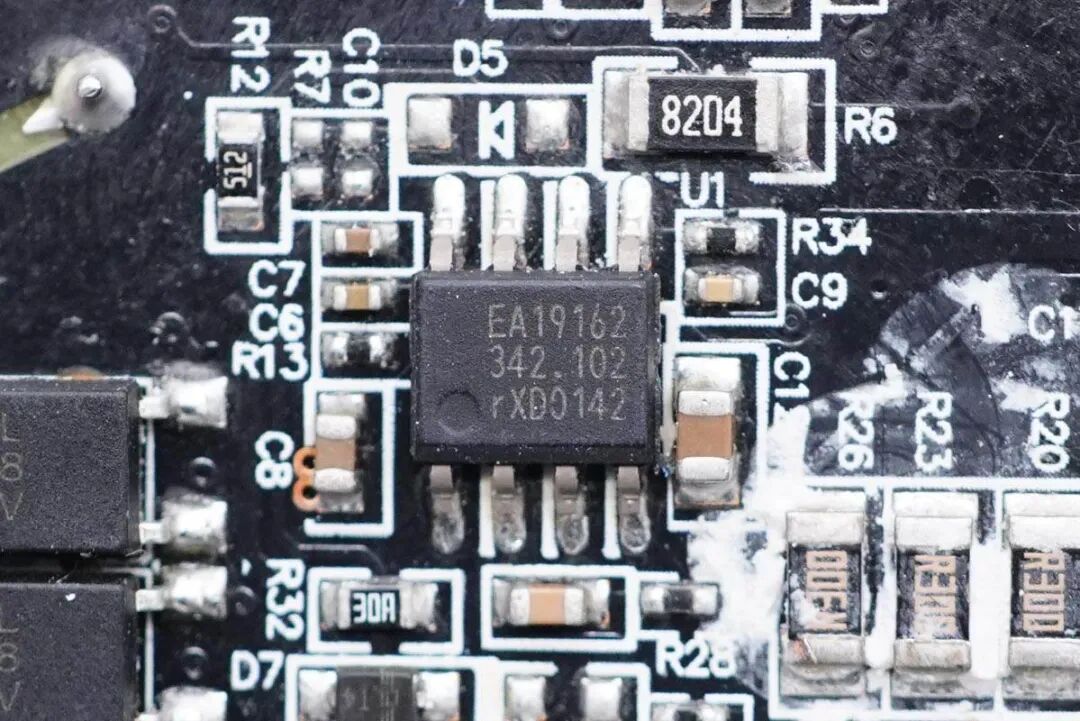

PFC控制器采用NXP恩智浦TEA19162，用于将整流后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。

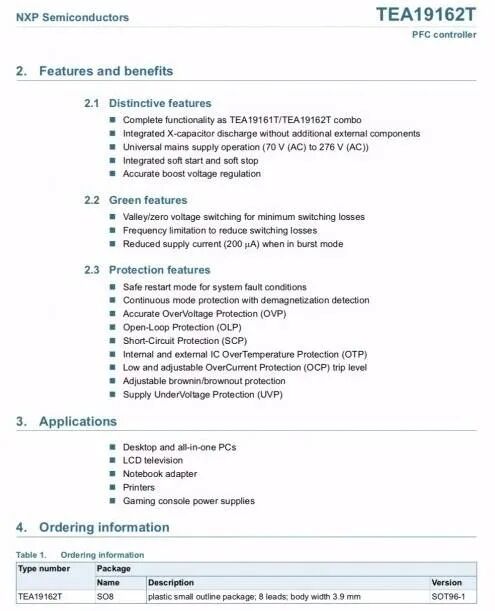

恩智浦TEA19162规格资料。

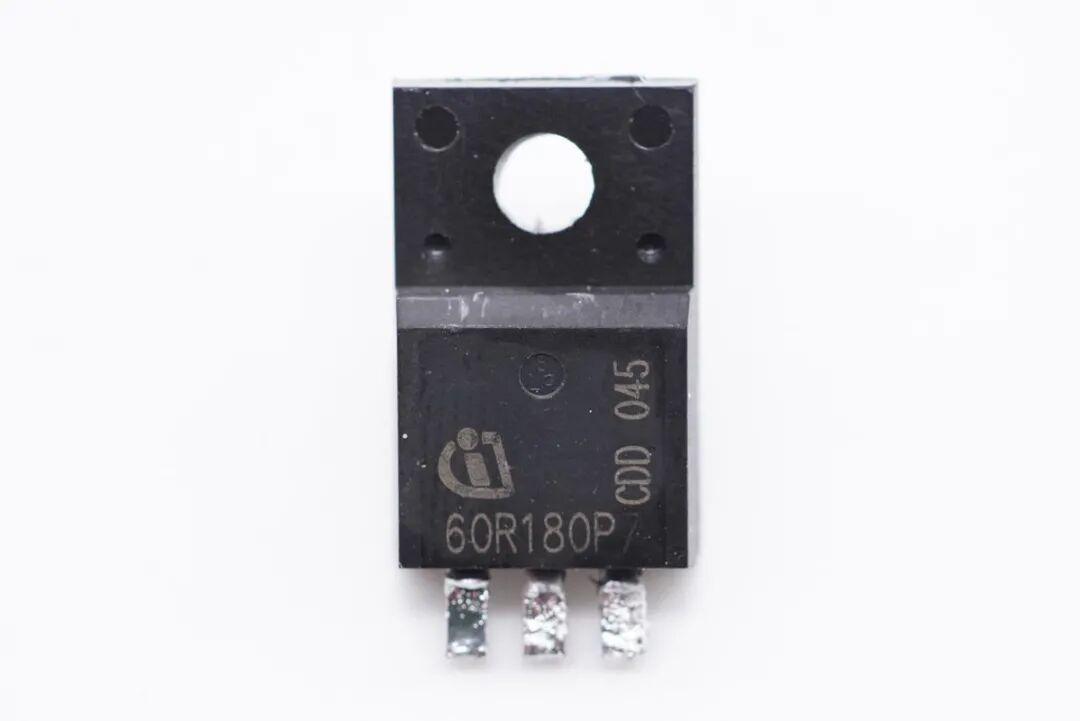

PFC升压开关管来自英飞凌，型号IPA60R180P7，耐压650V，导阻180mΩ。

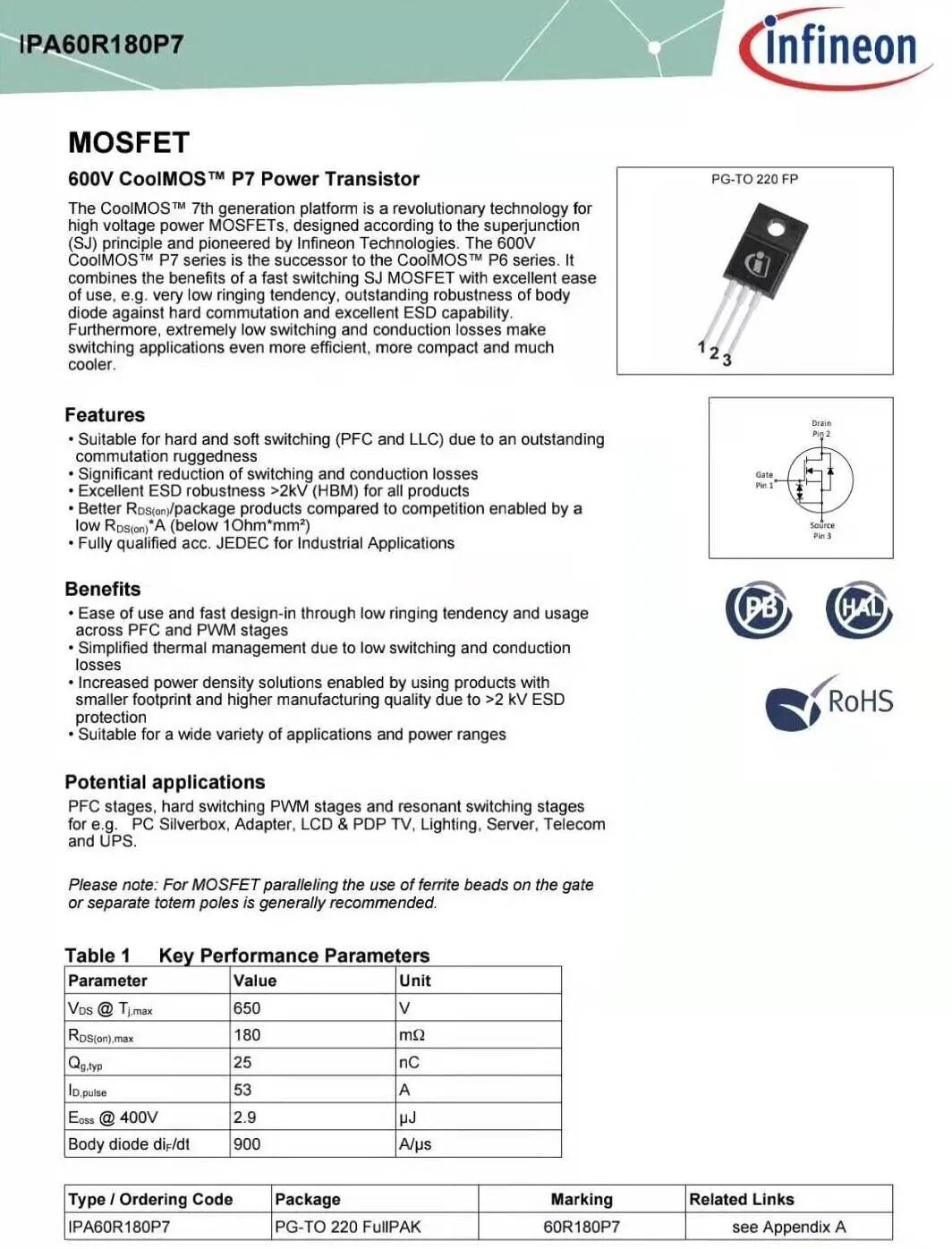

英飞凌IPA60R180P7资料信息。

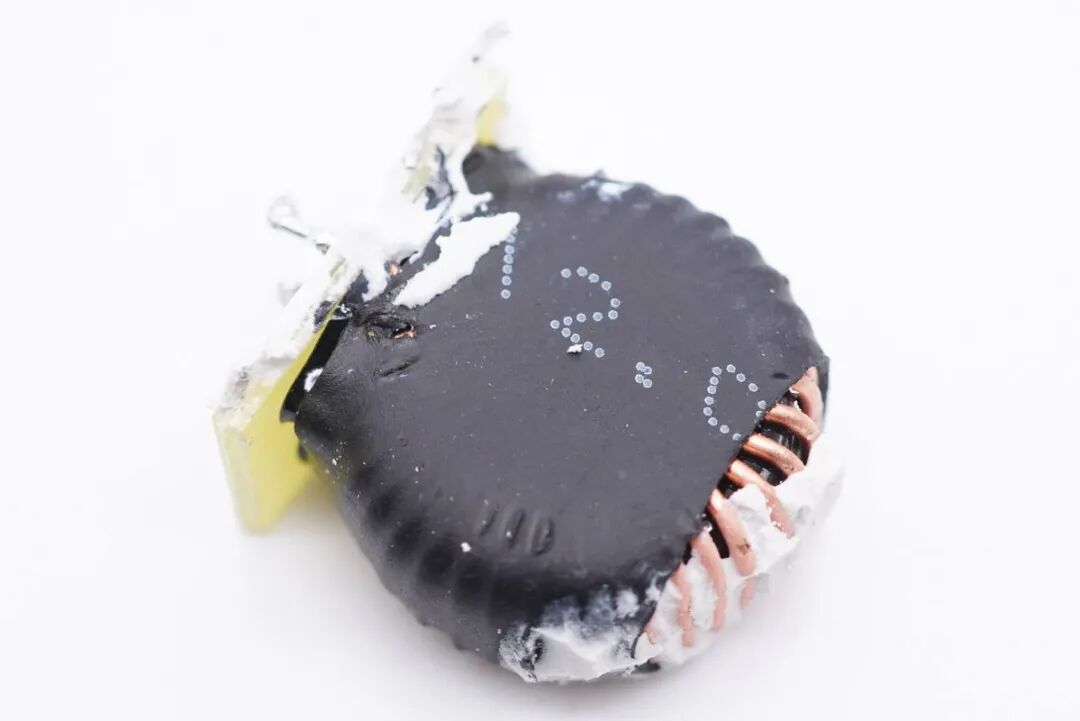

PFC升压电感特写，侧面喷码有信息。

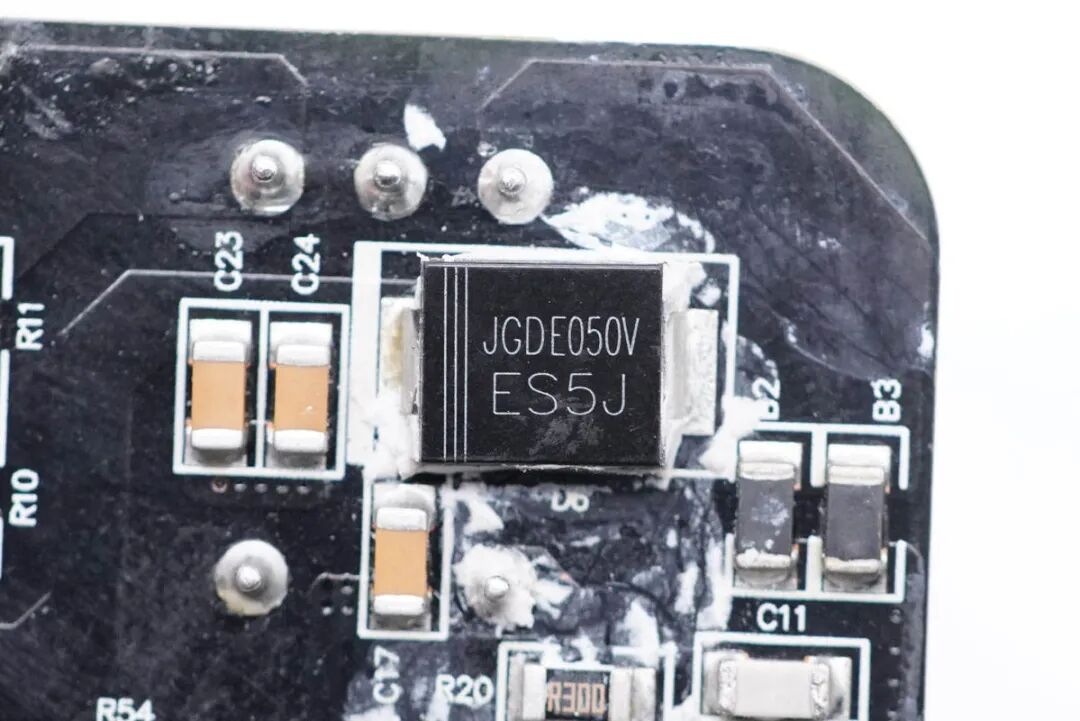

ES5J二极管，超快速5A二极管，用于PFC升压整流。

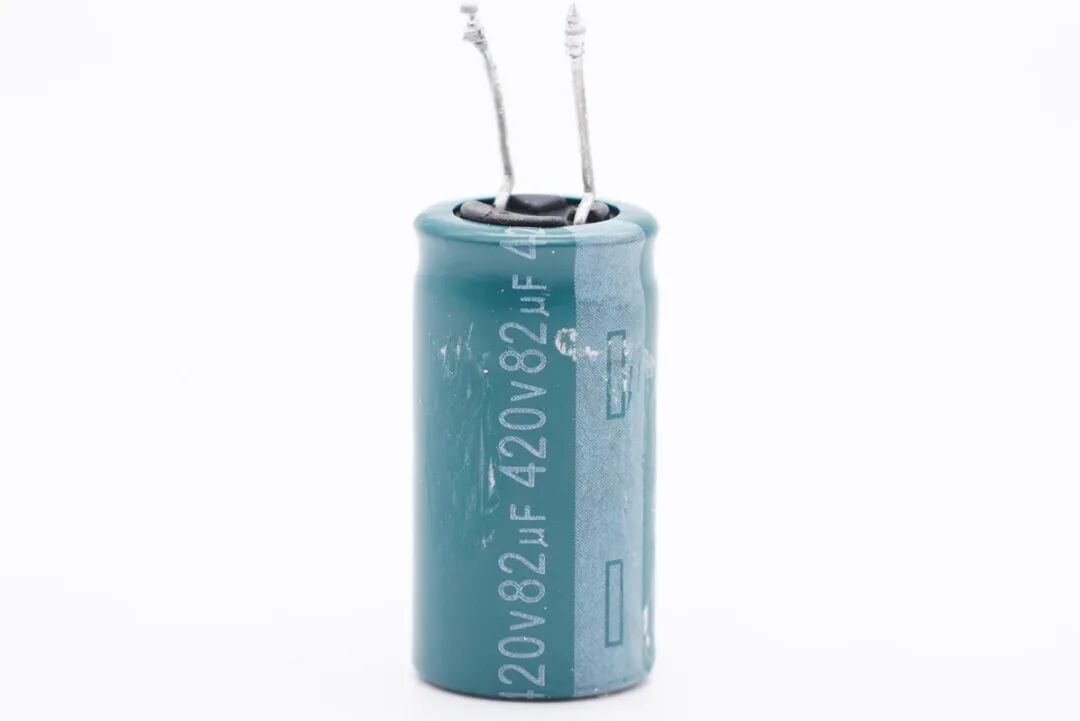

高压滤波电解电容规格为420V 82μF。
主控芯片供电电容也是来自艾华，规格为100V 10μF。

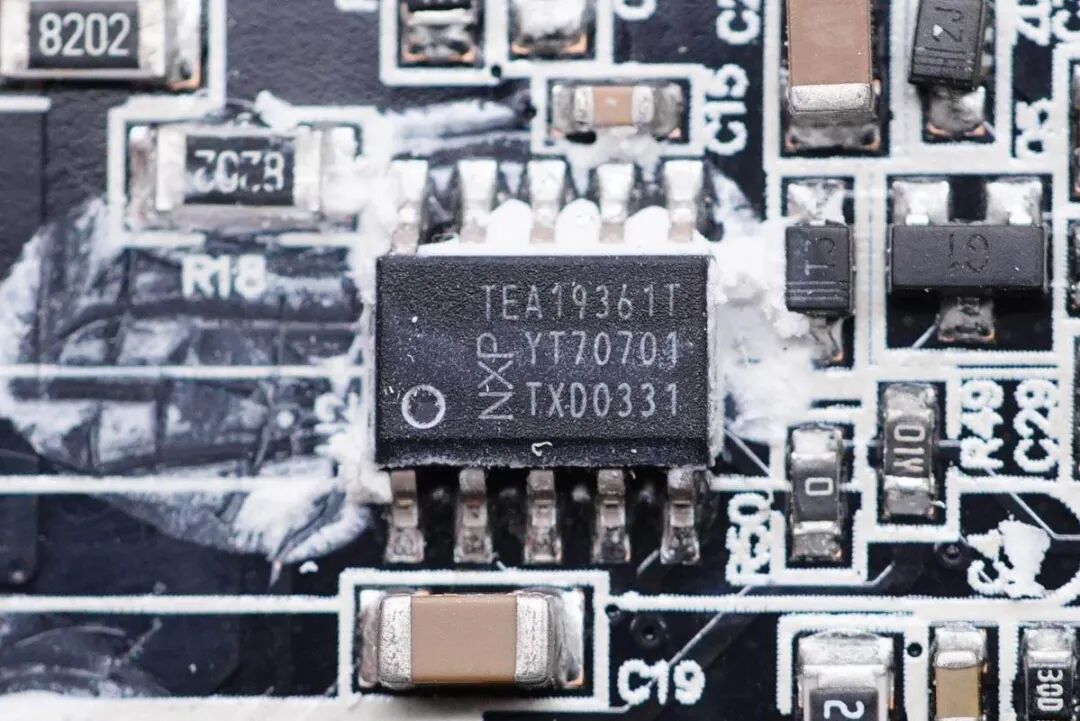

充电器主控芯片采用恩智浦TEA19361T，其采用准谐振反激，支持宽电压范围输出，支持轻载下的突发模式。

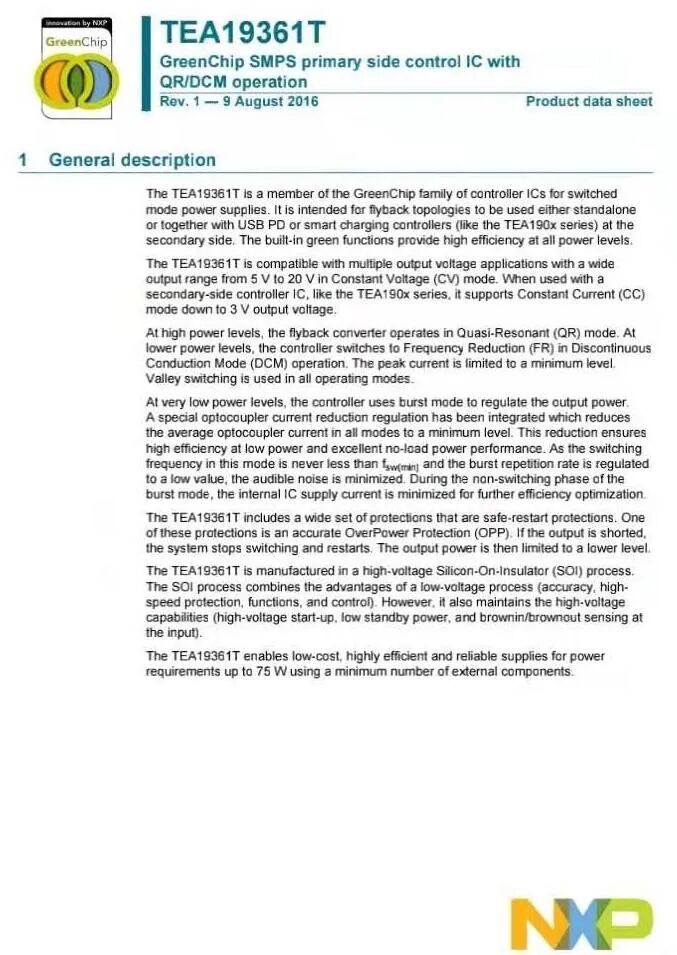

恩智浦TEA19361T资料信息。

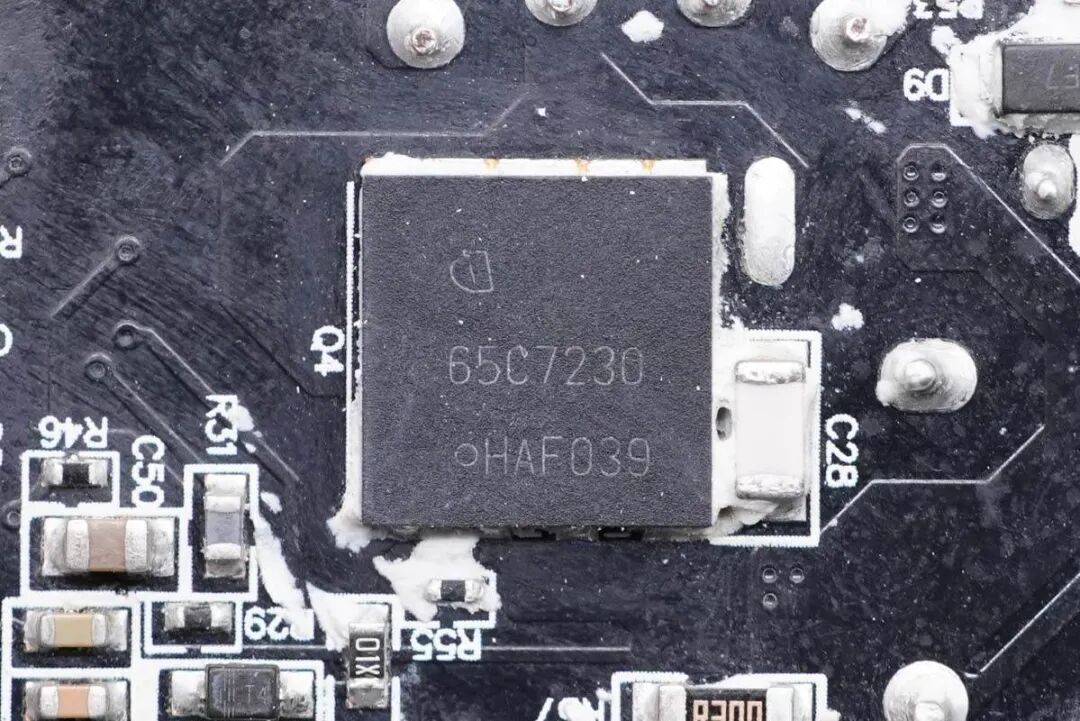

初级开关MOS管来自英飞凌，型号IPL65R230C7，650V耐压，230mΩ导阻，ThinPAK 8×8封装。

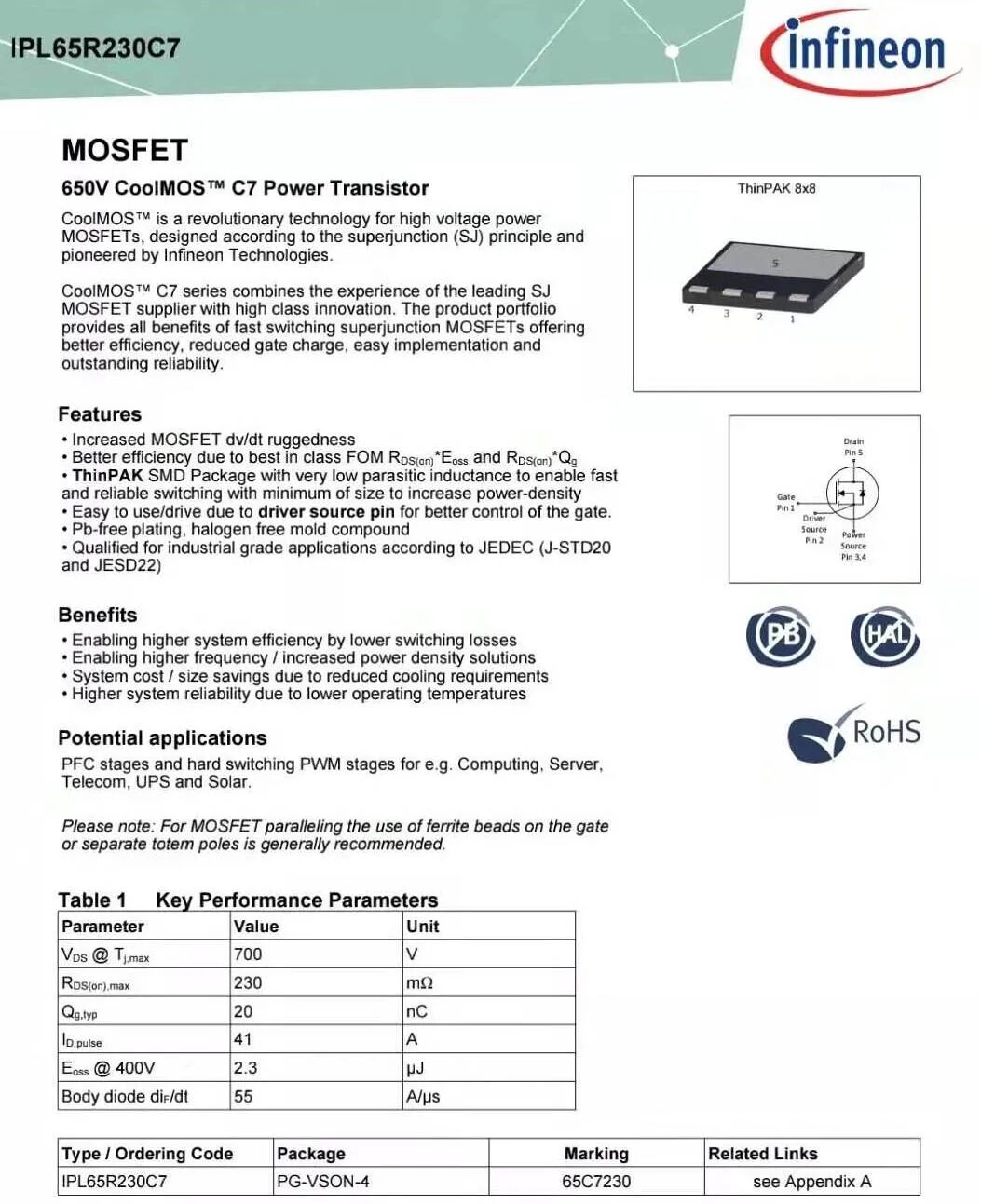

英飞凌 IPL65R230C7 详细资料。

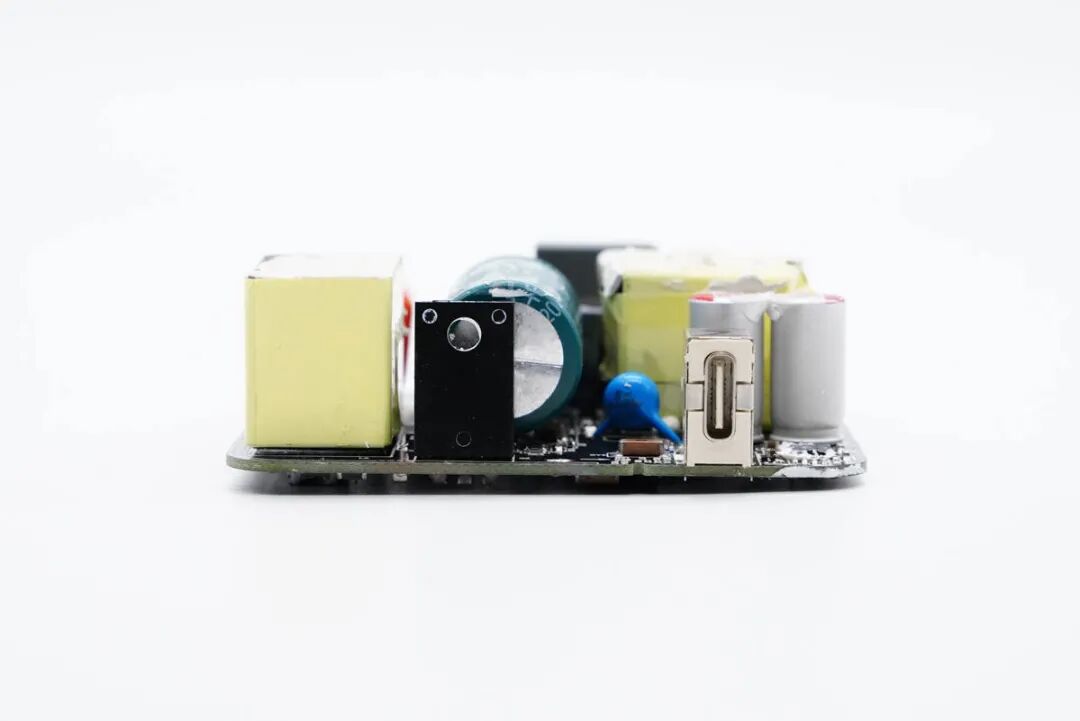

主板另一侧设有变压器、Y电容、输出滤波固态电容等。

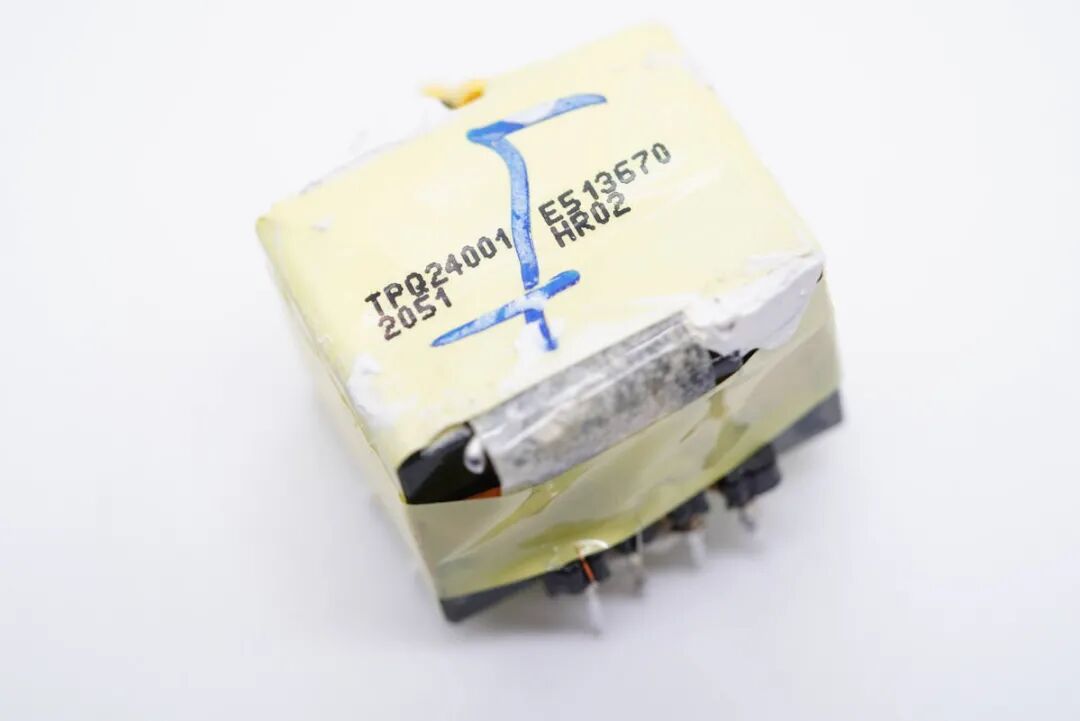

变压器特写，顶部喷码有信息。

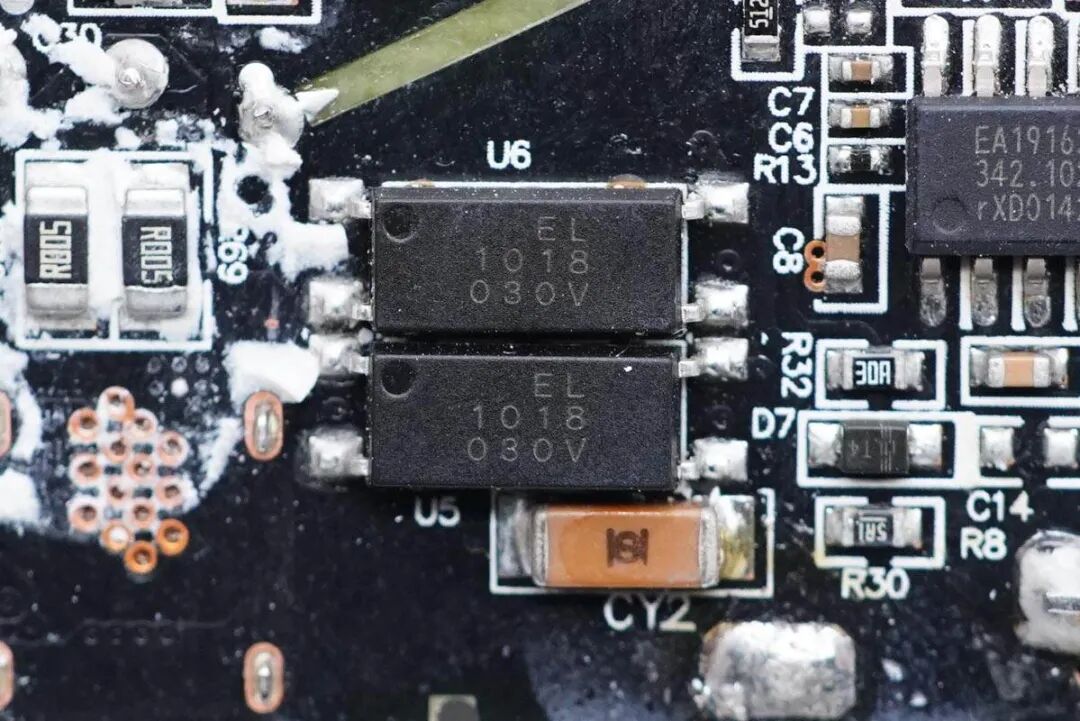

两颗亿光EL 1018光耦，用于电压检测和过流保护功能。

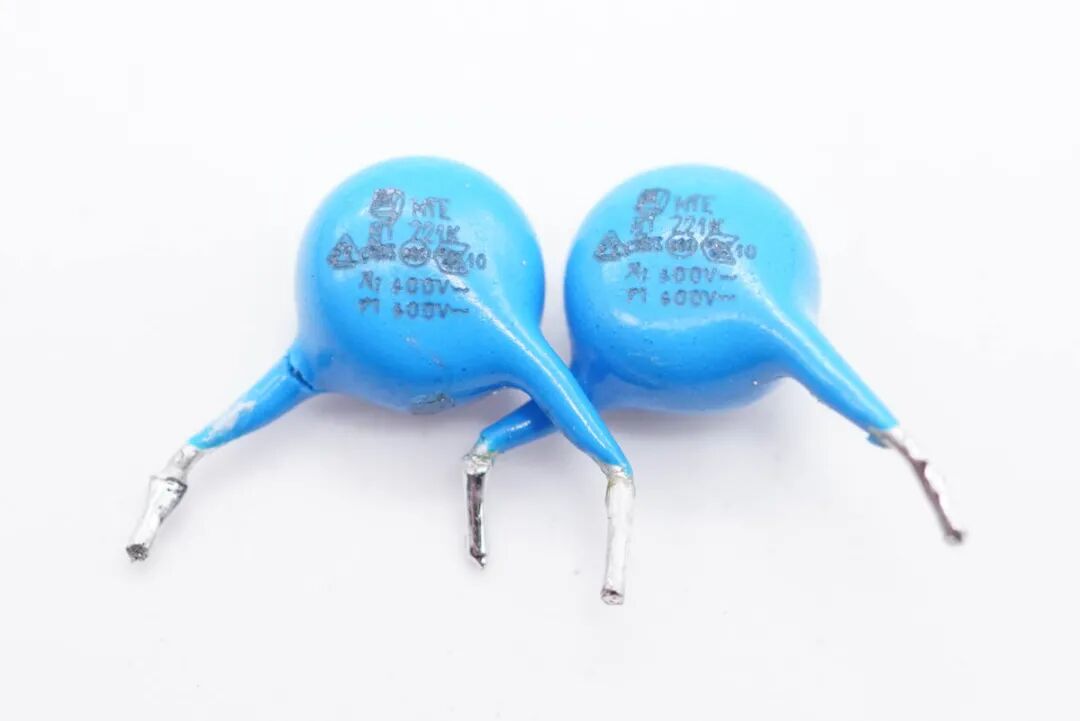

蓝色Y电容特写，用于输出抗干扰。
MPS芯源半导体次级同步整流控制器MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

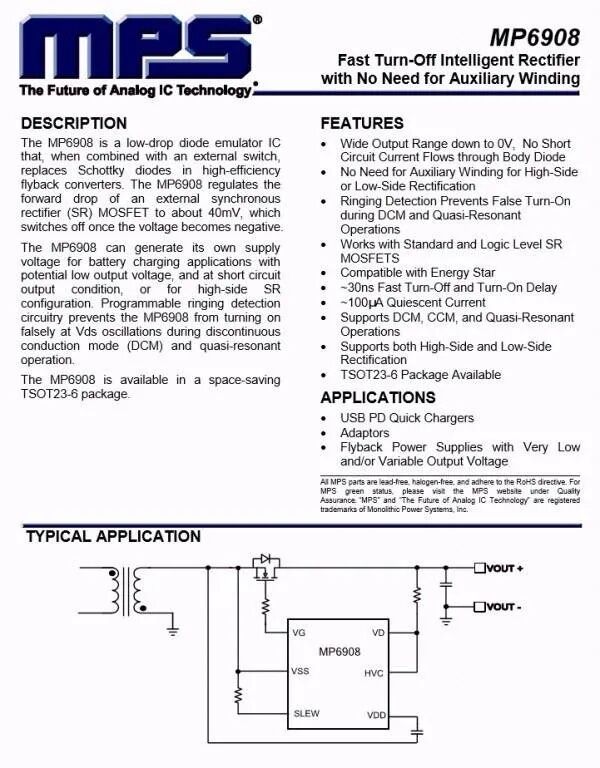

MP6908详细规格参数。
充电头网了解到，采用MPS MP6908的还有闪极100W 3C1A氮化镓快充充电器、雷柏65W GaN快充、安克65W PD快充、小米65W GaN充电器、小米18W双模充、电友65W 2C1A氮化镓快充、联想YOGA 65W PD快充。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、紫米65W 2C1A桌面PD快充充电器等数十款产品采用。

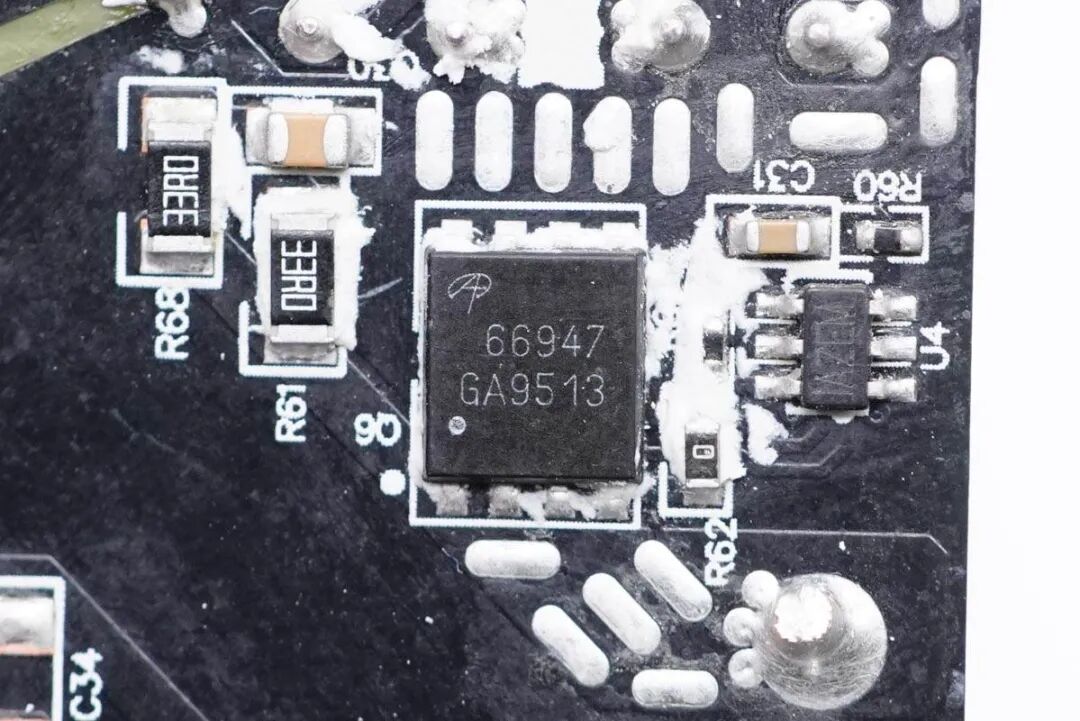

次级同步整流MOS来自AOS万代半导体，丝印66947。

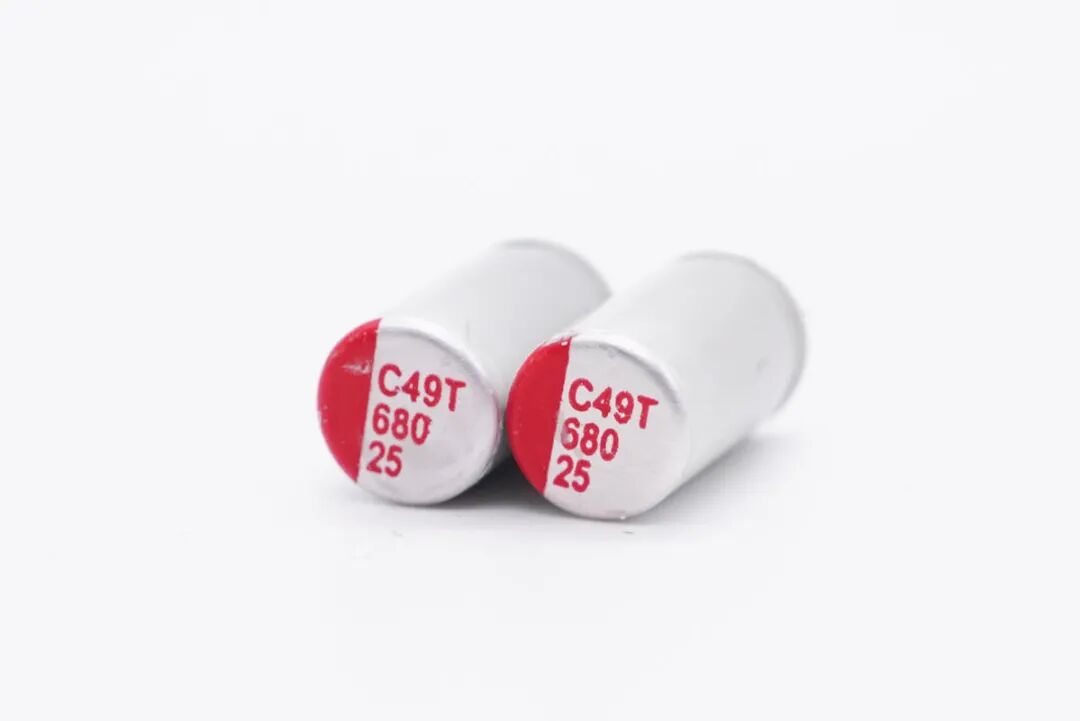

两颗输出滤波固态电容并联，规格都是25V 680μF。
输出端一览。

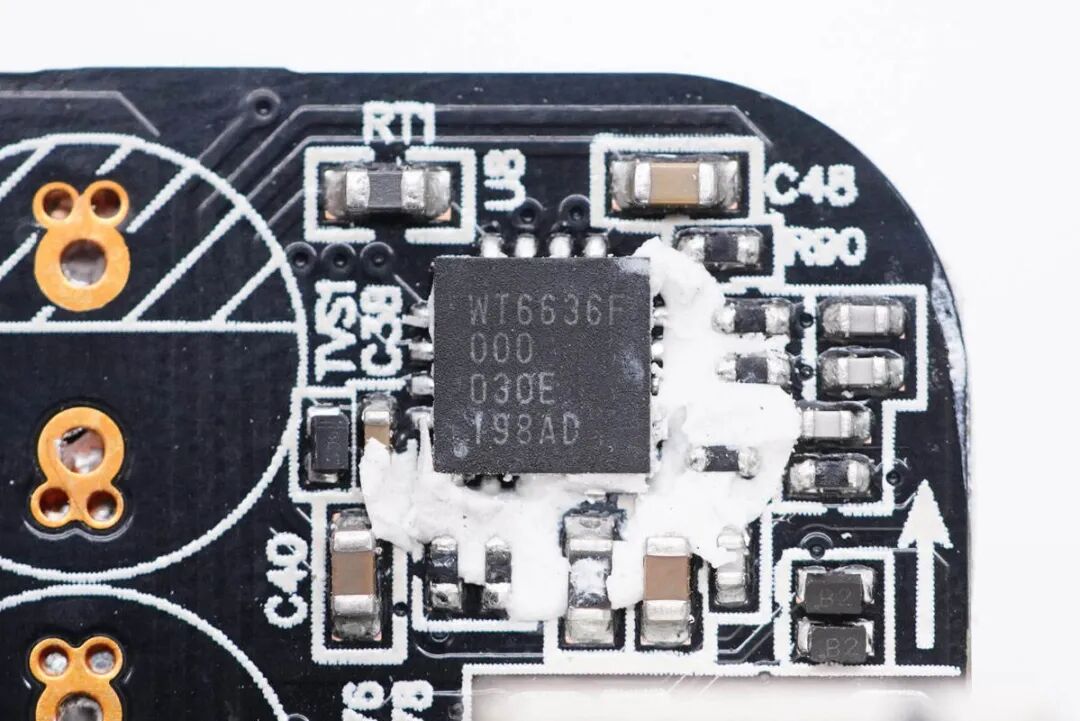

USB PD协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。
伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

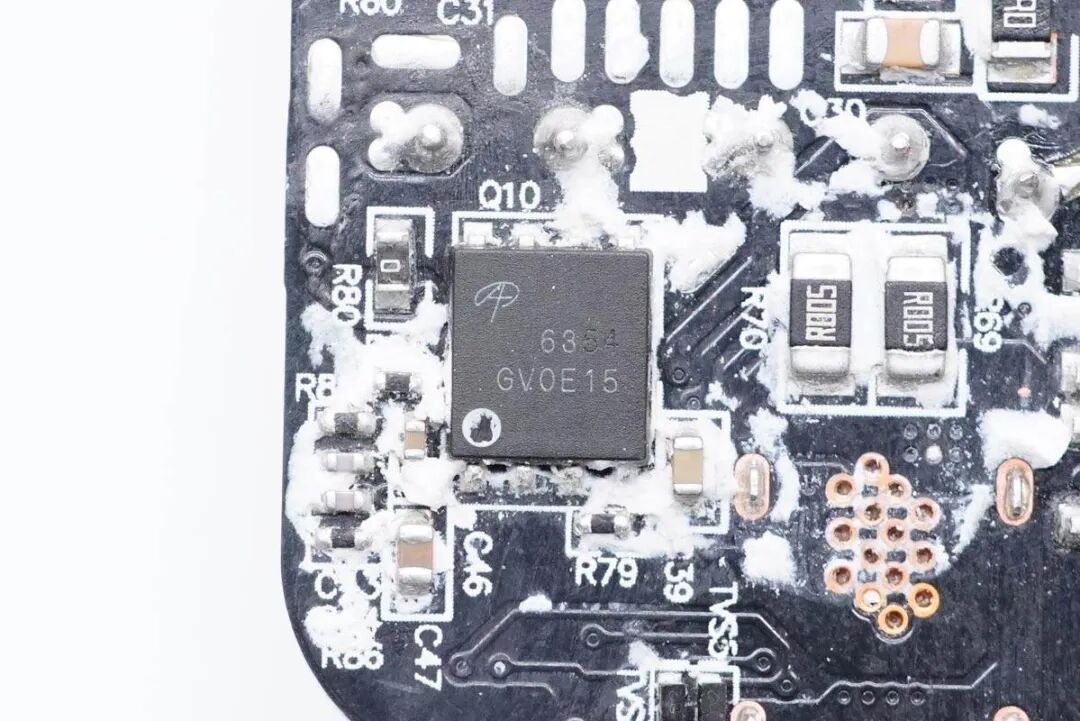

输出VBUS开关管采用万代AON6354，耐压30V，DFN5x6封装。

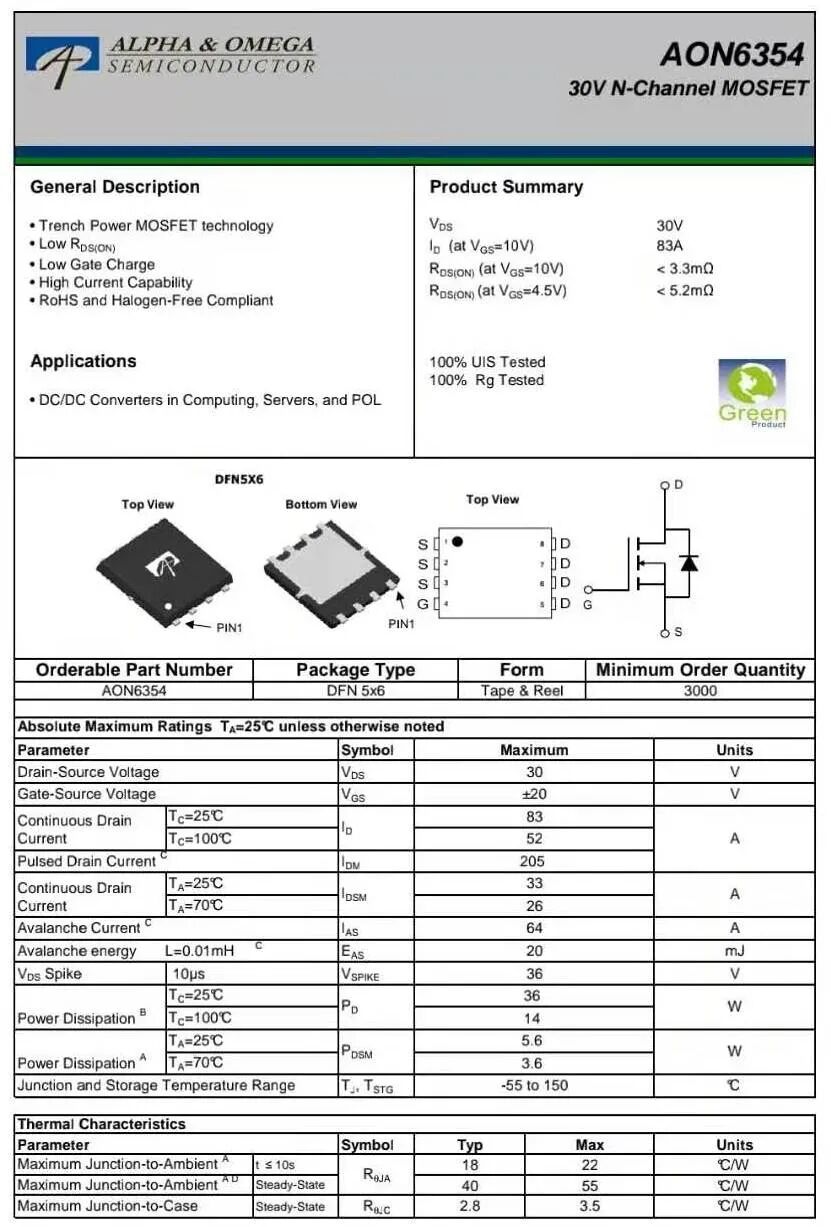

万代AON6354资料信息。

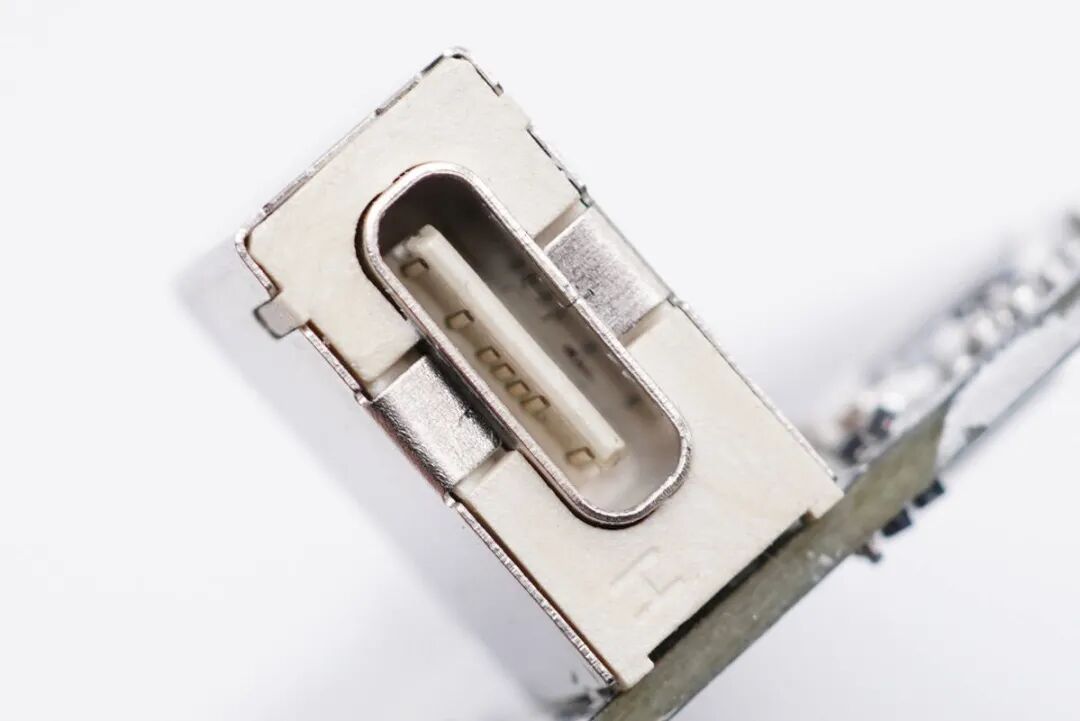

USB-C母座特写，外套塑料和钢套，绝缘加固。
全部拆解完毕。
充电头网拆解总结
RedmiBook Pro 15笔电标配的100W充电套装，其中充电器造型方正扁平，且设计非常简洁。产品定位是笔电大功率适配器，采用单C口配置，主打QC、PD3.0快充，具备5V3A、9V3A、12V3A、15V3A、20V5A五组标准电压档位，因此充笔记本会有很好的效果，而对手机等设备就不要太过期待了。
充电头网通过拆解发现，为应对大功率充电带来的发热问题，充电器体积并没有做到极限，各元器件布局相对稀疏，避免积热。其次作为一款百瓦充电器，设计有PFC升压电路，采用了恩智浦TEA19162升压控制器以及英飞凌升压开关管。
开关电源由恩智浦TEA19361T搭配英飞凌初级开关MOS管，以及MPS MP6908搭配万代同步整流管组成，采用伟诠WT6636F进行协议识别控制输出电压。正是得益于恩智浦快充方案的使用，初级侧仅用一颗艾华电容进行高压滤波即可，有效减小充电器体积。整体来看，充电器无论是用料还是做工都很不错。
