拆解报告：安克磁吸式双项无线充电器
----- 充电头网拆解报告 第1601篇 -----
近日充电头网拿到了安克一款磁吸式双项无线充电器，产品采用立体机身造型设计，放在桌面上不会占用太多空间。另外支持5W和7.5W无线充，可同时为耳机和iPhone手机进行充电。
另外手机无线充电板还采用磁吸式设计，手机放上去即可吸附在一起，日常使用很方便。下面就对安克这款无线充进行详细拆解，看看其内部设计用料如何。
此前充电头网拆解过安克旗下的多款无线充，包括Anker 5W无线充电器、ANKER PowerWave 7.5 Pad 无线充电器、ANKER PowerWave 7.5 Stand立式无线充电器、Anker PowerWave+ Pad with Watch Holder手机及手表支架二合一无线充电器、Anker Soudcore 无线充电蓝牙音箱、Anker PowerWave Pad无线充电器（A2503）等产品，大家可以点击蓝色字体进行观看。
一、安克磁吸双项无线充外观
包装盒采用蓝白配色，依旧采用极简设计风格，正面左上角印有ANKER品牌。
背面印有产品三大特性和认证信息，此外贴有参数贴纸。
包装内含无线充、CC数据线、使用说明书和产品合格证。

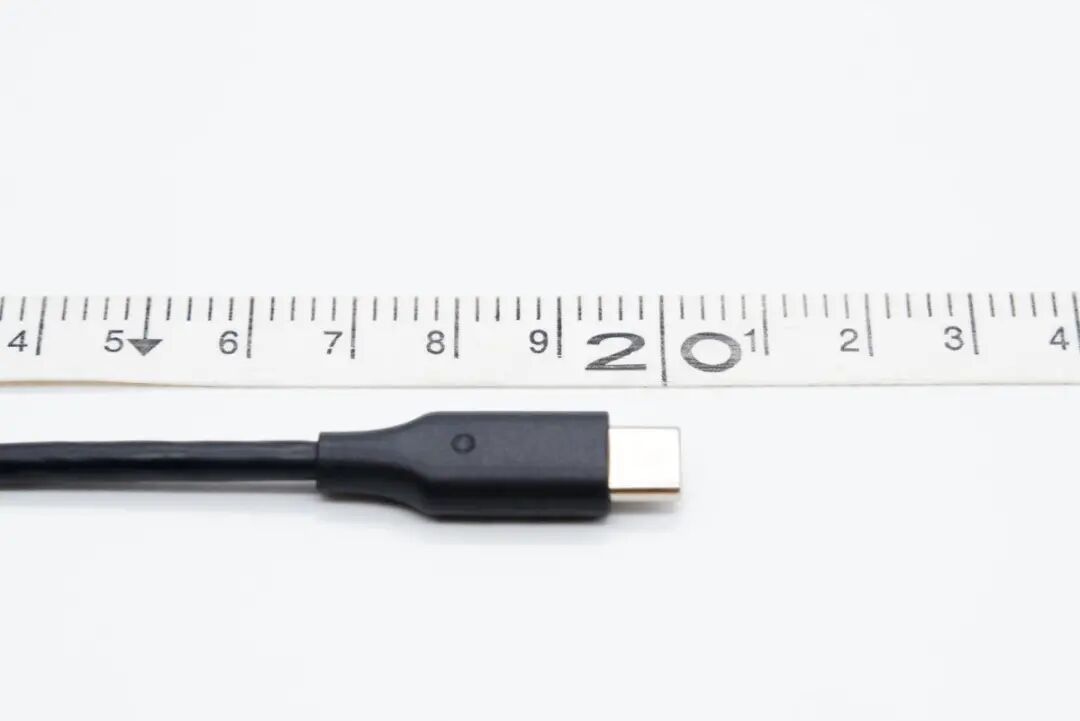

线缆两端塑料壳磨砂处理，方便插拔使用，塑料壳上设有小圆凹槽。
整根线缆长约1.2米。

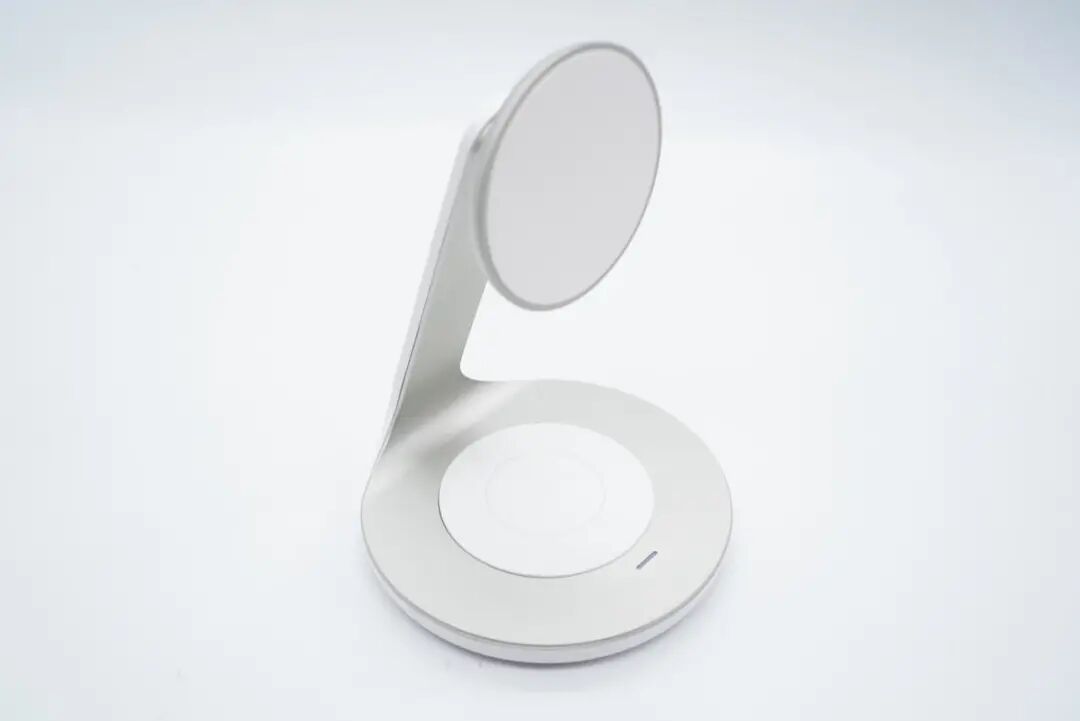

无线充采用PC阻燃材质塑料壳，正面喷刷银灰色涂料装饰，底座与手机无线充电板采用圆盘设计，设计风格简约。

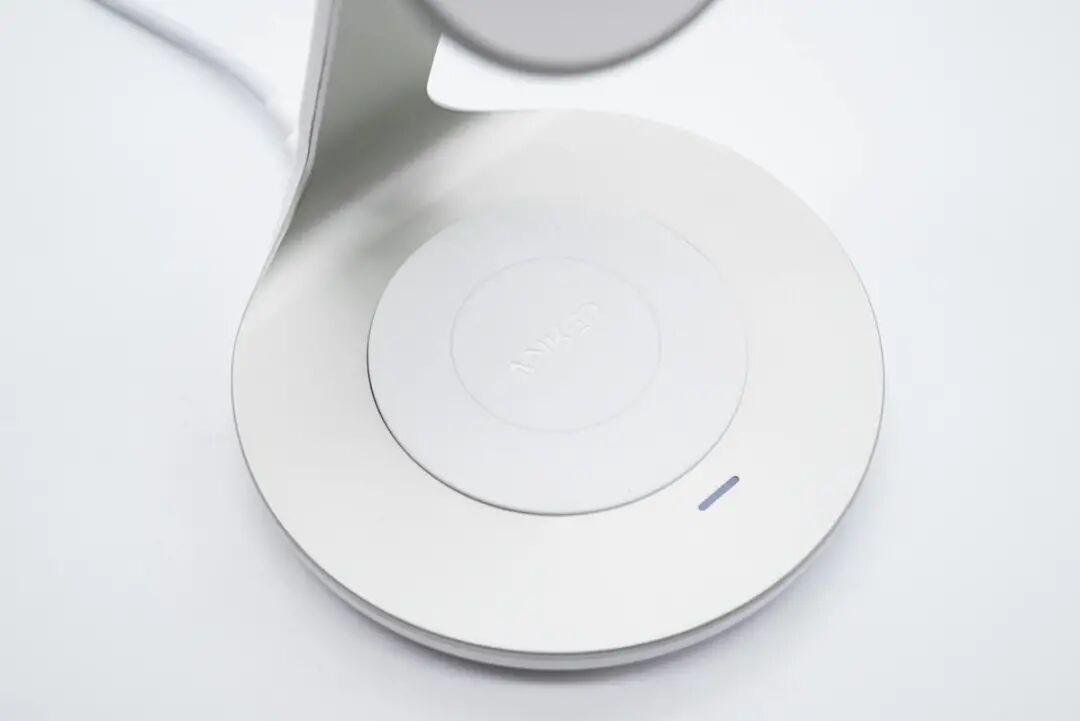

底座中心设有白色塑料板，凹印ANKER品牌logo，旁边设有LED指示灯。
接通电源，LED指示灯亮蓝光。

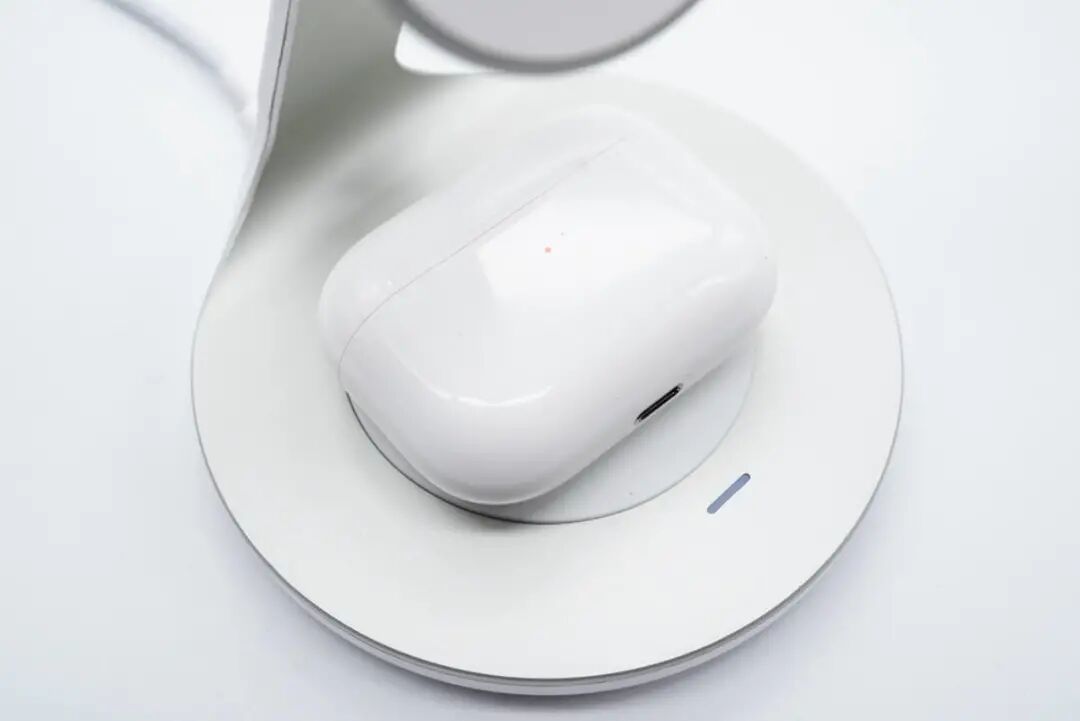

中心处则可为耳机进行无线充电。

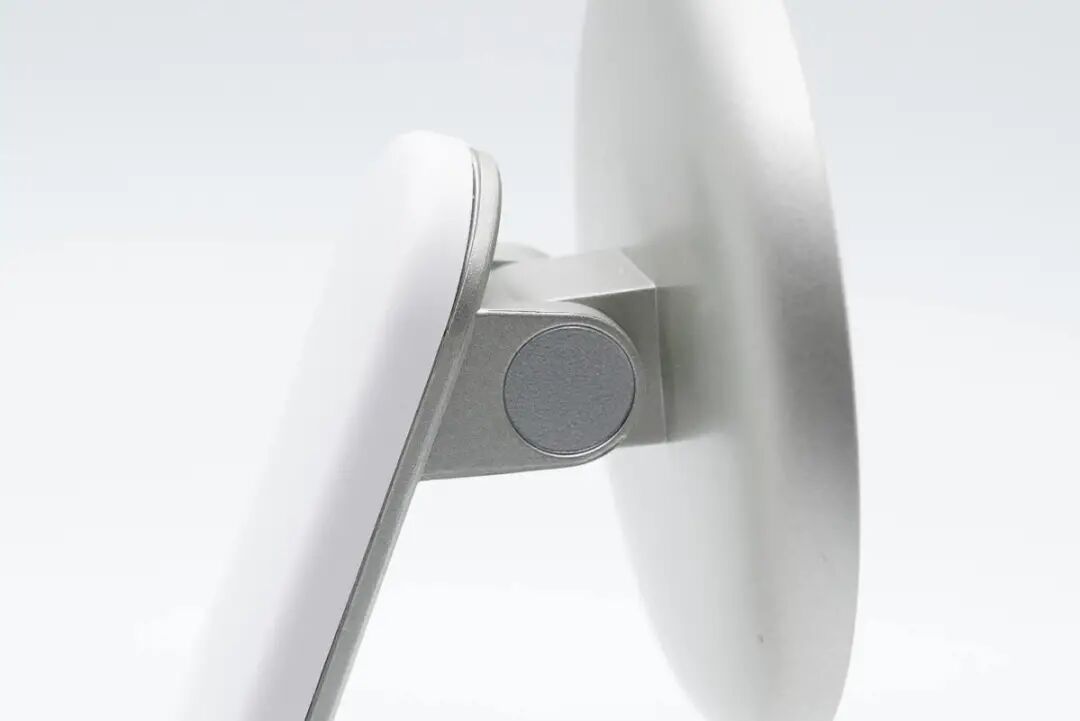

手机无线充电板和支撑板采用转轴连接，因此可以上下转动调整角度，使用更方便。

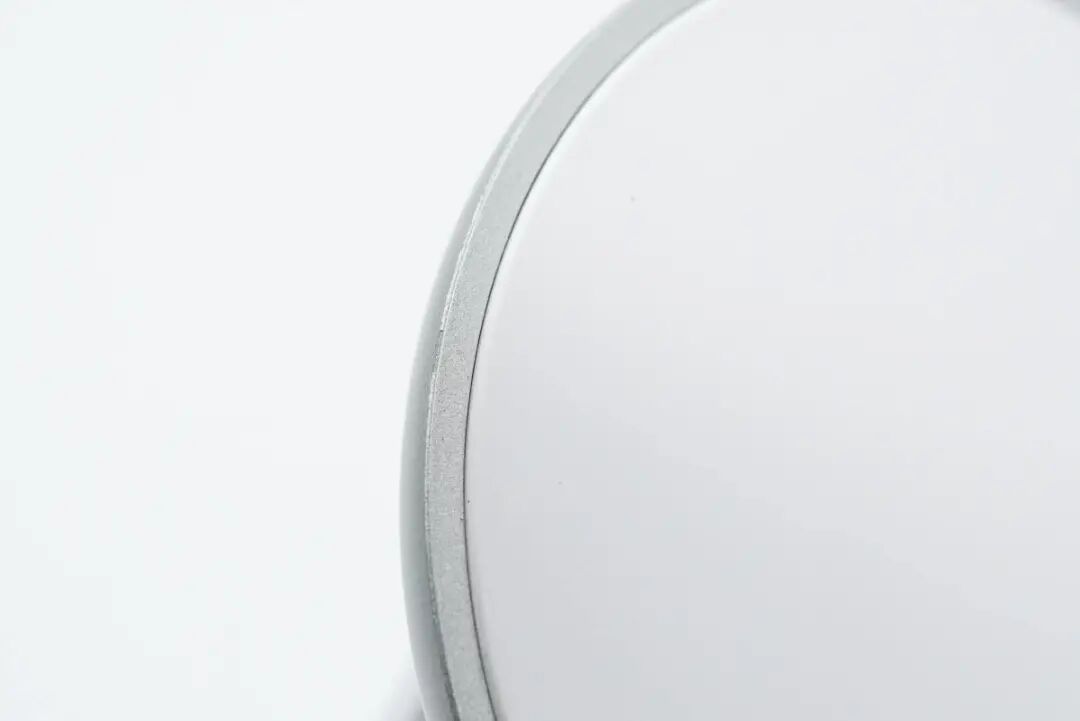

手机无线充电板边缘封装紧密。
充电板采用磁吸式设计，手机放上去即可吸附进行无线充电，使用体验感好。

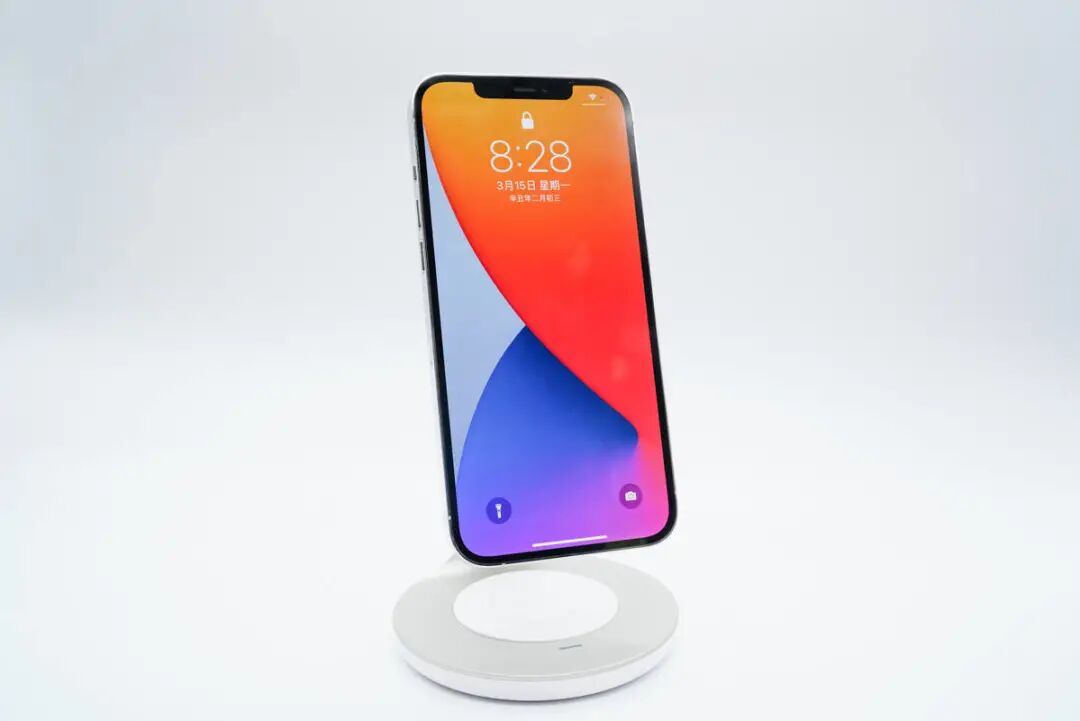

这款无线充也可同时为手机和耳机进行无线充电。

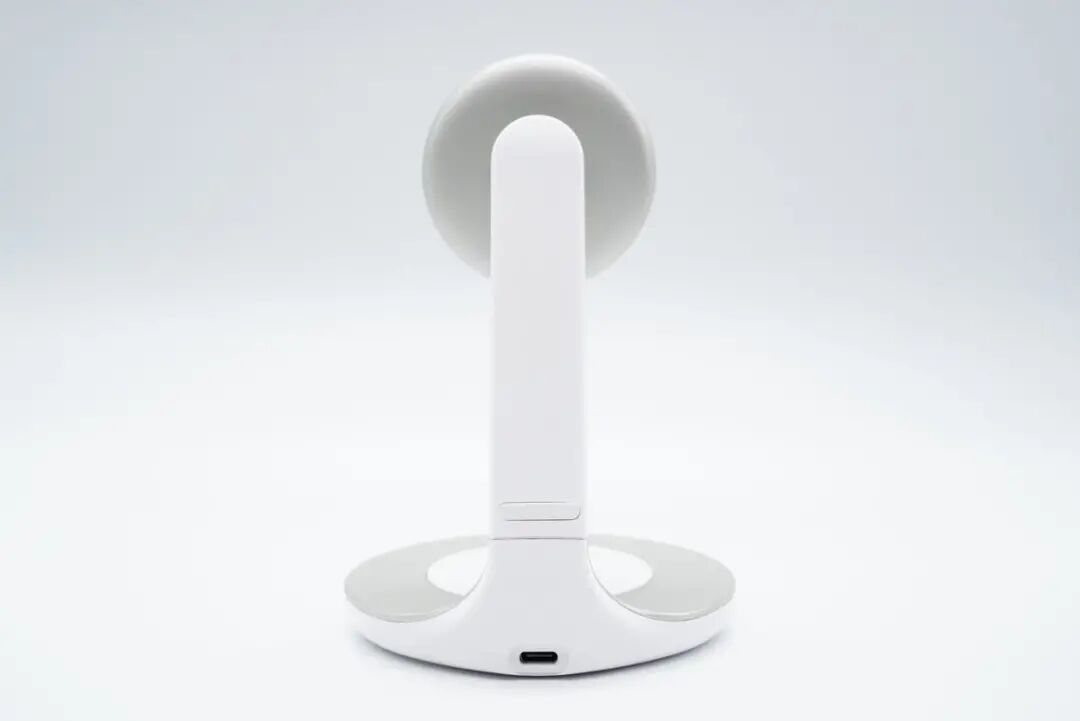

机身背面设有充电输入接口。
输入端采用USB-C接口，黑色胶芯不露铜。
底座底部贴有防滑胶圈，此外印有无线充参数，中心是ANKER品牌
型号：A2561
输入：5V2.4A、9V2A、12V2A、15V2A
输出：5W、7.5W
产品已经通过了CE认证和FCC认证。

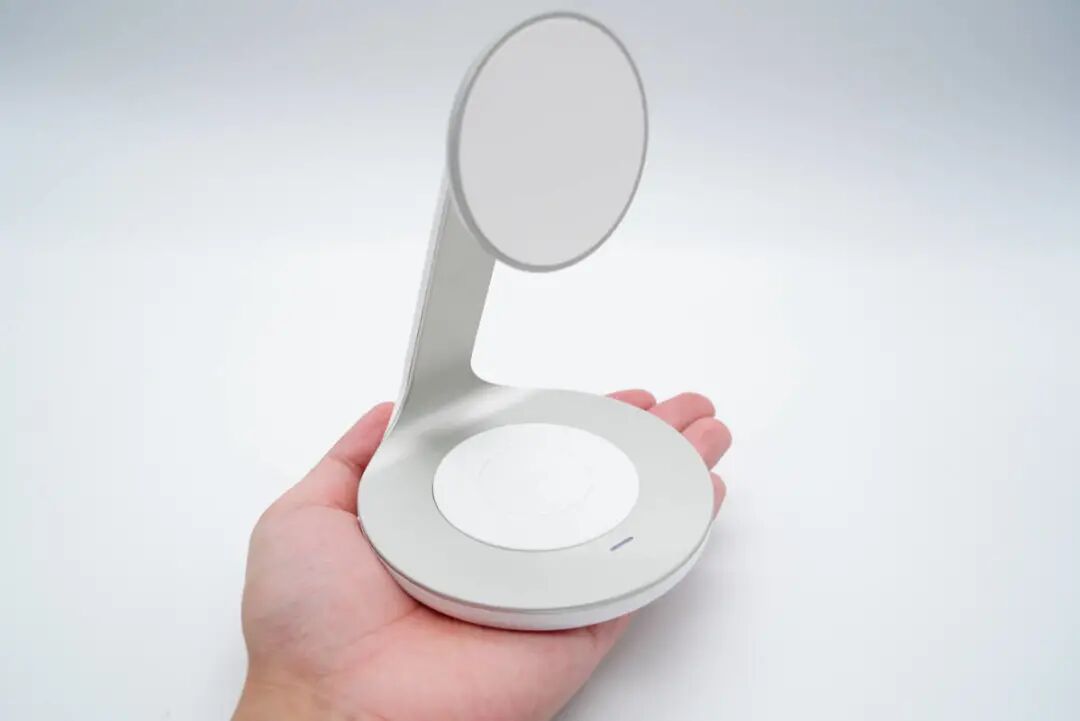

拿在手上的直观感受，立体设计，不占用太多桌面空间。
二、安克磁吸双项无线充拆解
支撑板背面塑料壳采用螺丝和卡扣封装，内置金属片抗弯折，另外连接导线外套塑料管绝缘。

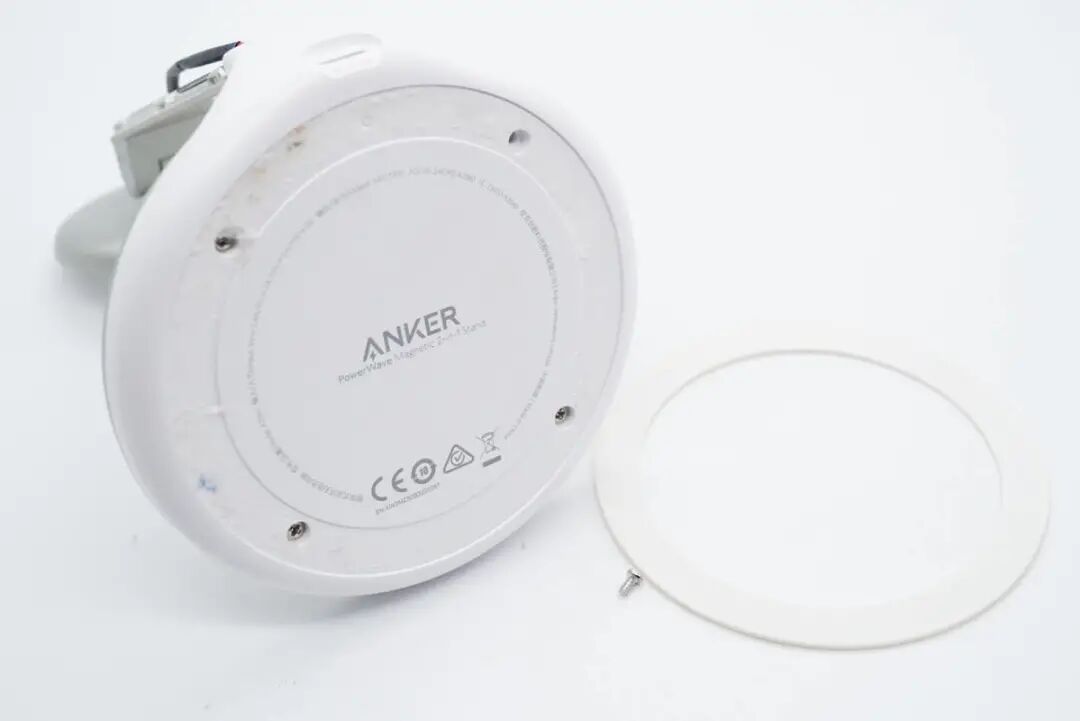

底座采用螺丝封装。

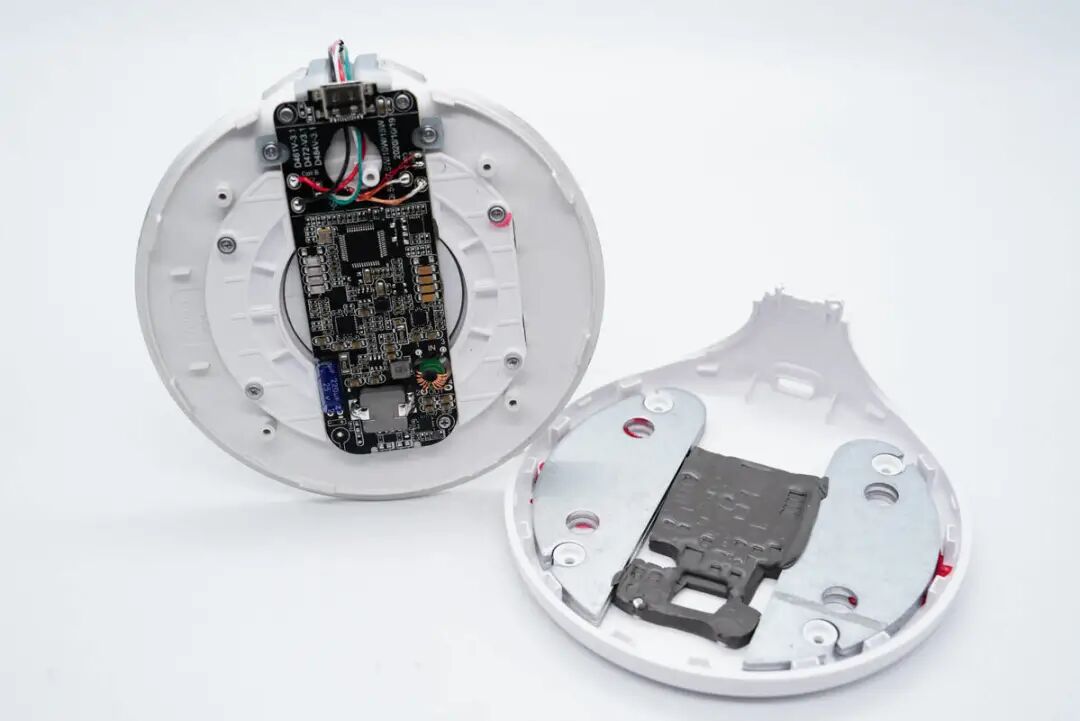

底座内置两块配重铁增加稳定性，不易翻倒，配重铁之间有导热垫帮助PCB板散热。
PCB板以及耳机无线充顶部塑料板均采用螺丝固定。

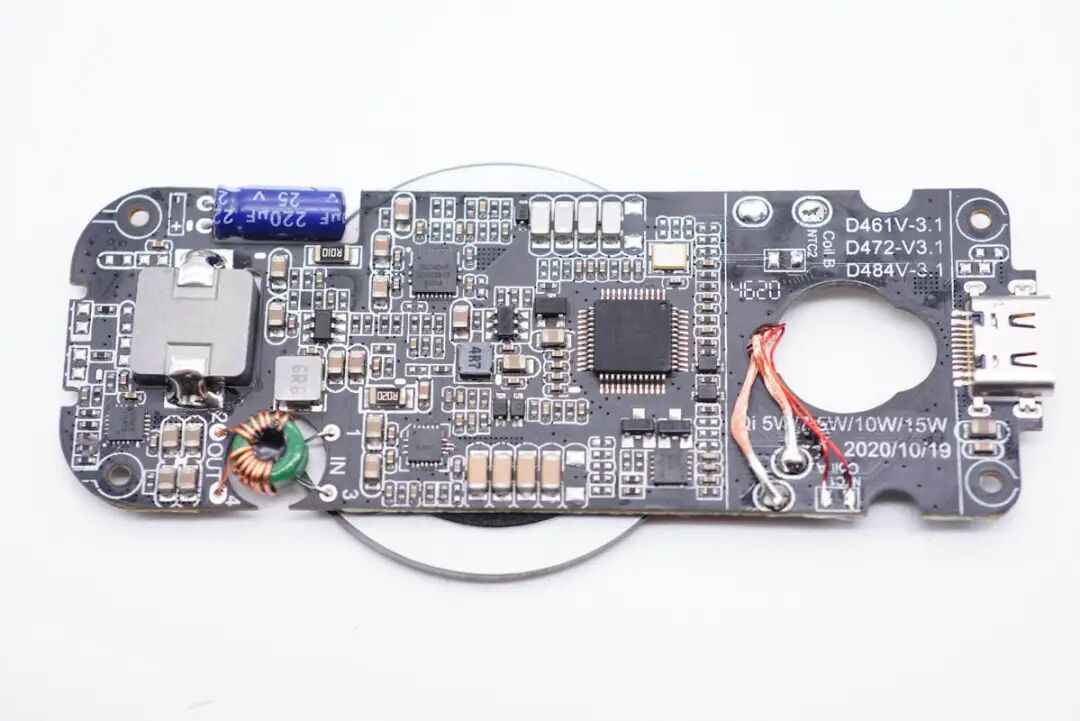

PCB板正面一览，左侧设有无线充定频调压供电电路；中间设有无线充电主控芯片及其降压电路，以及耳机无线充电路；右侧焊接USB母座、耳机无线充电线圈和连接手机无线充电板的导线，谐振电容均采用MLCC贴片，减小体积。
PCB板背面一览，设有LED指示灯，电感和电容沉板设计，降低产品厚度。

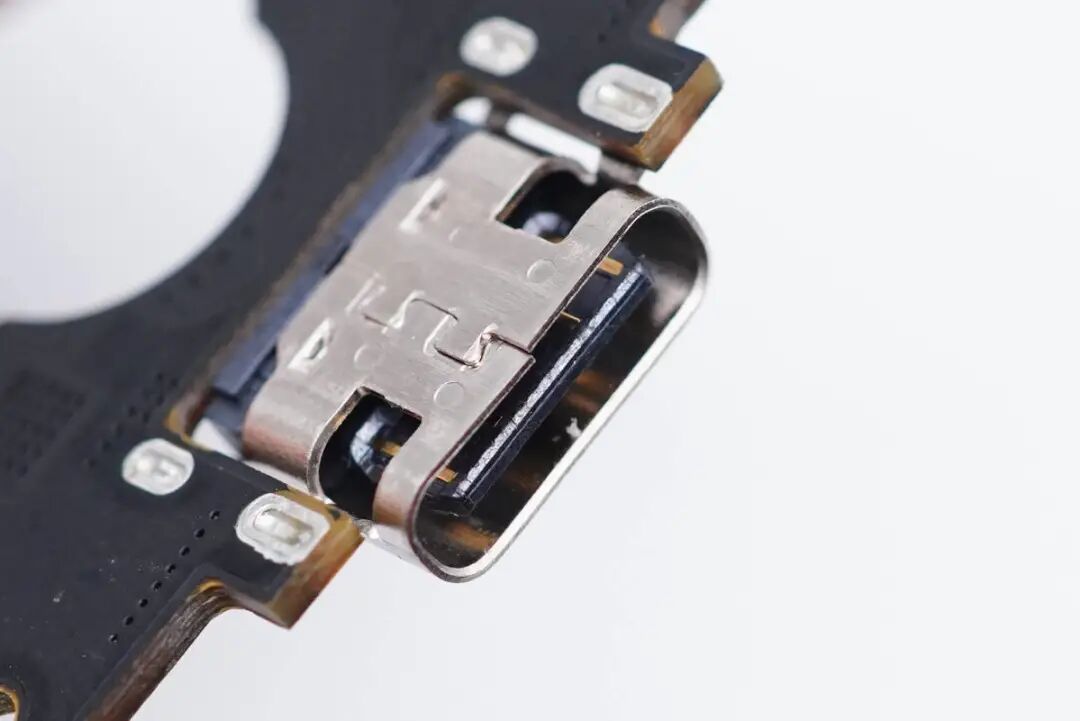

USB-C母座特写，沉板过孔焊接。

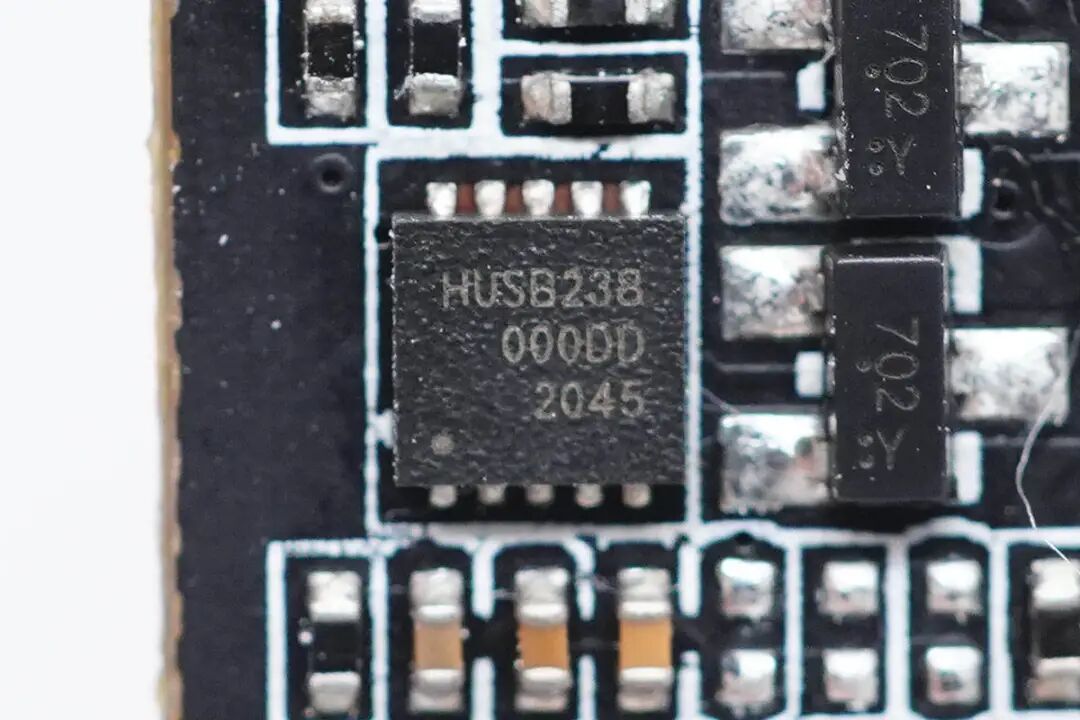

USB-C口控制器采用慧能泰HUSB238，用于接口输入电压控制。这是一颗极简的USB PD Sink（PD受电端芯片，也叫PD诱骗芯片）芯片，已经通过USB-IF PD3.0认证，TID 号3666。HUSB238耐压可达30V，功耗非常低 ，使用极简，传输额定功率最高可达100W；兼容PD3.0 V1.3和Type-C V1.4，还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。
HUSB238支持3mmx3mm DFN-10L封装和3.9mmx4mm SOT33-6L封装， 可以用于将传统桶连接器或USB micro-B电源连接器的电子设备替换为USB Type-C口进行快速充电，如Type-C to DC转接线、无线充电器、无人机、物联网设备、智能扬声器、电动工具、智能家居、小家电、电子烟和其他便携式设备。

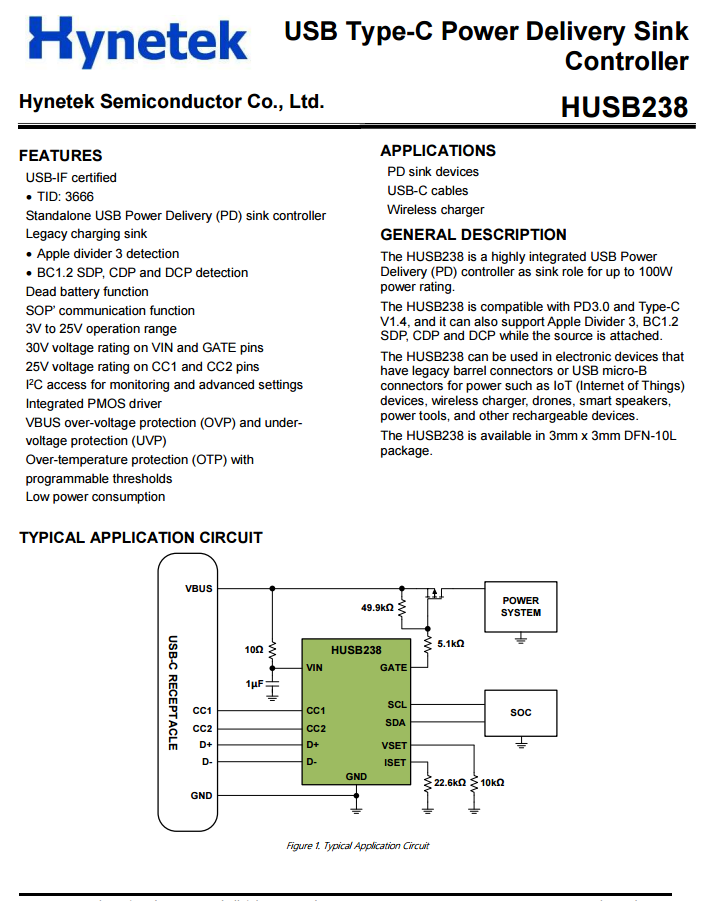

慧能泰HUSB238资料信息。
充电头网了解到，慧能泰的PD快充协议芯片已被紫米、大麦、公牛、JSAUX、柚比等品牌的20W充电器采用，还进入了联想thinkplus、贝尔金、洛克、飞频等品牌充电器使用，芯片性能获得客户高度认可。

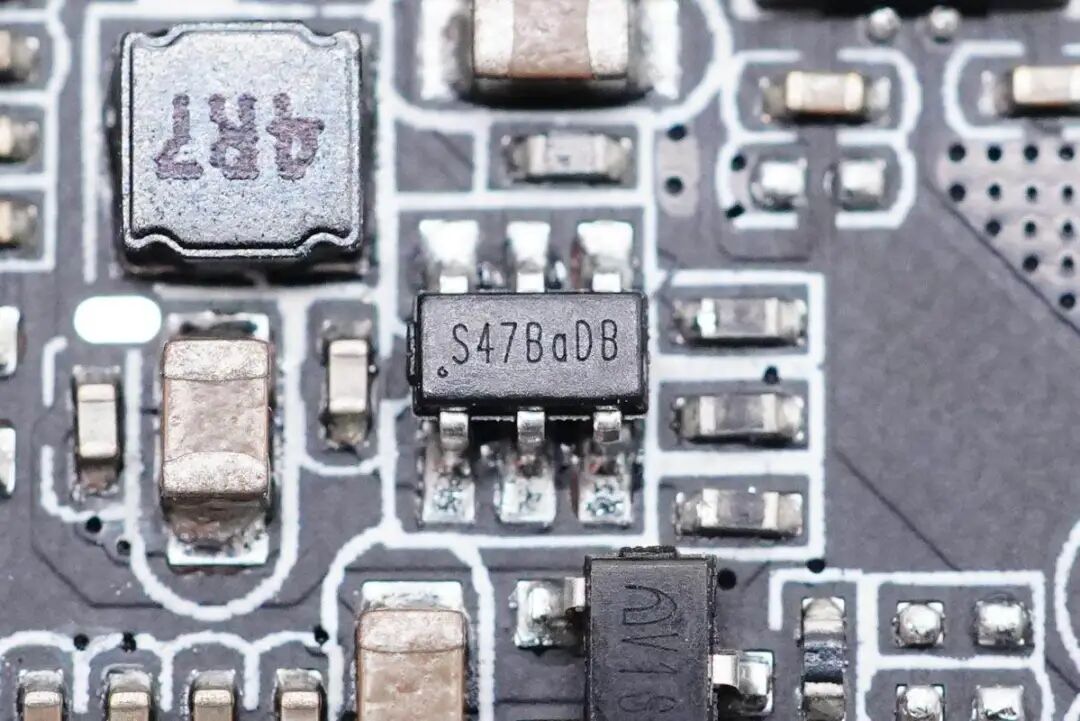

一颗同步降压转换器，降压为无线充电主控芯片供电。

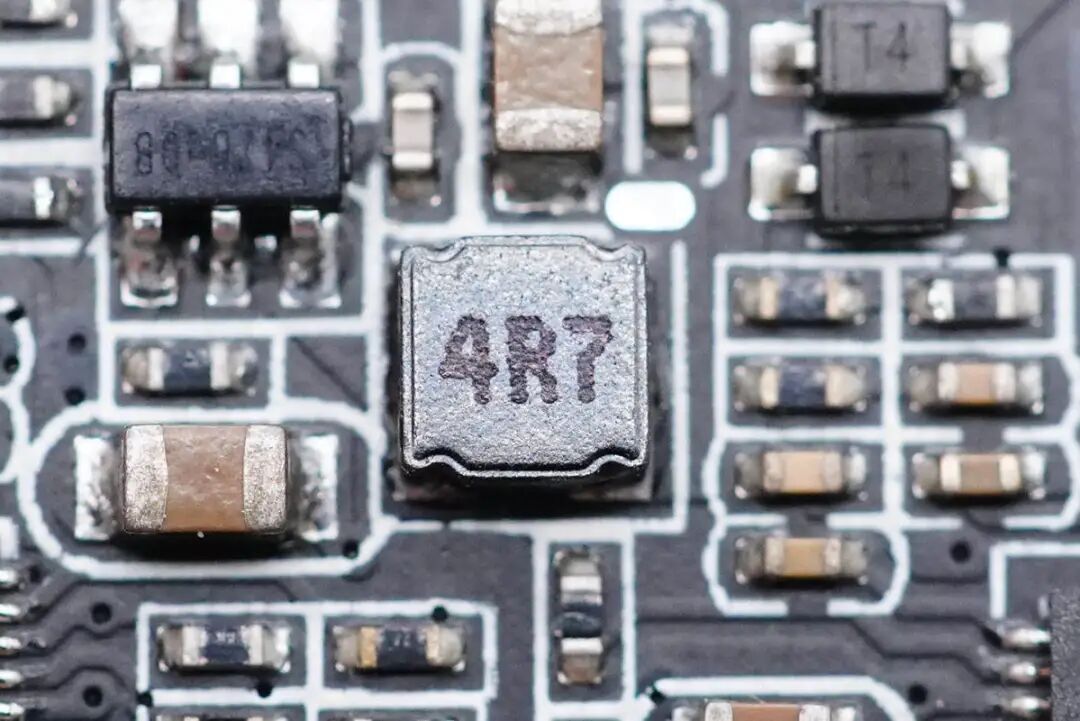

旁边是4R7降压电感。

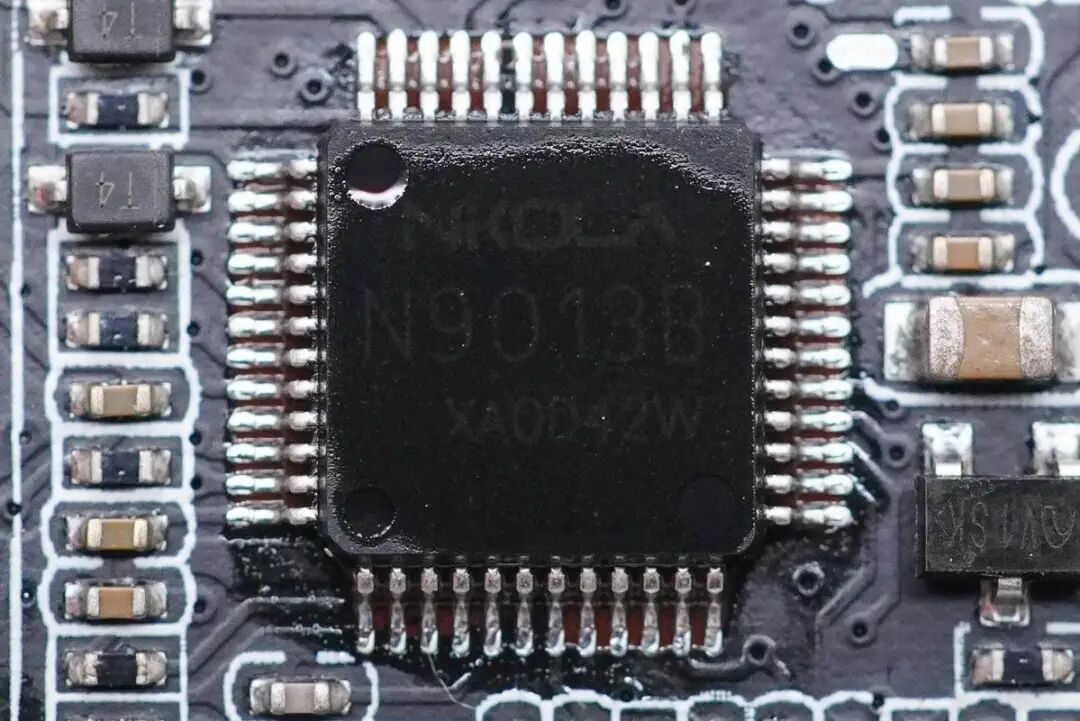

无线充电主控芯片来自Nikola方昕科技N9013B。

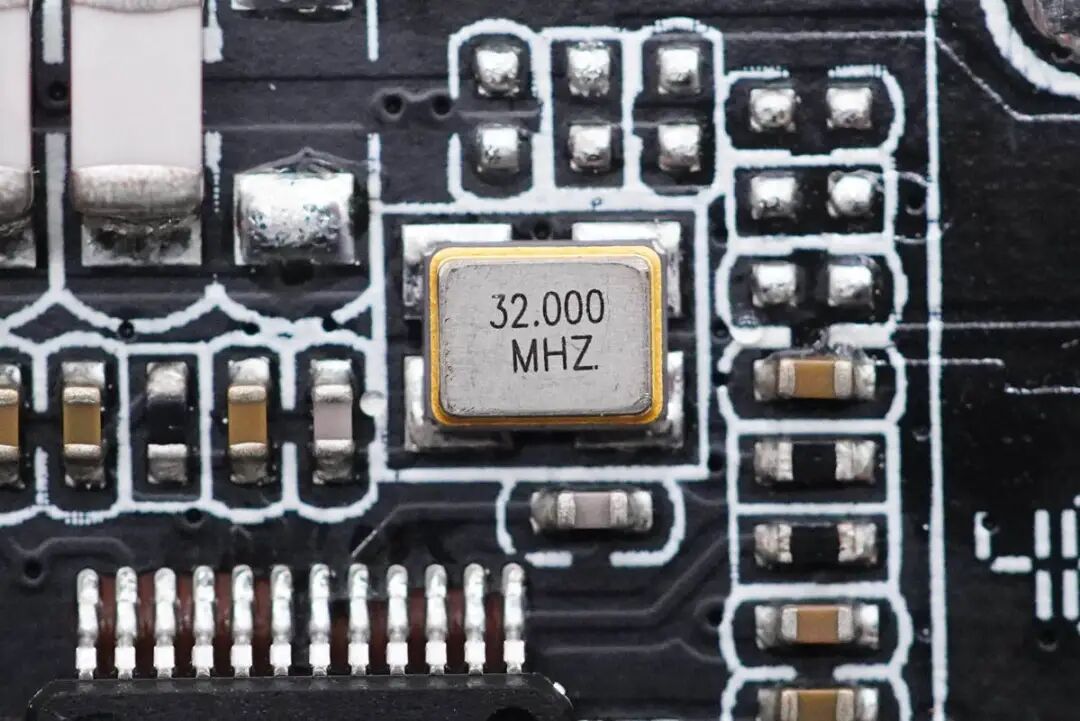

32.000MHz无源晶振特写。

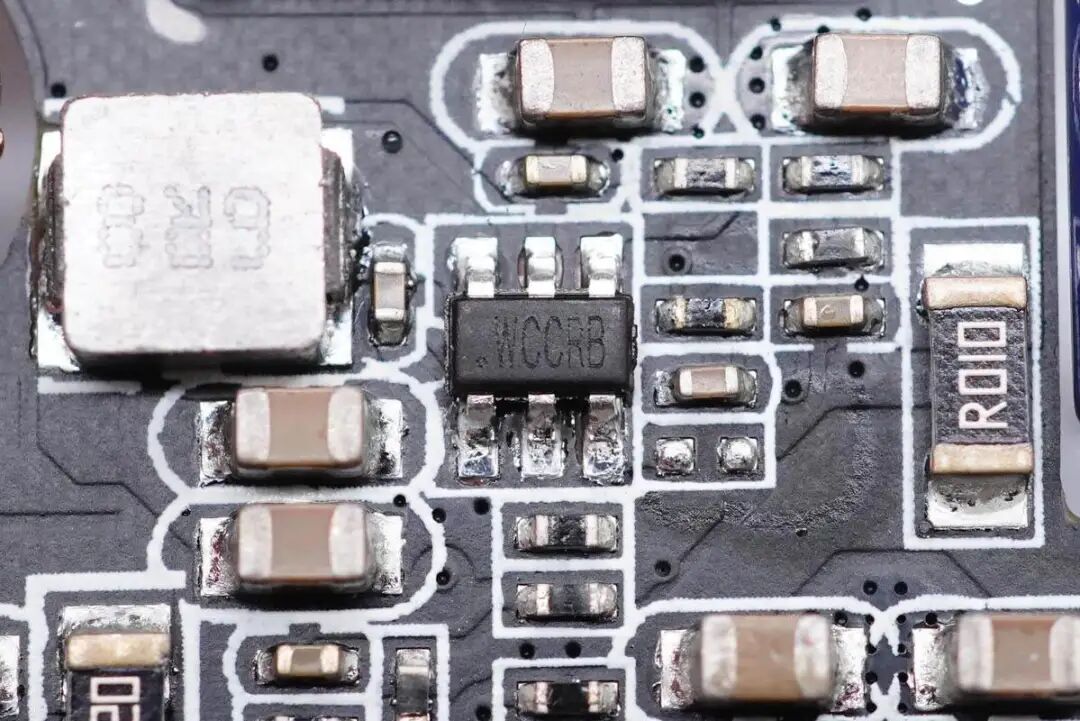

另一颗降压转换器特写，丝印WCCRB，降压为耳机无线充电路供电。
旁边是6R8降压电感，用于耳机无线充降压。

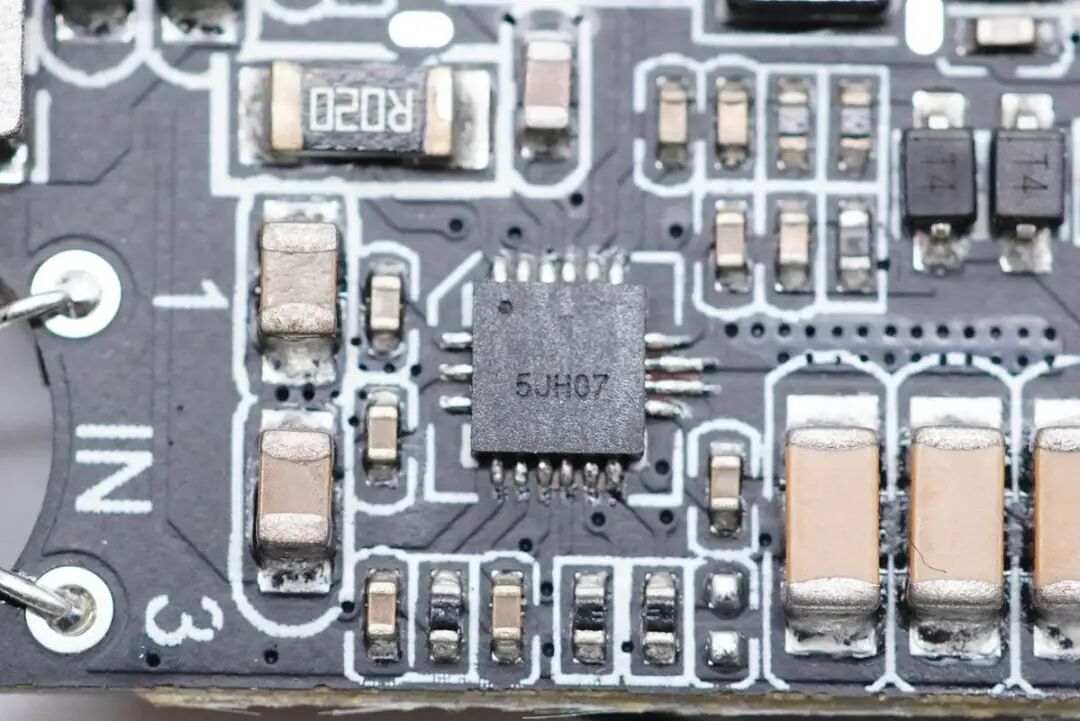

耳机无线充集成功率级驱动芯片特写，丝印5JH07。

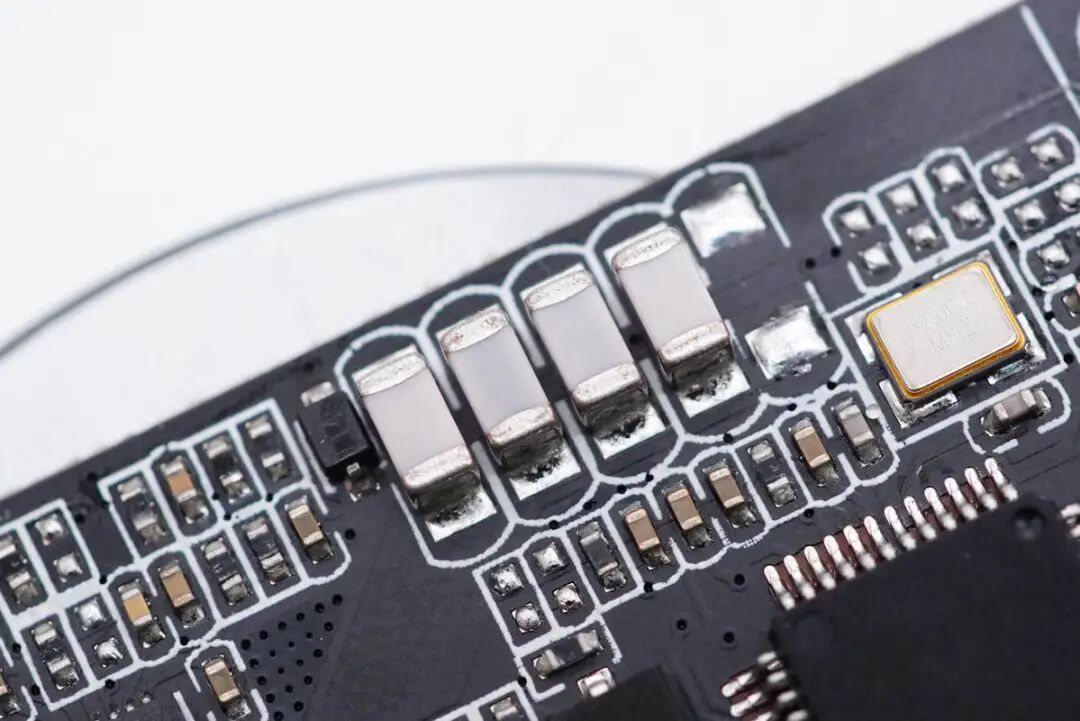

四颗NPO谐振电容特写。

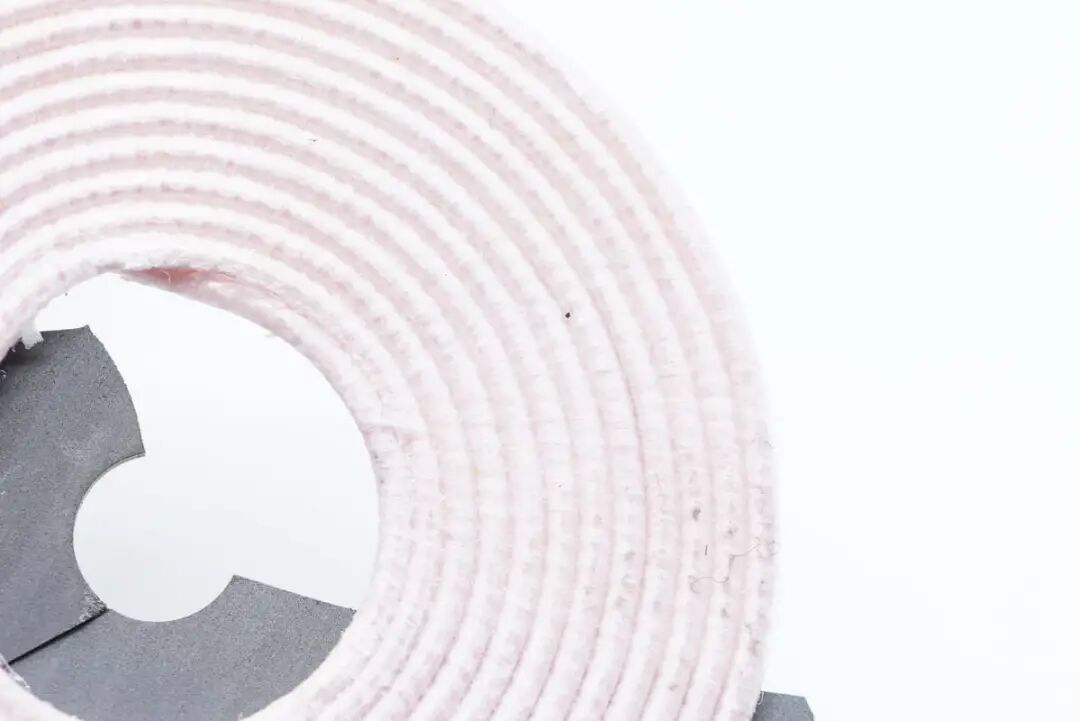

耳机无线充电线圈特写，采用利兹线绕制。

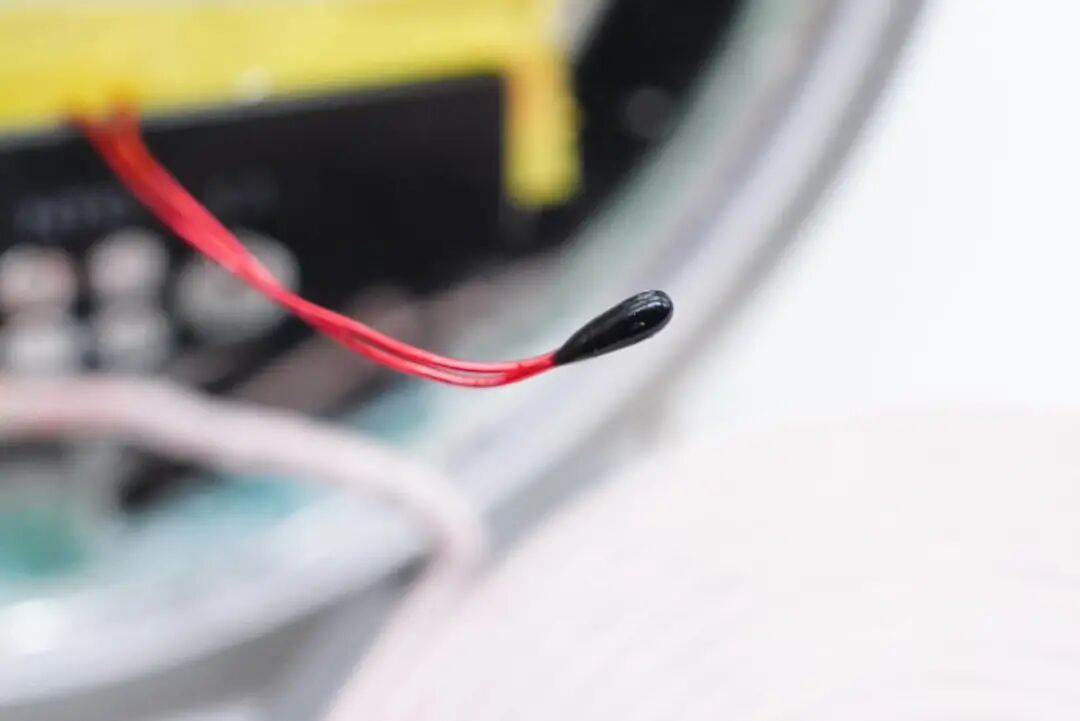

无线充配有热敏电阻进行温度监控。

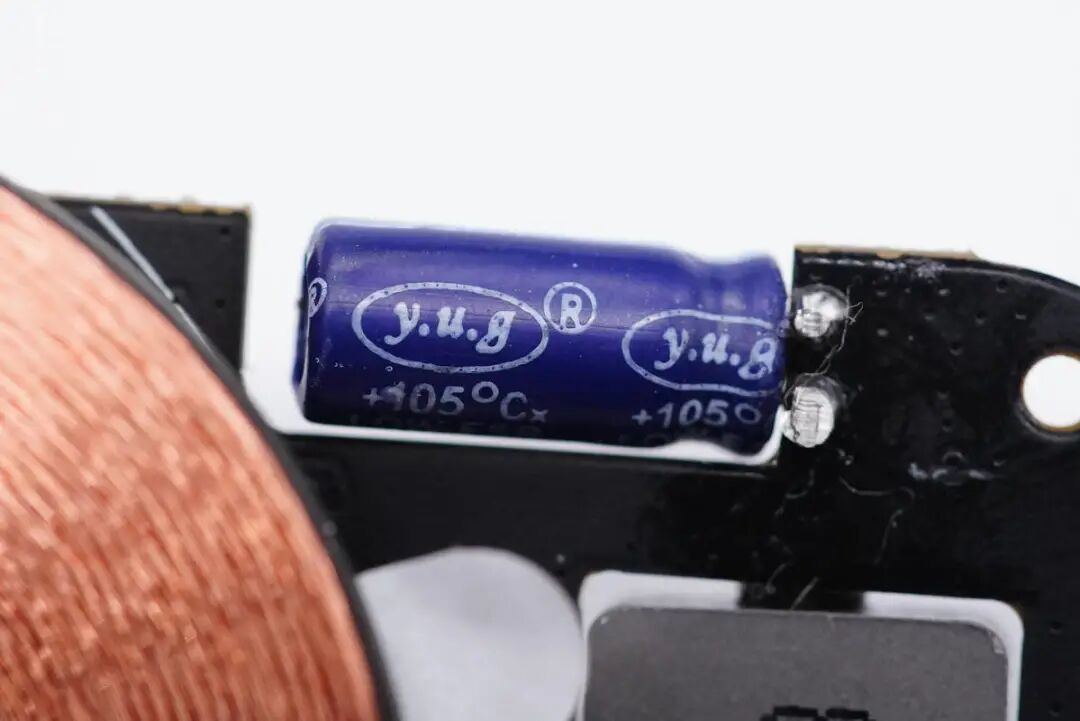

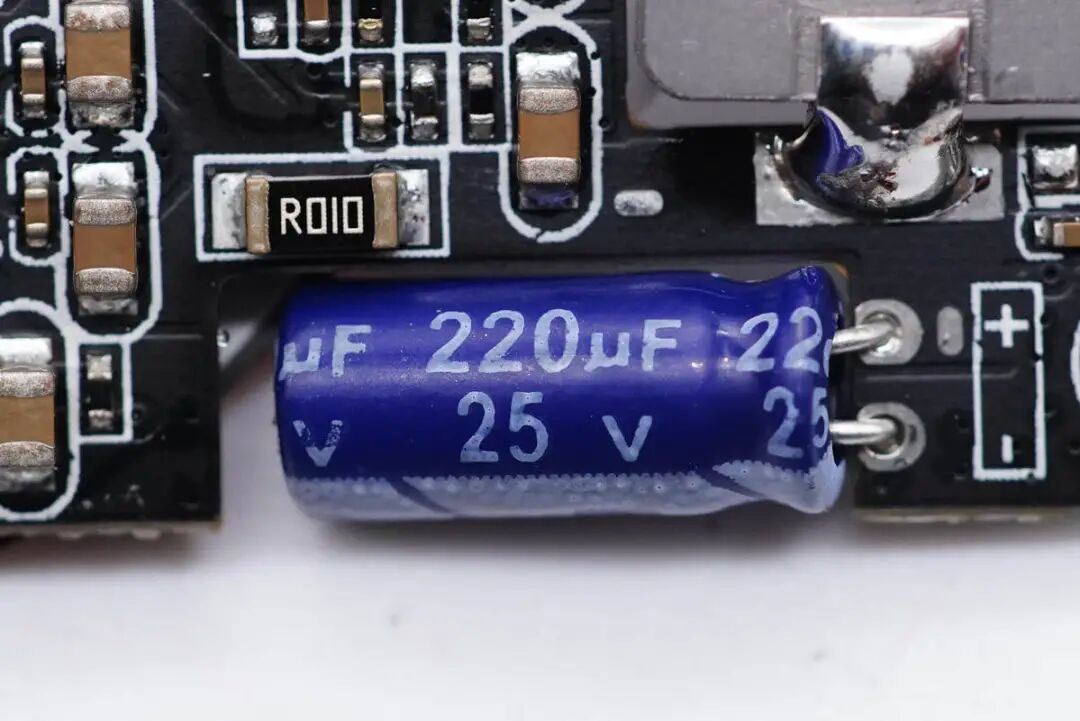

输入滤波电容来自深圳昱光电子有限公司，沉板设计，降低厚度。
规格为25V 220μF。
来自南芯的同步整流降压转换器SC8101，通过无线充电主控芯片控制，进行手机无线充电的定频调压。SC8101支持5V-32V宽范围输入电压，通过设置分压电阻器，将输出电压调节在固定的5.1伏或定制的电压。
SC8101还提供高精度的输出电流限制，当输出达到设定电流极限时，变频器进入恒流（CC）模式；总输出功率可由一个电阻编程，便于恒功率控制，内置开关管可提供5V5A输出。
南芯SC8101集成了45mΩ高边NMOS和30mΩ低边NMOS，实现了高效率。此外还提供了低端门驱动程序（LSD）来驱动外部NMOS，并与内置NMOS一起工作；采用可编程线损补偿，可编程频率设置，外部元件最少，可为用户的不同应用实现最大功能；采用3x3x0.55mmQFN封装，超薄超小可以放置在空间狭小的设备内部。
充电头网了解到，南芯SC8101此前已被华为P40手机保护壳、小米二合一充电器采用，此外，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

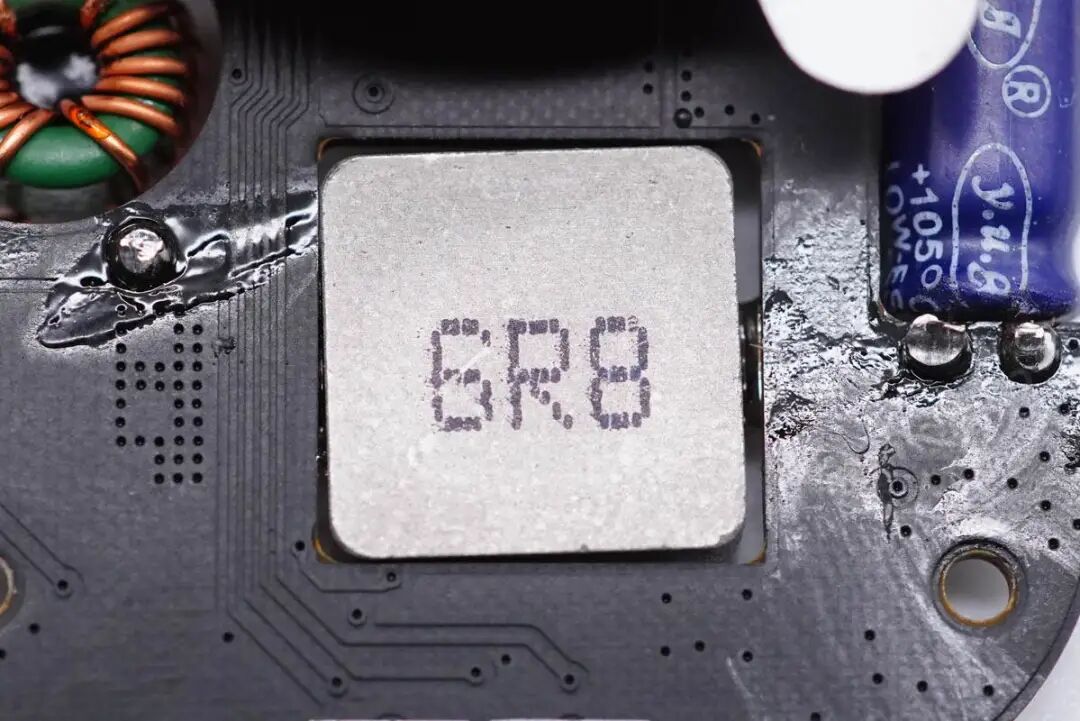

6R8电感特写，配合南芯SC8101进行降压，同样为沉板设计。

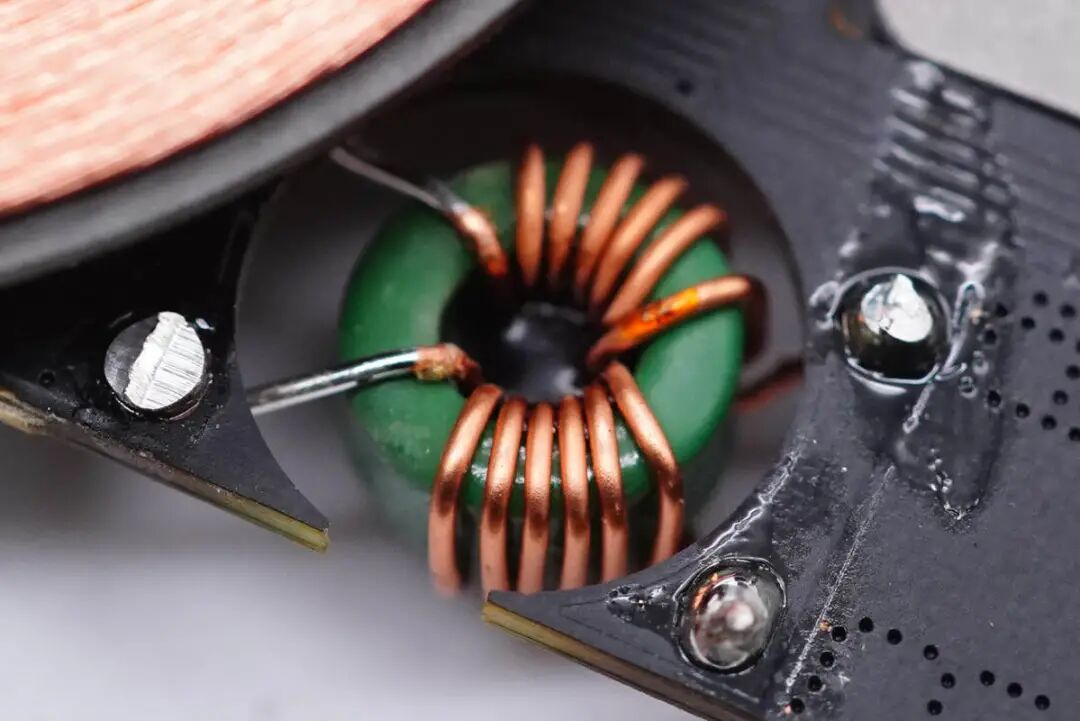

滤波电感特写。

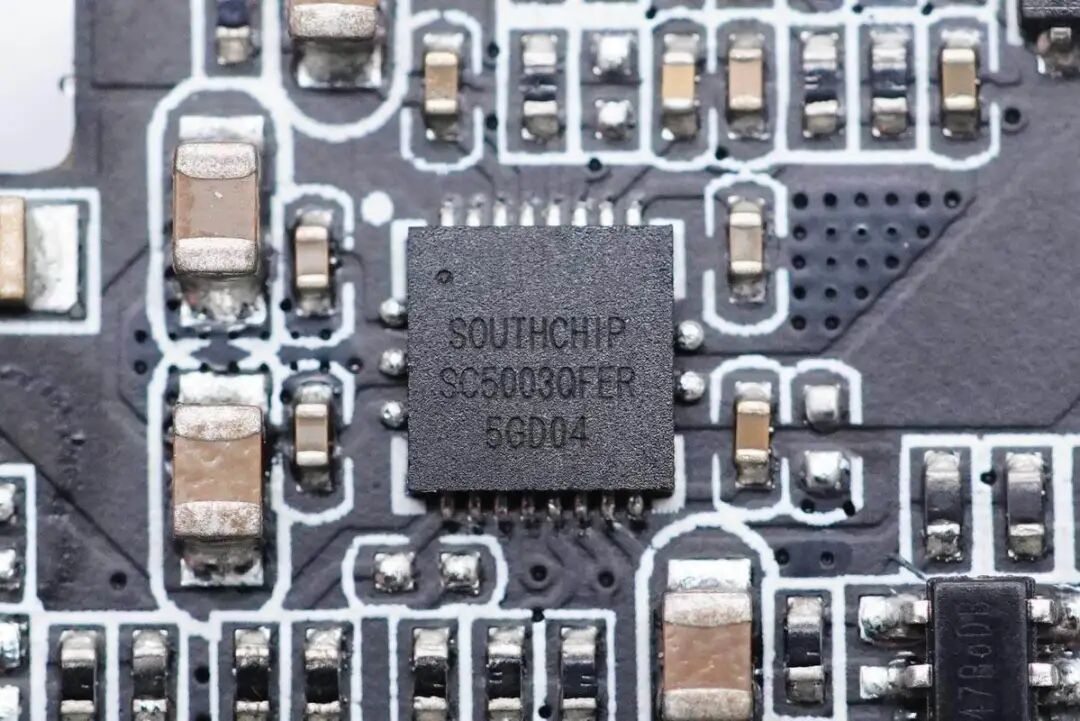

手机无线充集成功率级芯片采用南芯SC5003。这是一个高度集成的无线功率发射器模拟前端，它包含实现WPC兼容无线充电器所需的所有模拟组件，集成了全桥式功率驱动器MOSFETs、电流检测放大器、自举电路、通信解调器和保护电路。
南芯SC5003支持1-20V的全桥工作电压，4-20V的供电电压，内部集成四个低导阻MOS管，并集成驱动器和自举电路，可提供20W输出功率。内部集成电压电流解调和高精度电流传感，集成开关降压，输出5V200mA，可为控制器等提供供电。采用4*4mmQFN封装，节省占板面积。

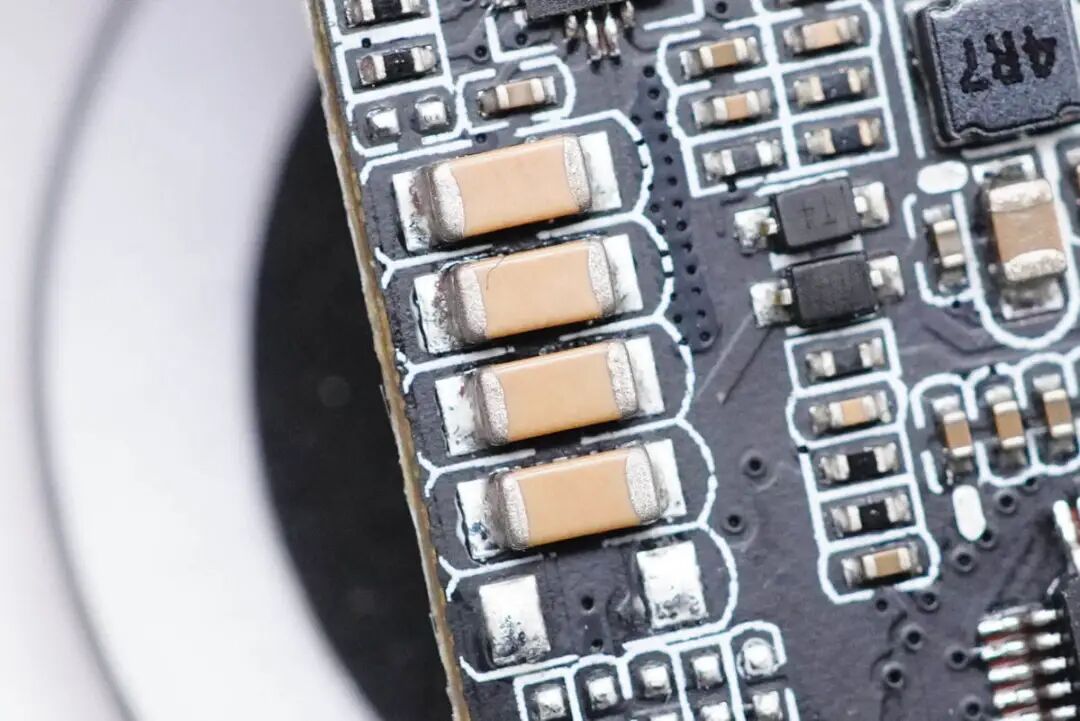

四颗白色NPO谐振电容特写。

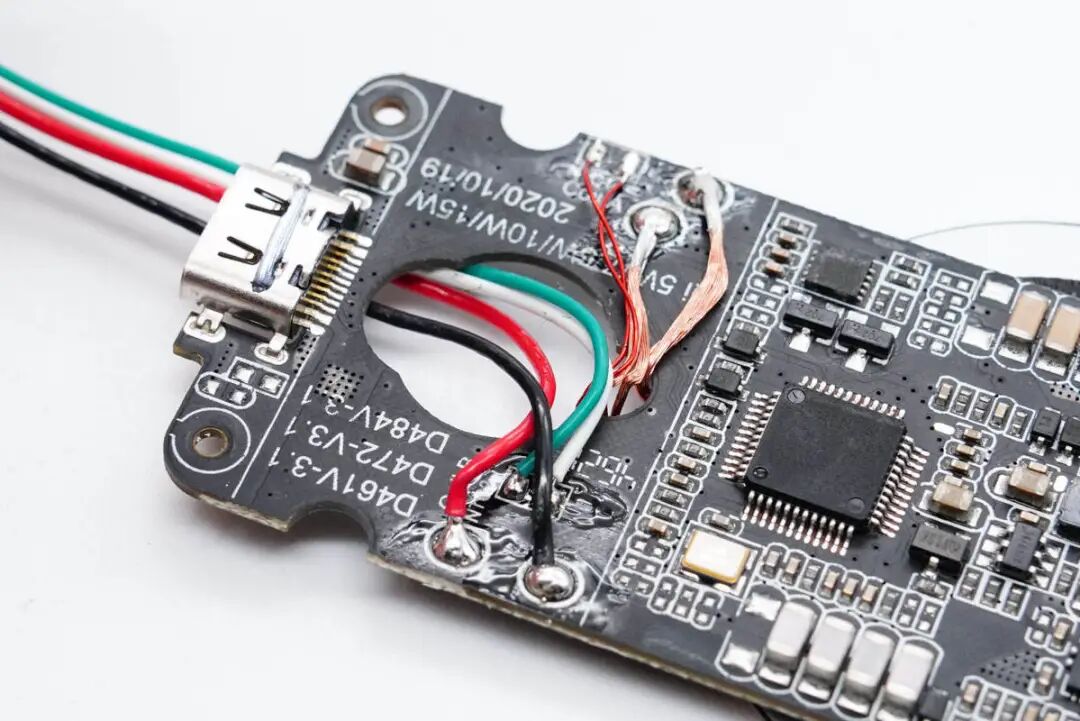

手机无线充电板通过红黑白绿四根导线和PCB板连接。
将手机无线充电板也拆开。
边缘设有两层磁铁，打胶固定。

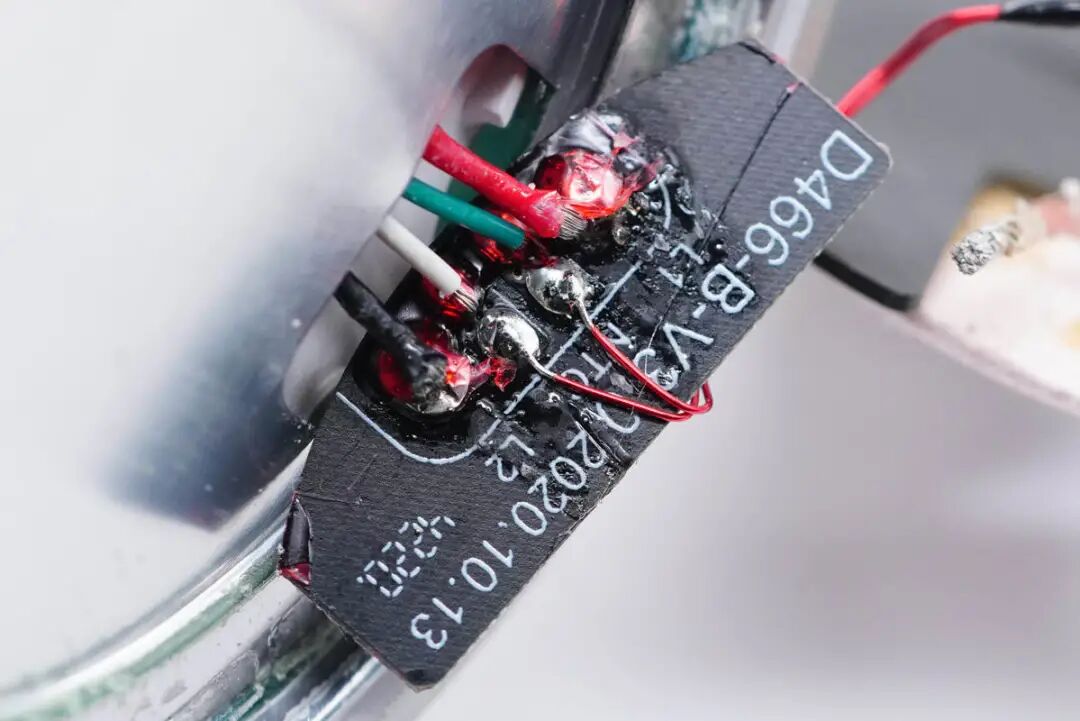

连接导线另一端和一块小板焊接，并注胶处理。
手机充电板也配有热敏电阻进行温度监控。

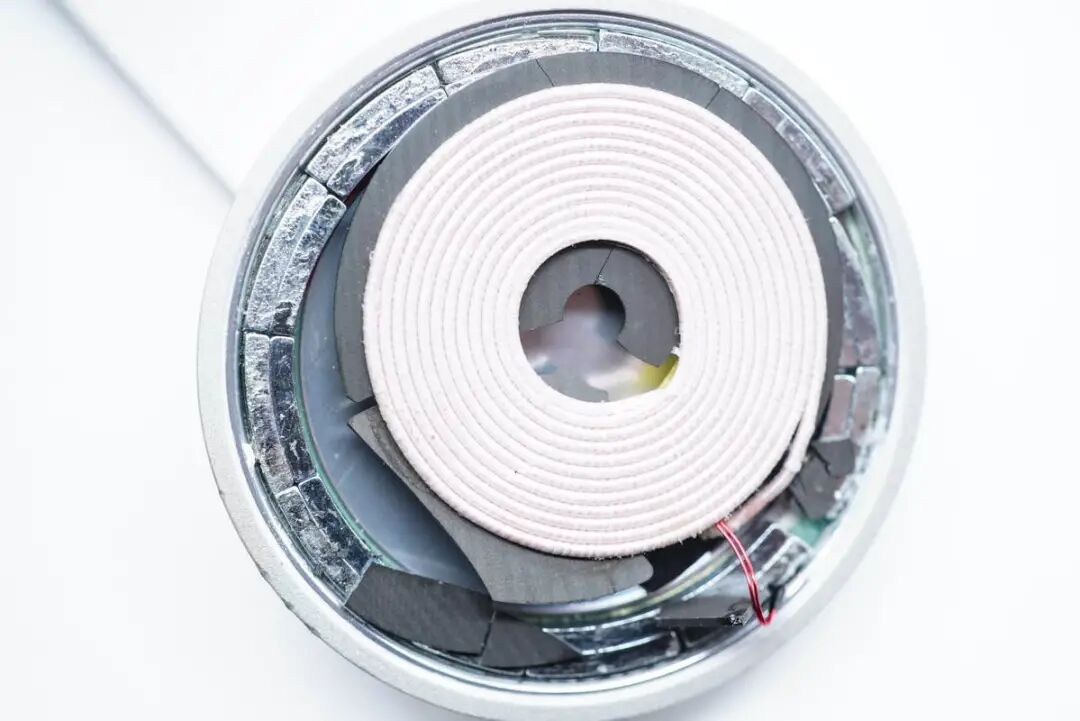

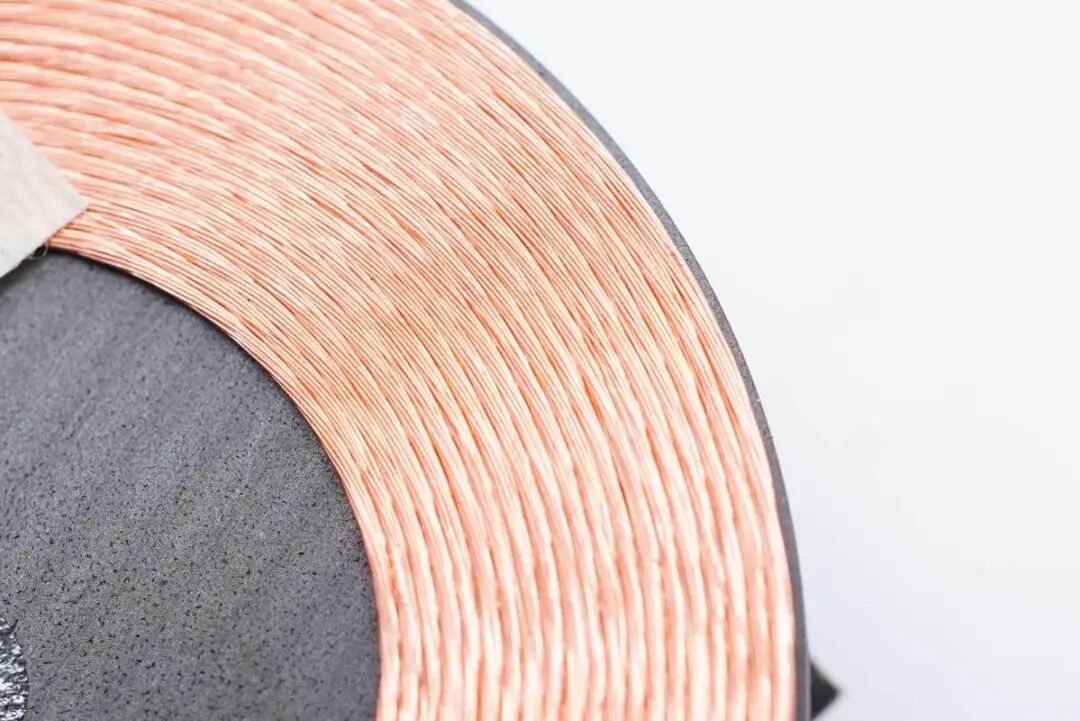

无线充电线圈特写，绕制紧密。

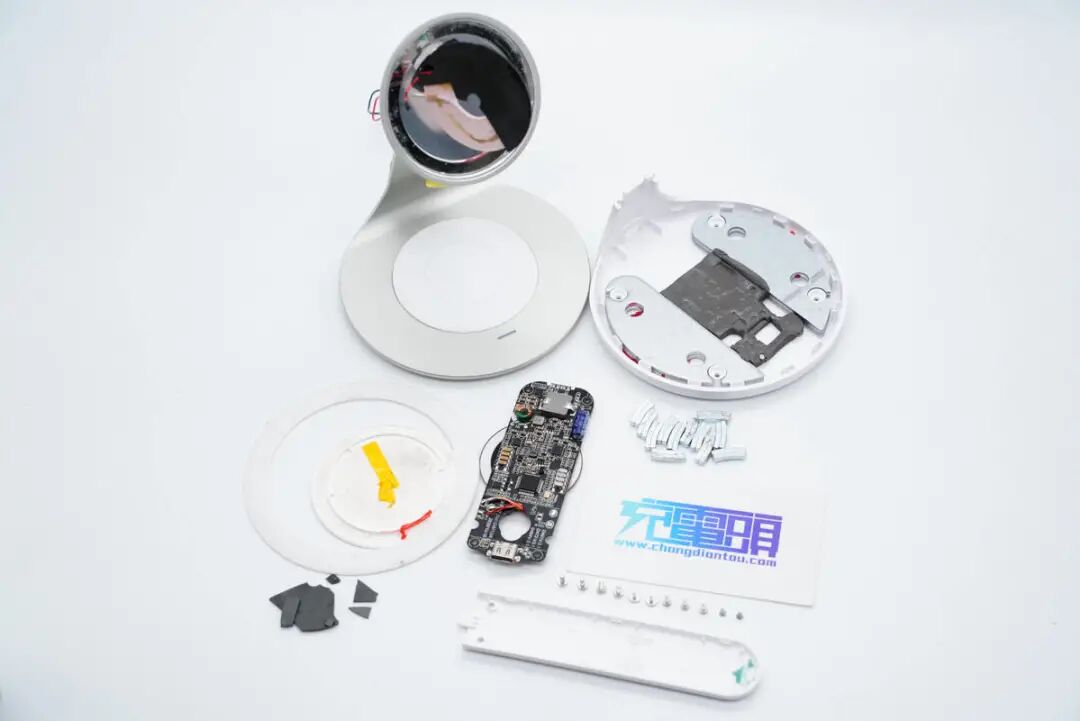

全部拆解完毕，来张全家福。
充电头网拆解总结
安克这款双项无线充电器采用USB-C输入接口，可广泛兼容各种充电器进行供电，同时支持5V2.4A、9V2A、12V2A、15V2A输入，电压档位多兼容性好。手机无线充电板不仅采用磁吸式设计，同时还可转动进行角度调整，提升边充边用体验感。
充电头网通过拆解了解到，无线充底座内置配重铁，使得产品日常使用不易翻倒，支撑板内加入金属片提升强度，不易折断。此外PCB板上USB母座、电感、电容等器件均沉板处理，降低机身厚度，设计细节讲究。
PCB板输入端设有慧能泰HUSB238 USB PD Sink芯片，控制输入电压，无线充支持多达四组输入电压档位正是得益于该芯片，保证产品兼容性。另外设有三路降压电路，分别为无线充主控、手机和耳机无线充电路供电。其中采用南芯SC8101降压为手机无线充电路供电，另外手机无线功率发射器也是采用南芯SC5003，集成度、转换效率都非常高。
