深耕高密度氮化镓快充市场，永铭电容顺势崛起
“高密度”已经当前消费类电源领域最火热的关键词，尤其是在氮化镓技术的助推下，快充电源产品功率变得越来越大、体积却越来越小。小米、华为、OPPO等知名手机品牌均基于氮化镓推出了多款高密度USB PD快充电源，深受消费者青睐。
氮化镓快充市场的迅速升温，带来的不仅仅只是功率器件的迭代、主控芯片的升级，对于电容、变压器等诸多被动器件来说，也是一次不小的挑战。有挑战就有机遇，站在氮化镓快充市场的风口，国内已有大批被动器件品牌对此进行了重点布局，上海永铭电子股份有限公司正是其中的佼佼者。
上海永铭电子股份有限公司成立于2001年，是专业从事电容器研发、生产、销售于一体的高新技术企业，是上海市重点新产品企业、上海市高新技术企业、上海市品牌产品企业、AAA信用等级企业 ，注册资本3000万元，占地面积40000平方米（60亩）。

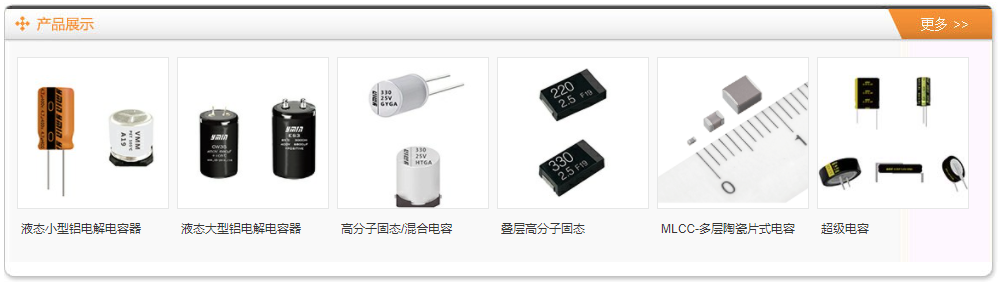

永铭电容产品包括液态铝电解、高分子固态电容、高分子固液混合电容、叠层高分子固态电容和MLCC贴片电容以及超级电容，完整覆盖PD快充所需电容。产品质量可靠，性能优秀，具有抗雷击、低漏电流、高浪涌电流等优势，被多家一线品牌采用，在PD快充中有很高的市场占有率。
永铭推出高密度快充专用电容
永铭PD快充电容对充电器应用进行针对性优化，通过扩大电极铝箔面积、提升电解纸的耐压能力、降低电解液损耗和专利的生产设备与工艺提升制造精度四个方面对产品进行优化，生产出的电容具有工作温度范围宽、寿命长、低漏电、低内阻等性能上的优势，完美支持高频高纹波电流应用。
体积大是传统电解电容普遍的属性，在USB PD快充电源设计中，难以实现内部空间的高效利用。这也成了困扰电源工程师多年的难题，尤其是在高功率密度氮化镓快充成为主流的当下，电解电容与产品体积之间的矛盾越来越明显。
针对这一痛点，永铭专门为高密度PD快充电源的应用推出小尺寸电解电容，并有多种规格和封装尺寸，为快充电源厂商提供了极为丰富的解决方案。

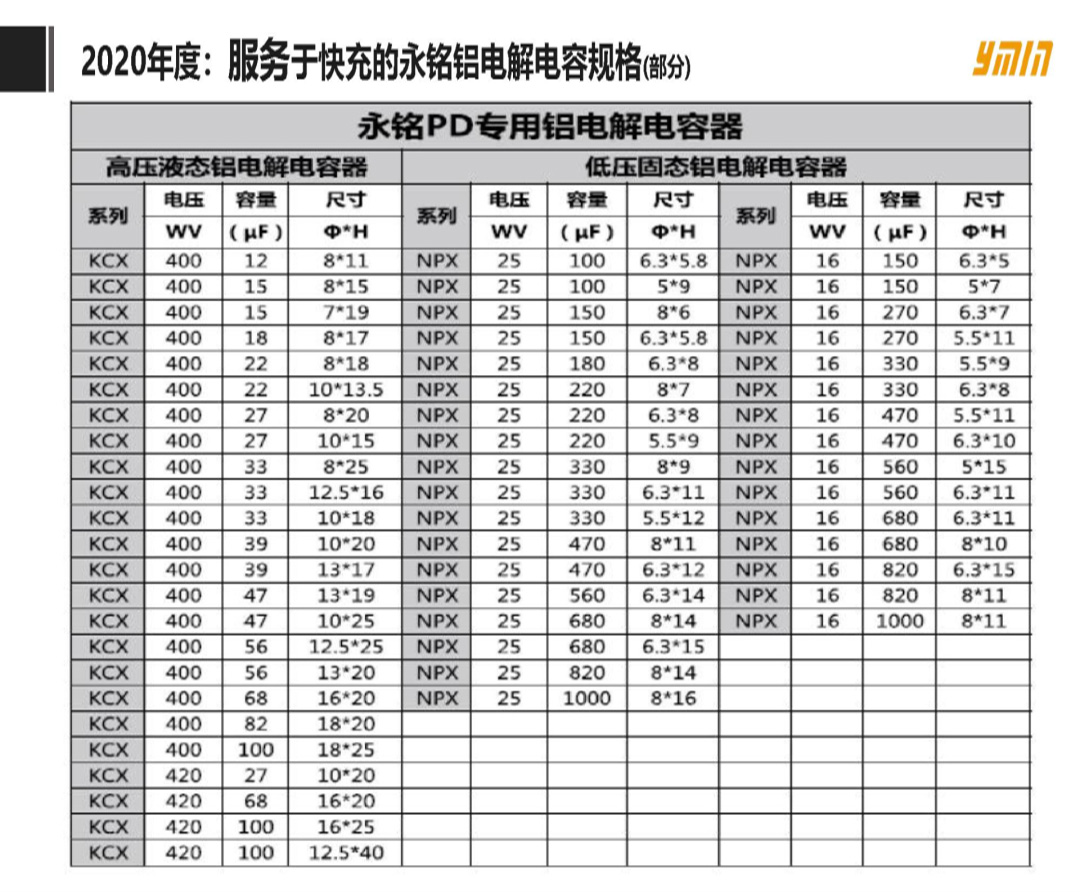

永铭推出的PD快充专用小体积电容主要由高压KCX系列和低压NPX系列组成，并且大部分产品在同一种容量规格下提供了两种外形尺寸，以便电源工程师根据实际应用需求灵活选用，充分利用充电器内部空间，减小整体方案的体积，实现电源产品的高密度。目前KCX系列以及NPX系列均已经实现规模量产。
在消费类电源领域，除了拥有KCX和NPX两大产品系列之外，永铭还推出了适用于PWM芯片供电的LMM系列、适用于PD快充移动电源的超薄固态贴片电容VPX系列，以及车载无线充电器专用的SDM系列超级电容，并且均已经实现批量出货，性能获得客户高度认可。以下简单整理了上述几个系列电容的性能介绍：
1、永铭KCX系列
永铭KCX系列电解电容工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
2、永铭NPX系列
永铭NPX系列固态电容具有2000小时长寿命、小体积、低ESR、高容许纹波电流、高可靠性等特点。
3、永铭LMM系列

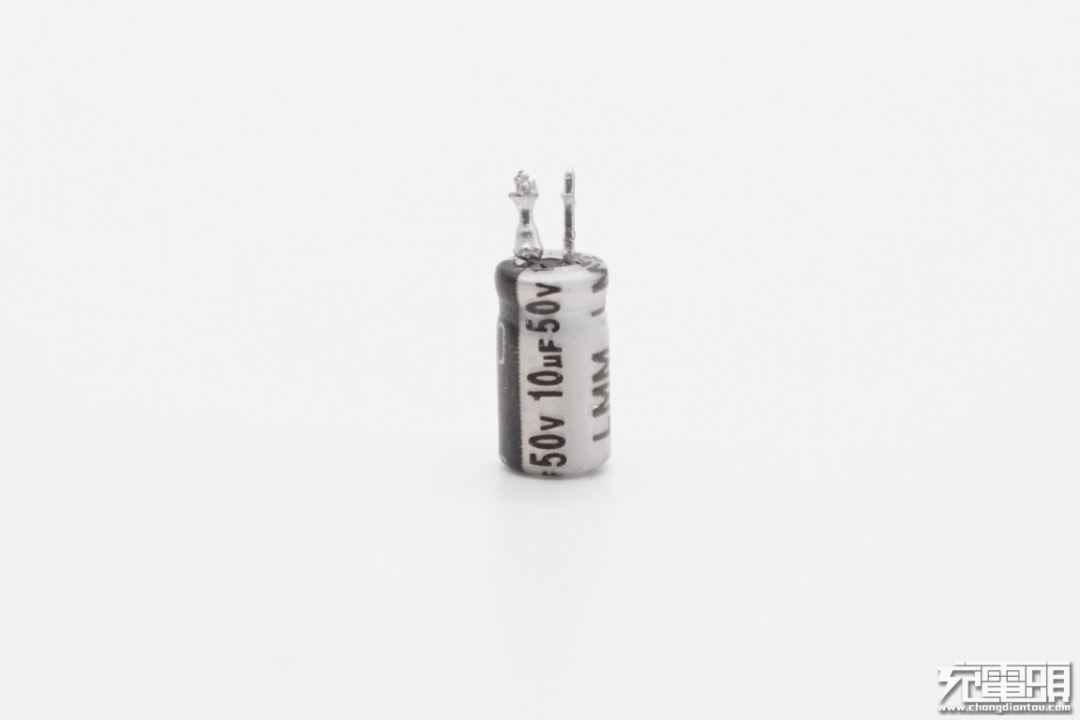

永铭LMM系列拥有3000-8000小时长寿命电容，主要用于电源PWM控制器供电。
4、永铭VPX系列
永铭VPX系列固态电容采用超薄贴片设计，具有高可靠性，低内阻，高浪涌电流的优点，适用于移动电源、迷你车充等轻薄型快充配件。
与芯片原厂紧密合作，深耕高密度快充市场
作为一家电容厂商，永铭不仅只对快充电源厂商批量供货，更值得一体的是还基于KCX和NPX两大系列的产品优势，积极地与PI、纳微、英诺赛科、南芯、英集芯、智融、亚成微等国内外各大芯片原厂达成战略合作。通过与核心厂商之间的密切配合，从电源产品的源头优化结构，从而为消费者带来性能更佳的高密度电源产品。
2020年底，国际知名电源芯片品牌PI携手业界知名快充芯片品牌英集芯联合开发了一款全新的45W高密度氮化镓快充参考设计。不仅内置了氮化镓芯片，还使用了PI最新的MinE-CAP芯片配合低压电容提升功率密度，在极限的空间内提升输出功率。同时，这套参考设计所用的输入滤波电容均来自永铭，充分利用了其小体积电容的优势。

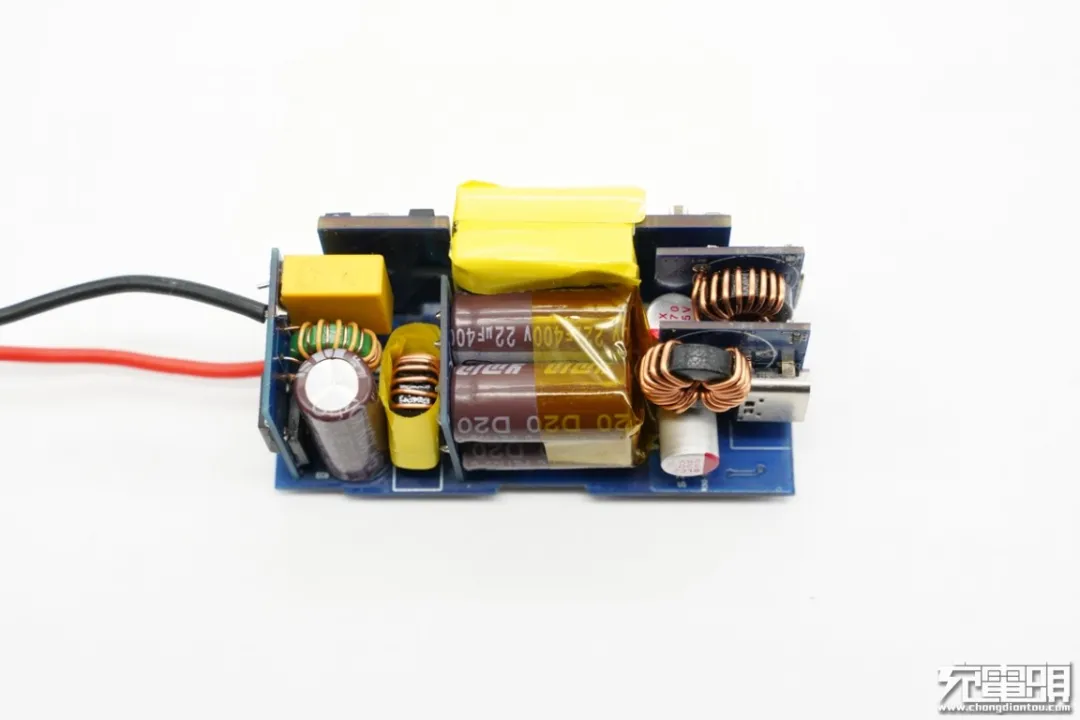

在智融开发的一款65W超高功率密度双口氮化镓参考设计中，内置五颗400V22μF的永铭KCX 高压铝电解电容。其中一颗细长垂直焊接，直径契合电感之间的空间；长度契合电路板高度。另外四颗焊接在小板上，放置在平面变压器与输出小板之间的空间。永铭电容一种规格有两种不同尺寸，可以根据实际情况选用，最大化利用适配器内部空间，获得小体积高功率密度的设计。

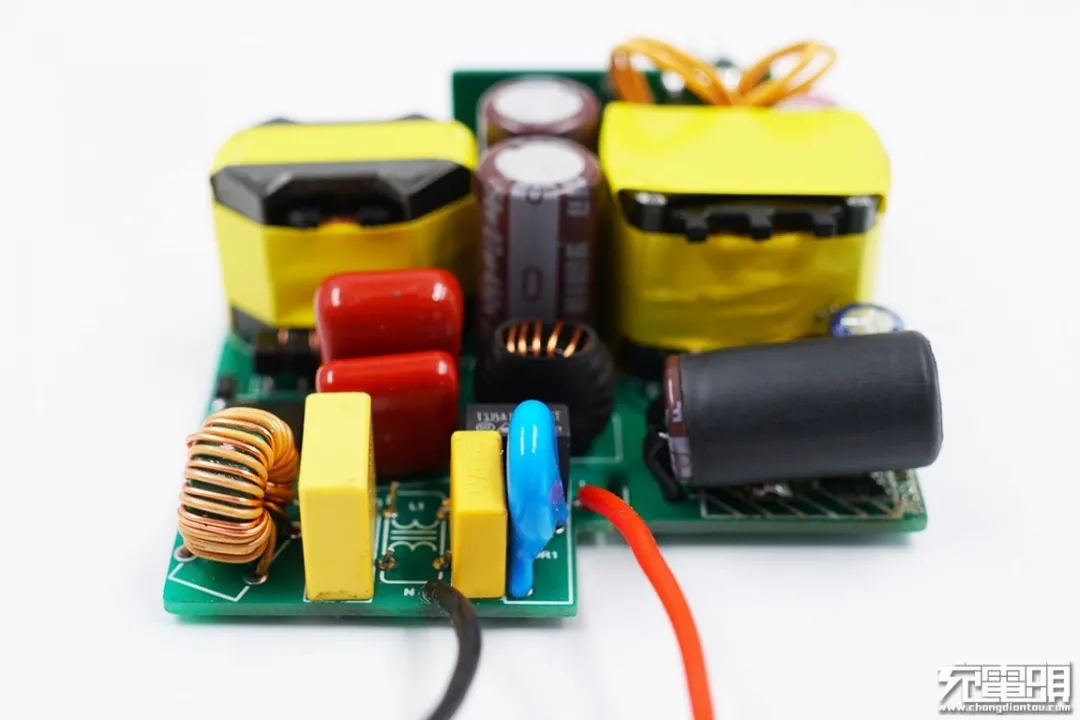

在智融推出的100W氮化镓快充参考设计中，同样内置了三颗永铭KCX系列作为PFC升压后的滤波电容，永铭的高压电解电容与变压器同等高度，充分利用了其小体积高容量的优势，从而减少元件数量，降低成本，缩小方案的体积。
在亚成微最新开发的65W高功率密度氮化镓快充参考设计中，也可以看到永铭的KCX系列电解电容的身影。
苹果iPhone12系列的发布带来了20W迷你PD快充市场爆发。永铭继续结合KCX系列的产品优势，积极投身20W迷你PD快充市场，已经被品胜、JSAUX等众多知名品牌采用。
永铭电容获得行业知名品牌认可
努比亚在2020年推出了刀锋65W 2C1A氮化镓快充充电器，内部采用反激开关电源固定电压输出，次级采用独立降压的方式实现多口输出。协议支持多，电压档位齐全，可同时满足多个设备充电的需求。
这款充电器在输入采用了两颗33μF 400V和两颗22μF 400V的永铭KCX高压滤波电解电容。输入端焊接小板，充分利用电路板空间，使用高容量小体积的永铭电容在小板与变压器的空隙间焊接，为适配器提供足够的容量。
公牛发布了旗下首款65W氮化镓快充产品，C口支持65W输出，USB-A口支持常规快充。内部采用反激开关电源固定电压输出，次级采用独立降压的方式实现多口输出。
公牛65W氮化镓快充内置四颗400V 33μF永铭KCX系列高压滤波电容，工作温度范围-55℃~105℃，并且具有3000小时寿命。适配器内部空间比较充裕，就采用了短粗的电容尺寸来降低适配器厚度。

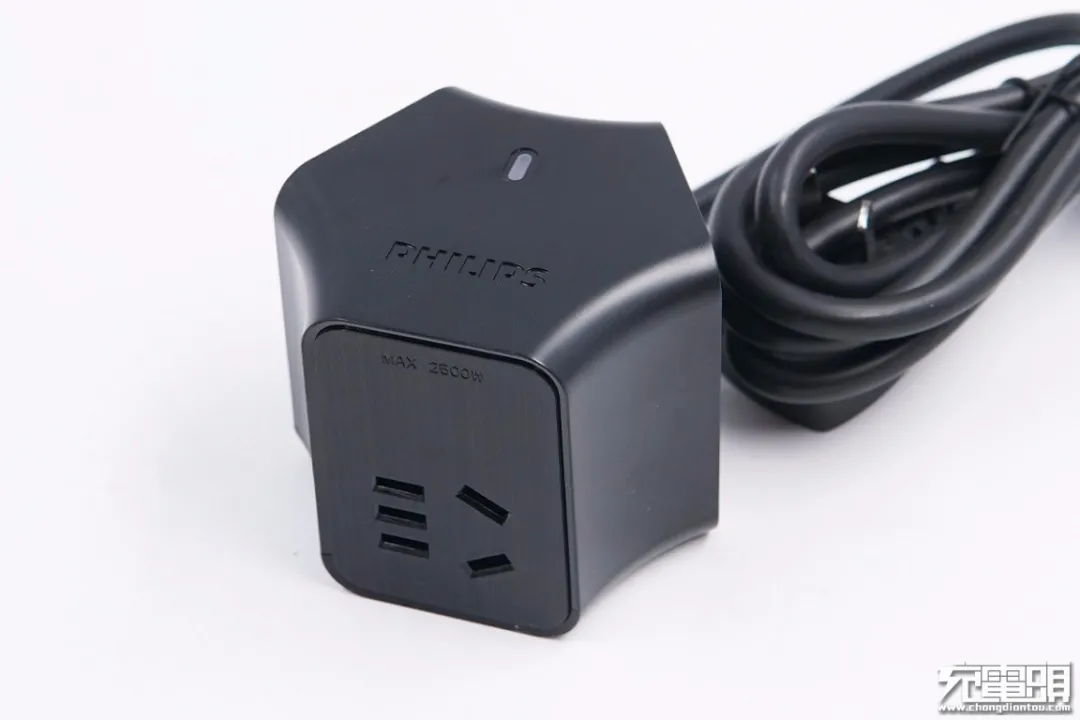

飞利浦65W氮化镓快充插座内部使用氮化镓器件，2C1A接口，最大输出65W，氮化镓技术大大提高了功率密度。但是大功率输出的同时也需要大容量的初级电容，这款插座使用了永铭KCX电解电容。
这款插座内部使用了大容量小体积的永铭KCX系列电解电容，56μF 400V，工作温度支持-55℃到105℃，并且具有3000小时长寿命，与变压器共同布置在散热片下方，不增加电路板高度。
三星推出的这款移动电源，功能非常强大，轻薄的机身内置二串电池组，支持7.5W无线充电和25W PD快充，25W的高速充电加上无线充电，使这款移动电源非常实用。

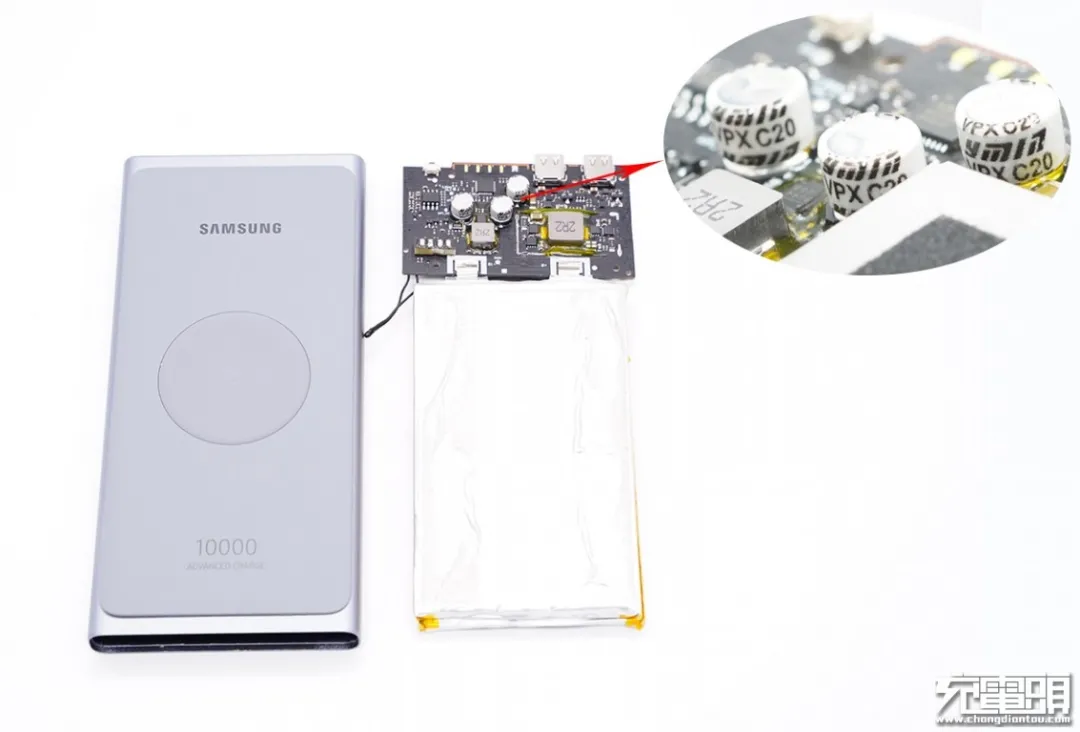

三星这款移动电源内部使用三颗永铭VPX固态电容，20V 120μF，超薄贴片设计，为电源和无线充部分供电滤波，具有高可靠性，低内阻，高浪涌电流的优点，实现移动电源的轻薄化。
永铭小体积电容应用案例汇总
永铭一直以客户需求为己任，牢牢把握消费类快充电源市场的产品痛点，自研“大容量小型化电容”KCX、NPX、VPX等系列产品，与当前快充电源小体积、高功率密度的发展趋势高度契合，产品一经推出便获得众多USB PD快充行业客户的认可和青睐。
下面是充电头网整理的部分内置永铭电容的电源产品案例。为了方便大家查看，按照功率由大到小分类罗列。点击蓝色标题可查看详细拆解报告。
90-100W快充
1、拆解报告：HYPER JUICE 2A2C 100W氮化镓充电器

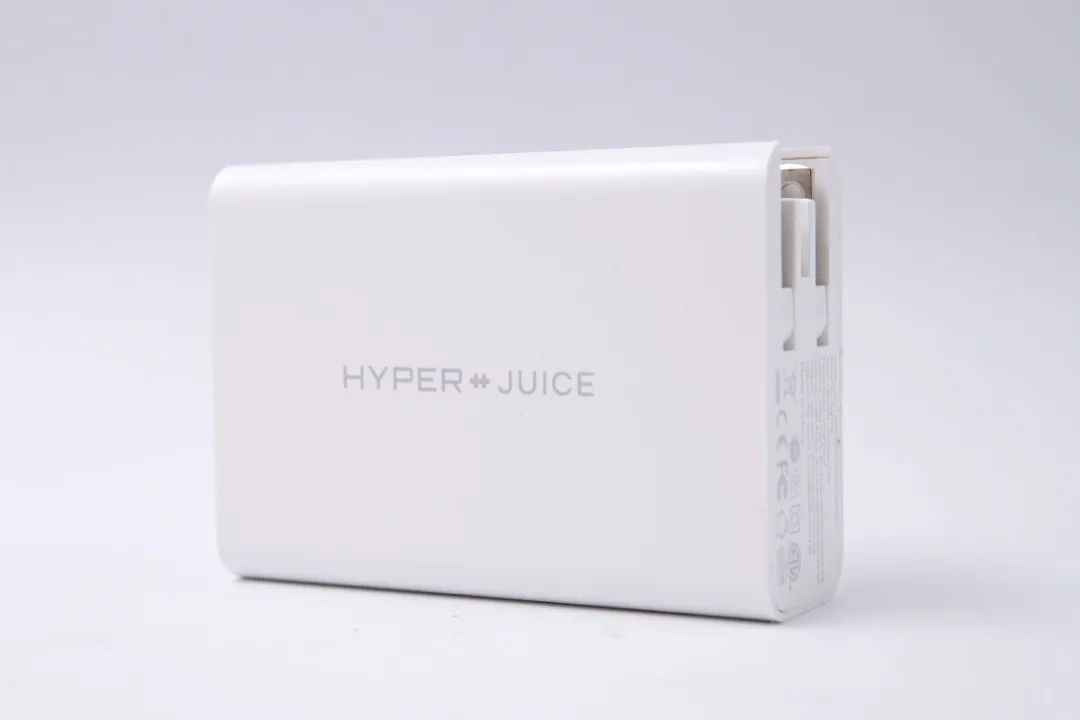

HYPER JUICE 100W氮化镓充电器具备2A2C输出，高压整流滤波使用了三颗永铭KCX系列高压电容，规格均为400V27μF，10*15mm小体积。
2、拆解报告：SHARGE闪极100W 3C1A氮化镓快充充电器

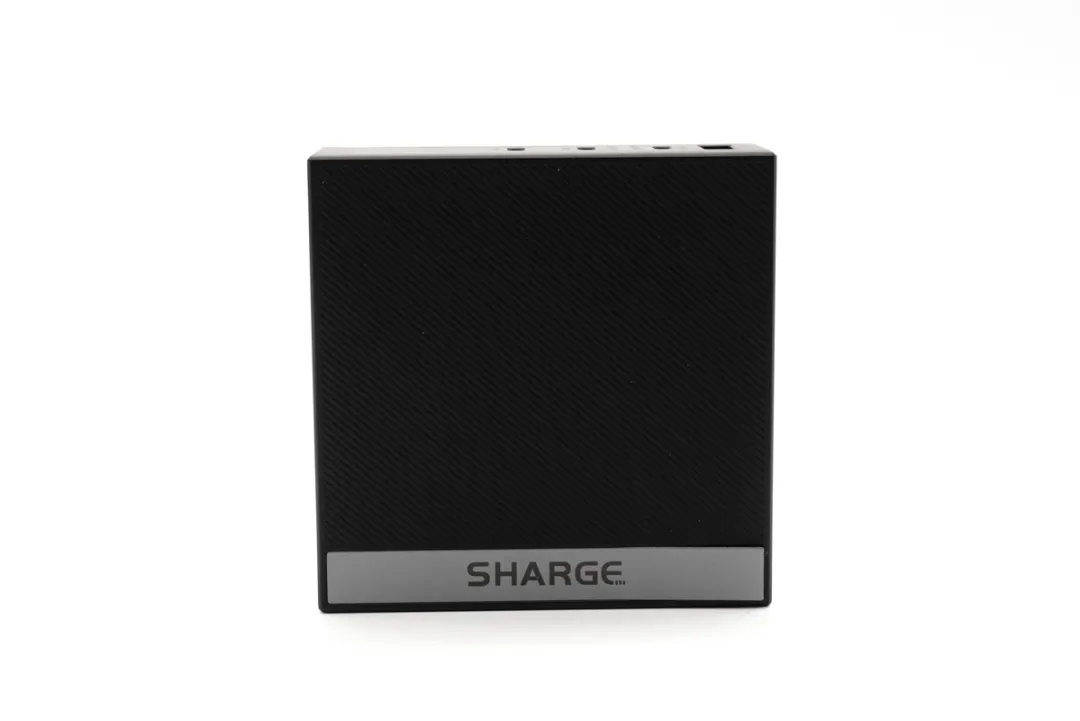

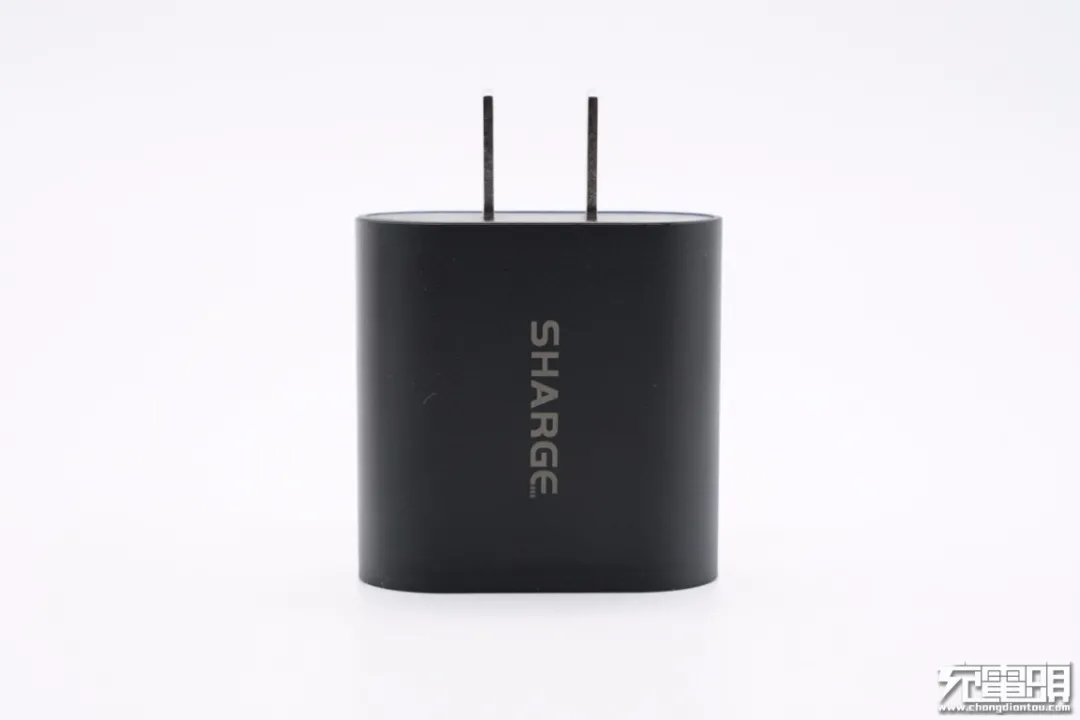

SHARGE闪极100W氮化镓充电器具备3C1A输出，PFC输出滤波采用永铭GP系列6000小时长寿命电解电容，68μF450V。输出采用永铭NPX系列固态电容，820μF25V，8*14mm小体积，以及两颗470μF25V固态电容和330μF25V固态电容。
3、新型100W双USB-C快充拆解：首创内置两颗氮化镓，小到极致

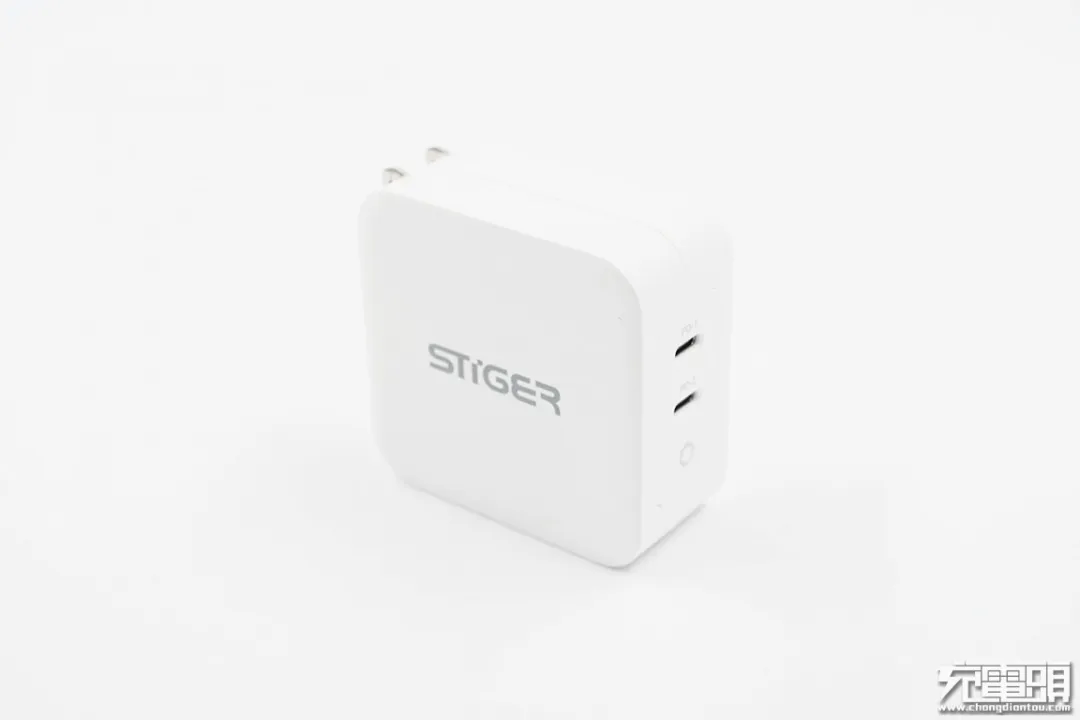

STiGER斯泰克这款100W充电器采用2C输出，单口可输出100W功率，双口可盲插，双口共同输出单口最大45W。输出滤波使用两颗1000μF25V永铭NPX固态电容。
4、拆解报告：RAVPOWER 90W双USB-C口PD快充充电器
RAVPOWER这款90W充电器采用2C输出，单口可输出90W功率，双口可盲插，内部采用两路独立的45W开关电源。输出滤波使用两颗1000μF25V永铭NPX固态电容。
60-65W快充
倍思65W双C口充电器内部独立的降压输出同步整流输出，两路输出分别使用了一颗永铭NPX系列固态电容，规格为220μF25V，永铭固态电容具有低内阻，高浪涌电流特性，非常适合同步整流输出滤波使用。
2、京东入局氮化镓市场，旗下首款65W双口PD快充深度拆解！

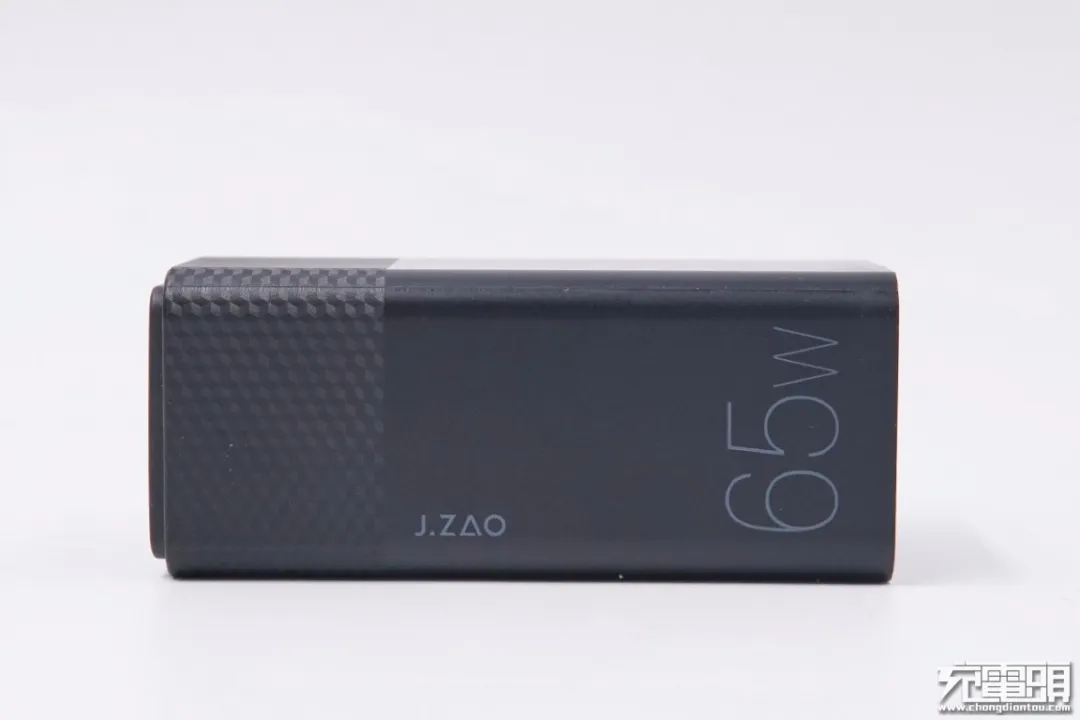

京东京造这款65W氮化镓快充支持1C1A双口输出，内部使用五颗永铭KCX系列高压滤波电容，规格均为400V22μF，得益于永铭电容的小体积大容量，通过小板垂直焊接和外壳内部空间放置，满足宽电压范围输入。
绿联65W氮化镓充电器内部使用五颗永铭KCX系列高压滤波电容，规格均为400V22μF，得益于永铭电容的小体积大容量，通过小板垂直焊接和外壳内部空间放置，满足宽电压范围输入的电容容量。

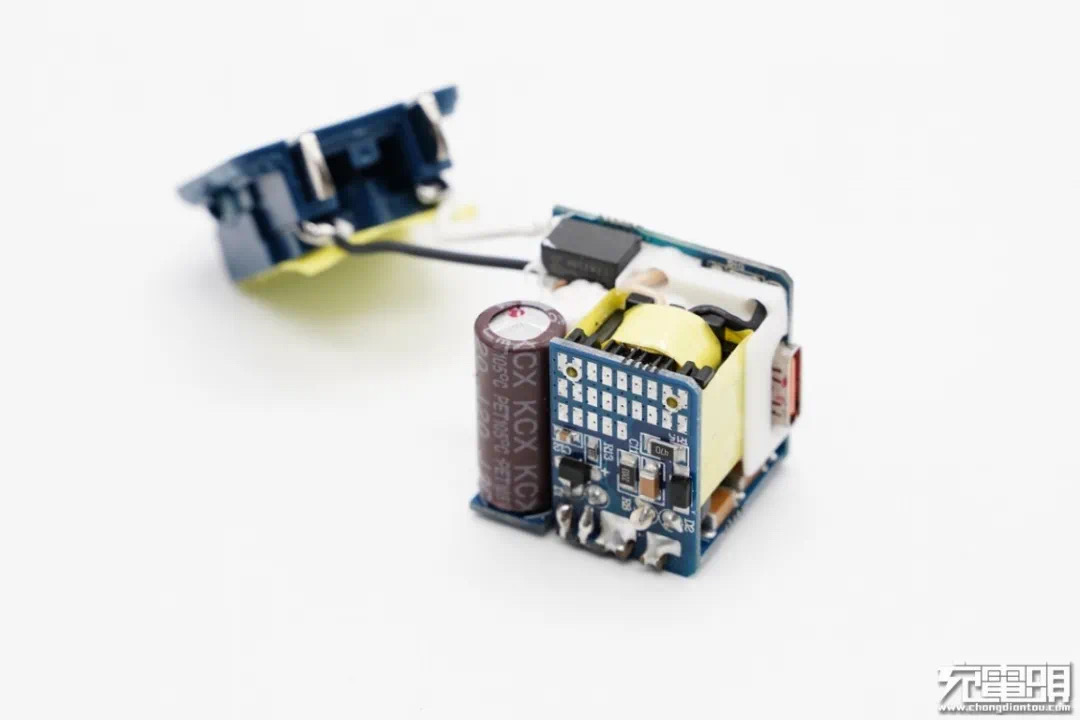

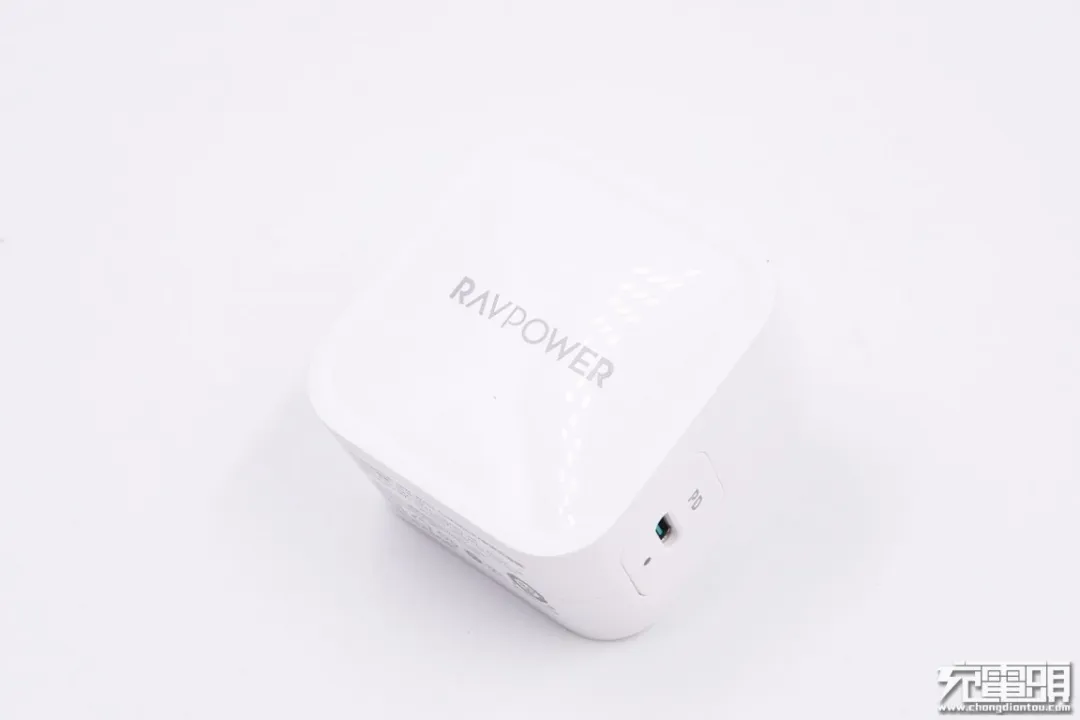

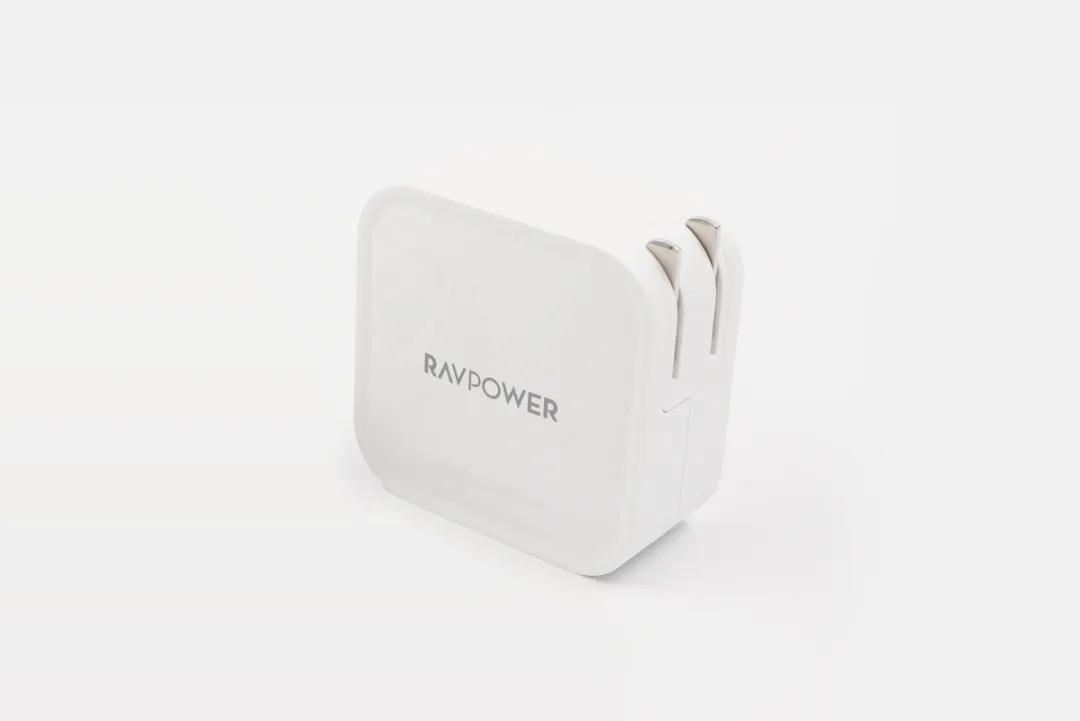

睿能宝RAVPOWER这款61W充电器采用单C口输出，初级使用一颗400V33μF永铭KCX高压电解电容，得益于永铭电容的小体积，可以垂直焊接在电路板上，而无需倒放。
5、拆解报告：RAVPOWER 65W 1A1C氮化镓快充充电器

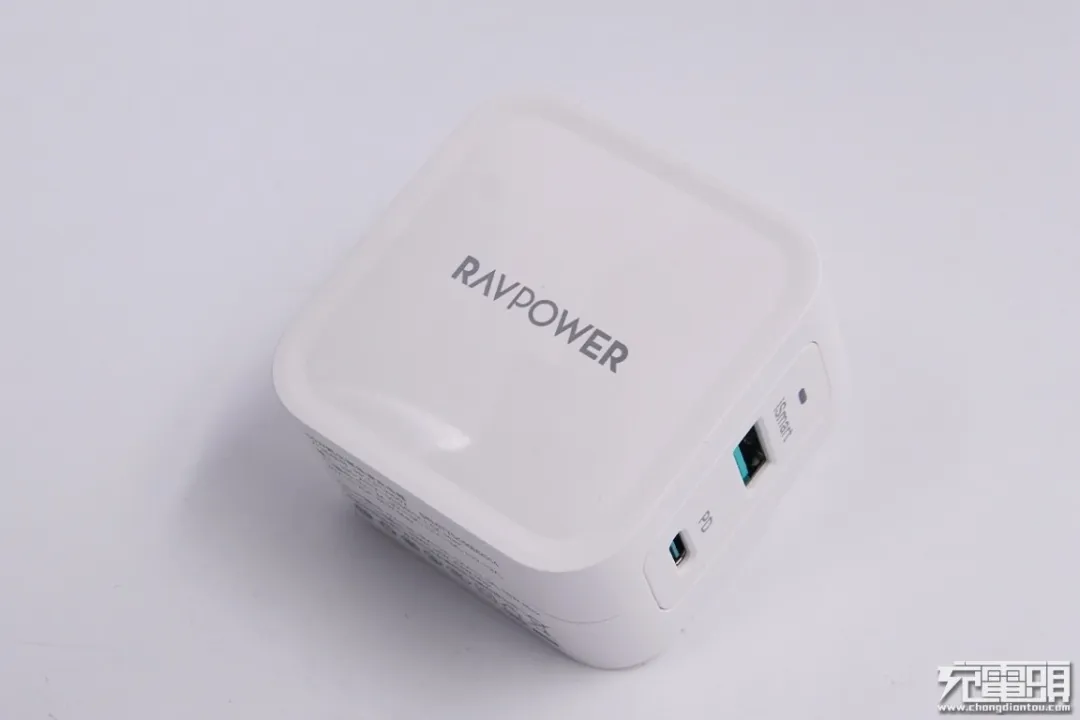

睿能宝RAVPOWER这款65W充电器采用1C1A双口输出，初级使用两颗400V33μF永铭KCX高压电解电容，得益于永铭电容的小体积，可以垂直焊接在电路板上，而无需倒放。

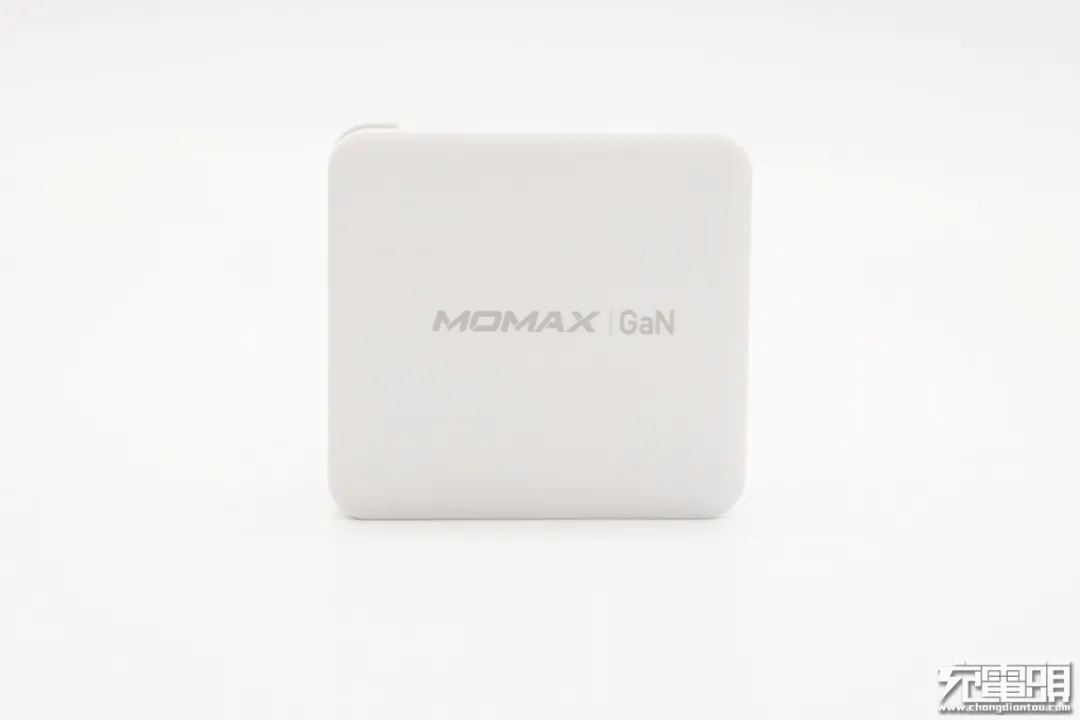

摩米士MOMAX这款65W氮化镓充电器支持2C1A三口输出，内部使用五颗永铭KCX系列高压滤波电容，规格均为400V22μF，得益于永铭电容的小体积大容量，通过小板垂直焊接两颗较短的电容，电路板垂直焊接三颗细长的电容，充分利用空间。
毕亚兹这款65W氮化镓充电器在初级使用了两颗400V33μF和两颗22μF永铭KCX电容，输出固态电容采用了永铭NPX系列固态电容，25V330μF，PWM控制器供电电容也采用了永铭的LMM系列电解电容，50V10μF。
邦克仕这款1A1C双口65W充电器在初级使用了两颗400V33μF和两颗22μF永铭KCX电容，采用小板垂直焊接的方式，充分利用空间。
爱否开物65W适配器内部使用两颗永铭KCX系列400V22μF高压电解电容，体积相比其他品牌有明显优势。

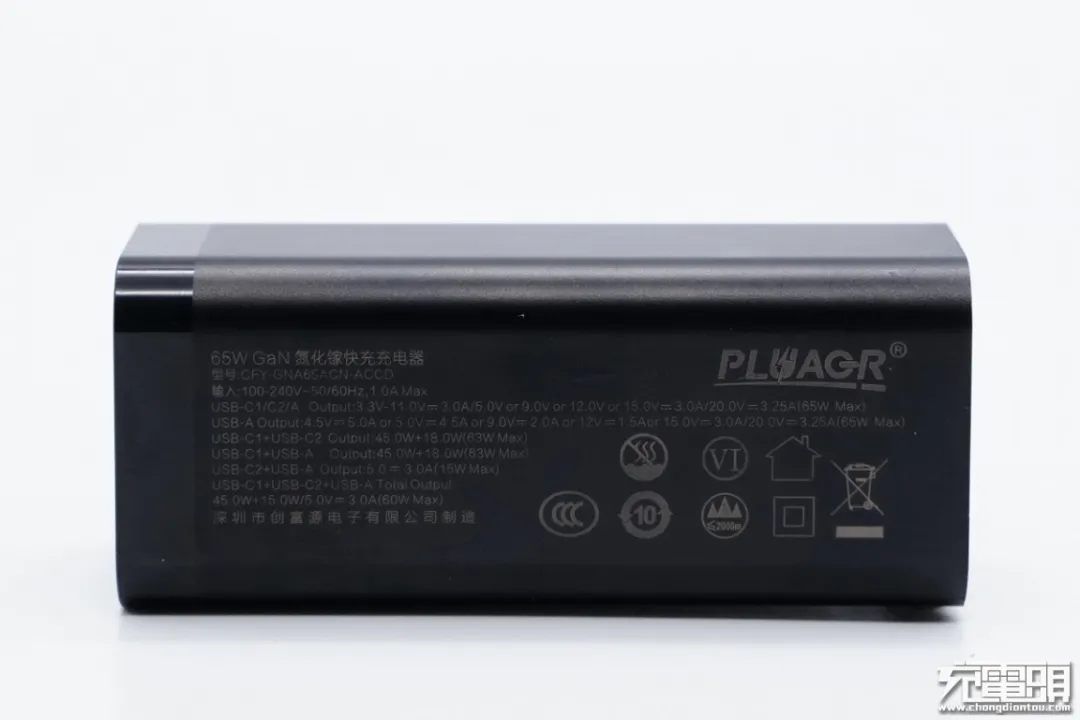

创富源这款65W氮化镓充电器初级使用三颗400V27μF和一颗400V33μF永铭KCX电容进行整流滤波。

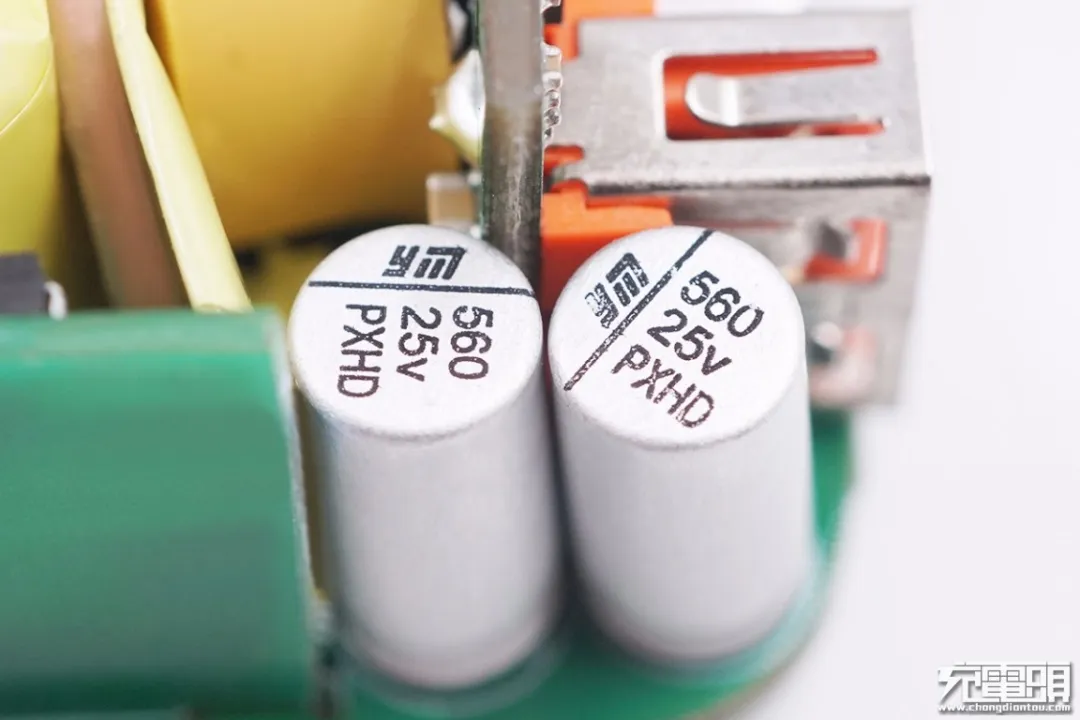

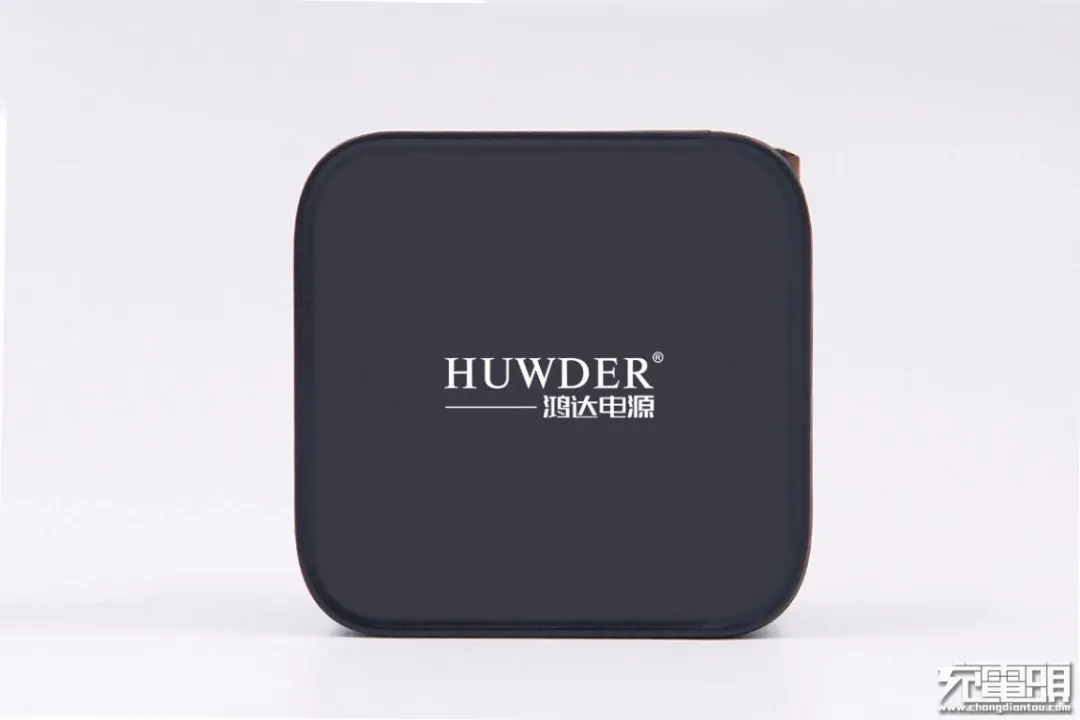

鸿达顺65W2C1A氮化镓充电器初级使用了四颗400V33μF永铭KCX系列高压电解电容和两颗永铭NPX系列560μF25V固态电容作为同步整流输出滤波。
12、拆解报告：网易智造61W USB PD快充氮化镓充电器
网易61W氮化镓快充内部使用两颗永铭KCX系列400V33μF高压电解电容，体积相比其他品牌有明显优势。
龙冰65W单口氮化镓充电器内部采用三颗400V22μF与一颗400V33μF永铭KCX系列高压电解进行初级滤波，输出采用一颗永铭NP1系列固态电容进行滤波，25V820μF。
14、拆解报告：SlimQ 65W氮化镓USB PD快充充电器1A1C
SlimQ65W氮化镓充电器采用1A1C接口，内部使用三颗永铭KCX系列400V33μF电解电容用于初级滤波，输出采用NPX系列820μF25V和270μF16V固态电容用于输出滤波。

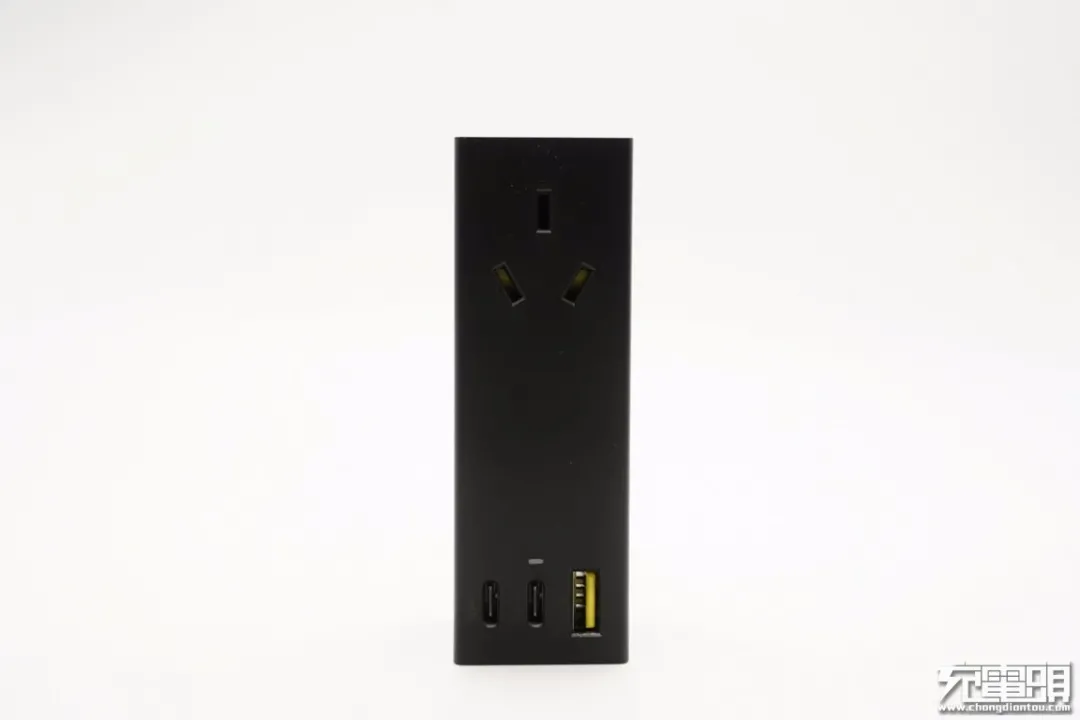

TOPELY鼎力65W氮化镓转换插座支持2C1A输出，同时支持两个AC插孔扩展，并且在狭窄的体积内部集成了65W氮化镓适配器，空间利用率非常高。这款氮化镓快充插座在初级使用了三颗永铭KCX系列高压电解电容，33μF400V。输出降压输出滤波采用永铭NPX系列固态电容，220μF25V。

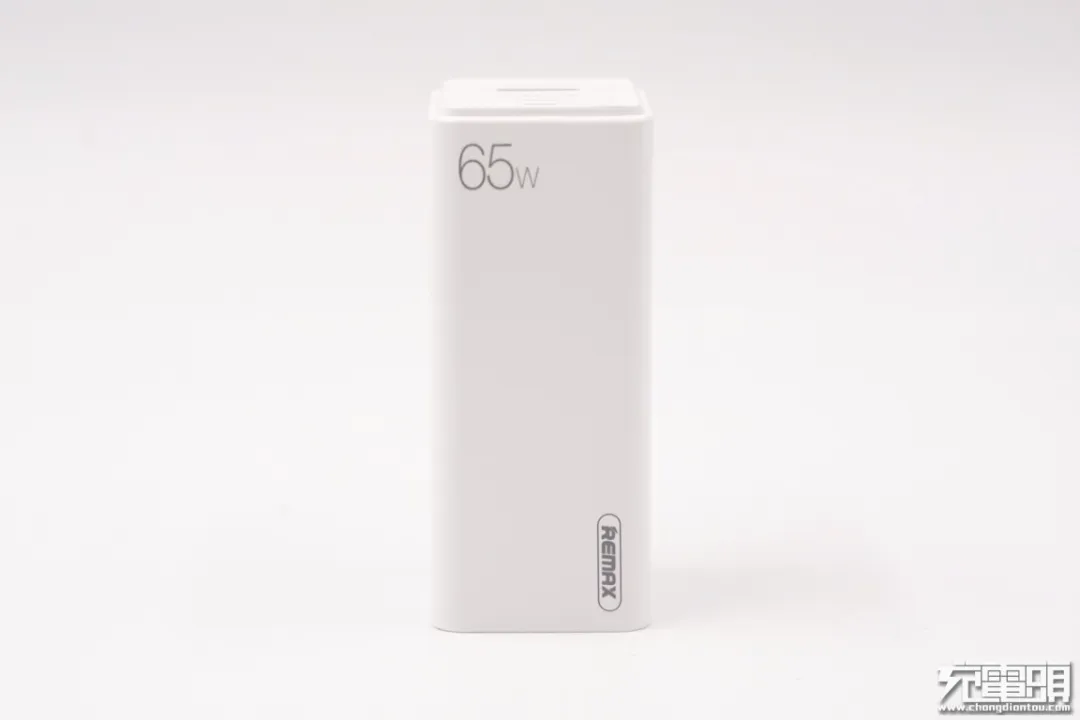

REMAX氮化镓快充采用长条造型，支持1C1A双口输出，内部使用五颗永铭KCX系列高压电解电容，规格均为22μF400V，其中三颗采用小板水平焊接，充分利用内部空间。
17、拆解报告：Zikko即刻65W 2C1A氮化镓快充充电器
Zikko即刻65W氮化镓快充充电器为2C1A输出设计，内部通过灌胶以提高产品机械强度和散热性能，输入端采用了四颗永铭KCX系列400V 27μF电容电容滤波。
45W快充

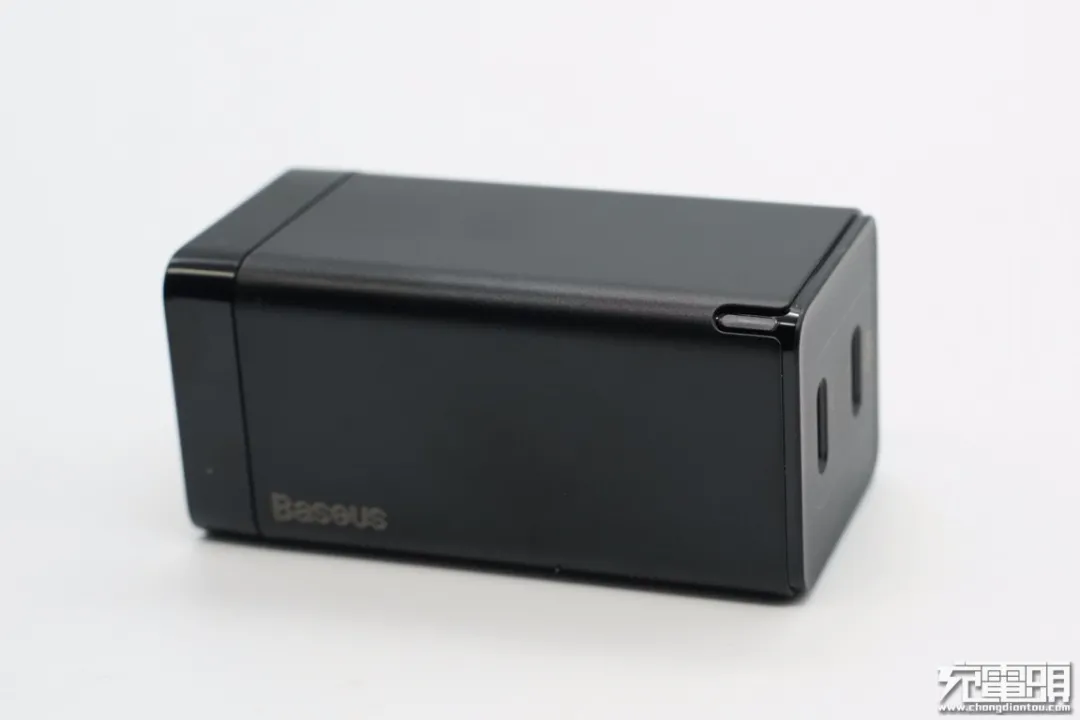

倍思45W氮化镓充电器采用长条形设计，支持双C口输出，双口输出规格完全一致，可盲插。这款充电器初级使用三颗永铭KCX系列电解电容，22μF400V。最大化利用适配器空间。
24-30W快充
UIBI柚比30W氮化镓快充充电器外观设计别致，支持1A1C输出。初级使用两颗永铭KCX系列电解电容，22μF400V。小体积充分利用适配器内部空间。

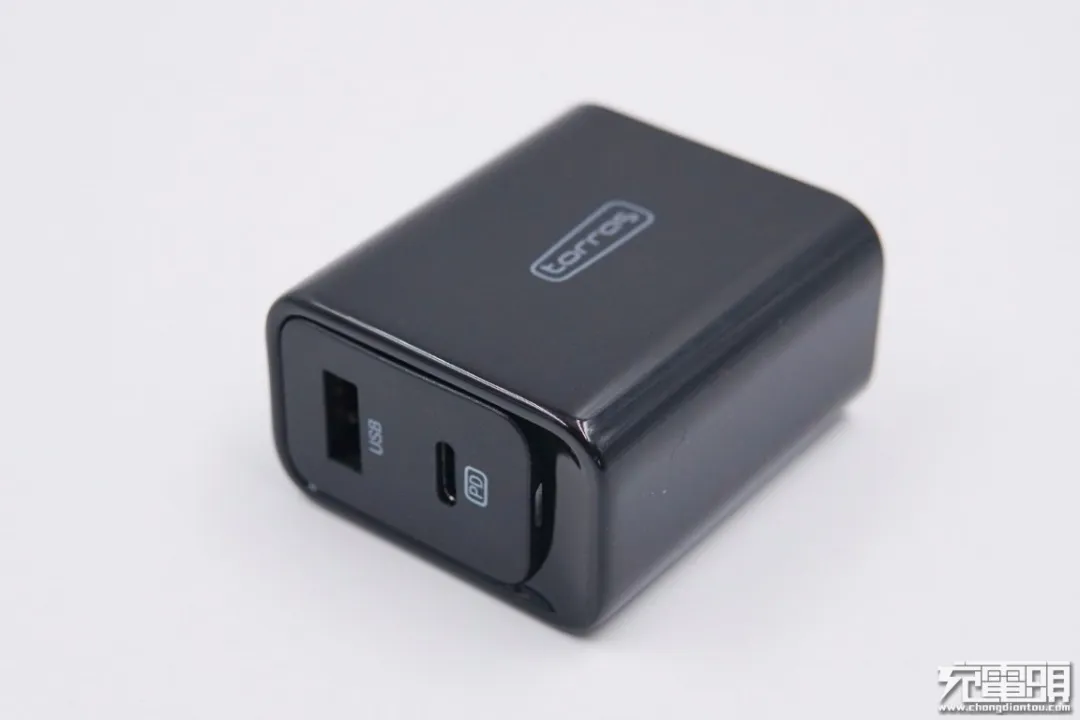

图拉斯24W双口快充充电器采用1C1A双口输出，输出采用两路独立的同步整流降压输出，两路输出分别使用了一颗820μF16V的永铭NPX固态电容滤波，可有效降低输出纹波。
20W快充

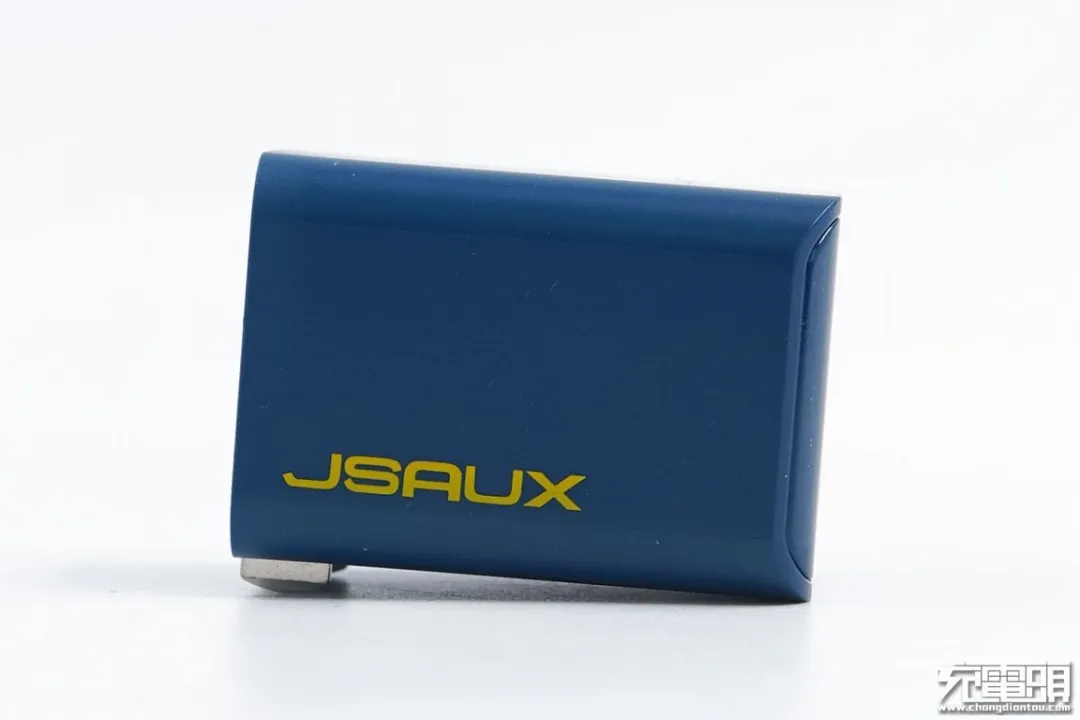

1、罗永浩力荐 JSAUX 20W PD Mini 快充充电器拆解
这款充电器初级采用一颗22μF400V与一颗10μF400V永铭高压电解电容来传播，输出采用两颗永铭NPX系列，220μF16V固态电容滤波。
邦克仕20W迷你PD快充初级使用两颗400V15μF永铭高压电解电容，输出采用一颗永铭NPX固态电容，470μF16V进行输出滤波。

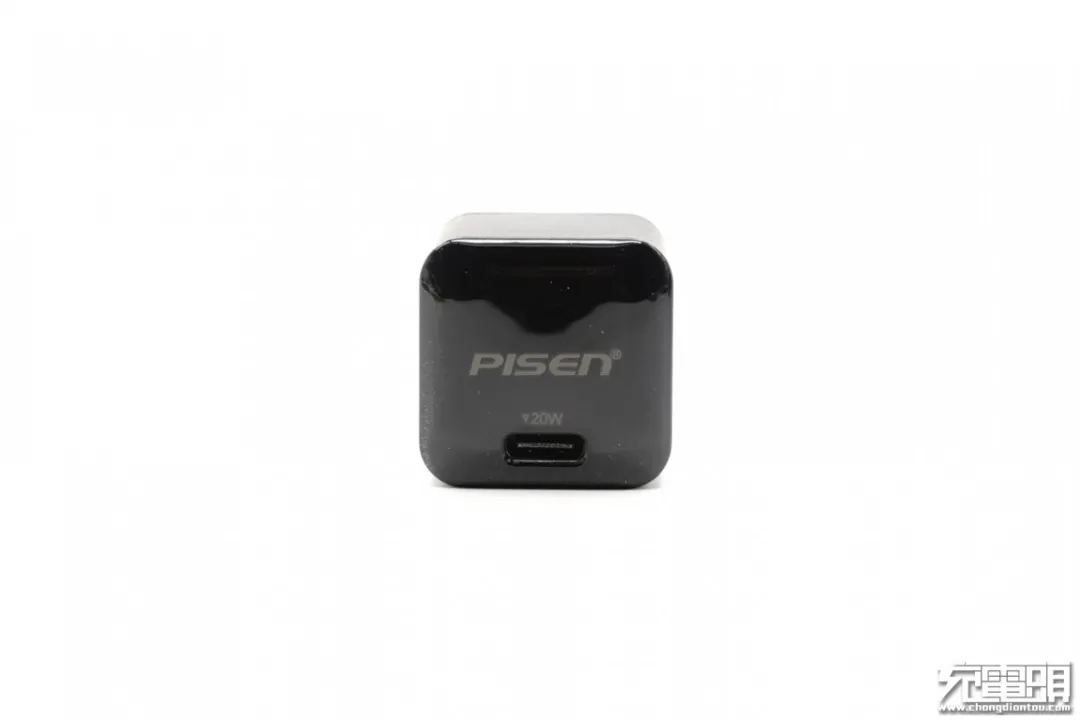

品胜20W迷你PD快充初级使用两颗400V10μF永铭高压电解电容，输出采用两颗永铭NPX固态电容，470μF16V和680μF16V进行输出滤波。
闪极这款单口20W快充适配器在PWM控制器供电采用了一颗永铭LMM系列长寿命电容，10μF50V，在关键位置采用长寿命电容有助于提升电源的可靠性。
移动电源

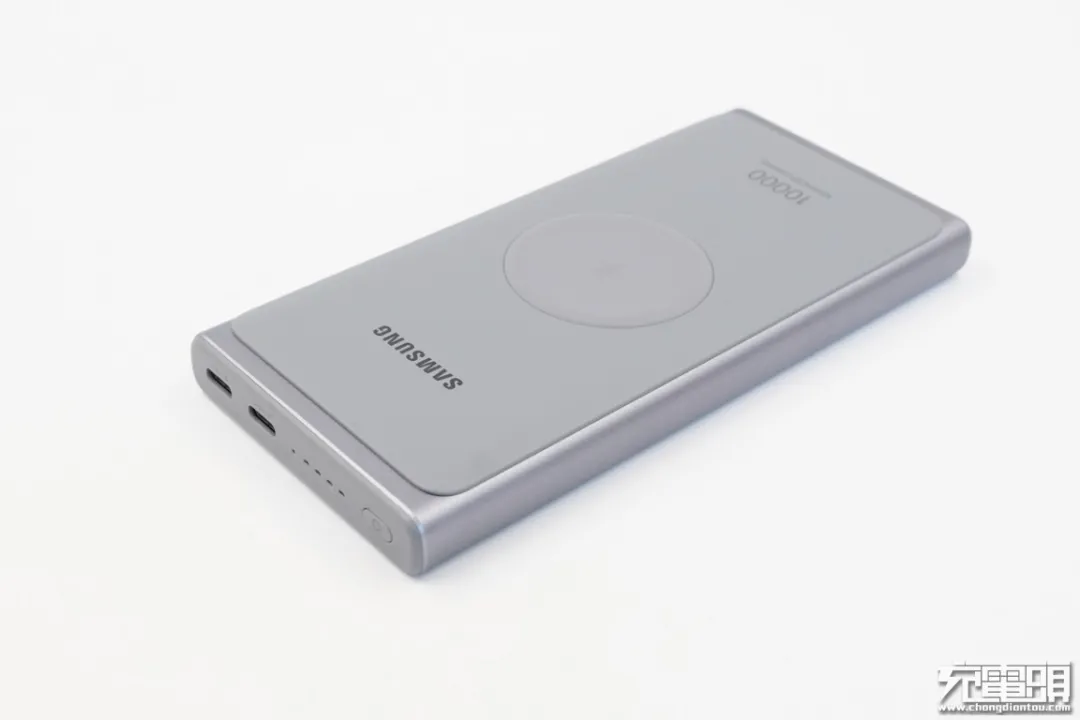

1、拆解报告：三星10000mAh 25W PD快充移动电源
三星这款移动电源采用了现代单片机的电源管理芯片，通过南芯SC8815进行双向升降压实现USB-C口双向快充以及USB-A口快充输出，并采用永铭VPX系列高分子固态铝电解电容进行滤波。
三星无线充移动电源由USB-C双向快充和无线充两大模块组成，其中USB-C双向快充电路由南芯SC8815进行双向升降压实现充放电，并采用三颗永铭VPX系列高分子固态铝电解电容滤波。
无线充电器

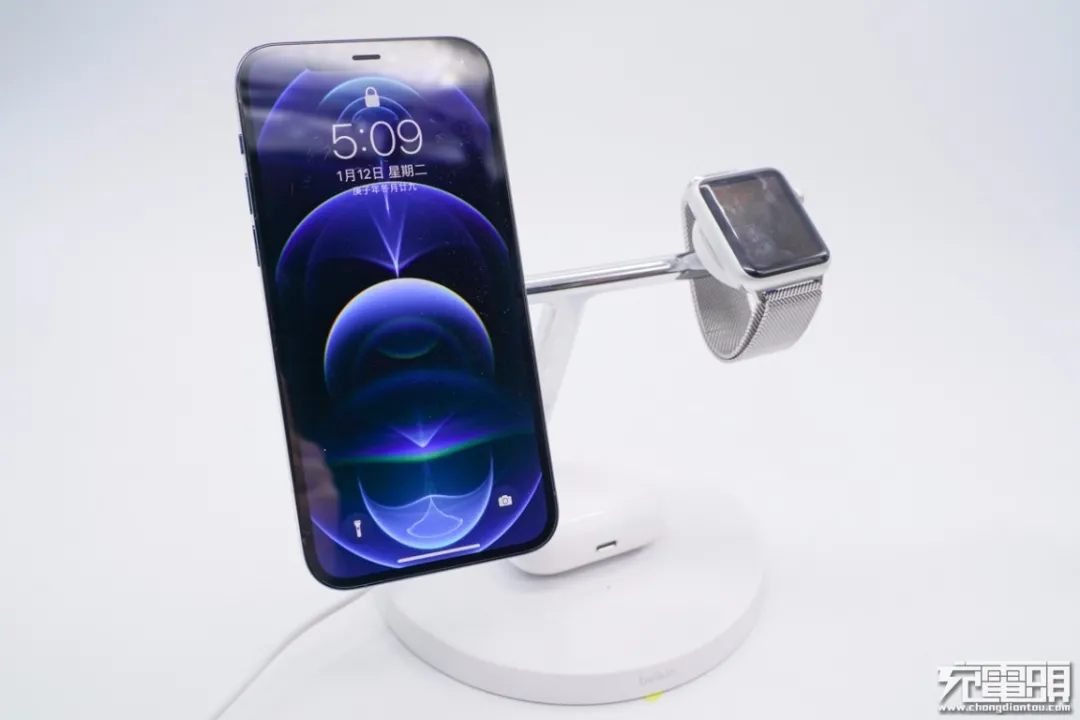

贝尔金无线充电器在为MagSafe模块同步降压整流输出的滤波电容，采用了永铭VP4系列固态电容，82μF16V，超薄贴片封装。

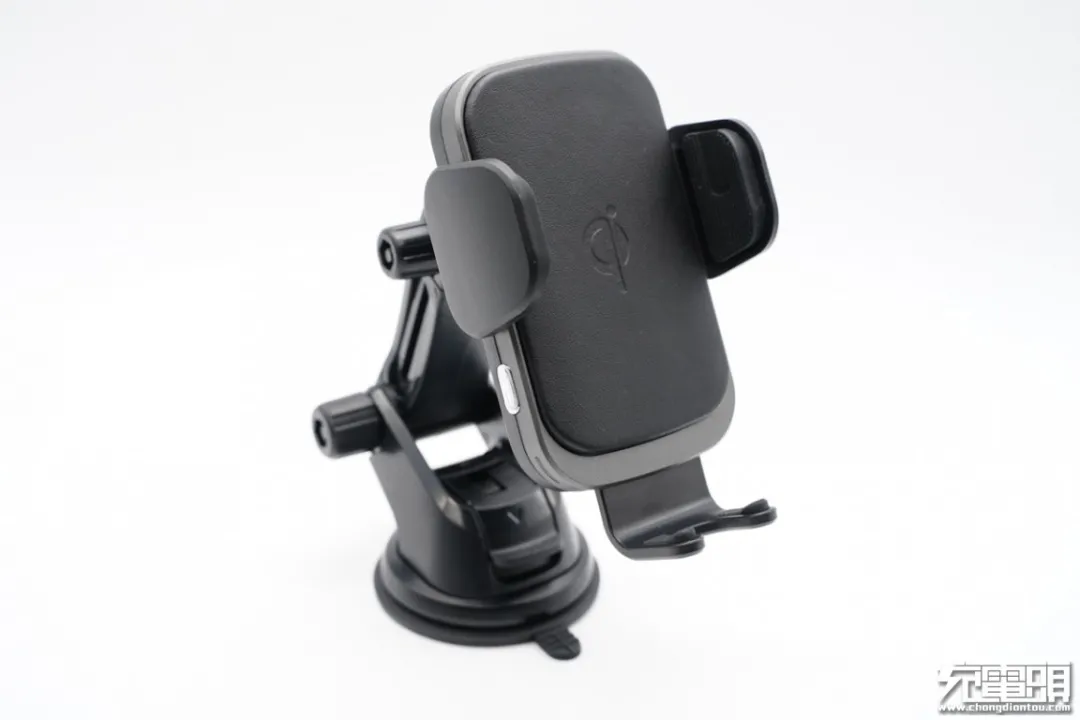

这款车载无线充电器支持15/10/7.5/5W输出，并且已经通过了qi、CE、FCC和RoHS认证，适用于苹果、小米、华为、三星等无线充手机。内部PCB板上集成无线充和马达控制两路电路，并内置永铭的超级电容作为备用电源。

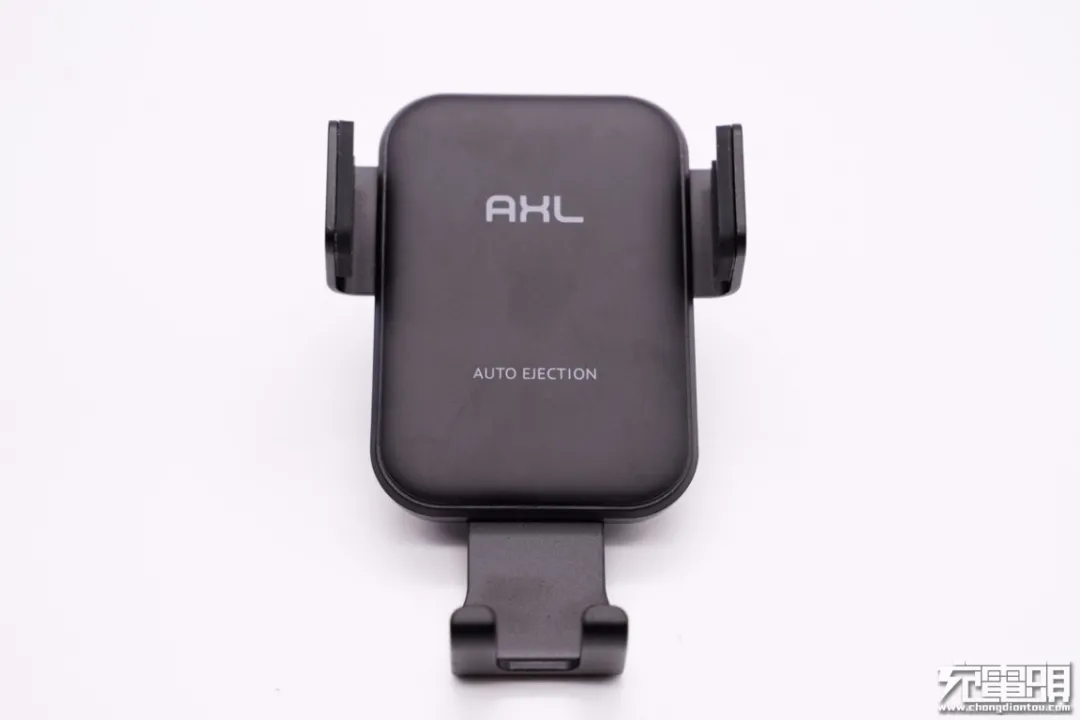

AHL车载无线充电器支持5V2A或9V1.67A输入，以及10W无线充输出，内置无线充和马达控制两路电路，其中无线充采用韩国立顶TW5001高集成方案，采用富满电子TC118SS单通道电机驱动芯片来控制驱动小马达，并内置永铭的超级电容作为备用电源。
充电头网总结
电解电容是开关电源产品中不可或缺的元件，尤其是在氮化镓技术普及、高密度电源盛行的当下，电解电容不仅要考虑产品的性能，更要契合时代发展的主旋律，二者兼顾实属不易。而充电头网通过近两年的观察发现，永铭确实做到了，并已经在高密度快充电源市场站稳了脚跟。
对于消费类电源领域而言，永铭是一家新晋品牌，虽然原始客户数量远不及日系、台系等诸多老牌企业，但其凭借着过硬的产品质量、优良的性能以及不断创新的产品理念，专注于“高密度”这一个点，吃透了氮化镓快充市场，迅速在消费类电源市场打响品牌知名度，成为高密度快充电容的典型代表。
当然，作为一家拥有20年发展历程的电容企业，永铭电容不仅是应用于PD快充产品，其他系列的高压电解电容产品在LED照明电源、新能源汽车电子、充电桩、智能电表等宽温高可靠性要求产品中均有广泛应用。
凭借着对市场的了解，永铭分别针对民用、工业级应用产品线陆续推出了多款专用电容，细分应用场合。高质量、高可靠性的产品特性也得到行业的一致认可。
