拆解报告：Mcdodo麦多多20000mAh磁吸无线充移动电源
----- 充电头网拆解报告 第1608篇 -----
前不久Mcdodo麦多多推出了一款设计十分新颖的移动电源，产品集无线充、20W快充、磁吸、支架等特性于一体，可以说面面俱到，又迎合当下20W快充市场的需求，一经推出便获得了不错的反响。
因此近期麦多多在这款基础上推出20000mAh款式，外观ID设计保持不变，但配备了LED电量显示屏，观察剩余电量会更加方便准确。而大容量提升了产品的续航能力，适合经常出差人群使用。下面充电头网就对这款充电宝进行详细拆解，看看其内部又是如何设计的。
一、麦多多20000mAh无线充移动电源外观

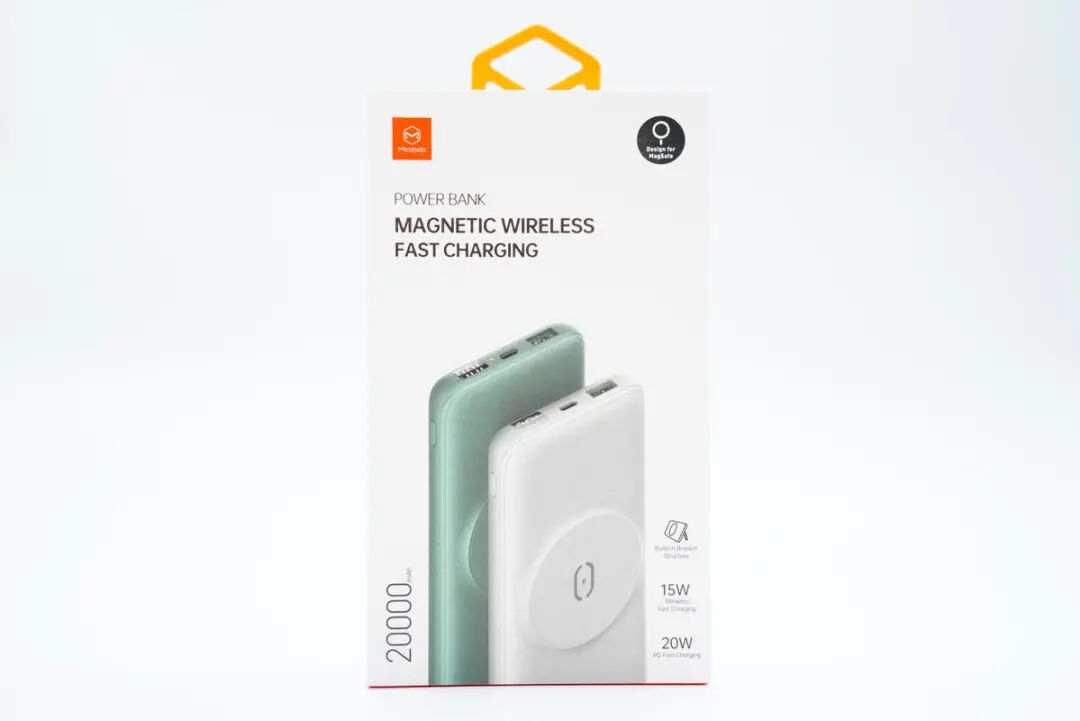

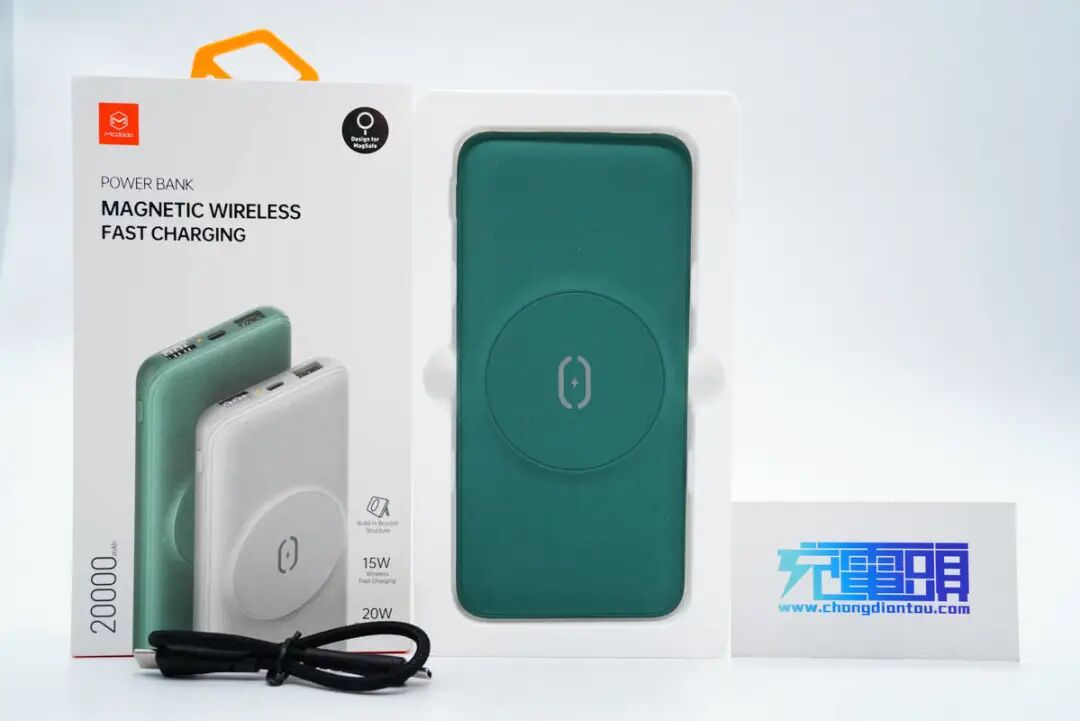

包装盒正面印有Mcdodo品牌、产品外观图（灰/绿款式）、名称以及容量、功率等产品特性。
背面设有橱窗，正好对应产品无线充区域，此外盒子上印有参数和认证信息。
包装内含移动电源、CC数据线。

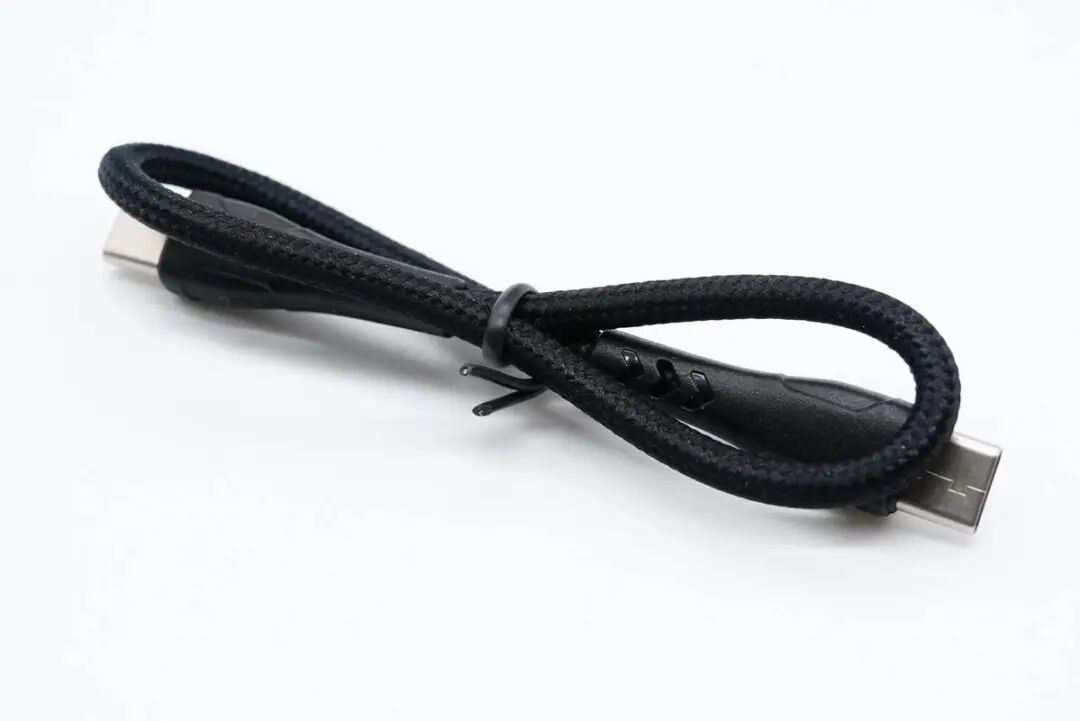

数据线很短，方便日常携带和使用。
充电头网此次拿到的是绿色款，机身壳采用PC阻燃材质，表面磨砂处理，侧身圆润持握感好。

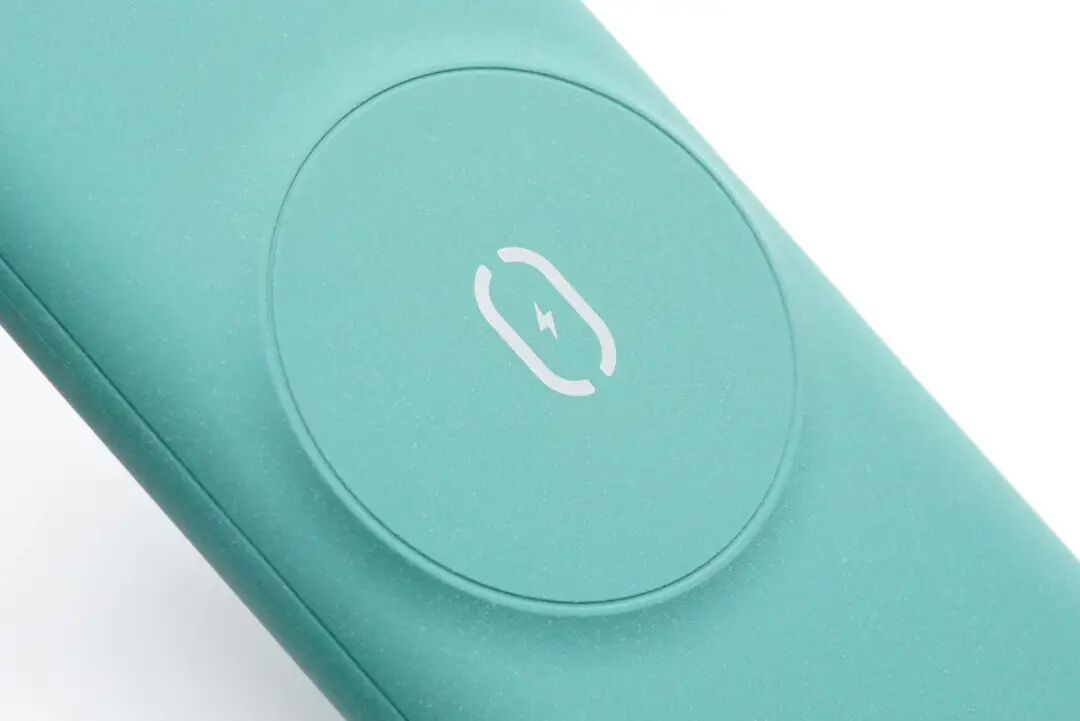

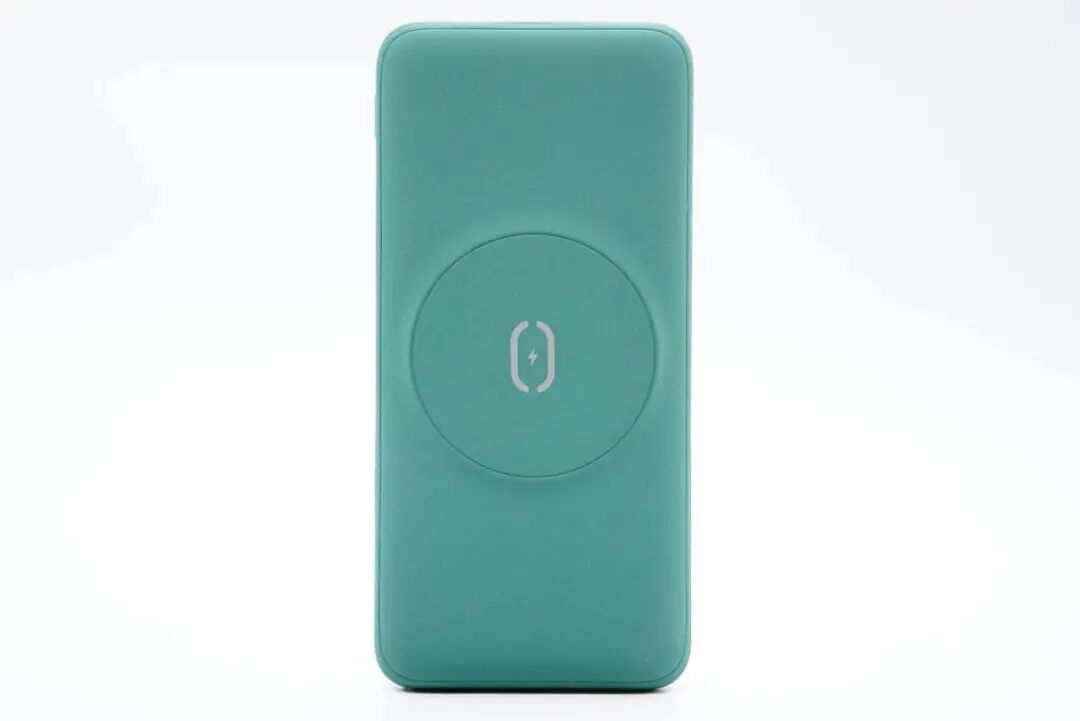

机身正面中心设有无线充，且略微凸起，可帮助散热。

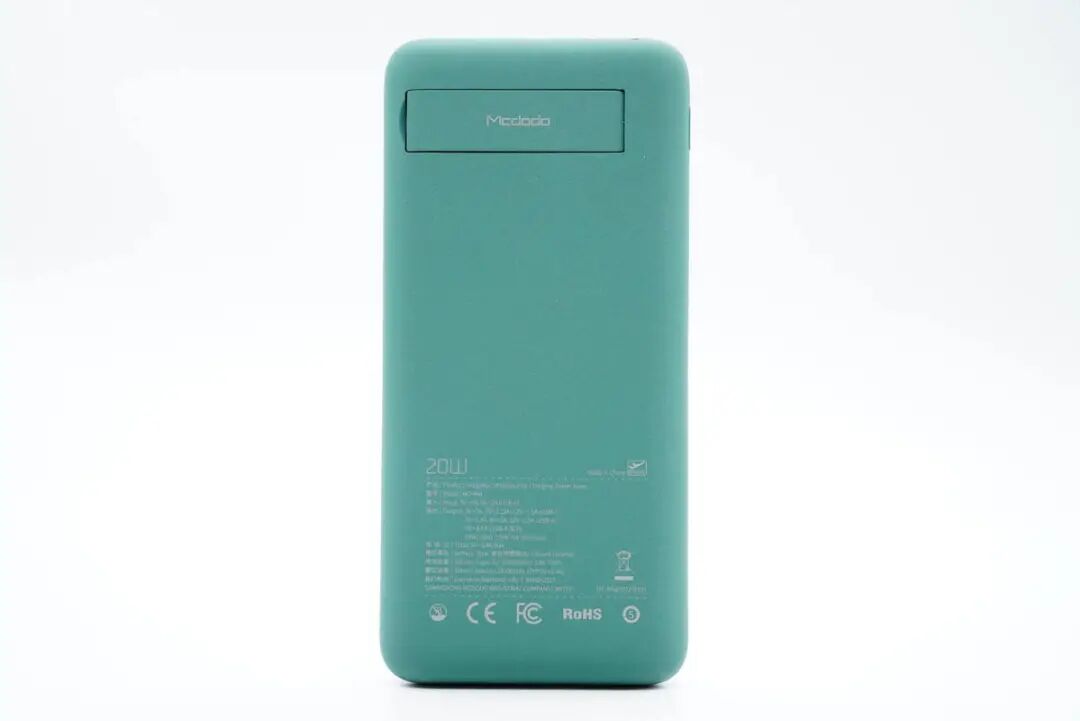

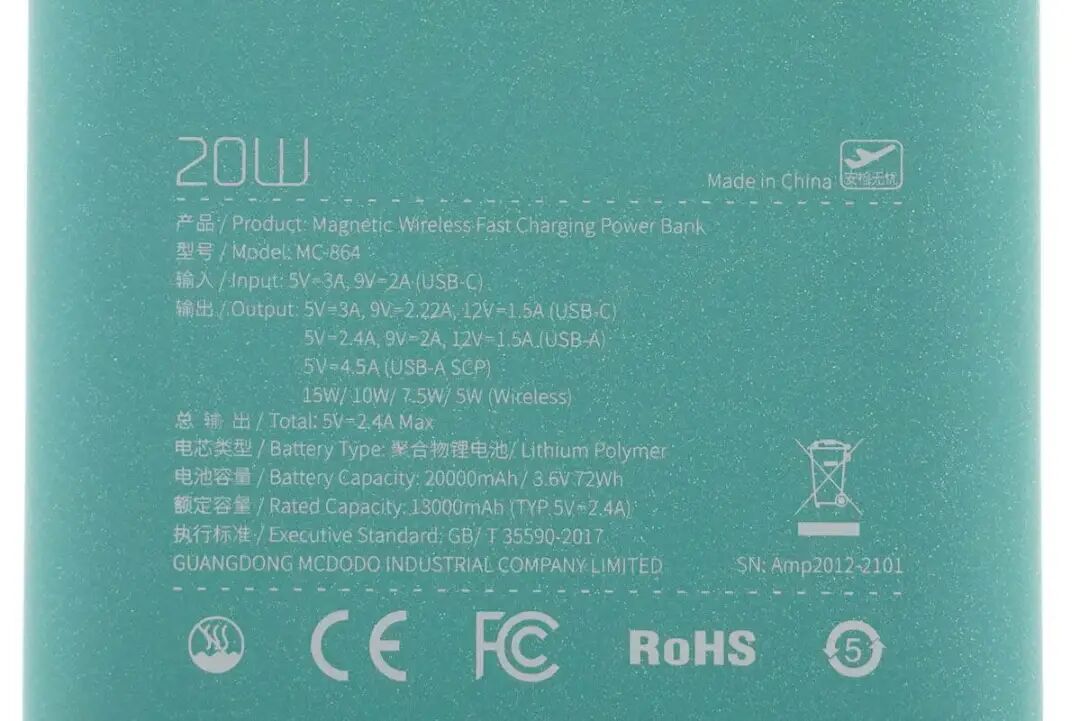

机身背面两端分别设有支脚和标注产品参数信息。
型号：MC-864
USB-C输入：5V3A、9V2A
USB-C输出：5V3A、9V2.22A、12V1.5A
USB-A输出：5V4.5A（SCP）、5V2.4A、9V2A、12V1.5A
无线充输出：15W/10W/7.5W/5W
总输出：5V2.4A
电池类型：锂聚合物电池
电池容量：20000mAh/3.6V 72Wh
额定容量：13000mAh（5V2.4A）
产品已经通过了CE、FCC、RoHS认证，且可过安检携带登机。

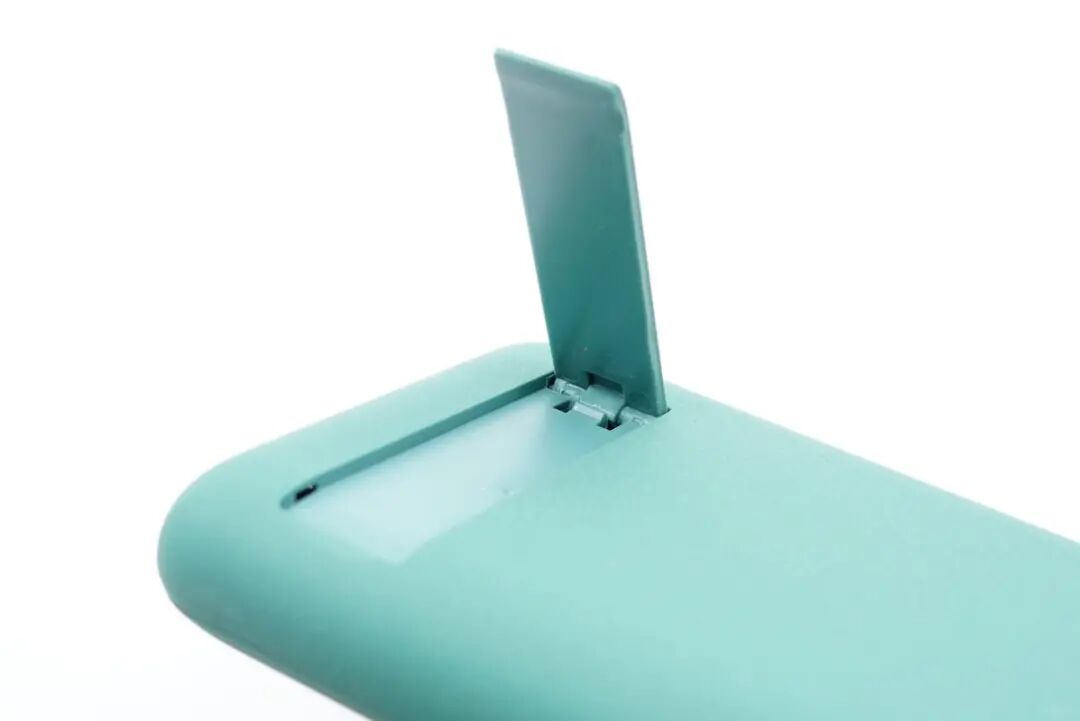

支脚可收可放，携带使用都很方便。

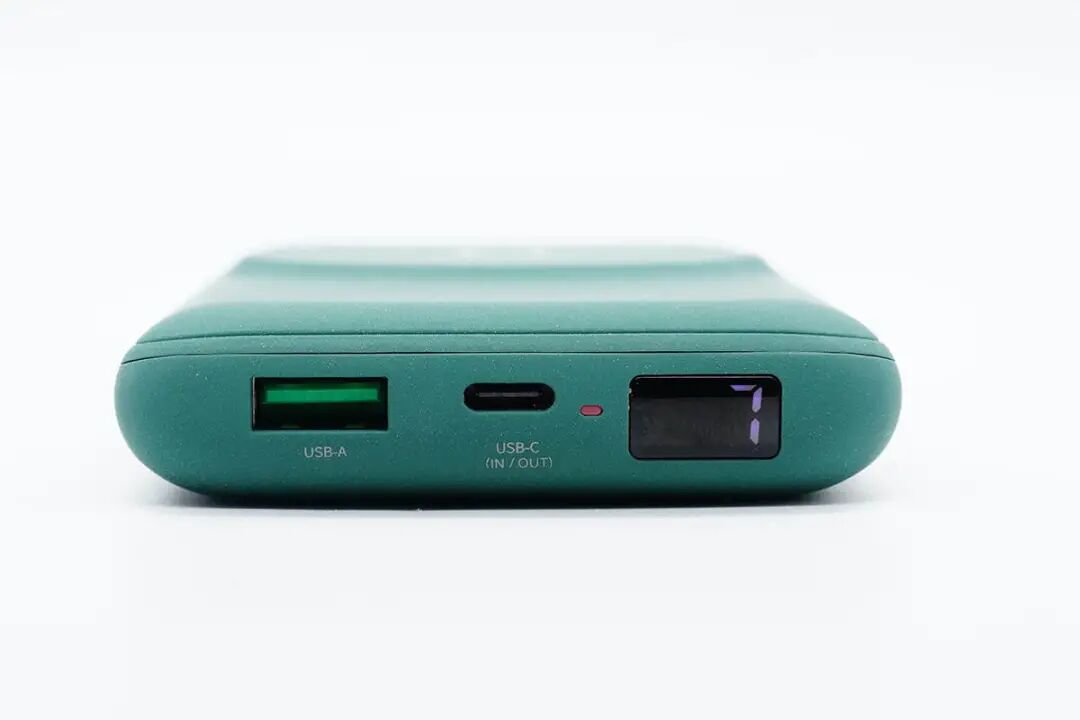

机身顶部配有1A1C接口、LED指示灯（亮橙光）以及电量显示屏。
机身侧面配有电源键。

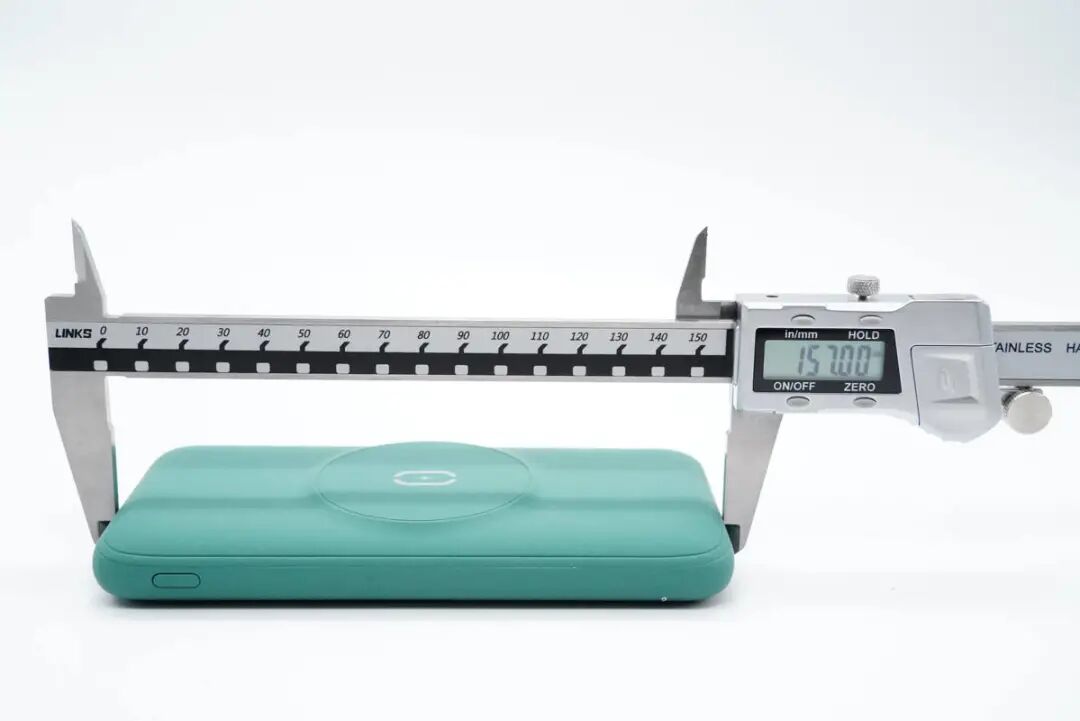

使用游标卡尺实测移动电源机身长157mm。

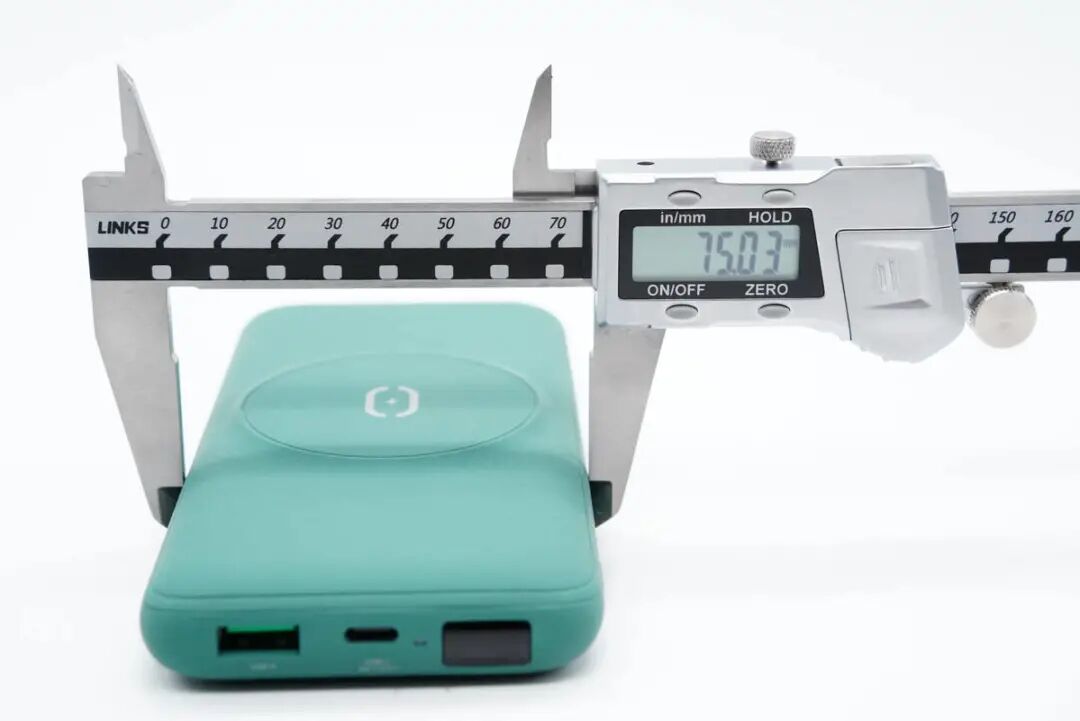

宽度为75.03mm。

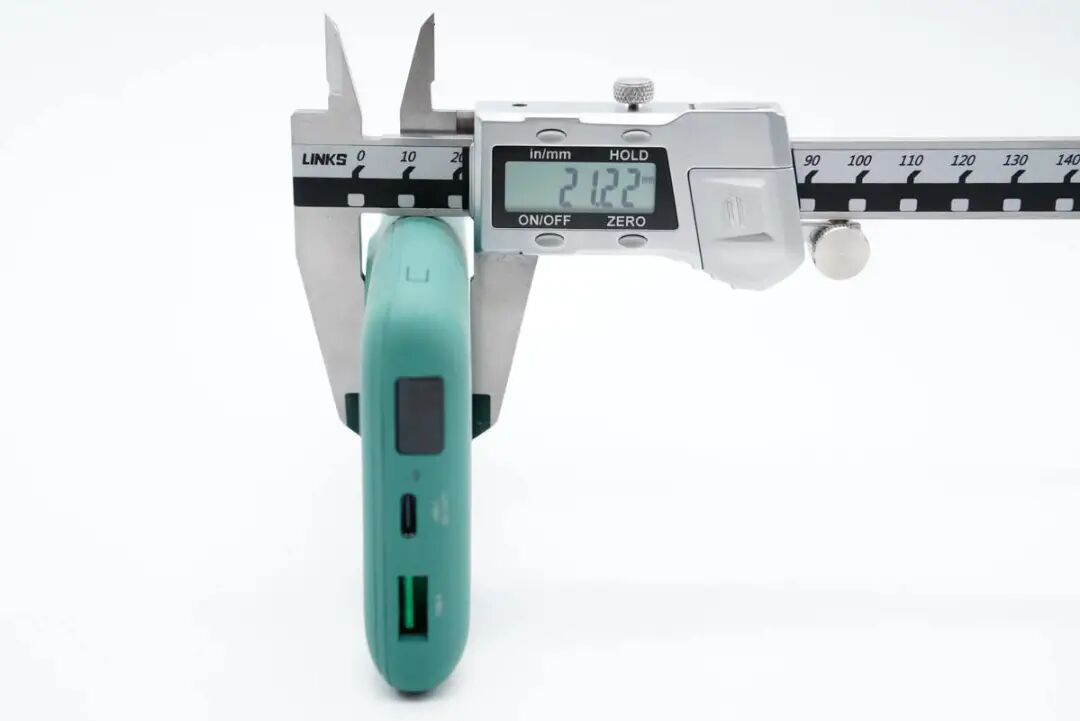

机身中心厚度为21.22mm。

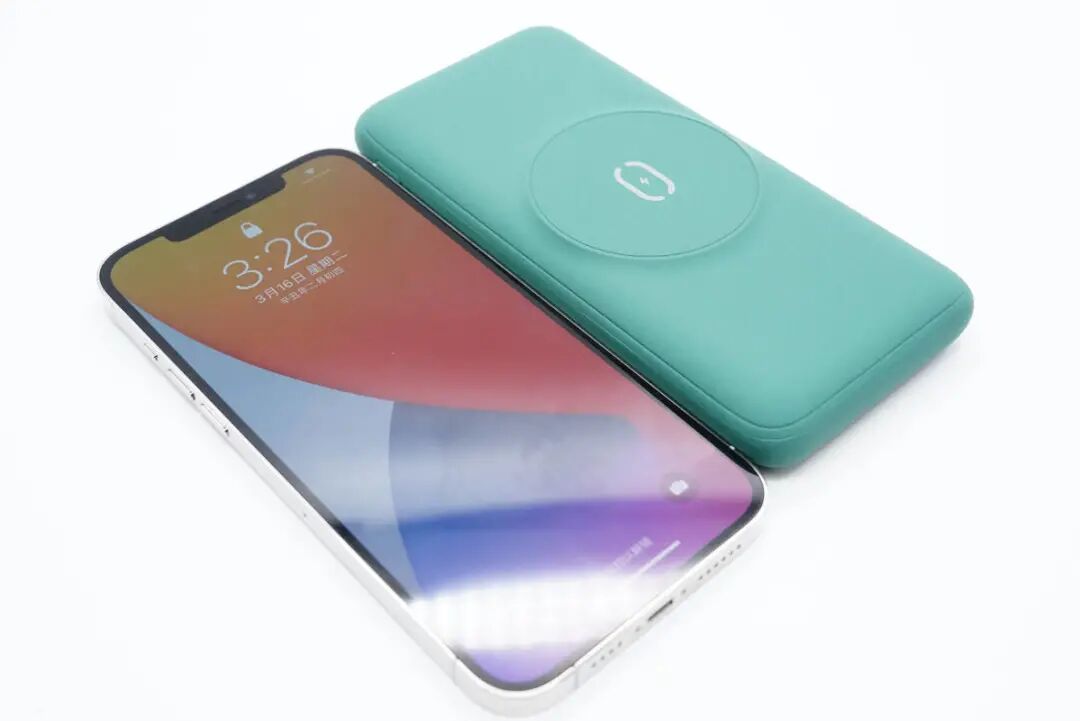

和iPhone 12 Pro Max直观对比，移动电源稍小一圈。

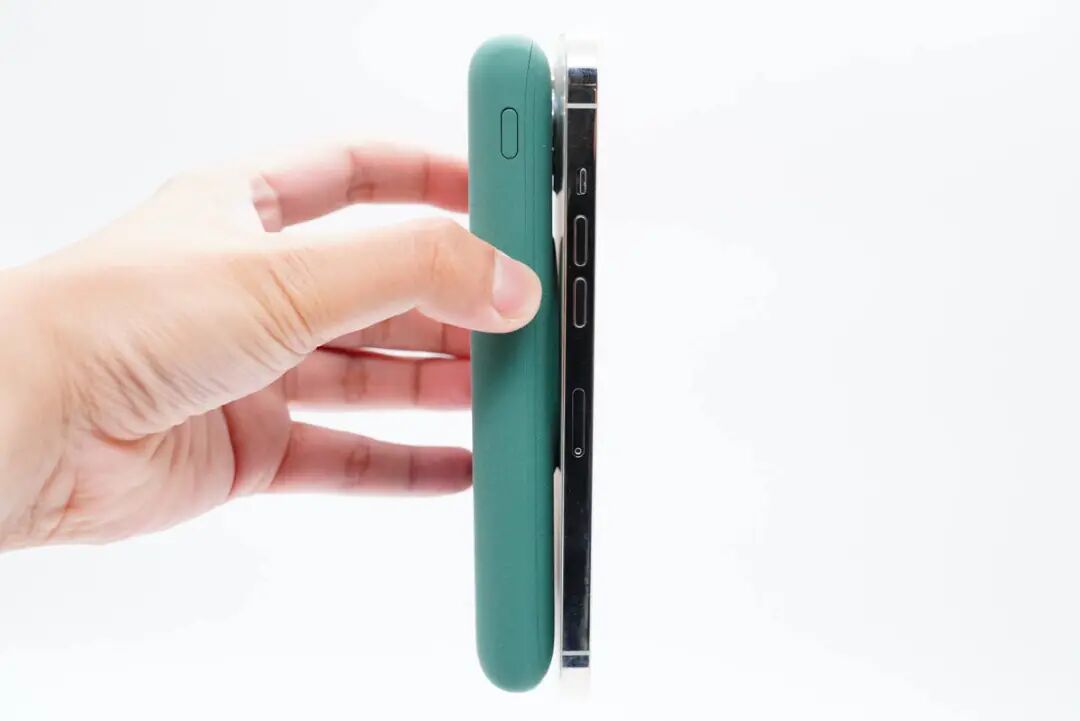

拿在手上的直观感受。

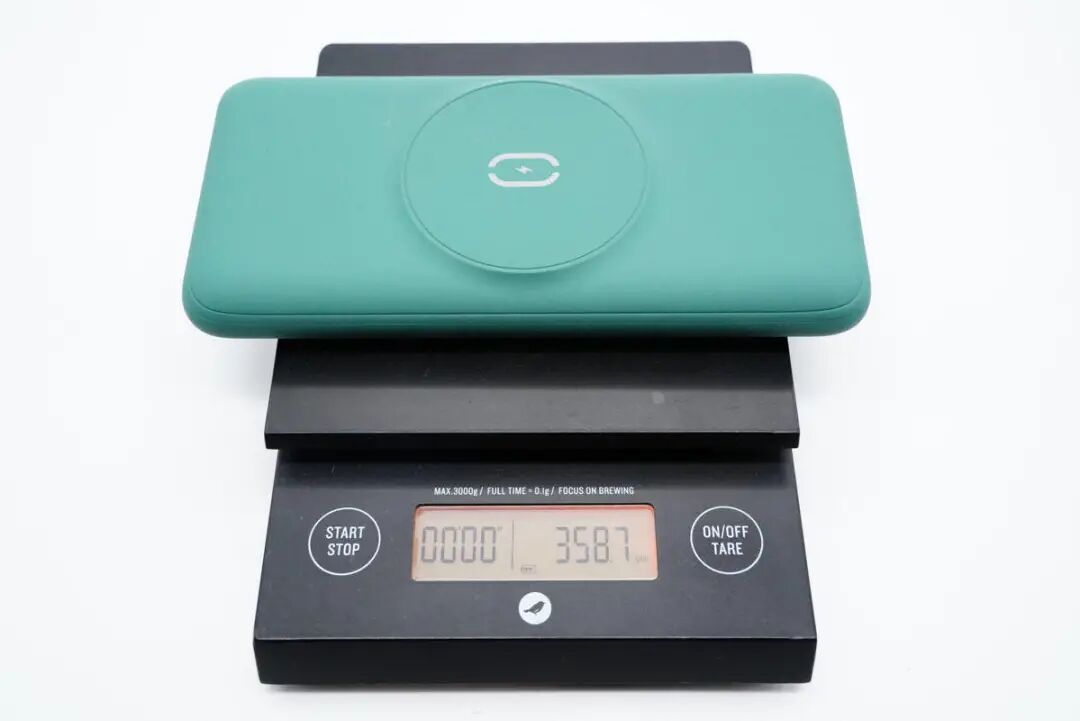

净重约为359g。
使用ChargerLAB Power-Z KT002读取USB-A口输出协议，显示支持Apple2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多个快充协议。

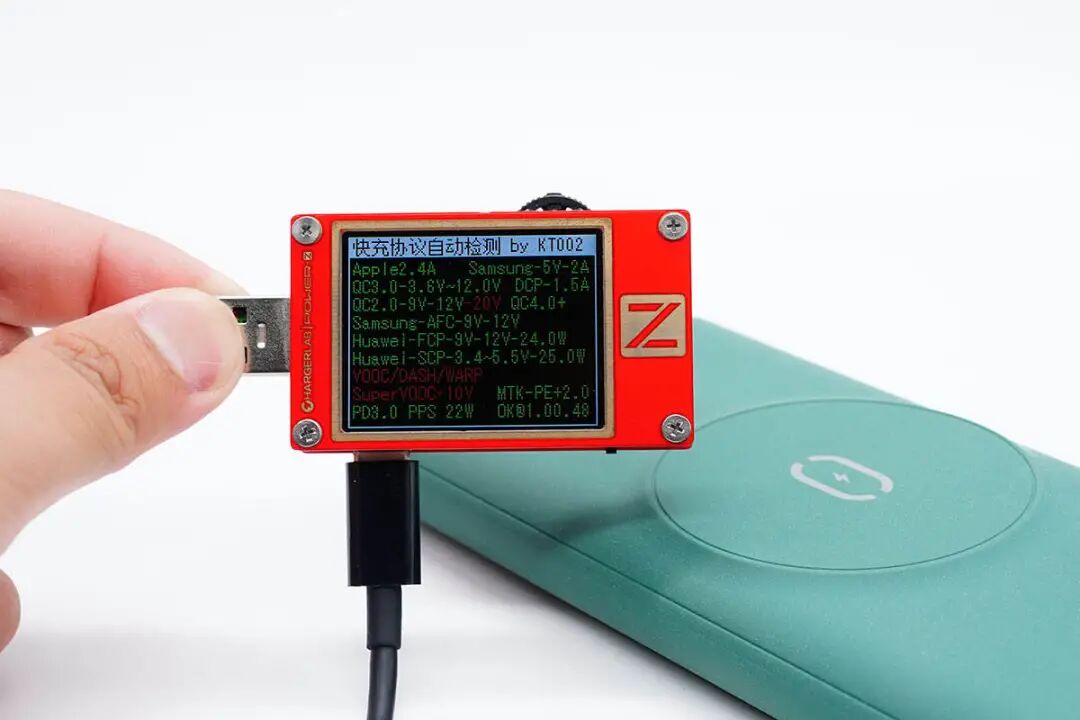

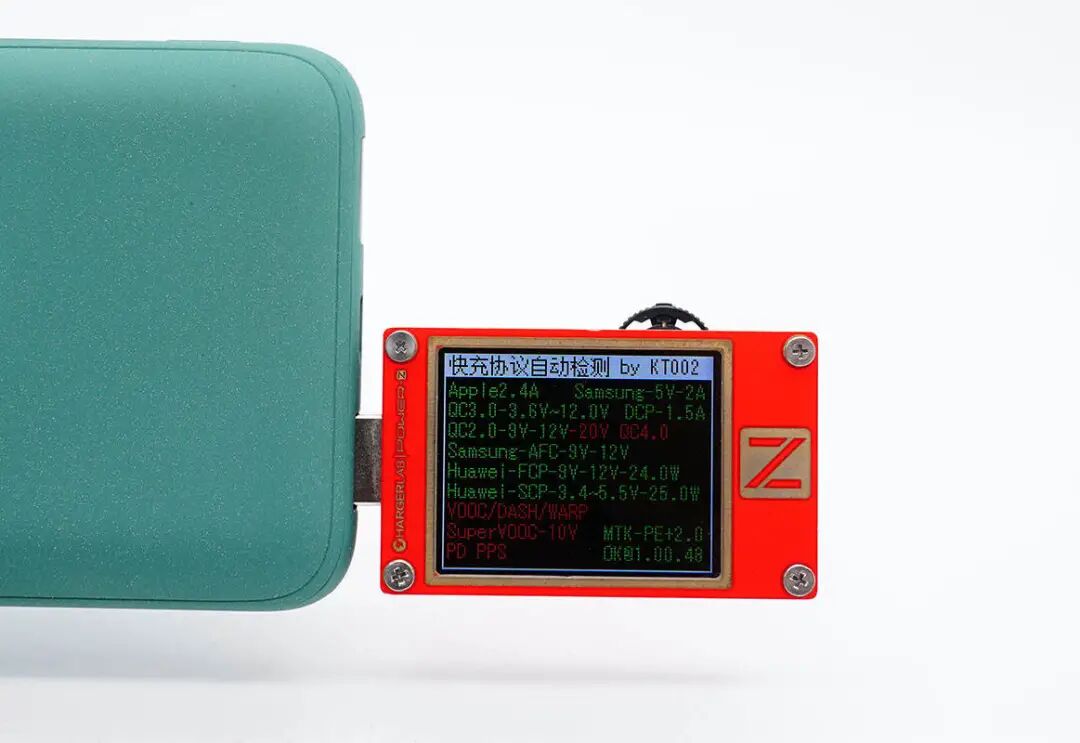

使用KT002读取USB-C口输出协议，除了支持Apple2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PE2.0协议外，还支持PD3.0和PPS快充协议。

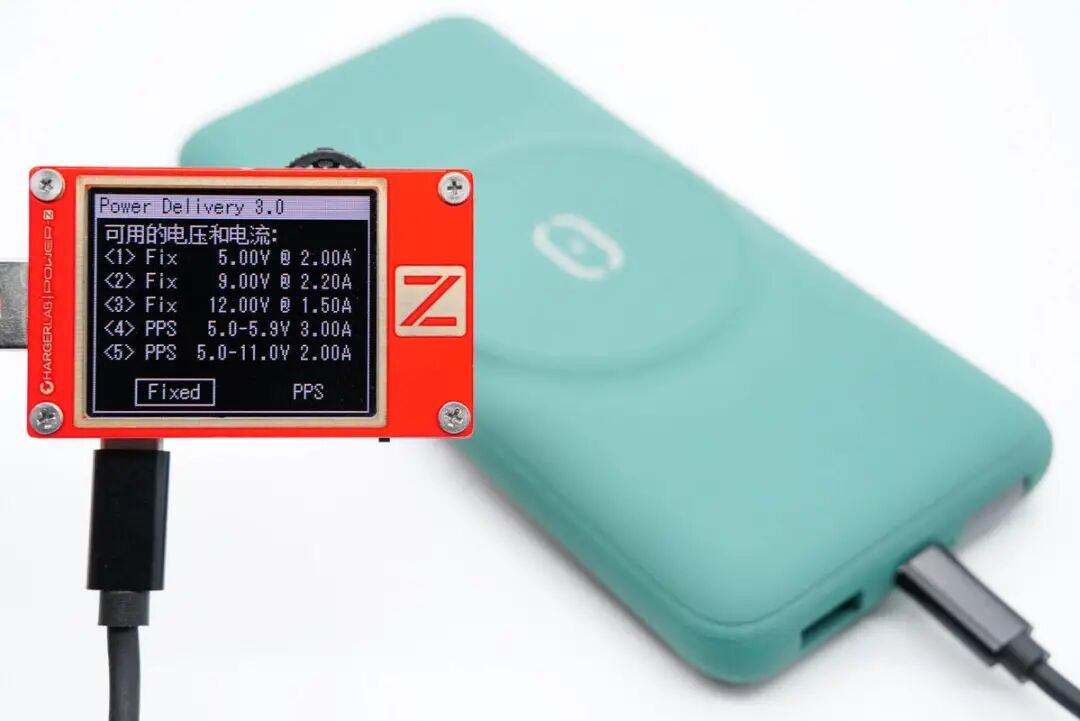

此外PDO报文显示USB-C口还具备5V2A、9V2.2A、12V1.5A三个固定电压档位，以及5-5.9V3A和5-11V2A两组PPS档位。
将手机靠近移动电源即可紧紧吸附在一起。

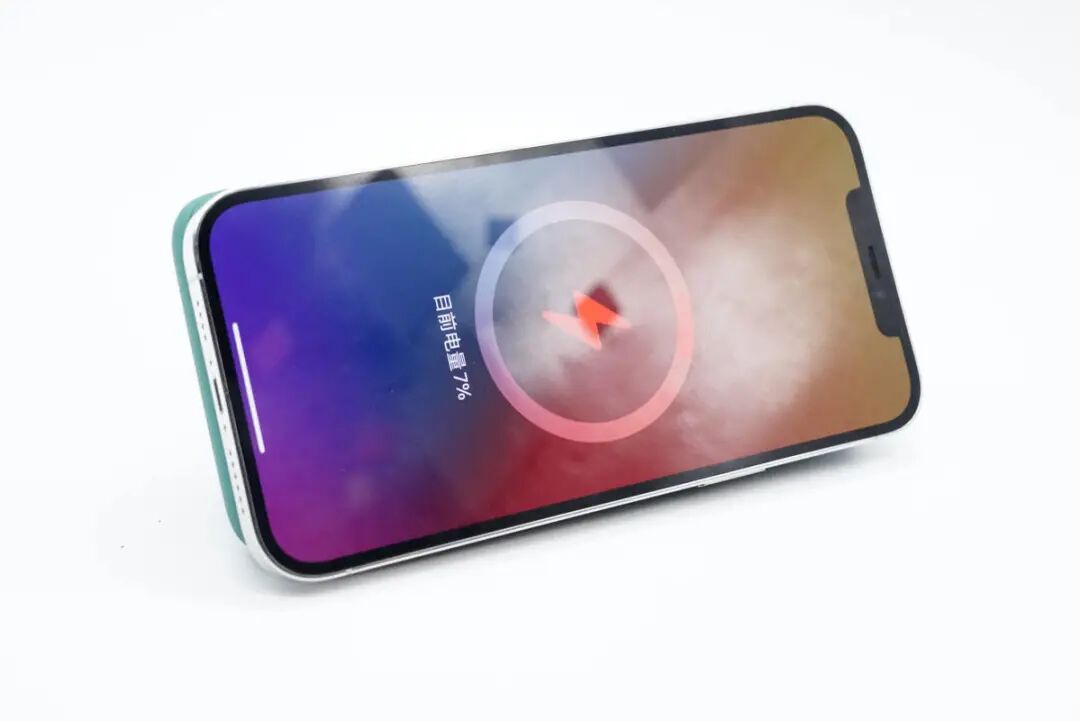

将支脚展开，移动电源又可充当立式无线充使用，可边充电边刷剧，获得很好的观看体验感。
二、麦多多20000mAh无线充移动电源拆解
将机身壳拆开，边缘采用卡扣进行封装。

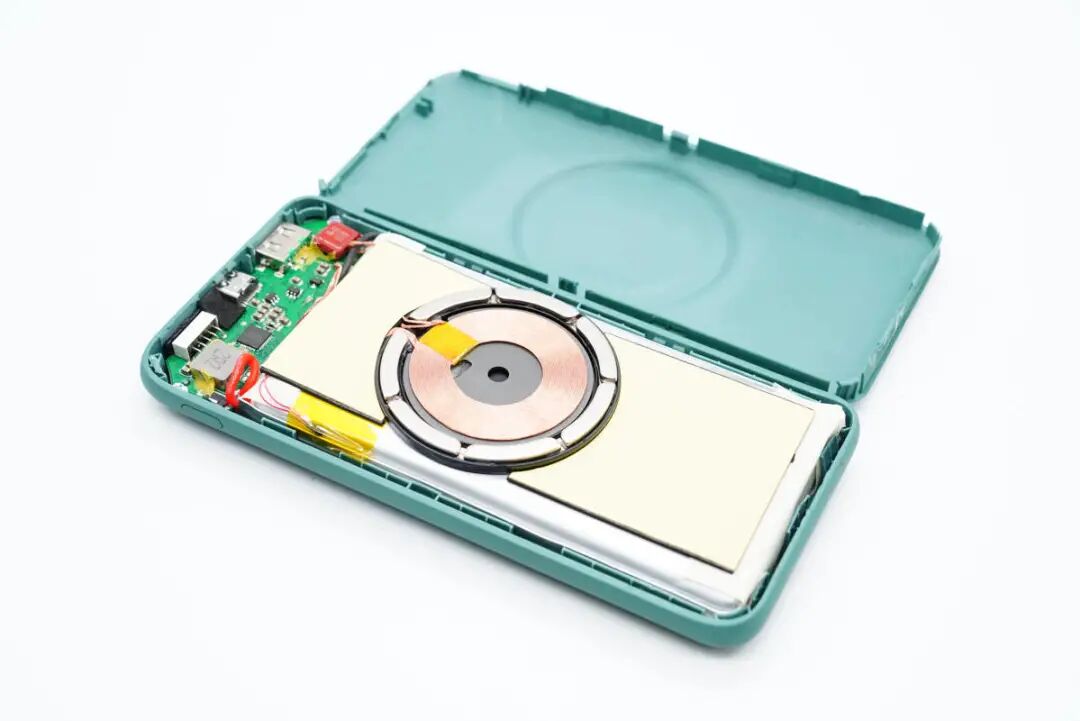

PCB板使用固定柱以及螺丝固定。

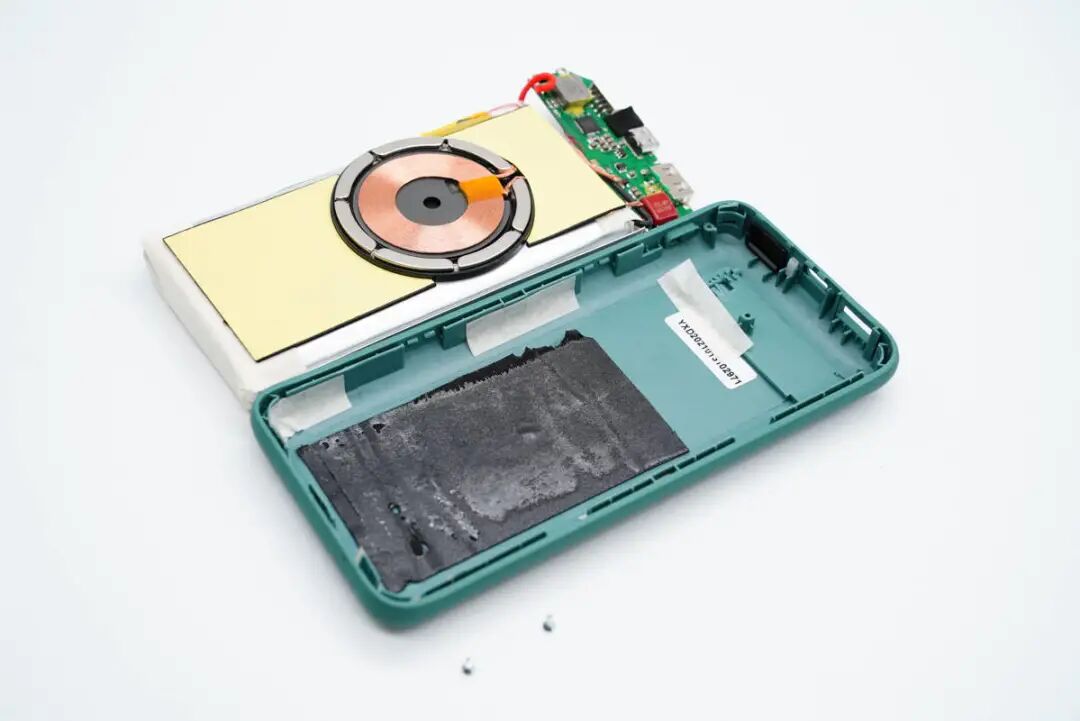

无线充电线圈放置在电芯上，两者之间有泡棉垫着进行隔离，线圈外围一圈磁铁。
另一半机身壳上粘贴泡棉对电芯进行固定保护。

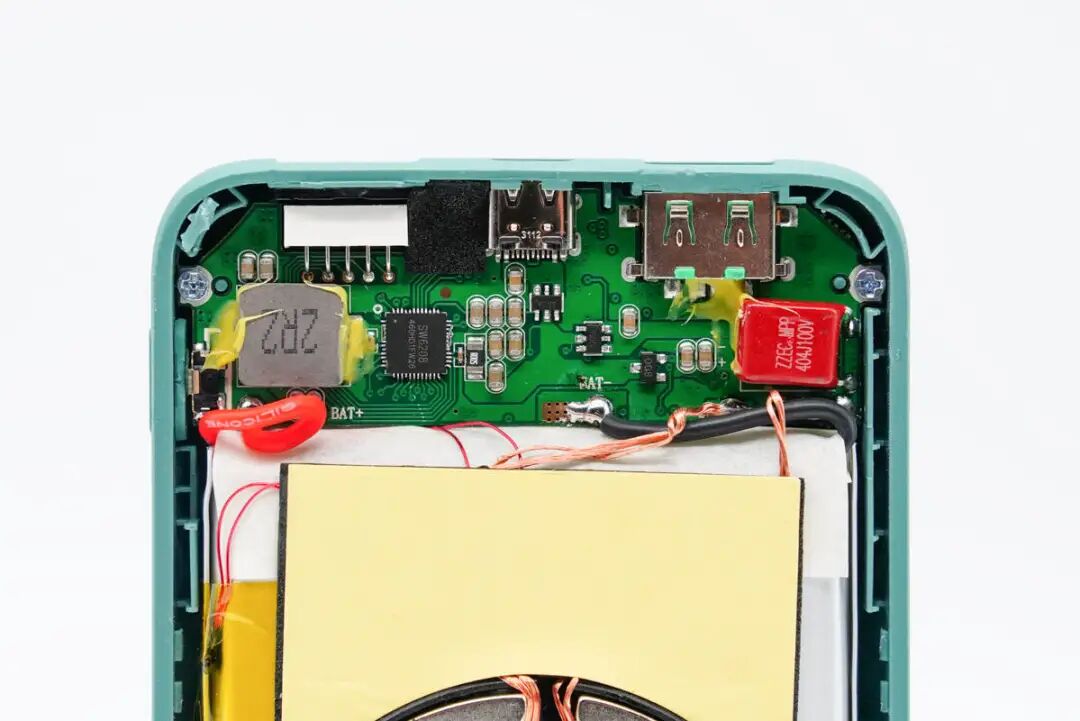

PCB板正面一览，电感、电容打胶加固。
PCB板背面一览，主控芯片对应区域过孔和露铜加锡处理，增强散热，显示屏沉板设计。
经过对PCB板正背面电路观察发现，麦多多20000mAh磁吸无线充移动电源采用一颗主控芯片进行升/降压转换实现1A1C双口任一口快充输入/输出；另外采用无线充电主控芯片加一体化驱动器控制无线充输出。下面我们从电芯放电到三路输出来了解各元器件信息。

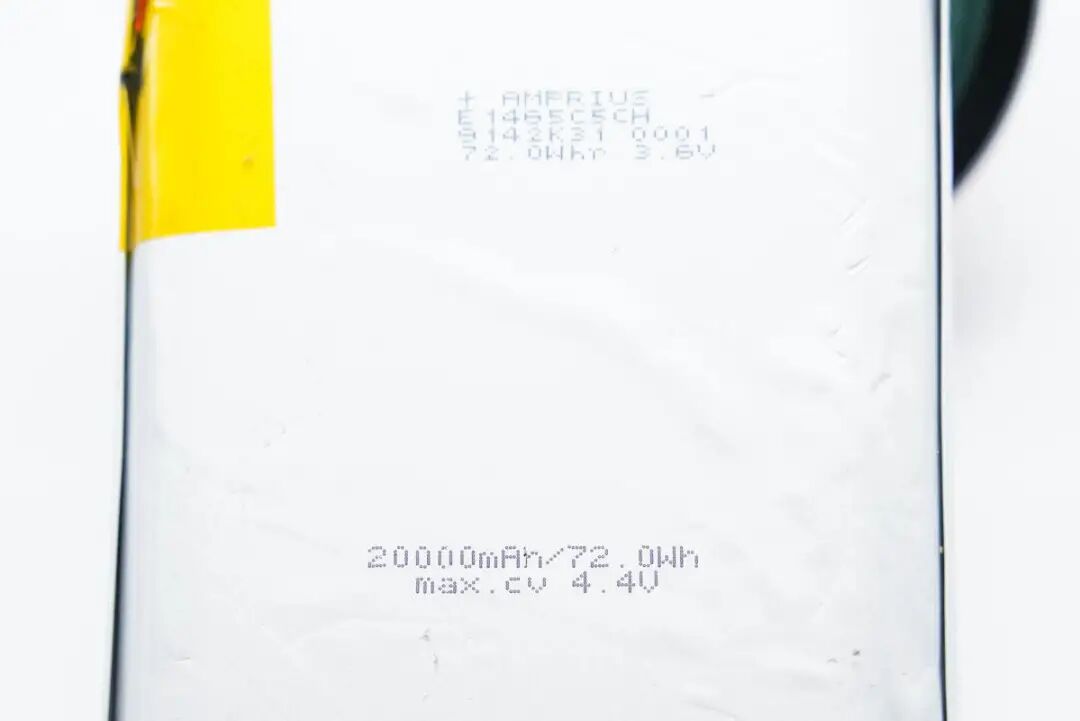

移动电源采用Amprius安普瑞斯电芯，规格为20000mAh/72Wh，充电限制电压4.4V。

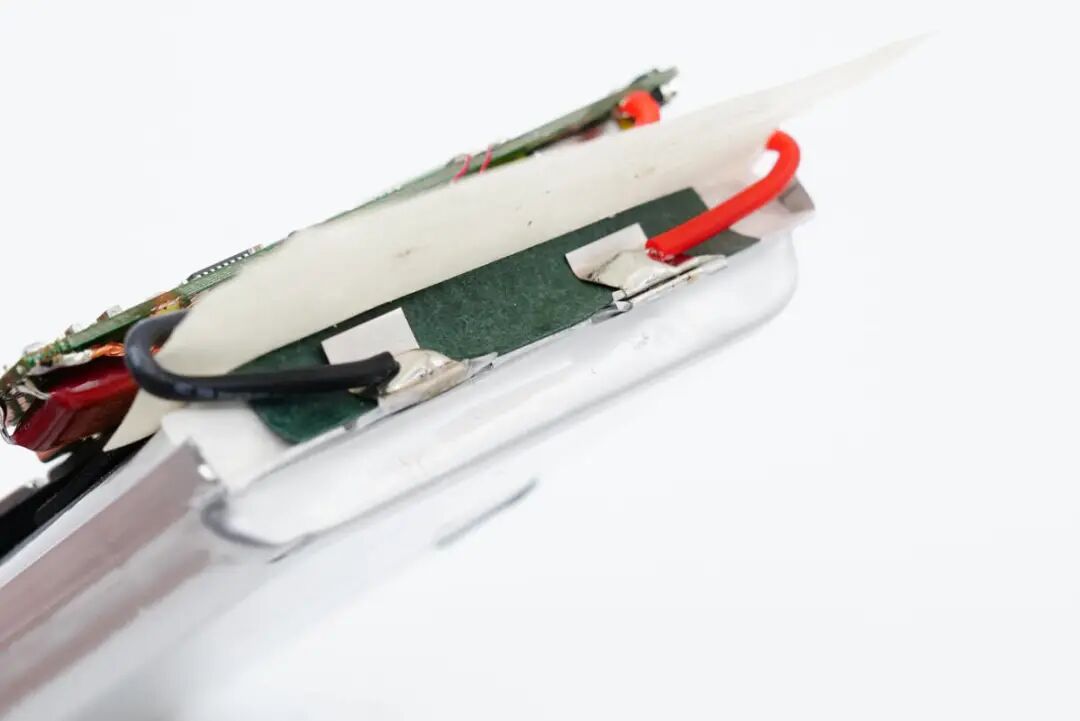

电芯头部包裹绝缘纸进行隔离保护。

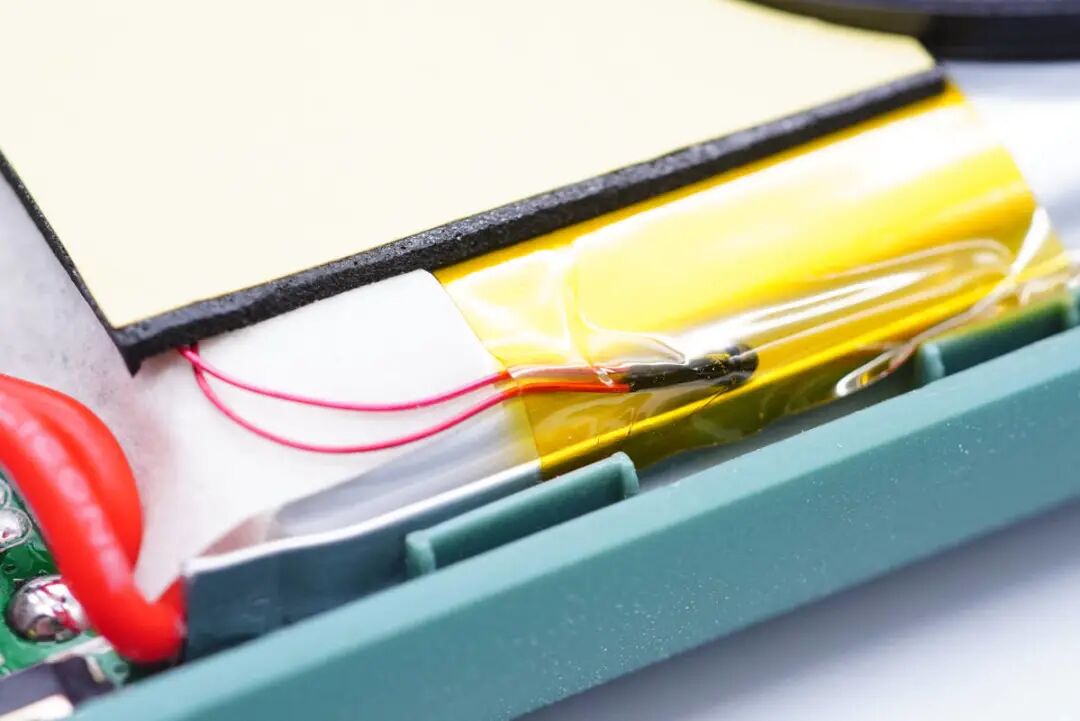

侧面配有热敏电阻进行温度监控。

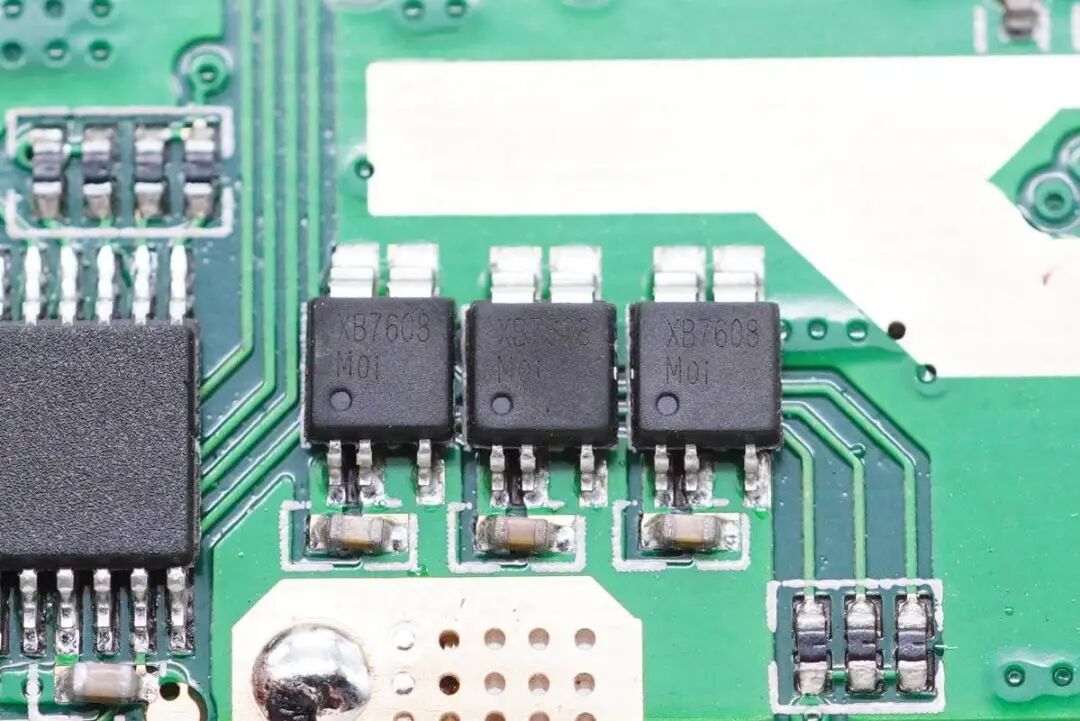

三颗苏州XYsemi赛芯微XB7608A多合一锂电保护芯片并联，用于电芯过充过放过流保护。

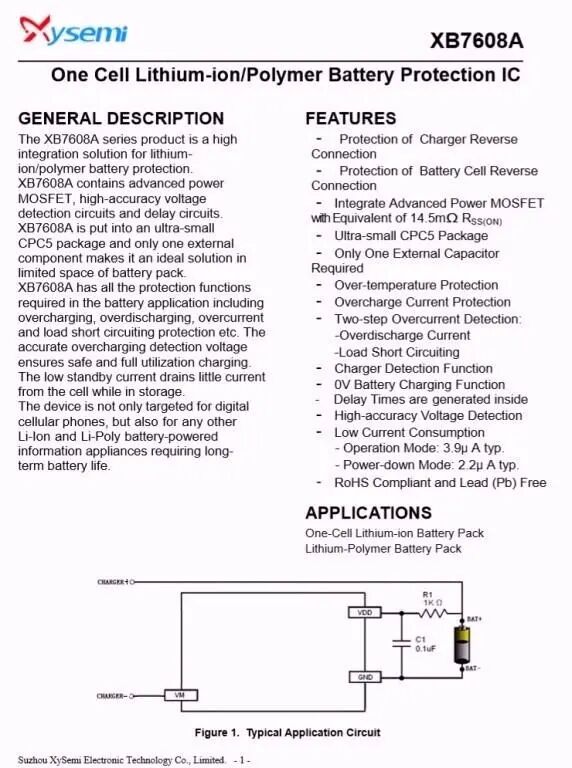

赛芯微 XB7608A 详细资料。

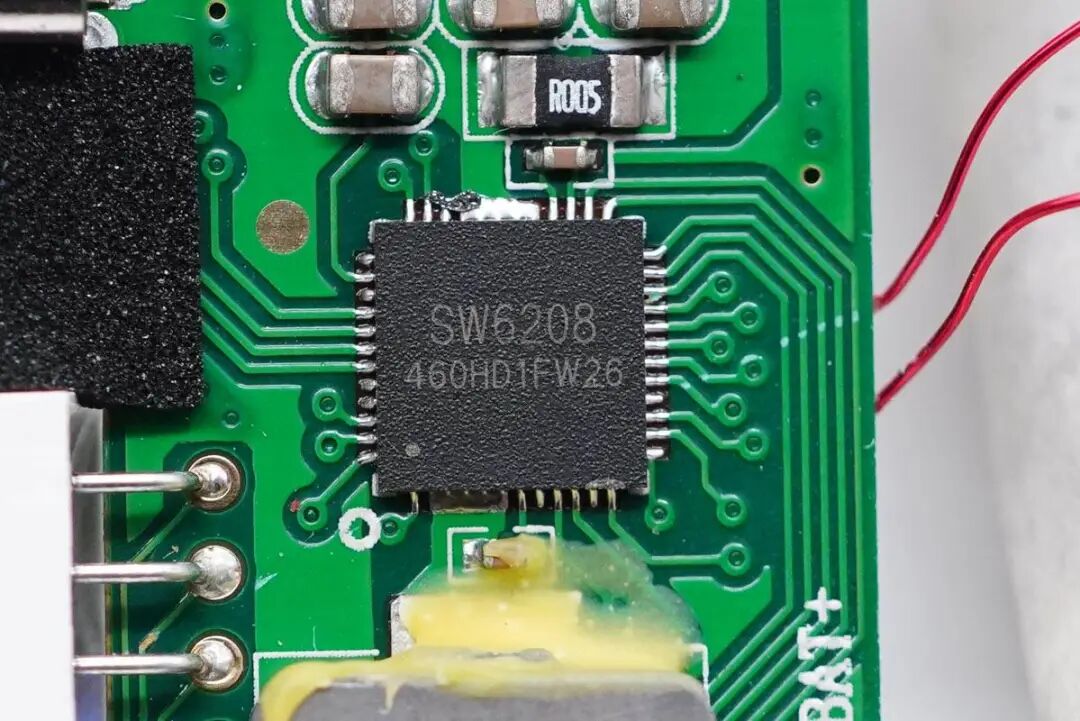

移动电源主控芯片采用智融SW6208。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，数码管/LED灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。
智融SW6208规格资料。
充电头网通过拆解了解到，采用智融SW6208的还有魔狐22.5W快充移动电源、台电20000mAh 2A1C快充移动电源、京东京造30000mAh USB PD快充移动电源、飞利浦10000mAh 22.5W快充移动电源、AUKEY 支架式无线充移动电源20000mAh、ZYXEI 22.5W全协议快充移动电源10000mAh等数十款产品。

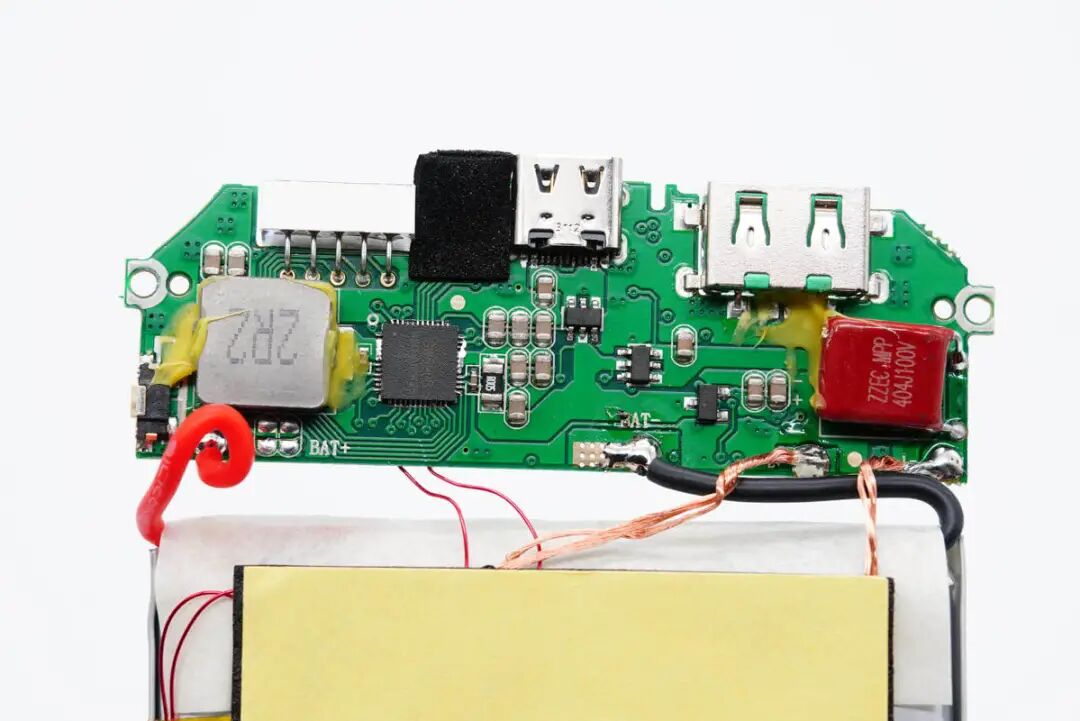

2R2电感特写，配合主控芯片进行升降压实现移动电源充放电。

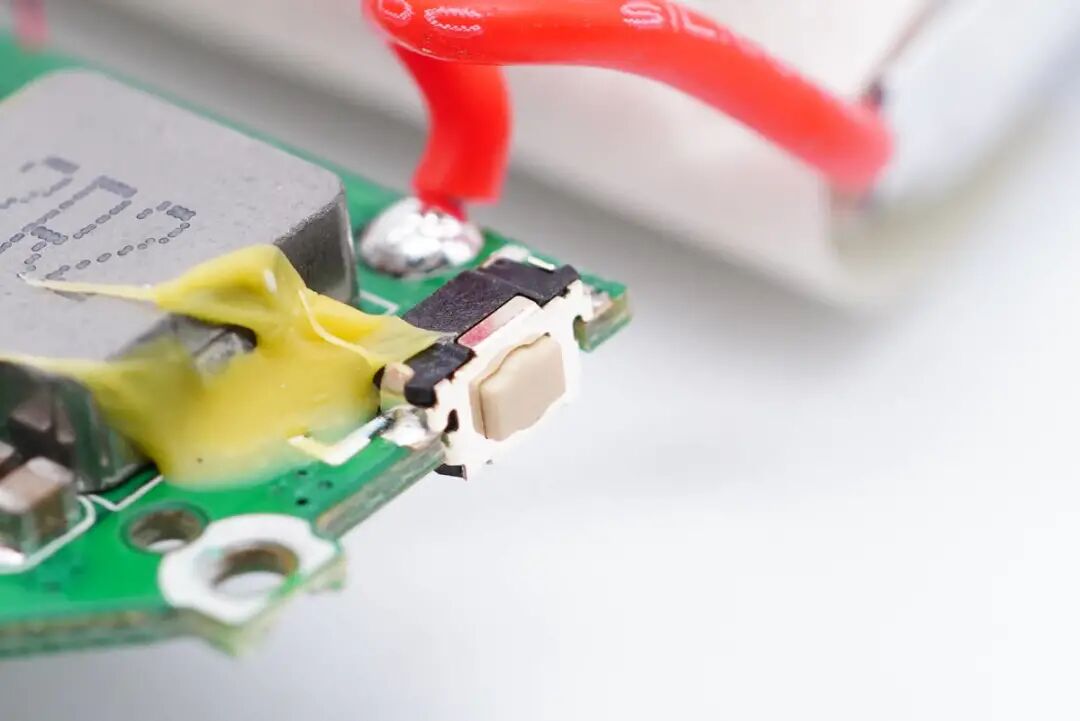

电源键特写，贴片焊接。

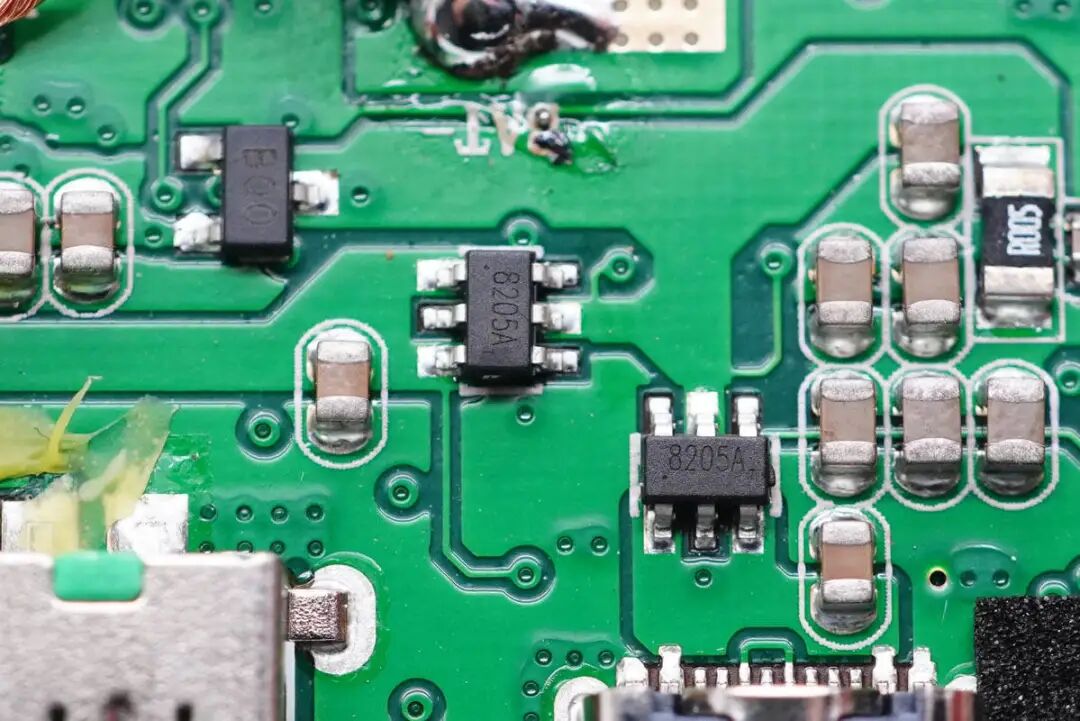

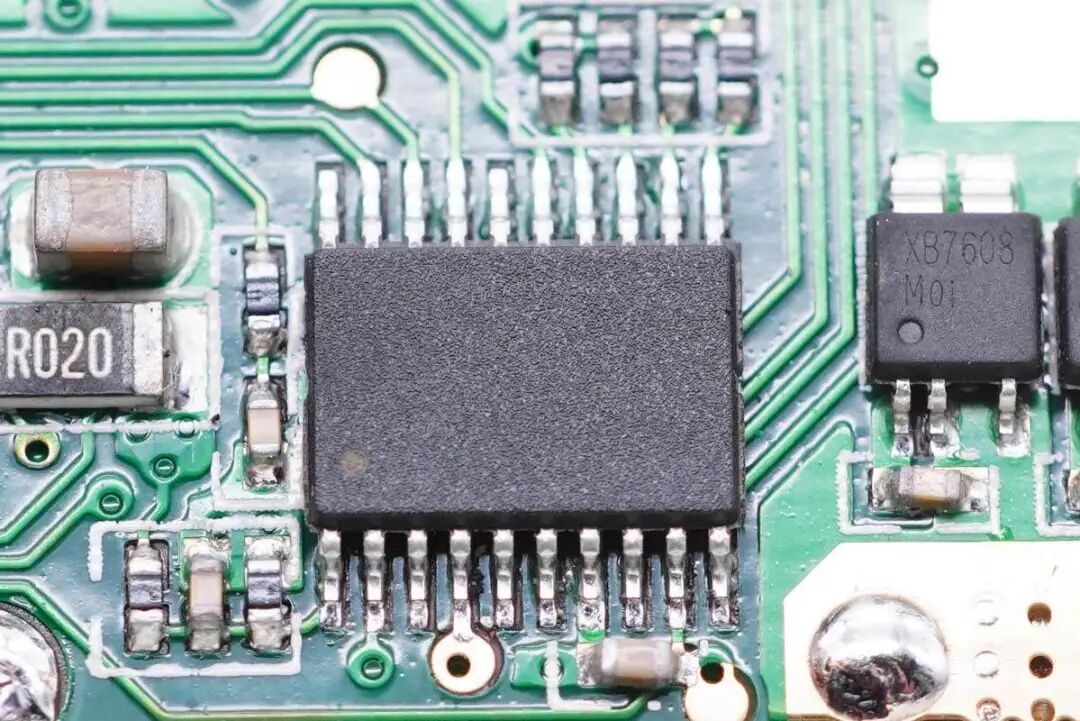

两颗8205A MOS管，分别用于1A1C接口输入输出保护。
USB-A母座特写，沉板过孔焊接。

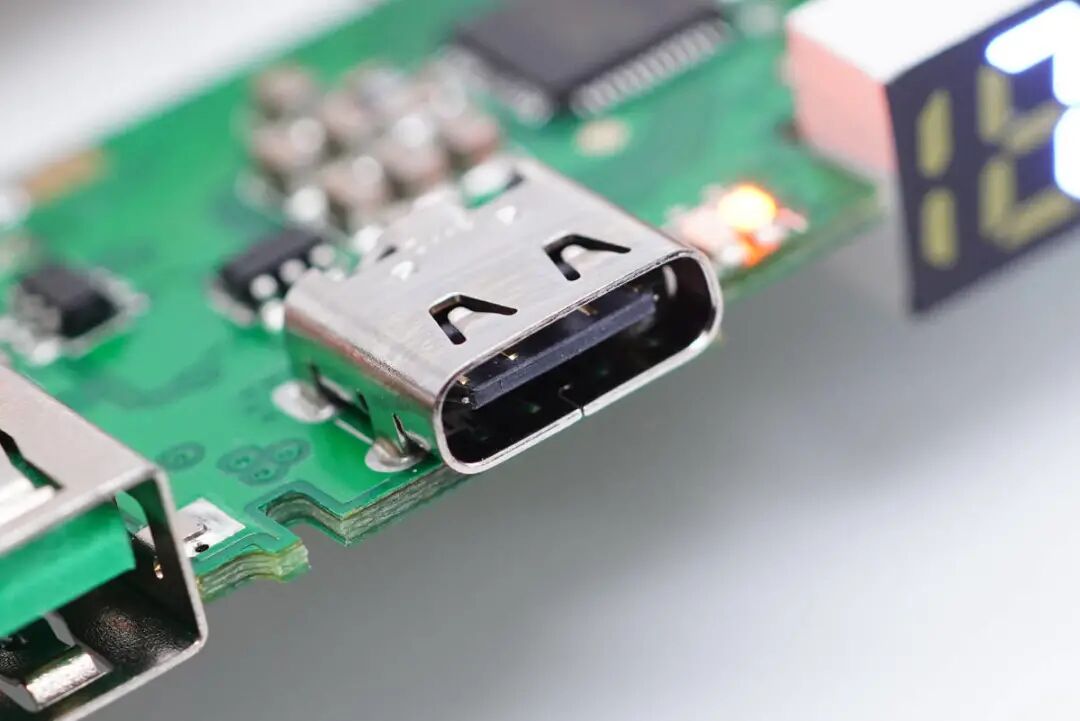

USB-C母座特写。

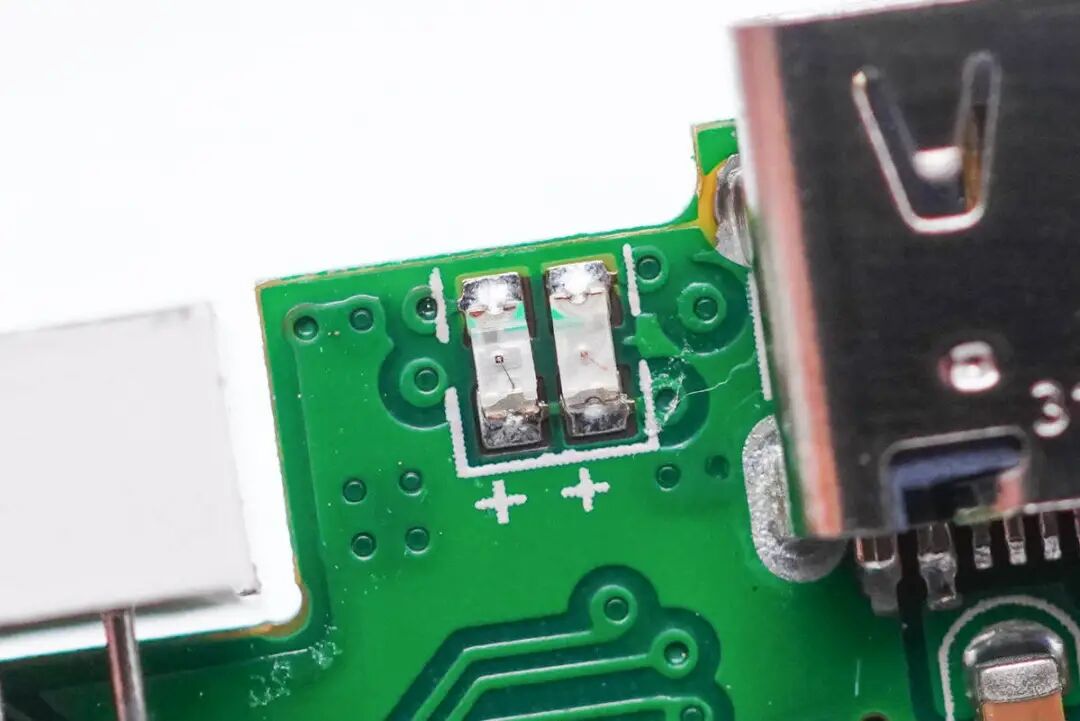

LED指示灯特写。
电量显示屏特写。
无标单片机用于无线充电发射控制

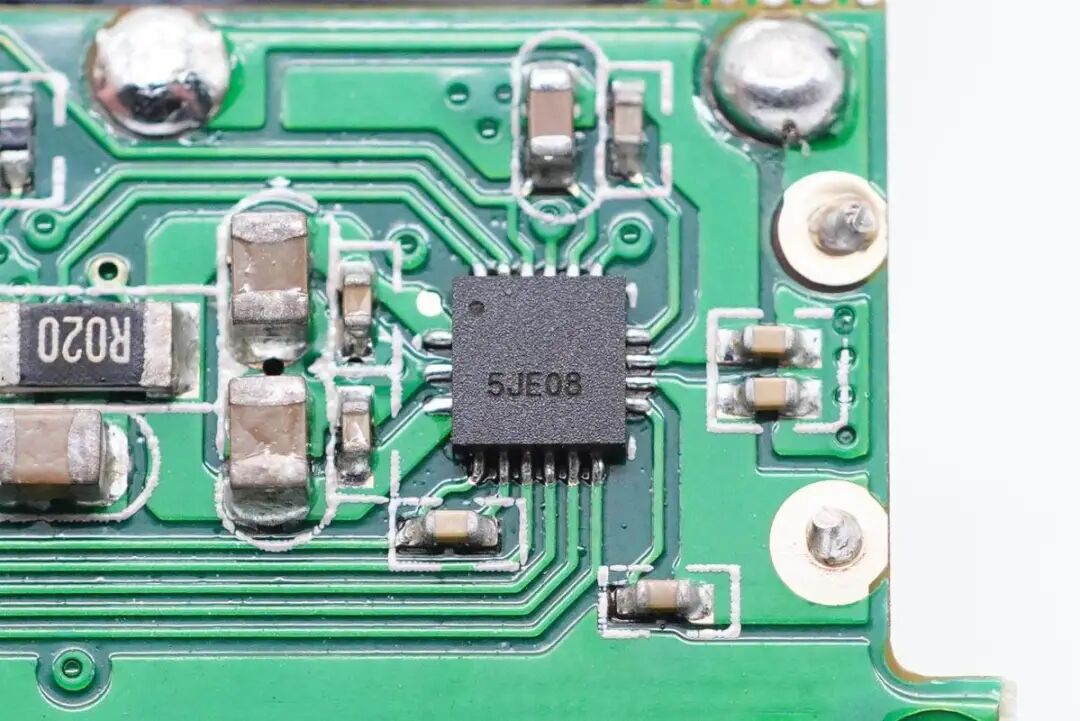

丝印5JE08的无线充电一体化发射芯片，内置驱动级和全桥功率MOS管。

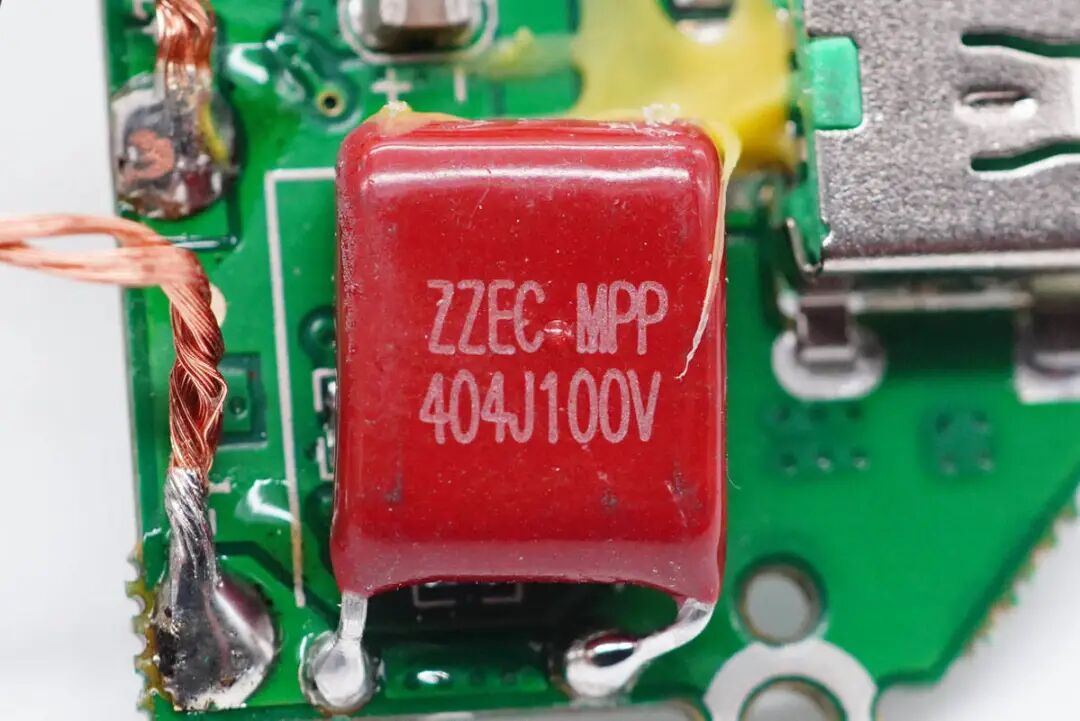

ZZEC科雅无线充专用谐振电容，规格为0.4μF 100V。
无线充电线圈以及磁铁放置在塑料圆盘凹槽内。

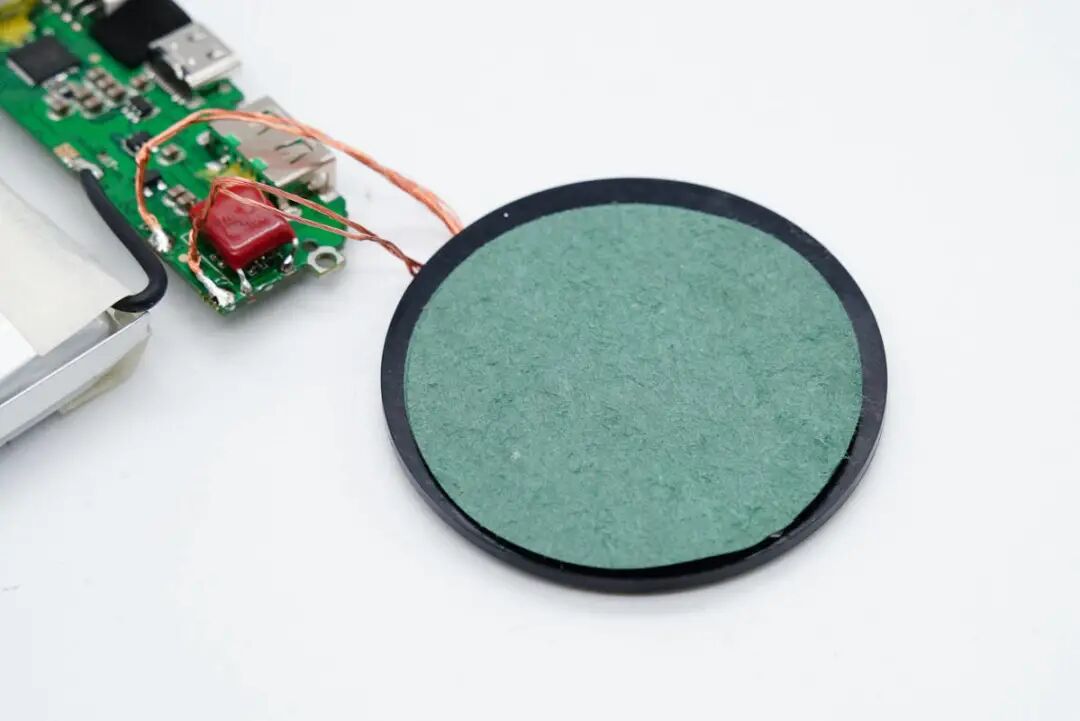

背面贴有青稞绝缘纸。

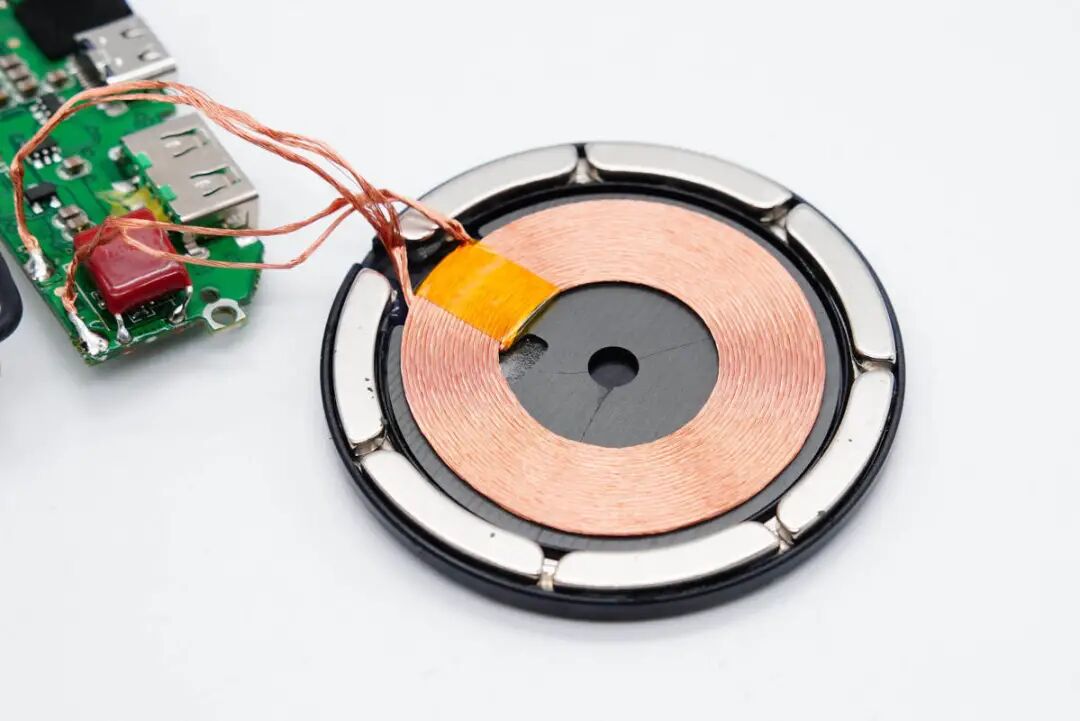

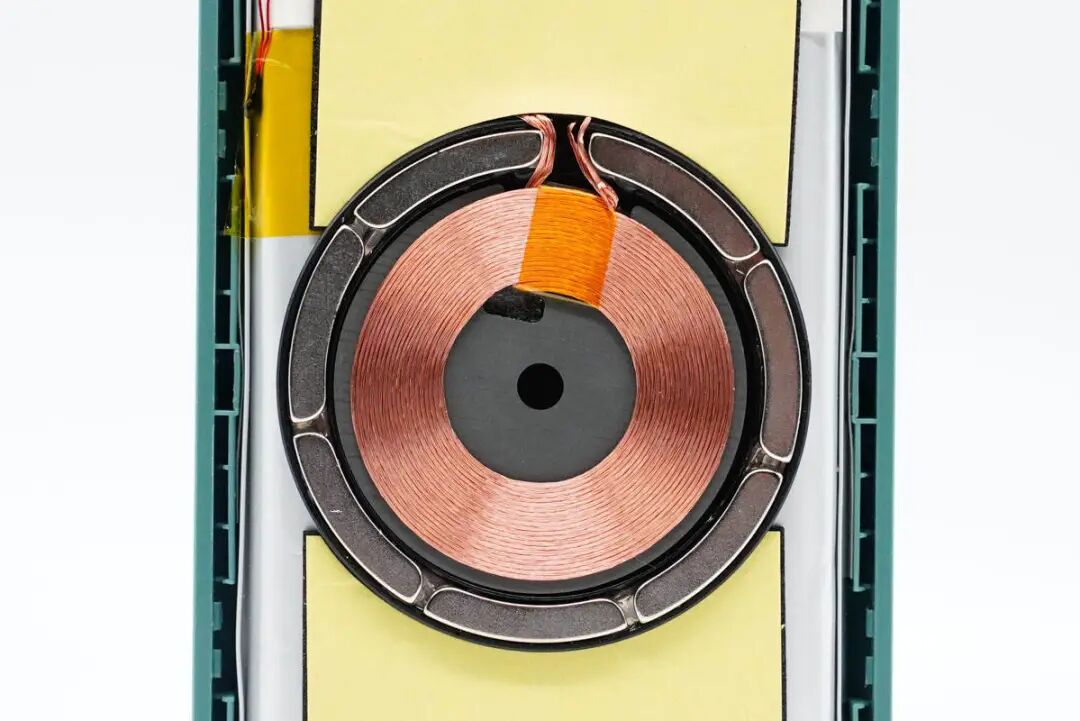

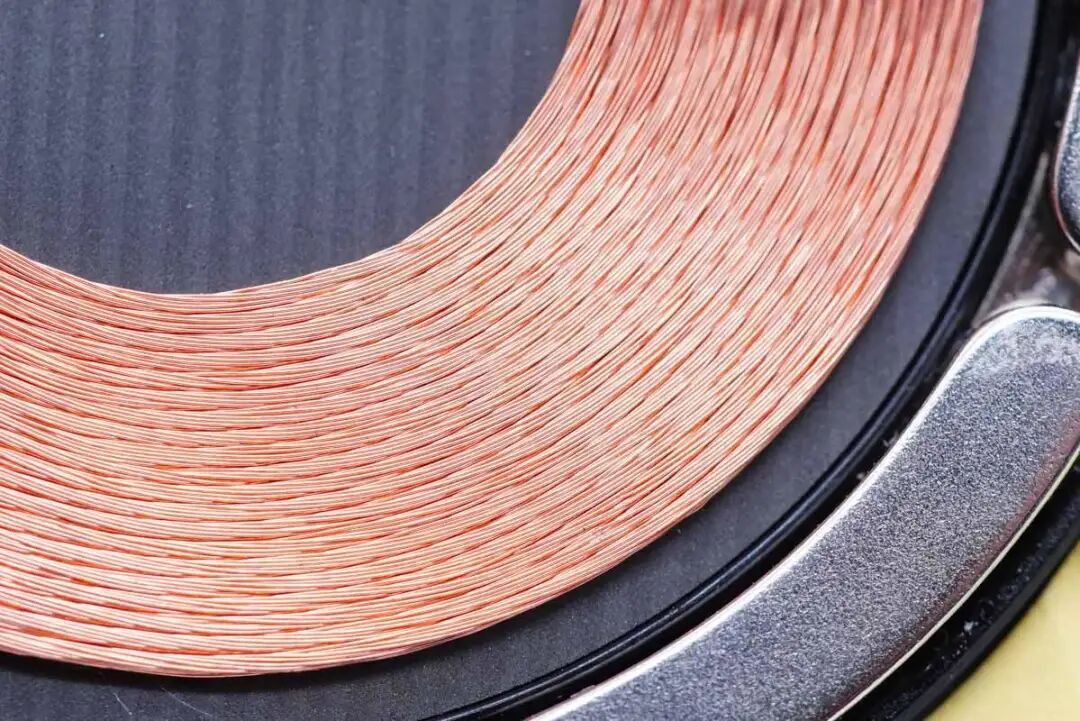

无线充电线圈特写，采用利兹线绕制。

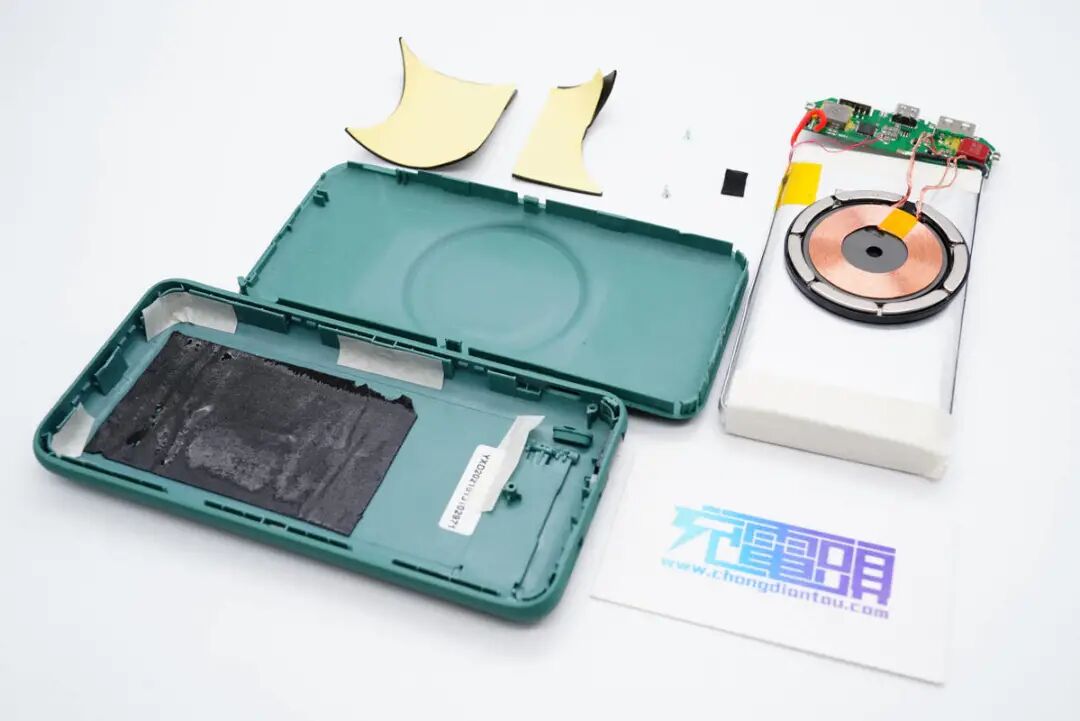

全部拆解完毕，来张全家福。
充电头网拆解总结
麦多多20000mAh磁吸无线充移动电源机身扁平边角圆润，配备LED显示屏，附带CC短线都方便用户进行使用。1A1C接口支持QC、AFC、FCP、SCP、PE、PD3.0和PPS快充协议，整体兼容性很好，不仅可以满足iPhone 12磁吸无线充电或有线20W快充，拿来给小米、华为等品牌手机充电速度也很快。
充电头网通过拆解发现，移动电源采用智融SW6208高集成双向快充解决方案，双口输入输出协议识别电压控制以及LED屏电量显示等功能均由其实现，性能强悍。另外采用赛芯微XB7608A多合一锂电保护芯片和热敏电阻进行过充过放和过热保护。整体设计放在如今的移动电源市场中来看非常标准。
