拆解报告：机乐堂38W 1A1C双口快充车充
----- 充电头网拆解报告 第1611篇 -----
最近充电头网又拿到了JOYROOM机乐堂一款1A1C双口快充车充C-A42，其中USB-C口支持iPhone 12 20W PD快充，USB-A口支持经典18W QC快充，总输出达38W，可满足两台设备同时快充需求，另外车充部分机身壳采用透明设计，可观察内部结构，设计新颖。下面我们就对这款车充进行拆解，看看内部具体设计。
此前充电头网还拆解过机乐堂1A1C 20W快充迷你车充和机乐堂1A1C 30W双口快充车充两款产品。大家可以点击蓝色字体进行观看。
一、机乐堂38W双口快充车充外观

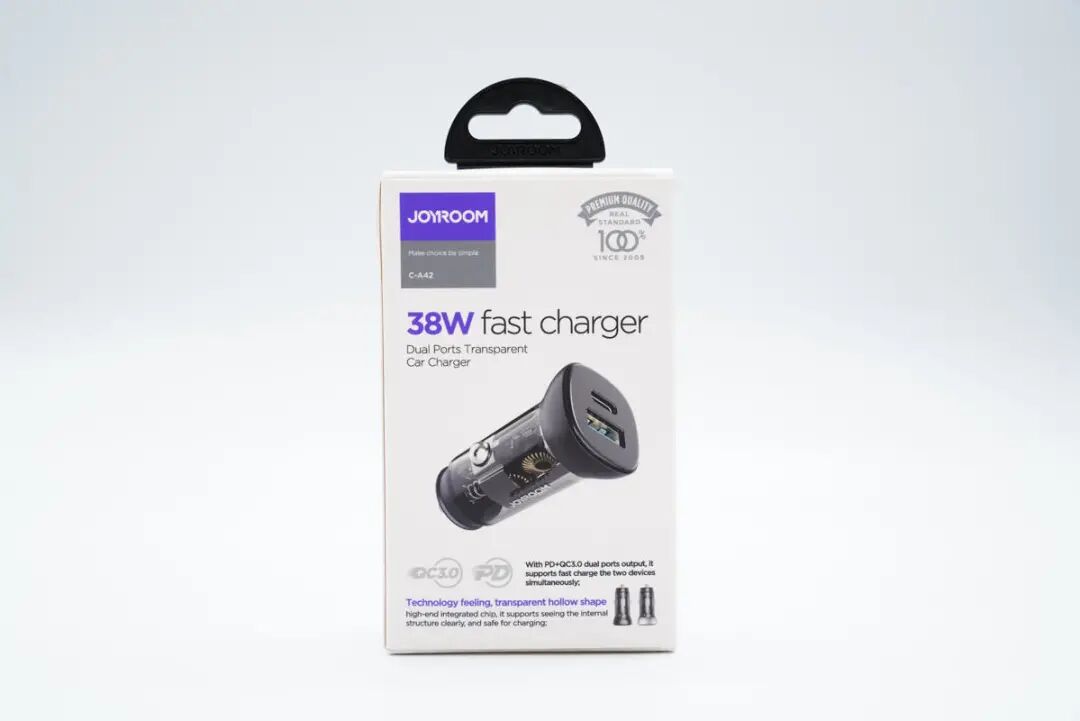

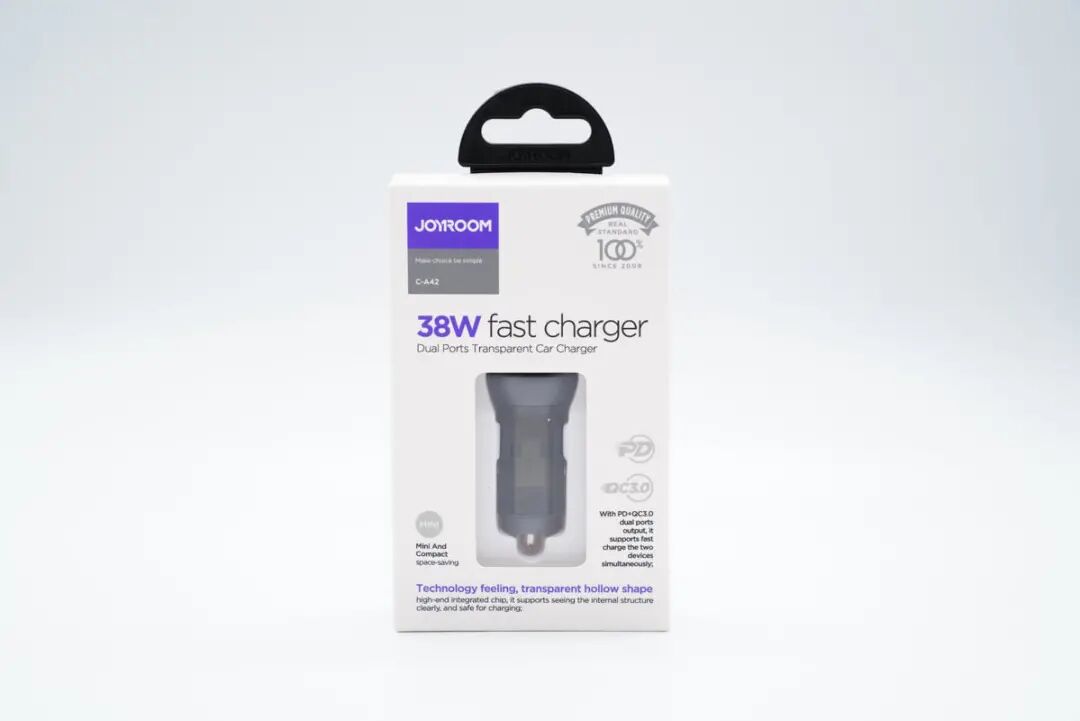

包装盒顶部带有挂钩，方便产品进行线下展卖。另外盒子正面印有JOYROOM品牌、车充名称、外观图以及QC3.0、PD等快充标识。
背面设计和正面大体相同，不过在中心处设有橱窗，可观察车充实体。

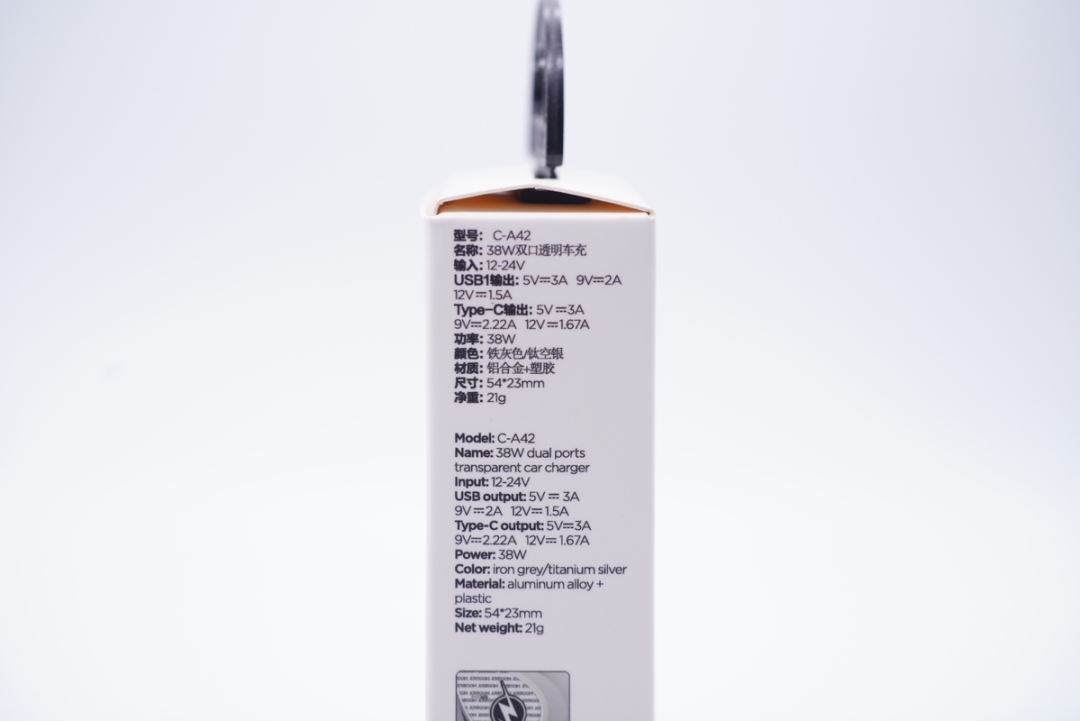

侧面印有车充参数信息。

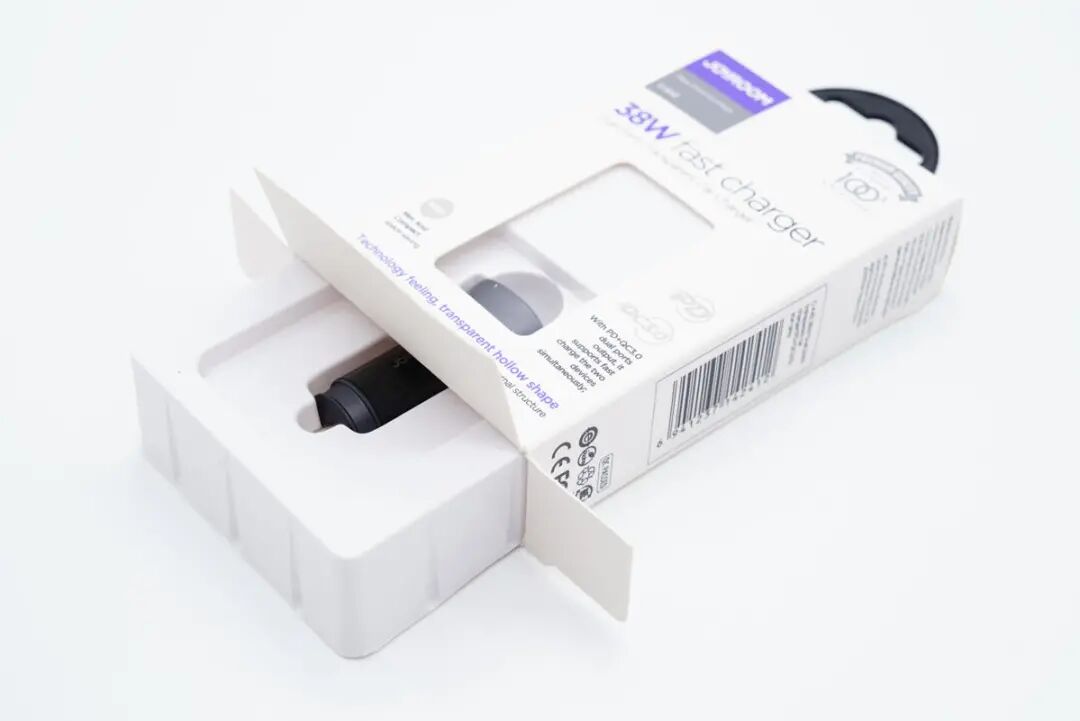

打开包装，车充使用塑料托盘固定保护。

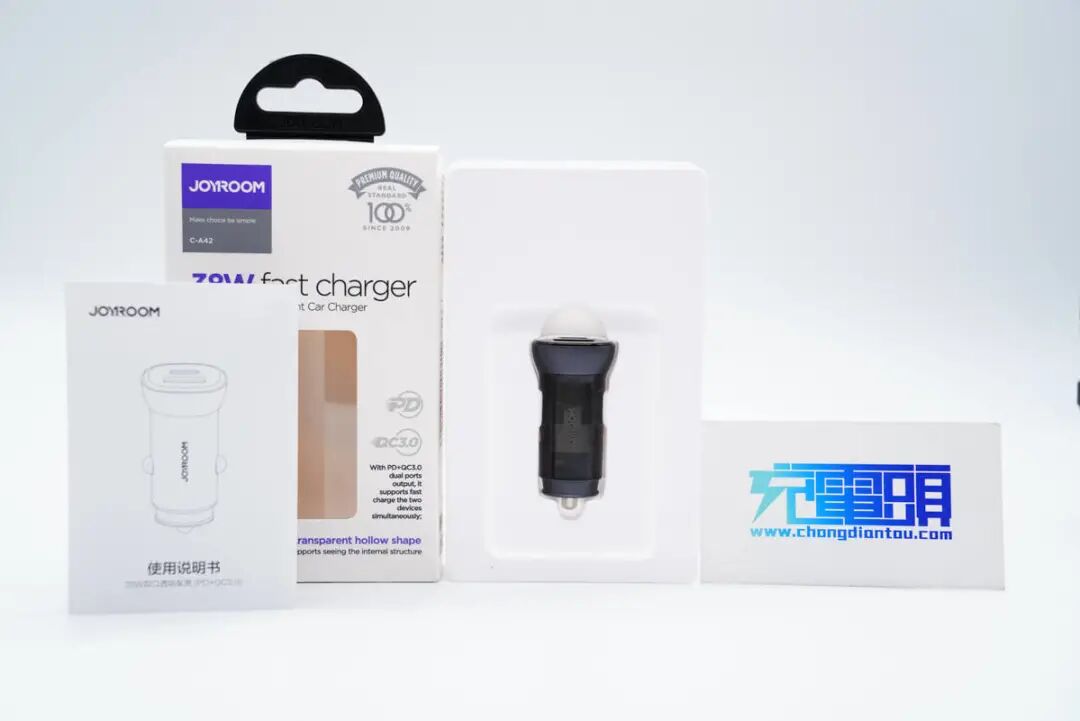

包装内还含有一份使用说明书。

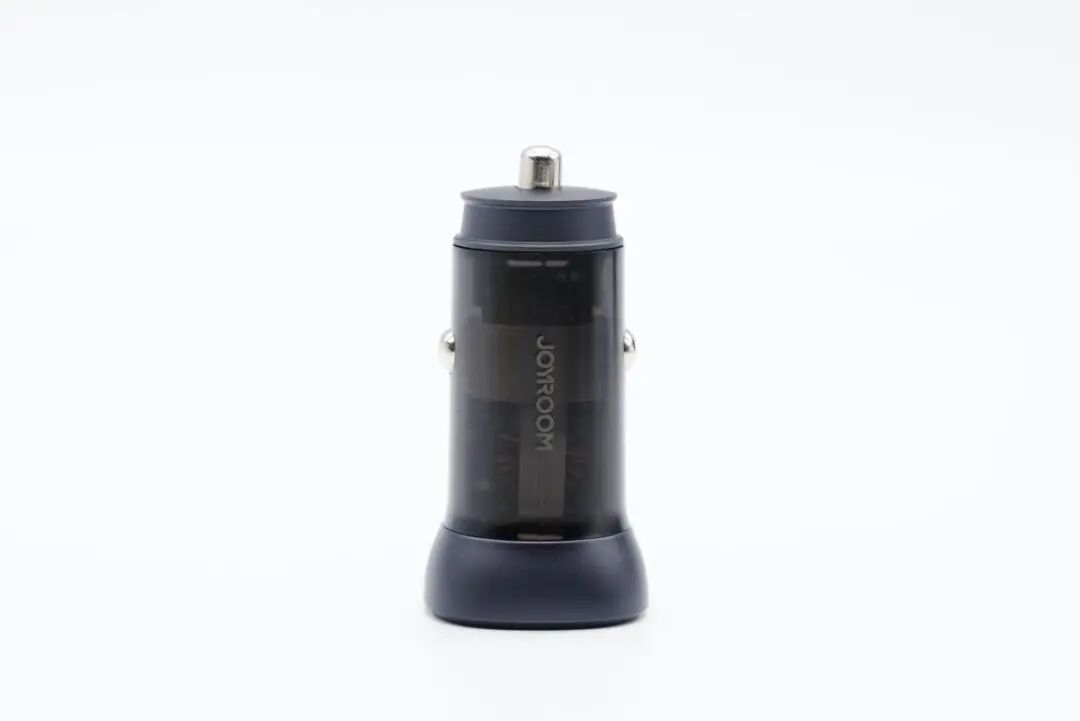

机乐堂这款车充由上中下三段外壳组装设计，上下两端外壳为铝合金材质，中间段是浅褐色透明塑料壳，可以观察车充内部结构，设计十分新颖，另外机身壳上印有JOYROOM品牌。
机身另一面印有车充参数。
型号：C-A42
输入：12-24V
USB-A输出：5V3A、9V2A、12V1.5A
USB-C输出：5V3A、9V2.22A、12V1.67A
总输出：38W（Max）
生产商：东莞市机乐堂电子科技有限公司
制造商：深圳市德瑞成电子有限公司
监制：深圳市耐拓能源科技有限公司
产品已经通过了CE认证、FCC认证和RoHS认证。

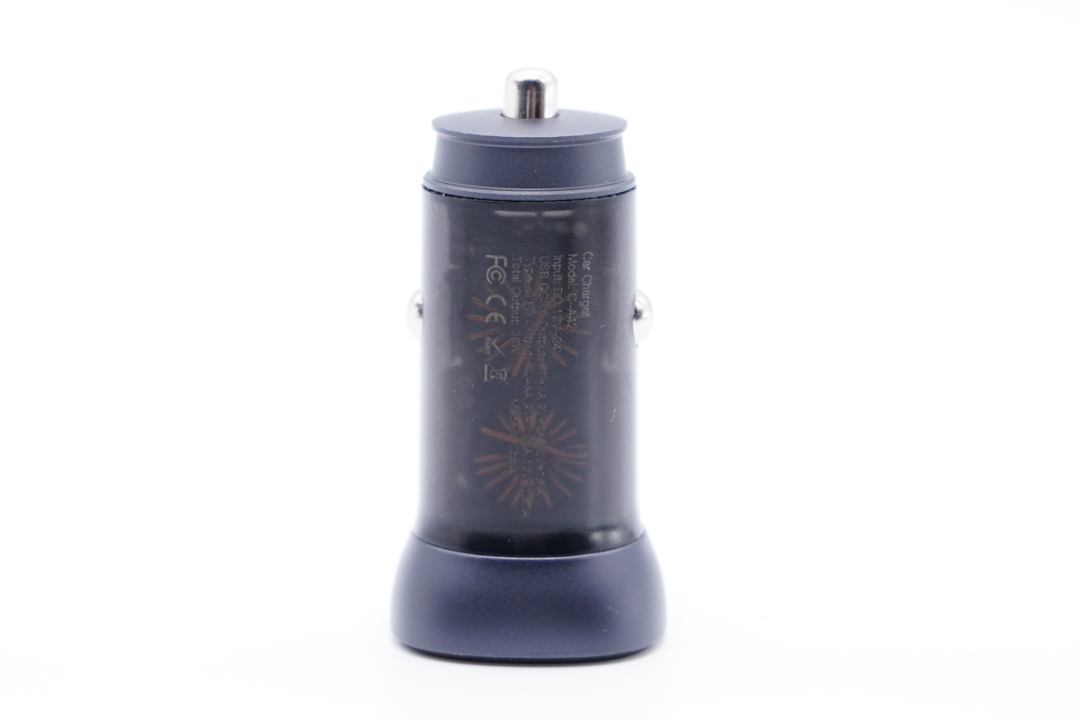

透过透明外壳可以看到内部有两颗降压电感。

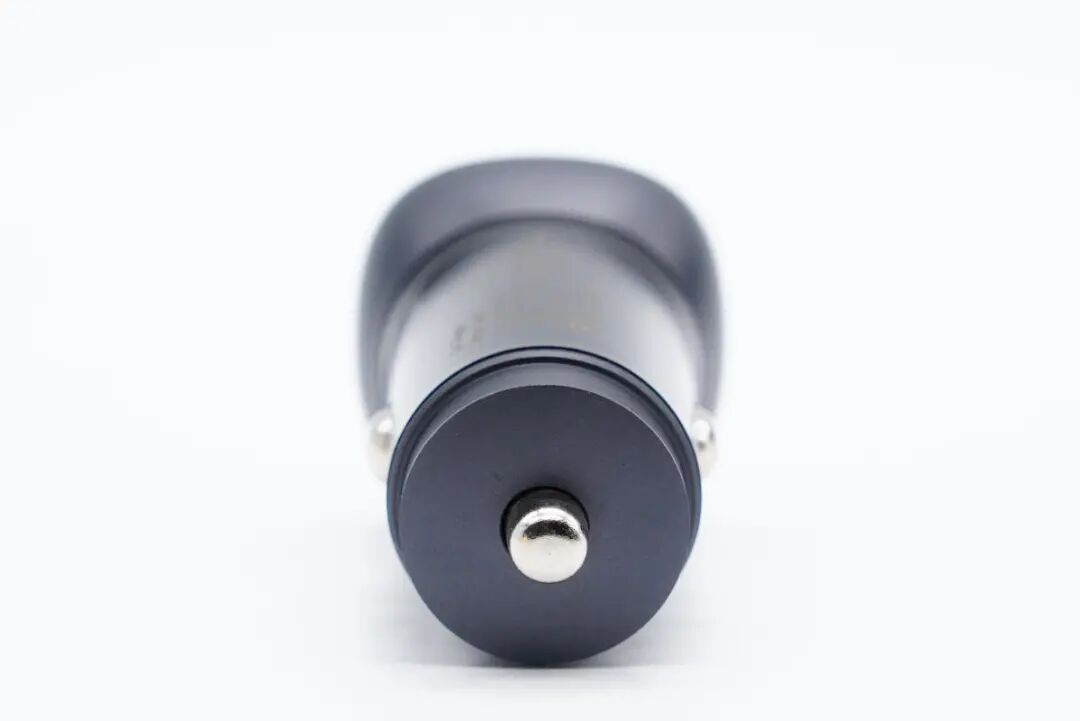

车充正极特写，端部平直设计。

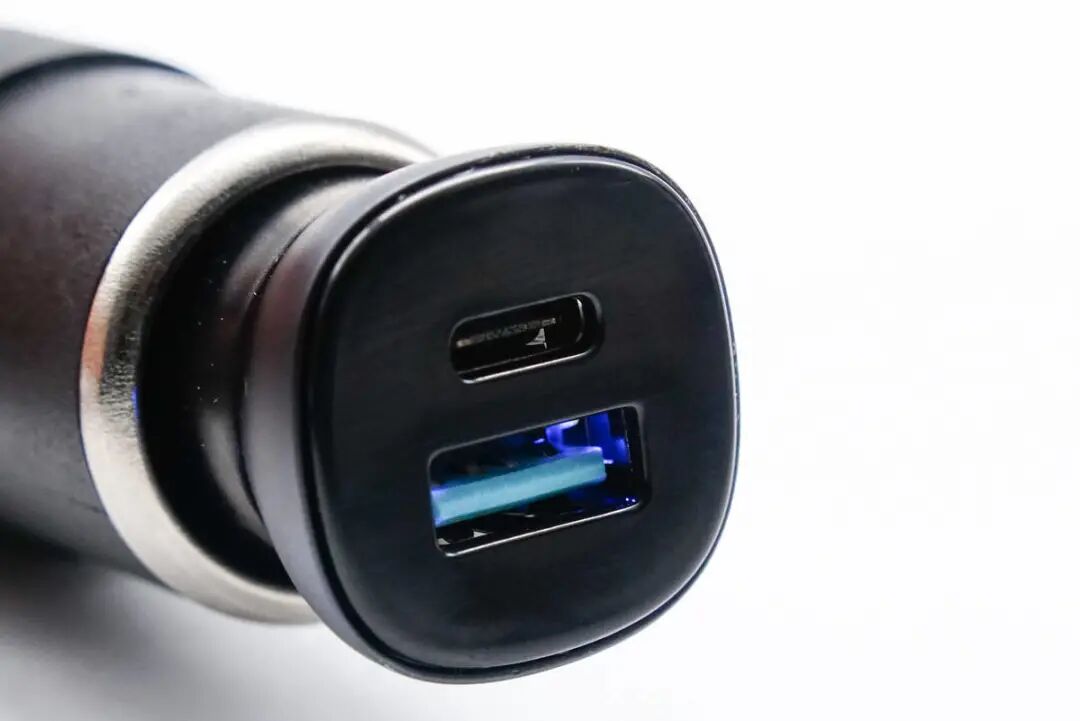

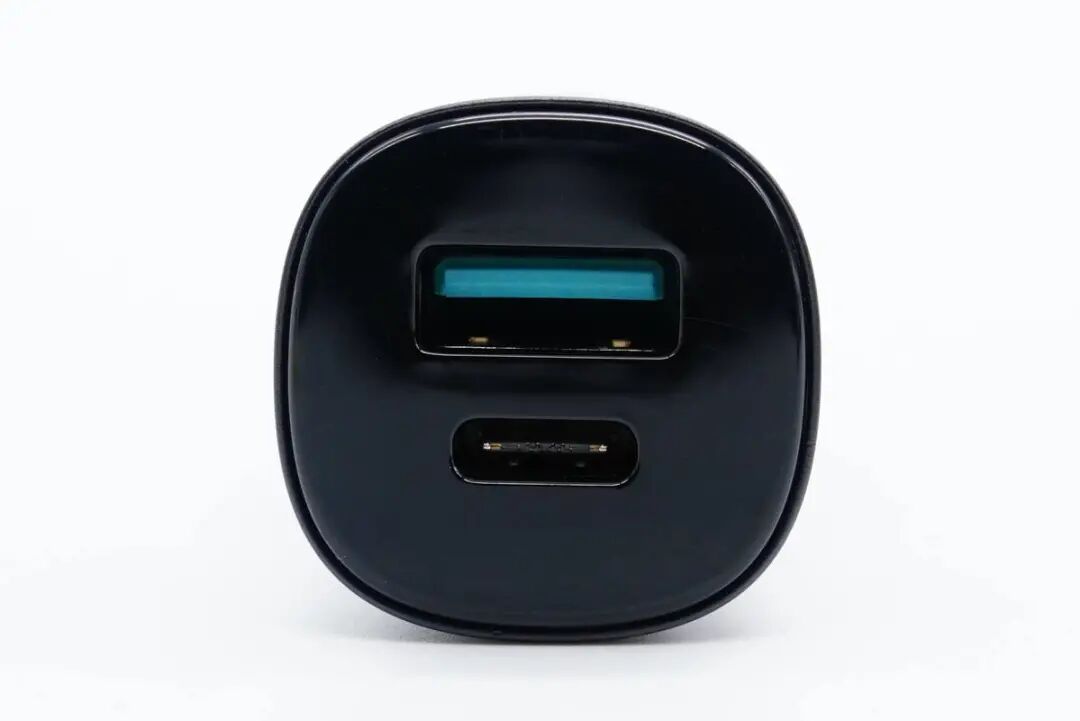

顶面是亮面塑料壳，看上去更加精致。配有1A1C接口，USB-C口黑色胶芯不露铜，USB-A口蓝色胶芯。
使用游标卡尺实测车充机身长度为48.95mm。
顶部宽度为26.04mm。

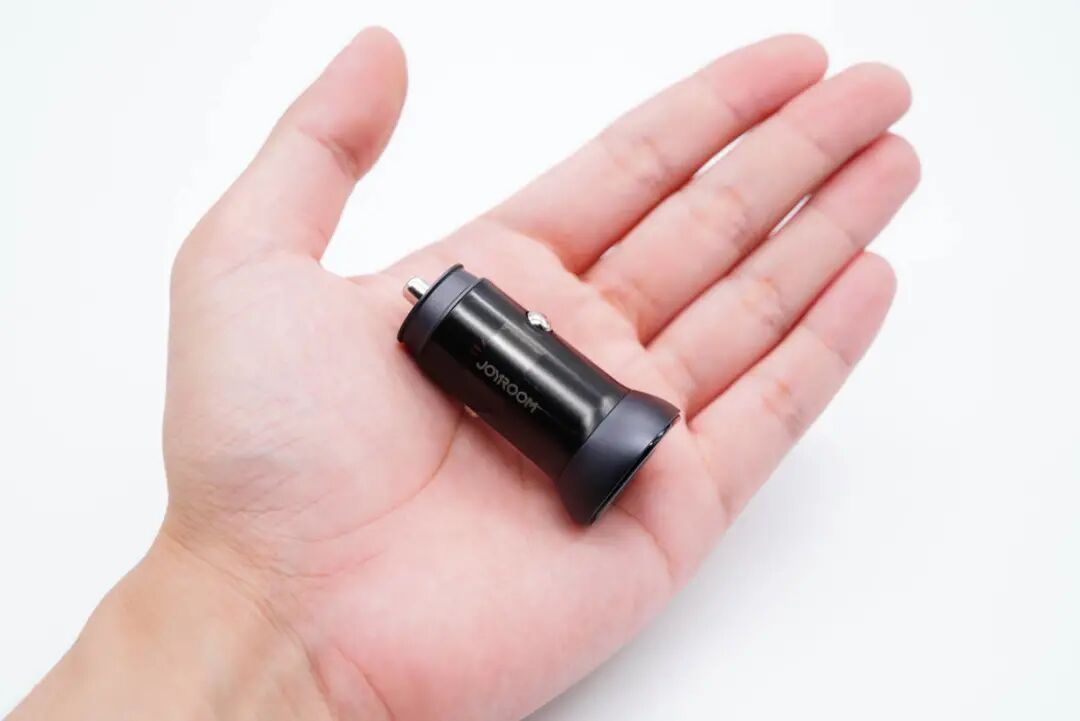

拿在手上的直观感受。
车充净重约为21g。
车充内置LED指示灯，接通电源会亮蓝光，夜间使用更方便。

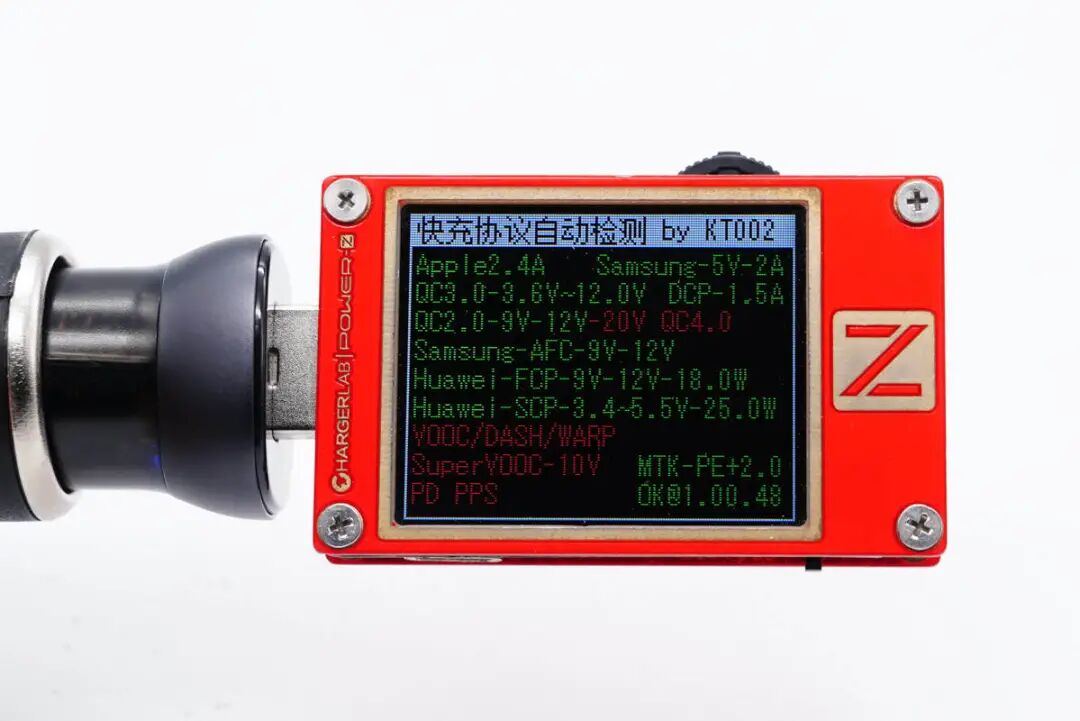

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
另外测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

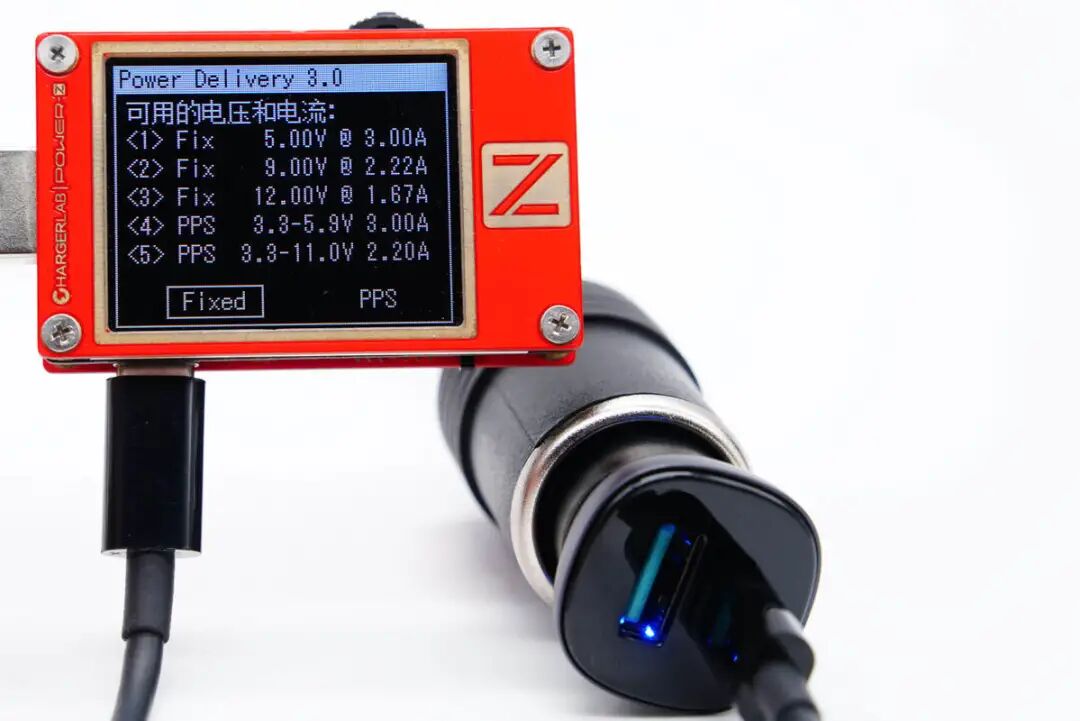

此外PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V2A两组PPS电压档位。
二、机乐堂38W双口快充车充拆解
机身顶部塑料壳采用卡扣封装，小心撬开可做到无损拆解。

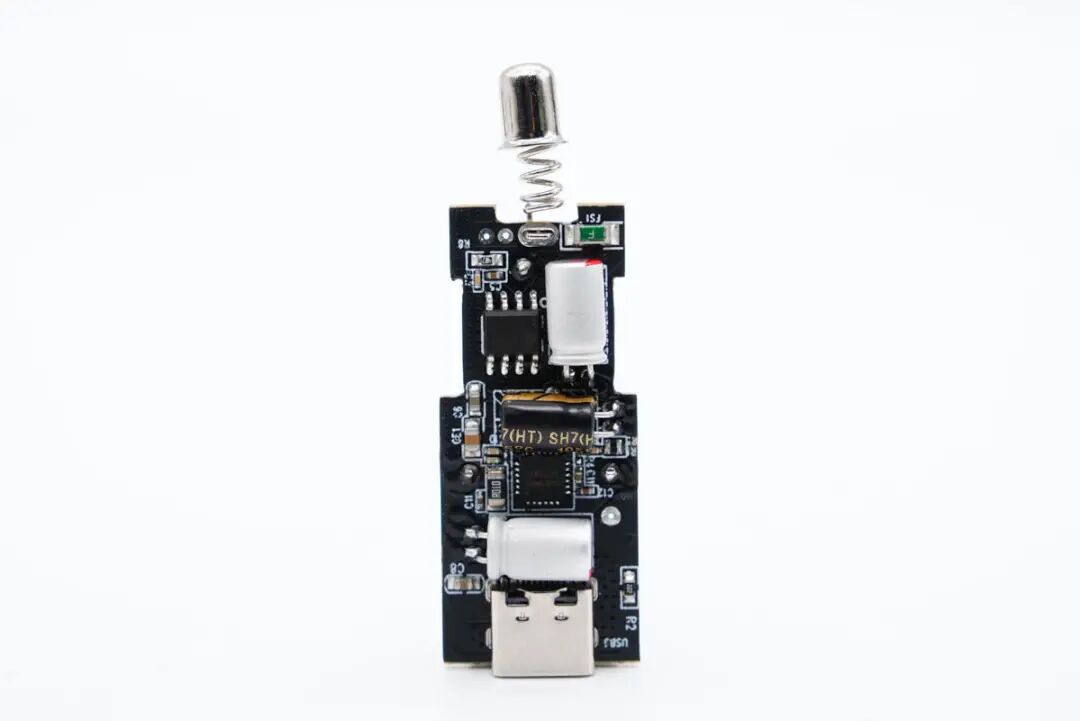

PCB板正面一览，设有两颗降压协议IC以及输入输出滤波电容。

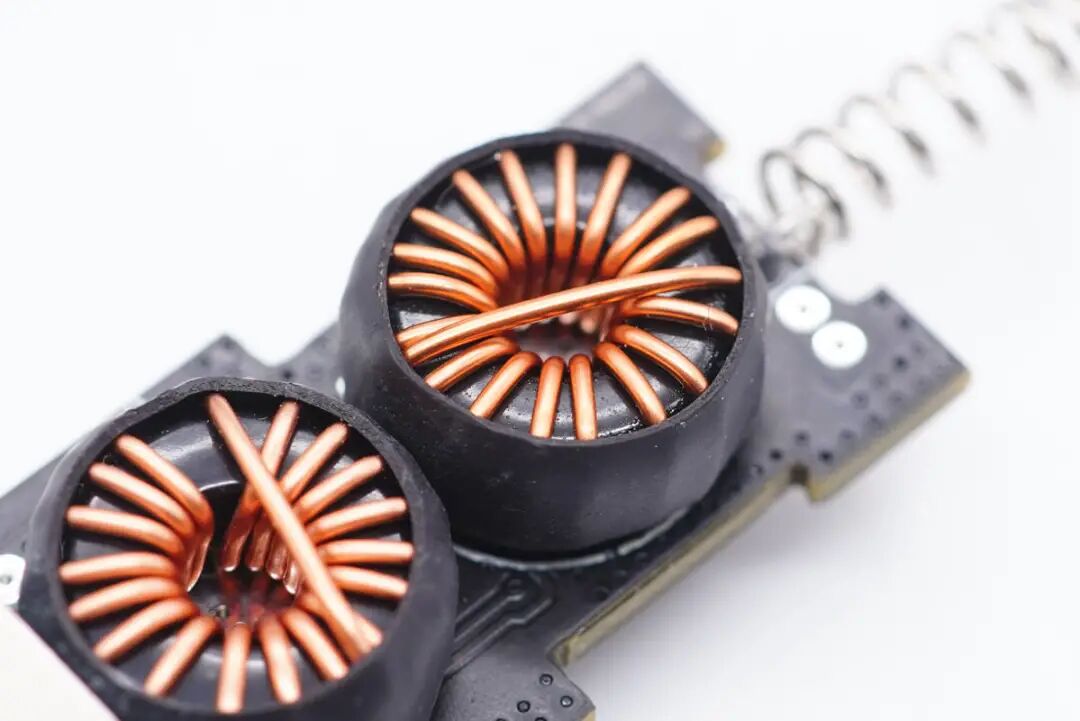

两颗降压电感设在小板另一面，均外套热缩管保护。

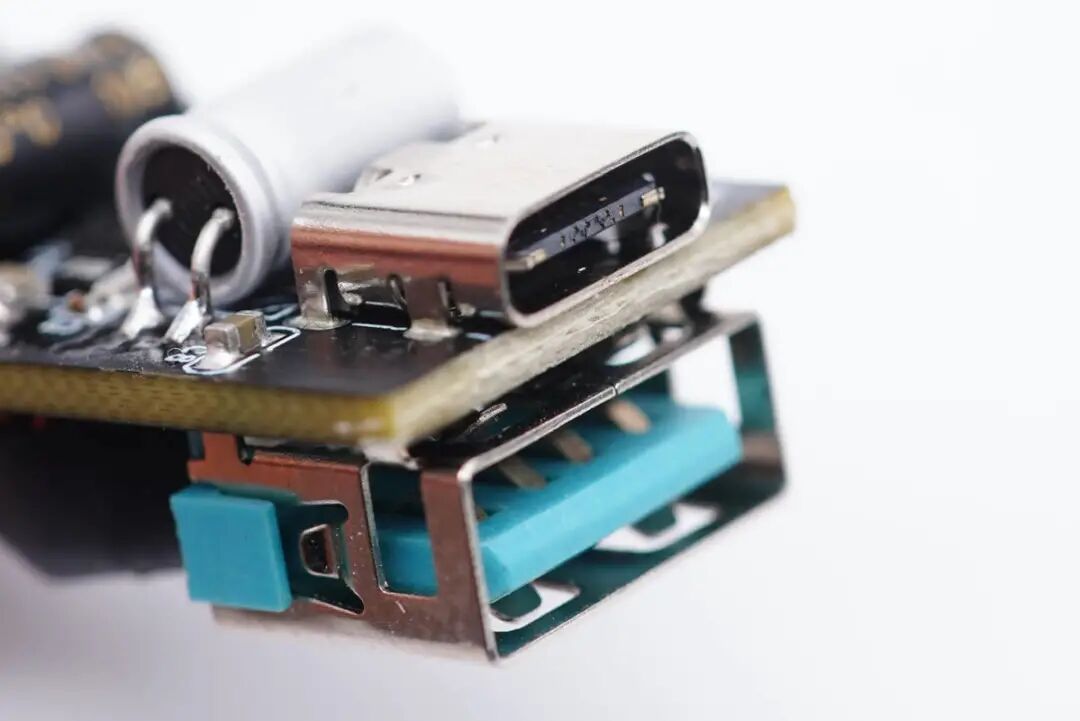

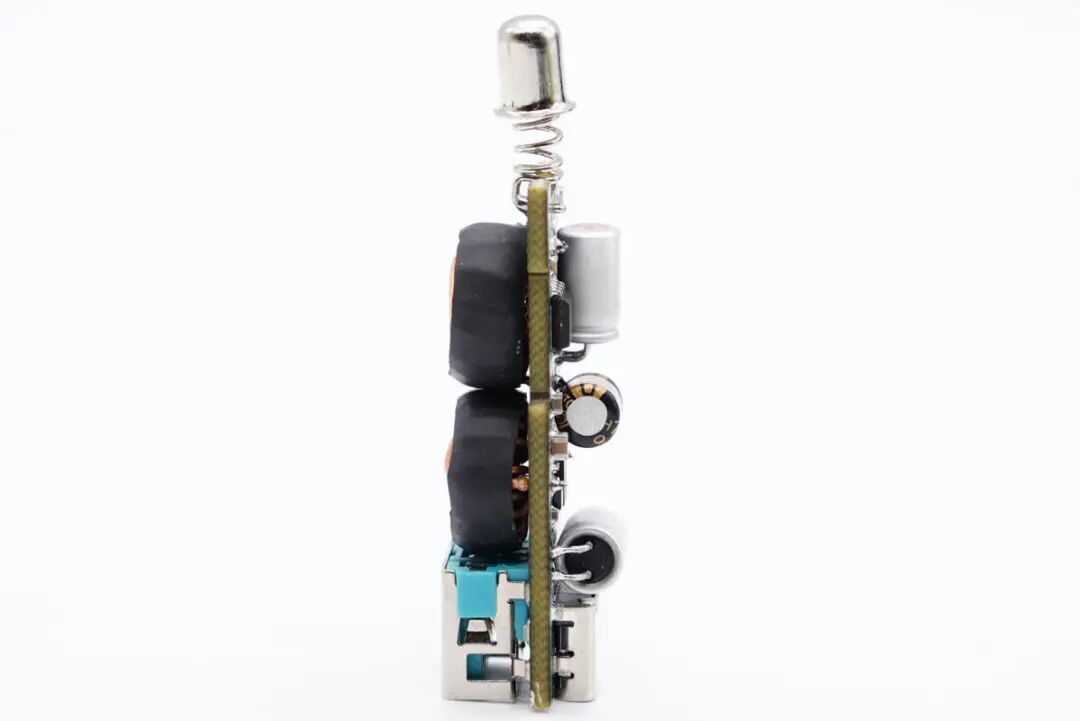

从侧面看去，两个USB母座焊接在PCB板两面，可以节省空间减小车充尺寸。

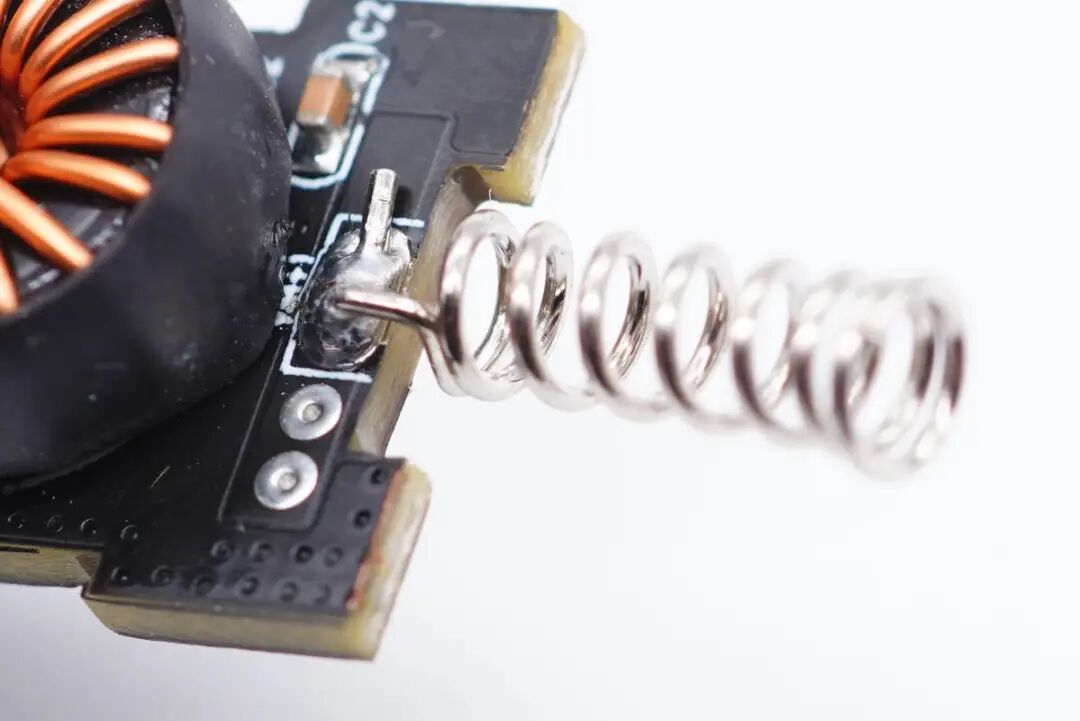

正极弹簧特写。

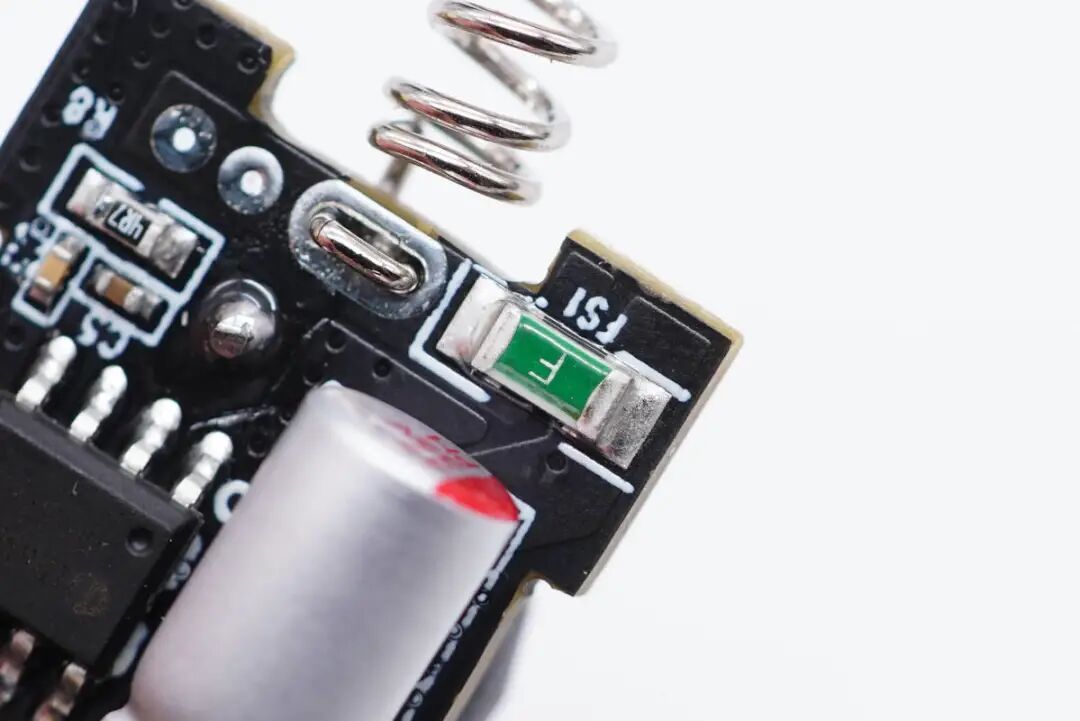

旁边是绿色贴片保险丝。

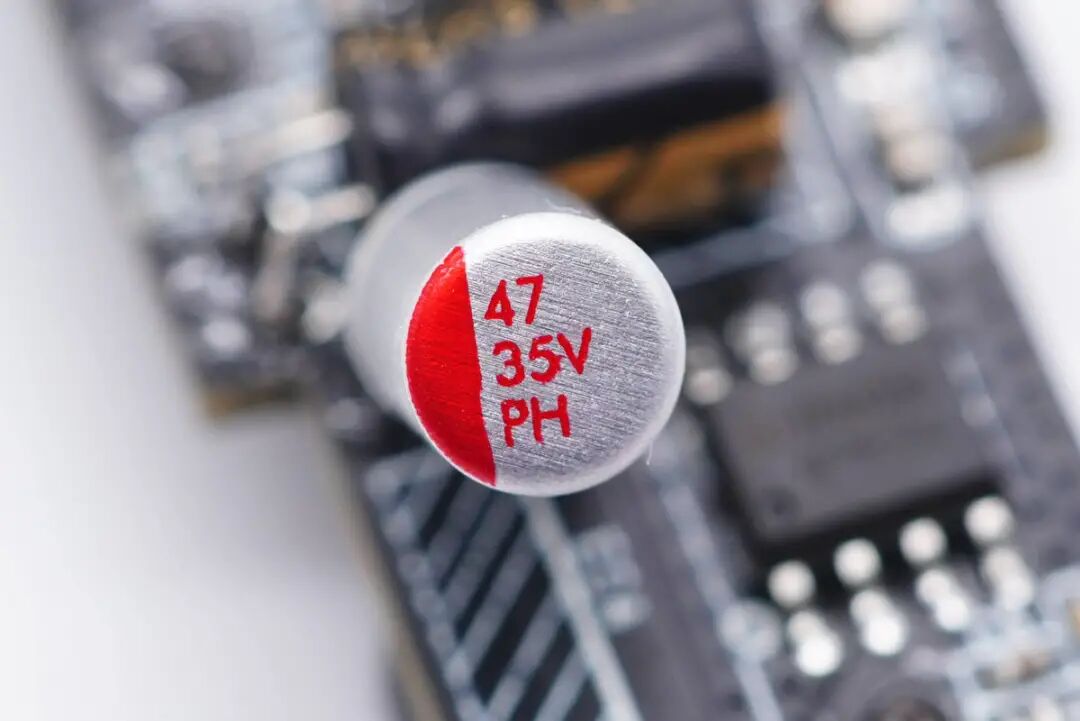

输入滤波固态电容特写，规格为35V 47μF。

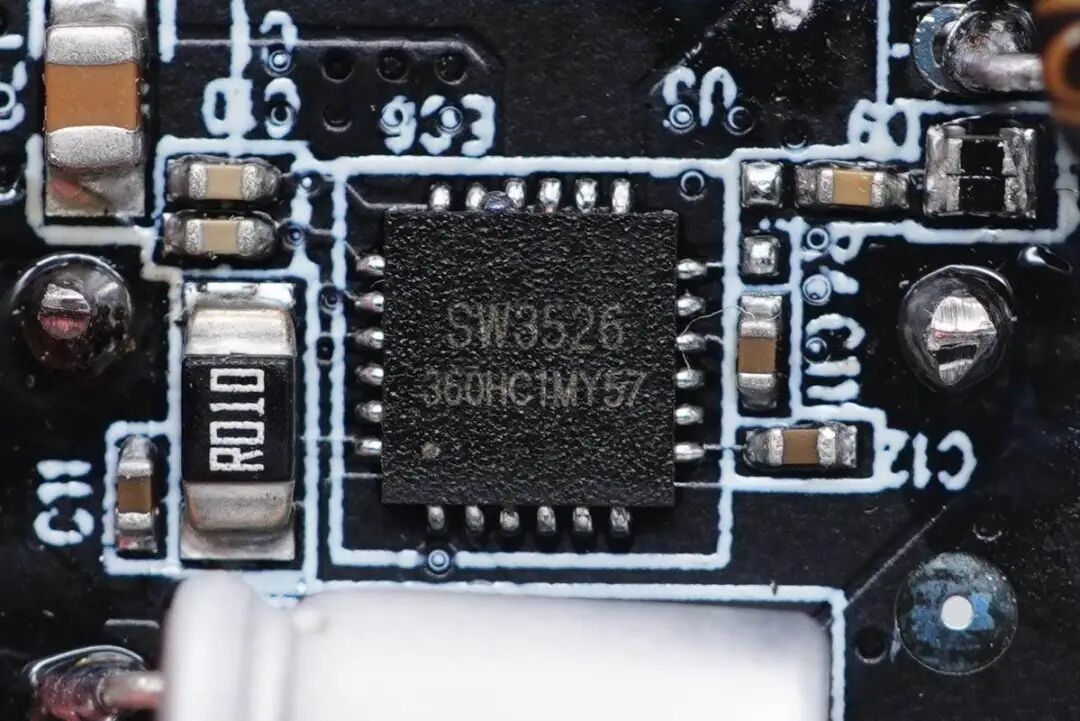

采用智融SW3526作为USB-C降压协议IC，负责输入降压和协议识别，控制C口输出电压。这是一颗高集成度的多快充协议充电芯片，可以支持USB-C口或者USB-A口输出控制。
其集成了3.5A高效率同步降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

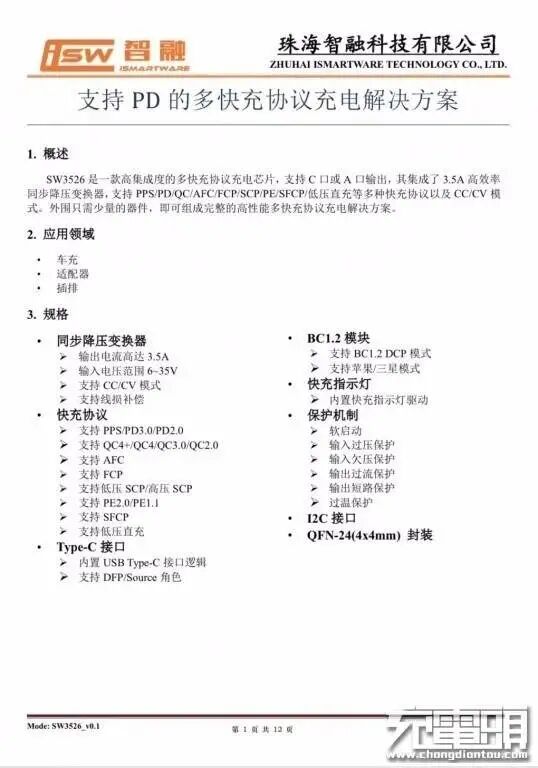

智融SW3526资料信息。
降压电感特写，配合智融SW3526进行降压。

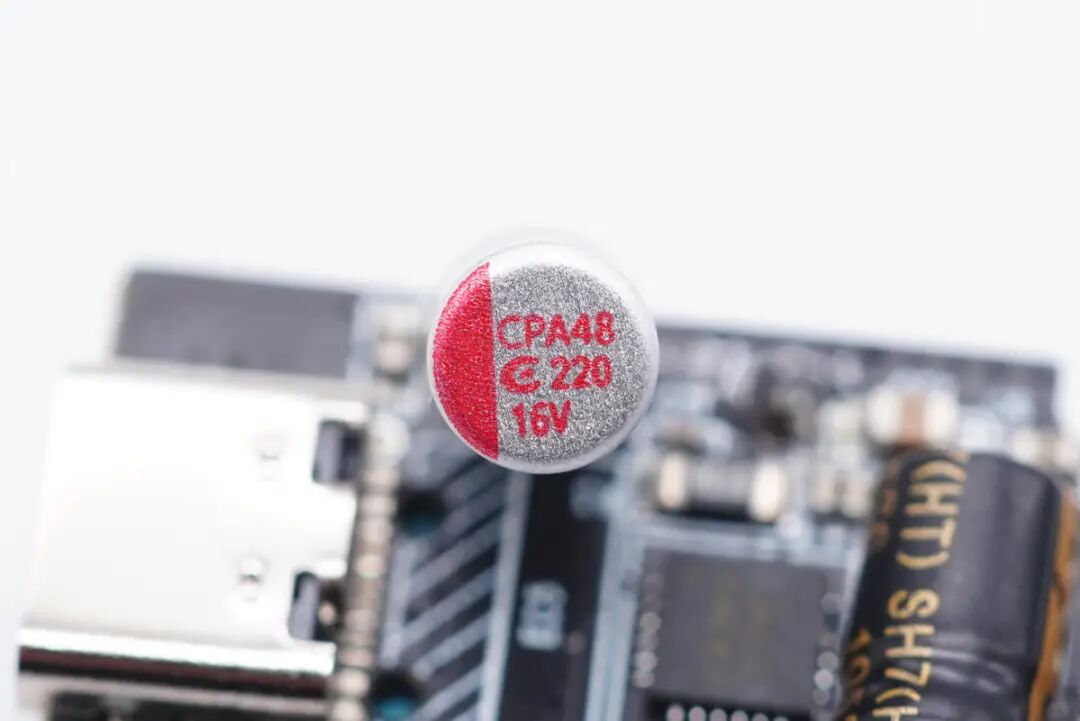

降压输出滤波固态电容，台系钰邦品牌，规格为16V 220μF。
USB-C母座特写，过孔焊接。

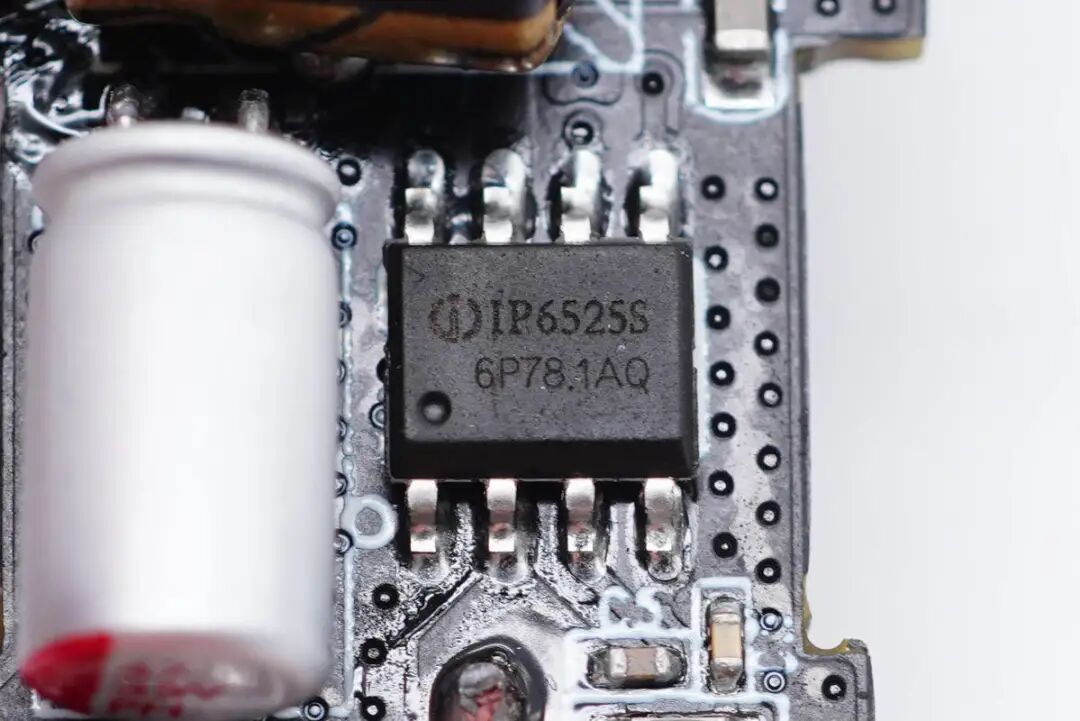

USB-A口降压协议IC采用英集芯IP6525S。这是一款集成同步开关的降压转换器、 支持QC2.0/3.0、FCP、AFC、SFCP、MTK、SCP、VOOC多种输出快充协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。
IP6525S内置功率MOS，支持5.2-32V宽范围电压输入以及3-12V输出，最大能提供 22.5W 的输出功率，能够根据识别到的快充协议自 动调整输出电压和电流，典型输出电压和电流有5V
3.4A、9V2.0A、12V1.5A。
IP6525S具有过流点自动调节功能；具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定；有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能，采用ESOP8封装。

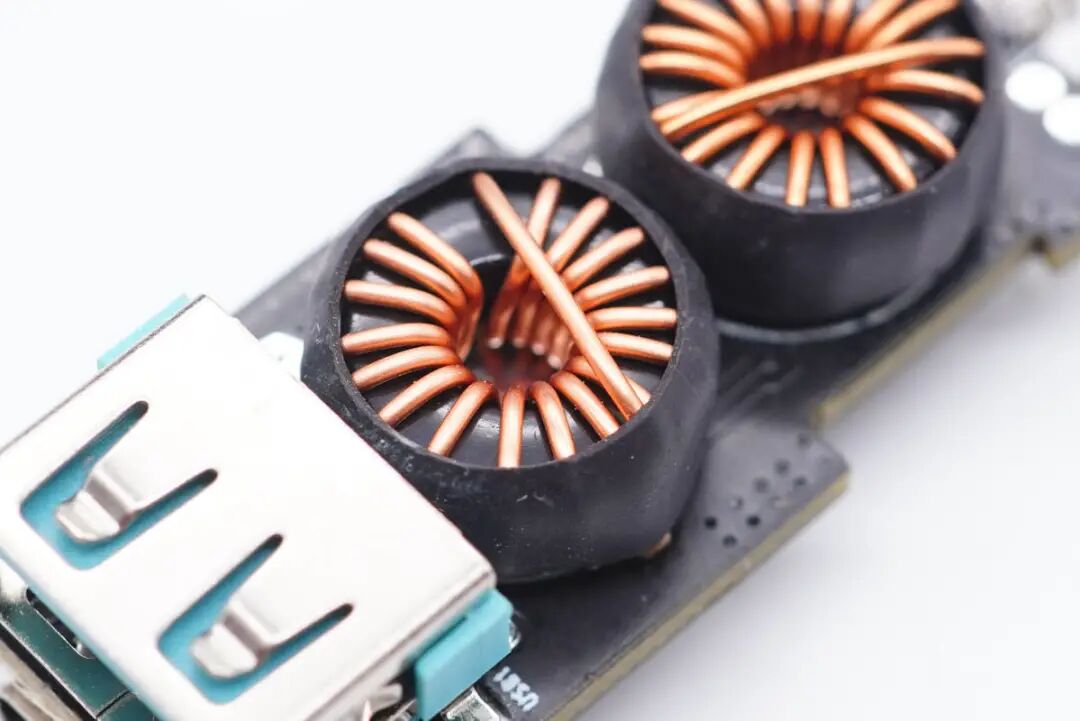

与之搭配的降压电感特写。

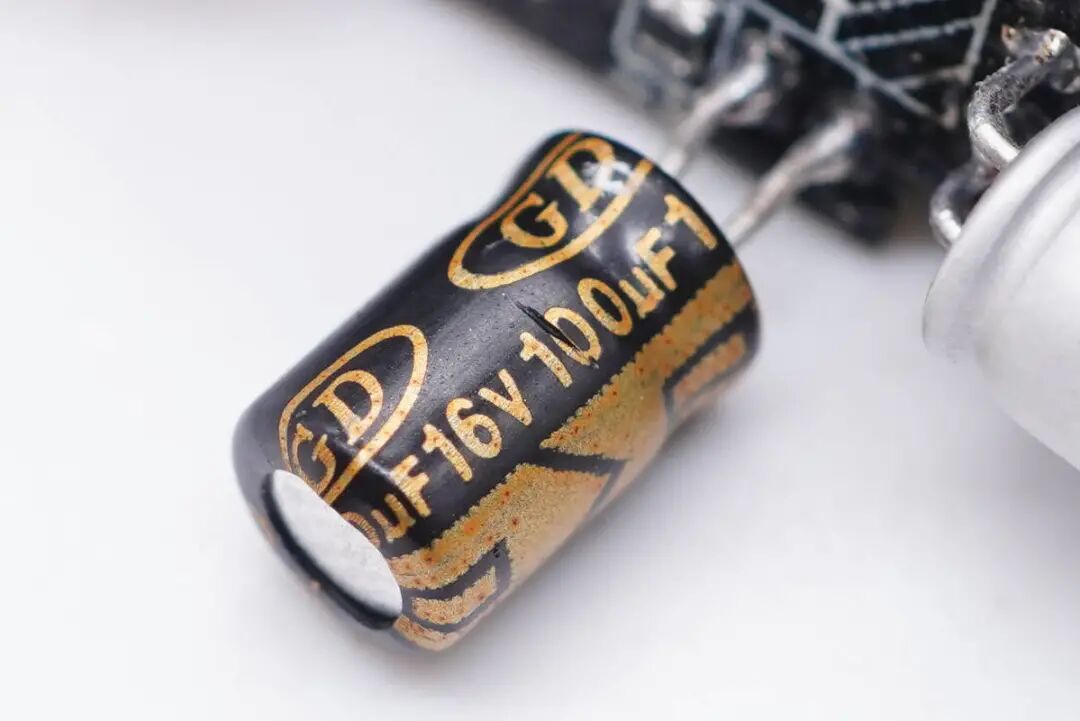

降压输出滤波电解电容，规格为16V 100μF。

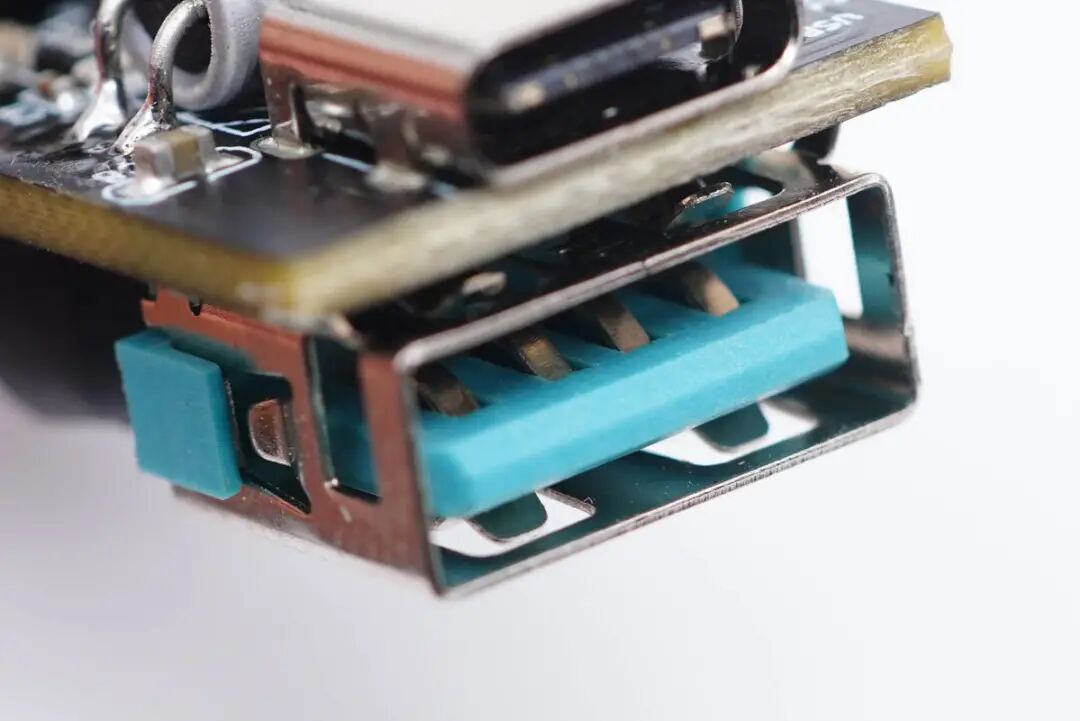

USB-A母座特写。

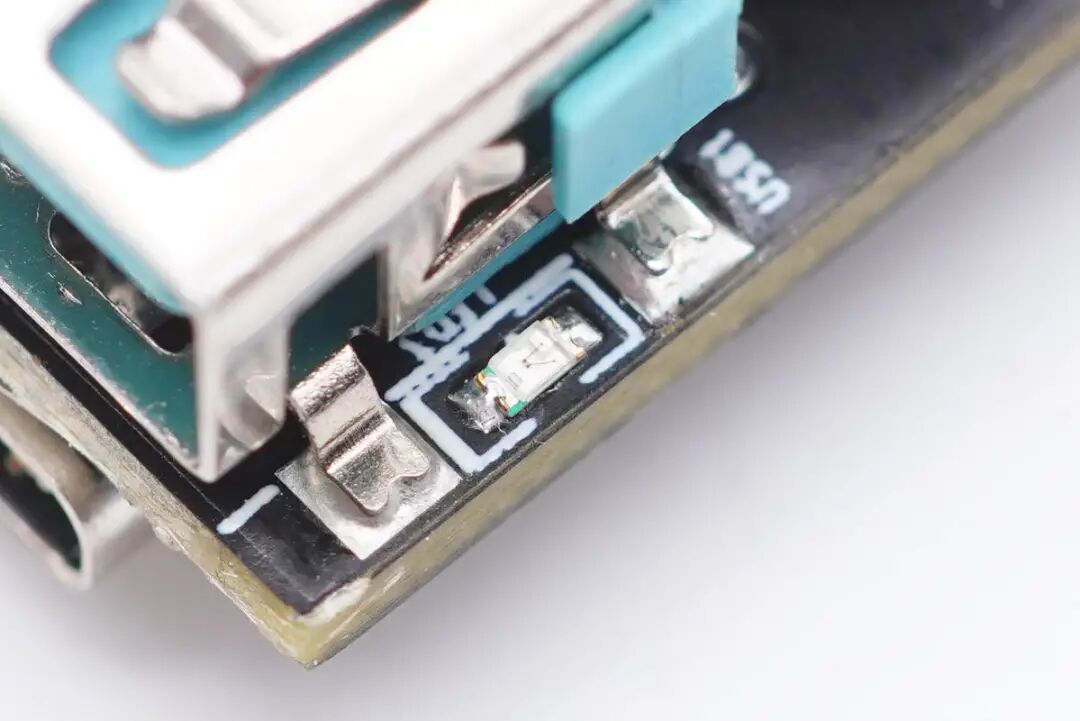

A口母座旁边的LED指示灯特写。

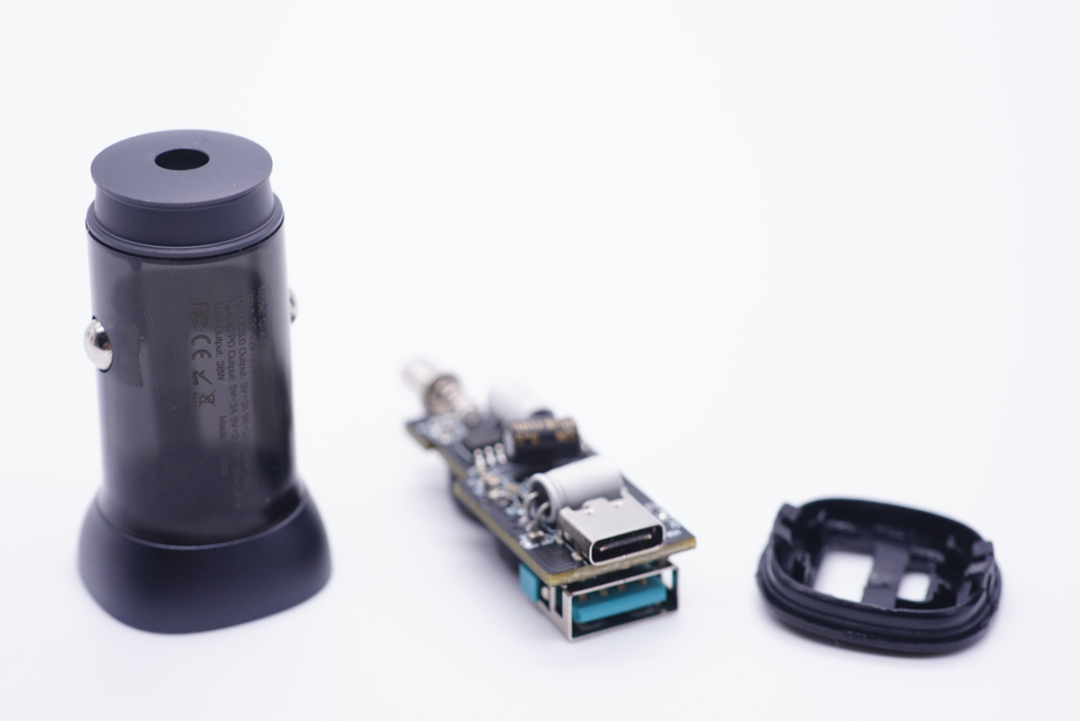

全部拆解完毕，来张全家福。
充电头网拆解总结
机乐堂这款车充采用塑料加铝合金外壳，两端金属外壳保护性强，中间段塑料壳可降低车充整体重量，另外还可透过它观察车充内部设计，满足用户好奇心。接口支持QC、AFC、FCP、SCP、PE2.0、PD、PPS多个市面主流快充协议，整体兼容性好，满足市面上绝大多数品牌设备快充需求。
充电头网通过拆解了解到，车充内置两路降压电路，分别采用智融SW3526和IP6525S负责C口和A口降压和协议识别，控制输出电压。两颗芯片设在小板一面，降压电感设在另一面，正好起到分隔保护作用，另外设有电容进行输入和输出滤波，两个USB接口设在小板两面，整体布局用料讲究。
对这款车充感兴趣的读者可到机乐堂天猫旗舰店了解、购买，目前已经上架。
