一文看懂小米33W、55W和65W三款氮化镓充电器的区别
自GaN氮化镓快充市场爆发以来，MI小米已经陆续推出了65W、55W和33W三款氮化镓充电器，其中前两款分别是随同小米10 Pro/小米11手机一起发布的，而且55W氮化镓充电器还是小米11套装版的标配充电器，后面才单独拿出来开卖的。
而小米33W氮化镓充电器则是小米针对迷你充市场设计的一款产品，兼具小巧机身加强悍性能，故有“小钢炮”之称。三款氮化镓充电器针对用户对象各有不同，那具体有哪些不同呢？今天充电头网要给大家带来这三款充电器的拆解对比，嫌太长的小伙伴可以直接拉到最下面查看对比列表。
一、产品包装

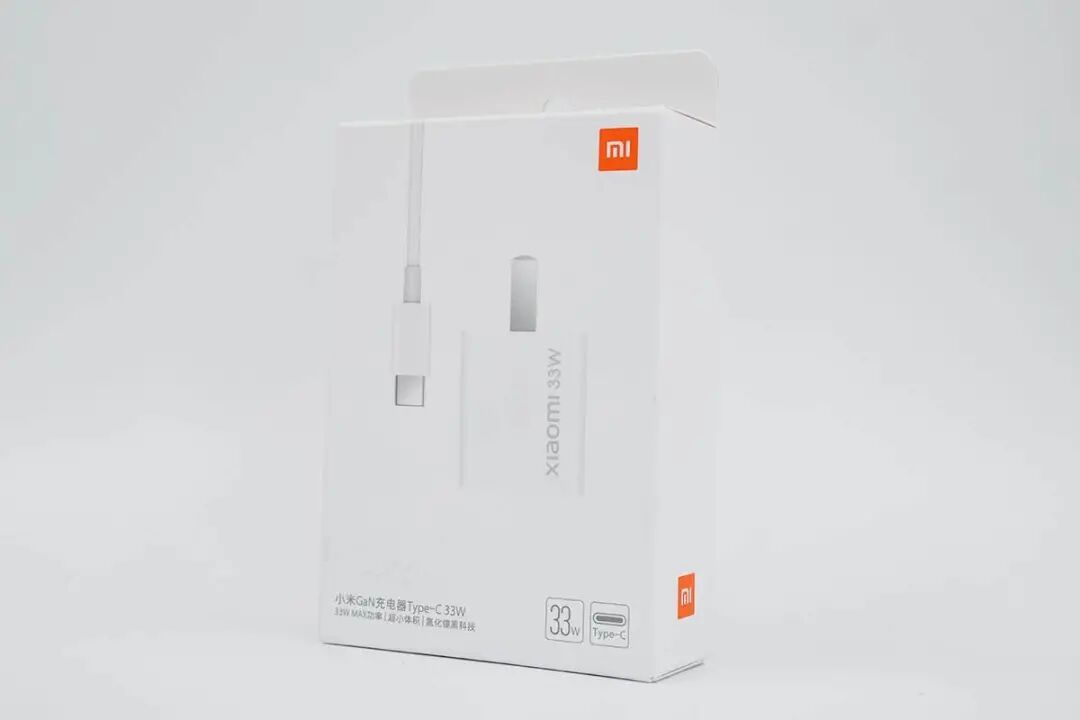

小米33W氮化镓充电器的包装盒延续家族风格设计，正面可以看到MI logo、充电套装图、产品名称以及功率和接口标识，购买这款充电器还附带一条1米长CC线的。
小米55W氮化镓充电器包装盒设计非常简洁，正面印有充电器套装外观图以及MI logo，也是附带一条A to C线。

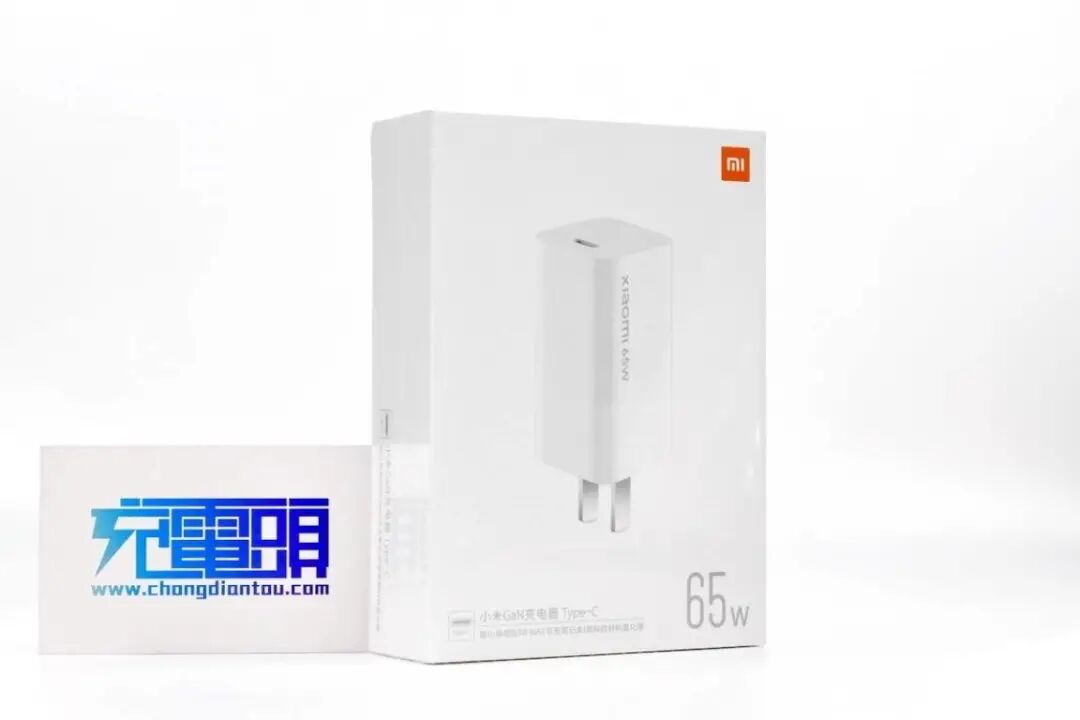

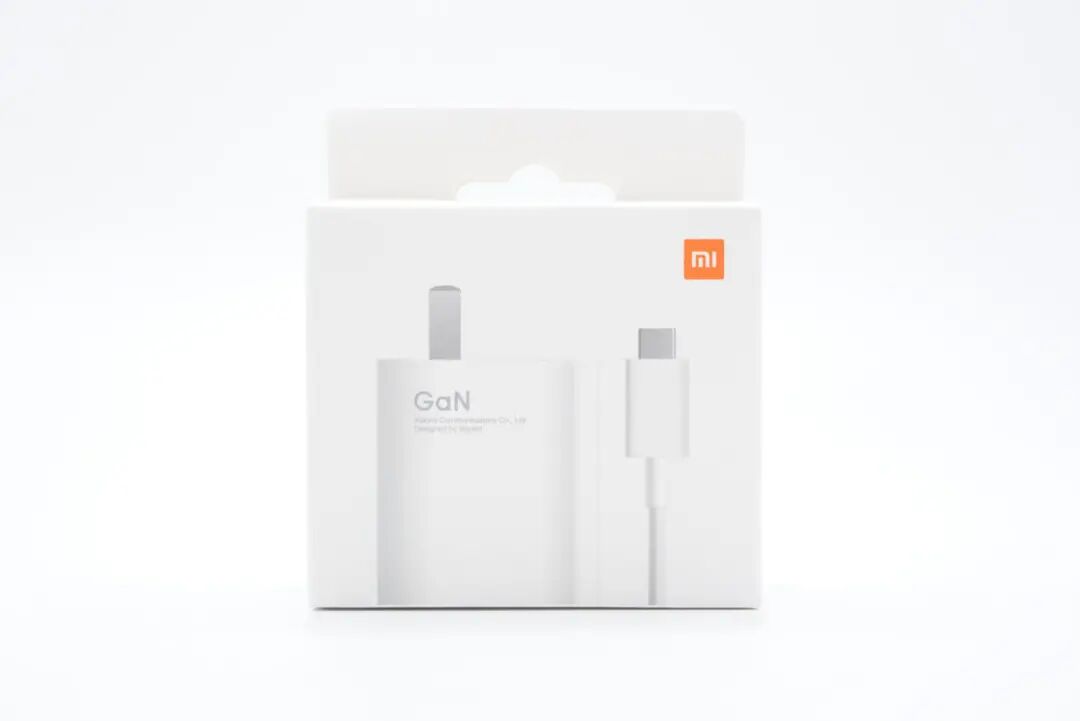

小米65W氮化镓充电器包装盒设计ID和小米33W氮化镓充电器的是一样的，另外虽只有充电器外观图，但实际上也附带有一条1米长CC线，支持最大100W快充。
二、充电器外观

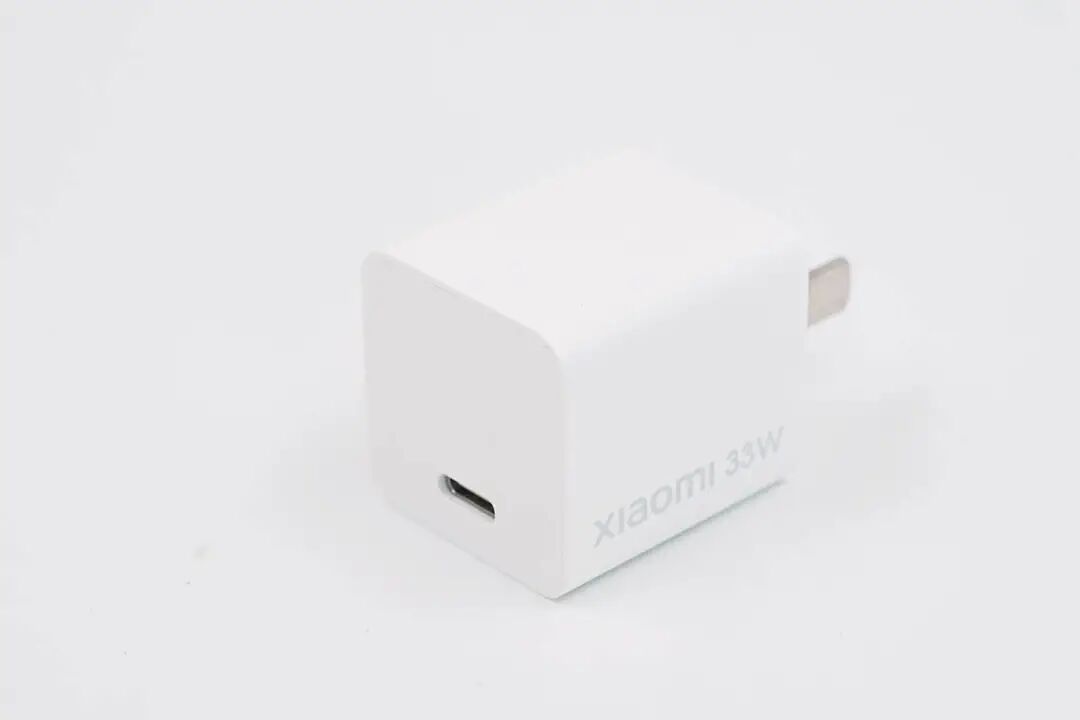

小米33W氮化镓充电器为小方块造型，整机尺寸为34.26mm*30.33mm*30.28mm，腰身钢琴烤漆处理，固定国标插脚。

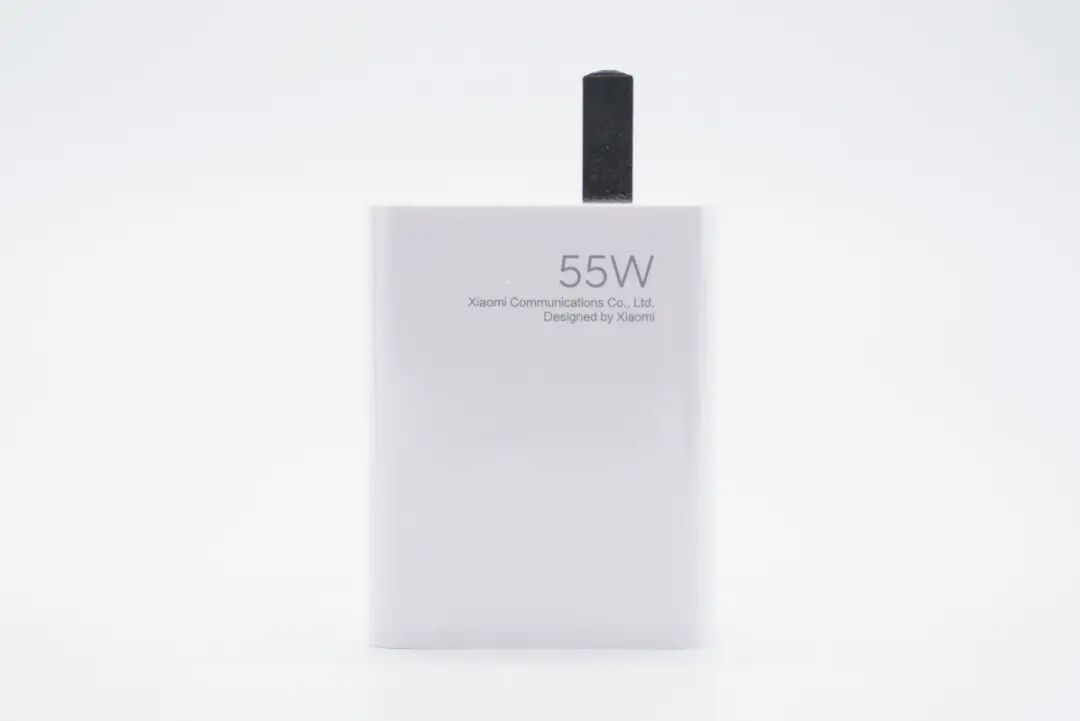

小米55W氮化镓充电器采用长方体造型，整机尺寸为52.44mm*42.19mm*28.54mm，腰身亮面，固定式国标插脚，且靠侧边设计。

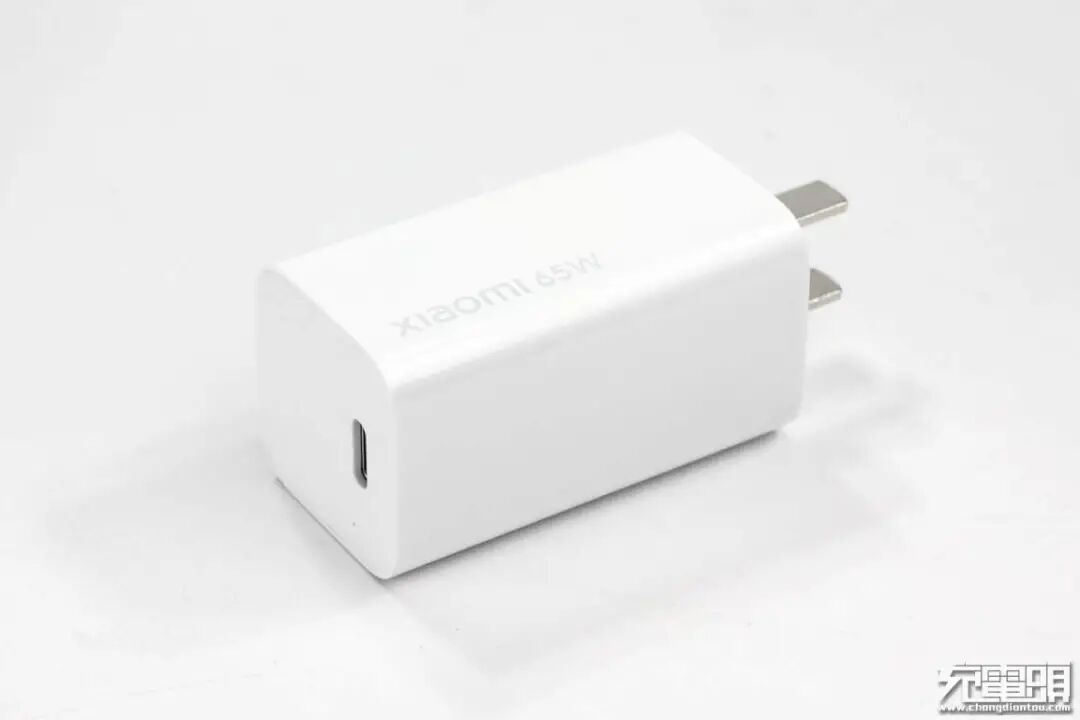

小米65W氮化镓充电器采用长条方柱造型，整机尺寸为56.2mm*31mm*31mm，腰身亮面，固定式国标插脚。
小米33W氮化镓充电器输出顶面USB-C口靠侧边设计，白色胶芯。

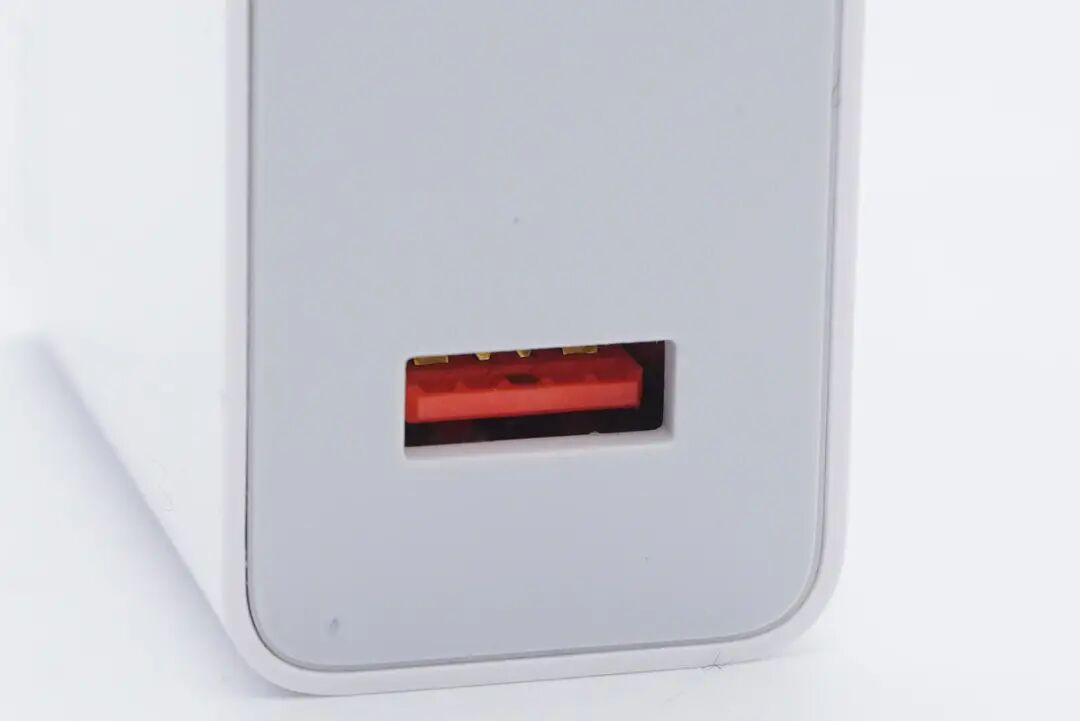

小米55W氮化镓充电器采用魔改USB-A口，橘红色舌片，前端设有特殊触点以实现PD输出，正负极弹片加宽以便过大电流。

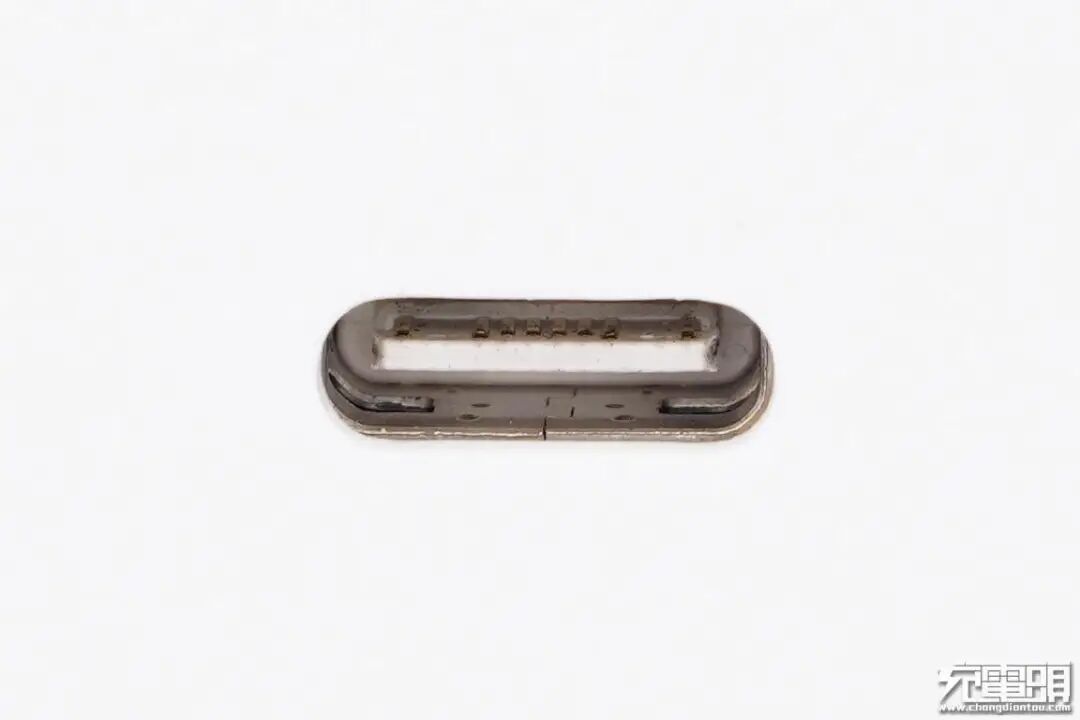

小米65W氮化镓充电器采用USB-C接口，白色胶芯，每一个侧面设有8根触点。
三、协议

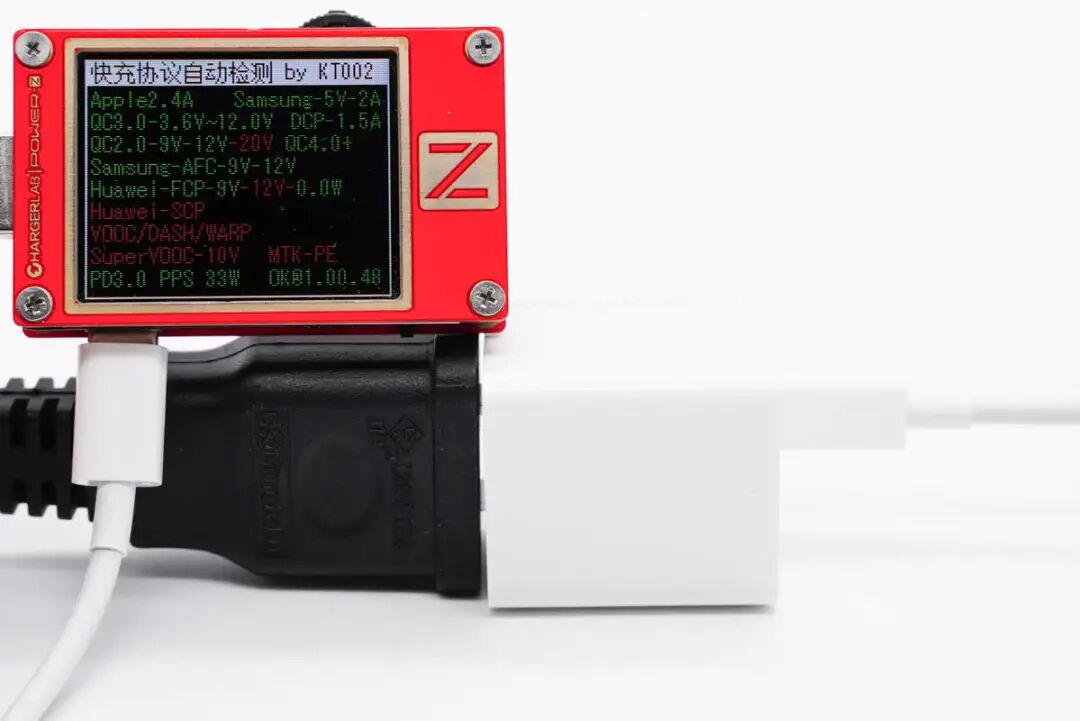

使用ChargerLAB POWER-Z KT002测得小米33W氮化镓充电器支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

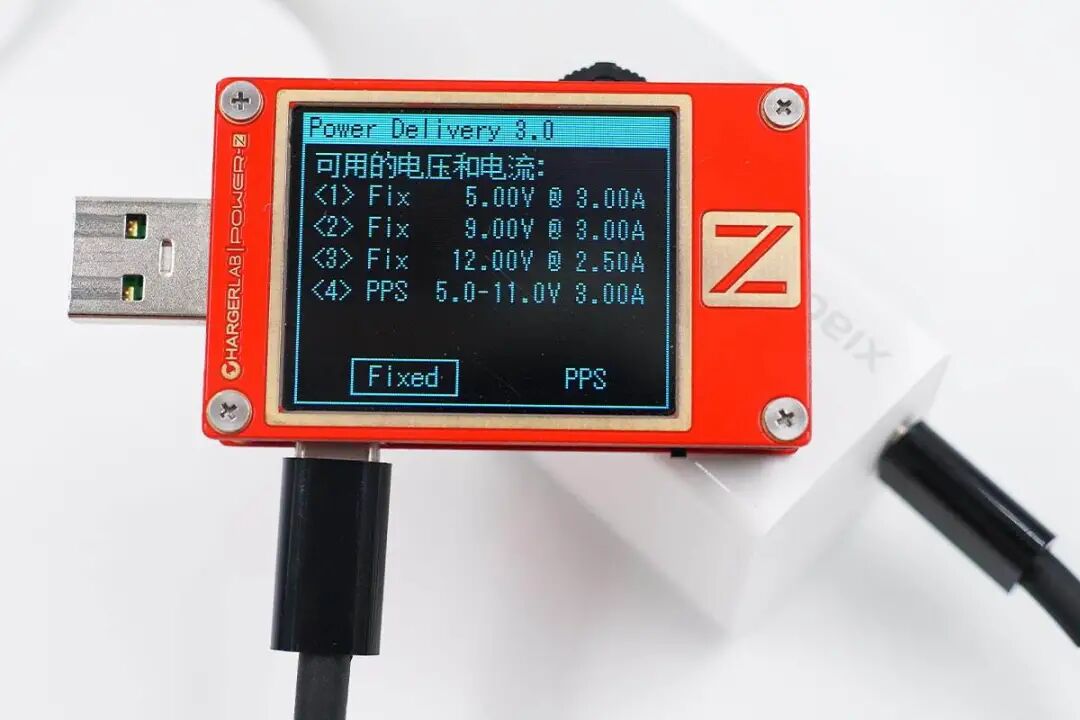

此外还具备5V3A、9V3A、12V2.5A三组固定电压档位，以及5-11V3A一组PPS电压档位。

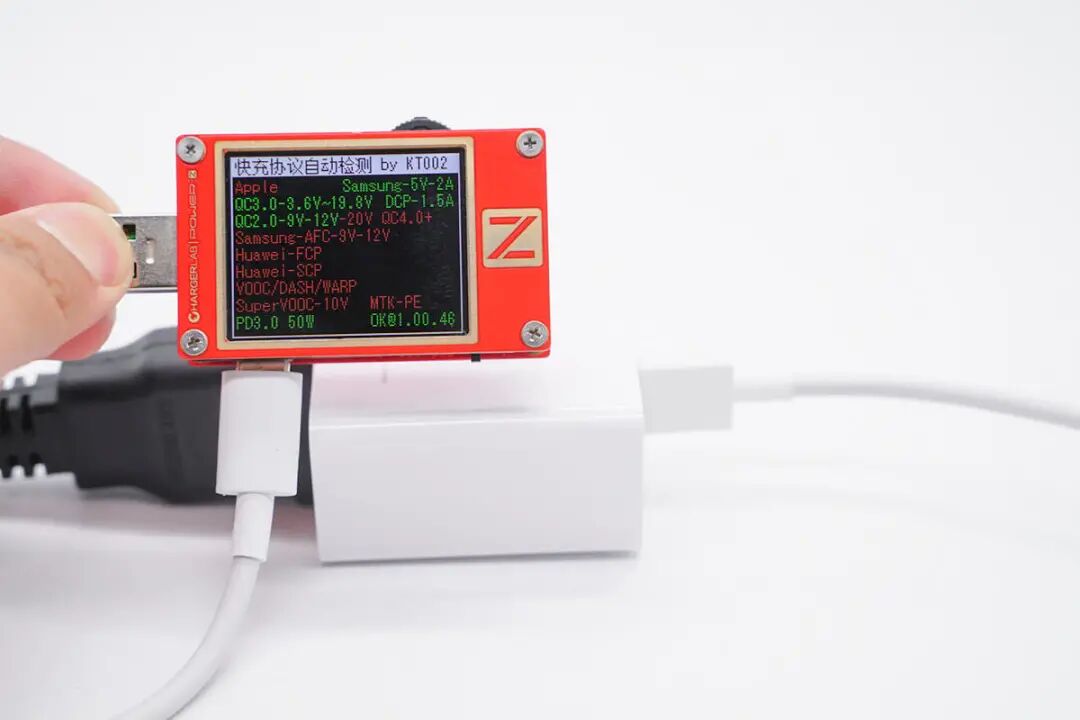

小米55W氮化镓充电器搭配原装数据线使用，测得支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0协议。

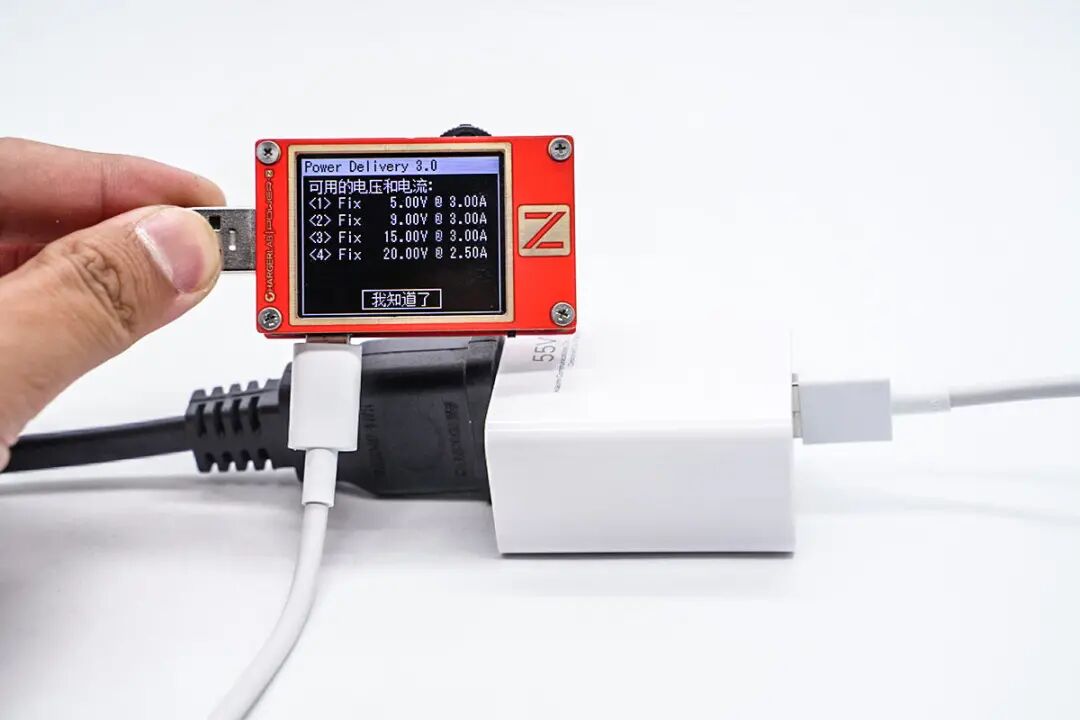

搭配原装线还可测得USB-A口具备5V3A、9V3A、15V3A、20V2.5A四组固定电压档位，此外还支持小米私有11V5A私有快充档位。

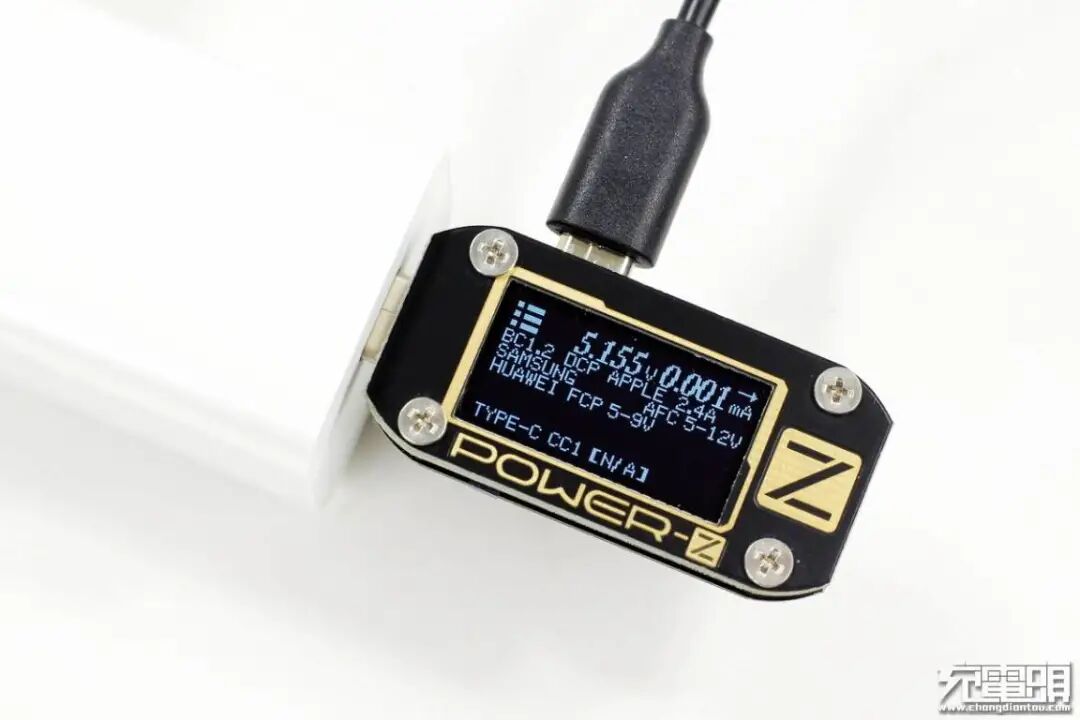

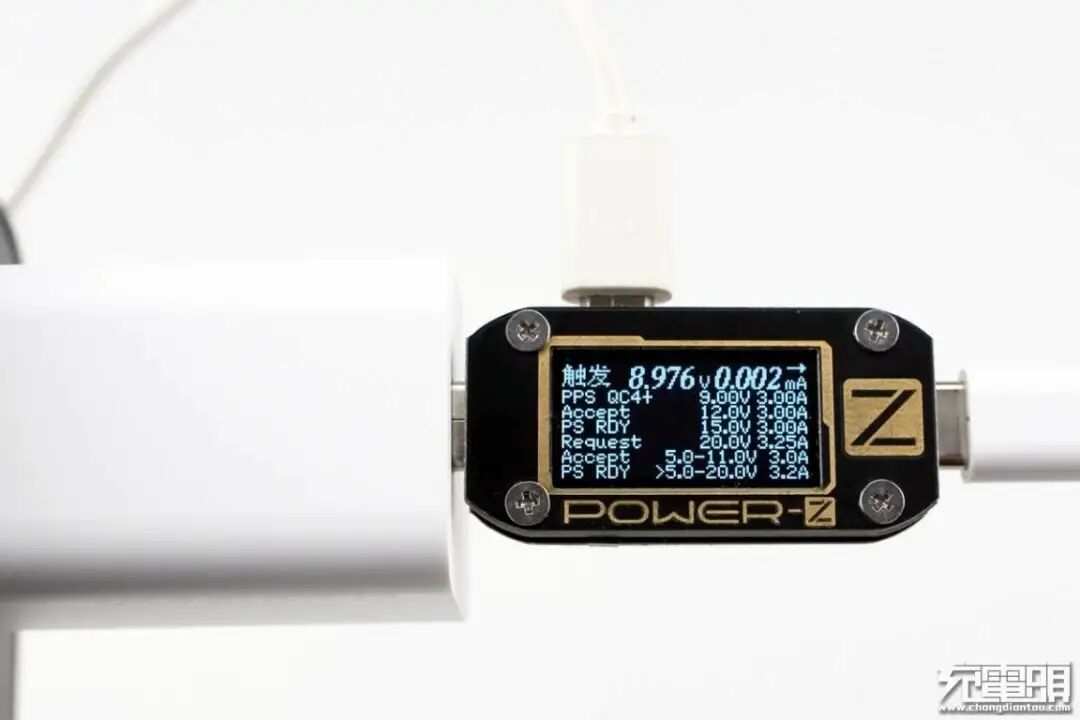

小米65W氮化镓充电器支持BC1.2、Apple2.4A、QC、AFC、FCP、PD3.0、PPS等协议。
此外具备5V3A、9V3A、12V3A、15V3A、20V3.25A五档固定电压档位，以及5-11V3A、5-20V3.2A两档PPS电压档位。
四、电源芯片
1、电源主控芯片

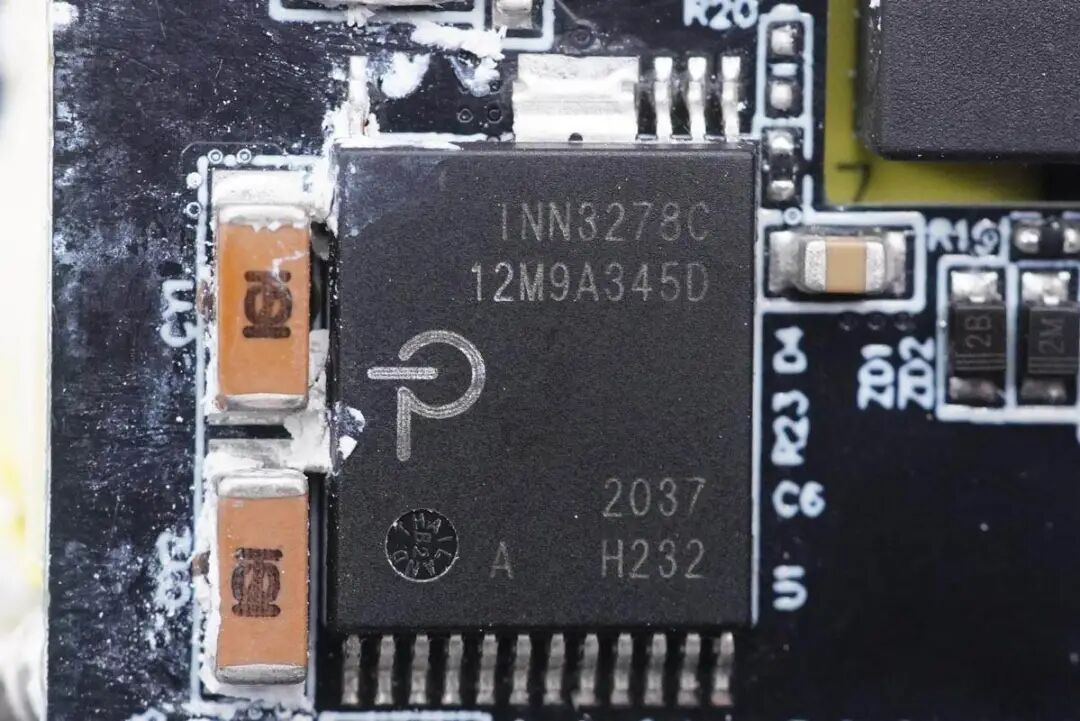

小米33W氮化镓充电器主控芯片采用PI INN3278。这是一颗内部集成氮化镓功率器件，同步整流控制器，反馈和恒功率特性的准谐振反激电源IC。其内部集成750V PowiGaN开关管，支持在密闭环境宽电压范围内输出55W功率。小米33W充电器降额使用，可降低发热。

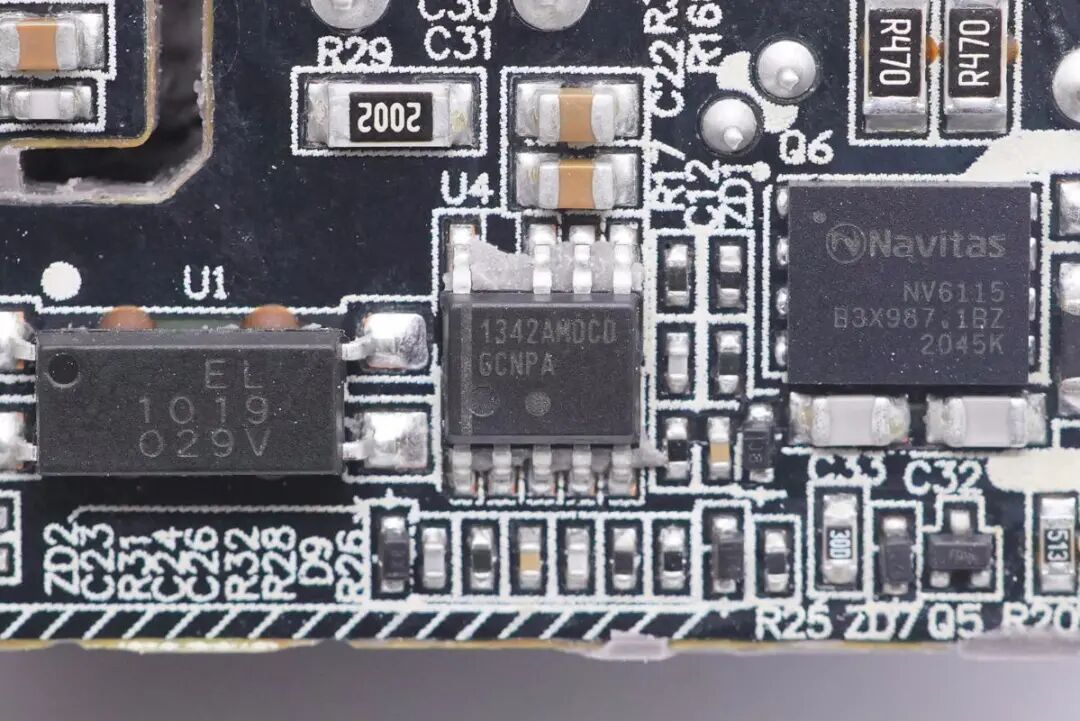

小米55W氮化镓充电器PWM主控芯片采用安森美 NCP1342，高度集成的准谐振反激控制器，用于高性能的开关电源，内部集成X2电容放电，支持宽范围VCC供电和VCC过压保护，内置过热关断，支持完善的保护功能。

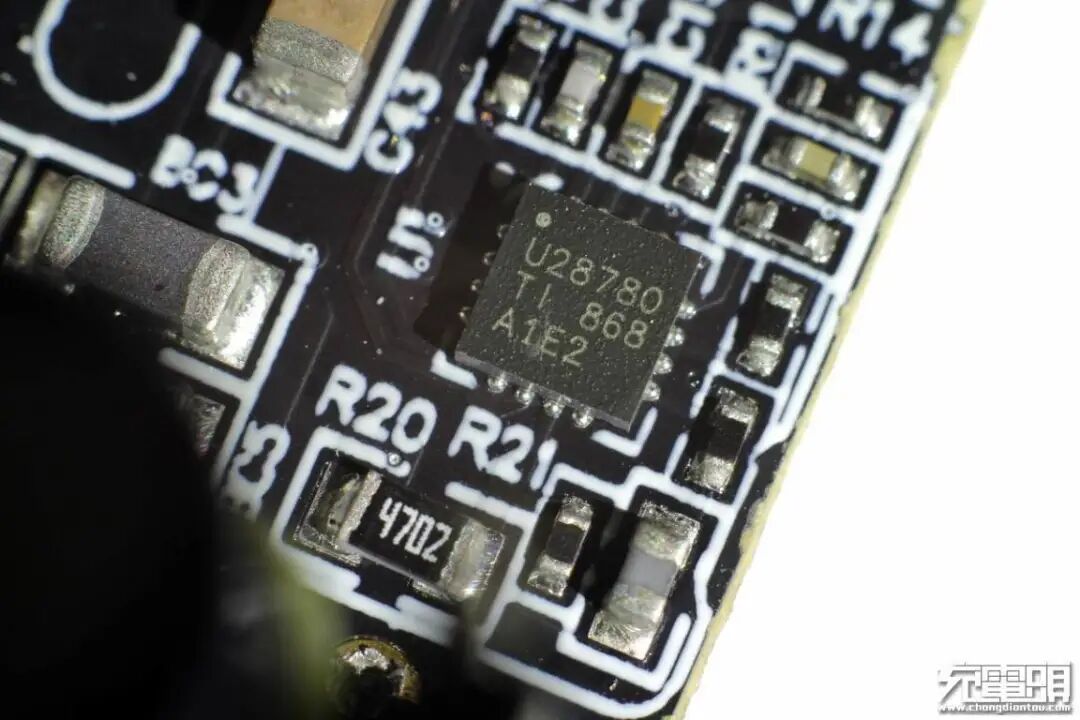

小米65W氮化镓充电器主控芯片采用TI德州仪器的UCC28780，其工作频率可达1MHz，远高于常见民用开关电源频率，同时符合日渐严格的能耗及效率标准，支持GaN功率管，内置多种保护功能。
2、氮化镓功率器件
小米33W氮化镓充电器主控芯片INN3278集成了氮化镓功率器件和同步整流控制器。

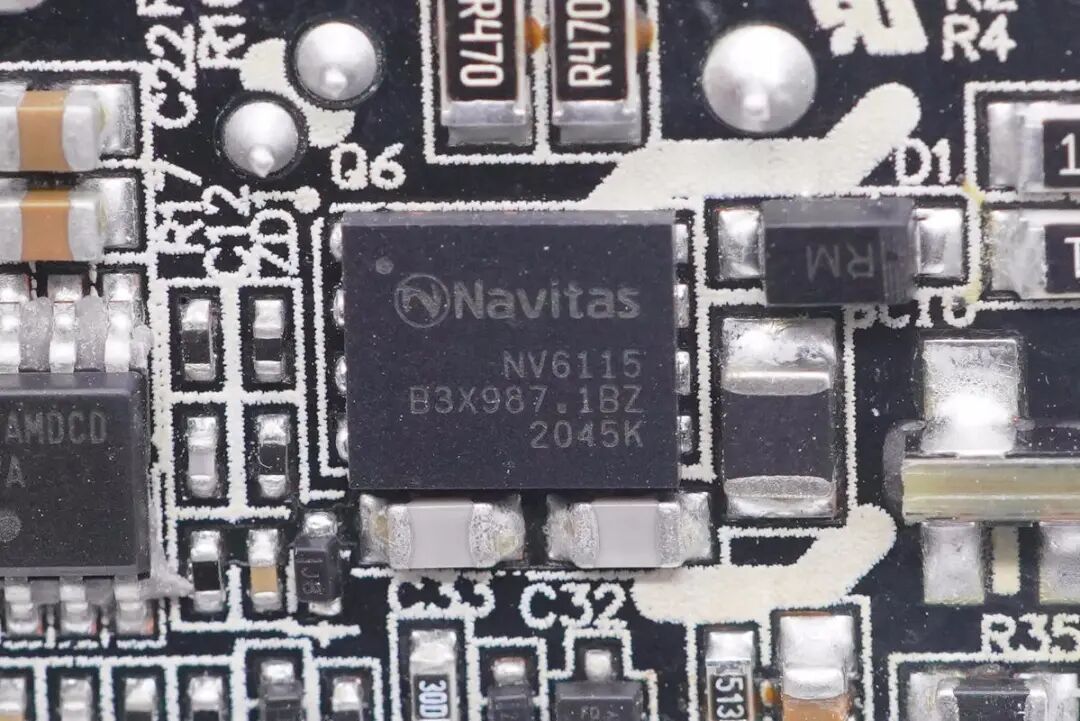

小米55W氮化镓充电器采用纳微NV6115 GaN功率器件，内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。
小米65W氮化镓充电器采用了纳微NV6115和NV6117两颗氮化镓功率芯片，NV6117内置驱动器以及复杂的逻辑控制电路，170mΩ导阻和120mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积。
3、同步整流控制器和整流管

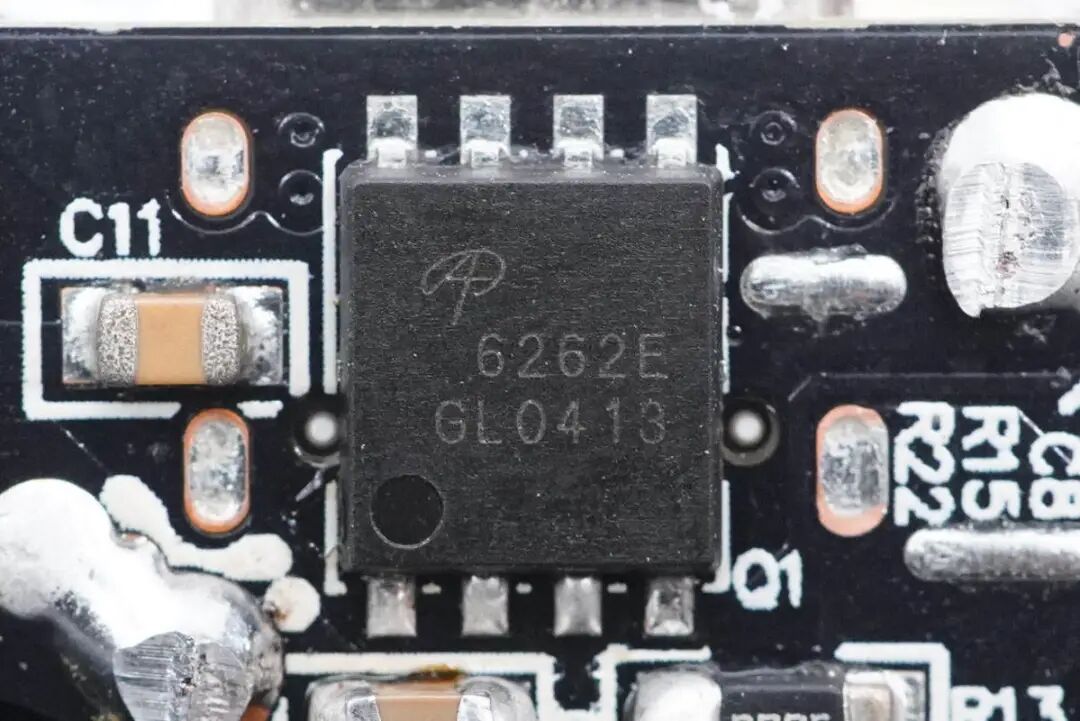

小米33W氮化镓充电器同步整流管采用AOS万代AON6262E，耐压60V，DFN5*6封装。
小米55W氮化镓充电器次级同步整流控制器采用MPS芯源MP6908A，最高工作频率600KHz。

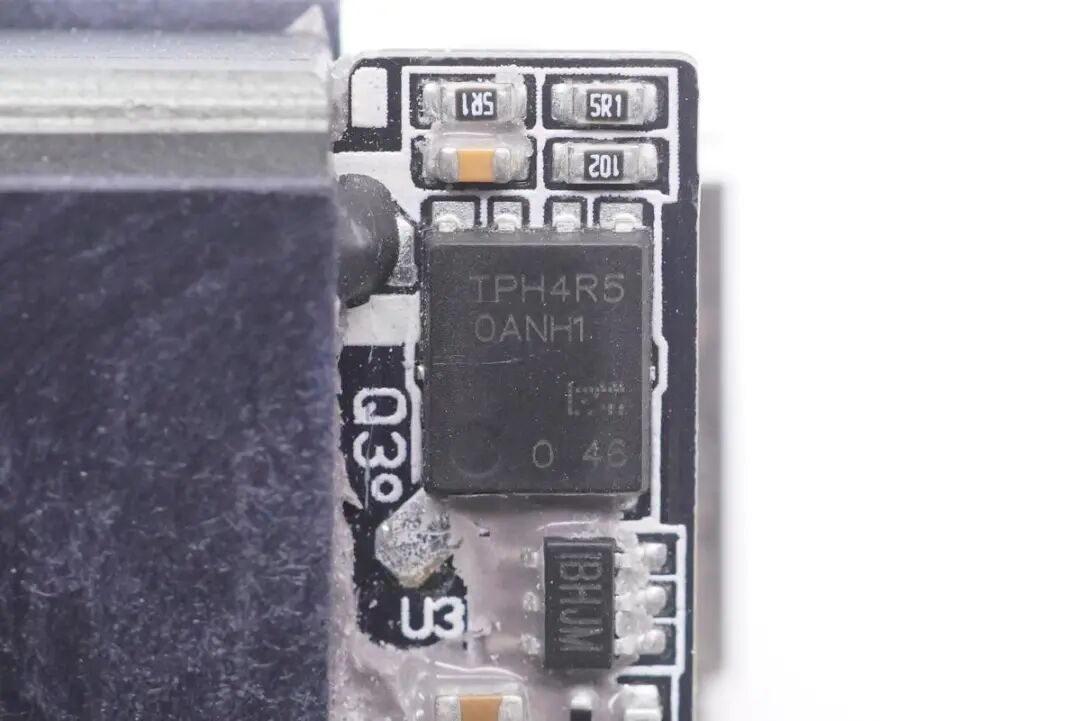

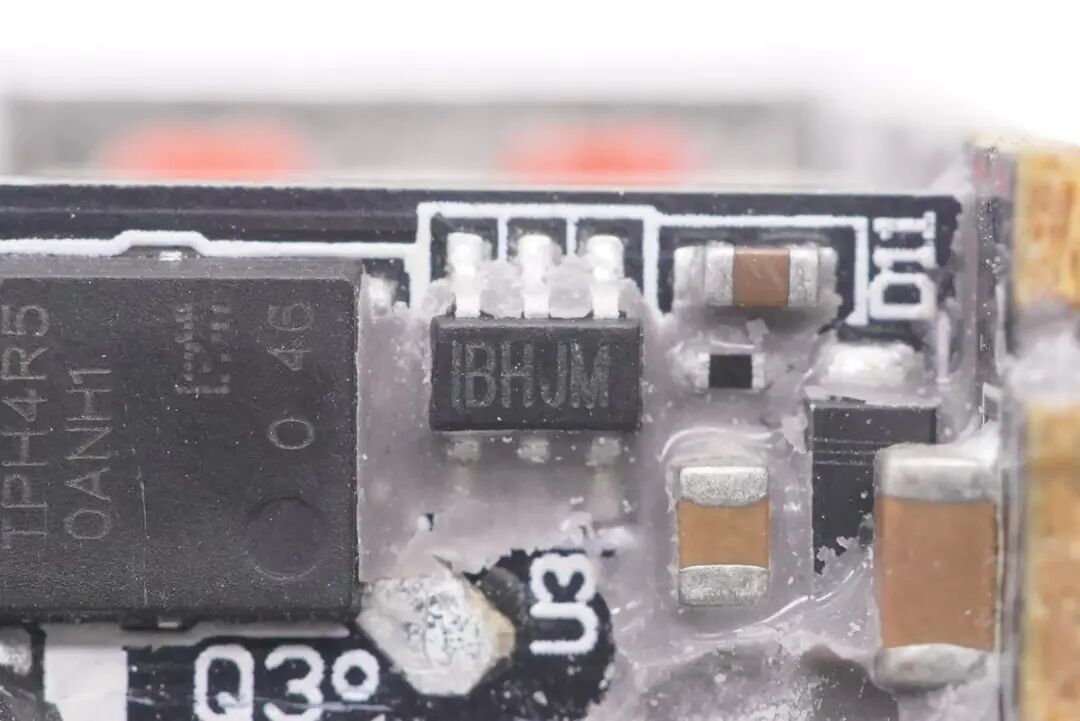

同步整流管为东芝TPH4R50ANH，100V耐压，导阻3.7mΩ，适合于DC-DC转换器，开关稳压器和马达驱动。
小米55W氮化镓充电器同步整流控制采用MPS芯源半导体MP6908。次级同步整流MOS管采用英飞凌 BSC0805LS，100V耐压，导阻7mΩ。
五、快充协议芯片

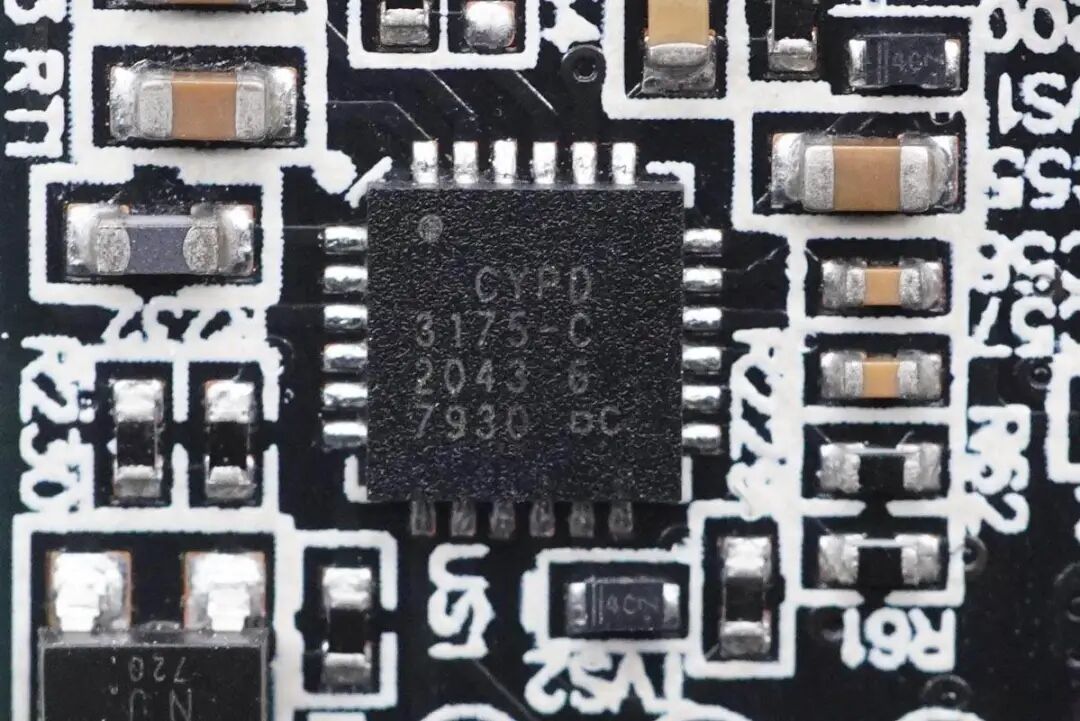

小米33W氮化镓充电器协议芯片采用赛普拉斯CYPD3175。这款芯片支持1A1C接口，支持QC4.0和其他快充协议，集成次级反馈和输出电流检测放大器，内置多重完善的系统级保护，内置32位MCU，内置时钟，支持3-24.5V宽泛的工作电压范围。

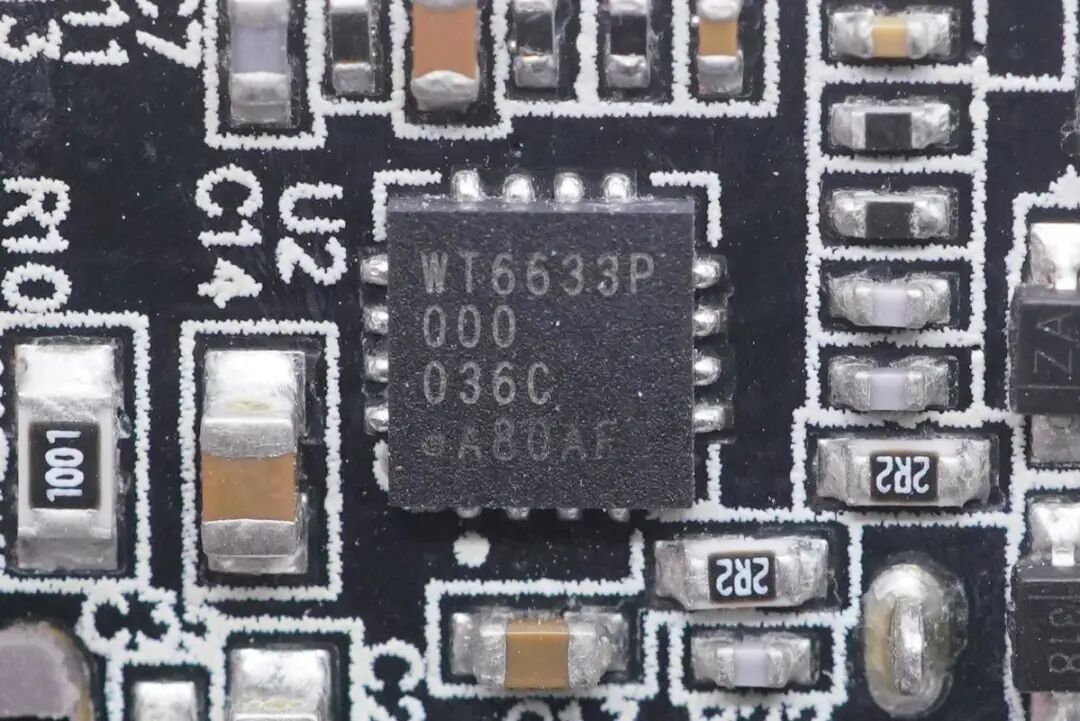

小米55W氮化镓充电器协议IC采用伟诠 WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。WT6633P内置8051内核，内置恒压恒流控制，片内集成输出电流传感，支持线损补偿，内置完善的保护功能。

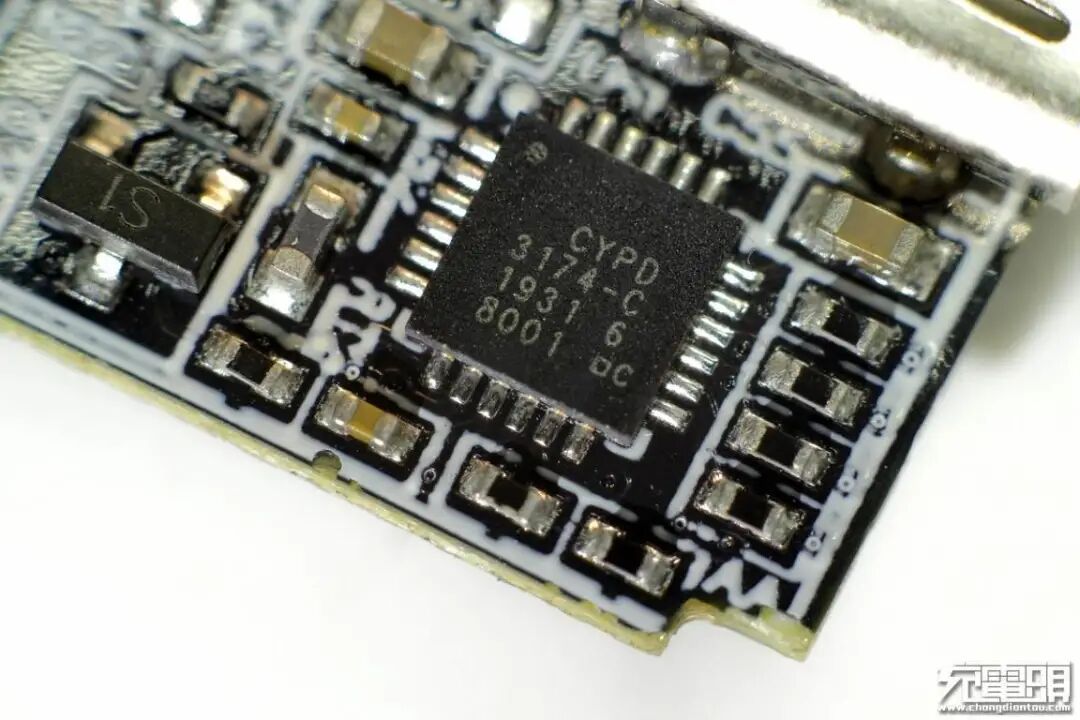

小米65W氮化镓充电器快充协议芯片采用赛普拉斯CYPD3174，该芯片支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位M0处理器，集成振荡器且无需外部时钟。
充电头网拆解总结
1、三款充电器均附带1米长数据线，外观方面则都延续小米家族充电器ID设计——白色亮面机身，输入端都配备固定式插脚，输出端33W和65W充电器配备USB-C接口，55W充电器配备USB-A接口，属于魔改氮化镓充电器，需要搭配原装6A数据线才能支持PD快充。
2、性能功方面，小米55W魔改氮化镓充电器作为小米11手机标配充电器，支持QC和PD快充协议，支持小米私有11V5A快充，搭配原装线使用还支持最大45W PD快充。另外两款充电器在兼容性方面就显得更广一些，除QC、PD快充协议外，还支持AFC、FCP、PPS快充协议，具备PPS电压档位。
3、最后，三款氮化镓充电器用料无疑也是相当不错的，芯片来自PI、安森美、德州仪器、东芝、英飞凌、纳微等业内知名厂家，电容来自艾华、丰宾、绿宝石和基美，用料做工可靠，可放心购买。由于三款充电器面向用户对象各不相同，至于选购哪一款，小伙伴们觉得是“小孩子才会选择按需购买”还是“大人我全都要”呢？

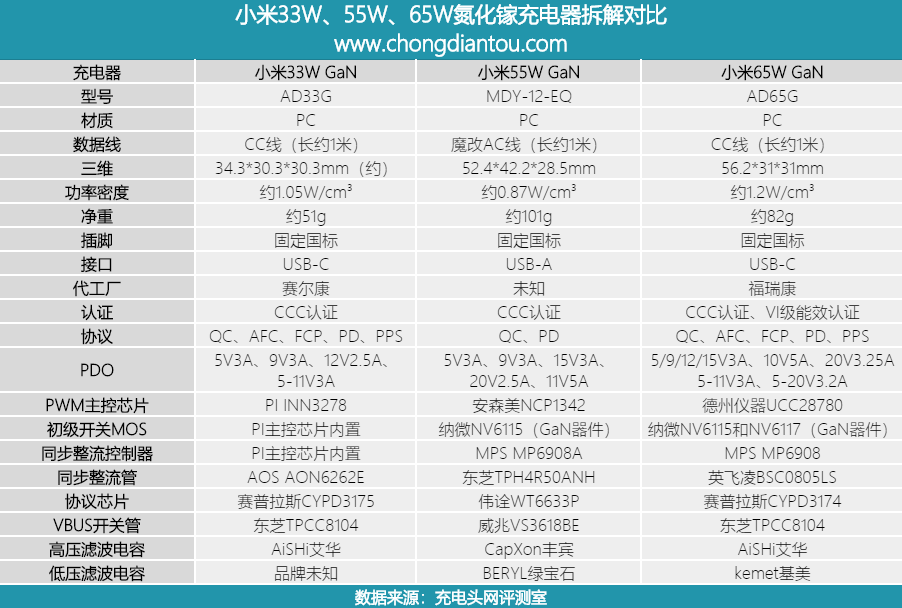

最后通过一张表格汇总小米33W、55W、65W三款氮化镓充电器主要区别，方便大家对比查看。
