拆解报告：一加9 Pro 50W Warp无线超级闪充充电器
----- 充电头网拆解报告 第1616篇 -----
目前无线快充已成为各大品牌旗舰机的重要功能之一，并且和有线快充一样，功率也在不断提升，你追我赶竞争十分激烈。以一加为例，去年的8 Pro手机增加了无线充功能，支持30W Warp有线/无线快充，一加更是为其专门设计了一款30W无线充，充电头网也做了详细评测和拆解。
今年的一加9 Pro手机支持65W有线和50W无线Warp闪充，在快充方面跻身旗舰机第一梯队。同样一加也为手机专门设计了一款50W无线超级闪充充电器，可以说是一加的二代无线充产品，内置双线圈，支持手机横/竖无线充电，内置风扇支持主动散热。那下面我们就对这款产品进行详细拆解，看看这一新品又是如何设计的。
一、一加50W Warp闪充无线充外观
包装盒是经典的红白盒设计，正面印有一加logo、产品名称和外观简图。
背面印有产品五大核心特性描述以及参数信息。
包装盒内全部东西一览，包括无线充电器、CC线和使用说明书。

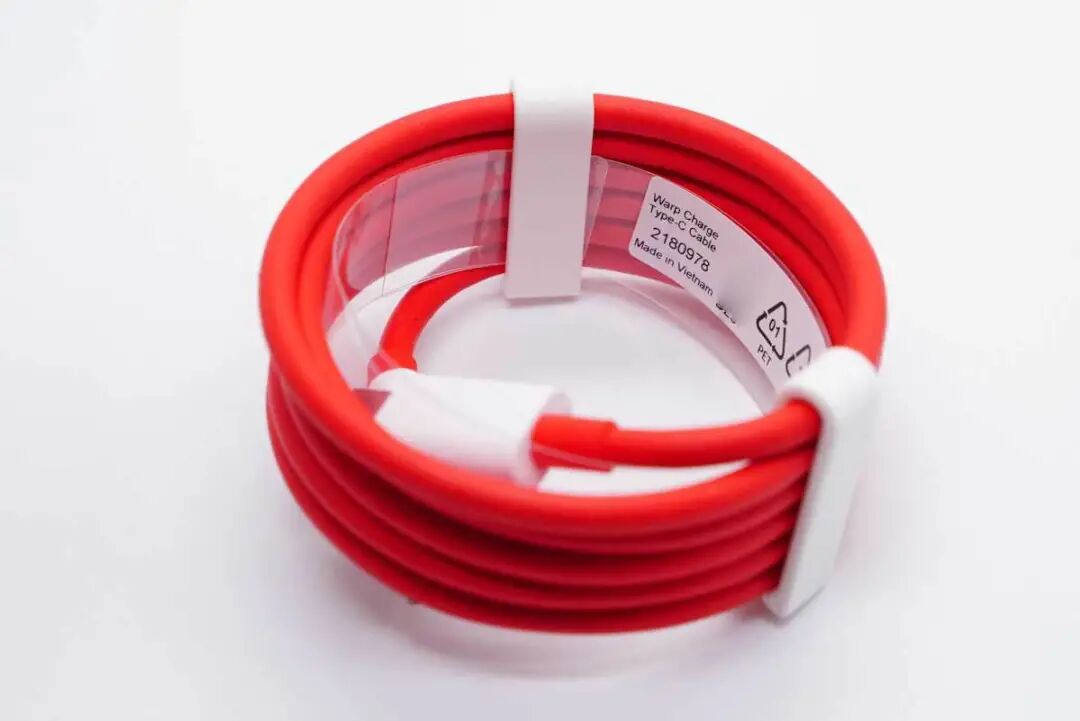

线缆使用理线器固定整理，线身外皮为红色，具有类肤手感。
线头塑料壳被白色，和包装盒配色相衬。

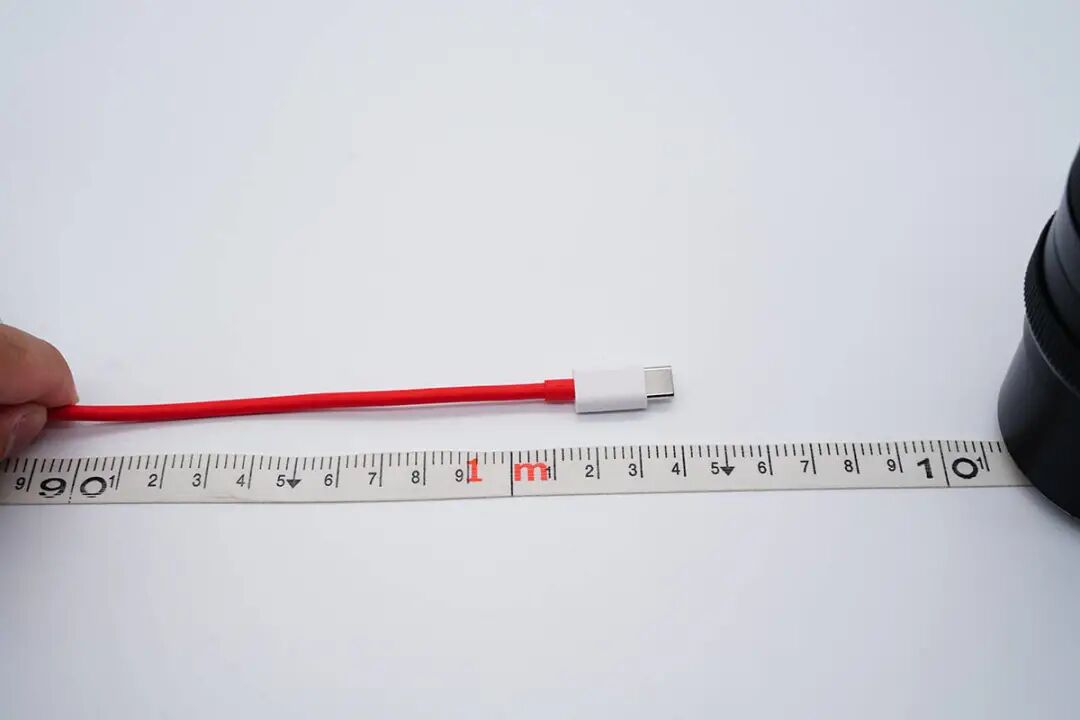

整根线缆长约104cm。

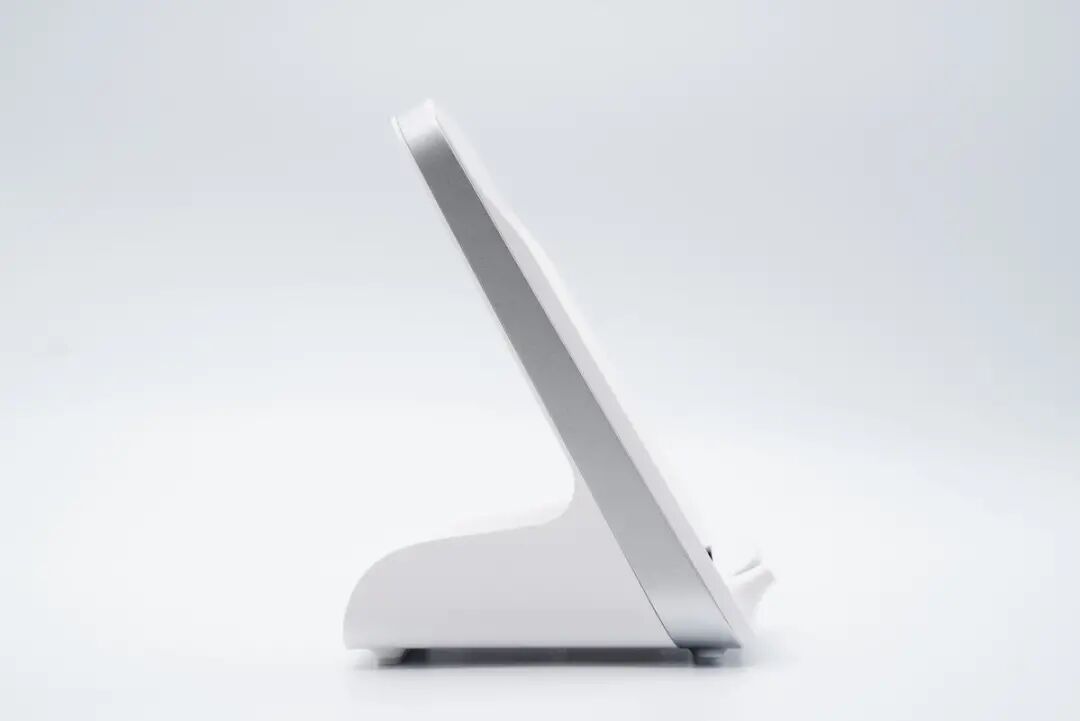

一加这款50W Warp闪充无线充电器延续上一代无线充造型ID设计，立式机身自带一定倾斜度，无线充电过程更稳定，并且方便观察手机消息。
机身支撑板正面哑光处理，且具有类肤手感。

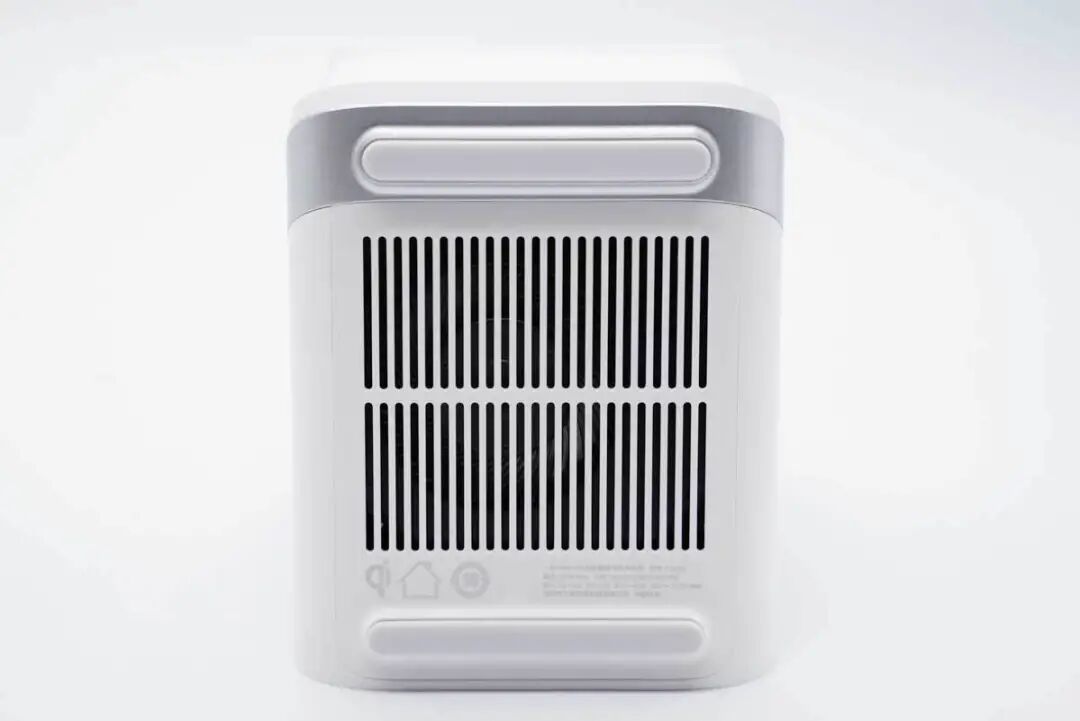

底部设有支撑平台和主动式风冷出风口。
两侧凸起设计，使得其与手机之间形成中空，通过出风口吹风将无线充过程中产生的热量带走。

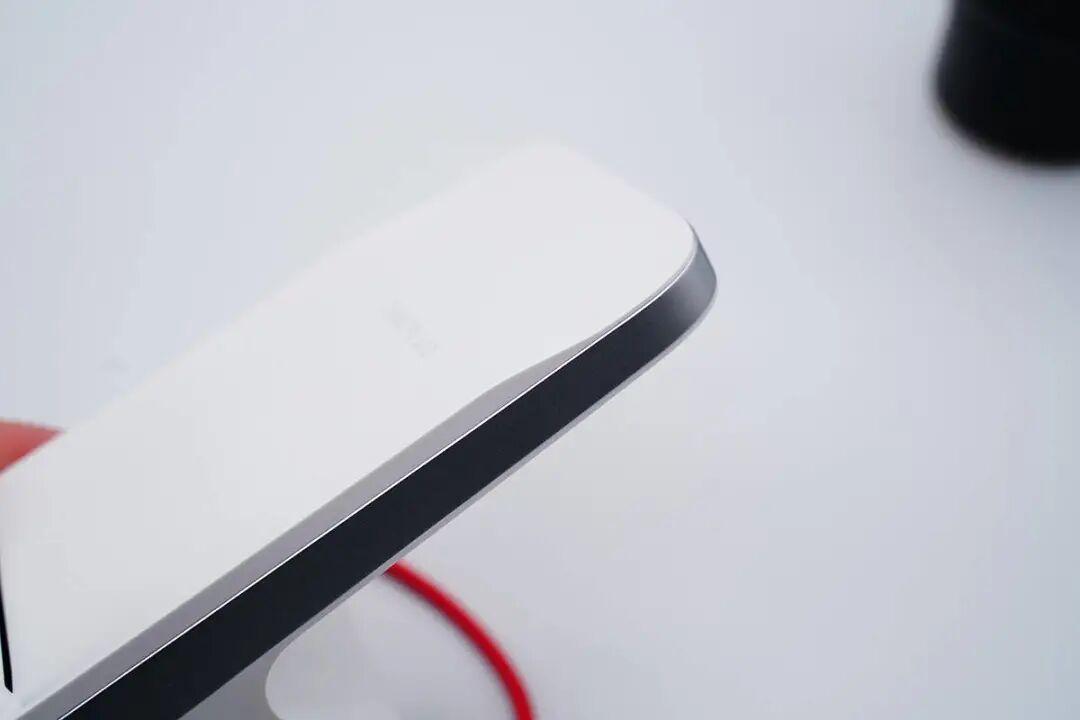

侧面边框采用银色珠光喷漆处理。
背面中心印有一加logo，底座上设有一个USB-C输入接口。

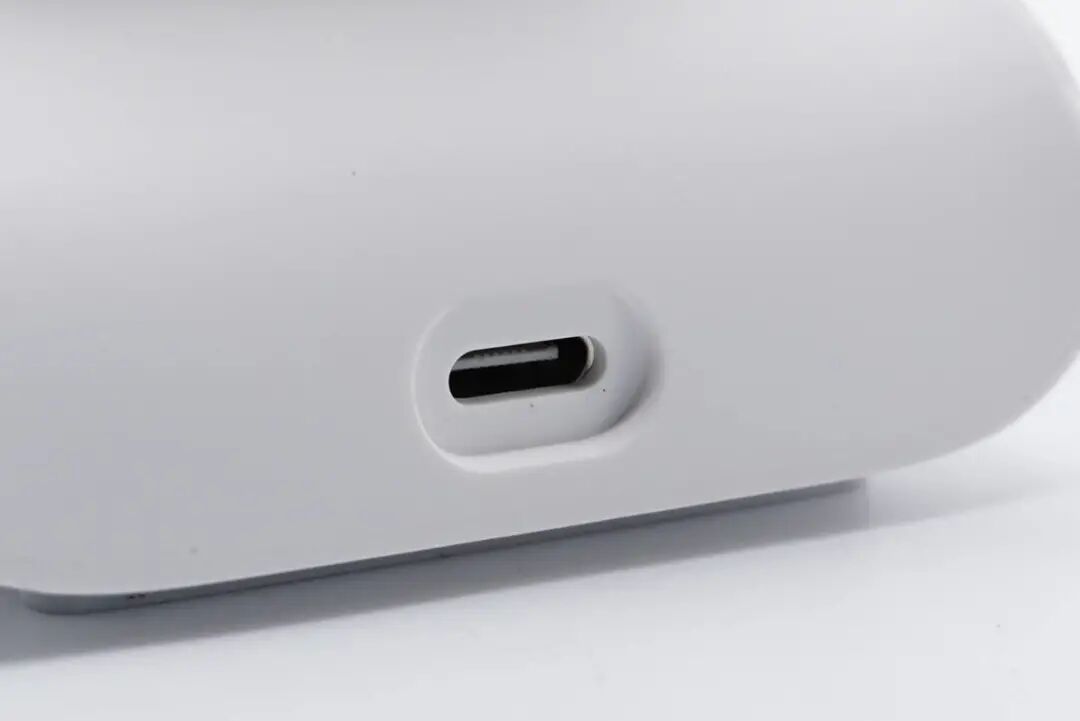

USB-C接口采用白色胶芯，端口部设有内凹槽，接线稳定不易脱落。

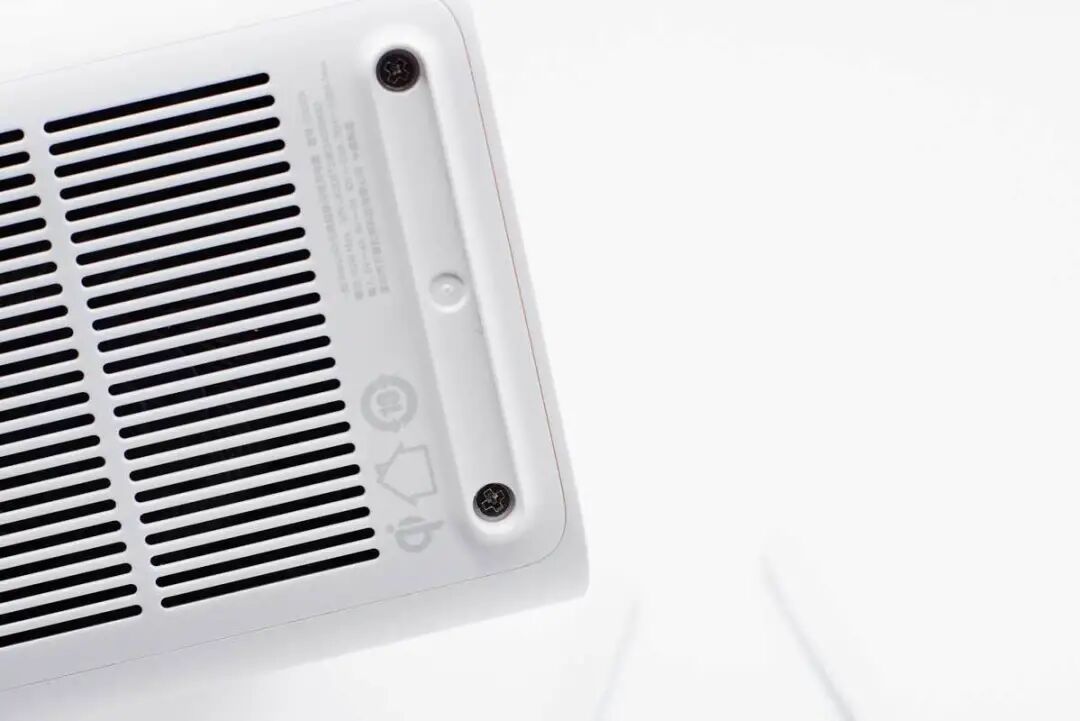

底部两端设有防滑垫，中心设有进气窗口。

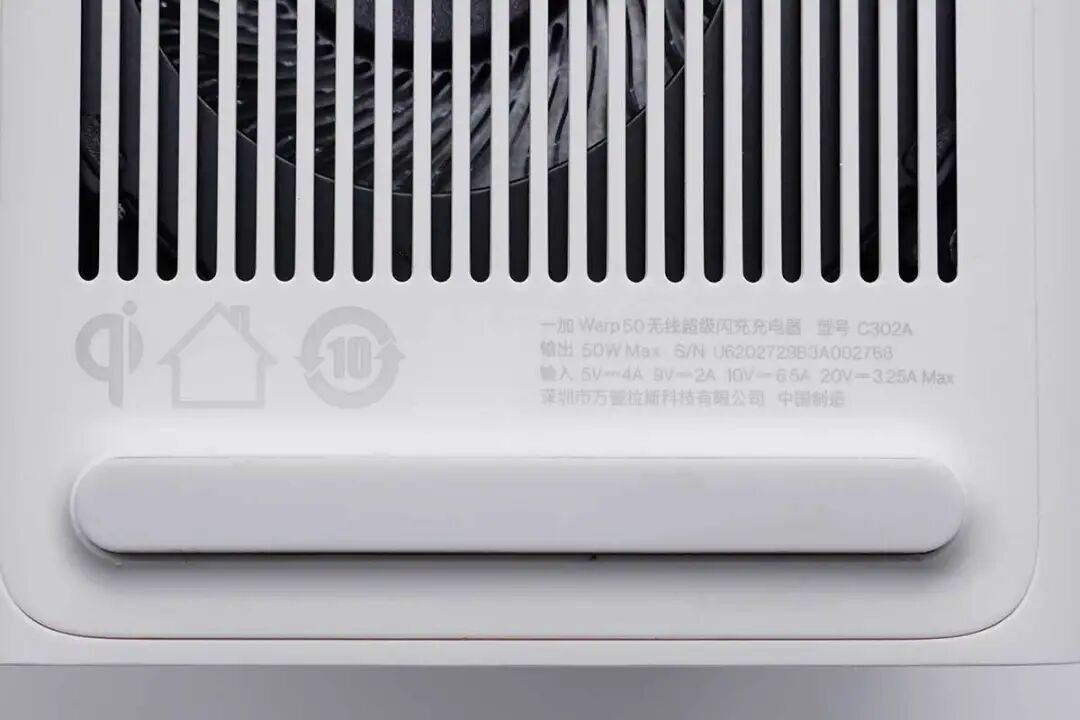

另外底部外壳上还印有无线充参数信息
型号：C302A
S/N：U6202729B3A005682
输入：5V4A、9V2A、10V6.5A、20V3.25A
产品已经通过了qi认证。

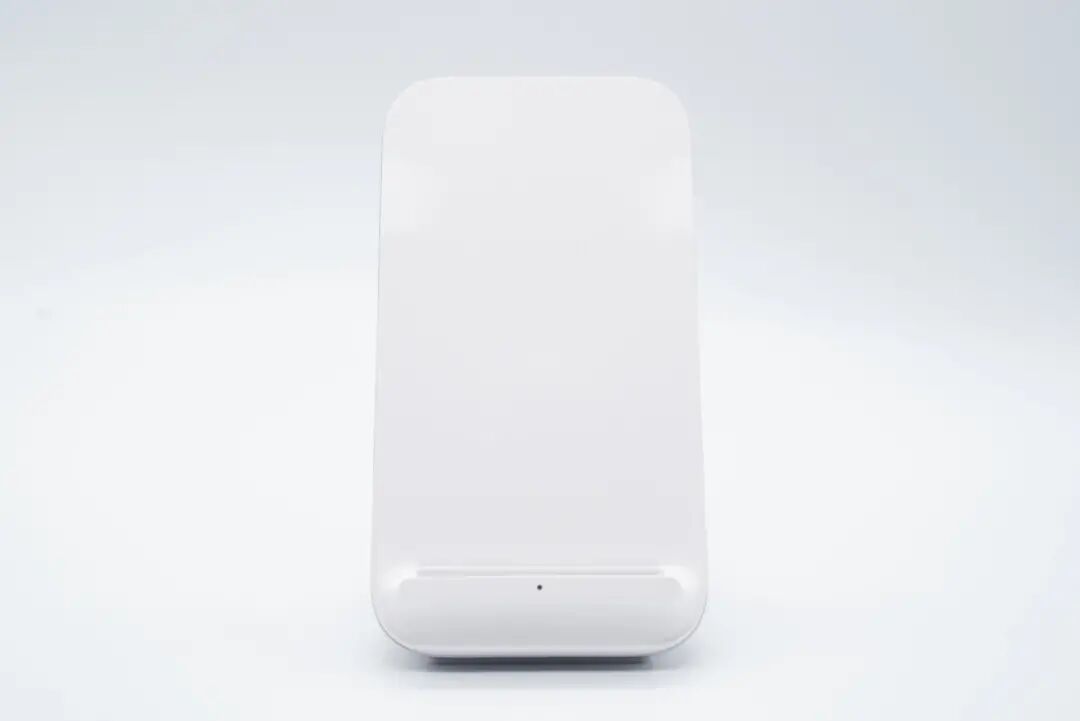

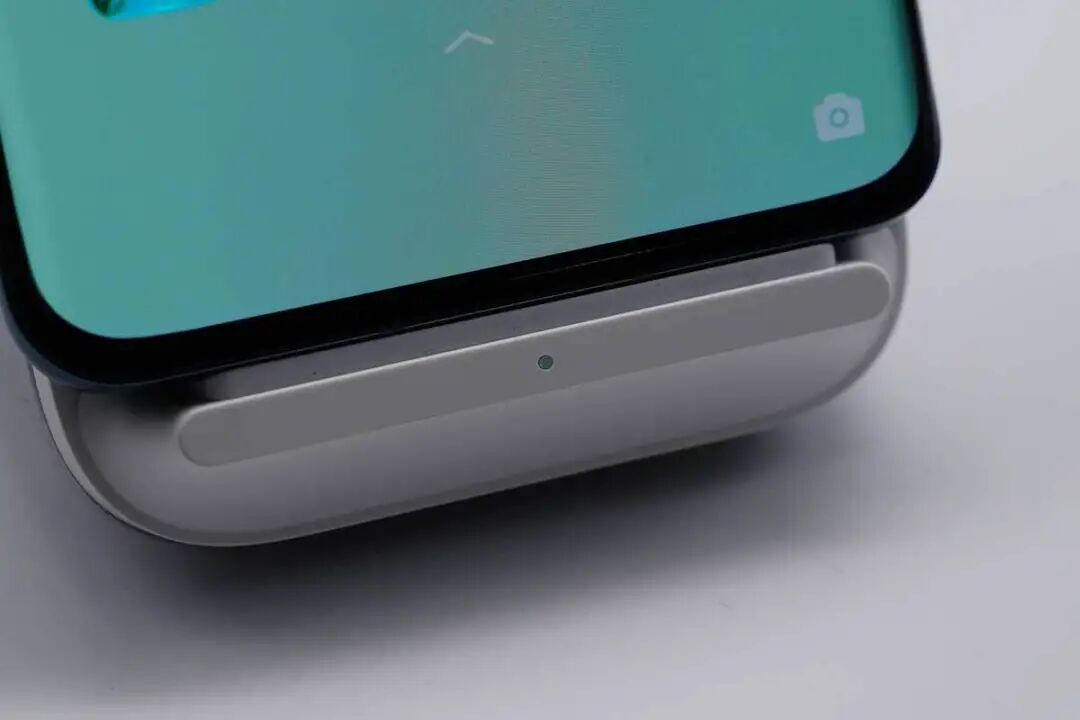

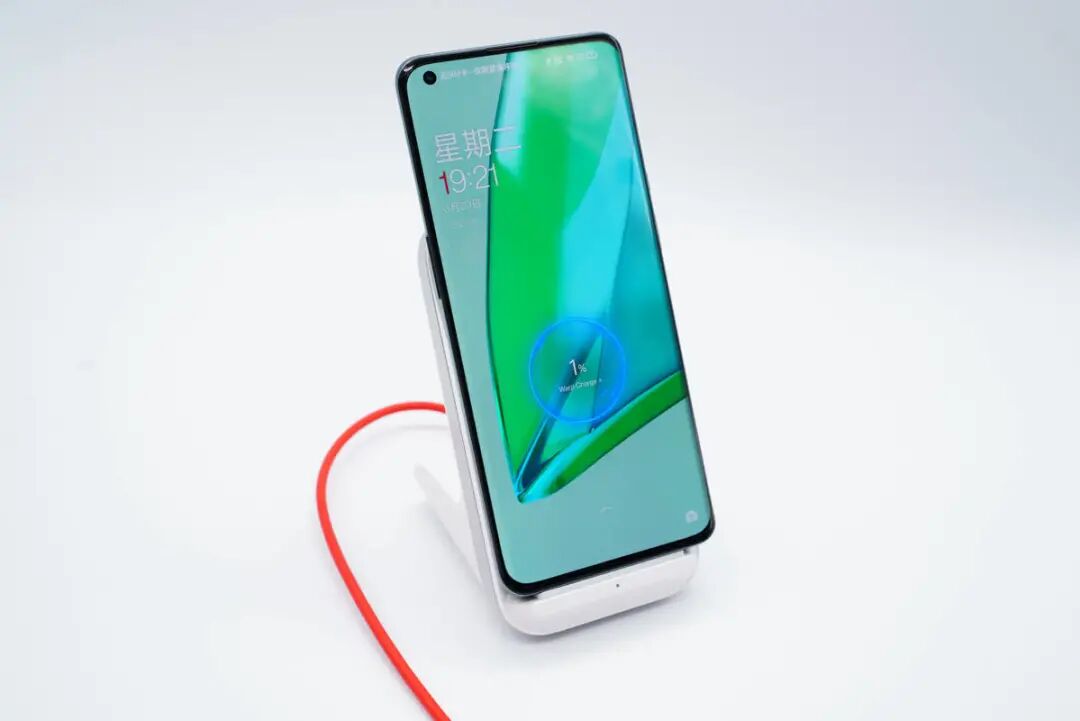

当进行无线充电时，底部支撑平台的LED指示灯会亮绿光。
这款无线充的支撑板内置双线圈，横竖都能进行无线充电。

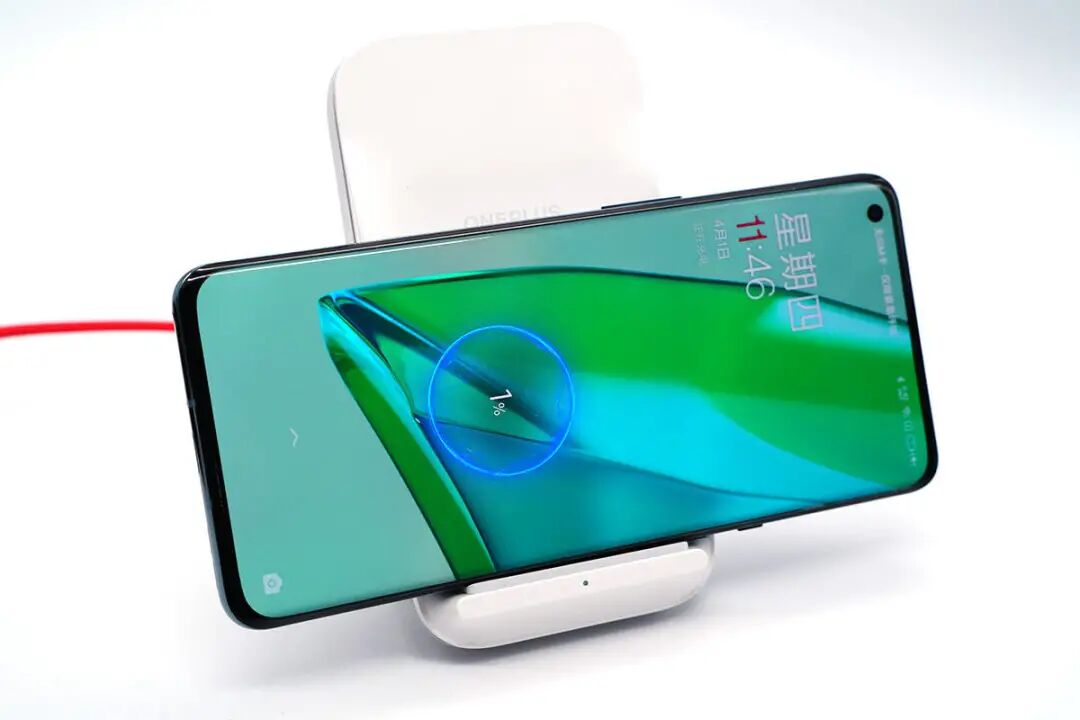

横置充电场景一览，满足用户边充边用使用体验。
二、一加50W Warp闪充无线充拆解
撕掉防滑垫，里面有固定螺丝。

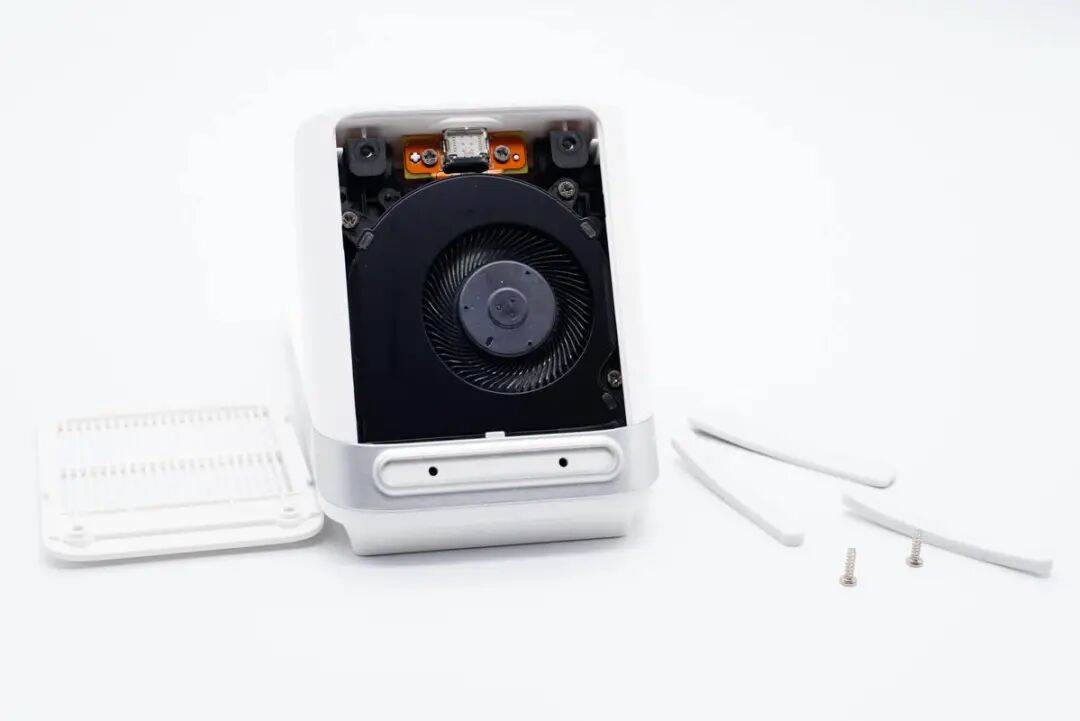

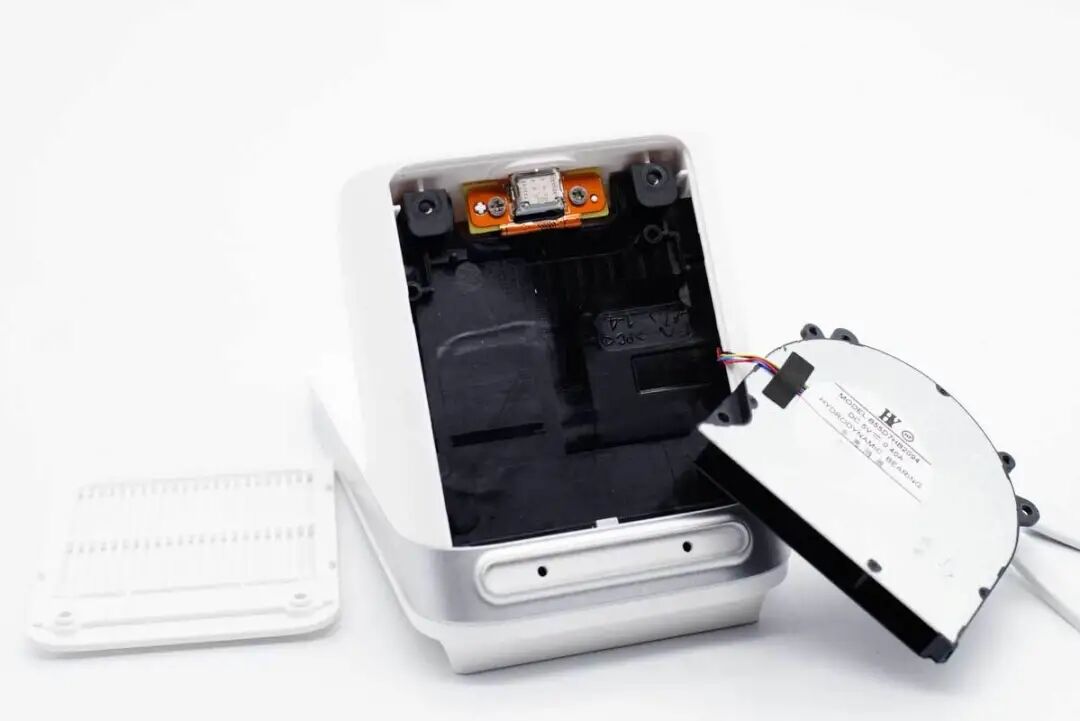

拆掉螺丝打开底部塑料窗口，首先映入眼帘的便是风扇，使用螺丝固定。
风扇下是黑色塑料壳，PC材质，USB-C母座所在小板也是使用螺丝固定。
将支撑板也拆开，线圈固定在中间层塑料壳上，塑料壳使用卡扣和螺丝进行固定，下面黑色塑料导风罩用于密封，吹出冷空气用于散热。

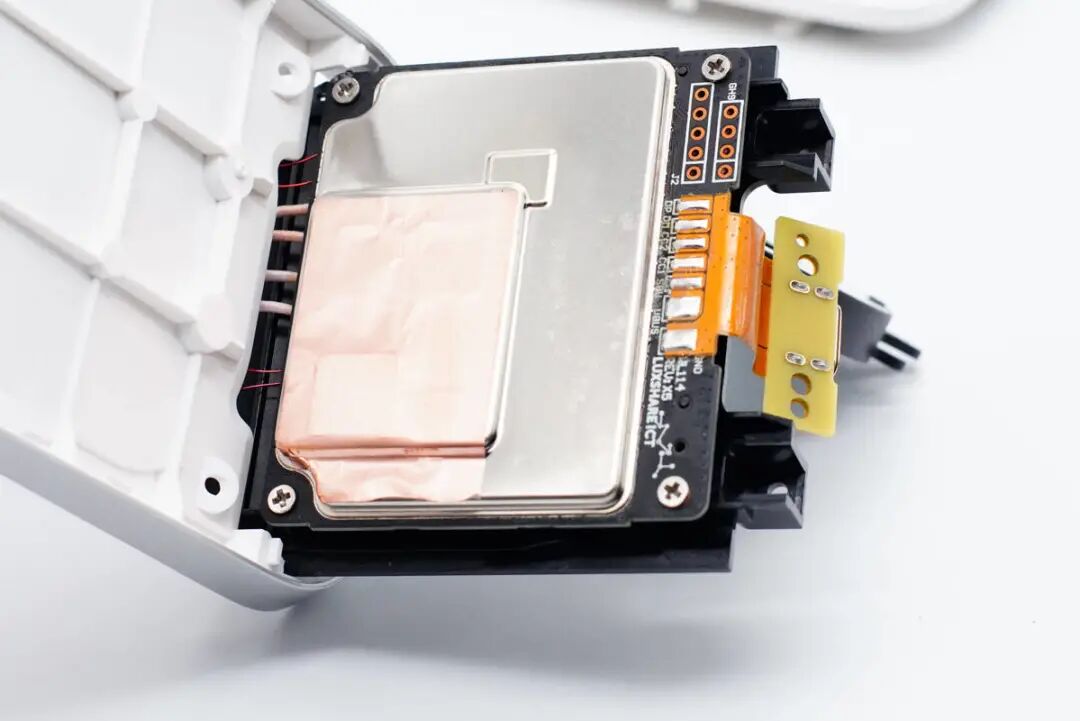

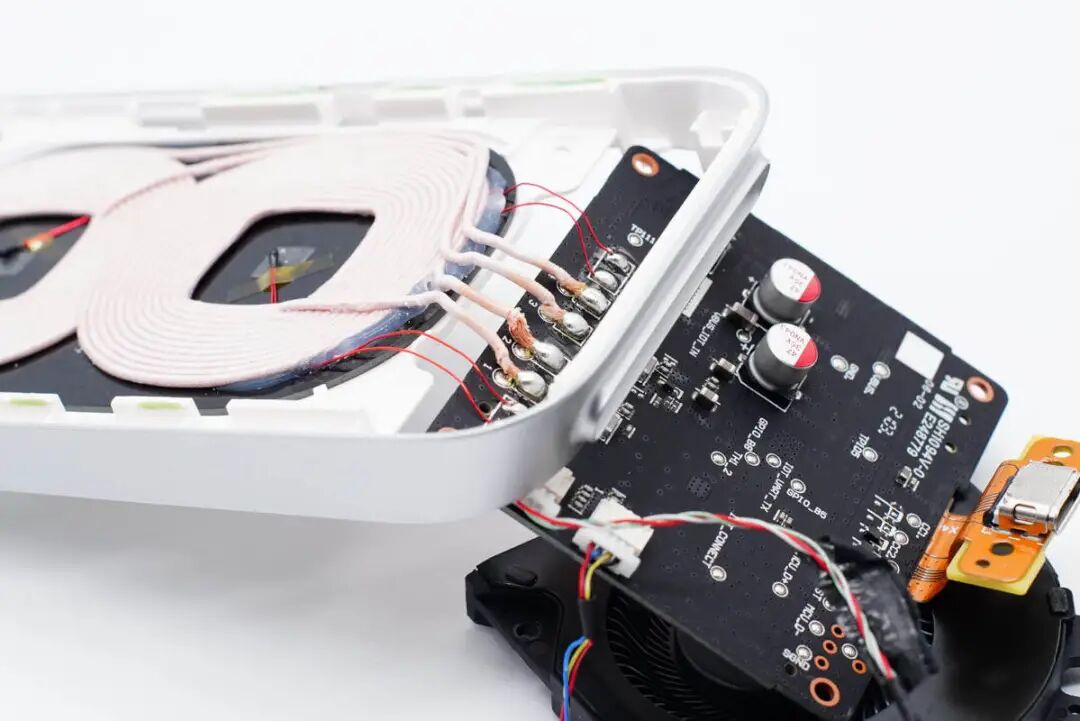

继续拆下中间层塑料壳可以顺便将无线充电路板从底座中取出。PCB板使用螺丝固定在黑色塑料壳上，背面覆盖屏蔽罩和铜箔。

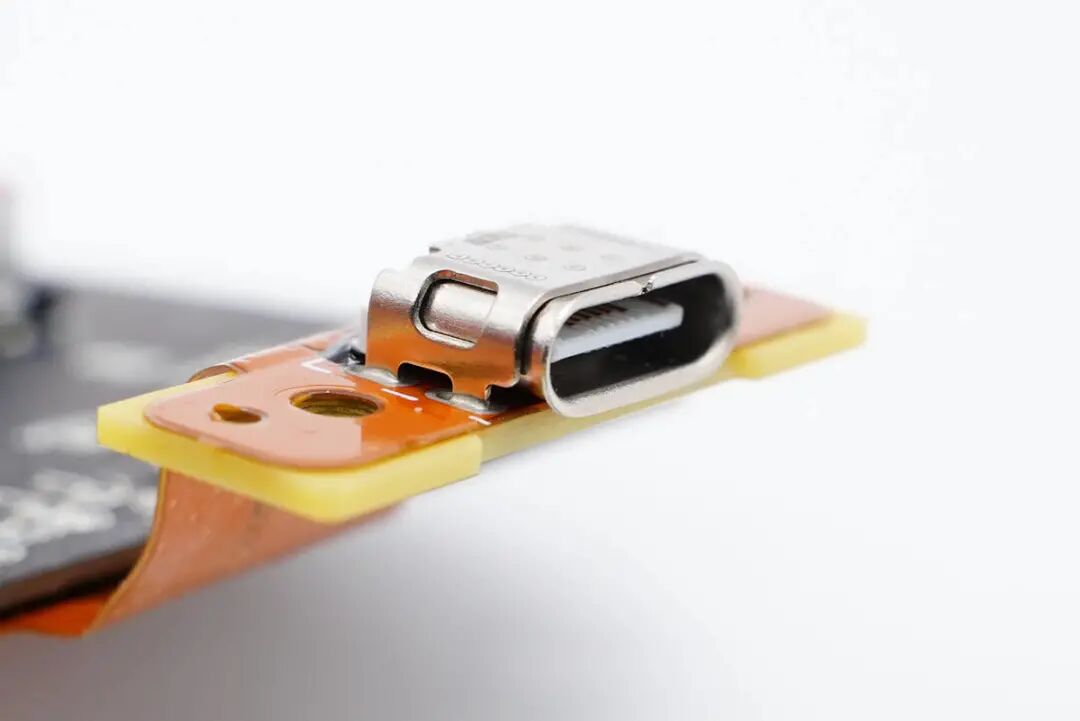

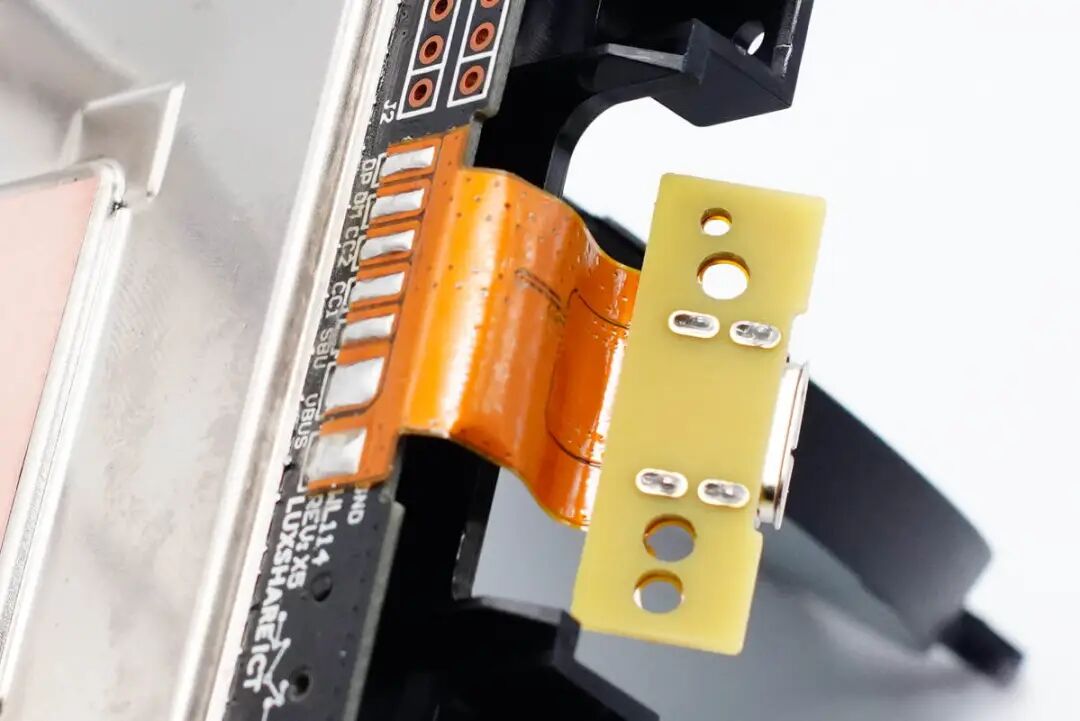

USB-C母座焊接在小板上，和无线充电路板通过排线连接。
输出端无线充电线圈和PCB板锡焊连接，焊点饱满。
黑色塑料壳上还固定LED指示灯小板，凸起即为导风结构。

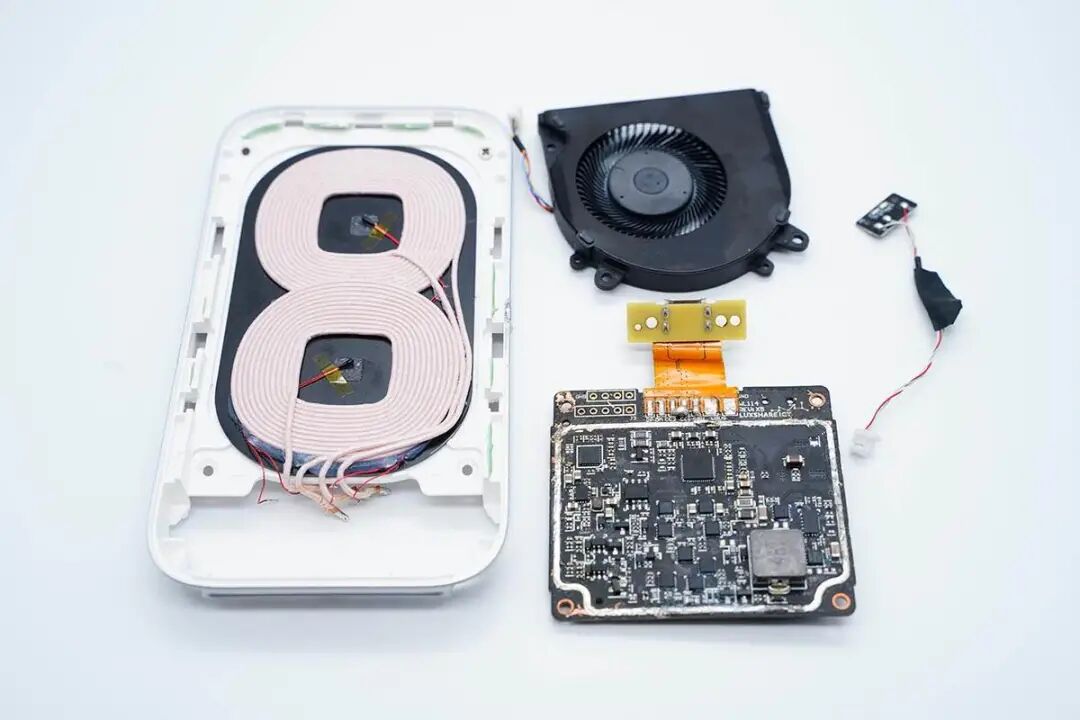

这款无线充由PCB控制板、风扇、LED灯小板、无线充电线圈四部分组成。

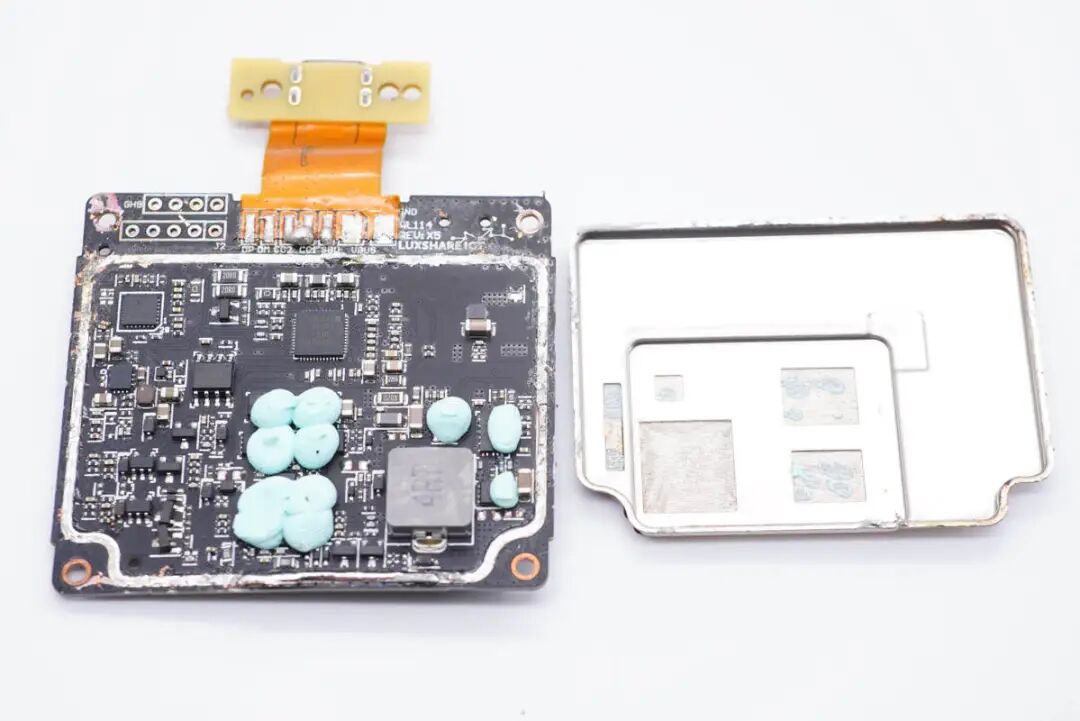

拆下屏蔽罩后，板子上降压转换器、线圈驱动MOS管等涂有浅绿色导热凝胶帮助导热，另外屏蔽罩对应电感、MOS管等处镂空处理，使得电感、导热凝胶直接与铜箔接触进行散热。

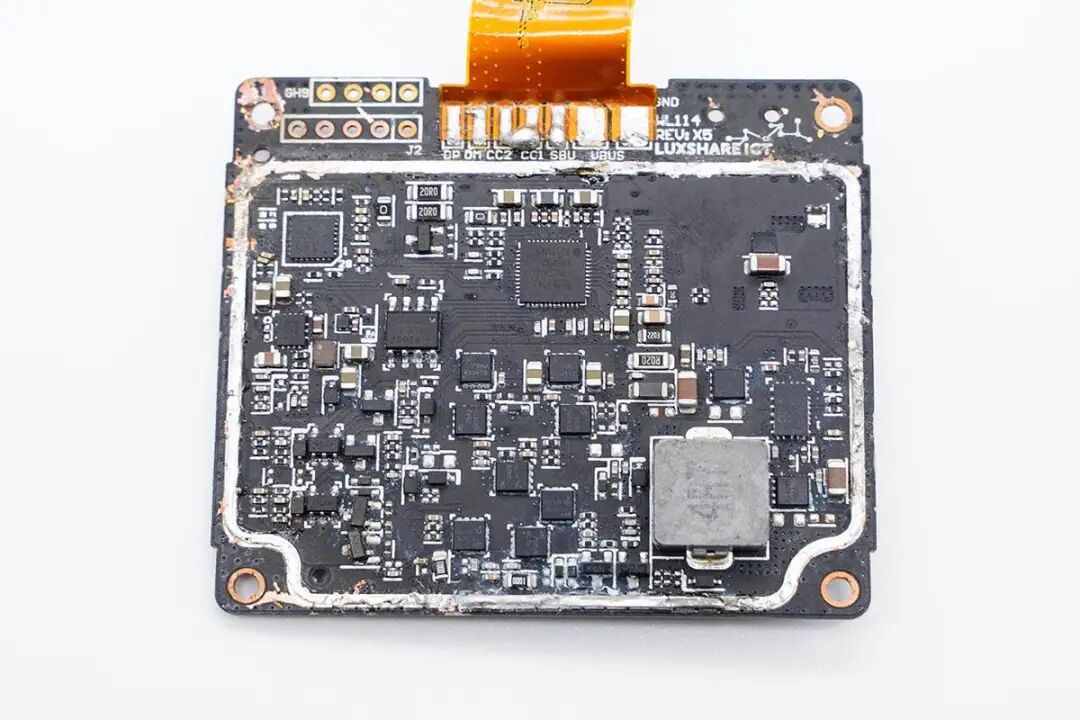

PCB板正面一览，从电路布局可见，一加50W无线充电器内部为二次变压供电电路架构。下面我们从输入端开始详细介绍整个电路及各芯片信息。

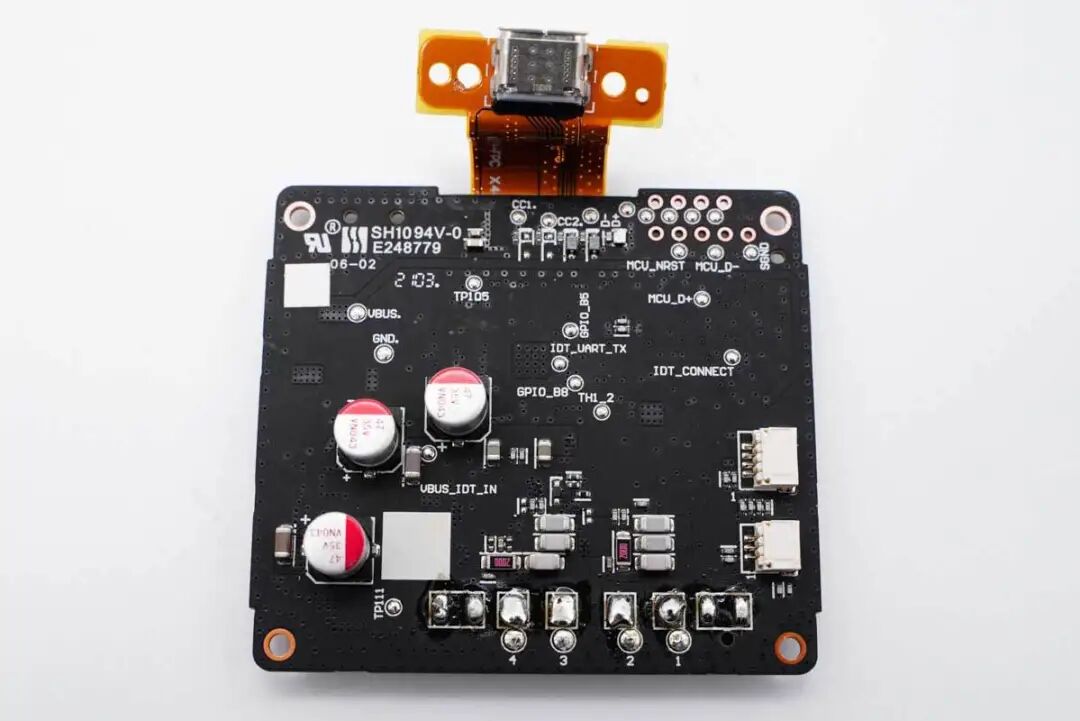

另一面设有三颗固态滤波电容。
USB-C母座特写，外套钢套点焊加固。

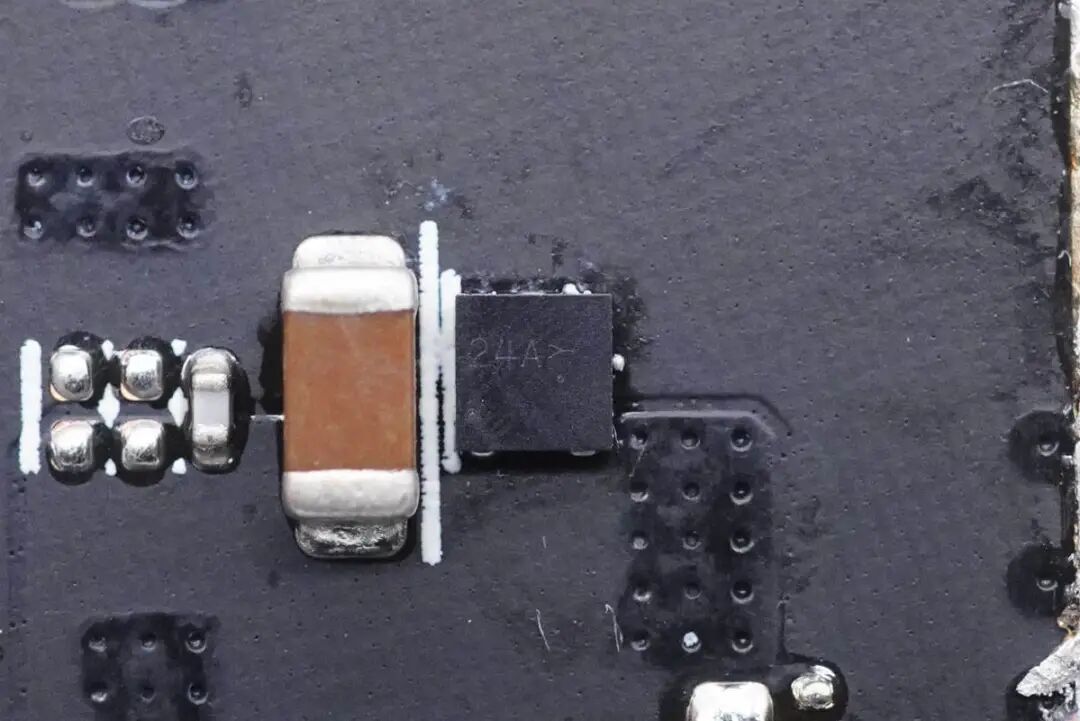

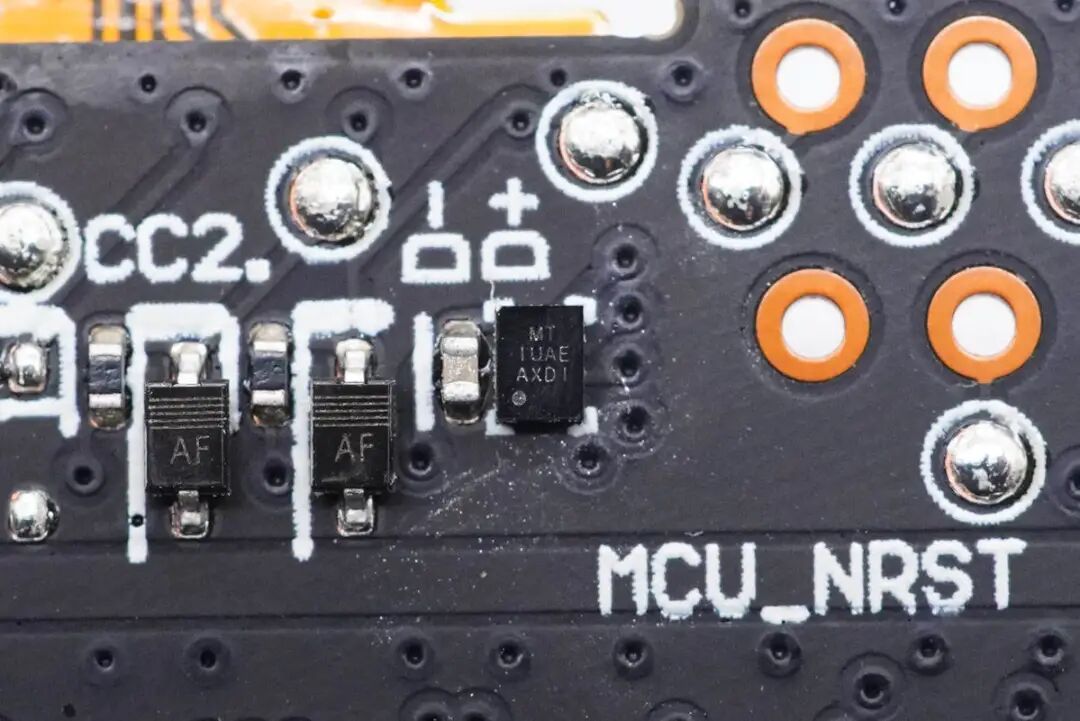

用于USB输入的TVS保护管。
用于输入过压保护的TVS管。

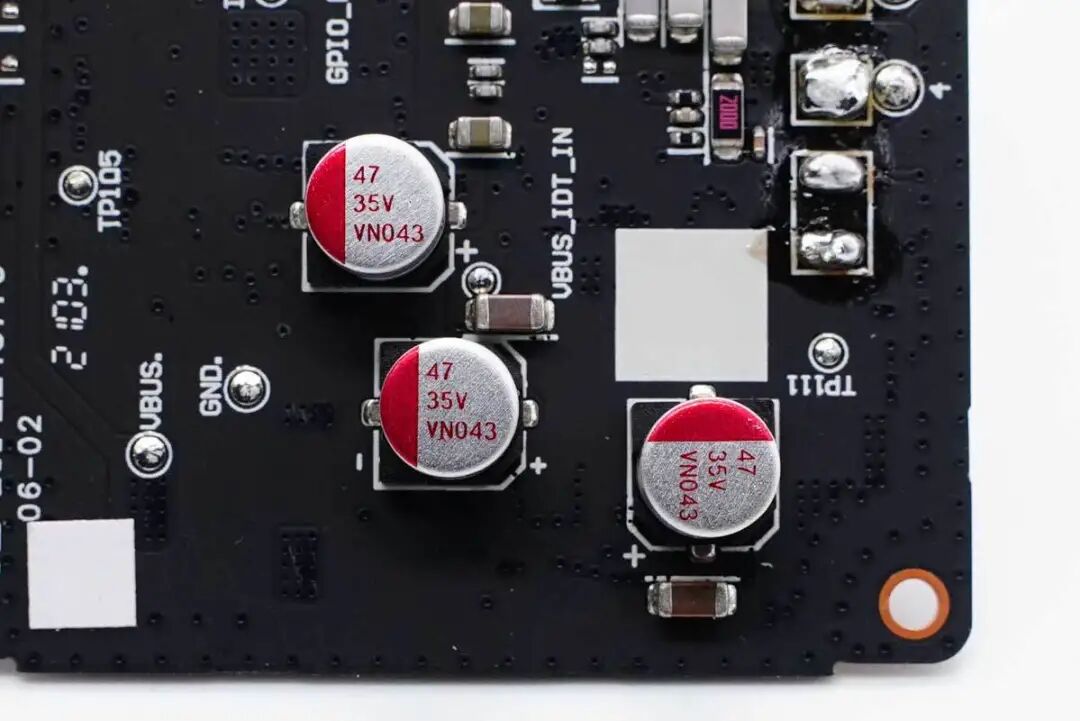

三颗贴片固态电容特写，规格均为35V 47μF。
丝印G0718N的主控单片机，负责调压控制和散热风扇控制。
MPS MP2491C 同步整流降压转换器，最高输入电压32V，输出电流6A，支持可编程的电流限制，用于降压为无线充主控，风扇等供电。
MPS MP2491C 详细资料。

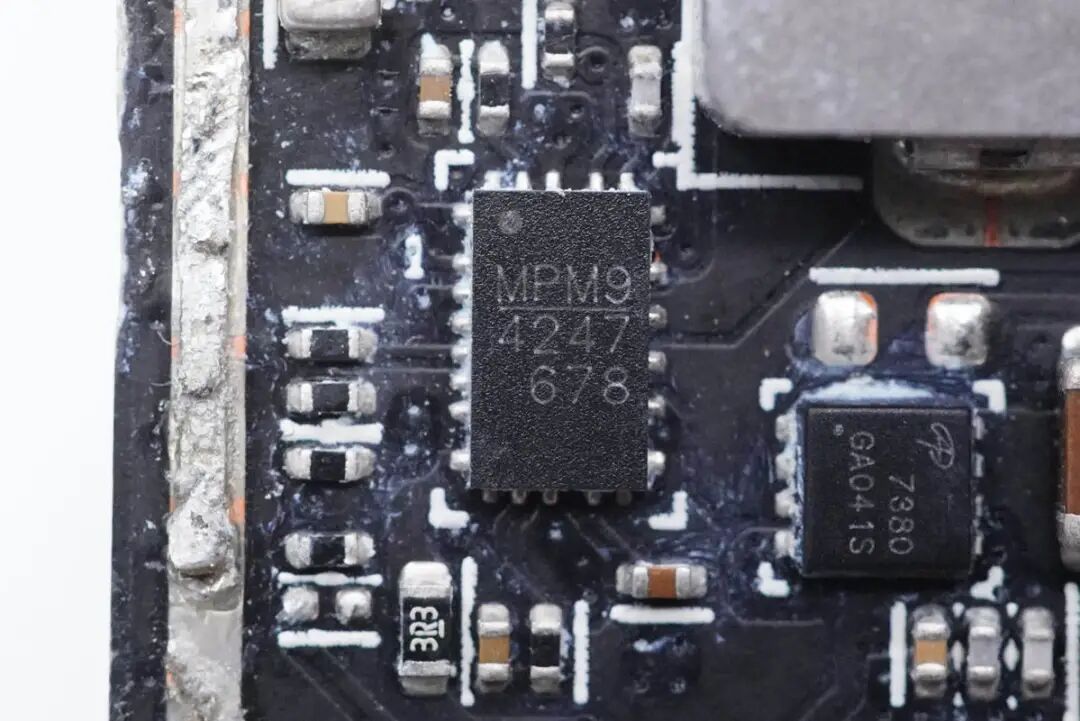

MPS MP4247同步升降压转换器，内置两个下管，工作电压3.6-36V，最高5A输出电流，支持I2C配置，适用于USB-PD充电设备，上管外置，内部集成下管，减小面积的同时还能分散发热，用于无线充内部电压转换，跟随手机需求调压。
旁边设有两颗AOS万代AON7380 MOS管，NMOS，耐压30V，MP4247外置升降压开关。

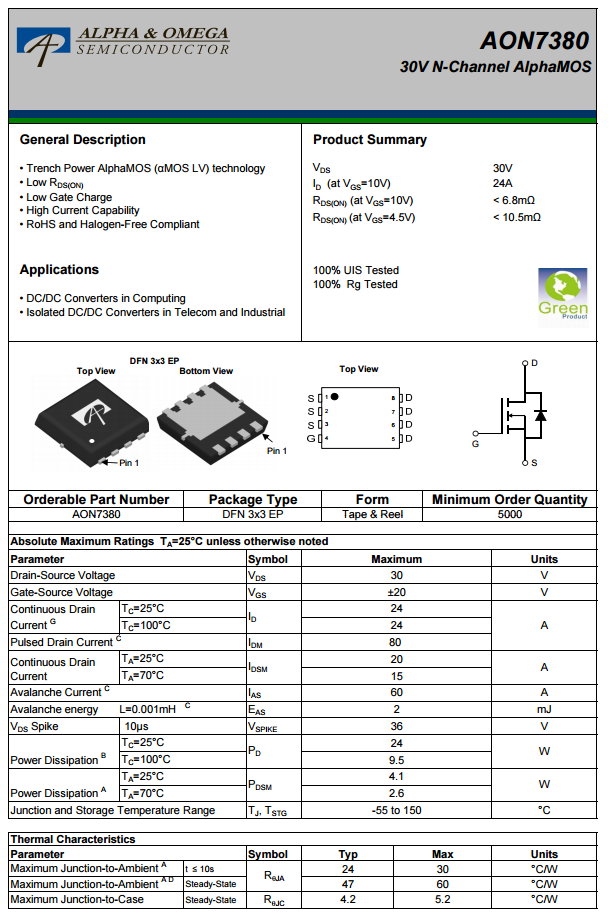

万代AON7380资料信息。

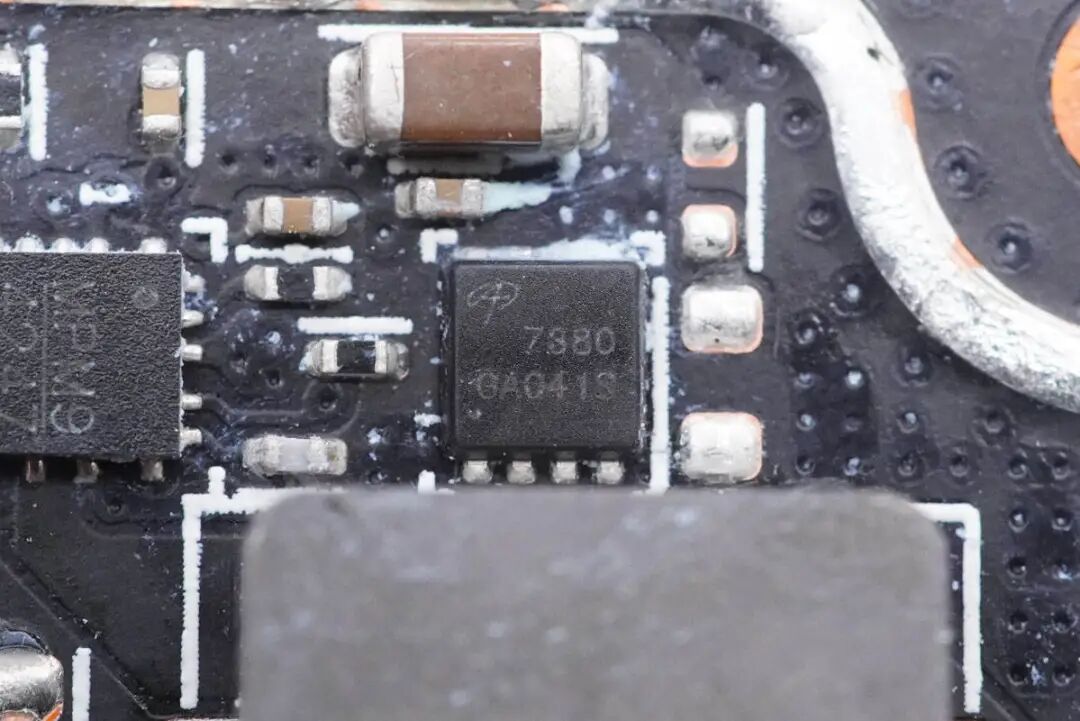

另一颗万代AON7380特写，这两颗MOS管用于搭配MP4247内部的两个下管组成H桥升降压。
4R7合金升降压电感特写。

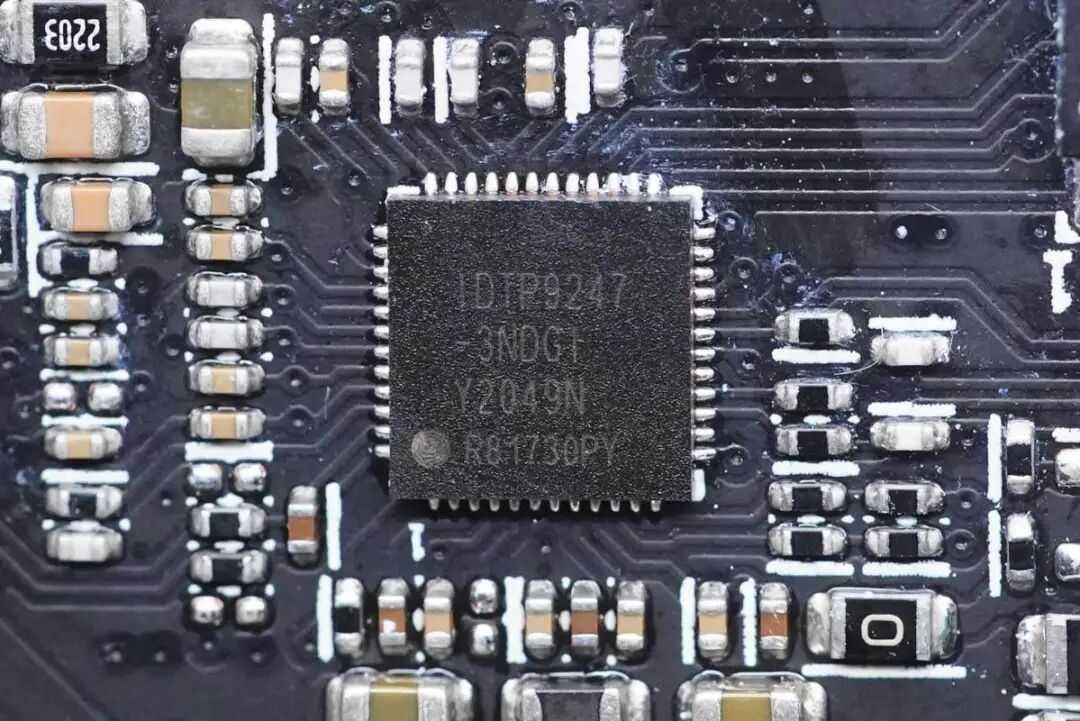

无线充电主控芯片采用IDT艾迪悌IDTP9247，内置功率管驱动，用于无线充电发射控制。

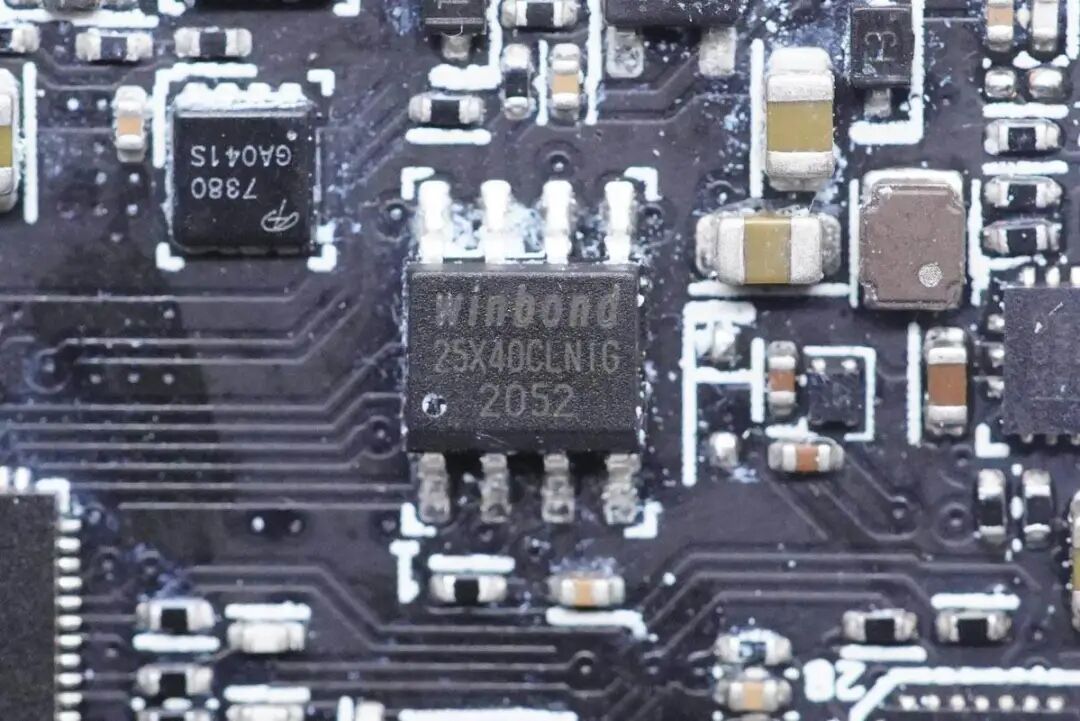

IDT方案特有的外置存储器，采用Winbond华邦串口式 NOR 型闪存W25X40CL，用于存储无线充电配置。

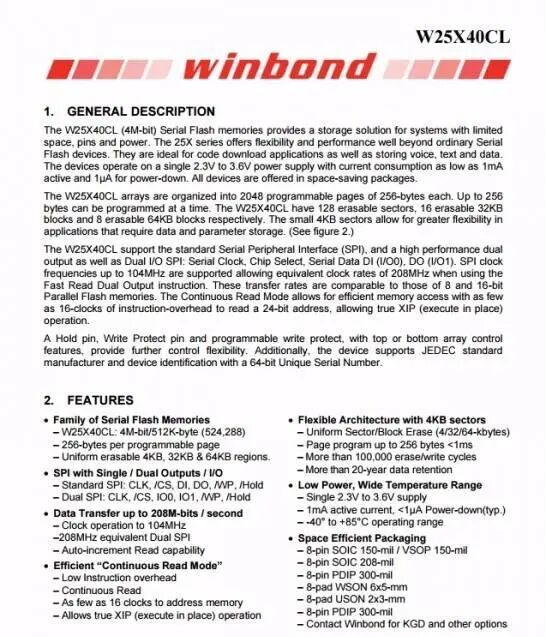

华邦 W25X40CL详细资料信息。

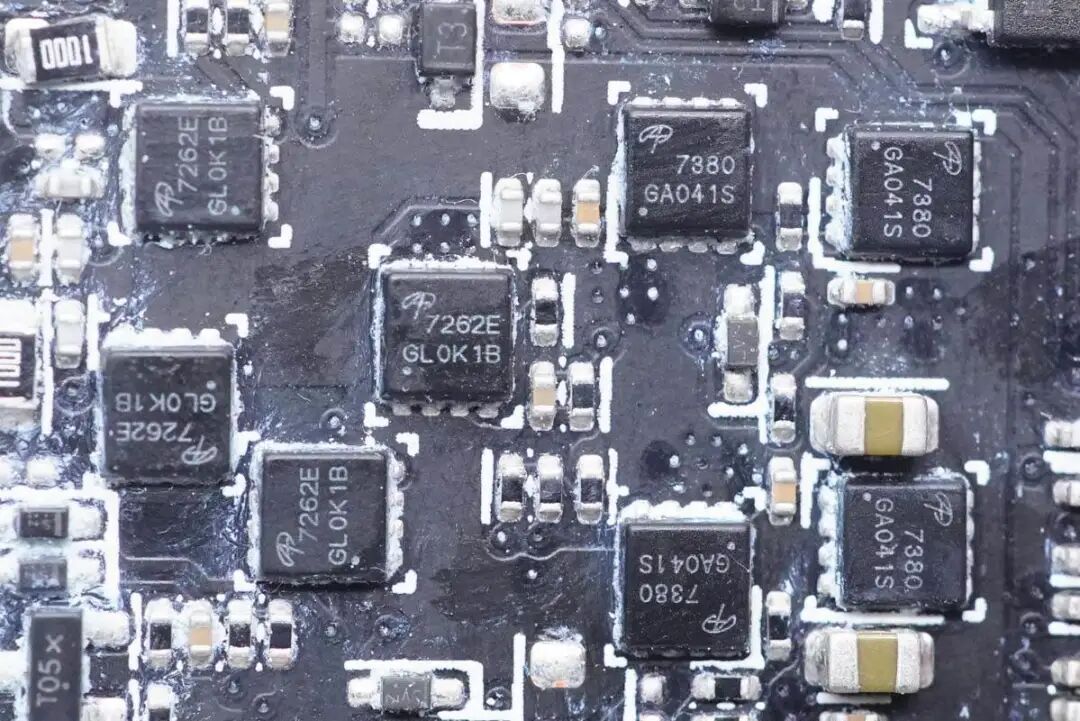

8颗万代的MOS管，型号分别是AON7380和AON7262E，四颗一组组成H桥，分别用于两个无线充电线圈的驱动。

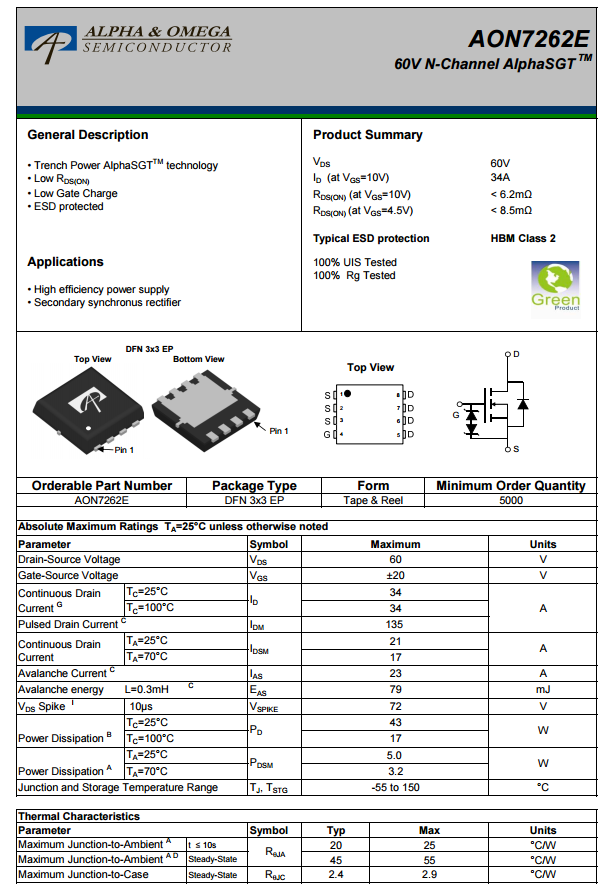

万代AON7262E资料信息，NMOS，耐压60V。

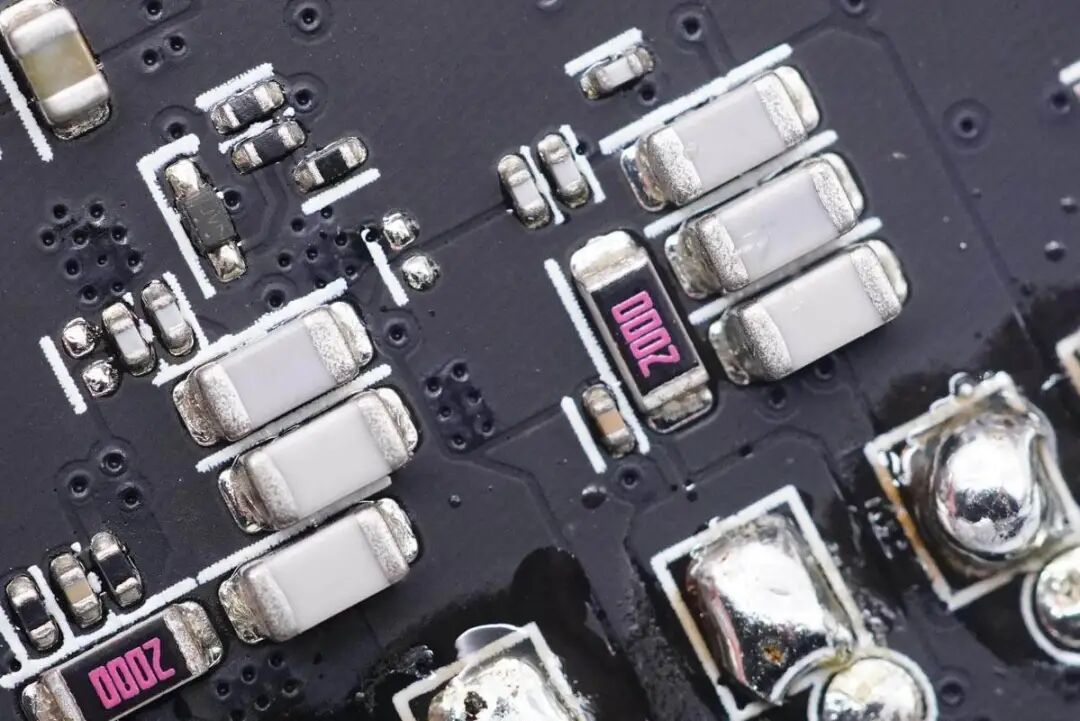

两组NPO谐振电容特写，每组采用三颗并联。

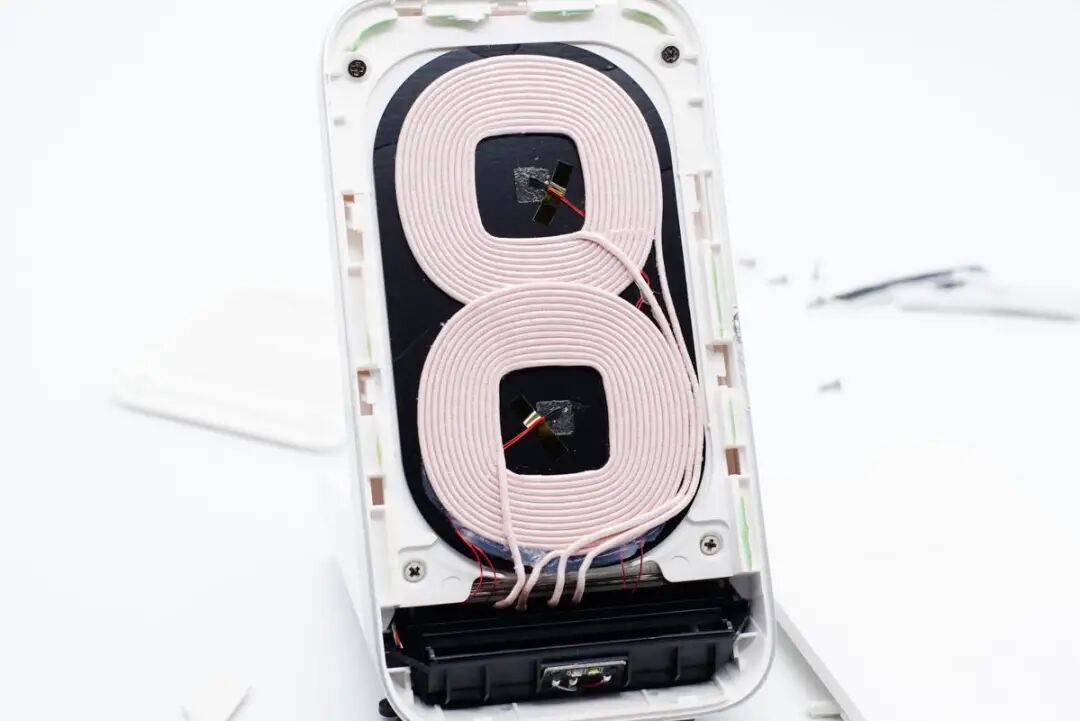

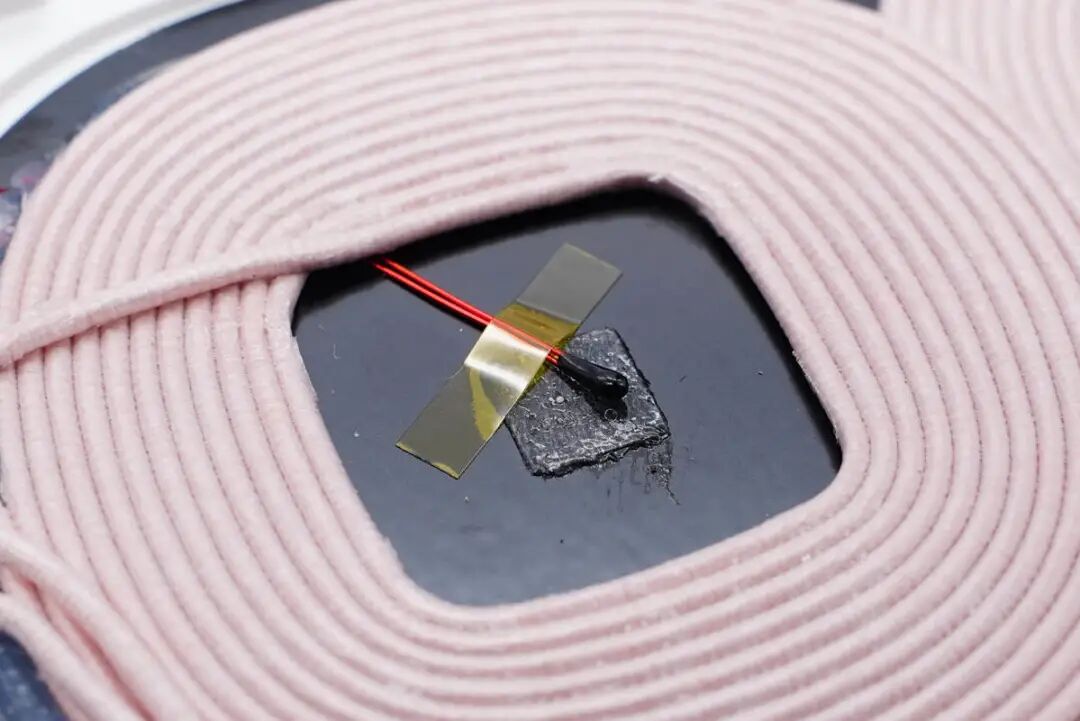

无线充电线圈绕制紧密，并配有热敏电阻进行温度监控。
另一个线圈特写。

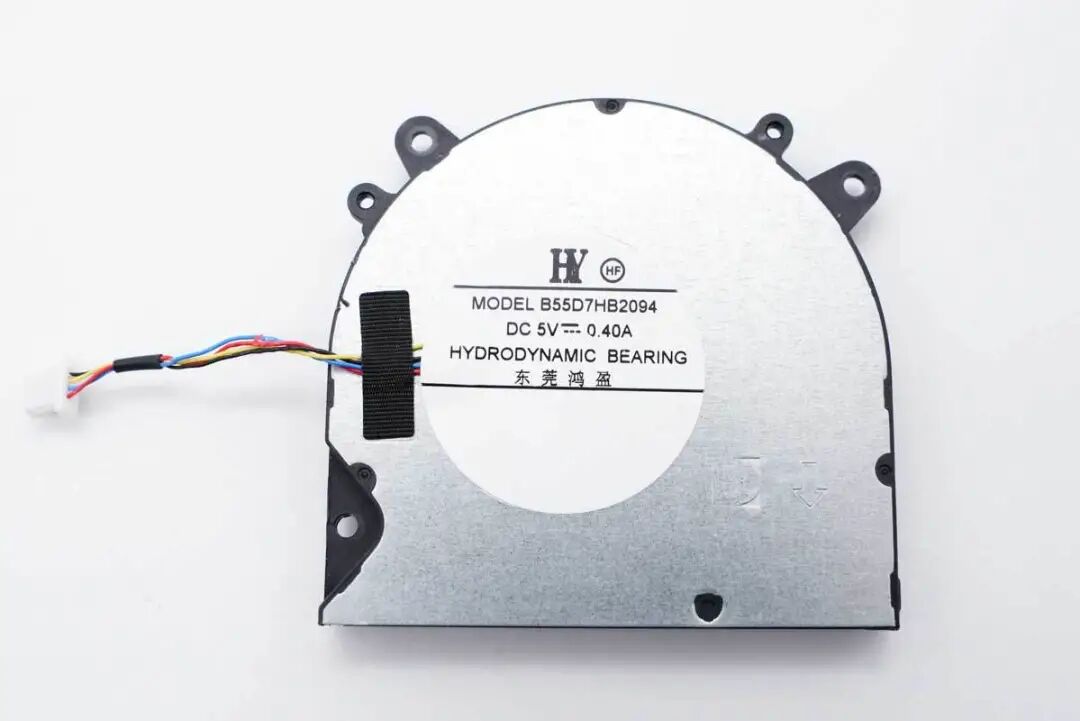

风扇来自东莞鸿盈，额定输入5V0.4A。

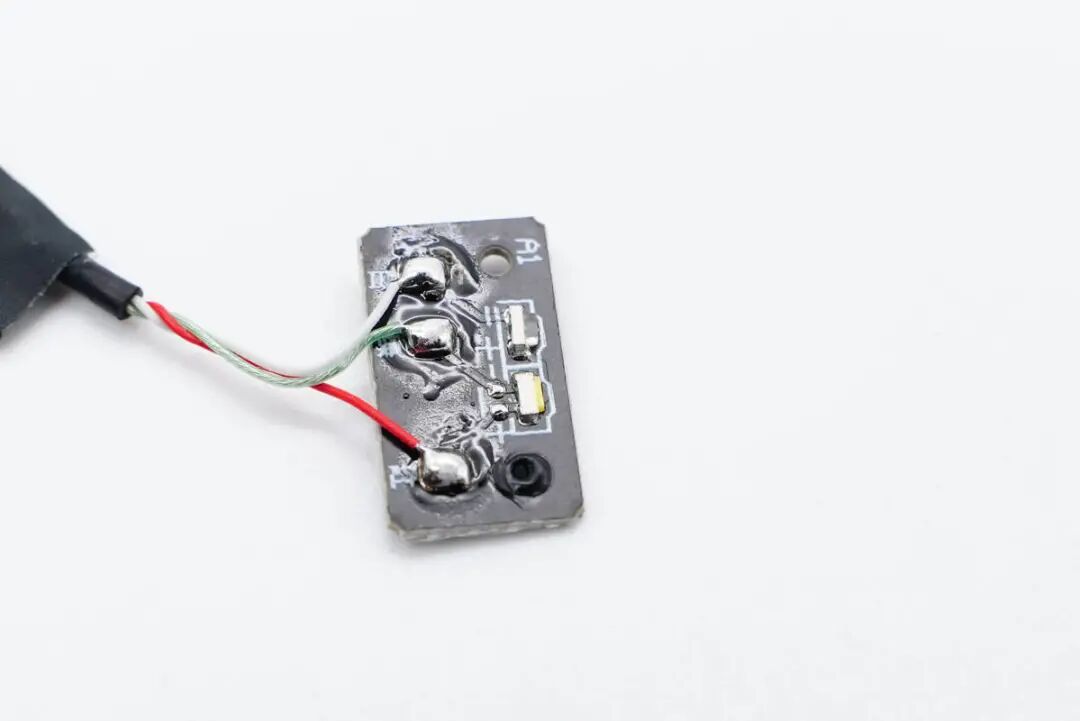

LED小板特写，焊接白色和绿色指示灯。

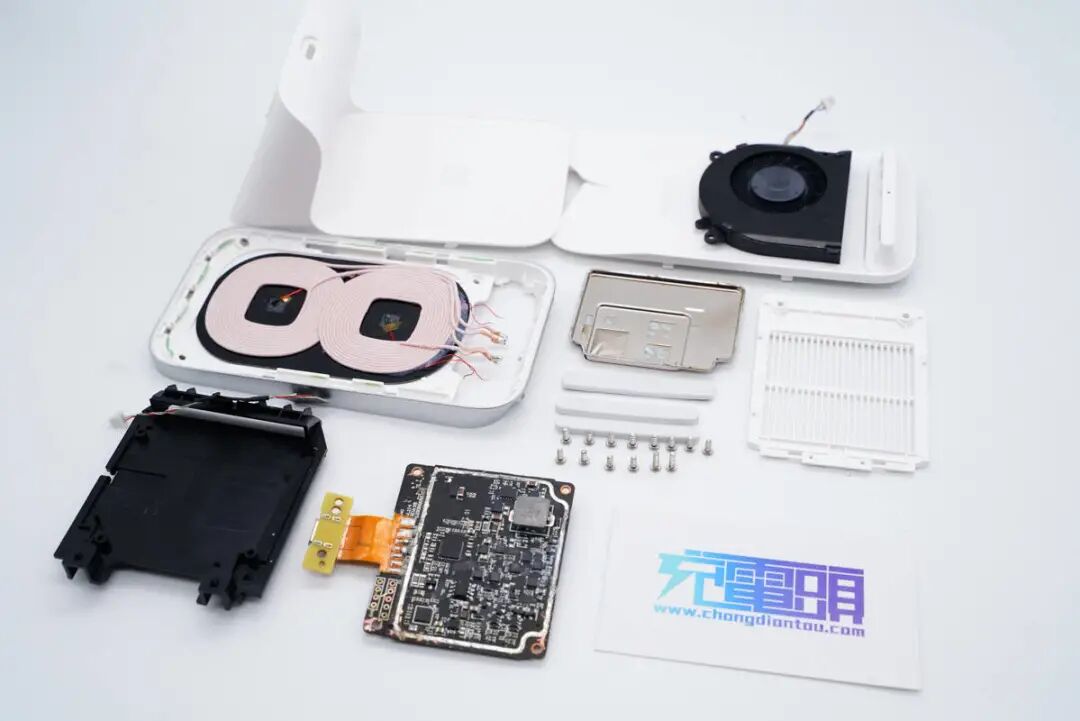

全部拆解完毕，来张全家福。
充电头网拆解总结
作为一加的第二款无线充产品，在外观方面并没有进行大的改动，而是在供电方面做了改变，产品附带一条CC数据线，适配器用户可根据情况灵活进行选择。这款无线充支持5V4A、9V2A、10V6.5A、20V3.25A输入，无论是一加9全系标配的65W Warp闪充充电器，还是目前市面常见的65W PD快充充电器，都能很好匹配它。
充电头网通过拆解发现，虽然造型ID没有大的改动，但内部布局相较上一代却有着不小的变化。支撑板内置双线圈，无线充电体验得到进一步提升；同时散热风扇移到了底座里，通过特殊设计的塑料壳进行导风，实现电路板和支撑板双散热效果。
这款产品采用MPS MP2491C和MP4247进行升/降压实现无线充电路供电和手机需求电压转换，另外依旧采用艾迪悌IDTP9247控制万代的线圈驱动MOS管进行输出。采用固态电容进行输入输出滤波，整个无线充电路覆盖屏蔽罩，MOS管涂有导热胶帮助散热，整体设计用料也很讲究。
