16款市售主流USB PD快充插线板拆解汇总
无论是居家还是办公，插线板都是一件看似不起眼但又不可或缺的产品，因为它在解决室内墙插供电布线的“最后一米”中，充当了非常重要的角色。
而随着科技的进步，插线板也在多年的演变中被赋予更多的属性，比如加入物联网模块的远程智能控制功能，加入USB模块后的充电器功能等。功能的日渐丰富，也为这个很不起眼的产品添上了科技的色彩，逐渐被用户关注。
近两年USB PD&Type-C市场的快速发展，更是成为了传统插线板恒业变革的契机。无论是老牌插线板厂商，还是新兴的电商品牌，USB PD快充插线板都成为了必争之地。
截止目前，充电头网已经累计拆解了16款USB PD快充插线板，产品形态各异，输出功率从18W到65W之间不等。下面就为大家分享这些主流的USB PD快充插线板都用了什么方案。
排名不分先后，仅按照品牌英文首字母排序，方便读者查阅。
ABB
PWM主控芯片：力生美LN9T33HV
同步整流芯片：力生美LN5S21A
PD快充协议芯片：慧能泰HUSB350

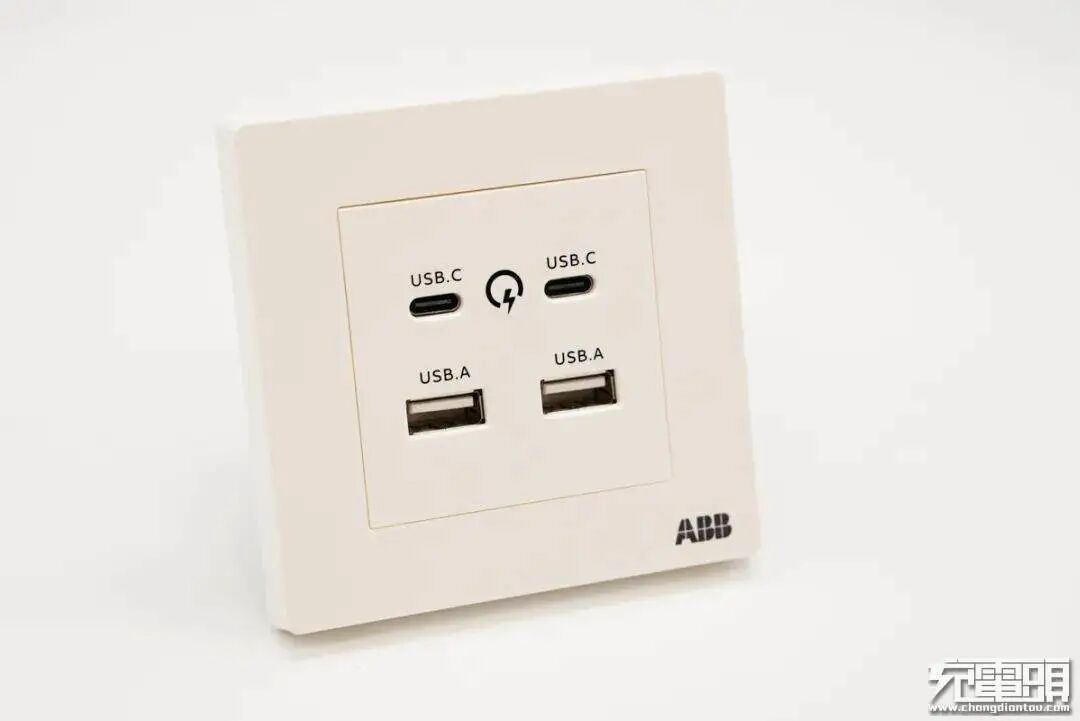

编辑点评：ABB品牌新式的四位输出USB充电插座产品外观延续了传统墙上插座的方正造型，配备了2A2C四个USB接口，两个C口均支持18W PD快充，日常使用仅需一根数据线，充电十分方便。

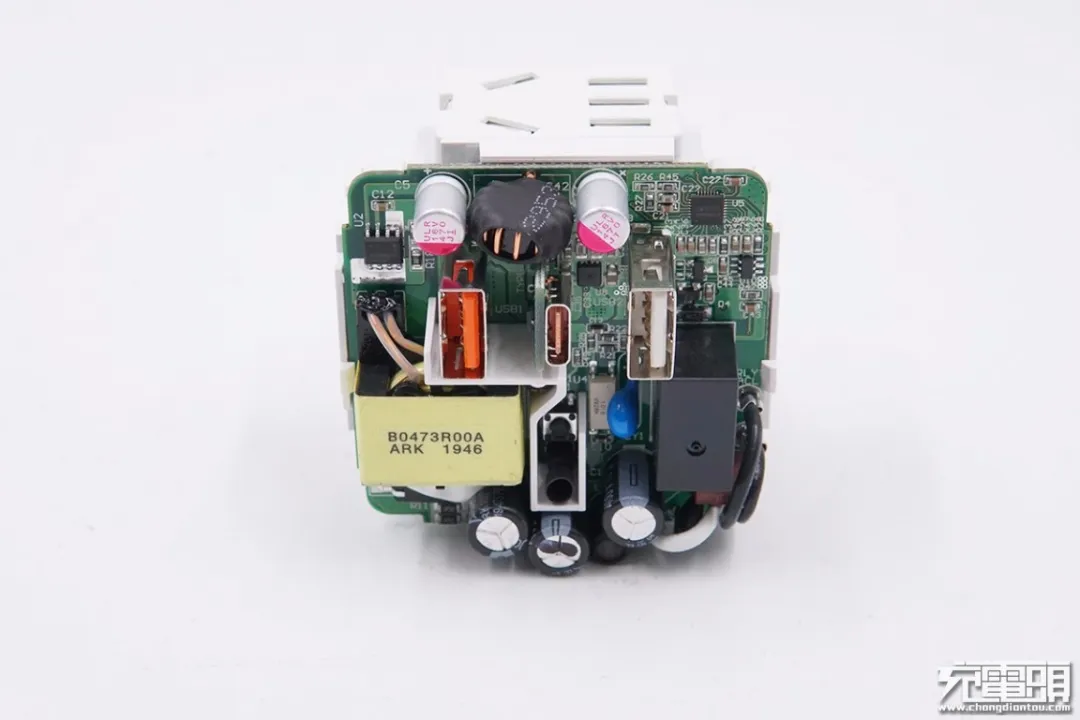

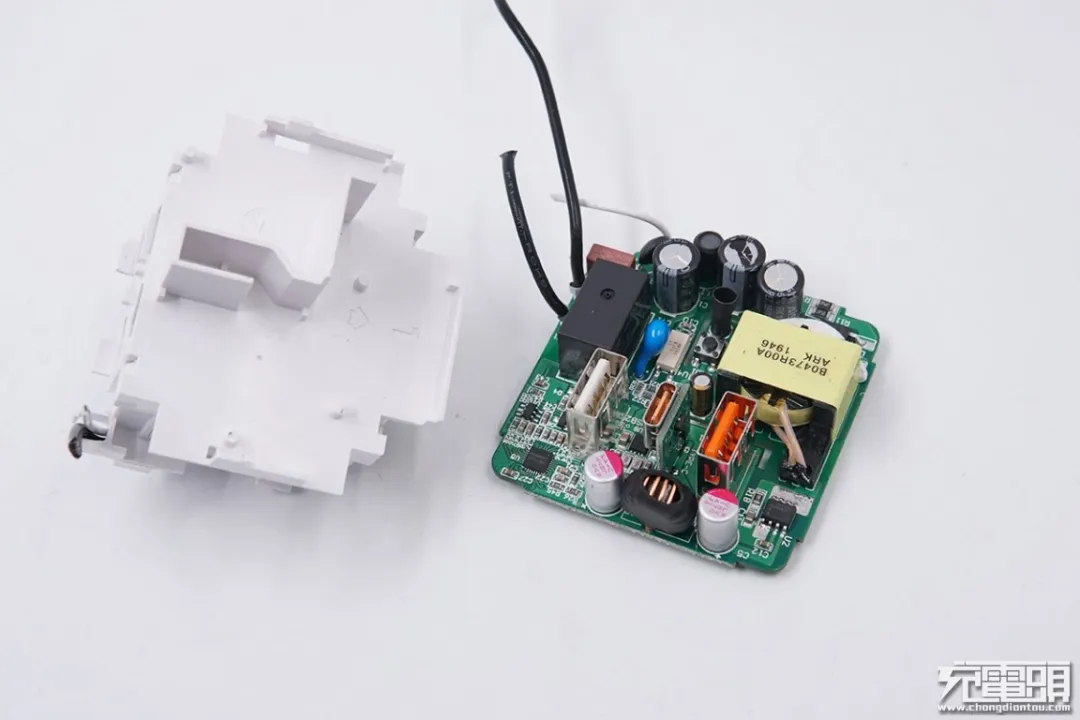

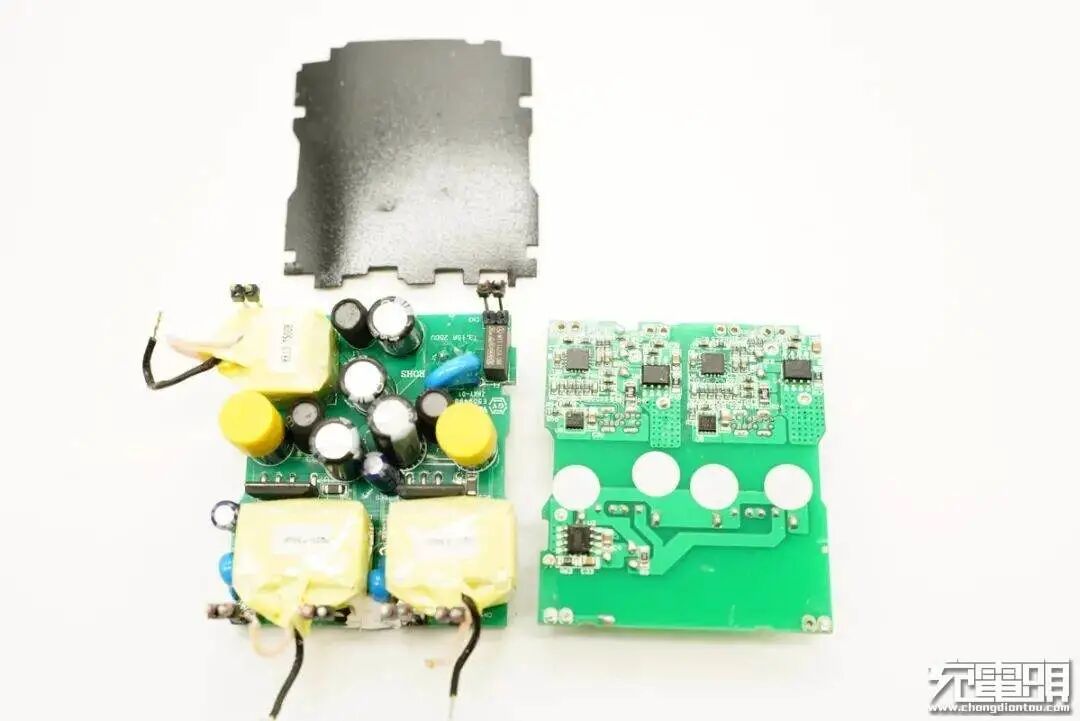

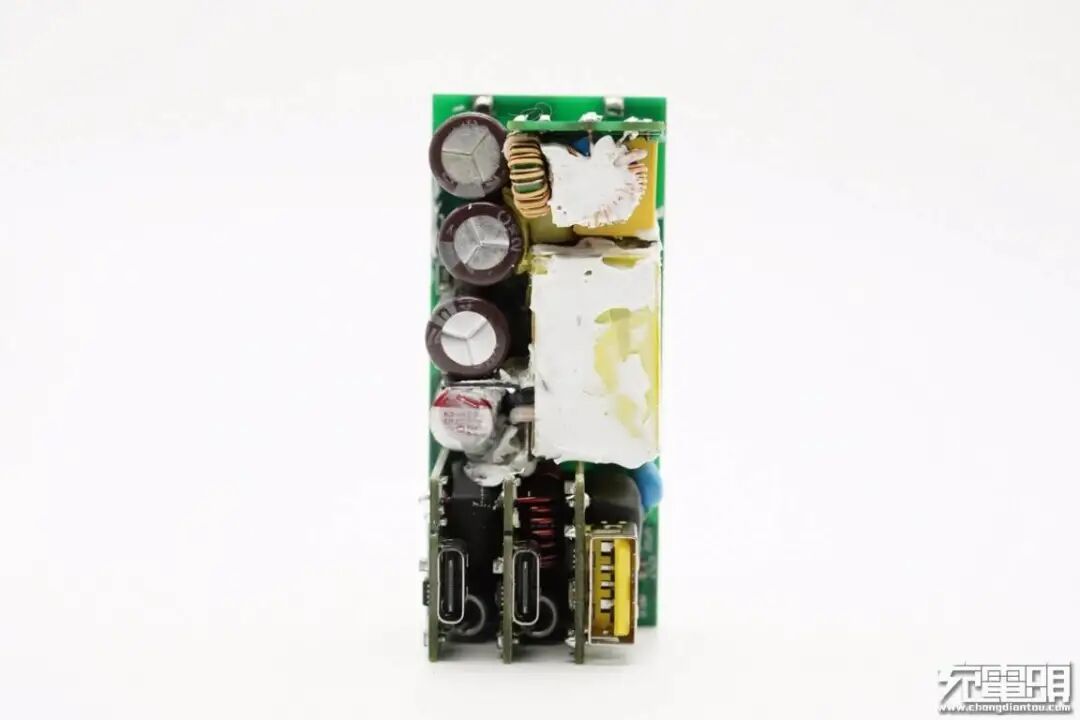

ABB四位输出USB充电插座采用三路电路设计，可以说是三个充电器的集合体。并且两个USB-C电路设计完全相同，对称性十分明显。两个USB-C电路，开关电源部分均采用的是力生美LN9T33HV+LN5S21A，集成度很高；然后由慧能泰USB PD协议芯片HUSB350控制输出合适电压。
USB-A电路则采用芯朋微PN8370+PN8306方案，固定5V电压输出。得益于两套高集成方案的使用以及合理的布局，即使是集成了三路电路，电路板看上去仍十分简洁。
aigo
PWM主控芯片：昂宝 OB2368
同步整流芯片：昂宝OB2004Ax
PD快充协议芯片：智融SW3510

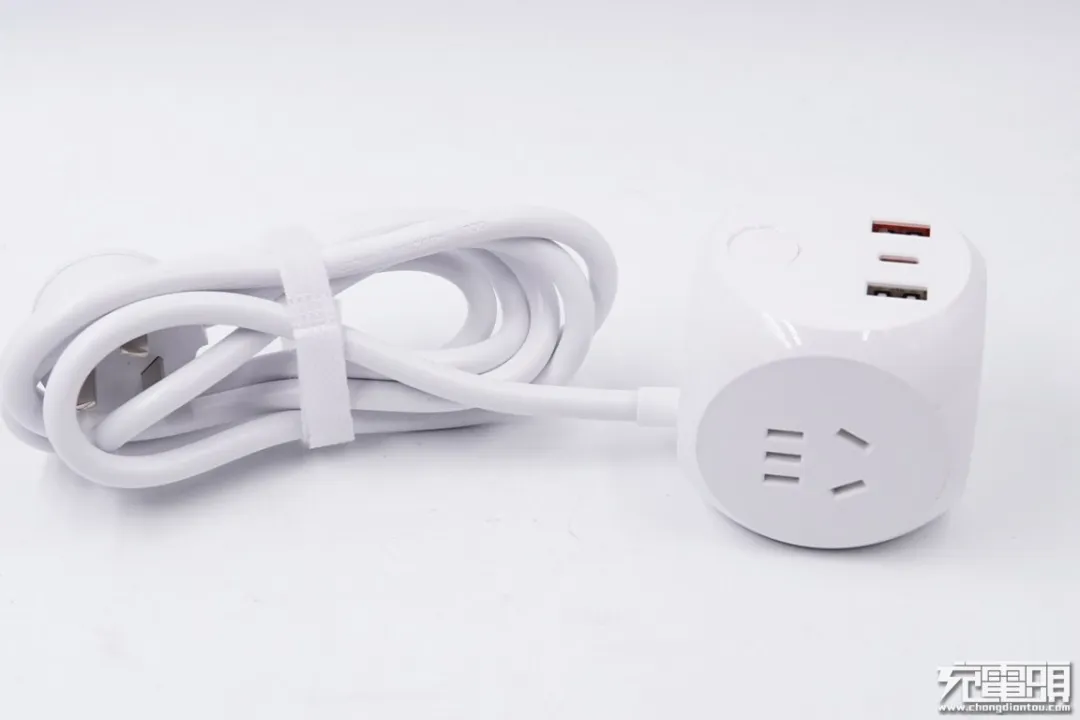

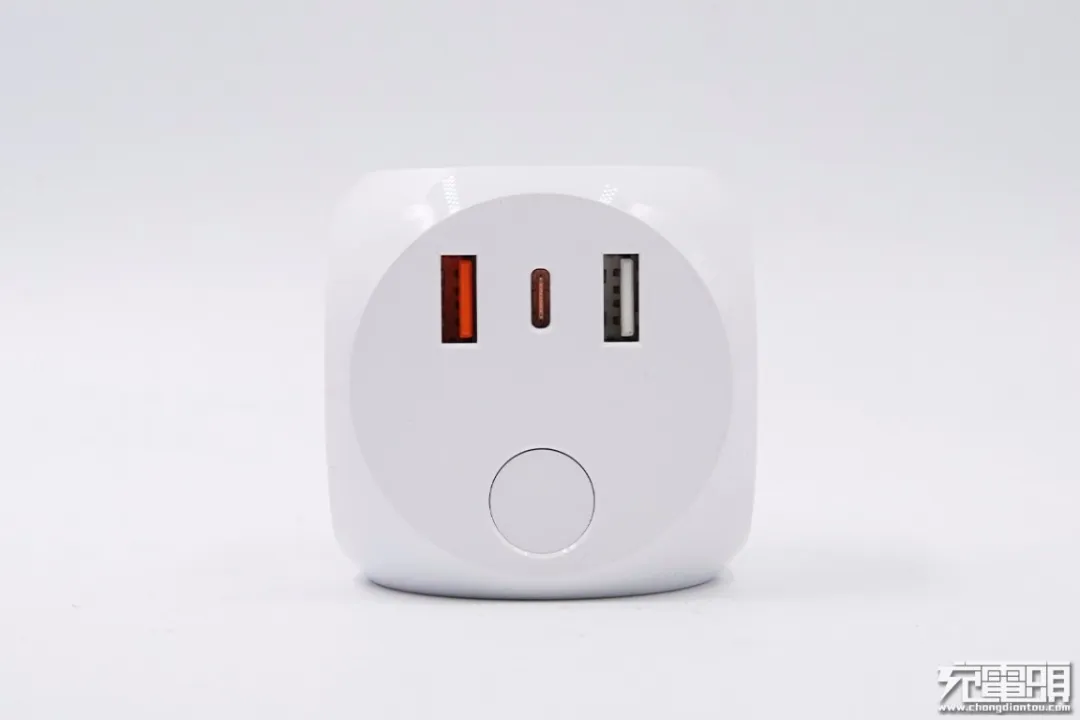

编辑点评：aigo无线版魔方转换器机身造型加入中国圆设计，边角圆润，无论是转移使用位置或是携带出门都更加方便，随插随用。A2接口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性好，最大输出18W；C口支持5/9/12V以及3.3-5.9V/3A和3.3-11V/2A电压档位，支持18W PD快充。除了满足日常家用电器的用电需求之外，还能直接给手机等设备进行快充。
充电头网通过拆解发现，充电器部分采用了士兰微SVF7N65C系列MOS管、昂宝次级同步整流芯片OB2004Ax、智融SW3510双输出同步整流降压芯片和威兆VS3622DB MOS等，输出采用固态电容滤波，确保长期工作的可靠性。此外导线焊接牢固，PCB板中心横穿塑料板进行固定和隔离，AC交流插口采用一体铜带设计，相互之间也有塑料板隔离固定。
PWM主控芯片：昂宝 OB2368
同步整流芯片：昂宝OB2004Ax
PD快充协议芯片：智融SW3510
编辑点评：aigo这款18W PD快充魔方插座全长1.5m，机身造型加入中国圆设计，机身很小可节省很多桌面空间，而且不用担心多个设备同时使用时的拥挤问题。USB-A2接口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性好，最大输出18W；USB-C支持5/9/12V以及3.3-5.9V/3A和3.3-11V/2A电压档位，支持18W PD快充。除了满足日常家用电器的用电需求之外，还能直接给手机等设备进行快充。
充电头网通过拆解发现，充电器部分采用了昂宝OB2368主控芯片以及同步整流芯片OB2004Ax，同时还采用了智融SW3510实现1A1C的智能快充输出控制，输出采用固态电容滤波，确保长期工作的可靠性。此外导线焊接牢固，PCB板中心横穿塑料板进行固定和隔离，AC交流插口采用一体铜带设计，相互之间也有塑料板隔离固定。
PWM主控芯片：丝印1P36HVS9C6
同步整流芯片：力生美LN5S21A
PD快充协议芯片：单片机识别
编辑点评：aigo突破混合充电器机身扁平棱边分明，携带方便，产品外观设计精致，触摸手感好。机身自带一个220V输出插孔，内置5000mAh电芯，USB-C输出接口支持18W PD快充。日常办公或者出差只需要这样一个三合一混合充电器就可以实现手机和大功率笔记本同时充电，减少背包负担出门更轻松。

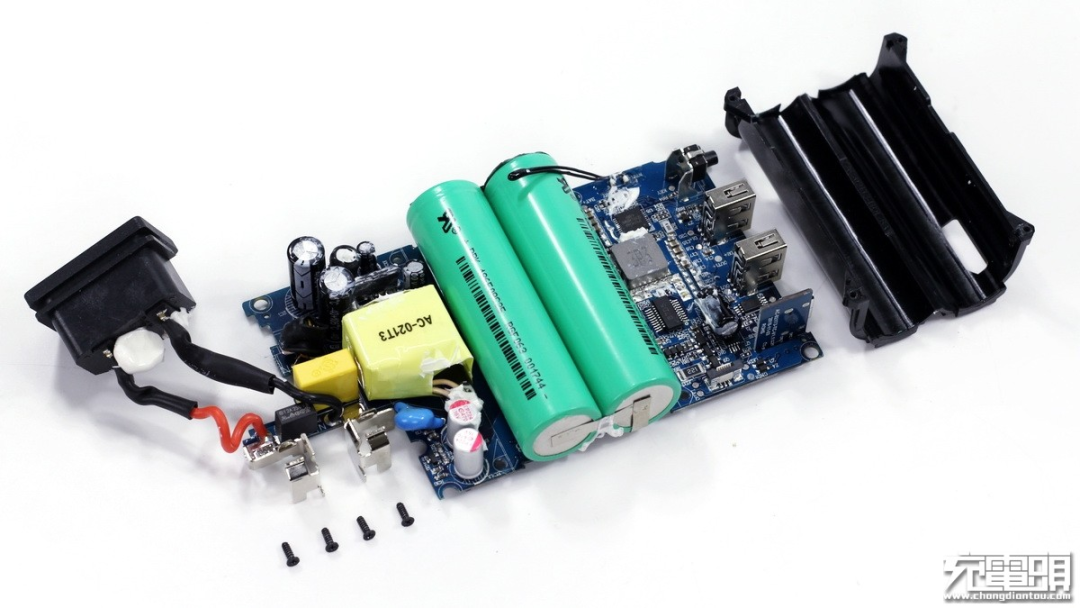

充电头网通过拆解了解到，产品内部采用了南芯SC8913高效率同步双向降压转换器、力生美次级同步整流芯片LN5S21A、芯电元PE15D11保护MOS管和英集芯锂电池保护IC IP3005A等。打开机身壳我们看到基本上所有的元器件都打上硅胶，增强了内部稳定性；此外电芯覆盖有塑料壳加强保护并配有热敏电阻实现温度监控，可靠性和稳定性都很好。
Benks邦克仕
PWM主控芯片：未知型号
同步整流芯片：力生美LN5S03
PD快充协议芯片：英集芯IP6510

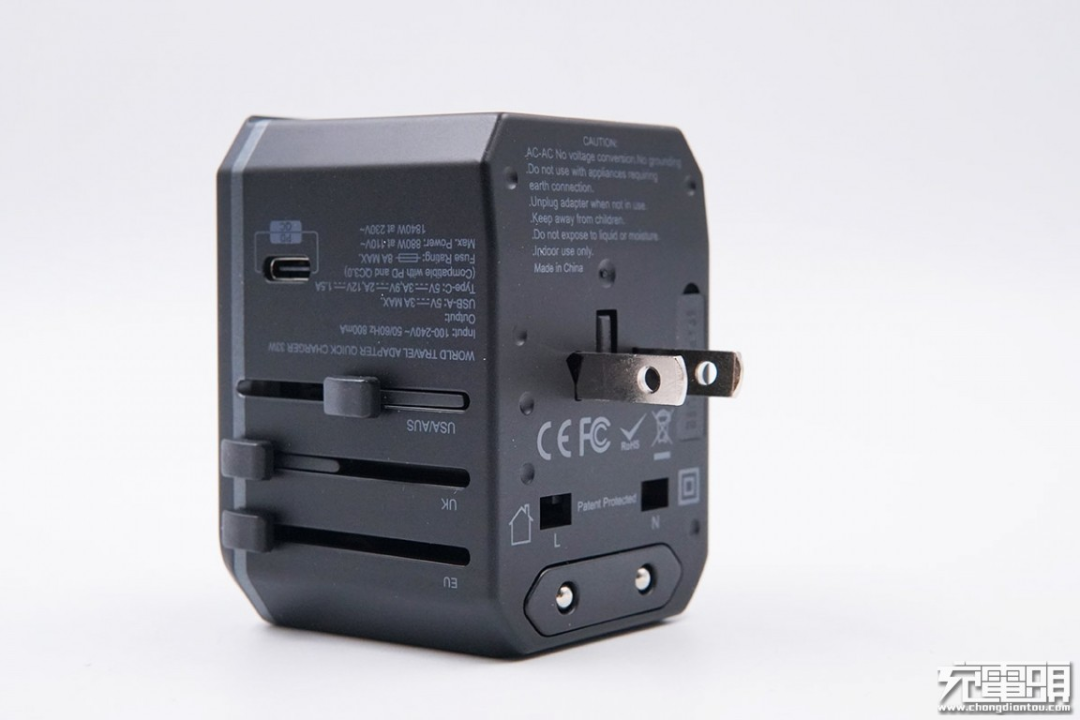

编辑点评：Benks邦克仕这款多功能旅行充电器在侧身采用按压滑动按钮设计伸缩输入插脚，使得产品整体小巧灵活，易于携带。其中两个USB-A接口支持最大15W输出；C口支QC2.0/3.0、Samsung-AFC三个快充协议以及USB PD2.0快充标准，具备5/9/12V三组固定电压档位，最大输出18W。这款产品可轻松解决不同规格插脚的问题，又能满足平时的充电需求，外地出差旅行一个就够了。

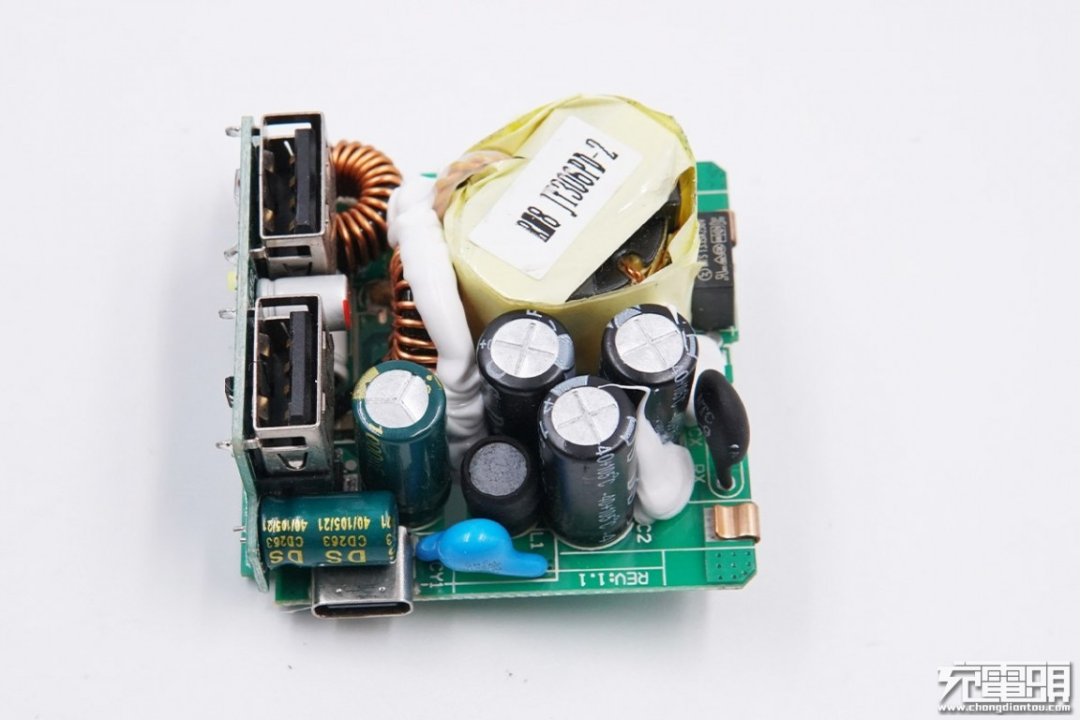

充电头网通过拆解发现，内部充电器部分使用了无锡紫光的初级开关MOS TPA65R750C、力生美LN5S03次级同步整流控制器、新功率次级同步整流MOS NCEP0160G、诚芯微CX8825同步降压转换器和英集芯IP6510协议芯片。PCB板上变压器、电感和电容等元器件打胶加固，接口母座过孔焊接，内部稳定性好。
BULL公牛
PWM主控芯片：通嘉LD5763BGS
同步整流芯片：茂睿芯MK91808
PD快充协议芯片：智融SW3510
编辑点评：公牛65W USB PD快充插座采用白色PC阻燃材质机身，外观简约。这也是公牛旗下首款支持65W USB PD快充的插线板产品，标志着传统插线板厂商正式入局USB PD快充领域。插线板同时配备了六组国标插孔和三个USB充电接口，既可以满足家电产品的供电，也能为笔记本电脑、手机、平板、游戏机等数码产品进行充电，非常实用。整个插线板的电流通断可以通过一个微动开关控制，使用方便。
充电头网通过拆解了解到，公牛65W PD快充插线板内置的USB电源模块采用了多口PD快充充电器常见的方案，由开关电源+二次降压电路组成，其中开关电源部分采用通嘉LD5763BGS作为PWM主控芯片，并采用茂睿芯MK91808作为同步整流控制器，二者分别搭配相应的MOS实现宽电压输出；二次降压部分采用了两颗智融SW3510芯片，一颗负责USB-C口的降压和协议识别控制，另一颗负责两个USB-A接口降压和协议识别，两路输出通过一个外挂单片机协调，最终实现三口功率智能输出控制。
DELI得力
PWM主控芯片：PI INN3268C
同步整流芯片：PI INN3268C内置
PD快充协议芯片：伟诠WT6615F

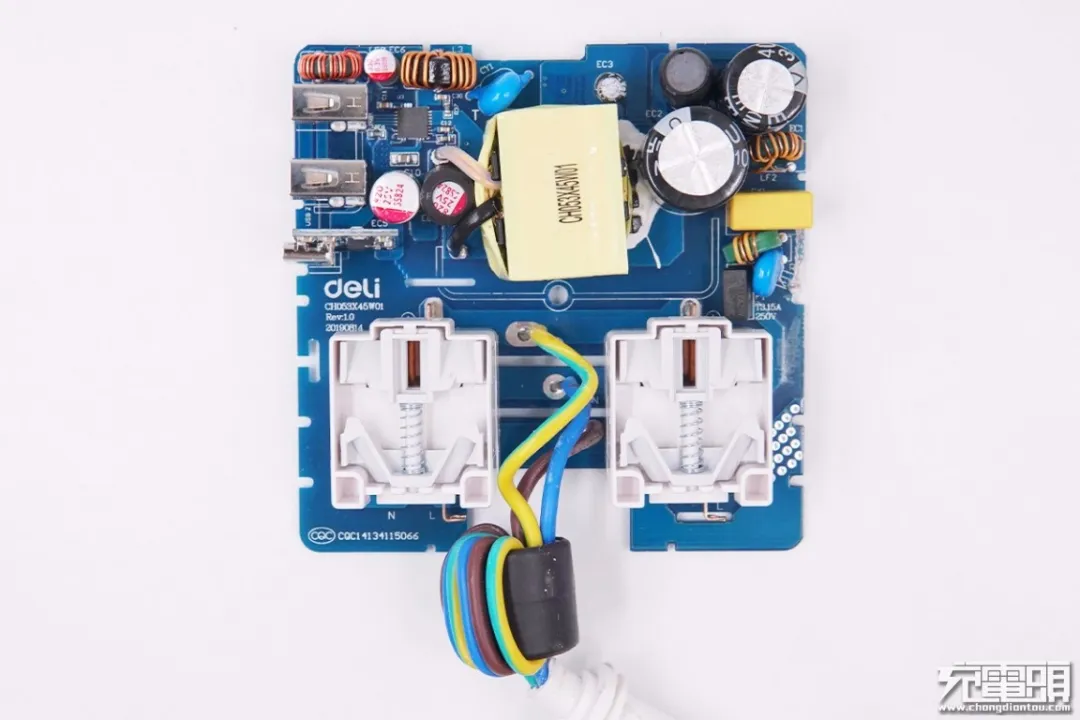

编辑点评：充电头网通过拆解了解到，得力这款产品充电器部分采用开关电源和二次降压两路输出架构。开关电源部分采用PI高集成INN3268C主控芯片和万代次级同步整流MOS实现AC-DC整流输出，USB-C口经由伟诠WT6615F协议芯片握手输出。USB-A口通过南芯SC8102进行二次降压后分两路5V恒压输出。

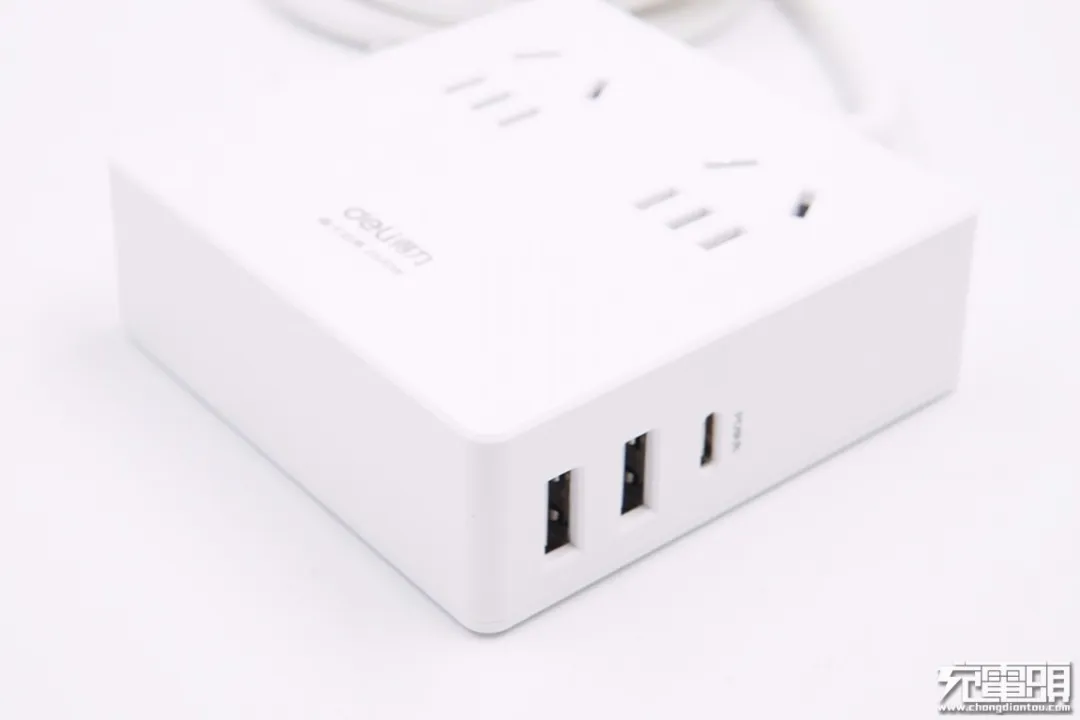

deli得力45W 2A1C PD快充插线板机身方形设计，配备两个新国标2+3组合插孔且带有安全门，可以避免异物插入造成触电危险。此外内置大功率USB输出模块，USB-C接口单独使用时支持45W输出，拥有5/9/12/15V3A和20V2.25A完整的PDO，并且还支持QC2.0/3.0、AFC、FCP、SCP快充协议。兼容协议多，档位齐全，能为市面上大部分数码设备提供快速充电。两个USB-A接口支持Apple 2.4A协议，对苹果设备较为友好。
Gaston gerin
1、Gaston gerin带USB快充86面板
PWM主控芯片：未知
同步整流芯片：瑞之辰RZC3618CS
PD快充协议芯片：云矽半导体XPD636
编辑点评：Gaston gerin带USB快充86面板，造型虽和传统墙上插座那样设计得方方正正，但除了有AC插孔外还配有1A1C两个USB接口，插上数据线便可为手机充电，USB-C口还支持18W PD快充，可让手机快速满血复活。而这种插座应用在酒店等场所会提升整体氛围，对于喜欢轻装出现的人来说也更加友好。

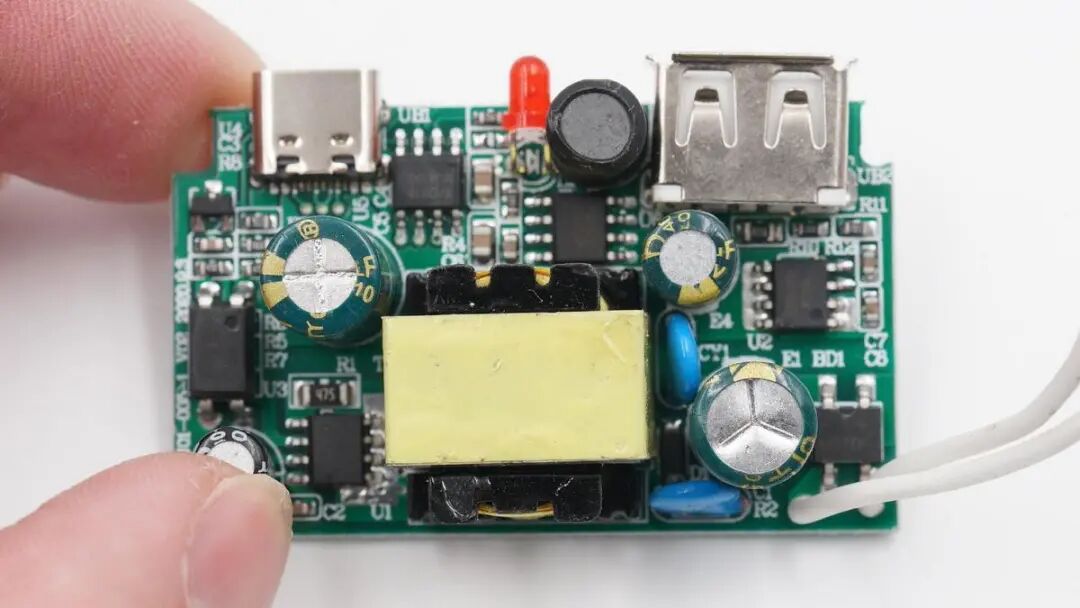

充电器开关电源宽范围输出，同步整流芯片采用瑞之辰RZC3618CS，采用永阜康NS6322进行二次降压为USB-A口输出5V恒压，采用云矽半导体XPD636协议芯片控制USB-C口输出。整个充电器模块也非常小，进而保证了整个插座虽为二合一设计，但仍保持和传统插座一样的造型大小，不会影响房子装修体验。
HuntKey航嘉
PWM主控芯片：丝印63=ECA
同步整流芯片：丝印64=3AG
PD快充协议芯片：天德钰FP6606AC

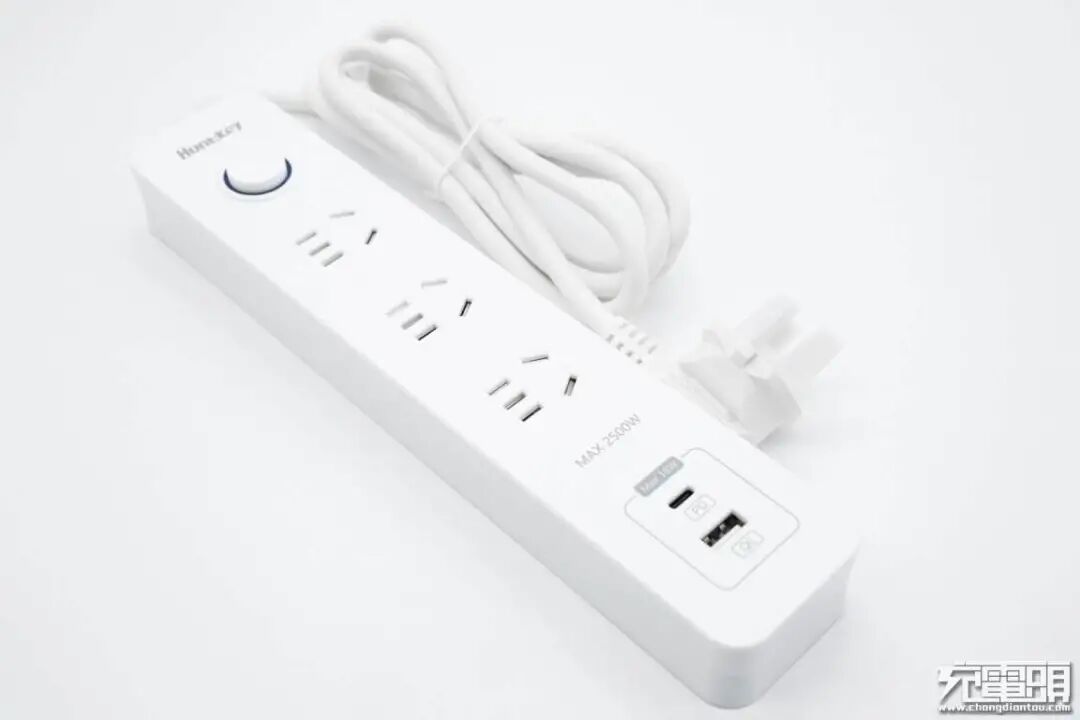

编辑点评：航嘉这款快充延长线插座全长约1.8m，足够应对生活中大多数使用场景。机身修长扁平不占用桌面空间，配备了三个3+2插孔和1A1C两个USB接口。其中AC插孔全部带有安全门，使用更加安全；充电器模块支持QC、AFC、FCP、PD快充协议。整个排插最大承载功率2500W，满足居家办公日常所需。

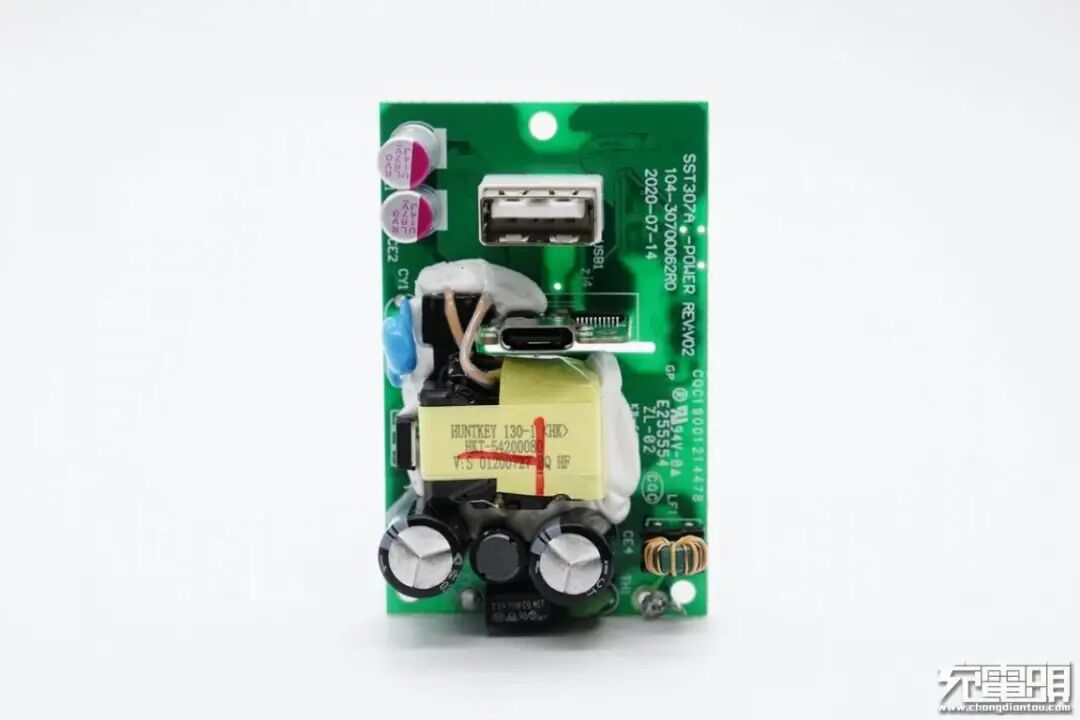

充电器1A1C双口协议芯片采用天德钰FP6606AC，实现单口输出快充，双口同时输出5V。此外采用了艾华和万裕ULR系列电容进行输入输出滤波，保证稳定的输出性能。整个PCB板预留有足够的空间，元器件分布稀疏，避免内部积热。
Lenovo联想
PWM主控芯片：硅动力SP6638HF
同步整流芯片：硅动力SP6518F
PD快充协议芯片：云矽XPD738

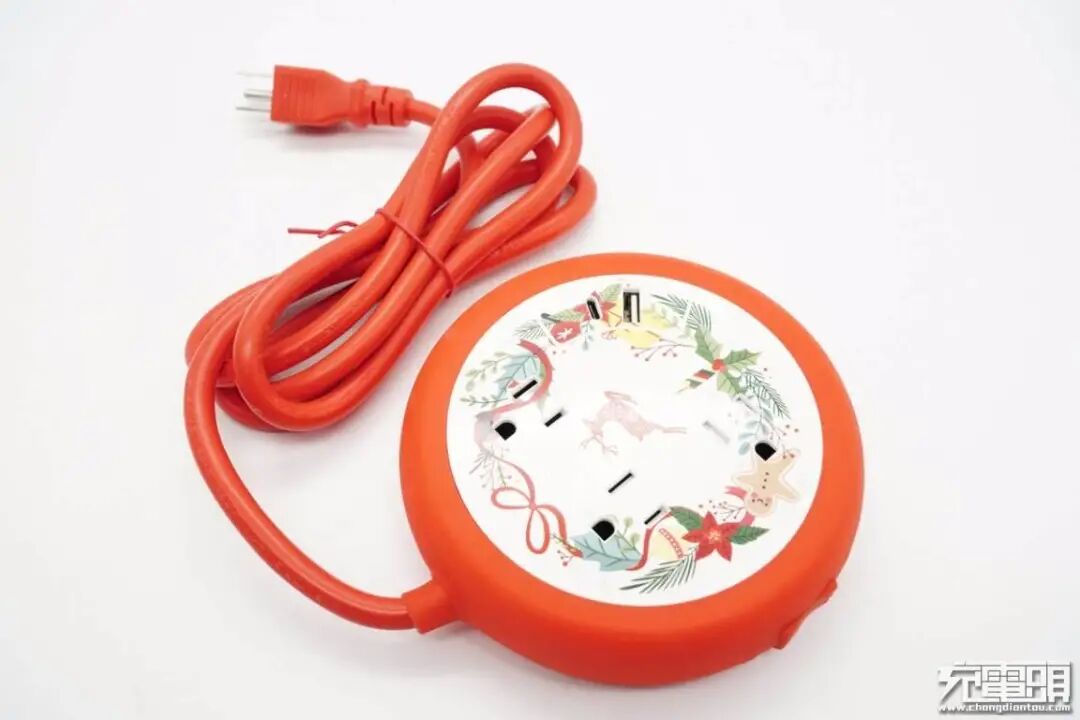

编辑点评：联想这款快充插座和传统黑白配色插座不同，采用红色电源线，机身套有红色胶套，顶部印有花草和梅花鹿图案，看上去很喜庆。产品虽是结合时下热门20W快充市场设计，但配备1A1C双USB接口，不仅可用来给iPhone 12充电，其它品牌安卓手机也能进行快充，方便又实用。
充电器采用无锡硅动力SP6638HF+SP6518F高集成、高性能快充方案，输出端协议芯片采用云矽半导体XPD738，控制1A1C双口输出，芯片通过了USB PD3.0认证，性能可靠。开关电源内部电容采用400V，按照110-220V宽电压环境设计，国内也可正常使用。
ON
PWM主控芯片：安森美NCP1342
同步整流控制器：力生美LN5S03
PD快充协议芯片：智融SW3516H、SW3518S
编辑点评：ON 65W氮化镓快充插座采用摩天轮造型设计，且为立体机身，时尚靓丽又节省用户正面空间。此外配有3个2+3新国标插孔和三个USB接口，最多可满足6台设备用电需求。其中充电器支持QC、AFC、FCP、SCP、PE2.0、PD、PPS多个快充协议，整体兼容性好，实用性强。
充电器采用开关电源加两路DC-DC架构设计，其中开关电源由安森美NCP1342搭配GaN systems氮化镓功率芯片，以及MPS MP6908A搭配万代同步整流MOS组成。两路二次降压电路分别采用智融SW3516H和SW3518S进行降压控制和协议识别。
PHILIPS飞利浦
PWM主控芯片：昂宝OB2368
同步整流芯片：昂宝OB2004Ax
PD快充协议芯片：智融SW3510

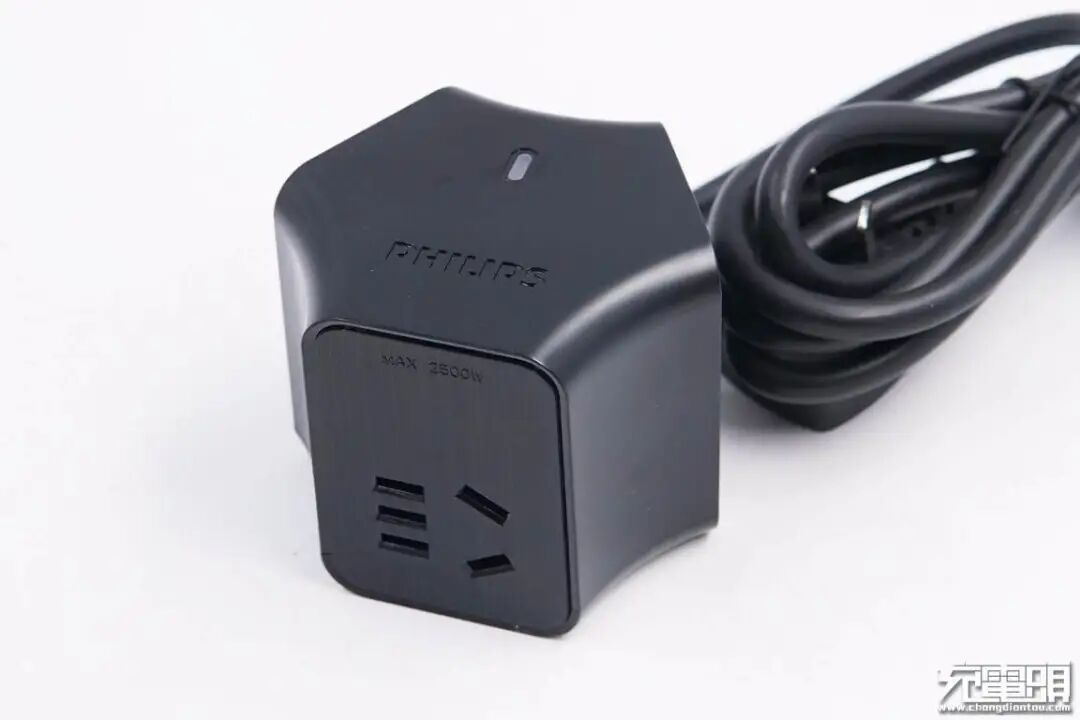

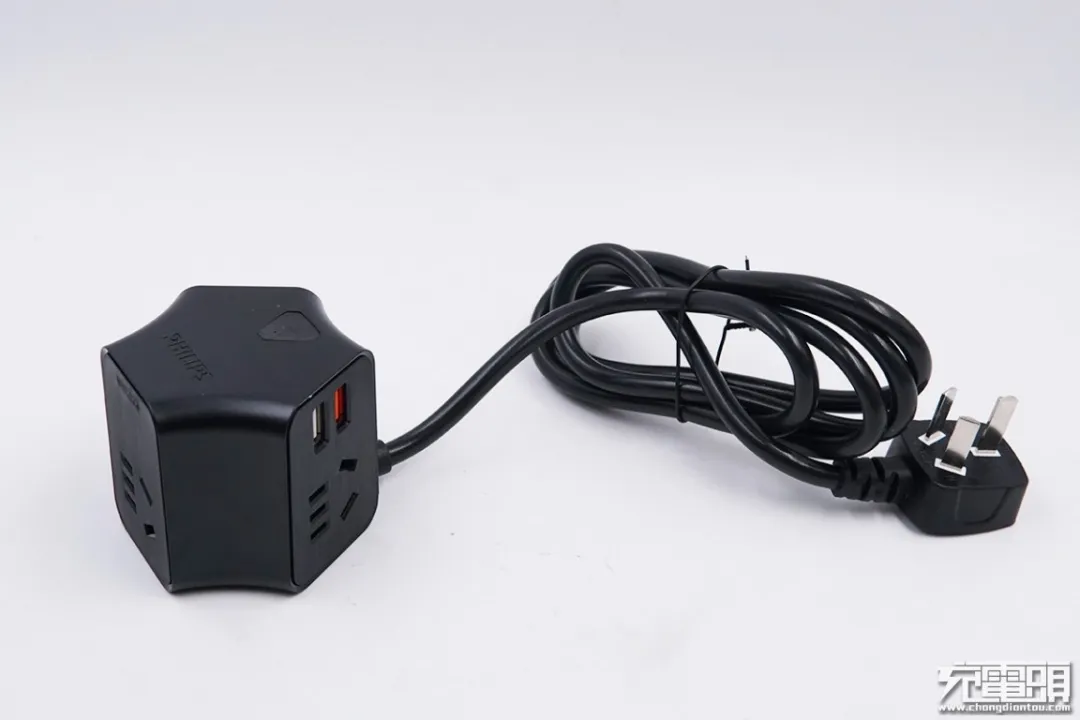

编辑点评：PHILIPS飞利浦这款延长线插座机身采用摩天轮立体造型设计，电源线粗壮结实，产品全长1.5m，配备三个2+3新国标插孔和2A1C三个USB输出接口。其中1A1C接口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性良好；C口还具备5V3A、9V2A、12V1.5A三组固定电压档位和两组PPS。除了满足日常家用电器的用电需求之外，还能直接给手机等设备进行快充。
充电头网通过拆解发现，这款产品充电器部分采用了昂宝OB2368和OB2004Ax控制器，输出由智融SW3510搭配威兆MOS组成；此外采用了万裕的电解电容和固态电容滤波，确保了长期工作的可靠性；电源线符合新国标规范，导线焊接牢固；AC交流插口采用一体铜带设计，相互之间也有塑料板隔离固定。
PWM主控芯片：昂宝OB2632
同步整流芯片：力生美的LN5S03
PD快充协议芯片：昂宝OB2613

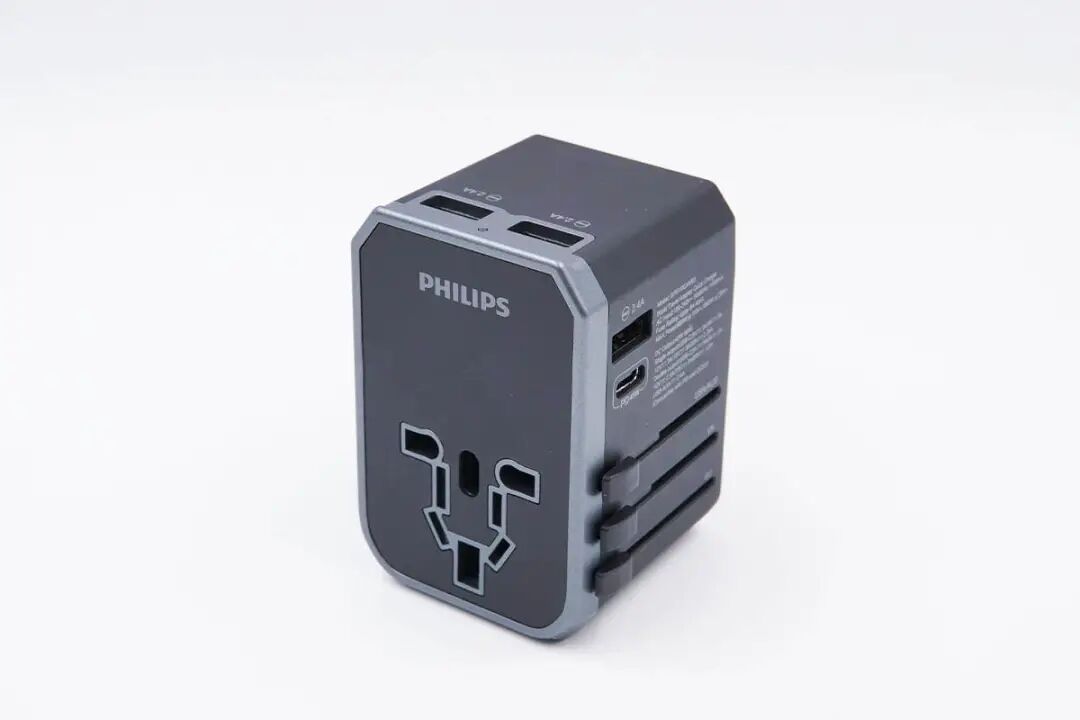

编辑点评：飞利浦这款产品采用滑动式伸缩插脚设计，整体小巧灵活，易于携带。此外A接口支持最大12W输出功率；C口支持QC、FCP、PD3.0快充协议，具备多组电压档位，整体兼容性好。最大45W快充输出可以满足多数电子产品的充电需求，从而省去携带充电器的麻烦，外地出差一个就够了。
充电头网通过拆解发现，内部充电器部分使用了昂宝的OB2632主控芯片和OB2613高精度高集成度的USB PD控制器，此外还有力生美的高性能次级同步整流控制器LN5S03和万代AOS 同步整流管，用料扎实。PCB板上电感和电容等元器件打胶加固，接口母座过孔焊接，内部稳定性有保证。
PWM主控芯片：安森美NCP1342
同步整流芯片：MPS MP6908A
PD快充协议芯片：智融SW3516H、SW3518S
编辑点评：PHILIPS飞利浦65W氮化镓快充摩天轮插座集成了3个2+3新国标插孔和2C1A三个接口，USB接口支持65W和60W大功率快充，兼容多快充协议，具备齐全的电压档位，可满足各类设备的快充需求。设计上，采用新颖的摩天轮造型设计，在氮化镓加持下，更小更时尚；两个C口单口输出性能完全一样，提升用户使用体验。

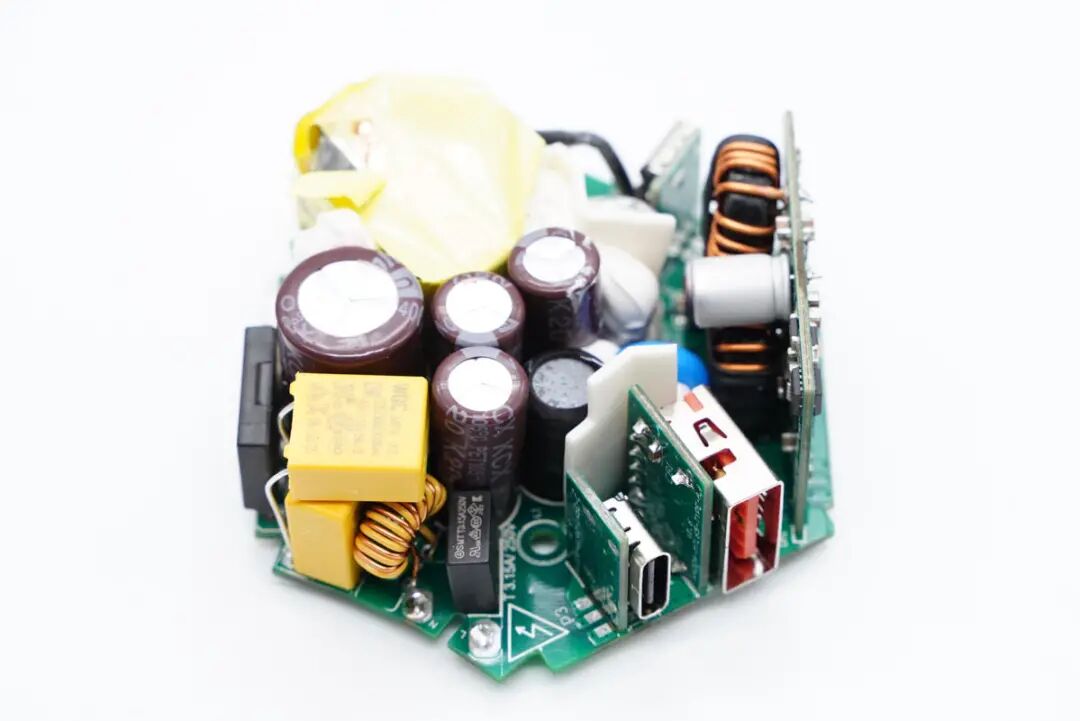

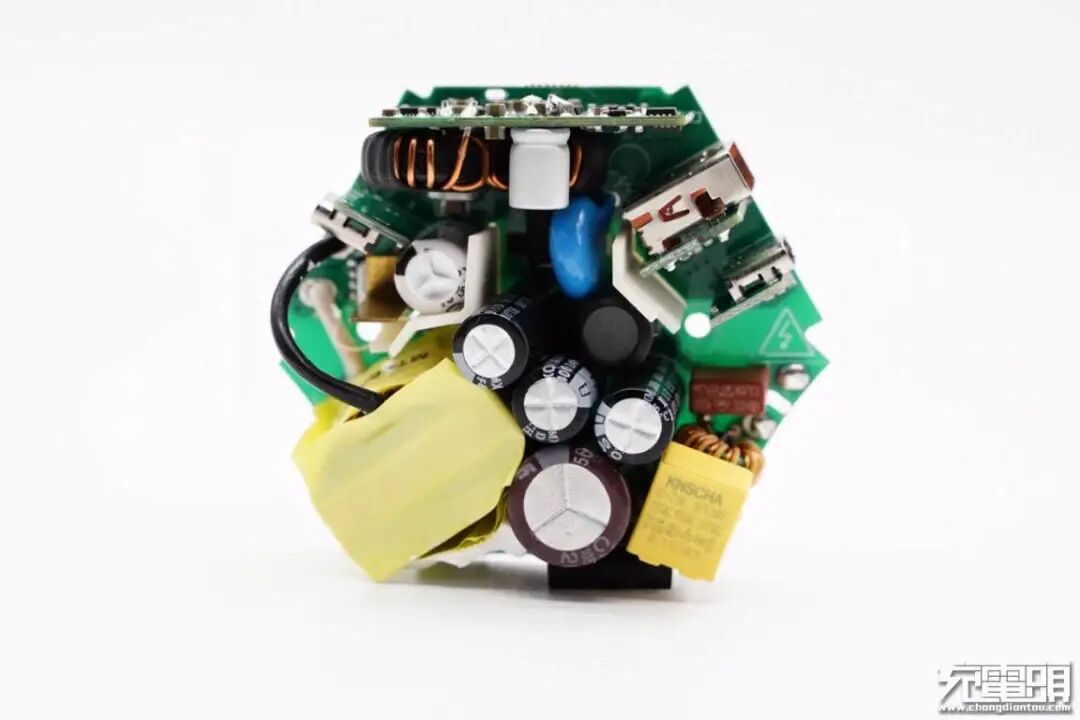

充电器AC-DC部分由安森美NCP1342搭配GaN systems氮化镓功率芯片，以及MPS MP6908A搭配万代同步整流MOS组成。然后分USB-C1以及另外1A1C两路独立降压后分三口输出，分别采用智融SW3516H和SW3518S进行降压控制和协议识别。
充电输入输出端采用永铭和绿宝石电容进行滤波，变压器和氮化镓芯片配有黄铜散热片散热，输出端设有二次降压小板充分利用内部空间，产品整体用料做工讲究。
TOPELY鼎力生活科技
PWM主控芯片：安森美NCP1342
同步整流芯片：MPS MP6908A
PD快充协议芯片：智融SW3516

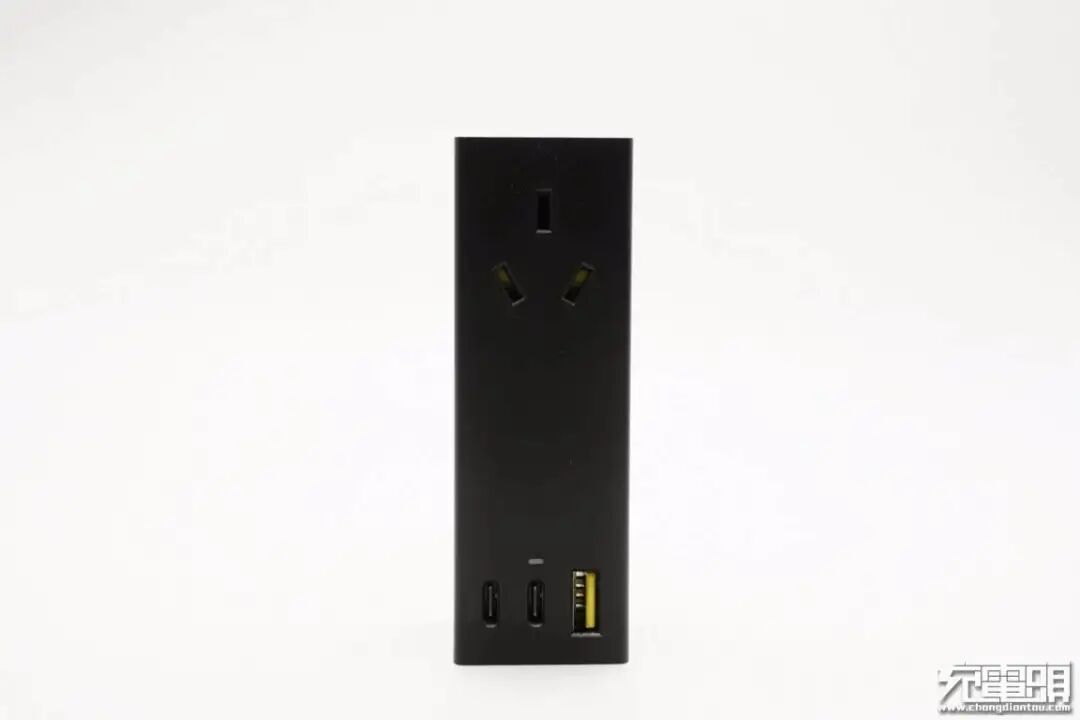

编辑点评：鼎力65W 2C1A氮化镓充电器采用长条方柱造型设计，配备可折叠插脚，带有插座功能模块，相比正在兴起的带充电器插座，反其道而行，主打便携外带，适合经常各地跑的人群使用。充电器模块配备热门的2C1A接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个主流快充协议，兼容性很好，产品整体实用性强。
充电头网通过拆解了解到，这款产品充电器模块采用开关电源加三路DC-DC独立降压输出架构。其中由安森美NCP1342搭配英诺赛科氮化镓功率芯片，以及MPS MP6908A搭配威兆同步整流MOS组成开关电源；另外三路二次降压方案均采用智融SW3516+威兆VS4610AE，设计思路可以说完全相同。
ZMI紫米
PWM主控芯片：紫米定制ZC01 6MT6J
同步整流芯片：MPS MP6908
PD快充协议芯片：赛普拉斯CYPD3175

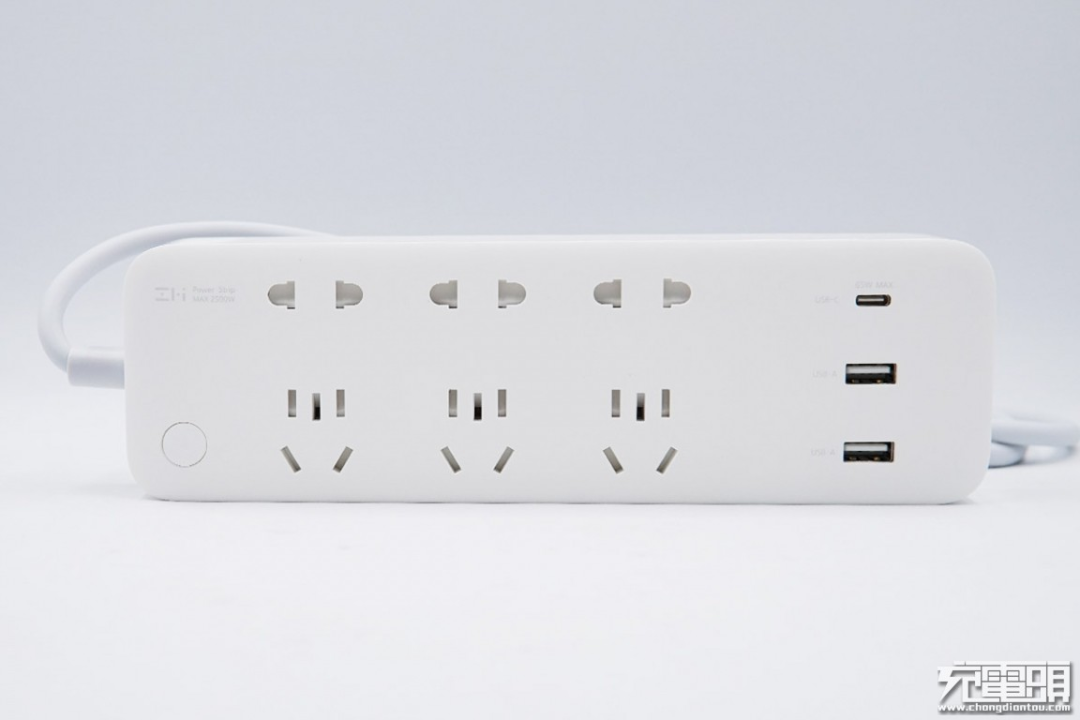

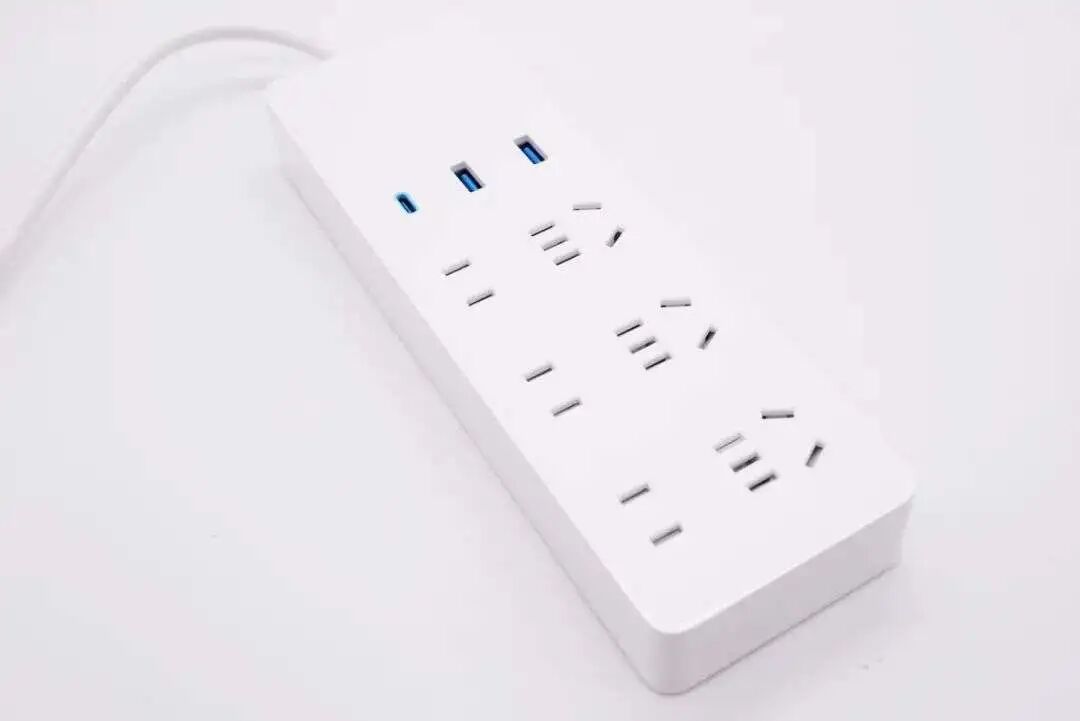

编辑点评：紫米这款插线板插孔虽多，但设计合理，因此也不是很占地方，配备的6位插孔全部都带有安全门，家居使用更加安全。最大承载功率2500W，满足大部分居家办公日常所需。两个USB-A接口支持18W快充输出，可满足手机日常充电，而USB-C接口输出功率达65W，可为笔记本电脑充电，附带的CC数据线性能优秀。

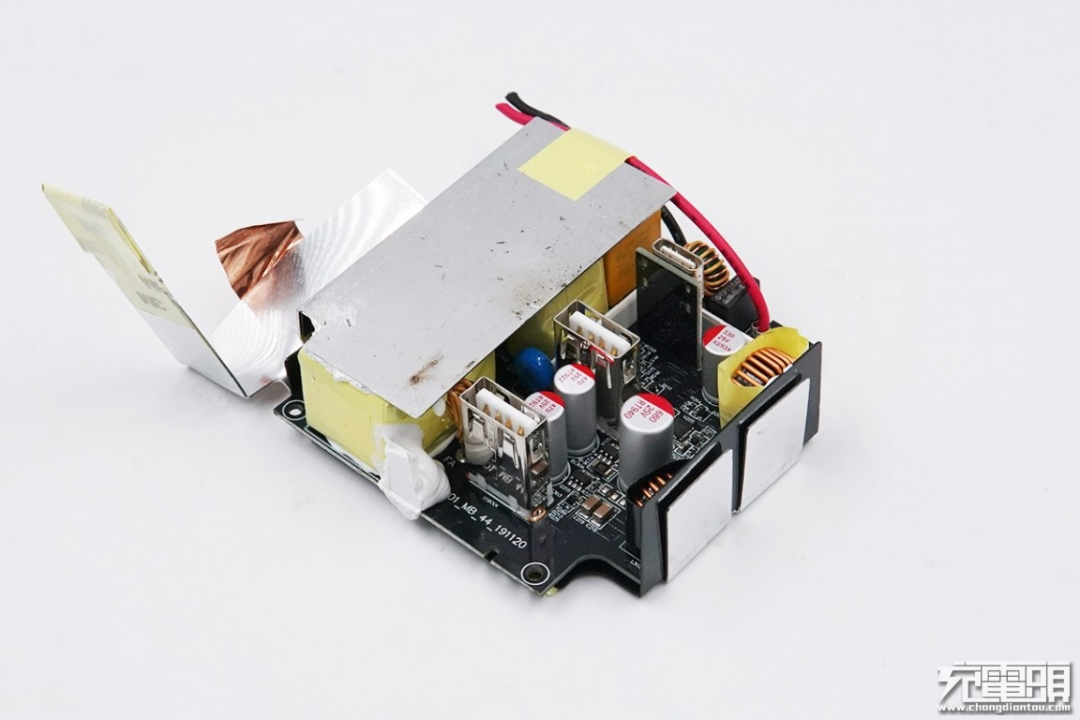

充电头网通过拆解发现，充电器部分使用多款业界知名厂家芯片，如美国万代AOS的初级开关MOS， AOD380A60C，南芯SC8102和SC8002、MPS次级同步整流控制器MP6908、协议IC分别是赛普拉斯CYPD3175和天钰FP6601Q，用料扎实。内部元器件固定的很稳，采用的是一体铜带，导线均过孔焊接焊点饱满，充电器部分配置大面积金属散热片和注胶，散热性能良好。
充电头网总结
USB PD快充与传统插线板的结合造就了一种全兴的产品形态，同时USB PD快充插线板的出现也在一定程度上解决了用户的使用痛点，所以一经推出便受到了消费者追捧。让一款平淡了几十年的产品重新焕发新机，形成了一个全新的市场。
就目前而言，无论是插线板界的一哥公牛，还是新兴电商代表品牌紫米，都已经在USB PD快充插线板领域有所布局，产品的发展趋势也越来越明朗。在USB PD快充插线板的产品定义方面，各大品牌均倾向于采用2A1C的USB电源模块，随着PD快充进一步发展，现在65W、2C1A等款式的比例也在逐渐上升，产品实用性大幅提升。
而考虑到多口快充以及生产成本等因素，这些PD快充插板的充电器模块多以开关电源+二次降压输出架构为主，在保证单口大功率输出的同时也能兼顾多口同时工作，尤其是大功率快充技术的加入，一个插线板基本就能解决大部分设备的用电需求。
