拆解报告：安克新款20W PD快充充电器
----- 充电头网拆解报告 第1625篇 -----
在苹果多款手机都不再标配充电器之后，快充市场显得欣欣向荣，然而伴随着的往往是激烈的竞争。安克推出的Nano 20W PD充电器凭借小巧精致的外观俘获大批消费者的心，月销量一度超过6万台，在20W快充大战中获得不错的成绩。
近期安克又推出了新款20W PD快充充电器，不仅配备可折叠插脚，而且售价更是低至59元，预设期间搭配优惠券购买更是只需44元，可见这是安克主打便携和性价比的一款产品。下面充电头网就对这款充电器进行详细拆解，看看产品的用料做工。
此前充电头网还拆解过Anker 30W GaN氮化镓充电器、Anker PowerCore Fusion PD超级充、Anker 60W氮化镓双USB-C口充电器、Anker安克65W氮化镓4口桌面PD快充充电器、Anker Nano 18W快充充电器、Anker PowerPort Atom PD 4 100W充电器、Anker PowerPort 5口USB PD充电器等多款充电器，大家可以点击蓝色字体查看产品拆解详情。
一、安克20W PD快充外观
包装采用经典蓝白配色，正面设计简洁，印有ANKER品牌。
背面印有产品三大特性以及参数。
包装内含充电器、使用说明书、保修卡等。
充电器采用PC阻燃材质白色外壳，边角过渡圆润，腰身以及顶面全部磨砂处理，仅在边缘设有亮面环。

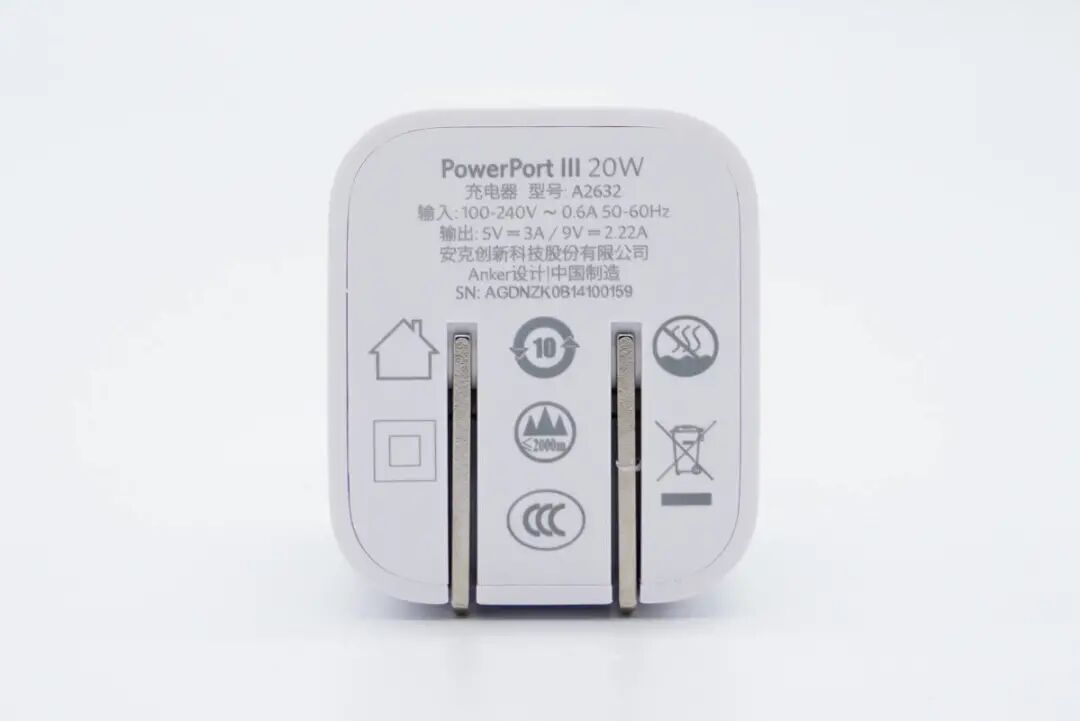

输入端外壳上标注有充电器参数信息
型号：A2632
输入：100-240V~50HZ 0.6A
输出：5V3A、9V2.22A
安克创新科技股份有限公司
产品已经通过了CCC认证。

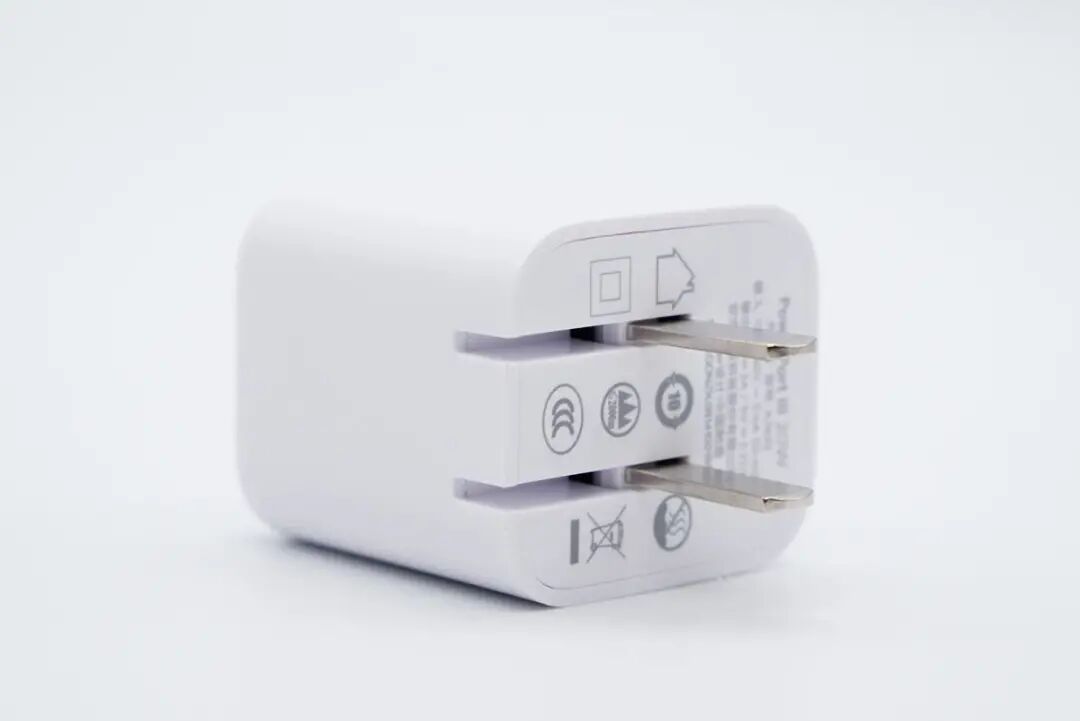

输入端采用的是可折叠国标插脚，携带方便且不会刮伤包里其它设备。

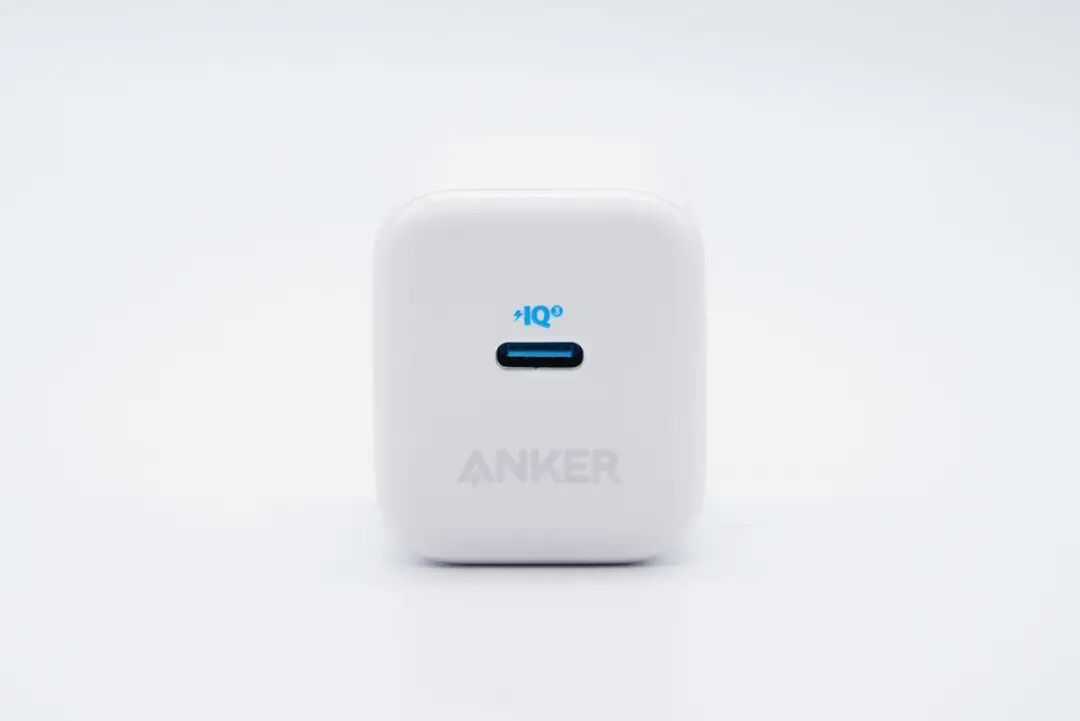

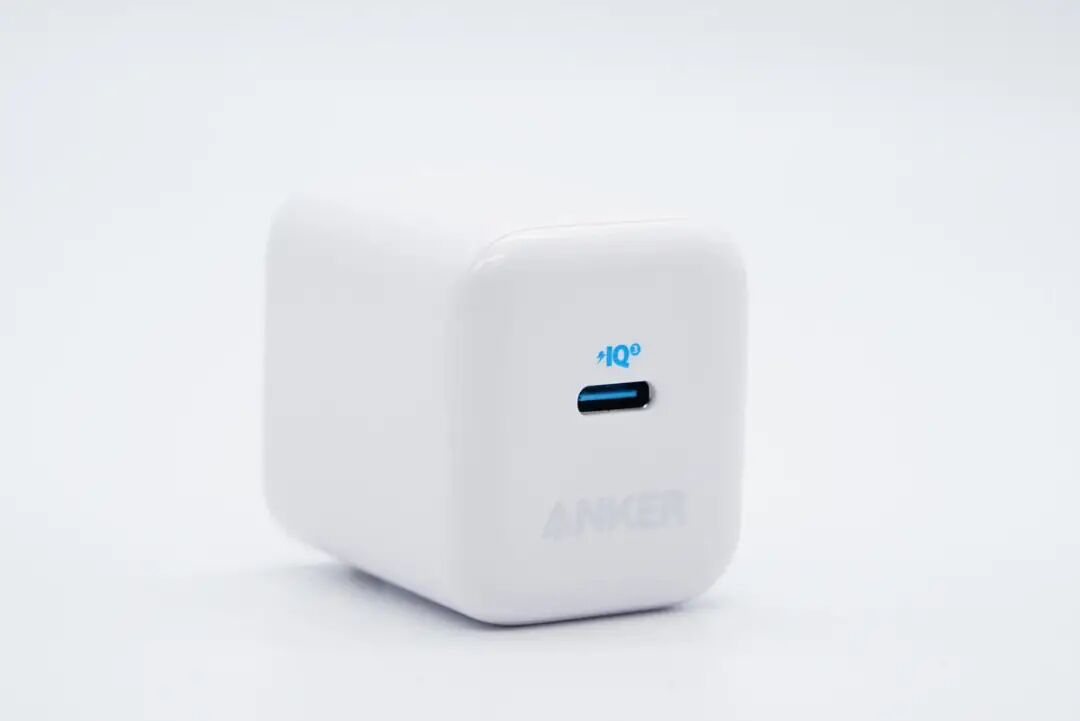

输出顶面印有ANKER和PowerIQ 3.0 logo，USB-C接口居中设计，蓝色胶芯不露铜。
使用游标卡尺实测充电器机身长39.96mm。

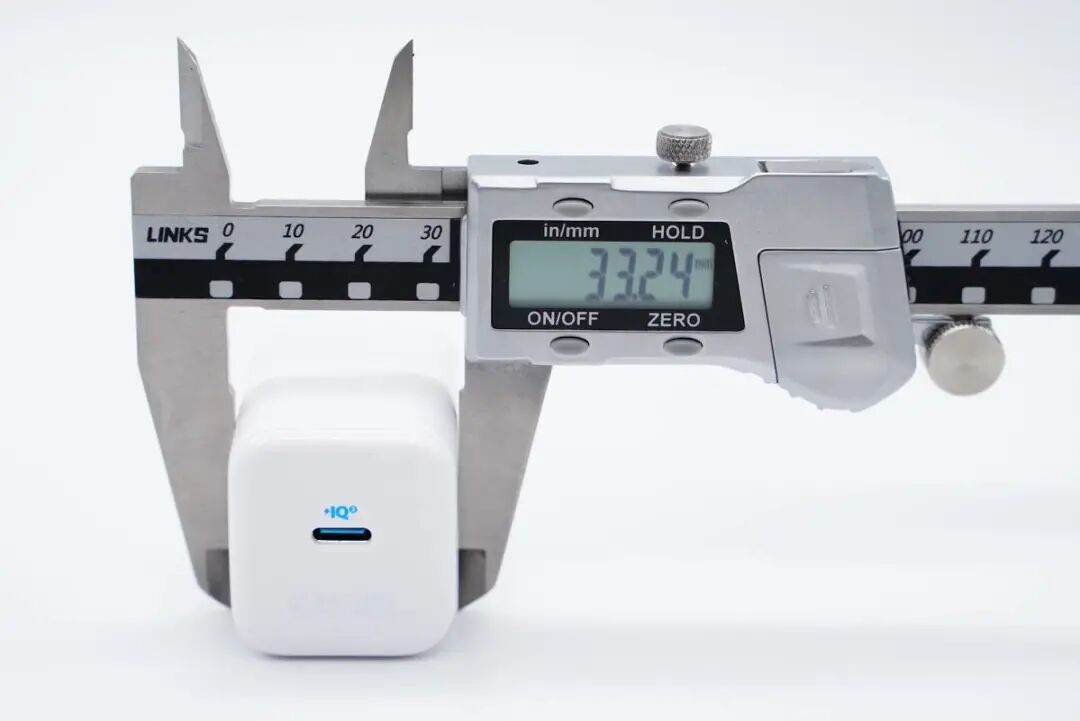

宽度为33.24mm。

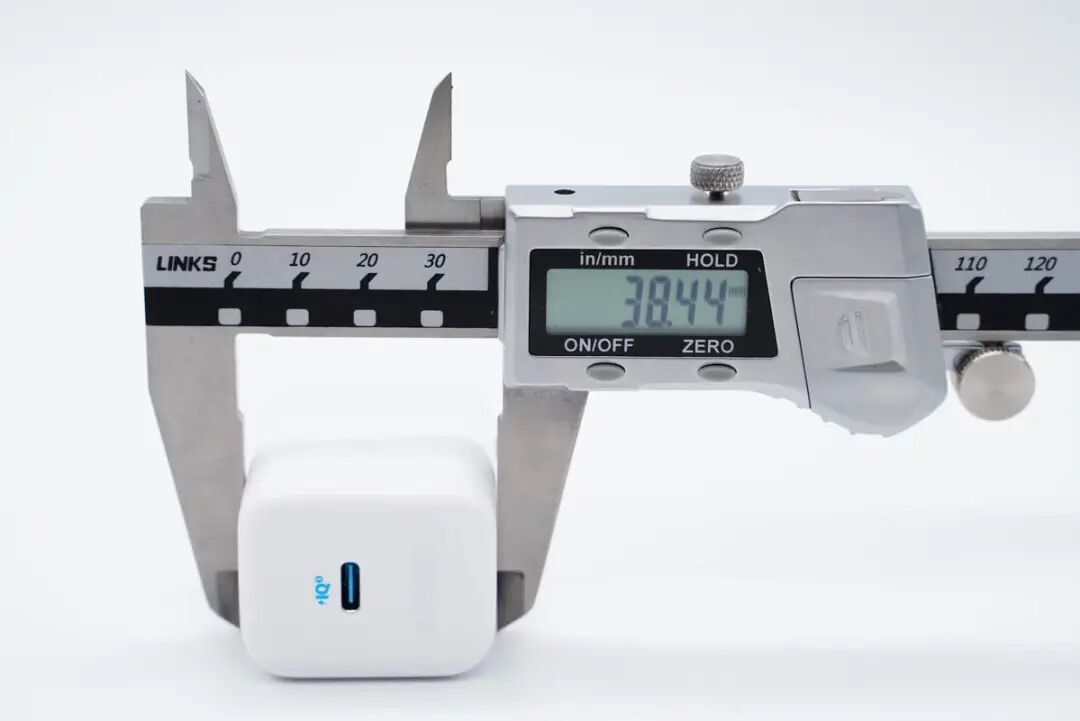

厚度为38.44mm。

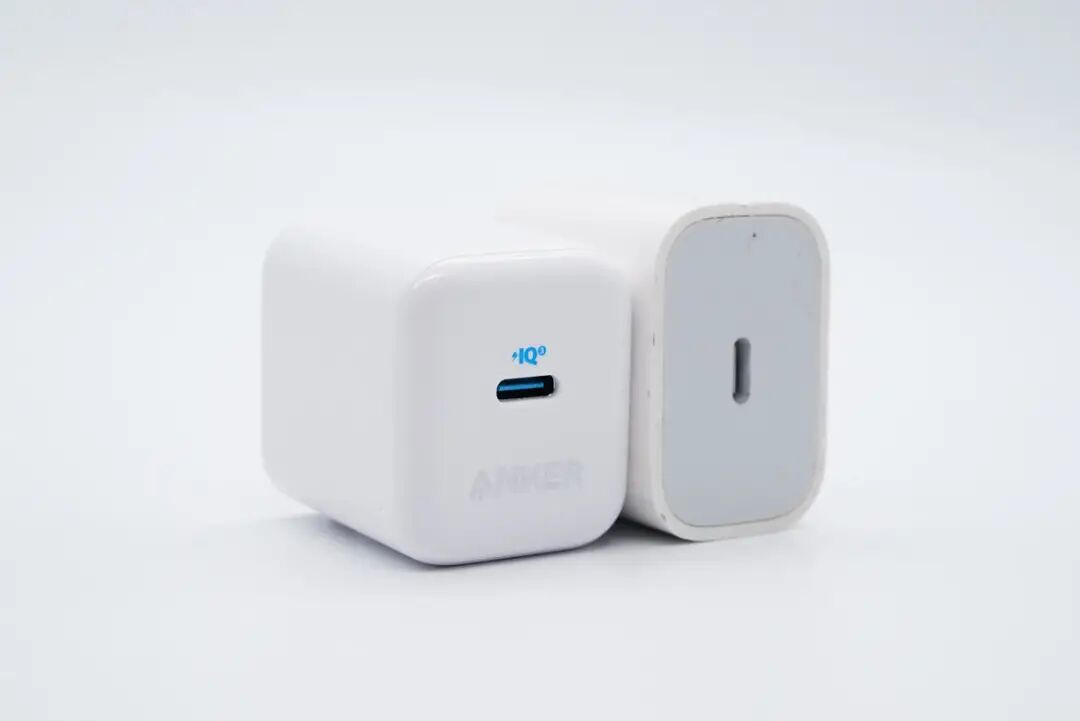

和苹果20W充电器直观对比，整体稍小一圈。
充电器拿在手上的直观感受。

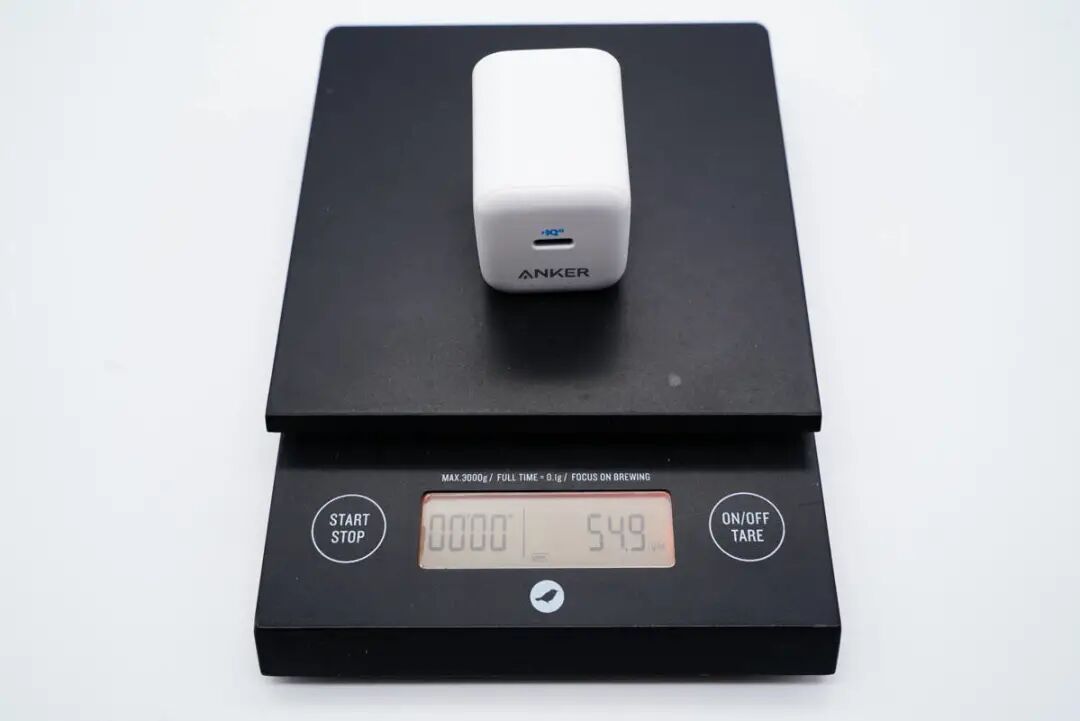

净重约为55g。
使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0、QC3.0、PD3.0快充协议。

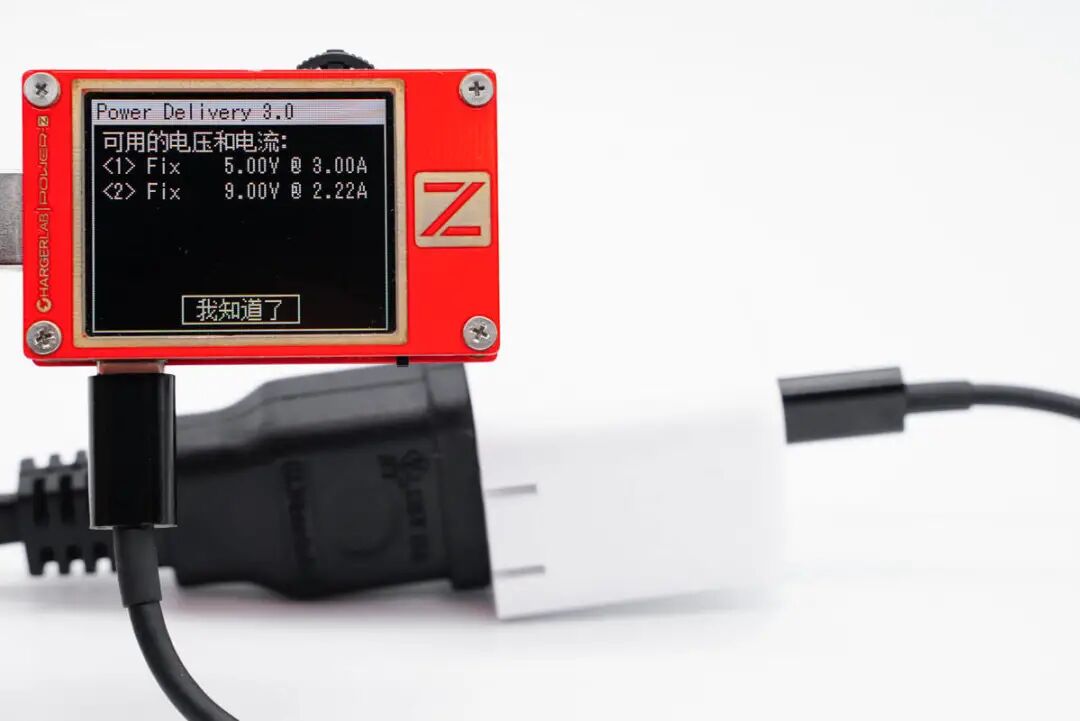

除外PDO报文显示USB-C口还具备5V3A和9V2.22A两组固定电压档位。
二、安克20W PD快充拆解

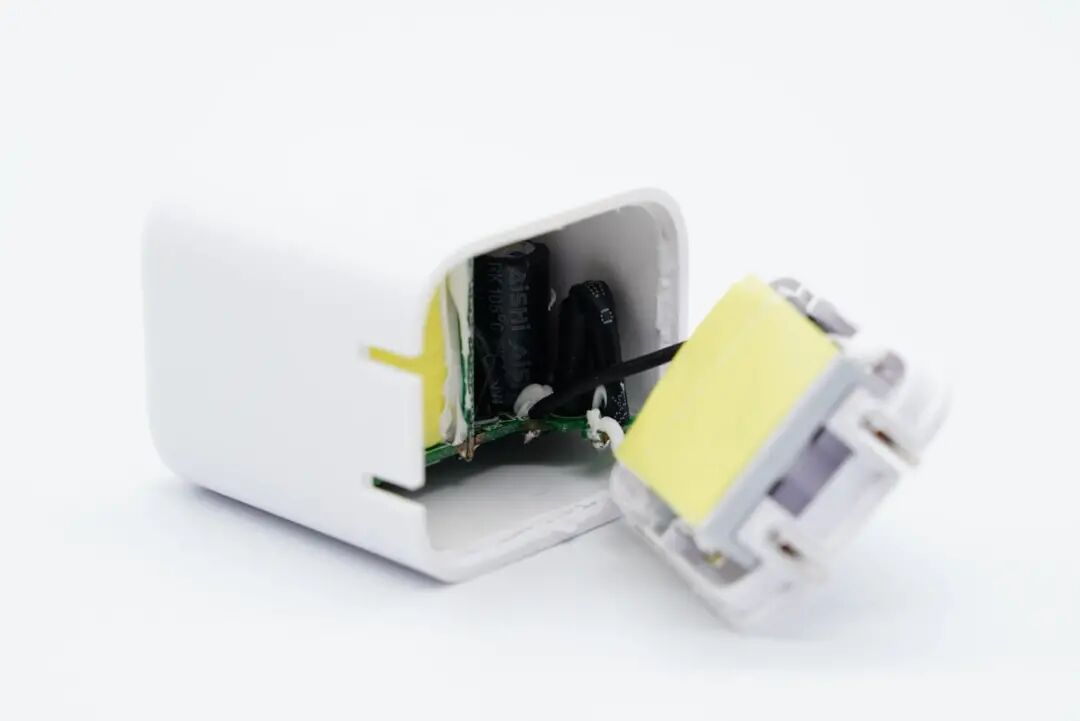

将输入端外壳拆开，插脚使用塑料板封装固定，并贴有胶带绝缘。
PCB板正面一览，USB-C母座所在小板横穿整个主板，分成两个区域，变压器占满了其中一个区域，高低压电容之间有隔离板，高压电容还套有绝缘管。

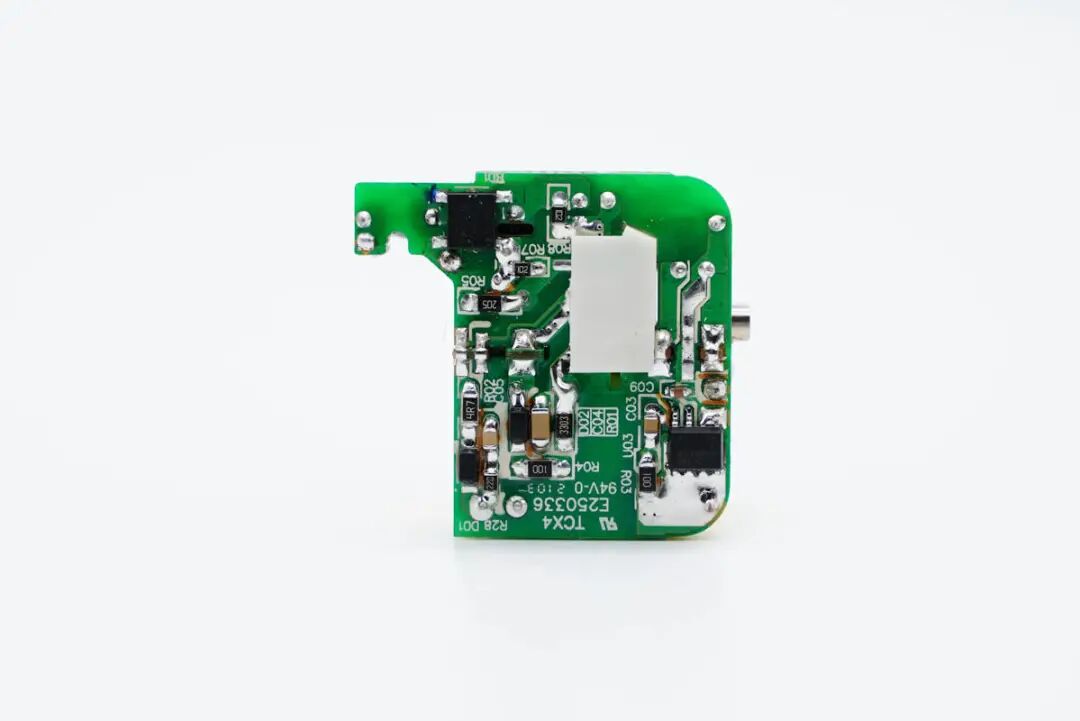

PCB板背面一览，可以看到有整流桥和次级同步整流芯片。
通过观察发现安克这款20W PD快充充电器采用开关电源宽范围输出，由协议芯片控制，通过光耦反馈输出电压的设计架构。下面就由输入端开始为大家一一介绍这款产品的用料。

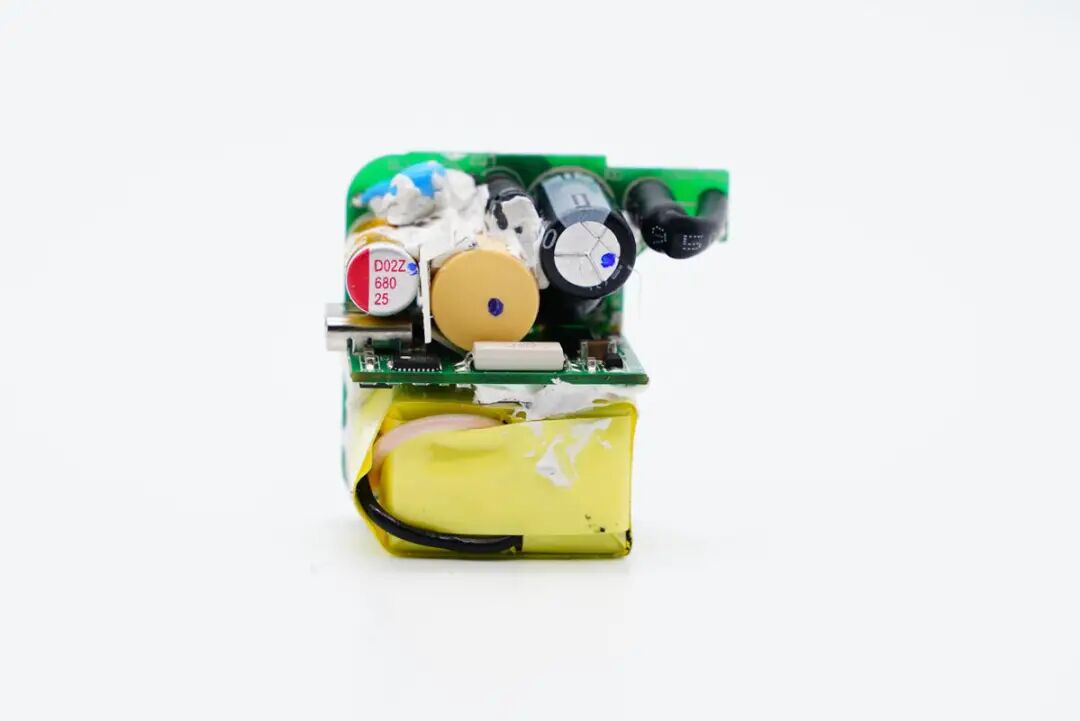

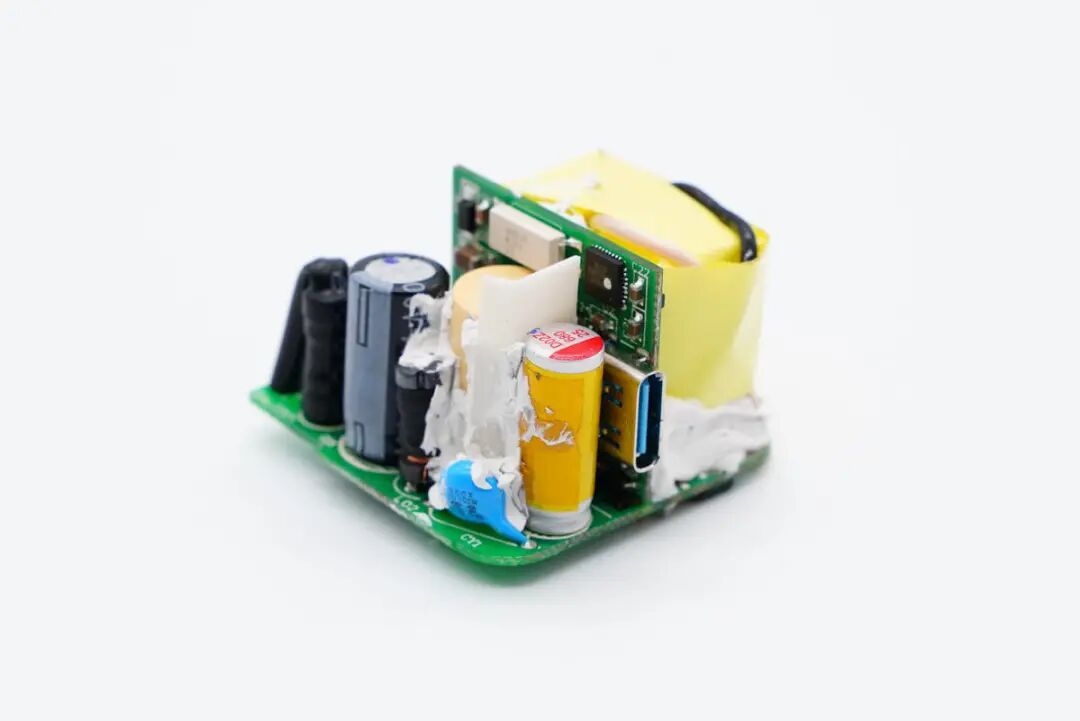

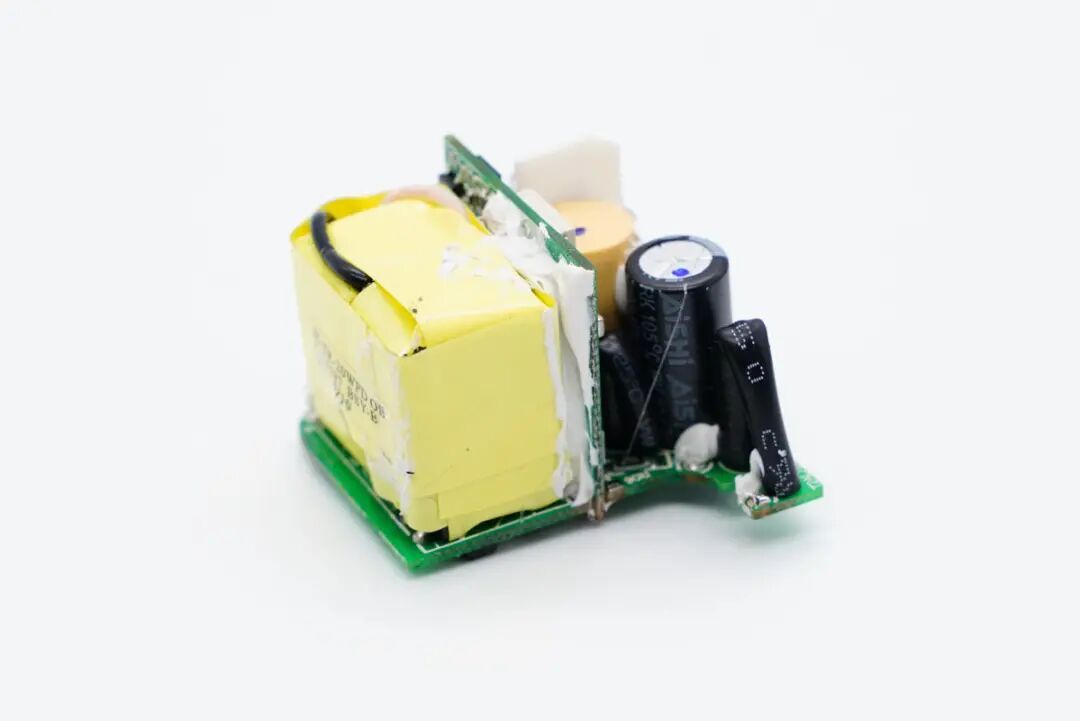

PCB板一侧一览。

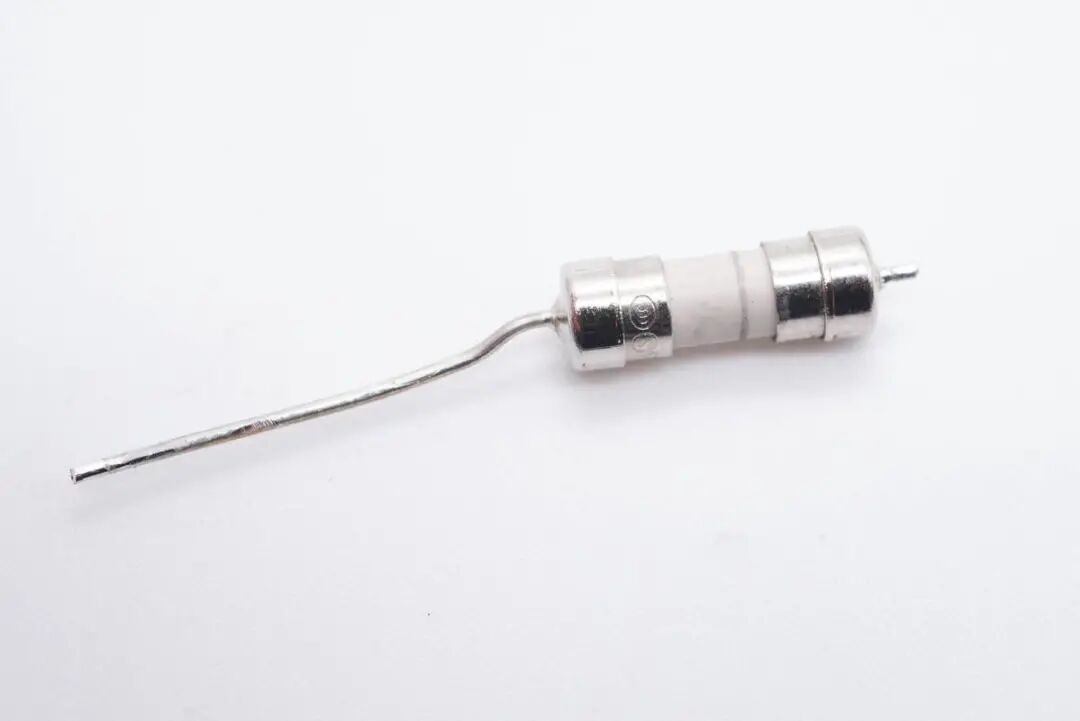

保险丝特写。

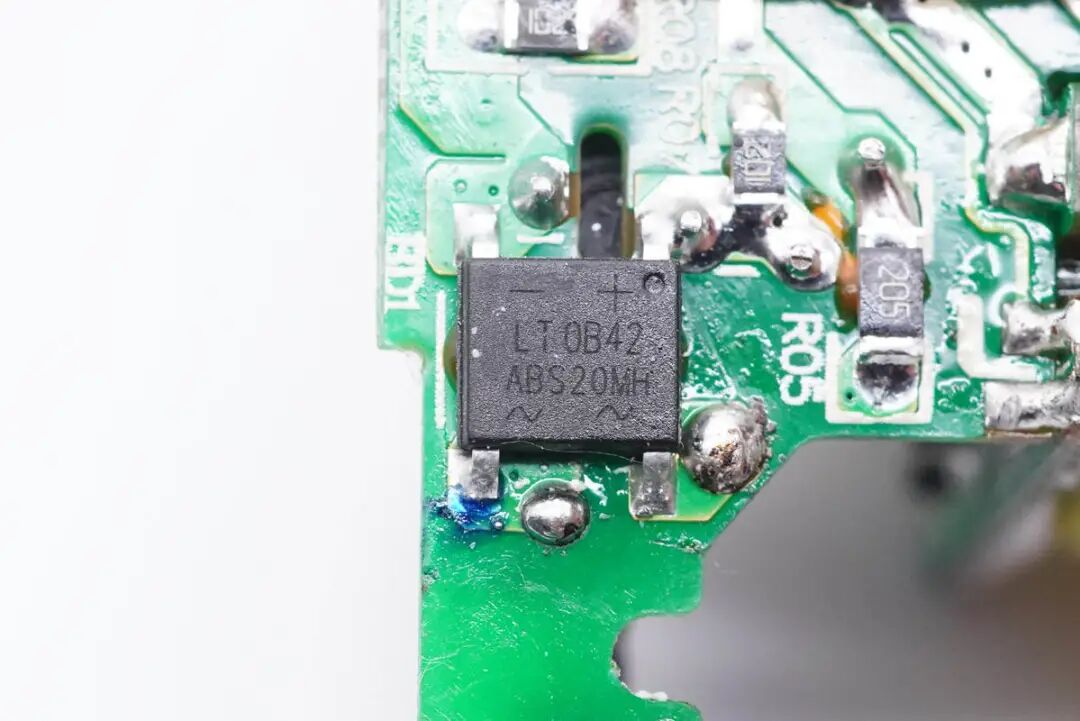

ABS20MH整流桥特写。
工字电感特写。

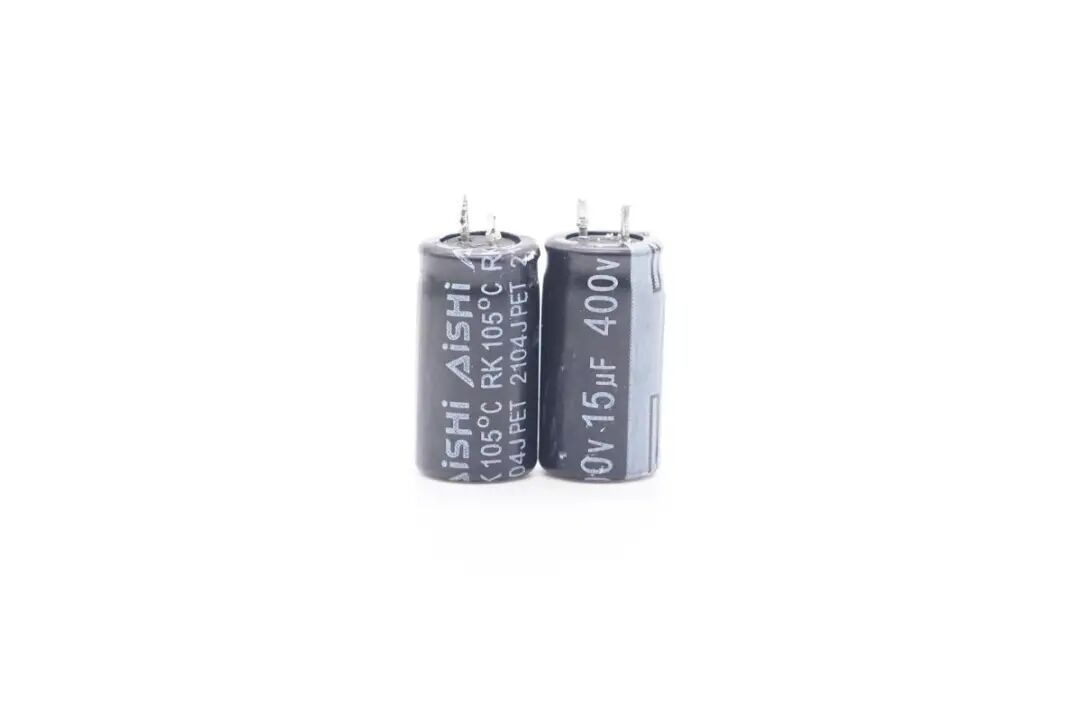

两颗高压滤波电解电容来自艾华，规格均为400V 15μF。
在小板和电容之间有一颗色环电感，外套热缩管保护。

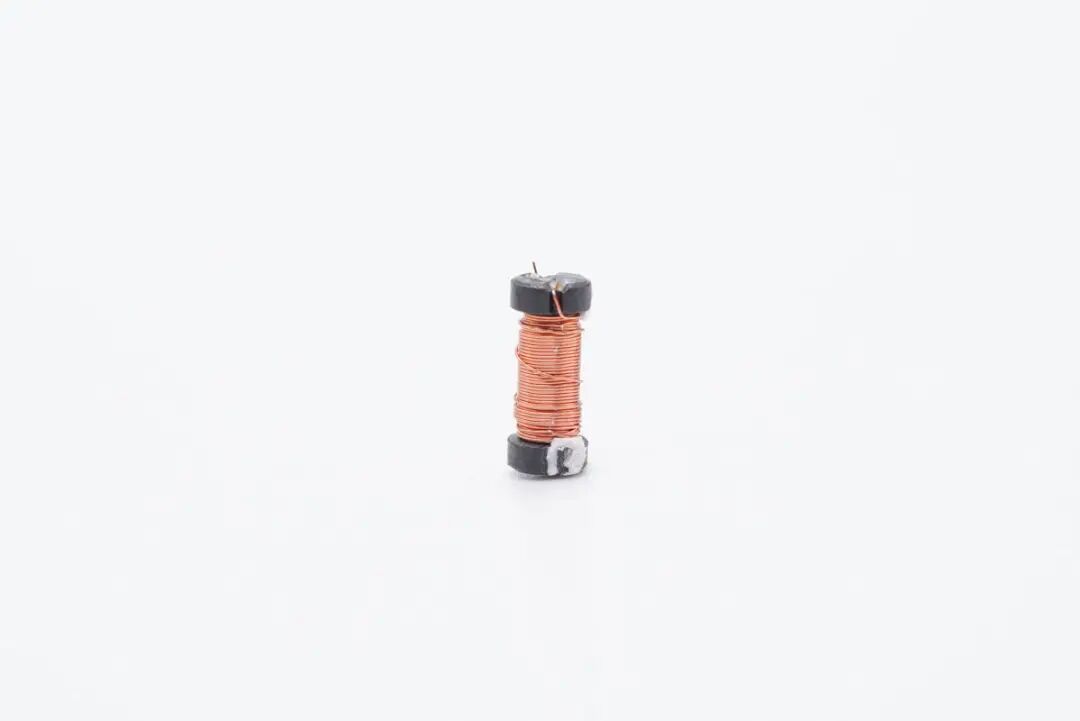

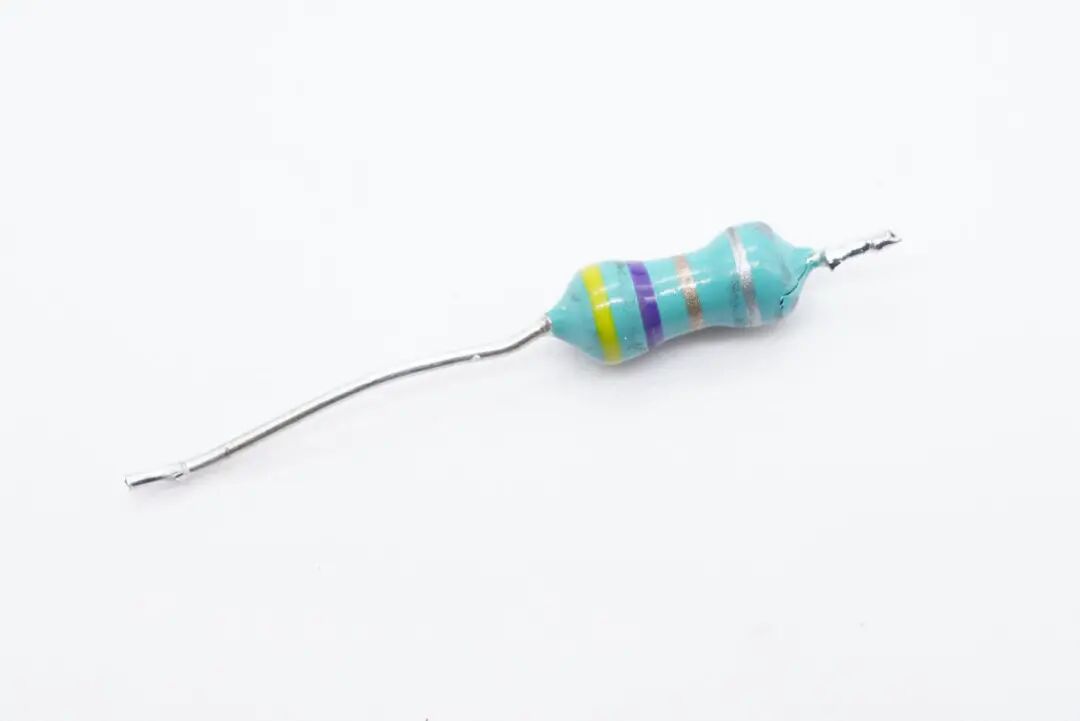

色环电感特写。

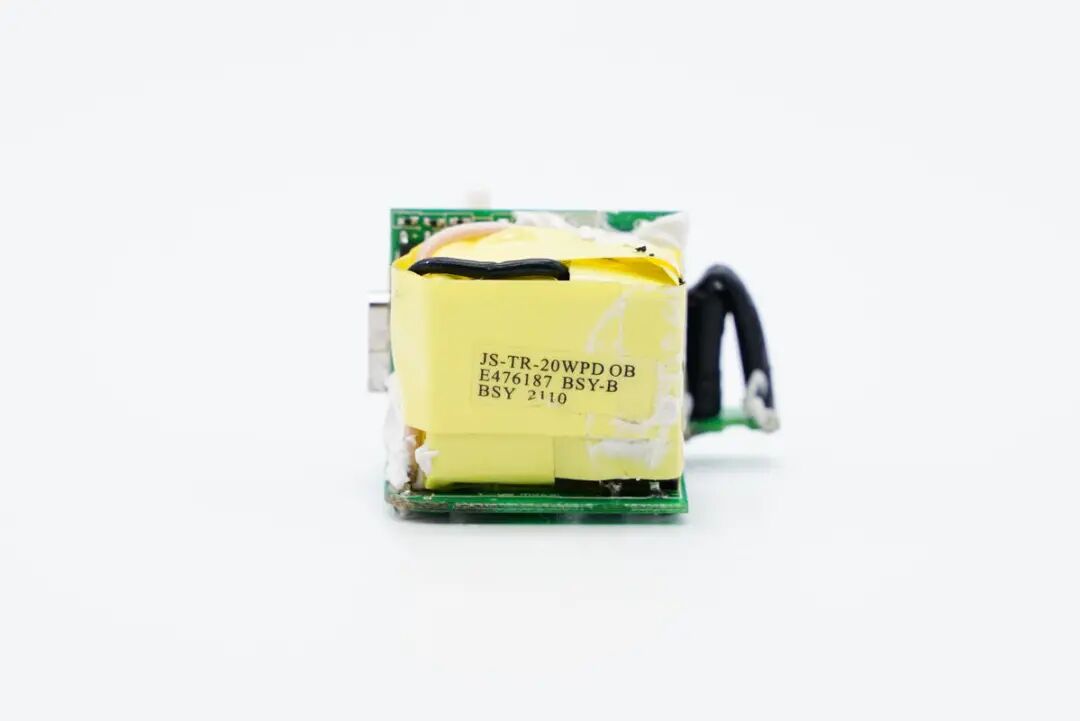

另一侧放置变压器，整个包裹胶带绝缘并打胶加固。
固态电容包裹绝缘胶带。

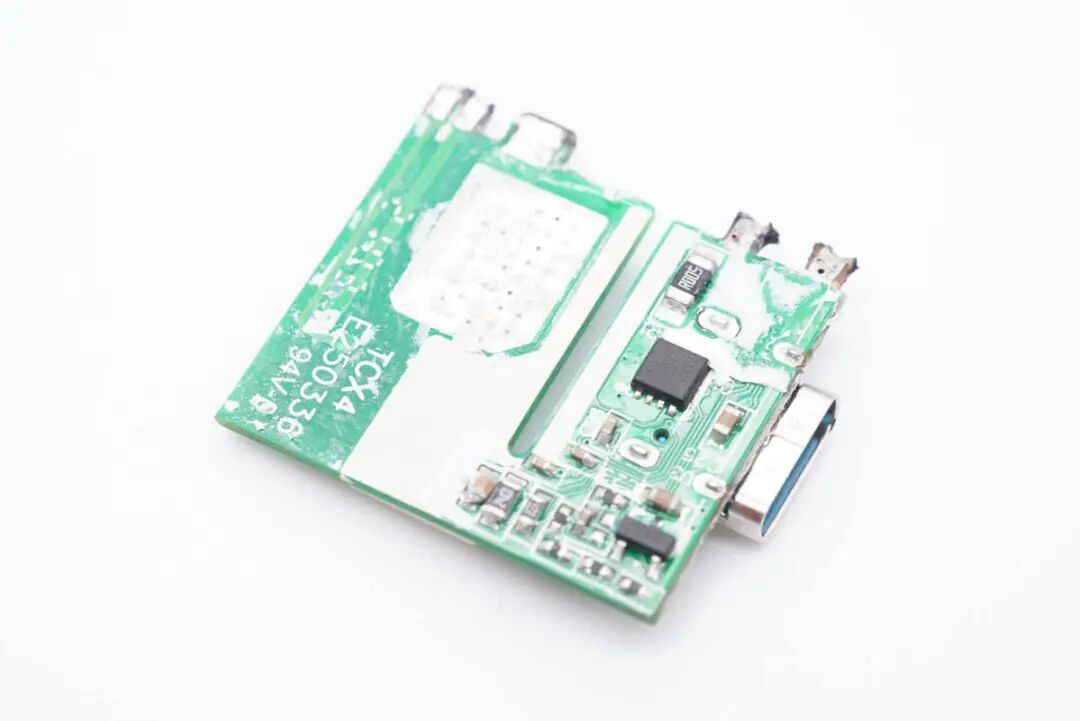

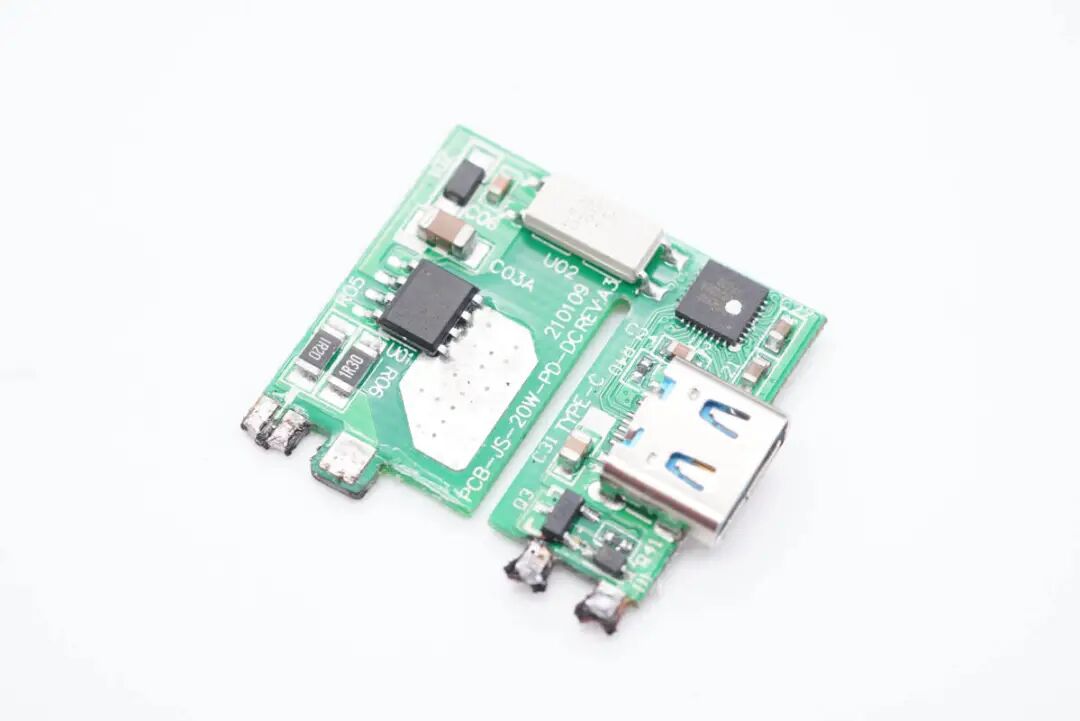

将小板拆下，正面设有主控芯片、光耦以及协议芯片。
背面设有输出VBUS开关管，对应主控芯片处露铜加锡处理，增强散热。

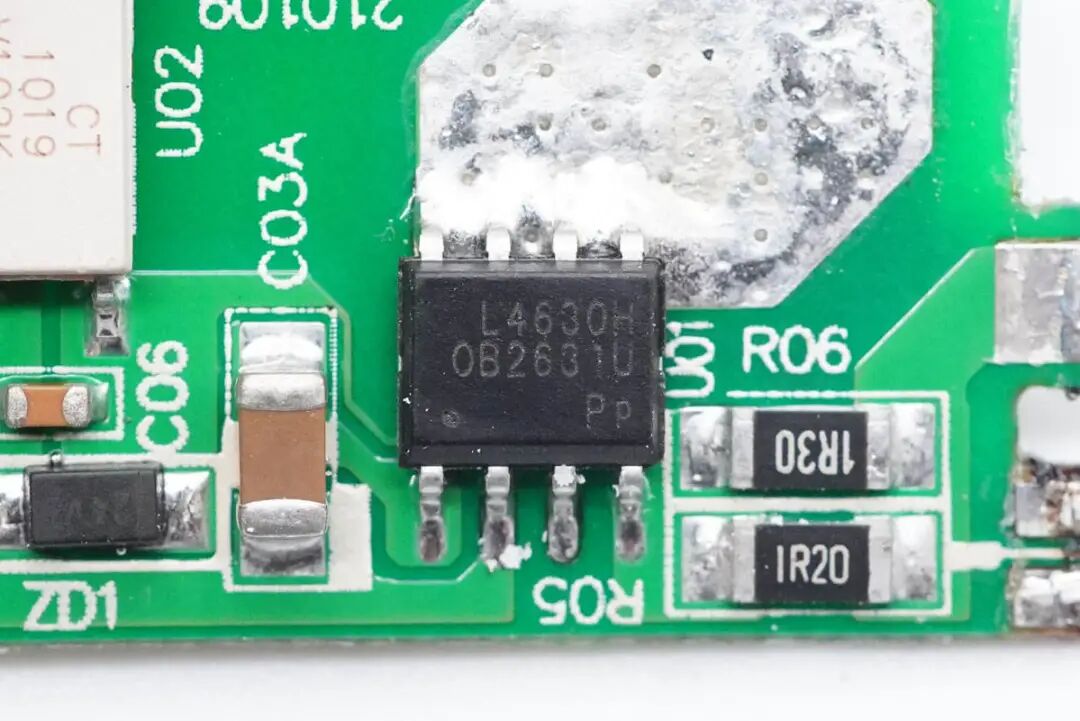

充电器主控芯片采用昂宝OB2631U，内部集成DCM PWM控制器和高压开关管，为高性能低待机功耗以及低成本开关电源而优化。此外提供完整的保护功能，包括逐周期电流限制，过载保护，欠压闭锁和内部过热保护。适用于PD适配器和其他宽输出范围的适配器。

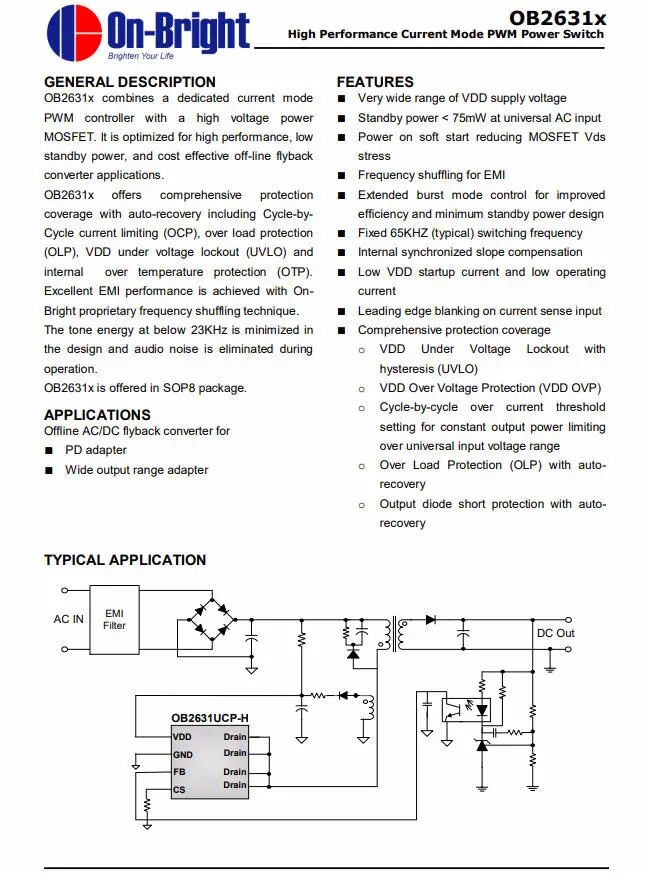

昂宝OB2631x资料信息。
充电头网通过拆解了解到，采用昂宝OB2631x的还有努比亚20W PD快充充电器、亿色迷你20W PD快充充电器、航嘉迷你20W PD快充充电器、康鑫盛20W迷你PD快充充电器、劲电宝20W PD快充充电器、即刻20W 1A1C双口快充充电器等产品。

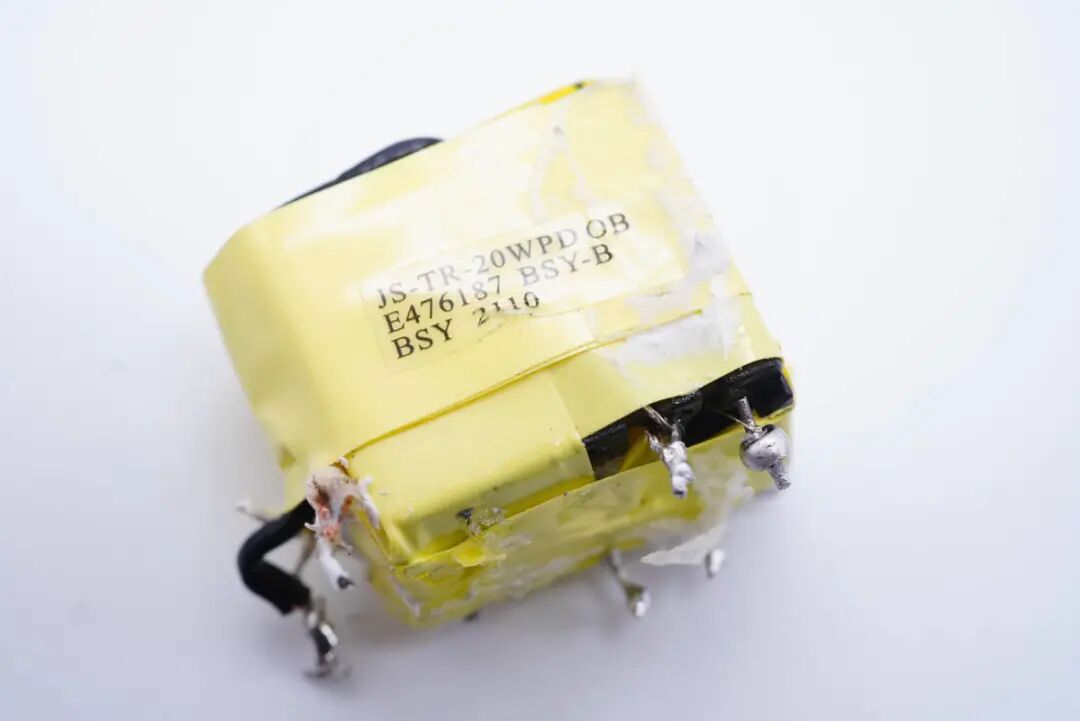

变压器特写。
CT 1019光耦，用于初级次级通信，反馈输出电压。
蓝色Y电容来自东莞市成希电子有限公司。

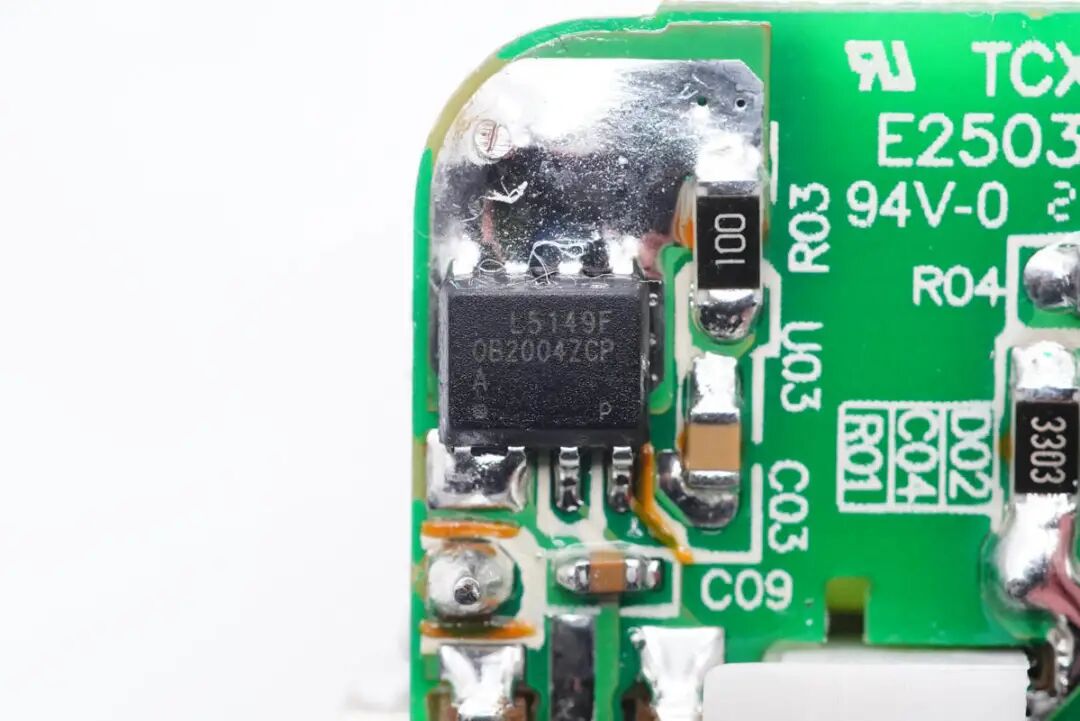

次级同步整流芯片采用昂宝OB2004Z，其内置NMOS，支持3-12V输出，集成度高。

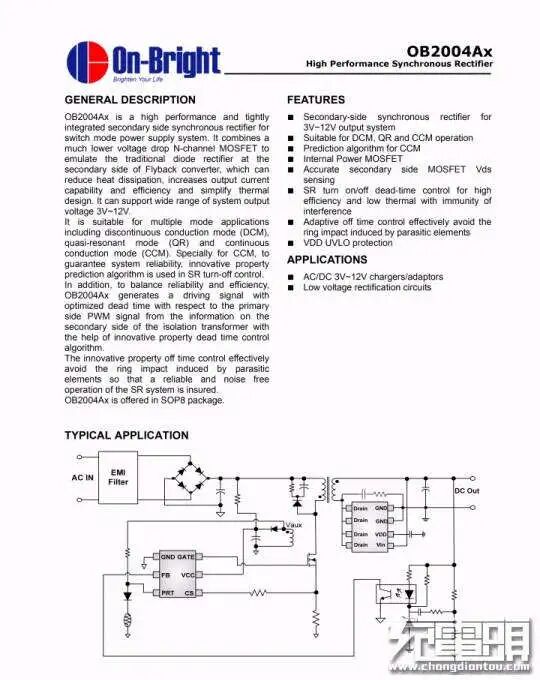

昂宝OB2004Ax 规格资料。

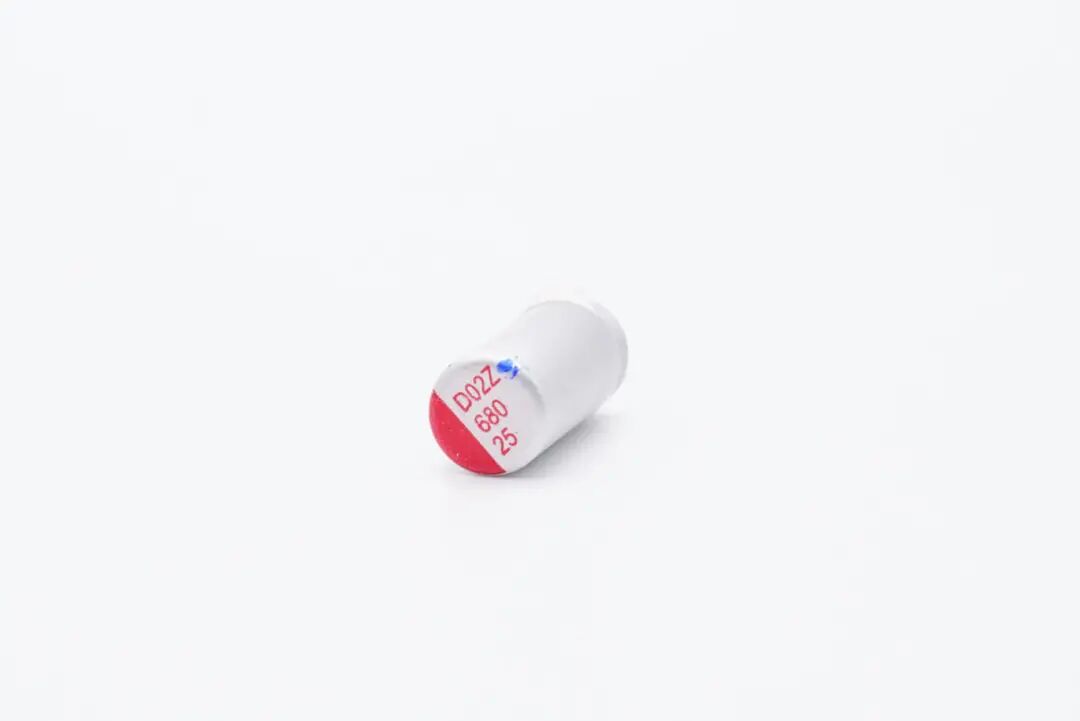

输出滤波固态电容规格为25V 680μF。

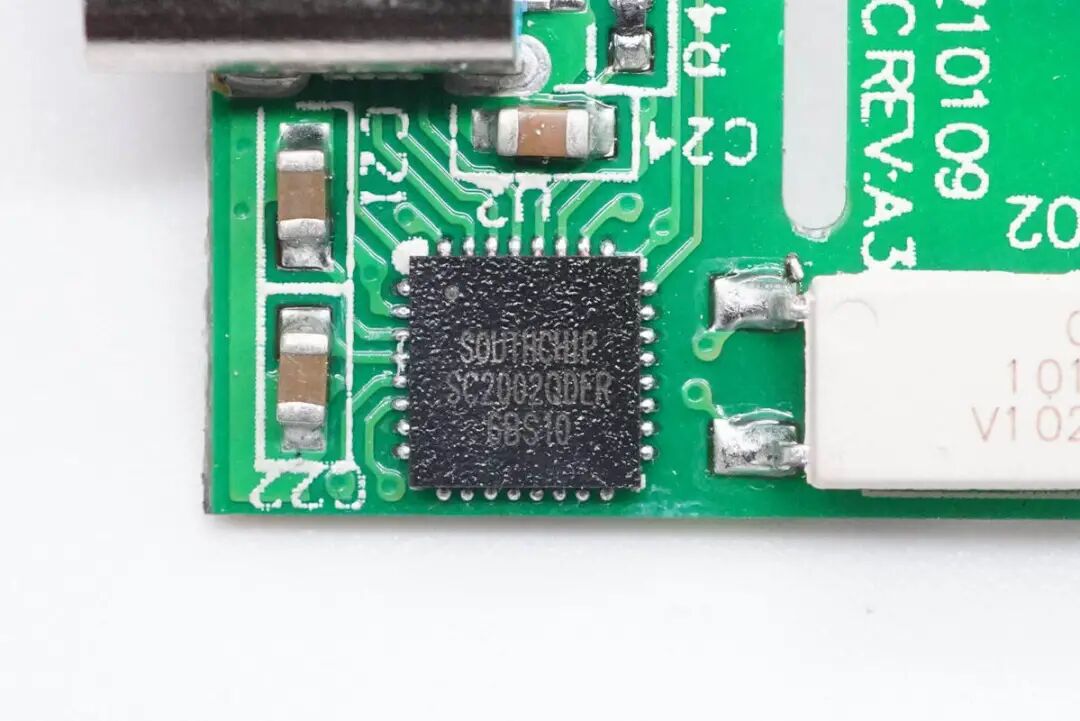

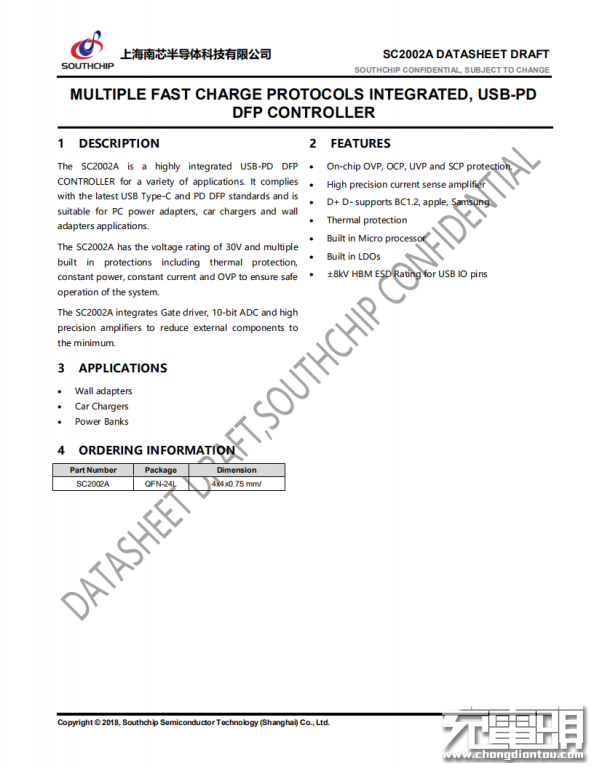

南芯SC2002是一款高度集成的PD DFP控制器。它符合最新的USB Type-C和PD 3.0标准，并支持最流行的高压快速充电协议（包括华为SCP和VOOC闪充），最多支持2组DPDM接口，可以单芯片支持1C1A应用，广泛应用于墙充，车充和支持USB快充的插线板。
同时，南芯SC2002支持极宽操作电压范围，最大可达30V，不需要额外LDO。通过集成USB PD基带物理层(PHY)、Type-C检测、电压电流检测、10位DAC VBUS调节、10位ADC、电压基准、VBUS电压泄放路径、NMOS驱动、I2C接口和保护电路，使外部器件最小化，系统设计简单，BOM成本低，为许多应用提供了高度灵活和经济有效的解决方案。
SC2002支持多种保护机制，包括过压保护、欠压保护、过流保护、短路保护、过温保护、DP/DM引脚过压保护、CC引脚过压保护等，有效保证了系统的稳定可靠运行。
充电头网拆解了解到，南芯SC2002还被安克1A1C 38W双口快充充电器采用过，此外华为10000mAh快充移动电源、ANKER 60W氮化镓双USB-C口充电器、小米6口USB充电器60W快充版、ZMI紫米65W 2C1A桌面PD快充充电器、OPPO SUPER VOOC超级闪充移动电源、努比亚红魔10000mAh电竞移动电源等多款产品也采用了南芯快充芯片。

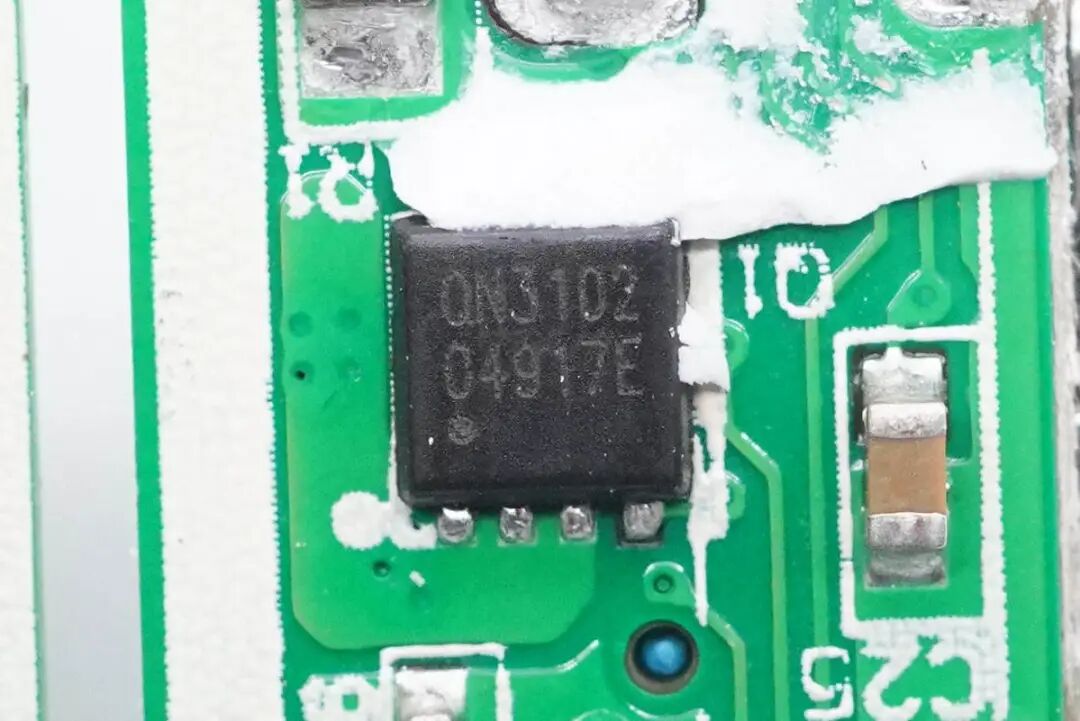

输出VBUS开关管采用UBIQ的QN3102M3N，耐压30V，导阻6.9mΩ。

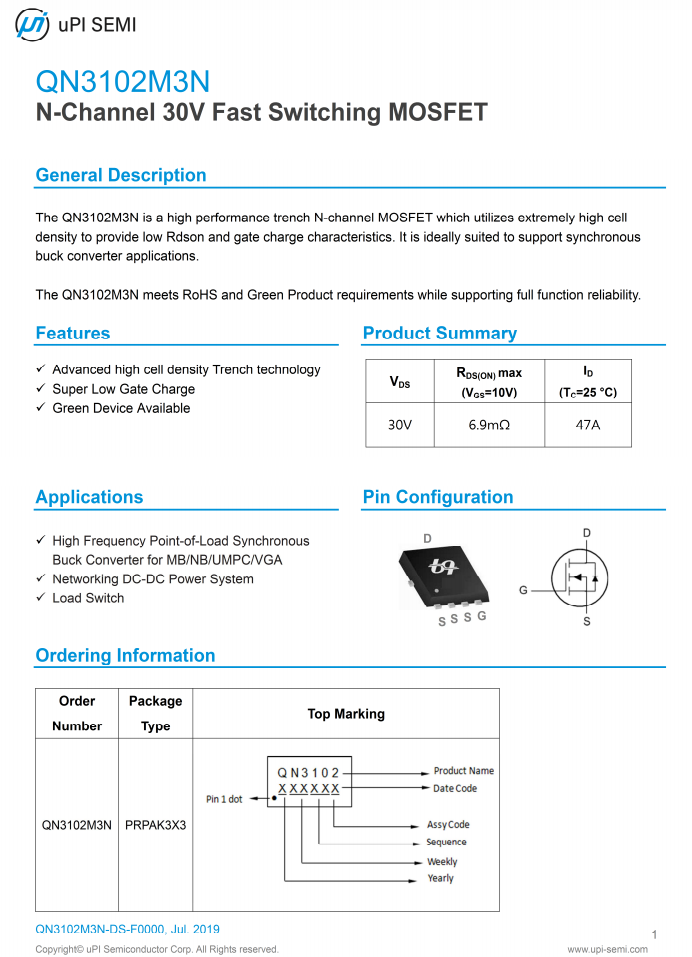

UBIQ QN3102M3N资料信息。

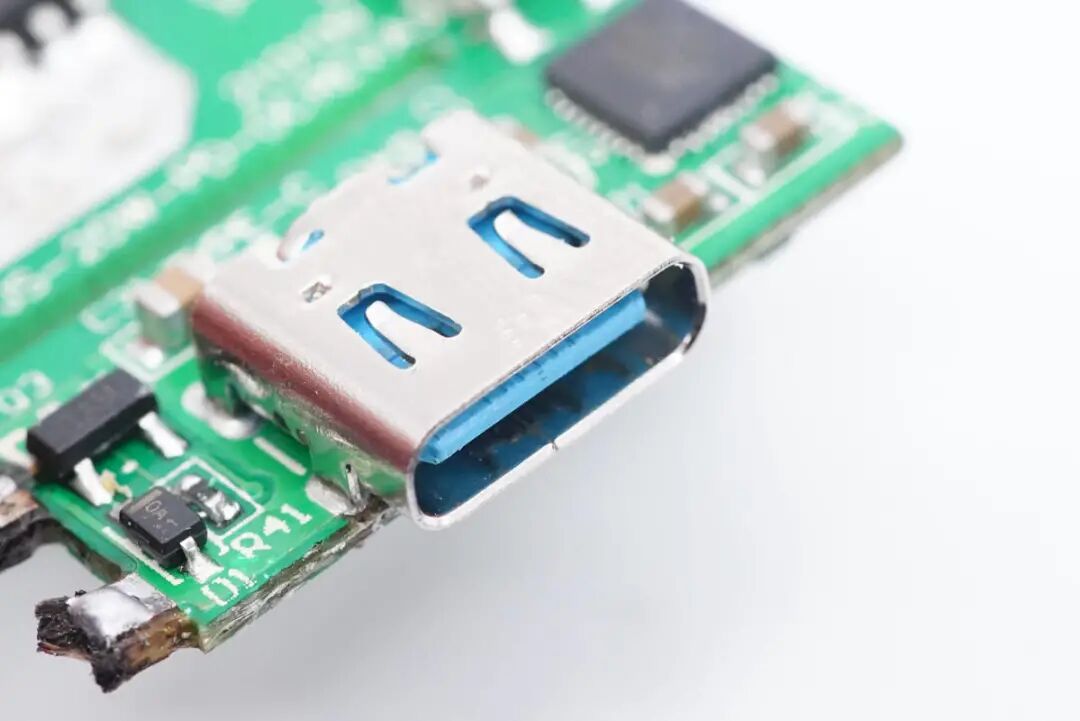

USB-C母座特写，过孔焊接。
最后使用游标卡尺测得主板长度为34.35mm。

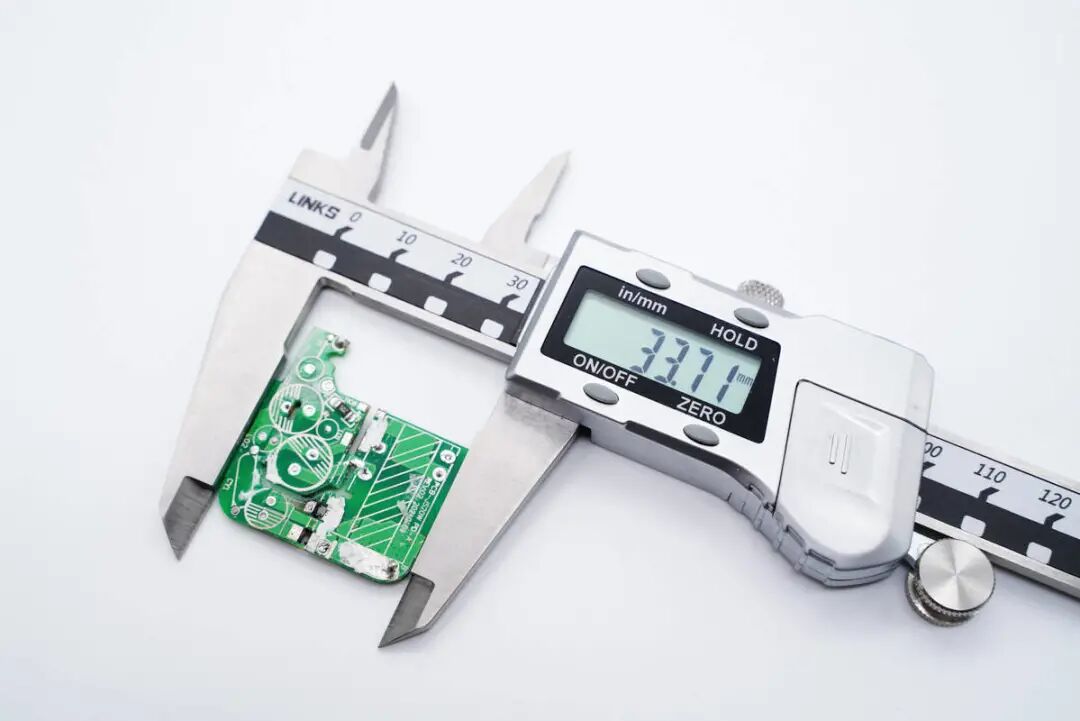

宽度为33.71mm。
全部拆解完毕，来张全家福。
充电头网拆解总结
安克这款20W充电器绝大部分外壳均磨砂处理，边角过渡圆润，此外配备可折叠插脚，整体外观改变还是比较大的。充电器支持QC、PD快充协议，具备5V3A和9V2.22A两组电压档位，也是属于针对性比较强的一类产品，主体目标还是iPhone用户，便携且性价比高。
充电头网通过拆解了解到，这款充电器采用两块PCB组合焊接成T字型结构，变压器、电容等器件打胶和做了绝缘处理。采用昂宝OB2631U+OB2004Z高集成开关电源方案进行宽范围输出，协议芯片采用南芯的SC2002控制输出电压。另外采用艾华电解电容进行高压滤波以及固态电容进行输出滤波。
