拆解报告：紫米33W PD快充氮化镓充电器
----- 充电头网拆解报告 第1627篇 -----
此前MI小米推出了一款33W PD快充氮化镓充电器，凭借小巧精致的造型以及不错的性价比，立马引起很多人的关注。而ZMI紫米也紧跟“大哥”脚步推出了一款迷你33W氮化镓充电器，这一策略之前在发布20W充电器时也使用过，两品牌同时发布产品。
小编在拿到紫米33W氮化镓充电器后，和小米的初步对比发现，这两款充电器造型、性能上都一样。不过也不能因此草率下结论说这两款充电器就是一样的，毕竟充电器内部不可见，说不定方案就有些许差别。那么下面充电头网就对紫米这款进行详细拆解，看看内部具体设计。
此前充电头网还陆续拆了紫米18W QC3.0快充充电器、紫米18W PD快充充电器、紫米20W PD快充、紫米30W PD快充充电器、紫米65W USB PD三口快充充电器、紫米65W USB PD迷你充电器、紫米新款65W 2A1C快充充电器等多款产品，大家可以点击蓝色字体进行观看。
一、紫米33W氮化镓充电器外观
产品采用塑料外包装盒，整体为灰色，顶部带有挂钩设计，正面中心透明处理，可以观察充电器实体。此外正面上方印有ZMI logo以及CC数据线标识，下方印有充电器名称。

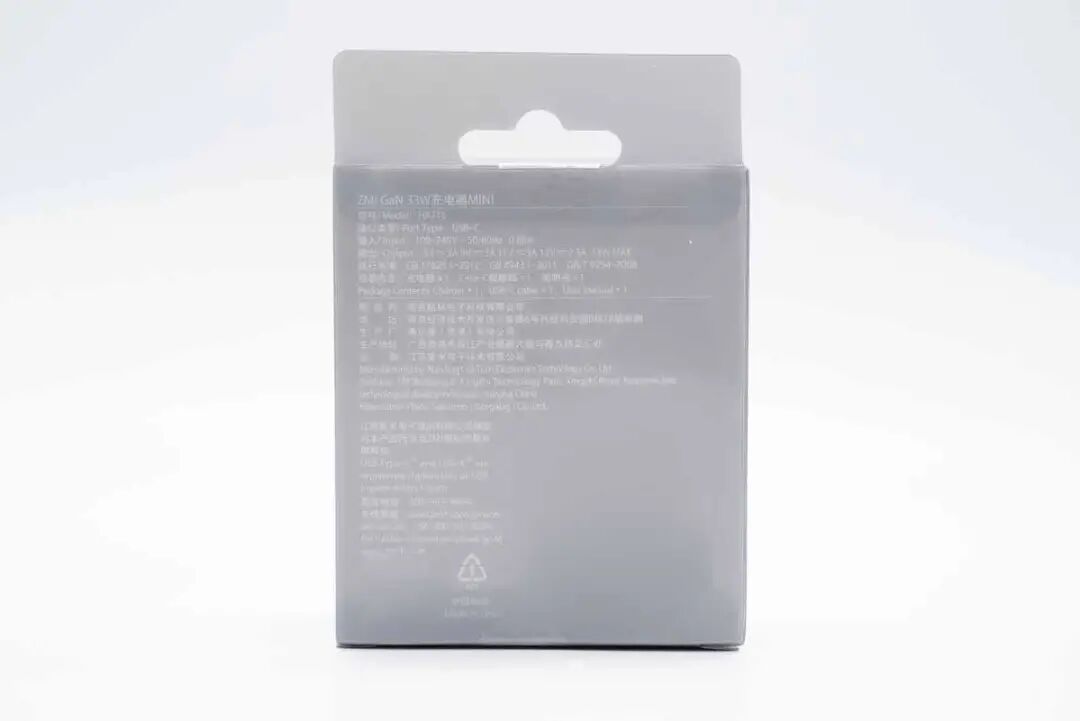

盒子背面印有充电器参数以及商家信息。
内部采用纸盒固定保护充电器。

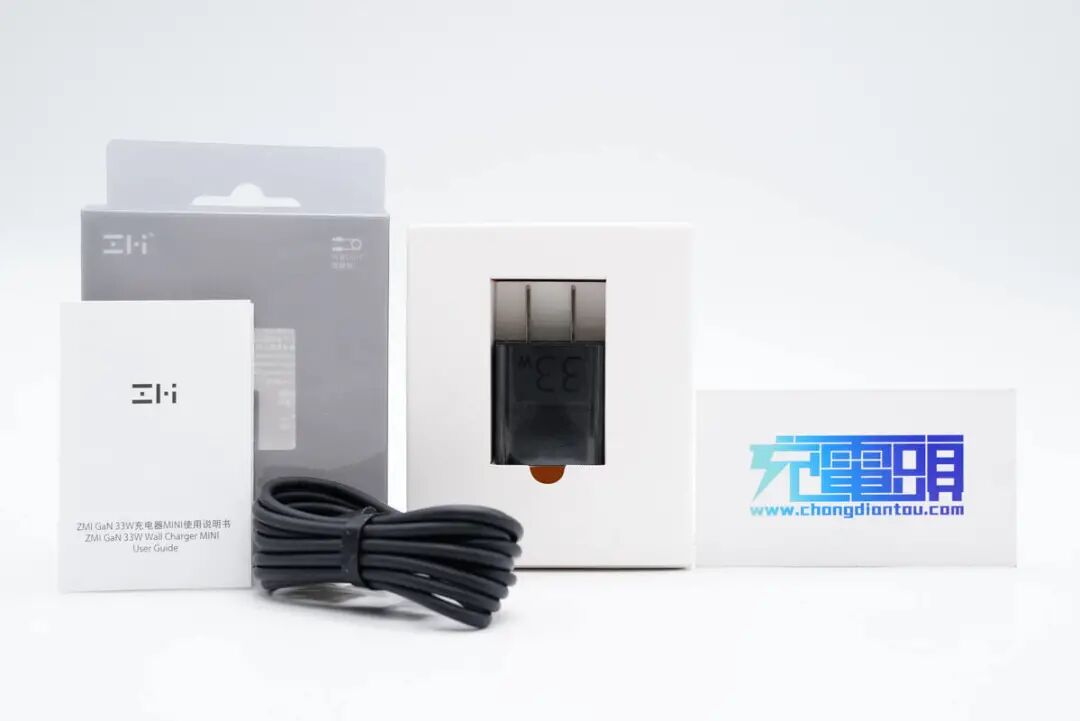

包装内含充电器、CC数据线以及使用说明书。

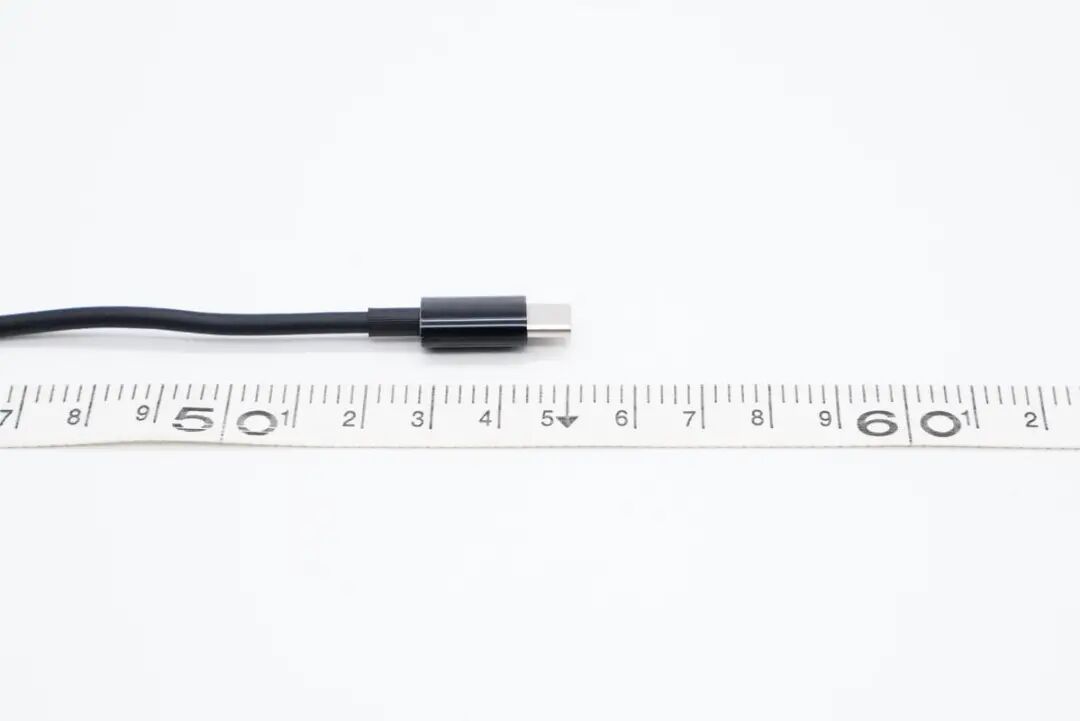

整根线缆长度约为155cm。
充电器采用PC阻燃材质黑色外壳，方块造型设计，上下端切面且边缘棱边分明。

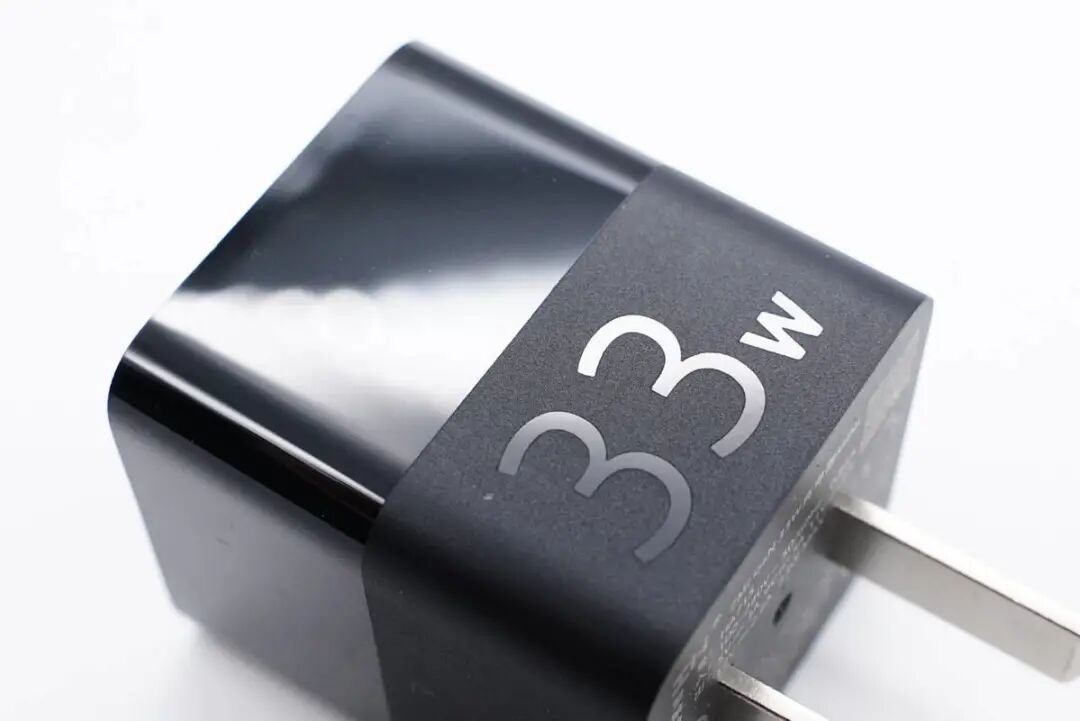

腰身采用亮面和磨砂撞色设计，各面之间过渡圆润，其中一面上通过凹印33W字样。

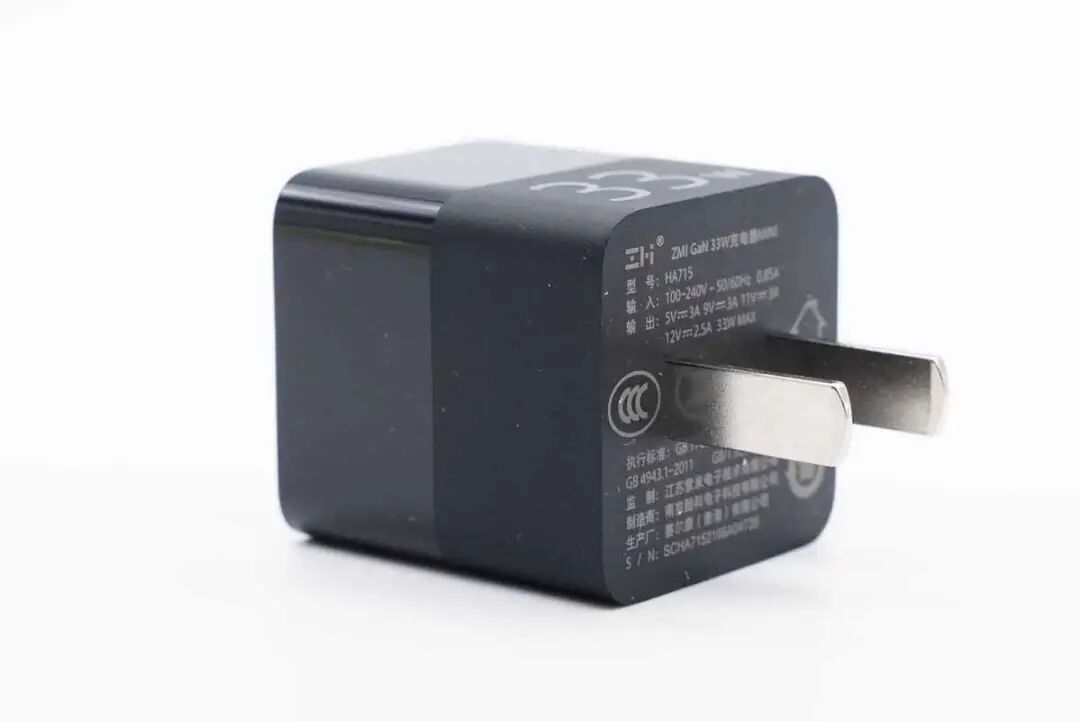

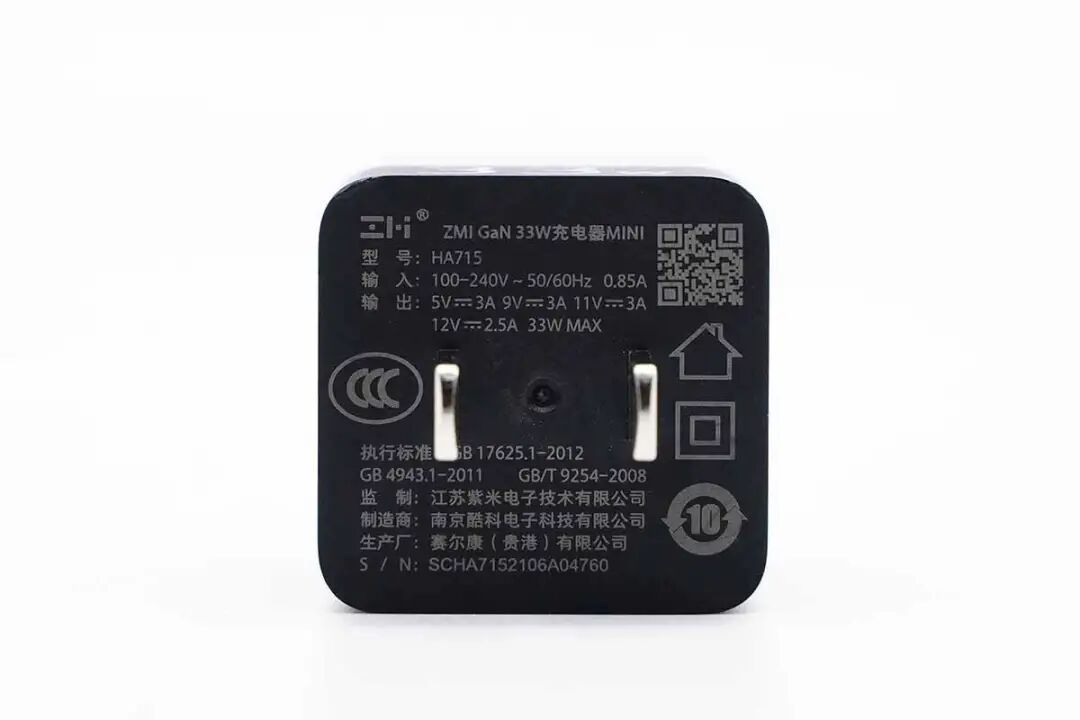

充电器采用固定式国标插脚，输入端外壳上标注有参数信息。
型号：HA715
输入：100-240V~50/60HZ 0.85A
输出：5V3A、9V3A、11V3A、12V2.5A，33W MAX
监制：江苏紫米电子技术有限公司
制造商：南京酷科电子科技有限公司
生产厂：赛尔康（贵港）有限公司
产品已经通过了3C等认证。
值得一提的是，此前小米推出的65W氮化镓USB PD快充充电器也由酷科研发，可见酷科在GaN氮化镓充电器研发方面有很深的造诣。

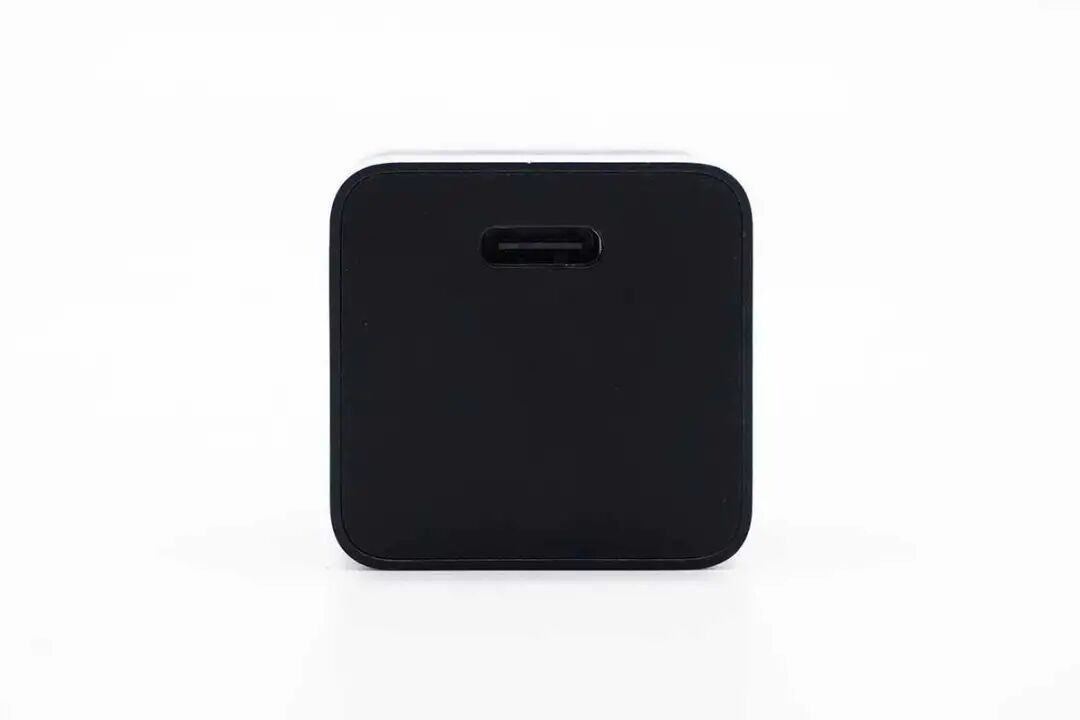

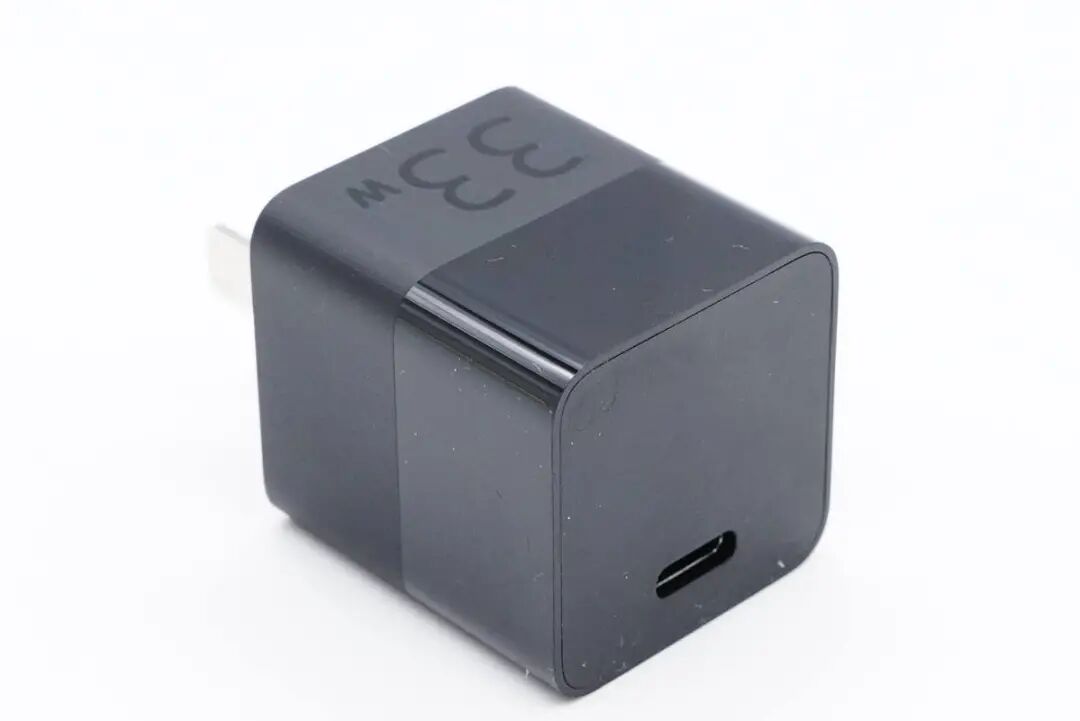

输出顶面USB-C口靠侧边设计，黑色胶芯不露铜。

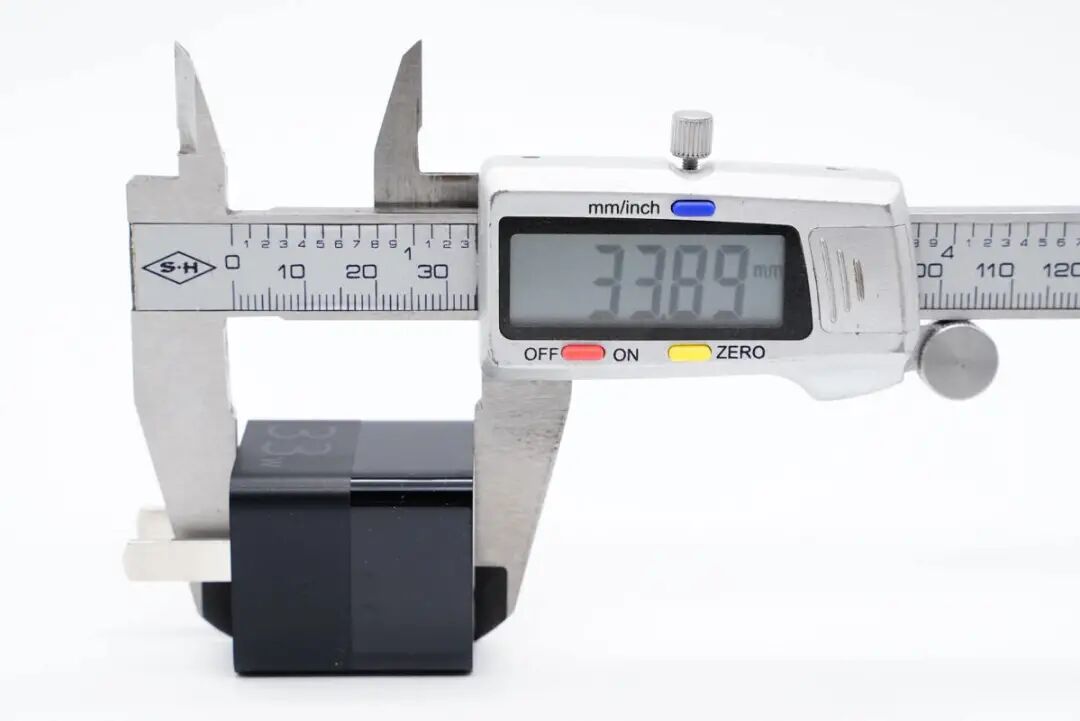

使用游标卡尺实测充电器机身高度为33.89mm。

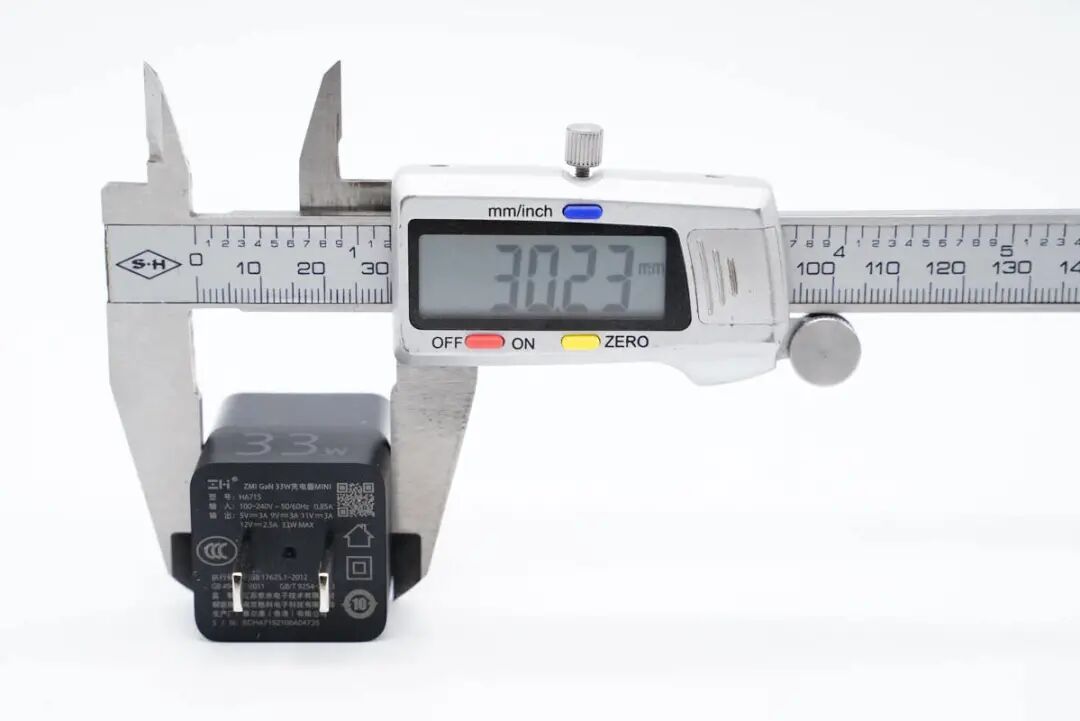

宽度为30.23mm。

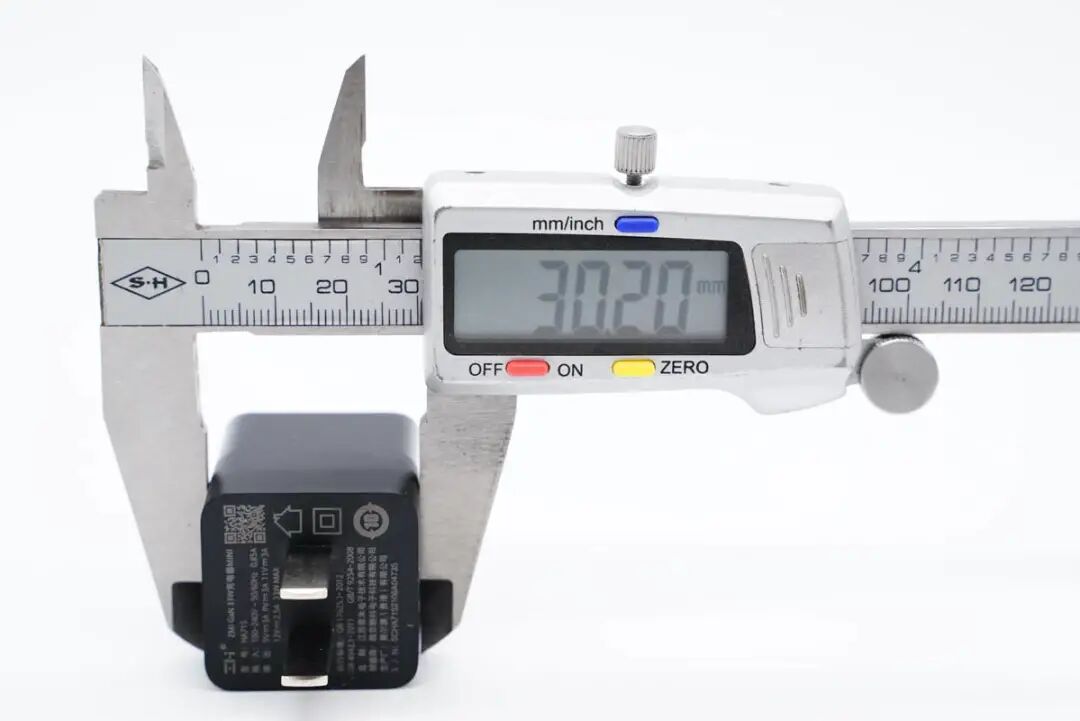

厚度为30.2mm。通过充电器三维可算得体积约为30.94cm³，功率密度约为1.07W/cm³。

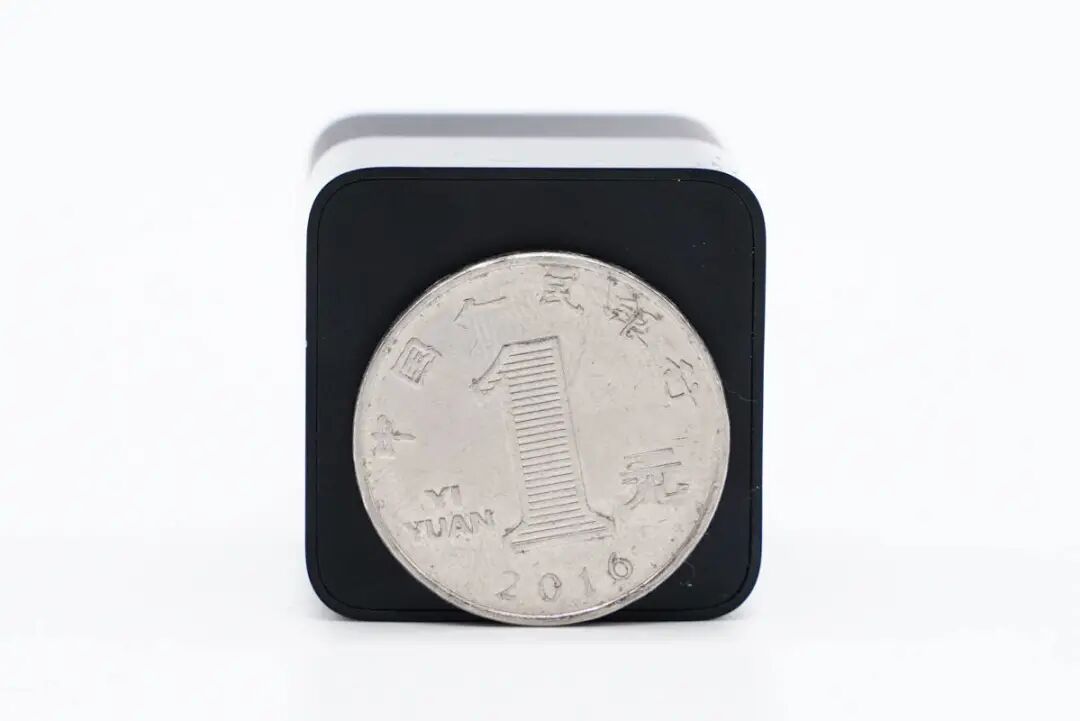

机身横截面比一元硬币的大一些。

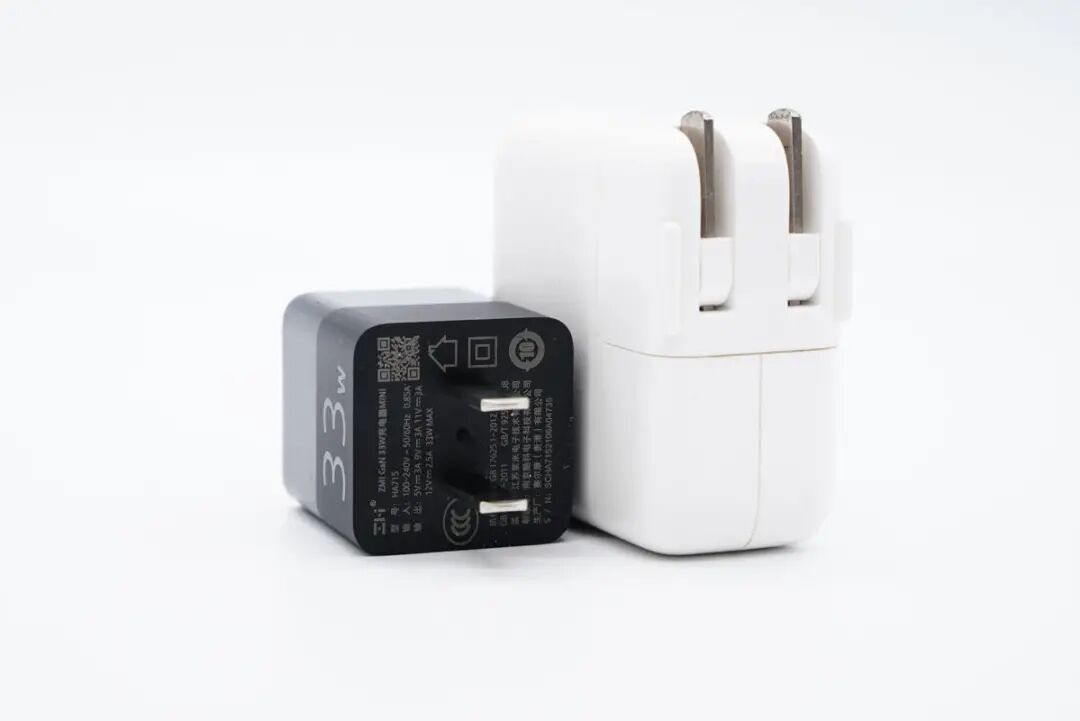

和苹果30W充电器直观对比，体积优势非常明显。

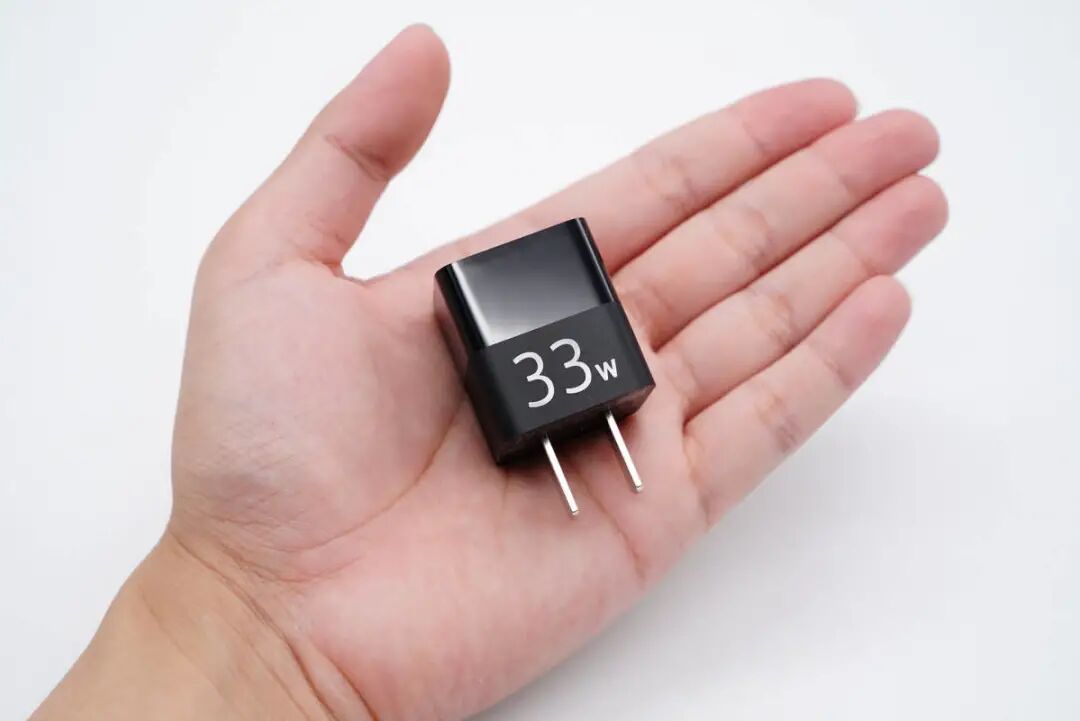

拿在手上的直观感受。

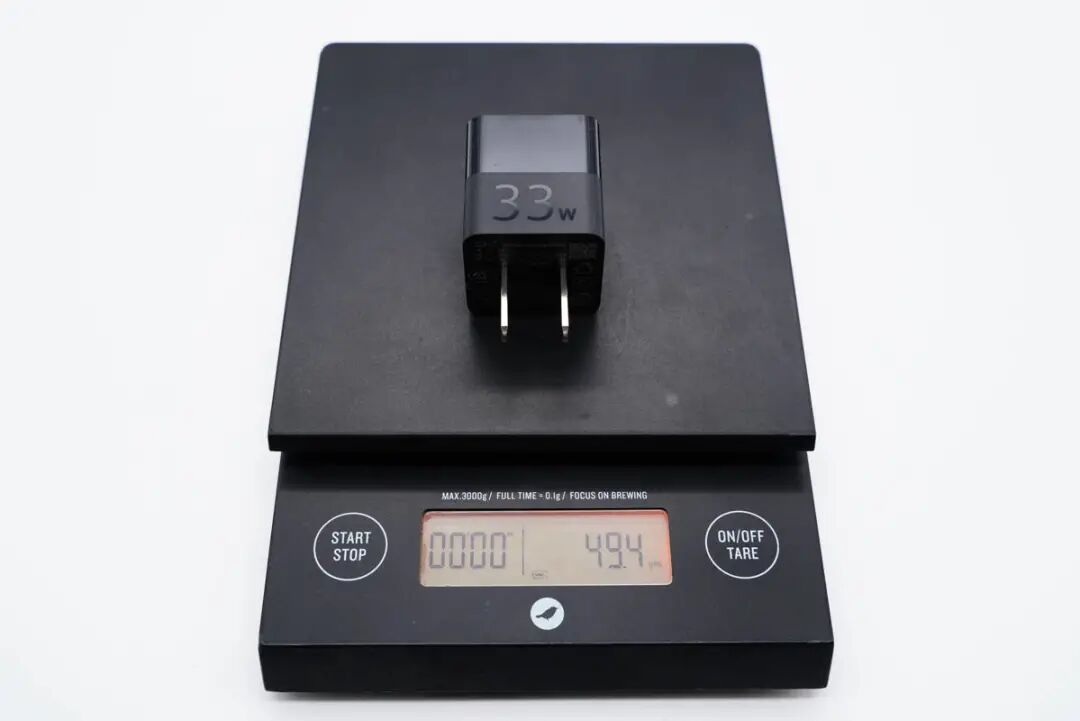

充电器净重约为49g。

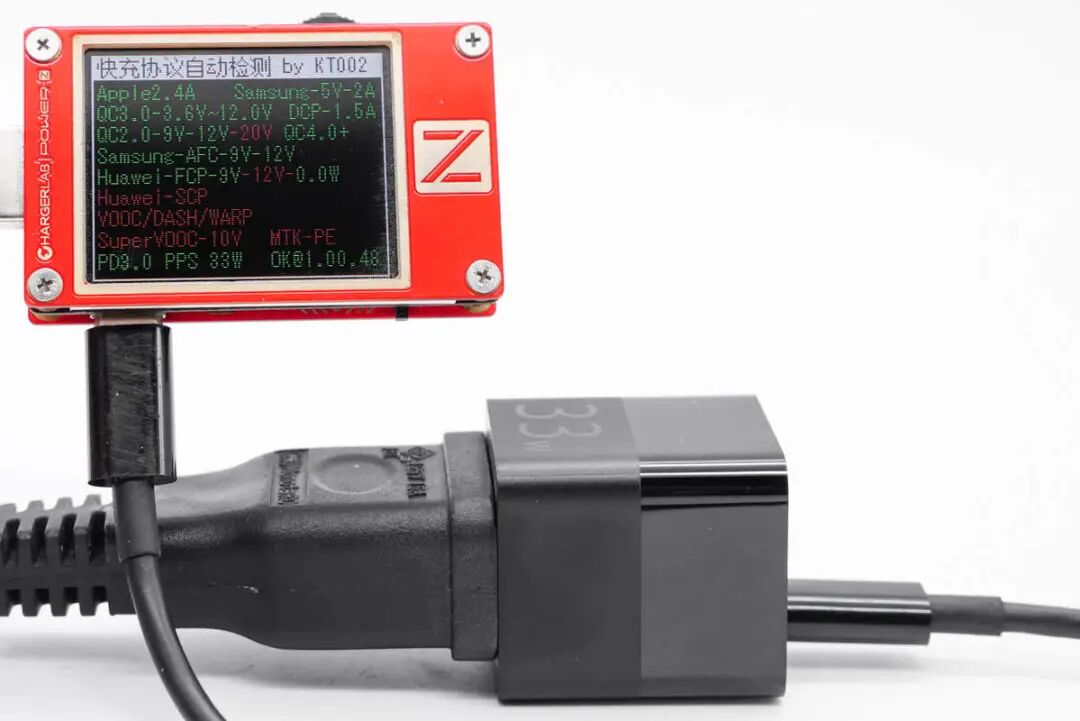

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

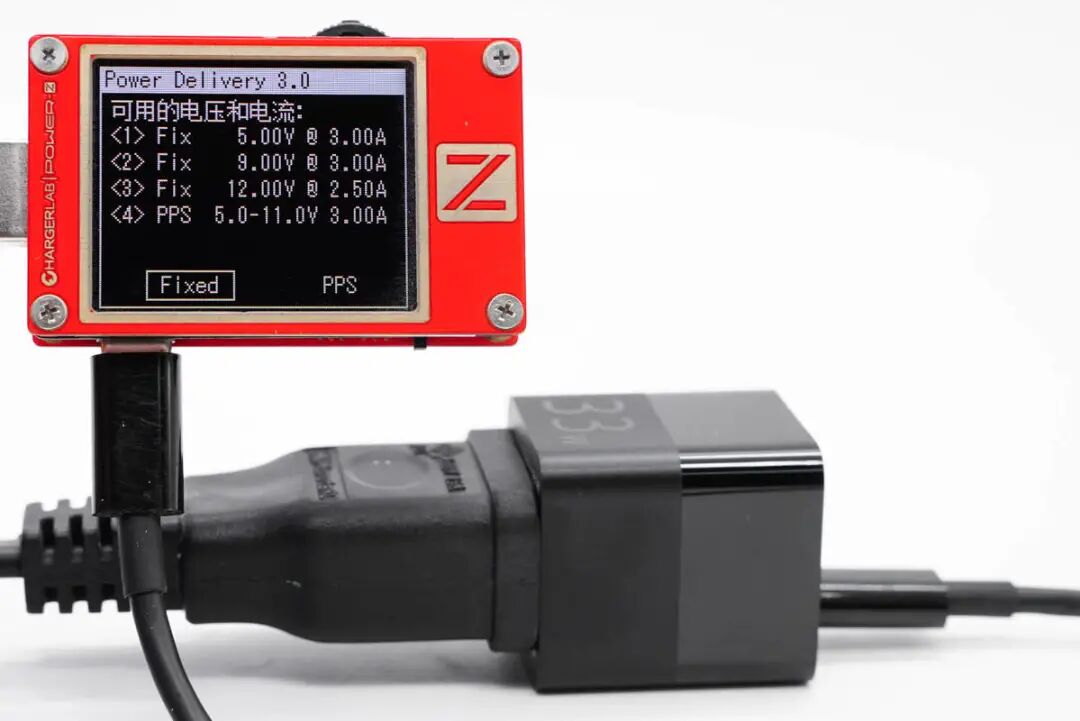

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A三组固定电压档位，以及5-11V3A一组PPS电压档位。
二、紫米33W氮化镓充电器拆解
将输出端外壳拆开，变压器两侧均有打胶帮助加固。

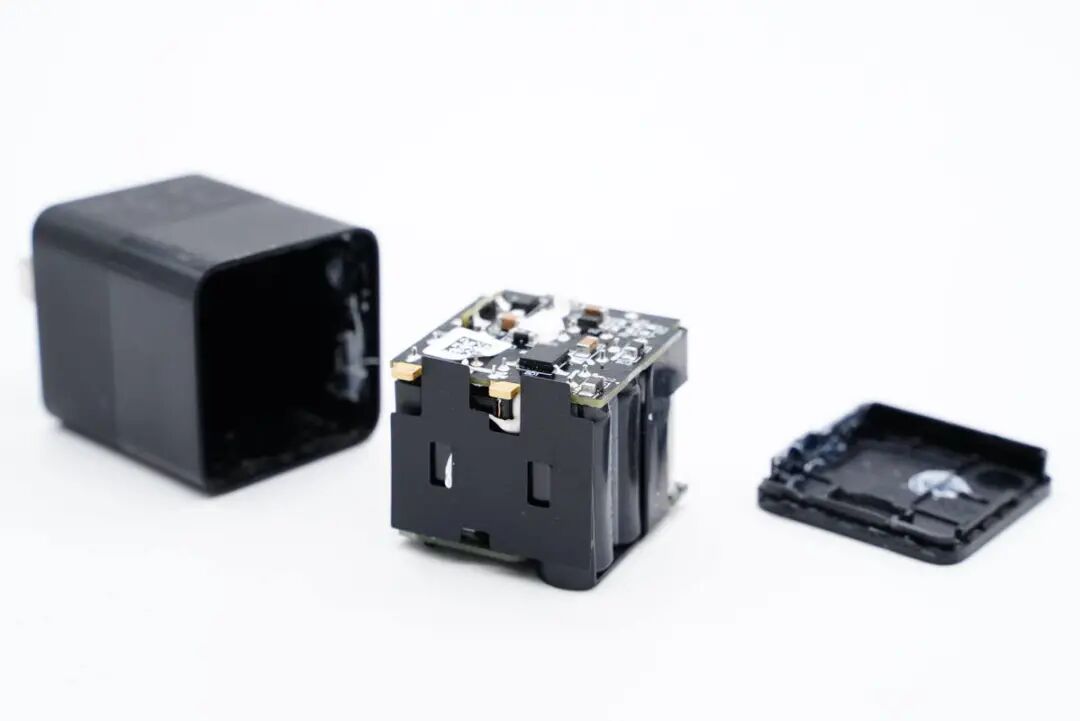

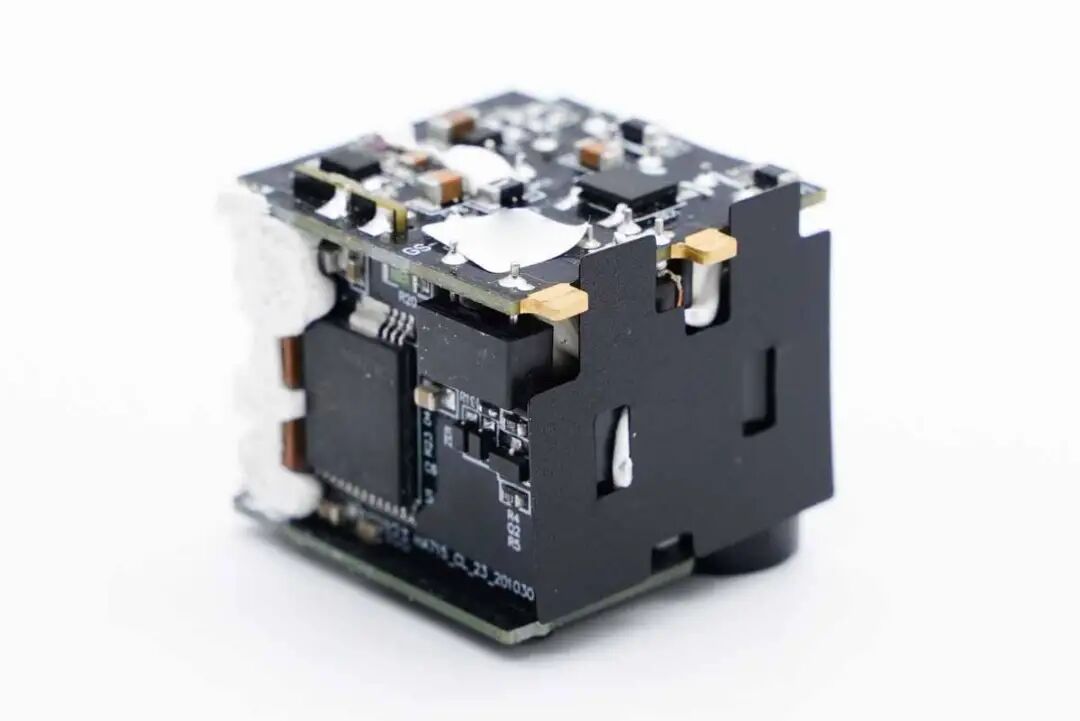

将PCBA模块取出。
充电器采用接触式通电设计，输入端设有绝缘隔离板，板子上的接触端子沉金处理。
初次级小板之间采用一体塑料壳进行高低压隔离。
通过观察发现，这款充电器采用时下热门的多块PCB板组合焊接设计方案，并且采用典型的反激开关电源宽范围输出，由协议芯片控制输出电压的架构。下面我们就从输入端开始一一了解各元器件。
输入端一览，可以看到有保险丝和共模电感。

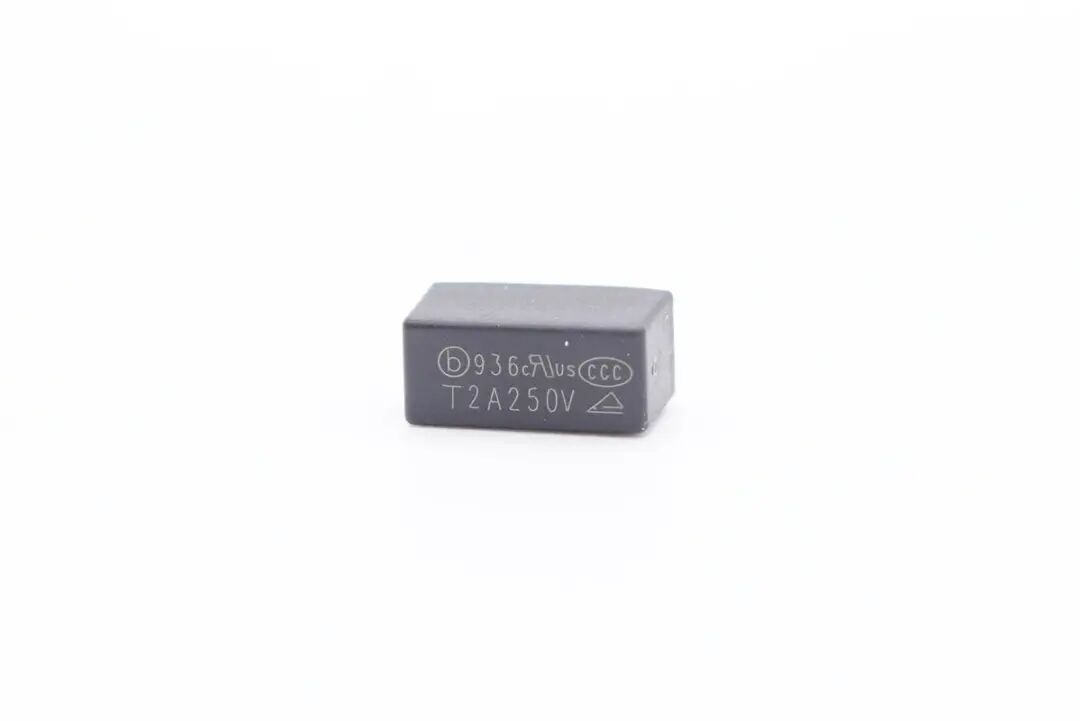

延时保险丝特写，规格为2A 250V。

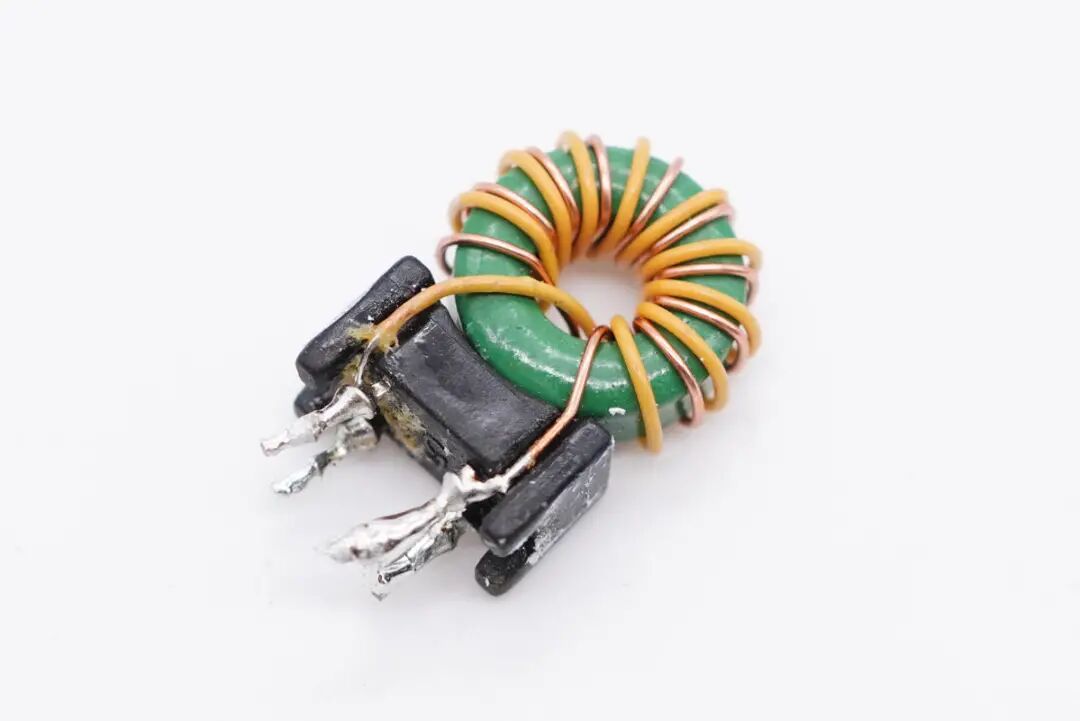

共模电感双线绕制，并有塑料底座支撑，用于滤除EMI干扰。

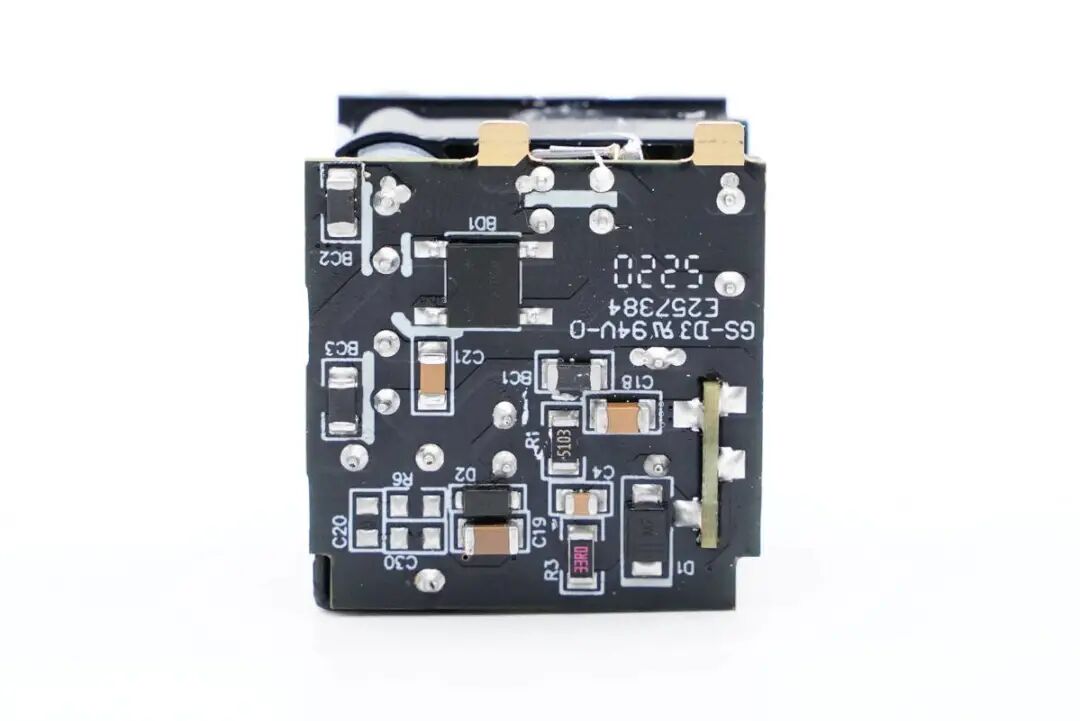

输入端小板背面设有一颗整流桥。

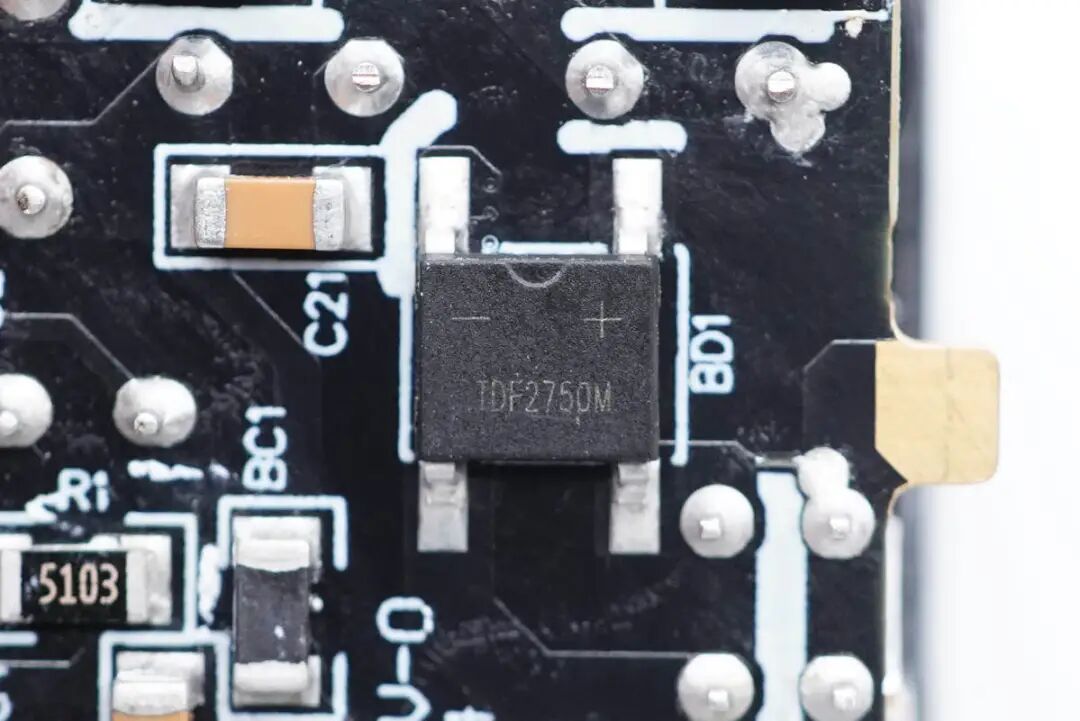

TDF2750M整流桥特写。

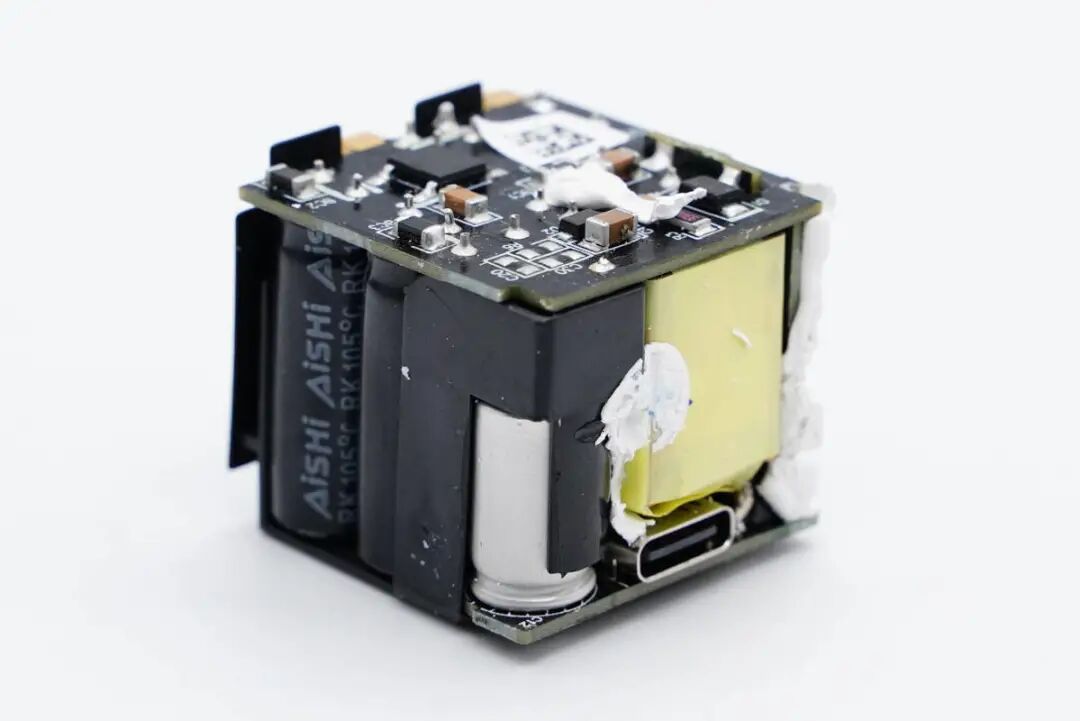

模块侧面设有两颗高压滤波电解电容。

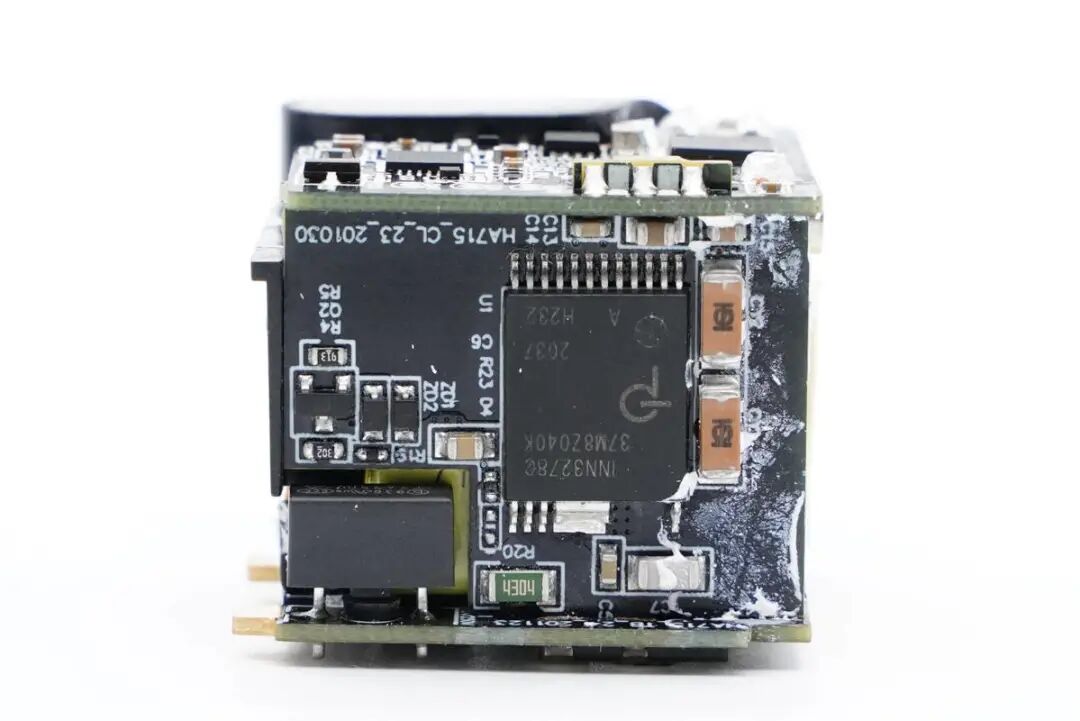

另一侧设有连接小板，小板上设有PI主控芯片以及Y电容。

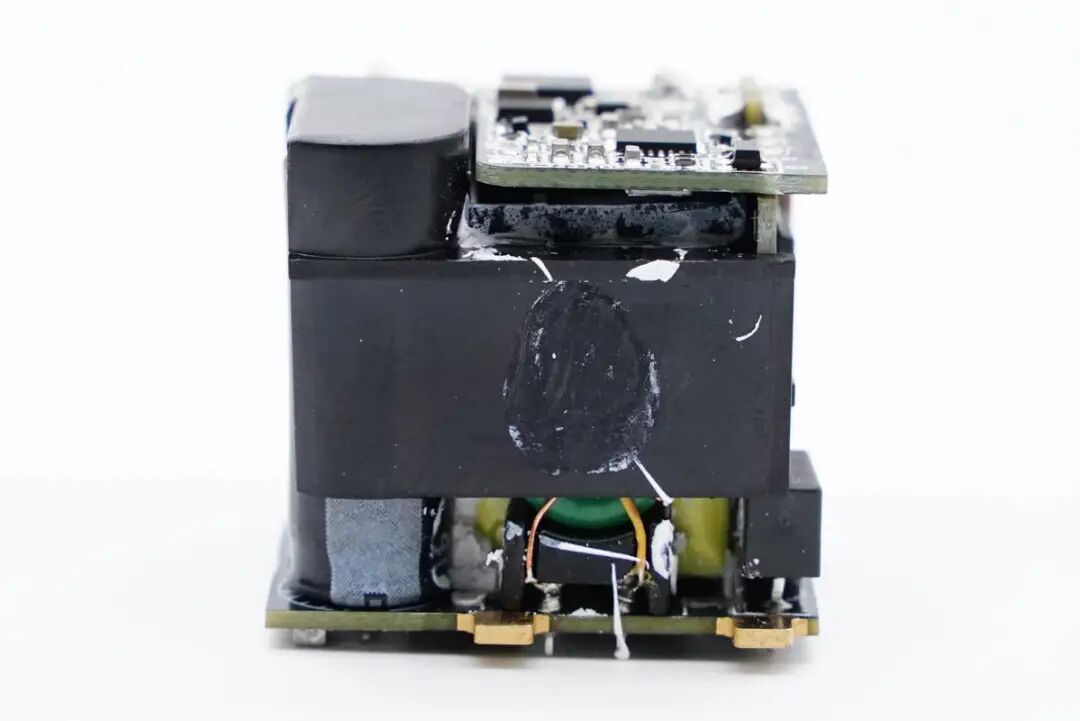

将PCBA模块拆分开，高压滤波电容旁还有一颗滤波电感，变压器设在中心位置。

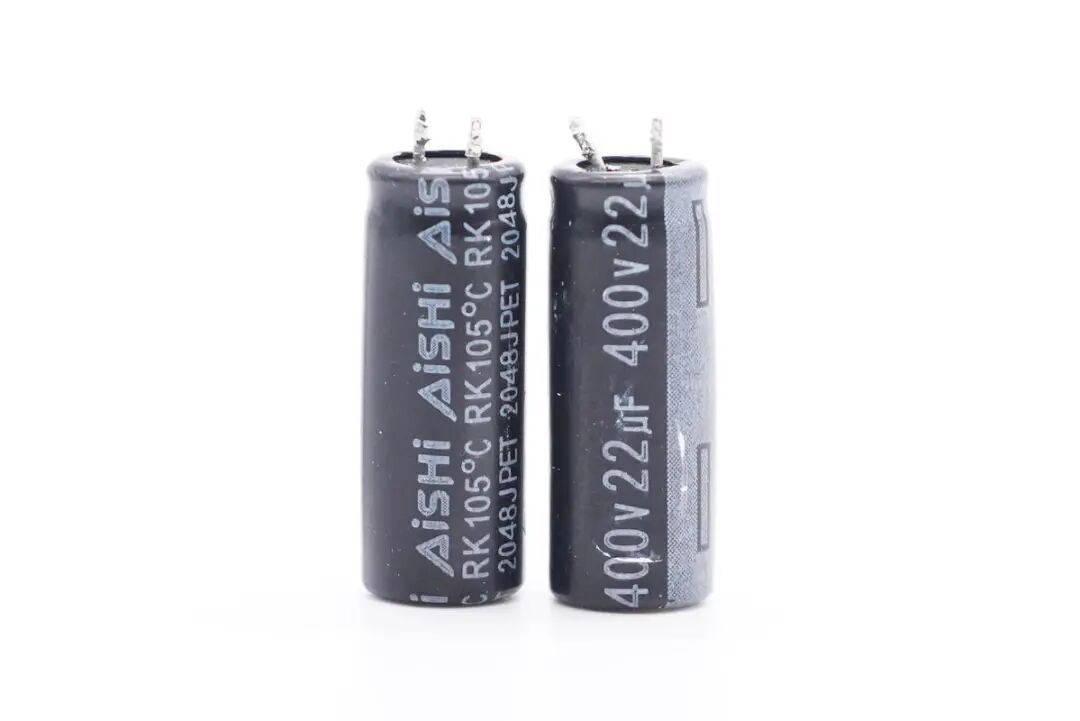

两颗高压滤波电解电容均来自艾华，且规格也都是400V 22μF。

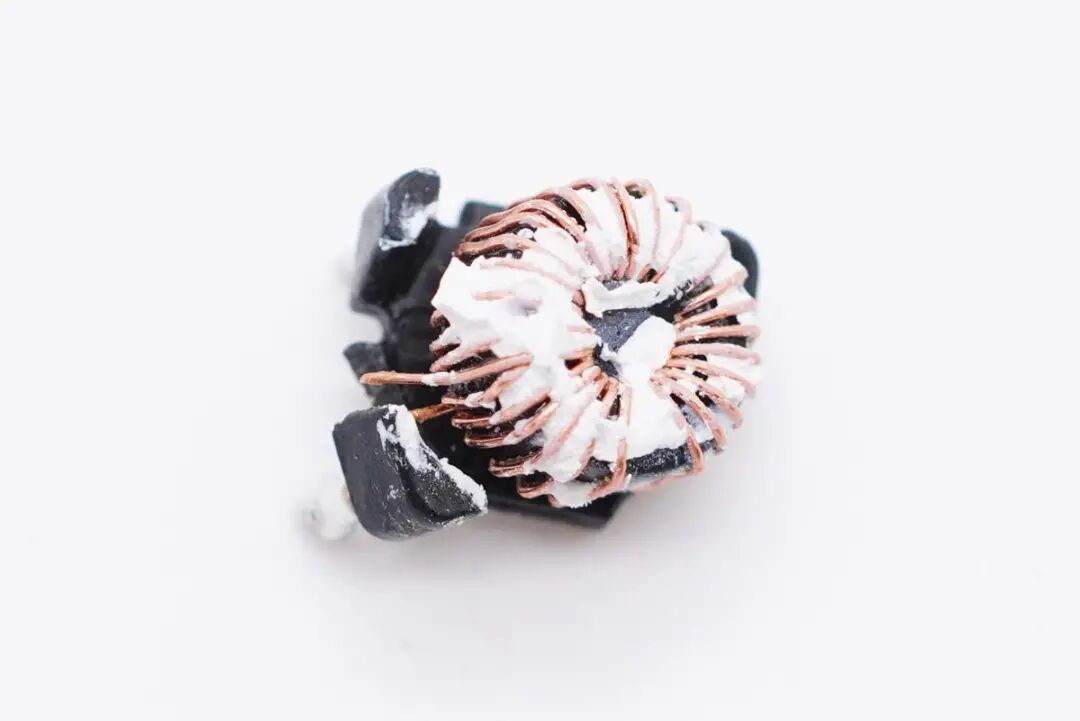

滤波电感特写。

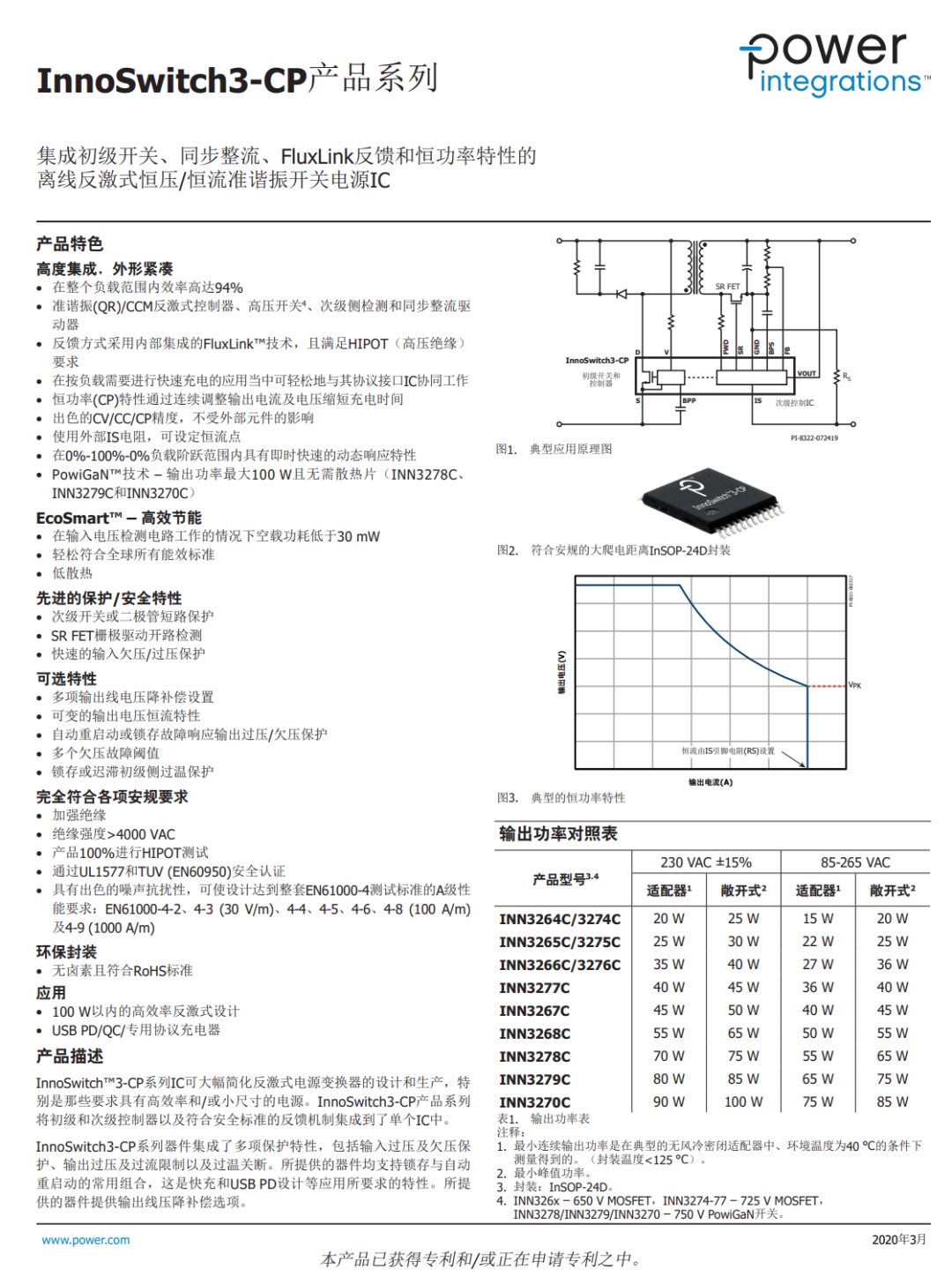

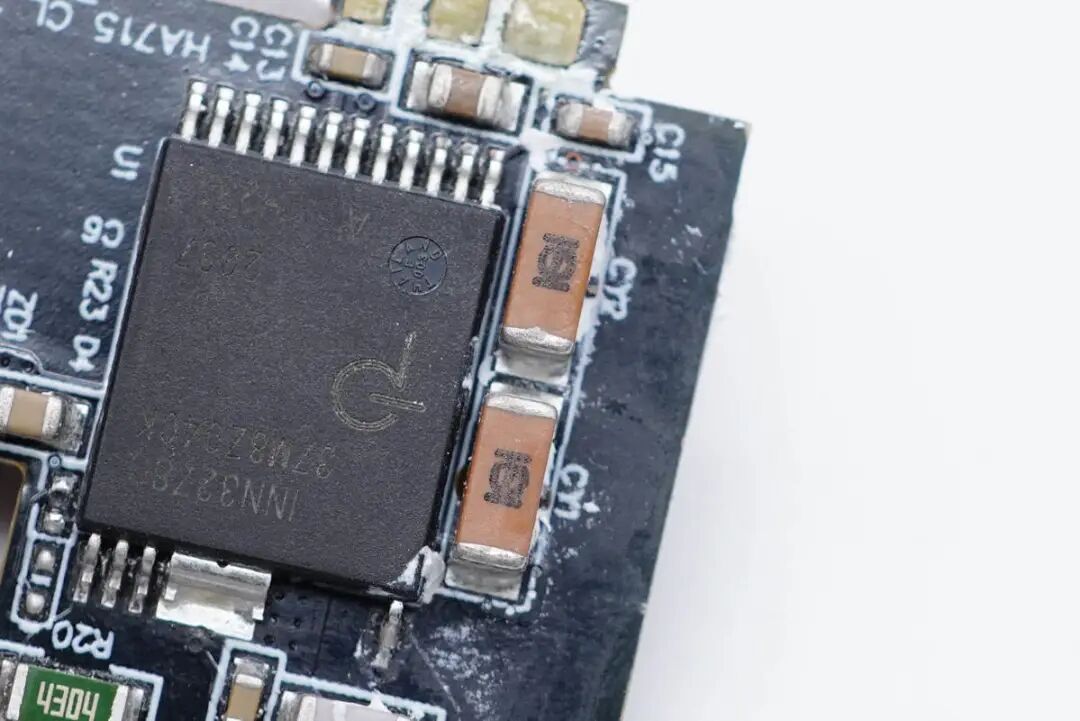

充电器主控芯片采用PI INN3278。这是一颗内部集成初级开关，同步整流控制器，反馈和恒功率特性的准谐振反激电源IC。其内部集成750V PowiGaN开关管，支持在密闭环境宽电压范围内输出55W功率。小米33W充电器降额使用，可降低发热。
INN3278待机功耗小于30mW，支持次级整流管短路保护，支持同步整流管栅极开路检测，具有快速的动态负载响应和输入欠压/过压保护，并且内置完善全面的保护功能，适用于USB PD快充适配器。

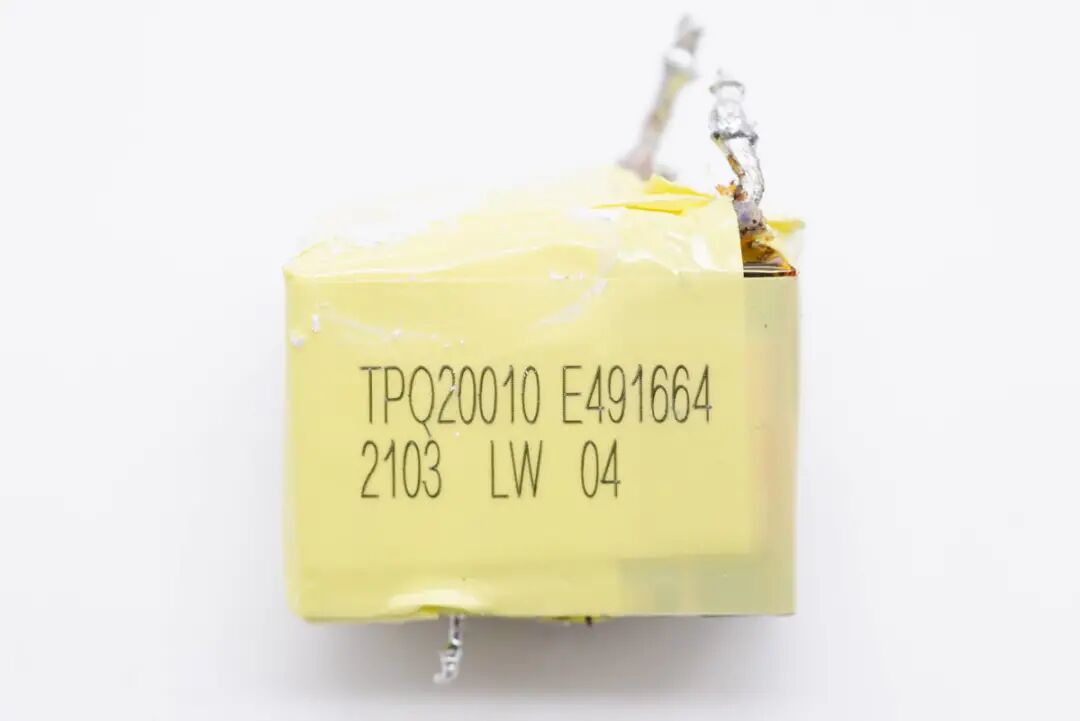

变压器特写。
两颗贴片Y电容串联。

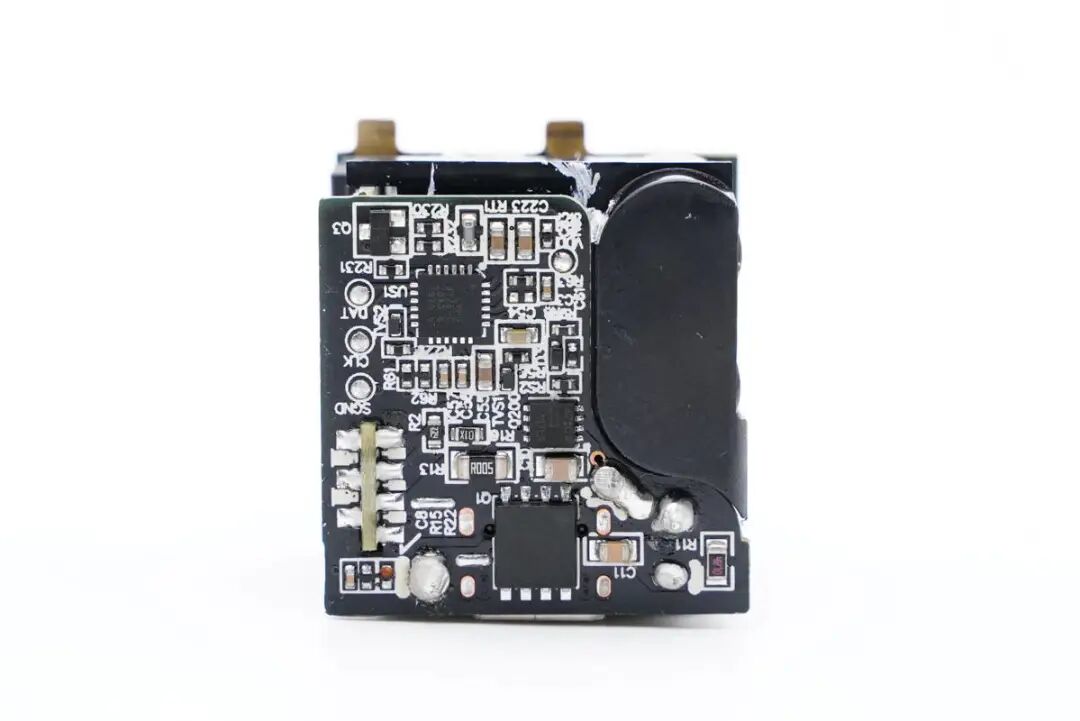

输出端小板背面设有同步整流管、协议芯片以及输出VBUS开关管。

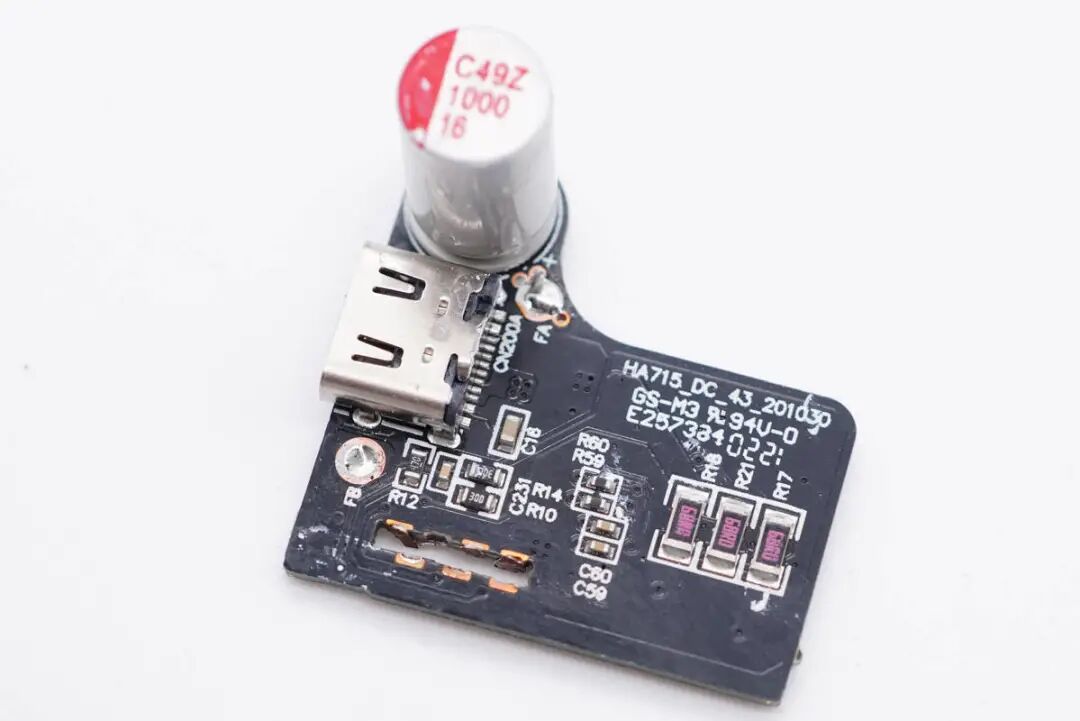

板子拆下，正面设有输出滤波固态电容以及USB母座。

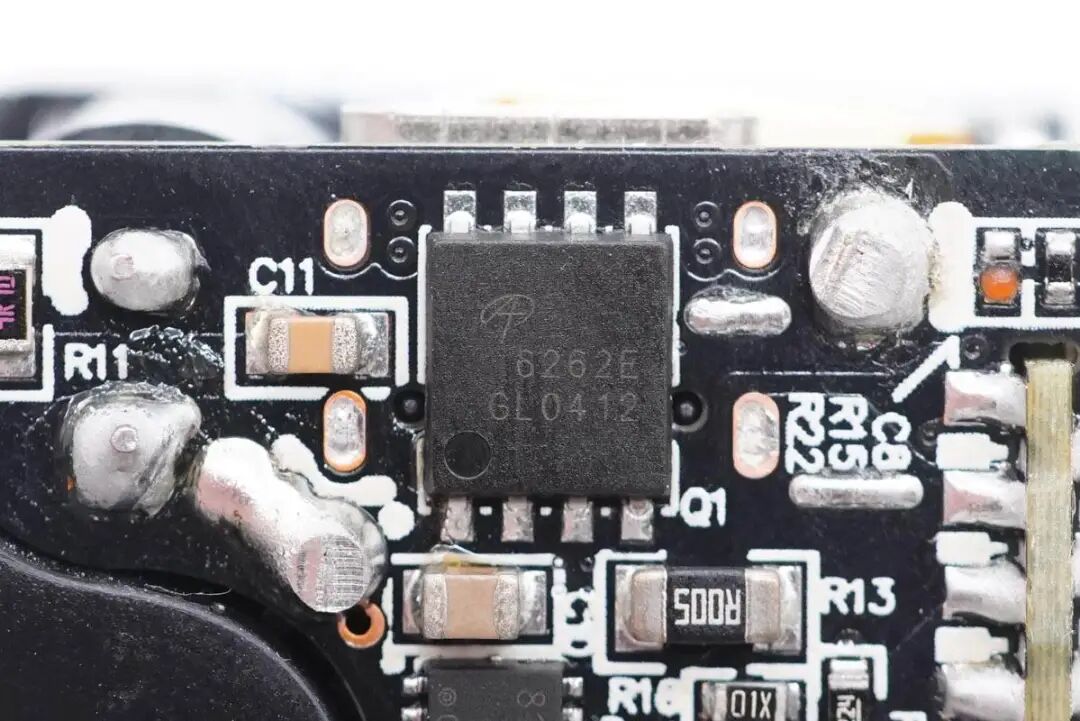

同步整流管采用AOS万代AON6262E，耐压60V，DFN5*6封装。

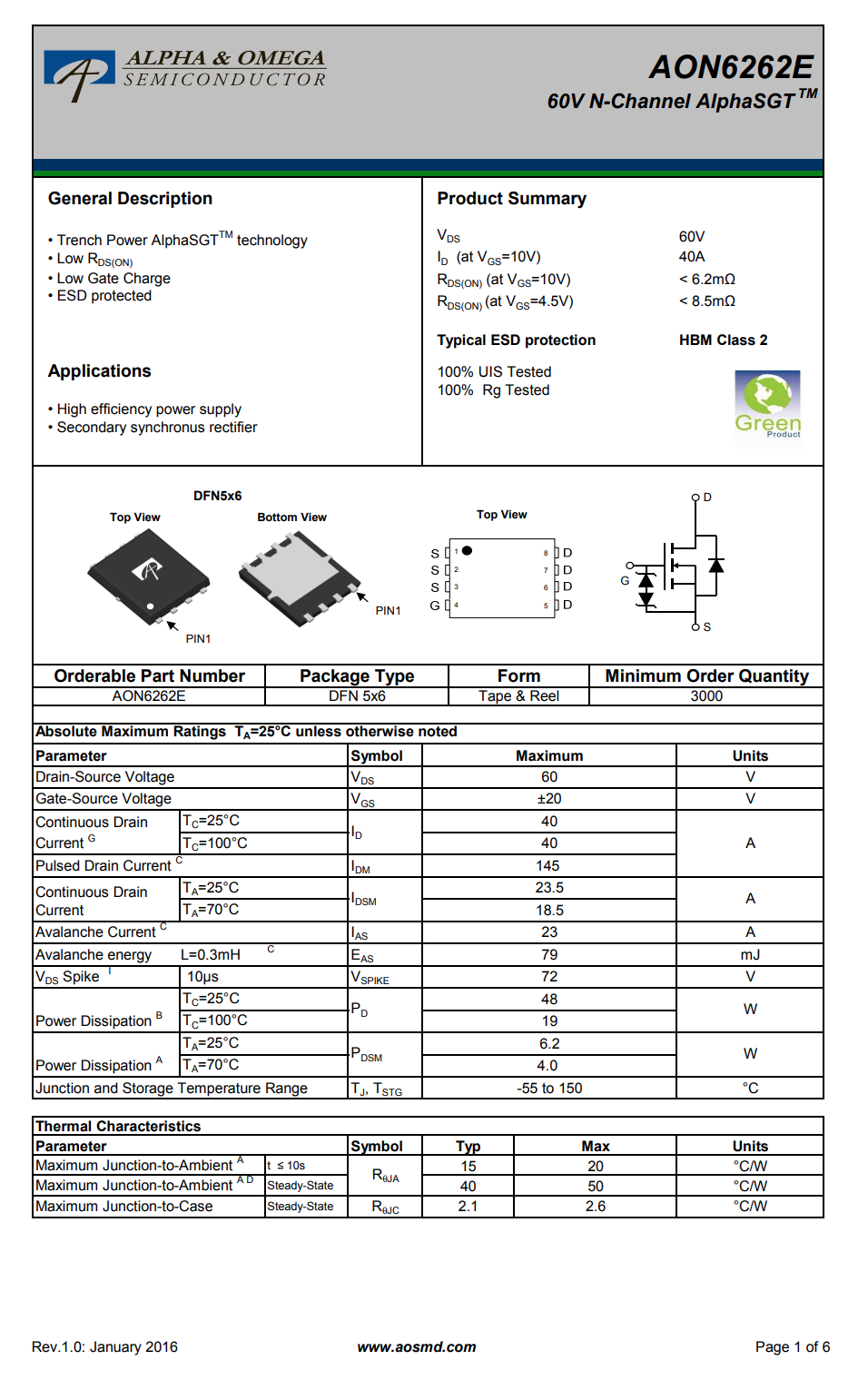

AOSMD AON6262E 详细资料。
输出滤波固态电容规格为16V 1000μF。

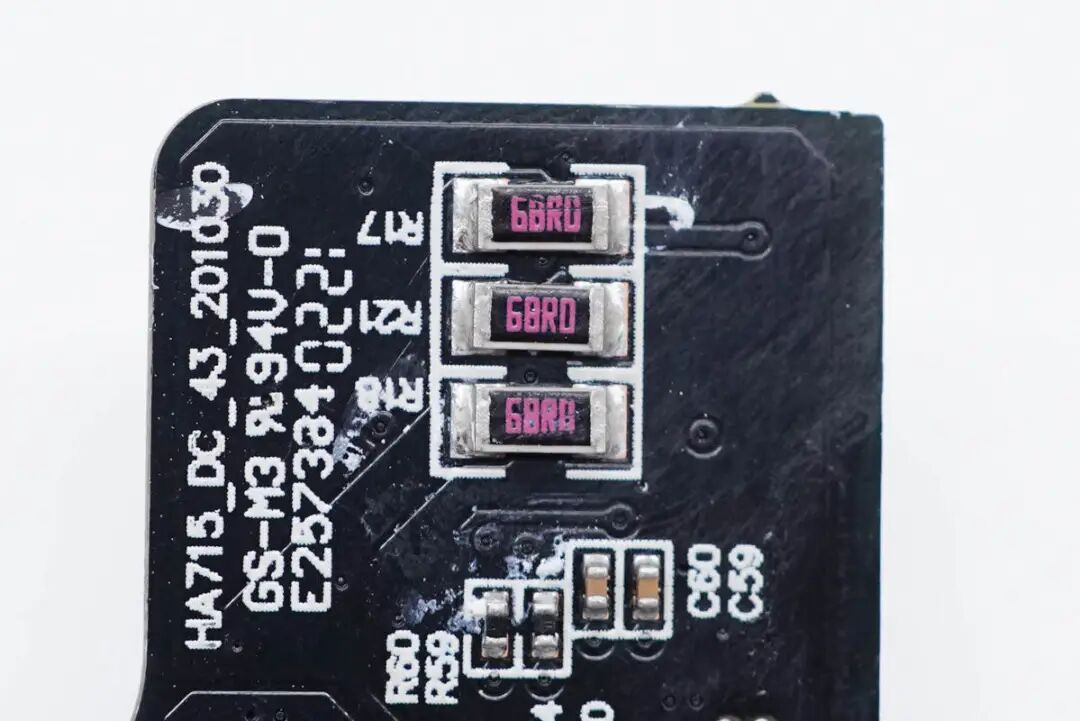

3颗68欧电阻并联，用于输出电容放电。
USB PD协议芯片采用赛普拉斯CYPD3175。这款芯片支持1A1C接口，支持QC4.0和其他快充协议，集成次级反馈和输出电流检测放大器，内置多重完善的系统级保护，内置32位MCU，内置时钟，支持3-24.5V宽泛的工作电压范围，左侧是热敏电阻，用于检测适配器温度，进行温度保护。
赛普拉斯 CYPD3175 详细资料。
充电头网了解到，CYPD3175是一颗通过了协会USB PD3.0（PPS）认证的芯片，此前已被安克60W 1A1C氮化镓充电器、安克Nano 20W和安克Nano 18W、Anker PowerCore Fusion PD超级充、安克65W氮化镓4口桌面PD快充充电器等产品采用。同时，赛普拉斯的快充协议芯片还可用于USB PD快充车充、移动电源等领域，并被数十款电源产品采用。

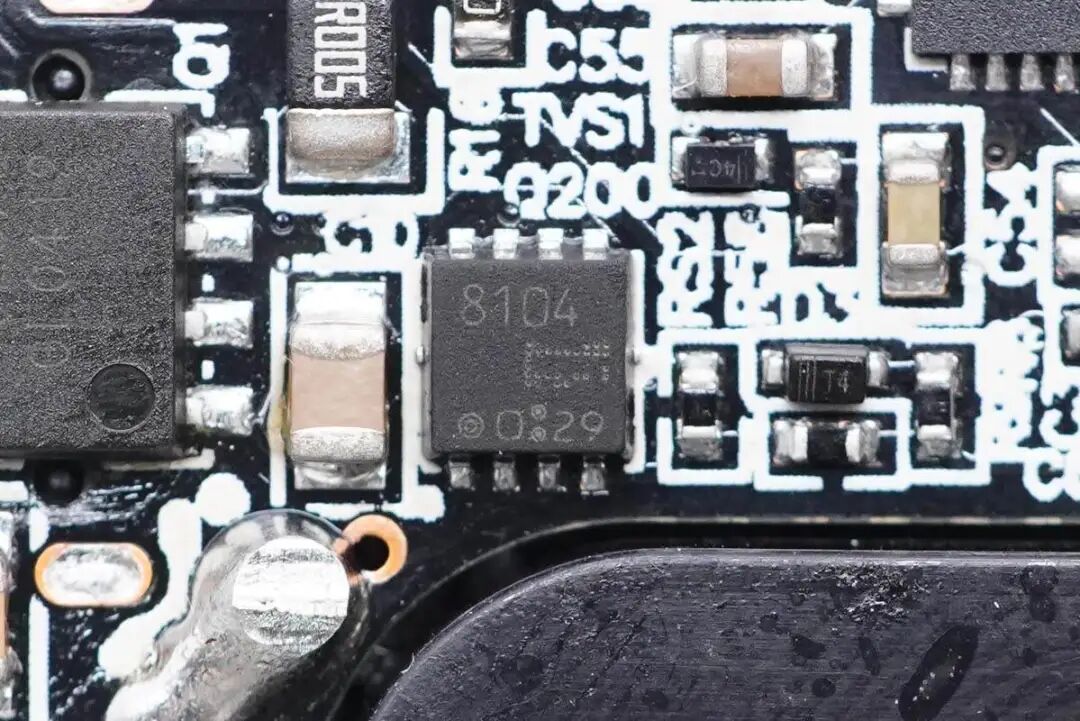

输出VBUS开关管采用东芝TPCC8104，PMOS，耐压30V。

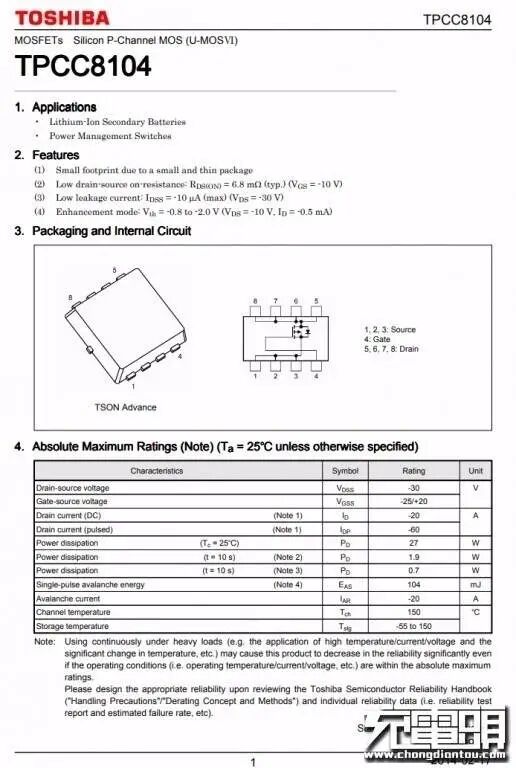

东芝TPCC8104 详细资料。

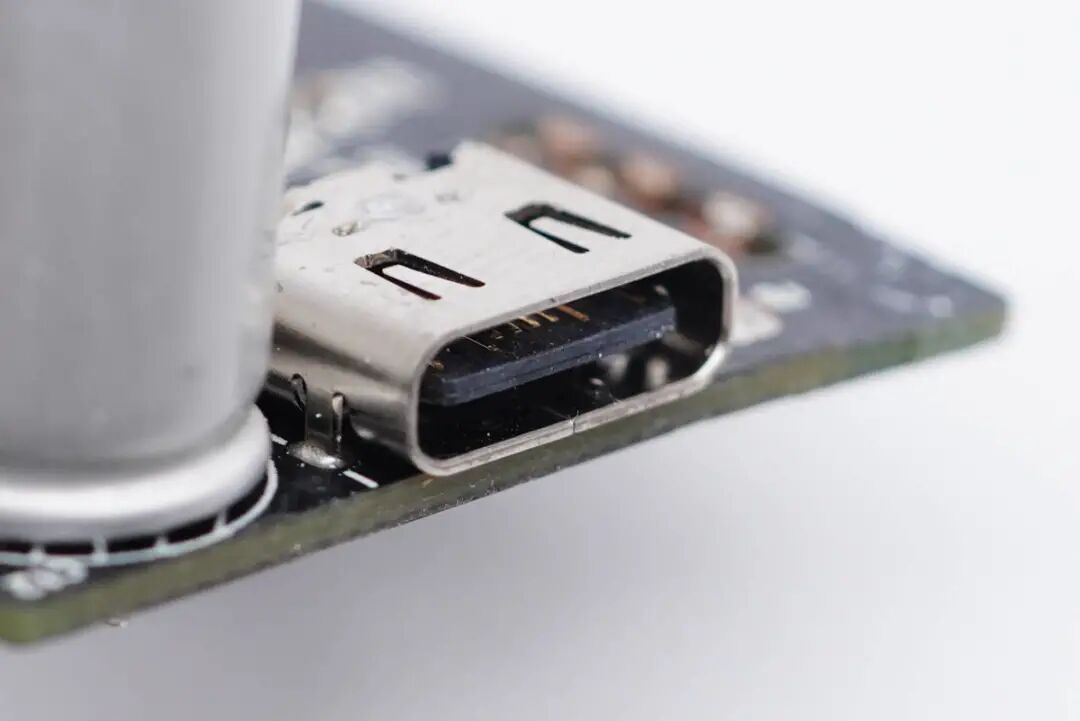

USB-C母座特写，过孔焊接。

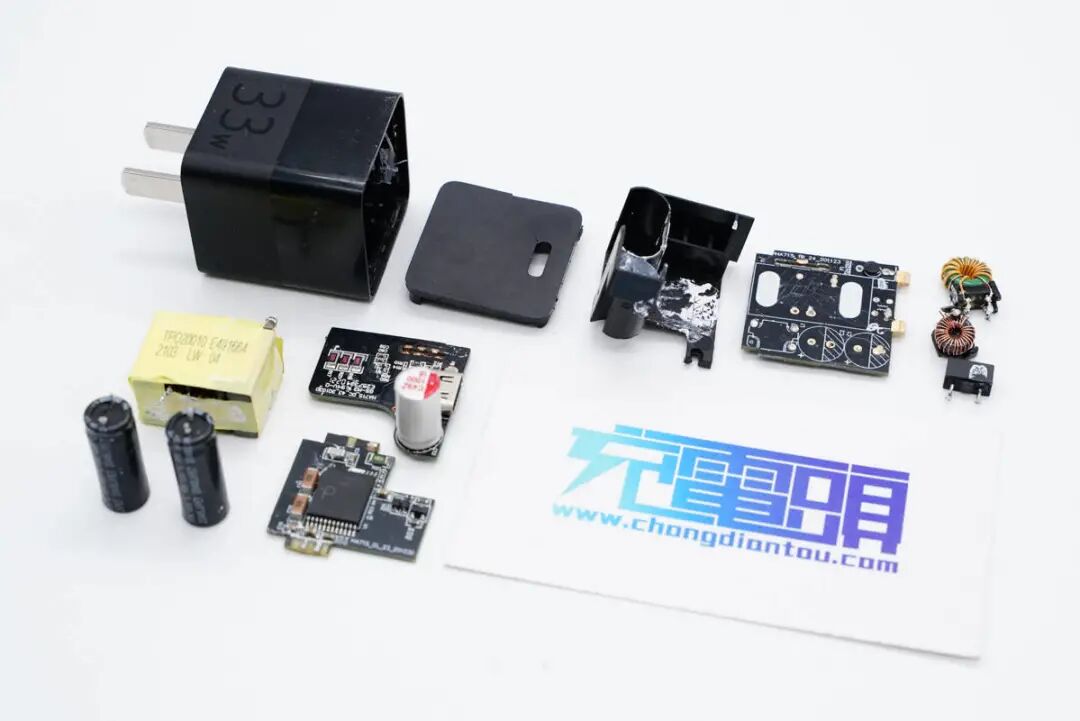

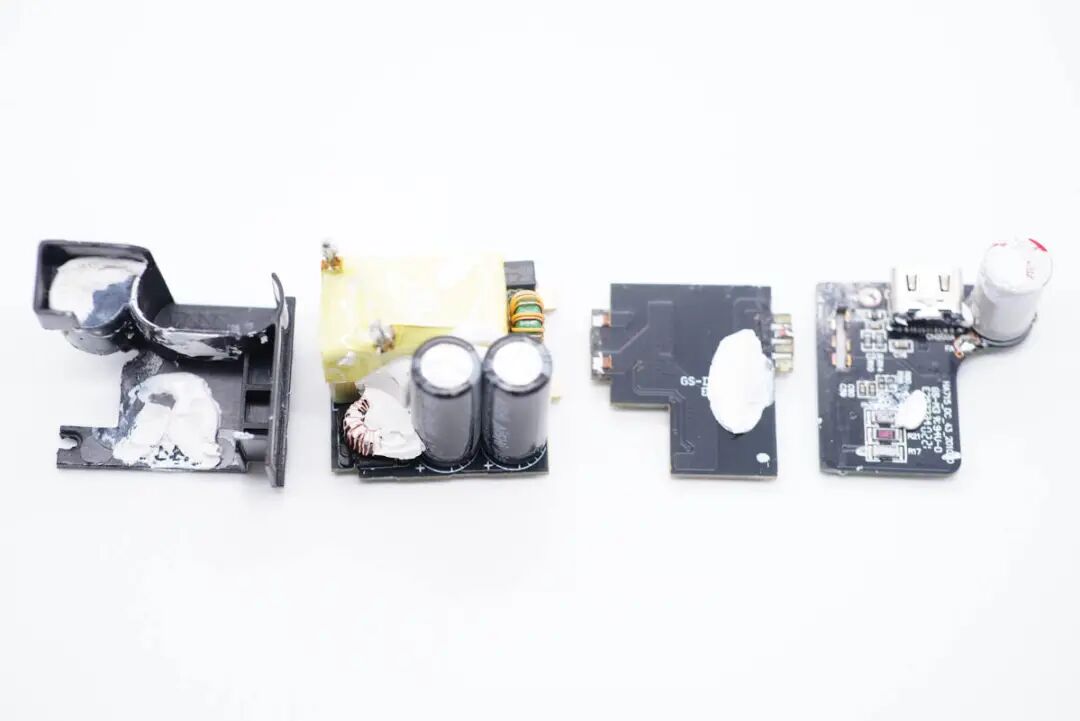

全部拆解完毕，来张全家福。
充电头网拆解总结
紫米33W氮化镓充电器采用PC阻燃材质黑色外壳，腰身亮面和磨砂撞色设计，具有不同的触感，可增加用户上手体验感。紫米这款从包装到机身设计还是有自己的独特风格的，并未直接将小米的照搬过来然后换个牌子。
不过通过拆解发现，充电器内部设计用料完全一样，都是采用PI INN3278主控搭配万代AON6262E同步整流管组成开关电源，协议芯片采用赛普拉斯CYPD3175，整体用料扎实可靠。紫米这款33W氮化镓充电器套装售价也是79元，并没有什么差别，因此喜欢哪个牌子就买对应的充电器即可，无需纠结太多。
