拆解报告：Gaston gerin带USB快充86面板
----- 充电头网拆解报告 第1629篇 -----
最近充电头网拿到了Gaston gerin一款带USB快充86面板，造型虽和传统墙上插座那样设计得方方正正，但除了有AC插孔外还配有1A1C两个USB接口，插上数据线便可为手机充电，USB-C口还支持18W PD快充，可让手机快速满血复活。而这种插座应用在酒店等场所会提升整体氛围，对于喜欢轻装出现的人来说也更加友好。下面就来看看其内部如何设计。
一、Gaston gerin快充插座外观
产品采用塑料袋包装，袋子上印有品牌标识。
背面印有商家信息。
以及保修须知。

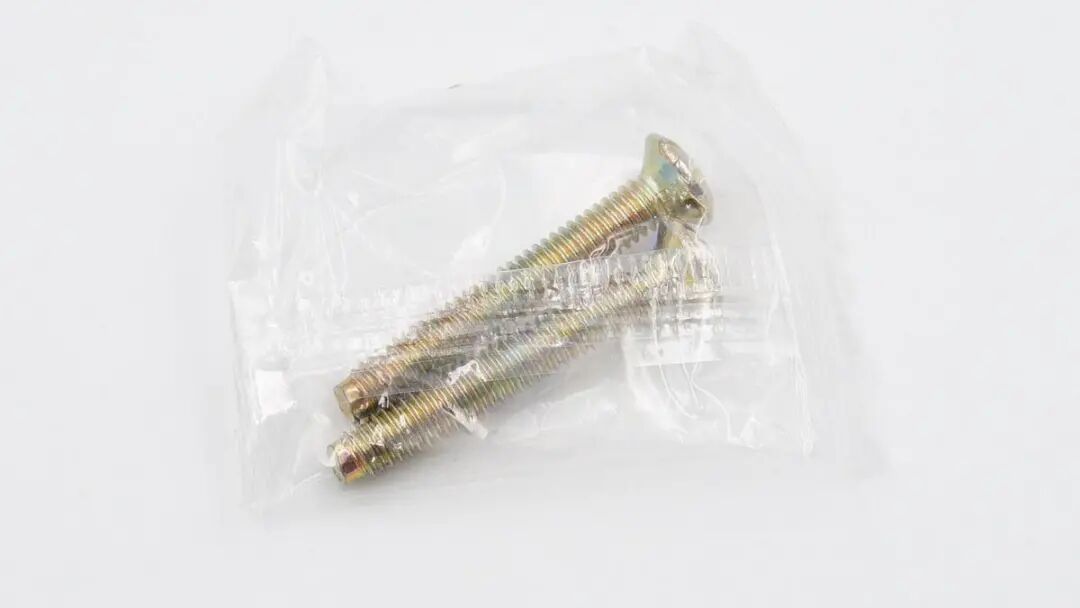

插座附带有两个墙钉。

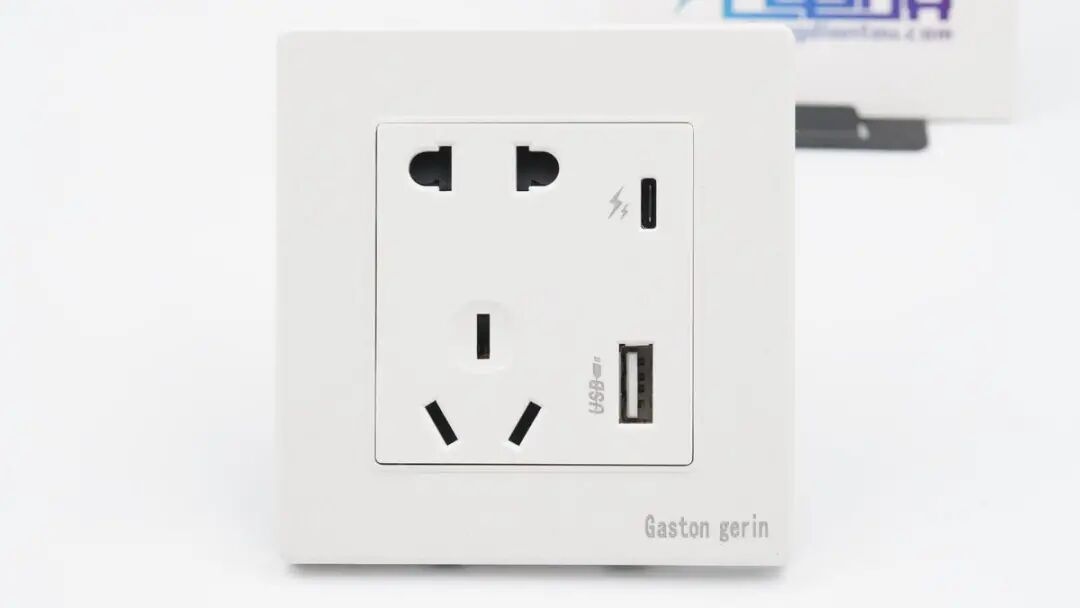

插座采用经典方块造型设计，由两部分外壳组成，方便日后打开维修。外壳右下角印有Gaston gerin品牌，中心左侧是AC插口，右侧是1A1C USB接口。

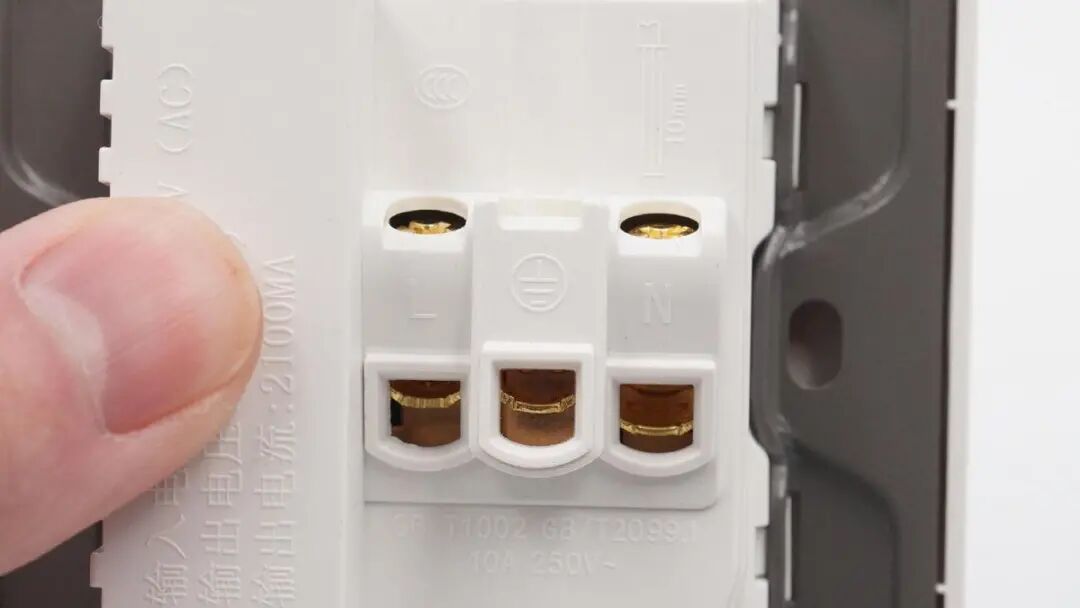

插座背面有电线连接槽。
插槽旁边塑料壳上设有火线、零线和地线标识，方便安装。

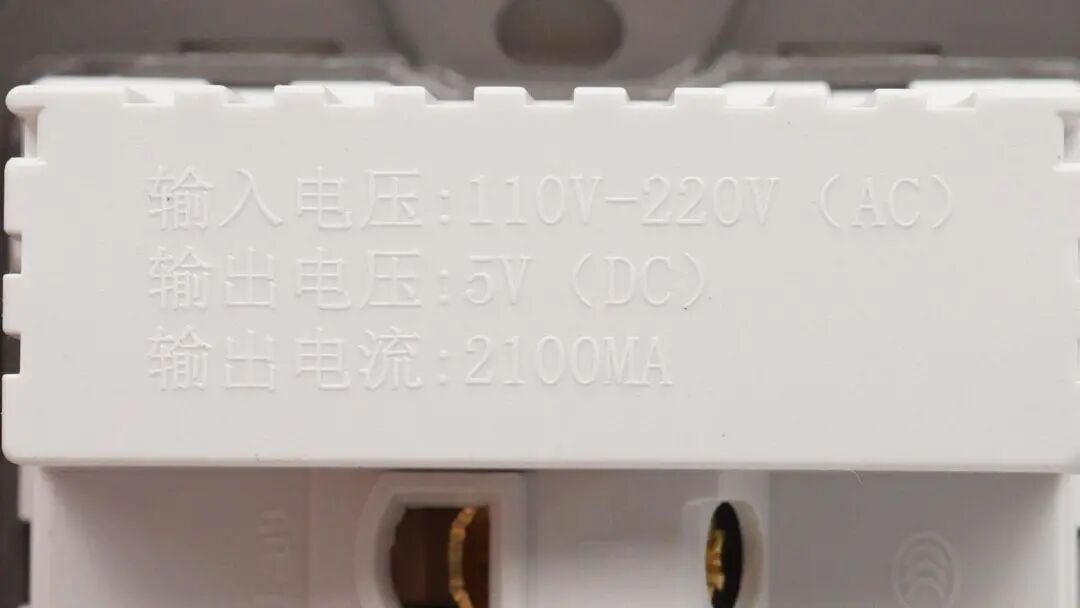

旁边塑料壳上有插座参数
输入电压：110V-220V（AC）
输出电压：5V
输出电流：2100mA
产品已经通过了CCC认证。

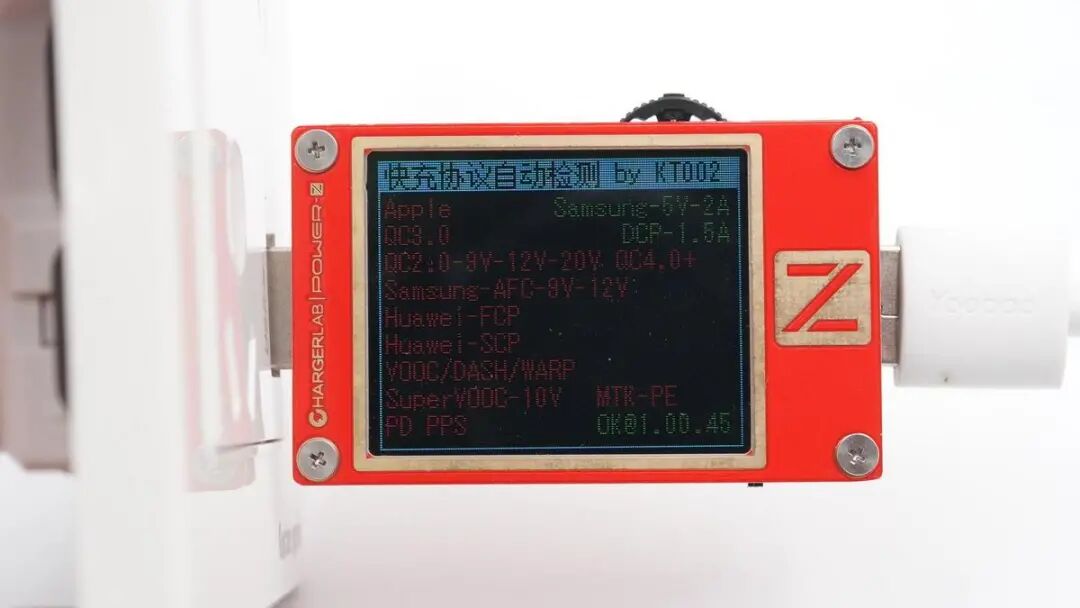

使用ChargerLAB POWER-Z KT002测得USB-A口仅支持Samsung 5V2A和DCP协议。

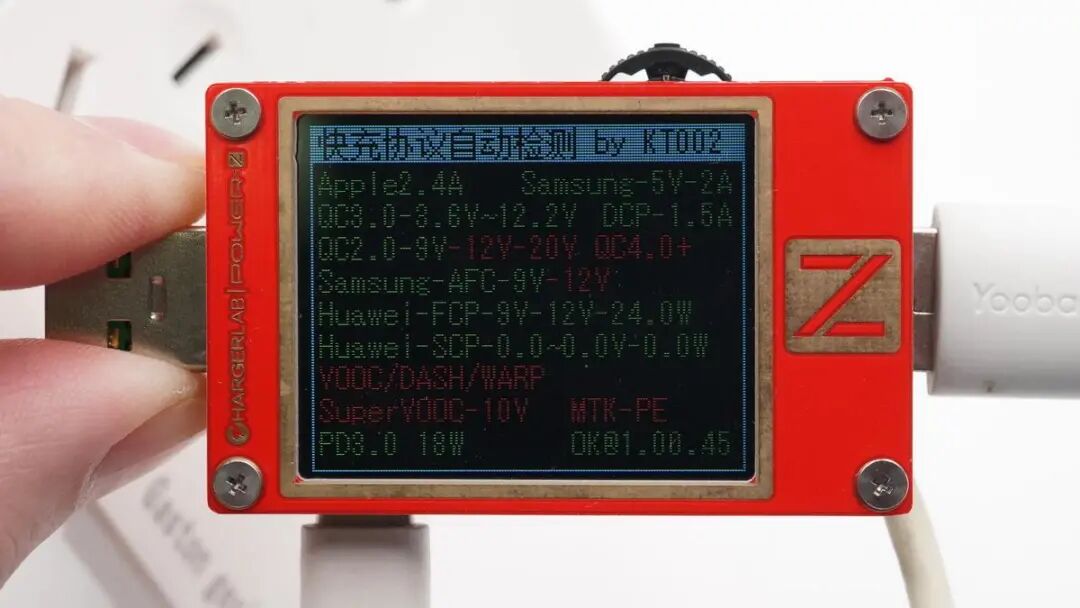

另外使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

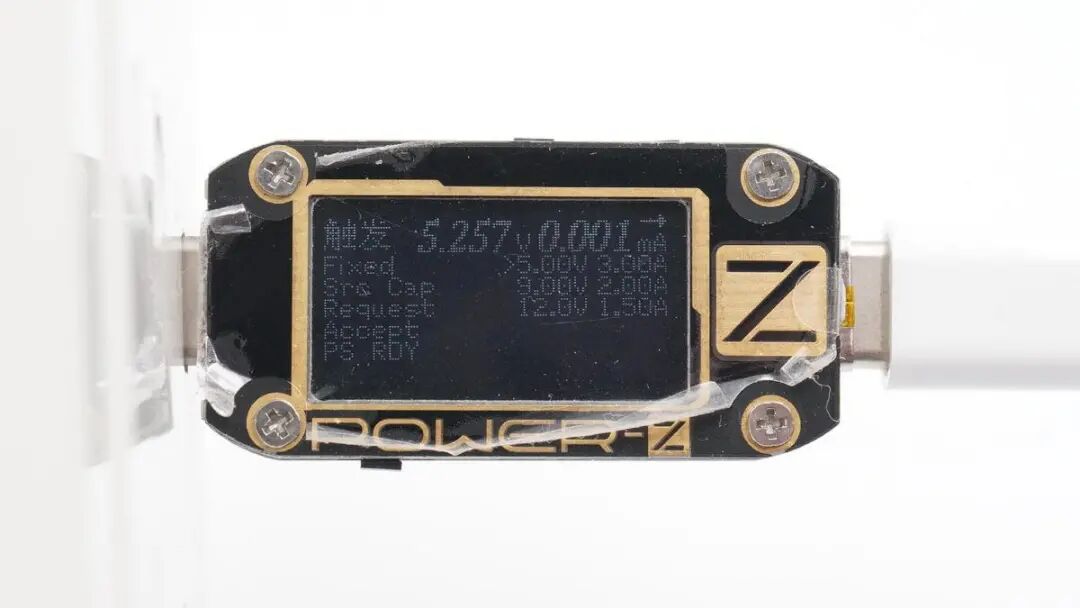

此外PDO报文显示C口还具备5V3A、9V2A、12V1.5A三组固定电压档位。
二、Gaston gerin快充插座拆解

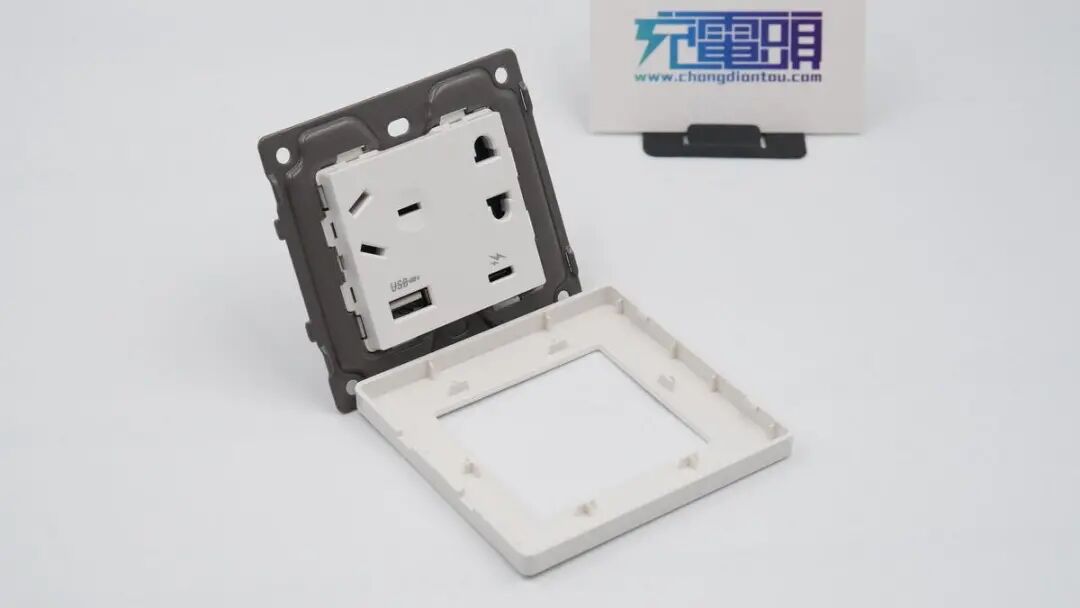

插座外围塑料壳采用卡扣固定。

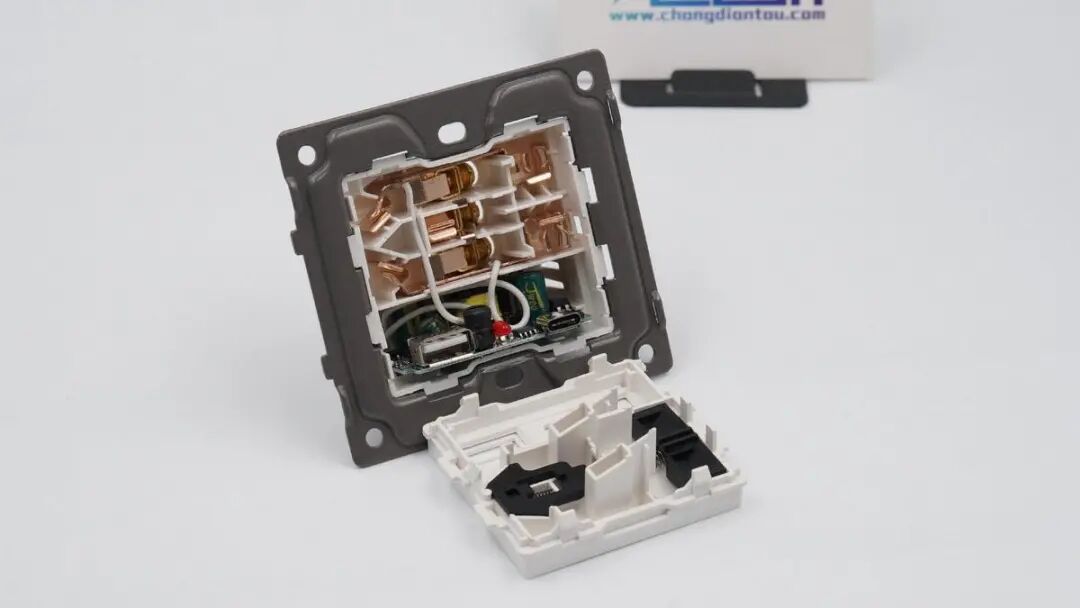

另一部分外壳也是采用卡扣固定封装。
AC插孔内设防异物黑色塑料，通过进行复位。

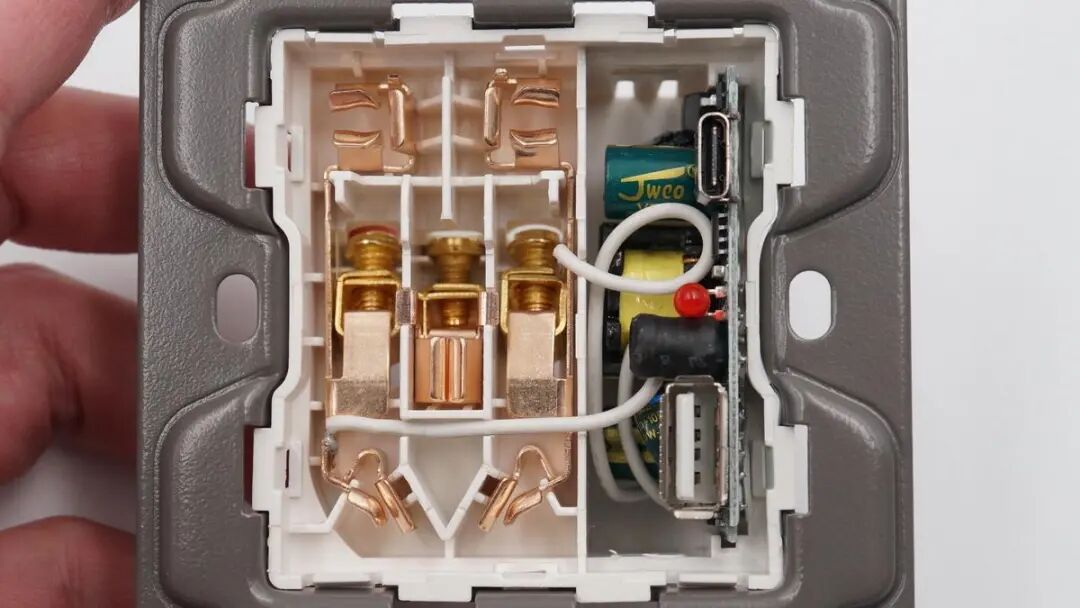

插座内设AC插孔和充电器模块槽位，之间有隔离板隔离，并通过白色导线连接通电。
电线固定螺丝特写。

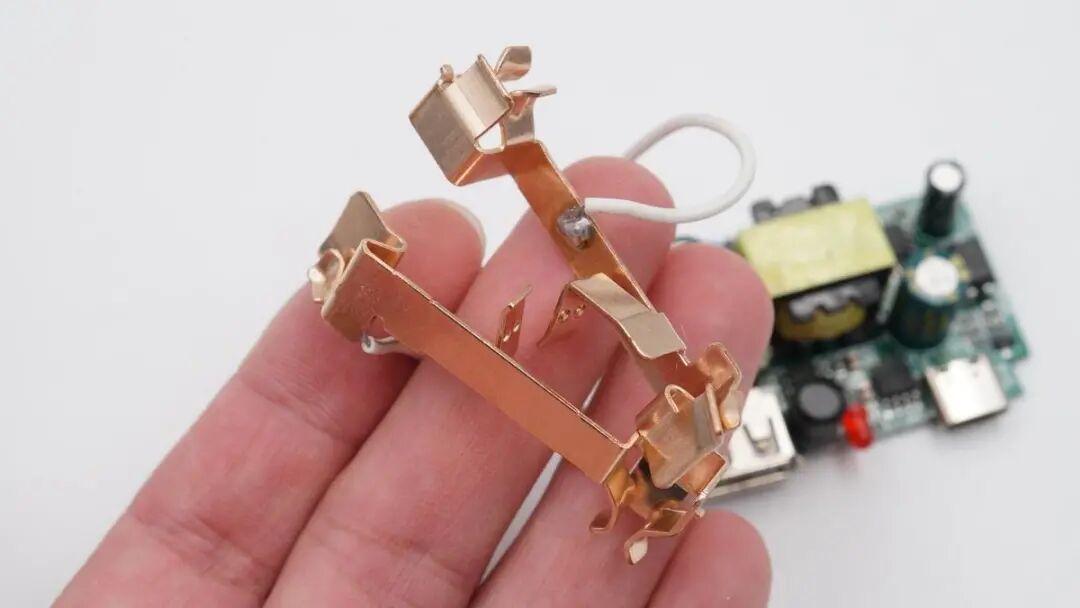

导电铜带一体设计。

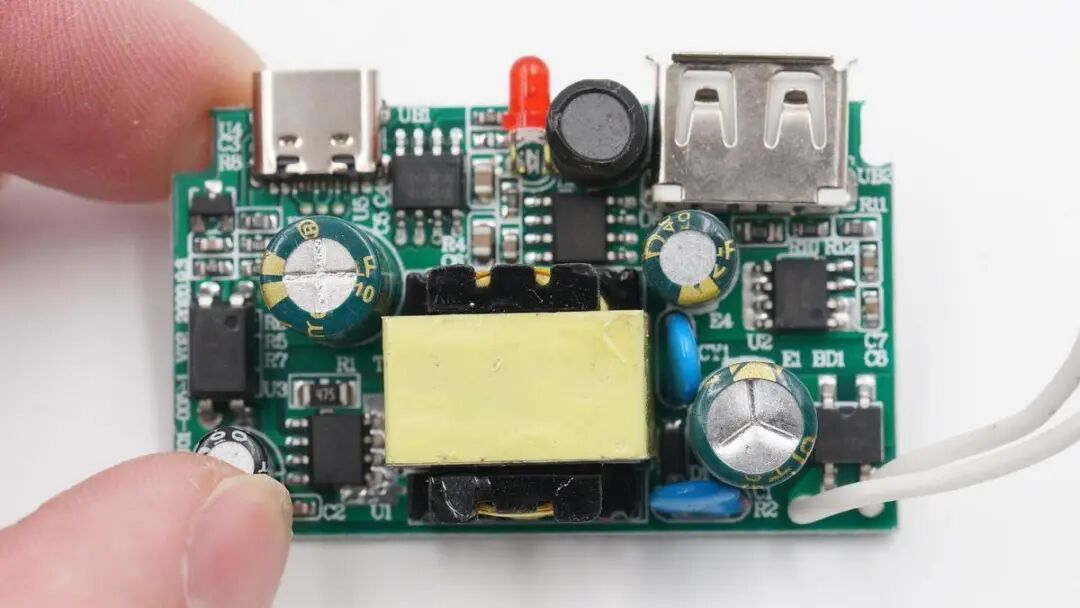

充电器PCB板正面一览。

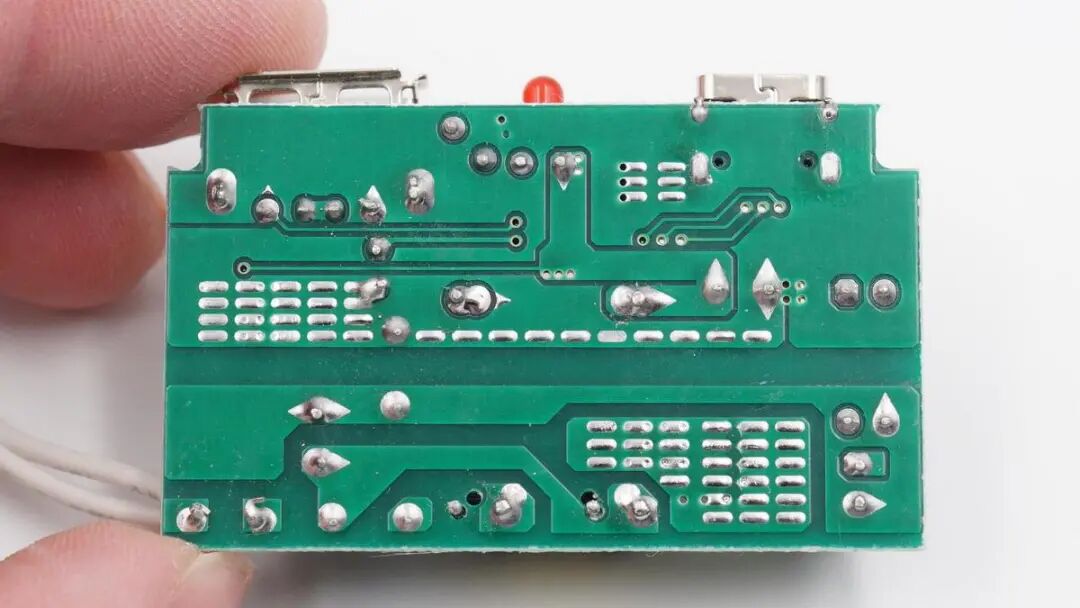

PCB板背面一览，元器件单面放置设计。

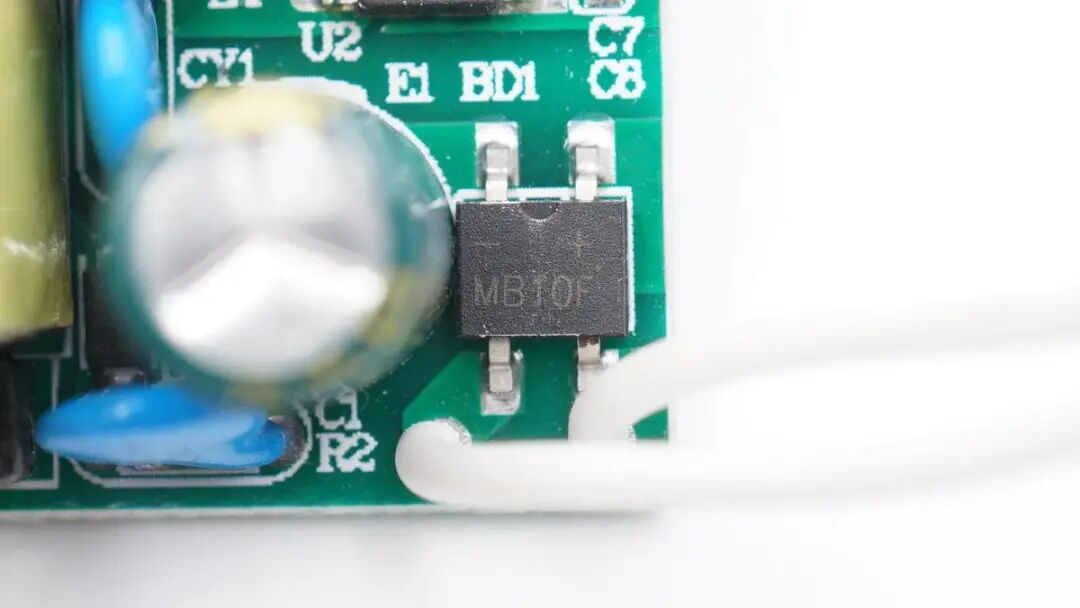

MB10F整流桥特写。

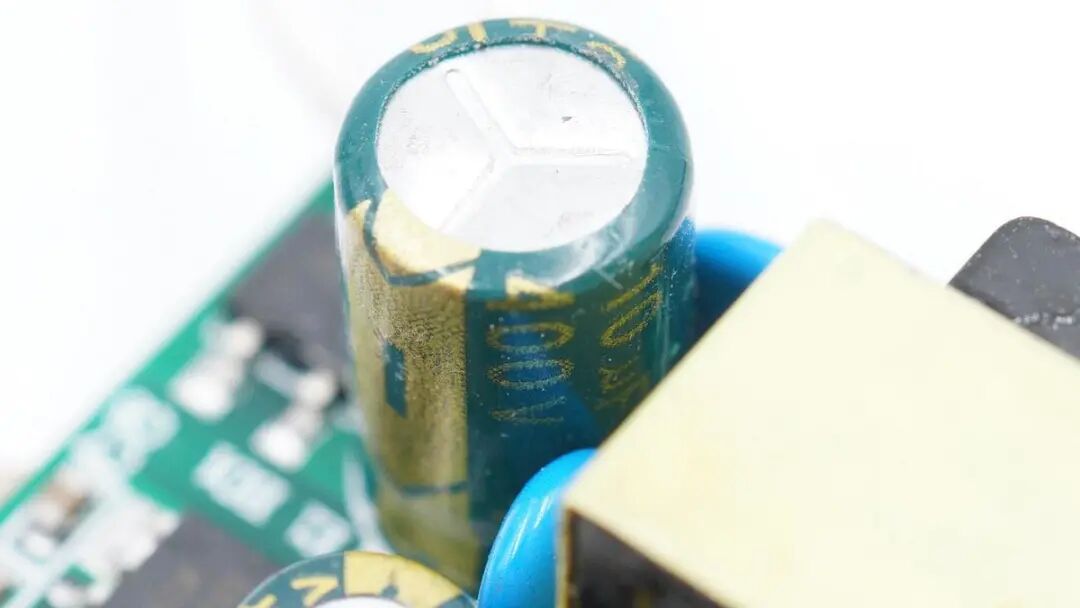

高压滤波电解电容规格为400V 10μF。

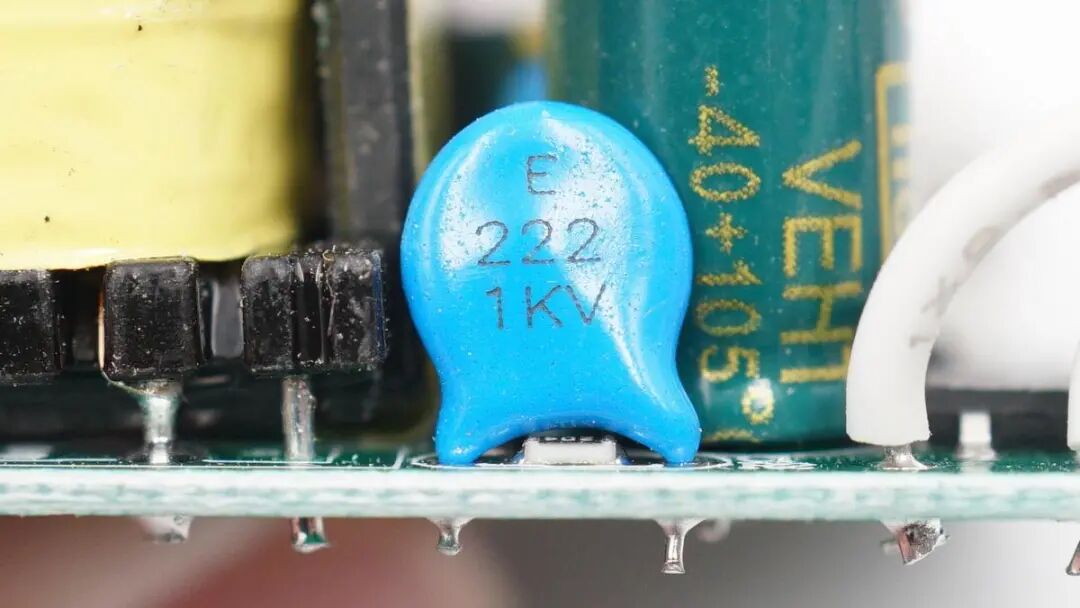

压敏电阻特写，耐压1KV。

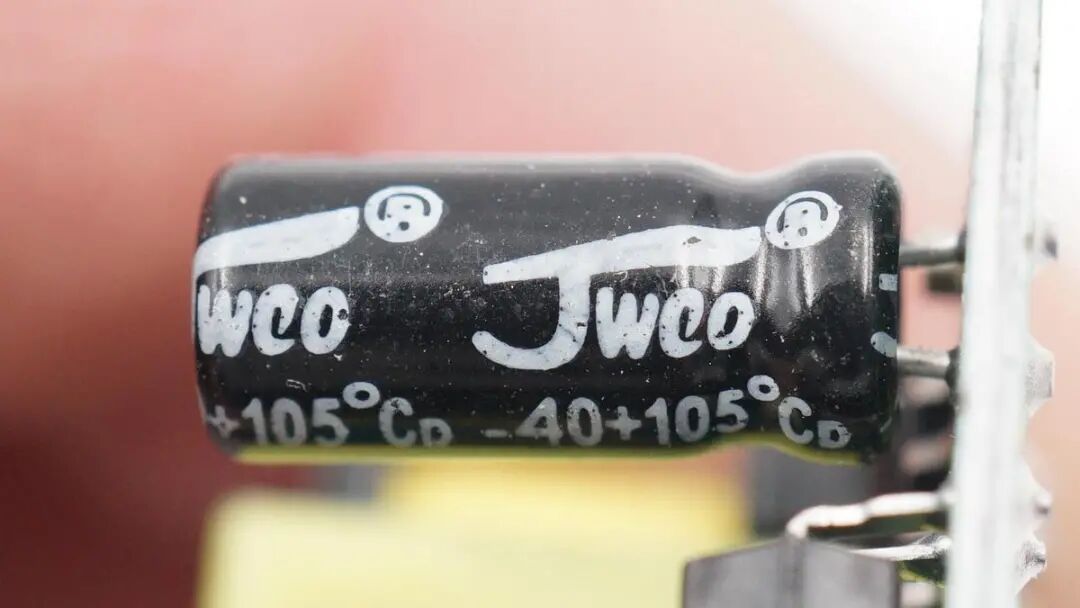

主控芯片供电电容来自佳维诚电子有限公司。

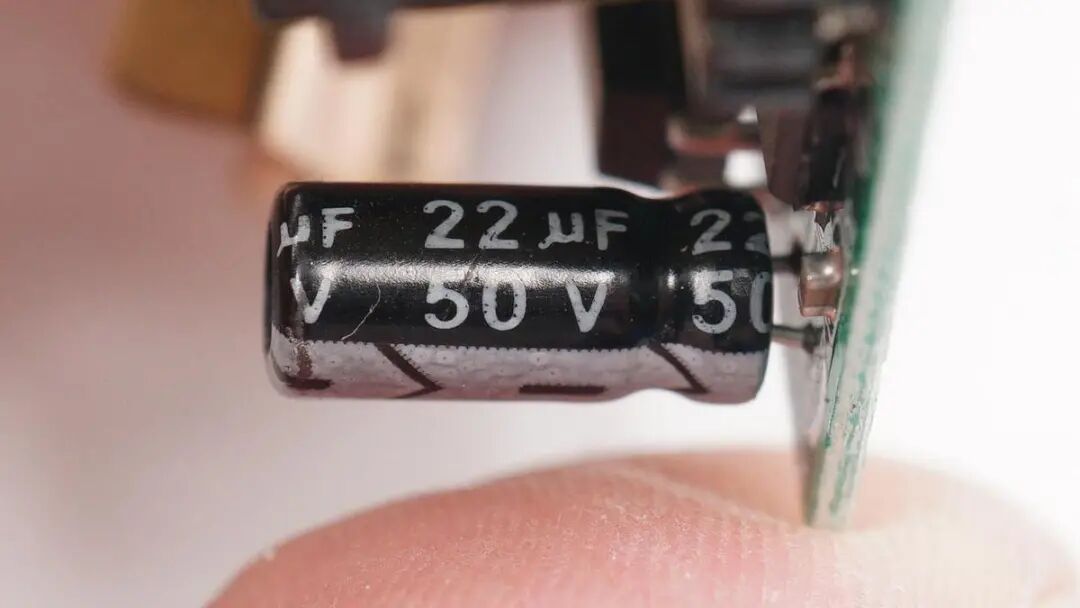

规格为50V 22μF。

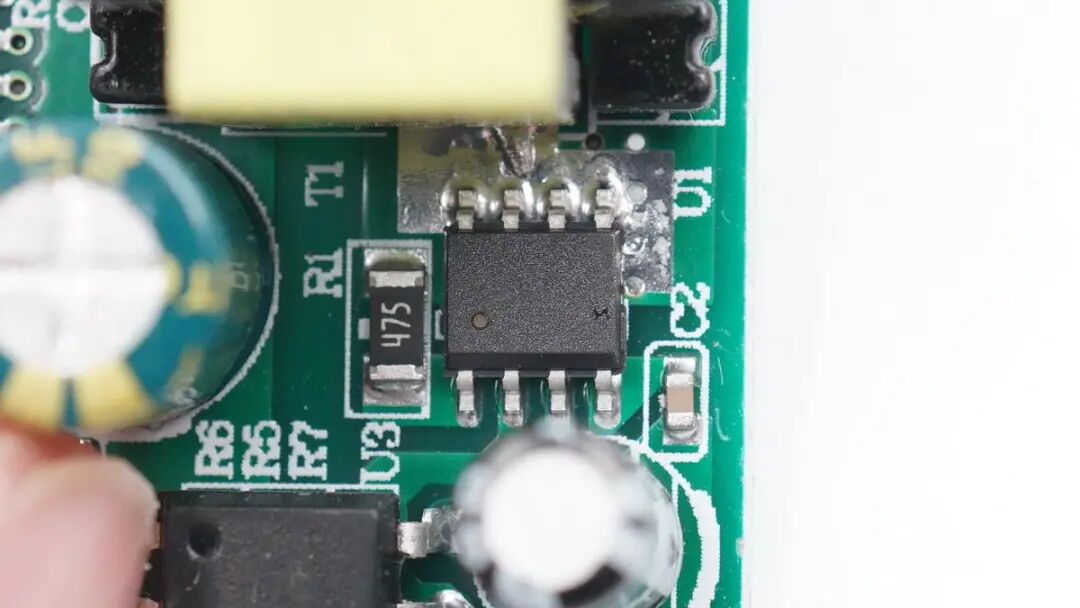

主控芯片特写，信息不详。

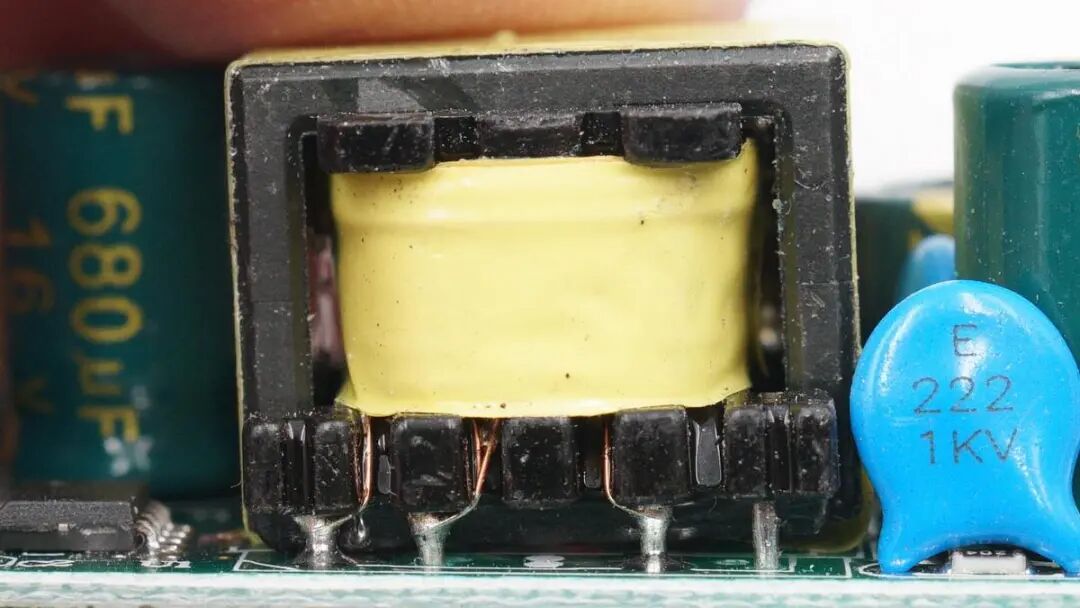

变压器特写。

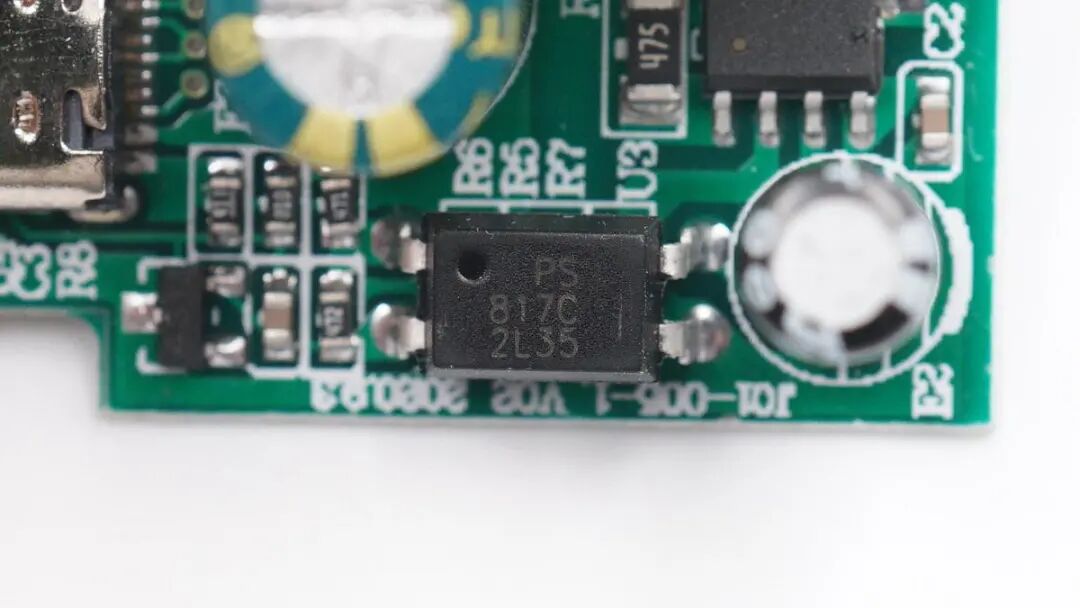

PS 817C光耦，用于初级次级通信，反馈输出电压。

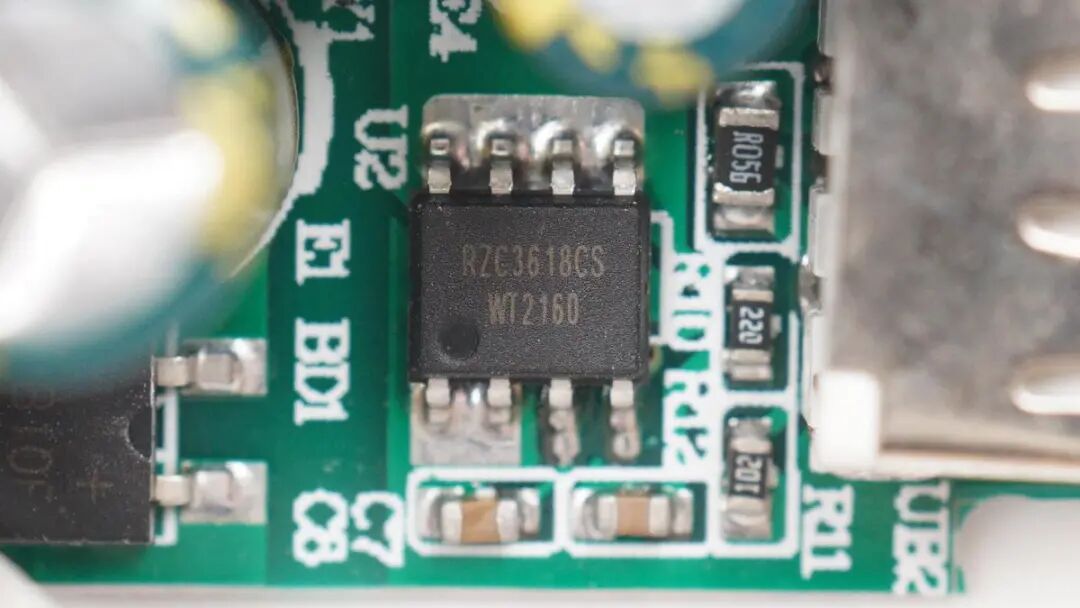

次级同步整流芯片采用深圳市瑞之辰科技有限公司的RZC3618CS，内置高压隔离开关耐压高达120V，提供SOP-8封装。
瑞之辰RZC3618CS资料信息。

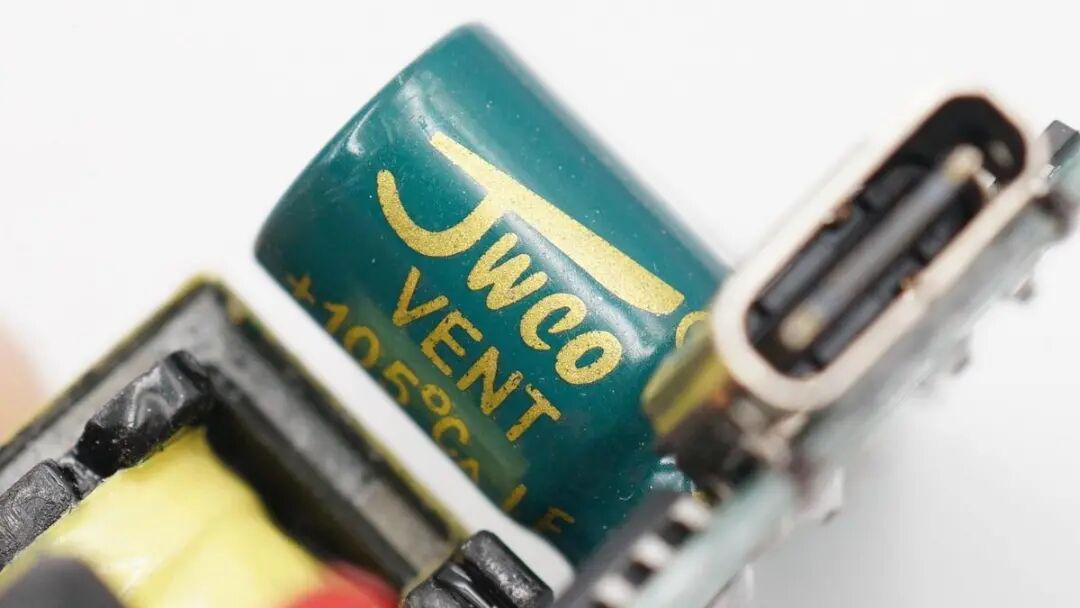

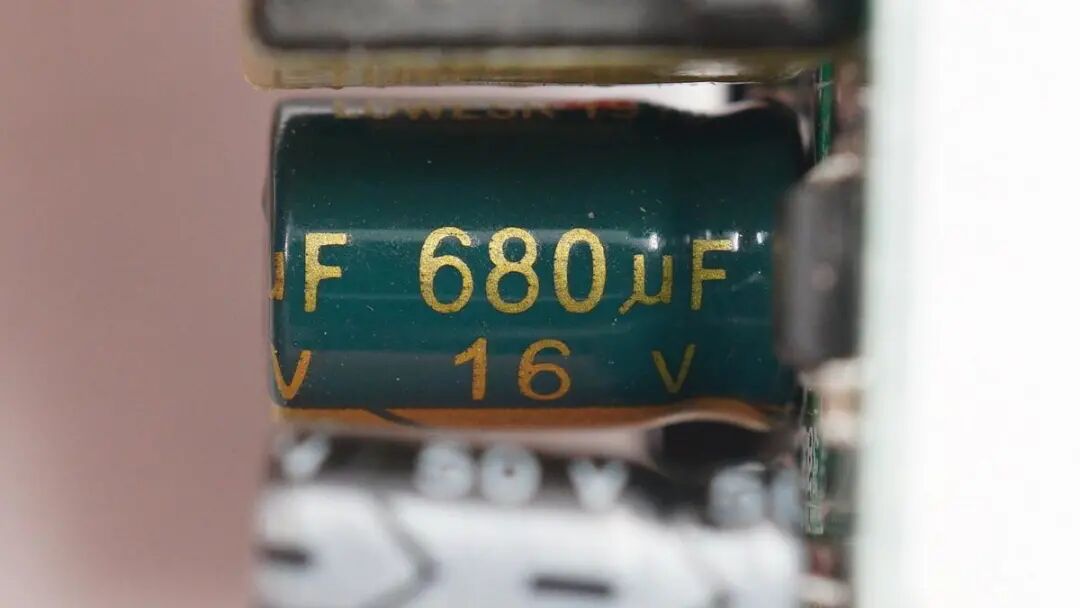

输出滤波电解电容也是来自佳维诚电子有限公司。
规格为16V 680μF。

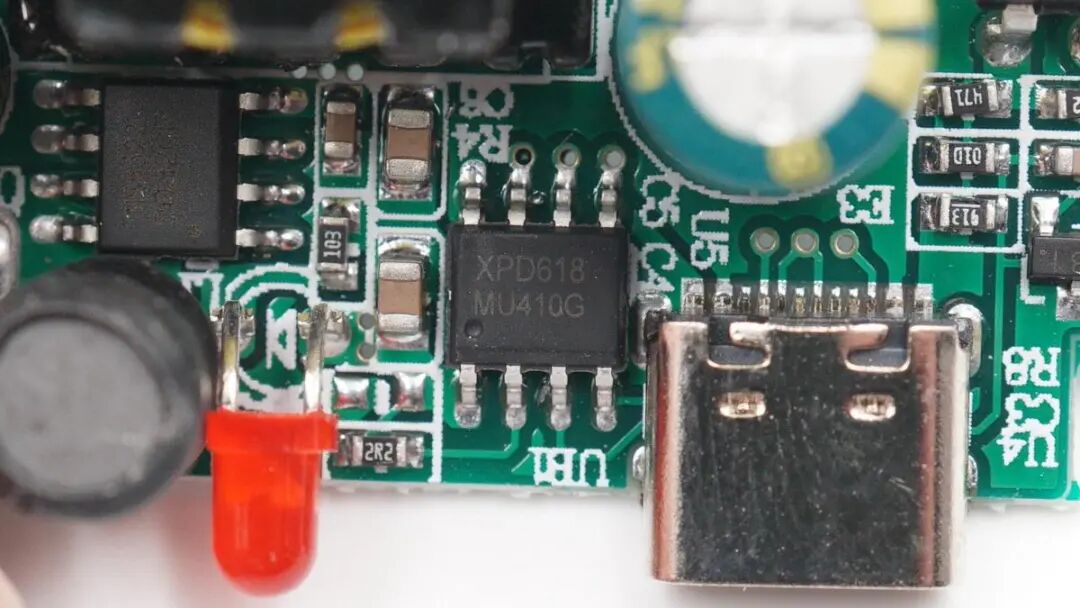

USB-C口协议芯片采用云矽半导体XPD636。该芯片采用TSSOP16封装，支持C+A双USB端口应用，并且单口独立工作时皆支持全协议快充；其Type-C口应用与XPD618一样，无需外围元器件，可轻松通过USB PD 3.0认证（TID号1505）。

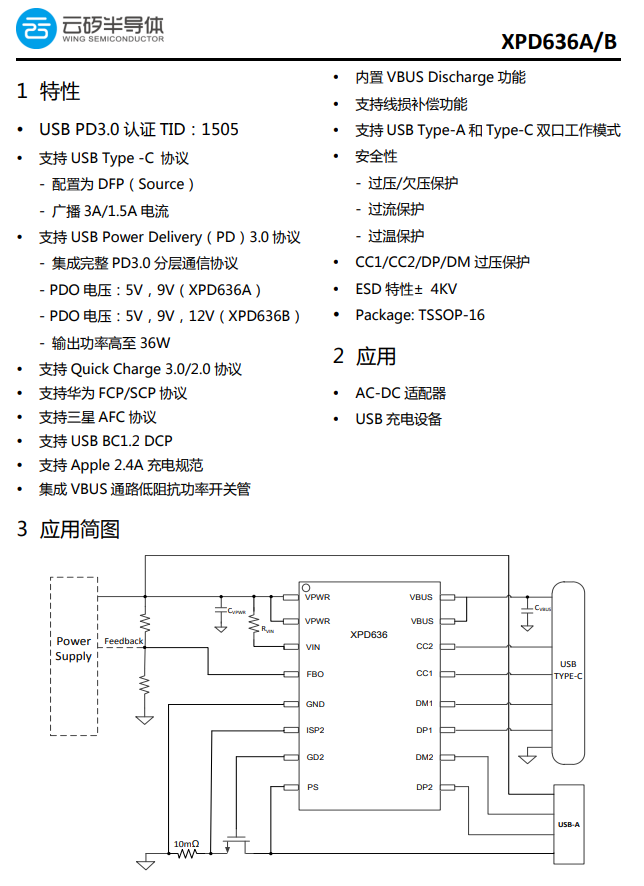

云矽半导体XPD636资料信息。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥睿科20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。
永阜康NS6322同步降压稳压器，为USB-A口降压5V输出。

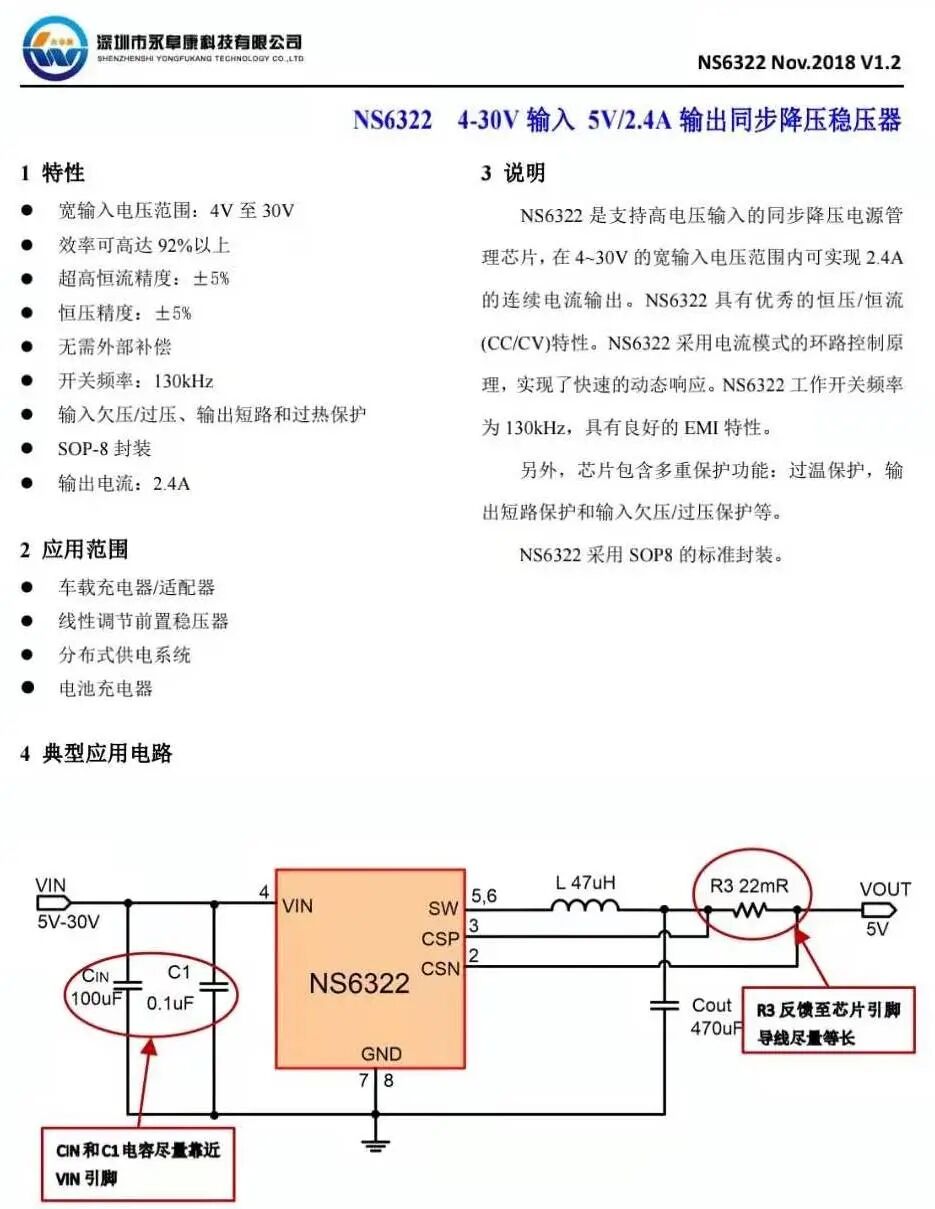

永阜康NS6322资料信息。

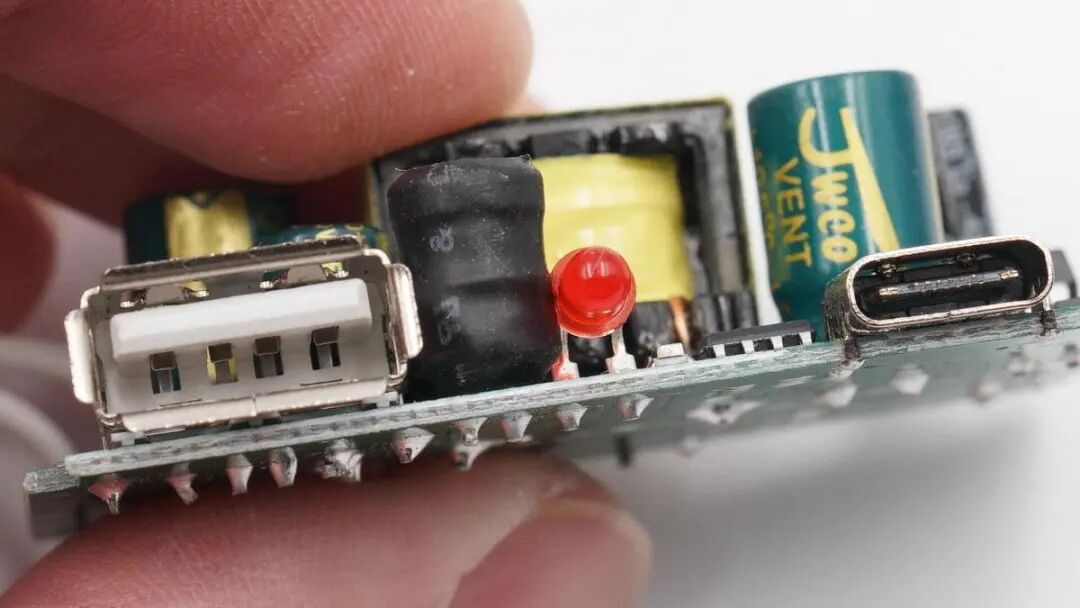

输出端一览，两个USB母座过孔焊接，中间有工字电感和指示灯。
全部拆解完毕。
充电头网拆解总结
充电头网通过拆解发现，这款插座内设两个槽位，分别用来装AC金属片和充电器模块，之间有塑料板隔离，两者通过导线连接。其中AC插孔金属片一体式设计，采用定位板固定。
充电器开关电源宽范围输出，同步整流芯片采用瑞之辰RZC3618CS，采用永阜康NS6322进行二次降压为USB-A口输出5V恒压，采用云矽半导体XPD636协议芯片控制USB-C口输出。整个充电器模块也非常小，进而保证了整个插座虽为二合一设计，但仍保持和传统插座一样的造型大小，不会影响房子装修体验。
