拆解报告：雷克沙1TB移动固态硬盘
----- 充电头网拆解报告 第1631篇 -----
最近充电头网拿到了一款Lexar雷克沙移动固态硬盘SL210，硬盘小巧扁平，比传统移动硬盘更加方便携带，同时又具有高速传输和不怕跌落造成损坏等优点。此外这款硬盘的容量达到了1TB，基本可满足大多数人的使用需求。那么下面就把其打开，看看里面做工情况。
一、雷克沙1TB固态硬盘外观

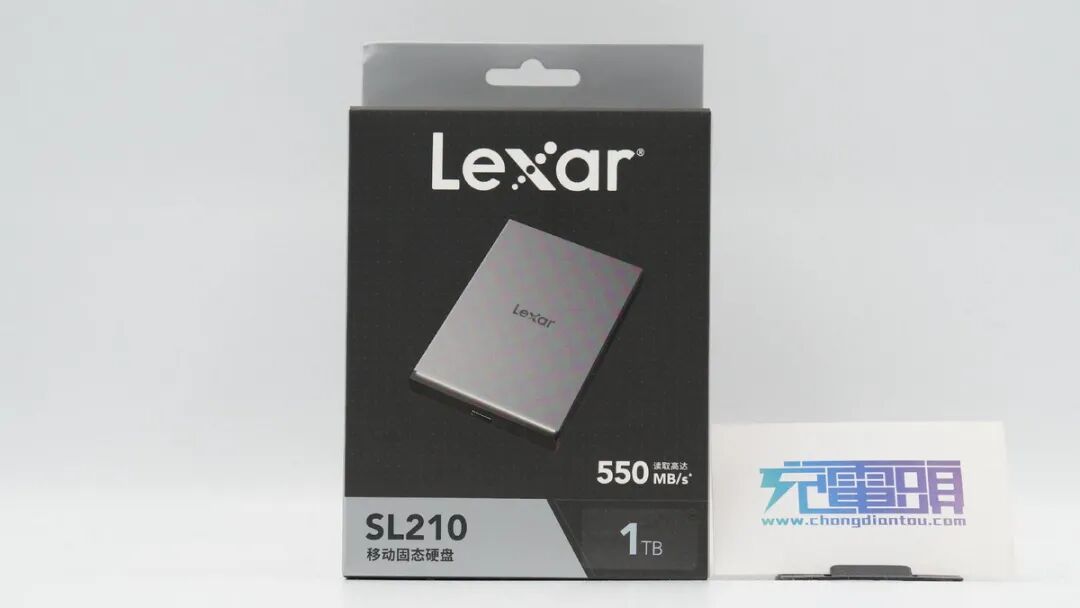

包装盒采用黑灰配色，正面印有Lexar品牌、固态硬盘外观图、550MB/S读取速度、1TB容量以及产品型号SL210。
背面印有产品特性描述以及厂商信息。

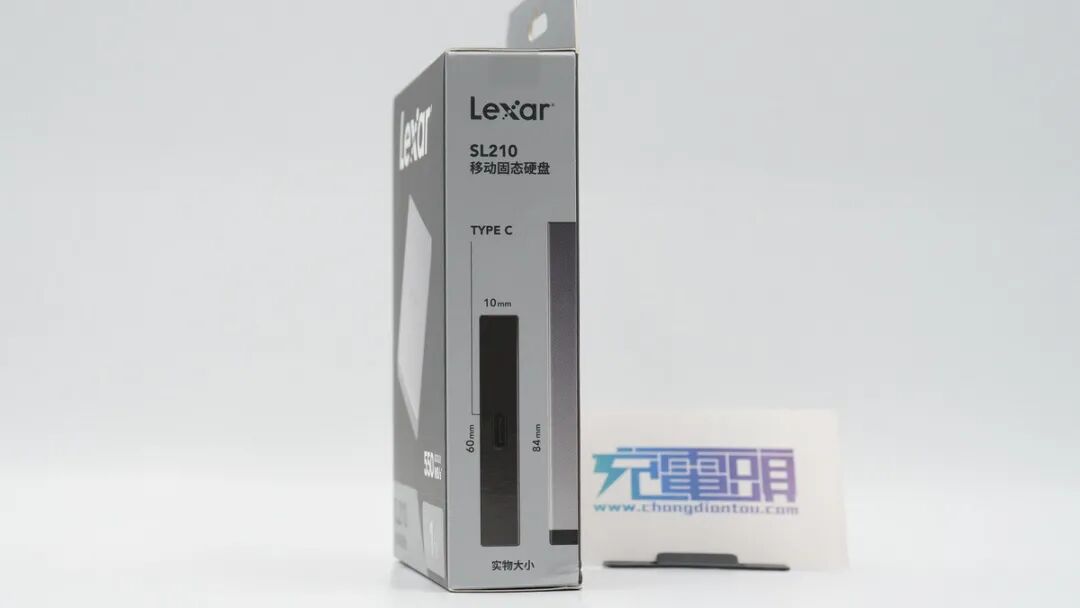

侧面印有硬盘实物尺寸图，84*60*10mm。

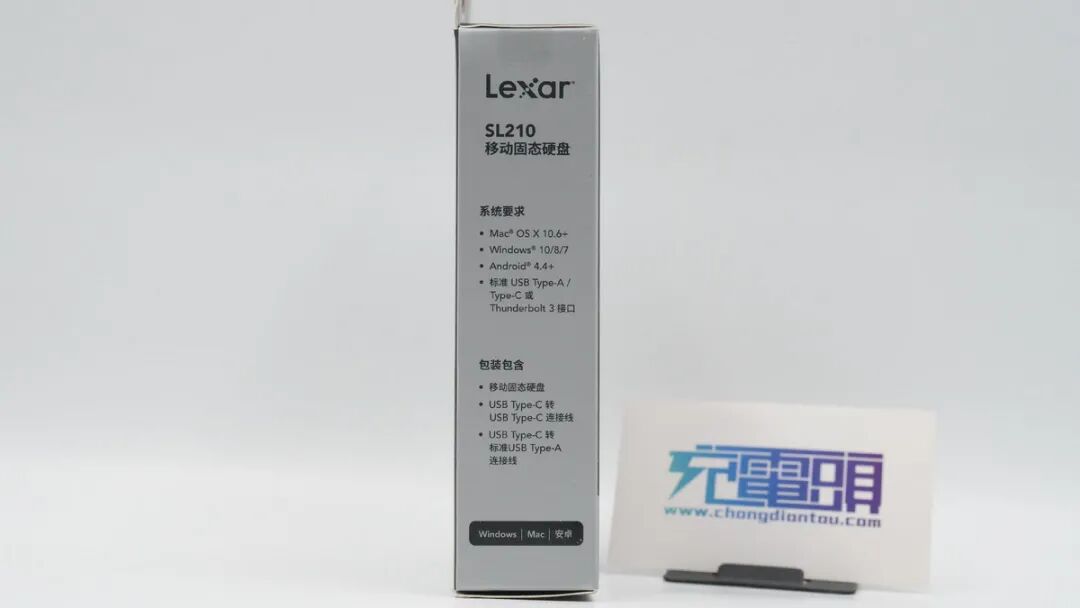

另一面印有盒子内包含的东西以及系统要求。

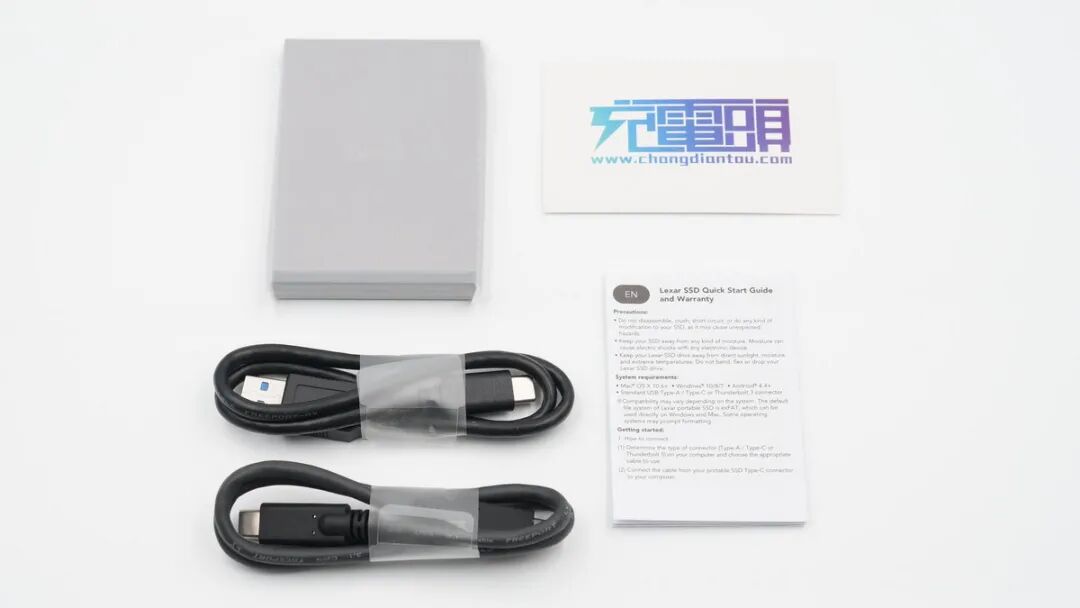

如盒子上印有信息一样，内含固态硬盘、C to C连接线和A to C连接线以及使用说明书。
雷克沙这款移动固态硬盘机身扁平，腰身外壳为铝合金材质，表面喷砂处理，中心镭雕Lexar品牌logo。

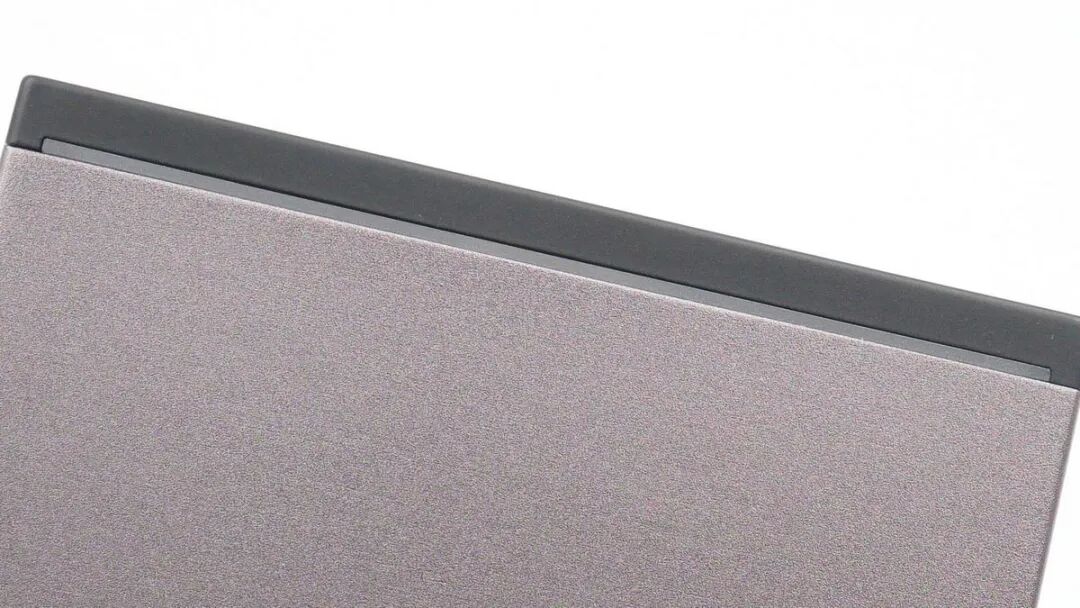

边缘设有LED灯，长条状。

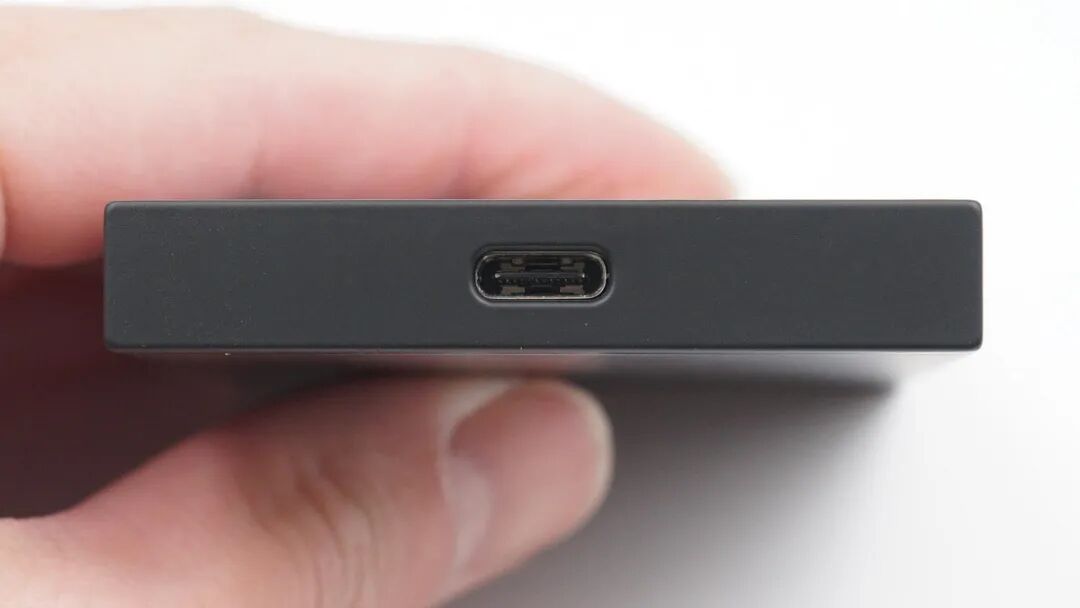

顶部中心设有USB-C口。

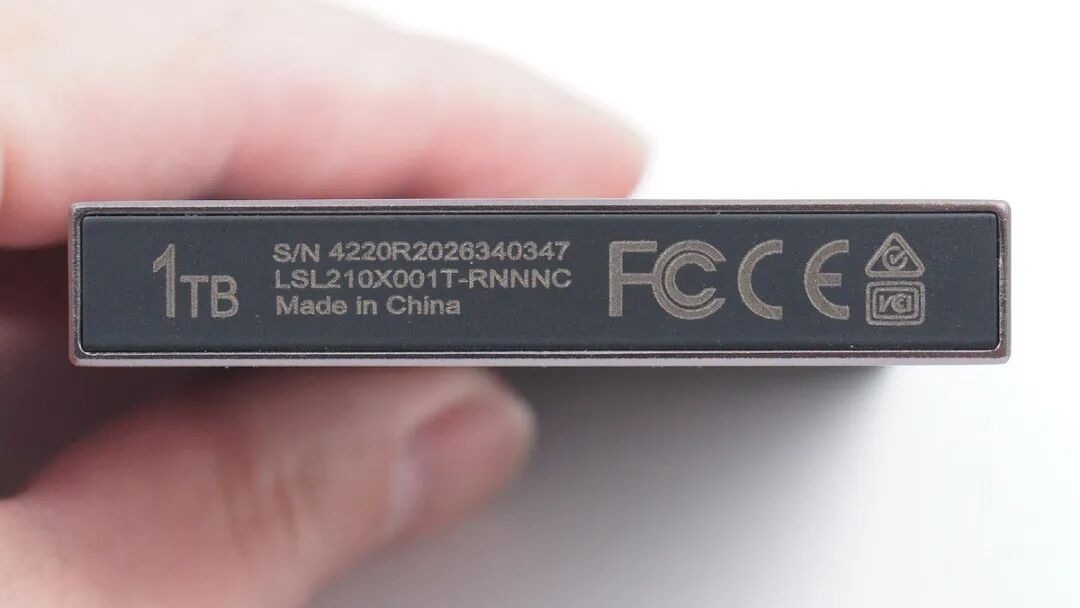

底部塑料壳上印有1TB容量和S/N码，产品已经通过了FCC认证和CE认证。

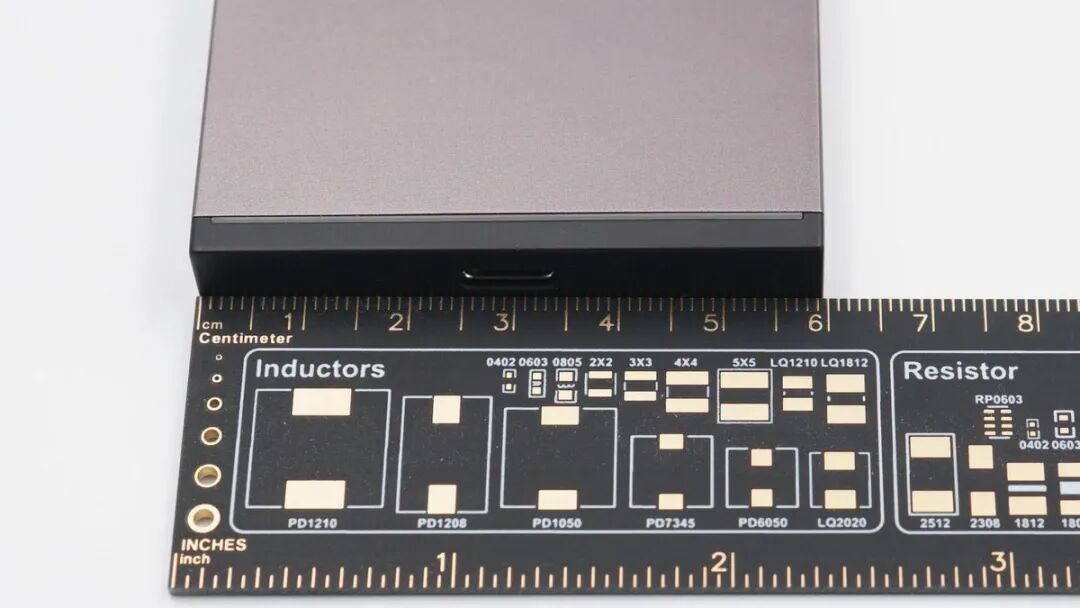

使用尺子测得机身长度约为83mm。

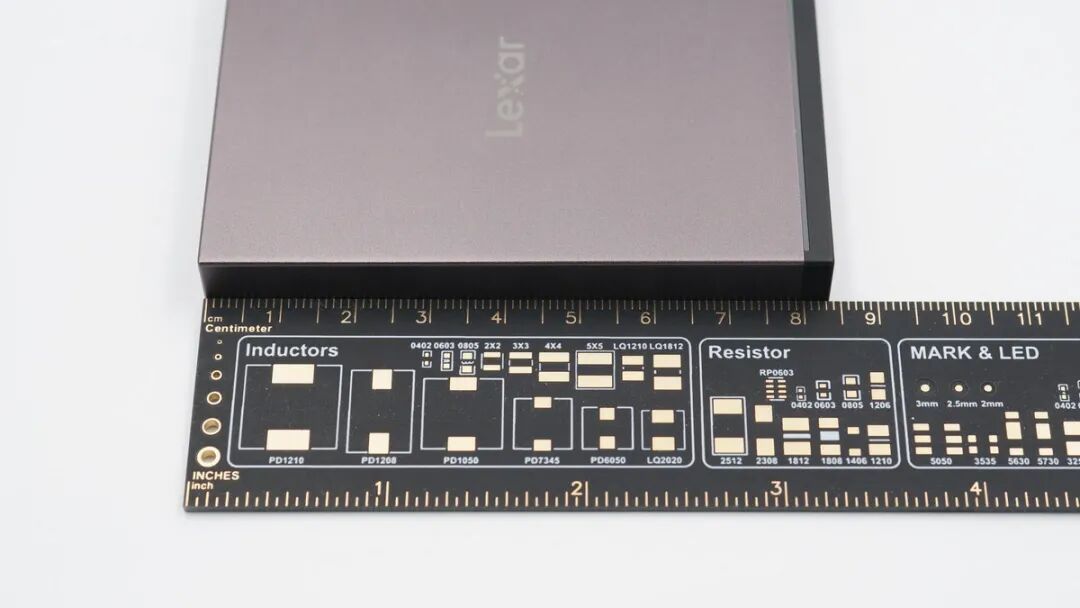

宽度约为60mm。

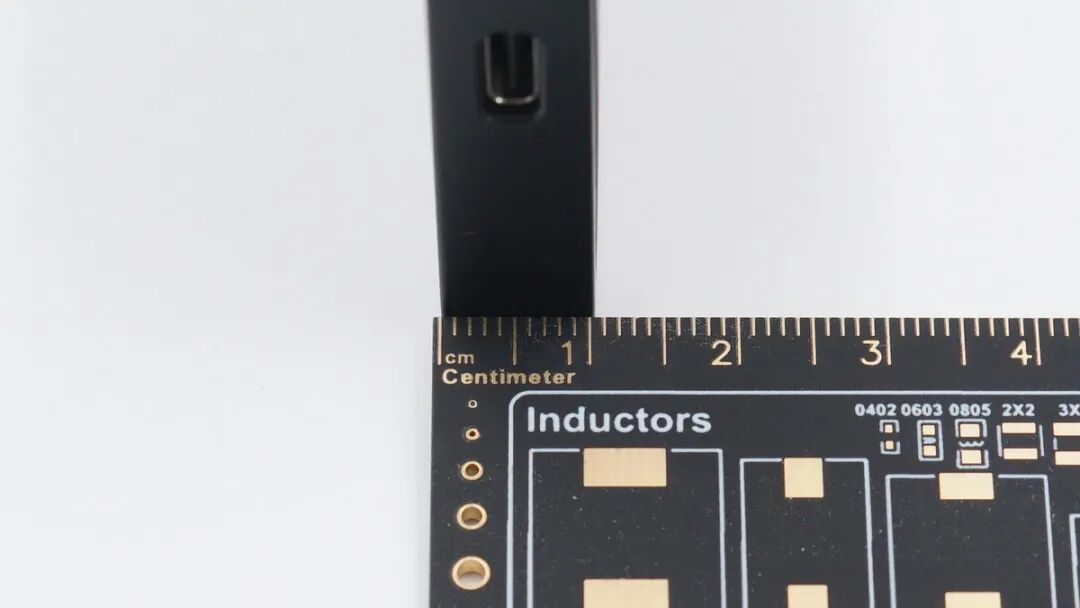

厚度约为10mm。

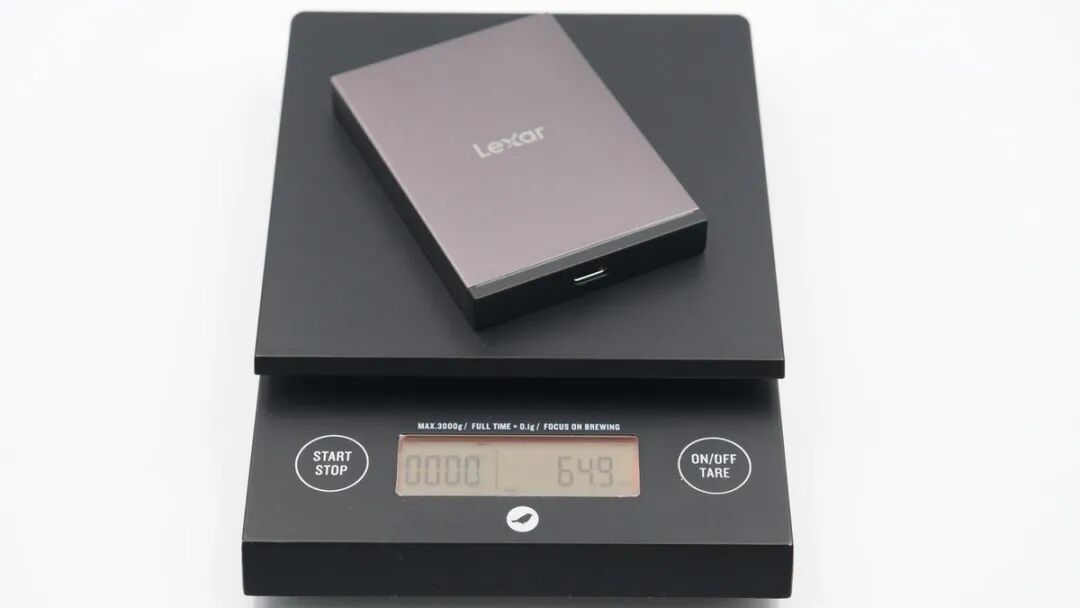

固态硬盘净重约为65g。
充电头网拿到手的这款固态硬盘实际容量为931GB。

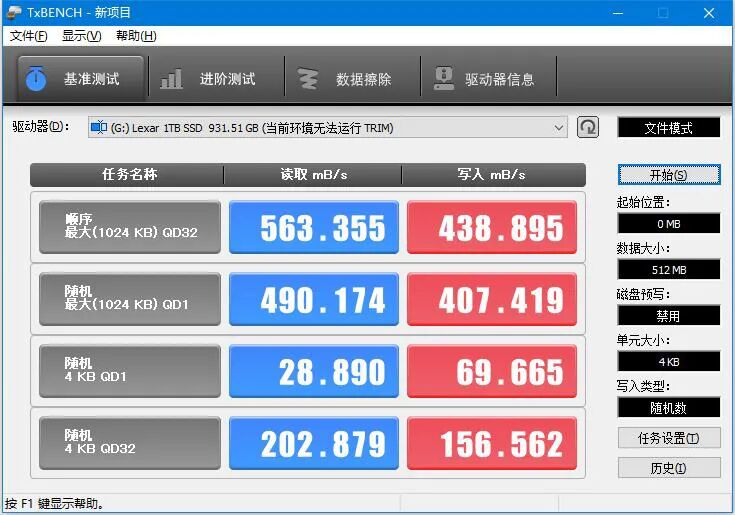

另外测得硬盘最大读取速度为563MB/S，最大写入速度为439MB/S。
二、雷克沙1TB固态硬盘拆解

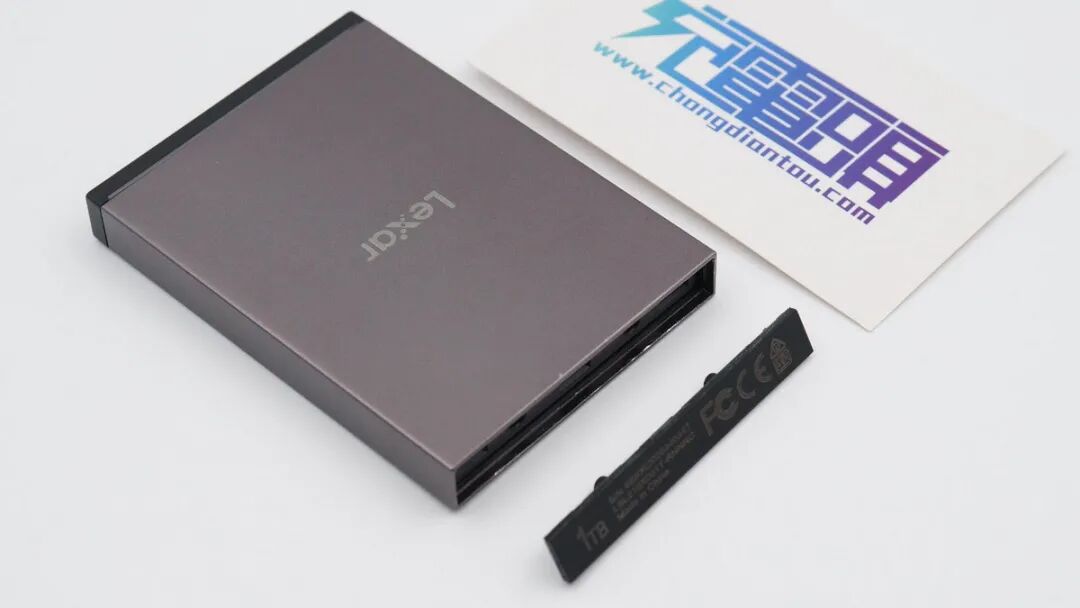

将机身底部塑料壳拆开。

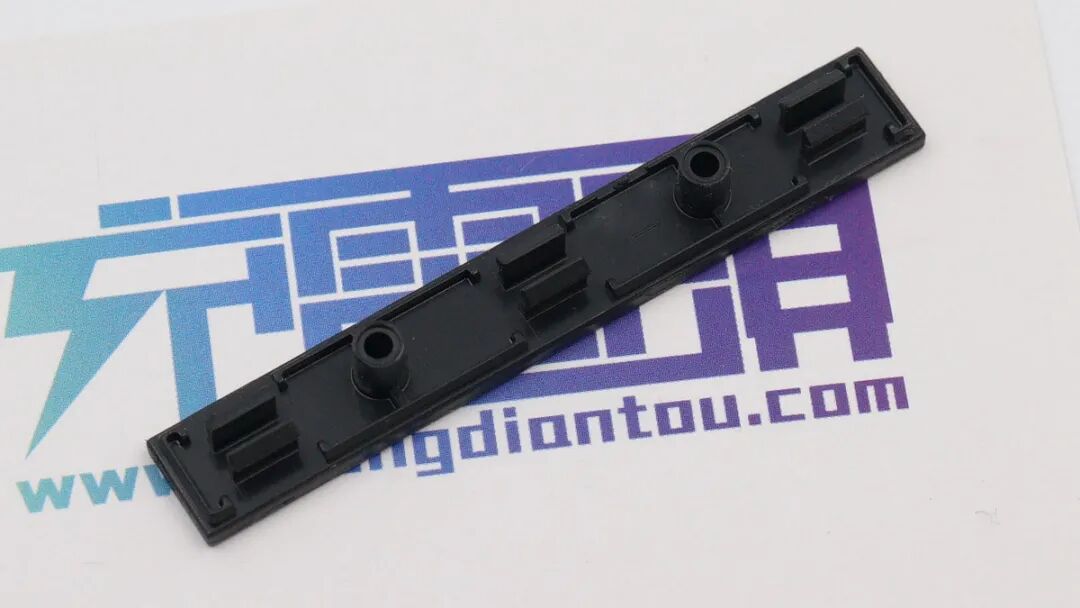

塑料壳上设有三组卡扣以及两个圆柱用于固定。

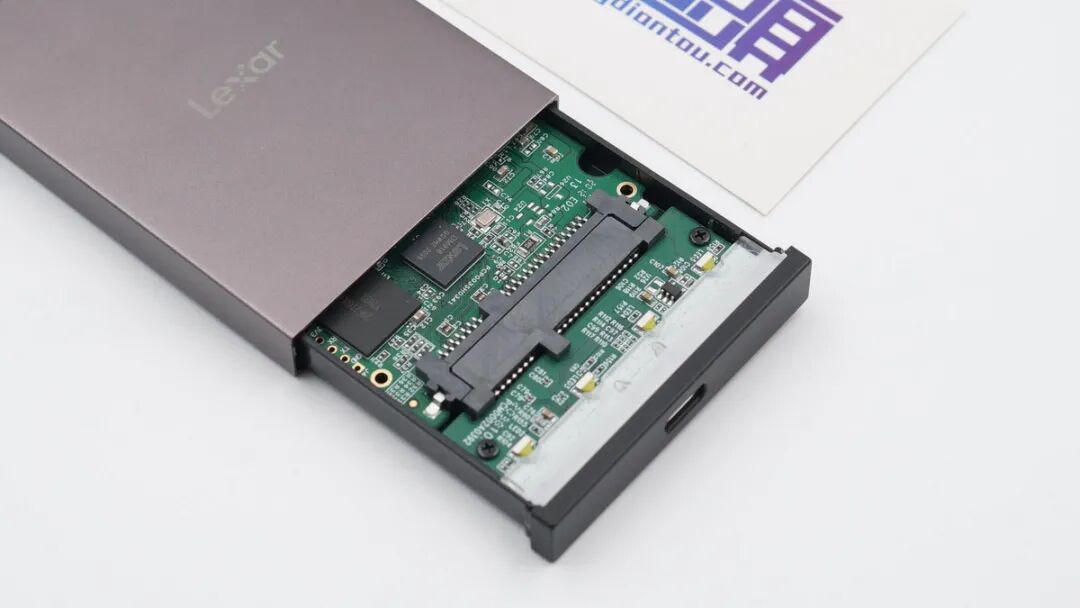

拆开底部外壳后，可以从另一端将硬盘抽出。
移动硬盘内部采用固态硬盘配合转接板的设计，通过SATA接口连接，两块PCB都有螺丝固定。
导光塑料板特写。

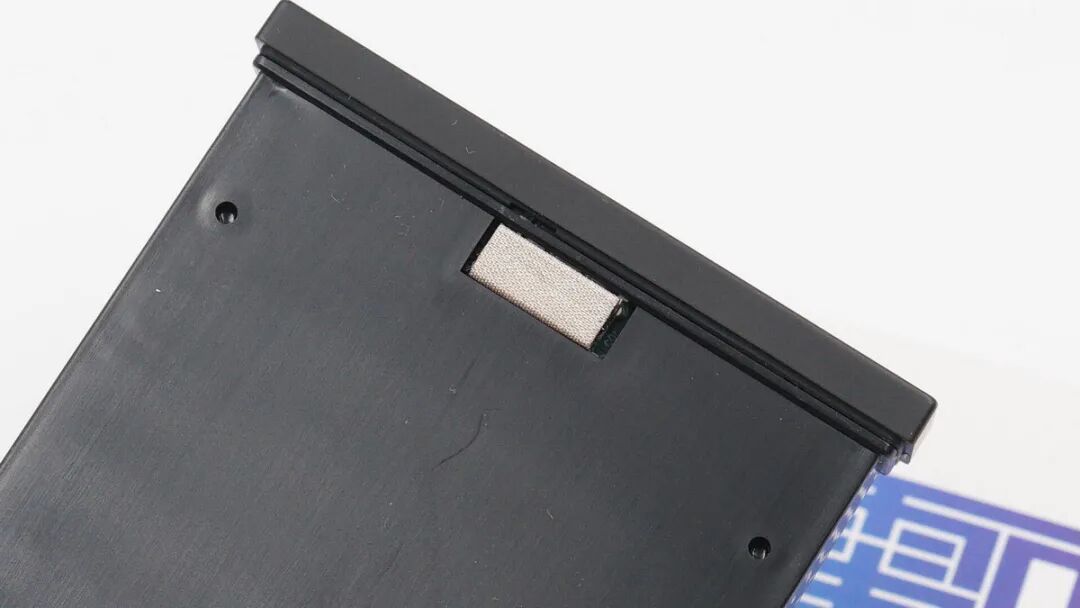

塑料壳背面一端设有镂空槽，露出导电布与金属壳接触。

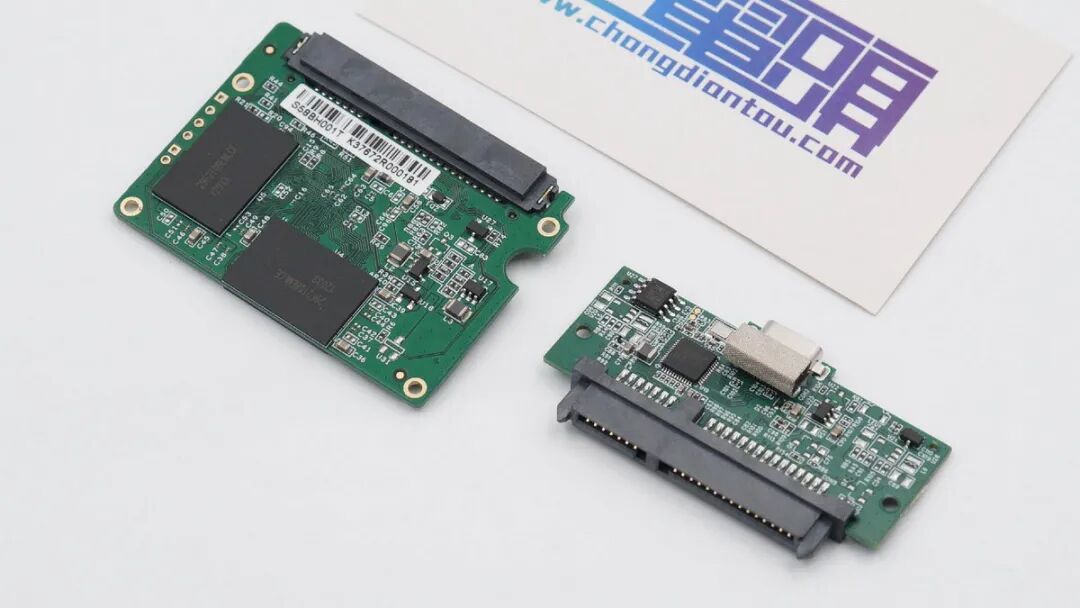

拆掉螺丝即可轻松取下PCB板。

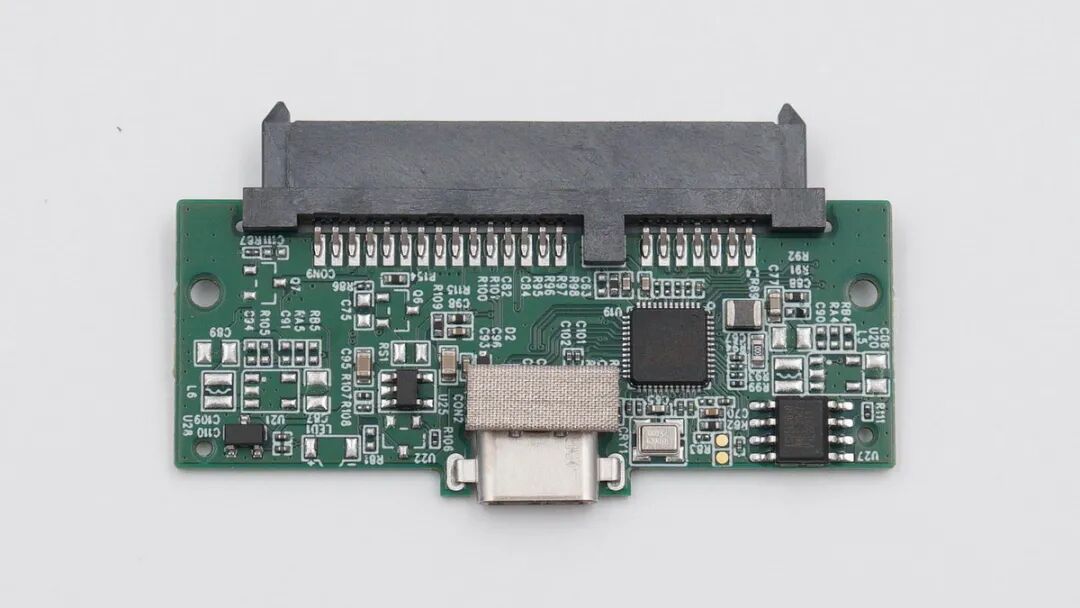

导电布贴在USB-C母座上，母座右侧有两颗大芯片。
USB母座来自JAE日本航空电子工业株式会社。

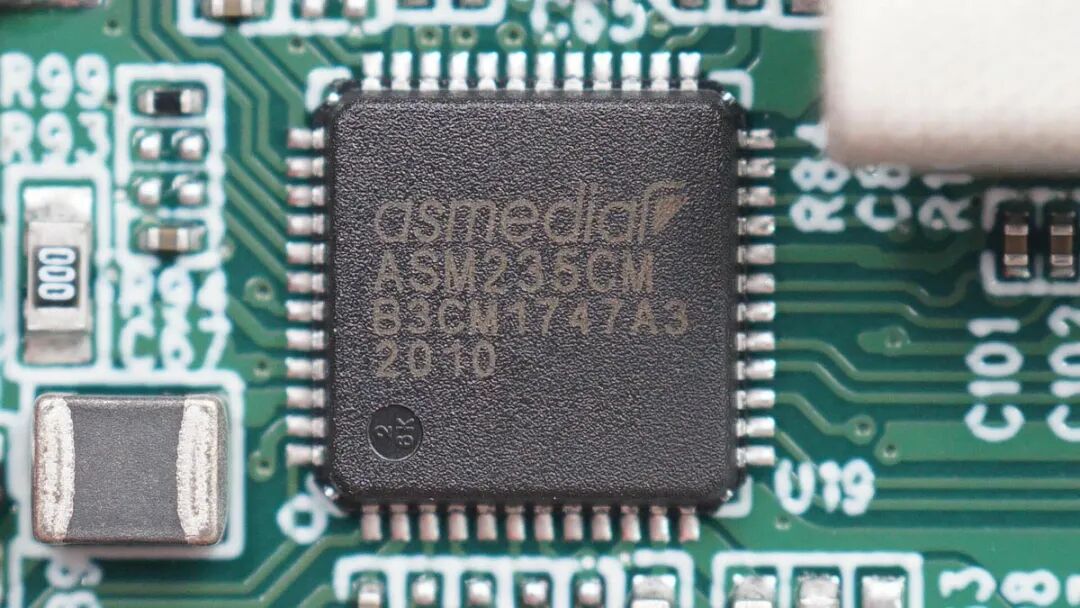

ASMEDIA祥硕ASM235CM，USB3.1转SATA6G桥接转换器，用于硬盘数据传输。充电头网拆解了解到，采用祥硕ASM235CM的还有希捷5A2C七口多功能硬盘拓展坞、致钛移动固态硬盘木星10等产品。

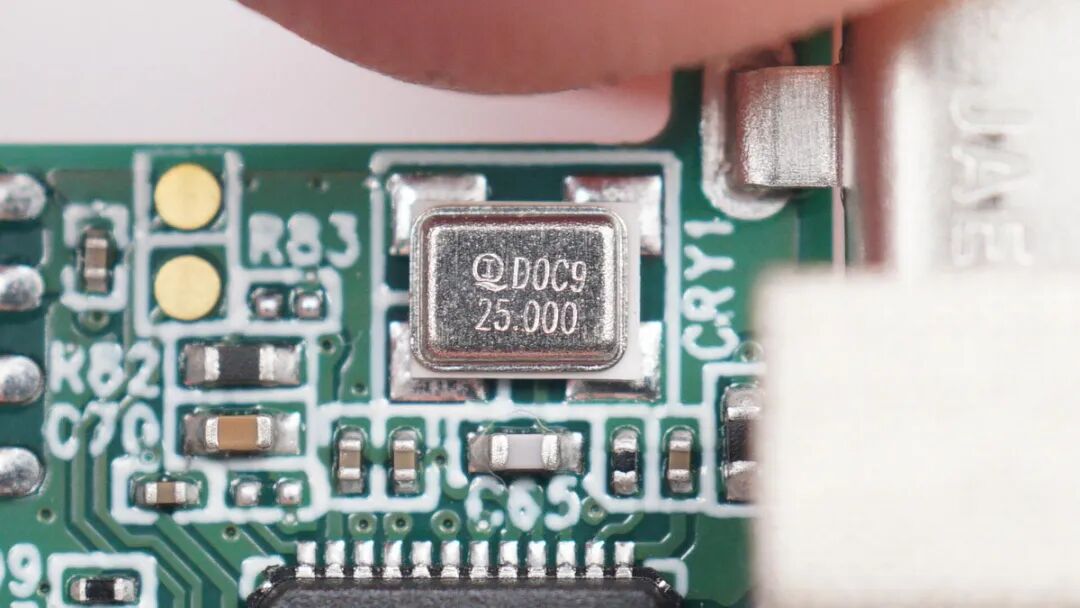

25.000晶振特写。

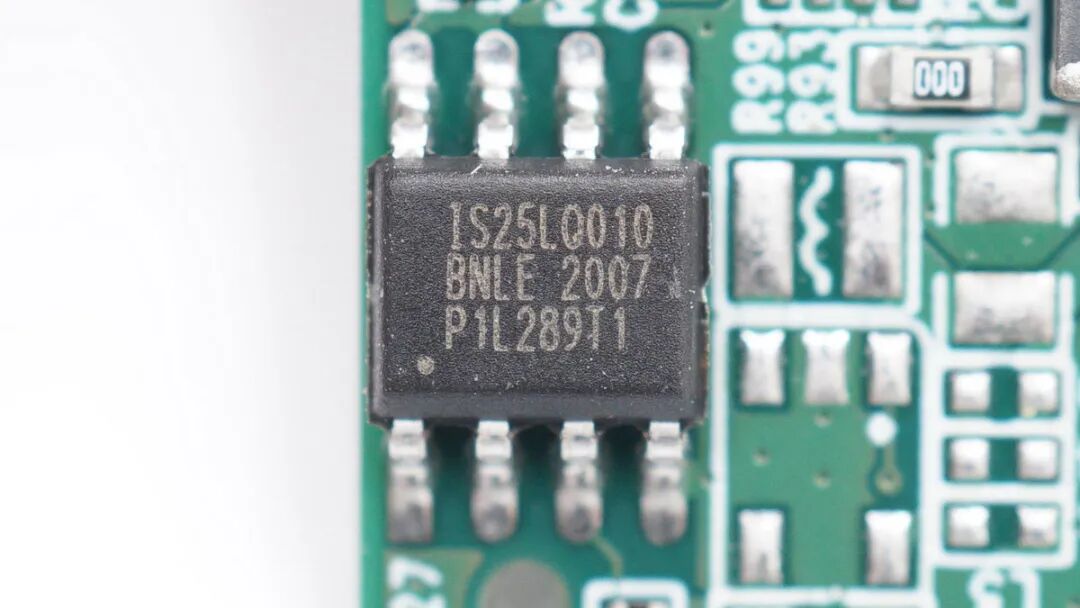

ISSI IS25LQ010B，串行FLASH存储器，数据储存期超过20年，支持10万次以上擦写，用于存储硬件信息。
ISSI IS25LQ010B 详细资料。

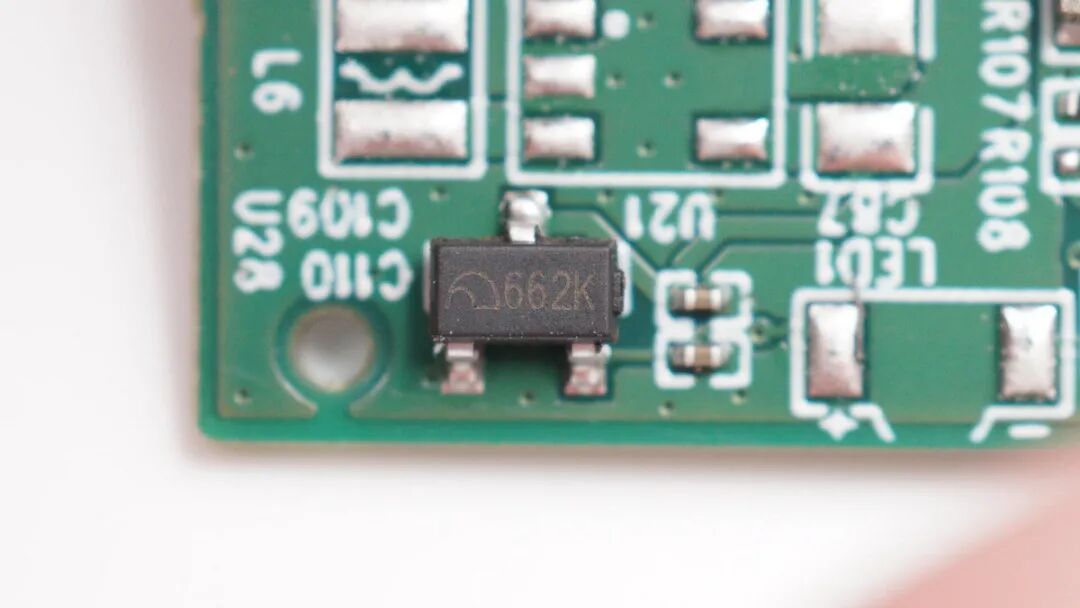

丝印662K的稳压管。

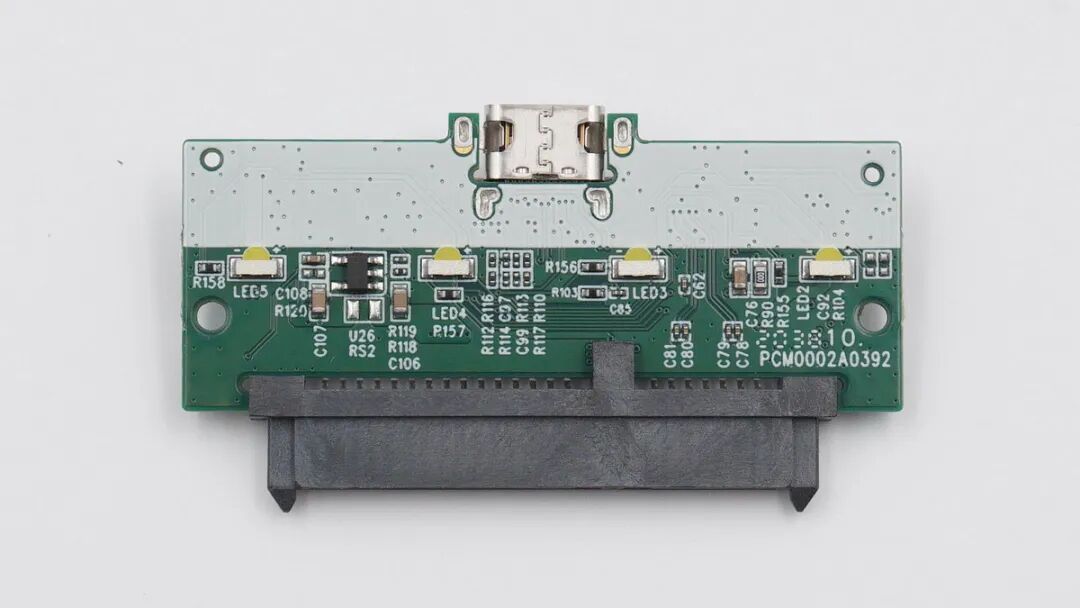

小板另一面一览，USB母座沉板过孔焊接，这一面设有四颗LED指示灯。
矽力杰 SY6280 2A负载开关，电流限制可编程，用于输出过流和短路保护。

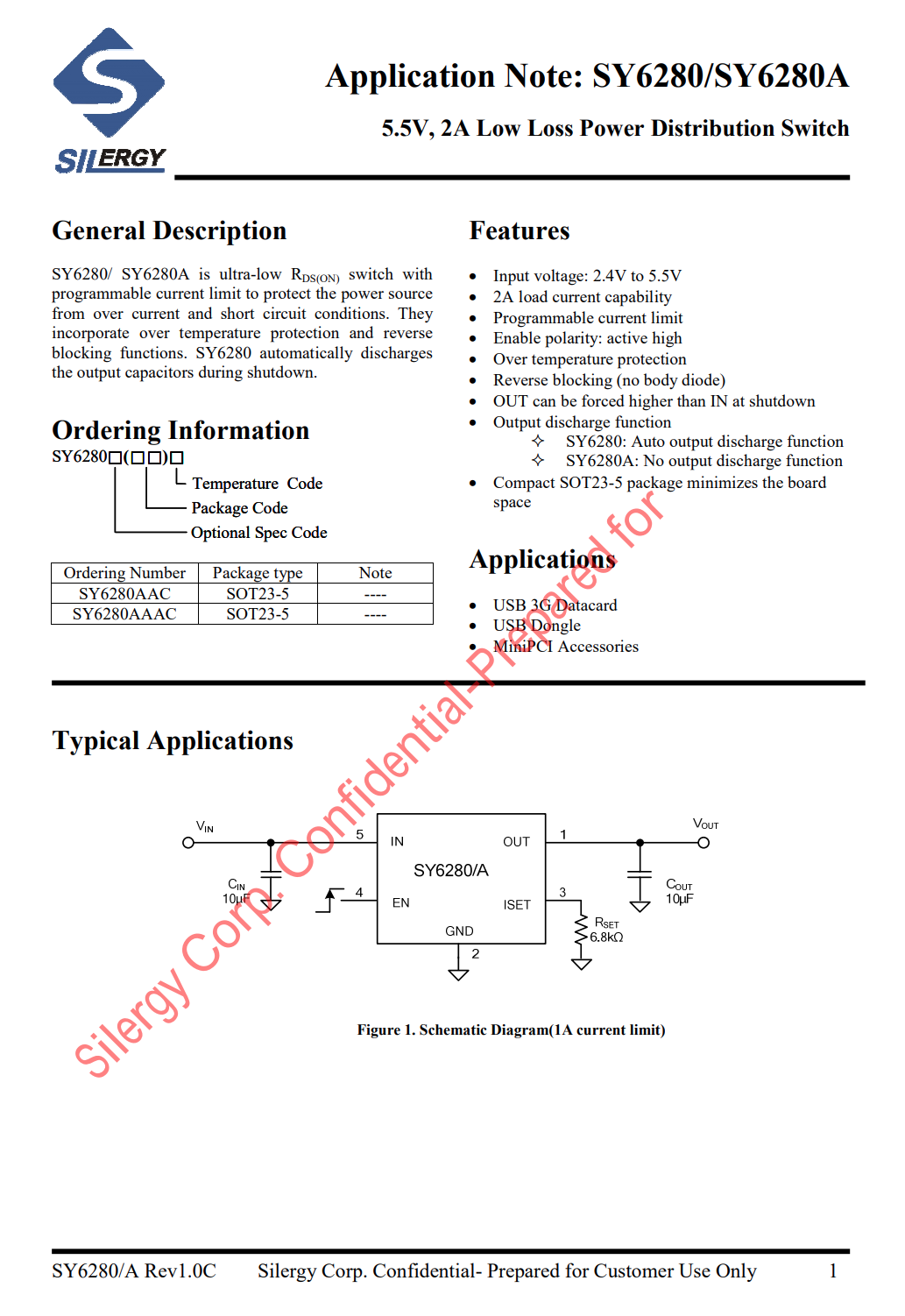

矽力杰 SY6280 详细资料。

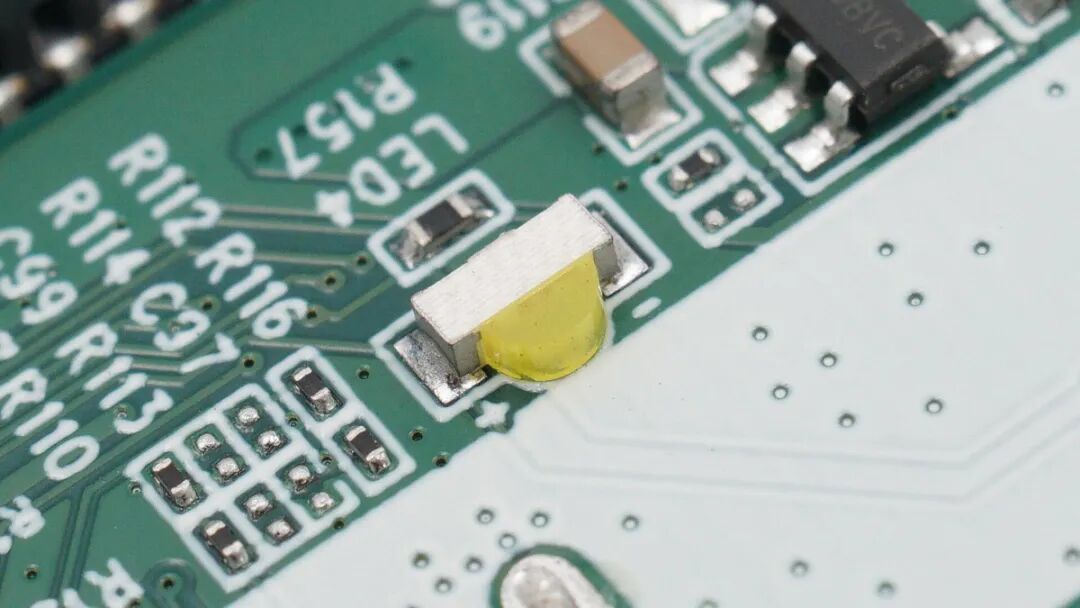

白色LED灯特写。

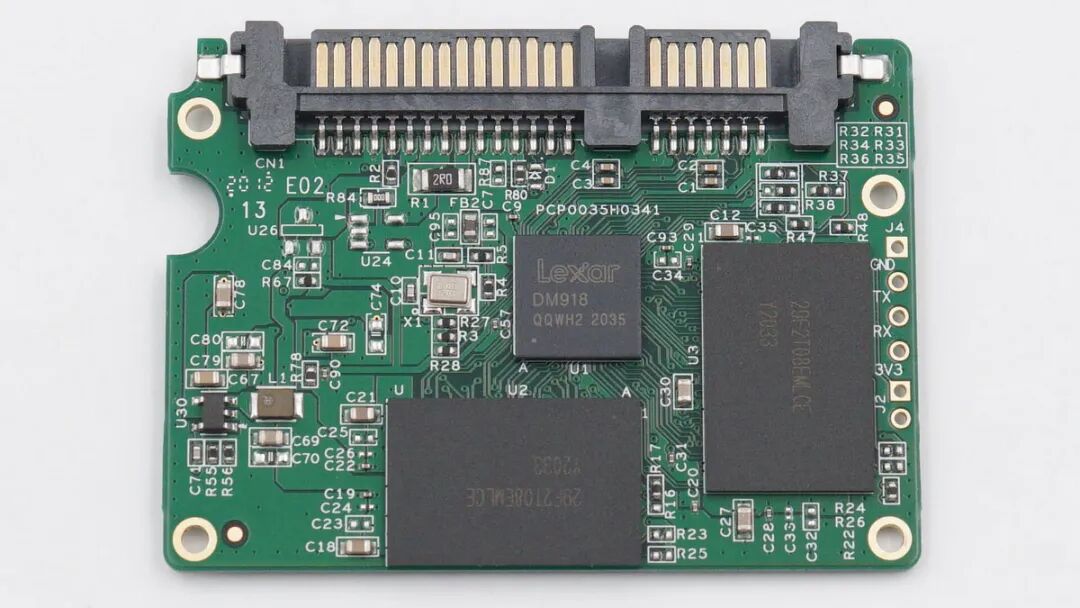

另一块小板正面设有固态硬盘主控芯片和两颗闪存颗粒。

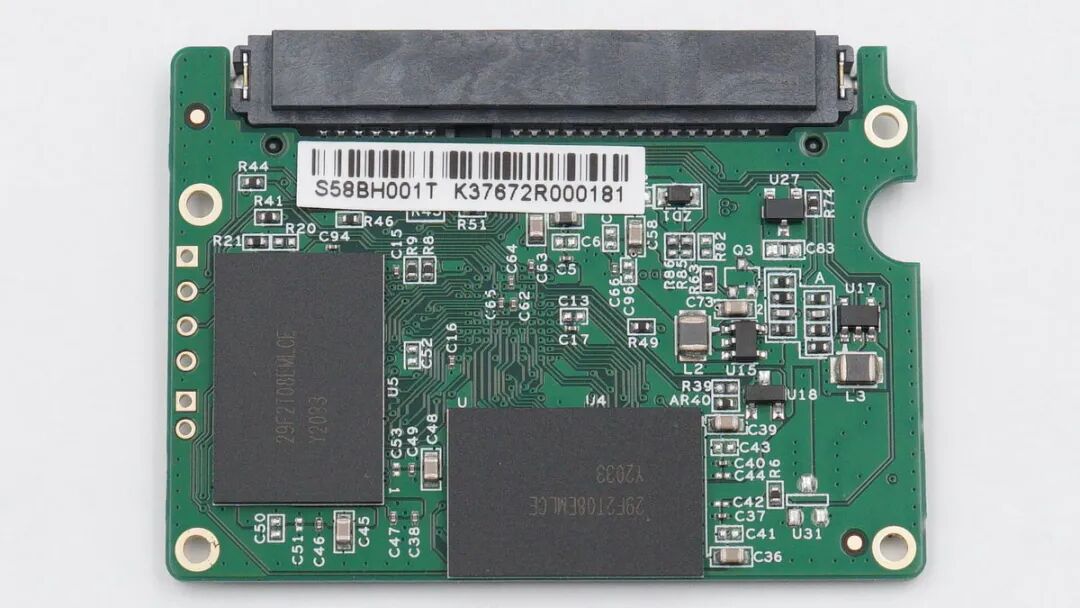

板子背面还有两颗闪存颗粒，共四颗组成1TB容量。
SATA连接插头特写。

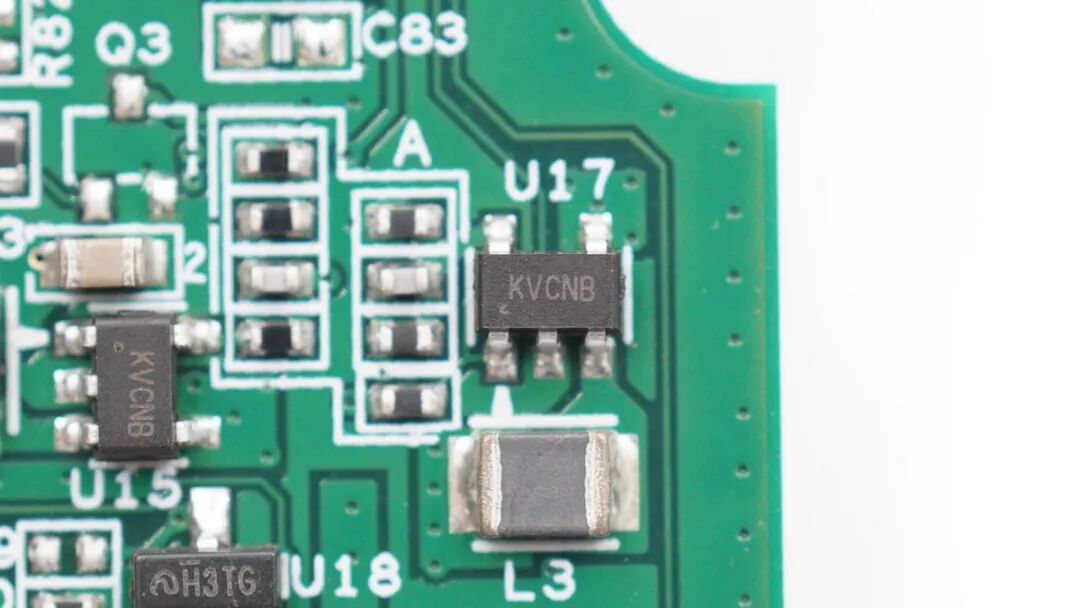

矽力杰 SY8089AAAC，SOT23封装的同步整流降压转换器，1MHz工作频率，连续输出电流2A，峰值输出电流3A，两颗分别用于为固态硬盘主控和闪存颗粒供电。
矽力杰 SY8089AAAC 详细资料。

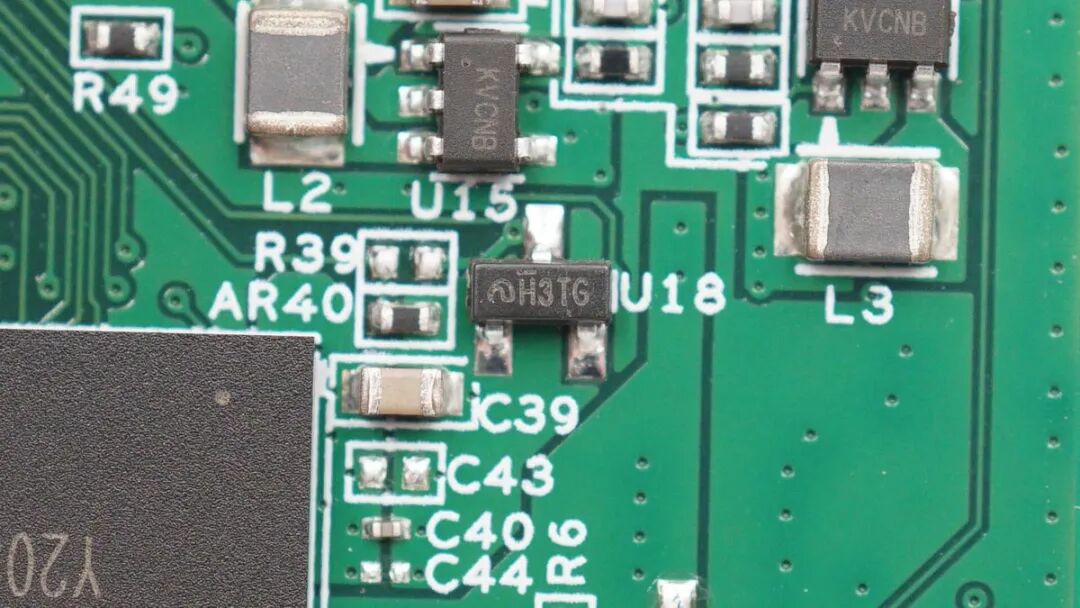

微盟 丝印H3TG的IC。

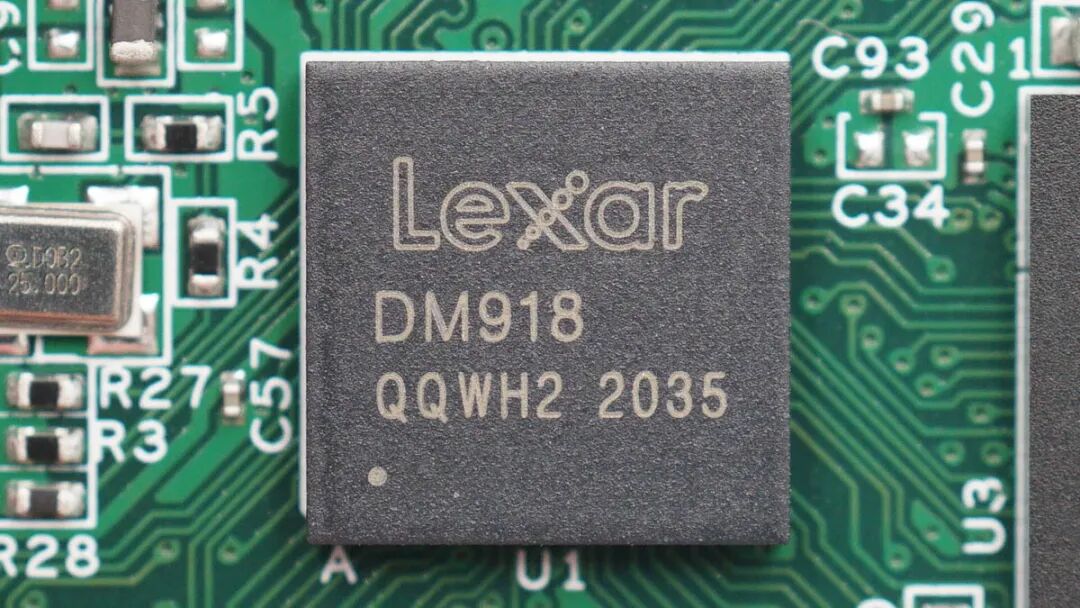

固态主控芯片为雷克沙DM918，无缓存方案。
闪存颗粒特写，单颗容量256GB。

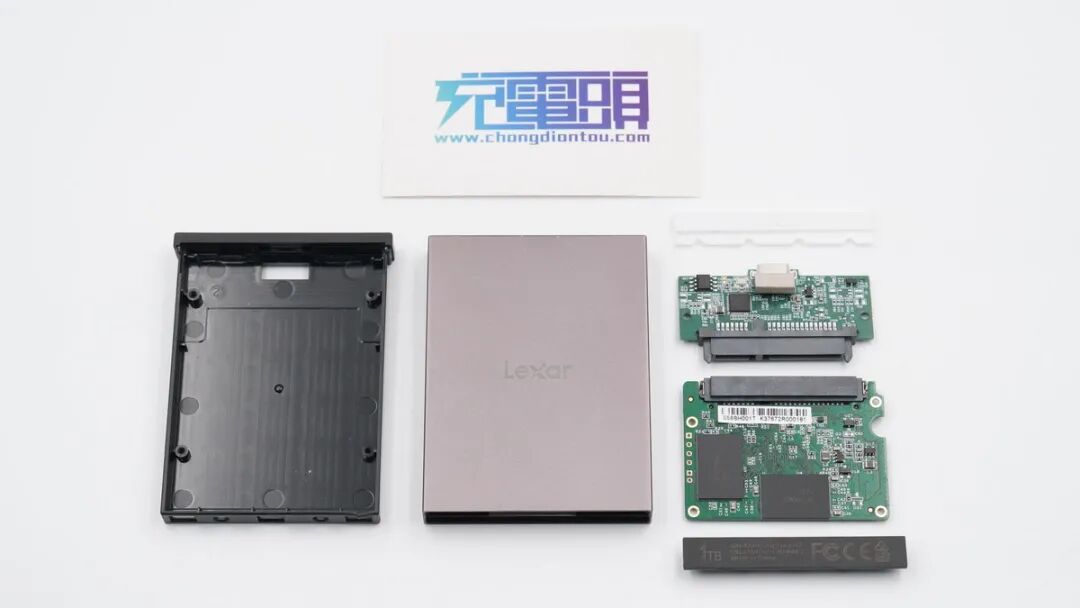

全部拆解完毕，来张全家福。
充电头网拆解总结
Lexar雷克沙移动固态硬盘机身小巧扁平，主体外壳采用铝合金材质，表面喷砂处理，上手体验感好，同时又坚固耐用。550MB/S读取速度、1TB容量以及小巧机身结合下，使得产品实用性非常强，可以满足大多数人使用需求。
充电头网通过拆解发现，硬盘内部设计也很有特点，内部由SATA接口固态硬盘和转接板组成，并采用了祥硕ASM235CM桥接转换器。此外固态硬盘采用矽力杰SY8089AAAC降压为雷克沙DM918主控以及四颗闪充颗粒供电。
