拆解报告：贝尔金MFM认证二合一无线充20W
----- 充电头网拆解报告 第1632篇 -----
苹果iPhone 12新机在无线充方面采用全新MagSafe磁吸无线充电方式，支持最大15W无线快充。这一新无线充方式立马引爆了第三方无线充市场，各种款式的磁吸无线充层出不穷。但不管如何设计，在充电功率方面最多也只有7.5W。
不过通过苹果MFM (Made for MagSafe)认证的MagSafe磁吸无线充电模块已推出量产，像belkin贝尔金等和苹果长期合作的品牌，已经基于该模块设计出了各种款式的无线充产品。今天充电头网拆解的便是贝尔金MFM认证二合一无线充电器，这款产品可同时为iPhone 12手机以及AirPods充电，并且充电功率分别为15W和5W。那么下面就一起来看看这款产品做得如何。
此前充电头网已陆续拆解了贝尔金的三合一无线充电器、15W无线充电器、10W无线充电器、无线充电车载支架、无线充电板F7U027、贝尔金第二代无线充电器F7U054等多款无线充配件。今天继续和大家分享这款天价无线充详细拆解，看看在MFM认证加持下，其设计做工又如何。
一、贝尔金二合一无线充外观
包装盒正面中心印有无线充使用场景图，可为iPhone 12以及耳机同时进行无线充电。上方印有belkin品牌logo以及15W标识，下方印有产品名称和MFM认证标识。
背面印有产品卖点以及使用场景图，iPhone 12无论旋转至哪个方向都能进行无线充电。
侧面印有适用苹果设备列表，包括iPhone 12系列机型、AirPods系列以及官方MagSafe保护壳。

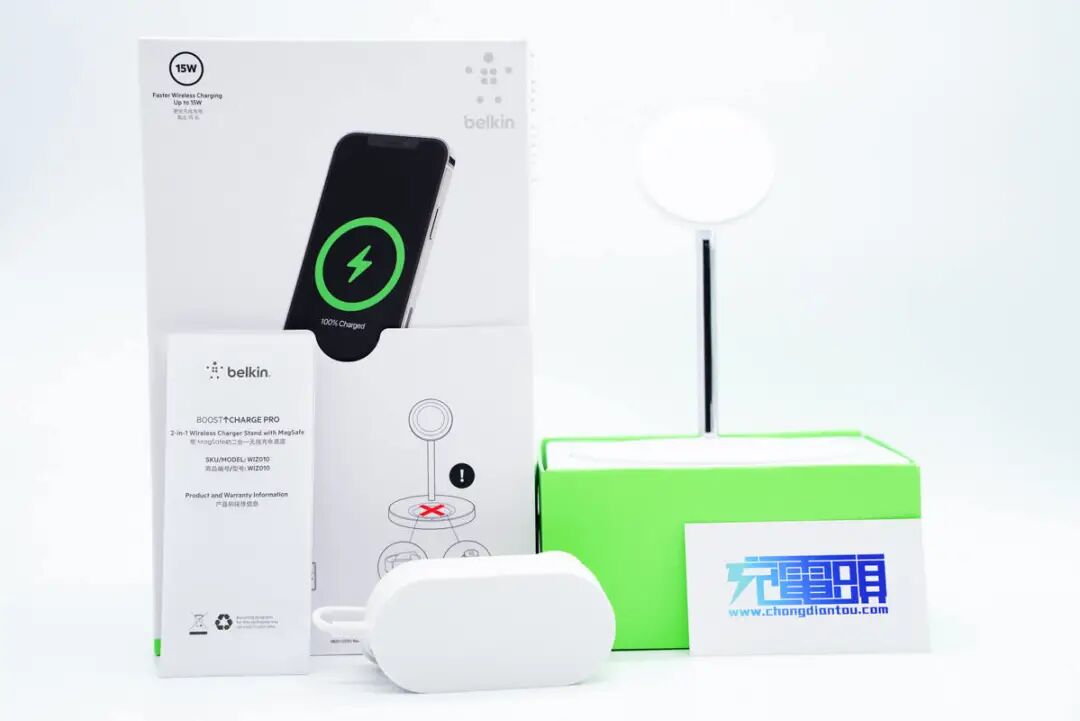

包装内含无线充、适配器和使用说明书。

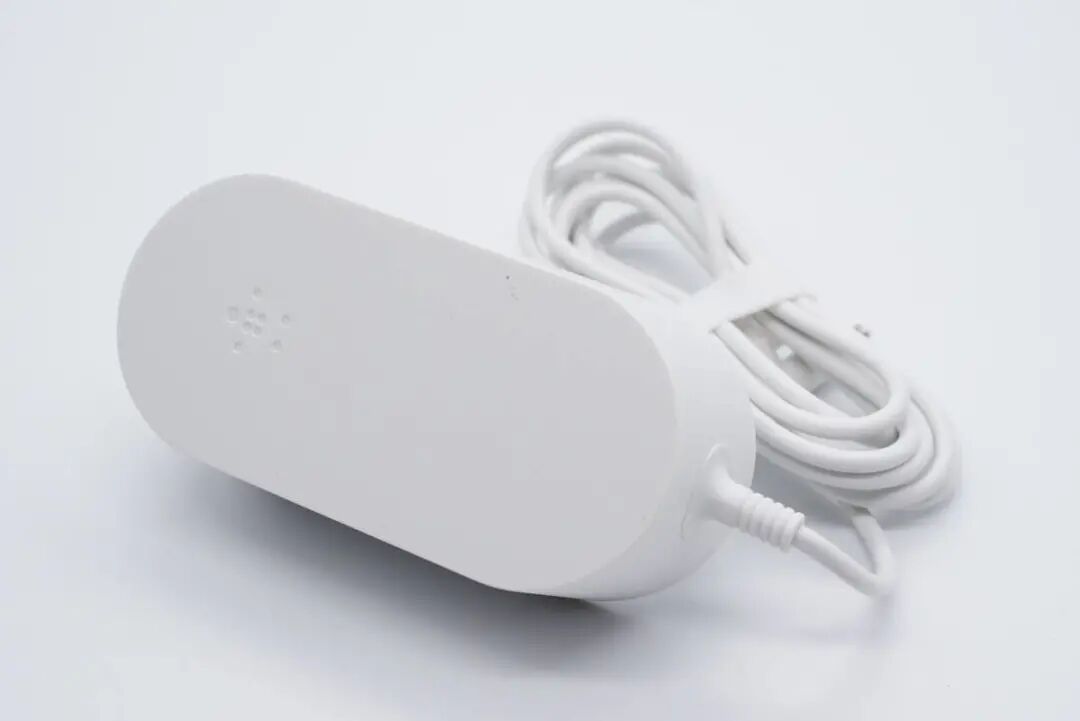

适配器采用跑道造型设计，顶部凹印贝尔金品牌logo，另外自带DC输出线缆。

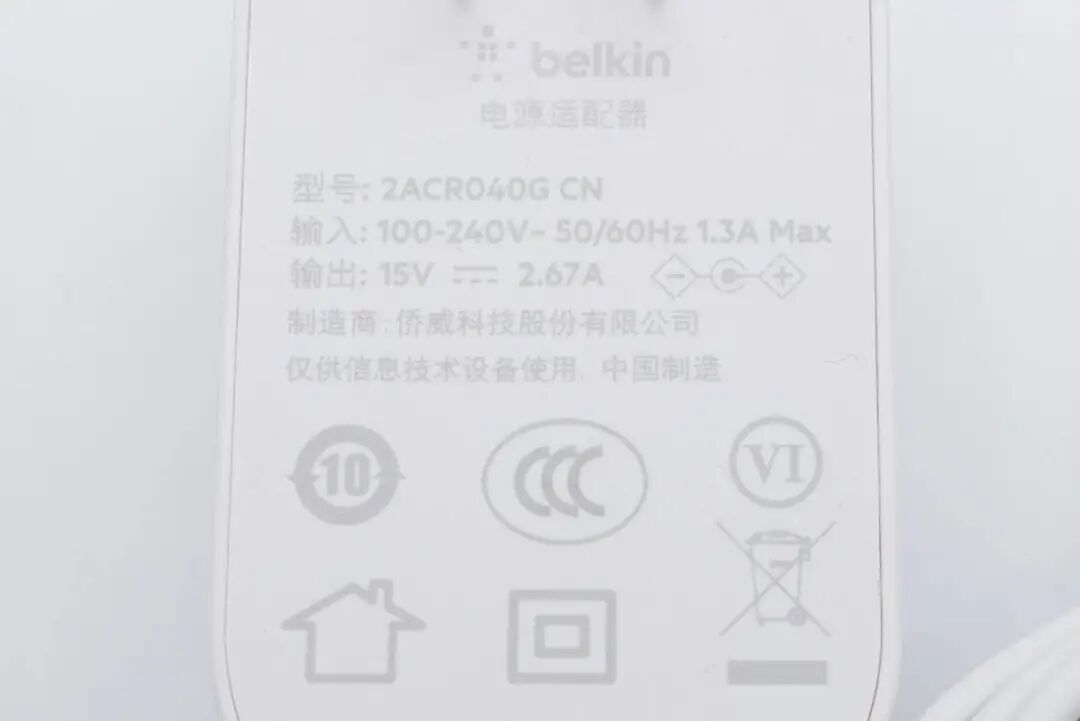

充电器输入端外壳上标注有参数
型号：2ACR040G CN
输入：100-240V~50/60HZ 1.3A
输出：15V2.67A
制造商：侨威科技股份有限公司
适配器已经通过了3C认证和VI级能效认证。
线缆使用橡胶圈捆扎，输出端是DC圆头。

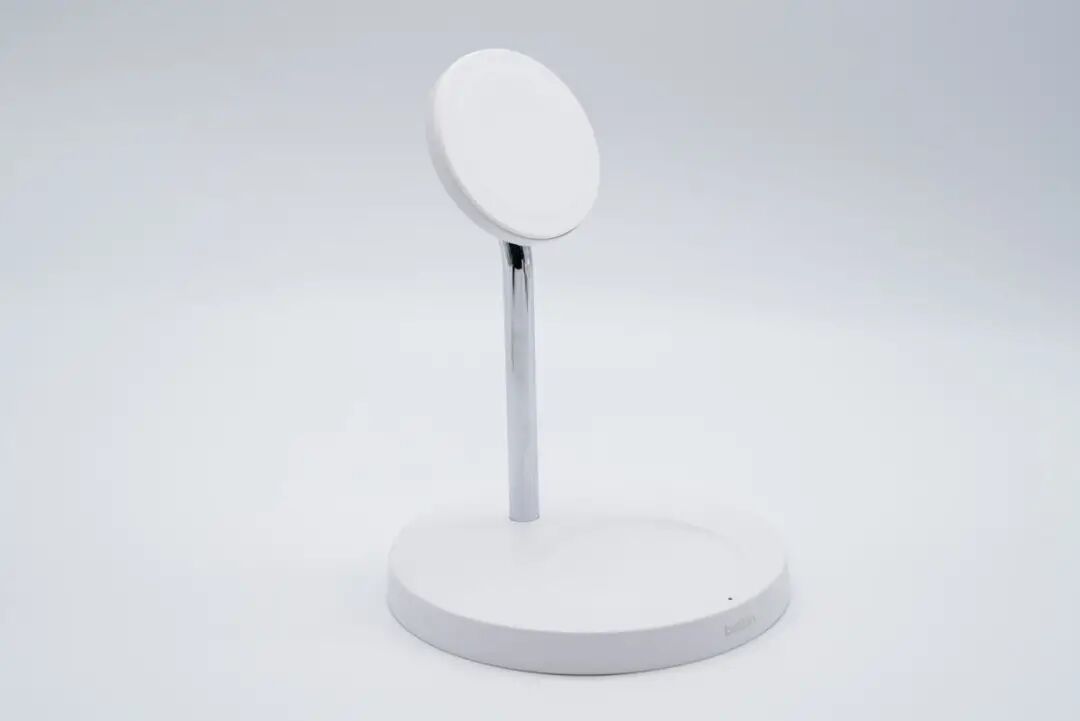

贝尔金这款无线充电器由底盘、支撑杆、手机磁吸无线充电板三部分组成，设计风格极简。

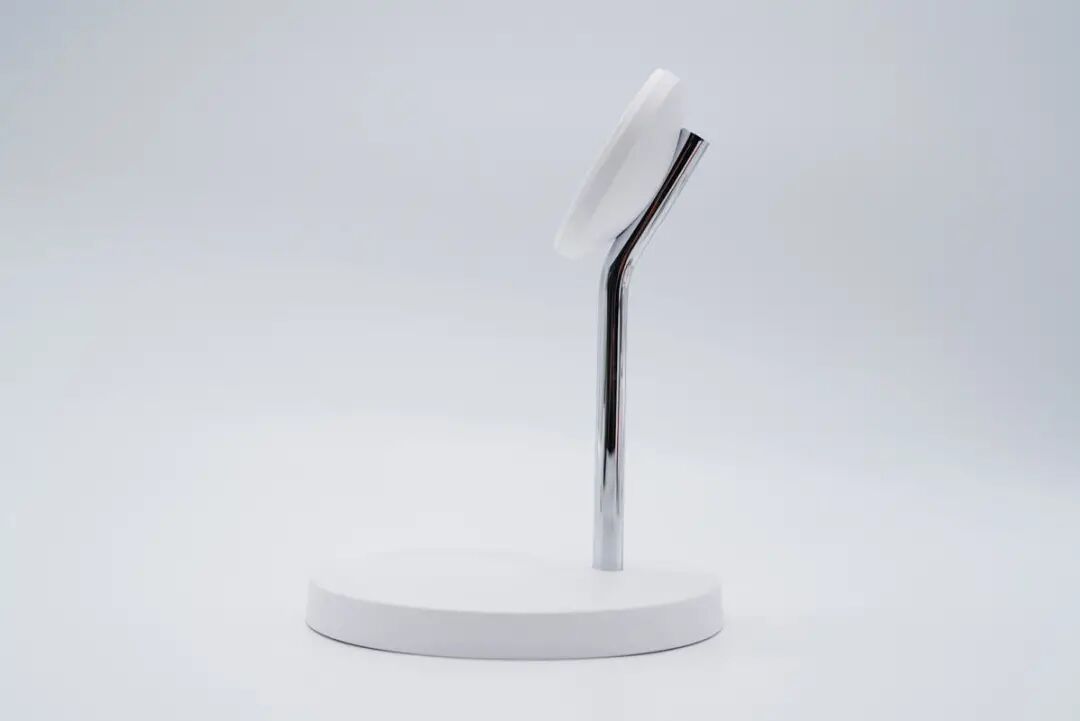

支撑杆弯折，使得磁吸无线充电板有一定的倾斜度，边充边用使用体验更好。
手机无线充电板磁吸式设计，iPhone 12靠近即可吸附在一起，360°旋转任何角度都能进行无线充电。
底盘外壳磨砂处理，顶部对应无线充区域内凹设计。

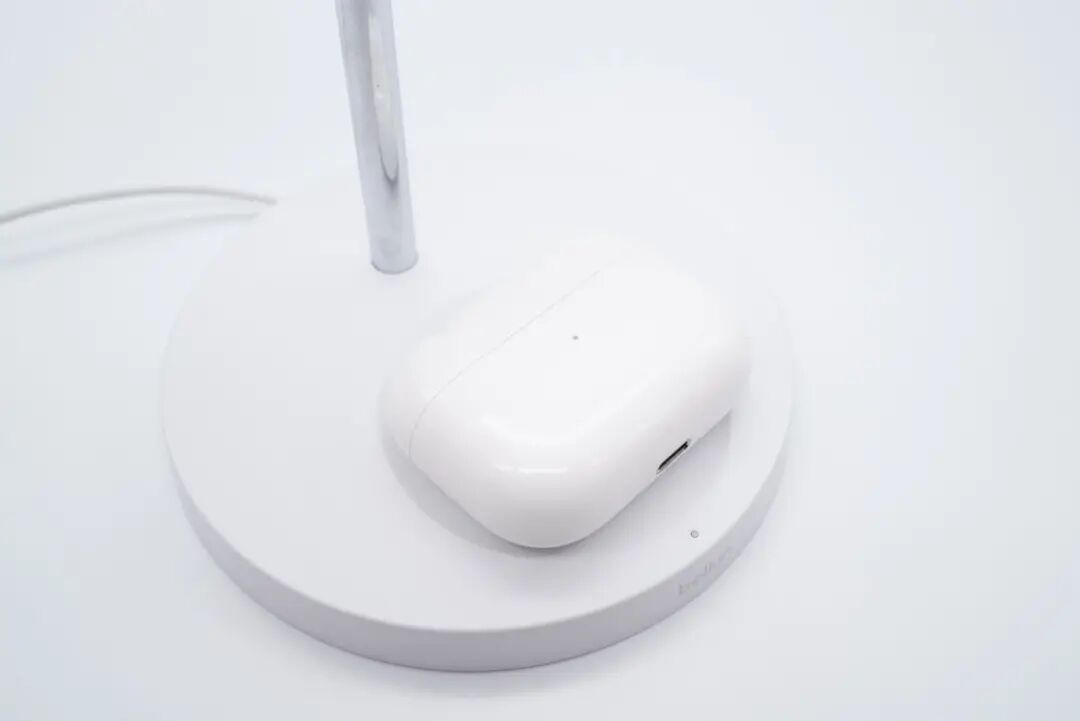

耳机盒放上去会更稳定。

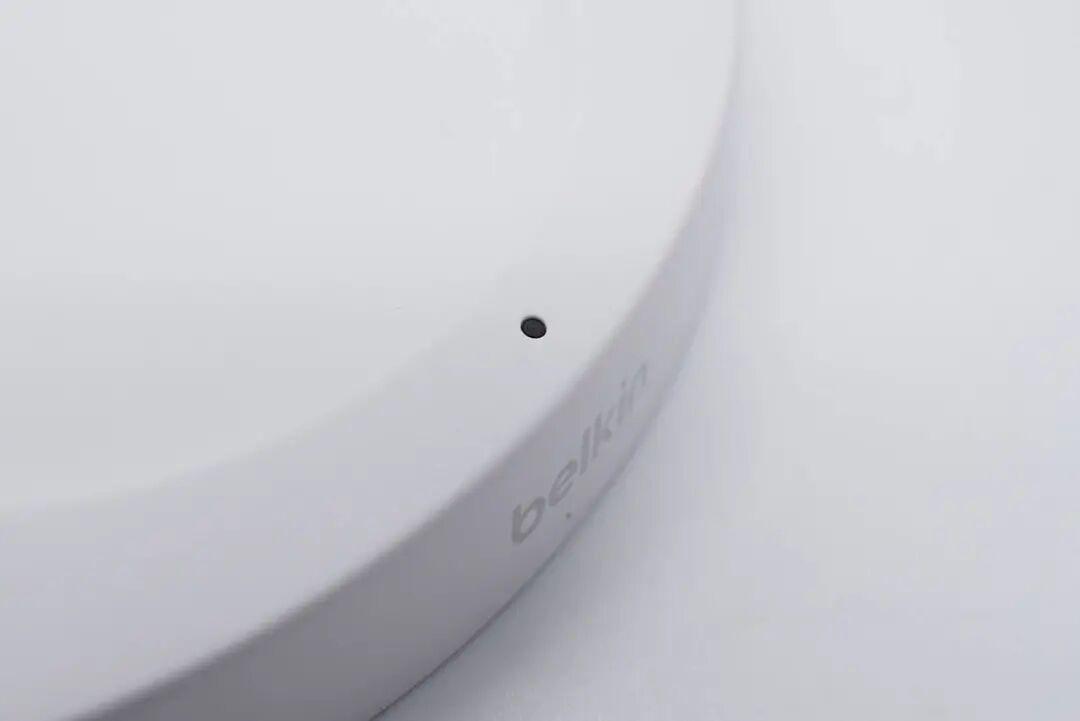

凹槽边设有LED指示灯。
前端印有belkin品牌字样。

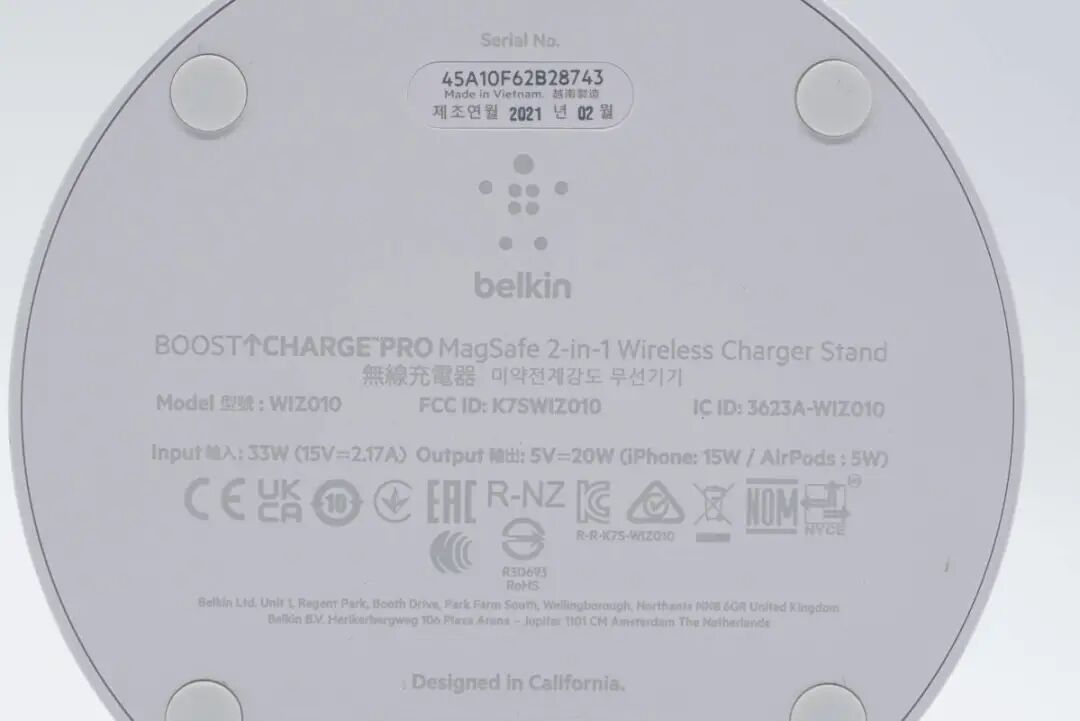

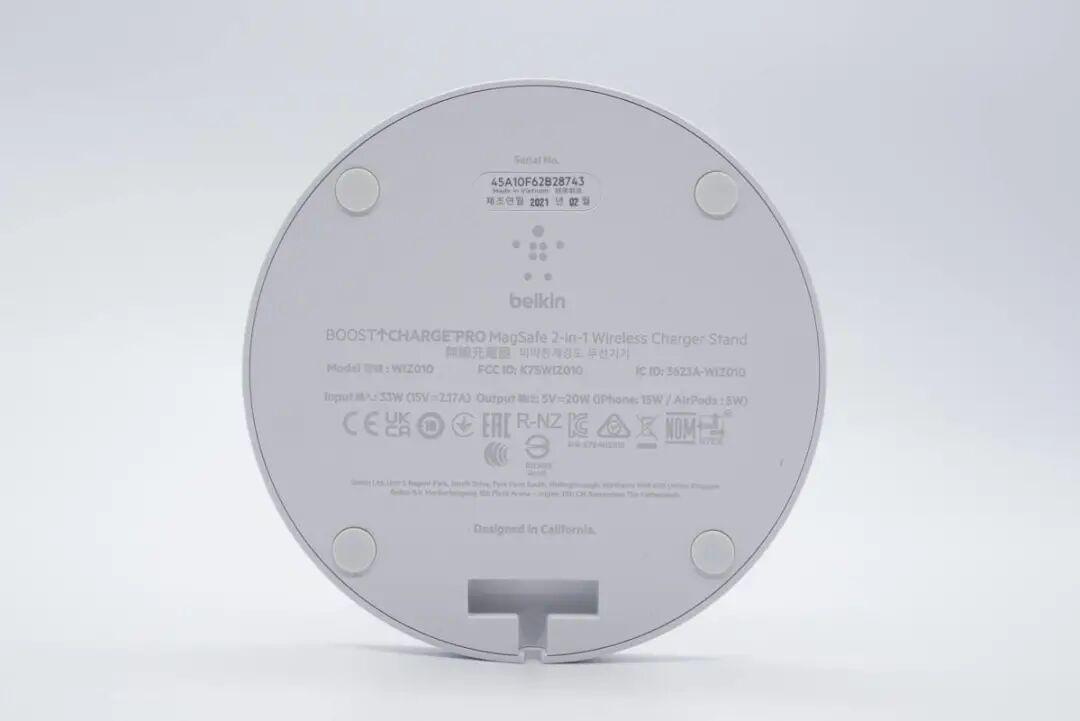

底盘底部贴有四个防滑垫，外壳上印有无线充参数。
型号：WIZ010
输入：33W（15V2.17A）
输出：5V-20W（iPhone：15W，AirPods：5W）
产品已经通过了CE、EAC、KC、NOM、NYCE、RoHS等认证。

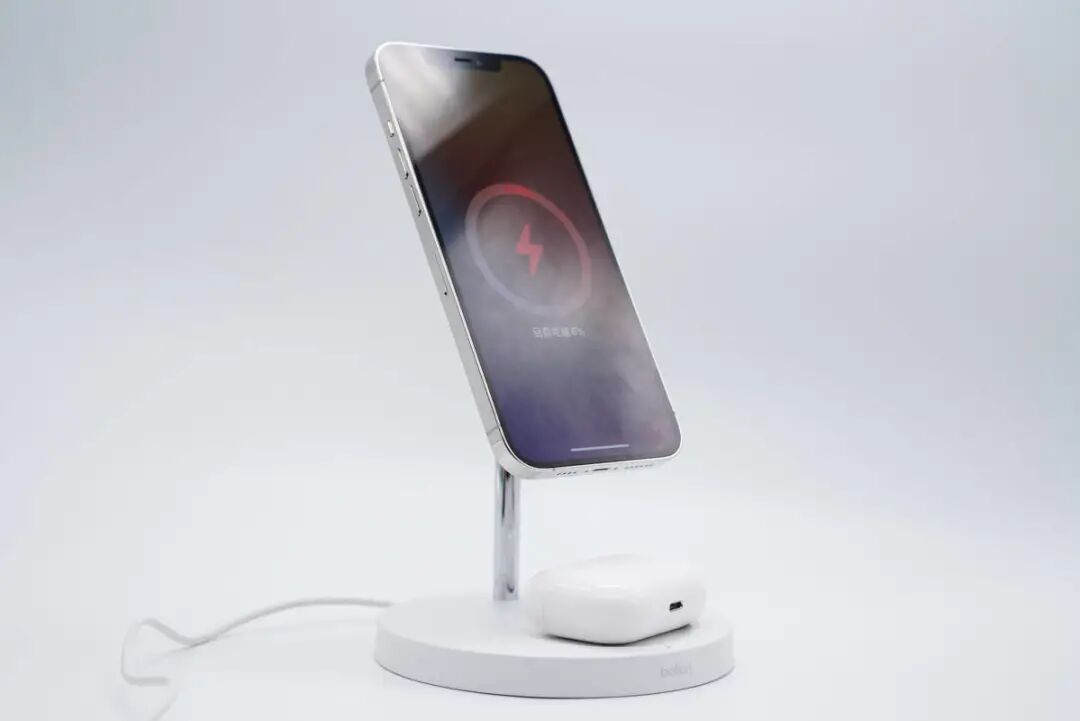

无线充实际使用场景一览，支持iPhone 12和AirPods同时充电。
二、贝尔金二合一无线充拆解

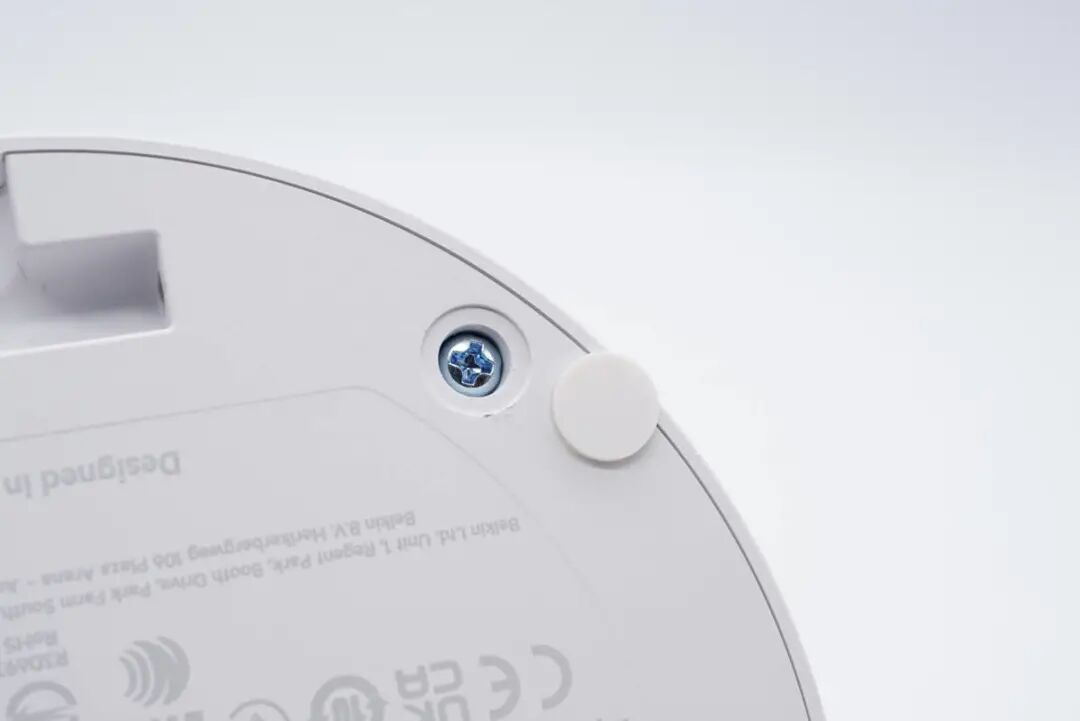

底盘采用螺丝封装。

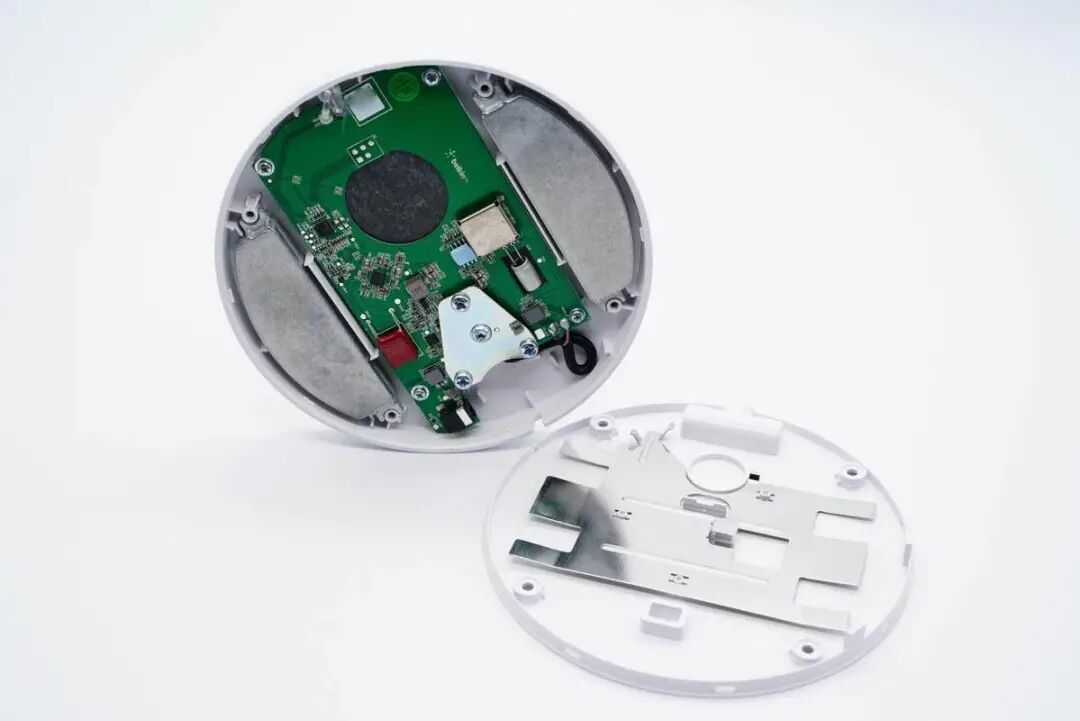

拆掉螺丝即可将外壳打开。

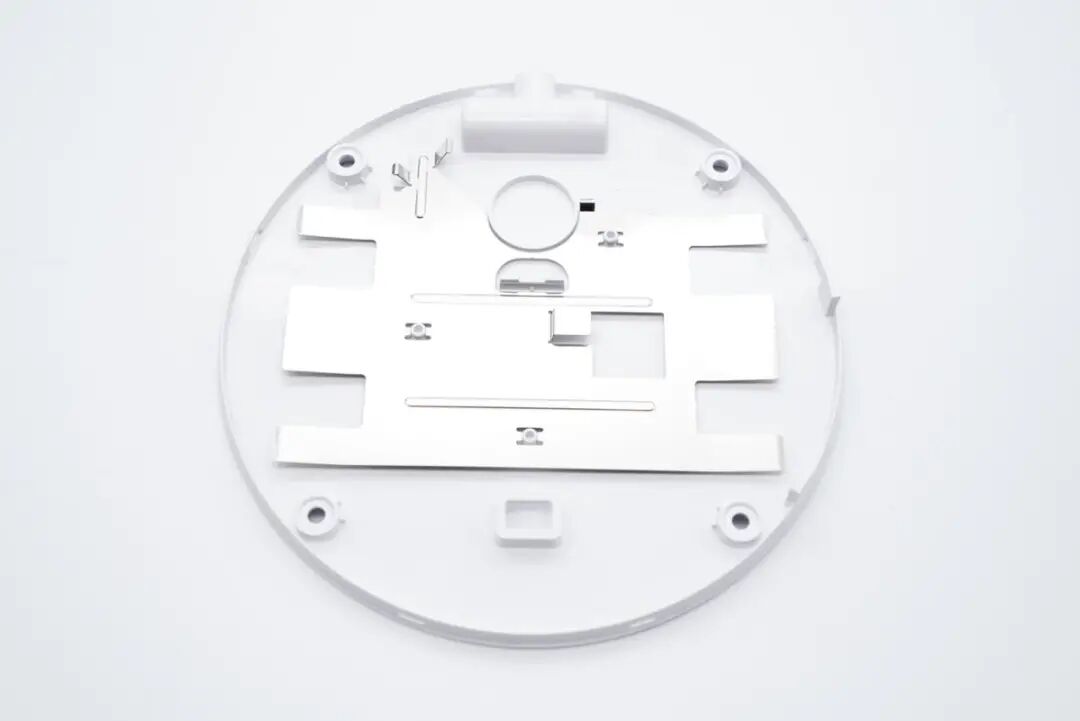

底部外壳上固定有散热铝板。

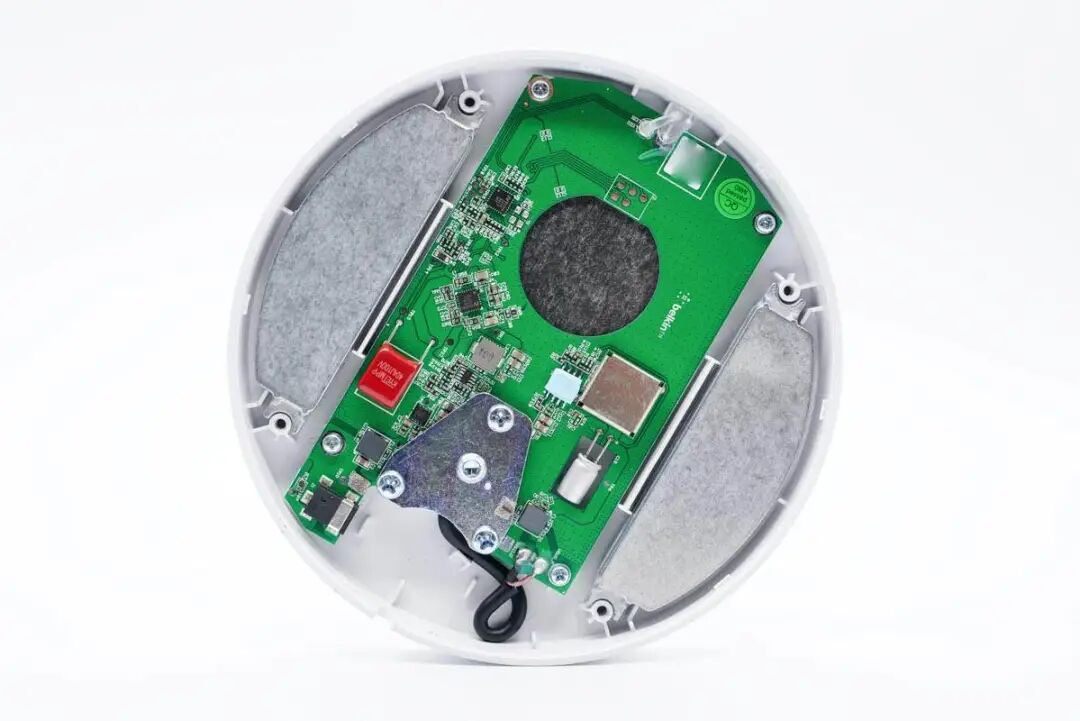

另一半外壳两侧固定有配重铁，中间放置PCB板，并且使用螺丝固定。

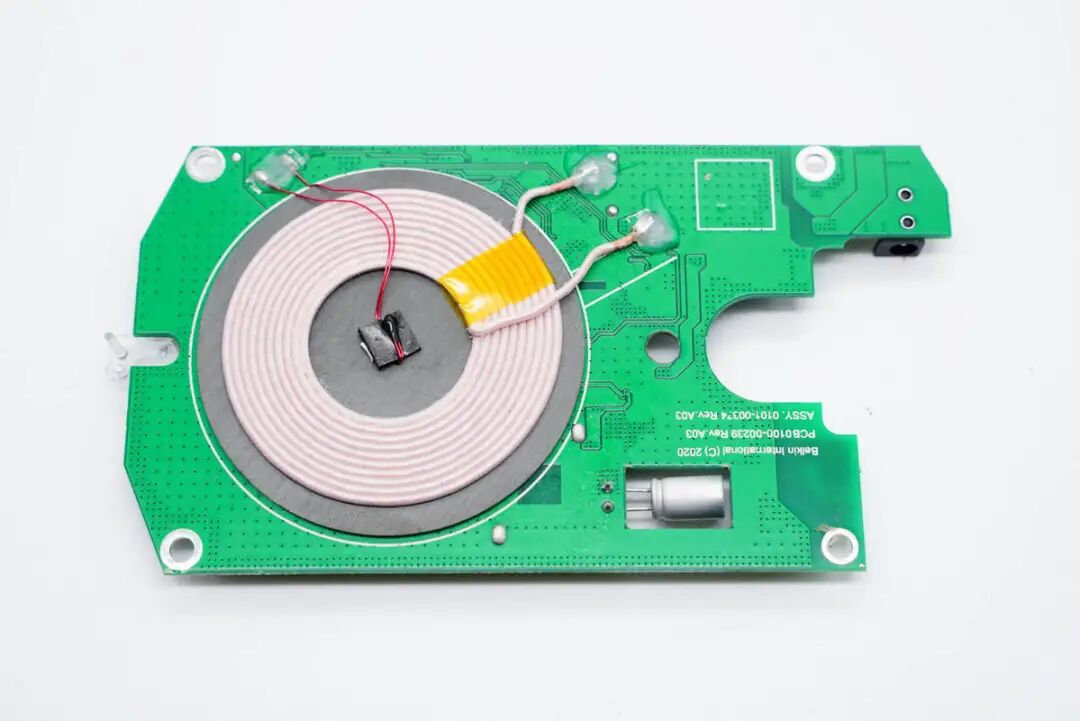

PCB板正面有热敏电阻和无线充电线圈，和PCB板锡焊处注塑加固。

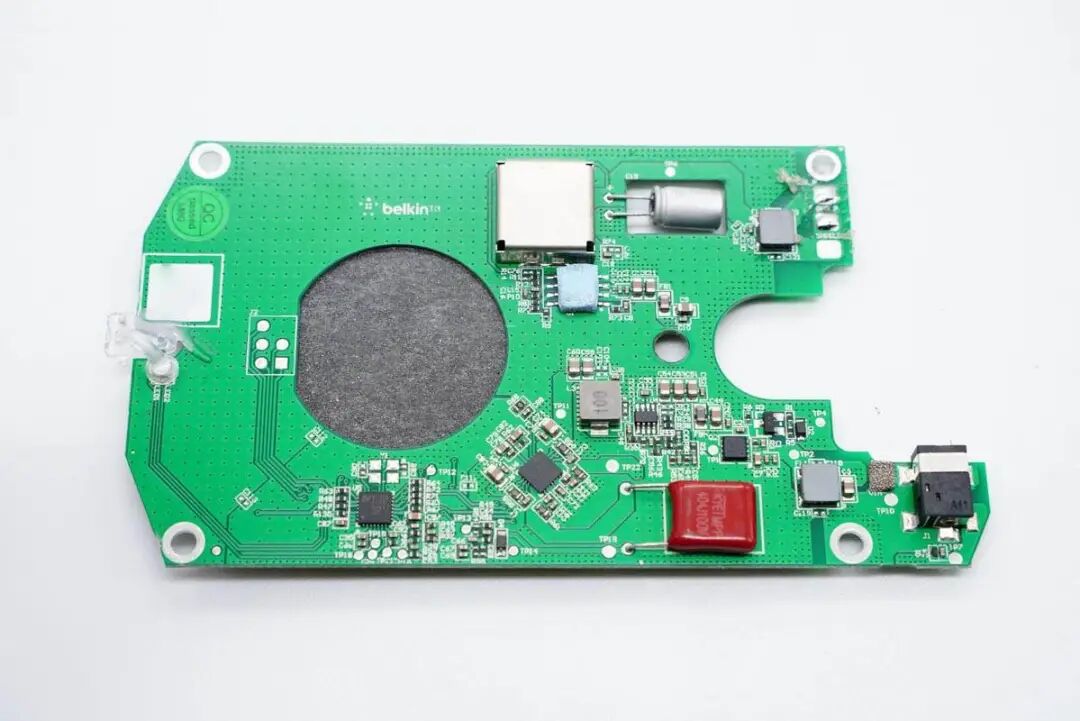

PCB板背面一览，线圈、电容对应处镂空，分别是帮助散热和降低厚度。
通过观察发现，这块电路板上有两路降压电路，分别用于耳机和手机无线充电路供电。此外还有耳机无线充电电路，采用伏达无线控制器和驱动器。下面我们从输入端开始了解各电路的信息。

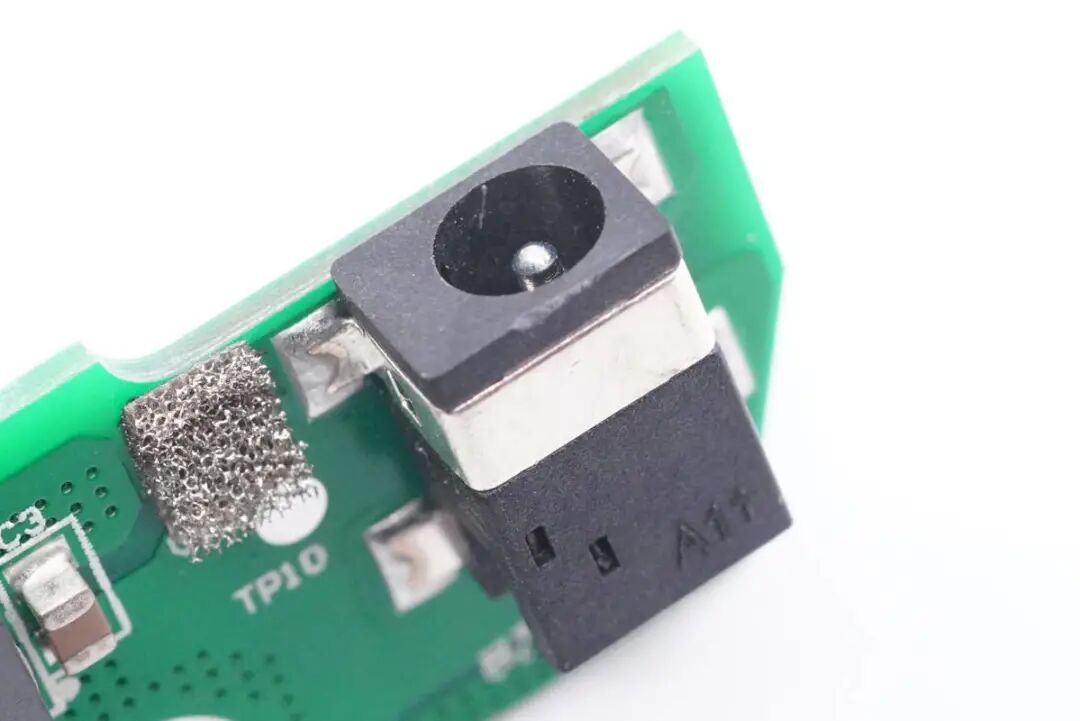

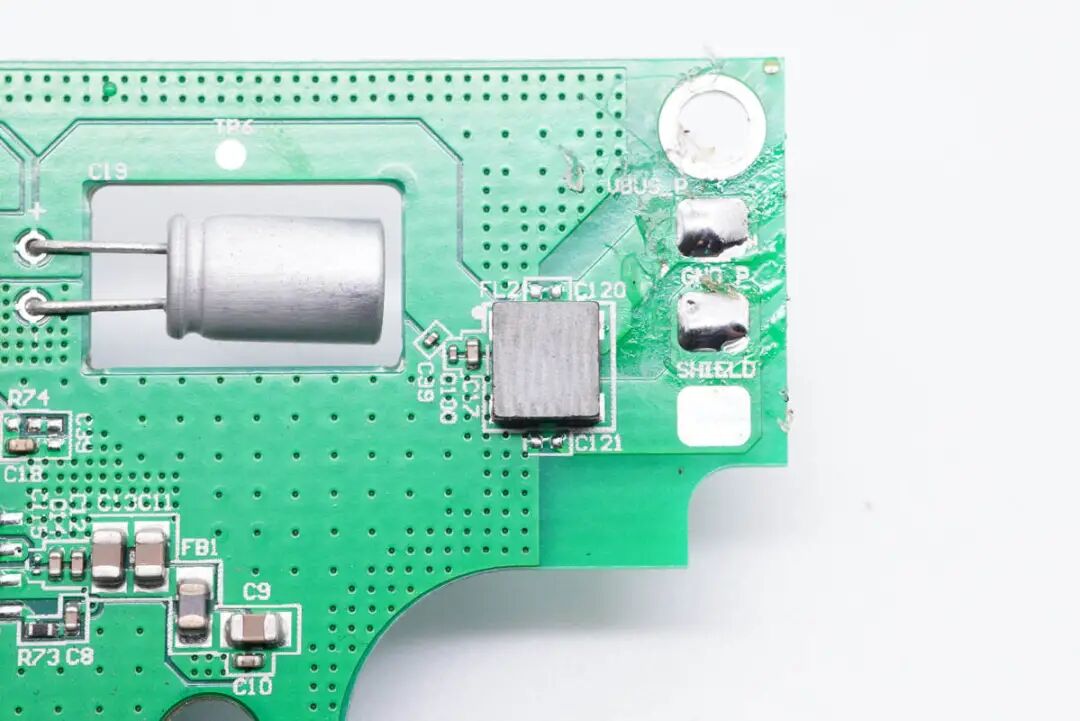

DC输入母座特写。

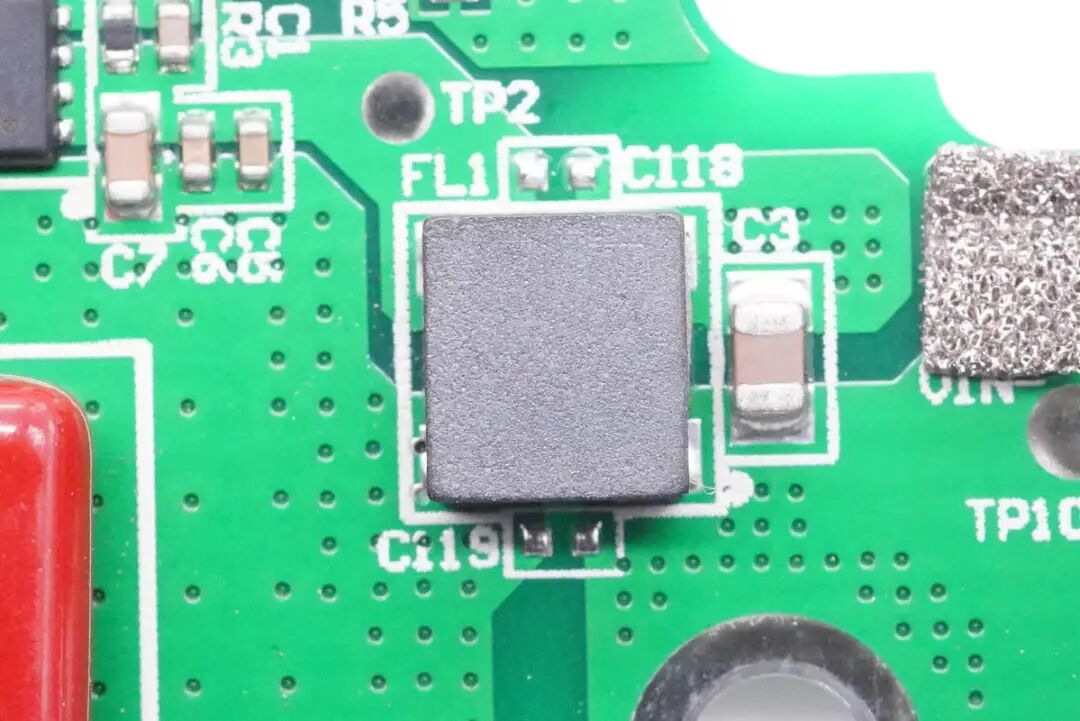

输入滤波电感特写。
输入保护管采用威兆半导体VS3510AE，耐压30V，PDFN3333封装。

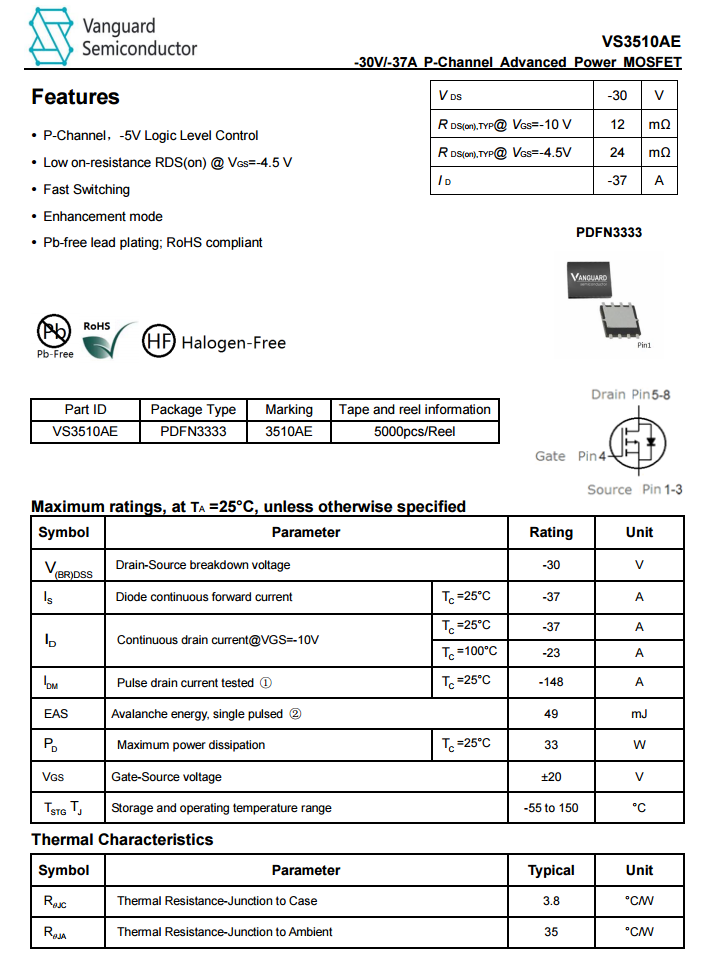

威兆VS3510AE资料信息。
充电头网拆解了解到，采用威兆半导体VS3510AE的还有米物3A1C七合一多功能扩展坞、小米55W立式风冷无线充电器、小米智能追踪式无线充、图拉斯30W 1A1C USB PD快充充电器、小米30W立式风冷无线充电器等产品。

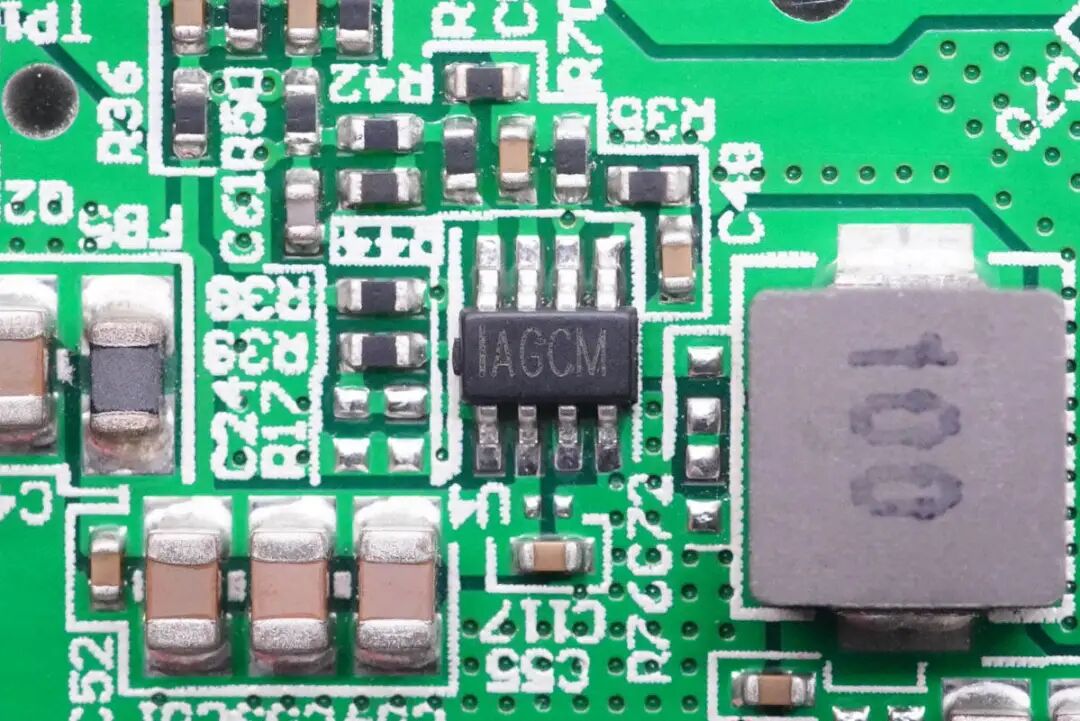

MPS MP2315同步降压转换器，输入电压最高24V，最大输出电流3A，为耳机无线充降压供电。
MPS MP2315 详细资料。

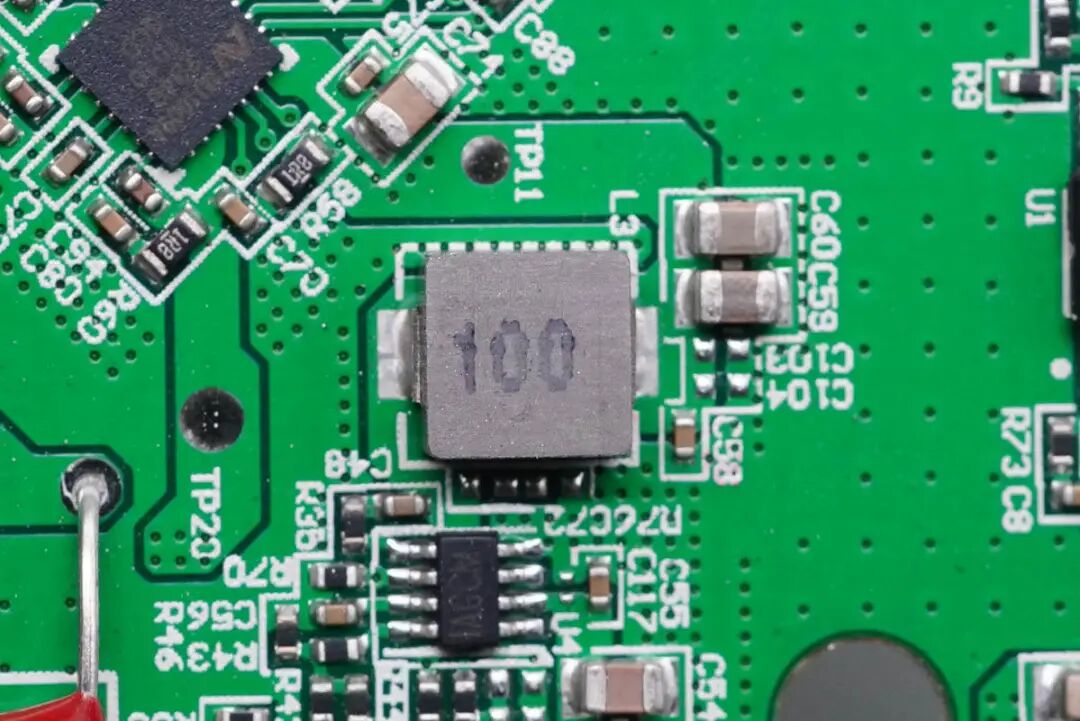

10μH合金降压电感。

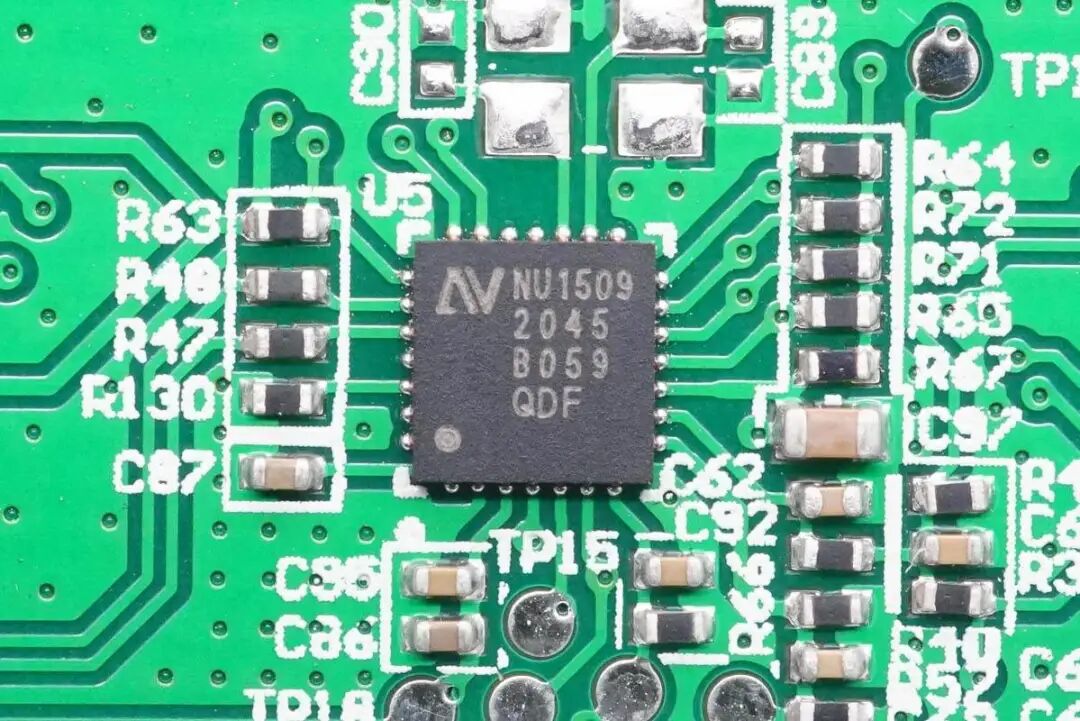

Airpods无线充电发射端控制芯片采用伏达半导体NU1509，集成了ARM-M0内核，涵盖了高精度的FOD算法，符合WPC1.2.4 EPP协议，控制高精度的PWM输出，支持LED充电状态指示，内置快充协议，并且支持完善全面的保护功能，满足各种客户的定制化需求。
伏达NU1509详细资料。

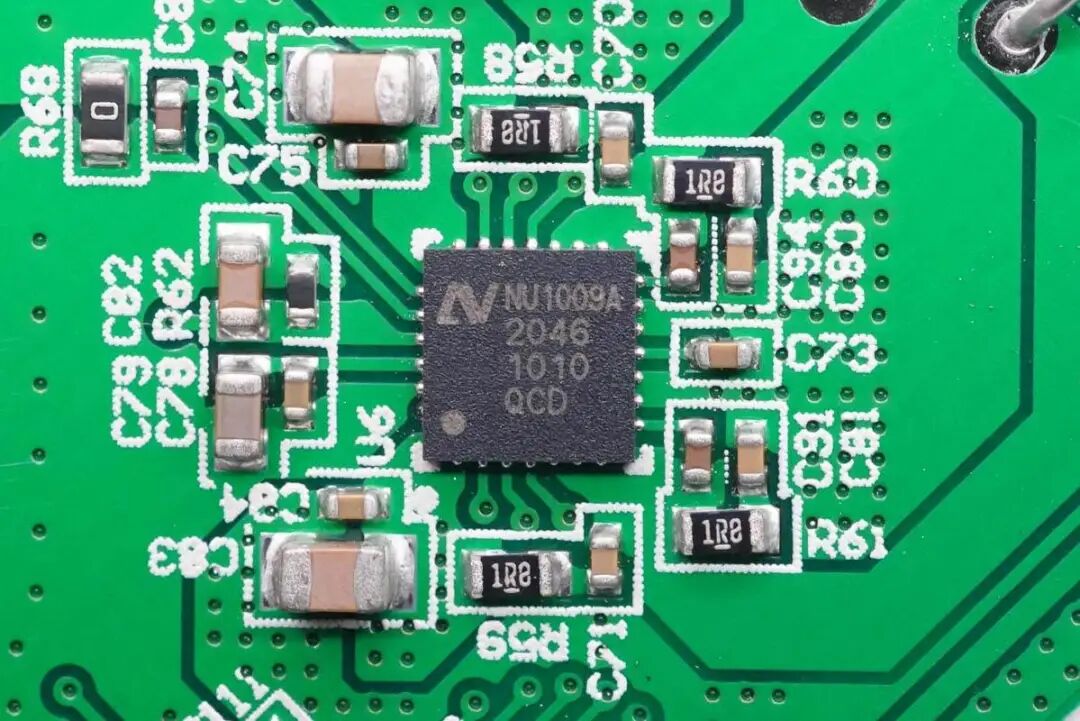

伏达半导体NU1009A，集成功率级全桥MOS管，用于无线充电发射，内置开关稳压及LDO为主控IC供电，且内置高精度电流检测和解调以及I2C通信，集成完善的保护功能。

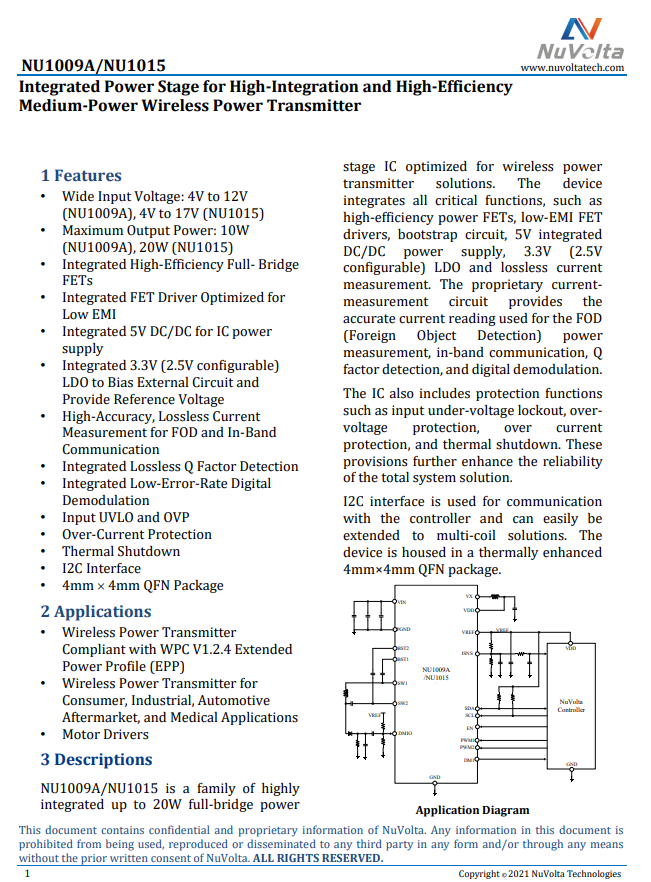

伏达 NU1009A 详细资料。
科雅KYET MPP无线充专用薄膜电容，0.4μF，100V耐压。

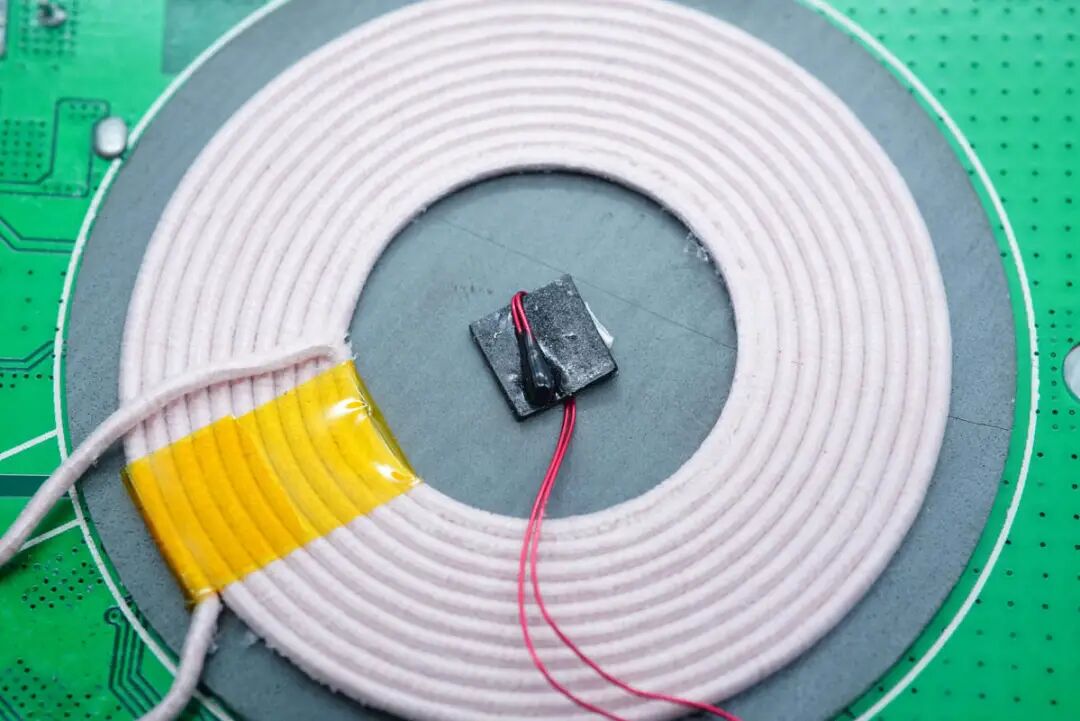

无线充电线圈绕制紧密，热敏电阻固定在中心进行温度监控。

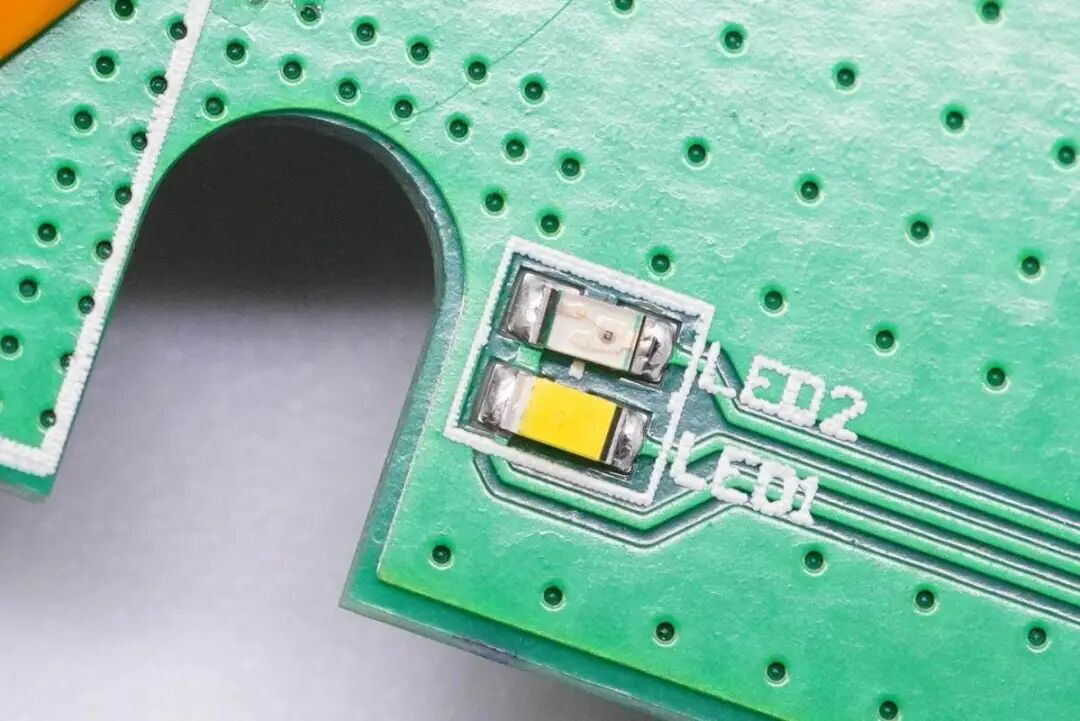

LED指示灯特写。

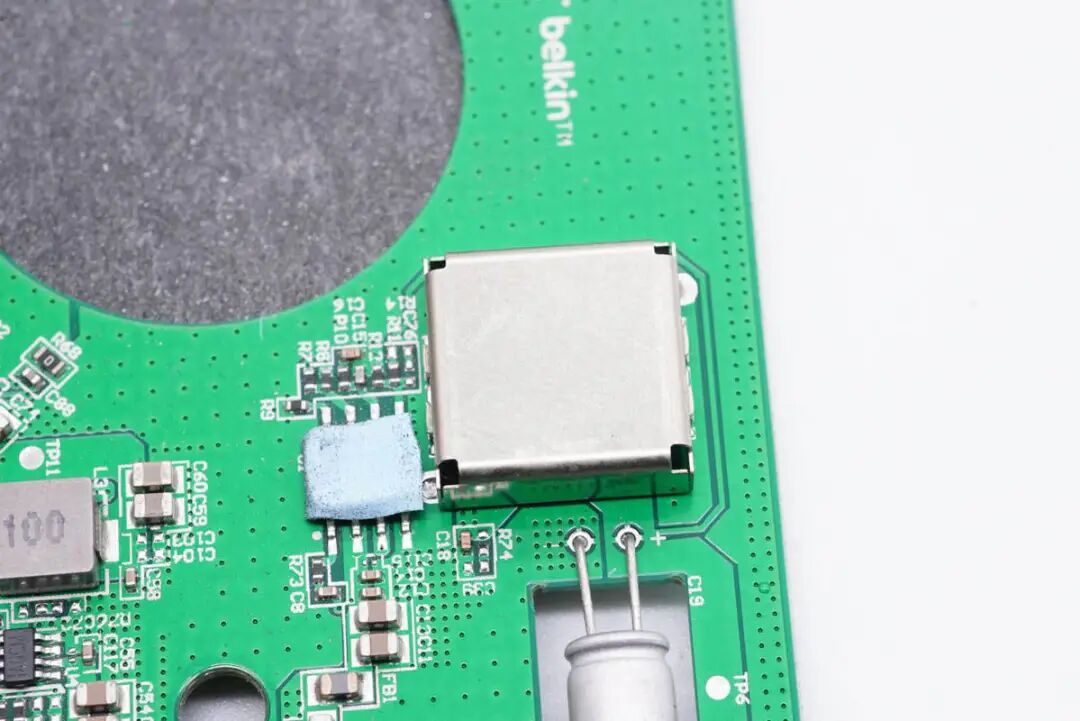

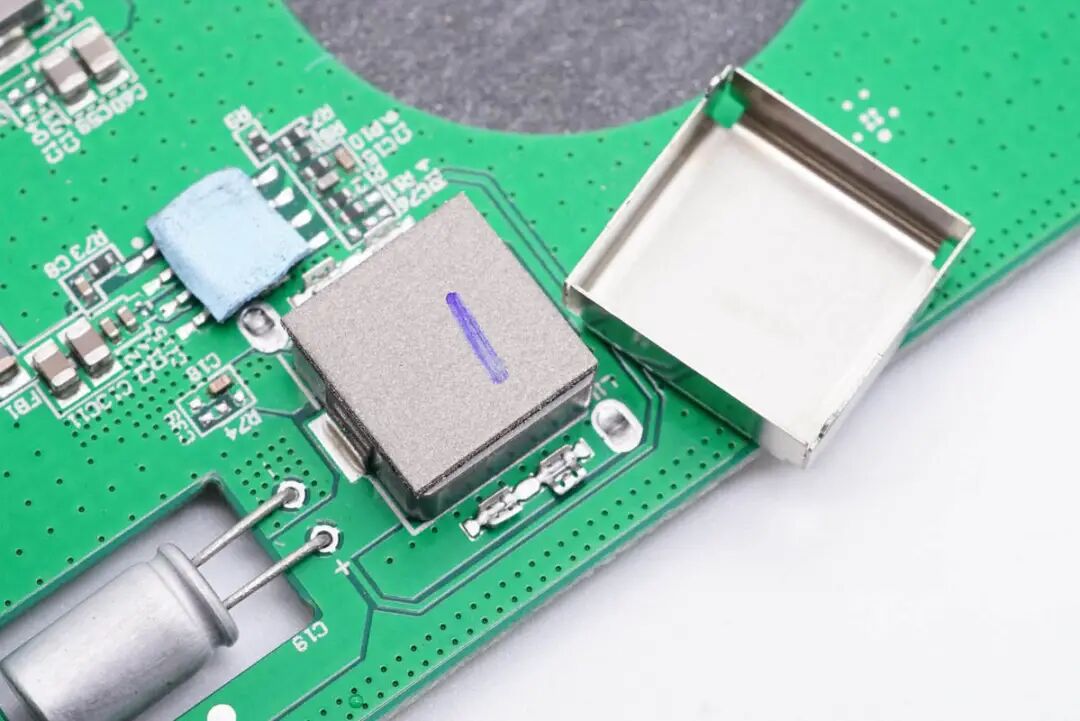

另一路降压电路的降压芯片贴有导热垫，降压电感覆盖屏蔽罩。
拆掉屏蔽罩，电感还贴有石墨贴纸。

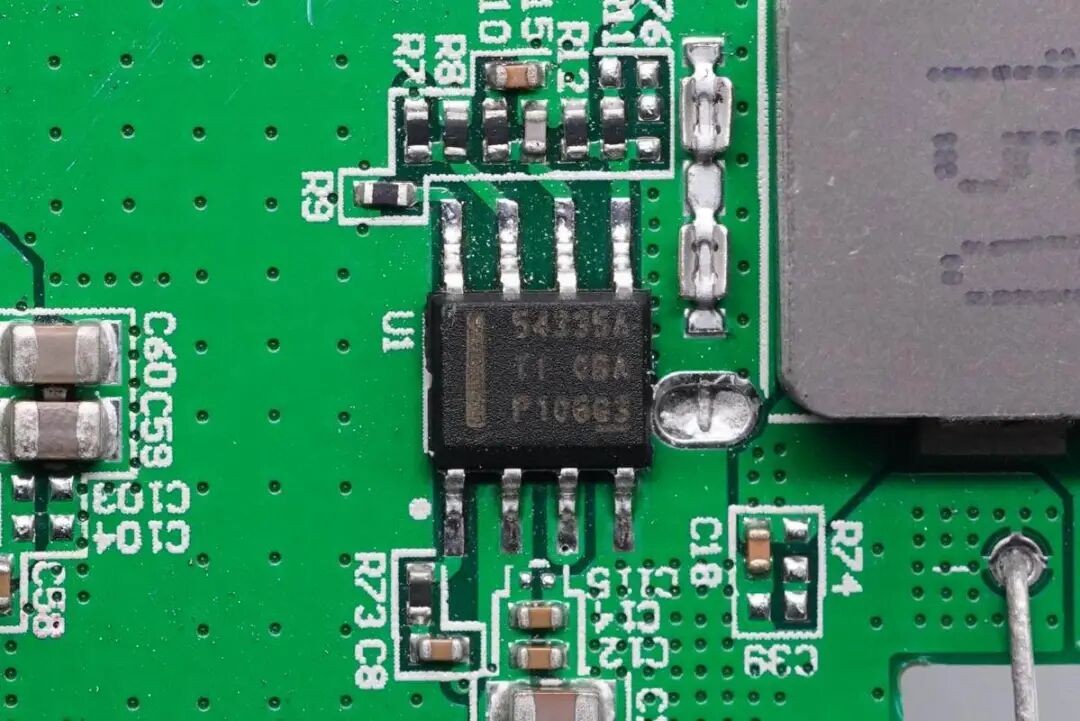

TI德州仪器 TPS54335A 最高28V输入，3A输出同步降压转换器，内置开关管，工作频率可调。将输入降压为手机MagSafe磁吸无线充电模块供电。

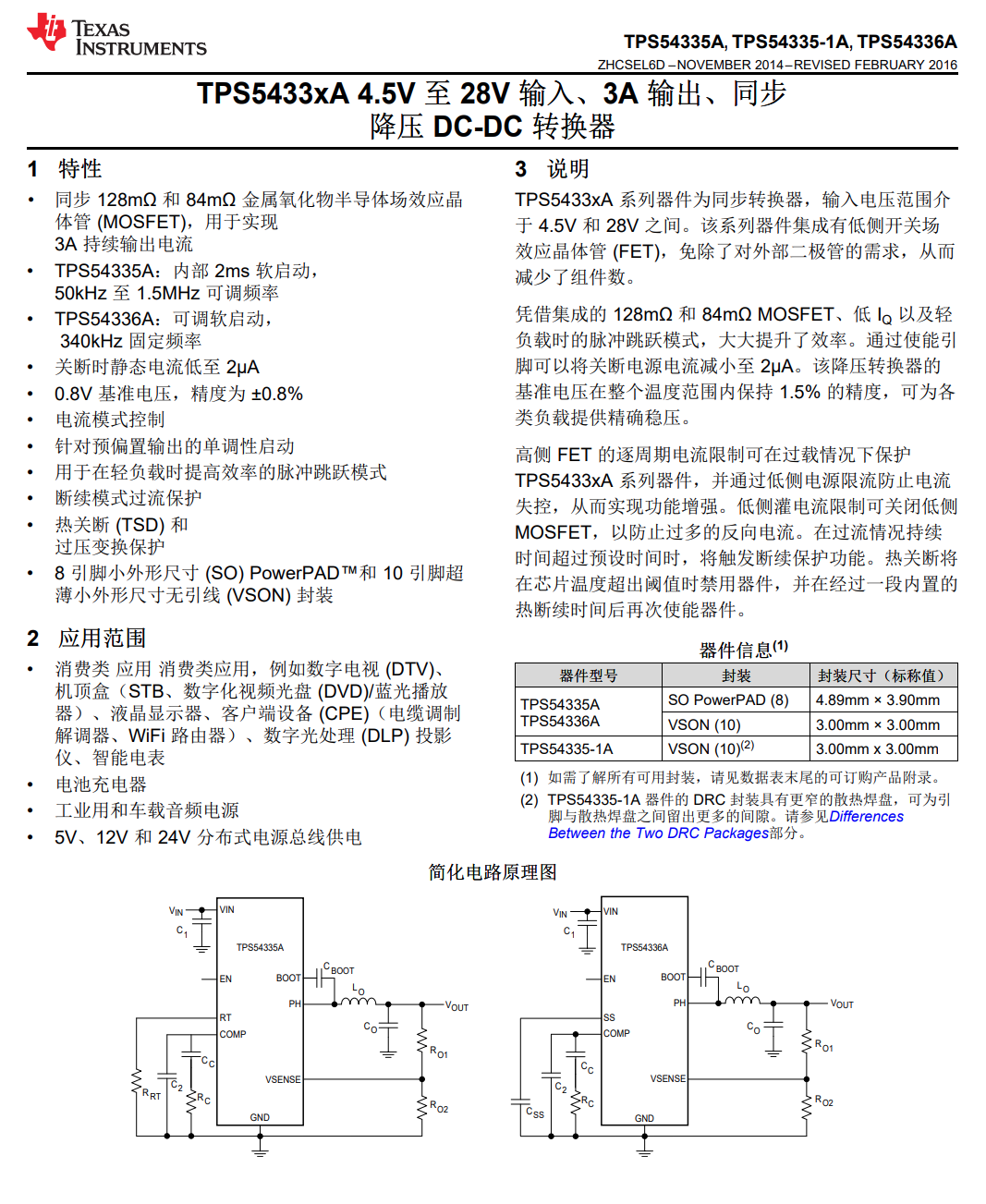

TI TPS54335A 详细资料。
15μH合金降压电感。

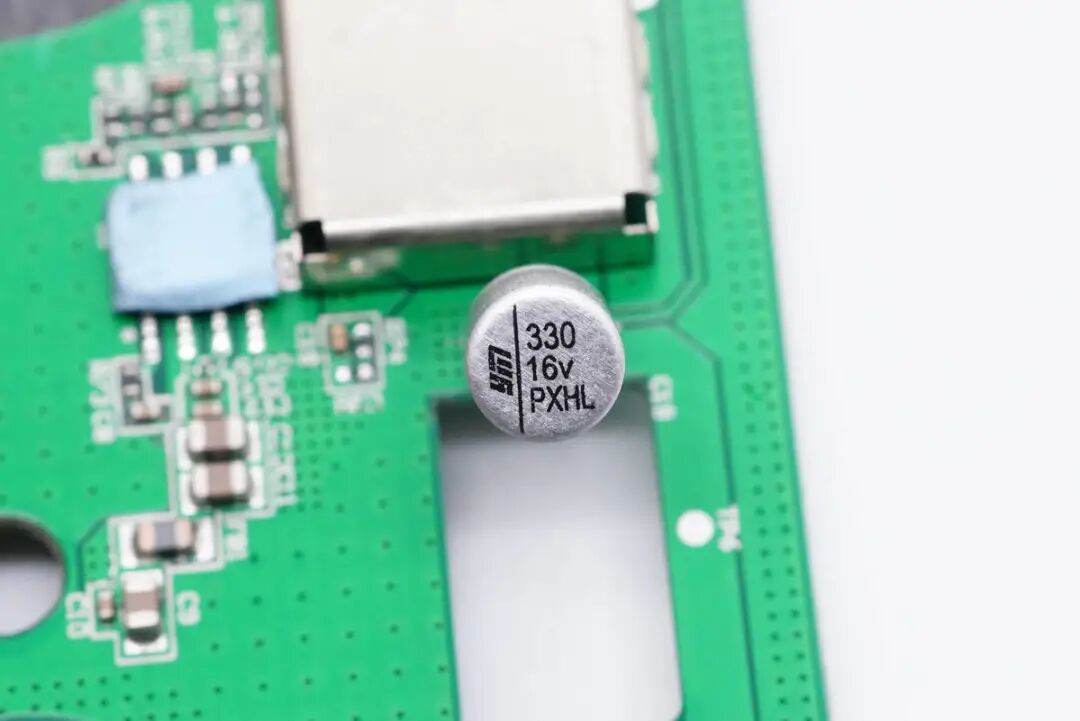

永铭NPX系列滤波固态电容，规格为16V 330μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。
充电头网了解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。
一颗滤波电感。
支撑杆背面连接导线外套绝缘管。

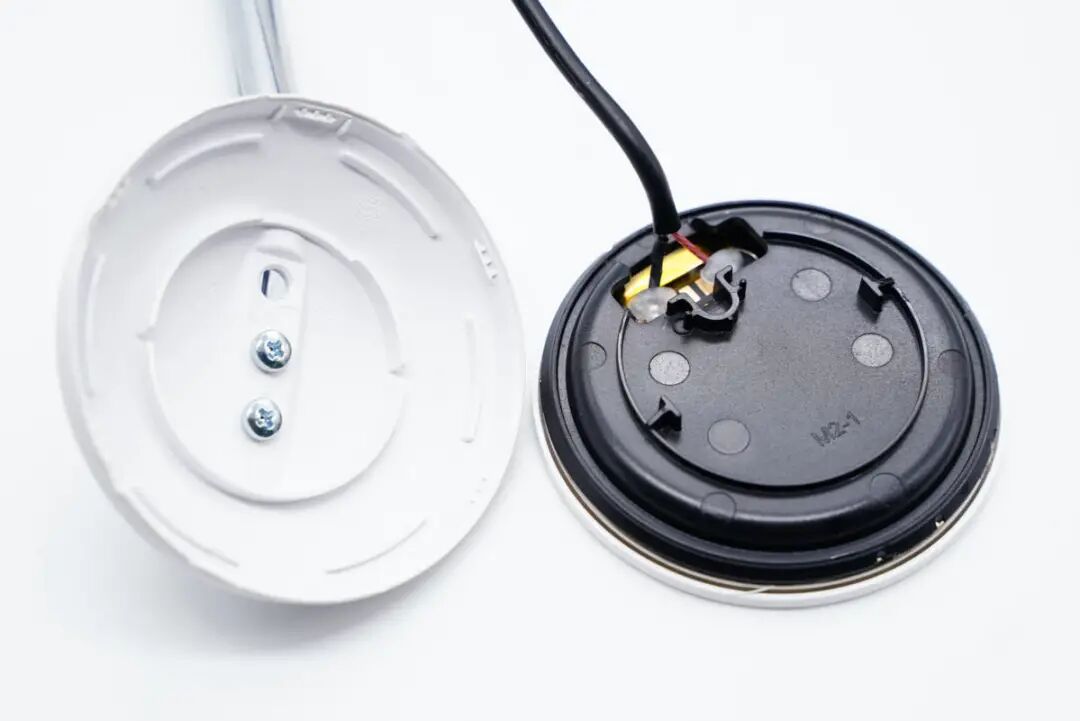

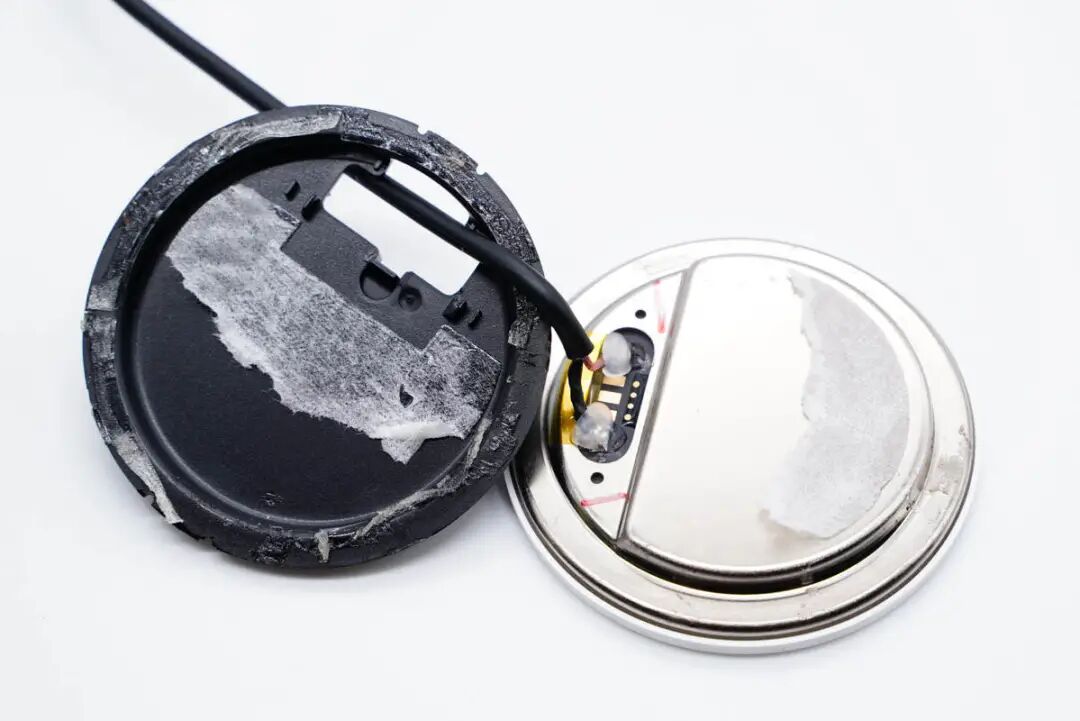

将磁吸无线充电板拆开，白色塑料壳使用螺丝固定。
MagSafe磁吸无线充电模块采用黑色塑料壳以及金属屏蔽外壳封装。

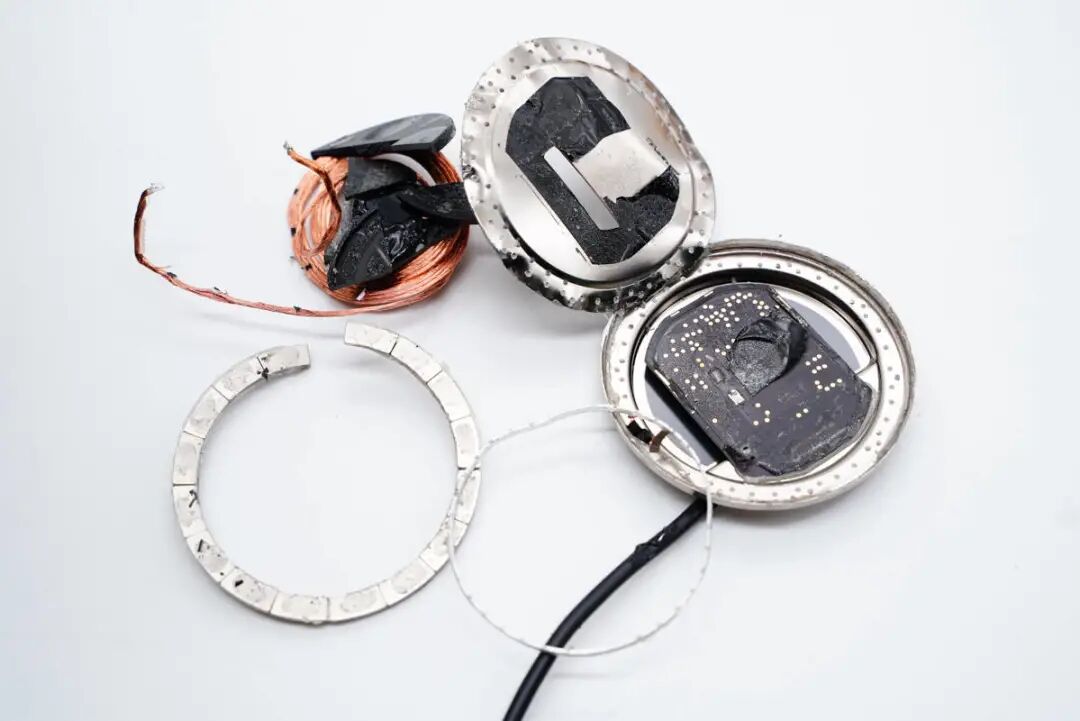

将正面塑料板撕下，可以看到无线充边缘设有一圈磁铁，打胶水固定。

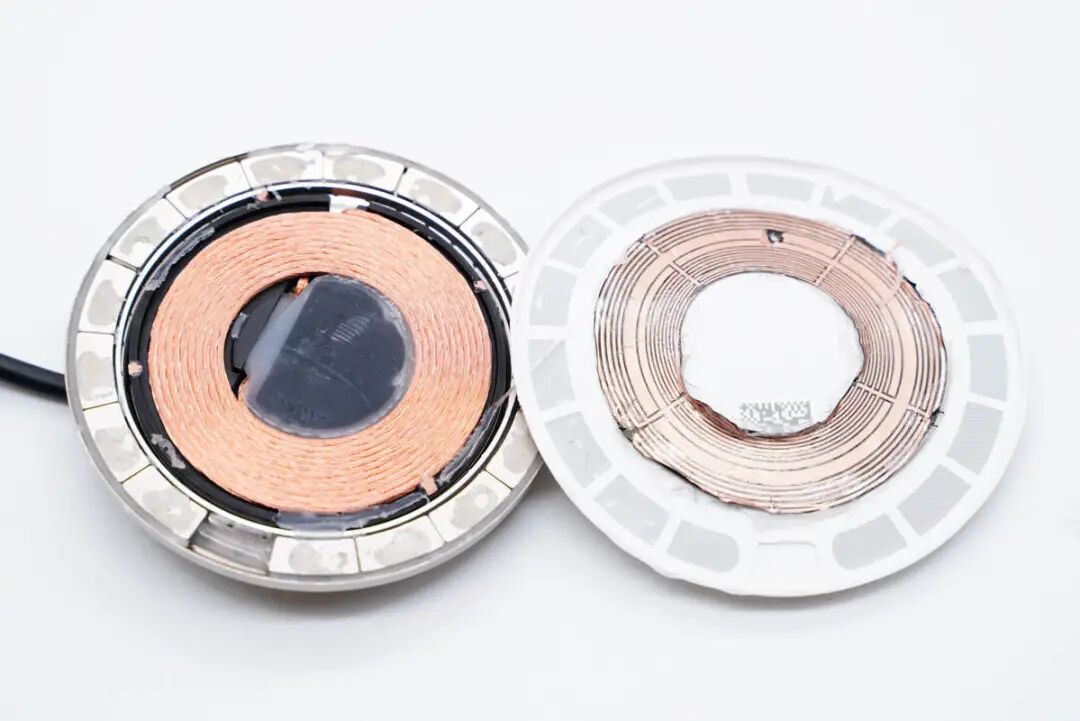

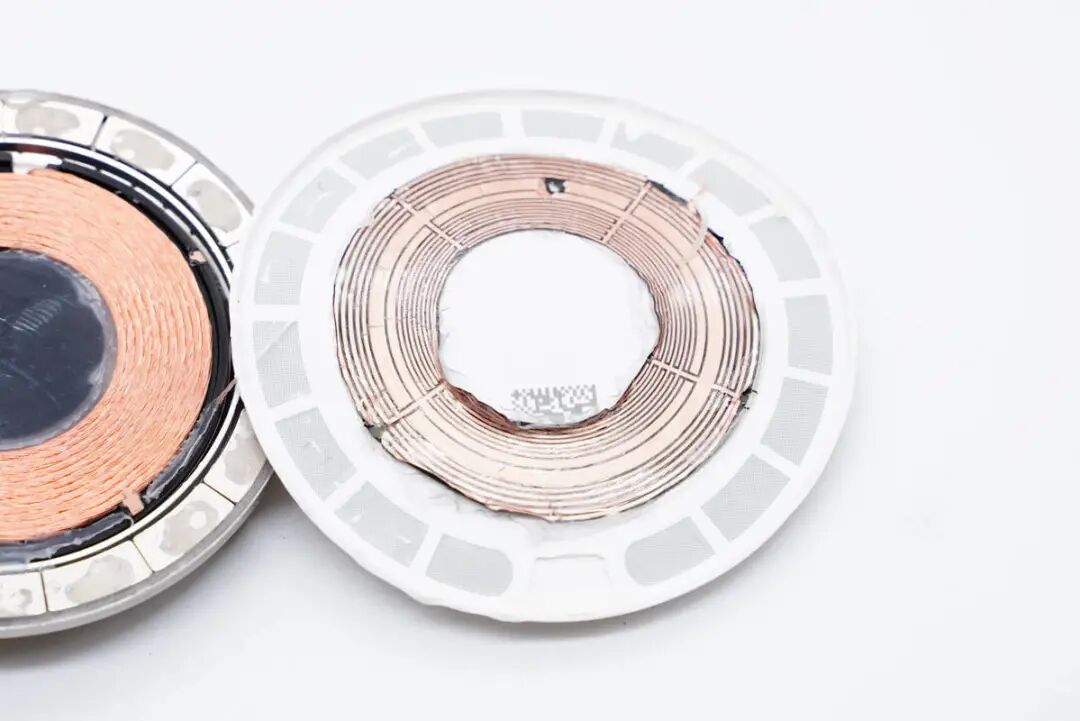

塑料板上贴有感应线圈。
无线充电线圈和PCB板之间设有一块屏蔽金属片，边缘点焊固定，对应PCB板一面贴有绝缘纸。

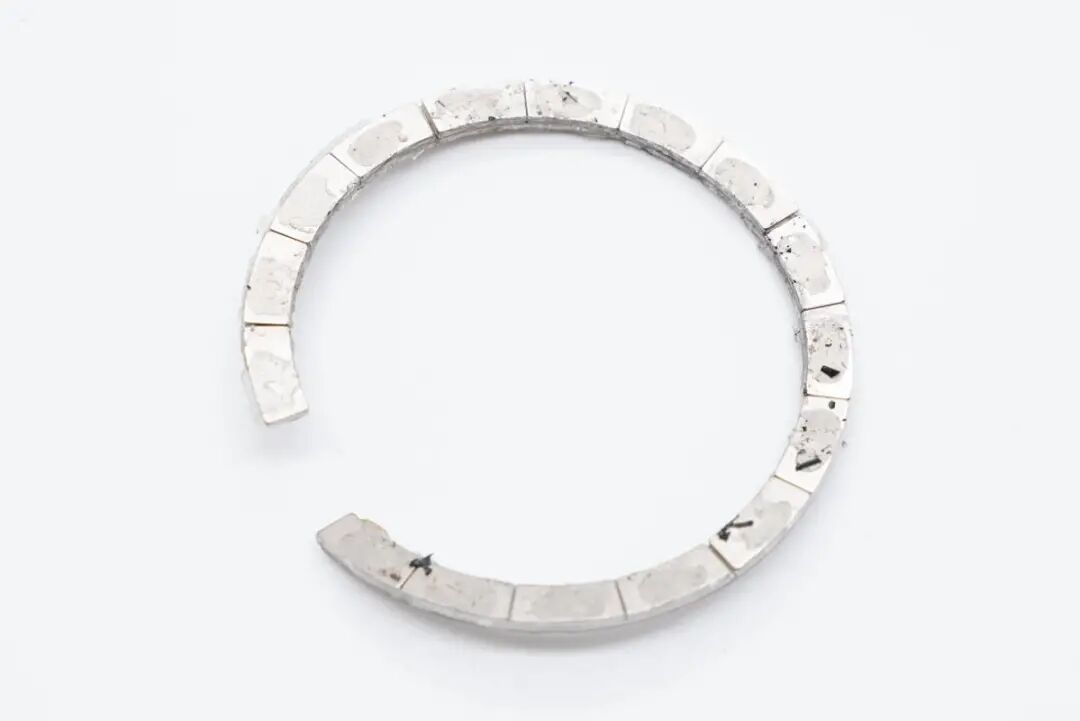

16颗小磁铁组成磁环。

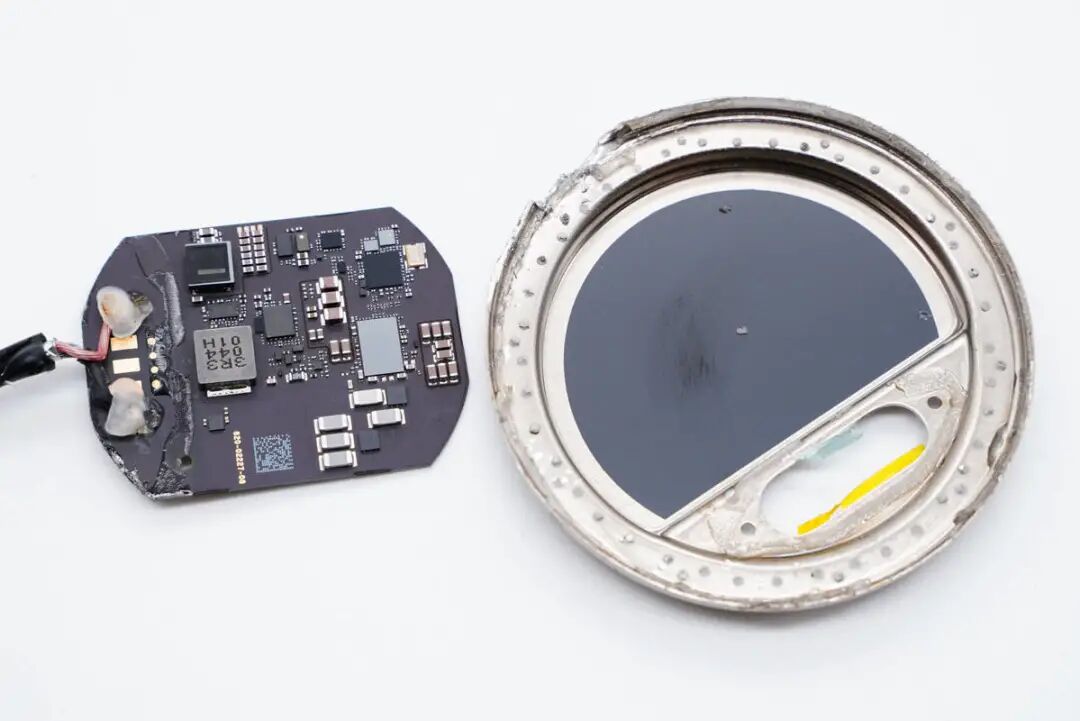

将PCB板取出，金属壳上也贴有绝缘纸。

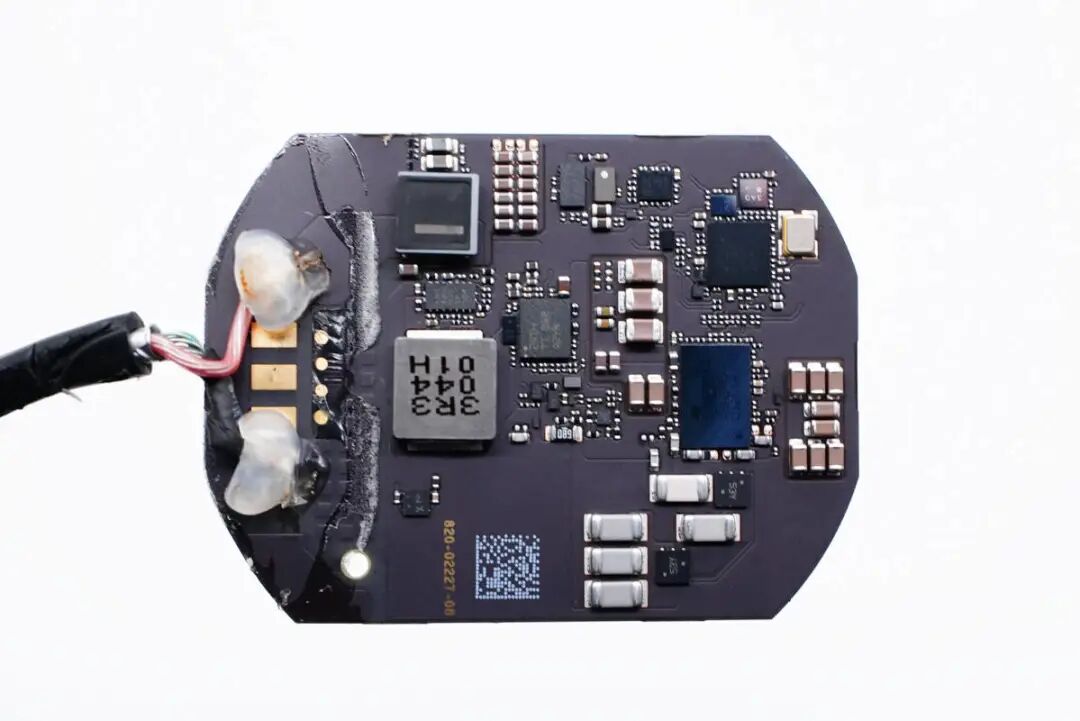

PCB板采用单面放置元器件。
滤波电感特写。

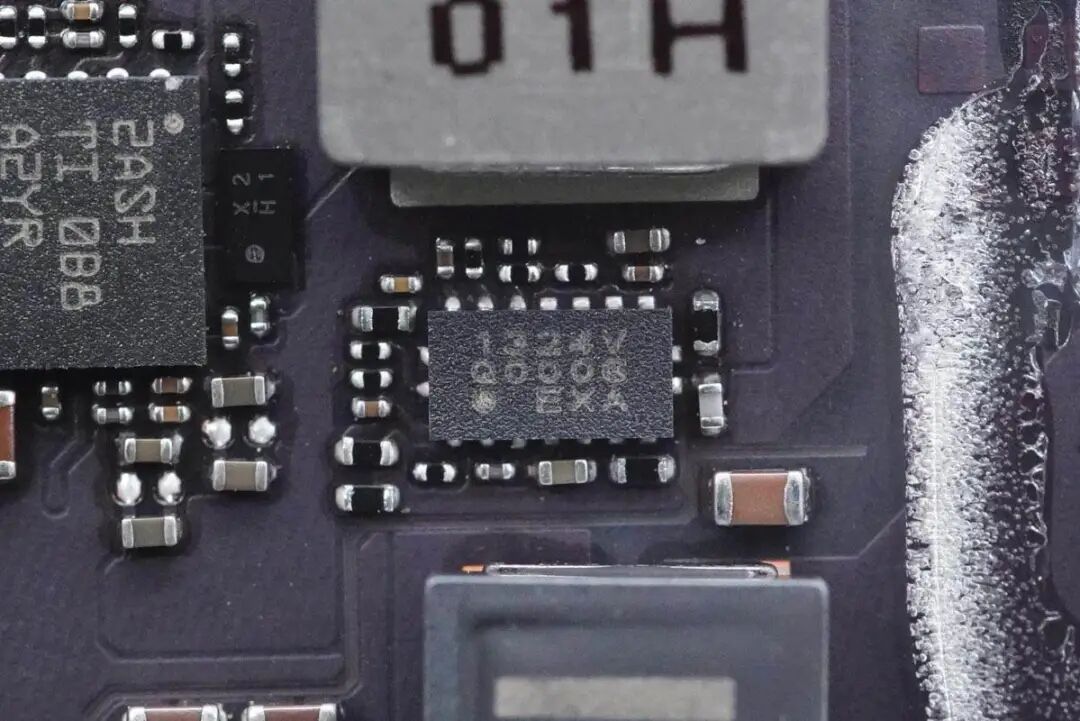

丝印1324V的负载开关。

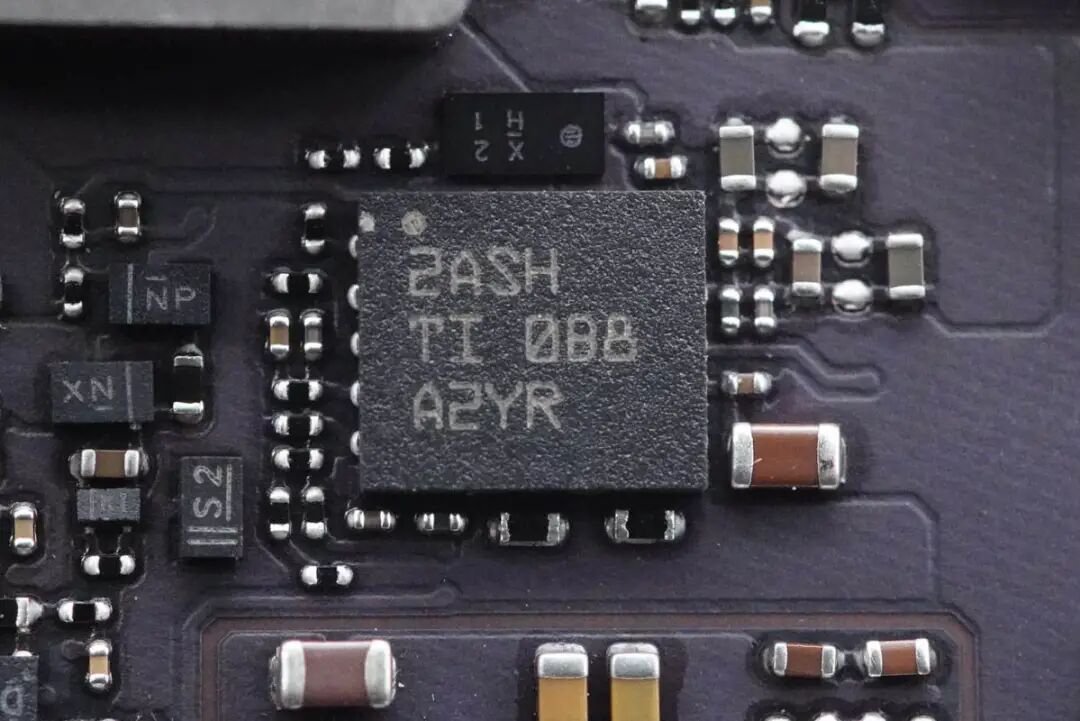

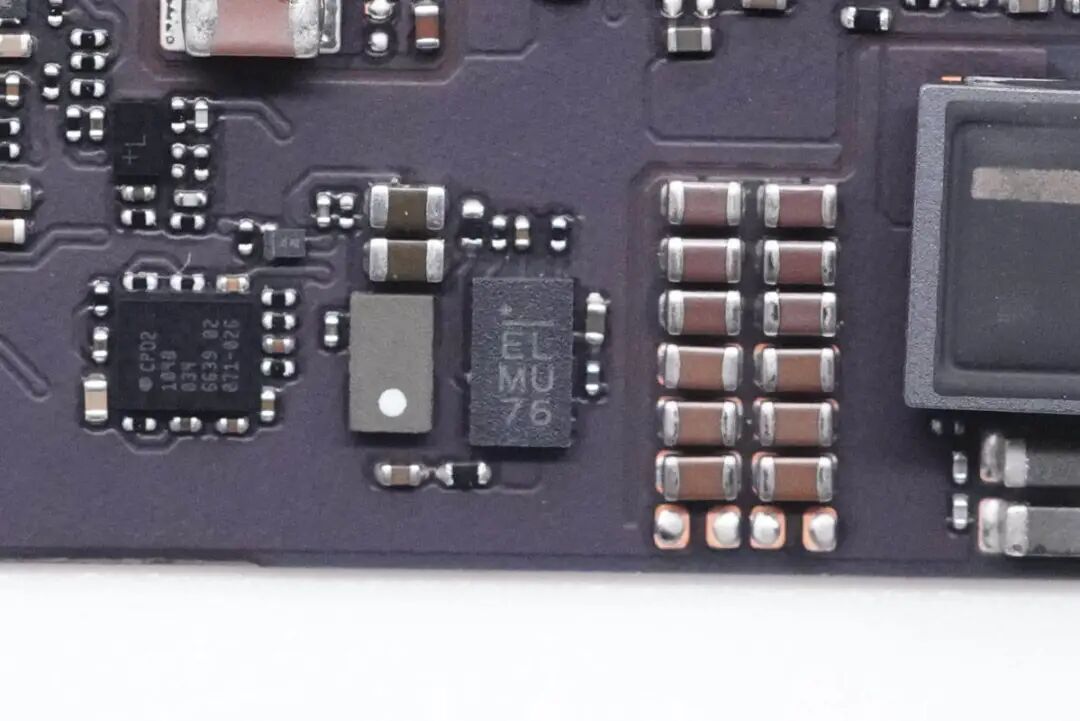

TI德州仪器的TPS61178，升压转换器。
丝印X2 H1的二极管，用来提高升压转换效率。

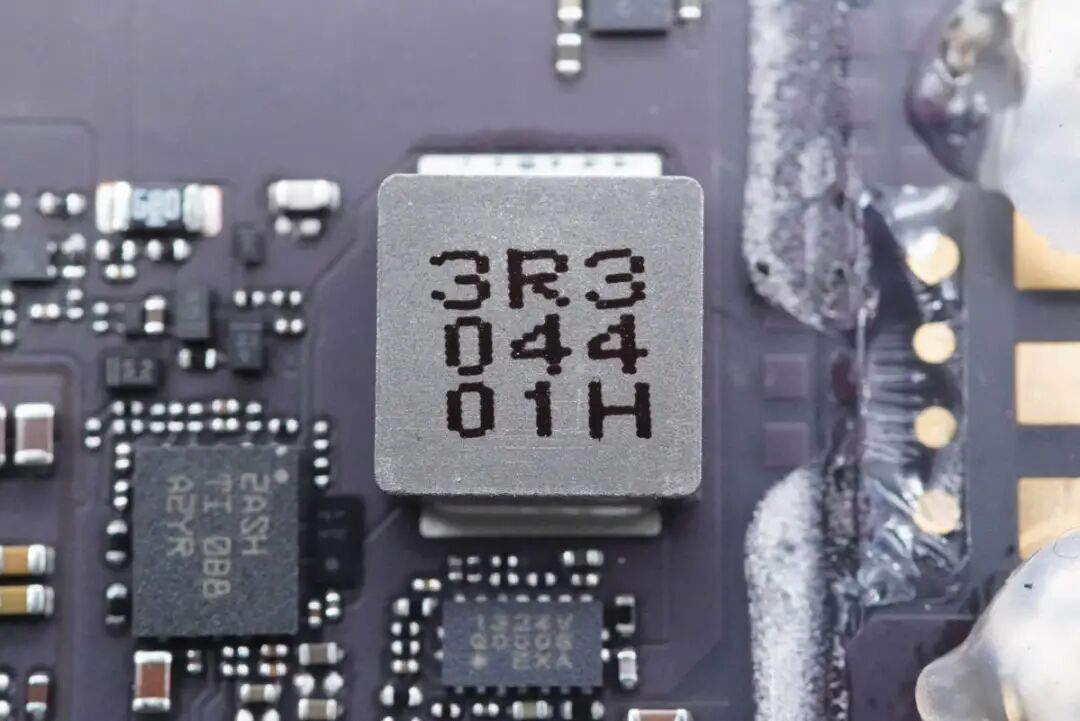

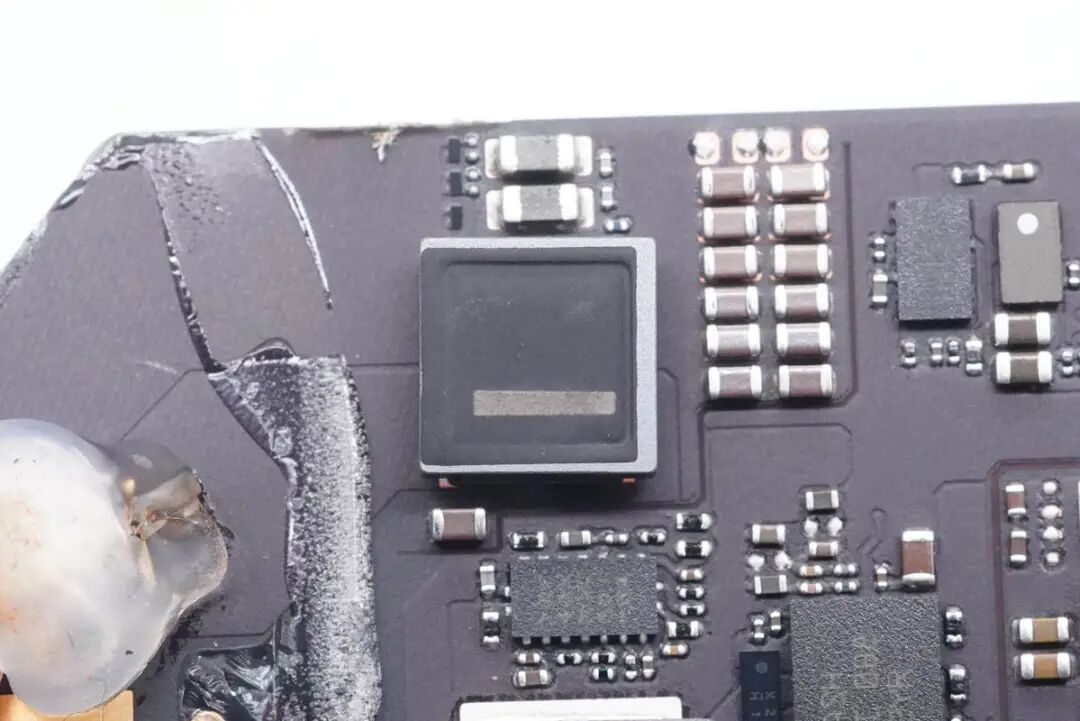

一颗3.3μH合金电感，用于升压。
MPS的降压IC，为无线充电单片机供电。

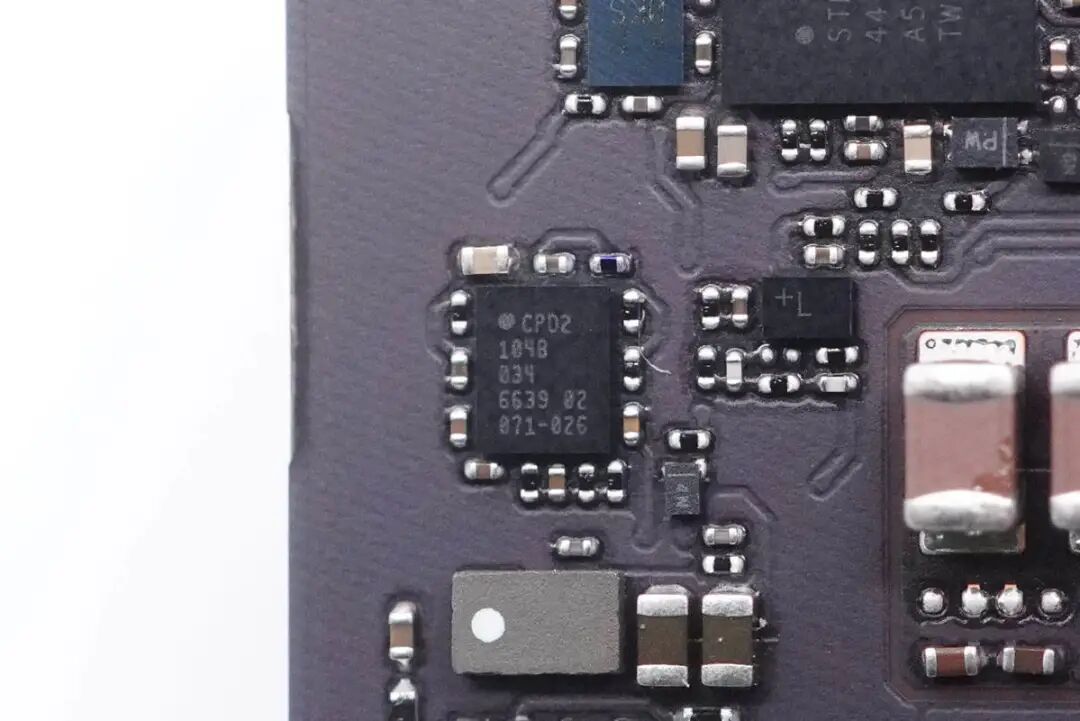

赛普拉斯CYPD2104 Type-C端口控制器。
无线充电器主控芯片采用ST意法STM32F446MEY6，带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU，具有512 KB Flash、180 MHz CPU、ART加速器和双QSPI。

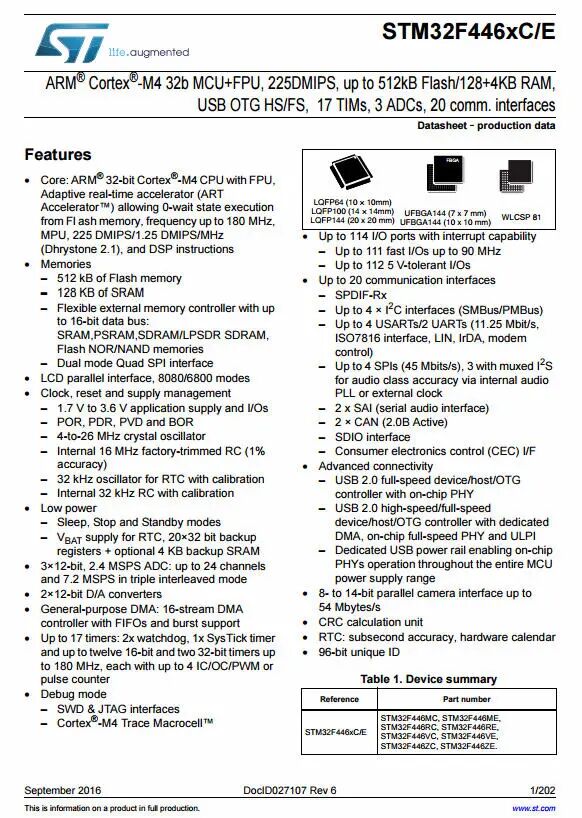

意法STM32F446MEY6资料信息。

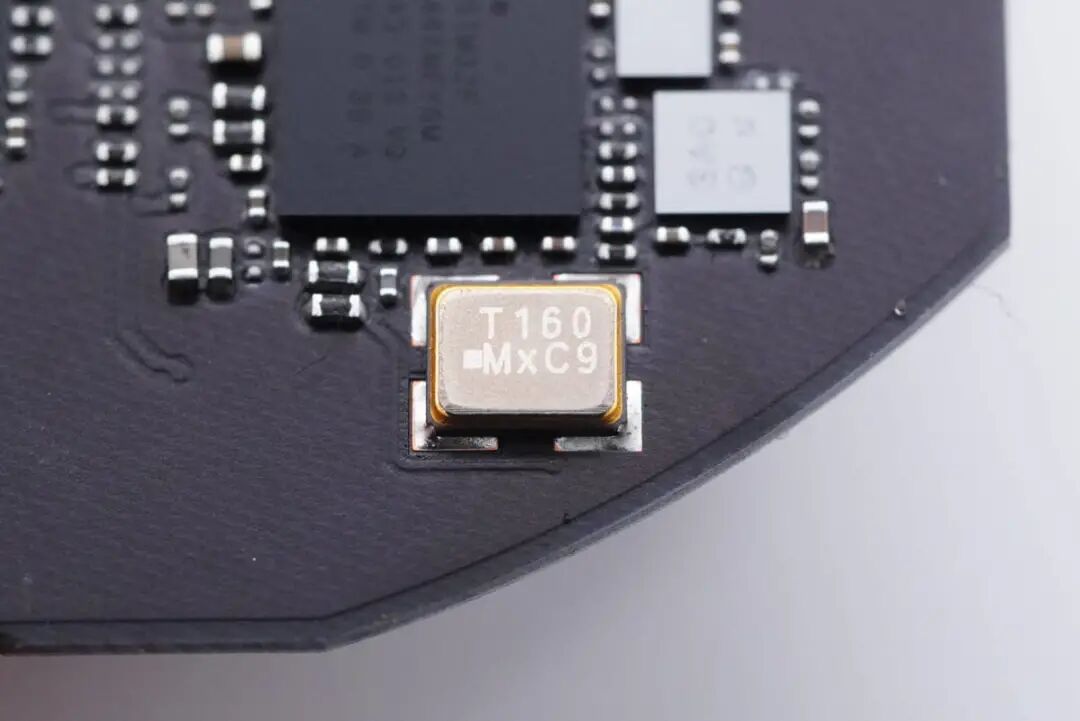

旁边设有一颗晶振为主控芯片提供时钟。

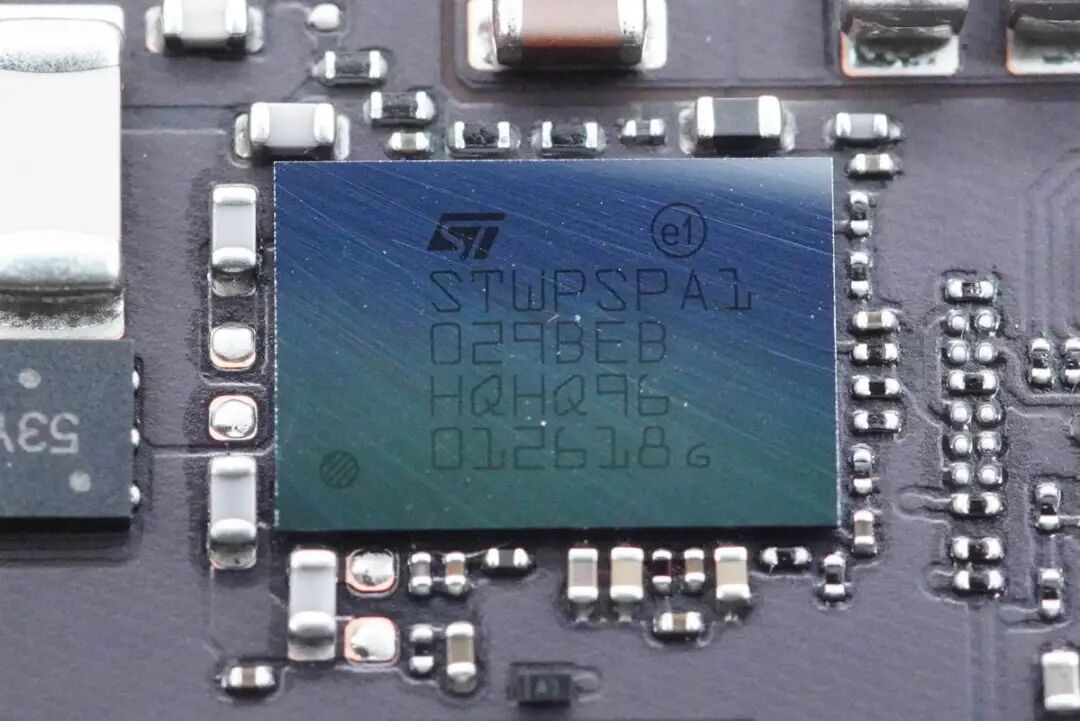

ST意法STWPSPA1，定制无线充电控制器，CSP封装，内置功率MOS管驱动器，外围元件精简，通过iPhone12 MagSafe磁吸无线充电器IC级分析报告，这颗控制器内部还封装两个功率管，外置两个功率管组成H桥。

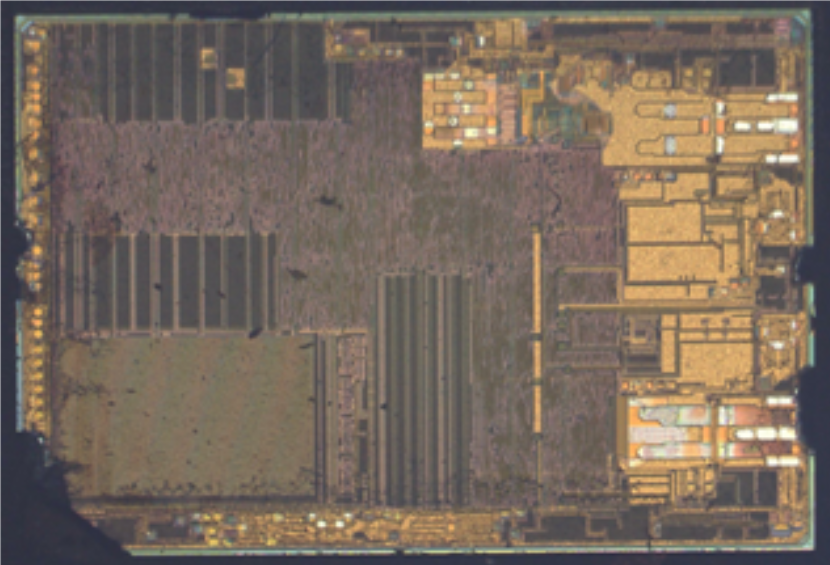

通过DECAP图可以看出，STWPSPA1芯片右侧内置两颗MOS管，与芯片外置的两颗MOS管组成H桥驱动无线充电线圈。
两颗线圈驱动MOS管以及五颗白色NPO谐振电容。

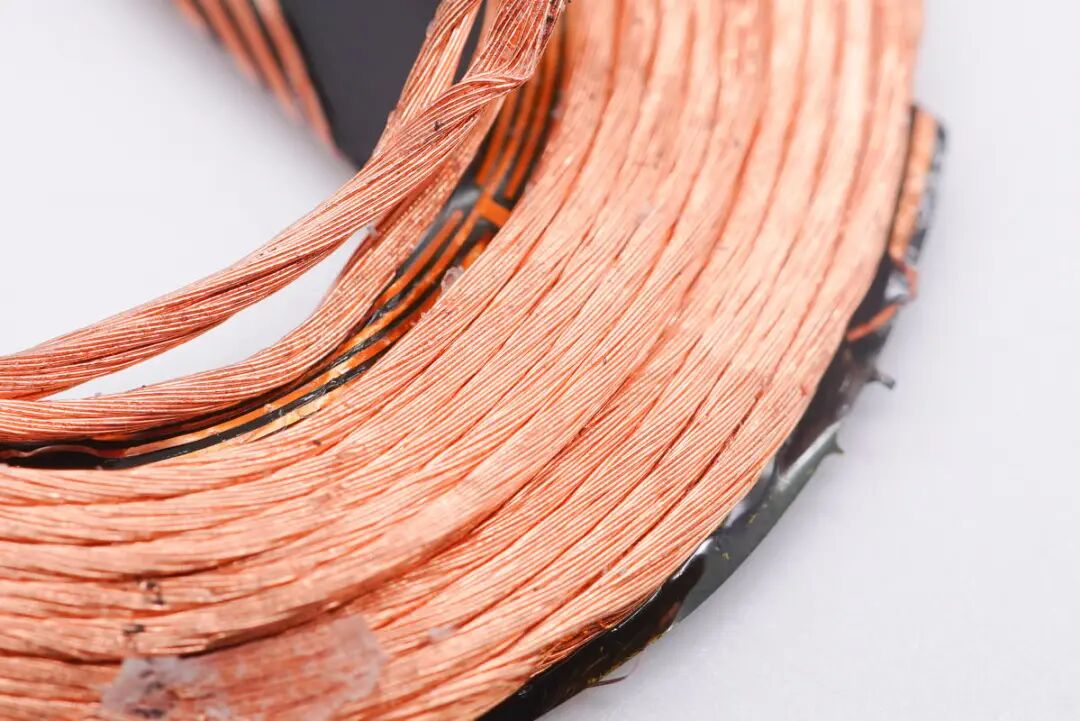

无线充电线圈采用利兹线绕制。

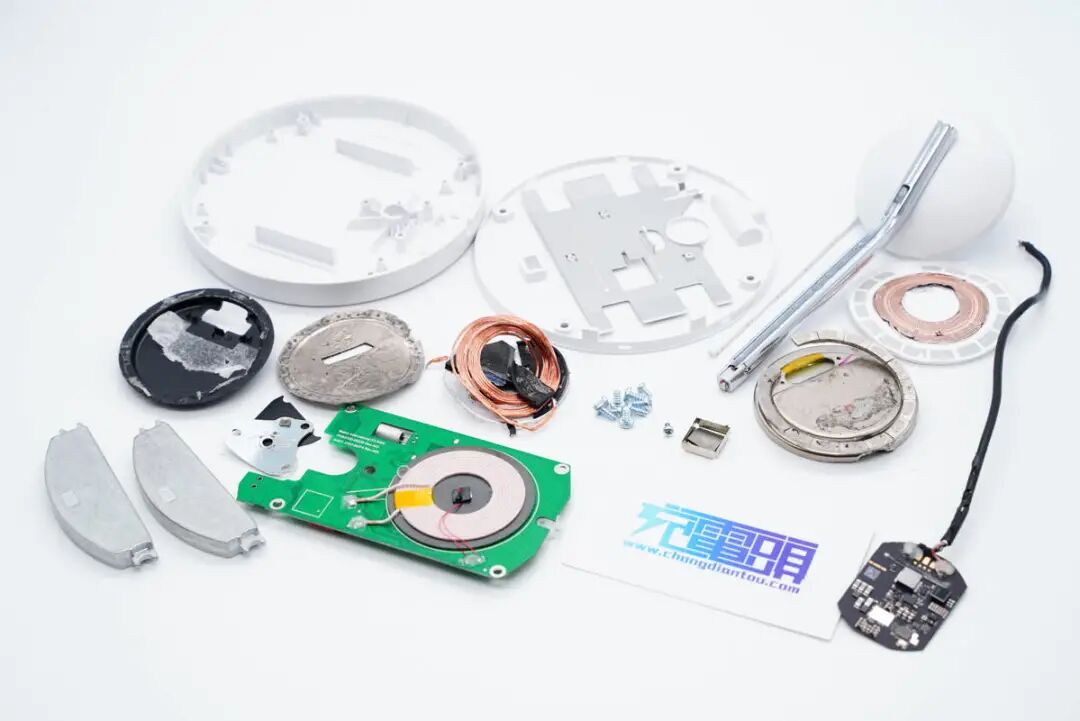

全部拆解完毕，来张全家福。
充电头网拆解总结
贝尔金这款二合一无线充电器设计风格极简，底盘、支撑杆以及MagSafe磁吸无线充电模块设计的无线充电板三部分组成，立体结构，放置在桌面上也不占用太多空间。手机通过磁吸悬空进行无线充电，体验感新鲜，同时无论怎么放置都能进行充电，边充边刷剧也更方便。
充电头网通过拆解发现，底部PCB板上，耳机无线充采用伏达半导体NU1509+NU1009A方案，采用MPS MP2315降压为其供电。此外手机无线充由TI TPS54335A降压供电，电路也是集成在该板子上，芯片贴有导热垫，电感覆盖屏蔽罩，细节讲究。手机MagSafe磁吸无线充电模块则是非常标准化的量产产品，拆解发现电路以及使用器件都没有改变。
据悉，贝尔金这款无线充电器是由伏达半导体提供的整套PCBA设计并交付出货。看来伏达除了提供单芯片方案，还拓展到高端定制、开发服务。
