拆解报告：雷克沙时光机移动云盘M1
----- 充电头网拆解报告 第1636篇 -----
虽然现在手机的内存很大，但再大也架不住高清照片、视频以及各种APP的消耗，不知不觉中内存就只剩一半甚至是见底了。而其中又有很多文件是我们不想删掉的，虽说拷贝到电脑中或者移动硬盘上是能解决问题，但是仍是有人会嫌麻烦。
Lexar雷克沙个人云盘——时光机M1便是针对上述情况设计的，通过安装相应的APP，即可在手机上简单快速对重要文件进行备份，相比插拔手机来回拷贝文件要轻松得多。此外这款云盘采用外置硬盘设计，因此可以兼容各种硬盘，相当于有了“无限”空间，文件再多也不怕。下面充电头网就对这款产品进行详细拆解，看看其内部如何设计。
一、雷克沙时光机云盘外观
产品采用硬纸质包装盒，顶部印有Lexar品牌、云盘外观图、名称和型号M1。
包装盒采用天地盖设计，底部印有产品6大特性标识以及相对应的系统要求等信息。

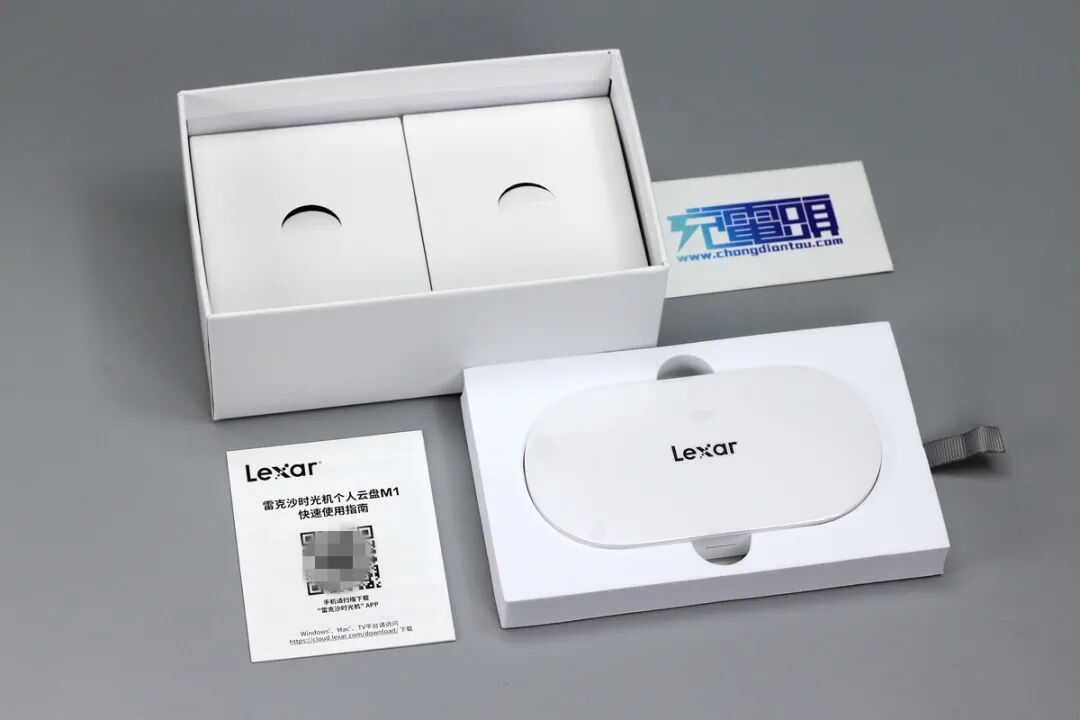

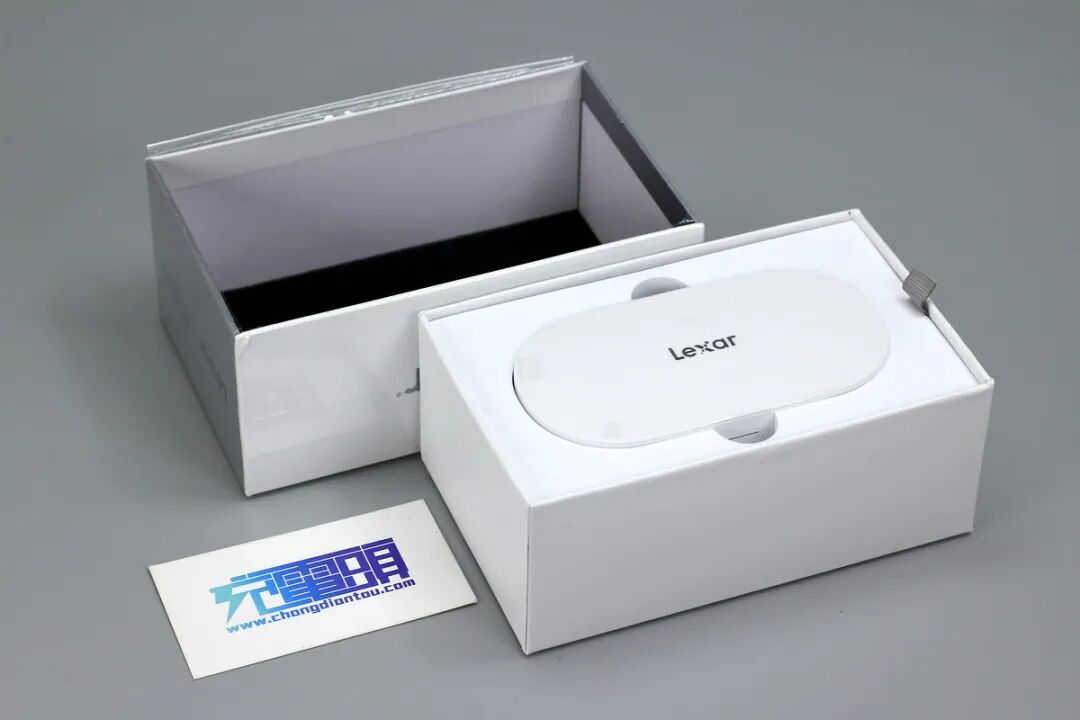

打开包装，云盘使用白色EVA固定保护，两侧设有半圆凹槽，方便取出。
云盘下还有两个纸盒，分别用来装电源和千兆网线，纸盒上开缝处理，也是为了方便用户取出。

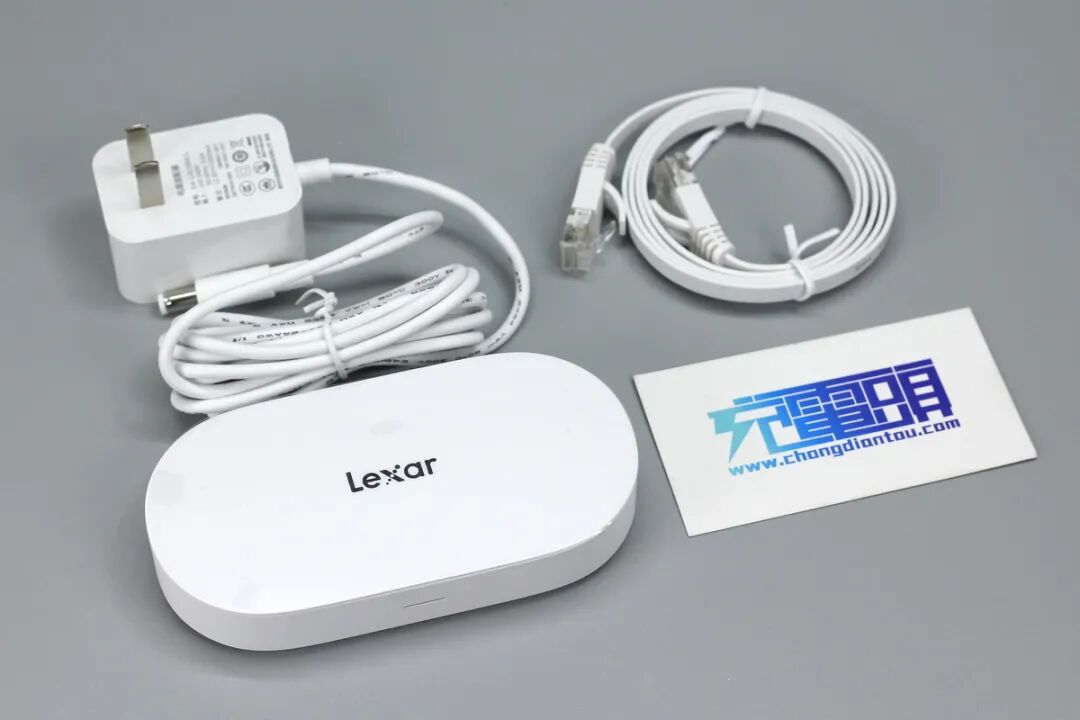

包装内全部东西一览。
适配器采用固定式插脚，并和机身呈90°，输出端为DC圆头设计。

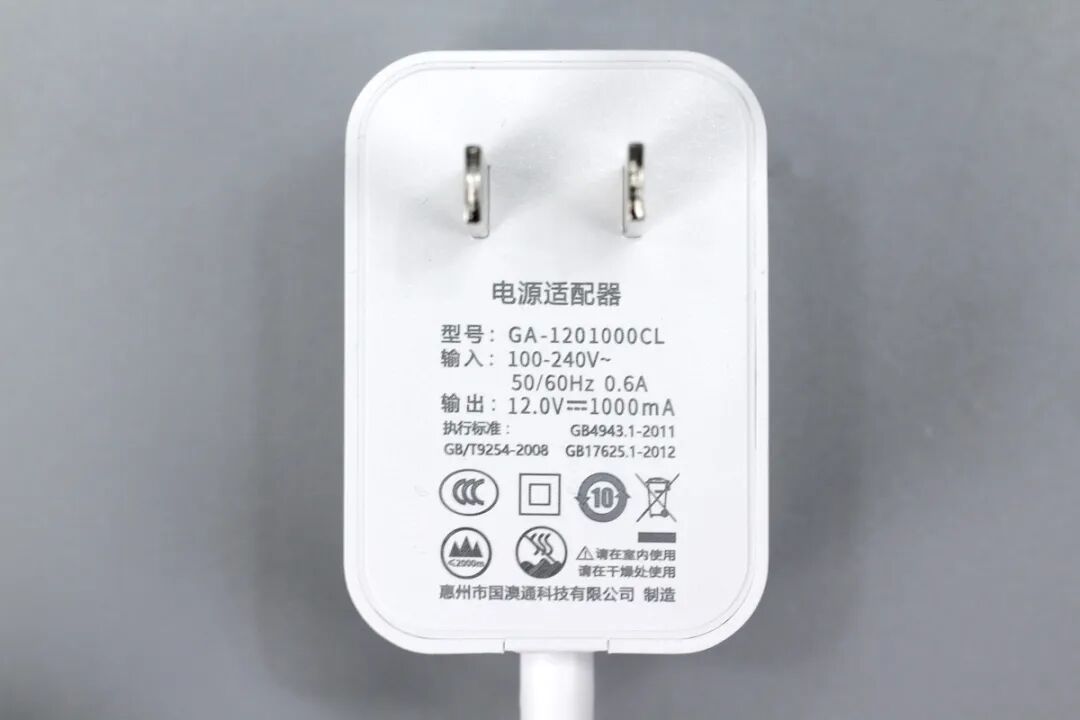

机身壳上印有适配器参数
型号：GA-1201000CL
输入：100-240V~50/60HZ 0.6A
输出：12V1000mA
制造商：惠州市国澳通科技有限公司
产品已经通过了3C认证。

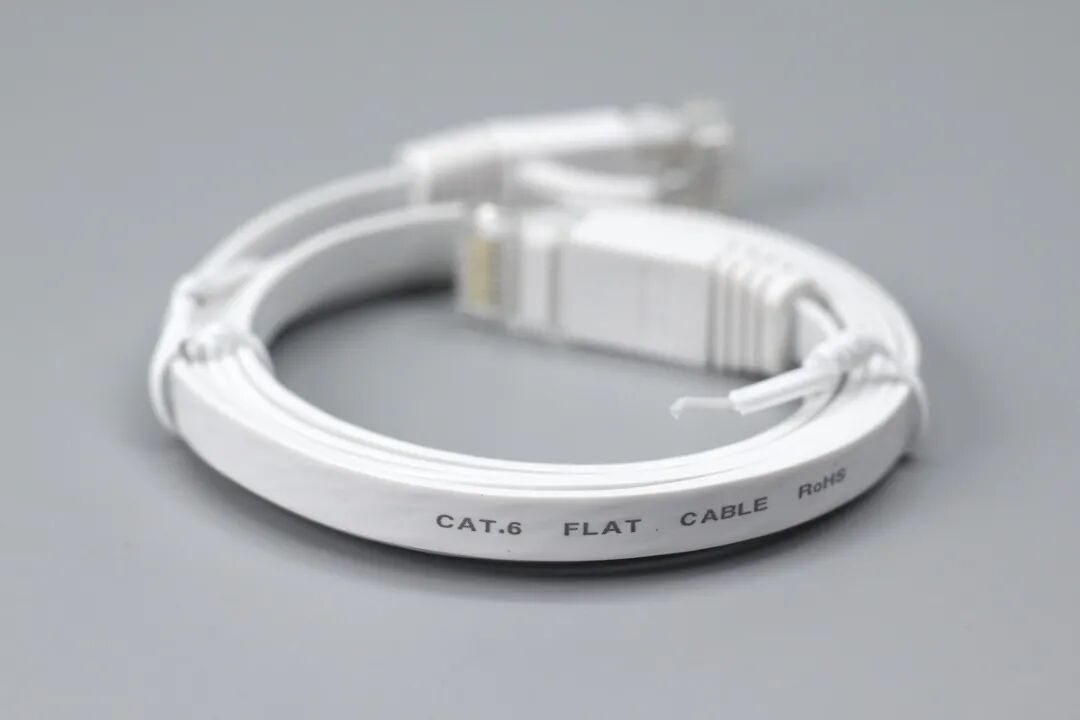

千兆网线线身扁平设计，并且通过了RoHS认证。
云盘采用PC阻燃材质白色外壳，跑道造型设计，整体小巧且设计简洁，顶部中心印有Lexar品牌。

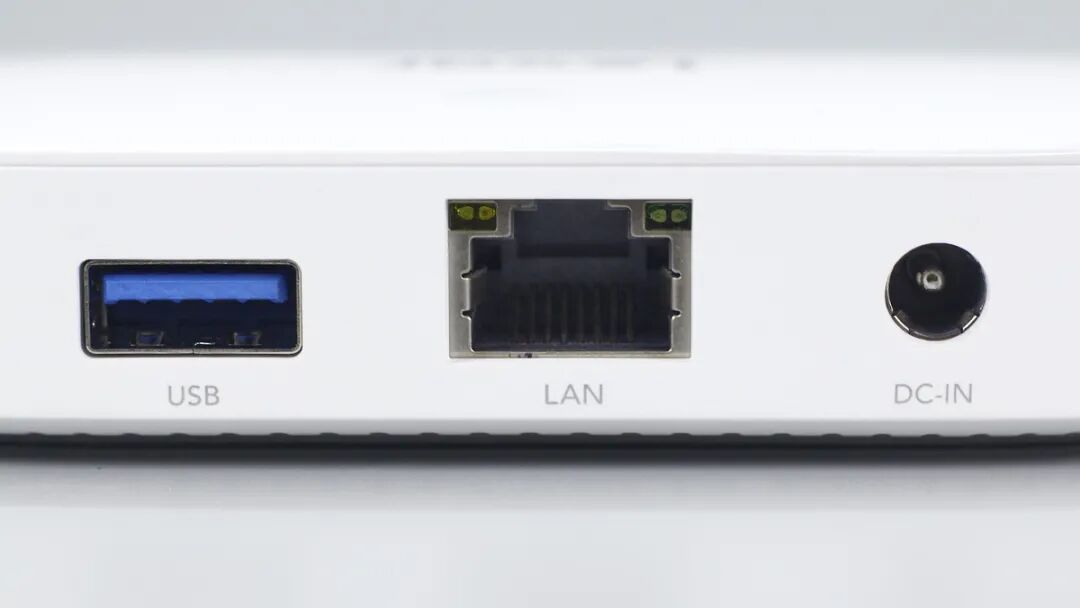

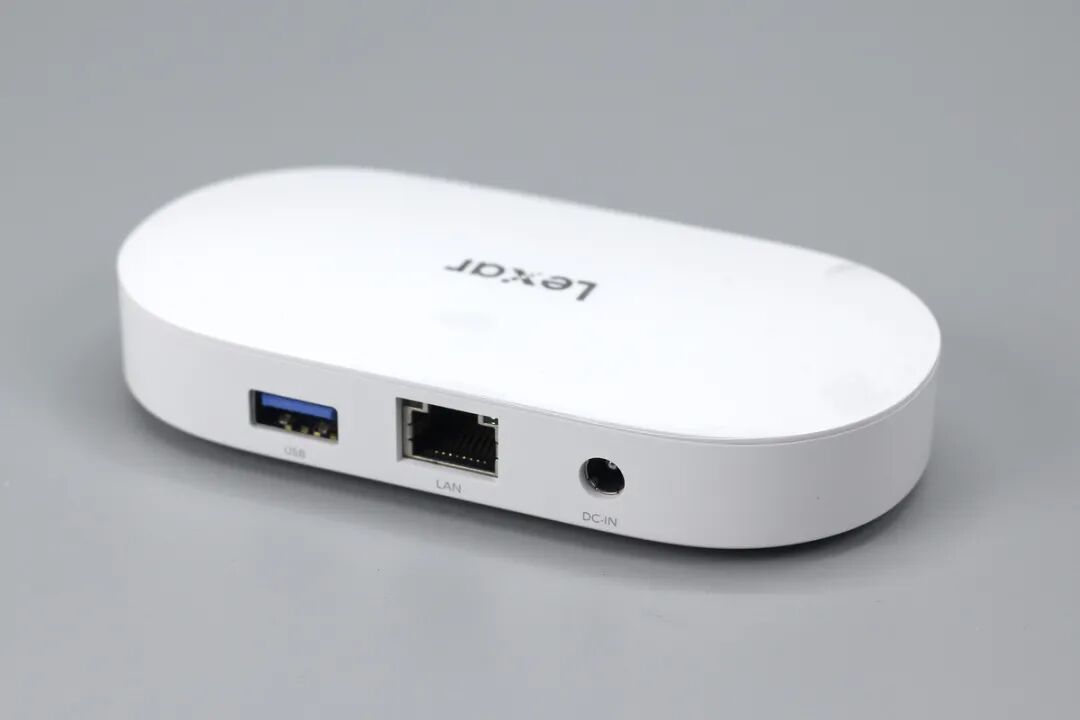

背面设有USB 3.0接口、千兆网口和DC输入接口。

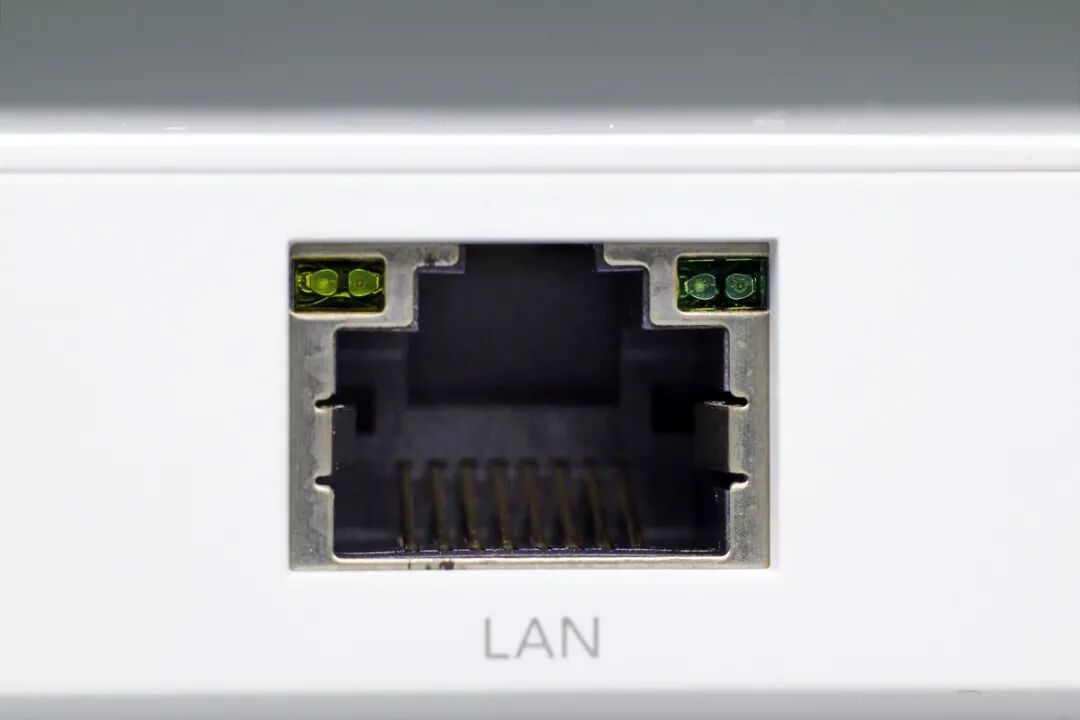

千兆网口旁设有LED指示灯。

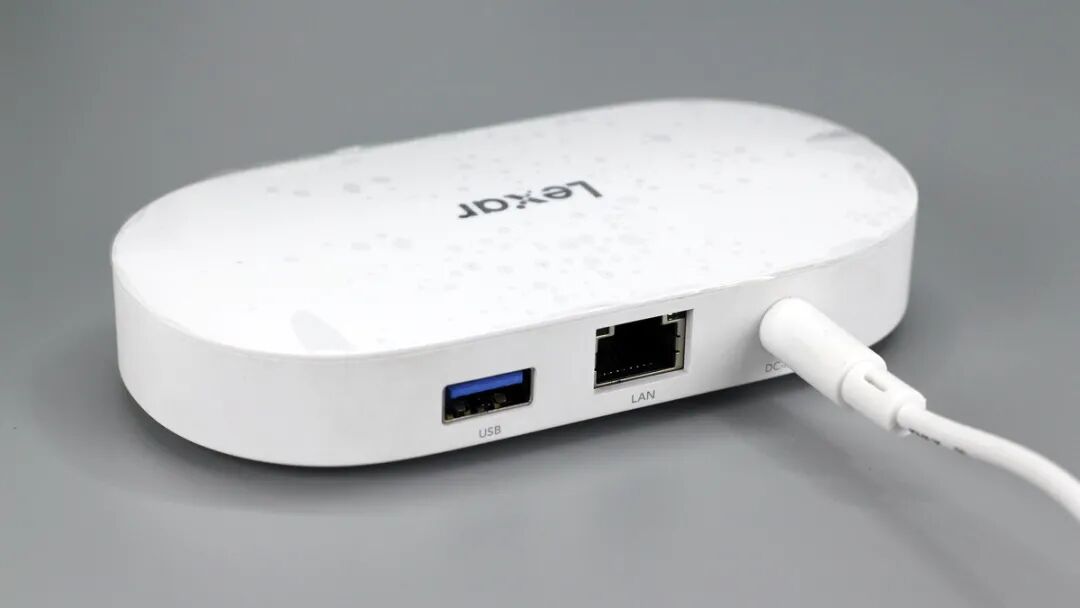

接通电源。

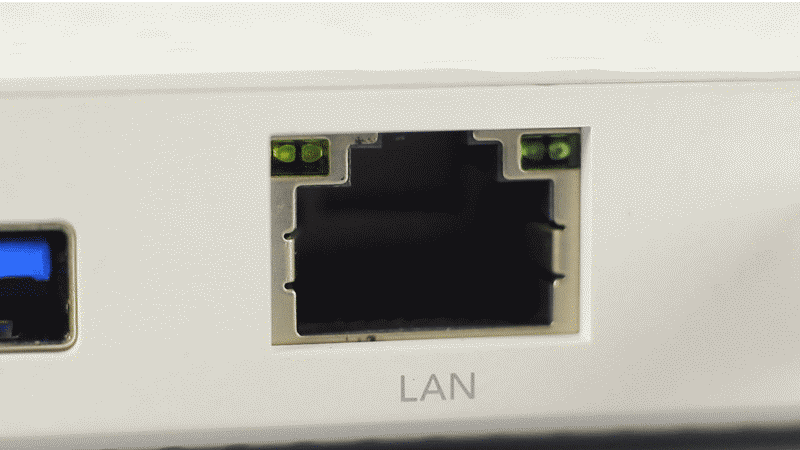

指示灯会亮黄光或绿光，用于指示网络连接状态。

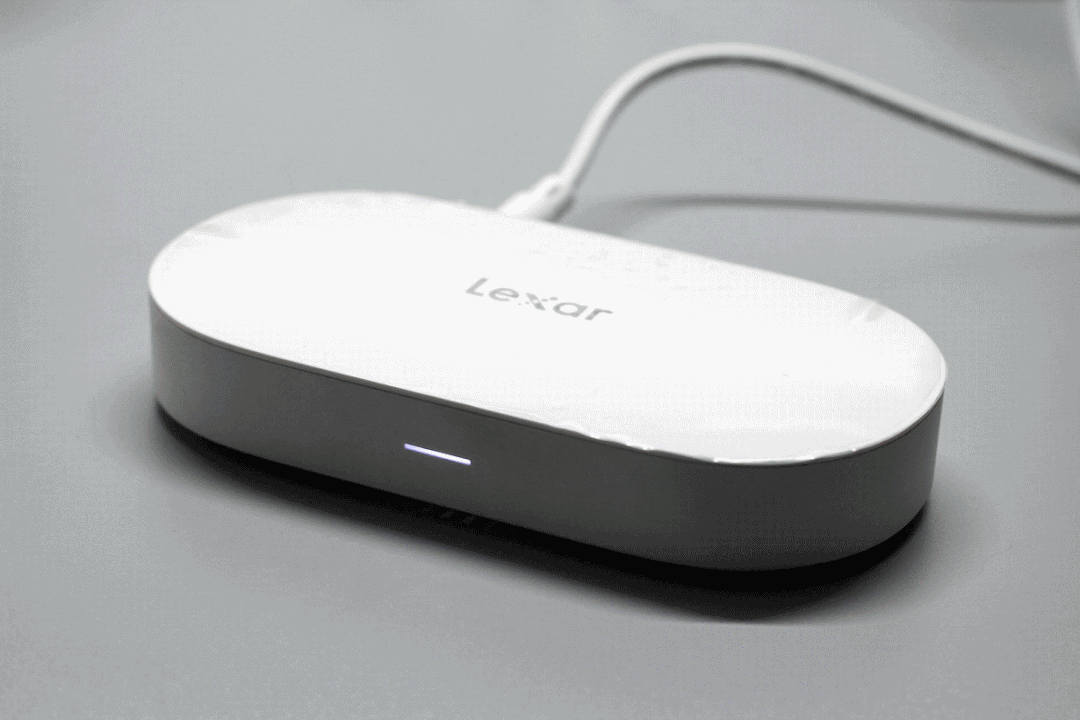

机身前端还设有面板指示灯，会亮白光或红光。

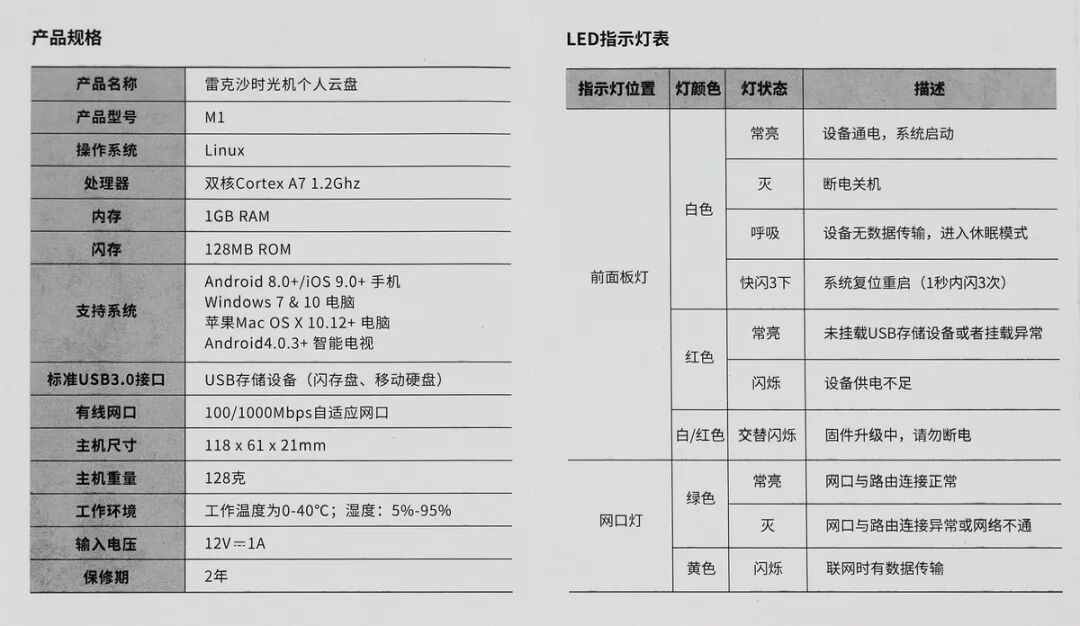

前后指示灯不同发光对应情况参照说明书列表描述。
机身底部边缘设有散热孔以及防滑胶圈，中心处贴有铭牌。

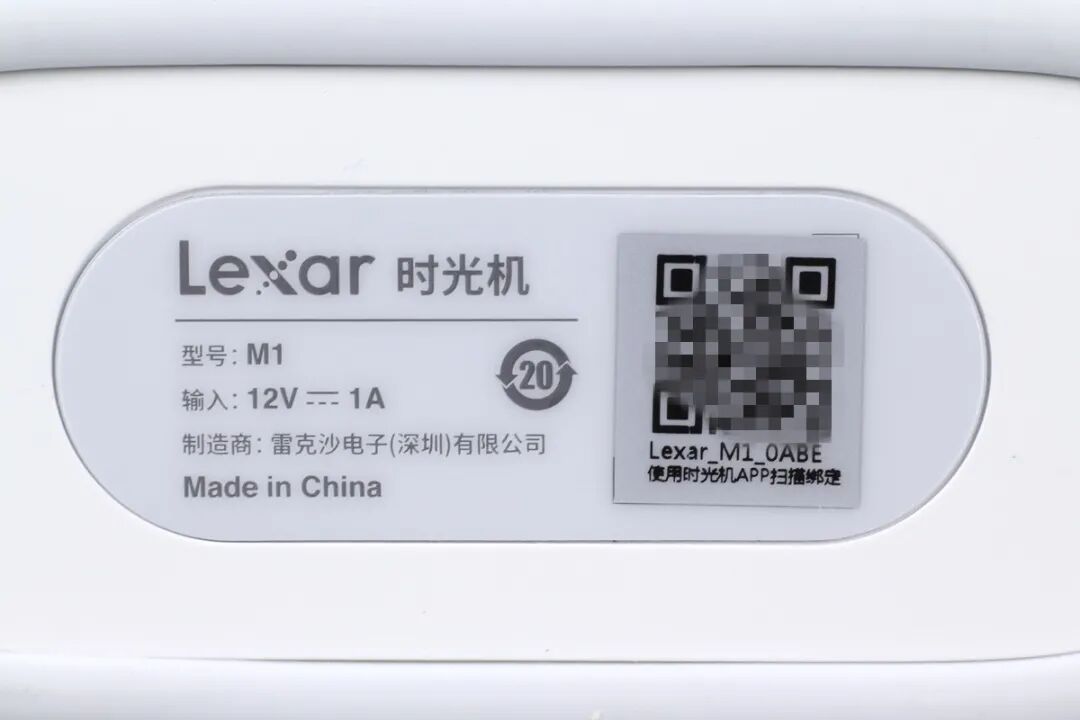

铭牌特写，产品型号为M1，输入12V1A。

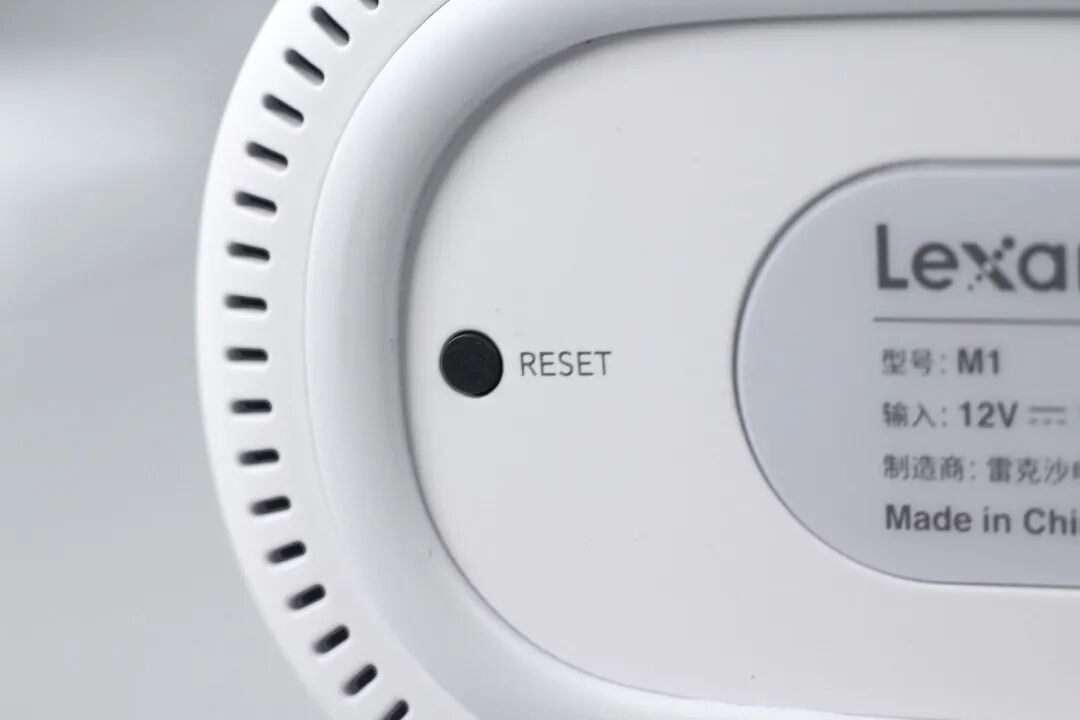

铭牌左侧还设有一个系统复位按键。
二、雷克沙时光机云盘拆解

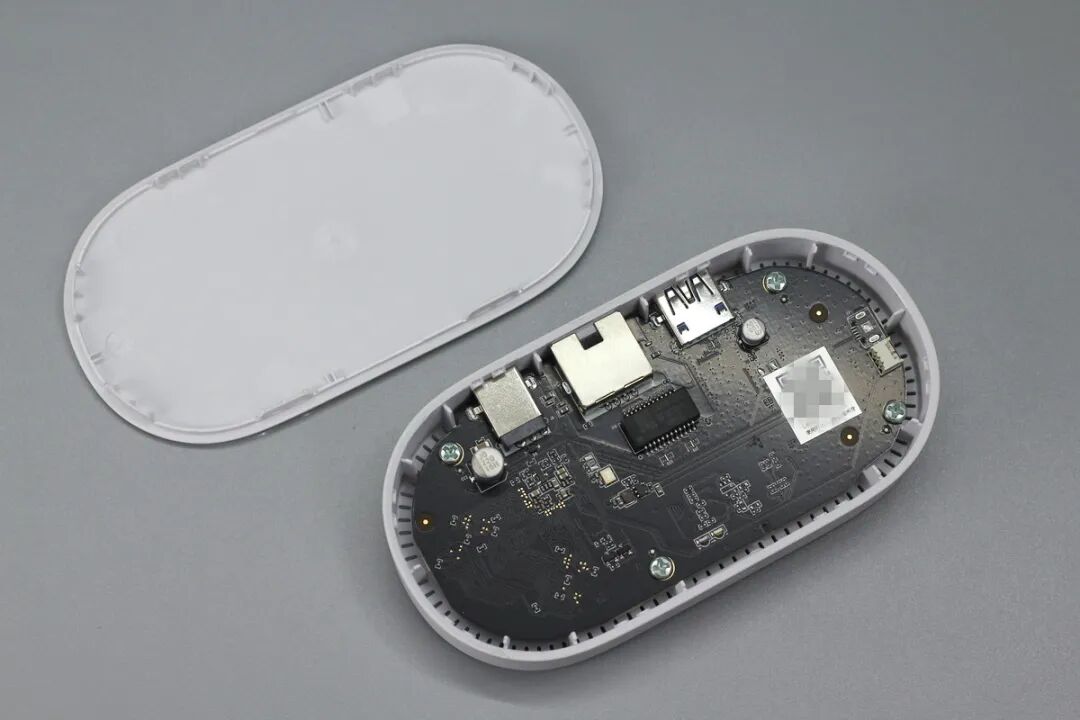

将顶部外壳拆开，边缘采用卡扣封装，PCB板使用螺丝进行固定。

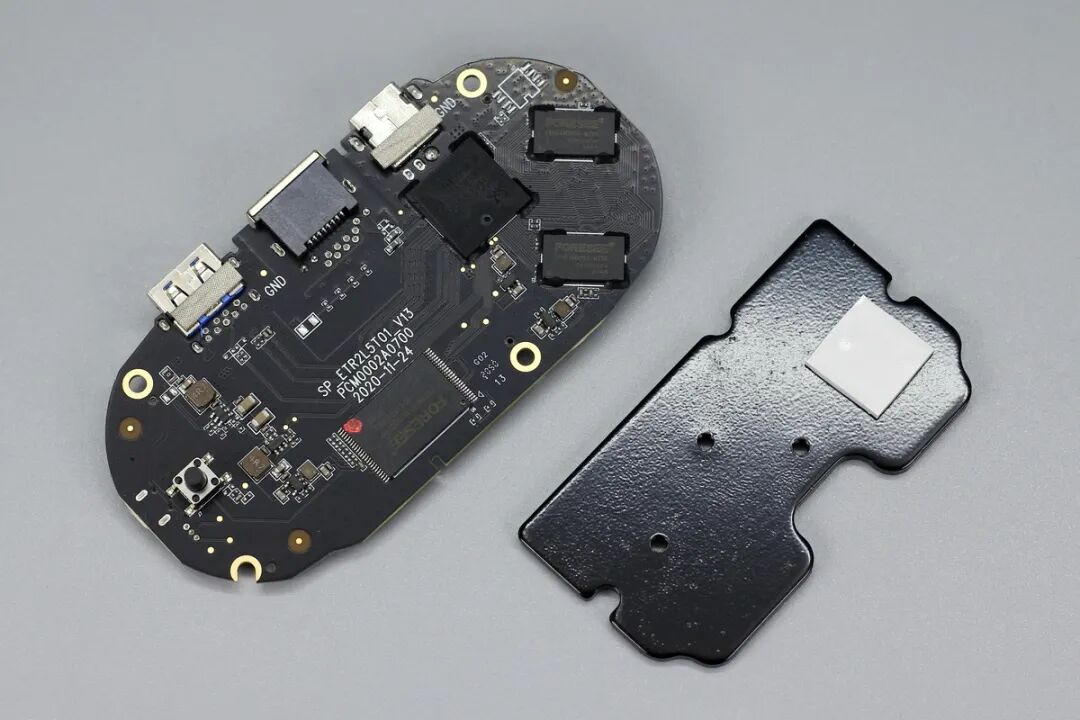

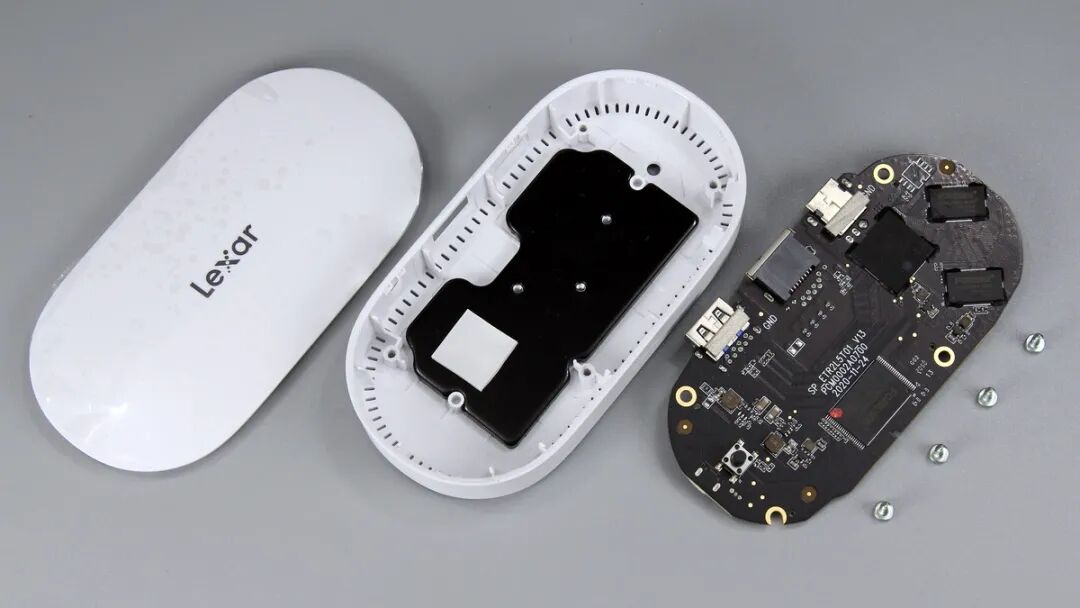

拆掉螺丝即可将PCB板取出，底部固定有配重铁块，同时起到加重和帮助散热作用。
铁块全身喷刷黑色绝缘涂料处理，对应瑞昱RTD1195芯片区域贴有白色导热垫。

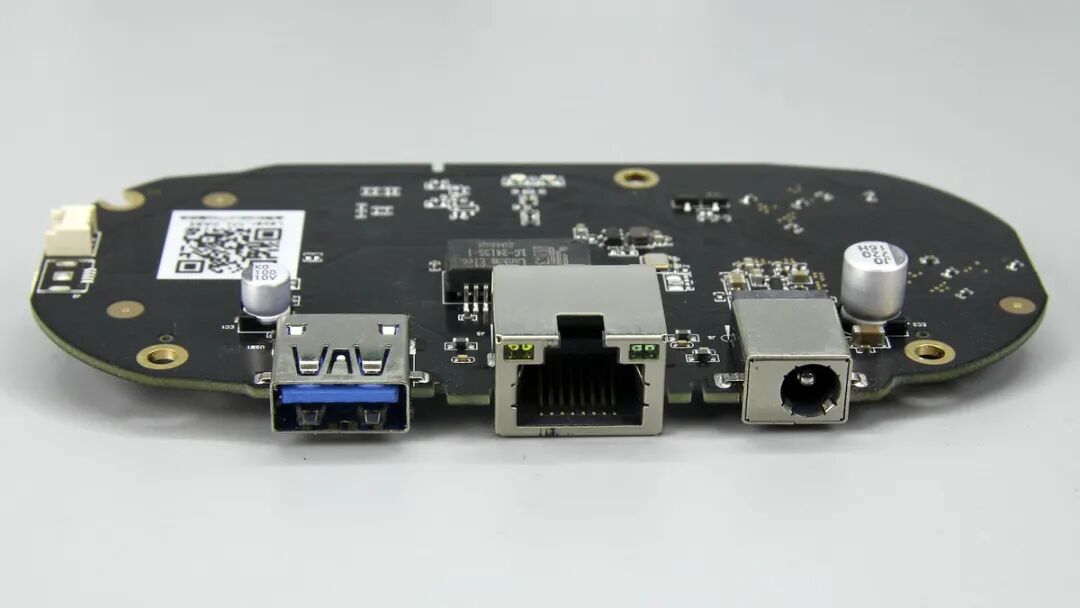

PCB板一侧，三个接口均沉板过孔焊接。
PCB板正面一览，两侧接口旁均设有一颗滤波电容，中心设有网络变压器。
PCB背面一览，左侧设有复位键以及降压电路，中间是一颗闪存，右侧是主控芯片以及两颗DDR3L缓存。

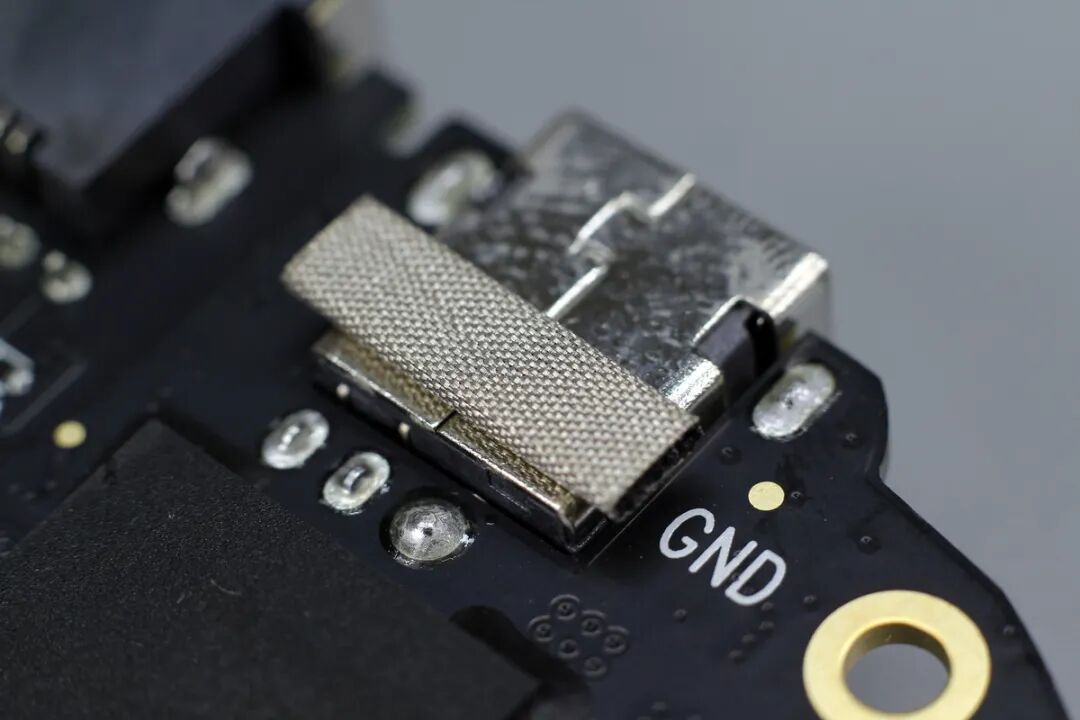

DC输入母座上贴有导电布。
输入滤波电容特写，16V220μF。

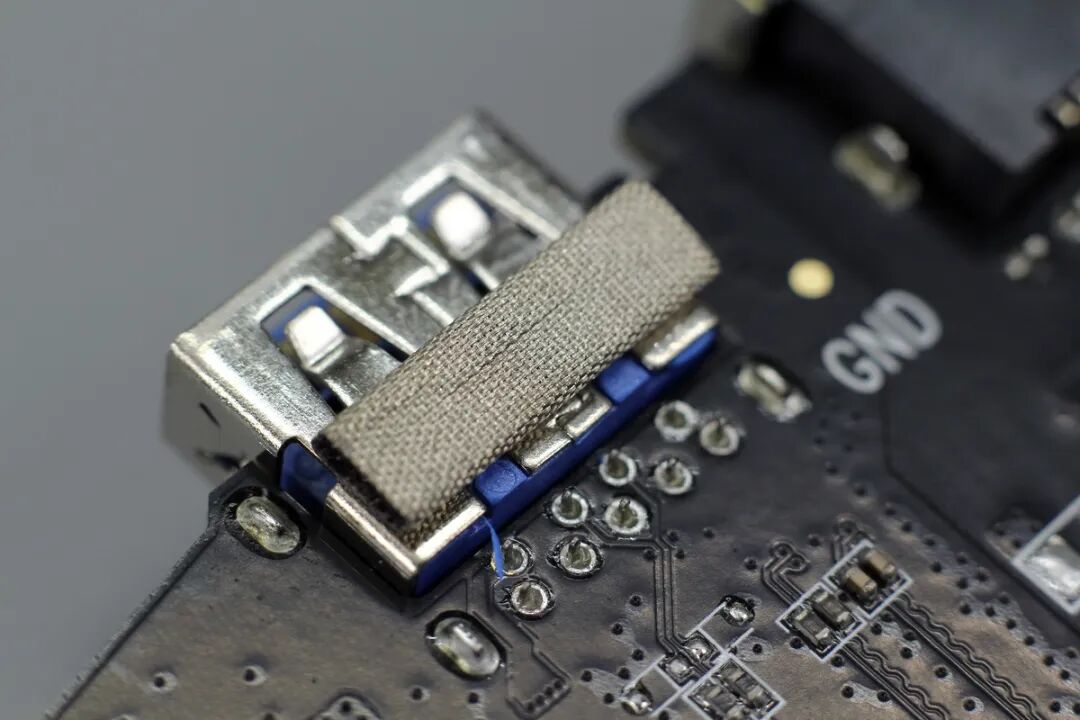

USB 3.0接口母座上也贴有导电布。

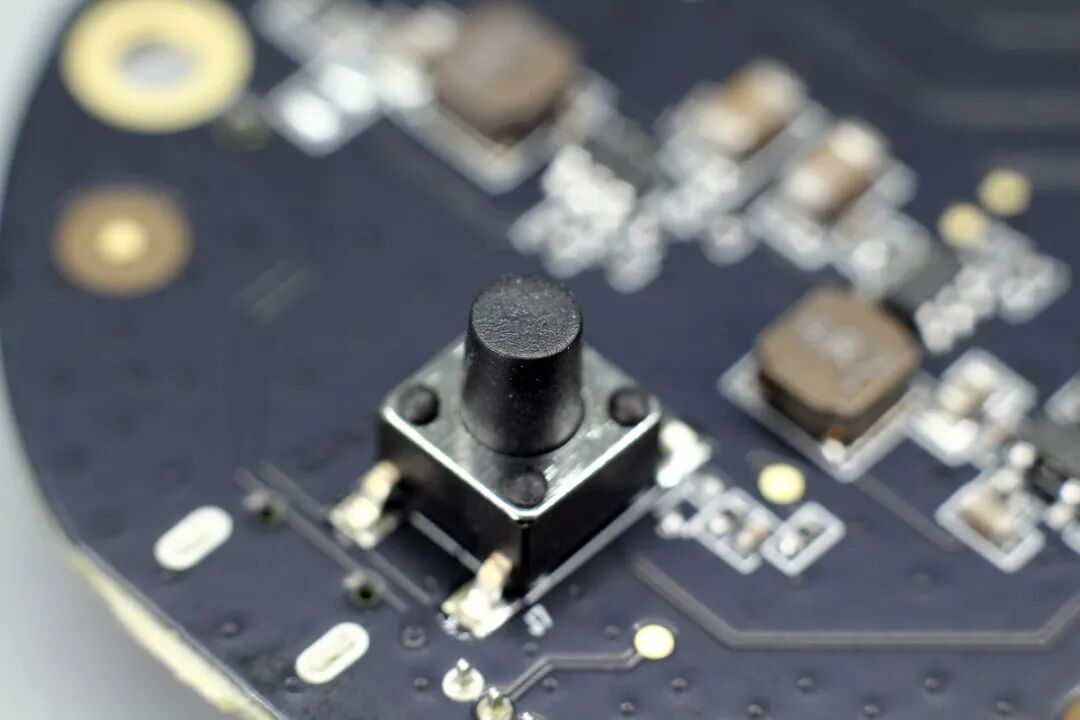

复位键特写。

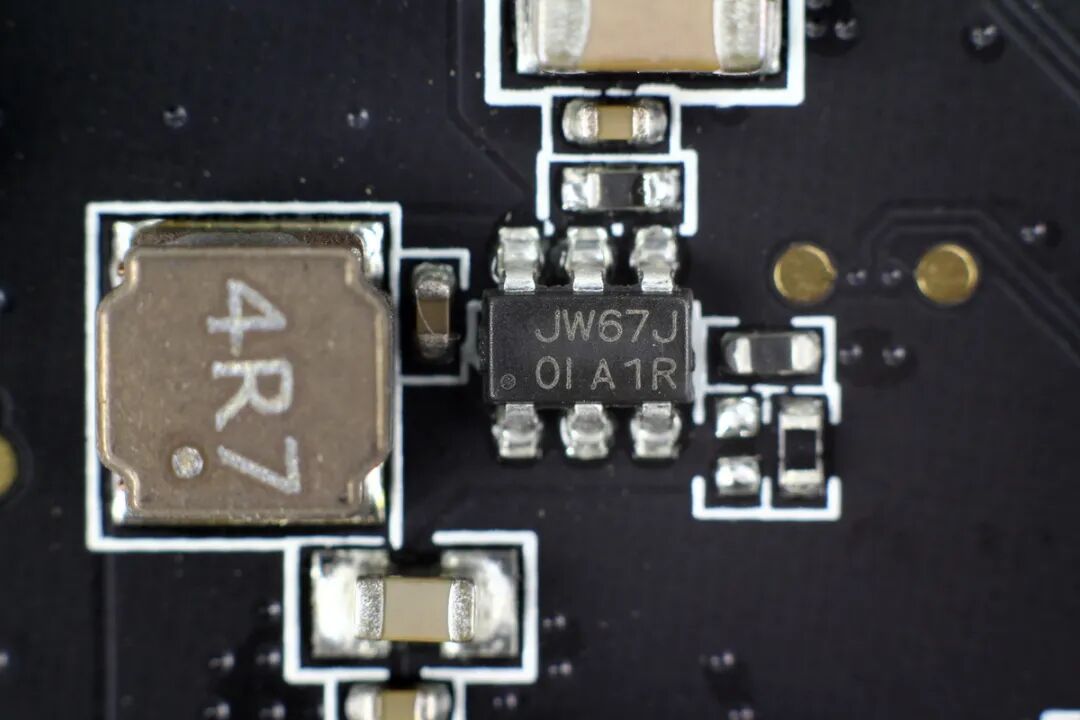

杰华特 JW5057S同步降压转换器，旁边是4R7降压电感。用于USB-A口5V供电。

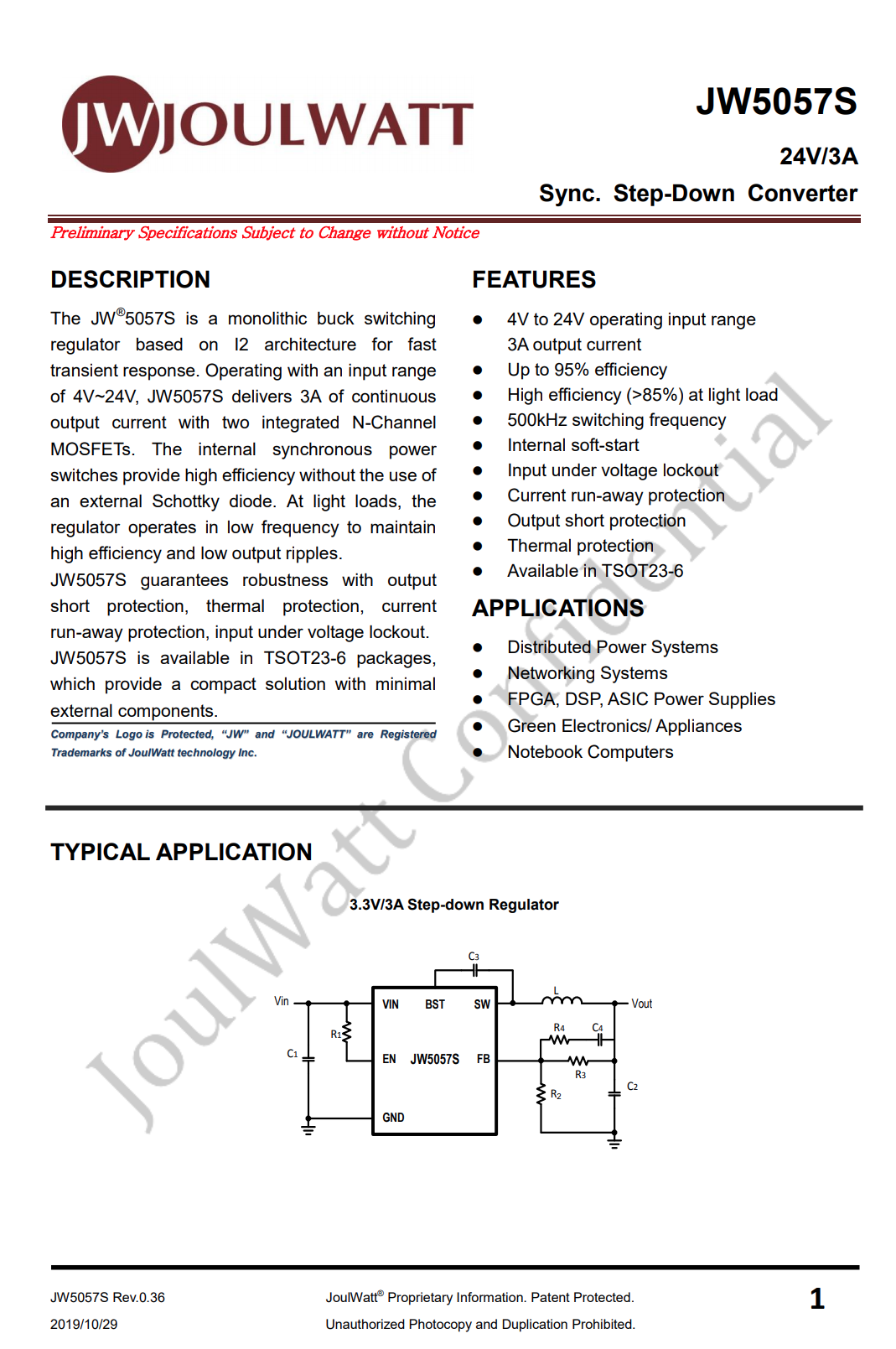

杰华特 JW5057S支持24V输入，3A输出电流，用于12V输入降压为USB-A口外接存储设备供电。
另一组降压电路特写，同样采用JW5057S，用于先将输入12V降压再为降压芯片供电。

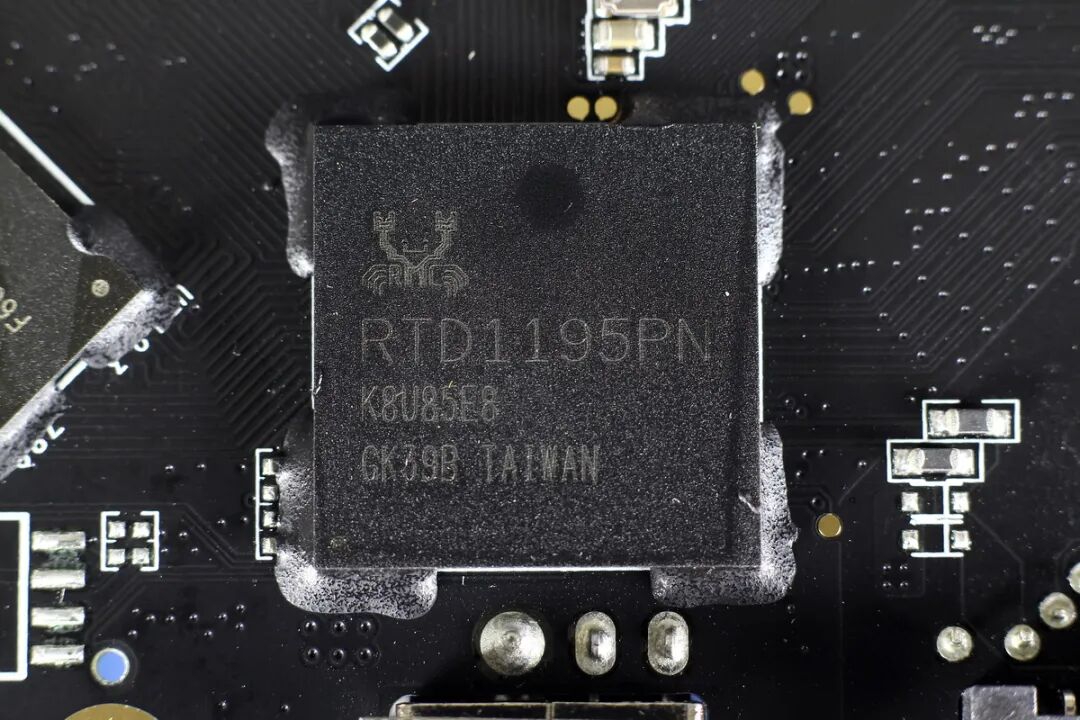

瑞昱RTD1195，内置双核A7处理器，主频1.2G，片内集成千兆有线网络接口，支持USB3.0 OTG，支持HDMI1.4输出，支持SD3.0。芯片四角封胶加固，防止不慎跌落造成损坏。

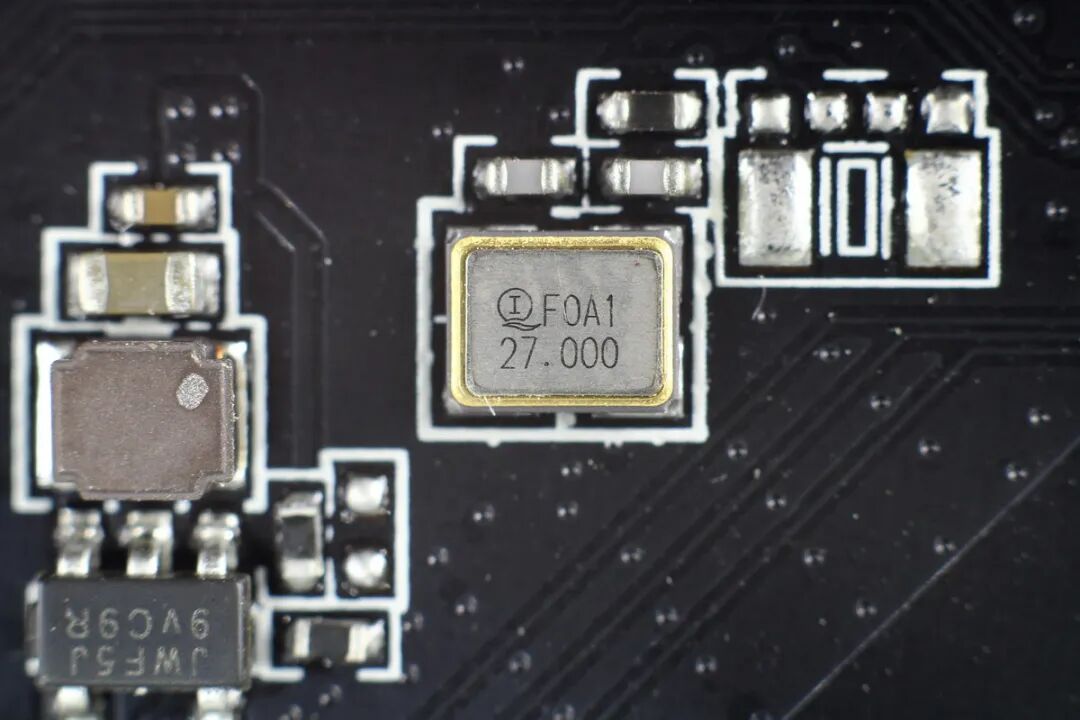

27.000MHz无源晶振特写。

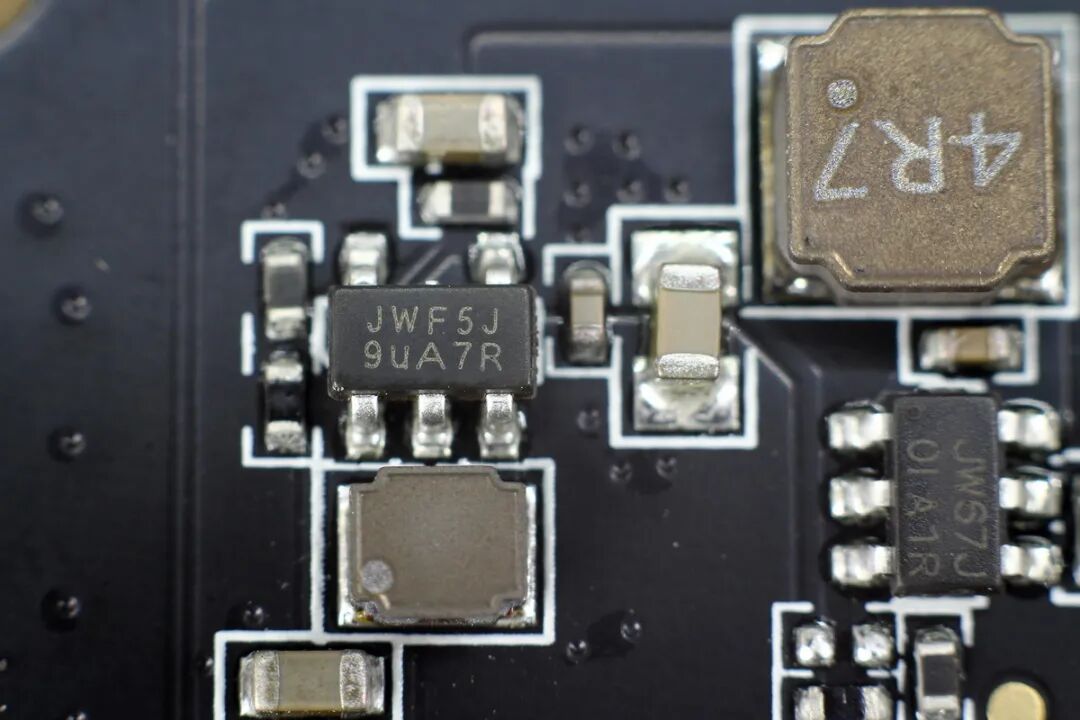

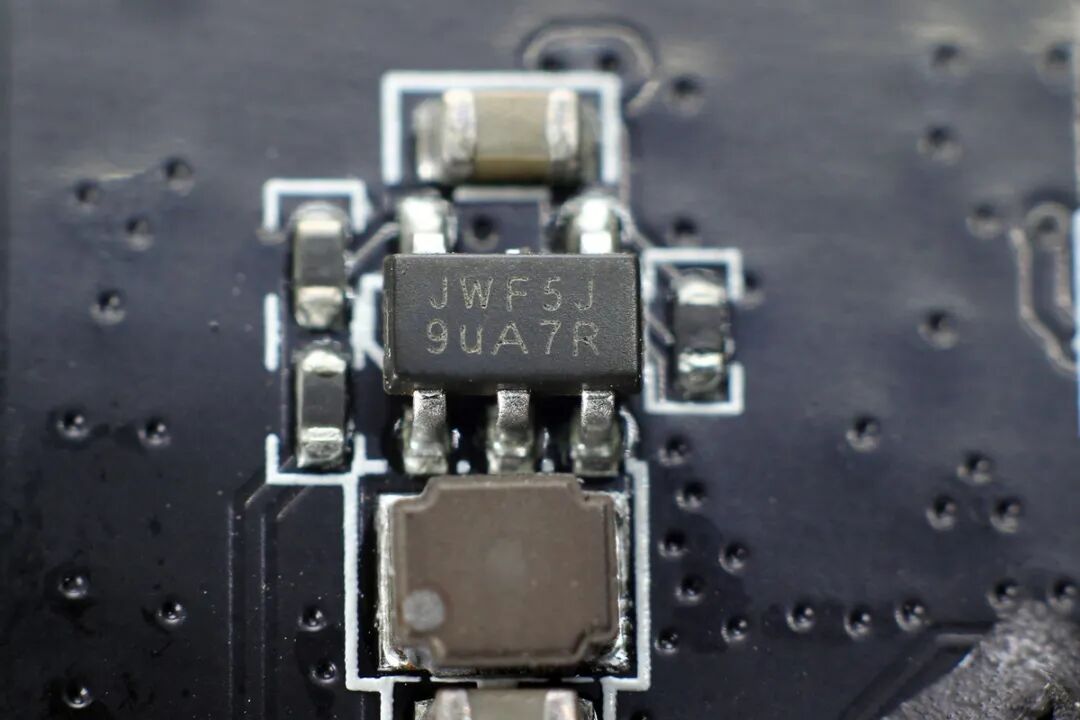

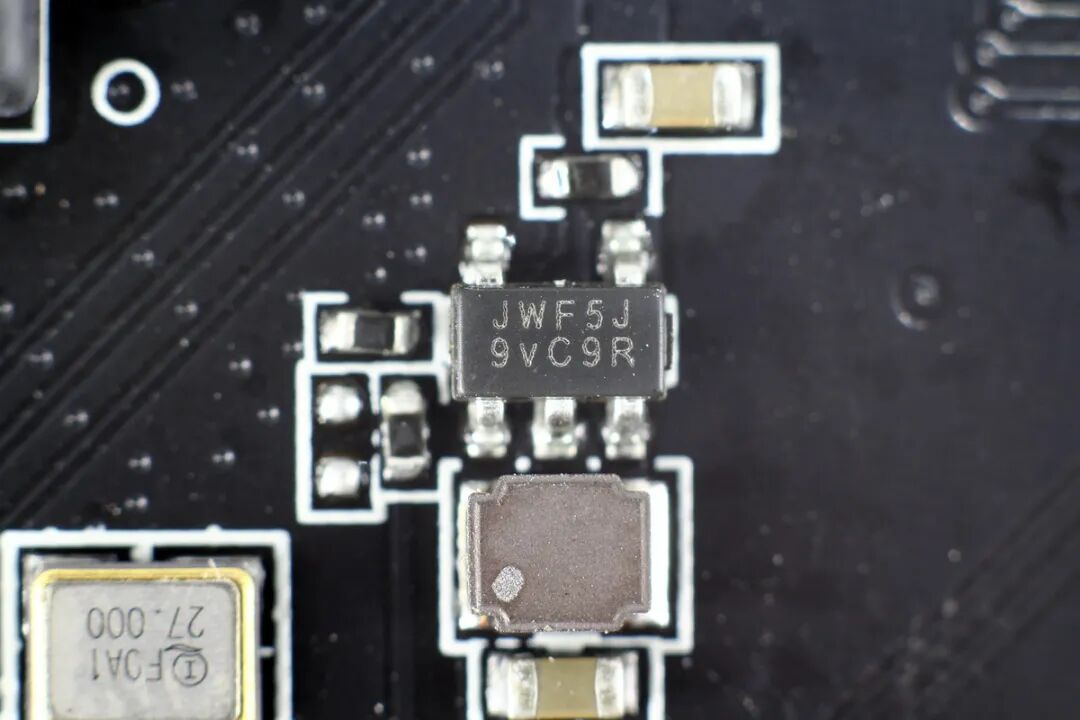

杰华特 JW5223 最高输入电压6V的同步整流降压转换器，有多颗输出不同电压，为处理器和缓存等供电。

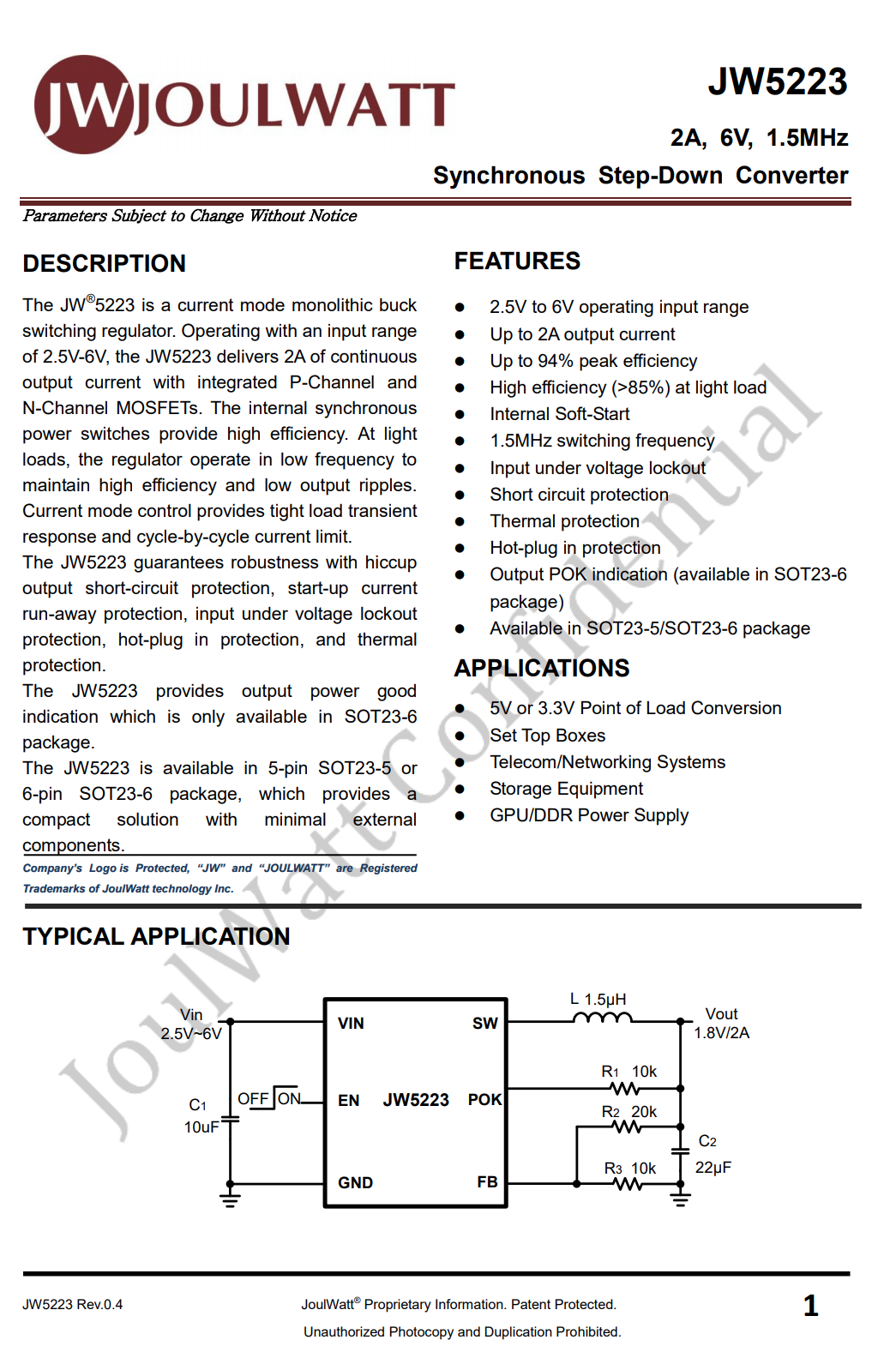

杰华特 JW5223 详细资料。

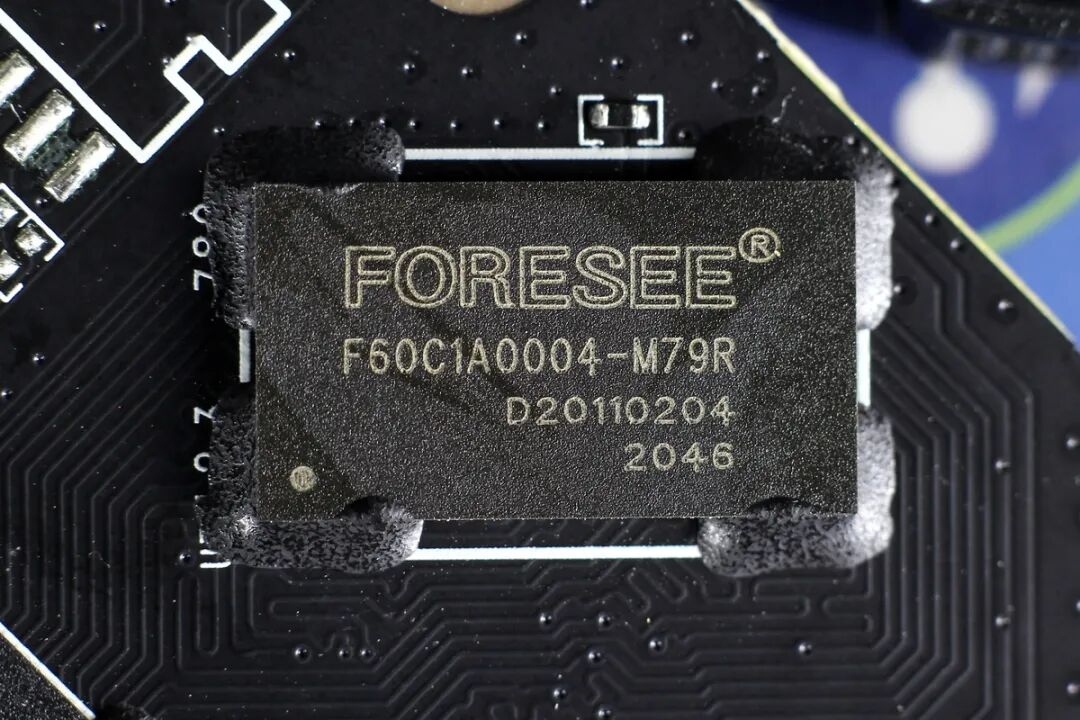

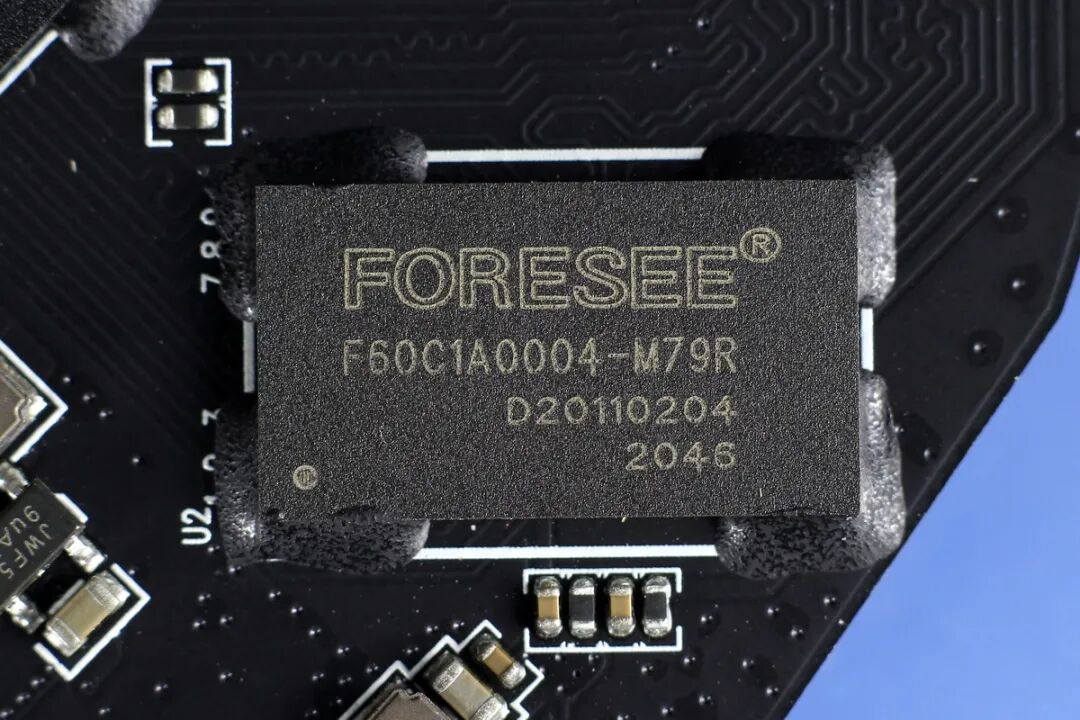

江波龙F60C1A0004-M7 512MB DDR3L缓存颗粒，两颗组成1GB容量，芯片四角封胶加固。

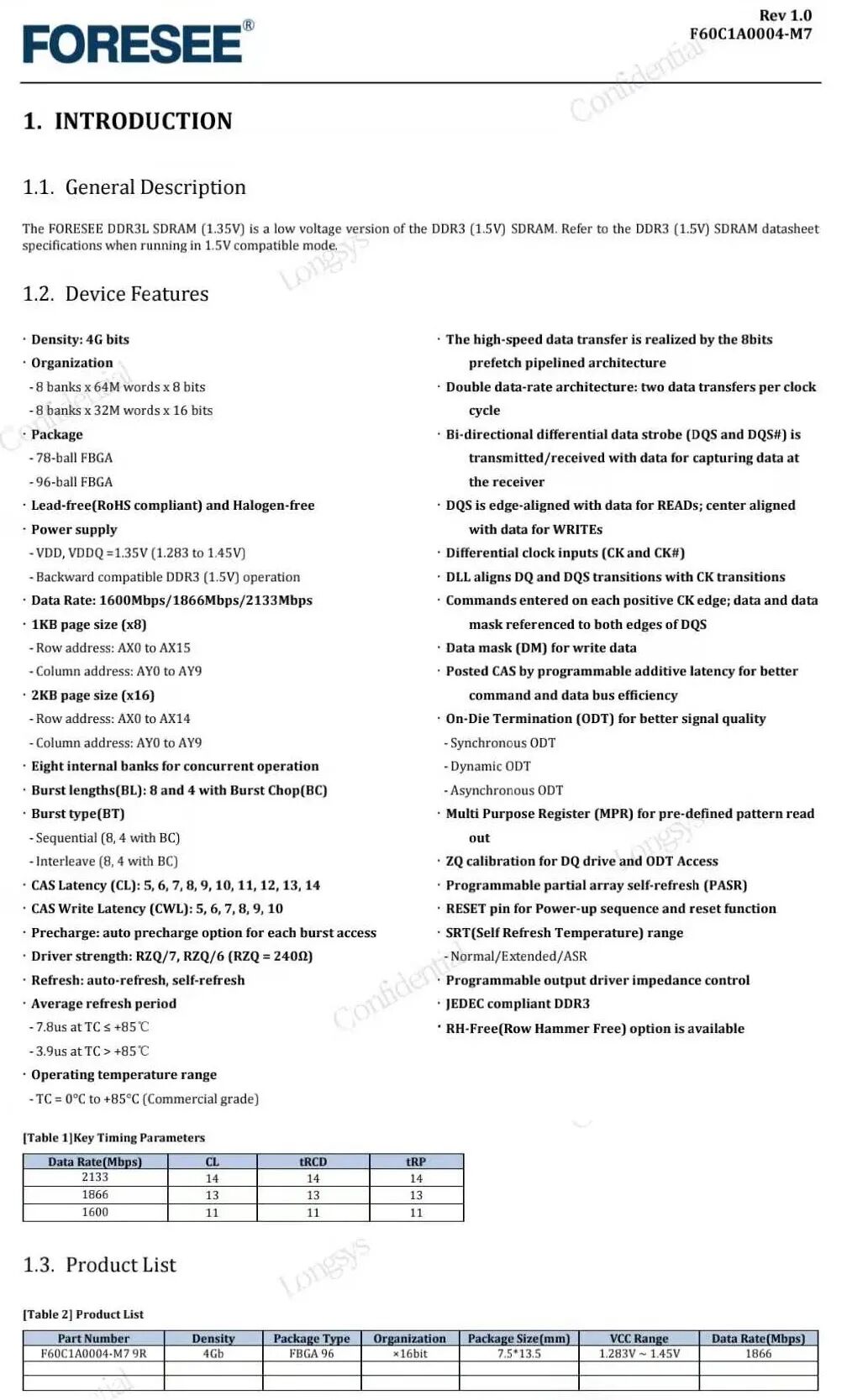

江波龙F60C1A0004-M7资料信息。

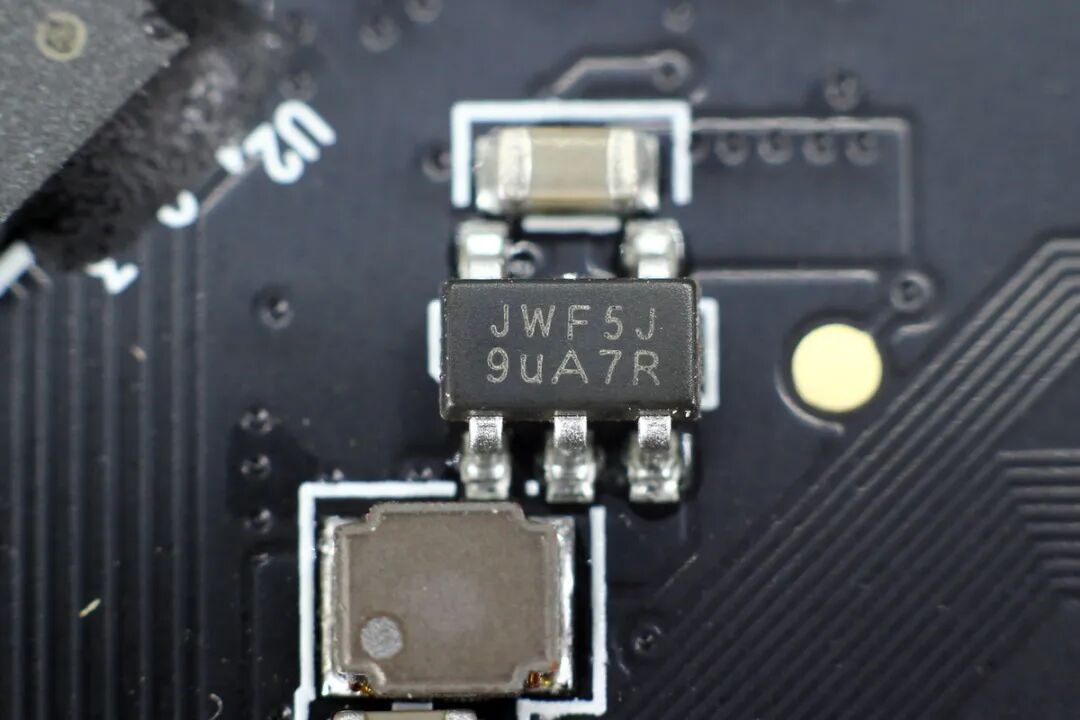

杰华特 JW5223 同步降压转换器。
另一颗江波龙F60C1A0004-M7 DDR3L 特写。
杰华特 JW5223 同步降压转换器。
江波龙FS33ND01GS108TFI0 128MB SLC闪存，工业级温度范围，提供TSSOP和BGA两种封装形式，用于设备固件存储和参数保存。

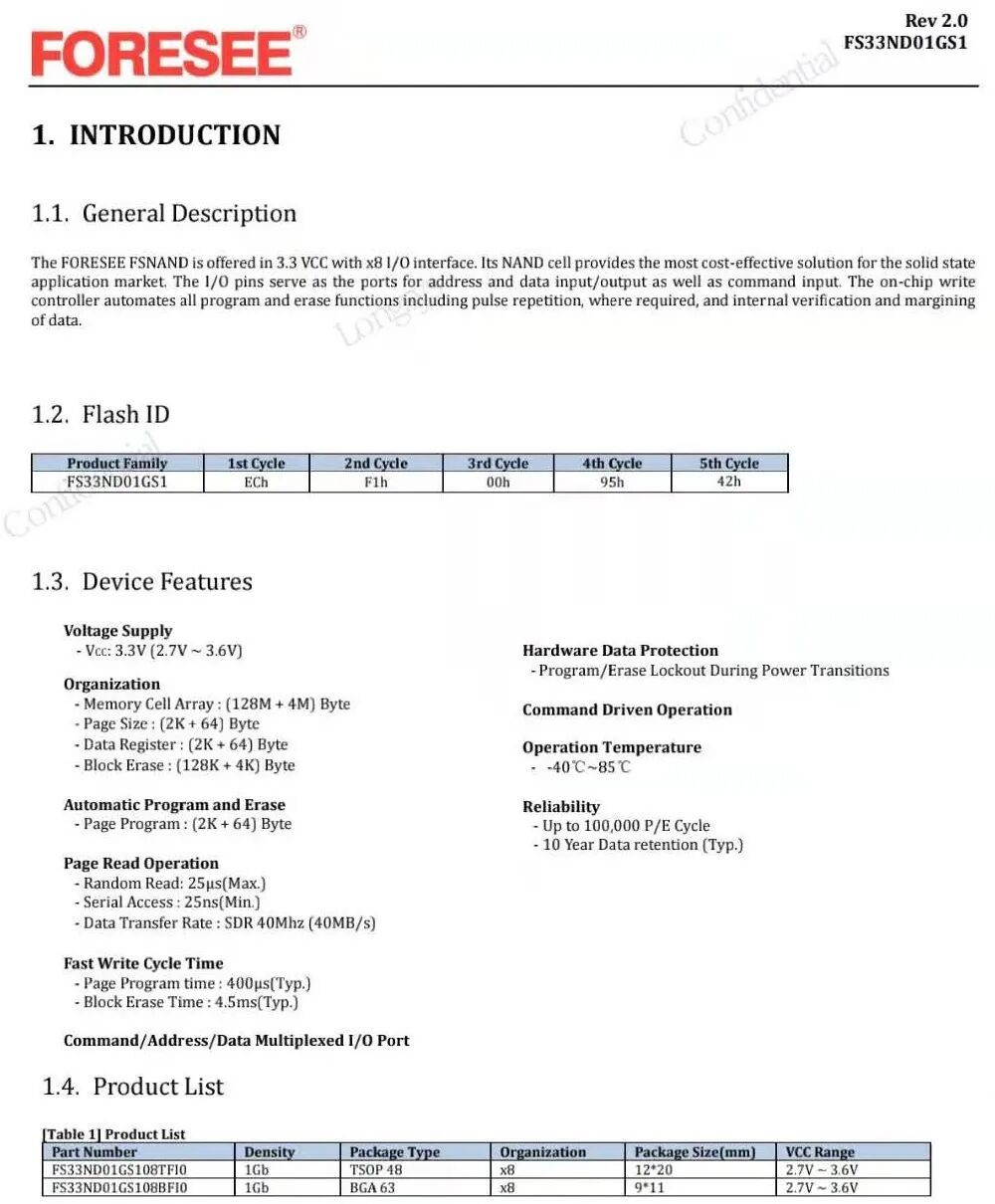

江波龙FS33ND01GS108TFI0资料信息。
杰华特 JW5223 同步降压转换器。

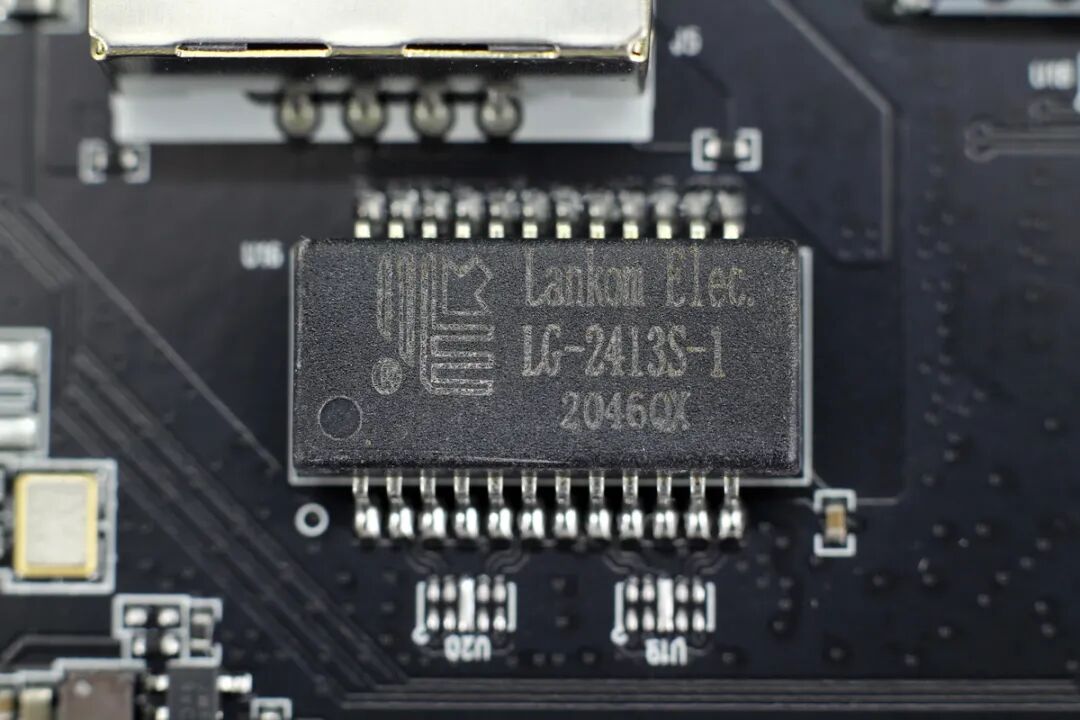

网络变压器，LG-2413S-1，来自珠海连康。
面板指示灯特写，两颗指示不同颜色。

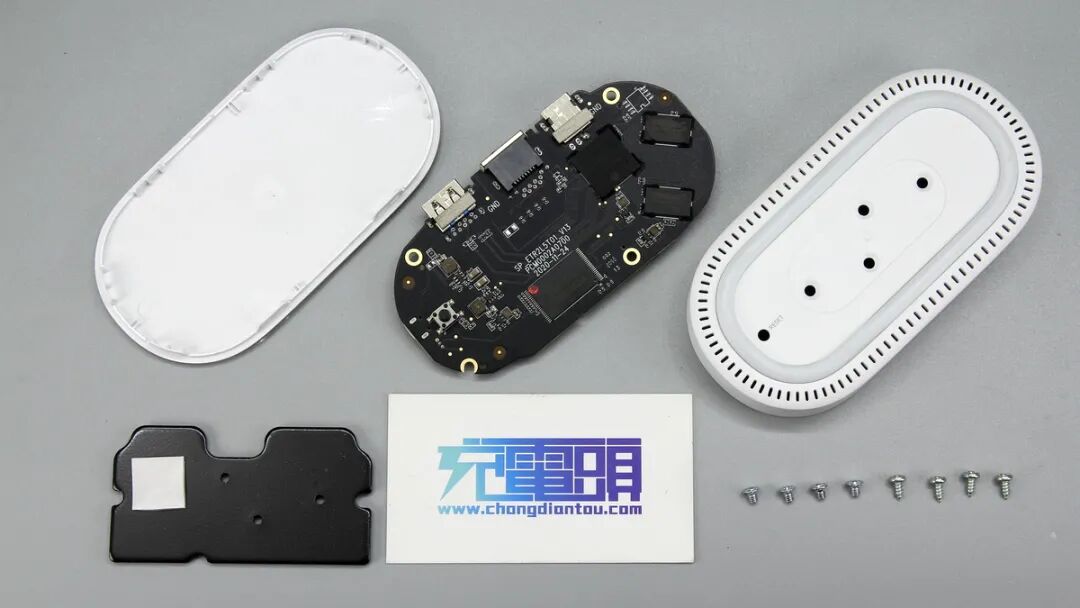

全部拆解完毕，来张全家福。
充电头网拆解总结
雷克沙时光机个人云盘采用跑道造型设计，机身设计简洁且十分小巧，不会占用太多桌面空间。机身上设有LED指示灯，通过各种状态显示，可以充分提示机子工作情况。通过安装APP进行使用，操作简单，随时随地便可进行文件备份。此外作为个人云盘，隐私等方面更加安全可靠。
不仅机身顶部设有散热孔，打开外壳后发现，内部还设有大面积金属板，配重以及帮助散热，保证使用过程中更稳更快。此外云盘主控芯片采用瑞昱RTD1195，另外采用了江波龙两颗F60C1A0004-M7 DDR3L内存颗粒以及一颗FS33ND01GS108TFI0闪存，内部降压采用杰华特同步整流降压方案。
